Produkttyp	19-Zoll-TFT-LCD-Monitor
Modell	ProLite E1902WSV
Marke	Iiyama
Bildschirmdiagonale	48 cm (19 Zoll)
Auflösung (maximal)	1440 × 900
Helligkeit (typ.)	400 cd/m²
Kontrastverhältnis (typ.)	1000:1
Reaktionszeit	5 ms (schwarz-weiß-schwarz), 2 ms (Grau zu Grau)
Blickwinkel	horizontal: 85°/85°, vertikal: 80°/80°
Farbdarstellung	ca. 16,7 Millionen
Videoeingang	D-Sub mini 15pin (analog)
Audi eingang	3,5-mm-Klinkenstecker
Lautsprecher	2 × 1 W (Stereo)
Stromversorgung	100–240 V AC, 50/60 Hz
Leistungsaufnahme (max.)	42 W
Leistungsaufnahme (Standby)	< 2 W
Abmessungen (B × H × T)	438,5 × 363,0 × 210,0 mm
Gewicht	4,3 kg
Neigung	-5° / +20°
Umgebungstemperatur Betrieb	5 °C bis 35 °C
Luftfeuchtigkeit Betrieb	10 % bis 80 % (nicht kondensierend)
Zertifikate	TCO '06, CE, TÜV-GS, TÜV-Ergonomics, FCC-B, UL/c-UL, VCCI-B, GOST-R, CCC
Lieferumfang	Netzkabel, D-Sub-Kabel, Audiokabel, Monitorfuß, Kabelabdeckung, Bedienungsanleitung
Reinigung	Gehäuse mit feuchtem, weichem Tuch; LCD mit trockenem, weichem Tuch; keine aggressiven Reinigungsmittel

Häufig gestellte Fragen - ProLite E1902WSV IIYAMA

Welche Auflösung unterstützt der Iiyama ProLite E1902WSV?

Der Monitor unterstützt eine maximale Auflösung von 1440 × 900. Für optimale Bildqualität empfehlen wir, diese Auflösung zu verwenden.

Wie schließe ich den Monitor an meinen Computer an?

Schalten Sie beide Geräte aus. Verbinden Sie den Monitor über das mitgelieferte D-Sub-Kabel mit dem Computer. Schließen Sie das Netzkabel an und schalten Sie den Monitor ein.

Wie kann ich die Bildschirmeinstellungen anpassen?

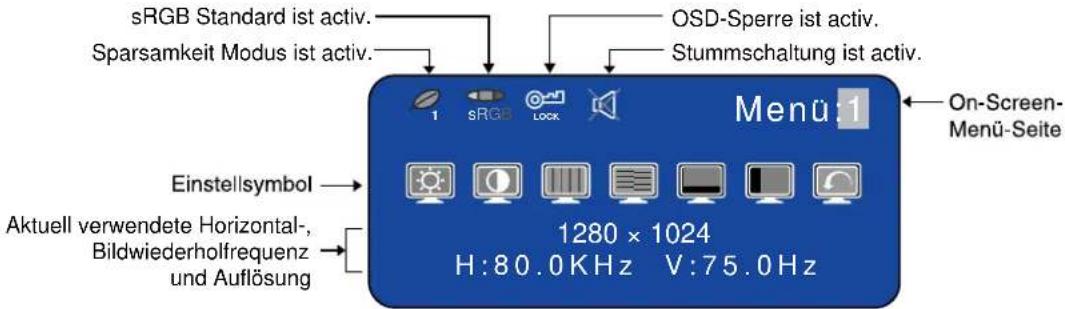

Drücken Sie die MENU-Taste, um das OSD zu öffnen. Mit den Tasten + und - navigieren Sie durch die Menüs. Bestätigen Sie mit der MENU-Taste. Einstellungen wie Helligkeit, Kontrast und Farbtemperatur können direkt angepasst werden.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie: Ist das Netzkabel eingesteckt? Ist der Monitor eingeschaltet (blaue Betriebsanzeige)? Ist der Computer eingeschaltet? Ist das Signalkabel richtig angeschlossen? Drücken Sie die AUTO-Taste oder bewegen Sie die Maus.

Wie aktiviere ich den Energiesparmodus?

Der Monitor wechselt automatisch in den Power-Management-Modus, wenn kein Signal anliegt. Die Betriebsanzeige leuchtet dann orange und der Stromverbrauch sinkt auf unter 2 W.

Kann ich den Monitor an der Wand befestigen?

Ja, der Monitor ist VESA-kompatibel (100 × 100 mm). Entfernen Sie den Fuß und verwenden Sie eine geeignete Wandhalterung.

Wie reinige ich den Bildschirm richtig?

Verwenden Sie ein trockenes, weiches Tuch für das LCD. Für das Gehäuse ein leicht angefeuchtetes Tuch mit milder Seifenlösung. Keine scheuernden Mittel, Alkohol oder Papierhandtücher verwenden.

Was bedeuten die verschiedenen Farben der Betriebsanzeige?

Blau: Normaler Betrieb. Orange: Power-Management-Modus (Standby). Wenn die Anzeige aus ist, ist der Monitor ausgeschaltet.

Wie stelle ich die Lautstärke ein?

Drücken Sie die + oder - Taste, wenn das OSD nicht angezeigt wird, um direkt die Lautstärke zu regeln. Oder navigieren Sie im OSD-Menü zum Punkt Lautstärke.

Welche Garantie gilt für den Monitor?

Wenden Sie sich bei Garantiefragen an Ihr lokales iiyama-Service-Center. Die Adresse finden Sie im mitgelieferten Monitorpass oder auf www.iiyama.de.

BEDIENUNGSANLEITUNG ProLite E1902WSV IIYAMA

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen.

Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

DEUTSCH

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser LCD Flachbildschirm entspricht den Anforderungen der EG Richtlinien 89/336/EWG, "EMV Richtlinie" und 73/23/EWG, "Niederspannungsrichtlinie", ergänzt durch die Richtlinie 93/68/EWG. Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich, in Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auch ausserhalb der Gebäude.

Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs-Stromversorgung angeschlossen sind.

INHALTSÜBERSICHT

FÜR IHRE SICHERHEIT 1

SICHERHEITSHINWEISE 1

BESONDERE HINWEISE ZU LCD-MONITOREN 3

KUNDENDIENST 3

REINIGUNGSHINWEISE 3

VOR DER INBETRIEBNAHME 4

LEISTUNGSMERKMALE 4

LIEFERUMFANG 5

ANSCHLUSSHINWEISE : ProLite B1902S 10

COMPUTER-EINSTELLUNG 11

AUSRICHTEN DES BETRACHTUNGSWINKELS :

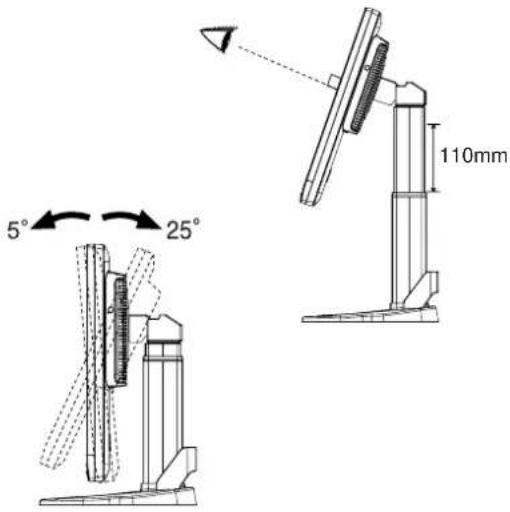

AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS :

ProLite B1902S 12

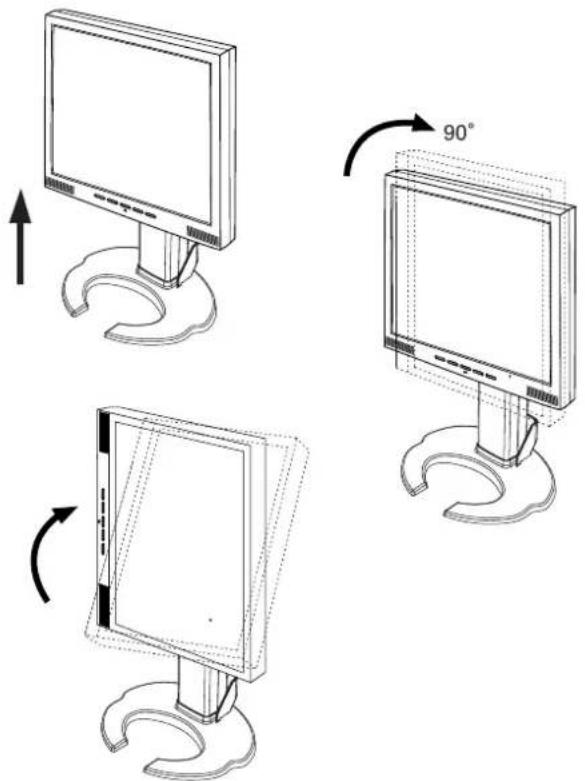

DREHUNG DES PANELS : ProLite B1902S 12

INBETRIEBNAHME 13

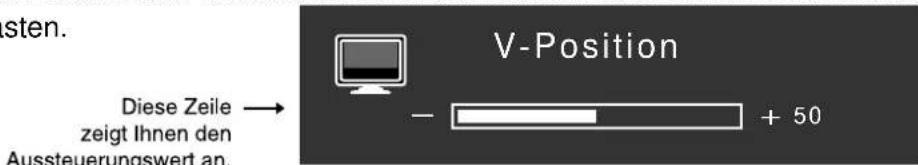

VERFÜGBARE EINSTELLPARAMETER 14

BILDSCHIRMEINSTELLUNGEN 22

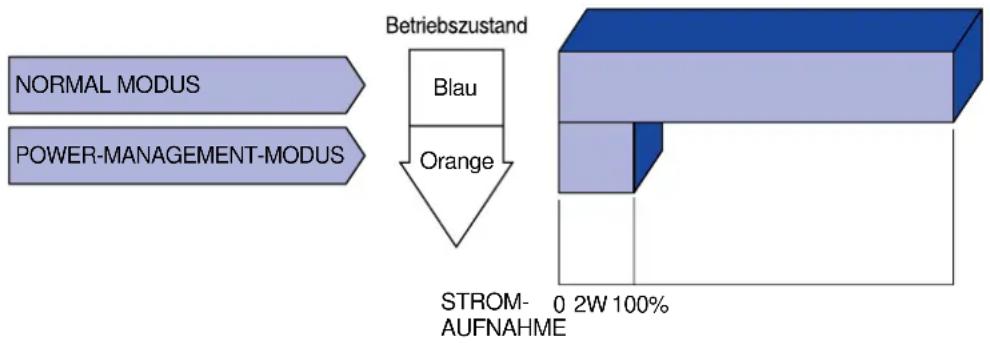

POWER MANAGEMENT 25

FEHLERSUCHE 26

ANHANG 28

SPEZIFIKATIONEN : ProLite E1902S 28

SPEZIFIKATIONEN : ProLite E1902WS 29

SPEZIFIKATIONEN : ProLite E1902WSV 30

SPEZIFIKATIONEN : ProLite B1902S 31

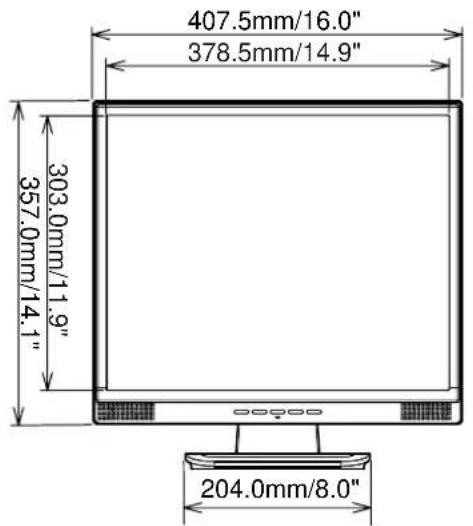

ABMESSUNGEN : ProLite E1902S 32

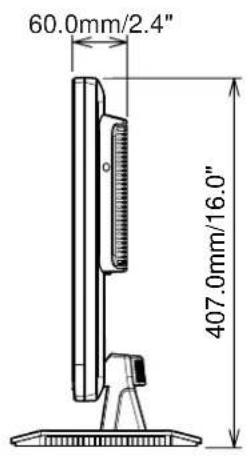

ABMESSUNGEN : ProLite E1902WS / E1902WSV 32

ABMESSUNGEN : ProLite B1902S 32

SYNCHRONISIERUNG 33

STECKERBELEGUNG 34

Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recycle. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com.

SICHERHEITSHINWEISE

ACHTUNG

Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand.

Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Die Lüfungsschlitze auf der Rückseite des Gehäuses werden blockiert und es kann zu einer Überhitzung des Monitors kommen, wenn der Fuss entfernt wird. Die Aufstellung des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzstecker ziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen.

NETZSTECKER ZIEHEN

Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken immer den Stecker in die Hand. Ziehen Sie niemals an der Stromleitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

LEGEN SIE KEINE DISKETTEN IN DIE NÄHE DER LAUTSPRECHER

Die gespeicherten Daten auf einer Diskette können gelöscht werden, wenn Sie die Diskette in die Nähe der Lautsprecher legen. da diese ein Magnetisches Feld erzeugen.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

BESONDERE HINWEISE ZU LCD-MONITOREN

Die folgenden Symptome stellen keine Störung dar, sondern sind normal:

ANMERKUNG

Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein.

■ Aufgrund der Eigenschaften von Fluoreszenzlicht kann es bei Ersteinschaltung zu Bildschirmflackern kommen. Schalten Sie das LCD kurz aus und wieder ein, um diesen Zustand zu beheben.
■ Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.
■ Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild. Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus.
■ Bitte wenden Sie sich an Ihren Fachhändler oder das iiyama Customer-Care-Center in Deutschland für einen Ersatz der Hintergrundbeleuchtung, wenn der Bildschirm schwarz ist, flackert oder nicht leuchtet. Versuchen Sie niemals, die Hintergrundbeleuchtung selber auszuwechseln.

KUNDENDIENST

ANMERKUNG

■ Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service Center. Die Adresse finden Sie im beigelegten Monitorpass oder auf www.iiyama.de.
■ Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an Ihren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackung behilflich sein wird.

REINIGUNGSHINWEISE

ACHTUNG

VORSICHT

ANMERKUNG

■ Sollten während der Reinigung flüssige oder feste Materialien in den Monitor gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.
■ Die Bildschirmoberfläche nicht mit einem rauhen Gegenstand reinigen.
■ Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wie nachfolgend aufgeführt. Diese Mittel beschädigen die Bildschirmoberfläche und greifen das Finish an.

Verdünner

Scheuermilch

Wachs

Reinigungsbenzin

Sprühreiniger

Säuren oder Laugen

■ Längerer Kontakt des Gehäuses mit Gummi- oder Kunststoffprodukten kann das Finish angreifen.

GEHÄUSE

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten nehmen Sie eine schwache Spülmittellösung.

LC-SCHIRM

Wir empfehlen das Display regelmässig mit einem trockenen weichen Tuch zu reinigen.

Bitte benutzten Sie keine Papiertücher, dies könnte das LCD beschädigen.

VOR DER INBETRIEBNAHME

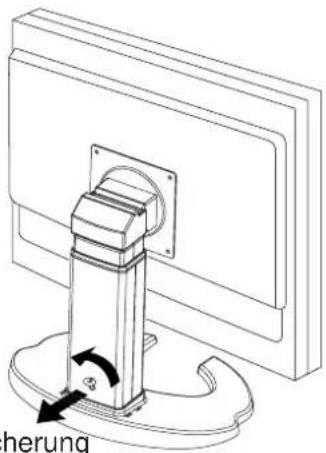

[Stopper] : ProLite B1902S

Stehen Sie bitte den Monitor und entfernen Sie dann den Stopper auf der Rückseite des Standplatzes langsam.

herung

LEISTUNGSMERKMALE

Transportsicherung

◆ 48 cm (19") TFT-Farb-LCD-Monitor
Unterstützt Auflösungen bis 1280 × 1024 : ProLite E1902S / B1902S
Unterstützt Auflösungen bis 1440 × 900 : ProLite E1902WS / E1902WSV
◆ Hoher Kontrast 1000:1 / Hohe Helligkeit 300cd/m² / Schnelle Bildwechsel dank sehr kurzer response time von 2 msec (Grau zum Grau) : ProLite E1902S / B1902S
◆ Hoher Kontrast 1000:1 / Hohe Helligkeit 400cd/m² / Schnelle Bildwechsel dank sehr kurzer response time von 2 msec (Grau zum Grau) : ProLite E1902WS / E1902WSV
Farbstandard wählbar sRGB, Internationaler Standard
Gammakorrektur Beste Anpassung der Bilddarstellung in Abhängigkeit der Applikation (Bewegtbilder, digitale Photobearbeitung etc.)
Digitale Glättung von Schriftzeichen
◆ Automatisches Set-Up
◆ Stereo Lautsprecher 2 × 1 W Stereo Lautsprecher & Kopfhöreranschluss
◆ Sparsamkeit Modus Reduzierter Energiebedarf
◆ Plug & Play VESA DDC2B kompatibel, Windows® 95/98/2000/Me/XP/Vista kompatibel
DDC/CI kompatibel
Power Management Funktion (ENERGY STAR® und VESA DPMS kompatibel)
♦ Ergonomisches Design ProLite E1902S / B1902S : strahlungsarm nach TÜV-Ergonomics und TCO '03 ProLite E1902WS / E1902WSV : strahlungsarm nach TÜV-Ergonomics und TCO '06
Digitaler Eingang (DVI-D, HDCP kompatibel) für beste Bildqualität
Drehbares Paneldesign: 90° Rotierung möglich : ProLite B1902S
- VESA-kompatible Aufhängungsmöglichkeit (100mm × 100mm) für Wand- oder Schwenkarmbefestigung.

LIEFERUMFANG

Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

Netzkabel*
■ D-Sub Signalkabel
■ DVI-D Signalkabel *2
■ Audiokabel
■ Monitorfuss ^3*

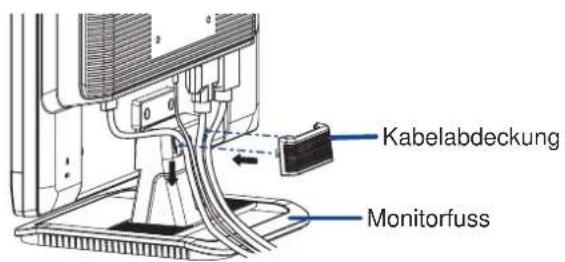

■ Kabelabdeckung
■ Bedienungsanleitung

VORSICHT

*1 Der Nennwert des mitgelieferten Netzkabels beträgt 10A/125V. Wird das Gerät mit Kabel entsprechend dem Nennwert 10A/250V.

Bitte beachten Sie, dass jegliche Garantie- und Gewährleistungsansprüche erlöschen, wenn Sie ein nicht Original – iiyama – Netzkabel verwenden.

*2 Zubehör für ProLite E1902S / E1902WS / B1902S.
*3 Zubehör für ProLite E1902S / E1902WS / E1902WSV.

Die softOSM Software (DDC/CI kompatibel) die Sie für die Portrait Funktion benötigen ist nicht im Lieferumfang enthalten. Die Software können Sie sich unter www.iiyama.com herunterladen.

Haupt Funktionen der Software

■ Auch wenn Sie kein Bedienknopf am Monitor betätigen, können sie Einstellungen am Monitor über ihren Computer vornehmen.
■ Ein spezielles Kabel wird nicht benötigt, da die Kommunikation über das Signalkabel erfolgt.
■ Rotation (Querformat ⇔ Portrait) des Bildinhaltes : Nur bei ProLite B1902S verfügbar. (eine Grafikkarte und Grafikkartentreiber die diese Funktion unterstützen werden benötigt.)

OS: Windows 98/2000/XP/Vista

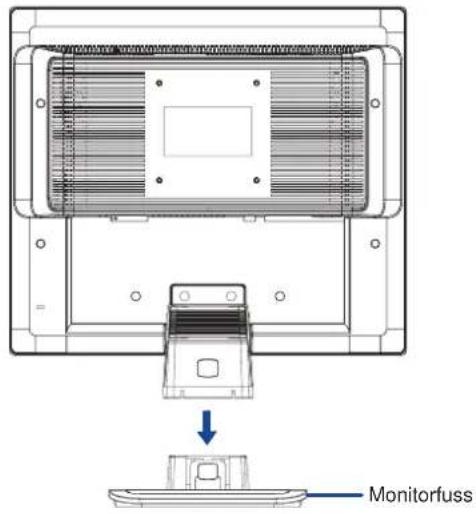

INSTALLATION DES MONITORFUSSES : ProLite E1902S / E1902WS / E1902WSV

ACHTUNG

■ Installieren sie den Monitorfuss auf einer sicheren und stabilen Unterlage. Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr oder er könnte beschädigt werden.
■ Setzten sie den Monitor keinen grösseren Stössen aus, er könnte beschädigt werden.
■ Entfernen sie das Strom- und VGA-Kabel, ansonsten könnte dies zu Stromschlägen führen.

Installieren Sie den Fuss wie im Bild dargestellt.

Monitorfuss

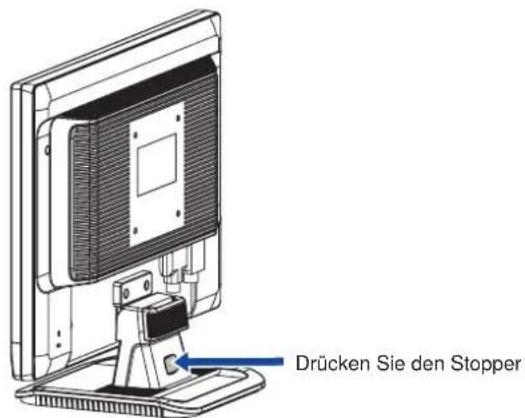

Drücken Sie den Stopper der Rückseite des Standplatzes und entfernen Sie den Standplatz vom Pfosten.

Drücken Sie den Stopper

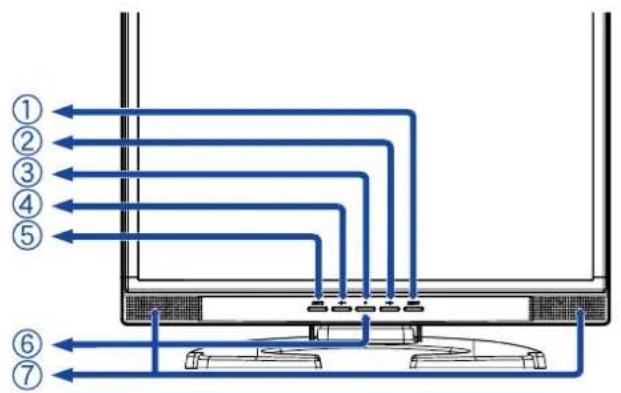

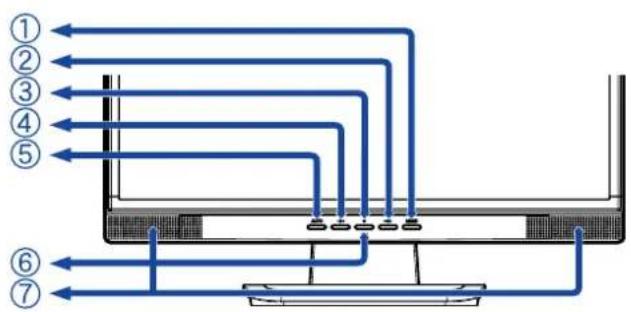

FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E1902S / E1902WS / E1902WSV

A Menü Taste (MENU)
B + Taste (> □ + )
c Schalter ( ⏻ )
D - Taste (- ▷ < )
E Auto Taste (AUTO)
F Betriebszustandsanzeige

ANMERKUNG

Blau: Normaler Betrieb

Orange: Power Management

■ Auto (Signaleingang)

Der Bildschirm wechselt automatisch in den Power Management Mode über, der den Energieverbrauch auf weniger als 2 W senkt, sobald er kein Signal erhält.

■ Analog / Digital (Signaleingang)

Der Bildschirm wechselt automatisch in den Power Management Mode über, der den Energieverbrauch auf weniger als 2 W senkt, sobald er keine horizontalen und / oder vertikalen synchronisierten Signale mehr erhält.

G Lautsprecher
H Stromversorgung (AC IN)
I Audio Anschluss (((·))←)
J DVI-D 24pin Anschluss (DVI-D)*
K D-Sub mini 15pin Anschluss (D-SUB)
L Aufnahmevorrichtung für Diebstahlsicherung

ANMERKUNG

Sie können durch Anbringen eines Sicherungskabels (z.B. Kensington-lock®) das Display vor Diebstahl schützen.

* Nur bei ProLite E1902S / E1902WS verfügbar.

A Menü Taste (MENU)
B + Taste (> □ + )
c Schalter ( ⏻ )
D - Taste (- ▷ < )
E Auto Taste (AUTO)
F Betriebszustandsanzeige

ANMERKUNG

Blau: Normaler Betrieb

Orange: Power Management

■ Auto (Signaleingang)

Der Bildschirm wechselt automatisch in den Power Management Mode über, der den Energieverbrauch auf weniger als 2 W senkt, sobald er kein Signal erhält.

■ Analog / Digital (Signaleingang)

Der Bildschirm wechselt automatisch in den Power Management Mode über, der den Energieverbrauch auf weniger als 2 W senkt, sobald er keine horizontalen und / oder vertikalen synchronisierten Signale mehr erhält.

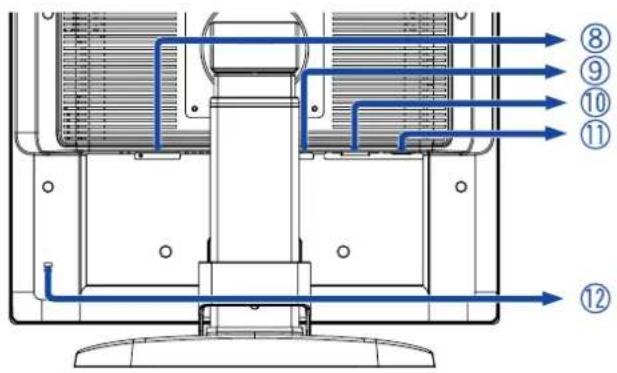

G Lautsprecher
H Stromversorgung (AC IN)
I Audio Anschluss (((·))←)
J DVI-D 24pin Anschluss (DVI-D)
K D-Sub mini 15pin Anschluss (D-SUB)
L Aufnahmevorrichtung für Diebstahlsicherung

ANMERKUNG

Sie können durch Anbringen eines Sicherungskabels (z.B. Kensington-lock®) das Display vor Diebstahl schützen.

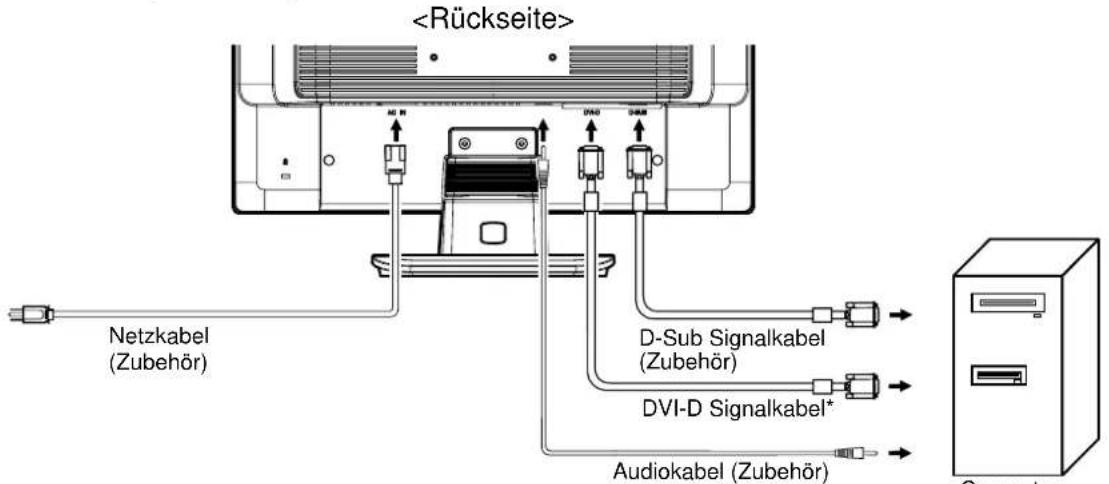

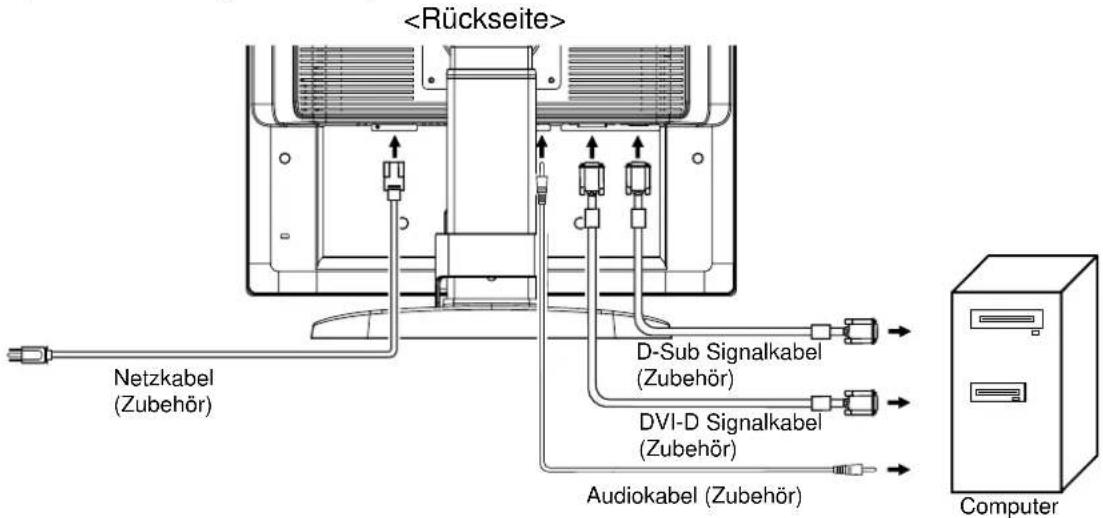

ANSCHLUSSHINWEISE : ProLite E1902S / E1902WS / E1902WSV

A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind.
B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 34 STECKERBELEGUNG.
C Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen.
D Schliessen Sie zuerst das Netzkable an den Monitor und Schalten Sie dann den Monitor an.

ANMERKUNG

■ Die Art des Signalkabels hängt von der Art des angeschlossenen Computers ab. Ein falsches Kabel kann sowohl den Monitor als auch den Computer zerstören. Mit dem Monitor wird ein Standard-15-Pin D-Sub-Kabel mitgeliefert. Wenn Sie ein spezielles Kabel benötigen, wenden Sie sich bitte an Ihren Fachhändler.
■ Zum Anschluss an einen Macintosh-Computer könnte ein Adapter nötig sein. Bitte wenden Sie sich, in diesem Fall an Ihren lokalen Fachhändler.
■ Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist.

[Anschluss-Möglichkeiten]

Netzkabel (Zubehör) D-Sub Signalkabel (Zubehör) DVI-D Signalkabel* Audiokabel (Zubehör)

* Nur bei ProLite E1902S / E1902WS verfügbar.

[ Anbringen der Kabelabdeckung ]

A Sammeln Sie Kabel an der Rückseite des Standplatzes.
B Setzen Sie die rückwärtige Abdeckung auf, indem der obere Teil der Abdeckung in die Führungsschienen gesetzt werden. Drücken sie die Abdeckung nach unten bis diese vollständig „eingeklickt“ ist.

[ Entfernen der Kabelabdeckung ]

A Ziehen Sie die rückwärtige Abdeckung nach oben um diese zu entfernen.

Kabelabdeckung Monitorfuss

ANSCHLUSSHINWEISE : ProLite B1902S

A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind.
B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 34 STECKERBELEGUNG.
c Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen.
D Schliessen Sie zuerst das Netzkable an den Monitor und Schalten Sie dann den Monitor an.

ANMERKUNG

■ Die Art des Signalkabels hängt von der Art des angeschlossenen Computers ab. Ein falsches Kabel kann sowohl den Monitor als auch den Computer zerstören. Mit dem Monitor wird ein Standard-15-Pin D-Sub-Kabel mitgeliefert. Wenn Sie ein spezielles Kabel benötigen, wenden Sie sich bitte an Ihren Fachhändler.
■ Zum Anschluss an einen Macintosh-Computer könnte ein Adapter nötig sein. Bitte wenden Sie sich, in diesem Fall an Ihren lokalen Fachhändler.
■ Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist.

[Anschluss-Möglichkeiten]

Netzkabel (Zubehör) D-Sub Signalkabel (Zubehör) DVI-D Signalkabel (Zubehör) Audiokabel (Zubehör) Computer

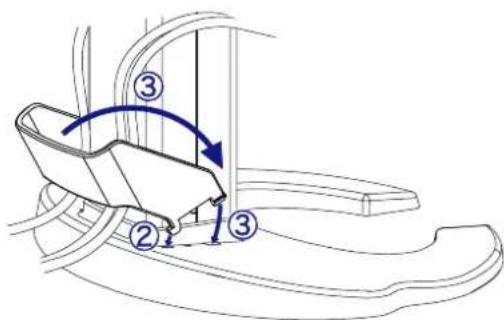

[ Anbringen der Kabelabdeckung ]

A Sammeln Sie Kabel an der Rückseite des Standplatzes.
B Die Vorsprunge der Kabelabdeckung in Führerbohrungen des stand.(B)
C Platzes die Kabelabdeckung durch das Einsetzen der Vorsprünge der Kabelabdeckung in Führerbohrungen des stand.(C)

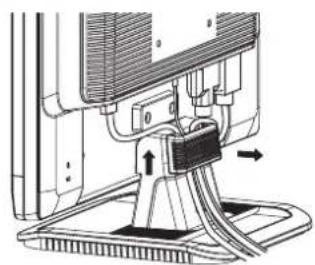

[ Entfernen der Kabelabdeckung ]

A Stosses einsetzen die beide Seiten und die Neigung züruck die Kabelabdeckung.

COMPUTER-EINSTELLUNG

■ Signal Timing

Wechseln erst zu den auf Seite 33 genannen Auflösungen ("Timings") im Kapitel "SYNCHRONISIERUNG".

■ Windows 95/98/2000/Me/XP/Vista Plug & Play

Der iiyama TFT-Monitor entspricht den DDC2B-Richtlinien gemässt dem VESA-Standard. Plug & Play-Funktionen laufen unter Windows 95/98/2000/Me/XP/Vista, indem der Monitor an einen DDC2B-kompatiblen Computer mit dem beiligenden Signalkabel angeschlossen wird. Sollten Sie Windows 95/98/2000/Me/XP Treiber für Ihren iiyama Monitor benötigen, finden Sie diesen via Internet unter:

http://www.iiyama.com

ANMERKUNG

• Nähere Informationen über den Monitortreiber, Beschaffung und Installation finden Sie auf der oben angegebenen Internetseite.
  ■ Verwenden Sie ein Windows Vista, Macintosh oder Unix Betriebssystem, ist das Einbinden von Monitortreibern nicht nötig. Detaillierte Informationen erhalten Sie bei Ihrem Fachhändler vor Ort.

AUSRICHTEN DES BETRACHTUNGSWINKELS : ProLite E1902S / E1902WS / E1902WSV

■ Für ein optimales Arbeiten sollten Sie direkt von vorne auf den Bildschirm blicken.
■ Halten Sie beim Ändern des Neigungswinkels den Fuss mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern.
■ Der LCD-Monitor lässt sich um 20 Grad nach hinten kippen und 5 Grad nach vorn kippen.
■ Um eine gesunde und entspannte Arbeitsposition zu haben, sollte der Winkel des LCD Fusses nicht mehr als 10 Grad betragen. Richten Sie den Winkel des Monitors wunschgemäss aus.

ANMERKUNG

■ Berühren Sie beim Ändern des Neigungswinkels des LCD nicht den LC-Schirm. Andernfalls besteht Beschädigungsgefahr.
■ Achten Sie beim Ändern des Neigungswinkels darauf, sich nicht die Finger einzuklemmen.

AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite B1902S

■ Für ein optimales Arbeiten sollten Sie direkt von vorne auf den Bildschirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäss aus.
■ Halten Sie beim Ändern des Neigungswinkels den Fuss mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern.
■ Sie können nun die Höhe auf bis zu 110 mm und den winkel um bis zu 35° nach rechts und links, drehen sowie um 25° nach hinten, 5° nach vorn kippen.

ANMERKUNG

■ Berühren Sie beim Ändern der Höhe bzw. Neigungswinkel nicht den LC-Schirm. Andernfalls besteht Beschädigungsgefahr.
■ Achten Sie beim Ändern der Höhe und Neigungswinkels darauf, sich nicht die Finger einzuklemmen.

A Stellen sie den LCD-Bildschirm auf die maximale Höhe ein.
B Drehen Sie das Panel um 90°.

Portrait-Modus:

Drehen Sie in Uhrzeigersinn

Landscape-modus:

Drehen Sie gegen den Uhrzeigersinn

ANMERKUNG

■ Bei einem Versuch, das Panel zu drehen, ohne das es vollständig nach hinten gedreht wird, kann der Fuss beschädigt werden.
■ Bitte benutzen sie die softOSM Software um den Bildinhalt zu drehen.

c Stellen Sie den Winkel des Monitors nach Ihrer Wahl ein.

Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S.33) ausgerüstet. Sie können ebenfalls das Bild nach Ihren Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Für detaillierte Einstellungen beachten Sie bitte Seite 22 BILDSCHIRMEINSTELLUNGEN.

( Drücken Sie die Menütaste zum Start des On-Screen-Displays. Durch drücken der +/- Taste wechseln Sie zwischen den verschiedenen Menüebenen.

sRGB Standard ist activ. Sparsamkeit Modus ist activ. OSD-Sperre ist activ. Stummschaltung ist activ. 1 sRGB Lock Menu 1 On-Screen- Menü-Seite Einstellsymbol Aktuell verwendete Horizontal- Bildwiederholfrequenz und Auflösung 1280 x 1024 H:80.0KHz V:75.0Hz

B Wählen Sie die Menü-Seite zur Justierung Ihres Monitors anhand des Menü-Icons, das die von Ihnen gewünschte Justierung repräsentiert. Drücken Sie wiederum die Menütaste. Danach wählen Sie wieder mit den +/- Tasten das gewünsche Symbol aus. Drücken Sie wiederum die Menütaste.

C Benutzen Sie die +/- Tasten bis zur gewünschen Einstellung.

Ein Beispiel: Um die Vertikal-Position zu korrigieren, wählen Sie die Menü-Seite 1 und drücken dann die Menütaste. Danach wählen Sie das Symbol (V-Position) mit Hilfe der +/- Tasten.

Menu:1 1280 × 1024 H:80.0KHz V:75.0Hz

Nach dem Betätigen der Menütaste erscheint eine Einstellungsskala. Mit Hilfer der +/- Tasten können Sie die Vertical-Position verändern. Während der Benutzung der +/- Tasten ändert sich die Vertical-Position des Gesamtbildes im Verhältnis zu den von Ihnen bewirkten Einstellungen der +/- Tasten.

V-Position Diese Zeile zeigt Ihnen den Aussteuerungswert an. + 50

ANMERKUNG

■ Werden während des Einstellvorgangs keine Tasten mehr gedrückt, erlischt die OSD-Anzeige auf dem Bildschirm, wenn die für die OSD-Ausschaltzeit eingestellte Zeit abgelaufen ist. Die Auto Taste kann auch benutzt werden um das OSD Menü sofort zu schliessen.
■ Die veränderten Einstellungen werden automatisch bei jedem Ausblenden des On Screen Menüs abgespeichert. Das Ausschalten des Monitors während des Einstellvorganges sollte vermieden werden, da dadurch die Veränderungen nicht abgespeichert werden können.
■ Einstellungen für "Takt, Phase und Position" werden für jede einzelne Auflösung (=Signaltiming) separat gespeichert. Alle anderen Einstellungen wirken jeweils auf alle Auflösungen und können nicht für jedes Timing und jede Auflösung separat eingestellt werden.

VERFÜGBARE EINSTELLPARAMETER

Direkte

Sie können die Menü-seiten überspringen und die Einstellungsskala für Kontrast und Helligkeit direkt aufrufen, indem Sie die folgende Einstellungen vornehmen:

- Helligkeit / Kontrast / Lautstärke: Sie können die Menü-seiten überspringen und die Funktionen

Kontrast, Helligkeit und Lautstärke direkt aufrufen in dem Sie die +/- Taste betätigen, wenn das On-Screen-Menü nicht dargestellt wird. Durch erneuertes drücken der +/- Tasten können Sie die einzelnen Funktionen auswählen.

● Auto Set-up: Drücken Sie die Auto Taste, wenn das On-Screen-Menü nicht dargestellt wird.

- Lautstärke (Stummschaltung): Durch betätigen der Menü-Taste für 1-2 Sekunden, wenn das On-Screen-Menü nicht dargestellt wird, können Sie die Lautsprecher Ein- oder Ausschalten.

- Signaleingang ^* : Durch betätigen der Auto-Taste für 1-2 Sekunden, wenn das On-Screen-Menü nicht dargestellt wird, können Sie den Signaleingang zwischen Analog und Digital wechseln.

- OSD-Sperre: Durch gleichzeitiges betätigen der Menü- und der ,-’ Taste für 7 Sekunden, wenn das On-Screen-Menü nicht dargestellt wird, können Sie das On-Screen-Menü sperren und entsperren.

○ lock wird angezeigt solange OSD-Sperre aktiv ist.

* Nur bei ProLite E1902S / E1902WS / B1902S verfügbar.

Bei Verwendung des Analog Eingang:

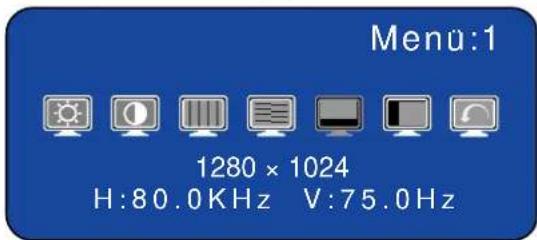

Menu : 1(Analog)	Menu:1 1280 × 1024H:80.0KHz V:75.0Hz
Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste
	Helligkeit *1 Brightness	Direkte	Zu dunkel		+
			Zu hell		-
	Kontrast Contrast	Direkte	Zu blass		+
			Zu intensiv		-
	Takt *2 Clock		Um flickernden Text oder Linien		+
					-
	Phase *2 Phase		Um flickernden Text oder Linien		+
					-
	V-Position V-Position		Zu niedrig		+
			Zu hoch		-
	H-Position H-Position		Zu weit links		+
			Zu weit rechts		-
	Hauptmenü Return to Menu		Rückkehr zur “Menu : 1”.

*1 Stellen Sie die Helligkeit neu ein, wenn Sie den Monitor in einem dunklen Raum benutzen und Sie das Gefühl haben das dieser zu hell wirkt.
*2 Siehe Seite 22 BILDSCHIRMEINSTELLUNGEN.

Direkte

Siehe Seite 14 Direkte.

Menu : 2(Analog)
Einstellungsmöglichkeiten		Problem / Lösung			Entsprechende Taste
	Auto Set-up*3Auto Set-upDirekte	Nein NO	Rückkehr zum Menü.
		Ja YES	Stellt automatisch Takt, Phase, V-Position und H-Position ein.
		Zustand Setting	inaktiv Off	Der Auto-Setup wird bei Änderung des Eingangssignals nicht automatisch ausgelöst.
			aktiv On	Der Auto-Setup, Anpassung von Takt, Phase, V- und H- Position wird bei jeder Änderung des Eingangssignals automatisch ausgelöst.
ANMERKUNG■ Während der automatische Set-up ausgeführt wird, kann die Helligkeit des LO Displays schwanken.■ Die Auto Set-up Funktion kann automatisch, bei jeder Änderung des Eingangssignals ausgeführt werden. Hierfür setzen Sie bitte im OSD den Zustand der Auto Set-up Funktion auf aktiv. (die Werkseinstellung dieses Parameters ist „inaktiv“)
	Farbtemperatur Color Temp.	1	Farbe 1: 9300K
		2	Farbe 2: 7500K
		3	Farbe 3: 6500K
		s	sRGB Standard
		(Anwender)	MENU	R	Zu schwach Zu stark
				G
				B
ANMERKUNG■ sRGB ist ein internationaler Standard welcher die Farbdarstellung verschiedene Equipment definiert und vereinheitlicht.■ Während der sRGB Standard aktiviert ist, lässt sich Gamma und Sparsamke Modus nicht verändern.■RGB wird angezeigt solange sRGB aktiv ist.
	Bildschärfe Sharpness	1 2 3 4 5Sie können die Schärfe für Auflösungen kleiner 1280 × 1024 (ProLite E1902S / B1902S), 1440 × 900 (ProLite E1902WS / E1902WSV).Die Bildqualität lässt sich in fünf Schritten, 1 – 5 von „scharf“ zu „soft“ regeln.Durch drücken der + Taste verändern Sie die Bildqualität in numerischer Reihenfolge, durch drücken der – Taste entgegen der numerischen Reihenfolge.

*3 Damit der Auto Set-up korrekt durchgeführt werden kann, muss das Testbild auf dem LCD dargestellt werden. Siehe Seite 22 BILDSCHIRMEINSTELLUNGEN.

Direkte

Siehe Seite 14 Direkte.

Menu : 2(Analog)
Einstellungsmöglichkeiten Problem / Lösung
GammaGamma	Aus Off	Normal
	Mode1	Hoher kontrast
	Mode2	Dunkel
SparsamkeitModusEconomy Mode	Aus Off	Normal
	Mode1	Geringe Helligkeit
	Mode2	Geringere Helligkeit als im Spar Mode1
■ [4x33] wird angezeigt solange Sparsamkeit Modus aktiv ist.
HauptmenüReturn to Menu		Rückkehr zur “Menu : 2”.
Menu : 3(Analog)		Menu :31280 × 1024H:80.0KHz V:75.0Hz
Einstellungsmöglichkeiten		Problem / Lösung Entsprechende Taste
	LautstärkeVolume	Zu LeiseZu Laut
ANMERKUNG ■ wird angezeigt solange Stummschaltung aktiv ist.
	OSD PositionOSD Position	1 2 3 4 5Sie können das On-Screen-Menu zu einer der folgenden fünf Positionen auf dem Display bewegen:Drücken Sie die + Taste, um das OSD in numerischer Reihenfolge zu bewegen. Drücken Sie die - Taste, um das OSD gegen die numerische Reihenfolge zu bewegen.
	OSD-Aus-TimerOSD Off Timer	Stellen Sie den Die OSD-Ausschaltzeit zwischen 3 und 60 Sekunden ein.
	SpracheLanguage	English	Englisch	Español Spanisch
		Deutsch	Deutsch	Italiano	Italienisch
		Français	Französisch	日本語	Japanisch
	Signaleingang *1Signal Select	Auto	Der analoge und digitale Eingang wird auf Aktivitat durchsucht. Der erste aktive Eingang wird dargestellt.
		Analog	Wählen Sie den Analog(D-SUB).
		Digital	Wählen Sie den Digital(DVI-D).
ANMERKUNG Wenn Sie beide Signale ( Analog und Digital ) angeschlossen haben können sie mit der Direkt Funktion, wie vorher beschrieben, den Signaleingang wechseln. Wenn nur ein Signal angeschlossen ist, wird der Signaleingang automatisch ausgewählt. Die Direkt Funktion ist nicht verfügbar wenn nur ein Signal angeschlossen ist.
	ZurücksetzenReset	Nein NO	Rückkehr zum Menü.
		Ja YES	Die werksseitigen Voreinstellungen sind wieder aktiv.
	HauptmenüReturn to Menu	Rückkehr zur “Menu : 3”.

*1 Nur bei ProLite E1902S / E1902WS / B1902S verfügbar.

Direkte

Siehe Seite 14 Direkte.

Bei Verwendung des Digital Eingang:

Nur bei ProLite E1902S / E1902WS / B1902S verfügbar.

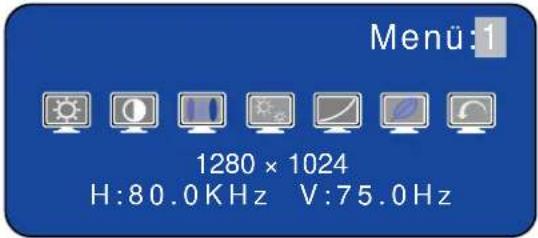

Menu : 1(Digital)
	Problem / Lösung		Entsprechende TasteEinstellungs
Helligkeit *1 BrightnessDirekte	Zu dunkel
	Zu hell
Kontrast ContrastDirekte	Zu blass
	Zu intensiv
Farbtemperatur Color Temp.	1	Farbe 1: 9300K
	2	Farbe 2: 7500K
	3	Farbe 3: 6500K
	s	sRGB Standard
	(Anwender)	MENU	R	Zu schwach Zu stark
			G
			B
ANMERKUNG■ sRGB ist ein internationaler Standard welcher die Farbdarstellung verschiedener Equipment definiert und vereinheitlicht.■ Während der sRGB Standard aktiviert ist, lässt sich Gamma und Sparsamkeit Modus nicht verändern.■RGB wird angezeigt solange sRGB aktiv ist.
Bildschärfe Sharpness	1 2 3 4 5
	Sie können die Schärfe für Auflösungen kleiner 1280 × 1024 (ProLite E1902S / B1902S), 1440 × 900 (ProLite E1902WS).Die Bildqualität lässt sich in fünf Schritten, 1 – 5 von „scharf“ zu „soft“ regeln.Durch drücken der + Taste verändern Sie die Bildqualität in numerischer Reihenfolge, durch drücken der – Taste entgegen der numerischen Reihenfolge.
Gamma Gamma	Aus Off	Normal
	Mode1	Hoher kontrast
	Mode2	Dunkel

*1 Stellen Sie die Helligkeit neu ein, wenn Sie den Monitor in einem dunklen Raum benutzen und Sie das Gefühl haben das dieser zu hell wirkt.

Siehe Seite 14 Direkte.

Menu : 1(Digital)
Einstellungsmöglichkeiten		Problem / Lösung
Sparsamkeit Modus Economy Mode		Aus Off Normal
		Mode1	Geringe Helligkeit
		Mode2	Geringere Helligkeit als im Spar Mode1
ANMERKUNG ■ wird angezeigt solange Sparsamkeit Modus aktiv ist.
Hauptmenü Return to Menu		Rückkehr zur “Menu :1”.
Menu:2(Digital)		Menu:21280×1024H:80.0KHz V:75.0Hz
Einstellungsmöglichkeiten		Problem / Lösung Entsprechende Taste
Lautstärke Volume		Zu Leise Zu Laut
ANVERKUNG ■ [0042] wird angezeigt solange Stummschaltung aktiv ist.
OSD Position OSD Position		1 2 3 4 5 [BKXD] [HB3C]Sie können das On-Screen-Menu zu einer der folgenden fünf Positionen auf dem Display bewegen: Drücken Sie die + Taste, um das OSD in numerischer Reihenfolge zu bewegen. Drücken Sie die - Taste, um das OSD gegen die numerische Reihenfolge zu bewegen.
OSD-Aus-Timer OSD Off Timer		Stellen Sie den Die OSD-Ausschaltzeit zwischen 3 und 60 Sekunden ein. + —
Sprache Language		English	Englisch	Español Spanish
		Deutsch	Deutsch	Italiano	Italienisch
		Français	Französisch	日本語	Japanisch
Signaleingang Signal Select [XXXXH]		Auto	Der analoge und digitale Eingang wird auf Aktivitat durchsucht. Der erste aktive Eingang wird dargestellt.
		Analog	Wählen Sie den Analog(D-SUB).
		Digital	Wählen Sie den Digital(DVI-D).
[W7XK] Wenn Sie beide Signale ( Analog und Digital ) angeschlossen haben können sie mit der Direkt Funktion, wie vorher beschrieben, den Signaleingang wechseln. Wenn nur ein Signal angeschlossen ist, wird der Signaleingang automatisch ausgewählt. Die Direkt Funktion ist nicht verfügbar wenn nur ein Signal angeschlossen ist.
Zurücksetzen Reset		Nein NO Rückkehr zum Menü.
		Ja YES	Die werksseitigen Voreinstellungen sind wieder aktiv.
Hauptmenü Return to Menu		Rückkehr zur "Menu : 2".

Direkte

Siehe Seite 14 Direkte.

BILDSCHIRMEINSTELLUNGEN

Um die best mögliche Bildqualität unter Verwendung des Analog Einganges zu erhalten, folgen Sie bitte dieser Beschreibung.

■ Im Handbuch bedeutet "BILDSCHIRMEINSTELLUNGEN" die Einstellung der Bildposition, die Minimierung von Flackern oder Verschmieren von Buchstaben oder Linien für den von Ihnen benutzten Monitor.
■ ProLite E1902S / B1902S: Der Monitor ist für die optimale Darstellungen einer Auflösung von 1280 x 1024 Bildpunkten entwickelt worden. Auflösungen unterhalb von 1280 x 1024 Bildpunkten werden weniger gut dargestellt, da diese Auflösungen automatisch auf die volle Bildschirmgrösse vergrössert werden. Wir empfehlen, den Monitor im normalen Gebrauch nur mit einer Auflösung von 1280 x 1024 Bildpunkten zu betreien.
■ ProLite E1902WS / E1902WSV: Der Monitor ist für die optimale Darstellungen einer Auflösung von 1440 x 900 Bildpunkten entwickelt worden. Auflösungen unterhalb von 1440 x 900 Bildpunkten werden weniger gut dargestellt, da diese Auflösungen automatisch auf die volle Bildschirmgrösse vergrössert werden. Wir empfehlen, den Monitor im normalen Gebrauch nur mit einer Auflösung von 1440 x 900 Bildpunkten zu betreien.
■ Texte oder Linien können verwischt oder in anderen Dicken dargestellt werden, wenn das Monitorbild vergrössert dargestellt wird.
■ Sie sollten Bildlage über das OSD Monitors anpassen. Veränderung dieser Parameter über den Computer können zu Darstellungsfehlern führen.
■ Bitte nehmen Sie erst Eingaben vor, wenn das Gerät bereits mindestens 30 Minuten eingeschaltet ist ("Aufwärmphase").
■ Nach dem automatischen Set-Up werden eventuell weitere Einstellungen erforderlich, bedingt durch die gewünschte Auflösung oder die Signaleinstellung.
■ Die Auto Set-up Funktion kann nur korrekt arbeiten, wenn das Testbild auf dem Display dargestellt wird. Anderenfalls muss die Einstellung des Displays via Takt und Phase von Hand vorgenommen werden.

Es gibt zwei Möglichkeiten der ildschirmeinstellung. Entweder nehmen Sie die automatische Einstellung von Takt, Phase und Position oder Sie stellen alles manuell ein. Wenn der Monitor an einen neuen Computer angeschlossen wird, nutzen Sie das automatische Set-Up, ansonsten wird eine andere Auflösung eingestellt. Wenn es bei der Bildwiedergabe flackert, unscharf ist oder die Bildgrösse nicht passt, nachdem Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internat auf der IIYAMA Homepage (http://www.iiyama.com).

Verfahren Sie bitte entsprechend der im folgenden beschriebenen Prozedur.

Die Erklärungen beziehen sich auf Eingaben, die auf der Basis von Windows 95/98/2000/Me/XP/Vista gemacht werden.

A Zeigen Sie das Bild in der Originalgrösse.

B Stellen Sie das Testbild auf dem kompletten Desktop dar (Vollbildmodus).

ANMERKUNG

■ Folgen Sie dabei den Anweisungen Ihres Computer-Handbuchs.
Test.bmp läuft bei einer Auflösung von 1280 × 1024. Gehen Sie sicher, daß Sie die Bildschirmposition in der Dialogbox für den Bildschirmhintergrund auf "zentriert" eingestellt haben. Wenn Sie Microsoft® PLUS! 95/98 verwenden, löschen Sie bitte die Einstellung "Ausdehnen des Hintergrundbildes über den gesamten Bildschirm".

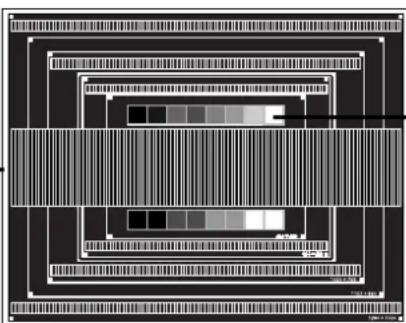

[Einstellungsmuster]

Zebrastreifen

Dieses Muster bezieht sich auf die

Grösse 1280 × 1024.

C Halten Sie den Auto Taste (Auto Set-up).

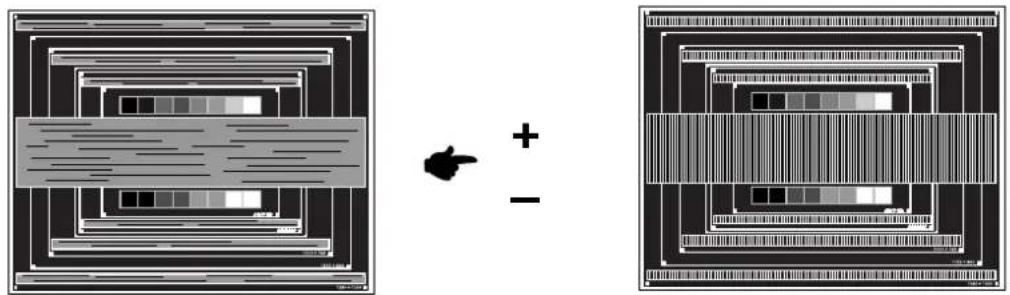

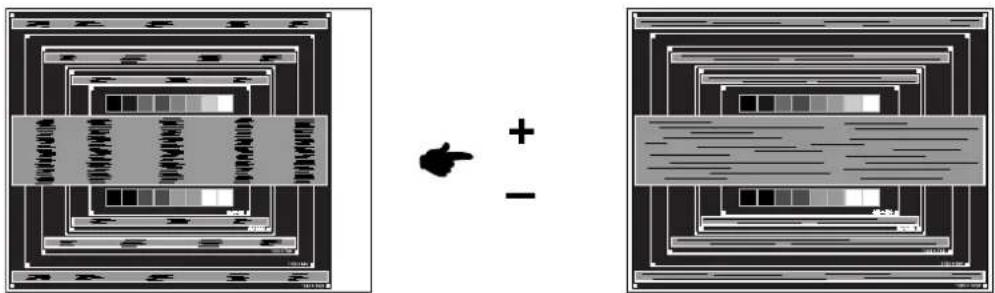

D Wenn das Bild nach dem automatischen Set-up flackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein.

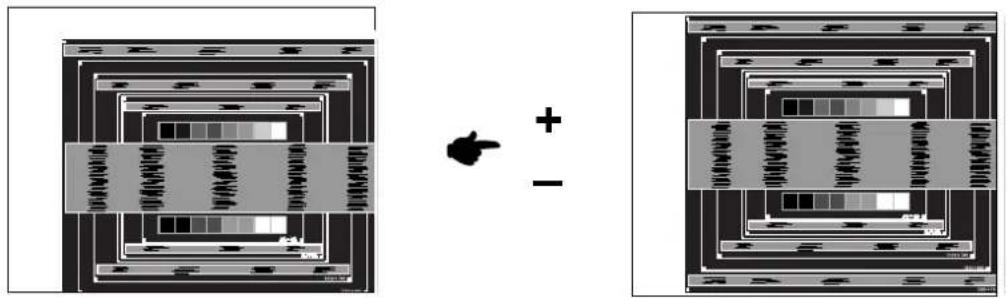

E Stellen Sie die V-Position so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfläche ausfüllt.

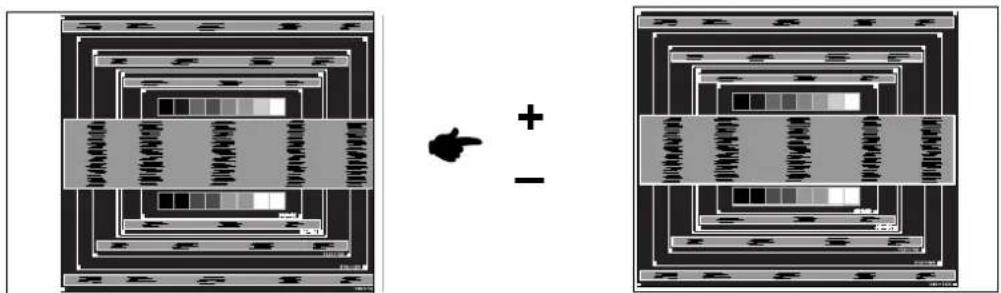

F 1) Stellen Sie die H-Position so ein, dass die linke Seite des Bildrandes auf die linke Seite der Bildschirmfläche wandert.

2) Vergrössern Sie die rechte Seite des Bildrandes auf der Bildschirmfläche, indem Sie die "Takt"-Einstellungen verändern.

■ Wenn die linke Seite des Bildschirmrandes während der "Takt"-Einstellungen nach rechts wandert, wiederholen Sie bitte entsprechend Schritt 1) und 2).
Mit der "Takt"-Einstellung können auch vertikale wellenförmige Linien bei Zebra-Mustern korrigiert werden.
■ Während der "Takt"-, "H-Position"- und "V-Position"-Einstellungen kann das Bild flickern.
■ Sollte nach der „Takt“-Einstellung das dargestellte Bild breiter oder schmäler denn die Displayfläche sein, wiederholen Sie bitte die Justage ab Punkt C.

G
Stellen Sie mit der "Phase"-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein.

■ Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die „Takt“ - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte F und G . Lässt sich das Problem durch optimieren der „Takt“ – Einstellung nicht beheben, vermindern Sie bitte die Bildwiederholfrequenz (60Hz) und wiederholen Sie dann die Einstellung ab Schritt _C .
■ Stellen Sie die "H-Position" nach der "Phase"-Einstellung ein, wenn sich die horizontale Position während der Einstellung verändert.

H

Stellen Sie Helligkeit und Farbtemperatur nach Ihren Wünschen ein, nachdem Sie die Takt- und Phase-Einstellungen beendet haben. Stellen Sie auch wieder ihren bevorzugten Bildschirmhintergrund ein.

POWER MANAGEMENT

Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY STAR® und VESA DPMS. Sie reduziert unnötigen Stromverbrauch und schaltet den Monitor automatisch ab, wenn er nicht gebraucht wird.

Um diese Funktion zu nutzen, muss der Monitor an einen VESA/DPMS tauglichen Computer angeschlossen sein. Dieser Monitor verfügt über einen Power-Management-Modus, welcher den Energiebedarf deutlich verringern kann. Die hierfür erforderlichen Einstellungen, inklusive der Zeitvorgaben, müssen am Computer vorgenommen werden.

■ Power-Management-Modus

Der Power-Management-Modus des Monitors wird aktiviert, wenn kein H- oder V-sync bzw. keines der beiden Sync-Signale am Monitoreingang anliegt. Der Bildschirm wird schwarz, die Betriebsanzeige leuchtet orange und die Stromaufnahme sinkt auf unter 2W. Befindet sich der Monitor im Powermanagement, erscheint das Bild in einigen Sekunden bei Betätigung der Maus oder Tastatur.

ANMERKUNG

■ Auch im Power Management Modus wird Energie verbraucht. Schalten Sie deshalb den Monitor ab, wenn Sie ihn länger nicht benutzen (während der Nacht oder an Wochenenden), Sie vermeiden damit unnötigen Stromverbrauch.
Es ist möglich, dass das Videosignal des Computers aktiv ist, obwohl das H- oder V- Signal fehlt. In diesem Fall arbeitet das Power Management möglicherweise nicht korrekt.

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt, gehen Sie zu Punkt 2.
2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.
3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem Abhilfe

( Kein Bild.

(Betriebszustandsanzeige ist aus)

□ Steckt das Stromkabel richtig?
□ Steht der Hauptschalter auf ON?
☐ Überprüfen Sie mit Hilfe eines anderen Gerätes, ob überhaupt Strom vorhanden ist.

(Betriebszustandsanzeige ist blau)

☐ Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
□ Drehen Sie Kontrast und/oder Helligkeit auf.
□ Ist der Computer eingeschaltet?
□ Ist das Signalkabel richtig eingesteckt?
□ Entspricht das Signal Timing den Werten des Monitors?

(Betriebszustands- anzeige ist orange)

☐ Falls der Monitor im Power Management Mode ist, bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
□ Ist der Computer eingeschaltet?
□ Ist das Signalkabel richtig eingesteckt?
☐ Entspricht das Signal Timing den Werten des Monitors?

B Das Bild synchronisiert nicht.

□ Ist das Signalkabel richtig eingesteckt (verpolt)?
□ Entspricht das Signal Timing den Werten des Monitors?
☐ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

c Das Bild ist nicht in der Mitte.

□ Entspricht das Signal Timing den Werten des Monitors?

D Das Bild ist zu dunkel oder zu hell.

Entspricht der Videoausgangspegel den Spezifikationen des Monitors?□

E Das Bild wackelt.

□ Entspricht die Spannungsversorgung den Spezifikationen des Monitors?
☐ Entspricht das Video Timing den Spezifikationen des Monitors?

Problem Abhilfe

F Kein Ton.

☐ Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten.
□ Das Audiokabel ist richtig angeschlossen.
□ Erhöhen Sie die Lautstärke.
□ Stummschaltung ist AUS.
☐ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors
☐ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors
□ Das Audiokabel ist richtig angeschlossen.

G Der Sound ist zu laut oder zu leise.

H Seltsame Geräusche sind zu hören.

SPEZIFIKATIONEN: ProLite E1902S

LCD	LCD-Art a-Si TFT Active Matrix
	GrösseDiagonal: 48cm / 19"
	Pixelabstand0.294 (H) × 0.294 (V) mm
	Helligkeit 300cd/m ^2 (typisch)
	Kontrastverhältnis 1000 : 1 (typisch)
	einsehbarer Bilckwinkelrechts / links / auf / ab: jeweils 80 Grad
	Antwortzeit5ms (schwarz, weiss, schwarz), 2ms (Grau zum Grau)
Darstellbare Farben Ca.. 16.7 Million Maximum
Synchronisationsfrequenzen Analog: Horizontal 24.0-80.0kHz, Vertikal 55-75HzDigital: Horizontal 31.0-80.0kHz, Vertikal 55-75Hz
Dot Clock max. 135MHz
Auflösung max. 1280 × 1024, 1.3 MegaPixels
EingangssteckerD-Sub mini 15pin, DVI-D 24pin
Plug & Play VESA DDC2B ^TM
Sync Signal	Separate sync: TTL, Positiv oder Negativ
Videosignal	Analog: 0.7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1.0)
Audio – Signal Eingangø 3.5mm Stereo-Kopfhöreranschluss
Input Audio Signal 0.7Vrms maximal
Lautsprecher	2 × 1W (Stereo Lautsprecher)
Maximumbildgrösse 376.3mm	× 301.1mm / 14.8" × 11.9" (B × H)
Stromversorgung	100-240VAC, 50/60Hz, 1.5A
	max. 42W, Power-management-modus : max. 2W*Stromaufnahme
Abmessungen / Gewicht	407.5 × 407.0 × 210.0mm / 16.0 × 16.0 × 8.3" (B×H×T) 4.9kg / 10.8lbs
Neigungswinkel	auf: 20 Grad, ab: 5 Grad
Umgebungsbedingungen	Temperatur 5 bis 35°C / 41 bis 95°FFeuchtigkeit 10 bis 80% (nicht kondensierend)Lagerung: Temperatur -20 bis 60°C / -4 bis 140°FFeuchtigkeit 5 bis 85% (nicht kondensierend)
Prüfzeichen	TCO '03, CE, TÜV-GS, TÜV-Ergonomics, FCC-B, UL / C-UL, VCCI-B, GOST-R, CCC

ANMERKUNG

* Konditionen: Audio- bzw. sind nicht angeschlossen.

SPEZIFIKATIONEN: ProLite E1902WS

LCD	LCD-Art a-Si TFT Active Matrix
	GrösseDiagonal: 48cm / 19"
	Pixelabstand0.285 (H) × 0.285 (V) mm
	Helligkeit 400cd/m ^2 (typisch)
	Kontrastverhältnis 1000 : 1 (typisch)
	einsehbarer Bilckwinkelrechts / links: jeweils 85 Grad, auf / ab: jeweils 80 Grad
	Antwortzeit5ms (schwarz, weiss, schwarz), 2ms (Grau zum Grau)
Darstellbare Farben Ca.. 16.7 Million Maximum
Synchronisationsfrequenzen	Analog: Horizontal 24.0-80.0kHz, Vertikal 55-75HzDigital: Horizontal 31.0-80.0kHz, Vertikal 55-75Hz
Dot Clock max. 137MHz
Auflösung max. 1440 × 900, 1.3 MegaPixels
Eingangsstecker	D-Sub mini 15pin, DVI-D 24pin
Plug & Play VESA DDC2B	TM
Sync Signal	Separate sync: TTL, Positiv oder Negativ
Videosignal	Analog: 0.7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1.0)
Audio – Signal Eingang	ø 3.5mm Stereo-Kopfhöreranschluss
Input Audio Signal 0.7Vrms maximal
Lautsprecher	2 × 1W (Stereo Lautsprecher)
Maximumbildgrösse 410.4mm	× 256.5mm / 16.2" × 10.1" (B × H)
Stromversorgung	100-240VAC, 50/60Hz, 1.5A
	max. 42W, Power-management-modus : max. 2W*Stromaufnahme
Abmessungen / Gewicht	438.5 × 363.0 × 210.0mm / 17.3 × 14.3 × 8.3" (B×H×T) 4.3kg / 9.5lbs
Neigungswinkel	auf: 20 Grad, ab: 5 Grad
Umgebungsbedingungen	Betrieb: Temperatur 5 bis 35°C / 41 bis 95°FFeuchtigkeit 10 bis 80% (nicht kondensierend)Lagerung: Temperatur -20 bis 60°C / -4 bis 140°FFeuchtigkeit 5 bis 85% (nicht kondensierend)
Prüfzeichen	TCO '06, CE, TÜV-GS, TÜV-Ergonomics, FCC-B, UL / C-UL, VCCI-B, GOST-R, CCC

ANMERKUNG

* Konditionen: Audio- bzw. sind nicht angeschlossen.

SPEZIFIKATIONEN: ProLite E1902WSV

LCD	LCD-Art a-Si TFT Active Matrix
	GrösseDiagonal: 48cm / 19"
	Pixelabstand0.285 (H) × 0.285 (V) mm
	Helligkeit 400cd/m ^2 (typisch)
	Kontrastverhältnis 1000 : 1 (typisch)
	einsehbarer Bilckwinkelrechts / links: jeweils 85 Grad, auf / ab: jeweils 80 Grad
	Antwortzeit5ms (schwarz, weiss, schwarz), 2ms (Grau zum Grau)
Darstellbare Farben Ca.. 16.7 Million Maximum
Synchronisationsfrequenzen	Analog: Horizontal 24.0-80.0kHz, Vertikal 55-75Hz
Dot Clock max. 137MHz
Auflösung max. 1440 × 900, 1.3 MegaPixels
Eingangsstecker	D-Sub mini 15pin
Plug & Play VESA DDC2B ^TM
Sync Signal	Separate sync: TTL, Positiv oder Negativ
Videosignal	Analog: 0.7Vp-p (Standard), 75Ω, Positiv
Audio – Signal Eingang	ø 3.5mm Stereo-Kopfhöreranschluss
Input Audio Signal 0.7Vrms maximal
Lautsprecher	2 × 1W (Stereo Lautsprecher)
Maximumbildgrösse 410.4mm	× 256.5mm / 16.2" × 10.1" (B × H)
Stromversorgung	100-240VAC, 50/60Hz, 1.5A
	max. 42W, Power-management-modus : max. 2W*Stromaufnahme
Abmessungen / Gewicht	438.5 × 363.0 × 210.0mm / 17.3 × 14.3 × 8.3" (B×H×T) 4.3kg / 9.5lbs
Neigungswinkel	auf: 20 Grad, ab: 5 Grad
Umgebungsbedingungen	Betrieb: Temperatur 5 bis 35°C / 41 bis 95°FFeuchtigkeit 10 bis 80% (nicht kondensierend)Lagerung: Temperatur -20 bis 60°C / -4 bis 140°FFeuchtigkeit 5 bis 85% (nicht kondensierend)
Prüfzeichen	TCO '06, CE, TÜV-GS, TÜV-Ergonomics, FCC-B, UL / C-UL, VCCI-B, GOST-R, CCC

ANMERKUNG

* Konditionen: Audio- bzw. sind nicht angeschlossen.

SPEZIFIKATIONEN: ProLite B1902S

LCD	LCD-Art a-Si TFT Active Matrix
	Grösse	Diagonal: 48cm / 19"
	Pixelabstand	0.294 (H) × 0.294 (V) mm
	Helligkeit 300cd/m	^2 (typisch)
	Kontrastverhältnis 1000 : 1 (typisch)
	einsehbarer Bilckwinkel	rechts / links / auf / ab: jeweils 80 Grad
	Antwortzeit	5ms (schwarz, weiss, schwarz), 2ms (Grau zum Grau)
Darstellbare Farben Ca.. 16.7 Million Maximum
Synchronisationsfrequenzen		Analog: Horizontal 24.0-80.0kHz, Vertikal 55-75HzDigital: Horizontal 31.0-80.0kHz, Vertikal 55-75Hz
Dot Clock max. 135MHz
Auflösung max. 1280 × 1024, 1.3 MegaPixels
Eingangsstecker		D-Sub mini 15pin, DVI-D 24pin
Plug & Play VESA DDC2B		TM
Sync Signal		Separate sync: TTL, Positiv oder Negativ
Videosignal		Analog: 0.7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1.0)
Audio – Signal Eingang		ø 3.5mm Stereo-Kopfhöreranschluss
Input Audio Signal 0.7Vrms maximal
Lautsprecher		2 × 1W (Stereo Lautsprecher)
Maximumbildgrösse 376.3mm		× 301.1mm / 14.8" × 11.9" (B × H)
Stromversorgung		100-240VAC, 50/60Hz, 1.5A
		max. 42W, Power-management-modus : max. 2W*Stromaufnahme
Abmessungen / Gewicht		407.5 × 393.0-503.0 × 236.5mm / 16.0 × 15.5-19.8 × 9.3" (B×H×T)6.0kg / 13.2lbs
Neigungswinkel		auf: 25 Grad, ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 5 bis 35°C / 41 bis 95°FFeuchtigkeit 10 bis 80% (nicht kondensierend)Lagerung: Temperatur -20 bis 60°C / -4 bis 140°FFeuchtigkeit 5 bis 85% (nicht kondensierend)
Prüfzeichen		TCO '03, CE, TÜV-GS, TÜV-Ergonomics, FCC-B, UL / C-UL, VCCI-B,GOST-R, CCC

ANMERKUNG

* Konditionen: Audio- bzw. sind nicht angeschlossen.

ABMESSUNGEN : ProLite E1902S

407.5mm/16.0" 378.5mm/14.9" 303.0mm/11.9" 357.0mm/14.1" 204.0mm/8.0"

*1 Nur bei ProLite E1902WS / E1902WSV verfügbar.
*2 DVI nicht kompatible.

STECKERBELEGUNG

■ D-Sub mini 15pin Stecker

5 4 3 2 1 10 9 8 7 6 15 14 13 12 11 D-SUB

Pin	Eingangssignal	Pin	Eingangssignal
1	Rot Video	9
2	Grün Video	10	Masse
3	Blau Video	11	Reservierter anschluss
4	Reservierter anschluss	12	DDC Daten (SDA)*
5	Masse	13	H-Sync
6	Rot Video Masse	14	V-Sync
7	Grün Video Masse	15	DDC Eingang (SCL)*
8	Blau Video Masse	* Compliant to VESA DDC.

■ DVI-D 24pin Stecker

1 □□□□□□□□ 8 9 □□□□□□□□ 16 17 □□□□□□□□ 24 DVI-D

Pin	Eingangssignal	Pin	Eingangssignal
1	T.M.D.S Daten 2–	13
2	T.M.D.S Daten 2+	14
3	T.M.D.S Daten 2 Masse	15	Masse
4		16	Hot Plug Erkennung
5		17	T.M.D.S Daten 0–
6	DDC Eingang (SCL) * ^2	18	T.M.D.S Daten 0+
7	DDC Daten (SDA) * ^2	19	T.M.D.S Daten 0 Masse
8		20
9	T.M.D.S Daten 1–	21
10	T.M.D.S Daten 1+	22	T.M.D.S Takt Masse
11	T.M.D.S Daten 1 Masse	23	T.M.D.S Takt +
12		24	T.M.D.S Takt –
