ProLite E2407HDSD - Bildschirm IIYAMA - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Modell	ProLite E2407HDSD
Bildschirmdiagonale	60 cm (24 Zoll)
Panel-Technologie	TFT-Farb-LCD
Auflösung	1920 x 1080 (Full HD)
Helligkeit	300 cd/m² (typisch)
Kontrastverhältnis	1000:1 (typisch), ACR-Funktion
Reaktionszeit	2 ms (Grau zu Grau, OD)
Blickwinkel	horizontal: 170°, vertikal: 160° (typisch)
Farbdarstellung	16,7 Millionen
Eingangsanschlüsse	1x D-Sub (VGA), 1x DVI-D
Audio	3,5 mm Klinke (Eingang), 2x 3 W Lautsprecher
Stromversorgung	100-240 V AC, 50/60 Hz, 1,8 A
Leistungsaufnahme (typisch)	46 W
Leistungsaufnahme (Standby)	< 1 W
Abmessungen (B x H x T)	560 x 404,5 x 220 mm
Gewicht	5,0 kg
Neigungswinkel	20° (nach hinten)
VESA-Halterung	100 x 100 mm
Energiesparmodus	VESA DPMS, ENERGY STAR
Plug & Play	VESA DDC1/2B
Sicherheit	Kensington-Schloss, CE, TÜV, Energy Star, PSE
Zubehör	Netzkabel, D-Sub-Kabel, DVI-D-Kabel, Audiokabel, Bedienungsanleitung, Monitorfuß

Häufig gestellte Fragen - ProLite E2407HDSD IIYAMA

Wie schließe ich den Monitor richtig an?

Stellen Sie sicher, dass Monitor und Computer ausgeschaltet sind. Verbinden Sie das Signalkabel (D-Sub oder DVI-D) mit dem Computer. Schließen Sie das Audiokabel an. Stecken Sie das Netzkabel ein und schalten Sie den Monitor ein.

Wie reinige ich den Bildschirm?

Ziehen Sie den Netzstecker. Verwenden Sie ein trockenes, weiches Tuch für das Display. Für das Gehäuse ein leicht feuchtes Tuch mit milder Seifenlösung. Keine scharfen Reinigungsmittel wie Verdünner oder Scheuermilch verwenden.

Der Monitor zeigt kein Bild, woran liegt das?

Prüfen Sie, ob das Netzkabel eingesteckt ist und der Monitor eingeschaltet ist (Betriebsanzeige blau?). Ist der Computer eingeschaltet? Kontrollieren Sie die Signalkabel. Falls die Anzeige orange leuchtet, bewegen Sie Maus oder Tastatur, um den Power-Management-Modus zu beenden.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die Taste ▼ (wenn das Menü nicht angezeigt wird), um direkt auf Helligkeit/Kontrast/ACR/ECO-Modus zuzugreifen. Alternativ öffnen Sie das OSD mit der Menütaste und wählen 'Kontrast/Helligkeit'.

Wie aktiviere ich den ECO-Modus?

Drücken Sie wiederholt die ▼-Taste (ohne OSD), bis 'ECO Mode' erscheint, und schalten Sie ihn mit der Menütaste ein. Oder über das OSD: Menü > Kontrast/Helligkeit > ECO Mode.

Der Ton funktioniert nicht, was kann ich tun?

Überprüfen Sie, ob die Audioquelle (Computer, Soundkarte) eingeschaltet ist. Stellen Sie sicher, dass das Audiokabel richtig angeschlossen ist. Erhöhen Sie die Lautstärke im OSD und stellen Sie sicher, dass die Stummschaltung ausgeschaltet ist.

Was bedeutet die orangefarbene Betriebsanzeige?

Orange zeigt an, dass sich der Monitor im Power-Management-Modus befindet. Der Energieverbrauch ist auf unter 1 W gesenkt. Bewegen Sie die Maus oder drücken Sie eine Taste, um den Monitor zu reaktivieren.

Wie kann ich die Bildschirmposition korrigieren?

Öffnen Sie das OSD mit der Menütaste, wählen Sie 'Manuelle Bildanpassung' > 'H./V. Lage'. Mit den Tasten ▲/▼ können Sie die horizontale und vertikale Position einstellen.

Welche Auflösung wird empfohlen?

Die optimale und native Auflösung ist 1920 x 1080 (Full HD). Für beste Bildqualität sollten Sie diese Auflösung verwenden.

Wie setze ich den Monitor auf Werkseinstellungen zurück?

Gehen Sie im OSD zu 'Zurücksetzen' (Menü > Zurücksetzen) und bestätigen Sie. Alle Einstellungen werden auf die werkseitigen Voreinstellungen zurückgesetzt.

BEDIENUNGSANLEITUNG ProLite E2407HDSD IIYAMA

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

DEUSSCH

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser LCD Flachbildschirm entspricht den Anforderungen der EG Richtlinien2004/108/EG,“EMV Richtlinie” und 2006/95/EG, “Niederspannungsrichtlinie”. Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich, in Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auchausserhalb der Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs-Stromversorgung angeschlossen sind.

Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipmentfachgerecht zu recycle in Nützliche Informationen hierzu erhalten Sie beilhrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: http://www.iiyama.com.

■ Änderungsrechte vorbehalten.
■ Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer.
■ Als ENERGY STAR® - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR® - Bestimmungenfür effiziente Energienutzung entspricht.

INHALTSÜBERSICHT

FÜR IHRE SICHERHEIT.... 1

SICHERHEITSHINWEISE.... 1

BESONDERE HINWEISE ZU LCD-MONITOREN.... 3

KUNDENDIENST.... 3

REINIGUNGSHINWEISE.... 3

VOR DER INBETRIEBNAHME 4

LEISTUNGSMERKMALE 4

LIEFERUMFANG 4

VERWENDEN DES MONITORFUSSES.... 5

FUNKTIONSELEMENTE UND ANSCHLÜSSE.... 6

ANSCHLUSSHINWEISE.... 7

COMPUTER-EINSTELLUNG.... 8

AUSRICHTEN DES BETRACHTUNGSWINKELS...... 8

INBETRIEBNAHME....9

VERFÜGBARE EINSTELLPARAMETER....10

BILDSCHIRMEINSTELLUNGEN....14

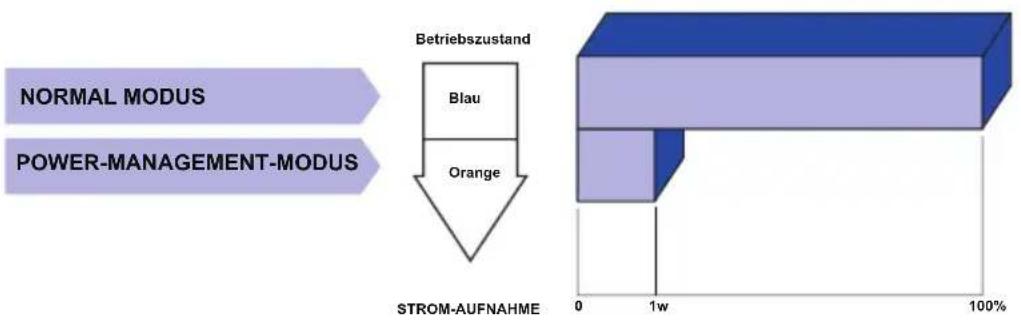

POWER MANAGEMENT....17

FEHLERSUCHE....18

ANHANG....20

SPEZIFIKATIONEN:ProLite E2407HDS-B1/W1 20

SPEZIFIKATIONEN:ProLite E2407HDSD....21

SPEZIFIKATIONEN:ProLite E2407HDSV....22

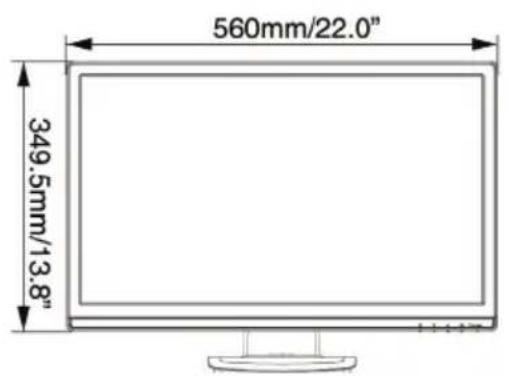

ABMESSUNGEN 23

SYNCHRONISIERUNG....23

SICHERHEITSHINWEISE

ACHTUNG

Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kanngefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäusessetzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Sollte sichein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in denMonitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führenzu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durchSpannungssch wankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist esratsam, während solch widerer Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oderanderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schwerenGegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemanddarüber stolpern kann und sich dabei verletzt.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Umausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitorund Wand. Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Die Lüfungsschlitze auf der Rückseite des Gehäuses werden blockiert und es kann zu einer Überhitzung des Monitors kommen, wenn der Fussentfernt wird. Die Aufstellung des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzsteckerziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen.

NETZSTECKER ZIEHEN

Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zutrennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken immer den Stecker in die Hand. Ziehen Sie niemals an der Stromleitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägenführen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

LEGEN SIE KEINE DISKETTEN IN DIE NÄHE DER LAUTSPRECHER

Die gespeicherten Daten auf einer Diskette können gelöscht werden, wenn Sie die Diskette in die Nähe der Lautsprecher legen. da diese ein Magnetisches Feld erzeugen.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellenHintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, solltedie Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augenund Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

BESONDERE HINWEISE ZU LCD-MONITOREN

Die folgenden Symptome stellen keine Störung dar, sondern sind normal:

ANMERKUNG

■ Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durchlhen Computer eintreten, dass das wiedergegebene Bild nicht in richtigerGrösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte dieBildgrösse richtig ein.
Aufgrund der Eigenschaften von Fluoreszenzlicht kann es bei Ersteinschaltungzu Bildschirmflackern kommen. Schalten Sie das LCD kurz aus und wieder ein, um diesen Zustand zu beheben.
■ Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.
Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, aufein neues Bild wechseln, kommt es bauartbedingt zu einem sogenanntenGeisterbild. Dieses Geisterbild verschwindet nach einiger Zeit von selbst oderSie schalten das Gerät für einen längeren Zeitraum aus.
■ Bitte wenden Sie sich an Ihren Fachhändler oder das iiyama Customer-Care-Center in Deutschland für einen Ersatz der Hintergrundbeleuchtung, wenn der Bildschirm schwarz ist, flackert oder nicht leuchtet. Versuchen Sie niemals, die Hintergrundbeleuchtung selber auszuwechseln.

KUNDENDIENST

ANMERKUNG

■ Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyamaService Center. Die Adresse finden Sie im beigelegten Monitorpass oder aufwww.iiyama.de.
■ Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sieverfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte anlhren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackungbehilflich sein wird.

REINIGUNGSHINWEISE

ACHTUNG

■ Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitorreinigen.
■ Sollten während der Reinigung flüssige oder feste Materialien in den Monitorgelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.
■ Die Bildschirmoberfläche nicht mit einem rauhen Gegenstand reinigen.
■ Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wienachfolgend aufgeführt. Diese Mittel beschädigen die Bildschirmoberfläche undgreifen das Finish an.

VORSICHT

ANMERKUNG

Verdünner

Scheuermilch

Wachs

Reinigungsbenzin

Sprühreiniger

Säuren oder Laugen

Längerer Kontakt des Gehäuses mit Gummi- oder Kunststoffprodukten kanndas Finish angreifen.

GEHÄUSE

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchtennehmen Sie eine schwache Spülmittellösung.

LC-SCHIRM

Wir empfehlen das Display regelmässig mit einem trockenen weichen Tuch zureinigen. Bitte benutzten Sie keine Papiertücher, dies könnte das LCD beschädigen.

LEISTUNGSMERKMALE

◆ 60cm (24") TFT-Farb-LCD-Monitor
Unterstützt Auflösungen bis 1920 × 1080
Hoher Kontrast 1000:1, ACR Funktion ist verfügbar/ Hohe Helligkeit 300cd/m²/Schnelle Bildwechsel dank sehr kurzer response time von 2 msec(Grau Grau)
◆ Stereo Lautsprecher 2 × 3W Stereo Lautsprecher
◆ HDMI-Interface: ProLite E2407HDS-B1/W1
◆ Plug & Play VESA DDC1/2B kompatibel, Windows® 95/98/2000/MeXP/V kompatibel
Normes d'économie d'énergie (Compatible VESA DPMS)
◆ Conforme au standard VESA (100mm × 100mm)

LIEFERUMFANG

Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfangdes Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bittemit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

■ Netzkabel*1

■ D-Sub kabel

■ Audio kabel

■ DVI-D-Kabel*2

■ Bedienungsanleitung

■ Monitorfuss

VORSICHT

*1 Der Nennwert des mitgelieferten Netzkabels beträgt 10A/125V. Wird das Gerät mithöherer Spannung betrieben, verwenden Sie bitte ein Kabel entsprechend demNennwert 10A/250V.

Bitte beachten Sie, dass jegliche Garantie- und Gewährleistungsansprüche erlöschen, wenn Sie ein nicht Original – iiyama – Netzkabel verwenden.

*2 Nicht verfügbar für ProLite E2407HDSV

VERWENDEN DES MONITORFUSSES

Der Monitor wird mit demontiertem Fußständer ausgeliefert. Sie müssen den Fußständer anbringen, bevor Sie das Gerät in Betrieb setzen, und ihn abnehmen, wenn das Gerät verpackt werden muss.

VORSICHT

■ Stellen Sie den Fuß auf eine ebene Oberfläche. Der Monitor kann Verletzungenoder Schäden verursachen, wenn er herunterfällt.
■ Setzen Sie den Monitor keine starken Erschütterungen aus. Dies kann Schädenverursachen.
■ Ziehen Sie das Netzkabel des Monitors vor der Installation heraus, um einenelektrischen Schlag oder Schaden zu vermeiden.

1. Stellen Sie den Monitor vorsichtig mit dem Gesicht nach unten zeigend auf einen Tisch (sieheAbb. 1). Legen Sie zuvor ein weiches Stofftuch auf den Tisch, um den Monitor vor einem Verkratzen zu schützen.
2. Packen Sie den Monitorfuß aus und bringen ihn an den Monitorsockel an, wobei der Fuß aufden Haken ausgerichtet werden muss (siehe Abb. 2).
3. Schieben Sie den Fuß aufwärts, bis Sie ein Klick-Geräusch hören, welches bedeutet, dass der Fuß eingerastet ist (siehe Abb. 3).
4. Stellen Sie den Monitor auf (siehe Abb. 4).

FUNKTIONSELEMENTE UND ANSCHLÜSSE

① Menü Taste / Schnelltasten für Eingangsauswahl (1) *1
② Nach unten scrollen / Helligkeit/Kontrast/ACR/ECO Mode-Schnelltasten(▼)
③ Heraufscrollen /OptiFarbmodus( ▲)*4
④ Auswählen / Eingabequelle ( 2)
⑤ Betriebszustandsanzeige

ANMERKUNG

Blau: Normaler Betrieb

Orange: Power Management

Der Bildschirm wechselt automatisch in den Power Management Modeüber, der den Energieverbrauch auf weniger als 1 W senkt, sobald erkeine horizontalen und / oder vertikalen synchronisierten Signale mehrerhält.

⑥ Schalter ( ⏻ )

⑩ D-Sub mini 15pin Anschluss (VGA)

⑦ Stromversorgung (Power IN)

⑪ Audio Anschluss(AUDIO IN)

⑧ DVI-D 24-Pin Stecker (DVI)

⑫ Aufnahmevorrichtung für Diebstahlsicherung*3

⑨ HDMI-Stecker (HDMI)*2

13 Lautsprecher

ANMERKUNG

*1 Schnelltasten für Eingangsauswahl bei keinem Signaleingang verfügbar.
*2 Nur verfügbar für ProLite E2407HDS-B1/W1.
*3 Sie können durch Anbringen eines Sicherungskabels (z.B. Kensington-lock®) das Display vor Diebstahl schützen.
*4 OptiFarbmodus: Drücken Sie die Taste ▲, wenn das Menü nicht angezeigt wird.

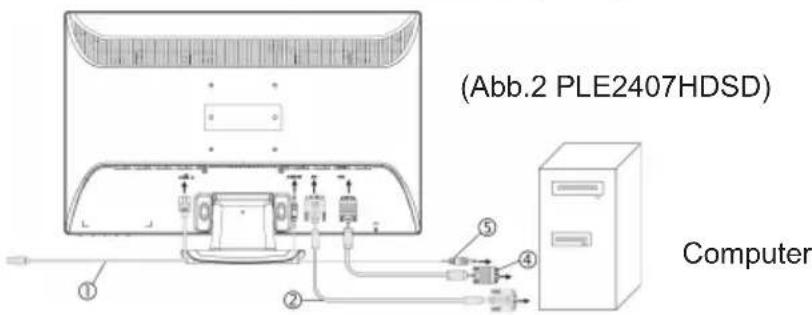

ANSCHLUSSHINWEISE

① Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind.
② Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels
③ Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen.
④ Schliessen Sie zuerst das Netzkable an den Monitor und Schalten Sie dann den Monitor an.

NOTE ANMÉRKUNG

■ Die Art des Signalkabels hängt von der Art des angeschlossenen Computersab.

Ein falsches Kabel kann sowohl den Monitor als auch den Computerzerstören. Mit dem Monitor wird ein Standard-15-Pin D-Sub-Kabel mitgeliefert.Wenn Sie ein spezielles Kabel benötigen, wenden Sie sich bitte an IhrenFachhändler.

■ Zum Anschluss an einen Macintosh-Computer könnte ein Adapter nötig sein. Bitte wenden Sie sich, in diesem Fall an Ihren lokalen Fachhändler.
■ Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist. [Anschluss-Möglichkeiten]

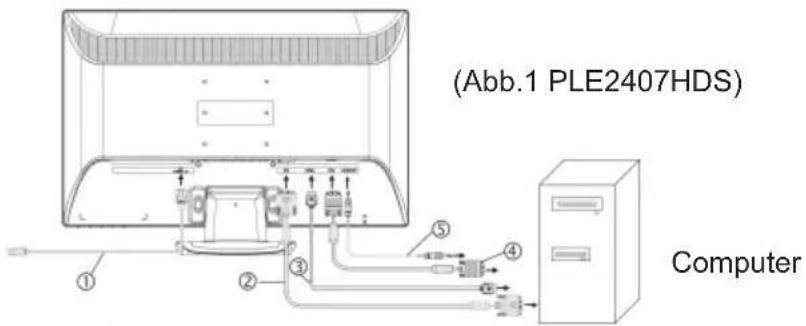

(Abb.1 PLE2407HDS) ① ② ③ ④ ⑤ Computer

① Netzkabel (Zubehör)
② DVI-D Signalkabel (Zubehör)
③ HDMI Signalkabel (nicht mitgeliefert)
④ D-Sub Signalkabel (Zubehör)
⑤ Audiokabel (Zubehör)

COMPUTER -EINSTELLUNG

■ Signal Timing

Wechseln erst zu den auf Seite 23 genannen Auflösungen ("Timings") im Kapitel"SYNCHRONISIERUNG".

■ Windows 95/98/2000/Me/XP/Vista Plug & Play

Der iiyama TFT-Monitor entspricht den DDC1/2B-Richtlinien gemässt dem VESA-Standard. Plug & Play-Funktionen laufen unter Windows 95/98/2000/Me/XP/Vista, indem der Monitor an einen DDC1/2B-kompatiblenComputer mit dem beiligenden Signalkabel angeschlossen wird. Sollten Sie Windows 95/98/2000/Me/XP/Vista Treiber für Ihren iiyama Monitor benötigen, finden Sie diesen via Internet unter:

http://www.iiyama.com

NOTE ANMERKUNG

Nähere Informationen über den Monitortreiber, Beschaffung und Installationfinden Sie auf der oben angegebenen Internetseite.

■ Verwenden Sie ein Macintosh oder Unix Betriebssystem, ist das Einbindenvon Monitortreibern nicht nötig. Detaillierte Informationen erhalten Sie bei IhremFachhändler vor Ort.

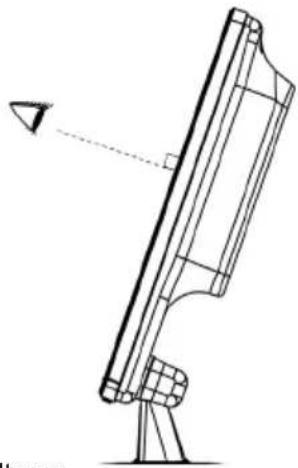

AUSRICHTEN DES BETRACHTUNGSWINKELS

■ Optimal ist es, wenn Sie die gesamte Bildschirmfläche direktvor sich haben.

■ Halten Sie den Monitorfuß fest, so dass der Monitor beimÄndern des Neigungswinkels nicht umfallen kann.

■ Sies können den Neigungswinkel des Monitor um 20 Grad nachhinten ändern. (Wurde der Monitor um maxim al 20 Grad geneigt, stoppt der LCD-Bildschirm kurz. Neigen Sie den Monitor deshalb nur vorsichtig nach hinten, denn wenn Sie zuviel Kraft anwenden, könnte der Monitor weiter als 20 Grad geneigt werden.)

■ Um bei der Arbeit mit dem Monitor eine gesunde und entspannte Körperhaltung einzunehmen, empfiehlt es sich, den Monitorum nicht mehr als 10 Grad zu neigen. Passen Sie den Neigungswinkel des Monitors Ihren Bedürfnissen an.

NOTE ANMERKUNG

■ Berühren Sie den LCD-Bildschirm beim Änderndes Neigungswinkels nicht, da er ansonstenbeschädigt werden könnte.

■ Passen Sie beim Neigen des Monitors auf, dass Sie sich nicht Ihre Finger oder Händeeinklemmen.

■ Neigen Sie den Monitor nicht weiter als um 20Grad, es sei denn, Sie möchten ihn verpacken. Der Monitor könnte ansonsten umfallen undbeschädigt werden.

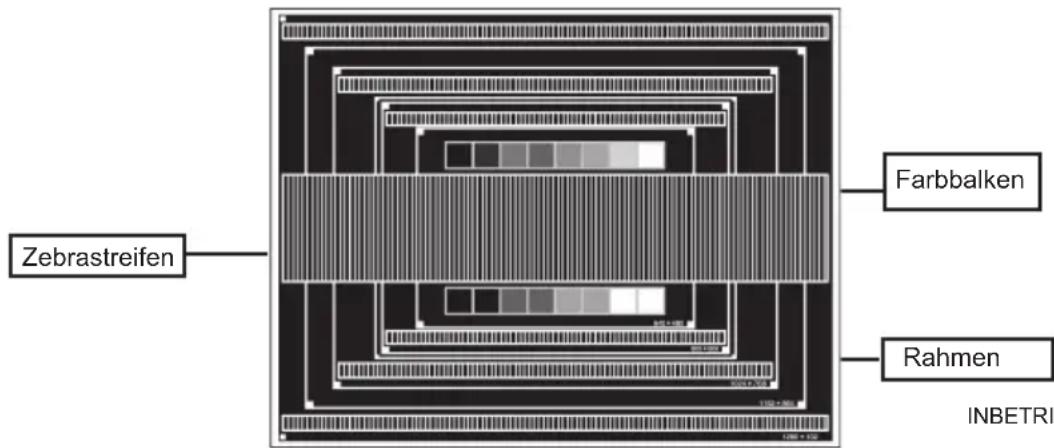

Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S.23) ausgerüstet. Sie können ebenfalls das Bild nach Ihren Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Für detaillierte Einstellungen beachten Sie bitte Seite 14 BILDSCHIRMEINSTELLUNGEN

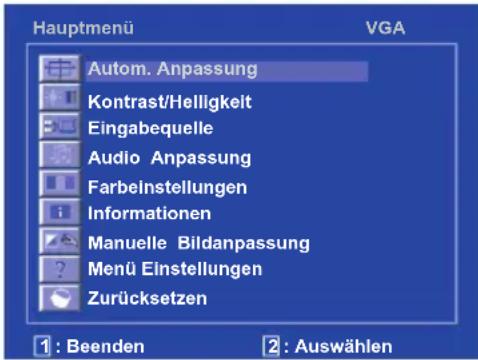

① Drücken Sie die Menütaste zum Start des On-Screen-Displays. Durch drücken der ▲ / ▼ Taste wechseln Sie zwischen den verschiedenen Menüebenen.

Hauptmenü VGA Autom. Anpassung Kontrast/Helligkeit Eingabequelle Audio Anpassung Farbelstellungen Informationen Manuelle Bildanpassung Menü Einstellungen Zurücksetzen 1 : Beenden 2 : Auswählen

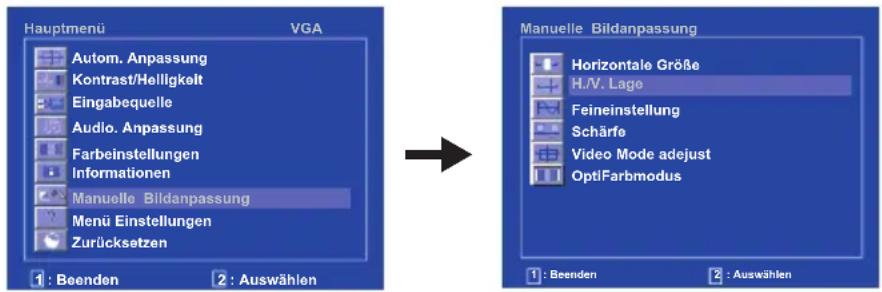

② Wählen Sie die Menü-Seite zur Justierung Ihres Monitors anhand des Menü-Icons, das die von Ihnen gewünschte Justierung repräsentiert. DrückenSie wiederum die Menütaste. Danach wählen Sie wieder mit den ▲/▼ Tastendas gewünsche Symbol aus.
③ Drücken Sie wiederum die Menütaste wieder. Benutzen Sie die ▲/ ▼ Tasten bis zur gewünschen Einstellung.

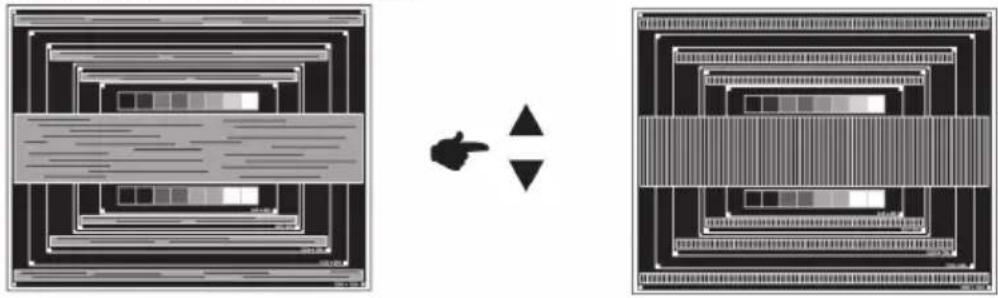

Ein Beispiel: Um die Vertikal-Position zu korrigieren, wählen Sie die Menü-Seite Image Adjust unddrücken dann die Menütaste. Danach wählen Sie das Symbol←(V.Lage) mit Hilfe der ▲/▼Tasten.

Hauptmenü VGA Autom. Anpassung Kontrast/Helligkeit Eingabequelle Audio. Anpassung Farbeinstellungen Informationen Manuelle Bildanpassung Menu Einstellungen Zurücksetzen 1 : Beenden 2 : Auswählen Manuelle Bildanpassung Horizontale Größe H.V. Lage Feineinstellung Schärfe Video Mode adejust OptiFarbmodus 1 : Beenden 2 : Auswählen

Eine Einstellungsseite erscheint nach dem Drücken der Wählen-Taste. Drücken Sie erneut die Wählen-Taste. Mit den Tasten ▲/▼ ändern Sie dann die Einstellung der vertikalen Position. In diesem Zusammenhang sollte sich die vertikale Position der Anzeige allgemein ändern.

H.V. Lage H. Lage 54 V. Lage 54 1: Beenden 2: Auswählen

ANMERKUNG

■ Werden während des Einstellvorgangs keine Tasten mehr gedrückt, erlischt die OSD-Anzeige aufdem Bildschirm, wenn die für die OSD-Ausschaltzeit eingestellte Zeit abgelaufen ist. Das OSDlässt sich durch Drücken der Auto Taste abschalten.
■ Die veränderten Einstellungen werden automatisch bei jedem Ausblenden des On Screen Menüsabgespeichert. Das Ausschalten des Monitors während des Einstellvorganges sollte vermiedenwerden, da dadurch die Veränderungen nicht abgespeichert werden können.
■ Einstellungen für "H./V. Lage, Takt und Phase" werden für jede einzelne Auflösung (=Signaltiming)separat gespeichert. Alle anderen Einstellungen wirken jeweils auf alle Auflösungen und könnennicht für jedes Timing und jede Auflösung separat eingestellt werden.

VERFÜGBARE EINSTELLPARAMETER

Autom. Anpassung Auto Image Adjust	Autom. Anpassung
Einstellungsmöglichkeiten Problem	m/Lösung	Entsprechende Taste
Autom. Anpassung*	Stellt automatisch H-position, V-position, H.Size und FineTune ein.
Auto Image Adjust
Nur Analogeingang
ANMERKUNG	Während der Einstellungsphase wird der Bildschirm für ca. 5 Sekunden schwarz.

* Siehe Seite 14 BILDSCHIRMEINSTELLUNGEN.

Kontrast/HelligkeitContrast/Brightness Kontrast/Helligkeit
Einstellungsmöglichkeiten		Problem/Lösung	Entsprechende Taste
Kontrast*3Contrast*3	Direkte	Zu blassZu intensiv
Helligkeit *1,3Brightness*3	Direkte	Zu dunkelZu hell
ACR*2ACR*2	Direkte	Ein	Erhöhtes Kontrastverhältnis
		Aus	Typisches Kontrastverhältnis
ECO ModeECO Mode	Direkte	Ein	Helligkeit der Beleuchtung ist reduziert.
		Aus	Normal

*1 Stellen Sie die Helligkeit neu ein, wenn Sie den Monitor in einem dunklen Raum benutzen und Siedas Gefühl haben das dieser zu hell wirkt. Nicht verfügbar, wenn ACR EIN ist.
*2 ACR kann nicht aktiviert werden, wenn ECO Mode eingeschaltet ist.
*3 Kontrast und Helligkeit können nicht eingestellt werden, wenn der ECO Mode aktiviert ist oder der Opticolor-Modus auf Tekst oder Video oder Spiel oder LandSchaft eingestellt ist.

ANMERKUNG

Kontrast, Helligkeit ,ACR und ECO Mode werden durch Drücken der Taste ▲/ ▼nacheinander durchlaufen.

→Kontrast →Helligkeit →ACR →ECO Mode

Direkte

Sie können die Menü-seiten überspringen und die Einstellungsskala für Kontrast und Helligkeit direktaufrufen, indem Sie die folgende Einstellungen vornehmen:

- Kontrast/Helligkeit/ACR/ECO Mode: Drücken Sie die Taste ▼, wenn das Menü nicht angezeigt ist.

Eingabequelle*1Input Select Eingabequelle
Einstellungsmöglichkeiten Problem	m/Lösung	Entsprechende Taste
EingabequelleInput Select	VGA	Auswahl des VGA-Eingangs
	DVI	Auswahl des DVI-Eingangs
	HDMI*2	Auswahl des HDMI-Eingangs
	AUTO	Auswahl des AUTO-Eingangs
Direkte ■ Sie können das Eingangsauswahlmenü anzeigen, wenn Sie unter keinem Signaleingang die Taste 2 drücken.

*1 Nicht verfügbar für ProLite E2407HDSV
*2 Nur verfügbar für E2407HDS-B1/W1.

Audio Anpassung Audio Anpassung
Einstellungsmöglichkeiten	Problem/Lösung Entsprechende Taste
Lautstärke Volume	Zu Leise Zu Laut
Stummschaltung Mute	☐☐☐	Bringen Sie das Klangvolumen zum vorhergehenden Niveau zurück.
	☐☐☐	Stellen Sie den Ton vorbergehend ab.
ANMERKUNG
■ Sie erhalten einen direkten Zugriff auf die Funktionen Stummschaltung Aus und Ein. ☐Aus ☐Ein ☐

Farbeinstellungen FarbeinstellungenColor Adjust
Einstellungsmöglichkeiten	Problem/Lösung Entsprechende Taste
9300K	Bläuliches weiss
6500K Rötlich weiss
5400K Grünlish weiss
BenutzereinstellungUser Color	2	Rot (Red)	Zu schwachZu stark
		Grün (Green)
		Blau(Blue)

Informationen Information			Informationen
Informationen VGA				Diese Option zeigt Informationen über das aktuell von derGrafikk ihres Computers gesendete Eingangssignal an.
Horizontalfrequenz: 67.5 KHz
Vertikalfrequenz: 60.0 Hz
Auösung: 1920x 1080
Pixelakt: 148.5 MHz
Seriennummer: 1103291100001				ANMERKUNG
Modellnummer: PLE2407HDS				Schauen Sie für Informationen üb er das Ändern der Auflösung und Bildwiederhol rate in das Handb uch ihrerGrafikkarte.
1: Beenden
Manuelle BildanpassungManual Image Adjust			Manuelle Bildanpassung
Einstellungsmöglichkeiten			Problem/Lösung	Entsprechende Taste
	Horizontale.Größe*1Horizontal Size*1		Zu kleinZu gross	[IMAGE]
[XSC7]	H. / V. Lage*1H./V. Position*1	H. Lage	Zu weit linksZu weit rechts	[IMAGE]
		V. Lage	Zu niedrigZu hoch	[IMAGE]
	Feineinstellung*1Fine Tune*1		U.Z	[IMAGE]

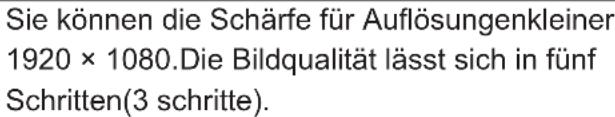

	SchärfeSharpness			[IMAGE]
	Video Mode AdjustVideo Mode Adjust			Auswahl von Vollbild
				Auswahl von Overscreen
			ältn *2	Auswahl von Seitenverhältnis
	OptiFarbmodusOptiColor Mode			Für allgemeine Windows-Umgebungen und standardmäßige Monitoreinstellungen geeignet.
			Spiel	Für PC-Spiele
			Video	Für die Wiedergabe von Spielfilmen und beweg-enden Bildern.
			LandSchaft	Für das Anzeigen von Landschaftsbildern
			Tekst	Für die Textbearbeitung und -anzeige in einer Textverarbeitung-sumgebung.

ANMERKUNG

H.-Position und V.-Position werden durch Drücken der Taste ▲/▼ nacheinander durchlaufen.

H. Lage V. Lage

*1 Nur Analogeingang.
*2 Beträgt die Auflösung des Eingangsvideos 4:3, 5:4 oder 16:10, ist eine Anzeige in der Bildschirmmitte mit einem Seitenverhältnis von 4:3, 5:4 oder 16:10 möglich.

Standard, Spiel, Video, Landschaft und Tekst werden, wie folgt, durch wiederholtes Drücken der Taste ▲/▼ eingeschaltet.

→Standard → Spiel →Video →LandSchaft →Tekst

Menü Einstellungen Setup Menu
Einstellungsmöglichkeiten	Problem/Lösung		Entsprechende Taste
SpracheLanguage Select	English	English	Suomi	Finnisch
	Français Französisch		日本語	Japanisch
	Deutsch	Deutsch	中文简体	Vereinfachter Chinesisch
	Español	Spanisch	中文繁体	Traditioneller Chinesisch
	Italiano	Italienisch
OSD PositionOSD Position	H.Lage	OSD ist nach links zu weitOSD ist rechts zu weit
	V.Lage	OSD ist zu niedrigesOSD ist zu hoch
OSD EinblendzeitOSD Time Out	Sie können die Dauer der OSD Anzeige zwischen 5und 60 Sekunden variieren.
OSD HintergrundOSD Background	Ein	Bringen Sie den Hintergrund von OSD zurück.
	Aus	Der Hintergrund von OSD wird transparent gebildet.

ZurücksetzenMemory Recall	Zurücksetzen
Einstellungsmöglichkeiten	Problem/Lösung	Entsprechende Taste
ZurücksetzenMemory Recall	Die werksseitigen Voreinstellungen sind wieder aktiv.

BILDSCHIRMEINSTELLUNGEN

Um die best mögliche Bildqualität unter Verwendung des Analog Einganges zu erhalten, folgen Siebitte dieser Beschreibung.

■ Im Handbuch bedeutet "BILDSCHIRMEINSTELLUNGEN" die Einstellung der Bildposition, die Minimierung von Flackern oder Verschmieren von Buchstaben oder Linien für den von Ihnen benutzten Monitor.
■ Der Monitor ist für die optimale Darstellungen einer Auflösung von 1920 × 1080 Bildpunkten entwickeltworden. Auflösungen unterhalb von 1920 × 1080 Bildpunkten werden weniger gut dargestellt. Wirempfehlen, den Monitor im normalen Gebrauch nur mit einer Auflösung von 1920 × 1080 Bildpunktenz betreien.
■ Texte oder Linien können verwischt oder in anderen Dicken dargestellt werden, wenn das Monitorbildvergrössert dargestellt wird.
■ Sie sollten Bildlage über das OSD Monitors anpassen. Veränderung dieser Parameter über denComputer können zu Darstellungsfehlern führen.
■ Bitte nehmen Sie erst Eingaben vor, wenn das Gerät bereits mindestens 30 Minuten eingeschaltetist ("Aufwärmphase").
■ Nach dem automatischen Set-Up werden eventuell weitere Einstellungen erforderlich, bedingtdurch die gewünschte Auflösung oder die Signaleinstellung.
■ Die Autom. Anpassung Funktion kann nur korrekt arbeiten, wenn das Testbild auf dem Displaydargestellt wird. Anderenfalls muss die Einstellung des Displays via Takt und Phase von Handvorgenommen werden.

Es gibt zwei Möglichkeiten der ildschirmeinstellung. Entweder nehmen Sie die automatische Einstellung von Lage, H.Größe und Feineinstellung oder Sie stellen alles manuell ein. Wenn der Monitor an einenneuen Computer angeschlossen wird, nutzen Sie das automatische Set-Up, ansonsten wird eineandere Auflösung eingestellt. Wenn es bei der Bildwiedergabe flackert, unscharf ist oder die Bildgrössenicht passt, nachdem Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuellnachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommenwerden. Das Testbild erhalten Sie via Internat auf der IIYAMA Homepage (http://www.iiyama.com).

Verfahren Sie bitte entsprechend der im folgenden beschriebenen Prozedur. Die Erklärungen beziehen sich auf Eingaben, die auf der Basis von Windows 95/98/2000/Me/XP/Vista gemacht werden.

① Zeigen Sie das Bild in der Originalgrösse.

② Stellen Sie das Testbild auf dem kompletten Desktop dar (Vollbildmodus).

ANMERKUNG

■ Folgen Sie dabei den Anweisungen Ihres Computer-Handbuchs.

Test.bmp läuft bei einer Auflösung von 1280 × 1024. Gehen Sie sicher, daß Siedie Bildschirmposition in der Dialogbox für den Bildschirmhintergrund auf "zentriert" eingestellt haben. Wenn Sie Microsoft® PLUS! 95/98 verwenden, löschen Sie bitte die Einstellung "Ausdehnen des Hintergrundbildes über dengesamten Bildschirm".

[Einstellungsmuster]

Zebrastreifen Farbbalken Rahmen INBETRI

③ Halten Sie den Auto Taste (Autom. Anpassung).
④ Wenn das Bild nach dem automatischen Set-up flackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedurmanuell ein.

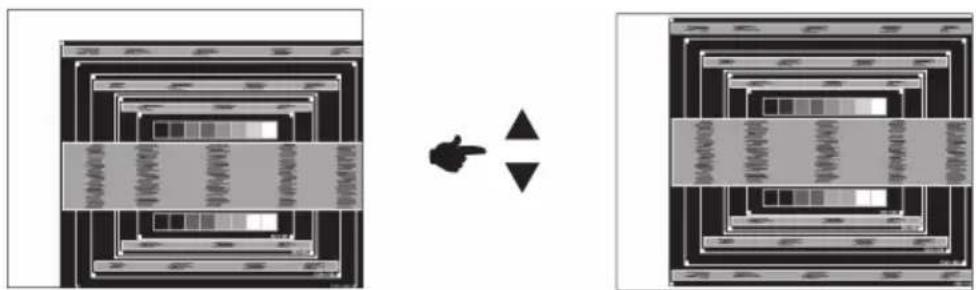

⑤ Stellen Sie die V.Lage so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfläche ausfüllt.

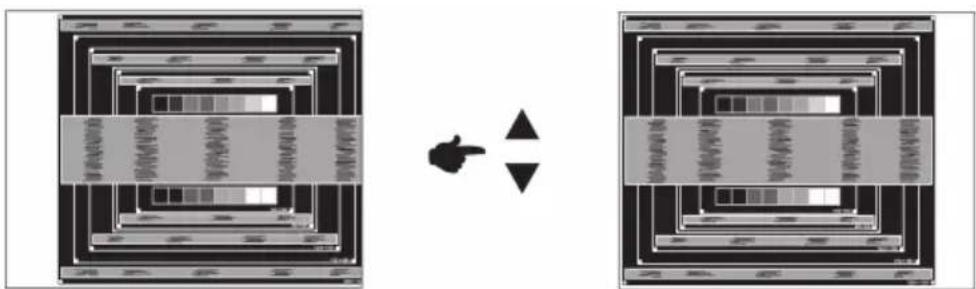

⑥ 1) Stellen Sie die H.Lage so ein, dass die linke Seite des Bildrandes auf die linke Seiteder Bildschirmfläche wandert.

2) Vergrössern Sie die rechte Seite des Bildrandes auf der Bildschirmfläche, indem Sie die "H.Größe"-Einstellungen verändern.

ANMERKUNG

■ Wenn die linke Seite des Bildschirmrandes während der "H.Größe"-Einstellungen nach rechts wandert, wiederholen Sie bitte entsprechend Schritt1) und 2).
Mit der "H.Größe"-Einstellung können auch vertikale wellenförmige Linien bei Zebra-Mustern korrigiert werden.
■ Während der "H.Größe"-, "H.Lage"- und "V.Lage"-Einstellungen kann das Bildflickern.
■ Sollte nach der "H.Größe"-Einstellung das dargestellte Bild breiter oder schmälerdenn die Displayfläche sein, wiederholen Sie bitte die Justage ab Punkt C③.

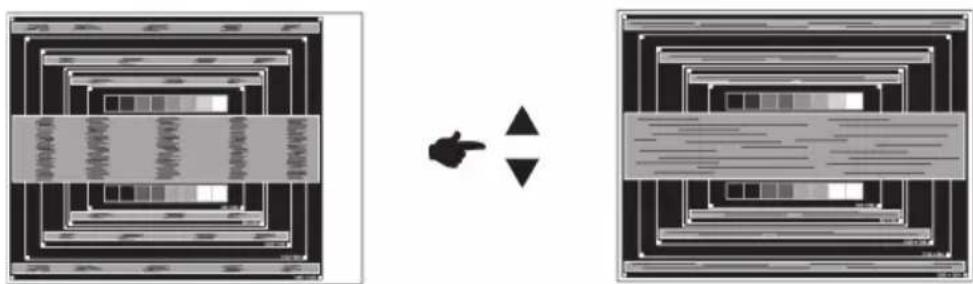

⑦ Stellen Sie mit der "Feineinstellung"-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein.

■ Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch einstarkes Flackern gestört werden, ist die "H.Größe" - Einstellung möglicherweisenicht optimal. Wiederholen Sie hierfür bitte die Schritte ⑥ und ⑦. Lässt sichdas Problem durch optimieren der "H.Größe" – Einstellung nicht beheben, vermindern Sie bitte die Bildwiederholfrequenz (60Hz) und wiederholen Siedann die Einstellung ab Schritt ③.
■ Stellen Sie die "H.Lage" nach der "Feineinstellung"-Einstellung ein, wenn sich die horizontale Position während der Einstellung verändert.

⑧ Stellen Sie Helligkeit und Farbtemperatur nach Ihren Wünschen ein, nachdem H.Größe- und Feineinstellung-Einstellungen beendet haben. Stellen Sie auchwieder ihren bevorzugten Bildschirmhintergrund ein.

POWER MANAGEMENT

Die Powermanagement funktion entspricht den Vorgaben von ENERGY STAR® und VESA/DPMS. Siereduziert unnötigen Stromverbrauch und schaltet den Monitor automatisch ab, wenn er nichtgebraucht wird. Um diese Funktion zu nutzen, muss der Monitor an einen VESA/DPMS tauglichen Computerangeschlossen sein. Dieser Monitor verfügt über einen Power-Management-Modus, welcher den Energiebedarf deutlich verringern kann. Die hierfür erforderlichen Einstellungen, inklusive der Zeitvorgaben, müssen am Computer vorgenommen werden.

■ Power-Management-Modus

Der Power-Management-Modus des Monitors wird aktiviert, wenn kein H- oder V-sync bzw. keines der beiden Sync-Signale am Monitoreingang anliegt. Der Bildschirmwird schwarz, die Betriebsanzeige leuchtet orange und die Stromaufnahme sinktauf unter 1W. Befindet sich der Monitor im Powermanagement, erscheint das Bild ineinigen Sekunden bei Betätigung der Maus oder Tastatur.

ANMERKUNG

■ Auch im Power Management Modus wird Energie verbraucht. Schalten Siedeshalb den Monitor ab, wenn Sie ihn länger nicht benutzen (während der Nacht oder an Wochenenden), Sie vermeiden damit unnötigen Stromverbrauch.
Es ist möglich, dass das Videosignal des Computers aktiv ist, obwohl das H-oder V- Signal fehlt. In diesem Fall arbeitet das Power Managementmöglicherweise nicht korrekt.

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitorkein Bild darstellt, gehen Sie zu Punkt 2.
2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.
3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem Abhilfe

① Kein Bild.

(Betriebszustandsanzeige ist aus)

□ Steckt das Stromkabel richtig?
□ Steht der Hauptschalter auf ON?
☐ Überprüfen Sie mit Hilfe eines anderen Gerätes, ob überhaupt Stromvorhanden ist.

(Betriebszustandsanzeige ist Blau)

□ Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Mausoder drücken Sie eine Taste des Keyboards.
□ Drehen Sie Kontrast und/oder Helligkeit auf.
□ Ist der Computer eingeschaltet?
□ Ist das Signalkabel richtig eingesteckt?
☐ Entspricht das Signal Timing den Werten des Monitors?

(Betriebszustandsanzeige istorange)

☐ Falls der Monitor im Power Management Mode ist, bewegen Sie die Mausoder drücken Sie eine Taste des Keyboards.
□ Ist der Computer eingeschaltet?
□ Ist das Signalkabel richtig eingesteckt?
☐ Entspricht das Signal Timing den Werten des Monitors?

② Das Bild synchronisiert nicht.

□ Ist das Signalkabel richtig eingesteckt (verpolt)?
☐ Entspricht das Signal Timing den Werten des Monitors?
□ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

③ Das Bild ist nichtin der Mitte.

□ Entspricht das Signal Timing den Werten des Monitors?

④ Das Bild ist zudunkel oder zuhell.

☐ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

⑤ Das Bild wackelt.

☐ Entspricht die Spannungsversorgung den Spezifikationen des Monitors?
☐ Entspricht das Video Timing den Spezifikationen des Monitors?

Problem Abhilfe

⑥ Kein Ton.

☐ Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten.
□ Das Audiokabel ist richtig angeschlossen.
□ Erhöhen Sie die Lautstärke.
□ Stummschaltung ist AUS.
☐ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors

⑦ Der Sound ist zulaut □ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen oder zu leise. des Monitors

⑧ Seltsame Geräusche sind zu hören.

□ Das Audiokabel ist richtig angeschlossen.

Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung.

SPEZIFIKATIONEN : ProLite E2407HDS-B1/ W1

LCD	Grösse/ Kategorie	Diagonal: 60cm / 24.0"
	Pixelabstand	0.2715 (H) × 0.2715(V) mm
	Helligkeit	300cd/m2 (typisch)
	Kontrastverhältnis	1000 : 1 (typisch), ACR Funktion ist verfügbar
	Einsehbarer Bilckwinkel	rechts / links: jeweils 85 Grad, auf: 80 Grad, ab: 80Grad (typisch)
	Antwortzeit	2ms (OD, Grau zum Grau)
Darstellbare Farben		max. 16.7M
Synchronisationsfrequenzen		Horizontal: 31.0-80.0kHz, Vertical: 56-75Hz
Auflösung		1920 x 1080
Eingangsstecker		D-Sub mini 15 pin,DVI-24 Pin ,HDMI
Plug & Play		VESA DDC1/2BTM
Sync Signal		Separate sync:TTL, Positiv oder Negativ
Videosignal		Analog: 0.7Vp-p (Standard), 75Ω, PositivDigital (DVI): Digital Visual Interface Standard Rev. 1.0 gemäßDigital(HDMI): HDMI(1.3)
Audio – Signal Eingang ø 3.5mm Stereo-Kopfhöreranschluss
Input Audio Signal 1 Vrms maximal
Lautsprecher 3W × 2 (Stereo Lautsprecher)
Maximumbildgrösse 521.3mm × 293.2mm / 20.51" × 11.54"(B x H)
Stromversorgung		100-240VAC, 50/60Hz, 1.8A
Stromaufnahme		typisch. 46W, Power-management-modus : max. 1W*
Abmessungen / Gewicht		560.0 × 404.5 × 220.0mm / 22.0 ×15.9 × 8.6 (B×H×T),5.0kg / 11.0lbs
Neigungswinkel		20 Grad (auf:0-20 Grad)
Umgebungsbedingungen		Betrieb: Temperatur 5 bis 35°C / 41 bis 95°FFeuchtigkeit 10 bis 80% (nicht kondensierend)Lagerung: Temperatur -20 bis 60°C / -4 bis 140°FFeuchtigkeit 10 bis 70% (nicht kondensierend)
Prüfzeichen		CE,TUV/Baurt,Energy star,PSE

ANMERKUNG

* Konditionen: Audio- bzw. sind nicht angeschlossen.

SPEZIFIKATIONEN : ProLite E2407HDSD

LCD	Grösse/ Kategorie	Diagonal: 60cm / 24.0"
	Pixelabstand	0.2715 (H) × 0.2715(V) mm
	Helligkeit	300cd/m2 (typisch)
	Kontrastverhältnis	1000 : 1 (typisch), ACR Funktion ist verfügbar
	Einsehbarer Bilckwinkel	rechts / links: jeweils 85 Grad, auf: 80 Grad, ab: 80Grad (typisch)
	Antwortzeit	2ms (OD, Grau zum Grau)
Darstellbare Farben max. 16.7M
Synchronisationsfrequenzen		Horizontal: 31.0-80.0kHz, Vertical: 56-75Hz
Auflösung 1920 x 1080
Eingangsstecker		D-Sub mini 15 pin,DVI-24 Pin
Plug & Play		VESA DDC1/2BTM
Sync Signal		Separate sync:TTL, Positiv oder Negativ
Videosignal		Analog: 0.7Vp-p (Standard), 75Ω, PositivDigital (DVI): Digital Visual Interface Standard Rev. 1.0 gemäß
Audio – Signal Eingang ø 3.5mm Stereo-Kopfhöreranschluss
Input Audio Signal 1 Vrms maximal
Lautsprecher 3W × 2 (Stereo Lautsprecher)
Maximumbildgrösse 521.3mm × 293.2mm / 20.51" × 11.54"(B x H)
Stromversorgung 100-240VAC, 50/60Hz, 1.8A
		typisch. 46W, Power-management-modus : max. 1W*Stromaufnahme
Abmessungen / Gewicht 560.0 × 404.5 × 220.0mm / 22.0 ×15.9 × 8.6 (B×H×T),5.0kg / 11.0lbs
Neigungswinkel		20 Grad (auf:0-20 Grad)
Umgebungsbedingungen		Betrieb: Temperatur 5 bis 35°C / 41 bis 95°FFeuchtigkeit 10 bis 80% (nicht kondensierend)Lagerung: Temperatur -20 bis 60°C / -4 bis 140°FFeuchtigkeit 10 bis 70% (nicht kondensierend)
Prüfzeichen		CE,TUV/Baurt,Energy star

ANMERKUNG

* Konditionen: Audio- bzw. sind nicht angeschlossen.

SPEZIFIKATIONEN : ProLite E2407HDSV

LCD	Grösse/ Kategorie	Diagonal: 60cm / 24.0"
	Pixelabstand	0.2715 (H) × 0.2715(V) mm
	Helligkeit	300cd/m2(typisch)
	Kontrastverhältnis	1000 : 1 (typisch), ACR Funktion ist verfügbar
	Einsehbarer Bilckwinkel	rechts / links: jeweils 85 Grad, auf: 80 Grad, ab: 80Grad (typisch)
	Antwortzeit	2ms (OD, Grau zum Grau)
Darstellbare Farben max. 16.7M
Synchronisationsfrequenzen		Horizontal: 31.0-80.0kHz, Vertical: 56-75Hz
Auflösung 1920 x 1080
Eingangsstecker		D-Sub mini 15 pin
Plug & Play		VESA DDC1/2BTM
Sync Signal		Separate sync:TTL, Positiv oder Negativ
Videosignal		Analog: 0.7Vp-p (Standard), 75Ω, Positiv
Audio – Signal Eingang ø 3.5mm Stereo-Kopfhöreranschluss
Input Audio Signal 1 Vrms maximal
Lautsprecher 3W × 2 (Stereo Lautsprecher)
Maximumbildgrösse 521.3mm × 293.2mm / 20.51" × 11.54"(B x H)
Stromversorgung 100-240VAC, 50/60Hz, 1.8A
		typisch. 46W, Power-management-modus : max. 1W*Stromaufnahm
Abmessungen / Gewicht 560.0 × 404.5 × 220.0mm / 22.0 ×15.9 × 8.6 (B×H×T), 5.0kg / 11.0lbs
Neigungswinkel		20 Grad (auf:0-20 Grad)
Umgebungsbedingungen		Betrieb: Temperatur 5 bis 35°C / 41 bis 95°FFeuchtigkeit 10 bis 80% (nicht kondensierend)Lagerung: Temperatur -20 bis 60°C / -4 bis 140°FFeuchtigkeit 10 bis 70% (nicht kondensierend)
Prüfzeichen		CE,TUV/Baurt,Energy star

ANMERKUNG

* Konditionen: Audio- bzw. sind nicht angeschlossen.

* Keine Entsprechung für DVI-, HDMI-Eingang.

Videoeingang 480P/720P/1080i/1080P
