BEDIENUNGSANLEITUNG EKI 702-1 R Exquisit

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa im Einsatz stehen.

Inhaltsverzeichnis

1 Einleitung....3

2 Ihr Beitrag zum Umweltschutz 3

3 Sicherheit.... 3

3.1 Sicherheitshinweise ....3

3.2 Erklärung der Sicherheitshinweise 4

3.3 Allgemeine Sicherheitshinweise 4

3.4 Besondere Sicherheitshinweise....5

3.5 Sicherheit und Wartung 6

3.6 Kochfeld 7

4 Bestimmungsgemäße Verwendung.... 8

5 Gerät auspacken 8

6 Installation 9

6.1 Elektrischer Anschluss 9

6.2 Deklaration....10

7 Beschreibung des Gerätes 10

7.1 Technische Daten....11

8 Inbetriebnahme....11

8.1 Vor der ersten Inbetriebnahme....11

8.2 Funktionsweise des Induktionskochfeldes....12

9 Betrieb 13

9.1 Bedienelemente des Induktionskochfeldes 13

9.2 Leistungsstufen jedes einzelnen Kochfelds 17

9.3 Energiespartipps 20

9.4 Montageanweisung....20

10 Was tun wenn .... 23

11 Instandhaltung 24

11.1 Reinigung und Pflege 24

12 Reparaturen.... 25

13 Kundendienst....25

14 Allgemeine Garantiebedingungen 26

15 CE-Konformitätserklärung 28

1 Einleitung

Dieses Gerät entspricht den geltenden EG-Sicherheitsbestimmungen in Bezug auf elektrische Apparate. Es wurde nach Stand der Technik gefertigt und zusammengebaut.

Bevor Sie das Gerät in Betrieb nehmen lesen Sie diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installierung, den Betrieb und den Unterhalt des Gerätes. Eine unsachgemässe Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind, kontaktieren Sie den Kundendienst.

2 Ihr Beitrag zum Umweltschutz

WICHTIG

Eine Entsorgung von Gerät und Verpackung über den Haushaltabfall ist nicht zulässig! Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Achten Sie auf eine umweltgerechte Entsorgung. Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

3 Sicherheit

3.1 Sicherheitshinweise

Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

3.2 Erklärung der Sicherheitshinweise

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

WARNUNG vor Verbrennungen, Feuergefahr und Hitzeschäden

Unmittelbar nach dem Kochen sind die Kochplatten noch sehr heiß! Schützen Sie sich deshalb mit Topflappen oder geeigneten Handschuhen, wenn Sie die Kochtopfe entnehmen. Überhitzte Fette und Öle entzünden sich schnell! Nutzen Sie das Gerät keinesfalls unbeaufsichtigt. Verwenden Sie das Gerät nie zum Beheizen eines Raumes!

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann!

WICHTIG

bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann!

WARNUNG

Die elektrische Sicherheit dieses Gerätes ist nur garantiert, wenn das Gerät an ein einwandfrei geerdetes System angeschlossen wird und den elektrischen Sicherheitsnormen entspricht.

3.3 Allgemeine Sicherheitshinweise

• Schalten Sie im Notfall sofort die Sicherung aus.
• Berühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß sind.
• Benutzen Sie niemals ein elektrisches Gerät im Freien.
• Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
• Personen mit Herzschrittmacher sollen sich von diesem Gerät fern halten. Es kann

nicht versichert werden, dass jeder auf dem Markt verfügbare STOP Herzschrittmacher den Richtlinien für Sicherheit und elektromagnetische Verträglichkeit entspricht und dass keine Interferenzen entstehen, die den korrekten Betrieb gefährden. Möglicherweise kann es auch bei Hörgeräten zu Störungen kommen.

- Kühlgebläse Dieses Gerät ist auf der Unterseite mit einem Kühlgebläse ausgestattet. Vorsicht Beschädigungsgefahr! Sollte dieses Gerät über einer Schublade liegen, sollte sich kein Papier oder kleine Gegenstände befinden, da sie eingesaugt werden könnten und das Kühlgebläse beschädigen oder die Kühlleistung beeinträchtigen.

3.4 Besondere Sicherheitshinweise

Kinder unter acht Jahren müssen vom Kochfeld ferngehalten werden es sei denn, sie werden ständig beaufsichtigt.

Kinder ab acht Jahren dürfen das Kochfeld nur ohne Aufsicht bedienen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

• Kinder dürfen das Kochfeld nicht ohne Aufsicht reinigen.
• Beaufsichtigen Sie Kinder, die sich in der Nähe des Kochfeldes aufhalten.
• Lassen Sie Kinder niemals mit dem Gerät spielen.
• Das Kochfeld wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist. Verbrennungsgefahr!

- Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern. Erstickungsgefahr!

- Drehen Sie Topf- und Pfannengriffe zur Seite über die Arbeitsfläche, damit Kinder sie nicht herunterziehen und sich verbrennen können.

- Bewahren Sie in Stauräumen über oder hinter dem Kochfeld keine Gegenstände auf, die für Kinder von Interesse sein könnten. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern. Verbrennungs- und Verbrühungsgefahr!

Nutzen Sie die Kindersicherung, damit Kinder das Kochfeld nicht unbeaufsichtigt einschalten können. Wenn Sie das Kochfeld verwenden, schalten Sie die Verriegelung ein, damit Kinder die (gewählten) Einstellungen nicht verändern können

3.5 Sicherheit und Wartung

In der Verdrahtung muss ein Trennschalter in Übereinstimmung mit den lokalen Verdrahtungsvorschriften eingebaut werden.

Verwenden Sie das Gerät nicht in Umgebungen mit hoher Temperatur wie z. B. in der Nähe eines Gas- oder Kerosinherdes.

Bringen Sie niemals Lösungsmittel oder entflammbare Materialien in den Unterbau des Gerätes ein.

Metallgegenstände wie z. B. Messer, Gabeln, Löffel und Deckel dürfen nicht auf dem Kochfeld abgelegt werden, da sie erhitzen können.

Verschweißte Nahrungsmittel, wie z. B. Konserven dürfen erst nach Öffnen der Deckel aufgewärmt werden, um Explosionsgefahr aufgrund der Wärmeausdehnung zu vermeiden.

Ein beschädigtes Netzkabel muss vom Hersteller oder dem zugelassenen Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren vorzubeugen.

Keine rauen oder unebenen Töpfe benutzen, sonst könnte die Keramikoberfläche beschädigt werden.

Wenn die Oberfläche gesprungen ist, schalten Sie sofort das Gerät aus, um Stromschlag zu vermeiden.

Die Kochfelder niemals direkt mit Wasser reinigen, um Gefahren zu vermeiden.

Nur für den Innengebrauch.

Reinigen Sie die Kochfelder regelmäßig, um zu verhindern, dass Fremdkörper in den Lüfter eindringen und den einwandfreien Betrieb der

Halten Sie elektrische Geräte von Kindern und behinderten Personen fern. Das Gerät niemals von diesen Personen ohne Aufsicht verwenden

3.6 Kochfeld

• Wegen der sehr schnellen Reaktion bei hoher Kochstufeneinstellung das Kochfeld nicht unbeaufsichtigt betreiben!
• Beachten Sie beim Kochen die hohe Aufheizgeschwindigkeit der Kochfelder.
  • Schalten Sie das Kochfeld nach Gebrauch unbedingt durch die Aus-Taste ab.
• Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen am Induktionskochfeld besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Sollte sich das Kochfeld durch einen Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Vorsicht beim Arbeiten mit Haushaltsgeräten! Anschlussleitungen dürfen nicht mit den heißen Kochfeldern in Berührung kommen.
  • Das Induktions-Kochfeld darf nicht als Ablagefläche benutzt werden
• Keine Alufolie bzw. Kunststoff auf die Kochfelder legen. Vom heißen Kochfeld alles fernhalten, was schmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen.
• Keine feuergefährlichen, leicht entzündbaren oder verformbaren Gegenstände direkt unter dem Kochfeld lagern.
• Metallgegenstände die am Körper getragen werden, können in unmittelbarer Nähe des Induktionskochfeldes heiß werden. Vorsicht, Verbrennungsgefahr.
  • Die Sensortasten sauber halten, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden können.
• Wenn Töpfe bis über die Sensortasten überkochen, raten wir dazu, die Aus-Taste zu betätigen.
  • Heiße Töpfe und Pfannen dürfen die Sensortasten nicht abdecken.
• Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren.

• Das Induktionskochfeld muss von qualifiziertem Personal oder Technikern installiert werden. Bitte führen Sie diese Arbeiten niemals selbst durch.
  • Die Induktionskochfelder dürfen nicht in der Nähe eines Kühlgerätes, Geschirrspülers oder Trockners aufgestellt werden.

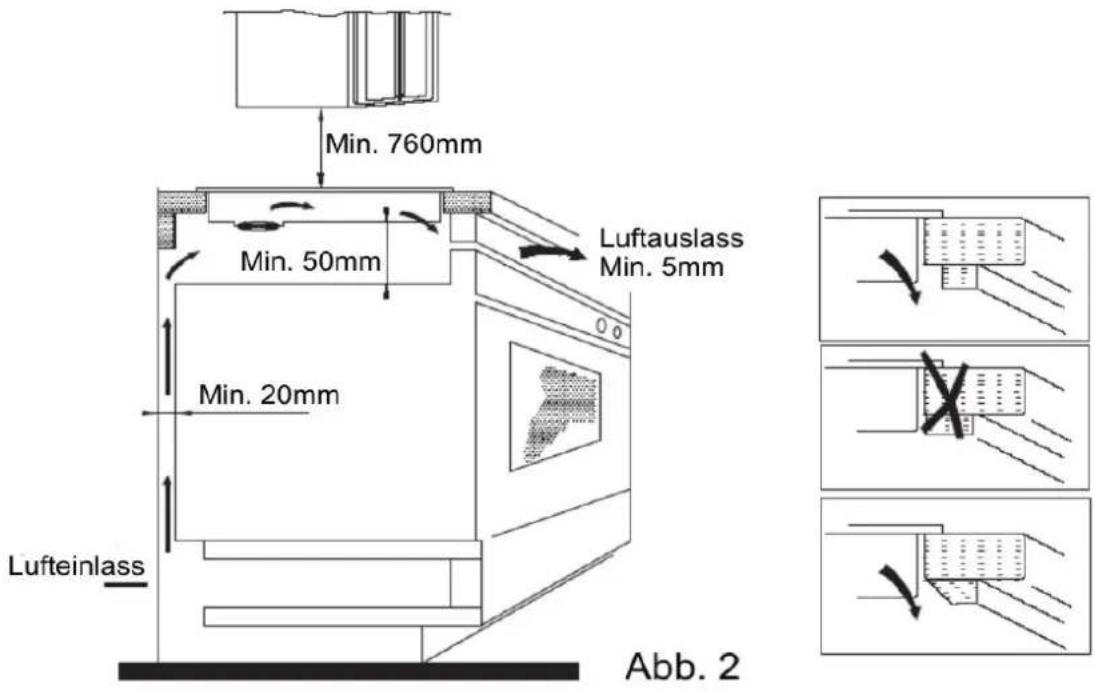

• Die Induktionskochfelder sollten so installiert werden, dass für eine optimale Umluft Verteilung gesorgt werden kann.
  • Die Wand und alle wärmebestrahlten Bereiche oberhalb der Einbauplatte müssen hitzebeständig sein.

• Bitte keine Dampfstrahlgeräte zum Reinigen benutzen.

4 Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im Haushalt bestimmt. Es eignet sich zum Kochen und Garen von Lebensmitteln. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäss. Wird das Gerät zweckentfremdet oder anders als in dieser Bedienungsanleitung beschrieben bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.

Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- und Wartungsbedingungen. Umbauten oder Veränderungen an dem Gerät sind aus Sicherheitsgründen nicht zulässig.

WARNUNG

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtig werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

5 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Induktionskochfeld auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten.

WARNUNG

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Entfernen Sie alle Klebebänder. Kleberückstände können Sie mit Reinigungsbenzin entfernen.

6 Installation

WICHTIG

- Das Netzkabel darf niemals eingeklemmt oder abgedeckt werden. Ein beschädigtes Netzkabel darf nur vom technischen Kundendienst ausgewechselt werden um Gefährdung zu vermeiden.

6.1 Elektrischer Anschluss

• Der elektrische Anschluss darf nur von einem autorisierten Fachmann vorgenommen werden!
• Die gesetzlichen Vorschriften und Anschlussbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.
• Bei Anschluss und Reparatur, das Gerät mit einer dieser Einrichtungen stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlusskabels auf Zug beansprucht wird.
• Die überschüssige Kabellänge muss aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.
• Beachten Sie, dass die vorhandene Netzspannung mit der auf dem Typenschild übereinstimmt.
• Zum Anschluss muss der Schalterteildeckel auf der Geräteunterseite gelöst werden, um an die Anschlussklemme zu gelangen. Nach dem Anschluss muss der Deckel wieder befestigt und die Anschlussleitung mit der Zugentlastungsschelle gesichert werden.
  • Die Anschlussleitung muss mindestens dem Typ H05 RR-F entsprechen.
• Die angebaute Anschlussleitung muss im Falle einer Beschädigung durch eine besondere Anschlussleitung vom Hersteller oder seinem Kundendienst ausgewechselt werden.
• Der vollständige Berührungsschutz muss durch den Einbau sichergestellt sein.

WICHTIG: Falschanschluss kann zur Zerstörung der Leistungselektronik führen.

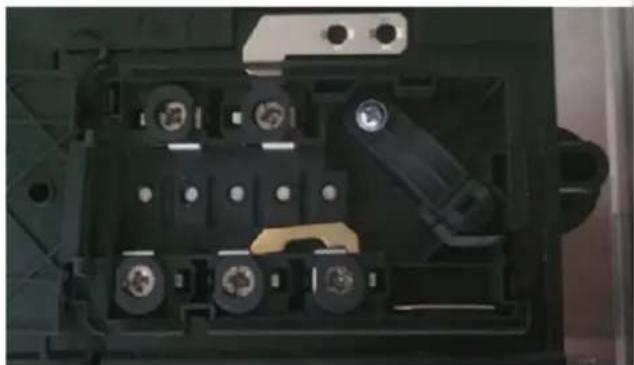

Anschlusswerte

Netzspannung: 380-415V 2N\~, 50-60 Hz

Komponentenspannung: 220-240 V

Es müssen Trennschalter in der festen Verdrahtung eingebaut werden, die mit den lokalen Verdrahtungsvorschriften übereinstimmen.

6.2 Deklaration

Das Material und alle darin enthaltenen Elemente wurden sorgfältig geprüft. Wir lehnen jegliche Haftung für Fehler oder fehlende Angaben dieser Bedienungsanleitung ab. Der Hersteller behält sich das Recht zur Interpretation dieser Anleitung vor.

Zusatz: Wir behalten uns das Recht für technische Verbesserungen ohne Vorankündigung vor; Aussehen und Farbe des Produktes können vom tatsächlichen Produkt abweichen.

7 Beschreibung des Gerätes

Lieferumfang

Induktionskochfeld

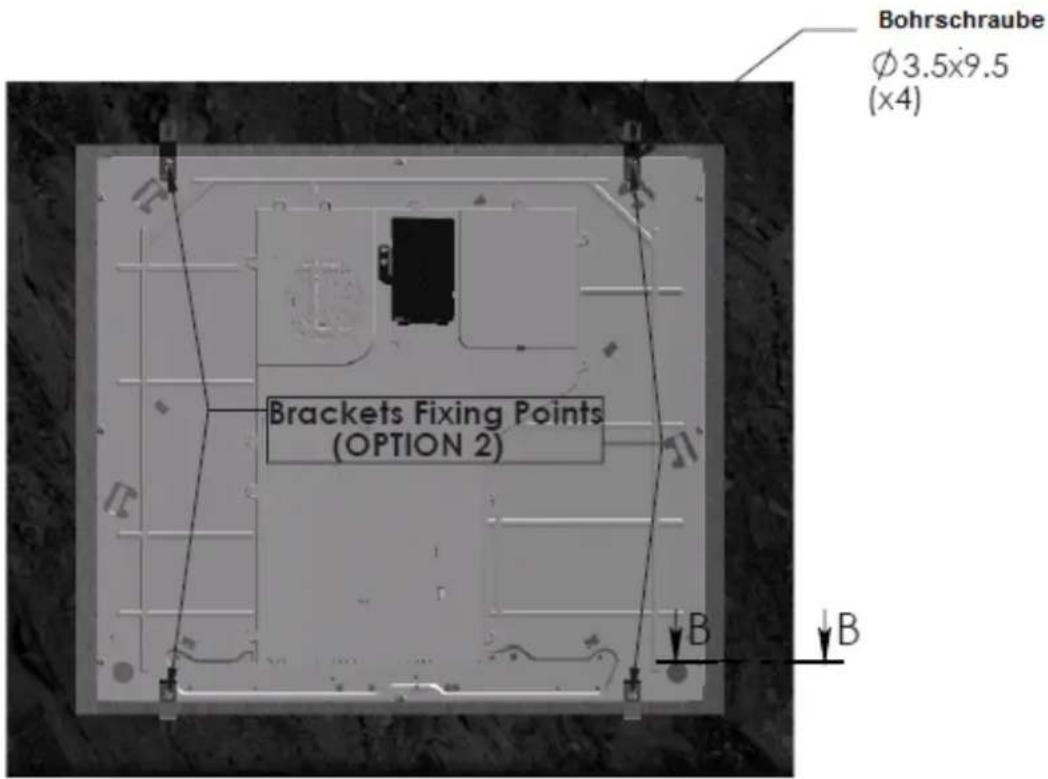

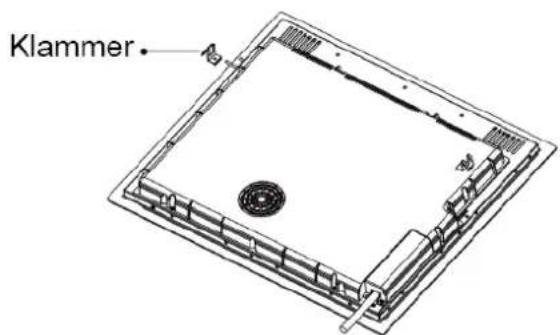

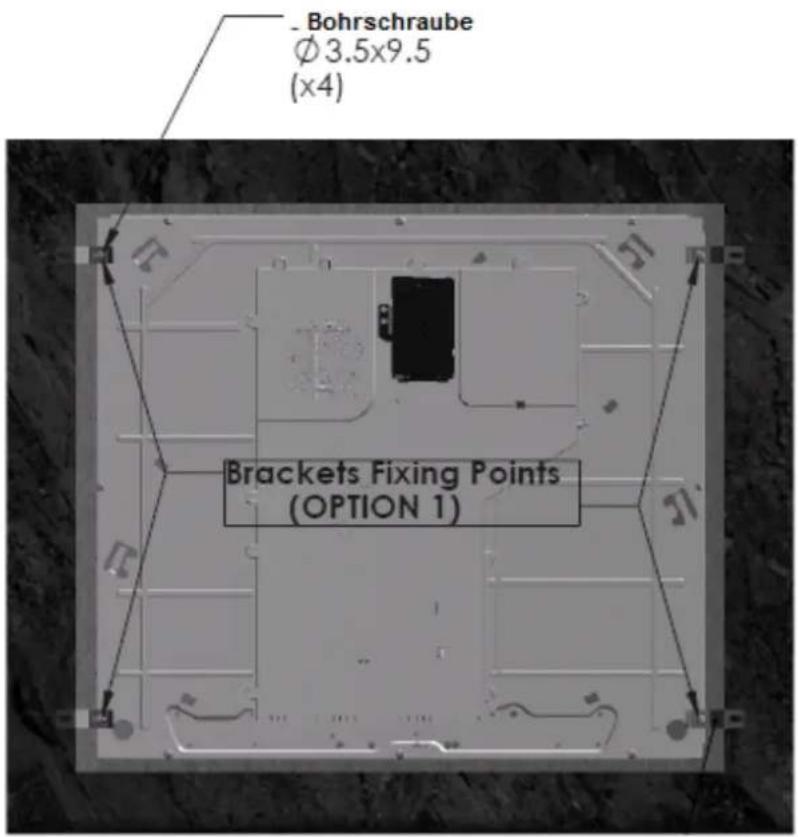

4 Halteklammern

4 Treibschrauben (ST3.5x9.5)

Bedienungsanleitung

Bezeichnung

Siehe Bedienelemente des Induktionskochfeldes, Kapitel 9.1


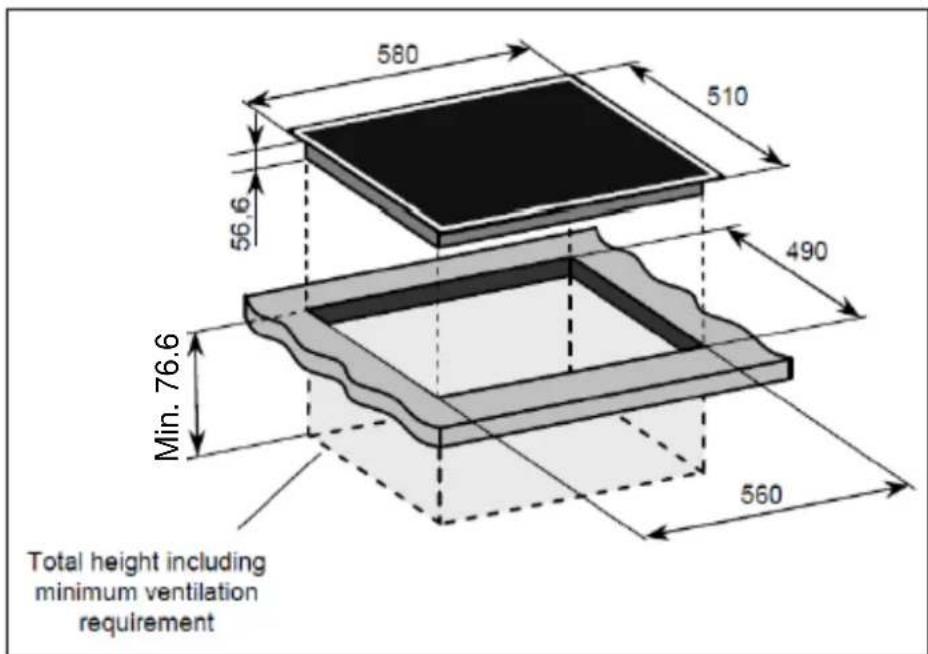

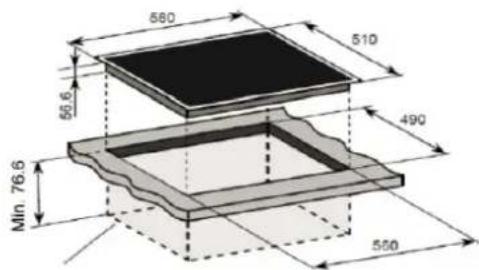

580 510 56.6 490 Min 76.6 580

7.1 Technische Daten

Modell	EKI702-1R
Stand-by [W]	0.31
Elektrischer Anschluss[V/Hz]	380-415 V / 50/60 Hz
Leistung Kochfeld [W]	7200 W
Induktionszonen [W]:∅ 210 mm, (VR, HL)∅ 145 mm, (HR, VL)	1500 W / 2000 W (Power Booster)1200 W / 1600 W (Power Booster)
Abmessungen unverpackt :HxBxT [cm]	56.6x580x510
Nettogewicht [kg]	8.1
EAN Nr. [EKI702-1R, mit Rahmen]	4016572017045
EAN Nr. [EKI702-1, rahmenlos]	4016572016406
Das Gerät entspricht den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit und über die Verwendung elektrischer Betriebmittel innerhalb bestimmter Spannungsgrenzen festgelegt sind.

8 Inbetriebnahme

8.1 Vor der ersten Inbetriebnahme

Vor dem ersten Gebrauch das Gerät mit einem feuchten Tuch reinigen.

Die Bauteile aus Metall sind mit einem Pflegemittel geschützt.

Wenn das Gerät das erste Mal in Betrieb genommen wird, entstehen dadurch Gerüche und eventuell Dunst. Auch durch die Erwärmung der Induktionsspulen entsteht in den ersten Betriebsstunden Geruch. Bei jeder folgenden Benutzung verringert sich der Geruch und verschwindet schließlich ganz.

Der Geruch und eventuell auftretender Dunst weisen nicht auf einen Falschanschluss oder Gerätedefekt hin und sind nicht gesundheitsschädlich.

Beachten Sie, dass die Aufheizzeit bei Induktionskochfeldern sehr viel kürzer ist als bei herkömmlichen Kochfeldern.

Nach dem Einschalten ertönt ein akustisches Signal, alle Kontrolllampen leuchten 1 Sekunde lang auf und zeigen an, dass das Induktionskochfeld in den Stand-by-Modus übergeht.

8.2 Funktionsweise des Induktionskochfeldes

Ein herkömmliches Glaskeramikkochfeld erzeugt durch Heizelemente unter der Glasplatte Wärmeenergie, welche vorrangig nach oben abgestrahlt wird und damit das Kochgeschirr und die darin enthaltenen Speisen erhitzt.

Im Gegensatz dazu erwärmt sich ein Induktionskochfeld nicht selbst, sondern erzeugt ein elektromagnetisches Wechselfeld (20-50 kHz). Dieses Magnetfeld erzeugt im Boden eines geeigneten Kochgeschirrs Teilchen Verwirbelungen, die zu einer Erwärmung führen.

Das Kochfeld selbst bleibt dabei kalt und wird erst nach einiger Zeit durch den Rückstrahl-Effekt des Topfes erwärmt.

Vorteile beim Induktionskochen

• Zeitersparnis beim Kochen und Braten, durch direktes Ausheizen des Kochgefäβes.
• So wird Energie gespart: 90 % der Energie wird in Wärme umgewandelt und die Wärmeübertragung stoppt, sobald das Kochgefäß vom Kochfeld entfernt wird.
• Einfache Pflege und Reinigung. Überlaufenes Kochgut brennt nicht so schnell an.

Geschirr für Induktionskochfeld

Das für die Induktionskochfläche benutzte Kochgefäß muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichend grosse Bodenfläche besitzen.

Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden.

So können Sie die Eignung des Gefäßes feststellen:

Führen Sie den nachfolgend beschriebenen Magnettest durch oder vergewissern Sie sich, dass das Gefäß das Zeichen für die Eignung zum Kochen mit Induktionsstrom trägt.

Magnettest:

Führen Sie einen Magneten an den Boden Ihres Kochgefäßes heran. Wird er angezogen, so können Sie das Kochgefäß auf der Induktionskochfläche benutzen.

Hinweis:

Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Geräusche auftreten, die auf die Bauart dieser Töpfe zurückzuführen sind

VORSICHT bei der Verwendung von Simmertöpfen

Simmertöpfe können unbemerkt leer kochen!

Dies führt in der Folge zu Beschädigungen am Topf und am Kochfeld.

Hierfür wird keine Haftung übernommen.

9 Betrieb

9.1 Bedienelemente des Induktionskochfeldes

1 1.50 / 2.00* kW Induktionszone (∅ 210 mm)
2 1.20 / 1.60* kW Induktionszone (∅ 145mm)
3 Bedienfeld

*Power Booster-Funktion

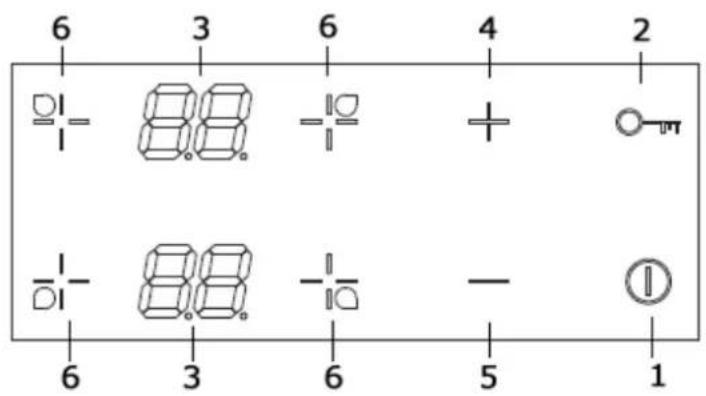

Übersicht Bedienfeld

1 Ein / Aus
2 Kindersicherung
3 LED Anzeige
4 – 5 Temperaturregler
6 Kochfelder

6 3 6 4 2 88 - + ○— 88 - — 1 6 3 6 5

Stellen Sie den Kochtopf mitten auf den Heizbereich. Stellen Sie sicher, dass die Bodenfläche des Kochgefäßes und die Kochfelder sauber und trocken sind.

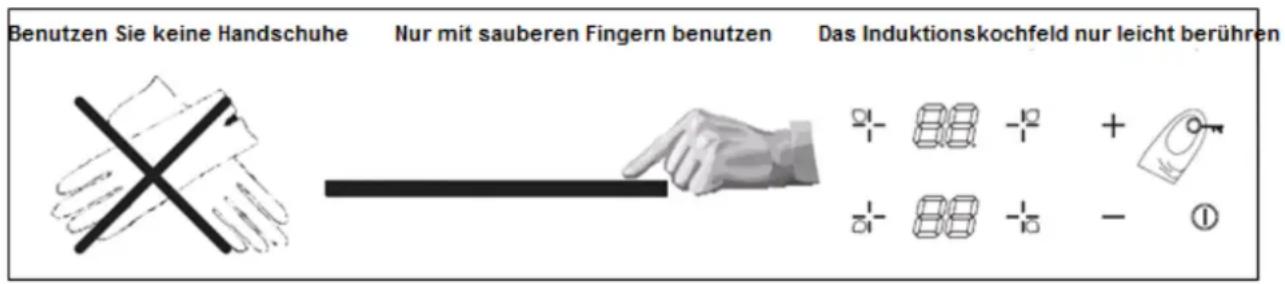

Aktivieren der Kontrollfelder (Touch-Steuerung)

Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen oder, nach einem Stromunterbruch, muss das Kochfeld aktiviert werden.

Als Erstes berühren Sie die Kindersicherung (2) und das Kochfeld aktiviert sich. Um sicher zu sein, dass das Kochfeld aktiviert wird, halten Sie Ihre Finger immer sauber. Nur mit sauberen Fingern das Kochfeld berühren.

Benutzen Sie keine Handschuhe Nur mit sauberen Fingern benutzen Das Induktionskochfeld nur leicht berühren

Die Aktivierung erfordert für die Touch-Steuerung niedriges Umgebungslicht.

Während des Aktivierungsvorgangs sollte ebenfalls das Licht der Dunstabzugshaube ausgeschaltet sein.

Das Umgebungslicht wird innerhalb von 3 Sekunden erkannt, um die Anfangsleistung einzuschalten.

WICHTIG Wenn während des Aktivierungsvorgangs das Umgebungslicht zu stark ist, erscheint auf der –Touch-Steuerung eine Fehlermeldung „FL“ die Anzeige blinkt „FL“ und „LL“ im Wechsel.

Wenn keine Fehlermeldungen in Bezug auf das Umgebungslicht erscheinen, berühren Sie die Taste Kindersicherung um die Kochfelder zu aktivieren. Warten Sie 3 Sekunden und die Kochfelder sind aktiv und das Gerät kann genutzt werden.

Gerät einschalten

Wenn das Gerät angeschlossen ist, ertönt ein Signal.

Das Gerät fällt in den Standby Modus nach 10 Sekunden, wenn keine Funktion benutzt wird.

Drücken Sie auf die Ein/Aus (1) Taste um das Gerät einzuschalten. Ein akustisches Signal ertönt und der Dezimalpunkt erscheint auf der Touch-Steuerung.

Kochfeld einstellen und Temperaturstufe wählen

WICHTIG Innerhalb von 10 Sekunden muss eine Auswahl getroffen werden, andernfalls fällt das Gerät in den Standby Modus.

6 3 6 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Kochfeldertasten richtig drücken.
Kochfeld auswählen (6) (z.B. Zone 1) und die Anzeige neben dem Kochfeld blinkt.
Taste „Ein/Aus (1)“ drücken und es ertönt für eine Sekunde ein Signal und das Induktionskochfeld geht in den Stand-by über.
Drücken Sie die Taste (6) und dann die (4)“+” oder (5)“-“, um die Leistungsstufe zu vermindern oder zu erhöhen.Wenn die Leistungsstufe auf 0 zurückgestellt wird, schaltet sich das Kochfeld aus. Die maximale Leistungsstufe ist 9 und die minimale Leistungsstufe ist 1.Wenn das Kochfeld die gewünschte Stufe anzeigt, dann ist es betriebsbereit
Power Booster Funktion:Ein Kochfeld auswählen und auf Stufe 9 stellen, dann auf die Taste (4) + drücken und auf der Touch-Steuerung erscheint „P“. Die Power-Booster Funktion ist nun für 10 Minuten aktiv, danach schaltet sie sich automatisch wieder auf Stufe 9 zurück.Hinweis: Während die Power-Booster Funktion aktiv ist und Sie auf die Taste (4)+ drücken ertönt ein Signal (Fehlermeldung) es erfolgt an der Einstellung keine Änderung.
Sperrfunktion: Zur Sicherheit der Kinder verfügt dieses Induktionskochfeld über eine Sperrfunktion.Einschalten der Sperrfunktion: Wenn die Sperrfunktion ausgeschaltet ist, dann kann man sie durch Betätigen der „Sperrtaste“ aktivieren und auf der Touch-Steuerung erscheint “Lo” und die Kontrolllampe leuchtet. Die restlichen Tasten sind deaktiviert, mit Ausnahme des "EIN/AUS"-Schalters.Ausschalten der Sperrfunktion: Wenn die Sperrfunktion eingeschaltet ist, die

„Sperrtaste“ gedrückt halten, um die Funktion zu deaktivieren.

Kochfeld schrittweise ausschalten

Auf die Kochfeldtaste (6) drücken und anschließend auf die Taste (5) – um die Temperaturstufen schrittweise zu reduzieren bis die Stufe (0) erreicht ist.

4 + - 5 6 3 6 10 10 10 88 88 6 3 6

Nach einigen Sekunden ist das Kochfeld ausgeschaltet.

Wenn auf der Touch-Steuerung das Symbol „H“ für Restwärme leuchtet, ist die Temperatur auf 55°C gefallen.

Das Kochfeld sofort ausschalten

Auf die Taste (6) drücken und anschliessend auf die Tasten (4) und (5) gleichzeitig, um das Kochfeld sofort auszuschalten.

Das Kochfeld ist unmittelbar nach dem Betätigen der Tasten (4) und (5) ausgeschaltet.

Ausschalten des Gerätes

Wenn die Kochfelder ausgeschaltet sind, kann auch das Gerät ausgeschaltet werden. Drücken Sie auf die Taste (1) „Ein/Aus“ um das Gerät auszuschalten.

Restwärmeanzeiger

O H

Nach Verwendung des Herdes ist immer noch etwas Hitze im Kochbereich vorhanden. Im Bedienfeld wird immer noch "H" (3) angezeigt und warnt vor der ausgestrahlten Hitze, die Temperatur beträgt hierbei noch mehr als 55°C. Es erlischt wenn sich das Kochfeld abgekühlt hat. Um Energie zu sparen nutzen Sie das heisse Kochfeld für weiteres Kochen oder Braten.

Topfsensor

Wenn auf dem Display folgendes Symbol blinkt ≥slant≤slant , ist möglicherweise

• der Topf auf das falsche Kochfeld gestellt worden
• der Topf nicht für Induktionskochfelder geeignet
• der Topf zu klein oder nicht mittig auf dem Kochfeld platziert worden

Hinweis: Das Kochfeld gibt keine Leistung, wenn für Induktion nicht geeignete Töpfe verwendet werden.

9.2 Leistungsstufen jedes einzelnen Kochfelds

Hoher Temperaturschutz

Der auf dem Strahlungskörper eingebaute Temperaturfühler reguliert die Temperatur im Gerät. Bei zu hoher Temperatur wird das Kochfeld sofort ausgeschaltet.

Schutz durch automatische Abschaltung

Das eingeschaltete Induktionskochfeld wird automatisch nach Ablauf einer vorprogrammierten Zeit ausgeschaltet, wenn er unbenutzt eingeschaltet bleibt. Wenn mehrere Heizbereiche gleichzeitig funktionieren, schaltet das Induktionskochfeld automatisch ab, sobald einer dieser Bereiche diese vorprogrammierte Zeit erreicht. Diese vorprogrammierte Zeit hängt von den verschiedenen Leistungsstufen ab, siehe Tabelle.

Leistungsstufe	1-8	9	P
Vorprogrammierte Zeit (Stunden)	10	3	10 Minuten

Wenn der Topf von dem Kochfeld entfernt wird, heizt das Kochfeld nicht mehr und es schaltet sich nach 2 Minuten automatisch ab.

VORSICHT

Menschen mit einem Herzschrittmacher, sollten vor Gebrauch dieses Induktionskochfeldes ihren Arzt kontaktieren.

Übersicht Leistungsstufen

Die Übersicht zeigt, welche Leistungsstufe für welche Speisen geeignet ist.

Leistungsstufen	Nahrungsmittel
1 – 2 Schonendes Aufwärmen von kleinen MengenSchmelzen von Schokolade, Butter und leicht verbrennende LebensmittelLangsames Aufwärmen
3 – 4 Schnell SchmorenReis kochenWiederaufwärmen
5 – 6 Pfannkuchen
7 – 8 Nudeln kochen	Braten
9	Suppe kochenWasser kochenAnbratenScharf Anbraten

Timer-Funktion

• Ein Kochfeld wird automatisch ausgeschaltet, nach dem die voreingestellte Zeit erreicht ist und ein Signal ertönt.
  • Die Zeitschaltuhr kann von 1 bis 99 Minuten eingestellt werden.
  • Ein/Aus (1) Taste berühren
  • Das Kochfeld mit der Taste (6) auswählen
  • Die Temperaturstufe mit der Taste (4)+ (5)-auswählen

+ - + ○ - + - ①

Nochmal die Auswahltaste (6) berühren und „t“ (Timer) wird angezeigt.

• Die Zeit wird auf der Touch-Steuerung angezeit.
- Berühren Sie die Tasten (4)+ oder (5)- um die gewünschte Zeit zwischen (1-und 99 Minutein) einzustellen.
- Wenn keine Zeit eingegeben wird oder innerhalb von 10 Sekunden keine Eingabe erfolgt, schaltet sich der Teimer aus.

21- 38 -10 - 10 ①

Nach 10 Sekunden ertönt ein Signal, der Timer schaltet sich aus oder Sie bestätigen die Einstellung mit der jeweiligen Kochfeldtaste (6). Auf der Touch-Steuerung ist das jeweilige LED (des Kochfeldes) an und zeigt die gewählte Stufe und den Dezimalpunkt (Timer aktiv).

Wenn die voreingestellte Zeit abgelaufen ist, ertönt ein Signal und das Kochfeld schaltet sich aus. Drücken Sie auf irgendeine Taste um den Alarm auszuschalten.

+ - + + ①

Hinweis Wenn gleichzeitig mehre Kochfelder aktiviert worden sind, bleiben diese weiterhin in Betrieb.

Prüfen der voreingestellten Zeit

Um die Restlaufzeit zu prüfen, drücken Sie auf die Taste (6) des jeweiligen Kochfeldes. Nach einigen Sekungen wird die Stufe angezeigt.

01- +10 + ○ 2. -10 - ①

38 +10 + o⁻¹ + 6. + - ①

Ändern der Startzeit

• Solange die Zeit läuft, auf die Taste (6) des jeweiligen Kochfeldes drücken
• Mit der (4)+ oder (5) – Taste die Zeit ändern
  • Die Taste (6) des jeweiligen Kochfeldes betätigen um die neue Zeit zu bestätigen

01- +10 + ○-π 2. -10 - ①

Sperrfunktion

Das Kochfeld kann gegen unbeabsichtiges Einschalten gesichert werden (2). Das Kochfeld kann gesichert werden sowohl wenn es aus ist als auch im betriebsbereiten Zustand.

Wenn die Sperrfuktion aktiviert ist, leuchtet das LED (Schlüssel Symbol).

Wenn das Gerät gesperrt wird während Kochfelder in Betrieb sind, werden alle Funktionen gesichert bis auf die „Ein/Aus“ Taste.

Wenn die Sperrfunktion im ausgeschalteten Modus des Gerätes aktiviert ist, sind alle Tasten blockiert, einschliesslich die Taste „Ein/Aus“

Die Sperrfuktion kann mit der Taste (2) Schlüssel Symbol deaktiviert werden. Halten Sie diese 2 Sekunden gedrückt. Das LED Schlüssel Symbol erlischt und das Kochfeld ist betriebsbereit.

9.3 Energiespartipps

Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizient mit Ihrem neuen Induktionskochfeld und dem Kochgeschirr umzugehen.

- Der Topfbodendurchmesser sollte gleich groß sein wie der Kochfelddurchmesser.

- Beim Kauf von Töpfen darauf achten, dass häufig der obere Topfdurchmesser angegeben wird. Dieser ist meistens größer als der Topfboden.

- Schnellkochtöpfe sind durch den geschlossenen Garraum und den Überdruck besonders zeit- und energiesparend. Durch kurze Gardauer werden Vitamine geschont.

- Immer auf eine ausreichende Menge Flüssigkeit im Schnellkochtopf achten, da bei leer gekochtem Topf das Kochfeld und der Topf durch Überhitzung beschädigt werden können.

- Kochtöpfe nach Möglichkeit immer mit einem passenden Deckel verschließen.

- Zu jeder Speisemenge sollte der richtige Topf verwendet werden. Ein großen kaum gefüllter Topf benötigt viel Energie.

9.4 Montageanweisung

Zur Installation und Benutzung muss ein Mindestabstand von 50 mm rund um das Loch eingehalten werden.

Bitte achten Sie darauf, dass die Dicke der Einbauplatte mindestens 30 mm beträgt. Bitte wählen Sie eine Einbauplatte aus hitzebeständigem Material, um starke Verformungen aufgrund der Hitzeausstrahlung durch das Kochfeld zu vermeiden.

Siehe Abb. (1)

Achten Sie auf jedem Fall darauf, dass das Gerät gut belüftet wird und dass Luftein- und -auslas nicht versperrt sind.

Stellen Sie sicher, dass sich das Gerät immer in gutem Funktionszustand befindet. Siehe Abb. (2)

Min. 760mm Min. 50mm Luftauslass Min. 5mm Min. 20mm Lufteinlass Abb. 2

Das Induktionskochfeld mit den Halteklammern befestigen.(Siehe Abbildung 3)

Die Halteklammern an der Unterseite des Induktionskochfeldes mit den dazugehörigen Schrauben fixieren. Das Induktionskochfeld drehen und in die Arbeitsplattenöffnung einfügen.

Klammer A

Abb. 3

WICHTIG

Benutzen Sie kein Silikon zum Befestigen des Kochfeldes.

• Drehen Sie vorsichtig das Induktionskochfeld, so dass die Unterseite zu sehen ist.
• Das Induktionskochfeld hat 4 Löcher, in denen die Klammern befestigt werden
• Mit den Bohrschrauben fixieren Sie die Klammer auf dem Gerät.

Bohrschraube Ø3.5x9.5 (x4) Brackets Fixing Points (OPTION 2) B B

10 Was tun wenn .....

Fehlermeldung Mögliche Ursache Fehlerbehebung
FA, FO, FC,FU,F5 Temperatursensorfunktioniert nicht		Kontaktieren Sie den für Sie zuständigen Kundendienst.
FE, Ft, Fc, T1, F2, F7, F8, F3, F4	Temperatursensor IGB funktioniert nicht	Kontaktieren Sie den für Sie zuständigen Kundendienst
F9	AbweichendeVersorgungsspannung	Prüfen der Versorgungsspannung, gegebenenfalls den für Sie zuständigen Kundendienst kontaktieren
	Abweichende	Temperatur
„r“	Stromunterbrechung	Prüfen ob gegeben ist, andernfalls kontaktieren Sie den Kundendienst.
„u“	SchlechtKochgeschirr ,Kochfeldüberhitzung	Kochfgeleighkeiten lassen und erneut starten
„H“	Restwärmeanzeige	Diese wenn sich das Kochfeld abgekühlt hat.

11 Instandhaltung

11.1 Reinigung und Pflege

WICHTIG Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein.Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten!Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.

Art der Verschmutzung Reinigungsmethode Reinigungsmittel
Leicht Mit einem feuchten Tuch reinigen und mit einem anderen Tuch trocken reiben.		Schwammtuch
Schmutzansammlung Mit einem feuchten Tuch reinigen und mit einem anderen Tuch trocken reiben.		Spezielles Wischtuch für Keramikglas
Ringe und Kalkablagerungen	Weißen Essig auf den verschmutzten Bereich geben, mit einem trockenen Tuch oder einem im Handel erhältlichen Spezialtuch abwischen.	Spezialmittel für Keramikglas
Angebrannte Süßspeisen, geschmolzenes Aluminium oder Plastik	Mit einem für Keramikglas geeigneten Schaber (zum Schutz von Glas wird ein Silikongegenstand empfohlen), um Reste zu entfernen.	Spezialmittel für Keramikglas

Trennen Sie das Gerät von der Stromversorgung vor dem Reinigen.

Transporthinweise

Bewahren Sie den Originalkarton und Verpackungsformteile auf. Transportieren Sie das Gerät in der Originalverpackung. Stellen Sie keine weiteren Gegenstände darauf ab.

12 Reparaturen

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs!

13 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständige Kundendienstadresse

EGS GmbH

Dieselstrasse 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: [phone]

Kundentelefon für Österreich: 0820 200 170

(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)

Kundentelefon für die Schweiz: [phone]

E-Mail: [e-mail]

(Reparaturaufträge können auch online eingegeben werden.)

Internet: www.egs-gmbh.de

Bitte geben Sie unbedingt an:

• Vollständige Anschrift und Telefon-Nr.
- Modell
- Version
- Serien-Nr.
- Batch

Die Angaben Modell, Version, Seriennummer und Batch sind auf dem Typenschild zu sehen. Das Typenschild ist auf der Unterseite des Gerätes angebracht. Notieren Sie sich diese Angaben vor der Installation des Gerätes.

- Fehlerbeschreibung.

exquisit 1 2 3 Model: Version: S/N Batch N. 4 Schutzklass Spannung/Frequenz 220-240V~/380-415V 2N~ 50/60Hz Leistung Kochfeld Gewicht Netto EAN-Nr.: 5 GOV Handelages.mbH & Co.KG, August-Thyssen-Str. 8, D-41564 Kaart

14 Allgemeine Garantiebedingungen

Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emaille Schäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen,

durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschrif-Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst EGS GmbH Kundentelefon für Deutschland: [phone]

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen

15 CE-Konformitätserklärung

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2004/108/EG und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2006/95/EG festgelegt sind.

Dieses Gerät ist mit dem CE-Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden. *Technische Änderungen vorbehalten.
