Produkttyp	Powerbank mit integrierter LED-Leuchte
Marke	A-Rival
Modell	Teasi Smar.T power
Abmessungen (B x H x T)	120 mm x 66 mm x 17 mm
Gewicht	165 g (ohne Adapter)
Eingang	DC 5V / 1A (max. 6,5V / 1A)
Ausgang	DC 5V / 1A (geregelt)
Akku-Kapazität	5400 mAh Li-Polymer (wiederaufladbar)
LED-Typ	USA CREE XPG Serie, kaltweiß, max. 300 Lumen
Abstrahlwinkel LED	15°
Arbeitstemperatur	-20°C bis +60°C
Schutzklasse	IP65 (staub- und wasserdicht)
LED-Lebensdauer	ca. 5.000 Stunden
Maximale Effizienz	90%
Befestigungssystem	HR 4 Quick Fix (4QF) – kompatibel mit TEASI Bike-Mount
Lieferumfang	1x smarT.power, 1x USB-Ladekabel, 1x Ladekabel mit offenen Enden, 4 Adapter (iPhone 4/4S, iPhone 5/5S, Micro-USB 90°, Mini-USB), 1x wasserdichte Aufbewahrungstasche, Bedienungsanleitung
Garantie	36 Monate (ab Kaufdatum)
Kompatibilität	5V USB-Geräte (Smartphones, Navigationsgeräte, MP3-Player etc.)
LED-Modi	Weiß 100%, Weiß 50%, Rot, Aus (über Taste)
Batteriestatusanzeige	Dreifarbige LED: Grün (51-100%), Orange (31-50%), Rot (16-30%), blinkend beim Laden

Häufig gestellte Fragen - Teasi Smar.T power A-Rival

Wie lade ich mein Smartphone mit dem Teasi Smar.T power?

Drücken Sie den EIN/AUS-Schalter (4) einmal. Das Gerät beginnt, den angeschlossenen Empfänger (z.B. Smartphone) zu laden. Ein weiterer Druck beendet den Ladevorgang. Stellen Sie sicher, dass der passende Adapter auf den grünen Adapter-Anschluss (5) gesteckt ist.

Wie schalte ich die LED-Leuchte ein und welche Modi gibt es?

Drücken Sie den Schalter (3) mehrmals: Einmal = weißes Licht 100%, zweimal = weißes Licht ca. 50%, dreimal = rotes Licht, viermal = Ausschalten. Wenn Sie innerhalb von 5 Sekunden nicht weiterschalten, schaltet der nächste Druck die LED komplett aus.

Was bedeutet die Batteriestatusanzeige?

Die dreifarbige LED (6) zeigt: Grün = 51-100% Restkapazität, Orange = 31-50%, Rot = 16-30%. Schnelles rotes Flackern bedeutet weniger als 5% – sofort ausschalten, um Tiefentladung zu vermeiden. Beim Laden blinkt die LED in den entsprechenden Farben (rot, orange, grün) und leuchtet dauerhaft grün, wenn der Akku voll ist.

Ist das Gerät wasserdicht?

Ja, gemäß IP65 ist es staub- und wasserdicht. Es kann bei Regen verwendet werden, darf jedoch nicht untergetaucht werden. Der Ladeeingang (8) muss mit der Gummikappe verschlossen sein. Der Adapter-Anschluss (5) ist nur mit aufgestecktem Adapter wasserdicht.

Wie lange dauert das Aufladen des internen Akkus?

Ein vollständiger Ladevorgang von fast oder ganz entleertem Akku dauert ca. 6 Stunden mit einem Standard-USB-Ladegerät (5V / 1A) und dem mitgelieferten USB-Kabel.

Welche Adapter sind im Lieferumfang enthalten?

Im Lieferumfang sind vier Adapter enthalten: iPhone 4/4S, iPhone 5/5S, Micro-USB mit 90°-Anschluss und Mini-USB. Nur diese Adapter mit korrekter Polarität verwenden – andere können Geräte zerstören.

Kann ich das Gerät während des Regens benutzen?

Ja, bei Regen ist die Nutzung erlaubt. Achten Sie jedoch darauf, dass der Ladeeingang (8) mit der Gummikappe fest verschlossen ist und der Adapter-Anschluss (5) entweder mit einem Adapter bestückt oder in der Aufbewahrungsvertiefung arretiert ist. Nicht im Regen Adapter wechseln.

Wie befestige ich das Gerät am Fahrradlenker?

Verwenden Sie das HR 4 Quick Fix System (4QF). Drücken Sie smarT.power von oben auf einen 4QF-Halter, bis es einrastet. Auf der anderen Seite befestigen Sie die Smartphone- oder TEASI-Schale. So entsteht eine Sandwich-Montage zwischen Halter und Schale.

Was muss ich bei der Entsorgung beachten?

Entsorgen Sie das Gerät nicht im Hausmüll. Es enthält einen Lithium-Polymer-Akku und muss gemäß den örtlichen Vorschriften für Elektroschrott entsorgt werden. Auch darf das Gerät nicht verbrannt oder übermäßiger Hitze ausgesetzt werden.

Wie vermeide ich eine Tiefentladung des Akkus?

Laden Sie smarT.power ca. alle 3 Monate wieder auf, auch wenn es nicht verwendet wird. Eine Tiefentladung kann den Lithium-Akku dauerhaft beschädigen und ist nicht von der Garantie abgedeckt. Schalten Sie das Gerät bei rotem Blinken (unter 5%) sofort aus.

BEDIENUNGSANLEITUNG Teasi Smar.T power A-Rival

Schnellstart / Kurzanleitung

Bestimmungsgemäße Nutzung:

smarT.power ist eine universelle Spannungsquelle, um unterwegs (abseits von anderen Lademöglichkeiten) Ihr Mobiltelefon, Ihr TEASI-Navigationssystem, oder andere Geräte mit 5V (USB) Lademöglichkeit, mit Ladespannung zu versorgen. Je nach Akku-Kapazität des zu ladenden Gerätes kann eventuell sogar mehrmals auf- bzw. nachgeladen werden.

Zudem verfügt smarT.power über eine starke LED-Leuchte sowie über mechanische Anschlüsse an das universelle HR 4 Quick Fix System (im folgenden nur 4QF genannt), welches im Handy- und Outdoor-Bereich die größte Verbreitung hat und Ihnen somit die universellsten Anschlussmöglichkeiten bietet.

So kann smarT.power z.B. sehr gut mittels des Bike-Mount-Systems, welches auch TEASI verwendet, am Fahrradlenker gefestigt werden. Das Gegenstück der Halterung nimmt dann z.B. Ihr TEASI oder Ihre Mobiltelefon-Schale auf. Mit der kräftigen LED-Leuchte leuchten Sie problemlos den Weg vor Ihnen aus.

smarT.power ist staub- und wasserdicht nach IP65 Standard, was bedeutet, dass smarT.power im Freien und auch z.B. während starken Regens eingesetzt werden kann. Bitte beachten Sie dazu die Hinweise weiter hinten in dieser Anleitung!

Anschluss- und Bedien-Elemente:

(1) Power-LED Leuchte
(2) Anschluss für HR 4QF Halterung
(3) Schalter für LED-Leuchte
(4) EIN / AUS Schalter für Ladefunktion
(5) Adapter-Anschluss für externe Geräte
(6) Batterie Statusanzeige
(7) HR 4QF Mount für externe Geräte
(8) Lade-Eingang mit Gummikappe

Im Folgenden wollen wir die zu ladenden externen Geräte der Einfachheit halber "Empfänger" nennen, da diese die Ladespannung und den Ladestrom vom "Spender" smarT.power erhalten.

Grundlegende Bedienung:

(4) Empfänger (z.B. Smartphone oder TEASI) laden:

EIN / AUS Schalter (4) 1 x drücken: smarT.power beginnt, den Empfänger zu laden Ein weiterer Druck auf den EIN / AUS Schalter (4) beendet das Laden wieder.

(3) Leuchtfunktionen:

1x drücken: LED-Leuchte einschalten: weißes Licht 100%
2x drücken: LED weiß ca. halbe Stärke
3x drücken: Rotes Licht
4x drücken: LED-Leuchte ausschalten

Wenn nicht innerhalb von 5 Sekunden die Taste (3) nochmals gedrückt wird, um in den nächsten LED-Modus zu wechseln, bewirkt der nächste Tastendruck auf (3) ein direktes Ausschalten aller LED-Funktionen.

(6) Batterie Statusanzeige:

Diese dreifarbige LED Anzeige kann mit 3 Farben (Rot, Gelb und Grün) unterschiedliche Anzeigen darstellen:

1. smarT.power in Funktion

d.h. smarT.power arbeitet als Spender. Ein Empfänger (TEASI oder Handy) wird geladen oder die LED-Leuchte (1) ist eingeschaltet..

Schnelles Flackern rot: weniger als 5% Restkapazität verbleibend

ACHTUNG! Bitte smarT.power umgehend ausschalten, um eine Tiefenladung des eingebauten Akkus zu vermeiden!

Hinweis: Bereits durch nur 1 Tiefentladung kann der eingebaute Lithium-Akku dauerhaft beschädigt werden! Diese Beschädigung ist nicht durch die Garantie abgedeckt.

Rotes Dauerlicht: 16%-30% Restkapazität. smarT.power sollte bald wieder aufgeladen werden.

Oranges Dauerlicht: 31%-50% Restkapazität

Grünes Dauerlicht: 51-100% Restkapazität

2. Der interne Akku von smarT.power wird aufgeladen:

Rot blinkend: 1%-30% Kapazität, smarT.power wird geladen

Orange blinkend: 31%-50% Kapazität, smarT.power wird geladen

Grün blinkend: 51%-99% Kapazität, smarT.power wird geladen

Grünes Dauerlicht: smarT.power ist vollständig aufgeladen. Der Ladevorgang kann beendet werden.

Um smarT.power aufzuladen, benutzen Sie bitte einen Standard USB-Lader mit 5V 1A Ladeanschluss (z.B. von einem Smartphone) sowie das im Lieferumfang befindliche USB-Ladekabel. Dieses wird an den Ladeeingang (8) (unter Gummikappe) angeschlossen. Ein Ladezyklus dauert ca. 6 Stunden bei fast oder vollständig entleertem Akku.

Wasser- und staub dicht nach IP65. Was bedeutet das?

Sie können smarT.power auch bei starkem Regen und im Gelände benutzen.

smarT.power ist entsprechend wasser- und staubdicht. Allerdings gilt es, die folgenden Voraussetzungen zu beachten:

smarT.power darf keinesfalls in Wasser ein- oder untergetaucht werden! Sollte das z.B. bei einem Sturz passieren, ist smarT.power sofort vollkommen auszuschalten, die Anschlüsse sind abzutrocknen und auszublasen. Danach bitte so schnell wie möglich

der Servicestelle einsenden. Weisen Sie in diesem Fall darauf hin, dass smarT.power ins Wasser gefallen ist! Öffnen Sie das Gerät keinesfalls selbst! Lithium-Akkus unterliegen speziellen Sicherheitsvorschriften!

Zum Reinigen nehmen Sie am besten ein weiches Tuch, welches höchstens nebelfeucht sein darf. Die elektrischen Anschlüsse (5) und (8) dürfen keinesfalls feucht gereinigt werden!

Im Regen darf smarT.power nicht nachgeladen bzw. extern mit Spannung versorgt werden, weil die Ladebuchse nur die Dichtigkeit gewährt, wenn sie mit der Gummiabdeckung sicher verschlossen ist.

Der Adapter-Anschluss (5) für Empfänger-Geräte soll bei Nichtbenutzung in die dafür vorgesehene Vertiefung zur sicheren Aufbewahrung eingelegt sein. Der Anschluss ist sonst nicht gegen Wasser und Staub geschützt.

Wenn ein entsprechender Adapter (siehe hinten - z.B. Mini-USB für TEASI) mit dem Anschluss (5) verbunden ist und der Adapter korrekt aufgesteckt wurde, ist diese Verbindung wasser- und staubdicht. Wechseln oder stecken Sie den Adapter jedoch nicht im Regen oder z.B. am Strand da Wasser, Sand oder Schmutz eindringen würde. Eindringendes Wasser oder Sand / Staub kann zu Kurzschlüssen oder mechanischen Beschädigungen führen. Diese sind nicht durch die Garantie abgedeckt.

LED-Leuchte (1):

smarT.power besitzt eine kräftige USA CREE LED LED-Leuchte mit einer zu erwarten- den Lebensdauer von ca. 5.000 Stunden.

Die LED-Leuchte kann bis zu 90° ausgeklappt werden. Eine mechanische Sicherung verhindert einen Winkel von mehr als 90°. Sollte die Rotation schwergängig sein, bitte keinesfalls mit Gewalt versuchen weiter zu drehen. Gegebenenfalls haben Sie den Endanschlag bereits erreicht oder es befindet sich etwas an der Drehachse.

Achtung! Die LED-Leuchte darf keinesfalls mehr als 90 Grad aus geklappt oder in die andere Richtung gedreht werden!

Während der Benutzung wird die eingebaute Batterie entladen. Die LED-Leuchte kann dabei dunkler werden. Das ist normal.

Auf der Rückseite der Leuchte ist ein Metallteil zur Kühlung der LED integriert. Dieses kann sich je nach Benutzungsdauer und Lichtintensität stark erwärmen oder gar erhitzen! Das ist ebenfalls normal. Vermeiden Sie Berührungen mit diesem Teil.

Verbindung mit einem HR 4QF Systemhalter:

Drücken Sie smarT.power von oben auf den 4QF Halter, bis smarT.power sicher eingerastet ist.

Auf der anderen Seite befestigen Sie Ihre Smartphone- oder die TEASI-Schale ebenso. Achten Sie darauf, dass beide Verriegelungen auf beiden Seiten sicher einrasten.

smarT.power wird quasi wie der Belag in einem Sandwich zwischen dem Halter und die Halteschale des Smartphones / TEASIs montiert.

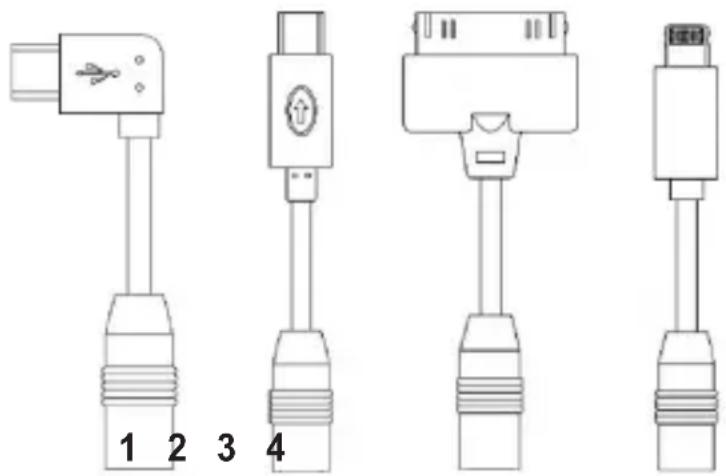

Verbindung der beigefügten Adapter:

Folgende 4 Lade-Adapter für Empfänger-Geräte sind im Lieferumfang von smarT.power:

Damit können Sie fast alle am Markt befindlichen mobilen Geräte (Navis, Mobiltelefone, Tablet PCs, MP3 Player usw.) nach- oder aufladen.

Jeder dieser 4 Adapter kann auf den grünen Anschluss für externe Geräte (5) aufgesteckt werden. Ziehen Sie diesen dazu vorsichtig aus seiner Halterung.

Der grüne Anschluss (5) für Empfänger-Geräte soll in die dafür vorge sehene Vertiefung (zur sicheren Aufbewahrung) bei Nichtbenutzung eingelegt und arretiert werden. Der Adapter anschluss ist sonst nicht gegen Wasser und Staub geschützt.

Wenn ein entsprechender Adapter (s. Abb) mit dem Anschluss (5) korrekt verbunden ist, ist diese Verbindung wasser- und staubdicht. Wechseln oder stecken Sie Adapter nicht im Regen oder z.B. am Strand da Wasser, Sand oder Schmutz eindringen würde. Eindringendes Wasser oder Sand / Staub führt zu Beschädigungen. Diese Beschädigung ist nicht durch die Garantie abgedeckt.

ACHTUNG! Benutzen Sie keinesfalls irgendwelche anderen Adapter, selbst wenn diese vom Anschluss her passen sollten! Die Polarität und Belegung kann abweichend sein, und eine Zerstörung des angeschlossenen Gerätes und/oder von smarT.power wären die Folge.

So sieht z.B. ein richtig verbundener Micro USB Adapter aus.

Der Adapter muss bis zum Anschlag eingesteckt werden.

Schematische Darstellung eines TEASI in Verbindung smarT.power:

Technische Daten:

Eingang: DC 5V / 1A Gleichspannung - Maximal erlaubt 6.5V / 1A Gleichspannung

Ausgang: DC 5V / 1A Gleichspannung. Der Ladestrom wird in Abhängigkeit des angeschlossenen Gerätes geregelt.

Eingebaute Batterie: 5400mah Li-Polymer / wiederauflade Batterie (Akku)

Maximale Effizienz: 90% (Systembedingt können max. ca. 90% der maximalen Kapazität auch wieder entnommen werden)

Leuchtkraft der Power LED: Kaltweiß, max.300 Lumen, USA CREE XPG Serie LED Abstrahlwinkel: 15 Grad

Abmessungen: 120mm x 66mm x 17 mm

Gewicht: 165g (ohne Adapter)

Arbeitstemperatur: -20^ bis +60^ Umgebungstemperatur.

Hinweis: Die optimele Umgebungstemperatur von Lithium-Batterien liegt bei ca. 20°C – 45°C. Bei Temperaturen unter ca. 10°C verringert sich die Betriebszeit von Lithium-Batterien z.T. deutlich. Das ist normal und stellt keinen Mangel oder Defekt dar.

Lieferumfang:

1 x smarT.power
1 x Ladekabel mit USB-Anschluss
1 x Ladekabel mit offenen Enden (z.B. zum Anschluss an einen Radnabendynamo) ⊕ = rot, ⊖ = schwarz
1 x iPhone 4/4S Adapter
1 x iPhone 5/5S Adapter
1 x Micro USB Adapter mit 90° Anschluss
1 x Mini USB Adapter
1 x wasserfeste Aufbewahrungstasche für die Adapter
1 x diese Anleitung

Abschließende Hinweise / Sicherheitshinweise:

1. Um eine Entladung des eingebauten Lithium-Akkus zu vermeiden, empfehlen wir unbedingt smarT.power ca. alle 3 Monate einmal aufzuladen, um vollständige oder gar Tiefentladungen der eingebauten Lithium-Batterie zu vermeiden.
   Tiefentladungen führen zu einer Zerstörung der eingebauten Lithium-Batterie!

2. smarT.power muss entsprechend den gesetzlichen Bestimmungen und Vorschriften entsorgt werden. Keinesfalls einfach in freier Natur oder mit dem Hausmüll entsorgen!

3. smarT.power darf keinesfalls erhitzt oder offenem Feuer ausgesetzt werden.

4. Nach mechanischen Beschädigungen oder Brüchen des Gehäuses unbedingt zur Überprüfung an den Hersteller senden.
5. smarT.power darf keinesfalls in Wasser ein- oder untergetaucht werden!

Garantie / Service:

Sie (der Endverbraucher) erhalten 36 Monate Garantie mit Beginn des Verkaufsdatums. Die Garantie gilt nicht für Schäden, die durch unsachgemäße Behandlung oder durch äußere Einwirkung (Wasser, Sturz, Sonne, Schlag oder Bruch) verursacht wurden.

Durch Öffnen des Gerätes erlischt der Garantieanspruch.

Es gibt im Inneren keine Bauteile oder Baugruppen, die durch den Anwender instand - gesetzt oder getauscht werden könnten.

(Die ausführlichen Garantiebedingungen finden Sie unter www.teasi.eu)

Bei technischen Fragen und/oder Problemen erreichen Sie uns telefonisch unter:

+49 (0)511 / 123 83 506 oder

per Mail unter [e-mail]
