Produkttyp	Raumtemperaturregler (Thermostat)
Marke	Junkers
Modell	FR 50
Abmessungen (B × H × T)	134 × 119 × 35 mm
Nennspannung	10...24 V DC
Nennstrom (ohne Beleuchtung)	6 mA
Schutzklasse	III
Schutzart	IP20
Zulässige Umgebungstemperatur	0...+50 °C
Anschluss	2-Draht BUS (Heatronic 3) oder analoge 1-2-4-Schnittstelle
Gangreserve	Mindestens 6 Stunden
Display	LCD mit Hintergrundbeleuchtung
Heizprogramm	Tagesprogramm mit je einer Schaltzeit für Heizen und Sparen
Betriebsarten	Automatik (Heizprogramm), Dauerbetrieb Heizen/Sparen, Frostschutz
Temperaturbereich Heizen	5,5 °C...30,0 °C
Temperaturbereich Sparen	5,0 °C...29,5 °C
Frostschutztemperatur	5,0 °C (fest eingestellt)
Einstellungen für Fachmann	Sprache, Kontrast, Raumtemperaturfühlerabgleich, Uhrabgleich, Sommer-/Winterzeit, Verstärkungsfaktor V, Anpassungsfaktor I
Systeminformationen	Betriebsart, Temperaturen, Heizleistung, Brennerstatus, Störungen, Softwareversion
Störungsanzeige	Klartext im Display, Liste der letzten 20 Störungen
Montage	Wandmontage mit Sockel (IP20, kein Feuchtraum)
Lieferumfang	Oberteil, Sockel, Schieberahmen, Bedienungsanleitung, Installationsanleitung
Entsorgung	Umweltgerechte Entsorgung gemäß den örtlichen Vorschriften

Häufig gestellte Fragen - FR 50 Junkers

Wie stelle ich die Uhrzeit und das Datum am Junkers FR 50 ein?

Drücken Sie die Taste Uhrzeit und Datum (Symbol [xz62]). Drehen Sie den Auswahlknopf, um die Stunden einzustellen, und drücken Sie ihn zur Bestätigung. Wiederholen Sie den Vorgang für Minuten, Jahr, Monat und Tag. Der Wochentag wird automatisch ermittelt. Nach der Bestätigung des Tages wird die Einstellung gespeichert.

Wie aktiviere ich das Heizprogramm (Automatikbetrieb)?

Drehen Sie den Wahlschalter auf Position auto (Symbol ). Drücken Sie die auto-Taste. Im Display erscheint das Symbol 'auto' und die Temperaturanzeige blinkt kurz. Danach wird die aktuelle Raumtemperatur angezeigt. Das Heizprogramm ist nun aktiv.

Wie stelle ich die Schaltzeiten für Heizen und Sparen ein?

Drücken Sie die Schaltzeit für Heizen-Taste (Symbol ). Drehen und drücken Sie den Auswahlknopf, um die gewünschte Schaltzeit und Raumtemperatur für Heizen einzustellen. Drücken Sie dann die Schaltzeit für Sparen-Taste (Symbol ) und stellen Sie analog die Werte für Sparen ein.

Wie schalte ich den Frostschutz ein?

Drehen Sie den Wahlschalter auf die Position Frostschutz (Symbol ※). Der Regler heizt nun nur, wenn die Raumtemperatur unter 5 °C fällt. Die Einstellungen des Heizprogramms werden ignoriert.

Wie rufe ich die Systeminformationen ab?

Drücken und halten Sie gleichzeitig die Taste 'Zurück' (Symbol ) und die Taste 'Uhrzeit und Datum' (Symbol [xz62]), bis im Display die aktuelle Betriebsart erscheint. Drehen oder drücken Sie den Auswahlknopf, um durch die Informationen zu blättern. Zum Beenden drücken und halten Sie die 'Zurück'-Taste oder den Auswahlknopf.

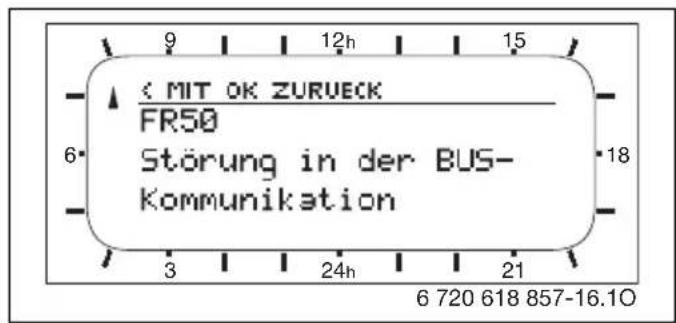

Was bedeuten die Störungsmeldungen wie 'Störung 01 FR50'?

Störung 01 FR50 bedeutet eine Unterbrechung der BUS-Kommunikation. Prüfen Sie die BUS-Verbindung. Störung 02 FR50 ist eine interne Störung (defekte Leiterplatte), Störung 03 FR50 ein defekter Raumtemperaturfühler. Weitere Störungen mit Code wie 'A1' weisen auf ein Heizgeräteproblem hin. Konsultieren Sie die Installationsanleitung des Heizgeräts.

Wie kann ich die gewünschte Raumtemperatur im Dauerbetrieb ändern?

Drücken Sie die Dauerbetrieb-Taste (Symbol ). Im Display wird abwechselnd die Temperatur für Heizen und Sparen angezeigt. Drehen Sie am Auswahlknopf, um die gewünschte Temperatur zu ändern, und drücken Sie zur Bestätigung.

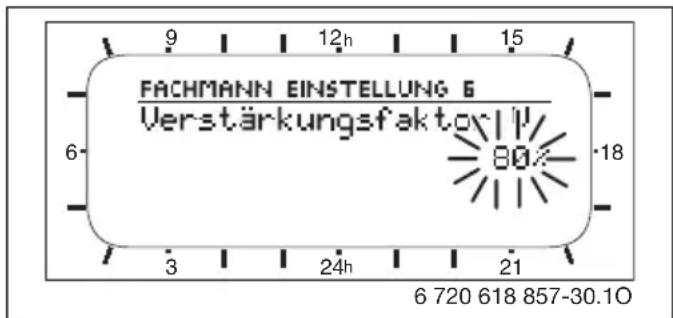

Wie passe ich den Verstärkungsfaktor V an?

Öffnen Sie die Einstellungen für den Fachmann: Drücken und halten Sie gleichzeitig die prog-Taste und die prog-Taste (die beiden Tasten unter dem Display), bis das erste Eingabefeld blinkt. Drehen Sie den Auswahlknopf, um zur Funktion 'Verstärkungsfaktor V' zu gelangen (5-mal drücken). Stellen Sie den Wert zwischen 20 % und 100 % ein. Ein höherer Wert führt zu schnellerer, aber möglicherweise überschwingender Reaktion.

Was tun, wenn die Heizung träge reagiert?

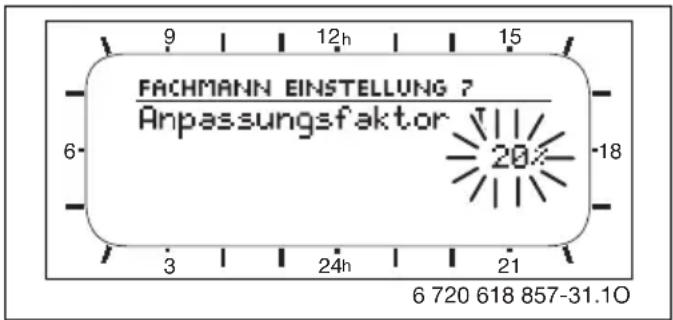

Stellen Sie den Anpassungsfaktor I auf ca. 40 % ein (Grundeinstellung Verstärkungsfaktor V = 80 %). Warten Sie, bis sich die Heizung eingeregelt hat. Schwankt die Temperatur noch, verringern Sie I schrittweise um 10 %, bis das gewünschte Verhalten erreicht ist. Notieren Sie die neuen Einstellungen.

Wie setze ich den Regler nach einem Stromausfall zurück?

Nach einem Stromausfall bleibt die Gangreserve von mindestens 6 Stunden erhalten. Ist diese überschritten, müssen Uhrzeit und Datum neu eingestellt werden (siehe erste FAQ). Alle anderen Einstellungen bleiben erhalten. Gehen Sie wie bei der ersten Inbetriebnahme vor: Sprache einstellen, dann Uhrzeit und Datum.

BEDIENUNGSANLEITUNG FR 50 Junkers

für Heizgeräte mit BUS-fähiger Heatronic 3 oder analoger 1-2-4 Schnittstelle

Inhaltsverzeichnis

1 Symbolerklärung und Sicherheitshinweise ....3

1.1 Symbolerklärung ..... 3
1.2 Sicherheitshinweise 3

2 Bedienelemente und Symbole ..... 4

3 Angaben zum Regler 6

3.1 Produktbeschreibung ..... 6
3.2 Bestimmungsgemäßer Gebrauch .. 6
3.3 CE-Konformitätserklärung ..... 6
3.4 Lieferumfang 6
3.5 Entsorgung 6
3.6 Technische Daten 7
3.7 Anlagenschema ..... 7

4 Installation 8

4.1 Montage 8
4.2 Elektrischer Anschluss ..... 10

5 Erste Inbetriebnahme ..... 11

6 Heizprogramm einstellen oder Frostschutz aktivieren .....12

6.1 Übersicht Heizprogramm und Frostschutz .....12
6.2 Heizprogramm einstellen ..... 13
6.3 Heizprogramm aktivieren ..... 13
6.4 Frostschutz aktivieren ..... 13

7 Einstellungen für den Fachmann ..... 14

7.1 Übersicht der Funktionen ..... 15
7.2 Funktionen einstellen ..... 16

8 Systeminformationen anzeigen ..... 20

9 Störungen beheben 22

9.1 Aktuelle Störung anzeigen ..... 22
9.2 Gespeicherte Störungen anzeigen . 23
9.3 Angezeigte Störungen beheben . . . 24
9.4 „Gefühlte“ Störungen beheben . . . 25

10 Umweltschutz ..... 26

11 Inbetriebnahmeprotokoll ..... 27

Stichwortverzeichnis 28

1 Symbolerklärung und Sicherheitshinweise

1.1 Symbolerklärung

Warnhinweise

Warnhinweise im Text werden mit einem grau hinterlegten Warndreieck gekennzeichnet und umrandet.

Bei Gefahren durch Strom wird das Ausrufezeichen im Warndreieck durch ein Blitzsymbol ersetzt.

Signalwörter am Beginn eines Warnhinweises kennzeichnen Art und Schwere der Folgen, wenn die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.

•HINWEIS bedeutet, dass Sachschäden auftreten können.
•VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können.
- WARNUNG bedeutet, dass schwere Personenschäden auftreten können.
- GEFAHR bedeutet, dass lebensgefährliche Personenschäden auftreten können.

Wichtige Informationen

Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem nebenstehenden Symbol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Textes begrenzt.

Weitere Symbole

Symbol Bedeutung

►Handlungsschritt

→ Querverweis auf andere Stellen im Dokument oder auf andere Dokumente

•Aufzählung/Listeneintrag

-Aufzählung/Listeneintrag (2. Ebene)

Tab. 1

1.2 Sicherheitshinweise

▶Für einwandfreie Funktion diese Anleitung beachten.
▶Regler entsprechend den zugehörigen Anleitungen montieren und in Betrieb nehmen.
▶Regler nur von einem zugelassenen Installateur montieren lassen.
▶Regler nur in Verbindung mit den aufgeführten Heizgeräten verwenden. Anschlussplan beachten!
▶Regler keinesfalls an das 230-V-Netz anschließen.
▶Vor Montage des Reglers: Spannungsversorgung (230 V AC) zum Heiz- gerät unterbrechen.
▶Regler nicht in Feuchträumen montieren.
▶ Kunden über Wirkungsweise des Reglers informieren und in die Bedienung einweisen.
▶Bei Frostgefahr das Heizgerät eingeschaltet lassen und die Hinweise zum Frostschutz beachten.

2 Bedienelemente und Symbole

Bild 1 Bedienelemente

Pos. Element Bezeichnung Erläuterung
1		Auswahlknopf	• Auswahlknopf drehen:Wert ändern.• Auswahlknopf drücken:Eingestellten Wert bestätigen oder zum nächsten Eingabefeld wechseln.
2 Wahl			• : Heizen gemäß Heizprogramm oder Dauerbetrieb.•※ BetriebsartFrostschutz: Nur heizen, wenn die Raumtemperatur unter 5°C sinkt.
3	a u t o trieb“		• Aktiven Automatikke für Heizen oder Sparenζ zurücksetzen und das Heizprogramm aktivieren.•Aktuelle Einstellung der gewünschten Raumtemperatur anzeigen.
4		Taste „Dauerbetrieb“	• Dauerbetrieb aktivieren (das Heizprogramm ist ausgeschaltet).• Zwischen Dauerbetrieb für Heizenoder Sparenζ wechseln.•Gewünschte Raumtemperaturen für Heizenoder Sparenζ im Wechsel anzeigen.
5		Taste „Schaltzeit für Heizen“	• Die Schaltzeit für den Beginn der Betriebsart Heizen und die dazu gewünschte Raumtemperatur einstellen.
6		Taste „Schaltzeit für Sparen“	• Die Schaltzeit für den Beginn der Betriebsart Sparen und die dazu gewünschte Raumtemperatur einstellen.
7	[xz62]	Taste „Uhrzeit und Datum“	• Uhrzeit und Datum ändern.
8	[8688]	Taste „Zurück“	• Geänderten Wert verwerfen und alten Wert wiederherstellen.•Wenn der Wert nicht geändert wurde: Zum vorhergehenden Eingabefeld zurückkehren oder zurück zur Raumtemperaturanzeige.

Tab. 2 Bedienelemente

Einstellungen für den Fachmann öffnen

prog-Taste und prog-Taste gleichzeitig drücken und halten, bis das erste Eingabefeld blinkt.

Systeminformationen anzeigen

▶-Taste und -Tasteigleichzeitig drücken und halten, bis das Display die aktuelle Betriebsart anzeigt.

3 Angaben zum Regler

3.1 Produktbeschreibung

• Der Regler dient zur Regelung einer Heizungsanlage mit einem ungemischten Heizkreis.
• Der Regler besitzt ein Zeitprogramm (Tagesprogramm mit einem Heiz- und einem Sparbeginn pro Tag)
• Der Regler dient zum Anzeigen von Geräte- und Anlageninformationen und zum Verändern der angezeigten Werte.
• Der Regler ist für die Montage an der Wand mit elektrischer Verbindung zum Heizgerät vorgesehen.
• Der Regler verfügt über eine Gangreserve von mindestens 6 Stunden. Nach Ablauf der Gangreserve werden die Uhrzeit und das Datum gelöscht. Alle anderen Einstellungen bleiben erhalten.

3.2 Bestimmungsgemäßer Gebrauch

Der Regler FR 50 darf ausschließlich an ein Heizgerät mit BUS-fähiger Heatronic 3 oder analoger 1-2-4-Schnittstelle angeschlossen werden.

Der Montageort für den Regler muss für die Schutzart IP20 geeignet sein und darf kein Feuchtraum sein.

Eine andere Verwendung ist nicht bestimmungsgemäß.

Daraus resultierende Schäden sind von der Haftung ausgeschlossen.

3.3 CE-Konformitätserklärung

Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen Anforderungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen.

Sie können die Konformitätserklärung des Produkts anfordern. Wenden Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.

3.4 Lieferumfang

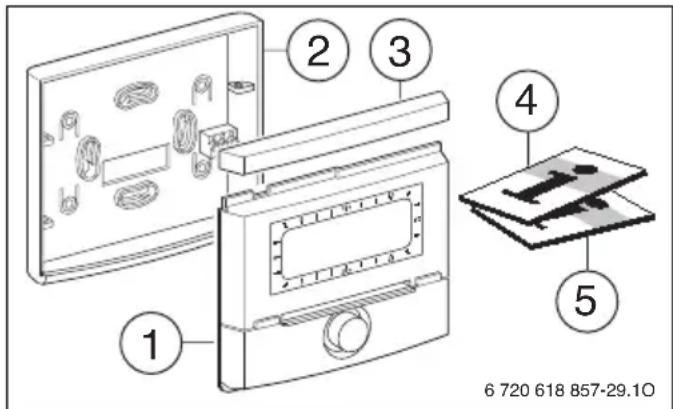

Bild 2 Lieferumfang

1 Oberteil Regler
2 Sockel für Wandmontage
3 Schieberahmen
4 Bedienungsanleitung für den Benutzer
5 Installationsanleitung für den Fachmann

3.5 Entsorgung

▶Verpackung umweltgerecht entsorgen.
▶Bei Austausch die alten Reglerteile umweltgerecht entsorgen.

3.6 Technische Daten 3.7 Anlagenschema

Abmessungen(B × H × T)	1 3 4 × 1 1 9 × 3 5 m
Nennspannung 10...24 V DC
Nennstrom(ohne Beleuchtung)	6 mA
Reglerausgang: 2-Draht BUS /1-2-4-Schnittstelle
zul. Umgebungs-temperatur	0 ... +50 °C
Schutzklasse III
Schutzart IP20
	CE

Tab. 3 Technische Daten


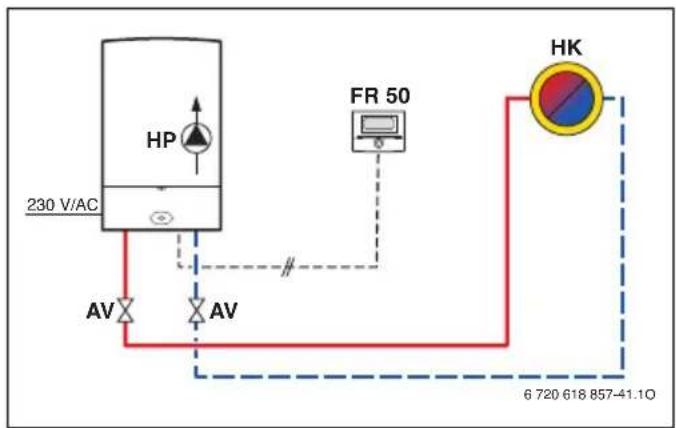

Bild 3 Vereinfachtes Anlagenschema

AV Absperrventil

FR 50 Raumtemperaturregler

HK Heizkreis

HP Heizungspumpe

Wenn der Regler an ein Heizgerät mit BUS-fähiger Heatronic 3 angeschlossen ist, kommuniziert er ausschließlich mit dem Heizgerät. Ein weiterer BUS-Teilnehmer wie z. B. ein IPM-Modul wird nicht erkannt.

4 l n s t a l l a t i o n

Das detaillierte Anlagenschema zur Montage der hydraulischen Komponenten und der zugehörigen Steuerelemente entnehmen Sie den Planungsunterlagen oder der Ausschreibung.

GEFAHR: Durch Stromschlag!

▶Vor Montage des Reglers: Spannungsversorgung (230 V AC) zum Heizgerät unterbrechen.

4.1 Montage

Die Regelqualität des Reglers ist abhängig vom Montageort.

Der Montageort (= Führungsraum) muss für die Regelung der Heizungsanlage geeignet sein.

Bei Handventilen mit Voreinstellung im Führungsraum:

▶Leistung der Heizkörper so knapp wie möglich einstellen. Dadurch heizt sich der Führungsraum gleich wie die übrigen Räume auf.

Bei Thermostatventilen im Führungsraum:

▶Thermostatventile ganz öffnen.
▶Leistung der Heizkörper über einstellbare Rücklaufverschraubung so knapp wie möglich einstellen.
Dadurch heizt sich der Führungsraum gleich wie die übrigen Räume auf.

▶Montageort auswählen.

Bild 4

Die Montagefläche an der Wand muss eben sein.

▶Oberteil und Schieberahmen vom Sockel abziehen.

Bild 5

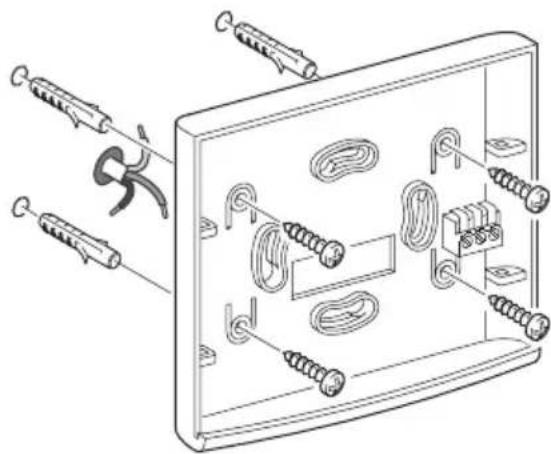

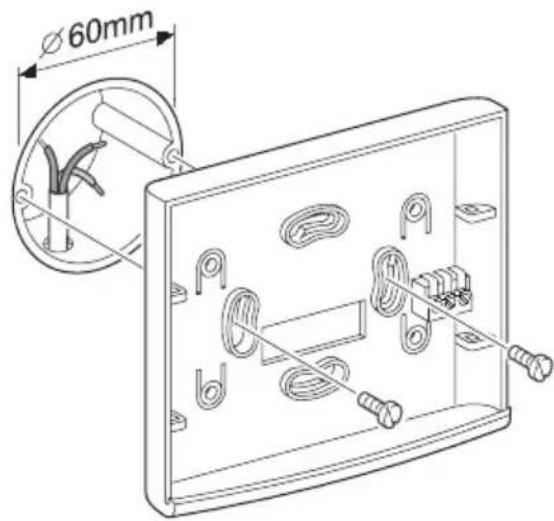

▶Sockel montieren.

6 720 612 220-07.1R

▶Elektrischen Anschluss ausführen (→ Bild 8, Seite 10 oder → Bild 9, Seite 10).

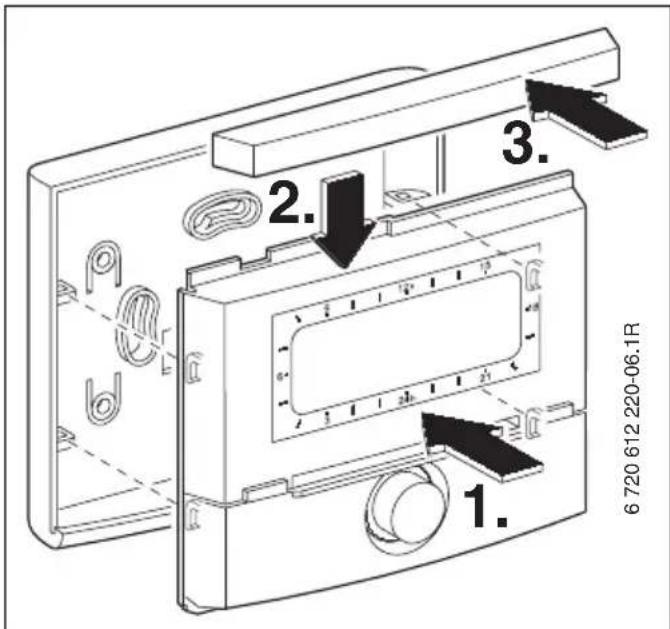

▶Oberteil und Schieberahmen auf den Sockel stecken.

Bild 7

4.2 Elektrischer Anschluss

▶Elektrokabel verwenden, die mindestens der Bauart H05 VV-... (NYM-I...) entsprechen.
▶Um induktive Beeinflussungen zu vermeiden: Alle Niederspannungskabel von 230-V- oder 400-V-führenden Leitungen getrennt verlegen (Mindestabstand 100 mm).
▶Bei induktiven äußeren Einflüssen Leitungen geschirmt ausführen. Dadurch sind die Leitungen gegen äußere Einflüsse abgeschirmt (z. B. Starkstromkabel, Fahrdrähte, Trafostationen, Rundfunk- und Fernsehgeräte, Amateurfunkstationen, Mikrowellengeräte, usw.).

BUS-Verbindung anschließen

Leitungslänge Querschnitt
≤ 80 m	0,40 mm2
≤ 100 m	0,50 mm2
≤ 150 m	0,75 mm2
≤ 200 m	1,00 mm2
≤ 300 m	1,50 mm2

Tab. 4 Zulässige Leitungslängen

▶Regler an ein Heizgerät mit BUS-fähiger Heatronic 3 anschließen.

Bild 8 Heizgerät mit BUS-fähiger Heatronic 3

Analoge 1-2-4-Schnittstelle anschließen

Leitungslänge Querschnitt
≤ 20 m	0,75 mm ^2 - 1,50 mm ^2
≤ 30 m	1,00 mm ^2 - 1,50 mm ^2
≥ 30 m	1,50 mm ^2

Tab. 5 Zulässige Leitungslängen

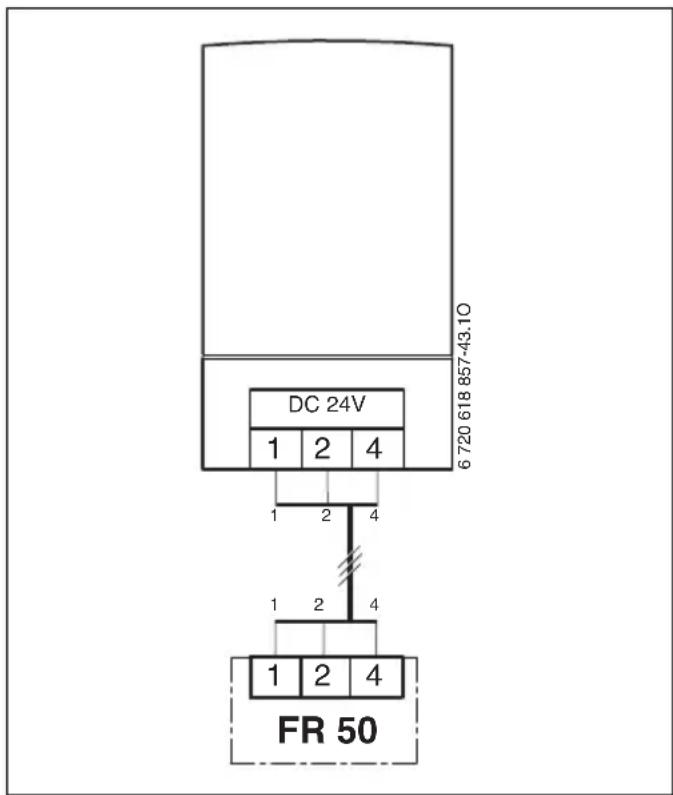

▶Regler an ein Heizgerät mit analoger 1-2-4-Schnittstelle (24 V DC) anschließen.

Bild 9 Heizgerät mit analoger 1-2-4-Schnittstelle

5 Erste Inbetriebnahme

Bei der ersten Inbetriebnahme müssen Uhrzeit und Datum korrekt eingestellt werden. Das Datum wird als Systeminformation gespeichert und kann anschließend nicht mehr geändert werden.

Für eine korrekte erste Inbetriebnahme muss die gezeigte Reihenfolge eingehalten werden.

1. Anlage einschalten.

Das Eingabefeld für die Sprache blinkt.

Bild 10 Sprache

2. Sprache einstellen:

• Auswahlknopf drehen, um die Sprache einzustellen.
  -Auswahlknopf drücken, um die Einstellung zu bestätigen.

Das Eingabefeld für die Stunden blinkt.

Bild 11 Uhrzeit und Datum

3. Uhrzeit und Datum einstellen:

-Auswahlknopf drehen, um die Stunden einzustellen.
-Auswahlknopf drücken, um die Einstellung zu bestätigen.
-Minuten, Jahr, Monat und Tag nach- einander auf die gleiche Weise wie die Stunden einstellen.

Der aktuelle Wochentag wird automatisch ermittelt.

Nach Bestätigung des Tages sind die eingestellten Werte gespeichert und das Display wechselt zur Raumtemperaturanzeige.

4. Den Betreiber der Anlage über die Funktion und Wirkungsweise informieren:

-Wirkungsweise und Handhabung des Heizgerätes und des Reglers
-Bedienung für den täglichen Gebrauch (z. B. gewünschte Raumtemperatur, Uhrzeit, Betriebsarten und Heizprogramm individuell anpassen)
-Beigefügte Dokumente aushändigen.

1. Inbetriebnahmeprotokoll ausfüllen (→ Kapitel 11, Seite 27).

2. Daten des Reglers in die Bedienungsanleitung für den Benutzer eintragen ( Kapitel 6.2 in der Bedienungsanleitung)

6 Heizprogramm einstellen oder Frostschutz aktivieren

Das Heizprogramm arbeitet nur mit den Einstellungen der Betriebsarten Heizen und Sparen. Die Betriebsart Frostschutz ist fest auf 5 °C eingestellt und kann nur als Dauerbetrieb genutzt werden.

6.1 Übersicht Heizprogramm und Frostschutz

Eingabefeld	Grund-einstellung	Einstellbereich	Persönliche Einstellung	Beschreibung ab Seite
Heizen ab 06:00		00:00 ... 23:45(in 15-Minuten-Schritten)		13
Raumtemperatur Heizen	21,0 °C	5,5 °C ... 30,0 °C(höher als Sparen)
Sparen ab 22:00		00:00 ... 23:45(in 15-Minuten-Schritten)		13
Raumtemperatur Sparen	15,0 °C	5,0 °C ... 29,5 °C(niedriger als Heizen)
RaumtemperaturFrostschutz	5,0 °C	5,0 °C(Festwert)	Nichtveränderbar!	13

Tab. 6

6.2 Heizprogramm einstellen

Für die Betriebsarten Heizen und Sparen können je eine Schaltzeit und eine gewünschte Raum-temperatur eingestellt werden.

▶ prog-Taste drücken.
▶Auswahlknopf drehen und drücken, um die Schaltzeit und die gewünschte Raumtemperatur für Heizen einzustellen (→ Bedienungsanleitung).
▶ prog-Taste drücken.
▶Auswahlknopf drehen und drücken, um die Schaltzeit und die gewünschte Raumtemperatur für Sparen einzustellen (→ Bedienungsanleitung).

6.3 Heizprogramm aktivieren

Das Heizprogramm ist im Automatikbetrieb aktiv.

Zur Verwendung des Automatikbetriebs muss die Uhrzeit korrekt eingestellt sein. Ausführliche Informationen zum Einstellen der Uhrzeit finden Sie in der Bedienungsanleitung.

▶Wahlschalter auf die Position drehen.
▶auto-Taste drücken.

Im Display erscheint das Symbol auto und die Temperaturanzeige blinkt ein paar Sekunden lang. Danach wird die aktuelle Raumtemperatur angezeigt und das Heizprogramm ist aktiviert.

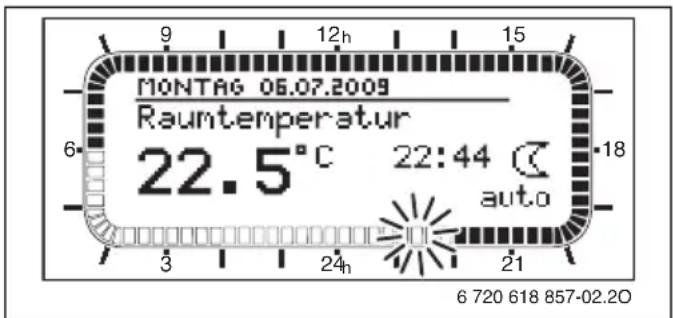

Bild 12 Raumtemperaturanzeige im Automatikbetrieb

6.4 Frostschutz aktivieren

Die Betriebsart Frostschutz ist fest auf 5 °C eingestellt und kann nur als Dauerbetrieb genutzt werden.

▶Wahlschalter auf Position drehen.

Die Einstellungen des Heizprogramms werden ignoriert. Wenn das Heizgerät eingeschaltet ist, besteht Frostschutz für den Führungsraum.

7 Einstellungen für den Fachmann

Einstellungen für den Fachmann öffnen:

prog-Taste und prog-Taste gleichzeitig drücken und halten, bis das erste Eingabefeld blinkt.

Wert einstellen/verwerfen/bestätigen:

▶Auswahlknopf drehen, um einen Wert einzustellen.

▶-Taste drücken, um den Wert zu verwerfen. Der ursprüngliche Wert blinkt wieder im Eingabefeld.

-oder-

▶Auswahlknopf drücken, um den Wert zu bestätigen. Das nächste Eingabefeld blinkt.

Zwischen den Funktionen wechseln, ohne einen Wert zu ändern:

▶Auswahlknopf drücken, um zur nächsten Funktion zu wechseln. Das nächste Eingabefeld blinkt.

-oder-

▶Taste drücken, um zur vorhergehenden Funktion zu wechseln. Das vorhergehende Eingabefeld blinkt.

Einstellungen beenden:

▶Taste oder Auswahlknopf drücken und halten, bis das Display zur Raumtemperaturanzeige wechselt. Die eingestellten Werte werden gespeichert. Der Regler arbeitet mit den geänderten Einstellungen.

Wenn einige Minuten keine Eingabe erfolgt, wechselt das Display automatisch zur Raumtemperaturanzeige.

7.1 Übersicht der Funktionen

Funktion	Grund-einstellung	Einstellbereich	Persönliche Einstellung	Beschreibung ab Seite
Sprache Deutsch		Deutsch | Italiano | Francais | Nederlands | English		16
Kontrast des Displays	entsprechend Werksprüfung	25 % ... 75 %(in 2,5 %-Schritten)		16
Raumtemperatur-fühler abgleichen	0,0 K	-3,0 K ... 3,0 K(in 0,1 K-Schritten)		17
Uhrabgleich 0,0 s/Woche		-60,0 s/Woche... +60,0 s/Woche(in 0,5 s/Woche-Schritten)		17
Autom. Umstellung Sommer-/Winter-Zeit	Ja	Ja | Nein 18
Verstärkungsfaktor V 80% 20% ... 100% 18
Anpassungsfaktor I 20% 0% ... 100% 19

Tab. 7 Übersicht der Funktionen

7.2 Funktionen einstellen

Sprache der Anzeigetexte ändern

▶Einstellungen für den Fachmann öffnen. Das Eingabefeld für die Sprache blinkt.

Bild 13 Sprache einstellen

▶Sprache einstellen und bestätigen. Der eingestellte Wert wird gespeichert und das Display zeigt die Funktion Kontrast des Displays an.

▶Nächste Funktion einstellen oder die Einstellungen beenden.

Kontrast des Displays ändern

▶Einstellungen für den Fachmann öffnen.
▶Auswahlknopf drücken, um zur Funktion Kontrast des Displays zu wechseln.

Bild 14 Kontrast des Displays einstellen

▶Wert einstellen und bestätigen. Der eingestellte Wert wird gespeichert und das Display zeigt die Funktion Raumtemperaturfühler abgleichen an.
▶Nächste Funktion einstellen oder die Einstellungen beenden.

Abweichung der Raumtemperaturmessung korrigieren

▶Geeignetes Präzisions-Messinstrument in der Nähe des Reglers anbringen. Das Präzisions-Messinstrument darf keine Wärme an den Regler abgeben.
▶Eine Stunde lang Wärmequellen wie Sonnenstrahlen, Körperwärme usw. fernhalten und den Regler nicht bedienen.
▶Anzeige der Raumtemperatur am Präzisions-Messinstrument und am Regler ablesen und notieren. Ermitteln, um wieviel der Korrekturwert für die Raumtemperatur vergrößert (+) oder verkleinert (-) werden muss.
▶Einstellungen für den Fachmann öffnen.
▶Auswahlknopf zweimal drücken, um zur Funktion Raumtemperaturfühler abgleichen zu wechseln.

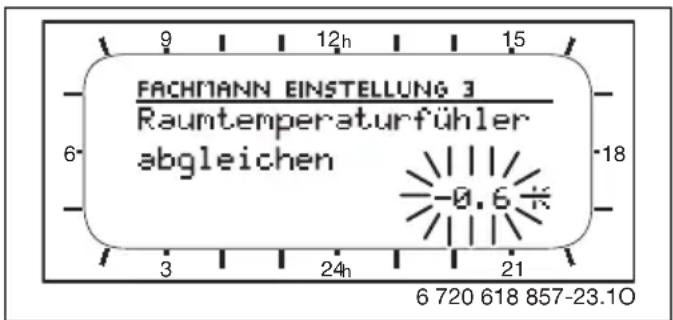

Bild 15 Raumtemperaturfühler abgleichen

▶Wert einstellen und bestätigen.
Der eingestellte Wert wird gespeichert und das Display zeigt die Funktion Uhrabgleich an.
▶Nächste Funktion einstellen oder die Einstellungen beenden.

Nach dem erfolgten Abgleich wird der angezeigte Wert einige Minuten später angepasst.

Abweichung der Uhrzeit korrigieren

Diese Korrektur wird automatisch einmal pro Woche durchgeführt.

Beispiel:

• Abweichung der Uhrzeit um ca. – 3 Minuten pro Jahr
• 3 Minuten pro Jahr entsprechen
• 180 Sekunden pro Jahr
  •1 Jahr = 52 Wochen
• 180 Sekunden : 52 Wochen = -3,46 Sekunden pro Woche
  •Korrekturfaktor = +3,5 s/Woche

Uhrabgleich durchführen:

▶Einstellungen für den Fachmann öffnen.
▶Auswahlknopf dreimal drücken, um zur Funktion Uhrabgleich zu wechseln.

Bild 16 Uhrabgleich

▶Wert einstellen und bestätigen.
Der eingestellte Wert wird gespeichert und das Display zeigt die Funktion Autom. Umstellung Sommer-/Winter-Zeit an.
▶Nächste Funktion einstellen oder die Einstellungen beenden.

Automatische Umstellung der Sommer-/Winter-Zeit ein- oder ausschalten

Zur Verwendung der automatischen Sommer-/Winterzeitumstellung müssen die Uhrzeit und das Datum korrekt eingestellt sein. Ausführliche Informationen zum Einstellen der Uhrzeit und des Datums finden Sie in der Bedienungsanleitung.

▶Einstellungen für den Fachmann öffnen.
▶Auswahlknopf viermal drücken, um zur Funktion Autom. Umstellung Sommer-/Winter-Zeit zu wechseln.

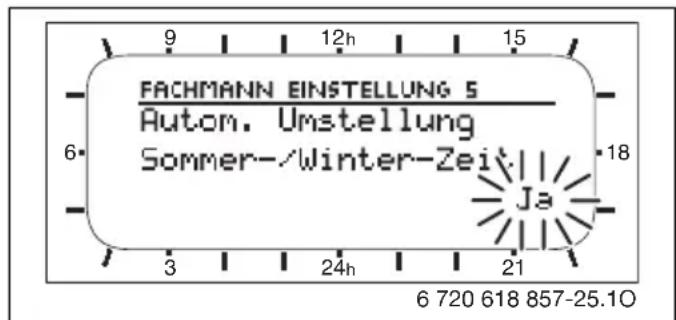

Bild 17 Sommer-/Winterzeitumstellung ein- oder ausschalten

▶Ja oder Nein einstellen und bestätigen. Der eingestellte Wert wird gespeichert und das Display zeigt die Funktion Verstärkungs- faktor V an.
▶Nächste Funktion einstellen oder die Einstellungen beenden.

Verstärkungsfaktor V ändern

Abhängig von der Abweichung der gewünschten Raumtemperatur zu der tatsächlichen Raumtemperatur, beinflusst der Verstärkungsfaktor V die Wärmeanforderung.

• Unter 80%: Mit dem Verringern des Faktors wird der Einfluss der Temperaturabweichung auf die Wärmeanforderung gedrosselt. Die gewünschte Raumtemperatur wird langsamer, aber mit geringem Überschwingen erreicht.
• Über 80%: Mit dem Erhöhen des Faktors wird der Einfluss der Temperaturabweichung auf die Wärmeanforderung verstärkt. Die gewünschte Raumtemperatur wird schneller, aber mit Neigung zum Überschwingen erreicht.

Weitere Hinweise zur Auswahl des richtigen Faktors finden Sie in Kapitel 9.4.

▶Einstellungen für den Fachmann öffnen.
▶Auswahlknopf fünfmal drücken, um zur Funktion Verstärkungsfaktor V zu wechseln.

Bild 18 Verstärkungsfaktor V einstellen

▶Wert einstellen und bestätigen. Der eingestellte Wert wird gespeichert und das Display zeigt die Funktion Anpassungs- faktor I an.
▶Nächste Funktion einstellen oder die Einstellungen beenden.

Anpassungsfaktor I ändern

Der Anpassungsfaktor I bestimmt die Geschwindigkeit, mit der eine bleibende Regelabweichung der Raumtemperatur korrigiert wird.

• Unter 20%: Mit dem Verringern des Faktors wird eine langsame Korrektur bei geringem Überschwingen der Raumtemperatur erreicht.
• Über 20%: Mit dem Erhöhen des Faktors wird eine schnellere Korrektur bei stärkerem Überschwingen der Raumtemperatur erreicht.

Weitere Hinweise zur Auswahl des richtigen Faktors finden Sie in Kapitel 9.4.

▶Einstellungen für den Fachmann öffnen.
▶Auswahlknopf sechsmal drücken, um zur Funktion Anpassungsfaktor I zu wechseln.

Bild 19 Anpassungsfaktor I einstellen

▶Wert einstellen und bestätigen.
Der eingestellte Wert wird gespeichert und das Display zeigt die Funktion Sprache an.
▶Nächste Funktion einstellen oder die Einstellungen beenden.

8 Systeminformationen anzeigen

Hier können Sie sich die aktuellen Werte verschiedener Funktionen und Messwerte anzeigen lassen.

▶-Taste und -Taste gleichzeitig drücken und halten, bis das Display die aktuelle Betriebsart anzeigt.

Bild 20 Information anzeigen

Zur nächsten Information wechseln:

▶Auswahlknopf im Uhrzeigersinn drehen.

-oder-

▶Auswahlknopf drücken. Das Display zeigt die nächsten Information an.

Zur vorhergehenden Information wechseln:

▶Auswahlknopf gegen Uhrzeigersinn drehen.

-oder-

▶-Taste drücken. Das Display zeigt die vorhergehenden Information an.

Informationsanzeige beenden:

▶-Taste oder Auswahlknopf drücken und halten, bis das Display zur Raumtemperaturanzeige wechselt.

Wenn einige Minuten keine Eingabe erfolgt, wechselt das Display automatisch zur Raumtemperaturanzeige.

Information Anzeige (Beispiel) Beschreibung
Betriebsart Auto-Heizen | Auto-	Sparen | Heizen | Sparen | Frost-schutz	Aktive Betriebsart.
Gewünschte Raumtemperatur	25,0 °C	Raumtemperatur, die erreicht werden soll.
Aktuelle Raumtemperatur 22,0 °C Am Regler gemessene Raumtemperatur.
Geforderte Heizleistung 45% Vom Regler geforderte Heizleistung (nur bei Analoganschluss des Reglers über Schnittstelle 1-2-4).
Geforderte Vorlauftemperatur	57,5 °C	Vom Regler errechnete und geforderte Vorlauftemperatur (nur bei Anschluss des Reglers über BUS-Schnittstelle).
Aktuelle Vorlauftemperatur	47,0 °C	Gemessene Vorlauftemperatur (nur bei Anschluss des Reglers über BUS-Schnittstelle).
Maximale Vorlauftemperatur	75,0 °C	Am Heizgerät eingestellte maximale Vorlauftemperatur (nur bei Anschluss des Reglers über BUS-Schnittstelle).
Brenner Ein Zustand des Brenners (nur bei Anschluss des Reglers über BUS-Schnittstelle).
Heizungspumpe	Ein Schaltzustand der Pumpe im Heizgerät (nur bei Anschluss des Reglers über BUS-Schnittstelle).
Datum der ersten Inbetriebnahme	23.01.2009	Das bei der ersten Inbetriebnahme eingestellte Datum.
Version der Reglersoftware	JF18.01	Die Version der Reglersoftware.
Störung	Störung 01FR5025.04.2009 14:24	Die letzten 20 Störungsmeldungen sind mit Datum und Uhrzeit der Störung gespeichert (→ Kapitel 9).

Tab. 8 Übersicht der Informationen

9 Störungen beheben

Wenn der Regler an ein Heizgerät mit BUS-fähiger Heatronic 3 angeschlossen ist, kommuniziert er ausschließlich mit dem Heizgerät. Ein weiterer BUS-Teilnehmer wie z. B. ein IPM-Modul wird nicht erkannt.

9.1 Aktuelle Störung anzeigen

Das Display zeigt die Störung mit einer kurzen Beschreibung in Klartext an.

Bild 21 Display bei einer Störung

▶Auswahlknopf drehen.

Das Display zeigt weiteren Text an.

Bild 22 Weiterer Text bei Störung

▶Auswahlknopf drücken.

Das Display zeigt in der Kopfzeile die Störung höchster Priorität an.

Bild 23 Aktuelle Störung in der Kopfzeile

▶ Störung beheben (→ Kapitel 9.3).

9.2 Gespeicherte Störungen anzeigen

Öffnen der Liste mit gespeicherten Störungen (maximal 20 Störungsmeldungen):

▶-Taste und -Taste gleichzeitig drücken und halten, bis das Display die aktuelle Betriebsart zeigt.
▶Auswahlknopf mehrfach drücken oder drehen, um zu den Störungen zu „blättern“. Die Liste der Störungen ist nach Datum und Uhrzeit sortiert. Das Display zeigt in der Liste die Störung mit reduzierter Information an.

Bild 24 Beispiel einer gespeicherten Störung

Wenn der Regler über die BUS-Verbindung mit dem Heizgerät verbunden ist, wird bei einer Störung des Heizgerätes der entsprechende Störungs-Code des Heizgerätes angezeigt, z. B. Störung EA oder Störung b1.

9.3 Angezeigte Störungen beheben

Wenn der Regler über den analogen Anschluss (1-2-4 Schnittstelle) mit dem Heizgerät verbunden ist, wird eine Störung des Heizgerätes nur am Heizgerät angezeigt.

Wenn der Regler über die BUS-Verbindung mit dem Heizgerät verbunden ist, wird eine Störung des Heizgerätes auch am Regler angezeigt.

Störungen am Heizgerät nach den Angaben der Dokumente des Heizgerätes beheben.

AnzeigeText Ursache Abhilfe durch den Fachmann
Störung 01FR 50Störung in der BUS-Kommunikation	Keine Verbindung zum Heizgerät.	BUS-Verbindung prüfen und ggf. Unterbrechung aufheben.
Störung 02FR 50Interne Störung	Leiterplatte des Reglers defekt.	Defekten Regler tauschen.
Störung 03FR 50Raumtemperaturfühler defekt	Im Regler eingebauter Raumtemperaturfühler ist unterbrochen oder kurzgeschlossen.	Defekten Regler tauschen.
Störung A1 (... FD)HeizgerätHeizung wegen Trockenlauf der Heizungspumpe ausgeschaltet!(... Entriegelungstaste gedrückt oder interne Störung, Heizgerät verriegelt!)	Störung am Heizgerät.	Störung beseitigen (→ Installationsanleitung des Heizgerätes).

Tab. 9 Störungen mit Anzeige im Display

9.4 „Gefühlte“ Störungen beheben

Ab Werk ist das Regelverhalten für die meisten Anlagen passend eingestellt. Wenn sich der Benutzer durch das Regelverhalten gestört fühlt, passen Sie die Funktionen Verstärkungsfaktor V und Anpassungsfaktor I entsprechend der nachfolgenden Tabelle an (→ Kapitel 7.2).

Beanstandung Wunsch Abhilfe
Die Heizung reagiert träge.	Schnelle Reaktion auf gewünschte Temperaturänderungen.	1. Den Verstärkungsfaktor V auf 80% (Grundeinstellung) belassen und den Anpassungsfaktor I auf ca. 40% einstellen.2. Einregeln der Heizung abwarten.3. Wenn die Raumtemperatur nach dem Einregeln schwankt: Anpassungsfaktor I schrittweise um 10% verringern, bis zum gewünschten Verhalten der Heizung.4. Die neue Einstellung notieren ( Tabelle 7, Seite 15).
Abwechselndes Überheizen und Unterheizen der Räume.	Gleichmäßige Raumtemperatur ohne Neigung zum Schwingen.	1. Den Verstärkungsfaktor V auf ca. 60% und den Anpassungsfaktor I auf ca. 10% einstellen.2. Einregeln der Heizung abwarten.3. Wenn die Raumtemperatur nach dem Einregeln schwankt: Verstärkungsfaktor V schrittweise um 10% verringern, bis zum gewünschten Verhalten der Heizung.4. Die neuen Einstellungen notieren ( Tabelle 7, Seite 15).

Tab. 10

10 Umweltschutz

Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe.

Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten.

Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein.

Verpackung

Bei der Verpackung sind wir an den länderspezifischen Verwertungssystemen beteiligt, die ein optimales Recycling gewährleisten.

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Altgerät

Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen sind.

Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekennzeichnet. Somit können die verschiedenen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden.

11 Inbetriebnahmeprotokoll

Kunde/Anlagenbetreiber: Anlagenersteller:
Datum der Inbetriebnahme: FD (Fertigungsdatum):
Folgende Arbeiten wurden durchgeführt
Sprache eingestellt:
☐ Datum eingestellt
☐ Uhrzeit eingestellt
☐ Anlagenhydraulik geprüft; Bemerkungen:
☐ Elektrischer Anschluss geprüft; Bemerkungen:
☐ Funktionsprüfung durchgeführt
☐ Kunde/Anlagenbetreiber in die Bedienung des Reglers eingewiesen
☐ Bedienungsanleitung für den Benutzer übergeben
☐ Installationsanleitung für den Fachmann übergeben
Datum und Unterschrift Anlagenersteller:

Tab. 11 Inbetriebnahmeprotokoll

Stichwortverzeichnis

A

Abmessungen 7,8

Altgerät 26

Analoge 1-2-4-Schnittstelle .....6, 10

Anforderungen an das Heizgerät ....6

Anlagenschema 7,8

Anpassungsfaktor I .....15, 19, 25

Automatikbetrieb .....13

Automatische Umstellung

Sommer-/Winter-Zeit .....15, 18

B

Betriebsart 12, 13

BUS-fähige Heatronic 3 .....6

BUS-Leitungen .....10

D

Datum 11, 18

Datum der ersten Inbetriebnahme .....11

E

Einstellungen für den Fachmann .....14

Elektrischer Anschluss .....10

Entsorgung 26

F

Fachmann Einstellungen .....14

Frostschutz .....12, 13

Führungsraum 8

G

Gangreserve 6

H

Handventil 8

Heizen 12

Heizkörper....8

Heizprogramm....12

- Aktivieren .....13

- Ändern .....13

|

Inbetriebnahme 11

Inbetriebnahmeprotokoll ..... 11, 27

Info 20

Installation 8

K

Kontrast des Displays ..... 15, 16

L

Lieferumfang 6

M

Montage 8

Montageort 8

R

Raumtemperaturfühler abgleichen ..... 15, 17

Recycling 26

Regelqualität 8

s

Sicherheitshinweise 3

Sommer-/Winter-Zeit 18

Sparen 12

Sprache 11, 15, 16

Störung 20, 22

Störung beheben 22

Störungen 24

Stromausfall 6

Systeminformationen 20

T

Technische Daten 7

Thermostatventil 8

U

Übersicht der Funktionen 15

Uhrabgleich 15, 17

Uhrzeit 11, 13, 18

Umweltschutz 26

V

Verpackung 26

Verstärkungsfaktor V ..... 15, 18, 25

W

Wahlschalter 13

Wiederverwertung 26

Notizen

Notizen

Wie Sie uns erreichen...

DEUTSCHLAND

Bosch Thermotechnik GmbH

Junkers Deutschland

Junkersstraße 20-24

D-73249 Wernau

www.junkers.com

Technische Beratung/

Ersatzteilberatung

Telefon[phone]*

Info-Dienst

(Für Informationsmaterial)

Telefon[phone]*

Telefax (0 18 03) 337 332*

[e-mail]

Innendienst Handwerk/

Schulungsannahme

Telefon[phone]*

Telefax(0 18 03) 337 336*

[e-mail]

Kundendienstannahme

(24-Stunden-Service)

Telefon[phone]*

Telefax(0 18 03) 337 339*

[e-mail]

Extranet-Support

[e-mail]

* Alle Anrufe aus dem deutschen Festnetz 0,09 EUR/Minute. Abweichende Preise für Anrufe aus Mobilfunknetzen möglich.

ÖSTERREICH

Robert Bosch AG

Geschäftsbereich Thermotechnik

Hüttenbrennergasse 5

A-1030 Wien

Telefon[phone]

Telefax(01) 7 97 22-80 99

[e-mail]

www.junkers.at

Kundendienstannahme

(24-Stunden-Service)

Telefon[phone]

(Ortstarif)

SCHWEIZ

Vertrieb:

Tobler Haustechnik AG

Steinackerstraße 10

CH-8902 Urdorf

Service:

Sixmadun AG

Bahnhofstrasse 25

CH-4450 Sissach

[e-mail]

www.sixmadun.ch

Servicenummer

Telefon [phone]
