BEDIENUNGSANLEITUNG KTE7101P ZANKER

Benutzer-information

Ablufttrockner

Inhalt

Wichtige Sicherheitshinweise ____ 2
Gerätebeschreibung ____ 4
Bedienblende ____ 5
Vor der ersten Inbetriebnahme 5
Sortieren und Vorbereiten der Wäsche ____ 5
Programmübersicht ____ 6
Täglicher Gebrauch ____ 9

Reinigung und Pflege ____ 10
Was tun, wenn... 11
Programmiermöglichkeiten ____ 12
Technische Daten 12
Aufstellen 13
Entsorgung 15
Kundendienst ____ 16

Änderungen vorbehalten.

Wichtige Sicherheitshinweise

Wichtig! Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Installation und dem ersten Gebrauch die vorliegende Gebrauchsanweisung aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Gebrauchsanweisung gut auf und übergeben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Geräts über Gebrauch und Sicherheit informiert ist.

Allgemeine Sicherheitshinweise

• Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.
• Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.
• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.

• Trocknen Sie zur Vermeidung von Brandgefahr durch zu langes Trocknen keine der folgenden Wäschestücke in dem Gerät: Kissen, Schlafdecken und ähnliche Dinge (die Wärme speichern können).

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichte Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.

• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den Netzstecker.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.
• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin, Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden.
• Explosionsgefahr: Trocknen Sie keine Wäschestücke, die mit entflammbaren Stoffen (Benzin, denaturiertem Alkohol, Trockenreinigungsmittel oder Ähnlichem) in Berührung gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosionsgefahr. Trocknen Sie nur mit Wasser gewaschene Wäschestücke.
• Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder getränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäschetrockner.
• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.
• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken

geblieben sind, bevor Sie die Wäsche in die Trocken- trommmel legen

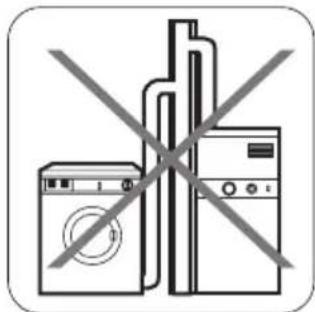

⚠️ Warnung! Wenn Sie den Trockner or dem Ende des Trockengangs anhalten müssen, entnehmen Sie bitte sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus. Brandgefahr!

• Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.
• Der letzte Teil eines Trocknerzyklusses findet ohne Hitze statt (Abkühlzyklus), um sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht beschädigt wird.
• Stellen Sie sicher, dass der Aufstellraum ausreichend belüftet wird, damit keine Gase von Geräten in den Raum gelangen können, die Treibstoffe verbrennen oder offene Flammen erzeugen.

Allgemeine Sicherheitshinweise

• Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.
• Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.
• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.
• Trocknen Sie zur Vermeidung von Brandgefahr durch zu langes Trocknen keine der folgenden Wäschestücke in dem Gerät: Kissen, Schlafdecken und ähnliche Dinge (die Wärme speichern können).
• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichte Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.
• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den Netzstecker.

- Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke benutzt werden.
• Trocknen Sie nur Textilien, die trocknergeeignet sind. Beachten Sie die Pflegekennzeichen auf den Textiletiketten.
• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.
• Überfüllen Sie das Gerät nicht. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.
• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.
• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in dem Gerät getrocknet werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten ausgewaschen werden, bevor das Kleidungsstück in das Gerät gegeben wird.
• Ziehen Sie niemals am Netzkabel, um den Stecker aus der Steckdose zu ziehen; sondern immer am Stecker.
• Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das Geräteinnere frei liegt.
• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.
• Vorsicht - Heiße Oberfläche : Berühren Sie bei eingeschalteter Innenbeleuchtung nicht die Abdeckung der Glühlampe. ^1)
• Heiße Oberfläche: Die Rückseite des Gerätes während des Betriebs nicht berühren!

Sicherheit von Kindern

- Dieses Gerät darf ohne Aufsicht nicht von kleinen Kindern oder Behinderten bedient werden.

• Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht dem Gerät spielen können.

• Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern.

• Bewahren Sie Waschmittel außer Reichweite von Kindern auf.

• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel klettern.

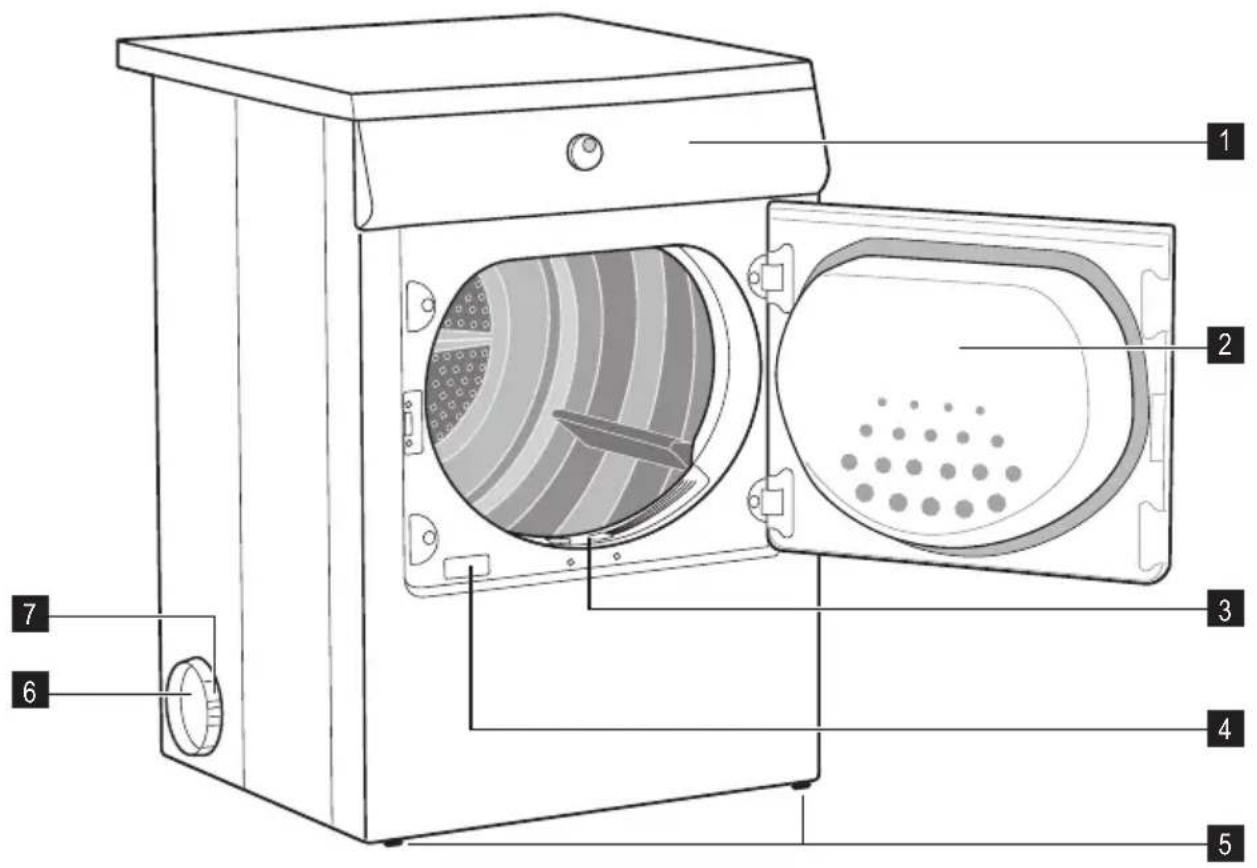

Gerätebeschreibung

1 Bedienblende
2 Tür
3 Flusenfilter
4 Typenschild

5 Einstellbare Schraubfüße

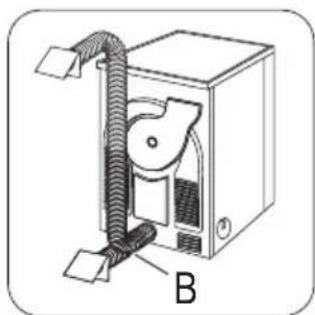

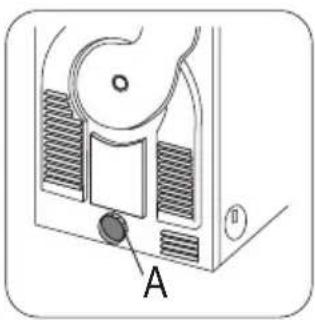

6 Entlüftungsauslässe seitlich / Entlüftungsauslass hinten
7 Ringmutter

14

1 Programm-Wahlschalter und Aus "O" Schalter
2 Funktionstasten
3 Betriebsanzeige - BETRIEB Kontrolllampe

• ENDE Kontrolllampe
• SIEB Kontrolllampe

4 START/PAUSE Taste

Vor der ersten Inbetriebnahme

Reinigen Sie die Trommel des Trockners mit einem feuchten Tuch oder führen Sie ein kurzes Trockenprogramm (ca. 30 Min.) mit feuchter Wäsche aus, um alle

fertigungsbedingten Rückstände aus der Trommel zu entfernen.

Sortieren und Vorbereiten der Wäsche

Sortieren der Wäsche

• Sortieren nach Gewebeart:
• Baumwolle/Leinen für Programme in der Programmgruppe Baumwolle.
• Mischgewebe und synthetische Stoffe für Programme in der Programmgruppe Mischgewebe.
• Sortieren nach Pflegekennzeichen. Die Pflegekennzeichen bedeuten:

Trocknen im Wäschetrockner grundsätzlich möglich	Trocknen mit normaler Temperatur	Trocknen mit niedriger Temperatur (drücken Sie die Taste Schon!)	Trocknen im Wäschetrockner nicht möglich

Wichtig! Geben Sie keine feuchte Wäsche in das Gerät, die nicht laut Pflegekennzeichen für die Trocknung in einem Trockner geeignet ist.

In diesem Gerät können alle Wäschestücke getrocknet werden, die entsprechend den Pflegekennzeichen trocknergeeignet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken. Die Textilien könnten abfärben.
• Trocknen Sie Trikotwäsche und Strickwaren nicht mit dem Programm EXTRA. Die Textilien können einlaufen!

Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Kopfkissenbezüge zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden.
• Taschen leeren. Metallteile entfernen (z. B. Büroklammern, Sicherheitsnadeln).
• Gefütterte Kleidung nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwoll-

schicht außen liegen). Diese Gewebe trocknen dann besser.

Wichtig! Überfüllen Sie das Gerät nicht. Beachten Sie die maximale Wäschefüllmenge von 7 kg.

Wäschegewichte

Wäscheart Gewicht
Bademantel 1.200 g
Windeln 100 g
Bettbezug 700 g
Bettlaken 500 g
Kissenbezug 200 g

Wäscheart Gewicht
Tischtuch 250 g
Frottierhandtuch 200 g
Geschirrtuch 100 g
Nachthemd 200 g
Damenunterwäsche 100 g
Arbeitshemd 600 g
Arbeitshemd 200 g
Herrenschlafanzug 500 g
Bluse 100 g
Herrenunterwäsche 100 g

Programmübersicht

Programme	max. Wäschemenge (Trockengewicht)	Zusatzfunktionen/Optionen	Anwendung/Eigenschaften	Pflegekennzeichen
Koch-/Buntwäsche EXTRATROCKEN	7 kg	SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Durchtrocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtü-chern, Bademänteln, Baumwolle.
Koch-/Buntwäsche STARKTROCKEN	7 kg	SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Durchtrocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtü-chern, Bademänteln, Baumwolle.
Koch-/Buntwäsche SCHRANKTRO-CKEN 1)	7 kg	SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Durchtrocknen von gleichmäßig dicken Textilien wie z. B. Frotteehandtüchern, Strickwaren, Handtüchern.
Koch-/Buntwäsche LEICHTTROCKEN 1)	7 kg	SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden.
Koch-/Buntwäsche BÜGELTROCKEN 1)	7 kg	SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden.
Pflegeleicht EXTRA-TROCKEN	3 kg	SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Durchtrocknen von dicken oder mehrlagigen Textilien wie z. B. Pullover, Bett-, Tischwäsche.
PflegeleichtSCHRANKTRO-CKEN 1)	3 kg	SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Für dünne Textilien, die nicht gebügelt werden müssen, z. B. bügelfreie Hemden, Tischwäsche, Babykleidung, Socken, Damenunterwäsche mit Korsetts-tangen oder Drahteinlagen.
Pflegeleicht BÜGEL-TROCKEN	3 kg	SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden.
30 MINUTEN 1kg		SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Zum Trocknen von einzelnen Wäsche-stücken oder kleiner Wäschemengen mit einem Gewicht von weniger als 1 kg.
LEICHTBÜGELN 3)	1 kg(oder 5Hem-den)	SCHON 3), EXTRA KNIT-TERSCHUTZ, SIGNAL	Sonderprogramm mit Knitterschutz für pflegeleichte Textilien wie Hemden und Blusen; das das Bügeln kinderleicht macht. Das Ergebnis hängt von der Art und der Qualität der Textilien ab. (Die Füllmenge entspricht ca. 5 bis 7 Hem-den). Empfehlung: Legen Sie die Textili-en sofort nach dem Schleudern in den Trockner. Entnehmen Sie die Textilien nach dem Trocknen sofort aus dem Trockner und hängen Sie sie auf Kleiderbügel.
MIX-PROGRAMM 3 kg		SCHON 3), EXTRA KNIT-TERSCHUTZ, SIGNAL	Zum Trocknen von Textilien aus Baum-wolle und Kunstfasern mit niedriger Temperatur.

Programme	max. Wäschemenge (Trockengewicht)	Zusatzfunktionen/Optionen	Anwendung/Eigenschaften	Pflegekennzeichen
BABYWÄSCHE 2 kg		SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	"Babyzyklus" ist ein Sonderprogramm für Strampelhöschen, die "tragefertig" getrocknet werden.
JEANS 7 kg		SCHON, EXTRA KNIT-TERSCHUTZ, SIGNAL	Für Freizeitkleidung wie Jeans, Sweats-hirts usw. mit unterschiedlicher Material-stärke (z. B. am Kragen, an den Manschetten und Nähten).
AUFFRISCHEN 7 kg SIGNAL			Ein 10 Minuten dauerndes Sonderprogramm zum Lüften oder schonenden Reinigen von Textilien mit handelsüblichen Trockenreinigungsmitteln. (Benutzen Sie nur Produkte, die vom Hersteller als trocknergeeignet deklariert werden; halten Sie sich bitte genau an die Herstelleranweisungen.)

1) Gemäß IEC61121
2) Auswahl-Taste SCHON Knopf
3) Automatik

Einschalten des Gerätes

Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm. Das Gerät ist jetzt eingeschaltet.

Öffnen der Tür und Ein- legen der Wäsche

1. Öffnen der Tür und Einlegen der Wäsche
2. Legen Sie die Wäsche locker in die Trommel.

Vorsicht! Achten

Sie darauf, dass die

Wäsche nicht zwischen Tür und Gummidichtung eingeklemmt wird.
3. Drücken Sie die Tür fest zu. Das Schloss muss hörbar einrasten.

SCHON

Drücken Sie diese Taste, um Feinwäsche mit einer niedrigeren Temperatur zu trocknen. Die entsprechende Kontrolllampe leuchtet. Diese Option kann auch für zeitgesteuertes Trocknen eingesetzt werden.

EXTRA KNITTERSCHUTZ

Die Knitterschutzphase (30 Min.) am Ende des Trockenvorgangs wird um weitere 60 Minuten verlängert. Die Trommel dreht sich in dieser Phase in kurzen Abständen. Die Wäsche bleibt dadurch locker und knitterfrei. Diese Phase dauert insgesamt 90 Minuten. Die Wäsche kann während des Knitterschutzprogramms jederzeit entnommen werden.

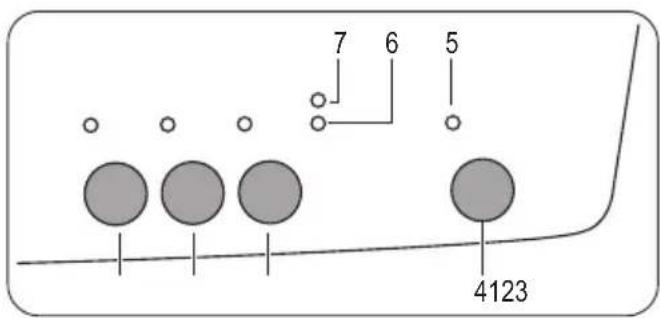

Auswahl des Pro- gramms

Drehen Sie den Programm-Wahlschalter auf das gewünschte Programm. Die Kontrolllampe START/PAUSE beginnt zu blinken.

7 6 5 4123

Auswahl von Zusatzfunktionen

Sie können unter folgenden Zuatzfunktionen wählen:

Taste 1 - SCHON

Taste 2 - EXTRA KNITTERSCHUTZ

Taste 3 - SIGNAL

Wenn diese Option aktiviert ist, wird EXTRA KNITTER-SCHUTZ angezeigt.

SIGNAL

Nach Ablauf des Trockenpogramms ertönt ein intermittierendes akustisches Signal. Durch Drücken der Taste SIGNAL (Alarm) wird das akustische Signal in folgenden Fällen abgeschaltet:

• bei Auswahl eines Programms
- beim Drücken der Tasten
- wenn der Wahlschalter während des Programmablaufs auf ein anderes Programm gedreht oder wenn während des Trockenvorgangs eine Optionstaste gedrückt wird
• am Programmende.

Die entsprechende LED leuchtet auf.

Starten des Programms

Drücken Sie die START/PAUSE Taste. Das Programm läuft an.

Die Programmphase wird durch die entsprechenden Kontrolllampen angezeigt; Kontrolllampe 7 - BETRIEB, Kontrolllampe 6 - ENDE.

Ändern eines Programms

Um ein irrtümlich gewähltes Programm nach dem Start zu ändern, drehen Sie den Programm-Wahlschalter zuerst auf "O" - Aus. Das Programm wird gelöscht.

Nach dem Programmstart kann ein Programm nicht mehr direkt geändert werden. Wird dennoch versucht, das Programm mit dem Programm-Wahlschalter zu ändern, oder wird eine Funktionstaste gedrückt (mit Ausnahme der Taste SIGNAL button ^2 ) beginnt die LED über der Taste START/PAUSE rot zu blinken. Das Trockenprogramm wird davon jedoch nicht beeinflusst (Wäscheschutz).

Programmende/Entnehmen der Wäsche

Nach dem Ende des Trocknerprogramms leuchten die Kontrolllampen END and light 5 - SIEB. Bei aktiviertem Signal ertönt für ca. eine Minute ein akustisches Signal.

Reinigung und Pflege

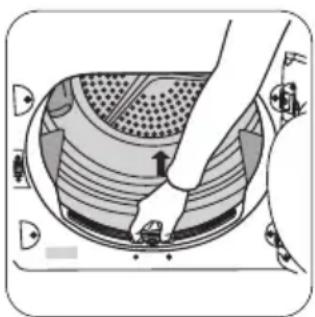

Reinigung der Flusenfilter

Der Filter sammelt die Flusen, die sich beim Trocknen absetzen. Der Flusenfilter muss nach jedem Trocken-gang gereinigt werden, um einen einwandfreien Betrieb des Trockners zu gewährleisten.

Die Warnleuchte Sieb erinnert Sie daran.

Vorsicht! Benutzen Sie den Trockner nie ohne Flusenfilter oder mit beschädigtem oder

verstopftem Flusenfilter.

1. Öffnen Sie die Einfülltür und entnehmen Sie die Wäsche.

2. Entfernen Sie den Filter, der im unteren Teil der Einfüllöffnung sitzt.

2) Nur Trockner mit Signal-Taste

i Dem Trockenvorgang folgt automatisch ein 30 Minuten dauerndes Knitterschutzprogramm. Die

Trommel dreht sich in dieser Phase in kurzen Abständen. Die Wäsche bleibt dadurch locker und knitterfrei. Die Wäsche kann während des Knitterschutzprogramms jederzeit entnommen werden. (Die Wäsche sollte spätestens nach dem Ende des Knitterschutzprogramms entnommen werden, um Knitterbildung zu vermeiden.)

1. Öffnen Sie die Tür.
2. Entnehmen Sie die Wäsche.
3. Entnehmen Sie den Filter, nachdem Sie die Wäsche entnommen haben. Filter reinigen.

Warning! Bitte prüfen Sie, ob der Filtersitz ganz frei ist, bevor Sie den Filter wieder einsetzen.

1. Drehen Sie den Programm-Wahlschalter in die Stellung Aus "O".

Wichtig! Reinigen Sie den Filter nach jedem Trockenprogramm.

1. Die Tür schließen.

2. Öffnen Sie den Filter durch Drü- cken der Taste zwischen zwei Schlitzen mit den Fingern. Reinig- gen Sie den Fil- ter mit einer Bürste oder mit

der Hand. Nach einer gewissen Zeit bildet sich ein weißlicher Belag auf den Filtern, der durch Waschmittelrückstände in der Wäsche verursacht wird.

Reinigen Sie in diesem Fall den Filter mit warmem Wasser und einer Bürste.

Schließen Sie den Filter, und vergessen Sie nicht, den Filter danach wieder einzusetzen.

Warning! Bitte prüfen Sie, ob der Filtersitz ganz frei ist, bevor Sie den Filter wieder einsetzen.

1. Der Filter kann nur auf einer Seite eingesetzt werden. Ist die Lage des Filters nicht richtig, gibt es einen Überstand.

Wenn der Filter nicht einrastet, kann die Einfülltür nicht geschlossen werden.

Warning! Vor Reinigungs- und Wartungsarbeiten immer das Gerät vom Stromnetz trennen.

Reinigen der Tür

Reinigen Sie regelmäßig die Innenseite der Tür, um alle Flusen zu entfernen. Sorgfältiges Reinigen gewährleistet gute Trockenergebnisse.

Trommel reinigen:

Vorsicht! Benutzen Sie keine Scheuermittel zum Reinigen der Trommel. Benutzen Sie zur

Reinigung des Innenraums und der Trommeleinteilungen ein mildes Reinigungsmittel.

Halten Sie die Trommel und die Trommeleinteilungen sauber. Die Mineralien im Wasser oder im Waschmittel können auf der Innenseite der Trommel Rückstände bilden. Diese führen dazu, dass die Wäsche nicht angemessen trocknet.

Reinigen der Bedienblende und des Gerätegehäuses

Vorsicht! Verwenden Sie zum Reinigen des Gehäuses keine Möbelputzmittel oder andere aggressive Reinigungsmittel.

Wischen Sie mit einem feuchten Tuch die Bedienblende und das Gehäuse ab.

Was tun, wenn...

Störung Mögliche Ursache Abhilfe
Der Trockner läuft nicht.	Netzstecker nicht eingesteckt oder Sicherung durchgebrannt.	Netzstecker in die Steckdose stecken. Die Sicherung der Hausinstallation kontrollieren.
	Einfülltür geöffnet. Die Tür schließen.
	Haben Sie die Taste START PAU-SE gedrückt?	Drücken Sie die Taste START PAU-SE erneut.
Nicht zufriedenstellende Trockenergebnisse.	Wahl eines falschen Programms.	Bei der nächsten Trocknung ein anderes Programm wählen (siehe Abschnitt "Programmtabelle").
	Flusensieb verstopft. Flusensieb reinigen.
	Falsche Füllmenge.	Die empfohlenen Füllmengen beachten.
	Lüftungsschlitze bedeckt.	Lüftungsschlitze am Geräteboden freilegen.
	Rückstände auf der Innenfläche der Trommel oder den Trommelrippen.	Innenfläche der Trommel und Trommelrippen reinigen.
	Der Leitwert der Wasserversorgung vor Ort weicht von der Standardeinstellung des Gerätes ab. 1)	Standardeinstellung für den Trockengrad neu programmieren (siehe Abschnitt "Programmiermöglichkeiten") 1).
Einfülltür schließt nicht.	Filter nicht eingesetzt 2). Filter korrekt einsetzen 2).
Der Trockenzyklus hält kurz nach dem Programmstart an.	Zu wenig Wäsche eingelegt oder Wäsche für das gewählte Programm zu trocken.	Ein Zeitprogramm oder eine höhere Trocknungsstufe wählen (z. B. Extratrocken anstelle von Schrank ).
Trockenzyklus dauert ungewöhnlich lange. Hinweis: Nach ca. 5 Stunden wird der Trockengang automatisch abgebrochen.	Filter verstopft. Filter reinigen.
	Trommel überladen. Wäschemenge verringern.
	Wäsche unzureichend geschleudert.	Die Wäsche vor dem Trocknen ausreichend schleudern.
	Zu hohe Raumtemperatur. Zeitweilige Abschaltung des Kompressors als Überlastungsschutz.	Das ist ein automatischer Vorgang und kein Gerätefehler. Falls möglich, die Raumtemperatur senken.

1) Nur Trockner mit Leitwert-Programmen

2) Nur Trockner mit austauschbarem Filter

Programmiermöglichkeiten

Einstellung Implementierung
SIGNAL dauerhaft deaktiviert	1. Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm.2. Drücken Sie gleichzeitig die Tasten SCHON and EXTRA KNITTER-SCHUTZ und halten Sie diese ca. 5 Sekunden lang gedrückt.3. Das Signal ist nun standardmäßig deaktiviert.
WasserhärteWasser enthält unterschiedliche Mengen an Kalk und Mineralsalzen, die je nach geografischem Standort variieren und somit zu unterschiedlichen Leitfähigkeitswerten führt.Beträchtliche Abweichungen der Leitfähigkeit des Wassers von den werkseitig voreingestellten Werten können die Restfeuchte der Wäsche nach der Trocknung leicht beeinflussen. Sie können die Empfindlichkeit des Feuchtigkeitssensors entsprechend den Leitwerten wie folgt einstellen.	1. Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm.2. Drücken Sie gleichzeitig die Tasten EXTRA KNITTERSCHUTZ and START/PAUSE und halten Sie diese ca. 5 Sekunden lang gedrückt. Die Kontrolllampen zeigen die aktuelle Einstellung an:– END - geringe Leitfähigkeit <300 micro S/cm– BETRIEB - mittlere Leitfähigkeit 300 - 600 micro S/cm– BETRIEB and END - hohe Leitfähigkeit >600 micro S/cm3. Drücken Sie die Taste START/PAUSE mehrmals hintereinander, bis die gewünschte Stufe angezeigt wird.4. Zum Speichern der Einstellung drücken Sie gleichzeitig die Tasten EXTRA KNITTERSCHUTZ und START/PAUSE oder drehen Sie den Programm-Wahlschalter auf die AUS "O" Position

Technische Daten

Abmessungen (mm) Breite / Höhe / Tiefe 850 x 600 x 580 mm

Max. Tiefe (bei geöffneter Gerätetür)	1090 mm
Max. Breite (bei geöffneter Gerätetür)	950 mm
Elektrischer Anschluss Spannung 230 V
Frequenz 50 Hz
Sicherung 16 A
Gesamte Leistungsaufnahme 2600 W
Trommelvolumen 108 Liter
Gerätegewicht 32,5 kg
Wäsche: max. Gewicht 7 kg
Verwendungsart Haushalt
Umgebungstemperatur min. 5 °C
max. 35 °C
Energieverbrauch 1)	kWh/Programm 4,25 kWh
Jährlicher Energieverbrauch 2)	512 kWh
Energie-Effizienzklasse C
Leistungsaufnahme	Im eingeschalteten Zustand	0,70 W
	Im ausgeschalteten Zustand	0,70 W

1) Gemäß EN 61121; bei einer Ladung von 7 kg Baumwolle und einer Drehzahl von 1000 U/min.
2) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen mit dem Standard-Baumwollprogramm bei voller Beladung und bei Teilbeladung und vom Verbrauch der energiesparenden Betriebsmodi. Der tatsächliche Energieverbrauch pro Trockenprogramm hängt davon ab, wie das Gerät verwendet wird (VERORDNUNG (EU) Nr. 392/2012).

Aufstellen

Aufstellen der Maschine

• Aus praktischen Gründen sollte der Trockner neben der Waschmaschine aufgestellt werden.
• Der Wäschetrockner muss in einem sauberen und staubfreien Raum installiert werden.
• Am Gerät muss genügend Freiraum für die Luftzirkulation vorhanden sein. Die vorderen Lüftungsgitter und die hinteren Lufteinlassgitter dürfen nicht zuge-stellt werden.
• Das Gerät auf festem ebenem Boden aufstellen, um Vibrationen und das Betriebsgeräusch so gering wie möglich zu halten.
• Kontrollieren Sie nach dem Aufstellen den waagrechten Stand des Gerätes mit einer Wasserwaage. Rich-

ten Sie es gegebenenfalls mit den Schraubfüßen aus.

- Die Schraubfüße dürfen nicht entfernt werden. Auf keinen Fall den Bodenabstand durch Florteppiche, Holzleisten oder ähnliche Materialien einschränken. Der mögliche Hitzestau kann den Gerätebetrieb beeinträchtigen.

Wichtig!

• Die vom Wäschetrockner austretende Heißluft kann Temperaturen bis zu 60°C erreichen. Das Gerät muss daher auf hochtemperaturbeständigen Böden aufgestellt werden.
- Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5°C und +35°C liegen. Andernfalls wird die Funktion des Gerätes beeinträchtigt.
- Das Gerät darf nur aufrecht stehend transportiert werden, wenn es versetzt werden muss.
- Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier installiert werden, das dem Scharnier des Gerätes so gegenüber liegt, daß die Tür des Trockners nicht vollständig geöffnet werden kann.

Entfernen der Transportsicherungen

Vorsicht! Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

1. Öffnen Sie die Einfüll- tür.

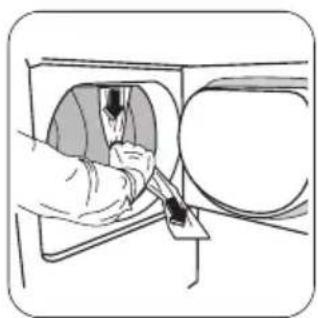

2. Ziehen Sie das Klebeband von der Trommel in der Maschine ab.

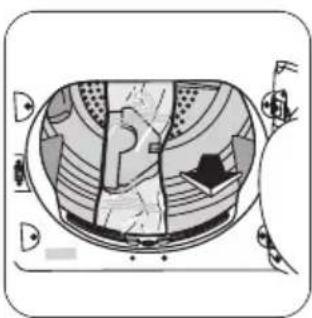

1. Entfernen Sie den Folien-enschlauch und den Polystyrolblock aus dem Gerät.

Montage des Entlüftungsschlauchs

Für eine vereinfachte Installation gibt es verschiedene Entlüftungsöffnungen: eine auf der Rückseite, die anderen auf der linken und der rechten Seite. Schließen Sie den Entlüftungsschlauch an die für Sie am besten geeignete Öffnung an. Ziehen Sie dazu die Ringmutter (A) aus der Entlüftungsöffnung an der Rückseite, schrauben Sie diese auf den Entlüftungsschlauch, und drücken Sie ihn fest zurück. Die nicht benutzten Entlüftungsöffnungen können jetzt mit den Spezial-Einrastkappen abgedichtet werden.

Ist der Entlüftungsschlauch lang und die

Raumtemperatur niedrig, kann die Feuchtigkeit im Schlauchinneren kondensieren. Dies ist ein unvermeidlicher, natürlicher Vorgang. Damit das

Wasser nicht im

Entlüftungsschlauch steht oder zurück in den Trockner fließen kann, sollte eine kleine Öffnung hinein gebohrt werden (ca. 3 mm), und zwar an der niedrigsten Stelle des Schlauchs. Stellen Sie dann dort einen kleinen Behälter darunter. (Siehe Abbildung, Punkt B).

Sobald Sie den Entlüftungsschlauch am Trockner angeschlossen haben, verlegen Sie ihn zum gewünschten Punkt. Stellen Sie dabei sicher, dass die Gesamtlänge der Verlegung unter 2 m liegt und nicht mehr als zwei Biegungen beinhaltet. Falls Sie sich bezüglich der Entlüftungsöffnung für das feste Gitter in der Wand/Aussparung entschieden haben, sollten Sie in Ihrem Baumarkt vor Ort die notwendigen Anschlüsse und Installations- empfehlungen erhalten.

Warnung!

Es muss beachtet werden, dass der

Entlüftungsschlauch nicht beispielsweise an eine Dunstabzugshaube oder einen Kamin o.ä.

angeschlossen wird, durch den auch die Abgase eines Gerätes abgeleitet werden,

das mit einem Kraftstoff/Treibstoff betrieben wird.

Achtung! Um Kondensationsprobleme zu vermeiden, ist es unerlässlich, den Trockner mit einem flexiblen Entlüftungsschlauch auszustatten, dessen "Auslassöffnung" mindestens hinter die Küchenmöbel reicht; noch besser

aber aus der Küche selbst hinaus führt. Damit das Gerät nicht überhitzt, muss dieser Dampfauslass stets frei von Verstopfungen sein. Wird ein Entlüftungsschlauch an der Außenwand oder an der Decke fest installiert, muss eine Auslasskapazität von mindestens 150 m3/h gewährleistet sein. Wird der Trockner neben Küchenmöbeln aufgestellt, muss sichergestellt sein, dass der Entlüftungsschlauch nicht eingequetscht ist. Wird der Entlüftungsschlauch teilweise eingequetscht, reduziert sich die Trockenleistung, und es kommt zu längeren Trockenzeiten und einem höheren Energieverbrauch. Wird der Entlüftungsschlauch komplett eingequetscht, können die Sicherheits-Ausschalter aktiviert werden, mit denen das Gerät ausgestattet ist. Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5 °C und +35 °C liegen. Andernfalls wird die Funktion des Gerätes beeinträchtigt.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entnehmen. Das Typenschild ist neben der Einfüllöffnung angebracht (siehe Kapitel "Gerätebeschreibung"). Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Steckdose erfolgen.

Warnung! Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die h Missachtung der Sicherheitshinweise gehen sollten.

Entsorgung

Recyceln Sie Materialien mit dem Symbol 🌐

Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der städtischen Müllentsorgung.

Warnung! Wenn Sie ein Altgerät entsorgen möchten, entfernen Sie das Netzkabel und

Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.

Warnung! Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen.

Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose.

Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

Wechsel des Türanschlags

Der Türanschlag kann umgesetzt werden, um das Einlegen und Entnehmen der Wäsche zu erleichtern. Der Wechsel des Anschlags muss von einem Fachmann ausgeführt werden. Wenden Sie sich an den lokalen Kundendienst.

Sonderzubehör

Bausatz Wasch-Trocken-Säule

Sie können bei Ihrem Händler einen Bausatz erwerben, mit dem Sie den Trockner platzsparend auf einer Frontlader-Waschmaschine mit einer Tiefe zwischen 48 und 60 cm installieren können. Lesen Sie aufmerksam die dem Bausatz beiliegende Aufste

entsorgen Sie das Gerät mit dem Stecker. Entfernen Sie den Türhaken und stellen Sie sicher, dass sich die Tür nicht mehr verriegeln lässt, damit sich Kleinkinder oder Haustiere nicht im Innern einschließen können.

Umwelttipps

• Die Wäsche wird im Trockner flauschig und weich. Weichspüler beim Waschen ist deshalb nicht nötig.
- Ihr Trockner arbeitet am wirtschaftlichsten, wenn Sie:

– darauf achten, dass die Lüftungsschlitze im Gerätesockel immer frei sind;
– die in der Programmtabelle aufgeführten Füllmengen einhalten;
– den Filter nach jedem Trockengang reinigen;
– die Wäsche vor dem Trocknen ausreichend schleudern..

Kundendienst

Prüfen Sie bei einer technischen Störung zunächst, ob Sie anhand der Bedienungsanleitung den Fehler selbst beheben können (siehe Kapitel "Was tun, wenn ..."). Können Sie die Störung nicht selbst abstellen, wenden Sie sich bitte an Ihren Kundendienst vor Ort. Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:

• Modellbeschreibung
  – Produktnummer (PNC)

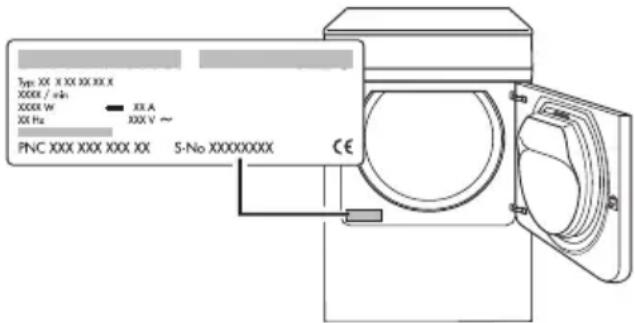

  – Seriennummer (S No.) (diese Nummern finden Sie auf dem Typenschild)
  – Art der Störung

– Eventuelle Fehlermeldungen, die das Gerät anzeigt Tragen Sie die erforderlichen Gerätenummern hier ein,

so dass Sie diese immer zur Hand haben:

Modellbeschreibung:
Produkt-Nr. (PNC):
Serien-Nr. (S-No.):

www.electrolux.com/shop
