KTE71400SE - Wäschetrockner ZANKER - Kostenlose Bedienungsanleitung

Produkttyp	Ablufttrockner
Marke	Zanker
Modell	KTE71400SE
Abmessungen (H x B x T)	85 x 60 x 58 cm
Tiefe bei geöffneter Tür	109 cm
Gewicht	31,5 kg
Trommelvolumen	108 Liter
Fassungsvermögen (max.)	7 kg
Energieeffizienzklasse	C
Energieverbrauch pro Trockengang	3,9 kWh (bei 7 kg Baumwolle, 1000 U/min)
Jährlicher Energieverbrauch	262,6 kWh
Netzspannung	230 V
Erforderliche Absicherung	10 A
Gesamtleistungsaufnahme	2200 W
Programme	Koch-/Buntwäsche (Extratrocken, Starktrocken, Schranktrocken, Leichttrocken, Bügeltrocken), Pflegeleicht (Extratrocken, Schranktrocken, Bügeltrocken), Spezial (Bügelquick, Wollpflege, Auffrischen, Lüften), Jeans
Zusatzfunktionen	Schon (empfindliche Textilien), Textilwahl (Koch-/Buntwäsche, Pflegeleicht)
Filterreinigung	Flusenfilter nach jedem Trockengang reinigen (manuell oder mit Bürste und warmem Wasser)
Knitterschutz	30-minütige Knitterschutzphase am Programmende

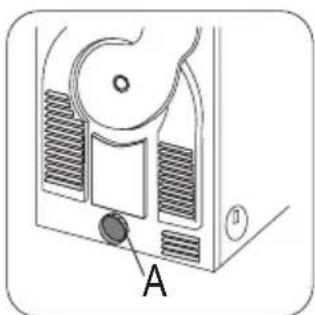

Montage	Entlüftungsschlauch an Rückseite, linke oder rechte Seite anschließbar; Türanschlag wechselbar (durch Kundendienst)
Sicherheitsmerkmale	Kindersicherung (keine unbeaufsichtigte Nutzung), Überhitzungsschutz, Netztrennung vor Reinigung empfohlen
Zubehör (optional)	Bausatz für Wasch-Trocken-Säule (für Frontlader-Waschmaschine, Tiefe 48-60 cm)
Garantie / Kundendienst	Kundendienst vor Ort; Ersatzteile original

Häufig gestellte Fragen - KTE71400SE ZANKER

Wie schließe ich den Abluftschlauch an?

Der Abluftschlauch kann an einer der drei Öffnungen (Rückseite, links oder rechts) angeschlossen werden. Entfernen Sie die Ringmutter von der gewünschten Öffnung, schrauben Sie sie auf den Schlauch und drücken Sie ihn fest. Nicht genutzte Öffnungen mit den mitgelieferten Kappen verschließen. Achten Sie darauf, dass der Schlauch nicht länger als 2 m ist und nicht mehr als zwei Biegungen aufweist.

Wie reinige ich den Flusenfilter?

Öffnen Sie die Tür, entnehmen Sie den Filter im unteren Bereich der Einfüllöffnung, öffnen Sie ihn durch Drücken der Taste zwischen den Schlitzen und reinigen Sie ihn mit einer Bürste oder von Hand. Bei weißlichem Belag mit warmem Wasser und einer Bürste reinigen. Setzen Sie den Filter nach dem Trocknen wieder ein – er rastet nur in einer Position ein.

Was tun, wenn der Trockner nicht startet?

Prüfen Sie, ob der Netzstecker eingesteckt ist und die Sicherung der Hausinstallation in Ordnung ist. Stellen Sie sicher, dass die Tür geschlossen ist und die Taste Start/Pause gedrückt wurde. Falls das Problem weiterhin besteht, schalten Sie das Gerät aus und wieder ein.

Welche Wäsche darf nicht getrocknet werden?

Nicht trocknen: Wäsche mit Speiseöl-, Benzin- oder Lösungsmittelrückständen, Schaumgummi, gummibeschichtete Stoffe, Kissen/Schlafdecken (Wärmespeicher). Auch mit Aceton, Kerosin oder Fleckentfernern behandelte Wäsche muss vorher gründlich gewaschen werden.

Wie kann ich die Trockenzeit verkürzen?

Stellen Sie sicher, dass die Wäsche vorher ausreichend geschleudert wurde (z. B. 1000 U/min). Reinigen Sie den Flusenfilter regelmäßig und achten Sie auf freie Lüftungsschlitze. Überladen Sie das Gerät nicht (max. 7 kg). Wählen Sie ein Programm mit höherer Trockenstufe, z. B. Extratrocken.

Was bedeutet die Kontrolllampe 'Sieb'?

Die Lampe 'Sieb' leuchtet am Programmende und erinnert daran, den Flusenfilter zu reinigen. Reinigen Sie den Filter nach jedem Trockengang, um eine optimale Leistung zu gewährleisten.

Kann ich den Türanschlag wechseln?

Ja, der Türanschlag kann von links nach rechts (oder umgekehrt) gewechselt werden. Dies sollte jedoch nur durch den autorisierten Kundendienst erfolgen. Wenden Sie sich an Ihren Kundendienst vor Ort.

Wie stelle ich die Knitterschutzfunktion ein?

Die Knitterschutzphase startet automatisch nach jedem Programm und dauert 30 Minuten. Die Trommel dreht sich in kurzen Abständen, um Knitterbildung zu vermeiden. Sie können die Wäsche jederzeit während dieser Phase entnehmen.

Was bedeutet der Fehlercode, wenn die Start/Pause-LED rot blinkt?

Ein rotes Blinken der LED nach Programmstart zeigt an, dass das Programm nicht geändert werden kann (Wäscheschutz). Drehen Sie den Programmwahlschalter auf Aus und wählen Sie ein neues Programm. Drücken Sie dann erneut Start/Pause.

Wie entsorge ich das Altgerät umweltgerecht?

Ziehen Sie den Netzstecker, schneiden Sie das Kabel ab und entsorgen Sie es getrennt. Entfernen Sie die Türverriegelung, um Kinder einzuschließen. Geben Sie das Gerät an einem Sammelpunkt für Elektroschrott ab – gemäß der EU-Richtlinie über Elektro- und Elektronik-Altgeräte.

BEDIENUNGSANLEITUNG KTE71400SE ZANKER

Benutzer-information

Ablufttrockner

Inhalt

Wichtige Sicherheitshinweise ____ 2
Gerätebeschreibung ____ 4
Bedienfeld 5
Vor der ersten Inbetriebnahme ____ 5
Sortieren und Vorbereiten der Wäsche ____ 5
Programmübersicht ____ 6
Täglicher Gebrauch ____ 8

Reinigung und Pflege ____ 10
Was tun, wenn ... ____ 10
Technische Daten ____ 11
Montage 12
Umweltschutz 14
Kundendienst ____ 15

Änderungen vorbehalten.

Wichtige Sicherheitshinweise

Wichtig! Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Installation und dem ersten Gebrauch die vorliegende Gebrauchsanweisung aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Gebrauchsanweisung gut auf und übergeben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Geräts über Gebrauch und Sicherheit informiert ist.

Allgemeine Sicherheitshinweise

• Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.
• Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.
• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.

• Trocknen Sie zur Vermeidung von Brandgefahr durch zu langes Trocknen keine der folgenden Wäschestücke in dem Gerät: Kissen, Schlafdecken und ähnliche Dinge (die Wärme speichern können).

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichte Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.

• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den Netzstecker.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.
• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin, Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden.
• Explosionsgefahr: Trocknen Sie keine Wäschestücke, die mit entflammbaren Stoffen (Benzin, denaturiertem Alkohol, Trockenreinigungsmittel oder Ähnlichem) in Berührung gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosionsgefahr. Trocknen Sie nur mit Wasser gewaschene Wäschestücke.
• Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder getränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäschetrockner.
• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.
• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken

geblieben sind, bevor Sie die Wäsche in die Trockentrommmel legen

Warning! Wenn Sie den Trockner or dem Ende des Trockengangs anhalten müssen, entnehmen Sie bitte sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus. Brandgefahr!

• Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.
• Der letzte Teil eines Trocknerzyklusses findet ohne Hitze statt (Abkühlzyklus), um sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht beschädigt wird.
• Stellen Sie sicher, dass der Aufstellraum ausreichend belüftet wird, damit keine Gase von Geräten in den Raum gelangen können, die Treibstoffe verbrennen oder offene Flammen erzeugen.

Allgemeine Sicherheitshinweise

• Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.
• Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.
• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.
• Trocknen Sie zur Vermeidung von Brandgefahr durch zu langes Trocknen keine der folgenden Wäschestücke in dem Gerät: Kissen, Schlafdecken und ähnliche Dinge (die Wärme speichern können).
• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichte Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.
• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den Netzstecker.

1) Nur Trockner mit Innenbeleuchtung.

- Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke benutzt werden.
• Trocknen Sie nur Textilien, die trocknergeeignet sind. Beachten Sie die Pflegekennzeichen auf den Textiletiketten.
• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.
• Überfüllen Sie das Gerät nicht. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.
• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.
• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in dem Gerät getrocknet werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten ausgewaschen werden, bevor das Kleidungsstück in das Gerät gegeben wird.
• Ziehen Sie niemals am Netzkabel, um den Stecker aus der Steckdose zu ziehen; sondern immer am Stecker.
• Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das Geräteinnere frei liegt.
• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.
• Vorsicht - Heiße Oberfläche : Berühren Sie bei eingeschalteter Innenbeleuchtung nicht die Abdeckung der Glühlampe. ^1)
• Heiße Oberfläche: Die Rückseite des Gerätes während des Betriebs nicht berühren!

Sicherheit von Kindern

- Dieses Gerät darf ohne Aufsicht nicht von kleinen Kindern oder Behinderten bedient werden.

• Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht dem Gerät spielen können.

• Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern.

• Bewahren Sie Waschmittel außer Reichweite von Kindern auf.

• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel klettern.

Gerätebeschreibung

1 Bedienblende
2 Tür
3 Flusenfilter
4 Typenschild

5 Einstellbare Schraubfüße
6 Entlüftungsauslässe seitlich / Entlüftungsauslass hinten
7 Ringmutter

1 Programmwahlschalter und Aus-Schalter
2 Taste Schon
3 Taste Textil: Koch-/Buntwäsche, Pflegeleicht
4 Betriebskontrolllampen

Vor der ersten Inbetriebnahme

Reinigen Sie die Trommel des Trockners mit einem feuchten Tuch oder führen Sie ein kurzes Trockenprogramm (ca. 30 Min.) mit feuchter Wäsche aus, um alle

Sortieren und Vorbereiten der Wäsche

Sortieren der Wäsche

• Sortieren nach Gewebeart:
• Baumwolle/Leinen für Programme in der Programmgruppe Baumwolle.
• Mischgewebe und synthetische Stoffe für Programme in der Programmgruppe Mischgewebe.
• Sortieren nach Pflegekennzeichen. Die Pflegekennzeichen bedeuten:

			[7012]
Trocknen im Wä-schetrock-ner grund-sätzlich möglich	Trocknen mit nor-maler Temperatur	Trocknen mit niedri-ger Tem-peratur (drücken Sie die Taste Schon!)	Trocknen im Wä-schetrock-ner nicht möglich

Kontrolllampe Betrieb

Kontrolllampe Ende

5 Kontrolllampe Sieb
6 Taste Start/Pause

fertigungsbedingten Rückstände aus der Trommel zu entfernen.

Wichtig! Geben Sie keine feuchte Wäsche in das Gerät, die nicht laut Pflegekennzeichen für die Trocknung in einem Trockner geeignet ist.

In diesem Gerät können alle Wäschestücke getrocknet werden, die entsprechend den Pflegekennzeichen trocknergeeignet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken. Die Textilien könnten abfärben.
• Trocknen Sie Trikotwäsche und Strickwaren nicht mit dem Programm EXTRA. Die Textilien können einlaufen!

Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Kopfkissenbezüge zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden.
• Taschen leeren. Metallteile entfernen (z. B. Büroklammern, Sicherheitsnadeln).

- Gefütterte Kleidung nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwollschicht außen liegen). Diese Gewebe trocknen dann besser.

Wichtig! Überfüllen Sie das Gerät nicht. Beachten Sie die maximale Wäschefüllmenge von 7 kg.

Wäschegewichte

Wäscheart Gewicht
Bademantel 1.200 g
Windeln 100 g
Bettbezug 700 g
Bettlaken 500 g

Wäscheart Gewicht
Kissenbezug 200 g
Tischtuch 250 g
Frottierhandtuch 200 g
Geschirrtuch 100 g
Nachthemd 200 g
Damenunterwäsche 100 g
Arbeitshemd 600 g
Arbeitshemd 200 g
Herrenschlafanzug 500 g
Bluse	100 g
Herrenunterwäsche	100 g

Programmübersicht

Programme	Zeit in Minuten (ungefähr)	Max. Füllmenge (Trockengewicht)	Textilien/Wäscheart	Pflegekennzeichen
Koch-/Buntwäsche Extratrocken	A1)	7 kg	Intensives Trocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtüchern, Bademänteln.
Koch-/Buntwäsche Starktrocken	125	7 kg	Intensives Trocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtüchern, Bademänteln.
Koch-/Buntwäsche Schranktrocken 2)	A1)	7 kg	Intensives Trocknen von gleichmäßig dicken Textilien wie z. B. Frotteehandtüchern, Strickwaren, Handtüchern.
Koch-/Buntwäsche Leichttrocken 2)	105	7 kg	Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden.
Koch-/Buntwäsche Bügeltrocken 2)	85	7 kg	Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden.
Pflegeleicht Extratrocken	A1)	3 kg	Intensives Trocknen von dicken oder mehrlagigen Textilien wie z. B. Pullover, Bett-, Tischwäsche.
Pflegeleicht Schranktrocken 2)	A1)	3 kg	Für dünne Textilien, die nicht gebügelt werden müssen, z. B. bügelfreie Hemden, Tischwäsche, Babykleidung, Socken, Damenunterwäsche mit Korsettstangen oder Drahteinlagen.
Pflegeleicht Bügeltrocken	25 3 kg		Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden.
Spezial Bügelquick	A1)	1 kg	Sonderprogramm mit Knitterschutz für pflegeleichte Textilien wie Hemden und Blusen, das das Bügeln erheblich erleichtert. Das Ergebnis hängt von der Art und der Qualität der Textilien ab. (Die Füllmenge entspricht ca. 5 bis 7 Hemden.) Empfehlung: Legen Sie die Textilien sofort nach dem Schleudern in den Trockner. Nehmen Sie die Textilien nach dem Trocknen sofort aus dem Trockner und hängen Sie sie auf Kleiderbügel.
Spezial Wollpflege	A1)	1 kg	Wollpflege ist ein Sonderprogramm für das kurze Trocknen von Wolle mit warmer Luft, nachdem die Wäschestücke an der Luft getrocknet, getragen oder längere Zeit im Schrank aufbewahrt wurden. Die Wollfasern richten sich wieder auf und die Wolle wird weich und anschmiegsam.
Spezial Auffrischen	A1)	1 kg	Sonderprogramm zum Auffrischen oder schonenden Reinigen von Textilien mit handelsüblichen Trockenreinigungsmitteln.

Programme	Zeit in Minuten (ungefähr)	Max. Füllmenge (Trockengewicht)	Textilien/Wäscheart	[12]
Spezial Lüften	A^1)	7 kg	Ein etwa 10 Minuten dauerndes Sonderprogramm zum Lüften oder schonenden Reinigen von Textilien mit handelsüblichen Trockenreinigungsmitteln. (Benutzen Sie nur Reinigungsmittel, die vom Hersteller als trocknergeeignet gekennzeichnet wurden. Beach-ten Sie die Gebrauchsanweisung des Herstellers.)
Jeans 135 7 kg			Für Freizeitkleidung wie Jeans, Sweatshirts usw. mit unterschiedlicher Materialstärke (z. B. am Kragen, an den Manschetten und Nähten).

1) Automatic
2) Gemäß IEC61121

Programmübersicht in Übereinstimmung mit IEC61121

Das Gerät sollte auf folgende zeitgesteuerten Programme basierend getestet werden:

Baumwolle schranktrocken (empfohlene Minuten für 7 kg = 125)

Baumwolle bügeltrocken (empfohlene Minuten für 7 kg = 105)

Mischgewebe schranktrocken (empfohlene Minuten für 7 kg = 45)

Täglicher Gebrauch

Einschalten des Gerätes

Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm. Das Gerät schaltet sich ein. Die Trommelbeleuchtung ist beim Öffnen der Tür eingeschaltet und beleuchtet das Innere der Trommel.

Öffnen der Tür und Ein- legen der Wäsche

1. Öffnen Sie die Tür.
2. Legen Sie die Wäsche in die Trommel (nicht stopfen).

Vorsicht! Achten

Sie darauf, dass die

Wäsche nicht zwischen Tür und Gummidichtung eingeklemmt wird.

1. Drücken Sie die Tür fest zu. Das Schloss muss hörbar einrasten.

Auswählen des Pro- gramms

Drehen Sie den Programmwahlschalter auf das gewünschte Programm. Die Kontrolllampe Start/Pause beginnt zu blinken.

Auswählen von Zusatzfunktionen

Sie können unter folgenden Zusatzfunktionen wählen:

Taste 1 - Schon

Taste 2 - Taste Textil: Koch-/Buntwäsche, Pflegeleicht

Schon

Sanftes Trocknen mit reduzierter Hitze für empfindliches Gewebe und temperaturempfindliche Textilien (z. B. Acryl, Viskose), die auf dem Pflegeetikett gekennzeichnet sind mit:

Textil

Drücken Sie wiederholt die Taste Textil, um die gewünschte Option auszuwählen. Die zugehörige Kontrolllampe leuchtet auf. Sie haben die Wahl zwischen 2 Optionen: Koch-/Buntwäsche : für Baumwollwäsche, und Pflegeleicht : für Synthetik oder Feinwäsche.

Starten des Programms

Drücken Sie die Taste Start/Pause. Das Programm startet.

Die entsprechende Programmphase wird durch die zugehörige Kontrolllampe angezeigt: Betrieb, Ende.

Ändern eines Programms

Um ein irrtümlich gewähltes Programm nach dem Start zu ändern, drehen Sie den Programmwahlschalter zuerst in die AUS-Position ○. Das Programm wird abgebrochen.

Nach dem Programmstart kann ein Programm nicht mehr direkt geändert werden. Wird dennoch versucht, das Programm mit dem Programmwahlschalter zu ändern, oder wird eine Funktionstaste gedrückt (mit Ausnahme der Taste Signal 2) blinkt die LED der Taste Start/Pause kurzzeitig rot. Dies wirkt sich jedoch nicht auf das Trockenprogramm aus (Wäscheschutz).

Programmende/Entnehmen der Wäsche

Am Ende des Trockengangs leuchten die Kontrolllampen Ende und Sieb. Bei aktiviertem Signal ertönt für ca. eine Minute ein akustisches Signal

i Dem Trockenprogramm folgt automatisch eine 30 Minuten dauernde Knitterschutzphase. Die Trommel dreht sich in dieser Phase in kurzen Abständen. Die Wäsche bleibt dadurch locker und knitterfrei. Die Wäsche kann während der Knitterschutzphase jederzeit entnommen werden. (Die Wäsche sollte jedoch spätestens nach dem Ende des Knitterschutzprogramms entnommen werden, um Knitterbildung zu vermeiden.)

1. Öffnen Sie die Tür.
2. Entnehmen Sie die Wäsche.
3. Entnehmen Sie den Filter, nachdem Sie die Wäsche entnommen haben. Reinigen Sie den Filter.

Warning! Bitte prüfen Sie, ob der Filtersitz ganz frei ist, bevor Sie den Filter wieder einsetzen.

1. Drehen Sie den Programmwahlschalter auf Aus.

Wichtig! Reinigen Sie den Filter nach jedem Trockenprogramm.

Reinigung und Pflege

Reinigung der Flusenfilter

Der Filter sammelt die Flusen, die sich beim Trocknen absetzen. Der Flusenfilter muss nach jedem Trocken-gang gereinigt werden, um einen einwandfreien Betrieb des Trockners zu gewährleisten. Die Warnleuchte Sieb erinnert Sie daran.

Vorsicht! Benutzen Sie den Trockner nie ohne Flusenfilter oder mit beschädigtem oder verstopftem Flusenfilter.

1. Öffnen Sie die Einfülltür und entnehmen Sie die Wäsche.

2. Entfernen Sie den Filter, der im unteren Teil der Einfüllöffnung sitzt.

3. Öffnen Sie den Filter durch Drücken der Taste zwischen zwei Schlitzen mit den Fingern. Reinigen Sie den Filter mit einer Bürste oder mit

der Hand. Nach einer gewissen Zeit bildet sich ein weißlicher Belag auf den Filtern, der durch

Waschmittelrückstände in der Wäsche verursacht wird. Reinigen Sie in diesem Fall den Filter mit warmem Wasser und einer Bürste.

Schließen Sie den Filter, und vergessen Sie nicht, den Filter danach wieder einzusetzen.

1. Schließen Sie die Tür.

Warnung! Bitte prüfen Sie, ob der Filtersitz ganz frei ist, bevor Sie den Filter wieder einsetzen.

1. Der Filter kann nur auf einer Seite eingesetzt werden. Ist die Lage des Filters nicht richtig, gibt es einen Überstand.

Wenn der Filter nicht einrastet, kann die Einfülltür nicht geschlossen werden.

Warnung! Vor Reinigungs- und Wartungsarbeiten immer das Gerät vom

Stromnetz trennen.

Reinigen der Tür

Reinigen Sie regelmäßig die Innenseite der Tür, um alle Flusen zu entfernen. Sorgfältiges Reinigen gewährleistet gute Trockenergebnisse.

Trommel reinigen:

Vorsicht! Benutzen Sie keine Scheuermittel zum Reinigen der Trommel. Benutzen Sie zur Reinigung des Innenraums und der Trommeleinteilungen ein mildes Reinigungsmittel.

Halten Sie die Trommel und die Trommeleinteilungen sauber. Die Mineralien im Wasser oder im Waschmittel können auf der Innenseite der Trommel Rückstände bilden. Diese führen dazu, dass die Wäsche nicht angemessen trocknet.

Reinigen der Bedienblende und des Gerätegehäuses

Vorsicht! Verwenden Sie zum Reinigen des Gehäuses keine Möbelputzmittel oder andere aggressive Reinigungsmittel.

Wischen Sie mit einem feuchten Tuch die

Bedienblende und das Gehäuse ab.

Was tun, wenn ...

Kleine Störungen selbst beheben

Problem 1)

Mögliche Ursache Abhilfe

Trockner läuft nicht.	Der Trockner ist nicht an die Stromversorgung angeschlossen.	Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausinstallation.
	Einfülltür offen. Schließen Sie die Einfülltür.
	Die Taste START PAUSE wurde nicht gedrückt.	Drücken Sie die Taste START PAUSE .
Nicht zufriedenstellende Trockenergebnisse.	Falsches Programm eingestellt.	Stellen Sie ein geeignetes Programm ein. 2)
	Flusenfilter verstopft.	Flusenfilter reinigen. 3)
	Wärmetauscher verstopft.	Reinigen Sie den Wärmetauscher. 3)
	Max. Wäschemenge überschritten. Maximale Füllmenge beachten.
	Lüftungsgitter bedeckt. Lüftungsgitter am Geräteboden freilegen.
	Rückstände in der Trommel.	Reinigen Sie die Innenfläche der Trommel.
	Zu wenig Freiraum um das Gerät.	Sehen Sie einen Freiraum von mindestens 5 cm um das Gerät vor.
Die Einfülltür schließt nicht.	Filter nicht eingesetzt.	Feinfilter und/oder Grobfilter korrekt einsetzen.
Programm nicht aktiv.	Kondensatbehälter voll.	Leeren Sie den Kondensatbehälter 3), drücken Sie die Taste START PAUSE .
Trockengang zu kurz.	Kleine Wäschemenge./Wäsche für das ausgewählte Programm zu trocken.	Zeitprogramm oder höhere Trocknungsstufe wählen (z. B. EXTRATROCKEN ).
Trockengang zu lang. 4)	Flusenfilter verstopft. Flusenfilter reinigen.
	Wäschemenge zu groß. Maximale Füllmenge beachten.
	Wäsche unzureichend geschleudert. Wäsche entsprechend schleudern.
	Besonders hohe Raumtemperatur - keine Gerätestörung.	Falls möglich, die Raumtemperatur senken.

1) Schalten Sie den Trockner aus. Stellen Sie das Programm/die Dauer ein. Drücken Sie die Taste START PAUSE.
2) Beachten Sie die Programmempfehlung - siehe dazu den Abschnitt Programmübersicht.
3) Siehe dazu den Abschnitt Reinigung und Pflege.
4) Hinweis: Nach etwa 5 Stunden wird der Trockengang automatisch abgebrochen (siehe dazu den Abschnitt Ende des Trockenprogramms).

Signal dauerhaft ausschalten

1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm.

2. Halten Sie die Tasten Schon und Textil gleichzeitig ca. 5 Sekunden gedrückt.

3. Das Signal ist standardmäßig ausgeschaltet.

Technische Daten

Höhe x Breite x Tiefe 85 x 60 x 58 cm

Trommelvolumen 108 Liter

Tiefe bei geöffneter Einfülltür 109 cm
Höhenverstellbarkeit 1,5 cm
Gewicht des Geräts 31,5 kg
Max. Fassungsvermögen 7 kg
Elektrische Spannung 230 V
Notwendige Sicherung 10 A
Gesamte Leistungsaufnahme 2200 W
Energie-Effizienzklasse C
Energieverbrauch kWh/Trockengang 1)	3,9 kWh
Jährlicher Energieverbrauch 262,6 kWh
Verwendungsart Haushalt
Zulässige Umgebungstemperatur + 5 °C bis + 35 °C

1) 7 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121

Montage

Aufstellen der Maschine

• Aus praktischen Gründen sollte der Trockner neben der Waschmaschine aufgestellt werden.
• Der Wäschetrockner muss in einem sauberen und staubfreien Raum aufgestellt werden.
• Um das Gerät muss genügend Freiraum für die Luftzirkulation vorhanden sein. Das vordere Belüftungsgitter und die hinteren Lufteinlassgitter dürfen nicht zugestellt werden.
• Das Gerät auf festem ebenen Boden aufstellen, um Vibrationen und das Betriebsgeräusch so gering wie möglich zu halten.
• Kontrollieren Sie nach dem Aufstellen den waa-grechten Stand des Gerätes mit einer Wasserwaage. Richten Sie es gegebenenfalls mit den Schraubfüßen aus.
• Die Schraubfüße dürfen nicht entfernt werden. Auf keinen Fall den Bodenabstand durch Florteppiche, Holzleisten oder ähnliche Materialien einschränken. Der entstehende mögliche Hitzestau kann den Gerätebetrieb beeinträchtigen.

Wichtig!

• Die von dem Trockner abgegebene Warmluft kann Temperaturen bis zu 60 °C erreichen. Das Gerät darf daher nicht auf Böden aufgestellt werden, die nicht hochtemperaturbeständig sind.

• Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5°C und +35°C liegen. Andernfalls wird die Leistung des Gerätes beeinträchtigt.
• Das Gerät darf nur aufrecht stehend transportiert werden, wenn es versetzt werden muss.
• Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür, deren Scharnier sich an der gegenüberliegenden Seite des Scharniers des Geräts befindet aufgestellt werden, wenn dadurch die vollständige Öffnung des Trockners nicht mehr möglich ist.

Sehen Sie einen Freiraum von mindestens 5 cm um das Gerät vor.

Entfernen der Transportsicherungen

Vorsicht! Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

1. Öffnen Sie die Einfüll- tür.

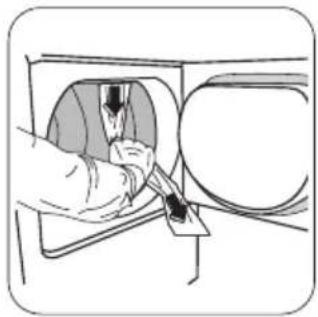

2. Ziehen Sie das Klebe- band von der Trommel in der Maschine ab.

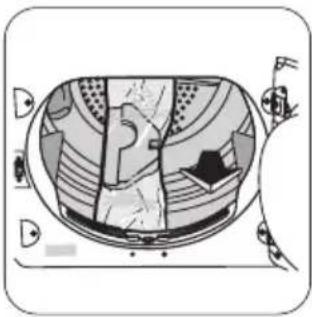

1. Entfernen Sie den Folienschlauch und den Polystyrolblock aus dem Gerät.

Montage des Entlüftungsschlauchs

Für eine vereinfachte Installation gibt es verschiedene Entlüftungsöffnungen: eine auf der Rückseite, die anderen auf der linken und der rechten Seite. Schließen Sie den Entlüftungsschlauch an die für Sie am besten geeignete Öffnung an. Ziehen Sie dazu die Ringmutter (A) aus der Entlüftungsöffnung an der Rückseite, schrauben Sie diese auf den Entlüftungsschlauch, und drücken Sie ihn fest zurück. Die nicht benutzten Entlüftungsöffnungen können jetzt mit den Spezial-Einrastkappen abgedichtet werden.

Ist der Entlüftungsschlauch lang und die Raumtemperatur niedrig, kann die Feuchtigkeit im Schlauchinneren kondensieren. Dies ist ein unvermeidlicher, natürlicher Vorgang. Damit das Wasser nicht im

Entlüftungsschlauch steht oder zurück in den Trockner fließen kann, sollte eine kleine Öffnung hinein gebohrt werden (ca. 3 mm), und zwar an der niedrigsten Stelle

des Schlauchs. Stellen Sie dann dort einen kleinen Behälter darunter. (Siehe Abbildung, Punkt B). Sobald Sie den Entlüftungsschlauch am Trockner angeschlossen haben, verlegen Sie ihn zum gewünschten Punkt. Stellen Sie dabei sicher, dass die Gesamtlänge der Verlegung unter 2 m liegt und nicht mehr als zwei Biegungen beinhaltet. Falls Sie sich bezüglich der Entlüftungsöffnung für das feste Gitter in der Wand/Aussparung entschieden haben, sollten Sie in Ihrem Baumarkt vor Ort die notwendigen Anschlüsse und Installationsempfehlungen erhalten.

Warnung!

Es muss beachtet werden, dass der

Entlüftungsschlauch nicht beispielsweise an eine Dunstabzugshaube oder einen Kamin o.ä.

angeschlossen wird, durch den auch die Abgase eines Gerätes abgeleitet werden,

das mit einem Kraftstoff/Treibstoff betrieben wird.

Achtung! Um Kondensationsprobleme zu vermeiden, ist es unerlässlich, den Trockner mit einem flexiblen Entlüftungsschlauch auszustatten, dessen "Auslassöffnung" mindestens hinter die Küchenmöbel reicht; noch besser aber aus der Küche selbst hinaus führt. Damit das Gerät nicht überhitzt, muss dieser Dampfauslass stets frei von Verstopfungen sein. Wird ein Entlüftungsschlauch an der Außenwand oder an der Decke fest installiert, muss eine Auslasskapazität von mindestens 150 m3/h gewährleistet sein. Wird der Trockner neben Küchenmöbeln aufgestellt, muss sichergestellt sein, dass der Entlüftungsschlauch nicht eingequetscht ist. Wird der Entlüftungsschlauch teilweise eingequetscht, reduziert sich die Trockenleistung, und es kommt zu längeren Trockenzeiten und einem höheren Energieverbrauch. Wird der Entlüftungsschlauch komplett eingequetscht, können die Sicherheits-Ausschalter aktiviert werden, mit denen das Gerät ausgestattet ist. Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5 °C und +35 °C liegen. Andernfalls wird die Funktion des Gerätes beeinträchtigt.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entneh-

men. Das Typenschild ist neben der Einfüllöffnung angebracht (siehe Kapitel "Gerätebeschreibung").

Warnung! Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die in Missachtung der vorstehenden erheitshinweise entstehen.

Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.

Warnung! Nach der Installation des Geräts muss das Netzkabel leicht zugänglich sein.

Wechsel des Türanschlags

Der Türanschlag kann umgesetzt werden, um das Einlegen und Entnehmen der Wäsche zu erleichtern.

Warnung! Der Wechsel des Türanschlags darf nur durch Kundendienst-Fachpersonal erfolgen.

Bitte wenden Sie sich an Ihren Kundendienst. Das Kundendienst-Fachpersonal wird den Wechsel des Türanschlags auf Ihre Kosten durchführen.

Sonderzubehör

Bausatz Wasch-Trocken-Säule

Sie können bei Ihrem Händler einen Bausatz erwerben, mit dem Sie den Trockner platzsparend auf einer Frontlader-Waschmaschine mit einer Tiefe zwischen 48 und 60 cm installieren können. Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und wie-derverwertbar. Die Kunststoffteile sind gekennzeichnet, z.B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Altgeräte

Warnung!

Ziehen Sie den Netzstecker, wenn das Gerät nicht mehr verwendet wird. Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem Stecker. Entfernen Sie die Türverriegelung. Damit verhindern Sie, dass spielende Kinder sich einschließen und gefährden können.

Hinweise zum Umweltschutz

• Die Wäsche wird im Trockner flauschig und weich. Weichspüler beim Waschen ist deshalb nicht nötig.
- Ihr Trockner arbeitet am wirtschaftlichsten, wenn Sie:

– darauf achten, dass die Lüftungsschlitze im Gerätesockel immer frei sind
– die in der Programmtabelle aufgeführten Füllmengen einhalten
– den Filter nach jedem Trockengang reinigen,
– die Wäsche vor dem Trocknen ausreichend schleudern. Zum Beispiel: Verbrauchswerte – je nach Schleuderdrehzahl – für 7 kg Wäsche, getrocknet mit dem Programm Koch-/Buntwäsche Schranktrocken.

Vorschleudern Trocknen

U/min	Restfeuchte		Energie in kWh
	Liter in %
1000 4.20 60 3,9
1400 3.64 52 3.7

Kundendienst

Prüfen Sie bei einer technischen Störung zunächst, ob Sie anhand der Bedienungsanleitung den Fehler selbst beheben können (siehe Kapitel "Was tun, wenn ..."). Können Sie die Störung nicht selbst abstellen, wenden Sie sich bitte an Ihren Kundendienst vor Ort. Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:

• Modellbeschreibung
• Produktnummer (PNC)
  – Seriennummer (S No.) (diese Nummern finden Sie auf dem Typenschild)
• Art der Störung

– Eventuelle Fehlermeldungen, die das Gerät anzeigt Tragen Sie die erforderlichen Gerätenummern hier ein,

so dass Sie diese immer zur Hand haben:

Modellbeschreibung:
Produkt-Nr. (PNC):
Serien-Nr. (S-No.):

www.electrolux.com/shop
