SD-1982 - Rauchmelder STABO - Kostenlose Bedienungsanleitung

Produkttyp	Photoelektrischer Rauchmelder
Modell	SD-1982
Marke	STABO
Artikelnummer	51110
Stromversorgung	Fest installierte 9 V Lithium-Batterie
Batterielebensdauer	Ca. 10 Jahre
Akustischer Alarm	Piezo-Sirene 85 dB(A) / 3 m
Optischer Alarm	Schnell blinkende LED
Testfunktion	Prüftaste mit LED-Anzeige
Stummschaltung	Ca. 5 Minuten, über STILLE-Taste
Betriebstemperaturbereich	4 °C bis 40 °C
Montageort	Deckenmontage, mind. 50 cm von der Wand, 60 cm von der Ecke
Schutzart	Nicht für Feuchträume (max. 85 % Luftfeuchtigkeit)
Funktionsprinzip	Photoelektrische Zelle erkennt Rauchpartikel
Wartung	Monatlich absaugen, jährlich testen
Lebensdauer Gerät	Nach 10 Jahren ersetzen
Entsorgung	Elektronikschrott, Batterieschieber vorher herausziehen
Zubehör	Befestigungsschrauben und Dübel im Lieferumfang
Garantie	Keine Angabe in der Anleitung

Häufig gestellte Fragen - SD-1982 STABO

Wie installiere ich den Rauchmelder SD-1982?

Den Halter an der Decke befestigen, Sicherungsmanschette am Batterie-Schieber entfernen, Schieber eindrücken und Rauchmelder auf den Halter drehen bis er einrastet. Die LED blinkt langsam (ca. alle 45 Sek.) bei Betriebsbereitschaft.

Was bedeutet ein Piepton alle 30-40 Sekunden?

Ein Piepton alle 30-40 Sekunden zeigt an, dass die Batteriekapazität nachlässt. Der Rauchmelder muss durch ein neues Gerät ersetzt werden.

Wie führe ich einen Funktionstest durch?

Den Testschalter ca. 5 Sekunden drücken, bis der Alarm ertönt und die LED schnell blinkt. Den Testalarm nicht abbrechen; er endet automatisch nach ca. 20 Sekunden. Regelmäßig (mind. jährlich) testen.

Kann ich den Rauchmelder bei Fehlalarm stumm schalten?

Ja, drücken Sie die STILLE-Taste. Der Rauchmelder wird für ca. 5 Minuten stummgeschaltet. Lüften Sie den Raum. Die Stummschaltung deaktiviert sich automatisch oder durch erneutes Drücken der Testtaste.

Wie lange hält die Batterie?

Die fest installierte Lithium-Batterie hat eine Lebensdauer von ca. 10 Jahren unter normalen Bedingungen. Danach muss das gesamte Gerät ersetzt werden.

Wo sollte der Rauchmelder nicht montiert werden?

Nicht in Küchen, Garagen, feuchten Räumen (Bad/Dusche), sehr kalten (<5°C) oder warmen (>45°C) Räumen, staubigen Räumen, in der Nähe von Leuchtstofflampen oder in Dachgiebeln.

Was tun bei Rauch oder Brand?

Nicht in Panik geraten, Mitbewohner alarmieren, das Haus schnell verlassen, Türen vorsichtig öffnen, ein feuchtes Tuch über Mund und Nase halten, in Bodennähe bleiben, Feuerwehr rufen und zum vereinbarten Treffpunkt gehen.

Wie reinige ich den Rauchmelder?

Die Öffnungen monatlich vorsichtig absaugen, um Staub und Schmutz zu entfernen. Das Gehäuse darf nicht überstrichen, beklebt oder bemalt werden.

Kann ich die Batterie selbst wechseln?

Nein, die Batterie ist fest installiert und nicht austauschbar. Bei schwacher Batterie (Piepton) muss der gesamte Rauchmelder ersetzt werden.

Wie entsorge ich den Rauchmelder?

Den Batterieschieber seitlich herausziehen, um die Stromversorgung zu unterbrechen. Dann das Gerät bei einem kommunalen Entsorger oder einer Elektronikschrott-Sammelstelle abgeben.

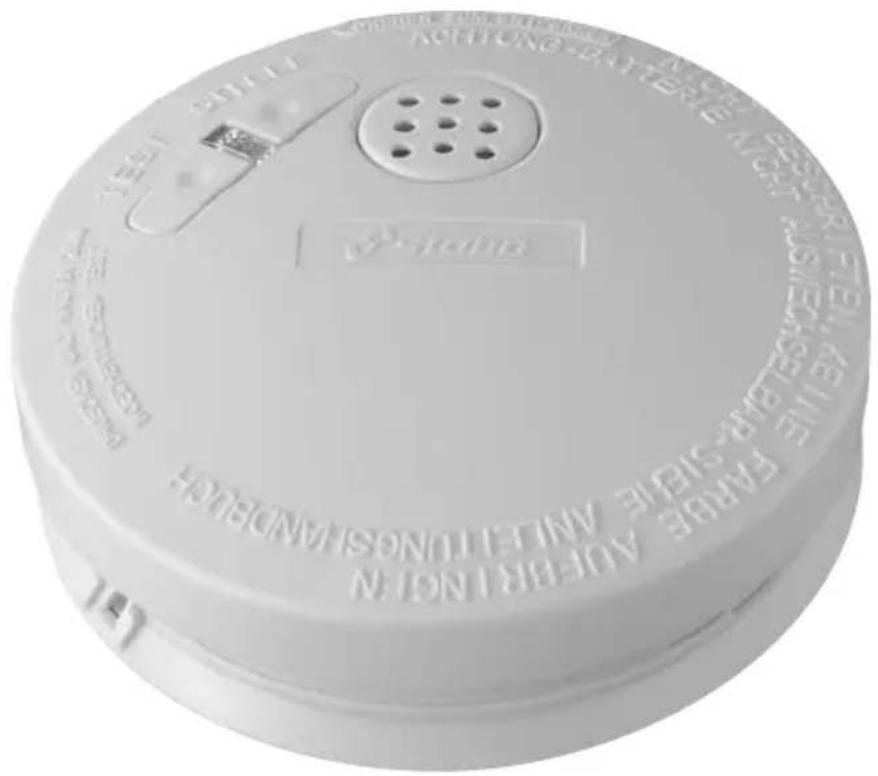

BEDIENUNGSANLEITUNG SD-1982 STABO

long life photoelektrischer Rauchmelder

Art.-Nr. 51110

Montage- und Bedienungsanleitung

Lesen Sie bitte vor Inbetriebnahme des Rauchmelders die komplette Montage- und Bedienungsanleitung sorgfältig durch.

SALAD 17 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 760 770 780 790 800 810 820 830 840 850 860 870 880 890 900 910 920 930 940 950 960 970 980 990 1000

Die photoelektrische Zelle im stabo Rauchmelder prüft die Raumluft auf Rauchpartikel, die bei einem Brand entstehen. Bei einer bestimmten Rauchpartikelkonzentration wird sowohl optisch (schnell blinkende LED) als auch akustisch Alarm ausgelöst (Piezo-Sirene 85 dB(A)/3m).

Feuer, besonders Schwelbrand, verursacht vor Ausbruch von Flammen oft anhaltende Rauchentwicklung mit giftigen Rauchgasen. Die frühzeitige Entdeckung von Wohnungsbränden durch Rauchmelder kann deshalb Leben retten und hohe Sachschäden vermeiden.

Der Alarmgeber detektiert jedoch weder Hitze, Gas oder Feuer noch kann durch die Verwendung ein Brand verhindert oder gelöscht werden.

Sicherheits- und Warnhinweise

• Sorgen Sie für eine möglichst optimale Abdeckung Ihrer Wohnräume mit Rauchmeldern: ein Rauchmelder kann nur in einem bestimmten Umkreis frühzeitig Rauchpartikel registrieren!
• Montieren Sie den Rauchmelder an einer gut erreichbaren Stelle (Reinigung/Tests)!
• Das Gehäuse eines Rauchmelders darf weder übergestrichen noch beklebt oder bemalt werden! Die Öffnungen müssen unbedingt frei bleiben!
• Halten Sie Ihre Rauchmelder sauber und saugen Sie die Öffnungen monatlich ab.
• Jeder Rauchmelder sollte mindestens einmal jährlich überprüft werden.
• Wenn ein Rauchmelder etwa alle 40 Sekunden piept, ist die Batterie schwach. Ersetzen Sie den Rauchmelder durch ein neues Gerät.
• Führen Sie den Rauchmelder allen Hausbewohnern vor, damit der Alarmton bekannt ist und sicher von anderen Summern/Glocken im Haus unterschieden werden kann.
• Ersetzen Sie Ihren Rauchmelder spätestens nach 10 Jahren.

Feuer verhindern

●Verwahren Sie Streichhölzer und Feuerzeuge unerreichbar für Kinder!
●Lassen Sie eine Kerze nie ohne Aufsicht brennen!
- Rauchen Sie nicht im Bett - vor allem nicht, wenn Sie sehr müde sind oder unter Alkohol- oder Drogeneinfluß stehen!
- Erhalten Sie elektrische Geräte/Anlagen/Kabel in einwandfreiem technischen Zustand. Tauschen Sie z. B. schadhafte Kabel/defekte Stecker umgehend aus!
- Überlasten Sie Stromkreise nicht (z. B. durch Betrieb diverser Geräte an Mehrfachsteckdosen).
- Lagern Sie leicht entzündliche Materialien nur in vorschriftsmäßigen Behältern.
- Sorgen Sie dafür, daß Öfen, offene Kamine, Schornsteine und Grills sauber sind und dass sich brennbares Material in sicherem Abstand dazu befindet!

Erstellen eines Fluchtplans

• Zeichnen Sie einen Grundriss Ihres Hauses/Ihrer Wohnung und legen Sie möglichst zwei Fluchtwege fest.
• Erklären Sie vor allem Kindern und Hilfsbedürftigen, was der Rauchmelder-Alarm bedeutet und dass sie das Haus/die Wohnung im Notfall so schnell wie möglich, ggf. auch selbständig, verlassen müssen.
• Besprechen und üben Sie regelmäßig das Verhalten im Brandfall (s.u.), führen Sie halbjährlich einen Probealarm durch.
• Legen Sie einen Treffpunkt in sicherer Entfernung vom Haus fest. Wichtig ist, dass alle Bewohner diesen Treffpunkt beachten!
• Klären Sie, von wo aus Sie die Feuerwehr außerhalb des Hauses schnell rufen können!
• Halten Sie immer einen funktionsfähigen Feuerlöscher bereit und zeigen Sie allen Bewohnern den Umgang mit dem Feuerlöscher!

Verhalten im Brandfall

●Geraten Sie nicht in Panik!
●Alarmieren Sie ggf. Mitbewohner.
- Verlassen Sie das Haus so schnell wie möglich! Verschwenden Sie keine Zeit durch Ankleiden oder Mitnahme von Wertgegenständen.
- Öffnen Sie dabei Türen sehr vorsichtig (sie könnten heiß sein!). Falls die Türen schon heiß sind, wählen Sie möglichst einen anderen Fluchtweg.
●Halten Sie sich ein (nach Möglichkeit feuchtes) Tuch über Mund und Nase.
- Bleiben Sie nahe am Boden und kriechen Sie ggf. „auf allen Vieren“ (Rauch und giftige Gase steigen nach oben!).
●Rufen Sie so schnell wie möglich die Feuerwehr!
- Laufen Sie niemals in ein brennendes oder verqualmtes Haus zurück! Begeben Sie sich umgehend zum vereinbarten Treffpunkt!

Installation und Montage

Für eine Mindest-Abdeckung sollte im Haushalt jeweils ein Rauchmelder im Flur/Treppenhaus und in jedem Schlafraum installiert werden, für zusätzlichen Schutz auch im Wohnzimmer bzw. in Räumen mit elektrischen Geräten (z. B. Fernseh-oder Computerzimmer).

Installieren Sie den Rauchmelder immer an der Zimmerdecke, möglichst in der Mitte.

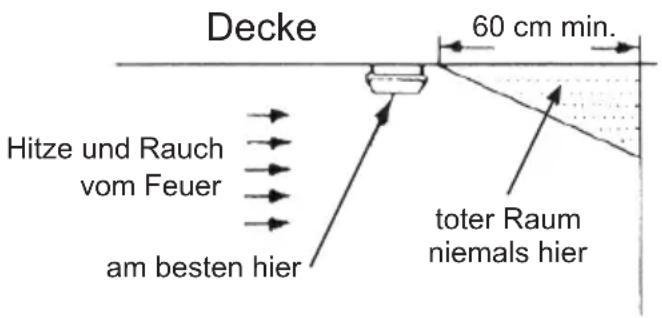

Sollte dies nicht möglich sein, achten Sie darauf, dass der Rauchmelder mind. 50 cm von der Zimmerwand und mind. 60 cm von der Raumecke entfernt ist (siehe Diagramm).

Decke 60 cm min. Hitze und Rauch vom Feuer am besten hier toter Raum niemals hier

Der Rauchmelder sollte nicht montiert werden in

• Küchen (Rauchentwicklung beim Kochen/Backen kann Täuschungsalarm auslösen)
  ●Garagen (Verbrennungsrückstände beim Anlassen des Wagens lösen ggf. Täuschungsalarm aus)
• feuchten Räumen wie z. B. Bad/Dusche (Luftfeuchtigkeit über 85 % kann Täuschungsalarm auslösen)
  ●sehr kalten (unter 5 °C) oder sehr warmen (über 45°C) Räumen
• sehr staubigen/schmutzigen Räumen (Staub/Schmutz kann die Sensorkammer verstopfen u. dadurch die Funktionsfähigkeit beeinträchtigen). In staubexponierten Räumen muss der Alarmgeber unbedingt häufig abgesaugt und überprüft werden!
  ●unmittelbarer Umgebung von Leuchtstofflampen
  ●Giebeln spitzer Dächer

Montage und Inbetriebnahme

Bohren Sie an der Montagestelle die entsprechenden zwei Löcher für die Befestigungsschrauben (für Mauer- oder Gipsuntergrund verwenden Sie bitte beiliegende Dübel) und schrauben Sie den Halter an.

Entfernen Sie die Sicherungsmanschette am Batterie-Schieber und drücken Sie diesen in das Rauchmeldergehäuse.

Drehen Sie den Rauchmelder auf den Halter, bis er einrastet.

Langsames Blinken (ca. alle 45 Sek.) der LED zeigt an, dass der Rauchmelder betriebsbereit ist.

Funktionstest

Der Rauchmelder ist mit einem Testschalter versehen. Führen Sie nach der Installation des Rauchmelders unbedingt einen Funktionstest durch!

Setzen Sie Ihr Gehör nicht unmittelbar dem Alarmsignal aus, sondern halten Sie etwa eine Armlänge Abstand zum Gerät und drücken den Testschalter (ca. 5 Sek.), bis das Alarmsignal ertönt und die LED schnell blinkt. Der Testalarm endet automatisch nach ca. 20 Sekunden (Testalarm nicht abbrechen!).

Testen Sie Ihren Rauchmelder regelmäßig (mindestens einmal jährlich) sowie nach längerer Abwesenheit (Urlaub etc.).

Alarm-Stummschaltung

Wenn durch z.B. angebrannte Speisen oder starken Zigarrenrauch Alarm ausgelöst wird kann der Rauchmelder mit Druck auf die STILLE-Taste für ca. 5 Min. stummgeschaltet werden.

Nutzen Sie diese Funktion nur, wenn die harmlose Ursache der Rauchentwicklung eindeutig feststeht!

Lüften Sie den Raum gründlich. Ist die Raumluft geklärt deaktivieren Sie die Stummschaltung durch Drücken des Testknopfes (oder Deaktivierung erfolgt automatisch nach ca. 5 Min.). Sollte die Raumluftbelastung durch Rauchpartikel immer noch zu hoch sein, ertönt das Alarmsignal erneut - Sie können die Stummschaltfunktion mehrmals hintereinander nutzen.

Hinweis: Die Stummschaltung funktioniert nicht bei extremer Rauchentwicklung.

Austausch/Ersatz des Alarmsystems

Die Stromversorgung des stabo Rauchmelders erfolgt über eine fest installierte, nicht austauschbare Lithium-Batterie, deren Lebensdauer bei normalen Betriebsbedingungen ca. 10 Jahre beträgt. Wenn die Batteriekapazität nachlässt ertönt alle 30-40 Sekunden ein deutlich wahrnehmbarer Piepton (Warndauer mindestens 30 Tage). Ersetzen Sie dann den Rauchmelder durch ein neues Gerät.

Bevor Sie das Gerät entsorgen ziehen Sie den Batterieschieber seitlich am Gehäuse heraus, um die Stromversorgung zu unterbrechen.

Entsorgungshinweis

Elektronische Geräte und verbrauchte Batterien gehören nicht in den Hausmüll. Geben Sie das Gerät (mit herausgezogenem Batterieschieber) bei Ihrem kommunalen Entsorger bzw. einer speziellen Elektronikschrott-Sammelstelle ab.

Technische Daten

Betriebsspannung: fest installierte 9 V Lithium-Batterie

Akustische Alarmanzeige: Piezo-Sirene 85 dB(A) /3 m

Optische Alarmanzeige: LED blinkt

Testfunktion: Prüftaste mit LED-Anzeige

Temperaturbereich: ca. 4°C bis 40°C

Haftungsausschluss:

stabo haftet nicht für Verluste und/oder Schäden jedweder Art, wozu auch Einzel-oder Folgeschäden zählen, die sich aus der Tatsache ergeben, daß das Signal des Rauchmelders bei Rauch oder Feuer nicht aktiviert wurde.

stabo haftet auch nicht für etwaige Folgen von Fehl- oder Täuschungsalarmen: Kosten, die z.B. durch Einsätze von Feuerwehr oder Schlüsseldiensten entstehen, werden nicht übernommen.

Irrtümer und Änderungen vorbehalten. Copyright © 12/2012 stabo Elektronik GmbH
