BEDIENUNGSANLEITUNG EBGL4XCN ELECTROLUX

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung dieses grossartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets grossartige Ergebnisse erzielen werden.

Willkommen bei Electrolux!

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr Produkt für einen besseren Service zu registrieren:

www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschliesslich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden:

Modell, Produktnummer (PNC), Seriennummer.

Diese Informationen finden Sie auf dem Typenschild.

Warnungs-/Sicherheitshinweise

Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

1. ⚠SICHERHEITSHINWEISE

Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor Montage und Inbetriebnahme des Geräts. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemässe Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhielten, wie das Gerät sicher zu bedienen ist, und welche Gefahren bei nicht ordnungsgemässer Bedienung bestehen.

- Kinder dürfen nicht mit dem Gerät spielen.

- Halten Sie das Verpackungsmaterial von Kindern fern.

- Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.

- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

- Reinigung und Wartung dürfen nicht ohne Beaufsichtigung von Kindern durchgeführt werden.

- Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

1.2 Allgemeine Sicherheit

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.

- Der Geräteinnenraum wird während des Betriebs heiss. Berühren Sie nicht die Heizelemente im Gerät.

Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.

- Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung.

- Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

- Benutzen Sie zum Reinigen der Glastür keine scharfe Scheuermittel oder Metallschwämmchen; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermassen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

- Seien Sie beim Anfassen der Aufbewahrungsschublade vorsichtig. Sie kann heiss sein.

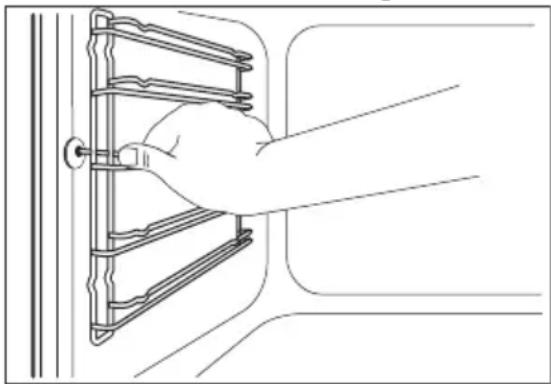

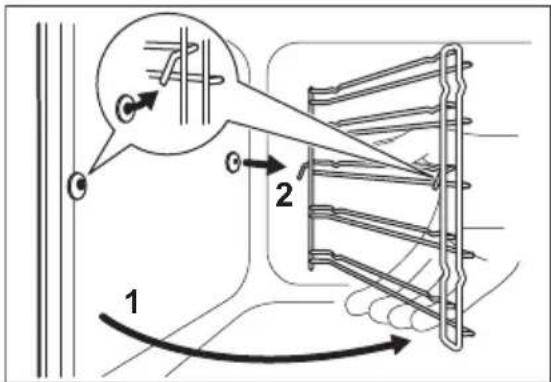

- Ziehen Sie zum Entfernen der Einhängegitter diese erst vorne und dann hinten von den Seitenwänden weg. Führen Sie zum Einsetzen der Einhängegitter die obigen Schritte in umgekehrter Reihenfolge durch.

• Gemäss den Verdrahtungsregeln muss bei Festverdrahtung eine Vorrichtung zur Trennung des Gerätes von der Spannungsversorgung vorhanden sein.

- Verwenden Sie ausschliesslich das für dieses Gerät empfohlene Speisenthermometer.

2. SICHERHEITSINFORMATIONEN

2.1 Montage

WARNUNG!

Das Gerät darf nur von einer Fachkraft montiert werden.

- Entfernen Sie die Verpackung.

- Montieren oder verwenden Sie ein beschädigtes Gerät nicht.

- Halten Sie sich an die mit dem Gerät gelieferte Montageanleitung.

- Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

- Ziehen Sie das Gerät nicht am Griff.

- Halten Sie die Mindestabstände zu anderen Geräten und Küchenmöbeln ein.

- Stellen Sie sicher, dass das Gerät unterhalb von bzw. zwischen sicheren Konstruktionen montiert wird.

• Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen.

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

- Der Elektroanschluss muss von einem Elektriker ausgeführt werden.

• Das Gerät muss geerdet sein.

- Achten Sie darauf, dass die elektrischen Informationen auf dem Typenschild mit Ihrer Spannungsversorgung übereinstimmen. Wenden Sie sich anderenfalls an einen Elektriker.

- Schliessen Sie das Gerät unbedingt an eine sachgemäss installierte Schutzkontaktsteckdose an.

- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

- Achten Sie darauf, den Netzstecker und das Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, muss dies durch unseren autorisierten Kundendienst durchgeführt werden.

- Achten Sie darauf, dass das Netzkabel die Gerätetür nicht berührt oder in ihre Nähe gelangt, insbesondere wenn die Tür heiss ist.

- Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

- Falls die Steckdose lose ist, schliessen Sie den Netzstecker nicht an.

- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie hierfür am Netzstecker.

- Verwenden Sie nur geeignete Trennvorrichtungen: LS-Schalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt

werden können), FI-Schalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Spannungsversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

- Das Gerät entspricht den EWG-Richtlinien.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs- und Stromschlaggefahr oder Explosionsgefahr.

- Das Gerät ist ausschliesslich für die Verwendung im Haushalt vorgesehen.

- Nehmen Sie keine technischen Änderungen am Gerät vor.

- Die Lüftungsöffnungen dürfen nicht abgedeckt werden.

- Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

- Schalten Sie das Gerät nach jedem Gebrauch aus.

- Öffnen Sie die Gerätetür vorsichtig, wenn das Gerät in Betrieb ist. Es kann heisse Luft austreten.

- Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

- Üben Sie keinen Druck auf die geöffnete Gerätetür aus.

- Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

- Öffnen Sie die Gerätetür vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthalten, kann ein Alkohol-Luftgemisch entstehen.

- Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in das Geräts gelangen.

- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
  – Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Gerätes.
  – Legen Sie keine Aluminiumfolie direkt auf den Boden des Garraums.
  – Stellen Sie kein Wasser in das heisse Gerät.
  – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.

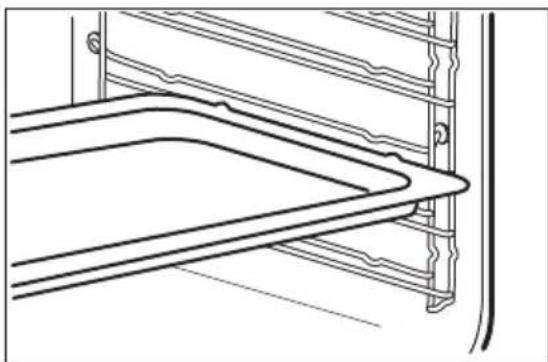

  – Gehen Sie beim Einsetzen und Herausnehmen des Zubehörs vorsichtig vor.

- Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts. Sie stellen keinen Mangel im Sinne des Gewährleistungsrechtes dar.

- Verwenden Sie für feuchte Kuchen das tiefe Blech. Fruchtsäfte können bleibende Flecken verursachen.

- Dieses Gerät ist nur zum Kochen bestimmt. Es darf nicht für andere Zwecke als vorgesehen benutzt werden, zum Beispiel zum Beheizen eines Raums.

- Garen Sie immer bei geschlossener Backofentür.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

- Schalten Sie vor Wartungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

- Vergewissern Sie sich, dass das Gerät abgekühlt ist. Zusätzlich besteht die Gefahr, dass die Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an den Kundendienst.

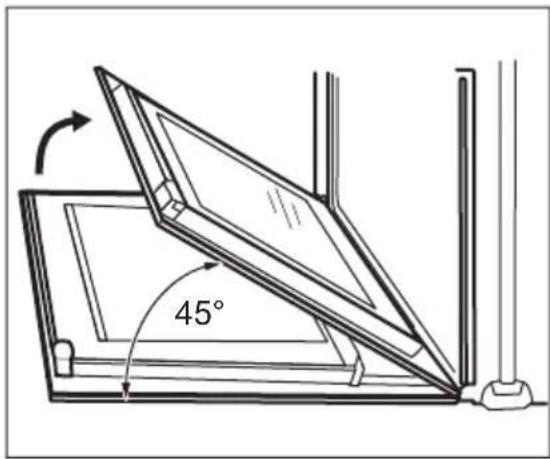

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmässig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Fett- oder Speisereste im Gerät können einen Brand verursachen.
• Reinigen Sie das Gerät mit einem feuchten weichen Tuch. Verwenden Sie ausschliesslich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie bitte unbedingt die Anweisungen auf der Verpackung.
• Reinigen Sie die katalytische Emailbeschichtung (falls vorhanden) nicht mit Reinigungsmitteln.

2.5 Innenbeleuchtung

- Die Leuchtmittel in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie sie nicht zur Raumbeleuchtung.

WARNUNG!

Stromschlaggefahr.

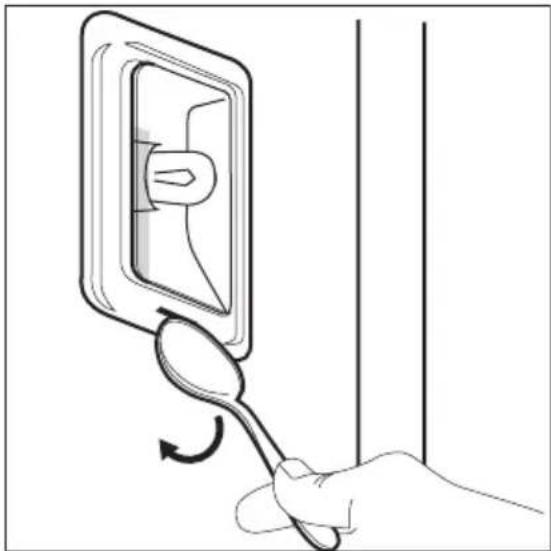

- Trennen Sie das Gerät von der Spannungsversorgung, bevor Sie die Lampe austauschen.

- Verwenden Sie dazu eine Lampe mit der gleichen Leistung.

2.6 Entsorgung

WARNUNG!

Verletzungs- oder Erstickungsgefahr.

• Trennen Sie das Gerät von der Spannungsversorgung.
• Schneiden Sie das Netzkabel durch und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschliessen.

3. GERÄTEBESCHREIBUNG

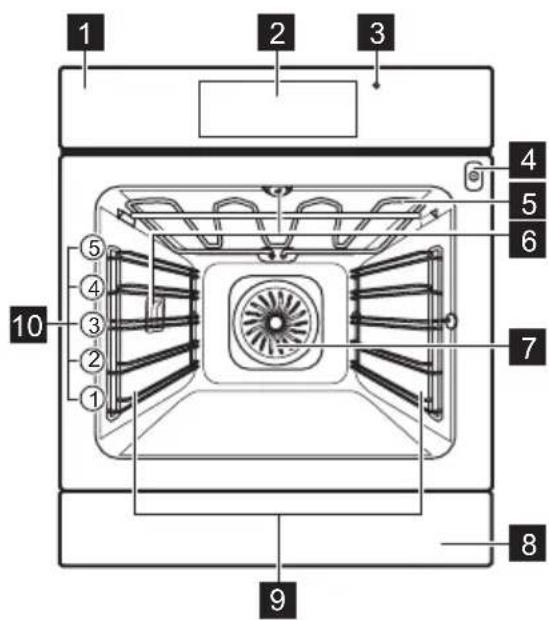

3.1 Allgemeine Übersicht

1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7

3.2 Zubehör

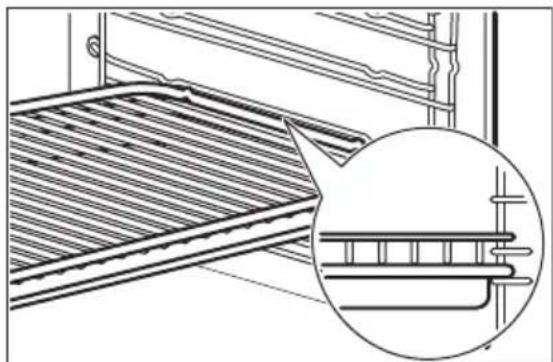

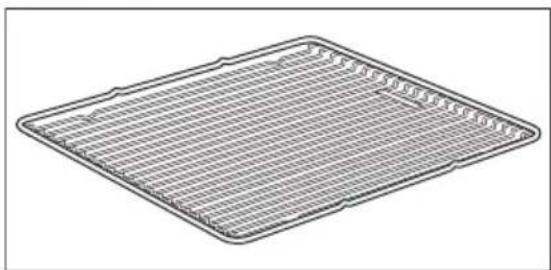

Gitterrost

Für Kochgeschirr, Kuchenformen, Braten.

Kuchenblech

Für Kuchen und Plätzchen.

1 Bedienfeld
2 Elektronischer Programmspeicher
3 Kontrolllampe der beheizbaren Schublade (nur ausgewählte Modelle)
4 Buchse für Speisenthermometer
5 Heizelement
6 Licht
7 Ventilator
8 Schublade
9 Einhängegitter, herausnehmbar
10 Einschubebenen

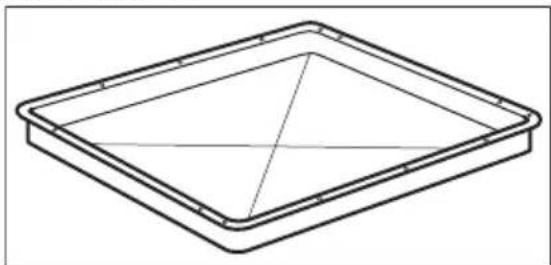

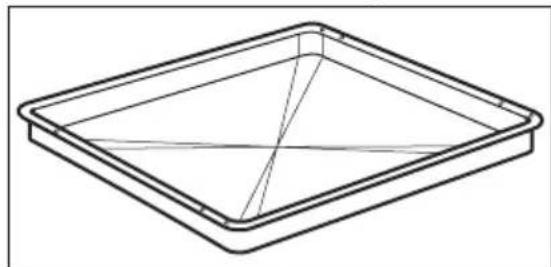

Kuchenblech hochrandig

Zum Backen und Braten oder zum Auffangen von austretendem Fett.

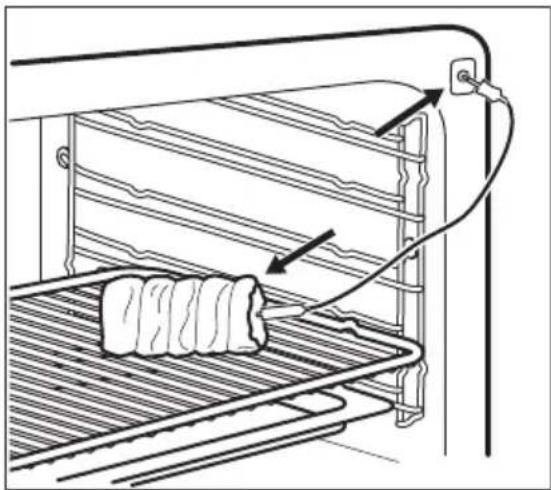

Speisenthermometer

Zum Messen des Garzustands des Garguts.

Schublade

Die Schublade befindet sich unterhalb des Backofengarraums.

WARNUNG!

Sie kann beim Ofenbetrieb heiss werden. Bewahren Sie keine brennbaren Gegenstände in der Schublade auf.

4. BEDIENFELD

4.1 Elektronischer Programmspeicher

1 ① □ ★ °C √ ∧ ok ★ ⓣ ♡ ② ③ 2 4 6 9

Bedienen Sie das Gerät über die Sensorfelder.

	Sensor-feld	Funktion Beschreibung
1	- DISPLAY Anzeige der aktuellen Geräteeinstellungen.
2		EIN/AUS Ein- und Ausschalten des Geräts.Aufrufen der Ofenfunktionen.
3		OPTIONEN Einstellen einer Ofenfunktion, Reinigungsfunk-tion oder eines Automatikprogramms.
4		FAVORITEN-PRO-GRAMM	Speichern Ihres bevorzugten Programms. Über diese Funktion können Sie direkt auf Ihr bevor-zugtes Programm zugreifen, selbst wenn das Gerät ausgeschaltet ist.
5	°C >>3s	TEMPERATUR/SCHNELLAUFHEI-ZUNG	Einstellen und Anzeigen der Temperatur des Backofeninnenraums oder des Speisenther-mometers (falls vorhanden). Halten Sie die Taste drei Sekunden lang gedrückt, um die Schnellaufheizfunktion an- oder auszuschalten.
6		NACH OBEN/NACH UNTEN	Menünavigation nach oben oder unten.
7		OK Bestätigung der Auswahl oder Einstellung. Me-nünavigation nach unten.
8		BACKOFENBE-LEUCHTUNG	Ein- und Ausschalten der Backofenlampe.
9		UHR Einstellen der Uhrfunktionen.
10		KURZZEIT-WECK-ER	Einstellen des Kurzzeit-Weckers.

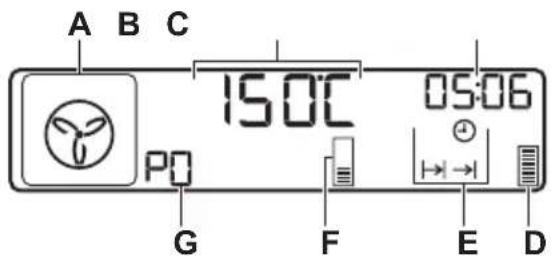

4.2 Display

A B C 150°C 05:06 P0 G F E D

A) Symbol der Ofenfunktion
B) Die Temperatur-/Uhrzeitanzeige
C) Anzeige der Gardauer/Dauer/des Kurzzeit-Weckers
D) Restwärmeanzeige
E) Anzeigen der Uhrfunktionen
F) Aufheizanzeige / Anzeige Schnellaufheizung
G) Nummer der Ofenfunktion / des Programms

Weitere Anzeigen auf dem Display:

Symbol	Bezeichnung Beschreibung
	Automatikprogramm	Auswahl eines Automatikprogramms.
	Favoriten	Das bevorzugte Programm wird ausgeführt.
[CXT2]	g	Ein Automatikprogramm mit Gewichtseingabe ist eingeschaltet.
[h] in	Std./Min.	Es ist eine Uhrfunktion eingeschaltet.
°	Temperatur / Schnellaufheizung	Die Funktion ist eingeschaltet.
	Temperatur	Anzeige der aktuellen Temperatur.
	Speisenthermometer	Das Speisenthermometer ist in die Buchse eingesteckt.
	Backofenbeleuchtung	Sie haben die Backofenbeleuchtung ausgeschaltet.
	Kurzzeit-Wecker	Der Kurzzeit-Wecker ist eingeschaltet.

4.3 Aufheiz-Anzeige

Wenn Sie eine Ofenfunktion einschalten, leuchten die Balken 📄m Display nacheinander auf. Die Balken zeigen an, ob die Gerätetemperatur steigt oder sinkt.

Die Balken erlöschen, sobald das Gerät die eingestellte Temperatur erreicht hat.

5. VOR DER ERSTEN INBETRIEBNAHME

WARNUNG!

Siehe Sicherheitshinweise.

5.1 Reinigung vor der ersten Benutzung

Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Gerät.

Siehe Kapitel „Reinigung und Pflege“.

Reinigen Sie das Gerät vor der ersten Inbetriebnahme. Setzen Sie das Zubehör und die herausnehmbaren Einhängegitter wieder in ihrer ursprünglichen Position ein.

5.2 Einstellen der Uhrzeit

Nach dem ersten Anschluss an das Stromnetz leuchten alle Symbole im Display einige Sekunden lang. In den

darauf folgenden Sekunden zeigt das Display die Softwareversion an.

Nachdem die Anzeige der Softwareversion erloschen ist, zeigt das Display h und 12:00 an.

1. Berühren Sie zum Einstellen der Stunde(n) oder . ∨
2. Berühren Sie .OK
3. Berühren Sie zum Einstellen der Minuten ∧ oder ∨
4. Berühren Sie oder .

Die Temperatur-/Zeitanzeige zeigt die neue Zeit an.

5.3 Ändern der Uhrzeit

Sie können die Tageszeit nur ändern, wenn das Gerät ausgeschaltet ist.

Berühren Sie ⚠️

① blinkt im Display.

Zum Einstellen der Tageszeit schlagen Sie unter „Einstellen der Uhrzeit“ nach.

6. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Sicherheitshinweise.

• im manuellen Modus
  • mit Automatikprogrammen

6.1 Bedienen des Geräts

Sie können das Gerät wie folgt bedienen:

6.2 Ofenfunktionen

Ofenfunktion Anwendung

Heissluft Zum Backen und Braten auf drei Einschubebenen und zum Dörren von Lebensmitteln. Stellen Sie eine 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze ein.

Ofenfunktion Anwendung
	Pizza-/Wähen-stufe	Zum Backen auf einer Ebene für Gerichte mit einer in-tensiveren Bräunung und einem knusprigen Boden. Stellen Sie eine 20 - 40 °C niedrigere Backofentem-peratur als bei Ober-/Unterhitze ein.
	Ober-/Unterhitze	Zum Backen und Braten auf einer Einschubebene.
	Niedertemp.-Au- tomatik	Zum Zubereiten von besonders zarten und saftigen Braten.
	Unterhitze	Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
	Auftauen	Zum Auftauen von tiefgefrorenen Lebensmitteln.
	Warmhalten	Zum Warmhalten von Speisen.
	Grill	Zum Grillen flacher Lebensmittel und zum Toasten von Brot.
	Grillstufe	Zum Grillen flacher Lebensmittel in grösseren Mengen und zum Toasten von Brot.
	Heissluftgrillen	Zum Braten grösserer Fleischstücke oder von Geflü-gel mit Knochen auf einer Einschubebene. Auch zum Gratinieren und Überbacken.

6.3 Einstellen der Ofenfunktion

1. Schalten Sie das Gerät mit ein. Das Display zeigt die eingestellte Temperatur, das Symbol und die Nummer der Ofenfunktion an.

2. Berühren Sie zum Einstellen der Ofenfunktion /oder . ∨

3. Berühren Sie . Andernfalls wird das Gerät nach fünf Sekunden automatisch gestartet.

Haben Sie das Gerät eingeschaltet, aber keine Ofenfunktion oder kein Programm ausgewählt, schaltet sich das Gerät automatisch nach 20 Sekunden wieder aus.

6.4 Ändern der Temperatur

Berühren Sie oder, um die Temperatur in Schritten von 5 °C zu ändern. Sobald das Gerät die eingestellte Temperatur erreicht hat, ertönt dreimal ein akustisches Signal und die Aufheiz-Anzeige erlischt.

6.5 Abfragen der Temperatur

Sie können die Temperatur während einer laufenden Funktion oder eines laufenden Programms anzeigen.

1. Berühren Sie ,»». Die Temperatur-/Zeit-Anzeige zeigt die Backofentemperatur an.
2. Berühren Sie , um wieder die eingestellte Temperatur anzuzeigen. oder warten Sie, bis das Display diese

nach fünf Sekunden automatisch anzeigt.

6.6 Schnellaufheizung

Die Funktion Schnellaufheizung steht nicht bei allen Ofenfunktionen zur Verfügung. Es ertönt ein akustisches Signal, wenn die Schnellaufheizung nicht für die eingestellte Funktion verfügbar ist. Hierzu müssen aber die Alarmsignale im Menü „Einstellungen“ eingeschaltet worden sein.

Die Funktion Schnellaufheizung verkürzt die Aufheizzeit.

Halten Sie zum Einschalten der Funktion Schnellaufheizung „Jänger als drei Sekunden gedrückt. Wenn Sie die Funktion Schnellaufheizung einschalten, blinken die Balken im Display nacheinander, und es erscheint um anzuzeigen, dass die Funktion in Betrieb ist.

7. UHRFUNKTIONEN

7.1 Tabelle der Uhrfunktionen

Uhrfunktion Anwendung
➊	TAGESZEIT Anzeigen der Tageszeit. Zum Ändern der Tageszeit schlagen Sie unter „Einstellen der Tageszeit“ nach.
|→|	DAUER Einstellen der Einschaltdauer für das Gerät.
→|	ENDE Einstellen, wann das Gerät ausgeschaltet werden soll.Sie können die Dauer und das Ende gleichzeitig einstellen (Zeitvorwahl), wenn das Gerät zu einem späteren Zeitpunkt automatisch ein- und ausgeschaltet werden soll.

7.2 Garzeitmesser

Der Garzeitmesser lässt sich nicht einschalten, wenn Dauer und Ende eingestellt sind.

Der Garzeitmesser schaltet sich ein, sobald der Backofen aufgeheizt wird.

Berühren Sie zum Rücksetzen des Garzeitmessers und gleichzeitig, bis das Display „00:00“ anzeigt und der Garzeitmesser wieder die Zeit hochzählt.

7.3 Einstellen der DAUER

1. Schalten Sie das Gerät ein, und stellen Sie eine Ofenfunktion und die Temperatur ein.

2. Berühren Sie wiederholt, bis das Display anzeigt.

blinkt im Display.

1. Berühren Sie zum Einstellen der DAUER in Minuten /oder . ∨

2. Berühren Sie, um Ihre Auswahl zu bestätigen.

3. Berühren Sie zum Einstellen der DAUER in Stunden oder .

Wenn Sie während des Einstellens der DAUER berühren, schaltet das Gerät auf die Funktion ENDE um.

1. Nach Ablauf der Zeit ertönt zwei Minuten ein akustisches Signal.

→ und die eingestellte Zeit blinken im Display. Das Gerät wird ausgeschaltet.

1. Berühren Sie ein Sensorfeld, um das akustische Signal auszuschalten.

2. Schalten Sie das Gerät aus.

7.4 Einstellen von ENDE

1. Schalten Sie das Gerät ein, und stellen Sie eine Ofenfunktion und die Temperatur ein.

2. Berühren Sie wiederholt, bis das Display → I anzeigt.

→ | blinkt im Display.

1. Stellen Sie das ENDE mit oder und drücken Sie zur Bestätigung. Stellen Sie zunächst die Minuten und dann die Stunden ein.

Nach Ablauf der eingestellten Zeit ertönt zwei Minuten lang ein Signalton. Das

Symbol und die eingestellte Zeit blinken im Display. Das Gerät wird ausgeschaltet.

1. Berühren Sie ein Sensorfeld, um das akustische Signal auszuschalten.

2. Schalten Sie das Gerät aus.

7.5 Einstellen des KURZZEIT-WECKERS

Verwenden Sie den KURZZEIT-WECKER zum Einstellen einer Countdownzeit (maximal 2 Std. 30 Min.). Diese Funktion hat keine Auswirkung auf den Gerätebetrieb. Sie können den KURZZEIT-

8. AUTOMATIKPROGRAMME

WARNUNG!

Siehe Sicherheitshinweise.

9 Automatikprogramme sind gespeichert. Auf dem Display werden die Einschubebenen und die voreingestellten Garzeiten für die einzelnen Automatikprogramme angezeigt. Die Rezepte der Automatikprogramme finden Sie im „Rezeptbuch“.

8.1 Automatikprogramme

1. Schalten Sie das Gerät ein.

2. Berühren Sie .☐ Im Display wird die Nummer des Automatikprogramms (P1 – P9) angezeigt.

3. Berühren Sie oder, um das Automatikprogramm auszuwählen.

WECKER jederzeit einstellen, auch wenn das Gerät ausgeschaltet ist.

1. Berühren Sie .
   ♡ und „00“ blinken im Display.

2. Stellen Sie den KURZZEIT-WECKER mit oder ein. Stellen Sie zuerst die Sekunden, dann die Minuten und Stunden ein.

3. Berühren Sie zum Zurücksetzen der Zeit und gleichzeitig.

4. Berühren Sie . Andernfalls wird der KURZZEIT-WECKER nach 5 Sekunden automatisch gestartet. Nach Ablauf der eingestellten Zeit ertönt zwei Minuten lang ein Signalton und 00:00 sowie blinken im Display.

5. Berühren Sie ein Sensorfeld, um das akustische Signal auszuschalten.

7.6 Einstellen der Zeitvorwahl

Die Funktionen DAUER und ENDE können gleichzeitig verwendet werden, wenn das Gerät zu einem späteren Zeitpunkt automatisch ein- und ausgeschaltet werden soll. Stellen Sie in diesem Fall zuerst die DAUER und dann das ENDE ein (siehe „Einstellen der DAUER“ und „Einstellen von ENDE“).

1. Berühren Sie oder warten Sie fünf Sekunden, bis das Gerät automatisch eingeschaltet wird.

2. Nach Ablauf der Zeit ertönt zwei Minuten ein akustisches Signal. Das Symbol blinkt.

Das Gerät wird ausgeschaltet.

1. Berühren Sie ein Sensorfeld, um das akustische Signal auszuschalten.

8.2 Automatikprogramme mit Gewichtseingabe

Wenn Sie das Fleischgewicht eingeben, berechnet das Gerät die Gardauer.

1. Schalten Sie das Gerät ein.
2. Berühren Sie .☐
3. Berühren Sie zum Einstellen des Gewichts /oder . Siehe „Rezeptbuch“.

Im Display wird Folgendes angezeigt: Die Gardauer, das Symbol Dauer → ein Standardgewicht und die Gewichtseinheit (g).

1. Berühren Sie, oder warten Sie fünf Sekunden, bis die Einstellungen automatisch gespeichert werden. Das Gerät wird eingeschaltet.

2. Sie können das Standardgewicht mit ∧ oder ∨ ändern. Berühren Sie OK.

3. Nach Ablauf der Zeit ertönt zwei Minuten ein akustisches Signal. I→I blinkt.

Das Gerät wird ausgeschaltet.

1. Berühren Sie ein Sensorfeld, um das akustische Signal auszuschalten.

9. VERWENDEN DES ZUBEHÖRS

WARNUNG!

Siehe Sicherheitshinweise.

9.1 Speisenthermometer

Zwei Temperaturen sind einzustellen: Die Backofentemperatur und die Kerntemperatur. Siehe Rezeptbuch.

Das Speisenthermometer misst die Kerntemperatur des Fleisches. Das Gerät wird ausgeschaltet, sobald das Fleisch die eingestellte Temperatur erreicht hat.

ACHTUNG!

Verwenden Sie nur das mitgelieferte Speisenthermometer oder ein Originalersatzteil.

Das Speisenthermometer muss während des Garvorgangs im Fleisch und der Stecker in der Buchse bleiben.

1. Schalten Sie das Gerät ein.

2. Stecken Sie die Spitze des Speisenthermometers (mit dem Symbol /auf dem Griff) in die Mitte des Fleischstücks.

3. Stecken Sie den Stecker des Speisenthermometers in die Buchse an der Vorderseite des Geräts.

Im Display wird ein blinkendes Symbol und die voreingestellte Kerntemperatur angezeigt. Die Temperatur beträgt 60 °C beim ersten Gebrauch und die jeweils zuletzt eingestellte Temperatur bei darauf folgenden Einsätzen.

Wenn Sie den Stecker des Speisenthermometers in die Buchse stecken, löschen Sie die Einstellungen für die Uhrfunktionen.

1. Berühren Sie oder, um die Kerntemperatur einzustellen.

2. Berühren Sie, oder die Einstellungen werden automatisch nach fünf Sekunden gespeichert.

Sie können die Kerntemperatur nur einstellen, wenn das Symbol blinkt. Wird im Display das Symbol angezeigt, blinkt aber nicht zur Temperatureinstellung, berühren Sie und oder ,um einen neuen Wert einzustellen.

1. Stellen Sie die Ofenfunktion und die -temperatur ein.

Das Display zeigt die tatsächliche

Kerntemperatur und das Aufheizsymbol an.

Während das Gerät die voraussichtliche Dauer berechnet, wird im Display der Wert des Garzeitmessers angezeigt. Nach der ersten Berechnung zeigt das Display die voraussichtliche Dauer des Garvorgangs an.

Das Gerät berechnet während des Garens laufend die Dauer der Garzeit. Das Display wird regelmässig mit der neuen Garzeit aktualisiert.

Wenn Sie mit dem Speisenthermometer garen, können Sie die im Display angezeigte Temperatur ändern. Wenn Sie das Speisenthermometer in die Buchse eingesteckt und eine Ofenfunktion und eine Temperatur eingestellt haben, wird im Display die aktuelle Kerntemperatur angezeigt. Berühren Sie »wiederholt, um die anderen drei Temperaturen anzuzeigen:

• Die eingestellte Kerntemperatur
• Die aktuelle Backofentemperatur
• Die aktuelle Kerntemperatur

Sobald das Gerät die eingestellte Kerntemperatur erreicht hat, ertönt ein akustisches Signal und der Wert des Speisenthermometers und blinken. Das Gerät wird ausgeschaltet.

1. Berühren Sie ein Sensorfeld, um das akustische Signal abzuschalten.

2. Ziehen Sie den Stecker des Speisenthermometers aus der Buchse heraus und nehmen Sie das Fleisch aus dem Gerät.

WARNUNG!

Seien Sie beim Herausnehmen des Speisenthermometers vorsichtig. Es ist heiss. Es besteht Verbrennungsgefahr.

9.2 Einsetzen des Zubehörs

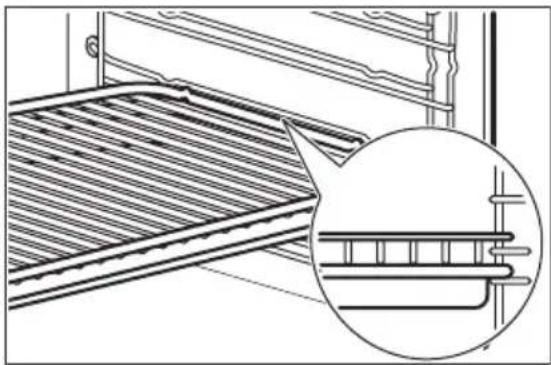

Gitterrost:

Schieben Sie den Rost zwischen die Führungsstäbe der Einhängegitter, mit den Füssen nach unten zeigend.

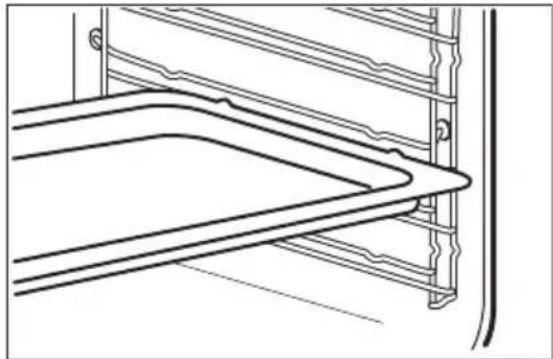

Schieben Sie das Kuchenblech zwischen die Führungsstäbe der Einhängegitter.

Schieben Sie die Auflaufpfanne zwischen die Führungsstäbe der Einhängegitter.

Gitterrost und Kuchenblech zusammen:

Schieben Sie das Kuchenblech zwischen die Führungsstäbe der Einhängegitter und den Gitterrost zwischen die Führungsstäbe darüber.

Gitterrost und Auflaufpfanne zusammen:

Schieben Sie die Auflaufpfanne zwischen die Führungsstäbe der Einhängegitter und

10. ZUSATZFUNKTIONEN

10.1 Verwenden der Funktion Favoriten

Mit dieser Funktion können Sie Ihre bevorzugten Einstellungen für Temperatur und Dauer bei Ofenfunktionen oder -programmen speichern.

1. Stellen Sie die Temperatur und die Dauer für eine Ofenfunktion oder ein Programm ein.

2. Berühren Sie länger als drei Sekunden. Ein akustisches Signal ertönt.

3. Schalten Sie das Gerät aus.

- Berühren Sie, um diese Funktion einzuschalten. Das Gerät schaltet Ihr bevorzugtes Programm ein.

den Gitterrost zwischen die Führungsstäbe darüber.

- Alle Zubehörteile besitzen kleine Kerben oben auf der rechten und linken Seite, um die Sicherheit zu erhöhen. Diese Kerben dienen auch als Kippsicherung.

- Durch den umlaufend erhöhten Rahmen des Rostes ist das Kochgeschirr zusätzlich gegen Abrutschen gesichert.

Sie können die Dauer und die Temperatur bei eingeschalteter Funktion ändern.

- Berühren Sie, um diese Funktion auszuschalten. Das Gerät schaltet Ihr bevorzugtes Programm aus.

10.2 Verwenden der Kindersicherung

Die Kindersicherung verhindert ein versehentliches Bedienen des Geräts.

1. Schalten Sie das Gerät mit aus, um die Funktion einschalten zu können. Stellen Sie keine Ofenfunktion ein.

2. Berühren Sie 2 Sekunden lang gleichzeitig und . √

Ein akustisches Signal ertönt.

SAFE erscheint im Display.

Zum Ausschalten der Kindersicherung wiederholen Sie Schritt 2.

10.3 Verwenden der Tastensperre

Diese Funktion lässt sich nur bei eingeschaltetem Gerät einschalten.

Die Tastensperre verhindert ein versehentliches Verstellen der Ofenfunktion.

1. Schalten Sie das Gerät ein, um die Funktion aktivieren zu können.
2. Schalten Sie eine Ofenfunktion ein oder wählen Sie eine Einstellung.
3. Berühren Sie 2 Sekunden lang gleichzeitig und .

Ein akustisches Signal ertönt.

Loc erscheint im Display.

Zum Ausschalten der Tastensperre wiederholen Sie Schritt 3.

Sie können das Gerät bei eingeschalteter Tastensperre ausschalten. Wenn Sie das Gerät ausschalten, wird auch die Tastensperre ausgeschaltet.

10.4 Verwenden des Menüs Einstellungen

Das Gerät muss ausgeschaltet sein, damit im Menü Einstellungen Einstellungen vorgenommen werden können.

Mit dem Einstellungsmenü können Sie Funktionen im Hauptmenü ein- und ausschalten. Das Display zeigt SET und die Nummer der Einstellung an.

Beschreibung Mögliche Einstelloption
1 RESTWÄRMEANZEIGE EIN/AUS
2 TASTENTÖNE1)	KLICK/BEEP/AUS
3 ALARMSIGNALE EIN/AUS
4 HELLIGKEIT NIEDRIG/MITTEL/HOCH
5 SERVICE-MENÜ -
6 EINSTELLUNGEN ZURÜCKSETZEN EIN/AUS

1) Der Ton des Sensorfelds EIN/AUS lässt sich nicht ausschalten.

1. Wenn das Gerät ausgeschaltet ist, halten Sie drei Sekunden gedrückt. Im Display wird SET1 angezeigt, wobei die „1“ blinkt.
2. Berühren Sie zum Einstellen oder
3. Berühren Sie .OK
4. Berühren Sie oder, um die Einstellung zu ändern.
5. Berühren Sie .OK

10.5 Abschaltautomatik

Das Gerät wird aus Sicherheitsgründen nach einiger Zeit automatisch ausgeschaltet, wenn eine Ofenfunktion

eingeschaltet ist und Sie die Einstellungen nicht ändern.

Temperatur (°C) Ausschaltzeit (Std.)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - Höchsttem- peratur	1.5

Berühren Sie nach der automatischen Abschaltung ein Sensorfeld, um das Gerät wieder einzuschalten.

Die Abschaltautomatik funktioniert nicht mit den Funktionen:

Speisenthermometer, Backofenbeleuchtung, Niedertemp.-Automatik, Dauer, Ende, Zeitvorwahl.

10.6 Helligkeit des Displays

Die Helligkeit des Displays ändert sich in zwei Stufen:

- Nachthelligkeit - Ist das Gerät ausgeschaltet, verringert sich die Helligkeit des Displays zwischen 22:00 und 6:00 Uhr.

- Tageshelligkeit: - Wenn das Gerät eingeschaltet ist. - Wenn Sie eines der Sensorfelder während der Nachthelligkeit

11. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Sicherheitshinweise.

11.1 Anmerkungen zur Reinigung

- Reinigen Sie die Vorderseite des Geräts mit einem weichen Tuch, warmem Wasser und einem Reinigungsmittel.

- Reinigen Sie die Metalloberflächen mit einem handelsüblichen Reinigungsmittel.

- Reinigen Sie den Geräteinnenraum nach jedem Gebrauch. Fettansammlungen und Speisereste könnten einen Brand verursachen. Für die Brat- und Fettpfanne ist das Risiko besonders hoch.

- Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger.

- Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Verwenden Sie ein weiches Tuch, warmes Wasser und ein Reinigungsmittel.

- Zubehörteile mit Antihaftbeschichtung dürfen nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler

berühren (ausser EIN/AUS), schaltet das Display für die nächsten 10 Sekunden auf Tageshelligkeit um.

- Wenn das Gerät ausgeschaltet ist und Sie den Kurzzeit-Wecker einstellen. Sobald der Kurzzeit-Wecker abgelaufen ist, schaltet das Display zurück auf Nachthelligkeit.

10.7 Kühlgebläse

Wenn das Gerät in Betrieb ist, wird das Kühlgebläse automatisch eingeschaltet, um die Geräteflächen zu kühlen. Nach dem Abschalten des Geräts läuft das Kühlgebläse weiter, bis das Gerät abgekühlt ist.

gereinigt werden. Andernfalls kann die Antihaftbeschichtung beschädigt werden.

11.2 Entfernen der Einhängegitter

Entfernen Sie zur Reinigung des Ofens die Einhängegitter.

1. Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.

1. Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.

Führen Sie zum Einsetzen der Einhängegitter die obigen Schritte in umgekehrter Reihenfolge durch.

11.3 Katalyse (Refreshprogramm)

ACHTUNG!

Reinigen Sie die katalytische Oberfläche nicht mit Backofenreinigern, Scheuermitteln, Seife oder anderen Reinigungsmitteln. Die katalytische Oberfläche könnte beschädigt werden.

Reinigen Sie den Boden des Garraumes mit einem weichen Tuch. Entfernen Sie hartnäckige Verschmutzungen mit normalen Reinigungsmitteln oder einem handelsüblichen Backofenreiniger. Das Reinigungsmittel darf nicht an die katalytische Beschichtung der Wände und Decke gelangen.

Reinigen Sie das Türinnenglas mit warmen Wasser und einem weichen Tuch.

Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter.

Die Wände und die Decke des Garraums besitzen eine katalytischen Beschichtung. Diese bewirkt, das Fettspritzer und Schmutzpartikel bei grosser Hitze geruchlos absorbiert werden.

Heizen Sie das Gerät regelmässig ohne Lebensmittel auf, um diesen Selbstreinigungsvorgang zu unterstützen.

Flecken oder eine Verfärbung der katalytischen Oberfläche beeinträchtigen die katalytischen Eigenschaften nicht.

1. Berühren Sie wiederholt, bis im Display "Cata" und die Dauer des Reinigungsvorgangs (1 Stunde) angezeigt werden. Sie können die Dauer nicht ändern, aber den Start des Reinigungsvorgangs mit der Ende-Funktion verzögern.

Nach Ablauf der Zeit ertönt ein akustisches Signal. Das Gerät wird ausgeschaltet.

1. Berühren Sie ein beliebiges Sensorfeld, um das akustische Signal auszuschalten.

2. Reinigen Sie den Boden des Garraums mit einem weichen, feuchten Schwamm. Um eine Verschmutzung des Bodens zu vermeiden, setzen Sie während des Backens ein Kuchenblech in die Ebene darunter ein. Legen Sie den Boden des Backofens nicht mit Alufolie aus und stellen Sie keine Kuchenbleche, Töpfe usw. auf den Geräteboden, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird.

11.4 Aus- und Einhängen der Tür

Die Tür kann zur Reinigung ausgehängt werden.

WARNUNG!

Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer.

1. Öffnen Sie die Tür vollständig.

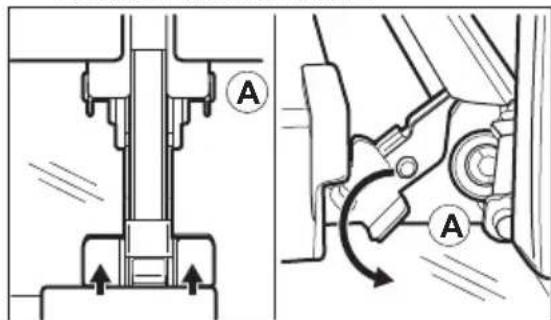

2. Drücken Sie die Klemmhebel (A) an beiden Türscharnieren.

1. Schliessen Sie die Tür bis zu einem Winkel von ca. 45°.

45°

1. Fassen Sie die Tür mit beiden Händen seitlich an und ziehen Sie sie schräg nach oben vom Gerät weg.
2. Legen Sie die Tür mit der Aussenseite nach unten auf ein weiches Tuch und eine stabile Fläche. Somit werden Verkratzungen verhindert.

Hängen Sie nach der Reinigung die Tür wieder ein. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch.

11.5 Austauschen der Lampe

Legen Sie ein Tuch auf den Boden des Garraums. So werden Schäden an der Lampenabdeckung und im Garraum vermieden.

WARNUNG!

Stromschlaggefahr! Schalten Sie die Sicherung aus, bevor Sie die Lampe austauschen. Die Lampe und die Glasabdeckung können heiss sein.

1. Schalten Sie das Gerät aus.
2. Entfernen Sie die Sicherungen aus dem Sicherungskasten oder schalten Sie den Schutzschalter aus.

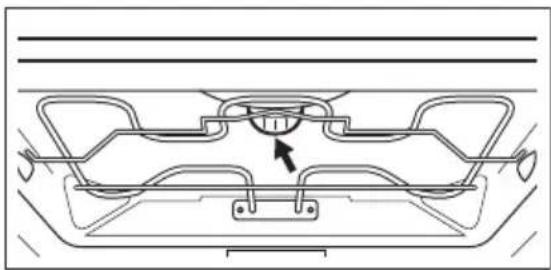

Obere Lampe

1. Drehen Sie die Glasabdeckung der Lampe gegen den Uhrzeigersinn, und nehmen Sie sie ab.

12. FEHLERSUCHE

WARNUNG!

Siehe Sicherheitshinweise.

1. Reinigen Sie die Glasabdeckung.
2. Ersetzen Sie die Lampe durch eine bis 300 °C hitzebeständige Halogenlampe mit 230 V und 40 W.
3. Bringen Sie die Glasabdeckung an.

Seitliche Lampe

1. Entfernen Sie das linke Einhängegitter, um Zugang zur Ofenlampe zu bekommen.
2. Benutzen Sie einen schmalen, stumpfen Gegenstand (z. B. einen Teelöffel), um die Glasabdeckung abzunehmen.

1. Reinigen Sie die Glasabdeckung.
2. Ersetzen Sie die Lampe durch eine bis 300 °C hitzebeständige Halogenlampe mit 230 V und 40 W.
3. Bringen Sie die Glasabdeckung an.
4. Setzen Sie das linke Einhängegitter wieder ein.

12.1 Was tun, wenn...

Problem Mögliche Ursache Abhilfe
Der Backofen heizt nicht. Der Backofen ist ausgeschaltet.		Schalten Sie den Backofen ein.
Der Backofen heizt nicht. Die Uhrzeit ist nicht eingestellt.		Stellen Sie die Zeit ein.
Der Backofen heizt nicht. Die erforderlichen Einstellungen wurden nicht vorge-nommen.		Vergewissern Sie sich, dass die Einstellungen richtig sind.
Der Backofen heizt nicht. Die Abschaltautomatik ist eingeschaltet.		Siehe „Abschaltautomatik“.
Der Backofen heizt nicht. Die Kindersicherung ist eingeschaltet.		Siehe hierzu „Verwenden der Kindersicherung“.
Der Backofen heizt nicht. Die Sicherung hat ausgelöst.		Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Löst die Sicherung wiederholt aus, wenden Sie sich an eine Elektrofachkraft.
Die Lampe funktioniert nicht.	Die Lampe ist defekt. Tauschen Sie die Lampe aus.
Das Display zeigt die Uhr-zeit nicht an, wenn das Ger-ät ausgeschaltet ist.	Das Display ist ausgeschaltet.	Berühren Sie zum Einschalten des Displays und gleichzeitig.
Das Speisenthermometer funktioniert nicht.	Der Stecker des Speisen-thermometers ist nicht richtig in die Buchse einges- teckt.	Stecken Sie den Stecker des Speisenthermometers bis zum Anschlag in die Buchse ein.
Die Zubereitung der Ger-ichte dauert zu lange oder sie garen zu schnell.	Die Temperatur ist zu niedrig oder zu hoch.	Stellen Sie ggf. die Temperatur ein. Befolgen Sie die Ratschläge in der Bedienungsanleitung.
Dampf und Kondenswasser schlagen sich auf Speisen und im Garraum nieder.	Die Speisen standen zu lange im Backofen.	Speisen nach Beendigung des Gar- oder Backvor-gangs nicht länger als 15 - 20 Minuten im Backofen lassen.
Das Display zeigt „C2“ an. Sie möchten die Funktion Auftauen oder Katalyse eins-chalten, haben aber nicht den Stecker des Speisen-thermometers aus der Buchse entfernt.		Ziehen Sie den Stecker des Speisenthermometers aus der Buchse.
Das Display zeigt „C3“ an. Die Reinigungsfunktion startet nicht. Sie haben die Tür nicht vollständig geschlossen oder die Türverriege-lung ist defekt.		Schliessen Sie die Tür vollständig.
Im Display erscheint ein Fehlercode, der nicht in der Tabelle steht.	Ein elektrischer Fehler ist aufgetreten.	• Schalten Sie den Backofen über die Haussicherung oder den Schutz-schalter im Sicherung-skasten aus und wieder ein.• Wenn der Fehlercode immer noch angezeigt wird, wenden Sie sich an den Kundendienst.
Das Gerät ist eingeschaltet, heizt aber nicht. Der Ventilator funktioniert nicht. Das Display zeigt "Demo" an.	Der Demomodus ist einge-schaltet.	1. Schalten Sie den Backofen aus.2. Halten Sie gedrückt, bis sich der Backofen ein- und ausschaltet.3. Berühren und halten Sie und gleichzeitig gedrückt, bis ein Signal-ton ertönt und "Demo" erlischt.

12.2 Betriebsdaten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Fachhändler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am Frontrahmen des Garraums. Entfernen Sie das Typenschild nicht aus dem Garraum.

Wir empfehlen, hier folgende Daten zu notieren:

Modell (MOD.) ....

Produktnummer (PNC) ....

Seriennummer (S.N.) ....

13. MONTAGE

WARNUNG!

Siehe Sicherheitshinweise.

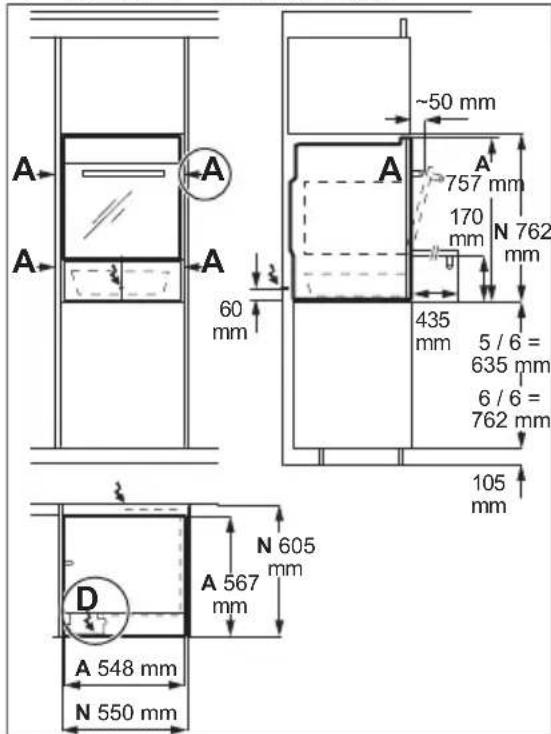

13.1 Einbau

Bei der Montage in brennbares Material sind die Normen NIN SEV 1000 (Brandschutzrichtlinien und deren Verordnungen der Vereinigung kantonaler Feuerversicherungen) zwingend einzuhalten.

1. Ziehen Sie die Geräteschublade bis zum Anschlag heraus und nehmen Sie sie aus dem Gerät.
2. Stellen Sie das Gerät vor die Einbaunische und schliessen Sie den Stecker an.

Stellen Sie sicher, dass das Kabel beim Hineinschieben nicht eingeklemmt wird.

1. Schieben Sie das Gerät in die Einbaunische.

A = Gerät, N = Einbaunische

A A A 60 mm ~50 mm 757 mm 170 mm N 762 mm 435 mm 5 / 6 = 635 mm 6 / 6 = 762 mm 105 mm D A 567 mm N 605 mm A 548 mm N 550 mm

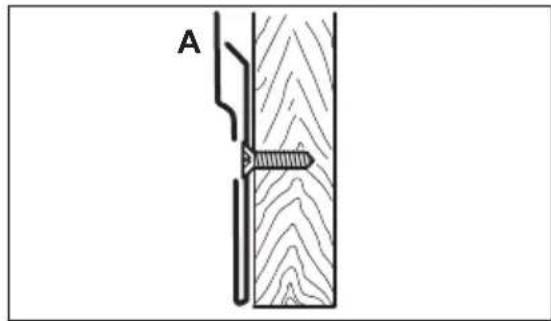

1. Befestigen Sie den Backofen mit mindestens 2 Schrauben an den 2 Seiten (A).

A

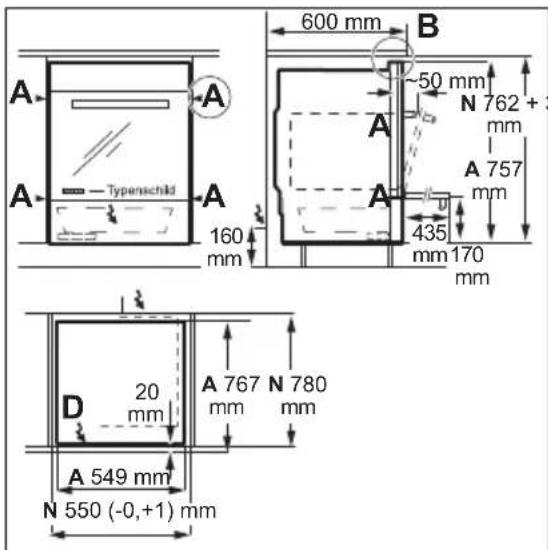

13.2 Einbau des Backofens unter einer Arbeitsplatte

Schliessen Sie den Backofen vor dem Einbau an die Netzversorgung an. Siehe Kapitel „Elektrischer Anschluss“.

Bei der Montage in brennbares Material sind die Normen NIN SEV 1000 (Brandschutzrichtlinien und deren Verordnungen der Vereinigung kantonaler Feuerversicherungen) zwingend einzuhalten.

1. Ziehen Sie die Geräteschublade bis zum Anschlag heraus und nehmen Sie sie aus dem Gerät.
2. Stellen Sie das Gerät vor die Einbaunische und schliessen Sie den Stecker an. Stellen Sie sicher, dass das Kabel beim Hineinschieben nicht eingeklemmt wird.
3. Schieben Sie das Gerät in die Einbaunische. A = Gerät, N = Einbaunische

A Typenschuld 160 mm 600 mm B 50 mm N 762 + mm A 757 mm A 435 mm 170 mm D 20 mm A 767 N 780 mm mm A 549 mm N 550 (-0,+1) mm

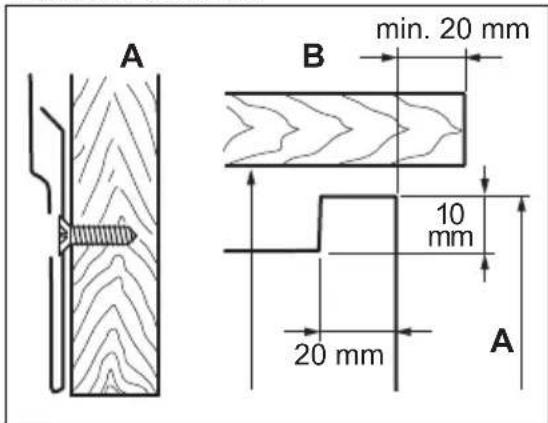

1. Befestigen Sie den Backofen mit mindestens 2 Schrauben an den 2 Seiten (A).

Beim Einbau neben Holzfeuerungen ist aus Sicherheitsgründen bauseits eine hitzebeständige und wärmedämmende Isolierplatte in Gerätehöhe und mindestens 30 cm Tiefe zu montieren.

A B min. 20 mm 10 mm 20 mm A

13.3 Elektrischer Anschluss

WARNUNG!

Zum Warten des Geräts muss immer der Netzstecker gezogen werden.

Als Netzanschlussleitung muss ein Kabel vom Typ H05VV-F oder höherwertig verwendet werden.

Schliessen Sie das Gerät über eine Zuleitung mit Stecker an. Ist keine Steckdose vorhanden, ist in der fest verlegten Hausinstallation eine

Trennvorrichtung mit mindestens 3 mm Kontaktöffnung vorzusehen, die das Gerät gleichzeitig und allpolig vom Netz trennt (entsprechend NIN SEV 1000). Der Anschluss mittels einer Steckdose ist bauseitig so vorzusehen: Die Steckdose muss zugänglich sein und ausserhalb des Koordinationsraums liegen. Bei Direktanschluss muss die Länge des Anschlusskabels ca. 120 cm betragen.

Lassen Sie das Gerät von einer Elektrofachkraft an das Stromnetz anschliessen.

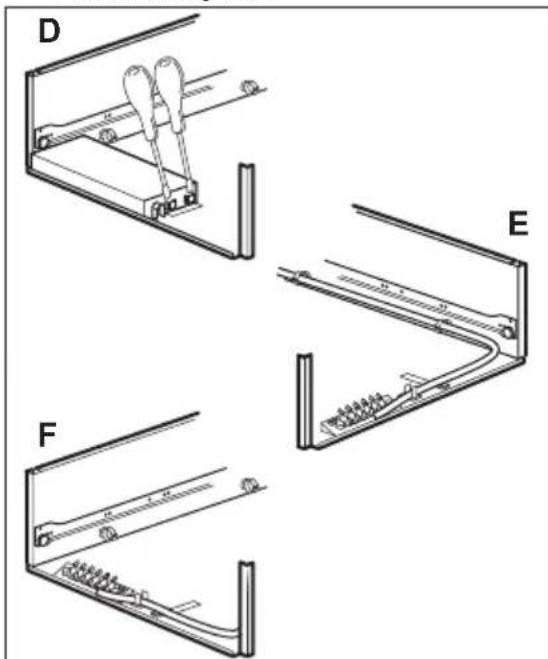

1. Öffnen Sie die Netzklemmen-Abdeckung (D).

1. Führen Sie das Anschlusskabel durch die Kabelklemmen (E). Damit wird ausgeschlossen, dass das Kabel die Schublade streift. Das Anschlusskabel befindet sich innerhalb des Gehäuses.
2. Bringen Sie den Kabelhalter (F) an.
3. Schliessen Sie die Klemme an, wie in der Abbildung angegeben.
4. Verbinden Sie das Kabel mit der Zugentlastung.
5. Schliessen Sie die Netzklemmen-Abdeckung.
6. Die elektrischen Anschlüsse müssen gemäss dem Anschlussplan hergestellt werden. Phasenbezeichnungen: L1, L2, L3 (oder R, S, T). Spannung: 400 V

1 1 1 2 3 2 400V3 50Hz 400V2 50Hz

1. Befestigen Sie die Zugentlastung.

14. ENERGIEEFFIZIENZ

14.1 Produktdatenblatt und Informationen gemäss EU 65-66/2014

Herstellername Electrolux
Modellidentifikation	EBGL4XBR
	EBGL4XCN
	EBGL4XSP
	EBGL4XWE
Energieeffizienzindex 103.5
Energieeffizienzklasse A
Energieverbrauch bei Standardbeladung, Ober-/Unterhitze	0.99 kWh/Programm
Energieverbrauch bei Standardbeladung, Heissluft 0.88 kWh/Programm
Anzahl der Garräume 1
Wärmequelle Strom
Fassungsvermögen 71 l
Backofentyp Einbau-Backofen
Gewicht	EBGL4XBR 48.0 kg
	EBGL4XCN 48.0 kg
	EBGL4XSP 47.5 kg
	EBGL4XWE 48.0 kg

EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Herde, Backöfen, Dampfgarer und Grillgeräte - Verfahren zur Messung der Gebrauchseigenschaften.

14.2 Energie sparen

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim Kochen Energie sparen können.

- Allgemeine Hinweise

– Achten Sie darauf, dass die Backofentür während des Betriebs vollständig geschlossen ist, und öffnen Sie sie nicht öfter als erforderlich.

• Verwenden Sie Kochgeschirr aus Metall, um Energie zu sparen.
  – Wenn immer möglich, geben Sie die Speisen in den kalten Backofen.
  – Beträgt die Garzeit länger als 30 Minuten, reduzieren Sie die Ofentemperatur je nach Gardauer 3 - 10 Minuten vor Ablauf des Garvorgangs auf die Mindesttemperatur. Durch die Restwärme des Backofens werden die Speisen weiter gegart.
  – Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

- Garen mit Heissluft - wenn immer möglich, verwenden Sie die

Heissluftfunktion, um Energie zu sparen.

- Warmhalten von Speisen - wenn Sie die Restwärme zum Warmhalten von

Speisen nutzen möchte, wählen Sie die niedrigste Temperatureinstellung.

15. CH GARANTIE

Kundendienst

Servicestellen
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno
Morgenstrasse 1313018 Bern
Zürcherstrasse 204E9000 St. Gallen
Seetalstrasse 116020 Emmenbrücke
St. Jakob-Turm Birsstrasse 320B4052 Basel
Comercialstrasse 197000 Chur

Ersatzteilverkauf Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Fachberatung/Verkauf Badenerstrasse 587, 8048 Zürich, Tel. [phone]

Garantie Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die

Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

16. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie

Geräte mit dem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Für die Schweiz:

Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS- Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS- Sammelstellen findet sich unter www.erecycling.ch
