BEDIENUNGSANLEITUNG BOEI68577 Hansa

(DE) BEDIENUNGSANLEITUNG......33

Der Einbaubackofen verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein.

Bevor der Einbaubackofen das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.

Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.

Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.

Achtung!

Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.

INHALTSVERZEICHNIS

Sicherheitshinweise 35

Bedienelemente 39

Ihr Herd stellt sich vor....41

Installation....42

Bedienung 44

Backen und Braten – Praktische Hinweise .... 56

Allgemeine Pflegehinweise 60

Wenn's mal ein Problem gibt....64

Technische Daten 64

Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden.

Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen.

Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts.

Zugängliche Teile können bei Be nut zung heiß werden. Kinder fern halten.

Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).

Achtung. Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist.

Nur die Fleischsonde, die als Ausstattung des Backofens mitgeliefert wurde, darf eingesetzt werden.

Zur Reinigung des Geräts keine Dampfreiniger verwenden.

• Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren aufliegen, da deren Isolierung nicht hitzebeständig ist.
• Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden.
• Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geöffnete Backofentür.
• In nicht betriebsfähigem Zustand darf der Gerät nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
• Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbedingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
• Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestimmungsgemäß und kann gefährlich sein.

Wer Energie verantwortlich verbraucht, der schont nicht nur die Haushaltskasse, sondern handelt auch umweltbewusst. Seien Sie dabei! Sparen Sie Elektroenergie! Folgendes können

Sie tun:

- Unnötiges „Topfgucken“ vermeiden.

Auch die Backofentür nicht unnötig oft öffnen.

- Backofen nur bei größeren Mengen einsetzen.

Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd garen.

- Nachwärme des Backofens nutzen.

Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten.

Wichtig! Bei Betrieb mit Zeitschaltuhr entsprechend kürzere Garzeiten einstellen.

- Backofentür gut geschlossen halten.

Durch Verschmutzungen an den Türdichtungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen!

- Herd nicht direkt neben Kühl- oder Gefrieranlagen einbauen.

Deren Stromverbrauch steigt dadurch unnötig.

Für den Transport haben wir das Gerät durch die Verpackung gegen Beschädigung gesichert. Nach dem Auspacken entsorgen Sie bitte umweltfreundlich die Verpackungsteile.

Alle Verpackungsmaterialien sind umweltverträglich, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden Symbol gekennzeichnet.

Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten.

Nach Beendigung der Benutzung des Geräts darf es nicht zusammen mit dem gewöhnlichen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzugeben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert.

Die bei der Herstellung dieses Geräts eingesetzten Materialien sind ihrer Kennzeichnung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Beitrag zum Umweltschutz.

Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.

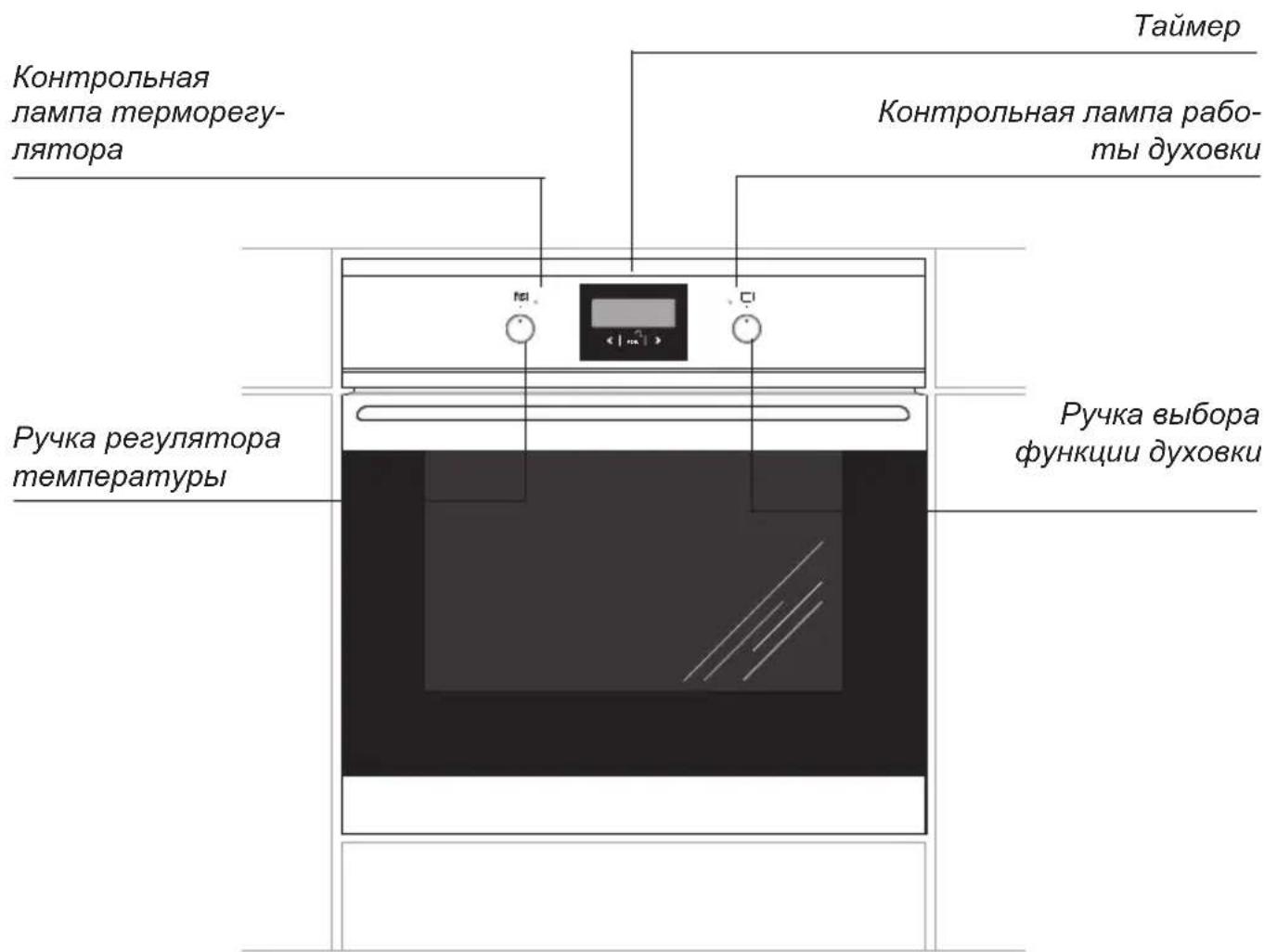

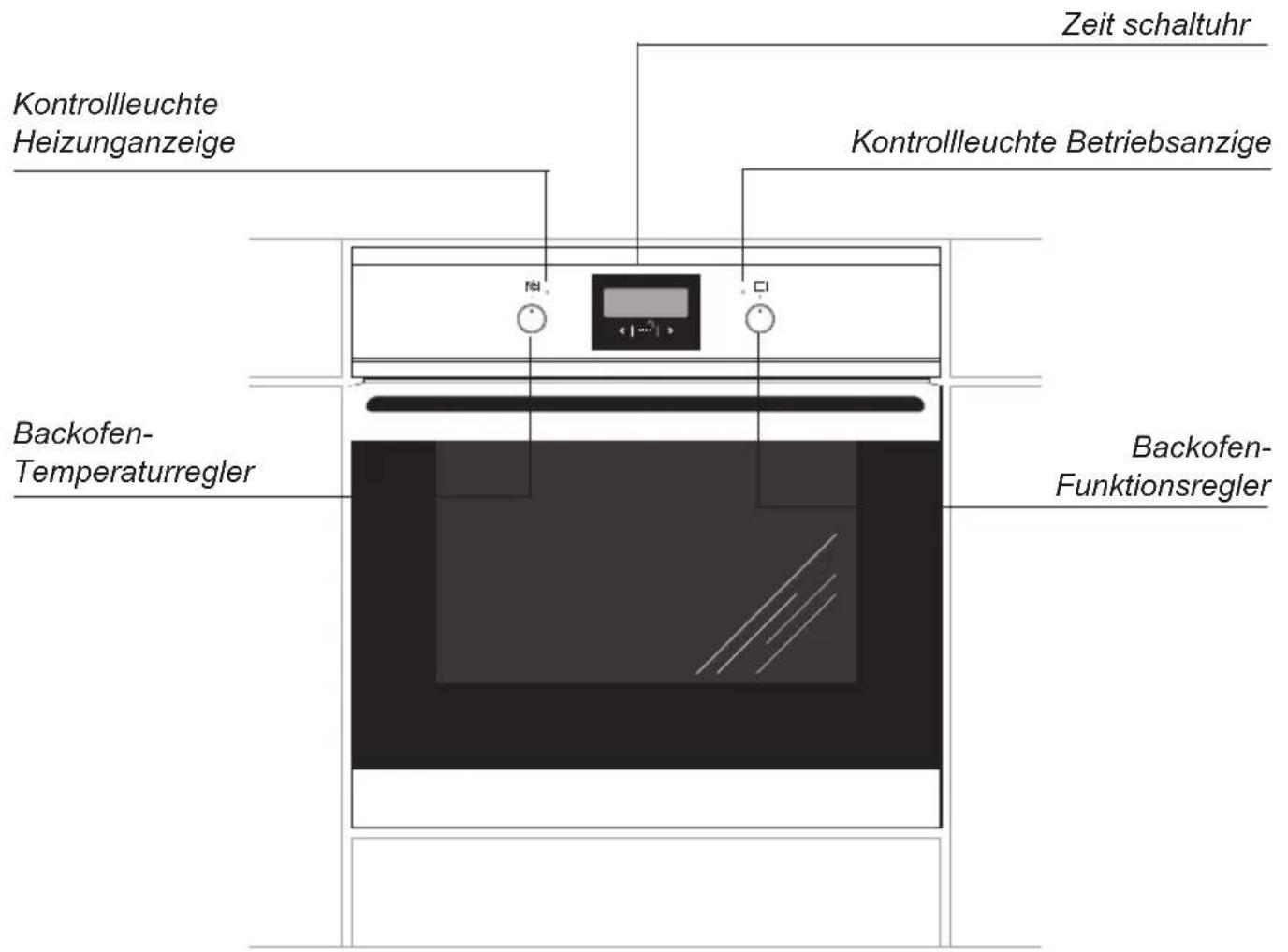

Zeit schaltuhr Kontrollleuchte Heizunganzeige Kontrollleuchte Betriebsanzige Backofen- Temperaturregler Backofen- Funktionsregler

Auto 00:00 |<< | MENU | >| Einstellregler „-" Menu Einstellregler "+"

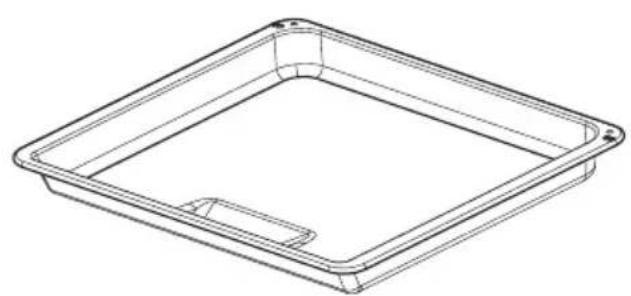

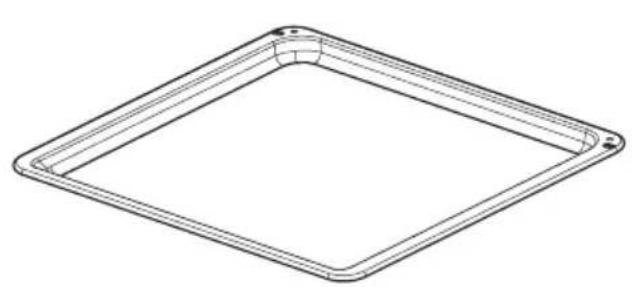

Ausstattung des Herdes – Zusammenstellung:

Grillrost (Gitterrost)

Backblechträger

*vorhanden nur bei einigen Modellen

Der richtige Einbauort

• Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen.
• Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100°C). Ist das nicht der Fall, so kann dies eine Verformung der Belagfläche oder deren Ablösung verursachen.
• Abzughauben sind gemäß den Anweisungen aus den ihnen beigefügten Bedienungsanleitungen einzubauen.

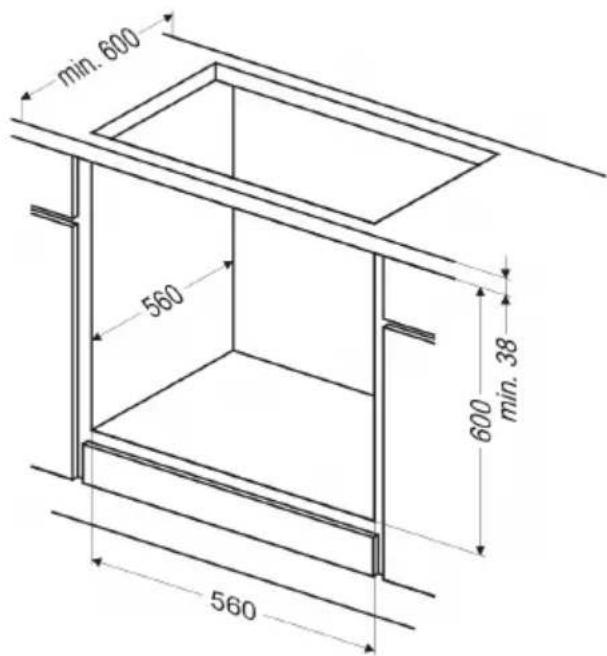

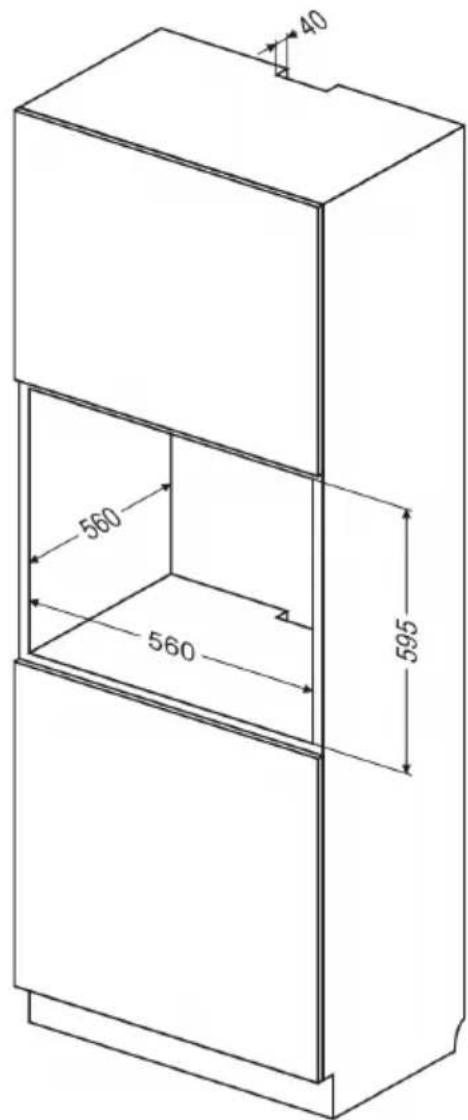

Einbau des Backofens:

• Öffnung im Umbauschrank für den Einbau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten,

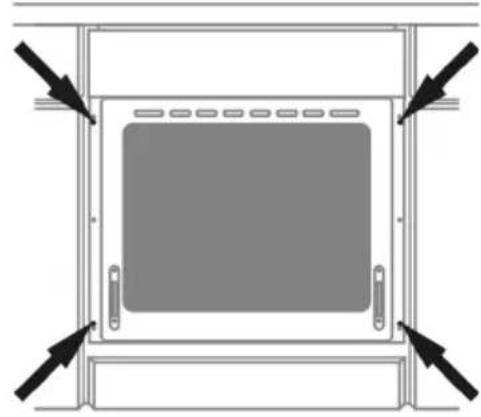

• den Backofen vollständig in den Umbauschrank schieben und mit vier Schrauben an den auf der Skizze dargestellten Stellen in dieser Position sichern.

min. 600 560 600 min. 38 560

40 560 560 595

Der Einbau muss bei abgeschalteter Stromversorgung durchgeführt werden.

Elektrischer Anschluss

• Den Backofen ist werkseitig an die Stromversorgung mit Einphasen-Wechselstrom (230V \~50 Hz) ausgelegt und ist mit einem Anschlusskabel 3 x 1,5 mm², 1,5 m lang, mit Stecker mit Schutzkontakt ausgestattet.
• Die Anschlusssteckdose für die Elektroinstallation muss mit einem Erdungsbolzen ausgestattet sein, und darf sich nicht über dem Herd befinden. Nach Aufstellung des Herdes ist es erforderlich, dass die Anschlusssteckdose für die Elektroinstallation für den Nutzer jederzeit zugänglich ist.
• Vor dem Anschluss des Herdes an die Steckdose ist zu prüfen, ob:
  – die Sicherung und die Elektroinstallation die Belastung durch den Herd aushalten,
  – die Elektroinstallation ist mit einem wirksamen Erdungssystem ausgestattet, welches die aktuellen Normen und Vorschriften erfüllt,
  – der Stecker leicht zugänglich ist.

Wichtig!

Sollte die nicht trennbare Leitung beschädigt werden, so soll sie, um einer Gefahr vorzubeugen, bei dem Hersteller, in einer Fachwerkstatt oder aber durch eine qualifizierte Person ausgetauscht werden.

Vor dem ersten Einschalten des Backofens

● vorhandene Verpackungsteile vom Kochfeld und vom Backofen entfernen, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen,
- Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen,
- Raumbelüftung einschalten oder Fenster öffnen,
- Backofen bei 250°C, etwa 30 min. eingeschaltet lassen, Verschmutzungen entfernen und genau reinigen, Kochplatten etwa 4 min. ohne Kochgeschirr eingeschaltet lassen.

Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:

1. den Regler leicht eindrücken und loslassen,
2. auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.

1 O

In den Backöfen, die mit elektronischer Steuerung Tts ausgestattet sind, wird im Display nach dem Anschließen an die Netzversorgung eine regelmäßig blinkende Uhrzeit „0.00“ angezeigt.

Die aktuelle Uhrzeit der elektronischen Steuerung einstellen.

Wird die aktuelle Uhrzeit nicht eingestellt, kann der Backofen nicht betrieben werden.

Wichtig!

Die elektronische Steuerung Tts ist mit Sensoren ausgestattet, die man durch Berührung der markierten Bereiche bedient.

Jede Umsteuerung des Sensors wird mit einem akustischen Signal bestätigt.

Die Sensorflächen sind sauber zu halten.

Wichtig!

Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

Elektronische schaltuhr

-Kennzeichnung

von Betriebsfunktionen

Touch-Sensoren

1 - Sensor für die Auswahl der Betriebsart der elektronischen Steuerung
2 - Sensor „-”
3 - Sensor „+”

Die elektronische Steuerung verfügt über Touch-Sensoren, die durch Berührung oder Andrücken deren Flächen über mindestens 2 Sekunden eingeschaltet werden.

Die Aktivierung eines jeden Sensors wird mit einem akustischen Signal bestätigt.

Die Sensorflächen sind immer sauber zu halten.

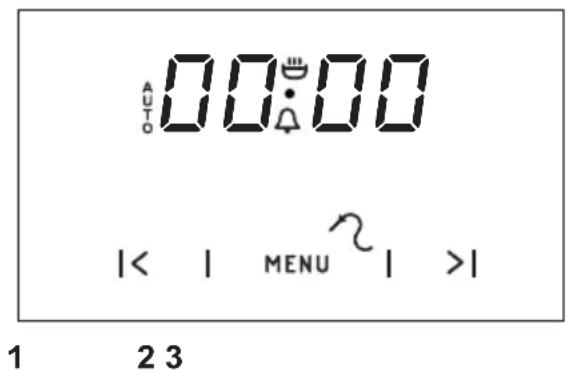

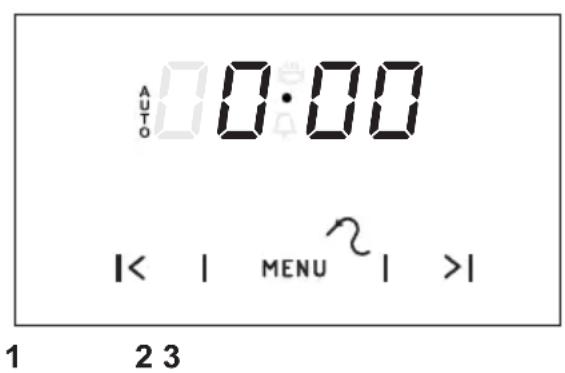

Uhrzeit einstellen

Beim Netzanschluss oder bei er neu tem Ein schalten nach vorherigem Netzspannungsausfall wird an der Anzeige Uhr 0.00 angezeigt.

AUTO 0:00 |< | MENU >| 1 2 3

• Sensor 1 drücken und solange gedrückt hal ten; in der An zei ge er scheint dann.
• Uhrzeit mit den Sensoren 2 und 3 einstel len.

Nach Ablauf von ca. 7 sek. nach Uhrzeiteinstellung werden die neuen Daten ge speichert.

AUTO 00:00 |< | MENU >| 1 2 3

Achtung! Ohne eingestellte Uhrzeit ist die Backofenfunktion unmöglich.

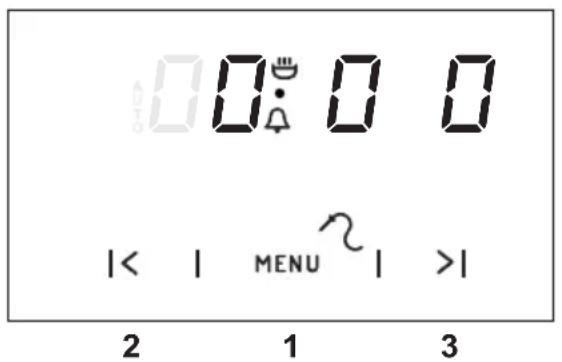

Timer

Zeitdauer ist im Bereich von 1 Minute bis 23 Stun den und 59 Minuten. Um den Timer ein zu stel len, sind folgende Tä tig kei ten durch zu füh ren:

- Sensor 1 drücken und solange gedrückt hal ten; in der Anzeige er scheint dann,

0000 |< | MENU >| 2 1 3

- Zeitdauer am Timer mit den Sensoren 3 und 2 ein stel len. Die eingestellte Zeit dau er ist an der An zei ge zu sehen und die Betriebsfunktion leuchtet.

Nach Ablauf der eingestellten Zeitdauer wird ein Schallsignal ausgelöst und die Betriebsfunktion fängt wieder an zu blinken.

- Sensoren 1, 2 oder 3 drücken, um das Schallsignal abzustellen; dann erlischt die Betriebsfunktion und in der Anzeige wird die Uhrzeit angezeigt.

Achtung!

Wenn das Schallsignal nicht manuell ab gestellt worden ist, wird es au to ma tisch nach Ablauf von ca. 7 Minuten au to ma tisch abge schal tet.

Halbautomatischer betrieb

Wenn der Backofen in einem vor ge ge be nen Zeitpunkt abgeschaltet werden soll, sind fol- gen de Tätigkeiten durch zu füh ren:

• Knebelgriffe der Backofenfunktionen und der Temperatur in die ge wünsch ten Po si tionen bringen, bei denen der Backofen be trieben werden soll,

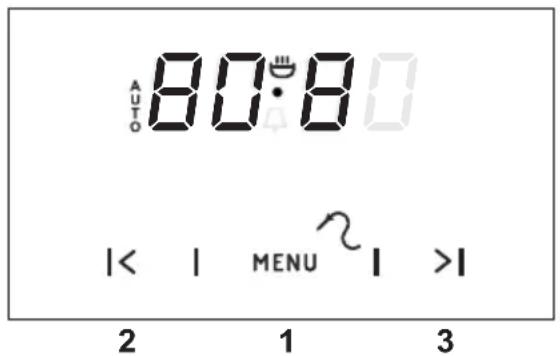

• Sensor 1 solange gedrückt halten, bis der Anzeige erscheint dann:

AUTO 80:80 |< | MENU >| 2 1 3

- gewünschte Betriebsdauer mit den Sensoren 3 und 2, im Bereich von 1 Minute bis zu 10 Stun den einstellen.

Die eingegebene Zeitdauer wird nach ca. 7 Sekunden gespeichert und in der Anzeige er scheint wieder die Uhrzeit, wobei die Betriebsfunktion AUTO leuch tet.

Nach Ablauf der eingestellten Zeitdauer wird der Backofen automatisch ab ge schal tet, es er tönt ein Schallsignal und die Betriebsfunktion AUTO beginnt zu blinken;

• Knebelgriffe der Backofenfunktionen und der Temperatur in die Abschaltposition brin gen,
• Sensor 1, 2 oder 3 drücken, um das Schallsignal abzustellen; die Betriebsfunktion er lischt und es erscheint die Uhrzeit in der An zei ge.

Automatischer betrieb

Wenn der Backofen für eine vor ge ge be nenen bringen, bei denen der Back ofen be trie-Be triebs dau er ein- und in einem fest ge leg teben werden soll.

Zeit punkt ausgeschaltet wer den soll, dann sind die Betriebsdauer und der Zeit punkt der Ab schal tung wie folgt ein zu stel len:

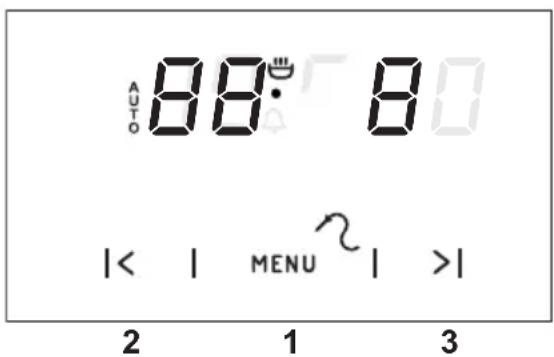

- Sensor 1 solange gedrückt halten, bis der Anzeige erscheint dann:

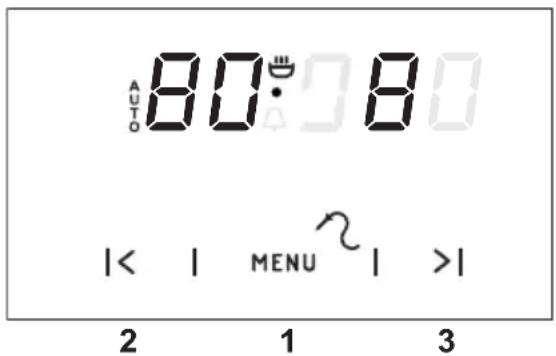

AUTO 80:38:0 |< | MENU >| 2 1 3

• gewünschte Betriebsdauer mit den Sensoren 3 und 2 einstellen (siehe Halbautomati scher Betrieb).
• Sensor 1 solange gedrückt halten, bis der Anzeige erscheint dann:

AUTO 88:00 |< | MENU >| 2 1 3

- Abschaltzeitpunkt (Betriebsende) mit den Sensoren 3 und 2 einstellen; der kann nur um maximal 23 Stunden und 59 Mi nu ten vom aktuellen Zeitpunkt entfernt sein,

- Knebelgriffe der Backofenfunktionen und der Temperatur in die gewünschten Po si tio-

en den bringen, bei denen der Back ofen be trie- leben werden soll.

Die Betriebsfunktion AUTO leuchtet, der Back ofen wird jedoch erst in dem Zeit punkt ein ge schal tet, der aus dem Unter schied zwischen dem eingestellten Abschaltzeitpunkt und der eingestellten Be triebs dau er folgt (wenn z.B. die Be triebs dau er auf 1 Stunde und der Abschaltzeitpunkt auf 14.00 Uhr einge stellt worden sind, wird der Back ofen um 13.00 Uhr au to ma tisch ein ge schal tet).

Nachdem der Betriebsende-Zeit punkt erreicht worden ist, wird der Backofen au to matisch ab ge schal tet, das Schallsignal aus gelöst und die Betriebsfunktion AUTO beginnt wie der zu blin ken,

• Knebelgriffe der Backofenfunktionen und der Tem pe ra tur in die Abschaltposition bringen,
• Sensor 1, 2 oder 3 drücken, um das Schallsignal abzustellen; die Betriebsfunktion AUTO er lischt und die Uhrzeit erscheint in der An zei ge.

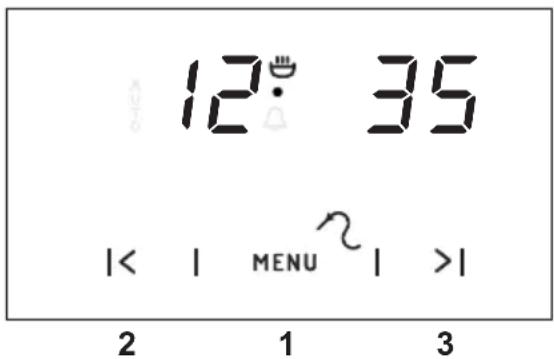

12:35 |< | MENU >| 2 1 3

Achtung! Die programmierten Ein stel lungen lassen sich jederzeit überprüfen und kor ri gie ren. Es ist aber unmöglich, die Uhrzeiteinstellung zu ändern, wenn sich das Programmiergerät in halb au to ma ti schem oder automatischem Be trieb be fin det.

Einstellungen löschen

Die Einstellungen der Timer oder die Funk ti on des au to ma ti schen Betriebs kön nen je der z gelöscht werden.

Löschen der Einstellungen des au to ma tischen Betriebes:

- Betätigen Sie gleichzeitig die Sensoren 2 und 3,

Löschen der Einstellungen der Timer:

• Wählen Sie die Timer – Funk ti on aus, in dem Sie den Sensor 1 be tä ti gen
• Betätigen Sie erneut die Sensoren 2 und 3,

Änderung des tons Des aku sti schen signals

Der Ton des akustischen Signals kann in fol- gen der Weise geändert werden:

• Betätigen Sie gleichzeitig die Sensoren 2 und 3,
• Mit dem Sensor 1 wählen Sie die Funk ti-on "Ton", die Anzeige auf dem Dis play wird pul sie ren:

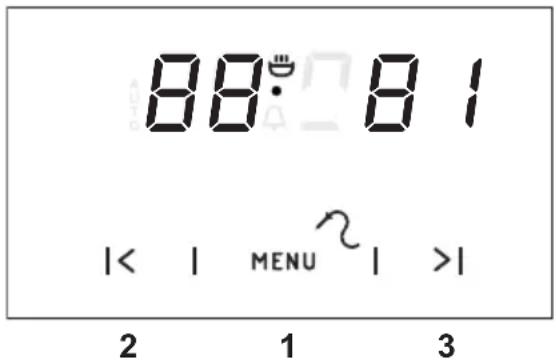

88:81 |< | MENU >| 2 1 3

Mit dem Sensor 2 wählen Sie den ent sprechen den Ton im Bereich von 1 bis 3 aus.

Fleischsonde

Die Fleischsonde kann durch deren Anschließen an die Steckdose im Backofen-Innenraum genutzt werden. Einstellung und Anzeigen: 30°C bis 99°C, Genauigkeit: 1 Grad, Voreingestellter Wert: 80°C.

Wenn die Temperatur der Fleischsonde die 0°C-Marke übersteigt, wird die Fleischsonde automatisch erkannt.

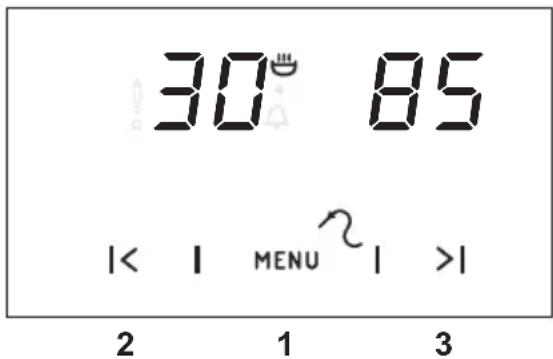

Ist die Fleischsonde angeschlossen, wird mit zwei Ziffern links auf die Ist-Temperatur der Fleischsonde und mit zwei Ziffern rechts auf die voreingestellte Temperatur hingewiesen.

30 85 |< | MENU >| 2 1 3

Ist die Temperatur der Fleischsonde niedriger als die einstellbare Mindesttemperatur von 30°C, wird im Display der Wert "30" angezeigt. Ist die Temperatur der Fleischsonde höher als die voreinstellbare Höchsttemperatur von 99°C, wird im Display die einstellbare Höchsttemperatur angezeigt. Wird die Fleischsonde eingeschaltet, wird das Programm aktiviert und die Nenntemperatur auf 80°C eingestellt. Der Wert der eingestellten Temperatur kann geändert werden, solange die Temperaturwerte angezeigt werden und nicht, wenn sich die Uhr im Aktivierungsmodus befindet. Der Alarm der Fleischsonde kann durch Drücken einer beliebten Taste ausgeschaltet werden.

Das aktivierte Programm der Fleischsonde oder der eingestellte Alarm können durch Abschalten der Fleischsonde ausgeschaltet werden.

Die Gebrauch der Fleischsonde ist zu empfehlen, wenn größere Fleischstücke (1kg und mehr) gebraten werden.

Die Fleischsonde ist dagegen beim Braten von Fleisch mit Knochen oder Geflügelfleisch nicht zu empfehlen.

Sollte die Fleischsonde nicht genutzt werden, die Fleischsonde aus der Steckdose ziehen und außerhalb des Backofen-Innenraums platzieren.

Achtung!

Nur die Fleischsonde, die als Ausstattung des Backofens mitgeliefert wurde, darf eingesetzt werden.

Temperaturen für die Fleischsonde

Fleischsorten Temperatur [°C]

Schweinefleisch 85 - 90

Rindfleisch 80 - 85

Kalbfleisch 75 - 80

Lammfleisch 80 - 85

Wildfleisch 80 - 85

Backofenfunktionen

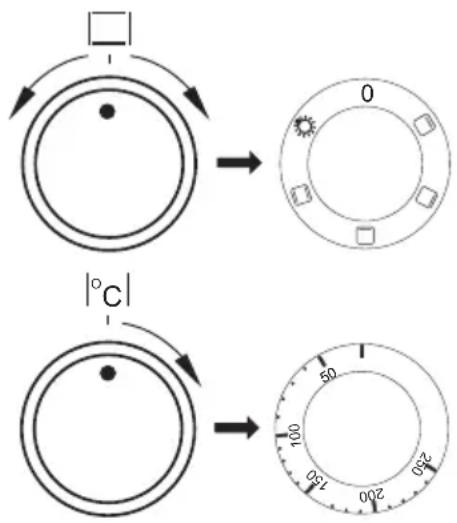

Backofen mit natürlicher Konvektion

Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die entsprechende Position.

und des Temperaturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert.

Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:

• den Regler leicht eindrücken und loslassen,
• auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.

0 °C 100 200 50 100 250

Beim Ausschalten des Geräts sind beide Schalter auf die „●”/„0“-Position zu drehen.

Mögliche Stellungen des Backofen-Betriebswahlschalters

Unabhängige Backofen-Beleuchtung

Durch das Drehen des Schalters auf diese Position wird der Backofen-Innenraum beleuchtet. Verwenden Sie diese z.B. bei der Reinigung des Backofeninnenraums.

Unter- und Oberhitze

Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen auf herkömmliche Weise.

Oberhitze

Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Oberhitze. Anzuwenden z.B. beim Nachbacken von oben.

Unterhitze

Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unten.

Grillhitze

Diese Drehschalterstellung ermöglicht das Grillen von Speisen auf dem Rost.

Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, gelb und rot. Die gelbe Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die rote Kontrollleuchte, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfiehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der roten Kontrollleuchte erfolgen. Während des Backens wird die rote Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunktion des Backofens). Die gelbe Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbeleuchtung“ leuchten.

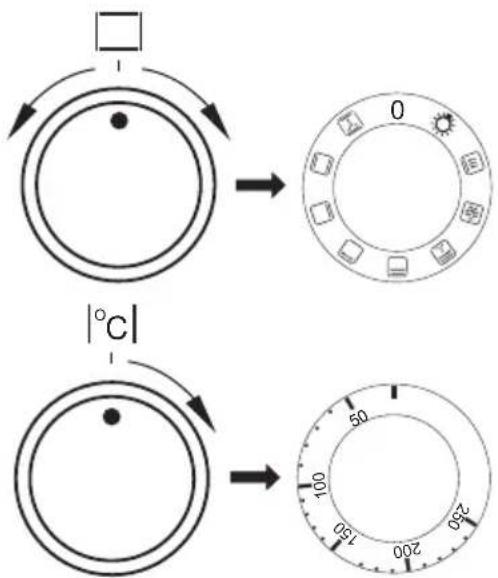

Backofen mit Umluft (mit Gebläse)

Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die entsprechende Position. und des Temperaturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert.

Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:

• den Regler leicht eindrücken und loslassen,
• auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.

|°C| 0 200 150 100 50 150

Beim Ausschalten des Geräts sind beide Schalter in die „•“ / „0“ Position zu drehen.

Achtung!

Unabhängig von der Wahl der Betriebsart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.

Mögliche Stellungen des Backofen-Betriebswahlschalters

Unabhängige Backofen-Beleuchtung

Durch das Drehen des Reglers auf diese Stellung wird der Backofen-Innenraum beleuchtet.

Schnelles Aufheizen

Eingeschaltet sind die Oberhitze, der Grill und der Ventilator. Zum Vorwärmen des Backofens.

Auftauen

Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern.

Umluft-Intensiv-Grillen (Rundum-Grill)

Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillprozesses und eine Verbesserung des Geschmacks der Speise. Der Grillprozess muss bei geschlossener Backofentür erfolgen.

Supergrill

Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalteter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden.

Grill

Das sog. „Oberflächengrillen“ wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden).

Unterhitze

Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Kuchen, Kuchen mit Obstfüllung).

Unter- und Oberhitze

Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.

Gebläse sowie Unter- und Oberhitze

Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenbacken in Betrieb genommen.

Herkömmlicher Backofen mit Gebläse (diese Funktion wird zum Backen empfohlen).

Kontrollleuchte

Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, gelb und rot. Die gelbe Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die rote Kontrollleuchte, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfiehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der roten Kontrollleuchte erfolgen. Während des Backens wird die rote Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunktion des Backofens). Die gelbe Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbeleuchtung“ leuchten.

Backofen mit Heißluft (mit Gebläse und Heißluft)

Der Backofen kann mit Unterhitze und Oberhitze,

Grillhitze und Heißluftheizung erwärmt werden. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – die Wahl der gewünschten Funktion erfolgt durchs Drehen des Drehschalters in die entsprechende Position und des Temperaturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durchs Drehen auf den entsprechenden Temperaturwert.

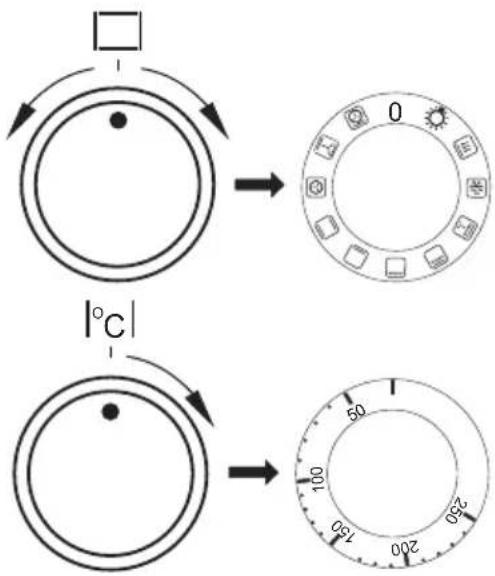

Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:

- den Regler leicht eindrücken und loslassen,

- auf die gewünschte Funktion drehen. Die

0 0 °C 50 100 200 300 400

Beim Ausschalten des Geräts sind beide Schalter auf die „●“ / „0“ Position zu drehen..

Achtung!

Unabhängig von der Wahl der Betriebsart

schaltet sich die Vorheizfunktion

(Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.

0 Nullstellung

Unabhängige Backofen-Beleuchtung

Durch das Drehen des Reglers auf diese Stellung wird der Backofen-Innenraum beleuchtet.

Schnelles Aufheizen

Eingeschaltet sind die Oberhitze, der Grill und der Ventilator. Zum Vorwärmen des Backofens.

Auftauen

Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern.

Umluft-Intensiv-Grillen (Rundum-Grill)

Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillprozesses und eine Verbesserung des Geschmacks der Speise. Der Grillprozess muss bei geschlossener Backofentür erfolgen

Supergrill

Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalteter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden.

Grill

Das sog. „Oberflächengrillen“ wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden).

Unterhitze

Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Kuchen, Kuchen mit Obstfüllung).

Unter- und Oberhitze

Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.

Heißluft

Durch das Drehen des Reglers auf die Funktion „Heißluft“ wird der Backofen zwangsweise mit Hilfe eines an der Backofen-Rückwand zentral angebrachten Umluftgebläses beheizt. Im Vergleich zum herkömmlichen Backofen erfolgt das Backen bei niedrigeren Temperaturen. Diese Beheizungsart ermöglicht eine gleichmäßige Wärmeverteilung um das sich im Backofen befindende Backgut herum.

Gebläse sowie Unter- und Ober- hitze

Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenbacken in Betrieb genommen.

Herkömmlicher Backofen mit Gebläse (diese Funktion wird zum Backen empfohlen).

Heißluft und Unterhitze

Durch Drehen des Reglers auf diese Position werden Heißluft und Unterhitze eingeschaltet und die Temperatur im unteren Bereich des Backofens wird erhöht. Die Zufuhr einer großen Wärmemenge erfolgt von unten. Diese Funktion ist für saftige Kuchen, Pizza gut geeignet.

Kontrollleuchte

Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, gelb und rot. Die gelbe Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die rote Kontrollleuchte, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfiehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der roten Kontrollleuchte erfolgen. Während des Backens wird die rote Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunktion des Backofens). Die gelbe Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbeleuchtung“ leuchten.

Grillen

Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Grill he ize le- ment zubereitet.

Um den Grill einzuschalten:

• Backofen-Schalter in die Position umdrehen, die mit Sym bo len Grill, gekennzeichnet ist,
• Backofen während 5 Minuten (bei geschlos se ner Bac ko fentür) durchwärmen,
• Backblech mit der zu zu be re iten den Speise in rich ti ger Höhe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter dem Rost) an zu ord nen,
• Gegrillt wird bei geschlossener Backofentür.

Bei den Backofenfunktion Grillhitze und Intensiv-Grillen die Temperatur 250°C einstellen, und bei Backofenfunktion Umluft-Grillen höchstens 190°C einstellen.

Zugängliche Teile können bei Be nut zung als Grillgerät heiß werden. Kinder fern halten!

Es wird empfohlen:

• die Dicke der zu grillenden Fle isch por tion von 2 - 3 cm nicht zu über schre iten,
• Fleisch- und Fi sch spe isen vor dem Grillen mit ein wenig Öl oder Fett ein zu reiben,
• größere Speiseportionen erst kurz vor dem Gril len, da gegen kleinere direkt danach salzen,
• die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden.

Gebäck

• Zum Backen verwenden Sie am besten die mitgelieferten Bleche.
• Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen.
• Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird.
• Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann.
• Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar).
• Es empfiehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen.
• Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze.
• Nähere Backhinweise finden Sie in der Tabelle 1 und 1A, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden.
• Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung.

Braten von Fleisch

• Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empfiehlt es sich auf den Gasherdbrennern zu garen.
• Zum Braten empfiehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Griffe haben sollte.
• Beim Braten auf dem Gitter- oder Grillrost empfiehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben.
• Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.

Backofen mit natürlicher Konvektion

Art Gebäck	Backofenfunktionen	Temperatur Einschubhöhe Garzeit [min]
		°C	(°)	L
		160 - 200 2 - 3	30 - 50
		160 - 180 2 20	-40*
		220 - 240 3 10	-15
		210 - 220 2 45	-60
		230 - 250 4 14	-18
		225 - 250 2 120	-150
		160 - 230 2 90	-120
		160 - 180 2 45	-60
		190 - 210 2 40	-50

Achtung!

Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Backofen mit Umluft (mit Gebläse)

Art Gebäck	Backofenfunktionen	Temperatur Einschubhöhe Garzeit [min]
		°C	(°)	(°)
		160 - 200 2 - 3	30 - 50
		150 3 25 - 35
		160 - 180 2 20	-40*
		150 3 65 - 70
		220 - 240 3 10	-15
		210 - 220 2 45	-60
		190 2 - 3 60	-70
		230-250 4 14	-18
		225 - 250 2 120	-150
		160 - 230 2 90	-120
		190 2 - 3 50	-60
		160 - 180 2 45	-60
		190 - 210 2 40	-50
		170 - 190 3 40	-50

* Kleingebäck

Achtung!

Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.

Backofen mit Heißluft (mit Gebläse und Heißluft)

Art Gebäck	Backofenfunktionen	Temperatur Einschubhöhe Garzeit [min]
		°C	(°)	L
		160 - 200 2 - 3	30 - 50
		160 - 180 2 20	- 40*
		140 - 160 2 10	- 40*
		200 - 230 1 - 3	10 - 20
		210 - 220 2 45	- 60
		160 - 180 2 - 3	45 - 60
		190 2 - 3 60	- 70
		230 - 250 4 14	- 18
		225 - 250 2 120	- 150
		160 - 180 2 120	- 160
		160 - 230 2 90	- 120
		160 - 190 2 90	- 120
		190 2 - 3 50	- 60
[CGWS]	[BY3A]	160 - 180 2 45	- 60
		175 - 190 2 60	- 70
		190 - 210 2 40	- 50
		170 - 190 3 40	- 50

Achtung!

Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.

Die Pflege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Verlängerung der einwandfreien Funktionstüchtigkeit des Gerätes.

Vor der Reinigung Herd ausschalten. Dabei nicht vergessen sicherzustellen, dass sich alle Schalter in Position „● ”/„0“ befinden. Lassen Sie den Herd vollständig auskühlen, bevor Sie mit der Reinigung beginnen.

• Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen-Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen.
• Den Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.
• Steam Clean-Dampfreinigung

– In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 l Wasser (1 Glas) gießen,
– Backofentür schließen,
- Backofen-Temperaturregler auf „50°C“ und Backofen-Multifunktionsregler auf „Unterhitze“ drehen,
- Backofen-Innenraum ca. 30 Minuten vorheizen,
- Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmittel reinigen.

- Nach der Reinigung Backofen-Innenraum trockenreiben.

Auswechseln der Backofen-Beleuchtung

Um Stromstöße zu vermeiden, vor dem Wechsel den Herd ausschalten.

• Alle Drehschalter in der Schalterblende auf „•” / „0“ drehen und die Stromzufuhr abschalten,
• Die Abdeckung herausdrehen und reinigen, dann genau trocken wischen.

• Die Glühlampe aus der Fassung drehen, gegebenenfalls durch eine neue ersetzen – Backofen-Glühlampe hitzefest (300°C) mit folgenden Parametern:

• Spannung 230 V
  – Leistung 25 W

• Fassung E14.

• Die Glühlampe genau in die Keramikfassung drehen.
• Abdeckung einschrauben.

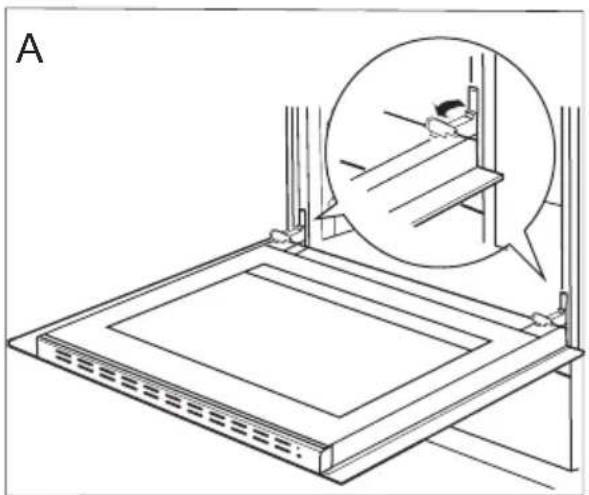

Backofentür aushängen

Zum Reinigen und für einen besseren Zugang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken (Abb. A). Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofentür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden.

Klappbügel nach oben drücken

Herausnahme der inneren Scheibe

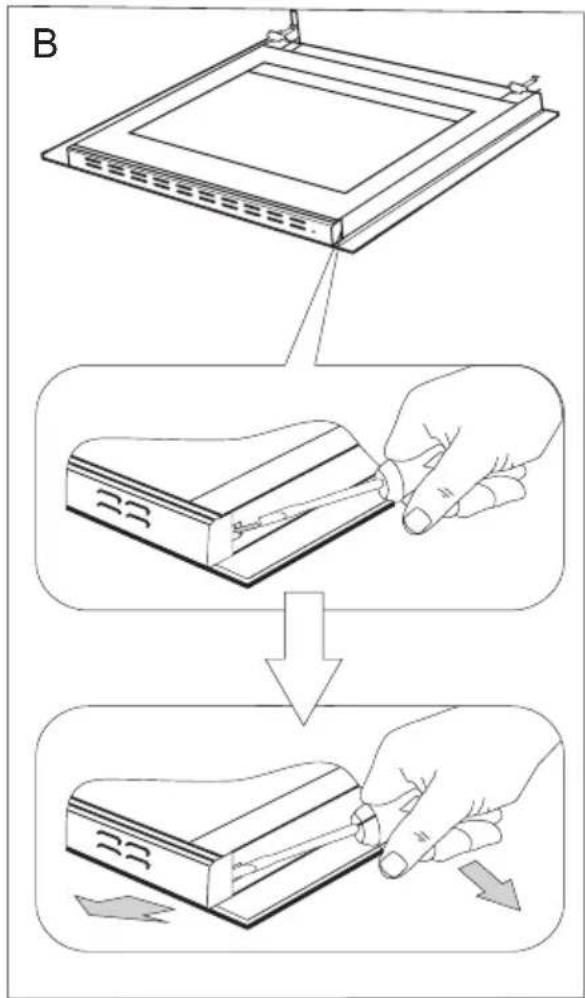

1. Mit Hilfe eines flachen Schraubendrehers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben wird (Abb. B).

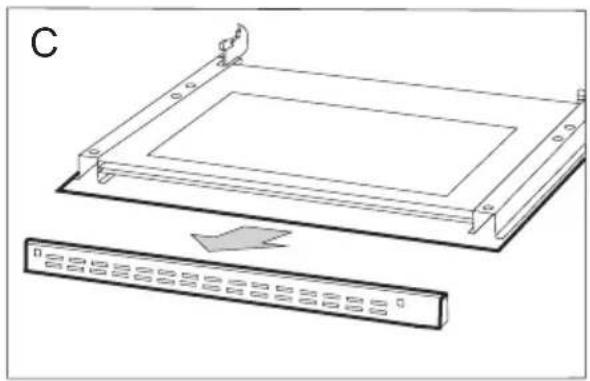

2. Die obere Türleiste herausnehmen. (Abb.B, C)

B

ALLGEMEINE PFLEGEHINWEISE

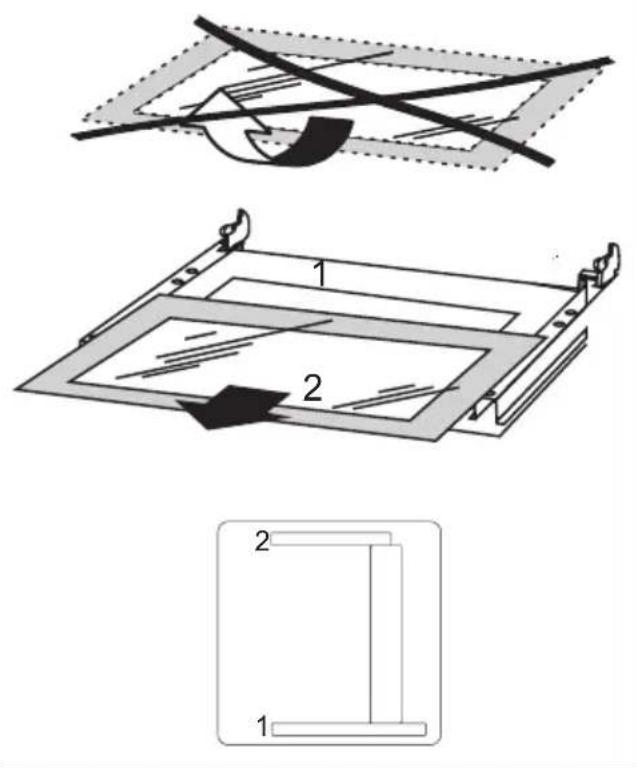

1. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Zeichnung D und D1.
2. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen.

Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in umgekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im oberen Teil befinden.

Hinweis! Die obere Leiste sollte nicht gleichzeitig an beiden Seiten der Tür eingedrückt werden. Zur korrekten Montage der oberen Türleiste sollte zuerst das linke Ende an die Tür gelegt und anschließend das rechte Ende eingedrückt werden, bis es „einrastet“. Anschließend die Leiste an der linken Seite eindrücken, bis sie „einrastet“.

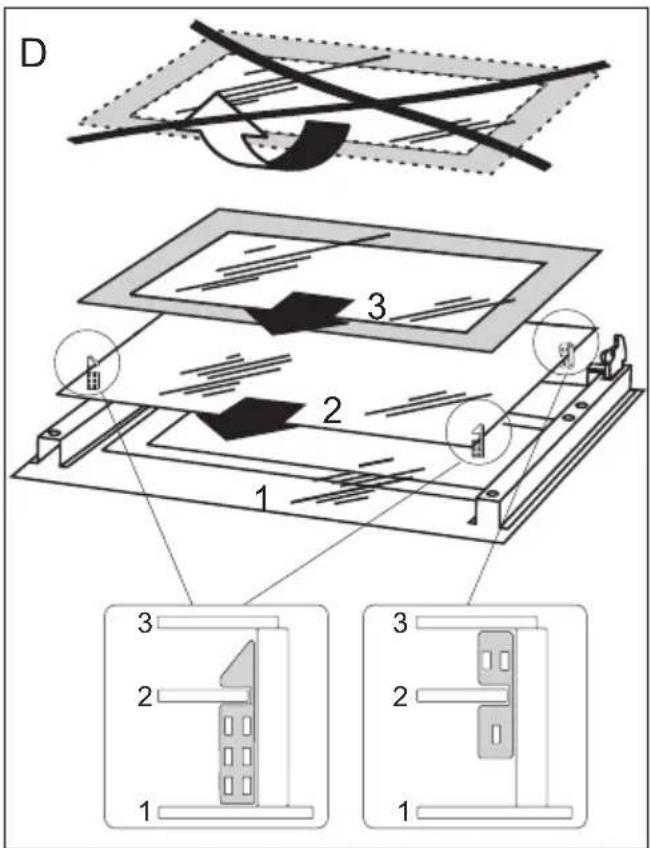

D1

D 1 2 3 2 3 2 1

Herausnahme der inneren Scheibe. 3 scheibe.
Herausnahme der inneren Scheibe. 2 scheibe.

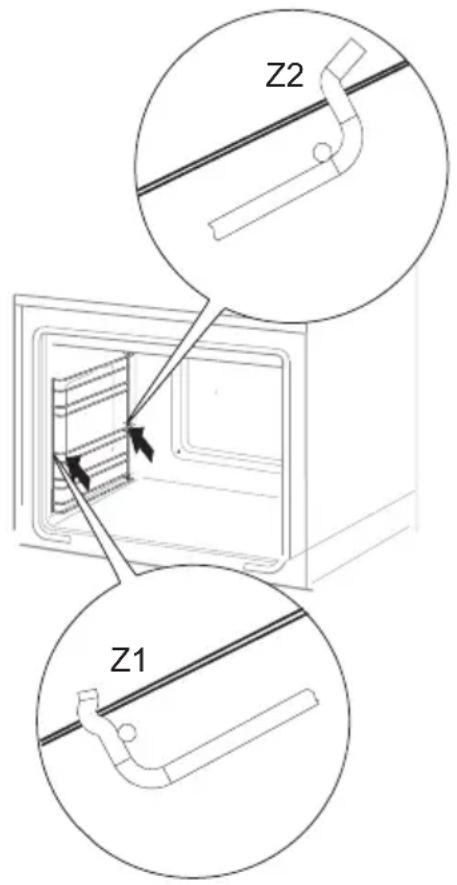

- Der Backofen ist mit den D leicht herausnehmbaren Leitschienen (Leiterförmig angeordnet) für die Backofeneinsätze ausgestattet. Um sie zur Reinigung herauszunehmen soll man zuerst an der vorderen Halterung (Z1) ziehen, dann die Leitschienen kippen und aus der hinteren Halterung (Z2) rausziehen. Nach der Reinigung sollen die Leitschienen in den dazu vorgesehenen Öffnungen eingesetzt und die Halterungen (Z1 und Z2) eingedrückt werden.

Z2 Z1

Ausbau der Backblechträger

- Die Backöfen, die mit dem Buchstaben Dp gekennzeichnet wurden, wurden mit Führungsschienen und darauf montierten Teleskopschienen aus Edelstahl ausgerüstet. Die Teleskopschienen sind zusammen mit den Führungsschienen rauszunehmen und zu reinigen. Vor dem Einsetzen der Bleche ziehen Sie die Teleskopschienen heraus. Ist der Backofen aufgeheizt, setzen Sie die hintere Kante des Blechs an den Halterungen im Vorderbereich der Teleskopschienen und ziehen die Teleskopschiene heraus. Anschießend schieben Sie die Teleskopschiene zusammen mit dem Blech rein.

Achtung!

Teleskopschienen nicht in der Spülmaschine reinigen

Technische Kontrollüberprüfungen

Außer der Sauberhaltung des Herdes ist auf folgendes zu achten:

• Funktionsprüfungen für Steuerelemente und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit mindestens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchführen lassen.
• Festgestellte Betriebsstörungen beheben.
• Eine regelmäßige Wartung der Baugruppen gemäß den Wartungsintervallen durchführen.

Achtung!

Sämtliche Reparaturen und Regulierungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen.

In jedem Notfall:

● Baugruppen des Gerätes ausschalten
- Stromzufuhr des Geräts abschalten
- Reparatur anmelden
- Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch.

PROBLEM URSACHE	MASSNAHMEN
1. Das Gerät funktioniert nicht.	Stromausfall Sicherungen	im Haus prüfen, durchgebrannte Sicherungen ersetzen
2. Auf der Zeit-Anzeige erscheint die Uhrzeit „0.00“	Die Stromzufuhr für das Gerät wurde abgeschaltet oder es gab einen kurz-zeitigen Stromausfall.	Aktuelle Uhrzeit einstellen (siehe Bedienung Zeitschal-tuhr)
3. Backofen-Beleuchtung ist ausgefallen	Glühlampe gelockert oder beschädigt	Glühlampe zudrehen oder durchgebrannte Backofen-Beleuchtung auswechseln (siehe Kapitel Allgemeine Pflegehinweise)

TECHNISCHE DATEN

Nennspannung 230V \~ 50 Hz

Nennleistung max. 3,1 kW

Ausmaße des Geräts (HxBxT) 59,5 / 57,5 / 59,5 cm

Nettovolumen des Backofens* 65 - 72 Liter

Energieeffizienzklasse auf dem Energieetikett

Gewicht ca. 35 kg

Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6

* nach EN 50304

Nettovolumen je nach Ausstattung des Backofens – siehe Energieetikett.

Амика Вронки С.А

Ул. Мицкевича, 52
