Produkttyp	Fernseher
Marke	Haier
Modell	LE40B8000TF
Bildschirmdiagonale	40 Zoll (102 cm)
Bildschirmauflösung	Full HD (1920 x 1080)
Bildwiederholfrequenz	60 Hz
Energieeffizienzklasse	A+
Stromverbrauch (Betrieb)	ca. 80 W
Stromverbrauch (Standby)	<0,5 W
Gewicht (mit Standfuß)	ca. 12 kg
Abmessungen (mit Standfuß)	ca. 95 × 60 × 20 cm
HDMI-Anschlüsse	3
USB-Anschlüsse	2
Weitere Anschlüsse	SCART, VGA, CI+ Slot
Lautsprecherleistung	2 × 10 W
DVB-Tuner	DVB-T/C/S2
VESA-Norm	200 × 200 mm
Besondere Merkmale	Dolby Digital, Kindersicherung, Bildmodi
Zubehör	Fernbedienung, Standfuß, Netzteil

Häufig gestellte Fragen - LE40B8000TF HAIER

Wie schließe ich externe Geräte an den Haier LE40B8000TF an?

Verwenden Sie die HDMI-Anschlüsse für HD-Geräte wie Blu-ray-Player oder Spielkonsolen. Für ältere Geräte nutzen Sie den SCART- oder VGA-Anschluss. USB-Geräte wie Speichersticks können Sie an die USB-Ports anschließen.

Wie kann ich die Sender automatisch suchen lassen?

Drücken Sie die Menü-Taste auf der Fernbedienung, navigieren Sie zu Sender oder Installation und wählen Sie Automatischer Sendersuchlauf. Folgen Sie den Anweisungen auf dem Bildschirm.

Warum hat der Fernseher kein Bild, aber Ton?

Möglicherweise ist die Bildquelle falsch eingestellt. Überprüfen Sie mit der Quelle-Taste, ob der richtige Eingang (z.B. HDMI1) gewählt ist. Auch ein defektes HDMI-Kabel kann die Ursache sein.

Wie setze ich den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie ins Menü, wählen Sie Einstellungen oder System und dann Werkseinstellungen. Bestätigen Sie mit OK. Alle persönlichen Einstellungen werden gelöscht.

Kann ich den Fernseher an der Wand montieren?

Ja, der Fernseher unterstützt die VESA-Norm 200x200 mm. Verwenden Sie eine kompatible Wandhalterung und befestigen Sie diese sicher an der Wand.

Wie reinige ich den Bildschirm richtig?

Schalten Sie den Fernseher aus und wischen Sie den Bildschirm vorsichtig mit einem weichen, trockenen Mikrofasertuch ab. Keine aggressiven Reinigungsmittel oder Sprühflüssigkeiten verwenden.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien und tauschen Sie sie bei Bedarf aus. Stellen Sie sicher, dass kein Hindernis zwischen Fernbedienung und Sensor am Fernseher ist. Falls nötig, den Fernseher kurz vom Strom trennen.

Welche Auflösung unterstützt der Haier LE40B8000TF?

Der Fernseher hat eine Full HD Auflösung von 1920 x 1080 Pixeln. Er kann auch niedrigere Auflösungen hochskalieren.

Wie kann ich die Kindersicherung aktivieren?

Gehen Sie ins Menü, dann zu Sperren oder Kindersicherung. Legen Sie eine PIN fest und wählen Sie die zu sperrenden Sender oder Eingänge.

Der Ton ist verzerrt – was kann ich tun?

Überprüfen Sie die Ton-Einstellungen im Menü. Stellen Sie sicher, dass die Lautstärke nicht zu hoch eingestellt ist. Deaktivieren Sie ggf. die Dolby Digital-Option, wenn das Problem auftritt.

BEDIENUNGSANLEITUNG LE40B8000TF HAIER

LCD-Fernseher mit LED-Hintergrundbeleuchtung

BEDIENUNGSANLEITUNG

LE24B8000T

LE32B8000T

LE40B8000TF

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie diese für späteres Nachschlagen auf.

Inhaltsverzeichnis

01 Sicherheits- und Warnhinweise

Willkommen....2

Wichtige Informationen.... 2

Sicherheitshinweise 3

Warnhinweise....4

02 Einleitung

Parameter....5

Standfuß montieren....7

Wandmontage 8

Vorderes Bedienfeld 9

TV-Anschlussfeld 10

Fernseher anschließen....12

Common Interface 16

03 Fernbedienung

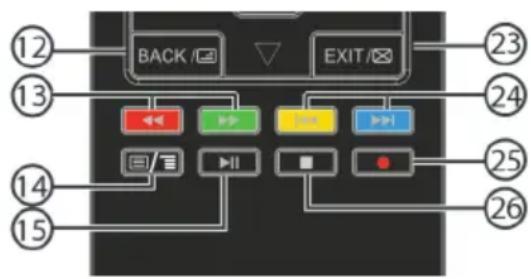

Fernbedienung 17

VIDEOTEXT....18

04 Bedienungshinweise

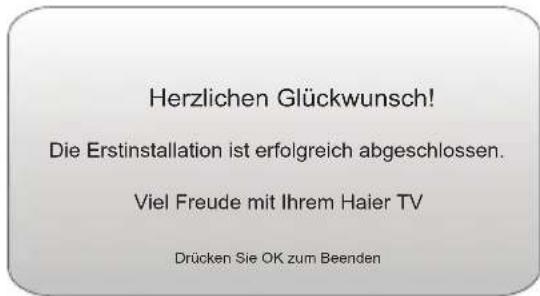

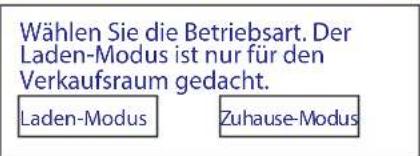

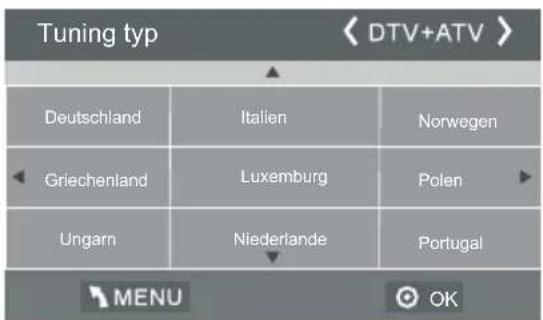

Installation....19

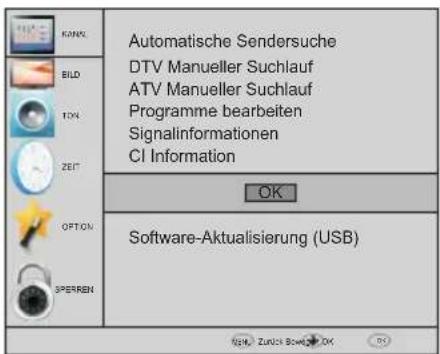

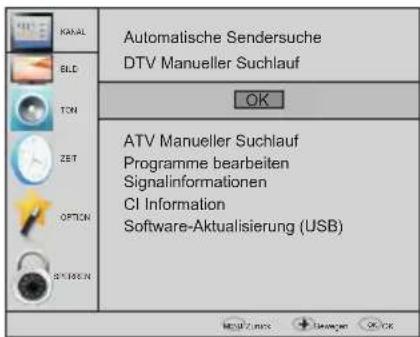

KANALMENÜ 20......

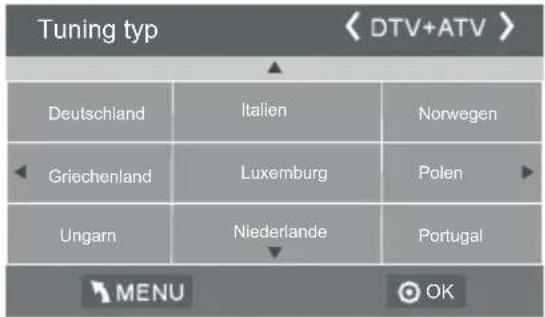

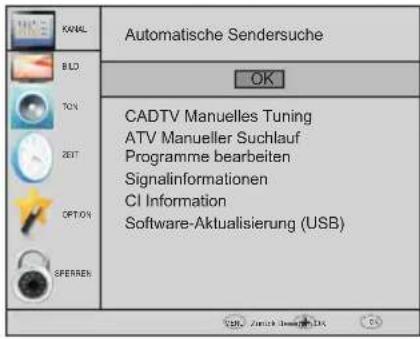

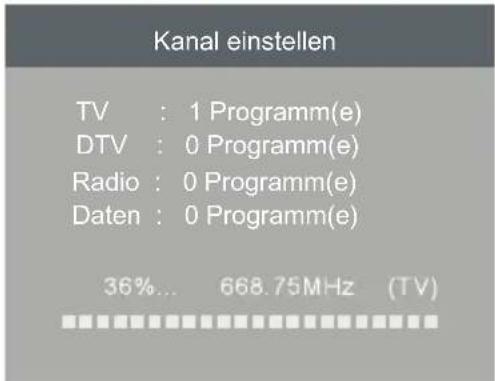

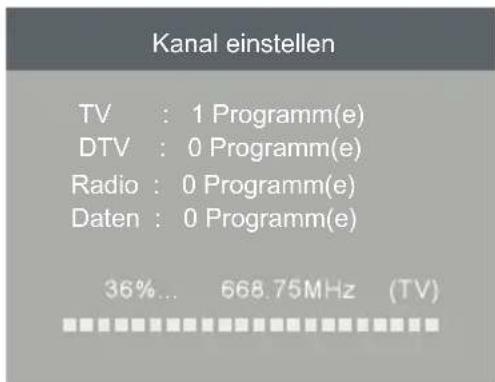

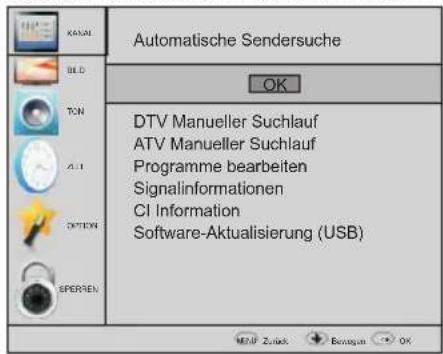

Automatischer Kanalsuchlauf (DVB-T) 20......

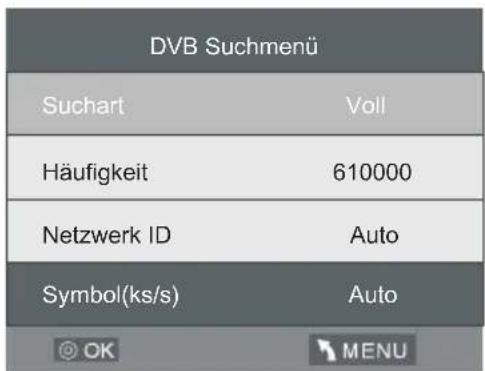

Automatischer Kanalsuchlauf (DVB-C) 21......

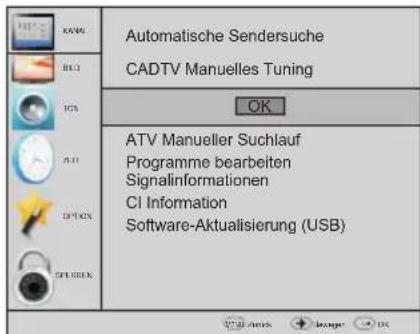

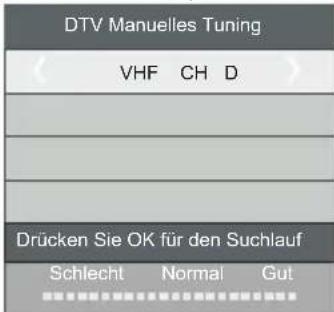

DTV Manueller Kanalsuchlauf (DVB-T) 22

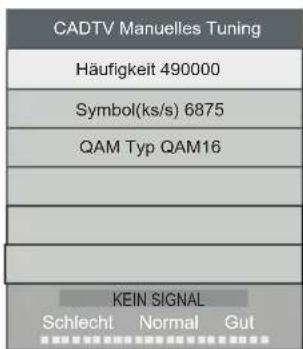

DTV Manueller Kanalsuchlauf (DVB-C) 22

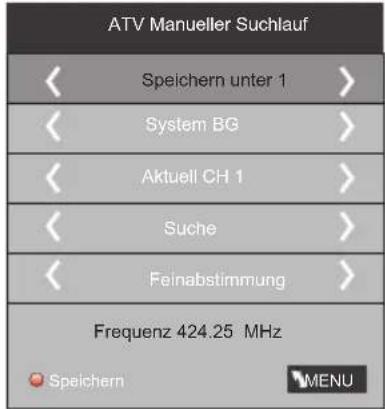

ATV Manueller Kanalsuchlauf 23

Kanal bearbeiten 23

CI-Informationen 23

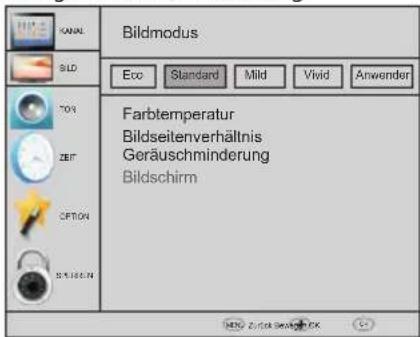

BILDMENÜ 23

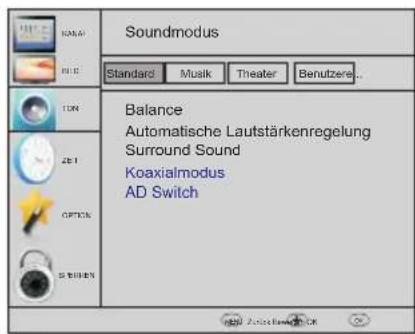

TONMENÜ 23

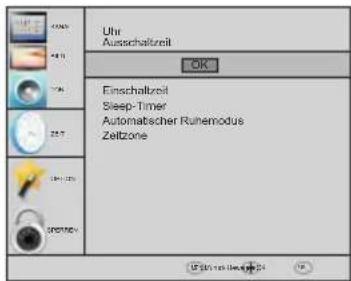

ZEITMENÜ 23

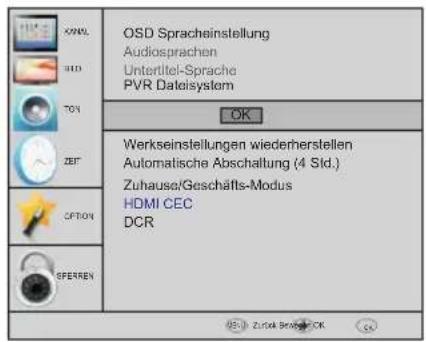

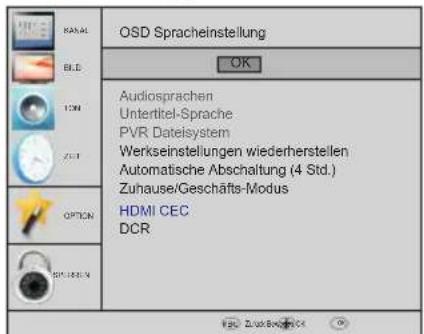

EINSTELLUNGSMENÜ 24

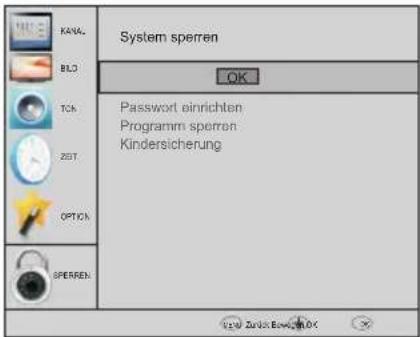

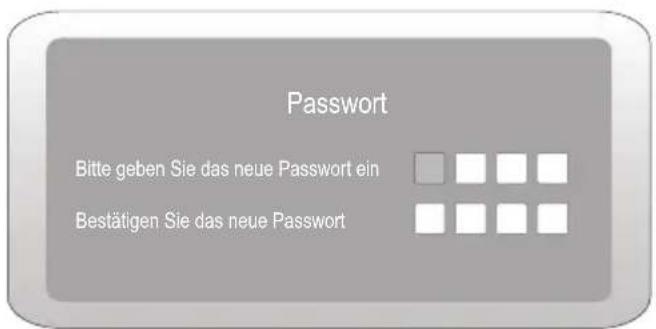

SPERRMENÜ 24

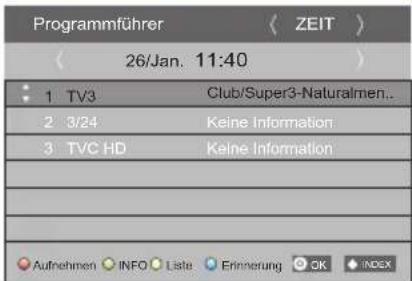

EPG-Menü (Elektronische Programmzeitschrift).... 24

PVR-Funktion 25

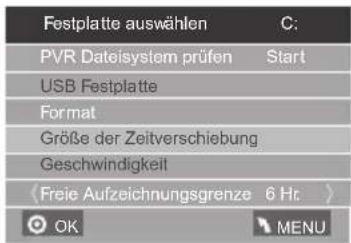

Vorbereitung der Aufnahme 25

Programm aufzeichnen 26

Aufnahme wiedergeben 26

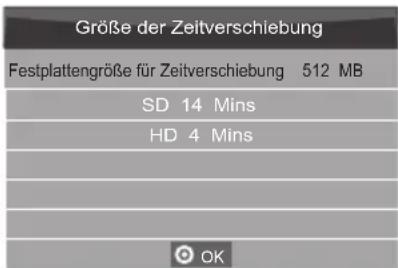

TimeShift-Funktion 27

Vorbereitung der Aufnahme 27

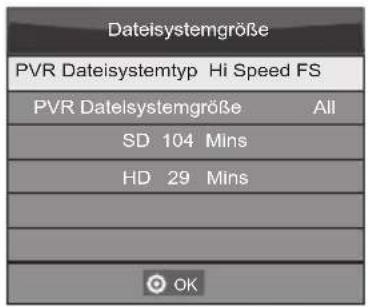

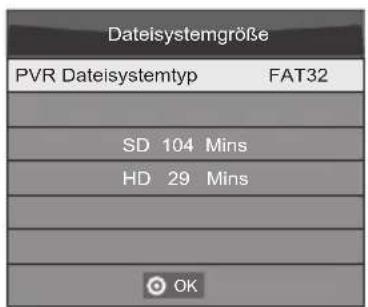

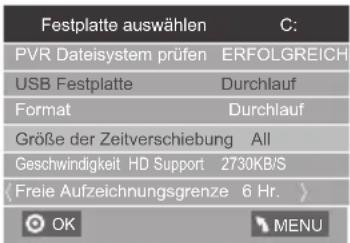

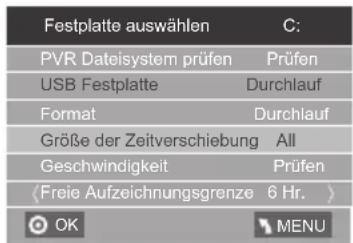

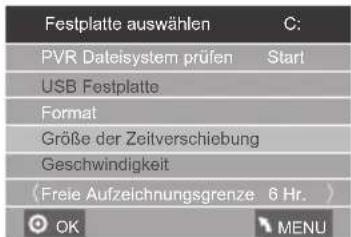

USB-Laufwerk formatieren 27

Unterbrochenes DTV-Programm auf

USB-Gerät zwischenspeichern 27

Limitierungen der TimeShift-Funktion 28

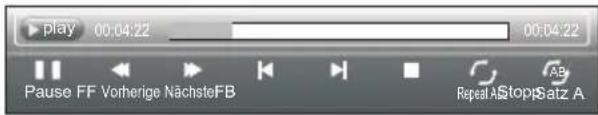

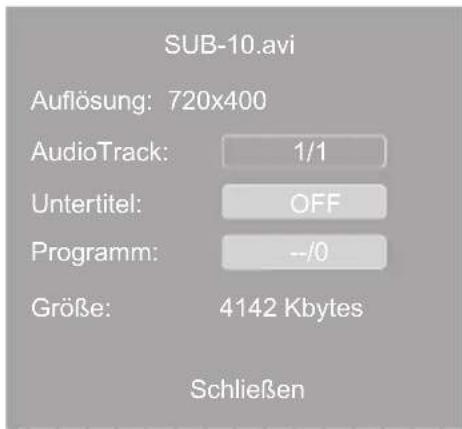

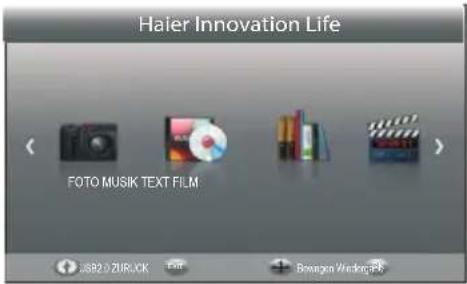

USB-Media-Player 29

Hotel-Modus 30

05 Störungserkennung

Störungserkennung.... 31

06 Spezifikationen

Spezifikationen 34

01 Sicherheits- und Warnhinweise

WILLKOMMEN

Vielen Dank, dass Sie sich für diesen 24"/32"/40". Zoll LED LCD-Fernseher entschieden haben. Diese Anleitung hilft Ihnen bei der Einstellung und Bedienung Ihres Fernsehers.

Vergewissern Sie sich zunächst, dass alle Zubehörteile mitgeliefert wurden:

24"HD Ready Digitaler LED LCD-Fernseher

32" HD Ready Digitaler LED LCD-Fernseher

2 x AAA-Batterien für Fernbedienung

2 x AAA-Batterien für Fernbedienung

Benutzerhandbuch

Benutzerhandbuch

Kurzanleitung

YPbPr Verbindungskabel

Standfuß

Kurzanleitung

Standfuß

40" Full HD 1080p Digitaler LED LCD-Fernseher

2 x AAA-Batterien für Fernbedienung

Benutzerhandbuch

Kurzanleitung

Standfuß

Nun können Sie beginnen!

WICHTIGE INFORMATIONEN

LESEN SIE VOR DER VERWENDUNG DIE GESAMTE ANLEITUNG DURCH, UND BEWAHREN SIE SIE ZUR SPÄTEREN VERWENDUNG AUF.

VORSICHT

STROMSCHLAGGEFAHR NICHT ÖFFNEN

ZUR VERMEIDUNG VON STROMSCHLÄGEN ÖFFNEN SIE DAS GERÄTEGEHÄUSE NICHT. ES BEFINDEN SICH KEINE VOM VERBRAUCHER WARTBAREN TEILE IM INNEREN DES GERÄTS. WENDEN SIE SICH MIT PROBLEMEN UND FRAGEN ZUR WARTUNG AN DEN KUNDENDIENST.

DER BLITZ IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS IM GERÄT HOCHSPANNUNGSGEFAHR BESTEHT.

DAS AUSRUFUNGSZEICHEN IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS WICHTIGE WARTUNGS- UND BEDIENUNGSHINWEISE IN DER BEDIENUNGSANLEITUNG GEFUNDEN WERDEN.

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG UND FEUER SETZEN SIE DEN FERNSEHER KEINER FEUCHTIGKEIT AUS. REINIGEN SIE DAS GERÄT UND DEN BILDSCHIRM NICHT MIT SCHEUERMITTELN; DAS FÜHRT ZU KRATZERN.

BITTE BEACHTEN SIE: REPARIEREN SIE DAS GERÄT NICHT SELBST, DAS KANN ZU VERLETZUNGEN UND SCHÄDEN AM GERÄT FÜHREN. WENDEN SIE SICH MIT WARTUNGS-UND REPARATURARBEITEN STETS AN DEN AUTORISIERTEN KUNDENDIENST.

SICHERHEITSHINWEISE

- Warnung: Zur Vermeidung von Feuer und Stromschlag öffnen Sie nicht das Gerätegehäuse. Es befinden sich keine vom Verbraucher wartbaren Teile im Innern des Gerätes. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.

- Warnung: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

- Setzen Sie Netzteil und Gerät nicht Spritzwasser oder Tropfwasser aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.

- Schützen Sie das Gerät vor direkter Sonneneinstrahlung und Hitze (Heizkörper, Herd).

- Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüftung benötigt. Stellen Sie das Gerät nicht auf einem Kissen, Sofa oder ähnlichen Flächen ab.

- Stellen Sie das Gerät nicht auf einem unstabilen Wagen, Aufsteller, Stativ, Tisch oder einer Halterung ab. Es kann herunterfallen und Verletzungen und Schäden verursachen.

- Stellen Sie keine schweren oder scharfkantigen Gegenstände auf dem Gerät ab.

- Ziehen Sie nach der Benutzung den Netzstecker.

- Entsorgen Sie Batterien umweltgerecht.

- WARNUNG: Übermäßiger Schalldruck von Ohrhörern oder Kopfhörern kann zu Hörschäden führen.

- Achtung: Um Verletzungen vorzubeugen, stellen Sie immer sicher, dass der Fernseher mit dem kompletten Standfuß auf der Mitte der Oberfläche steht.

• VORSICHT: Bei elektrostatischer Aufladung kann es zu Fehlfunktionen kommen und das Gerät muss zurückgesetzt werden.

Dieses Symbol zeigt an, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. Zur Vermeidung von Gesundheits- und Umweltschäden durch unkontrollierte Entsorgung muss das Gerät recycelt werden. Geben Sie das Gerät bitte an einer Sammelstelle für Elektroaltgeräte ab oder wenden Sie sich an Ihren Fachhändler.

WARNHINWEISE

Dieser Fernseher wird mit Hochspannung betrieben. Öffnen Sie nicht das Gerätegehäuse. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.

Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Führen Sie keine Fremdkörper in das Gerät ein, stoßen Sie es nicht stark an. Verschütten Sie keine Flüssigkeiten auf Ihrem Fernseher.

Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüftung benötigt.

Klemmen Sie das Netzkabel nicht unter dem Fernseher ein.

Stehen Sie nicht auf dem Fernseher, lehnen Sie sich nicht gegen den Fernseher, stoßen Sie ihn nicht an. Achten Sie auch besonders auf Kinder. Der Fernseher kann schwere Verletzungen und Schäden verursachen, wenn er umfällt.

Vorsicht

Stellen Sie das Gerät nicht auf einem unstabilen Wagen, Aufsteller, Stativ, Tisch oder einer Halterung ab. Es kann herunterfallen und Verletzungen und Schäden verursachen.

Bei längerer Nichtbenutzung des Fernsehers ziehen Sie bitte das Netzkabel ab.

Mindestabstände

Vorsicht

Wird der Fernseher eingebaut, so achten Sie bitte auf die Mindestabstände. Hitzestau kann die Lebensdauer Ihres Fernsehers verkürzen und ist gefährlich.

02 Einleitung

ACHTUNG

Machen Sie sich nicht an Bauteilen im Fernsehgerät oder an irgendwelchen anderen

Einstellungssteuerungen zu schaffen, die nicht in diesem Handbuch beschrieben sind. Alle LED-Fernsehgeräte sind elektrische Hochspannungsgeräte.

Wenn Sie Staub oder Wassertropfen von dem Bildschirm oder dem Gehäuse oder um die Knöpfe oder Anschlüsse herum abwischen, sollte das Stromkabel aus der Steckdose aus gesteckt sein.

Wischen Sie das Fernsehgerät mit einem weichen, trockenen, staubfreien Tuch ab.

Trennen Sie während Gewittern das Stromkabel und das Antennenkabel, um Schäden an Ihrem Fernsehgerät und anderen angeschlossenen Geräten zu vermeiden.

Alle Reparaturen sollten nur von qualifiziertem Fernsehgeräte Servicepersonal durchgeführt werden.

INSTALLATION

* Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf.

* Dunkelheit und Reflektionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.

* Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.

* Vermeiden Sie besonders warme Standorte, um einen Hitzestau im Gerät und vorzeitige Schäden zu vermeiden.

* Decken Sie die Lüftungsöffnungen während des Betriebs nicht ab.

Ausstattungsmerkmale

① Nutzbar als Fernseher oder PC-Monitor
② Hohe Leuchtkraft, breiter Betrachtungswinkel
③ HDMI- und SCART-Anschluss

④ NICAM
⑤ TimeShift

Parameter

Bildschirm	24"	32" 40"
Spannungsversorgung	100-240V ~ 50/60Hz35W	100-240V ~ 50/60Hz45W	100-240V ~ 50/60Hz70W
Audio-Ausgangsleistung(Klirrfaktor ≤ 7%)	2x3W	2x8W 2x8W
Kanalspeicher 510 (DTV),	100 (ATV)
Anschlüsse	Analog RGB (PC) x1;High-Definition Multimedia Interface (HDMI) x 2High-Definition Multimedia Interface (HDMI) x 3(nur für 40")Komposit-eingang x 1PC Audio-eingang x1YPbPr x 1SCART x 1CI x 1USB-Port x 1RF Co-Ax x 1Kopfhörerausgang x 1KOAXIAL x 1
Horizontale Auflösung(TV-Zeilen)	Komposit-Videoeingang>=350YPbPr >=400

PC

Unterstützte Auflösung

	Auflösung	V. Freq. (Hz) H. Freq. (KHz)
1 640x480		60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4	1366x768	60	47.7
5	1280x1024	60	63.98
6	1920x1080(nur für 40")	60	66.64

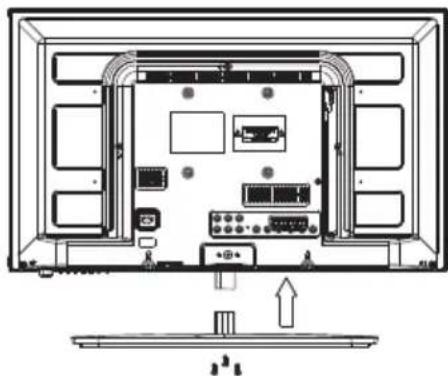

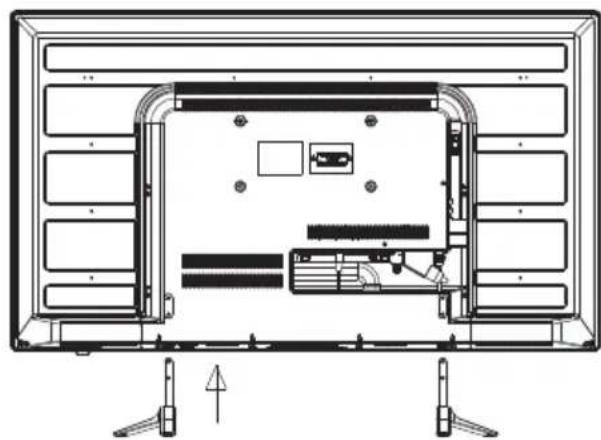

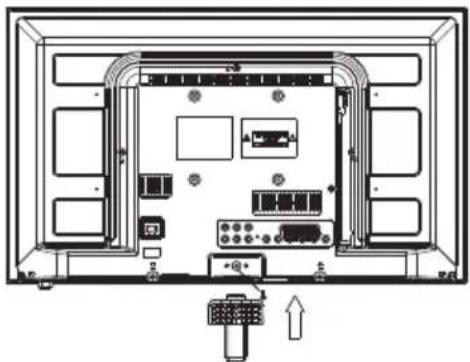

Montageanleitung für den Standfuß

1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schützen. Setzen Sie den Standfuß unten am Fernseher an.

2. Schrauben Sie den Standfuß von unten mit den Schrauben fest an.

1. Stecken Sie die Standfüße von unten in die jeweils dafür vorgesehene Öffnung des Fernsehers.

1. Drehen Sie die Schrauben in die vorgesehenen Öffnungen auf der Rückseite des Fernseher und stellen Sie dabei sicher, dass sich die Schrauben in die Fassung des Standfußes drehen. Gegebenenfalls müssen die den Standfuß etwas justieren. Ziehen Sie alle Schrauben vorsichtig fest.

Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf. Dunkelheit und Reflektionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.

Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.

Hinweis: Der TV-Standfuß ist nicht schwenkbar.

Vermeiden Sie besonders warme Standorte, um einen Hitzestau im Gerät und vorzeitige Schäden zu vermeiden.

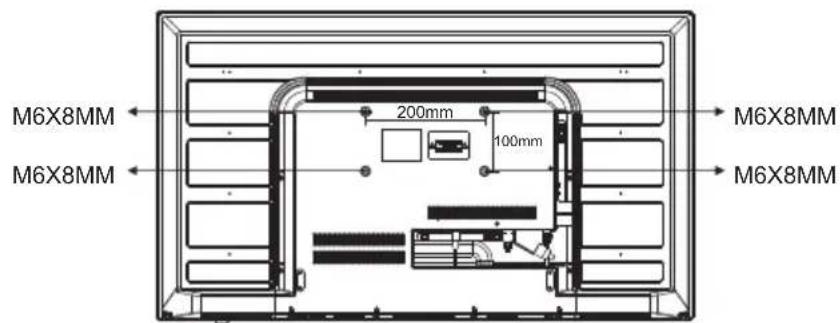

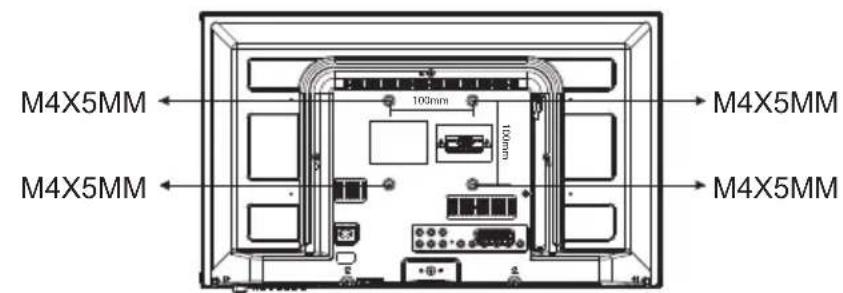

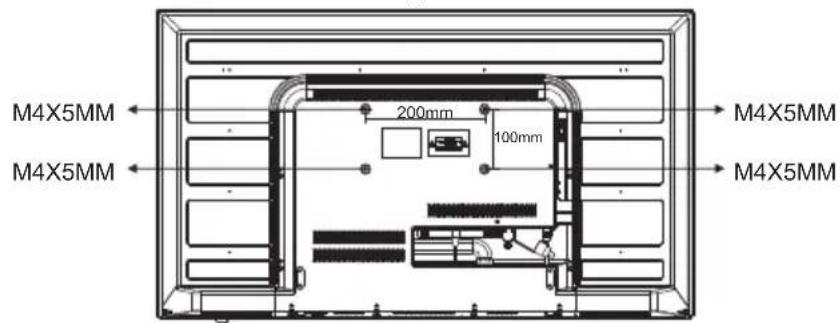

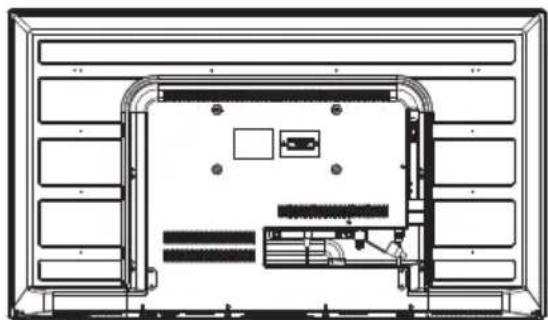

WANDMONTAGE

Dieser Fernseher kann wie folgt an der Wand montiert werden:

1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schützen.

1. Schrauben Sie den Fernseher mit vier vorgesehenen Schrauben an eine VESA-Wandhalterung (beides nicht mitgeliefert).

( )24"

( )32"

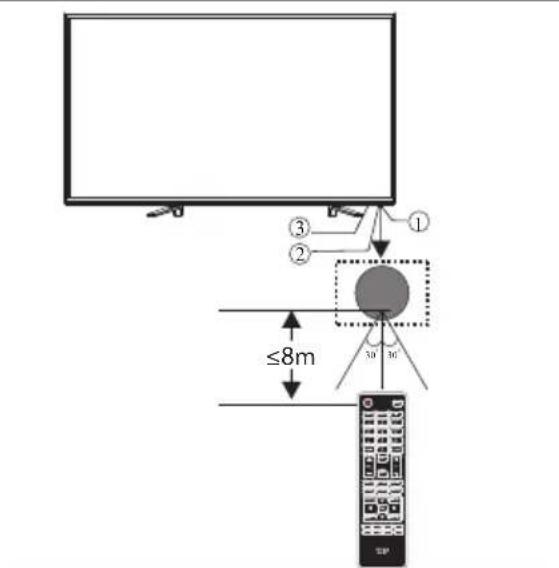

1 Sensor für Fernbedienung
2 Status-LED: ROT: Stand-by-Modus
3 Funktionstasten

1	SOURCE	Alle Eingangsquellen anzeigen.
2	MENU	Hauptmenü anzeigen.
3	V+/V-	Lautstärke einstellen.
		Im MENÜ stellen Sie den gewählten Menüpunkt ein.
4	CH+/CH-	Im TV-Modus schalten Sie mit CH+ oder CH- zwischen den Kanälen auf und ab.Im MENÜ wählen Sie mit CH+ oder CH- einen Menüpunkt.
5	STANDBY	Schaltet den Fernseher in den Standby-Betrieb.

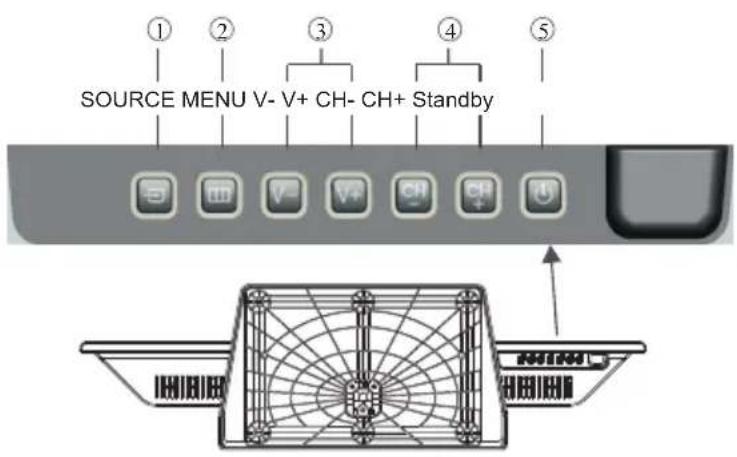

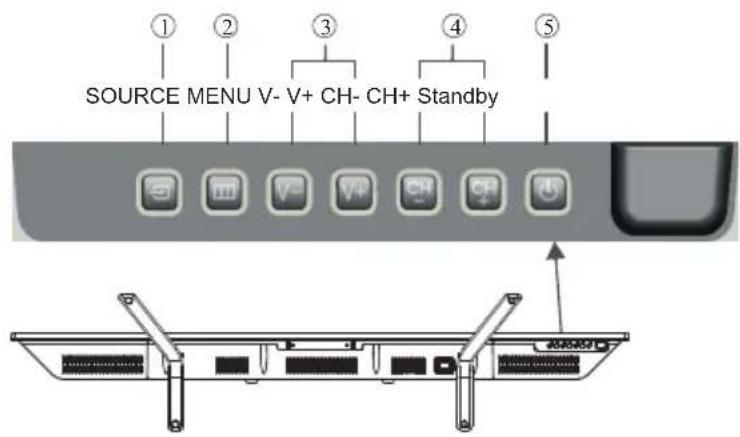

Front control panel(32"/40")

1 Sensor für Fernbedienung
2 Status-LED: ROT: Stand-by-Modus
3 Funktionstasten

1	SOURCE	Alle Eingangsquellen anzeigen.
2	MENU	Hauptmenü anzeigen.
3	V+/V-	Lautstärke einstellen.
		Im MENÜ stellen Sie den gewählten Menüpunkt ein.
4	CH+/CH-	Im TV-Modus schalten Sie mit CH+ oder CH- zwischen den Kanälen auf und ab.Im MENÜ wählen Sie mit CH+ oder CH- einen Menüpunkt.
5	STANDBY	Schaltet den Fernseher in den Standby-Betrieb.

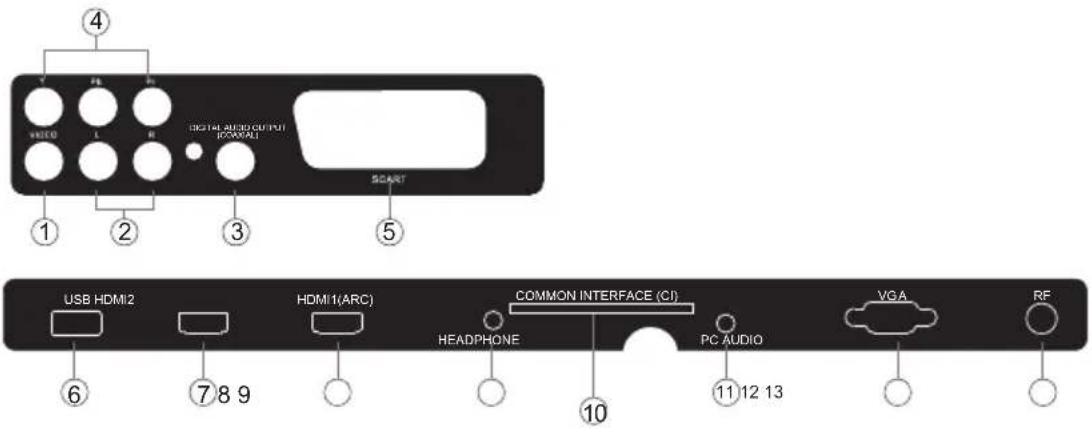

TV-Anschlussfeld(24")

De

1	VIDEO	Eingang
2	L/R AUDIO	Eingang
3	DIGITALER AUDIOAUSGANG (KOAXIAL)	Digital Audio Ausgang
4	YPbYr	Eingang
5	SCART	Eingang/Ausgang
6	USB	Eingang
7	HDMI2	Eingang

8	HDMI1(ARC)	Eingang
9	HEADPHONE	Analog Audio Ausgang / Kopfhörerausgang
10	COMMON INTERFACE(CI)	Eingang
11	PC AUDIO	Eingang
12	VGA	Eingang
13	ANTENNE/Kabel	Eingang

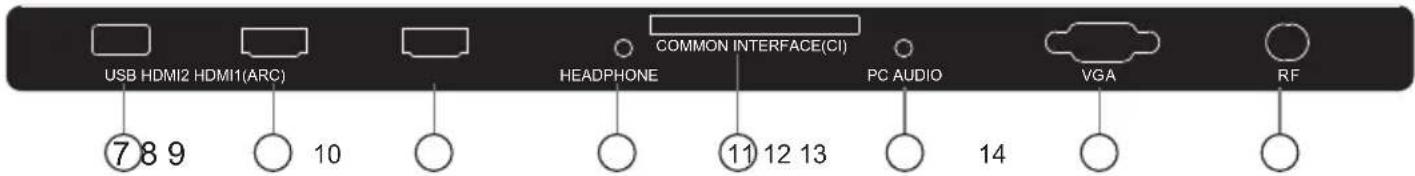

TV-Anschlussfeld(32")

1	DC Netzteil	Eingang
2	YPbYr	Eingang
3	VIDEO	Eingang
4	L/R AUDIO	Eingang
5	DIGITALER AUDIOAUSGANG (KOAXIAL)	Digital Audio Ausgang
6	SCART	Eingang/Ausgang
7	USB	Eingang

8	HDMI2	Eingang
9	HDMI1(ARC)	Eingang
10	HEADPHONE	Analog Audio Ausgang / Kopfhörerausgang
11	COMMON INTERFACE(CI)	Eingang
12	PC AUDIO	Eingang
13	VGA	Eingang
14	ANTENNE/Kabel	Eingang

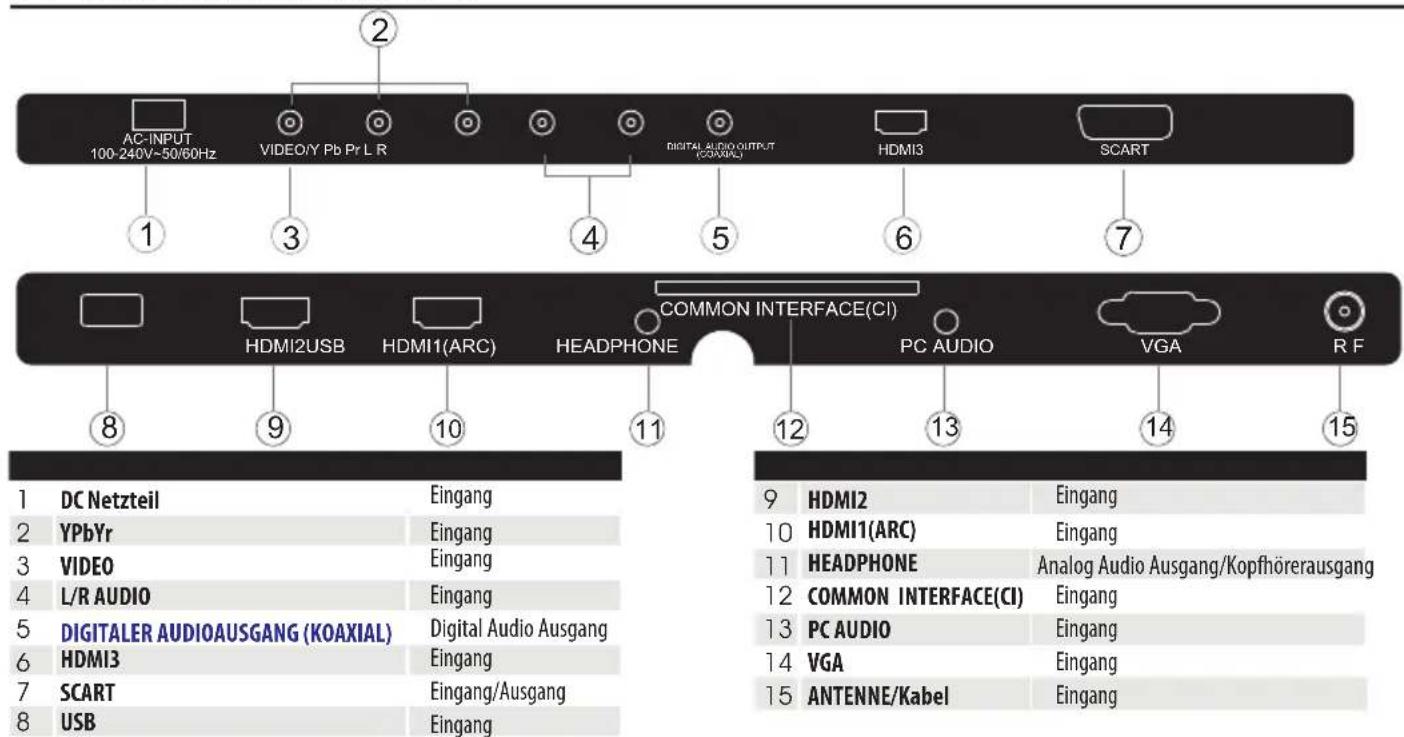

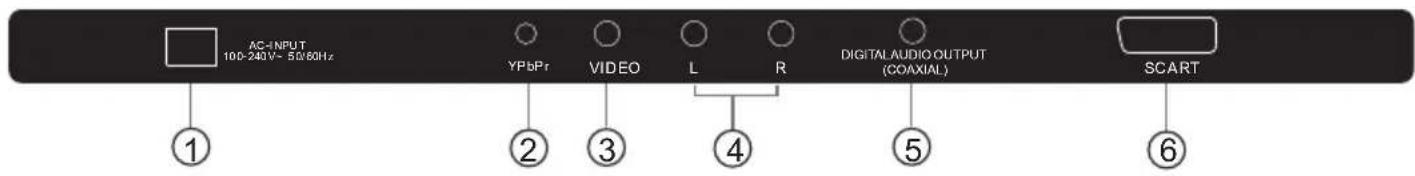

TV-Anschlussfeld(40")

Anschließen des Haier Fernsehers(24")

G Grün (Y)
B Blau (Pb/Cb)
W Weiβ (AUDIO-L)
R Rot (AUDIO-R, Pr/Cr)
Y Gelb (VIDEO)

Anschließen des Haier Fernsehers(32")

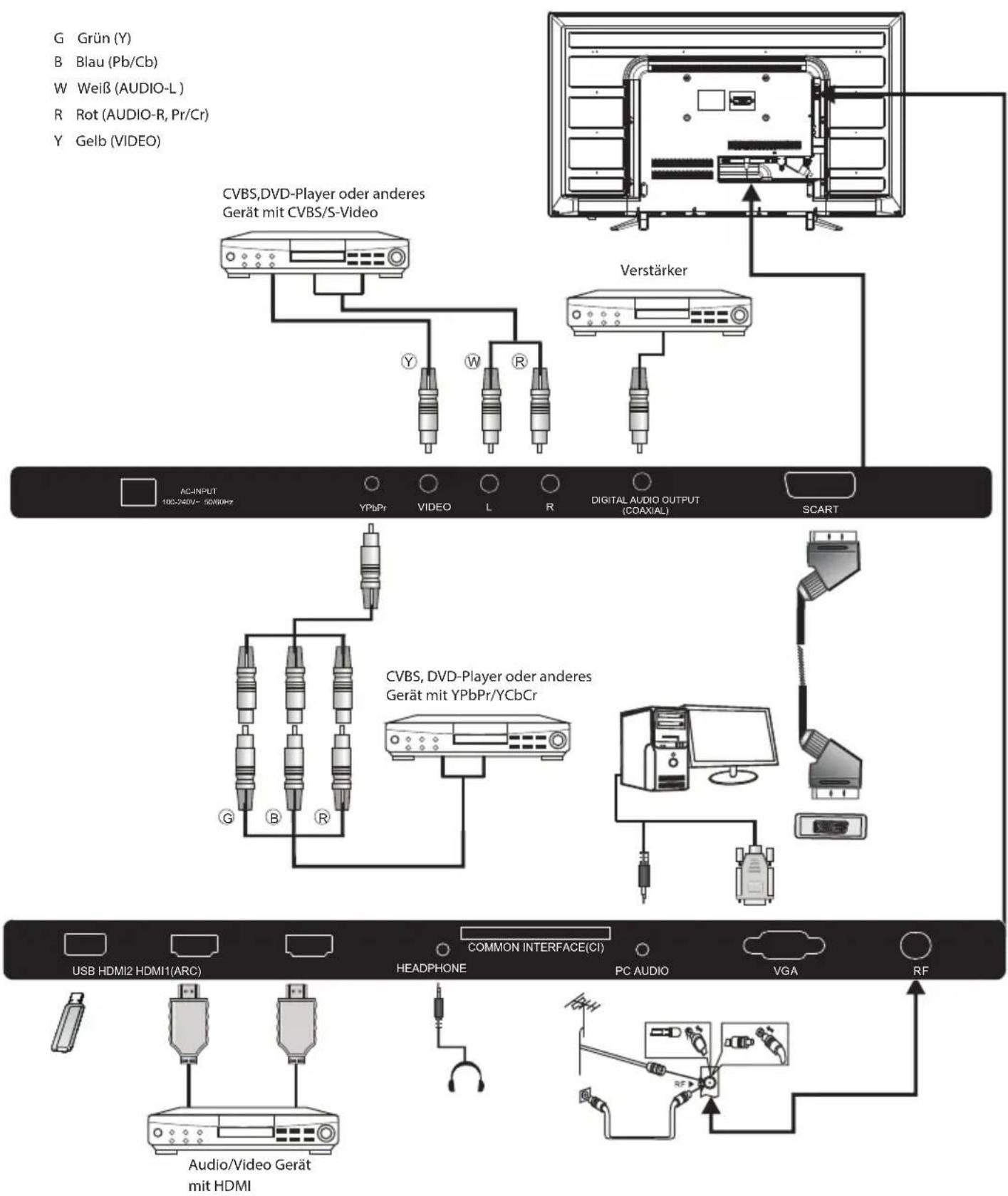

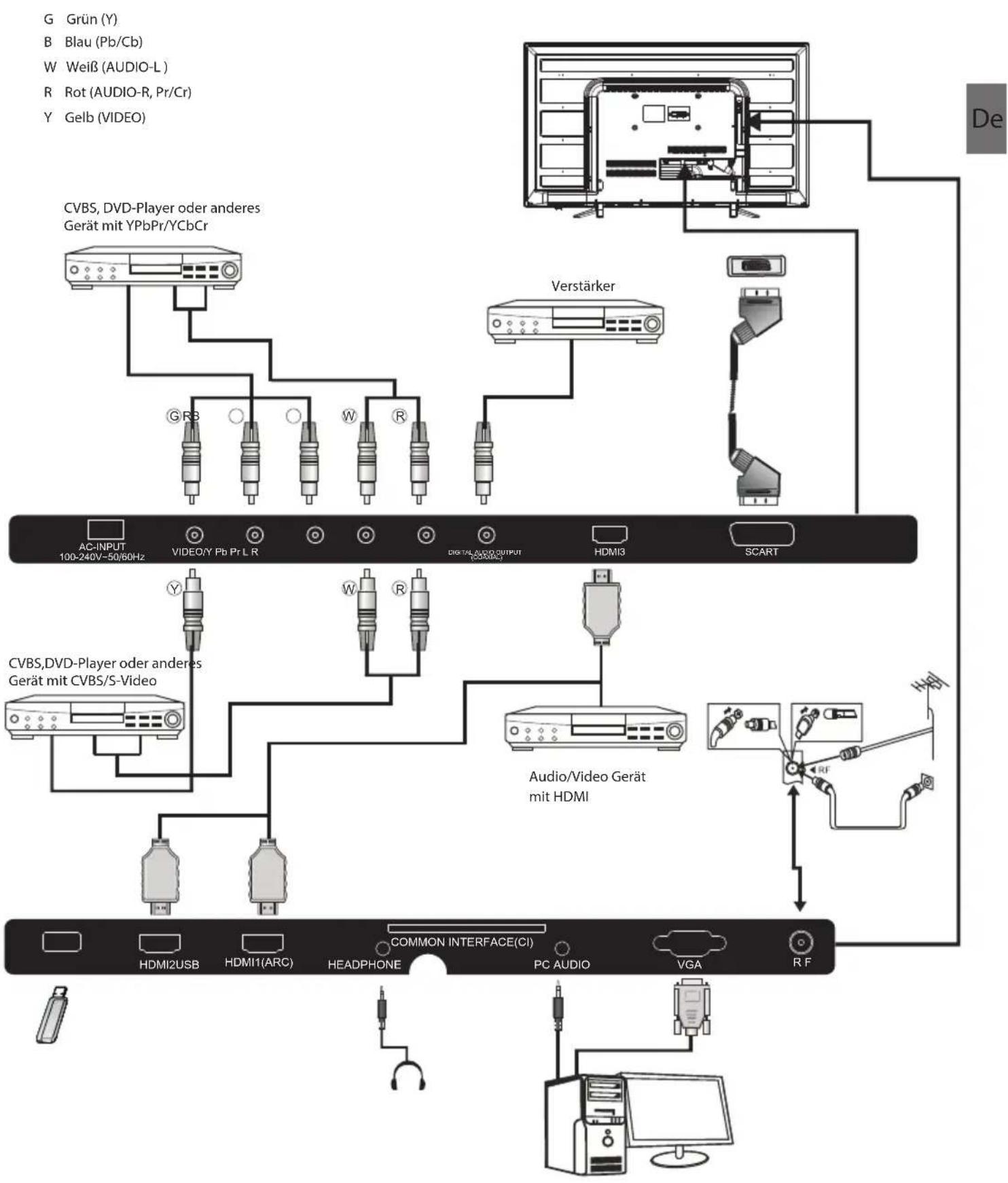

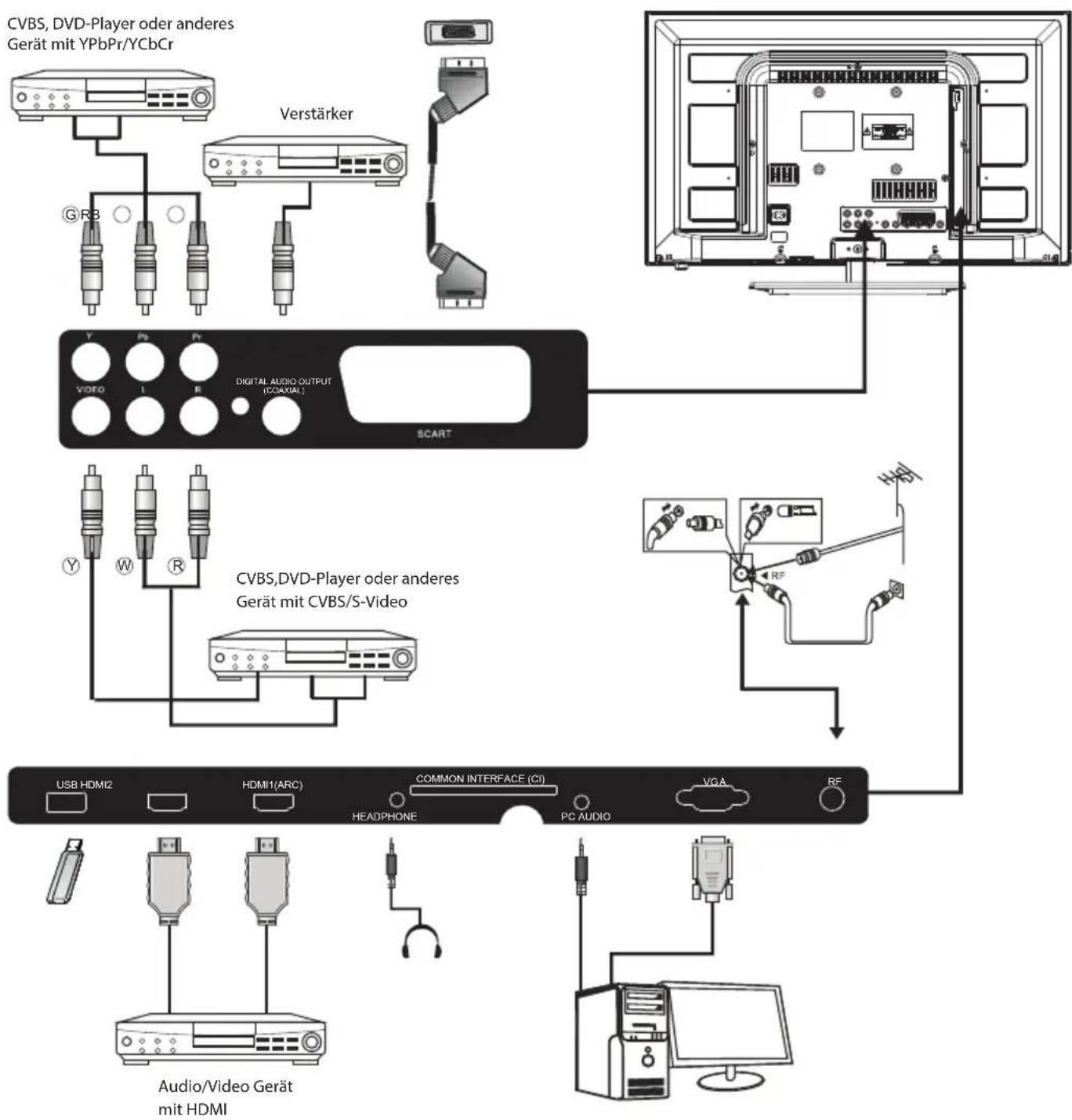

Anschließen des Haier Fernsehers( )40"

Anschließen des Haier Fernsehers

Anschließen eines DVD-Players / Satellits / Kabel-Set-Top-Box-Receivers / einer Spielkonsole / eines PCs oder Laptops.

Es gibt mehrere Optionen zum Anschließen eines DVD-Players / Satelliten- oder Kabel-Set-Top-Box-Receivers / einer Spielkonsole / eines PCs oder Laptops an Ihren Fernseher.

Option 1 SCART

Schließen Sie ein SCART-Kabel (nicht mitgeliefert) über die SCART-Buchse des Fernsehers an den DVD-Player, Kabel-Set-Top-Box-Receiver oder die Spielkonsole an.
2 Um das mit dem SCART-Kabel angeschlossene Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼ um SCART auszuwählen und die Taste OK zu drücken. Hinweis: Der Fernseher wird standardmäßig zum SCART-Anschluss, wenn der Fernseher eingeschaltet ist.

Option 2 HDMI

1 Wenn das Gerät, mit dem Sie eine Verbindung herstellen möchten, eingeschaltet ist, schalten Sie das Gerät zuerst aus.
2 Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) über die HDMI-Buchse des Fernsehers an den DVD-Player, Kabel-Receiver oder die Spielkonsole an.
3 Schalten Sie das Gerät ein, das Sie soeben an den Fernseher angeschlossen haben.
4 Um das mit dem HDMI-Kabel angeschlossene Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼ und HDMI auszuwählen und die Taste OK zu drücken.

Option 3 AV Audiovisuell (Gelb/Weiß/Rot)

1 Stellen Sie sicher, dass sowohl der Fernseher als auch das Gerät vor dem Anschließen ausgeschaltet sind.
2 Schließen Sie die AV-Kabel (nicht mitgeliefert) über die Video- (gelb) und Audio- (weiß, rot) Buchsen des Fernsehers an den DVD-Player, oder die Spielkonsole usw. an.
3 Um das mit dem AV-Kabel angeschlossene Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼n AV auszuwählen und die Taste OK zu drücken.

Option 4 Komponent

(Grün/Blau/Rot) + (Weiß/Rot)

1 Stellen Sie sicher, dass sowohl der Fernseher als auch das Gerät vor dem Anschließen ausgeschaltet sind.
2 Schließen Sie die Kabel (nicht mitgeliefert) über die COMPONENT-IN-Buchsen Y, Pb, Pr (grün, blau, rot) und L-Audio-R (weiß, rot) des Fernsehers an den DVD-Player oder die Spielkonsole usw. an.
3 Um das mit dem Knogeschlastene Kabel Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼▲, um YPbPr auszuwählen und die Taste OK zu drücken.

Option 5 VGA (15pin Sub-D)

1 Schließen Sie ein VGA-Kabel (nicht mitgeliefert) über die VGA-Buchse des Fernsehers an den PC / Laptop an.
2 Um den mit dem VGA-Kabel angeschlossenen PC / Laptop auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼▲, um PC auszuwählen und die Taste OK zu drücken.

Hinweis: VGA dient nur zur Bildübertragung. Um den Ton Ihres PC/Laptops zu übertragen, müssen Sie ein separates Kabel vom PC-Audio (3,5mm Klinke) an die Kopfhörerbuchse Ihres PC / Laptop (3,5mm Klinke) anschließen.

Option 6 USB

Die meisten USB -Sticks und Digitalkameras sind mit Ihrem Fernseher kompatibel und können direkt angeschlossen werden.
2 Schließen Sie einen USB-Stick (nicht mitgeliefert) oder ein USB-Kabel (nicht mitgeliefert) an den Fernseher an.
3 Um das an den Fernseher angeschlossene USB-Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼▲, um USB auszuwählen und die Taste OK zu drücken.
Hinweis 1: Dieses Gerät ist kompatibel mit *.jpg- und *.mp3-Dateien. Für andere Dateitypen kann keine Garantie übernommen werden.
Hinweis 2: iPhones und iPods von Apple sind mit Ihrem Fernseher nicht kompatibel.
Hinweis 3: Wenn Sie ein beliebiges Gerät an den USB-Anschluss anschließen möchten, halten Sie die USB-Kabellänge so kurz wie möglich.

Option 7 KOPFHÖRERAUSGANG

Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse des Fernsehers. Die Fernsehlautsprecher sind jetzt stummgeschaltet. Alternativ können Sie auch externe Lautsprecher bei Bedarf anschließen.

Option 8 DIGITALER AUDIOAUSGANG (KOAXIAL)

KOAXIAL ist ein digitaler Audio-Anschluss, der verwendet wird, um Audio-Geräte anzuschließen, zum Beispiel Heimkinos und anderen digitalen HiFi-Systeme, über kurze Entfernungen anzuschließen. Das Signal wird entweder über ein Koaxialkabel oder mit Cinch-Anschlüssen übertragen.

1 Stellen Sie sicher, dass sowohl der Fernseher als auch das Gerät vor dem Anschließen ausgeschaltet sind.
2 Schließen Sie die AV-Kabel (nicht mitgeliefert) über die Kückel des Fernsehers an das Heimkino-Soundsystem oder digitale HiFi-Anlage usw. an.

COMMON INTERFACE

Der Schacht Common Interface (CI) dient der Aufnahme des Conditional Access Moduls (CAM) und der SmartCard für Bezahlsender. Bitte wenden Sie sich an Ihren Dienstanbieter für weitere Informationen. Bitte beachten Sie, dass CI-Module und SmartCards von uns nicht geliefert werden.

Warnung

- Schalten Sie den Fernseher aus, bevor Sie das Modul in den Common Interface Schacht einschieben.

1 Setzen Sie zunächst das CI-Modul und dann die SmartCard im CI-Schacht an der Seite des Fernsehers ein.

2 Schalten Sie den Fernseher ein, die nachstehende Meldung wird angezeigt, wenn das CI-Modul erkannt wird. Warten Sie einen Moment ab, bis die Karte aktiviert ist.

CI-Modul eingesteckt

3 Drücken Sie MENU und dann ▲▼ zur Anzeige der CI-Informationen.

4 Detaillierte Informationen zur benutzten CI-Karte werden angezeigt.
5 Drücken Sie OK, um das Kartenmenü aufzurufen. Finden Sie detaillierte Anleitungen in der Bedienungsanleitung des Moduls.
6 Nach dem Abziehen des Moduls wird die nachstehende Meldung angezeigt.

CI-Modul entfernt

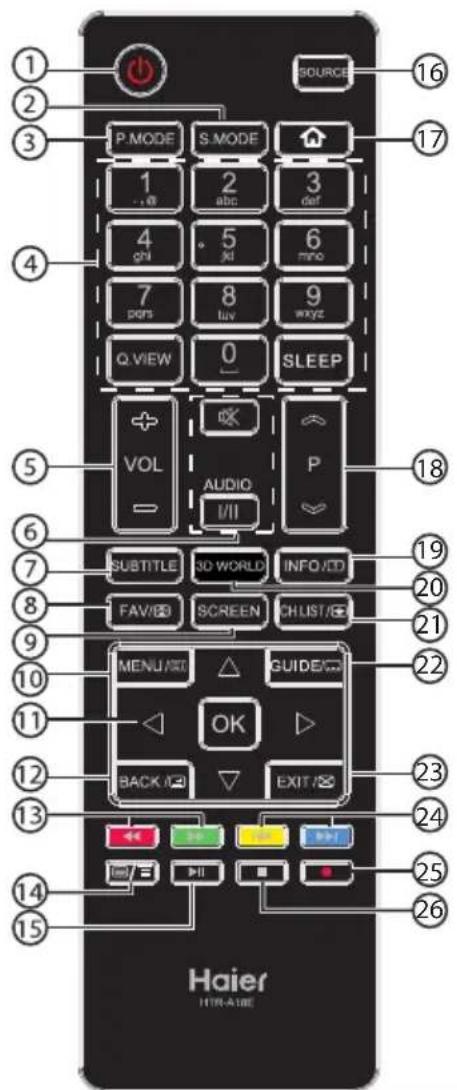

03 Fernbedienung

#	Taste Beschreibung
1	(Ein/Aus)	Fernseher ein- oder ausschalten.
2	S.MODE	Klangmodus wählen.
3	P.MODE	Bildmodus wählen.
4	0-9	Kanalnummer oder Kennwort eingeben.
	Q.VIEW	Rückkehr zum vorherigen Kanal.
	SLEEP	Sleeptimer einstellen.
5	VOL +/-	Lautstärke einstellen.
6	(Stumm)	Ton ein- oder ausschalten.
	AUDIO(I/II)	MONO, Nicam Stereo für ATV-Kanal wählen. Audiosprache für DTV-Kanal einstellen.
7	SUBTITLE	Untertitel ein- oder ausschalten.
8	FAV/☒	Liste der Favoritenkanäle öffnen. Im Videotextmodus Seite halten (nicht umblättern).

9	SCREEN	Bildformat wechseln.
10	MENU/∅	Bildschirmmenü anzeigen. Im Videotextmodus Index-Seite öffnen.
11	▲▼◀▶	Navigation im Bildschirmmenü.
		Auswahl bestätigen.OK
12	BACK/∅	Zum vorherigen Bildschirm wechseln. Im Videotextmodus Mischmodus aufrufen.
13	◀(Rücklauf)▶(Vorlauf)	Suchlauf (vorwärts/rückwärts).Multimedia-Wiedergabe starten.
14	≡/≡	Im Videotextmodus: Öffnen oder Schließen einer Videotextseite.
15	▶II(Wiedergabe/Pause)	Wiedergabe/Pause (Multimedia-Modus).
16	SOURCE	Liste der Eingangsquellen anzeigen.
17	♡	Keine Funktion.
18	P ≈/≈	Kanalwahl.
19	INFO/∅	Anzeige von Kanalinformationen.Videotextmodus: Ausgeblendeten Inhalt anzeigen.
20	3D WORLD	Keine 3D-Unterstützung bei diesen Modellen.
21	CH.LIST/∅	Kanalliste öffnen. Videotextmodus: Anzeigeposition wechseln (oben, unten, Vollbild).
22	GUIDE /∅	Elektronische Programmzeitschrift im TV-Modus anzeigen. Videotext-Unterseite aufrufen.
23	EXIT/∅	Bildschirmmenü schließen. Im Videotextmodus Text verbergen.
24	◀(vorherige)▶(nächste)	Vorherige oder nächste Datei wählen.
25	●(REC)	Aktuelles Programm im DTV-Modus aufzeichnen.
26	■(Stopp)	Multimedia-Wiedergabe anhalten.

Batterien in die Fernbedienung einsetzen

1. Öffnen Sie das Batteriefach.
2. Setzen Sie 2 AAA 1,5-V-Batterien mit korrekter Polarität ein, so wie im Batteriefach angezeigt.
3. Schließen Sie das Batteriefach wieder. Tauschen Sie die Batterien aus, wenn die Reichweite der Fernbedienung nachlässt.

Bitte beachten Sie:

1) Benutzen Sie Alkali-Batterien.
2) Bei längerer Nichtbenutzung oder wenn die Batterien erschöpft sind, entnehmen Sie sie bitte aus der Fernbedienung.

VIDEOTEXT

Videotext ist ein Informationssystem, das von einigen Sendern übertragen wird und wie eine Zeitung aufgebaut ist. Hier haben Sie ebenfalls Untertitel für Hörgeschädigte (Kabelnetzwerke, Satellitenkanäle usw.).

Drücken Sie:	Sie haben folgende Funktion:
TEXT	Mit dieser Taste rufen Sie den Videotext auf oder Sie verlassen ihn. Eine Liste mit Menüpunkten wird angezeigt. Jede Seite hat eine 3-stellige Nummer. Wird kein Videotext übertragen, so wird die Zahl 100 angezeigt, ansonsten bleibt der Bildschirm leer (verlassen Sie diesen Kanal).
SEITE WÄHLEN	Mit 0 bis 9 und den Navigationstasten aufwärts/abwärts rufen Sie die Seite auf. Beispiel: Für Seite 120 geben Sie 1-2-0 ein. Die Nummer wird oben links im Bild angezeigt. Zum Aufrufen einer neuen Seite geben Sie die entsprechende Nummer ein. Ist die gewählte Seite nicht vorhanden, so läuft die Seitenzahl weiter.
UNTERSEITEN DIREKT AUFRUFEN	Die Farbtasten entsprechen den Farbmarkierungen unten auf der Seite und dienen als Schnelltasten zum Aufrufen. Der farbige Bereich blinkt, wenn die Seite noch nicht zur Verfügung steht.
INDEX	Inhaltsverzeichnis aufrufen (gewöhnlich Seite 100).
SUB PAGE	Einige Seiten haben Unterseiten, die nacheinander angezeigt werden. Mit dieser Taste blättern Sie um oder halten Sie die Unterseite. Die Seitenzahl wird oben links im Bild angezeigt.
HOLD	Mit dieser Taste halten Sie eine Seite, sie wird nicht umgeblättert.
REVEAL	Versteckte Informationen anzeigen oder verbergen (Spielauflösungen).
MIX	Teletext, Programm und Bild gemeinsam anzeigen.
EXIT	Den Teletext verlassen.
GRÖBE	Schriftgröße und Anzeige umschalten.

04 BEDIENUNGSHINWEISE

Installation

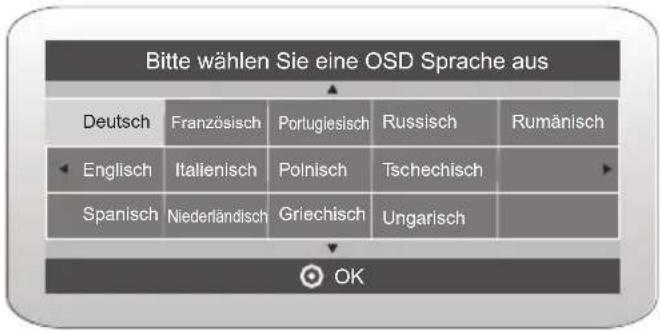

Der Installationsmodus erscheint nur beim ersten Start des Fernsehers oder nach Zurücksetzen des Fernsehers auf Werkseinstellungen.

1). Drücken Sie ▲▼ die Tasten, um im Menü zu navigieren und die Einstellungen zu ändern. Drücken Sie die OK Taste, um die Auswahl zu bestätigen. Wählen Sie die gewünschte Sprache aus, in der das Menü angezeigt werden soll und wählen Sie zwischen . Zuhause-Modus oder Laden-Modus

Achtung: Das voreingestellte Passwort ist 0000.

Zuhause-Modus oder Laden-Modus

Beim ersten Einschalten des Geräts wird das Ersteinstellungsmenü angezeigt. Nach dem Einstellen der Bildschirmsprache wählen Sie zwischen „“ und Laden-Modus „“. Wird das Einstellungsmenü angezeigt und Zuhause-Modus „Zuhause-Modus“ ist markiert, so drücken Sie ◀▶ zum Einstellen und „OK“ zum Aufrufen des Menüs.

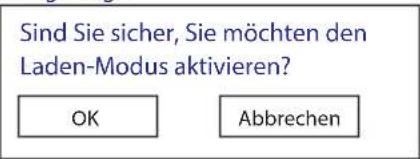

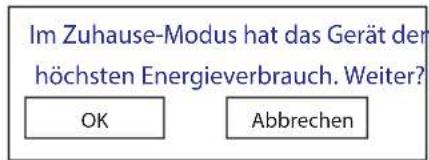

Bei AusveerhModus" wird das folgende Menü angezeigt.

Wählen Sie „OK“, um das nächste Menü aufzurufen.

Wählen Sie „Abbrechen“, um in das Ersteinstellungsmenü zu zühleuzuskelkred,5“ bleibt markiert. Mit Auswahl gelangen Sie in das nächste Menü, hier wählen Sie das Land.

2). Drücken Sie ▲▼ die Tasten, um DVB-T/DVB-C auszuwählen und drücken Sie dann die OK Taste, um zu bestätigen.

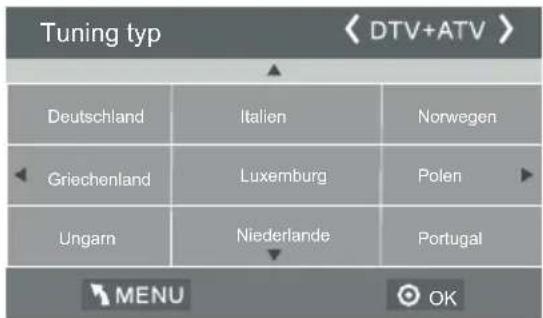

a. Wenn Sie DVB-T ausgewählt haben, wählen Sie im nächsten Schritt den Tuning Typ und das Land aus und drücken Sie dann die OK Taste, um mit dem Suchlauf zu beginnen.

b. Wenn Sie DVB-C ausgewählt haben, konfigurieren Sie im nächsten Schritt das DVB-C System, wie Such-Typ, Frequenz, Netzwerk ID, Symbol (KS/S) und drücken Sie dann die OK Taste. Wählen Sie im Anschluss den Tuning Typ und Ihr Land aus. (DTV (digital) / ATV (analog)) Bestätigen Sie mit OK, um mit dem Suchlauf zu beginnen.

DVB-Suchmenü
Suchart	Voll
Häufigkeit	610000
Netzwerk ID	Auto
Symbol(ks/s)	Auto

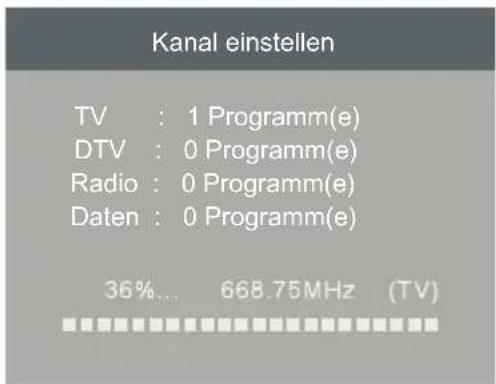

3). Kanalsuchlauf beginnt. Dies kanneinige Minuten dauern. In der Anzeige sehen Sie den Fortschritt und die Anzahl der gefundenen Kanäle.
4). Wenn Sie den ATV-Suchlauf überspringen möchten, drücken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die
◀ Taste, um OK auszuwählen. Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie können den Schritt wiederholen, wenn Sie auch den DTV-Suchlauf überspringen möchten. Eine Installationserinnerung wird angezeigt, wenn Sie das nächste Mal Ihr Fernsehgerät einschalten.
5). Nachdem der Suchlauf abgeschlossen ist, werden die Kanäle in einer Reihenfolge vorab festgelegten angeordnet. Wenn Sie Kanäle überspringen möchten, ändern Sie die Reihenfolge oder nennen Sie die Kanäle um, unter Kanalmenü "Programme bearbeiten".

6) Beenden Sie die Installation indem Sie mit OK auf Ihrer Fernbedienung bestätigen.

1.KANALMENÜ

1. 1) Automatischer Kanalsuchlauf (DVB-T)

1). Drücken Sie die MENU Taste und drücken Sie anschließend die ▲▼ Tasten um das Menü KANAL auszuwählen und drücken Sie die OK Taste.
2). Drücken Sie die ▲▼ Tasten, um den Automatischen Suchlauf auszuwählen und drücken Sie dann die OK Taste.

3). Wählen Sie DVB-T aus und bestätigen Sie mit OK.

4). Im Tuning Typ Menü drücken Sie die Tasten◀▶, um ATV, DTV oder DTV + ATV auszuwählen.. Drücken Sie die Taste▼ und drücken Sie dann die Tasten◀▶▼▲, um das Land auszuwählen in welchem das Fernsehgerät betrieben wird. Drücken Sie die OK Taste, um die Auswahl zu bestätigen.

5). Dies kann Der Kanalsuchlauf beginnt. einige Minuten dauern. In der Anzeige sehen Sie den Fortschritt und die Anzahl der gefundenen Kanäle.
6. Wenn Sie den ATV-Suchlauf überspringen möchten, drücken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die ◀ Taste, um OK auszuwählen. Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie können den Schritt wiederholen, wenn Sie auch den DTV-Suchlauf überspringen möchten. Eine Installationserinnerung wird angezeigt, wenn Sie das nächste Mal Ihr Fernsehgerät einschalten.
7. Nachdem der Suchlauf abgeschlossen ist, werden die Kanäle in einer Reihenfolge angeordnet. vorab festgelegten. Wenn Sie Kanäle überspringen möchten, ändern Sie die Reihenfolge oder nennen Sie die Kanäle um, unter Kanalmenü "Programme bearbeiten".

1.2) Automatischer Kanalsuchlauf (DVB-C)

1). Drücken Sie die MENU Taste und drücken Sie anschließend die ▲äften um das Menü Kanal auszuwählen und drücken Sie die OK Taste.

2). Drücken Sie die ▲ästen, um den Automatischen Suchlauf auszuwählen und drücken Sie die OK Taste.

3). Wählen Sie DVB-C aus und bestätigen Sie mit OK.

4). Drücken Sie die Tasten, ▲■ den Such-Typ, Frequenz, Netzwerk ID und Symbol (Ks/S) auszuwählen und drücken Sie die OK Taste zum Bestätigen.

5). Im Tuning Typ Menü drücken Sie die Tasten ◀▶, um ATV, DTV oder DTV + ATV auszuwählen. Drücken Sie die Taste ▼ und drücken Sie dann die Tasten ◀▶ ▼▲, um das Land auszuwählen in welchem das Fernsehgerät betrieben wird. Drücken Sie die OK Taste, um die Auswahl zu bestätigen.

6). Der Kanalsuchlauf beginnt. Dies kann einige Minuten dauern. In der Anzeige sehen Sie den Fortschritt und die Anzahl der gefundenen Kanäle. 7). Wenn Sie den ATV-Suchlauf überspringen möchten, drücken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die ▲ Taste, um OK auszuwählen. Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie können den Schritt wiederholen, wenn Sie auch den DTV-Suchlauf überspringen möchten. Eine Installationserinnerung wird angezeigt, wenn Sie das nächste Mal Ihr Fernsehgerät einschalten. 8). Nachdem der Suchlauf abgeschlossen ist, werden die Kanäle in einer Reihenfolge angeordnet. vorab festgelegten. Wenn Sie Kanäle überspringen möchten, ändern Sie die Reihenfolge oder nennen Sie die Kanäle um, unter Kanalmenü "Programme bearbeiten".

HINWEIS:

Alle Kanäle inklusive ATV, DTV und Radio können gleichzeitig durchsucht werden, wenn der Such-Typ DTV+ATV ist.

Alle gespeicherten Kanäle gehen nach dem automatischen Suchlauf verloren.

Nach dem automatischen Suchlauf, springt der Kanal zum ersten DTV-Kanal.

2.1) DTV Manueller Kanalsuchlauf (DVB-T)

1). Drücken Sie die MENU Taste und drücken Sie anschließend die ▲avten um das Menü KANAL auszuwählen und drücken Sie die OK Taste.

2). Drücken Sie die ▲▼ Tasten, um den DTV Manuellen Suchlauf auszuwählen und bestätigen Sie mit OK.

3). Der DTV Bildschirm für den manuellen Suchlauf wird angezeigt. Drücken Sie die ◀▶ Tasten, um den gewünschten UHF Kanal auszuwählen und drücken Sie die OK Taste, um mit der Suche nach diesem Kanal zu beginnen. Wenn das Signal gefunden wurde, wird das Bild und die Signalstärke auf dem Bildschrim angezeigt.

4). Drücken Sie die Taste MENU, um zum Hauptmenü zurückzukehren.

5). Drücken Sie die Taste EXIT, um das Menü zu verlassen.

2. 2) DTV Manueller Kanalsuchlauf (DVB-C)

1). Drücken Sie die MENU-Taste und drücken Sie die dann ▲ Tasten um, das Menü KANAL auszuwählen und drücken Sie die OK Taste.

2). Drücken Sie die ✉en, um den CADTV Manuellen Suchlauf auszuwählen und bestätigen Sie mit OK.

3). Der Bildschirm für den CADTV Manuallen Suchlauf wird angezeigt. Drücken Sie die Tasten ▲▼, um folgendes auszuwählen (Frequenz, Symbol (Ks/S), QAM Type QAM16) und drücken Sie die OK Taste, um die Suche nach diesem Kanal zu starten. Wenn das Signal gefunden wurde, wird das Bild und die Signalstärke auf dem Bildschirm angezeigt. 4). Drücken Sie die Taste MENU, um zum Hauptmenü zurückzukehren. 5). Drücken Sie die Taste EXIT, um das Menü zu verlassen.

3) ATV Manueller Kanalsuchlauf:

Stellen Sie das Tonsystem zur Suche nach Analogkanälen ein, dann nehmen Sie die Feinabstimmung vor und speichern Sie den gewählten Kanal.

BITTE BEACHTEN SIE:

Drücken Sie die rote Videotexttaste zum Speichern eines manuell gesuchten Kanals.

4). Kanal bearbeiten:

Sie können Kanäle löschen, umbenennen, verschieben, überspringen und als Favoriten hinterlegen.

Löschen

Drücken Sie die rote Taste zum Löschen eines Kanals.

Umbenennen

Sie können nur ATV-Kanäle umbenennen.

Navigieren Sie zu dem gewünschten Kanal und drücken Sie die grüne Taste, um den Kanal umzubenennen.

Drücken Sie ▲▼ zur Auswahl der Schriftzeichen. Drücken Sie ◀▶, um zu navigieren.

Drücken Sie MENU, um die Bearbeitung zu beenden und drücken Sie EXIT, um das Menü zu verlassen.

Bitte beachten Sie: ATV-Kanäle können bis zu 5 Schriftzeichen haben.

Verschieben

Mit den Navigationstasten wählen Sie den zu verschiebenden Kanal, dann drücken Sie die gelbe Taste. Mit den Navigationstasten verschieben Sie den Kanal, mit OK bestätigen Sie die neue Position; Drücken Sie die Zifferntaste um unterwegs, mit OK bestätigen Sie die neue Position.

Überspringen

Drücken Sie ▲▼ zur Auswahl des Kanals und drücken Sie die blaue Taste, um diesen Kanal zu überspringen. Rechts vom Kanal wird 🔒 angezeigt. Zur Anzeige des übersprungenen Kanals drücken Sie zunächst wieder die blaue Taste, um die Funktion aufzuheben. Das Symbol 🔒 erlischt.

Favoriten

Drücken Sie ▲▼ zur Auswahl des Kanals und drücken Sie FAV, damit wird rechts vom Kanal das Symbolhe angezeigt. Zur Auswahl eines Favoritenkanals drücken Sie FAV. Zum Löschen des Kanals in der Favoritenliste drücken Sie FAV, damit erlischt das Symbolhe.

Drücken Sie FAV zum Aufrufen Ihrer Favoritenliste.

5). CI-Informationen (optional)

In diesem Menüpunkt können Sie nähere Informationen Ihrer CI-Karte abrufen.

2.BILDMENÜ

Das zweite Menü ist das Bildmenü (PICTURE). Hier stellen Sie Kontrast, Helligkeit usw. ein. Mit OK bestätigen Sie Ihre Einstellung.

BITTE BEACHTEN SIE:

1). Tint (Hautfarbe) haben Sie nur für das NTSC-System.

2). Ihnen stehen drei Farbtemperaturen (Color Temperature) zur Verfügung: normal(normal), warm, kalt (cool).

3). Die Option Bildschirm (Screen) steht Ihnen nur im PC-Modus zur Verfügung, hier stellen Sie die horizontale und vertikale Position, Größe und Phase ein.

3.TONMENÜ

Das dritte Menü ist das Tonmenü (SOUND).

Hier stellen Sie die Klangeffekte wie Höhen, Bässe, Balance usw. ein.

Bitte beachten Sie:

Automatische Lautstärkenregelung (Auto Volume) steht Ihnen nur zur Verfügung, wenn die Lautstärke des Eingangssignals zu hoch oder das Signal verzerrt ist.

4.ZEITMENÜ

Das vierte Menü ist das Zeitmenü (TIME). Hier stellen Sie Uhrzeit, Ein- und Ausschaltzeit, SleepTimer usw. ein.

BITTE BEACHTEN SIE:

Bei Auto Sleep schaltet sich der Fernseher nach 15 Minuten automatisch ab, sofern kein Signal eingeht. Die Uhrzeit kann über den DTV-Kanal automatisch eingestellt werden.

5.EINSTELLUNGSMENÜ

Das fünfte Menü ist das Einstellungsmenü (OPTION). Hier stellen Sie die OSD Spracheinstellung, Audio- und Untertitelsprache

usw. ein.

1. Wenn nach 4 Stunden nach dem Einschalten an dem TV Gerät keine Änderungen vorgenommen wurden, d.h. es wurde kein Kanal gewechselt oder keine Lautstärke geregelt, schaltet sich das Gerät automatisch in den Ruhemodus. Ein Informations-Fenster erscheint auf dem Bildschirm.

Sekunden bis zur automatischen Abschaltung Bitte drücken Sie eine beliebige Taste zum Abbrechen

Nach 150 Sekunden schaltet das Fernsehgerät automatisch in den Ruhemodus um. Um das automatische Abschalten zu verhindern, drücken Sie irgendeine Taste auf der Fernbedienung.

1. Um die automatische Abschaltung zu deaktivieren, wählen Sie die Automatische Abschaltung (4h) im Optionsmenü aus und drücken Sie die OK Taste. Eine Info-Nachricht erscheint „Are you sure you want to enable automatic powerdown?“ (Sind Sie sicher, dass die automatische Abschaltung aktiviert sein soll?)

Drücken Sie auf die rechte Pfeiltaste und wählen Sie Nein (NO) aus.

Der TV Bildschirm kehrt zum Optionsmenü zurück und die Option automatisches Abschalten (4h) wird angezeigt.

Automatische Abschaltung (4h) AUS Automatic power-down(4H) OFF

Um zum automatischen Abschalten nach 4 Stunden zurückzukehren, wiederholen Sie den oben beschriebenen Vorgang, nur dass Sie die linke Pfeiltaste drücken, um JA (YES) auszuwählen.

Im Menü PVR-Dateisystem (PVR File System) stellen Sie das USB-Laufwerk für die PVR-Aufnahme ein.

BITTE BEACHTEN SIE:

Mit Zurücksetzen auf Werkseinstellung (Restore Factory Default) werden alle Kanäle und das Passwort gelöscht.

6.SPERRMENÜ

Das sechste Menü ist das Sperrmenü (LOCK). Hier sperren Sie das System, stellen Sie das Passwort ein, blockieren Sie Programme und stellen Sie die Kindersicherung ein. Nach Aktivierung der Sperre können Sie den Kanal nicht mehr auswählen.

BITTE BEACHTEN SIE:

Das Standardpasswort lautet 0000. Sollten Sie Ihr Passwort einmal vergessen, so benutzen Sie das Superpasswort 9443. Kanal blockieren (Block Program): Drücken Sie ▲▼ zur Auswahl des Kanals, dann drücken Sie die grüne Taste zur Blockierung. Zum Entsperren rufen Sie das Hauptmenü auf, geben Sie das Passwort ein und drücken Sie die grüne Taste erneut.

Kindersicherung (Parental Guidance): Drücken Sie ◀▶ zur Auswahl der Bewertungsstufe.

7.EPG-Menü (Elektronische Programmzeitschrift)

Das EPG-Menü dient der Anzeige der Programmvorschau für DTV- und Radiokanäle des Tages. Zum Aufrufen des EPG-Menüs die GUIDE-Taste drücken. Es erscheint das folgende

Menü:

INFO

Mit ◆ wählen Sie den Kanal, Drücken Sie INFO, um die Programminformationen zu markieren.

Planung

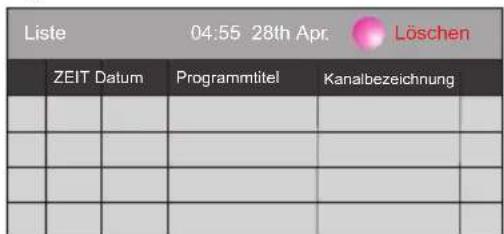

Drücken Sie die gelbe Taste, um die Planungsliste (Schedule) anzuzeigen, drücken Sie ▲▼ zur Auswahl der Liste und drücken Sie die rote Taste ● zum Löschen der Planungsliste.

3. Aufnahme

Drücken Sie die rote Taste, um die Aufnahme des Programms einzustellen.

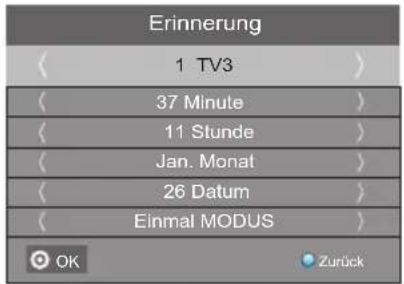

4. Erinnerung

Drücken Sie die blaue Taste und stellen Sie eine Erinnerungszeit ein. Der Fernseher schaltet dann automatisch auf das gewählte Programm um.

8.PVR-Funktion

1. Vorbereitung der Aufnahme

Die Aufnahme- und Time-Shift-Funktion funktionieren nur bei digitalem Fernsehempfang (DVB-T, -C oder S2). Rufen Sie im Optionsmenü PVR-Dateisystem (PVR File System) auf, hier wählen Sie „Prüfe PVR-Dateisystem“ (Check PVR File System). Drücken Sie OK, bis „Prüfung läuft“ (Checking) zu „Prüfung erfolgreich“ (Success) umschaltet.

Bitte beachten Sie: Überprüfen Sie den Punkt Geschwindigkeit (Speed). Bei Einstellung auf „HD Support“ steht Ihnen das USB-Speichermedium für TimeShift und Aufnahme zur Verfügung. Anderenfalls formatieren Sie bitte das Gerät. Das „Freie

Aufnahmelimit" (Free Record Limit) ist standardgemäß auf 6 Stunden eingestellt, sofern die Speicherkapazität ausreichend ist. Anderenfalls ist die Aufnahmezeit kürzer. Während der Überprüfung gemäß „Prüfe PVR-Dateisystem" (Check PVR File System) drücken Sie bitte keine weiteren Tasten.

Die Eingaben müssen im TV PVR System vorgenommen werden. Es kann nur auf demselben Fernsehgerät abgespielt werden und nicht auf irgendeinem anderen Gerät (Computer, DVD, usw.), das nicht mit dem .TS-Datei Format kompatibel ist.

Bitte beachten Sie, das Fernsehgerät wird Sie für die Aufnahme auffordern, das angeschlossene USB-Gerät vorher zu formatieren, um die Aufzeichnung abspeichern zu können.

WARNUNG WENN SIE FORMATIEREN GEHEN DIE DATEIEN UND INFORMATIONEN, DIE AUF DEM EXTERNEN USB GERÄT GESPEICHERT SIND, VERLOREN.

AUF DEM GERÄT SPEICHERN.

Das USB Dateisystem begrenzt die Größe der

Speichergröße.

Dateisystem NTFS bis zu 2TB

FAT32 mit bis zu 192GB

FAT16 mit bis zu 2GB

Rufen Sie das PVR-Dateisystem wie unten beschrieben vom Einstellungsmenü aus auf.

Laufwerk wählen (Select Disk): Wählen Sie das Laufwerk zur Aufnahme.

Prüfe PVR-Dateisystem (Check PVR File System): Vergewissern Sie sich, dass das PVR-Dateisystem richtig konfiguriert ist.

Format:

(Wir empfehlen, das Gerät mit „High Speed FS“ zu formatieren, wodurch sich die Aufnahme beschleunigt.)

Nach Beendigung der Formatierung erhalten Sie nachstehendes Menü:

Bei Auswahl von „Hi Speed FS“ können Sie die TimeShift-Größe einstellen:

2. Programm aufzeichnen

Während der DTV-Wiedergabe wählen Sie den gewünschten Kanal, dann drücken Sie „Aufnahme“ (Record) zur Anzeige des Aufnahmemenüs. Drücken Sie erneut „Aufnahme“ (Record). Das Aufnahmemenü erlischt und „REC“ wird oben links im Bild angezeigt. Das Symbol erlischt, nachdem Sie die Stopptaste drücken und damit die Aufnahme stoppen.

3.Aufnahme wiedergeben

Das auf dem USB-Gerät aufgezeichnete Programm wird im Ordner „MSTPVR“ auf dem Gerät gespeichert.

1. Die USB-Speichergröße kann zwischen 128MB und 500GB liegen, aber für den praktischen Gebrauch wird eine Größe von 2GB bis 500GB empfohlen.

2. Videos erscheinen gepixelt, wenn die Video Bitrate zu gering ist. Dies kann verursacht werden, wenn ein USB Verlängerungskabel verwendet wird, anstatt das USB-Gerät direkt am Fernsehgerät anzuschließen.

3. Nicht alle USB-Geräte sind kompatibel. Auf folgender Seite „DE-24“ finden Sie eine Liste der empfohlenen USB Festplatten und Sticks.

Modelle die nicht unten aufgelistet sind, können kompatibel sein, aber es wird keine Garantie für deren funktion übernommen.

9.TimeShift-Funktion

Vorbereitung der Aufnahme

Mit dieser Funktion können Sie das aktuelle Programm unterbrechen und auf einem USB-Speichermedium zwischenspeichern. Sie können die Sendung zu einem späteren Zeitpunkt weitersehen. Die Wiedergabe startet zeitversetzt, ab der Unterbrechung.

BITTE BEACHTEN SIE:

- Das USB 2.0 Speichermedium muss formatiert sein. Erstellen Sie vor der Formatierung Sicherungskopien, da alle Daten von dem USB-Gerät gelöscht werden. Die TimeShift-Funktion wird bei Analogsendern (ATV) nicht unterstützt.

USB-Laufwerk formatieren

Wählen Sie die Formatierung des USB-Speichermediums und ordnen Sie den Speicherplatz für die TimeShift-Funktion zu.

BITTE BEACHTEN SIE:

- Die Formatierung dauert etwa 2 Minuten. Schalten Sie das Gerät während dieses Zeitraums nicht aus und trennen Sie das USB-Speichermedium nicht vom Fernseher. - Während der Formatierung wird für das USB-Speichermedium ein Geschwindigkeitstest durchgeführt. Schlägt dieser fehl, so kann das USB-Speichermedium nicht für die TimeShift-Funktion benutzt werden.

Unterbrochenes DTV-Programm auf USB-Gerät zwischenspeichern

1. Im DTV-Modus schließen Sie das USB-Speichermedium am USB-Port seitlich am Fernseher an.
2. Drücken Sie „Wieddiegabe/Pause (15) TimeShift-Funktion zu starten. Das Fernsehprogramm wird angehalten. Das TimeShift-Menü wird angezeigt und die Sendung zeitversetzt aufgenommen.
3. Drücken Sie, STORRe(TimeShift-Funktion zu beenden und die zeitversetzte Wiedergabe zu starten.

BITTE BEACHTEN SIE:

• Ziehen Sie das USB-Speichermedium während der aktivierten TimeShift-Funktion nicht ab.
  • 4 GB Speicher puffern ca. 140 Minuten.

Limitierungen der TimeShift-Funktion:

1. Bei aktivierter TimeShift-Funktion stehen Ihnen nur WIEDERGABE/PAUSE/STOPP/VORLAUF/RÜCKLAUF/VOL+/VOL-/MUTE sowie einige allgemeine Funktionstasten (OK/EXIT/Navigation) zur Verfügung.
2. Die Videowiedergabe ist nicht gleichmäßig und kann springen, falls die USB-Aufnahmegeschwindigkeit nicht den Mindestanforderungen entspricht.
3. Ziehen Sie das USB-Speichermedium nicht ab, schalten Sie das Gerät während der TimeShift-Funktion nicht aus. Bei Verlust des Signals schaltet sich das Gerät aus.
4. Ändern Sie während der TimeShift-Funktion nicht die Signalquelle.
5. Schalten Sie nicht schnell zwischen WIEDERGABE/PAUSE/VORLAUF/RÜCKLAUF um.
6. Das Video kann verpixeln, falls die Bitrate zu niedrig eingestellt ist.
7. Nicht alle USB-Speichermedien sind kompatibel. Das USB-Laufwerk sollte < 500 mA haben. Nachstehende Liste mit empfohlenen USB-Laufwerken. Nicht aufgeführte Modelle sind möglicherweise kompatibel, das ist jedoch nicht garantiert.

- SanDisk Extreme® Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75

• SanDisk Extreme® Contour™ USB Flash Drive -16GB SDCZ8-016G-A75

• Kingston DataTraveler 410 USB 2.0 Flash Drive - 8GB DT410/8GB

• Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB

• OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB

• OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB

• OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-8GB

• SAMSUNG-HM500JI-500G

1. Diese Funktion gilt nicht für alle digitalen Fernsehprogramme, wie verschlüsselte oder reine Audiokanäle.

10.USB-Media-Player

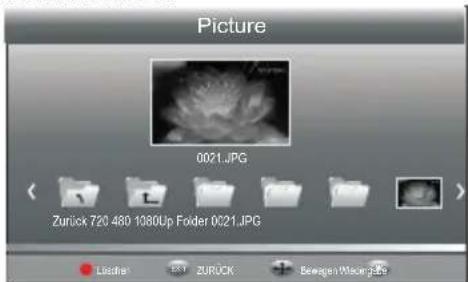

Drücken Sie die SOURCE-Taste (Eingangsquellen) auf Ihrer Fernbedienung um die Signalquellen anzuzeigen und wählen Sie „USB“ aus. Drücken Sie dann OK, um das USB-Menü aufzurufen.

Ein USB-Speichermedium muss angeschlossen sein. Wählen Sie zwischen Foto, Musik, Film und Text. Nutzen Sie die ◀▶Tasten zur Auswahl des Mediums und bestätigen mit OK.

Drücken Sie ◀▶ zur Auswahl des Laufwerks, dann drücken Sie OK zur Anzeige der Mediendateien und Ordner. Mit „Zurück“ (Return) kehren Sie zur Medienauswahl zurück.

Wählen Sie mit ◀▶ oder ▲is gewünschte Datei aus. Das Vorschaufenster wird angezeigt. Drücken Sie ▶ um die Datei im Vollbildmodus wiederzugeben.Während der Wiedergabe (Foto, Film oder Text) drücken Sie OK oder INFO zur Anzeige der Steuerungsleiste.

Drücken Sie ◀▶ zur Auswahl der Funktion und OK zur Bestätigung.

Drücken Sie ▼ oder EXIT auf Ihrer Fernbedienung um die Steuerleiste zu verlassen. (Außer bei Musik.)

BITTE BEACHTEN SIE:

Sie können den Audiotrack oder das Programm während der Videowiedergabe einstellen. Mit Info oder OK zeigen Sie das Infomenü an.

USB Wiedergabe wird unterstützt für folgende Bildformate :

-JPEG (JPEG Format, Dateien mit der Endung ".jpg") -BMP (Dateien mit der Endung ".bmp")

-PNG (Dateien mit der Endung ".png") USB Wiedergabe wird unterstützt für folgende Audioformate:

-MP3 (Dateien mit der Endung ".mp3")

USB Wiedergabe wird unterstützt für folgende Textformate:

-TXT (Dateien mit der Endung ".txt")

USB Wiedergabe wird unterstützt für folgende Videoformate:

- TS (MPEG2 & H.264)

11. Hotel-Modus:

Um in den Hotel-Modus zu gelangen, geben Sie bitte die folgenden Tastenkombinationen auf Ihrer Fernbedienung ein: Drücken Sie erst „Source“ und geben auf dem Ziffernfeld „1001“ ein.

HOTEL MENÜ
Hotel-Modus	Aus
Bedienfeldsperrung	Aus
Max. Lautstärke	100
Standard-Signalquelle	Aus
Kanal bei Start	—
Menüanzeige einrichten	Ja
Quelländerung eingeben	Ja
Auf USB Festplatte speichern
LADEN
Standardlautstärke	0
Leistung	Aus
Power Key Lock Aus

Hotelmodusbetrieb: Hier können Sie den Hotel-Modus aktivieren oder deaktivieren. Wenn der Hotel-Modus aktiviert ist, sind die nachfolgenden Funktionen für den Nutzer nicht verfügbar.

• Automatischer Kanalsuchlauf
- Farbtemperatur
- Ton-Balance
- Tonmodus
• Automatische Lautstärkenregelung
• Manueller Kanalsuchlauf
• Uhrzeit

Tastenfeld-Sperre: Wird diese Funktion auf „Ein“ geschaltet, lässt sich das Tastenfeld nicht mehr bedienen.

Max. Lautstärke: Die Einstellung maximale Lautstärke ist begrenzt. Damit können Sie den maximalen Lautstärkepegel einstellen.

Startsignal: Voreinstellung der Signalquelle möglich. Bitte wählen Sie mittels der Pfeile ◀▶ zwischen: TV, AV, Komponenten, VGA, HDMI, um die gewünschte Quelle auszuwählen.

Standardprogramm: Im TV-Modus können Sie eine Kanalnummer voreinstellen. Bitte wählen Sie mittels der Pfeile ◀▶die gewünschte Kanalnummer aus.

Menüanzeige: Sie können den Menüaufruf für den Nutzer sperren, indem Sie diese Option auf „Aus“ stellen.

Signalquellen-Sperre: Sie können mit dieser Einstellung verhindern, dass der Nutzer die Signalquelle wechselt, indem Sie die Option auf „Aus“ stellen.

TV-Daten auf USB: Speichern Sie mit dieser Funktion die TV-Einstellungen auf einem USB-Gerät ab. (Name der Backup Datei: Database.bin)

USB-Daten auf TV: Übertragen Sie die auf dem USB-Gerät gespeicherten TV-Einstellungen auf einen Fernseher. Der Fernseher vollzieht einen Neustart nach abgeschlossenem Datentransfer.

Standardlautstärke: Mit dieser Funktion lässt sich mittels der Pfeile ◀▶ die gewünschte Lautstärke voreinstellen.

05 Störungserkennung

Problem				Überprüfen
Bild Ton
	verschneit gestöi			Antennenposition, -ausrichtung oder -anschluss
	Schatten		normaler Ton	Antennenposition, -ausrichtung oder -anschluss
	Störungen		gestört	Elektronische Geräte, Fahrzeug/Motorrad Neonlicht können den den Empfang stören
	normales Bild stumr			Lautstärke (stummgeschaltet oder Audioanschlüsse nicht korrekt)
	kein Bild		stummgeschaltet	Kein Netzanschluss, Gerät ausgeschaltet, Kontrast und Helligkeit/Lautstärke einstellen. Drücken Sie STANDBY auf der Fernbedienung.
	keine Farbe norma		im Bildmodus überprüfen
	Bild verschwindet		normaler Ton oder leise	Kanal neu konfigurieren
	keine Farbe		gestört	Schlechtes TV-Signal
	Sie sehen einen schwarzen Balken oben und unten.		normaler Ton	Zoom-Ansicht ändern

Fehlerbehebung

Mein Fernseher zeigt nicht das Bild auf meinem Laptop/PC, wenn er eingeschaltet ist.	Wenn mit einem VGA-Stecker (der blaue 15-polige Stecker auf Ihrem PC oder Laptop) angeschlossen sind, benötigen die meisten PCs und Laptops, dass Sie einige Tasten auf Ihrer Tastatur drücken, um ein Bild auf einem Fernseher oder einem anderen externen Display zu bekommen. Dies ist normalerweise die F7 (Dell) oder F4 (HP / Samsung) oder F5 (Toshiba). Auf Laptops müssen Sie die "Fn"-Taste zur gleichen Zeit wie die "F"-Taste drücken.
Ich habe meinen PC/Laptop an den Fernseher angeschlossen und empfange ein Bild, aber keinen Ton. Warum?	Das VGA-Kabel überträgt nur die Video- oder Bildinformationen. Sie müssen ein separates Kabel anschließen, das mit dem Kopfhöreranschluss (3,5mm Klinke) auf Ihrem PC/Laptop und mit der 3,5m (PC Audio-IN) Buchse auf Ihrem Fernseher verbunden ist. Sie müssen den "PC" auswählen, indem Sie die Source-Taste auf Ihrer Fernbedienung verwenden. Alternativ schließen Sie Ihren PC/Laptop mit einem HDMI-Kabel an, wenn Ihr PC/Laptop einen HDMI-Anschluss hat. HDMI ist sowohl Audio als auch Video.
Das Bild hat keine automatische Größenanpassung beim Senderwechsel.	Prüfen Sie, ob das Fernsehbild-Seitenverhältnis auf 'Auto' auf allen Eingängen ATV, DTV, SCART, HDMI 1, 2 usw. eingestellt ist. Um das Seitenverhältnis (Auto, 4:3 oder 16:9) einzustellen, drücken Sie die Taste Source, beginnend bei ATV, und wiederholen Sie die unten aufgeführte Reihenfolge für alle Eingangsquellen ATV, DTV, SCART, HDMI 1 und 2, da jede Eingangsquelle separat gesteuert wird. Drücken Sie die Fernseher-Menütaste. Drücken Sie Pfeil nach rechts, um auf Bild-Untermenü zuzugreifen. Drücken Sie Pfeil nach unten, um Bildformat zu wählen. Wählen Sie Auto. Drücken Sie Ende. Wiederholen Sie dies für alle Eingangsquellen.
Ich habe gerade an einen DVD-Player oder einen anderen Artikel in meinem Fernseher angeschlossen, und er funktioniert nicht.	Dies gilt für jeden Artikel der Geräte, die an den Fernseher angeschlossen sind.1.Schalten Sie sowohl den Fernseher als auch DVD-Player aus (ziehen Sie den Stecker aus der Steckdose, kein Bereitschaftsmodus).2.Schalten Sie alle Geräte aus, die an die SCART-Buchse angeschlossen sind.3.Trennen Sie den SCART-Stecker von dem Fernseher.4.Schließen Sie an und schalten Sie den Fernseher ein.5.Schließen Sie an und schalten Sie den DVD-Player ein.6.Wählen Sie HDMI aus dem Source-Menü.7.Drücken Sie Wiedergabe auf dem DVD-Player und prüfen Sie, ob die Filme ordnungsgemäß wiedergegeben werden.HINWEIS: Die SCART-Buchse hat Priorität über HDMI, und es ist wichtig, dass die Geräte AUSGESCHALTET sind, die an die SCART-Buchse auf dem Fernseher angeschlossen sind (nicht im Bereitschaftsmodus). Bitte befolgen Sie diese Informationen. Wenn die Anzeige funktioniert, und der DVD-Player funktioniert, ist der Fernseher OK und ein bisschen verwirrt.Wahrscheinlich wurden die HDMI-Stecker entfernt und wieder eingesteckt, wenn das Fernsehgerät eingeschaltet ist.Entfernen oder schließen Sie niemals die HDMI-Kabel oder ein beliebiges Digitalgerät an das eingeschaltete Gerät an.Schalten Sie immer alle Geräte aus, wenn ein beliebiges Digitalgerät entfernt oder angeschlossen wird.

Problembehandlung bei dem Digitalfernsehen und möglich Lösungen

Bild zerlegt sich in Pixel

Ein typisches Beispiel für ein Empfangsproblem stellt das Auseinanderbrechen von Bildern (Pixilation) oder das Einfrieren der Bilder dar, manchmal gibt es Klick- oder quietschende Geräusche oder der Ton fällt aus oder es gibt gar KEINEN Empfang. Ihr Bild kann in Pixel aufgrund des digitalen Videosignalausfalls brechen. Die Signalausfälle können entweder wegen der Probleme mit schwachen Signalen (siehe TV-Antennen) auftreten, oder wenn Sie per Kabel mit einem schwachen Kabel-Signal verbunden sind. Wenn das Problem schwacher Signale auftritt, verwenden Sie einen Verstärker, um das Signal zu verstärken. Ein Kabel-Techniker kann Ihnen bei der Installation eines Inline-Verstärkers oder Vorverstärkers helfen. Dies wird Ihre Signalstärke steigern und das Pixel-Problem lösen.

Wenn Sie Ihr TV-Signal über Satellit empfangen, prüfen Sie, ob sich Ihre Schüssel nach starkem Wind bewegt wurde, oder ob das Signal durch Bäume blockiert wurde. Bäume können ein Problem verursachen, da sich das TV-Signal je nachdem ändern kann, ob ein Baum zwischen dem Satellitenschüssel und dem Satellit ohne Laub oder dicht belaubt ist.

Fehlende Kanäle

Vielleicht stellen Sie fest, dass es Kanäle fehlen, oder dass Sie die Kanäle aus der falschen Region empfangen. Manchmal funktionieren die interaktiven Dienste (rote Taste) nicht. Dies wird durch ein schwaches Signal verursacht, siehe TV-Antennen.

TV-Antennen

Digitales terrestrisches Fernsehen (DVB-T) kommt zu Ihrem Fernsehgerät über eine Antenne; eine alte Antenne, die für analoges Fernsehen gut war, braucht eventuell eine Aktualisierung für digitales Fernsehen. Wenn Sie immer einige, aber nicht alle der digitalen Kanäle auf DTV (DVB-T) erhalten, zum Beispiel, Sie erhalten BBC1, BBC2, Kanal 4, aber nicht ITV oder Kanal 5, liegt dies meistens daran, dass die Antenne ein schmaler Bandtyp ist, und muss mit einem breiten Bandtyp gewechselt werden.

Fehlerhafte Leitungen und Kabel

Überprüfen Sie Ihren Fernseher. Sind die Leitungen auf der Rückseite - an das Netz, die Antenne, die Set-Top-Box, den Video- oder DVD-Player oder Recorder richtig angeschlossen? SCART-Kabel sind dafür bekannt, dass sie sich mit der Zeit lockern und sowohl zu Audio- als auch Video-(Bild)-Problemen führen. Entweder linkes oder rechtes oder beide Audios fehlen, und die Farben sehen arm oder schlammig aus. Stecken Sie den Scart-Stecker fest ein, dies soll das Problem beheben. HDMI-Stecker müssen fest eingesteckt werden; es ist nur der letzte Millimeter, der die Kontakte knüpft. Typischerweise soll das schwarze Plastikteil des HDMI-Steckers sehr nahe dem Fernseher-Körper oder der Komponente sein oder ihn/sie berühren. Beim Einstecken der beliebigen HDMI-Kabel können Probleme auftreten, falls die HDMI-Kabel eingesteckt werden, wenn der Fernseher oder andere Komponente eingeschaltet ist. Schalten Sie immer sowohl den Fernseher als auch die Komponente aus, die Sie einstecken möchten. Wenn Sie die Stecker und Steckdosen überprüft haben, schalten Sie den Fernseher und alles, was Sie an den Fernseher angeschlossen haben, aus, und dann schalten Sie sie wieder ein.

Ich habe meinen PC an den Fernseher angeschlossen. Es gibt keinen Ton.

Wenn Sie Ihren PC oder Laptop an den Fernseher über ein VGA (15 Pin D-Sub)-Kabel anschließen, und es gibt kein Audio, müssen Sie ein separates Audio-Kabel aus dem PC oder Laptop an den Fernseher anschließen.

Unnatürliche Farben und Hautfarben

Unnatürliche Hauttöne und andere Farben könnten noch ein anderes Problem auch in einem neuen HDTV darstellen. Dies geschieht aufgrund der Fernsehbildeinstellungen, die für die Umgebung eines Ausstellungsraums optimiert werden. Sie werden dieses Problem beheben, indem Sie den Bildmodus in den natürlichen Modus im Bildmenü ändern. Für mehr Präzision nehmen Sie eine manuelle Einstellung der Farben-, Kontrast- und Helligkeit-Optionen im Bildmenü vor.

Weiße Umrisse

Weiße Ränder um Objekte und Personen erscheinen in der Regel, wenn die Fernsehschärfe auf sehr hoch eingestellt ist, oder wenn Ihr Fernsehgerät verwendet eine Verarbeitungstechnologie der Kantenschärfung verwendet. Gehen Sie zum Bildmenü und passen Sie die Schärfe an, bis die weiße Umrandung verschwindet. Wenn die Kantenschärfung aktiviert ist, versuchen Sie es, mit dem Service-Menü zu deaktivieren.

Video flackert

Zeitweise könnte das Video flackern. Wenn dies der Fall ist, überprüfen Sie, ob das Signal stark genug ist. Wenn das Signal stark ist, liegt das Problem bei dem Kabelnetzbetreiber. Wenn die Signalstärke zu schwach ist, versuchen Sie, die Signalstärke mit Hilfe eines Verstärkers zu steigern.

Kein Vollbild auf dem Bildschirm

Beim Anschluss eines PCs oder Laptops an den Fernseher, füllt das Bild möglicherweise nicht den gesamten Bildschirm aus. Überprüfen Sie die Displayeinstellungen auf Ihrem PC oder Laptop (Windows > Start > Systemsteuerung > Darstellung und Anpassung > Displayeinstellungen) und wählen Sie die beste Auflösung. Wählen Sie auf Ihrem Fernseher: TV-Menü > Bild > Einstellungen, und dann versuchen Sie AUTO, ZOOM1 oder ZOOM2 für die beste Anzeige.

USB-Anschluss

Der USB-Anschluss funktioniert mit *.jpg (Foto)- und *.mp3 (Musik)-Dateien. Bitte beachten Sie, dass der Fernseher das iPhone oder den iPod von Apple, die an den USB-Anschluss des Fernsehers angeschlossen sind, nicht erkennt. Der Fernseher kann andere Dateien wiedergeben, aber aufgrund der vielen verschiedenen Dateiformaten, gibt es keine Garantie, dass diese anderen Dateiformate funktionieren.

06 Spezifikationen

24" HD Ready Digitaler LED LCD-Fernseher

Bildqualität:	HD ReadyIntegriert digital.Bildschirmdiagonale: 60 cmAuflösung 1366x768 Pixel 50 Hz.
DTV-Tuner Decoder	DVB-T, DVB-C, DVB-T216/32/64/128/256 QAM ModulationMPEG2, MPEG4, H.264
Anschlüsse:	2 x HDMI.1 x SCART.PC-Eingang.Komponenten Video.Komposit.1 x USB-Port.1 x Kopfhörerbuchse.1 x KOAXIAL.Unterstützte Systeme: PAL+ SECAMKanalspeicher: 510 (DTV), 100 (ATV)TV (RF): 75 Ω asymmetrischAV Videoeingang: 75 Ω, 1 V-P, RCAAV Audioeingang: 20 kΩ, 500 m RMSYPbPr/HDMI Videoeingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Klangqualität:	NICAM Stereo.2 x 3 Watt RMS Ausgangsleistung.
Leistungsaufnahme Stand-by	≤0.30W
Digitale Funktionen:	Digital interaktiv.Digitaltext.Digital Video Broadcasting (DVB) Untertitel verfügbar.Automatische Installation.Automatische Kanalsuche.Elektronische Fernsehzeitschrift.7 Tage Elektronische Fernsehzeitschrift (EPG).Top up TV-kompatibel.CI-Schacht.Audiobeschreibung kompatibel.
Zusätzliche Funktionen:	UHF/VHF Tuner; Sleeptimer; BildendTestungFernbedienung benötigt 2 x AAA Batterien (mitgeliefert).VESA-Befestigung: 1 00 mmx100mmPaketgröße (BxHxT): 620x128x415mmSet-Größe (BxHxT) mit Standfuß: 552x160x368mmSet-Größe (BxHxT) ohne Standfuß: 552x63x335 mmPaketgewicht: 3.93 kgSet-Gewicht mit Standfuß: 2.83 kgSet-Gewicht ohne Standfuß: 2.59 kg

* Einige der Spezifikationen dienen nur als Referenz. Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen. Änderungen im Design und Spezifikationen vorbehalten.

Scart-Ausgang:

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.

2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.

3. Andere Quellen haben kein Scart-Ausgangssignal.

32" HD Ready Digitaler LED LCD-Fernseher

Bildqualität:	HD ReadyIntegriert digital.Bildschirmdiagonale: 80 cmAuflösung 1366x768 Pixel 50 Hz.
DTV-Tuner Decoder	DVB-T, DVB-C, DVB-T216/32/64/128/256 QAM ModulationMPEG2, MPEG4, H.264
Anschlüsse:	2 x HDMI.1 x SCART.PC-Eingang.Komponenten Video.Komposit.1 x USB-Port.1 x Kopfhörerbuchse.1 x KOAXIAL.Unterstützte Systeme: PAL+ SECAMKanalspeicher: 510 (DTV), 100 (ATV)TV (RF): 75 Ω asymmetrischAV Videoeingang: 75 Ω, 1 V-P, RCAAV Audioeingang: 20 kΩ, 500 m RMSYPbPr/HDMI Videoeingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Klangqualität:	NICAM Stereo.2 x 8 Watt RMS Ausgangsleistung.
Leistungsaufnahme Stand-by	≤0.30W
Digitale Funktionen:	Digital interaktiv.Digitaltext.Digital Video Broadcasting (DVB) Untertitel verfügbar.Automatische Installation.Automatische Kanalsuche.Elektronische Fernsehzeitschrift.7 Tage Elektronische Fernsehzeitschrift (EPG).Top up TV-kompatibel.CI-Schacht.Audiobeschreibung kompatibel.
Zusätzliche Funktionen:	UHF/VHF Tuner; Sleeptimer; BildschirmdiagonungFernbedienung benötigt 2 x AAA Batterien (mitgeliefert).VESA-Befestigung: 200 mmx100mmPaketgröße (BxHxT): 802x137x505mmSet-Größe (BxHxT) mit Standfuß: 733x200x473mmSet-Größe (BxHxT) ohne Standfuß: 733x68.5x439mmPaketgewicht: 6.2 kgSet-Gewicht mit Standfuß: 4.7 kgSet-Gewicht ohne Standfuß: 4.42 kg

* Einige der Spezifikationen dienen nur als Referenz.

Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.

Änderungen im Design und Spezifikationen vorbehalten.

Scart-Ausgang:

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.

2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.

3. Andere Quellen haben kein Scart-Ausgangssignal.

40" Full HD 1080p Digitaler LED LCD-Fernseher

Bildqualität:	FULL HDIntegriert digital.Bildschirmdiagonale: 100.3 cmAuflösung 1920x1080 Pixel 50 Hz.
DTV-Tuner Decoder	DVB-T, DVB-C, DVB-T216/32/64/128/256 QAM ModulationMPEG2, MPEG4, H.264
Anschlüsse:	3 x HDMI.1 x SCART.PC-Eingang.Komponenten Video.Komposit.1 x USB-Port.1 x Kopfhörerbuchse.1 x KOAXIAL.Unterstützte Systeme: PAL+ SECAMKanalspeicher: 510 (DTV), 100 (ATV)TV (RF): 75 Ω asymmetrischAV Videoeingang: 75 Ω, 1 V-P, RCAAV Audioeingang: 20 kΩ, 500 m RMSYPbPr/HDMI Videoeingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Klangqualität:	NICAM Stereo.2 x 8 Watt RMS Ausgangsleistung.
Leistungsaufnahme Stand-by	≤0.50W
Digitale Funktionen:	Digital interaktiv.Digitaltext.Digital Video Broadcasting (DVB) Untertitel verfügbar.Automatische Installation.Automatische Kanalsuche.Elektronische Fernsehzeitschrift.7 Tage Elektronische Fernsehzeitschrift (EPG).Top up TV-kompatibel.CI-Schacht.Audiobeschreibung kompatibel.
Zusätzliche Funktionen:	UHF/VHF Tuner; Sleeptimer; ; Bildansd TextungFernbedienung benötigt 2 x AAA Batterien (mitgeliefert).VESA-Befestigung: 200 mmx100mmPaketgröße (BxHxT): 975x135x601mmSet-Größe (BxHxT) mit Standfuß: 904x199x553 mmSet-Größe (BxHxT) ohne Standfuß: 904x70x525 mmPaketgewicht: 8.4 kgSet-Gewicht mit Standfuß: 6.5 kgSet-Gewicht ohne Standfuß: 6.23 kg

* Einige der Spezifikationen dienen nur als Referenz.
Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.
Änderungen im Design und Spezifikationen vorbehalten.

Scart-Ausgang:

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.
2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.
3. Andere Quellen haben kein Scart-Ausgangssignal.

Haier
