BEDIENUNGSANLEITUNG HTC 1536D XORO

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D'EMPLOI

Sicherheitshinweise

Elektronische Sicherheit....5

Hinweise

Kompatibilität des Laufwerkes....9

Recycling Informationen....9

Verpackungsinhalt 10

Merkmale....10

Montage des Standfuß

Assemblierung....11

Schnellstart

Schnellstart....11

Anschlüsse

Rückseite....12

Rechte Seite 13

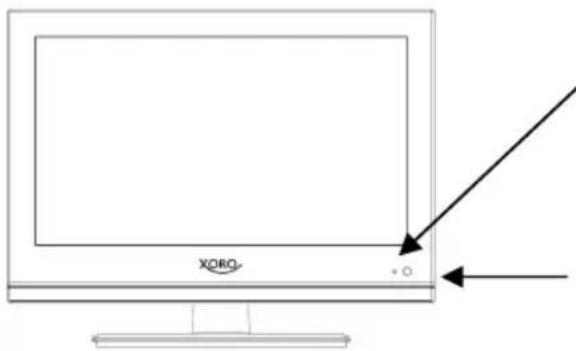

Vorderseite 13

Fernbedienung

Einlegen der Batterien in die Fernbedienung....14

Reichweite 14

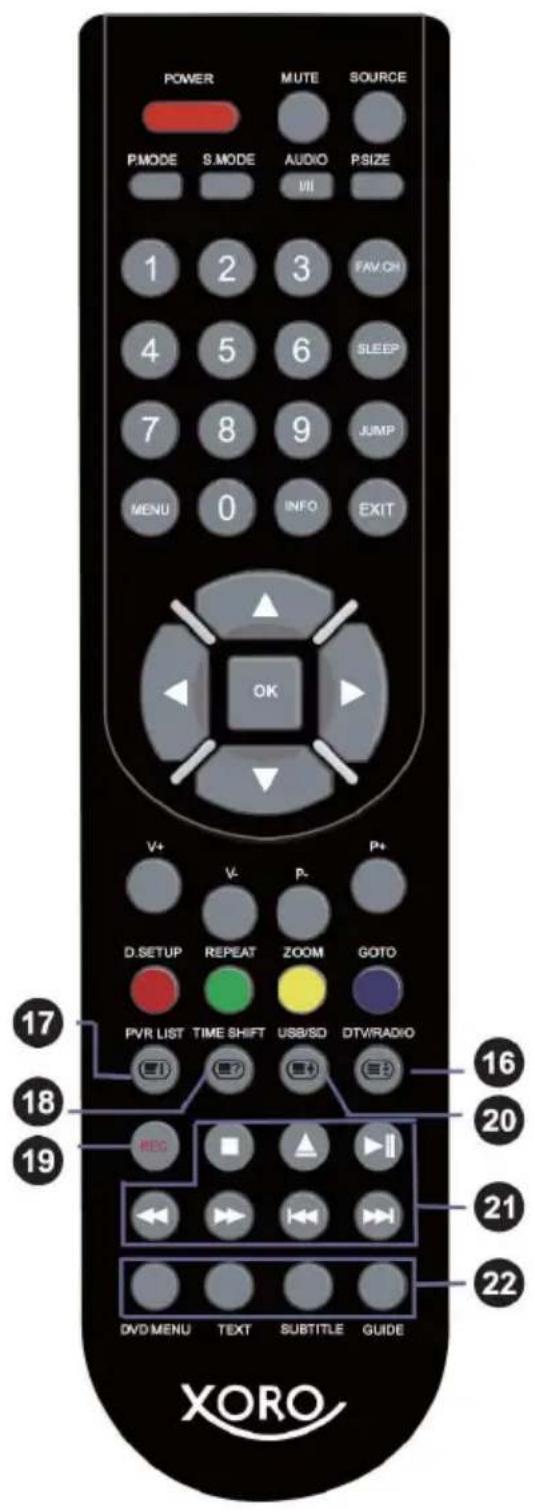

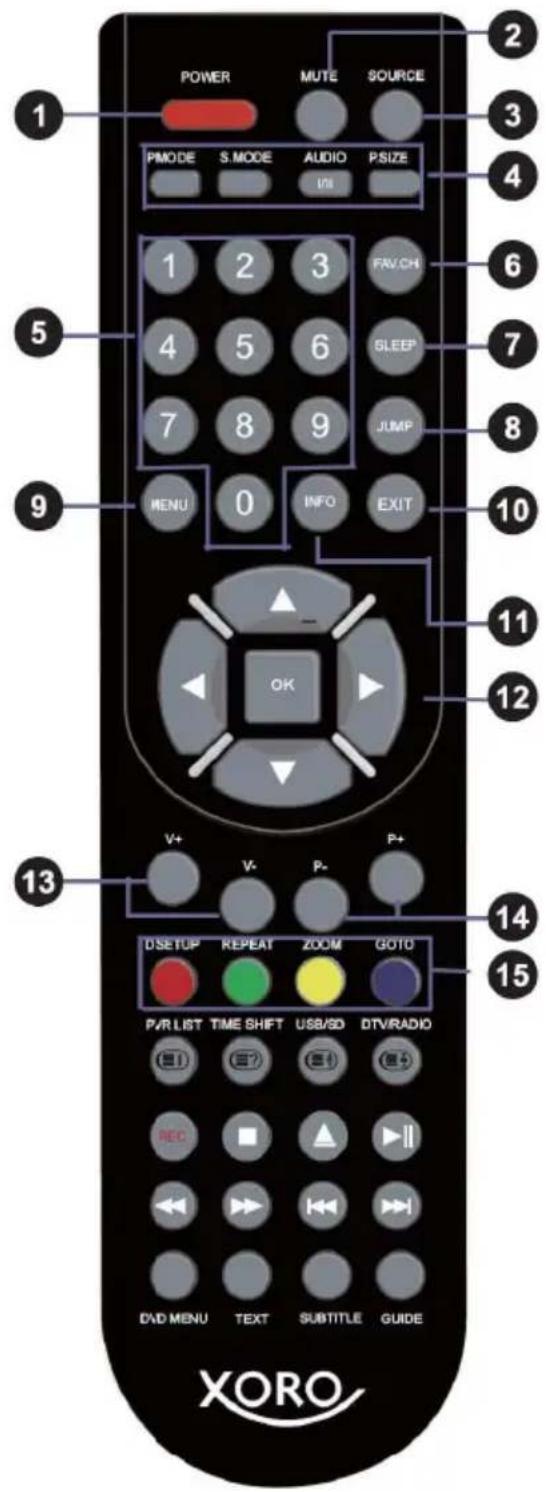

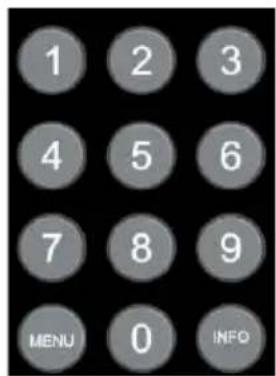

Fernbedienung....15

Verbinden

Strom....17

Antenne 17

SCART 17

HDMI 17

Y Pb Pr 18

CVBS....18

USB Anschluss....18

VGA (PC-RGB)....19

Kopfhörerausgang 19

Digitaler Tonausgang (Koaxial)....19

Erstinstallation

Suchlauf für analoge und digitale TV Sender 20

Quellenauswahl

Auswahl der unterschiedlichen Eingänge, TV Tuner und DVD-Player......21

DVB-T

DVB-T Aktivieren 22

Wichtige Tasten und Funktionen....22

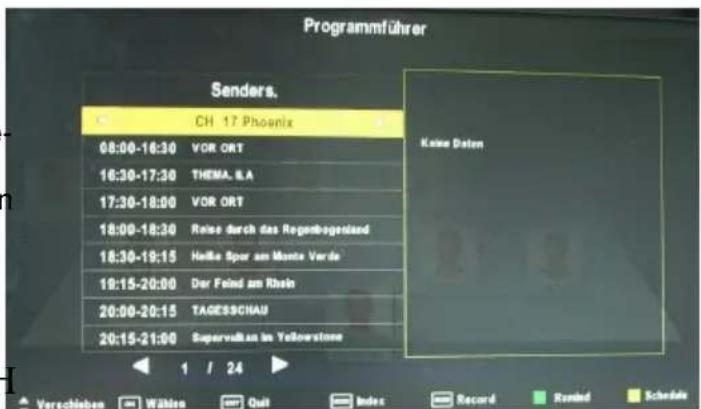

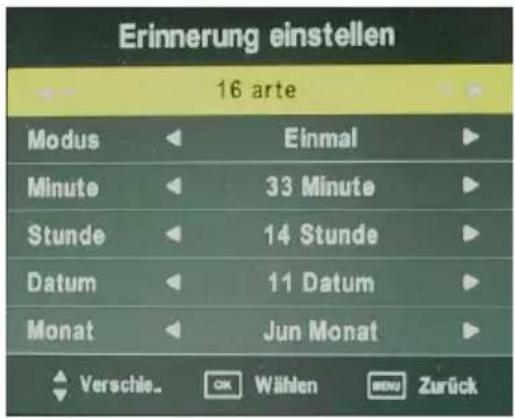

Elektronischer Programmführer (EPG)......25

ATV

ATV starten....27

Rekorder

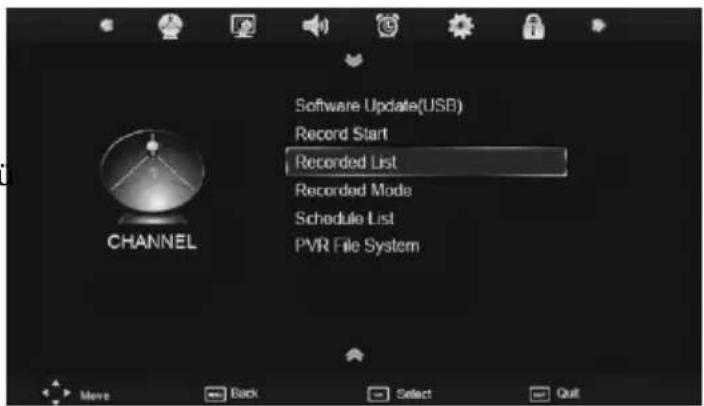

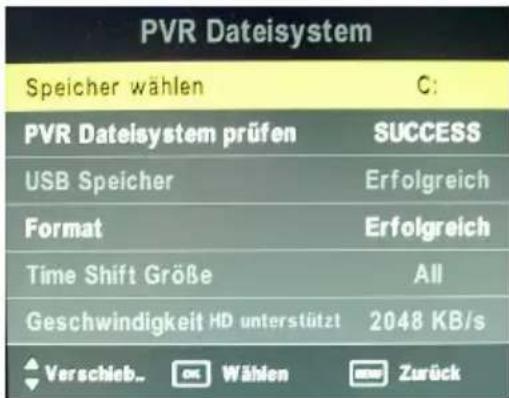

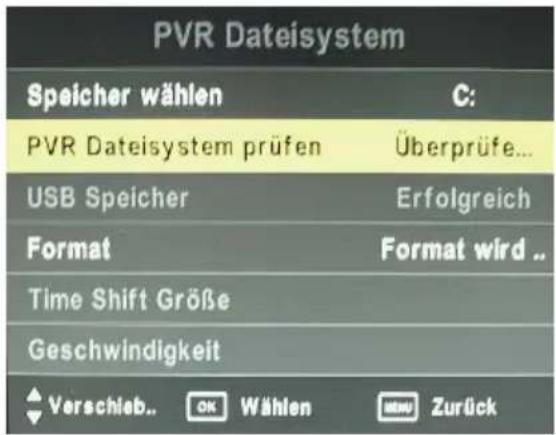

Vorbereitung des Datenträgers.... 28

Format 29

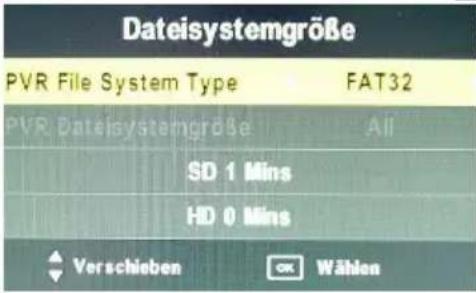

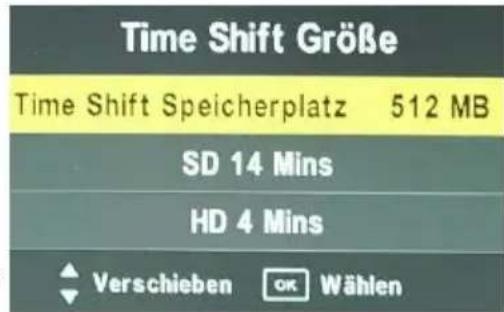

Time Shift Größe definieren 29

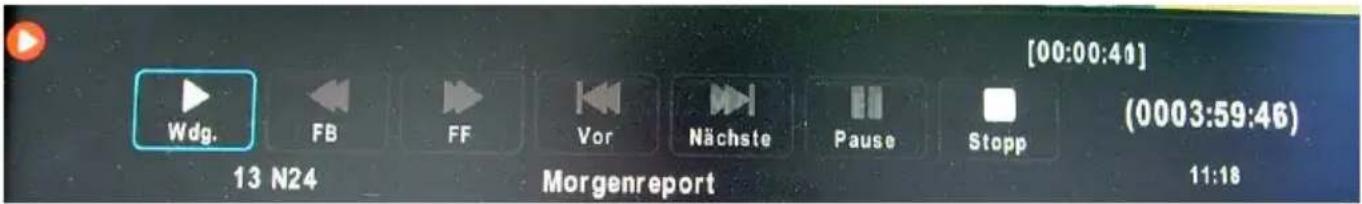

Direkte Aufnahme 30

Time Shift Funktion 30

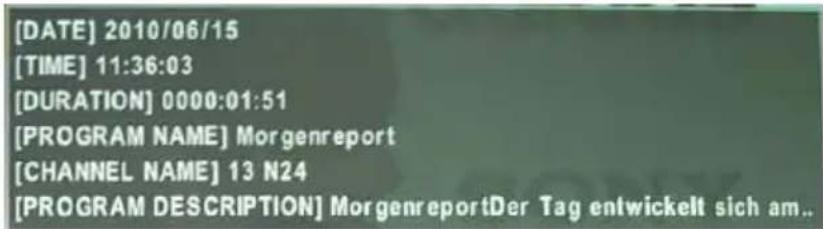

Aufnahmeliste 31

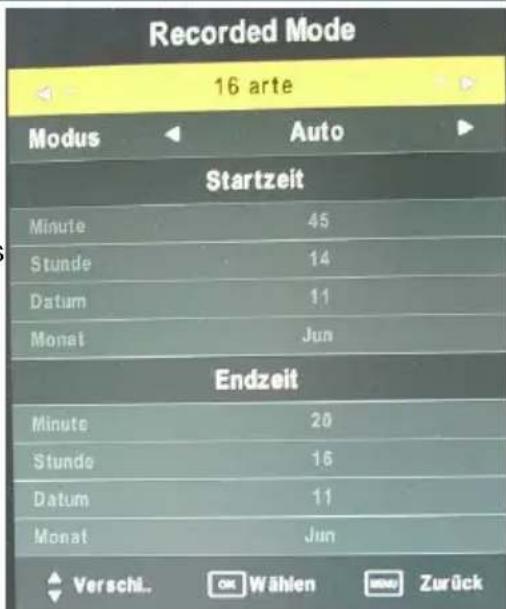

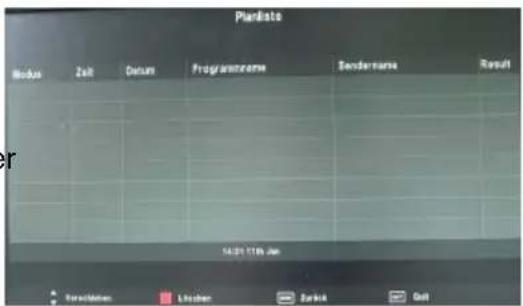

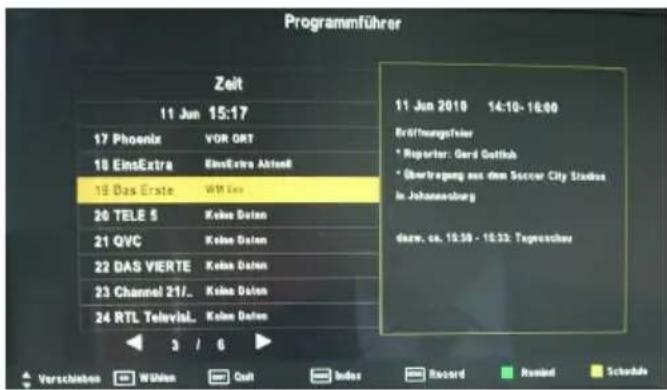

Aufnahmeprogrammierung aus EPG 32

Media-Player

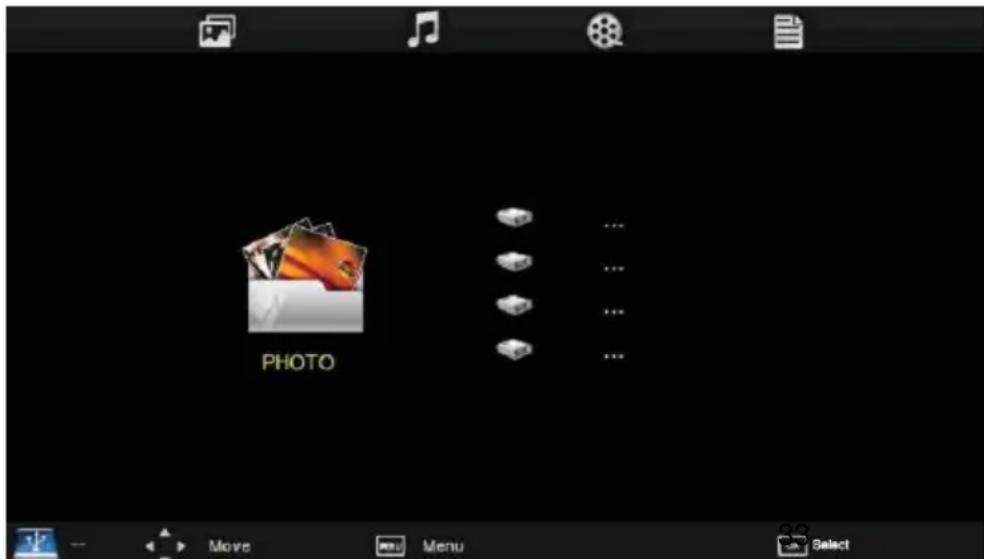

USB Datenträger anschließen 33

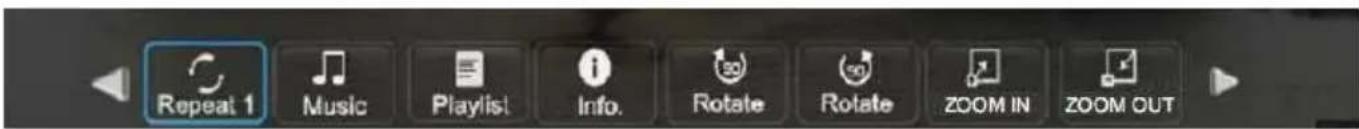

Bilder....34

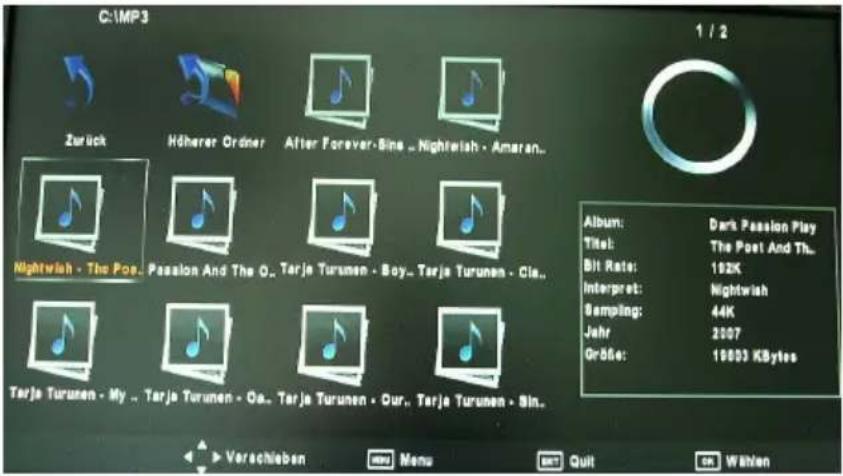

Musik 35

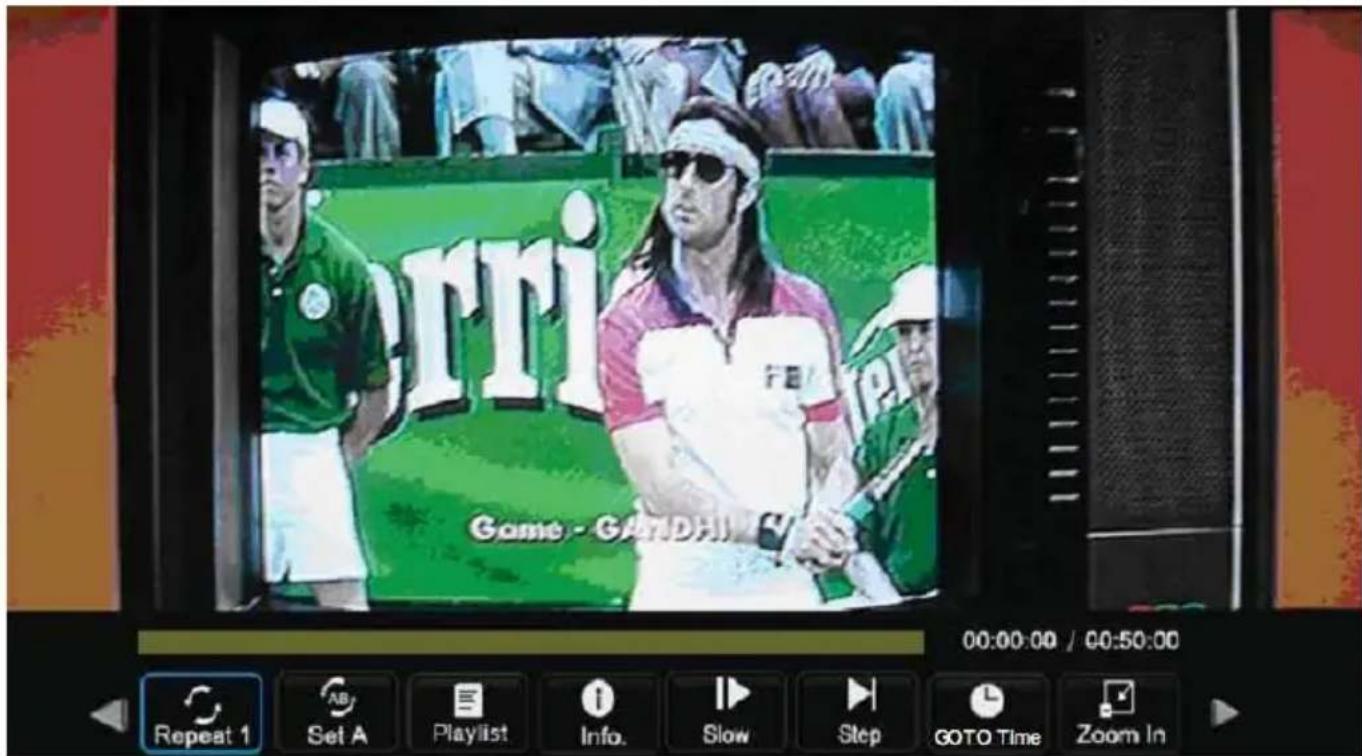

Video....36

LCD Einstellungen

Allgemein 38

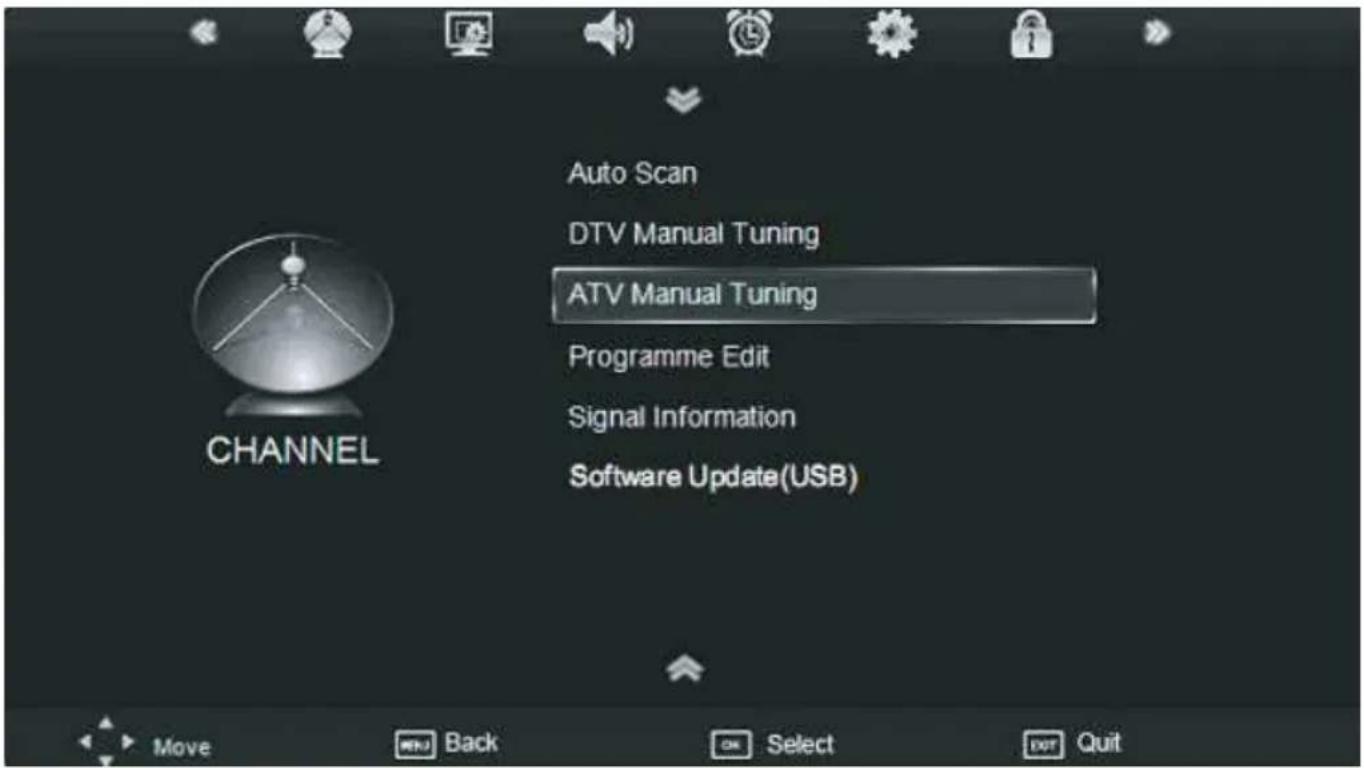

Kanaleinstellungen.... 39

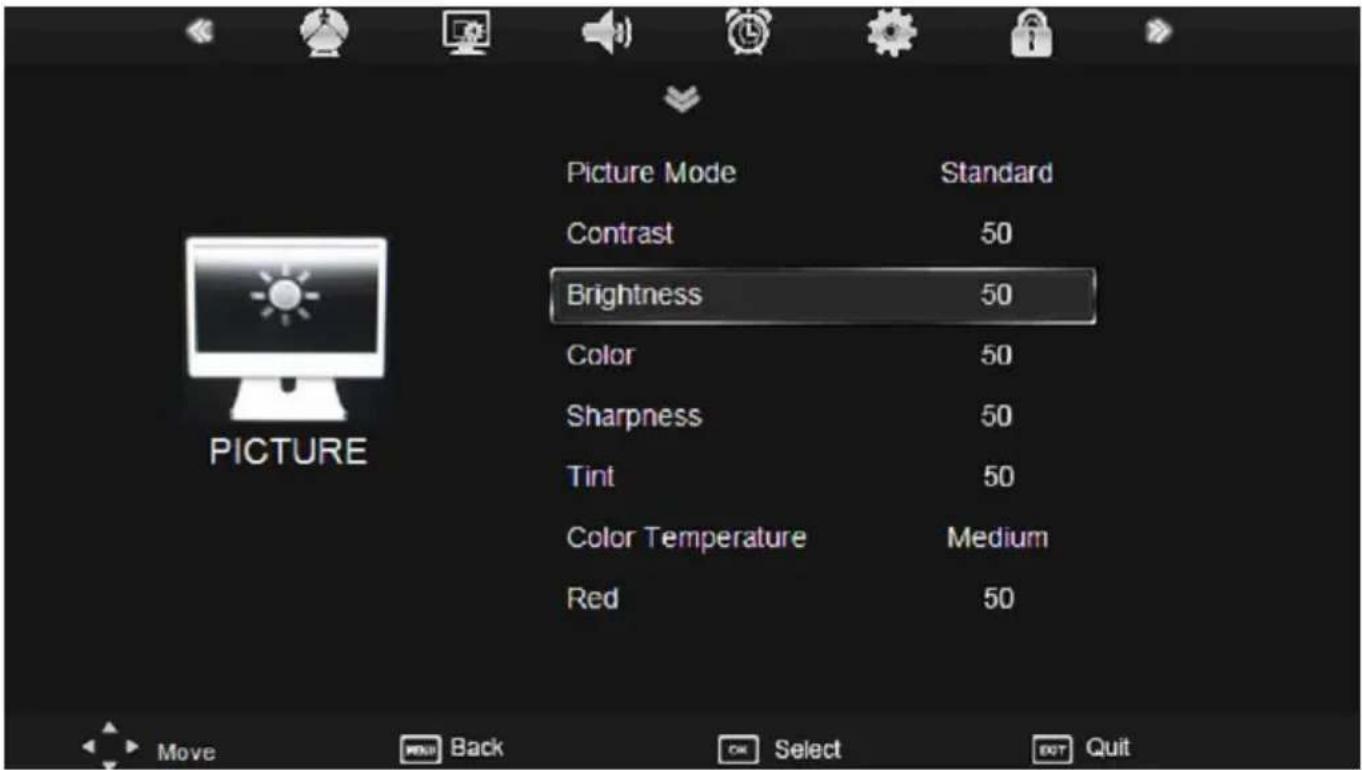

Bildeinstellungen.... 43

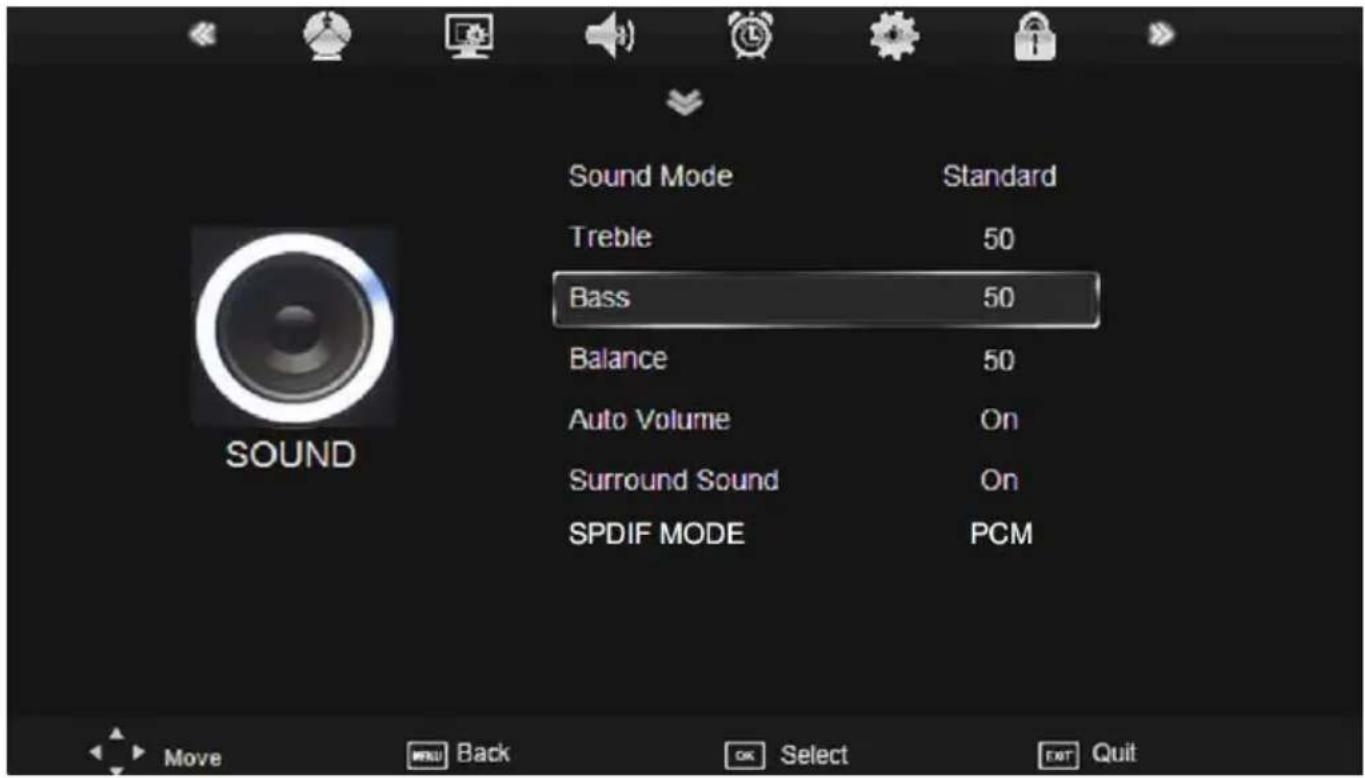

Toneinstellungen....46

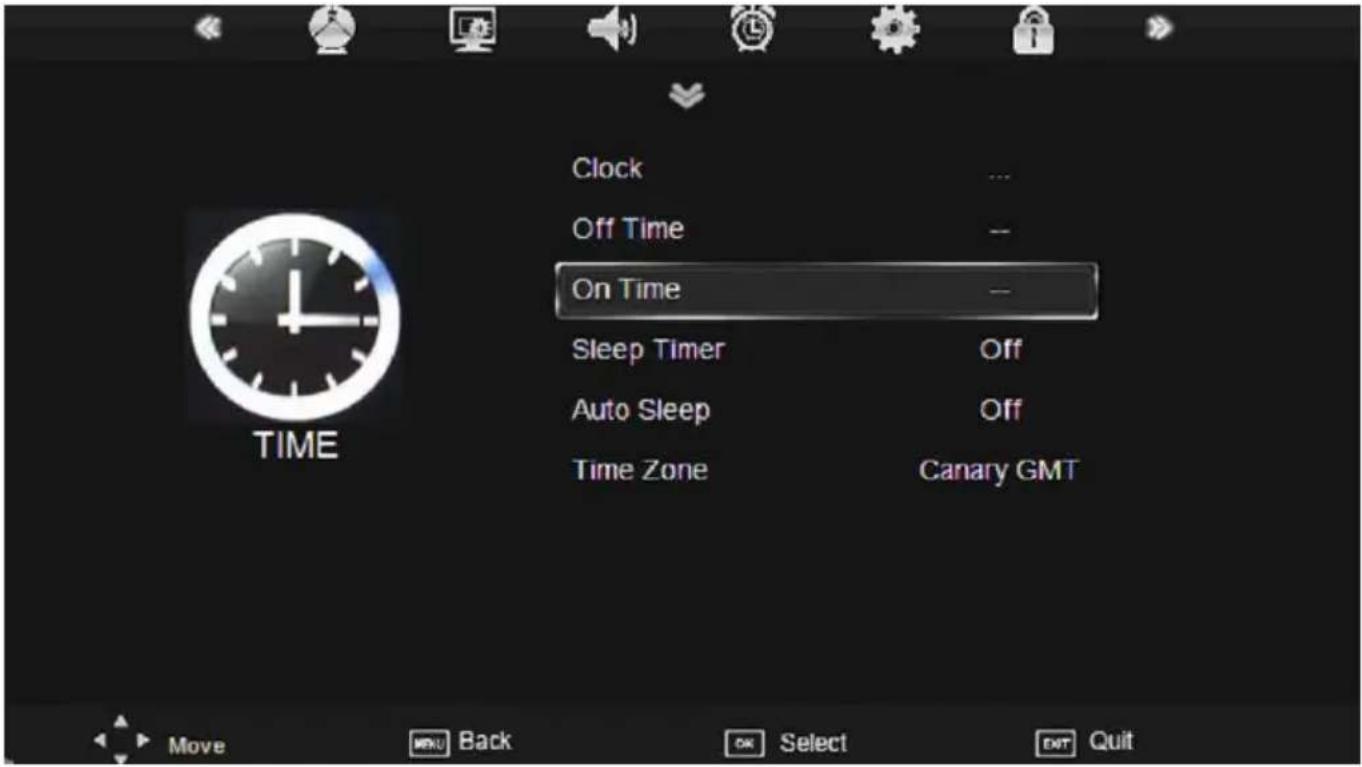

Zeiteinstellungen....47

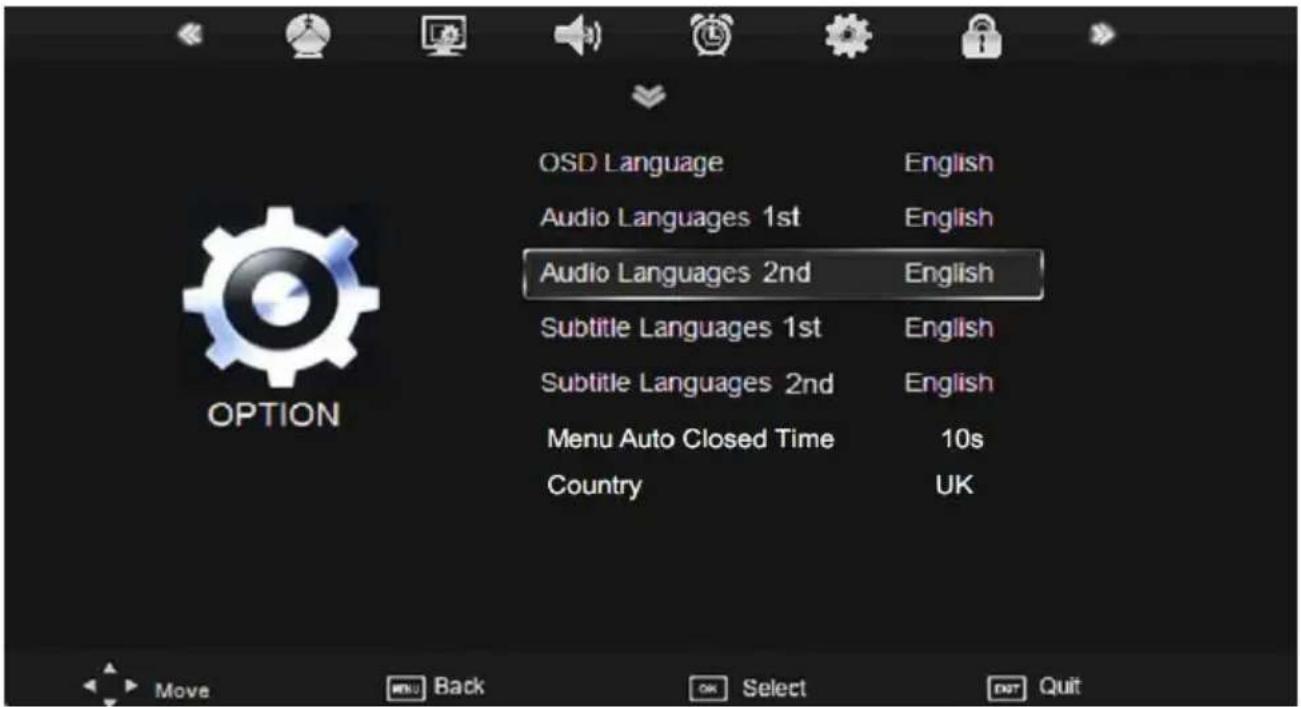

Optionen 49

Sperren 50

Problembehandlung LCD / DVB-T / ATV 51

DVD-Player

DVD Modus starten.... 54

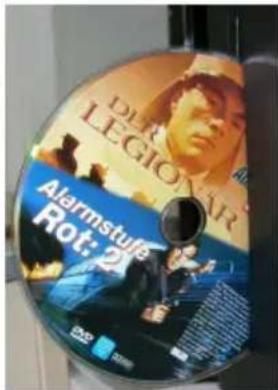

Disk einlegen 54

Wichtige Funktionen....54

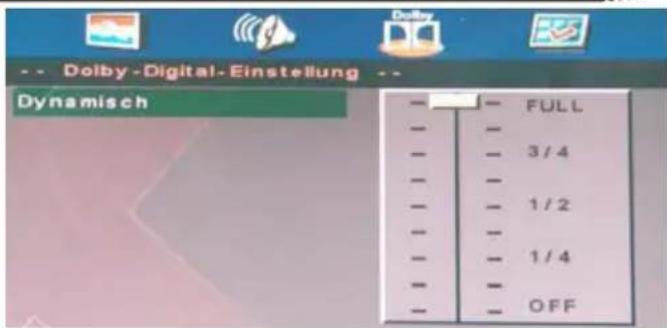

DVD Einstellungen 60

Problemlösung DVD-Player....63

Spezifikationen

Allgemeine Spezifikationen 64

Erlaubte Pixelfehler 64

ACHTUNG STROMSCHLAGGEFAHR!

Das Dreieckszeichen mit Blitzsymbol verweist auf gefährliche Spannungen im Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden.

Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktions- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

DIESES GERÄT ERFÜLLT DIE ANFORDERUNGEN DES PARAGRAFEN 15 DER FCC-VERORDNUNG. ZUM BETRIEB DES GERÄTS MÜSSEN FOLGENDE BEDINGUNGEN ERFÜLLT SEIN: (1) DIESES GERÄT DARF KEINE SCHÄDLICHE INTERFERENZ VERURSACHEN, UND (2) DIESES GERÄT MUSS SÄMTLICHE EMPFANGENDE INTERFERENZ AUFNEHMEN, MIT EINGESCHLOSSEN INTERFERENZ DIE MÖGLICHERWEISE FUNKTIONSSTÖRUNGEN VERURSACHEN KÖNNTE.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Laser

Dieses Gerät enthält ein Lasersystem der Klasse 1.

1. Um austretende Strahlung zu vermeiden, sollte das Gerät nicht geöffnet werden.
2. Die Laserstrahlung kann Augenschäden hervorrufen.
3. Sollten Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder wenden Sie sich an Ihren Händler.

4. Das Gerät ist nur von Servicemitarbeitern zu öffnen.

5. Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, könnte dies zum Austritt von gefährlicher Laserstrahlungen führen.

Verwendung

1. Empfangen von TV Fernsehprogrammen mit analog und/oder digital (DVB-T) TV Tuner mit Videotext und EPG (EPG nur bei DVB-T).
2. Verwenden Sie den integrierten DVD-Player nur zu dem Abspielen von Video-DVD, Video-CD und Audio-CD.
3. Sie können externe Geräte an den vorgegeben Anschlüssen (HDMI, PC-VGA, YUV, SCART und S-Video) anschließen.
4. Aufnahme von DVB-T Sendungen auf USB Speichermedien.
5. Zeitversetztes Fernsehen (Time Shift) durch angeschlossenen USB Speicher.
6. Wiedergabe von Medieninhalten von USB Speicher,
7. Jede andere Verwendung ist nicht gestattet.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.
3. Um eine Überlastung zu vermeiden, betreiben Sie nicht zu viele weitere Geräte an der gleichen Steckdose.
4. Verlegen Sie Stromkabel unbedingt immer so, dass niemand darüber stolpern kann.
5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
7. Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie unbedingt das Stromkabel ab.
8. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.
9. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.
10. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.
11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
13. Entfernen Sie nie die Abdeckung - es befinden sich keine Teile im Inneren, die vom Benutzer selbst repariert werden können.
14. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
15. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

Antenne

Der analoge und/oder digitale TV Tuner wird an einer Antenne angeschlossen.

1. Wenn Sie die Antenne anschließen oder entfernen möchten, bitte schalten Sie das Gerät vorher aus und ziehen Sie die Stecker aus der Steckdose. Andernfalls könnte es zu Rückkoppelungen und Schädigungen der angeschlossen Geräte kommen.
2. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.
3. Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie unbedingt das Antennen-kabel ab.

Betrieb und Aufstellung

1. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
2. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
3. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopp, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.
4. Das Gerät muss mindestens 5 cm (2 Zoll) von der Wand entfernt aufgestellt werden.
5. Das Gerät muss mindestens 10 cm zur Seite und mindestens 20 cm zur Decke/Regalbogen entfernt aufgestellt werden.

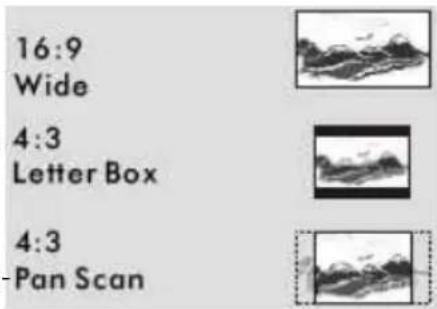

6. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.
7. Klopfen Sie niemals auf das Gerät und rütteln Sie nie daran.
8. Während der Wiedergabe in dem integrierten DVD-Player dreht sich die Disk sehr schnell. Bitte öffnen und bewegen Sie das Gerät nicht, sonst könnte die CD beschädigt werden.
9. Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
10. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
11. Legen Sie ausschließlich CDs oder DVDs der Größe 12 cm in das Laufwerk.
12. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
13. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
14. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
15. Vermeiden Sie Hitzestau am Gerät.
16. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
17. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
18. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
19. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.
20. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

USB Anschluss

1. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB Speicher oder Speicherkarten können bis zu 8 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks und nicht alle können unterstützt werden.
3. Bei USB Speichermedium wird FAT 32 oder auch NTFS unterstützt wird. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.
4. Die PVR-Funktion unterstützt nur die Aufnahme auf FAT32 Speichermedien!
5. USB Speicher müssen für die Aufnahme vorbereitet werden. Dabei wird der Speicher komplett formatiert und alle vorhandenen Daten werden gelöscht. Nutzen Sie für die Aufnahme oder Time Shift immer nur denselben vorbereiteten USB Speicher.
6. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

Servicefall

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Flüssigkeiten in Berührung gekommen oder in das Gerät eingedrungen ist.
d. Wenn eine Substanz oder ein Gegenstand versehentlich in die Belüftungsschlitze eindringt;
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
2. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.
3. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
4. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Empfangs-Antenne anders aus.
• Vergrößern Sie den Abstand zwischen dem DVD-Player und dem gestörten Gerät.
• Stecken Sie den Netzstecker des DVD Players in eine andere Steckdose als das gestörte Gerät.
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Pixelfehler

Die in den Spezifikationen definierten Pixelfehler (Helle, Dunkle Pixel, Liniendefekte und Helligkeitsunterschiede) beschreiben die maximal erlaubten Defekte in Art und Anzahl, welche von der Garantie ausgeschlossen sind.

Macrovision

Kompatibilität des DVD Laufwerks

1. Abhängig von den Bedingungen bei dem Brennen, der DVD-Player unterstützt eine Reihe von selbst erstellten Medien. Zum Beispiel CD-R, CD-RW, DVD-R, DVD+R, DVD-RW, DVD+RW, DVD+R DL, DVD-R DL, DVD-ROM, CD-ROM und CD-DA.
2. Manche oben genannten Medien werden hier nicht erkannt. Bitte nutzen Sie deshalb immer nur Markenrohlinge, wie z. B. Ricoh, Verbatim, TDK oder Maxell.
3. Kleben Sie keine Aufkleber oder Labels auf die Disk, weder auf die beschreibbare noch auf die andere Seite.
4. Benutzen Sie immer nur runde Disk und keine anders geformten Scheiben.
5. Manche Funktionen bei Video-DVD, VCD oder SVCD werden nicht erkannt, weil die entsprechende Authoringsoftware nicht kompatibel arbeitet.

Recycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

d

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

1. Die Batterien können nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe unentgeltlich zurückgegeben werden.

2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.

3. Die Symbole gemäß Anhang 1 № 1 und 3 der BattV folgende Bedeutung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen.

4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichtete. Beide Zeichen haben die gleiche Bedeutung.

5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber. Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Gebrauchte Batterien entsorgen auch wir kostenlos- und umweltgerecht für Sie. Einfach an uns zurücksenden.

Folgende Bestandteile sollte sich in der Verpackung befinden:

• Xoro HTC HTC 1536D LCD-TV Fernsehgerät
• Fernbedienung mit Batterien
• Anleitung
- Netzadapter
- Stromkabel
• Garantiekarte

Falls eines dieser Teile fehlen sollte, wenden Sie sich schnellstmöglich an Ihren Händler.

Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät an den Händler zurückgeschickt werden muss.

Eigenschaften

• LED Hintergrundbeleuchtung für ein erstklassiges Bild und niedrigen Stromverbrauch
• HD Auflösung 1366x 768 Pixel im 16:9 Seitenverhältnis
• Vielfältige Anschlussmöglichkeiten wie VGA, Antenne (RF), Komponenteneingang mit progressive Scan, VIDEO, SCART und 2x HDMI
• HDMI 1.3 mit HDCP Unterstützung
• Unterstützt bei HDMI Videoeingangssignale bis zu 1080p
- Stereo-Audio-Eingänge (für Video, Komponenten und VGA)
• USB 2.0 High Speed Anschluss
• PVR Ready - nimmt DVB-T Sendungen auf USB Speicher auf
• Zeitversetztes Fernsehen (Time Shift) von DVB-T Sendungen mit USB speicher
• Wiedergabe von Videos (MPG, TS), Musik (MP3, AAC, WMA) und Bilder (JPEG, BMP, PNG) von USB Speicher
• Integrierter analoger TV Tuner mit Teletext
• Integrierter digitaler TV Tuner (DVB-T) mit Teletext und EPG
• Integrierter MPEG-4 DVD-Player
• Automatische und manuelle Kanalsuche
• Automatische Abschaltung als Stromsparfunktion, wenn kein Signaleingang vorliegt

1. Schließen Sie die Antenne bzw. Eingangsquelle am entsprechenden Eingang (z.B. HDMI, SCART ect.) auf der Rückseite des Geräts an.

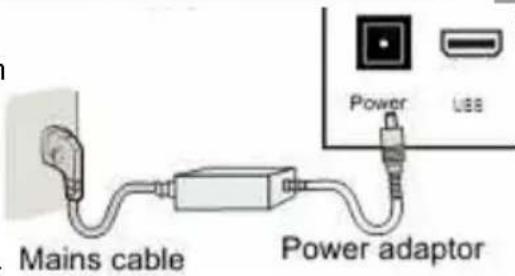

2. Stecken Sie den kleinen, runden Stecker des Stromadapterkabels in den Stromeingang auf der Rückseite des Geräts.
3. Verbinden Sie das Stromkabel mit dem Stromadapter und der Steckdose.
4. Schalten Sie das Gerät ein, indem Sie bei den Bedienelementen direkt am Gerät oder auf der Fernbedienung die Taste POWER drücken. Die LED fängt daraufhin an, grün zu leuchten.
5. Drücken Sie die SOURCE Taste am Gerät bzw. auf der Fernbedienung und ein Auswahlmenü der Quellen wird eingeblendet. Zur Auswahl stehen: ATV, SCART, YUV, Video, VGA, HDMI1, HDMI2, DTV, USB und DVD. Navigieren Sie mit den Pfeiltasten OBEN oder UNTEN zu der gewünschten Option und bestätigen Sie mit der OK Taste. Sie können sowohl mit den Bedienelementen auf der Vorderseite des Geräts als auch mit der Fernbedienung die Lautstärke anpassen oder einen Kanal auswählen.

A. DVB-T Modus:

Schalten Sie das Gerät an und drücken sie die SOURCE-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „DTV“ angezeigt wird und bestätigen Sie die Auswahl mit der OK Taste. Nun befindet sich der HTC 1536D im DVB-T Modus. Bei der ersten Inbetriebnahme werden Sie zu dem Programmsuchlauf weitergeleitet. Der Suchlauf wird auf Seite 21 beschrieben.

B. DVD-Player:

Schalten Sie das Gerät an und drücken sie die SOURCE-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „DVD“ angezeigt wird und bestätigen Sie die Auswahl mit der OK Taste. Nun befindet sich der HTC 1536D im DVD Modus.

C. Analoger TV Tuner (z.B. Kabelnetz):

Schalten Sie das Gerät an und drücken sie die SOURCE-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „ATV“ angezeigt wird und bestätigen Sie die Auswahl mit der OK Taste. Nun befindet sich der HTC 1536D im TV Modus. Bei der ersten Inbetriebnahme werden Sie zu dem Programmsuchlauf weitergeleitet. Der Suchlauf wird auf Seite 21 beschrieben.

1. Um das Gerät für kurze Zeit auszuschalten, drücken Sie die Taste POWER. Daraufhin wechselt es in den Bereitschaftsmodus (Stand-By), und die LED leuchtet rot. Falls Sie das Gerät über einen längeren Zeitraum nicht nutzen, schalten Sie es komplett aus, indem Sie das Stromkabel abziehen.

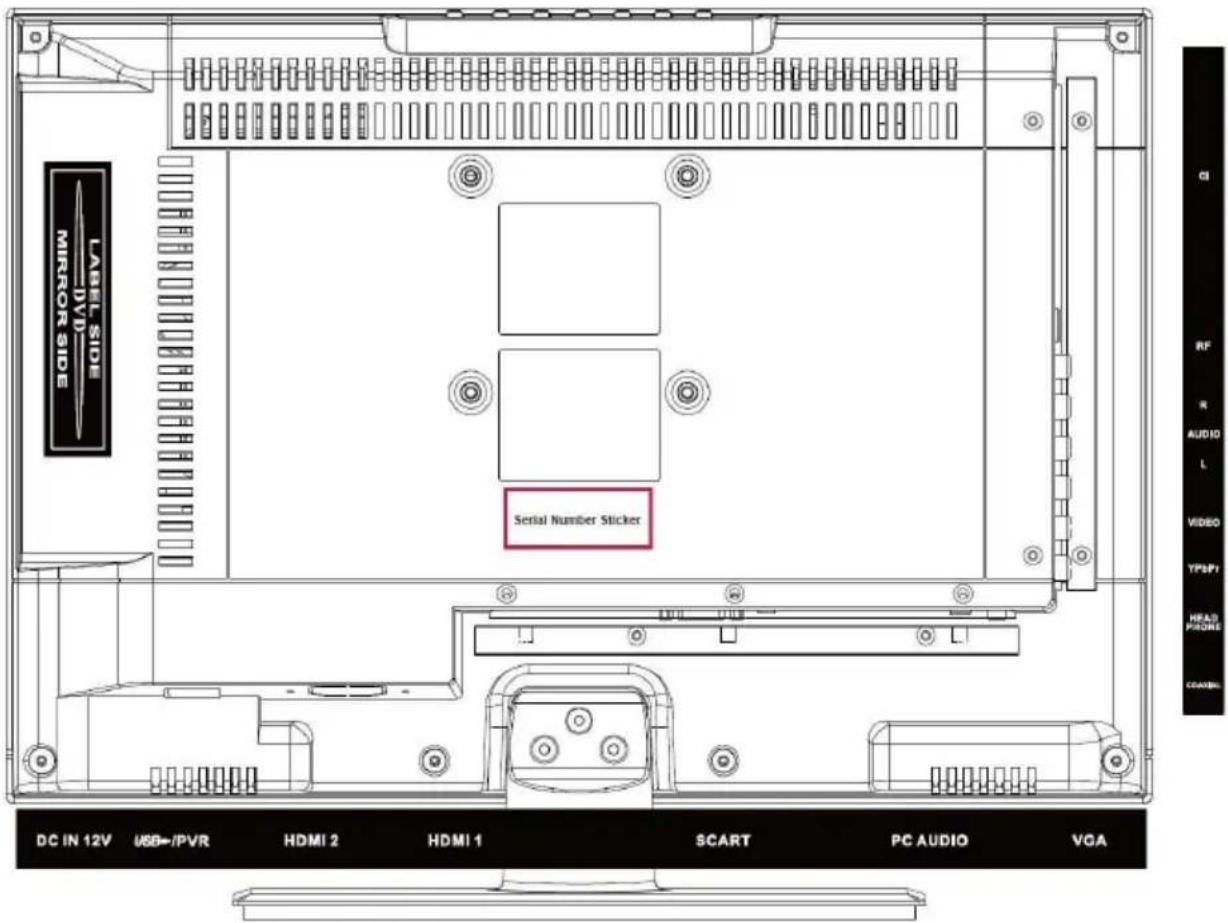

Rückseite

LABEL SIDE DVD MIRROR SIDE Serial Number Sticker DC IN 12V USD→/PVR HDMI 2 HDMI 1 SCART PC AUDIO VGA CI RF R AUDIO L VIDEO YPSPI HEADPHONE CAUSE

Bezeichnung Funktionsbeschreibung

DC IN 12V DC Stromeingang

USB/PVR USB Anschluss zum Abspielen von Bilder, Musik und Videos

HDMI2 2. HDMI Audio/Video Eingang

HDMI1 1. HDMI Audio/Video Eingang

SCART EuroAV (SCART) Eingang

PC AUDIO Audio Eingang für VGA

VGA VGA-Signal vom Computer

COAXIAL Digitaler Tonausgang koaxial (Cinch Buchse)

Headphone Audio-Ausgang für Kopfhörer (Klinkenbuchse)

YPbPr Video-Komponenteneingang (Klinkenbuchse)

VIDEO CVBS (FBAS) Video-Eingang (Cinch Buchse)

AUDIO L R Audio-Signaleingang für Video und YPbPr

RF Anschließen einer Antenne oder eines Empfangskabels

CI Common Interface für CA-Module

Rechte Seite

Auf der rechten Seite befindet sich das DVD-Laufwerk.

Hinweise:

1. Der DVD-Player hat ein Slot-In Laufwerk.
2. Führen Sie die Disk richtig ein. Die bedruckte bzw. beschriebene Seite (LABEL SIDE) der Disk zeigt nach hinten. Die verspiegelte Seite (MIRROR SIDE) der Disk zeigt nach vorne.
3. Nutzen Sie ausschließlich nur 12 cm Disk.

LABEL SIDE DVD MIRROR SIDE

Auf der Oberseite finden Sie folgende Tasten:

Taste Funktion
MENU LCD	Einstellungen
CH+ / CH- TV	Kanal ändern
VOL+ / VOL-	Lautstärke ändern
INPUT Quelle wählen
PLAY Abspielen (DVD-Player)
EJECT CD/DVD auswerfen
POWER An	/ Aus (Stand-By) Modus

Vorderseite

Die LED signalisiert den Status des Gerätes. ROT = Stand-By Modus und GRÜN = Eingeschaltet.

IR

Infrarotempfänger

inlegen der Batterien in die Fernbedienung

Um die Fernbedienung verwenden zu können, legen Sie die Batterien in das Batteriefach.

1. Öffnen Sie das Batteriefach
2. Legen Sie die mitgelieferten Batterien ein und achten Sie auf die richtige Ausrichtung der Polung.
3. Schließen Sie das Batteriefach.

Hinweise zu den Batterien

Falsche Behandlung der Batterien kann dazu führen, dass Batteriesäure austritt. Dies führt zu schädlicher Korrosion und möglicherweise zu einem dauerhaften Defekt an der Fernbedienung.

Beachten Sie daher folgende Regeln:

• Achten Sie immer auf eine korrekte Polung der Batterien. Legen Sie diese nur so ein, wie im Batteriefach anhand der Symbole + und - dargestellt
• Verwenden Sie nie zwei verschiedene Batterietypen und mischen Sie nie alte und neue Batterien. Benutzen Sie ausschließlich AAA 1,5 V Batterien.
• Sollten Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie bitte die Batterien aus dem Batteriefach. So beugen Sie möglichen Korrosionsschäden vor.
• Arbeitet die Fernbedienung nicht korrekt oder nimmt Ihre Reichweite ab, tauschen Sie die Batterien gegen neue aus.
• Sollten Batterien auslaufen, wischen Sie das Batteriefach aus und legen neue ein.
• Verbrauchte Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei autorisierten Sammelstellen (im Handel oder an Servicestationen) ab.

Reichweite der Fernbedienung

Zeigen Sie mit der Fernbedienung auf den Infrarotsensor des Fernsehers und drücken Sie die gewünschte Taste. Der maximale Abstand sollte nicht mehr als 5 Meter und der maximale Winkel nicht mehr als etwa 30° Grad in beiden Richtungen betrage n.

Hinweise zur Fernbedienung

• Richten Sie die Fernbedienung auf den Infrarotempfänger des Gerätes.
  • Vermeiden Sie eine Beschädigung der Fernbedienung durch Herunterfallen oder heftige Stöße.
• Legen Sie die Fernbedienung niemals an einen sehr heißen oder feuchten Platz.
• Schütten Sie keine Flüssigkeiten über die Fernbedienung. Öffnen Sie nie das Gehäuse der Fernbedienung
• Achten Sie darauf, dass der Infrarotempfänger sich nicht im Einstrahlbereich direkten Sonnenlichts oder einer starken Lampe befindet. Das Gerät könnte möglicherweise sonst nicht mehr auf die Signale Ihrer Fernbedienung reagieren.

POWER MUTE SOURCE PMODE S.MODE AUDIO PSIZE IWI 1 2 3 FRV.CH 4 5 6 SLEEP 7 8 9 JUMP MENU INFO EXIT OK V+ V- P+ P+ DSETUP REPEAT ZOOM GOTO P/R LIST TIME SHIFT USB/SD DTV/RADIO REC DVD MENU TEXT SUBTITLE GUIDE XORO

1. An/Aus Schalter (POWER)
2. Stummschaltung (MUTE)
3. Quellen Taste (Source)
4. P.MODE:Bildmodus. S.MODE:Tonmodus, AUDIO: AUDIO Taste, P.SIZE: Seitenverhältnis
5. 0-9: Numerische Tasten
6. FAV.CH: Favoritentaste
7. SLEEP: Sleeptimer Taste
8. JUMP: Wechseln zwischen jetztigem und letztem Kanal
9. MENU: MENU aufrufen
10. EXIT: Beenden Taste
11. INFO: Information anzeigen
12. ▲▼◀▶ OK:Navigationskreuz und Bestätigen
13. V+/V-: Lautstärke erhöhen und verringen
14. P+/P-: Kanalliste blättern
    15.

POWER MUTE SOURCE PMODE S.MODE AUDIO P.SIZE 1 2 3 FAV.CH 4 5 6 SLEEP 7 8 9 JUMP MENU 0 INFO EXIT OK V+ V- P+ P+ D.SETUP REPEAT ZOOM GOTO PVR LIST TIME SHIFT USB/SD DTV/RADIO 17 18 19 REC ▶ ▶ II DVD MENU TEXT SUBTITLE GUIDE XORO

16) DTV/RADIO: wechseln zwischen DTV und Radio

Stoppt das automatische Weiterblättern von Unterseiten im Teletextmodus

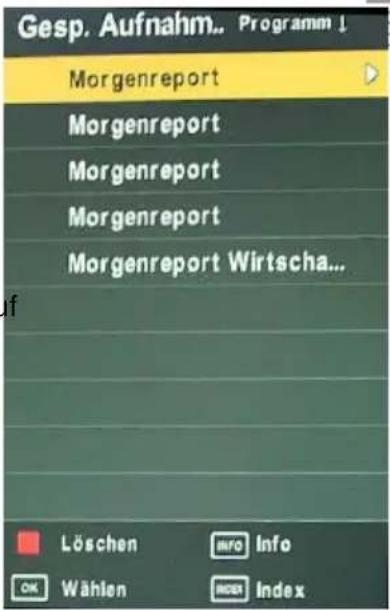

17) PVR LIST: Aufnahmeliste im DTV-Modus

anzeigen

Anzeige des Teletext-Index

Anzeige von Teletextunterseiten

19) REC: Aufnahme starten

20) USB: zum Mediaplayermodus

Anzeigeauswahl im Teletextmodus, oben, unten, ganze Seite

21)

Schneller Vor-/Rücklauf

Vorherige/nächste Datei

Wiedergabe beenden

DVD auswerfen

Wiedergabe starten/pausieren

22) DVD MENU: DVD-Menu aufrufen

TEXT: Teletext anzeigen

SUBTITLE: Untertitel anzeigen

GUIDE: EPG aufrufen

:

Stromverbindung

Verbinden Sie das Stromkabel mit dem kleinen Stecker an dem Stromeingang des Fernsehers (POWER). Verbinden Sie den Stromstecker des AC/DC Stromadapters mit der Steckdose.

An der Vorderseite leuchtet dann eine rote LED. Der Fernseher befindet sich nun im Stand-By Modus. Drücken Sie entweder die POWER Taste auf der Fernbedienung oder auf der Oberseite des Gerätes. Die rote LED wechselt zu einer grünen LED Anzeige.

Mains cable Power adaptor Power USB

Antenne

Der HTC Fernseher verfügt über einen analogen und einen digitalen TV Tuner. Für den analogen TV Empfang schließen Sie das Antennenkabel entweder mit der VHF/UHF Dachantenne oder mit dem analogen Kabelanschluss an.

Für den digitalen terrestrischen (DVB-T) TV Empfang schließen Sie den Fernseher entweder an die Dachantenne (für den besten DVB-T Empfang) oder an eine DVB-T Zimmerantenne an.

Drücken Sie mit der SOURCE Taste und wählen Sie im Auswahlmenü „ATV“ für analogen TV Empfang oder zu „DTV“ bei digitalen terrestrischen TV Empfang.

RF

Hinweis:

Den besten Empfang für DVB-T erhalten Sie mit einer Dachantenne. Falls Sie nur eine Zimmerantenne benutzen können, achten Sie hier auf die Ausrichtung der Antenne und nutzen Sie ggf. eine aktive Zimmerantenne.

SCART Eingang

Audio- und Videosignale können Sie z.B. von einem Videorekorder oder einer Setupbox via der SCART Schnittstelle übertragen. Verbinden Sie ein entsprechendes Endgerät mit einem SCART Kabel an dem SCART Eingang des HTC Fernseher an.

Drücken Sie mit der SOURCE Taste und wählen Sie im Auswahlmenü „SCART“.

SCART

Wenn Sie ein Endgerät mit HDMI, wie z.B. eine PS3 Spiele Konsole an dem HTC 1536D nutzen möchten, verbinden Sie den Fernseher mit einem HDMI Kabel an dem HDMI Eingang (HDMI1 oder HDMI2) und dem HDMI Ausgang des entsprechenden Endgerätes.

HDMI2

HDMI1

Drücken Sie mit der SOURCE Taste und wählen Sie im Auswahlmenü „HDMI1“ oder „HDMI2“ je nachdem Sie das entsprechende Endgerät angeschlossen haben.

Der HTC 1536D verfügt über zwei gleichberechtigte HDMI Eingänge.

Komponenten Videoeingang und Stereo Audioeingang

Sie können ein weiteres Endgerät (welches einen YUV Videoausgang besitzt) über den Komponenteneingang mit einem Video-Adapterkabel verbinden. Dieses Kabel gehört nicht zum Lieferumgang. Achten Sie auf die Farbbelegung zwischen dem Endgerät und dem Adapterkabel, so dass z.B. der grüne Kabelstrang jeweils mit dem Stecker „Y“, der blaue Kabelstrang mit dem Stecker „Pb“ und der rote Kabelstrang mit dem Stecker „Pr“ beidseitig verbunden wird.

YPbPr

L-in

R-in

Um auch den Ton zu übertragen, müssen Sie eine Tonverbindung etablieren. Verbinden Sie dazu den weiß und rot markierten Kabelstrang mit dem entsprechenden Audio-Ausgang „L“ und „R“ des Endgerätes und den Cinch-Stecker „L-in“ und „R-in“ Eingang des Fernsehers.

Drücken Sie die SOURCE Taste, wählen Sie im Auswahlmenü „YPbPr“ und bestätigen Sie anschliessend mit OK.

CVBS Videoeingang und Audioeingang

Sie können ein weiteres Endgerät (welches einen CVBS Videoausgang besitzt) über den Video Eingang verbinden. Verbinden Sie das entsprechende Endgerät mit dem Videokabel (Gelbe Cinch-Stecker) mit dem „VIDEO“ Eingang des Fernsehers. Verbinden Sie dazu den weiß und rot markierten Kabelstrang mit dem entsprechenden Audio-Ausgang „L“ und „R“ des Endgerätes und den Cinch-Stecker „L-in“ und „R-in“ mit dem Eingang des Fernsehers.

Video

L-in

R-in

Drücken Sie die SOURCE Taste, wählen Sie im Auswahlmenü „AV“ und bestätigen Sie anschliessend mit OK.

USB Anschluss

Der USB Anschluss hat unterschiedliche Funktionen:

1. Nach dem Anschluss eines USB Massenspeichers kann auf diesem DVB-T Sendungen aufgenommen werden.
2. Time-Shift-Funktion
3. Zum Abspielen aufgenommener DVB-T Sendungen.
4. Abspielen von Medieninhalten wie Video, Musik und Bilder von USB Speicher
5. Zu dem Einspielen neuer Firmwareversionen.

Drücken Sie die SOURCE Taste, wählen Sie im Auswahlmenü „USB“ und bestätigen Sie anschliessend mit OK.

USB

USB

Hinweis:

Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB-Sticks) an.

VGA

Sie können den HTC 1536D auch als PC Monitor betreiben. Verbinden Sie Ihren Computer (PC) per VGA Kabel mit dem VGA Eingang des Fernsehers.

Drücken Sie die SOURCE Taste, wählen Sie im Auswahlmenü „PC“ und bestätigen Sie mit OK.

PC-IN

VGA

Hinweise:

1. Bitte wechseln Sie die Auflösung des Computers zu einer der folgenden Auflösungen, bevor Sie die Verbindung herstellen: 640 x 480, 800 x 600 oder 1024 x 768.
2. Verbinden Sie die beiden Geräte und aktivieren Sie nun den PC-VGA Eingang des Fernsehers.

Kopfhörer Ausgang

Sie haben die Möglichkeit, am Fernseher auch einen Kopfhörer anzuschließen. Verbinden Sie den Kopfhörer mit einen 3,5 mm Klinkenstecker an dem Kopfhörerausgang.

Headphone

Digitaler Tonausgang

Sie haben die Möglichkeit den Fernseher durch ein koaxiales Kabel mit einem externen Dolby Digital Verstärker zu verbinden.

Coax

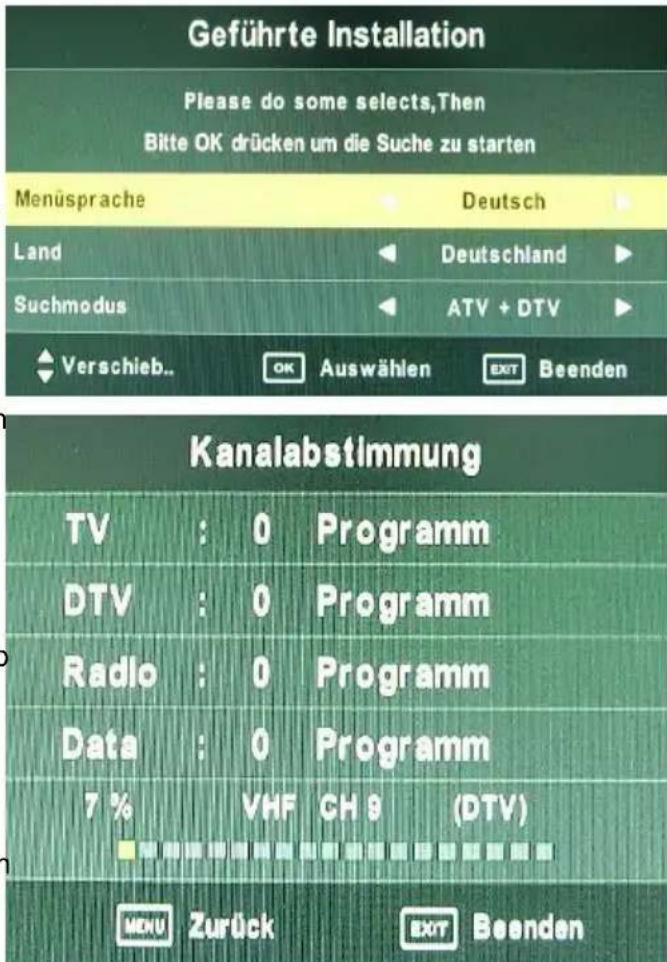

Wenn Sie den HTC 1536D zum ersten Mal benutzen, dann startet der Installationsführer. Mit dieser Hilfe können Sie alle Programme - analog und digital - suchen. Der Suchlauf beinhaltet sowohl die analogen Frequenzen wie auch die Frequenzen des digitalen Free-to-Air DVB-T Programms.

1. Wählen Sie die Sprache des OSD aus. Die einzelnen Sprachen können Sie mit den Pfeiltasten ◀ oder ▶ weiterklicken.
2. Drücken Sie die dann die Pfeiltaste ▼ und navigieren Sie zu der Option Land. Wählen Sie das gewünschte Land mit den Pfeiltasten ◀ oder ▶ aus.
3. Drücken Sie die dann die Pfeiltaste ▼ und navigieren Sie zu der Option Suchmodus. Wählen Sie zwischen den Optionen ATV+DTV, DTV oder ATV die gewünschte Option aus. Falls Sie nur DVB-T wünschen, dann nutzer Sie nur die Option DTV.
4. Starten Sie den automatischen Suchlauf mit der OK Taste.
5. Jetzt wird ein neues Fenster eingeblendet, wo der Fortschritt des Suchlaufes dokumentiert wird. Dort werden dann die Anzahl der gefundenen analogen, der digitalen und der Radio Programmen aufgelistet.
6. Nach Beenden des Suchlaufes werden alle gefundenen TV- und Radio-Programme gespeichert.
7. Der Fernseher wechselt sofort zu dem TV Tuner. Um die Kanalliste aufzurufen, drücken Sie die OK Taste.

Geführte Installation Please do some selects,Then Bitte OK drücken um die Suche zu starten Menüsprache Deutsch Land Deutschland Suchmodus ATV + DTV Verschieb.. OK Auswählen EXT Beenden Kanalabstimmung TV : 0 Programm DTV : 0 Programm Radio : 0 Programm Data : 0 Programm 7 % VHF CH 8 (DTV) MENU Zurück EXIT Beenden

Hinweis:

Der komplette Suchlauf dauert einige Minuten.

Die einzelnen Quellen des Fernsehers können Sie mit Hilfe der SOURCE Taste anwählen. Drücken Sie die SOURCE Taste auf der Fernbedienung oder die INPUT Taste am oberen Bedienfeldes des Geräte, dann erscheint auf dem Bildschirm ein Fenster mit den unterschiedlichen Quellen. Die Optionen sind:

DTV DVB-T TV Tuner

ATV Analoger TV Tuner

SCART SCART Video/Audio-Eingang

YPbPr Video-Komponenteneingang

Die unterschiedlichen Quellen können Sie mit den ▲/▼ Tasten ansteuern. Bestätigen Sie die Auswahl mit der OK Taste.

Wichtige Tasten und deren Funktionen

DVB-T Modus aufrufen

Wenn Sie das terrestrische digitale Fernsehen (DVB-T) nutzen möchten, dann müssen Sie den Fernseher in den DVB-T Modus schalten. Drücken Sie dazu die SOURCE Taste, wählen Sie mit den ▲/▼ Tasten „DTV“ aus und bestätigen Sie die Auswahl mit der OK Taste.

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Die Kanalliste wird durch Drücken der EXIT Taste beendet.

Senderwechsel

Mit den Tasten P-/P+ können Sie den TV Sender wechseln.

Senderanwahl

Über die Zifferntasten 1 bis 9 können Sie direkt auf die TV Sender zugreifen und wechseln. Mit der 10 Taste wechseln Sie zu der zweistelligen Anzeige und Sie können dann z.B. 20 eingeben. Danach wird der 20te TV Sender (wie in der Senderliste gespeichert) angezeigt.

Letzter TV Sender

Durch Drücken der JUMP Taste auf der Fernbedienung gelangen Sie zu dem vorherigen (aktiven) TV Sender zurück.

Lautstärke

Mit den Tasten V+ / V- ändern Sie die Lautstärke des DVB-T Empfängers.

TV / Radio Wechsel

Drücken Sie die OK Taste um die Kanalliste aufzurufen. Wenn Sie zwischen TV und Radio wechseln möchten, dann drücken Sie die ▶ Taste mehrmals, bis die Radioliste erscheint. Wählen Sie nun mittels der ▲/▼ Tasten den gewünschten Radio Sender und bestätigen Sie die Auswahl mit der OK Taste.

Hinweis:

In Deutschland werden über DVB-T keine digitalen oder analogen Radiosender übertragen.

EPG

Mit Drücken der GUIDE Taste wird der elektronische Programmführer aktiviert. Bitte lesen Sie dazu den Abschnitt EPG.

Favoritenliste

Wenn Sie im Vorfeld Favoriten definiert haben, dann können Sie durch das Drücken der FAV.CH Taste einen direkten Zugriff zu den Favoriten erhalten.

Wichtige Tasten und deren Funktionen

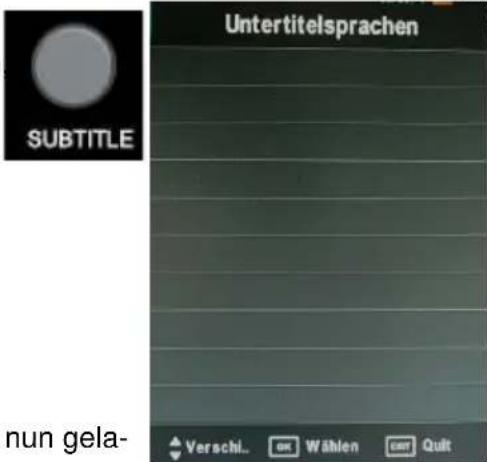

Untertitel

Wenn Sie zu einem TV Programm Untertitel anzeigen wollen drücken Sie die SUBTITLE Taste. Falls Untertitel angeboten werden, dann erscheint ein Auswahlfenster. Mit der OK Taste können Sie die entsprechenden Untertitel auswählen.

Hinweis:

In Deutschland werden keine Untertitel bei DVB-T übertragen.

Untertitelsprachen SUBTITLE nun gela- Verschl.. on Wählen set Quit

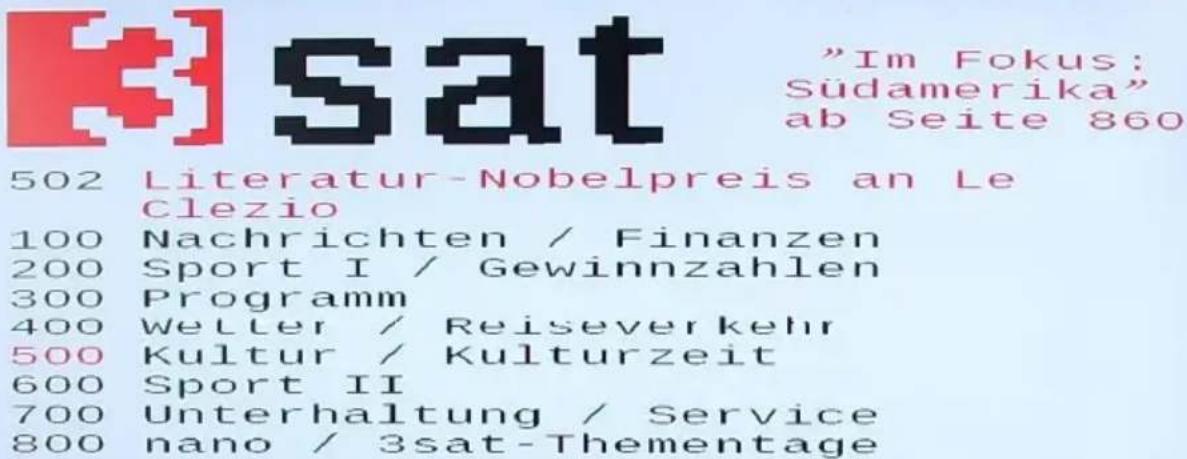

Tele- / Videotext

Videotext aktivieren Sie über die TEXT Taste. Der Videotext wird nun geladen.

1 Startet bzw. Beendet Videotext (TEXT)
2 Anzeige von verborgenen Videotextseiten (REVEAL)
3 Videotext anhalten während des Suchlaufes oder bei einer wechselnden Unterseite (HOLD)
4 Vergrößert Videotext (SIZE)
5 Videotext Indexseite (INDEX)
6 Schnellzugriff zu senderspezifischen Seiten (ROT, GRÜN, GELB und BLAU)

100 100 3satText 09.10.08 16:42:00

Sat "Im Fokus: Südamerika" ab Seite 860 502 Literatur-Nobelpreis an Le Clezio 100 Nachrichten / Finanzen 200 Sport I / Gewinnzahlen 300 Programm 400 Welter / Reiseverkehr 500 Kultur / Kulturzeit 600 Sport II 700 Unterhaltung / Service 800 nano / 3sat-Thementage

16.35 Der Gaucho von .... 324 17.05 Am Mekong - Geschichten und + Nachrichten Meldungen

Wichtige Tasten und deren Funktionen

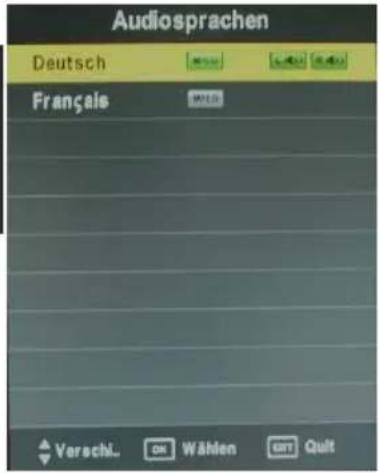

Audiosprache

Wenn Sie die Audiosprache oder ggf. zu einer digitalen Mehrkanaltonspur wechseln möchten, dann drücken Sie die AUDIO Taste. Es erscheint ein Popup-Fenster, in dem Sie die Sprache oder ggf. Mehrkanaltonspur auswählen können. Benutzen Sie dazu die ▲/▼ Tasten und bestätigen Sie die Auswahl mit OK.

Hinweis:

In Deutschland wird nur bei ausgewählten TV Programmen ein Mehrkanalton angeboten.

Audiosprachen Deutsch Français Verschl. OK Wählen OK Quit

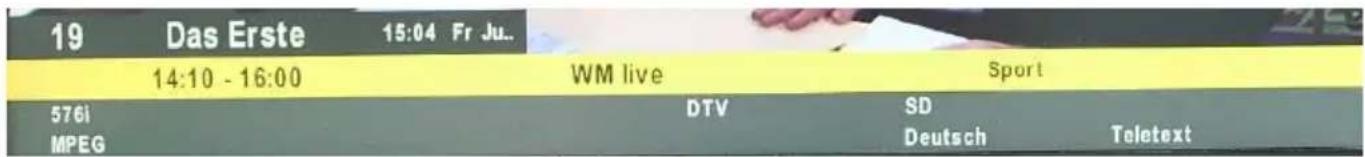

Kurzinformationsanzeige

Drücken Sie die INFO Taste während des Live-Bildes, dann erscheint ein Popup-Fenster mit dem TV-Programmtitel, Datum, aktueller Uhrzeit, Laufzeit der aktuellen Sendung, Auflösung der Sendung (z.B. 576i) und einer Anzeige hinsichtlich der Verfügbarkeit von Videotext- (Teletext) und EPG-Informationen zur aktuellen Sendung.

Die EPG Informationen können Sie mit den Pfeiltasten ▲/▼ weiterblättern. Mit der ▶ Taste haben

19 Das Erste 15:04 Fr Ju.. 14:10 - 16:00 WM live Sport 576i DTV SD MPEG Deutsch Teletext

Sie die Möglichkeit, die EPG Informationen der nächsten Sendung zu lesen.

Elektronischer Programmführer (EPG)

Der Elektronische Programmführer (EPG) wird durch die GUIDE Taste gestartet. Es wird ein großes Popup-Fenster eingeblendet.

Programmführer Zeit 11 Jun 15:17 17 Phoenix VOR ORT 18 EinsExtra EinsExtra Aktuell 19 Das Erste WM live 20 TELE 5 Keine Daten 21 QVC Keine Daten 22 DAS VIERTE Keine Daten 23 Channel 21/.. Keine Daten 24 RTL Televisi.. Keine Daten 11 Jun 2010 14:10-16:00 Eröffnungsfeier • Reporter: Gerd Gottlob • Übertragung aus dem Soccer City Station in Johannesburg dazw. ca. 15:30 - 15:33: Tagesschau

Das EPG-Fenster ist wie folgt aufgebaut:

Links Sortierungsart (z.B. Zeit), Datum mit Uhrzeit und Senderliste

Rechts Ausführliche Programminformationen

Unten Tasten für die Navigationshilfe

Sortierungsart

Sie können die EPG Anzeige entweder nach der aktuellen Zeit oder nach Sender sortieren.

Zeit

Die EPG Liste wird nun nach der Zeit angezeigt. Zu jedem Sender wird dann das aktuelle Programm angezeigt (siehe obige Ansicht). Mit den ▲ oder ▼ Tasten wechseln Sie den TV Sender. Mit den ◀ oder ▶ Tasten können Sie zu den nächsten bzw. vorherigen Seite blättern.

Sender

Die EPG Liste wird hiermit nach Sender sortiert. Alle TV Programme der nächsten 7 Tage werden zu jedem TV Sender in einer Liste dargestellt. Ist der TV Sender gelb markiert, dann können Sie diesen mit den ◀ oder ▶ Taster wechseln.

Mit den ▲ oder ▼ Tasten wechseln Sie den TV Programme. Mit den ◀ oder ▶ Tasten können Sie zu den nächsten bzw. vorherigen Seite blättern.

Programmführer Senders. CH 17 Phoenix 08:00-16:30 VOR ORT 16:30-17:30 THEMA, &A 17:30-18:00 VOR ORT 18:00-18:30 Reise durch das Regenbogenland 18:30-19:15 Heille Spur am Monte Verde 19:15-20:00 Der Feind am Rhein 20:00-20:15 TAGESSCHAU 20:15-21:00 Supervallan in Yellowstone Keine Daten 1 / 24 Verschieben Wälben Qult Index Record Rated Schedule

Elektronischer Programmführer (EPG)

Die Navigationshilfen eröffnen innerhalb des EPG Fensters weitere Möglichkeiten.

Verschieben Wählen Exit Quit Index Record Remind Schedule

RECORD Programmiert das ausgewählte TV Programm für die Aufnahme

GRÜN Startet den Fernseher im DVB-T Modus

GELB Ruft die Timerprogrammierungsliste auf

Möchten Sie eine Sendung für die Aufnahme programmieren, dann drücken Sie die RECORD Taste. Auf dem Bildschirm erscheint ein Fenster, in dem Sie die Parameter der Aufnahme definieren. Detaillierte Beschreibung finden Sie auf Seite 33.

Möchten Sie regelmäßig eine bestimmte Sendung anschauen, dann können Sie die Erinnerungsfunktion aktivieren. Drücken Sie die grüne Taste auf einer Sendungen und dann können Sie die Parameter einstellen.

Die nebenstehende Abbildung zeigt die Optionen des Popup Fensters. Ändern Sie ggf. die Einstellungen in dem Sie mit den ▲ oder ▼ Tasten zu den einzelnen Optionen wechseln. Diese sind „Modus“, „Minute“, „Stunde“, „Datum“ und „Monat“. Die Optionen können mit den ◀ oder ▶ Tasten auf Ihre Wünsche angepasst werden.

Mit der gelben Taste haben Sie Zugriff auf die Timerprogrammierungen. Dort werden alle programmierte Events gelistet. Innerhalb dieser Liste können Sie auch Events wieder löschen. Wählen Sie einen entsprechende Programmierung aus und drücken Sie die rote Taste zu löschen aus der Liste.

Mit der MENU Taste kehren in Regel immer eine Ebene höher zurück. Mit der EXIT Taste beenden Sie das EPG Fenster komplett und Sie gelangen ins Livebild des aktiven Senders.

Erinnerung einstellen 16 arte Modus Einmal Minute 33 Minute Stunde 14 Stunde Datum 11 Datum Monat Jun Monat Verschie. OK Wählen MENU Zurück

Planlate Modal Zeit Datum Programmere Sendername Result 14.01.11th Jan Transaktion Kitchen Strike Golf

Wenn Sie den analogen TV Tuner (z.B. Kabel) nutzen möchten, dann müssen Sie den HTC Fernseher in den TV Modus schalten. Drücken Sie dazu die SOURCE Taste und wählen Sie mit den ▲/▼ Tasten „TV“ aus und bestätigen Sie die Auswahl mit der OK Taste.

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Die Kanalliste wird durch das Drücken der OK Taste geschlossen.

Senderwechsel

Mit den Tasten P+/ P- können Sie den TV Sender wechseln.

Senderanwahl

Über die Zifferntasten 1 bis 9 können Sie direkt auf die TV Sender zugreifen und wechseln. Mit der 10 Taste wechseln Sie zu der zweistelligen Anzeige und Sie können dann z.B. 20 eingeben. Danach wird der 20te TV Sender (wie in der Senderliste) angezeigt.

Letzter TV Sender

Drücken Sie die JUMP Taste auf der Fernbedienung und Sie gelangen zu dem vorherigen (aktiven) TV Sender zurück.

Lautstärke

Mit den Tasten V+ / V- ändern Sie die Lautstärke an dem DVB-T Empfänger.

Teletext

Bei Teletext gibt es keinen Unterschied welche TV Empfänger aktiv ist. Analog TV und DVB-T sind in dieser Hinsicht gleich. Bitte entnehmen Sie die Beschreibung des Teletextes von Seite 24 in dieser Anleitung.

Vorbereitung des Datenträgers

Der Rekorder arbeitet ausschließlich im DVB-T Modus. Bitte beachten folgenden Regeln:

1. Schließen Sie einen USB Massenspeicher an dem USB Anschluss an.
2. Während der Aufnahme entfernen Sie nicht die Stromverbindung des Fernsehers.
3. Bereiten Sie den USB Speicher vor der Aufnahme vor. Folgen Sie den nachstehenden Anweisungen.

Nach dem Anschließen des Speichers, drücken Sie die MENU Taste auf der Fernbedienung und wählen Sie mit den Pfeiltasten das Menü Kanal mit den Pfeiltasten ◀/▶ aus. Drücken Sie Pfeiltaste UNTEN solange, bis Sie das Untermen PVR Dateisystem (PVR File System) erreichen. Drücken Sie die ▶ Taste, damit sich die weiteren Menü öffnen.

Das Menü PVR Dateisystem enthält folgende Optionen: Speicher Wählen (Select Disc), Dateisystem Überprüfen (Check PVR File System), USB Disk (USB Disc), Format, Time Shift Größe (Time Shift Size) und Geschwindigkeit (Speed).

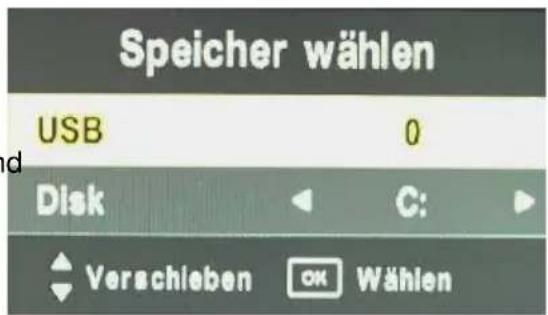

Speicher wählen

Wählen sie einen Ort zum Speichern der Aufnahmen und drücken sie OK.

PVR Dateisystem überprüfen

Wählen sie PVR Dateisystem prüfen und drücken OK. Nach der Überprüfung wird bei dem USB Medium „Erfolgreich“ stehen, was bedeutet, dass der Speicher für PVR nun benutzt werden kann.

Generell wird eine Formatierung des Speichers benötigt.

Sollte das Dateisystem nicht korrekt sein erscheint eine Nachricht die danach fragt, ob der Speicher formatiert werden soll.

Speicher wählen USB 0 Disk C: Verschieben OK Wählen

PVR Dateisystem Speicher wählen C: PVR Dateisystem prüfen Überprüfe... USB Speicher Erfolgreich Format Format wird .. Time Shift Größe Geschwindigkeit Verschieb.. OK Wählen OKU Zurück

Vorbereitung des Datenträgers

Format

Wählen sie Format und wählen OK.

Wählen sie nun das Dateisystem und die Größe des Speichers.

Warnung:

• Alle Daten gehen beim Formatieren Verloren.
• Sichern Sie vorher alle Daten des Datenträgers.
  • Es wird empfohlen den USB Speicher nur für dieses
  Gerät zu benutzen. Andere Daten auf dem Speicher

können dazu führen, dass bei Aufnahmen das Dateisystem beschädigt wird und der Speicher neu formatiert werden muss.

Dateisystemgröße PVR File System Type FAT32 PVR Dateisystemgröße All SD 1 Mins HD 0 Mins Verschieben ox Wählen

Dateisystem

Zur Auswahl stehen FAT32 und Hi Speed FS. Wechseln Sie das Dateisystem mit den Pfeiltasten

▶. Bestätigen die komplette Auswahl mit der OK Taste.

FAT32

Dieses Dateisystem ist kompatibel zu allen Computer, so dass der Datenträger auch nach der Aufnahme gelesen werden kann.

Hi Speed FS

Dies ist ein proprietäres Dateisystem, welches auf Geschwindigkeit währen der Aufnahme optimiert ist.

Time Shift Größe

Nach dem Formatieren wird dieses Menü angezeigt.

Wählen sie hier die maximale Größe für eine Time Shift Datei aus. Das Maximum beträgt 8 GB. Bewegen Sie den Cursor zum OK Feld und drücken Sie die OK Taste.

Geschwindigkeit (Speed)

Dieses Menü zeigt Datentransferrate und freien Speicherplatz des USB Mediums an.

Das nebenstehende Bild zeigt den betriebsbereiten Datenträger an.

Time Shift Größe Time Shift Speicherplatz 512 MB SD 14 Mins HD 4 Mins Verschieben OK Wählen

PVR Dateisystem Speicher wählen C: PVR Dateisystem prüfen SUCCESS USB Speicher Erfolgreich Format Erfolgreich Time Shift Größe All Geschwindigkeit HD unterstützt 2048 KB/s Verschieb... OK Wählen Zurück

HTC 1536D

unktionen des Rekorders

Direkte Aufnahme

1. Schließen Sie einen USB Datenträger an dem USB Anschluss an.
2. Stellen Sie sicher, dass dieser USB Speicher für die Aufnahme vorbereitet wurde, andernfalls wird der Speicher nicht erkannt.
3. Das Dateiformat ist ein Transportstrom mit dem Suffix TS.
4. Die Aufnahme kann nur im DVB-T Modus erfolgen.

Drücken Sie während des DVB-T Livebildes die REC Taste und die Aufnahme startet. Während der Aufnahme wird eine Navigationsleiste angezeigt. Damit stehen Ihnen verschiedene Optionen zur Verfügung, wie Sie bei dem zeitversetzten Fernsehen (Time Shift) möglich sind.

Wdg. FB FF Vor Nächste Pause Stopp [00:00:40] (0003:59:46) 13 N24 Morgenreport 11:18

Mit den Pfeiltasten ◀/▶ können Sie zwischen den einzelnen Abspielfunktionen wechseln. Wählen Sie eine Funktion aus und drücken Sie die OK Taste zum Ausführen.

PLAY Startet die Wiedergabe von dem Anfang der Aufnahme (Die Aufnahme wird im Hintergrund fortgesetzt.)

PAUSE Pause der Wiedergabe

STOP Beendet die Wiedergabe, zweifaches Drücken beendet die Aufnahme

<< Schneller Rücklauf in den Geschwindigkeitsstufen x2, x4, x8 und x16

Schneller Vorlauf in den Geschwindigkeitsstufen x2, x4, x8 und x16
|< Sprung um 30 Sekunden zurück
| Sprung um 30 Sekunden vorwärts

Time-Shift

Die Time-Shift Funktion ermöglicht die Aufnahme während des Livebildes zu pausieren oder den schnellen Rücklauf bzw. Vorlauf zu nutzen. Drücken Sie die TIME SHIFT Taste und die Time Shift Funktion startet mit einem eingefrorenen Bild. Während des Time Shift wird eine Navigationsleiste angezeigt. Damit stehen Ihnen verschiedene Optionen zur Verfügung (siehe beide obige Abbildungen):

PLAY Startet die Wiedergabe von dem Anfang der Aufnahme

PAUSE Pause der Wiedergabe—Time Shift läuft weiter

STOP Beendet die Time Shift Funktion, zweifaches Drücken beendet die Aufnahem

<< Schneller Rücklauf in den Geschwindigkeitsstufen x2, x4, x8 und x16

Schneller Vorlauf in den Geschwindigkeitsstufen x2, x4, x8 und x16
|< Sprung um 30 Sekunden zurück
| Sprung um 30 Sekunden vorwärts

Funktionen des Rekorders

Liste der aufgenommen Sendungen

Wenn Sie schon Sendungen auf dem USB Speicher aufgenommen haben, dann können Sie diese Liste mit der PVR LIST Taste aktivieren. Die Liste erscheint auf dem Bildschirm. Erneutes Drücken der LIST Taste ändert die Anordnung der Aufnahmen.

Information der Datei

Drücken Sie die RECHTE Navigationstaste oder die INFO Taste auf einer Aufnahme und Sie erhalten Basisinformationen der Datei.

[DATE] 2010/06/15 [TIME] 11:36:03 [DURATION] 0000:01:51 [PROGRAM NAME] Morgenreport [CHANNEL NAME] 13 N24 [PROGRAM DESCRIPTION] MorgenreportDer Tag entwickelt sich am..

Gesp. Aufnahm.. Programm ↓ Morgenreport Morgenreport Morgenreport Morgenreport Morgenreport Wirtschaft... Löschen INFO Info Wählen INDEX

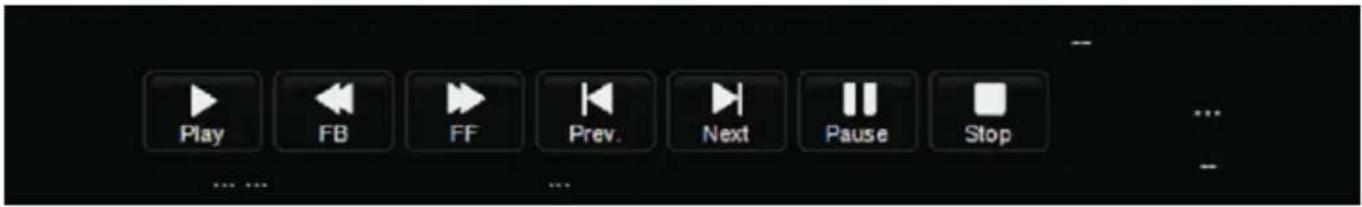

Abspielen

Wählen Sie eine Aufnahme aus und drücken Sie die OK oder die PLAY Taste zum Abspielen. Während des Abspielens stehen Ihnen folgenden Tasten zur Verfügung:

<< / >> Schneller Rück- bzw. Vorlauf

|<< / >>| Sprung um 30 zurück bzw. vorwärts

STOP Beenden der Wiedergabe

PAUSE Pausieren der Wiedergabe

Aufnahmeprogrammierung aus EPG heraus

Sie können aus dem EPG heraus den Recorder für eine bestimmt Sendung programmieren:

1. Öffnen sie mit der GUIDE Taste den Elektronischen Programmführer (EPG)
2. Wählen Sie bei der Sortierungsfolge ggf. zu dem TV Sender
3. Wählen sie eine aufzunehmende Sendung aus
4. Drücken sie REC Taste
5. Tätigen sie ihre Letzten Einstellungen, wie z.B. Anpassung der Start oder Endzeit.
6. Bestätigen mit der ÖK Taste

Programmführer Zeit 11 Jun 15:17 17 Phoenix VOR ORT 18 EinsExtra EinsExtra Aktief 19 Das Erste Wt Live 20 TELE 5 Keine Daten 21 QVC Keine Daten 22 DAS VIERTE Keine Daten 23 Channel 21/.. Keine Daten 24 RTL Teluvisl.. Keine Daten 11 Jun 2010 14:10-16:00 Brüttmungsfeiter * Reporter: Gerd Gotthah * Übertragung aus dem Soccer City Studios in Johannesburg dazw. ca. 19:30 - 19:32: Tagreuchter

Nach dem Bestätigen wird ihre Timerprogrammierung in dieser Liste angezeigt.

Hinweise:

• Wenn der Fernseher zum Zeitpunkt der programmierten Sendung im Stand-By ist wird die Aufnahme aus dem Stand-By heraus getätigt.
  • Die Aufnahme endet automatisch, je nach Einstellung

Recorded Mode 16 arte Modus Auto Startzeit Minute 45 Stunde 14 Datum 11 Monat Jun Endzeit Minute 20 Stunde 16 Datum 11 Monat Jun Verschl. OK Wählen MING Zurück

Sie können aus dieser Liste auch schon programmierte Aufnahmen wieder löschen. Drücken Sie dazu die ROTE Taste und der entsprechende Eintrag wird gelöscht.

1. Die programmierte Aufnahme findet auch im Stand-By Modus statt. Dabei startet der Fernseher nicht vollständig. Es wird kein B
2. Die Aufnahme endet zu den vorgegebenen Zeitpunkt und der Fernseher verbleibt im Stand-By Modus.

Der Fernseher enthält einem USB Anschluss, mit dem Sie von einem USB-Speicher Dateien abspiel- len können.

• Die Geschwindigkeit des USB-Speicher kann von Speicher zu Speicher variieren.
- Bitte nicht den Fernseher anschalten oder den USB-Speicher entfernen, solange auf dem USB-Speicher zugegriffen wird. Wenn der Speicher plötzlich getrennt oder ausgeschaltet wird, können die gespeicherten Dateien oder der USB-Speicher beschädigt werden.
- Bitte benutzen Sie nur ein USB-Speicher, das normale Musik-, Film-, Text- oder Bilddateien zum abspielen auf dem Fernseher. Kopieren Sie nie Dateien auf einen USB-Speicher welcher ausschließlich für die Aufnahme präpariert worden ist.
- Bitte verwenden Sie nur USB-Speicher mit FAT32-Dateisystem, welches von Windows formatiert wurde. Falls der USB-Speicher mit einem anderen PC-Programm formatiert wurde, kann es unter Umständen nicht erkannt werden.
- Nicht alle USB-Speicher werden unterstützt oder können ohne Probleme betrieben werden.
- Wenn der Name eines Ordners oder einer Datei zu lang ist, wird dieser nicht angezeigt und kann nicht anerkannt werden.
- Bitte sichern Sie die wichtige Dateien auf dem USB-Speicher.

Anschließen eines USB-Speichers

Genießen Sie die Foto-, Musik-, Film- und Textdateien von dem USB-Speicher.

1. Schließen Sie den USB-Speicher an dem USB Anschluss an.
2. Schalten Sie das Gerät ein und drücken Sie die SOURCE Taste, um in das Source-Menü zu gelangen.
3. Drücken Sie die ▲ ▼ Taste bis zu der Option „USB“ und drücken Sie die OK-Taste. Der Multimedia-Player startet und ließt des Inhalt des Speichers aus.
4. Wählen Sie die Option Photo, Musik, Film oder Text mit den ◀▶ Tasten aus und bestätigen Sie die Auswahl mit der OK Taste.
5. Beenden Sie die ausgewählte Option (Photo, Musik, Film oder Text) mit der EXIT Taste und Sie gelangen in das Hauptmenü des Media-Players zurück.

USB USB

PHOTO Move Menu Select

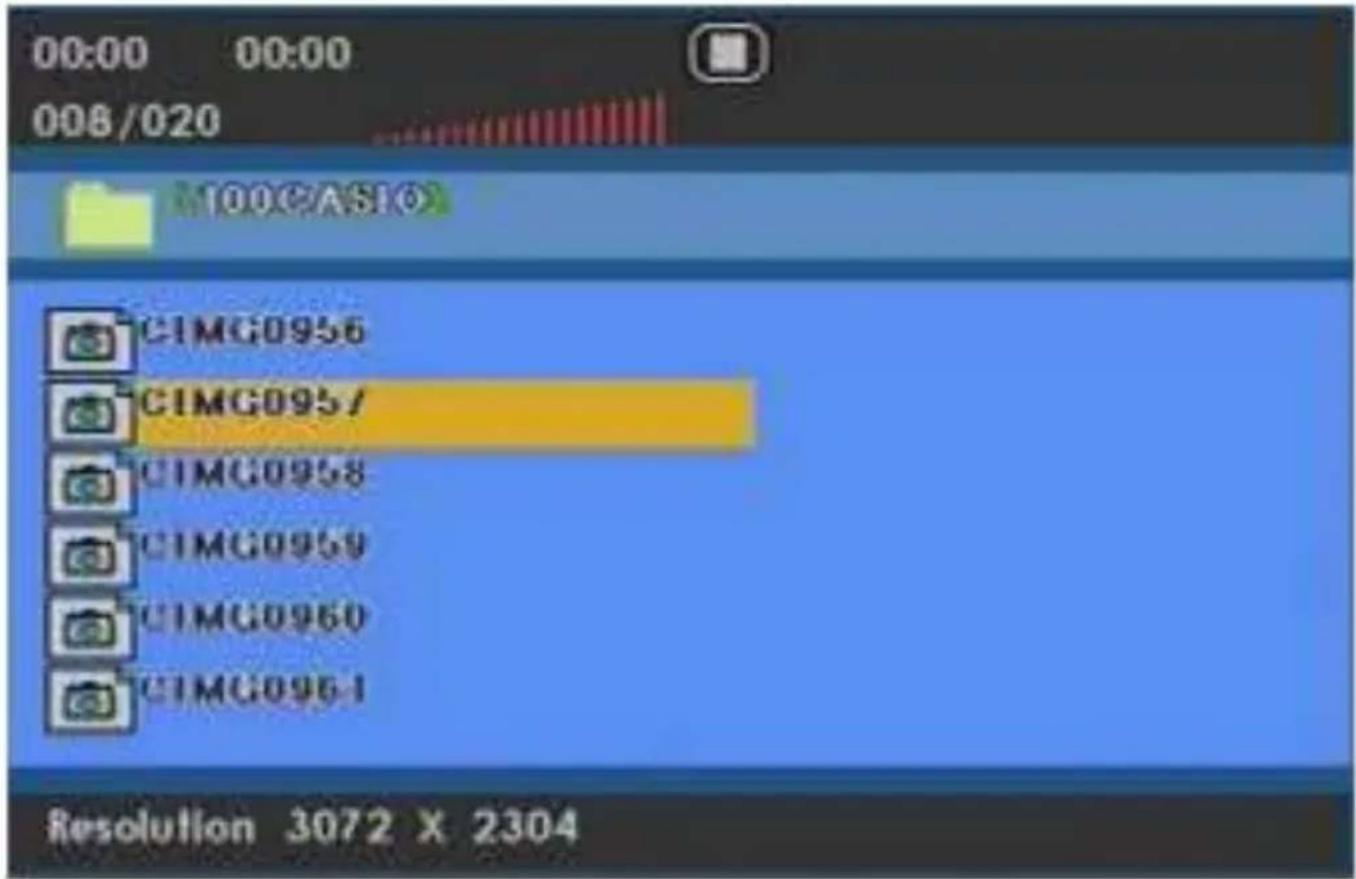

Bilder abspielen

Sie können Bilder in den Formaten JPEG (jpg), Bitmap (bmp) oder Portable Netzwerkdateien (png) abspielen. Um die Bilder in voller Bildschirmauflösung anzuzeigen, nutzen Sie die Auflösungen 1280 x 720.

Alle anderen Auflösungen werden entsprechend des Seitenverhältnisses angezeigt und können deshalb Ränder enthalten.

1. Drücken Sie die ◀ / ▶ Taste und wählen Sie die Option Photo aus. Bestätigen Sie die Option mit der OK Taste.
2. Drücken Sie ▲ / ▼ Taste und wählen Sie einen Ordner aus, in dem sich die Bilder befinden. Bestätigen Sie die Auswahl mit der OK Taste. Der Ordnerinhalt wird angezeigt.
3. Drücken Sie die Navigationstasten (▲ / ▼ / ◀ / ▶) und wählen Sie ein Bild aus. Auf der rechten Seite wird das ausgewählte Bild in einer Vorschau dargestellt und darunter finden Sie einige Informationen des Bildes.
4. Sie können auch eine Playlist erstellen. Wählen Sie die Bilder aus und bestätigen Sie jedes mit der OK Taste. Diese Bilder werden dann mit einem roten Häkchen versehen.
5. Drücken Sie die Abspielen Tast (>) und dann wird das Bild im Vollbild angezeigt.
6. Mit der STOP Taste beenden Sie die Vollbildanzeige der Bild und kehren zu dem Dateibrowser zurück.

c:/ 1/2 Return Up Folder 1 2 Up.png 1.bmp 2.bmp 1.bmp Resolution 1024 X 768 Size 200KBytes Date Time Select All Remove All Full screen Move Menu Quit Play

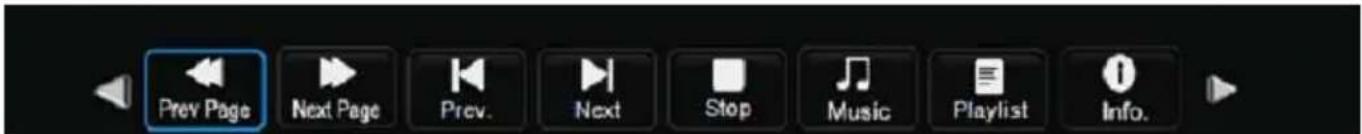

In der Vollbildansicht wird eine Navigationsleiste angezeigt. Mit den ◀ / ▶ Tasten können Sie die

einzelnen Funktionen anwählen und mit der OK Taste ausführen. Mit der EXIT Taste wird die Leiste ausgeblendet.

Mit den ▲ / ▼ Tasten rufen Sie in der Vollbildwiedergabe die Playliste bzw. den Ordnerinhalt auf. Dort können Sie die auch die einzelnen Bilder des aktuellen Ordner anwählen.

HPC1538D

Musik abspielen

Der Media-Player kann Musikdateien in den Formaten AAC, MP3 und WMA abspielen.

1. Drücken Sie die ◀ / ▶ Taste und wählen Sie die Option Musik aus. Bestätigen Sie die Option mit der OK Taste.
2. Drücken Sie ▲ / ▼ Taste und wählen Sie einen Ordner aus, in dem sich die Musikdateien befinden. Bestätigen Sie die Auswahl mit der OK Taste. Der Ordnerinhalt wird angezeigt.
3. Drücken Sie ▲ / ▼ Taste und wählen Sie ein Musikstück aus. Der Fernseher startet die Wiedergabe automatisch.
4. Sie können mehrere Musikdateien mit der OK Taste markieren. Drücken Sie die ▶ (PLAY) Taste um die ausgewählten Stücke nacheinander abzuspielen.
5. Wenn kein Stück markiert wurde, dann wird der ganze Ordnerinhalt abgespielt.
6. Drücken Sie die Pause Taste (||) um die Wiedergabe zu unterbrechen. Setzen Sie die Wiedergabe mit der PLAY Taste fort.
7. Drücken Sie |<< oder >>| um die vorherige oder nächste Datei abzuspielen.
8. Mit den Tasten >> oder << können Sie innerhalb eines Musikstückes sich schnell vorwärts bzw. rückwärts bewegen. Drücken Sie mehrmals dies Taste, so ändert sich die Geschwindigkeit. Mit der PLAY Taste kehren Sie in die normale Geschwindigkeit zurück.
9. Drücken Sie die STOP Taste um die Wiedergabe zu beenden. Sie kehren damit in den Dateibrowser zurück.

Übersicht der Dateien im Ordner. Das Musikstück startet automatisch nachdem es markiert wurde.

C:\IMP3 1 / 2 Zurück Höherer Ordner After Forever-Bins...Nightwiah - Amaran... Nightwiah - The Pos. Pasalon And The O. Tarja Turunen - Boy... Tarja Turunen - Cle... Tarja Turunen - My... Tarja Turunen - Ga... Tarja Turunen - Our... Tarja Turunen - BIn... Album: Dark Passion Play Titel: The Post And Th... Bit Rate: 192K Interpret: Nightwish Sampling: 44K Jahr 2007 Größe: 19803 KBytes Verschieben Menu Quit Wählen

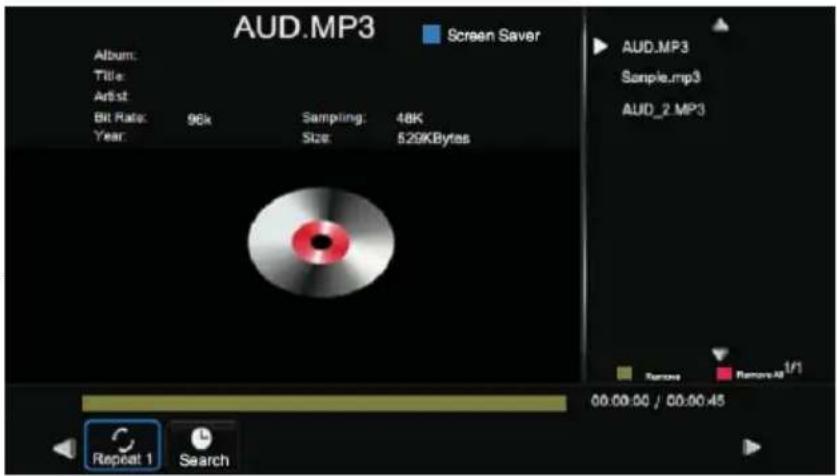

Vollbildansicht. Nachdem Sie ein Musikstück mit der PLAY Taste gestartet haben, wechselt der Medien-Player in den Vollbildmodus.

Rechts erscheint die Liste entweder aller markierter Stücke oder der gesamte Ordnerinhalt.

AUD.MP3 Screen Saver Album: Title: Artist: Bit Rate: 96K Sampling: 48K Year Size: 5.29KBytes AUD.MP3 Sample.mp3 AUD_2.MP3 Repeat 1 Search 00:00:00 / 00:00:45

Hinweis:

Während der Musikwiedergabe haben Sie die Möglichkeit den Bildschirm mit der BLAUE Taste aus-

Videos abspielen

Sie können mit dem Media-Player Videodateien in den Formaten AVI, MPG, MP4, VOB, MOV, TS und TRP von USB Speicher abspielen.

Einschränkungen:

1. MPEG4 SP/ASP (AVI, MP4, DIVX, XVID): maximale Bitrate/Auflösung: 6Mbps/720x576
2. MPEG (MPG, MPE, VOB, DAT, TRP, TS): maximale Bitrate: 9 Mbps

Navigation:

1. Drücken Sie die ◀ / ▶ Taste und wählen Sie die Option Film aus. Bestätigen Sie die Option mit der OK Taste.
2. Drücken Sie ▲ / ▼ Taste und wählen Sie einen Ordner aus, in dem sich die Videodateien befinden. Bestätigen Sie die Auswahl mit der OK Taste. Der Ordnerinhalt wird angezeigt.
3. Drücken Sie ▲ / ▼ Taste und wählen Sie eine Videodatei aus. Der Fernseher startet die Wiedergabe in dem Vorschaufenster automatisch.
4. Drücken Sie die ▶ (PLAY) Taste um das ausgewählte Video in Vollbildmodus abzuspielen.
5. Drücken sie OK um ein Video zu markieren oder die Markierung zu löschen. Wenn mehreren Videodateien ausgewählt sind, werden die Dateien der Reihenfolge nach abgespielt.
6. Drücken Sie die Pause Taste (||) um die Wiedergabe zu unterbrechen. Setzen Sie die Wiedergabe mit der PLAY Taste fort. Drücken Sie |<< oder >>| um die vorherige oder nächste Datei abzuspielen.
7. Mit den Tasten >> oder << können Sie innerhalb eines Videos sich schnell vorwärts bzw. rückwärts bewegen. Drücken Sie mehrmals dies Taste, so ändert sich die Geschwindigkeit. Mit der PLAY Taste kehren Sie in die normale Geschwindigkeit zurück.
8. Drücken Sie die |<< oder >>| Taste um die vorherige oder nächste Videodatei zu starten.
9. Drücken Sie die STOP Taste um die Wiedergabe zu beenden. Sie kehren damit in den Dateibrowser zurück.

Erri Game - GANDHI 00:00:00 / 00:50:00 Repeat 1 Set A Playlist Info. Slow Step GOTO Time Zoom In

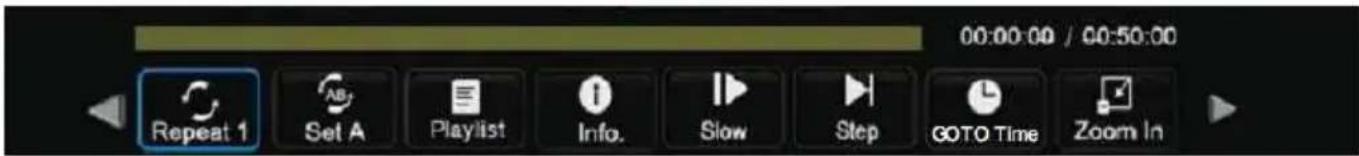

Navigationsleiste

Mit den ◀ / ▶ Tasten können Sie die einzelnen Funktionen anwählen und mit der OK Taste ausführen.

00:00:00 / 00:50:00 Repeat 1 Set A Playlist Info. Slow Step GOTO Time Zoom In

REPEAT Umschalten des Wiederholungsmodus

A-B Wiederholung Segment Wiederholung

Playlist Abspielliste

Info Informationsanzeige

Slow Langsames Abspielen

Step Schrittweise Wiedergabe

Goto Time Suche bzw. Eingabe eines Zeitindices

ZOOM IN Video vergrößern

ZOOM OUT Video verkleinern

Aspect Ratio Umschalten des Seitenverhältnisses

Anzeige Anzeige der Videos in dem aktuellen Ordner

Wiederholungsmodus

Hier können Sie zwischen Alle, Einzel oder Keine Wiederholung auswählen.

Information

Rufen diese Option auf, dann erscheint am rechten Rand des Fernseher eine Informationsanzeige.

A-B Segment

Markieren Sie während der Wiedergabe zwei Punkte A und B und der Media-Player wiederholt diesen Abschnitt in einer Endlosschleife. Beenden können die A-B Segmentwiedergabe mit der OK Taste.

Suche

Rufen Sie diese Funktion auf, dann können Sie einen Zeitindex eingeben und der Media-Player springt zu diesem hin.

Seitenverhältnis

Sollte das Video nicht richtig dargestellt werden, dann können Sie mit dieser Option das Seitenverhältnis anpassen.

Text Wiedergabe

Der Media-Player kann auch Textdateien auf dem Bildschirm darstellen.

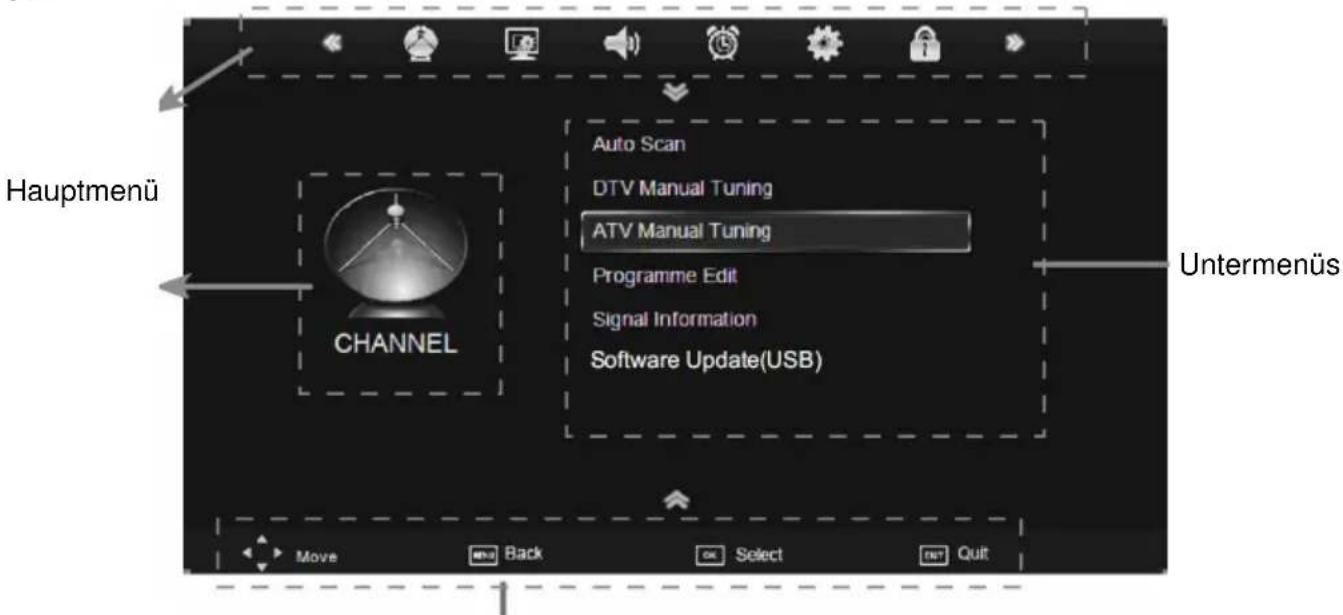

Drücken Sie die MENU Taste und Sie bekommen Zugang zu den unterschiedlichen LCD Einstellungen.

Hauptmenü CHANNEL Auto Scan DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information Software Update(USB) Untermenüs Move Back Select Net Quit

Die einzelnen Hauptkategorien werden mit den ◀/▶ Tasten in den Vordergrund gedreht. Zugriff zu den Kategorien erhalten Sie, wenn Sie die ▼ Taste drücken. Die entsprechende Hauptkategorie ist nun aktiv. Die LCD Einstellungen sind in die Hauptkategorien „Zeit“, „Kanal“, „Sperre“, „Funktionen“, „Ton“ und „Bild“ unterteilt. Die Hauptkategorien werden auch durch ein dazugehörendes Symbol charakterisiert.

Zeit

Uhr, Anschaltzeit, Abschaltzeit, Sleeptimer, Zeitzone und Auto Sleep

Ton

Soundmodus, Höhen, Bass, Balance, Auto-Lautstärke, Surround Modus und SPDIF Modus


Bildmodus, Kontrast, Helligkeit, Farbe, Schärfe, Sättigung, Farbtemperatur, Seitenverhältnis, Rauschreduzierung und Bildschirm (nur bei VGA)

Kanal

Automatische Suche, DTV Manuelle Suche, ATV Manuelle Suche, Programm-Bearbeitung und Signal Information

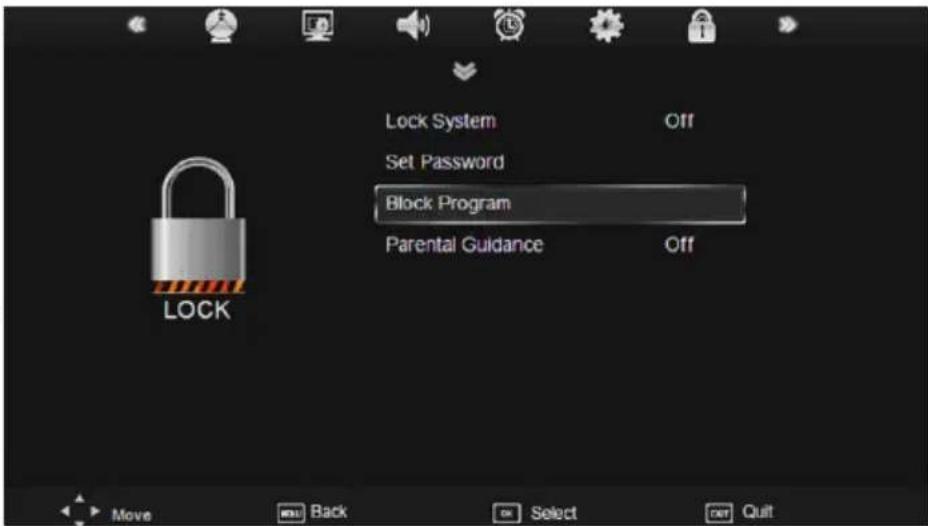

Lock

Kanal sperren, Passwort, Programme blockieren, Kindersicherung

Funktionen

Sprache, Audiosprache, Untertitelsprache, Land, Werkseinstellungen

Die Untermenüs innerhalb einer Kategorie werden mit den Pfeiltasten ▲/▼ angesteuert und mit den ◀/► Tasten geändert.

Mit der EXIT oder der MENU Taste werden die LCD Einstellungen beendet.

Kanaleinstellungen

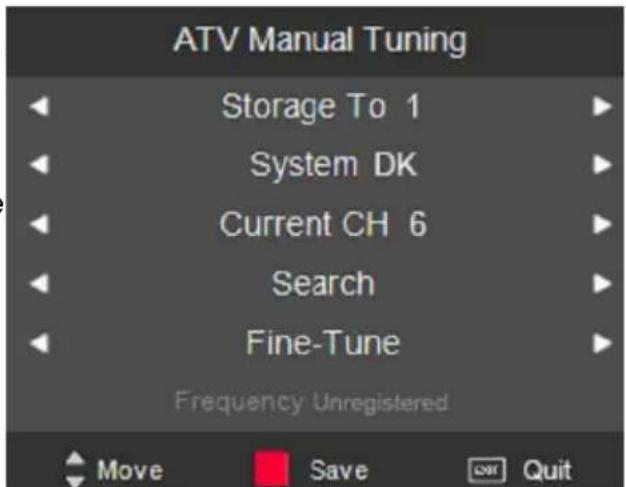

Die Kanaleinstellungen enthalten die Optionen Automatische Suche, DTV Manuelle Suche, ATV Manuelle Suche, Programmbearbeitung.

Auto Scan DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information Software Update(USB) CHANNEL Move Back Select Quit

Automatischer Suchlauf

Mit dieser Option können Sie den Suchlauf für analoges und digitales Fernsehen durchführen. Aktivieren Sie die Option mit ▼ Taste, so dass die Option markiert ist.

1. Danach erscheint ein weiteres Popupfenster, wo Sie das gewünschte Land auswählen können. Mit der Pfeiltaste ▶ können Sie die Länder weiterklicken.
2. Nach der Auswahl der Landes, drücken Sie die Pfeiltaste ▼ damit Sie den Suchmodus auswählen können. Zur Auswahl stehen ATV + DTV, DTV usw.. Mit der Pfeiltaste ▶ können Sie die Option auswählen.
3. Drücken Sie die OK Taste und starten Sie den Suchlauf.
4. Jetzt wird ein neues Fenster eingeblendet, wo der Fortschritt des Suchlaufes dokumentiert wird. Dort werden dann die Anzahl der gefundenen analogen, der digitalen und der Radio Programmen gelistet.
5. Nach dem beenden des Suchlaufes werden alle gefundenen TV- und Radio-Programme gespeichert. Drücken Sie die OK Taste, um die Kanalliste aufzurufen.

Hinweis:

Der komplette Suchlauf dauert einige Minuten.

Kanaleinstellungen

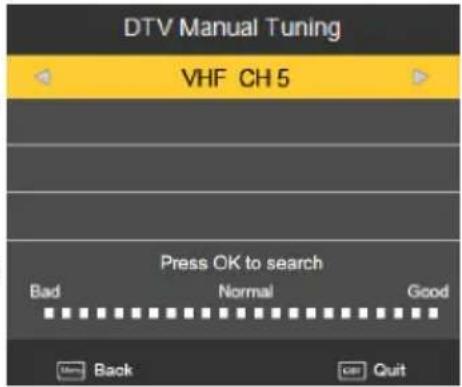

DTV Manuelle Suche

Mit der Pfeiltaste ▶ können Sie die manuelle DTV Suche starten.

1. Mit den ◀/▶ Tasten wird der Kanal geändert, an dem Suche durchgeführt werden soll.
2. Starten Sie die Suche nach Auswahl des Kanals mit der OK Taste.

Mit der EXIT oder der MENU Taste verlassen Sie die manuelle Suche.

Mit der Pfeiltaste ▶ können Sie die manuelle ATV Suche starten. Die Unteroptionen sind:

• Speichern zu Kanal (Storage TO)
• Audiosystem (B/G für Westeuropa, I für England, D/K für Osteuropa, L oder LL für Teile Frankreichs)
• Aktueller Kanal (Current CH)
• Suche (SEARCH)

• Feinabstimmung (Fine-Tune)

• Mit den Pfeiltasten ▲/▼ werden die einzelnen Unteroptionen angesteuert.

• Wählen Sie mit den ◀/▶ Tasten den Kanalplatz aus, den der TV Sender erhalten soll.

• Wählen Sie mit den ◀/▶ Tasten das Audiosystem aus.
• Navigieren Sie zur Option Suche, und starten Sie den Suchlauf mit ▶ Taste.

ATV Manual Tuning Storage To 1 System DK Current CH 6 Search Fine-Tune Frequency Unregistered Move Save Quit

Feineinstellung (Fine Tune):

Sie können mit den ◀/▶ Tasten die Frequenz fein einstellen, wenn der aktuelle Kanal ein schwaches Signal aufweist.

Mit der ROTEN Taste können die Änderungen der Einstellungen (z.B. Audiosystem und ähnliches) speichern.

Mit der EXIT oder der MENU Taste verlassen Sie die manuelle Suche.

Kanaleinstellungen

Programmbearbeitung

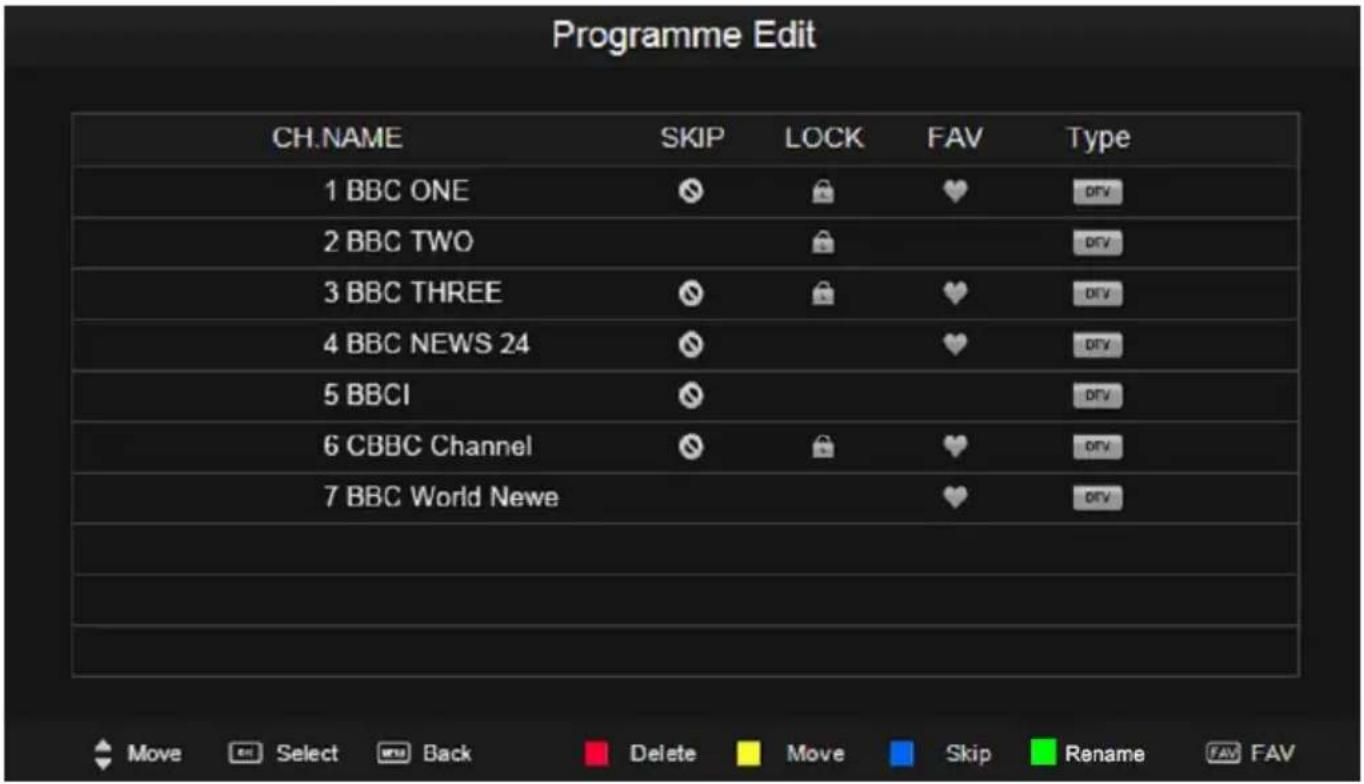

Programme Edit CH. NAME SKIP LOCK FAV Type 1 BBC ONE C DRV 2 BBC TWO CRV 3 BBC THREE CRV 4 BBC NEWS 24 CRV 5 BBCI CRV 6 CBBC Channel CRV 7 BBC World Newe CRV

Bewegen von TV Sender (Move)

Mit dieser Option können Sie einzelne TV Sender eine neue Position in der Kanalliste zuweisen. Die Vorgehensweise:

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die GELBE Taste auf der Fernbedienung und am ausgewählten TV Sender erscheint ein Pfeilsymbol.
3. Mit den ▲/▼ Tasten wählen Sie die neue Position des TV Senders aus.
4. Drücken Sie die OK oder GELBE Taste um die Verschiebung auszuführen.
5. Mit der EXIT Taste verlassen Sie die Programmbearbeitung.

Einteilung in Favoriten

Hiermit können Sie einzelne TV Sender in einer Favoritenliste einteilen. Diese Liste können Sie später mit der FAV.CH Taste aufrufen.

Die Vorgehensweise ist::

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die FAV.CH Taste auf der Fernbedienung und am ausgewählten TV Sender erscheint ein Herzsymbol. Der TV Sender wird nun in die Favoritenliste einsortiert.
3. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden gespeichert.

Hinweis:

Wenn Sie einen TV Sender wieder aus der Favoritenliste entfernen möchten, dann steuern Sie den TV Sender in der Programmbearbeitung an (markiert mit einem Herzsymbol) und drücken Sie erneut die FAV.CH Taste. Das Herzsymbol wird nun entfernt und der TV Sender erscheint nicht mehr in der Favoritenliste. HTC _1536 D 41

HTC 1536D 41

Kanaleinstellungen

Kanal überspringen (Skip)

Mit dieser Option können Sie einzelne TV Sender zum Überspringen markieren, so dass diese nicht mehr direkt mit den numerischen Tasten angewählt werden können. Die Vorgehensweise ist:

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die BLAUE Taste auf der Fernbedienung und am ausgewählten TV Sender erscheint ein Verbots-Symbol.
3. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden gespeichert.

Kanal umbenennen (Rename) — Nur bei analogen TV Sendern möglich

Mit dieser Option können Sie einzelne analoge TV Sender umbenennen und so einen neuen Namen zuweisen können. Die Vorgehensweise ist:

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die GRÜNE Taste auf der Fernbedienung und am ausgewählten TV Sender erscheint ein grünes Symbol.
3. Mit den ▲/▼ Tasten können Sie auf der einzelnen Position das Zeichen ändern.
4. Mit den Tasten ◀/▶ wechseln Sie von einer Position zur anderen.
5. Speichern Sie die Änderung des Namens mit der MENU Taste.
6. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden gespeichert.

TV Sender entfernen (Löschen)

Mit dieser Option können Sie einzelne TV Sender aus der Kanalliste löschen. Die Vorgehensweise ist:

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die ROTE Taste auf der Fernbedienung und der ausgewählten TV Sender wird sofort gelöscht.
3. Drücken Sie solange die EXIT Taste auf der Fernbedienung, bis Sie wieder das laufende Programm sehen.

4.

Signalinformation

Blendet einige Informationen zu dem aktuellen Kanal ein.

Software Update

Hiermit können Sie ein Update für den HTC 1536D installieren. Das Update wird über USB installiert.

Aufnahme starten

Startet direkt die Aufnahme bei dem aktiven Sender.

Aufnahmeliste

Blendet die Aufnahmeliste ein.

Timerprogrammierung

Blendet die Timerprogrammierung ein.

Timerprogrammierungsliste

Blendet die Liste aller Timerprogrammierungen ein.

PVR Dateisystem

Bereitet den USB Speicher für die Aufnahme oder Time Shift vor (siehe Seite 29).

HTC _1536 D

Bildeinstellungen

Die Bildeinstellungen enthalten die Optionen Bildmodus, Kontrast, Helligkeit, Farbe, Schärfe, Farb-

Picture Mode Contrast Brightness Color Sharpness Tint Color Temperature Red Standard 50 50 50 50 Medium 50 Move Back OK Select OUT Quit

temperatur, Seitenverhältnis und Rauschunterdrückung.

Bildmodus

Mit den Tasten ◀/▶ wird der Bildmodus und somit die Darstellung des Bildes eingestellt. Die voreingestellten Unteroptionen sind Standard, Dynamisch, Benutzer und Mild.

Sie haben auch die Möglichkeit eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption.

Helligkeit (Brightness)

Mit den Tasten ◀/▶ wird die Helligkeit des Bildes eingestellt.

Kontrast (Contrast)

Mit den Tasten ◀/▶ wird der Kontrast des Bildes eingestellt.

Farbe (Colour)

Mit den Tasten ◀/▶ wird die Farbe des Bildes eingestellt.

Schärfe (Sharpness)

Mit den Tasten ◀/▶ wird die Bildschärfe eingestellt.

Farbton (Tint)

Mit den Tasten ◀/▶ wird der Farbton eingestellt.

Bildeinstellungen

Farbtemperatur (Color Temperature)

Mit den Tasten ◀/▶ wird die Farbtemperatur und somit die Darstellung des Bildes eingestellt. Die voreingestellten Unteroptionen sind Kalt, Warm, Medium und Benutzer.

Sie haben auch die Möglichkeit eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption. Danach haben Sie Zugriff auf die separaten Farben Rot (RED), Grün (Green) und Blau (Blue).

Seitenverhältnis (Aspect Ratio)

Mit den Tasten ◀/▶ wird das Seitenverhältnis und somit die Darstellung des Bildes auf dem Bildschirm eingestellt. Die Unteroptionen sind:

• 16:9 — Das Bild wird immer als Vollbild dargestellt, unabhängig von dem vorgegebenen Seitenverhältnis
• 4:3 — Das Bild wird immer als 4:3 Bild mit schwarzen Balken rechts und links dargestellt, unabhängig von dem vorgegebenen Seitenverhältnis
• Auto — Passt das Bild immer automatisch an. Liegt ein 16:9 Bild vor, dann erscheint ein Vollbild, liegt ein 4:3 Bild vor, dann erscheint das Bild als 4:3 Bild mit seitlichen Balken.
- Zoom 1 — Diese Option kann bei einem 4:3 Bild verwendet werden. Das Bild wird dann auf Vollbild vergrößert unter Beibehaltung des Seitenverhältnisses. Jedoch gehen bei dieser Zoomstufe Bildinhalt verloren.
- Zoom 2— Diese Option kann bei einem 16:9 Widescreenbild verwendet werden. Das Bild wird dann unter Beibehaltung des Seitenverhältnisses auf Vollbild vergrößert. Jedoch gehen bei dieser Zoomstufe Bildinhalte verloren.
• Panorama - Gute Einstellung wenn Film in CinemaScope Format gesendet wird. Das Bild wird soweit vergrößert, bis die scharzen Ränder oben und Unten verschwinden. Jedoch gehen auf der rechten und linken Seite auch Bildinformationen verloren.

Zugriff haben Sie auf diese Optionen auch mit der ROTE Taste, außer bei dem internen DVD-Player.

Hinweis: Nutzen Sie 4:3 nicht fortwährend, um mögliche Balkenbildungsphänomene (Helligkeitsdifferenzen) am entsprechend ausgespartem Bildschirmrand zu vermeiden.

Rauschunterdrückung (Noise Reduction)

Mit den Tasten ◀/▶ wird das Rauschunterdrückungssystem aktiviert:

• OFF (Aus) Rauschunterdrückung wird ausgeschaltet.
• Niedrig (low) Startet eine leichte Rauschunterdrückung
• Medium (middle) Mittlere Stärke der Rauschunterdrückung
- Hoch (high) Starke Rauschunterdrückung - oft mit einer Überschärfung
• Standard (Default) Standardeinstellung

Bildeinstellungen

Im VGA Modus enthalten die Bildeinstellungen noch zusätzliche Optionen. Sie sind für die vertikale und horizontale Ausrichtung und die Bildgröße zuständig. Diese weiteren Unteroption befinden sich im SCREEN Menü.

Mit der Pfeiltaste ▶ können Sie die weiteren Unteroptionen auf dem Bildschirm darstellen.

Autom. Position

Mit der Taste ▶ können Sie die folgenden Einstellungen automatisch konfigurieren.

Horizontale und vertikale Position

Mit den Tasten ◀/▶ können Sie die Position des Bildes auf dem Bildschirm in der Höhe, wie auch in der Breite einstellen.

Größe (Size)

Mit den Tasten ◀/▶ können Sie die Größe des Bildes auf dem Bildschirm einstellen.

Phase

Mit den Tasten ◀/▶ wird die Phase der ADC-Sampling-Uhr im Verhältnis zum H-Sync-Signal eingestellt, bis ein stabiles, klares und schärferes Bild erreicht wird.

Speichern Sie die Änderung mit der MENU Taste. Mit der EXIT Taste verlassen Sie die Bildeinstellungen und die neuen Einstellungen werden gespeichert.

LCD Einstellungen

Toneinstellungen

Die Toneinstellungen enthalten Optionen für Soundmodus, Höhen, Bass, Balance, Auto Lautstärke, Surround und SPDIF Modus.

Sound Mode Treble Bass Balance Auto Volume Surround Sound SPDIF MODE Standard 50 50 50 On On PCM Move Back OK Select Exit Quit

Soundmodus

Mit den Tasten ◀/▶ wird der Soundmodus und somit die Tonausgabe eingestellt. Die voreingestellten Unteroptionen sind Musik, Film, Sport, Standard und Benutzer.

Sie haben auch die Möglichkeit, eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption. Danach haben Sie Zugriff auf die Höhen- und Basseinstellungen.

Höhe (Treble) und Bass

Mit den Tasten ◀/▶ lässt sich die Klang ändern. Diese Optionen sind nur dann aktiv, wenn im Soundmodus die Benutzereinstellung gewählt wurde.

Balance

Mit den Tasten ◀/▶ können Sie die Links-/Rechtsbalance des Tons einstellen.

Auto Lautstärke (Auto Volume)

Diese Option ermöglicht die automatische Dämpfung der Lautstärke, wenn Passagen mit sehr lautem Ton vorkommen. Dies ist eine Art von Nachtmodus. Mit den Tasten ◀/▶ wird dies Option verändert.

Surround Sound

Diese Option aktiviert die Tonausgabe mit Surroundeffekten. Mit den Tasten ◀/▶ wird diese Option aktiviert bzw. ausgeschaltet.

SPDIF Modus

Hiermit definieren Sie die Art und Weise des digitalen Tonausganges. Die Optionen sind Aus, PCM oder AUTO.

Zeiteinstellungen

Die Zeiteinstellungen enthalten Optionen für Uhr/Datum, automatische Ausschaltzeit, automatischen Anschaltzeit, Schaltuhr, automatischer Stand-By und die Zeitzone.

Clock Off Time On Time Sleep Timer Auto Sleep Time Zone Canary GMT Move Back OK Select EXIT Quit

Uhr/Datum (Clock)

Wählen Sie mit der Pfeiltaste die Option an und drücken Sie die OK Taste zum Bearbeiten der Uhrzeit und des Datums. Ein weiteres Popupfenster erscheint auf dem Bildschirm.

Mit den Tasten ◀/▶ wird die jeweils aktive Option geändert. Mit den ▲/▼ Tasten navigieren zu der nächsten Unteroption. Diese sind Tag (Date), Monat (Month), Jahr (Year), Stunde (Hour) und Minute (Minute).

Bestätigen Sie die Änderung mit der OK Taste.

Automatischer Ausschalzeit (Off Time)

Mit dieser Option können Sie den HTC Fernseher automatisch zu einer bestimmten Zeit ausschalten lassen. Aktivieren Sie die Option mit der ▶ Taste und ein neues Popupfenster erscheint auf dem Bildschirm. Dort definieren Sie den Modus und die dazugehörende Uhrzeit.

• Wiederholen (Repeat)

Diese Option enthält die möglichen Einstellungen für Einmal (Once), Täglich (every day), Montag-Freitag (Mon.-Fri), Montag-Samstag (Mon.-Sat.), Samstag-Sonntag (Sat.-Sun.), Sonntag (Sun) oder Aus.

• Stunde (Hour) - Hier definieren Sie die Uhrzeit in Stunden.
• Minuten (Minute) - Hier definieren Sie die Uhrzeit in Minuten.

Eine Einstellung könnte zum Beispiel lauten: Montag-Freitag, 18:05 Uhr. Zu diesem Zeitpunkt würde der HTC Fernseher immer automatisch abgeschäft. HTC 1536D 47

Schaltuhr aus
Wiederhol.		Einmal
Stunde		00
Minute		00
Verschleb..	MENU	Zurück	EXIT Quit

Zeiteinstellungen

Automatische Einschalzeit (On Time)

Mit dieser Option können Sie den HTC Fernseher automatisch zu einer bestimmten Zeit einschalten lassen. Aktivieren Sie die Option mit der ▶ Taste und ein neues Popupfenster erscheint auf dem Bildschirm. Dort definieren Sie den Modus und die dazugehörende Uhrzeit.

• Wiederholen (Repeat)

Diese Option enthält die möglichen Einstellungen für Einmal (Once), Täglich (every day), Montag-Freitag (Mon.-Fri), Montag-Samstag (Mon.-Sat.), Samstag-Sonntag (Sat.-Sun.), Sonntag (Sun) oder Aus.

• Stunde (Hour) - Hier definieren die Uhrzeit in Stunden.
• Minute (Minute) - Hier definieren Sie die Uhrzeit in Minuten.
• Lautstärke (Volume) - Hier definieren Sie den Lautstärkepegel.
• Quelle (Mode) - Hier definieren Sie die Quelle, mit welcher der HTC Fernseher gestartet werden soll. Zur Auswahl stehen DTV, ATV und Radio.
• Kanaleingabe - Hier definieren bei Auswahl von DTV bzw. ATV den zu startenden Kanal

Schaltuhr ein
Wiederhol.		Einmal
Stunde		12
Minute		00
Quelle		DTV
Kanaleingabe		2
Lautstärke		30
Verschieb.	MENU	Zurück	EXIT Quit

Eine Einstellung könnte zum Beispiel lauten: Montag-Freitag, 8:05 Uhr, Lautstärke 40, DTV und Kanal 2.

Somit würde der Fernseher immer automatisch mit dem zuletzt aktiven digitalen TV Sender bei einer Lautstärke von 40 eingeschaltet.

Schaltuhr (Sleeptimer)

Mit dieser Option programmieren Sie die Schaltuhr in vorgegebenen Minutenschritten, wann der HTC Fernseher automatisch ausgeschaltet werden soll.

Hinweis:

Diese Funktion können Sie auch mit der SLEEP Taste auf der Fernbedienung einstellen. Drücken Sie wiederholt die SLEEP Taste um die Minuten-Schritte zu ändern.

Automatischer Stand-By (Auto Sleep)

Mit dieser Option schaltet sich der HTC Fernseher immer automatisch nach einigen Minuten ab, wenn kein aktives Signal an der Quelle (DVD, HDMI, VGA etc.) anliegt.

Mit dieser Option definieren Sie die Zeitzone, in der sich der Fernseher befindet. Wenn Sie schon bei dem Suchlauf das entsprechende Land gewählt haben, dann ist in der Regel die zugehörige Einstellung richtig.

Optionen

Das Optionsmenü enthält Spracheinstellungen, das Land und das Laden der Werkseinstellungen. Mit den Tasten ◀ or ▶ wird die jeweils ausgewählte Option geändert.

Hier definieren Sie die OSD Sprache.

Audiosprache (Audio Language)

Hier definieren Sie im DVB-T Betrieb die erste und zweite Sprache, bei mehrsprachigen TV Sender bzw. Sendungen.

Untertitelsprache (Subtitle Language)

Hier definieren Sie im DVB-T Betrieb die erste und zweite Untertitelsprache, falls diese übertragen werden.

Hinweis:

In Deutschland gibt es keine Untertitel bei DVB-T.

Land (Country)

Hier definieren Sie im DVB-T Betrieb das Land, in dem sich der HTC Fernseher befindet. Diese Einstellung hat auch direkten Einfluss auf die Zeitzone bei den Zeiteinstellungen.

Ausblendzeit für Menüs

Hier definieren Sie wann die OSD Menüs automatisch ausgeschaltet werden.

Werkseinstellungen laden (Restore Factory Default)

Mit dieser Option laden Sie die Werkseinstellungen. Alle persönlichen Einstellungen werden gelöscht und müssen ggf. neu eingestellt werden.

LCD Einstellungen

Sperren Menü

Das LOCK Menü enthält diverse Einstellungen zum beschränkten Zugriff auf TV Programme oder zur Definition des Kindersicherungslevels. Die Unteroptionen sind Kanal sperren, Passwort ändern, Programme blockieren und Kindersicherung.

Sie können nur dann die Optionen ändern, wenn Sie das voreingestellte Passwort eingeben. Geben Sie nach der Passwortabfrage das vierstellige Passwort 0 0 0 0 ein.

Kanal sperren (Lock System) Hiermit schalten Sie die Option frei, ob ein Kanal gesperrt werden soll oder nicht.

Mit dieser Option können Sie das vordefinierte Passwort ändern und ein neues Passwort eingeben.

Programme blockieren (Block Program)

Mit dieser Option können Sie einzelne TV Sender sperren. Nach dem Aktivieren dieser Option erscheint auf dem Bildschirm die Senderliste. Wählen Sie mit ▲/▼ Tasten den TV Sender aus, den Sie sperren möchten. Drücken Sie dann die GRÜNE Taste und es erscheint beim ausgewählten TV Sender ein Schlosssymbol. Speichern Sie die Einstellung mit der MENU Taste.

Der gesperrte TV Sender kann nicht mehr aufge- rufen werden.

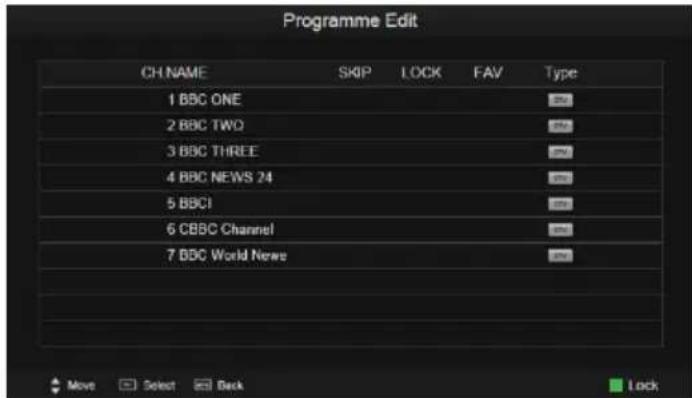

Programme Edit CH NAME SKIP LOCK FAV Type 1 BBC ONE ## 2 BBC TWO ## 3 BBC THREE ## 4 BBC NEWS 24 ## 5 BBCI ## 6 CBBC Channel ## 7 BBC World News ## Move Select Back Lock

Kindersicherung (Parental Guidance)

Mit dieser Option können Sie die Stufe der Kindersicherung definieren, wenn diese von dem TV Sender unterstützt wird. Je höher der Wert ist, desto größer ist auch der Kindersicherungsschutz.

Hinweis:

In Deutschland werden keine Level zur Kindersicherung bei DVB-T oder ATV unterstützt.

Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszufinden, bevor Sie sich an den Kundendienst wenden.

• Technischer Kundendienst von Xoro/MAS: Tel.: [phone]
• Internet: www.xoro.de/support.htm

Problem Lösung
TV lässt sich nicht einschalten	Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Stromadapter angeschlossen ist.Überprüfen Sie, ob das Kabel des Stromadapters korrekt am TV-Gerät angeschlossen ist.Der elektronische Schaltkreis wurde evtl. zurückgesetzt.Ziehen Sie den Stecker heraus, warten Sie 1 Minute, und schließen Sie dann den Stecker wieder an.
Kein Strom	Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein.
Kein Bild	Überprüfen Sie, ob das Antennenkabel korrekt angeschlossen ist.Überprüfen Sie, ob der richtige Eingang ausgewählt wurde; verwenden Sie die TasteSOURCE.Überprüfen Sie die Helligkeit- und Kontrasteinstellungen imBildeinstellungen.
Kein Ton	Überprüfen Sie, ob der Ton ausgeschaltet oder die Stummschaltung aktiviert ist (MUTE).Erhöhen Sie vorsichtig die Lautstärke.Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen angeschlossen sind.
Bild weist falsche Farben auf	Prüfen Sie, ob der korrekte Eingang ausgewählt ist; verwenden Sie die TasteSOURCE.Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen.
Das Bild ist instabil bei Nutzung mit einem PC	Überprüfen Sie, ob die Einstellungen bei den Bildeinstellungen mit den Video-Ausgangseinstellungen des PCs übereinstimmen.
Es gibt einige farbige Punkte auf dem Bildschirm	Hochauflösende LCD-Bildschirme weisen häufig einige, wenige fehlerhafte Pixel auf. Achten Sie bei den Spezifikationen auf die erlaubten Pixelfehler.Dies ist normal und innerhalb der Grenzen unserer Qualitätskontrollen.
Bild falsch gestreckt an den Quellen	Der LCD befindet sich im falschen Anzeigemodus. Bitte betätigen Sie dieP.SIZETaste um das Anzeigeformat von 16:9 auf 4:3 zu ändern.
Fernbedienung arbeitet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30°)Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.
Symptom Ursache und	Lösung
Kein DVB-T Empfang / Bildstörungen mit star-ken Mosaiken oder Artefakten / Eingefrore-ne Bilder	Kein DVB-T Empfang in Ihrer Gegend.Richten Sie die Antenne neu aus. Achten Sie auf die Richtung des Sendemastes.Bitte benutzen Sie eine aktive Zimmerantenne oder eine Dach-antenne.Weiderholen Sie den Suchlauf.
Kein Suchlauf möglich	Richten Sie die Antenne neu aus.Kontrollieren Sie die Suchparameter.
Audio oder Untertitel ohne Funktion bei DVB-T	Drücken Sie dieAUDIOTaste. Keine weitere Tonspur verfüg-bar.Drücken Sie dieSUBTITLETaste. Oder keine Untertitel verfüg-bar.
Keine DVB-T Aufnah-me möglich	Schließen Sie einen USB Datenträger am USB Anschluss an.Überprüfen Sie den Datenträger am PC auf die Funktionalität.Überprüfen Sie ggf. den Datenträger mit Hilfe der Einstellungen, siehe dazu Seite 29ff.Formatieren Sie ggf. den USB Datenträger, siehe Seite 29ffAufnahme nur bei DVB-T möglich
Kein Time Shift möglich	Siehe Fehlerbeschreibung „Keine DVB-T Aufnahme möglich“.
Media-Player:Keine Bilder angezeigt	Schließen Sie einen USB Datenträger an dem USB Anschluss an.Wechseln Sie mit derSOURCETaste zu der USB Quelle.Wählen Sie die OptionPhoto.Stellen Sie sicher, dass der Datenträger Bilder in den Formaten JPEG, BMP oder PNG enthält.
Media-Player:Keine Musik abgespielt	Schließen Sie einen USB Datenträger an dem USB Anschluss an.Wechseln Sie mit derSOURCETaste zu der USB Quelle.Wählen Sie die OptionMusik.Stellen Sie sicher, dass der Datenträger Musikdateien in den Formaten MP3, AAC, WMA enthält.Erhöhen Sie die Lautstärke oder Drücken Sie dieMUTETaste.
Media-Player:Keine Videos abge-spielt	Schließen Sie einen USB Datenträger an dem USB Anschluss an.Wechseln Sie mit derSOURCETaste zu der USB Quelle.Wählen Sie die OptionVideo.Achten Sie auf die beschriebenen Einschränkungen auf Seite 37.
USB Anschluss	Verbinden Sie den USB Datenträger vorsichtig mit dem TV.Achten Sie auf die Hinweise auf Seite 7 und auf der Seite 30 bei der Benutzung von USB Datenträger.

Bildqualität

Die Bildqualität bei DVB-T ist in den einzelnen Ländern unterschiedlich. Im wesentlichen wird die Qualität durch die verwendete Bitrate und den Sendeempfang beeinflusst.

Die gesendete Bitrate wird von den einzelnen TV Stationen festgelegt und kann auch nur von diesen geändert werden. Falls Sie starke Mosaike, Artefakte oder ein unscharfes Bild empfangen, können Sie ggf. versuchen, die Position der Antenne zu ändern, um einen besseren Empfang zu gewährleisten. Jedoch ist es z.B. selbst bei optimalen Empfangsbedingungen nicht möglich, bei einigen TV Stationen eine bessere Qualität zu gewährleisten, denn die gesendeten Bitraten sind zu niedrig. Hier einige Beispiele für Deutschland der unterschiedlichen Bitraten:

ZDF 2700 bis 4500 kbps

ARD 2000 bis 4500 kbps

Dritte Programme 1800 bis 3500 kbps

Private TV Sender 1800 bis 2700 kbps

Je höher die gesendete Bitrate ist, desto besser kann die Bildqualität sein und das Bild beinhaltet weniger Artefakte, Mosaike oder Störungen.

Die Schärfe des Bildes ist neben der Bitrate auch von der gesendeten Auflösung und vom Quellmaterial abhängig. Verallgemeinert kann gesagt werden: je höher die Auflösung ist, desto schärfer ist das Bild. Manche TV Stationen senden mit kleineren Auflösungen als andere.

Hier einige Beispiele für Deutschland der unterschiedlichen Auflösungen:

ARD/ZDF 720x576 oder 704x576

Einzelne Private TV Sender 544x576 oder 528x576

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z.B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben verschiedene Möglichkeiten, den Empfang zu verbessern. Es gibt drei verschiedene Antennenarten: die passive, die aktive oder die Dachantenne.

Die passive oder aktive Antennen sind so genannte Zimmerantennen. Richten Sie die Antenne immer so aus, dass Sie den besten Empfang haben. Achten Sie ggf. auch auf die Positionen der Sendemasten. Verwenden Sie nach Möglichkeit immer hochwertige Antennen.

Der beste Empfang ist durch eine Dachantenne gewährleistet, wie sie für den Empfang von analogen terrestrischen Programme installiert war. Hier können Sie auch durch die Ausrichtung der Dachantenne ein besseres Bildergebnis erzielen.

Drücken Sie die SOURCE Taste auf der Fernbedienung wählen Sie DVD, um den internen DVD-Player zu aktivieren.

Nun hören Sie ein Geräusch des Laufwerkes, welches geöffnet wird. Das Laufwerk (Slot-In Loader) befindet sich auf der rechten Seite des Fernsehers. Legen Sie die Disc mit der bedruckten oder beschrifteten Seite nach hinten ein (achten Sie auf die Hinweise am Slot-in Loader). Die verspiegelte Seite zeigt nach vorne und ist Ihnen zugewandt. Die Disc wird automatisch eingezogen und der DVD-Player analysiert den Inhalt.

DUR LEGIO Alarmstufe Rot: 21

Hinweise:

• Falls Sie eine Disc mit der bedruckten oder beschrifteten Seite nach vorne eingelegt haben, versucht das Laufwerk den Inhalt der Scheibe zu lesen. Dieser Vorgang dauert länger als im regulären Fall. Es folgt dann die Meldung „Keine Disc“, das Laufwerk öffnet sich und schiebt die Disc nach draußen.
• Um eine CD oder DVD aus dem Laufwerk auszuwerfen, muss sich das Gerät im DVD Modus befinden. Drücken Sie dazu die OPEN/CLOSE Taste (▲) auf der Fernbedienung. Wenn das Gerät sich nicht im DVD Modus befindet, bleibt diese Taste ohne Funktion. Drücken Sie die SOURCE Taste und wählen Sie „DVD“.

Funktionen des DVD-Players

Informationsanzeige

Es wird eine OSD-Anzeige (On Screen Display) auf dem oberen Teil des Bildschirms eingeblendet, wenn bestimmte Funktionen ausgeführt werden oder die INFO Taste auf der Fernbedienung gedrückt wird. Das OSD ist eine benutzerfreundliche Oberfläche zum Anzeigen des Wiedergabetyps. Die OSD-Darstellung variiert nach den unterschiedlichen Speichermedien (DVD, CD, Musik-Disc).

Menü

Wenn Sie während der Wiedergabe einer DVD die Taste DVD MENU drücken, kehren Sie zum Startmenü der DVD zurück.

Funktionen des DVD-Players

Öffnen/Schließen

Um das Laufwerk (Slot-In Loader) zu öffnen oder zu schließen, drücken Sie die EJECT Taste am Gerät oder der Fernbedienung.

Hinweise:

1. Um eine CD oder DVD aus dem Laufwerk auszuwerfen, muss sich das Gerät im DVD Modus befinden.
2. Achten Sie bei dem Einlegen der Disk, dass Sie die verspiegelt (unbedruckte) Seite sehen können.
3. Legen Sie ausschließlich 12 cm Disk in das Laufwerk.

Abspielen

Drücken Sie die PLAY/PAUSE Taste, um die Disc abzuspielen oder zu pausieren.

Stopp

Mit der STOP Taste können Sie die Wiedergabe auf zwei Arten anhalten:

1. Wenn Sie die STOP Taste einmal drücken, wird der Unterbrechungspunkt gespeichert, und das OSD zeigt PRESTOP (Vorstopp) an. Die Wiedergabe wird mit der Wiedergabe-Taste fortgesetzt.

1. Drücken Sie die STOP Taste zweimal, wird die Disk komplett angehalten. Auf dem OSD ist "STOP" zu lesen; die Wiedergabe-Taste setzt die Disc fort.

Nächstes Kapitel / Stück

Mit der >>| Taste springen Sie zum nächsten Kapitel einer Video-DVD ode zum nächsten Song / Stück einer Audio-CD.

Hinweis:

Bei einer DVD mit einem Kapitel oder einer CD mit einem Song ist Springen nicht möglich.

Vorheriges Kapitel / Stück

Mit der |<< Taste springen Sie zum vorherigen Kapitel einer Video-DVD oder zum vorherigen Song / Stück einer Audio-CD.

Hinweis:

Bei einer DVD mit einem Kapitel oder einer CD mit einem Song ist Springen nicht möglich.

unktionen des DVD-Players

Schneller Rück- oder Vorlauf

Mit dieser Taste können Sie die Disc zurückspulen. Drücken Sie mehrmals die Taste, um die Geschwindigkeit zu erhöhen.

Mit dieser Taste können Sie die Disc vorspulen. Drücken Sie mehrmals die Taste, um die Geschwindigkeit zu erhöhen.

Hinweise:

• Die Geschwindigkeit des schnellen Vor- und Rücklaufes ändert sich in folgender Weise: Normal → x2 → x4 → x8 → x16 → x32 → Normal
- Mit der PLAY/PAUSE Taste kann die normale Wiedergabe fortgesetzt und der schnelle Rück- oder Vorlauf beendet werden.
- Der Player ist während des Suchlaufes stumm geschaltet.

Gehezu / Suche (Goto)

1. Drücken Sie die Taste GOTO.
2. Mit dem Cursor, den numerischen und der Taste OK können Sie den gewünschten Menüpunkt für die Auswahl Wiedergabezeit, Titel, Kapitel oder Track bestimmen.
3. Über die Taste OK bestätigen Sie die Auswahl.
4. Über die Wiedergabe setzt sich an dem ausgewählten Punkt fort.

Numerische Tasten

Die numerischen Tasten (0 — 9) ermöglichen einen direkten Zugriff auf die Stücke, Dateien oder Songs einer Disk.

1. Um direkt auf ein DVD-Kapitel oder einen CD-Song zuzugreifen, geben Sie mit den Zahlentasten das gewünschte Kapitel bzw. den Song ein.
2. Geben Sie Daten für das DVD-Startmenü oder das Einstellungsmenü des Players ein.

1 2 3 4 5 6 7 8 9 MENU 0 INFO

Hinweis:

Von einigen DVDs wird der Direktzugriff nicht unterstützt.

Untertitel

Drücken Sie während der DVD-Wiedergabe wiederholt die Taste SUBTITLE, um den gewünschten Untertitel auszuwählen. Eine DVD kann bis zu 32 auswählbare Untertitel enthalten.

Audio-Sprache

Drücken Sie während der DVD-Wiedergabe wiederholt die Taste AUDIO, um die gewünschte Tonspur auszuwählen. Eine DVD kann bis zu 8 auswählbare Tonspuren enthalten.

Hinweis:

Das DVD-Startmenü kann Einstellungsmöglichkeiten für Winkel, Untertitel und Tonspur bieten, d. h. Sie können diese Einstellungen möglicherweise auch dort vornehmen.

Funktionen des DVD-Players

Wiederholung (REPEAT)

Drücken Sie die REPEAT Taste um den Wiederholungsmodus zu starten. Mehrmalige Drücken der Teste verändert den Modus wie folgt:

Im Video-DVD

REP. CHAPTER Kapitel wiederholen

REP. TITLE Titel wiederholen

REP. OFF Wiederholen aus

Daten Disc (JPEG, MP3, WMA, Videos)

REP. Track Datei wiederholen

REP. Folder Ordner wiederholen

REP. ALL Disc wiederholen

REP. OFF Wiederholen aus

VCD, SVCD, Audio CD

REP. 1 Song wiederholen

REP. ALL Disc wiederholen

REP. OFF Wiederholen aus

Hinweis:

Von einigen DVDs wird die Wiederholungsfunktion nicht unterstützt.

ZOOM

Drücken Sie die ZOOM Taste wiederholt. Es wird Folgendes auf dem TV-Bildschirn angezeigt: Normal —> x2 —> x3 —> x4 —> ZOOM OFF

Bei Wiedergabe eines JPEG-Fotos:

Wenn Sie während der Anzeige des Zoom-Faktors x2, x3 oder x4 die Richtungstaste drücken, verschieben Sie die Bildposition.

Stummschaltung

Drücken Sie die MUTE Taste um den Player stumm zu schalten. Zum aktivieren des Tones, drücken Sie MUTE erneut.

Lautstärke ändern

Ändern Sie die Lautstärke in dem Sie die V-/V+ Tasten auf der Fernbedienung nutzen.

Datenspeicher mit Musik-, JPEG- oder Video-Dateien

Legen Sie einen Datenträger in das Laufwerk ein. Der DVD-Player durchsucht automatisch die Verzeichnisse nach gespeicherten Musik-/JPEG/Video-Dateien. Der Dateibrowser hat folgendes Aussehen:

00:00 00:00 008/020 100CASIO CIMG0956 CIMG0957 CIMG0958 CIMG0959 CIMG0960 CIMG0961 Resolution 3072 X 2304

Navigieren im Dateibrowser

• Bewegen Sie den Cursor innerhalb der Datei- und Ordneranzeige nach oben oder Unten mit den Pfeiltasten OBEN/UNTEN.
• Sie können in der Übersicht die nächste Seite mit Dateien anzeigen, in dem Sie die RECHTE Pfeiltaste drücken. Mit den Pfeiltasten RECHTS und LINKS können Sie immer zu der nächsten (RECHTS) bzw. vorherigen (LINKS) Seite blättern.
• Drücken Sie die PROG-Taste im Dateibrowser, ändert sich die "normale" Datei- und Ordnerübersicht zu der "nur" Dateiübersicht. Das beduetet, in der alleinigen Dateiübersicht werden alle vorhandenen Dateien aus allen Ordner in einer einzigen Liste angezeigt. Erneutes Drücken der PROG-Taste bewirkt wieder eine "normale" Datei- und Ordnerübersicht.

Datenspeicher mit Musik-, JPEG- oder Video-Dateien

Abspielen

Wählen Sie eine Datei aus und drücken Sie PLAY- oder die OK-Taste um das Bild auf dem Bildschrim anzuzeigen. Nun startet eine Slideshow und die Bilder werden für einige Sekunden angezeigt. Danach wird das nächste Bild geladen und angezeigt.

Pause

Möchten Sie ein Bild länger betrachten, dann drücken Sie die PAUSE-Taste während der Anzeige. Die Anzeige wird angehalten und Sie können das Bild länger betrachten.

Erneutes Drücken der PAUSE-Taste beendet den Pause-Modus.

Stopp

Die Wiedergabe kann durch das Drücken der STOP-Taste angehalten werden. Dabei wechselt der Player in den Dateibrowser und zeigt ein Mitteilung an. Nochmaliges Drücken der STOP-Taste beendet die Wiedergabe.

Datendisk mit JPEG, MP3 oder MPEG Videos

Der Player unterstützt die Wiedergabe von JPEG Bilder. Der Player unterstützt die Wiedergabe von MP3 und WMA Musikdateien. Bitte beachten Sie bei Videodateien die folgenden Regeln:

1. Die Auflösung der Filmdateien sollten maximal 720x576 Pixel betragen.
2. Der Dateiname sollte nicht mehr als 10 Zeichen enthalten.
3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle dieses „“ Zeichen.

4. Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr als 30 Sekunden beträgt, dann kann es zu Störungen während des Abspielens kommen.

5. Bitte beachten Sie bei dem Erstellen der MPEG-4 Dateien, dass Video und Audio nur mit der „interleave“ Option abgespielt werden können.

6. Dateien mit der Endung *.avi, *.mpg und *.mpeg werden angezeigt und ggf. abgespielt. Andere Formate sind unbekannt und werden ggf. auch nicht angezeigt.

7. Verschiedene MPEG-4 Codices werden unterstützt. Sie müssen/sollten nach dem anerkannten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

8. Container Formate wie MKV, MP4 oder ähnliche werden nicht unterstützt.

9. Der Codec H.264 oder VC1 wird nicht unterstützt.

10. Unterstütze Audioformate in den MPEG-x Dateien sind:

11. MPEG-4: AC3, MP3

12. MPEG-1/2: MP2 / MPA
    • Sampling Frequenz: 8 - 48 kHz (MP3)
13. Bitrate: 8 bis 320 kbps (MP3)

Alle weiteren Funktion zum Abspielen von Musikdateien, Bilder oder Videodateien entnehmen Sie den vorangegangenen Seiten in dieser Anleitung.

Untertitel

Für MPEG-4-Dateien steht diese Funktion in Kombination mit SRT-Untertiteldateien zur Verfügung. Die Dateinamen sollten folgendermaßen beschaffen sein:

• Movie.avi / Movie.eng.srt / Movie.ger.srt

Hinweis:

Folgende Untertitelformate können unterstützt werden: Sami (smi), Micro DVD (sub), Subrip (srt) und Subviewer Version 2 (sub).

SYSTEM SETUP

Um das Einstellungsmenü des Players aufzurufen, drücken Sie die Taste D.SETUP. In diesem Menü können Sie Detaileinstellungen für das Gerät vornehmen. Markieren Sie mit den Richtungstasten die Funktionssymbole. Drücken Sie die Taste OK zum Bestätigen einer Auswahl.

Wählen Sie mit der Auf-/Abwärtstaste die entsprechende Option aus. Drücken Sie die Taste OK, um das entsprechende Untermenü anzuzeigen.

• Drücken Sie die Auf / Abwärtstaste, um die gewünschte Option zu markieren.
• Bestätigen Sie Ihre Eingabe mit der Taste OK

Allgemeine Einstellungen

TV Typ

Ausgewählt warden können PAL, USA und NTSC TV-Monitor

Normal/LB

Das Bild wird vollflächig dargestellt, dafür geht ein großer Teil der Bildinformation verloren, da gewissermaßen nur der wichtige Bereich einer Szene gezeigt wird.

Normal/PS

Alle Bildinhalte werden dargestellt, allerdings wirkt das Bild durch die schwarzen Balken am oberen und unteren Bildrand beengt.

Breit

Die Begriffe Breitbild oder Widescreen (engl. für Breitbild) wird allgemein, für alle Bildformate verwendet, die breiter als das Standardfernsehformat von 1,33:1 (4:3) sind, unabhängig davon, ob der Film im Letterbox-Format innerhalb eines 4:3-Rahmens oder anamorph gespeichert ist – in der Regel in Formaten ab etwa 1,66:1, häufig 2,35:1 und bis hin zu 2,76:1. Als „Breitbildfernseher“ werden meist Geräte mit einem Seitenverhältnis von 16:9 (ca. 1,78:1, nahezu dem ebenfalls gängigen Kinoformat von 1,85:1 entsprechend) bezeichnet.

Winkelzeichen

Falls die Video-DVD mit alternativen Kameraperspektiven in einer Szene aufgenommen wurde und diese auch auf der Video-DVD verfügbar sind, dann würde bei Anwesenheit in der linken oberen Ecke des Bildschirmes ein Kamerazeichen auftauchen. Im SETUP können Sie die Anzeige entweder ganz unterdrücken (Aus) oder aktiviert lassen (Ein).

OSD Sprache

Diese Einstellung definiert die Sprache des Bildschirmmenüs und Meldungen des DVD-Players.

Bildschirmschoner (SCR Saver)

Der Bildschirmschoner wird immer dann aktiv (wenn dieser eingeschaltet ist), wenn das Abspielen einer Disc unterbrochen (PAUSE), beendet (STOPP) wurde oder sich keine Disc im Laufwerk befindet. In diesen Fällen startet der Bildschirmschoner nach ca. 3 Minuten. Der Bildschirmschoner kann auch deaktiviert werden.

Hinweis:

Um ein Einbrennen in den Bildschirm zu verhindern, bitte aktivieren Sie den Bildschirmschoner.

Seite Allgemeine Einstellung Tv - Monitor 16:9 Norm/PS Osd - Sprache GER Norm/Lb Scr Saver Ein Breit Letzter Speicher Aus

16:9 Wide 4:3 Letter Box 4:3 -Pan Scan

Letzter Position (Power Resume)

Wenn diese Option aktiv ist (ON), dann wird die letzte Position bei einer Video DVD gespeichert und nach dem Ausschalten an der gleichen Stelle fortgesetzt.

Audioeinstellungen

Diese Option enthält nur die Option für die Lautsprecher. Drücken Sie die OK Taste auf der Option „Lautsprecher einrichten“ und finden Sie die nächste Option „Abwärtsmischen (Downmix“.

Abwärtsmischen (Downmix)

Diese Einstellung ermöglicht die Art der analogen Tonausgabe.

L/R:

Wenn Sie den DVD-Player an einem externen Dolby Pro Logic Decoder anschließen. Dolby Pro Logic ist eine analoges Mehrkanalsystem. Dabei wird aus einer Stereoquelle der Mehrkanalton dekodiert.

Stereo:

Wählen Sie diese Option, wenn Sie den Tonausgang direkt an einem 2.0 aktiven Lautsprechersystem anschließen.

-- Lautsprechereinstellseite -- Abwärtsmischen STR Lt/Rt Stereo

Dolby Digital Einstellungen

Doppeltes Mono

Hier können Sie den Stereoton unbearbeitet ausgeben (Stereo). Ausserdem können Sie den Stereoton mixen, entweder nur über den linken (L-Mono) bzw. rechten (R-Mono) Lautsprecher, oder über beide Lautsprecher (Mix-Mono) ausgeben.

Dymanisch

Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautesten Ton

beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne.

Angenommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.

Dolby-Digital-Einstellung Dynamisch - - FULL - - 3/4 - - 1/2 - - 1/4 - - OFF

Hinweis:

Voreingestellt ist keine Komprimierung, das bedeutet keine Reduzierung der Lautstärke.

Videoeinstellung

Hier können Sie Schärfe, Helligkeit und Kontrast einstellen.

Bevorzugten Einstellung (Preference)

Hinweis:

Einige Optionen bei den Vorzugseinstellungen sind nur dann wählbar, wenn sich keine Disc im Laufwerk befindet, bzw. wenn die Laufwerksklappe geöffnet ist.

Die Vorzugseinstellungen enthalten einige grundlegende Parameter, wie Audio, Untertitel, Disk Menü, Kindersicherung, Kennwort (Password) und Grundeinstellungen (Standard).

Audio, Untertitel und Disk Menü

Mit diesen Optionen legen Sie fest, mit welcher Sprache das Startmenü einer Video-DVD startet (Disk Menü), welche Untertitelsprache angezeigt wird und welche Audiosprache bevorzugt wird. Diese Einstellungen werden nur dann ausgeführt, wenn die entsprechenden Sprachen auch auf der Video-DVD zur Verfügung stehen.

Level Bedeutung
Kind.-Sich (Kinder Sicher) Für Kinder geeignet
G Für alle Altergruppen geeignet
PG Für Kinder ab 6 Jahre geeignet. Eltern anwesend.
PG 13 Unpassend für Kinder unter 13 Jahren
PG-R, R Für Jugendliche unter 16 Jahren unter Aufsicht (Eltern)
NC-17 Nicht für Jugendliche unter 17
Erwachsene Mündige Erwachsene

Kindersicherung

Kennwort

Bewegen Sie den Cursor zum Eintrag Kennwort, drücken Sie die Taste OK, und geben Sie den Geheimcode „1 2 3 4“ (wenn dies der erste Gebrauch ist) ein. Nach der Bestätigung müssen Sie einen neuen Geheimcode eingeben und diesen mit OK bestätigen.

Hinweis:

Bitte merken Sie sich den neuen Geheimcode, da Sie die Kindersicherung ansonsten nicht mehr ändern können.

Grundeinstellungen( Standard)

Mit dieser Funktion können Sie die Werkseinstellungen wiederherstellen. Wenn Sie Zurücksetzen auswählen, werden die letzten Benutzereinstellungen rückgängig gemacht und der Player auf die Werkseinstellungen zurückgesetzt.

Hipweis! 62

HTC 1536D

Sollte es Probleme mit Ihrem DVD-Player geben, prüfen Sie die folgende Liste, bevor Sie sich an den Kundendienst wenden. Technischer Kundendienst von Xoro/MAS:

• Tel.: [phone]
- Internet: www.xoro.de/support.htm

Symptom Korrektur
Keine Wiedergabe	Legen Sie eine bespielte Disk ein (überprüfen Sie Disk-Typ und Filesystem).Kontrollieren Sie den Inahlt auf abspielbare DateienLegen Sie eine Disk mit der bespielten Seite nach unten ein.Reinigen Sie die Disk.Die Disk hat zuviele Kratzer.Die DVD+/-RW muss finalisiert sein.Flascher Regionalcode bei der Video-DVDEntfernen Sie die Kindersicherung oder ändern Sie die Sicherheitsstufe.
Schwarz/Weiß wechselnd	Vergewissern Sie sich, dass NTSC/PAL umgestellt wurde.Die Vertikaleinstellungen des Fernsehers über prüfen.
Keine Untertitel	Stellen Sie sicher, dass die Video-DVD Untertitel hat.Falsches MPEG-4 Untertitelformat.Bitte benennen Sie die MPEG-4 Untertitel mit dem gleichen Dateinamen wie der Film (Film.avi und Film.srt).
Kein Bild	Wählen Sie den richtigen Video-Eingang am TV aus, damit das Bild des DVD-Players zu sehen ist.Stecken Sie das Video-Kabel richtig ein.Konsultieren Sie den Abschnitt für den Anschluss an den TV
Kein Ton	Schließen Sie das Audio-Kabel am entsprechenden Anschluss an.Schalten Sie das entsprechende Gerät ein.Legen Sie die Audio-Einstellungen korrekt fest.

Allgemeines

Spannungsversorgung AC 100 - 240V, 50/60Hz

DC 12 V bei 3.0 A

max. 36W

Leistungsaufnahme

< 1W Stand-By

Gewicht

2,1 kg

Abmessungen (BxHxT)

396 x 140 x 315 mm (mit Fuss)

396 x 40 x274 mm (ohne Fuss)

Betriebsbedingungen

Temperatur 0°C - 40 °C

Luftfeuchtigkeit 5 - 85% (nicht kondensierend)

DVB-T TV Tuner

Modulation COFDM,2k/8k, QPSK, 16QAM, 64QAM

Videosystem MPEG-2 Video MP@ML

Audiosystem MPEG-1 Layer 2, AC-3

TV Norm PAL/SECAM, NTSC (nur Wiedergabe)

Schnittstellen

Video 2x HDMI, SCART (RGB), VGA, FBAS (AV), Komponenten (YPbPr)

Audio Stereo Eingang (AV), PC Audio Ein, Kopfhörerausgang, digitaler Ausgang (koaxial)

TV Tuner DVB-T, Analogue (CATV RF)

Spezifikationen Bildschirm

Hintergrundbeleuchtung LED (Ecken / Edge)

Auflösung 1366 x 768 (16:9 Seitenverhältnis)

Diagonale 15,6"/39,6cm

Helligkeit 250cd/m²

Kontrast 1000:1

Reaktionszeit 5ms

Spezifikationen Audio

Audio-Ausgabe 6 W (2 x 3 W) RMS

Audiosystem B/G, D/K, I

Stereo Sound NIKAM/A2

Pixelfehler

Die auf dieser Seite definierten Pixelfehler (Helle, Dunkle Pixel, Liniendefekte und Helligkeitsunterschiede) beschreiben die maximal erlaubten Defekte in Art und Anzahl, welche von der Garantie ausgeschlossen sind.

Helle Pixel (Bright Dot) ≤ 3

Helligkeitsunterschiede (Mura) Nein
