BEDIENUNGSANLEITUNG WA 71230 DI Hanseatic

Anleitung, Nr.: 92043

Bestell-Nr.

872 777 (WA 71430 DI),

700 228 (WA 71230 DI)

HC 20120411

Nachdruck, auch aus zugs -

wei se, nicht ge stat tet!

Waschvollautomat

WA 71430 DI / WA 71230 DI

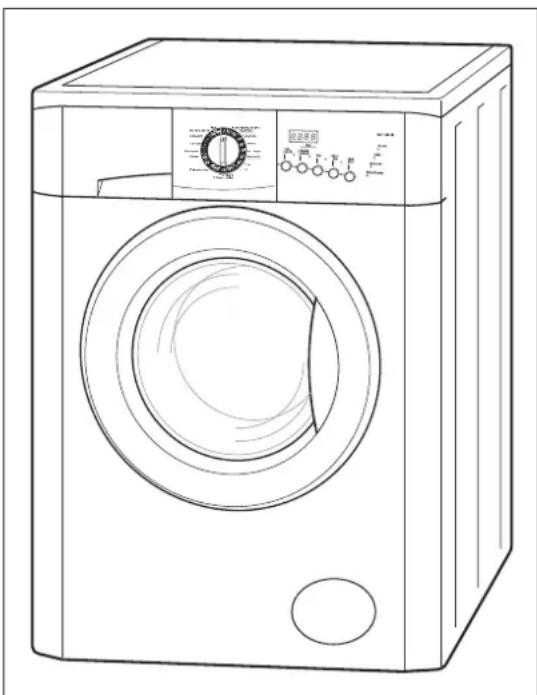

Ihr Waschvollautomat stellt sich vor

Ausstattungsmerkmale

• Trommel aus Edelstahl „Rostfrei“
• Laugenbehälter aus robustem, recycling fähigem Kunststoff (Carbotecj)
• Fassungsvermögen max. 7,0 kg (Koch-/ Buntwäsche)
• Große Trommelöffnung mit 33 cm Durchmesser
  – Schleuderdrehzahl max. 1200 bzw. 1400 U/min (je nach Modell)
• 16 Waschprogramme mit voreingestellten Temperaturen
• 3 Zusatzprogramme für Weichspülen, Abpumpen und Schleudern
• Wahltasten für Zusatzfunktionen: Schleuderdrehzahl-Verringerung, Verkürzung der Programmdauer und zusätzliches Spülwasser
• Startvorwahl
  – Dynamische Mengenautomatik
• Unwuchtkorrektur-System
• Schaumerkennung
• Überlaufschutzsystem
• Kindersicherung
• Enzymphase

– Waschmaschine mit Transportsicherung
- Zulaufschlauch
– Halter für Ablaufschlauch
- Abdeckkappen für Transportsicherungen
- Montageschlüssel
- Wasserhärte-Teststreifen
– Gebrauchsanleitung
- Ablaufschlauch

Kontrolle ist besser

1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
3. Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Waschen, Spülen und Schleudern von Wäsche im privaten Bereich bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Bevor Sie das Gerät benutzen, le sen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funk tio nen

sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu

den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Inhaltsverzeichnis

Information

Ihr Waschvollautomat stellt sich vor 2
Ausstattungsmerkmale	2
Lieferumfang	2
Kontrolle ist besser 2
Bestimmungsgemäßer Gebrauch 2
5 Minuten für Ihre Sicherheit ... 4
Begriffserklärung	4
Sicherheitshinweise	4
Bedienelemente	6

Vorbereitung

Sicherer Transport 7
Während des Transports 7
Transportsicherungen ausbauen 7
Waschmaschine aufstellen 8
Der richtige Standort 8
Einbau/Unterbau	8
Waschmaschine ausrichten 9
Wasser-Anschluss	10
Wasser-Ablauf	10
Wasser-Zulauf	11

Elektrischer Anschluss 12

Die erste Benutzung 12

Wäsche vorbereiten 13

Wäsche sortieren 13

Wäsche einfüllen 14

Wasch- und Pflegemittel richtig nutzen 15

Das richtige Waschmittel 15

Die richtige Dosierung 17

Waschmittel einfüllen 18

Die Programme 19

Voll-Programme 19

Programm-Optionen 20

Teil-Programme 21

Bedienung

Waschmaschine benutzen	22
Programm wählen und starten	22
Programm unterbrechen?	23
Programm abbrechen?	23
Bei Programmende 23
Kindersicherung	24
Einstellung des akustischen Signals	24
Startvorwahl	25
Programmtabelle	26

Allgemeines

Pflege und Wartung 27
Regelmäßige Kontrolle	27
Einfülltür reinigen	27
Trommel reinigen	27
Einspülschublade reinigen	28
Wasserzulaufsieb reinigen	28
Fremdkörperfalle reinigen /Restwasserentleerung	29
Entkalken?	30
Wenn's mal ein Problem gibt	31
Fehlersuchtabelle	31
Störungsanzeigen	33
Unser Service	34
Umweltschutz leicht gemacht	35
Verpackungs-Tipps	35
Entsorgung des Geräts	35
Stichwortverzeichnis	37
Technisches Datenblatt	41

5 Minuten für Ihre Sicherheit ...

5 Minuten sollte sie Ihnen wert sein, Ihre Sicherheit! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen. Für Schäden infolge Nichtbeachtung haftet der Hersteller nicht.

Begriffserklärung

Folgende Signalbegriffe fi nden Sie in dieser Anleitung:

Gefahr!

Hohes Risiko. Missachtung der Warnung kann Scha den für Leib und Leben verursachen.

tung!

Mittleres Ri si ko. Missachtung der Warnung kann einen Sach scha den ver ur sa chen.

Wichtig!

Geringes Risiko. Sachverhalte, die beim Umgang mit dem Gerät beachtet wer den soll ten.

Sicherheitshinweise

Erstickungsgefahr für Kinder!

Sorgen Sie dafür, dass die Verpackungsfolie nicht zur tödlichen Fal le für Kinder wird.

Achten Sie darauf, dass Kinder keine kleinen Teile, wie z. B. Bedienknöpfe oder Ähnliches vom Gerät abziehen. Sie könnten sie verschlucken und daran ersticken.

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels

Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Lassen Sie Kinder nicht unbeaufsichtigt in die Nähe des Geräts, egal, ob es ein- oder ausgeschaltet ist. Sie könnten sich einschließen. Deshalb den Türverschluss vom ausgedienten Gerät entfernen oder un brauch bar ma chen.

Stromschlaggefahr!

Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel defekt ist oder das Gerät sichtbare Schäden aufweist.

Sollten Sie einen Trans port scha den oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unsere Bestellannahme.

Öffnen Sie niemals das Gehäuse und stecken Sie auch keine Gegenstände durch die Öff nun gen.

Ziehen Sie stets den Netzstecker, bevor Sie Ihre Waschmaschine reinigen.

Berühren Sie den Stecker nicht mit feuchten Händen und ziehen Sie ihn nicht am Kabel aus der Steckdose.

Gerät nicht über eine Mehrfachsteck-dose anschließen.

Spritzen Sie die Maschine nie mals mit einem Wasserstrahl ab.

Verletzungsgefahr!

Eine Waschmaschine ist kein Kinder spiel zeug – halten Sie Kinder fern. Ziehen Sie sicherheitshalber nach dem Wa schen den Netzstecker.

Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Da bei

dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
! Explosionsgefahr! Auf keinen Fall dürfen Sie in Ihrer Waschmaschine chemisch reinigen. Waschen Sie in Ihrer Maschine auch kei ne Textilien, die kurz zuvor mit chemischen Reinigungsmitteln (z.B. Test ben zin, Fleckenentferner) behandelt wurden. Lüften Sie die Wä sche stück ke zunächst, bis sie trocken sind.
Verbrühungsgefahr! Wenn Sie den Wasser ablauf- schlauch am Wasch bec ken, Aus- guss- oder Badewannenrand befestigt haben, besteht Ver brü h- ungsgefahr durch heiße Waschlau- ge. Waschbecken bzw. Badewanne dürfen während des Betriebs nicht benutzt werden! Bevor Sie das Restwasser ablas- sen (Not entleerung), lassen Sie die Wasch lau ge abkühlen.
Überschwemmungsgefahr! Bei einer Notentleerung können erhebliche Mengen Wasser aus tre ten.
Gefahr für Kinder durch Sperrmüll! Sollten Sie das Gerät auf den Sperrmüll stel len, ziehen Sie den Netzstecker und schnei den Sie dann das Netz ka bel ab. Entsorgen Sie beide Teile getrennt. Machen Sie die Verriegelungen der Türen bzw. Deckel unbrauchbar. So ver hin dem Sie, dass spielende Kinder sich einsperren und in Lebensge fahr geraten.

Achtung!

Vor dem ersten Gebrauch: Überzeugen Sie sich vor Inbetriebnahme davon, dass alle Transportsicherung gen entfernt worden sind.

Falls die Waschmaschine in der Kälte stand, muss sie vor dem ersten Betrieb zuerst einige Stunden bei Zimmertemperatur gelagert werden.

Benutzen Sie nur Färbe- bzw. Ent - färbemittel, die für die Waschmaschi ne geeignet sind. Für evtl. Fol geschäden übernehmen wir keine Haftung.

Verwenden Sie zum Waschen nur Lei tungs was ser oder sauberes Regenwasser. Durch ungefiltertes Regenwasser können die Ma gnet - ventile ausfallen.

Bei Frost: Steht Ihr Gerät in einem frostgefährdeten Raum, kann bei Minusgraden der Wasserrest im Gerät ge frie ren. Lassen Sie deshalb bei Frostgefahr das Restwasser ab, um Beschädigungen am Ge rät zu vermeiden.

Der Netz stec ker muss auch nach dem Aufstellen bzw. Ein bau en des Gerätes leicht zu gänglich sein.

Stellen Sie die Waschmaschine nicht auf andere Geräte, be nut zen Sie sie nicht als Un ter satz für andere schwere Geräte, und setzen oder treten Sie selbst auch nicht darauf.

Lassen Sie das Gerät nie längere Zeit unbeaufsichtigt, solange der Wasserhahn geöffnet ist.

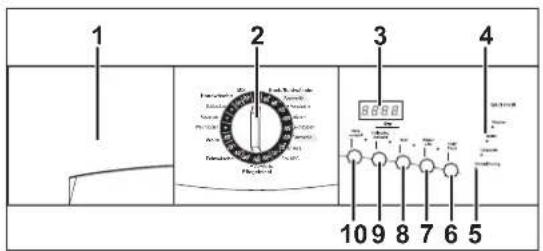

Bedienelemente

1 2 3 4 10 9 8 7 6 5

11 12 13

14 15 16 17

18 19 20 21

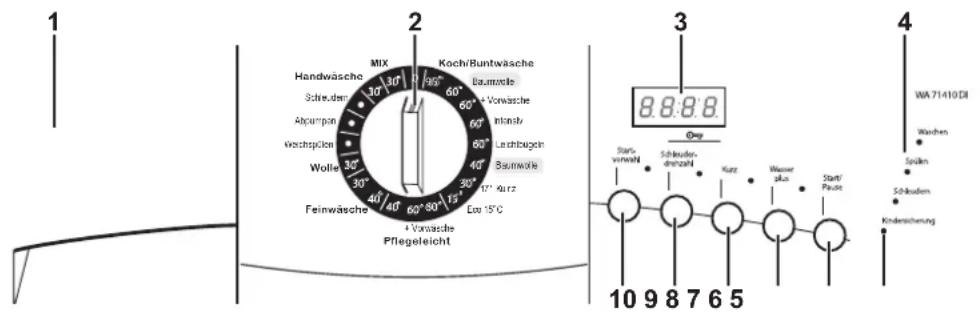

1 Einspülschublade

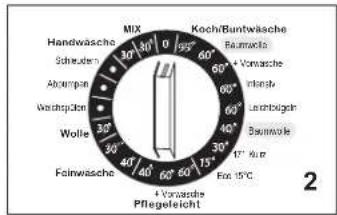

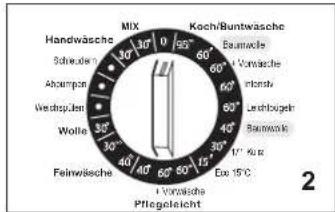

2 Programmwähler
3 Display
4 Programmablauf-Anzeige
5 LED Kindersicherung
6 Start/Pause: Programm starten / unterbrechen und fortsetzen
7 Wasser plus: Zusätzliches Spülwasser
8 Kurz-Programm
9 Schleuderdrehzahl verringern
10 Startvorwahl

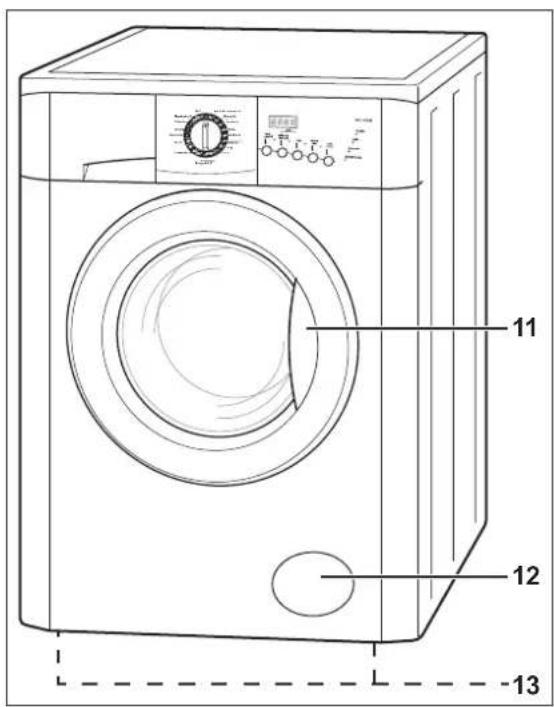

11 Einfülltür mit Öffnungstaste im Türgriff

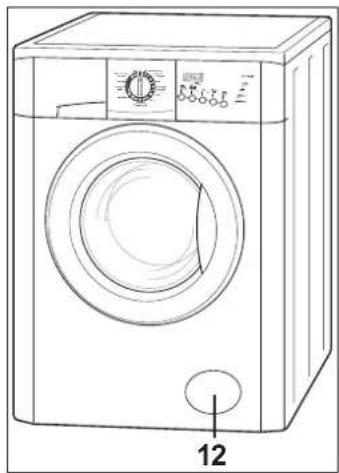

12 Fremd kör per fal le hinter der Sockelblende
13 Schraubfüße

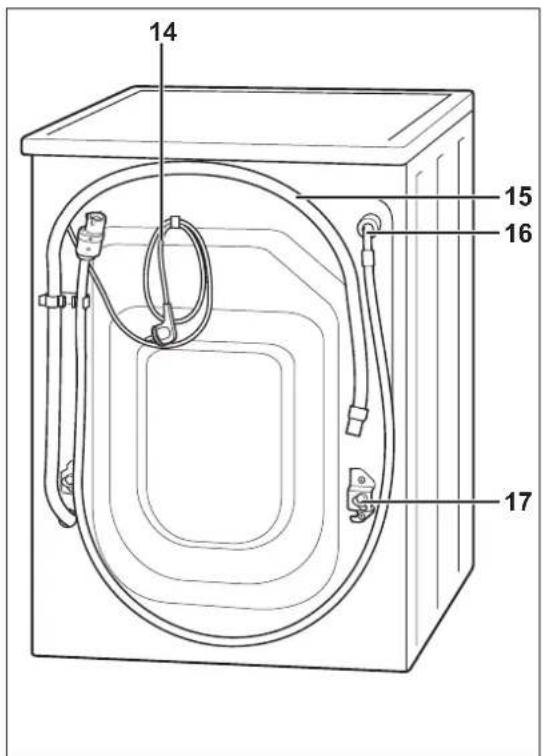

14 Netz ka bel
15 Wasser-Ablaufschlauch
16 Wasser-Zulaufanschlussstutzen
17 zwei Transportsicherungen. Diese müssen vor der Inbetriebnahme unbedingt entfernt werden!

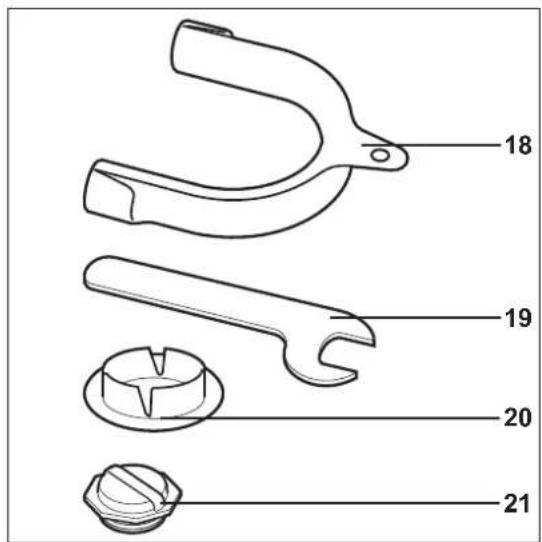

18 Schlauchhalter
19 Montageschlüssel
20 Abdeckkappe für Transportsicherungslöcher
21 Sieb im Wasserzulaufschlauch

Sicherer Transport

Während des Transports

Achtung!

Soll die Waschmaschine mit einer Transportkarre gefahren werden, muss sie so angehoben werden, wie es auf der Ver pac kung gezeigt ist.

Transportieren Sie die Waschmaschine stets senkrecht und mit eingebauter Transportsicherung.

Ihre Waschmaschine wird in einer stabilen Verpackung angeliefert; damit wiegt sie so viel, dass sie nicht von einer Person getragen werden kann.

- Prüfen Sie, ob die Transportwege – und der Aufstellort – für die ses Gewicht geeignet sind. Im Zweifelsfall fra gen Sie Ih ren Vermieter.

Transportsicherungen ausbauen

Gefahr!

Bei den folgenden Arbeiten darf der Netzstecker nicht in der Steckdose stecken.

Achtung!

Vor Inbetriebnahme des Geräts entfernen Sie unbedingt die zwei Transportsicherungen 17. Ihre Waschmaschine wird sonst im Betrieb beschädigt.

Wichtig!

Bewahren Sie die Transportsicherungen bitte gut auf. Bauen Sie sie für jeden Transport – bei Umzügen oder Rückgabe des Geräts – unbedingt wie der ein!

1. Lösen und entnehmen Sie die Schrauben mit einem Kreuzschlitzschraubendreher.
2. Nehmen Sie die Winkelstücke ab.
3. Klinken Sie die Winkelstücke in die Nut auf der Verriegelungsstange ein. Linkes Winkelstück für rechte Verrieglungsstange und umgekehrt.
4. Drehen Sie die Winkelstücke um ca. 90° nach oben. Rechte Verriegelungsstange gegen den Uhrzeigersinn, linke im Uhrzeigersinn.
5. Verriegelungsstangen entnehmen.
6. Öffnungen mit den beiliegenden Abdeckkappen 20 schließen.

Waschmaschine aufstellen

Der richtige Standort

– Der Aufstellort muss frostsicher sein.
- Der Untergrund muss fest, eben, sauber und trocken sein. Ein langfl origer Teppichboden ist ungeeignet.
- Bei einem glatten Fliesenboden legen Sie eine Gummi-matte unter die Schraubfüße.
- Bei Teppich bzw. Teppich boden oder Parkett sollten Sie eine stabile Holzplatte (mindestens 60 x 60 cm) unter die Maschine legen oder ggf. den Teppich entfernen.
- Bei Aufstellung auf eine Holzplatte oder einen Sockel sollten Sie Vertiefungen für die Schraubfüße vorsehen, damit das Gerät beim Schleudern nicht herunterfällt.
- Bei einem Holz bal kenboden sollten Sie ebenfalls eine Holzplatte unterlegen und mit den Balken fest verschrauben.
- Der Netz stec ker muss auch nach dem Aufstellen bzw. Einbauen des Gerätes leicht zugänglich sein.
- Es muss ein Wasser-Anschluss sowie ein Ausguss-, Spül- oder Wasch bec ken vorhanden sein.

Einbau/ Unterbau

Gefahr!

Gemäß der gesetzlichen Sicherheitsbestimmungen dürfen nur autorisierte Fachkräfte den Ein bau/Unterbau vornehmen. Die Waschmaschine muss vor dem Entfernen der Arbeitsplatte unbedingt vom Stromnetz getrennt werden. Sie darf erst wieder eingesteckt werden, wenn eine Zwischenabdeckplatte oder die Abdeckplatte des Gerätes fest eingebaut ist.

Ihr Gerät kann unter eine Arbeitsfläche oder in eine Küchen- bzw. Möbelzeile ein ge baut werden. Die Nische muss folgende Mindestmaße besitzen: 85,0 x 60,0 x 60,0 cm (H x B x T).

Zum Einbau benötigen Sie ein spezielles Unter bau set.

1. Die beiden Befestigungsschrauben an der Geräterückwand entfernen.
2. Abdeckplatte des Gerätes bis zum Anschlag nach hinten schie ben und herausheben.
3. Unterbauset montieren (nur durch autorisierte Fachkraft und gemäß Montageanweisung).
4. Die beiden Befestigungsschrauben wieder eindrehen.

Waschmaschine ausrichten

Das Ausrichten ist wich tig, weil die Maschine sonst beim Schleu dern vi briert und da durch die Lager vorzeitig verschleßen wür den. Um Unebenheiten des Bodens auszugleichen und die Maschine waagerecht auszurichten, können Sie die vier Schraubfüße 13 verstellen. Sie benötigen dazu den beiliegenden Montageschlüssel 19 und am besten eine Was ser waa ge.

1. Lösen Sie mit dem Montageschlüssel die Konter mutter ei nes Fußes; schrauben Sie mit der Hand den Fuß so weit hin ein oder heraus, wie es sinnvoll ist.
2. Kontrollieren Sie mit der Wasserwaage, ob die Maschine wirklich waagerecht steht.
3. Wiederholen Sie diese Prozedur für alle Schraubfüße, bis die Maschine absolut waagerecht und fest steht.
4. Ziehen Sie mit dem Montageschlüssel die Kontermuttern aller Schraubfüße auf der Maschinen-Unterseite fest.

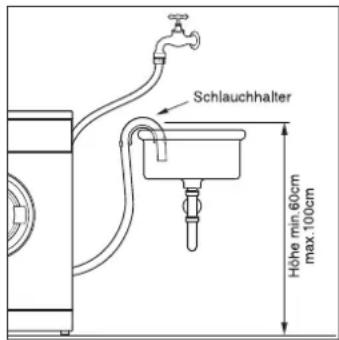

Variabler Wasser-Ablauf

Verbrennungsgefahr!

Den Ablaufschlauch immer mit dem Schlauchhalter gegen Abrutschen sichern!

Ein genügend großer Abflussquerschnitt muss gewähr leistet sein (mind. 4 cm). Kleine Handwaschbecken eignen sich nicht!

Die Krümmung des Ablaufschlauchs muss dabei

• wenigstens 60 cm über dem Boden sein, sonst fließt das Wasser während des Waschens aus der Maschine,
• höchstens 100 cm über dem Boden sein, damit der Wasserablauf einwandfrei funktioniert.

Der Ablaufschlauch 15 muss in dem Halteclip auf der Geräterückseite bleiben, damit der Schlauch stets oberhalb der Wasserlinie im Geräteinneren bleibt.

Das Wasser muss stets frei ab lau fen können, das heißt:

• der Ablaufschlauch darf nicht geknickt oder ver dreht sein;
• das Schlauchende darf nicht in das abgepump te Was ser eintauchen;

• Sie dürfen diesen Schlauch nicht verlängern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Schlauch benötigen, wenden Sie sich an unseren Technik-Service.

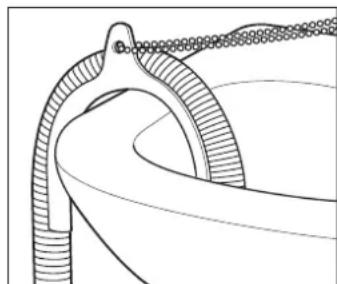

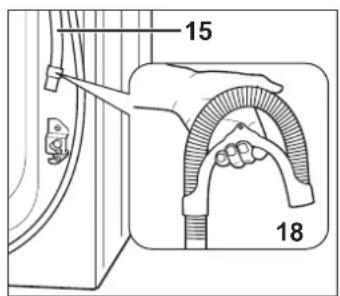

• Schlauchhalter 18 auf das Ende des Ablaufschlauches 15 stecken.

• Ablaufschlauch 15 über den Rand des Spül- bzw. Waschbeckens hängen.
• Schlauchhalter 18 gegen Abrutschen sichern: an die Wand schrauben, mit einer Kette oder einer Schnur befestigen.

Fester Wasser-Ablauf gewünscht?

Der feste Anschluss des Ablaufschlauches an den Geruchsverschluss (Siphon) Ihres Wasch- oder Spülbeckens erfordert besondere Maßnahmen; er sollte deshalb ausschließlich von Sanitärfachkräften durchgeführt werden. Fragen Sie unseren Kundendienst Technik-Service.

15 18

Schlauchhalter Höhe min 60cm max.100cm

Tel.: [phone] (0,14 Euro/Minute Festnetz/Mobilfunk max. 0,42 Euro/Min.)

Wasser-Zulauf

Achtung!

Ausgelegt ist die Waschmaschine auf einen Wasserdruck von 0,5 bis 8 bar (50 bis 800 kPa). Bei einem höheren Wasserdruck muss ein Druckminderer angeordnet werden. Falls Sie – wie die meisten Haushalte – an das öffentliche Wassernetz angeschlossen sind, können Sie sich bei Ihrem Wasserwerk nach dem Wasserdruck erkundigen.

Schließen Sie die Wasch ma schi ne nicht an den Wasserhahn oder die Mischarmatur eines Heißwasserbereiters an (Durchlauferhitzer, druckloser Boiler etc.)!

Der Schlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.

Keinen alten, vorhandenen Schlauch verwenden.

Wenn der montierte Schlauch zu kurz ist, nicht verlängern, sondern einen langen Schlauch bei Technik-Service bestellen.

Achten Sie bitte darauf, dass der verlängerte Schlauch ebenfalls einen Aquastop besitzt

Für die Wasserversorgung benötigen Sie einen Was ser hahn mit ei nem 3/4 Zoll- Schraubanschluss.

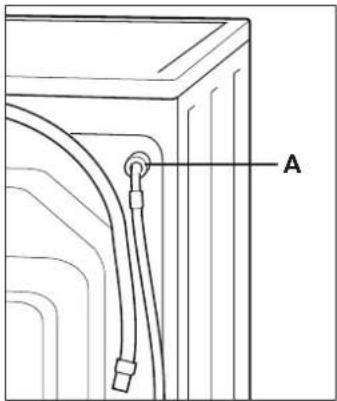

1. Schlauchende mit Knick A auf richtigen und festen Sitz der Überwurfmutter kontrollieren. Überwurfmutter muss „handfest“ am Anschluss sitzen.
   Bitte benutzen Sie keine Rohrzange. Sie könnten dadurch die Überwurfmutter beschädigen.

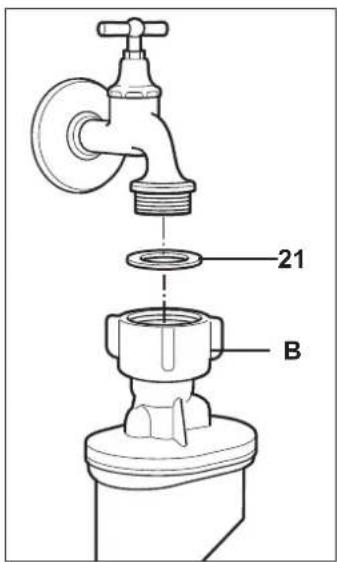

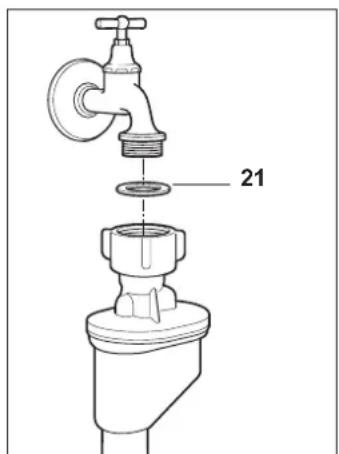

2. Sieb 21 in die Überwurfmutter am Ende B des Zulaufschlauchs setzen.
3. Überwurfmutter „handfest“ am Wasserhahn festschrauben.
4. Wasserhahn ganz aufdrehen und die An schlüs se am Gerät und am Wasserhahn auf Dichtigkeit prüfen. Wasserhahn danach wieder zu dre hen.

Tipp! Kontrollieren Sie das Gerät regelmäßig auf Dichtigkeit. Prüfen Sie auch, ob der Zulaufschlauch spröde oder rissig geworden ist und ob das Sieb noch durchlässig ist. Tauschen Sie den Zulaufschlauch dann gegen einen gleichartigen aus. Wenden Sie sich in einem solchen Fall an den Technik-Service.

INFO:

Wasserschutz- System

Mehrere „elektronische Helfer“ schützen Sie vor eventuellen Was ser schä den durch das Gerät:

Die Wasserzulaufzeit ist begrenzt, so dass stets nur eine be stimm te Wassermenge einlaufen kann.

Und die Füllstandsüberwachung sperrt den Wasserzulauf ab, um ein Überlaufen zu verhindern.

Technik-Service

Tel.: [phone]

(0,14 Euro/Minute Festnetz/Mobilfunk max. 0,42 Euro/Min.)

A

21 B

Elektrischer Anschluss

Gefahr!

Der Netz stec ker muss auch nach dem Aufstellen bzw. Einbauen des Gerätes leicht zugänglich sein.

Keine Steckdosenleiste verwenden.

- Netzstecker in eine vorschriftsmäßig installierte, ausreichend ab gesicherte Schutzkontakt-Steckdose stecken (230 V, 50 Hz, 10 A).

Die erste Benutzung

Ihre fabrikneue Waschmaschine benötigt einen Waschgang ohne Wäsche, um Rückstände aus der Fertigung zu beseitigen.

1. Prüfen Sie, ob Zulauf- und Ablaufschlauch fest sitzen.
2. Drehen Sie den Wasserhahn ganz auf.
3. Vergewissern Sie sich, dass die Trommel leer ist.
4. Drücken Sie die Einfülltür fest zu.
5. Füllen Sie maximal 25 ml Kompakt-Wasch mit tel in die mittlere Kammer ☺ der Einspülschublade.
6. Drehen Sie den Programmwähler 2 auf das Programm „Koch/Buntwäsche 60°C“. Drücken Sie keine zusätzliche Wahltaste.

Das Display 3 zeigt die Programmdauer an. Die LED 4 Waschen blinkt.

1. Drücken Sie die Taste 6 Start/Pause.

Die LED 4 Waschen leuchtet dauerhaft. Lassen Sie das Programm ganz durchlaufen.

Hinweis:

Eventuell vorhandene Wasserreste oder -tropfen in der Maschine sind lediglich ein Zeichen dafür, dass das Gerät in der Produktion auf Funktionalität geprüft wurde.

3 8:88 Sach vorwalt Schweiz dorwalt Kert Wasser pilir Start Russt 6 WA 7141028 Wüchen Ijahr Schweiz Börschwerung

Wäsche vorbereiten

Wäsche sortieren

Bitte beachten Sie stets die Waschanweisungen der Textilhersteller bzw. die internationalen Pflegesymbole auf den Textiletiketten.

Sortieren Sie die Wäsche nach

- Gewebe-Art. Folgende Aufteilung hat sich be währt:

• Kochwäsche/Buntwäsche (Baumwolle)

• pfl egeleichte Synthetiks
  – Feinwäsche, Wolle und Handwäsche

• nach ihrer Farbe. Waschen Sie weiße Wäsche separat; sie vergraut sonst. Neue dunk le Stücke zu nächst separat waschen; sie färben anfangs stark.

• Verschmutzungsgrad. Flecken möglichst frisch entfernen, sonst sind sie besonders hartnäckig. Am besten mit Wasser und Gallseife vor be han deln.

Wichtig!

Achten Sie darauf, dass sich in der Wäsche keine losen Metallteile wie Münzen, Büroklammern etc. befinden. Zwar besteht die Trommel aus nichtrosten dem Edel stahl, doch kann Fremdrost („Flugrost“) auch dieses Material langfristig angreifen. Außerdem können solche Teile und z.B. schwere Gürtelschnallen die Trommel aufrauen bzw beschädigen.

Spezielle Materialien

• Nur Wollsachen mit dem Zusatz „waschmaschinenfest“, „filzt nicht“ oder „nicht filzend“ dürfen in die Waschmaschi ne.
• Gardinen besonders vorsichtig behandeln; sie bekommen schnell Ziehfäden. Nur schleudern, wenn in der Textilkenn zeich nung angegeben.
• Kleine und empfindliche Stücke wie Babysöckchen und Strumpfhosen lassen sich problemlos in einem kleinen Kissenbezug oder kleinen Wäschebeutel waschen.

Zusätzliche Tipps

• Aufgetrennte Nähte und Risse vor dem Waschen ausbessern; lose Knöpfe festnähen. Reißverschlüsse schließen; Bänder von Schürzen o.Ä. ver kno ten.
  – Die Taschen von Kleidungsstücken vor dem Wa schen ent lee ren, umdrehen und eventuell ausbürsten.
• Kleine Wäschestücke und BHs im Wäschenetz waschen.

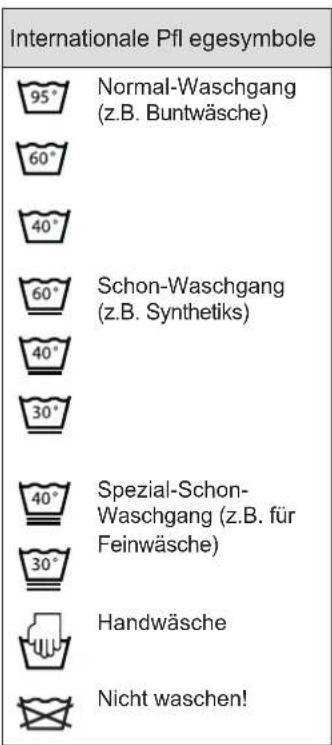

Internationale Pfl egesymbole 95° Normal-Waschgang (z.B. Buntwäsche) 60° 40° 60° Schon-Waschgang (z.B. Synthetiks) 40° 30° 40° Spezial-Schon- Waschgang (z.B. für Feinwäsche) 30° Handwäsche Nicht waschen!

WASCHMASCHINENFEST

Die richtige Wäschemenge

Wie viel Wäsche Sie zum Waschen in die Trommel geben kön nen, hängt von der Art und Verschmutzung Ihrer Wäsche und dem betreffenden Waschprogramm ab (sie he „Pro gramm ta bel le“).

Als Faustregel gilt: Trockenwäsche bis eine Handbreite unter die Trommeloberkante einfüllen. Wenn Sie die Trom mel überfüllen, kann dies das Waschergebnis beeinträchtigen.

Am besten wiegen Sie Ihre Wäsche vor dem Waschen aus. Einige Wäschegewichte finden Sie in der neben stehenden Tabelle.

Typische Wäschegewichte
Bettlaken	ca.
Bettbezug ca.	700 g
Kissenbezug	ca.	180
Tischtuch	ca.	250 g
Frottierhandtuch	ca.	200 g
Geschirrhandtuch	ca.	90 g
„Sein“ Oberhemd	ca.	250 g
„Ihr“ Nachthemd	ca.	180 g
Schlafanzug	ca.	450 g
Bademantel	ca.	1200 g
BerufsmantelSynthetik	ca.	300 g
Taschentuch	ca.	20 g

g

g

Wäsche einfüllen

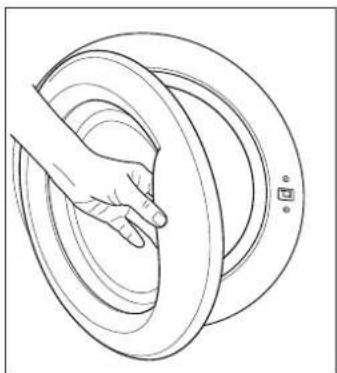

Verletzungs- und Beschädigungsgefahr!

Versuchen Sie nie, die Einfülltür bei lau fen dem Pro gramm mit Gewalt zu öffnen!

Die Trommelöffnung ist relativ groß. Kinder oder Tiere könnten in die Trommel klettern.

1. Einfülltür 11 mit der Öffnungstaste im Türgriff öffnen.
2. Wäsche einfüllen.
3. Achten Sie darauf, dass Sie keine Wäschestücke zwischen Einfülltür und Gummidichtung einklemmen.
4. Tür fest zudrücken.

Info: Dynamische Mengenautomatik

Die Mengenautomatik passt den Wasserstand automatisch der Wäschemenge an. Ab hängig vom jeweiligen Waschprogramm sorgt eine Regeleinrichtung für die richtige Wasserzugabe.

Wasch- und Pflegemittel richtig nutzen

Das richtige Waschmittel

Verwenden Sie nur Waschmittel, die für Trommel waschmaschinen ge eig net sind (Packungsangabe des Herstellers beachten). Keine Experimente mit anderen Reinigungsmitteln (Scheuerpulver, Haushaltsreiniger); diese schaden der Waschmaschine und Ihrer Wäsche! Wenn Sie das Programm mit Vorwäsche laufen lassen wollen, verwenden Sie kein Flüssigwaschmittel.

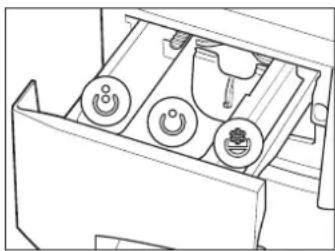

Sie müssen die mittlere Einspülschublade auf das verwendete Waschmittel einrichten:

• Bei Flüssigwaschmittel den Einsatz senkrecht in die Führung einsetzen und ganz nach unten schieben (siehe Detail-Abbildung a).
• Bei Pulverwaschmittel den Einsatz leicht schräg in die Führung einsetzen und oben in der Führung einrasten lassen. So kann das Pulver unter dem Einsatz hindurchgespült werden.

Statt das Waschmittel in die Einspülschublade zu füllen, können Sie auch die vom Waschmittelhersteller gelieferten Ökosäckchen oder die Dosierkugeln für Flüs sig waschmittel direkt in die Trommel legen. Das Waschmittel ist so schneller an der richtigen Stelle, verklebt nicht, und Sie sparen sich die Arbeit des Schubladenreinigens.

Die folgende Tabelle soll Ihnen eine kleine Hilfestellung bei der Auswahl des richtigen Waschmittels geben:

Wäsche- und Textilart	empfohlenes Waschmittel	Waschprogramm	Waschtemperatur
Kochfeste weiße Wäsche aus Baumwolle oder Leinen	Vollwaschmittel mit Bleichsubstanzen und optischen Aufhellern	Koch-/Bunt-wäsche; Baumwolle	30 °C bis 90 °C
Bunte Wäsche aus Leinen oder Baumwolle	Buntwaschmittel ohne Bleich-substanzen und optische Aufheller	Koch-/Bunt-wäsche; Baumwolle	30 °C bis 60 °C
Bunte Wäsche aus pfl egeleichten Fasern bzw. synthetischen Stoffen	Bunt- bzw. Feinwaschmittel ohne optische Aufheller	Pfl egeleicht	30 °C bis 60 °C
Empfi ndliche feine Textilien, Seide, Viskose	Feinwaschmittel	Feinwäsche / Pfl egeleicht	bis max. 40 °C
Wolle	spezielles Woll-waschmittel	Wolle	bis max. 40 °C
Daunenjacken	spezielles Waschmittel für daunengefütterte Jacken	Feinwäsche / Pfl egeleicht	bis max. 40 °C

	Beladung (kg)	Verbrauchswerte, ca. Restfeuchte (%)
		Energie (kw/h)	Wasser (l)	Programmdauer (min)	1200 U/ min	1400 U/ min
Baumwolle 40 °C	3,5 0,6	6 47 13	1 53 50
	7,0 0,7	4 49 13	1 53 50
Baumwolle 60 °C	3,5 0,7	4 47 15	0 53 50
	7,0 0,7	5 49	15	0 53 50

Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch für das Waschen dieser Art von Baumwollwäsche am effizientesten.

Die tatsächliche Wassertemperatur kann von der angegebenen Zyklustemperatur abweichen.

Hinweis: Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung der Wäsche, Wasserhärte, Waschmittelmenge etc. stark abweichen.

Die richtige Dosierung

Das Motto „Viel hilft viel“ gilt nicht für Wasch- und Pflegemittel. Diese müssen richtig dosiert werden.

- Bei nicht ganz gefüllter Trommel können Sie Wasch- und Pflegemittel geringer dosieren, z.B. bei halber Wäschebeladung nur 50 % der für die volle Trommel nötigen Waschmittelmenge verwenden.

- Waschmittelmenge stets auf die jeweilige Wasserhärte abstimmen. Ist Ihr Leitungswasser weich, brauchen Sie weniger Waschmittel. Auskunft erteilt Ihr zuständiges Wasserwerk. Wenn Sie es so fort wis sen wollen, testen Sie die Wasserhärte mit dem mitgelieferten Teststreifen.

Wasserhärte-bereich	Eigenschaft de	utsche Härte
		°dH mmol
1 weich 0	-70-1,3
2 mittel	-14	-2,5
3	hart	-21	-3,8
4	sehr hart	über 21	über 3,8

- Waschmittelmenge auch nach Verschmutzungsgrad und Wäschemenge dosieren. Geringe Verschmutzungen und weniger Wäsche brauchen weniger Waschmittel.

- Wenn Sie hochkonzentrierte Waschmittel, sogenannte Kompakt-Waschmittel verwenden, soll ten Sie bei der Dosierung ganz genau sein! Die Abweichungen in der Menge scheinen zwar gering; die Wirkung ist dafür aber um so größer.

Falsche Waschmittel-Dosierung
Zu viel	- starke Schaumbildung
	- schlechtes Wasch- und Spülergebnis, Hautreizungen durch Waschmittelreste
	- unnötige Umweltbelastung für Gewässer, Pflanzen, Tiere, Mensch
Zu wenig	- Vergrauung der Wäsche
	- „Fettläuse“ (graue Fett- und Schmutzklümpchen) auf der Wäsche
	- Kalkablagerungen in Trommel, Heizstäben, Wäsche

Info: Wasserhärte

Die Wasserhärte in Ihrem Wohnbezirk können Sie auch Ihrer Wasserrechnung entnehmen.

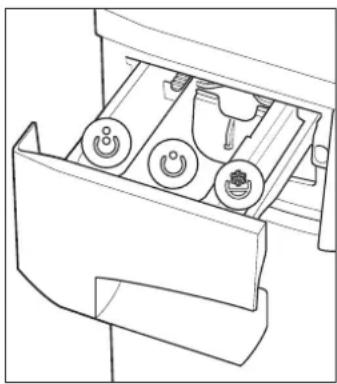

Waschmittel einfüllen

Wenn Sie die Waschmittel-Einspülschublade herausziehen, sehen Sie drei Kammern:

Waschmittelkammer für Vorwaschgang

Waschmittelkammer für Hauptwaschgang

Kammer für Pfl egemittel zum „Veredeln“ (Weichspüler, Stär ke, Appretur)

Bevor Sie das Waschmittel einfüllen, beachten Sie bitte folgende Hinweise:

• Verwenden Sie niemals Weichspüler und Stärke, Form spüler bzw. Appreturen im selben Waschgang.
  – Dickflüssige Pflegemittel lassen sich besser einspülen, wenn sie vorher mit etwas Wasser ver rührt werden.
• Pulver förmige Stärke nach Packungsangaben und nicht bei hohen Temperaturen verwenden, damit sie nicht verklumpt.

• Wenn Sie das Programm mit Vorwäsche nutzen wollen, verwenden Sie kein Flüssigwaschmittel.

• Füllen Sie die Mittel vor dem Programmstart ein. Öffnen Sie die Schublade nicht während des laufenden Programms.

• Je nach Wäscheart, Verschmutzung und gewünschtem Waschprogramm füllen Sie die Wasch- und Pflegemittel in die dafür vorgesehenen Kammern 🙏, 🚫 und . 🌐

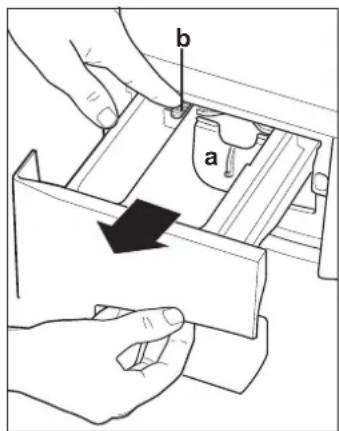

Ist die Schublade etwas schwer gän gig, genügt meist eine gründliche Reinigung (siehe „Pflege und Wartung“).

Bei diesen Programm durchläuft die Wäsche alle drei Gänge: Waschen, Spülen und Schleudern.

Programm Kochwäsche/Buntwäsche

• 95°: Echte Kochwäsche gehört eigentlich der Vergangenheit an. Moderne Waschmaschinen und Wasch mit tel verhelfen zu hy gie nisch einwandfreier Wäsche auch schon bei 60 °C. Nur bei Kran ken- und Säuglingswäsche oder stark verfleckter weißer Wäsche empfiehlt sich noch ein Waschen mit 95 °C.
• 60° / 40° / 30°: für normal verschmutzte Textilien aus Baum wolle oder Leinen, z.B.: Bett- und Tischwäsche, Handtücher, Unterwäsche, T-Shirts, Kittel und Jeans. Waschen Sie Buntwäsche bei 60 °C, 40 °C oder 30°C und am besten mit einem Fein- oder Color-Waschmittel.
• 60° + Vorwäsche: für stark verschmutzte, farbbeständige Wäsche
• 60° Intensiv: für stark verschmutzte, farbbeständige Wäsche
• 60° Leichtbügeln: verhindert zu starkes Verknittern
• 30° 17' Kurz: zum Auffrischen, für nur leicht verschmutzte, z.B. verschwitze Wäsche oder für kleinere, anspruchslose Wäsche aus Baumwolle, Leinen, Synthetik und Mischgeweben. Dadurch können Sie Zeit und Energie sparen.
• ECO 15° C: für gering verschmutzte Wäsche, die mit einem Waschmittel (Gel) gewaschen werden soll, das für niedrige Temperaturen geeignet ist. Hiermit werden Sie Zeit und Energie sparen, da das Gerät das Wasser nur dann aufwärmen muss, wenn es mit weniger als 15 °C einläuft.

Programme Baumwolle

Die Programme Baumwolle 60 °C und Baumwolle 40 °C sind Standardprogramme, die als Referenzprogramme für die Energieeffi zienzklasse dienen.

Programm Pflegeleicht

Das Programm ist ideal für Ihre pflegeleichten Synthetiks, wie Blusen, Hemden, etc. aus Polyester (Diolen, Trevira), Polyamid (Per Ion, Nylon) oder aus Mischungen die ser Fasern mit Baum wol le.

Bei sehr stark verschmutzten Wäschstücken, die für 60 °C geeignet sind, verwenden das Programm mit Vorwäsche. Verwenden Sie am besten ein Fein- oder Color-Waschmit tel.

Automatische Laugenabkühlung

Am Ende des Hauptwaschgangs bei Kochwäsche wird die Waschlauge durch Zugabe von Wasser auf ca. 60°C ab ge kühlt. Dies schont Ihre Wäsche und schützt empf i ndliche Abwasserrohre.

Programm Feinwäsche

Dieses Programm ist genau richtig für empfindliche Textilien (Gardinen, Strumpfhosen, Blusen, Klei der- und Futterstoffe, Krawatten etc.). Gewaschen wird mit reduzierter Waschmechanik und er höh tem Wasserstand.

Programm Wolle

Wollsachen, auf deren Etikett „mit Spezialausrüstung, filzt nicht“ oder „waschmaschinenfest“ angegeben ist, können Sie ohne weiteres mit diesem Programm waschen. Verwenden Sie auf je den Fall Wollwaschmittel.

Achtung!

Sehr empfi ndliche Wolle kann einlaufen oder verfi Izen. In diesem Fall das Schleudern reduzieren.

Programm Handwäsche

Sehr schonendes Waschprogramm, das mit einem kurzen Schleudergang endet (max. 800 U/Min.). Das Programm ist geeignet für Wäschestücke aus Leinen, Seide, Wolle oder Viskose, die das Handwäschesymbol tragen.

Programm MIX

Dieses Programm ist ideal für leicht bis normal verschmutzte Buntwäsche aus verschiedenen, beständigen Geweben wie Baumwolle und / oder Synthetiks.

Programm-Optionen

Diese Optionen ändern den Verlauf des gewählten Voll-Programms.

Um die Option zu wählen, drücken Sie auf die entsprechende Taste. Die LED rechts neben der Taste leuchtet.

Hinweise:

• Stellen Sie die Optionen ein, nachdem Sie das Voll-Programm ausgewählt haben, aber bevor Sie die Taste 6 Start/Pause gedrückt haben.
• Beim Abschalten werden zuvor gewählte Optionen wieder ausgeschaltet. Sie müssen also bei einer erneten Benutzung auch wieder neu eingestellt werden.

Option Schleuderdrehzahl

Mit dieser Option können Sie die Schleuderdrehzahl stufenweise bis auf „„ reduzieren. Wie stark die Drehzahl reduziert wird, hängt von dem gewählten Programm und Ihrem Modell ab.

Beim ersten Druck auf die Taste 9 Schleuderdrehzahl zeigt das Display 3 die optimale Drehzahl für das gewählte Programm. Mit jedem weiteren Tastendruck reduziert sich die Drehzahl.

WASCHMASCHINENFEST

HANDWÄSCHE

Bei Drehzahl „B“ bleibt die Wäsche im letzten Spülwasser liegen („Spülstopp“). Dies ist bei Gardinen sinnvoll, die Sie nass aufhängen möchten. Auch wenn Sie bei Programmende nicht zu Hause sind und die Wäsche nach Ablauf des regulären Programms aus der Waschmaschine nehmen können, ist es sinnvoll. Denn so verhindern Sie zerknittern.

Option Kurz

Diese Option dient dem Energiesparen. Sie verkürzt die Wasch- und Spülphasen und senkt bei einigen Programmen auch den Wasserverbrauch.

Im Zusammenhang mit dem Koch-/Buntwäsche-Programm 30° aktivieren Sie hiermit das 17-Minuten-Kurzprogramm. Bei den Koch-/Buntwäsche-Programmen 60° + Vorwäsche, 60° Intensive und dem Programm Pfl egeleicht 60° + Vorwäsche lässt sich diese Option nicht zuschalten, eben-sowenig bei einigen Teil-Programmen.

Option Wasser plus

Hiermit optimieren Sie den Spülvorgang. Dies kann vorteilhaft sein, wenn Ihre Haut sehr empfindlich auf Waschmittel reagiert.

Teil-Programme

Im Gegensatz zu den Voll-Programmen umfassen diese Programme nicht alle drei Gänge (Waschen, Spülen, Schleudern), sondern nur einen.

Teil-Programm Weichspülen

Dieses Zusatz-Programm können Sie in zweifacher Weise nutzen:

• zum Weichspülen, Stärken oder Imprägnieren der gewaschenen Wäsche. Füllen sie den Weichspüler in das Fach 🚙️ der Einspülschublade.
• als zusätzliches Spülprogramm. In diesem Fall muss die Einspülschublade leer bleiben.

Das Programm endet mit einem Schleudergang bei max. 1000 U/Min.

Teil-Programm Abpumpen

Verwenden Sie dieses Programm, wenn Sie das Voll-Programm unterbrochen haben und nur das Wasser aus der Waschmaschine auspumpen möchten - ohne Schleudern.

Teil-Programm Schleudern

Bei diesem Programm schleudert das Gerät intensiv. Dies entspricht dem Schleudern in dem Programm „Koch-/Buntwäsche“. Dies ist besonders dann sinnvoll, wenn Sie Ihre Wäsche mit einem Wäschetrockner (Tumbler) trocknen wollen.

Hunt-Bantwals du Pheen Ampunon Yekreplien Wolfe Ferrelakarla - Wavada Pfing plecht

Unwucht- Korrektursystem

Bei ungünstiger Wäschever tei lung oder großen Wäschestücken unterbricht das Gerät das Schleu dern und ver- teilt die Wäsche durch langsame Trommeldre- hung neu. Dies ver sucht das Gerät mehr fach und wählt ggf. eine ge ringere Schleu der dreh zahl. Falls die Wä sche danach zu feucht ist, loc kern Sie sie in der Trom mel etwas auf und star ten das Teil- Programm Schleudern.

Waschmaschine benutzen

1 2 Handwäsche MIX Koch/Buntwäsche Schreuden Alcapuran Wachopilon Wolle Feinwäsche Vorwäsche Pflegeleicht 3 8:8:88 10 9 8 7 6 5 WA 71410 DI Warden Spiken Schreuden Kindersicherung

Programm wählen und starten

Gefahr!

Befestigen Sie unbedingt den Ablaufschlauch gegen Abrutschen. Wenn er abrutschen sollte, be steht Überschwemmungsgefahr und bei hohen Waschtemperaturen Verbrühungsgefahr durch heiße Waschlauge!

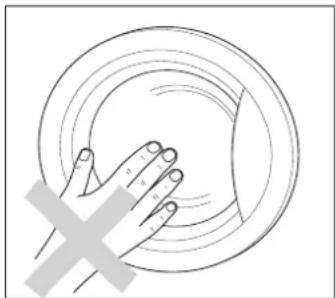

Während des Betriebs nicht das heiße Tür glas berühren – Verbrennungsgefahr! Nicht die Einfülltür gewaltsam öffnen oder Waschbecken bzw. Badewanne be nut zen (bei Schlauchhalter-Ablauf) – Verbrühungsgefahr durch austretende heiße Waschlauge!

1. Drehen Sie den Wasserhahn ganz auf. Prüfen Sie, ob Zulauf- und Ablaufschlauch fest sitzen.
2. Füllen Sie Wäsche, Wasch- und ggf. Pflegemittel ein. Drücken Sie die Einfülltür fest zu. (Keine Wäscheteile einklemmen!)
3. Drehen Sie den Programmwähler 2 auf das gewünschte Programm mit der geeigneten Temperatur. Das Display 3 zeigt die Programmdauer, und eine der Leuchten 4 blinkt.
4. Falls gewünscht, wählen Sie die Zusatz-Optionen 7 - 9. Die Leuchte neben der gewählten Taste leuchtet.
5. Drücken Sie die Taste 6 Start/Pause. In der Programmablauf-Anzeige 4 leuchtet die betreffende LED. Nach kurzer Zeit beginnt der Programmlauf.

Energiespar-Funktion

Das Display schaltet sich aus, wenn Sie mehr als 5 Minuten keine Einstellung am Gerät vornehmen. Sobald Sie den Programmwähler oder eine beliebige Taste bedienen, schaltet es sich wieder ein.

Programm unterbrechen?

Sie können das Programm jederzeit unterbrechen. Falls Sie jedoch Wäsche nachladen möchten, ist dies nur möglich, wenn sich kein Wasser in der Trommel befi ndet.

1. Drücken Sie Taste 6 Start/Pause. Eine der Kontroll-Leuchten 4 blinkt.
2. Zum Fortfahren drücken Sie erneut Taste 6 Start/Pause.

Programm abbrechen?

1. Drehen Sie den Programmwähler 2 auf „0“. Das laufende Programm wird abgebrochen.
2. Falls sich Wasser in der Trommel befindet, lässt sich die Einfülltür nicht öffnen. Starten Sie das Programm „Abpumpen“ und danach gegebenenfalls das Programm „Schleudern“.

Bei Programmende

Wenn das Display 3 "End" zeigt und die Kontroll-Leuchten der Programmablauf-Anzeige 4 blinken, ist der Programmlauf beendet.

1. Drehen Sie den Wasserhahn ganz zu.
2. Drehen Sie auf den Programmwähler 2 auf „0“, um das Gerät auszuschalten. Die Kontroll-Leuchten erlöschen.
3. Nehmen Sie die Wäsche und ggf. Ökosäckchen oder Dosierkugel aus der Trommel. Achten Sie auch auf Fremdkörper (z.B. Münzen) in Trommel und Türdichtung.
4. Reinigen Sie die Einspülschublade 1, falls nötig (siehe „Reinigung und Pfl ege“).
5. Lassen Sie Einfülltür und Einspülschublade einige Zeit ge öff net, damit das Gerät austrocknen kann.

8:88:00 3 4 6 Jahr Zahl Südamer Kauf Wasser Mark Paste Wolfs Mitar Umsatz Einklassung

Kindersicherung

Ihre Waschmaschine ist mit einer Kindersicherung ausgestattet. Auf diese Weise können Sie sicherstellen, dass Kinder die Waschmaschine nicht versehentlich oder mutwillig in Gang setzen können.

• Drücken Sie gleichzeitig die Tasten „Schleuderdrehzahl“ und „Kurz“ 3 Sekunden lang. Die Kindersicherung ist aktiviert.
• Zur Deaktivierung der Kindersicherung gehen Sie ebenso vor wie bei der Aktivierung.

Hinweis:

Ist die Kindersicherung aktiviert, wird sie am Ende des Waschprogramms nicht automatisch deaktiviert.

Einstellung des akustischen Signals

Sie können die Lautstärke des akustischen Signals einstellen bzw. abschalten.

1. Drücken Sie die Taste „Kurz“, und drehen Sie den Programmwähler auf die erste Position im Uhrzeigersinn (95°). Im Display erscheint die Anzeige „5 f“.
2. Drücken Sie erneut die Taste „Kurz“. Die Anzeige wechselt auf „5 2“ Neuerliches Drücken der Taste „Kurz“ führt zur Einstellung „50“: Das akustische Signal ist abgeschaltet.

Startvorwahl

Mit dieser Funktion können Sie den Programmstart um bis zu 23 Stunden verzögern.

Achtung!

Gehen Sie bei diesen Einstellungen sehr sorgfältig vor. Bedenken Sie, dass das Gerät nach Programmstart selbsttätig und unbeaufsichtigt arbeitet.

1. Drehen Sie den Wasserhahn ganz auf. Prüfen Sie, ob Zulauf- und Ablaufschlauch fest sitzen.
2. Füllen Sie Wäsche, Wasch- und ggf. Pflegemittel ein. Drücken Sie die Einfülltür fest zu. (Keine Wäscheteile einklemmen!)

3. Drehen Sie den Programmwähler 2 auf das gewünschte Programm mit der geeigneten Temperatur. Das Display 3 zeigt die Programmdauer, und eine der Leuchten 4 blinkt.

4. Falls gewünscht, wählen Sie die Zusatz-Optionen 7 - 9. Die Leuchte über der gewählten Taste leuchtet.

5. Drücken Sie Taste 10 Startvorwahl so oft, bis das Display 3 die gewünschte Verzögerungsdauer anzeigt, 00:00, 01:00, 02:00 ... 23:00, 00:00 (00:00 = Keine Verzögerung). Oberhalb der Taste leuchtet die LED.

6. Drücken Sie die Taste 6 Start/Pause, um den Countdown der Startverzögerung zu starten. Das Display 3 zeigt minutengenau an, wie lange es dauert, bis das Programm startet, z.B. „03:58“. Nach Ablauf der Verzögerungszeit startet das Programm selbsttätig. Das Display zeigt die Restdauer an.

Vor dem Programmstart können Sie die eingestellte Verzögerungszeit ändern oder löschen:

1. Taste 6 Start/Pause drücken. Die LED blinkt.
2. Schritte 5. und 6. wiederholen.

Zur raschen Unterbrechung der Startzeitvorwahl:

1. Drehen Sie den Programmwähler 2 auf „0“.
2. Wählen Sie das Programm neu aus.
3. Starten Sie das Programm mit der Taste 6 Start/Pause sofort, oder stellen Sie die Startverzögerung neu ein, wie oben beschrieben.

Programmtabelle

Programm	Wäscheart / Verschmutzung / Bemerkung	Wäschemenge (kg)	Wasch-/Pflege mittel■ muss / □ kann in Kammer			Option● muss /○ kann verwendet werden			Schleu dem max. (U/min.)e)	Programmdauer ca. (Min.)g)	Wasserverbrauch ca. (Liter)	Energieverbrauch ca. (kW)
			Vorwäschese) b)	Hauptwäsche	Weichspülen	Schleuderdrehzahl	Kurz c)	Wasser plus d)
Voll-Programme
Kochwäsche 95°	Kranken- und Säuglingswäsche	7,0	- ■	□	○	○		○	1400 / 1200g)	165	60 2	19
Baumwolle 60° f)	Bett-, Tisch- und Unter wäsche, Hand-tücher, Ober hemden, T-Shirts, Jeans usw. aus Baumwolle bzw. Leinen	7,0	150 47	0,74□	○	○		○		150	49 0	75
		3,5
Buntwäsche 60° + Vorwäsche			■	■	□	○	-	○		162	59 1	32
Buntwäsche 60° Intensiv 7,0			- ■	□	○	-	○			165	49 1	19
Buntwäsche 60° Leichtbügeln 3			- ■	□	○	○		○	1000	126	49 1	14
Baumwolle 40° f)		7,0	131 47	0,66□	○	○		○	1400 / 1200g)	131	49 0	74
		3,5
Buntwäsche 30°		7,0	- ■	□	○	○		○		87	49 0	64
Buntwäsche 30° 17' Kurz		2,0	- ■	□	○	●		○	1000	17	40 0	17
Buntwäsche 15°		7,0	- ■	□	○	○		○	1400 / 1200g)	107	49 0	18
Pflegeleicht 60°	Blusen, Hemden, Kittel aus Synthetik (Poly ester/Poly amid oder ähnliche Misch-gewebe.	3,5	- ■	□	○	○		○	1000	113	46 0	97
Pflegeleicht 60° + Vorwäsche			■	■	□	○	-	○		143	54 1	30
Pflegeleicht 40°			- ■	□	○	○		○		87	43 0	56
Feinwäsche 40°	Gardinen und empfindliche Textilien, z. B. aus Viskose	3,0	- ■	□	○	○		○	700	57	58 0	48
Feinwäsche 30°			- ■	□	○	○		○		51	58 0	39
Wolle 30°	Textilien aus Wolle mit Kennzeichnung „maschinen wasch-bar“ oder Woolmark-Wollsiegel	2,0	- ■	□	○	○		○	800d)	47	42 0	20
Handwäsche 30°		1,5		■	□	○	○	○	800	48	50 0	25
MIX 30°	Leicht bis normal verschmutzte Wäsche aus Baumwolle und/oder Synthetik	3,5	- ■	□	○	○		○	1000	71	43 0	35
Teil-Programme
Weichspülen	Weichspülen / Stärken h)	7,0	-	-	■	○	-	-	1000	15	18 0	02
Abpumpen	Abpumpen ohne Schleudern	7,0	-	-	-	-	-	-	-	3	-	0,001
Schleudern		7,0	-	-	-	○	-	-	1400 / 1200g)	14	-	0,03

a) ca. 15 Min. länger; etwas höherer Wasser- und Energieverbrauch.
b) Kein Flüssigwaschmittel für die Hauptwäsche verwenden, wenn zusätzlich Vorwäsche ausgewählt wurde.
c) Ca. 30 Min. kürzere Programmdauer; etwas niedrigerer Energieverbrauch durch kürzere Programmdauer.
d) Je nach Programm; 15-22 Liter mehr Wasserverbrauch bei voller Ladung (je nach Programm); etwas höherer Energieverbrauch.
e) Schleuderdrehzahl vorgegeben.

f) Referenzprogramme für die Energieeffizienzklasse. Der tatsächliche Verbrauch hängt von den Betriebsbedingungen ab (siehe Technisches Datenblatt).
g) Schleuderdrehzahl unterschiedlich je nach Modell
h) Nur Flüssigstärke verwenden, keine Pulverstärke; Pack ungs angaben beachten!
j) Um die Wäsche zu schonen, ist bei diesen Programmen die max. Schleuderdrehzahl begrenzt.
k) Durch verschiedene Einflüsse wie z.B. die Wassertemperatur oder das Unwuchtsystem kann sich die Laufzeit erheblich verlängern.

Pflege und Wartung

Stromschlaggefahr!

Netzstecker vor jeder Reinigung ziehen.

Gerät nie mit einem Wasserstrahl abspritzen! Lebensgefahr durch Stromschlag!

Regelmäßige Kontrolle

können Sie vor unliebsamen Überraschungen bewahren und die Funktionstüchtigkeit Ihrer Waschmaschine erhalten. Kontrollieren Sie in regelmäßigen Abständen und bei ungewöhnlichen Anzeichen

• die Verschraubungen des Zulaufschlauches bei auf gedreh tem Wasserhahn: fest? Dicht?
• den Sitz des Ablaufschlauches am Waschbecken-/Bade wannen rand bzw. am Siphon: sicher? Fest?
• den Sitz der Ablaufschlauchs: sitzt er dort, wo er aus dem Gehäuse austritt, fest im Halteclip?
• Ggf. die Verbindungsstellen einer Schlauchverlängerung: Schellen fest? Verbindung dicht?
• den Zustand von Zulauf- und Ablaufschlauch: spröde? Rissig? Verknickt? Ggf. durch Technik-Service austauschen las sen.
• Fremdkörperfalle: fest verschlossen? Mindestens 1-mal im Jahr auf Fremdkörper, Knöpfe, Büro klammern etc. überprüfen.
• die Falte der Gummimanschette regelmäßig auf Fremdkörper überprüfen.
  – die Trommel auf Fremdkörper wie Büroklammern; die Trommel könnte Rostfl ecken durch Flugrost bekommen.

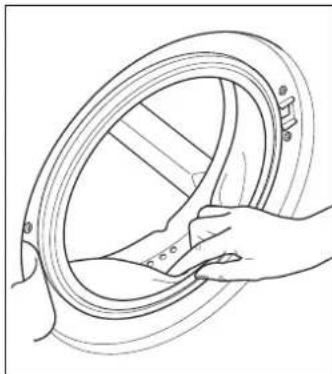

Einfülltür reinigen

• Keine scharfen oder schmirgelnden Putzmittel benutzen; diese schaden den Oberfl ächen.
• Einfülltür mit weichem feuchten Tuch abwischen; sanft trockenwischen, auch die Gummimanschette und das Türglas.
  – Trockenhalten, damit die Lackierung lange hält.
• Gummimanschette sorgsam behandeln: nicht mit spitzen oder scharfen Teilen verletzen!

• Feucht auswischen, wenn Stärke oder Formspüler benutzt wurden.
• Nach dem Waschen Einfülltür geöffnet lassen, damit die Feuchtigkeit verdunsten kann.

Einspülschublade reinigen

1. Entriegelungshebel b hinten in der Kammer nach unten drücken und Schublade ganz herausziehen.
2. Einsatz a für Flüssigwaschmittel in Kammer ☺ nach hinten herausdrücken.
3. Saugheber aus Kammer 🌐 herausnehmen.
4. Schublade, Saugheber und Einsatz unter fließendem warmen Wasser ausspülen.
5. Waschmittelreste in der Schubladenführung und verstopfte Einspritzdüsen (oben in der Schubladenöffnung) vorsichtig mit kleiner Spül- bzw. Flaschenbürste oder Zahnbürste reinigen – keine scharfkantigen oder spitzen Werkzeuge benutzen!
6. Einsatz wieder richtig in die mittlere Kammer und Saugheber in die rechte Kammer einsetzen und Schublade in das Gerät schieben.

b a

Wasserzulaufsieb reinigen

Die beiden Wasserzulaufsiebe reinigen Sie bitte...

• mindestens 1-mal im Jahr, bei sehr kalkhaltigem, „har tem“ Wasser öfter;

• wenn kein Wasser einläuft und deshalb alle LEDs periodisch je 3 Mal blinken (Störung F3).

• Wasserhahn zu dre hen! Gerät ausschalten.

• Zulaufschlauch vom Was ser hahn abschrauben.
• Das Sieb 21 vorsichtig, z.B. mit einer Pinzette aus der Überwurfmutter herausnehmen und mit einer kleinen weichen Bürste reinigen.
• Sieb 21 wieder einsetzen und Zulaufschlauch wieder am Wasserhahn anschrauben.
• Zulaufschlauch vom Gerät abschrauben.
• Dichtung in der Rückwand mit einer geeigneten Zange herausziehen, reinigen und wieder einsetzen.
• Zulaufschlauch wie der „gut hand fest“ anschrauben.
• Wasserhahn aufdrehen. Alles auf Dichtigkeit prüfen!

21

Fremdkörperfalle reinigen / Restwasserentleerung

Reinigen Sie die Fremdkörperfalle regelmäßig. Denn wenn das Gerät nicht ordnungsgemäß abpumpt oder nicht schleudert, müssen Sie eine Notentleerung vornehmen.

Verbrühungsgefahr

durch heiße Waschlauge! Waschlauge abkühlen lassen!

Überschwemmungsgefahr!

Bei einer Notentleerung können erhebliche Mengen Wasser aus tre ten.

Achtung!

Nach der Reinigung muss die Fremdkörperfalle richtig verschlossen sein, sonst läuft beim Waschen Wasser aus!

1. Gerät ausschalten und Netzstecker ziehen.

2. Wasserhahn fest zudrehen.

3. Sockelblende 12 mit einem flachen Gegenstand öffnen. Dabei genau an der 12-Uhr-Position ansetzen. Die Fremdkörperfalle wird sichtbar.

4. Einen sehr fl achen Behälter darunter stellen.

5. Zuerst das Wasser aus der Waschmaschine durch das Ableitungsrohr ablassen.

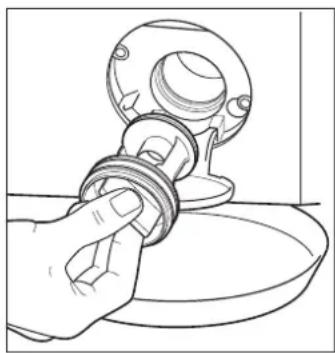

1. Fremdkörperfalle langsam gegen den Uhrzeigersinn drehen und herausnehmen.
2. Fremdkörperfalle gründlich reinigen und alle Fremdkörper und Flusen aus der Öffnung entfernen.
3. Prüfen Sie, ob sich der Pumpenflügel der Laugenpumpe ganz hinten in der Öffnung frei drehen lässt.
4. Fremdkörperfalle wieder einsetzen und im Uhrzeigersinn bis zum Anschlag fest schließen.
5. Sockelblende wieder zuklappen.
6. Vor dem nächsten Waschgang: Etwa 1 Liter Wasser in die Einspülschublade gießen, um das Gerät für den Waschgang vorzubereiten.

Achtung bei Frostgefahr!

Steht Ihr Gerät in einem frostgefährdeten Raum, kann bei einer Temperatur unter 0 °C der Wasserrest im Gerät gefrieren. Um Beschädigungen am Ge rät zu vermeiden, muss das Restwasser nach jedem Waschgang abgelassen werden.

• Entfernen Sie die Fremdkörperfalle wie unter „Fremdkörperfalle reinigen/ Restwasserentleerung“ beschrieben, und kippen Sie das Gerät zu zweit leicht nach vorne, um das verbleibende Wasser ablaufen zu lassen.
• Schrauben Sie den Zulaufschlauch vom Wasserhahn ab und entfernen Sie den Ablaufschlauch vom Waschbecken oder Siphon, um das Restwasser ablaufen zu lassen.

Entkalken?

Bei richtiger Waschmitteldosierung ist ein Entkalken nicht erforderlich. Bei Bedarf ausschließlich Entkalkungsmittel mit Korrosionsschutz für Waschmaschinen verwenden, keinen Essig!

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung be sei ti gen lässt.

Problem Ursachen, Lösungen,	Tipps
Gerät funktioniert nicht (LED 4 leuchtet nicht).	Netzstecker sitzt nicht richtig in der Steckdose.Steckdose hat keine Spannung.Sicherung ist nicht intakt (mit einem anderen Gerät, z.B. einer Tischlampe, prüfen).
Waschprogramm läuft nicht an.	Kein Programm eingestellt.
Waschprogramm läuft nicht und eine der LED 4 blinkt.	Taste6 Start/Pausenoch nicht gedrückt.
Waschprogramm läuft nicht, das Display zeigt F2 und die LED 4 blinkt dauerhaft je 2 Mal.	Einfülltür nicht geschlossen. Fest zudrücken.
Waschprogramm läuft nicht, das Display zeigt F3 und alle LEDs blinken periodisch je 3 Mal (nach ca. 4 Minuten).	Wasser läuft nicht ein.Wasserhahn ist nicht geöffnetWasserzulaufsieb ist verstopft.Zulaufschlauch ist geknickt.
Gerät steht unruhig oder vibriert.	Transportsicherung wurde nicht ausgebautGerät wurde nicht richtig aufgestellt.In der Trommel befinden sich ungleichmäßig verteilte oder schwere Wäschestücke.
Während des Waschgangs entsteht zu viel Schaum.	Zu viel Waschmittel dosiert.Waschmittel ist nicht waschmaschinengeeignet.
Waschzeit ist länger als gewöhnlich.	Zulaufendes Wasser hat sehr niedrige Temperatur. Die Programmdauer kann sich um bis zu 60% verlängern. Die Waschmaschine funktioniert normal.Das Gerät hat wegen ungleichmäßig angeordneter Wäschestücke in der Trommel das Unwucht-Kontrollsystem aktiviert. Es arbeitet normal.Netzspannung ist zu niedrig.Es gab einen Stromausfall. Die Waschzeit verlängert sich um die Dauer des Stromausfalls.
Gerät schleudert nicht oder Schleuderleistung ist zu gering.	Unwucht-Korrektursystem arbeitet. Wegen der schlechten Anordnung der Wäschestücke in der Trommel hat die Waschmaschine die Schleuderdrehzahl automatisch gesenkt. Wir empfehlen, die Maschine nicht nur mit großen, sondern mit großen und kleinen Wäschestücken zu befüllen.
Waschlauge/Spülwasser läuft nicht ab, wird nicht vollständig oder nur sehr langsam abgepumpt (die LEDs blinken periodisch je 7 Mal.)	Ablaufschlauch ist geknickt, verdreht, hängt im Wasser, hängt zu hoch (max. 100 cm!).Fremdkörperfalle ist verstopft.
Wasser läuft selbsttätig ab. • Ablaufschlauch ist abgerutscht oder hängt zu niedrig (mind. 60 cm!).
Wasser läuft aus („Gerät leckt“).	Zulauf- und Ablaufschlauch sind nicht fest genug verschraubt.Fremdkörperfalle ist nicht richtig verschlossen.
Einfülltür lässt sich nicht öffnen.	Nach Programmende das Blinken der LEDs4abwarten.
Stromausfall – und Wasser in der Trommel.	Gerät ausschalten, Waschlauge abkühlen lassen! Dann Restwasserentleerung durchführen.
Gerät steht mitten in einem laufenden Programm für mehrere Minuten still und läuft scheinbar nicht weiter	Möglicherweise wurde das Waschmittel überdosiert; Programm wird automatisch unterbrochen, um Schaum zu vermindern. Dies kann sich mehrmals wiederholen, bis das Programm fortgesetzt werden kann.
Auf der Wäsche befi nden sich Fettfl usen.	Wäsche war sehr fetthaltig. Verwenden Sie am besten flüssiges Waschmittel.Zu wenig Waschmittel dosiert.
Wäsche ist nicht richtig sauber.	Waschmittel wurde nicht nach Wäscheverschmutzung und Wasserhärte dosiert.Auswahl von Waschprogramm und Waschmittel stimmen nicht.Waschtemperatur war zu niedrigFlecken wurden nicht vorbehandelt.Trommel war zu voll.
Wäsche ist verfärbt. Wäsche wurde zu heiß gewaschen.Sie haben Weißen und Buntes nicht getrennt.
Farben der Wäsche verblassen.	Waschmittel enthielt Bleichmittel.Sie haben Fleckensalz wurde benutzt (Fein- oder Colorwaschmittel verwenden!).
Auf der Wäsche sind Weichspülerfl ecken.	Weichspüler wurde überdosiert.
Weichspüler/Pfl egemittel wurden nicht eingespült.	Saugheber in Kammerder Einspülschublade ist verstopft oder nicht richtig eingesetzt.Pflegemittel sind zu dickflüssig –vorher mit etwas Wasser verrühren.Wasser läuft mit zu wenig Druck ein. Prüfen, ob Wasserhahn ganz geöffnet, Zulaufschlauch geknickt oder eingefroren, Wasserzulaufsieb verstopft ist.
Auf der Wäsche sind weiße Waschmittelrückstände.	Meistens Ablagerungen unlöslicher Enthärter im Waschmittel. Spülen Sie die Wäsche noch einmal oder bürsten Sie die Rückstände ab. Verwenden Sie in zukunft Waschmittel, die kein Zeolith enthalten.Waschmitteldosierung ist nicht korrekt.
Wäsche hat Stockflecken.	Feuchte, getragene Wäsche wurde eventuell in der Waschtrommel aufbewahrt.
Wäsche ist beschädigt Waschprogramm, Temperatur, Zusatzfunktionen und ggf. Schleudrehzahl wurden nicht auf die Wäsche abgestimmt.

Störungsanzeigen

Das Selbstdiagnosesystem Ihrer Waschmaschine kann viele Störungen selbsttätig erkennen. Dann weisen die folgenden Anzeigen auf die Art der Störung hin. Tritt die Störung nach der Behebung erneut auf, verständigen Sie unseren Technik-Service.

Störungsanzeigen Ursachen, Lösungen, Tipps
F1:Alle LEDs blinken periodisch 1 Mal	Der Temperatursensor hat keine Verbindung zur Elektronik. Gerät für einige Sekunden ausschalten und Waschprogramm wiederholen. Falls sich die Störung wiederholt, den Kundendienst verständigen.
F2:Die LED "Waschen" blinkt dauerhaft je 2 Mal.	Waschprogramm läuft nicht.Einfülltür nicht geschlossen. Fest zudrücken.
F3:Alle LEDs blinken periodisch je 3 Mal (ca. 4 Minuten nach dem Programmstart).	Wasser läuft nicht ein.Wasserhahn ist nicht geöffnet.Wasserzulaufsieb ist verstopft.Zulaufschlauch ist geknickt.
F4:Alle LEDs blinken periodisch 4 Mal.	Die eingestellte Schleuderdrehzahl des Programms wurde nicht erreicht.Der Kontakt zum Drehzahlsensor ist unterbrochen.Motor ist überlastet wegen zu hohen Wasserniveaus oder zu großer Wäschemenge.Störung am Motor.Gerät für einige Sekunden ausschalten und Waschprogramm wiederholen. Falls sich die Störung wiederholt, den Kunden-dienst verständigen.
F5:Alle LEDs blinken periodisch 5 Mal.	Die Funktion der Waschmaschine ist gestört.Motor ist überlastet bzw. gestört.Gerät für einige Sekunden ausschalten und Waschprogramm wiederholen. Falls sich die Störung wiederholt, den Kunden-dienst verständigen.
F6:Alle LEDs blinken periodisch 6 Mal.	Temperatur des Waschprogramms wurde nicht erreicht.Ausfall des Heizelements.Zuführung von zu kaltem Wasser.Manuelles Nachfüllen von Wasser.Gerät für einige Sekunden ausschalten und Waschprogramm wiederholen. Falls sich die Störung wiederholt, den Kunden-dienst verständigen.
F7:Alle LEDs blinken periodisch 7 Mal.	Ablaufschlauch ist geknickt, verdreht, hängt im Wasser, hängt zu hoch (max. 100 cm!).Fremdkörperfalle ist verstopft.

Unser Service

Gefahr!

Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Sollten Sie den Fehler nicht selbst beheben kön nen, wenden Sie sich an unser Experten-Team:

Im Störungsfall oder wenn Sie ein Ersatzeil benötigen, wenden Sie sich an unseren Technik-Service:

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung: Waschvollautomat

WA 71430 DI / WA 71230 DI

Bestellnummer: 872 777 / 700 228

Experten-Team

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr Sa. 8 ^00 – 16 ^00 Uhr

(0,14 Euro/Minute Festnetz/Mobilfunk max. 0,42 Euro/Min.)

Technik-Service

Tel.: [phone] (0,14 Euro/Minute Festnetz/Mobilfunk max. 0,42 Euro/Min.)

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem rechts abgebildeten Symbol gekennzeichnet.

Stichwortverzeichnis

A

abbrechen, Programm 23

Abfl ussquerschnitt 10

Ablaufschlauch 10

Ablauf, Wasser- 10

Abpumpen 21

akustisches Signal 24

Anschluss, Elektrischer 12

Anschluss, Wasser- 10

ausrichten 9

Ausstattungsmerkmale 2

Automatische Laugenabkühlung 19

B

Bedienelemente 6

Bestellnummer 34

Bestimmungsgemäßer Gebrauch 2

Buntwäsche, Programm 19

D

Die erste Benutzung 12

Display 20,22,25

Dosierung, Waschmittel- 17

E

Einbau 8

Einfülltür 6,22

Einfülltür reinigen 27

Einspülschublade 6,18

Einspülschublade reinigen 28

Elektrischer Anschluss 12

Entkalken 30

Entsorgung 35

Erstickungsgefahr 4

Explosionsgefahr 5

F

Fehlersuchtabelle 31

Feinwäsche, Programm 20

Fettfl usen 32

fi lzt nicht 13

Fremdkörperfalle reinigen 29

Frostgefahr 30

G

Gardinen 13

Gefahren 4

Gerätebezeichnung 34

H

Handwäsche 20

K

Kochwäsche, Programm 19

Korrektursystem, Unwucht- 21

Kundendienst.Siehe Service

Kurz, Programm 21

L

Laugenabkühlung, Automatische 19

Laugenpumpe 30

Leckage 31

Lieferumfang 2

M

Mengenautomatik, Dynamische 14

Mindestmaße, Nische 8

N

Netzkabel/Netzstecker 6

nicht fi Izend 13

Nischenmaße 8

Notentleerung 29

0

Option

Kurz 21

Schleuderdrehzahl 20

Wasser plus 21

P

Pfl ege 27

Pfl egekennzeichnung/-symbole 13

Pfl egeleicht, Programm 19

Probleme 31

Programm(e) 19,21,26

Feinwäsche 20

Kochwäsche/Buntwäsche 19

Mischwäsche 20

Pfl egeleicht 19

Wolle 20

Programmdauer 22

Programmdauer/Restzeit 26

Programmende 23

Programm Handwäsche 20

Programm-Optionen 20

Programmstart verzögern 25

Programmtabelle 26

Programm unterbrechen 23

Programm wählen und starten 22

Programmwähler 22,23,25

Programm ab-/unterbrechen/wechseln 23

Pumpenfl ügel 30

R

Reparaturen 34

Restwasserentleerung 29

S

Schaum 31

Schlauch

Ablauf- 10

Zulauf- 11

Schlauchhalter 10

Schlauchlänge 10

Schleuderdrehzahl 20

Schleuderleistung 31

Schleudern 21

Schraubanschluss 11

Schraubfüße 9

Service 34

Sicherheitshinweise 4

Sockelblende 29

Spülstopp 21

Standort, geeigneter 8

Stärken 26

Starten, Programm 22

Startvorwahl 25

Stockfl ecken 32

Störung 31

Störungsanzeigen 33

Stromschlaggefahr 4

T

Teil-Programm

Abpumpen 21

Schleudern 21

Weichspülen 21

Temperatur 22,25

Textil-Etikett 13

Transport 7

Transport/-sicherungen 7

Trommel reinigen 27

U

Überschwemmungsgefahr 5

Überwurfmutter 11

Umweltschutz 35

Undichtigkeit 5

Unterbau 8

Unterbrechen, Programm 23

Unwucht-Korrektursystem 21

V

Verbrauchswerte 26

Verbrühungsgefahr 5

Verletzungsgefahr 4

Verpackungs-Tipps 35

Verzögerungsdauer 25

Voll-Programme 19

Vorwäsche/-Taste 26

W

Wartung 27

Wäsche

einfüllen 14

sortieren 13

Wäschegewichte 14

Wäschemenge, richtige 14

Wäsche sortieren 13

Waschmaschinenfest 13

Waschmittel 15,18

Dosierung 17

Kammer 18

Waschmittelkammer 18

Waschmittelrückstände 32

Wasser-Ablauf 10

Wasserdruck 11

Wasserhärtebereich 17

Wasser plus, Option 21

Wasserschutz-System 11

Wasser-Zulauf 11

Wasserhärte 17

Wasserverbrauch 26

Wasserzulaufsieb reinigen 28

Weichspülen 21,26

Weichspülerfl ecken 32

Wolle, Programm 20

Wollsachen 13

Z

Zulauf-Schlauch 11

Technisches Datenblatt

Datenblatt für Haushaltswaschmaschinen nach Verordnung (EU) Nr 1061/2010

Hersteller Hanseatic
Typ/Bezeichnung WA 71430 DI / WA 71230 DI
Bestell-Nummer 872 777 / 700 228
Fassungsvermögen 7kg
Energieeffi zienzklasse1)	A+++
jährlicher Energieverbrauch2)	173
Energieverbrauch Baumwolle 60 °C bei voller Befüllung 0,75 kWh
Energieverbrauch Baumwolle 60 °C bei Teilbefüllung 0,74 kWh
Energieverbrauch Baumwolle 40 °C bei Teilbefüllung 0,66 kWh
gewichtete Leistungsaufnahme im Aus-Zustand 0,32 W
gewichtete Leistungsaufnahme im unausgeschalteten Zustand 0,91 W
gewichteter jährlicher Wasserverbrauch3)	10780 Liter
Schleudereffi zienzklasse4)	B
maximale Schleuderdrehzahl	1400 U/min (Modell WA 71430 DI)1200 U/min (Modell WA 71230 DI)
Restfeuchte	50 % (Modell WA 71430 DI53 % (Modell WA 71230 DI)
Programme, auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen5)	Baumwolle 40° und 60°
Programmdauer Baumwolle 60 °C bei voller Befüllung 150 min
Programmdauer Baumwolle 60 °C bei Teilbefüllung	150 min
Programmdauer Baumwolle 40 °C bei Teilbefüllung	131 min
Geräusch-Emission beim Waschen	58 dB(A) re 1 pW (ModellWA 71430 DI und WA 71230 DI)
Geräusch-Emission beim Schleudern	72 dB(A) re 1 pW (Modell WA 71430 DI)69 dB(A) re 1 pW (Modell WA 71230 DI)
Einbauart unterbaufähig
Höhe	85 cm
Breite	60 cm
Tiefe (mit Anschlüssen)	60 cm
Gewicht (leer)	ca. 78 kg
max. Leistungsaufnahme	2300 W
Netzspannung / Frequenz	230 V / 50 Hz
Absicherung	10 A
Wasserdruck (Fließdruck)	0,5 ... 8bar = 50 ... 800 kPa

kWh

1) A +++ = sehr geringer Energiebedarf bis D = sehr hoher Energiebedarf
2) auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
3) auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
4) A = sehr gute Schleuderwirkung - G = sehr schlechte Schleuderwirkung

5) Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Das Gerät entspricht den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

– Niederspannung 2006/95/EG

– Elektromagnetische Verträglichkeit 2004/108/EG

- Umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte 2009/125/EG

Hinweis: Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung der Wäsche, Wasserhärte, Waschmittelmenge etc. stark abweichen.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.
