BEDIENUNGSANLEITUNG JWG14750W Juno Electrolux

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

4 juno-electrolux Inhalt

Inhalt

Sicherheitshinweise ....5

Gerätebeschreibung ....7

Bedienblende 8

Anzeige 9

Verwendung ......11

Tipps zum Waschen......16

Waschprogramme....19-21

Programminformationen .....22

Reinigung und Pflege......23

Was tun, wenn....27

Technische Daten 31

Verbrauchswerte....31

Aufstellen....32

Umweltschutz....38

In der vorliegenden Benutzerinformation werden folgende Symbole verwendet:

Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Installation und dem ersten Gebrauch die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Geräts über Gebrauch und Sicherheit informiert ist.

Allgemeine Sicherheitshinweise

●Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.
- Während des Waschens mit hohen Temperaturen kann das Glas der Tür heiß werden. Berühren Sie es daher nicht!
●Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.
- Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.
●Verwenden Sie nur die empfohlenen Waschmittel- und Weichspülermengen. Zu viel Waschmittel kann die Textilien schädigen. Beachten Sie die vom Hersteller empfohlenen Mengenangaben.
- Kleine Gegenstände wie z.B. Socken, Schnürsenkel oder Gürtel können zwischen Behälter und Trommel rutschen. Stecken Sie daher solche

kleinen Gegenstände vor dem Waschen in ein Wäschenetz oder einen Kopfkissenbezug.

• Benutzen Sie Ihre Waschmaschine nicht zum Waschen von Materialien ohne Saum oder zerrissenen Stoffen.
• Nach dem Waschen und zum Reinigen und Warten der Maschine sollten Sie immer den Netzstecker ziehen und den Wasserhahn zudrehen.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Aufstellen

• Dieses Gerät ist schwer. Vorsicht beim Transport.
• Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

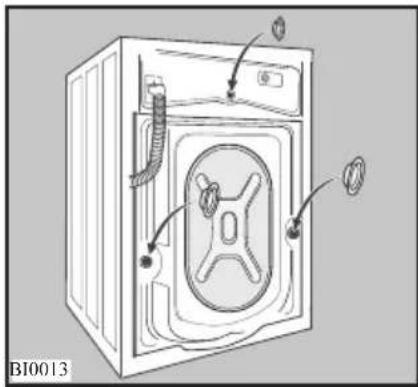

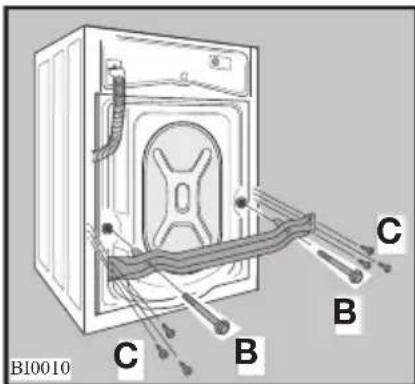

  ●Alle Transportsicherungen und Verpackungsmaterialien müssen entfernt werden. Bei Missachtung dieser Anweisung können ernsthafte Schäden am Produkt und in der Wohnung entstehen. Siehe den entsprechenden Abschnitt in der Benutzerinformation.
  ●Vergewissern Sie sich nach dem Aufstellen, dass das Gerät nicht auf dem Wasserzulauf- oder Ablaufschlauch steht und dass das Netzkabel nicht eingeklemmt wird.

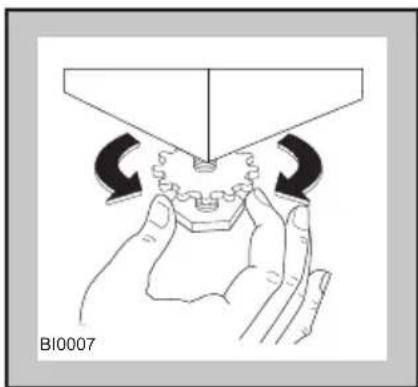

  ●Wird die Maschine auf einem Teppichboden aufgestellt, stellen Sie mit den Schraubfüßen die Höhe so ein, dass ausreichende Luftzirkulation gewährleistet ist

• Überprüfen Sie nach dem Aufstellen der Maschine sämtliche Schläuche und Anschlüsse auf Dichtheit.

• Wenn das Gerät an einer frostgefährdeten Stelle aufgestellt wird, lesen Sie bitte das Kapitel "Frostschutzmaßnahmen".
  ● Installationsarbeiten zum Aufstellen dieses Gerätes dürfen nur von einem qualifizierten Installateur oder einer kompetenten Fachkraft ausgeführt werden.

• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder einer Fachkraft ausgeführt werden.

Verwendung

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke benutzt werden.
• Waschen Sie nur Textilien, die für Maschinenwäsche geeignet sind. Beachten Sie die Pflegesymbole auf den Textiletiketten.
• Überfüllen Sie das Gerät nicht. Siehe den entsprechenden Abschnitt in der Benutzerinformation.
• Kontrollieren Sie vor dem Waschen, dass alle Taschen leer sind und dass alle Knöpfe und Reißverschlüsse geschlossen sind. Waschen Sie keine ausgefransten oder zerrissenen Textilien und behandeln Sie Farb-, Tinten-, Rost- und Grasflecken vor dem Waschen separat. Bügel-BHs dürfen nicht in der Maschine gewaschen werden.
• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in der Maschine gewaschen werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten ausgewaschen werden, bevor das Kleidungsstück in das Gerät gegeben wird.
  ●Ziehen Sie niemals am Netzkabel, um den Stecker aus der Steckdose zu ziehen; sondern immer am Stecker.
• Benutzen Sie die Waschmaschine niemals, wenn das Netzkabel beschädigt ist, oder die Bedienblende,

die Arbeitsplatte oder der Sockel so beschädigt sind.

Sicherheit von Kindern

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.
  ●Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern
  ●Bewahren Sie Waschmittel außer Reichweite von Kindern auf.

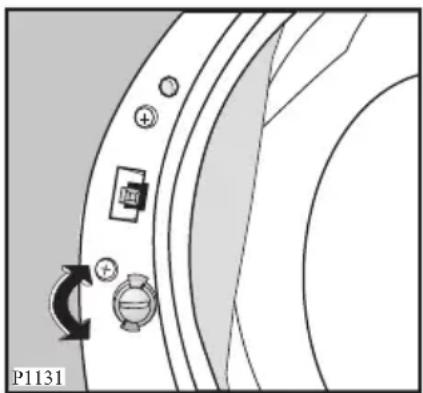

• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel klettern. Sichern Sie die Tür gegen unbeabsichtigtes Zufallen mit der Kindersicherung, um zu verhindern, dass sich kleine Kinder oder Haustiere beim Spielen im Gerät einschließen. Zur Aktivierung der Kindersicherung drehen Sie den Knopf in der Tür (ohne Druck) nach rechts, bis sich die Kerbe in horizontaler Position befindet. Falls nötig, benutzen Sie hierzu eine Münze.

Um diese Funktion zu deaktivieren und die Tür wieder schließen zu können, drehen Sie den Knopf nach links, bis die Kerbe wieder in vertikaler Position ist.

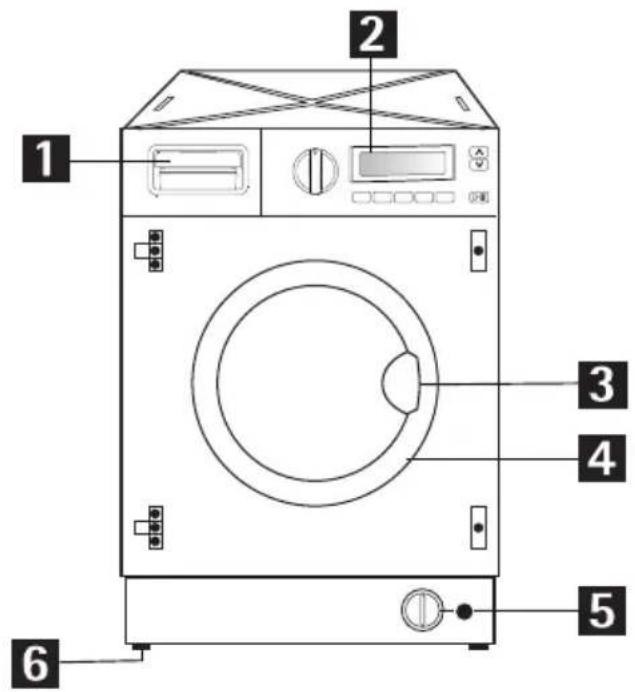

Gerätebeschreibung

Ihr neues Gerät erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie.

Das New Jetsystem ermöglicht die volle Ausnutzung des Waschmittels und reduziert den Wasserverbrauch.

1 Waschmittelschublade
2 Bedienblende
3 Türgriff

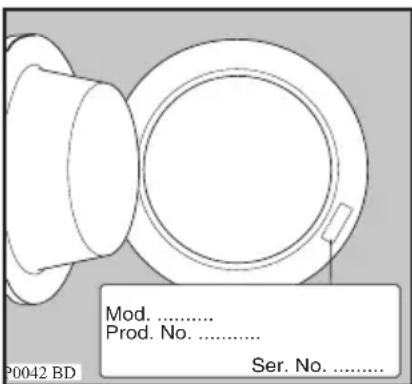

4 Typenschild

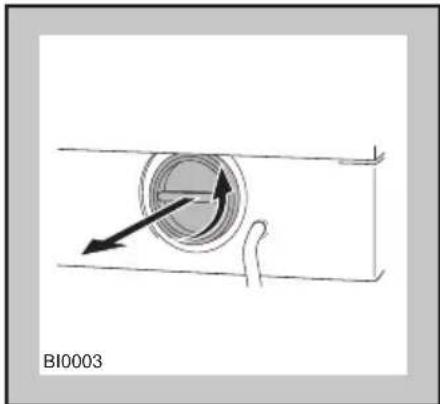

5 Laugenpumpe
6 Einstellbare Schraubfüße

1 2 3 4 5 6

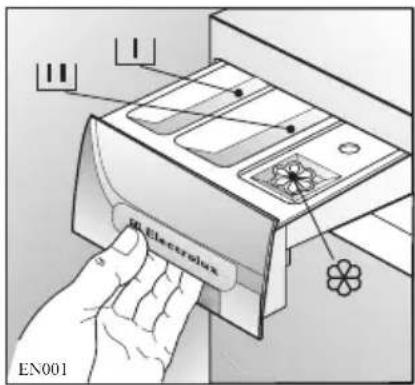

Waschmittelschublade

Waschmittelfach für Vorwäsche. Das Vorwaschmittel wird zu Beginn des Waschprogramms eingespült.

Fach für Waschpulver oder Flüssigwaschmittel für den Hauptwaschgang.

Fach für flüssige Pflegemittel (Weichspüler, Stärke)

Electrolux EN001

Bedienblende

13

1 Programm-Wahlschalter
2 Temperatur-Taste
3 Taste Schleuderdrehzahl
4 Taste Bügelquick
5 Taste Extra Spülen
6 Zeitvorwahl-Taste
7 Anzeige
8 Start-/Pause-Taste
9 Time Manager (Zeiteinstellung)

Anzeige

Im Display werden folgende Informationen angezeigt:

7.1 Temperaturwert
7.2 Temperatursymbole 📁, Kalt

Während des Waschvorgangs wird das Temperatursymbol animiert, um anzuzeigen, dass die Maschine mit dem Aufheizen des Wassers in der Wanne begonnen hat.

7.3 Schleuderdrehzahlwert
7.4 Schleuderdrehzahlsymbole: Ohne Schleudern 📋, Spülstopp Nachtprogramm

Während des Schleuderns wird die Spirale animiert.

Die Option Kein Schleudern

unterdrückt alle Schleuderphasen und erhöht in einigen Programmen die Anzahl der Spülgänge.

Spülstopp: Bei Spülstopp wird das Wasser des letzten Spülgangs nicht abgepumpt, so dass die Wäschestücke möglichst wenig knittern. Nach Abschluss des Programms blinken im Display drei

0.00, das Symbol 7.10 htet, die Kontrolllampe von Taste 8 ist erloschen, und die Einfülltür ist verriegelt, weil das Wasser noch abgepumpt werden muss.

Zum Abpumpen des Wassers lesen Sie bitte das Kapitel «Am Programmende».

Nachtprogramm: wird diese Option ausgewählt, dann pumpt das Gerät das Wasser des letzten Spülgangs nicht ab, damit die Wäsche nicht knittert.

Da bei diesem Waschgang nicht geschleudert wird, ist dieser geräuscharm und kann nachts oder zu Tageszeiten mit günstigeren Stromkosten eingestellt werden. Bei einigen Programmen werden die Spülgänge mit mehr Wasser durchgeführt.

Nach Abschluss des Programms blinken im Display drei 0.00, das Symbol 7.10 leuchtet, die Kontrolllampe von Taste 8 ist erloschen, und die Einfülltür ist verriegelt, weil das Wasser noch abgepumpt werden muss.

Zum Abpumpen des Wassers lesen Sie bitte das Kapitel «Am Programmende».

7.5 Options-Symbole [wenn

verfügbar]: Bügelquick, Extra Spülen.

7.6 Kindersicherung:

(siehe das

Kapitel «Vor der ersten Inbetriebnahme»)

7.7 Verschmutzungsgrad-

Symbole::Intensiv

Normal/Täglich, Leicht/Kurz

Extra Kurz

7.8 Dauer des ausgewählten Programms/Programmende/Startzeitvorwahl/falsche Wahl einer Zusatzfunktion/Alarmcodes

Nach der Programmwahl wird die Dauer in Stunden und Minuten angezeigt (zum Beispiel 2.05).

Die Dauer wird automatisch aufgrund der maximal empfohlenen Beladung für jede Wäscheart errechnet. Nach dem Programmstart wird die verbleibende Zeit im Minutentakt aktualisiert.

/Programmende

Nach Abschluss des Programms werden drei blinkende Nullen angezeigt, das Symbol 7.10cht, und die Tür kann geöffnet werden.

Standby-Modus

Wird Ihre Wäsche nicht innerhalb von 10 Minuten nach Programmende entnommen, schaltet sich das Display ab und das Energiesparsystem wird aktiviert.

Nur die Kontrolllampe der Taste 8 blinkt und weist darauf hin, dass das Gerät abgeschaltet werden muss.

Drücken Sie eine beliebige Taste, um den Energiesparmodus zu verlassen und ein anderes Waschprogramm zu wählen oder das Gerät abzuschalten.

/Falsche Optionswahl

Ist eine Option nicht mit dem eingestellten Waschprogramm kombinierbar, wird die Meldung Err einige Sekunden lang unten in der Anzeige angezeigt, und die rote Kontrolllampe der Taste 8 beginnt zu blinken.

/Alarmcodes

Bei einer Funktionsstörung kann die Maschine verschiedene Alarmcodes anzeigen, zum Beispiel E20(siehe Kapitel "Was tun, wenn...").

7.9 Uhr-Symbol:

Nach dem Programmstart wird die Dauer angezeigt und das Uhr-Symbol animiert.

7.10 Symbol Tür verriegelt: : -0

Nach dem Drücken von Taste 8 und dem Starten des Gerätes leuchtet dieses Symbol auf und nur das Symbol der gerade laufenden Programmphase wird angezeigt. Nach Abschluss des Programms werden drei blinkende Nullen (0.00) angezeigt und das Symbol erlischt.

7.11 Symbole für die Waschphasen:

Vorwäsche 📄, Wascheh 📄, Spülgänge 📌, Abpumpen 📋, Schleudern 🅿

Nach Auswählen des Waschprogramms werden die Waschprogramm-Phasensymbole, aus denen das Programm besteht, am oberen Rand des Displays eingeblendet. Nachdem Sie die Taste 8 gedrückt haben, leuchtet nur das Symbol für die laufende Phase weiterhin.

7.12 Symbol für Zeitverzögerung :

Die mit der entsprechenden Taste gewählte Zeitvorwahl wird einige Sekunden auf dem Display angezeigt; anschließend erscheint die Dauer des zuvor ausgewählten Programms. Das zugehörige Symbol leuchtet. Die Anzeige der Zeit bis zum Programmstart reduziert sich stundenweise, und innerhalb der letzten Stunde im Minutentakt.

Verwendung

Vor der ersten Inbetriebnahme

• Achten Sie darauf, dass der elektrische Anschluss und der Wasseranschluss der Installationsanweisung entsprechen.
  ●Entfernen Sie den Polystyrolblock und alles andere Material aus der Trommel.
• Starten Sie dann ein Programm für "Koch-/Buntwäsche" mit 90° oder 95°C ohne Wäsche in der Maschine, um alle fertigungsbedingten Rückstände aus der Trommel und den Leitungen zu entfernen. Füllen Sie einen halben Messbecher Waschmittel in das Hauptfach der Waschmittelschublade und starten Sie das Gerät.

Akustische Signale

Die Maschine gibt in folgenden Fällen ein akustisches Signal aus:

• am Ende des Programmgangs
• im Fall einer Betriebsstörung

Drücken Sie gleichzeitig die Tasten 4 und 5 etwa 6 Sekunden lang; das akustische Signal ist ausgeschaltet (mit Ausnahme von Betriebsstörungen).

Das akustische Signal wird wieder aktiviert, wenn Sie die beiden Tasten erneut drücken.

Kindersicherung 7.6

Diese Vorrichtung ermöglicht es Ihnen, das Gerät unbeaufsichtigt stehen zu lassen, ohne Sorge haben zu müssen, dass sich Kinder verletzen oder das Gerät beschädigen könnten. Diese Funktion bleibt auch nach dem Abschalten des Geräts aktiv. Diese Option kann auf zwei verschiedene Arten eingestellt werden:

1 Vor dem Drücken der Taste 8: Es ist nicht möglich, das Gerät zu starten.
2 Nach dem Drücken der Taste 8: Es ist nicht mehr möglich, ein Programm oder eine Zusatzfunktion zu ändern.

Zum Ein- bzw. Ausschalten dieser Option drücken Sie gleichzeitig für etwa 6 Sekunden die Tasten 5 und 6 am Display, bis das Symbol 7.6 erscheint oder erlischt.

Täglicher Gebrauch

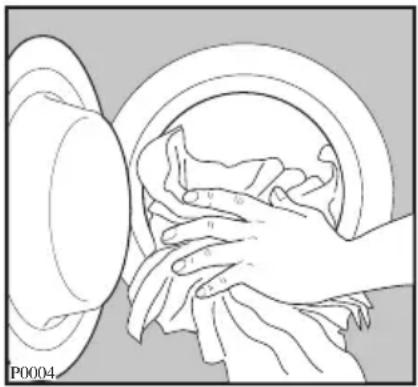

Einlegen der Wäsche

Öffnen Sie die Tür, indem Sie den Türgriff behutsam nach außen ziehen. Legen Sie die Wäsche Stück für Stück lose in die Trommel. Die Tür schließen.

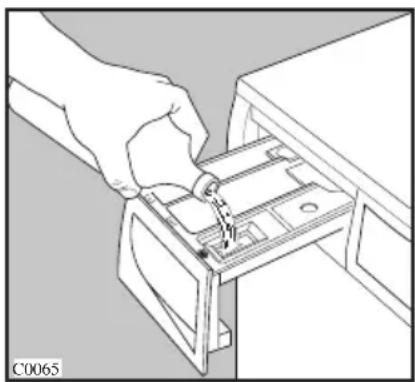

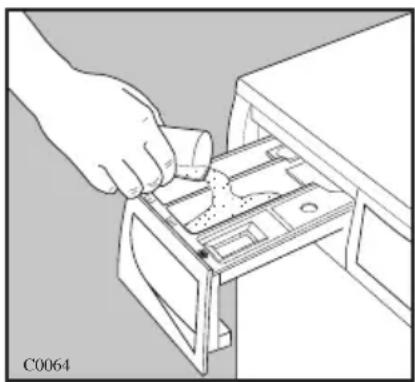

Messen Sie Waschmittel und Weichspüler ab

Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus. Messen Sie die benötigte Waschmittelmenge ab und schütten Sie das Waschmittel in die Kammer für den Hauptwaschgang und wenn Sie ein Programm mit Vorwäsche durchführen möchten, schütten Sie Waschmittel in das Fach mit der Markierung

Füllen Sie bei Bedarf Weichspüler in die Kammer (die eingefüllte Menge darf die "MAX"-Markierung in der Schublade nicht übersteigen). Schließen Sie die Waschmittelschublade vorsichtig.

Wählen Sie das gewünschte Programm

Drehen Sie den Programm-Wahlschalter auf das gewünschte Programm. Die Waschmaschine schlägt eine Temperatur vor und stellt automatisch die für das ausgewählte Programm hinterlegte maximale Schleuderdrehzahl ein. Sie können diese Werte durch Drücken der entsprechenden Tasten ändern.

Die grüne Kontrolllampe von Taste 8 beginnt zu blinken.

Der Programm-Wahlschalter lässt sich nach rechts oder links drehen. Drehen Sie den Programm-Wahlschalter auf O, um ein Programm abzubrechen bzw. die Maschine AUSzuschalten.

Nach Ablauf des Programms muss der Programm-Wahlschalter zum Ausschalten der Maschine wieder auf O gedreht werden.

Wichtig!

Wird der Programm-Wahlschalter auf ein anderes Programm gestellt, während die Maschine arbeitet, blinkt die rote Kontrolllampe von Taste 8 3-mal, und die Meldung Err erscheint im Display, um die falsche Auswahl anzuzeigen. Das Gerät führt das neu gewählte Programm nicht aus.

Zusatzfunktionstasten

Je nach Programm lassen sich mehrere Zusatzfunktionen kombinieren. Sie müssen nach der Wahl des gewünschten Programms und vor dem Drücken der Taste 8 gewählt werden.

Für die Kombinierbarkeit der Waschprogramme mit den Optionen siehe Abschnitt «Waschprogramme».

Wählen Sie die Temperatur durch Drücken von Taste 2

Drücken Sie wiederholt diese Taste, um die Temperatur zu erhöhen oder zu verringern, wenn Sie Ihre Wäsche mit einer Temperatur waschen möchten, die von der vorgeschlagenen Temperatur abweicht.

Bei der Auswahl des gewünschten Programms schlägt Ihr Gerät automatisch die maximal hinterlegte Temperatur für dieses Programm vor.

Wählen Sie die Option Schleuderdrehzahl, Ohne Schleudergang, Spülstopp oder Nachtprogramm durch Drücken von Taste 3

Drücken Sie wiederholt diese Taste, um die Schleuderdrehzahl zu ändern, wenn Sie mit einer anderen Schleuderdrehzahl als der vorgeschlagenen schleudern möchten. Die maximale Schleuderdrehzahl für Koch-/Buntwäscheprogramme beträgt: 1400 U/min;

Wählen Sie die Option Leichtbügeln durch Drücken von Taste 4

Bei Auswahl dieser Zusatzfunktion wird die Wäsche sanft gewaschen und vorsichtig geschleudert, um Knitterbildung zu vermeiden. Somit wird das Bügeln einfacher. Die Maschine führt außerdem bei einigen Programmen einige zusätzliche Spülgänge aus. Die Funktion ist für Baumwolle und synthetische Stoffe geeignet. Durch die Auswahl von Koch-/Buntwäscheprogrammen wird die maximale Schleuderdrehzahl reduziert.

Wählen Sie die Option Extra Spülen durch Drücken von Taste 5

Diese Taste kann bei allen Waschprogrammen außer einigen gewählt werden. Bei Auswahl dieser Funktion führt der Waschautomat einige zusätzliche Spülgänge durch. Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit allergischen Reaktionen gegen Waschmittel.

Wählen Sie die Zeitvorwahl mit Taste 6

Wenn Sie den Waschvorgang später starten möchten, drücken Sie vor dem Start des Programms die Taste 6 mehrmals, um die gewünschte Verzögerungszeit einzustellen. Das entsprechende Symbol 7.12 heint im oberen Teil des Displays.

Die gewählte Zeitvorwahl (max. 20 Stunden) wird auf dem Display für 3 Sekunden eingeblendet, dann wird wieder die Dauer des zuvor gewählten Programms angezeigt. Wählen Sie zuerst das Programm, dann diese Option und drücken Sie dann die Taste 8.

Während der Zeit der Startzeitvorwahl ist die Tür verriegelt. Wenn Sie während des Ablaufs des Startaufschubs noch weitere Wäsche in die Maschine füllen möchten, drücken Sie die Taste 8, um die Maschine in den Pausenmodus zu schalten. Wenn das Symbol 7.10 erlischt, kann die Tür geöffnet und weitere Wäsche in die Trommel gelegt werden. Schließen Sie die Tür und drücken Sie die Taste 8 erneut.

Sie können die Zeitvorwahl jederzeit vor dem Drücken der Taste 8 abbrechen.

Mit dieser Taste kann der Start des Waschprogramms zwischen 30 Min- 60 Min - 90 Min, 2 Stunden und dann um 1 Stunde bis zu einem Maximum von 20 Stunden verzögert werden.

Auswahl der Zeitvorwahl:

• Wählen Sie das Programm und die gewünschten Optionen.
  • Auswahl der Zeitvorwahl.
• Drücken Sie die Taste 8: das Gerät zählt die Zeit zunächst stundenweise herunter.

Das Programm beginnt, sobald die Zeitvorwahl abgelaufen ist.

Löschen der Zeitvorwahl nach dem Programmstart nach dem Drücken von Taste 8

• Drücken Sie die Taste 8.
• Drücken Sie die Taste 6, bis das Symbol D'angezeigt wird.
• Drücken Sie Taste 8 erneut.

Die Zeitvorwahl kann nicht mit dem Programm Abpumpen gewählt werden.

Wählen Sie Start/Pause durch Drücken von Taste 8

Um das ausgewählte Programm zu starten, drücken Sie Taste 8; die entsprechende grüne Kontrolllampe hört auf zu blinken.

Das Symbol 7.10 heint auf dem Display, um darauf hinzuweisen, dass die Maschine mit dem Programm beginnt und die Tür verriegelt ist.

Drücken Sie zur Unterbrechung eines laufenden Programms die Taste 8: die entsprechende grüne Kontrolllampe hört auf zu blinken. Um das Programm an der Stelle fortzusetzen, an der es unterbrochen wurde, drücken Sie die Taste 8 erneut. Wenn Sie eine Zeitvorwahl ausgewählt haben, beginnt das Gerät jetzt mit dem Herunterzählen.

Wenn eine unzulässige Zusatzfunktion ausgewählt wird, blinkt die integrierte rote Kontrollampe von Taste 8 3-mal, und die Meldung Err wird einige Sekunden lang angezeigt.

Wählen Sie die Option Zeitsparen durch Drücken von Taste 9

Mit dieser Funktion können Sie die Waschzeit ändern, die Ihnen automatisch vom Gerät vorgeschlagen wird. Durch wiederholtes Drücken dieser Taste können Sie die Dauer des Waschzyklus verlängern oder abkürzen.

Das Symbol 7.7, ist auf dem Display den eingestellten Verschmutzungsgrad an. Diese Zusatzfunktion ist nur mit den Programmen Koch-/Buntwäsche, Pflegeleicht und Feinwäsche wählbar.

Verschmutzungs Grad	Symbol	Gewebetyp
Intensiv		Für stark verschmutzte Wäsche
Normal	—	Für normal verschmutzte Wäsche
Kurz	—	Für einmal getragene oder nur leicht verschmutzte Wäsche
Leicht	—	Für leicht verschmutzte Wäsche
Schnell spülgang	—	Für sehr leicht verschmutzte Wäsche
Extra kurz (*)	—	Für Wäsche, die nur sehr kurz getragen wurde oder aufgefrischt werden soll

(*) Wir empfehlen Ihnen, die Beladung der Maschine zu reduzieren (siehe die Tabelle "Waschprogramme")

Wichtig!

Die Zusatzfunktion Time Manager (Zeiteinstellung) kann nicht zusammen mit den Programmen Energiesparen gewählt werden.

Die Symbole des

Verschmutzungsgrads ändern sich je nach Textilart gemäß nachstehender Tabelle:

Wäscheart	Verschmutzungsgrad
Koch-/Buntwäsche
95°-90°C	XXXXXXXX
60°C	XXXXXXXX
50°C	XXXXXXXX
40°C	XXXXXXXX
30°C	XXXXXXXX
× (kalt)	XXXXXXXX
Pflegeleicht
60°C		XXXX
50°C		XXXX
40°C		XXXX
30°C		XXXX
× (kalt)		XXXX
Feinwäsche
40°C		XXXX
30°C		XXXX
× (kalt)		XXXX

Ändern einer Zusatzfunktion oder eines laufenden Programms

Solange sie noch nicht vom Programm ausgeführt wird, kann eine Zusatzfunktion noch geändert werden. Bevor Sie Änderungen vornehmen können, müssen Sie das Programm unterbrechen. Drücken Sie hierzu die Taste 8.

(Lediglich die Option Zeitsparen (Time Manager) kann nach dem Programmstart nicht mehr geändert werden. Wenn Sie diese ändern möchten, müssen Sie das laufende Programm abbrechen und eine neue Wahl treffen).

Ein laufendes Programm können Sie nur ändern, indem Sie es zurücksetzen. Drehen Sie den Programm-Wahlschalter auf 0 und anschließend in die neue Programmposition. Das Waschwasser in der Trommel wird dabei nicht abgepumpt. Starten Sie das neue Programm, indem Sie die Taste 8 erneut drücken.

Programm-Unterbrechung

Drücken Sie die Taste 8, um ein laufendes Programm zu unterbrechen. Die entsprechende Kontrolllampe blinkt. Um das Programm fortzusetzen, drücken Sie die Taste erneut.

Programm löschen

Drehen Sie den Programm-Wahlschalter auf O, um ein laufendes Programm abzubrechen. Anschließend können Sie ein neues Programm wählen.

Öffnen der Tür nach dem Programmstart

Drücken Sie zunächst die Taste 8, um das laufende Programm zu unterbrechen.

Wenn das Symbol 7.10 isplay erlischt, kann die Tür geöffnet werden. Wenn das Symbol 7.10 erlischt, bedeutet dies, dass die Maschine bereits das Wasser aufheizt und der Wasserstand zu hoch ist.

Wenn Sie die Tür trotzdem öffnen möchten, müssen Sie die Maschine ausschalten, indem Sie den Programm-Wahlschalter auf O drehen. Nach einigen Minuten kann die Tür geöffnet werden (Achten Sie auf Wasserstand und Temperatur!).

Nach dem Schließen der Tür ist es erforderlich, das Programm und die Zusatzfunktionen erneut auszuwählen und Taste 8 zu drücken.

Am Programmende

Das Gerät schaltet automatisch ab. Einige Minuten lang werden akustische Signale ausgegeben.

Endet ein Programm oder eine Option damit, dass noch Wasser in der Trommel steht, dann erlischt die Kontrolllampe von Taste 8 und drei blinkende «0.00» erscheinen auf dem Display.

Das Symbol 7.10 htet noch und die Tür bleibt verriegelt, um darauf hinzuweisen, dass das Wasser vor dem Öffnen der Tür noch abgepumpt werden muss.

Abpumpen des Wassers:

• Programm-Wahlschalter auf O drehen
  ●Wählen Sie das Programm Abpumpen, Schleudern [und/oder Fein-Schleudern, wenn verfügbar]
  ●Verringern Sie bei Bedarf die Schleuderdrehzahl durch entsprechendes Drücken der Taste
• Drücken Sie die Taste 8
• Am Ende des Programms erscheinen auf der Anzeige drei blinkende 0.00. Das Symbol 7.10 cht und die Tür kann geöffnet werden.

Drehen Sie bei Programmende den Programm-Wahlschalter auf «O», um das Gerät auszuschalten.

Nehmen Sie die Wäsche heraus und prüfen Sie sorgfältig, ob die Trommel leer ist. Wenn Sie keinen weiteren Waschgang starten möchten, schließen Sie den Wasserhahn.

Lassen Sie die Tür offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.

Tipps zum Waschen

Sortieren der Wäsche

Beachten Sie die Textilpflegesymbole auf jedem Kleidungsetikett und die Waschhinweise des Herstellers. Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche, Wolle.

Temperaturen

90°/95°	für normal verschmutzte weiße Baumwolle und Leinen (z.B. Geschirrtücher, Handtücher, Tischtücher, Betttücher...)
50°/60°	für normal verschmutzte, farbechte Kleidungsstücke (z.B. Hemden, Nachthemden, Schlafanzüge....) aus Leinen, Baumwolle oder Synthetikfasern und für leicht verschmutzte weiße Baumwolle (z.B. Unterwäsche).
30°-40°* (kalt)	für Feinwäsche (z.B. Gardinen), Mischwäsche mit Synthetik und Wolle mit dem Etikett „reine Schurwolle, Maschinenwäsche, nicht einlaufend.

Vor dem Einfüllen der Wäsche

Waschen Sie niemals weiße Wäsche und Buntwäsche zusammen. Die weiße Wäsche könnte hierbei ihr «strahlendes Weiß» einbüßen. Neue gefärbte Wäschestücke können beim ersten Waschen färben; daher sollten sie das erste Mal getrennt gewaschen werden.

Kontrollieren Sie, dass sich keine metallenen Gegenstände (z.B. Haarklemmen, Sicherheitsnadeln, Nadeln) in der Wäsche befinden.

Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Binden Sie Gürtel und lange Bänder zusammen.

Entfernen Sie hartnäckige Flecken vor dem Waschen. Reinigen Sie besonders verschmutzte Stellen mit einem speziellen Waschmittel oder Waschmittelpaste vor. Behandeln Sie Gardinen besonders sorgsam. Entfernen Sie Haken, oder stecken Sie diese Wäschestücke in eine Tasche oder ein Wäschenetz.

Maximale Wäschemengen

Die empfohlenen Wäschemengen finden Sie in den Programmtabellen. Allgemeine Regeln:

Koch-/Buntwäsche, Leinen:

Trommel voll, aber nicht zu dicht gepackt;

Bügelleicht: Trommel nur halbvoll;

Feinwäsche und Wolle: Trommel nur zu einem Drittel füllen.

Je voller die Trommel ist, desto effizienter werden Wasser und Energie genutzt. Füllen Sie bei stark verschmutzter Wäsche weniger Wäsche in die Trommel.

Wäschegewichte

Die folgenden Gewichtsangaben sind lediglich Richtwerte:

	1.200 gBadema
	100 gWindeln
	700 gBettbezu
	500 gBettlaker
	200 gKopfkiss
	250 gTischtuc
	200 gFrottierha
	100 gGeschirr
	200 gNachthe
	100 gDamens
	600 gArbeitsh
	200 gHerrenhe
	500 gSchlafan
	100 gBluse
	100 gHerrenur

Entfernen von Flecken

Hartnäckige Flecken lassen sich möglicherweise nicht allein mit Wasser und Waschmittel entfernen. Sie sollten daher vor dem Waschen vorbehandelt werden.

Blut: Behandeln Sie frische Flecken mit kaltem Wasser. Bereits getrocknete Flecken lassen Sie über Nacht in Wasser mit einem Spezialwaschmittel einweichen.

Farben auf Ölbasis: Befeuchten Sie die Flecken mit Benzin-Fleckentferner, legen Sie das Kleidungsstück auf ein weiches Tuch und tupfen Sie den Fleck ab; wiederholen Sie diesen Vorgang mehrere Male.

Getrocknetes Schmierfett: Feuchten Sie den Fleck mit Terpentin an, legen Sie das Kleidungsstück auf eine weiche Oberfläche und tupfen Sie den Fleck mit einem Baumwolltuch ab.

Rost: Verwenden Sie in heißem Wasser gelöste Oxalsäure oder einen Rostentferner im kalten Zustand. Bei älteren Rostflecken wurde wahrscheinlich bereits die Gewebestruktur beschädigt und es können sich leicht Löcher bilden.

Schimmelflecken: Behandeln Sie Schimmelflecken mit Bleichmittel und spülen Sie das Gewebe gründlich aus (nur Kochwäsche und farbechte Buntwäsche).

Gras: Behandeln Sie Grasflecken leicht mit Seife und Bleichmittel (nur Kochwäsche und farbechte Buntwäsche).

Kugelschreiber und Klebstoff:

Feuchten Sie den Fleck mit Aceton an (*), legen Sie das Kleidungsstück auf ein weiches Tuch und tupfen Sie den Fleck ab.

Lippenstift: Befeuchten Sie den Fleck mit Aceton, dann behandeln Sie ihn mit Brennspiritus. Entfernen Sie Rückstände mit Bleichmittel von weißer Wäsche.

Rotwein: Weichen Sie das Wäschestück in Wasser und Waschmittel ein, spülen und behandeln Sie es mit Essig- oder Zitronensäure und spülen Sie es dann erneut. Behandeln Sie Rückstände mit Bleichmittel.

Tinte: Je nach Tintensorte feuchten Sie das Gewebe zunächst mit Aceton (*), dann mit Essigsäure an; Behandeln Sie Rückstände in weißer Wäsche mit Bleichmittel und spülen Sie anschließend gründlich aus.

Teerflecken: Behandeln Sie die Flecken zunächst mit Fleckentferner, Brennspiritus oder Benzin und reiben Sie dann mit Waschmittelpaste.

(*) Verwenden Sie Aceton nicht für Kunstseide.

Wasch- und Zusatzmittel

Gute Waschergebnisse sind auch von der Wahl des Waschmittels und der richtigen Füllmenge abhängig. Dies trägt auch zur Vermeidung von Abfall und zum Umweltschutz bei. Obwohl Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die in größeren Mengen das empfindliche Gleichgewicht der Natur stören können.

Die Wahl des Waschmittels hängt von der Gewebeart (Feinwäsche, Wolle, Baumwolle, usw.), der Farbe, der Waschtemperatur und dem Verschmutzungsgrad ab.

In diesem Gerät können alle gebräuchlichen Waschmaschinen-Waschmittel verwendet werden:

• Waschpulver für alle Gewebearten,
• Waschpulver für Schonwäsche (höchstens 60 °C) und Wolle,
• Flüssigwaschmittel, vorzugsweise für Programme mit niedrigen Temperaturen (max. 60 °C) für alle Gewebearten oder nur speziell für Wolle.

Waschmittel und Pflegemittel müssen vor dem Start des Waschprogramms in die entsprechenden Fächer der Waschmittelschublade eingefüllt werden.

Bei der Verwendung von Waschmittelkonzentraten oder Flüssigwaschmitteln muss ein Programm ohne Vorwäsche ausgewählt werden.

Die Waschmaschine verfügt über ein Umwälzsystem, welches eine optimale Ausnutzung des Waschmittels ermöglicht.

Gießen Sie das Flüssigwaschmittel in die Kammer der Waschmittelschublade mit der Markierung kurz vor dem Programmstart.

Füllen Sie Weichspüler oder Stärkezusätze vor dem Start des Waschprogramms in das Fach mit der Markierung ✿.

Befolgen Sie die Mengenempfehlungen des Waschmittelherstellers und überschreiten Sie nicht die «MAX»-Markierung in der Waschmittelschublade.

Empfohlene Waschmittelmenge

Art und Menge des Waschmittels sind abhängig von der Gewebeart, der Füllmenge, dem Verschmutzungsgrad und der Härte des verwendeten Wassers. Die Wasserhärte ist in sogenannte «Wasserhärtebereiche» eingeteilt. Informationen zur Wasserhärte an Ihrem Wohnort erhalten Sie beim Wasserwerk oder bei Ihrer Gemeindeverwaltung. Beachten Sie die Anweisungen der Waschmittelhersteller bezüglich der Waschmittelmengen. Verwenden Sie weniger Waschmittel, wenn:

- Sie nur eine kleine Wäschemenge waschen,

• die Wäsche nur leicht verschmutzt ist,
• sich während des Waschvorgangs große Mengen Schaum bilden.

Wasserhärte
Grad	Eigenschaft	Härtegrad
		Deutsch °dH	Französisch °f.H.
1	0-7 0-15weich
2	8-14 16-25mittel
3	15-21 26-37hart
4	>21 >37sehr hart

Waschprogramme

Programm/Temperatur	Wäscheart Zusatzfunktionen		Programmbeschreibung
Koch-/Buntwäsche90° - 📁*	Weiße und bunte Baumwolle	Schleuderdrehzahl/Ohne, Spülstopp,Nachtprogramm,Bügelquick, ExtraSpülen, TimeManager	Hauptwäsche,SpülgängeSchleudergang max.1400 U/minMax. Beladung kg 6**Red. Beladung kg 3
Koch-/Buntwäschemit Vorwäsche90° - 📁*	Starkverschmutzte Baumwolle	Schleuderdrehzahl/Ohne, Spülstopp,Nachtprogramm,Bügelquick, ExtraSpülen, TimeManager	Vorwäsche,Hauptwäsche,SpülgängeSchleudergang max.1400 U/minMax. Beladung kg 6**Red. Beladung kg 3
Pflegeleicht60° - 📁*	Synthetik- oder Mischgewebe	Schleuderdrehzahl/Ohne, Spülstopp,Nachtprogramm,Bügelquick, ExtraSpülen, TimeManager	HauptwaschgangSpülgängeSchleudergang max.900 U/minMax. Beladung kg 3**Red. Beladung kg 1,5
Pflegeleichtmit Vorwäsche60° - 📁*	Pflegeleicht, starkverschmutzte Textilien	Schleuderdrehzahl/Ohne, Spülstopp,Nachtprogramm,Bügelquick, ExtraSpülen, TimeManager	Vorwäsche,HauptwaschgangSpülgängeSchleudergang max.900 U/minMax. Beladung kg 3**Red. Beladung kg 1,5
Feinwäsche40° - 30° - 📁*	Alle zartenGewebe, z. B.Gardinen.	Schleuderdrehzahl/Ohne, Spülstopp,Nachtprogramm,Extra Spülen, TimeManager	HauptwaschgangSpülgängeSchleudergang max.700 U/minMax. Beladung kg 3**Red. Beladung kg 1,5
Schleudem	SeparaterSchleudergang für Baumwolle.	Schleuderdrehzahl	Abpumpen undSchleudergang max.1400 U/minMax. Beladung kg 6

Waschprogramme

Programm/Temperatur	Wäscheart Zusatzfunktionen		Programmbeschreibung
Abpumpen	Zum Abpumpen des letzten Spülwassers bei Programmen mit den Optionen Spülstopp, Nachtwaschgang oder Einweichen.		Abpumpen des Wassers
Spülgänge	Separate Spülgänge für Handwaschteile aus Baumwolle.	Schleuderdrehzahl/Ohne, Spülstopp, Nachtprogramm, Bügelquick, Extra Spülen	Spülgänge Schleudergang max. 1400 U/min Max. Beladung Kg 6
Dessous 40°	Sonderprogramm für besonders feine handwaschbare Textilien.	Schleuderdrehzahl/Ohne, Spülstopp, Nachtprogramm	Hauptwaschgang Spülgänge Schleudergang max. 900 U/min Max. Beladung kg 1
Seide 30°	Für sanftes Waschen und schonendes Schleuern von Wäschestücken aus Seide.	Schleuderdrehzahl/Ohne, Spülstopp, Nachtprogramm	Hauptwaschgang Spülgänge Schleudergang max. 700 U/min Max. Beladung kg 1
Handwäsche 40° - 30° - 📁*	Sonderprogramm für handwaschbare Textilien.	Schleuderdrehzahl/Ohne, Spülstopp, Nachtprogramm	Hauptwaschgang Spülgänge Schleudergang max. 1000 U/min Max. Beladung kg 2
Wolle 40° - 30° - 📁*	Sonderprogramm für Wolle mit dem Etikett “Reine Schurwolle, Maschinenwäsche, nicht einlaufend”.	Schleuderdrehzahl/Ohne, Spülstopp, Nachtprogramm	Hauptwaschgang Spülgänge Schleudergang max. 1000 U/min Max. Beladung kg 2
Koch-/Buntwäsche Energiesparen mit Vorwäsche 90° - 60° - 50° - 40°	Weiße und bunte Baumwolle, Energiesparen, leicht bis stark verschmutzte Textilien	Schleuderdrehzahl/Ohne, Spülstopp, Nachtprogramm, Bügelquick, Extra Spülen.	Vorwäsche, Hauptwäsche, Spülgänge Schleudergang max. 1400 U/min Max. Beladung kg 6

Waschprogramme

Programm/Temperatur	Wäscheart Zusatzfunktionen		Programmbeschreibung
Koch-/Buntwäsche Energiesparen90° - 60° -50° - 40°	Weiße und farbechteBuntwäsche ENERGIESPAREN, leicht bis normal verschmutzt	Schleuderdrehzahl/Ohne, Spülstopp,Nachtprogramm,Bügelquick, Extra Spülen.	Hauptwäsche,SpülgängeSchleudergang max.1400 U/minMax. Beladung kg 6
O	Zum Löschen des laufenden Waschprogramms und zum Ausschalten des Geräts.

**Wenn Sie die Option Extra Kurz wählen mit den Zeit Manager Tasten (9) wählen, empfehlen wir Ihnen die Reduzierung der maximalen Beladung wie angezeigt. Die volle Beladung ist mit leicht geminderten Reinigungsergebnissen dennoch möglich.

Programminformationen

	Wolle und Handwäsche	Waschprogramm für maschinenwaschbare Wäsche aus Wolle sowie für Wäschestücke aus Wolle und Feinwäsche mit dem Pflegezeichen “Handwäsche”Hinweis: Ein einzelnes oder ein sehr großes Wäschestück kann zu einer Unwucht führen. Wenn das Gerät die letzte Schleuderphase nicht ausführt, geben Sie noch weitere Wäschestücke dazu, verteilen Sie die Beladung mit der Hand neu, und wählen Sie dann das Schleuderprogramm.
	Seide	Ein Feinwäscheprogramm, das besonders für Wäschestücke aus Seide und gemischten Synthetikfasem geeignet ist. Die Waschtemperatur beträgt 30°C. Die maximale Schleuderdrehzahl wird automatisch reduziert.
	Eco	Dieses Programm kann für leicht bis normal verschmutzte Baumwolle und Synthetik gewählt werden. Dieses Programm reduziert die Wassertemperatur und verlängert die Waschzeit. Dies ermöglicht ein wirtschaftliches Waschen.
[TZ49]	Spülgänge	Mit diesem Programm lassen sich Baumwoll-Wäschestücke spülen und schleudern, die mit der Hand gewaschen wurden. Die Maschine führt 3 Spülgänge durch, anschließend erfolgt ein Schleudergang mit der höchsten Schleuderdrehzahl. Die Schleuderdrehzahl kann durch Drücken der Taste 2 reduziert werden.
	Abpumpen	Zum Abpumpen des letzten Spülwassers bei Programmen mit den Optionen Spülstopp und Nachtprogramm. Drehen Sie zunächst den Programm-Wahlschalter auf 0, wählen Sie dann das Programm ABPUMPEN und drücken Sie dann die Taste 8.
	Schleudern	Separater Schleudergang für handgewaschene Kleidungsstücke und nach Programmen mit der Zusatzfunktion Spülstopp und Nachtwaschgang. Vor der Wahl des Programms muss der Programm-Wahlschalter auf O gedreht werden. Sie können die Drehzahl mit der entsprechenden Taste passend zur zu schleudemden Wäsche einstellen.
	[BKxW]	Drehen Sie den Programm-Wahlschalter zum Abbrechen eines Programms und zum Ausschalten der Maschine auf O. Anschließend können Sie ein neues Programm wählen.

Reinigung und Pflege

Unterbrechen Sie UNBEDINGT vor der Durchführung von Reinigungs- und Wartungsarbeiten die Stromzufuhr zum Gerät.

Entkalken

Unser normales Leitungswasser enthält Kalk. Daher sollte in regelmäßigen Abständen ein Wasserenthärter benutzt werden. Lassen Sie den Wasserenthärter in einem separaten Waschgang ohne Wäsche wirken und befolgen Sie die Anweisungen des Herstellers des Wasserenthärters. Dies hilft, Kalkablagerungen zu verhindern.

Nach jedem Waschgang

Lassen Sie die Tür eine Weile offen stehen. Dies trägt dazu bei, Schimmelbildung und muffigen Geruch im Geräteinneren zu vermeiden. Lässt man die Tür nach dem Waschen offen, schont dies die Gummidichtung.

Waschgang zur Pflege der Maschine

Wenn Sie beim Waschen überwiegend niedrige Temperaturen benutzen, können sich Rückstände in der Trommel ansammeln.

Wir empfehlen daher die regelmäßige Durchführung eines Waschgangs zum Reinigen der Maschine.

Hierzu gehen Sie wie folgt vor:

• In der Trommel darf sich keine Wäsche befinden.
• Wählen Sie das heißeste Baumwollwaschprogramm.
• Verwenden Sie eine normale Menge Pulverwaschmittel mit Bleichmittel.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten des Geräts nur mit Seifenlauge und trocknen Sie sie anschließend gründlich.

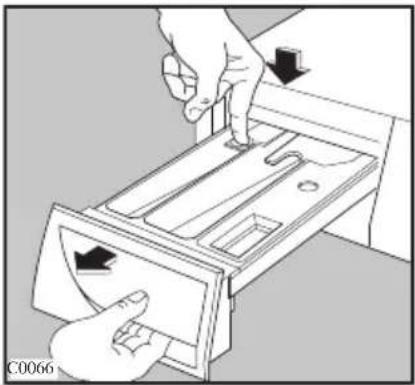

Reinigung der Waschmittelschublade

Die Schublade für Waschpulver und Pflegemittel muss regelmäßig gereinigt werden. Entnehmen Sie die Schublade, indem Sie die Arretierung herunterdrücken und die Schublade herausziehen. Spülen Sie die Schublade unter einem Wasserhahn aus, um alle Waschmittelrückstände zu entfernen.

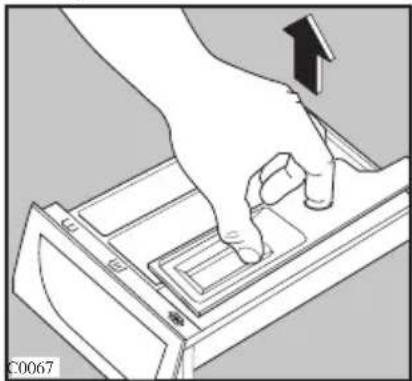

Um die Reinigung zu vereinfachen, können Sie den oberen Teil des Pflegemittelfachs abnehmen.

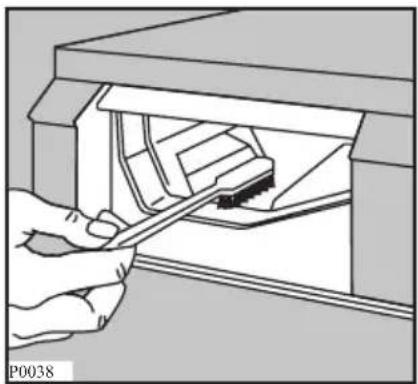

Reinigung der Schubladenaufnahme

Nach dem Herausziehen der Schublade reinigen Sie mit einer kleinen Bürste die Vertiefung. Stellen Sie sicher, dass alle Waschmittelreste an der Ober- und Unterseite in den Rillen entfernt sind.

Setzen Sie die Schublade wieder ein und starten Sie das Spülprogramm ohne Wäsche in der Trommel.

Reinigung der Laugenpumpe

Die Pumpe sollte überprüft werden, wenn

• die Maschine nicht abpumpt und/oder schleudert
• die Maschine beim Abpumpen ungewöhnliche Geräusche macht, weil Sicherheitsnadeln, Münzen o.ä. die Pumpe blockieren.

Gehen Sie hierzu folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Falls nötig, warten Sie, bis das Wasser abgekühlt ist.

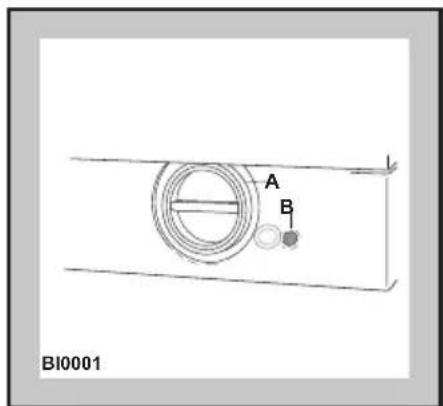

A B BI0001

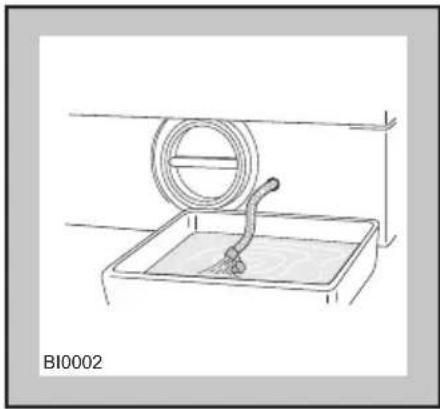

• Stellen Sie einen flachen Behälter bereit, um das Restwasser aus der Pumpe aufzufangen.
• Ziehen Sie den Notentleerungsschlauch (B) heraus, halten Sie das Ende in den Behälter und öffnen Sie die Kappe.

- Wenn kein Wasser mehr abläuft, schrauben Sie den Deckel der Pumpe (A) heraus und nehmen Sie ihn ab. Halten Sie einen Lappen bereit, um austretendes Wasser aufzuwischen.

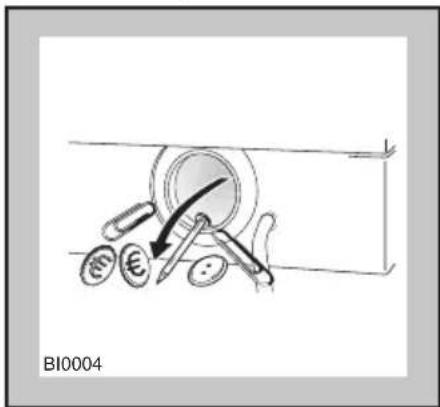

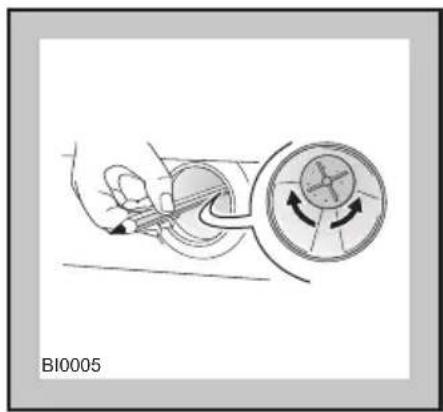

- Drehen Sie den Pumpenflügel und entfernen Sie dabei vorhandene Fremdkörper.

BI0004

• Verschließen Sie den Notentleerungsschlauch und schieben Sie den Schlauch wieder in die Maschine.

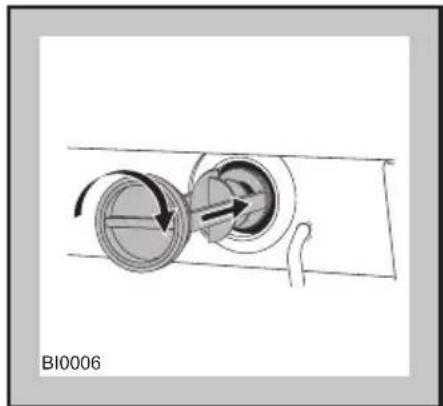

• Schrauben Sie den Pumpendeckel wieder fest.

Wenn das Gerät in Betrieb ist, kann sich je nach gewähltem Programm heißes Wasser in der Pumpe befinden.

Entfernen Sie den Pumpendeckel niemals während eines Waschgangs. Warten Sie immer, bis die Maschine den Waschgang beendet hat und leer ist. Achten Sie beim Aufsetzen des Pumpendeckels auf einen festen Sitz, um zu verhindern, dass Wasser austritt oder dass Kinder den Deckel entfernen können.

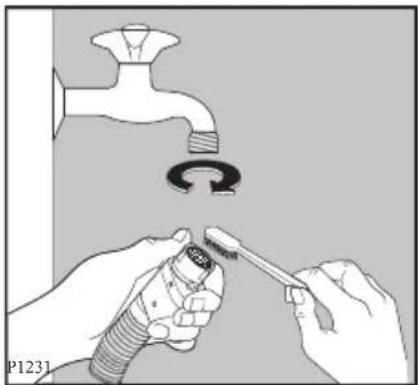

Reinigung des Wassereinlaufsiebs

Wenn Ihr Wasser besonders hart oder kalkhaltig ist, kann sich der Wasserzulauffilter mit der Zeit zusetzen.

Daher sollten Sie ihn von Zeit zu Zeit reinigen.

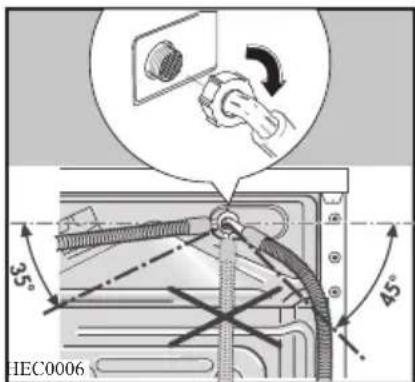

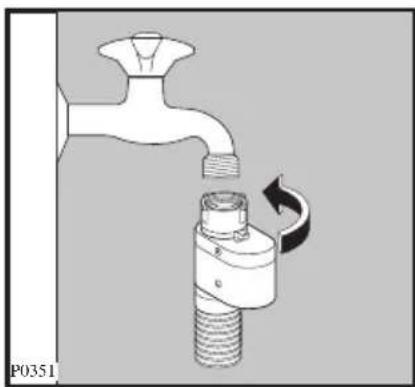

Schließen Sie den Wasserhahn. Schrauben Sie den Wasserzulaufschlauch ab. Reinigen Sie den Filter mit einer harten Bürste. Schrauben Sie den Zulaufschlauch wieder fest.

Gefahren durch Frost

Wird die Maschine Temperaturen unter 0 °C ausgesetzt, sollten bestimmte Vorsichtsmaßnahmen getroffen werden.

• Schließen Sie den Wasserhahn.
• Schrauben Sie den Zulaufschlauch ab.
• Stellen Sie einen flachen Behälter auf den Fußboden und lassen Sie das Wasser über den Notentleerungsschlauch in den Behälter laufen.
• Schrauben Sie den Wasserzulaufschlauch wieder fest auf und schieben Sie den Notentleerungsschlauch nach dem Aufstecken der Verschlusskappe wieder in die Maschine zurück.
• Wenn Sie die Maschine wieder starten möchten, kontrollieren Sie, dass die Raumtemperatur mehr als 0°C beträgt.

Notentleerung

Wenn das Wasser nicht abgepumpt wird, lassen Sie es wie folgt aus der Maschine ab:

• Ziehen Sie den Netzstecker aus der Netzsteckdose;
• Schließen Sie den Wasserhahn;
• Falls nötig, warten Sie, bis das Wasser abgekühlt ist;
• Öffnen Sie die Pumpenklappe;
• Stellen Sie einen Behälter auf den Fußboden und halten Sie das Ende des Notentleerungsschlauchs in den Behälter. Entfernen Sie den Verschlussstopfen vom Schlauch. Das Wasser fließt in den Behälter. Wenn der Behälter voll ist, stecken Sie die Kappe wieder auf den Schlauch. Entleeren Sie den Behälter. Wiederholen Sie den Vorgang, bis kein Wasser mehr herausfließt;
• Falls nötig, reinigen Sie die Pumpe wie vorab beschrieben;
• Verschließen Sie den Notentleerungsschlauch und schieben Sie ihn in die Maschine zurück;
• Schrauben Sie die Pumpenabdeckung fest und schließen Sie die Klappe.

Was tun, wenn...

Einige Probleme lassen sich auf Wartungsfehler oder Versehen zurückführen und können leicht gelöst werden, ohne den Kundendienst zu rufen. Bevor Sie den Kundendienst rufen, sollten Sie die nachstehenden Punkte überprüfen.

Während des Gerätebetriebs kann die rote Kontrolllampe von Taste 8 blinken, einer der folgenden Alarmcodes angezeigt werden und gleichzeitig alle 20 Sekunden ein akustisches Signal ausgegeben werden, um anzuzeigen, dass das Gerät nicht ordnungsgemäß funktioniert:

• E10: Störung bei der Wasserversorgung
• E20: Störung des Abpumpsystems
• E40: Tür geöffnet.

Beheben Sie die Ursache und drücken Sie die Taste 8, um das Programm neu zu starten. Sollte nach allen Kontrollen die Störung fortbestehen, wenden Sie sich an den Kundendienst.

Störung Mögliche Ursache Abhilfe
Das Gerät startet nicht:●Die Tür ist nicht richtig geschlossen. E40.●Der Stecker ist nicht richtig in die Steckdose eingesteckt.●Die Steckdose wird nicht mit Strom versorgt.●Die Hauptsicherung ist durchgebrannt.●Der Programm-Wahlschalter ist nicht richtig eingestellt und die Taste8 wurde nicht gedrückt.●Die Zeitvorwahl oder die Kindersicherung wurde gewählt.		●Drücken Sie die Tür fest zu.●Stecken Sie den Stecker in die Steckdose.●Überprüfen Sie bitte die Elektroinstallation in Ihrem Haus.●Tauschen Sie die Sicherung aus.●Drehen Sie den Programm-Wahlschalter und drücken Sie erneut die Taste.●Brechen Sie die Zeitvorwahl oder die Kindersicherung ab.
Die Waschmaschine füllt kein Wasser auf:	●Der Wasserhahn ist zugedreht. E10●Der Zulaufschlauch ist eingeklemmt oder geknickt. E10●Der Filter im Zulaufschlauch ist verstopft. E10●Die Tür ist nicht richtig geschlossen. E40	●Drehen Sie den Wasserhahn auf.●Überprüfen Sie den Anschluss des Zulaufschlauchs.●Reinigen Sie den Filter im Wasserzulaufschlauch.●Drücken Sie die Tür fest zu.
Wasser läuft ein und dann sofort wieder ab:	Das Ende des Ablaufschlauchs liegt zu tief.	Siehe den betreffenden Abschnitt in Kapitel "Abpumpen des Wassers.
Die Maschine pumpt nicht ab und/oder schleudert nicht:	Der Ablaufschlauch ist gequetscht oder geknickt.E20Die Laugenpumpe ist verstopft.E20Das Programm Ohne Schleudergang, Spülstopp oder Nachtwaschgang wurde gewählt.Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.	Überprüfen Sie den Anschluss des Ablaufschlauchs.Reinigen Sie die Laugenpumpe.Wählen Sie das Programm Abpumpen, Schleudern oder Fein-SchleudernVerteilen Sie die Wäsche neu.
Es befindet sich Wasser auf dem Boden:	Sie haben zu viel Waschmittel oder ein ungeeignetes Waschmittel verwendet (zu starke Schaumbildung).Überprüfen Sie den Anschluss des Zulaufschlauchs auf Dichtheit. Undichtigkeiten sind nicht immer leicht zu erkennen, da das Wasser den Schlauch hinabläuft; überprüfen Sie, ob der Schlauch feucht ist.Der Ablaufschlauch ist beschädigt.Die Kappe des Notentleerungsschlauchs wurde nach der Pumpenreinigung nicht wieder aufgesteckt.	Reduzieren Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.Überprüfen Sie den Anschluss des Zulaufschlauchs.Tauschen Sie ihn gegen einen neuen aus.Verschließen Sie den Notentleerungsschlauch und schieben Sie den Schlauch wieder in die Maschine.
Die Waschergebnisse sind unbefriedigend:	Sie haben zu wenig Waschmittel oder ein ungeeignetes Waschmittel benutzt.Hartnäckige Flecken wurden nicht vorbehandelt.Falsche Temperatur ausgewählt.Die Waschmaschine ist überladen.	Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.Verwenden Sie zur Behandlung hartnäckiger Flecken handelsübliche Produkte.Überprüfen Sie, ob Sie die korrekte Temperatur gewählt haben.Verringern Sie die Wäschemenge.
Die Tür lässt sich nicht öffnen:	Das Programm läuft noch.Die Tür wurde noch nicht entriegelt.Es befindet sich Wasser in der Trommel.	Warten Sie das Ende des Waschzyklus ab.Warten Sie, bis das Symbol 7.10 erlischt.Wählen Sie das Programm Abpumpen oder Schleudern, um das Wasser abzupumpen.
Die Maschine vibriert oder läuft sehr laut:	Transportsicherungen und Verpackungsteile wurden nicht entfernt.Das Gerät wurde nicht ausgerichtet.Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.Möglicherweise befindet sich nur sehr wenig Wäsche in der Trommel.	Überprüfen Sie, ob das Gerät richtig aufgestellt ist.Überprüfen Sie, ob das Gerät waagerecht steht.Verteilen Sie die Wäsche neu.Füllen Sie mehr Wäsche ein.
Das Schleudern beginnt erst spät oder gar nicht:	Die elektronische Unwuchterkennung hat eingegriffen, weil die Wäsche nicht gleichmäßig in der Trommel verteilt ist. Die Wäsche wird neu vertellt, indem die Trommel in die entgegengesetzte Richtung gedreht wird. Dieser Vorgang kann sich einige Male wiederholen, bevor die Unwucht verschwunden ist und das Schleudem fortgesetzt werden kann. Falls die Wäsche nach 10 Minuten immer noch nicht gleichmäßig in der Trommel verteilt ist, bricht die Maschine den Schleudergang ab. Verteilen Sie in diesem Fall die Wäsche manuell und wählen Sie das Schleuderprogramm.das Schleuderprogramm.Die Beladung ist zu gering.	Verteilen Sie die Wäsche neu.Geben Sie weitere Wäschestücke in das Gerät, verteilen Sie die Wäsche dann neu mit der Hand und wählen Sie
Störung Mögliche Ursache Abhilfe
Die Maschine macht ungewöhnliche Geräusche	●Diese Maschine ist mit einem Motor ausgestattet, der neben den bekannten Geräuschen anderer Motoren noch ein anderes, ungewohntes Geräusch macht. Dieser neue Motor sorgt für einen weicheren Anlauf und eine gleichmäßigere Verteilung der Wäsche in der Trommel während des Schleudems sowie für eine bessere Stabilität der Maschine.
In der Trommel ist kein Wasser zu sehen	●Moderne Maschinen arbeiten sehr ökonomisch und verbrauchen sehr wenig Wasser, ohne dabei ein schlechteres Waschergebnis zu erzielen.

Wenn Sie das Problem nicht genau bestimmen oder lösen können, wenden Sie sich an unseren Kundendienst. Beim Anruf sollten Sie Angaben zum Modell, die Produktnummer, die Seriennummer und das Kaufdatum Ihrer Maschine zur Hand haben: Der Kundendienst benötigt diese Informationen.

Mod. ...... Prod. No. ...... Ser. No. ...... P0042 BD

Technische Daten

Abmessungen Breite 60 cm
	Höhe	85 cm
	Tiefe	63 cm
Anschlussspannung - Gesamtleistung - Sicherung	Die Daten der elektrischen Anschlusswerte finden sich auf dem Typenschild innen an der Gerätetür
Wasserdruck Mindestens 0,05 MPa
	Maximal	0,8 MPa
Max. Wäschemenge 6 kg	Koch-/Buntwäsche
Schleuderdrehzahl 1400 U/min	Maximal

Verbrauchswerte
Programm	Wasserverbrauch (in Litern)	Energieverbrauch (in kWh)	Programmdauer (in Stunden und Minuten)
Kochwäsche 90°	57	2.1	Die Dauer der einzelnen Programme entnehmen Sie bitte der Anzeige in der Bedienblende.
Kochwäsche 60°	53	1.2
Baumwolle Eco 60°(*)	49	1.02
Pflegeleicht 60°	44	0.9
Feinwäsche 40°	56	0.55
Wolle 40°	58	0.45
Handwäsche 40°	58	0.45

Die Verbrauchswerte weichen je nach Wasserdruck, -härte, -einlauftemperatur, Raumtemperatur, Wäscheart und -menge, verwendetem Waschmittel, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten ab. Die Werte beziehen sich auf die

jeweils höchsten Temperaturen jedes Waschprogramms.

(*) Das Programm "Koch-/Buntwäsche Eco 60°C" bei 60°C mit einer Füllmenge von 6 Kg ist in Übereinstimmung mit EEC 92/75 das Referenzprogramm für die im Energielabel eingetragenen Werte.

Aufstellung

Auspacken

Bevor das Gerät verwendet werden kann, müssen alle Transportsicherungen und Verpackungsmaterialien entfernt werden.

Es empfiehlt sich, alle Transportsicherungen für eventuelle zukünftige Transporte des Gerätes aufzubewahren.

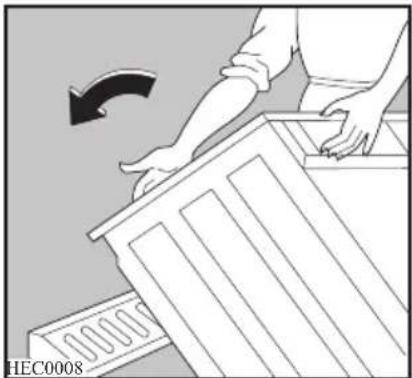

1. Legen Sie die Maschine nach Entfernen der Verpackung vorsichtig auf die Rückseite, um die Polystyrolplatte unter der Maschine zu entfernen.

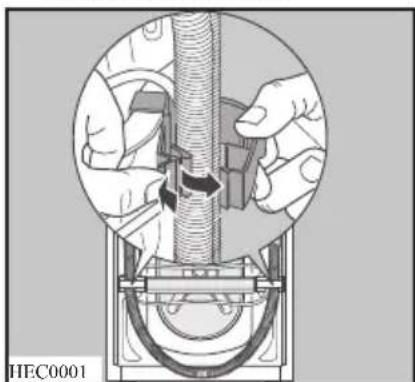

1. Entnehmen Sie das Stromkabel und den Ablaufschlauch aus den Schlauchhalterungen auf der Geräterückseite.

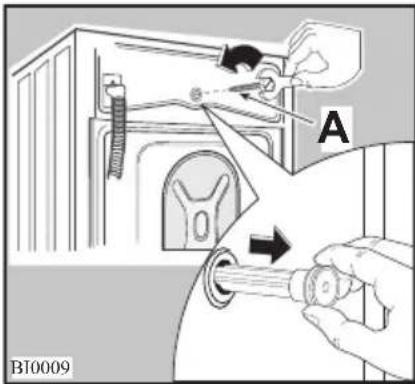

1. Lösen und entnehmen Sie die Schraube A auf der Rückseite mit dem beiliegenden Schraubenschlüssel. Schieben Sie das Kunststoff-Distanzstück heraus.

A BT0009

1. Lösen Sie die beiden hinteren großen Schrauben B und die sechs kleineren Schrauben C.

B10010 C B C

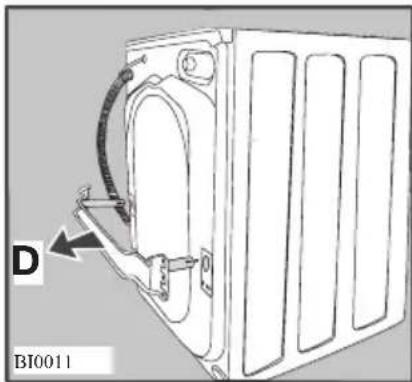

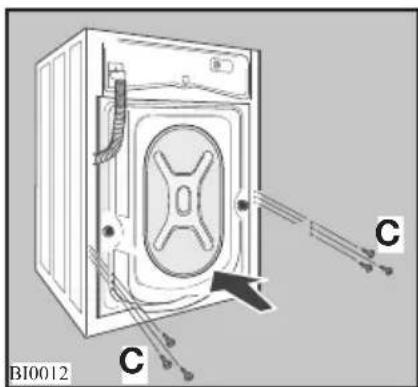

1. Entfernen Sie die Halterung D und ziehen Sie die sechs kleineren Schrauben C fest.

D BI0011

BI0012 C C

1. Verschließen Sie das kleinere obere Loch und die beiden größeren Löcher mit den entsprechenden Kunststoffkappen, die sich im Beutel mit der Benutzerinformation befinden.

BI0013

Aufstellung

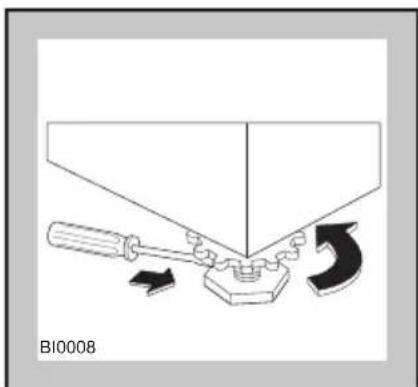

Stellen Sie das Gerät auf einem ebenen, harten Boden auf. Stellen Sie sicher, dass die Luftzirkulation um die Maschine herum nicht durch Teppiche, Läufer usw. beeinträchtigt wird. Kontrollieren Sie, dass die Maschine weder die Wand noch andere Küchengeräte berührt. Das Gerät kann mit den verstellbaren Schraubfüßen waagrecht ausgerichtet werden. Die Schraubfüße sind mit selbstsichernden Schrauben ausgestattet, wodurch sie sich eventuell nur schwer drehen lassen.

Jedoch MUSS die Maschine einen waagerechten und festen Stand haben. Falls notwendig, überprüfen Sie die waagerechte Aufstellung mit einer Wasserwaage.

Sämtliche Einstellungen können mit einem Schraubenschlüssel vorgenommen werden.

Eine korrekt waagerechte Ausrichtung des Geräts verhindert Vibrationen, laute Geräusche und ein Verrutschen der Maschine während des Betriebs. Stellen Sie niemals Pappe, Holz oder ähnliches Material unter das Gerät, um Unebenheiten des Bodens auszugleichen.

BI0008

Wasserzulauf

Ein Zulaufschlauch wird mitgeliefert und befindet sich im Inneren der Trommel. Verwenden Sie für den Wasseranschluss nicht den Schlauch von Ihrer bisherigen Maschine.

1. Öffnen Sie die Tür und ziehen Sie den Zulaufschlauch heraus.
2. Schließen Sie den Schlauch mit dem Winkelverbindungsstück an die Maschine an.

Richten Sie den Zulaufschlauch nicht nach unten. Drehen Sie den Winkel für den Schlauch nach links oder rechts, je nach der Position des Wasserhahns.

HEC0006 35° 45°

1. Schließen Sie den Schlauch korrekt durch Lösen der Ringmutter an. Ziehen Sie die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um Wasseraustritt zu vermeiden.

2. Schließen Sie den Schlauch an einen Wasserhahn mit Schlauchverschraubung 3/4" an. Verwenden Sie stets den mit dem Gerät mitgelieferten Schlauch.

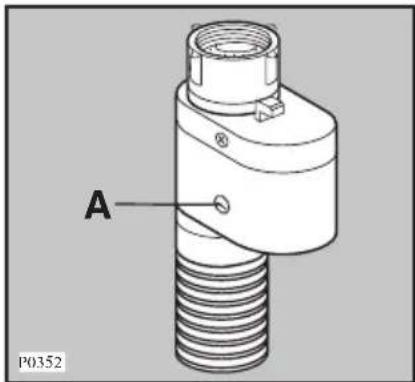

Der Wasserzulaufschlauch ist mit einer Wasserstopp-Vorrichtung als Schutz gegen Wasserschäden ausgestattet, die durch das natürliche Altern des Schlauchs auftreten können.

Dieser Fehler sollte durch ein rotes Feld im Sichtfenster «A» angezeigt werden. Sollte dies auftreten, schließen Sie den Wasserhahn und wenden Sie sich für den Austausch des Schlauchs an Ihren Kundendienst.

A P0352

Der Zulaufschlauch darf nicht verlängert werden. Ist er zu kurz und möchten Sie den Hahn nicht verlegen, müssen Sie einen neuen, längeren Schlauch speziell zur Verwendung für diesen Gerätetyp kaufen.

Abpumpen

Das Ende des Ablaufschlauchs kann auf drei Weisen wie folgt angeschlossen werden:

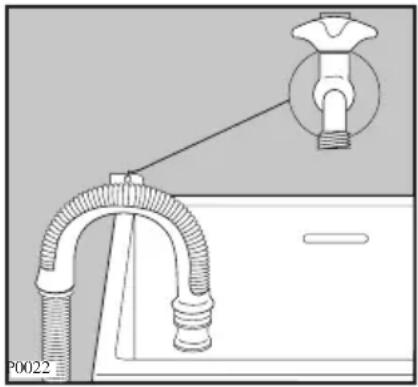

Das Ende des Schlauchs wird mit der mit der Maschine mitgelieferten

Plastikschlauchführung über die Beckenkante gehängt. Achten Sie in diesem Fall darauf, dass das Schlauchende während des Abpumpens nicht abrutschen kann. Fixieren Sie es mit einem Stück Schnur am Hahn oder befestigen Sie es an der Wand.

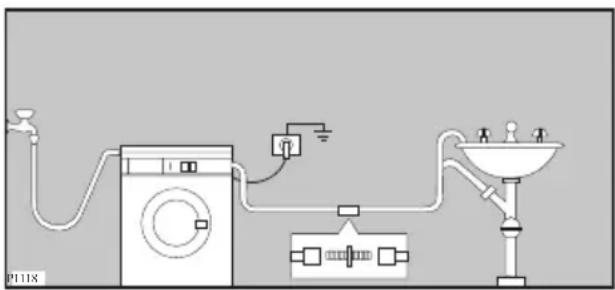

Sie können den Schlauch an den Wasserablauf eines

Waschbeckens anschließen. Das Verzweigungsstück muss sich oberhalb des Siphons befinden. Der Anschluss muss einen Abstand von mindestens 60 cm vom Fußboden haben.

Direkte Einleitung in ein Ablaufrohr bei einer Höhe nicht unter 60 cm und nicht über 90 cm. Das Ende des Ablaufschlauchs muss stets

belüftetsein, d.h. der Innendurchmesser des Ablaufrohres muss größer sein als der Außendurchmesser des Ablaufschlauchs.

Der Zulaufschlauch darf nicht geknickt werden.

Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen Verlängerungsschlauch und ein Verbindungsstück erhalten Sie bei unserem Kundendienst.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erforderliche Absicherung finden Sie auf dem Typenschild, das im Bereich der Einfüllöffnung angebracht ist, und im Kapitel «Technische Daten».

Vergewissern Sie sich, dass die Stromversorgung in Ihrem Haus für die erforderliche Maximallast geeignet ist. Berücksichtigen Sie dabei auch die anderen Elektrogeräte, die Sie verwenden.

Die Maschine an eine geerdete Steckdose anschließen.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der Sicherheitshinweise entstehen sollten.

Nach der Installation des Geräts muss das Netzkabel leicht zugänglich sein.

Falls das Netzkabel des Geräts ersetzt werden muss, muss dies durch unseren Kundendienst durchgeführt werden.

Festanschluss

Ein Festanschluss darf nur durch einen autorisierten Elektro-Fachmann erfolgen. Der Schalter darf das gelbe und grüne Massekabel an keiner Stelle unterbrechen. Diese Installation muss von einem qualifizierten Elektriker ausgeführt werden.

Einbau-Anweisungen

Dieses Gerät kann unter einer Arbeitsfläche oder zwischen den Küchenmöbeln eingebaut werden.

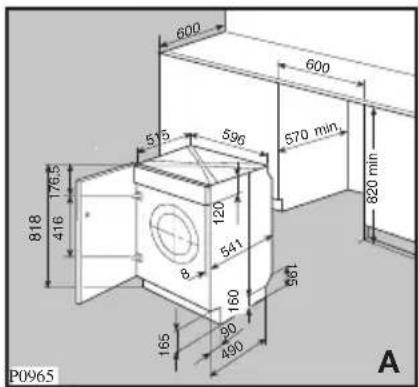

Die Nischenmaße sind aus der Abbildung "A"ersichtlich.

600 600 570 min. 820 min 515 596 120 541 8 160 165 90 490 818 416 765 P0965 A

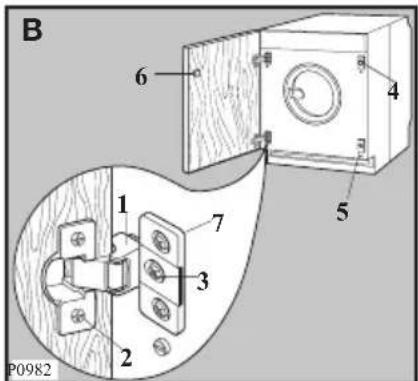

Vorbereitung und Montage der Tür

Auf diesem Gerät kann eine umkehrbare Tür (rechts oder links zu öffnen) montiert werden, um es auf beste Weise in die anderen Küchenmöbel integrieren zu können. Das Gerät ist ab Werk für den Tür-anschlag links ausgerüstet. In diesem Fall genügt es, die zwei mitgelieferten

Scharniere (1) und den Gegenmagnet (6) in der richtigen Höhe anzuschrauben (Abb. B)

B 6 4 1 7 3 2 5 P0982

a) Möbeltür

Die Maße der Möbeltür betragen:

- Breite 595-598 mm

- Dicke 16-22 mm

Die Höhe (C - Abb. C) kann nicht angegeben werden, da dies von den Gegebenheiten der angrenzenden Möbel abhängt, z.B. Sockelhöhe der Küche.

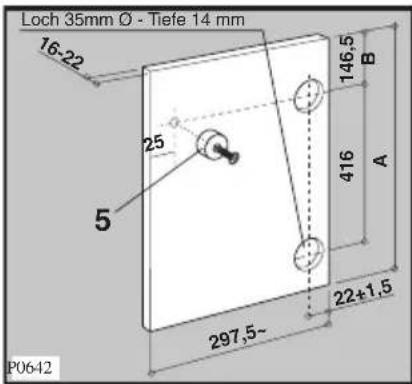

Loch 35mm Ø - Tiefe 14 mm 16-22 25 5 146,5 B 416 A 297,5- 22±1,5 P0642

b) Scharniere

Damit die Scharniere an der Tür befestigt werden können, müssen an der Türinnenseite zwei Löcher (35 mm ∅, 14 mm tief) gebohrt werden.

Der Lochabstand beträgt 416 mm. Das Maß (B) (Unterkante Arbeitsplatte bis Mitte oberes Scharnierloch) beträgt ca. 178 mm.

Dies ist eine unverbindliche Angabe, denn auch die angrenzenden Möbel müssen hier berücksichtigt werden. Eine Nachjustage der Türhöhe von +/- 3,5 mm ist über die Scharnieranschläge möglich. Die erforderlichen Maße sind der Abbildung "C" zu entnehmen.

Die Scharniere werden mit Holzschrauben an der Tür befestigt (2 - Abb. B)

c) Montage der Tür

Die Scharniere werden nun mit den Schrauben M 5 x 15 am Gerät befestigt (3 - Abb. B). Die Scharniere können, um die unterschiedlichen Dicken der Tür auszugleichen, waagrecht verstellt werden.

Um die perfekte Angleichung der Tür zu erreichen muss die Schraube (3 - Abb. B)herausgeschraubt werden. Nach Regulierung der Tür die Schraube verschrauben.

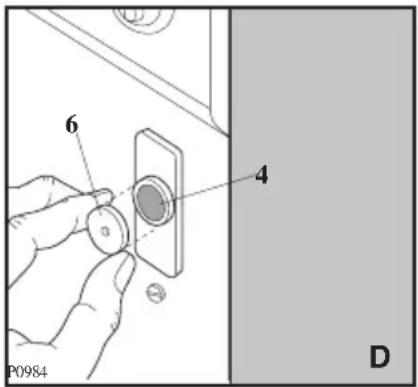

d) Gegenmagnet (6)

Ein Magnetverschluss hält die Tür geschlossen. Damit dieser funktioniert, muss an der Türinnenseite der Gegenmagnet (Stahlscheibe mit Gum-miring) angeschraubt werden (6 - Abb. B) Die Position wird durch den Türmagnet am Gerät vorgegeben (4 - Abb. D).

6 4 P0984 D

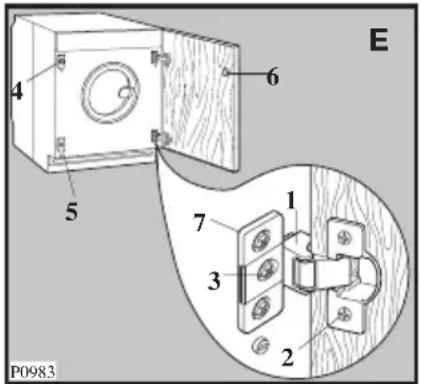

Türanschlagwechsel

Falls ein Wechsel des Türanschlags nach rechts erforderlich ist, gehen Sie wie folgt vor:

die Plättchen (7), den Magnet (4) und das Plättchen (5) gegenüber montieren und den Gegenmagnet (6) und die Scharniere (1) im Innern der Türe montieren (Abb. B und E).

Achtung! Gewechselt werden kann nur die Gerätevortür, nicht die Einfülltür.

4 5 6 E 1 7 3 2 P0983

Umweltschutz

Verpackungsmaterial

Materialien mit dem Symbol sind wiederverwertbar.

Solche Materialien können der Wiederverwertung zugeführt werden, indem sie ordnungsgemäß in den entsprechenden Sammelbehältern entsorgt werden.

Altgerät

Bringen Sie Ihr Altgerät zur Entsorgung zu einer offiziellen Sammelstelle. Dies ist ein wichtiger Beitrag zum Umweltschutz!

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Hinweise zum Umweltschutz

Um Wasser und Energie zu sparen und die Umwelt nicht unnötig zu belasten, beachten Sie bitte folgende Tipps:

• Normal verschmutzte Wäsche kann ohne Vorwäsche gewaschen werden. Dies spart Waschmittel, Wasser und Energie (und die Umwelt wird weniger belastet).
  • Die Maschine arbeitet wirtschaftlicher, wenn sie ganz gefüllt ist.
• Mit einer entsprechenden Vorbehandlung lassen sich Flecken und gewisse Verschmutzungen entfernen; danach kann die Wäsche bei niedrigerer Temperatur gewaschen werden.
• Dosieren Sie das Waschmittel entsprechend der Wasserhärte, dem Verschmutzungsgrad und der Wäschemenge.
