BEDIENUNGSANLEITUNG WA 6310-3 Exquisit

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unserer Waschmaschine. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa im Einsatz stehen.

1 Einleitung

Dieses Gerät entspricht den geltenden EG-Sicherheitsbestimmungen im Bezug auf elektrische Apparate. Es wurde nach Stand der Technik gefertigt und zusammengebaut.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich beschrieben sind, kontaktieren Sie den Kundendienst Tel. [phone] oder besuchen Sie unsere Homepage www.ggv-exquisit.de.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Inhaltsverzeichnis

1 Einleitung.... 2
2 Umweltschutz 3
3 Sicherheit 3
4 Sparhinweise....7
5 Bestimmungsgemäße Verwendung....7
6 Gerät auspacken 7
7 Installation 8
8 Waschsymbole 11
9 Gerätebeschreibung 13
10 Inbetriebnahme 17
11 Waschen und Programmwahl.... 20
12 Wartung Pflege Reinigung.... 22
13 Tipps für die Behandlung von Flecken 26
14 Störung und Störungsbehebung 27
15 Kundendienst 30
16 Allgemeine Garantiebedingungen.... 31
17 Technische Daten.... 33
18 CE-Konformitätserklärung 33

2 Umweltschutz

Entsorgung von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

3 Sicherheit

Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

Erklärung der Sicherheitshinweise

GEFAHR

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!

WARNUNG

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann!

WICHTIG

Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann.

1.1 Allgemeine Sicherheitshinweise

• Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu vermeiden.
• Das Gerät nur nach Angaben der Bedienungsanleitung montieren und anschliessen.
• Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.

GEFAHR

Fassen Sie den Stecker und das Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch STROMSCHLAG!

1.1 Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

WARNUNG Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.

GEFAHR

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Halten Sie Kinder unter 3 Jahren vom Trockner fern.

Lassen Sie Kinder keine Reinigungs und Wartungsarbeiten am Gerät ohne Aufsicht ausführen.

Halten Sie Haustiere vom Gerät fern.

Lebens- oder Verletzungsgefahr!

Lassen Sie den Trockner nicht unbeaufsichtigt, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.

Lassen Sie Kinder nicht mit dem Trockner spielen.

Kinder können sich beim Spielen in Verpackungen oder Folien einwickeln oder sich diese über den Kopf ziehen und ersticken. Halten Sie Verpackungen, Verpackungsteile und Folien von Kindern fern.

Kinder können sich im Trockner einsperren. Ziehen Sie deshalb bei ausgedienten Geräten den Netzstecker, durchtrennen Sie die Netzleitung und zerstören Sie das Schloss der Trocknertür

Allgemeine Sicherheitshinweise

WARNUNG

Fassen Sie den Stecker und das Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch Stromschlag!

• Nur am Netzstecker, nie an der Leitung ziehen.
• Netzstecker nur mit trockenen Händen einstecken/ziehen.

DE

• Sie vor jedem Reinigungs- oder Wartungseingriff den Netzstecker aus der Steckdose ziehen.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
  • Die Waschmaschine nie unnötig eingeschaltet lassen.
• Wasserhahn schließen, wenn die Maschine nicht gebraucht wird.
• Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten.
• Die Waschmaschine außen mit einem feuchten Tuch reinigen, keine Scheuermittel verwenden.
• Die Waschmaschinentür ist mit einem automatischen Verriegelungssystem versehen. Die Tür lässt sich erst ca. 2-3 Minuten nach Ende des Waschvorganges öffnen. Öffnen Sie die Türe nie gewaltsam, oder wenn sich noch Wasser in der Maschine befindet, und nicht auf die offene Tür abstützen.
• Gestatten Sie Kindern nicht, mit der Waschmaschine zu spielen oder in die Trommel zu steigen
• Falls erforderlich kann das Netzkabel durch den Kundendienst ersetzt werden.
• Gefahr beim Eingreifen/Einfassen in die drehende Trommel!
• Beim Eingreifen in die drehende Trommel können Sie sich die Hände verletzen.
• Nicht in die drehende Trommel fassen. Warten bis sich die Trommel nicht mehr dreht
• Nicht auf die Waschmaschine steigen.
• Geöffnetes Einfüllfenster kann abbrechen oder Waschmaschine kann kippen!
• Nicht auf das geöffnete Einfüllfenster stützen.

4 Sparhinweise

• Maximale Wäschemenge des jeweiligen Programms ausnutzen.
• Normal verschmutzte Wäsche ohne Vorwäsche waschen.
• Energiespar-Modus: Beleuchtung des Anzeigefeldes erlischt nach einigen Minuten, Start A blinkt. Zum Aktivieren der Beleuchtung beliebige Taste wählen.

- Der Energiespar-Modus wird nicht aktiviert, wenn ein Programm läuft.

- Auswählbare Temperaturen beziehen sich auf die Pflegekennzeichen in den Textilien. Die in der Maschine ausgeführten Temperaturen können von diesen abweichen, um einen optimalen Mix aus Energieeinsparung und Waschergebnis sicherzustellen.

- Automatisches Ausschalten: Wenn das Gerät längere Zeit nicht bedient wird, schaltet es sich vor Programmstart und nach Programmende zum Energiesparen automatisch aus.

- Zum Einschalten des Gerätes wieder den Hauptschalter -Taste # drücken.

- Falls die Wäsche anschließend im Wäschetrockner getrocknet wird, Schleuderdrehzahl entsprechend der Anleitung des Trockner-Herstellers wählen.

5 Bestimmungsgemäße Verwendung

Die Waschmaschine ist für die Verwendung im privaten Haushalt bestimmt. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäss. Wird das Gerät zweckentfremdet oder anders als in dieser Bedienungsanleitung beschrieben bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.

Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- und Wartungsbedingungen. Umbauten oder Veränderungen an der Waschmaschine sind aus Sicherheitsgründen nicht zulässig.

6 Gerät auspacken

Verpackung

Die Verpackung ist 100% wieder verwertbar und ist mit dem Recyclingsymbol gekennzeichnet. Halten sie sich an die jeweils geltenden örtlichen Verordnungen hinsichtlich der Entsorgung des Verpackungsmaterials.

WARNUNG

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Entfernen Sie alle Klebebänder.

VORSICHT

Es besteht die Gefahr, das die Wasmaschine beim Schleudern vom Sockel fällt. Bei Aufstellung auf einen bauseitig vorhandenen Sockel (Betonsockel oder gemauerter Sockel) muss die Waschmaschine durch Spannlaschen gesichert werden.

7 Installation

1. Bevor Sie die Waschmaschine in Betrieb nehmen entfernen Sie die Transportschrauben zusammen mit dem Gummi. Wenn die Schrauben nicht entfernt werden, kann dies zu starken Vibrationen, Lärm und Funktionsstörungen führen.
2. Lösen Sie die Schrauben mit einem Schrauben-schlüssel, bewahren Sie die Schrauben auf. Wenn das Gerät transportiert werden muss, werden die Transportschrauben wieder verwendet.

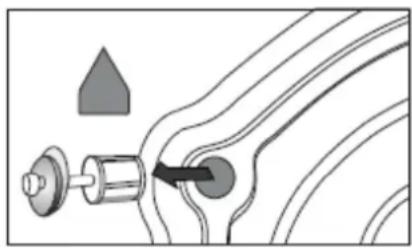

3. Schliessen Sie die Löcher mit den mitgelieferten Kappen.

DE Aufstellungsort der Waschmaschine

• Prüfen Sie den Ort, an dem die Waschmaschine aufgestellt werden soll. Vergewissern Sie sich, dass für die richtige Aufstellung alles Notwendige vorhanden ist.

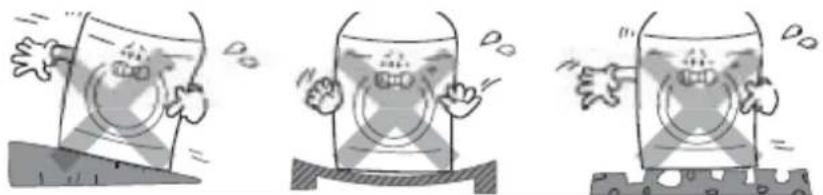

• Stellen Sie die Waschmaschine auf einem horizontalen, soliden Boden auf. Wird die Waschmaschine auf einem ungeeigneten Boden aufgestellt, könnten starke Vibrationen, beträchtlicher Lärm und eine Funktionsstörung verursacht werden.
• Lassen Sie ausreichende Freiräume rechts & links 10 cm, hinten 10 cm

- Nach dem Aufstellen der Waschmaschine, Bodenunebenheiten prüfen und die Füße der Maschine mithilfe eines Schraubenschlüssels entsprechend ausrichten (ihr Neigungswinkel darf nicht größer als 2 Grad betragen) und dann die Stellschrauben festziehen.

ACHTUNG Die Waschmaschine sollte nicht wackeln und alle verstellbaren Füsse sollten festen Bodenkontakt haben.

Wasser zu- und -ablauf

Schließen Sie den Wasserzulaufschlauch unter Beachtung des örtlichen Wasserwerks an. Wasserzulauf: Nur Kaltwasser

Wasserhahn: 34 " Schlauchverschraubung

Der Anschluss an den Wasserhahn erfolgt mit Hilfe des vom Hersteller gelieferten Schlauches. Das geknickte Ende wird an der Maschine, das gerade Teil wird am Wasserhahn angeschlossen. Um zu verhindern, dass Wasser austritt sind die Überwurfmuttern der Schlauchenden mit je einer Dichtung zu versehen und müssen gut festgeschraubt werden. (Dichtung ist u. U. schon montiert, bitte prüfen)

Vermeiden Sie Wasserschäden, indem Sie den Wasserhahn geschlossen halten wenn die Maschine nicht in Betrieb ist.

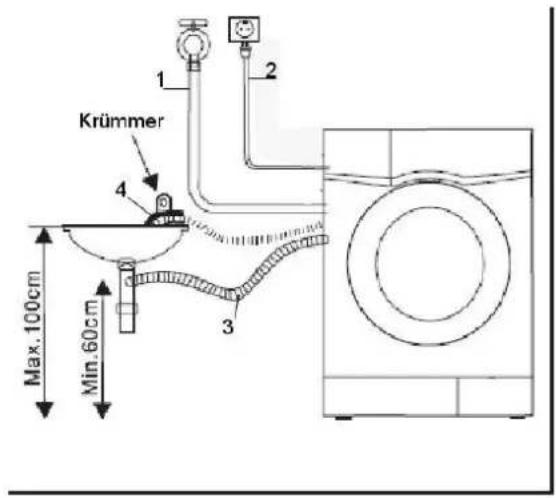

Anschluss Schema

1 Wasseranschluss
2 Stromanschluss
3 Wasserablauf zum Siphon
4 Alternativ: Wasserablauf ins Becken oder Abflußrohr

1 2 Krümmer 4 3 Max. 100cm Min. 60cm

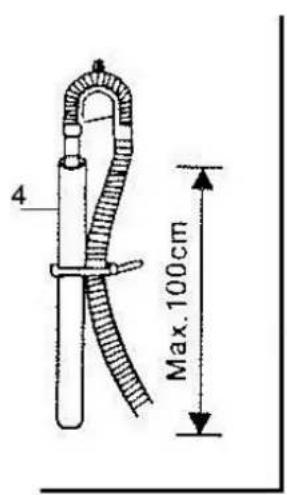

4 Max.100cm

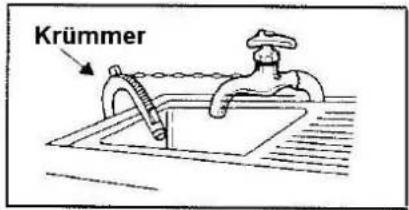

Bei Verwendung eines Krümmers

Montieren sie diesen ca. 80 – 100 cm über dem Fußboden und

stellen sicher dass der Schlauch nicht auf den Boden fallen kann und das austretende Wasser sicher abfließt.

Krümmer

Ist die Waschmaschine an ein eingebautes Abpumpsystem angeschlossen, prüfen Sie, ob letzteres mit einem Lüftungsloch ausgestattet ist, um ein gleichzeitiges Zulaufen und Abpumpen von Wasser (Siphon – Effekt) zu vermeiden.

8 Waschsymbole

Die heute in Europa üblichen Textilpflegesymbole wurden von der Internationalen Organisation für Textilpflegekennzeichen HGINETEXH (Groupement International d'Etiquetage pour l'Entretien des Textiles) mit Sitz in Paris im Jahr 1975 eingeführt. Sie sind festgeschrieben in einer ISO-Norm (ISO 3758) von 1991 und der Euro-Norm EN 23758 von 1994. Diese Norm ist für alle europäischen Länder (EU) verbindlich, und gilt auch in der Schweiz und in Israel.

Waschen

Maschinenwäsche. Die Ziffer gibt die höchstmögliche Waschtemperatur an.

Maschinenwäsche. Der Balken unter dem Behälter bedeutet Schonschleudern.

Maschinenwäsche. Unterbrochener Balken (manchmal auch Doppelbalken): Besonders schonendes Waschen - nur Feinwaschgang oder Wollwaschgang (bei 30 Grad, andere Temperaturen entsprechend)

Handwäsche. (kalt oder lauwarm, max. 40 Grad, besser 30 Grad)

Kalt waschen (Kein Symbol nach ISO 3758; wird jedoch öfters verwendet)

Nicht waschen (das heißt meist: reinigen) - manchmal wird das Andreaskreuz durch ein x oder xx ersetzt.

Keine Handwäsche

Nicht wringen, dieses Symbol ist in Europa nicht üblich sondern wird hauptsächlich in Japan verwendet.

Für das Schleudern existiert kein eigenes Symbol. Sie können sich nach dem Waschsymbol richten. Ist ein schonender Waschgang gefordert (Balken unter dem Bottich oder gar durchbrochener Balken), nur bei niedriger Drehzahl schleudern.

Ganz empfindliche Wäsche (Seide, Wolle - meist ist hier Handwäsche gefordert) nicht schleudern, sondern zunächst in Frotteehandtücher wickeln und danach liegend trocknen.

Bleichen

Das Bleichen mit Chlor ist nicht mehr üblich. Ist das Bleichen explizit verboten, sollten Sie allerdings auch Fleckensalze und bleichende Fleckentfernungsmittel mit Vorsicht verwenden.

Bleichen erlaubt

Chlorbleiche möglich

Chlorbleiche nicht möglich

Das Bleichen mit Chlor ist nicht mehr üblich. Ist das Bleichen explizit verboten, sollten Sie allerdings auch Fleckensalze und bleichende Fleckentfernungsmittel mit Vorsicht verwenden.

Bügeln

Bügeln heiß - Höchsttemperatur: 200°C

Bügeln warm - Höchsttemperatur: 150°C

Bügeln lauwarm - Höchsttemperatur: 110°C

Nicht bügeln

Chemische Reinigung

Schonende Reinigung (zwei Balken: extrem schonende Reinigung)

Reinigen mit allen allgemein üblichen Lösungsmitteln (also auch Fleckenentfernung mit Benzin erlaubt)

Reinigung mit KWL (Kohlenwasserstofflösemittel), Fluorkohlenwasserstoff (heute verboten) oder Benzin (a. zur Fleckenentfernung zuhause!)

Reinigung mit Perchlorethylen

(Alle üblichen Lösungsmittel ausser Trichloräthylen sind erlaubt)

Naßreinigung (Professionelle Reinigung auch mit Wasser)

Keine chemische Reinigung

Wäsche trocknen

Trocknen im Wäschetrockner

Trocknen im Trockner bei hoher Temperatur

Trocknen im Trockner bei niedriger Temperatur (maximal 60°C)

Nicht im Trockner trocknen

9 Gerätebeschreibung

Lieferumfang

	1 Zulaufschlauch
	4 Stk. Transportsicherungen
	1 Stk. Bedienungsanleitung

Optional: Artikel 1095385 Befestigungssatz Waschmaschinen (kann über den Fachhandel oder über den Exquisit-Kundendienst erworben werden)

Optional: Schlauchhalter / Krümmer kann im Baumarkt oder bei Fachhändler erworben werden.

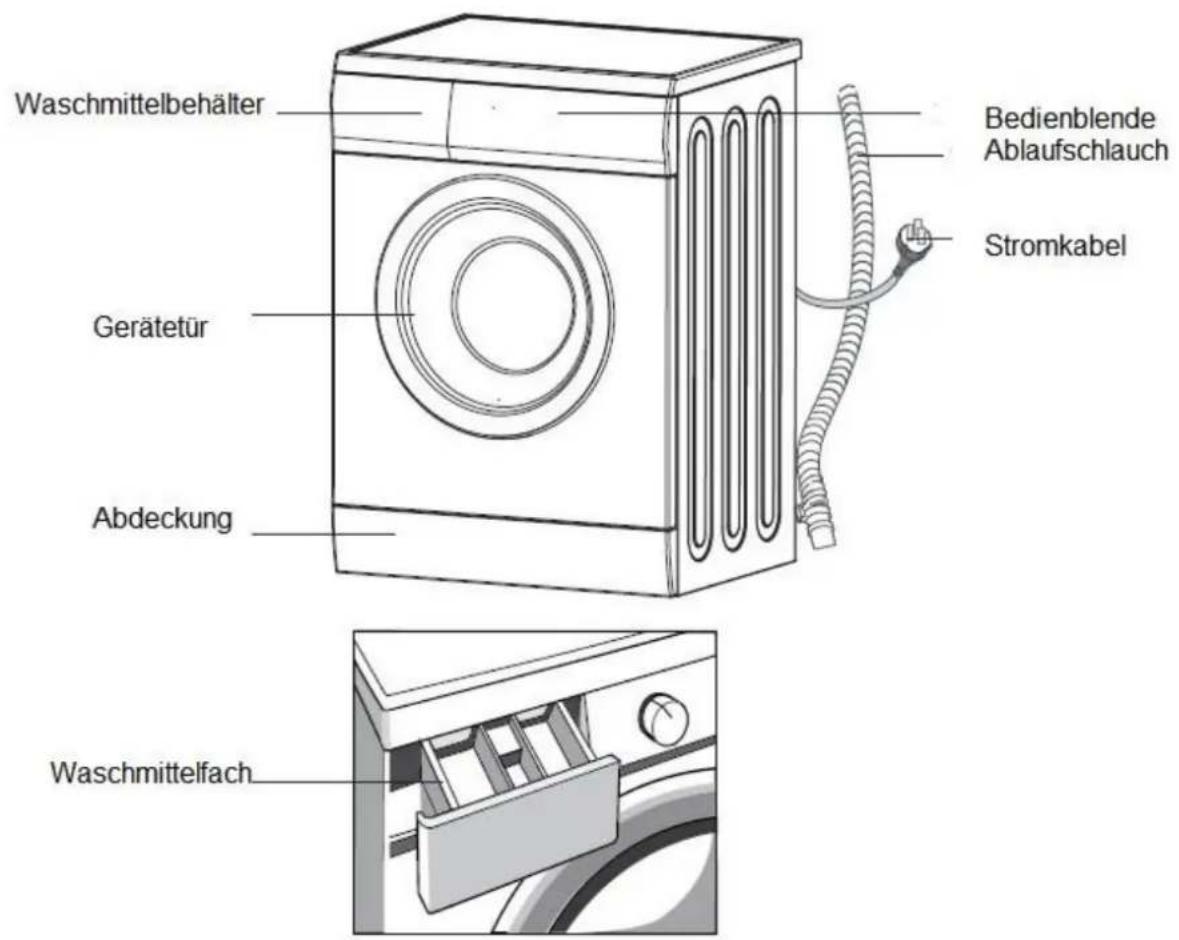

Bezeichnung

Waschmittelbehälter Gerätetür Abdeckung Bedienblende Ablaufschlauch Stromkabel Waschmittelfach

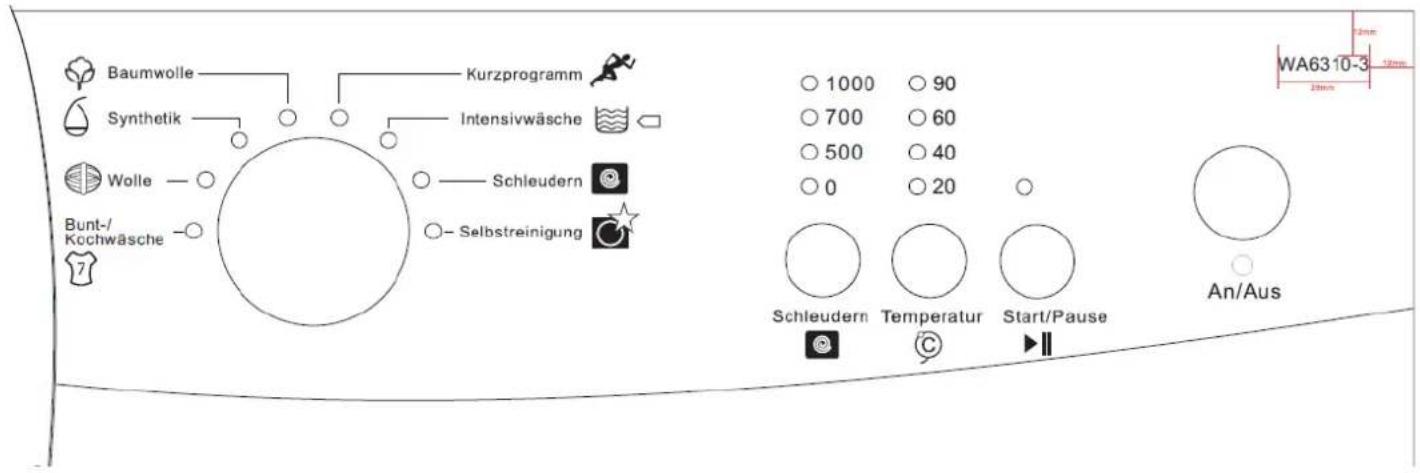

DE Bedienblende

Baumwolle Synthetik Wolle Bunt-/Kochwäsche Kurzprogramm Intensivwäsche Schleudern Selbstreinigung 1000 ○ 90 700 ○ 60 500 ○ 40 0 ○ 20 Schleudern Temperatur Start/Pause An/Aus WA6310-3 12mm 19mm 29mm

Symbol		Beschreibung
		Baumwolle
		Synthetik
		Wolle
		Temperatur
		Kurzprogramm 30'
		Intensivwäsche
		Bunt- / Koch-wäsche
		An/Aus
		Schleudern
		Selbstreinigung
		Start/Pause

„Baumwolle 60 °C“ und „Baumwolle 40 °C“ sind die Standard- Waschprogramme auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen. Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Transportsicherung entfernen

Die Standardprogramme Baumwolle 60°C & 40°C sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Der tatsächliche Energie- und Wasserverbrauch hängt von der Art der Nutzung des Gerätes ab.

Angaben über ungefähre Programmdauer sind dem Kapitel „Waschen und Programmwahl“ zu entnehmen.

Das Gerät entspricht den harmonisierten EU Normen und Richtlinien in der bei Lieferung aktuellen Fassung:

• Niederspannung 2006/95/EG
• Elektromagnetische Verträglichkeit 2004/108/EG
• Umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte 2009/125/EG

10 Inbetriebnahme

Erdungsanweisung

Das Gerät muss geerdet werden. Bei Störungen oder Ausfall des Gerätes vermindert die Erdung die Stromschlaggefahr durch Herstellen eines Pfades mit geringstem Stromwiderstand. Das Netzkabel dieses Gerät verfügt über einen Erdleiter und einen Stecker mit Erdung. Der Stecker muss mit einer den örtlichen Vorschriften entsprechend installierte und geerdete Netzsteckdose verbunden werden.

Elektrische Anschlüsse

Alle elektrischen Anschlüsse müssen von einem Fachmann und unter Beachtung der Herstellervorschriften, sowie der örtlichen Sicherheitsvorschriften ausgeführt werden.

Angaben über Spannung, Leistungsaufnahme und Absicherung s. Technische Daten.

Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Schutzkontakt-Steckdose erfolgen. Die Erdung ist gesetzlich vorgeschrieben. Der Hersteller lehnt jede Verantwortung für eventuelle Schäden an Personen, Haustieren oder Sachen ab, die infolge Nichtbeachtung der o.g. Vorschriften entstehen.

Keine Mehrfachstecker oder Verlängerungskabel verwenden.

Der Zugriff zum Netzstecker muss nach der Installation jederzeit gewährleistet sein oder es muss möglich sein, die Netztrennung über einen zweipoligen Schalter zu erreichen.

Die Waschmaschine nicht in Betrieb nehmen, wenn sie während des Transportes beschädigt wurde. In diesem Fall den Kundendienst benachrichtigen.

Austausch des Netzkabels nur durch den Kundendienst vornehmen lassen.

Die Waschmaschine nur im Haushalt und für den angegebenen Zweck verwenden.

Schalten Sie das Gerät ein, indem Sie den Netzstecker in die Steckdose stecken.

WARNUNG

Achten Sie darauf, dass Ihre Netzstromversorgung mit der auf dem Typenschild der Maschine angegebenen maximalen Spannung übereinstimmt. Weiterhin muss Ihre Steckdose mit einer geeigneten Erdung ausgerüstet sein, um den sicheren Betrieb der Maschine zu garantieren.

Bevor die Waschmaschine zum ersten Mal benutzt wird, sollte ein Waschvorgang mit etwas Waschmittel, aber ohne Wäsche durchgeführt werden, um die werkseitigen Schmutz- und Fettreste von der Trommel zu entfernen und um ein Verschmutzen der Wäsche zu vermeiden.

Wäsche vorbereiten

Schliessen Sie Reisverschlüsse, Druckknöpfe und Haken, damit sie nicht in anderen Textilien verfangen. Entfernen sie Nadeln, Schnallen und andere harte Objekte, damit sie den Innenraum der Waschmaschine nicht verkratzen.Leeren Sie die Taschen.		Krempeln Sie Ärmelaufschläge herunter und drehen Sie synthetische Wäsche auf links, um Flusenbildung zu vermeiden.Binden Sie Bänder und Schärpen fest, damit sie sich nicht verwirren.Behandeln Sie Flecken vor.

• Trennen Sie stark verschmutzte Textilien von leicht verschmutzten.
• Trennen Sie dunkle und helle Farben sowie farbechte und nicht -farbechte Textilien.
• Legen Sie die Wäsche locker in die Waschmaschine, damit die Textilien optimal gereinigt werden und knitterfrei bleiben.
• Beladen Sie die Waschmaschine richtig und wählen Sie die passende Einstellung für die Wäschemenge
• Überladung und eine zu niedrig gewählte Einstellung für die Wäschemenge können: das Waschergebnis mindern, die Knitterbildung fördern und übermäßig viele Flusen erzeugen
• Mischen Sie bei jeder Ladung große und kleine Textilien. Verteilen Sie alles gleichmäßig, um das Gleichgewicht in der Maschine zu erhalten. Eine ungleichmäßige Ladung kann die Waschmaschine beim Schleudern zum Vibrieren bringen
• Verkürzen Sie die Waschzeit, wenn Sie eine Einstellung für eine geringe Wäschemenge verwenden. Bei einer Ladung mit nur wenigen kleinen Textilien reicht eine kürzere Waschzeit aus.
• Verwenden Sie eine Einstellung für eine große Wäschemenge, um Knitterfalten bei bügelfreien Kleidungsstücken und bestimmten synthetischen Textilien zu reduzieren. Diese Textilien sollten im Wasser mehr Bewegungsfreiheit haben.

DE Waschmittel-Einfüllkammern

Die drei Waschmittel-Einfüllkammern wie folgt benutzen:

I Waschmittel für Vorwäsche

II Waschmittel für Hauptwaschgang

Weichspüler

Es ist wichtig, je nach Wäschetyp die richtige Menge an Waschmittel zu verwenden. Diese hängt von folgenden Faktoren ab:

• Wasserhärte
  welchen PH-Wert hat das Wasser in Ihrer Region (eventuell Wasserwerk fragen)
• Verschmutzungsgrad
  bei stark verschmutzter Wäsche, mehr Waschmittel verwenden
• Wäschemenge
  je kleiner Ihre Waschmenge ist, desto geringer sollte die Menge des Waschmittels sein

Hinweise

Verwenden Sie keine Waschmittel, die Chlor und Schwefel enthalten.

Dosierungsempfehlung auf der Waschmittelpackung beachten.

Überdosierung führt zu extremer Schaumbildung.

Unterdosierung kann dazu führen, dass die Wäsche mit der Zeit grau wird.

Geben Sie Flüssigweichspüler in die Weichspülkammer.

Überschreiten Sie nicht die Linie für den maximalen Füllstand. Eine Überfüllung kann dazu führen, dass der Weichspüler zu früh abgegeben wird und Flecken auf den Kleidungsstücken entstehen.

Öffnen Sie das Waschmittelfach nicht, wenn das Wasser zuläuft.

11 Waschen und Programmwahl

Programm	Waschmittel-kammer			Temperatur (°C)	Programmdauer	Schleuderdrehzahl(Standard)	Max.Bela-dung kg
Kurz	X	●	○	Kalt	15	1000	2
Baumwolle IntensivBuntwäscheFarbige Baumwolle,Leinen, Bettwäsche,Schürzen, Jeans,Sportbekleidung	X	●	○	40	250	1000	6
Schleudern	X	x	x		15	1000	6
Selbstreinigung	X	x	x	90	75	500	0
Standard Baumwolle	X	●	○	60	113	1000	6
SynthetikViskosePolyester	X	●	○	40	100	700	3
WolleWollsiegel mit Zusatz„filzt nicht“ oder„Waschmaschinen-fest	X	●	○	40	85	500	2
Unterwäsche	x	●	○	40	110	1000	6

X nicht erforderlich die Waschmittelkammer zu befüllen

- Diese Kammer muss befüllt werden

○ Diese Kammer kann wahlweise befüllt werden

Programmwahl

Die zutreffende Programmwahl bitte abstimmen mit Art, Menge und Verschmutzungsgrad der zu waschenden Wäschestücke, siehe nachstehende Temperaturtabelle:

90°C	- Stark beschmutzte Kochwäsche weiss, Baumwolle oder Leinen (z.B. Tücher, Bettwäsche, Schürzen)
60°C	- Mässig beschmutzte Buntwäsche, Synthetik (z.B. Leibchen, Pyjamas)- Leicht beschmutzte Kochwäsche (z.B. Unterwäsche)
40°C, 30°C, Kalt	- Leicht bis normal beschmutzte Buntwäsche, Synthetik, Wolle Es ist empfehlenswert, Wolle kalt oder bei 30°C zu waschen.

Waschprogrammwahl

• Legen Sie die Wäsche in die Trommel.
• Schließen Sie die Tür.
• Schalten Sie das Geräte mit der „Ein/Aus“ Taste ein
• Geben Sie das Waschmittel in die Kammer für Haupt- und Vorwäsche (Geben Sie in die Kammer für Vorwäsche nur Waschmittel, wenn Sie auch eine Vorwäsche gewählt haben).
• Drehen Sie den Programmwahlknopf zum gewünschten Waschprogramm (z.B. Baumwolle) und wählen mit der Taste „Temp.“ die gewünschte Temp. .
• Drücken Sie auf die Start/Pause Taste um den Waschvorgang zu starten.

HINWEIS

Denken Sie daran, vor dem Start der Waschmaschine den Wasseranschluss aufzudrehen.

12 Wartung Pflege Reinigung

WARNUNG

Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Netzstecker aus der Steckdose. Lebensgefahr durch STROMSCHLAG!

• Keine schweren Gegenstände oder Wärmequellen auf die Deckplatte der Waschmaschine stellen, um eine Verformung der Deckplatte zu vermeiden.
• Vor dem Reinigen des Gehäuses, immer erst den Netzstrom ausschalten und mit einem weichen Tuch und etwas Reinigungsmittel das Gehäuse außen abwaschen. Kein Benzin oder andere organische Lösungsmittel zum Reinigen verwenden, um die Oberfläche nicht zu beschädigen.
• Kein stark schäumendes Reinigungsmittel verwenden, am besten ohne Schaum.
• Vor dem Waschen, die Taschen der Kleidungsstücke leeren und den Reiß-

verschluss hochziehen.

• Waschen bei hoher Temperatur kann das Bullauge sehr heiß werden. Bitte Babys und Kinder im Allgemeinen von der Maschine fern halten.
• Wenn Sie umziehen, sollten Sie nicht vergessen, zum Transport der Waschmaschine die vier Schrauben und die vier rückseitigen Transportsicherungen einzuschrauben, die zur Installation der Maschine entfernt werden.
• Niemals Wäsche in die Maschine geben, die mit Benzin bespritzt wurde. Warten bis die entflammbaren Lösungsmittel verdampft sind, sonst könnte die Maschine beschädigt werden.
  • Die Maschine nicht benutzen, wenn Sie barfuss sind.
• Maschine vor direkter Sonneneinstrahlung und Feuchtigkeit schützen.
• Ein beschädigtes Gerät darf nur von unserem oder von uns zugelassenen technischen Kundendienst repariert werden.
• Das Gerät nicht auf Teppichboden stellen.
• Das Gerät niemals in der Nähe von entflammbaren und explosiven Gasen verwenden.
• Ein beschädigtes Netzkabel muss vom Hersteller oder seinem zugelassenen technischen Kundendienst ausgetauscht werden.

DE Reinigung des Gehäuses

Die richtige Pflege des Gerätes kann seine Lebensdauer erhöhen.

Das Gehäuse mit einem weichen Lappen und, wenn nötig, mit etwas milder Spüllauge reinigen und anschließend trocken reiben.

Überschüssiges Wasser sofort wegwischen.

Reinigung der Trommel

Sofern aufgrund von Metallteilen Rost im Trommelinnern auftritt, diesen sofort mit chlorfreien Reinigungsmitteln entfernen.

Niemals Steinwolle verwenden.

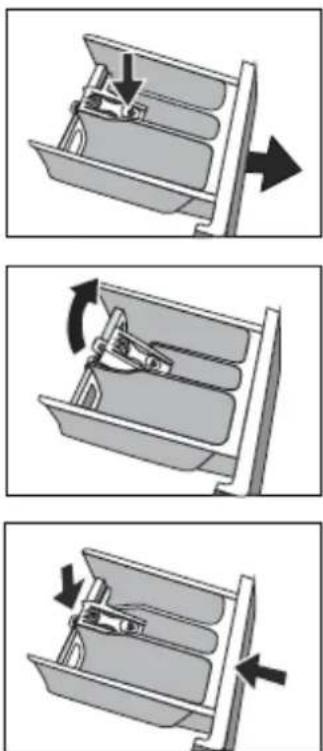

Reinigung der Waschmittel-Einfüllkammern

Nach einer gewissen Zeit hinterlassen Waschmittel und Weichspüler Rückstände in Waschmittel-Einfüllkammern. Dieses deshalb von Zeit zu Zeit unter fließendem Wasser reinigen.

• Das Waschmittelfach mit den Einfüllkammern herausziehen.
• Um die Reinigung zu erleichtern, lässt sich der Einsatz der Weichspülkammer abnehmen. Hierfür den Riegel des Einsatzes nach unten drücken, siehe Pfeil.

- Den Einsatz nach oben anheben und heraus nehmen.

- Alle Kammern des Waschmielfachs mit Wasser reinigen.

- Waschmiel kann sich auch in der hinteren Önung des Waschmielfachs ansammeln. Nach Bedarf Waschmielreste mit einer Bürste reinigen.

- Nachdem die Reinigung abgeschlossen ist, den Einsatz für die Weichspülkammer wieder einrasten, das Waschmielfach wieder in die Waschmaschine einsetzen und schließen.

Reinigung des Wassereinlaufsiebs

• Ziehen Sie den Netzstecker der Maschine, bevor Sie das Sieb reinigen.
• Entfernen Sie den Zulaufschlauch vom Wasserhahn.
• Reinigen Sie das Wasserzulaufsieb unter laufendem Wasser.
  • Schliessen Sie das Sieb wieder an.

• Schrauben Sie den Wassereinlauf von der Rückseite des Gerätes ab.
• Ziehen Sie das Einlaufsieb mit einer Schnabelzange / Spitzzange heraus
• Reinigen Sie das Sieb unter laufendem Wasser.
• Schließen Sie das Sieb wieder an.
  • Schrauben Sie den Wassereinlauf wieder ein.
• Öffnen Sie die Wasserversorgung und versichern Sie sich, dass es dicht ist.
• Schließen Sie die Wasserversorgung.

Reinigung des Flusensiebs

Das Flusensieb dient dazu, Fremdkörper wie Fäden, Münzen, Nadeln, Knöpfe usw. aufzufangen. Wird das Flusensieb nicht rechtzeitig gereinigt (alle10 Waschvorgänge), könnte ein Abflussproblem entstehen.

VORSICHT

Verbrühungsgefahr beim Wasser ablassen!

1. Ziehen Sie den Netzstecker der Maschine, bevor Sie das Sieb reinigen. Stellen Sie die Wasserversorgung ab. Sofern notwendig, warten Sie, bis das Wasser abgekühlt ist. Die untere Sockelblende öffnen. Einen Behälter nahe-bei unter stellen.

1. Den Flusensiebverschluss öffnen und das Wasser heraus fließen lassen. Dabei den unter gestellten Behälter be- nutzen, um das Wasser aufzufangen. Sobald kein Wasser mehr austritt, das Flusensieb heraus nehmen. Einen Lappen bereithalten, um restliches Wasser aufzuwischen. Das Flusensieb im Gegenuhrzeigersinn drehen und alle Fremdkörper ent- fernen.

1. Setzen Sie den Flusensiebverschluss nach der Reinigung wieder auf und drehen ihn im Uhrzeigersinn ein, bis er wieder fest verschlossen ist.

1. Schließen Sie die untere Sockelblende

13 Tipps für die Behandlung von Flecken

• Fleckige, stark verschmutzte oder ölige Textilien müssen gegebenenfalls vorbehandelt oder eingeweicht werden.
• Einweichen hilft, proteinhaltige Flecken wie Blut, Milch oder Gras zu entfernen.
• Vorbehandeln hilft, Verschmutzungen vor dem Waschen zu lösen.
• Benutzen Sie warmes Wasser, um Wäsche mit Flecken einzuweichen oder vorher zu behandeln. Heißes Wasser kann Flecken fixieren.
  • Die meisten Flecken lassen sich einfacher entfernen, wenn sie noch frisch sind.
• Bevor Sie einen Fleck behandeln, finden Sie heraus, um was für einen Fleck es sich handelt, wie alt der Fleck ist, um welchen Stoff es sich handelt und ob dieser Stoff farbecht ist. (Prüfen Sie das Pflegeetikett.)
• Waschen und Trocknen kann bestimmte Flecken fixieren.
• Beginnen Sie mit kaltem oder warmem Wasser.
• Wenn Bleiche empfohlen wird, verwenden Sie ein Mittel, das den Stoff nicht beeinträchtigt.
• Legen Sie die betroffene Stelle mit dem Fleck nach unten auf ein Papierhandtuch oder ein weißes Tuch.
• Tragen Sie den Fleckenentferner von hinten auf den Fleck auf. So wird der Fleck aus dem Stoff heraus anstatt durch ihn hindurch gepresst.

Blut	Sofort in KALTEM Wasser ausspülen.Bleibt der Fleck hartnäckig, in kaltem Wasser mit Gallseife einweichen
Kaugummi	Kaugummi mit Eis in einem Plastikbeutel aushärten lassen.So viel wie möglich abkratzen und mit Waschbenzin abtupfen.
Kakao, Scho-kolade	Mit KALTEM Wasser abtupfen und mit Gallseife einweichen.Bleibt der Fleck hartnäckig, etwas Waschmittel einreiben und in kaltem Wasser ausspülen
Kaffee	Schnell abwischen und in KALTEM Wasser ausspülen.Etwas Waschmittel einreiben und mit der für den Stoff maximal zulässigen Temperatur waschen.
Sahne/Milch	Schnell abwischen und in KALTEM Wasser ausspülen.Etwas Waschmittel einreiben und mit der für den Stoff maximal zulässigen Temperatur waschen.
Eiscreme	Ist der Fleck noch sichtbar, mit Waschbenzin abtupfen.
Deodorant	Betroffene Stelle mit Essig einreiben und dann in KALTEM Wasser ausspülen. Mit Waschbenzin abtupfen. Steife Stellen mit Gallseife behandeln.
Ei	Mit KALTER Gallseife einweichen, ausspülen und normal waschen
Weichspüler	Betroffene Stelle mit einem Stück Seife einreiben und normal waschen.
Obstflecken	So schnell wie möglich durch Abtupfen mit KALTEM Wasser behandeln.Fleck mit etwas Waschmittel einreiben und normal waschen.
Gras	Stelle mit Waschbenzin abtupfen. Gallseife einreiben und normal waschen.
Schmierfett und Öl	Betroffene Stelle mit dem Fleck nach unten auf ein saugfähiges Tuch legen und von der Rückseite behandeln. Mit Waschbenzin oder Trockenreinigungsmittel abtupfen. Normal waschen.
Eisen oder Rost	Zitronensaft und Salz auftragen und in die Sonne legen. Normal waschen
Lippenstift	Mit Brennspiritus abtupfen und normal waschen. In WARMEM Wasser mit Waschmittel auswaschen. Stelle mit Zitronensaft anfeuchten, in der Sonne

DE

	trocknen lassen und normal waschen. Wenn der Fleck hartnäckig bleibt und der Stoff es zulässt, Bleiche verwenden.
Schlamm	Getrockneten Schlamm abbürsten. In kaltem Wasser ausspülen. Bleibt der Fleck hartnäckig, etwas Waschmittel einreiben und normal waschen.
Ölfarben	Frische Farbe abkratzen, mit einem nicht entflammbaren Trockenreinigungsmittel abtupfen und normal waschen.
Wasserfarben	Kleidungsstück noch feucht behandeln, in WARMEM Wasser ausspülen und normal waschen
Brandspuren	Tuch mit Wasserstoffperoxid befeuchten, auf die betroffene Stelle legen und heiß darüber bügeln.

14 Störung und Störungsbehebung

Die meisten Probleme lassen sich einfach lösen, wenn man die Ursache erkannt hat. Suchen Sie Ihr Problem in der folgenden Liste, bevor Sie den Kundendienst kontaktieren.

Problem	Bitte prüfen
Die Waschmaschine funktioniert überhaupt nicht.	Liegt ein Stromausfall vor?Ist das Netzkabel richtig in eine Steckdose gesteckt?Haben Sie die Maschine eingeschaltet und den Wass- serhahn geöffnet?Haben Sie die Taste Start/Pause gedrückt?Ist die Tür richtig geschlossen?Befindet sich die richtige Menge Wäsche in der Waschmaschine
Es läuft kein Wasser zu.	Haben Sie den Zulaufschlauch angeschlossen und den Wasserhahn aufgedreht?Ist der Zulaufschlauch geknickt oder der Wasserhahn eingefroren?Ist die Wasserversorgung abgestellt?Wird das Sieb des Zulaufschlauches durch irgendwel- che Fremdkörper verstopft
Wasserleck	Die Verbindungen der Wasserzulauf- undAbfluss-Schläuche prüfen und fest anziehen.Wasserabflussschlauch reinigen, wenn nötig eine Fachperson mit der Reparatur beauftragen.
Die Waschmaschine lässt das Wasser nicht ab.	Ist der Zulaufschlauch fest angeschraubt?Ist der Abflussschlauch eingefroren oder durch Schmutz verstopft?Ist der Abflussschlauch geknickt oder verformt?Ist das Ende des Abflussschlauches in Wasser ge- taucht?Befindet sich übermäßig viel Schmutz im Flusensieb?
Die Waschmaschine	Ist der Abflussschlauch eingefroren oder durch

DE

schleudert nicht.Während des Schleuderns hält die Waschmaschine an.	Schmutz verstopft?Ist der Abflussschlauch geknickt oder verformt?Ist das Ende des Abflussschlauches in Wasser getaucht?Befindet sich übermäßig viel Schmutz im Flusensieb?Ist das Sieb der Laugenpumpe verstopft?Arbeitet die Laugenpumpe?Haben Sie die richtige Menge Waschmittel eingefüllt?Ist der Abflussschlauch höher als 1 m über dem Boden platziert?
Anzeigen leuchten nicht.	Prüfen Sie die Stromzufuhr. Ist der Netzstecker richtig angeschlossen? Wenn nicht, Kundendienst rufen.
Waschmittelreste in den Einspülkammern	Reinigen Sie die Einspülkammern und wischen sie anschließend trocken. Benutzen Sie Flüssigwaschmittel oder spezielle Waschmittel für Waschautomaten.
Schlechte Waschleistung.	Sind die Kleidungsstücke zu schmutzig? Wählen Sie eine angemessene Behandlung.Haben Sie die richtige Menge Waschmittel eingefüllt?
Die Maschine vibriert und ist zu laut.	Sind die Transportsicherungen ausgebaut?Steht die Maschine sicher auf ebenem Boden?Ist das Sieb der Laugenpumpe verstopft?Arbeitet die Laugenpumpe?Haben Sie die richtige Menge Waschmittel eingefüllt?Ist der Abflussschlauch höher als 1 m über dem Boden platziert?Befinden sich Metallteile in der Waschtrommel?
Tür kann nicht geöffnet werden.	Türsicherung ist aktiviert. Deshalb Netzstecker ziehen.

Störung	Error Code	Mögliche Fehlerursache	Lösung
Die Maschine startet nicht	Temp.40° leuchtet	Wasserzulauf ist nicht aufgedrehtDer Zulaufschlauch ist nicht am Krümmer befasgtDas Wasservenl ist defekt	Wasserzulauf aufdrehenZulaufschlauch an den Krümmer (Haken) hängenDas Venl wechseln
Gerätetür schließt nicht	Temp. 20° leuchtet	Die Tür ist nicht rich-g geschlossenKleidung ist zwischen Gehäuse und Tür eingeklemmtDie Türmechanismus ist defekt	Schließen Sie die Tür richgWäsche richg in die Trommel legenWechseln Sie den Türmechanismus
Ablassschlauch funktioniert nicht	Temp. 20° und Temp. 40° leuch-ten	Die Abusspumpe ist blockiertAbussschlauch ist blockiert	Prüfen Sie den AbussschlauchReinigen Sie den FilterPrüfen Sie die Ab-usspumpe und reinigen Sie diese

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.

15 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Folgende Angaben werden benötigt um Ihre Auftrag bearbeiten zu können:

• 1 Version
• 2 Modell
• 3 Batch
  • 4 EAN
• 5 Seriennummer

Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.)

• die vollständige Anschrift und Telefon- No,
• die Fehlerbeschreibung.

Zuständige Kundendienstadresse

EGS GmbH

Dieselstrasse 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: [phone]

Kundentelefon für Österreich: 0820 200 170

(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)

Kundentelefon für die Schweiz: [phone]

E-Mail: [e-mail]

(Reparaturaufträge können auch online eingegeben werden.)

Internet: www.egs-gmbh.de

16 Allgemeine Garantiebedingungen

Garantiebedingungen

Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst EGS GmbH Kundentelefon für Deutschland: [phone].

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen

17 Technische Daten

Wasserdruck [MPa]	0.05 – 1.0
Spannung/Frequenz [V/Hz]	220-240 / 50
Anschlusswert [W]	2100
Absicherung [A]	10
Abmessungen [H/B/T cm]	850x595x470
Gewicht unverpackt [kg]	50
EAN Nr.	4016572018974

Weitere technische Daten entnehmen Sie bitte dem EU-Produktdatenblatt am Ende der Bedienungsanleitung.

*Technische Änderungen vorbehalten.

18 CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind. Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten*

19 Produktdatenblatt für Haushaltkühlgeräte

Delegierte Verordnung (EU) 1061/2010

Marke		Exquisit
Modell		WA 6310-3
Nennkapazität	kg	6
Energieeffizienzklasse 1)		A++
Jährlicher Energieverbrauch 2)	kWh/Jahr	173
Energieverbrauch Baumwolle 60°C	kWh/Zyklus	0,93
Energieverbrauch Baumwolle 60°C 1⁄2	kWh/Zyklus	0,68
Energieverbrauch Baumwolle 40°C 1⁄2	kWh/Zyklus	0,62
Leistungsaufnahme im Aus Zustand	W	0,5
Leistungsaufnahme im unausgeschaltete Zustand	W	0,5
Jährlicher Wasserverbrauch 3)	l/Jahr	9240
Schleudereffizienzklasse 4)		C
Maximale Schleuderdrehzahl	1/Min	1000
Restfeuchte	%	60
Standardprogramme 5)		Baumwolle 60-601⁄2-401⁄2
Programmdauer Baumwolle 60°C	Min	273
Programmdauer Baumwolle 60°C 1⁄2	Min	243
Programmdauer Baumwolle 40°C 1⁄2	Min	241
Luftschallemissionen - Waschen	dB(A) re1pW	58
Luftschallemissionen - Schleudern	dB(A) re1pW	74
Bauart		Standgerät

^1) A+++ (höchste Effizienz) bis D (geringste Effizienz)
2) Jährlicher Energieverbrauch auf der Grundlage von 220 Standard-Waschzyklen für 60°C und 40°C Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
3) Jährlicher Wasserverbrauch auf der Grundlage von 220 Standard-Waschzyklen bei für 60°C und 40°C Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
^4) A (höchste Effizienz) bis G (geringste Effizienz)
5) „Baumwolle 60 °C“ und „Baumwolle 40 °C“ sind die Standard- Waschprogramme auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen. Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.
