BEDIENUNGSANLEITUNG Xpress M2022 SAMSUNG

In dieser Anleitung finden Sie Informationen zur Installation unter Windows, zur grundlegenden Bedienung und zu Problemlösungen.

ERWEITERT

In dieser Anleitung finden Sie Informationen zur Installation unter verschiedenen Betriebssystemen, zur erweiterten Konfiguration, zum Betrieb und Bedienung sowie zu Problemlösungen.

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar.

GRUNDLEGENDES

1. Einführung

Entscheidende Vorteile 4

Funktionen nach Modell 7

Nützlich zu wissen 9

Über dieses Benutzerhandbuch 10

Sicherheitsinformationen 11

Übersicht über das Gerät 18

Bedienfeld – Übersicht 21

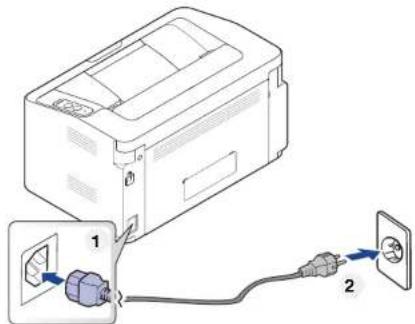

Einschalten des Geräts 23

Lokales Installieren des Treibers 24

Treiber neu installieren 26

2. Grundlegende Informationen zum Gebrauch

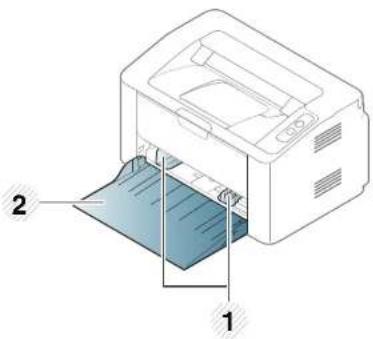

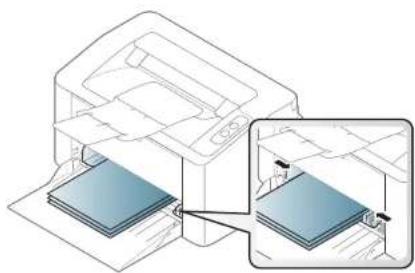

Druckmedien und Fächer 28

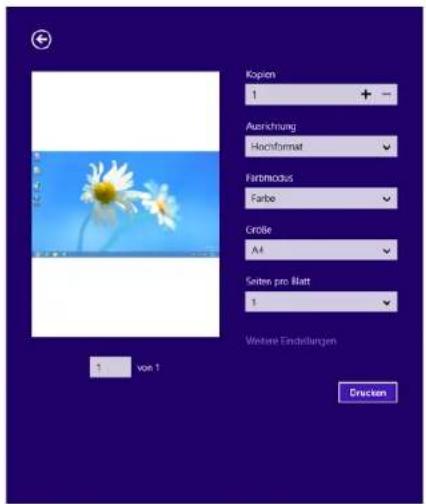

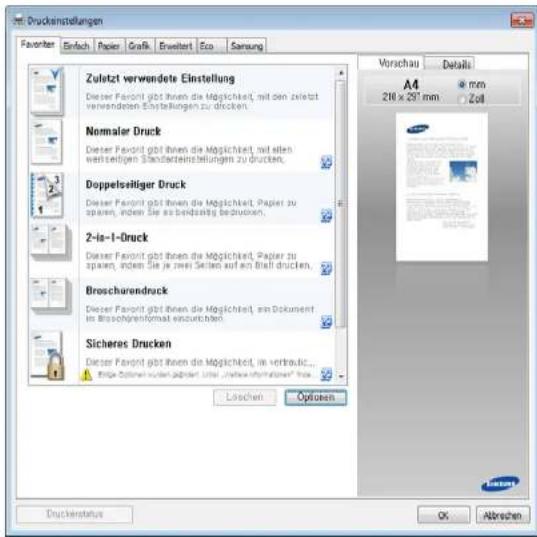

Grundlagen zum Drucken 37

3. Wartung

Bestellen von Verbrauchsmaterialien und Zubehör 41

Verfügbare Verbrauchsmaterialien 42

Lagern der Tonerkartusche 43

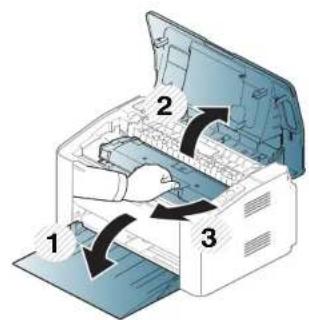

Verteilen des Toners 45

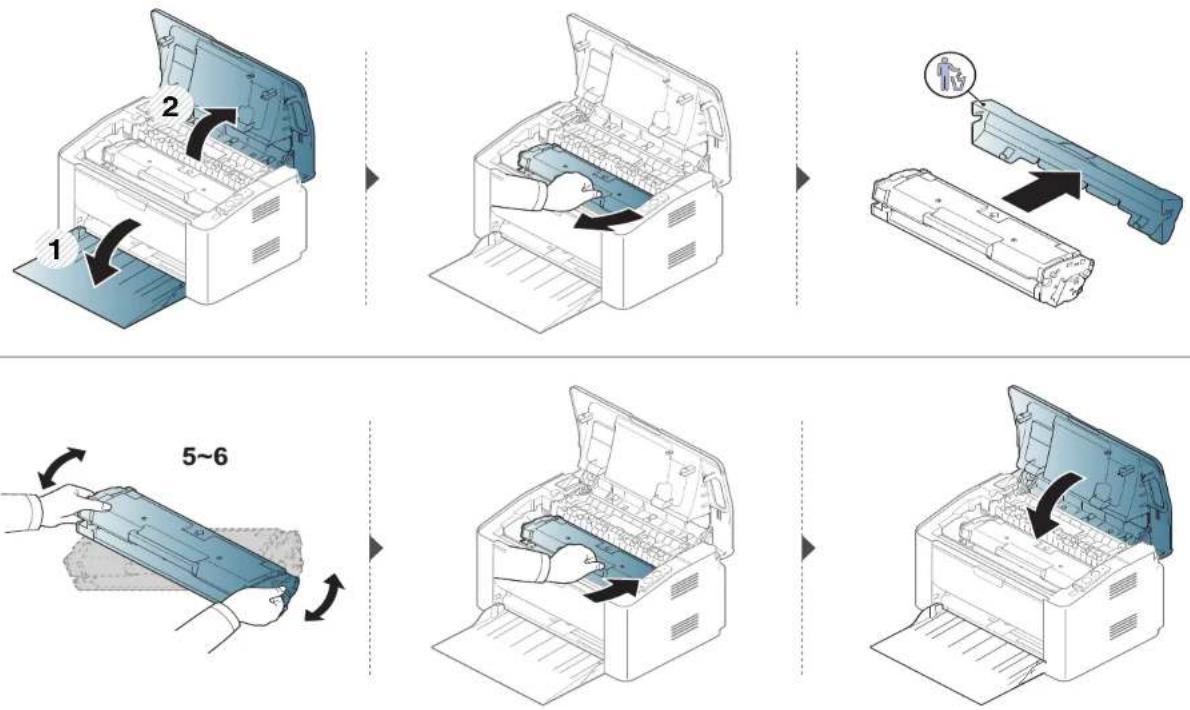

Ersetzen der Tonerkartusche 46

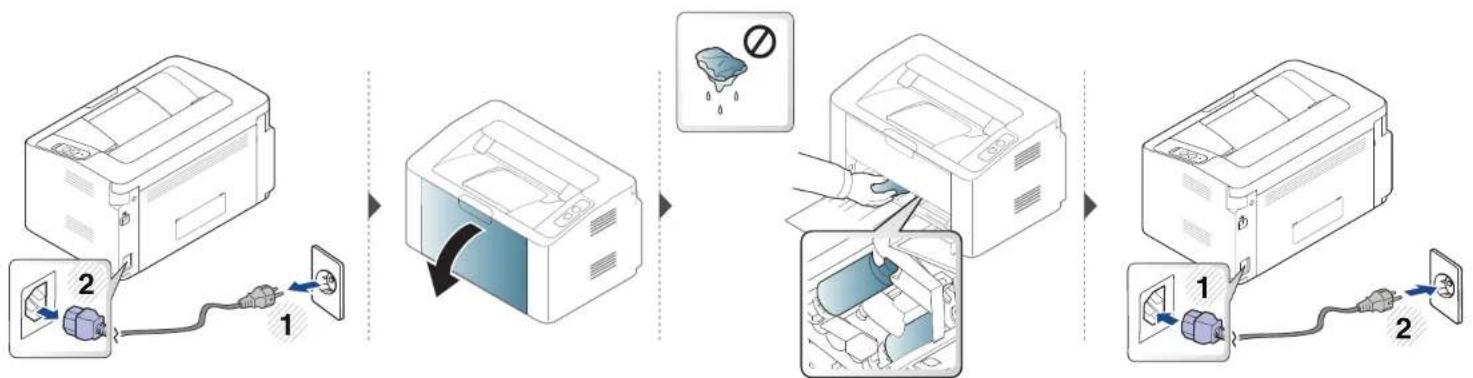

Reinigen des Gerätes 48

Tipps zum Transport und zur Lagerung Ihres Geräts 52

4. Problemlösung

Tipps zur Vermeidung von Papierstaus 54

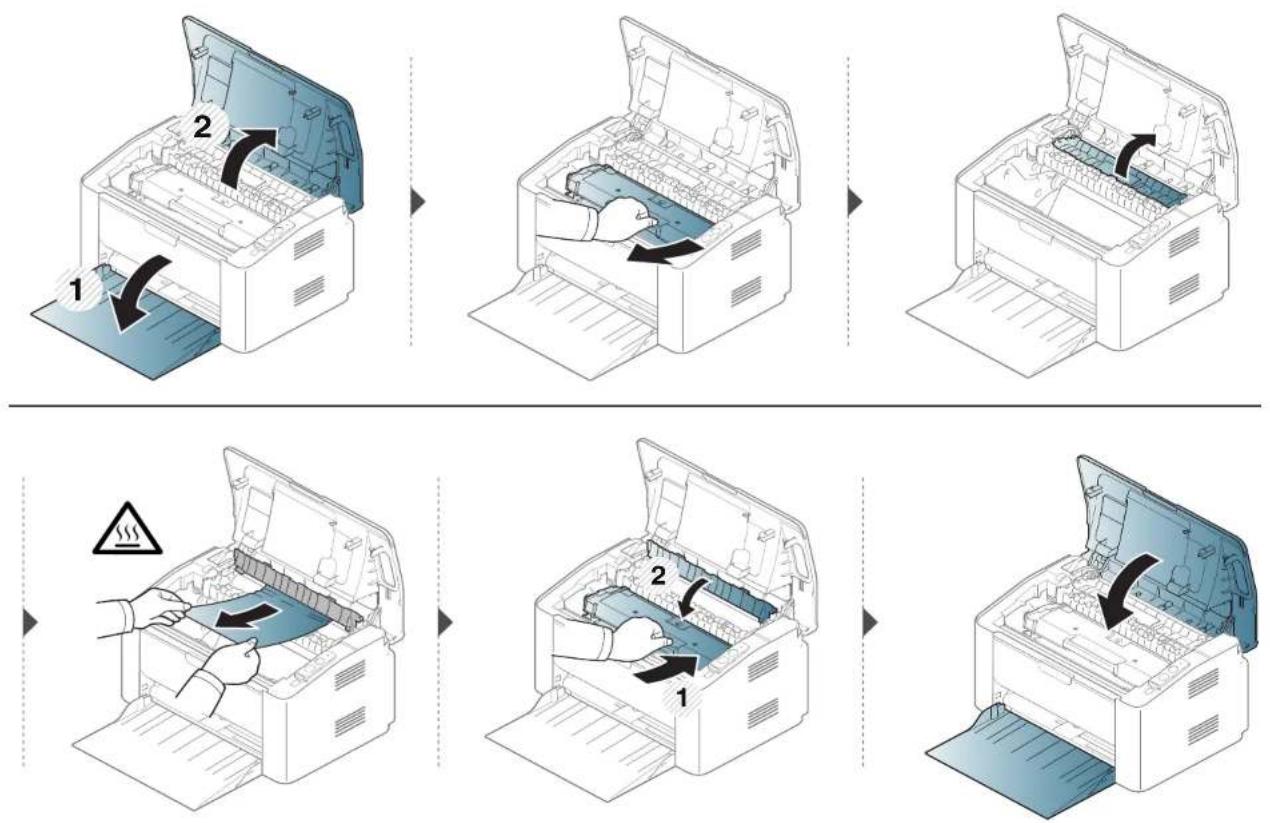

Beseitigen von Papierstaus 55

Erläuterung der Status-LED 58

5. Anhang

Technische Daten 62

Konformitätshinweise 71

Copyright 83

In diesem Kapitel erfahren Sie, was Sie wissen müssen, um das Gerät zu benutzen.

• Entscheidende Vorteile 4
- Funktionen nach Modell 7
• Nützlich zu wissen 9
- Über dieses Benutzerhandbuch 10
• Sicherheitsinformationen 11
- Übersicht über das Gerät 18
• Bedienfeld – Übersicht 21
• Einschalten des Geräts 23
• Lokales Installieren des Treibers 24
• Treiber neu installieren 26

Entscheidende Vorteile

Umweltfreundlich

• Dieses Gerät verfügt über die Öko-Funktion. Damit sparen Sie Toner und Papier (siehe „Easy Eco Driver“ auf Seite 154).
• Sie können auch mehrere Seiten auf ein einziges Blatt drucken, um Papier zu sparen (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 139).
• Sie können Blätter beidseitig bedrucken und damit Papier sparen (beidseitiger Druck) (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 139).
• Dieses Gerät schaltet automatisch in den Stromsparmodus und senkt dadurch wesentlich den Stromverbrauch, wenn es nicht aktiv verwendet wird.
• Wir empfehlen Recyclingpapier zu verwenden, um Energie zu sparen.

Schnelles Drucken in hervorragender Qualität

• Sie können mit einer effektiven Auflösung von bis zu 1.200 × 1.200 dpi drucken.
  • Schnelles Drucken auf Abruf.

- Bei einseitigem Druck 20 Seiten pro Minute (SpM) (DIN A4) oder 21 SpM (US-Letter).

- Bei einseitigem Druck 18 Seiten pro Minute (SpM) (DIN A4) oder 19 SpM (US-Letter).

Entscheidende Vorteile

Zweckmäßigkeit

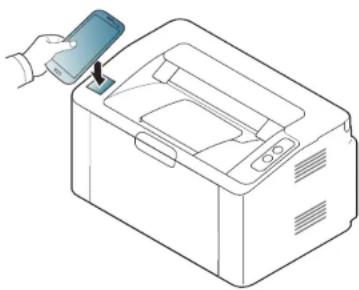

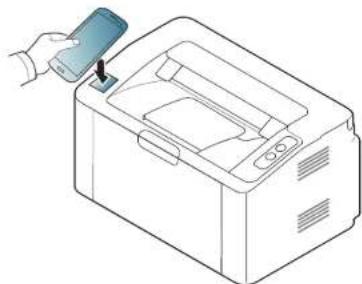

• Berühren Sie einfach die NFC Registerkarte für Ihren Drucker, und der Druckauftrag wird erledigt (siehe „So benutzen Sie die NFC-Funktion“ auf Seite 128).
• Samsung Easy Printer Manager sind Programme, die das Gerät überwachen und Sie über den jeweiligen Gerätestatus informieren. Außerdem können Sie die Einstellungen definieren (siehe „Samsung Easy Printer Manager verwenden“ auf Seite 158).
• Intelligentes Update ermöglicht Ihnen, aktuelle Software-Updates zu ermitteln und die jeweils aktuellste Version des Druckertreibers zu finden und zu installieren. Nur für Benutzer des Betriebssystems Windows.
• Wenn Sie über einen Internetanschluss verfügen, finden Sie Hilfe, Support, Druckertreiber, Handbücher und Bestellinformationen auf der Samsung Website: www.samsung.com > Produkt finden > Support oder Downloads.

Unterstützt viele Funktionen und Anwendungen

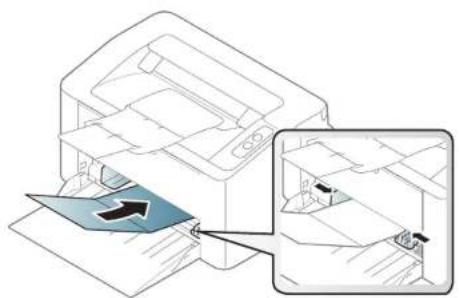

• Unterstützt eine Vielzahl an Papierformaten (siehe „Technische Daten der Druckmedien“ auf Seite 64).
• Wasserzeichen drucken: Sie können Ihre Dokumente mit einem Schriftzug wie beispielsweise „Vertraulich“ versehen (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 139).
• Drucken von Postern: Der auf den Seiten Ihres Dokuments enthaltene Text und die Bilder werden vergrößert und auf mehrere Blätter gedruckt, die Sie anschließend zu einem Poster zusammenfügen können (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 139).
• Sie können unter mehreren Betriebssystemen drucken (siehe „Systemanforderungen“ auf Seite 67).
• Ihr Gerät besitzt eine USB-Schnittstelle.

Entscheidende Vorteile

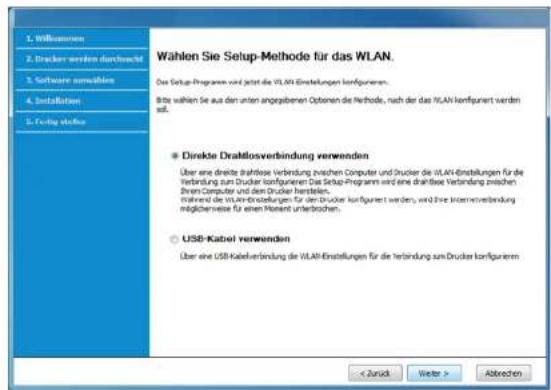

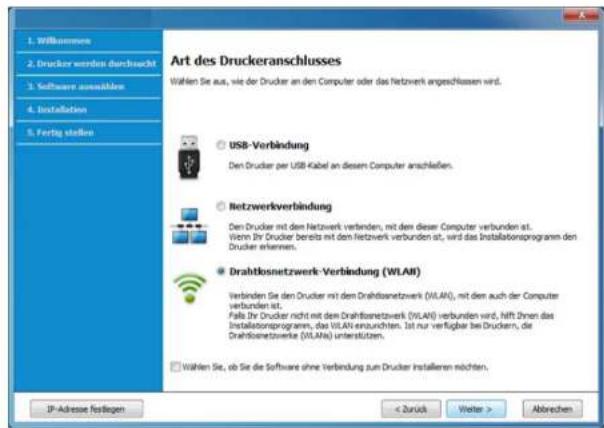

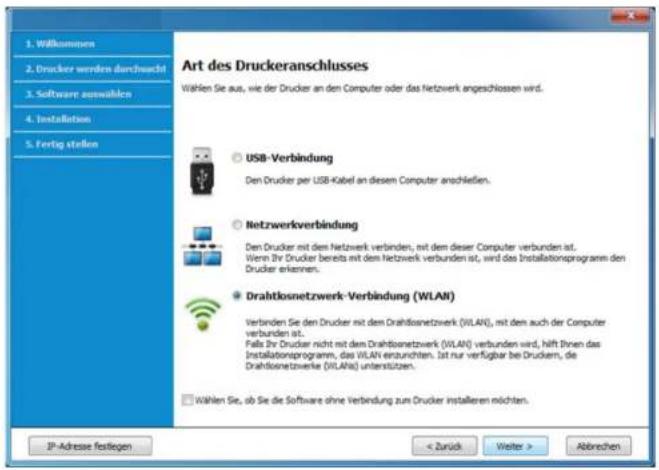

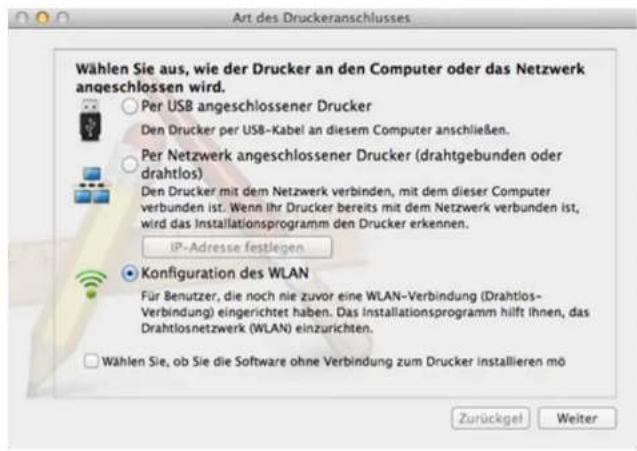

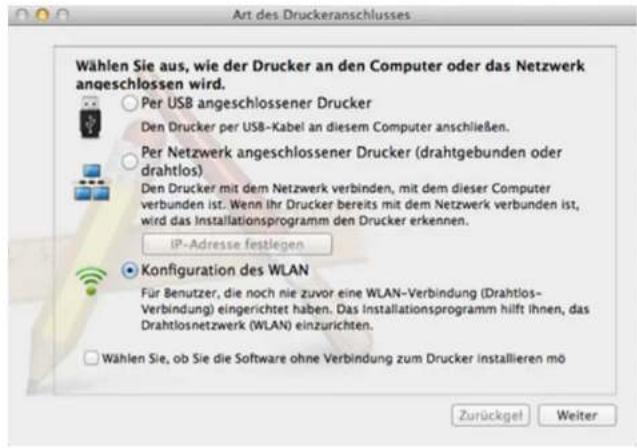

Unterstützt mehrere Methoden zum Einrichten eines Drahtlosnetzwerks

Eine drahtlose Vernetzung steht möglicherweise, je nach Modell, nicht zur Verfügung (siehe „Funktionen nach Modell“ auf Seite 7).

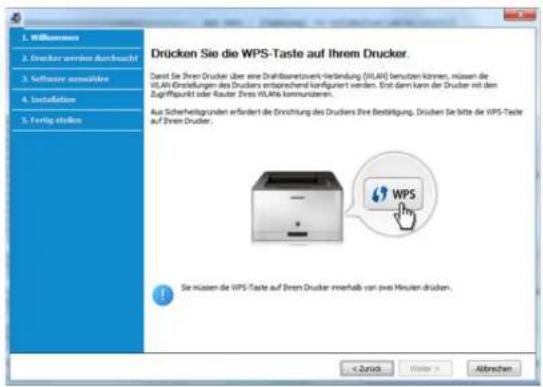

- Verwendung der WPS-Taste (Wi-Fi Protected Setup™)

- Sie können bequem eine drahtlose Netzwerkverbindung herstellen, indem Sie beim Gerät und beim Zugriffspunkt (WLAN-Router) die WPS-Taste benutzen.

• Benutzen Sie das USB-Kabel

- Wenn Sie ein USB-Kabel benutzen, können Sie das Gerät verbinden und auch verschiedene Drahtlosnetzwerk-Einstellungen vornehmen.

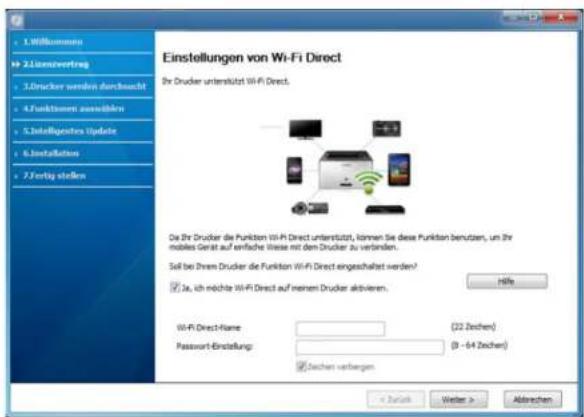

• Wi-Fi Direct nutzen

- Mit der Funktion Wi-Fi oder Wi-Fi Direct ist es problemlos möglich, von einem Mobilfunkgerät aus zu drucken.

Siehe „Einführung für die kabellosen Setup-Methoden“ auf Seite 98.

Funktionen nach Modell

Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung.

Betriebssystem

Betriebssystem M202x series M202xW series
Windows • •
Mac • •
Linux • •
Unix

Software

Software M202x series M202xW series
PCL-Druckertreiber
SPL-Druckertreiber • •
PS-Druckertreiber
XPS-Druckertreibera
Samsung Easy Printer Manager • •
SyncThruTMWeb Service •
SyncThruTM Web Admin Service •
Samsung Printer Status • •

Funktionen nach Modell

Software M202x series M202xW series
Easy Eco Driver Anyweb Print • •
Easy Capture Manager • •

a. XPS-Treiber werden nur unter Windows über die Samsung-Website (www.samsung.com) unterstützt

Funktionsvielfalt

Funktionen M202x series M202xW series
Hochgeschwindigkeits-USB 2.0 • •
Drahtgebundenes LAN, Netzwerkschnittstelle Ethernet 10/100 Base TX
Netzwerkschnittstelle 802.11b/g/n WLAN •
NFC drucken •
IPv6 •
Eco-Druck (Easy Eco Driver) ^a	•	•
Wi-Fi Protected Setup ^TM (WPS) •
Manuell duplex (2-seitig) drucken • •
AirPrint •
Google Cloud Print ^TM •

a. Die Einstellungen für den Öko-Modus können Sie über den Windows-Treiber vornehmen.

(●: Inklusive, Leer: Nicht verfügbar)

Nützlich zu wissen

Wo kann ich den Treiber für das Gerät herunterladen?

- Besuchen Sie www.samsung.com, um den neuesten Gerätetreiber herunterzuladen und ihn dann auf Ihrem System zu installieren.

Wo kann ich Zubehör und Verbrauchsmaterial kaufen?

• Fragen Sie bei einem Samsung-Fachhändler oder bei Ihrem Händler.
• Besuchen Sie www.samsung.com/supplies. Wählen Sie Ihr Land / Ihre Region aus, um die Informationen zum Produktservice einzusehen.

Die Status-LED blinkt oder leuchtet permanent.

• Schalten Sie das Gerät aus und dann wieder ein.
• Lesen Sie in dieser Anleitung nach, was die LED-Signale bedeuten. Beseitigen Sie dann das entsprechende Problem (siehe „Erläuterung der Status-LED“ auf Seite 58).

Ein Papierstau ist aufgetreten.

• Die obere Abdeckung öffnen und schließen (siehe „Vorderansicht“ auf Seite 19).
• Lesen Sie in dieser Anleitung nach, wie Sie einen Papierstau beseitigen. Gehen Sie dann entsprechend vor (siehe „Beseitigen von Papierstaus“ auf Seite 55).

Die Ausdrucke sind verschwommen oder unscharf.

• Möglicherweise ist nicht genügend Toner vorhanden oder er ist ungleichmäßig verteilt. Schütteln Sie die Tonerkartusche.
• Versuchen Sie es mit einer anderen Einstellung der Druckauflösung.
• Wechseln Sie die Tonerkartusche aus.

Das Gerät druckt nicht.

• Öffnen Sie die Druckerwarteschlange und löschen Sie das Dokument aus der Liste (siehe „Abbrechen eines Druckauftrags“ auf Seite 38).
• Deinstallieren Sie den Treiber und installieren Sie ihn erneut (siehe „Lokales Installieren des Treibers“ auf Seite 24).
• Wählen Sie Ihr Gerät unter Windows als Standardgerät aus.

Über dieses Benutzerhandbuch

Dieses Benutzerhandbuch liefert Informationen zum grundlegenden Verständnis des Geräts sowie genaue Erläuterungen zu den einzelnen Bedienschritten.

• Lesen Sie vor der Inbetriebnahme des Geräts die Sicherheitsinformationen.
• Falls während der Nutzung des Geräts ein Problem auftritt, finden Sie im Kapitel „Problemlösung“ weitere Informationen.
• Die in dem Benutzerhandbuch verwendeten Begriffe werden im Kapitel „Glossar“ erläutert.
• Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von dem Gerät, das Sie gekauft haben, abweichen.
• Die Screenshots (Bildschirmfotos) in diesem Benutzerhandbuch können je nach Firmware des Gerätes und Treiberversion abweichen.
  • Die in diesem Benutzerhandbuch gegebenen Beschreibungen von Bedienschritten und Verfahren beziehen sich im Wesentlichen auf den Betrieb unter Windows 7.

Konventionen

Die nachfolgenden Begriffe werden in diesem Handbuch als Synonyme verwendet:

• Dokument wird als Synonym für Vorlage verwendet.
• Papier wird als Synonym für Medien oder Druckmedien/-materialien verwendet.
• Der Drucker oder Multifunktionsdrucker werden als „Gerät“ bezeichnet.

Allgemeine Symbole

Symbol Text Beschreibung
	Achtung	Hinweise an den Benutzer, um einen möglichen mechanischen Schaden oder eine Fehlfunktion zu verhindern.
	Hinweis	Enthält zusätzliche Informationen oder Einzelheiten zur Funktionalität des Geräts.

Sicherheitsinformationen

Folgende Warnungen und Sicherheitshinweise dienen zur Vermeidung von Personenschäden jedweder Art sowie einer möglichen Beschädigung Ihres Geräts. Lesen Sie alle Anweisungen vor der Verwendung des Geräts sorgfältig durch. Bewahren Sie diesen Abschnitt nach dem Lesen gut auf, sodass Sie ihn bei Bedarf zur Hand haben.

Wichtige Sicherheitssymbole

Erläuterungen aller Symbole und Zeichen in diesem Kapitel

	Warnung	Gefahren oder gefährliche Verhaltensweisen, die zu schweren Verletzungen oder sogar zum Tod führen können.
	Achtung	Gefahren oder gefährliche Verhaltensweisen, die leichte Verletzungen oder Sachschäden zur Folge haben können.
	Vermeiden Sie die beschriebene Vorgehensweise.

Betriebsumgebung

Warnung

Nicht verwenden, wenn das Netzkabel beschädigt oder wenn die Steckdose nicht geerdet ist.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.

Stellen Sie keine Gegenstände auf dem Gerät ab (Wasser, kleine Metallgegenstände oder schwere Gegenstände, Kerzen, brennende Zigaretten usw.).

Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.

- Wenn das Gerät überhitzt, Rauch aus dem Gerät entweicht, das Gerät anormale Geräusche erzeugt oder einen sonderbaren Geruch abgibt, den Hauptschalter sofort ausschalten und den Netzstecker ziehen.

- Achten Sie darauf, dass die Steckdose, an dem das Gerät angeschlossen ist, stets zugänglich ist, damit Sie im Notfall sofort den Netzstecker ziehen können.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.

Sicherheitsinformationen

	Das Netzkabel nicht krümmen und keine schweren Gegenstände auf ihm abstellen.Das Herumtreten auf dem Netzkabel oder das Quetschen des Netzkabels durch schwere Gegenstände könnte einen elektrischen Schlag oder einen Brand auslösen.
	Zum Ziehen des Netzsteckers am Stecker ziehen, nicht am Kabel! Den Netzstecker nicht mit nassen oder feuchten Händen anfassen.Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.

Achtung

	Ziehen Sie den Netzstecker während eines Gewitters oder wenn Sie beabsichtigen, das Gerät über einen längeren Zeitraum nicht zu verwenden, von der Netzsteckdose ab. Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.
	Seien Sie vorsichtig, der Bereich der Papierausgabe ist heiß. Es könnten Verbrennungen auftreten.

	Wenn das Gerät heruntergefallen ist oder das Gehäuse beschädigt wurde, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.
	Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl Sie die entsprechenden Anweisungen genau befolgt haben, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.
	Wenn sich der Netzstecker nicht leicht in die Netzsteckdose stecken lässt, versuchen Sie nicht, ihn gewaltsam einzustecken.Wenden Sie sich für einen Austausch der Netzsteckdose an einen Elektriker. Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.
	Achten Sie darauf, dass das Netzkabel und das Telefonkabel nicht von Tieren angenagt werden.Bei Nichtbeachtung dieser Anweisung könnte das Tier einen elektrischen Schlag und/oder eine Verletzung erleiden.

Sicherheitsinformationen

Sicherheit während des Betriebs

Achtung

	Während des Druckvorgangs das Papier nicht gewaltsam aus dem Drucker herausziehen.Dies kann zur Beschädigung des Geräts führen.
	Achten Sie darauf, dass Ihre Hände nicht zwischen Gerät und Papierfach geraten.Sie könnten sich verletzen.
	Die Stromversorgung des Geräts erfolgt über das Netzkabel.Um die Stromversorgung zu unterbinden, trennen Sie das Netzkabel vom Netz.
	Gehen Sie beim Einlegen von Papier oder beim Beseitigen von Papierstaus vorsichtig vor.Papier kann sehr scharfkantig sein und schmerzhafte Schnittverletzungen verursachen.
	Beim Drucken großer Mengen kann der untere Teil des Papierausgabereichs heiß werden. Achten Sie darauf, dass Kinder diesen Bereich nicht berühren.Es könnten Verbrennungen auftreten.

	Zum Beseitigen von Papierstaus keine Pinzette oder scharfe Metallgegenstände verwenden.Der Drucker könnte beschädigt werden.
	Achten Sie darauf, dass sich nicht zu viel Papier im Papierausgabefach stapelt.Der Drucker könnte beschädigt werden.
	Achten Sie darauf, dass die Entlüftungsschlitze nicht blockiert sind, und stecken Sie keine Gegenstände in diese Öffnungen.Sonst könnte die Temperatur von Geräteteilen ansteigen, was eine Beschädigung des Geräts oder einen Brand zur Folge haben kann.
	Wenn Sie Steuerelemente verwenden, Anpassungen vornehmen oder Vorgänge durchführen, die von den in diesem Handbuch beschriebenen abweichen, kann dies die Freisetzung gefährlicher Strahlen zur Folge haben.

Sicherheitsinformationen

	Das Gerät nicht an einem Orten aufstellen, wo Staub, Feuchtigkeit oder austretendes Wasser den Betrieb beeinträchtigen könnte.Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.
	Stellen Sie das Gerät in einer Umgebung auf, die den Spezifikationen hinsichtlich Temperatur und Luftfeuchtigkeit entspricht.Sonst könnten beim Drucken Probleme entstehen, und das Gerät könnte beschädigt werden.Siehe „Allgemeine technische Daten“ auf Seite 62.

Achtung

Wenn das Gerät bewegt werden soll, schalten Sie es zunächst aus. Ziehen Sie dann alle Kabel vom Gerät ab. Die unten stehenden Informationen sind lediglich Vorschläge basierend auf dem Gewicht des Geräts. Falls Ihr Gesundheitszustand beeinträchtigt ist und Sie keine Lasten heben können, heben Sie das Gerät nicht. Fragen Sie nach Unterstützung und heben Sie das Gerät stets mit mehreren Personen, um die Sicherheit zu gewährleisten.

Beachten Sie beim anschließenden Anheben des Geräts die folgenden Richtlinien:

• Geräte mit einem Gewicht bis 20 kg können von 1 Person angehoben werden.
• Geräte mit einem Gewicht von 20 kg – 40 kg müssen von 2 Personen angehoben werden.
• Geräte mit einem Gewicht von mehr als 40 kg müssen von 4 Personen angehoben werden.

Das Gerät könnte fallen und so zu Verletzungen führen oder beschädigt werden.

Wählen Sie eine ebene Oberfläche mit ausreichend Ventilation, um das Gerät aufzustellen. Vergessen Sie sich, dass genügend Platz vorhanden sein muss, um die Tür zu öffnen und die Fächer zu entfernen.

Der Standort sollte gut belüftet, und nicht direkt der direkten Sonne, Hitze und Luftfeuchtigkeit ausgesetzt sein.

Sicherheitsinformationen

	Wenn Sie das Gerät für längere Zeit benutzen oder mehrere Seiten drucken, und dies geschieht in einem nicht gut belüfteten Raum, dann kann die Luft verschmutzt werden, was gesundheitsschädlich ist. Stellen Sie das Gerät in einem gut belüfteten Raum auf, oder öffnen Sie ab und zu das Fenster, um zu lüften.
	Das Gerät nicht auf einer instabile Oberfläche abstellen.Das Gerät könnte fallen und so zu Verletzungen führen oder beschädigt werden.
	Verwenden Sie nur Telekommunikationsanschlusskabel der Stärke AWG 26 ^a oder stärker, Telefonkabel, falls notwendig.Die Nichtbeachtung dieser Anweisung kann zur Beschädigung des Geräts führen.
	Verwenden Sie zur Gewährleistung eines sicheren Betriebs nur das Netzkabel aus dem Lieferumfang Ihres Geräts. Wenn Sie bei einem mit 110 V betriebenen Gerät ein Netzkabel verwenden, das länger als 2 m ist, sollte es vom Typ AWG-16 (oder größer) sein.Die Nichtbeachtung dieser Anweisung kann eine Beschädigung des Geräts sowie einen elektrischen Schlag oder einen Brand zur Folge haben.
	Das Netzkabel nur an eine geerdete Steckdose anschließen.Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

	Schließen Sie niemals zu viele Geräte an einer Steckdose oder einer Verlängerungsschnur an.Die Nichtbeachtung dieser Anweisung kann eine Beeinträchtigung der Leistung sowie einen elektrischen Schlag oder einen Brand zur Folge haben.
	Decken Sie das Gerät nicht ab und stellen Sie es nicht an einem luftdichten Ort auf, z. B. in einem Gehäuse.Wenn das Gerät nicht gut belüftet ist, kann dies zu einem Brand führen.
	Das Gerät muss an eine Netzsteckdose angeschlossen werden, die die auf dem Typenschild angegebene Spannung liefert.Wenn Sie sich nicht sicher sind und die von Ihnen genutzte Leistungsstärke überprüfen möchten, wenden Sie sich an Ihr Stromversorgungsunternehmen.

a. AWG: American Wire Gauge

Sicherheitsinformationen

Wartung / Überprüfung

Achtung

	Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät innen reinigen. Reinigen Sie das Gerät nicht mit Benzol, Verdünner oder Alkohol. Sprühen Sie kein Wasser direkt in das Gerät.Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.
	Nehmen Sie das Gerät nicht in Betrieb, während Sie Verbrauchsmaterialien austauschen oder das Gerät innen reinigen.Sie könnten sich verletzen.
	Reinigungsmittel von Kindern fernhalten.Kinder könnten sich verletzen.
	Bauen Sie das Gerät nicht auseinander, führen Sie keine Reparaturen aus und setzen Sie es nicht selbst wieder zusammen.Der Drucker könnte beschädigt werden. Wenden Sie sich an einen zertifizierten Techniker, wenn Ihr Gerät reparaturbedürftig ist.

	Entfernen Sie keine Abdeckungen und Schutzvorrichtungen, die mit Schrauben befestigt sind.Fixiereinheiten dürfen nur durch zertifizierte Kundendiensttechniker repariert werden. Bei Reparatur durch einen nicht zertifizierten Techniker besteht Stromschlag- und Brandgefahr.Das Gerät darf nur durch Samsung-Kundendiensttechniker repariert werden.
	Beim Reinigen und beim Betrieb des Geräts streng den Anweisungen des Benutzerhandbuchs folgen, das im Lieferumfang des Geräts enthalten ist.Bei Nichtbeachtung dieser Anweisung könnte das Gerät beschädigt werden.
	Halten Sie das Netzkabel und die Kontaktfläche des Steckers frei von Staub und Wasser.Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Sicherheitsinformationen

Verwendung von Verbrauchsmaterialien

Achtung

	Nehmen Sie die Tonerkartuschen nicht auseinander.Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.
	Verbrennen Sie keine Versorgungsmaterialien wie etwa die Tonerkartusche oder die Fixiereinheit.Die Nichtbeachtung dieser Anweisung kann zu Explosionen oder unkontrollierbaren Bränden führen.
	Halten Sie alle gelagerten Verbrauchsmaterialien wie etwa Tonerkartuschen von Kindern fern.Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.
	Achten Sie beim Auswechseln der Tonerkartusche oder beim Beseitigen von Papierstaus darauf, dass kein Tonerstaub auf Ihre Haut oder Ihre Kleidung gerät.Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.

	Falls Toner auf Ihre Kleidung gelangt, die Kleidung nicht mit heißem Wasser auswaschen.Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest. Verwenden Sie stattdessen kaltes Wasser.
	Die Verwendung von recycelten Versorgungsmaterialien wie etwa Toner kann zu einer Beschädigung des Geräts führen.Bei einer Beschädigung aufgrund von recycelten Versorgungsmaterialien wird eine Servicegebühr in Rechnung gestellt.
	Bei Verbrauchsmaterial, das Toner-Staub enthält (Tonerkartusche, Rest-Toner-Flasche, Bildgebungseinheit usw.), die unten stehenden Instruktionen beachten.Beim Entsorgen des Verbrauchsmaterials die Hinweise zur Entsorgung beachten. Wenden Sie bei Fragen zur Entsorgung an den Wiederverkäufer.Das Verbrauchsmaterial nicht waschen.Nach Entleeren der Rest-Toner-Flasche diese nicht wiederverwenden.Werden die oben stehenden Instruktionen nicht beachtet, kann das Funktionieren des Gerätes beeinträchtigt werden; auch wird dann die Umwelt verschmutzt. Schäden, die durch Fahrlässigkeit des Benutzers herbeigeführt werden, sind von der Garantieleistung ausgeschlossen.

Übersicht über das Gerät

Komponenten

Die eigentliche Komponente kann von der Abbildung unten abweichen. Einige Komponenten können sich je nach den Umständen ändern.

Stromkabel Installationskurzanleitung
Software-CDa	Zubehörb

a. Auf der Software-CD sind die Druckertreiber sowie Anwendungsprogramme.
b. Welches Zubehör zum Lieferumfang gehört, ist abhängig vom Gerätemodell und dem Land, in dem es gekauft wird.

Übersicht über das Gerät

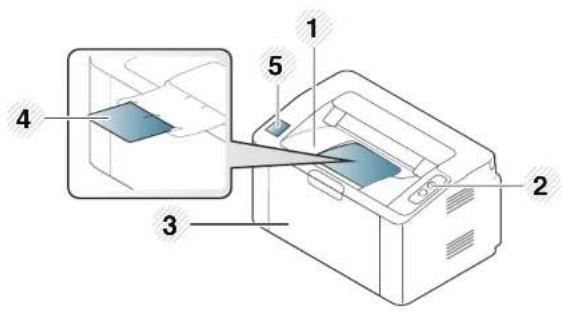

Vorderansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abweichen.
- Einige Funktionen und optional Waren stehen möglicherweise, je nach Modell oder Land, nicht zur Verfügung (siehe „Funktionen nach Modell“ auf Seite 7).

1 Ausgabefach 5 NFC (Near Field Communication) Registerkarte
2 Bedienfeld 6 Obere Abdeckung
3 Fach 7 Tonerkartusche
4 Ausgabehalterung 8 Papierbreitenführung

Übersicht über das Gerät

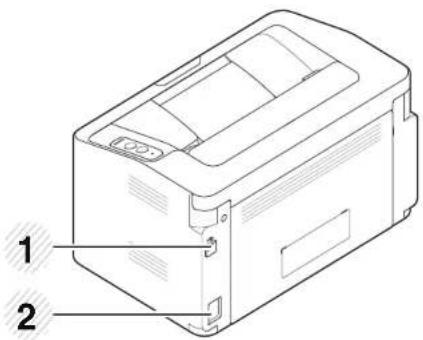

Rückansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abweichen.
- Einige Funktionen und optional Waren stehen möglicherweise, je nach Modell oder Land, nicht zur Verfügung (siehe „Funktionen nach Modell“ auf Seite 7).

1 USB-Anschluss
2 Netzkabelanschluss

Bedienfeld – Übersicht

Das Bedienfeld kann je nach Modell von Ihrem Gerät abweichen. Es gibt mehrere Arten von Bedienfeldern.

1 2 3 4

1 Toner-

LED

Zeigt den Status der Toners an (siehe „Status LED“ auf Seite 59).

2

WPSa

Konfiguriert auf einfache Weise die Drahtlosnetzwerk-Verbindung ohne Zuhilfenahme des Computers (siehe „Kabelloses Netzwerk-Setup“ auf Seite 97).Konfigurationsblatt- Diese Taste etwa 10 Sekunden lang gedrückt halten, bis die grüne LED langsam blinkt, und dann die Taste loslassen.Druckt liefert Bericht über Info/Verbrauchsmaterialfehler- Diese Taste etwa 15 Sekunden lang gedrückt halten, bis die grüne LED blinkt, und dann die Taste loslassen.Manuell drucken- Wenn Sie im Druckertreiber unter Papierzufuhr die Option Manueller Einzug gewählt haben, dann müssen Sie jedes Mal, wenn Sie ein Blatt Papier ins Papierfach gelegt haben, diese Taste drücken.

Bedienfeld – Übersicht

2

Druckb

• Druckt den aktuellen Bildschirminhalt- Drücken Sie diese Taste, bis die grüne LED zu blinken beginnt. Wenn Sie nur den aktiven Bildschirminhalt drucken wollen, lassen Sie die Taste los, sobald die grüne LED aufhört zu blinken. Wenn Sie den gesamten Bildschirminhalt drucken wollen, lassen Sie die Taste los, während die LED blinkt.[350K] • Bildschirminhalt drucken kann nur auf Windows- und Mac-Betriebssystemen verwendet werden.• Diese Funktion ist nur bei einer Verbindung über den USB-Anschluss des Geräts nutzbar.• Beim Drucken des aktiven Fensters bzw. des gesamten Bildschirminhalts mithilfe der Taste „Druck“ wird, je nach zu druckendem Inhalt, eventuell mehr Toner verbraucht.• Um diese Funktion nutzen zu können, muss das zum Gerät gelieferte Programm Easy Printer Manager auf dem Computer installiert sein. Wenn Sie unter einem Mac-Betriebssystem arbeiten, müssen Sie Einstellungen für Bildschirminhalt-Druck im Easy Printer Manager aktivieren, um diese Funktion nutzen zu können.• Konfigurationsblatt- Diese Taste etwa 10 Sekunden lang gedrückt halten, bis die grüne LED langsam blinkt, und dann die Taste loslassen.• Druckt Bericht über Verbrauchsmaterial / Fehler- Diese Taste etwa 15 Sekunden lang gedrückt halten, bis die grüne LED blinkt, und dann die Taste loslassen.• Manuell drucken- Wenn Sie im Druckertreiber unter Papierzufuhr die Option Manueller Einzug gewählt haben, dann müssen Sie jedes Mal, wenn Sie ein Blatt Papier ins Papierfach gelegt haben, diese Taste drücken.

3		Power Mit dieser Taste können Sie das Gerät ausschalten oder wieder einschalten, wenn es sich im Ruhemodus befindet.
4 Status<->/△		LED	Zeigt den Gerätestatus an (siehe „Status LED“ auf Seite 59).

a. Nur M202xW.
b. Nur M202x.

Einschalten des Geräts

1 Erst das Gerät am Stromversorgungsnetz anschließen.

2 Drücken Sie auf dem Bedienfeld die Taste (Power).

Wenn Sie das Gerät ausschalten wollen, drücken Sie auf dem Bedienfeld (Power).

Lokales Installieren des Treibers

Ein lokal angeschlossenes Gerät ist ein Gerät, das direkt mit einem Kabel an Ihrem Computer angeschlossen ist.

• Falls Sie unter einem Mac- oder Linux-Betriebssystem arbeiten, siehe „Software Installation“ auf Seite 87.
• Je nach Gerät und Benutzeroberfläche kann sich das in diesem Benutzerhandbuch dargestellte Fenster zur Installation von dem tatsächlich angezeigten Fenster unterscheiden.
• Verwenden Sie nur ein USB-Kabel mit einer maximalen Länge von 3 Meter.

Windows

1 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Wird das Installationsfenster nicht angezeigt, dann klicken Sie auf Starten > Alle Programme > Zubehör > Durchführen.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

- Für Windows 8,

Wird das Installationsfenster nicht angezeigt, dann klicken Sie auf Charms(Charms-Menü), wählen Sie dann Suche > Anwendungen und suchen Sie dann Durchführen. Geben Sie X:\Setup.exe ein, und anstatt den Buchstaben "X" den Buchstaben Ihres CD-ROMs und Klicken Sie auf OK.Wenn das "Tap to choose what happens with this disc." Popup-Fenster erscheint, klicken Sie auf das Fenster, und wählen Sie Run Setup.exe.

2 Lesen und akzeptieren Sie die Installations-Vereinbarungen in der Installations-Fenster. Klicken Sie dann auf Weiter.

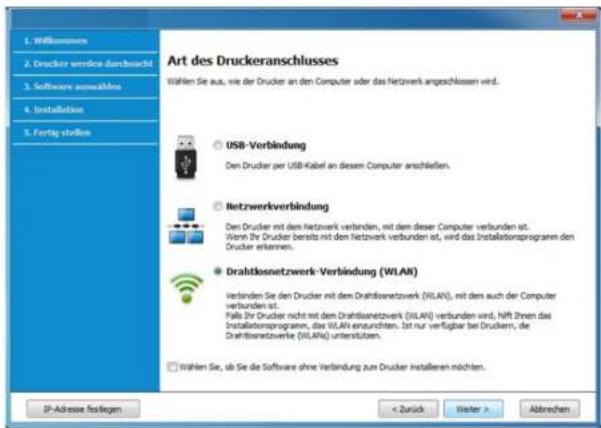

3 Wählen Sie USB-Verbindung im Fenster Art des Druckeranschlusses. Klicken Sie dann auf Weiter.
4 Folgen Sie den Anweisungen im Installationsfenster.

Lokales Installieren des Treibers

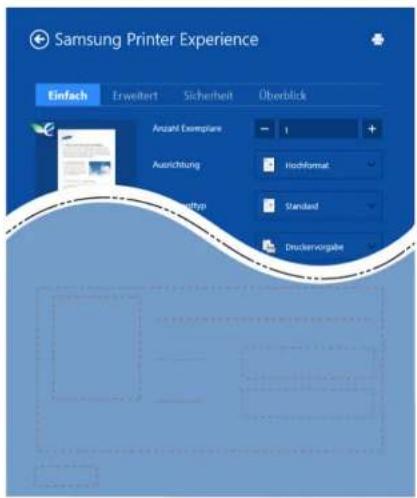

Vom Windows 8 Startbildschirm

• Der V4-Treiber wird automatisch vom Windows Update heruntergeladen, wenn Ihr Computer mit dem Internet verbunden ist. Ist dies nicht der Fall, können Sie den V4-Treiber von der Website von Samsung manuell herunterladen, www.samsung.com > Produkt finden > Support oder Downloads.

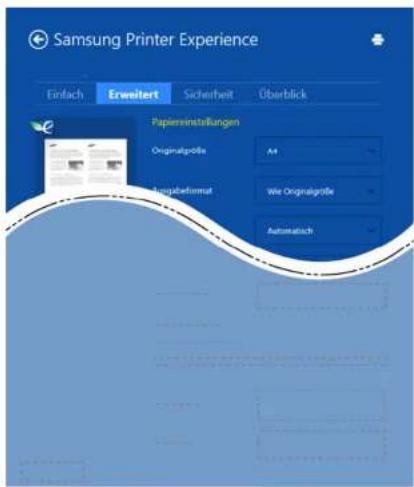

• Sie können die Anwendung Samsung Printer Experience vom Windows Store herunterladen. Sie benötigen ein Microsoft-Konto, um das Windows Store(Store) benutzen zu können.

1 In Charms(Charms-Menü), wählen Sie Suche.
2 Klicken Sie auf die Schaltfläche Store(Store).
3 Suchen und klicken Sie auf Samsung Printer Experience.
4 Klicken Sie auf Installieren.

• Wenn Sie den Treiber mit der mitgelieferten Software-CD installieren, wird der V4-Treiber nicht installiert. Wenn Sie den V4-Treiber auf dem Desktop-Bildschirm benutzen möchten, können Sie ihn von der Samsung Website herunterladen, www.samsung.com >Produkt finden > Support oder Downloads.
• Wenn Sie das Drucker-Verwaltungsprogramme von Samsung installieren möchten, müssen Sie sie mittels der gelieferten Software-CD installieren.

1 Vergewissern Sie sich, dass das Gerät an das Internet angeschlossen und eingeschaltet ist.
2 Vergewissern Sie sich, dass das Gerät EINgeschaltet ist.

3 Schließen Sie den Computer und das Gerät mit einem Netzwerkkabel an.

Der Treiber wird automatisch mittels dem Windows Update installiert.

Treiber neu installieren

Wenn der Druckertreiber nicht ordnungsgemäß funktioniert, gehen Sie wie folgt vor, um den Treiber neu zu installieren.

Windows

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.

2 Wählen Sie aus dem Menü Starten den Eintrag Programme oder Alle Programme > Samsung Printers > Samsung Drucker-Software deinstallieren.

- Für Windows 8,

1 In Charms wählen Sie Suche > Apps(Apps).

2 Suchen und klicken Sie Systemsteuerung.

3 Klicken Sie auf Programme und Funktionen.

4 Klicken Sie mit der rechten Maustaste auf das Symbol des Treibers, und wählen Sie Deinstallieren.

5 Folgen Sie den Anweisungen im Fenster.

3 Folgen Sie den Anweisungen im Installationsfenster.

4 Legen Sie die Software-CD in das CD-ROM-Laufwerk und installieren Sie den Treiber erneut (siehe „Lokales Installieren des Treibers“ auf Seite 24).

Von dem Windows 8 Starten-Bildschirm

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Klicken Sie auf die Schaltfläche Samsung Drucker-Software deinstallieren im Starten-Bildschirm.
3 Folgen Sie den Anweisungen im Fenster.

• Wenn Sie die Kachel für die Samsung Drucker-Software nicht finden, deinstallieren Sie die Software vom Desktop-Bildschirmmodus aus.
• Wenn Sie das Drucker-Verwaltungsprogramm von Samsung deinstallieren möchten, klicken Sie mit der rechten Maustaste im Starten-Bildschirm auf App > Deinstallieren > klicken mit der rechten Maustaste auf das Programm, das Sie löschen möchten > Deinstallieren und folgen Sie den Anleitungen im Fenster.

2. Grundlegende Informationen zum Gebrauch

Nach dem Beenden der Installation können Sie die Standardeinstellungen des Geräts festlegen. Wenn Sie Eingabewerte festlegen oder ändern möchten, finden Sie dazu weitere Informationen im nächsten Abschnitt.

• Druckmedien und Fächer 28
• Grundlagen zum Drucken 37

Druckmedien und Fächer

In diesem Kapitel erfahren Sie, wie Sie Druckmedien in Ihr Gerät einlegen.

• Druckmedien, die nicht diesen Spezifikationen entsprechen, können Probleme verursachen oder sogar Reparaturen erforderlich machen. Solche Reparaturen sind nicht durch die von Samsung gewährte Gerätegarantie oder Servicevereinbarungen abgedeckt.
• Achten Sie darauf, dass Sie bei diesem Gerät kein Fotopapier für Tintenstrahldrucker verwenden. Das kann zur Beschädigung des Geräts führen.
• Bei Benutzung von feuergefährlichen Druckmedien besteht Brandgefahr.
• Verwenden Sie nur die genannten Druckmedien (siehe „Technische Daten der Druckmedien“ auf Seite 64).

Wenn Sie feuergefährliche Druckmedien verwenden oder falls Sie anderes Material im Drucker zurücklassen, kann das zur Überhitzung des Gerätes führen, und es kann dann sogar Brandgefahr bestehen.

Papierfach-Übersicht

Zur Änderung des Formats müssen die Papierführungen angepasst werden.

1 Papierbreitenführung 2 Fach

Falls die Papierführungen nicht ordnungsgemäß angepasst sind, kann das Papier falsch erfasst werden, das Papier schief bedruckt oder ein Papierstau eintreten.

Druckmedien und Fächer

Einlegen von Papier in das Papierfach

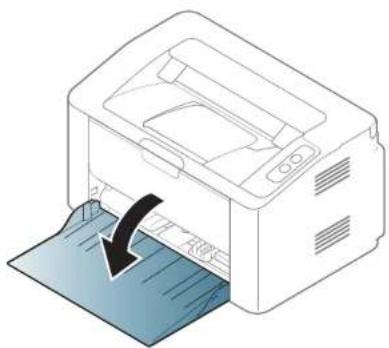

1 Öffnen Sie das Papierfach.

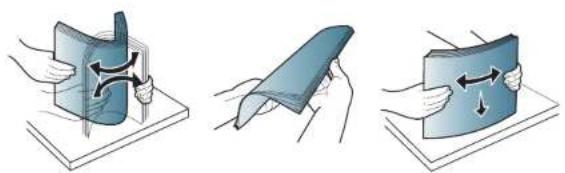

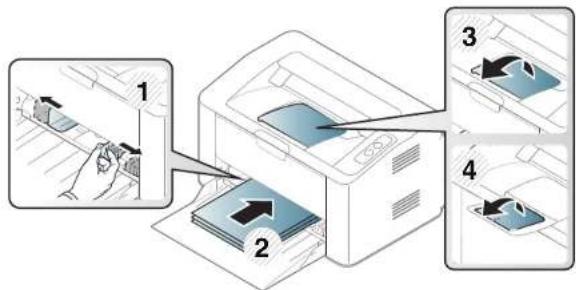

2 Fächern und biegen Sie die Kanten des Papierstapels, um die Blätter vor dem Einlegen voneinander zu trennen.

3 Passen Sie die Fachgröße an die Größe des von Ihnen eingelegten Druckmediums an (siehe „Papierfach-Übersicht“ auf Seite 28). Legen Sie das Papier mit der zu bedruckenden Seite nach oben ein und öffnen Sie das Ausgabefach.

4 Drücken Sie die Papierbreitenführung zusammen und schieben Sie sie bis zum Ende des Papierstapels, ohne diesen dabei zu stauchen.

1. Grundlegende Informationen zum Gebrauch

Druckmedien und Fächer

• Schieben Sie die Papierführung nicht so dicht an die Medien heran, dass sich diese wölben.
• Wenn Sie die Papierführung für die Breite nicht einstellen, kann ein Papierstau entstehen.

- Verwenden Sie kein Papier, bei dem die führende Kante gewellt ist. Das könnte zu einem Papierstau führen oder es könnte zerknittert werden.

5

Wenn Sie ein Dokument drucken, legen Sie den Papiertyp und das Papierformat für das Fach fest (siehe „Einstellen von Papierformat und Papiertyp“ auf Seite 36).

Druckmedien und Fächer

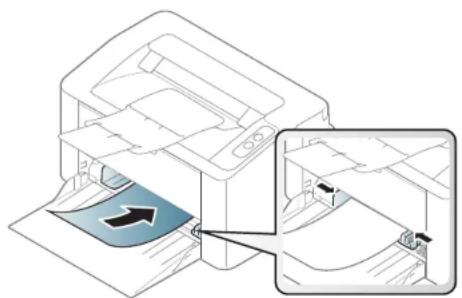

Manueller Papiereinzug im Papierfach

In den manuellen Papiereinzug können Sie spezielle Formate und Arten von Druckmaterial wie z. B. Postkarten, Grußkarten und Umschläge einlegen (siehe „Technische Daten der Druckmedien“ auf Seite 64).

Tipps zum Verwenden des manuellen Einzugs

• Legen Sie nur Druckmedien des gleichen Typs, Formats und Gewichts in den manuellen Papiereinzug ein.
• Wenn Sie in Ihrer Anwendung unter Papier > Papierzufuhr > Manueller Einzug als Papierquelle wählen, müssen Sie jedes Mal, wenn Sie eine Seite drucken wollen, auf die Schaltfläche

(Bildschirm drucken) oder (WPS) klicken, und Sie müssen zuvor immer nur ein einziges Druckmedium des gleichen Typs, Formats und Gewichts in den manuellen Papiereinzug legen.

• Um Papierstaus zu vermeiden, legen Sie während des Druckens kein Papier nach, wenn im manuellen Papiereinzug noch Papier vorhanden ist.
• Legen Sie die Druckmaterialien mit der zu bedruckenden Seite nach oben und dem Seitenkopf zuerst in die Mitte des manuellen Papiereinzugs ein.

• Um eine optimale Druckqualität zu erzielen und um die Entstehung von Papierstaus zu vermeiden, sollten Sie nur Papier in den entsprechenden Formaten benutzen (siehe „Technische Daten der Druckmedien“ auf Seite 64).

• Entfernen Sie eventuelle Wölbungen auf Postkarten, Umschlägen und Etiketten, bevor Sie sie in den manuellen Papiereinzug einlegen.

• Beachten Sie beim Bedrucken von Spezialmedien die Hinweise zum Einlegen (siehe „Drucken auf speziellen Druckmedien“ auf Seite 32).
• Befindet sich das Gerät im Energiesparmodus, zieht es kein Papier aus dem manuellen Einzug ein. Vor Benutzung des manuellen Papierfachs erst die Ein/Aus-Taste drücken, damit das Gerät "aufwacht".

Druckmedien und Fächer

Drucken auf speziellen Druckmedien

In der nachfolgenden Tabelle sind für das Papierfach die jeweils unterstützten speziellen Druckmedien aufgeführt.

Um die Papiereinstellung des Geräts zu ändern, wählen Sie Druckeinstellungen > Registerkarte Papier > Papiertyp ein (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).

Bei Verwendung spezieller Druckmedien empfiehlt es sich, jeweils nur ein Papier zuzuführen (siehe „Technische Daten der Druckmedien“ auf Seite 64).

Für Informationen zu Papiergewichten siehe „Technische Daten der Druckmedien“ auf Seite 64.

Typen	Facha
Normalpapier •
Dickes Papier •
Dünn •
Bankpost-Papier •
Farbig •
Karten •

Typen	Facha
Etiketten •
Umschläge •
Formulare •
Baumwollpapier •
Recycelt •
Archivpapier •

a. Für manuellen Einzug geeignete Papierarten:
(●: unterstützt)

Druckmedien und Fächer

Umschlag

Erfolgreiches Drucken auf Umschlägen hängt von der Qualität der Umschläge ab.

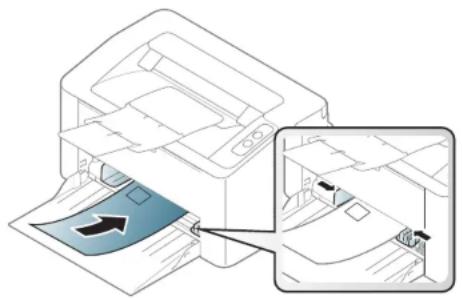

Um einen Umschlag zu bedrucken, legen Sie ihn so ein, wie es die folgende Abbildung zeigt.

Wenn Sie Umschläge im Fenster Druckeinstellungen wählen, der Druck aber etwas schwach aussieht, dann wählen Sie Dicker Umschlag und drucken dann noch einmal. Dadurch kann der Druckvorgang aber etwas lauter sein.

- Beachten Sie bei der Auswahl von Umschlägen folgende Faktoren:

• Gewicht: sollte nicht mehr als 90 g/m ^2 betragen, sonst kann es zu Papierstaus kommen.

• Ausführung: sollten flach aufliegen und maximal 6 mm Wölbung aufweisen und keine Luft enthalten.

• Zustand: dürfen nicht zerknittert, gefaltet oder beschädigt sein.

• Temperatur: müssen beim Drucken der Wärme und den Druckbedingungen im Gerät standhalten.

• Verwenden Sie nur einwandfreie Umschläge mit scharfen und sauberen Falzen.

• Verwenden Sie keine frankierten Umschläge.
• Verwenden Sie keine Umschläge mit Klammern, Klickverschlüssen, Fenstern, Fütterung, selbstklebenden Verschlüssen oder anderen synthetischen Materialien.
• Verwenden Sie keine beschädigten oder schlecht verarbeiteten Umschläge.
• Stellen Sie sicher, dass der Falz an beiden Enden des Umschlags bis an die Ecken des Umschlags reicht.

1 Akzeptabel
2 Nicht akzeptabel

- Bei Umschlägen mit abziehbarem Klebestreifen oder mehreren Verschlusslaschen muss der Klebstoff der Fixiertemperatur des Geräts (von ungefähr 170 °C) für 0,1 Sekunden standhalten können. Die zusätzlichen Laschen und Streifen können zu Falten, Knittern oder Papierstaus führen oder sogar die Fixiereinheit beschädigen.

Druckmedien und Fächer

• Stellen Sie die Ränder auf einen Abstand von mindestens 15 mm von der Umschlagkante ein, um eine optimale Druckqualität zu erzielen.
• Vermeiden Sie es, Bereiche zu bedrucken, an denen Umschlagsäume zusammenstoßen.

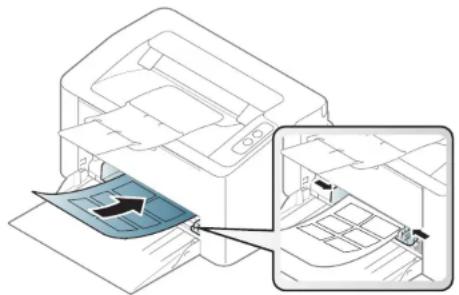

Etiketten

Verwenden Sie nur für Laserdrucker vorgesehene Etiketten, um Beschädigungen des Geräts zu vermeiden.

- Beachten Sie bei der Auswahl von Etiketten folgende Faktoren:

- Klebstoff: Er muss der Fixiertemperatur des Geräts standhalten. Die Temperatur der Fixiereinheit ist in den technischen Daten Ihres Geräts angegeben (ca. 170 °C).

• Anordnung: Verwenden Sie nur Etiketten, die ohne Zwischenräume auf dem Bogen angebracht sind. Sind Zwischenräume zwischen den einzelnen Etiketten vorhanden, können sich Etiketten lösen und schwer wiegende Papierstaus verursachen.
• Gewellte Seiten: Müssen flach aufliegen und die Wölbung in einer Richtung darf maximal 13 mm betragen.

• Zustand: Verwenden Sie keine Etiketten, die zerknittert sind, Blasen oder andere Anzeichen aufweisen, dass sie bereits abgelöst wurden.

• Vergewissern Sie sich, dass zwischen den Etiketten kein Klebematerial frei liegt. Frei liegender Klebstoff kann dazu führen, dass sich Etiketten beim Drucken lösen und Papierstaus entstehen. Außerdem können dadurch Druckerkomponenten beschädigt werden.

• Lassen Sie jeden Etikettenbogen nur einmal durch das Gerät laufen. Das Klebematerial ist nur für den einmaligen Gebrauch im Gerät konzipiert.
• Verwenden Sie keine Etiketten, die sich bereits vom Schutzpapier ablösen, zerknittert sind, Blasen aufweisen oder anderweitig beschädigt sind.

Druckmedien und Fächer

Karten/Benutzerdefinierte Formate

• Stellen Sie in der Anwendungssoftware Ränder von mindestens 6,4 mm zu den Kanten des Druckmaterials ein.

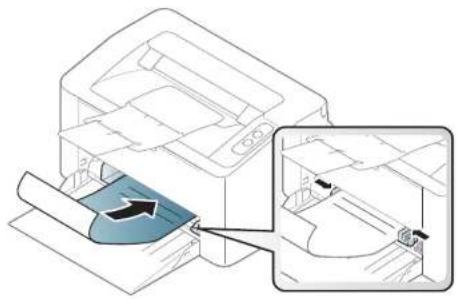

Briefpapier und Formulare

Vorbedrucktes Papier mit der bedruckten Seite nach oben und mit einer glatten Kante des Papiers nach vorne einlegen. Sollte es beim Papiereinzug Probleme geben, drehen Sie das Papier um. Beachten Sie bitte, dass die Druckqualität nicht garantiert werden kann.

• Muss mit hitzebeständiger Tinte gedruckt sein, die nicht schmilzt, verdampft oder gefährliche Stoffe abgibt, wenn sie der Fixiertemperatur (ca. 170 °C) des Geräts für 0.1 Sekunden ausgesetzt ist.
  • Die Tinte auf vorbedrucktem Papier darf nicht brennbar sein und darf keine Schäden an den Druckwalzen verursachen.
• Stellen Sie sicher, dass die Tinte auf dem vorbedruckten Papier trocken ist, bevor Sie das Papier einlegen. Während des Fixierens kann sich feuchte Druckfarbe vom Vordruck lösen und dadurch die Druckqualität mindern.

Druckmedien und Fächer

Einstellen von Papierformat und Papiertyp

Nachdem Sie Papier in das Papierfach eingelegt haben, legen Sie das Papierformat und den Papiertyp fest.

Um die Papiereinstellung des Geräts zu ändern, wählen Sie Druckeinstellungen > Registerkarte Papier > Papiertyp ein (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).

Wenn Sie Papier mit einem Sonderformat wie etwa Rechnungsvordrucke verwenden möchten, wählen Sie in den Druckeinstellungen auf der Registerkarte Papier die Option Benutzereigenes Format (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).

Grundlagen zum Drucken

Informationen zu speziellen Druckfunktionen finden Sie im Benutzerhandbuch, Erweitert (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 139).

Drucken

Wenn Sie unter Mac oder Linux arbeiten, siehe „Drucken unter Mac“ auf Seite 146 oder „Drucken unter Linux“ auf Seite 148.

Das folgende Fenster Druckeinstellungen bezieht sich auf das Programm 'Editor' unter Windows 7.

1 Öffnen Sie das Dokument, das Sie drucken möchten.

2 Wählen Sie Drucken im Menü Datei.

3 Wählen Sie das Gerät aus der Liste Drucker auswählen aus.

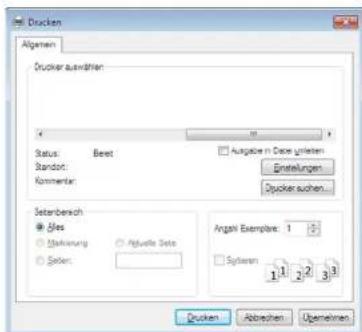

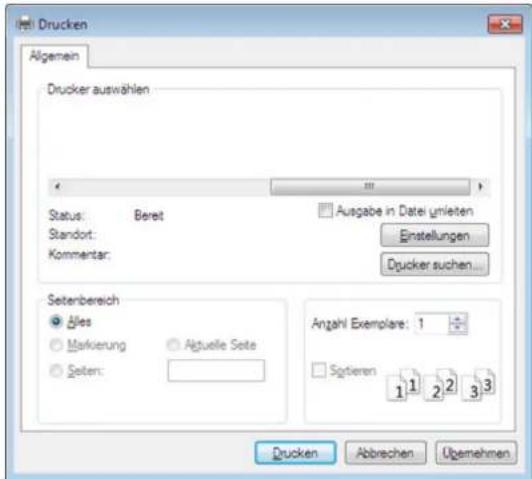

Drucken Allgemein Drucker auswählen Status: Bereit Standort: Kommentar: Ausgabe in Datei umieten Einstellungen Drucker suchen... Seitenbereich Aries Markierung Aktuelle Seite Seiten: Anzahl Exemplare: 1 Sistieren 1 1 2 2 3 3 Drucken Abbrehen Ügemehmen

4 Die allgemeinen Druckeinstellungen einschließlich der Anzahl der Exemplare und des Seitenbereichs werden im Fenster Drucken festgelegt.

Um die verfügbaren erweiterten Druckfunktionen zu nutzen, klicken Sie im Fenster Drucken auf Eigenschaften oder Voreinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).

5 Um den Druckauftrag in Kraft zu setzen, klicken Sie im Fenster Drucken auf OK oder Drucken.

Grundlagen zum Drucken

Abbrechen eines Druckauftrags

Wenn der Druckauftrag in einer Druckerwarteschlange oder im Spooler wartet, können Sie den Druckauftrag wie folgt abbrechen:

- Sie können das Fenster dadurch aufrufen, indem Sie in der Windows-Taskleiste auf das Gerätesymbol () doppelklicken.

Öffnen des Fensters Druckeinstellungen

• Je nach Gerät kann sich das in diesem Benutzerhandbuch dargestellte Fenster Druckeinstellungen von dem tatsächlich angezeigten Fenster unterscheiden. Die im Fenster für die Druckeinstellungen enthaltenen Elemente sind jedoch ähnlich.
• Bei Auswahl einer Option im Fenster Druckeinstellungen wird möglicherweise ein Warnzeichen angezeigt oder. Das Zeichen bedeutet, dass Sie diese Option auswählen können, dass aber die Auswahl nicht empfohlen wird. Das Zeichen bedeutet, dass Sie die Option aufgrund von Geräteeinstellungen oder aufgrund der Geräteumgebung nicht auswählen können.

1 Öffnen Sie das Dokument, das Sie drucken möchten.
2 Wählen Sie im Menü „Datei“ die Option Drucken.

3 Wählen Sie das Gerät aus der Liste Drucker auswählen aus.
4 Klicken Sie auf Eigenschaften oder Voreinstellungen.

Druckenstellungen Favonter Einfach Paper Grafik Erweitert Eco Samsung Zuletzt verwendete Einstellung Dieser Favonlt gibt Ihnen die Möglichkeit, mit den zuletzt verwendeten Einstellungen zu drucken. Nomaler Druck Dieser Favonlt gibt Ihnen die Möglichkeit, mit allen weitseritigen Standrateinstellungen zu drucken. Doppelselbiger Druck Dieser Favonlt gibt Ihnen die Möglichkeit, Papier zu sparen, indien Sie als bestandig bestanden. 2-ia-1-Druck Dieser Favonlt gibt Ihnen die Möglichkeit, Papier zu sparen, indien Sie je zwei Seiten auf ein Brasil drucken. Broschurendruck Dieser Favonlt gibt Ihnen die Möglichkeit, ein Dokument im Broschgrenformat einkunden. Sicheres Drucken Dieser Favonlt gibt Ihnen die Möglichkeit, im vertrauf...? Einige Ostenen wurden jeaktet. Unter „Inlöse Information“ noch Loschen Options Vorschau Details A4 210 x 257 mm mm Zoll Druckenstatus OK Abbrachen

Sie können den aktuellen Druckerstatus einsehen, indem Sie auf die Schaltfläche Druckerstatus klicken (siehe „Samsung-Druckerstatus verwenden“ auf Seite 162).

Grundlagen zum Drucken

Verwenden der Favoriteneinstellung

Die Option Favoriten, die auf jeder Registerkarte der Voreinstellungen mit Ausnahme der Registerkarte Samsung angezeigt wird, ermöglicht Ihnen die Speicherung der aktuellen Voreinstellungen für zukünftige Verwendung.

Gehen Sie wie nachfolgend beschrieben vor, um einen Favoriten zu speichern.

1 Ändern Sie die Einstellungen auf den Registerkarten wie gewünscht.
2 Geben Sie im Eingabefeld Favoriten einen Namen für die Voreinstellung ein.

Favoriten test Ausrichtung: - Querformat Layoutoptionen: - Layout: Mehrere Seiten pro ... Speichem

3 Klicken Sie auf Speichern.

4 Geben Sie einen Namen und eine Beschreibung ein, und wählen Sie das gewünschte Symbol.

5 Klicken Sie auf OK. Beim Speichern eines Favoriten werden alle aktuellen Treibereinstellungen gespeichert.

Um eine gespeicherte Einstellung zu verwenden, wählen Sie diese auf der Registerkarte Favoriten. Das Gerät druckt nun entsprechend der von Ihnen gewählten Einstellungen. Um eine gespeicherte Einstellung zu löschen, wählen Sie sie auf der Registerkarte Favoriten und klicken dann auf Löschen.

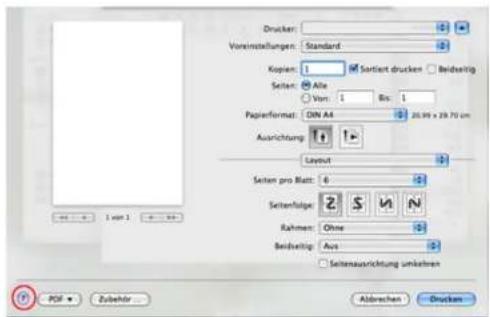

Hilfe verwenden

Wählen Sie im Fenster Druckeinstellungen die betreffende Option und drücken Sie dann auf der Tastatur die Taste F1.

Öko-Druck

Die Funktion Eco verringert den Toner- und Papierverbrauch. Die Funktion Eco ermöglicht Ihnen, Druckressourcen zu sparen und umweltfreundliche zu drucken.

Für Eco-Druck unten klicken:

Siehe „Easy Eco Driver“ auf Seite 154.

Dieses Kapitel gibt Ihnen Informationen zum Kauf von Verbrauchsmaterialien, Zubehörteilen und Verschleißteilen, die für Ihr Gerät erhältlich sind.

• Bestellen von Verbrauchsmaterialien und Zubehör 41
• Verfügbare Verbrauchsmaterialien 42
  • Lagern der Tonerkartusche 43
  • Verteilen des Toners 45
  • Ersetzen der Tonerkartusche 46
  • Reinigen des Gerätes 48
• Tipps zum Transport und zur Lagerung Ihres Geräts 52

Bestellen von Verbrauchsmaterialien und Zubehör

Das verfügbare Zubehör kann je nach Land variieren. Fordern Sie die Liste des verfügbaren Zubehörs und der Verschleißteile bei Ihrem Händler an.

Um von Samsung autorisiertes Verbrauchsmaterial, Zubehör oder autorisierte Verschleißteile zu kaufen, wenden Sie sich an Ihr Samsung-Fachgeschäft oder an den Händler, bei dem Sie das Gerät gekauft haben. Sie können auch www.samsung.com/supplies besuchen, Ihr Land / Ihre Region auswählen, um dann Informationen darüber zu erhalten, wo Sie technischem Support und Service erhalten können.

Verfügbare Verbrauchsmaterialien

Wenn Verbrauchsmaterialien zur Neige gehen, können Sie für Ihr Gerät die folgenden Verbrauchsmaterialien bestellen:

Typ	Durchschnittliche Befüllunga	Bezeichnung
Tonerkartusche Etwa 1,000 Seiten MLT-D111S

a. Befüllungswert-Angabe nach ISO/IEC 19752.

Die Lebensdauer der Tonerkartuschen variiert je nach Optionen, Prozentsatz des Bildflächen und Auftragsmodus.

Neue Tonerkartuschen oder andere Verbrauchsmaterialien müssen in dem Land gekauft werden, in dem der Drucker erworben wurde. Andernfalls sind Tonerkartuschen oder andere Verbrauchsmaterialien aufgrund von verschiedenen Konfigurationen der Tonerkartuschen und der Verbrauchsmaterialien gemäß den spezifischen Landesbedingungen nicht mit Ihrem Gerät kompatibel.

Die Verwendung nicht originaler Samsung-Tonerkartuschen, beispielsweise wiederbefüllter oder wiederaufbereiteter Kartuschen, wird von Samsung nicht empfohlen. Samsung kann die Qualität von nicht Original-Samsung-Tonerkartuschen nicht gewährleisten. Eine Wartung oder Reparatur, die aufgrund der Verwendung nicht originaler Samsung-Tonerkartuschen erforderlich wird, wird von der Gerätegarantie nicht abgedeckt.

Lagern der Tonerkartusche

Tonerkartuschen enthalten licht-, temperatur- und feuchtigkeitsempfindliche Komponenten. Samsung rät, die folgenden Empfehlungen zu befolgen, um die optimale Leistung, höchste Qualität und längste Nutzungsdauer ihrer neuen Samsung-Tonerkartusche zu gewährleisten.

Lagern Sie diese Tonerkartusche in derselben Umgebung, in der auch der Drucker verwendet wird, d. h. unter kontrollierten Temperatur- und Feuchtigkeitsbedingungen. Die Tonerkartusche sollte bis zur Installation in ihrer ungeöffneten Originalverpackung verbleiben. Ist die Originalverpackung nicht mehr vorhanden, decken Sie die obere Öffnung der Kartusche mit Papier ab und bewahren Sie sie an einem dunklen Ort auf.

Durch das Öffnen der Verpackung der Kartusche vor der Verwendung verkürzt sich die Lagerungs- und Nutzungsdauer erheblich. Lagern Sie die Kartusche nicht auf dem Boden. Wenn die Tonerkartusche aus dem Drucker entfernt wird, folgen Sie den nachfolgenden Instruktionen zur ordnungsgemäßen Lagerung der Tonerkartusche.

• Lagern Sie die Tonerkartusche in der Schutzhülle der Originalverpackung.
• Verbrauchsmaterialien dürfen nicht unter folgenden Bedingungen gelagert werden:

- Legen Sie sie flach hin, mit der Seite nach oben liegend (nicht auf der Seite stehend), die normalerweise auch nach dem Einbau in das Gerät nach oben zeigen würde.

• Bei Temperaturen von über 40 °C.
• Relative Luftfeuchtigkeit im Bereich von unter 20 % oder über 80 %.
• In Umgebungen mit extremen Feuchtigkeits- oder Temperaturveränderungen.
• Bei direkter Sonneneinstrahlung oder Raumlicht.
• An staubigen Orten.
• Über einen längeren Zeitraum in einem Fahrzeug.
• In einer Umgebung, in der korrosive Gase vorhanden sind.
• In einer Umgebung mit salzhaltiger Luft.

Lagern der Tonerkartusche

Hinweise zur Handhabung

• Berühren Sie nicht die Oberfläche der lichtempfindlichen Trommel in der Kartusche.
• Setzen Sie die Kartusche keinen vermeidbaren Vibrationen oder Stößen aus.
• Drehen Sie die Trommel niemals um – insbesondere nicht in die umgekehrte Richtung -, da dies eine Beschädigung der Trommel und ein Austreten des Toners zur Folge haben kann.

Tonerkartusche verwenden

Die Verwendung von Tonerkartuschen fremder Marken in Ihrem Drucker, beispielsweise markenloser, handelsketteneigener, wiederbefüllter oder wiederaufbereiteter Tonerkartuschen, wird von Samsung Electronics nicht empfohlen und nicht für zulässig erklärt.

Die Garantie für die Drucker von Samsung deckt keine Schäden am Gerät ab, die auf die Verwendung von nachgefüllten, nachgebauten oder nicht von Samsung hergestellten Tonerkartuschen zurückzuführen sind.

Voraussichtliche Lebensdauer der Kartusche

Die voraussichtliche Lebensdauer, also die Kapazität der Tonerkartusche (oder der Bildgebungseinheit) hängt von der Tonermenge ab, die für Druckaufträge erforderlich ist. Die tatsächliche Befüllung variiert je nach Druckdichte der zu druckenden Seiten, der Betriebsumgebung, der mit Bildern bedruckten Fläche, dem Druckintervall, dem Druckmedientyp und/oder der Druckmediengröße. Wenn Sie zum Beispiel viele Grafiken drucken, wird viel Toner verbraucht und Sie müssen die Kartusche öfter wechseln.

Verteilen des Toners

Gegen Ende des Lebenszyklus einer Tonerkartusche geschieht Folgendes:

• Auf gedruckten Seiten treten weiße Streifen oder aufgehellte Bereiche auf, oder es sind direkt nebeneinander Bereiche mit unterschiedlicher Druckdichte zu sehen.
  • Die Toner-LED blinkt orange.

Wenn dies geschieht, können Sie die Druckqualität noch einmal für eine kurze Zeit verbessern, indem Sie den Toner in der Kartusche neu verteilen. Manchmal treten aber auch nach dem Verteilen des Toners noch weiße Streifen oder aufgehellte Bereiche auf.

• Schließen Sie erst die Ausgabehalterung, bevor Sie die obere Abdeckung öffnen.
• Sollte Toner auf Ihre Kleidung geraten, wischen Sie den Toner mit einem trockenen Tuch ab und waschen Sie das betroffene Kleidungsstück in kaltem Wasser aus. Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest.

Ersetzen der Tonerkartusche

Tonerkartusche

• Schließen Sie erst die Ausgabehalterung, bevor Sie die obere Abdeckung öffnen.
• Keine scharfen Objekte wie ein scharfes Messer oder eine Schere benutzen, wenn Sie die Verpackung der Tonerkartusche öffnen wollen. Die Trommel der Kartusche könnte dadurch beschädigt werden.
• Sollte Toner auf Ihre Kleidung geraten, wischen Sie den Toner mit einem trockenen Tuch ab und waschen Sie das betroffene Kleidungsstück in kaltem Wasser aus. Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest.
  • Die Tonerkartusche gründlich schütteln. Dadurch wird die anfängliche Druckqualität verbessert.
• Berühren Sie keinesfalls die grüne Unterseite der Tonerkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

Ersetzen der Tonerkartusche

Wenn die Tonerkartusche leer ist, hört das Gerät auf zu drucken.

Reinigen des Gerätes

Wenn Probleme mit der Druckqualität auftreten oder wenn Sie Ihr Gerät in einer staubigen Umgebung verwenden, müssen Sie es regelmäßig reinigen, um optimale Druckergebnisse zu gewährleisten und um die Lebenszeit Ihres Geräts zu erhöhen.

• Reinigungsmittel, die große Mengen von Alkohol, Lösungsmitteln oder anderen aggressiven Substanzen enthalten, können am Gehäuse zu Verfärbungen oder Verformungen führen.
• Wenn Ihr Gerät oder die Umgebung des Geräts mit Toner verschmutzt ist, empfehlen wir, das Gerät mit einem feuchten Stoff- oder Papiertuch zu reinigen. Beim Einsatz eines Staubsaugers könnte Toner in die Luft gewirbelt werden. Dies kann u. U. gesundheitsschädliche Folgen haben.
• Während des Druckens können sich Papier- und Tonerreste sowie Staub im Gerät ansammeln. Über längere Zeit kann dies die Druckqualität beeinträchtigen und zu Toner- oder Schmierflecken führen. Sie können diese Probleme beseitigen bzw. reduzieren, indem Sie den Innenraum reinigen.

Reinigen der Außenseite

Reinigen Sie das Gerätegehäuse mit einem weichen, flusenfreien Tuch. Feuchten Sie das Tuch leicht mit Wasser an. Vermeiden Sie jedoch unbedingt, dass Wasser auf das Gerät oder in das Innere des Geräts tropft.

Reinigen des Gerätes

Reinigen des Innenraums

Während des Druckens können sich Papier- und Tonerreste sowie Staub im Gerät ansammeln. Über längere Zeit kann dies die Druckqualität beeinträchtigen und zu Toner- oder Schmierflecken führen. Sie können diese Probleme beseitigen bzw. reduzieren, indem Sie den Innenraum reinigen.

• Zum Reinigen des Gerätegehäuses ein weiches, fusselfreies Tuch verwenden.

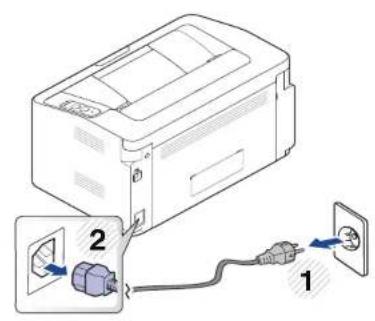

• Wenn Ihr Gerät über einen Netzschalter verfügt, schalten Sie erst das Gerät aus, bevor Sie das Gerät reinigen.
• Schließen Sie erst die Ausgabehalterung, bevor Sie die obere Abdeckung öffnen.

Reinigen des Gerätes

Reinigen des Gerätes

Reinigen der Einzugsrolle

• Zum Reinigen des Gerätegehäuses ein weiches, fusselfreies Tuch verwenden.
• Wenn Ihr Gerät über einen Netzschalter verfügt, schalten Sie erst das Gerät aus, bevor Sie das Gerät reinigen.

Tipps zum Transport und zur Lagerung Ihres Geräts

• Halten Sie das Gerät waagerecht, wenn Sie dessen Position ändern. Kippen Sie es nicht und drehen Sie es nicht um. Sonst könnte das Geräteinnere durch Toner verunreinigt werden, was u. U. Geräteschäden oder Beeinträchtigungen der Druckqualität zur Folge haben kann.
  • Das Gerät sollte aus Sicherheitsgründen immer von mindestens zwei Personen transportiert werden.

In diesem Kapitel finden Sie Hinweise und Informationen dazu, welche Maßnahmen Sie bei Fehlern oder Problemen ergreifen können.

• Tipps zur Vermeidung von Papierstaus 54
• Beseitigen von Papierstaus 55
• Erläuterung der Status-LED 58

In diesem Kapitel finden Sie Hinweise und Informationen dazu, welche Maßnahmen Sie bei Fehlern oder Problemen ergreifen können. Verfügt Ihr Gerät über ein Display, beachten Sie zunächst die dort angezeigte Meldung, bevor Sie etwas anderes tun. Wenn Sie in diesem Kapitel keine Lösung für Ihr Problem finden, schlagen Sie nach im Kapitel Problemlösung im Benutzerhandbuch, Erweitert (siehe „Problemlösung“ auf Seite 171). Falls Sie im Benutzerhandbuch keine Lösung finden oder das Problem fortbesteht, wenden Sie sich an den Kundendienst.

Tipps zur Vermeidung von Papierstaus

Die meisten Papierstaus können vermieden werden, indem man die korrekten Medientypen auswählt. Um Papierstaus zu vermeiden, halten Sie sich an folgende Leitlinien:

• Achten Sie darauf, dass die Führungen richtig eingestellt sind (siehe „Papierfach-Übersicht“ auf Seite 28).
• Legen Sie nicht zu viel Papier in das Papierfach. Vergewissern Sie sich, dass der Papierstapel nicht höher als die entsprechende Markierung an der Innenwand des Papierfachs ist.
• Entfernen Sie keinesfalls während des Druckens Papier aus dem Papierfach.
• Bevor Sie das Papier einlegen, biegen Sie den Stapel, fächern Sie ihn auf. Richten Sie dann den Stapel sauber an den Kanten aus.
• Legen Sie kein faltiges, feuchtes oder stark gewelltes Papier ein.
• Legen Sie keine unterschiedlichen Papiertypen gleichzeitig in das Papierfach ein.
• Verwenden Sie nur empfohlene Druckmedien (siehe „Technische Daten der Druckmedien“ auf Seite 64).

Beseitigen von Papierstaus

Um das gestaute Papier nicht zu beschädigen, ziehen Sie dieses langsam und vorsichtig heraus.

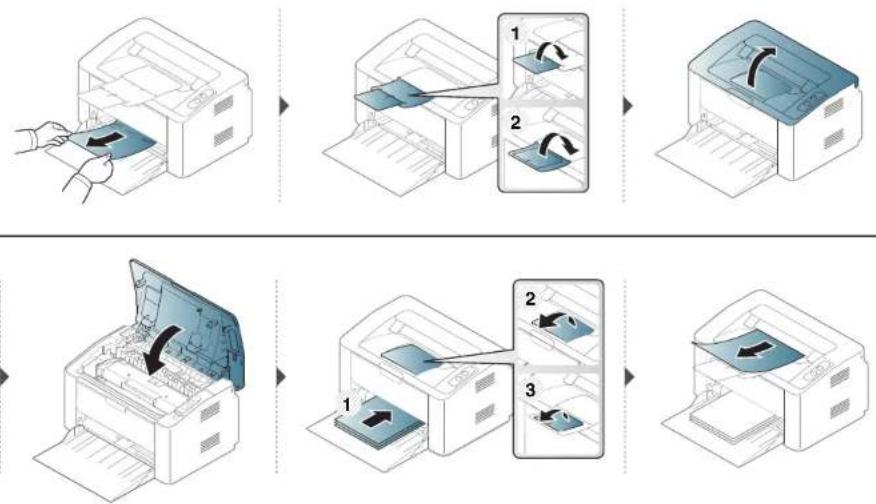

Im Papierfach

Beseitigen von Papierstaus

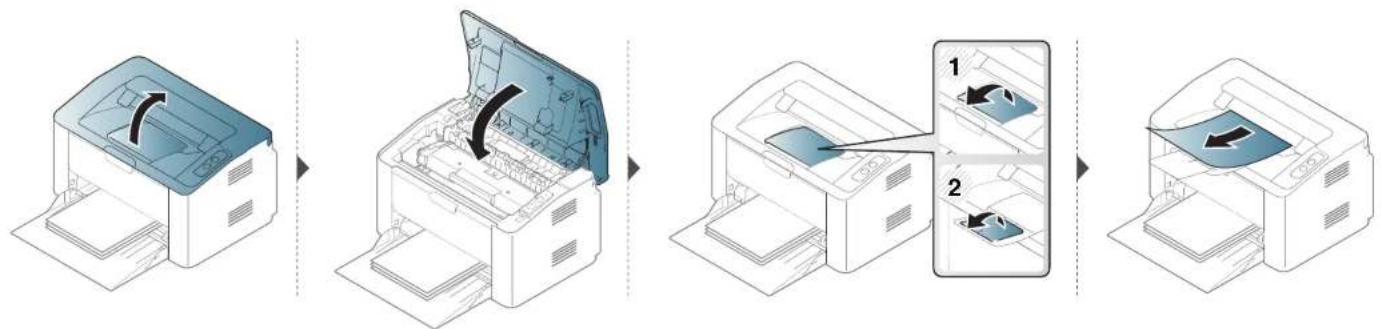

Im Gerät

• Der Fixierbereich des Geräts ist heiß. Gehen Sie daher beim Entfernen des Papiers vorsichtig vor.
• Schließen Sie erst die Ausgabehalterung, bevor Sie die obere Abdeckung öffnen.

Beseitigen von Papierstaus

Wenn Sie in diesem Bereich kein Papier vorfinden, fahren Sie mit dem nächsten Schritt fort.

Erläuterung der Status-LED

Die Farbe der LED zeigt den aktuellen Status des Geräts an.

- Je nach Modell oder Land sind möglicherweise nicht alle LEDs vorhanden.

• Um einen Fehler zu beheben, beachten Sie die entsprechende Fehlermeldung und die Instruktionen, die dazu im Kapitel zum Thema Problemlösung gegeben werden.
• Auch die Hinweise und Leitlinien, die im Programmfenster Samsung-Druckerstatus oder Smart Panel gegeben werden, helfen bei der Beseitigung von Fehlern.
• Wenn das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.

Erläuterung der Status-LED

Status LED

Status Beschreibung
<...> / ⚠ (Status-LED)	Aus Das Gerät ist offline oder im Sparmodus.
	Grün	Blinkend	Wenn das Gerät Daten empfängt und Daten druckt.Wenn die Hintergrundbeleuchtung schnell blinkt, druckt das Gerät Daten.
		Ein Das Gerät ist online und kann verwendet werden.
	Rot	Blinkend	Wartet auf das Drucken für einen (Druck) oder (WPS)-Taste für manuelles Drucken.
		Ein	Die Abdeckung ist offen. Schließen Sie die Abdeckung.Es ist kein Papier im Fach bei Empfang oder Druck von Daten. Legen Sie Papier in das Papierfach ein („Einlegen von Papier in das Papierfach“ auf Seite 29).Das Gerät hat den Vorgang auf Grund eines schweren Fehlers angehalten.Wenn das Gerät auf manuell steht und manuellen Duplexdruck.
	Orange	Blinkend Aktualisieren der Firmware.
		Ein Ein Papierstau ist aufgetreten (siehe „Beseitigen von Papierstaus“ auf Seite 55).

Erläuterung der Status-LED

Toner-LED / WPS-LED / Betriebs-LED

Status Beschreibung
(Toner-LED)	Orange	Blinkend	In der Kartusche befindet sich nur noch eine geringe Menge Toner. Die Tonerkartusche steht kurz vor dem Ablauf der geschätzten Lebensdauer. Halten Sie eine neue Kartusche als Ersatz bereit. Sie können die Druckqualität für einen kurzen Zeitraum verbessern, indem Sie den Toner verteilen (siehe „Verteilen des Toners“ auf Seite 45).
		Ein	Die Tonerkartusche hat ihre voraussichtliche Lebensdauer fast erreichta. Es wird empfohlen, die Tonerkartusche auszutauschen (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).
		Aus Alle Tonerkartuschen mit normaler Kapazität.
(WPS-LED)b	Blau	Blinkend Das Gerät stellt eine Verbindung zu einem Drahtlosnetzwerk her.
		Ein	Das Gerät stellt eine Verbindung zu einem WLAN (Drahtlosnetzwerk) her (siehe „Die WPS-Taste benutzen“ auf Seite 100).
		Aus Das Gerät wird vom Drahtlosnetzwerk getrennt.
(Betriebs-LED)	Blau	Ein Das Gerät befindet sich im Energiesparmodus.
		Aus	Das Gerät befindet sich in Bereitschaft oder es ist ausgeschaltet.

a. Die geschätzte Kartuschenlebensdauer ist die zu erwartende oder geschätzte Lebensdauer der Tonerkartusche, also die durchschnittliche Menge an Ausdrucken, konzipiert nach ISO/IEC 19752. Die Anzahl der Seiten hängt von Betriebsumgebung, Druckintervallen, Grafiken, Medientyp und Medienformat ab. Selbst wenn die rote LED leuchtet und der Drucker nicht mehr druckt, kann sich immer noch eine geringe Menge Toner in der Kartusche befinden.

b. Nur Drahtlos-Modell (siehe „Funktionen nach Modell“ auf Seite 7).

In diesem Kapitel finden Sie die technischen Daten des Gerätes sowie Gesetze und Vorschriften, die das Gerät betreffen.

• Technische Daten 62
• Konformitätshinweise 71
• Copyright 83

Technische Daten

Allgemeine technische Daten

Die nachfolgend aufgeführten technischen Daten können jederzeit ohne vorherige Ankündigung geändert werden. Aktuelle Informationen oder Änderungshinweise finden Sie auf www.samsung.com.

Elemente Beschreibung
Abmessungen Breite x Länge x Höhe 332 x 215 x 178 mm
Gewicht	Maschine mit Verbrauchsmaterial	3,97 kg
Geräuschpegela	Bereitschaftsmodus Unter 26 dB(A)
	Druckmodus Unter 50 dB(A)
Temperatur	Betrieb 10 bis 30 °C
	Lagerung (verpackt) -20 bis 40 °C
Luftfeucht	Betrieb 20 bis 80% relative Luftfeuchtigkeit
	Lagerung (verpackt) 10 bis 90% relative Luftfeuchtigkeit
Netzspannungb	Modelle für 110 Volt AC 110 – 127 V
	Modelle für 220 Volt AC 220 – 240 V

Technische Daten

Elemente Beschreibung
Stromverbrauch	Normaler Betrieb Unter 310 W
	Bereitschaftsmodus Unter 30 W
	Energiesparmodusc	• M202x series: Unter 1,1 W• M202xW series: Unter 1,9 W (Wi-Fi Direct ausgeschaltet: unter 1,5 W)• M2020W/M2021W/M2024W: Unter 1,5 W
	Standby-Modusd	Weniger als 0.45 W (0,1 W^e )
Drahtlosf	Modul	SPW-B4319S

a. Schalldruckpegel, ISO 7779. Getestete Konfiguration: Basisinstallation des Geräts, Papierformat A4, einseitiger Druck. Nur China Wenn das Gerät lauter als 63 db (A) ist, muss das Gerät in einem relativ unabhängigen Bereich aufgestellt werden.
b. Auf dem Typenschild des Geräts finden Sie die richtige Voltzahl (V), die Frequenz (Hertz) und die Spannungsart (A) für Ihr Gerät.
c. Der Energieverbrauch im Energiesparmodus kann durch den Status des Geräts, die Bedingungen und die Betriebsumgebung beeinflusst werden.
d. Der Stromverbrauch kann nur dann komplett eingestellt werden, wenn das Stromkabel nicht angeschlossen ist.
e. Bei einem Gerät mit Netzschalter.
f. Nur Drahtlos-Modell (siehe „Funktionen nach Modell“ auf Seite 7).

Technische Daten

Technische Daten der Druckmedien

Typ Größe Abmessungen			Druckmediengewicht / Kapazitäta
			Fach	Manuelle Zufuhr in Fachb
Normalpapier	Letter 216 x 279 mm		71 bis 85 g/m2• 150 Blatt 80 g/m2	71 bis 85 g/m2• 1 Blatt
	US-Legal 216 x 356 mm
	Folio 216 x 330 mm
	A4 210 x 297 mm
	Oficio 216 x 343 mm
	B5(JIS) 182 x 257 mm
	B5(ISO) 176 x 250 mm
	Executive 184 x 267 mm
	A5 148 x 210 mm
Umschlag	Umschlag Monarch 98 x 191 mm		75 bis 90 g/m2• 10 Blatt	75 bis 90 g/m2• 1 Blatt
	Umschlag Nr. 10 105 x 241 mm
	Umschlag DL 110 x 220 mm
	Umschlag C5 162 x 229 mm

Technische Daten

Typ Größe	Abmessungen		Druckmediengewicht / Kapazität ^a
			Fach	Manuelle Zufuhr in Fach ^b
Dickes Papier	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	86 bis 120 g/m ^2 • 50 Blatt 120 g/m ^2	86 bis 120 g/m ^2 • 1 B I a t t
Dünnes Papier	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	60 bis 70 g/m ^2 • 160 Blatt 60 g/m ^2	60 bis 70 g/m ^2 • 1 B I a t t
Baumwollpapier	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	75 bis 90 g/m ^2 • 150 Blatt 80 g/m ^2	75 bis 90 g/m ^2 • 1 B I a t t
Farbig	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	75 bis 90 g/m ^2 • 150 Blatt 80 g/m ^2	75 bis 90 g/m ^2 • 1 B I a t t
Formulare	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	75 bis 90 g/m ^2 • 150 Blatt 80 g/m ^2	75 bis 90 g/m ^2 • 1 B I a t t
Recycelt	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	60 bis 90 g/m ^2 • 150 Blatt 80 g/m ^2	60 bis 90 g/m ^2 • 1 B I a t t
Etiketten ^c	Letter, Legal, Oficio, Folio, A4, B5(JIS), B5(ISO), Executive, A5	Siehe hierzu den Abschnitt „Normalpapier“	120 bis 150 g/m ^2 • 10 Blatt	120 bis 150 g/m ^2 • 1 B I a t t

Technische Daten

Typ Größe	Abmessungen		Druckmediengewicht / Kapazitäta
			Fach	Manuelle Zufuhr in Fachb
Karten	Letter, Legal, Oficio, Folio, A4, B5(JIS), B5(ISO), Executive, A5 Postkarte 4x6	Siehe hierzu den Abschnitt „Normalpapier“	121 to 163 g/m2 (32 bis 43 lbs Bond)• 10 Blatt	121 to 163 g/m2 (32 bis 43 lbs Bond)• 1 Blatt
Bankpost-Papier	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	• 10 Blatt • 1 Blatt
Archivpapier	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	• 100 Blatt • 1 Blatt
Mindestgröße (benutzerdefiniert) 76 x 127 mm (3 x 5 Zoll)			60 bis 163 g/m2
Maximalgröße (benutzerdefiniert) 216 x 356 mm

a. Die maximale Kapazität kann je nach Gewicht und Dicke des Druckmediums und den Umgebungsbedingungen variieren.
b. Jeweils ein einziges Blatt einlegen.
c. Die Glätte der in diesem Gerät verwendeten Etiketten muss zwischen 100 und 250 (Sheffield) liegen. Dies ist der numerische Glättegrad.

Technische Daten

Systemanforderungen

Microsoft® Windows®

Betriebssystem	Voraussetzungen (empfohlen)
	CPU Arbeitsspeicher		Freier Festplattenspeicher
Windows® XP Intel	® Pentium® III 933 MHz (Pentium IV 1 GHz)	128 MB (256 MB) 1,5 GB
Windows Server® 2003 Intel	® Pentium® III 933 MHz (Pentium IV 1 GHz)	128 MB (512 MB) 1,25 GB bis 2 GB
Windows Server® 2008 Intel	® Pentium® IV 1 GHz (Pentium IV 2 GHz)	512 MB (2 GB) 10 GB
Windows Vista®	Intel® Pentium® IV 3 GHz	512 MB (1 GB) 15 GB
Windows® 7 Intel	® Pentium® IV 1 GHz 32- oder 64-Bit-Prozessor oder höher	1 GB (2 GB) 16 GB
	• Unterstützung von DirectX ® 9-Grafik mit 128 MB Speicher (zur Aktivierung des Designs „Aero“). • DVD-R/W Laufwerk
Windows Server® 2008 R2 Intel	® Pentium® IV 1,4 GHz (x64) Prozessoren (2 GHz oder schneller)	512 MB (2 GB) 10 GB
Windows® 8 Windows® 8.1	Intel® Pentium® IV 1 GHz 32- oder 64-Bit-Prozessor oder höher	2 GB 20 GB
	• Unterstützung von DirectX ® 9-Grafik mit 128 MB Speicher (zur Aktivierung des Designs „Aero“). • DVD-R/W Laufwerk

Technische Daten

Betriebssystem	Voraussetzungen (empfohlen)
	CPU Arbeitsspeicher		Freier Festplattenspeicher
Windows Server® 2012	Intel® Pentium® IV 1,4 GHz (x64) Prozessoren (2 GHz oder schneller)	512 MB (2 GB) 32 GB
Windows Server® 2012 R2

• Internet Explorer 6.0 oder höher ist die Mindestvoraussetzung für alle Windows-Betriebssysteme.
  • Die Software kann nur von Benutzern mit Administratorrechten installiert werden.
• Windows Terminal Services ist mit Ihrem Gerät kompatibel.

Mac

Betriebssystem	Voraussetzungen (empfohlen)
	CPU Arbeitsspeicher	Freier Festplattenspeicher
Mac OS X 10.5	• Intel® Prozessoren• PowerPC G4/G5, 867 MHz oder schneller	512 MB (1 GB) 1 GB
Mac OS X 10.6 • Intel® Prozessoren 1 GB (2 GB) 1 GB
Mac OS X 10.7 – 10.9 • Intel® Prozessoren 2 GB 4 GB

Technische Daten

Linux

Elemente Anforderungen
Betriebssystem	Red Hat Enterprise Linux 5, 6Fedora 11, 12, 13, 14, 15, 16, 17, 18openSUSE 11.0, 11.1, 11.2, 11.3, 11.4, 12.1, 12.2, 12.3Ubuntu 10.04, 10.10, 11.04, 11.10, 12.04, 12.10SUSE Linux Enterprise Desktop 10, 11Debian 5.0, 6.0Mint 13, 14
CPU Pentium IV 2,4GHz (Intel CoreTM2)
Arbeitsspeicher 512 MB (1 GB)
Freier Festplattenspeicher	1 GB (2 GB)

Technische Daten

Netzwerkumgebung

Nur Drahtlos-Modelle (siehe „Funktionen nach Modell“ auf Seite 7).

Sie müssen am Gerät die Netzwerkprotokolle einrichten, um es als Netzwerkdrucker verwenden zu können. Die folgende Tabelle zeigt, welche Netzwerkumgebungen vom Gerät unterstützt werden.

Elemente Technische Daten
Netzwerkschnittstelle • 802.11b/g/n WLAN (nur M202xW)
Netzwerkbetriebssystem	• Windows Server 2003 /Server 2008/XP/Vista/7/8/Server 2008 R2• Verschiedene Linux-Betriebssysteme• Mac OS X 10.5–10.6
Netzwerkprotokolle	• T C P / I P v 4• DHCP, BOOTP• DNS, WINS, Bonjour, SLP, UPnP• Standard TCP/IP Printing (RAW), LPR, IPP, WSD• SNMPv 1/2/3, HTTP, IPSec• TCP/IPv6 (DHCP, DNS, RAW, LPR, SNMPv 1/2/3, HTTP, IPSec)
WLAN-Sicherheit	• Authentifizierung: Offenes System, Gemeinsamer Schlüssel, WPA Personal, WPA2 Personal (PSK)• Verschlüsselung: WEP64, WEP128, TKIP, AES

Konformitätshinweise

Dieses Gerät wurde für herkömmliche Arbeitsumgebungen konzipiert und entspricht bestimmten Konformitätsanforderungen.

Hinweis zur Sicherheit des verwendeten Lasers

Der Drucker entspricht den in DHHS 21 CFR, Kapitel 1, Unterkapitel J für Laserprodukte der Klasse I (1) festgelegten US-Vorschriften. In anderen Ländern ist der Drucker gemäß den Vorschriften von IEC 60825-1: 2007 als Laserprodukt der Klasse I zugelassen.

Laserprodukte der Klasse I gelten als nicht gefährlich. Das Lasersystem und der Drucker sind so ausgelegt, dass Laserstrahlung während des Normalbetriebs, der Wartungsarbeiten durch Benutzer oder unter vorgeschriebenen Servicebedingungen oberhalb der Werte der Klasse I niemals auf Menschen einwirken kann.

Warnung

Das Gerät niemals betreiben oder warten, wenn die Sicherheitsabdeckung der Laser-/Scannereinheit entfernt ist. Der unsichtbare reflektierte Strahl könnte Ihre Augen verletzen.

Beachten Sie bitte bei der Verwendung des Geräts die nachfolgenden Sicherheitsbestimmungen, um die Gefahr eines Feuers, eines elektrischen Schlags oder einer Verletzung auszuschließen:

Die Ozon-Emissionsrate dieses Produkts liegt unter 0,1 ppm. Da Ozon schwerer als Luft ist, sollte das Gerät an einem gut belüfteten Ort aufgestellt sein.

Konformitätshinweise

Strom sparen

Dieser Drucker verfügt über einen Stromsparmodus, der den Stromverbrauch verringert, wenn das Gerät nicht aktiv verwendet wird.

Wenn der Drucker über einen längeren Zeitraum keine Daten empfängt, wird der Stromverbrauch automatisch reduziert.

ENERGY STAR und das ENERGY STAR-Logo sind eingetragene Marken in den USA.

Weitere Informationen zum ENERGY STAR-Programm finden Sie unter http://www.energystar.gov

Bei Modellen, die gemäß ENERGY STAR zertifiziert sind, befindet sich das ENERGY STAR Etikett auf dem Gerät. Überprüfen Sie, ob Ihr Gerät gemäß ENERGY STAR zertifiziert ist.

Nur China

回收和再循环

Entsorgen Sie das Verpackungsmaterial dieses Produkts auf umweltverträgliche Weise.

Konformitätshinweise

Fachgerechte Entsorgung des Produkts (Waste Electrical & Electronic Equipment, WEEE)

(Gilt für Länder mit Mülltrennung)

Dieses Zeichen auf dem Produkt, auf Zubehör oder auf der Dokumentation zeigt an, dass das Produkt und sein elektronisches Zubehör (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach Ende seiner Lebensdauer nicht mit anderem Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Geschäftliche Benutzer sollten sich an ihren Lieferanten wenden und die Bedingungen des Kaufvertrags prüfen. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Nur die Vereinigten Staaten von Amerika

Elektronikabfälle nur über eine zugelassene Recyclingstelle entsorgen. Wo Sie die nächstgelegene Recyclingstelle finden, erfahren Sie auf unserer Website:www.samsung.com/recyclingdirect Oder rufen Sie an: (877) 278 - 0799

Konformitätshinweise

Ausstrahlung von Funkfrequenzen

FCC-Informationen für den Benutzer

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

• Dieses Gerät darf keine schädigenden Störungen verursachen.
• Dieses Gerät muss Störungen empfangen können, selbst wenn diese ggf. Betriebsstörungen zur Folge haben.

Bei Tests wurde festgestellt, dass dieses Gerät den Grenzwerten eines digitalen Geräts der Klasse B gemäß Teil 15 der FCC-Bestimmungen entspricht. Diese Grenzwerte sind so definiert, dass sie ausreichenden Schutz gegen schädigende Störungen in einer Wohnumgebung gewährleisten. Von diesem Gerät wird Energie in Form von Funkfrequenzen erzeugt, verwendet und womöglich ausgestrahlt, die, falls das Gerät nicht ordnungsgemäß installiert und verwendet wird, zu Störungen des Funkverkehrs führen kann. Es kann nicht garantiert werden, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät den Rundfunk- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu korrigieren:

- Richten Sie die Empfangsantenne neu aus oder bringen Sie sie an einem anderen Ort an.

• Erhöhen Sie den Abstand zwischen dem Gerät und dem Empfangsgerät.
• Schließen Sie das Gerät an einen anderen Stromkreis als den des Empfangsgeräts an.
• Wenn Sie Hilfe benötigen, wenden Sie sich an Ihren Vertragshändler oder an einen Rundfunk- und Fernsehtechniker.

Am Gerät vorgenommene Änderungen, die von dem für die Einhaltung der Bestimmungen verantwortlichen Hersteller nicht ausdrücklich genehmigt wurden, können die Betriebserlaubnis des Geräts erlöschen lassen.

Kanadische Bestimmungen zu Funkstörungen

Dieses digitale Gerät erfüllt die Grenzwerte der Klasse B für Funkstörungen aus digitalen Geräten, wie sie in der Norm für Interferenzen verursachende Geräte, „Digital Apparatus“, ICES-003, von Industry and Science Canada festgelegt wurden.

Konformitätshinweise

Vereinigte Staaten von Amerika

US-Bundesbehörde für Kommunikation (FCC)

Sendeanlage gemäß Teil 15 der FCC-Bestimmungen

In Ihrem Druckersystem befinden sich u. U. Niederleistungsgeräte zur drahtlosen Kommunikation über hochfrequente Strahlung, die im Frequenzbereich von 2,4/5 GHz arbeiten. Dieser Abschnitt ist nur zu beachten, wenn die entsprechenden Geräte vorhanden sind. Diese Angabe finden Sie auf dem Typenschild des Systems.

In Ihrem System enthaltene drahtlose Kommunikationsgeräte sind nur dann für die Verwendung in den Vereinigten Staaten von Amerika zugelassen, wenn auf dem Typenschild des Systems eine FCC-Kennnummer vorhanden ist.

In einer allgemeinen FCC-Richtlinie wird ein Sicherheitsabstand von 20 cm zwischen dem Gerät und dem menschlichen Körper (außer Gliedmaßen) vorgeschrieben. Wenn die drahtlosen Geräte eingeschaltet sind, sollte der Benutzer einen Abstand von mindestens 20 cm zu diesem Gerät einhalten. Die Leistungsabgabe des oder der in Ihrem Drucker enthaltenen drahtlosen Geräte liegt weit unter dem in den FCC-Bestimmungen festgelegten Grenzwert für die Belastung durch hochfrequente Strahlung.

Dieser Sendeapparat darf nicht in Verbindung mit einer anderen Antenne oder einem anderen Sendeapparat betrieben werden.

Der Betrieb dieses Geräts unterliegt zwei Bedingungen: (1) Es erzeugt keine schädigenden bzw. störenden Interferenzen. (2) Es muss alle eingehenden Interferenzen empfangen, selbst wenn diese ggf. Betriebsstörungen zur Folge haben.

Drahtlose Geräte müssen nicht vom Benutzer gewartet werden. Nehmen Sie keinerlei Änderungen an drahtlosen Geräten vor. Die Manipulation eines drahtlosen Geräts führt zum Erlöschen der Betriebserlaubnis. Wenden Sie sich zu Wartungszwecken an den Hersteller.

FCC-Erklärung für die Verwendung drahtlos betriebener LANs

Bei der Installation oder beim Betrieb dieser Kombination aus Sendeapparat und Antenne kann der Grenzwert von 1 mW/cm2 für die Belastung durch hochfrequente Strahlung überschritten werden, wenn der Abstand zur Antenne zu gering ist. Daher sollte der Benutzer immer einen Sicherheitsabstand von 20 cm zur Antenne einhalten. Dieses Gerät darf nicht mit einer anderen Sendeanlage oder einer anderen Sendeantenne verbunden werden.

Konformitätshinweise

Nur Russland/Kasachstan/Belarus

Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäß BildscharbV vorgesehen.

Nur Türkei

• RoHS

Austausch des montierten Steckers (nur Großbritannien)

Wichtig

Das Netzkabel für dieses Gerät ist mit einem herkömmlichen Stecker (BS 1363) ausgerüstet, der mit einer 13-A-Sicherung abgesichert ist. Wenn Sie die Sicherung prüfen und austauschen, müssen Sie sie durch die korrekte 13-A-Sicherung ersetzen. Anschließend müssen Sie die Abdeckung der Sicherung wieder anbringen. Sie dürfen die Stecker ohne geeignete Abdeckung der Sicherung nicht verwenden. Falls Sie die Abdeckung verloren haben, besorgen Sie zunächst eine geeignete Abdeckung für die Sicherung und montieren diese, bevor Sie den Stecker wieder verwenden.

Wenden Sie sich an den Fachhändler, bei dem Sie das Gerät erworben haben.

Der mit 13 Ampere abgesicherte Stecker ist der am häufigsten in Großbritannien eingesetzte Stecker und sollte die geeignete Wahl sein. In einigen, hauptsächlich älteren Gebäuden gibt es jedoch keine normalen Steckdosen für 13-A-Stecker. In diesen Fällen benötigen Sie einen geeigneten Steckeradapter. Entfernen Sie nicht den gegossenen Stecker.

Konformitätshinweise

Wenn Sie den gegossenen Stecker abschneiden, sollten Sie ihn sofort entsorgen. Es ist nicht möglich oder zulässig, den Stecker erneut zu verkabeln und anzuschließen, sonst besteht die Gefahr eines elektrischen Schlags, wenn Sie den Stecker in eine Steckdose stecken.

Wichtige Warnung

Dieses Gerät muss geerdet werden.

Die Adern im Netzkabel sind wie folgt farbcodiert:

• Grün und gelb: Erde
• Blau: N-Leiter
  • Braun: Spannungsführender Leiter

Gehen Sie wie folgt vor, wenn die Adern im Netzkabel nicht den auf dem Stecker markierten Farben entsprechen:

Schließen Sie das grün-gelbe Kabel an den Stift an, der entweder mit „E“ oder dem Sicherheitssymbol für die Erdung beschriftet ist oder der grün und grün oder gelb ist.

Schließen Sie das blaue Kabel an den Stift an, der mit „N“ beschriftet oder schwarz ist.

Schließen Sie das braune Kabel an den Stift an, der mit „L“ beschriftet oder rot ist.

Im Stecker, Adapter oder auf der Verteilerplatine muss sich eine 13-A-Sicherung befinden.

CE-Konformitätserklärung (EU-Mitgliedsstaaten)

Prüfung und Zertifizierung

- Wir, Samsung Electronics, erklären hiermit, dass die Produkte der [M202x series] den wesentlichen Anforderungen und allen anderen relevanten Bestimmungen der folgenden Richtlinien entsprechen: Niederspannungsrichtlinie (2006/95/EC), EMV-Richtlinie (2004/108/EC).

- Hiermit erklärt Samsung Electronics, dass dieses [M202xW series] Gerät die wesentlichen Anforderungen und weitere Normen der R&TTE-Richtlinie (1999/5/EG) erfüllt.

Die Konformitätserklärung kann unter www.samsung.com eingesehen werden. Wählen Sie „Support“ > „Download-Center“ und geben Sie den Namen Ihres Druckers (MFP) ein, um das EU-Dokument aufzurufen.

01.01.1995: Richtlinie 2006/95/EC des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten für Niederspannungsgeräte.

01.01.1996: Richtlinie 2004/108/EC des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit.

Konformitätshinweise

1. März 1999: Richtlinie 1999/5/EC des Rates über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Eine komplette Erklärung mit Definitionen der relevanten Richtlinien und Normen kann bei Ihrem Vertreter von Samsung Electronics Co., Ltd. angefordert werden.

EC-Zertifizierung

Zertifizierung gemäß 1999/5/EC Radio Equipment & Telecommunications Terminal Equipment Directive (FAX) (EU-Richtlinie zu Funkanlagen und Telekommunikationsendeinrichtungen)

Diesem Samsung-Produkt wird durch Samsung bescheinigt, dass es gemäß der Richtlinie 1999/5/EC konform ist mit den Standards für paneuropäische Einzelanschlüsse an das öffentliche Telefonnetz (PSTN - Public Switched Telephone Network). Das Produkt ist so konstruiert, dass es an öffentlichen Telefonnetzen und kompatiblen Nebenstellenanlagen der europäischen Länder angeschlossen und betrieben werden kann:

Bei Problemen wenden Sie sich bitte zunächst an das Euro QA Lab von Samsung Electronics Co., Ltd.

Das Produkt ist gemäß TBR21 getestet worden. Um bei der Nutzung und Verwendung von Endgeräten, die mit diesem Standard konform sind, Hilfestellung zu geben, hat das ETSI (European Telecommunication Standards Institute) ein konsultatives Dokument herausgegeben (EG 201121). Es enthält Hinweise und listet weitere Erfordernisse auf, um die Netzwerk-Kompatibilität mit TBR21-Endgeräten zu gewährleisten. Das Produkt ist so konstruiert, dass es alle relevanten und in diesem Dokument aufgeführten Anforderungen erfüllt bzw. vollständig damit kompatibel ist.

Informationen zur Funkzulassung in Europa (für Produkte mit Sendeanlangen, die von der EU zugelassen wurden)

In Ihrem Druckersystem für den privaten oder kommerziellen Gebrauch können Niederleistungsgeräte zur drahtlosen Kommunikation über hochfrequente (HF) Strahlung verbaut sein, die im Frequenzbereich von 2,4/5 GHz betrieben werden. Dieser Abschnitt ist nur zu beachten, wenn die entsprechenden Geräte vorhanden sind. Diese Angabe finden Sie auf dem Typenschild des Systems.

Die im System ggf. vorhandenen drahtlosen Geräte dürfen nur dann in EU-Ländern und angegliederten Bereichen verwendet werden, wenn das System mit dem CE-Kennzeichen versehen ist.

Konformitätshinweise

Die Leistungsabgabe des oder der in Ihrem Drucker enthaltenen drahtlosen Kommunikationsgeräte liegt weit unter dem von der EU in der R&TTE-Richtlinie festgelegten Grenzwert für die Belastung durch hochfrequente Strahlung.

Europäische Staaten, in denen der drahtlose Betrieb gestattet ist:

EU-Länder

Europäische Staaten, in denen der Betrieb eingeschränkt gestattet ist:

EU

EEA/EFTA-Länder

Derzeit keine Beschränkung

Angaben zur Konformität

Hinweise zu drahtlosen Kommunikationsgeräten

In Ihrem Druckersystem befinden sich u. U. Niederleistungsgeräte zur drahtlosen Kommunikation über hochfrequente Strahlung, die im Frequenzbereich von 2,4/5 GHz arbeiten. Der folgende Abschnitt enthält allgemeine Hinweise, die beim Betrieb eines drahtlosen Kommunikationsgeräts zu beachten sind.

Zusätzliche Beschränkungen, Vorsichtsmaßnahmen und Hinweise für bestimmte Länder finden Sie in den Abschnitten zu den entsprechenden Ländern (oder Ländergruppen). Die drahtlosen Geräte in Ihrem System sind nur für den Betrieb in den Ländern zugelassen, die in den Hinweisen zur Funkzulassung auf dem Aufkleber mit den Systemspezifikationen aufgeführt sind. Wenn das Land, in dem Sie das drahtlose Gerät verwenden, nicht aufgeführt ist, wenden Sie sich bezüglich der entsprechenden Anforderungen an Ihre lokale Funkzulassungsbehörde. Für drahtlose Geräte gelten genaue Zulassungsbestimmungen, und möglicherweise ist die Verwendung nicht gestattet.

Konformitätshinweise

Die Leistungsabgabe der in Ihrem Drucker enthaltenen drahtlosen Geräte liegt weit unter den derzeit bekannten Grenzwerten für die Belastung durch hochfrequente Strahlung. Da die drahtlosen Geräte (die möglicherweise in Ihrem Drucker enthalten sind) weniger Strahlung abgeben als in den Sicherheitsvorschriften für hochfrequente Strahlung zugelassen ist, geht der Hersteller davon aus, dass diese Geräte keine Gefahr darstellen. Unabhängig vom Strahlungsniveau sollte während des normalen Gebrauchs möglichst wenig Kontakt mit dem menschlichen Körper bestehen.

Als allgemeine Richtlinie wird die Einhaltung eines Sicherheitsabstands von 20 cm zwischen dem Gerät und dem menschlichen Körper (außer Gliedmaßen) empfohlen. Wenn die drahtlosen Geräte eingeschaltet sind und Daten senden, sollte der Benutzer einen Abstand von mindestens 20 cm zu diesem Gerät einhalten.

Dieser Sendeapparat darf nicht in Verbindung mit einer anderen Antenne oder einem anderen Sendeapparat betrieben werden.

Unter bestimmten Bedingungen gelten besondere Einschränkungen für drahtlose Geräte. Nachfolgend sind Beispiele gängiger Einschränkungen aufgeführt:

Die drahtlose Funkkommunikation kann die Funktionsweise der Einrichtungen in Verkehrsflugzeugen stören. Die aktuellen Vorschriften für den Flugverkehr verlangen, dass drahtlose Geräte in Flugzeugen ausgeschaltet bleiben. Zu diesen Geräten gehören z. B. IEEE 802.11- (auch drahtloses Ethernet genannt) und Bluetooth-Kommunikationsgeräte.

In Umgebungen, in denen die Gefahr einer Störung anderer Geräte oder Dienste schädlich ist oder als schädlich eingestuft wird, kann die Möglichkeit des Betriebs eines drahtlosen Geräts eingeschränkt bzw. gänzlich unzulässig sein. Dazu gehören z. B. Flughäfen, Krankenhäuser und Umgebungen mit entzündlichen Gasen. Sollten Sie sich bezüglich der für den Betrieb von drahtlosen Geräten geltenden Einschränkungen unsicher sein, wenden Sie sich für den Erhalt einer Genehmigung an die zuständige Behörde, bevor Sie ein drahtloses Gerät verwenden oder einschalten.

Die für den Betrieb von drahtlosen Geräten geltenden Einschränkungen variieren von Land zu Land. Da Ihr System mit einem drahtlosen Gerät ausgestattet ist, wenden Sie sich vor Reiseantritt bei Unklarheiten bezüglich der für den Betrieb eines drahtlosen Gerätes im Zielland geltenden Einschränkungen an die zuständigen Funkzulassungsbehörden.

Wenn Ihr System mit einem intern integrierten drahtlosen Gerät ausgestattet ist, betreiben Sie das drahtlose Gerät nur, wenn alle Abdeckungen und Abschirmungen vorhanden sind und das System vollständig montiert ist.

Drahtlose Geräte müssen nicht vom Benutzer gewartet werden. Nehmen Sie keinerlei Änderungen an drahtlosen Geräten vor. Die Manipulation eines drahtlosen Geräts führt zum Erlöschen der Betriebserlaubnis. Wenden Sie sich zu Wartungszwecken an den Hersteller.

Konformitätshinweise

Verwenden Sie ausschließlich Treiber, die für das Land, in dem das Gerät verwendet wird, zugelassen sind. Weitere Informationen finden Sie im Systemwiederherstellungs-Kit oder beim technischen Support des Herstellers.

Nur Israel

Konformitätshinweise

Nur China

产品中有毒有害物质或元素的名称及含量

© 2013 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

Dieses Benutzerhandbuch dient ausschließlich zu Informationszwecken. Alle hier enthaltenen Informationen können jederzeit ohne vorherige Ankündigung geändert werden.

Samsung Electronics haftet nicht für direkte oder indirekte Schäden infolge oder in Verbindung mit der Benutzung dieses Benutzerhandbuches.

• Samsung und das Samsung-Logo sind Marken von Samsung Electronics Co., Ltd.
• Microsoft, Windows, Windows Vista, Windows 7, Windows 8 und Windows Server 2008 R2 sind eingetragene Marken oder Marken der Microsoft Corporation.
  • Google, Picasa, Google Docs, Android und Gmail sind entweder eingetragene Markenzeichen oder Marken von Google Inc.
• Google Cloud Print ist ein Markenzeichen von Google Inc.
• iPad, iPhone, iPod Touch, Mac und Mac OS sind Warenzeichen von Apple Inc., registriert in den Vereinigten Staaten von Amerika und anderen Ländern.

AirPrint und das AirPrint-Logo sind Markenzeichen von Apple Inc.

- Alle anderen Marken- oder Produktnamen sind Marken ihrer jeweiligen Firmen oder Organisationen.

Informationen zur Open-Source-Lizenz finden Sie in der Datei „LICENSE.txt“ auf der mitgelieferten CD-ROM.

REV. 4.00

Bedienungsanleitung

Samsung Printer Xpress

M202x series

ERWEITERT

In dieser Anleitung finden Sie Informationen zur Installation unter verschiedenen Betriebssystemen, zur erweiterten Konfiguration, zum Betrieb und Bedienung sowie zu Problemlösungen.

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar.

GRUNDLEGENDES

In dieser Anleitung finden Sie Informationen zur Installation unter Windows, zur grundlegenden Bedienung und zu Problemlösungen.

ERWEITERT

1. Software Installation

Installation für Mac 88

Neuinstallation für Mac 89

Installation unter Linux 90

Neuinstallation unter Linux 91

2. Mit einem Netzwerk verbundenen Gerät

Hilfreiche Netzwerkprogramme 93

Drahtgebundenes Netzwerk einrichten 94

IPv6 Konfiguration 95

Kabelloses Netzwerk-Setup 97

Samsung Mobile Print (mobiles Drucken) 127

So benutzen Sie die NFC-Funktion 128

Google Cloud Print™ 130

AirPrint 133

3. Sonderfunktionen

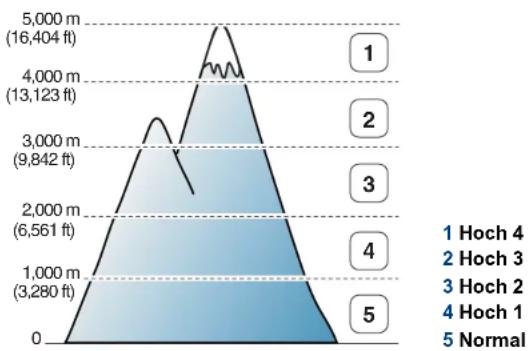

Höhenanpassung 136

Standardeinstellungen für Drucken ändern 137

Das Gerät als Standardgerät festlegen 138

Erweiterte Druckfunktionen verwenden 139

Drucken unter Mac 146

Drucken unter Linux 148

4. Nützliche Verwaltungsprogramme

Auf Verwaltungsprogramme zugreifen 151

Easy Capture Manager 152

Samsung AnyWeb Print 153

Easy Eco Driver 154

SyncThru™ Web Service verwenden 155

Samsung Easy Printer Manager verwenden 158

Samsung-Druckerstatus verwenden 162

Samsung Printer Experience verwenden 164

ERWEITERT

5. Problemlösung

Probleme mit dem Papiereinzug 172

Probleme mit der Stromversorgung und den Kabelanschlüssen 173

Druckerprobleme 174

Probleme mit der Druckqualität 179

Betriebssystem-Probleme 187

Dieses Kapitel beschreibt, wie Sie wichtige und hilfreiche Software auf Ihrem Rechner installieren, die Sie im Zusammenhang mit dem Drucker benutzen, sofern dieser per Kabel angeschlossen ist. Ein lokal angeschlossenes Gerät ist ein Gerät, das direkt mit einem Kabel an Ihrem Computer angeschlossen ist.

• Installation für Mac 88
• Neuinstallation für Mac 89
• Installation unter Linux 90
• Neuinstallation unter Linux 91

• Wenn Ihr Rechner unter dem Betriebssystem Windows läuft: Sie finden eine Beschreibung der Treiberinstallation in „Lokales Installieren des Treibers“ auf Seite 24.
• Verwenden Sie nur ein USB-Kabel mit einer maximalen Länge von 3 Meter.

Installation für Mac

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.

- Bei Mac OS X 10.8 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.

4 Doppelklicken Sie auf den Ordner MAC_Installer und dort auf das Symbol > Installer OS X.
5 Klicken Sie auf die Schaltfläche Fortfahren.
6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.
7 Klicken Sie auf die Schaltfläche Einverstanden um der Lizenzvereinbarung zuzustimmen.

8 Klicken Sie auf Installieren. Alle notwendigen Komponenten für den Betrieb des Geräts werden installiert.
Wenn Sie Benutzerdefiniert anklicken, können Sie einzelne Komponenten für die Installation auswählen.
9 Geben Sie das Passwort ein und klicken Sie auf OK.
10 Wählen Per USB angeschlossener Drucker in der Art des Druckeranschlusses und klicken Sie dann auf die Taste Fortfahren.
11 Klicken Sie auf die Taste Drucker hinzufügen, um Ihren Drucker auszuwählen und fügen Sie Ihn Ihrer Druckerliste hinzu.
12 Wenn die Installation abgeschlossen ist, klicken Sie auf Schließen.

Neuinstallation für Mac

Wenn der Druckertreiber nicht ordnungsgemäß funktioniert, deinstallieren Sie ihn und installieren Sie ihn anschließend neu.

1 Öffnen Sie den Ordner Programme und dann > Samsung > Drucker-Software-Deinstallieren.
2 Um die Software zu deinstallieren, auf Fortfahren klicken.
3 Markieren Sie das Programm, das Sie löschen wollen, und klicken Sie auf Deinstallieren.
4 Geben Sie das Passwort ein und klicken Sie auf OK.
5 Wenn die Installation abgeschlossen ist, klicken Sie auf Schließen.

Wenn ein Gerät bereits hinzugefügt ist, löschen Sie es aus den Einträgen unter Drucker-Dienstprogramm oder Drucken & Faxen.

Installation unter Linux

Sie müssen die Linux-Softwarearchive von der Samsung-Website herunterladen, um die Druckersoftware zu installieren (http://www.samsung.com > Produkt finden > Support oder Downloads).

Installieren des Unified Linux Driver

Sie müssen sich als Super-User (root) anmelden, um die Gerätesoftware installieren zu können. Wenn Sie kein Super-User-Passwort besitzen, wenden Sie sich an Ihren Systemadministrator.

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Das Unified Linux Driver Paket auf Ihr System kopieren.
3 Öffnen Sie das Terminal-Programm und gehen Sie zu dem Ordner, in dem Sie das Paket kopiert haben.
4 Entpacken Sie das Paket.
5 Gehen Sie zum Ordneruld.
6 Ausführensbefehl "./install.sh" (Wenn Sie nicht als Stammverzeichnis angemeldet sind, führen Sie den Befehl mit "sudo" als "sudo ./install.sh") aus

7 Fahren Sie mit der Installation fort.
8 Ist die Installation beendet, starten Sie das Druck-Dienstprogramm (Gehen Sie auf System > Administration > Printing oder "system-config-printer" Ausführungsbefehl im Terminal-Programm ausführen).
9 Klicken Sie auf die Schaltfläche Add.
10 Wählen Sie einen Drucker.
11 Klicken Sie auf die Taste Weiter, und fügen Sie ihn zu Ihrem System hinzu.

Neuinstallation unter Linux

Wenn der Druckertreiber nicht ordnungsgemäß funktioniert, deinstallieren Sie ihn und installieren Sie ihn anschließend neu.

1 Öffnen Sie das Programm Terminal.
2 Gehen Sie zum Ordner uld, den Sie vomUnified Linux Driver Paket entpackt haben.
3 Ausführensbefehl "./uninstall.sh" (Wenn Sie nicht als Stammverzeichnis angemeldet sind, führen Sie den Befehl mit" sudo" als "sudo ./uninstall.sh") aus
4 Fahren Sie mit der Deinstallation fort.

2. Mit einem Netzwerk verbundenen Gerät

Dieses Kapitel beschreibt Schritt-für-Schritt die Einrichtung eines Netzwerk verbundenen Geräts und die Software.

• Hilfreiche Netzwerkprogramme 93
• Drahtgebundenes Netzwerk einrichten 94
• IPv6 Konfiguration 95
• Kabelloses Netzwerk-Setup 97
• Samsung Mobile Print (mobiles Drucken) 127
- So benutzen Sie die NFC-Funktion 128
• Google Cloud Print™ 130
• AirPrint 133

Unterstützte optionale Geräte und Funktionen können je nach Modell unterschiedlich sein (siehe „Funktionen nach Modell“ auf Seite 7).

Hilfreiche Netzwerkprogramme

Es stehen verschiedene Programme zur Verfügung, um die Netzwerkeinstellungen einfach in einer Netzwerkumgebung einzurichten. Es ermöglicht hauptsächlich dem Netzwerk-Administrator mehrerer Rechner im Netzwerk zu verwalten.

• Bevor Sie die folgenden Programme anwenden, richten Sie zunächst die IP-Adresse ein.
• Einige Funktionen und optional Waren stehen möglicherweise, je nach Modell oder Land, nicht zur Verfügung (siehe „Funktionen nach Modell“ auf Seite 7).

SyncThru™Web Service

In Ihrem netzwerkfähigen Gerät ist ein Webserver integriert, mit dem Sie folgende Aufgaben durchführen können (siehe „Konfiguration der IPv6-Adresse“ auf Seite 96):

• Prüfen Sie die Informationen zum Verbrauchsmaterial und den Status.
• Passen Sie die Geräteeinstellungen an.
• Konfigurieren Sie die verschiedenen Netzwerkparameter, die zum Verbinden des Geräts in verschiedenen Netzwerkumgebungen erforderlich sind.

SyncThru™ Web Admin Service

Eine webbasierte Druckermanagement-Lösung für Netzwerkadministratoren. SyncThru™ Web Admin Service sorgt für eine effiziente Handhabung der ins Netzwerk eingebundenen Geräte und gibt Ihnen die Möglichkeit, Netzwerkgeräte von jedem Standort mit Zugang zum Unternehmensnetzwerk aus zu überwachen und bei Fehlern wieder instandzusetzen.

- Laden Sie dieses Programm herunter von http://solution.samsungprinter.com.

Drahtgebundenes Netzwerk einrichten

Drucken eines Netzwerk-Konfigurationsberichts

Vom Bedienfeld es Geräts aus, können Sie einen Netzwerk-

Konfigurationsbericht drucken, der die aktuelle Netzwerkeinstellungen des Geräts aufführt. Dies wird Ihnen helfen, ein Netzwerk einzurichten.

• Die Taste (WPS) auf dem Bedienfeld für länger als 10 Sekunden drücken.

Mittels dieses Netzwerk-Konfigurationsberichts, finden Sie die MAC-Adresse und IP-Adresse Ihres Geräts.

Zum Beispiel:

• MAC-Adresse: 00:15:99:41:A2:78
• IP-Adresse: 165.254.192.192

IPv6 Konfiguration

IPv6 ist eigentlich nur von Windows Vista oder höher ordnungsgemäß unterstützt.

In der IPv6-Netzwerkumgebung, folgen Sie dem nächsten Schritt, um die IPv6-Adresse zu verwenden.

Vom SyncThru™ Web Service

IPv6 aktivieren

1 Starten Sie in Windows einen Webbrowser, z. B. Internet Explorer. Geben Sie die IP-Adresse des Geräts (http://xxx.xxx.xxx.xxx) in das Adressfeld ein und drücken Sie auf die Eingabetaste oder klicken Sie auf Wechseln zu.
2 Falls Sie sich zum ersten Mal bei SyncThru™ Web Service anmelden, müssen Sie sich als Administrator anmelden. Geben Sie die unten stehende Standard-ID und das unten stehende Passwort ein. Aus Sicherheitsgründen empfehlen wir, das Standard-Passwort zu ändern.

• ID: admin

- Passwort: sec00000

3 Wenn das Fenster SyncThru™ Web Service geöffnet wird, bewegen Sie den Mauszeiger auf Einstellungen in der oberen Menüleiste und klicken Sie dann auf Netzwerkeinstellungen.
4 Klicken Sie auf TCP/IPv6 im linken Bereich der Website.
5 Um IPv6 zu aktivieren, das Kontrollkästchen IPv6-Protokoll mit einem Häkchen versehen.
6 Klicken Sie auf die Schaltfläche Übernehmen..
7 Schalten Sie das Gerät aus und wieder ein.

• Sie können auch DHCPv6 einrichten.
  • IPv6-Adresse manuell festlegen:

Aktivieren Sie das Kontrollkästchen Manuell Adresse. Daraufhin ist das Textfeld Adresse/Präfix verfügbar. Geben Sie den Rest der Adresse ein (z. B.: 3FFE:10:88:194::AAAA. Hierbei steht „A“ für die Hexadezimalwert 0 bis 9 und A bis F).

IPv6 Konfiguration

Konfiguration der IPv6-Adresse

1 Starten Sie einen Webbrowser wie etwa Internet Explorer, der die IPv6-Adressierung als URL unterstützt.
2 Wählen Sie aus den IPv6 Adressen (Link-local Address, Stateless Address, Stateful Address, Manual Address) vom Netzwerkkonfigurationsbericht (siehe „Drucken eines Netzwerk-Konfigurationsberichts“ auf Seite 94).
- Link-local Address: Selbst-konfigurierte lokale IPv6-Adresse (Adresse beginnt mit FE80).
- Stateless Address: Automatisch konfigurierte IPv6-Adresse durch einen Netzwerk-Router.
- Stateful Address: Von einem DHCPv6-Server konfigurierte IPV6-Adresse.
- Manual Address: Durch einen Benutzer manuell konfigurierte IPv6-Adresse.

3 Geben Sie die IPv6-Adressen ein (z. B.: http://[FE80::215:99FF:FE66:7701]).

Die Adresse muss zwischen eckigen Klammern „[ ]“ stehen.

Kabelloses Netzwerk-Setup

Stellen Sie sicher, dass Ihr Gerät drahtlose Netzwerke unterstützt. Eine drahtlose Vernetzung steht möglicherweise, je nach Modell, nicht zur Verfügung (siehe „Funktionen nach Modell“ auf Seite 7).

Erste Schritte

Ihre Art von Netzwerk verstehen

Normalerweise kann jeweils nur eine Verbindung zwischen Ihrem Computer und dem Gerät bestehen.

Infrastruktur-Modus

Dies ist eine Umgebung, die in der Regel für Zuhause und SOHOs (Small Office / Home Office) verwendet wird. Dieser Modus verwendet einen Zugangspunkt, um mit dem drahtlosen Gerät zu kommunizieren.

Ad-Hoc-Modus

In diesem Modus wird kein Zugriffspunkt verwendet. Der Computer und das Gerät kommunizieren dabei per Drahtlosverbindung direkt miteinander.

Name des kabellosen Netzwerks und das Netzwerk-Passwort

Kabellose Netzwerke erfordern höhere Sicherheit, so dass, wenn ein Zugangspunkt zum ersten Mal einrichten wird, ein Netzwerk-Name (SSID), eine Art der Sicherheit, und ein Passwort für das Netzwerk erstellt werden muss. In Bezug auf diese Informationen setzen Sie sich mit Ihrem Netzwerkadministrator in Verbindung, bevor Sie mit der Installation des Geräts beginnen.

Kabelloses Netzwerk-Setup

Einführung für die kabellosen Setup-Methoden

Sie können WLAN-Einstellungen entweder vom Gerät oder dem Computer aus vornehmen. Wählen Sie die Einstellungsmethode aus der unten stehenden Tabelle.

Einige WLAN-Installationsarten stehen möglicherweise, je nach Modell oder Land, nicht zur Verfügung.

Setup-Methode Verbindungsmethode Beschreibung & Referenz
Mit Zugriffspunkt (Access Point)	Vom Computer aus	Für Benutzer von Windows: siehe „Zugriffspunkt via USB-Kabel“ auf Seite 103.
		Für Benutzer von Windows: siehe „Zugriffspunkt ohne USB-Kabel (empfohlen)“ auf Seite 107.
		• Benutzer, die mit Mac arbeiten, siehe „Zugriffspunkt via USB-Kabel“ auf Seite 112.• Mac-Benutzer, siehe „Zugriffspunkt ohne USB-Kabel (empfohlen)“ auf Seite 115.
	Vom Bedienfeld des Geräts aus	• Siehe „Wird im PBC-Modus verbunden“ auf Seite 101.• Siehe „Wird im PIN-Modus verbunden“ auf Seite 101.

Kabelloses Netzwerk-Setup

Setup-Methode Verbindungsmethode Beschreibung & Referenz
Ohne Zugriffspunkt (Access Point)	Vom Computer aus Für Benutzer von Windows: siehe „Ad-Hoc via USB-Kabel“ auf Seite 109.
	Ad-	Benutzer, die mit Mac arbeiten, siehe „Ad-Hoc via USB-Kabel“ auf Seite 118.
	Wi-Fi Direkter Setup Siehe „Wi-Fi Direct einrichten“ auf Seite 122.Wi-Fi Direct

• Bei Problemen, die während der drahtlosen Einrichtung oder Treiber-Installation auftreten, lesen Sie das Kapitel für die Fehlerbehebung (siehe „Fehlerbehebung“ auf Seite 123).
• Es wird dringend empfohlen, dass Sie das Kennwort beim Zugangspunkt (Access Points) eingeben. Wenn Sie das Passwort nicht am Zugangspunkt einstellen, könnte es sein, dass Sie vor unberechtigten Zugriffen von unbekannten Geräten einschließlich PCs, Smartphones und Drucker nicht geschützt sind. Lesen Sie das Handbuch über den Zugangspunkt für die Passwort-Einstellungen.

Kabelloses Netzwerk-Setup

Die WPS-Taste benutzen

Wenn Ihr Gerät und ein Zugangspunkt (oder drahtloser Router) Wi-Fi Protected Setup ^™ (WPS) unterstützt, können Sie die Konfiguration der drahtlosen Netzwerk-Einstellungen ganz einfach durch Anklicken der (WPS) Taste auf dem Bedienfeld, ohne Computer, ausführen.

• Wenn Sie das drahtlose Netzwerk mit dem Infrastruktur-Modus anwenden möchten, müssen Sie sicher stellen, dass das Netzwerkkabel vom Gerät getrennt wurde. Die WPS (PBC)-Taste oder die Eingabe der PIN des Computers, um mit dem Zugangspunkt (oder drahtlosen Router) zu verbinden, variiert je nach Zugangspunkt (oder drahtlosen Router), den Sie verwenden. Lesen Sie die Bedienungsanleitung des Zugangspunkts (oder drahtlosen Router), den Sie verwenden.
• Bei der Verwendung der WPS-Taste, um das drahtlose Netzwerk einzustellen, könnten sich die Sicherheitseinstellungen verändern. Um dies zu verhindern, sperren Sie die WPS-Option der aktuellen WLAN-Sicherheitseinstellung. Der Name der Option kann je nach dem Zugangspunkt (oder drahtlosen Router), den Sie verwenden, unterschiedlich sein.

Positionen, die Sie vorbereiten sollten

• Überprüfen Sie, ob der Zugriffspunkt (oder WLAN-Router) WPS (Wi-Fi Protected Setup™) unterstützt.
• Überprüfen Sie, ob Ihr Gerät WPS (Wi-Fi Protected Setup™) unterstützt.
  • Computer mit Netzwerk (Nur PIN-Modus)

Wählen Sie Ihren Typ

Sie haben zwei Möglichkeiten, das Gerät über die Taste (WPS) auf dem Bedienfeld des Geräts mit einem Drahtlosnetzwerk zu verbinden.

Mit der Push Button Configuration (PBC) Methode können Sie Ihr Gerät mit einem drahtlosen Netzwerk verbinden, indem Sie sowohl die (WPS)-Taste auf dem Bedienfeld des Geräts als auch die WPS (PBC)-Taste auf dem Wi-Fi Protected Setup™ WPS-fähigen Zugangspunkt aktivieren (oder drahtlosen Router).

Die Methode der Personal Identification Number (PIN) hilft Ihnen bei der Verbindung mit einem drahtlosen Netzwerk, indem Sie die mitgelieferten PIN-Informationen bei einem Wi-Fi Protected Setup™ WPS--fähigen Zugangspunkt (oder drahtlosen Router) eingeben müssen.

Der PBC-Modus ist die Werkeinstellung Ihres Geräts, die für eine typische drahtlose Netzwerkumgebung empfohlen wird.

Kabelloses Netzwerk-Setup

Wird im PBC-Modus verbunden

1 Drücken und halten Sie die (WPS)-Taste auf dem Bedienfeld für ca. 2 - 4 Sekunden, bis die Status-LED schnell blinkt.

Das Gerät wird mit dem drahtlosen Netzwerk verbunden. Die LED blinkt langsam bis zu zwei Minuten, bis Sie die PBC-Taste am Zugangspunkt (oder drahtlosen Router) drücken.

2 Drücken Sie die Taste WPS (PBC) am Zugangspunkt (oder drahtlosen Router).

a Die WPS-LED blinkt schnell. Das Gerät wird mit dem Zugangspunkt (oder drahtlosen Router) verbunden
b Wenn das Gerät erfolgreich mit dem drahtlosen Netzwerk verbunden ist, leuchtet die WPS-LED auf.

3 Legen Sie die zum Lieferumfang gehörende Software-CD ins CD-ROM-Laufwerk ein. Folgen Sie den im Fenster angezeigten Instruktionen, um das Drahtlosnetzwerk (WLAN) einzurichten.

Wird im PIN-Modus verbunden

1 Der Netzwerkkonfigurationsbericht, einschließlich die PIN müssen gedruckt werden (siehe „Drucken eines Netzwerk-Konfigurationsberichts“ auf Seite 94).

Im Bereitschaftsmodus drücken und halten Sie die (WPS)-Taste auf dem Bedienfeld länger als 10 Sekunden.

So können Sie die PIN-Nummer Ihres Geräts ermitteln.

2 Drücken und halten Sie die (MWPS) Taste auf dem Bedienfeld für ca. 4 Sekunden, bis die Status-LED schnell blinkt.

Das Gerät wird mit dem Zugangspunkt (oder drahtlosen Router) verbunden.

3 Sie müssen die achtstellige PIN innerhalb von zwei Minuten auf dem Computer, der mit dem Zugangspunkt (oder drahtlosen Router) verbunden ist, eingeben.

Die LED blinkt bis zu zwei Minuten langsam, bis Sie die achtstellige PIN eingegeben haben.

Die WPS-LED blinkt in der folgenden Reihenfolge:

a Die WPS-LED blinkt schnell. Das Gerät wird mit dem Zugangspunkt (oder drahtlosen Router) verbunden.
b Wenn das Gerät erfolgreich mit dem drahtlosen Netzwerk verbunden ist, leuchtet die WPS-LED auf.

Kabelloses Netzwerk-Setup

4 Legen Sie die zum Lieferumfang gehörende Software-CD ins CD-ROM-Laufwerk ein. Folgen Sie den im Fenster angezeigten Instruktionen, um das Drahtlosnetzwerk (WLAN) einzurichten.

Mit einem Netzwerk neu verbinden

Wenn die Drahtlos-Funktion deaktiviert ist, versucht das Gerät automatisch, am Zugangspunkt (oder drahtlosen Router) erneut, eine Verbindung mit den zuvor verwendeten WLAN-Einstellungen und der Adresse, herzustellen.

In den folgenden Fällen verbindet das Gerät automatisch zu einem drahtlosen Netzwerk:

• Das Gerät wurde aus- und wieder eingeschaltet.
• Der Zugangspunkt (oder drahtlosen Router) wurde aus- und wieder eingeschaltet.

Abbrechen des Verbindungsvorgangs

Möchten Sie einen laufenden Verbindungsaufbau zum Drahtlosnetzwerk abbrechen, drücken und halten Sie im Bedienfeld kurz auf die Taste (Power). Sie müssen bis zu 2 Minuten gedulden, bis das drahtlose Netzwerk wieder verbunden werden kann.

Von einem Netzwerk trennen

Um die drahtlose Netzwerkverbindung zu trennen, drücken Sie die WPS)-Taste auf dem Bedienfeld mehr als zwei Sekunden lang.

• Wenn sich die Wi-Fi-Netzwerk im Leerlauf befindet: Das Gerät wird sofort von dem drahtlosen Netzwerk getrennt und die WPS-LED erlischt.
• Wenn das Wi-Fi-Netzwerk verwendet wird: Während das Gerät wartet, bis der aktuelle Auftrag abgeschlossen ist, blinkt das Licht der WPS-LED schnell. Dann wird die drahtlose Netzwerkverbindung automatisch getrennt und die WPS-LED erlischt.

Kabelloses Netzwerk-Setup

Einrichten unter Windows

Schnellverfahren für den Zugriff auf das Programm zur Samsung Easy Wireless Setup ohne CD: Nachdem der Druckertreiber installiert ist, haben Sie Zugriff auf das Programm zur Samsung Easy Wireless Setup, ohne die CD benutzen zu müssen (siehe „Auf Verwaltungsprogramme zugreifen“ auf Seite 151).

Zugriffspunkt via USB-Kabel

Positionen, die Sie vorbereiten sollten

• Zugriffspunkt
  • Computer mit Netzwerkanschluss
• Software-CD-ROM, die Sie mit dem Gerät erhalten haben
• Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle
• USB-Kabel

Infrastruktur-Netzwerk einrichten

1 Überprüfen Sie, ob das USB-Kabel mit dem Gerät verbunden ist.
2 Schalten Sie den Computer, den Zugriffspunkt und das Gerät ein.

3 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Wird das Installationsfenster nicht angezeigt, dann klicken Sie auf Starten > Alle Programme > Zubehör > Durchführen.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

- Für Windows 8,

Wird das Installationsfenster nicht angezeigt, dann klicken Sie auf Charms(Charms-Menü), wählen Sie dann Suche > Anwendungen und suchen Sie dann Durchführen. Tippen Sie in X:\Setup.exe, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

Wenn das Popup-Fenster "Antippen, was mit dieser Disc geschehen soll." angezeigt wird, klicken Sie auf das Fenster und wählen Sie Run Setup.exe.

4 Lesen und akzeptieren Sie die Installations-Vereinbarungen in der Installations-Fenster. Klicken Sie dann auf Weiter.

Kabelloses Netzwerk-Setup

5 Wählen Sie im Fenster Art des Druckeranschlusses die Option Drahtlosnetzwerk-Verbindung (WLAN). Klicken Sie dann auf Weiter.

Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. USB-Verbindung Den Drucker per USB-Kabel an diesem Computer anschließen. Netzwerkverbindung Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn Ihr Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. Drahtlosnetzwerk-Verbindung (WLARI) Verbinden Sie den Drucker mit dem Drahtlosnetzwerk (WLAN), mit dem auch der Computer verbunden ist. Palls Ihr Drucker nicht mit dem Drahtlosnetzwerk (WLARI) verbunden wird,IFT Ihnen das Installationsprogramm., das WLARI ersturchten. Ist nur verfügbar bei Drudern, die Drahtlosnetzwerke (WLARI) unterstützen. Wählen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren möchten. IP-Adresse festlegen < Zurück Hieter > Abbrechen

6 Auf dem Bildschirm Richten Sie zum ersten Mal Ihren Drucken ein? wählen Sie Ja, ich richte das Drahtlosnetzwerk für meinen Drucker ein. Klicken Sie dann auf Weiter.

Wenn Ihr Drucker bereits mit dem Netzwerk verbunden ist, wählen SieNein, mein Drucker ist bereits mit einem Netzwerk verbunden.

7 Wählen Sie USB-Kabel verwenden auf dem Bildschirm Wählen Sie Setup-Methode für das WLAN.. Klicken Sie dann auf Weiter.

1. Willkommen 2. Drucker werden durchwert 3. Software auswerten 4. Installation 5. Fortis stellen Wahlen Sie Setup-Methode für das WLAN. Das Setup Programm wird jetzt die WLAN-Erstellungen künfgenieren. Bitte wollen Sie aus den unten angegebenen Optionen der Methode, noch der das WLAN künfgeniert werden all. ○ Direktive Draftlossverbindung verwenden Über eine dreite erwartete Verbindung zwischen Computer und Drucker de WLAN-Erstellungen für die Verbindung zum Drucker künftigen denen. Das Setup-Programn sind eine delftive Verbindung zwischen Innen Computer und dem Drucker herstellen. Werte der WLAN-Erstellungen für des Drucker künfgeniert werden, würbige Internet verbindung wöglichweise für einen Naher unterbrücken. ● USB-Kabel verwenden Über eine USB-Kabel-veränderung der WLAN-Erstellungen für die Verbindung zum Drucker künfgeniert

Kabelloses Netzwerk-Setup

8 Nach der Suche zeigt das Fenster die gefundenen drahtlosen Netzwerkgeräte an. Wählen Sie den Namen (SSID) des Zugriffspunktes, den Sie benutzen wollen, und klicken Sie auf Weiter.

Wenn Sie den gewünschten Netzwerknamen nicht finden können oder wenn Sie die Drahtloskonfiguration manuell vornehmen möchten, klicken Sie auf Erweiterte Einstellungen.

• Name des Drahtlosnetzwerks eingeben: Geben Sie die SSID des gewünschten Zugriffspunkts ein (unter Beachtung der Groß- und Kleinschreibung).
  • Betriebsmodus: Wählen Sie Infrastruktur.
• Authentifizierung: Wählen Sie eine Authentifizierungsmethode aus.
  Off. System: (Offenes System) Es findet keine Authentifizierung statt und die Verschlüsselung kann je nach Sicherheitsbedürfnis eingeschaltet werden.
  Gem. Schl.: Es findet Authentifizierung statt. Nur ein Gerät mit dem richtigen WEP-Schlüssel kann auf das Netzwerk zugreifen.
  WPA Personal oder WPA2 Personal: Wählen Sie diese Option zum Authentifizieren des Druckservers auf Grundlage des WPA-Pre-Shared Key. Dabei wird ein freigegebener geheimer Schlüssel (der im Allgemeinen „Pre-Shared Key“ genannt wird) verwendet, der manuell auf dem Zugriffspunkt und auf allen Clients konfiguriert wurde.
• Verschlüsselung: Wählen Sie die Verschlüsselung aus (Keine, WEP64, WEP128, TKIP, AES, TKIP AES).

• Netzwerkpasswort: Geben Sie das Passwort zur Verschlüsselung im Netzwerk ein.

• Bestätigen Sie das Netzwerkpasswort: Bestätigen Sie das Passwort zur Verschlüsselung im Netzwerk.

• WEP-Schlüssel-Index: Bei Verwendung der WEP-Verschlüsselung wählen Sie den entsprechenden WEP-Schlüssel-Index.

Das Fenster für die Drahtlosnetzwerksicherheit wird angezeigt, wenn es für den Zugriffspunkt Sicherheitseinstellungen gibt.

Geben Sie das Netzwerkpasswort für den Zugriffspunkt (oder Router) ein.

Kabelloses Netzwerk-Setup

9 Falls Ihr Drucker Wi-Fi Direct unterstützt, wird folgendes Fenster angezeigt.

Klicken Sie auf die Schaltfläche Weiter.

Einstellungen von Wi-Fi Direct Dr Drucker unterstützt Wi-Fi Direct. Da Dr Drucker die Funktion Wi-Fi Direct unterstützt, können Sie diese Funktion benutzen, um Ihr mobiles Gerät auf einfache Weise mit dem Drucker zu verbinden. Soll bei Ihrem Drucker die Funktion Wi-Fi Direct eingeschaltet werden? Ja, ich möchte Wi-Fi Direct auf einem Drucker aktivieren. Hihe Wi-Fi Direct-Name: Password-Einstellung: (22 Zeichen) (9 - 64 Zeichen) Zeichen verbergen < Back Writer > Abrechen

• Die Option Wi-Fi Direct wird nur angezeigt, wenn Ihr Drucker diese Funktion unterstützt.
- Über den Samsung Easy Printer Manager können Sie beginnen, das Wi-Fi Direct aufzubauen (siehe „Wi-Fi Direct einrichten“ auf Seite 122).
- Wi-Fi Direct-Name: Als Wi-Fi Direct-Name verwenden Sie standardmäßig den Namen des Modells. Maximale Länge: 22 Zeichen.
- Passwort-Einstellung ist eine Zeichenkette bestehend aus 8 bis 64 Ziffern.

10 Wenn die Einstellung des Drahtlosnetzwerks abgeschlossen ist, trennen Sie die USB-Kabelverbindung zwischen Computer und Drucker. Klicken Sie auf die Schaltfläche Weiter.
11 Wählen Sie die zu installierenden Komponenten aus.
12 Folgen Sie den Anweisungen im Installationsfenster.

Kabelloses Netzwerk-Setup

Zugriffspunkt ohne USB-Kabel (empfohlen)

Positionen, die Sie vorbereiten sollten

• Wi-Fi-fähiger PC unter Windows 7 oder jünger und ein Zugriffspunkt (Router)
• Software-CD-ROM, die Sie mit dem Gerät erhalten haben
• Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle

Während die Einstellungen für das WLAN vorgenommen werden, verwendet das Gerät das WLAN des PCs. Es kann sein, dass Ihre Internetverbindung unterbrochen wird.

Infrastruktur-Netzwerk einrichten

1 Schalten Sie den Computer, den Zugriffspunkt und das Gerät ein.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Wird das Installationsfenster nicht angezeigt, dann klicken Sie auf Starten > Alle Programme > Zubehör > Durchführen.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

- Für Windows 8,

Wird das Installationsfenster nicht angezeigt, dann klicken Sie auf Charms(Charms-Menü), wählen Sie dann Suche > Anwendungen und suchen Sie dann Durchführen. Tippen Sie in X:\Setup.exe, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

Wenn das Popup-Fenster "Antippen, was mit dieser Disc geschehen soll." angezeigt wird, klicken Sie auf das Fenster und wählen Sie Run Setup.exe.

3 Lesen und akzeptieren Sie die Installations-Vereinbarungen in der Installations-Fenster. Klicken Sie dann auf Weiter.

Kabelloses Netzwerk-Setup

4 Wählen Sie im Fenster Art des Druckeranschlusses die Option Drahtlosnetzwerk-Verbindung (WLAN). Klicken Sie dann auf Weiter.

Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. USB-Verbindung Den Drucker per USB-Kabel an diesem Computer anschließen. Netzwerkverbindung Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn Ihr Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. Drahtlosnetzwerk-Verbindung (WLAN) Verbinden Sie den Drucker mit dem Drahtlosnetzwerk (WLAN), mit dem auch der Computer verbunden ist. Falls Ihr Drucker nicht mit dem Drahtlosnetzwerk (WLAN) verbunden wird, hilft Ihnen das Installationsprogramm, das WLAN enzunchten. Ist nur verfügbar bei Druckern, die Drahtlosnetzwerke (WLANa) unterstützen. Wählen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren möchten. JP-Adresse festlegen < Zurück Weiter > Abbrechen

5 Auf dem Bildschirm Richten Sie zum ersten Mal Ihren Drucken ein? wählen Sie Ja, ich richte das Drahtlosnetzwerk für meinen Drucker ein. Klicken Sie dann auf Weiter.

Wenn Ihr Drucker bereits mit dem Netzwerk verbunden ist, wählen SieNein, mein Drucker ist bereits mit einem Netzwerk verbunden.

6 Wählen Sie Direkte Drahtlosverbindung verwenden im Bildschirm Wählen Sie Setup-Methode für das WLAN.. Klicken Sie dann auf Weiter.

1. Willkommen 2. Drucker werden durchweite 3. Software installiert 4. Installation 5. Fixing software Wählen Sie Setup-Methode für das WLAN. Das Setup-Programm wird jetzt die WLAN-Einstellungen konfigurieren. Bitte wählen Sie aus den unten angegebenen Optionen die Methode, nach der das WLAN konfiguriert werden self. • Direkte Draatlosverbindung verwenden Über eine dreiter brafflose Verbindung zwischen Computer und Drucker die WLAN-Einstellungen für die Verbindung zum Drucker konfigurieren. Das Setup-Programm sind eine draffene Verbindung zwischen Zhen Computer und dem Drucker herstellen. Während die WLAN-Einstellungen für den Drucker konfiguriert werden, wird ihre Internetverbindung mitzifferende für einen Moment unterbrüchen. • USB-Kabel verwenden Über eine USB-Kabelverbindung die WLAN-Einstellungen für die Verbindung zum Drucker konfigurieren < Back Next > Abbrechen

Auch wenn Ihr Computer unter Windows 7 oder jünger läuft, können Sie diese Funktion nur dann benutzen, wenn Ihr PC die WLAN-Funktion unterstützt. Richten Sie das WLAN unter Verwendung eines USB-Kabels ein (siehe „Zugriffspunkt via USB-Kabel“ auf Seite 103).

Kabelloses Netzwerk-Setup

Wenn der unten abgebildete Bildschirm angezeigt wird, drücken Sie innerhalb von 2 Minuten auf dem Bedienfeld die (WPS)-Taste.

1. Willkommen 2. Drucker werden durchdeckt 3. Software seminities 4. Installation 5. Forting stellen Drücken Sie die WPS-Taste auf Ihrem Drucker. Dasit Sie Driver Drucker über eine Dräffsensatzenk-Veränderung (VLAN) zumzen können, müssen die VLAN-Einkleistungen des Druckers entsprechend korfügbert werden. Ist dann kann der Drucker mit dem Zugfrügepunkt oder Rauter Druss VLAN-Kis kommunieren. Aus Sicherheitsgruppen erfindet die Einrichtung des Druckers Ihre Bestätigung, Drücken Sie Bitte die WPS-Taste auf Ihrem Drucker. WPS ! Sie müssen die WPS-Taste auf Ihrem Drucker innerhalb von zwei Minuten drücken. < Zurich > Master > Abbrevien

7 Wenn die Einrichtung des WLAN abgeschlossen ist, klicken Sie auf Weiter.
8 Folgen Sie den Anweisungen im Installationsfenster.

Ad-Hoc via USB-Kabel

Wenn Sie über keinen Zugriffspunkt (AP, Access Point) verfügen, können Sie Ihr Gerät dennoch drahtlos mit Ihrem Computer verbinden, indem Sie ein drahtloses Ad-Hoc-Netzwerk einrichten. Gehen Sie hierzu wie nachfolgend beschrieben vor.

Positionen, die Sie vorbereiten sollten

• Computer mit Netzwerkanschluss
- Software-CD-ROM, die Sie mit dem Gerät erhalten haben
• Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle
- USB-Kabel

Ad-Hoc-Netzwerk unter Windows einrichten

1 Schalten Sie den Computer und das für ein drahtloses Netzwerk geeignete Gerät ein.

Kabelloses Netzwerk-Setup

2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Wird das Installationsfenster nicht angezeigt, dann klicken Sie auf Starten > Alle Programme > Zubehör > Durchführen.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

- Für Windows 8,

Wird das Installationsfenster nicht angezeigt, dann klicken Sie auf Charms(Charms-Menü), wählen Sie dann Suche > Anwendungen und suchen Sie dann Durchführen. Tippen Sie in X:\Setup.exe, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

Wenn das Popup-Fenster "Antippen, was mit dieser Disc geschehen soll." angezeigt wird, klicken Sie auf das Fenster und wählen Sie Run Setup.exe.

3 Lesen und akzeptieren Sie die Installations-Vereinbarungen in der Installations-Fenster. Klicken Sie dann auf Weiter.

4 Wählen Sie im Fenster Art des Druckeranschlusses die Option Drahtlosnetzwerk-Verbindung (WLAN). Klicken Sie dann auf Weiter.

Art des Druckeranschlusses Wahlen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. USB-Verbindung Den Drucker per USB-Kabel an diesem Computer anschließen. Netzwerkverbindung Den Drucker mit den Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn Ihr Drucker bereits mit den Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. Drahtlosnetzwerk-Verbindung (WLAH) Verbinden Sie den Drucker mit den Drahtlosnetzwerk (WLAH), mit dem auch der Computer verbunden ist. Falls Ihr Drucker nicht mit dem Drahtlosnetzwerk (WLAH) verbunden wird. Nift Ihnen das Installationsprogramm, das WLAH einzunchten. Ist nur verfügbar bei Druckern, die Drahtlosnetzwerke (WLAH) unterstützen. Wahlen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren möchten. IP-Adresse festlagen < Zurück Welter > Abbrechen

5 Auf dem Bildschirm Richten Sie zum ersten Mal Ihren Drucken ein? wählen Sie Ja, ich richte das Drahtlosnetzwerk für meinen Drucker ein. Klicken Sie dann auf Weiter.

Wenn Ihr Drucker bereits mit dem Netzwerk verbunden ist, wählen SieNein, mein Drucker ist bereits mit einem Netzwerk verbunden.

6 Wählen Sie USB-Kabel verwenden auf dem Bildschirm Wählen Sie Setup-Methode für das WLAN.. Klicken Sie dann auf Weiter.

Kabelloses Netzwerk-Setup

7 Nach der Suche des Drahtlosnetzwerks wird eine Liste der von Ihrem Gerät gefundenen Drahtlosnetzwerke angezeigt. Klicken Sie auf Erweiterte Einstellungen.

• Name des Drahtlosnetzwerks eingeben: Geben Sie den gewünschten SSID-Namen ein (unter Beachtung der Groß- und Kleinschreibung).
• Betriebsmodus: Wählen Sie „Ad-Hoc“.
• Kanal: Wählen Sie den Kanal aus. (Auto. Einst. oder 2.412 MHz bis 2.467 MHz).
• Authentifizierung: Wählen Sie eine Authentifizierungsmethode aus.

Off. System: (Offenes System) Es findet keine Authentifizierung statt und die Verschlüsselung kann je nach Sicherheitsbedürfnis eingeschaltet werden.

Gem. Schl.: Es findet Authentifizierung statt. Nur ein Gerät mit dem richtigen WEP-Schlüssel kann auf das Netzwerk zugreifen.

• Verschlüsselung: Wählen Sie die Verschlüsselung aus (Keine, WEP64, WEP128).
• Netzwerkpasswort: Geben Sie das Passwort zur Verschlüsselung im Netzwerk ein.
• Bestätigen Sie das Netzwerkpasswort: Bestätigen Sie das Passwort zur Verschlüsselung im Netzwerk.
• WEP-Schlüssel-Index: Bei Verwendung der WEP-Verschlüsselung wählen Sie den entsprechenden WEP-Schlüssel-Index.

Das Fenster für die Drahtlosnetzwerksicherheit wird angezeigt, wenn es für das Ad-Hoc-Netzwerk Sicherheitseinstellungen gibt.

Wählen Sie als Authentifizierungsmethode Off. System (Offenes System) oder Gemeinsamer Schlüssel (Gemeinsamer Schlüssel) aus und klicken Sie auf Weiter.

- WEP (Wired Equivalent Privacy) ist ein Sicherheitsprotokoll, das unberechtigte Zugriffe auf Ihr Drahtlosnetzwerk verhindert. WEP kodiert mit Hilfe eines 64-Bit- oder 128-Bit-WEP-Schlüssels die Datenportionen der einzelnen Pakete, die über das Drahtlosnetzwerk ausgetauscht werden.

8 Das Fenster mit der Drahtlosnetzwerk-Einstellung wird angezeigt. Überprüfen Sie die Einstellungen und klicken Sie auf Weiter.

Bevor Sie die IP-Adresse für das Gerät eingeben, müssen Ihnen die Netzwerkkonfigurationsdaten des Computers bekannt sein. Wenn „DHCP“ als Netzwerkkonfiguration des Computers eingestellt ist, sollte auch für das Drahtlosnetzwerk „DHCP“ eingestellt werden. Ist hingegen „Statisch“ als Netzwerkkonfiguration des Computers eingestellt, sollte auch für das Drahtlosnetzwerk „Statisch“ eingestellt werden.

Wenn der Computer auf „DHCP“ eingestellt ist und Sie für das Drahtlosnetzwerk die Einstellung „Statisch“ verwenden möchten, wenden Sie sich an den Netzwerkadministrator und erfragen Sie die statische IP-Adresse.

- Für die Methode „DHCP“.

Wenn Sie sich für die IP-Adressenzuweisungsmethode „DHCP“ entschieden haben, vergewissern Sie sich, dass im Fenster Drahtlosnetzwerk-Einstellung bestätigen „DHCP“ angezeigt wird. Falls im Fenster die Methode „Statisch“ angezeigt wird, klicken Sie auf TCP/IP ändern und wählen Sie die Zuweisungsmethode IP-Adresse automatisch zuwelsen lassen (DHCP).

Kabelloses Netzwerk-Setup

- Für die Methode „Statisch“.

Wenn Sie sich für die IP-Adressenzuweisungsmethode „Statisch“ entschieden haben, vergewissern Sie sich, dass im Fenster Drahtlosnetzwerk-Einstellung bestätigen „Statisch“ angezeigt wird. Falls im Fenster die Methode DHCP angezeigt wird, klicken Sie auf TCP/IP ändern, um die IP-Adresse und sonstige Netzwerkkonfigurationswerte für das Gerät einzugeben. Beispiel:

Wenn die Netzwerkdaten des Computers wie folgt lauten:

• IP-Adresse: 169.254.133.42
• Subnetzmaske: 255.255.0.0
  Dann müssen die Netzwerkdaten des Geräts wie folgt lauten:
• IP-Adresse: 169.254.133.43
• Subnetzmaske: 255.255.0.0 (Verwenden Sie die Subnetzmaske des Computers.)
• Gateway: 169.254.133.1

9 Das Fenster Drahtlosnetzwerk-Einstellung abgeschlossen wird angezeigt. Klicken Sie auf die Schaltfläche Weiter.
10 Wenn die Einstellungen für das Drahtlosnetzwerks abgeschlossen sind, trennen Sie die USB-Kabelverbindung zwischen Computer und Drucker. Klicken Sie auf die Schaltfläche Weiter.
11 Folgen Sie den Anweisungen im Installationsfenster.

Einrichten unter dem Mac

Zugriffspunkt via USB-Kabel

Positionen, die Sie vorbereiten sollten

• Zugriffspunkt
  • Drucker mit Netzwerkanschluss
• Software-CD-ROM, die Sie mit dem Gerät erhalten haben
• Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle
• USB-Kabel

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Kabelloses Netzwerk-Setup

3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.
- Bei Mac OS X 10.8 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.
4 Doppelklicken Sie auf den Ordner MAC_Installer und dort auf das Symbol > Installer OS X.
5 Klicken Sie auf die Schaltfläche Fortfahren.
6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.
7 Klicken Sie auf die Schaltfläche Einverstanden um der Lizenzvereinbarung zuzustimmen.
8 Klicken Sie auf Installieren. Alle notwendigen Komponenten für den Betrieb des Geräts werden installiert.

Wenn Sie Benutzerdefiniert anklicken, können Sie einzelne Komponenten für die Installation auswählen.

9 Geben Sie das Passwort ein und klicken Sie auf OK.

10 Wählen Sie Konfiguration des WLAN beim Art des Druckeranschlusses und klicken Sie dann auf Fortfahren.

Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. Per USB angeschlossener Drucker Den Drucker per USB-Kabel an diesem Computer anschließen. Per Netzwerk angeschlossener Drucker (drahtgebunden oder drahtlos) Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn Ihr Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. IP-Adresse festlegen Konfiguration des WLAN Für Benutzer, die noch nie zuvor eine WLAN-Verbindung (Drahtlos-Verbindung) eingerichtet haben. Das Installationsprogramm hilft Ihnen, das Drahtlosnetzwerk (WLAN) einzurichten. Wählen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren mö Zurückgel Weiter

Kabelloses Netzwerk-Setup

11 Wenn das Fenster WLAN-Einstellungen angezeigt wird, wählen Sie USB-Kabel verwenden und klicken auf Weiter.

Wenn das Fenster nicht angezeigt wird, zu Schritt 15 gehen.

Drahtlosnetzwerk-Einstellungen

Wählen Sie Setup-Methode für das WLAN.

Das Setup-Programm wird jetzt die WLAN-Einstellungen konfigurieren.

Bitte wählen Sie aus den unten angegebenen Optionen die Methode, nach der das WLAN konfiguriert werden soll.

Direkte Drahtlosverbindung verwenden

Über eine direkte drahtlose Verbindung zwischen Computer und Drucker die WLAN-Einstellungen für die Verbindung zum Drucker konfigurierten Das Setup-Programm wird eine drahtlose Verbindung zwischen Ihrem Computer und dem Drucker herstellen. Während die WLAN-Einstellungen für den Drucker konfiguriert werden, wird Ihre Internetverbindung möglicherweise für einen Moment unterbrochen.

USB-Kabel verwenden

Über eine USB-Kabelverbindung die WLAN-Einstellungen für die Verbindung zum Drucker konfigurieren

< Zurück Weiter > Abbrechen

12 Nach der Suche zeigt das Fenster die gefundenen drahtlosen Netzwerkgeräte an. Wählen Sie den Namen (SSID) des Zugriffspunktes, den Sie benutzen wollen, und klicken Sie auf Weiter.

Wenn Sie das drahtlose Netzwerk manuell konfigurieren möchten, klicken Sie auf Erweiterte Einstellungen.

• Name des Drahtlosnetzwerks eingeben: Geben Sie die SSID des gewünschten Zugriffspunkts ein (unter Beachtung der Groß- und Kleinschreibung).
  • Betriebsmodus: Wählen Sie Infrastruktur.
• Authentifizierung: Wählen Sie eine Authentifizierungsmethode aus.

Off. System: (Offenes System) Es findet keine Authentifizierung statt und die Verschlüsselung kann je nach Sicherheitsbedürfnis eingeschaltet werden.

Gem. Schl.: Es findet Authentifizierung statt. Nur ein Gerät mit dem richtigen WEP-Schlüssel kann auf das Netzwerk zugreifen.

WPA Personal oder WPA2 Personal: Wählen Sie diese Option zum Authentifizieren des Druckservers auf der Grundlage des WPA-Pre-Shared Key. Dabei wird ein freigegebener geheimer Schlüssel (der im Allgemeinen „Pre-Shared Key“ genannt wird) verwendet, der manuell auf dem Zugriffspunkt und auf allen Clients konfiguriert wurde.

• Verschlüsselung: Wählen Sie die Verschlüsselungsart aus. (Keine, WEP64, WEP128, TKIP, AES, TKIP AES)
• Netzwerkpasswort: Geben Sie das Passwort zur Verschlüsselung im Netzwerk ein.

Kabelloses Netzwerk-Setup

• Bestätigen Sie das Netzwerkpasswort: Bestätigen Sie das Passwort zur Verschlüsselung im Netzwerk.
• WEP-Schlüssel-Index: Bei Verwendung der WEP-Verschlüsselung wählen Sie den entsprechenden WEP-Schlüssel-Index.

Das Fenster für die Drahtlosnetzwerksicherheit wird angezeigt, wenn es für den Zugriffspunkt Sicherheitseinstellungen gibt.

Geben Sie das Netzwerkpasswort für den Zugriffspunkt (oder Router) ein.

13 Das Fenster mit der Drahtlosnetzwerk-Einstellung wird angezeigt. Überprüfen Sie die Einstellungen und klicken Sie auf Weiter.

• Die Option Wi-Fi Direct wird nur angezeigt, wenn Ihr Drucker diese Funktion unterstützt.
- Über den Samsung Easy Printer Manager können Sie beginnen, das Wi-Fi Direct aufzubauen (siehe „Wi-Fi Direct einrichten“ auf Seite 122).
- Wi-Fi Direct-Name: Als Wi-Fi Direct-Name verwenden Sie standardmäßig den Namen des Modells. Maximale Länge: 22 Zeichen.
- Passwort-Einstellung ist eine Zeichenkette bestehend aus 8 bis 64 Ziffern.

14 Das Fenster Drahtlosnetzwerk-Einstellung abgeschlossen wird angezeigt. Klicken Sie auf die Schaltfläche Weiter.
15 Wenn die Einstellungen für das Drahtlosnetzwerks abgeschlossen sind, trennen Sie die USB-Kabelverbindung zwischen Computer und Drucker. Klicken Sie auf die Schaltfläche Weiter.

Zugriffspunkt ohne USB-Kabel (empfohlen)

Positionen, die Sie vorbereiten sollten

• Wi-Fi- bzw. WLAN-fähiger Mac unter Mac OS 10.7 oder jünger und ein Zugriffspunkt (Router)
• Software-CD-ROM, die Sie mit dem Gerät erhalten haben
• Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Kabelloses Netzwerk-Setup

3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.
- Bei Mac OS X 10.8 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.
4 Doppelklicken Sie auf den Ordner MAC_Installer und dort auf das Symbol > Installer OS X.
5 Klicken Sie auf die Schaltfläche Fortfahren.
6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.
7 Klicken Sie auf die Schaltfläche Einverstanden um der Lizenzvereinbarung zuzustimmen.
8 Klicken Sie auf Installieren. Alle notwendigen Komponenten für den Betrieb des Geräts werden installiert.

Wenn Sie Benutzerdefiniert anklicken, können Sie einzelne Komponenten für die Installation auswählen.

9 Geben Sie das Passwort ein und klicken Sie auf OK.

10 Wählen Sie Konfiguration des WLAN beim Art des Druckeranschlusses und klicken Sie dann auf Fortfahren.

Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. Per USB angeschlossener Drucker Den Drucker per USB-Kabel an diesem Computer anschließen. Per Netzwerk angeschlossener Drucker (drahtgebunden oder drahtlos) Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn Ihr Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. IP-Adresse festlegen. Konfiguration des WLAN Für Benutzer, die noch nie zuvor eine WLAN-Verbindung (Drahtlos-Verbindung) eingerichtet haben. Das Installationsprogramm hilft Ihnen, das Drahtlosnetzwerk (WLAN) einzurichten. Wählen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren mö Zurückgel Weiter

Kabelloses Netzwerk-Setup

11 Wenn das Fenster WLAN-Einstellungen angezeigt wird, wählen Sie Direkte Drahtlosverbindung verwenden und klicken auf Weiter.

Wenn das Fenster nicht angezeigt wird, zu Schritt 13 gehen.

Drahtlosnetzwerk-Einstellungen

Wählen Sie Setup-Methode für das WLAN.

Das Setup-Programm wird jetzt die WLAN-Einstellungen konfigurieren.

Bitte wählen Sie aus den unten angegebenen Optionen die Methode, nach der das WLAN konfiguriert werden soll.

○ Direkte Drahtlosverbindung verwenden

Über eine direkte drahtlose Verbindung zwischen Computer und Drucker die WLAN-Einstellungen für die Verbindung zum Drucker konfigurierten Das Setup-Programm wird eine drahtlose Verbindung zwischen Ihrem Computer und dem Drucker herstellen. Während die WLAN-Einstellungen für den Drucker konfiguriert werden, wird Ihre Internetverbindung möglicherweise für einen Moment unterbrochen.

USB-Kabel verwenden

Über eine USB-Kabelverbindung die WLAN-Einstellungen für die Verbindung zum Drucker konfigurieren

< Zurück Weiter > Abbrechen

Wenn der unten abgebildete Bildschirm angezeigt wird, drücken Sie innerhalb von 2 Minuten auf dem Bedienfeld die (WPS)-Taste.

Drahtlosnetzwerk-Einstellungen

Drücken Sie die WPS-Taste auf Ihrem Drucker.

Damit Sie Ihren Drucker über eine Drahtlosnetzwerk-Verbindung (WLAN) benutzen können, müssen die WLAN-Einstellungen des Druckers entsprechend konfiguriert werden. Erst dann kann der Drucker mit dem Zugriffspunkt oder Router Ihres WLANs kommunizieren.

Aus Sicherheitsgründen erfordert die Einrichtung des Druckers ihre Bestätigung. Drücken Sie bitte die WPS-Taste auf Ihrem Drucker.

Sie müssen die WPS-Taste auf Ihrem Drucker innerhalb von zwei Minuten drücken.

< Zurück Weiter > Abbrechen

12 Wenn die Einrichtung des WLAN abgeschlossen ist, klicken Sie auf Weiter.

13 Wenn die Installation abgeschlossen ist, klicken Sie auf Schließen.

Kabelloses Netzwerk-Setup

Ad-Hoc via USB-Kabel

Wenn Sie über keinen Zugriffspunkt verfügen, können Sie Ihr Gerät dennoch drahtlos mit Ihrem Computer verbinden, indem Sie ein drahtloses Ad-Hoc-Netzwerk einrichten. Gehen Sie hierzu wie nachfolgend beschrieben vor.

Positionen, die Sie vorbereiten sollten

• Computer mit Netzwerkanschluss
- Software-CD-ROM, die Sie mit dem Gerät erhalten haben
- Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle
- USB-Kabel

Ad-Hoc-Netzwerk unter Mac einrichten

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.
- Bei Mac OS X 10.8 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.
4 Doppelklicken Sie auf den Ordner MAC_Installer und dort auf das Symbol > Installer OS X.
5 Klicken Sie auf die Schaltfläche Fortfahren.
6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.
7 Klicken Sie auf die Schaltfläche Einverstanden um der Lizenzvereinbarung zuzustimmen.
8 Klicken Sie auf Installieren. Alle notwendigen Komponenten für den Betrieb des Geräts werden installiert.

Wenn Sie Benutzerdefiniert anklicken, können Sie einzelne Komponenten für die Installation auswählen.

9 Geben Sie das Passwort ein und klicken Sie auf OK.

Kabelloses Netzwerk-Setup

10 Wählen Sie Konfiguration des WLAN beim Art des Druckeranschlusses und klicken Sie dann auf Fortfahren.

Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. Per USB angeschlossener Drucker Den Drucker per USB-Kabel an diesem Computer anschließen. Per Netzwerk angeschlossener Drucker (drahtgebunden oder drahtlos) Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn ihr Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. IP-Adresse festlegen Konfiguration des WLAN Für Benutzer, die noch nie zuvor eine WLAN-Verbindung (Drahtlos-Verbindung) eingerichtet haben. Das Installationsprogramm hilft Ihnen, das Drahtlosnetzwerk (WLAN) einzurichten. Wählen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren mö Zurückge! Weiter

11 Nach der Suche des Drahtlosnetzwerks wird eine Liste der von Ihrem Gerät gefundenen Drahtlosnetzwerke angezeigt. Klicken Sie auf Erweiterte Einstellungen.

• Name des Drahtlosnetzwerks eingeben: Geben Sie den gewünschten SSID-Namen ein (unter Beachtung der Groß- und Kleinschreibung).
• Betriebsmodus: Wählen Sie „Ad-Hoc“.

• Kanal: Wählen Sie den Kanal aus (Auto. Einst. oder 2412 MHz bis 2467 MHz).

• Authentifizierung: Wählen Sie eine Authentifizierungsmethode aus.
  Off. System: (Offenes System) Es findet keine Authentifizierung statt und die Verschlüsselung kann je nach Sicherheitsbedürfnis eingeschaltet werden.
  Gem. Schl.: Es findet Authentifizierung statt. Nur ein Gerät mit dem richtigen WEP-Schlüssel kann auf das Netzwerk zugreifen.

• Verschlüsselung: Wählen Sie die Verschlüsselung aus (Keine, WEP64, WEP128).
• Netzwerkpasswort: Geben Sie das Passwort zur Verschlüsselung im Netzwerk ein.
• Bestätigen Sie das Netzwerkpasswort: Bestätigen Sie das Passwort zur Verschlüsselung im Netzwerk.
• WEP-Schlüssel-Index: Bei Verwendung der WEP-Verschlüsselung wählen Sie den entsprechenden WEP-Schlüssel-Index.

Das Fenster für die Drahtlosnetzwerksicherheit wird angezeigt, wenn es für das Ad-Hoc-Netzwerk Sicherheitseinstellungen gibt.

Wählen Sie als Authentifizierungsmethode Off. System (Offenes System) oder Gemeinsamer Schlüssel (Gemeinsamer Schlüssel) aus und klicken Sie auf Weiter.

- WEP (Wired Equivalent Privacy) ist ein Sicherheitsprotokoll, das unberechtigte Zugriffe auf Ihr Drahtlosnetzwerk verhindert. WEP kodiert mit Hilfe eines 64-Bit- oder 128-Bit-WEP-Schlüssels die Datenportionen der einzelnen Pakete, die über das Drahtlosnetzwerk ausgetauscht werden.

Kabelloses Netzwerk-Setup

12 Das Fenster mit der Drahtlosnetzwerk-Einstellung wird angezeigt. Überprüfen Sie die Einstellungen und klicken Sie auf Weiter.

Bevor Sie die IP-Adresse für das Gerät eingeben, müssen Ihnen die Netzwerkkonfigurationsdaten des Computers bekannt sein. Wenn „DHCP“ als Netzwerkkonfiguration des Computers eingestellt ist, sollte auch für das Drahtlosnetzwerk „DHCP“ eingestellt werden. Ist hingegen „Statisch“ als Netzwerkkonfiguration des Computers eingestellt, sollte auch für das Drahtlosnetzwerk „Statisch“ eingestellt werden.

Wenn der Computer auf „DHCP“ eingestellt ist und Sie für das drahtlose Netzwerk die Einstellung „Statisch“ verwenden möchten, wenden Sie sich an den Netzwerkadministrator und erfragen Sie die statische IP-Adresse.

- Für die Methode „DHCP“.

Wenn Sie sich für die IP-Adressenzuweisungsmethode „DHCP“ entschieden haben, vergewissern Sie sich, dass im Fenster Drahtlosnetzwerk-Einstellung bestätigen „DHCP“ angezeigt wird. Falls im Fenster die Methode „Statisch“ angezeigt wird, klicken Sie auf TCP/IP ändern und wählen Sie die Zuweisungsmethode IP-Adresse automatisch zuweisen lassen (DHCP).

- Für die Methode „Statisch“.

Wenn Sie sich für die IP-Adressenzuweisungsmethode „Statisch“ entschieden haben, vergewissern Sie sich, dass im Fenster Drahtlosnetzwerk-Einstellung bestätigen „Statisch“ angezeigt wird. Falls im Fenster die Methode DHCP angezeigt wird, klicken Sie auf TCP/IP ändern, um die IP-Adresse und sonstige Netzwerkkonfigurationswerte für das Gerät einzugeben.

Beispiel:

Wenn die Netzwerkdaten des Computers wie folgt lauten:

- IP-Adresse: 169.254.133.42

- Subnetzmaske: 255.255.0.0

Dann müssen die Netzwerkdaten des Geräts wie folgt lauten:

- IP-Adresse: 169.254.133.43

- Subnetzmaske: 255.255.0.0 (Verwenden Sie die Subnetzmaske des Computers.)

- Gateway: 169.254.133.1

13 Wenn das Fenster, das Ihnen sagt, dass der Netzwerkskabelanschluss bestätigt wird, erscheint, trennen Sie das Netzwerkskabel und klicken auf Weiter..

Ist ein Netzwerkkabel angeschlossen, kann es unter Umständen zu Problemen bei der Konfiguration des Drahtlosnetzwerks kommen.

14 Das Drahtlosnetzwerk stellt die Verbindung gemäß der Netzwerkkonfiguration her.

15 Damit ist Einstellung des Drahtlosnetzwerks abgeschlossen. Wenn die Installation abgeschlossen ist, klicken Sie auf Beenden.

Nachdem Sie die Drahtlosnetzwerkverbindung hergestellt haben, müssen Sie einen Gerätetreiber installieren, um von einer Anwendung aus drucken zu können (siehe „Installation für Mac“ auf Seite 88).

Kabelloses Netzwerk-Setup

Ein- und Ausschalten des Drahtlosnetzwerks

1 Überprüfen Sie, ob das Netzwerkkabel mit dem Gerät verbunden ist. Falls nicht, schließen Sie das Gerät mithilfe eines Standard-Netzwerkkabels an.
2 Rufen Sie einen Webbrowser auf, z. B. Internet Explorer, Safari oder Firefox, und geben Sie die neue IP-Adresse des Geräts in das Adressenfeld des Browserfensters ein.

Beispiel:

http://192.168.1.133/

3 Klicken Sie auf Anmeldung in der oberen rechten Ecke der SyncThru™ Web Service-Website.
4 Geben Sie die ID und das Passwort ein, und klicken Sie dann auf Anmeldung.

• ID: admin
- Passwort: sec00000

5 Klicken Sie im Fenster SyncThru™ Web Service auf Netzwerkeinstellungen.
6 Klicken Sie auf Drahtlos > BENUTZERDEFINIERT.

Sie können auch das Drahtlosnetzwerk ein- oder ausschalten.

Wi-Fi Direct für Drucken per Mobilfunknetz einrichten

Mit Wi-Fi Direct ist es möglich, eine einfach einzurichtende Peer-to-Peer Verbindung zwischen dem Drucker und einem Mobilgerät herzustellen, das Wi-Fi Direct unterstützt. Diese Verbindung ist sicher und bietet einen höheren Datendurchsatz als der Ad-hoc-Modus.

Mit Wi-Fi Direct können Sie Ihren Drucker mit einem Wi-Fi Direct-Netzwerk und gleichzeitig mit einem Zugriffspunkt verbinden, Sie können auch ein kabelbasiertes und ein Wi-Fi Direct-Netzwerk gleichzeitig nutzen, so dass mehrere Nutzer sowohl über Wi-Fi Direct als auch über das Kabelnetzwerk auf den Drucker zugreifen und Dokumente drucken können.

• Während Wi-Fi Direct verwendet wird, ist eine Internetverbindung nicht möglich.
  • Die Liste der unterstützten Protokolle kann sich je nach Modell unterscheiden. Wi-Fi Direct Netzwerke unterstützen nicht IPv6, Netzwerkfilterung, IPSec, WINS und SLP-Dienste.
• Über Wi-Fi-Direct können bis zu vier Mobilgeräte gleichzeitig verbunden sein.

Kabelloses Netzwerk-Setup

Wi-Fi Direct einrichten

Sie können die Funktion Wi-Fi Direct mit einer der folgenden Methoden aktivieren:

Von einem per USB-Kabel angeschlossen Computer aus (empfohlen)

- Nachdem die Installation der Treiber abgeschlossen ist, können Sie mit Samsung Easy Printer Manager Einstellungen und Änderungen bei Wi-Fi Direct vornehmen.

Samsung Easy Printer Manager ist nur für Benutzer von Windows oder Mac OS verfügbar.

- Im Menü Starten wählen Sie Programme oder Alle Programme > Samsung Printers > Samsung Easy Printer Manager > Geräteeinstellungen > Netzwerk.

• Wi-Fi Direct Ein/Aus: Wählen Sie Ein, um Wi-Fi Direct zu aktivieren.

• Gerätename: Geben Sie den Namen Ihres Druckers ein, damit im Drahtlosnetzwerk nach diesem Drucker gesucht wird. Standardmäßig ist der Gerätename der Modellname.

• IP-Adresse: Geben Sie die IP-Adresse des Druckers ein. Die IP-Adresse ist nur für das lokale Netzwerk und nicht für das drahtgebundene oder drahtlose Infrastruktur-Netzwerk. Wir empfehlen, die standardmäßige lokale IP-Adresse zu verwenden (die standardmäßige lokale IP-Adresse des Druckers für Wi-Fi Direct lautet: 192.168.3.1).

• Gruppenbesitzer (Gruppenbesitzer): Aktivieren Sie diese Option, um den Drucker einem Besitzer einer Wi-Fi Direct-Gruppe zuzuordnen. Der Gruppenbesitzer hat eine ähnliche Funktion wie der Zugriffspunkt eines WLANs. Wir empfehlen, diese Option zu aktivieren.
• Netzwerk-Passwort Falls Ihr Drucker als Gruppenbesitzer fungiert, ist ein Netzwerk-Passwort erforderlich, damit sich andere Mobilfunkgeräte mit dem Drucker verbinden können. Sie können selber ein Netzwerkpasswort festlegen. Dabei können Sie davon ausgehen, dass das standardmäßig gegebene Netzwerkpasswort per Zufall generiert ist.

Mobiles Gerät einrichten

• Nachdem Sie vom Drucker aus das Wi-Fi Direct-Netzwerk eingerichtet haben, schlagen Sie in der Betriebsanleitung des Mobilgeräts nach, wie Sie Wi-Fi Direct nutzen können.
• Nach der Einrichtung des Wi-Fi Direct-Netzwerks müssen Sie ein App herunterladen, über die das Mobilgerät drucken kann, z. B.: Samsung Mobile Printer zum Drucken von Ihrem Smartphone.

Kabelloses Netzwerk-Setup

- Nachdem Sie einen Drucker gefunden haben, mit dem Ihr Mobilgerät eine Verbindung herstellen soll, wählen Sie diesen Drucker aus, und die LED des Druckers beginnt zu blinken. Drücken Sie die WPS-Taste des Druckers, und der Drucker verbindet sich mit dem Mobilgerät.

- Falls Ihr Mobilgerät WPS nicht unterstützt, müssen Sie das „Network Password“ (Netzwerkpasswort) des Druckers eingeben, statt die WPS-Taste zu drücken.

Fehlerbehebung

Probleme beim Einrichten oder bei der Treiberinstallation

Drucker nicht gefunden

• Ihr Gerät ist möglicherweise nicht eingeschaltet. Schalten Sie den Computer und das Gerät ein.
• Das USB-Kabel zwischen Computer und Gerät ist nicht angeschlossen. Verbinden Sie das Gerät über das USB-Kabel mit Ihrem Computer.
• Das Gerät ist nicht mit Drahtlosnetzwerken kompatibel. Ziehen Sie das auf der mitgelieferten Software-CD enthaltene Benutzerhandbuch des Geräts zurate und ergreifen Sie die notwendigen Schritte für die Installation eines drahtlosen Netzwerkgeräts.

Verbindungsfehler – SSID nicht gefunden

• Das Gerät kann den ausgewählten bzw. eingegebenen Netzwerknamen (SSID) nicht finden. Überprüfen Sie den Netzwerknamen (SSID) Ihres Zugriffspunkts, und versuchen Sie erneut, eine Verbindung aufzubauen.
• Ihr Zugriffspunkt (Access Point) ist nicht eingeschaltet. Schalten Sie den Zugriffspunkt ein.

Verbindungsfehler – Ungültige Sicherheit

- Die Sicherheitsfunktionen sind nicht korrekt konfiguriert. Prüfen Sie die konfigurierte Sicherheit an Ihrem Zugriffspunkt und Ihrem Gerät.

Verbindungsfehler – Allgemeiner Verbindungsfehler

- Ihr Computer empfängt kein Signal vom Gerät. Überprüfen Sie das USB-Kabel und die Stromversorgung des Geräts.

Verbindungsfehler – Drahtgebundenes Netzwerk verbunden

- Ihr Gerät ist mittels eines Netzwerkkabels angeschlossen. Trennen Sie das Netzwerkkabel vom Gerät.

Verbindungsfehler - IP-Adresse zuordnen

- Schalten Sie den Zugriffspunkt (oder den Drahtlos-Router) und das Gerät aus und wieder ein.

Kabelloses Netzwerk-Setup

PC-Verbindungsfehler

- Die konfigurierte Netzwerkadresse kann keine Verbindung zwischen Computer und Gerät herstellen.

- Für DHCP-Netzwerkumgebungen

Der Drucker empfängt die IP-Adresse automatisch, wenn der Computer für DHCP konfiguriert ist.

Falls im DHCP-Modus der Druckauftrag nicht ausgeführt wird, kann ein automatischer Wechsel der IP-Adresse die Ursache sein. Vergleichen Sie die IP-Adresse des Produkts mit der IP-Adresse des Druckeranschlusses.

So nehmen Sie den Vergleich vor:

1 Lassen Sie den Drucker den Bericht über die Netzwerkdaten ausdrucken, und ermitteln Sie die dort aufgeführte IP-Adresse (siehe „Drucken eines Netzwerk-Konfigurationsberichts“ auf Seite 94).

2 Ermitteln Sie die IP-Adresse des Druckeranschlusses Ihres Computers.

a Öffnen Sie das Windows-Menü Starten.

- Unter Windows 8 wählen Sie in Charms(Charms-Menü) die Option Suche > Einstellungen.

b Unter Windows XP/Server 2003 wählen Sie Drucker und Faxgeräte.

- Unter Windows Server 2008/Vista wählen Sie Systemsteuerung > Hardware und Sound > Drucker.

- Unter Windows Server 2008 R2 wählen Sie Systemsteuerung > Hardware > Geräte und Drucker.

- Unter Windows 7 / Windows 8 wählen Sie Systemsteuerung > Geräte und Drucker.

c Klicken Sie mit der rechten Maustaste auf Ihr Gerät.

d Unter Windows XP/2003/2008/Vista wählen Sie Eigenschaften. Wählen Sie unter Windows 7 / Windows 8 und Windows Server 2008 R2 im Kontextmenü die Option Druckereigenschaften aus. Wenn beim Eintrag Druckereigenschaften ein ▶ steht, können Sie zu diesem Drucker weitere Druckertreiber auswählen.

e Klicken Sie auf die Registerkarte Anschlüsse.

f Klicken Sie auf die Schaltfläche Anschluss konfigurieren...

g Prüfen Sie, ob Druckername oder IP-Adresse: mit der IP-Adresse übereinstimmt, die auf dem Netzwerkkonfigurationsbericht angegeben ist.

3 Falls im Netzwerkkonfigurationsbericht eine andere IP-Adresse angegeben ist, ändern Sie die IP-Adresse des Drucker-Anschlusses entsprechend.

Wenn Sie die Software-Installations-CD verwenden wollen, um die IP-Adresse des Drucker-Anschlusses zu ändern, dann schließen Sie einen Netzwerk-Drucker an. Dann die IP-Adresse durch Neuanschluss zuordnen.

- Für statische Netzwerkumgebungen

Das Gerät verwendet die statische Adresse, wenn für den Computer die statische Konfiguration gewählt wurde.

Beispiel:

Wenn die Netzwerkdaten des Computers wie folgt lauten:

IP-Adresse: 169.254.133.42

- Subnetzmaske: 255.255.0.0

Kabelloses Netzwerk-Setup

Dann müssen die Netzwerkdaten des Geräts wie folgt lauten:

IP-Adresse: 169.254.133.43
- Subnetzmaske: 255.255.0.0 (Verwenden Sie die Subnetzmaske des Computers.)
- Gateway: 169.254.133.1

Andere Probleme

Falls während der Verwendung des Geräts in einem Netzwerk Probleme auftreten, überprüfen Sie die folgenden Punkte:

Informationen zum Zugriffspunkt (oder Drahtlos-Router) finden Sie im zugehörigen Benutzerhandbuch.

• Drahtlosnetzwerk und drahtgebundenes Netzwerk können nicht gleichzeitig aktiviert sein.
• Ihr Computer, Zugriffspunkt (oder Drahtlos-Router) oder Gerät ist u. U. nicht eingeschaltet.

• Überprüfen Sie den Drahtlosnetzwerk-Empfang im Umfeld des Geräts. Wenn der Router weit entfernt vom Gerät aufgestellt ist oder sich ein Hindernis zwischen den Geräten befindet, kann es beim Signalempfang zu Schwierigkeiten kommen.

• Schalten Sie den Zugriffspunkt (oder den Drahtlos-Router), das Gerät und den Computer aus und wieder ein. Manchmal kann die Netzwerkkommunikation durch Aus- und Einschalten wiederhergestellt werden.

• Überprüfen Sie, ob eine Firewall-Software (V3 oder Norton) die Kommunikation blockiert.

Wenn der Computer und das Gerät an dasselbe Netzwerk angeschlossen sind und das Gerät nicht gefunden wird, blockiert die Firewall-Software möglicherweise die Kommunikation. Ziehen Sie das Benutzerhandbuch der Software zu Rate, um die Firewall-Software zu deaktivieren, und versuchen Sie dann erneut, das Gerät zu suchen.

• Überprüfen Sie, ob die IP-Adresse des Geräts korrekt zugewiesen wurde. Die IP-Adresse können Sie ermitteln, indem Sie den Netzwerkkonfigurationsbericht drucken.
• Überprüfen Sie, ob für den Zugriffspunkt (oder Drahtlos-Router) eine Sicherheitsmaßnahme (Passwort) konfiguriert wurde. Wenn ein Passwort konfiguriert wurde, wenden Sie sich an den Administrator des Zugriffspunktes (oder WLAN-Routers).

Kabelloses Netzwerk-Setup

• Überprüfen Sie die IP-Adresse des Geräts. Installieren Sie den Treiber des Geräts neu und ändern Sie die Einstellungen, um eine Verbindung zu dem Gerät im Netzwerk herzustellen. Aufgrund der Eigenschaften von DHCP kann sich die zugewiesene IP-Adresse ändern, wenn das Gerät über einen längeren Zeitraum nicht verwendet wird oder wenn der Zugriffspunkt zurückgesetzt wurde.
  Registrieren Sie die MAC-Adresse des Geräts bei der Konfiguration des DHCP-Servers des Zugriffspunkts bzw. WLAN-Routers. Dann können Sie stets die der MAC-Adresse zugewiesene IP-Adresse verwenden. Sie können die MAC-Adresse Ihres Geräts ermitteln, indem Sie einen Netzwerkkonfigurationsbericht ausdrucken, siehe „Drucken eines Netzwerk-Konfigurationsberichts“ auf Seite 94.
• Überprüfen Sie die Umgebung des Drahtlosnetzwerks. Möglicherweise können Sie keine Verbindung zum Netzwerk in einer Infrastrukturumgebung herstellen, in der Sie vor dem Herstellen einer Verbindung zum Zugriffspunkt (oder WLAN-Router) Benutzerinformationen eingeben müssen.
• Dieses Gerät unterstützt nur IEEE 802.11 b/g/n und Wi-Fi. Andere Arten der drahtlosen Kommunikation (z. B. Bluetooth) werden nicht unterstützt.
• Bei Verwendung des Ad-Hoc-Modus müssen Sie für Betriebssysteme wie Windows Vista unter Umständen bei jeder Verwendung des Drahtlosgeräts die Drahtlosverbindung neu einstellen.

• Bei einem Drahtlosnetzwerk-Gerät von Samsung ist es nicht möglich, den Infrastrukturmodus und den Ad-Hoc-Modus gleichzeitig zu verwenden.

• Das Gerät befindet sich innerhalb der Reichweite des Drahtlosnetzwerks.

• Es sind keine Hindernisse vorhanden, die das WLAN-Signal blockieren. Entfernen Sie etwaige große Metallobjekte zwischen dem Zugriffspunkt (oder WLAN-Router) und dem Gerät.
  Vergewissern Sie sich, dass zwischen dem Gerät und dem Zugriffspunkt (oder WLAN-Router) keine Streben, Wände oder Säulen vorhanden sind, die Metall oder Beton enthalten.
• Das Gerät befindet sich in ausreichender Entfernung von anderen elektronischen Geräten, die das WLAN-Signal stören könnten. Viele Geräte, z. B. Mikrowellenherde und bestimmte Bluetooth-Geräte, können Störungen des WLAN-Signals bewirken.
• Wenn sich die Konfiguration Ihres Zugriffspunkts oder WLAN-Routers ändert, müssen Sie das Drahtlosnetzwerk für das Gerät erneut einrichten.
• Sie können maximal 3 Geräte via Wi-Fi Direct anschließen.
• Ist Wi-Fi Direct Ein, unterstützt dieses Gerät nur IEEE 802.11 b/g.
• Wenn der Zugriffspunkt auf 802.11n Standard eingestellt wurde, kann es nicht an Ihre Maschine anschlossen werden.

Samsung Mobile Print (mobiles Drucken)

Was ist Samsung Mobile Print (mobles Drucken)?

Samsung Mobile Print ist eine kostenlose Anwendung, die es Ihnen ermöglicht, direkt von Ihrem Smartphone oder Tablet-PC aus Fotos, Dokumente oder Webseiten zu drucken. Samsung Mobile Print ist nur kompatibel mit Smartphones, die unter Android oder iOS laufen, und auch mit iPod Touch und Tablet-PCs. Die Anwendung verbindet Ihr mobiles Gerät mit einem Samsung-Drucker, der an ein Netzwerk angeschlossen ist, oder mit einem drahtlos verbunden Drucker über dessen Wi-Fi- bzw. WLAN-Zugangspunkt. Es ist nicht notwendig, einen neuen Treiber zu installieren oder Netzwerkeinstellungen zu konfigurieren. - Sie installieren einfach die Anwendung Samsung Mobile Print, und kompatible Samsung-Drucker werden automatisch erkannt. Sie können dann nicht nur Fotos, Webseiten und PDF-Dateien drucken, auch Scannen wird unterstützt. Wenn Sie einen Multifunktionsdrucker von Samsung haben, dann können Sie damit beliebige Dokumente scannen und als Dateien im JPG-, PDF-oder PNG-Format speichern, um sie dann schnell und einfach mit Ihrem mobilen Gerät anzuschauen.

Samsung Mobile Print herunterladen

Um Samsung Mobile Print herunterzuladen, gehen Sie zum App Store (Samsung Apps, Play Store, App Store) für Ihr mobiles Gerät und suchen dort nach "Samsung Mobile Print." Für Geräte von Apple können Sie auch mit Ihrem Computer zu iTunes gehen.

Android

ios

unterstützte Betriebssysteme von mobilen Geräten

• Android OS 2.1 oder jünger
• iOS 4.0 oder jünger

Unterstützte Geräte

• iOS 4.0 oder jünger: iPod Touch, iPhone, iPad
• Android 2.3 oder jünger: Galaxy-Serie und Android mobile Geräte

So benutzen Sie die NFC-Funktion

Der NFC(Near Field Communication) ermöglicht Ihnen das direkte Drucken/Scannen von Ihrem Handy aus. Sie müssen das Handy lediglich über die Registerkarte NFC auf ihrem Drucker halten. Es erfordert keine Installation eines Druckertreibers oder eine Verbindung zu einem Zugangspunkt. Sie benötigen nur ein NFC unterstütztes Handy. Um diese Funktion anwenden zu können, muss die Samsung Mobile Print Anwendung auf Ihren Handy installiert sein.

• Je nach Material der Abdeckung des Handys, kann das NFC nicht richtig funktionieren.
• Je nach Handy, das Sie verwenden, kann die Übertragungsgeschwindigkeit unterschiedlich sein.

Anforderungen

- NFC und Wi-Fi Direct aktiviert, Mobile Print Anwendung, die bei Handys mit Android OS 4.0 oder jünger installiert wurden.

Nur bei Android OS 4.1 oder höher wird die Wi-Fi Direct-Funktion auf Ihrem Handy, wenn die NFC-Funktion aktiviert ist, automatisch aktiviert. Wir empfehlen Ihnen, Ihr Handy mit Android OS 4.1 oder höher zu aktualisieren, um die NFC-Funktion zu verwenden.

- Die Funktion Wi-Fi Direct aktiviert den Drucker. Die Funktion Wi-Fi Direct ist standardmäßig aktiviert.

Drucken

1 Prüfen Sie, ob die NFC und Wi-Fi Direct Funktion auf Ihrem Handy aktiviert sind und die Wi-Fi Direct Funktion auf Ihrem Drucker aktiviert ist (siehe „Wi-Fi Direct einrichten“ auf Seite 122).
2 Halten Sie die NFC-Antenne Ihres Mobiltelefons (die sich normalerweise auf der Rückseite des Geräts befindet) über das NFC-Kennzeichen (auf Ihrem Drucker.

Gedulden Sie sich ein paar Minuten, bis die Samsung Mobile Print Anwendung startet.

So benutzen Sie die NFC-Funktion

• Bei einigen Mobiltelefonen kann es sein, dass die NFC Antenne nicht auf der Rückseite angeordnet wird. Prüfen Sie den Standort der NFC-Antenne auf Ihrem Handy, bevor Sie eine Bezeichnung vornehmen.
• Wenn eine Fehlermeldung über eine geänderte PIN-Nummer angezeigt wird, geben Sie die geänderte PIN-Nummer ein, und drücken Sie OK. Folgen Sie den Anweisungen auf dem App-Bildschirm, um die PIN-Nummer zu aktualisieren.
• Wenn Sie die Samsung Mobile Print Anwendung nicht auf Ihrem Handy installiert haben, werden Sie automatisch zur Download-Seite der Samsung Mobile Print Anwendung verbunden. Laden Sie die Anwendung herunter und versuchen Sie es erneut.

3 Wählen Sie den Inhalt aus, den Sie drucken möchten.

Falls erforderlich, ändern Sie die Druckoptionen. Drücken Sie dazu

4 Halten Sie die NFC-Antenne Ihres Mobiltelefons (die sich normalerweise auf der Rückseite des Geräts befindet) über das NFC-Kennzeichen (lauf Ihrem Drucker.

Warten Sie ein paar Sekunden, bis das Handy mit dem Drucker verbunden ist.

• Bei einigen Mobiltelefonen kann es sein, dass die NFC Antenne nicht auf der Rückseite angeordnet wird. Prüfen Sie den Standort der NFC-Antenne auf Ihrem Handy, bevor Sie eine Bezeichnung vornehmen.
• Wenn eine Fehlermeldung über eine geänderte PIN-Nummer angezeigt wird, geben Sie die geänderte PIN-Nummer ein, und drücken Sie OK. Folgen Sie den Anweisungen auf dem App-Bildschirm, um die PIN-Nummer zu aktualisieren.

5 Das Gerät führt den Druckauftrag aus.

Google Cloud Print™

Google Cloud Print™ ist ein Service, der es Ihnen ermöglicht, von Ihrem Smartphone oder Tablet PC oder einem anderen, mit dem Internet verbundenen Gerät aus zu drucken und den Druckauftrag an Ihren Drucker zu senden. Registrieren sie in Ihrem Google-Konto den Drucker, dann können Sie den Google Cloud Print™-Service nutzen. Um Ihre Dokumente oder E-Mails zu drucken, benutzen Sie das Betriebssystem Google Chrome OS, den Browser Google Chrome oder auf Ihrem mobilen Gerät eine Gmail™/ Google Docs™-Anwendung. Sie müssen also keinen Druckertreiber auf dem mobilen Gerät installieren. Siehe Google Website (http://www.google.com/cloudprint/learn/ or http://support.google.com/cloudprint) für weitere Informationen über Google Cloud Print™.

In Ihrem Google-Konto den Drucker registrieren

• Vergewissern Sie sich, dass der Drucker eingeschaltet ist und mit einem LAN oder WLAN (Drahtlosnetzwerk) verbunden ist, das Zugriff auf das Internet gewährt.
• Zuvor sollten Sie bereits Ihr Google-Konto eingerichtet haben.

1 Starten Sie den Browser Chrome.
2 Besuchen Sie www.google.com.
3 Melden Sie sich bei der Google-Website mit Ihrer Gmail™-Adresse an.

4 Geben Sie im Adressenfeld die IP-Adresse des Druckers ein und drücken Sie auf die Eingabetaste oder klicken Sie auf Wechseln zu.
5 Klicken Sie auf Anmeldung in der oberen rechten Ecke der SyncThru™ Web Service-Website.
6 Falls Sie sich zum ersten Mal bei SyncThru™ Web Service anmelden, müssen Sie sich als Administrator anmelden. Geben Sie die unten stehende Standard-ID und das unten stehende Standard Passwort ein. Aus Sicherheitsgründen empfehlen wir, das Standard-Passwort zu ändern.

• ID: admin
- Passwort: sec00000

Falls die Netzwerkumgebung einen Proxy-Server verwendet, müssen Sie die IP-Adresse des Proxy-Servers und die Portnummer konfigurieren. Dazu wählen SieEinstellungen >

Netzwerkeinstellungen > Google Cloud Print > Proxy-Einstellung. Für weitere Informationen wenden Sie sich an Ihren Netzwerk-Dienstanbieter oder Netzwerk-Administrator.

7 Wenn das Fenster SyncThru™ Web Service geöffnet wird, klicken Sie auf Einstellungen > Netzwerkeinstellungen > Google Cloud Print.
8 Geben Sie den Namen des Druckers und eine Beschreibung ein.

Google Cloud Print™

9 Klicken Sie auf Registrieren.

Zur Bestätigung wird ein Popup-Fenster eingeblendet.

Falls Sie Ihren Browser so eingestellt haben, dass Popup-Fenster nicht angezeigt werden, sehen Sie dieses Fenster nicht. Erlauben Sie der Website, Popup-Fenster einzublenden.

10 Klicken Sie auf Drucker-Registrierung abschließen.

11 Klicken Sie auf Drucker verwalten.

Ihr Drucker ist jetzt beim Google Cloud Print™-Service registriert.

In der Liste werden Google Cloud Print™-bereite Geräte aufgeführt.

Mit Google Cloud Print™ drucken

Wie Sie vorgehen, um zu drucken, ist abhängig von der Anwendung oder dem Gerät, von der bzw. von dem aus Sie drucken wollen. Sie können die Liste der Anwendungen einsehen, die den Google Cloud Print™ Service unterstützen.

Vergewissern Sie sich, dass der Drucker eingeschaltet ist und mit einem LAN oder WLAN (Drahtlosnetzwerk) verbunden ist, das Zugriff auf das Internet gewährt.

Von einer Anwendung auf einem Mobilgerät drucken

Als Beispiel wird nachfolgend beschrieben, wie Sie das App Google Docs™ auf einem Android-Smartphone benutzen.

1 Installieren Sie die Anwendung Cloud Print auf Ihrem Mobilgerät.

Falls Sie diese Anwendung nicht haben, können Sie sie von einem Application Store wie Android Market oder App Store herunterladen.

Google Cloud Print™

2 Greifen Sie auf die Anwendung Google Docs™ auf Ihrem Mobilgerät zu.
3 Tippen Sie auf die Optionstaste im Dokument, das Sie drucken möchten.
4 Tippen Sie auf die Sendetaste
5 Tippen Sie auf die Taste Cloud Print
6 Wählen Sie die gewünschte Druck-Option aus.
7 Tippen Sie auf Click here to Print.

Aus dem Browser Chrome drucken

Als Beispiel wird nachfolgend beschrieben, wie Sie aus dem Browser Chrome heraus drucken.

1 Führen Sie Chrome aus.
2 Öffnen Sie das Dokument oder die E-Mail, das/die Sie drucken wollen.
3 Klicken Sie auf das Schraubenschlüssel-Symbol, das sich in der oberen rechten Ecke des Browsers befindet.
4 Klicken Sie auf die Schaltfläche Drucken. Es wird eine neue Registerkarte zum Drucken angezeigt.

5 Wählen Sie Mit Google Cloud Print drucken.
6 Klicken Sie auf die Schaltfläche Drucken.

AirPrint

Die AirPrint-Funktion kann nur mit AirPrint-zertifizierten Geräten benutzt werden. Prüfen Sie die Verpackung Ihres Gerätes daraufhin, ob das Zeichen für die AirPrint-Zertifizierung darauf steht.

AirPrint ermöglicht es Ihnen kabellos vom iPhone, iPad und iPod Touch mittels der aktuellsten iOS-Version, zu drucken.

AirPrint einrichten

Auf Ihrem Gerät sind Bonjour (mDNS) und IPP-Protokolle erforderlich, um die Funktion AirPrint nutzen zu können. Es gibt zwei Wege, AirPrint zu aktivieren.

1 Überprüfen Sie, dass das Gerät mit dem Netzwerk verbunden ist.
2 Rufen Sie einen Webbrowser auf, z. B. Internet Explorer, Safari oder Firefox, und geben Sie die neue IP-Adresse des Geräts in das Adressenfeld des Browserfensters ein.

Beispiel:

http://192.168.1.133/

3 Klicken Sie auf Anmeldung in der oberen rechten Ecke der SyncThru™ Web Service-Website.

4 Geben Sie die ID und das Passwort ein, und klicken Sie dann auf Anmeldung. Geben Sie die unten stehende Standard-ID und das unten stehende Passwort ein. Aus Sicherheitsgründen empfehlen wir, das Standard-Passwort zu ändern.
• ID: admin
- Passwort: sec00000
5 Wenn sich das Fenster von SyncThru™ Web Service öffnet, klicken Sie auf Einstellungen > Netzwerkeinstellungen.
6 Klicken Sie auf Raw TCP/IP, LPR, IPP oder mDNS. Sie können das IPP-Protokoll oder das mDNS-Protokoll aktivieren.

AirPrint

Via AirPrint drucken

Dazu gibt es zum Beispiel im Handbuch des iPad folgende Anleitung:

1 Öffnen Sie die E-Mail, das Foto, die Web-Seite oder das Dokument, die/das gedruckt werden soll.
2 Tippen Sie auf das Aktionssymbol( )
3 Wählen Sie zum Einrichten den Namen Ihres Druckers und dann das Menü Optionen.
4 Tippen Sie auf die Schaltfläche Drucken. Drucken Sie es aus.

Druckauftrag abbrechen: Um den Druckvorgang abzubrechen oder eine Zusammenfassung der Druckdaten aufzurufen, tippen Sie auf das Symbol "Print Center" (Lim Multitasking-Bereich. Im Print Center können Sie "Abbrechen" wählen.

In diesem Kapitel werden Sonderfunktionen für das Drucken erläutert.

• Höhenanpassung 136
- Standardeinstellungen für Drucken ändern 137
• Das Gerät als Standardgerät festlegen 138
• Erweiterte Druckfunktionen verwenden 139
• Drucken unter Mac 146
• Drucken unter Linux 148

Die Beschreibung von Vorgehensweisen bezieht sich im Wesentlichen auf Windows 7.

Höhenanpassung

Der atmosphärische Druck wirkt sich auf die Druckqualität aus. Der atmosphärische Druck wird von der Höhe des Geräts über dem Meeresspiegel bestimmt. Anhand der folgenden Informationen können Sie Ihr Gerät so einrichten, dass Sie die beste Druckqualität erzielen.

Bevor Sie die Höhe einstellen, ermitteln Sie die Meereshöhe Ihres Standorts.

• Für Benutzer von Windows und Mac: siehe „Geräteeinstellungen“ auf Seite 160.

Wenn das Gerät am Netzwerk angeschlossen ist, können Sie die Standort-Höhe über dem Meeresspiegel mittels SyncThru™ Web Service einstellen (siehe „SyncThru™ Web Service verwenden“ auf Seite 155).

Standardeinstellungen für Drucken ändern

1 Öffnen Sie das Windows-Menü Starten.

- Unter Windows 8 wählen Sie in Charms(Charms-Menü) die Option Suche > Einstellungen.

2 Unter Windows XP/Server 2003 wählen Sie Drucker und Faxgeräte.

- Unter Windows Server 2008/Vista wählen Sie Systemsteuerung > Hardware und Sound > Drucker.

- Unter Windows Server 2008 R2 wählen Sie Systemsteuerung > Hardware > Geräte und Drucker.

- Unter Windows 7 / Windows 8 wählen Sie Systemsteuerung > Geräte und Drucker.

3 Klicken Sie mit der rechten Maustaste auf das Gerätesymbol.

4 Unter Windows XP/Server 2003/Server 2008/Vista klicken Sie auf Druckeinstellungen.

Unter Windows 7 / Windows 8 oder Windows Server 2008 R2 wählen Sie im Kontextmenü die Option Druckeinstellungen.

Wenn der Eintrag Druckeinstellungen mit einem ▶ gekennzeichnet ist, können Sie andere, mit demselben Drucker verbundene Druckertreiber auswählen.

5 Ändern Sie die Einstellungen auf den einzelnen Registerkarten.

6 Klicken Sie auf OK.

Wenn Sie die Einstellungen für jeden Druckauftrag ändern möchten, führen Sie unter Druckeinstellungen die entsprechenden Einstellungen durch.

Das Gerät als Standardgerät festlegen

1 Öffnen Sie das Windows-Menü Starten.
- Unter Windows 8 wählen Sie in Charms(Charms-Menü) die Option Suche > Einstellungen.
2 Unter Windows XP/Server 2003 wählen Sie Drucker und Faxgeräte.
- Unter Windows Server 2008/Vista wählen Sie Systemsteuerung > Hardware und Sound > Drucker.
- Unter Windows Server 2008 R2 wählen Sie Systemsteuerung > Hardware > Geräte und Drucker.
- Unter Windows 7 / Windows 8 wählen Sie Systemsteuerung > Geräte und Drucker.
3 Wählen Sie Ihr Gerät aus.
4 Klicken Sie mit der rechten Maustaste auf das Symbol für Ihr Gerät und wählen Sie Als Standarddrucker festlegen.

Wenn unter Windows 7 / Windows 8 oder Windows Server 2008 R2 Als Standarddrucker festlegen mit ▶ gekennzeichnet ist, können Sie andere Druckertreiber auswählen, die mit dem ausgewählten Drucker verknüpft sind.

Erweiterte Druckfunktionen verwenden

- XPS-Druckertreiber: wird für das Drucken von Dateien im XPS-Dateiformat verwendet.

- Der XPS-Druckertreiber kann nur unter Windows Vista oder höher installiert werden.

- Falls das Drucken einer XPS-Datei fehlschlägt, weil nicht genügend Speicher vorhanden ist, dann installieren Sie zusätzlichen Speicher.

- Bei Modellen, für die es auf der Website von Samsung einen XPS-Treiber gibt: http://www.samsung.com > Produkt finden > Support oder Downloads.

Drucken in eine Datei (PRN)

Manchmal müssen Sie die Druckdaten als eine Datei speichern.

1 Dazu aktivieren Sie das Kontrollkästchen Ausgabe in Datei umleiten im Fenster Drucken.

Drucken Allgemein Drucker auswerten Status Beef Standort: Komponent: Ausgabe in Dace untersten Entstellungen Drucker suchen... Setzenbereich

Bles

Markierung Aktuelle Seite Seiten: Angeli Exemplare: 1 Systemen 1 1 2 3 Drucken Abbrachten Überleihen

2 Klicken Sie auf die Schaltfläche Drucken.

3 Geben Sie den Zielpfad und den Dateinamen ein und klicken Sie dann auf OK.

Beispiel: c:\Temp\Dateiname.

Wenn Sie nur den Dateinamen eingeben, wird die Datei automatisch unter Eigene Dokumente, Dokumente und Einstellungen oder Benutzer gespeichert. Der Ordner, in dem gespeichert wird, kann je nach Betriebssystem und verwendeter Anwendung anders lauten als hier angegeben.

Erweiterte Druckfunktionen verwenden

Sonderfunktionen des Druckers

Sie können bei Verwendung dieses Geräts erweiterte Druckfunktionen verwenden.

Um vollen Nutzen aus den Funktionen Ihres Druckertreibers zu ziehen, klicken Sie im Fenster Drucken der Anwendung auf Eigenschaften oder Voreinstellungen, um die Druckeinstellungen zu ändern. Je nach verwendetem Gerät kann der im Geräteeigenschaftenfenster angezeigte Gerätename unterschiedlich sein.

• Je nach Optionen und Modell werden einige Menüpunkte möglicherweise nicht angezeigt. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.
• Öffnen Sie die Hilfe oder drücken Sie im Fenster auf die Schaltfläche oder drücken Sie auf Ihrer Tastatur die Taste F1 und klicken Sie dann das Thema oder den Punkt an, zu dem Sie Informationen wünschen (siehe „Hilfe verwenden“ auf Seite 39).

Funktion Beschreibung
Mehrere Seiten pro Blatt	Sie können die Anzahl der Seiten auswählen, die auf ein einzelnes Blatt gedruckt werden sollen. Wenn Sie mehr als eine Seite auf ein Blatt drucken möchten, werden die Seiten verkleinert und in der von Ihnen angegebenen Reihenfolge angeordnet. Sie können bis zu 16 Seiten auf ein Blatt drucken.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
Posterdruck	Sie können ein einseitiges Dokument auf 4 (Poster 2x2), 9 (Poster 3x3) oder 16 (Poster 4x4) Blätter drucken, die dann zu einem Poster zusammengesetzt werden können.Wählen Sie einen Wert fürPosterüberlappung. Geben Sie diePosterüberlappungin Millimetern oder Zoll an, indem Sie die Optionsschaltfläche oben rechts auf der RegisterkarteBasisauswählen, um das Zusammenfügen der einzelnen Seiten zu erleichtern.
Broschürea	Mit dieser Funktion können Sie Blätter beidseitig bedrucken und die Seiten so anordnen, dass sie in der Mitte gefaltet eine Broschüre ergeben.Wenn Sie eine Broschüre erstellen möchten, müssen Sie Druckmedien im Format US-Letter, US-Legal, A4, US-Folio oder Oficio verwenden.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
Beidseitiger Druck (Manuell)a	Sie können ein Blatt Papier beidseitig bedrucken (duplex).
	[FRAK]Für diese Funktion können Sie Papier im Format US-Letter, US-Legal, A4, US Folio oder Oficio verwenden.Wenn Ihr Gerät keine Duplexeinheit besitzt, müssen Sie den Druckauftrag manuell durchführen. Das Gerät druckt dann zuerst jede zweite Seite des Dokuments. Daraufhin wird eine Meldung auf Ihrem Computer angezeigt.Wir empfehlen, bei speziellen Medien wie Etiketten, Umschläge oder dickes Papier nicht die Funktion für beidseitiges Drucken zu verwenden. Das könnte zu einem Papierstau führen oder sogar zu einer Beschädigung des Geräts.
	[Lange Seite: Dieser Modus bezieht sich auf das normale Layout beim Binden von Büchern.____Kurze Seite: Dieser Modus bezieht sich auf das normale Layout für Kalender.
Papieroptionen

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
Wasserzeichen	Mit der Wasserzeichenoption können Sie Text über ein vorhandenes Dokument drucken. Sie können beispielsweise „ENTWURF“ oder „VERTRAULICH“ in großen grauen Buchstaben quer über die erste Seite oder alle Seiten eines Dokuments drucken.
Wasserzeichen(Wasserzeichen erstellen)	a Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster Druckeinstellungen.b Klicken Sie auf die Registerkarte Erweitert und wählen Sie die Option Bearbeiten aus der Dropdown-Liste Wasserzeichen aus. Das Fenster Wasserzeichen bearbeiten wird angezeigt.c Geben Sie den gewünschten Text für das Wasserzeichen in das Feld Wasserzeichen-Text ein.Der Text darf bis zu 256 Zeichen lang sein. Der Text wird im Vorschaufenster angezeigt.
Wasserzeichen(Wasserzeichenbearbeiten)	a Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster Druckeinstellungen.b Klicken Sie auf die Registerkarte Erweitert und wählen Sie die Option Bearbeiten aus der Dropdown-Liste Wasserzeichen aus. Das Fenster Wasserzeichen bearbeiten wird angezeigt.c Wählen Sie in der Liste Aktuelle Wasserzeichen das zu bearbeitende Wasserzeichen und ändern Sie den Text und die Optionen für das Wasserzeichen.d Klicken Sie auf Aktualisieren, um die Änderungen zu speichern.e Klicken Sie auf OK oder Drucken, bis das Fenster Drucken geschlossen wird.
Wasserzeichen(Wasserzeichen löschen)	a Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster Druckeinstellungen.b Klicken Sie auf die Registerkarte Erweitert und wählen Sie die Option Bearbeiten aus der Dropdown-Liste Wasserzeichen aus. Das Fenster Wasserzeichen bearbeiten wird angezeigt.c Wählen Sie in der Liste Aktuelle Wasserzeichen das zu löscheide Wasserzeichen aus und klicken Sie auf Löschen.d Klicken Sie auf OK oder Drucken, bis das Fenster Drucken geschlossen wird.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
Überlagerunga	Diese Option ist nur verfügbar, wenn Sie den PCL/SPS-Druckertreiber verwenden (siehe „Software“ auf Seite 7).Überlagerungen sind Texte und/oder Bilder, die auf der Festplatte des Computers in einem speziellen Dateiformat gespeichert sind und auf jedes beliebige Dokument gedruckt werden können. Sie werden oft an Stelle von Firmenbögen verwendet. Beispiel:Statt Papier mit Ihrem Briefkopf zu verwenden, können Sie eine Überlagerung mit dem Briefkopf erstellen. Wenn Sie dann einen Brief mit dem Briefkopf Ihrer Firma drucken möchten, müssen Sie nicht erst das vorbedruckte Papier in das Gerät einlegen.Drucken Sie die Briefkopf-Überlagerung ganz einfach auf Ihr Dokument.Damit Sie die Überlagerung verwenden können, müssen Sie eine neue Seitenüberlagerung mit Ihrem Firmenlogo erstellen.Das Format der Überlagerung muss dem Format des Dokuments entsprechen, über das Sie die Überlagerung drucken möchten. Verwenden Sie für Wasserzeichen keine Überlagerungen.Die Auflösung der Überlagerung muss der Auflösung des Dokuments entsprechen, über das Sie die Überlagerung drucken möchten.
Überlagerung(Neue Seitenüberlagerung erstellen)	a Öffnen Sie das Fenster Druckeinstellungen, um das Dokument als Überlagerung zu speichern.b Klicken Sie auf die Registerkarte Erweitert und wählen Sie aus der Dropdown-Liste Text die Option Bearbeiten. Daraufhin wird das Fenster Überlagerung bearbeiten geöffnet.c Klicken Sie im Fenster Überlagerung bearbeiten auf Erstellen.d Geben Sie im Fenster Speichern unter im Feld Auftragsname einen aus maximal acht Zeichen bestehenden Namen ein.Wählen Sie bei Bedarf den Dateipfad. (Der voreingestellte Pfad ist C:\Formover).e Klicken Sie auf Speichern. Der Name wird in das Feld Liste der Überlagerungen aufgenommen.f Klicken Sie auf OK oder Drucken, bis das Fenster Drucken geschlossen wird.Die Datei wird nicht ausgedruckt, sondern auf der Festplatte Ihres Computers gespeichert.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
Überlagerung (Seitenüberlagerung verwenden)	a Klicken Sie auf die Registerkarte Erweitert.b Wählen Sie im Dropdown-Listenfeld Text die gewünschte Überlagerung aus.c Wenn Sie die gesuchte Überlagerungsdatei im Dropdown-Listenfeld Text nicht finden können, wählen Sie Bearbeiten... aus der Liste aus und klicken Sie dann auf Laden. Wählen Sie die Überlagerungsdatei, die Sie verwenden möchten.Wenn Sie die Überlagerungsdatei auf einem externen Datenträger gespeichert haben, können Sie sie ebenfalls im Fenster Öffnen aufrufen.Wählen Sie die Datei aus und klicken Sie auf Öffnen. Die Datei wird in das Feld Liste der Überlagerungen aufgenommen und kann gedruckt werden. Wählen Sie im Feld Liste der Überlagerungen die gewünschte Überlagerung aus.d Aktivieren Sie erforderlichenfalls das Kontrollkästchen Überlagerung beim Drucken bestätigen. Wenn dieses Kontrollkästchen aktiviert ist, wird bei jeder Übertragung eines Dokuments an den Drucker ein Meldungsfenster angezeigt, in dem Sie bestätigen müssen, ob eine Überlagerung auf das Dokument gedruckt werden soll.Wenn das Kontrollkästchen nicht aktiviert ist und eine Überlagerung ausgewählt wurde, wird sie automatisch mit Ihrem Dokument gedruckt.e Klicken Sie auf OK oder Drucken, bis das Fenster Drucken geschlossen wird.
Überlagerung (Seitenüberlagerung löschen)	a Klicken Sie im Fenster Druckeinstellungen auf die Registerkarte Erweitert.b Wählen Sie in der Dropdown-Liste Bearbeiten die Option Text.c Wählen Sie im Feld Liste der Überlagerungen die Überlagerung, die Sie löschen möchten.d Klicken Sie auf die Schaltfläche Löschen.e Wenn ein Bestätigungsfenster angezeigt wird, klicken Sie auf Ja.f Klicken Sie auf OK oder Drucken, bis das Fenster Drucken geschlossen wird. Nicht mehr benötigte Seitenüberlagerungen können gelöscht werden.

a. Diese Option ist nicht verfügbar, wenn Sie den XPS-Druckertreiber verwenden.

Drucken unter Mac

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar. Das bedeutet, dass die Funktionen nicht unterstützt werden.

Ein Dokument drucken

Wenn Sie mit einem Mac drucken, müssen Sie in jeder verwendeten Anwendung die Druckertreibereinstellung überprüfen. Führen Sie die folgenden Schritte durch, um von einem Mac aus zu drucken.

1 Öffnen Sie das Dokument, das Sie drucken wollen.
2 Öffnen Sie das Menü Ablage und klicken Sie auf Seite einrichten (bzw. Dokument einrichten bei einigen Anwendungen).
3 Wählen Sie das Papierformat, die Ausrichtung, die Skalierung und weitere Optionen und vergewissern Sie sich, dass Ihr Gerät ausgewählt ist. Klicken Sie auf OK.
4 Öffnen Sie das Menü Ablage und klicken Sie auf Drucken.
5 Wählen Sie die Anzahl der Exemplare und geben Sie an, welche Seiten Sie drucken möchten.
6 Klicken Sie auf die Schaltfläche Drucken.

Ändern von Druckereinstellungen

Sie können bei Verwendung dieses Geräts erweiterte Druckfunktionen verwenden.

Öffnen Sie eine Anwendung und wählen Sie den Menüpunkt Drucken aus dem Menü Ablage. Je nach verwendetem Gerät kann der im Druckereigenschaftenfenster angezeigte Gerätename unterschiedlich sein. Die Druckernamen sind möglicherweise unterschiedlich, die Elemente im Druckereigenschaftenfenster sind jedoch vergleichbar mit der nachfolgenden Beschreibung.

Drucken mehrere Seiten auf einem Blatt

Sie können mehrere Seiten auf ein einzelnes Blatt Papier drucken. Diese Funktion bietet eine kostengünstige Möglichkeit, um Entwürfe zu drucken.

1 Öffnen Sie eine Anwendung. Im Menü Ablage wählen Sie Drucken.
2 Wählen Sie Layout aus dem Dropdown-Listenfeld unter Orientation. Wählen Sie aus dem Dropdown-Listenfeld Seiten pro Blatt die Anzahl der Seiten aus, die auf ein Blatt gedruckt werden sollen.
3 Wählen Sie weitere Optionen, das Sie verwenden möchten.
4 Klicken Sie auf die Schaltfläche Drucken.
Das Gerät druckt die angegebene Anzahl an Seiten auf eine einzige Seite.

1. Sonderfunktionen

Drucken unter Mac

Beidseitiges Drucken

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar. Das bedeutet, dass die Funktionen nicht unterstützt werden.

Entscheiden Sie vor dem Drucken, an welcher Seite Sie das fertige Dokument binden möchten. Die Optionen sind:

• Bindung: breiter Blattrand: Normales, beim Binden von Büchern verwendetes Layout.
• Bindung: schmaler Blattrand: Diese Option wird oftmals bei Kalendern verwendet.

1 Wählen Sie in der Mac-Anwendung im Menü Ablage den Befehl Drucken.
2 Wählen Sie Layout aus dem Dropdown-Listenfeld unter Orientation.
3 Wählen Sie unter der Beidseitig eine Option für die Ausrichtung der Bindung.
4 Wählen Sie weitere Optionen, das Sie verwenden möchten.
5 Klicken Sie auf Drucken. Das Gerät bedruckt daraufhin beide Seiten des Papiers.

Wenn Sie mehr als 2 Kopien drucken, werden die erste Kopie und die zweite Kopie möglicherweise auf demselben Blatt Papier gedruckt. Beim Drucken von mehr als einem Exemplar sollten Sie auf beidseitigen Druck verzichten.

Hilfe verwenden

Klicken Sie in der linken unteren Ecke des Fensters auf das Fragezeichen und klicken Sie dann auf ein beliebiges Thema, über das Sie nähere Informationen erhalten möchten. Daraufhin wird ein Pop-up-Fenster mit Informationen über diese Option angezeigt, die der Treiber zur Verfügung stellt.

Drucker: Vorristellungen: Standard Kopien: 1 Sortiert drucken Beidzeitig Seiten: Alle Vorr: 1 Bis 1 Paperformat: DIN A4 20.99 x 28.70 cm Ausrichtung Layout Seiten pro Blatt: 6 Seitenfolge: Z S V N Rahmen: Ohne Beidzeitig: Aus Seitaausrichtung umkehren PDF Zubehör Abbreven Drucken

Drucken unter Linux

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar. Das bedeutet, dass die Funktionen nicht unterstützt werden.

Drucken aus Anwendungen

Es gibt viele Linux-Anwendungen, aus denen Sie mithilfe von CUPS (Common UNIX Printing System) drucken können. Aus solchen Anwendungen ist das Drucken auf dem Gerät kein Problem.

1 Öffnen Sie das Dokument, das Sie drucken wollen.
2 Öffnen Sie das Menü File und klicken Sie auf Page Setup (bzw. Print Setup bei einigen Anwendungen).
3 Wählen Sie das Papierformat, die Ausrichtung, und vergewissern Sie sich, dass Ihr Gerät ausgewählt ist. Klicken Sie auf die Schaltfläche Übernehmen.
4 Öffnen Sie das Datei-Menü und klicken Sie auf Print.
5 Wählen Sie Ihr Gerät, damit es druckt.
6 Wählen Sie die Anzahl der Exemplare und geben Sie an, welche Seiten Sie drucken möchten.

7 Falls erforderlich wählen Sie auf den einzelnen Registerkarten andere Druckoptionen.
8 Klicken Sie auf die Schaltfläche Print.

Je nach Modell steht automatischer/manueller Duplexdruck (beidseitiges Drucken) möglicherweise nicht zur Verfügung. Für das Drucken von Seiten mit ungeraden und geraden Seitenzahlen können Sie alternativ das LP- oder LPR-Drucksystem oder andere Anwendungen verwenden.

Dateien drucken

Mit dem Gerät können Sie mithilfe von Standard-CUPS, Text-, Bild und PDF-Dateien direkt von der Befehlszeile aus drucken. Mit dem CUPSLP- oder LPR-Dienstprogramm ist dies kein Problem. Sie können diese Dateien drucken, indem Sie den Befehl im folgenden Format eingeben.

"Ip -d -o "

Weitere Einzelheiten dazu finden Sie auf Ihrem System auf den entsprechenden Seiten für Ip oder lpr.

Drucken unter Linux

Druckereigenschaften konfigurieren

Sie können die Standardeinstellungen der Druckoptionen oder Verbindungsart mit dem Druck-Dienstprogramm von o/s ändern.

1 Starten Sie das Druck-Dienstprogramm (Gehen Sie auf System > Administration > Printing oder "system-config-printer" Ausführungsbefehl im Terminal-Programm ausführen).
2 Wählen Sie Ihren Drucker und doppelklicken Sie darauf.
3 Ändern Sie die Standard-Druckoptionen oder Verbindungsart.
4 Klicken Sie auf die Schaltfläche Apply.

4. Nützliche Verwaltungsprogramme

In diesem Kapitel werden die Verwaltungsprogramme vorgestellt, die Sie dabei unterstützen, Ihr Gerät optimal zu nutzen.

• Auf Verwaltungsprogramme zugreifen 151
• Samsung AnyWeb Print 153
- Easy Eco Driver 154
- SyncThru™ Web Service verwenden 155
• Samsung Easy Printer Manager verwenden 158
• Samsung-Druckerstatus verwenden 162
• Samsung Printer Experience verwenden 164

Auf Verwaltungsprogramme zugreifen

Samsung verfügt über eine Vielzahl von Verwaltungsprogrammen für die Drucker von Samsung.

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Wählen Sie im Menü Starten die Option Programme oder Alle Programme.
- Bei Windows 8 wählen Sie in Charms(Charms-Menü) die Option Suche > Apps(Apps).
3 Suchen Sie Samsung Drucker.
4 Unter Samsung Drucker, finden Sie installierte Verwaltungsprogramme.
5 Klicken Sie auf das Verwaltungsprogramm, das Sie anwenden möchten.

- Nach der Installation des Treibers, können Sie auf einige Verwaltungsprogramme direkt vom Starten-Bildschirm aus zugreifen, indem Sie auf die entsprechende Taste klicken.

- Bei Windows 8 Können Sie nach der Installation des Treibers direkt vom Starten-Bildschirm aus auf einige Verwaltungsprogramme zugreifen, indem Sie auf die entsprechende Kachel klicken.

Nur für Benutzer des Betriebssystems Windows.

Um einen Screenshot (Erfassung des aktuellen Bildschirminhalts als Bild) zu machen, einfach die Taste Druck auf der Tastatur drücken. Dann wird Easy Capture Manager gestartet und zeigt das Bild. Jetzt können Sie das erfasste Bild einfach drucken, und Sie können es auch bearbeiten.

Samsung AnyWeb Print

Nur für Benutzer des Betriebssystems Windows.

Dieses Tool ermöglicht Ihnen die Speicherung, die Vorschau und den Druck der Bildschirmdarstellung von Windows Internet Explorer auf wesentlich leichtere Art und Weise als bei Verwendung eines normalen Programms.

Laden Sie von der Samsung-Website die Software herunter, um sie dann zu entpacken und zu installieren. (http://www.samsung.com > Produkt finden > Support oder Downloads).

Easy Eco Driver

Nur für Benutzer des Betriebssystems Windows (siehe „Software“ auf Seite 7).

Mit dem Easy Eco Driver können Sie vor dem Ausdrucken festlegen, dass Öko-Funktionen verwendet werden, um Papier und Toner zu sparen.

Mit dem Easy Eco Driver können Sie auch noch kleine Bearbeitungen vornehmen, z. B. Bilder und Texte entfernen usw. Oft benutzte Einstellungen können Sie als Voreinstellung speichern.

Verwendung:

1 Öffnen Sie das Dokument, das Sie drucken wollen.
2 Öffnen Sie das Fenster Druckeinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).
3 In der Registerkarte Favoriten wählen Sie Eco-Druck Vorschau.
4 Klicken Sie im Fenster OK > Drucken. Ein Vorschau-Fenster wird geöffnet.
5 Wählen Sie die Optionen, die in Bezug auf das Dokument angewendet werden sollen.
Im Vorschaufenster können Sie die Auswirkungen sehen.
6 Klicken Sie auf die Schaltfläche Drucken.

Wenn Sie immer mit Easy Eco Driver drucken möchten, markieren Sie das Kontrollkästen Easy Eco Driver vor dem Drucken startenin der Registerkarte Grundlegendes im Druckeinstell-Fenster.

SyncThru™ Web Service verwenden

• Internet Explorer 6.0 oder höher ist die Mindestvoraussetzung für die Verwendung von SyncThru™ Web Service.
  • Die in diesem Benutzerhandbuch enthaltenen Anleitungen zu SyncThru™ Web Service können je Gerät, dessen Optionen und je nach Modell abweichen.
• Nur bei Netzwerk-Modell einsetzbar.

1 Klicken Sie auf Anmeldung in der oberen rechten Ecke der SyncThru™ Web Service-Website.
2 Geben Sie die ID und das Passwort ein und klicken Sie dann auf Anmeldung.
• ID: admin
- Passwort: sec00000

So greifen Sie auf SyncThru™Web Service zu

1 Starten Sie in Windows einen Webbrowser, z. B. Internet Explorer.
Geben Sie die IP-Adresse des Geräts (http://xxx.xxx.xxx.xxx) in das Adressfeld ein und drücken Sie auf die Eingabetaste oder klicken Sie auf Wechseln zu.
2 Die eingebettete Website Ihres Geräts wird geöffnet.

Bei SyncThru™ Web Service anmelden

Bevor Sie Optionen in SyncThru™ Web Service konfigurieren können, müssen Sie sich als Administrator anmelden. Sie können SyncThru™ Web Service auch ohne Anmeldung verwenden, haben dann aber keinen Zugriff auf die Registerkarten Einstellungen und Sicherheit.

SyncThru™ Web Service verwenden

SyncThru™ Web Service – Überblick

Information

Einstellungen

Sicherheit

Wartung

Abhängig von Ihrem Modell werden einige Registerkarten möglicherweise nicht angezeigt.

Registerkarte Information

Diese Registerkarte enthält allgemeine Informationen über Ihr Gerät. So können Sie z. B. überprüfen, wie viel Toner noch verfügbar ist. Sie können außerdem Berichte drucken, z. B. Fehlerberichte.

• Aktive Warnungen: Zeigt die beim Gerät aufgetretenen Warnmeldungen an und deren Wichtigkeit.
• Verbrauchsmaterial: Zeigt, wie viele Seiten bereits gedruckt worden sind und wie viel Toner noch in der Kartusche ist.
• Nutzungszähler: Zeigt die Anzahl der Nutzungen nach Druckart
• Aktuelle Einstellungen: Zeigt Informationen über das Gerät und das Netzwerk.
• Informationen drucken: Druckt Berichte, z. B. zum System, über Schriftarten.

Registerkarte Einstellungen

Auf dieser Registerkarte können Sie die Konfigurationen Ihres Geräts und Netzwerks einstellen. Um diese Registerkarte anzeigen zu können, müssen Sie sich als Administrator angemeldet haben.

• Registerkarte Geräteeinstellungen: Für das Durchführen von Einstellungen am Gerät.
• Registerkarte Netzwerkeinstellungen: Zeigt Optionen hinsichtlich der Netzwerkumgebung. Ermöglicht, TCP/IP und Netzwerkprotokolle zu konfigurieren.

Registerkarte Sicherheit

Auf dieser Registerkarte können Sie die Sicherheitseinstellungen für das System und Netzwerk konfigurieren. Um diese Registerkarte anzeigen zu können, müssen Sie sich als Administrator angemeldet haben.

• Systemsicherheit: Legt Daten des Systemadministrators fest, außerdem können Gerätefunktionen aktiviert bzw. deaktiviert werden.
• Netzwerk Sicherheit: Legt Einstellungen fest für IPSec und IPv4/IPv6-Filterung.

SyncThru™ Web Service verwenden

Registerkarte Wartung

Auf dieser Registerkarte können Sie Wartungsarbeiten am Gerät vornehmen, indem Sie die Firmware aktualisieren. Außerdem können Sie Kontaktinformationen zum Senden von E-Mails eingeben. Sie können auch eine Verbindung zur Samsung-Website herstellen oder durch Auswählen von Link Treiber herunterladen.

• Firmware-Upgrade: Ermöglicht die Aktualisierung der Firmware des Geräts.
• Kontakt-Information: Zum Festlegen von Kontaktinformationen.
• Link: Zeigt Hyperlinks zu nützlichen Websites, wo Sie Informationen finden oder herunterladen können.

Systemadministrator-Daten konfigurieren

Diese Einstellung ist notwendig, um die Funktion E-Mail-Benachrichtigung verwenden zu können.

1 Starten Sie in Windows einen Webbrowser wie z. B. Internet Explorer.
Geben Sie die IP-Adresse des Geräts (http://xxx.xxx.xxx.xxx) in das Adressfeld ein und drücken Sie auf die Eingabetaste oder klicken Sie auf Wechseln zu.
2 Die eingebettete Website Ihres Geräts wird geöffnet.
3 Wählen Sie auf der Registerkarte Sicherheit die Option Systemsicherheit > Systemadministrator.
4 Geben Sie den Namen, die Telefonnummer, den Standort und die E-Mail-Adresse des Administrators ein.
5 Klicken Sie auf die Schaltfläche Übernehmen..

Samsung Easy Printer Manager verwenden

• Je nach Modell stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (siehe „Software“ auf Seite 7).
• Nur für Benutzer der Betriebssysteme Windows und Mac (siehe „Software“ auf Seite 7).
• Unter Windows ist der Internet Explorer 6.0 oder höher die Mindestvoraussetzung für die Verwendung von Samsung Easy Printer Manager.

Der Samsung Easy Printer Manager ist eine Anwendung, in der alle Einstellmöglichkeiten des Samsung-Geräts zusammengefasst sind. Mit dem Samsung Easy Printer Manager können Sie Geräteeinstellungen vornehmen sowie die Druckumgebung festlegen, außerdem weitere Einstellungen durchführen und Aktionen veranlassen und auch das Gerät in Betrieb nehmen. Das Programm bietet dem Benutzer somit eine Schnittstelle, die alle diese Möglichkeiten zusammenfasst, um auf bequeme Weise mit dem Samsung-Gerät arbeiten zu können. Der Samsung Easy Printer Manager bietet zwei verschiedene Benutzeroberflächen, unter denen Sie wählen können: die Basis-Benutzeroberfläche und die erweitere Benutzeroberfläche. Ein Wechseln ist leicht möglich: einfach auf die entsprechende Schaltfläche klicken.

Samsung Easy Printer Manager verstehen

Um das Programmfenster zu öffnen, gehen Sie wie folgt vor:

Unter Windows

Wählen Sie Starten > Programme oder Alle Programme > Samsung Printers > Samsung Easy Printer Manager.

- Unter Windows 8 wählen Sie unter Charms(Charms-Menü), wählen Sie Suche > Apps(Apps) > Samsung Printers > Samsung Easy Printer Manager.

Bei Mac,

Den Ordner Programme öffnen, dann Ordner > Samsung > Samsung Easy Printer Manager.

Die Oberfläche vom Samsung Easy Printer Manager ist in verschiedene Grundbereiche unterteilt. Diese werden in der nachfolgenden Tabelle erläutert:

Samsung Easy Printer Manager verwenden

Je nach Betriebssystem kann der Inhalt des Screenshots unterschiedlich aussehen.

Samsung Easy Printer Manager Samsung Easy Printer Manager 1 2 3 4 5 6 SAMSUNG

1	Druckerliste In der Druckerliste sind die Drucker aufgeführt, die am Computer angeschlossen sind, und die Drucker, die im Netzwerk ermittelt wurden (nur Windows).

2	Druckerinformationen	Dieser Bereich enthält allgemeine Informationen über Ihr Gerät. Dort können Sie Informationen zu Ihrem Gerät sehen, z. B. die Modellbezeichnung, die verwendete IP-Adresse (oder Anschlussbezeichnung) und Gerätestatus.Sie können die Benutzerhandbuch online anzeigen.Schaltfläche Problemlösung: Wenn Sie bei Auftreten eines Fehlers auf diese Schaltfläche klicken, wird die Problemlösung geöffnet. Sie können den Abschnitt zur Problemlösung auch im Benutzerhandbuch direkt öffnen.
3	Informationen zur Anwendung	Enthält u. a. Links zum Wechseln auf die erweiterten Einstellmöglichkeiten (Benutzerschnittstelle wechseln), zum Aktualisieren und zum Einstellen von Voreinstellungen, zur Hilfe und zum Info-Fenster.Mit der Schaltfläche können Sie von der einfachen Benutzeroberfläche zur Benutzeroberfläche für erweiterte Einstellungen wechseln (siehe „Erweitere Benutzeroberfläche: Überblick“ auf Seite 160).

Samsung Easy Printer Manager verwenden

4	Schnelle Links	Zeigt Schnellzugriffe zu gerätespezifischen Funktionen. In diesem Bereich sind auch Links zu Anwendungen erweiterter Einstellungen.
		(HCWA) Wenn Sie Ihr Gerät an ein Netzwerk anschließen, wird das Symbol SyncThruTM Web Service angezeigt.
5	Inhaltsbereich	Zeigt Informationen über die ausgewählte Maschine, den Toner-Füllstand und das Papier. Diese Informationen variieren abhängig von dem ausgewählten Gerät. Bei einigen Geräten ist diese Funktion nicht verfügbar.
6	Material bestellen	Klicken Sie auf die Schaltfläche Bestellen im Fenster zum Bestellen von Verbrauchsmaterial. Sie können Ersatztonerkartuschen online bestellen.

Erweitere Benutzeroberfläche: Überblick

Die erweitere Benutzeroberfläche ist konzipiert für Personen, die für Netzwerkadministration und die Verwaltung von Geräten verantwortlich sind.

Einige Menüs erscheinen möglicherweise nicht in der Anzeige. Dies hängt von den Optionen oder Modellen ab. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.

Geräteeinstellungen

Sie können verschiedene Geräteeinstellungen konfigurieren, z. B zur Einrichtung, zum Papier, zu Layout, Emulation, Netzwerk und zu Druckdaten.

Öffnen Sie das Hilfe-Menü oder klicken Sie im Fenster auf die Schaltfläche und klicken Sie dann auf das Thema oder den Punkt, zu dem Sie Informationen wünschen.

Samsung Easy Printer Manager verwenden

Alarmeinstellungen (nur Windows)

Dieses Menü bietet Einstellmöglichkeiten hinsichtlich der Ausgabe von Meldungen bei Fehlern.

• Druckerwarnung: Bietet Einstellmöglichkeiten hinsichtlich der Ausgabe von Warn- bzw. Alarmmeldungen.
• E-Mail-Warnung: Bietet Einstellmöglichkeiten hinsichtlich der Versendung von Warnmeldungen per E-Mail.
• Warnungsverlauf: Zeigt eine Liste über den Verlauf von Warnmeldungen hinsichtlich des Gerätes und des Toners.

Samsung-Druckerstatus verwenden

Samsung-Druckerstatus ist ein Programm, das den Status des Geräts überwacht und Sie darüber informiert.

• Nur für Benutzer des Betriebssystems Windows.
• Je nach Gerät oder Betriebssystem können das Samsung-Druckerstatus-Fenster und seine Inhalte von den Abbildungen in diesem Benutzerhandbuch abweichen.
• Überprüfen Sie, welche Betriebssysteme mit dem Gerät kompatibel sind (siehe „Systemanforderungen“ auf Seite 67).

Samsung-Druckerstatus im Überblick

Tritt während des Betriebs ein Fehler auf, können Sie das in Samsung-Druckerstatus überprüfen. Samsung-Druckerstatus wird automatisch installiert, wenn Sie die Software zum Gerät installieren.

Sie können Samsung-Druckerstatus auch manuell starten. Gehen Sie zu Druckeinstellungen und klicken Sie auf der Registerkarte Basis auf die Schaltfläche Druckerstatus.

In der Windows-Taskleiste werden folgende Symbole angezeigt:

Symbol	Bedeutung Beschreibung
	Normal Das Gerät ist in Bereitschaft und es liegen keine Fehler-oder Alarmmeldungen vor.
	Warnung Das Gerät befindet sich in einem Zustand, in dem zukünftig ein Fehler auftreten kann. Zum Beispiel kann nur noch wenig Toner vorhanden sein, was letztlich dazu führt, dass der Toner bald leer sein wird.
	Fehler Beim Gerät liegt mindestens ein Fehler vor.

1 2 3 4 5

Samsung-Druckerstatus verwenden

1	Toner-Füllstand Sie	können feststellen, wie viel Toner noch in jeder Tonerkartusche enthalten ist. Je nach verwendetem Gerät können das in der obigen Abbildung gezeigte Gerät sowie die Anzahl der Tonerkartuschen bei Ihnen unterschiedlich sein. Bei einigen Geräten ist diese Funktion nicht verfügbar.
2	Option Hier können hier druckauftragsspezifische Einstellungen für Signalisierungen festlegen.
3	Reihenfolge Verbrauchsmateria I	Sie können Ersatztonerkartuschen online bestellen.
4	Benutzerhandbuch Sie können die Benutzerhandbuch online anzeigen.
	[ayty]	Wenn Sie bei Auftreten eines Fehlers auf diese Schaltfläche klicken, wird die Problemlösung geöffnet. Sie können den Abschnitt zur Problemlösung im Benutzerhandbuch direkt öffnen.
5	Schließen Schließt das Fenster.

Samsung Printer Experience verwenden

Samsung Printer Experience ist eine Anwendung von Samsung, die Einstellungen von Samsung Geräten und die Geräteverwaltung in einer Speicherstelle verbindet. Sie können Geräteeinstellungen, Lieferungen, offene Anleitungen zur Fehlerbehebung einstellen, die Website von Samsung aufrufen und angeschlossene Geräteinformationen überprüfen. Diese Anwendung wird automatisch vom Windows Store(Store) heruntergeladen, wenn das Gerät mit dem Computer, der mit dem Internet verbunden ist, angeschlossen ist.

Über die Samsung Printer Experience

Um die Anwendung zu öffnen, gehen Sie wie folgt vor:

Vom Starten-Bildschirm aus, wählen Sie die Schaltfläche Samsung

Printer Experience

Die Schnittstelle der Samsung Printer Experience beinhaltet verschiedene hilfreiche Funktionen, die in der folgenden Tabelle beschrieben werden:

Je nach Modell kann der Inhalt des Screenshots unterschiedlich aussehen.

Samsung Printer Experience

• Status • Port • Ort • Statusmeldung

2 Benutzerhandbuch 3 Reihenfolge Verbrauchmaterial 4 Besuchen Samsung 5 Drucker Einstellungen

1

Druckerinformationen

Dieser Bereich enthält allgemeine Informationen über Ihr Gerät. Dort können Sie Informationen zu Ihrem Gerät sehen, z. B. den Gerätestatus, Standort, IP-Adresse und das aktuelle Tonerniveau.

Samsung Printer Experience verwenden

2	Benutzerhandbuch	Sie können die Benutzerhandbuch online anzeigen. Um diese Funktion zu benutzen, müssen Sie mit dem Internet verbunden sein.[60K3] Wenn Sie bei Auftreten eines Fehlers auf diese Schaltfläche klicken, wird die Problemlösung geöffnet. Sie können den Abschnitt zur Problemlösung im Benutzerhandbuch direkt öffnen.
3	Material bestellen	Klicken Sie auf diese Taste, oder bestellen Sie die Ersatztonerkartuschen online. Um diese Funktion zu benutzen, müssen Sie mit dem Internet verbunden sein.
4	Besuchen Samsung	Verknüpft Sie mit der Website des Samsung Druckers. Um diese Funktion zu benutzen, müssen Sie mit dem Internet verbunden sein.
5	Drucker Einstellungen	Sie können verschiedene Geräteeinstellungen, z. B Einrichtung, Papier, Layout, Emulation, Netzwerk und Druckdaten mittels SyncThruTM Web Service konfigurieren. Ihr Gerät muss mit einem Netzwerk verbunden sein. Diese Taste ist deaktiviert, wenn Ihr Gerät mittels einem USB-Kabel angeschlossen ist.

6

Geräteliste & Zuletzt gescanntes Bild

Die Scanliste zeigt Geräte an, die Samsung Printer Experience unterstützen. Unter dem Geräte werden die zuletzt gescannten Bilder angezeigt. Ihr Gerät muss mit einem Netzwerk verbunden sein, um von hier aus zu scannen. Dieser Abschnitt bezieht sich auf Nutzer mit multifunktionalen Druckern.

Samsung Printer Experience verwenden

Hinzufügen/Löschen von Druckern

Wenn Sie keinen Drucker dem Samsung Printer Experience hinzugefügt haben, oder Sie möchten einen Drucker löschen oder hinzufügen, dann folgen Sie den Anweisungen unten.

Sie können nur Netzwerk angeschlossenen Drucker hinzufügen/löschen.

Hinzufügen eines Druckers

1 In Charms(Charms-Menü), wählen Sie Einstellungen.
Oder, klicken Sie mit der rechten Maustaste auf die Seite Samsung Printer Experience, und wählen Sie Einstellungen.
2 Wählen Sie Drucker hinzufügen.
3 Wählen Sie den Drucker aus, den Sie hinzufügen möchten.
Der hinzugefügte Drucker wird angezeigt.

Falls Sie die Marke sehen, können Sie auch auf die Marke klicken, um Drucker hinzuzufügen.

Eine Drucker löschen

1 In Charms(Charms-Menü), wählen Sie Einstellungen.
Oder, klicken Sie mit der rechten Maustaste auf die Seite Samsung Printer Experience, und wählen Sie Einstellungen.
2 Wählen Sie Drucker entfernen.
3 Wählen Sie den Drucker aus, den Sie löschen möchten.
4 Bestätigen Sie mit Ja.
Sie sehen, dass der gelöschte Drucker nicht mehr angezeigt wird.

Samsung Printer Experience verwenden

Von Windows 8 drucken

Dieser Abschnitt erläutert allgemeine Druckaufgaben im Starten-Bildschirm.

Grundlagen zum Drucken

1 Öffnen Sie das Dokument, das Sie drucken wollen.
2 In Charms(Charms-Menü), wählen Sie Geräte.
3 Wählen Sie Ihren Drucker aus der Liste.
4 Wählen Sie die Druckereinstellungen, wie zum Beispiel die Anzahl der Kopien und die Ausrichtung.

5 Klicken Sie auf Drucken, um den Druckauftrag zu starten.

Kopien 1 + - Ausrichtung Hochsformat Fertmodus Farbe Crotte A4 Seten pro Blatt 1 Vastene Einstellungen Drecken 1 von 1

Samsung Printer Experience verwenden

Löschen eines Druckauftrags

Wenn der Druckauftrag in einer Druckerwarteschlange oder im Spooler wartet, können Sie den Druckauftrag wie folgt löschen:

- Sie können das Fenster dadurch aufrufen, indem Sie in der Windows-Taskleiste auf das Gerätesymbol ( ) doppelklicken.

Zusätzliche Einstellungen öffnen

Der Bildschirm kann etwas anders angezeigt werden. Dies hängt vom Modell oder der Option, die verwendet wird, ab.

Sie können zusätzliche Druckparameter einstellen.

1 Öffnen Sie das Dokument, das Sie drucken möchten.
2 In Charms(Charms-Menü), wählen Sie Geräte.
3 Wählen Sie Ihren Drucker aus der Liste.
4 Klicken Sie auf Weitere Einstellungen.

Registerkarte Basis

Samsung Printer Experience Einfach Erweitert Sicherheit Überblick Anzahl Exemplare - + Ausrichtung - Hochformat -1 -2 -3 -4 -5 -6 -7 -8 -9 -10 -11 -12 -13 -14 -15 -16 -17 -18 -19 -20 -21 -22 -23 -24 -25 -26 -27 -28 -29 -30 -31 -32 -33 -34 -35 -36 -37 -38 -39 -40 -41 -42 -43 -44 -45 -46 -47 -48 -49 -50 -51 -52 -53 -54 -55 -56 -57 -58 -59 -60 -61 -62 -63 -64 -65 -66 -67 -68 -69 -70 -71 -72 -73 -74 -75 -76 -77 -78 -79 -80 -81 -82 -83 -84 -85 -86 -87 -88 -89 -90 -91 -92 -93 -94 -95 -96 -97 -98 -99 -100

Basis

Diese Option ermöglicht Ihnen die Standard Druckeigenschaften zu wählen wie zum Beispiel Kopie, Ausrichtung und Dokumententyp.

Eco-Einstellungen

Diese Option ermöglicht es Ihnen, mehrere Seiten pro Blatt zu wählen, um Medien einzusparen.

Samsung Printer Experience verwenden

Registerkarte Erweitert

Samsung Printer Experience Einfach Erweitert Sicherheit Überblick Papierreinstellungen Originalgröße A4 Imagabformat Wie Originalgröße Automatisch

Papiereinstellungen

Diese Option ermöglicht es Ihnen, die allgemeinen Papierspezifikationen einzustellen.

Layout-Einstellungen

Diese Option ermöglicht Ihnen, verschiedene Layoutverfahren für Ihr Dokument auszuwählen.

Registerkarte Sicherheit

Je nach Modell oder Optionen stehen nicht unbedingt alle Funktionen zur Verfügung. Wenn diese Taste nicht angezeigt wird, oder sie ist deaktiviert, bedeutet dies, dass die Funktion nicht unterstützt wird.

Samsung Printer Experience Einfach Erweitert Sicherheit Überblick Auftragsprotokolierung Aktivwert Benutzer-ID Password es geläte Nur Benutzernaher

Auftragsprotokollierung

Diese Option erlaubt Drucken gemäß einer erteilten Erlaubnis.

Vertraulicher Druckauftrag

Diese Option dient zum Drucken vertraulicher Dokumente. Für den Druck ist die Eingabe eines Passworts erforderlich.

Samsung Printer Experience verwenden

Die Sharing-Funktion anwenden

Samsung Printer Experience ermöglicht es Ihnen von anderen Anwendungen, die auf dem Computer installiert sind mit der Sharing-Funktion drucken.

Diese Funktion ist nur für das Druckformat jpeg, bmp, tiff, gif und png verfügbar.

1 Wählen Sie den Inhalt aus, den Sie von anderen Anwendungen drucken möchten.
2 In Charms(Charms-Menü), wählen Sie Freigeben > Samsung Printer Experience.
3 Wählen Sie die Druckereinstellungen, wie zum Beispiel die Anzahl der Kopien und die Ausrichtung.
4 Klicken Sie auf Drucken, um den Druckauftrag zu starten.

In diesem Kapitel finden Sie Hinweise und Informationen dazu, welche Maßnahmen Sie bei Fehlern oder Problemen ergreifen können.

• Probleme mit dem Papiereinzug 172
- Probleme mit der Stromversorgung und den Kabelanschlüssen 173
• Druckerprobleme 174
- Probleme mit der Druckqualität 179
• Betriebssystem-Probleme 187

Probleme mit dem Papiereinzug

Zustand Lösungsvorschläge
Papierstau beim Drucken. Beseitigen Sie den Papierstau.
Die Seiten haften aneinander. • Überprüfen Sie die maximale Kapazität des Fachs.Vergewissern Sie sich, dass Sie den richtigen Papiertyp verwenden.Nehmen Sie das Papier aus dem Papierfach heraus, biegen Sie den Stapel und fächern Sie ihn auf.Das Zusammenhaften von Papier kann auch auf eine hohe Luftfeuchtigkeit zurückzuführen sein.
Es werden mehrere Seiten gleichzeitig eingezogen.	Der Stapel im Papierfach enthält möglicherweise Blätter verschiedener Papiersorten. Legen Sie nur Papier desselben Typs, Formats und Gewichts ein.
Das Papier wird nicht in das Gerät eingezogen.	• Entfernen Sie alle Hindernisse aus dem Geräteinneren.Das Papier wurde nicht richtig eingelegt. Nehmen Sie das Papier aus dem Papiereinzug und legen Sie es richtig ein.Es befindet sich zu viel Papier im Papierfach. Entfernen Sie überschüssiges Papier aus dem Papierfach.Das Papier ist zu dick. Verwenden Sie nur Papier, das den genannten Spezifikationen entspricht.
Es kommt ständig zu Papierstaus.	• Es befindet sich zu viel Papier im Papierfach. Entfernen Sie überschüssiges Papier aus dem Papierfach. Wenn Sie auf speziellen Druckmaterialien drucken, dann führen Sie das Papier manuell ein.Sie verwenden einen ungeeigneten Papiertyp. Verwenden Sie nur Papier, das den genannten Spezifikationen entspricht.Im Gerät haben sich zu viele Rückstände angesammelt. Öffnen Sie die obere Abdeckung und entfernen Sie jegliche Rückstände.
Umschläge werden zerknittert oder nicht richtig eingezogen.	Die Papierführungen müssen richtig an die Umschläge angepasst werden.

Probleme mit der Stromversorgung und den Kabelanschlüssen

Strom

Zustand Lösungsvorschläge

Das Gerät wird nicht mit Strom versorgt oder das Verbindungskabel zwischen Computer und Drucker ist nicht richtig angeschlossen.

• Schließen Sie das Gerät erst am Stromversorgungsnetz an und drücken Sie dann auf dem Bedienfeld die Taste (Power).• Ziehen Sie das Gerätekabel ab und schließen Sie es wieder an.

Druckerprobleme

Zustand Mögliche Ursache Lösungsvorschläge
Das Gerät druckt nicht.	Das Gerät wird nicht mit Strom versorgt.	Überprüfen Sie die Anschlüsse des Netzkabels. Überprüfen Sie Netzschalter und Stromquelle.
	Das Gerät wurde nicht als Standardgerät ausgewählt.	Wählen Sie Ihr Gerät unter Windows als Standardgerät aus.
	Überprüfen Sie das Gerät auf folgende Probleme:Die obere Abdeckung ist nicht geschlossen. Schließen Sie die obere Abdeckung.Es ist ein Papierstau aufgetreten. Beseitigen Sie den Papierstau (siehe „Beseitigen von Papierstaus“ auf Seite 55).Es ist kein Papier eingelegt. Legen Sie Papier ein (siehe „Einlegen von Papier in das Papierfach“ auf Seite 29).Es befindet sich keine Tonerkartusche im Gerät. Installieren Sie die Tonerkartusche (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Darauf achten, dass die Schutzhülle und Folien von der Tonerkartusche entfernt sind (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Wenn ein Systemfehler auftritt, wenden Sie sich an Ihren Kundendienst.
	Das Verbindungskabel zwischen Computer und Drucker ist nicht richtig angeschlossen.	Ziehen Sie das Gerätekabel ab und schließen Sie es wieder an (siehe „Rückansicht“ auf Seite 20).
	Das Verbindungskabel zwischen Computer und Drucker ist defekt.	Wenn möglich, schließen Sie das Kabel zur Überprüfung an einen anderen Computer an und drucken Sie einen Druckauftrag. Sie können auch ein anderes Gerätekabel verwenden.
	Die Anschluss-Einstellung ist falsch. Überprüfen	Sie in den Windows-Druckereinstellungen, ob der Druckauftrag an den richtigen Port gesendet wurde. Wenn der Computer mehr als einen Port hat, stellen Sie sicher, dass das Gerät an den richtigen Port angeschlossen ist.
	Das Gerät ist möglicherweise falsch konfiguriert.	Prüfen Sie die Druckeinstellungen, um sicherzustellen, dass alle Druckeinstellungen richtig sind.

Druckerprobleme

Zustand Mögliche	Ursache Lösungsvorschläge
Das Gerät druckt nicht.	Der Druckertreiber ist möglicherweise falsch installiert.	Den Gerätetreiber deinstallieren und dann erneut installieren.
	Das Gerät funktioniert nicht richtig.	Überprüfen Sie die Meldung auf dem Display des Bedienfelds, um festzustellen, ob das Gerät einen Systemfehler anzeigt. Wenden Sie sich an den Kundendienst.
	Die Dokumentgröße ist so groß, dass der Festplattenspeicher im Computer für den Druckauftrag nicht ausreicht.	Sorgen Sie für mehr freien Speicherplatz und drucken Sie das Dokument erneut.
	Das Ausgabefach ist voll. Wird das Papier aus dem Ausgabefach genommen, setzt das Gerät den Druckvorgang fort.
Das Gerät wählt Druckmaterial im falschen Papiereinzug.	Die in denDruckeinstellungenausgewählte Papieroption ist möglicherweise falsch.	Bei vielen Anwendungen befindet sich die Auswahl der Papierzufuhr auf der RegisterkartePapierin denDruckeinstellungen(siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38). Wählen Sie den richtigen Papiereinzug aus. Weitere Informationen finden Sie auf dem Hilfebildschirm des Druckertreibers (siehe „Hilfe verwenden“ auf Seite 39).
Der Druckauftrag wird extrem langsam gedruckt.	Der Druckauftrag ist sehr komplex.	Vereinfachen Sie das Seitenlayout oder ändern Sie die Einstellungen für die Druckqualität.

Druckerprobleme

Zustand Mögliche	Ursache Lösungsvorschläge
Die ausgedruckte Seite ist halb leer.	Die Einstellung der Seitenausrichtung ist falsch.	Ändern Sie die Seitenausrichtung in Ihrer Anwendung (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38). Weitere Informationen finden Sie auf dem Hilfebildschirm des Druckertreibers (siehe „Hilfe verwenden“ auf Seite 39).
	Das Papierformat stimmt nicht mit der entsprechenden Softwareeinstellung überein.	Vergewissern Sie sich, dass das Papierformat in den Druckertreibereinstellungen mit dem Papier im Papierfach übereinstimmt. Oder vergewissern Sie sich, dass die Einstellung für das Papierformat im Druckertreiber mit der verwendeten Paperauswahl im Anwendungsprogramm übereinstimmt (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).
Das Gerät druckt, aber der Text ist falsch, unverständlich oder unvollständig.	Das Gerätekabel ist locker oder defekt.	Ziehen Sie das Gerätekabel ab und schließen Sie es wieder an. Versuchen Sie, einen Druckauftrag zu drucken, den Sie bereits erfolgreich gedruckt haben. Wenn möglich, schließen Sie das Kabel und das Gerät an einen anderen Computer an, von dem Sie wissen, dass er funktioniert, und drucken Sie einen Druckauftrag. Versuchen Sie es schließlich mit einem neuen Gerätekabel.
	Sie haben den falschen Druckertreiber ausgewählt.	Überprüfen Sie das Druckerauswahlmenü der Anwendung, um sicherzustellen, dass Ihr Gerät ausgewählt ist.
	Die Softwareanwendung funktioniert nicht richtig.	Versuchen Sie, aus einer anderen Anwendung einen Druckauftrag zu drucken.
	Das Betriebssystem funktioniert nicht richtig.	Beenden Sie Windows und starten Sie Ihren Computer neu. Schalten Sie das Gerät aus und wieder ein.

Druckerprobleme

Zustand Mögliche	Ursache Lösungsvorschläge
Seiten werden gedruckt, sind jedoch weiß.	Die Tonerkartusche ist schadhaft oder leer. Verteilen Sie gegebenenfalls den Toner. Ersetzen Sie bei Bedarf die Tonerkartusche.Siehe „Verteilen des Toners“ auf Seite 45.Siehe „Ersetzen der Tonerkartusche“ auf Seite 46.
	Die Datei hat leere Seiten. Überprüfen Sie die Datei, um sicher zu sein, dass sie keine leeren Seiten enthält.
	Bestimmte Teile wie Steuerung oder Platine können schadhaft sein.	Wenden Sie sich an den Kundendienst.
Das Gerät druckt PDF-Dateien nicht richtig.Bei Grafiken, Text oder Illustrationen fehlen einige Teile.	Inkompatibilität zwischen der PDF-Datei und den Acrobat-Produkten.	Speichern Sie die PDF-Datei als Bild und versuchen Sie es erneut. Aktivieren Sie Als Bild duckein den Acrobat-Druckfunktionen.Wenn Sie eine PDF-Datei als Bild drucken, verlängert sich dadurch die Druckzeit.
Die Druckqualität von Fotos ist unbefriedigend. Bilder erscheinen unscharf.	Die Auflösung der Fotos ist sehr niedrig. Verringern Sie die Fotogröße. Wenn Sie Fotos in der Softwareanwendung vergrößern, verringert sich die Auflösung.
Vor dem Druck entwelcht In der Nähe des Ausgabefachs Dampf aus dem Gerät.	Bei Verwendung von feuchtem Papier kann es während des Drucks zu Dampfbildung [weißer Rauch] kommen.	Dies ist kein Problem, drucken Sie weiter. Wenn Sie durch den Rauch belästigt [Dampf] werden, dann ersetzen Sie das Papier mit frischem Papier aus einer ungeöffneten Packung ein.

Druckerprobleme

Zustand Mögliche Ursache Lösungsvorschläge
Das Gerät druckt kein Papier mit einem Sonderformat wie z. B. Rechnungsvordrucke.	Papierformat und Papierformateinstellung stimmen nicht überein.	Legen Sie unter Benutzereigenes Format das richtige Papierformat fest, auf der Registerkarte Papier unter Druckeinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).
Der ausgedruckte Rechnungsvordruck ist wellig.	Die Papiertypeinstellung stimmt nicht überein.	Ändern Sie die Druckeroption und wiederholen Sie den Vorgang. Klicken Sie in den Druckeinstellungen auf die Registerkarte Papier und wählen Sie für den Typ Dickes Papier (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).

Probleme mit der Druckqualität

Wenn der Innenraum des Geräts verschmutzt ist oder das Papier nicht richtig eingelegt wurde, führt dies möglicherweise zu einer Verschlechterung der Druckqualität. In der Tabelle unten finden Sie Hinweise zur Beseitigung dieses Problems.

Zustand Lösungsvorschläge
Zu heller oder blasser DruckAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Wenn vertikale weiße Striche oder blasse Bereiche auf der Seite erscheinen, ist nur noch wenig Toner in der Kartusche. Installieren Sie eine neue Tonerkartusche (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Das Papier ist möglicherweise ungeeignet, z. B. zu feucht oder zu rauh.Wenn die ganze Seite zu hell ist, wurde eine zu niedrige Druckauflösung gewählt oder der Tonersparmodus ist aktiviert. Passen Sie die Druckauflösung an und schalten Sie den Tonersparmodus aus. Weitere Informationen finden Sie auf dem Hilfebildschirm des Druckertreibers.Eine Kombination von blassen und verschmierten Bereichen weist darauf hin, dass die Tonerkartusche gereinigt werden muss. Reinigen Sie den Innenraum des Geräts (siehe „Reinigen des Gerätes“ auf Seite 48).Die Oberfläche der LSU-Komponente im Innenraum des Geräts kann verschmutzt sein. Reinigen Sie den Innenraum des Geräts (siehe „Reinigen des Gerätes“ auf Seite 48). Falls das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.
Die obere Hälfte des Papiers Ist heller bedruckt als das restliche PapierAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Möglicherweise kann der Toner auf dieser speziellen Papierart nicht fixiert werden.Ändern Sie die Druckeroption und wiederholen Sie den Vorgang. Öffnen SieDruckeinstellungen, klicken Sie auf die RegisterkartePapierund stellen Sie den PapiertypRecyceltein (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Tonerflecken • Das Papier ist möglicherweise ungeeignet, z. B. zu feucht oder zu rauh.
	Die Übertragungswalze ist schmutzig. Reinigen Sie den Innenraum des Geräts (siehe „Reinigen des Gerätes“ auf Seite 48).Der Papiertransportweg muss gereinigt werden. Wenden Sie sich an den Kundendienst (siehe „Reinigen des Gerätes“ auf Seite 48).
Aussetzer	Wenn die Seite runde Flecken enthält, auf denen wenig oder gar kein Toner haftet:Ein einzelnes Blatt Papier ist eventuell schadhaft. Wiederholen Sie den Druckauftrag.Der Feuchtigkeitsgehalt des Papiers ist ungleichmäßig, oder das Papier weist feuchte Flecken auf. Verwenden Sie eine andere Papiermarke.Das verwendete Papier ist schadhaft. Bei der Papierherstellung können Fehler vorkommen, sodass manche Bereiche keinen Toner annehmen. Verwenden Sie eine andere Papiermarke oder einen anderen Papiertyp.Ändern Sie die Druckeroption und wiederholen Sie den Vorgang. Bei denDruckeinstellungen auf die RegisterkartePapierwechseln und für PapierartDickes PapieroderDickerwählen (siehe „Öffnen des Fensters Druckeinstellungenauf Seite 38).Falls das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.
Weiße Flecken Auf dem Blatt befinden sich weiße Flecken:
	Das Papier ist zu rau, und es gelangen viele Schmutzpartikel vom Papier auf die innen liegenden Teile des Geräts. Daher kann die Übertragungsrolle verschmutzt sein. Reinigen Sie den Innenraum des Geräts (siehe „Reinigen des Gerätes“ auf Seite 48).Der Papiertransportweg muss gereinigt werden. Reinigen Sie den Innenraum des Geräts (siehe „Reinigen des Gerätes“ auf Seite 48).Falls das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Vertikale Streifen Wenn schwarze vertikale Streifen auf der Seite erscheinen:
AaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Die Oberfläche (Trommel) der Tonerkartusche im Gerät wurde wahrscheinlich zerkratzt. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie eine neue ein (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Wenn weiße vertikale Streifen auf der Seite erscheinen:Die Oberfläche der LSU-Komponente im Innenraum des Geräts kann verschmutzt sein. Reinigen Sie den Innenraum des Geräts (siehe „Reinigen des Gerätes“ auf Seite 48). Falls das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.
Schwarzer Hintergrund	Gehen Sie folgendermaßen vor, wenn im Hintergrund Schatten auftreten:Verwenden Sie leichteres Papier.Überprüfen Sie die Umgebungsbedingungen: Eine sehr trockene Umgebung oder extrem hohe Luftfeuchtigkeit (über 80 % relative Luftfeuchtigkeit) können zu grauem Hintergrund führen.Nehmen Sie die alte Kartusche aus dem Gerät und setzen Sie eine neue ein (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Den Toner gründlich neu verteilen (siehe „Verteilen des Toners“ auf Seite 45).
Tonerschmierer	Reinigen Sie den Innenraum des Geräts (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Überprüfen Sie Art und Qualität des Papiers.Nehmen Sie die Kartusche aus dem Gerät und setzen Sie eine neue ein (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Vertikale, wiederholt auftretende Defekte	Wenn wiederholt Flecken auf der bedruckten Seite in gleichmäßigen Abständen erscheinen:Die Tonerkartusche ist schadhaft. Wenn das Problem nicht beseitigt ist, setzen Sie eine neue Tonerkartusche ein (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Teile im Inneren des Geräts sind mit Toner verunreinigt. Wenn die Defekte auf der Rückseite des Blattes auftreten, erledigt sich das Problem wahrscheinlich nach einigen weiteren Seiten von selbst.Die Fixiereinheit ist möglicherweise beschädigt. Wenden Sie sich an den Kundendienst.
Tonerflecken im Hintergrund	Tonerflecken im Hintergrund sind auf Toner zurückzuführen, der auf der gedruckten Seite verstreut ist.Das Papier ist möglicherweise zu feucht. Versuchen Sie es mit einem anderen Papierstapel. Öffnen Sie Papierpakete erst dann, wenn Sie sie benutzen, damit das Papier nicht zu viel Feuchtigkeit aufnimmt.Wenn die Tonerflecken beim Bedrucken von Umschlägen auftreten, ändern Sie das Layout, um zu vermeiden, dass über Flächen gedruckt wird, auf deren Rückseite Nähte überlappen. Das Drucken auf Nahtstellen kann Probleme hervorrufen. Oder wählen Sie Dicker Umschlag im Fenster Druckeinstellungen(siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).Wenn die Tonerflecken auf der gesamten Oberfläche einer bedruckten Seite auftreten, ändern Sie die Druckerauflösung in der Anwendungssoftware oder in denDruckeinstellungen(siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38). Vergewissern Sie sich, dass die richtige Papierart ausgewählt wurde. Zum Beispiel: IstDickeres Papiereingestellt, aber benutzt wird tatsächlichNormalpapier, kann ein Überladen geschehen, was dieses Problem bei der Druckqualität verursacht.Bevor Sie eine neue Tonerkartusche benutzen, sorgen Sie zunächst dafür, dass der Toner darin gut verteilt wird (siehe „Verteilen des Toners“ auf Seite 45).

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Um fett gedruckte Zeichen oder Bilder herum befinden sich Tonerpartikel	Möglicherweise kann der Toner auf dieser speziellen Papierart nicht fixiert werden.Ändern Sie die Druckeroption und wiederholen Sie den Vorgang. Öffnen SieDruckeinstellungen, klicken Sie auf die RegisterkartePapierund stellen Sie den PapiertypRecyceltein (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).Vergewissern Sie sich, dass die richtige Papierart ausgewählt wurde. Zum Beispiel: IstDickeres Papiereingestellt, aber benutzt wird tatsächlichNormalpapier, kann ein Überladen geschehen, was dieses Problem bei der Druckqualität verursacht.
Deformierte Zeichen	Wenn Zeichen nicht richtig geformt oder wellig erscheinen, ist das Papier möglicherweise zu glatt. Verwenden Sie ein anderes Papier.
Verzerrte Seiten• Vergewissem	Sie sich, dass das Papier richtig eingelegt wurde.Überprüfen Sie Art und Qualität des Papiers.Achten Sie darauf, dass die Papierführungen weder zu fest noch zu locker am Papierstapel anliegen.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Gewellte oder gewölbte Seiten	Vergewissern Sie sich, dass das Papier richtig eingelegt wurde.Überprüfen Sie Art und Qualität des Papiers. Hohe Temperatur und hohe Feuchtigkeit können dazu führen, dass sich das Papier wellt.Drehen Sie den Stapel im Papierfach um. Drehen Sie das Papier zudem im Papierfach um 180°.
Papier zerknittert oder gefaltet	Vergewissern Sie sich, dass das Papier richtig eingelegt wurde.Überprüfen Sie Art und Qualität des Papiers.Drehen Sie den Stapel im Papierfach um. Drehen Sie das Papier zudem im Papierfach um 180°.
Rückseite des Ausdrucks ist verschmutzt	Prüfen Sie, ob Toner ausläuft. Reinigen Sie den Innenraum des Geräts (siehe „Reinigen des Gerätes“ auf Seite 48).

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Einfarbige oder schwarze Seiten	Die Tonerkartusche ist möglicherweise nicht korrekt installiert. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie sie wieder ein.Die Tonerkartusche ist schadhaft. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie eine neue ein (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Das Gerät ist reparaturbedürftig. Wenden Sie sich an den Kundendienst.
Ausgelaufener Toner	Reinigen Sie den Innenraum des Geräts (siehe „Reinigen des Gerätes“ auf Seite 48).Überprüfen Sie Art und Qualität des Papiers.Nehmen Sie die Kartusche aus dem Gerät und setzen Sie eine neue ein (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Falls das Problem weiterhin besteht, ist das Gerät reparaturbedürftig. Wenden Sie sich an den Kundendienst.
Unvollständige Zeichen	Unvollständige Zeichen, d. h. weiße Bereiche innerhalb von Zeichen, die schwarz sein sollten:Sie drucken möglicherweise auf die falsche Seite des Papiers. Nehmen Sie das Papier aus dem Einzug und drehen Sie es um.Das Papier entspricht nicht den Vorgaben.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Horizontale Streifen Wenn horizontale schwarze Streifen oder Schmierer erscheinen:
	Die Tonerkartusche ist nicht richtig installiert. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie sie wieder ein.Die Tonerkartusche ist schadhaft. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie eine neue ein (siehe „Ersetzen der Tonerkartusche“ auf Seite 46).Falls das Problem weiterhin besteht, ist das Gerät wahrscheinlich reparaturbedürftig. Wenden Sie sich an den Kundendienst.
Gewellte Seiten	Wenn bedruckte Seiten wellig sind oder Papier nicht in das Gerät eingezogen wird:Drehen Sie den Stapel im Papierfach um. Drehen Sie das Papier zudem im Papierfach um 180^ .Ändern Sie die Druckereinstellung hinsichtlich des verwendeten Papiers und wiederholen Sie den Vorgang. Klicken Sie in denDruckeinstellungenauf die RegisterkartePapierund wählen Sie für den Typ Dünn(siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).
Auf einigen aufeinander folgenden Seiten ist mehrfach ein unbekanntes Bild zu sehenAusgelaufener TonerSchwaches Druckbild oder Verunreinigungen	Sie verwenden Ihr Gerät in einer Umgebung, die 1000 Meter oder höher über dem Meeresspiegel liegt. Die große Höhe kann sich auf die Druckqualität auswirken (ausgelaufener Toner oder schwacher Druck). Nehmen Sie die richtige Höheneinstellung an Ihrem Gerät vor (siehe „Höhenanpassung“ auf Seite 136).

Betriebssystem-Probleme

Allgemeine Probleme unter Windows

Zustand Lösungsvorschläge
Während der Installation wird die Meldung „Datei wird verwendet“ angezeigt.	Beenden Sie alle Anwendungen. Löschen Sie sämtliche Software aus dem Startup-Ordner, und starten Sie Windows erneut. Installieren Sie den Druckertreiber neu.
Die Meldung „Allgemeine Schutzverletzung“, „BU Ausnahmebedingung“, „Spool 32“ oder „Der Vorgang ist nicht gestattet“ erscheint.	Schließen Sie alle anderen Anwendungen, starten Sie Windows neu und versuchen Sie erneut zu drucken.
Die Meldungen „Druckvorgang fehlgeschlagen“ und „Beim Drucken trat ein Zeltüberschreitungsfehler auf“ werden angezeigt.	Diese Meldungen werden u. U. während des Druckens angezeigt. Warten Sie, bis das Gerät den Druckvorgang abgeschlossen hat. Wenn die Meldung im Bereitschaftsmodus oder nach Abschluss des Druckvorgangs angezeigt wird, überprüfen Sie die Verbindung und/oder ob ein Fehler aufgetreten ist.
Samsung Printer Experience wird nicht angezeigt, wenn Sie Weitere Einstellungen anklicken.	Samsung Printer Experience wurde nicht installiert. Laden Sie die Anwendung vom Windows Store(Store) herunter und installieren Sie sie.

Betriebssystem-Probleme

Zustand Lösungsvorschläge
Es werden keineGeräteinformationen angezeigt, wenn Sie das Gerät unter Geräte und Drucker anklicken.	Überprüfen Sie dieDruckereigenschaften. Klicken Sie auf die RegisterkartePorts.(Systemsteuerung > Geräte und Drucker > Klicken Sie mit der rechten Maustaste auf das Druckersymbol und wählen Sie Druckereigenschaften)Wurde der Port für Datei oder LPT eingerichtet, entfernen Sie die Markierung und wählen Sie TCP/IP, USB, oder WSD.

Weitere Informationen zu Windows-Fehlermeldungen finden Sie im Microsoft Windows-Benutzerhandbuch aus dem Lieferumfang Ihres Computers.

Betriebssystem-Probleme

Bekannte Mac-Probleme

Zustand Lösungsvorschläge
Das Gerät druckt PDF-Dateien nicht richtig. Bei Grafiken, Text oder Illustrationen fehlen einige Teile.	Speichern Sie die PDF-Datei als Bild und versuchen Sie es erneut. Aktivieren Sie Als Bild ducken in den Acrobat-Druckfunktionen.Wenn Sie eine PDF-Datei als Bild drucken, verlängert sich dadurch die Druckzeit.
Einige Buchstaben werden beim Drucken eines Deckblatts nicht normal gezeigt.	Mac OS kann die Schrift während des Drucks des Deckblatts nicht erstellen. Englische Buchstaben und Zahlen werden auf dem Deckblatt normal angezeigt.
Beim Drucken eines Dokuments auf einem Mac mit Acrobat Reader 6.0 oder höher werden die Farben nicht korrekt gedruckt.	Passen Sie die Auflösung im Gerätetreiber an die Auflösung in Acrobat Reader an.

Weitere Informationen zu Mac-Fehlermeldungen finden Sie im Mac-Benutzerhandbuch, das im Lieferumfang Ihres Computers enthalten ist.

Betriebssystem-Probleme

Allgemeine Probleme unter Linux

Zustand Lösungsvorschläge
Das Drucken mit mehr als 2 Kopien funktioniert nicht.	Das Problem tritt auf Ubuntu 12.04 wegen Problemen im Standard-CUPS-Filter "pdftops" (aktuelle Ausgabe weisen genau darauf hin) auf, und es wurde bereits behoben. Aktualisieren des "cups-Filter"-Pakets ab Version 1.0.17 auf Version 1.0.18 behebt das Problem ("pdftops" ist ein Teil des "cups-Filter"-Pakets).
Drucken von PDF-Dateien funktioniert nicht.	Das Problem tritt auf bei openSUSE 12.3 und betrifft den Standard-CUPS-Filter 'pdftops' und kann bestimmte PDF-Dokumente beeinträchtigen. (Es scheint, dass es etwas mit den in der PDF-Datei verwendeten Schriftarten zu tun hat.) Aufgrund dieses Problems wird ein nicht korrektes Postscript erzeugt, und das Gerät kann es nicht drucken. Wir warten noch auf den Patch.
Deaktivieren der Sortierfunktion im Druckdialog funktioniert nicht.	Bei einigen Distributionen hat der GNOME Print-Dialog ein Problem im Umgang mit der Sortierfunktion. Als Workaround, stellen Sie den Standardwert der Sortierfunktion auf "False". Benutzen Sie dazu das Druck-Dienstprogramm ("system-configprinter" im Terminal-Programm ausführen).
Druck funktioniert nur mit Duplex.	Das Problem mit dieser Duplex-Ausgabe war im Ubuntu 9.10 Cup-Paket und wurde bereits im Sicherheits-Updates für dieses Paket, ab Cup-Version 1.4.1 5ubuntu2.2 behoben.

Weitere Informationen zu Linux-Fehlermeldungen finden Sie im Linux-Benutzerhandbuch aus dem Lieferumfang Ihres Computers.

Contact SAMSUNG worldwide

Das folgende Glossar erläutert die im Benutzerhandbuch verwendeten Begriffe und Terminologien, um Ihnen das Drucken mit Ihrem neuen Gerät zu erleichtern.

802.11

802.11 umfasst eine Reihe von Standards für die Kommunikation im Wireless LAN (drahtloses lokales Netzwerk), die vom IEEE LAN/MAN Standards Committee (IEEE 802) erarbeitet wurden.

802.11b/g/n

802.11b/g/n kann Hardware gemeinsam nutzen und das 2,4-GHz-Band verwenden. 802.11b unterstützt Bandbreiten bis zu 11 MBit/s; 802.11n unterstützt Bandbreiten bis zu 150 MBit/s. 802.11b/g/n-Geräte können unter Umständen durch Mikrowellenherde, drahtlose Telefone und Bluetooth-Geräte gestört werden.

Zugriffspunkt

Ein Zugriffspunkt oder Drahtlos-Zugriffspunkt (AP bzw. WAP) ist ein Gerät, das drahtlose Kommunikationsgeräte über Wireless LANs (drahtlose lokale Netzwerke) miteinander verbindet und als zentraler Sender und Empfänger von WLAN-Funksignalen fungiert.

ADF

Der automatische Vorlageneinzug (ADF) ist eine Scaneinheit, die eine Papiervorlage, welche vom Gerät gescannt werden soll, automatisch einzieht.

AppleTalk

AppleTalk ist eine von der Firma Apple Inc. entwickelte Protokoll-Suite für den Einsatz in Computernetzwerken. War bereits im ersten Mac-Computer (1984) enthalten und wird inzwischen zugunsten von TCP/IP-Netzwerken von Apple abgelehnt.

Farbtiefe

In einer Computergrafik die Anzahl an Bits zum Darstellen der Farbe eines einzelnen Pixels in einem Bitmap-Bild. Je größer der Wert für die Farbtiefe, umso breiter das Spektrum an deutlich unterscheidbaren Farben. Mit der Zunahme der Bits ist die Anzahl der möglichen Farben in einer Farbpalette nahezu unendlich groß. 1-Bit-Farbtiefe bedeutet monochrom (schwarz und weiß).

BMP

Internes Bitmap-Grafikformat des Untersystems GDI von Microsoft Windows, das als einfaches Dateiformat für Grafiken unter Windows verwendet wird.

Glossar

BOOTP

Bootstrap-Protokoll. Ein Netzwerkprotokoll, das von einem Netzwerk-Client zum automatischen Erhalt einer IP-Adresse verwendet wird. Dies geschieht normalerweise im Bootstrap-Prozess von Computern oder auf diesen ausgeführten Betriebssystemen. Die BOOTP-Server weisen jedem Client eine IP-Adresse aus einem Adressen-Pool zu. BOOTP ermöglicht das Abrufen einer IP-Adresse auf einem Computer ohne Laufwerk („diskless workstation“), bevor ein erweitertes Betriebssystem geladen wird.

CCD

Ladungsgekoppeltes Bauteil (CCD) ermöglicht den Scanauftrag. Außerdem kann mit der CCD-Sperre das CCD-Modul beim Transport des Geräts vor Beschädigungen geschützt werden.

Sortierung

Beim Sortieren werden Druckaufträge mit mehreren Exemplaren in Stapeln gedruckt. Dabei druckt das Gerät einen gesamten Stapel vollständig aus, bevor weitere Exemplare gedruckt werden.

Bedienfeld

Ein Bedienfeld ist ein normalerweise vertikaler Bereich, in dem sich die Bedien- und Überwachungselemente befinden. Es ist in der Regel an der Vorderseite des Geräts angebracht.

Deckung

Dies ist ein Druckbegriff, der für die Dichte des Farbauftrags beim Drucken verwendet wird. 5 % Deckung bedeutet, dass ein DIN-A4-Blatt zu ca. 5 % mit Bildern und Texten bedeckt ist. Wenn also auf dem Papier bzw. der Vorlage komplexe Bilder oder viel Text ist, ist die Deckung höher und der Tonerverbrauch entsprechend höher.

CSV

Durch Komma getrennte Werte (CSV). Das Dateiformat CSV wird für den Datenaustausch zwischen unterschiedlichen Anwendungen verwendet. Dieses Dateiformat von Microsoft Excel hat sich selbst auf anderen Plattformen als Microsoft zum Quasi-Industriestandard entwickelt.

DADF

Der automatische Duplex-Vorlageneinzug (DADF) ist eine Scaneinheit, die eine zweiseitige Papiervorlage, welche vom Gerät beidseitig gescannt werden soll, automatisch einzieht und umdreht.

Standardwerte

Werkseitige Einstellung (Lieferzustand) der Standardwerte, die durch Zurücksetzen oder Initialisieren wiederhergestellt werden können.

Glossar

DHCP

DHCP (Dynamic Host Configuration Protocol) ist ein Client-Server-Netzwerkprotokoll. Ein DHCP-Server stellt die Konfigurationsparameter bereit, die der DHCP-Client im Wesentlichen benötigt, damit er im IP-Netzwerk teilnehmen kann. DHCP ermöglicht auch die Zuordnung von IP-Adressen für DHCP-Clients.

DIMM

DIMM (Dual Inline Memory Module), eine kleine Platine, auf der sich Speicher befindet. Ein DIMM speichert alle Daten innerhalb des Geräts, z. B. Druckdaten oder empfangene Faxdaten.

DLNA

Die DLNA (Digital Living Network Alliance) ist ein Standard, der den Datenaustausch zwischen Geräten in einem Heimnetzwerk über das Netzwerk ermöglicht.

DNS

DNS (Domain Name Server) ist ein System zum Speichern von Informationen, die einem Domänennamen in einer in Netzwerken verteilten Datenbank zugeordnet sind, z. B. im Internet.

Nadeldrucker

Ähnlich wie bei einer elektrischen Schreibmaschine fährt auch bei einem Computer-Nadeldrucker ein Druckkopf vorwärts und rückwärts über das Papier, um die Druckzeichen auf einem mit Tinte getränkten Farbband anzuschlagen.

DPI

DPI (Dots Per Inch) ist die Maßeinheit für die Auflösung, die beim Drucken und Scannen verwendet wird. Mehr Bildpunkte pro Zoll bedeuten im Allgemeinen eine höhere Auflösung, besser erkennbare Details auf dem Bild und eine größere Datei.

DRPD

Klingeltonzuordnung. Von der Telefongesellschaft werden unterschiedliche Klingeltöne als Dienst bereitgestellt, sodass ein Benutzer mit nur einer Telefonleitung verschiedene Rufnummern beantworten kann.

Beidseitig

Ein Mechanismus, der ein Blatt Papier automatisch wendet, sodass das Gerät auf beiden Seiten des Papiers drucken (scannen) kann. Ein Drucker, der über eine Duplex-Einheit verfügt, kann ein Blatt Papier in einem Druckzyklus beidseitig bedrucken.

Glossar

Druckkapazität

Die Druckkapazität ist die Anzahl der Seiten, die der Drucker in einem Monat ohne Leistungseinbußen bewältigen kann. Für gewöhnlich wird die Lebensdauer eines Druckers in Seiten pro Jahr angegeben. Die Lebensdauer ist in der Regel die durchschnittliche Anzahl an Ausdrucken innerhalb der Garantiezeit. Wenn die Druckkapazität bei 20 Arbeitstagen beispielsweise 48.000 Seiten pro Monat beträgt, ist die Kapazität pro Tag auf 2.400 Seiten beschränkt.

ECM

Fehlerkorrekturmodus (ECM), ein optionaler Übertragungsmodus in Faxgeräten oder Faxmodems der Klasse 1. ECM erkennt und korrigiert automatisch Übertragungsfehler, die durch Störgeräusche in der Telefonverbindung verursacht werden.

Emulation

Emulation ist eine Technik, mit der ein Gerät dieselben Ergebnisse erzielen kann wie ein anderes Gerät.

Ein Emulator dupliziert die Funktionen eines Systems auf einem anderen System, um das Verhalten des anderen Systems originalgetreu zu übernehmen. Emulation bedeutet exakte Reproduktion des externen Verhaltens im Gegensatz zur Simulation, bei der ein abstraktes Modell des simulierten Systems auch den internen Status berücksichtigt.

Ethernet

Ethernet ist eine rahmenbasierte Computernetzwerktechnologie für lokale Netzwerke (LAN). Diese definiert die Verkabelung und die Signalerzeugung und -koordination der physischen Ebene und die Rahmenformate und Protokolle für die MAC-Schicht/Sicherungsschicht des OSI-Modells. Ethernet wird hauptsächlich als IEEE 802.3 standardisiert. Seit den 1990er Jahren hat sich diese weit verbreitete LAN-Technologie bis heute als Standard etabliert.

EtherTalk

Eine von der Firma Apple entwickelte Protokoll-Suite für den Einsatz in Computernetzwerken. War bereits im ersten Mac-Computer (1984) enthalten und wird inzwischen zugunsten von TCP/IP-Netzwerken von Apple abgelehnt.

FDI

Fremdgeräteschnittstelle (FDI). Diese Karte wird im Gerät installiert, sodass ein anderes Gerät angeschlossen werden kann, z. B. ein Münzgerät oder ein Kartenlesegerät. Damit kann das Gerät für bezahlte Druckaufträge verwendet werden.

Glossar

FTP

FTP (File Transfer Protocol). Dieses Protokoll wird zur Datenübertragung von Dateien über ein Netzwerk verwendet, das TCP/IP unterstützt (z. B. über das Internet oder ein Intranet).

Fixiereinheit

Teil eines Laserdruckers, der den Toner zum Schmelzen bringt und auf das Papier aufträgt. Besteht aus einer heißen Walze und einer Presse zum Auftragen. Nachdem der Toner auf das Papier übertragen wurde, wird er von der Fixiereinheit erhitzt, und es wird Druck ausgeübt, um sicherzustellen, dass er dauerhaft auf dem Papier bleibt. Aus diesem Grund ist das Papier warm, wenn es aus einem Laserdrucker kommt.

Gateway

Eine Verbindung zwischen Computernetzwerken oder zwischen einem Computernetzwerk und einer Telefonleitung. Gateways sind sehr verbreitet, da es sich um Computer oder Netzwerke handelt, die Zugriff auf andere Computer oder Netzwerke ermöglichen.

Graustufen

Graustufen sind die hellen und dunklen Bereiche eines Bildes, die entstehen, wenn Farbbilder in Graustufen umgewandelt werden. Die Farben werden durch unterschiedliche Graustufen dargestellt.

Halbton

Dies ist ein Bildtyp, bei dem die Graustufen durch Ändern der Anzahl der Bildpunkte simuliert werden. Bereiche mit hoher Farbtiefe besitzen eine große Anzahl an Bildpunkten, während hellere Bereiche eine kleinere Anzahl an Bildpunkten aufweisen.

HDD

Permanenter Datenträger zum Aufbewahren und Speichern von digital codierten Daten auf Drehscheiben mit magnetischer Oberfläche und hoher Umdrehungszahl.

IEEE

IEEE (Institute of Electrical and Electronics Engineers). Internationale, gemeinnützige Organisation von Ingenieuren als Standardisierungsgremium zur Entwicklung von Technologien im Bereich der Elektrizität.

IEEE 1284

Der Parallelanschlussstandard 1284 wurde vom IEEE (Institute of Electrical and Electronics Engineers) entwickelt. Die Bezeichnung „1284-B“ bezieht sich auf einen bestimmten Anschlusstyp am Ende des Parallelkabels zum Anschließen von Peripheriegeräten (z. B. Drucker).

Glossar

Intranet

Ein privates Netzwerk, das Internetprotokolle, Netzwerkverbindungen und möglicherweise das öffentliche Telekommunikationssystem verwendet, um Bereiche der Unternehmensinformationen sicher freizugeben oder Abläufe unter Mitarbeitern sicher zu koordinieren. In einigen Fällen bezieht sich der Begriff auch nur auf den sichtbarsten Dienst, die interne Website.

IP-Adresse

Eine IP-Adresse (Internetprotokolladresse) ist eine eindeutige Nummer, die Geräte zur Identifikation und Kommunikation untereinander in einem Netzwerk unter Verwendung des Internetprotokollstandards (IP) verwenden.

IPM

Bilder pro Minute ist eine Maßeinheit zur Angabe der Druckergeschwindigkeit. Die IPM-Rate gibt die Anzahl an einseitigen Papierbögen an, die ein Drucker pro Minute vollständig drucken kann.

IPP

(IPP) Internet Printing Protocol. Definiert das Standardprotokoll zum Drucken sowie zum Verwalten von Druckaufträgen, Papierformat, Auflösung usw. IPP ist eine umfangreiche und sichere Druckerlösung, die lokal oder über das Internet für eine Vielzahl von Druckern verwendet werden kann und außerdem auch Zugriffssteuerung, Authentifizierung und Verschlüsselung unterstützt.

IPX/SPX

Internet Packet Exchange/Sequenced Packet Exchange. Ein Netzwerkprotokoll für Novell NetWare-Betriebssysteme. IPX und SPX stellen ähnliche Verbindungsdienste wie TCP/IP bereit, wobei das Protokoll IPX Ähnlichkeiten mit IP aufweist und SPX Ähnlichkeiten mit TCP. IPX/SPX wurde ursprünglich für Lokales Netz (LANs) entwickelt und ist für diesen Zweck besonders gut geeignet (Leistung meist besser als mit TCP/IP in einem LAN).

ISO

Die Internationale Organisation für Normung (ISO) ist ein internationales Normungsinstitut, dessen Mitglieder nationale Normungsinstitute sind. Sie legt weltweite Industrie- und Handelsstandards fest.

Glossar

ITU-T

Die internationale Fernmeldeunion regelt die Standards für Frequenzen zur Telekommunikation. Zu den Hauptaufgaben gehören die Standardisierung und Zuweisung von Funkfrequenzen, um internationale Verbindungen über die Telefonnetze verschiedener Länder zu ermöglichen. -T bezeichnet in ITU-T den Bereich der Telekommunikation.

ITU-T Nr. 1-Beispieldiagramm

Standardisiertes Testdiagramm zur Fax-Datenübertragung, veröffentlicht von ITU-T.

JBIG

JBIG ist ein präziser Bildkomprimierungsstandard ohne Qualitätsverlust. JBIG wurde in erster Linie zum Komprimieren von binären Bildern, insbesondere für Faxe, entwickelt, kann aber auch für andere Bilder verwendet werden.

JPEG

JPEG ist ein weit verbreitetes Standardkomprimierungsverfahren für Fotos. Dieses Format wird auch zum Übertragen und Speichern von Fotos im World Wide Web verwendet.

LDAP

LDAP (Lightweight Directory Access Protocol) ist ein Netzwerkprotokoll zum Umwandeln und Ändern von Verzeichnisdiensten über TCP/IP.

LED

Eine Leuchtdiode (LED) ist ein Halbleiterelement, das den Status des Geräts anzeigt.

MAC-Adresse

Die Medienzugriffskontrolle (MAC) dient zum eindeutigen Identifizieren eines verknüpften Netzwerkadapters. Die MAC-Adresse ist ein eindeutiger 48-Bit-Identifikator, üblicherweise dargestellt als Gruppe von 12 hexadezimalen Zeichenpaaren (z. B. 00-00-0c-34-11-4e). Diese Adresse wird normalerweise vom Hersteller einer Netzwerkkarte festgelegt und programmiert, um einem Router das Auffinden einzelner Geräte in großen Netzwerken zu erleichtern.

MFP

Ein Multifunktionsperipheriegerät (MFP) ist ein kombiniertes Bürogerät und beinhaltet Drucker, Kopierer, Fax, Scanner usw. in einem Gehäuse.

Glossar

MH

MH (Modified Huffman) ist ein Komprimierungsverfahren zum Verkleinern der Datenmenge, die zwischen Faxgeräten übertragen werden muss, um ein Bild gemäß ITU-T T.4 zu übertragen. Das Huffman-Codierungsschema ist ein verlustfreies Komprimierungsverfahren und basiert auf Codelängen zur Vermeidung von weißen Flächen. Bei Faxvorlagen, die größtenteils aus weißen Flächen bestehen, kann somit die Übertragungsdauer erheblich verkürzt werden.

MMR

MMR (Modified Modified READ) ist ein Komprimierungsverfahren gemäß ITU-T T.6.

Modem

Ein Gerät zum Modulieren und Demodulieren von Trägersignalen, die zum Codieren von digitalen Informationen und übertragenen Daten verwendet werden.

MR

MR (Modified Read) ist ein Komprimierungsverfahren gemäß ITU-T T.4. MR codiert die erste gescannte Zeile mithilfe von MH. Dann wird die nächste Zeile mit der ersten Zeile verglichen, um die Differenzen zu ermitteln, und nur die Differenzen werden codiert und übertragen.

NetWare

Ein von der Firma Novell, Inc. entwickeltes Netzwerk-Betriebssystem, das ursprünglich verwendet wurde, um mehrere Funktionen und Dienste auf einem PC gleichzeitig auszuführen, wobei die Netzwerkprotokolle auf dem Prototyp für Xerox XNS-Stapel basierten. Mittlerweile unterstützt NetWare sowohl TCP/IP als auch IPX/SPX.

OPC

Organischer Fotoleiter (OPC). Ein Mechanismus, der mithilfe eines Laserstrahls vom Laserdrucker ein virtuelles Bild für den Druck erstellt. Die OPC-Trommel ist im Allgemeinen grün oder rostfarben und zylinderförmig.

Eine Bildeinheit enthält eine Trommel, deren Oberfläche sich durch die Verwendung im Drucker langsam abnutzt. Sie sollte entsprechend ausgewechselt werden, da sie durch den Kontakt mit der Entwicklungsbürste des Toners, durch den Säuberungsmechanismus sowie durch Papier zerkratzt werden kann.

Vorlagen

Als Vorlage wird das erste Original (Dokument, Foto, Text usw.) bezeichnet, das kopiert, reproduziert oder übersetzt werden soll, um weitere Exemplare zu erstellen, wobei die Vorlage selbst kein kopiertes Exemplar darstellt.

Glossar

OSI

Das OSI-Modell (Open Systems Interconnection) ist ein von der ISO (International Organization for Standardization) entwickeltes Kommunikationsmodell. Das OSI bietet einen modularen Standardansatz für ein Netzwerkdesign, das die komplexen Funktionen und Strukturen in kleinere und somit einfacher verwaltbare Funktionsebenen aufteilt. Die Ebenen lauten, von oben nach unten, Anwendung, Darstellung, Sitzung, Transport, Vermittlung, Sicherung und Bitübertragung.

PABX

Nebenstellenanlage (PABX). Ein System zum automatischen Verteilen von Telefonleitungen in einem privaten Unternehmen.

PCL

PCL (Printer Command Language). Die von HP als Druckerprotokoll entwickelte Druckerbefehlssprache PCL gilt als Industriestandard der Seitenbeschreibungssprache PDL. Ursprünglich nur für Tintenstrahldrucker entwickelt, gibt es inzwischen verschiedene PCL-Ebenen für Thermo-, Nadel- und Laserdrucker.

PDF

PDF (Portable Document Format) ist ein geschütztes Dateiformat, das von Adobe Systems für die Darstellung zweidimensionaler Dokumente in einem geräteunabhängigen und auflösungsunabhängigen Format entwickelt wurde.

PostScript

PS (PostScript) ist eine Seitenbeschreibungssprache und eine Programmiersprache, die hauptsächlich in den Bereichen Elektronik und Desktop-Publishing verwendet, d. h. zum Erstellen eines Bildes in einem Interpretierer ausgeführt wird.

Druckertreiber

Ein Programm, das zur Übertragung von Befehlen und Daten zwischen Computer und Drucker verwendet wird.

Druckmedien

Medien, z. B. Papier, Umschläge, Etiketten und Folien, die auf Druckern, Scannern, Fax- und Kopiergeräten verwendet werden können.

Glossar

PPM

Seiten pro Minute ist eine Maßeinheit zum Ermitteln der Druckgeschwindigkeit, um anzugeben, wie viele Seiten pro Minute von einem Drucker gedruckt werden können.

PRN-Datei

Eine Schnittstelle für einen Gerätetreiber. Sie ermöglicht die Interaktion der Software mit dem Gerätetreiber mithilfe von eingehenden und ausgehenden Standardsystemaufrufen, was viele Aufgaben vereinfacht.

Protokoll

Eine Konvention oder ein Standard zum Steuern oder Aktivieren der Verbindung, der Kommunikation und des Datentransfers zwischen zwei Computerendgeräten.

PS

Siehe PostScript.

PSTN

Das weltweite öffentliche Telefonnetz, das in privaten Unternehmen normalerweise durch Leitungsvermittlung über die Zentrale erreichbar ist.

RADIUS

RADIUS (Remote Authentication Dial In User Service) ist ein Protokoll für die dezentrale Benutzerauthentifizierung und Kontoverwaltung. RADIUS ermöglicht die zentralisierte Administration von Authentifizierungsdaten wie etwa Benutzernamen und Kennwörtern mittels eines sogenannten AAA-Konzepts (Authentifizierung, Autorisierung, Anwenderkontoverwaltung), um den Netzwerkzugriff zu verwalten.

Auflösung

Die in DPI (Dots Per Inch) angegebene Bildschärfe. Je größer die Anzahl der Bildpunkte pro Zoll, desto höher die Auflösung.

SMB

SMB (Server Message Block). Ein Netzwerkprotokoll, um Dateien, Drucker, serielle Anschlüsse und sonstige Kommunikationskanäle zwischen den Knoten eines Netzwerks gemeinsam zu nutzen. Stellt auch einen authentifizierten IPC-Mechanismus bereit.

Glossar

SMTP

SMTP (Simple Mail Transfer Protocol) ist der Übertragungsstandard für E-Mails im Internet. SMTP ist ein relativ einfaches, textbasiertes Protokoll. Nach Angabe von einer oder mehreren Empfängeradressen wird der Nachrichtentext an die Empfänger übertragen. Es handelt sich um ein Client-Server-Protokoll, d. h., der Client übermittelt die E-Mail-Nachricht an den Server.

SSID

Der SSID (Service Set Identifier) ist der Name eines drahtlosen Netzwerks (WLAN). Alle drahtlosen Gerät in einem WLAN nutzen dieselbe SSID, um miteinander zu kommunizieren. Bei der SSID wird zwischen Groß- und Kleinschreibung unterschieden. Sie kann maximal 32 Zeichen lang sein.

Subnetz-Maske

Die Subnetzmaske wird in Verbindung mit der Netzwerkadresse verwendet, um in einer Adresse zwischen der Netzwerkadresse und der Host-Adresse zu unterscheiden.

TCP/IP

TCP/IP (Transmission Control Protocol/Internet Protocol). Hierbei handelt es sich um die Kommunikationsprotokolle zur Implementierung des Protokollstapels, auf dem das Internet und die meisten kommerziellen Netzwerke ausgeführt werden.

TCR

Übertragungsbestätigung (TCR). Diese Übertragungsbestätigung enthält die Details jeder Übertragung, z. B. Auftragsstatus, Ergebnis der Übertragung und Anzahl der gesendeten Seiten. Der Bericht wird wahlweise nach jedem Auftrag oder nur nach einer fehlgeschlagenen Übertragung gedruckt.

TIFF

TIFF (Tagged Image File Format) ist ein Bitmap-Bildformat mit variabler Auflösung. TIFF beschreibt in der Regel Bilddaten, die von einem Scanner kommen. TIFF-Bilder verwenden Tags, d. h. Schlüsselwörter zum Definieren der Merkmale des in einer Datei enthaltenen Bildes. Dieses flexible und plattformunabhängige Format kann für Bilder verwendet werden, die von verschiedenen Bildverarbeitungsprogrammen erstellt wurden.

Tonerkartusche

Eine Art Flasche bzw. Behälter in einem Gerät (z. B. einem Drucker), die bzw. der Toner enthält. Der Toner ist ein Pulver, das in Laserdruckern und Fotokopierern verwendet wird und die Texte und Bilder auf dem bedruckten Papier entstehen lässt. Der Toner wird durch die Hitze der Fixiereinheit geschmolzen und mittels Hitze und Druck mit den Fasern des Papiers verbunden.

Glossar

TWAIN

Ein Industriestandard für Scanner und Software. Wenn ein TWAIN-kompatibler Scanner mit einem TWAIN-kompatiblen Programm verwendet wird, kann das Scannen aus dem Programm heraus gestartet werden. Dabei handelt es sich um ein API-Bild für die Betriebssysteme Microsoft Windows und Apple Mac.

UNC-Pfad

UNC (Uniform Naming Convention) ist ein Standard für den Netzwerkzugriff in Windows NT und anderen Produkten von Microsoft. Das Format für einen UNC-Pfad lautet: \\\

URL

URL (Uniform Resource Locator) ist die globale Adresse von Dokumenten und Ressourcen im Internet. Der erste Teil der Adresse gibt an, welches Protokoll verwendet wird. Der zweite Teil gibt die IP-Adresse oder den Namen der Domäne an, auf der sich die Ressource befindet.

USB

Universeller serieller Bus (USB) ist ein Standard, der vom USB Implementers Forum, Inc. entwickelt wurde, um Computer und Peripheriegeräte miteinander zu verbinden. Anders als der Parallelanschluss ist der USB dafür bestimmt, einen einzigen USB-Anschluss eines Computers gleichzeitig mit mehreren Peripheriegeräten zu verbinden.

Wasserzeichen

Ein Wasserzeichen ist ein wiedererkennbares Bild oder Muster im Papier, das mithilfe von Durchlicht sichtbar wird. Wasserzeichen wurden erstmals im Jahr 1282 von Papierfabrikanten im italienischen Bologna verwendet, um die eigenen Produkte zu kennzeichnen. Seither werden Wasserzeichen auch in Briefmarken, Geldscheinen und amtlichen Dokumenten verwendet, um Fälschungen vorzubeugen.

WEP

WEP (Wired Equivalent Privacy) ist ein in IEEE 802.11 festgelegtes Sicherheitsprotokoll, um dasselbe Maß an Sicherheit wie bei einem fest verdrahteten LAN zu bieten. WEP gewährleistet die Sicherheit durch die Verschlüsselung der per Funk übertragenen Daten, sodass diese bei der Übertragung zwischen den Endpunkten geschützt sind.

Glossar

WIA

WIA (Windows Imaging Architecture) ist eine Bildarchitektur von Microsoft in den Betriebssystemen Windows ME und Windows XP. Diese Betriebssysteme können das Scannen über einen WIA-kompatiblen Scanner starten.

WPA

WPA (Wi-Fi Protected Access) ist eine Systemklasse für den Schutz von drahtlosen (Wi-Fi) Computernetzwerken, die entwickelt wurde, um die Sicherheitsfunktionen von WEP zu verbessern.

WPA-PSK

WPA-PSK (WPA Pre-Shared Key) ist ein spezieller Modus von WPA für Small Business- oder Privatanwender. Ein gemeinsam genutzter Schlüssel oder ein Kennwort wird im Drahtlos-Zugriffspunkt (WAP) und in jedem drahtlosen Laptop oder Desktop-Gerät konfiguriert. WPA-PSK generiert einen eindeutigen Schlüssel für jede Sitzung zwischen einem drahtlosen Client und dem zugehörigen WAP, um eine höhere Sicherheit zu gewährleisten.

WPS

WPS (Wi-Fi Protected Setup) ist ein Standard für den Aufbau eines drahtlosen Heimnetzwerks. Wenn Ihr Wireless Access Point WPS unterstützt, können Sie die drahtlose Netzwerkverbindung problemlos ohne Computer konfigurieren.

XPS

Die XML-Papierspezifikation (XPS) ist eine Spezifikation für eine Seitenbeschreibungssprache (PDL) und ein neues, von Microsoft entwickeltes Dokumentformat, das Vorteile für portable und elektronische Dokumente bietet. Es handelt sich hierbei um eine XML-basierte Spezifikation, die auf einem neuen Druckpfad und einem vektorbasierten, geräteunabhängigen Dokumentformat beruht.

Index

A

AirPrint 133

Allgemeine Symbole 10

AnyWeb Print 153

Aufstellen eines Geräts

Anpassen der Höhe 136

B

Bedienfeld 21

D

Dokument drucken

Linux 148

Mac 146

Drucken 37

Betriebssystem mobiler Geräte 127

drucken

Ändern der Standarddruckeinstellungen 137

beidseitiges Drucken

Mac 147

Dokument drucken

Windows 37

139

Linux 148

Mac 146

von mehreren Seiten auf ein Blatt Papier Mac 146

Druckereigenschaften

Linux 149

Druckerstatus

allgemeine Informationen 162

Druckmedien

Ausgabehalterung 64

Briefpapier und Formulare 35

Etiketten 34

Grußkarten 35

spezielle Druckmedien 32

umschlag 33

E

EcoDruck 39

einlegen

Papier in manuellen

PapiereinzugMehrzweckschacht 31, 29

spezielle Druckmedien 32

Erläuterung der StatusLED 58

F

Favoriteneinstellung für den Druck 39

Funktionen 4

Druckmedienfunktionen 64

G

Glossar 197

Google Cloud Print 130

H

Hilfe verwenden 39, 147

K

kabellos

AdHocModus 97

InfrastrukturModus 97

USBKabel 103, 107

WPS Das Gerät verfügt nicht über einen Bildschirm

PBC 101

Konformitätshinweise 71

Konvention 10

Index

L

Linux

allgemeine Probleme unter Linux 190

drucken 148

Druckereinstellungen 149

Neuinstallation des Treibers für per USBKabel angeschlossenes Gerät 91

Treiberinstallation für per USBKabel angeschlossene Geräte 90

lokal

allgemeine Probleme unter Mac 189

drucken 146

Neuinstallation des Treibers für per USBKabel angeschlossenes Gerät 89

Treiberinstallation für per USBKabel angeschlossene Geräte 88

Macintosh

Systemanforderungen 68

Manueller

PapiereinzugMehrzweckschacht

Tipps zur Verwendung 31

Verwenden von speziellen Druckmedien 32

Mehrere Seiten auf ein Blatt Papier drucken

Mac 146

N

Netzwerk

Einführung der Netzwerkprogramme 93

Installationsumgebung 70, 95

Kabelloses NetzwerkSetup 97

P

Papierfach

Ändern der Papierfachgröße 28

Anpassen von Länge und Breite 28

Papier in manuellen

PapiereinzugMehrzweckschacht einlegen 31

Probleme

Druckerprobleme 174

Probleme mit dem Papiereinzug 172, 179, 173

R

Reinigen

Außenseite 48

Einzugsrolle 51

Innenraum 49

Reinigen des Gerätes 48

Rückansicht 20

s

Samsung Printer Experience 164

service contact numbers 191

Sicherheit

Informationen 11

Symbole 11

Sonderfunktionen beim Drucken 135

Stau

Beseitigen von Papier 55

Tipps zur Vermeidung von Papierstaus 54

SyncThru Web Service

allgemeine Informationen 155

T

Taste Stopp 22

Index

Technische Daten 62

Druckmedien 64

Tonerkartusche

aufbewahren 43

Auswechseln einer Tonerkartusche 46

geschätzte Lebensdauer 44

Hinweise zur Handhabung 44

nicht von Samsung hergestellte und

nachgefüllte 44, 46

Verteilen des Toners 45

U

Überlagerung drucken

Drucken 145

erstellen 144

löschen 145

Unix

Systemanforderungen 69

USBKabel

Treiberinstallation 88, 89, 90, 91

V

Verbrauchsmaterialien

Auswechseln einer Tonerkartusche 46

bestellen 42

erwartete Lebensdauer der

Tonerkartusche 44

Verfügbare Verbrauchsmaterialien 42

Vorderansicht 19

W

Wasserzeichen

bearbeiten 143

erstellen 143

löschen 143

Windows

Allgemeine Probleme unter Windows 187

Systemanforderungen 67

Treiberinstallation für per USBKabel angeschlossene Geräte 24, 26

z

Zugriff auf die

Verwaltungsprogramme 151
