BEDIENUNGSANLEITUNG Xpress M2835DW SAMSUNG

In dieser Anleitung finden Sie Informationen zur Installation unter Windows, zur grundlegenden Bedienung und zu Problemlösungen.

ERWEITERT

In dieser Anleitung finden Sie Informationen zur Installation unter verschiedenen

Betriebssystemen, zur erweiterten Konfiguration, zum Betrieb und Bedienung sowie zu Problemlösungen.

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar.

GRUNDLAGEN

1. Einführung

Entscheidende Vorteile 5

Funktionen nach Modell 8

Nützlich zu wissen 11

Über dieses Benutzerhandbuch 12

Sicherheitsinformationen 13

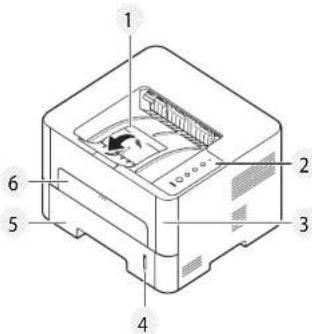

Übersicht über das Gerät 20

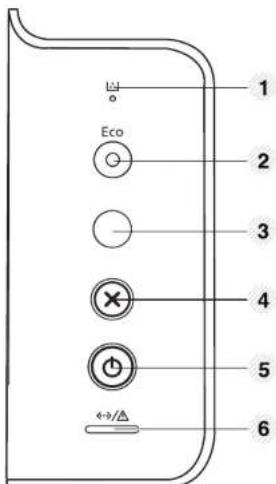

Bedienfeld – Übersicht 23

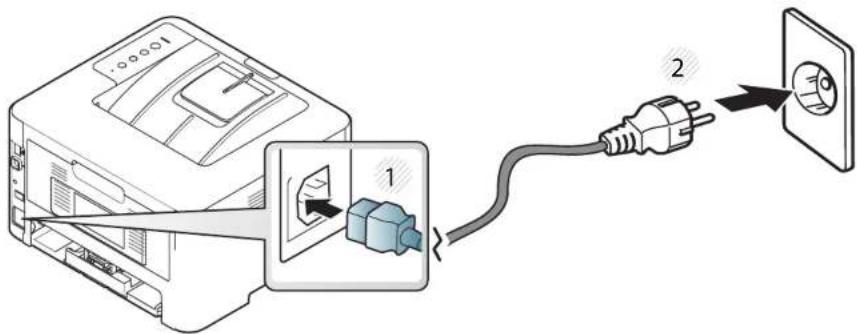

Einschalten des Geräts 25

Lokales Installieren des Treibers 26

Treiber neu installieren 28

2. Grundeinstellungen

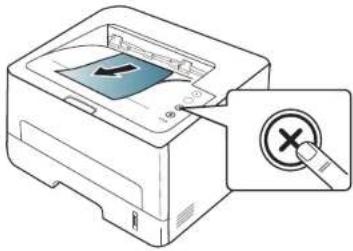

Drucken einer Testseite 30

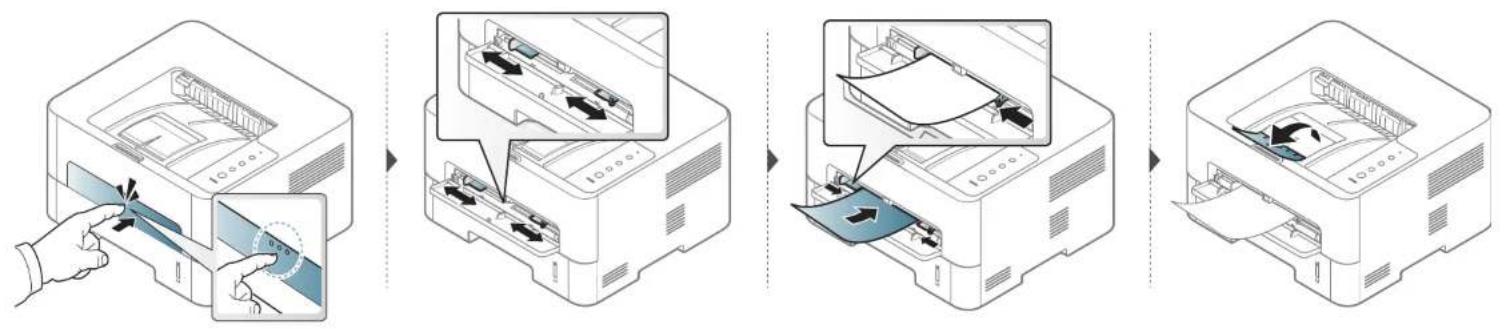

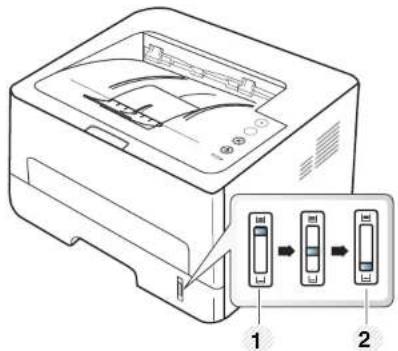

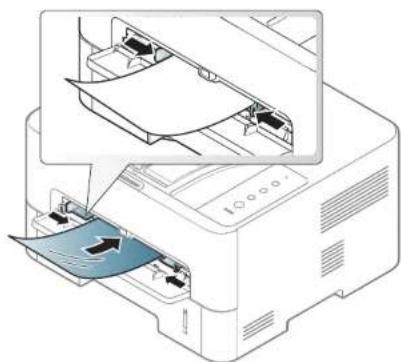

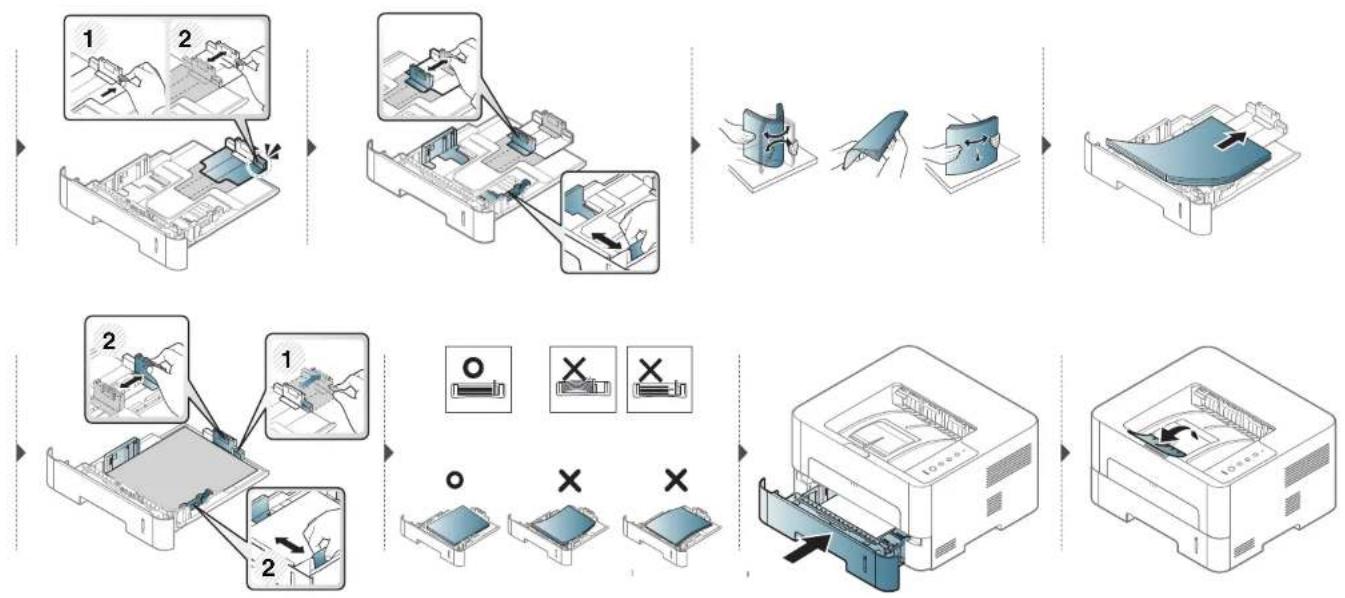

Druckmedien und Fächer 31

Grundlagen zum Drucken 43

3. Wartung

Verbrauchsmaterial und optionale Teile bestellen 50

Erhältliches Verbrauchsmaterial 51

Lagern der Tonerkartusche 52

Verteilen des Toners 54

Ersetzen der Tonerkartusche 56

Austauschen der Bildeinheit 59

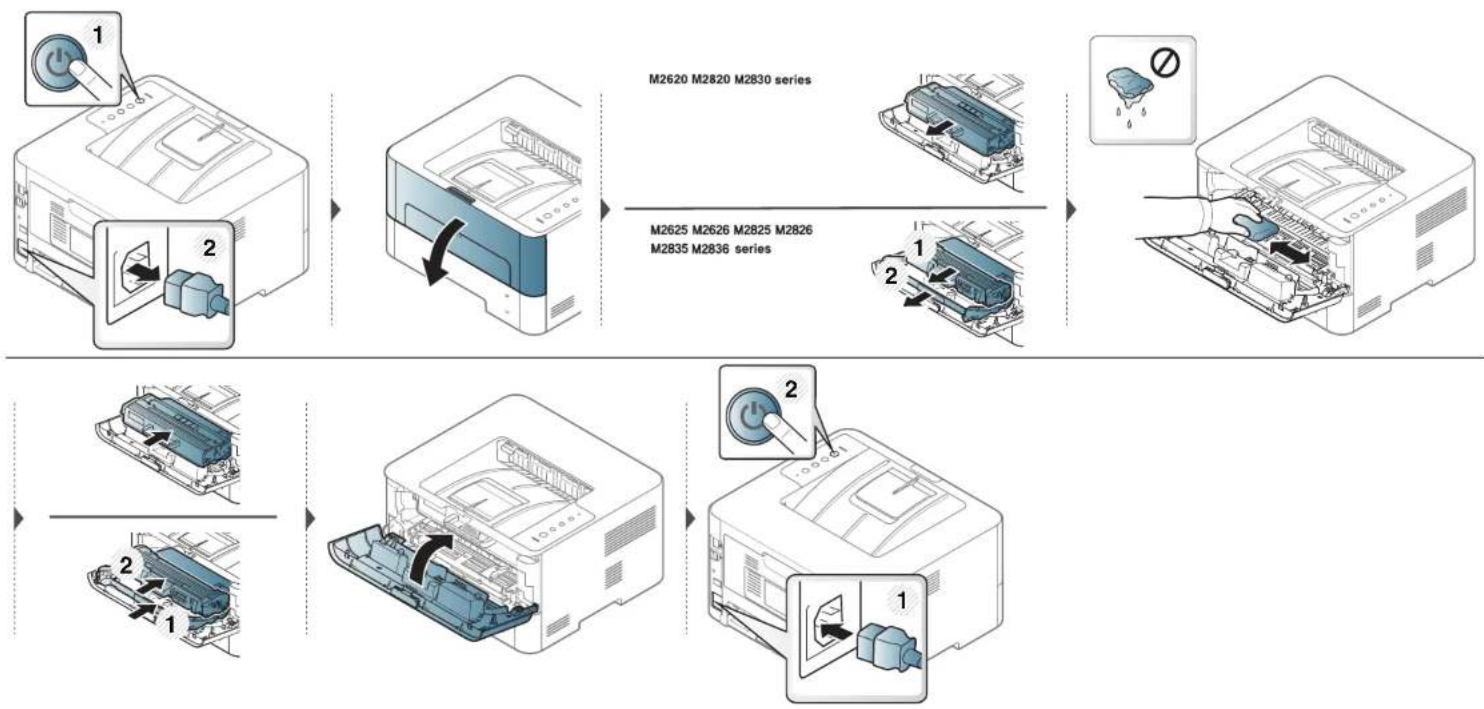

Reinigen des Gerätes 60

Tipps zum Transport und zur Lagerung Ihres Geräts 64

4. Problemlösung

Tipps zur Vermeidung von Papierstaus 66

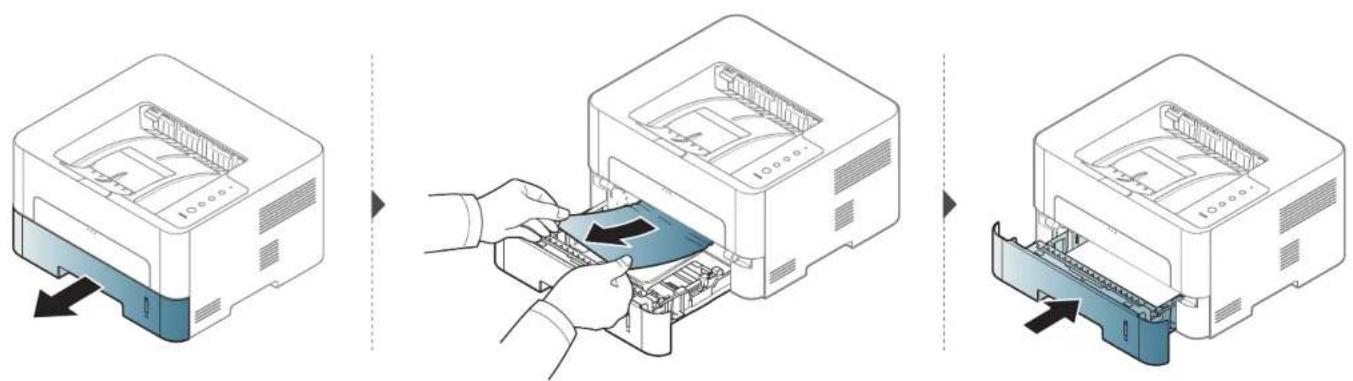

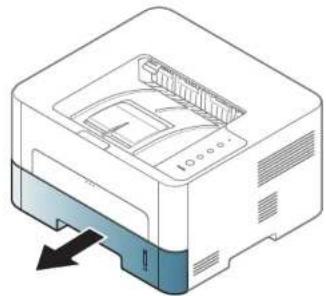

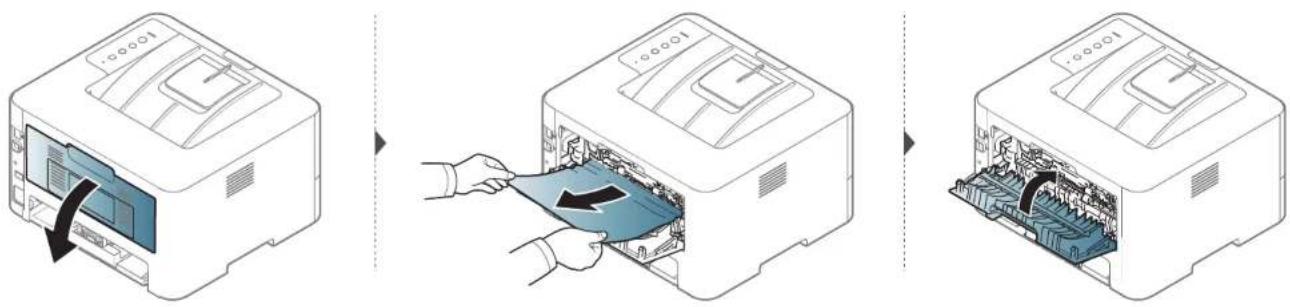

Beseitigen von Papierstaus 67

Bedeutungen der LED 75

GRUNDLAGEN

5. Anhang

Technische Daten 79

Konformitätshinweise 88

Copyright 100

In diesem Kapitel erfahren Sie, was Sie wissen müssen, um das Gerät zu benutzen.

• Entscheidende Vorteile 5
• Funktionen nach Modell 8
• Nützlich zu wissen 11
- Über dieses Benutzerhandbuch 12
• Sicherheitsinformationen 13
- Übersicht über das Gerät 20
• Bedienfeld – Übersicht 23
• Einschalten des Geräts 25
• Lokales Installieren des Treibers 26
• Treiber neu installieren 28

Entscheidende Vorteile

Umweltfreundlich

• Dieses Gerät verfügt über die Öko-Funktion. Damit sparen Sie Toner und Papier.
• Sie können auch mehrere Seiten auf ein einziges Blatt drucken, um Papier zu sparen (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 175).
• Sie können Blätter beidseitig bedrucken und damit Papier sparen (beidseitiger Druck) (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 175).
• Dieses Gerät schaltet automatisch in den Stromsparmodus und senkt dadurch wesentlich den Stromverbrauch, wenn es nicht aktiv verwendet wird.
• Wir empfehlen Recyclingpapier zu verwenden, um Energie zu sparen.

Schnelles Drucken in hervorragender Qualität

• Sie können mit einer effektiven Auflösung von bis zu 4.800 x 600 dpi (600 x 600 x 3 Bit) drucken.
  • Schnelles Drucken auf Abruf.

- M262x series

• Bei einseitigem Drucken bis zu 26 Seiten pro Minute (SpM) (DIN A4) oder bis zu 27 SpM (US-Letter).
• M282x series/M283x series
• Bei einseitigem Drucken bis zu 28 Seiten pro Minute (SpM) (DIN A4) oder bis zu 29 SpM (US-Letter).

Entscheidende Vorteile

Zweckmäßigkeit

• Berühren Sie einfach die NFC Registerkarte für Ihren Drucker, und der Druckauftrag wird erledigt (siehe „So benutzen Sie die NFC-Funktion“ auf Seite 163).
• Sie können von unterwegs von Ihrem Smartphone oder mobilen Computer aus drucken, wenn auf dem Gerät Apps installiert sind, bei denen Google Cloud Print™ freigeschaltet ist (siehe „Google Cloud Print™“ auf Seite 168).
• Easy Capture Manager ermöglicht Ihnen, komfortabel das zu bearbeiten und zu drucken, was Sie durch Drücken der Taste Druck der Tastatur auf dem Bildschirm erfassen (siehe „Easy Capture Manager“ auf Seite 195).
• Samsung Easy Printer Manager und Samsung-Druckerstatus sind Programme, die das Gerät überwachen und Sie über den jeweiligen Gerätestatus informieren. Außerdem können Sie damit die Einstellungen des Gerätes ändern (siehe „Samsung Easy Printer Manager verwenden“ auf Seite 201 oder „Samsung-Druckerstatus verwenden“ auf Seite 205).

• AnyWeb Print ermöglicht Ihnen die Speicherung, die Vorschau und den Druck des Bildschirminhalts auf wesentlich leichtere Art und Weise als bei Verwendung eines normalen Programms (siehe „Samsung AnyWeb Print“ auf Seite 196).

• Intelligentes Update ermöglicht Ihnen, aktuelle Software-Updates zu ermitteln und die jeweils aktuellste Version des Druckertreibers zu finden und zu installieren. Nur für Benutzer des Betriebssystems Windows.

• Wenn Sie über einen Internetanschluss verfügen, finden Sie Hilfe, Support, Druckertreiber, Handbücher und Bestellinformationen auf der Samsung Website: www.samsung.com > Produkt finden > Support oder Downloads.

Unterstützt viele Funktionen und Anwendungen

• Unterstützt eine Vielzahl an Papierformaten (siehe „Technische Daten der Druckmedien“ auf Seite 81).
• Wasserzeichen drucken: Sie können Ihre Dokumente mit einem Schriftzug wie beispielsweise "CONFIDENTIAL" versehen (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 175).
• Drucken von Postern: Der auf den Seiten Ihres Dokuments enthaltene Text und die Bilder werden vergrößert und auf mehrere Blätter gedruckt, die Sie anschließend zu einem Poster zusammenfügen können (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 175).
• Sie können unter mehreren Betriebssystemen drucken (siehe „Systemanforderungen“ auf Seite 84).
• Das Gerät ist mit einem USB-Anschluss und/oder einer Netzwerkschnittstelle ausgestattet.

Entscheidende Vorteile

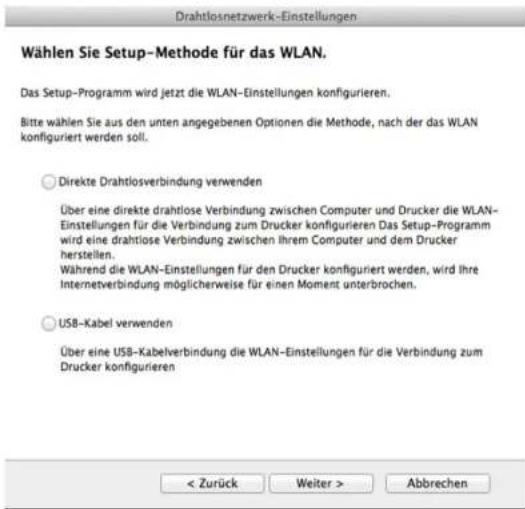

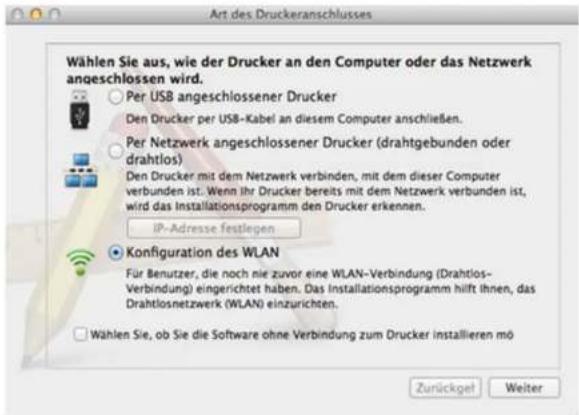

Unterstützt mehrere Methoden zum Einrichten eines Drahtlosnetzwerks

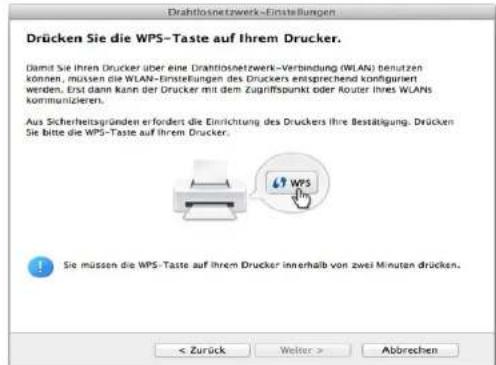

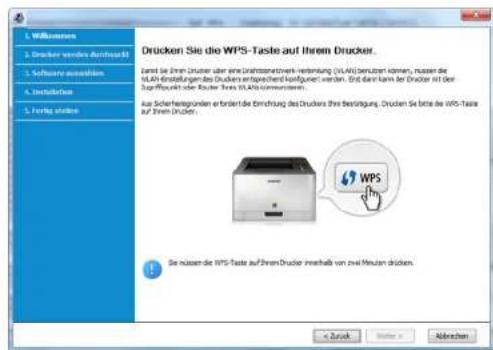

- Verwendung der WPS-Taste (Wi-Fi Protected Setup™)

- Sie können bequem eine drahtlose Netzwerkverbindung herstellen, indem Sie beim Gerät und beim Zugriffspunkt (WLAN-Router) die WPS-Taste benutzen.

- Verwendung eines USB-Kabels oder eines Netzwerkkabels

- Wenn Sie ein USB-Kabel oder ein Netzwerkkabel benutzen, können Sie das Gerät verbinden und auch verschiedene Drahtlosnetzwerk-Einstellungen vornehmen.

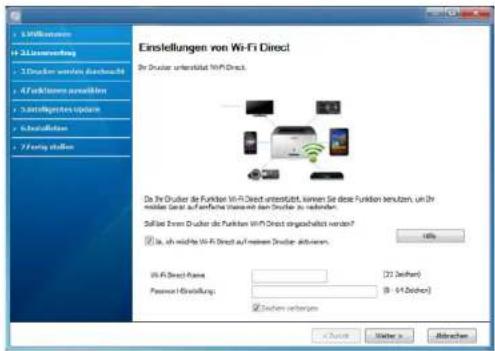

- Wi-Fi Direct nutzen

- Mit der Funktion Wi-Fi oder Wi-Fi Direct ist es problemlos möglich, von einem Mobilfunkgerät aus zu drucken.

Siehe „Einführung in die Einrichtung eines Drahtlosnetzwerks“ auf Seite 128.

Funktionen nach Modell

Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung.

Betriebssystem

Betriebssystem M262x series		M282x seriesM283x series
Windows • •
Mac • •
Linux • •
Unix •

(●: Inklusive, Leer: nicht verfügbar)

Software

Sie können den Druckertreiber und die Software installieren, indem Sie die Software-CD in das CD-ROM-Laufwerk einlegen.

Unter Windows können Sie im Fenster Zu installierende Software und Dienstprogramme auswählen den Druckertreiber und die Software auswählen.

Software M262x series		M282x seriesM283x series
SPL-Druckertreiber ^a		●
PCL-Druckertreiber		●(nur M262xND)
PS-Druckertreiber
XPS-Druckertrelber ^b		●
Samsung Easy Printer Manager	Geräteeins tellungen	●
Samsung-Druckerstatus ●
Samsung AnyWeb Print ^b		●

Funktionen nach Modell

Software M262x series		M282x seriesM283x series
SyncThruTM Web Service	•(nur M262xND)	•
SyncThru Admin Web Service	•(nur M262xND)	•
Easy Eco Driver • •
Easy Capture Manager •	•

a. Je nach verwendeltem Betriebssystem können die installierten Druckertreiber unterschiedlich sein.
b. Laden Sie von der Samsung-Website die Software herunter, um sie dann zu installieren: (http://www.samsung.com > Produkt finden > Support oder Downloads). Prüfen Sie vor der Installation, ob das Betriebssystem Ihres Computers die Software unterstützt.
(●: Inklusive, Leer: nicht verfügbar)

Funktionsvielfalt

Funktionen M262x series		M282x seriesM283x series
Hochgeschwindigkeits-USB 2.0	●	●
Drahtgebundenes LAN, Netzwerkschnittstelle Ethernet 10/100 Base TX	●(nur M262xND)	●

Funktionen M262x series		M282x seriesM283x series
Netzwerkschnittstelle 802.11b/g/n WLAN^a		•(nur M282xDW/M283xDW)
IPv6	•(nur M262xND)	•(nur M282xND/M282xDW /M283xDW)
NFC (Near Field Communication) Drucken		•(nur M283xDW)
Öko-Druck • •
WPS (Wi-Fi Protected SetupTM)		•(nur M282xDW/M283xDW)
Beidseitiger Druck	•(nur M262xD/M262xD)	•
Beidseitiger Druck (Manuell) ^bc	•(nur M2620/M2625/M2626)

Funktionen nach Modell

Funktionen M262x series		M282x seriesM283x series
AirPrint	•(nur M262xND)	•
Google Cloud PrintTM •	(nur M262xND)	•

a. WLAN-Karten sind nicht für alle Länder verfügbar. In einigen Ländern kann nur 802.11 b/g verwendet werden. Wenden Sie sich an Ihren örtlichen Samsung-Händler bzw. an den jeweiligen Händler, bei dem Sie das Gerät erworben haben.
b. Nur bei Betriebssystem Windows verfügbar.
c. Nur Fach 1 wird unterstützt.

(●: Inklusive, Leer: Nicht verfügbar)

Nützlich zu wissen

Das Gerät druckt nicht.

• Öffnen Sie die Druckerwarteschlange und löschen Sie das Dokument aus der Liste (siehe „Abbrechen eines Druckauftrags“ auf Seite 44).
• Deinstallieren Sie den Treiber und installieren Sie ihn erneut (siehe „Lokales Installieren des Treibers“ auf Seite 26).
• Wählen Sie Ihr Gerät unter Windows als Standardgerät aus.

Wo kann ich optionale Teile und Verbrauchsmaterial kaufen?

• Fragen Sie bei einem Samsung-Fachhändler oder bei Ihrem Händler.
• Besuchen Sie www.samsung.com/supplies. Wählen Sie Ihr Land / Ihre Region aus, um die Informationen zum Produktservice einzusehen.

Die Status-LED blinkt oder leuchtet permanent.

• Schalten Sie das Gerät aus und dann wieder ein.
• Lesen Sie in dieser Anleitung nach, was die LED-Signale bedeuten. Beseitigen Sie dann das entsprechende Problem (siehe „Bedeutungen der LED“ auf Seite 75).

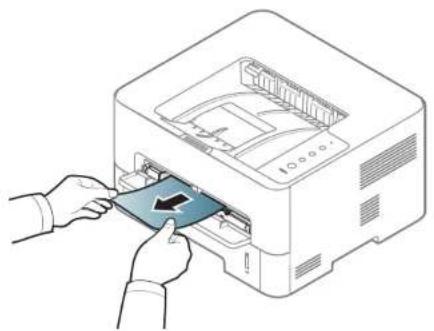

Ein Papierstau ist aufgetreten.

• Öffnen und schließen Sie die vordere Abdeckung.
• Lesen Sie in dieser Anleitung nach, wie Sie einen Papierstau beseitigen. Gehen Sie dann entsprechend vor (siehe „Beseitigen von Papierstaus“ auf Seite 67).

Die Ausdrucke sind verschwommen oder unscharf.

• Möglicherweise ist nicht genügend Toner vorhanden oder er ist ungleichmäßig verteilt. Schütteln Sie die Tonerkartusche.
• Versuchen Sie es mit einer anderen Einstellung der Druckauflösung.
• Wechseln Sie die Tonerkartusche aus.

Wo kann ich den Treiber für das Gerät herunterladen?

- Besuchen Sie www.samsung.com, um den neuesten Gerätetreiber herunterzuladen und ihn dann auf Ihrem System zu installieren.

Über dieses Benutzerhandbuch

Dieses Benutzerhandbuch liefert Informationen zum grundlegenden Verständnis des Geräts sowie genaue Erläuterungen zu den einzelnen Bedienschritten.

• Lesen Sie vor der Inbetriebnahme des Geräts die Sicherheitsinformationen.
• Falls während der Nutzung des Geräts ein Problem auftritt, finden Sie im Kapitel „Problemlösung“ weitere Informationen.
• Die in dem Benutzerhandbuch verwendeten Begriffe werden im Kapitel „Glossar“ erläutert.
• Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von dem Gerät, das Sie gekauft haben, abweichen.
  • Die Screenshots (Bildschirmfotos) in diesem Benutzerhandbuch können je nach Firmware des Gerätes und Treiberversion abweichen.
  • Die in diesem Benutzerhandbuch gegebenen Beschreibungen von Bedienschritten und Verfahren beziehen sich im Wesentlichen auf den Betrieb unter Windows 7.

Konventionen

Die nachfolgenden Begriffe werden in diesem Handbuch als Synonyme verwendet:

• Dokument wird als Synonym für Vorlage verwendet.
• Papier wird als Synonym für Medien oder Druckmedien/-materialien verwendet.
• Der Drucker oder Multifunktionsdrucker werden als „Gerät“ bezeichnet.

Allgemeine Symbole

Symbol Text Beschreibung
	Achtung	Hinweise an den Benutzer, um einen möglichen mechanischen Schaden oder eine Fehlfunktion zu verhindern.
	Warnung	Wird verwendet, um den Benutzer auf die Möglichkeit von Verletzungen aufmerksam zu machen.
	Hinweis	Enthält zusätzliche Informationen oder Einzelheiten zur Funktionalität des Geräts.

Sicherheitsinformationen

Folgende Warnungen und Sicherheitshinweise dienen zur Vermeidung von Personenschäden jedweder Art sowie einer möglichen Beschädigung Ihres Geräts. Lesen Sie alle Anweisungen vor der Verwendung des Geräts sorgfältig durch. Bewahren Sie diesen Abschnitt nach dem Lesen gut auf, sodass Sie ihn bei Bedarf zur Hand haben.

Wichtige Sicherheitssymbole

Erläuterungen aller Symbole und Zeichen in diesem Kapitel

	Warnung	Gefahren oder gefährliche Verhaltensweisen, die zu schweren Verletzungen oder sogar zum Tod führen können.
	Achtung	Gefahren oder gefährliche Verhaltensweisen, die leichte Verletzungen oder Sachschäden zur Folge haben können.
	Vermeiden Sie die beschriebene Vorgehensweise.

Betriebsumgebung

Warnung

Sicherheitsinformationen

	Das Netzkabel nicht krümmen und keine schweren Gegenstände auf ihm abstellen.Das Herumtreten auf dem Netzkabel oder das Quetschen des Netzkabels durch schwere Gegenstände könnte einen elektrischen Schlag oder einen Brand auslösen.
	Zum Ziehen des Netzsteckers am Stecker ziehen, nicht am Kabel! Den Netzstecker nicht mit nassen oder feuchten Händen anfassen.Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.

Vorsicht

	Ziehen Sie den Netzstecker während eines Gewitters oder wenn Sie beabsichtigen, das Gerät über einen längeren Zeitraum nicht zu verwenden, von der Netzsteckdose ab. Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.
	Seien Sie vorsichtig, der Bereich der Papierausgabe ist heiß. Es könnten Verbrennungen auftreten.

	Wenn das Gerät heruntergefallen ist oder das Gehäuse beschädigt wurde, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.
	Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl Sie die entsprechenden Anweisungen genau befolgt haben, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.
	Wenn sich der Netzstecker nicht leicht in die Netzsteckdose stecken lässt, versuchen Sie nicht, ihn gewaltsam einzustecken.Wenden Sie sich für einen Austausch der Netzsteckdose an einen Elektriker. Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.
	Achten Sie darauf, dass das Netzkabel und das Telefonkabel nicht von Tieren angenagt werden.Bei Nichtbeachtung dieser Anweisung könnte das Tier einen elektrischen Schlag und/oder eine Verletzung erleiden.

Sicherheitsinformationen

Sicherheit während des Betriebs

Vorsicht

	Während des Druckvorgangs das Papier nicht gewaltsam aus dem Drucker herausziehen.Dies kann zur Beschädigung des Geräts führen.
	Achten Sie darauf, dass Ihre Hände nicht zwischen Gerät und Papierfach geraten.Sie könnten sich verletzen.
	Gehen Sie beim Einlegen von Papier oder beim Beseitigen von Papierstaus vorsichtig vor.Papier kann sehr scharfkantig sein und schmerzhafte Schnittverletzungen verursachen.
	Beim Drucken großer Mengen kann der untere Teil des Papierausgabebereichs heiß werden. Achten Sie darauf, dass Kinder diesen Bereich nicht berühren.Es könnten Verbrennungen auftreten.
	Zum Beseitigen von Papierstaus keine Pinzette oder scharfe Metallgegenstände verwenden.Der Drucker könnte beschädigt werden.

	Achten Sie darauf, dass sich nicht zu viel Papier im Papierausgabefach stapelt.Der Drucker könnte beschädigt werden.
	Achten Sie darauf, dass die Entlüftungsschlitze nicht blockiert sind, und stecken Sie keine Gegenstände in diese Öffnungen.Sonst könnte die Temperatur von Geräteteilen ansteigen, was eine Beschädigung des Geräts oder einen Brand zur Folge haben kann.
	Wenn Sie Steuerelemente verwenden, Anpassungen vornehmen oder Vorgänge durchführen, die von den in diesem Handbuch beschriebenen abweichen, kann dies die Freisetzung gefährlicher Strahlen zur Folge haben.
	Die Stromversorgung des Geräts erfolgt über das Netzkabel.Um die Stromversorgung zu unterbinden, trennen Sie das Netzkabel vom Netz.

Sicherheitsinformationen

	Das Gerät nicht an einem Orten aufstellen, wo Staub, Feuchtigkeit oder austretendes Wasser den Betrieb beeinträchtigen könnte.Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.
	Stellen Sie das Gerät in einer Umgebung auf, die den Spezifikationen hinsichtlich Temperatur und Luftfeuchtigkeit entspricht.Sonst könnten beim Drucken Probleme entstehen, und das Gerät könnte beschädigt werden.Siehe „Allgemeine technische Daten“ auf Seite 79.

Vorsicht

Wenn das Gerät bewegt werden soll, schalten Sie es zunächst aus. Ziehen Sie dann alle Kabel vom Gerät ab. Die unten stehenden Informationen sind lediglich Vorschläge basierend auf dem Gewicht des Geräts. Falls Ihr Gesundheitszustand beeinträchtigt ist und Sie keine Lasten heben können, heben Sie das Gerät nicht. Fragen Sie nach Unterstützung und heben Sie das Gerät stets mit mehreren Personen, um die Sicherheit zu gewährleisten.

Beachten Sie beim anschließenden Anheben des Geräts die folgenden Richtlinien:

• Geräte mit einem Gewicht bis 20 kg können von 1 Person angehoben werden.
• Geräte mit einem Gewicht von 20 kg – 40 kg müssen von 2 Personen angehoben werden.
• Geräte mit einem Gewicht von mehr als 40 kg müssen von 4 Personen angehoben werden.

Das Gerät könnte fallen und so zu Verletzungen führen oder beschädigt werden.

Wählen Sie eine ebene Oberfläche mit ausreichend Ventilation, um das Gerät aufzustellen. Vergessen Sie sich, dass genügend Platz vorhanden sein muss, um die Tür zu öffnen und die Fächer zu entfernen.

Der Standort sollte gut belüftet, und nicht direkt der direkten Sonne, Hitze und Luftfeuchtigkeit ausgesetzt sein.

Sicherheitsinformationen

	Wenn Sie das Gerät für längere Zeit benutzen oder mehrere Seiten drucken, und dies geschieht in einem nicht gut belüfteten Raum, dann kann die Luft verschmutzt werden, was gesundheitsschädlich ist. Stellen Sie das Gerät in einem gut belüfteten Raum auf, oder öffnen Sie ab und zu das Fenster, um zu lüften.
	Das Gerät nicht auf einer instabile Oberfläche abstellen.Das Gerät könnte fallen und so zu Verletzungen führen oder beschädigt werden.
	Verwenden Sie nur Telekommunikationsanschlusskabel der Stärke AWG 26 ^a oder stärker, Telefonkabel, falls notwendig.Die Nichtbeachtung dieser Anweisung kann zur Beschädigung des Geräts führen.
	Das Netzkabel nur an eine geerdete Steckdose anschließen.Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.
	Verwenden Sie zur Gewährleistung eines sicheren Betriebs nur das Netzkabel aus dem Lieferumfang Ihres Geräts. Wenn Sie bei einem mit 110V betriebenen Gerät ein Netzkabel verwenden, das länger als 2 m ist, sollte es vom Typ AWG-16 (oder größer) sein.Die Nichtbeachtung dieser Anweisung kann eine Beschädigung des Geräts sowie einen elektrischen Schlag oder einen Brand zur Folge haben.

	Decken Sie das Gerät nicht ab und stellen Sie es nicht an einem luftdichten Ort auf, z. B. in einem Gehäuse.Wenn das Gerät nicht gut belüftet ist, kann dies zu einem Brand führen.
	Schließen Sie niemals zu viele Geräte an einer Steckdose oder einer Verlängerungsschnur an.Die Nichtbeachtung dieser Anweisung kann eine Beeinträchtigung der Leistung sowie einen elektrischen Schlag oder einen Brand zur Folge haben.
	Das Gerät muss an eine Netzsteckdose angeschlossen werden, die die auf dem Typenschild angegebene Spannung liefert.Wenn Sie sich nicht sicher sind und die von Ihnen genutzte Leistungsstärke überprüfen möchten, wenden Sie sich an Ihr Stromversorgungsunternehmen.

a. AWG: American Wire Gauge

Sicherheitsinformationen

Wartung / Überprüfung

Vorsicht

	Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät innen reinigen. Reinigen Sie das Gerät nicht mit Benzol, Verdünner oder Alkohol. Sprühen Sie kein Wasser direkt in das Gerät.Bei Nichtbeachtung dieser Anweisung besteht Stromschlag- und Brandgefahr.
	Nehmen Sie das Gerät nicht in Betrieb, während Sie Verbrauchsmaterialien austauschen oder das Gerät innen reinigen.Sie könnten sich verletzen.
	Reinigungsmittel von Kindern fernhalten.Kinder könnten sich verletzen.
	Bauen Sie das Gerät nicht auseinander, führen Sie keine Reparaturen aus und setzen Sie es nicht selbst wieder zusammen.Der Drucker könnte beschädigt werden. Wenden Sie sich an einen zertifizierten Techniker, wenn Ihr Gerät reparaturbedürftig ist.

	Beim Reinigen und beim Betrieb des Geräts streng den Anweisungen des Benutzerhandbuchs folgen, das im Lieferumfang des Geräts enthalten ist.Bei Nichtbeachtung dieser Anweisung könnte das Gerät beschädigt werden.
	Halten Sie das Netzkabel und die Kontaktfläche des Steckers frei von Staub und Wasser.Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.
	Entfernen Sie keine Abdeckungen und Schutzvorrichtungen, die mit Schrauben befestigt sind.Fixiereinheiten dürfen nur durch zertifizierte Kundendiensttechniker repariert werden. Bei Reparatur durch einen nicht zertifizierten Techniker besteht Stromschlag- und Brandgefahr.Das Gerät darf nur durch Samsung-Kundendiensttechniker repariert werden.

Sicherheitsinformationen

Verwendung von Verbrauchsmaterialien

Vorsicht

	Nehmen Sie die Tonerkartuschen nicht auseinander.Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.
	Verbrennen Sie keine Versorgungsmaterialien wie etwa die Tonerkartusche oder die Fixiereinheit.Die Nichtbeachtung dieser Anweisung kann zu Explosionen oder unkontrollierbaren Bränden führen.
	Halten Sie alle gelagerten Verbrauchsmaterialien wie etwa Tonerkartuschen von Kindern fern.Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.
	Die Verwendung von recycelten Versorgungsmaterialien wie etwa Toner kann zu einer Beschädigung des Geräts führen.Bei einer Beschädigung aufgrund von recycelten Versorgungsmaterialien wird eine Servicegebühr in Rechnung gestellt.

	Bei Verbrauchsmaterial, das Toner-Staub enthält (Tonerkartusche, Rest-Toner-Flasche, Bildgebungseinheit usw.), die unten stehenden Instruktionen beachten.Beim Entsorgen des Verbrauchsmaterials die Hinweise zur Entsorgung beachten. Wenden Sie bei Fragen zur Entsorgung an den Wiederverkäufer.Das Verbrauchsmaterial nicht waschen.Nach Entleeren der Rest-Toner-Flasche diese nicht wiederverwenden.Werden die oben stehenden Instruktionen nicht beachtet, kann das Funktionieren des Gerätes beeinträchtigt werden; auch wird dann die Umwelt verschmutzt. Schäden, die durch Fahrlässigkeit des Benutzers herbeigeführt werden, sind von der Garantieleistung ausgeschlossen.
	Falls Toner auf Ihre Kleidung gelangt, die Kleidung nicht mit heißem Wasser auswaschen.Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest. Verwenden Sie stattdessen kaltes Wasser.
	Achten Sie beim Auswechseln der Tonerkartusche oder beim Beseitigen von Papierstaus darauf, dass kein Tonerstaub auf Ihre Haut oder Ihre Kleidung gerät.Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.

Übersicht über das Gerät

Komponenten

Die derzeitige Komponente kann sich von der unten abgebildeten unterscheiden. Je nach Umständen können einige Komponenten geändert werden.

Gerät Stromkabel		Software-CDa
Installationskurzanleitung	Zubehörb

a. Auf der Software-CD sind die Druckertreiber, das Benutzerhandbuch sowie Anwendungsprogramme.
b. Welches Zubehör zum Lieferumfang gehört, ist abhängig vom Gerätemodell und dem Land, in dem es gekauft wird.

Übersicht über das Gerät

Vorderansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abweichen.
- Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung.

1	Ausgabefach	7 Breitenführungen für das Papier im manuellen Papiereinzug

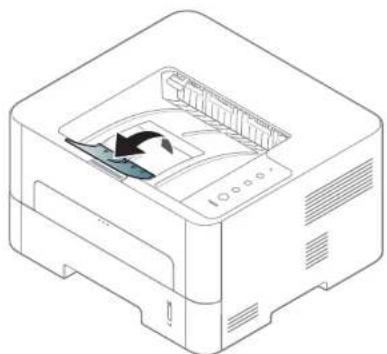

2	Bedienfeld 8 Ausgabehalterung
3	Vordere Abdeckung	9	Tonerkartusche ^a
4	Papierstandsanzeige	10	Tonerkartusche ^b

5	Schacht 1	11	Bildeinheitb
6	ManuellerPapiereinzug	12	NFC (Near Field Communication)Registerkartec

Übersicht über das Gerät

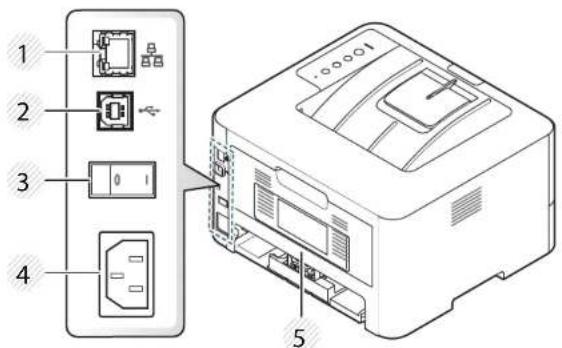

Rückansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abweichen.
- Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung.

1 2 3 4 10000-1 5

1	Netzwerkanschlussa	4	Netzkabelanschluss
2	USB-Anschluss 5 Rückseitige Abdeckung
3	Ein/Aus-Schalterb

a. Nur Modelle für Netzwerk und Drahtlosnetzwerk (siehe „Funktionen nach Modell“ auf Seite 8).
b. Nur wenn das Gerät über einen Ein/Aus-Schalter verfügt.

Bedienfeld – Übersicht

Das Bedienfeld kann je nach Modell von Ihrem Gerät abweichen. Es gibt mehrere Arten von Bedienfeldern.

1 Eco 2 3 4 5 6

1		Toner	Zeigt den Status der Toners an (siehe „Toner-LED / WPS-LED / Betriebs-LED / Öko-LED“ auf Seite 77).
2		Eco	Schaltet den Öko-Modus ein, so dass weniger Toner und weniger Papier verbraucht wird (siehe „Öko-Optionen“ auf Seite 47).

3

Infoblatt ^a

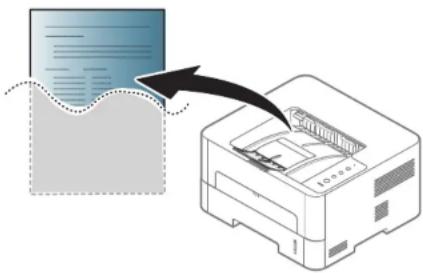

Druckt eine Testseite und einen Bericht über die Netzwerkkonfigurationen (siehe „Drucken einer Testseite“ auf Seite 30).

Konfiguriert auf einfache Weise die Drahtlosnetzwerk-Verbindung ohne Zuhilfenahme des Computers (siehe „Drahtlosnetzwerk-Setup“ auf Seite 127).

Drücken Sie diese Taste, bis die grüne LED zu blinken beginnt. Wenn Sie nur den aktiven Bildschirminhalt drucken wollen, lassen Sie die Taste los, sobald die grüne LED aufhört zu blinken. Wenn Sie den gesamten Bildschirminhalt drucken wollen, lassen Sie die Taste los, während die LED blinkt.

Druck ^c

• Bildschirminhalt drucken kann nur auf Windows- und Mac-Betriebssystemen verwendet werden.
• Diese Funktion ist nur bei einer Verbindung über den USB-Anschluss des Geräts nutzbar.
• Beim Drucken des aktiven Fensters bzw. des gesamten Bildschirminhalts mithilfe der Taste „Druck“ wird, je nach zu druckendem Inhalt, eventuell mehr Toner verbraucht.
• Diese Funktion können Sie nur verwenden, wenn das Programm Easy Printer Manager für das Gerät installiert ist. Wenn Sie unter dem Mac-Betriebssystem arbeiten, dann müssen Sie im Easy Printer Manager die Einstellungen für Bildschirminhalt-Druck aktivieren, um Screenshots (Erfassung des aktuellen Bildschirminhalts als Bild) machen zu können.

Bedienfeld – Übersicht

4		Abbrechen Bricht einen Vorgang jederzeit ab; bietet außerdem weitere Funktionen.·Bricht den aktuellen Job (Druckauftrag) ab.·Druckt Testseite: Im Bereitschaftsmodus diese Taste etwa 2 Sekunden lang gedrückt halten, bis die Status-LED langsam blinkt, und dann die Taste loslassen.·Verbrauchsmaterial-Infos und Nutzungszähler: Halten Sie die Taste für etwa 6 Sekunden gedrückt.·Druckt Berichte über die Konfiguration und über die Netzwerk-Konfigurationd: Im Bereitschaftsmodus diese Taste etwa 4 Sekunden lang gedrückt halten, bis die Status-LED schnell blinkt, und dann die Taste loslassen.
5		Power Mit dieser Taste können Sie das Gerät ausschalten oder wieder einschalten, wenn es sich im Energiesparmodus befindet.
6		Status-LED Zeigt den Gerätestatus an (siehe „Bedeutungen der LED“ auf Seite 75).

a. Nur M262xND/M282xND.
b. Nur M282xDW/M283xDW.
c. Nur M262x/M262xD.
d. Nur Modelle für Netzwerk und Drahtlosnetzwerk (siehe „Funktionen nach Modell“ auf Seite 8).

Einschalten des Geräts

1 Erst das Gerät am Stromversorgungsnetz anschließen.

Falls Ihr Gerät über einen Netzschalter verfügt, schalten Sie das Gerät ein.

2 Drücken Sie auf dem Bedienfeld die Taste ⏻ (Power)

Lokales Installieren des Treibers

Ein lokal angeschlossenes Gerät ist ein Gerät, das direkt mit einem Kabel an Ihrem Computer angeschlossen ist. Wenn Ihr Gerät mit einem Netzwerk verbunden ist, überspringen Sie die folgenden Schritte und fahren Sie mit der Installation des Treibers für ein per Netzwerk angeschlossenes Gerät fort (siehe „Treiberinstallation über das Netzwerk“ auf Seite 117).

• Falls Sie unter einem Mac-, Linux- oder Unix-Betriebssystem arbeiten, siehe „Software installieren“ auf Seite 104.
• Je nach Gerät und Benutzeroberfläche kann sich das in diesem Benutzerhandbuch dargestellte Fenster zur Installation von dem tatsächlich angezeigten Fenster unterscheiden.
• Verwenden Sie nur ein USB-Kabel mit einer maximalen Länge von 3 Meter.

Windows

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Wird das Installationsfenster nicht angezeigt, klicken Sie auf Starten > Alle Programme > Zubehör > Ausführen.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

- Bei Windows 8

Wenn das Installationsfenster nicht angezeigt wird, wählen Sie unter Charms (Charms-Menü), Suche > Apps (Apps) und suchen nach Ausführen. Tippen Sie in X:\Setup.exe, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

Wenn "Anklicken, was mit diesem Datenträger geschehen soll." im Popup-Fenster erscheint, klicken Sie auf das Fenster und wählen Sie Run Setup.exe.

3 Lesen Sie den Lizenzvertrag im Fenster des Installationsprogramms und akzeptieren Sie ihn. Klicken Sie dann auf Weiter.

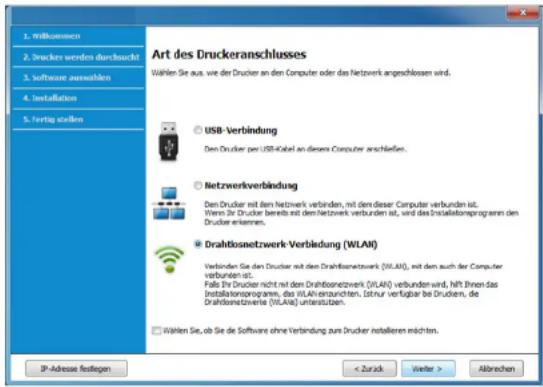

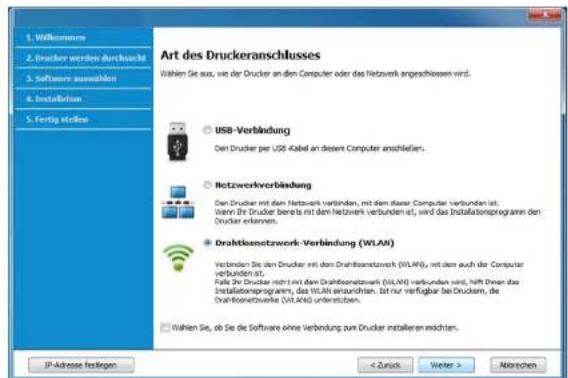

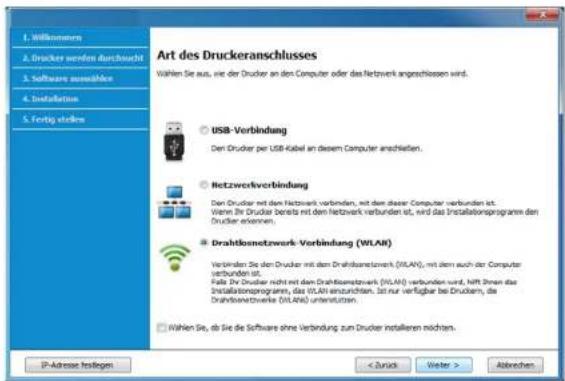

4 Wählen Sie USB-Verbindung im Fenster Art des Druckeranschlusses. Klicken Sie dann auf Weiter.
5 Folgen Sie den im Installationsfenster angezeigten Anweisungen.

Lokales Installieren des Treibers

Vom Windows 8 Startbildschirm

• Der V4-Treiber wird vom Windows Update automatisch heruntergeladen, wenn Ihr Computer mit dem Internet verbunden ist. Ist dies nicht der Fall, können Sie den V4-Treiber von der Website von Samsung manuell herunterladen, www.samsung.com > Produkt finden > Support oder Downloads.

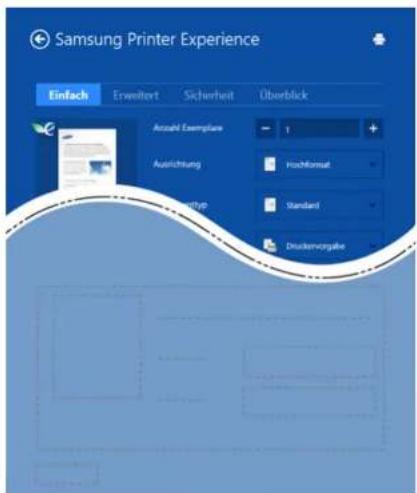

• Sie können die Anwendung Samsung Printer Experience vom Windows Store herunterladen. Sie müssen über ein Microsoft-Konto verfügen, um den WindowsStore(Store) zu benutzen.

1 Unter Charms (Charms-Menü) wählen Sie Suche.
2 Klicken Sie auf Store(Store).
3 Suchen und klicken Sie auf Samsung Printer Experience.
4 Klicken Sie auf Installieren.

• Wenn Sie den Treiber mittels der gelieferte Software-CD verwendet, wird der V4-Treiber nicht installiert. Wenn Sie den V4-Treiber auf dem Desktop-Bildschirm benutzen möchten, können Sie ihn von der Samsung Website herunterladen, www.samsung.com >Produkt finden > Support oder Downloads.
• Wenn Sie das Drucker-Verwaltungsprogramme von Samsung installieren möchten, müssen Sie sie mittels der gelieferten Software-CD installieren.

1 Vergewissern Sie sich, dass das Gerät an das Internet angeschlossen und eingeschaltet ist.
2 Vergewissern Sie sich, dass das Gerät eingeschaltet ist.

3 Schließen Sie den Computer und das Gerät mit einem Netzwerkkabel an

Der Treiber wird automatisch von dem Windows Update installiert.

Treiber neu installieren

Wenn der Druckertreiber nicht ordnungsgemäß funktioniert, gehen Sie wie folgt vor, um den Treiber neu zu installieren.

Windows

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Wählen Sie aus dem Menü Starten den Eintrag Programme oder Alle Programme > Samsung Printers > Deinstallieren Samsung Printer Software

- Bei Windows 8

1 In Charms wählen Sie Suche > Apps (Apps).
2 Suchen und klicken Sie Systemsteuerung.
3 Klicken Sie auf Programme und Funktionen.
4 Klicken Sie mit der rechten Maustaste auf das Symbol des Treibers, und wählen Sie Deinstallieren.
5 Folgen Sie den im Fenster angezeigten Anweisungen.

3 Folgen Sie den im Installationsfenster angezeigten Anweisungen.

4 Legen Sie die Software-CD in das CD-ROM-Laufwerk und installieren Sie den Treiber erneut (siehe „Lokales Installieren des Treibers“ auf Seite 26).

Vom Windows 8 Starten-Bildschirm

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Klicken Sie auf die Schaltfläche Samsung Drucker-Software deinstallieren im Starten-Bildschirm.
3 Folgen Sie den im Fenster angezeigten Anweisungen.

- Wenn Sie die Kachel für die Samsung Drucker-Software nicht finden, deinstallieren Sie die Software vom Desktop-Bildschirmmodus aus.

- Wenn Sie das Drucker-Verwaltungsprogramm von Samsung deinstallieren möchten, klicken Sie mit der rechten Maustaste im Starten-Bildschirm auf App > Deinstallieren > klicken mit der rechten Maustaste auf das Programm, das Sie löschen möchten > Deinstallieren und folgen Sie den Anleitungen im Fenster.

2. Grundeinstellungen

Nach dem Beenden der Installation können Sie die Standardeinstellungen des Geräts festlegen. Wenn Sie Eingabewerte festlegen oder ändern möchten, finden Sie dazu weitere Informationen im nächsten Abschnitt.

• Drucken einer Testseite 30
  • Druckmedien und Fächer 31
  • Grundlagen zum Drucken 43

Drucken einer Testseite

Drucken Sie eine Testseite, um sich zu vergewissern, dass der Drucker einwandfrei arbeitet.

So drucken Sie die Testseite:

Drücken Sie im Bereitschaftsmodus auf die Taste ☒ (Abbrechen) und halten Sie sie etwa 2 Sekunden lang gedrückt, bis die Status-LED langsam blinkt, und lassen Sie sie anschließend wieder los.

Bei Geräten mit Taste für Infoseite (☐) können Sie diese Taste drücken, wenn Sie eine Testseite drucken wollen.

Druckmedien und Fächer

In diesem Kapitel erfahren Sie, wie Sie Druckmedien in Ihr Gerät einlegen.

• Druckmedien, die nicht diesen Spezifikationen entsprechen, können Probleme verursachen oder sogar Reparaturen erforderlich machen. Solche Reparaturen sind nicht durch die von Samsung gewährte Gerätegarantie oder Servicevereinbarungen abgedeckt.
• Achten Sie darauf, dass Sie bei diesem Gerät kein Fotopapier für Tintenstrahldrucker verwenden. Das kann zur Beschädigung des Geräts führen.
• Bei Benutzung von feuergefährlichen Druckmedien besteht Brandgefahr.
• Verwenden Sie die genannten Druckmedien (siehe „Technische Daten der Druckmedien“ auf Seite 81).

Wenn Sie feuergefährliche Druckmedien verwenden oder falls Sie anderes Material im Drucker zurücklassen, kann das zur Überhitzung des Gerätes führen, und es kann dann sogar Brandgefahr bestehen.

Papierfach-Übersicht

Zur Änderung des Formats müssen die Papierführungen angepasst werden.

1 Papierfacherweiterungsführung
2 Papierlängenführung
3 Papierbreitenführung

Falls die Papierführungen nicht ordnungsgemäß angepasst sind, kann das Papier falsch erfasst werden, das Papier schief bedruckt oder ein Papierstau eintreten.

Druckmedien und Fächer

Die Papierstandsanzeige zeigt die Menge des im Fach befindlichen Papiers an.

Unterstützte Papiertypen bei beidseitigem Drucken

Duplexdruck steht bei einigen Modellen möglicherweise nicht zur Verfügung (siehe „Funktionen nach Modell“ auf Seite 8).

Je nach Netzspannung, mit der Ihr Geräte betrieben wird, gibt es Unterschiede bei unterstützten Papiertypen für beidseitiges Drucken. Weitere Informationen finden Sie in der unten stehenden Tabelle.

Netzspannung Unterstütztes Papier
110 V US-Letter, US-Legal, US Folio, Oficio.
220 V A4

Druckmedien und Fächer

Einlegen von Papier in das Papierfach

Wenn beim Drucken das Papierfach verwenden, legen Sie kein Papier auf den manuellen Einzug, weil das einen Papierstau verursachen könnte.

Druckmedien und Fächer

Laden Manueller Papiereinzug

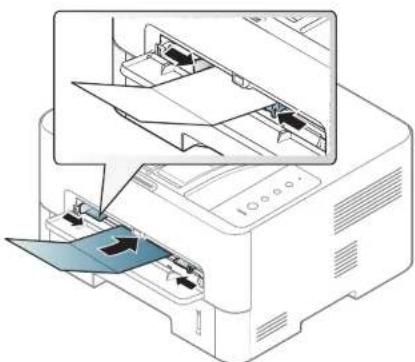

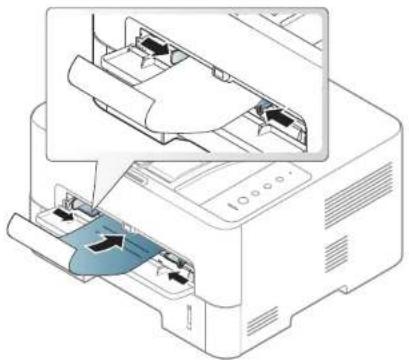

In den manuellen Papiereinzug können Sie spezielle Formate und Arten von Druckmaterial wie z. B. Postkarten, Grußkarten und Umschläge einlegen.

Tipps zum Verwenden des manuellen Einzugs

• Legen Sie nur Druckmedien des gleichen Typs, Formats und Gewichts in den manuellen Papiereinzug ein.
• Wenn Sie Manueller Einzug für Papierquelle (Paper Source) in Ihrer Anwendungssoftware auswählen, müssen Sie jedes Mal, wenn Sie eine Seite drucken, die Taste 'Bildschirminhalt drucken' oder 'Testseite' oder 'WPS' drücken, und nur Druckmedien des gleichen Typs, Formats und Gewichts in den manuellen Papiereinzug einlegen.
• Um Papierstaus zu vermeiden, legen Sie während des Druckens kein Papier nach, wenn im manuellen Papiereinzug noch Papier vorhanden ist.
• Legen Sie die Druckmaterialien mit der zu bedruckenden Seite nach oben und dem Seitenkopf zuerst in die Mitte des manuellen Papiereinzugs ein.
• Um eine optimale Druckqualität zu erzielen und um die Entstehung von Papierstaus zu vermeiden, sollten Sie nur Papier in den entsprechenden Formaten benutzen (siehe „Technische Daten der Druckmedien“ auf Seite 81).
• Entfernen Sie eventuelle Wölbungen auf Postkarten, Umschlägen und Etiketten, bevor Sie sie in den manuellen Papiereinzug einlegen.
• Beachten Sie beim Bedrucken von Spezialmedien die Hinweise zum Einlegen (siehe „Drucken auf speziellen Druckmedien“ auf Seite 36).
• Wenn sich beim Drucken über den manuellen Papiereinzug die Papiere überlappen, öffnen Sie Papierfach 1 und entfernen Sie die sich überlappenden Blätter. Führen Sie den Druckvorgang dann erneut aus.
• Wenn das Papier während des Druckens nicht ordnungsgemäß eingezogen wird, schieben Sie das Papier von Hand ein, bis es automatisch eingezogen wird.
• Befindet sich das Gerät im Energiesparmodus, zieht es kein Papier aus dem manuellen Einzug ein. Vor Benutzung des manuellen Papierfachs erst die Ein/Aus-Taste drücken, damit das Gerät "aufwacht".

Druckmedien und Fächer

Druckmedien und Fächer

Drucken auf speziellen Druckmedien

In der nachfolgenden Tabelle sind für jedes Papierfach die jeweils unterstützten speziellen Druckmedien aufgeführt.

Bei Gerät und Treiber müssen dieselbe Papierart festgelegt sein, damit beim Drucken kein Fehler auftritt.

Um beim Gerät die Papierart festzulegen, wählen Sie im Samsung Easy

Printer Manager 📋 (Auf erweiterten Modus schalten) > Geräteeinstellungen.

Im Fenster Druckeinstellungen wählen Sie dann die Papierart: > Registerkarte Papier > Papiertyp (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 45).

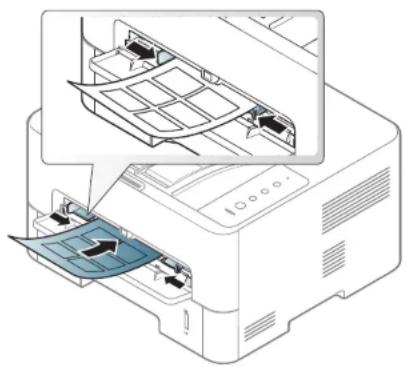

Wenn Sie zum Beispiel auf Etiketten drucken wollen, wählen Sie Etiketten als Papiertyp.

• Bei Verwendung spezieller Druckmedien empfiehlt es sich, jeweils nur ein Papier zuzuführen (siehe „Technische Daten der Druckmedien“ auf Seite 81).
• Bedrucken eines speziellen Druckmediums (Zu bedruckende Seite nach oben)

Falls beim Bedrucken spezieller Druckmedien diese zerknittert, gefaltet oder mit dicken schwarzen Linien bedruckt ausgegeben werden, öffnen Sie die rückseitige Abdeckung und führen Sie dann den Druckvorgang erneut aus. Lassen Sie die rückseitige Abdeckung während des Druckens geöffnet.

Für Informationen zu Papiergewichten siehe „Technische Daten der Druckmedien“ auf Seite 81.

Typen Schacht	Manueller Papiereinzug
Normal papier •	•
Dickes Papier •	•
Dicker •
Dünnes Papier •	•
Bankpost Papier •	•
Farbe •
Karten •	•
Etiketten •
Folien •
Umschlag •
Dicker Umschlag		•
Formulare		•
Baumwollpapier		•
Recycelt	•	•
Archivpapier	•	•

(●: Inklusive, Leer: nicht verfügbar)

Druckmedien und Fächer

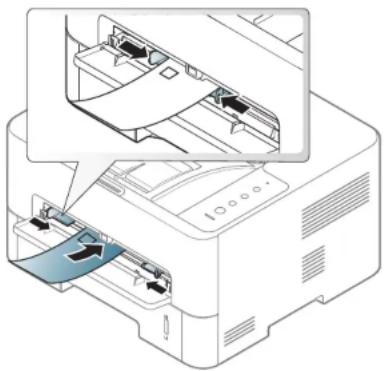

Umschlag

Erfolgreiches Drucken auf Umschlägen hängt von der Qualität der Umschläge ab.

Um einen Umschlag zu bedrucken, legen Sie ihn so ein, wie es die folgende Abbildung zeigt.

Falls beim Bedrucken von Umschlägen diese zerknittert, gefaltet oder mit dicken schwarzen Linien bedruckt ausgegeben werden, öffnen Sie die rückseitige Abdeckung und führen Sie dann den Druckvorgang erneut aus. Lassen Sie die rückseitige Abdeckung während des Druckens geöffnet.

Wenn Sie Umschläge im Fenster Druckeinstellungen wählen, der Druck aber etwas schwach aussieht, dann wählen Sie Dicker Umschlag und drucken dann noch einmal. Dadurch kann der Druckvorgang aber etwas lauter sein.

- Beachten Sie bei der Auswahl von Umschlägen folgende Faktoren:

• Gewicht: sollte nicht mehr als 90 g/m ^2 betragen, sonst kann es zu Papierstaus kommen.
• Ausführung: sollten flach aufliegen und maximal 6 mm Wölbung aufweisen und keine Luft enthalten.
• Zustand: dürfen nicht zerknittert, gefaltet oder beschädigt sein.

• Temperatur: müssen beim Drucken der Wärme und den Druckbedingungen im Gerät standhalten.

• Verwenden Sie nur einwandfreie Umschläge mit scharfen und sauberen Falzen.

• Verwenden Sie keine frankierten Umschläge.
• Verwenden Sie keine Umschläge mit Klammern, Klickverschlüssen, Fenstern, Fütterung, selbstklebenden Verschlüssen oder anderen synthetischen Materialien.
• Verwenden Sie keine beschädigten oder schlecht verarbeiteten Umschläge.

Druckmedien und Fächer

- Stellen Sie sicher, dass der Falz an beiden Enden des Umschlags bis an die Ecken des Umschlags reicht.

1 Akzeptabel
2 Nicht akzeptabel

- Bei Umschlägen mit abziehbarem Klebestreifen oder mehreren Verschlusslaschen muss der Klebstoff der Fixiertemperatur des Geräts (von ungefähr 170 °C) für 0,1 Sekunden standhalten können. Die zusätzlichen Laschen und Streifen können zu Falten, Knittern oder Papierstaus führen oder sogar die Fixiereinheit beschädigen.

- Stellen Sie die Ränder auf einen Abstand von mindestens 15 mm von der Umschlagkante ein, um eine optimale Druckqualität zu erzielen.

- Vermeiden Sie es, Bereiche zu bedrucken, an denen Umschlagsäume zusammenstoßen.

Folien

Verwenden Sie nur für Laserdrucker vorgesehene Folien, um Beschädigungen des Geräts zu vermeiden.

• Die verwendeten Folien müssen der Fixiertemperatur des Geräts standhalten.
- Legen Sie die Folien nach dem Herausnehmen aus dem Gerät auf eine ebene Fläche.
- Lassen Sie unbenutzte Folien nicht über lange Zeit im Papierfach liegen. Staub und Schmutz könnten sich darauf ansammeln und die Druckqualität beeinträchtigen.
- Fassen Sie Klarsichtfolien nur vorsichtig am Rand an, um Verschmutzungen durch Fingerabdrücke zu vermeiden.

Druckmedien und Fächer

• Setzen Sie bedruckte Folien nicht längere Zeit direkter Sonnenbestrahlung aus, damit die Farben nicht verblassen.
• Vergewissern Sie sich, dass die Folien nicht zerknittert, gewellt oder eingerissen sind.
• Verwenden Sie keine Folien, die sich von ihrem Schutzpapier lösen.
• Lassen Sie die Folien nach dem Drucken nicht aufeinander liegen, damit sie nicht aneinander kleben.
• Empfohlene Medien: Klarsichtfolie für Farblaserdrucker von Xerox wie etwa 3R 91331 (A4), 3R 2780 (Letter).

Etiketten

Verwenden Sie nur für Laserdrucker vorgesehene Etiketten, um Beschädigungen des Geräts zu vermeiden.

- Beachten Sie bei der Auswahl von Etiketten folgende Faktoren:

• Klebstoff: Er muss der Fixiertemperatur des Geräts standhalten. Die Temperatur der Fixiereinheit finden Sie in den technischen Daten Ihres Geräts (ca. 170 °C).
• Anordnung: Verwenden Sie nur Etiketten, die ohne Zwischenräume auf dem Bogen angebracht sind. Sind Zwischenräume zwischen den einzelnen Etiketten vorhanden, können sich Etiketten lösen und schwer wiegende Papierstaus verursachen.

Druckmedien und Fächer

• Gewellte Seiten: Müssen flach aufliegen und die Wölbung in beliebiger Richtung darf maximal 13 mm betragen.

• Zustand: Verwenden Sie keine Etiketten, die zerknittert sind, Blasen oder andere Anzeichen aufweisen, dass sie bereits abgelöst wurden.

• Vergewissern Sie sich, dass zwischen den Etiketten kein Klebematerial frei liegt. Frei liegender Klebstoff kann dazu führen, dass sich Etiketten beim Drucken lösen und Papierstaus entstehen. Außerdem können dadurch Druckerkomponenten beschädigt werden.

• Lassen Sie jeden Etikettenbogen nur einmal durch das Gerät laufen. Das Klebematerial ist nur für den einmaligen Gebrauch im Gerät konzipiert.
• Verwenden Sie keine Etiketten, die sich bereits vom Schutzpapier ablösen, zerknittert sind, Blasen aufweisen oder anderweitig beschädigt sind.

Karten/Benutzerdefinierte Formate

- Stellen Sie in der Anwendungssoftware Ränder von mindestens 6,4 mm zu den Kanten des Druckmaterials ein.

Druckmedien und Fächer

Briefpapier und Formulare

Vorbedrucktes Papier mit der bedruckten Seite nach oben und mit einer glatten Kante des Papiers nach vorne einlegen. Sollte es beim Papiereinzug Probleme geben, drehen Sie das Papier um. Beachten Sie bitte, dass die Druckqualität nicht garantiert werden kann.

• Muss mit hitzebeständiger Tinte gedruckt sein, die nicht schmilzt, verdampft oder gefährliche Stoffe abgibt, wenn sie der Fixiertemperatur (ca. 170 °C) des Geräts für 0,1 Sekunden ausgesetzt ist.
  • Die Tinte auf vorbedrucktem Papier darf nicht brennbar sein und darf keine Schäden an den Druckwalzen verursachen.
• Stellen Sie sicher, dass die Tinte auf dem vorbedruckten Papier trocken ist, bevor Sie das Papier einlegen. Während des Fixierens kann sich feuchte Druckfarbe vom Vordruck lösen und dadurch die Druckqualität mindern.

Einstellen von Papierformat und Papiertyp

Nachdem Sie Papier in das Papierfach eingelegt haben, legen Sie das Papierformat und den Papiertyp fest.

Bei Gerät und Treiber müssen dieselbe Papierart festgelegt sein, damit beim Drucken kein Fehler auftritt.

Um beim Gerät die Papierart festzulegen, wählen Sie im Samsung Easy

Printer Manager ▶ (Auf erweiterten Modus schalten) > Geräteeinstellungen.

Im Fenster Druckeinstellungen wählen Sie dann die Papierart: > Registerkarte Papier > Papiertyp (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 45).

Wenn Sie Papier mit einem Sonderformat wie etwa Rechnungsvordrucke verwenden möchten, wählen Sie in den Druckeinstellungen auf der Registerkarte Papier die Option Benutzereigenes Format (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 45).

Druckmedien und Fächer

Die Ausgabehalterung verwenden

Wenn Sie viele Seiten nacheinander drucken, wird die Oberfläche des Ausgabefachs unter Umständen heiß. Achten Sie darauf, dass keine Kinder in der Nähe sind.

Öffnen Sie das Ausgabehalterung, bevor Sie drucken. Dann werden die bedruckten Blätter auf der Ausgabehalterung gestapelt, und auch die Ausrichtung der Seiten wird unterstützt. Standardmäßig werden die bedruckten Blätter über das Ausgabefach ausgegeben.

Grundlagen zum Drucken

Drucken

• Falls Sie unter einem Mac-, Linux- oder Unix-Betriebssystem arbeiten, siehe „Software installieren“ auf Seite 104.
• Für Benutzer von Windows 8 siehe „Grundlagen zum Drucken“ auf Seite 209.

Das folgende Fenster Druckeinstellungen bezieht sich auf das Notepad unter Windows 7.

1 Öffnen Sie das Dokument, das Sie drucken möchten.
2 Wählen Sie Drucken im Menü Datei.

3 Wählen Sie das Gerät aus der Liste Drucker auswählen aus.

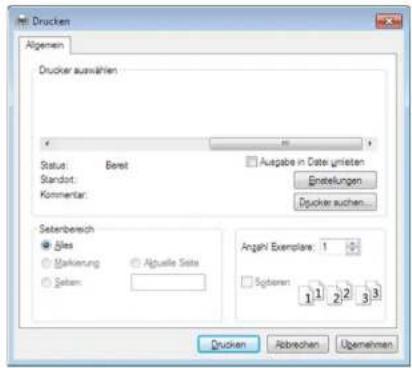

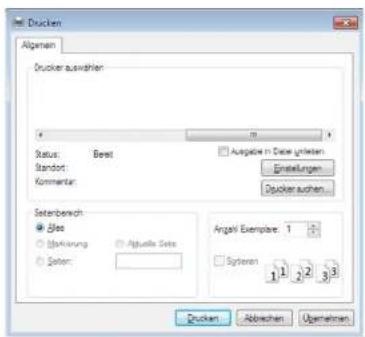

Drucken Algemein Drucker auswahlen Status: Bereit Standort: Kommentar: Ausgabe in Osten umieten Entstellungen Drucker suchen... Setenbereich Bies Markierung Aufpreise Seite Selem: Angeln Exemplare: 1 Sphären: 1.1 2.2 3.3 Drucken Abbrechen Übernehmen

4 Die allgemeinen Druckeinstellungen einschließlich der Anzahl der Exemplare und des Seitenbereichs werden im Fenster Drucken festgelegt.

Um die verfügbaren erweiterten Druckfunktionen zu nutzen, klicken Sie im Fenster Drucken auf Eigenschaften oder Voreinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 45).
5 Um den Druckauftrag in Kraft zu setzen, klicken Sie im Fenster Drucken auf OK oder Drucken.

Grundlagen zum Drucken

Abbrechen eines Druckauftrags

Wenn der Druckauftrag in einer Druckerwarteschlange oder im Spooler wartet, können Sie den Druckauftrag wie folgt abbrechen:

• Sie können das Fenster dadurch aufrufen, indem Sie in der Windows-Taskleiste auf das Gerätesymbol ( ) doppelklicken.
• Sie können den aktuellen Auftrag auch abbrechen, indem Sie auf dem Bedienfeld auf (Abbrechen) drücken.

Grundlagen zum Drucken

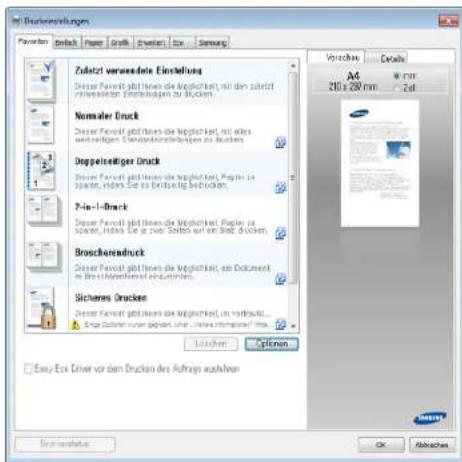

Öffnen des Fensters Druckeinstellungen

• Je nach Gerät kann sich das in diesem Benutzerhandbuch dargestellte Fenster Druckeinstellungen von dem tatsächlich angezeigten Fenster unterscheiden. Die im Fenster für die Druckeinstellungen enthaltenen Elemente sind jedoch ähnlich.
• Bei Auswahl einer Option im Fenster Druckeinstellungen wird möglicherweise ein Warnzeichen angezeigt oder . Das Zeichen bedeutet, dass Sie diese Option auswählen können, dass aber die Auswahl nicht empfohlen wird. Das Zeichen bedeutet, dass Sie die Option aufgrund von Geräteeinstellungen oder aufgrund der Geräteumgebung nicht auswählen können.

1 Öffnen Sie das Dokument, das Sie drucken möchten.
2 Wählen Sie im Menü „Datei“ die Option Drucken.
3 Wählen Sie das Gerät aus der Liste Drucker auswählen aus.
4 Klicken Sie auf Eigenschaften oder Voreinstellungen.

Je nach Modell kann die Anzeige sich vom abgebildeten Screenshot unterscheiden.

Zuletzt verwendende Einstellung Dassier Forder gibt denen die Möglichkeit, mit den zuletzt verwendeten Einstehangen zu klücken. Numaler Druck Dassier Forder gibt denen die Möglichkeit, mit alles weitreitigen Dienstveränderungen zu klücken. Dugelzeitiger Druck Dassier Forder gibt denen die Möglichkeit, für sie Spänen, klübers Sie zu Erkühlig Betrücken. 2-In-1-Druck Dassier Forder gibt denen die Möglichkeit, für sie Spänen, klübers Sie zu zwei Sotteln auf ein Welt drücken. Broschenerdruck Dassier Forder gibt denen die Möglichkeit, ein Document in Börschenwerk und zusammen. Sichares Druckes Dassier Forder gibt denen die Möglichkeit, in Verkaufen... Erige Sotteln vor allem, über „Innen Immateri“ istes... Lichten Options Easy Ese Driver vor dem Drucken des Auftrags ausfallen Verdurchs Details M4 200x 200 mm 2nd

• Um Papier und Toner zu sparen, können Sie vor dem Drucken auf Eco schalten (siehe „Easy Eco Driver“ auf Seite 197).
• Sie können den aktuellen Druckerstatus einsehen, indem Sie auf die Schaltfläche Druckerstatus klicken (siehe „Samsung-Druckerstatus verwenden“ auf Seite 205).

Grundlagen zum Drucken

Verwenden der Favoriteneinstellung

Die Option Favoriten, die auf jeder Registerkarte der Voreinstellungen mit Ausnahme der Registerkarten Favoriten und Samsung angezeigt wird, ermöglicht Ihnen die Speicherung der aktuellen Voreinstellungen für zukünftige Verwendung.

Gehen Sie wie nachfolgend beschrieben vor, um Favoriten zu speichern.

1 Ändern Sie die Einstellungen auf den Registerkarten wie gewünscht.
2 Geben Sie den Namen der Position im Eingabekästchen Favoriten ein.

Favoriten last Ausrichtung: - Querformat Layoutoptionen: - Layout: Mehrere Seiten pro _ Speichem

3 Klicken Sie auf die Schaltfläche Speichern.
4 Geben Sie den Namen und die Beschreibung ein, und wählen Sie dann das gewünschte Symbol.

5 Klicken Sie auf OK. Beim Speichern der Favoriten, werden alle aktuellen Treibereinstellungen gespeichert.

Um eine gespeicherte Einstellung zu benutzen, wählen Sie sie in der Registerkarte Favoriten aus. Das Gerät druckt jetzt gemäß den von Ihnen gewählten Einstellungen. Um gespeicherte Einstellungen zu löschen, wählen Sie die Registerkarte Favoriten und klicken auf Löschen.

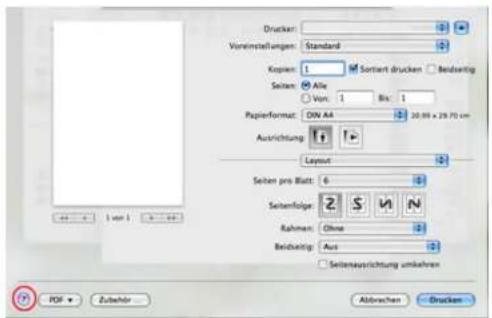

Hilfe verwenden

Wählen Sie im Fenster Druckeinstellungen die betreffende Option und drücken Sie dann auf der Tastatur die Taste F1.

Grundlagen zum Drucken

Öko-Druck

Die Funktion Eco verringert den Toner- und Papierverbrauch. Die Funktion Eco ermöglicht Ihnen, Druckressourcen zu sparen und umweltfreundliche zu drucken.

Sobald Sie auf dem Bedienfeld auf die Taste Eco drücken, wird der Öko-Modus freigeschaltet. Die Standardeinstellung im Öko-Modus ist wie folgt: Duplex (lange Seite), 2 Seiten pro Seite, leere Seiten auslassen, Tonersparmodus. Je nach Modell sind möglicherweise nicht alle Funktionen verfügbar.

• Die Funktion beidseitiges Drucken (lange Seite) gibt es nur bei Modellen für Duplexdruck (siehe „Funktionsvielfalt“ auf Seite 9).
• Je nach verwendetem Druckertreiber ist es möglich, dass die Funktion "Leere Seiten überspringen" nicht ordnungsgemäß funktioniert. Falls die Funktion "Leere Seiten überspringen" nicht ordnungsgemäß funktioniert, aktivieren Sie diese Funktion über den Easy Eco Driver (siehe „Easy Eco Driver“ auf Seite 197).

Öko-Modus über das Bedienfeld einstellen

Falls Sie den Öko-Modus mit Passwortschutz einschalten, indem Sie über SyncThru™ Web Service (Registerkarte Einstellungen > Geräteeinstellungen > System > Eco > Einstellungen) gehen, dann wird die Meldung Ein erzwingen (Einschalten Erzwingen) angezeigt. Soll dann der Status Öko-Modus geändert werden, muss das Passwort eingegeben werden.

1

Auf dem Bedienfeld die Taste (Eco) drücken.

Wenn die LED in der Taste leuchtet, bedeutet das, dass der Öko-Modus eingeschaltet ist.

Eco-Modus über den Druckertreiber einstellen

Um den Öko-Modus einzustellen, wechseln Sie auf das Eco-Register. Wird das Öko-Symbol angezeigt ( ), dann bedeutet das, dass der Öko-Modus gegenwärtig eingeschaltet ist.

Öko-Optionen

• Druckervorgabe: Es gilt die über das Bedienfeld des Druckers vorgenommene Einstellung.
• Kein: Deaktiviert den Öko-Modus.
• Eco-Druck: Aktiviert den Öko-Modus. Aktiviert die verschiedenen Öko-Einstellungen, die Sie benutzen wollen.

Grundlagen zum Drucken

Ergebnis-Simulator

Ergebnis-Simulator zeigt die Wirkung der von Ihnen gewählten Einstellung an: der Prozentsatz der verringerten Kohlenstoffemission und des verbrauchten Stroms sowie die eingesparte Papiermenge.

• Das Ergebnis wird auf Grundlage der Annahme berechnet, dass bei ausgeschaltetem Öko-Modus insgesamt 100 Papierseiten ohne Leerseiten bedruckt würden.
• Herangezogen wird der Berechnungskoeffizient zu CO2, Energie und Papier der IEA, der Index des Ministeriums für innere Angelegenheiten und Kommunikation Japans und www.remanufacturing.org.uk. Jedes Modell verfügt über einen anderen Index.
• Der Stromverbrauch im Druckmodus bezieht sich auf den durchschnittlichen Stromverbrauch beim Drucken dieses Geräts.
• Die tatsächlich eingesparte Menge variiert abhängig vom verwendeten Betriebssystem, von der Rechenleistung, von der Anwendungssoftware, von der Verbindungsmethode, vom Medientyp, vom Medienformat, von der Komplexität des Auftrags usw.

Dieses Kapitel gibt Ihnen Informationen zum Kauf von Verbrauchsmaterialien, optionalen Teilen und Verschleißteilen, die für Ihr Gerät erhältlich sind.

• Verbrauchsmaterial und optionale Teile bestellen 50
  • Erhältliches Verbrauchsmaterial 51
  • Lagern der Tonerkartusche 52
  • Verteilen des Toners 54
  • Ersetzen der Tonerkartusche 56
  • Austauschen der Bildeinheit 59
  • Reinigen des Gerätes 60
• Tipps zum Transport und zur Lagerung Ihres Geräts 64

Verbrauchsmaterial und optionale Teile bestellen

Die verfügbaren optionalen Teile können je nach Land variieren. Fordern Sie die Liste des verfügbaren Zubehörs und der Verschleißteile bei Ihrem Händler an.

Um von Samsung autorisiertes Verbrauchsmaterial, optionale Teile oder autorisierte Verschleißteile zu kaufen, wenden Sie sich an Ihr Samsung-Fachgeschäft oder an den Händler, von dem Sie das Gerät gekauft haben. Sie können auch www.samsung.com/supplies besuchen, Ihr Land / Ihre Region auswählen, um dann Informationen darüber zu erhalten, wo Sie technischem Support und Service erhalten können.

Erhältliches Verbrauchsmaterial

Wenn Verbrauchsmaterialien zur Neige gehen, können Sie für Ihr Gerät die folgenden Verbrauchsmaterialien bestellen:

Art Modell		Durchschnittliche Befüllunga	Bezeichnung
Tonerkartusche	M2620/M2820/M2830 series Etwa 3.000 Seiten MLT-D115L
	M2625/M2626/M2825/M2826/M2835/M2836 series Etwa	1.200 Seiten MLT-D116S
		Etwa 3.000 Seiten MLT-D116L
Bildeinheit M2625/M2626/M2825/M2826/M2835/M2836 series Etwa 9.000 Seiten MLT-R116

a. Befüllungswert-Angabe nach ISO/IEC 19752.

Die Lebensdauer der Tonerkartuschen variiert je nach Optionen, Prozentsatz des Bildflächen und Auftragsmodus.

Neue Tonerkartuschen oder andere Verbrauchsmaterialien müssen in dem Land gekauft werden, in dem der Drucker erworben wurde. Andernfalls sind Tonerkartuschen oder andere Verbrauchsmaterialien aufgrund von verschiedenen Bauformen der Tonerkartuschen und der Verbrauchsmaterialien gemäß den spezifischen Landesbedingungen nicht mit Ihrem Gerät kompatibel.

Die Verwendung nicht originaler Samsung-Tonerkartuschen, beispielsweise wiederbefüllter oder wiederaufbereiteter Kartuschen, wird von Samsung nicht empfohlen. Samsung kann die Qualität von nicht Original-Samsung-Tonerkartuschen nicht gewährleisten. Eine Wartung oder Reparatur, die aufgrund der Verwendung nicht originaler Samsung-Tonerkartuschen erforderlich wird, wird von der Gerätegarantie nicht abgedeckt.

Lagern der Tonerkartusche

Tonerkartuschen enthalten licht-, temperatur- und feuchtigkeitsempfindliche Komponenten. Samsung rät, die folgenden Empfehlungen zu befolgen, um die optimale Leistung, höchste Qualität und längste Nutzungsdauer ihrer neuen Samsung-Tonerkartusche zu gewährleisten.

Lagern Sie diese Tonerkartusche in derselben Umgebung, in der auch der Drucker verwendet wird, d. h. unter kontrollierten Temperatur- und Feuchtigkeitsbedingungen. Die Tonerkartusche sollte bis zur Installation in ihrer ungeöffneten Originalverpackung verbleiben. Ist die Originalverpackung nicht mehr vorhanden, decken Sie die obere Öffnung der Kartusche mit Papier ab und bewahren Sie sie an einem dunklen Ort auf.

Durch das Öffnen der Verpackung der Kartusche vor der Verwendung verkürzt sich die Lagerungs- und Nutzungsdauer erheblich. Lagern Sie die Kartusche nicht auf dem Boden. Wenn die Tonerkartusche aus dem Drucker entfernt wird, folgen Sie den nachfolgenden Instruktionen zur ordnungsgemäßen Lagerung der Tonerkartusche.

- Lagern Sie die Tonerkartusche in der Schutzhülle der Originalverpackung.

- Legen Sie sie flach hin, mit der Seite nach oben liegend (nicht auf der Seite stehend), die normalerweise auch nach dem Einbau in das Gerät nach oben zeigen würde.

- Verbrauchsmaterialien dürfen nicht unter folgenden Bedingungen gelagert werden:

- Bei Temperaturen von über 40 °C.

- Relative Luftfeuchtigkeit im Bereich von unter 20 % oder über 80 %.

• In Umgebungen mit extremen Feuchtigkeits- oder Temperaturveränderungen.
• Bei direkter Sonneneinstrahlung oder Raumlicht.
• An staubigen Orten.
• Über einen längeren Zeitraum in einem Fahrzeug.
• In einer Umgebung, in der korrosive Gase vorhanden sind.
• In einer Umgebung mit salzhaltiger Luft.

Hinweise zur Handhabung

• Berühren Sie nicht die Oberfläche der lichtempfindlichen Trommel in der Kartusche.
• Setzen Sie die Kartusche keinen vermeidbaren Vibrationen oder Stößen aus.
• Drehen Sie die Trommel niemals um – insbesondere nicht in die umgekehrte Richtung -, da dies eine Beschädigung der Trommel und ein Austreten des Toners zur Folge haben kann.

Lagern der Tonerkartusche

Tonerkartusche verwenden

Die Verwendung von Tonerkartuschen fremder Marken in Ihrem Drucker, beispielsweise markenloser, handelsketteneigener, wiederbefüllter oder wiederaufbereiteter Tonerkartuschen, wird von Samsung Electronics nicht empfohlen und nicht für zulässig erklärt.

Die Garantie für die Drucker von Samsung deckt keine Schäden am Gerät ab, die auf die Verwendung von nachgefüllten, nachgebauten oder nicht von Samsung hergestellten Tonerkartuschen zurückzuführen sind.

Voraussichtliche Lebensdauer der Kartusche

Die voraussichtliche Lebensdauer, also die Kapazität der Tonerkartusche (oder der Bildgebungseinheit) hängt von der Tonermenge ab, die für Druckaufträge erforderlich ist. Die tatsächliche Befüllung variiert je nach Druckdichte der zu druckenden Seiten, der Betriebsumgebung, der mit Bildern bedruckten Fläche, dem Druckintervall, dem Druckmedientyp und/oder der Druckmediengröße. Wenn Sie zum Beispiel viele Grafiken drucken, wird viel Toner verbraucht und Sie müssen die Kartusche öfter wechseln.

Verteilen des Toners

Gegen Ende des Lebenszyklus einer Tonerkartusche geschieht Folgendes:

• Auf gedruckten Seiten treten weiße Streifen oder aufgehellte Bereiche auf, oder es sind direkt nebeneinander Bereiche mit unterschiedlicher Druckdichte zu sehen.
  • Die Toner-LED blinkt orange.

Wenn dies geschieht, können Sie die Druckqualität noch einmal für eine kurze Zeit verbessern, indem Sie den Toner in der Kartusche neu verteilen. Manchmal treten aber auch nach dem Verteilen des Toners noch weiße Streifen oder aufgehellte Bereiche auf.

• Schließen Sie erst die Ausgabehalterung, bevor Sie die vordere Abdeckung öffnen.
• Sollte Toner auf Ihre Kleidung geraten, wischen Sie den Toner mit einem trockenen Tuch ab und waschen Sie das betroffene Kleidungsstück in kaltem Wasser aus. Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest.

Verteilen des Toners

Ersetzen der Tonerkartusche

• Schließen Sie erst die Ausgabehalterung, bevor Sie die vordere Abdeckung öffnen.
• Keine scharfen Objekte wie ein scharfes Messer oder eine Schere benutzen, wenn Sie die Verpackung der Tonerkartusche öffnen wollen. Die Trommel der Kartusche könnte dadurch beschädigt werden.
• Sollte Toner auf Ihre Kleidung geraten, wischen Sie den Toner mit einem trockenen Tuch ab und waschen Sie das betroffene Kleidungsstück in kaltem Wasser aus. Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest.
  • Die Tonerkartusche gründlich schütteln. Dadurch wird die anfängliche Druckqualität verbessert.
• Berühren Sie keinesfalls die grüne Unterseite der Tonerkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

Wenn die Tonerkartusche leer ist, hört das Gerät auf zu drucken.

Ersetzen der Tonerkartusche

Ersetzen der Tonerkartusche

Austauschen der Bildeinheit

Reinigen des Gerätes

Wenn Probleme mit der Druckqualität auftreten oder wenn Sie Ihr Gerät in einer staubigen Umgebung verwenden, müssen Sie es regelmäßig reinigen, um optimale Druckergebnisse zu gewährleisten und um die Lebenszeit Ihres Geräts zu erhöhen.

• Reinigungsmittel, die große Mengen von Alkohol, Lösungsmitteln oder anderen aggressiven Substanzen enthalten, können am Gehäuse zu Verfärbungen oder Verformungen führen.
• Wenn Ihr Gerät oder die Umgebung des Geräts mit Toner verschmutzt ist, empfehlen wir, das Gerät mit einem feuchten Stoff- oder Papiertuch zu reinigen. Beim Einsatz eines Staubsaugers könnte Toner in die Luft gewirbelt werden. Dies kann u. U. gesundheitsschädliche Folgen haben.

Reinigen der Außenseite

Reinigen Sie das Gerätegehäuse mit einem weichen, flusenfreien Tuch. Feuchten Sie das Tuch leicht mit Wasser an. Vermeiden Sie jedoch unbedingt, dass Wasser auf das Gerät oder in das Innere des Geräts tropft.

Reinigen des Gerätes

Reinigen des Innenraums

Während des Druckens können sich Papier- und Tonerreste sowie Staub im Gerät ansammeln. Über längere Zeit kann dies die Druckqualität beeinträchtigen und zu Toner- oder Schmierflecken führen. Sie können diese Probleme beseitigen bzw. reduzieren, indem Sie den Innenraum reinigen.

• Zum Reinigen des Gerätegehäuses ein weiches, fusselfreies Tuch verwenden.
• Wenn Ihr Gerät über einen Netzschalter verfügt, schalten Sie erst das Gerät aus, bevor Sie das Gerät reinigen.
• Schließen Sie erst die Ausgabehalterung, bevor Sie die vordere Abdeckung öffnen.

Reinigen des Gerätes

Wollen Sie das Innere des Geräts reinigen, verwenden Sie ein fusselfreies Tuch. Dabei darauf achten, beim Reinigen nicht die Übertragungswalze oder andere Teile im Geräteinneren zu beschädigen. Zum Reinigen keine Lösungsmittel wie Benzol oder Verdünner verwenden. Dies kann zu Problemen mit der Druckqualität und zu einer Beschädigung des Geräts führen.

Reinigen des Gerätes

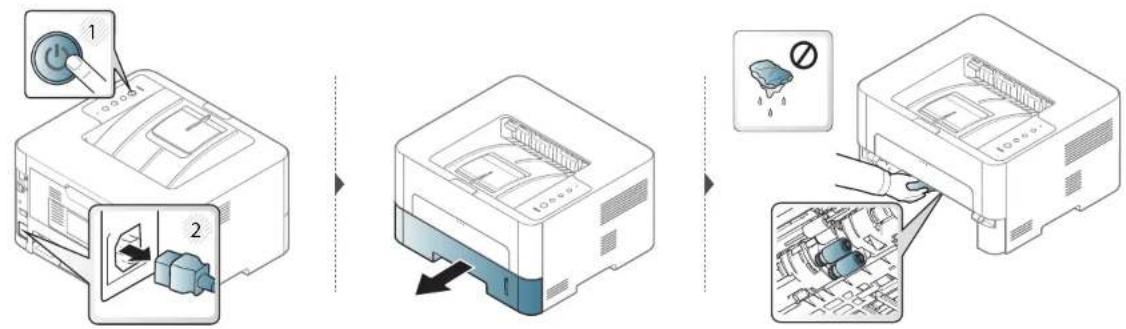

Reinigen der Einzugsrolle

• Verwenden Sie ein fusselfreies Tuch, wenn Sie das Gerät reinigen wollen.
• Wenn Ihr Gerät über einen Netzschalter verfügt, schalten Sie erst das Gerät aus, bevor Sie das Gerät reinigen.

Tipps zum Transport und zur Lagerung Ihres Geräts

• Halten Sie das Gerät waagerecht, wenn Sie dessen Position ändern. Kippen Sie es nicht und drehen Sie es nicht um. Sonst könnte das Geräteinnere durch Toner verunreinigt werden, was u. U. Geräteschäden oder Beeinträchtigungen der Druckqualität zur Folge haben kann.
  • Das Gerät sollte aus Sicherheitsgründen immer von mindestens zwei Personen transportiert werden.

In diesem Kapitel finden Sie Hinweise und Informationen dazu, welche Maßnahmen Sie bei Fehlern oder Problemen ergreifen können.

• Tipps zur Vermeidung von Papierstaus 66
• Beseitigen von Papierstaus 67
• Bedeutungen der LED 75

In diesem Kapitel finden Sie Hinweise und Informationen dazu, welche Maßnahmen Sie bei Fehlern oder Problemen ergreifen können. Verfügt Ihr Gerät über ein Display, beachten Sie zunächst die dort angezeigte Meldung, bevor Sie etwas anderes tun. Wenn Sie in diesem Kapitel keine Lösung für Ihr Problem finden, schlagen Sie in dem Benutzerhandbuch. Erweitert nach (siehe „Problemlösung“ auf Seite 213). Wenn Sie in dem Benutzerhandbuch keine Lösung finden oder falls das Problem fortbesteht, wenden Sie sich an den technischen Kundendienst.

Tipps zur Vermeidung von Papierstaus

Die meisten Papierstaus können vermieden werden, indem man die korrekten Medientypen auswählt. Um Papierstaus zu vermeiden, halten Sie sich an folgende Leitlinien:

• Achten Sie darauf, dass die Führungen richtig eingestellt sind (siehe „Papierfach-Übersicht“ auf Seite 31).
• Legen Sie nicht zu viel Papier in das Papierfach. Vergewissern Sie sich, dass der Papierstapel nicht höher als die entsprechende Markierung an der Innenwand des Papierfachs ist.
• Entfernen Sie keinesfalls während des Druckens Papier aus dem Papierfach.
• Bevor Sie das Papier einlegen, biegen Sie den Stapel, fächern Sie ihn auf. Richten Sie dann den Stapel sauber an den Kanten aus.
• Legen Sie kein faltiges, feuchtes oder stark gewelltes Papier ein.
• Legen Sie keine unterschiedlichen Papiertypen gleichzeitig in das Papierfach ein.
• Verwenden Sie nur empfohlene Druckmedien (siehe „Technische Daten der Druckmedien“ auf Seite 81).

Beseitigen von Papierstaus

Um das gestaute Papier nicht zu beschädigen, ziehen Sie dieses langsam und vorsichtig heraus.

Im Papierfach 1

Beseitigen von Papierstaus

Im manuellen Einzug

Beseitigen von Papierstaus

Im Gerät

• Der Fixierbereich des Geräts ist heiß. Gehen Sie daher beim Entfernen des Papiers vorsichtig vor.
• Schließen Sie erst die Ausgabehalterung, bevor Sie die vordere Abdeckung öffnen.

Beseitigen von Papierstaus

Beseitigen von Papierstaus

Beseitigen von Papierstaus

Im Ausgabebereich

Beseitigen von Papierstaus

Im Bereich für beidseitigen Druck

Beseitigen von Papierstaus

Wenn Sie in diesem Bereich kein Papier vorfinden, fahren Sie mit dem nächsten Schritt fort.

Die Farbe der LED zeigt den aktuellen Status des Geräts an.

• Je nach Modell oder Land sind möglicherweise nicht alle LEDs vorhanden (siehe „Bedienfeld – Übersicht“ auf Seite 23).
• Um einen Fehler zu beheben, beachten Sie die entsprechende Fehlermeldung und die Instruktionen, die dazu im Kapitel zum Thema Problemlösung gegeben werden (siehe „Problemlösung“ auf Seite 213).
• Auch die Hinweise und Leitlinien, die beim Computer im Programmfenster Samsung-Druckerstatus gegeben werden, helfen bei der Beseitigung von Fehlern (siehe „Samsung-Druckerstatus verwenden“ auf Seite 205).
• Wenn das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.

Bedeutungen der LED

Status LED

Status Beschreibung
«»/△ (Status-LED)	Aus		Das Gerät ist offline.Das Gerät befindet sich im Energiesparmodus.
	Grün	Blinkend	Wenn die Hintergrundbeleuchtung langsam blinkt, empfängt das Gerät Daten vom Computer.Wenn die Hintergrundbeleuchtung schnell blinkt, druckt das Gerät Daten.
		Ein • Das Gerät ist online und kann verwendet werden.
	Rot	Blinkend	Es ist ein leichter Fehler aufgetreten und das Gerät wartet, bis dieser Fehler behoben ist. Wenn das Problem behoben ist, setzt das Gerät den Vorgang fort.
		Ein	Die Abdeckung ist offen. Schließen Sie die Abdeckung.Es ist kein Papier im Fach bei Empfang oder Druck von Daten. Legen Sie Papier in das Papierfach ein.Das Gerät hat den Vorgang auf Grund eines schweren Fehlers angehalten. Schalten Sie das Gerät aus und wieder ein, bevor Sie den Druckauftrag wiederholen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.Eine Bildeinheit hat ihre voraussichtliche Lebensdauer fast erreichta. Es wird empfohlen, die Bildeinheit auszutauschen (siehe „Austauschen der Bildeinheit“ auf Seite 59).
	Orange	Blinkend Aktualisieren der Firmware.
		Ein	Ein Papierstau ist aufgetreten (siehe „Beseitigen von Papierstaus“ auf Seite 67).

a. Wenn die Bildeinheit ihr Lebensende erreicht hat, hört das Gerät auf zu drucken. Für diesen Fall können Sie festlegen, ob das Gerät weiterdrucken soll oder nicht. Gehen Sie dazu wie folgt vor: SyncThru™ Web Service (Einstellungen > Geräteeinstellungen > System > Setup > Verbrauchsmaterial-Manangement> Bildeinheit Stopp) oder Samsung Easy Printer Manager (Geräteeinstellungen > System > Verbrauchsmaterial-Manangement > Bildeinheit Stopp). Wird diese Option ausgeschaltet und der Druck fortgesetzt, könnten das System des Geräts beschädigt werden.

Bedeutungen der LED

Toner-LED / WPS-LED / Betriebs-LED / Öko-LED

Status Beschreibung
( Toner-LED)	Orange	Blinkend	In der Kartusche befindet sich nur noch eine geringe Menge Toner. Die Tonerkartusche steht kurz vor dem Ablauf der geschätzten Lebensdauer. Halten Sie eine neue Kartusche als Ersatz bereit. Sie können die Druckqualität für einen kurzen Zeitraum verbessern, indem Sie den Toner verteilen (siehe „Verteilen des Toners“ auf Seite 54).
		Ein	Die Tonerkartusche hat ihre voraussichtliche Lebensdauer fast erreicht ^a . Es wird empfohlen, die Tonerkartusche auszutauschen (siehe „Ersetzen der Tonerkartusche“ auf Seite 56).
		Aus Alle Tonerkartuschen mit normaler Kapazität.
(WPS-LED) ^b	Blau	Blinkend Das Gerät stellt eine Verbindung zu einem Drahtlosnetzwerk her.
		Ein	Das Gerät stellt eine Verbindung zu einem Drahtlosnetzwerk her (siehe „Drahtlosnetzwerk-Setup“ auf Seite 127).
		Aus Das Gerät wird vom Drahtlosnetzwerk getrennt.
(Betriebs-LED)	Blau	Ein Das Gerät befindet sich im Energiesparmodus.
		Aus	Das Gerät befindet sich in Bereitschaft oder es ist ausgeschaltet.
(Öko-LED)	Grün	Ein Öko-Modus ist eingeschaltet (siehe „Öko-Druck“ auf Seite 47).
		Aus Öko-Modus ist ausgeschaltet.

a. Die geschätzte Kartuschenlebensdauer ist die zu erwartende oder geschätzte Lebensdauer der Tonerkartusche, also die durchschnittliche Menge an Ausdrucken, konzipiert nach ISO/IEC 19752. Die Anzahl der Seiten hängt von Betriebsumgebung, Druckintervallen, Grafiken, Medientyp und Medienformat ab. Selbst wenn die orangefarbene LED leuchtet und der Drucker nicht mehr druckt, kann sich immer noch eine geringe Menge Toner in der Kartusche befinden. b. Nur Drahtlos-Modell (siehe „Funktionen nach Modell“ auf Seite 8).

In diesem Kapitel finden Sie die technischen Daten des Gerätes sowie Gesetze und Vorschriften, die das Gerät betreffen.

• Technische Daten 79
• Konformitätshinweise 88
• Copyright 100

Technische Daten

Allgemeine technische Daten

Die nachfolgend aufgeführten technischen Daten können jederzeit ohne vorherige Ankündigung geändert werden. Aktuelle Informationen oder Änderungshinweise finden Sie auf www.samsung.com.

Elemente Beschreibung
Abmessungen Breite x Länge x Höhe 368 x 334,5 x 202 mm
Gewicht	Maschine mit Verbrauchsmaterial	• M2620 series: 7,0 kg• M2625/M2626 series: 7,2 kg• M2625D/M2626D series: 7,4 kg• M2820/M2830 series: 7,2 kg• M2825/M2826/M2835/M2836 series: 7,4 kg
Geräuschpegelab	Bereitschaftsmodus Unter 26 dB (A)
	Druckmodus Unter 50 dB (A)
Temperatur	Betrieb 10 bis 30°C
	Lagerung (verpackt) -20 bis 40°C
Luftfeucht.	Betrieb 20 bis 80% relative Luftfeuchtigkeit
	Lagerung (verpackt) 10 bis 90% relative Luftfeuchtigkeit
Netzspannungc	Modelle für 110 Volt AC 110 – 127 V
	Modelle für 220 Volt AC 220 – 240 V

Technische Daten

Elemente Beschreibung
Stromverbrauch	Normaler Betrieb Unter 400 W
	Bereitschaftsmodus Unter 45 W
	Energiesparmodus ^d	• M262x/M262xD/M262xND: Unter 0,9 W• M282xND: Unter 1,0 W• M282xDW/M283xDW: Unter 1,8 W (Wi-Fi Direct ausgeschaltet: unter 1,3 W^g )
	Standby-Modus ^e	Weniger als 0,2 W ( 0,1 W^f )
Drahtlos ^g	Modul	SPW-B4319S

a. Schalldruckpegel, ISO 7779. Getestete Konfiguration: Basisinstallation des Geräts, Papierformat A4, einseitiger Druck.
b. Nur China Wenn das Gerät lauter als 63 db (A) ist, muss das Gerät in einem relativ unabhängigen Bereich aufgestellt werden.
c. Auf dem Typenschild des Geräts finden Sie die richtige Voltzahl (V), die Frequenz (Hertz) und die Spannungsart (A) für Ihr Gerät.
d. Der Energieverbrauch im Energiesparmodus kann durch den Status des Geräts, die Bedingungen und die Betriebsumgebung beeinflusst werden.
e. Der Stromverbrauch kann nur dann komplett eingestellt werden, wenn das Stromkabel nicht angeschlossen ist.
f. Bei einem Gerät mit Netzschalter.
g. Nur Drahtlos-Modell (siehe „Funktionen nach Modell“ auf Seite 8).

Technische Daten

Technische Daten der Druckmedien

Art Papierformat Abmessungen			Druckmediengewicht / Kapazitäta
			Schacht	Manueller Papiereinzugb
Normalpapier	US-Letter 216 x 279 mm		60 bis 163 g/m2• 250 Blatt 80 g/m2	60 bis 220 g/m2• 1 Blatt 80 g/m2
	US-Legal 216 x 356 mm
	US-Folio 216 x 330 mm
	A4 210 x 297 mm
	Oficio 216 x 343 mm
	JIS B5 182 x 257 mm
	ISO B5 176 x 250 mm
	US-Executive 184 x 267 mm
	A5 148 x 210 mm
	A6 105 x 148 mm

Technische Daten

Art Papierformat Abmessungen			Druckmediengewicht / Kapazitäta
			Schacht	Manueller Papiereinzugb
Umschlag	Umschlag Monarch	98 x 191 mm Nicht verfügbar in Papierfach		60 bis 220 g/m2
	Umschlag Nr. 10	105 x 241 mm
	Umschlag DL 110	x 220 mm
	Umschlag C5 162	x 229 mm
	Umschlag C6 114	x 162 mm
Dickes Papier	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	91 bis 105 g/m2	91 bis 105 g/m2
Dickeres Papier	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	Nicht verfügbar in Papierfach	164 bis 220 g/m2
Dünnes Papier	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	60 bis 70 g/m2	60 bis 70 g/m2
Follen Letter, A4		Siehe hierzu den Abschnitt „Normalpapier“	Nicht verfügbar in Papierfach	138 bis 146 g/m2
Etikettenc	Letter, Legal, US Folio, A4, JIS B5, ISO B5, Executive, A5	Siehe hierzu den Abschnitt „Normalpapier“	Nicht verfügbar in Papierfach	120 bis 150 g/m2

Technische Daten

Art Papierformat Abmessungen			Druckmediengewicht / Kapazitäta
			Schacht	Manueller Papiereinzugb
Karten	Letter, Legal, US Folio, A4, JIS B5, ISO B5, Executive, A5 Postkarte 4x6	Siehe hierzu den Abschnitt „Normalpapier“	121 bis 163 g/m2	121 bis 163 g/m2
Schreibmaschinenpapier (Bond-Qualität)	Siehe hierzu den Abschnitt „Normalpapier“	Siehe hierzu den Abschnitt „Normalpapier“	106 bis 120 g/m2	106 bis 120 g/m2
Mindestgröße (benutzerdefiniert)		• Manueller Papiereinzug: 76 x 127 mm• Schacht: 105 x 148,5 mm	60 bis 163 g/m2de
Maximalgröße (benutzerdefiniert)		216 x 356 mm

a. Die maximale Kapazität kann je nach Gewicht und Dicke des Druckmediums und den Umgebungsbedingungen varlieren.
b. 1 Blatt beim manuellen Einzug
c. Die Glätte der in diesem Gerät verwendeten Etiketten muss zwischen 100 und 250 (Sheffield) liegen. Dies ist der numerische Glättegrad.
d. Folgende Papiertypen werden vom manuellen Einzug unterstützt: Normalpapier, Dickes Papier, Dünnes Papier, Baumwollpapier, Farbiges Papier, Vorbedrucktes Papier, Recyclingpapier, Umschläge, Folien, Etiketten, Karten, Postpapier, Archivpapier
e. Für Papierfach geeignete Papierarten: Normalpapier, Dickes Papier, Dünnes Papier, Recyclingpapier, Karten, Postpapier, Archivpapier

Technische Daten

Systemanforderungen

Microsoft® Windows®

Betriebssystem	Voraussetzungen (empfohlen)
	CPU Arbeitsspeicher		Freier Festplattenspeicher
Windows® XP Intel	® Pentium® III 933 MHz (Pentium IV 1 GHz)	128 MB (256 MB) 1,5 GB
Windows Server® 2003 Intel	® Pentium® III 933 MHz (Pentium IV 1 GHz)	128 MB (512 MB) 1,25 GB bis 2 GB
Windows Server® 2008 Intel	® Pentium® IV 1 GHz (Pentium IV 2 GHz)	512 MB (2 GB) 10 GB
Windows Vista®	Intel® Pentium® IV 3 GHz	512 MB (1 GB) 15 GB
Windows® 7 Intel	® Pentium® IV 1 GHz 32- oder 64-Bit-Prozessor oder höher	1 GB (2 GB) 16 GB
	• Unterstützung von DirectX ® 9-Grafik mit 128 MB Speicher (zur Aktivierung des Designs „Aero“). • DVD-R/W Laufwerk
Windows Server® 2008 R2 Intel	® Pentium® IV 1,4 GHz (x64) Prozessoren (2 GHz oder schneller)	512 MB (2 GB) 10 GB
Windows® 8 Windows® 8.1	Intel® Pentium® IV 1 GHz 32- oder 64-Bit-Prozessor oder höher	2 GB 20 GB
	• Unterstützung von DirectX ® 9-Grafik mit 128 MB Speicher (zur Aktivierung des Designs „Aero“). • DVD-R/W Laufwerk

Technische Daten

Betriebssystem	Voraussetzungen (empfohlen)
	CPU Arbeitsspeicher		Freier Festplattenspeicher
Windows Server® 2012	Intel® Pentium® IV 1,4 GHz (x64) Prozessoren (2 GHz oder schneller)	512 MB (2 GB) 32 GB
Windows Server® 2012 R2

• Internet Explorer 6.0 oder höher ist die Mindestvoraussetzung für alle Windows-Betriebssysteme.
  • Die Software kann nur von Benutzern mit Administratorrechten installiert werden.
• Windows Terminal Services ist mit Ihrem Gerät kompatibel.

Mac

Betriebssystem	Voraussetzungen (empfohlen)
	CPU Arbeitsspeicher		Freier Festplattenspeicher
Mac OS X 10.5	• Intel ®-Prozessoren• PowerPC G4/G5, 867 MHz oder schneller	512 MB (1 GB) 1 GB
Mac OS X 10.6	• Intel ®-Prozessoren	1 GB (2 GB) 1 GB
Mac OS X 10.7 ~ 10.9	• Intel ®-Prozessoren	2 GB 4 GB

Technische Daten

Linux

Elemente Anforderungen
Betriebssystem	Red Hat Enterprise Linux 5, 6Fedora 11, 12, 13, 14, 15, 16, 17, 18, 19openSUSE 11.0, 11.1, 11.2, 11.3, 11.4, 12.1, 12.2, 12.3Ubuntu 10.04, 10.10, 11.04, 11.10, 12.04, 12.10, 13.04SUSE Linux Enterprise Desktop 10, 11Debian 5.0, 6.0, 7.0, 7.1Mint 13, 14, 15
CPU Pentium IV 2.4GHz (Intel CoreTM2)
Arbeitsspeicher 512 MB (1 GB)
Freier Festplattenspeicher 1 GB (2 GB)

Unix

Elemente Anforderungen
Betriebssystem	Sun Solaris 10, 9, 11 (x86, SPARC)HP-UX 11.0, 11i v1, 11i v2, 11i v3 (PA-RISC, Itanium)IBM AIX 5.1, 5.2, 5.3, 5.4, 6.1 7.1 (PowerPC)
Freier Festplattenspelcher Bis zu 100 MB

Technische Daten

Netzwerkumgebung

Nur Modelle für Netzwerk und Drahtlosnetzwerk (siehe „Funktionen nach Modell“ auf Seite 8).

Sie müssen am Gerät die Netzwerkprotokolle einrichten, um es als Netzwerkdrucker verwenden zu können. Die folgende Tabelle zeigt, welche Netzwerkumgebungen vom Gerät unterstützt werden.

Elemente Technische Daten
Netzwerkschnittstelle	Ethernet 10/100 Base TX, drahtgebundenes LAN802.11b/g/n Wireless LAN
Netzwerkbetriebssystem	Wi n®dXR, Windows Server®2003, Windows Vista®, Windows®7, Windows®8, Windows Server®2008 R2Verschiedene Linux-BetriebssystemeMac OS X 10.5-10.9UNIX OS
Netzwerkprotokolle	TCP/IPv4DHCP, BOOTPDNS, WINS, Bonjour, SLP, UPnPStandard TCP/IP Printing (RAW), LPR, IPP, WSDSNMPv 1/2/3, HTTP, IPSecTCP/IPv6 (DHCP, DNS, RAW, LPR, SNMPv 1/2/3, HTTP, IPSec)
WLAN-Sicherheit	Authentifizierung: Open System, Shared Key, WPA Personal, WPA2 Personal (PSK), WPA Enterprise, WPA2 EnterpriseVerschlüsselung: WEP64, WEP128, TKIP, AES

Konformitätshinweise

Dieses Gerät wurde für herkömmliche Arbeitsumgebungen konzipiert und entspricht bestimmten Konformitätsanforderungen.

Hinweis zur Sicherheit des verwendeten Lasers

Der Drucker entspricht den in DHHS 21 CFR, Kapitel 1, Unterkapitel J für Laserprodukte der Klasse I (1) festgelegten US-Vorschriften. In anderen Ländern ist der Drucker gemäß den Vorschriften von IEC 60825-1: 2007 als Laserprodukt der Klasse I zugelassen.

Laserprodukte der Klasse I gelten als nicht gefährlich. Das Lasersystem und der Drucker sind so ausgelegt, dass Laserstrahlung während des Normalbetriebs, der Wartungsarbeiten durch Benutzer oder unter vorgeschriebenen Servicebedingungen oberhalb der Werte der Klasse I niemals auf Menschen einwirken kann.

Warnung

Das Gerät niemals betreiben oder warten, wenn die Sicherheitsabdeckung der Laser-/Scannereinheit entfernt ist. Der unsichtbare reflektierte Strahl könnte Ihre Augen verletzen.

Beachten Sie bitte bei der Verwendung des Geräts die nachfolgenden Sicherheitsbestimmungen, um die Gefahr eines Feuers, eines elektrischen Schlags oder einer Verletzung auszuschließen:

CAUTION - CLASS 3B. IMNSIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO THE BEAM.

DANGER - INVISIBLE LASER RADIATION WHEN OPEN, AVOID DIRECT EXPOSURE TO BEAM.

DANGER

KLASSE 3B. UNSICHTBARE LASERSTRAHLUNG, WENN OFFEN, STRAHLENAUSSETZUNG VERMEIDEN.

VORSICHT

UNSICHTBARE LASERSTRAHLUNG KLASSE 3 B, WENN ABDECKUNG GEOFFNET NICHT DEM STRAHL. AUSSETZEN.

ATTENZIONE

Konformitätshinweise

Ozonemission

Die Ozon-Emissionsrate dieses Produkts liegt unter 0,1 ppm. Da Ozon schwerer als Luft ist, sollte das Gerät an einem gut belüfteten Ort aufgestellt sein.

Strom sparen

Dieser Drucker verfügt über einen Stromsparmodus, der den Stromverbrauch verringert, wenn das Gerät nicht aktiv verwendet wird.

Wenn der Drucker über einen längeren Zeitraum keine Daten empfängt, wird der Stromverbrauch automatisch reduziert.

ENERGY STAR und das ENERGY STAR-Logo sind eingetragene Marken in den USA.

Weitere Informationen zum ENERGY STAR-Programm finden Sie unter http://www.energystar.gov

Bei Modellen, die gemäß ENERGY STAR zertifiziert sind, befindet sich das ENERGY STAR Etikett auf dem Gerät. Überprüfen Sie, ob Ihr Gerät gemäß ENERGY STAR zertifiziert ist.

Wiederverwertung

Entsorgen Sie das Verpackungsmaterial dieses Produkts auf umweltverträgliche Weise.

Nur China

回收和再循环

Konformitätshinweise

Fachgerechte Entsorgung des Produkts (Waste Electrical & Electronic Equipment, WEEE)

(Gilt für Länder mit Mülltrennung)

Dieses Zeichen auf dem Produkt, auf Zubehör oder auf der Dokumentation zeigt an, dass das Produkt und sein elektronisches Zubehör (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach Ende seiner Lebensdauer nicht mit anderem Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Geschäftliche Benutzer sollten sich an ihren Lieferanten wenden und die Bedingungen des Kaufvertrags prüfen. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Nur die Vereinigten Staaten von Amerika

Elektronikabfälle nur über eine zugelassene Recyclingstelle entsorgen. Wo Sie die nächstgelegene Recyclingstelle finden, erfahren Sie auf unserer Website:www.samsung.com/recyclingdirect Oder rufen Sie an: (877) 278 - 0799

Proposition 65, Warnung des Staates Kalifornien (Nur USA)

Konformitätshinweise

Ausstrahlung von Funkfrequenzen

FCC-Informationen für den Benutzer

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

• Dieses Gerät darf keine schädigenden Störungen verursachen.
• Dieses Gerät muss Störungen empfangen können, selbst wenn diese ggf. Betriebsstörungen zur Folge haben.

Bei Tests wurde festgestellt, dass dieses Gerät den Grenzwerten eines digitalen Geräts der Klasse B gemäß Teil 15 der FCC-Bestimmungen entspricht. Diese Grenzwerte sind so definiert, dass sie ausreichenden Schutz gegen schädigende Störungen in einer Wohnumgebung gewährleisten. Von diesem Gerät wird Energie in Form von Funkfrequenzen erzeugt, verwendet und womöglich ausgestrahlt, die, falls das Gerät nicht ordnungsgemäß installiert und verwendet wird, zu Störungen des Funkverkehrs führen kann. Es kann nicht garantiert werden, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät den Rundfunk- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu korrigieren:

- Richten Sie die Empfangsantenne neu aus oder bringen Sie sie an einem anderen Ort an.

• Erhöhen Sie den Abstand zwischen dem Gerät und dem Empfangsgerät.
• Schließen Sie das Gerät an einen anderen Stromkreis als den des Empfangsgeräts an.
• Wenn Sie Hilfe benötigen, wenden Sie sich an Ihren Vertragshändler oder an einen Rundfunk- und Fernsehtechniker.

Am Gerät vorgenommene Änderungen, die von dem für die Einhaltung der Bestimmungen verantwortlichen Hersteller nicht ausdrücklich genehmigt wurden, können die Betriebserlaubnis des Geräts erlöschen lassen.

Kanadische Bestimmungen zu Funkstörungen

Dieses digitale Gerät erfüllt die Grenzwerte der Klasse B für Funkstörungen aus digitalen Geräten, wie sie in der Norm für Interferenzen verursachende Geräte, „Digital Apparatus“, ICES-003, von Industry and Science Canada festgelegt wurden.

Konformitätshinweise

Vereinigte Staaten von Amerika

US-Bundesbehörde für Kommunikation (FCC)

Sendeanlage gemäß Teil 15 der FCC-Bestimmungen

In Ihrem Druckersystem befinden sich u. U. Niederleistungsgeräte zur drahtlosen Kommunikation über hochfrequente Strahlung, die im Frequenzbereich von 2,4/5 GHz arbeiten. Dieser Abschnitt ist nur zu beachten, wenn die entsprechenden Geräte vorhanden sind. Diese Angabe finden Sie auf dem Typenschild des Systems.

In Ihrem System enthaltene drahtlose Kommunikationsgeräte sind nur dann für die Verwendung in den Vereinigten Staaten von Amerika zugelassen, wenn auf dem Typenschild des Systems eine FCC-Kennnummer vorhanden ist.

In einer allgemeinen FCC-Richtlinie wird ein Sicherheitsabstand von 20 cm zwischen dem Gerät und dem menschlichen Körper (außer Gliedmaßen) vorgeschrieben. Wenn die drahtlosen Geräte eingeschaltet sind, sollte der Benutzer einen Abstand von mindestens 20 cm zu diesem Gerät einhalten. Die Leistungsabgabe des oder der in Ihrem Drucker enthaltenen drahtlosen Geräte liegt weit unter dem in den FCC-Bestimmungen festgelegten Grenzwert für die Belastung durch hochfrequente Strahlung.

Dieser Sendeapparat darf nicht in Verbindung mit einer anderen Antenne oder einem anderen Sendeapparat betrieben werden.

Der Betrieb dieses Geräts unterliegt zwei Bedingungen: (1) Es erzeugt keine schädigenden bzw. störenden Interferenzen. (2) Es muss alle eingehenden Interferenzen empfangen, selbst wenn diese ggf. Betriebsstörungen zur Folge haben.

Drahtlose Geräte müssen nicht vom Benutzer gewartet werden. Nehmen Sie keinerlei Änderungen an drahtlosen Geräten vor. Die Manipulation eines drahtlosen Geräts führt zum Erlöschen der Betriebserlaubnis. Wenden Sie sich zu Wartungszwecken an den Hersteller.

FCC-Erklärung für die Verwendung drahtlos betriebener LANs

Bei der Installation oder beim Betrieb dieser Kombination aus Sendeapparat und Antenne kann der Grenzwert von 1 mW/cm2 für die Belastung durch hochfrequente Strahlung überschritten werden, wenn der Abstand zur Antenne zu gering ist. Daher sollte der Benutzer immer einen Sicherheitsabstand von 20 cm zur Antenne einhalten. Dieses Gerät darf nicht mit einer anderen Sendeanlage oder einer anderen Sendeantenne verbunden werden.

Konformitätshinweise

Nur Russland

AB57

Nur Deutschland

Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäß BildscharbV vorgesehen.

Nur Türkei

• RoHS

Austausch des montierten Steckers (nur Großbritannien)

Wichtig

Das Netzkabel für dieses Gerät ist mit einem herkömmlichen Stecker (BS 1363) ausgerüstet, der mit einer 13-A-Sicherung abgesichert ist. Wenn Sie die Sicherung prüfen und austauschen, müssen Sie sie durch die korrekte 13-A-Sicherung ersetzen. Anschließend müssen Sie die Abdeckung der Sicherung wieder anbringen. Sie dürfen die Stecker ohne geeignete Abdeckung der Sicherung nicht verwenden. Falls Sie die Abdeckung verloren haben, besorgen Sie zunächst eine geeignete Abdeckung für die Sicherung und montieren diese, bevor Sie den Stecker wieder verwenden.

Wenden Sie sich an den Fachhändler, bei dem Sie das Gerät erworben haben.

Der mit 13 Ampere abgesicherte Stecker ist der am häufigsten in Großbritannien eingesetzte Stecker und sollte die geeignete Wahl sein. In einigen, hauptsächlich älteren Gebäuden gibt es jedoch keine normalen Steckdosen für 13-A-Stecker. In diesen Fällen benötigen Sie einen geeigneten Steckeradapter. Entfernen Sie nicht den gegossenen Stecker.

Konformitätshinweise

Wenn Sie den gegossenen Stecker abschneiden, sollten Sie ihn sofort entsorgen. Es ist nicht möglich oder zulässig, den Stecker erneut zu verkabeln und anzuschließen, sonst besteht die Gefahr eines elektrischen Schlags, wenn Sie den Stecker in eine Steckdose stecken.

Wichtige Warnung

Dieses Gerät muss geerdet werden.

Die Adern im Netzkabel sind wie folgt farbcodiert:

• Grün und gelb: Erde
• Blau: N-Leiter
  • Braun: Spannungsführender Leiter

Gehen Sie wie folgt vor, wenn die Adern im Netzkabel nicht den auf dem Stecker markierten Farben entsprechen:

Schließen Sie das grün-gelbe Kabel an den Stift an, der entweder mit „E“ oder dem Sicherheitssymbol für die Erdung beschriftet ist oder der grün oder grün-gelb ist.

Schließen Sie das blaue Kabel an den Stift an, der mit „N“ beschriftet oder schwarz ist.

Schließen Sie das braune Kabel an den Stift an, der mit „L“ beschriftet oder rot ist.

Im Stecker, Adapter oder auf der Verteilerplatine muss sich eine 13-A-Sicherung befinden.

CE-Konformitätserklärung (EU-Mitgliedsstaaten)

Prüfung und Zertifizierung

- Wir, Samsung Electronics, erklären hiermit, dass die Produkte der [M262x/ M262xD/M262xND/M282xND] den wesentlichen Anforderungen und allen anderen relevanten Bestimmungen der folgenden Richtlinie entsprechen: Niederspannungsrichtlinie (2006/95/EG), EMV-Richtlinie (2004/108/EG).

- Hiermit erklärt Samsung Electronics, dass dieses [M282xDW/M283xDW] Gerät die wesentlichen Anforderungen und weitere Normen der R&TTE-Richtlinie (1999/5/EG) erfüllt.

Die Konformitätserklärung kann unter www.samsung.com eingesehen werden. Wählen Sie „Support“ > „Download-Center“ und geben Sie den Namen Ihres Druckers (MFP) ein, um das EU-Dokument aufzurufen.

01.01.95: Richtlinie 2006/95/EC des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten für Niederspannungsgeräte.
01.01.96: Richtlinie 2004/108/EC des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit.

Konformitätshinweise

1. 1. 99: Richtlinie 1999/5/EC des Rates über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Eine komplette Erklärung mit Definitionen der relevanten Richtlinien und Normen kann bei Ihrem Vertreter von Samsung Electronics Co., Ltd. angefordert werden.

EC-Zertifizierung

Zertifizierung gemäß 1999/5/EC Radio Equipment & Telecommunications Terminal Equipment Directive (FAX) (EU-Richtlinie zu Funkanlagen und Telekommunikationsendeinrichtungen)

Diesem Samsung-Produkt wird durch Samsung bescheinigt, dass es gemäß der Richtlinie 1999/5/EC konform ist mit den Standards für paneuropäische Einzelanschlüsse an das öffentliche Telefonnetz (PSTN - Public Switched Telephone Network). Das Produkt ist so konstruiert, dass es an öffentlichen Telefonnetzen und kompatiblen Nebenstellenanlagen der europäischen Länder angeschlossen und betrieben werden kann:

Bei Problemen wenden Sie sich bitte zunächst an das Euro QA Lab von Samsung Electronics Co., Ltd.

Das Produkt ist gemäß TBR21 getestet worden. Um bei der Nutzung und Verwendung von Endgeräten, die mit diesem Standard konform sind, Hilfestellung zu geben, hat das ETSI (European Telecommunication Standards Institute) ein konsultatives Dokument herausgegeben (EG 201121). Es enthält Hinweise und listet weitere Erfordernisse auf, um die Netzwerk-Kompatibilität mit TBR21-Endgeräten zu gewährleisten. Das Produkt ist so konstruiert, dass es alle relevanten und in diesem Dokument aufgeführten Anforderungen erfüllt bzw. vollständig damit kompatibel ist.

Informationen zur Funkzulassung in Europa (für Produkte mit Sendeanlangen, die von der EU zugelassen wurden)

In Ihrem Druckersystem für den privaten oder kommerziellen Gebrauch können Niederleistungsgeräte zur drahtlosen Kommunikation über hochfrequente (HF) Strahlung verbaut sein, die im Frequenzbereich von 2,4/5 GHz betrieben werden. Dieser Abschnitt ist nur zu beachten, wenn die entsprechenden Geräte vorhanden sind. Diese Angabe finden Sie auf dem Typenschild des Systems.

Die im System ggf. vorhandenen drahtlosen Geräte dürfen nur dann in EU-Ländern und angegliederten Bereichen verwendet werden, wenn das System mit dem CE-Kennzeichen versehen ist.

Konformitätshinweise

Die Leistungsabgabe des oder der in Ihrem Drucker enthaltenen drahtlosen Kommunikationsgeräte liegt weit unter dem von der EU in der R&TTE-Richtlinie festgelegten Grenzwert für die Belastung durch hochfrequente Strahlung.

Europäische Staaten, in denen der drahtlose Betrieb gestattet ist:

EU-Länder

Europäische Staaten, in denen der Betrieb eingeschränkt gestattet ist:

EU

EEA/EFTA-Länder

Derzeit keine Beschränkung

Angaben zur Konformität

Hinweise zu drahtlosen Kommunikationsgeräten

In Ihrem Druckersystem befinden sich u. U. Niederleistungsgeräte zur drahtlosen Kommunikation über hochfrequente Strahlung, die im Frequenzbereich von 2,4/5 GHz arbeiten. Der folgende Abschnitt enthält allgemeine Hinweise, die beim Betrieb eines drahtlosen Kommunikationsgeräts zu beachten sind.

Zusätzliche Beschränkungen, Vorsichtsmaßnahmen und Hinweise für bestimmte Länder finden Sie in den Abschnitten zu den entsprechenden Ländern (oder Ländergruppen). Die drahtlosen Geräte in Ihrem System sind nur für den Betrieb in den Ländern zugelassen, die in den Hinweisen zur Funkzulassung auf dem Aufkleber mit den Systemspezifikationen aufgeführt sind. Wenn das Land, in dem Sie das drahtlose Gerät verwenden, nicht aufgeführt ist, wenden Sie sich bezüglich der entsprechenden Anforderungen an Ihre lokale Funkzulassungsbehörde. Für drahtlose Geräte gelten genaue Zulassungsbestimmungen, und möglicherweise ist die Verwendung nicht gestattet.

Konformitätshinweise

Die Leistungsabgabe der in Ihrem Drucker enthaltenen drahtlosen Geräte liegt weit unter den derzeit bekannten Grenzwerten für die Belastung durch hochfrequente Strahlung. Da die drahtlosen Geräte (die möglicherweise in Ihrem Drucker enthalten sind) weniger Strahlung abgeben als in den Sicherheitsvorschriften für hochfrequente Strahlung zugelassen ist, geht der Hersteller davon aus, dass diese Geräte keine Gefahr darstellen. Unabhängig vom Strahlungsniveau sollte während des normalen Gebrauchs möglichst wenig Kontakt mit dem menschlichen Körper bestehen.

Als allgemeine Richtlinie wird die Einhaltung eines Sicherheitsabstands von 20 cm zwischen dem Gerät und dem menschlichen Körper (außer Gliedmaßen) empfohlen. Wenn die drahtlosen Geräte eingeschaltet sind und Daten senden, sollte der Benutzer einen Abstand von mindestens 20 cm zu diesem Gerät einhalten.

Dieser Sendeapparat darf nicht in Verbindung mit einer anderen Antenne oder einem anderen Sendeapparat betrieben werden.

Unter bestimmten Bedingungen gelten besondere Einschränkungen für drahtlose Geräte. Nachfolgend sind Beispiele gängiger Einschränkungen aufgeführt:

Die drahtlose Funkkommunikation kann die Funktionsweise der Einrichtungen in Verkehrsflugzeugen stören. Die aktuellen Vorschriften für den Flugverkehr verlangen, dass drahtlose Geräte in Flugzeugen ausgeschaltet bleiben. Zu diesen Geräten gehören z. B. IEEE 802.11- (auch drahtloses Ethernet genannt) und Bluetooth-Kommunikationsgeräte.

In Umgebungen, in denen die Gefahr einer Störung anderer Geräte oder Dienste schädlich ist oder als schädlich eingestuft wird, kann die Möglichkeit des Betriebs eines drahtlosen Geräts eingeschränkt bzw. gänzlich unzulässig sein. Dazu gehören z. B. Flughäfen, Krankenhäuser und Umgebungen mit entzündlichen Gasen. Sollten Sie sich bezüglich der für den Betrieb von drahtlosen Geräten geltenden Einschränkungen unsicher sein, wenden Sie sich für den Erhalt einer Genehmigung an die zuständige Behörde, bevor Sie ein drathloses Gerät verwenden oder einschalten.

Die für den Betrieb von drahtlosen Geräten geltenden Einschränkungen variieren von Land zu Land. Da Ihr System mit einem drahtlosen Gerät ausgestattet ist, wenden Sie sich vor Reiseantritt bei Unklarheiten bezüglich der für den Betrieb eines drahtlosen Gerätes im Zielland geltenden Einschränkungen an die zuständigen Funkzulassungsbehörden.

Wenn Ihr System mit einem intern integrierten drahtlosen Gerät ausgestattet ist, betreiben Sie das drahtlose Gerät nur, wenn alle Abdeckungen und Abschirmungen vorhanden sind und das System vollständig montiert ist.

Drahtlose Geräte müssen nicht vom Benutzer gewartet werden. Nehmen Sie keinerlei Änderungen an drahtlosen Geräten vor. Die Manipulation eines drahtlosen Geräts führt zum Erlöschen der Betriebserlaubnis. Wenden Sie sich zu Wartungszwecken an den Hersteller.

Konformitätshinweise

Verwenden Sie ausschließlich Treiber, die für das Land, in dem das Gerät verwendet wird, zugelassen sind. Weitere Informationen finden Sie im Systemwiederherstellungs-Kit oder beim technischen Support des Herstellers.

Nur Israel

Konformitätshinweise

Nur China

产品中有毒有害物质或元素的名称及含量

部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬( Cr^6+ )	多溴联苯(PBB)	多溴联苯醚(PBDE)
塑料	O	O	O	O	O	O
金属(机箱)	X	O	O	O	O	O
印刷电路部件(PCA)	X	O	O	O	O	O
电缆/连接器	X	O	O	O	O	O
电源设备	X	O	O	O	O	O
电源线	X	O	O	O	O	O
机械部件	X	O	O	O	O	O
卡盒部件	X	O	O	O	O	O
定影部件	X	O	O	O	O	O
扫描仪部件-CCD(如果有)	X	X	O	O	O	O
扫描仪部件-其它(如果有)	X	O	O	O	O	O
印刷电路板部件(PBA)	X	O	O	O	O	O
墨粉	O	O	O	O	O	O
滚筒	O	O	O	O	O	O

© 2013 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

Dieses Benutzerhandbuch dient ausschließlich zu Informationszwecken. Alle hier enthaltenen Informationen können jederzeit ohne vorherige Ankündigung geändert werden.

Samsung Electronics haftet nicht für direkte oder indirekte Schäden infolge oder in Verbindung mit der Benutzung dieses Benutzerhandbuches.

• Samsung und das Samsung-Logo sind Marken von Samsung Electronics Co., Ltd.
• Microsoft, Windows, Windows Vista, Windows 7, Windows 8 und Windows Server 2008 R2 sind eingetragene Marken oder Marken der Microsoft Corporation.
• iPad, iPhone, iPod Touch, TrueType, Mac und Mac OS sind Markenzeichen von Apple Inc., registriert in den Vereinigten Staaten und anderen Ländern. AirPrint und das AirPrint-Logo sind Markenzeichen von Apple Inc.
• LaserWriter ist eine Marke von Apple Computer, Inc.
• Alle anderen Marken- oder Produktnamen sind Marken ihrer jeweiligen Firmen oder Organisationen.

Informationen zur Open-Source-Lizenz finden Sie in der Datei „LICENSE.txt“ auf der mitgelieferten CD-ROM.

REV. 3.00

Bedienungsanleitung

Samsung Printer Xpress

M262x series

M282x series

M283x series

ERWEITERT

In dieser Anleitung finden Sie Informationen zur Installation unter verschiedenen Betriebssystemen, zur erweiterten Konfiguration, zum Betrieb und Bedienung sowie zu Problemlösungen.

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar.

GRUNDLAGEN

In dieser Anleitung finden Sie Informationen zur Installation unter Windows, zur grundlegenden Bedienung und zu Problemlösungen.

ERWEITERT

1. Software installieren

Installation für Mac 105

Neuinstallation für Mac 106

Installation unter Linux 107

Neuinstallation unter Linux 108

2. Mit einem per Netzwerk angeschlossenen Gerät arbeiten

Nützliche Netzwerkprogramme 110

Drahtgebundenes Netzwerk einrichten 111

Treiberinstallation über das Netzwerk 117

Drahtlosnetzwerk-Setup 127

Samsung Mobile Print 162

So benutzen Sie die NFC-Funktion 163

AirPrint 166

Google Cloud Print™ 168

3. Merkmale und Produktvorteile

Höhenanpassung 172

Standardeinstellungen für Drucken ändern 173

Das Gerät als Standardgerät festlegen 174

Erweiterte Druckfunktionen verwenden 175

Direktdruck-Dienstprogramm verwenden 184

Mac Drucken 186

Drucken unter Linux 189

Drucken unter UNIX 191

4. Nützliche Software zur Verwaltung

Auf Verwaltungsprogramme zugreifen 194

Easy Capture Manager 195

Samsung AnyWeb Print 196

Easy Eco Driver 197

SyncThru™ Web Service verwenden 198

Samsung Easy Printer Manager verwenden 201

Samsung-Druckerstatus verwenden 205

Samsung Printer Experience verwenden 207

ERWEITERT

5. Problemlösung

Probleme mit dem Papiereinzug 214

Probleme mit der Stromversorgung und den Kabelanschlüssen 215

Druckerprobleme 216

Probleme mit der Druckqualität 220

Betriebssystem-Probleme 228

Dieses Kapitel beschreibt, wie Sie wichtige und hilfreiche Software auf Ihrem Rechner installieren, die Sie im Zusammenhang mit dem Drucker benutzen, sofern dieser per Kabel angeschlossen ist. Ein lokal angeschlossenes Gerät ist ein Gerät, das direkt mit einem Kabel an Ihrem Computer angeschlossen ist. Wenn Ihr Gerät mit einem Netzwerk verbunden ist, überspringen Sie die folgenden Schritte und fahren Sie mit der Installation des Treibers für ein per Netzwerk angeschlossenes Gerät fort (siehe Treiberinstallation über das

Netzwerk117).

• Installation für Mac 105
• Neuinstallation für Mac 106
• Installation unter Linux 107
• Neuinstallation unter Linux 108

• Wenn Ihr Rechner unter dem Betriebssystem Windows läuft: Sie finden eine Beschreibung der Treiberinstallation im Benutzerhandbuch, Grundlagen (siehe „Lokales Installieren des Treibers“ auf Seite 26).
• Verwenden Sie nur ein USB-Kabel mit einer maximalen Länge von 3 Meter.

Installation für Mac

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.

- Bei Mac OS X 10.9 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.

4 Doppelklicken Sie auf den Ordner MAC_Installer > Installer OS X-Symbol.
5 Klicken Sie auf Fortfahren.
6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.
7 Klicken Sie auf Akzeptieren, um der Lizenzvereinbarung zuzustimmen.

8 Klicken Sie auf Installieren. Es werden alle Komponenten installiert, die für den Betrieb des Geräts benötigt werden.
Bei der Option Anpassen (Benutzerdefiniert) können Sie die zu installierenden Komponenten gezielt auswählen.
9 Geben Sie das Passwort ein und klicken Sie auf OK.
10 Wählen Sie im Fenster Art des Druckeranschlusses die Option Per USB angeschlossener Drucker und klicken Sie dann auf Fortfahren.
11 Klicken Sie auf die Schaltfläche Drucker hinzufügen, um Ihren Drucker auszuwählen und der Druckerliste hinzuzufügen.
12 Wenn die Installation abgeschlossen ist, klicken Sie auf Schließen.

Neuinstallation für Mac

Wenn der Druckertreiber nicht ordnungsgemäß funktioniert, deinstallieren Sie ihn und installieren Sie ihn anschließend neu.

1 Öffnen Sie den Ordner Programme und dann > Samsung > Drucker-Software-Deinstallieren
2 Um die Drucker-Software zu deinstallieren, klicken Sie auf Fortfahren.
3 Markieren Sie das Programm, das Sie löschen wollen, und klicken Sie auf Deinstallieren.
4 Geben Sie das Passwort ein und klicken Sie auf OK.
5 Wenn die Installation abgeschlossen ist, klicken Sie auf Schließen.

Wenn ein Gerät bereits hinzugefügt ist, löschen Sie es aus den Einträgen unter Drucker-Dienstprogramm oder Drucken & Faxen.

Installation unter Linux

Sie müssen die Linux-Softwarearchive von der Samsung-Website herunterladen, um die Druckersoftware zu installieren (http://www.samsung.com > Produkt finden > Support oder Downloads).

Installieren des Unified Linux Driver

Sie müssen sich als Super-User (root) anmelden, um die Gerätesoftware installieren zu können. Wenn Sie kein Super-User-Passwort besitzen, wenden Sie sich an Ihren Systemadministrator.

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Das Unified Linux Driver Paket auf Ihr System kopieren.
3 Öffnen Sie das Terminal-Programm und gehen Sie zu dem Ordner, in dem Sie das Paket kopiert haben.
4 Entpacken Sie das Paket.
5 Gehen Sie zum Ordneruld.
6 Ausführensbefehl "./install.sh" (Wenn Sie nicht als Stammverzeichnis angemeldet sind, führen Sie den Befehl mit "sudo" als "sudo ./install.sh") aus

7 Fahren Sie mit der Installation fort.
8 Ist die Installation beendet, starten Sie das Druck-Dienstprogramm (Gehen Sie auf System > Administration > Printing oder "system-config-printer" Ausführungsbefehl im Terminal-Programm ausführen).
9 Klicken Sie auf die Schaltfläche Add.
10 Wählen Sie einen Drucker.
11 Klicken Sie auf die Taste Forward, und fügen Sie es zu Ihrem System hinzu.

Neuinstallation unter Linux

Wenn der Druckertreiber nicht ordnungsgemäß funktioniert, deinstallieren Sie ihn und installieren Sie ihn anschließend neu.

1 Öffnen Sie das Programm Terminal.
2 Gehen Sie zum Ordner uld, den Sie vomUnified Linux Driver Paket entpackt haben.
3 Ausführensbefehl "./uninstall.sh" (Wenn Sie nicht als Stammverzeichnis angemeldet sind, führen Sie den Befehl mit" sudo" als "sudo ./uninstall.sh") aus
4 Fahren Sie mit der Deinstallation fort.

2. Mit einem per Netzwerk angeschlossenen Gerät arbeiten

In diesem Kapitel wird schrittweise beschrieben, wie Sie ein am Netzwerk angeschlossenes Gerät einrichten und die Software dafür installieren und benutzen.

• Nützliche Netzwerkprogramme 110
• Drahtgebundenes Netzwerk einrichten 111
- Treiberinstallation über das Netzwerk 117
• Drahtlosnetzwerk-Setup 127
• Samsung Mobile Print 162
- So benutzen Sie die NFC-Funktion 163
• AirPrint 166
• Google Cloud Print™ 168

Nützliche Netzwerkprogramme

Es gibt mehrerer Programme, die die Konfiguration für eine

Netzwerkumgebung vereinfachen. Speziell dem Netzwerkadministrator ermöglichen sie, verschiedene Geräte im Netzwerk zu verwalten.

Konfigurieren Sie vor der Verwendung der unten aufgeführten Programme zunächst die IP-Adresse.

SyncThru™ Web Service

In Ihrem netzwerkfähigen Gerät ist ein Webserver integriert, mit dem Sie folgende Aufgaben durchführen können (siehe „IPv6 Adresskonfiguration“ auf Seite 116):

• Prüfen Sie die Informationen zum Verbrauchsmaterial und den Status.
• Passen Sie die Geräteeinstellungen an.
• Stellen Sie die Option E-Mail-Benachrichtigung wunschgemäß ein. Wenn Sie diese Funktion konfigurieren, wird der Status des Geräts (geringer Tonerkartuschen-Füllstand, Fehler beim Gerät) automatisch einer bestimmten Person per E-Mail mitgeteilt.
• Konfigurieren Sie die verschiedenen Netzwerkparameter, die zum Verbinden des Geräts in verschiedenen Netzwerkumgebungen erforderlich sind.

SyncThru™ Web Admin Service

Eine webbasierte Druckermanagement-Lösung für

Netzwerkadministratoren. SyncThru™ Web Admin Service sorgt für eine effiziente Handhabung der ins Netzwerk eingebundenen Geräte und gibt Ihnen die Möglichkeit, Netzwerkgeräte von jedem Standort mit Zugang zum Unternehmensnetzwerk aus zu überwachen und bei Fehlern wieder instandzusetzen. Laden Sie dieses Programm von der Seite http://solution.samsungprinter.com herunter.

SetIPDrahtgebundenes Netzwerk einrichten

Dieses Dienstprogramm ermöglicht Ihnen die Auswahl einer

Netzwerkschnittstelle und die manuelle Konfiguration der IP-Adressen für das TCP/IP-Protokoll.

• Siehe „Die IPv4-Konfiguration mit SetIP durchführen (Windows)“ auf Seite 112.
• Siehe „Die IPv4-Konfiguration mit SetIP durchführen (Mac)“ auf Seite 113.
• Siehe „Die IPv4-Konfiguration mit SetIP durchführen (Linux)“ auf Seite 114.

TCP/IPv6 wird von diesem Programm nicht unterstützt.

Drahtgebundenes Netzwerk einrichten

Um das Gerät im Netzwerk verwenden zu können, müssen Sie die Netzwerkprotokolle auf dem Drucker einrichten.

Sie können das Netzwerk nutzen, nachdem Sie ein Netzwerkkabel an den entsprechenden Anschluss an Ihrem Gerät angeschlossen haben.

Bei Geräten, die kein Display auf dem Bedienfeld haben, muss das Programm SyncThru™ Web Service oder SetIP verwendet werden.

• Siehe „SyncThru™ Web Service verwenden“ auf Seite 198.
• Siehe „Festlegen der IP-Adresse“ auf Seite 112.

Netzwerkkonfigurationsbericht drucken

Sie können über das Bedienfeld des Geräts einen

Netzwerkkonfigurationsbericht mit den aktuellen Netzwerkeinstellungen des Druckers ausdrucken. Diese Informationen helfen Ihnen bei der Einrichtung des Netzwerks.

Auf dem Bedienfeld für länger als 4 Sekunden die Taste ☒ (Abbrechen) drücken.

Anhand dieses Netzwerkkonfigurationsberichts können Sie die MAC-Adresse und die IP-Adresse Ihres Geräts ermitteln.

Beispiel:

• MAC-Adresse: 00:15:99:41:A2:78
• IP-Adresse: 192.0.0.192

Drahtgebundenes Netzwerk einrichten

Festlegen der IP-Adresse

Zuerst müssen Sie eine IP-Adresse für den Druck und die Verwaltung im Netzwerk festlegen. In den meisten Fällen weist der DHCP-Server (Dynamic Host Configuration Protocol Server) im Netzwerk automatisch eine neue IP-Adresse zu.

Die IPv4-Konfiguration mit SetIP durchführen (Windows)

Bevor Sie mit dem Programm SetIP arbeiten, deaktivieren Sie die Firewall auf Ihrem Rechner. Wählen Sie dazu Systemsteuerung > Sicherheitscenter > Windows-Firewall.

Die folgende Anleitung gilt für Ihr Modell vielleicht mit Abweichungen.

1 Laden Sie die Software von der Samsung-Website herunter, entpacken Sie die Datei und starten Sie dann die Installation: (http://www.samsung.com > Produkt finden > Support oder Downloads).
2 Folgen Sie den im Installationsfenster angezeigten Anweisungen.
3 Schließen Sie Ihr Gerät mithilfe eines Netzwerkkabels an das Netzwerk an.

4 Schalten Sie das Gerät ein.
5 Wählen Sie im Windows-Menü Starten die Optionen Alle Programme > Samsung Printers > SetIP > SetIP.
6 Im SetIP-Fenster auf das Symbol (drittes von links) klicken, um das Fenster zur TCP/IP-Konfiguration zu öffnen.
7 Geben Sie im Konfigurationsfenster die neuen Daten für das Gerät folgendermaßen ein. Im Intranet eines Unternehmens müssen Sie diese Informationen u. U. durch einen Netzwerkmanager zuweisen lassen, bevor Sie fortfahren.

Ermitteln Sie im Netzwerkkonfigurationsbericht die MAC-Adresse (siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 111) und geben Sie sie ohne die Doppelpunkte ein. Zum Beispiel ist 00:15:99:29:51:A8 wie folgt einzugeben: 0015992951A8.

8 Klicken Sie auf Anwenden und anschließend auf OK. Das Gerät druckt automatisch den Netzwerkkonfigurationsbericht. Bestätigen Sie, dass alle Einstellungen korrekt sind.

Drahtgebundenes Netzwerk einrichten

Die IPv4-Konfiguration mit SetIP durchführen (Mac)

Bevor Sie mit dem Programm SetIP arbeiten, deaktivieren Sie die Firewall auf Ihrem Rechner. Wählen Sie dazu Systemeinstellungen > Sicherheit > Firewall.

Für Ihr Modell gilt die folgende Anleitung möglicherweise mit Abweichungen.

1 Schließen Sie Ihr Gerät mithilfe eines Netzwerkkabels an das Netzwerk an.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.

- Bei Mac OS X 10.8 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.

4 Doppelklicken Sie auf den Ordner MAC_Installer > Installer OS X-Symbol.
5 Klicken Sie auf Fortfahren.
6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.
7 Klicken Sie auf Akzeptieren, um der Lizenzvereinbarung zuzustimmen.
8 Klicken Sie auf Installieren. Es werden alle Komponenten installiert, die für den Betrieb des Geräts benötigt werden.

Bei der Option Anpassen (Benutzerdefiniert) können Sie die zu installierenden Komponenten gezielt auswählen.

9 Geben Sie das Passwort ein und klicken Sie auf OK.
10 Wenn Sie in einer Warnmeldung Sie darauf hingewiesen werden, dass alle Anwendungen auf Ihrem Computer geschlossen werden, klicken Sie auf Fortfahren.
11 Wählen Sie im Fenster Art des Druckeranschlusses die Option Per Netzwerk angeschlossener Drucker (drahtgebunden oder drahtlos) und klicken Sie dann auf die Schaltfläche IP-Adresse festlegen.
12 Im SetIP-Fenster auf das Symbol (drittes von links) klicken, um das Fenster zur TCP/IP-Konfiguration zu öffnen.

Drahtgebundenes Netzwerk einrichten

13 Geben Sie im Konfigurationsfenster die neuen Daten für das Gerät folgendermaßen ein. Im Intranet eines Unternehmens müssen Sie diese Informationen u. U. durch einen Netzwerkmanager zuweisen lassen, bevor Sie fortfahren.

Ermitteln Sie im Netzwerkkonfigurationsbericht die MAC-Adresse (siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 111) und geben Sie sie ohne die Doppelpunkte ein. Zum Beispiel ist 00:15:99:29:51:A8 wie folgt einzugeben: 0015992951A8.

14 Klicken Sie auf Anwenden und anschließend auf OK. Das Gerät druckt automatisch den Netzwerkkonfigurationsbericht. Bestätigen Sie, dass alle Einstellungen korrekt sind.

Die IPv4-Konfiguration mit SetIP durchführen (Linux)

Bevor Sie mit dem Programm SetIP arbeiten, deaktivieren Sie unter System Preferences oder Administrator die Firewall.

Die folgenden Anweisungen können je nach Modell und Betriebssystem variieren.

1 Laden Sie von der Samsung-Website das Programm SetIP herunter und extrahieren Sie es.
2 Doppelklicken Sie auf die Datei SetIPApplet.html im Ordner cdroot/Linux/noarch/at_opt/share/utils.
3 Öffnen Sie das TCP/IP-Konfigurationsfenster.
4 Geben Sie im Konfigurationsfenster die neuen Daten für das Gerät folgendermaßen ein. Im Intranet eines Unternehmens müssen Sie diese Informationen u. U. durch einen Netzwerkmanager zuweisen lassen, bevor Sie fortfahren.

Ermitteln Sie im Netzwerkkonfigurationsbericht die MAC-Adresse (siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 111) und geben Sie sie ohne die Doppelpunkte ein. Zum Beispiel ist 00:15:99:29:51:A8 wie folgt einzugeben: 0015992951A8.

5 Das Gerät druckt automatisch den Netzwerkkonfigurationsbericht.

Drahtgebundenes Netzwerk einrichten

IPv6-Konfiguration

TCP/IPv6 wird nur unter Windows Vista oder höher ordnungsgemäß unterstützt.

• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (sehe „Funktionen nach Modell“ auf Seite 8).
• Wenn das IPv6-Netzwerk nicht zu funktionieren scheint, setzen Sie alle Netzwerkeinstellungen auf die Standardwerte zurück und versuchen Sie es erneut mit Einst. loesch.

Das Gerät unterstützt die folgenden IPv6-Adressen für den Netzwerkdruck und die Verwaltung.

• Link-local Address: Selbst konfigurierte lokale IPv6-Adresse (Adresse beginnt mit FE80).
• Stateless Address: Von einem Netzwerk-Router automatisch konfigurierte IPv6-Adresse.
• Stateful Address: Von einem DHCPv6-Server konfigurierte IPv6-Adresse.
• Manual Address: Manuell von einem Benutzer konfigurierte IPv6-Adresse.

Vom SyncThru™ Web Service

Aktivieren von IPv6

1 Starten Sie in Windows einen Webbrowser, z. B. Internet Explorer. Geben Sie die IP-Adresse des Geräts (http://xxx.xxx.xxx.xxx) in das Adressfeld ein und drücken Sie auf die Eingabetaste oder klicken Sie auf Wechseln zu.
2 Falls Sie sich zum ersten Mal bei SyncThru™ Web Service anmelden, müssen Sie sich als Administrator anmelden. Geben Sie die unten stehende Standard-ID und das unten stehende Passwort ein. Aus Sicherheitsgründen empfehlen wir, das Standard-Passwort zu ändern.
• ID: admin
- Passwort: sec00000
3 Wenn das Fenster SyncThru™ Web Service geöffnet wird, bewegen Sie den Mauszeiger auf Einstellungen in der oberen Menüleiste und klicken Sie dann auf Netzwerkeinstellungen.
4 Klicken Sie auf TCP/IPv6 im linken Bereich der Website.
5 Um IPv6 zu aktivieren, das Kontrollkästchen IPv6-Protokoll mit einem Häkchen versehen.
6 Klicken Sie auf die Schaltfläche Übernehmen..

Drahtgebundenes Netzwerk einrichten

7 Schalten Sie das Gerät aus und wieder ein.

• Sie können auch DHCPv6 einstellen.
• Um die IPv6-Adresse manuell einzustellen:

Aktivieren Sie das Kontrollkästchen Manuell Adresse. Daraufhin ist das Textfeld Adresse/Präfix verfügbar. Geben Sie den Rest der Adresse ein (z. B.: 3FFE:10:88:194::AAAA Hierbei steht „A“ für die Hexadezimalwert 0 bis 9 und A bis F).

IPv6 Adresskonfiguration

1 Starten Sie einen Webbrowser wie etwa Internet Explorer, der die IPv6-Adressierung als URL unterstützt.
2 Wählen Sie aus dem Netzwerkkonfigurationsbericht eine der IPv6-Adressen (Link-local Address, Stateless Address, Stateful Address, Manual Address) aus (siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 111).

• Link-local Address: Selbst konfigurierte lokale IPv6-Adresse (Adresse beginnt mit FE80).
  • Stateless Address: Von einem Netzwerk-Router automatisch konfigurierte IPv6-Adresse.
• Stateful Address: Von einem DHCPv6-Server konfigurierte IPv6-Adresse.
• Manual Address: Manuell von einem Benutzer konfigurierte IPv6-Adresse.

3 Geben Sie die IPv6-Adressen ein (z. B.: http:// [FE80::215:99FF:FE66:7701]).

Die Adresse muss zwischen eckigen Klammern „[ ]“ stehen.

Treiberinstallation über das Netzwerk

• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (sehe „Funktionen nach Modell“ auf Seite 8).
• Das Gerät unterstützt diese Netzwerk-Schnittstelle nicht, so dass es diese Funktion nicht benutzen kann (siehe „Rückansicht“ auf Seite 22).
• Sie können den Druckertreiber und die Software installieren, indem Sie die Software-CD in das CD-ROM-Laufwerk einlegen. Unter Windows wählen Sie im Fenster Zu installierende Software und Dienstprogramme auswählen den Druckertreiber und die Software.

Windows

1 Vergewissern Sie sich, dass das Gerät an das Netzwerk angeschlossen und eingeschaltet ist. Außerdem muss die IP-Adresse Ihres Geräts bereits eingerichtet sein (siehe „Festlegen der IP-Adresse“ auf Seite 112).
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Wird das Installationsfenster nicht angezeigt, klicken Sie auf Starten > Alle Programme > Zubehör > Ausführen.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

- Bei Windows 8

Wenn das Installationsfenster nicht angezeigt wird, wählen Sie unter Charms (Charms-Menü), Suche > Apps (Apps) und suchen nach Ausführen. Tippen Sie in X:\Setup.exe, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

Wenn "Anklicken, was mit diesem Datenträger geschehen soll." im Popup-Fenster erscheint, klicken Sie auf das Fenster und wählen Sie Run Setup.exe.

3 Lesen Sie den Lizenzvertrag im Fenster des Installationsprogramms und akzeptieren Sie ihn. Klicken Sie dann auf Weiter.
4 Wählen Sie Netzwerkverbindung im Fenster Art des Druckeranschlusses. Klicken Sie dann auf Weiter.
5 Folgen Sie den im Installationsfenster angezeigten Anweisungen.

Treiberinstallation über das Netzwerk

Beim Starten-Bildschirm von Windows 8

• Der V4-Treiber wird vom Windows Update automatisch heruntergeladen, wenn Ihr Computer mit dem Internet verbunden ist. Ist dies nicht der Fall, können Sie den V4-Treiber von der Website von Samsung manuell herunterladen, www.samsung.com > Produkt finden > Support oder Downloads.
• Sie können das App Samsung Printer Experience vom Windows Store herunterladen. Sie müssen über ein Microsoft-Konto verfügen, um den WindowsStore(Store) zu benutzen.

a Unter Charms (Charms-Menü) wählen Sie Suche.
b Klicken Sie auf Store(Store).
c Suchen und klicken Sie auf Samsung Printer Experience.
d Klicken Sie auf Installieren.

• Wenn Sie den Treiber mittels der gelieferte Software-CD verwendet, wird der V4-Treiber nicht installiert. Wenn Sie den V4-Treiber auf dem Desktop-Bildschirm benutzen möchten, können Sie ihn von der Samsung Website herunterladen: www.samsung.com >Produkt finden > Support oder Downloads.
• Wenn Sie das Drucker-Verwaltungsprogramme von Samsung installieren möchten, müssen Sie sie mittels der gelieferten Software-CD installieren.

1 Vergewissern Sie sich, dass das Gerät an das Netzwerk angeschlossen und eingeschaltet ist. Außerdem muss die IP-Adresse Ihres Geräts bereits eingerichtet sein (siehe „Festlegen der IP-Adresse“ auf Seite 112).
2 Vom Charms (Charms-Menü) aus, wählen Sie Einstellungen > PC-Einstellungen ändern > Geräte.
3 Klicken Sie auf die Schaltfläche Ein Gerät hinzufügen. Die gesuchten Geräte werden auf dem Bildschirm angezeigt.
4 Klicken Sie auf den Modell- oder Host-Namen, den Sie benutzen möchten.

Sie können über die Systemsteuerung des Geräts einen Netzwerkkonfigurationsbericht mit den aktuellen Netzwerkeinstellungen des Geräts ausdrucken (siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 151).

5 Der Treiber wird automatisch von dem Windows Update installiert.

Treiberinstallation über das Netzwerk

Automatische Installation

Die automatische Installation ist eine Installationsart, die keinen Eingriff durch den Benutzer erfordert. Nach dem Start der Installation werden der Gerätetreiber und die Software automatisch auf Ihrem Computer installiert. Sie können die stille Installation starten, indem Sie /s oder /S an der Eingabeaufforderung eingeben.

Befehlszeilenparameter

In der nachfolgenden Tabelle sind die Befehle aufgeführt, die im Fenster 'Eingabeaufforderung' verwendet werden können.

Die folgenden Befehlszeilen sind gültig und werden ausgeführt, wenn der Befehl in Verbindung mit /s oder /S verwendet wird. /h, /H bzw. /? sind Sonderbefehle, die auch allein ausgeführt werden können.

Befehlszeile Definition Beschreibung
/s oder /S Startet die automatische Installation.		Installiert Gerätetreiber ohne Anzeige von Eingabeaufforderungen und ohne jeglichen Benutzereingriff.

Befehlszeile Definition Beschreibung
/p""oder /P""	Gibt den Druckerport an.
	Der Netzwerkport wird mit dem Standard TCP/IP-Portmonitor erstellt. Bei einem lokalen Port muss dieser Port im System vorhanden sein, bevor er durch den Befehl angegeben wird.

Treiberinstallation über das Netzwerk

Befehlszeile Definition Beschreibung
/a""oder/A""	Gibt den Zielpfad für die Installation an.	Da Gerätetreiber an einem für das jeweilige Betriebssystem spezifischen Speicherort gespeichert werden müssen, gilt dieser Befehl nur für Anwendungssoftware.
/ n""oder / N""	Gibt den Namen des Druckers an. Die Druckerinstanz muss als angegebener Druckername erstellt werden.	Mit diesem Parameter können Sie Druckerinstanzen Ihren Bedürfnissen entsprechend hinzufügen.

Befehlszeile Definition Beschreibung
/nd oder /ND Gibt an, dass der installierte Treiber nicht als Standard-Gerätetreiber konfiguriert werden darf.		Dieser Befehl gibt an, dass der installierte Gerätetreiber nicht der Standard-Gerätetreiber auf Ihrem System sein wird, wenn bereits ein oder mehrere Druckertreiber installiert sind. Ist kein Gerätetreiber auf Ihrem System installiert, dann wird diese Option nicht angewandt, da das Betriebssystem Windows den installierten Druckertreiber als Standard-Gerätetreiber festlegt.
/x oder /X Verwendet die vorhandenen Gerätetreiberdateien für die Erstellung der Druckerinstanz, wenn diese bereits installiert ist.		Dieser Befehl bietet die Möglichkeit, eine Druckerinstanz zu installieren, die die installierten Druckertreiber verwendet, ohne dass ein zusätzlicher Treiber installiert werden muss.

Treiberinstallation über das Netzwerk

Befehlszeile Definition Beschreibung
/up""oder /UP""	Entfernt nur die angegebene Druckerinstanz und nicht die Treiberdateien.	Dieser Befehl bietet die Möglichkeit, nur die angegebene Druckerinstanz vom System zu entfernen, ohne dass hiervon andere Druckertreiber beeinflusst werden. Er entfernt keine Druckertreiberdateien von Ihrem System.
/d oder /D Deinstalliert alleV""oder /V""	Gibt das installierte Gerät frei und fügt andere verfügbare Plattformtreiber für Point & Print hinzu.	Dieser Befehl entfernt alle installierten Gerätetreiber und Anwendungssoftwareprogramme von Ihrem System.
/o oder /O Öffnet den OrdnerDrucker und Faxgerätenach der Installation.		Dieser Befehl öffnet den Ordner Drucker und Faxgerätenach der stillen Installation.

Befehlszeile Definition Beschreibung
/h, /H oder /? Zeigt eine Hilfe zur Verwendung der Eingabeaufforderung an.

Mac

1 Vergewissern Sie sich, dass das Gerät an Ihr Netzwerk angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.

- Bei Mac OS X 10.8 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.

Treiberinstallation über das Netzwerk

4 Doppelklicken Sie auf den Ordner MAC_Installer > Installer OS X-Symbol.
5 Klicken Sie auf Fortfahren.
6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.
7 Klicken Sie auf Akzeptieren, um der Lizenzvereinbarung zuzustimmen.
8 Klicken Sie auf Installieren. Es werden alle Komponenten installiert, die für den Betrieb des Geräts benötigt werden.
Bei der Option Anpassen (Benutzerdefiniert) können Sie die zu installierenden Komponenten gezielt auswählen.
9 Geben Sie das Passwort ein und klicken Sie auf OK.
10 Wählen Sie im Fenster Art des Druckeranschlusses die Option Per Netzwerk angeschlossener Drucker (drahtgebunden oder drahtlos) und klicken Sie dann auf die Schaltfläche Fortfahren.
11 Klicken Sie auf die Schaltfläche Drucker hinzufügen, um Ihren Drucker auszuwählen und der Druckerliste hinzuzufügen.
12 Klicken Sie auf IP und wählen Sie unter Protokoll "HP Jetdirect - Socket".
13 Geben Sie die IP-Adresse des Geräts in das Adressen-Eingabefeld ein.

14 Geben Sie den Namen der Warteschlange in das Eingabefeld Warteschlange ein. Wenn Sie den Namen der Warteliste für den Druckserver nicht ermitteln können, verwenden Sie zunächst die Standardwarteliste.
15 Wenn die automatische Auswahl nicht ordnungsgemäß funktioniert, wählen Sie unter "Drucken mit" die Option "Drucker-Software auswählen" und den Namen Ihres Druckers.
16 Klicken Sie auf Hinzufügen.
17 Wenn die Installation abgeschlossen ist, klicken Sie auf Schließen.

Treiberinstallation über das Netzwerk

Linux

Sie müssen die Linux-Softwarearchive von der Samsung-Website herunterladen, um die Druckersoftware zu installieren (http://www.samsung.com > Produkt finden > Support oder Downloads).

1 Vergewissern Sie sich, dass das Gerät an Ihr Netzwerk angeschlossen und eingeschaltet ist. Außerdem muss die IP-Adresse Ihres Geräts bereits eingerichtet sein.
2 Das Unified Linux Driver Paket auf Ihr System kopieren.
3 Öffnen Sie das Terminal-Programm und gehen Sie zu dem Ordner, in dem Sie das Paket kopiert haben.
4 Entpacken Sie das Paket.
5 Gehen Sie zum Ordneruld.
6 Geben Sie folgenden Befehl ein: "../install.sh" (Wenn Sie nicht als Root angemeldet sind, führen Sie den Befehl mit "sudo"" als "sudo./install.sh" aus.)
7 Fahren Sie mit der Installation fort.

8 Ist die Installation beendet, starten Sie das Dienstprogramm Printing. (Gehen Sie zu System > Administration > Printing oder führen Sie im Terminal-Programm den Befehl "system-configprinter" aus.)
9 Klicken Sie auf die Schaltfläche Add.
10 Wählen Sie AppSocket/HP JetDirect und geben Sie die IP-Adresse Ihres Geräts ein.
11 Klicken Sie auf die Taste Forward, und fügen Sie es zu Ihrem System hinzu.

Treiberinstallation über das Netzwerk

UNIX

• Vergewissern Sie sich, dass Ihr Gerät das Betriebssystem UNIX unterstützt, bevor Sie den UNIX-Druckertreiber installieren (siehe „Unix“ auf Seite 86).
  • Die Kommandos sind in " " gesetzt, geben Sie diese " " nicht mit ein.
• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (sehe „Funktionen nach Modell“ auf Seite 8).

Um den UNIX-Druckertreiber benutzen zu können, müssen Sie erst das UNIX-Druckertreiberpaket installieren und dann den Drucker einrichten. Sie können das Paket mit den UNIX-Druckertreibern von der Samsung-Website herunterladen (http://www.samsung.com > Produkt finden > Support oder Downloads).

UNIX-Druckertreiberpaket installieren

Das Installationsverfahren ist für alle Varianten des UNIX-Betriebssystems identisch.

1 Laden Sie das UNIX-Druckertreiberpaket von der Samsung-Website auf Ihren Computer herunter und entpacken Sie es.

2 Sichern Sie sich Root-Rechte. "su -"
3 Kopieren Sie das entsprechende Treiberarchiv auf den UNIX-Zielcomputer.

Ausführlichere Informationen finden Sie im Administratorhandbuch Ihres UNIX-Betriebssystems.

4 Entpacken Sie das UNIX-Druckertreiberpaket. Geben Sie beispielsweise unter IBM AIX die folgenden Befehle ein: "gzip -d < den Namen des Pakets eingeben | tar xf -"
5 Gehen Sie ins entpackte Verzeichnis.
6 Führen Sie das Installationsskript aus. "/install -i"

install ist die Installer-Skriptdatei, die zum Installieren oder Deinstallieren des UNIX-Druckertreiberpakets verwendet wird.

Verwenden Sie den Befehl „chmod 755 install“, um dem Installer-Skript die erforderlichen Berechtigungen einzuräumen.

7 Führen Sie den Befehl „/install –c“ aus, um die Ergebnisse der Installation zu überprüfen.

Treiberinstallation über das Netzwerk

8 Führen Sie „installprinter“ ausgehend von der Befehlszeile aus. Hierdurch wird das Fenster Add Printer Wizard angezeigt. Richten Sie den Drucker gemäß den nachfolgend aufgeführten Schritten in diesem Fenster ein:

Unter einigen UNIX-Betriebssystemen wie zum Beispiel Solaris 10 sind gerade hinzugefügte Drucker möglicherweise nicht aktiviert und/oder können keine Druckaufträge annehmen. Führen Sie in diesem Fall die beiden folgenden Befehle im Root-Terminal aus:

"accept "

"enable "

Druckertreiberpaket deinstallieren

Das Dienstprogramm sollte zum Entfernen des Druckers aus dem System verwendet werden.

a Führen Sie den Befehl „uninstallprinter“ ausgehend vom Terminal aus. Hierdurch wird der Uninstall Printer Wizard aufgerufen. Die installierten Drucker werden im Dropdown-Listenfeld aufgeführt.
b Wählen Sie den zu entfernenden Drucker aus.
c Klicken Sie auf Delete, um den Drucker aus dem System zu entfernen.
d Führen Sie den Befehl „/install –d“ aus, um das gesamte Paket zu deinstallieren.
e Um die Ergebnisse der Deinstallation zu überprüfen, führen Sie den Befehl „./install –c“ aus.

Wollen Sie ihn erneut installieren, führen Sie den Befehl „./install -i“ um die Binärdateien neu zu installieren.

Drucker einrichten

Um den Drucker zu Ihrem UNIX-System hinzuzufügen, führen Sie „installprinter“ ausgehend von der Befehlszeile aus. Hierdurch wird das Fenster des „Add Printer Wizard“ angezeigt. Richten Sie den Drucker gemäß den nachfolgend aufgeführten Schritten in diesem Fenster ein:

1 Geben Sie den Namen des Druckers ein.
2 Wählen Sie das Modell aus der Modellliste aus.
3 Geben Sie eine beliebige, dem Drucker entsprechende Beschreibung in das Feld Type ein. Diese Einstellung ist optional.
4 Geben Sie eine beliebige Druckerbeschreibung in das Feld Description ein. Diese Einstellung ist optional.
5 Geben Sie den Druckerstandort in das Feld Location ein.
6 Geben Sie für über das Netzwerk angeschlossene Drucker die IP-Adresse oder den DNS-Namen des Druckers in das Feld Device ein. Unter IBM AIX mit jetdirect als Queue type ist nur die Eingabe des DNS-Namens möglich. Die Eingabe einer numerischen IP-Adresse ist unzulässig.

Treiberinstallation über das Netzwerk

7 Queue type zeigt die Verbindung als lpd oder jetdirect im entsprechenden Listenfeld an. Unter dem Betriebssystem Sun Solaris ist außerdem der Typ usb verfügbar.
8 Wählen Sie Copies, um die Anzahl der Kopien festzulegen.
9 Aktivieren Sie die Option Collate, um bereits sortierte Kopien zu erhalten.
10 Aktivieren Sie die Option Reverse Order, um die Kopien in umgekehrter Reihenfolge zu erhalten.
11 Aktivieren Sie die Option Make Default, um diesen Drucker als Standarddrucker festzulegen.
12 Klicken Sie auf OK, um den Drucker hinzuzufügen.

Drahtlosnetzwerk-Setup

• Vergewissern Sie sich, dass Ihr Gerät Drahtlosnetzwerke unterstützt. Je nach Modell werden Drahtlosnetzwerke möglicherweise nicht unterstützt, siehe „Funktionen nach Modell“ auf Seite 8.
• Wenn das IPv6-Netzwerk nicht zu funktionieren scheint, setzen Sie alle Netzwerkeinstellungen auf die Standardwerte zurück und versuchen Sie es erneut mit Einst. loesch.

Erste Schritte

Grundlegende Informationen zum Netzwerktyp

Normalerweise kann jeweils nur eine Verbindung zwischen Ihrem Computer und dem Gerät bestehen.

Infrastruktur-Modus

Das ist eine Umgebung, die im Allgemeinen für Heimnetzwerke und SOHOs (Small Office/ Home Office, d. h. Kleinbüro- und Heimbüro-Produkte) verwendet wird. Bei diesem Modus erfolgt die Kommunikation mit dem Drahtlosgerät über einen Zugriffspunkt.

Ad-Hoc-Modus

In diesem Modus wird kein Zugriffspunkt verwendet. Der Computer und das Gerät kommunizieren dabei per Drahtlosverbindung direkt miteinander.

Name des Drahtlosnetzwerks und Netzwerkpasswort

Drahtlosnetzwerke erfordern eine höhere Sicherheit. Wenn ein Zugriffspunkt erstmalig eingerichtet wird, werden daher ein Netzwerkname (SSID), die Art der auf das Netzwerk angewandten Sicherheit und ein Netzwerkpasswort für das Netzwerk eingerichtet. Fragen Sie Ihren Netzwerkadministrator nach diesen Informationen, bevor Sie mit der Installation des Geräts fortfahren.

Drahtlosnetzwerk-Setup

Einführung in die Einrichtung eines Drahtlosnetzwerks

Sie können die Einstellungen für das Drahtlosnetzwerk entweder vom Gerät oder vom Computer aus vornehmen. Wählen Sie aus der unten stehenden Tabelle die gewünschte Methode.

• Falls es beim Einrichten des Drahtlosnetzwerks oder bei der Treiberinstallation Probleme gibt, informieren Sie sich im Kapitel Problemlösung (siehe „Fehlerbehebung“ auf Seite 157).
• Es wird dringend empfohlen, für Zugangspunkte ein Kennwort festzulegen. Wird für einen Zugangspunkt kein Kennwort festgelegt, können unbekannte Geräte wie andere PCs, Smartphones und Drucker unberechtigt Zugriff erhalten. Für die Einstellung des Kennworts beziehen Sie sich auf das Zugriffspunkt-Benutzerhandbuch.
• Je nach Modell oder Land stehen nicht unbedingt alle Installationsarten für ein Drahtlosnetzwerk zur Verfügung.

Einrichtungsmethode	Art der Verbindungsherstellung Beschreibung und Referenz
Mit Zugriffspunkt	Vom Computer aus	Für Benutzer von Windows: siehe „Zugriffspunkt via USB-Kabel“ auf Seite 134.
		Für Benutzer von Windows: siehe „Zugriffspunkt ohne USB-Kabel (empfohlen)“ auf Seite 137.
		• Benutzer, die mit Mac arbeiten, siehe „Zugriffspunkt via USB-Kabel“ auf Seite 143.• Mac-Benutzer, siehe „Zugriffspunkt ohne USB-Kabel (empfohlen)“ auf Seite 146
		Siehe „Ein Netzwerkkabel verwenden“ auf Seite 151.
	Vom Bedienfeld des Geräts aus	• Siehe „Geräte mit einem Display auf dem Bedienfeld“ auf Seite 131.• Siehe „Geräte ohne Display auf dem Bedienfeld“ auf Seite 132.

Drahtlosnetzwerk-Setup

Einrichtungsmethode	Art der Verbindungsherstellung Beschreibung und Referenz
Ohne Zugriffspunkt	Vom Computer aus	Für Benutzer von Windows: siehe „Ad-Hoc via USB-Kabel“ auf Seite 140.
		Benutzer, die mit Mac arbeiten, siehe „Ad-Hoc via USB-Kabel“ auf Seite 140.
	Wi-Fi Direct Setup Siehe „Wi-Fi Direct einrichten“ auf Seite 155.Wi-Fi Direct

Drahtlosnetzwerk-Setup

Die WPS-Taste verwenden

Sofern Ihr Gerät und ein Zugriffspunkt (oder WLAN-Router) die Funktion Wi-Fi Protected Setup™ (WPS) unterstützen, können Sie die Einstellungen für das Drahtlosnetzwerk wie folgt - ohne Benutzung des Computers - konfigurieren: Drücken Sie auf dem Bedienfeld die Taste 🎨 (WPS).

• Wenn Sie das Drahtlosnetzwerk im Infrastrukturmodus verwenden möchten, müssen Sie das Netzwerkkabel vom Gerät trennen. Die Verfahren bei Verwendung der Taste WPS (PBC) oder bei Eingabe der PIN-Nummer über einen Computer, um die Verbindung zum Zugriffspunkt herzustellen, variieren je nach Zugriffspunkt (oder Drahtlos-Router), den Sie benutzen. Entsprechende Informationen finden Sie im Benutzerhandbuch Ihres Zugriffspunkts (oder Drahtlos-Routers).
• Bei Verwendung der WPS-Taste zur Einrichtung des Drahtlosnetzwerks werden unter Umständen die Sicherheitseinstellungen geändert. Um dies zu verhindern, die WPS-Option für die aktuellen Sicherheitseinstellungen des Drahtlosnetzwerks sperren. Die Bezeichnung der Option kann je nach verwendetem Zugriffspunkt bzw. WLAN-Router unterschiedlich sein.

Voraussetzungen

• Überprüfen Sie, ob der Zugriffspunkt (oder WLAN-Router) WPS (Wi-Fi Protected Setup™) unterstützt.
• Überprüfen Sie, ob Ihr Gerät WPS (Wi-Fi Protected Setup™) unterstützt.
• Computer mit Netzwerkwerkanschluss (nur PIN-Modus)

Die Art auswählen

Sie haben zwei Möglichkeiten, das Gerät über die Taste (WPS) auf dem Bedienfeld des Geräts mit einem Drahtlosnetzwerk zu verbinden.

Mit der Methode Push Button Configuration (PBC) verbinden Sie Ihr Gerät mit dem Drahtlosnetzwerk, indem Sie sowohl die Taste 📋 (WPS) auf dem Bedienfeld des Geräts als auch die Taste WPS (PBC) bei einem Wi-Fi Protected Setup™ (WPS)-fähigen Zugriffspunkt (oder WLAN-Router) drücken.

Mit der Methode Persönliche Identifikationsnummer (PIN) verbinden Sie Ihr Gerät mit einem Drahtlosnetzwerk, indem Sie die zugeteilte PIN an einem WPS-fähigen (Wi-Fi Protected Setup™) Zugriffspunkt (oder WLAN-Router) eingeben.

Standardmäßig ist der PBC-Modus eingestellt, der für eine typische WLAN-Umgebung empfohlen wird.

Drahtlosnetzwerk-Setup

Geräte mit einem Display auf dem Bedienfeld

Mit der PBC-Methode die Verbindung herstellen

1 Halten Sie länger als 2 Sekunden auf dem Bedienfeld die Taste (WPS) gedrückt.

Das Gerät wartet bis zu zwei Minuten, bis Sie die WPS-Taste (PBC-Taste) am Zugriffspunkt (oder WLAN-Router) drücken.

2 Drücken Sie beim Zugriffspunkt (oder Drahtlos-Router) die Taste WPS (PBC).

Die folgenden Meldungen werden in unten angegebener Reihenfolge auf dem Display angezeigt:

a Verbinden: Das Gerät stellt eine Verbindung zum Zugriffspunkt (oder Drahtlos-Router) her.
b Verbunden: Sobald das Gerät mit dem Drahtlosnetzwerk verbunden ist, leuchtet die WPS-LED dauerhaft.
c AP SSID: Sobald die Verbindung zum Drahtlosnetzwerk hergestellt ist, werden die SSID-Informationen des Zugriffspunkts auf dem Display angezeigt.

3 Legen Sie die zum Lieferumfang gehörende Software-CD ins CD-ROM-Laufwerk ein. Folgen Sie den im Fenster angezeigten Instruktionen, um das Drahtlosnetzwerk (WLAN) einzurichten.

Mit der PIN-Methode die Verbindung herstellen

1 Halten Sie länger als 2 Sekunden auf dem Bedienfeld die Taste (WPS) gedrückt.
2 Die achtstellige PIN wird auf dem Display angezeigt. Sie müssen innerhalb von zwei Minuten die achtstellige PIN auf dem Computer eingeben, der am Zugriffspunkt (oder WLAN-Router) angeschlossen ist.

Die folgenden Meldungen werden in unten angegebener Reihenfolge auf dem Display angezeigt:

a Verbinden: Das Gerät stellt eine Verbindung zum Drahtlosnetzwerk her.
b Verbunden: Sobald das Gerät mit dem Drahtlosnetzwerk verbunden ist, leuchtet die WPS-LED dauerhaft.
c SSID-Type: Sobald die Verbindung zum Drahtlosnetzwerk hergestellt ist, werden die SSID-Informationen des Zugriffspunkts auf dem LCD-Display angezeigt.

3 Legen Sie die zum Lieferumfang gehörende Software-CD ins CD-ROM-Laufwerk ein. Folgen Sie den im Fenster angezeigten Instruktionen, um das Drahtlosnetzwerk (WLAN) einzurichten.

Drahtlosnetzwerk-Setup

Geräte ohne Display auf dem Bedienfeld

Mit der PBC-Methode die Verbindung herstellen

1 Halten Sie auf dem Bedienfeld 2 - 4 Sekunden die Taste (WPS) gedrückt, bis die Status-LED schnell blinkt.

Das Gerät beginnt, die Verbindung zum Drahtlosnetzwerk herzustellen. Die LED blinkt bis zu zwei Minuten langsam, damit Sie in dieser Zeit die PBC-Taste beim Zugriffspunkt (bzw. WLAN-Router) drücken.

2 Drücken Sie beim Zugriffspunkt (oder Drahtlos-Router) die Taste WPS (PBC).

a Die WPS-LED blinkt schnell. Das Gerät stellt eine Verbindung zum Zugriffspunkt (oder Drahtlos-Router) her.
b Sobald das Gerät mit dem Drahtlosnetzwerk verbunden ist, leuchtet die WPS-LED dauerhaft.

3 Legen Sie die zum Lieferumfang gehörende Software-CD ins CD-ROM-Laufwerk ein. Folgen Sie den im Fenster angezeigten Instruktionen, um das Drahtlosnetzwerk (WLAN) einzurichten.

Mit der PIN-Methode die Verbindung herstellen

1 Der Netzwerkkonfigurationsbericht einschließlich der PIN-Nummer muss ausgedruckt werden, siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 111.

Im Bereitschaftsmodus auf dem Bedienfeld die Taste ☒ (Abbrechen oder Stopp/Löschen) für länger als fünf Sekunden gedrückt halten.

Bei Geräten ohne die Taste (Abbrechen oder Stopp/Löschen): Die Taste (WPS) auf dem Bedienfeld für länger als zehn Sekunden drücken.

So können Sie die PIN-Nummer Ihres Geräts ermitteln.

2 Halten Sie auf dem Bedienfeld die Taste (WPS) länger als vier Sekunden gedrückt, bis die Status-LED eingeschaltet bleibt.

Das Gerät beginnt, die Verbindung zum Zugriffspunkt (oder WLAN-Router) herzustellen.

Drahtlosnetzwerk-Setup

3 Sie müssen innerhalb von zwei Minuten die achtstellige PIN auf dem Computer eingeben, der am Zugriffspunkt (oder WLAN-Router) angeschlossen ist.

Die LED blinkt maximal 2 Minuten langsam, bis Sie die achtstellige PIN-Nummer eingegeben haben.

Die WPS-LED blinkt in folgender Reihenfolge wie folgt:

a Die WPS-LED blinkt schnell. Das Gerät stellt eine Verbindung zum Zugriffspunkt (oder Drahtlos-Router) her.
b Sobald das Gerät mit dem Drahtlosnetzwerk verbunden ist, leuchtet die WPS-LED dauerhaft.

4 Legen Sie die zum Lieferumfang gehörende Software-CD ins CD-ROM-Laufwerk ein. Folgen Sie den im Fenster angezeigten Instruktionen, um das Drahtlosnetzwerk (WLAN) einzurichten.

Verbindung zum Drahtlosnetzwerk erneut herstellen

Wenn die WLAN-Funktion deaktiviert ist, versucht das Gerät automatisch erneut, mit den bereits zuvor verwendeten Einstellungen und Adressen eine Verbindung zum Zugriffspunkt (bzw. WLAN-Router) herzustellen.

In den folgenden Fällen stellt das Gerät automatisch eine erneute Verbindung zum Drahtlosnetzwerk her:

• Das Gerät wird aus- und wieder eingeschaltet.
• Der Zugriffspunkt (oder WLAN-Router) wird aus- und wieder eingeschaltet.

Vorgang zum Verbindungsaufbau abbrechen

Wenn Sie einen laufenden Verbindungsaufbau zum Drahtlosnetzwerk abbrechen möchten, drücken Sie auf dem Bedienfeld kurz auf die Taste

(Abbechen oder Stopp/Löschen) oder ⏻ (Ein/Aus /Aufwachen). Sie müssen zwei Minuten warten, bevor Sie erneut eine Verbindung zum Drahtlosnetzwerk herstellen können.

Drahtlosnetzwerk-Setup

Verbindung zum Netzwerk trennen

Um die Verbindung zum Drahtlosnetzwerk zu trennen, drücken Sie auf dem Bedienfeld länger als zwei Sekunden auf die Taste (WPS).

• Wenn sich das Drahtlosnetzwerk im Standby-Modus befindet: Das Gerät wird sofort vom Drahtlosnetzwerk getrennt und die WPS-LED wird deaktiviert.
• Wenn das Drahtlosnetzwerk gerade arbeitet: Während das Gerät auf die Fertigstellung des aktuellen Auftrags wartet, blinkt die WPS-LED schnell. Die Verbindung zum Drahtlosnetzwerk wird automatisch getrennt und die WPS-LED wird deaktiviert.

Einrichten unter Windows

Schnellverfahren für den Zugriff auf das Programm Samsung Easy Wireless Setup ohne CD: Nachdem der Druckertreiber installiert ist, haben Sie Zugriff auf das Programm Samsung Easy Wireless Setup, ohne die CD benutzen zu müssen (siehe „Auf Verwaltungsprogramme zugreifen“ auf Seite 194).

Zugriffspunkt via USB-Kabel

Voraussetzungen

• Zugriffspunkt
  • Computer mit Netzwerkanschluss
• Software-CD-ROM, die Sie mit dem Gerät erhalten haben
• Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle
• USB-Kabel

Infrastruktur-Netzwerk einrichten

1 Überprüfen Sie, ob das USB-Kabel mit dem Gerät verbunden ist.
2 Schalten Sie den Computer, den Zugriffspunkt und das Gerät ein.

1. Mit einem per Netzwerk angeschlossenen Gerät arbeiten

Drahtlosnetzwerk-Setup

3 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Wird das Installationsfenster nicht angezeigt, klicken Sie auf Starten > Alle Programme > Zubehör > Ausführen.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

- Bei Windows 8

Wenn das Installationsfenster nicht angezeigt wird, wählen Sie unter Charms (Charms-Menü), Suche > Apps (Apps) und suchen nach Ausführen. Tippen Sie in X:\Setup.exe, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

Wenn "Anklicken, was mit diesem Datenträger geschehen soll." im Popup-Fenster erscheint, klicken Sie auf das Fenster und wählen Sie Run Setup.exe.

4 Lesen Sie den Lizenzvertrag im Fenster des Installationsprogramms und akzeptieren Sie ihn. Klicken Sie dann auf Weiter.

5 Wählen Sie im Fenster Art des Druckeranschlusses die Option Drahtlosnetzwerk-Verbindung (WLAN). Klicken Sie dann auf Weiter.

Art des Druckeranschlusses Wahlen Sie aus, wie der Drucker an den Computer oder das Netzwerk anspruchsen wird. USB-Verbindung Den Drucker per USB-Kabel an diesem Computer anschlierten. Netzwerkverbindung Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn für Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. Drahllosnetzwerk-Verbindung (WLAN) Verbinden Sie den Drucker mit dem Drahllosnetzwerk (WLAN), mit dem auch die Computer verbunden ist. Falls 34 Drucker nicht mit dem Drahllosnetzwerk (WLAN) verbunden wird, NRT Dritten das Installationsprogramm, das WLAN einzustehen. Ist nur verfügbar bei Druckern, die Drahllosnetzwerk (WLAN) untergeben. Wahlen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren möchten. IP-Adresse festigen Mörschen

6 Im Fenster Richten Sie Ihren Drucker zum ersten Mal ein? wählen Sie Ja, ich richte das Drahtlosnetzwerk für meinen Drucker ein. Klicken Sie dann auf Weiter.

Falls Ihr Drucker bereits mit dem Netzwerk verbunden ist, wählen Sie Nein, mein Drucker ist bereits mit meinem Netzwerk verbunden.

Drahtlosnetzwerk-Setup

7 Im Fenster Wählen Sie Setup-Methode für das WLAN. wählen Sie USB-Kabel verwenden. Klicken Sie dann auf Weiter.

1. Willkommen 2. Drucker sendred durchkauf 3. Software installiert 4. Installations 5. Forta studies Wahlen Sie Setup-Methode für das WLAN Das Setup Programen wird jetzt die WLAN-Ersteitungen korfügenen. Bitte wollen Sie aus den umen angegebenen Optionen die Methode, nach der das WLAN konfigurert werden all. ○ Direkte Draftionsverbindung verwenden Über eine direkt drohöse Verbindung zwischen Computer und Drucker die WLAN-inkstellungen für die Verbindung zum Drucker korfügenen. Das Gesitz-Programn wird eine driktose Verbindung zwischen Stere Computer und den Drucker herstellen. Wiferei der WLAN-Ersteitungen für dem Drucker korfügen ist werden, wird ihre Internet-verbindung mäßgeschäfte für einen Nahrend unterbrachten. ● USB-Kabel verwenden Über eine USB-Kabel-verbindung die WLAN-Ersteitungen für die Verbindung zum Drucker korfügenen < Back Finish > Abrechen

8 Nach der Suche zeigt das Fenster die gefundenen drahtlosen Netzwerkgeräte an. Wählen Sie den Namen (SSID) des Zugriffspunktes, den Sie benutzen wollen, und klicken Sie auf Weiter.

Wenn Sie den gewünschten Netzwerknamen nicht finden können oder wenn Sie die Drahtloskonfiguration manuell vornehmen möchten, klicken Sie auf Erweiterte Einstellungen.

- Name des Drahtlosnetzwerks eingeben: Geben Sie die SSID des gewünschten Zugriffspunkts ein (unter Beachtung der Groß- und Kleinschreibung).

- Betriebsmodus: Wählen Sie Infrastruktur.

• Authentifizierung: Wählen Sie eine Authentifizierungsmethode aus.
  Off. System: (Offenes System) Es findet keine Authentifizierung statt und die Verschlüsselung kann je nach Sicherheitsbedürfnis eingeschaltet werden.
  Gem. Schl.: Es findet Authentifizierung statt. Nur ein Gerät mit dem richtigen WEP-Schlüssel kann auf das Netzwerk zugreifen.
  WPA Personal oder WPA2 Personal: Wählen Sie diese Option zum Authentifizieren des Druckservers auf Grundlage des WPA-Pre-Shared Key. Dabei wird ein freigegebener geheimer Schlüssel (der im Allgemeinen „Pre-Shared Key“ genannt wird) verwendet, der manuell auf dem Zugriffspunkt und auf allen Clients konfiguriert wurde.
• Verschlüsselung: Wählen Sie die Verschlüsselung aus (Keine, WEP64, WEP128, TKIP, AES, TKIP AES).
• Netzwerkpasswort: Geben Sie das Passwort zur Verschlüsselung im Netzwerk ein.
• Netzwerkpasswort bestätigen: Bestätigen Sie das Passwort zur Verschlüsselung im Netzwerk.
• WEP-Schlüssel-Index: Bei Verwendung der WEP-Verschlüsselung wählen Sie den entsprechenden WEP-Schlüssel-Index.

Das Fenster für die Drahtlosnetzwerksicherheit wird angezeigt, wenn es für den Zugriffspunkt Sicherheitseinstellungen gibt.

Geben Sie das Netzwerkpasswort für den Zugriffspunkt (oder Router) ein.

Drahtlosnetzwerk-Setup

9 Wenn Ihr Drucker Wi-Fi Direct unterstützt, wird folgendes Fenster angezeigt.

Klicken Sie auf Weiter.

Einslellungen von Wi-Fi Direct Dr Krudier unterstellt Wi-Fi Direct. Da Dr Krudier de Funktion Wi-Fi Direct unterstützt, können Sie diese Funktion berutzen, um Ihr mittel Gerät auf sonstige Terein mit den Druder zu veränden. Sollückem Drudier die Funktion Wi-Fi Direct ergeschaltet werden? Ja, ich wohlte Wi-Fi Direct auf einem Druder aktivieren. Wi-Fi Direct Name: (22 Sachen) Passive/Entwicklung: (8 - 64 Sachen) Sachen unterlagen < Back Next > Backstart

• Die Option Wi-Fi Direct wird nur angezeigt, wenn Ihr Drucker diese Funktion unterstützt.
- Über den Samsung Easy Printer Manager können Sie beginnen, das Wi-Fi Direct aufzubauen (siehe „Wi-Fi Direct einrichten“ auf Seite 155).
- Wi-Fi Direct-Name: Als Wi-Fi Direct-Name verwenden Sie standardmäßig den Namen des Modells. Maximale Länge: 23 Zeichen.
- Netzwerkpasswort ist eine Zeichenkette bestehend aus 8 bis 64 Ziffern.

10 Wenn die Einstellung des Drahtlosnetzwerks abgeschlossen ist, trennen Sie die USB-Kabelverbindung zwischen Computer und Drucker. Klicken Sie auf Weiter.
11 Wählen Sie die zu installierenden Komponenten aus.
12 Folgen Sie den im Installationsfenster angezeigten Anweisungen.

Zugriffspunkt ohne USB-Kabel (empfohlen)

Voraussetzungen

• Wi-Fi-fähiger PC unter Windows 7 oder jünger und ein Zugriffspunkt (Router)
• Software-CD-ROM, die Sie mit dem Gerät erhalten haben
  • Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle

Während die Einstellungen für das WLAN vorgenommen werden, verwendet das Gerät das WLAN des PCs. Es kann sein, dass Ihre Internetverbindung unterbrochen wird.

Drahtlosnetzwerk-Setup

Infrastruktur-Netzwerk einrichten

1 Schalten Sie den Computer, den Zugriffspunkt und das Gerät ein.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Wird das Installationsfenster nicht angezeigt, klicken Sie auf Starten > Alle Programme > Zubehör > Ausführen.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

- Bei Windows 8

Wenn das Installationsfenster nicht angezeigt wird, wählen Sie unter Charms (Charms-Menü), Suche > Apps (Apps) und suchen nach Ausführen. Tippen Sie in X:\Setup.exe, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

Wenn "Anklicken, was mit diesem Datenträger geschehen soll." im Popup-Fenster erscheint, klicken Sie auf das Fenster und wählen Sie Run Setup.exe.

3 Lesen Sie den Lizenzvertrag im Fenster des Installationsprogramms und akzeptieren Sie ihn. Klicken Sie dann auf Weiter.
4 Wählen Sie im Fenster Art des Druckeranschlusses die Option Drahtlosnetzwerk-Verbindung (WLAN). Klicken Sie dann auf Weiter.

1. Willkommen 2. Drucker werden durchsucht 3. software auswahlen 4. Installation 5. fertig stellen Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. ○ USB-Verbindung Den Drucker per USB-Kabel an diesen Computer anschließen. ○ Netzwerkverbindung Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn Dr Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. ● Drahtlosnetzwerk Verbindung (WLAN) Verbinden Sie den Drucker mit den Drahtlosnetzwerk (WLAN), mit dem auch der Computer verbunden ist. Falls Dr Drucker nicht mit den Drahtlosnetzwerk (WLAN) verbunden wird, NHT Bnon das Installationsprogramm, das WLAN-enzunrichten, Struur verfügbar bei Drucken, die Drahtlosnetzweite (WLANA) unterstützen. □ Wahlen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren möchten. IP-Adresse festlagen < Zurück Weiter > Abbrachen

5 Im Fenster Richten Sie Ihren Drucker zum ersten Mal ein? wählen Sie Ja, ich richte das Drahtlosnetzwerk für meinen Drucker ein. Klicken Sie dann auf Weiter.

Falls Ihr Drucker bereits mit dem Netzwerk verbunden ist, wählen Sie Nein, mein Drucker ist bereits mit meinem Netzwerk verbunden.

Drahtlosnetzwerk-Setup

6 Im Fenster Wählen Sie Setup-Methode für das WLAN. wählen Sie Direkte Drahtlosverbindung verwenden. Klicken Sie dann auf Weiter.

Wahlen Sie Setup-Methode für das WLAN Das Setup-Program wird jetzt die WLAN-Einstellungen konfigunerten. Bilte wählen Sie aus den unten angegebenen Optionen die Methode, nach der das WLAN konfiguriert werden vor! • Direkte Drabtonsverbindung verwenden Über eine dreiche dräftsse Verbindung zwischen Computer und Drucker die WLAN-Einstellungen für die Verbindung zum Drucker konfigunerten. Das Setup-Program wird eine dräftsse Verbindung zwischen Ihren Computer und den Drucker hersteller. Während die WLAN-Einstellungen für den Drucker konfiguriert werden, wird ihre Internetverbindung möglicherweise für einen Moment unterbrochen. • USB-Kabel verwenden Über eine USB-Gebelverbindung die WLAN-Einstellungen für die Verbindung zum Drucker konfiguneren: < Zurück Weiter > Abbrachen

Auch wenn Ihr Computer unter Windows 7 oder jünger läuft, können Sie diese Funktion nur dann benutzen, wenn Ihr PC die WLAN-Funktion unterstützt. Richten Sie das WLAN unter Verwendung eines USB-Kabels ein (siehe „Zugriffspunkt via USB-Kabel“ auf Seite 134).

Wenn der unten abgebildete Bildschirm angezeigt wird, drücken Sie innerhalb von 2 Minuten auf dem Bedienfeld die (WPS)-Taste.

Drücken Sie die WPS-Taste auf Ihrem Drucker. Jusst sie Ihrem Drucker über eine Einheitsteuverk retentrag (UAR) berutzen können, müssen die UAR erfüllungen des Druckers erfassierter künfänger werden. Erst der kann der Drucker ist dem Suppliftpunkt oder Router Ihrem UARs kommunieren. Aus Sicherheitsgruppen er fortet die Einführung des Druckers ihre Bestätigung, Drücken Sie bitte die WPS-Taste auf Ihrem Drucker. Se müssen die WPS-Taste auf Ihrem Drucker innerhalb von zwei Minuten drücken.

7 Wenn die Einrichtung des WLAN abgeschlossen ist, klicken Sie auf Weiter.
8 Folgen Sie den im Installationsfenster angezeigten Anweisungen.

Drahtlosnetzwerk-Setup

Ad-Hoc via USB-Kabel

Wenn Sie über keinen Zugriffspunkt (AP, Access Point) verfügen, können Sie Ihr Gerät dennoch drahtlos mit Ihrem Computer verbinden, indem Sie ein drahtloses Ad-Hoc-Netzwerk einrichten. Gehen Sie hierzu wie nachfolgend beschrieben vor.

Voraussetzungen

• Computer mit Netzwerkanschluss
- Software-CD-ROM, die Sie mit dem Gerät erhalten haben
- Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle
- USB-Kabel

Ad-Hoc-Netzwerk unter Windows einrichten

1 Schalten Sie den Computer und das für ein drahtloses Netzwerk geeignete Gerät ein.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Wird das Installationsfenster nicht angezeigt, klicken Sie auf Starten > Alle Programme > Zubehör > Ausführen.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

- Bei Windows 8

Wenn das Installationsfenster nicht angezeigt wird, wählen Sie unter Charms (Charms-Menü), Suche > Apps (Apps) und suchen nach Ausführen. Tippen Sie in X:\Setup.exe, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

Wenn "Anklicken, was mit diesem Datenträger geschehen soll." im Popup-Fenster erscheint, klicken Sie auf das Fenster und wählen Sie Run Setup.exe.

3 Lesen Sie den Lizenzvertrag im Fenster des Installationsprogramms und akzeptieren Sie ihn. Klicken Sie dann auf Weiter.

Drahtlosnetzwerk-Setup

4 Wählen Sie im Fenster Art des Druckeranschlusses die Option Drahtlosnetzwerk-Verbindung (WLAN). Klicken Sie dann auf Weiter.

Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. USB-Vorbindung Den Drucker per USB-Kabel an diesem Computer anschließen. Netzwerkverbindung Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn DV Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. Draughtlosnetzwerk-Verbindung (WLAN) Verbinden Sie den Drucker mit dem Draughtlosnetzwerk (WLAN), mit dem auch der Computer verbunden ist. Falls DV Drucker nicht mit dem Draughtlosnetzwerk (WLAN) verbunden wird, Nift Ihnen das Installationsprogramm, das WLAN einzustierten. Ist nur verfügbar bei Druckern, die Draughtlosnetzwerke (WLAN) untersutieren. Wählen Sie, da sie die Software ohne Verbindung zum Drucker installieren möchten. IP-Adresse festeigen < Zürich Wieter > Abbrachen

5 Im Fenster Richten Sie Ihren Drucker zum ersten Mal ein? wählen Sie Ja, ich richte das Drahtlosnetzwerk für meinen Drucker ein. Klicken Sie dann auf Weiter.

Falls Ihr Drucker bereits mit dem Netzwerk verbunden ist, wählen Sie Nein, mein Drucker ist bereits mit meinem Netzwerk verbunden.

6 Im Fenster Wählen Sie Setup-Methode für das WLAN. wählen Sie USB-Kabel verwenden. Klicken Sie dann auf Weiter.

7 Nach der Suche des Drahtlosnetzwerks wird eine Liste der von Ihrem Gerät gefundenen Drahtlosnetzwerke angezeigt. Klicken Sie auf Erweiterte Einstellungen.

• Name des Drahtlosnetzwerks eingeben: Geben Sie den gewünschten SSID-Namen ein (unter Beachtung der Groß- und Kleinschreibung).
• Betriebsmodus: Wählen Sie „Ad-Hoc“.
• Kanal: Wählen Sie den Kanal aus. (Auto. Einst. oder 2.412 MHz bis 2.467 MHz).
• Authentifizierung: Wählen Sie eine Authentifizierungsmethode aus.

Off. System: (Offenes System) Es findet keine Authentifizierung statt und die Verschlüsselung kann je nach Sicherheitsbedürfnis eingeschaltet werden.

Gem. Schl.: Es findet Authentifizierung statt. Nur ein Gerät mit dem richtigen WEP-Schlüssel kann auf das Netzwerk zugreifen.

• Verschlüsselung: Wählen Sie die Verschlüsselung aus (Keine, WEP64, WEP128).
• Netzwerkpasswort: Geben Sie das Passwort zur Verschlüsselung im Netzwerk ein.
• Netzwerkpasswort bestätigen: Bestätigen Sie das Passwort zur Verschlüsselung im Netzwerk.
• WEP-Schlüssel-Index: Bei Verwendung der WEP-Verschlüsselung wählen Sie den entsprechenden WEP-Schlüssel-Index.

Das Fenster für die Drahtlosnetzwerksicherheit wird angezeigt, wenn es für das Ad-Hoc-Netzwerk Sicherheitseinstellungen gibt.

Drahtlosnetzwerk-Setup

Wählen Sie als Authentifizierungsmethode Off. System (Offenes System) oder Gem. Schl. (Gemeinsamer Schlüssel) aus und klicken Sie auf Weiter.

- WEP (Wired Equivalent Privacy) ist ein Sicherheitsprotokoll, das unberechtigte Zugriffe auf Ihr Drahtlosnetzwerk verhindert. WEP kodiert mit Hilfe eines 64-Bit- oder 128-Bit-WEP-Schlüssels die Datenportionen der einzelnen Pakete, die über das Drahtlosnetzwerk ausgetauscht werden.

8 Das Fenster mit der Drahtlosnetzwerk-Einstellung wird angezeigt. Überprüfen Sie die Einstellungen und klicken Sie auf Weiter.

Bevor Sie die IP-Adresse für das Gerät eingeben, müssen Ihnen die Netzwerkkonfigurationsdaten des Computers bekannt sein. Wenn „DHCP“ als Netzwerkkonfiguration des Computers eingestellt ist, sollte auch für das Drahtlosnetzwerk „DHCP“ eingestellt werden. Ist hingegen „Statisch“ als Netzwerkkonfiguration des Computers eingestellt, sollte auch für das Drahtlosnetzwerk „Statisch“ eingestellt werden.

Wenn der Computer auf „DHCP“ eingestellt ist und Sie für das Drahtlosnetzwerk die Einstellung „Statisch“ verwenden möchten, wenden Sie sich an den Netzwerkadministrator und erfragen Sie die statische IP-Adresse.

- Für die Methode „DHCP“.

Wenn Sie sich für die IP-Adressenzuweisungsmethode „DHCP“ entschieden haben, vergewissern Sie sich, dass im Fenster Drahtlosnetzwerk-Einstellung bestätigen „DHCP“ angezeigt wird. Falls im Fenster die Methode „Statisch“ angezeigt wird, klicken Sie auf TCP/IP ändern und wählen Sie die Zuweisungsmethode IP-Adresse automatisch zuweisen lassen (DHCP).

- Für die Methode „Statisch“.

Wenn Sie sich für die IP-Adressenzuweisungsmethode „Statisch“ entschieden haben, vergewissern Sie sich, dass im Fenster Drahtlosnetzwerk-Einstellung bestätigen „Statisch“ angezeigt wird. Falls im Fenster die Methode DHCP angezeigt wird, klicken Sie auf TCP/IP ändern, um die IP-Adresse und sonstige Netzwerkkonfigurationswerte für das Gerät einzugeben. Beispiel:

Wenn die Netzwerkdaten des Computers wie folgt lauten:

- IP-Adresse: 169.254.133.42

- Subnetzmaske: 255.255.0.0

Dann müssen die Netzwerkdaten des Geräts wie folgt lauten:

- IP-Adresse: 169.254.133.43

- Subnetzmaske: 255.255.0.0 (Verwenden Sie die Subnetzmaske des Computers.)

- Gateway: 169.254.133.1

9 Das Fenster Drahtlosnetzwerk-Einstellung abgeschlossen wird angezeigt. Klicken Sie auf Weiter.

10 Wenn die Einstellungen für das Drahtlosnetzwerks abgeschlossen sind, trennen Sie die USB-Kabelverbindung zwischen Computer und Drucker. Klicken Sie auf Weiter.

11 Folgen Sie den im Installationsfenster angezeigten Anweisungen.

Drahtlosnetzwerk-Setup

Einrichten unter dem Mac

Zugriffspunkt via USB-Kabel

Voraussetzungen

• Zugriffspunkt
  • Drucker mit Netzwerkanschluss
• Software-CD-ROM, die Sie mit dem Gerät erhalten haben
• Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle
• USB-Kabel

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.
- Bei Mac OS X 10.8 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.
4 Doppelklicken Sie auf den Ordner MAC_Installer > Installer OS X-Symbol.
5 Klicken Sie auf Fortfahren.
6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.
7 Klicken Sie auf Akzeptieren, um der Lizenzvereinbarung zuzustimmen.
8 Klicken Sie auf Installieren. Es werden alle Komponenten installiert, die für den Betrieb des Geräts benötigt werden.
Bei der Option Anpassen (Benutzerdefiniert) können Sie die zu installierenden Komponenten gezielt auswählen.
9 Geben Sie das Passwort ein und klicken Sie auf OK.

Drahtlosnetzwerk-Setup

10 Wählen Sie im Fenster Konfiguration des WLAN die Option Art des Druckeranschlusses und klicken Sie dann auf Fortfahren.

Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. Per USB angeschlossener Drucker Den Drucker per USB-Kabel an diesem Computer anschließen. Per Netzwerk angeschlossener Drucker (drahtgebunden oder drahtlos) Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn ihr Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. IP-Adresse festlegen Konfiguration des WLAN Für Benutzer, die noch nie zuvor eine WLAN-Verbindung (Drahtlos-Verbindung) eingerichtet haben. Das Installationsprogramm hilft ihnen, das Drahtlosnetzwerk (WLAN) einzurichten. Wählen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren mö Zurückgel Weiter

11 Wenn das Fenster Drahtlosnetzwerk-Einstellungen angezeigt wird, wählen Sie USB-Kabel verwenden und klicken auf Weiter. Wenn das Fenster nicht angezeigt wird, zu Schritt 15 gehen.

Drahtlosnetzwerk-Einstellungen Wählen Sie Setup-Methode für das WLAN. Das Setup-Programm wird jetzt die WLAN-Einstellungen konfigurieren. Bitte wählen Sie aus den unten angegebenen Optionen die Methode, nach der das WLAN konfiguriert werden soll. ○ Direkte Drahtlosverbindung verwenden Über eine direkte drahtlose Verbindung zwischen Computer und Drucker die WLAN-Einstellungen für die Verbindung zum Drucker konfigurieren. Das Setup-Programm wird eine drahtlose Verbindung zwischen Ihrem Computer und dem Drucker herstellen. Während die WLAN-Einstellungen für den Drucker konfiguriert werden, wird ihre Internetverbindung möglicherweise für einen Moment unterbrochen. ○ USB-Kabel verwenden Über eine USB-Kabelverbindung die WLAN-Einstellungen für die Verbindung zum Drucker konfigurieren < Zurück Weiter > Abbrechen

12 Nach der Suche zeigt das Fenster die gefundenen drahtlosen Netzwerkgeräte an. Wählen Sie den Namen (SSID) des Zugriffspunktes, den Sie benutzen wollen, und klicken Sie auf Weiter.

1. Mit einem per Netzwerk angeschlossenen Gerät arbeiten

Drahtlosnetzwerk-Setup

Wenn Sie das drahtlose Netzwerk manuell konfigurieren möchten, klicken Sie auf Erweiterte Einstellungen.

• Name des Drahtlosnetzwerks eingeben: Geben Sie die SSID des gewünschten Zugriffspunkts ein (unter Beachtung der Groß- und Kleinschreibung).
  • Betriebsmodus: Wählen Sie Infrastruktur.
• Authentifizierung: Wählen Sie eine Authentifizierungsmethode aus.

Off. System: (Offenes System) Es findet keine Authentifizierung statt und die Verschlüsselung kann je nach Sicherheitsbedürfnis eingeschaltet werden.

Gemeinsamer Schlüssel: Es findet Authentifizierung statt. Nur ein Gerät mit dem richtigen WEP-Schlüssel kann auf das Netzwerk zugreifen.

WPA Personal oder WPA2 Personal: Wählen Sie diese Option zum Authentifizieren des Druckservers auf der Grundlage des WPA-Pre-Shared Key. Dabei wird ein freigegebener geheimer Schlüssel (der im Allgemeinen „Pre-Shared Key“ genannt wird) verwendet, der manuell auf dem Zugriffspunkt und auf allen Clients konfiguriert wurde.

• Verschlüsselung: Wählen Sie die Verschlüsselungsart aus (Keine, WEP64, WEP128, TKIP, AES, TKIP AES)
• Netzwerkpasswort: Geben Sie das Passwort zur Verschlüsselung im Netzwerk ein.
• Netzwerkpasswort bestätigen: Bestätigen Sie das Passwort zur Verschlüsselung im Netzwerk.
• WEP-Schlüssel-Index: Bei Verwendung der WEP-Verschlüsselung wählen Sie den entsprechenden WEP-Schlüssel-Index.

Das Fenster für die Drahtlosnetzwerksicherheit wird angezeigt, wenn es für den Zugriffspunkt Sicherheitseinstellungen gibt.

Geben Sie das Netzwerkpasswort für den Zugriffspunkt (oder Router) ein.

13

Das Fenster mit der Drahtlosnetzwerk-Einstellung wird angezeigt. Überprüfen Sie die Einstellungen und klicken Sie auf Weiter.

• Die Option Wi-Fi Direct wird nur angezeigt, wenn Ihr Drucker diese Funktion unterstützt.
- Über den Samsung Easy Printer Manager können Sie beginnen, das Wi-Fi Direct aufzubauen (siehe „Wi-Fi Direct einrichten“ auf Seite 155).
- Wi-Fi Direct-Name: Als Wi-Fi Direct-Name verwenden Sie standardmäßig den Namen des Modells. Maximale Länge: 23 Zeichen.
- Netzwerkpasswort ist eine Zeichenkette bestehend aus 8 bis 64 Ziffern.

14

Das Fenster Drahtlosnetzwerk-Einstellung abgeschlossen wird angezeigt. Klicken Sie auf Weiter.

15

Wenn die Einstellungen für das Drahtlosnetzwerks abgeschlossen sind, trennen Sie die USB-Kabelverbindung zwischen Computer und Drucker. Klicken Sie auf Weiter.

Drahtlosnetzwerk-Setup

Zugriffspunkt ohne USB-Kabel (empfohlen)

Voraussetzungen

• Wi-Fi- bzw. WLAN-fähiger Mac unter Mac OS 10.7 oder jünger und ein Zugriffspunkt (Router)
• Software-CD-ROM, die Sie mit dem Gerät erhalten haben
  • Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.
3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.
- Bei Mac OS X 10.8 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.

4 Doppelklicken Sie auf den Ordner MAC_Installer > Installer OS X-Symbol.

5 Klicken Sie auf Fortfahren.

6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.

7 Klicken Sie auf Akzeptieren, um der Lizenzvereinbarung zuzustimmen.
8 Klicken Sie auf Installieren. Es werden alle Komponenten installiert, die für den Betrieb des Geräts benötigt werden.
Bei der Option Anpassen (Benutzerdefiniert) können Sie die zu installierenden Komponenten gezielt auswählen.
9 Geben Sie das Passwort ein und klicken Sie auf OK.
10 Wählen Sie im Fenster Konfiguration des WLAN die Option Art des Druckeranschlusses und klicken Sie dann auf Fortfahren.

Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. Per USB angeschlossener Drucker Den Drucker per USB-Kabel an diesem Computer anschließen. Per Netzwerk angeschlossener Drucker (drahtgebunden oder drahtlos) Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn ihr Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. IP-Adresse festlegen Konfiguration des WLAN Für Benutzer, die noch nie zuvor eine WLAN-Verbindung (Drahtlos-Verbindung) eingerichtet haben. Das Installationsprogramm hilft ihnen, das Drahtlosnetzwerk (WLAN) einzurichten. Wählen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren mö Zurückget Weiter

1. Mit einem per Netzwerk angeschlossenen Gerät arbeiten

Drahtlosnetzwerk-Setup

11 Wenn das Fenster Drahtlosnetzwerk-Einstellungen angezeigt wird, wählen Sie Direkte Drahtlosverbindung verwenden und klicken auf Weiter.

Wenn das Fenster nicht angezeigt wird, zu Schritt 13 gehen.

Drahtlosnetzwerk-Einstellungen

Wählen Sie Setup-Methode für das WLAN.

Das Setup-Programm wird jetzt die WLAN-Einstellungen konfigurieren.

Bitte wählen Sie aus den unten angegebenen Optionen die Methode, nach der das WLAN konfiguriert werden soll.

Direkte Drahtlosverbindung verwenden

Über eine direkte drahtlose Verbindung zwischen Computer und Drucker die WLAN-Einstellungen für die Verbindung zum Drucker konfigurieren Das Setup-Programm wird eine drahtlose Verbindung zwischen Ihrem Computer und dem Drucker herstellen.

Während die WLAN-Einstellungen für den Drucker konfiguriert werden, wird ihre Internetverbindung möglicherweise für einen Moment unterbrochen.

USB-Kabel verwenden

Über eine USB-Kabelverbindung die WLAN-Einstellungen für die Verbindung zum Drucker konfigurieren

< Zurück Weiter > Abbrechen

Wenn der unten abgebildete Bildschirm angezeigt wird, drücken Sie innerhalb von 2 Minuten auf dem Bedienfeld die (WPS)-Taste.

Drähtlosnetzwerk-Einstellungen Drücken Sie die WPS-Taste auf Ihrem Drucker. Damit Sie Ihren Drucker über eine Drahtlosnetzwerk-Verbindung (WLAN) benutzen können, müssen die WLAN-Einstellungen des Druckers entsprechend konfiguriert werden. Erst dann kann der Drucker mit dem Zugriffspunkt oder Router ihres WLANs komminulieren. Aus Sicherheitsgründen erfordert die Einrichtung des Druckers ihre Bestätigung. Drücken Sie bitte die WPS-Taste auf Ihrem Drucker. WPS ! Sie müssen die WPS-Taste auf Ihrem Drucker innerhalb von zwei Minuten drücken. < Zurück Weiter > Abbrevchen

12 Wenn die Einrichtung des WLAN abgeschlossen ist, klicken Sie auf Weiter.

13 Wenn die Installation abgeschlossen ist, klicken Sie auf Schließen.

Drahtlosnetzwerk-Setup

Ad-Hoc via USB-Kabel

Wenn Sie über keinen Zugriffspunkt verfügen, können Sie Ihr Gerät dennoch drahtlos mit Ihrem Computer verbinden, indem Sie ein drahtloses Ad-Hoc-Netzwerk einrichten. Gehen Sie hierzu wie nachfolgend beschrieben vor.

Voraussetzungen

• Computer mit Netzwerkanschluss
- Software-CD-ROM, die Sie mit dem Gerät erhalten haben
• Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle
- USB-Kabel

Ad-Hoc-Netzwerk unter Mac einrichten

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

3 Doppelklicken Sie auf das CD-ROM-Symbol, das auf dem Mac-Desktop angezeigt wird.
- Bei Mac OS X 10.8 auf das CD-ROM-Symbol doppelklicken, das im Finder angezeigt wird.
4 Doppelklicken Sie auf den Ordner MAC_Installer > Installer OS X-Symbol.
5 Klicken Sie auf Fortfahren.
6 Lesen Sie die Lizenzvereinbarung und klicken Sie auf Fortfahren.
7 Klicken Sie auf Akzeptieren, um der Lizenzvereinbarung zuzustimmen.
8 Klicken Sie auf Installieren. Es werden alle Komponenten installiert, die für den Betrieb des Geräts benötigt werden.

Bei der Option Anpassen (Benutzerdefiniert) können Sie die zu installierenden Komponenten gezielt auswählen.

9 Geben Sie das Passwort ein und klicken Sie auf OK.

Drahtlosnetzwerk-Setup

10 Wählen Sie im Fenster Konfiguration des WLAN die Option Art des Druckeranschlusses und klicken Sie dann auf Fortfahren.

Art des Druckeranschlusses Wählen Sie aus, wie der Drucker an den Computer oder das Netzwerk angeschlossen wird. Per USB angeschlossener Drucker Den Drucker per USB-Kabel an diesem Computer anschließen. Per Netzwerk angeschlossener Drucker (drahtgebunden oder drahtlos) Den Drucker mit dem Netzwerk verbinden, mit dem dieser Computer verbunden ist. Wenn Ihr Drucker bereits mit dem Netzwerk verbunden ist, wird das Installationsprogramm den Drucker erkennen. IP-Adresse festlegen Konfiguration des WLAN Für Benutzer, die noch nie zuvor eine WLAN-Verbindung (Drahtlos-Verbindung) eingerichtet haben. Das Installationsprogramm hilft ihnen, das Drahtlosnetzwerk (WLAN) einzurichten. Wählen Sie, ob Sie die Software ohne Verbindung zum Drucker installieren mö Zurückget Weiter

11 Nach der Suche des Drahtlosnetzwerks wird eine Liste der von Ihrem Gerät gefundenen Drahtlosnetzwerke angezeigt. Klicken Sie auf Erweiterte Einstellungen.

• Name des Drahtlosnetzwerks eingeben: Geben Sie den gewünschten SSID-Namen ein (unter Beachtung der Groß- und Kleinschreibung).
• Betriebsmodus: Wählen Sie „Ad-Hoc“.
• Kanal: Wählen Sie den Kanal aus (Auto. Einst. oder 2412 MHz bis 2467 MHz).
• Authentifizierung: Wählen Sie eine Authentifizierungsmethode aus.
  Off. System: (Offenes System) Es findet keine Authentifizierung statt und die Verschlüsselung kann je nach Sicherheitsbedürfnis eingeschaltet werden.
  Gemeinsamer Schlüssel: Es findet Authentifizierung statt. Nur ein Gerät mit dem richtigen WEP-Schlüssel kann auf das Netzwerk zugreifen.
• Verschlüsselung: Wählen Sie die Verschlüsselung aus (Keine, WEP64, WEP128).
• Netzwerkpasswort: Geben Sie das Passwort zur Verschlüsselung im Netzwerk ein.
• Netzwerkpasswort bestätigen: Bestätigen Sie das Passwort zur Verschlüsselung im Netzwerk.
• WEP-Schlüssel-Index: Bei Verwendung der WEP-Verschlüsselung wählen Sie den entsprechenden WEP-Schlüssel-Index.

Das Fenster für die Drahtlosnetzwerksicherheit wird angezeigt, wenn es für das Ad-Hoc-Netzwerk Sicherheitseinstellungen gibt.

1. Mit einem per Netzwerk angeschlossenen Gerät arbeiten

Drahtlosnetzwerk-Setup

Wählen Sie als Authentifizierungsmethode Off. System (Offenes System) oder Gemeinsamer Schlüssel (Gemeinsamer Schlüssel) aus und klicken Sie auf Weiter.

- WEP (Wired Equivalent Privacy) ist ein Sicherheitsprotokoll, das unberechtigte Zugriffe auf Ihr Drahtlosnetzwerk verhindert. WEP kodiert mit Hilfe eines 64-Bit- oder 128-Bit-WEP-Schlüssels die Datenportionen der einzelnen Pakete, die über das Drahtlosnetzwerk ausgetauscht werden.

12 Das Fenster mit der Drahtlosnetzwerk-Einstellung wird angezeigt. Überprüfen Sie die Einstellungen und klicken Sie auf Weiter.

Bevor Sie die IP-Adresse für das Gerät eingeben, müssen Ihnen die Netzwerkkonfigurationsdaten des Computers bekannt sein. Wenn „DHCP“ als Netzwerkkonfiguration des Computers eingestellt ist, sollte auch für das Drahtlosnetzwerk „DHCP“ eingestellt werden. Ist hingegen „Statisch“ als Netzwerkkonfiguration des Computers eingestellt, sollte auch für das Drahtlosnetzwerk „Statisch“ eingestellt werden.

Wenn der Computer auf „DHCP“ eingestellt ist und Sie für das drahtlose Netzwerk die Einstellung „Statisch“ verwenden möchten, wenden Sie sich an den Netzwerkadministrator und erfragen Sie die statische IP-Adresse.

- Für die Methode „DHCP“.

Wenn Sie sich für die IP-Adressenzuweisungsmethode „DHCP“ entschieden haben, vergewissern Sie sich, dass im Fenster Drahtlosnetzwerk-Einstellung bestätigen „DHCP“ angezeigt wird. Falls im Fenster die Methode „Statisch“ angezeigt wird, klicken Sie auf TCP/IP ändern und wählen Sie die Zuweisungsmethode IP-Adresse automatisch zuweisen lassen (DHCP).

- Für die Methode „Statisch“.

Wenn Sie sich für die IP-Adressenzuweisungsmethode „Statisch“ entschieden haben, vergewissern Sie sich, dass im Fenster Drahtlosnetzwerk-Einstellung bestätigen „Statisch“ angezeigt wird. Falls im Fenster die Methode DHCP angezeigt wird, klicken Sie auf TCP/IP ändern, um die IP-Adresse und sonstige Netzwerkkonfigurationswerte für das Gerät einzugeben.

Beispiel:

Wenn die Netzwerkdaten des Computers wie folgt lauten:

- IP-Adresse: 169.254.133.42

- Subnetzmaske: 255.255.0.0

Dann müssen die Netzwerkdaten des Geräts wie folgt lauten:

- IP-Adresse: 169.254.133.43

- Subnetzmaske: 255.255.0.0 (Verwenden Sie die Subnetzmaske des Computers.)

- Gateway: 169.254.133.1

13 Wenn das Fenster, das Ihnen sagt, dass der Netzwerkskabelanschluss bestätigt wird, erscheint, trennen Sie das Netzwerkskabel und klicken auf Weiter..

Ist ein Netzwerkkabel angeschlossen, kann es unter Umständen zu Problemen bei der Konfiguration des Drahtlosnetzwerks kommen.

14 Das Drahtlosnetzwerk stellt die Verbindung gemäß der Netzwerkkonfiguration her.

15 Damit ist Einstellung des Drahtlosnetzwerks abgeschlossen. Wenn die Installation abgeschlossen ist, klicken Sie auf Beenden.

Drahtlosnetzwerk-Setup

Nachdem Sie die Drahtlosnetzwerkverbindung hergestellt haben, müssen Sie einen Gerätetreiber installieren, um von einer Anwendung aus drucken zu können (siehe „Installation für Mac“ auf Seite 105).

Ein Netzwerkkabel verwenden

Das Gerät unterstützt diese Netzwerkschnittstelle nicht, so dass es diese Funktion nicht benutzen kann (siehe „Rückansicht“ auf Seite 22).

Ihr Gerät ist ein netzwerkkompatibles Gerät. Damit das Gerät mit Ihrem Netzwerk zusammenarbeiten kann, müssen Sie einige Konfigurationsschritte durchführen.

• Nachdem Sie die Drahtlosnetzwerkverbindung hergestellt haben, müssen Sie einen Gerätetreiber installieren, um von einer Anwendung aus drucken zu können (siehe „Treiberinstallation über das Netzwerk“ auf Seite 117).
• Erkundigen Sie sich bei Ihrem Netzwerkadministrator bzw. der Person, die das Drahtlosnetzwerk installiert hat, nach Ihrer Netzwerkkonfiguration.

Voraussetzungen

• Zugriffspunkt
  • Computer mit Netzwerkanschluss
• Software-CD-ROM, die Sie mit dem Gerät erhalten haben
  • Das installierte Gerät mit Drahtlosnetzwerk-Schnittstelle
• Netzwerkkabel

Netzwerkkonfigurationsbericht drucken

Sie können die Netzwerkeinstellungen Ihres Geräts ermitteln, indem Sie einen Netzwerkkonfigurationsbericht ausdrucken.

Siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 111.

IP-Adresse mit dem Programm SetIP festlegen (Windows)

Dieses Programm dient dem manuellen Festlegen der IP-Netzwerkadresse für Ihr Gerät, wobei die MAC-Adresse zur Kommunikation mit dem Gerät verwendet wird. Die MAC-Adresse ist eine hardwarebasierte Seriennummer der Netzwerkkarte. Sie finden sie im

Netzwerkkonfigurationsbericht mit aufgeführt.

Siehe „Festlegen der IP-Adresse“ auf Seite 112.

Drahtlosnetzwerk-Setup

WLAN-Konfiguration des Geräts

Bevor Sie beginnen, müssen Ihnen der Netzwerkname (SSID) Ihres drahtlosen Netzwerks und der Netzwerkschlüssel, sofern der Zugang verschlüsselt ist, bekannt sein. Diese Angaben wurden bei der Installation des Zugriffspunkts (oder WLAN-Routers) festgelegt. Wenn Sie die Einstellungen Ihrer drahtlosen Umgebung nicht kennen, erkundigen Sie sich bei der Person, die Ihr Netzwerk eingerichtet hat.

Die Konfiguration der WLAN-Parameter kann über SyncThru™ Web Service erfolgen.

SyncThru™ Web Service verwenden

Überprüfen Sie vor Beginn der Konfiguration der Parameter für die drahtlose Kommunikation den Status der Kabelverbindungen.

1 Überprüfen Sie, ob das Netzwerkkabel mit dem Gerät verbunden ist. Falls nicht, schließen Sie das Gerät mithilfe eines Standard-Netzwerkkabels an.
2 Rufen Sie einen Webbrowser auf, z. B. Internet Explorer, Safari oder Firefox, und geben Sie die neue IP-Adresse des Geräts in das Adressenfeld des Browserfensters ein.

Beispiel:

http://192.168.1.133/

3 Klicken Sie auf Anmeldung in der oberen rechten Ecke der SyncThru™ Web Service-Website.
4 Geben Sie die ID und das Passwort ein und klicken Sie dann auf Anmeldung. Aus Sicherheitsgründen empfehlen wir, das Standard-Passwort zu ändern.

• ID: admin
- Passwort: sec00000

5 Klicken Sie im Fenster SyncThru™ Web Service auf Netzwerkeinstellungen.
6 Klicken Sie auf Drahtlos > Assistent.

Assistent: Unterstützt Sie bei der Konfiguration des Drahtlosnetzwerks. Wenn Sie jedoch das drahtlose Netzwerk direkt konfigurieren möchten, wählen Sie BENUTZERDEFINIERT.

Drahtlosnetzwerk-Setup

7 Wählen Sie aus der Liste den Eintrag Netzwerkname (SSID).

• SSID: SSID (Service Set Identifier) ist ein Name für die Identifizierung eines Netzwerks. Zugriffspunkte und drahtlose Geräte, die eine Verbindung zu einem drahtlosen Netzwerk aufbauen, müssen dieselbe SSID verwenden. Bei der SSID wird zwischen Groß- und Kleinschreibung unterschieden.

• Betriebsmodus: Betriebsmodus bezieht sich auf die Art der drahtlosen Verbindung (siehe „Name des Drahtlosnetzwerks und Netzwerkpasswort“ auf Seite 127).

• Ad-hoc: Diese Option ermöglicht die direkte Kommunikation mehrerer drahtloser Geräte in einer Peer-to-Peer-Umgebung.

• Infrastruktur: Diese Option ermöglicht es drahtlosen Geräten, über einen Zugriffspunkt miteinander Daten auszutauschen.

Wenn der Betriebsmodus Ihres Netzwerks Infrastruktur ist, wählen Sie die SSID des Zugangspunktes aus. Wenn für den Betriebsmodus die Option Ad-hoc ausgewählt ist, wählen Sie die SSID des Geräts.

8 Klicken Sie auf Weiter.

Wenn das Fenster zum Thema Sicherheit in Drahtlosnetzwerken angezeigt wird, geben Sie das registrierte Passwort (das Netzwerkpasswort) ein und klicken Sie dann auf Weiter.

9 Das Bestätigungsfenster wird angezeigt. Überprüfen Sie die Konfiguration Ihres Drahtlosnetzwerks. Wenn alles richtig eingerichtet ist, klicken Sie auf Übernehmen..

Trennen Sie das Netzwerkkabel (Standard oder Netzwerk). Ihr Gerät sollte jetzt drahtlos mit dem Netzwerk kommunizieren. Im Ad-Hoc-Modus ist die gleichzeitige Nutzung eines WLAN und eines kabelgebundenen LAN möglich.

10 Legen Sie die zum Lieferumfang gehörende Software-CD ins CD-ROM-Laufwerk ein. Folgen Sie den im Fenster angezeigten Instruktionen, um das Drahtlosnetzwerk (WLAN) einzurichten.

Drahtlosnetzwerk-Setup

Ein- und Ausschalten des Drahtlosnetzwerks

Sofern Ihr Gerät über ein Display verfügt, können Sie das WLAN auch über das Bedienfeld des Geräts im Menü Netzwerk ein- und ausschalten.

1 Überprüfen Sie, ob das Netzwerkkabel mit dem Gerät verbunden ist. Falls nicht, schließen Sie das Gerät mithilfe eines Standard-Netzwerkkabels an.
2 Rufen Sie einen Webbrowser auf, z. B. Internet Explorer, Safari oder Firefox, und geben Sie die neue IP-Adresse des Geräts in das Adressenfeld des Browserfensters ein.

Beispiel:

http://192,168,1,133/

3 Klicken Sie auf Anmeldung in der oberen rechten Ecke der SyncThru™ Web Service-Website.

4 Falls Sie sich zum ersten Mal bei SyncThru™ Web Service anmelden, müssen Sie sich als Administrator anmelden. Geben Sie die unten stehende Standard-ID und das unten stehende Passwort ein. Aus Sicherheitsgründen empfehlen wir, das Standard-Passwort zu ändern.

• ID: admin
• Passwort: sec00000

5 Klicken Sie im Fenster SyncThru™ Web Service auf Netzwerkeinstellungen.
6 Klicken Sie auf Drahtlos > BENUTZERDEFINIERT. Sie können auch das Drahtlosnetzwerk ein- oder ausschalten.

Drahtlosnetzwerk-Setup

Wi-Fi Direct für Drucken per Mobilfunknetz einrichten

Mit Wi-Fi Direct ist es möglich, eine einfach einzurichtende Peer-to-Peer Verbindung zwischen dem Drucker und einem Mobilgerät herzustellen. Diese Verbindung ist sicher und bietet einen höheren Datendurchsatz als der Ad-hoc-Modus.

Mit Wi-Fi Direct können Sie Ihren Drucker mit einem Wi-Fi Direct-Netzwerk verbinden und gleichzeitig mit einem Zugangspunkt. Sie können auch ein drahtgebundenes Netzwerk und ein Wi-Fi Direct-Netzwerk gleichzeitig nutzen, so dass Benutzer sowohl des Wi-Fi-Direct-Netzwerks als auch des drahtgebundenen Netzwerks auf den Drucker zugreifen und drucken können.

• Über Wi-Fi Direct des Druckers ist es nicht möglich, Ihr Mobilgerät mit dem Internet zu verbinden.
  • Die Liste der unterstützten Protokolle kann sich je nach Modell unterscheiden. Wi-Fi Direct Netzwerke unterstützen nicht IPv6, Netzwerkfilterung, IPSec, WINS und SLP-Dienste.
• Sie können maximal 3 Geräte via Wi-Fi Direct anschließen.

Wi-Fi Direct einrichten

Sie können die Funktion Wi-Fi Direct mit einer der folgenden Methoden aktivieren:

Von einem per USB-Kabel angeschlossen Computer aus (empfohlen)

Nachdem die Installation der Treiber abgeschlossen ist, können Sie mit Samsung Easy Printer Manager Einstellungen und Änderungen bei Wi-Fi Direct vornehmen.

Samsung Easy Printer Manager ist nur für Benutzer von Windows oder Mac OS verfügbar.

- Im Menü Starten wählen Sie Programme oder Alle Programme > Samsung Printers > Samsung Easy Printer Manager > Geräteeinstellungen > Netzwerk.

• Wi-Fi Direct Ein/Aus: Wählen Sie Ein, um Wi-Fi Direct zu aktivieren.
• Gerätename: Geben Sie den Namen Ihres Druckers ein, damit im Drahtlosnetzwerk nach diesem Drucker gesucht wird. Standardmäßig ist der Gerätename der Modellname.

Drahtlosnetzwerk-Setup

• IP-Adresse: Geben Sie die IP-Adresse des Druckers ein. Die IP-Adresse ist nur für das lokale Netzwerk und nicht für das drahtgebundene oder drahtlose Infrastruktur-Netzwerk. Wir empfehlen, die standardmäßige lokale IP-Adresse zu verwenden (die standardmäßige lokale IP-Adresse des Druckers für Wi-Fi Direct lautet: 192.168.3.1).
• Gruppenbesitzer (Gruppenbesitzer): Aktivieren Sie diese Option, um den Drucker einem Besitzer einer Wi-Fi Direct-Gruppe zuzuordnen. Der Gruppenbesitzer hat eine ähnliche Funktion wie der Zugriffspunkt eines WLANs. Wir empfehlen, diese Option zu aktivieren.
• Netzwerkpasswort Falls Ihr Drucker als Gruppenbesitzer fungiert, ist ein Netzwerkpasswort erforderlich, damit sich andere Mobilfunkgeräte mit dem Drucker verbinden können. Sie können selbst ein Netzwerkpasswort festlegen oder das standardmäßig per Zufall generierte Netzwerkpasswort verwenden.

Vom Gerät aus (Geräte mit Display)

• Auf dem Bedienfeld wählen Sie Netzwerk > Drahtlos > Wi-Fi Direct.
• Aktivieren Sie Wi-Fi Direct.

Vom Gerät aus (Geräte ohne Display)

• Auf dem Bedienfeld die (WPS) Taste 10 - 15 Sekunden lang gedrückt halten. Die Funktion Wi-Fi Direct wird eingeschaltet.
• Halten Sie länger als 15 Sekunden auf dem Bedienfeld die Taste (WPS) gedrückt. Die Funktion Wi-Fi Direct wird ausgeschaltet.

Von einem per Netzwerk verbundenen Computer aus

Sofern Ihr Drucker mit einem Netzwerkkabel oder drahtlos über einen Zugriffspunkt mit dem Computer verbunden ist, können Sie den SyncThru™ Web Service benutzen, um Wi-Fi Direct zu aktivieren und zu konfigurieren.

• Greifen Sie auf SyncThru™ Web Service zu, wählen Sie Einstellungen > Netzwerkeinstellungen > Drahtlos > Wi-Fi Direct.
• Aktivieren oder deaktivieren Sie Wi-Fi Direct und wählen Sie gegebenenfalls Optionen und Einstellungen fest.

• Für Benutzer des Betriebssystems Linux

• Drucken Sie einen Konfigurationsbericht für das IP-Netzwerk, um die Ausgabe zu überprüfen (siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 111).
• Starten Sie SyncThru Web Service, wählen Sie Einstellungen > Netzwerkeinstellungen > Drahtlos > Wi-Fi Direct.
• Aktivieren oder deaktivieren Sie WI-FI Direct.

Drahtlosnetzwerk-Setup

Mobiles Gerät einrichten

• Nachdem Sie vom Drucker aus das Wi-Fi Direct-Netzwerk eingerichtet haben, schlagen Sie in der Betriebsanleitung des Mobilgeräts nach, wie Sie Wi-Fi Direct nutzen können.
• Nach der Einrichtung des Wi-Fi Direct-Netzwerks müssen Sie ein App herunterladen, über die das Mobilgerät drucken kann, z. B.: Samsung Mobile Printer zum Drucken von Ihrem Smartphone.

• Nachdem Sie einen Drucker gefunden haben, mit dem Ihr Mobilgerät eine Verbindung herstellen soll, wählen Sie diesen Drucker aus, und die LED des Druckers beginnt zu blinken. Drücken Sie die WPS-Taste des Druckers, und der Drucker verbindet sich mit dem Mobilgerät.
• Falls Ihr Mobilgerät WPS nicht unterstützt, müssen Sie den „Network Key“ (Netzwerkschlüssel) des Druckers eingeben, statt die WPS-Taste zu drücken.

Fehlerbehebung

Probleme beim Einrichten oder bei der Treiberinstallation

Drucker nicht gefunden

• Ihr Gerät ist möglicherweise nicht eingeschaltet. Schalten Sie den Computer und das Gerät ein.
• Das USB-Kabel zwischen Computer und Gerät ist nicht angeschlossen. Verbinden Sie das Gerät über das USB-Kabel mit Ihrem Computer.
• Das Gerät ist nicht mit Drahtlosnetzwerken kompatibel. Ziehen Sie das auf der mitgelieferten Software-CD enthaltene Benutzerhandbuch des Geräts zurate und ergreifen Sie die notwendigen Schritte für die Installation eines drahtlosen Netzwerkgeräts.

Verbindungsfehler – SSID nicht gefunden

• Das Gerät kann den ausgewählten bzw. eingegebenen Netzwerknamen (SSID) nicht finden. Überprüfen Sie den Netzwerknamen (SSID) Ihres Zugriffspunkts, und versuchen Sie erneut, eine Verbindung aufzubauen.
• Ihr Zugriffspunkt (Access Point) ist nicht eingeschaltet. Schalten Sie den Zugriffspunkt ein.

Drahtlosnetzwerk-Setup

Verbindungsfehler – Ungültige Sicherheit

- Die Sicherheitsfunktionen sind nicht korrekt konfiguriert. Prüfen Sie die konfigurierte Sicherheit an Ihrem Zugriffspunkt und Ihrem Gerät.

Verbindungsfehler – Allgemeiner Verbindungsfehler

- Ihr Computer empfängt kein Signal vom Gerät. Überprüfen Sie das USB-Kabel und die Stromversorgung des Geräts.

Verbindungsfehler – Drahtgebundenes Netzwerk verbunden

- Ihr Gerät ist mittels eines Netzwerkkabels angeschlossen. Trennen Sie das Netzwerkkabel vom Gerät.

Verbindungsfehler - IP-Adresse zuordnen

- Schalten Sie den Zugriffspunkt (oder den Drahtlos-Router) und das Gerät aus und wieder ein.

PC-Verbindungsfehler

• Die konfigurierte Netzwerkadresse kann keine Verbindung zwischen Computer und Gerät herstellen.

- Für DHCP-Netzwerkumgebungen

Der Drucker empfängt die IP-Adresse automatisch, wenn der Computer für DHCP konfiguriert ist.

Falls im DHCP-Modus der Druckauftrag nicht ausgeführt wird, kann ein automatischer Wechsel der IP-Adresse die Ursache sein. Vergleichen Sie die IP-Adresse des Produkts mit der IP-Adresse des Druckeranschlusses.

So nehmen Sie den Vergleich vor:

1 Lassen Sie den Drucker den Bericht über die Netzwerkdaten ausdrucken, und ermitteln Sie die dort aufgeführte IP-Adresse (siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 111).
2 Ermitteln Sie die IP-Adresse des Druckeranschlusses Ihres Computers.

a Öffnen Sie das Windows-Menü Starten.
- Unter Windows 8 wählen Sie in Charms(Charms-Menü) die Option Suche > Einstellungen.
b Unter Windows XP/Server 2003 wählen Sie Drucker und Faxgeräte.
- Unter Windows Server 2008/Vista wählen Sie Systemsteuerung > Hardware und Sound > Drucker.
- Unter Windows Server 2008 R2 wählen Sie Systemsteuerung > Hardware > Geräte und Drucker.
- Unter Windows 7 / Windows 8 wählen Sie Systemsteuerung > Geräte und Drucker.
c Klicken Sie mit der rechten Maustaste auf Ihr Gerät.
d Unter Windows XP/2003/2008/Vista wählen Sie Eigenschaften. Wählen Sie unter Windows 7 / Windows 8 und Windows Server 2008 R2 im Kontextmenü die Option Druckereigenschaften aus. Wenn beim Eintrag Druckereigenschaften ein ▶ steht, können Sie zu diesem Drucker weitere Druckertreiber auswählen.
e Klicken Sie auf die Registerkarte Anschlüsse.

1. Mit einem per Netzwerk angeschlossenen Gerät arbeiten

Drahtlosnetzwerk-Setup

f Klicken Sie auf die Schaltfläche Anschluss konfigurieren...
g Prüfen Sie, ob Druckername oder IP-Adresse: mit der IP-Adresse übereinstimmt, die auf dem Netzwerkkonfigurationsbericht angegeben ist.

3 Falls im Netzwerkkonfigurationsbericht eine andere IP-Adresse angegeben ist, ändern Sie die IP-Adresse des Drucker-Anschlusses entsprechend.

Wenn Sie die Software-Installations-CD verwenden wollen, um die IP-Adresse des Drucker-Anschlusses zu ändern, dann schließen Sie einen Netzwerk-Drucker an. Dann die IP-Adresse durch Neuanschluss zuordnen.

- Für statische Netzwerkumgebungen

Das Gerät verwendet die statische Adresse, wenn für den Computer die statische Konfiguration gewählt wurde.

Beispiel:

Wenn die Netzwerkdaten des Computers wie folgt lauten:

IP-Adresse: 169.254.133.42
- Subnetzmaske: 255.255.0.0

Dann müssen die Netzwerkdaten des Geräts wie folgt lauten:

IP-Adresse: 169.254.133.43
- Subnetzmaske: 255.255.0.0 (Verwenden Sie die Subnetzmaske des Computers.)
- Gateway: 169.254.133.1

Andere Probleme

Falls während der Verwendung des Geräts in einem Netzwerk Probleme auftreten, überprüfen Sie die folgenden Punkte:

Informationen zum Zugriffspunkt (oder Drahtlos-Router) finden Sie im zugehörigen Benutzerhandbuch.

• Drahtlosnetzwerk und drahtgebundenes Netzwerk können nicht gleichzeitig aktiviert sein.
• Ihr Computer, Zugriffspunkt (oder Drahtlos-Router) oder Gerät ist u. U. nicht eingeschaltet.
• Überprüfen Sie den Drahtlosnetzwerk-Empfang im Umfeld des Geräts. Wenn der Router weit entfernt vom Gerät aufgestellt ist oder sich ein Hindernis zwischen den Geräten befindet, kann es beim Signalempfang zu Schwierigkeiten kommen.
• Schalten Sie den Zugriffspunkt (oder den Drahtlos-Router), das Gerät und den Computer aus und wieder ein. Manchmal kann die Netzwerkkommunikation durch Aus- und Einschalten wiederhergestellt werden.

Drahtlosnetzwerk-Setup

• Überprüfen Sie, ob eine Firewall-Software (V3 oder Norton) die Kommunikation blockiert.
  Wenn der Computer und das Gerät an dasselbe Netzwerk angeschlossen sind und das Gerät nicht gefunden wird, blockiert die Firewall-Software möglicherweise die Kommunikation. Ziehen Sie das Benutzerhandbuch der Software zu Rate, um die Firewall-Software zu deaktivieren, und versuchen Sie dann erneut, das Gerät zu suchen.
• Überprüfen Sie, ob die IP-Adresse des Geräts korrekt zugewiesen wurde. Die IP-Adresse können Sie ermitteln, indem Sie den Netzwerkkonfigurationsbericht drucken.
• Überprüfen Sie, ob für den Zugriffspunkt (oder Drahtlos-Router) eine Sicherheitsmaßnahme (Passwort) konfiguriert wurde. Wenn ein Passwort konfiguriert wurde, wenden Sie sich an den Administrator des Zugriffspunktes (oder WLAN-Routers).
• Überprüfen Sie die IP-Adresse des Geräts. Installieren Sie den Treiber des Geräts neu und ändern Sie die Einstellungen, um eine Verbindung zu dem Gerät im Netzwerk herzustellen. Aufgrund der Eigenschaften von DHCP kann sich die zugewiesene IP-Adresse ändern, wenn das Gerät über einen längeren Zeitraum nicht verwendet wird oder wenn der Zugriffspunkt zurückgesetzt wurde.

Registrieren Sie die MAC-Adresse des Geräts bei der Konfiguration des DHCP-Servers des Zugriffspunkts bzw. WLAN-Routers. Dann können Sie stets die der MAC-Adresse zugewiesene IP-Adresse verwenden. Sie können die MAC-Adresse Ihres Geräts ermitteln, indem Sie einen Netzwerkkonfigurationsbericht ausdrucken, siehe „Netzwerkkonfigurationsbericht drucken“ auf Seite 111.

• Überprüfen Sie die Umgebung des Drahtlosnetzwerks. Möglicherweise können Sie keine Verbindung zum Netzwerk in einer Infrastrukturumgebung herstellen, in der Sie vor dem Herstellen einer Verbindung zum Zugriffspunkt (oder WLAN-Router) Benutzerinformationen eingeben müssen.
• Dieses Gerät unterstützt nur IEEE 802.11 b/g/n und Wi-Fi. Andere Arten der drahtlosen Kommunikation (z. B. Bluetooth) werden nicht unterstützt.
• Bei Verwendung des Ad-Hoc-Modus müssen Sie für Betriebssysteme wie Windows Vista unter Umständen bei jeder Verwendung des Drahtlosgeräts die Drahtlosverbindung neu einstellen.
• Bei einem Drahtlosnetzwerk-Gerät von Samsung ist es nicht möglich, den Infrastrukturmodus und den Ad-Hoc-Modus gleichzeitig zu verwenden.
• Das Gerät befindet sich innerhalb der Reichweite des Drahtlosnetzwerks.
• Es sind keine Hindernisse vorhanden, die das WLAN-Signal blockieren. Entfernen Sie etwaige große Metallobjekte zwischen dem Zugriffspunkt (oder WLAN-Router) und dem Gerät. Vergewissern Sie sich, dass zwischen dem Gerät und dem Zugriffspunkt (oder WLAN-Router) keine Streben, Wände oder Säulen vorhanden sind, die Metall oder Beton enthalten.
• Das Gerät befindet sich in ausreichender Entfernung von anderen elektronischen Geräten, die das WLAN-Signal stören könnten. Viele Geräte, z. B. Mikrowellenherde und bestimmte Bluetooth-Geräte, können Störungen des WLAN-Signals bewirken.

Drahtlosnetzwerk-Setup

• Wenn sich die Konfiguration Ihres Zugriffspunkts oder WLAN-Routers ändert, müssen Sie das Drahtlosnetzwerk für das Gerät erneut einrichten.
• Sie können maximal 3 Geräte via Wi-Fi Direct anschließen.
• Ist Wi-Fi Direct Ein, unterstützt dieses Gerät nur IEEE 802.11 b/g.
• Wenn der Zugriffspunkt auf 802.11n Standard eingestellt wurde, kann es nicht an Ihre Maschine anschlossen werden.

Samsung Mobile Print

Was ist Mobile Print von Samsung?

Samsung Mobile Print ist eine kostenlose Anwendung, die es Ihnen ermöglicht, direkt von Ihrem Smartphone oder Tablet-PC aus Fotos, Dokumente oder Webseiten zu drucken. Samsung Mobile Print ist nur kompatibel mit Smartphones, die unter Android oder iOS laufen, und auch mit iPod Touch und Tablet-PCs. Die Anwendung verbindet Ihr mobiles Gerät mit einem Samsung-Drucker, der an ein Netzwerk angeschlossen ist, oder mit einem drahtlos verbunden Drucker über dessen Wi-Fi- bzw. WLAN-Zugangspunkt. Es ist nicht notwendig, einen neuen Treiber zu installieren oder Netzwerkeinstellungen zu konfigurieren. - Sie installieren einfach die Anwendung Samsung Mobile Print, und kompatible Samsung-Drucker werden automatisch erkannt. Sie können dann nicht nur Fotos, Webseiten und PDF-Dateien drucken, auch Scannen wird unterstützt. Wenn Sie einen Multifunktionsdrucker von Samsung haben, dann können Sie damit beliebige Dokumente scannen und als Dateien im JPG-, PDF-oder PNG-Format speichern, um sie dann schnell und einfach mit Ihrem mobilen Gerät anzuschauen.

Samsung Mobile Print herunterladen

Um Samsung Mobile Print herunterzuladen, gehen Sie zum App Store (Samsung Apps, Play Store, App Store) für Ihr mobiles Gerät und suchen dort nach "Samsung Mobile Print." Für Geräte von Apple können Sie auch mit Ihrem Computer zu iTunes gehen.

Android

iOS

unterstützte Betriebssysteme von mobilen Geräten

• Android OS 2.3 oder jünger
• iOS 4.0 oder jünger

So benutzen Sie die NFC-Funktion

Der NFC-Drucker (NFC - Near Field Communication) ermöglicht Ihnen, direkt von Ihrem Mobiltelefon aus zu drucken, einfach indem Sie Ihr Mobiltelefon über das NFC-Kennzeichen auf Ihrem Drucker halten. Es erfordert keine Installation eines Druckertreibers oder eine Verbindung zu einem Zugangspunkt. Sie brauchen nur ein Mobiltelefon, das NFC unterstützt. Um diese Funktion nutzen zu können, muss das App Samsung Mobile Print auf dem Telefon installiert sein.

• Je nach Material der Abdeckung des mobilen Geräts, kann das NFC nicht richtig funktionieren.
• Je nach mobilem Gerät, das Sie verwenden, kann die Übertragungsgeschwindigkeit unterschiedlich sein.
• Diese Funktion steht nur bei Modellen mit NFC-Tag zur Verfügung (siehe „Übersicht über das Gerät“ auf Seite 20).
• NFC kann blockiert werden, wenn Sie ein anderes Gehäuse, einen anderen Akku oder eine Abdeckung oder Aufkleber aus Metall verwenden.
• Falls bei einem NFC-Gerät die Kommunikation weiterhin nicht gelingt, dann nehmen Sie den Akku aus dem Mobilgerät heraus und setzen Sie ihn dann wieder ein, um es dann erneut zu versuchen.

Anforderungen

- NFC und Wi-Fi Direct aktiviert, Mobile Print Anwendung, die bei mobilen Geräten mit Android OS 4.0 oder höher installiert wurden.

Nur bei Android OS 4.1 oder höher wird die Wi-Fi Direct-Funktion auf Ihrem mobilen Gerät, wenn die NFC-Funktion aktiviert ist, automatisch aktiviert. Wir empfehlen Ihnen, Ihr mobiles Gerät mit Android OS 4.1 oder höher zu aktualisieren, um die NFC-Funktion zu verwenden.

- Die Funktion Wi-Fi Direct aktiviert den Drucker (siehe „Wi-Fi Direct einrichten“ auf Seite 155).

So benutzen Sie die NFC-Funktion

Drucken

1 Prüfen Sie, ob die NFC und Wi-Fi Direct Funktion auf Ihrem mobilen Gerät aktiviert sind und die Wi-Fi Direct Funktion auf Ihrem Drucker aktiviert ist (siehe „Wi-Fi Direct für Drucken per Mobilfunknetz einrichten“ auf Seite 155).
2 Kennzeichnen Sie das NFC-Tag auf Ihrem mobilen (in der Regel auf der Rückseite des mobilen Geräts) über das NFC-Tag (kauf Ihren Drucker.

Gedulden Sie sich ein paar Sekunden, bis das App Samsung Mobile Print startet.

• Bei einigen mobilen Geräten kann es sein, dass sich das NFC-Tag nicht an der Rückseite des mobilen Geräts befindet. Prüfen Sie den Standort der NFC-Antenne auf Ihrem mobilen Gerät, bevor Sie taggen.
• Wenn eine Fehlermeldung über eine geänderte PIN-Nummer angezeigt wird, geben Sie die geänderte PIN-Nummer ein, und drücken Sie OK. Folgen Sie den Anweisungen auf dem App-Bildschirm, um die PIN-Nummer zu aktualisieren.
• Falls Sie auf Ihrem Mobiltelefon das App Samsung Mobile Print nicht installiert haben, wird das Telefon automatisch mit der Seite zum Herunterladen des App Samsung Mobile Print verbunden. Laden Sie die Anwendung herunter und versuchen Sie es erneut.

3 Druckmodus auswählen.
4 Wählen Sie den Inhalt aus, den Sie drucken möchten.

Wenn notwendig, ändern Sie die Druckoption, indem Sie anklicken.

So benutzen Sie die NFC-Funktion

5 Kennzeichnen Sie das NFC-Tag auf Ihrem mobilen (in der Regel auf der Rückseite des mobilen Geräts) über das NFC-Tag (mauf Ihren Drucker.

Warten Sie ein paar Sekunden, bis sich das mobile Gerät mit dem Drucker verbunden hat.

• Bei einigen mobilen Geräten kann es sein, dass sich das NFC-Tag nicht an der Rückseite des mobilen Geräts befindet. Prüfen Sie den Standort der NFC-Antenne auf Ihrem mobilen Gerät, bevor Sie taggen.
• Wenn eine Fehlermeldung über eine geänderte PIN-Nummer angezeigt wird, geben Sie die geänderte PIN-Nummer ein, und drücken Sie OK. Folgen Sie den Anweisungen auf dem App-Bildschirm, um die PIN-Nummer zu aktualisieren.

Das Gerät führt den Druckauftrag aus.

AirPrint

Die AirPrint-Funktion kann nur mit AirPrint-zertifizierten Geräten benutzt werden. Prüfen Sie die Verpackung Ihres Gerätes daraufhin, ob das Zeichen für die AirPrint-Zertifizierung darauf steht.

AirPrint ermöglicht es Ihnen kabellos vom iPhone, iPad und iPod Touch mittels der aktuellsten iOS-Version, zu drucken.

AirPrint einrichten

Auf Ihrem Gerät sind Bonjour(mDNS) und IPP Protokolle erforderlich, um die Funktion AirPrint nutzen zu können. Es gibt zwei Methoden, um AirPrint zu aktivieren.

1 Überprüfen Sie, dass das Gerät mit dem Netzwerk verbunden ist.
2 Rufen Sie einen Webbrowser auf, wie zum Beispiel Internet Explorer, Safari oder Firefox, und geben Sie die neue IP-Adresse des Geräts in das Browserfenster ein.

Beispiel:

http://192.168.1.133/

3 Klicken Sie auf Anmeldung in der oberen rechten Ecke derSyncThru™ Web Service-Website.

4 Geben Sie die ID und das Passwort ein, und klicken Sie dann auf Anmeldung. Geben Sie die unten stehende Standard-ID und das unten stehende Passwort ein. Aus Sicherheitsgründen empfehlen wir, das Standard-Passwort zu ändern.

• ID: admin
- Passwort: sec00000

5 Wenn sich das Fenster von SyncThru™ Web Service öffnet, klicken Sie auf Einstellungen > Netzwerkeinstellungen.
6 Klicken Sie auf Raw TCP/IP, LPR, IPP oder mDNS. Sie können das IPP-Protokoll oder das mDNS-Protokoll aktivieren.

AirPrint

Via AirPrint drucken

Dazu gibt es zum Beispiel im Handbuch des iPad folgende Anleitung:

1 Öffnen Sie die E-Mail, das Foto, die Web-Seite, oder das Dokument, das gedruckt werden soll.
2 Tippen Sie auf das Aktionssymbol( )
3 Wählen Sie zum Einrichten den Namen Ihres Druckertreibers und das Menü Optionen.
4 Tippen Sie auf die Schaltfläche Drucken. Drucken Sie es aus.

Druckauftrag abbrechen: Um den Druckvorgang abzubrechen oder eine Zusammenfassung der Druckdaten aufzurufen, tippen Sie auf das Symbol "Print Center" (Lim Multitasking-Bereich. Im Print Center können Sie "Abbrechen" wählen.

Google Cloud Print™

Google Cloud Print™ ist ein Service, der es Ihnen ermöglicht, von Ihrem Smartphone oder Tablet PC oder einem anderen, mit dem Internet verbundenen Gerät aus zu drucken und den Druckauftrag an Ihren Drucker zu senden. Registrieren sie in Ihrem Google-Konto den Drucker, dann können Sie den Google Cloud Print™-Service nutzen. Um Ihre Dokumente oder E-Mails zu drucken, benutzen Sie das Betriebssystem Google Chrome OS, den Browser Google Chrome oder auf Ihrem mobilen Gerät eine Gmail™/ Google Docs™-Anwendung. Sie müssen also keinen Druckertreiber auf dem mobilen Gerät installieren. Siehe Google Website (http://www.google.com/cloudprint/learn/ or http://support.google.com/cloudprint) für zusätzliche Informationen über Google Cloud Print™.

In Ihrem Google-Konto den Drucker registrieren

Registrieren vom App Samsung Mobile Print aus.

Um diese Funktion anwenden zu können, muss die Samsung Mobile Print Anwendung auf Ihren Handy installiert sein.

1 Öffnen Sie die Samsung Mobile Print App auf Ihrem mobilen Gerät.
2 Wählen Sie "Geräteeinstellung".

3 Wählen Sie Google Cloud Print.
4 Geben Sie den Namen des Druckers und eine Beschreibung ein.

Wenn Ihr Drucker im Netzwerk einen Proxy.Server verwendet, müssen Sie unter Proxy Setting die IP-Adresse und Portnummer des Proxy konfigurieren. Für weitere Informationen wenden Sie sich an Ihren Netzwerk-Dienstanbieter oder Netzwerk-Administrator.

5 Klicken Sie auf Register.
6 Sie müssen sich als Administrator authentifizieren. Geben Sie die unten stehende Standard-ID und das unten stehende Passwort ein.

• ID: admin
- Passwort: sec00000

7 Im Popup-Fenster den Drucker bestätigen.

Ihr Drucker ist jetzt beim Google Cloud Print™-Service registriert.

Google Cloud Print™

Vom Chrome Browser aus registrieren

• Vergewissern Sie sich, dass der Drucker eingeschaltet ist und mit einem LAN oder WLAN (Drahtlosnetzwerk) verbunden ist, das Zugriff auf das Internet gewährt.
• Zuvor sollten Sie bereits Ihr Google-Konto eingerichtet haben.

1 Starten Sie den Browser Chrome.
2 Besuchen Sie www.google.com.
3 Melden Sie sich bei der Google-Website mit Ihrer Gmail™-Adresse an.
4 Geben Sie die IP-Adresse des Druckers in das Adressfeld ein und drücken Sie auf die Eingabetaste oder klicken Sie auf Wechseln zu.
5 Klicken Sie auf Anmeldung in der oberen rechten Ecke der SyncThru™ Web Service-Website.
6 Falls Sie sich zum ersten Mal bei SyncThru™ Web Service anmelden, müssen Sie sich als Administrator anmelden. Geben Sie die unten stehende Standard-ID und das unten stehende Standard Passwort ein. Aus Sicherheitsgründen empfehlen wir, das Standard-Passwort zu ändern.

• ID: admin

- Passwort: sec00000

Falls die Netzwerkumgebung einen Proxy-Server verwendet, müssen Sie die IP-Adresse des Proxy-Servers und die Portnummer konfigurieren. Dazu wählen SieEinstellungen > Netzwerkeinstellungen > Google Cloud Print > Proxy-Einstellung. Für weitere Informationen wenden Sie sich an Ihren Netzwerk-Dienstanbieter oder Netzwerk-Administrator.

7 Wenn das Fenster SyncThru™ Web Service geöffnet wird, klicken Sie auf Einstellungen > Netzwerkeinstellungen > Google Cloud Print.
8 Geben Sie den Namen des Druckers und eine Beschreibung ein.
9 Klicken Sie auf Registrieren. Zur Bestätigung wird ein Popup-Fenster eingeblendet.

Falls Sie Ihren Browser so eingestellt haben, dass Popup-Fenster nicht angezeigt werden, sehen Sie dieses Fenster nicht. Erlauben Sie der Website, Popup-Fenster einzublenden.

10 Klicken Sie auf Drucker-Registrierung abschließen.
11 Klicken Sie auf Drucker verwalten.

Ihr Drucker ist jetzt beim Google Cloud Print™-Service registriert. In der Liste werden Google Cloud Print™-bereite Geräte aufgeführt.

1. Mit einem per Netzwerk angeschlossenen Gerät arbeiten

Google Cloud Print™

Mit Google Cloud Print™ drucken

Der Druckvorgang hängt von der Anwendung oder dem Gerät, das Sie verwenden, ab. Sie können die Liste der Anwendungen einsehen, die den Google Cloud Print™ Service unterstützen.

Vergewissern Sie sich, dass der Drucker eingeschaltet ist und mit einem LAN oder WLAN (Drahtlosnetzwerk) verbunden ist, das Zugriff auf das Internet gewährt.

Aus einer Anwendung auf einem Mobilgerät drucken

Als Beispiel wird nachfolgend beschrieben, wie Sie das App Google Docs ^™ auf einem Android-Smartphone benutzen.

1 Installieren Sie die Anwendung Cloud Print auf Ihrem Mobilgerät.

Falls Sie diese Anwendung nicht haben, können Sie sie von einem Application Store wie Android Market oder App Store herunterladen.

2 Greifen Sie auf die Anwendung Google Docs™ auf Ihrem Mobilgerät zu.

3 Tippen Sie auf die Optionstaste im Dokument, das Sie drucken möchten.
4 Tippen Sie auf die Sendetaste
5 Tippen Sie auf die Taste Cloud Print
6 Wählen Sie die gewünschte Druck-Option aus.
7 Tippen Sie auf Click here to Print.

Aus dem Browser Chrome drucken

Als Beispiel wird nachfolgend beschrieben, wie Sie aus dem Browser Chrome heraus drucken

1 Führen Sie Chrome aus.
2 Öffnen Sie das Dokument oder die E-Mail, das/die Sie drucken wollen.
3 Klicken Sie auf das Schraubenschlüssel-Symbol, das sich in der oberen rechten Ecke des Browsers befindet.
4 Klicken Sie auf die Schaltfläche Drucken. Es wird eine neue Registerkarte zum Drucken angezeigt.
5 Wählen Sie Mit Google Cloud Print drucken.
6 Klicken Sie auf die Schaltfläche Drucken.

1. Mit einem per Netzwerk angeschlossenen Gerät arbeiten

3. Merkmale und Produktvorteile

In diesem Kapitel werden Sonderfunktionen für das Drucken erläutert.

• Höhenanpassung 172
- Standardeinstellungen für Drucken ändern 173
• Das Gerät als Standardgerät festlegen 174
• Erweiterte Druckfunktionen verwenden 175
- Direktdruck-Dienstprogramm verwenden 184
• Mac Drucken 186
• Drucken unter Linux 189
• Drucken unter UNIX 191

Die Beschreibung von Vorgehensweisen bezieht sich im Wesentlichen auf Windows 7.

Höhenanpassung

Der atmosphärische Druck wirkt sich auf die Druckqualität aus. Der atmosphärische Druck wird von der Höhe des Geräts über dem Meeresspiegel bestimmt. Anhand der folgenden Informationen können Sie Ihr Gerät so einrichten, dass Sie die beste Druckqualität erzielen. Bevor Sie die Höhe einstellen, ermitteln Sie die Meereshöhe Ihres Standorts.

Sie können die Höhe über dem Meeresspiegel in den Geräteeinstellungen im Samsung Easy Printer Manager Programm einstellen.

- Für Benutzer von Windows oder Mac: Wählen Sie Samsung Easy Printer Manager > 📄 (Auf erweiterten Modus umschalten) > Geräteeinstellungen (siehe „Geräteeinstellungen“ auf Seite 203).

Wenn das Gerät am Netzwerk angeschlossen ist, können Sie die Standort-Höhe über dem Meeresspiegel mittels SyncThru™ Web Service einstellen (siehe „SyncThru™ Web Service verwenden“ auf Seite 198).

Standardeinstellungen für Drucken ändern

1 Öffnen Sie das Windows-Menü Starten.

- Unter Windows 8 wählen Sie in Charms(Charms-Menü) die Option Suche > Einstellungen.

2 Unter Windows XP/Server 2003 wählen Sie Drucker und Faxgeräte.

- Unter Windows Server 2008/Vista wählen Sie Systemsteuerung > Hardware und Sound > Drucker.

- Unter Windows Server 2008 R2 wählen Sie Systemsteuerung > Hardware > Geräte und Drucker.

- Unter Windows 7 / Windows 8 wählen Sie Systemsteuerung > Geräte und Drucker.

3 Klicken Sie mit der rechten Maustaste auf das Gerätesymbol.

4 Unter Windows XP/Server 2003/Server 2008/Vista klicken Sie auf Druckeinstellungen.

Unter Windows 7 / Windows 8 oder Windows Server 2008 R2 wählen Sie im Kontextmenü die Option Druckeinstellungen.

Wenn der Eintrag Druckeinstellungen mit einem ▶ gekennzeichnet ist, können Sie andere, mit demselben Drucker verbundene Druckertreiber auswählen.

5 Ändern Sie die Einstellungen auf den einzelnen Registerkarten.

6 Klicken Sie auf OK.

Wenn Sie die Einstellungen für jeden Druckauftrag ändern möchten, führen Sie unter Druckeinstellungen die entsprechenden Einstellungen durch.

Das Gerät als Standardgerät festlegen

1 Öffnen Sie das Windows-Menü Starten.
- Unter Windows 8 wählen Sie in Charms(Charms-Menü) die Option Suche > Einstellungen.
2 Unter Windows XP/Server 2003 wählen Sie Drucker und Faxgeräte.
- Unter Windows Server 2008/Vista wählen Sie Systemsteuerung > Hardware und Sound > Drucker.
- Unter Windows Server 2008 R2 wählen Sie Systemsteuerung > Hardware > Geräte und Drucker.
- Unter Windows 7 / Windows 8 wählen Sie Systemsteuerung > Geräte und Drucker.
3 Wählen Sie Ihr Gerät aus.
4 Klicken Sie mit der rechten Maustaste auf das Symbol für Ihr Gerät und wählen Sie Als Standarddrucker festlegen.

Wenn unter Windows 7 / Windows 8 oder Windows Server 2008 R2 Als Standarddrucker festlegen mit ▶ gekennzeichnet ist, können Sie andere Druckertreiber auswählen, die mit dem ausgewählten Drucker verknüpft sind.

Erweiterte Druckfunktionen verwenden

- XPS-Druckertreiber: wird für das Drucken von Dateien im XPS-Dateiformat verwendet.

- Der XPS-Druckertreiber kann nur unter Windows Vista oder höher installiert werden.

- Falls das Drucken einer XPS-Datei fehlschlägt, weil nicht genügend Speicher vorhanden ist, dann installieren Sie zusätzlichen Speicher.

- Bei Modellen, für die es auf der Website von Samsung einen XPS-Treiber gibt: http://www.samsung.com > Produkt finden > Support oder Downloads.

Drucken in eine Datei (PRN)

Manchmal müssen Sie die Druckdaten als eine Datei speichern.

1 Dazu aktivieren Sie das Kontrollkästchen Ausgabe in Datei umleiten im Fenster Drucken.

Drucken Algeinen Drucker auswahlen Status: Best Standort: Kommentar: Ausgabe in Dose untersten Einstellungen: Drucker suchen... Setenbereich ● Blass ○ Abschreibung ○ Alguelle Date ○ Sosten: Angeli Exemplare: 1 ○ Systemen 1 2 3 Decken Abbrachen Upgradesen

2 Klicken Sie auf die Schaltfläche Drucken.

3 Geben Sie den Zielpfad und den Dateinamen ein und klicken Sie dann auf OK.

Beispiel: c:\Temp\Dateiname.

Wenn Sie nur den Dateinamen eingeben, wird die Datei automatisch unter Eigene Dokumente, Dokumente und Einstellungen oder Benutzer gespeichert. Der Ordner, in dem gespeichert wird, kann je nach Betriebssystem und verwendeter Anwendung anders lauten als hier angegeben.

Erweiterte Druckfunktionen verwenden

Sonderfunktionen des Druckers

Sie können bei Verwendung dieses Geräts erweiterte Druckfunktionen verwenden.

Um vollen Nutzen aus den Funktionen Ihres Druckertreibers zu ziehen, klicken Sie im Fenster Drucken der Anwendung auf Eigenschaften oder Voreinstellungen, um die Druckeinstellungen zu ändern. Je nach verwendetem Gerät kann der im Geräteeigenschaftenfenster angezeigte Gerätename unterschiedlich sein.

• Je nach Optionen und Modell werden einige Menüpunkte möglicherweise nicht angezeigt. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.
• Klicken Sie auf Hilfe oder klicken Sie im Fenster auf die Schaltfläche ? oder drücken Sie auf der Tastatur auf F1; klicken Sie dann auf das Thema, zu dem Sie Informationen erhalten wollen (siehe „Hilfe verwenden“ auf Seite 188).

Funktion Beschreibung

Mehrere Seiten pro Blatt

Sie können die Anzahl der Seiten auswählen, die auf ein einzelnes Blatt gedruckt werden sollen. Wenn Sie mehr als eine Seite auf ein Blatt drucken möchten, werden die Seiten verkleinert und in der von Ihnen angegebenen Reihenfolge angeordnet. Sie können bis zu 16 Seiten auf ein Blatt drucken.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
Posterdruck	Sie können ein einseitiges Dokument auf 4 (Poster 2x2), 9 (Poster 3x3) oder 16 (Poster 4x4) Blätter drucken, die dann zu einem Poster zusammengesetzt werden können.Wählen Sie einen Wert fürPosterüberlappung. Geben Sie diePosterüberlappungin Millimetern oder Zoll an, indem Sie die Optionsschaltfläche oben rechts auf der RegisterkarteEinfachauswählen, um das Zusammenfügen der einzelnen Seiten zu erleichtern.
Broschürea	Mit dieser Funktion können Sie Blätter beidseitig bedrucken und die Seiten so anordnen, dass sie in der Mitte gefaltet eine Broschüre ergeben.Wenn Sie eine Broschüre erstellen möchten, müssen Sie Druckmedien im Format US-Letter, US-Legal, A4, US-Folio oder Oficio verwenden.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
• Beidseitiger Druck• Beidseitiger Druck (manuell)a	Sie können ein Blatt Papier beidseitig bedrucken (duplex). Entscheiden Sie vor dem Druck, wie das gedruckte Dokument ausgerichtet sein soll.
	[644K]Für diese Funktion können Sie Papier im Format US-Letter, US-Legal, A4, US Folio oder Oficio verwenden.Wenn Ihr Gerät keine Duplexeinheit besitzt, müssen Sie den Druckauftrag manuell durchführen. Das Gerät druckt dann zuerst jede zweite Seite des Dokuments. Daraufhin wird eine Meldung auf Ihrem Computer angezeigt.Die FunktionLeere Seiten überspringensteht bei Duplex-Druck nicht zur Verfügung.Wir empfehlen, bei speziellen Medien wie Etiketten, Umschläge oder dickes Papier nicht die Funktion für beidseitiges Drucken zu verwenden. Das könnte zu einem Papierstau führen oder sogar zu einer Beschädigung des Geräts.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
• Beidseitiger Druck• Beidseitiger Druck (Manuell)a	Je nach Optionen und Modell werden einige Menüpunkte möglicherweise nicht angezeigt. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.Druckervorgabe:Wenn Sie diese Option wählen, gilt die Einstellung, die über das Bedienfeld des Druckers festgelegt worden ist.Kein:Deaktiviert diese Funktion.Lange Seite:Das ist die normale, für das Binden von Büchern verwendete Seitenorientierung.Kurze Seite:Das ist die normale, für das Binden von Kalendern verwendete Seitenorientierung.Umgekehrter beidseitiger Druck:Aktivieren Sie diese Option, um die Druckreihenfolge beim beidseitigen Druck umzukehren.
Papieroptionen

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
Wasserzeichen	Mit der Wasserzeichenoption können Sie Text über ein vorhandenes Dokument drucken. Sie können beispielsweise „ENTWURF“ oder „VERTRAULICH“ in großen grauen Buchstaben quer über die erste Seite oder alle Seiten eines Dokuments drucken.
Wasserzeichen(Wasserzeichen erstellen)	a Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster Druckeinstellungen.b Klicken Sie auf die Registerkarte Erweitert und wählen Sie die Option Bearbeiten aus der Dropdown-Liste Wasserzeichen aus. Das Fenster Wasserzeichen bearbeiten wird angezeigt.c Geben Sie den gewünschten Text für das Wasserzeichen in das Feld Wasserzeichen-Text ein.Der Text darf bis zu 256 Zeichen lang sein. Der Text wird im Vorschaufenster angezeigt.
Wasserzeichen(Wasserzeichenbearbeiten)	a Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster Druckeinstellungen.b Klicken Sie auf die Registerkarte Erweitert und wählen Sie die Option Bearbeiten aus der Dropdown-Liste Wasserzeichen aus. Das Fenster Wasserzeichen bearbeiten wird angezeigt.c Wählen Sie in der Liste Aktuelle Wasserzeichen das zu bearbeitende Wasserzeichen und ändern Sie den Text und die Optionen für das Wasserzeichen.d Klicken Sie auf Aktualisieren, um die Änderungen zu speichern.e Klicken Sie mehrmals auf OK oder Drucken, bis das Fenster Drucken geschlossen wird.
Wasserzeichen(Wasserzeichen löschen)	a Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster Druckeinstellungen.b Klicken Sie auf die Registerkarte Erweitert und wählen Sie die Option Bearbeiten aus der Dropdown-Liste Wasserzeichen aus. Das Fenster Wasserzeichen bearbeiten wird angezeigt.c Wählen Sie in der Liste Aktuelle Wasserzeichen das zu löscheide Wasserzeichen aus und klicken Sie auf Löschen.d Klicken Sie mehrmals auf OK oder Drucken, bis das Fenster Drucken geschlossen wird.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
Überlagerunga	Diese Option ist nur verfügbar, wenn Sie den PCL/SPS-Druckertreiber verwenden (siehe „Software“ auf Seite 8).Überlagerungen sind Texte und/oder Bilder, die auf der Festplatte des Computers in einem speziellen Dateiformat gespeichert sind und auf jedes beliebige Dokument gedruckt werden können. Sie werden oft an Stelle von Firmenbögen verwendet. Beispiel:Statt Papier mit Ihrem Briefkopf zu verwenden, können Sie eine Überlagerung mit dem Briefkopf erstellen. Wenn Sie dann einen Brief mit dem Briefkopf Ihrer Firma drucken möchten, müssen Sie nicht erst das vorbedruckte Papier in das Gerät einlegen.Drucken Sie die Briefkopf-Überlagerung ganz einfach auf Ihr Dokument.Damit Sie die Überlagerung verwenden können, müssen Sie eine neue Seitenüberlagerung mit Ihrem Firmenlogo erstellen.[xx7k]Das Format der Überlagerung muss dem Format des Dokuments entsprechen, über das Sie die Überlagerung drucken möchten. Verwenden Sie für Wasserzeichen keine Überlagerungen.Die Auflösung der Überlagerung muss der Auflösung des Dokuments entsprechen, über das Sie die Überlagerung drucken möchten.
Überlagerung(Neue Seitenüberlagerung erstellen)	a Öffnen Sie das Fenster Druckeinstellungen, um das Dokument als Überlagerung zu speichern.b Klicken Sie auf die Registerkarte Erweitert und wählen Sie aus der Dropdown-Liste Text die Option Bearbeiten. Daraufhin wird das Fenster Überlagerung bearbeiten geöffnet.c Klicken Sie im Fenster Überlagerung bearbeiten auf Erstellen.d Geben Sie im Fenster Speichern unter im Feld Auftragsname einen aus maximal acht Zeichen bestehenden Namen ein.Wählen Sie bei Bedarf den Zielpfad. (Der Standardpfad ist C:\FormOver).e Klicken Sie auf Speichern. Der Name wird in das Feld Liste der Überlagerungen aufgenommen.f Klicken Sie mehrmals auf OK oder Drucken, bis das Fenster Drucken geschlossen wird.Die Datei wird nicht ausgedruckt, sondern auf der Festplatte Ihres Computers gespeichert.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung
Überlagerung (Seitenüberlagerung verwenden)	a Klicken Sie auf die Registerkarte Erweitert.b Wählen Sie im Dropdown-Listenfeld Text die gewünschte Überlagerung aus.c Wenn Sie die gesuchte Überlagerungsdatei im Dropdown-Listenfeld Text nicht finden können, wählen Sie Bearbeiten... aus der Liste aus und klicken Sie dann auf Laden. Wählen Sie die Überlagerungsdatei, die Sie verwenden möchten.Wenn Sie die Überlagerungsdatei auf einem externen Datenträger gespeichert haben, können Sie sie ebenfalls im Fenster Öffnen aufrufen.Wählen Sie die Datei aus und klicken Sie auf Öffnen. Die Datei wird in das Feld Liste der Überlagerungen aufgenommen und kann gedruckt werden. Wählen Sie im Feld Liste der Überlagerungen die gewünschte Überlagerung aus.d Aktivieren Sie erforderlichenfalls das Kontrollkästchen Überlagerung beim Drucken bestätigen. Wenn dieses Kontrollkästchen aktiviert ist, wird bei jeder Übertragung eines Dokuments an den Drucker ein Meldungsfenster angezeigt, in dem Sie bestätigen müssen, ob eine Überlagerung auf das Dokument gedruckt werden soll.Wenn das Kontrollkästchen nicht aktiviert ist und eine Überlagerung ausgewählt wurde, wird sie automatisch mit Ihrem Dokument gedruckt.e Klicken Sie mehrmals auf OK oder Drucken, bis das Fenster Drucken geschlossen wird.
Überlagerung (Seitenüberlagerung löschen)	a Klicken Sie im Fenster Druckeinstellungen auf die Registerkarte Erweitert.b Wählen Sie in der Dropdown-Liste Bearbeiten die Option Text.c Wählen Sie im Feld Liste der Überlagerungen die Überlagerung, die Sie löschen möchten.d Klicken Sie auf die Schaltfläche Löschen.e Wenn ein Bestätigungsfenster angezeigt wird, klicken Sie auf Ja.f Klicken Sie mehrmals auf OK oder Drucken, bis das Fenster Drucken geschlossen wird. Nicht mehr benötigte Seitenüberlagerungen können gelöscht werden.

Erweiterte Druckfunktionen verwenden

Funktion Beschreibung

Leere Seite drucken

Diese Funktion steht nur zur Verfügung, wenn Sie eine optionale Festplatte installiert oder die RAM-Disk eingerichtet haben. Um die RAM-Disk einzurichten, müssen Sie diese Funktion in SyncThruTM Web Service >Einstellungen >Geräteeinstellungen >RAM-Disk aktivieren.Je nach Optionen und Modell werden einige Menüpunkte möglicherweise nicht angezeigt. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.Sie können über das Bedienfeld die Liste mit den Druckaufträgen einsehen, die der Druckertreiber verwaltet: im Auftragsmanagement-Menü unter Druckmodus.Leere Seite drucken: Der standardmäßige Leere Seite drucken ist Normal, d. h. Drucken ohne Speichern der Druckdatei im Speicher.Normal: Bei diesem Modus wird gedruckt, ohne dass Ihr Dokument im optionalen Speicher gespeichert wird.Korrekturabzug: Dieser Modus ist nützlich, wenn Sie mehr als eine Kopie drucken. Sie können zunächst eine Kopie zu Überprüfungszwecken drucken und die restlichen Kopien dann zu einem späteren Zeitpunkt drucken.Vertraulich: Dieser Modus dient zum Drucken vertraulicher Dokumente. Für den Druck ist die Eingabe eines Passworts erforderlich.Speichern: Wählen Sie diese Einstellung, um das Dokument auf der Festplatte zu speichern, ohne es zu drucken.Speichern und drucken: Dieser Modus wird zum gleichzeitigen Drucken und Speichern von Dokumenten verwendet.Spool: Diese Option kann für die Behandlung von großen Datenmengen nützlich sein. Bei Auswahl dieser Einstellung leitet der Drucker das Dokument auf die Festplatte weiter und druckt es dann ausgehend von der Festplattenwarteschlange, was die Prozessorlast des Computers verringert.Druckplan: Wählen Sie diese Einstellung, um das Dokument zu einem bestimmten Zeitpunkt zu drucken.Benutzer-ID: Diese Option wird verwendet, wenn Sie eine gespeicherte Datei mittels des Bedienfelds suchen müssen.Auftragsname: Diese Option wird verwendet, wenn Sie eine gespeicherte Datei mittels des Bedienfelds suchen müssen.

a. Diese Option ist nicht verfügbar, wenn Sie den XPS-Druckertreiber verwenden.

Direktdruck-Dienstprogramm verwenden

• Je nach Modell stehen das Direktdruck-Dienstprogramm und optionale Komponenten nicht unbedingt zur Verfügung (siehe „Software“ auf Seite 8).
• Nur für Benutzer des Betriebssystems Windows.

Was ist das Direktdruck-Dienstprogramm?

Das Direktdruck-Dienstprogramm sendet PDF-Dateien direkt an Ihr Gerät, sodass Sie die Dateien nicht öffnen müssen, wenn Sie sie drucken wollen.

So installieren Sie das Programm:

Laden Sie von der Samsung-Website die Software herunter, um sie dann zu entpacken und zu installieren. (http://www.samsung.com > Produkt finden > Support oder Downloads).

• Um mithilfe dieses Programms Dateien zu drucken, sollte optionaler Speicher oder ein Massenspeichergerät (Festplatte) in Ihrem Gerät installiert sein (siehe „Funktionsvielfalt“ auf Seite 9).
• PDF-Dateien mit Drucksperre können nicht gedruckt werden. Deaktivieren Sie die Drucksperre und wiederholen Sie den Druckvorgang.

• PDF-Dateien mit Beschränkung durch ein Passwort können nicht gedruckt werden. Deaktivieren Sie die Passwortoption und wiederholen Sie den Druckvorgang.

• Ob eine PDF-Datei mithilfe des Direktdruck-Dienstprogramm gedruckt werden kann oder nicht, hängt davon ab, wie die PDF-Datei erstellt wurde.

• Das Direktdruck-Dienstprogramm unterstützt die PDF-Version 1.7 und frühere Versionen. Bei höheren Versionen müssen Sie die Datei öffnen, um sie zu drucken.

Drucken

Es gibt mehrere Möglichkeiten, mit dem Direktdruck-Dienstprogramm zu drucken.

1 Wählen Sie im Menü Starten die Option Programme oder Alle Programme.
- Bei Windows 8 wählen Sie in Charms(Charms-Menü) die Option Suche > Apps(Apps).
2 Wählen Sie Samsung Drucker > Direktdruck-Dienstprogramm.
3 Wählen Sie Ihr Gerät in der Dropdown-Liste Drucker auswählen aus und klicken Sie dann auf Durchsuchen.
4 Wählen Sie die zu druckende Datei aus und klicken Sie auf Öffnen. Die Datei wird zum Bereich Dateien auswählen hinzugefügt.

Direktdruck-Dienstprogramm verwenden

5 Passen Sie die Geräteeinstellungen Ihren Wünschen entsprechend an.
6 Klicken Sie auf die Schaltfläche Drucken. Die ausgewählte PDF-Datei wird an das Gerät gesendet.

Über das Kontextmenü

1 Klicken Sie mit der rechten Maustaste auf die PDF-Datei, die Sie drucken möchten, und wählen Sie Direktdruck.
Das Fenster Direktdruck-Dienstprogramm wird geöffnet, und die PDF-Datei ist hinzugefügt.
2 Wählen Sie das Gerät, das Sie verwenden möchten.
3 Passen Sie gegebenenfalls die Geräteeinstellungen an.
4 Klicken Sie auf die Schaltfläche Drucken. Die ausgewählte PDF-Datei wird an das Gerät gesendet.

Mac Drucken

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar. Das bedeutet, dass die Funktionen nicht unterstützt werden.

Ein Dokument drucken

Wenn Sie mit einem Mac drucken, müssen Sie in jeder verwendeten Anwendung die Druckertreibereinstellung überprüfen. Führen Sie die folgenden Schritte durch, um von einem Mac aus zu drucken.

1 Öffnen Sie das Dokument, das Sie drucken wollen.
2 Öffnen Sie das Menü Ablage und klicken Sie auf Seite einrichten (bzw. Dokument einrichten bei einigen Anwendungen).
3 Wählen Sie das Papierformat, die Ausrichtung, die Skalierung und weitere Optionen und vergewissern Sie sich, dass Ihr Gerät ausgewählt ist. Klicken Sie auf OK.
4 Öffnen Sie das Menü Ablage und klicken Sie auf Drucken.
5 Wählen Sie die Anzahl der Exemplare und geben Sie an, welche Seiten Sie drucken möchten.
6 Klicken Sie auf die Schaltfläche Drucken.

Ändern von Druckereinstellungen

Sie können bei Verwendung dieses Geräts erweiterte Druckfunktionen verwenden.

Öffnen Sie eine Anwendung und wählen Sie den Menüpunkt Drucken aus dem Menü Ablage. Je nach verwendetem Gerät kann der im Druckereigenschaftenfenster angezeigte Gerätename unterschiedlich sein. Die Druckernamen sind möglicherweise unterschiedlich, die Elemente im Druckereigenschaftenfenster sind jedoch vergleichbar mit der nachfolgenden Beschreibung.

Mehrere Seiten auf ein Blatt drucken

Sie können mehrere Seiten auf ein einzelnes Blatt Papier drucken. Diese Funktion bietet eine kostengünstige Möglichkeit, um Entwürfe zu drucken.

1 Öffnen Sie eine Anwendung. Im Menü Ablage wählen Sie Drucken.
2 Wählen Sie Layout aus dem Dropdown-Listenfeld unter Orientation. Wählen Sie aus dem Dropdown-Listenfeld Seiten pro Blatt die Anzahl der Seiten aus, die auf ein Blatt gedruckt werden sollen.

Mac Drucken

3 Wählen Sie weitere Optionen, das Sie verwenden möchten.
4 Klicken Sie auf die Schaltfläche Drucken.

Das Gerät druckt die angegebene Anzahl an Seiten auf eine einzige Seite.

Beidseitiges Drucken

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar. Das bedeutet, dass die Funktionen nicht unterstützt werden(siehe „Funktionsvielfalt“ auf Seite 9).

Entscheiden Sie vor dem Drucken, an welcher Seite Sie das fertige Dokument binden möchten. Die Optionen sind:

• Bindung: breiter Blattrand: Normales, beim Binden von Büchern verwendetes Layout.
• Bindung: schmaler Blattrand: Diese Option wird oftmals bei Kalendern verwendet.

1 Wählen Sie in der Macintosh-Anwendung im Menü Ablage den Befehl Drucken.
2 Wählen Sie Layout aus dem Dropdown-Listenfeld unter Orientation.

3 Wählen Sie unter der Beidseitig eine Option für die Ausrichtung der Bindung.
4 Wählen Sie weitere Optionen, das Sie verwenden möchten.
5 Klicken Sie auf Drucken. Das Gerät bedruckt daraufhin beide Seiten des Papiers.

Wenn Sie mehr als 2 Kopien drucken, werden die erste Kopie und die zweite Kopie möglicherweise auf demselben Blatt Papier gedruckt. Beim Drucken von mehr als einem Exemplar sollten Sie auf beidseitigen Druck verzichten.

Mac Drucken

Hilfe verwenden

Klicken Sie in der linken unteren Ecke des Fensters auf das Fragezeichen und klicken Sie dann auf ein beliebiges Thema, über das Sie nähere Informationen erhalten möchten. Daraufhin wird ein Pop-up-Fenster mit Informationen über diese Option angezeigt, die der Treiber zur Verfügung stellt.

Drucker: Vereinstellungen: Standard Kopien: 1 Sortiert drucken Beizwertig Seiten: Alle Von: 1 Bis: 1 Paperformat: DIN A4 20.99 x 29.70 cm Ausrichtung Layout Seiten pro Blatt: 6 Seitenfolge: Z S V N Rahmen: Ohne Beizwertig: Aus Seitenausrichtung umkahren PDF Zubehör Abbrachen Drücken

Drucken unter Linux

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar. Das bedeutet, dass die Funktionen nicht unterstützt werden.

Drucken aus Anwendungen

Es gibt viele Linux-Anwendungen, aus denen Sie mithilfe von CUPS (Common UNIX Printing System) drucken können. Aus solchen Anwendungen ist das Drucken auf dem Gerät kein Problem.

1 Öffnen Sie das Dokument, das Sie drucken wollen.
2 Öffnen Sie das Menü File und klicken Sie auf Page Setup (bzw. Print Setup bei einigen Anwendungen).
3 Wählen Sie das Papierformat, die Ausrichtung, und vergewissern Sie sich, dass Ihr Gerät ausgewählt ist. Klicken Sie auf die Schaltfläche Übernehmen.
4 Öffnen Sie das Datei-Menü und klicken Sie auf Print.
5 Wählen Sie Ihr Gerät, damit es druckt.
6 Wählen Sie die Anzahl der Exemplare und geben Sie an, welche Seiten Sie drucken möchten.

7 Falls erforderlich wählen Sie auf den einzelnen Registerkarten andere Druckoptionen.
8 Klicken Sie auf die Schaltfläche Print.

Je nach Modell steht automatischer/manueller Duplexdruck (beidseitiges Drucken) möglicherweise nicht zur Verfügung. Für das Drucken von Seiten mit ungeraden und geraden Seitenzahlen können Sie alternativ das LP- oder LPR-Drucksystem oder andere Anwendungen verwenden.

Dateien drucken

Mit dem Gerät können Sie mithilfe von Standard-CUPS, Text-, Bild und PDF-Dateien direkt von der Befehlszeile aus drucken. Mit dem CUPSLP- oder LPR-Dienstprogramm ist dies kein Problem. Sie können diese Dateien drucken, indem Sie den Befehl im folgenden Format eingeben.

"Ip -d -o "

Weitere Einzelheiten dazu finden Sie auf Ihrem System auf den entsprechenden Seiten für Ip oder lpr.

Drucken unter Linux

Druckereigenschaften konfigurieren

Sie können die Standardeinstellungen der Druckoptionen oder Verbindungsart mit dem Druck-Dienstprogramm von o/s ändern.

1 Starten Sie das Druck-Dienstprogramm (Gehen Sie auf System > Administration > Printing oder "system-config-printer" Ausführungsbefehl im Terminal-Programm ausführen).
2 Wählen Sie Ihren Drucker und doppelklicken Sie darauf.
3 Ändern Sie die Standard-Druckoptionen oder Verbindungsart.
4 Klicken Sie auf die Schaltfläche Apply.

Drucken unter UNIX

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar. Das bedeutet, dass die Funktionen nicht unterstützt werden(siehe „Funktionen nach Modell“ auf Seite 8).

Druckauftrag durchführen

Nach der Installation des Druckers wählen Sie ein Bild, einen Text oder eine PS-Datei, um es/sie zu drucken.

1 Führen Sie den Befehl „printui “ aus.

Angenommen, Sie drucken document1.

printui document1

Hierdurch wird der UNIX-Druckertreiber Print Job Manager geöffnet, in dem Sie verschiedene Druckoptionen auswählen können.

2 Wählen Sie einen bereits hinzugefügten Drucker aus.

3 Wählen Sie die Druckoptionen wie etwa Page Selection im Fenster aus.

4 Wählen Sie unter Number of Copies die benötigte Anzahl Kopien aus.

Um die von Ihrem Druckertreiber gebotenen Druckerfunktionen zu nutzen, drücken Sie Properties.

5

Klicken Sie auf OK, um den Druckauftrag zu starten.

Druckereinstellungen ändern

Der UNIX-Druckertreiber umfasst den Print Job Manager, in dem der Benutzer verschiedene Druckoptionen in den Properties des Druckers auswählen kann.

Die folgenden Tastenfunktionen können ebenfalls verwendet werden: „H“ für Help, „O“ für OK und „A“ für Apply sowie „C“ für Cancel.

Registerkarte General

• Paper Size: Wählen Sie je nach Bedarf entweder DIN A4 oder US-Letter bzw. ein anderes Papierformat.
• Paper Type: Wählen Sie den Papiertyp. Die im Listenfeld verfügbaren Optionen sind Printer Default, Plain und Thick.
• Paper Source: Legt fest, aus welchem Papierfach das Papier genommen wird. Der Standardwert ist Auto Selection.

Drucken unter UNIX

• Orientation: Legt die Richtung fest, in der Daten auf eine Seite gedruckt werden.
  • Duplex: Für beidseitiges Bedrucken des Papiers, um Papier zu sparen.

Je nach Modell steht automatischer/manueller Duplexdruck (beidseitiges Drucken) möglicherweise nicht zur Verfügung. Für das Drucken von Seiten mit ungeraden und geraden Seitenzahlen können Sie alternativ das LPR-Drucksystem oder andere Anwendungen verwenden.

• Multiple pages: Druckt mehrere Seiten des Dokuments auf eine Seite des Papierblatts.
  • Page Border: Sie haben die Wahl zwischen mehreren Randgestaltungen (z. B. Single-line hairline, Double-line hairline).

Registerkarte Image

Auf dieser Registerkarte können Sie die Helligkeit, die Auflösung oder die Position eines Bilds in Ihrem Dokument ändern.

Registerkarte Text

Legt den Zeichenabstand, den Zeilenabstand oder die Spalten beim aktuellen Ausdruck fest.

Registerkarte Margins

• Use Margins: Legt die Ränder für das auszudruckende Dokument fest. Standardmäßig sind keine Ränder aktiviert. Sie können die Randeinstellungen durch Ändern der Werte in den entsprechenden Feldern ändern. Diese standardmäßig festgelegten Werte sind vom ausgewählten Papierformat abhängig.
• Unit: Wechselt die Maßeinheit: Punkt, Zoll oder Zentimeter.

Registerkarte Printer-Specific Settings

Wählen Sie in den Bereichen JCL und General verschiedene Optionen aus, um die verschiedenen Einstellungen anzupassen. Diese Optionen sind druckerspezifisch und von der PPD-Datei abhängig.

4. Nützliche Software zur Verwaltung

In diesem Kapitel werden die Verwaltungsprogramme vorgestellt, die Sie dabei unterstützen, Ihr Gerät optimal zu nutzen.

• Auf Verwaltungsprogramme zugreifen 194
  • Easy Capture Manager 195
  • Samsung AnyWeb Print 196
• Easy Eco Driver 197
• SyncThru™ Web Service verwenden 198
  • Samsung Easy Printer Manager verwenden 201
  • Samsung-Druckerstatus verwenden 205
  • Samsung Printer Experience verwenden 207

Auf Verwaltungsprogramme zugreifen

Samsung verfügt über eine Vielzahl von Verwaltungsprogrammen für die Drucker von Samsung.

1 Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.
2 Wählen Sie im Menü Starten die Option Programme oder Alle Programme.
- Bei Windows 8 wählen Sie in Charms(Charms-Menü) die Option Suche > Apps(Apps).
3 Suchen Sie Samsung Drucker.
4 Unter Samsung Drucker, finden Sie installierte Verwaltungsprogramme.
5 Klicken Sie auf das Verwaltungsprogramm, das Sie anwenden möchten.

- Nach der Installation des Treibers, können Sie auf einige Verwaltungsprogramme direkt vom Starten-Bildschirm aus zugreifen, indem Sie auf die entsprechende Taste klicken.

- Bei Windows 8 Können Sie nach der Installation des Treibers direkt vom Starten-Bildschirm aus auf einige Verwaltungsprogramme zugreifen, indem Sie auf die entsprechende Kachel klicken.

• Nur für Benutzer des Betriebssystems Windows.
• Je nach Modell stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung.

Um einen Screenshot (Erfassung des aktuellen Bildschirminhalts als Bild) zu machen, einfach die Taste Druck auf der Tastatur drücken. Dann wird Easy Capture Manager gestartet und zeigt das Bild. Jetzt können Sie das erfasste Bild einfach drucken, und Sie können es auch bearbeiten.

Samsung AnyWeb Print

• Nur für Benutzer des Betriebssystems Windows.
• Je nach Modell stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung.

Dieses Tool ermöglicht Ihnen die Speicherung, die Vorschau und den Druck der Bildschirmdarstellung von Windows Internet Explorer auf wesentlich leichtere Art und Weise als bei Verwendung eines normalen Programms.

Laden Sie von der Samsung-Website die Software herunter, um sie dann zu entpacken und zu installieren. (http://www.samsung.com > Produkt finden > Support oder Downloads).

Easy Eco Driver

• Je nach Modell und Ausstattung steht diese Funktion möglicherweise nicht zur Verfügung (siehe „Software“ auf Seite 8).
• Nur für Benutzer des Betriebssystems Windows (siehe „Software“ auf Seite 8).

Mit dem Easy Eco Driver können Sie vor dem Ausdrucken festlegen, dass Öko-Funktionen verwendet werden, um Papier und Toner zu sparen.

Mit dem Easy Eco Driver können Sie auch noch kleine Bearbeitungen vornehmen, z. B. Bilder und Texte entfernen usw. Oft benutzte Einstellungen können Sie als Voreinstellung speichern.

Verwendung:

1 Öffnen Sie das Dokument, das Sie drucken wollen.
2 Öffnen Sie das Fenster Druckeinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 45).
3 Wählen Sie auf der Registerkarte Favoriten die Option Eco-Druck Vorschau
4 Ein Vorschau-Fenster wird geöffnet.
5 Wählen Sie die Optionen, die in Bezug auf das Dokument angewendet werden sollen. Im Vorschaufenster können Sie die Auswirkungen sehen.
6 Klicken Sie auf die Schaltfläche Drucken.

Wenn Sie Easy Eco Driver ausführen, dann sollten Sie bei jedem Drucken im Fenster für Drucker-Voreinstellungen das Kontrollkästchen Easy Eco Driver vor dem Drucken starten auf der Registerkarte Basis aktivieren.

SyncThru™ Web Service verwenden

• Internet Explorer 6.0 oder höher ist die Mindestvoraussetzung für die Verwendung von SyncThru™ Web Service.
  • Die in diesem Benutzerhandbuch enthaltenen Anleitungen zu SyncThru™ Web Service können je Gerät, dessen Optionen und je nach Modell abweichen.
• Nur bei Netzwerk-Modell einsetzbar.

1 Klicken Sie auf Anmeldung in der oberen rechten Ecke der SyncThru™ Web Service-Website.
2 Geben Sie die ID und das Passwort ein und klicken Sie dann auf Anmeldung.
• ID: admin
- Passwort: sec00000

So greifen Sie auf SyncThru™ Web Service zu

1 Starten Sie in Windows einen Webbrowser, z. B. Internet Explorer.
Geben Sie die IP-Adresse des Geräts (http://xxx.xxx.xxx.xxx) in das Adressfeld ein und drücken Sie auf die Eingabetaste oder klicken Sie auf Wechseln zu.
2 Die eingebettete Website Ihres Geräts wird geöffnet.

Bei SyncThru™ Web Service anmelden

Bevor Sie Optionen in SyncThru™ Web Service konfigurieren können, müssen Sie sich als Administrator anmelden. Sie können SyncThru™ Web Service auch ohne Anmeldung verwenden, haben dann aber keinen Zugriff auf die Registerkarten Einstellungen und Sicherheit.

SyncThru™ Web Service verwenden

SyncThru™ Web Service – Überblick

Information

Einstellungen

Sicherheit

Wartung

Abhängig von Ihrem Modell werden einige Registerkarten möglicherweise nicht angezeigt.

Registerkarte Information

Diese Registerkarte enthält allgemeine Informationen über Ihr Gerät. So können Sie z. B. überprüfen, wie viel Toner noch verfügbar ist. Sie können außerdem Berichte drucken, z. B. Fehlerberichte.

• Aktive Warnungen: Zeigt die beim Gerät aufgetretenen Warnmeldungen an und deren Wichtigkeit.
• Verbrauchsmaterial: Zeigt, wie viele Seiten bereits gedruckt worden sind und wie viel Toner noch in der Kartusche ist.
• Nutzungszähler: Zeigt die Anzahl der Nutzungen nach Druckart: einseitiger und beidseitiger (duplex) Druck.
• Aktuelle Einstellungen: Zeigt Informationen über das Gerät und das Netzwerk.
• Druckinformationen: Druckt Berichte, z. B. zum System, über Schriftarten.

Registerkarte Einstellungen

Auf dieser Registerkarte können Sie die Konfigurationen Ihres Geräts und Netzwerks einstellen. Um diese Registerkarte anzeigen zu können, müssen Sie sich als Administrator angemeldet haben.

• Registerkarte Geräteeinstellungen: Für das Durchführen von Einstellungen am Gerät.
• Registerkarte Netzwerkeinstellungen: Zeigt Optionen hinsichtlich der Netzwerkumgebung. Ermöglicht, TCP/IP und Netzwerkprotokolle zu konfigurieren.

Registerkarte Sicherheit

Auf dieser Registerkarte können Sie die Sicherheitseinstellungen für das System und Netzwerk konfigurieren. Um diese Registerkarte anzeigen zu können, müssen Sie sich als Administrator angemeldet haben.

• Systemsicherheit: Legt Daten des Systemadministrators fest, außerdem können Gerätefunktionen aktiviert bzw. deaktiviert werden.
• Netzwerk Sicherheit: Ermöglicht, Einstellungen in Bezug auf HTTPS, IPSec, IPv4/IPv6-Filterung und 802.1x durchzuführen.

SyncThru™ Web Service verwenden

Registerkarte Wartung

Auf dieser Registerkarte können Sie Wartungsarbeiten am Gerät vornehmen, indem Sie die Firmware aktualisieren. Außerdem können Sie Kontaktinformationen zum Senden von E-Mails eingeben. Sie können auch eine Verbindung zur Samsung-Website herstellen oder durch Auswählen von Link Treiber herunterladen.

• Firmware-Upgrade: Ermöglicht die Aktualisierung der Firmware des Geräts.
• Kontaktinformationen: Zum Festlegen von Kontaktinformationen.
• Link: Zeigt Hyperlinks zu nützlichen Websites, wo Sie Informationen finden oder herunterladen können.

Systemadministrator-Daten konfigurieren

Diese Einstellung ist notwendig, um die Funktion E-Mail-Benachrichtigung verwenden zu können.

1 Starten Sie in Windows einen Webbrowser wie z. B. Internet Explorer.
Geben Sie die IP-Adresse des Geräts (http://xxx.xxx.xxx.xxx) in das Adressfeld ein und drücken Sie auf die Eingabetaste oder klicken Sie auf Wechseln zu.
2 Die eingebettete Website Ihres Geräts wird geöffnet.
3 Wählen Sie auf der Registerkarte Sicherheit die Option Systemsicherheit > Systemadministrator.
4 Geben Sie den Namen, die Telefonnummer, den Standort und die E-Mail-Adresse des Administrators ein.
5 Klicken Sie auf die Schaltfläche Übernehmen..

Samsung Easy Printer Manager verwenden

• Je nach Modell und Ausstattung steht diese Funktion möglicherweise nicht zur Verfügung (siehe „Software“ auf Seite 8).
• Nur für Benutzer von Windows und Mac OS verfügbar (siehe „Software“ auf Seite 8).
• Unter Windows ist der Internet Explorer 6.0 oder höher die Mindestvoraussetzung für die Verwendung von Samsung Easy Printer Manager.

Der Samsung Easy Printer Manager ist eine Anwendung, in der alle Einstellmöglichkeiten des Samsung-Geräts zusammengefasst sind. Mit dem Samsung Easy Printer Manager können Sie Geräteeinstellungen vornehmen sowie die Druckumgebung festlegen, außerdem weitere Einstellungen durchführen und Aktionen veranlassen und auch das Gerät in Betrieb nehmen. Das Programm bietet dem Benutzer somit eine Schnittstelle, die alle diese Möglichkeiten zusammenfasst, um auf bequeme Weise mit dem Samsung-Gerät arbeiten zu können. Der Samsung Easy Printer Manager bietet zwei verschiedene Benutzeroberflächen, unter denen Sie wählen können: die Basis-Benutzeroberfläche und die erweitere Benutzeroberfläche. Ein Wechseln ist leicht möglich: einfach auf die entsprechende Schaltfläche klicken.

Samsung Easy Printer Manager verstehen

Um das Programmfenster zu öffnen, gehen Sie wie folgt vor:

Unter Windows

Wählen Sie Starten > Programme oder Alle Programme > Samsung Printers > Samsung Easy Printer Manager

- Unter Windows 8 wählen Sie unter Charms(Charms-Menü) die Option Suche > Apps(Apps)> Samsung Printers > Samsung Easy Printer Manager.

Bei Mac,

Den Ordner Programme öffnen, dann Ordner > Samsung > Samsung Easy Printer Manager.

Die Oberfläche vom Samsung Easy Printer Manager ist in verschiedene Grundbereiche unterteilt. Diese werden in der nachfolgenden Tabelle erläutert:

Samsung Easy Printer Manager verwenden

Je nach Betriebssystem kann der Inhalt des Screenshots unterschiedlich aussehen.

Samsung Easy Printer Manager Samsung Easy Printer Manager 3 1 2 4 5 6 SAMSUNG

1	Druckerliste In der Druckerliste sind die Drucker aufgeführt, die am Computer angeschlossen sind, und die Drucker, die im Netzwerk ermittelt wurden (nur Windows).

2

Druckerinformationen

Dieser Bereich enthält allgemeine Informationen über Ihr Gerät. Dort können Sie Informationen zu Ihrem Gerät sehen, z. B. die Modellbezeichnung, die verwendete IP-Adresse (oder Anschlussbezeichnung) und Gerätestatus.

Sie können die Benutzerhandbuch online anzeigen.

Schaltfläche Problemlösung: Wenn Sie bei Auftreten eines Fehlers auf diese Schaltfläche klicken, wird die Anleitung zur Problemlösung geöffnet. Sie können den Abschnitt zur Problemlösung auch im Benutzerhandbuch direkt öffnen.

Informationen zur Anwendung

Enthält u. a. Links zum Wechseln auf die erweiterten Einstellmöglichkeiten (Benutzerschnittstelle wechseln), zum Aktualisieren und zum Einstellen von Voreinstellungen, zur Hilfe und zum Info-Fenster.

3

Mit der Schaltfläche können Sie von der einfachen Benutzeroberfläche zur Benutzeroberfläche für erweiterte Einstellungen wechseln (siehe „Erweitere Benutzeroberfläche: Überblick“ auf Seite 203).

Samsung Easy Printer Manager verwenden

4	Schnelle Links	Zeigt Schnellzugriffe zu gerätespezifischen Funktionen. In diesem Bereich sind auch Links zu Anwendungen erweiterter Einstellungen.
		[WKx] Wenn Sie Ihr Gerät an ein Netzwerk anschließen, wird das Symbol SyncThruTM Web Service angezeigt.
5	Inhaltsbereich	Zeigt Informationen über die ausgewählte Maschine, den Toner-Füllstand und das Papier. Diese Informationen variieren abhängig von dem ausgewählten Gerät. Bei einigen Geräten ist diese Funktion nicht verfügbar.
6	Material bestellen	Klicken Sie auf die Schaltfläche Bestellen im Fenster zum Bestellen von Verbrauchsmaterial. Sie können Ersatztonerkartuschen online bestellen.

Erweitere Benutzeroberfläche: Überblick

Die erweitere Benutzeroberfläche ist konzipiert für Personen, die für Netzwerkadministration und die Verwaltung von Geräten verantwortlich sind.

Je nach Optionen und Modell werden einige Menüs möglicherweise nicht angezeigt. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.

Geräteeinstellungen

Sie können verschiedene Geräteeinstellungen konfigurieren, z. B zur Einrichtung, zum Papier, zu Layout, Emulation, Netzwerk und zu Druckdaten.

Wählen Sie das Menü Hilfe oder klicken Sie vom Fenster auf die Taste.

Samsung Easy Printer Manager verwenden

Alarmeinstellungen (nur Windows)

Dieses Menü bietet Einstellmöglichkeiten hinsichtlich der Ausgabe von Meldungen bei Fehlern.

• Druckerwarnung: Bietet Einstellmöglichkeiten hinsichtlich der Ausgabe von Warn- bzw. Alarmmeldungen.
• E-Mail-Warnung: Bietet Einstellmöglichkeiten hinsichtlich der Versendung von Warnmeldungen per E-Mail.
• Warnungsverlauf: Zeigt eine Liste über den Verlauf von Warnmeldungen hinsichtlich des Gerätes und des Toners.

Samsung-Druckerstatus verwenden

Samsung-Druckerstatus ist ein Programm, das den Status des Geräts überwacht und Sie darüber informiert.

• Je nach Gerät oder Betriebssystem können das Samsung-Druckerstatus-Fenster und seine Inhalte von den Abbildungen in diesem Benutzerhandbuch abweichen.
• Überprüfen Sie, welche Betriebssysteme mit dem Gerät kompatibel sind.
• Nur für Benutzer des Betriebssystems Windows.

Samsung-Druckerstatus im Überblick

Tritt während des Betriebs ein Fehler auf, können Sie das in Samsung-Druckerstatus überprüfen. Samsung-Druckerstatus wird automatisch installiert, wenn Sie die Software zum Gerät installieren.

Sie können Samsung-Druckerstatus auch manuell starten. Gehen Sie zu Druckeinstellungen und klicken Sie auf der Registerkarte Einfach auf die Schaltfläche Druckerstatus.

In der Windows-Taskleiste werden folgende Symbole angezeigt:

Symbol	Bedeutung	Beschreibung
	Normal Das	Gerät ist in Bereitschaft und es liegen keine Fehler-oder Alarmmeldungen vor.
	Warnung Das	Gerät befindet sich in einem Zustand, in dem zukünftig ein Fehler auftreten kann. Zum Beispiel kann nur noch wenig Toner vorhanden sein, was letztlich dazu führt, dass der Toner bald leer sein wird.
	Fehler Beim	Gerät liegt mindestens ein Fehler vor.

1 2 3 4 5

Samsung-Druckerstatus verwenden

1	Toner-Füllstand Sie können feststellen, wie viel Toner noch in jeder Tonerkartusche enthalten ist. Je nach verwendetem Gerät können das in der obigen Abbildung gezeigte Gerät sowie die Anzahl der Tonerkartuschen bei Ihnen unterschiedlich sein. Bei einigen Geräten ist diese Funktion nicht verfügbar.
2	Option Hier können Sie druckauftragsspezifische Einstellungen für Meldungen festlegen.
3	Material bestellen Sie können Ersatztonerkartuschen online bestellen.
4	Bedienungsanleitung	Sie können die Benutzerhandbuch online anzeigen.
		Wenn Sie bei Auftreten eines Fehlers auf diese Schaltfläche klicken, wird die Anleitung zur Problemlösung geöffnet. Sie können den Abschnitt zur Problemlösung im Benutzerhandbuch direkt öffnen.
5	Schließen Schließt das Fenster.

Samsung Printer Experience verwenden

Nur für Benutzer des Betriebssystems Windows 8.

Samsung Printer Experience ist eine Anwendung von Samsung, die Einstellungen von Samsung Geräten und die Geräteverwaltung in einer Speicherstelle verbindet. Sie können Geräteeinstellungen, Lieferungen, offene Anleitungen zur Fehlerbehebung einstellen, die Website von Samsung aufrufen und angeschlossene Geräteinformationen überprüfen. Diese Anwendung wird automatisch vom Windows Store(Store) heruntergeladen, wenn das Gerät mit dem Computer, der mit dem Internet verbunden ist, angeschlossen ist.

Über die Samsung Printer Experience

Um die Anwendung zu öffnen, gehen Sie wie folgt vor:

Vom Starten-Bildschirm aus, wählen Sie die Schaltfläche Samsung

Printer Experience

Die Schnittstelle der Samsung Printer Experience beinhaltet verschiedene hilfreiche Funktionen, die in der folgenden Tabelle beschrieben werden:

Je nach Modell kann der Inhalt des Screenshots unterschiedlich aussehen.

Samsung Printer Experience

• Status • Port • Ort • Statusmeldung

2 Benutzerhandbuch 3 Reihenfolge Verbrauchsmaterial 4 Besuchen Samsung 5 Drucker Einstellungen

1

Druckerinformationen

Dieser Bereich enthält allgemeine Informationen über Ihr Gerät. Dort können Sie Informationen zu Ihrem Gerät sehen, z. B. den Gerätestatus, Standort, IP-Adresse und den aktuellen Tonerstand.

Samsung Printer Experience verwenden

2	Benutzerhandbuch	Sie können die Benutzerhandbuch online anzeigen. Um diese Funktion zu benutzen, müssen Sie mit dem Internet verbunden sein.[2057] Wenn Sie bei Auftreten eines Fehlers auf diese Schaltfläche klicken, wird die Anleitung zur Problemlösung geöffnet. Sie können den Abschnitt zur Problemlösung im Benutzerhandbuch direkt öffnen.
3	Reihenfolge Verbrauchsmaterial	Klicken Sie auf diese Taste, oder bestellen Sie die Ersatztonerkartuschen online. Um diese Funktion zu benutzen, müssen Sie mit dem Internet verbunden sein.
4	Besuchen Samsung	Verknüpft Sie mit der Website des Samsung Druckers. Um diese Funktion zu benutzen, müssen Sie mit dem Internet verbunden sein.
5	Drucker Einstellungen	Sie können verschiedene Geräteeinstellungen, z. B Einrichtung, Papier, Layout, Emulation, Netzwerk und Druckdaten mittels SyncThruTM Web Service konfigurieren. Ihr Gerät muss mit einem Netzwerk verbunden sein. Diese Taste ist deaktiviert, wenn Ihr Gerät mittels einem USB-Kabel angeschlossen ist.

6

Geräteliste & Zuletzt gescanntes Bild

Die Scanliste zeigt Geräte an, die Samsung Printer Experience unterstützen. Unter dem Geräte werden die zuletzt gescannten Bilder angezeigt. Ihr Gerät muss mit einem Netzwerk verbunden sein , um von hier aus zu scannen. Dieser Abschnitt bezieht sich auf Nutzer mit multifunktionalen Druckern.

Drucker hinzufügen/löschen

Wenn Sie Samsung Printer Experience bislang noch keine Drucker hinzugefügt haben, oder falls Sie einen Drucker hinzufügen oder löschen wollen, folgenden Sie den nachfolgenden Instruktionen.

Sie können nur Drucker hinzufügen oder löschen, die über das Netzwerk verbunden sind.

Drucker hinzufügen

1 In Charms (Charms-Menü) wählen Sie Einstellungen.
Oder Sie klicken mit der rechten Maustaste auf die Seite Samsung Printer Experience und wählen dann Einstellungen.
2 Wählen Sie Drucker hinzufügen.

Samsung Printer Experience verwenden

3 Wählen Sie den Drucker, den Sie hinzufügen wollen.

Der hinzugefügte Drucker wird angezeigt.

Falls Sie die Marke sehen, können Sie auch auf die Marke klicken, um Drucker hinzuzufügen.

Drucker löschen

1 In Charms (Charms-Menü) wählen Sie Einstellungen.

Oder Sie klicken mit der rechten Maustaste auf die Seite Samsung Printer Experience und wählen dann Einstellungen.

2 Wählen Sie Drucker entfernen.

3 Wählen Sie den Drucker, den Sie löschen wollen.

4 Bestätigen Sie mit Ja.

Sie sehen, dass der gelöschte Drucker nicht mehr angezeigt wird.

Von Windows 8 drucken

Dieser Abschnitt erläutert allgemeine Druckaufgaben im Starten-Bildschirm.

Grundlagen zum Drucken

1 Öffnen Sie das Dokument, das Sie drucken wollen.
2 In Charms (Charms-Menü), wählen Sie Geräte.
3 Wählen Sie Ihren Drucker aus der Liste.
4 Wählen Sie die Druckereinstellungen, wie zum Beispiel die Anzahl der Kopien und die Ausrichtung.

Samsung Printer Experience verwenden

5

Klicken Sie auf Drucken, um den Druckauftrag zu starten.

Kopien 1 + - Ausrichtung Hochformat Fantiendus Farbe Girdle A4 Settre pro Blatt 1 weitere Endstellungen Drucken 1 vone 1

Löschen eines Druckauftrags

Wenn der Druckauftrag in einer Druckerwarteschlange oder im Spooler wartet, können Sie den Druckauftrag wie folgt löschen:

• Sie können das Fenster dadurch aufrufen, indem Sie in der Windows-Taskleiste auf das Gerätesymbol ( ) doppelklicken.
• Sie können den aktuellen Auftrag auch abbrechen, indem Sie auf dem Bedienfeld die Taste (Abbrechen oder Stopp/Löschen) drücken.

Zusätzliche Einstellungen öffnen

Der Bildschirm kann etwas anders angezeigt werden. Dies hängt vom Modell oder der Option, die verwendet wird, ab.

Sie können zusätzliche Druckparameter einstellen.

1 Öffnen Sie das Dokument, das Sie drucken möchten.
2 In Charms (Charms-Menü), wählen Sie Geräte.
3 Wählen Sie Ihren Drucker aus der Liste.
4 Klicken Sie auf Weitere Einstellungen.

Samsung Printer Experience verwenden

Registerkarte Einfach

Samsung Printer Experience Einfach Erweitort Sicherheit Überblick Anzahl Exemplare 1 Ausleitung Fuchtkomut Standard Druckenvorgabe

Einfach

Diese Option ermöglicht Ihnen die Standard Druckeigenschaften zu wählen wie zum Beispiel Kopie, Ausrichtung und Dokumententyp.

Eco-Einstellungen

Diese Option ermöglicht es Ihnen, mehrere Seiten pro Blatt zu wählen, um Medien einzusparen.

Registerkarte Erweitert

Samsung Printer Experience Einfach Erweitert Sicherheit Überblick Papierinstellungen Originalgröße AM Ausgabeformat Wie Originalgröße Automatisch

Papiereinstellungen

Diese Option ermöglicht es Ihnen, die allgemeinen Papierspezifikationen einzustellen.

Layout-Einstellungen

Diese Option ermöglicht Ihnen, verschiedene Layoutverfahren für Ihr Dokument auszuwählen.

Samsung Printer Experience verwenden

Registerkarte Sicherheit

Je nach Modell oder Optionen stehen nicht unbedingt alle Funktionen zur Verfügung. Wenn diese Taste nicht angezeigt wird, oder sie ist deaktiviert, bedeutet dies, dass die Funktion nicht unterstützt wird.

Samsung Printer Experience Einfach Erweitert Sicherheit Überblick Auftragsprotokolierung Aktiviert Benutzer ID Password: Einwerte Nur Benutsamame

Auftragsprotokollierung

Diese Option erlaubt Drucken gemäß einer erteilten Erlaubnis.

Vertraulicher Druckauftrag

Diese Option dient zum Drucken vertraulicher Dokumente. Für den Druck ist die Eingabe eines Passworts erforderlich.

So benutzen Sie die Freigabefunktion

Mit Samsung Printer Experience ist es möglich, über die Freigabefunktion aus anderen Anwendungen heraus zu drucken, die auf dem Computer installiert sind.

Diese Funktion ist nur verfügbar für Dateien in den Formaten jpeg, bmp, tiff, gif und png.

1 Wählen Sie in der anderen Anwendung den Inhalt aus, den Sie drucken möchten.
2 In Charms (Charms-Menü) wählen Sie Freigeben > Samsung Printer Experience.
3 Wählen Sie die Druckereinstellungen, wie zum Beispiel die Anzahl der Kopien und die Ausrichtung.
4 Klicken Sie auf Drucken, um den Druckauftrag zu starten.

In diesem Kapitel finden Sie Hinweise und Informationen dazu, welche Maßnahmen Sie bei Fehlern oder Problemen ergreifen können.

• Probleme mit dem Papiereinzug 214
- Probleme mit der Stromversorgung und den Kabelanschlüssen 215
• Druckerprobleme 216
- Probleme mit der Druckqualität 220
• Betriebssystem-Probleme 228

Probleme mit dem Papiereinzug

Zustand Lösungsvorschläge
Papierstau beim Drucken. Beseitigen Sie den Papierstau.
Die Seiten haften aneinander. • Überprüfen Sie die maximale Kapazität des Fachs.Vergewissern Sie sich, dass Sie den richtigen Papiertyp verwenden.Nehmen Sie das Papier aus dem Papierfach heraus, biegen Sie den Stapel und fächern Sie ihn auf.Das Zusammenhaften von Papier kann auch auf eine hohe Luftfeuchtigkeit zurückzuführen sein.
Es werden mehrere Seiten gleichzeitig eingezogen.	Der Stapel im Papierfach enthält möglicherweise Blätter verschiedener Papiersorten. Legen Sie nur Papier desselben Typs, Formats und Gewichts ein.
Das Papier wird nicht in das Gerät eingezogen.	• Entfernen Sie alle Hindernisse aus dem Geräteinneren.Das Papier wurde nicht richtig eingelegt. Nehmen Sie das Papier aus dem Papiereinzug und legen Sie es richtig ein.Es befindet sich zu viel Papier im Papierfach. Entfernen Sie überschüssiges Papier aus dem Papierfach.Das Papier ist zu dick. Verwenden Sie nur Papier, das den genannten Spezifikationen entspricht.
Es kommt ständig zu Papierstaus.	• Es befindet sich zu viel Papier im Papierfach. Entfernen Sie überschüssiges Papier aus dem Papierfach. Wenn Sie auf speziellen Materialien drucken, verwenden Sie den Mehrzweckschacht (oder manuellen Einzug).• Sie verwenden einen ungeeigneten Papiertyp. Verwenden Sie nur Papier, das den genannten Spezifikationen entspricht.Im Gerät haben sich zu viele Rückstände angesammelt. Öffnen Sie die Frontabdeckung und entfernen Sie jegliche Rückstände.
Klarsichtfolien kleben in der Papierausgabe zusammen.	Verwenden Sie nur Folien, die für Laserdrucker geeignet sind. Nehmen Sie jede bedruckte Folie sofort heraus.
Umschläge werden zerknittert oder nicht richtig eingezogen.	Die Papierführungen müssen richtig an die Umschläge angepasst werden.

Probleme mit der Stromversorgung und den Kabelanschlüssen

Zustand Lösungsvorschläge
Das Gerät wird nicht mit Strom versorgt oder das Verbindungskabel zwischen Computer und Drucker ist nicht richtig angeschlossen.	Schließen Sie das Gerät erst am Stromversorgungsnetz an und drücken Sie dann auf dem Bedienfeld die Taste (Power).Ziehen Sie das Gerätekabel ab und schließen Sie es wieder an.

Druckerprobleme

Zustand Mögliche Ursache Lösungsvorschläge
Das Gerät druckt nicht.	Das Gerät wird nicht mit Strom versorgt.	Überprüfen Sie die Anschlüsse des Netzkabels. Überprüfen Sie Netzschalter und Stromquelle.
	Das Gerät wurde nicht als Standardgerät ausgewählt.	Wählen Sie Ihr Gerät unter Windows als Standardgerät aus.
	Überprüfen Sie das Gerät auf folgende Probleme:Die Frontabdeckung ist nicht geschlossen. Schließen Sie die Frontabdeckung.Es ist ein Papierstau aufgetreten. Beseitigen Sie den Papierstau.Es ist kein Papier eingelegt. Papier einlegen.Es befindet sich keine Tonerkartusche im Gerät. Setzen Sie eine Tonerkartusche ein.Darauf achten, dass die Schutzhülle und Folien von der Tonerkartusche entfernt sind.Wenn ein Systemfehler auftritt, wenden Sie sich an Ihren Kundendienst.
	Das Verbindungskabel zwischen Computer und Drucker ist nicht richtig angeschlossen.	Ziehen Sie das Gerätekabel ab und schließen Sie es wieder an.
	Das Verbindungskabel zwischen Computer und Drucker ist defekt.	Wenn möglich, schließen Sie das Kabel zur Überprüfung an einen anderen Computer an und drucken Sie einen Druckauftrag. Sie können auch ein anderes Gerätekabel verwenden.
	Die Anschluss-Einstellung ist falsch. Überprüfen	Sie in den Windows-Druckereinstellungen, ob der Druckauftrag an den richtigen Port gesendet wurde. Wenn der Computer mehr als einen Port hat, stellen Sie sicher, dass das Gerät an den richtigen Port angeschlossen ist.
	Das Gerät ist möglicherweise falsch konfiguriert.	Prüfen Sie die Druckelnstellungen, um sicherzustellen, dass alle Druckeinstellungen richtig sind.

Druckerprobleme

Zustand Mögliche	Ursache Lösungsvorschläge
Das Gerät druckt nicht.	Der Druckertreiber ist möglicherweise falsch installiert.	Den Gerätetreiber deinstallieren und dann erneut installieren.
	Das Gerät funktioniert nicht richtig.	Überprüfen Sie die Meldung auf dem Display des Bedienfelds, um festzustellen, ob das Gerät einen Systemfehler anzeigt. Wenden Sie sich an den Kundendienst.
	Die Dokumentgröße ist so groß, dass der Festplattenspeicher im Computer für den Druckauftrag nicht ausreicht.	Sorgen Sie für mehr freien Speicherplatz und drucken Sie das Dokument erneut.
	Das Ausgabefach ist voll Wird das Papier aus dem Ausgabefach genommen, setzt das Gerät den Druckvorgang fort.
Das Gerät wählt Druckmaterial im falschen Papiereinzug.	Die in denDruckeinstellungenausgewählte Papieroption ist möglicherweise falsch.	Bei vielen Anwendungen befindet sich die Auswahl der Papierzufuhr auf der RegisterkartePapierin denDruckeinstellungen.Wählen Sie den richtigen Papiereinzug aus. Weitere Informationen finden Sie auf dem Hilfebildschirm des Druckertreibers.
Der Druckauftrag wird extrem langsam gedruckt.	Der Druckauftrag ist sehr komplex.	Vereinfachen Sie das Seitenlayout oder ändern Sie die Einstellungen für die Druckqualität.
Die ausgedruckte Seite ist halb leer.	Die Einstellung der Seitenausrichtung ist falsch.	Ändern Sie die Seitenausrichtung in Ihrer Anwendung. Weitere Informationen finden Sie auf dem Hilfebildschirm des Druckertreibers.
	Das Papierformat stimmt nicht mit der entsprechenden Softwareeinstellung überein.	Vergewissern Sie sich, dass das Papierformat in den Druckertreibereinstellungen mit dem Papier im Papierfach übereinstimmt. Oder vergewissern Sie sich, dass die Einstellung für das Papierformat im Druckertreiber mit der verwendeten Papierauswahl im Anwendungsprogramm übereinstimmt.

Druckerprobleme

Zustand Mögliche Ursache Lösungsvorschläge
Das Gerät druckt, aber der Text ist falsch, unverständlich oder unvollständig.	Das Gerätekabel ist locker oder defekt.	Ziehen Sie das Gerätekabel ab und schließen Sie es wieder an. Versuchen Sie, einen Druckauftrag zu drucken, den Sie bereits erfolgreich gedruckt haben. Wenn möglich, schließen Sie das Kabel und das Gerät an einen anderen Computer an, von dem Sie wissen, dass er funktioniert, und drucken Sie einen Druckauftrag. Versuchen Sie es schließlich mit einem neuen Gerätekabel.
	Sie haben den falschen Druckertreiber ausgewählt.	Überprüfen Sie das Druckerauswahlmenü der Anwendung, um sicherzustellen, dass Ihr Gerät ausgewählt ist.
	Die Softwareanwendung funktioniert nicht richtig.	Versuchen Sie, aus einer anderen Anwendung einen Druckauftrag zu drucken.
	Das Betriebssystem funktioniert nicht richtig.	Beenden Sie Windows und starten Sie Ihren Computer neu. Schalten Sie das Gerät aus und wieder ein.
	Wenn Sie in einer DOS-Umgebung drucken, ist die Geräteschriftart u. U. falsch eingestellt.	Ändern der Schriftarteneinstellung. Unter Geräteeinstellungen im Programm Samsung Easy Printer Manager können Sie die die Schriftart einstellen (siehe „Geräteeinstellungen“ auf Seite 203).
Seiten werden gedruckt, sind jedoch weiß.	Die Tonerkartusche ist schadhaft oder leer. Verteilen Sie gegebenenfalls den Toner. Ersetzen Sie bei Bedarf die Tonerkartusche.
	Die Datei hat leere Seiten. Überprüfen Sie die Datei, um sicher zu sein, dass sie keine leeren Seiten enthält.
	Bestimmte Teile wie Steuerung oder Platine können schadhaft sein.	Wenden Sie sich an den Kundendienst.

Druckerprobleme

Zustand Mögliche	Ursache Lösungsvorschläge
Das Gerät druckt PDF-Dateien nicht richtig. Bei Grafiken, Text oder Illustrationen fehlen einige Teile.	Inkompatibilität zwischen der PDF-Datei und den Acrobat-Produkten.	Speichern Sie die PDF-Datei als Bild und versuchen Sie es erneut. Aktivieren Sie Als Bild duckein den Acrobat-Druckfunktionen.[4037] Wenn Sie eine PDF-Datei als Bild drucken, verlängert sich dadurch die Druckzeit.
Die Druckqualität von Fotos ist unbefriedigend. Bilder erscheinen unscharf.	Die Auflösung der Fotos ist sehr niedrig. Verringern Sie die Fotogröße. Wenn Sie Fotos in der Softwareanwendung vergrößern, verringert sich die Auflösung.
Vor dem Druck entweicht in der Nähe des Ausgabefachs Dampf aus dem Gerät.	Bei Verwendung von feuchtem Papier kann es während des Drucks zu Dampfbildung kommen.	Dies ist kein Problem. Setzen Sie den Druck einfach fort.
Das Gerät druckt kein Papier mit einem Sonderformat wie z. B. Rechnungsvordrucke.	Papierformat und Papierformateinstellung stimmen nicht überein.	Stellen Sie das richtige Papierformat in den Benutzereigenes Format auf der Registerkarte Papier unter Druckeinstellungen ein.
Der ausgedruckte Rechnungsvordruck ist wellig.	Die Papiertypeinstellung stimmt nicht überein.	Ändern Sie die Druckeroption und wiederholen Sie den Vorgang. Klicken Sie in den Druckeinstellungen auf die Registerkarte Papier und wählen Sie für den Typ Dickes Papier.

Probleme mit der Druckqualität

Wenn der Innenraum des Geräts verschmutzt ist oder das Papier nicht richtig eingelegt wurde, führt dies möglicherweise zu einer Verschlechterung der Druckqualität. In der Tabelle unten finden Sie Hinweise zur Beseitigung dieses Problems.

Zustand Lösungsvorschläge
Zu heller oder blasser Druck	Wenn vertikale weiße Striche oder blasse Bereiche auf der Seite erscheinen, ist nur noch wenig Toner in der Kartusche. Setzen Sie eine neue Tonerkartusche ein.Das Papier ist möglicherweise ungeeignet, z. B. zu feucht oder zu rauh.Wenn die ganze Seite zu hell ist, ist möglicherweise der Tonersparmodus aktiviert. Passen Sie die Druckauflösung an und schalten Sie den Tonersparmodus aus. Weitere Informationen finden Sie auf dem Hilfebildschirm des Druckertreibers.Eine Kombination von blassen und verschmierten Bereichen weist darauf hin, dass die Tonerkartusche gereinigt werden muss. Reinigen Sie den Innenraum des Geräts.Die Oberfläche der LSU-Komponente im Innenraum des Geräts kann verschmutzt sein. Reinigen Sie den Innenraum des Geräts. Falls das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.
Die obere Hälfte des Papiers ist heller bedruckt als das restliche Papier	Möglicherweise kann der Toner auf dieser speziellen Papierart nicht fixiert werden.Ändern Sie die Druckeroption und wiederholen Sie den Vorgang. Öffnen SieDruckeinstellungen, klicken Sie auf die RegisterkartePapierund stellen Sie den PapiertypRecyceltein.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Tonerflecken • Das Papier ist möglicherweise ungeeignet, z. B. zu feucht oder zu rauh.	• Die Übertragungswalze ist schmutzig. Reinigen Sie den Innenraum des Geräts.• Der Papiertransportweg muss gereinigt werden. Wenden Sie sich an den Kundendienst.
Aussetzer	Wenn die Seite runde Flecken enthält, auf denen wenig oder gar kein Toner haftet:• Ein einzelnes Blatt Papier ist eventuell schadhaft. Wiederholen Sie den Druckauftrag.• Der Feuchtigkeitsgehalt des Papiers ist ungleichmäßig, oder das Papier weist feuchte Flecken auf. Verwenden Sie eine andere Papiermarke.• Das verwendete Papier ist schadhaft. Bei der Papierherstellung können Fehler vorkommen, sodass manche Bereiche keinen Toner annehmen. Verwenden Sie eine andere Papiermarke oder einen anderen Papiertyp.• Ändern Sie die Druckeroption und wiederholen Sie den Vorgang. Klicken Sie in denDruckeinstellungen auf die RegisterkartePapierund wählen Sie für den TypDickes Papier.Falls das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.
Weiße Flecken Auf dem Blatt befinden sich weiße Flecken:	• Das Papier ist zu rau, und es gelangen viele Schmutzpartikel vom Papier auf die innen liegenden Teile des Geräts. Daher kann die Übertragungsrolle verschmutzt sein. Reinigen Sie den Innenraum des Geräts.• Der Papiertransportweg muss gereinigt werden. Reinigen Sie den Innenraum des Geräts.Falls das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Vertikale Streifen Wenn schwarze vertikale Streifen auf der Seite erscheinen:
	Die Oberfläche (Trommel) der Tonerkartusche im Gerät wurde wahrscheinlich zerkratzt. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie eine neue ein.Wenn weiße vertikale Streifen auf der Seite erscheinen:Die Oberfläche der LSU-Komponente im Innenraum des Geräts kann verschmutzt sein. Reinigen Sie den Innenraum des Geräts. Falls das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.
Schwarzer Hintergrund	Gehen Sie folgendermaßen vor, wenn im Hintergrund Schatten auftreten:Verwenden Sie leichteres Papier.Überprüfen Sie die Umgebungsbedingungen: Eine sehr trockene Umgebung oder extrem hohe Luftfeuchtigkeit (über 80 % relative Luftfeuchtigkeit) können zu grauem Hintergrund führen.Nehmen Sie die alte Tonerkartusche aus dem Gerät und setzen Sie eine neue ein.Den Toner gründlich neu verteilen (siehe „Verteilen des Toners“ auf Seite 54).
Tonerschmierer • Reinigen Sie den Innenraum des Geräts.AaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	den Innenraum des Geräts.Überprüfen Sie Art und Qualität des Papiers.Nehmen Sie die Kartusche aus dem Gerät und setzen Sie eine neue ein.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Vertikale, wiederholt auftretende Defekte	Wenn wiederholt Flecken auf der bedruckten Seite in gleichmäßigen Abständen erscheinen:Die Tonerkartusche ist schadhaft. Wenn dasselbe Problem weiterhin auftritt, ersetzen Sie die Tonerkartusche durch eine neue.Teile im Inneren des Geräts sind mit Toner verunreinigt. Wenn die Defekte auf der Rückseite des Blattes auftreten, erledigt sich das Problem wahrscheinlich nach einigen weiteren Seiten von selbst.Die Fixiereinheit ist möglicherweise beschädigt. Wenden Sie sich an den Kundendienst.
Tonerflecken im Hintergrund	Tonerflecken im Hintergrund sind auf Toner zurückzuführen, der auf der gedruckten Seite verstreut ist.Das Papier ist möglicherweise zu feucht. Versuchen Sie es mit einem anderen Papierstapel. Öffnen Sie Papierpakete erst dann, wenn Sie sie benutzen, damit das Papier nicht zu viel Feuchtigkeit aufnimmt.Wenn die Tonerflecken beim Bedrucken von Umschlägen auftreten, ändern Sie das Layout, um zu vermeiden, dass über Flächen gedruckt wird, auf deren Rückseite Nähte überlappen. Das Drucken auf Nahtstellen kann Probleme hervorrufen. Oder wählen Sie Dicker Umschlag im Fenster Druckeinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 45).Wenn die Tonerflecken auf der gesamten Oberfläche einer bedruckten Seite auftreten, ändern Sie die Druckerauflösung in der Anwendungssoftware oder in den Druckeinstellungen. Vergewissern Sie sich, dass die richtige Papierart ausgewählt wurde.Wenn Sie eine neue Tonerkartusche verwenden, dafür sorgen, dass der Toner in der Kartusche neu verteilt wird.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Um fett gedruckte Zeichen oder Bilder herum befinden sich Tonerpartikel	Möglicherweise kann der Toner auf dieser speziellen Papierart nicht fixiert werden.Ändern Sie die Druckeroption und wiederholen Sie den Vorgang. Öffnen SieDruckeinstellungen, klicken Sie auf die RegisterkartePapierund stellen Sie den PapiertypRecyceltein. Vergewissern Sie sich, dass die richtige Papierart ausgewählt wurde.
Deformierte Zeichen	Wenn Zeichen nicht richtig geformt oder wellig erscheinen, ist das Papier möglicherweise zu glatt. Verwenden Sie ein anderes Papier.
Verzerrte Seiten•Vergewissern	Sie sich, dass das Papier richtig eingelegt wurde.Überprüfen Sie Art und Qualität des Papiers.Achten Sie darauf, dass die Papierführungen weder zu fest noch zu locker am Papierstapel anliegen.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Gewellte oder gewölbte Seiten	Vergewissern Sie sich, dass das Papier richtig eingelegt wurde.Überprüfen Sie Art und Qualität des Papiers. Hohe Temperatur und hohe Feuchtigkeit können dazu führen, dass sich das Papier wellt.Drehen Sie den Stapel im Papierfach um. Drehen Sie das Papier zudem im Papierfach um 180°.
Papier zerknittert oder gefaltet	Vergewissern Sie sich, dass das Papier richtig eingelegt wurde.Überprüfen Sie Art und Qualität des Papiers.Drehen Sie den Stapel im Papierfach um. Drehen Sie das Papier zudem im Papierfach um 180°.
Rückseite des Ausdrucks ist verschmutzt	Prüfen Sie, ob Toner ausläuft. Reinigen Sie den Innenraum des Geräts.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Einfarbige oder schwarze Seiten	Die Tonerkartusche ist möglicherweise nicht korrekt installiert. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie sie wieder ein.Die Tonerkartusche ist schadhaft. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie eine neue ein.Das Gerät ist reparaturbedürftig. Wenden Sie sich an den Kundendienst.
Ausgelaufener Toner • Reinigen Sie den Innenraum des Geräts.	Überprüfen Sie Art und Qualität des Papiers.Nehmen Sie die Tonerkartusche aus dem Drucker und setzen Sie anschließend eine neue ein.Falls das Problem weiterhin besteht, ist das Gerät reparaturbedürftig. Wenden Sie sich an den Kundendienst.
Unvollständige Zeichen	Unvollständige Zeichen, d. h. weiße Bereiche innerhalb von Zeichen, die schwarz sein sollten:Falls dieses Problem beim Drucken von Folien auftritt, probieren Sie andere Folien aus. Wegen der Beschaffenheit von Folien sind Leerstellen manchmal nicht zu vermeiden.Sie drucken möglicherweise auf die falsche Seite des Papiers. Nehmen Sie das Papier aus dem Einzug und drehen Sie es um.Das Papier entspricht nicht den Vorgaben.

Probleme mit der Druckqualität

Zustand Lösungsvorschläge
Horizontale Streifen Wenn horizontale schwarze Streifen oder Schmierer erscheinen:
	Die Tonerkartusche ist nicht richtig installiert. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie sie wieder ein.Die Tonerkartusche ist schadhaft. Nehmen Sie die Kartusche aus dem Gerät und setzen Sie eine neue ein.Falls das Problem weiterhin besteht, ist das Gerät wahrscheinlich reparaturbedürftig. Wenden Sie sich an den Kundendienst.
Gewellte Seiten	Wenn bedruckte Seiten wellig sind oder Papier nicht in das Gerät eingezogen wird:Drehen Sie den Stapel im Papierfach um. Drehen Sie das Papier zudem im Papierfach um 180°.Ändern Sie die Druckereinstellung hinsichtlich des verwendeten Papiers und wiederholen Sie den Vorgang. Klicken Sie in denDruckeinstellungen auf die RegisterkartePapierund wählen Sie als PapierartDünnes Papier.
Auf einigen aufeinander folgenden Seiten ist mehrfach ein unbekanntes Bild zu sehenAusgelaufener TonerSchwaches Druckbild oder Verunreinigungen	Sie verwenden Ihr Gerät in einer Umgebung, die 1000 Meter oder höher über dem Meeresspiegel liegt. Die große Höhe kann sich auf die Druckqualität auswirken (ausgelaufener Toner oder schwacher Druck). Nehmen Sie die richtige Höheneinstellung an Ihrem Gerät vor (siehe „Höhenanpassung“ auf Seite 172).

Betriebssystem-Probleme

Allgemeine Probleme unter Windows

Zustand Lösungsvorschläge
Während der Installation wird die Meldung „Datei wird verwendet“ angezeigt.	Beenden Sie alle Anwendungen. Löschen Sie sämtliche Software aus dem Startup-Ordner, und starten Sie Windows erneut. Installieren Sie den Druckertreiber neu.
Die Meldung „Allgemeine Schutzverletzung“, „BU Ausnahmebedingung“, „Spool 32“ oder „Der Vorgang ist nicht gestattet“ erscheint.	Schließen Sie alle anderen Anwendungen, starten Sie Windows neu und versuchen Sie erneut zu drucken.
Die Meldungen „Druckvorgang fehlgeschlagen“ und „Beim Drucken trat ein Zeltüberschreitungsfehler auf“ werden angezeigt.	Diese Meldungen werden u. U. während des Druckens angezeigt. Warten Sie, bis das Gerät den Druckvorgang abgeschlossen hat. Wenn die Meldung im Bereitschaftsmodus oder nach Abschluss des Druckvorgangs angezeigt wird, überprüfen Sie die Verbindung und/oder ob ein Fehler aufgetreten ist.
Samsung Printer Experience wird nicht angezeigt, wenn Sie Weitere Einstellungen anklicken.	Samsung Printer Experience wurde nicht installiert. Laden Sie die Anwendung vom Windows Store(Store) herunter und installieren Sie sie.

Betriebssystem-Probleme

Zustand Lösungsvorschläge
Es werden keineGeräteinformationen angezeigt, wenn Sie das Gerät unter Geräte und Drucker anklicken.	Überprüfen Sie dieDruckereigenschaften. Klicken Sie auf die RegisterkartePorts.(Systemsteuerung > Geräte und Drucker > Klicken Sie mit der rechten Maustaste auf das Druckersymbol und wählen Sie Druckereigenschaften)Wurde der Port für Datei oder LPT eingerichtet, entfernen Sie die Markierung und wählen Sie TCP/IP, USB, oder WSD.

Weitere Informationen zu Windows-Fehlermeldungen finden Sie im Microsoft Windows-Benutzerhandbuch aus dem Lieferumfang Ihres Computers.

Betriebssystem-Probleme

Bekannte Mac-Probleme

Zustand Lösungsvorschläge
Das Gerät druckt PDF-Dateien nicht richtig. Bei Grafiken, Text oder Illustrationen fehlen einige Teile.	Speichern Sie die PDF-Datei als Bild und versuchen Sie es erneut. Aktivieren Sie Als Bild ducken in den Acrobat-Druckfunktionen.
	[4T04] Wenn Sie eine PDF-Datei als Bild drucken, verlängert sich dadurch die Druckzeit.
Einige Buchstaben werden beim Drucken eines Deckblatts nicht normal gezeigt.	Mac OS kann die Schrift während des Drucks des Deckblatts nicht erstellen. Englische Buchstaben und Zahlen werden auf dem Deckblatt normal angezeigt.
Beim Drucken eines Dokuments auf einem Mac mit Acrobat Reader 6.0 oder höher werden die Farben nicht korrekt gedruckt.	Passen Sie die Auflösung im Gerätetreiber an die Auflösung in Acrobat Reader an.

Weitere Informationen zu Mac-Fehlermeldungen finden Sie im Mac-Benutzerhandbuch, das im Lieferumfang Ihres Computers enthalten ist.

Betriebssystem-Probleme

Allgemeine Probleme unter Linux

Zustand Lösungsvorschläge
Wird mehr als eine Kopie gedruckt, wird die zweite Kopie nicht gedruckt.	Das Problem tritt auf bei Ubuntu 12.04 wegen Problemen im Standard-CUPS-Filter 'pdftops'. Aktualisieren des 'cups-Filter-Pakets auf Version 1.0.18 behebt das Problem ('pdftops' ist ein Teil des 'cups-Filter'-Pakets).
Deaktivieren der Sortierfunktion im Druckdialog funktioniert nicht.	Bei einigen Distributionen hat der GNOME Print-Dialog ein Problem im Umgang mit der Sortierfunktion. Als Workaround stellen Sie den Standardwert der Sortierfunktion auf False. Benutzen Sie dazu das Druck-Dienstprogramm ("system-config-printer" im Terminal-Programm ausführen).
Druck funktioniert nur mit Duplex.	Das Problem mit der Duplex-Ausgabe gab es beim Ubuntu 9.10 CUPS-Paket. Aktualisieren Sie die CUPS-Version auf 1.4.1-5ubuntu2.2.
Der Drucker ist durch das Druck-Dienstprogramm des Systems nicht hinzugefügt worden.	Das Problem tritt bei Debian 7 auf aufgrund eines Defekts beim 'system-config-printer'-Paket von Debian 7 (siehe http://bugs.debian.org/cgi-bin/bugreport.cgi?bug=662813 im Bug-Tracking-System von Debian). Fügen Sie den Drucker auf anderem Weg hinzu (z. B. über die Web-Benutzeroberfläche von CUPS)
Belm Öffnen von Textdatelen sind im Drucken-Dialogfeld die Einstellmöglichkeiten für Papierformat und Ausrichtung deaktiviert.	Das Problem tritt auf bei Feodora 19 und hat zu tun mit dem 'leafpad'-Texteditor von Fedora 19. Benutzen Sie bitte einen anderen Texteditor, z. B. 'gedit'.

Weitere Informationen zu Linux-Fehlermeldungen finden Sie im Linux-Benutzerhandbuch aus dem Lieferumfang Ihres Computers.

Contact SAMSUNG worldwide

Das folgende Glossar erläutert die im Benutzerhandbuch verwendeten Begriffe und Terminologien, um Ihnen das Drucken mit Ihrem neuen Gerät zu erleichtern.

802.11

802.11 umfasst eine Reihe von Standards für die Kommunikation im Wireless LAN (drahtloses lokales Netzwerk), die vom IEEE LAN/MAN Standards Committee (IEEE 802) erarbeitet wurden.

802.11b/g/n

802.11b/g/n kann Hardware gemeinsam nutzen und das 2,4-GHz-Band verwenden. 802.11b unterstützt Bandbreiten bis zu 11 MBit/s; 802.11n unterstützt Bandbreiten bis zu 150 MBit/s. 802.11b/g/n-Geräte können unter Umständen durch Mikrowellenherde, drahtlose Telefone und Bluetooth-Geräte gestört werden.

Zugriffspunkt

Ein Zugriffspunkt oder Drahtlos-Zugriffspunkt (AP bzw. WAP) ist ein Gerät, das drahtlose Kommunikationsgeräte über Wireless LANs (drahtlose lokale Netzwerke) miteinander verbindet und als zentraler Sender und Empfänger von WLAN-Funksignalen fungiert.

ADF

Der automatische Vorlageneinzug (ADF) ist eine Scaneinheit, die eine Papiervorlage, welche vom Gerät gescannt werden soll, automatisch einzieht.

AppleTalk

AppleTalk ist eine von der Firma Apple Inc. entwickelte Protokoll-Suite für den Einsatz in Computernetzwerken. War bereits im ersten Macintosh-Computer (1984) enthalten und wird inzwischen zugunsten von TCP/IP-Netzwerken von Apple abgelehnt.

Farbtiefe

In einer Computergrafik die Anzahl an Bits zum Darstellen der Farbe eines einzelnen Pixels in einem Bitmap-Bild. Je größer der Wert für die Farbtiefe, umso breiter das Spektrum an deutlich unterscheidbaren Farben. Mit der Zunahme der Bits ist die Anzahl der möglichen Farben in einer Farbpalette nahezu unendlich groß. 1-Bit-Farbtiefe bedeutet monochrom (schwarz und weiß).

BMP

Internes Bitmap-Grafikformat des Untersystems GDI von Microsoft Windows, das als einfaches Dateiformat für Grafiken unter Windows verwendet wird.

Glossar

BOOTP

Bootstrap-Protokoll. Ein Netzwerkprotokoll, das von einem Netzwerk-Client zum automatischen Erhalt einer IP-Adresse verwendet wird. Dies geschieht normalerweise im Bootstrap-Prozess von Computern oder auf diesen ausgeführten Betriebssystemen. Die BOOTP-Server weisen jedem Client eine IP-Adresse aus einem Adressen-Pool zu. BOOTP ermöglicht das Abrufen einer IP-Adresse auf einem Computer ohne Laufwerk („diskless workstation“), bevor ein erweitertes Betriebssystem geladen wird.

CCD

Ladungsgekoppeltes Bauteil (CCD) ermöglicht den Scanauftrag. Außerdem kann mit der CCD-Sperre das CCD-Modul beim Transport des Geräts vor Beschädigungen geschützt werden.

Sortierung

Beim Sortieren werden Druckaufträge mit mehreren Exemplaren in Stapeln gedruckt. Dabei druckt das Gerät einen gesamten Stapel vollständig aus, bevor weitere Exemplare gedruckt werden.

Bedienfeld

Ein Bedienfeld ist ein normalerweise vertikaler Bereich, in dem sich die Bedien- und Überwachungselemente befinden. Es ist in der Regel an der Vorderseite des Geräts angebracht.

Deckung

Dies ist ein Druckbegriff, der für die Dichte des Farbauftrags beim Drucken verwendet wird. 5 % Deckung bedeutet, dass ein DIN-A4-Blatt zu ca. 5 % mit Bildern und Texten bedeckt ist. Wenn also auf dem Papier bzw. der Vorlage komplexe Bilder oder viel Text ist, ist die Deckung höher und der Tonerverbrauch entsprechend höher.

CSV

Durch Komma getrennte Werte (CSV). Das Dateiformat CSV wird für den Datenaustausch zwischen unterschiedlichen Anwendungen verwendet. Dieses Dateiformat von Microsoft Excel hat sich selbst auf anderen Plattformen als Microsoft zum Quasi-Industriestandard entwickelt.

DADF

Der automatische Duplex-Vorlageneinzug (DADF) ist eine Scaneinheit, die eine zweiseitige Papiervorlage, welche vom Gerät beidseitig gescannt werden soll, automatisch einzieht und umdreht.

Standard

Werkseitige Einstellung (Lieferzustand) der Standardwerte, die durch Zurücksetzen oder Initialisieren wiederhergestellt werden können.

Glossar

DHCP

DHCP (Dynamic Host Configuration Protocol) ist ein Client-Server-Netzwerkprotokoll. Ein DHCP-Server stellt die Konfigurationsparameter bereit, die der DHCP-Client im Wesentlichen benötigt, damit er im IP-Netzwerk teilnehmen kann. DHCP ermöglicht auch die Zuordnung von IP-Adressen für DHCP-Clients.

DIMM

DIMM (Dual Inline Memory Module), eine kleine Platine, auf der sich Speicher befindet. Ein DIMM speichert alle Daten innerhalb des Geräts, z. B. Druckdaten oder empfangene Faxdaten.

DLNA

Die DLNA (Digital Living Network Alliance) ist ein Standard, der den Datenaustausch zwischen Geräten in einem Heimnetzwerk über das Netzwerk ermöglicht.

DNS

DNS (Domain Name Server) ist ein System zum Speichern von Informationen, die einem Domänennamen in einer in Netzwerken verteilten Datenbank zugeordnet sind, z. B. im Internet.

Nadeldrucker

Ähnlich wie bei einer elektrischen Schreibmaschine fährt auch bei einem Computer-Nadeldrucker ein Druckkopf vorwärts und rückwärts über das Papier, um die Druckzeichen auf einem mit Tinte getränkten Farbband anzuschlagen.

DPI

DPI (Dots Per Inch) ist die Maßeinheit für die Auflösung, die beim Drucken und Scannen verwendet wird. Mehr Bildpunkte pro Zoll bedeuten im Allgemeinen eine höhere Auflösung, besser erkennbare Details auf dem Bild und eine größere Datei.

DRPD

Klingeltonzuordnung. Von der Telefongesellschaft werden unterschiedliche Klingeltöne als Dienst bereitgestellt, sodass ein Benutzer mit nur einer Telefonleitung verschiedene Rufnummern beantworten kann.

Duplex

Ein Mechanismus, der ein Blatt Papier automatisch wendet, sodass das Gerät auf beiden Seiten des Papiers drucken (scannen) kann. Ein Drucker, der über eine Duplex-Einheit verfügt, kann ein Blatt Papier in einem Druckzyklus beidseitig bedrucken.

Glossar

Druckkapazität

Die Druckkapazität ist die Anzahl der Seiten, die der Drucker in einem Monat ohne Leistungseinbußen bewältigen kann. Für gewöhnlich wird die Lebensdauer eines Druckers in Seiten pro Jahr angegeben. Die Lebensdauer ist in der Regel die durchschnittliche Anzahl an Ausdrucken innerhalb der Garantiezeit. Wenn die Druckkapazität bei 20 Arbeitstagen beispielsweise 48.000 Seiten pro Monat beträgt, ist die Kapazität pro Tag auf 2.400 Seiten beschränkt.

ECM

Fehlerkorrekturmodus (ECM), ein optionaler Übertragungsmodus in Faxgeräten oder Faxmodems der Klasse 1. ECM erkennt und korrigiert automatisch Übertragungsfehler, die durch Störgeräusche in der Telefonverbindung verursacht werden.

Emulation

Emulation ist eine Technik, mit der ein Gerät dieselben Ergebnisse erzielen kann wie ein anderes Gerät.

Ein Emulator dupliziert die Funktionen eines Systems auf einem anderen System, um das Verhalten des anderen Systems originalgetreu zu übernehmen. Emulation bedeutet exakte Reproduktion des externen Verhaltens im Gegensatz zur Simulation, bei der ein abstraktes Modell des simulierten Systems auch den internen Status berücksichtigt.

Ethernet

Ethernet ist eine rahmenbasierte Computernetzwerktechnologie für lokale Netzwerke (LAN). Diese definiert die Verkabelung und die Signalerzeugung und -koordination der physischen Ebene und die Rahmenformate und Protokolle für die MAC-Schicht/Sicherungsschicht des OSI-Modells. Ethernet wird hauptsächlich als IEEE 802.3 standardisiert. Seit den 1990er Jahren hat sich diese weit verbreitete LAN-Technologie bis heute als Standard etabliert.

EtherTalk

Eine von der Firma Apple entwickelte Protokoll-Suite für den Einsatz in Computernetzwerken. War bereits im ersten Macintosh-Computer (1984) enthalten und wird inzwischen zugunsten von TCP/IP-Netzwerken von Apple abgelehnt.

FDI

Fremdgeräteschnittstelle (FDI). Diese Karte wird im Gerät installiert, sodass ein anderes Gerät angeschlossen werden kann, z. B. ein Münzgerät oder ein Kartenlesegerät. Damit kann das Gerät für bezahlte Druckaufträge verwendet werden.

Glossar

FTP

FTP (File Transfer Protocol). Dieses Protokoll wird zur Datenübertragung von Dateien über ein Netzwerk verwendet, das TCP/IP unterstützt (z. B. über das Internet oder ein Intranet).

Fixiereinheit

Teil eines Laserdruckers, der den Toner zum Schmelzen bringt und auf das Papier aufträgt. Besteht aus einer heißen Walze und einer Presse zum Auftragen. Nachdem der Toner auf das Papier übertragen wurde, wird er von der Fixiereinheit erhitzt, und es wird Druck ausgeübt, um sicherzustellen, dass er dauerhaft auf dem Papier bleibt. Aus diesem Grund ist das Papier warm, wenn es aus einem Laserdrucker kommt.

Gateway

Eine Verbindung zwischen Computernetzwerken oder zwischen einem Computernetzwerk und einer Telefonleitung. Gateways sind sehr verbreitet, da es sich um Computer oder Netzwerke handelt, die Zugriff auf andere Computer oder Netzwerke ermöglichen.

Graustufen

Graustufen sind die hellen und dunklen Bereiche eines Bildes, die entstehen, wenn Farbbilder in Graustufen umgewandelt werden. Die Farben werden durch unterschiedliche Graustufen dargestellt.

Halbton

Dies ist ein Bildtyp, bei dem die Graustufen durch Ändern der Anzahl der Bildpunkte simuliert werden. Bereiche mit hoher Farbtiefe besitzen eine große Anzahl an Bildpunkten, während hellere Bereiche eine kleinere Anzahl an Bildpunkten aufweisen.

Massenspeichergerät

Massenspeichergerät, normalerweise bezeichnet als Festplatte oder Datenträger, dient zum nicht flüchtigen, d. h. permanenten Speichern von digital codierten Daten, normalerweise auf sich schnell drehenden Platten mit magnetisierter Oberfläche.

IEEE

IEEE (Institute of Electrical and Electronics Engineers). Internationale, gemeinnützige Organisation von Ingenieuren als Standardisierungsgremium zur Entwicklung von Technologien im Bereich der Elektrizität.

IEEE 1284

Der Parallelanschlussstandard 1284 wurde vom IEEE (Institute of Electrical and Electronics Engineers) entwickelt. Die Bezeichnung „1284-B“ bezieht sich auf einen bestimmten Anschlusstyp am Ende des Parallelkabels zum Anschließen von Peripheriegeräten (z. B. Drucker).

Glossar

Intranet

Ein privates Netzwerk, das Internetprotokolle, Netzwerkverbindungen und möglicherweise das öffentliche Telekommunikationssystem verwendet, um Bereiche der Unternehmensinformationen sicher freizugeben oder Abläufe unter Mitarbeitern sicher zu koordinieren. In einigen Fällen bezieht sich der Begriff auch nur auf den sichtbarsten Dienst, die interne Website.

IP-Adresse

Eine IP-Adresse (Internetprotokolladresse) ist eine eindeutige Nummer, die Geräte zur Identifikation und Kommunikation untereinander in einem Netzwerk unter Verwendung des Internetprotokollstandards (IP) verwenden.

IPM

Bilder pro Minute ist eine Maßeinheit zur Angabe der Druckergeschwindigkeit. Die IPM-Rate gibt die Anzahl an einseitigen Papierbögen an, die ein Drucker pro Minute vollständig drucken kann.

IPP

(IPP) Internet Printing Protocol. Definiert das Standardprotokoll zum Drucken sowie zum Verwalten von Druckaufträgen, Papierformat, Auflösung usw. IPP ist eine umfangreiche und sichere Druckerlösung, die lokal oder über das Internet für eine Vielzahl von Druckern verwendet werden kann und außerdem auch Zugriffssteuerung, Authentifizierung und Verschlüsselung unterstützt.

IPX/SPX

Internet Packet Exchange/Sequenced Packet Exchange. Ein Netzwerkprotokoll für Novell NetWare-Betriebssysteme. IPX und SPX stellen ähnliche Verbindungsdienste wie TCP/IP bereit, wobei das Protokoll IPX Ähnlichkeiten mit IP aufweist und SPX Ähnlichkeiten mit TCP. IPX/SPX wurde ursprünglich für Lokales Netz (LANs) entwickelt und ist für diesen Zweck besonders gut geeignet (Leistung meist besser als mit TCP/IP in einem LAN).

ISO

Die Internationale Organisation für Normung (ISO) ist ein internationales Normungsinstitut, dessen Mitglieder nationale Normungsinstitute sind. Sie legt weltweite Industrie- und Handelsstandards fest.

Glossar

ITU-T

Die internationale Fernmeldeunion regelt die Standards für Frequenzen zur Telekommunikation. Zu den Hauptaufgaben gehören die Standardisierung und Zuweisung von Funkfrequenzen, um internationale Verbindungen über die Telefonnetze verschiedener Länder zu ermöglichen. -T bezeichnet in ITU-T den Bereich der Telekommunikation.

ITU-T Nr. 1-Beispieldiagramm

Standardisiertes Testdiagramm zur Fax-Datenübertragung, veröffentlicht von ITU-T.

JBIG

JBIG ist ein präziser Bildkomprimierungsstandard ohne Qualitätsverlust. JBIG wurde in erster Linie zum Komprimieren von binären Bildern, insbesondere für Faxe, entwickelt, kann aber auch für andere Bilder verwendet werden.

JPEG

JPEG ist ein weit verbreitetes Standardkomprimierungsverfahren für Fotos. Dieses Format wird auch zum Übertragen und Speichern von Fotos im World Wide Web verwendet.

LDAP

LDAP (Lightweight Directory Access Protocol) ist ein Netzwerkprotokoll zum Umwandeln und Ändern von Verzeichnisdiensten über TCP/IP.

LED

Eine Leuchtdiode (LED) ist ein Halbleiterelement, das den Status des Geräts anzeigt.

MAC-Adresse

Die Medienzugriffskontrolle (MAC) dient zum eindeutigen Identifizieren eines verknüpften Netzwerkadapters. Die MAC-Adresse ist ein eindeutiger 48-Bit-Identifikator, üblicherweise dargestellt als Gruppe von 12 hexadezimalen Zeichenpaaren (z. B. 00-00-0c-34-11-4e). Diese Adresse wird normalerweise vom Hersteller einer Netzwerkkarte festgelegt und programmiert, um einem Router das Auffinden einzelner Geräte in großen Netzwerken zu erleichtern.

MFP

Ein Multifunktionsperipheriegerät (MFP) ist ein kombiniertes Bürogerät und beinhaltet Drucker, Kopierer, Fax, Scanner usw. in einem Gehäuse.

Glossar

MH

MH (Modified Huffman) ist ein Komprimierungsverfahren zum Verkleinern der Datenmenge, die zwischen Faxgeräten übertragen werden muss, um ein Bild gemäß ITU-T T.4 zu übertragen. Das Huffman-Codierungsschema ist ein verlustfreies Komprimierungsverfahren und basiert auf Codelängen zur Vermeidung von weißen Flächen. Bei Faxvorlagen, die größtenteils aus weißen Flächen bestehen, kann somit die Übertragungsdauer erheblich verkürzt werden.

MMR

MMR (Modified Modified READ) ist ein Komprimierungsverfahren gemäß ITU-T T.6.

Modem

Ein Gerät zum Modulieren und Demodulieren von Trägersignalen, die zum Codieren von digitalen Informationen und übertragenen Daten verwendet werden.

MR

MR (Modified Read) ist ein Komprimierungsverfahren gemäß ITU-T T.4. MR codiert die erste gescannte Zeile mithilfe von MH. Dann wird die nächste Zeile mit der ersten Zeile verglichen, um die Differenzen zu ermitteln, und nur die Differenzen werden codiert und übertragen.

NetWare

Ein von der Firma Novell, Inc. entwickeltes Netzwerk-Betriebssystem, das ursprünglich verwendet wurde, um mehrere Funktionen und Dienste auf einem PC gleichzeitig auszuführen, wobei die Netzwerkprotokolle auf dem Prototyp für Xerox XNS-Stapel basierten. Mittlerweile unterstützt NetWare sowohl TCP/IP als auch IPX/SPX.

OPC

Organischer Fotoleiter (OPC). Ein Mechanismus, der mithilfe eines Laserstrahls vom Laserdrucker ein virtuelles Bild für den Druck erstellt. Die OPC-Trommel ist im Allgemeinen grün oder rostfarben und zylinderförmig.

Eine Bildeinheit enthält eine Trommel, deren Oberfläche sich durch die Verwendung im Drucker langsam abnutzt. Sie sollte entsprechend ausgewechselt werden, da sie durch den Kontakt mit der Entwicklungsbürste des Toners, durch den Säuberungsmechanismus sowie durch Papier zerkratzt werden kann.

Vorlagen

Als Vorlage wird das erste Original (Dokument, Foto, Text usw.) bezeichnet, das kopiert, reproduziert oder übersetzt werden soll, um weitere Exemplare zu erstellen, wobei die Vorlage selbst kein kopiertes Exemplar darstellt.

Glossar

OSI

Das OSI-Modell (Open Systems Interconnection) ist ein von der ISO (International Organization for Standardization) entwickeltes Kommunikationsmodell. Das OSI bietet einen modularen Standardansatz für ein Netzwerkdesign, das die komplexen Funktionen und Strukturen in kleinere und somit einfacher verwaltbare Funktionsebenen aufteilt. Die Ebenen lauten, von oben nach unten, Anwendung, Darstellung, Sitzung, Transport, Vermittlung, Sicherung und Bitübertragung.

PABX

Nebenstellenanlage (PABX). Ein System zum automatischen Verteilen von Telefonleitungen in einem privaten Unternehmen.

PCL

PCL (Printer Command Language). Die von HP als Druckerprotokoll entwickelte Druckerbefehlssprache PCL gilt als Industriestandard der Seitenbeschreibungssprache PDL. Ursprünglich nur für Tintenstrahldrucker entwickelt, gibt es inzwischen verschiedene PCL-Ebenen für Thermo-, Nadel- und Laserdrucker.

PDF

PDF (Portable Document Format) ist ein geschütztes Dateiformat, das von Adobe Systems für die Darstellung zweidimensionaler Dokumente in einem geräteunabhängigen und auflösungsunabhängigen Format entwickelt wurde.

PostScript

PS (PostScript) ist eine Seitenbeschreibungssprache und eine Programmiersprache, die hauptsächlich in den Bereichen Elektronik und Desktop-Publishing verwendet, d. h. zum Erstellen eines Bildes in einem Interpretierer ausgeführt wird.

Druckertreiber

Ein Programm, das zur Übertragung von Befehlen und Daten zwischen Computer und Drucker verwendet wird.

Druckmedien

Medien, z. B. Papier, Umschläge, Etiketten und Folien, die auf Druckern, Scannern, Fax- und Kopiergeräten verwendet werden können.

Glossar

PPM

Seiten pro Minute ist eine Maßeinheit zum Ermitteln der Druckgeschwindigkeit, um anzugeben, wie viele Seiten pro Minute von einem Drucker gedruckt werden können.

PRN-Datei

Eine Schnittstelle für einen Gerätetreiber. Sie ermöglicht die Interaktion der Software mit dem Gerätetreiber mithilfe von eingehenden und ausgehenden Standardsystemaufrufen, was viele Aufgaben vereinfacht.

Protokoll

Eine Konvention oder ein Standard zum Steuern oder Aktivieren der Verbindung, der Kommunikation und des Datentransfers zwischen zwei Computerendgeräten.

PS

Siehe PostScript.

PSTN

Das weltweite öffentliche Telefonnetz, das in privaten Unternehmen normalerweise durch Leitungsvermittlung über die Zentrale erreichbar ist.

RADIUS

RADIUS (Remote Authentication Dial In User Service) ist ein Protokoll für die dezentrale Benutzerauthentifizierung und Kontoverwaltung. RADIUS ermöglicht die zentralisierte Administration von Authentifizierungsdaten wie etwa Benutzernamen und Kennwörtern mittels eines sogenannten AAA-Konzepts (Authentifizierung, Autorisierung, Anwenderkontoverwaltung), um den Netzwerkzugriff zu verwalten.

Auflösung

Die in DPI (Dots Per Inch) angegebene Bildschärfe. Je größer die Anzahl der Bildpunkte pro Zoll, desto höher die Auflösung.

SMB

SMB (Server Message Block). Ein Netzwerkprotokoll, um Dateien, Drucker, serielle Anschlüsse und sonstige Kommunikationskanäle zwischen den Knoten eines Netzwerks gemeinsam zu nutzen. Stellt auch einen authentifizierten IPC-Mechanismus bereit.

Glossar

SMTP

SMTP (Simple Mail Transfer Protocol) ist der Übertragungsstandard für E-Mails im Internet. SMTP ist ein relativ einfaches, textbasiertes Protokoll. Nach Angabe von einer oder mehreren Empfängeradressen wird der Nachrichtentext an die Empfänger übertragen. Es handelt sich um ein Client-Server-Protokoll, d. h., der Client übermittelt die E-Mail-Nachricht an den Server.

SSID

Der SSID (Service Set Identifier) ist der Name eines drahtlosen Netzwerks (WLAN). Alle drahtlosen Gerät in einem WLAN nutzen dieselbe SSID, um miteinander zu kommunizieren. Bei der SSID wird zwischen Groß- und Kleinschreibung unterschieden. Sie kann maximal 32 Zeichen lang sein.

Subnetzmaske

Die Subnetzmaske wird in Verbindung mit der Netzwerkadresse verwendet, um in einer Adresse zwischen der Netzwerkadresse und der Host-Adresse zu unterscheiden.

TCP/IP

TCP/IP (Transmission Control Protocol/Internet Protocol). Hierbei handelt es sich um die Kommunikationsprotokolle zur Implementierung des Protokollstapels, auf dem das Internet und die meisten kommerziellen Netzwerke ausgeführt werden.

TCR

Übertragungsbestätigung (TCR). Diese Übertragungsbestätigung enthält die Details jeder Übertragung, z. B. Auftragsstatus, Ergebnis der Übertragung und Anzahl der gesendeten Seiten. Der Bericht wird wahlweise nach jedem Auftrag oder nur nach einer fehlgeschlagenen Übertragung gedruckt.

TIFF

TIFF (Tagged Image File Format) ist ein Bitmap-Bildformat mit variabler Auflösung. TIFF beschreibt in der Regel Bilddaten, die von einem Scanner kommen. TIFF-Bilder verwenden Tags, d. h. Schlüsselwörter zum Definieren der Merkmale des in einer Datei enthaltenen Bildes. Dieses flexible und plattformunabhängige Format kann für Bilder verwendet werden, die von verschiedenen Bildverarbeitungsprogrammen erstellt wurden.

Tonerkartusche

Eine Art Flasche bzw. Behälter in einem Gerät (z. B. einem Drucker), die bzw. der Toner enthält. Der Toner ist ein Pulver, das in Laserdruckern und Fotokopierern verwendet wird und die Texte und Bilder auf dem bedruckten Papier entstehen lässt. Der Toner wird durch die Hitze der Fixiereinheit geschmolzen und mit den Fasern des Papiers verbunden.

Glossar

TWAIN

Ein Industriestandard für Scanner und Software. Wenn ein TWAIN-kompatibler Scanner mit einem TWAIN-kompatiblen Programm verwendet wird, kann das Scannen aus dem Programm heraus gestartet werden. Dabei handelt es sich um eine API (Application Interface - Anwendungsschnittstelle) zum Erfassen von Bildern der Betriebssysteme Microsoft Windows und Apple Mac.

UNC-Pfad

UNC (Uniform Naming Convention) ist ein Standard für den Netzwerkzugriff in Windows NT und anderen Produkten von Microsoft. Das Format für einen UNC-Pfad lautet: \\\

URL

URL (Uniform Resource Locator) ist die globale Adresse von Dokumenten und Ressourcen im Internet. Der erste Teil der Adresse gibt an, welches Protokoll verwendet wird. Der zweite Teil gibt die IP-Adresse oder den Namen der Domäne an, auf der sich die Ressource befindet.

USB

Universeller serieller Bus (USB) ist ein Standard, der vom USB Implementers Forum, Inc. entwickelt wurde, um Computer und Peripheriegeräte miteinander zu verbinden. Anders als der Parallelanschluss ist der USB dafür bestimmt, einen einzigen USB-Anschluss eines Computers gleichzeitig mit mehreren Peripheriegeräten zu verbinden.

Wasserzeichen

Ein Wasserzeichen ist ein wiedererkennbares Bild oder Muster im Papier, das mithilfe von Durchlicht sichtbar wird. Wasserzeichen wurden erstmals im Jahr 1282 von Papierfabrikanten im italienischen Bologna verwendet, um die eigenen Produkte zu kennzeichnen. Seither werden Wasserzeichen auch in Briefmarken, Geldscheinen und amtlichen Dokumenten verwendet, um Fälschungen vorzubeugen.

WEP

WEP (Wired Equivalent Privacy) ist ein in IEEE 802.11 festgelegtes Sicherheitsprotokoll, um dasselbe Maß an Sicherheit wie bei einem fest verdrahteten LAN zu bieten. WEP gewährleistet die Sicherheit durch die Verschlüsselung der per Funk übertragenen Daten, sodass diese bei der Übertragung zwischen den Endpunkten geschützt sind.

Glossar

WIA

WIA (Windows Imaging Architecture) ist eine Bildarchitektur von Microsoft in den Betriebssystemen Windows ME und Windows XP. Diese Betriebssysteme können das Scannen über einen WIA-kompatiblen Scanner starten.

WPA

WPA (Wi-Fi Protected Access) ist eine Systemklasse für den Schutz von drahtlosen (Wi-Fi) Computernetzwerken, die entwickelt wurde, um die Sicherheitsfunktionen von WEP zu verbessern.

WPA-PSK

WPA-PSK (WPA Pre-Shared Key) ist ein spezieller Modus von WPA für Small Business- oder Privatanwender. Ein gemeinsam genutzter Schlüssel oder ein Kennwort wird im Drahtlos-Zugriffspunkt (WAP) und in jedem drahtlosen Laptop oder Desktop-Gerät konfiguriert. WPA-PSK generiert einen eindeutigen Schlüssel für jede Sitzung zwischen einem drahtlosen Client und dem zugehörigen WAP, um eine höhere Sicherheit zu gewährleisten.

WPS

WPS (Wi-Fi Protected Setup) ist ein Standard für den Aufbau eines drahtlosen Heimnetzwerks. Wenn Ihr Wireless Access Point WPS unterstützt, können Sie die drahtlose Netzwerkverbindung problemlos ohne Computer konfigurieren.

XPS

Die XML-Papierspezifikation (XPS) ist eine Spezifikation für eine Seitenbeschreibungssprache (PDL) und ein neues, von Microsoft entwickeltes Dokumentformat, das Vorteile für portable und elektronische Dokumente bietet. Es handelt sich hierbei um eine XML-basierte Spezifikation, die auf einem neuen Druckpfad und einem vektorbasierten, geräteunabhängigen Dokumentformat beruht.

Index

A

AirPrint 166

Allgemeine Symbole 12

AnyWeb Print 196

Aufstellen eines Geräts

Anpassen der Höhe 172

B

Bedienfeld 23

D

DirektdruckDienstprogramm 184

drahtlos

AdHocModus 127

InfrastrukturModus 127

USBKabel 134, 137

WPS

Keine Verbindung 131

PBC 132

Drahtlosnetzwerk WLAN

Netzwerkkabel 151

Drucken 43

Betriebssystem mobiler Geräte 162

mobil drucken 162

drucken

Ändern der Standarddruckeinstellungen 173

beidseitiges Drucken

Mac 187

DirektdruckDienstprogramm verwenden 184

Windows 43

175

Linux 189

Mac 186

UNIX 191

von mehreren Seiten auf ein Blatt Papier Mac 186

Drucken eines Dokuments

Linux 189

Mac 186

UNIX 191

Druckereigenschaften

Linux 190

Druckerstatus

allgemeine Informationen 205

Druckmedien

Ausgabehalterung 81

Briefpapier und Formulare 41

Etiketten 39

Folien 38

Grußkarten 40

spezielle Druckmedien 36

umschlag 37

E

EcoDruck 47

EcoTaste 23

einlegen

Papier in manuellen

PapiereinzugMehrzweckschacht 34

spezielle Druckmedien 36

Erläuterung der StatusLED 75

F

Favoriteneinstellung für den Druck 46

Funktionen 5

Druckmedienfunktionen 81

G

Glossar 238

Google Cloud Print 168

Index

H

Hilfe verwenden 46, 188

K

Konformitätshinweise 88

Konvention 12

L

Linux

allgemeine Probleme unter Linux 231

drucken 189

Druckereinstellungen 190

Neuinstallation des Treibers für per

USBKabel angeschlossenes Gerät 108

SetIP verwenden 114, 86

Treiberinstallation für per Netzwerk

verbundene Geräte 123, 107

lokal

Treiberinstallation 26, 28

M

Mac

bekannte MacProbleme 230

drucken 186

Neuinstallation des Treibers für per USBKabel angeschlossenes Gerät 106

SetIP verwenden 113, 85

Treiberinstallation für per Netzwerk

verbundene Geräte 121, 105

Manueller

PapiereinzugMehrzweckschacht

Tipps zur Verwendung 34

Verwenden von speziellen Druckmedien 36

Mehrere Seiten auf ein Blatt Papier drucken

Mac 186

N

Netzwerk

DrahtlosnetzwerkSetup 127

Einführung in Netzwerkprogramme 110

Installationsumgebung 87, 115

Programm SetIP 112, 113, 114, 151

Treiberinstallation

Linux 123

Mac 121

UNIX 124

Windows 117

P

Papierfach

Ändern der Papierfachgröße 31

Anpassen von Länge und Breite 31

Papier in manuellen

PapiereinzugMehrzweckschacht einlegen 34

Probleme

Druckerprobleme 216

Probleme mit dem Papiereinzug 214, 220, 215

Programm SetIP 112, 151

R

Reinigen

Außenseite 60

Einzugsrolle 63

Innenraum 61

Reinigen des Gerätes 60

Rückansicht 22

s

Samsung Printer Experience 207

SamsungDruckerstatus 205

Index

service contact numbers 232

Sicherheit

Informationen 13

Symbole 13

Sonderfunktionen beim Drucken 171

Stau

Beseitigen von Papier 67

Tipps zur Vermeidung von Papierstaus 66

SyncThru Web Service

allgemeine Informationen 198

T

Taste Stopp 24

Technische Daten 79

Druckmedien 81

Tonerkartusche

aufbewahren 52

Auswechseln einer Tonerkartusche 56

geschätzte Lebensdauer 53

Hinweise zur Handhabung 52

nicht von Samsung hergestellte und nachgefüllte 53

Verteilen des Toners 54

TonerTaste 23

Treiberinstallation

Unix 124

U

Überlagerung drucken

Drucken 182

erstellen 181

löschen 182

UNIX

drucken 191

Treiberinstallation für per Netzwerk verbundene Geräte 124

Unix

Systemanforderungen 86

USBKabel

Treiberinstallation 105, 106, 107, 108

v

Verbrauchsmaterialien

Auswechseln einer Tonerkartusche 56

bestellen 51

erwartete Lebensdauer der

Tonerkartusche 53

Verfügbare Verbrauchsmaterialien 51

Vorderansicht 21

W

Wasserzeichen

bearbeiten 180

erstellen 180

löschen 180

Windows

Allgemeine Probleme unter Windows 228

SetIP verwenden 112, 151, 84

Treiberinstallation für per Netzwerk verbundene Geräte 117, 26, 28

Z

Zugriff auf die

Verwaltungsprogramme 194
