Marke	Nordmende
Modell	RUI110NMWHA
Produkttyp	Kühlschrank mit Gefrierfach
Energieversorgung	220-240 V / 200-230 V, 50 Hz
Kältemittel	R600a (Isobutan)
Klimaklasse	T (Tropisch, 16°C bis 43°C)
Temperaturregelung	Thermostatknopf von Position 0 (Aus) bis 5 (kälteste)
Gefrierleistung	Kühlt auf -12°C herunter
Türöffnungsanzeige	Rot (offen) / Weiß (geschlossen)
Abtauen (Kühlschrank)	Automatisch, mit Verdunstungsschale und Ablaufloch
Abtauen (Gefrierfach)	Manuell, empfohlen zweimal jährlich
Innenbeleuchtung	Max. 15 W Glühbirne, austauschbar
Eiswürfelschale	Inbegriffen
Eierablage	Inbegriffen
Flaschenablage	Inbegriffen
Verstellbare Ablagen	Ja (Kühlschrankablagen)
Gemüsefach	Mit Abdeckung (Sicherheitsglas bei einigen Modellen)
Nivellierfüße	Ja
Türanschlagwechsel	Möglich (Service kontaktieren)
Kondensatorreinigung	Empfohlen alle 6 Monate mit einem Besen
Wandabstandshalter	Inbegriffen für hinteren Abstand
Minimale Neustartverzögerung	5 Minuten nach dem Ausstecken

Häufig gestellte Fragen - RUI110NMWHA NORDMENDE

Wie stelle ich die Kühlschranktemperatur ein?

Drehen Sie den Thermostatknopf im Kühlschrank. Position 0 schaltet die Kühlung aus; 1 ist am wärmsten; 5 ist am kältesten. Für den Normalbetrieb zwischen 3 und 4 für Langzeitgefrieren oder 1-3 für Kurzzeitlagerung.

Was bedeutet der rot/weiße Indikator an der Tür?

Der Türöffnungsanzeiger zeigt an, ob die Tür richtig geschlossen ist. Wenn er rot ist, ist die Tür offen oder nicht abgedichtet; wenn weiß, ist die Tür richtig geschlossen. Stellen Sie immer sicher, dass die Gefriertür vollständig geschlossen ist, um Frostbildung zu vermeiden.

Wie taue ich das Gefrierfach ab?

Tauen Sie mindestens zweimal jährlich ab. Stellen Sie am Tag zuvor den Thermostat auf 5, um Lebensmittel vollständig einzufrieren. Schalten Sie das Gerät an der Steckdose aus, lassen Sie die Tür offen und stellen Sie Schalen mit warmem Wasser hinein, um das Schmelzen zu beschleunigen. Entfernen Sie das Eis, trocknen Sie den Innenraum und starten Sie nach 5 Minuten neu.

Kann ich die Öffnungsrichtung der Tür ändern?

Ja, aber dies muss von einem autorisierten Servicemitarbeiter durchgeführt werden. Kontaktieren Sie den Nordmende-Kundendienst, um einen Türanschlagwechsel zu beantragen.

Was sollte ich tun, wenn der Kühlschrank nicht genug kühlt?

Überprüfen Sie: Der Thermostat ist nicht auf 0 eingestellt, die Türdichtungen sind intakt, der Kondensator auf der Rückseite ist staubfrei (mit einem Besen reinigen), und es gibt mindestens 10 cm Abstand nach oben und 5 cm zu den Wänden. Stellen Sie auch sicher, dass die Umgebungstemperatur innerhalb der Klimaklasse T (16-43°C) liegt.

Wie reinige ich den Kühlschrank?

Ziehen Sie den Netzstecker. Reinigen Sie den Innenraum mit einer Lösung aus Natron und lauwarmem Wasser. Zubehörteile können separat mit Seife und Wasser gewaschen werden. Verwenden Sie keine Scheuermittel. Spülen und trocknen Sie gründlich. Reinigen Sie den Kondensator alle 6 Monate mit einem Besen.

Wie ersetze ich die Innenbeleuchtungsbirne?

Ziehen Sie den Netzstecker. Drücken Sie die Haken an den Seiten der Lampenabdeckung, um sie zu entfernen. Ersetzen Sie die Birne durch eine neue mit maximal 15 Watt. Bringen Sie die Abdeckung wieder an, warten Sie 5 Minuten und stecken Sie den Stecker wieder ein.

Welches Kältemittel verwendet dieser Kühlschrank?

Das Kältemittel ist R600a (Isobutan), umweltfreundlich, aber brennbar. Bei einem Leck vermeiden Sie offene Flammen und lüften Sie den Raum. Überprüfen Sie das Typenschild zur Bestätigung.

Was ist die Klimaklasse und warum ist sie wichtig?

Die Klimaklasse ist T (Tropisch), was bedeutet, dass der Kühlschrank optimal bei Umgebungstemperaturen zwischen 16°C und 43°C arbeitet. Betrieb außerhalb dieser Grenzen kann die Kühlleistung beeinträchtigen.

Wie mache ich Eiswürfel?

Füllen Sie die mitgelieferte Eiswürfelschale mit Wasser und stellen Sie sie in das Gefrierfach. Nach dem Einfrieren drehen Sie die Schale, um die Würfel zu lösen. Verwenden Sie keine scharfen Gegenstände, um Eis aus der Schale zu entfernen.

BEDIENUNGSANLEITUNG RUI110NMWHA NORDMENDE

Installation und Anschluss des Gerätes 16

Bevor Inbetriebnahme 16

FUNKTIONEN 17

Temperaturregelung 17

Zubehör 18

"Tür geöffnet" Anzeige; 18

Eiswürfel bereiten 18

Eisschale 18

REINIGUNG UND PFLEGE 19

Abtauen 19

Kühlschrank 19

Gefrierfach; 20

Wechsel der Glühlampe 20

TRANSPORT UND STANDORTÄNDERUNG ......21

Wechsel des Türanschlages 21

BEVOR SIE DEN KUNDENDIENST RUFEN 22

BAUTEILE UND VORRATSFÄCHER 24

TEIL - 1. AUFSTELLUNG

Sicherheits Information

• Die Geräte mit dem Kühlgas R600a, sind sehr umweltfreundlich, aber auch leicht entzündlich. Während des Transportes und der Installation ist mit größter Sorgfalt darauf zu achten, daß der Kühlkreislauf nicht beschädigt wird. Falls es doch zu einer Beschädigung kommt, müßen offenen Flammen vermieden werden. Den Raum, indem das Gerät steht, für einigen Minuten gut lüften.
• Benutzen Sie keine mechanischen Vorrichtungen oder künstlichen Mittel, um den Gefrierprozess zu beschleunigen.
• In dem Kühlschrank dürfen keine elektrische Geräte benutzt werden.
• Falls das Gerät einen alten Kühlschrank ersetzen soll, empfehlen wir als Sicherheitsvorkehrung, das Türschloß des alten Gerätes zu zerstören oder entfernen. Diese Maßnahme verhindert, daß spielende Kinder sich selbst darin einsperren.
• Ältere Geräte enthalten Kühl- und Isolierungsgas, diese müßen ordnungsgemäß entsorgt werden. Zur Entsorgung eines Altgerätes sollten Sie sich einer fachkundigen Mülbeseitungsstelle anvertrauen. Für weitere Fragen kontaktieren Sie Ihre lokale Behörde oder einen Fachhändler. Bitte stellen Sie sicher, daß die Rohrleitungen bis zur ordnungsgemäßen Entsorgung nicht beschädigt werden.

WICHTIGER HINWEIS :

Um Betriebsstörungen zu vermeiden und mehr Freude an Ihrem Gerät zu haben, bitten wir Sie, vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durchzulesen. Der Hersteller übernimmt keine Garantie bei unsachgemäßer Installation und Bedienung des Gerätes.

Hinweise

Warnung: Benutzen Sie keine mechanischen Hilfsmittel oder andere Mittel zur Beschleunigung des Abtauvorgangs. Setzen Sie keinerlei Elektrogeräte im Inneren des Gerätes ein. Halten Sie die Belüftungsöffnungen des Gerätes frei. Beschädigen Sie nicht den Kühlkreislauf des Gerätes.

• Zur Verhinderung von Brandgefahr oder Überhitzung dürfen keine Adapter oder Vielfachstecker benutzt werden.
• Schließen Sie keine alte, verbogene Verlängerungskabel an das Gerät.
  • Die Kabel nicht wickeln oder knicken.

• Verbieten Sie Kindern mit dem Gerät zu spielen. Niemals auf dem Gerät sitzen oder sich an die schwingende Tür hängen.
• Benutzen Sie keine scharfkantigen Metallgegenstände um Eis aus dem Gefrierfach zu entfernen. Diese könnten den Kühlschrank irreparabel beschädigen.
• Den Kühlschrank nicht mit nassen Händen an das Stromnetz anschließen.
• Stellen sie keine mit Gasen gefüllte Flaschen, Dosen oder Behältnisse in das Gefrierfach, da diese während des Gefriervorganges explodieren könnten.
• Hochprozentige Alkoholika müssen gut verschlossen, senkrecht im Kühlteil aufbewahrt werden.
• Niemals, vor allem nicht mit nassen Händen die Innenwände des Gefrierfaches berühren. (Gefrieverbrennungsgefahr!)
• Das aus dem Gefrierfach entfernte Eis nicht essen.

- Das Gerät ist nicht zur Nutzung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden. Kinder sollten grundsätzlich beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

- Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einer seiner Serviceniederlassungen oder einer vom Hersteller empfohlenen Person ausgetauscht werden.

Installation und Anschluss des Gerätes

• Der Kühlschrank wird am Stromnetz mit 220-240V / 50 Hz angeschlossen.
• Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie die Stromart und Spannung am Aufstellort mit den Angaben auf dem Typenschild des Gerätes.
• Falls der Netzstecker nicht in die Steckdose passt, tauschen Sie Ihn mit einem Geeigneten aus. (mind. 16 A)

- Nach dem Transport Gerät 3 Stunden stehen lassen, erst dann über eine vorschriftsmäßige geerdete Schutzkontakt-Steckdose anschließen. Ist die Steckdose nicht geerdet, muss das Gerät von einem Elektriker angeschlossen werden.

- Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehler verantwortlich.

- Der Kühlschrank darf weder der direkten Sonneneinstrahlung, noch anderen thermischen Einflüssen ausgesetzt werden.

- Das Gerät darf nicht im Freien stehen.

- Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt werden.

- Der Abstand zur Decke muß mind. 15 cm betragen.

- Stellen Sie keine schweren oder viele Gegenstände auf das Gerät.

- Stellen Sie das Gerät neben einen anderen Kühlschrank oder Gefriertruhe, muss zur Vermeidung einer Kondensation ein Abstand von 2 cm eingehalten werden.

- Stellen Sie keine sehr heiße Lebensmittel oder Schüsseln auf das Gerät. Die Oberfläche könnte beschädigt werden.

- Montieren Sie die Wandabstandhalter am oberen Teil des Kondensators (Riffelblech auf der Rückseite). Diese vermeiden ein Anlehnen des Gerätes an der Wand.

- Der Kühlschrank ist stabil und waagerecht auf den Boden zu stellen. Durch die zwei vorderen verstellbaren Füße kann das Gerät waagerecht ausgerichtet werden.

- Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser mit einem leicht desinfizierten Reinigungsmittel (Handspülmittel). Das Gehäuse und Zubehör separat mit Seifenwasser reinigen. Die getrockneten Zubehörteile wieder in das Gerät einsetzen.

Bevor Inbetriebnahme

- Bevor Sie das Gerät anschließen, sollten Sie das Gerät nach dem Transport 3 Stunden stehen lassen. Dies ist wichtig für einwandfreie Funktion.

- Nach der ersten Inbetriebnahme kann ein Geruch entstehen. Sobald die Kühlung beginnt, verschwindet der Geruch.

TEIL - 2. FUNKTIONEN

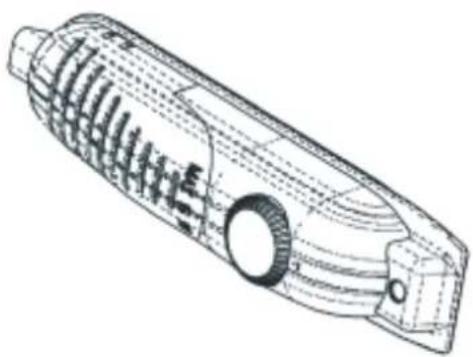

Temperaturregelung

- Die Temperatur im Kühlteil und Gefrierfach wird durch ein Thermostat automatisch konstant gehalten. Die Regelung der Temperatur erfolgt durch einen Drehschalter. Wenn der Handgriff in der rechten Endposition /Position 5/ steht, sind die Temperaturen relativ niedrig ; wenn der Handgriff in der linken Endposition /Position 1/ steht, sind die Temperaturen relativ hoch. Die übrigen Positionen dazwischen entsprechen den Zwischenstufen der Kühlung. Die Position «0» besagt, Thermostat ist ausgeschaltet , es kommt zu keiner Kühlung.

Für kurzweilige Lagerung von Lebensmittel im Gefrierfach, können Sie den Schalter zwischen die minimale bis mittlerer Position stellen. Bei langfristiger Lagerung stellen Sie den Schalter auf mittlere Position.

Beachten Sie, daß die Temperatur von vielen Faktoren abhängig ist: z.B. der Thermostatposition, der Umgebungstemperatur, häufigem Türöffnen, sowie der Menge und Beschaffenheit der zu frierenden und lagernden Lebensmittel. Je nach Bedarf können Sie die Temperatureinstellung ändern.

• Zum Erreicheneinerangemessene Kühlungmussbeiderersten Inbetriebnahme das Gerätohne Unterbrechung 24 Stundenlaufen.
• Während diesem Zeitraumsolltedie Türnichtständiggeöffnetwerden. Verstauen Siesoviel Lebensmittelalsmöglichindas Gerät.
• Um eine Beschädigung des Kompressors zu vermeiden, muss zwischen An- und Ausschalten des Gerätes ein Zeitrahmen von mind. 5 Minuten liegen. Dies gilt auch, wenn Sie den Stecker aus der Steckdose ziehen und wieder einstecken.
• Der Kühlschrank verfügt über ein Gefrierfach mit einer Kühlleistung bis -12^ .

Zubehör

"Tür geöffnet" Anzeige;

• Die geöffnete "Anzeige" der Tür auf dem Handgriff zeigt, ob die Tür richtig geschlossen hat, oder ob sie noch geöffnet ist.
• wenn die Anzeige rot ist, die Tür ist noch geöffnet
• wenn die Anzeige weiß ist, die Tür wird richtig geschlossen.
• beobachten, daß die Tür der Gefriermaschine geschlossen immer gehalten werden sollte. Dieses verhindert, daß Nahrungsmittel entfrosten; es vermeidet schwere Eis- und Frostanhäufung innerhalb der Gefriermaschine und eine nicht notwendige Zunahme des Energieverbrauchs

Eiswürfel bereiten (Bei bestimmten Modellen)

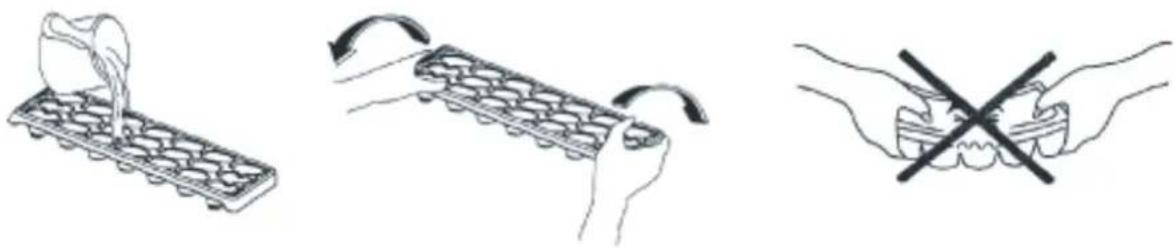

Eisschale

• Eisschale nur zu Dreiviertel mit Wasser füllen und im Gefrierfach gefrieren lassen.
  • Die Eiswürfel lösen sich aus der Schale durch Verwinden (s.untere Abb.) oder wenn die Eisschale kurze Zeit unter fließendes Wasser gehalten wird.

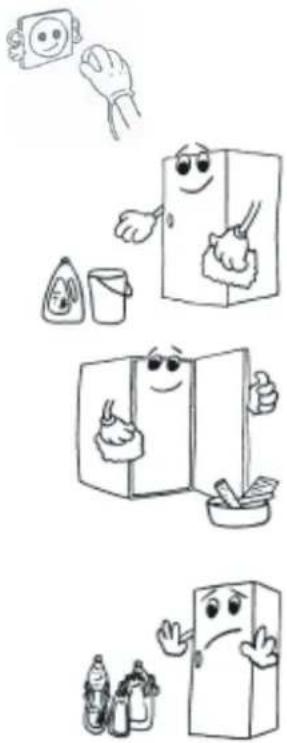

TEIL - 3. REINIGUNG UND PFLEGE

• Grundsätzlich vor dem Reinigen Netzstecker ziehen bzw. Sicherung abschalten.
  • Gießen Sie kein Wasser in das Gerät.
• Zur regelmäßigen Pflege eignet sich lauwarmes Wasser mit einem leicht desinfizierendem Reinigungsmittel (Handspülmittel).
• Das Zubehör separat mit Seifenwasser reinigen. Diese dürfen nicht in der Spülmaschine gewaschen werden.
• Benutzen Sie keine säurehaltigen Putzmittel bzw. chemische Lösungsmittel. Nach der Reinigung mit klarem Wasser nachwischen und sorgfältig trocknen. Nach der Reinigung kann das Gerät mit trockenen Händen wieder angeschlossen werden.
• Um Energie zu sparen und die Produktivität zu erhalten sollte der Kondensator (Riffelblech auf der Rückseite) mindestens 2 x jährlich mit einem Besen gereinigt werden

• Während das Gerät läuft, taut er sich automatisch ab. Das Tauwasser wird in der Verdunstungsschale gesammelt und verdampft automatisch.
• Tauwasserablaufrinne und Ablaufloch im Kühlraum häufiger reinigen, damit das Tauwasser ungehindert ablaufen kann. Benutzen Sie hierfür einen geeigneten spitzen Gegenstand.
• Sie können auch ein 12 Glas Wasser in das Abflußrohr gießen.

Gefrierfach;

Entfernen Sie regelmäßig die im Gefrierfach entstandene Reifschicht. Reinigen Sie das Gefrierfach mindesten 2 x jährlich, wie bereits im Kühlteil beschrieben.

Abtauen:

• Prüfen Sie die korrekte Plazierung der Wasserauffangschale.
• 1 Tag vor dem Abtauen, Thermostat auf 5. Position stellen, um die Güter komplett einzufrieren.
• Gefriergut in Zeitungspapier einschlagen und an einem kühlen Ort aufbewahren, bis das Gerät abgetaut ist. Durch die extreme Temperatursteigerung verkürzt sich die Lebensdauer der Güter und sollten schnellst möglich verzehrt werden.
• Lassen Sie die Tür geöffnet. Zum Beschleunigen des Abtauvorgangs einen oder mehrere Töpfe mit heißem, nicht kochendem Wasser in das Gefrierfach stellen.
• Das Gefrierfach und die Auffangschale gründlich trocknen und das Thermostat auf Max. Position stellen. Stecken Sie das Ablaufrohr wieder zurück.

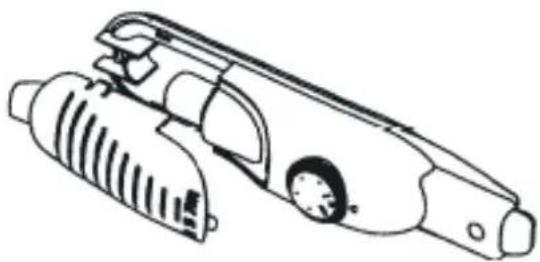

Wechsel der Glühlampe

Wenn Sie die Glühlampe aus dem Kühlteil wechseln wollen:

1. Netzstecker aus der Steckdose ziehen
2. Lichtdeckel durch Drücken der seitlichen Haken entfernen.
3. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W)
4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.

TEIL - 4. TRANSPORT UND STANDORTÄNDERUNG

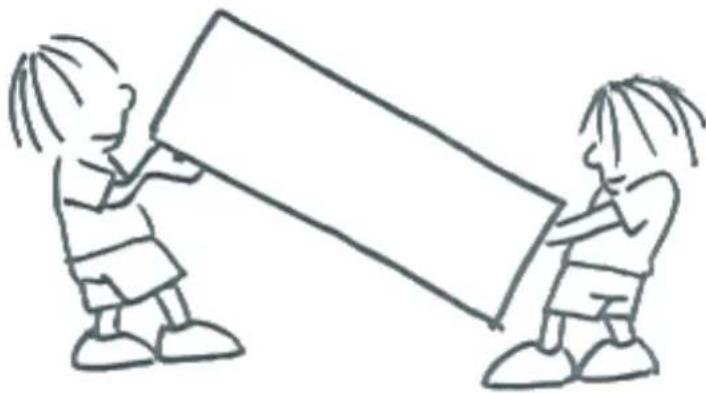

Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht verwendet werden.
- Während des Transportes Gerät mit einem festen Seil sichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen.

Wechsel des Türanschlages (Bei bestimmten Modellen)

Bitte kontaktieren Sie den Kundendienst. Bitte kontaktieren Sie den Kundendienst (Wechseln kostenpflichtig) oder ändern Sie den Türanschlag selbständig (s.Anleitung).

TEIL - 5. BEVOR SIE DEN KUNDENDIENST RUFEN

Ihr Gerät ist so konstruiert und hergestellt, daß Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten, so wenden Sie sich bitte an die nächste Kundendienststelle. Prüfen Sie vorher jedoch, ob die Störung evtl. auf Bedienungsfehler zurückzuführen ist, denn in diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kundendienstkosten berechnet werden. Folgende Störungen können Sie durch prüfen der möglichen Ursachen selbst beheben:

Das Gerät läuft nicht

• Stromausfall
  • Die Hauptsicherung ist ausgefallen
• Das Thermostat steht auf Position « 0 »
• Die Sicherung der Steckdose ist nicht in Ordnung. Prüfen Sie dies, indem Sie ein anderes Gerät an der selben Steckdose anschließen.

Die Gefrierraumtemperatur ist nicht ausreichend tief

• Das Gerät ist überladen
• Die Türen sind nicht korrekt verschlossen
• Staub auf dem Kondensator
- Die Be- und Entlüftung ist nicht in Ordnung. Das Gerät steht zu nah an einer Wand oder Gegenstand.
• Die Geräusche sind zu laut
- Strömungsgeräusche im Kältekreislauf sind nicht zu vermeiden. Wenn sich das Geräusch verändern sollte, prüfen Sie folgendes:
- Steht das Gerät fest auf dem Boden ?
- Werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration gesetzt ?
- Vibrieren auf der Geräteoberfläche aufgestellte Gegenstände ?

Wasser befindet sich im unteren Teil des Kühlteils (für 134/127 L Modell)

Abflußrohr ist verstopft. Reinigen Sie das Abflußloch.

Falls Ihr Kühlgerät nicht richtig kühlen sollte:

- Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.

Klimaklasse Umgebungstemperatur (°C)
T	zwischen 16 und 43
ST	zwischen 16 und 38
N	zwischen 16 und 32
SN	zwischen 10 und 32

Konformitätserklärung

• Die Klimaklasse Tropen steht lt. den Normen TS EN ISO 15502 für Umgebungstemperaturen zwischen 16°C und 43°C
• Die Konstruktion des Geräts entspricht den Normen E N1 55 02, IE C6 03 35 -1 / IEC60335-2-24, 2004/108/EC.

Hinweis

• Das Kühlsystem befindet sich in der Rückwand des Kühteils, um ein verbessertes Aussehen zu erhalten. Je nach dem, ob der Kompressor läuft, entstehen Wasserperlen oder eine Reifschicht auf der Wand. Kein Grund zur Sorge, das ist normal. Nur bei einer übermäßig dicken Schicht auf der Wand empfiehlt es sich das Gerät abzutauen(nur 145 l. modell).
• Wenn das Gerät für längere Zeit außer Betrieb gesetzt wird (z.B. während den Sommerferien): Gerät ausschalten, Netzstecker ziehen. Gerät reinigen und die Tür geöffnet lassen um Geruchs- und Schimmelbildung zu vermeiden.

Falls Sie sämtliche Hinweise beachtet haben, das Gerät aber dennoch nicht richtig funktionieren sollte, wenden Sie sich bitte an den autorisierten Kundendienst in Ihrer Nähe.

Die Einsatzdauer des Gerätes (diese entspricht der Zeit, in der wir stets Ersatzteile für das Gerät bereithalten) beträgt 10 Jahre.

Fragen Sie bitte Ihre Stadtverwaltung über die Entsorgung von WEEE für Wiederverwendung, Recycling und Recovery-Zwecke.

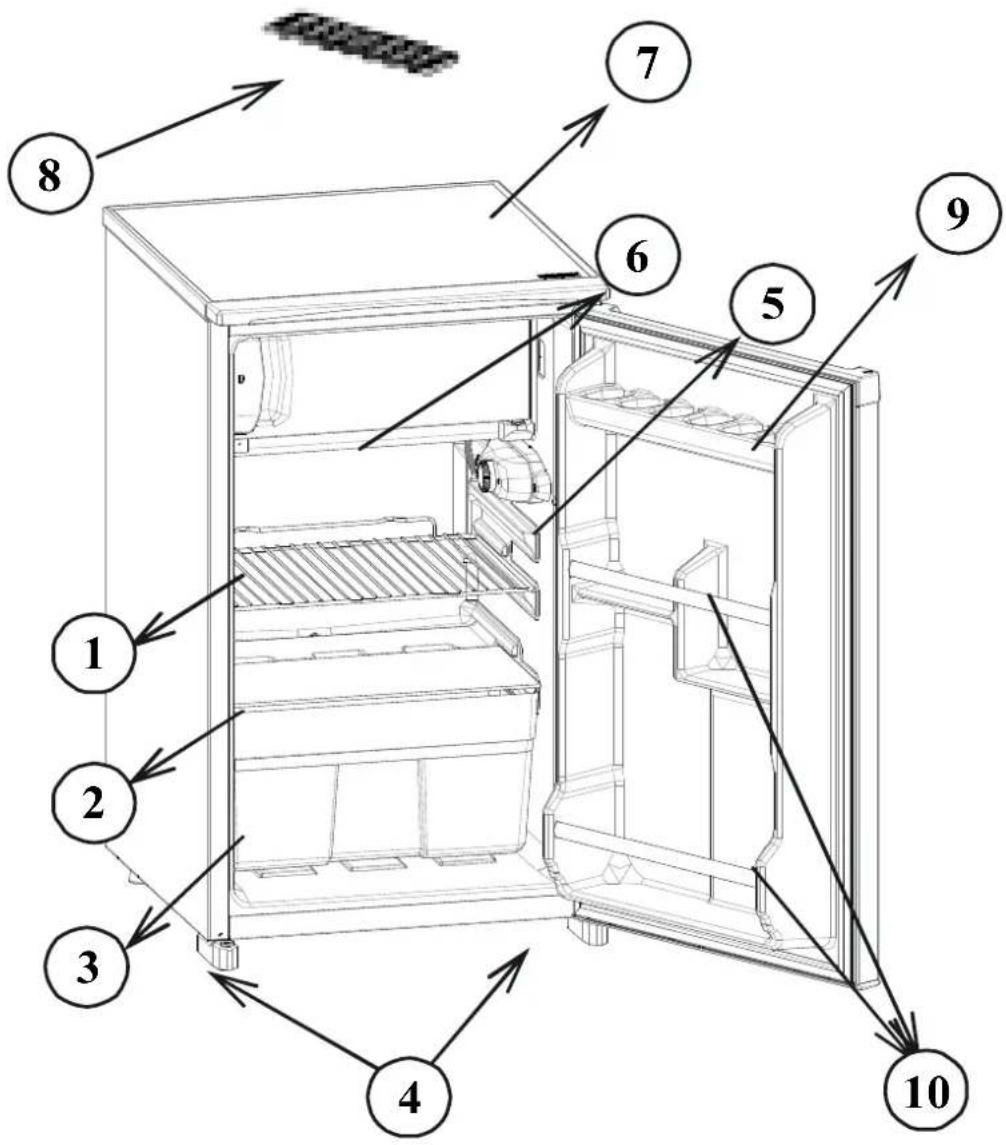

TEIL - 6. BAUTEILE UND VORRATSFÄCHER

Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

1) KÜHLTEIL-ROST
2) GLASREGAL
3) GEMÜSEFACH
4) VERSTELLBARE FÜße
5) THERMOSTATDECKEL
6) GEFRIERFACH
7) KÜHLSCHRANK
8) EISSCHALE
9) EIERFACH
10) FLASCHEN FACH
