BEDIENUNGSANLEITUNG CTG50LPGBK NORDMENDE

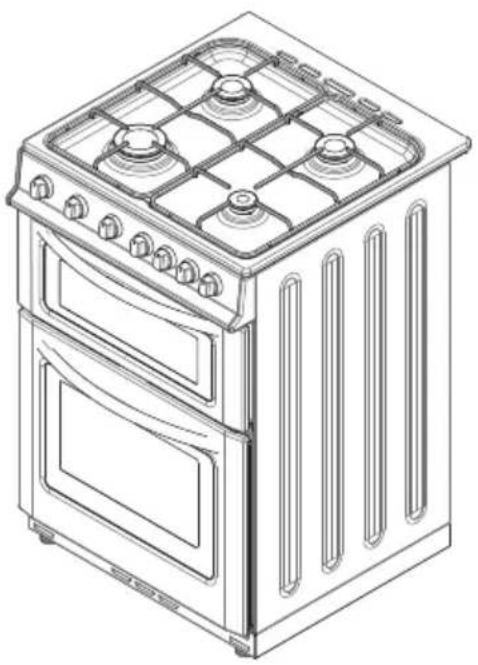

BETRIEBS-UND INSTALLATIONSANLEITUNG VON FREISTEHENDEN GAS DOPPEL-BACKOFEN

Unser Ziel ist es, Ihnen Produkte mit hoher Qualität anzubieten, die Ihre Erwartungen übertreffen. Ihr Gerät ist in modernen Einrichtungen sorgfältig und vor allem auf Qualität geprüft produziert.

Dieses Handbuch wurde erstellt, um Ihnen bei der Verwendung Ihres Gerätes, das nach neuesten Technologien hergestellt wurde, zu helfen und Ihnen zu zeigen, wie Sie das Gerät möglichst vorteilhaft einsetzen.

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Sie finden darin grundlegende Informationen zur richtigen und sicheren Installation, zu Wartung und Verwendung. Wenden Sie sich bitte an den nächstgelegenen Vertragskundendienst für die Montage Ihres Produkts.

CE-Konformitätserklärung

Dieser Ofen wurde nur für das Backen entworfen. Jegliche andere Verwendung des Geräts (z. B. Beheizen eines Raums) ist unzulässig und daher gefährlich.

Dieser Herd wurde in Erfüllung der folgenden Richtlinien entwickelt, gebaut und auf den Markt gebracht:

• Sicherheitsanforderungen der "Gas"-Richtlinie 2009/142/EC;
• Sicherheitsanforderungen der "Niederspannung"-Richtlinie 2006/95/EC;
• Sicherheitsanforderungen der "EMC"-Richtlinie 2004/108/EC;
  • Anforderungen der Richtlinie 93/68/EC.

INHALTSVERZEICHNIS:

1. Abschnitt : VORSTELLUNG DES PRODUKTS / ABMESSUNGEN
2. Abschnitt : WARNHINWEISE
3. Abschnitt : INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

3.1 Die für die Aufstellung des Gerätes gewählte Umgebung
3.2 INSTALLATION DES HERDS
3.3 Einstellung der Standfüsse
3.4 Gasanschluss
3.5 Elektrischer Anschluss und Sicherheit
3.6 Allgemeine Warnhinweise und Maßnahmen
3.7 UMSTELLUNG AUF ANDERE GASTYPEN

1. Abschnitt : VERWENDUNG IHRES HERDS

4.1 Verwendung der Gasbrenner

4.1.1 Kontrolle von Herd-Brennern

4.1.2 Kontrolle von Ofen-Brennern

4.1.3 Kontrolle von Grill-Brennern

4.2 Im Backraum verwendetes Zubehör

1. Abschnitt : REINIGUNG UND WARTUNG

5.1 Reinigung
5.2 Wartung

1. Abschnitt : WARTUNG UND TRANSPORT

6.1 Grundlegenede Fehlerbehebung, bevor Sie den Service kontaktieren
6.2 Informationen zum Transport

1. Art : VORSTELLUNG DES PRODUKTS / ABMESSUNGEN

VORSTELLUNG:

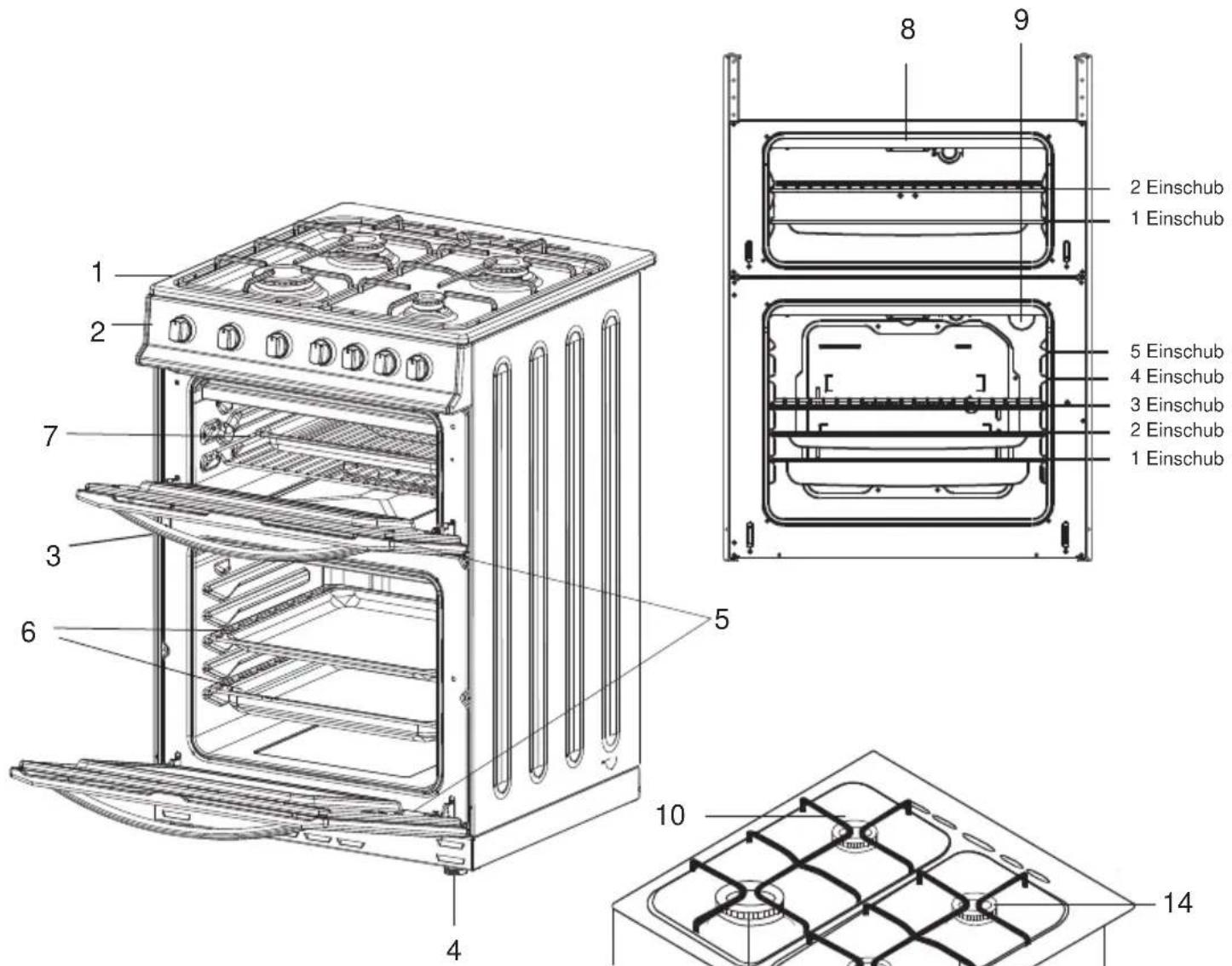

1 2 7 3 6 4 5 8 9 2 Einschub 1 Einschub 5 Einschub 4 Einschub 3 Einschub 2 Einschub 1 Einschub 10 14

LISTE DER BESTANDTEILE :

1 - Kochfeld
2 - Bedienfeld
3 - Klappengriff
4 - Standfuß
5 - Backraumtür
6 - Backblech
7 - Bratrost
8- Grill
9 - Beleuchtung

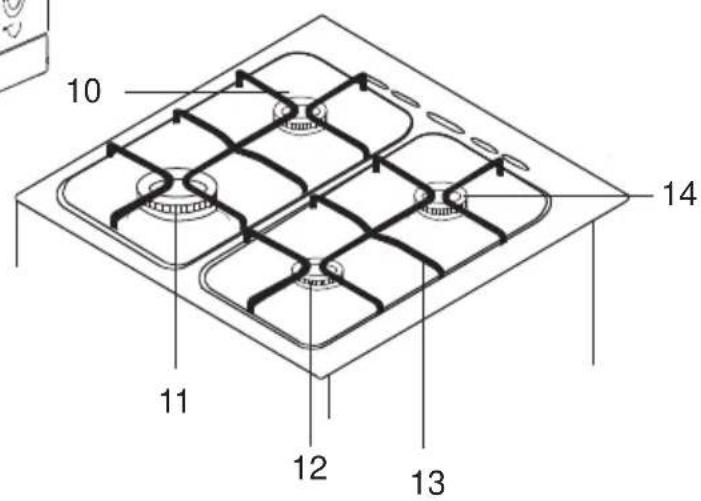

10 - Halbschnellkochplatte
11 - Schnellkochplatte
12 - Zusatzkochplatte
13 - Kochgitter
14 - Halbschnellkochplatte

10 14 11 12 13

MODEL Breite (mm)
CTG50LPGBKCTG50BK	50 * 60 * 90

2. SICHERHEITSHINWEISE

LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG.

DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT. ACHTEN SIE AUF DIE AUSDRÜCKE, DIE EINE ABBILDUNG HABEN, WÄHREND SIE DIESE BETRIEBSANLEITUNG LESEN.

Allgemeine Sicherheitshinweise:

Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht sind oder ausführliche Anleitung zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht erfolgen.

WARNUNG: Das Gerät und die zugänglichen Teile werden während des Gebrauchs heiß. Achten Sie darauf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollten ferngehalten werden, es sei denn sie werden kontinuierlich überwacht.

WARNUNG: Unbeaufsichtigtes Kochen auf einem Herd mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, aber schalten Sie das Gerät aus und dann decken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke ab.

WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen.

WARNUNG: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden.

Für Kochfelder mit Abdeckung: Entfernen Sie vor dem Öffnen der Abdeckung alle Verunreinigungen darauf. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.

Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.

Zur Vermeidung vom Kippen des Gerätes müssen die stabilisierenden Halterungen eingebaut sein.

Während der Verwendung wird das Gerät heiß. Achten Sie darauf, dass Sie nicht die Heizelemente im Inneren des Backraums berühren.

Griffe die während der Verwendung für kurze Zeit im normalen Gebrauch gehalten wurden können heiß werden

Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.

Verwenden Sie keine Dampfreiniger zur Reinigung des Gerätes.

WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen,

um die Gefahr von elektrischen Schlägen zu vermeiden.

VORSICHT: Die außen zugänglichen Teile können sehr heiß werden, wenn das Kochen oder Grillen in Verwendung ist. Halten Sie kleine Kinder fern von dem Gerät.

hr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.

Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations- und Reparaturarbeiten, die durch nicht autorisierte Techniker durchgeführt wurden, können Sie gefährden. Jegliche Modifikation der technischen Eigenschaften des Gerätes ist gefährlich und daher verboten.

,Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck oder Strom-Spannung-und Frequenz) und die Anpassung des Gerätes kompatibel sind. Die Anpassungsbedingungen dieses Gerätes sind auf dem Typenschild angegeben

VORSICHT: Dieses Gerät ist nur ist nur zum Kochen von Speisen und für den Gebrauch im Haushalt bestimmt und sollte nicht für andere Zwecke oder auf einer anderen Anwendung, z. B. für gewerbliche und industrielle Anwendung oder in einem kommerziellen Umfeld verwendet werden.

Heben oder verschieben Sie das Gerät nicht durch Ziehen am Türgriff.

Dieses Gerät ist nicht an ein Abzugsgerät für Verbrennungsprodukte angeschlossen. Es muss in Übereinstimmung mit den aktuell gültigen Installationsrichtlinien eingebaut und angeschlossen werden. Besonderes Augenmerk ist dabei auf die relevanten Richtlinien bezüglich der Belüftung zu richten. (Nur für Gasgeräte)

Wenn der Brenner nach 15 Sekunden noch immer nicht läuft, stoppen Sie ihn, öffnen Sie die Backraumtür und/oder warten Sie mindestens 1 Minute, bevor Sie nochmals versuchen, ihn zu zünden. (Nur für Gasgeräte)

Diese Anleitungen sind nur gültig, wenn das Land-Symbol auf dem Gerät angezeigt wird. Wenn das Symbol nicht auf dem Gerät angezeigt wird, ist es notwendig, die technischen Anweisungen, die die erforderlichen Anweisungen zur Änderung des Gerätes an die Bedingungen der Nutzung des Landes bieten, zu beziehen. (Nur für Gasgeräte)

Es wurden alle erdenklichen Sicherheitsvorkehrungen getroffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen könnte, sollten Sie bei der Reinigung stets vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie Schläge auf das Glas durch Zubehörgeräte.

Stellen Sie sicher, dass das Netzkabel während der Installation nicht eingeklemmt ist. Wird das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder

einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.

Lassen Sie Kinder niemals auf die Backraumtür klettern oder darauf sitzen, wenn diese offen ist.

Warnhinweise zur Installation:

Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist. Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden könnten.

Wenn Sie das Gerät auspacken, stellen Sie sicher, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.

Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. Aus.

Die umgebenden Materialien des Gerätes (Schaltschrank) müssen einer Temperatur von mindestens 100 °C standhalten.

Während der Verwendung :

Wenn Sie Ihren Herd das erste Mal einschalten, kommt es zu einer gewissen Geruchsentwicklung, die von den Isoliermaterialien und den Heizelementen herrührt. Deshalb sollten Sie den Herd vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Bitte lüften Sie während dieser Zeit die Umgebung, in welcher das Produkt installiert ist, gründlich durch.

Während der Verwendung können die äußeren und inneren Oberflächen des Ofens heiß werden. Wenn Sie die Backraumtür öffnen, treten Sie etwas zurück, um dem aus dem Backraum entweichenden heißen Dampf auszuweichen. Es kann die Gefahr von Verbrennungen bestehen.

Legen Sie keine entzündlichen oder brennbaren Materialien, in das Gerät oder in die Nähe des Gerätes, wenn es in Betrieb ist.

Verwenden Sie stets hitzebeständige Handschuhe, wenn Sie Nahrungsmittel in den Herd geben oder herausnehmen.

Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.

Positionieren Sie Pfannen immer über der Mitte der Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht geschlagen oder angefasst werden können.

Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose. Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden.

Achten Sie stets darauf, dass die Regler in der Position "0" (Stop), wenn der Herd nicht in Betrieb ist.

Die Backbleche neigen sich, wenn sie herausgezogen wurden. Achten Sie darauf, dass Sie die heiße Flüssigkeit nicht verschütten.

VORSICHT: Bei der Verwendung eines Gaskochgeräts kommt es zur Bildung von Hitze, Feuchtigkeit und Verbrennungsgasen in dem Raum, in dem das Gerät aufgestellt ist. Stellen Sie sicher, dass die Küche gut gelüftet ist, insbesondere wenn das Gerät verwendet wird. Halten Sie stets die natürlichen Belüftungsöffnungen offen oder installieren Sie ein mechanisches Abzugsgerät (Abzugshaube). (Nur für Gasgeräte)

Längere intensive Verwendung des Gerätes kann eine zusätzliche Be-/Entlüftung erforderlich machen. Zum Beispiel das Öffnen der Fenster für eine effektivere Belüftung oder das Einschalten einer höheren Stufe, wenn eine mechanische Belüftungseinrichtung vorhanden ist. (Nur für Gasgeräte)

Halten Sie bei Benutzung des Grillbrenners die Backraumtür offen und verwenden Sie stets das Grillhitzeschild, das mit dem Produkt mitgeliefert wurde. Verwenden Sie den Grillbrenner nie bei geschlossener Backraumtür. (Nur für Gasgeräte)

VORSICHT: Glasabdeckungen können springen, wenn sie zu heiß werden. Schalten Sie alle Brenner aus, bevor Sie die Abdeckung schließen. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.

Stellen Sie niemals etwas auf die Backrohrtür oder den Auszug, wenn diese offen sind. Dadurch könnte das Gerät kippen oder die Klappe beschädigt werden.

Geben Sie keine schweren Gegenstände oder entzündliche, brennbare Objekte (Nylon, Plastikbeutel, Papier, Stoff etc.) in die untere Ausziehlade. Dazu gehören Kochgeschirr mit Zubehör aus Kunststoff (z.B. Griffe).

Hängen Sie keine Handtücher, Geschirrtücher oder Kleidung auf das Gerät oder auf seine Griffe.

Reinigung und Wartung:

Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen. Das können Sie machen nachdem Sie das Gerät ausstecken oder den Hauptschalter ausschalten.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.

3. Art : INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

Dieser moderne, zweckmäßige und praktische Herd wurde aus hochwertigen Teilen und Materialien gefertigt und wird all Ihren Ansprüchen in jeder Hinsicht gerecht werden. Damit Sie im Betrieb auf keine Probleme stoßen und Sie das Gerät erfolgreich verwenden können, müssen Sie dieses Handbuch unbedingt genau durchlesen. Die folgenden Informationen enthalten die Anforderungen für den richtigen Einbau und die richtige Wartung. Sie sind insbesondere für den Techniker, der die Aufstellung des Geräts vornimmt, von Bedeutung.

Für die Montage Ihres Herds kontaktieren Sie bitte den autorisierten Kundendienst.

3.1 Die für die Aufstellung des Gerätes gewählte Umgebung

• Ihr Backofen muss an einem Ort aufgestellt werden, an dem er gut belüftet wird.
• Während des Betriebs benötigt das Gerät 2m^3/h luft pro Kw.
• Es muss eine ausreichende Belüftung vorhanden sein, um die Luftversorgung in der Verwendungsumgebung zu gewährleisten. Der durchschnittliche Luftzustrom muss direkt durch die Belüftungsöffnungen kommen, die an nach außen grenzenden Wänden geöffnet werden.

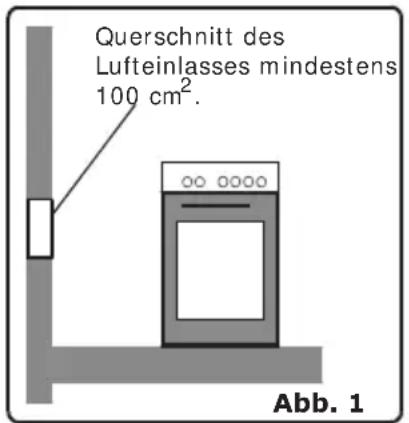

Querschnitt des Lufteinlasses mindestens 100 cm². Abb. 1

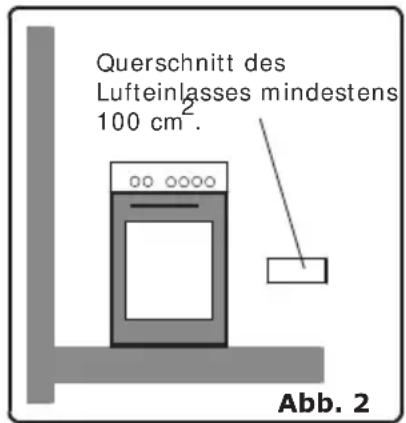

Querschnitt des Lufteinlasses mindestens 100 cm². Abb. 2

Diese Belüftungsöffnungen müssen einen effektiven Querschnitt für die Luftzufuhr von 100 cm2 aufweisen (es können ein oder mehrere Öffnungen vorgesehen werden). Dieses Loch (oder Löcher) müssen geöffnet werden, so dass sie nicht blockiert werden. Sie müssen möglichst nahe an der Unterseite und an der gegenüberliegenden Seite, wo der Rauch der verbrannten Gase entleert wird platziert sein. Wenn es nicht möglich scheint, diese Belüftung am Aufstellort des Geräts herzustellen, kann die nötige Luft auch durch den Nebenraum erhalten werden, vorausgesetzt dieser Ort ist nicht ein Schlafzimmer oder ein gefährlicher Raum. In diesem Fall muss dieser "Nebenraum" auch ausreichend belüftet sein.

Enstorgung der verbrannten Gase aus der Umwelt

Gaskochgeräte geben die Verbrennungsabgase direkt in die Umgebung oder über den Dunstabzug in den Entlüftungsschacht ab.

Wenn kein Dunstabzug installiert werden kann, muss ein elektrischer Ventilator an der Wand oder dem nach außen geöffneten Fenster aufgestellt werden.

3. Art : INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

Dieser elektrische Ventilator muss so leistungsfähig sein, dass er das gesamte Luftvolumen der Küchenumgebung etwa 4-5 Mal pro Stunde umwälzen kann (Abb. 3-4).

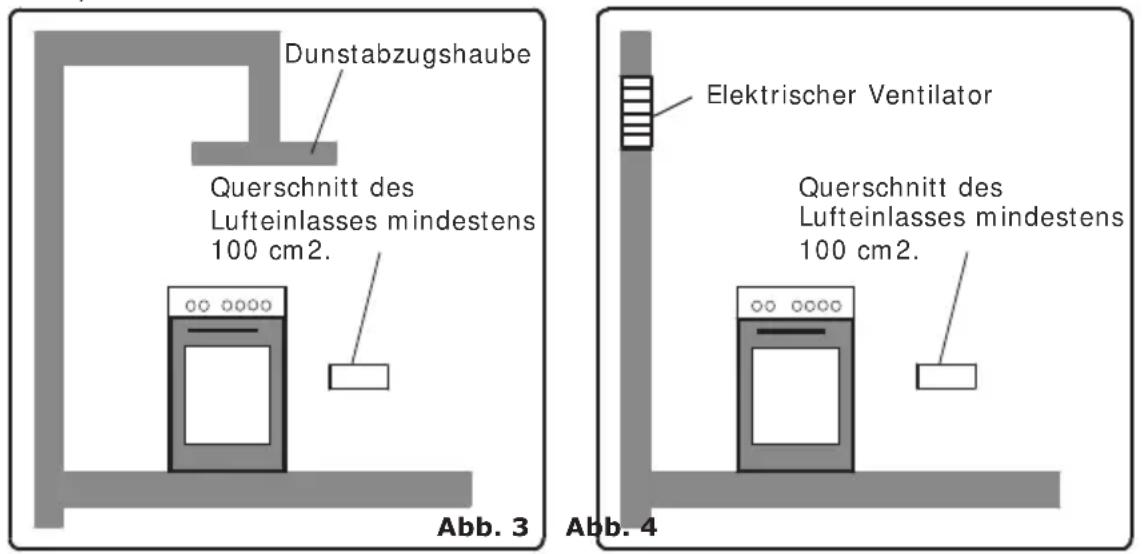

Dunstabzugshaube Querschnitt des Lufteinlasses mindestens 100 cm2. Abbr. 3 Elektrischer Ventilator Querschnitt des Lufteinlasses mindestens 100 cm2. Abbr. 4

Bei der Installation Ihres Backofens müssen bestimmte Faktoren beachtet werden. Achten Sie besonders darauf, wenn Sie den Backofen installieren. Bitte folgen Sie unseren nachstehenden Empfehlungen, um im späteren Betrieb Probleme und gefährliche Situationen zu vermeiden.

- Das Gerät kann in der Nähe von anderen Möbelstücken aufgestellt werden, sofern in dem Bereich, wo der Backofen aufgestellt werden soll, die Höhe dieser Möbelstücke nicht die Höhe der Kochplatte übersteigt.

3. Art : INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

• Stellen Sie den Backofennicht in der Nähe des Kühlschranks auf. Bei der Auswahl des Aufstellungsortes für den Backofen müssen Sie darauf achten, dass sich keine brennbaren oder leicht entzündlichen Materialien wie Vorhänge, wasserdichte Textilien etc. in der Nähe befinden.
• Für die Luftzirkulation um das Produkt ist ein Sicherheitsabstand von mindestens 2cm einzuhalten.
  • Die Möbel in der Nähe des Backofens müssen aus Materialien erstellt sein, die Temperaturen von mehr als
• Wenn die Küchenmöbel höher sind als das Kochfeld des Backofens, muss ein seitlicher Abstand von mindestens 10cm zwischen Backofen und anderen Möbeln eingehalten werden.

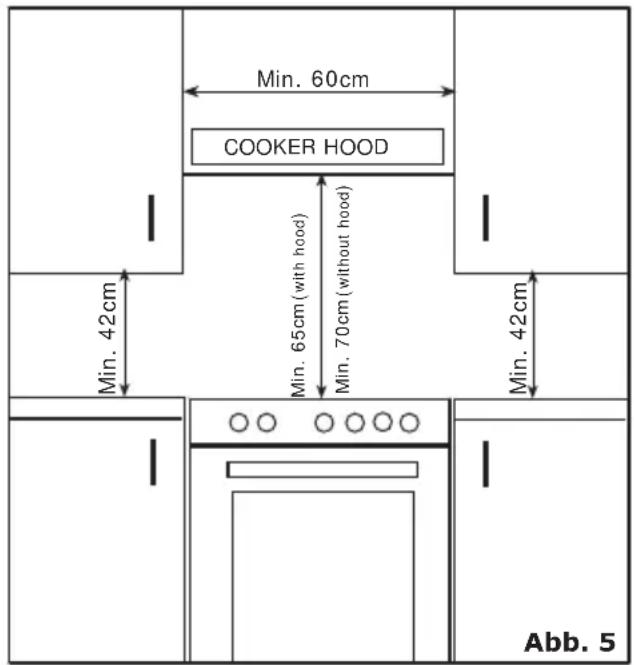

Die Mindesthöhe zwischen Kochfeld und Hängeschränken bzw. Dunstabzug über dem Backofen werden unten angegeben. Der Dunstabzug muss sich daher mindestens 65cm über dem Kochfeld befinden. Wenn kein Dunstabzug vorhanden ist, muss diese Höhe mindestens 70cm betragen.

3.3 Einstellung der Standfüsse

Ihr Ofen steht auf 4 einstellbaren Standfüßen. Wenn das Gerät dort aufgestellt ist, wo es benutzt werden soll, kontrollieren Sie ob es ausgewogen ist. Wenn es nicht ausgewogen ist, können Sie, wenn erforderlich, eine Einstellung durchführen, indem Sie die Füße im Uhrzeigersinn drehen. Über die Einstellung der Füße kann die Höhe des Geräts um max. 30mm vergrößert werden. Wenn die Füße richtig eingestellt sind, darf das Gerät nicht mehr durch Ziehen oder Schieben bewegt werden. Falls dies erforderlich ist, muss das Gerät aufgehoben und neu platziert werden.

3.4 Gasanschluss

Der Anschluss des Gerätes sollte in Übereinstimmung mit lokalen und internationalen Normen und Vorschriften durchgeführt werden. Sie finden die Informationen zu den geeigneten Gastypen und den entsprechenden Gasbrennern in der Tabelle mit den technischen Daten. Wenn der Druck des verwendeten Gases anders als diese Werte sind oder in Ihrer Region nicht stabil ist, kann es erforderlich sein, einen Druckregler auf den Gaseinlass zu montieren. Um diese Einstellungen vornehmen zu lassen, müssen Sie sich unbedingt an den autorisierten Kundendienst wenden.

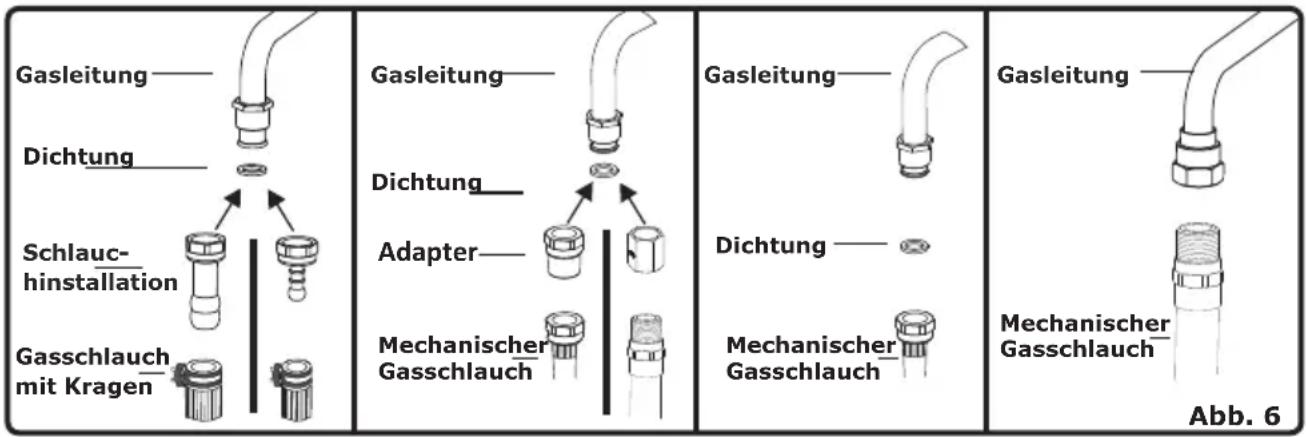

Die Punkte, die während der Montage der flexiblen Schlauchleitung überprüft werden muss

Wenn der Gas-Anschluss durch einen flexiblen Schlauch gemacht wurde, der auf dem Gaseinlass des Gerätes befestigt ist, muss es durch ein Rohr Kragen fixiert werden. Verbinden Sie das Gerät mit einem möglichst kurzen und dichten Schlauch mit der Gasquelle. Die maximal erlaubte Schlauchlänge beträgt 1,5 m. Der Gasanschlussschlauch muss einmal (1) jährlich zu Ihrer Sicherheit ausgewechselt werden.

Der Schlauch ist von Wärmequellen bis zu Temperaturen von über 50 C freizuhalten. Der Schlauch darf nicht gebrochen, geknickt oder gefaltet werden. Der Schlauch darf nicht gerissen, gedehnt oder geknickt werden. Es ist von scharfen Ecken, beweglichen Sachen fernzuhalten und sollte nicht defekt sein. Vor der Montage muss geprüft werden, ob es irgendeinen Produktionsfehler gibt.

3. Art : INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

Nachdem das Gas geöffnet ist, müssen alle Anschlussteile und Schlauch mit Seifenwasser oder Leckage Flüssigkeiten überprüft werden. Verwenden Sie zur Dichtheitsprüfung keine offenen Flammen! Alle Metallteile die während des Gasanschlusses verwendet werden, müssen rostfrei sein. Überprüfen Sie auch die Verfallsdaten von Komponenten die verwendet werden.

Die Punkte, die während der Montage der flexiblen Schlauchleitung überprüft werden muss

Zur Montage eines festen Gasanschlusses (Gasanschluss von Gewinden erstellt, z. B. eine Mutter), gibt es verschiedene Methoden die in verschiedenen Ländern eingesetzt werden. Die häufigsten Teile sind bereits mit dem Gerät geliefert. Jeder anderer Teil kann als Ersatzteil geliefert werden.

Bei Verbindungen, die Mutter immer am Gasverteiler festhalten, während der Rotation des Zähler-Teils. Benutzen Schraubenschlüssel der entsprechenden Größe für den sicheren Anschluss. Für alle Oberflächen zwischen verschiedenen Komponenten, Produkten, benutzen Sie immer die Dichtungen die im Gas-Umrüstsatz zur Verfügung gestellt sind. Die Dichtungen die während der Verbindung benutzt werden, sollten ebenfalls genehmigt sein, um in Gas-Verbindungen verwendet zu werden. Verwenden Sie keine Sanitär-Dichtungen für Gas-Verbindungen.

Beachten Sie, dass dieses Gerät bereit ist, um an die Gasversorgung des Landes, für die sie hergestellt worden ist, verbunden zu werden. Das Hauptzielland ist auf der Rückseite des Gerätes gekennzeichnet. Wenn Sie es in einem anderen Land verwenden müssen, können einige der Verbindungen in der Abbildung unten erforderlich sein. In einem solchen Fall, lernen Sie die entsprechenden Verbindungsteile und verschaffen Sie sich diese Teile, um eine sichere Verbindung durchzuführen.

Gasleitung Dichtung Schlauch- installation Gasschlauch mit Kragen Gasleitung Dichtung Adapter Mechanischer Gasschlauch Gasleitung Dichtung Mechanischer Gasschlauch Gasleitung Mechanischer Gasschlauch Abb. 6

Es ist erforderlich, den autorisierten Service zu rufen, um in der Lage zu sein, die Gasanschlüsse angemessen und in Übereinstimmung mit den Sicherheitsstandards zu machen.

ACHTUNG! Verwenden Sie unter keinen Umständen ein Feuerzeug oder Streichhölzer für die Dichtheitskontrolle!

3.5 Elektrischer Anschluss und Sicherheit

Während der elektrischen Verbindung, folgen Sie den Anweisungen in der Bedienungsanleitung.

• Das Erdungskabel muss mit der Erdungsklemme verbunden werden.
- Sie müssen sicherstellen, dass das Kabel mit der Isolierung beim Anschluss des Kabels mit der Stromquelle verbunden wird. Wenn an dem Ort, wo das Gerät aufgestellt werden soll, keine in Übereinstimmung mit den örtlichen Vorschriften geerdete Steckdose vorhanden ist, müssen Sie sofort den autorisierten Wartungsdienst kontaktieren. Die geerdete Steckdose muss sich nahe am Gerät befinden.
- Verwenden Sie niemals ein Verlängerungskabel.
• Das Netzkabel darf keine der heißen Oberflächen des Produktes berühren.
- Im Falle einer Beschädigung des Kabels, wenden Sie sich an den autorisierten Service, um es auszutauschen.
- Jede falsche elektrische Verbindung kann zu Schäden an Ihrem Gerät führen, Ihre Sicherheit gefährden und Ihre Garantie ungültig machen.
- Das Gerät ist für den Betrieb mit 230V 50Hz Strom eingestellt. Wenn die Spannung Ihres Stromnetzes nicht mit diesem Wert übereinstimmt, müssen Sie umgehend unseren autorisierten Kundendienst kontaktieren.

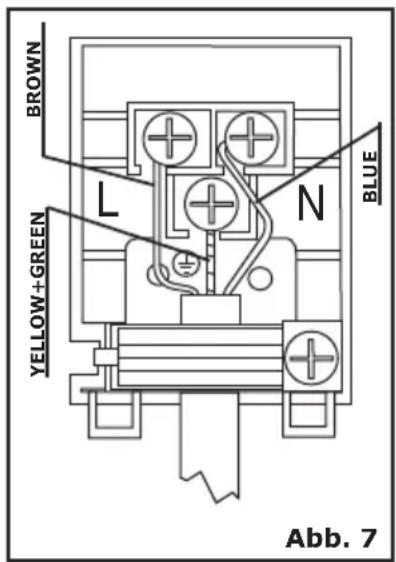

BROWN L N YELLOW+GREEN BLUE Abb. 7

- Das Netzkabel sollte von den heißen Teilen des Gerätes ferngehalten werden. Andernfalls kann das Kabel beschädigt werden, und zum Kurzschluss führen.

- Der Hersteller erklärt, dass er keine Verantwortung über jede Art von Schäden und Verluste, die durch unsachgemäße Verbindungen, die durch nicht autorisierte Personen durchgeführt wurden, verursacht wurden übernimmt.

3.6 Allgemeine Warnhinweise und Maßnahmen

• Ihr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.
• Die Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations- und Reparaturarbeiten ohne Einhaltung der folgenden Regeln können äußerst gefährlich werden.
• Während des Betriebs erhitzen sich die äußeren Flächen des Gerätes. Innenflächen des Ofens und der Abgasstutzen sind ziemlich heiß. Selbst wenn das Gerät abgeschaltet wird, bleiben diese Teile eine gewisse Zeit heiß. Nicht auf heißen Oberflächen berühren und halten Sie Kinder fern.
• Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.
• Der Ofen und die Schalter für die Wärmeregulierung müssen beim Backen im Ofen eingestellt werden. Andernfalls funktioniert der Ofen nicht.
• Stellen Sie niemals etwas auf die Backrohrtür oder den Auszug, wenn diese offen sind. Dadurch könnte das Gerät kippen oder die Klappe beschädigt werden.
• Geben Sie keine schweren Gegenstände oder entzündliche, brennbare Objekte (Nylon, Plastikbeutel, Papier, Stoff etc.) in die untere Ausziehlade. Dazu gehören Kochgeschirr mit Zubehör aus Kunststoff (zB Griffe).
• Ziehen Sie den Netzstecker und drehen Sie das Gaszufuhrventil ab, wenn Sie das Gerät nicht verwenden.
• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. aus.
• Beachten Sie, dass dieses Gerät nur für den Innenbereich konzipiert ist.

3.7 UMSTELLUNG AUF ANDERE GASTYPEN

Vorsicht: Die folgenden Massnahmen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Ihr Gerät ist angepasst, um mit LPG / NG Gas betrieben zu werden. Die Gasbrenner können an diese verschiedenen Gastypen angepasst werden, indem die Brennerdüsen entsprechen getauscht und die minimale Flammhöhe jedes Brenners eingestellt wird. Zu diesem Zweck sind die folgenden Schritte auszuführen.

3. Art : INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

Austauschen der Brennerdüsen:

Hob-Brenner:

• Schließen Sie die Hauptgasversorgung und trennen Sie das Gerät vom Stromnetz.
• Entfernen Sie die Abdeckung und den Adapter.
• Schrauben Sie die Düsen ab. Verwenden Sie dazu einen 7 mm-Schlüssel.
• Ersetzen Sie den Injektor mit denen aus dem Gas-Umrüstsatz, mit entsprechenden Durchmessern, geeignet für die Gasart, welches benutzt werden soll, nach der Informationstabelle (die auch im Gas-Umrüstsatz enthalten ist).

Backraum-Düsen:

Der Brenner im Backraum ist mit einer einzelnen Schraube versehen, die sich an der Brennerspitze befindet. Für Grillbrenner, ist diese Schraube bereits sichtbar. Entfernen Sie die Schraube, ziehen Sie den Grill-Brenner zu sich selbst und sehen Sie den Injektor enthüllt auf der Rückseite des Garraums.

Für Backofen-Brenner, öffnen Sie die Schublade und Sie werden die Montage Schraube unterhalb des Brenners sehen. Entfernen Sie die Schraube, bewegen Sie den Brenner schräg und der Injektor wird auf der Rückseite des Brenners enthüllt. Entfernen Sie die Injektoren mit einem 7 mm Maulschlüssel, ersetzen Sie den Injektor mit denen aus dem Gas-Umrüstsatz, mit entsprechenden Durchmessern, geeignet für die Gasart, welches benutzt werden soll, nach der Informationstabelle (die auch im Gas-Umrüstsatz enthalten ist).

Einstellen der reduzierten Flammenstellung:

Die Flammhöhe wird mit der Flachkopfschraube auf dem Ventil auf minimal gestellt. Bei Ventilen mit Thermoelement befindet sich die Schraube auf der Seite der Ventilspindel. Bei Ventilen ohne Thermoelement befindet sich die Schraube im Ventilschaft. Für eine einfachere reduzierte Flammeneinstellung, ist es ratsam, das Bedienfeld (und Mikroschalter, falls vorhanden) bei der Einstellung zu entfernen. Die Position der Bypass-Schraube muss während der Umwandlung von LPG zu NG gelockert werden. Während der Umwandlung von NG zu LPG, muss die gleiche Schraube gezogen werden. Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt und die Gaszufuhr geöffnet ist.

Um die Minimalposition zu bestimmen, zünden Sie die Brenner der Reihe nach an und stellen Sie die Minimalposition ein. Entfernen Sie die Regler, denn nur wenn die Regler entfernt sind, sind die Schrauben zugänglich. Verändern Sie nun mit einem kleinen Schraubendreher die Bypassschraube um etwa 90°. Wenn die Flamme eine Länge von mindestens 4 mm hat, wird das Gas gut verteil Stellen Sie sicher, dass die Flamme nicht ausgeht, wenn sie von der Maximal- in die Minimalstellung geregelt wird. Erzeugen Sie mit der Hand eine Luftströmung zur Flamme, um zu testen, ob diese stabil ist. Für Backofen-Brenner, betreiben Sie den Backofen-Brenner in der minimalen Stellung für 5 Minuten, dann öffnen und schließen Sie die Ofentür 2-3 mal, um die Stabilität der Flamme des Brenners zu überprüfen.

Ändern des Gaszufuhranschlusses:

Für einige Länder kann der Gaszufuhranschluss-Typ für NG / LPG Gase unterschiedlich sein. In einem solchen Fall, entfernen Sie die aktuellen Verbindungs-Komponente und Muttern (falls vorhanden) und schließen Sie danach die neue Gasversorgung an. In allen Bedingungen, sollten alle Komponente die in Gas-Verbindungen benutzt werden, von lokalen und / oder internationalen Behörden genehmigt werden. In allen Gasanschlüssen, beziehen Sie sich auf die "Montage der Gasversorgung und Dichtheitskontrolle"-Klausel zuvor erklärt.

Einstellen der reduzierten Flammenstellung:

Die Flammhöhe wird mit der Flachkopfschraube auf dem Ventil auf minimal gestellt. Bei Ventilen mit Thermoelement befindet sich die Schraube auf der Seite der Ventilspindel (Abb. 14). Für eine einfachere reduzierte Flammeneinstellung, ist es ratsam, das Bedienfeld (und Mikroschalter, falls vorhanden) bei der Einstellung zu entfernen. Um die Minimalposition zu bestimmen, zünden Sie die Brenner der Reihe nach an und stellen Sie die Minimalposition ein. Verändern Sie nun mit einem kleinen Schraubendreher die Bypassschraube um etwa 90°. Wenn die Flamme eine Länge von mindestens 4 mm hat, wird das Gas gut verteilt. Stellen Sie sicher, dass die Flamme nicht ausgeht, wenn sie von der Maximal- in die Minimalstellung geregelt wird. Erzeugen Sie mit der Hand eine Luftströmung zur Flamme, um zu testen, ob diese stabil ist.

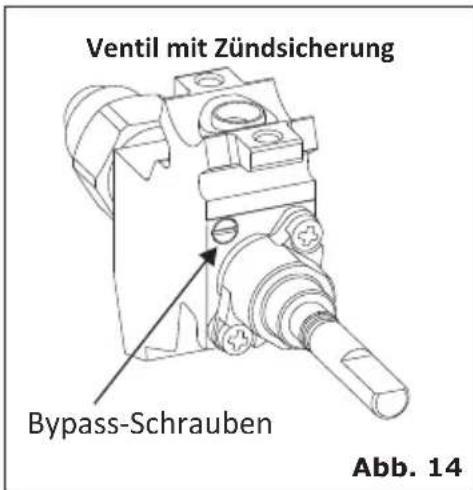

Ventil mit Zündsicherung Bypass-Schrauben Abb. 14

Für Backofen-Brenner, betreiben Sie den Backofen-Brenner in der minimalen Stellung für 5 Minuten, dann öffnen und schließen Sie die Ofentür 2-3 mal, um die Stabilität der Flamme des Brenners zu überprüfen.

Reduzierte Flammenstellung Einstellung ist für Grillbrenner nicht erforderlich.

Die Position der Bypass-Schraube muss für die Umwandlung von LPG zu NG gelockert werden. Bei der Umstellung von Erdgas auf Propangas muss die selbe Schraube festgezogen werden. Achten Sie darauf, dass das Gerät vom elektrischen Stromkreis abgetrennt ist und die Gasversorgung offen ist.

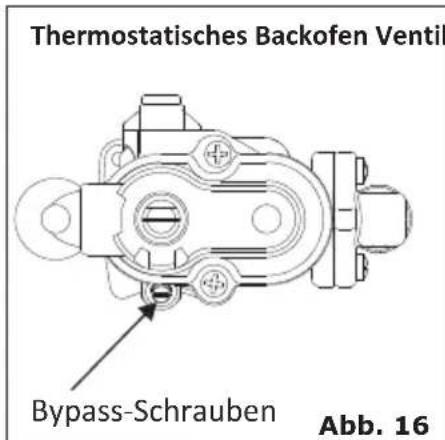

Thermostatisches Backofen Ventil Bypass-Schrauben Abb. 16

4. Art : VERWENDUNG IHRES HERDS

4.1 Verwendung der Gasbrenner

Zündung der Brenner

Um festzustellen, welche Regler welchen Brenner kontrolliert, überprüfen Sie die Das Stellungssymbol oberhalb des Reglers.

• Manuelle Zündung der Gasbrenner

Ist Ihr Herd nicht mit elektrischer Zündung ausgestattet, oder bei einem Ausfall des Stromnetzes, gehen Sie wie folgt vor:

Für Kochfeld-Brenner: Zum Zünden der Brenner, drücken und drehen Sie den Regler gegen den Uhrzeigersinn, so dass der Regler in maximaler Position ist, an ein Konus oder andere manuelle Hilfe am oberen Umfang ansetzt. Sobald Sie eine stabile Flamme sehen, nehmen Sie die Zündquelle weg.

Für Kochfeld-Brenner: Zum Zünden des Bakofen-Brenners, drücken und drehen Sie den Backofen Drehknopf gegen den Uhrzeigersinn, so dass der Regler in maximaler Position ist, an ein Konus oder andere manuelle Hilfe ansetzt, an den Zündungsloch, das auf der vorderen linken Ecke des Brenners liegt. Sobald Sie eine stabile Flamme sehen, nehmen Sie die Zündquelle weg.

Für Kochfeld-Brenner: Zum Zünden des Grill-Brenners, drehen Sie den Grill Ventil im Uhrzeigersinn, bis die Markierung auf dem Regler auf das Grill-Symbol zeigt. Dann halten Sie den Regler gedrückt und setzt an ein Konus oder andere manuelle Hilfe, um die Löcher, die sich auf dem Brenner befinden. Sobald Sie eine stabile Flamme sehen, nehmen Sie die Zündquelle weg.

• Elektrische Zündung

Elektrische Zündung von Gasbrennern kann je nach Konfiguration Ihres Gerätes auf zwei Arten erfolgen.

Zündung durch Zündtaste: Drücken Sie das Ventil des Brenners welches Sie bedienen möchten und drehen Sie das Ventil in der Richtung gegen den Uhrzeigersinn, so dass der Knopf in der maximalen Position ist und drücken Sie mit der anderen Hand die Zünd-Taste zur gleichen Zeit. Drücken Sie die Zünd-Taste sofort, denn wenn Sie warten, eine Gasbildung kann zum Verbreiten der Flamme führen. Halten Sie den Knopf gedrückt, bis Sie eine stabile Flamme am Brenner zu sehen bekommen.

Zündung durch Hob-Ventil (Mikroschalter): Drücken Sie das Ventil des Brenners welche Sie bedienen möchten und drehen Sie das Ventil in der Richtung gegen den Uhrzeigersinn (im Uhrzeigersinn für den Grill-Brenner), so dass der Knopf in maximaler Position ist und halten Sie dabei den Knopf gedrückt. Die Zündkerzen werden Funken erzeugen, solange Sie den Bedienknopf gedrückt halten. Der Mikroschalter, der unter dem Knopf platziert ist, wird automatisch durch die Zündkerze des Brenners Funken erzeugen. Halten Sie den Knopf gedrückt, bis Sie eine stabile Flamme am Brenner zu sehen bekommen.

Flammensicherheitsvorrichtung

Hob-Brenner (Wenn Ihr Kochfeld mit einer Gas-Sicherheitsvorrichtung ausgestattet ist)

Kochfelder, die mit Zündsicherung ausgestattet sind, bieten Sicherheit im Falle von versehentlich gelöschten Flammen. Wenn ein solcher Fall eintritt, wird das Gerät die Gasleitung des Brenners blockieren und jede Ansammlung von unverbranntem Gas vermeiden. Warten Sie 90 Sekunden vor dem erneuten Zünden eines ausgelöschten Gasbrenners.

Backofen/ Grillbrenner

Unabhängig von dem Modell Ihres Gerätes werden alle Backofen-Brenner mit einer Gas-Sicherheitseinrichtung ausgestattet. Aus diesem Grund, halten Sie während der Zündung den Ofen-Knopf gedrückt, bis Sie eine stabile Flamme zu sehen bekommen. Wenn die Flamme nach dem Loslassen des Reglers instabil wird, wiederholen Sie den Vorgang. Wenn der Backraumbrenner nicht zündet, nachdem Sie den Regler für mindestens 30 Sekunden gedrückt gehalten haben, öffnen Sie zunächst die Backraumtür und warten Sie 90 Sekunden, ehe Sie erneut eine Zündung versuchen. Auch wenn die Flamme im Backraum ausgeht, wiederholen Sie diesen Vorgang.

4.1.1 Kontrolle von Herd-Brennern

TDer Knpf (Regler) hat 3 Positionen: Aus (0), Max (großes Flammensymbol) und Min (kleines Flammensymbol). Nachdem Sie den Brenner in maximaler Stellung entzünden; können Sie die Flammenlänge zwischen Maximum und min. einstellen. Betreiben Sie die Brenner nicht, wenn der Knopf sich zwischen Maximal- und Aus-Positionen befindet.

Überprüfen Sie die Flamme nach der Zündung visuell. Wenn Sie eine gelbe Spitze, losgelöste oder instabile Flammen sehen, drehen Sie die Gaszufuhr ab und prüfen Sie die Position der Brennerabdeckungen und der Flammenkränze. Stellen Sie außerdem sicher, dass keine Flüssigkeit in die Brenner-Cups eindringt. Wenn die Brennerflamme versehentlich erlischt, schalten Sie den Brenner aus, lüften Sie die Küche mit frischer Luft, und versuchen Sie für 90 Sekunden keine Wiederzündung.

Beim Ausschalten des Kochfeldes, drehen Sie den Knopf im Uhrzeigersinn, so dass der Knopf auf die "0" –Stellung zeigt oder die Markierung auf den Knopf nach oben zeigt.

Ihr Herd hat Brenner mit unterschiedlichen Durchmessern. Die effizienteste Art und Weise der Verwendung von Gas ist auf die richtige Gasbrenner Größe für Ihre Pfannengröße zu wählen und die Flamme auf ein Minimum zu bringen, sobald der Siedepunkt erreicht ist. Es wird empfohlen, das Kochgeschirr stets mit dem Deckel zu schließen.

Um die maximale Leistung aus den Haupt-Brennern zu erhalten, verwenden Sie Töpfe mit folgenden Flachboden Durchmessern. Das Benutzen von kleineren Töpfen als die unten angegebenen minimalen Abmessungen, werden zu Energieverlusten führen.

4. Art : VERWENDUNG IHRES HERDS

Schnellkochbrenner: 22-26cm

Medium-Brenner: 14-22cm

Hilfsbrenner: 12-18cm

Stellen Sie sicher, dass die Spitzen der Flammen sich nicht aus dem äußeren Umfang der Pfanne verbreiten, da dies dem Kunststoff-Zubehör rund um die Pfanne (Griffe etc.) auch schaden kann.

Wenn die Brenner über einen längeren Zeitraum nicht gebraucht werden, schließen Sie immer das Gassteuerventil.

WARNHINWEIS:

Verwenden Sie nur flaches Geschirr mit einem ausreichend dicken Boden.

• Stellen Sie sicher, dass der Boden des Geschirrs trocken ist, bevor Sie es auf den Brenner stellen.
  • Die Temperatur der zugänglichen Teile kann sehr hoch werden, wenn das Gerät arbeitet. Halten Sie daher während und nach dem Betrieb unbedingt Kinder und Tiere von dem Herd fern.
• Nach der Verwendung bleibt die Platte für längere Zeit sehr heiß. Berühren Sie sie deshalb nicht und stellen Sie keine Gegenstände darauf.
• Legen Sie niemals Besteckteile oder Deckel auf das Kochfeld. Diese können sehr heiß werden und schwere Verbrennungen verursachen.

4.1.2 Kontrolle von Ofen-Brennern

Nachdem Sie wie zuvor beschrieben den Backofen-Brenner zünden, können Sie mit Hilfe der Zahlen auf dem Bedienfeld oder des Knopf-Rings, die Temperatur im Inneren des Ofens, nach Ihrem Wunsch einstellen. Größere Zahlen bedeuten höhere Temperaturen, während kleinere Zahlen niedrigere Temperaturen bedeuten. Ist Ihr Herd mit einem Thermostat ausgestattet, entnehmen Sie bitte der Temperaturtabelle unten die richtige Temperatur für das Gargut. Betreiben Sie das Gerät zwischen "Aus"-Position und dem ersten Temperatur-Marker in der Richtung gegen den Uhrzeigersinn Stellen Sie den Regler stets zwischen die Positionen Maximum und Minimum. Beim Ausschalten des Ofens, drehen Sie den Knopf im Uhrzeigersinn, so dass der Knopf die Position "0" zeigt.

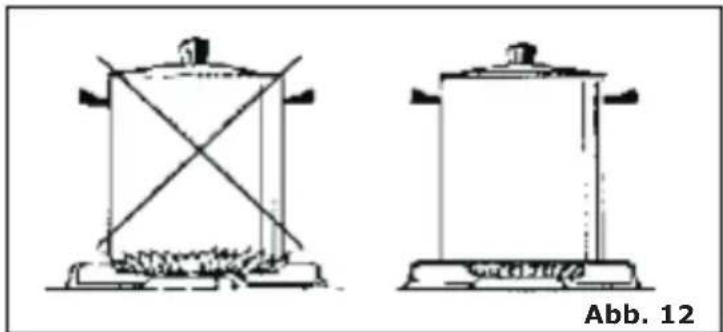

RICHTIG

FALSCH Topfboden ist klein

FALSCH Topfboden ist klein

FALSCH Topfboden liegt nicht richtig auf

Abb. 9

Vorheizen

Wenn Sie den Backraum vorheizen müssen, sollten Sie dies etwa für 10 Minuten tun. Für Rezepte, die höhere Temperaturen benötigen, etwa Brot, Gebäck, Brötchen, Soufflés sollten Sie den Ofen zuerst vorheizen. Auch bei der Zubereitung von gefrorenen oder tiefgekühlten Gerichten sollten Sie den Ofen vorheizen.

Kochvorgang

• Stellen Sie sicher, dass das Essen in die Mitte des Regals platziert ist und dass genügend Platz um das Backblech / die Schüssel für maximale Zirkulation ist.
• Stellen Sie die Schüssel auf ein entsprechend großes Backblech auf dem Regal, um das Auslaufen auf den Ofensockel zu verhindern, um dadurch den Reinigungsaufwand zu reduzieren.
• Das Material und die Verarbeitung des Backblechs und der Schüssel wurde beeinflussend als Basis Bräunung verwendet. Emaille Ware, dunkle, schwere oder Antihaft-Utensilien erhöhen die Basis Bräunung. Glänzendes Aluminium oder polierte Stahltabletten reflektieren die Wärme und geben weniger Basis Bräunung.
• Beim Kochen mehr als ein Gericht im Ofen, platzieren sie statt mehrere Schüssel auf ein Regal, eine Schüssel in die Mitte eines Regals. Dadurch wird für die besten Koch-Resultate, die Wärme ungehindert zirkulieren.
• Wenn Sie mehr als ein Tablett mit ähnlichen Produkten kochen, zum Beispiel Kuchen oder Kekse, tauschen Sie die Tabletten während des Kochens oder Sie können das obere Fach entfernen, wenn das Essen gekocht ist und das untere Tablett auf das höhere Regal verschieben, um das Kochen zu beenden.
• Stellen Sie keine Backbleche direkt auf den Ofensockel, da es die Luftzirkulation des Ofens behindert und dadurch zu Basis Verbrennungen führen kann; darum Benutzen Sie die untere Regalposition.

HAUPTOFEN

MARKIERUNG	TEMPERATUR(°C)
S	100
1	140
2	150
3	160
4	180
5	190
6	200
7	220
8	240
9	250

Diese Temperatur-Einstellungen können sich etwas ändern, wenn beide Top-und Hauptöfen zusammen betrieben werden.

4.1.3 Kontrolle von Grill-Brennern

Der Grill-Brenner kann mit der Backofentür in zwei Positionen bezüglich Ihrer Wahl betrieben werden: vollständig geöffnet oder teilweise geöffnet (30 ° Parkposition).

Kochvorgang

• Der Grill-Brenner kann zwischen Maximum und Minimum-Positionen moduliert werden und schafft eine Wärmequelle mit einer konstanten Leistung. Beim Ausschalten des Ofens, drehen Sie den Knopf im Uhrzeigersinn, so dass der Knopf die Position "0" zeigt.
• Stellen Sie das Chrom Gitter auf die obersten Regale; vorausgesetzt, dass die Lebensmittel den Grill-Brenner nicht berühren
• Heizen Sie den Grill für ein paar Minuten, bevor der Plombierung von Steaks oder dem Toasten. Das Essen sollte während des Kochens umgedreht werden, soweit es nötig ist.
• Um das Spritzen zu minimieren, sollten Lebensmittel vor dem Grillen gründlich getrocknet werden. Mageres Fleisch und Fisch leicht mit ein wenig Öl oder zerlassener Butter bepinseln, um die Feuchtigkeit während des Kochens zu bewahren.
• Lebensmittel sollten in der Mitte des Gitters platziert werden, um eine maximale Luftzirkulation zu ermöglichen.
• Bedecken Sie niemals die Grillpfanne oder das Gitter mit Folie, da dies zu Grillfeuer führen kann.
• Wenn Ihr Gerät als Zubehör eine Grillpfanne und ein Griff-Set hat, wenden Sie sich bitte an den Abschnitt über Zubehör, für deren Verwendung.

WARNHINWEIS: Stellen Sie sicher, dass der Grill abgeschaltet ist, bevor Sie die Tür schließen.

4.2 Im Backraum verwendetes Zubehör

• Es sind verschiedene Zubehörteile für den Backraum vorhanden. Sie können auch handelsübliches Zubehör verwenden, aber dieses muss jedoch hitze- und feuerfest sein. Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden. Beachten Sie dabei stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung.
• Geben Sie kleinere Garbehälter so auf den Grillrost, dass sie sicher mittig darauf stehen.
• Wenn das Gargut das Blech nicht vollständig bedeckt, wenn das Gargut direkt aus dem Tiefkühlgerät entnommen wurde oder das Blech zum Auffangen von Flüssigkeit beim Grillen verwendet wird, kann sich das Blech durch die große Hitze beim Garen oder Braten verformen Nach dem Abkühlen nimmt das Blech wieder seine ursprüngliche Form an. Dies ist ein normaler physikalischer Vorgang, der durch die Hitzeübertragung bedingt ist.
• Wenn Sie Glasgeschirr verwenden, dürfen Sie dieses nach der Entnahme aus dem Ofen nicht gleich in eine kalte Umgebung bringen. Nicht auf kalten oder naßen Boden stellen. Platzieren Sie es auf ein trockenes Tuch oder einen Untersetzer und lassen Sie es langsam auskühlen. Andernfalls kann der Glasträger oder das Glasgeschirr brechen.
• Wenn Sie in Ihrem Ofen grillen wollen, empfehlen wir Ihnen, den mitgelieferten Rost zu verwenden. Wenn Sie den großen Grillrost verwenden, sollten Sie ein Backblech in einen der unteren Einschübe geben, um herabtropfende Flüssigkeiten aufzusammeln. Geben Sie vorher ein wenig Wasser in das Blech. Dies erleichtert später die Reinigung.
• Wie oben bereits mehrfach erwähnt, dürfen Sie niemals den Grillbrenner verwenden, ohne die Grillschutzabdeckung einzulegen. Wenn Ihr Herd einen Grillbrenner besitzt aber keine Grillschutzabdeckung beigelegt wurde, oder wenn die Grillschutzabdeckung beschädigt oder verloren wurde, müssen Sie eine neue Abdeckung beim nächsten Kundendienst bestellen.

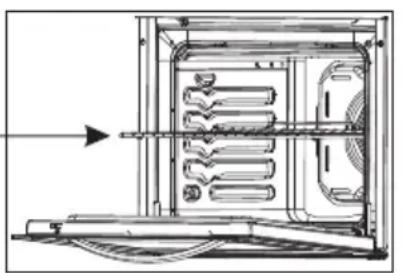

WARNUNG - Platzieren Sie das Gitter korrekt in irgendein — entsprechendes Regal im Garraum und schieben Sie es bis zum Ende..

• Um das Gitter korrekt in die Öffnung einzusetzen, schieben Sie es ganz bis zum Endanschlag in einen Einschub.
• Der Topfkippschutz muss in die Mitte des Backofens platziert werden.

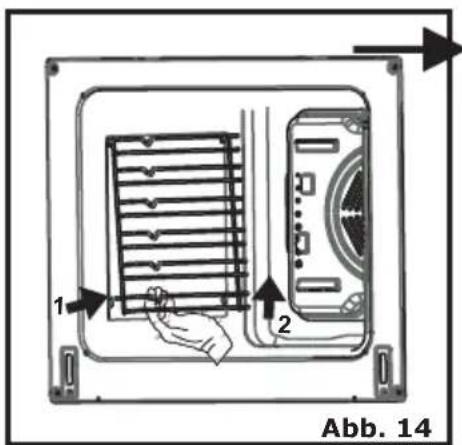

Ausbau des Drahteinschubs

1 2 Abb. 14

Ziehen Sie den Drahteinschub in die im Bild angegebene Richtung. Lösen Sie dann die Clips und heben Sie ihn an.

Entfernen Sie die G Schrauben auf jeder emailbeschichteten Blende.

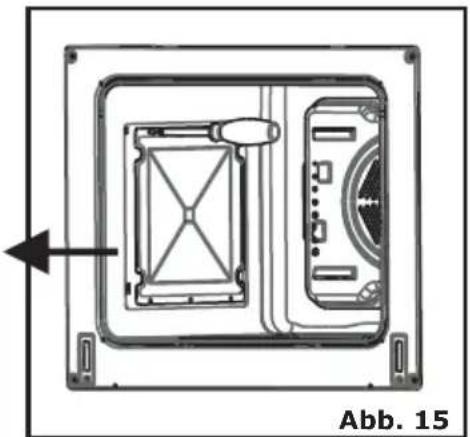

Entfernen der katalytischen Tafel

1. Einschub 2. Einschub 3. Einschub 4. Einschub 5. Einschub

5.1 Reinigung

Stellen Sie vor der Reinigung sicher, dass alle Regler abgedreht sind und das Gerät ausgekühlt ist. Trennen Sie das Gerät vom Netz. Überprüfen Sie vor der Verwendung spezieller Reiniger, ob diese für das Produkt geeignet sind oder vom Hersteller empfohlen werden. Verwenden Sie keine ätzenden Mittel, Scheuerpulver, Stahlwolle oder harte Werkzeuge, da diese die Oberflächen beschädigen können. Falls die auslaufende Flüssigkeit brennt, könnte der emaillierte Teil beschädigt werden. Entfernen Sie ausgetretene Flüssigkeiten sofort.

Reinigung des Backrohrs

Ziehen Sie vor der Reinigung unbedingt den Netzstecker. Die Innenseite des emaillierten Ofens wird am besten gereinigt, wenn der Ofen warm ist. Wischen Sie das Backrohr nach jeder Verwendung mit einem weichen Tuch, das in Seifenwasser getaucht wurde, aus. Wischen Sie es danach noch einmal mit einem feuchten Tuch nach und trocknen Sie es ab. Es könnte erforderlich sein, dass Sie ein von Zeit zu Zeit flüssiges Reinigungsmittel nutzen und eine komplette Reinigung werden. Nicht mit trockenen und Pulverreinigern oder mit Dampfreinigern reinigen.

Reinigung der Abdeckung

Um in der Lage zu sein, den Glasdeckel sauber zu machen, benutzen Sie ein Glasreiniger. Spülen Sie dann nach und trocknen Sie sie mit einem trockenen Tuch.

Reinigung der Gasbrenner

• Heben Sie die Pfannenträger, Kappen und Kronen der Herd-Brenner.
• Wischen und reinigen Sie das hintere Feld mit einem seifigen Tuch ab.
• Waschen Sie die Kappen und Kronen der Herd-Brenner und spülen Sie sie. Lassen Sie sie nicht nass, trocknen Sie es sofort mit Papiertuch.
  • Bauen Sie die Teile nach der Reinigung wieder richtig ein.
• Reinigen Sie keinen Teil des Kochfelds mit Metallscheuerschwämmen. Dies würde die Oberfläche zerkratzen.
• Die Oberflächen der Pfannenträger können mit der Zeit durch die Nutzung zerkratzt werden. Sie können jedoch nicht rosten, und dabei handelt es sich nicht um Fabrikationsfehler.
• Bei der Reinigung der Kochfeldplatte, stellen Sie sicher, dass kein Wasser in den Brenneraufsatz fließt, da dies die Injektoren blockieren können.

Brenneraufsätze:

Emaillierte Pfannenträger, emaillierte Deckel, Brenner Köpfe müssen in regelmäßigen Abständen, mit warmem Seifenwasser abgespült und getrocknet werden. Nach dem Sie sie gründlich getrocknet haben, ersetzen Sie sie richtig.

Emaillierte Teile:

Um diesen ein neues Aussehen zu erhalten, müssen sie regelmäßig mit mildem warmem Seifenwasser gereinigt und dann mit einem weichen Tuch trockengerieben werden. Waschen Sie sie nicht, während Sie heiß sind und verwenden Sie niemals Scheuerpulver oder Scheuermittel. Lassen Sie niemals Essig, Kaffee, Milch, Salz, Zitrone oder Tomatensaft über längere Zeit mit den emaillierten Teilen in Kontakt.

Edelstahl:

Teile aus rostfreiem Stahl müssen regelmäßig mit mildem warmem Seifenwasser und einem weichen Schwamm gereinigt und dann mit einem weichen Tuch trockengerieben werden. Verwenden Sie niemals Scheuerpulver oder Scheuermittel. Lassen Sie niemals Essig, Kaffee, Milch, Salz, Zitrone oder Tomatensaft über längere Zeit mit den Teilen aus rostfreiem Stahl in Kontakt.

5.2 Wartung

Austausch der Backofenlampe

Trennen Sie zuerst das Produkt von der Stromversorgung und stellen Sie sicher, dass das Produkt kühl ist. Entfernen Sie des weiteren auch die Ampulle, nachdem Sie die Abdeckung vor der lampe entfernt haben. Setzen Sie dann die neue bis zu 300 °C hitzebeständige Glühlampe ein (230 V, 25 Watt, Typ E14). Setzen Sie die Glasabdeckung wieder ein. Danach ist der Ofen wieder einsatzbereit.

Weitere Überprüfungen

Überprüfen Sie regelmäßig die Gaszufuhrleitung. Kontaktieren Sie sofort den technischen Kundendienst, wenn Sie irgendwelche Auffälligkeiten finden. Wir empfehlen, die Leitung jährlich einmal auszutauschen. Auch wenn Sie beim Betätigen der Funktionsschalter für Herd und Backrohr irgendetwas Außergewöhnliches bemerken, sollten Sie sofort den Kundendienst kontaktieren.

6. Art : WARTUNG UND TRANSPORT

6.1 Grundlegenede Fehlerbehebung, bevor Sie den Service kontaktieren

Wenn der Herd nicht funktioniert:

- Überprüfen Sie, ob der Herd ausgesteckt ist oder der Strom ausgefallen ist.

Wenn der Herd nicht heiß wird:

- Überprüfen Sie, ob die Temperatur mit dem Temperaturregler eingestellt wurde.

Wenn die Innenraumbeleuchtung nicht funktioniert:

- Überprüfen Sie die Stromversorgung. Überprüfen Sie, ob die Lampe defekt ist. Sollte sie defekt sein, tauschen Sie sie wie oben beschrieben aus.

Garen (Wenn Ober- und Unterhitze nicht gleichmäßig arbeiten):

- Überprüfen Sie ob Einschubposition, Garzeit und Temperatur den Angaben im Handbuch entsprechen.

Brenner im Kochfeld arbeiten nicht richtig:

• Prüfen Sie, ob die Brennerteile richtig zusammengesetzt sind (vor allem nach der Reinigung).
• Der Gaszufuhrdruck ist u. U. zu hoch oder zu niedrig. Für Geräte, die mit Flaschen LPG betrieben werden, kann die Gasflasche aufgebraucht sein.

Wenn das Problem mit Ihrem Produkt bestehen bleibt, kontaktieren Sie bitte den Vertrags-Kundendienst.

6.2 Informationen zum Transport

Heben Sie die Originalverpackung auf und transportieren Sie das Gerät immer in dieser. Beachten Sie die Transporthinweise auf der Verpackung. Fixieren Sie die Abdeckungen, Topfgitter und andere bewegliche Teile mit Klebeband auf den Kochplatten. Legen Sie Papier zwischen der oberen Abdeckung und der Kochplatte ein. Schließen Sie dann die Abdeckung und fixieren Sie sie mit Klebeband an den Seitenwänden. Kleben Sie Karton oder Papier an die Klappe sowie an die Innenseite der Glastür, damit diese beim Transport nicht durch die Bleche, den Rost etc. im Backrohr beschädigt werden. Befestigen Sie die Klappe ebenfalls mit Klebeband an den Seitenwänden.

Wenn Sie nicht über die Original-Verpackung verfügen; bereiten Sie sich eine Trag-Box vor, so dass das Gerät, vor allem externe Oberflächen (Glas und lackierte Oberflächen) des Ofens gegen Bedrohungen von außen geschützt sind.

TABELLE BRENNERDÜSEN

Gas Category: II2H3+Destination:IE Class: 1Total consumption:G30 28~30 mbar11,9 Kw 865,27 g/h	LPG NG
	G30	G20
	28-30 mbar	20 mbar
SCHNELLBRENNER
Düsendurchmesser (1/100mm)	85	115
Nennleistung (kW)	3	3
Verbrauch per h	218.1 gr/h	285.7 lt/h
ZUSATZBRENNER
Düsendurchmesser (1/100mm)	50	72
Nennleistung (kW)	1	1
Verbrauch per h	72.7 gr/h	95.2 lt/h
MITTLERER BRENNER
Düsendurchmesser (1/100mm)	65	97
Nennleistung (kW)	1.75	1.75
Verbrauch per h	127.2 gr/h	166.7 lt/h
HAUPTOFEN BRENNER
Düsendurchmesser (1/100mm)	75	115
Nennleistung (kW)	2.4	2.4
Verbrauch per h	174.5 gr/h	228.6 lt/h
GRILLER BRENNER
Düsendurchmesser (1/100mm)	70	110
Nennleistung (kW)	2	2.2
Verbrauch per h	145.4 gr/h	209.5 lt/h

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können. Für detailliertere Informationen über die Wiederverwertung dieses Produktes kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.

52124607 06/13
