Gerätetyp	Freistehender Elektroherd
Marke	Nordmende
Modell	CSE60WH
Abmessungen (H x B x T)	90 x 60 x 60 cm
Stromversorgung	220-240V / 380-415V 3N
Ofenkapazität	Ca. 66 Liter
Ofenfunktionen	Static (Ober+Unterhitze), Grill, Oberhitze + Grill, Unterhitze nur, Oberhitze nur, Turbo (Umluft)
Leistung der Heizelemente	Unterhitze: 1100W, Oberhitze: 1200W, Grill: 2000W, Turbo: 2000W
Kochfeldtyp	Vier Strahlungsplatten, 7-stufige Schaltersteuerung
Timer	Mechanisch, 0-100 Minuten mit automatischer Abschaltung
Ofenbeleuchtung	Ja, 25W E14 Birne (max 300°C)
Türtyp	Scharniertür mit Griff
Schublade	Aufbewahrungsschublade unter dem Ofen
Reinigung	Manuelle Reinigung; emaillierter Innenraum, Glasabdeckung, Glaskeramik-Kochfeld
Sicherheitsmerkmale	Überhitzungsschutz, Kindersicherungswarnung, Kühlgebläse
Installationsanforderungen	Fester Anschluss durch autorisierten Techniker; mind. 2 cm Abstand hinten
Gewicht	Ca. 50 kg (Schätzung)
Mitgeliefertes Zubehör	Ofenblech, Drahtgitter, Grill (optionaler Hähnchenbräter)
Reparierbarkeit	Ersatzteile über autorisierten Kundendienst erhältlich; Lampe austauschbar
Energieeffizienzklasse	Nicht angegeben (Schätzung A oder B)

Häufig gestellte Fragen - CSE60WH NORDMENDE

Wie installiere ich den Nordmende CSE60WH Herd?

Die Installation muss von einem autorisierten Techniker durchgeführt werden. Stellen Sie sicher, dass das Gerät auf einem stabilen Boden mit mindestens 2 cm Abstand hinten zur Belüftung steht. Der elektrische Anschluss muss mit geeignetem Kabel H05VV, H05V2V2 oder H05RR und korrektem Querschnitt (z.B. 3x2,5mm²) erfolgen. Beachten Sie die Bedienungsanleitung für die detaillierte Verdrahtung.

Wie stelle ich den mechanischen Timer ein?

Für manuellen Betrieb stellen Sie den Timer-Knopf auf 'M' für Dauerbetrieb. Um eine Garzeit einzustellen, drehen Sie den Knopf im Uhrzeigersinn auf die gewünschten Minuten (0-100). Der Ofen schaltet sich automatisch aus und ein Klingelton ertönt. Der Ofen funktioniert nicht, wenn der Timer auf '0' steht.

Warum heizt der Ofen nicht?

Überprüfen Sie, ob der Ofenfunktionsschalter und der Thermostat auf die gewünschte Temperatur eingestellt sind und der Timer nicht auf '0' steht. Stellen Sie sicher, dass das Gerät eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst.

Wie reinige ich das Glaskeramik-Kochfeld?

Warten Sie, bis das Kochfeld vollständig abgekühlt ist. Verwenden Sie eine Creme oder Flüssigreinigung und ein weiches Tuch oder einen speziellen Schaber (mitgeliefert) für hartnäckige Rückstände. Vermeiden Sie scheuernde Reiniger oder Schwämme. Reinigen Sie Zuckerflecken sofort, um Glasschäden zu vermeiden.

Kann ich Alufolie im Ofen verwenden?

Es wird nicht empfohlen, den Ofenboden oder die Roste vollständig mit Folie abzudecken, da dies die Wärmezirkulation behindern und Schäden verursachen kann. Kleine Stücke zum Einwickeln von Speisen sind akzeptabel, dürfen aber die Heizelemente nicht berühren.

Wie tausche ich die Ofenlampe aus?

Trennen Sie zuerst das Gerät von der Stromversorgung und lassen Sie es abkühlen. Entfernen Sie die Glasabdeckung, schrauben Sie die alte Birne heraus (230V, 25W, E14, T300 Nennwert) und ersetzen Sie sie durch eine neue. Setzen Sie die Abdeckung wieder auf. Bei Unsicherheit wenden Sie sich an den autorisierten Kundendienst.

Was macht die 'Turbo'-Funktion?

Die Turbo-Funktion verwendet einen Ventilator, um heiße Luft vom hinteren Heizelement (2000W) zu zirkulieren, für gleichmäßiges Garen und schnellere Vorheizzeit. Es eignet sich zum Backen, Braten und Garen auf mehreren Ebenen.

Wie verwende ich die Grillfunktion?

Legen Sie das Essen auf den Grillrost, positioniert im oberen Einschub. Stellen Sie die Funktion auf Grill und heizen Sie 5 Minuten vor. Setzen Sie das Ofenblech auf den 3. Einschub, um Tropfen aufzufangen. Überschreiten Sie nicht die Thermostateinstellung von 190°C für kombinierten Grill.

Ist der Herd für die Verwendung mit einem Timer oder externen Schalter geeignet?

Nein. Das Gerät darf nicht an ein externes Schaltgerät wie einen Timer oder einen Schaltkreis angeschlossen werden, der regelmäßig ein-/ausgeschaltet wird, um Gefahren durch versehentliches Zurücksetzen des Thermoschutzschalters zu vermeiden.

Was soll ich tun, wenn das Ofentürglas bricht?

Stellen Sie sofort die Verwendung des Herds ein. Versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich für den Ersatz an den autorisierten Kundendienst. Aggressive Reinigungsmittel oder Stöße können zum Zersplittern führen.

BEDIENUNGSANLEITUNG CSE60WH NORDMENDE

BETRIEBS- UND MONTAGEANLEITUNGEN FÜR FREISTEHENDE INDUKTIONSHERDE

Werte Kunden,

Unser Ziel ist es, Ihnen hochwertige Produkte zu liefern, die Ihre Erwartungen übertreffen und bieten Ihnen deshalb nur Produkte an, die mit größter Sorgfalt und unter strengen Qualitätskontrollen in modernen Produktionsanlagen hergestellt werden.

Dieses Handbuch wurde erstellt, um Ihnen bei der Verwendung Ihres Geräts, das nach neuesten Technologien hergestellt wurde, zu helfen und Ihnen zu zeigen, wie Sie das Gerät möglichst vorteilhaft einsetzen.

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Sie finden darin grundlegende Informationen zur richtigen und sicheren Installation, zu Wartung und Verwendung. Wenden Sie sich bitte an den nächstgelegenen Vertragskundendienst für die Montage Ihres Produkts.

INHALT:

1. VORSTELLUNG DES PRODUKTS / ABMESSUNGEN
2. WARNHINWEISE
3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG
4. VERWENDUNG IHRES HERDS
5. REINIGUNG UND WARTUNG
6. WARTUNG UND TRANSPORT

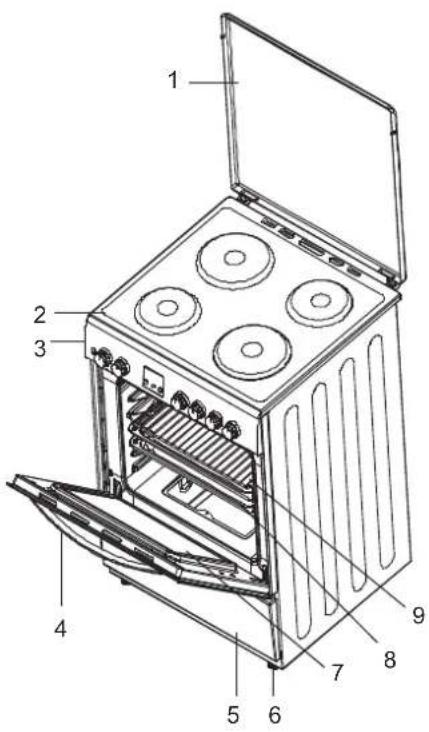

TEIL 1: VORSTELLUNG DES PRODUKTS / ABMESSUNGEN

1- Abdeckung Kochfeld
2- Kochfeld
3- Bedienfeld
4- Handgriff Backraumtür
5- Auszugsblende
6-Standfuß
7- Backraumtür
8-Backblech
9- Bratrost
10- Vorderer Heizstab
11- Ventilatorfach
12- Beleuchtung
13- Kochplatte

MODELL	GRÖSSE (cm)
CSE60WH CSE60IX	60*60*90

TEIL 2: WARNHINWEISE

TREFFEN SIE ALLE ERFORDERLICHEN SICHERHEITSMASSNAHMEN UND LESEN SIE DAS HANDBUCH VOLLSTÄNDIG DURCH, BEVOR SIE DAS GERÄT IN BETRIEB NEHMEN

Dieses Gerät wurde ausschließlich für den nicht kommerziellen Gebrauch in Privathaushalten entwickelt.
Untersuchen Sie das Gerät nach dem Auspacken genau auf eventuelle Beschädigungen.
Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.
Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung verursacht werden.
Bevor Sie das Gerät an das Strom- und Gasnetz anschließen, sollten Sie genau überprüfen, ob die Angaben auf der Verpackung oder dem Typenschild des Geräts mit den Nennwerten des Netzes übereinstimmen.
Vergleichen Sie die Nennwerte Ihres Stromversorgers mit den technischen Daten auf dem Typenschild, bevor Sie das Gerät anschließen.
Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden. Bevor Sie die Ofenbirne wechseln, das Gerät vom Strom abstecken. Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen.
Dazu können Sie entweder das Gerät ausstecken oder den Hauptschalter ausschalten. Einige Teile des Geräts können lange Zeit heiß bleiben. Bevor Sie irgendwelche Teile, die direkt der Hitze ausgesetzt sind, berühren, müssen Sie daher unbedingt warten, bis diese vollständig abgekühlt sind.
Dieses Gerät darf nicht von Personen (oder Kindern) verwendet werden, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten haben, oder die nicht über die nötige Erfahrung und das nötige Wissen verfügen. Solche Personen dürfen zu ihrer eigenen Sicherheit das Gerät nur unter Aufsicht oder nach der erforderlichen Schulung durch eine verantwortliche Person im Umgang mit dem Gerät verwenden.
Achten Sie stets darauf, dass Kinder niemals mit dem Gerät herumspielen. Halten Sie leicht entzündliche Substanzen vom Herd fern, wenn er in Betrieb ist. Geben Sie acht, dass die Kabel anderer Geräte, die Sie in der Nähe des Herds betreiben, nicht mit heißen Stellen in Berührung kommen.
Stellen Sie sicher, dass alle Schalter in der Stellung Aus bzw. "0" stehen, wenn Sie das Gerät nicht benützen.
Die Glasabdeckungen, die bei einigen Geräten vorhanden sind, können bei extremer Hitzebelastung springen. Legen Sie die Glasabdeckungen nur auf, wenn die Kochplatten sicher abgeschaltet und vollständig abgekühlt sind.

Dieses Handbuch wurde für verschiedene Modelle einer Reihe verfasst. Einige Funktionen, die in diesem Handbuch erklärt werden, sind daher bei Ihrem Modell eventuell nicht vorhanden. Beachten Sie beim Lesen des Handbuchs auch die Abbildungen.
Schalten Sie bei sichtbaren Rissen oder Sprüngen in der Keramikoberfläche den Herd aus.
Während der Verwendung wird das Gerät heiß. Achten Sie besonders darauf, dass Sie die Heizelemente im Backrohr nicht berühren.
Bei der Grillfunktion muss die Backraumtür des Herds geschlossen bleiben.
Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.
Achten Sie darauf, dass keine Flüssigkeiten auf der Abdeckung über den Kochplatten stehen, bevor Sie diese öffnen. Die Abdeckung darf nicht geöffnet werden, bevor die Kochplatten abgekühlt sind.
Stellen Sie sicher, dass die Abdeckung während der Verwendung in der richtigen Position ist.
Falls Highlight-Halogen-Heizelemente als Kochplatten eingesetzt werden, dürfen Sie nicht längere Zeit in das Licht sehen!
Falls der Herd auf einem Sockel aufgestellt wird, muss sichergestellt werden, dass er nicht herunterfallen kann!
Verwenden Sie keine Dampfreiniger.

VORSICHT: Um Gefahren durch unbeabsichtigtes Zurüksetzen der Thermosicherung zu verhindern, darf das Gerät nicht über ein externes Schaltgerät wie Zeitgeber etc. oder an einen regelmässig vom Versorgungsunternehmen an- und abgeschalteten Kreis angeschlossen werden.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.

WARNHINWEIS: Hat die Oberfläche Sprünge, müssen Sie das Gerät sofort abschalten. Es besteht die Gefahr von elektrischen Schlägen.

WARNHINWEIS: Während des Betriebs können freiliegende Teile sehr heiß werden. Halten Sie kleine Kinder fern von dem Gerät.

WARNHINWEIS: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um die Gefahr von elektrischen Schlägen zu vermeiden.

ABSCHNITT 3: INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

Dieser moderne, zweckmäßige und praktische Herd wurde aus hochwertigen Teilen und Materialien gefertigt und wird all Ihren Ansprüchen gerecht werden. Damit Sie im Betrieb auf keine Probleme stoßen und Sie das Gerät erfolgreich verwenden können, müssen Sie dieses Handbuch unbedingt genau durchlesen. Die folgenden Informationen enthalten die Anforderungen für den richtigen Einbau und die richtige Wartung. Sie sind insbesondere für den Techniker, der die Aufstellung des Geräts vornimmt, von Bedeutung.

Für die Montage Ihres Herds kontaktieren Sie bitte den Vertrags-Kundendienst.

3.1 INSTALLATION DES HERDS

Bei der Installation Ihres Herds müssen bestimmte Faktoren beachtet werden. Bitte folgen Sie unseren nachstehenden Empfehlungen, um im späteren Betrieb Probleme und gefährliche Situationen zu vermeiden.
Das Gerät kann in der Nähe von anderen Möbelstücken aufgestellt werden, sofern in dem Bereich, wo der Herd aufgestellt werden soll, die Höhe dieser Möbelstücke nicht die Höhe der Kochplatte übersteigt.
Stellen Sie den Herd nicht in der Nähe des Kühlschranks auf. Bei der Auswahl des Aufstellungsortes für den Herd müssen Sie darauf achten, dass sich keine brennbaren oder leicht entzündlichen Materialien wie Vorhänge, wasserdichte Textilien etc. in der Nähe befinden.
Zwischen der hinteren Wand des Herds und der Mauer muss ein Abstand von mindestens 2 cm für die ausreichende Luftzirkulation eingehalten werden.
Die Möbelstücke in der Umgebung des Herds müssen für Temperaturen von über 50 °C über der Raumtemperatur geeignet sein.
Wenn die Küchenmöbel höher sind als das Kochfeld des Herds, muss ein seitlicher Abstand von mindestens 11 cm zwischen Herd und anderen Möbeln eingehalten werden.
Die Mindesthöhe zwischen Kochfeld und Hängeschränken bzw. Dunstabzug über dem Herd werden unten angegeben. Der Dunstabzug muss sich daher mindestens 650 mm über dem Kochfeld befinden. Wenn kein Dunstabzug vorhanden ist, muss diese Höhe mindestens 700 mm betragen.
Dieses Gerät darf nur direkt am Boden ohne Sockel aufgestellt werden.

3.2 ELEKTRISCHER ANSCHLUSS UND SICHERHEITSHINWEISE

Befolgen Sie bei der Herstellung des elektrischen Anschlusses unbedingt die nachstehenden Sicherheitshinweise.

Das Erdungskabel muss mit der Klemme verbunden werden. Sie müssen beim Anschluss darauf achten, dass das isolierte Kabel mit der Stromquelle verbunden wird. Wenn an dem Ort, wo das Gerät aufgestellt werden soll, keine in Übereinstimmung mit den örtlichen Vorschriften geerdete Steckdose vorhanden ist, müssen Sie sofort den autorisierten Wartungsdienst kontaktieren.
Die geerdete Steckdose muss sich nahe am Gerät befinden. Verwenden Sie auf keinen Fall ein Verlängerungskabel.
Das Netzkabel darf keine der heißen Oberflächen des Produktes berühren.
Wenn das Netzkabel beschädigt ist, kontaktieren Sie bitte sofort den autorisierten Kundendienst. Das Kabel darf nur vom autorisierten Kunden- oder Wartungsdienst ausgetauscht werden.
Ein falscher elektrischer Anschluss kann das Gerät beschädigen. Eine solche Beschädigung wird nicht durch die Garantie gedeckt.
Das Gerät ist eingestellt gegebenenfalls für 220-240 Volt und 380-415V 3N Volt Strom. Wenn die Spannung Ihres Stromnetzes nicht mit diesem Wert übereinstimmt, müssen Sie umgehend unseren autorisierten Kundendienst kontaktieren.
Das Netzkabel darf die heißen Teile des Geräts nicht berühren. Das Netzkabel darf die Rückseite des Geräts berühren. Andernfalls kann das Netzkabel des Geräts beschädigt werden. Dies könnte zu einem Kurzschluss führen.
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden und Verluste, die durch Nichteinhaltung der folgenden Sicherheitsvorschriften entstehen können.
Installieren Sie einen Trennschalter mit Trennspalt von mindestens 3 mm in allen aktiven (Phasen-)Leitern. Dieser Trennschalter ist laut den Verkabelungsanweisungen in der Festverkabelung vorzusehen.
Das Gerät ist für eine ständige Verbindung mit der Stromversorgung ausgelegt. Der Anschluss des Gerätes an eine Stromquelle muss durch einen autorisierten Techniker erfolgen.
Verwenden Sie für die feste Verkabelung Kabel der Typen H05VV, H05V2V2 oder H05RR.
Verwenden Sie für die feste Verkabelung Kabel mit 3x2,5mm2 oder 3x4mm2, je nach den Angaben auf dem Typenschild an der Klemmenleiste und der Leistung des Geräts.
Einige Geräte können u.U. mit einem speziellen Stecker (Perilex oder Norplug) ausgerüstet sein. Falls erforderlich müssen diese gegen einen exakt gleichen Ersatzteil ausgetauscht werden.
Verwenden Sie einen Stecker vom Typ 16A/400V 5-polig für Perilex und 25A/250V für Norplug.
Diese Stecker können nur in einigen Ländern verwendet werden.

3.3 ALLGEMEINE WARNHINWEISE UND SICHERHEITSVORKEHRUNGEN

Ihr Gerät wurde in Übereinstimmung mit den Sicherheitsvorschriften für elektrische Geräte hergestellt. Alle Wartungs- und Reparaturarbeiten dürfen nur von autorisierten und von der Herstellerfirma geschulten Servicetechnikern durchgeführt werden. Installations- und Reparaturarbeiten ohne Einhaltung der folgenden Regeln können äußerst gefährlich werden.
Beim Betrieb des Geräts werden die äußeren Oberflächen sehr heiß. Auch die Innenflächen des Herds sowie die Heiz- und Dampfabzugselemente werden sehr heiß. Selbst wenn das Gerät abgeschaltet wird, bleiben diese Teile eine gewisse Zeit heiß. Berühren Sie niemals noch heiße Oberflächen. Halten Sie Kinder von diesen fern.
Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Bei extremer Hitze können sich solche Materialien spontan entzünden. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.
Der Herd und die Temperaturwahlschalter sowie der Zeitgeber müssen zum Kochen mit dem Herd programmiert werden. Andernfalls funktioniert der Herd nicht.
Stellen Sie keine Gegenstände auf die geöffnete Klappe oder Ausziehlade des Herds. Dadurch könnte das Gerät kippen oder die Klappe beschädigt werden.
Geben Sie keine schweren Gegenstände oder entzündliche, brennbare Objekte (Nylon, Plastikbeutel, Papier, Stoff etc.) in die untere Ausziehlade.
Stecken Sie das Gerät aus, wenn Sie es nicht verwenden.
Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. aus.

3 x 4 mm² 220 V\~
3 x 4 mm² 230 V \~
3 x 4 mm² 240 V \~

5x1.5 mm² 380 V 3N\~
5x1.5 mm² 400 V 3N\~
5x1.5 mm² 415 V 3N\~

4.1 Beschreibung des Aufbaus und der technischen Details Ihres Herds

YE 66
UNTERHITZE	1100 WATT
OBERHITZE	1200 WATT
GRILL	2000 WATT
UMLUFT	2000 WATT

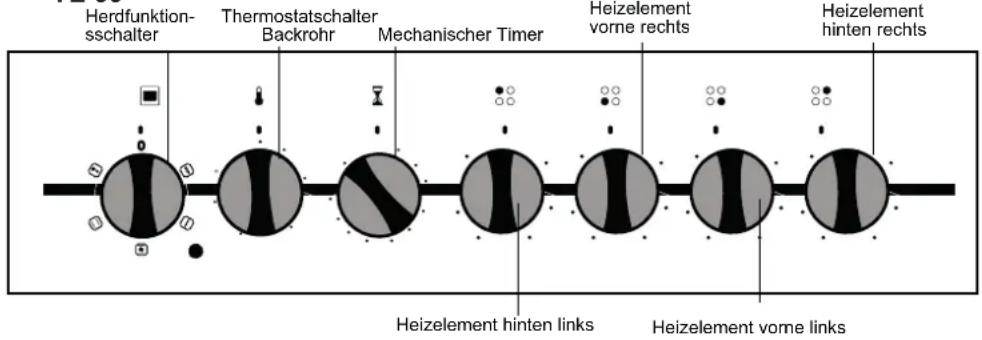

4.2 BESCHREIBUNG UND EIGENSCHAFTEN DER BEDIENFELDFUNKTIONEN

YE 66

4.3 VERWENDUNG DER KOCHPLATTEN UND CERAN-KOCHFELDERN

Der elektrische Herd wird über 7-stufige Schalter geregelt. "0" bedeutet dabei ausgeschaltet. Die anderen 6 Stufen haben die folgende Verwendung:

1..... ....Warmhalten
2-3.....Kochen mit niedriger Hitze
4-5-6 starke Hitze - Braten und Kochen

Die Oberseite der elektrischen Kochfelder ist mit einem hitzebeständigen Schutzmaterial versehen. Bei der ersten Verwendung drehen Sie den Schalter der Kochplatte auf "3" und lassen die Platte dann fünf Minuten so laufen, um diese Schutzschicht einzubrennen und zu härten.

Bei der Verwendung der Kochplatten müssen Sie darauf achten, dass die verwendeten Töpfe und Pfannen einen flachen Boden besitzen. Wenn Sie Töpfe und Pfannen mit flachem Boden und richtiger Größe verwenden, werden die Kochplatten optimal ausgenützt. Verwenden Sie keine kleinen Töpfe oder Pfannen auf der großen Kochplatte, da dadurch Hitze und somit Energie verschwendet wird.

Geben Sie acht, dass der Regler nach Abschluss der Kochvorgangs wieder auf "0" gestellt wird.

Berühren Sie auch niemals die Kochplatte, da sie auch nach dem Abschalten eine bestimmte Zeit lang heiß bleibt.

Halten Sie Kinder von den Kochplatten fern.

Reinigen Sie die Platten nach Gebrauch mit einem feuchten Tuch. Bei starker Verschmutzung können Sie die Reinigung problemlos mit Wasser und Spülmittel durchführen.

Nach der Reinigung schalten Sie die Platten für einige Minuten ein, um die Oberseite wieder zu trocknen. Wenn Sie den oberen Teil für eine Weile nicht benutzen werden, stellen Sie sicher, dass eine dünne Ölschicht wie Ölen mit Maschinenöl auftritt.

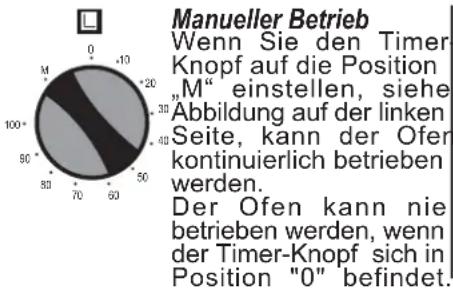

4.4 Verwendung der mechanischen Zeitschaltuhr

Betrieb mit Zeiteinstellung

Drehen Sie den Timer-Knopf im Uhrzeigersinn, um die Zeit zwischen 0-100 Minuten einzustellen (siehe Abbildung auf der rechten Seite). Wenn die eingestellte Zeit abgelaufen ist, wird der Herd abgeschaltet und ein einzelnes Warnsignal ertönt.

4. 4. 1 Verwendung des Funktionsschalters

Mit diesem Schalter können Sie die verschiedenen Funktionen des Herds auswählen. Die Funktionen und die Einstellungen können Sie der folgenden Tabelle entnehmen. Detaillierte Informationen dazu entnehmen Sie dann bitte der Beschreibung auf den nächsten Seiten.

Einschalten der Innenraumbeleuchtung

Thermostat, Warnleuchten, Ventilator und das untere und obere Heizelement werden eingeschaltet.

Thermostat, Warnleuchten, Griller und die Drehspießfunktion werden eingeschaltet.

Thermostat, Warnleuchten, oberes Heizelement, Griller und die Drehspießfunktion werden eingeschaltet.

Thermostat, Lampen und unteres Heizelement werden eingeschaltet.

Thermostat, Lampen und oberes Heizelement werden eingeschaltet.

Ober-/Unterhitze-Funktion (Normales Garen)

Bei dieser traditionellen Garmethode wird die Hitze von den oberen und unteren Heizelementen gleichmäßig im Backrohr verteilt. Dadurch werden Ober- und Unterseite des Garguts gleichmäßig gegart.

Es wird empfohlen, das Backrohr für etwa 10 Minuten vorzuheizen. Lassen Sie das Gargut im entsprechenden Gargeschirr für die empfohlene Zeit im Backrohr. Die Ober-/Unterhitze-Funktion ist die bevorzugte Einstellung für Kuchen, Biskuit, Flans, überbackene Spaghetti, Lasagne und Pizza.

Am Ende des Garvorgangs schalten Sie den Funktionsschalter und den Temperaturregler wieder auf die neutrale Stellung. Brechen Sie auch das Zeitprogramm ab. Nehmen Sie das Gargut aus dem Herd, stellen Sie es auf einer sicheren Stelle ab und öffnen Sie das Backrohr, damit der Herd abkühlen kann. Da der Herd noch heiß ist, sollten Sie dem Gerät fernbleiben und auch sicherstellen, dass sich keine Kinder dem Gerät nähern.

Grill funktion

Diese Funktion wird zum Grillen von Hähnchen oder anderem Gargut auf einem Spieß verwendet.

Für das Drehen wird ein Drehspieß verwendet. Zum Grillen geben Sie das Gargut auf den Rost, den Sie in den obersten Einschub geben. Sie können die Grillfunktion starten, nachdem Sie das Backblech in den dritten Einschub gegeben haben. Damit wird eventuell abtropfendes Fett aufgefangen.

Drehen Sie den Funktionsschalter auf das entsprechende Symbol dieser Funktion. Geben Sie das Gargut nach 5 Minuten Vorheizen in das Backrohr. Nach Ende der Garzeit drehen Sie den Funktionsschalter und den Temperaturregler wieder auf die neutrale Stellung. Brechen Sie das Zeitprogramm ab und nehmen Sie das Gargut aus dem Herd und stellen Sie es sicher ab. Halten Sie sich und Ihre Kinder vom Herd entfernt, bis er vollständig abgekühlt ist.

Warnung: Max. Thermostateinstellung: 190 °C.

Oberhitze / Grill funktion

Diese Funktion wird zum Grillen. Für das Grillen wird ein Grillspieß verwendet. Zum Grillen geben Sie das Gargut auf den Rost, den Sie in den obersten Einschub geben. Sie können die Grillfunktion starten, nachdem Sie das Backblech in den dritten Einschub gegeben haben. Damit wird eventuell abtropfendes Fett aufgefangen. Drehen Sie den Funktionsschalter auf das entsprechende Symbol dieser Funktion. Geben Sie das Gargut nach 5 Minuten Vorheizen in das Backrohr. Nach Ende der Garzeit drehen Sie den Funktionsschalter und den Temperaturregler wieder auf die neutrale Stellung. Brechen Sie das Zeitprogramm ab und nehmen Sie das Gargut aus dem Herd und stellen Sie es sicher ab. Halten Sie sich und Ihre Kinder vom Herd entfernt, bis er vollständig abgekühlt ist.

Warnung: Max. Thermostateinstellung: 190 °C.

Unterhitze-Funktion

Bei dieser Garmethode wird die Hitze vom unteren Heizelement abgegeben.

Die Unterhitze-Funktion dient zum Erhitzen des Gargutes, anstatt es zu kochen.

Oberhitze-Funktion

Bei dieser Garmethode wird die Hitze vom oberen Heizelement abgegeben.

Die Unterhitze-Funktion dient zum Erhitzen des Gargutes, anstatt es zu kochen.

Energiesparen

• Verwenden Sie auf den elektrischen Kochfeldern nur Geschirr mit flachem Boden.
• Wählen Sie Geschirr mit der richtigen Größe.
• Durch Verwendung eines Deckels wird die Kochzeit reduziert.
• Nehmen Sie nur soviel Flüssigkeit oder Fett wie nötig, um die Kochzeit zu verringern.
• Verringern Sie die Temperatureinstellung, wenn die Flüssigkeit zu kochen beginnt.
• Öffnen Sie während der Garzeit den Backraum nicht zu oft.

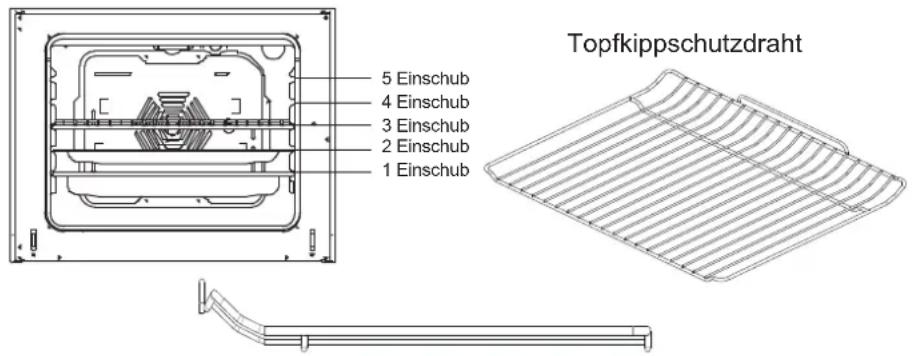

4. 4. 2 Verwendetes Zubehör

Sie können neben den mitgelieferten Blechen und Drehspießen auch Glasgeschirr, Kuchenformen, spezielle Backbleche etc. verwenden, die auf dem Markt erhältlich und für den Herd geeignet sind. Beachten Sie dabei aber unbedingt die jeweiligen Hinweise des Herstellers.

Geben Sie kleine Garbehältern so auf den Grillrost, dass sie sicher mittig darauf ruhen. Für emailliertes Geschirr beachten Sie bitte die folgenden besonderen Hinweise: Wenn das Gargut das Blech nicht vollständig bedeckt, wenn das Gargut direkt aus dem Tiefkühlgerät entnommen wurde oder das Blech zum Auffangen von Flüssigkeit beim Grillen verwendet wird, kann sich das Blech durch die große Hitze beim Garen oder Braten verformen.

Nach dem Abkühlen nimmt das Blech wieder seine ursprüngliche Form an. Dies ist ein normaler physikalischer Vorgang, der durch die Hitzeübertragung bedingt ist. Wenn Sie Glasgeschirr verwenden, dürfen Sie dieses nach der Entnahme aus dem Herd nicht gleich in eine kalte Umgebung bringen. Stellen Sie es nicht auf einen kalten oder nassen Untergrund. Geben Sie es auf ein trockenes Tuch oder einen Untersetzer und lassen Sie es langsam auskühlen. Andernfalls kann das Glasgeschirr brechen. Wenn Sie in Ihrem Herd grillen wollen, empfehlen wir Ihnen, den mitgelieferten Rost zu verwenden. (Sofern Ihr Produktpaket dieses Zubehör enthält). Dadurch können Fettspritzer und -tropfen das Backrohr nicht verunreinigen. Wenn Sie den großen Grillrost verwenden, sollten Sie ein Backblech in einen der unteren Einschübe geben, um Flüssigkeit aufzusammeln. Geben Sie vorher ein wenig Wasser in das Blech. Dies erleichtert später die Reinigung.

Geben Sie den Rost in den vierten oder fünften Einschub und ölen Sie ihn vorher ein, damit das Gargut nicht am Rost haften bleibt.

• Um den Bratrost korrekt anzubringen, platzieren Sie ihn auf dem Einschub und schieben den Bratrost vollständig ein.
• Der Topfkippschutz muss in die Öffnung eingeführt werden.

TEIL 5: REINIGUNG UND WARTUNG DES HERDS

5.1 REINIGUNG

Stellen Sie vor der Reinigung sicher, dass alle Regler abgedreht sind und das Gerät ausgekühlt ist. Trennen Sie das Gerät vom Netz. Überprüfen Sie vor der Verwendung spezieller Reiniger, ob diese für das Produkt geeignet sind oder vom Hersteller empfohlen werden. Verwenden Sie keine ätzenden Mittel, Scheuerpulver, Stahlwolle oder harte Werkzeuge, da diese die Oberflächen beschädigen können. Wenn auf dem Herd übergehende Flüssigkeiten sich einbrennen, kann die Emailbeschichtung beschädigt werden. Entfernen Sie ausgetretene Flüssigkeiten sofort.

Reinigung des Backrohrs

Ziehen Sie vor der Reinigung den Netzstecker.

Die Innenseite des emaillierten Herds wird am besten gereinigt, wenn der Herd warm ist. Wischen Sie das Backrohr nach jeder Verwendung mit einem weichen Tuch, das in Seifenwasser getaucht wurde, aus.

Wischen Sie es danach noch einmal mit einem feuchten Tuch nach und trocknen Sie es ab. Es könnte erforderlich sein, dass Sie ein von Zeit zu Zeit flüssiges Reinigungsmittel nutzen und eine komplette Reinigung werden. Nicht mit trockenen und Pulver Reinigungsmitteln reinigen.

Reinigung der Klappe

Für die Innen- und Außenreinigung der Klappe sollten Sie einen Glasreiniger verwenden. Spülen Sie dann nach und trocknen Sie sie mit einem trockenen Tuch. Die Klappe kann wie in der folgenden Abbildung gezeigt für die Reinigung herausgezogen werden.

* Öffnen Sie die Klappe ganz.
* Schieben Sie den Metallstift wie dargestellt durch die Löcher.
* Wiederholen Sie diesen Vorgang für beide Scharniere.
* Heben Sie die Klappe leicht an und ziehen Sie sie vorsichtig nach außen. Die Klappe kann dann ganz herausgenommen werden.
* Schieben Sie sie wieder in die Scharnierlöcher und befestigen Sie die Klappe wieder in ihrer Position.
* Reinigen Sie die Klappe nicht, solange die Glasscheibe heiß ist. Wenn Sie dies nicht beachten, kann die Scheibe zerbrechen. Kontaktieren Sie den Vertrags-Kundendienst, wenn irgendwelche Probleme auftreten.

Reinigung des Glaskeramikkochfelds

Warten Sie vor der Reinigung, bis das Glaskeramikkochfeld vollständig abgekühlt ist. Stellen Sie sicher, dass das Reinigungsmittel keine scheuernden oder kratzenden Teilchen enthält, die das Glas zerkratzen könnten. Verwenden Sie flüssige Reiniger oder Reinigungscremes. Glaskeramikfelder müssen mit kaltem Wasser gereinigt und dann mit einem weichen Tuch getrocknet werden. Es dürfen keine Reinigungsmittelreste zurückbleiben. Verwenden Sie den mitgelieferten Schaber, um Nahrungsmittel oder Reste zu entfernen. Süße Speisereste müssen sofort nach dem Verschütten entfernt werden, bevor das Glas abkühlt. Stahlreinigungsmittel können Glaskeramik beschädigen. Staub auf der Oberfläche muss mit einem feuchten Tuch entfernt werden. Eine Farbveränderung der Glaskeramikoberflächen beeinträchtigt nicht die Funktion oder Lebensdauer der Glaskeramik.

Sie wird verursacht, wenn Reste nicht entfernt werden, oder durch Abrieb durch Kochgeschirr, und Verwendung ungeeigneter Reinigungsmittel, nicht durch Veränderung des Materials. Vor der Verwendung chemischer Mittel muss immer zuerst der Schaber verwendet werden. Mit diesem Schaber können Sie auch kleinste Reste von der Oberfläche entfernen. Materialien, die zu hart für die Reinigung sind, wie etwa verflüssigtes Plastik, Öl oder klebrige Zuckerreste, können einfach mit dem Schaber entfernt werden. Dieser Schaber ist gefährlich, da er mit einer Rasierklinge versehen ist. Er muss daher von Kindern ferngehalten werden. Geben Sie acht, bei der Verwendung des Schabers nicht die Silikondichtungen an den Rändern des Glasfelds zu beschädigen.

5.2 WARTUNG

Austausch der Lampe

Der Austausch der Lampe des Herds muss durch einen Techniker mit der erforderlichen Berechtigung erfolgen. Die neue Lampe muss vom Typ 230 V, 25 W, E14, T300 sein. Vor dem Austauschen der Lampe muss das Gerät ausgesteckt und vollständig abgekühlt sein.

TEIL 6: WARTUNG UND TRANSPORT

6.1 Bevor Sie den Kundendienst kontaktieren:

Wenn der Herd nicht funktioniert:

Überprüfen Sie, ob der Herd ausgesteckt ist oder eine Sicherung ausgelöst hat. Bei Modellen mit Zeitschalter: Überprüfen Sie, ob der Zeitschalter eingestellt ist.

Wenn das Backrohr nicht funktioniert:

Überprüfen Sie, ob die Temperatur mit dem Temperaturregler eingestellt wurde.

Wenn die Innenraumbeleuchtung nicht funktioniert:

Überprüfen Sie die Stromversorgung.

Überprüfen Sie, ob die Lampe defekt ist. Sollte sie defekt sein, tauschen Sie sie wie oben beschrieben aus.

Garen (Wenn Ober- und Unterhitze nicht gleichmäßig arbeiten):

Überprüfen Sie ob Einschubposition, Garzeit und Temperatur den Angaben im Handbuch entsprechen.

Wenn das Problem mit Ihrem Produkt bestehen bleibt, kontaktieren Sie bitte den autorisierten Kundendienst.

6.2 Informationen zum Transport

Wenn Sie den Herd transportieren müssen:

Heben Sie die Originalverpackung auf und transportieren Sie das Gerät immer in dieser. Beachten Sie die Transporthinweise auf der Verpackung. Fixieren Sie die Abdeckungen, Topfgitter und andere bewegliche Teile mit Klebeband auf den Kochplatten.

Legen Sie Papier zwischen der oberen Abdeckung und der Kochplatte ein. Schließen Sie dann die Abdeckung und fixieren Sie sie mit Klebeband an den Seitenwänden.

Fixieren Sie Karton oder Papier mit Klebeband auf der Klappe und innen auf der Glasscheibe, damit die Backbleche oder der Grillrost die Klappe beim Transport nicht beschädigen können.

Befestigen Sie die Klappe ebenfalls mit Klebeband an den Seitenwänden. Wenn Sie die Originalverpackung nicht mehr haben:

Schützen Sie die Außenflächen (Glasflächen und lackierte Wände) gegen Stöße und Schläge.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können. Für detailliertere Informationen über die Wiederverwertung dieses Produktes kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.

52064543 11/11 R000
