BEDIENUNGSANLEITUNG CSG60WH NORDMENDE

FREESTANDING GAS COOKER

BETRIEBS-UND INSTALLATIONSANLEITUNG VON FREISTEHENDEN GASHERD

Unser Ziel ist es, Ihnen Produkte mit hoher Qualität anzubieten, die Ihre Erwartungen übertreffen. Ihr Gerät ist in modernen Einrichtungen sorgfältig und vor allem auf Qualität geprüft produziert.

Dieses Handbuch wurde erstellt, um Ihnen bei der Verwendung Ihres Gerätes, das nach neuesten Technologien hergestellt wurde, zu helfen und Ihnen zu zeigen, wie Sie das Gerät möglichst vorteilhaft einsetzen.

Lesen Sie vor der Verwendung des Gerätes dieses Handbuch sorgfältig durch. Es vermittelt Ihnen grundlegende Informationen zur richtigen und sicheren Montage, Wartung und Verwendung. Für die Montage Ihres Herds kontaktieren Sie bitte den nächsten Vertragskundendienst.

CE-Konformitätserklärung

Dieses Gerät wurde nur für den Hausgebrauch entworfen. Jegliche andere Verwendung des Geräts (z. B. Beheizen eines Raums) ist unzulässig und daher gefährlich.

Dieser Herd wurde in Erfüllung der folgenden Richtlinien entwickelt, gebaut und auf den Markt gebracht:

• Sicherheitsanforderungen der "Gas"-Richtlinie 2009/142/EC;
• Sicherheitsanforderungen der "Gas"-Richtlinie 2006/95/EC;
• Sicherheitsanforderungen der "Gas"-Richtlinie 2004/108/EC;
  • Anforderungen der Richtlinie 93/68/EC.

INHALTSVERZEICHNIS:

1. KURZÜBERSICHT ÜBER DAS GERÄT
2. WARNHINWEISE
3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

3.1 Umfeld wo das Gerät installiert werden muss
3.2 Installation des Produkts
3.3 Einstellung der Standfüsse
3.4 Gasanschluss
3.5 Elektrischer Anschluss und Sicherheitshinweise
3.6 Gas Umbau

1. VERWENDUNG IHRES HERDS

4.1 Verwendung der Gasbrenner

4.1.1 Kontrolle von Herd-Brennern
4.1.2 Kontrolle von Ofen-Brennern
4.1.3 Kontrolle von Grill-Brennern
4.1.4 Das Benutzen vom mechanischem Kurzzeitwecker

4.2 Im Backraum verwendetes Zubehör

1. REINIGUNG UND WARTUNG

5.1 Reinigung
5.2 Wartung

1. WARTUNG UND TRANSPORT

6.1 Grundlegenede Fehlerbehebung, bevor Sie den Service kontaktieren
6.2 Informationen zum Transport

1. KURZÜBERSICHT ÜBER DAS GERÄT

MODELL	TIEFE (cm)	BREITE (cm)	HOHE (cm)
CSG60WH	60	60	90
CSG50WH	60	50	90

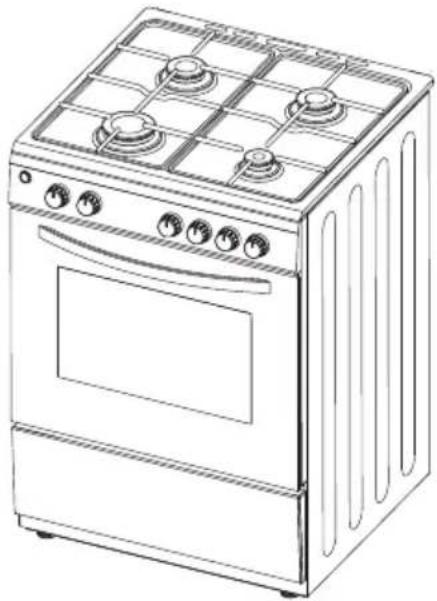

LISTE DER BESTANDTEILE :

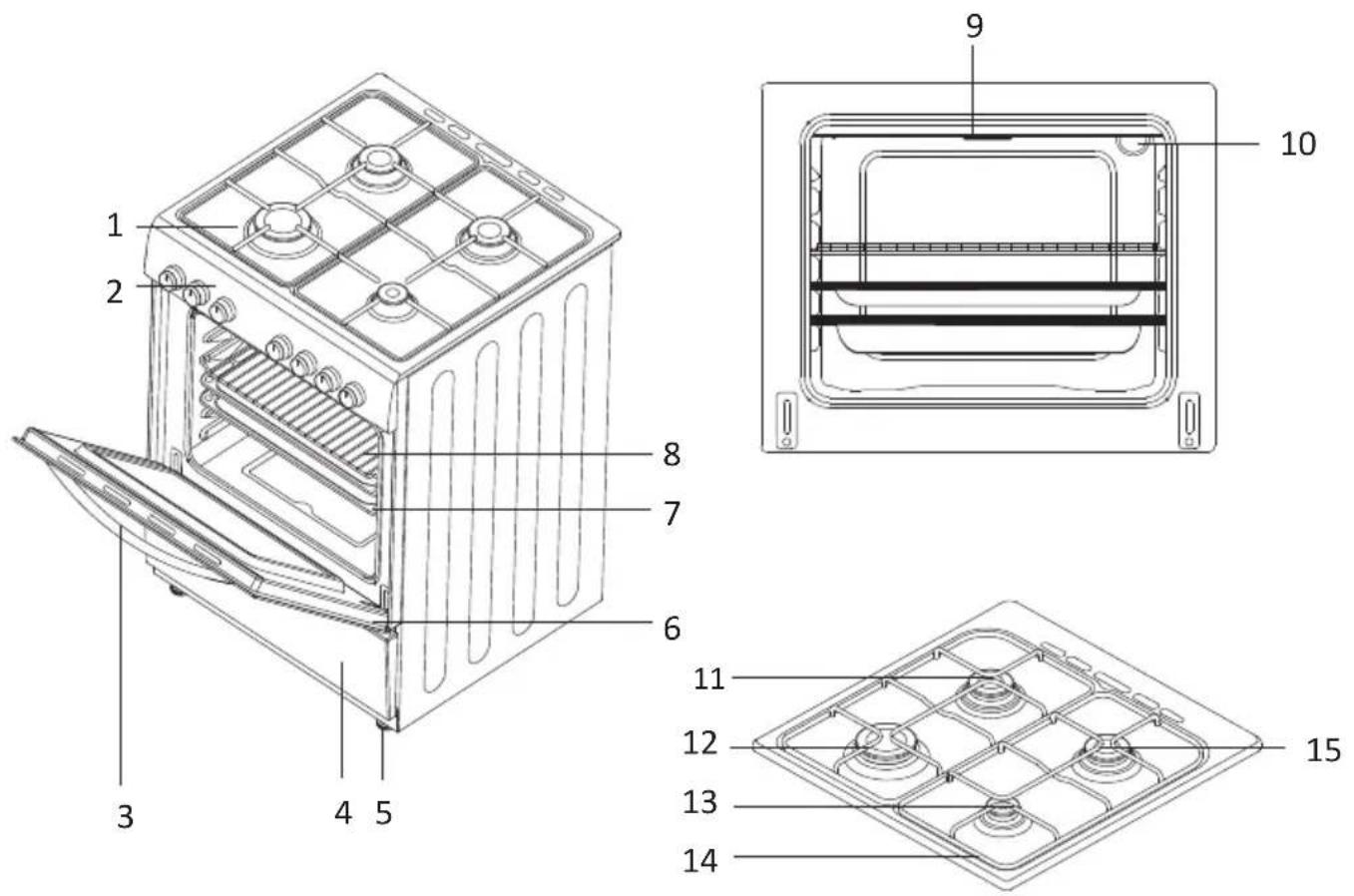

1- Kochfeld
2 - Bedienfeld
3 - Klappengriff
4- Auszugsblende
5- Verstellbare Füße
6 - Backraumtür
7 - Backblech
8 - Bratrost

9- Grill-Brenner
10 - Ofenlampe
11 - Halbschnellkochplatte
12 - Schnellkochplatte
13 - Zusatzkochplatte
14- Pan Unterstützung
15 - Halbschnellkochplatte

2. WARNHINWEISE

TREFFEN SIE ALLE NOTWENDIGEN SICHERHEITSVORKEHRUNGEN UND LESEN SIE DIESES HANDBUCH VOLLSTÄNDIG DURCH, BEVOR SIE DIESES GERÄT VERWENDEN!

Allgemeine Sicherheitshinweise

• Diese Warnungen sind im Interesse Ihrer Sicherheit bereitgestellt wurden. Lesen Sie das Handbuch sorgfältig durch, bevor Sie den Herd verwenden.
• Dieses Gerät wurde ausschließlich für den nicht kommerziellen Gebrauch in Privathaushalten entwickelt.
• Dieses Gerät darf nicht von Personen (oder Kindern) verwendet werden, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten haben, oder die nicht über die nötige Erfahrung und das nötige Wissen verfügen. Solche Personen dürfen zu ihrer eigenen Sicherheit das Gerät nur unter Aufsicht oder nach der erforderlichen Schulung durch eine verantwortliche Person im Umgang mit dem Gerät verwenden.
• Ihr Herd wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.
• Die Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden Installations- und Reparaturarbeiten ohne Einhaltung der folgenden Regeln können äußerst gefährlich werden.
• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.
• Wenn Ihr Gerät über ein Kochfeld aus Glas verfügt.

- WARNHINWEIS: Hat die Oberfläche Sprünge, müssen Sie das Gerät sofort abschalten. Es besteht die Gefahr von elektrischen Schlägen.

- Heben oder verschieben Sie den Herd nicht durch Ziehen an der Backraumtür.

- Jegliche Modifikation der technischen Eigenschaften des Herds ist gefährlich und daher verboten.

Installation

• Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Aufstellung durch nicht befugte Personen verursacht werden.
• Wenn Sie das Gerät auspacken, stellen Sie sicher, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.

Für autorisierte Personen;

• Vergleichen Sie die Nennwerte Ihres Stromversorgers mit den technischen Daten auf dem Typenschild, bevor Sie das Gerät anschließen.
• Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck) und die Einrichtung des Geräts kompatibel sind. Die Einrichtungsbedingungen dieses Geräts sind auf dem Typenschild angegeben
• Dieses Gerät ist nicht an ein Abzugsgerät für Verbrennungsprodukte angeschlossen. Es muss in Übereinstimmung mit den aktuell gültigen Installationsrichtlinien eingebaut und angeschlossen werden. Besonderes Augenmerk ist dabei auf die relevanten Richtlinien bezüglich der Belüftung zu richten.

2. WARNHINWEISE

- Der Gasanschluss des Geräts befindet sich auf der rechten Seite. Wenn der Anschlusspunkt auf die linke Geräteseite verlegt werden soll, können Sie bei Ihrem autorisierten Kundendienst ein Verlängerungsrohr anfordern.

Während des Gebrauchs

• Wenn Sie den Herd das erste Mal einschalten, kommt es zu einer gewissen Geruchsentwicklung, die von den Isoliermaterialien und den Heizelementen herrührt. Deshalb sollten Sie den Herd vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Bitte lüften Sie während dieser Zeit die Umgebung, in welcher der Herd installiert ist, gründlich durch.
• Beim Betrieb des Geräts werden die äußeren Oberflächen sehr heiß. Die Innenflächen des Ofens und der Abgasstutzen sind ziemlich heiß. Selbst wenn das Gerät abgeschaltet wird, bleiben diese Teile eine gewisse Zeit heiß. Nicht auf heißen Oberflächen berühren und halten Sie Kinder fern.
• Verwenden Sie stets hitzebeständige Handschuhe, wenn Sie Nahrungsmittel in den Herd geben oder herausnehmen.
• Immer wieder vom Gerät fernbleiben, wenn Sie die Backofentür öffnen, um damit jede Ansammlung von Dampf oder Wärme zu lösen.
• Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.

- VORSICHT: Bei der Verwendung eines Gaskochgeräts kommt es zur Bildung von Hitze, Feuchtigkeit und Verbrennungsgasen in dem Raum, in dem das Gerät aufgestellt ist. Stellen Sie sicher, dass die Küche gut gelüftet ist, insbesondere wenn das Gerät verwendet wird. Halten Sie stets die natürlichen Belüftungsöffnungen offen oder installieren Sie ein mechanisches Abzugsgerät (Abzugshaube).

- VORSICHT: Dieses Gerät darf nur zum Kochen benutzt werden. Es darf niemals für andere Zwecke verwendet werden, zum Beispiel zum Beheizen von Räumen.

- Halten Sie bei Benutzung des Grillbrenners die Backraumtür offen und verwenden Sie stets das Grillhitzeschild, das mit dem Produkt mitgeliefert wurde. Verwenden Sie den Grillbrenner nie bei geschlossener Backraumtür.

- Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose.

- Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden.

- VORSICHT: Schalten Sie alle Brenner ab, bevor Sie die Abdeckung schließen. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.

- Stellen Sie niemals etwas auf die Backrohrtür oder den Auszug, wenn diese offen sind. Dadurch könnte das Gerät kippen oder die Klappe beschädigt werden.

- Geben Sie keine schweren Gegenstände oder entzündliche, brennbare Objekte (Nylon, Plastikbeutel, Papier, Stoff etc.) in die untere Ausziehlade. Dazu gehören Kochgeschirr mit Zubehör aus Kunststoff (zB Griffe).

2. WARNHINWEISE

• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. aus.
• Halten Sie leicht entzündliche Substanzen vom Herd fern, wenn er in Betrieb ist.
• Geben Sie acht, dass die Kabel anderer Geräte, die Sie in der Nähe des Herds betreiben, nicht mit heißen Stellen in Berührung kommen.
• Für Kochfelder: Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.
• Hängen Sie keine Handtücher, Geschirrtücher oder Kleidung auf das Gerät oder an den Griffen.
• Dieses Handbuch wurde für verschiedene Modelle einer Reihe verfasst. Einige Funktionen, die in diesem Handbuch erklärt werden, sind daher bei Ihrem Modell eventuell nicht vorhanden. Beachten Sie beim Lesen des Handbuchs auch die Abbildungen.

Sicherheit bei der Reinigung oder Wartung

- Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen. Dazu können Sie entweder das Gerät ausstecken oder den Hauptschalter ausschalten.

- ⚠️ WARNHINWEIS: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um die Gefahr von elektrischen Schlägen zu vermeiden.

- Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.

- Alle Vorsicht wird beachtet, um die Sicherheit der Kunden zu gewährleisten. Glas kann zerbrechen, seien Sie vorsichtig bei der Reinigung des Glases um es nicht zu zerkratzen. Klopfen oder schlagen Sie nicht auf das Glas mit dem Zubehör.

Kinder Sicherheit

• VORSICHT: Die außen zugänglichen Teile können sehr heiß werden, wenn der Griller in Verwendung ist. Halten Sie kleine Kinder fern von dem Gerät. Halten Sie Kinder von dem Gerät fern.
• Lassen Sie Kinder niemals auf die Tür klettern oder darauf sitzen, wenn diese offen ist.
• Kinder sollten daran gehindert werden, mit dem Gerät zu spielen.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.

- Längere intensive Verwendung des Geräts kann eine zusätzliche Be-/Entlüftung erforderlich machen. Zum Beispiel das Öffnen der Fenster für eine effektivere Belüftung oder das Einschalten einer höheren Stufe, wenn eine mechanische Belüftungseinrichtung vorhanden ist.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

Dieser moderne, zweckmäßige und praktische Herd wurde aus hochwertigen Teilen und Materialien gefertigt und wird all Ihren Ansprüchen in jeder Hinsicht gerecht werden. Damit Sie im Betrieb auf keine Probleme stoßen und Sie das Gerät erfolgreich verwenden können, müssen Sie dieses Handbuch unbedingt genau durchlesen. Die folgenden Informationen enthalten die Anforderungen für den richtigen Einbau und die richtige Wartung. Sie sind insbesondere für den Techniker, der die Aufstellung des Geräts vornimmt, von Bedeutung.

Für die Montage Ihres Herds kontaktieren Sie bitte den autorisierten Kundendienst.

3.1 Umfeld wo das Gerät installiert werden muss

• Ihr Herd muss an einem Ort aufgestellt werden, an dem er gut belüftet wird. Während des Betriebs braucht dieses Gerät
• Es muss eine ausreichende Belüftung vorhanden sein, um die Luftversorgung in der Verwendungsumgebung zu gewährleisten.
• Der durchschnittliche Luftzustrom muss direkt durch die Belüftungsöffnungen kommen, die an nach außen grenzenden Wänden geöffnet werden.

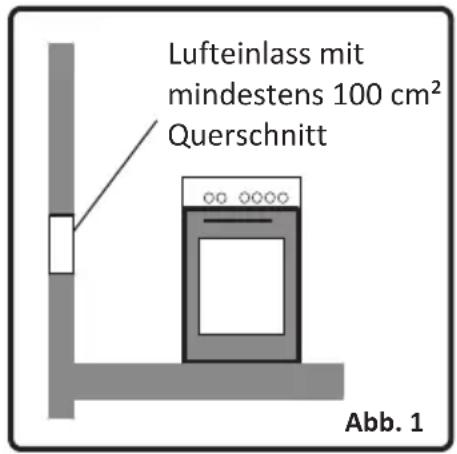

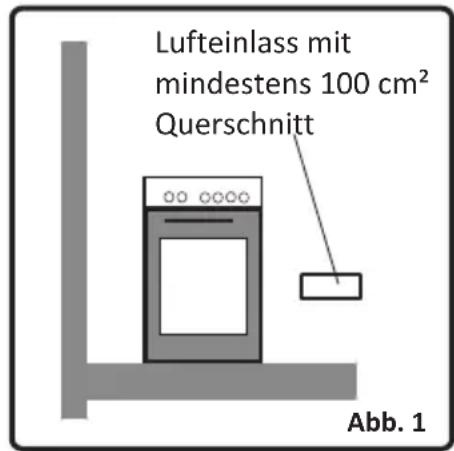

Lufteinlass mit mindestens 100 cm² Querschnitt Abb. 1

Lufteinlass mit mindestens 100 cm² Querschnitt Abb. 1

- Diese Belüftungsöffnungen müssen einen effektiven Querschnitt für die Luftzufuhr von 100 cm2 aufweisen (es können ein oder mehrere Öffnungen vorgesehen werden). Dieses Loch (oder Löcher) müssen geöffnet werden, so dass sie nicht blockiert werden. Sie müssen möglichst nahe an der Unterseite und an der gegenüberliegenden Seite, wo der Rauch der verbrannten Gase entleert wird platziert sein. Wenn es nicht möglich scheint, diese Belüftung am Aufstellort des Geräts herzustellen, kann die nötige Luft auch durch den Nebenraum erhalten werden, vorausgesetzt dieser Ort ist nicht ein Schlafzimmer oder ein gefährlicher Raum. In diesem Fall muss dieser "Nebenraum" auch ausreichend belüftet sein.

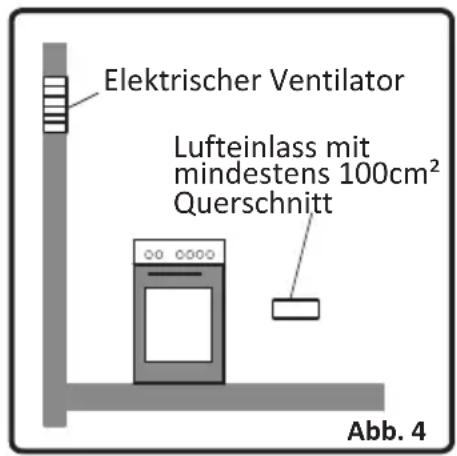

Abzug der Verbrennungsgase aus der Umgebung

Gaskochgeräte geben die Verbrennungsabgase direkt in die Umgebung oder über den Dunstabzug in den Entlüftungsschacht ab. Wenn kein Dunstabzug installiert werden kann, muss ein elektrischer Ventilator an der Wand oder dem nach außen geöffneten Fenster aufgestellt werden. Dieser elektrische Ventilator muss so leistungsfähig sein, dass er das gesamte Luftvolumen der Küchenumgebung etwa 4-5 Mal pro Stunde umwälzen kann (Fig. 3-4).

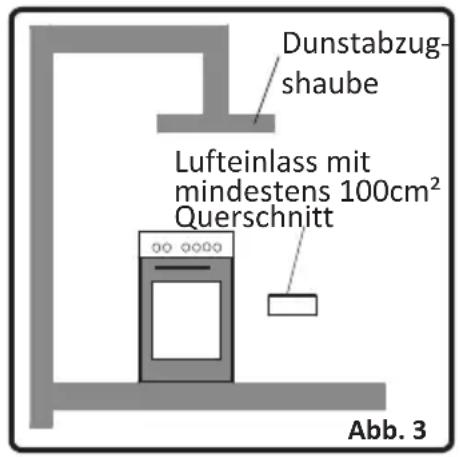

Dunstabzug- shaube Lufteinlass mit mindestens 100cm² Querschnitt Abb. 3

Elektrischer Ventilator Lufteinlass mit mindestens 100cm² Querschnitt Abb. 4

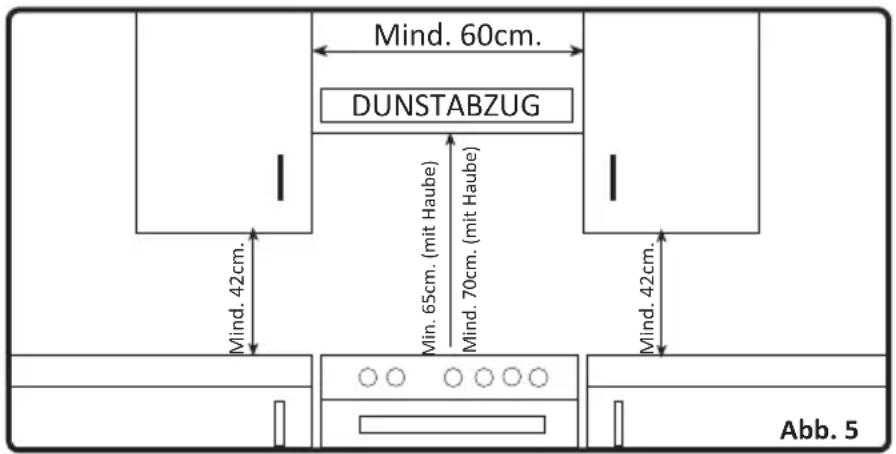

Mind. 60cm. DUNSTABZUG Mind. 42cm. Min. 65cm. (mit Haube) Mind. 70cm. (mit Haube) Mind. 42cm. Abb. 5

3.2 Installation des Produkts

Bei der Installation Ihres Herds müssen bestimmte Faktoren beachtet werden. Seien Sie sehr vorsichtig, während der Installation Ihres Produktes. Bitte folgen Sie unseren nachstehenden Empfehlungen, um im späteren Betrieb Probleme und gefährliche Situationen zu vermeiden.

• Das Gerät kann in der Nähe von anderen Möbelstücken aufgestellt werden, sofern in dem Bereich, wo der Herd aufgestellt werden soll, die Höhe dieser Möbelstücke nicht die Höhe der Kochplatte übersteigt.
• Stellen Sie den Herd nicht in der Nähe des Kühlschranks auf. Bei der Auswahl des Aufstellungsortes für den Herd müssen Sie darauf achten, dass sich keine brennbaren oder leicht entzündlichen Materialien wie Vorhänge, wasserdichte Textilien etc. in der Nähe befinden.
• Für die Luftzirkulation um das Produkt ist ein Sicherheitsabstand von mindestens 2cm einzuhalten.
• Die Möbel in der Nähe des Herds müssen aus Materialien erstellt sein, die Temperaturen von mehr als
• Wenn die Küchenmöbel höher als die Kochplatte sind, muss neben dem Herd ein Sicherheitsabstand von mindestens 10 cm einzuhalten

Die minimalen Höhen der unterstützten Pfannenträger und Oberschränken zu Dunstabzugshauben mit Ventilator über das Produkt, sind in Abbildung 5 dargestellt. So muss die Dunstabzugshaube mindestens 65cm hoch von den Pfannenträgern sein. Wenn kein Dunstabzug vorhanden ist, muss diese Höhe mindestens 70cm betragen.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

3.3 Einstellung der Standfüsse

Der Herd steht auf 4 einstellbaren Standfüßen. Wenn das Gerät dort aufgestellt ist, wo es benutzt werden soll, kontrollieren Sie ob es ausgewogen ist. Wenn es nicht ausgewogen ist, können Sie, wenn erforderlich, eine Einstellung durchführen, indem Sie die Füße im Uhrzeigersinn drehen. Über die Einstellung der Füße kann die Höhe des Geräts um max. 30mm vergrößert werden. Wenn die Füße richtig eingestellt sind, darf das Gerät nicht mehr durch Ziehen oder Schieben bewegt werden. Falls dies erforderlich ist, muss das Gerät aufgehoben und neu platziert werden.

3.4 Gasanschluss

Montage der Gasversorgung und Dichtheitskontrolle

Der Anschluss des Gerätes sollte in Übereinstimmung mit lokalen und internationalen Normen und Vorschriften durchgeführt werden. Sie finden die Informationen zu den geeigneten Gastypen und den entsprechenden Gasbrennern in der Tabelle mit den technischen Daten. Wenn der Druck des verwendeten Gases anders als diese Werte sind oder in Ihrer Region nicht stabil ist, kann es erforderlich sein, einen Druckregler auf den Gaseinlass zu montieren. Um diese Einstellungen vornehmen zu lassen, müssen Sie sich unbedingt an den autorisierten Kundendienst wenden.

Die Punkte, die während der Montage der flexiblen Schlauchleitung überprüft werden muss

Wenn der Gas-Anschluss durch einen flexiblen Schlauch gemacht wurde, der auf dem Gaseinlass des Gerätes befestigt ist, muss es durch ein Rohr Kragen fixiert werden. Verbinden Sie das Gerät mit einem möglichst kurzen und dichten Schlauch mit der Gasquelle. Die maximal erlaubte Schlauchlänge beträgt 1,5 m. Der Gasanschlussschlauch muss einmal (1) jährlich zu Ihrer Sicherheit ausgewechselt werden.

Der Schlauch ist von Wärmequellen bis zu Temperaturen von über 50 C freizuhalten. Der Schlauch darf nicht gebrochen, geknickt oder gefaltet werden. Es ist von scharfen Ecken, beweglichen Sachen fernzuhalten und sollte nicht defekt sein. Vor der Montage muss geprüft werden, ob es irgendeinen Produktionsfehler gibt.

Nachdem das Gas geöffnet ist, müssen alle Anschlussteile und Schlauch mit Seifenwasser oder Leckage Flüssigkeiten überprüft werden. Verwenden Sie zur Dichtheitsprüfung keine offenen Flammen! Alle Metallteile die während des Gasanschlusses verwendet werden, müssen rostfrei sein. Überprüfen Sie auch die Verfallsdaten von Komponenten die verwendet werden.

Die Punkte, die während der Montage der flexiblen Schlauchleitung überprüft werden muss

Zur Montage eines festen Gasanschlusses (Gasanschluss von Gewinden erstellt, z. B. eine Mutter), gibt es verschiedene Methoden die in verschiedenen Ländern eingesetzt werden. Die häufigsten Teile sind bereits mit dem Gerät geliefert. Jeder anderer Teil kann als Ersatzteil geliefert werden.

Bei Verbindungen, die Mutter immer am Gasverteiler festhalten, während der Rotation des Zähler-Teils. Benutzen Schraubenschlüssel der entsprechenden Größe für den sicheren Anschluss. Für alle Oberflächen zwischen verschiedenen Komponenten, Produkten, benutzen Sie immer die Dichtungen die im Gas-Umrüstsatz zur Verfügung gestellt sind.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

Die Dichtungen die während der Verbindung benutzt werden, sollten ebenfalls genehmigt sein, um in Gas-Verbindungen verwendet zu werden. Verwenden Sie keine Sanitär-Dichtungen für Gas-Verbindungen.

Beachten Sie, dass dieses Gerät bereit ist, um an die Gasversorgung des Landes, für die sie hergestellt worden ist, verbunden zu werden. Das Hauptzielland ist auf der Rückseite des Gerätes gekennzeichnet. Wenn Sie es in einem anderen Land verwenden müssen, können einige der Verbindungen in der Abbildung unten erforderlich sein. In einem solchen Fall, lernen Sie die entsprechenden Verbindungsteile und verschaffen Sie sich diese Teile, um eine sichere Verbindung durchzuführen.

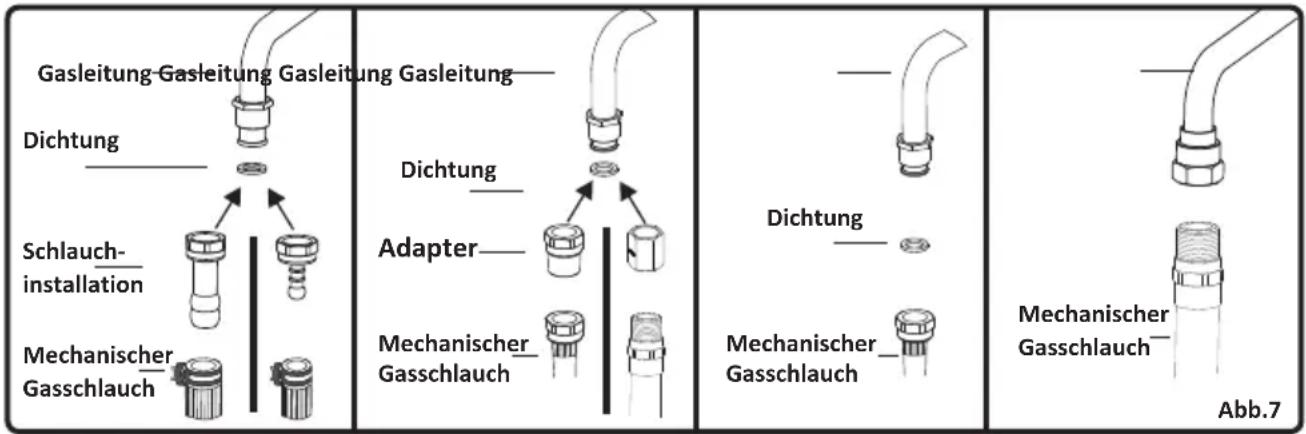

Gasleitung-Gasleitung Gasleitung Gasleitung Dichtung Schlauch- installation Mechanischer Gasschlauch Dichtung Adapter Mechanischer Gasschlauch Dichtung Mechanischer Gasschlauch Mechanischer Gasschlauch Abb.7

Es ist erforderlich, den autorisierten Service zu rufen, um in der Lage zu sein, die Gasanschlüsse angemessen und in Übereinstimmung mit den Sicherheitsstandards zu machen.

ACHTUNG! Verwenden Sie unter keinen Umständen ein Feuerzeug oder Streichhölzer für die theitskontrolle!

3.5 Elektrischer Anschluss und Sicherheitshinweise

Während der elektrischen Verbindung, folgen Sie den Anweisungen in der Bedienungsanleitung.

• Das Erdungskabel muss mit der Erdungsklemme verbunden werden.
• Sie müssen sicher sein, dass das Netzkabel, während es an die Stromquelle angeschlossen wird, mit einer geeigneten Isolation versehen ist. Wenn keine angemessene geerdete Steckdose vorhanden ist, die mit den Vorschriften am Ort, wo das Gerät installiert werden soll, übereinstimmt, wenden Sie sich an unseren autorisierten Servicestellen.
  • Die geerdete Steckdose muss sich nahe am Gerät befinden.
• Verwenden Sie kein Verlängerungskabel
• Das Netzkabel darf keine der heißen Oberflächen des Produktes berühren.
• Im Falle einer Beschädigung des Kabels, wenden Sie sich an den autorisierten Service, um es auszutauschen.
• Jede falsche elektrische Verbindung kann zu Schäden an Ihrem Gerät führen, Ihre Sicherheit gefährden und Ihre Garantie ungültig machen.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

- Das Gerät ist für 230V 50Hz Strom eingestellt. Wenn das Stromnetz anders ist, melden Sie sich bei Ihrem autorisierten Service

BROWN L N YELLOW+GREEN BLAU Abb. 8

• Das Netzkabel sollte von den heißen Teilen des Gerätes ferngehalten werden. Andernfalls kann das Kabel beschädigt werden, und zum Kurzschluss führen.
• Der Hersteller erklärt, dass er keine Verantwortung über jede Art von Schäden und Verluste, die durch unsachgemäße Verbindungen, die durch nicht autorisierte Personen durchgeführt wurden, verursacht wurden übernimmt.

3.6 Gas Umbau

Vorsicht: Folgende Vorgänge müssen vom autorisierten Personal getätigt werden.

Ihr Gerät ist angepasst, um mit NG Gas betrieben zu werden. Die Gasbrenner können an diese verschiedenen Gastypen angepasst werden, indem die Brennerdüsen entsprechen getauscht und die minimale Flammhöhe jedes Brenners eingestellt wird. Zu diesem Zweck sind die folgenden Schritte auszuführen.

Austauschen der Brennerdüsen:

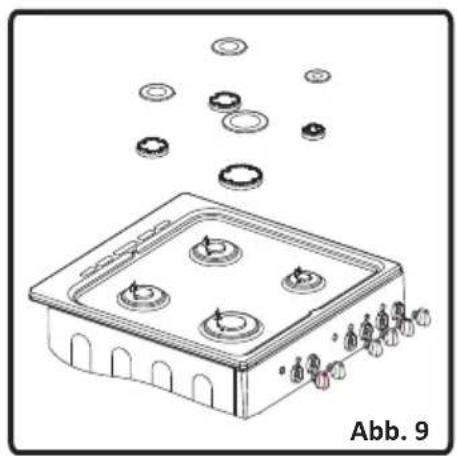

Hob-Brenner:

• Schließen Sie die Hauptgasversorgung und trennen Sie das Gerät vom Stromnetz
• Entfernen Sie die Abdeckung und den Adapter. (Abb. 9).
• Schrauben Sie die Düsen ab. Verwenden Sie dazu einen 7 mm-Schlüssel (Abb. 10).
• Ersetzen Sie den Injektor mit denen aus dem Gas-Umrüstsatz, mit entsprechenden Durchmessern, geeignet für die Gasart, welches benutzt werden soll, nach der Informationstabelle (die auch im Gas-Umrüstsatz enthalten ist).

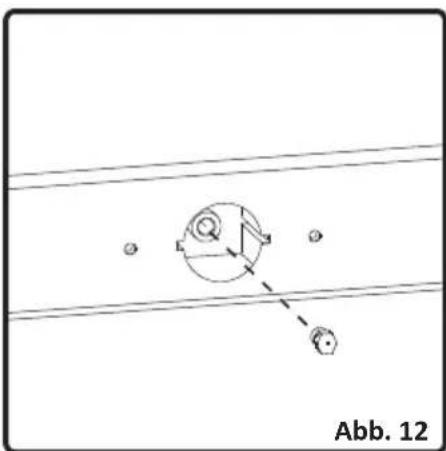

Backofen / Grill Injektoren

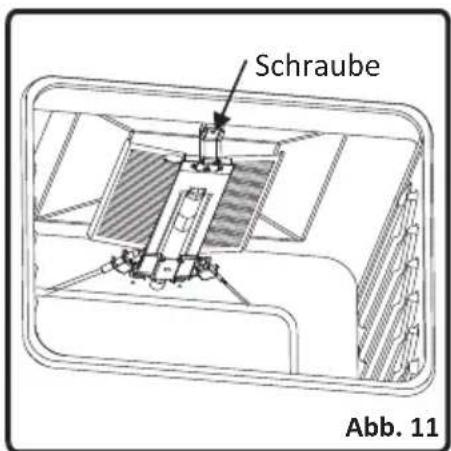

Der Brenner im Backraum ist mit einer einzelnen Schraube versehen, die sich an der Brennerspitze befindet. Für Grillbrenner, ist diese Schraube bereits sichtbar (Abbildung 11). Entfernen Sie die Schraube, ziehen Sie den Grill-Brenner zu sich selbst und sehen Sie den Injektor enthüllt auf der Rückseite des Garraums (Abbildung 12).

Für Backofen-Brenner, öffnen Sie die Schublade und Sie werden die Montage Schraube unterhalb des Brenners sehen (Abbildung 13). Entfernen Sie die Schraube, bewegen Sie den Brenner schräg und der Injektor wird auf der Rückseite des Brenners enthüllt (Abbildung 12).

Ersetzen Sie den Injektor mit denen aus dem Gas-Umrüstsatz, mit entsprechenden Durchmessern, geeignet für die Gasart, welches benutzt werden soll, nach der Informationstabelle (die auch im Gas-Umrüstsatz enthalten ist)

Schraube Abb. 11

Einstellen der reduzierten Flammenstellung:

Die Flammhöhe wird mit der Flachkopfschraube auf dem Ventil auf minimal gestellt. Bei Ventilen mit Thermoelement befindet sich die Schraube auf der Seite der Ventilspindel (Abb. 14). Für eine einfachere reduzierte Flammeneinstellung, ist es ratsam, das Bedienfeld (und Mikroschalter, falls vorhanden) bei der Einstellung zu entfernen.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

Zur Bestimmung der minimalen Position, zünden Sie die Brenner und lassen sie auf ihrer minimalen Stellung brennen. Verändern Sie nun mit einem kleinen Schraubendreher die Bypassschraube um etwa 90° (festziehen oder lockern). Wenn die Flamme mindestens 4 mm hoch ist, wird das Gas gut verteilt. Stellen Sie sicher, dass die Flamme nicht ausgeht, wenn sie von der Maximal- in die Minimalstellung geregelt wird. Erzeugen Sie mit der Hand eine Luftströmung zur Flamme, um zu testen, ob diese stabil ist.

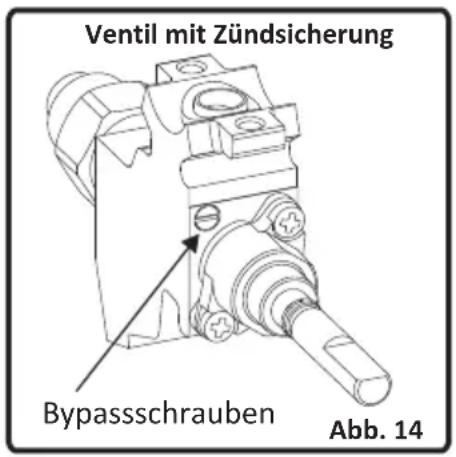

Ventil mit Zündsicherung Bypassschrauben Abb. 14

Für Backofen-Brenner, betreiben Sie den Backofen-Brenner in der minimalen Stellung für 5 Minuten, dann öffnen und schließen Sie die Ofentür 2-3 mal, um die Stabilität der Flamme des Brenners zu überprüfen.

Reduzierte Flammenstellung Einstellung ist für Grillbrenner nicht erforderlich.

Die Position der Bypass-Schraube muss für die Umwandlung von NG gelockert werden. Bei der Umstellung von Erdgas auf Propangas muss die selbe Schraube festgezogen werden. Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist und die Gaszufuhr offen ist.

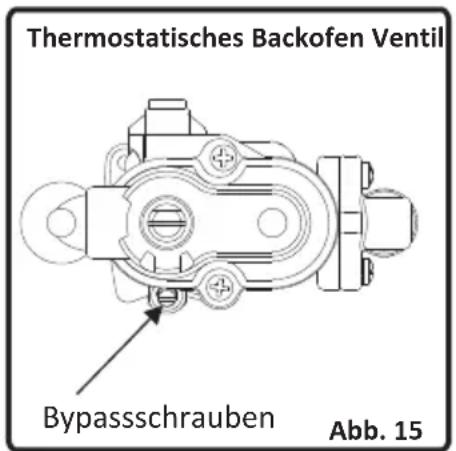

Thermostatisches Backofen Ventil Bypassschrauben Abb. 15

Ändern des Gaszufuhranschlusses:

Für einige Länder kann der Gaszufuhranschluss-Typ für NG Gase unterschiedlich sein. In einem solchen Fall, entfernen Sie die aktuellen Verbindungs-Komponente und Muttern (falls vorhanden) und schließen Sie danach die neue Gasversorgung an. In allen Bedingungen, sollten alle Komponente die in Gas-Verbindungen benutzt werden, von lokalen und / oder internationalen Behörden genehmigt werden. In allen Gasanschlüssen, beziehen Sie sich auf die "Montage der Gasversorgung und Dichtheitskontrolle"-Klausel zuvor erklärt.

4. VERWENDUNG IHRES HERDS

4.1 Verwendung der Gasbrenner

Zündung der Brenner

Um festzustellen, welche Regler welchen Brenner kontrolliert, überprüfen Sie die Das Stellungssymbol oberhalb des Reglers.

• Mhuelle Zündung der Gasbrenner

Ist Ihr Herd nicht mit elektrischer Zündung ausgestattet, oder bei einem Ausfall des Stromnetzes, gehen Sie wie folgt vor:

FFür Kochfeld-Brenner: Zum Zünden der Brenner, drücken und drehen Sie den Regler gegen den Uhrzeigersinn, so dass der Regler in maximaler Position ist, an ein Konus oder andere manuelle Hilfe am oberen Umfang ansetzt. Sobald Sie eine stabile Flamme sehen, nehmen Sie die Zündquelle weg.

Für Backofen-Brenner: Zum Zünden des Bakofen-Brenners, drücken und drehen Sie den Backofen Drehknopf gegen den Uhrzeigersinn, so dass der Regler in maximaler Position ist, an ein Konus oder andere manuelle Hilfe ansetzt, an den Zündungsloch, das auf der vorderen linken Ecke des Brenners liegt. Sobald Sie eine stabile Flamme sehen, nehmen Sie die Zündquelle weg.

Für Backofen-Brenner: Zum Zünden des Grill-Brenners, drehen Sie den Grill Ventil im Uhrzeigersinn, bis die Markierung auf dem Regler auf das Grill-Symbol zeigt. Dann halten Sie den Regler gedrückt und setzt an ein Konus oder andere manuelle Hilfe, um die Löcher, die sich auf dem Brenner befinden. Sobald Sie eine stabile Flamme sehen, nehmen Sie die Zündquelle weg.

• Elektrische Zündung

Elektrische Zündung von Gasbrennern kann je nach Konfiguration Ihres Gerätes auf zwei Arten erfolgen

Zündung durch Hob-Ventil (Mikroschalter): Drücken Sie das Ventil des Brenners welche Sie bedienen möchten und drehen Sie das Ventil in der Richtung gegen den Uhrzeigersinn (im Uhrzeigersinn für den Grill-Brenner), so dass der Knopf in maximaler Position ist und halten Sie dabei den Knopf gedrückt. Die Zündkerzen werden Funken erzeugen, solange Sie den Bedienknopf gedrückt halten. Der Mikroschalter, der unter dem Knopf platziert ist, wird automatisch durch die Zündkerze des Brenners Funken erzeugen. Halten Sie den Knopf, bis Sie eine stabile Flamme am Brenner zu

Zündung durch Zündtaste: Drücken Sie das Ventil des Brenners welches Sie bedienen möchten und drehen Sie das Ventil in der Richtung gegen den Uhrzeigersinn, so dass der Knopf in der maximalen Position ist und drücken Sie mit der anderen Hand die Zünd-Taste (Abb. 18) zur gleichen Zeit. Drücken Sie die Zünd-Taste sofort, denn wenn Sie warten, eine Gasbildung kann zum Verbreiten der Flamme führen. Halten Sie den Knopf, bis Sie eine stabile Flamme am Brenner zu sehen bekommen.

4. VERWENDUNG IHRES HERDS

Flammensicherheitsvorrichtung

Hob-Brenner (Wenn Ihr Kochfeld mit einer Gas-Sicherheitsvorrichtung ausgestattet ist)

Kochfelder, die mit Zündsicherung ausgestattet sind, bieten Sicherheit im Falle von versehentlich gelöschten Flammen. Wenn ein solcher Fall eintritt, wird das Gerät die Gasleitung des Brenners blockieren und jede Ansammlung von unverbranntem Gas vermeiden. Warten Sie 90 Sekunden vor dem erneuten Zünden eines ausgelöschten Gasbrenners.

Backofen / Grill Injektoren

Unabhängig von dem Modell Ihres Gerätes werden alle Backofen-Brenner mit einer Gas-Sicherheitseinrichtung ausgestattet. Aus diesem Grund, halten Sie während der Zündung den Ofen-Knopf gedrückt, bis Sie eine stabile Flamme zu sehen bekommen. Wenn die Flamme nach dem Loslassen des Reglers instabil wird, wiederholen Sie den Vorgang. Wenn der Backraumbrenner nicht zündet, nachdem Sie den Regler für mindestens 30 Sekunden gedrückt gehalten haben, öffnen Sie zunächst die Backraumtür und warten Sie 90 Sekunden, ehe Sie erneut eine Zündung versuchen. Auch wenn die Flamme im Backraum ausgeht, wiederholen Sie diesen Vorgang.

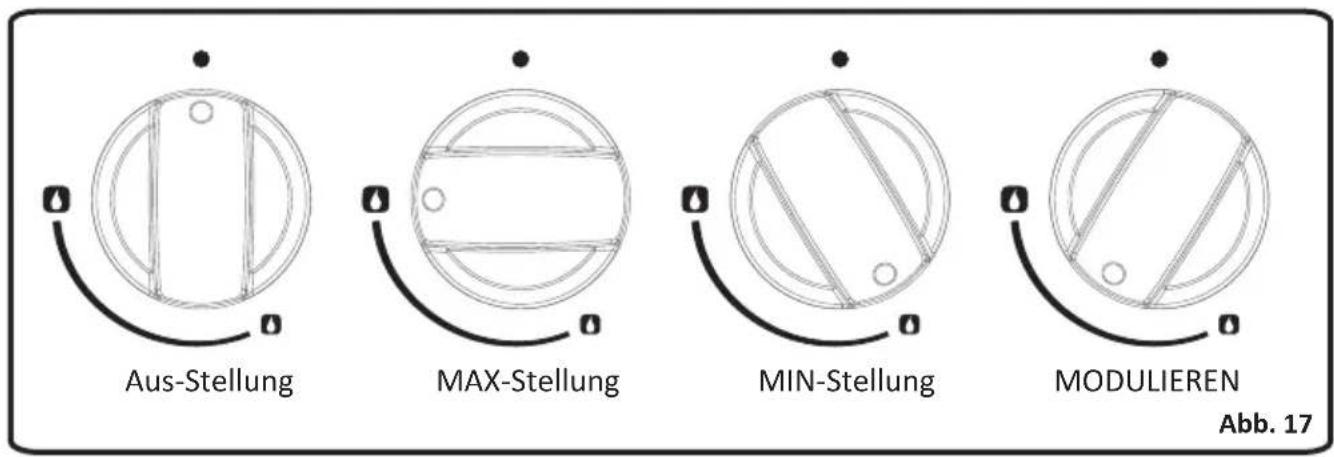

4.1.1 Kontrolle von Herd-Brennern

Aus-Stellung MAX-Stellung MIN-Stellung MODULIEREN Abb. 17

Der Knopf hat 3 Stellungen: Aus (0), Max (großes Flammensymbol) und Min (kleines Flammensymbol). Nachdem Sie den Brenner in maximaler Stellung entzünden; können Sie die Flammenlänge zwischen Maximum und min. einstellen. Betreiben Sie die Brenner nicht, wenn der Knopf sich zwischen Maximal- und Aus-Positionen befindet.

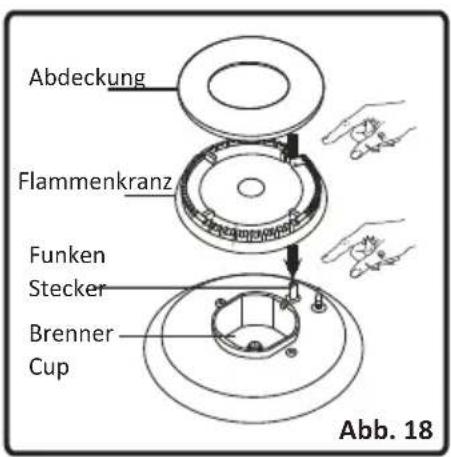

Abdeckung Flammenkranz Funken Stecker Brenner Cup Abb. 18

Überprüfen Sie die Flamme nach der Zündung visuell. Wenn Sie eine gelbe Spitze, losgelöste oder instabile Flammen sehen, drehen Sie die Gaszufuhr ab und prüfen Sie die Position der Brennerabdeckungen und der Flammenkränze (Abb. 18). Stellen Sie außerdem sicher, dass keine Flüssigkeit in die Brenner-Cups eindringt. Wenn die Brennerflamme versehentlich erlischt, schalten Sie den Brenner aus, lüften Sie die Küche mit frischer Luft, und versuchen Sie für 90 Sekunden keine Wiederzündung.

Beim Ausschalten des Kochfeldes, drehen Sie den Knopf im Uhrzeigersinn, so dass der Knopf auf die "0" –Stellung zeigt oder die Markierung auf den Knopf nach oben zeigt.

4. VERWENDUNG IHRES HERDS

Ihr Herd hat Brenner mit unterschiedlichen Durchmessern. Die wirtschaftlichste Art und Weise der Verwendung von Gas ist auf die richtige Gasbrenner Größe für Ihre Pfannengröße zu wählen und die Flamme auf ein Minimum zu bringen, sobald der Siedepunkt erreicht ist. Es wird empfohlen, das Kochgeschirr stets mit dem Deckel zu schließen.

Um die maximale Leistung aus den Haupt-Brennern zu erhalten, verwenden Sie Töpfe mit folgenden Flachboden Durchmessern. Das Benutzen von kleineren Töpfen als die unten angegebenen minimalen Abmessungen, werden zu Energieverlusten führen.

Schnellbrenner: 22-26cm

Semi-rapid Brenner: 14-22cm

Zusatzbrenner: 12-18cm

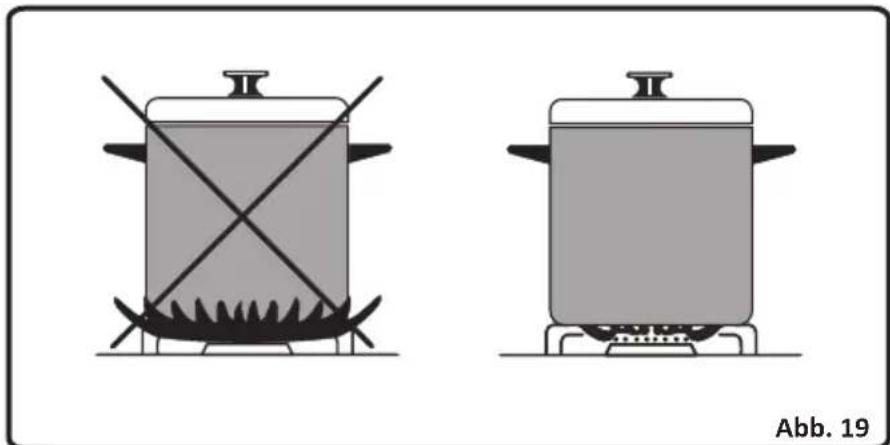

Stellen Sie sicher, dass die Spitzen der Flammen sich nicht aus dem äußeren Umfang der Pfanne verbreiten, da dies dem Kunststoff-Zubehör rund um die Pfanne (Griffe etc.) auch schaden kann.

Wenn die Brenner über einen längeren Zeitraum nicht gebraucht werden, schließen Sie immer das Gassteuerventil.

⚠️ WARNHINWEIS:

• Verwenden Sie nur flaches Geschirr mit einem ausreichend dicken Boden.
• Stellen Sie sicher, dass der Boden des Geschirrs trocken ist, bevor Sie es auf den Brenner stellen.
• Die Temperatur der zugänglichen Teile kann sehr hoch werden, wenn das Gerät arbeitet. Halten Sie daher während und nach dem Betrieb unbedingt Kinder und Tiere von dem Herd fern.
• Nach der Verwendung bleibt die Platte für längere Zeit sehr heiß. Berühren Sie sie deshalb nicht und stellen Sie keine Gegenstände darauf.
• Legen Sie niemals Besteckteile oder Deckel auf das Kochfeld. Diese können sehr heiß werden und schwere Verbrennungen verursachen.

4.1.2 Kontrolle von Ofen-Brennern

Nachdem Sie wie zuvor beschrieben den Backofen-Brenner zünden, können Sie mit Hilfe der Zahlen auf dem Bedienfeld oder des Knopf-Rings, die Temperatur im Inneren des Ofens, nach Ihrem Wunsch einstellen. Größere Zahlen bedeuten höhere Temperaturen, während kleinere Zahlen niedrigere Temperaturen bedeuten. Ist Ihr Herd mit einem Thermostat ausgestattet, entnehmen Sie bitte der Temperaturtabelle unten die richtige Temperatur für das Gargut. Betreiben Sie das Gerät zwischen "Aus"-Position und dem ersten Temperatur-Marker in der Richtung gegen den Uhrzeigersinn. Stellen Sie den Regler stets zwischen die Positionen Maximum und Minimum. Beim Ausschalten des Ofens, drehen Sie den Knopf im Uhrzeigersinn, so dass der Knopf die Position "0" zeigt.

60x60

POSITION	TEMPERATUR
MAX.	290°C
7	240°C
•	230°C
5	200°C
•	190°C
3	180°C
•	170°C
1	150°C
MIN.	145°C

50x60

POSITION	TEMPERATUR
MAX.	270°C
•	250°C
5	240°C
•	220°C
3	200°C
•	190°C
1	180°C
MIN.	160°C

Vorheizen

Wenn Sie den Backraum vorheizen müssen, sollten Sie dies etwa 10 Minuten vor dem Einbringen des Garguts tun. Für Rezepte, die höhere Temperaturen benötigen, etwa Brot, Gebäck, Brötchen, Soufflés sollten Sie den Ofen zuerst vorheizen. Auch bei der Zubereitung von gefrorenen oder tiefgekühlten Gerichten sollten Sie den Ofen vorheizen.

Kochvorgang

• Stellen Sie sicher, dass das Essen in die Mitte des Regals platziert ist und dass genügend Platz um das Backblech / die Schüssel für maximale Zirkulation ist.
• Stellen Sie die Schüssel auf ein entsprechend großes Backblech auf dem Regal, um das Auslaufen auf den Ofensockel zu verhindern, um dadurch den Reinigungsaufwand zu reduzieren.
• Das Material und die Verarbeitung des Backblechs und der Schüssel wurde beeinflussend als Basis Bräunung verwendet. Emaille Ware, dunkle, schwere oder Antihaft-Utensilien erhöhen die Basis Bräunung. Glänzendes Aluminium oder polierte Stahltabletten reflektieren die Wärme und geben weniger Basis Bräunung.
• Beim Kochen mehr als ein Gericht im Ofen, platzieren sie statt mehrere Schüssel auf ein Regal, eine Schüssel in die Mitte eines Regals. Dadurch wird für die besten Koch-Resultate, die Wärme ungehindert zirkulieren.

4. VERWENDUNG IHRES HERDS

• Wenn Sie mehr als ein Tablett mit ähnlichen Produkten kochen, zum Beispiel Kuchen oder Kekse, tauschen Sie die Tabletten während des Kochens oder Sie können das obere Fach entfernen, wenn das Essen gekocht ist und das untere Tablett auf das höhere Regal verschieben, um das Kochen zu beenden.
• Stellen Sie keine Backbleche direkt auf den Ofensockel, da es die Luftzirkulation des Ofens behindert und dadurch zu Basis Verbrennungen führen kann; darum Benutzen Sie die untere Regalposition.

4.1.3 Kontrolle von Grill-Brennern

VORSICHT: Die außen zugänglichen Teile können sehr heiß werden, wenn der Griller in Verwendung ist. Halten Sie kleine Kinder fern von dem Gerät.

Gleich nach dem Sie den Brenner gezündet haben, platzieren Sie den Grill Hitzeschild unter das Bedienfeld. Danach, heben Sie die Ofentür langsam hoch, bis es an der halboffenen (30°) Position anhält und den Hitzeschild berührt.

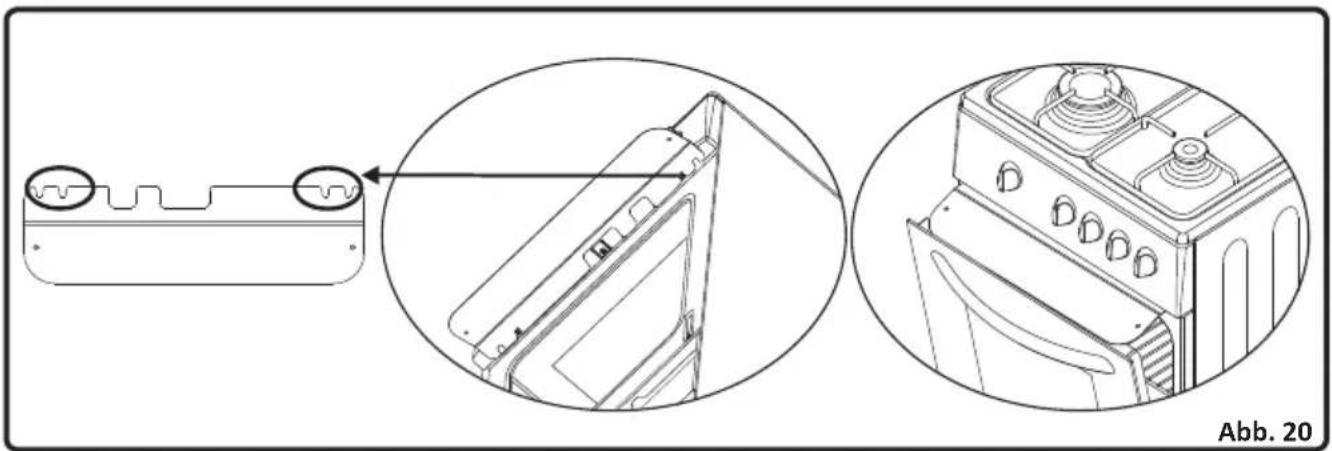

Montage des Grill Hitzeschilds

Wie in den Warnungen beschrieben, halten Sie den Hitzeschild nach oben. Es gibt zwei kleine Schlitze an der rechten und linken Seite der hinteren Kante des Schildes, wie in der Abbildung unten

Es gibt zwei Schrauben mit Buchsen unter dem Ofen Bedienfeld. Richten Sie die Buchsen mit den Montage-Steckplätzen, so dass das Schild zwischen dem Bedienfeld und der Buchse stecken geblieben ist. Schieben Sie die Abschirmung gegen das Gerät, bis sie fest an seinem Platz ist.

Kochvorgang

• Der Grill-Brenner kann nicht zwischen Maximum und Minimum-Positionen moduliert werden und schafft eine Wärmequelle mit einer konstanten Leistung. Beim Ausschalten des Ofens, drehen Sie den Knopf im Uhrzeigersinn, so dass der Knopf die Position "0" zeigt.
• Legen Sie das Tablett auf das Regal unter dem Gitter, um das Fett beim Grillen zu sammeln.
• Stellen Sie das Drahtgitter auf die obersten Regale; 5 oder 6, vorausgesetzt, dass die Lebensmittel den Grill-Brenner nicht berühren.
• Heizen Sie den Grill für ein paar Minuten, bevor der Plombierung von Steaks oder dem Toasten. Das Essen sollte während des Kochens umgedreht werden, soweit es nötig ist.

4. VERWENDUNG IHRES HERDS

• Um das Spritzen zu minimieren, sollten Lebensmittel vor dem Grillen gründlich getrocknet werden. Mageres Fleisch und Fisch leicht mit ein wenig Öl oder zerlassener Butter bepinseln, um die Feuchtigkeit während des Kochens zu bewahren.
• Lebensmittel sollten in der Mitte des Gitters platziert werden, um eine maximale Luftzirkulation zu ermöglichen.
• Bedecken Sie niemals die Grillpfanne oder das Gitter mit Folie, da dies zu Grillfeuer führen kann.
• Wenn Ihr Gerät als Zubehör eine Grillpfanne und ein Griff-Set hat, wenden Sie sich bitte an den Abschnitt über Zubehör, für deren Verwendung.

WARNHINWEIS: Stellen Sie sicher, dass der Grill abgeschaltet ist, bevor Sie die Tür schließen.

4.1.4. Das Benutzen vom digitalen Kurzzeitwecker

90° 80° 70° 60° 50° 40° 0 .10 .20 .30 Abb. 21

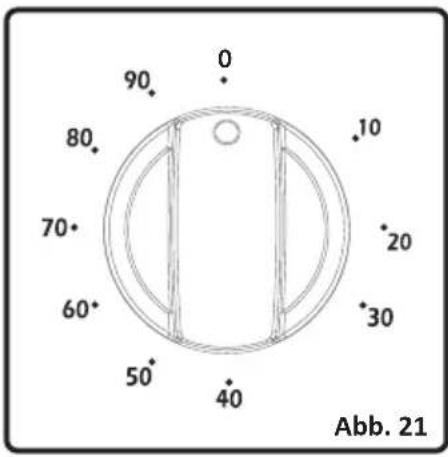

Stellen Sie die gewünschte Kochzeit ein, indem Sie den Schalter im Uhrzeigersinn drehen. Nach Ablauf der Garzeit gibt der Zeitschalter einen Signalton aus, der Herd läuft aber weiter. Um den Ofen auszuschalten, müssen Sie die Backofen-Steuerung ausschalten.

4.2 Im Backraum verwendetes Zubehör

• Es sind verschiedene Zubehörteile für den Backraum vorhanden. Sie können auch handelsübliches Zubehör verwenden (dieses muss jedoch hitze- und feuerfest sein). Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden.
• Beachten Sie dabei stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung.
• Geben Sie kleinere Garbehälter so auf den Grillrost, dass sie sicher mittig darauf stehen.
• Wenn das Gargut das Blech nicht vollständig bedeckt, wenn das Gargut direkt aus dem Tiefkühlgerät entnommen wurde oder das Blech zum Auffangen von Flüssigkeit beim Grillen verwendet wird, kann sich das Blech durch die große Hitze beim Garen oder Braten verformen Nach dem Abkühlen nimmt das Blech wieder seine ursprüngliche Form an. Dies ist ein normaler physikalischer Vorgang, der durch die Hitzeübertragung bedingt ist.
• Wenn Sie Glasgeschirr verwenden, dürfen Sie dieses nach der Entnahme aus dem Ofen nicht gleich in eine kalte Umgebung bringen. Nicht auf kalten oder naßen Boden stellen. Geben Sie es auf ein trockenes Tuch oder einen Untersetzer und lassen Sie es langsam auskühlen. Andernfalls kann das Glasgeschirr brechen.
• Wenn Sie in Ihrem Ofen grillen wollen, empfehlen wir Ihnen, den mitgelieferten Rost zu verwenden. Wenn Sie den großen Grillrost verwenden, sollten Sie ein Backblech in einen der unteren Einschübe geben, um herabtropfende Flüssigkeiten aufzusammeln. Geben Sie vorher ein wenig Wasser in das Blech. Dies erleichtert später die Reinigung.
• Wie oben bereits mehrfach erwähnt, dürfen Sie niemals den Grillbrenner verwenden, ohne die Grillschutzabdeckung einzulegen. Wenn Ihr Herd einen Grillbrenner besitzt aber keine Grillschutzabdeckung beigelegt wurde, oder wenn die Grillschutzabdeckung beschädigt oder verloren wurde, müssen Sie eine neue Abdeckung beim nächsten Kundendienst bestellen.

4. VERWENDUNG IHRES HERDS

Garraum

Regal-Positionen für geformte Regale

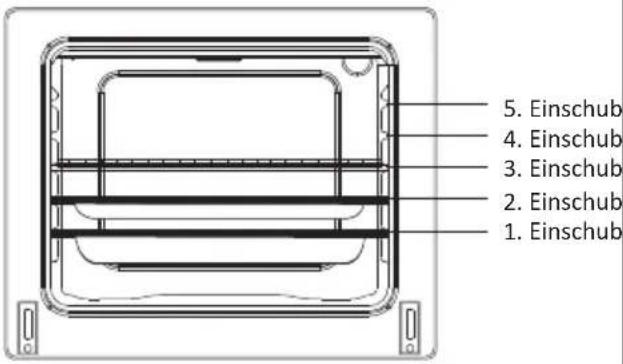

1. Einschub 2. Einschub 3. Einschub 4. Einschub 5. Einschub

Ofen Zubehör

* Wegen des Modells Ihres Produktes kann das Zubehör des Backofens unterschiedlich sein.

Bratgitter
	Drahtgitter wird zum Grillen verwendet oder um unterschiedliches Kochgeschirr darauf zu platzieren. Um das Gitter korrekt in die Öffnung einzusetzen, schieben Sie es ganz bis zum Endanschlag in einen Einschub.

Tiefes Backblech
	Tiefe Tabletten werden verwendet, um Eintöpfe zu kochen.Um das Gitter korrekt in die Öffnung einzusetzen, schieben Sie es ganz bis zum Endanschlag in einen Einschub.

Grillpfanne und Griff-Set
	Das Grillpfannen-Set wird benutzt um Steaks usw. zu grillen.WARNHINWEIS: Die Grillpfanne hat einen abnehmbaren Griff. Wenn Sie den Griff der Grillpfanne benutzen, stellen Sie sicher, dass es zentralisiert und sicher ist, wie im Bild angegeben. Lassen Sie den Griff nicht in Position beim Grillen.

5. REINIGUNG UND WARTUNG

5.1 Reinigung

Stellen Sie vor der Reinigung sicher, dass alle Regler abgedreht sind und das Gerät ausgekühlt ist. Trennen Sie das Gerät vom Netz. Überprüfen Sie vor der Verwendung spezieller Reiniger, ob diese für das Produkt geeignet sind oder vom Hersteller empfohlen werden. Verwenden Sie keine ätzenden Mittel, Scheuerpulver, Stahlwolle oder harte Werkzeuge, da diese die Oberflächen beschädigen können. Falls die auslaufende Flüssigkeit brennt, könnte der emaillierte Teil beschädigt werden. Entfernen Sie ausgetretene Flüssigkeiten sofort.

Reinigung des Backofens

Die Innenseite des emaillierten Herds wird am besten gereinigt, wenn der Herd warm ist. Wischen Sie das Backrohr nach jeder Verwendung mit einem weichen Tuch, das in Seifenwasser getaucht wurde, aus. Wischen Sie es danach noch einmal mit einem feuchten Tuch nach und trocknen Sie es ab. Es könnte erforderlich sein, dass Sie ein von Zeit zu Zeit flüssiges Reinigungsmittel nutzen und eine komplette Reinigung werden. Nicht mit trockenen und Pulverreinigern oder mit Dampfreinigern reinigen.

Ausbau der Backraumtür

Sattel Halterung Vertiefte Form 2

Ausbau der Backraumtür

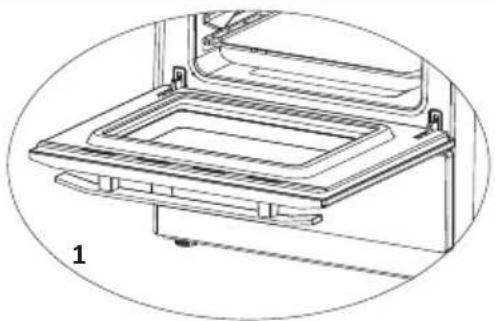

• Öffnen Sie die Backraumtür vollständig (1).
• Öffnen Sie die Spannklinke bis zur Endstellung (2).

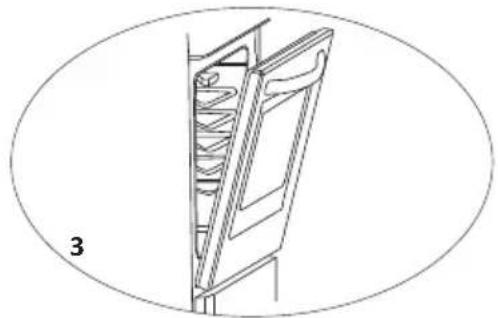

• Schließen Sie die Tür, bis es fast die volle rd geschlossene Position wie in Abbildung 3 gezeigt, erreicht und entfernen Sie die Klappe, indem sie es zu sich selbst ziehen.

ACHTUNG: Zum Wiedereinbau der Tür gehen Sie in umgekehrter Reihenfolge vor.

⚠️ Bitte beachten Sie, dass die vertieften Formen an die Scharniere richtig positioniert sind nd Gegenstücke wie auf Bild 2 gezeigt.

Reinigung der Gasbrenner

• Heben Sie die Pfannenträger, Kappen und Kronen der Herd-Brenner (Abbildung 16).
• Wischen und reinigen Sie das hintere Feld mit einem seifigen Tuch ab.
• Waschen Sie die Kappen und Kronen der Herd-Brenner und spülen Sie sie. Lassen Sie sie nicht nass, trocknen Sie es sofort mit Papiertuch.
• Bauen Sie die Teile nach der Reinigung wieder richtig ein.
• Reinigen Sie keinen Teil des Kochfelds mit Metallscheuerschwämmen. Dies würde die Oberfläche zerkratzen.
• Die Oberflächen der Pfannenträger können mit der Zeit durch die Nutzung zerkratzt werden. Sie können jedoch nicht rosten, und dabei handelt es sich nicht um Fabrikationsfehler.
• Bei der Reinigung der Kochfeldplatte, stellen Sie sicher, dass kein Wasser in den Brenneraufsatz fließt, da dies die Injektoren blockieren können.

Brenneraufsätze

Emaillierte Pfannenträger, emailierte Deckel, Brenner Köpfe müssen in regelmäßigen Abständen, mit warmem Seifenwasser abgespült und getrocknet werden. Nach dem Sie sie gründlich getrocknet haben, ersetzen Sie sie richtig.

Emaillierte Teile:

Um diesen ein neues Aussehen zu erhalten, müssen sie regelmäßig mit mildem warmem Seifenwasser gereinigt und dann mit einem weichen Tuch trockengerieben werden. Waschen Sie sie nicht, während Sie heiß sind und verwenden Sie niemals Scheuerpulver oder Scheuermittel. Lassen Sie niemals Essig, Kaffee, Milch, Salz, Zitrone oder Tomatensaft über längere Zeit mit den emaillierten Teilen in Kontakt.

SEdelstahl:

Teile aus rostfreiem Stahl müssen regelmäßig mit mildem warmem Seifenwasser und einem weichen Schwamm gereinigt und dann mit einem weichen Tuch trockengerieben werden. Verwenden Sie niemals Scheuerpulver oder Scheuermittel. Lassen Sie niemals Essig, Kaffee, Milch, Salz, Zitrone oder Tomatensaft über längere Zeit mit den Teilen aus rostfreiem Stahl in Kontakt.

5.2 Wartung

Austausch der Lampe

Trennen Sie zuerst das Produkt von der Stromversorgung und stellen Sie sicher, dass das Produkt kühl ist. Nachdem Entfernen der Glasscheibe, entfernen Sie die Lampe. Setzen Sie dann die neue bis zu 300 °C hitzebeständige Glühlampe ein (230 V, 25 Watt, Typ E14). Legen Sie die Glasscheibe ein. Danach ist der Ofen wieder einsatzbereit.

Das Lampen-Design ist speziell für den Einsatz in Haushalts-Kochgeräten und ist nicht für die Raumbeleuchtung im Haushalt geeignet.

Weitere Überprüfungen

Überprüfen Sie regelmäßig die Gaszufuhrleitung. Kontaktieren Sie sofort den technischen Kundendienst, wenn Sie irgendwelche Auffälligkeiten finden. Wir empfehlen, die Leitung jährlich einmal auszutauschen. Auch wenn Sie beim Betätigen der Funktionsschalter für Herd und Backrohr irgendetwas Außergewöhnliches bemerken, sollten Sie sofort den Kundendienst kontaktieren.

6. WARTUNG UND TRANSPORT

6.1 Grundlegenede Fehlerbehebung, bevor Sie den Service kontaktieren

Wenn der Herd nicht funktioniert:

- Überprüfen Sie, ob der Herd ausgesteckt ist oder ein Stromasufall vorliegt.

Wenn der Herd nicht heiß wird:

- Überprüfen Sie, ob die Temperatur mit dem Temperaturregler eingestellt wurde.

Wenn die Innenraumbeleuchtung nicht funktioniert:

- Überprüfen Sie die Stromversorgung. Überprüfen Sie, ob die Lampe defekt ist. Sollte sie defekt sein, tauschen Sie sie wie oben beschrieben aus.

Garen (Wenn Ober- und Unterhitze nicht gleichmäßig arbeiten):

- Überprüfen Sie ob Einschubposition, Garzeit und Temperatur den Angaben im Handbuch entsprechen.

Brenner im Kochfeld arbeiten nicht richtig:

• Prüfen Sie, ob die Brennerteile richtig zusammengesetzt sind (vor allem nach der Reinigung).
• Der Gaszufuhrdruck ist u. U. zu hoch oder zu niedrig. Für Geräte, die mit Flaschen LPG betrieben werden, kann die Gasflasche aufgebraucht sein.

Wenn das Problem mit Ihrem Produkt bestehen bleibt, kontaktieren Sie bitte den Vertrags-Kundendienst.

6.2 Informationen zum Transport

Heben Sie die Originalverpackung auf und transportieren Sie das Gerät immer in dieser. Beachten Sie die Transporthinweise auf der Verpackung. Fixieren Sie die Abdeckungen, Topfgitter und andere bewegliche Teile mit Klebeband auf den Kochplatten. Legen Sie Papier zwischen der oberen Abdeckung und der Kochplatte ein. Schließen Sie dann die Abdeckung und fixieren Sie sie mit Klebeband an den Seitenwänden. Kleben Sie einen Karton oder Papier auf die Vorderseite der Ofenverglasung, so dass diese geeignet für die Backbleche und für die Drahtgitter in Ihren Ofen sind, damit die Ofentür während des Transports nicht beschädigt wird. Befestigen Sie die Klappe ebenfalls mit Klebeband an den Seitenwänden.

Wenn Sie nicht über die Original-Verpackung verfügen; bereiten Sie sich eine Trag-Box vor, so dass das Gerät, vor allem externe Oberflächen (Glas und lackierte Oberflächen) des Ofens gegen Bedrohungen von außen geschützt sind.

Kategorie : II2H3+IE Klasse: 1	LPGG30 28-30 mbar	NGG20 20 mbar
SCHNELLBRENNER
Düsendurchmesser (1/100mm) 85 115
Nennleistung (kW) 2,9 3
Verbrauch per h 210.9 gr/h 285.7 lt/h
SEMI-RAPID BRENNER
Düsendurchmesser (1/100mm) 65 97
Nennleistung (kW) 1,7 1,75
Verbrauch per h 123,6 gr/h 166.7 lt/h
ZUSATZBRENNER
Düsendurchmesser (1/100mm) 50 72
Nennleistung (kW) 0,95 1
Verbrauch per h 69.1 gr/h 95.2 lt/h
BACKOFEN-BRENNER
Düsendurchmesser (1/100mm) 76 120
Nennleistung (kW) 2,7 2,6
Verbrauch per h 196,3 gr/h 247.6 lt/h
GRILLER
Düsendurchmesser (1/100mm) 68 110
Nennleistung (kW) 2,1 2
Verbrauch per h 152,3 gr/h 190.5 lt/h

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können. Für detailliertere Informationen über die Wiederverwertung dieses Produktes kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.
