BEDIENUNGSANLEITUNG JB081C5 JUNO

Benutzerin- formation

Backofen

Oven

CONTENTS

Safety information 2

Sicherheitsinformationen 24

Sicherheitsanweisungen 25

Gerätebeschreibung 28

Vor der ersten Inbetriebnahme 28

Täglicher Gebrauch 29

Uhrfunktionen 31

Zusatzfunktionen 32

Tipps und Hinweise 32

Reinigung und Pflege 41

Fehlersuche 44

Montage 45

Energieeffizienz 47

Änderungen vorbehalten.

⚠ SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen.

- Alle Verpackungsmaterialien von Kindern fernhalten.

- Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Zugängliche Teile sind heiß.

- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

- Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.

- Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

Allgemeine Sicherheit

• Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen und das Kabel austauschen.
• Der Geräteinnenraum wird während des Betriebs heiß. Berühren Sie nicht die Heizelemente im Geräteinnern. Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.
• Trennen Sie das Gerät vor Wartungsarbeiten von der Stromversorgung.
• Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.
• Benutzen Sie keine scharfen Scheuermittel oder Metallschwämmchen zum Reinigen der Glastür; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

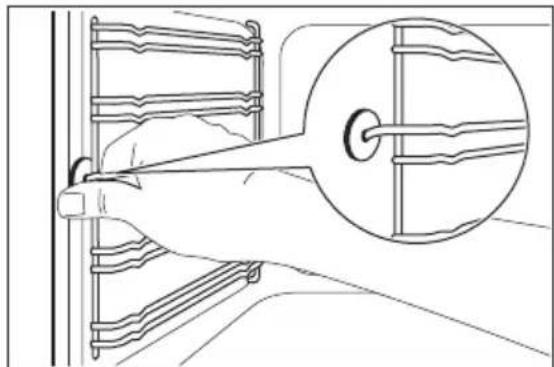

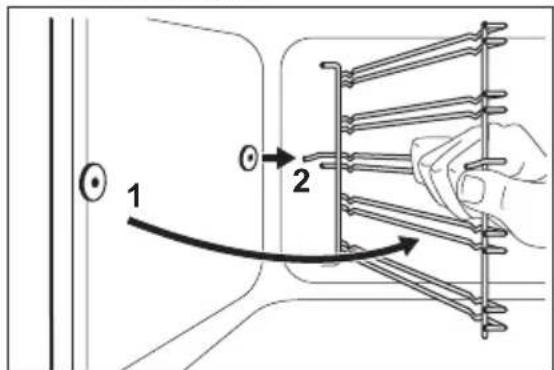

• Ziehen Sie die Einhängegitter erst vorne und dann hinten von der Seitenwand weg und nehmen Sie sie heraus. Führen Sie zum Einsetzen der Einhängegitter die obigen Schritte in umgekehrter Reihenfolge durch.

SICHERHEITSANWEISUNGEN

Montage

WARNUNG! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Ziehen Sie das Gerät nicht am Türgriff.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Stellen Sie sicher, dass das Gerät unterhalb von bzw. zwischen sicheren Konstruktionen montiert wird.

• Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen.

Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür nicht berührt oder in ihre Nähe gelangt, insbesondere wenn die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen

müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Das Gerät entspricht den EWG-Richtlinien.

Gebrauch

WARNUNG! Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Das Gerät ist ausschließlich für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft austreten.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Üben Sie keinen Druck auf die geöffnete Gerätetür aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthalten, kann ein Alkohol-Luftgemisch entstehen.
• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in das Geräts gelangen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG! Das Gerät könnte beschädigt werden.

- Um Beschädigungen oder Verfärbungen der Emailbeschichtung zu vermeiden:

- Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.

– Legen Sie keine Alufolie direkt auf den Boden des Geräts.

– Stellen Sie kein Wasser in das heiße Gerät.

– Lassen Sie nach dem Ausschalten des Geräts kein feuchtes Geschirr oder feuchte Speisen im Backofeninnenraum stehen.

– Gehen Sie beim Herausnehmen oder Einsetzen der Innenausstattung sorgfältig vor.

- Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts. Sie stellen keinen Mangel im Sinne des Gewährleistungsrechtes dar.

- Verwenden Sie für feuchte Kuchen das tiefe Blech. Fruchtsäfte können bleibende Flecken verursachen.

- Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

• Die Backofentür muss bei Betrieb stets geschlossen sein.

- Ist das Gerät hinter einer Möbelfront (z.B. einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch vollständig abgekühlt ist.

Reinigung und Pflege

WARNUNG! Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

- Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der

Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an den autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Fett- oder Speisereste im Gerät können einen Brand verursachen.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie bitte unbedingt die Anweisungen auf der Verpackung.
• Reinigen Sie die katalytische Emailbeschichtung (falls vorhanden) nicht mit Reinigungsmitteln.

Backofenbeleuchtung

- Die Leuchtmittel in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie sie nicht für die Raumbeleuchtung.

WARNUNG!

Stromschlaggefahr.

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Lampe austauschen.
• Verwenden Sie dazu eine Lampe mit der gleichen Leistung.

Entsorgung

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

- Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschliessen.

Service

- Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.

GERÄTEBESCHREIBUNG

Allgemeine Übersicht

31 52 7 8 9 10 11 5 4 3 2 1

- Verwenden Sie ausschließlich Originalersatzteile.

1 Bedienfeld
2 Backofen-Einstellknopf
3 Betriebskontrolllampe/-symbol/-anzeige
4 Elektronischer Programmspeicher
5 Temperaturwahlknopf
6 Temperaturkontrolllampe/-symbol/-anzeige
7 Heizelement
8 Lampe
9 Ventilator
10 Einhängegitter, herausnehmbar
11 Einschubebenen

Zubehör

- Kombirost

Für Kochgeschirr, Kuchenformen, Braten.

- Universalblech

Für Kuchen und Plätzchen. Zum Backen und Braten oder zum Auffangen von austretendem Fett.

VOR DER ERSTEN INBETRIEBNAHME

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Erste Reinigung

Nehmen Sie die Zubehörteile und die herausnehmbaren Einhängegitter aus dem Gerät.

Siehe Kapitel „Reinigung und Pflege“.

Reinigen Sie das Gerät vor dem ersten Gebrauch.

Setzen Sie das Zubehör und die herausnehmbaren Einhängegitter wieder in ihrer ursprünglichen Position ein.

Einstellen der Uhrzeit

Die Uhrzeit muss vor der Inbetriebnahme des Backofens eingestellt werden.

Die Anzeige für die Tageszeit-Funktion blinkt, wenn Sie das Gerät an die

Stromversorgung anschließen, nach einem Stromausfall und wenn der Timer nicht eingestellt ist.

Stellen Sie die Uhrzeit mit den Tasten + oder —ein.

Nach etwa fünf Sekunden hört die Anzeige auf zu blinken und zeigt die eingestellte Uhrzeit an.

Ändern der Uhrzeit

Sie können die Uhrzeit nicht ändern, während die Funktionen Dauer |→| oder Ende eingeschaltet sind. →|

Drücken Sie wiederholt, bis die Kontrolllampe für die Tageszeit-Funktion blinkt. Gehen Sie zum Einstellen der neuen Uhrzeit wie unter „Einstellen der Uhrzeit“ beschrieben vor.

TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts auf den versenkbaren Knopf. Der Knopf kommt dann heraus.

Ein- und Ausschalten des Geräts

Je nach Modell besitzt Ihr Gerät Knopfsymbole, Kontrolllampen oder Anzeigen:

• Die Anzeige leuchtet während der Aufheizphase des Backofens auf.
• Die Lampe leuchtet, während das Gerät in Betrieb ist.
- Das Symbol zeigt an, ob der Knopf eine Ofenfunktion oder die Temperatur regelt.

Vorheizen

Heizen Sie das leere Gerät vor, um Fettreste zu verbrennen.

1. Stellen Sie die Funktion □ und die Höchsttemperatur ein.

2. Lassen Sie das Gerät 1 Stunde lang eingeschaltet.

3. Stellen Sie die Funktion und die Höchsttemperatur ein.

4. Lassen Sie das Gerät 15 Minuten lang eingeschaltet.

5. Stellen Sie die Funktion 📄 und die Höchsttemperatur ein.

6. Lassen Sie das Gerät 15 Minuten lang eingeschaltet.

Das Zubehör kann heißer werden als bei normalem Gebrauch. Das Gerät kann Geruch und Rauch verströmen. Das ist normal. Sorgen Sie für eine ausreichende Raumbelüftung.

1. Drehen Sie den Backofen-Einstellknopf auf die gewünschte Ofenfunktion.
2. Drehen Sie den Temperaturwahlknopf auf die gewünschte Temperatur.
3. Zum Ausschalten des Geräts drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf Aus.

Ofenfunktionen

Ofenfunktion Anwendung
	Stellung Aus Das Gerät ist ausgeschaltet.
	Backofenbe-leuchtung	Zum Einschalten der Backofenlampe, wenn keine Garfunk-tion eingeschaltet ist.
	Ober-/Unterhitze Zum Backen und Braten auf einer Einschubebene.
	Oberhitze Zum Bräunen von Brot, Kuchen und Gebäck. Zum Bräu-nen bereits gegarter Gerichte.
	Unterhitze Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
	Grillstufe 1 Zum Grillen flacher Lebensmittel und zum Toasten von Brot.
	Grillstufe 2 Zum Grillen flacher Lebensmittel in größeren Mengen und zum Toasten von Brot.
[2H07]	Heißluftgrillen Zum Braten von größeren Fleischstücken oder Geflügel mit Knochen auf einer Einschubebene. Auch zum Gratinieren und Überbacken.
	Heißluft mit Ringheizkörper	Zum Backen auf bis zu 3 Einschubebenen gleichzeitig und zum Dörren.Stellen Sie eine 20 - 40 °C niedrigere Backo-fentemperatur als bei Ober-/Unterhitze ein.
	Pizzastufe Zum Backen auf einer Ebene für Gerichte mit einer stärke-ren Bräunung und einem knusprigen Boden. Stellen Sie eine 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze ein.

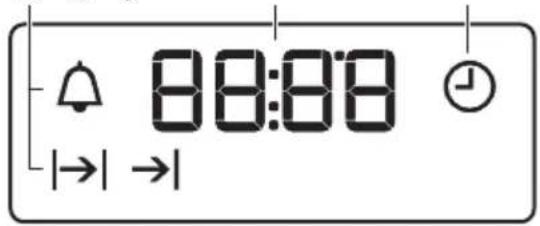

Display

A B C

A) Funktionsanzeigen
B) Zeitanzeige
C) Funktionsanzeige

Tasten

Taste Funktion Beschreibung
—	MINUS Einstellen der Zeit.
➊	UHR Einstellen einer Uhrfunktion.
+	PLUS Einstellen der Zeit.

UHRFUNKTIONEN

Tabelle der Uhrfunktionen

Uhrfunktion Anwendung
	Tageszeit Zum Einstellen, Ändern oder Abfragen der Uhrzeit.
	Kurzzeit-Wecker	Zum Einstellen einer Countdown-Zeit. Diese Funktion hat keine Auswirkung auf den Gerätebetrieb.
|→|	Dauer Zum Einstellen der Garzeit für den Backofen.
→|	Ende Zum Einstellen der Uhrzeit, zu der der Backofen ausgeschaltet werden soll.

Sie können die Funktionen

Dauer und Ende →

gleichzeitig verwenden, um festzulegen, wie lange das Gerät eingeschaltet sein soll und wann es ausgeschaltet werden soll. So können Sie bewirken, dass das Gerät erst nach Ablauf einer bestimmten Zeit eingeschaltet wird. Stellen Sie zuerst die Dauer und dann das Ende ein.

Einstellen der Uhrfunktionen

Für Dauer |→| und Ende →| stellen Sie eine Ofenfunktion und die gewünschte Gartemperatur ein. Für den Kurzzeit-Wecker 🔔 ist diese Einstellung nicht erforderlich.

1. Drücken Sie mehrmals ⏻, bis die Anzeige für die erforderliche Uhrfunktion blinkt.

2. Drücken Sie oder, um die Zeit für die gewünschte Uhrfunktion einzustellen. Die Uhrfunktion ist eingeschaltet. Die von Ihnen eingestellte Uhrfunktion wird im Display angezeigt.

Im Fall des Kurzzeit-Weckers zeigt das Display die verbleibende Zeit an.

1. Nach Ablauf der eingestellten Zeit blinkt die Anzeige der Uhrfunktion und es ertönt ein akustisches Signal. Drücken Sie eine beliebige Taste, um den Signalton abzustellen.

2. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf in die Position Aus.

Bei den Funktionen Dauer |→| und Ende → wird das Gerät automatisch ausgeschaltet.

Ausschalten der Uhrfunktionen

1. Drücken Sie so oft, bis die Anzeige für die gewünschte Funktion blinkt.

ZUSATZFUNKTIONEN

Kühlgebläse

Wenn das Gerät in Betrieb ist, wird automatisch das Kühlgebläse eingeschaltet, um die Geräteflächen zu kühlen. Nach dem Abschalten des Geräts läuft das Kühlgebläse weiter, bis das Gerät abgekühlt ist.

Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Geräts oder defekte Bestandteile können zu einer

TIPPS UND HINWEISE

1. Halten Sie gedrückt. Nach einigen Sekunden wird die Uhrfunktion ausgeschaltet.

gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Die Temperaturen und Backzeiten in den Tabellen sind nur Richtwerte. Sie sind abhängig von den Rezepten, der Qualität und der Menge der verwendeten Zutaten.

Allgemeine Informationen

• Das Gerät hat fünf Einschubebenen. Die Einschubebenen werden vom Boden des Backofens aus gezählt.
• Das Gerät ist mit einem exklusiven Umluft- und Dampfsystem zur Regelung der Luftzirkulation und des Dampfkreislaufs ausgerüstet. Das Garen mit Dampf macht Ihre Speisen innen weich und außen knusprig. Gardauer und Energieverbrauch werden dabei auf ein Minimum reduziert.
• Es kann sich Feuchtigkeit im Gerät oder an den Glastüren niederschlagen. Das ist normal. Stehen Sie beim Öffnen der Tür während des Betriebs stets in sicherer Entfernung zum Gerät. Um die Kondensation zu reduzieren, heizen Sie

das Gerät immer 10 Minuten vor dem Garen vor.

• Wischen Sie das Gerät nach jedem Gebrauch mit einem Tuch trocken.
• Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie das Kochgeschirr nicht mit Aluminiumfolie. Dies könnte das Garergebnis beeinträchtigen und die Emailbeschichtung beschädigen.

Backen von Kuchen

• Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen sind.
- Wenn Sie zwei Backbleche gleichzeitig nutzen, lassen Sie eine Ebene dazwischen frei.

Garen von Fleisch und Fisch

• Setzen Sie beim Garen von Speisen mit hohem Fettgehalt ein tiefes Blech ein, damit keine hartnäckigen Flecken im Backofen verbleiben.
• Das Fleisch vor dem Anschneiden mindestens 15 Minuten ruhen lassen, damit der Fleischsaft nicht ausläuft.
• Um die Rauchentwicklung beim Braten zu vermindern, geben Sie etwas Wasser in das tiefe Blech. Um die

Kondensierung des Rauchs zu vermeiden, geben Sie jedes Mal, wenn das Wasser verdampft ist, erneut Wasser in das tiefe Blech.

Garzeiten

Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab.

Beobachten Sie den Garfortschritt. Finden Sie heraus, welche Geräteeinstellungen (Garstufe, Gardauer usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen am besten geeignet sind.

Back- und Brattabelle

Kuchen

Speise Ober-/Unterhitze Heißluft mit Ringheiz-körper					Dauer (Min.)	Bemerkungen
	Temperatur (°C)	Ebene Temperatur (°C)		Ebene
Rührteig 170 2 160 3 (2 und				4)	45 - 60 In einer Kuchen-form
Mürbeteig	170 2 160 3 (2 und			4)	20 - 30 In einer Kuchen-form
Buttermilch-Käsekuchen	170 1 165 2 60 - 80 In einer					Kuchen-form (26 cm)
Apfelkuchen1)	170 2 160 2 (links			undrechts)	80 - 100 2	Kuchen-formen (20 cm) auf dem Kombirost
Strudel/Stollen	175 3 150 2 60 - 80 Auf dem					Backblech
Marmeladenkuchen	170 2 165 2 (links			undrechts)	30 - 40 In einer Kuchen-form (26 cm)
Biskuit 170 2 160 2 50 - 60 In einer						Kuchen-form (26 cm)
Stollen/ Üppiger Früchte-kuchen1)	160 2 150 2 90 - 120 In einer					Kuchen-form (20 cm)
Rosinen-kuchen1)	175 1 160 2 50 - 60 In einer					Brotform
Kleine Kuchen - eine Ebene	170 3 140 - 150 3 20 - 30 Auf dem					Backblech
Kleine Kuchen - zwei Ebe-nen	-- 140 - 150 2 und 4 25 - 35 Auf dem					Backblech
Kleine Kuchen - drei Ebe-nen	-- 140 - 150 1, 3 und		5	30 - 45 Auf dem Backblech
Plätzchen/ Feinge-bäck - eine Ebene	140 3 140 - 150 3 30 - 35 Auf dem					Backblech
Plätzchen/ Feinge-bäck - zwei Ebe-nen	-- 140 - 150 2 und 4 35 - 40 Auf dem					Backblech
Plätzchen/ Feinge-bäck - drei Ebe-nen	-- 140 - 150 1, 3 und		5	35 - 45 Auf dem Backblech
Baisers - eine Ebene	120 3 120 3 80 - 100 Auf dem					Backblech
Baisers – zwei Ebe-nen1)	- - 120 2 und 4 80 - 100 Auf dem					Backblech
Rosinen-brötchen1)	190 3 190 3 12 - 20 Auf dem					Backblech
Eclairs – eine Ebene	190 3 170 3 25 - 35 Auf dem					Backblech
Eclairs – zwei Ebe-nen	- - 170 2 und 4 35 - 45 Auf dem					Backblech
Törtchen 180 2 170 2 45 - 70 In einer						Kuchen-form (20 cm)
Üppiger Früchte-kuchen	160 1 150 2 110 - 120 In einer					Kuchen-form (24 cm)
Englisch-er Sand-wichku-chen à la Victoria	170 1 160 2 (links			undrechts)	50 - 60 In einer	Kuchen-form (20 cm)

1) Backofen 10 Min. vorheizen.

Brot und Pizza

Speise	Ober-/Unterhitze Heißluft mit Ringheiz-körper				Dauer (Min.)	Bemerkungen
	Temper-atur (°C)	Ebene Temper-atur (°C)		Ebene
Weißbro t1)	190 1 190	1 60 - 70	1 - 2			Stück, 500 g pro Stück
Speise Ober-/Unterhitze Heißluft mit Ringheiz-körper					Dauer (Min.)	Bemerkungen
	Temper-atur (°C)	Ebene Temper-atur (°C)	Ebene
Roggen-brot	190 1 180	1 30 - 45 In einer				Brotform
Brötchen1)	190 2 180	2 (2 und		4)	25 - 40 6 - 8	Brötchen auf einem Back-blech
Pizza1)	230 - 250	1 230 - 250	1 10 - 20 Back-			blech oder tiefes Blech
Scones1)	200 3 190	3 10 - 20 Auf dem				Back-blech

1) Backofen 10 Min. vorheizen.

Ofengerichte

Speise Ober-/Unterhitze Heißluft mit Ringheiz-körper					Dauer (Min.)	Bemerkungen
	Temper-atur (°C)	Ebene Temper-atur (°C)		Ebene
Nudelau-flauf	200 2 180	2 40 - 50 In einer				Auflauf-form
Gemü-seauflauf	200 2 175	2 45 - 60 In einer				Auflauf-form
Quiches1)	180 1 180	1 50 - 60 In einer				Auflauf-form
Lasagne1)	180 - 190	2 180 - 190	2 25 - 40 In einer			Auflauf-form
Cannello-ni1)	180 - 190	2 180 - 190	2 25 - 40 In einer			Auflauf-form

1) Backofen 10 Min. vorheizen.

Fleisch

Speise Ober-/Unterhitze Heißluft mit Ringheiz-körper				Dauer (Min.)	Bemerkungen
	Temper-atur (°C)	Ebene Temper-atur (°C)	Ebene
Rind-fleisch	200 2 190	2 50 - 70 Kombir-			ost
Schwei-nefleisch	180 2 180	2 90 - 120 Kombir-			ost
Kalb 190 2	175 2 90 - 120	Kombir-			ost
Roast-beef, eng-lisch	210 2 200	2 50 - 60 Kombir-			ost
Roast-beef, me-dium	210 2 200	2 60 - 70 Kombir-			ost
Roast-beef,durch	210 2 200	2 70 - 75 Kombir-			ost
Schwei-neschult-er	180 2 170	2 120 - 150 Mit			Schwarte
Schwein-shaxe	180 2 160	2 100 - 120 2 Stück
Lamm 190	2 175 2 110 - 130 Keule
Hähnchen	220 2 200 2 70 - 85 Ganz
Pute 180	2 160 2 210 - 240 Ganz
Ente 175	2 220 2 120 - 150 Ganz
Gans 175	2 160 1 150 - 200 Ganz
Hasen-braten	190 2 175	2 60 - 80 Zerlegt
Hase 190	2 175 2 150 - 200 Zerlegt
Fasan 190	2 175 2 90 - 120 Ganz

Fisch

Speise Ober-/Unterhitze Heißluft mit Ringheiz-körper					Dauer (Min.)	Bemerkungen
	Temper-atur (°C)	Ebene Temper-atur (°C)	Ebene
Forelle/See-brasse	190 2 175	2 40 - 55 3 - 4	Fi-			sche
Thun-fisch/Lachs	190 2 175	2 35 - 60 4 - 6	Fil-			ets

Grillstufe 1

Leeren Backofen 3 Minuten vorheizen.

Speise Menge Temper-Stück (g) 1. Seite 2. Seite		atur (°C)	Dauer (Min.) Ebene
Filet-steaks	4 800 max.	12 - 15 12 - 14 4
Beef-steaks	4 600 max.	10 - 12 6 - 8 4
Grill-würste	8 - max.	12 - 15 10 - 12 4
Schwein-skotelett	4 600 max.	12 - 16 12 - 14 4
Hähn-chen, 2 halbe	2 1000 max.	30 - 35 25 - 30 4
Spieße 4 - max.	10 - 15 10 - 12 4
Hähn-chenbrust-filet	4 400 max.	12 - 15 12 - 14 4
Hamburger	6 600 max.	20 - 30 - 4
Fischfilet 4	400 max.	12 - 14 10 - 12 4
Belegte Toast-brote	4 - 6 - max.	5 - 7 - 4

Speise Menge Temper-Stück (g)	1. Seite 2. Seite	atur (°C)	Dauer (Min.) Ebene
Toast 4 - 6 - max. 2 - 4 2 - 3 4

Heißluftgrillen

Rindfleisch

Speise Menge Temperatur		(°C)	Dauer (Min.) Ebene
Roastbeef oder Fil-et, englisch1)	je cm Dicke 190 - 200 5 - 6 1 oder 2
Roastbeef oder Fil-et, medium1)	je cm Dicke 180 - 190 6 - 8 1 oder 2
Roastbeef oder Fil-et, durch1)	je cm Dicke 170 - 180 8 - 10	1 oder 2

1) Backofen vorheizen.

Schweinefleisch

Speise	Menge (kg)	Temperatur (°C)	Dauer (Min.)	Ebene
Schulter, Nacken, Schinkenstück	1 - 1.5	160 - 180 90 - 120	1 oder 2
Kotelett, Rippchen	1 - 1.5	170 - 180	60 - 90	1 oder 2
Hackbraten	0.75 - 1	160 - 170	50 - 60	1 oder 2
Schweinshaxe (vorgekocht)	0.75 - 1	150 - 170 90 - 120	1 oder 2

Kalb

Speise	Menge (kg)	Temperatur (°C)	Dauer (Min.)	Ebene
Kalbsbraten	1	160 - 180	90 - 120	1 oder 2
Kalbshaxe	1.5 - 2	160 - 180	120 - 150	1 oder 2

Lamm

Speise	Menge (kg)	Temperatur (°C)	Dauer (Min.)	Ebene
Lammkeule, Lammbraten	1 - 1.5 150 - 170	100 - 120	1 oder 2
Lammrücken	1 - 1.5	160 - 180	40 - 60	1 oder 2

Geflügel

Speise Menge (kg) Temperatur		(°C)	Dauer (Min.) Ebene
Geflügelteile je 0,2 - 0,25 200 - 220 30 - 50 1 oder 2
Hähnchenhälf-ten	je 0,4 - 0,5 190 - 210 35 - 50 1 oder 2
Hähnchen,Poularde	1 - 1.5 190 - 210 50 - 70 1 oder 2
Ente 1.5 - 2 180 - 200 80 - 100 1 oder 2
Gans 3.5 - 5 160 - 180 120 - 180 1 oder 2
Pute 2.5 - 3.5 160 - 180 120 - 150 1 oder 2
Pute 4 - 6 140 - 160 150 - 240 1 oder 2

Fisch, gedämpft

Speise Menge (kg) Temperatur	(°C)	Dauer (Min.) Ebene
Fisch 1 - 1.5 210 - 220 40 - 60 1 oder 2

Dörren - Heißluft mit Ringheizkörper

- Verwenden Sie mit Butterbrot- oder Backpapier belegte Bleche.

- Sie erzielen ein besseres Ergebnis, wenn Sie nach halber Dörrzeit den Backofen ausschalten, öffnen und am besten über Nacht auskühlen lassen.

Gemüse

Speise Temperatur(°C)		Dauer (Std.) Ebene
			1 Ebene 2 Ebenen
Bohnen	60 - 70 6 - 8 3	1 / 4
Paprika	60 - 70	5 - 6 3	1 / 4
Suppengemüse	60 - 70	5 - 6 3	1 / 4
Pilze 50 - 60	6 - 8 3	1 / 4
Kräuter	40 - 50	2 - 3 3	1 / 4

Obst

Speise Temperatur(°C)		Dauer (Std.) Ebene
			1 Ebene 2 Ebenen
Pflaumen	60 - 70	8 - 10	3
Aprikosen 60 - 70	8 - 10	3	1 / 4

Speise Temperatur(°C)	Dauer (Std.) Ebene
	1 Ebene 2 Ebenen
Apfelscheiben 60 - 70 6 - 8 3 1 / 4
Birnen 60 - 70 6 - 9 3 1 / 4

REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Hinweise zur Reinigung

• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Geräts.
• Reinigen Sie die Metalloberflächen mit einem handelsüblichen Reinigungsmittel.
• Reinigen Sie den Geräteinnenraum nach jedem Gebrauch. Fettansammlungen und Speisereste könnten einen Brand verursachen. Bei der Brat- und Fettpfanne ist das Risiko besonders hoch.
• Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger.
• Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Spülmittel an.
• Zubehörteile mit Antihaftbeschichtung dürfen nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler gereinigt werden. Andernfalls kann die Antihaftbeschichtung beschädigt werden.

Geräte mit Edelstahl- oder Aluminiumfront:

Reinigen Sie die Backofentür nur mit einem nassen Schwamm und trocknen Sie sie mit einem weichen Tuch ab. Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können. Reinigen Sie das Bedienfeld auf gleiche Weise.

Reinigen der Türdichtung

• Die Türdichtung muss regelmäßig überprüft werden. Die Türdichtung ist im Rahmen des Garraums angebracht. Nehmen Sie das Gerät nicht in Betrieb, wenn die Türdichtung beschädigt ist. Wenden Sie sich an den Kundendienst.
• Lesen Sie in den allgemeinen Informationen zur Reinigung nach, was bei der Reinigung der Türdichtung beachtet werden muss.

Entfernen der Einhängegitter

Nehmen Sie die Einhängegitter.

1. Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.

1. Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.

1 2

Führen Sie zum Einsetzen der Einhängegitter die obigen Schritte in umgekehrter Reihenfolge durch.

Reinigen der Backofentür

Die Backofentür hat zwei Glasscheiben. Die Backofentür und die innere Glasscheibe können zur Reinigung ausgebaut werden.

Die Backofentür kann sich schließen, wenn Sie versuchen, die innere Glasscheibe zu entfernen, bevor Sie die Backofentür abnehmen.

ACHTUNG! Verwenden Sie das Gerät nicht ohne die innere Glasscheibe.

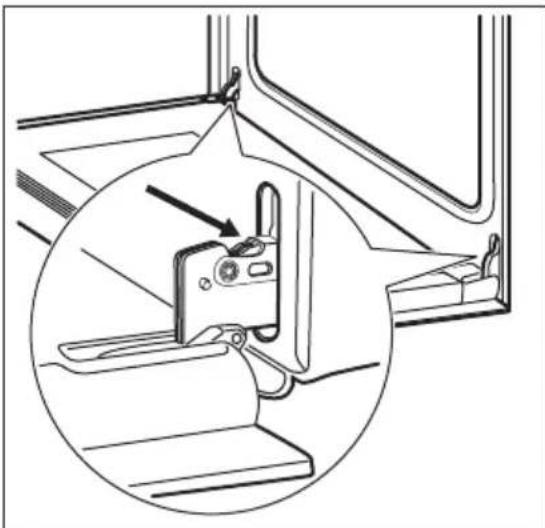

1. Klappen Sie die Backofentür ganz auf, und greifen Sie an die beiden Türscharniere.

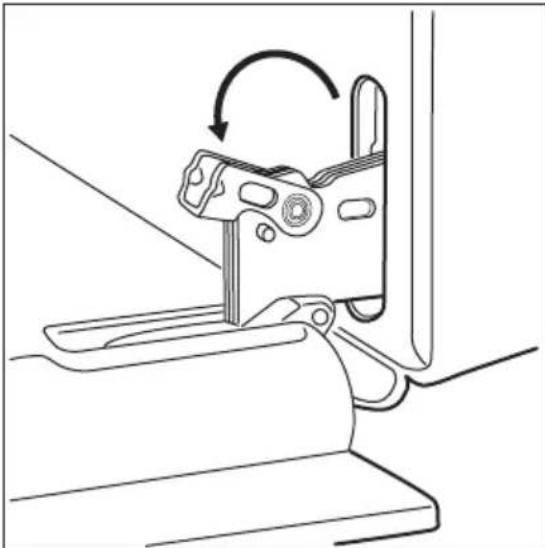

1. Heben Sie die Hebel der beiden Scharniere an, und klappen Sie sie nach vorn.

1. Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend ziehen Sie sie nach vorn aus der Halterung heraus.

1. Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche.

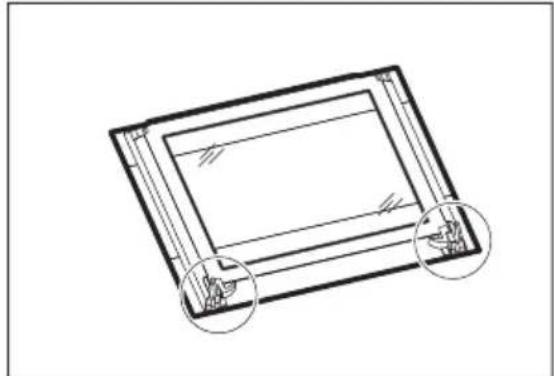

1. Lösen Sie das Verriegelungssystem, um die innere Glasscheibe zu entfernen.

1. Drehen Sie die beiden Befestigungselemente um 90 Grad und nehmen Sie sie aus der Halterung.

90°

1. Heben Sie die Glasscheibe vorsichtig an und entfernen Sie sie.

1 2

1. Reinigen Sie die Glasscheibe mit Wasser und Spülmittel. Trocknen Sie die Glasscheibe sorgfältig ab. Nach der Reinigung müssen die Glasscheibe und die Backofentür wieder eingebaut werden. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch.

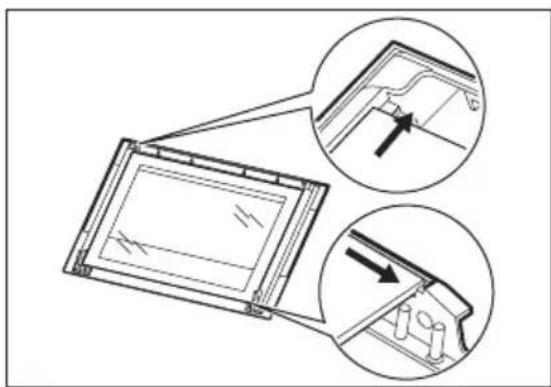

Der bedruckte Bereich muss zur Innenseite der Tür zeigen. Vergewissern Sie sich nach der Montage, dass sich der Glasscheibenrahmen an den bedruckten Bereichen nicht rau anfühlt.

Achten Sie darauf, die innere Glasscheibe richtig in die Aufnahmen einzusetzen..

Austauschen der Lampe

Legen Sie ein Tuch unten in den Garraum des Geräts. Auf diese Weise schützen Sie die Glasabdeckung der Backofenlampe und den Innenraum des Backofens.

WARNUNG!

Stromschlaggefahr! Schalten Sie die Sicherung aus, bevor Sie die Lampe austauschen. Die Lampe und die Glasabdeckung der Lampe können heiß werden.

FEHLERSUCHE

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

Was tun, wenn ...

Problem Mögliche Ursache Abhilfe
Der Backofen heizt nicht. Der Backofen ist ausgeschaltet.	Schalten Sie den Backofen ein.
Der Backofen heizt nicht. Die Uhr ist nicht eingestellt. Stellen Sie die Zeit ein
Der Backofen heizt nicht. Die erforderlichen Einstellungen wurden nicht vorgenommen.	Vergewissern Sie sich, dass die Einstellungen richtig sind.

ACHTUNG! Halogenlampen immer mit einem Tuch anfassen, um ein Einbrennen von Fett (Fingerabdrücken) zu vermeiden.

1. Schalten Sie das Gerät aus.
2. Entfernen Sie die Sicherungen aus dem Sicherungskasten, oder schalten Sie den Schutzschalter aus.

Rückwandlampe

1. Drehen Sie die Glasabdeckung der Lampe gegen den Uhrzeigersinn, um sie zu entfernen.
2. Reinigen Sie die Glasabdeckung.
3. Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.
4. Bringen Sie die Glasabdeckung an.

Problem Mögliche Ursache Abhilfe
Der Backofen heizt nicht. Die Sicherung hat ausgelöst. Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Löst die Sicherung wiederholt aus, wenden Sie sich an eine zu-gelassene Elektrofachkraft.
Die Lampe funktioniert nicht. Die Lampe ist defekt. Tauschen Sie die Lampe aus.
Dampf und Kondenswasser schlagen sich auf den Speis- en und im Garraum nieder.	Die Speisen standen zu lange im Backofen.	Speisen nach Beendigung des Gar- oder Backvorgangs nicht länger als 15 - 20 Min- nuten im Backofen stehen lassen.
Das Display zeigt „12.00“ an. Es gab einen Stromausfall. Stellen Sie die Uhrzeit neu ein.

Servicedaten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das

Typenschild befindet sich am Frontrahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen, hier folgende Daten zu notieren:
Modell (MOD.)
Produktnummer (PNC)
Seriennummer (S.N.)

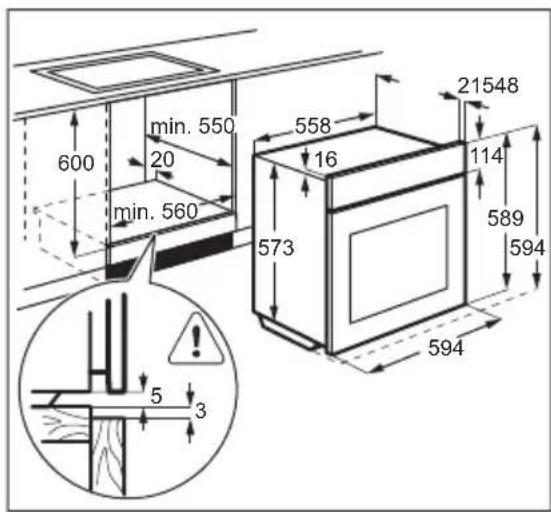

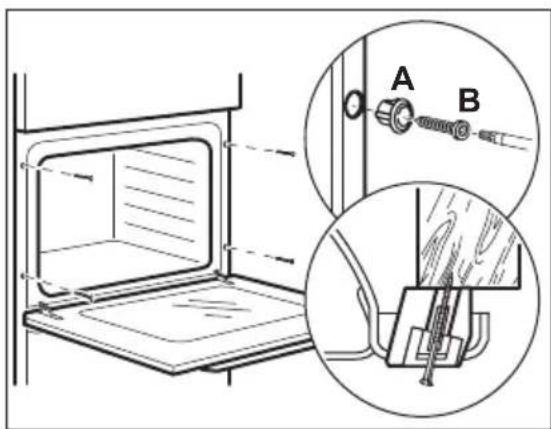

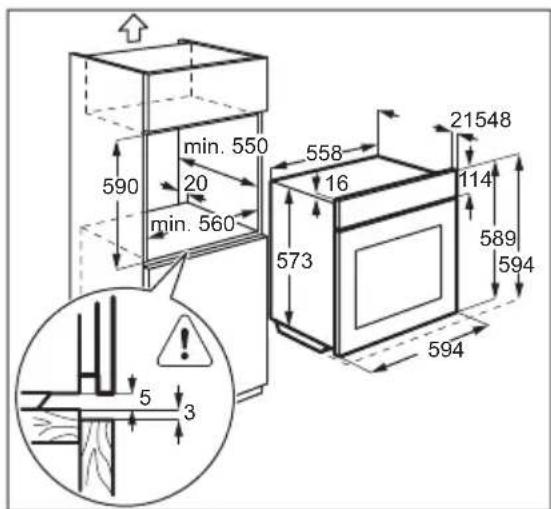

MONTAGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Montage

600 min. 550 20 min. 560 558 16 573 21548 114 589 594 594 5 3 5

590 min. 550 20 min. 560 558 16 21548 114 573 589 594 594 5 3 5 1

Befestigung des Geräts im Möbel

Elektrischer Anschluss

Der Hersteller haftet nicht für Schäden, die aufgrund der Nichtbeachtung der in den Sicherheitshinweisen beschriebenen Sicherheitsvorkehrungen entstehen.

Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

Netzkabel

Einsetzbare Kabeltypen für Montage und Austausch:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Näheres zum Kabelquerschnitt siehe Gesamtleistung auf dem Typenschild und in der Tabelle:

Gesamtleistung(W)	Kabelquerschnitt(mm2)
Maximal 1380 3 x 0,75
Maximal 2300 3 x 1
Maximal 3680 3 x 1,5

Die Erdleitung (gelb/grünes Kabel) muss 2 cm länger sein als die Phasenleitung und der Nullleiter (blaues und braunes Kabel).

Produktdatenblatt und Informationen gemäß EU 65-66/2014

Herstellername Juno
Modellidentifikation JB081C5
Energieeffizienzindex 103.2
Energieeffizienzklasse A
Energieverbrauch bei Standardbeladung, Ober-/Unterhitze	0.93 kWh/Programm
Energieverbrauch bei Standardbeladung, Heißluft 0.88 kWh/Programm
Anzahl der Garräume 1
Wärmequelle Strom
Fassungsvermögen 72 l
Backofentyp Einbau-Backofen
Gewicht 31.1 kg

EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Herde, Backöfen, Dampfgarer und Grillgeräte - Verfahren zur Messung der Gebrauchseigenschaften.

Energie sparen

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

- Allgemeine Tipps

– Achten Sie darauf, dass die Backofentür während des Betriebs vollständig geschlossen ist, und öffnen Sie sie nicht öfter als erforderlich.
- Verwenden Sie Kochgeschirr aus Metall, um Energie zu sparen.

• Wenn immer möglich, geben Sie die Speisen in den kalten Backofen.
  – Beträgt die Garzeit länger als 30 Minuten, reduzieren Sie die Ofentemperatur je nach Gardauer 3 - 10 Minuten vor Ablauf des Garvorgangs auf die Mindesttemperatur. Durch die Restwärme des Backofens werden die Speisen weiter gegart.
  – Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

- Garen mit Heißluft - wenn immer möglich, verwenden Sie die Heißluftfunktion, um Energie zu sparen.

- Warmhalten von Speisen - wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchte, wählen Sie die niedrigste Temperatureinstellung.

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol 🌐. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
