INDUKTIONSKOCHFELD INSTALLATION UND BEDIENUNGSANLEITUNG

R2015-08-04 R2015-08-04 R2015-08-04 R2015-08-04 R2015-08-04 R2015-08-04 R2015-08-04 R2015-08-04 R2015-08-04 R2025-08-04 R2025-08-04 R2025-08-04 R2025-08-04 R2025-08-04 R2025-08-04 R2025-08-04 R2025-08-04 R2025-09-04 R2025-09-04 R2025-09-04 R2025-09-04 R2025-09-04 R2025-10-04 R2025-10-04 R2025-10-04 R2025-11-04 R2025-11-04 R2025-11-04 R2025-11-04 R2035-11-04 R2035-11-04 R2035-11-04 R2035-11-04 R2035-11-04 R2035-11-04 R2035-11-04 R2035-11-04 R2035-12-04 R2035-12-04 R2035-12-04 R2035-12-04 R2035-12-04 R2035-12-04 R2035-13-04 R2035-13-04 R2035-13-04 R2035-13-04 R2035-13-04 R2035-13-04 R2035-13-14 R2035-13-14 R2035-13-14 R2035-13-14 R2035-13-14 R2035-13-14 R2035-13-14 R2035-13-14 R2035-13-14 R1999 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

INHALT:

Sicherheitshinweise....3

Beschreibung des Geräts....5

Kochfeldoberfläche und Bedienfeld der Heizelemente....5

Bedienung des Geräts....7

Ein- und Ausschalten des Geräts....7

Ein- und Ausschalten der Kochzonen....7

Restwärmeanzeige....8

Sicherheitsabschaltfunktion....9

Kindersicherung....9

Zeitschalterfunktion (optional)....10

Summer 11

BOOST-Funktion 11

Hinweise und Tipps....12

Einbau des Geräts....14

Einbausicherheit....14

Einbau des Kochfelds in eine Arbeitsplatte....14

Elektrischer Anschluss....16

Elektrisches Anschlussdiagramm....17

Sicherheitshinweise

LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG.

DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT. ACHTEN SIE AUF DIE AUSDRÜCKE, DIE EINE ABBILDUNG HABEN, WÄHREND SIE DIESE

Allgemeine Sicherheitshinweise :

-Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht sind oder ausführliche Anleitung zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht erfolgen.

-WARNUNG: Das Gerät und die zugänglichen Teile werden während des Gebrauchs heiß. Achten Sie darauf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollten ferngehalten werden, es sei denn sie werden kontinuierlich überwacht.

-WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen.

-WÄRNUNG: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden.

-Für Induktionskochfelder: Metallgegenstände wie Messer, Gabeln, Löffeln oder Deckeln darf nicht auf die Kochfeldoberfläche gelegt werden, da Sie sehr heiß werden könnten.

-Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.

Sicherheitshinweise

-Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.

-Verwenden Sie keine Dampfreiniger zur Reinigung des Gerätes.

-hr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.

-Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations- und Reparaturarbeiten, die durch nicht autorisierte Techniker durchgeführt wurden, können Sie gefährden. Jegliche Modifikation der technischen Eigenschaften des Gerätes ist gefährlich und daher verboten.

-Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck oder Strom-Spannung-und Frequenz) und die Anpassung des Gerätes kompatibel sind. Die Anpassungsbedingungen dieses Gerätes sind auf dem Typenschild angegeben

-VORSICHT: Dieses Gerät ist nur ist nur zum Kochen von Speisen und für den Gebrauch im Haushalt bestimmt und sollte nicht für andere Zwecke oder auf einer anderen Anwendung, z. B. für gewerbliche und industrielle Anwendung oder in einem kommerziellen Umfeld verwendet werden.

-Es wurden alle erdenklichen Sicherheitsvorkehrungen getroffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen könnte, sollten Sie bei der Reinigung stets vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie Schläge auf das Glas durch Zubehörgeräte.

-Stellen Sie sicher, dass das Netzkabel während der Installation nicht eingeklemmt ist. Wird das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.

Warnhinweise zur Installation:

-Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist.

-Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden könnten.

-Wenn Sie das Gerät auspacken, stellen Sie sicher, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.

-Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. Aus.

Sicherheitshinweise

-Die umgebenden Materialien des Gerätes (Schaltschrank) müssen einer Temperatur von mindestens 100 °C standhalten.

Während der Verwendung :

-Legen Sie keine entzündlichen oder brennbaren Materialien, in das Gerät oder in die Nähe des Gerätes, wenn es in Betrieb ist.
-Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.
-Positionieren Sie Pfannen immer über der Mitte der Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht geschlagen oder angefasst werden können.
-Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose. Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden.
- Achten Sie stets darauf, dass die Regler in der Position "0" (Stop), wenn der Herd nicht in Betrieb ist.

Reinigung und Wartung :

-Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen. Das können Sie machen nachdem Sie das Gerät ausstecken oder den Hauptschalter ausschalten.

-Entfernen Sie die Regler nicht, um das Bedienfeld zu reinigen.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.

BESCHREIBUNG DES GERÄTS

Werte Kunden,

Bitte lesen Sie dieses Bedienungsanleitung sorgfältig durch, bevor Sie das Kochfeld verwenden, und bewahren Sie sie zur späteren Verwendung auf..

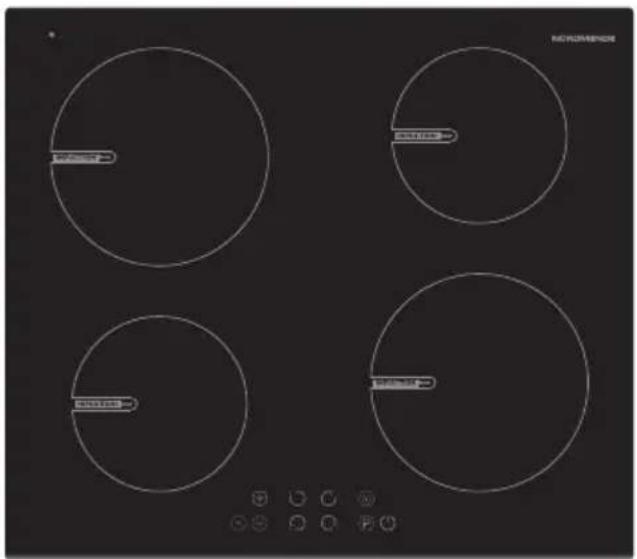

Kochfeld mit 4 Heizelementen:

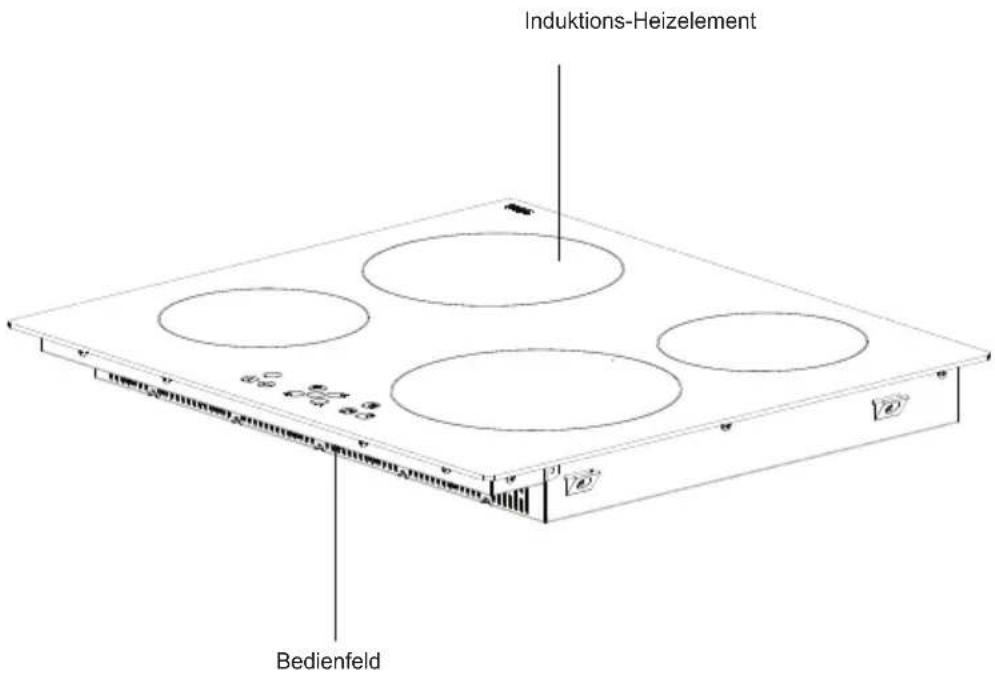

Induktions-Heizelement Bedienfeld

Bedienfeld für 4 Heizelemente:

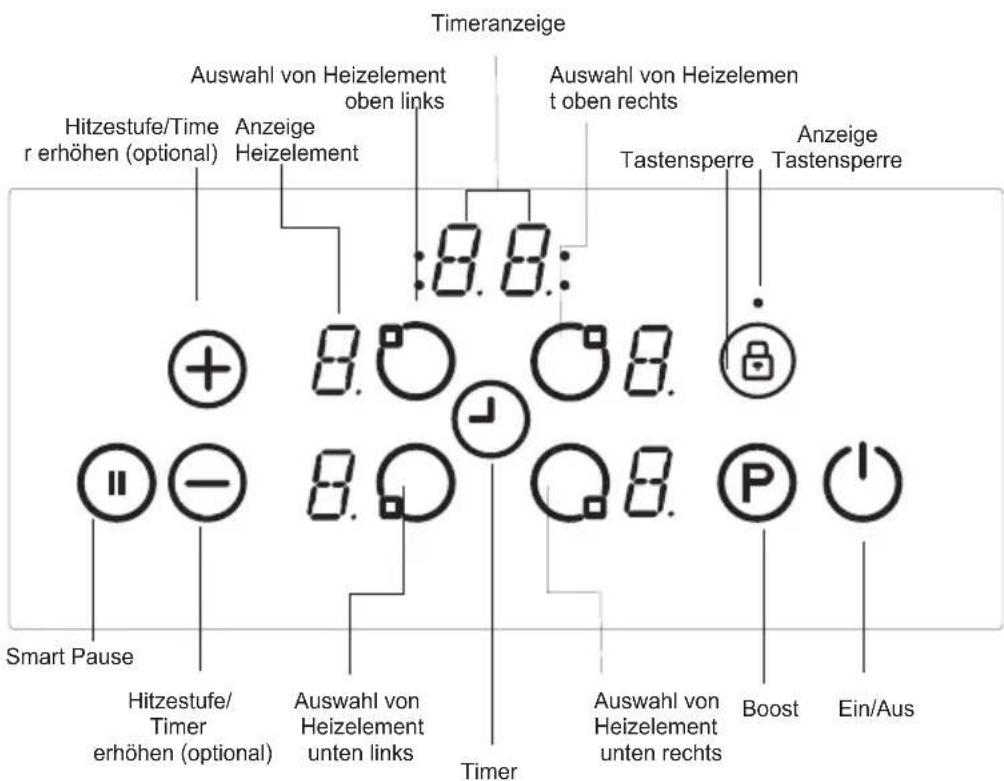

Timeranzeige Auswahl von Heizelement oben links Hitzestufe/Timer r erhöhen (optional) Anzeige Heizelement :8.8: Auswahl von Heizelement oben rechts Tastensperre Anzeige Tastensperre Smart Pause Hitzestufe/Timer erhöhen (optional) Auswahl von Heizelement unten links Timer Auswahl von Heizelement unten rechts Boost Ein/Aus

BEDIENUNG DES GERÄTS

Verwenden Sie die Induktionskochzonen nur mit geeignetem Kochgeschirr.

Nachdem das Gerät mit der Netzspannung verbunden ist, werden alle Anzeigen für einen Moment eingeschaltet. Wenn diese Zeit zu Ende ist, befindet sich das Kochfeld im Standby-Modus und ist einsatzbereit.

Das Kochfeld wird über elektrische Sensoren gesteuert, die durch Berühren der entsprechenden Sensoren aktiviert werden. Jede Sensoraktivierung wird durch einen Summton bestätigt.

Einschalten des Geräts:

Schalten Sie die Kochfelder ein, indem Sie die EIN/AUS-Taste ⏻.berühren. Alle Heizelement-Anzeigen zeigen eine statische "0" an Punkte unten rechts blinken. (Wird innerhalb von 20 Sekunden keine Kochzone ausgewählt, schaltet sich das Kochfeld automatisch ab).

Ausschalten des Geräts:

Sie können das Kochfeld jederzeit durch Berühren der Taste 🔊 ausschalten. Die EIN-/AUS-Taste 🔊 hat bei der Abschaltfunktion immer Priorität.

Einschalten der KochzonenBerühren Sie die Heizelement-Auswahl-Taste für das Heizelement, das Sie verwenden möchten. Auf der Heizelement-Anzeige des ausgewählten Heizelements erscheint ein statischer Punkt, und der blinkende Punkt auf allen anderen Heizelementanzeigen erlischt.

Wählen Sie die Temperatureinstellung, indem Sie die Heizelement-Auswahl-Taste ^① verwenden oder verringern Sie die Hitzestufe-Taste. Das Element ist jetzt bereit, dass auf ihm gekocht werden kann. Für schnellste Kochzeiten, wählen Sie die gewünschte Kochstufe und berühren Sie anschließend die Taste P um die Boost-Funktion zu aktivieren.

Abschalten der Kochzonen:

Wählen Sie das Element, das Sie abschalten möchten, durch Drücken der Heizelement-Auswahl-Taste aus. Stellen Sie durch Benutzen der -Taste die Temperaturstufe auf "0". (Auch das gleichzeitige Verwenden der Tasten und dreht die Temperatur auf "0") Ist die Kochzone heiß, wird anstatt der "0" ein "H" angezeigt.

Abschalten aller Kochzonen:

Um alle Kochzonen abzuschalten, drücken Sie die Taste 🔊.

Im Standby-Modus erscheint auf den Anzeigen für alle Heizelemente, die noch heiß sind, ein "H".

Restwärmeanzeige:

Die Restwärmeanzeige informiert Sie darüber, dass die Glaskeramik in der Umgebung einer Kochzone noch eine gefährlich hohe Temperatur aufweist.

Nach dem Abschalten der Kochzone zeigt die entsprechende Anzeige ein "H" an, bis die jeweilige Kochzone eine ungefährliche Temperatur erreicht hat.

Smart Pause

Wenn Smart Pause aktiviert ist, reduziert es die Leistung von allen Brennern, die eingeschaltet wurden.

Wenn Sie dann Smart Pause deaktivieren, werden die Heizelemente automatisch zur vorherigen Stufe zurückkehren.

Wenn Smart Pause nicht deaktiviert ist, schaltet sich das Kochfeld nach 30 Minuten aus.

Berühren Sie (II), um Smart Pause zu aktivieren. Die Stromversorgung für die aktivierten Heizelemente wird auf Stufe 1 reduziert und "II" wird auf allen Displays angezeigt.

Berühren Sie (II), um Smart Pause zu deaktivieren. "II" wird verschwinden und die Heizelemente werden nun auf der zuvor eingestellten Stufe laufen.

Sicherheitsabschaltfunktion

Jede Kochzone wird nach einer maximalen Betriebszeit abgestellt, wenn die Hitzeeinstellung nicht mehr geändert wird. Durch jede Veränderung der Einstellung einer Kochzone wird die max. Betriebszeit wieder auf den ursprünglichen Wert zurückgesetzt. Die max. Betriebszeit hängt von der ausgewählten Hitzestufe ab.

Hitzestufe	Sicherheitsabschaltung nach
1 - 2	6 Stunden
3 - 4	5 Stunden
5	4 Stunden
6 - 9	1,5 Stunden

Kindersicherung:

Nach Einschalten des Bedienfelds kann die Kindersicherung aktiviert werden. Um die Kindersicherung zu aktivieren bedienen Sie gleichzeitig die Heizstufen Erhöhungstaste⊕ und Heizstufen Verringerungstaste⊖ und bedienen Sie dann nochmals die Heizstufen Erhöhungstaste⊕. Das Symbol "L" für LOCKED bzw. GESPERRT erscheint in allen Heizelement-Anzeigen und das Bedienfeld kann nicht verändert werden. (Wenn eine Kochzone noch heiß ist, werden die Symbole "L" und "H" abwechselnd angezeigt.

Das Kochfeld bleibt im gesperrten Zustand, bis die Sperre aufgehoben wird, auch wenn das Bedienfeld inzwischen aus- und eingeschaltet wurde.

Um die Kindersicherung aufzuheben, schalten Sie zunächst das Kochfeld ein. Bedienen Sie gleichzeitig die Heizstufen Erhöhungstaste + und Heizstufen Verringerungstaste — und bedienen Sie dann nochmals die Heizstufen Erhöhungstaste —. Die Anzeige "L" auf dem Display erlischt und das Kochfeld schaltet sich ab.

Tastensperre

Die Tastensperrfunktion dient dazu, die Steuerung zu sperren und während des Betriebs in einen sicheren Modus zu schalten. Berührungsmodifikationen wie zum Beispiel Erhöhung der Hitzestufe und andere sollten nicht mehr möglich sein. Nur das Abschalten des Geräts ist möglich.

Die Sperrfunktion ist aktiv, wenn die Taste Tastensperre 🔒 für mindestens 2 Sek. gedrückt wird. Dieser Vorgang wird durch einen Summton bestätigt. Nach erfolgreichem Drücken für mehr als 2 Sekunden beginnt die Tastensperranzeige zu blinken und das Heizelement wird gesperrt.

Zeitschalterfunktion (optional):

Für die Zeitschaltfunktion gibt es zwei Ausführungen:

Erinnerungstimer (1..99 min):

Der Erinnerungstimer kann auch verwendet werden, wenn die Kochzonen ausgeschaltet sind. Die Timeranzeige zeigt "00" mit einem blinkenden Punkt.

Berühren Sie ⚠ um die Zeit zu verringern oder berühren Sie ⏰ um die Zeit zu erhöhen. Der Einstellbereich liegt zwischen 0 und 99 Minuten. Wird die Eingabe 10 Sekunden nicht mehr verändert, ist der Erinnerungstimer eingestellt und der blinkende Punkt erlischt. Ist der Timer eingestellt, beginnt die eingestellte Zeit abzulaufen.

Ist diese Zeit abgelaufen, ertönt ein Signal und die Timeranzeige blinkt. Das Signal wird nach 2 Minuten automatisch abgestellt und/oder wenn eine Taste gedrückt wird.

Der Erinnerungstimer kann jederzeit geändert oder abgeschaltet werden, indem die Timereinstellungs-Taste ⏻ und/oder die Taste ⏻ Timer reduzieren gedrückt wird. Auch durch Ausschalten des Kochfelds mit der Taste ⏻ wird der Erinnerungstimer ausgeschaltet.

Kochzonentimer (1..99 min)

„:Ist das Kochfeld eingeschaltet, kann für jede Kochzone ein unabhängiger Timer programmiert werden.

Wählen Sie eine Kochzone, dann die Temperatureinstellung und aktivieren Sie dann die Timereinstellungs-Taste ⏻. Der Timer kann auch als Ausschaltfunktion für eine Kochzone programmiert werden. Um den Timer sind vier LEDs angeordnet. Diese zeigen an, für welche Kochzone ein Timer aktiviert wurde.

10 Sekunden nach der letzten Änderung wechselt die Timeranzeige auf den Timer, der als nächstes ablaufen wird (sollte mehr als eine Kochzone programmiert worden sein).

Wenn der Timer abgelaufen ist, ertönt ein Signal und die Timeranzeige zeigt statisch "00" an. Die LED der entsprechenden Kochzone blinkt. Die programmierte Kochzone wird abgeschaltet und das "H" wird eingeblendet, solange die Kochzone noch heiß ist.

Das akustische Signal und das Blinken der Timer-LED wird nach 2 Minuten automatisch abgestellt oder wenn eine Taste gedrückt wird.

Summer:

Solange das Kochfeld in Betrieb ist, werden die folgenden Aktivitäten durch einen Summton angezeigt:

- Normale Tastenaktivierung durch ein kurzes akustisches Signal

Andauernde Betätigung von Tasten über eine längere Zeitdauer (10 Sekunden) durch ein längeres, intermittierendes akustisches Signal.

BOOST-Funktion: Eine Kochzone muss ausgewählt, die Kochstufe auf "gewünschte Kochstufe" eingestellt und P (Boost)-Taste erneut gedrückt werden.

Die Boost-Funktion kann aktiviert werden, wenn das Induktionsmodul die Einstellung auf dieser Kochzone akzeptiert. Wenn die Boost-Funktion aktiv ist, wird ein "P" auf dem entsprechenden Display angezeigt.

Aktivierung des Boosters kann zur Überschreitung der maximalen Leistung führen und das integrierte Power Management wird aktiviert.

Die nötige Leistungsreduktion wird durch Blinken des entsprechenden Kochzonen-Displays angezeigt. Das Blinken ist für 3 Sekunden aktiv und ermöglicht weitere Anpassungen der Einstellungen vor der Leistungsreduzierung.

HINWEISE UND TIPPS

Kochgeschirr

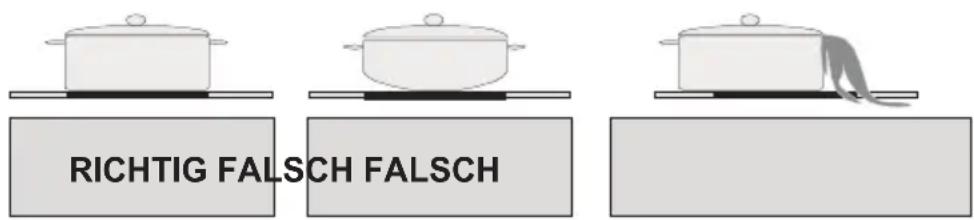

• Verwenden Sie dickwandiges, flaches Kochgeschirr mit flachem Boden, der den gleichen Durchmesser hat wie das Heizelement. Dies hilft, die Kochzeit zu reduzieren.
• Die besten Ergebnisse können Sie mit Kochgeschirr aus Stahl, emailliertem Stahl, Gusseisen oder Edelstahl erzielen (sofern es vom Hersteller als geeignet gekennzeichnet ist).

Kochgeschirr aus emailliertem Stahl, Aluminium oder Kupferböden können einen metallischen Rückstand auf dem Kochfeld hinterlassen. Wenn dieser längere Zeit auf dem Kochfeld bleibt, kann er nur sehr schwer entfernt werden. Reinigen Sie das Kochfeld daher nach jeder Benutzung.

Wenn am Topfboden des Kochgeschirrs ein Magnet haften bleibt, ist es für das Induktionskochfeld geeignet.

· Das Kochgeschirr muss zentriert auf die Kochzone gestellt werden. Ist es nicht richtig platziert, wird X angezeigt.

Bei Verwendung bestimmter Pfannen, können Sie verschiedene Geräusche aus den Pfannen empfangen, dies ist aufgrund der Gestaltung der Pfannen und hat keinen Einfluss auf die Leistung oder die Sicherheit des Kochfelds.

Induktions-Kochzonen passen sich bis zu einer gewissen Grenze automatisch der Größe des Kochgeschirrbodens an. Der magnetische Teil des Geschirrbodens muss aber einen bestimmten Mindestdurchmesser aufweisen, der von der Größe der Kochzone abhängt.

Stellen Sie das Kochgeschirr auf die Kochzone, bevor es eingeschaltet wird. Wenn es eingeschaltet ist, bevor Kochgeschirr draufgestellt wird, wird die Kochzone nicht betrieben und das Kontroll-Display zeigt.

• Verwenden Sie den Geschirrdeckel, um die Kochzeit zu verringern.
• Reduzieren Sie die Temperaturstufe, wenn die Flüssigkeit kocht.
• Nehmen Sie nur soviel Flüssigkeit oder Fett wie nötig, um die Kochzeit zu verringern.

Wählen Sie die richtige Temperatureinstellung für die kochenden Anwendungen.

Anwendungsbeispiele

Die Informationen in der folgenden Tabelle dienen nur als Richtlinie.

Einstellungen	Verwendung für
0	Element ausgeschaltet
1 - 3	Vorsichtiges Erwärmen
4 - 5	Leichtes Köcheln/Simmern, langsames Erwärmen
6 -7	Aufkochen und schnelles Sieden
8	Kochen, Sautieren und scharfes Anbraten
9	Maximale Hitze
P	BOOST-Funktion:

Tipps für die Reinigung·

Verwenden Sie keine Scheuerschwämme, aggressive Reiniger, Sprühreiniger oder scharfen Gegenstände, um die Oberflächen des Kochfelds zu reinigen.

Um angebrannte Speisereste zu entfernen, weichen Sie diese mit einem feuchten Tuch und Waschwasser auf.

- Sie können auch einen Schaber zum Entfernen von Speiseresten verwenden. Klebrige Speisereste müssen sofort nach dem Verschütten entfernt werden, bevor das Glas abgekühlt ist. Achten Sie darauf, dass Sie bei der Verwendung des Schabers, nicht die Silikondichtungen an den Rändern des Glasfelds zu beschädigen.

Der Schaber enthält eine Rasierklinge, halten Sie ihn daher außer Reichweite von Kindern. Verwenden Sie spezielle Glaskeramikreiniger auf dem Kochfeld, während es noch handwarm ist. Waschen Sie es nach und trocknen Sie es mit einem trockenen Tuch oder einem Papierküchentuch

EINBAU DES GERÄTS

WARNUNG

Der elektrische Anschluss dieses Kochfelds muss von einem qualifizierten Elektriker in

Übereinstimmung mit dieser Anleitung und den geltenden Vorschriften durchgeführt werden. Jegliche Schäden, die aus unsachgemäßem Anschluss oder Einbau resultieren, werden nicht von der Garantie abgedeckt. Dieses Gerät muss geerdet werden.

Einbausicherheit

- Alle Überbauschränke oder sonstige Oberflächen müssen mindestens 65 cm über dem Kochfeld liegen. Abzugshauben müssen in Übereinstimmung mit den Hinweisen des Herstellers eingebaut werden. Die Wand, die an der Rückseite des Kochfelds mit diesem in Kontakt steht, muss aus feuerfestem Material bestehen.

Das Netzkabel sollte nicht länger als 2 Meter sein.

Einbau des Kochfelds in eine Arbeitsplatte

- Das Kochfeld kann in jede Arbeitsplatte eingebaut werden, die mindestens bis 90 °C hitzebeständig ist.

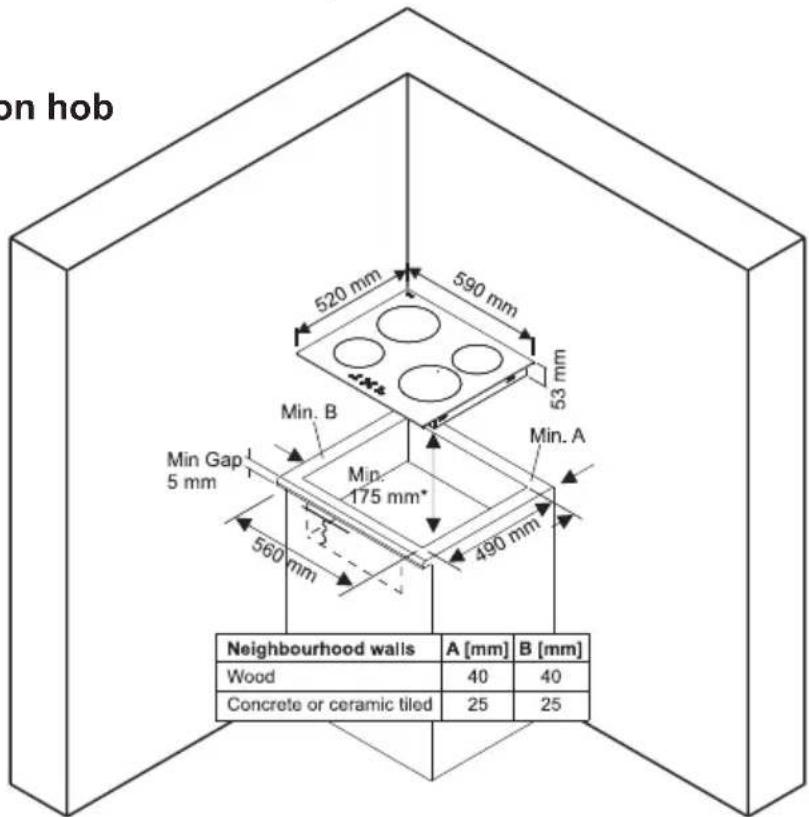

Schneiden Sie eine Einbauöffnung mit den im untenstehenden Bild angegebenen Maßen aus.

Das Induktionskochfeld kann in Arbeitsplatten von 25 bis 40 mm Dicke eingebaut werden.

60cm induction hob

on hob 520 mm 590 mm 53 mm Min. B Min. A Min Gap 5 mm 175 mm* 490 mm 560 mm Neighbourhood walls A [mm] B [mm] Wood 40 40 Concrete or ceramic tiled 25 25

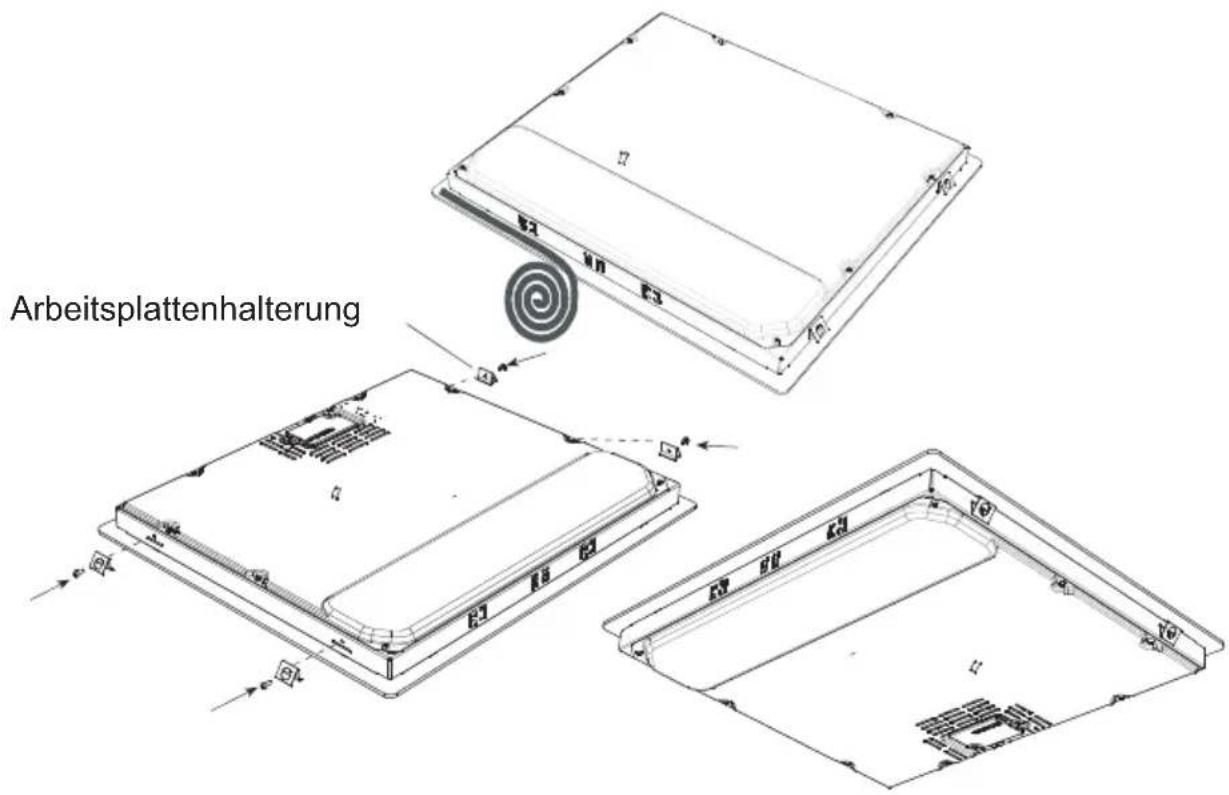

Schrauben Sie die 4 Arbeitsplattenhalterungen an den Seitenwänden des Produkts.

Arbeitsplattenhalterung

- Setzen Sie das Kochfeld in den Ausschnitt in der Arbeitsplatte ein und sichern sie es dort in seiner Stellung.

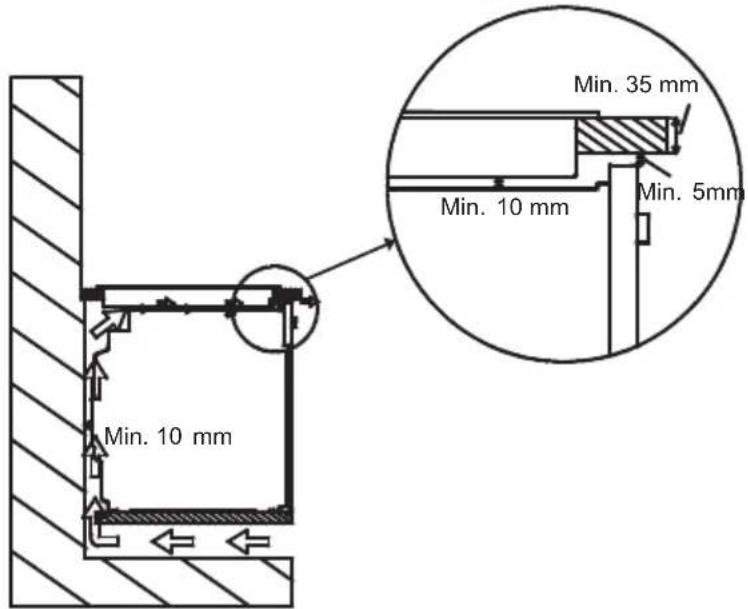

Vor dem Einsetzen des Herds muss die Rückwand des Einbauelements im Bereich der Herdöffnung ausgeschnitten werden, um eine ausreichende Kühlung sicherzustellen. Auch der vordere Teil des Einbauelements muss eine Öffnung von mindestens 5 mm aufweisen.

Min. 10 mm Min. 35 mm Min. 10 mm Min. 5mm

Elektrischer Anschluss

Bevor sie eine Verbindung aufnehmen überprüfen ob:

Die Netzspannung vor Ort der Angabe auf dem Typenschild an der Rückseite des Kochfelds entspricht.

· Das Stromnetz die Last des Gerätes unterstützt (siehe Typenschild).

Das Stromnetz eine Erdung aufweist, die mit den aktuellen Vorschriften übereinstimmt und in gutem Zustand ist.

Der Sicherungsschalter einfach zugänglich ist, nachdem das Kochfeld eingebaut ist.

Wenn für das Kochfeld kein eigener Stromkreis und kein Sicherungsschalter vorhanden ist, muss dies von einem qualifizierten Elektriker installiert werden, bevor das Kochfeld angeschlossen wird.

Zwischen dem Schaltkasten (Sicherungskasten) und dem Gerät muss ein geeignetes zugelassenes Kabel verwendet werden, dass durch eine eigene 32-Ampere-Sicherung oder einen Mikrosicherungsschalter gesichert ist. Der Elektriker muss einen gesicherten Zweipolschalter vorsehen, der sowohl die Strom führende als auch die neutrale Leitung mit einer Kontakttrennung von mindestens 3,0 mm trennt.

Der gesicherte Schalter sollte an der Küchenwand, über der Arbeitsplatte und seitlich vom, nicht über dem Kochfeld in Übereinstimmung mit den IEE-Vorschriften montiert werden. Verbinden Sie die Schaltersicherung mit einem Verteilerkasten, der an der Wand ca. 61 cm (24 Zoll) über dem Boden und hinter dem Kochfeld montiert werden soll. Dann kann das Netzkabel des Kochfelds angeschlossen werden. Verbinden Sie das eine Ende mit dem Anschlusskasten und das andere Ende mit der Anschlussklemme an der Rückseite des Kochfelds. Nehmen Sie den Deckel des Anschlusskastens ab und montieren Sie das Kabel gemäß dem Anschlussdiagramm.

Das Netzkabel muss von direkten Wärmequellen ferngehalten werden. Es darf keinen Temperaturen mehr als 50 °C über der Raumtemperatur ausgesetzt werden.

Dieses Gerät entspricht den folgenden EU-Richtlinien:

* 2006/95/EC Niederspannungs-Richtlinie
* 2004/108/EC EMV-Richtlinie
* 93/68/EEC Richtlinie zur CE-Kennzeichnung

Elektrisches Anschlussdiagramm

* Dieses Gerät muss geerdet werden.

* Für diesen Anschluss ist ein Stromkabel mit dem Litzentyp H05V V-F zu verwenden.

Für das Kochfeld ist ein Kabel vom Typ H05VV-F 3X2,5 mm2 / 60227 IEC 53 zu verwenden. Das Anschlussdiagramm befindet sich auf der Rückseite des Gerätes.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können. Für detaillierte Informationen über die Wiederverwertung dieses Produktes kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.
