BEDIENUNGSANLEITUNG HCT61FL NORDMENDE

BETRIEBS- UND INSTALLATIONSANLEITUNG RUTSCH-KONTROLLE EINGEBAUTER CERANKOCHFELD

BESCHREIBUNG DES KOCHFELDS.2....

Sicherheitshinweise 3.

EINBAU 5....

Einsetzen Ihres Kochfeldes 5. Elektrischer Anschluss Ihres Kochfelds 7.

VERWENDUNG 9

Ein- und Ausschalten der Steuerung 10. Heizelement auswählen 10. Einschalten von Dual- und Dreifachzonen 11. Einstellen der Hitzestufe mit und ohne Schnellhitze 11. Abschalten einzelner Heizelemente 12. Timerfunktion 13. Tastensperre 15-16. Kindersicherung 16.

SICHERHEITSFUNKTIONEN TOUCHSCREEN 1.8......

Sicherheitsabschaltung 18..... Abschaltung bei Überhitzung.... 19 Beschränkung der Arbeitsdauer.... 19 Restwärmefunktionen .... 20

REINIGUNG UND PFLEGE.... 21

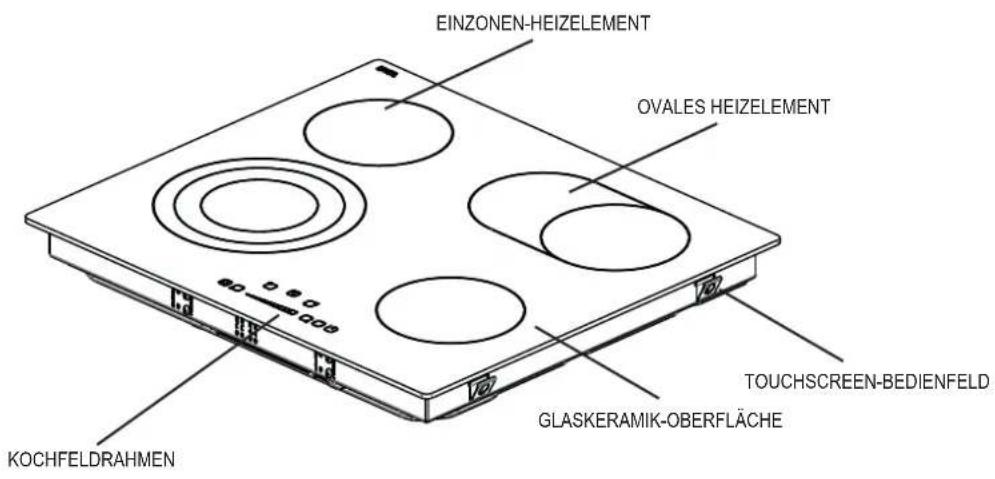

BESCHREIBUNG DES KOCHFELDS

Lieber Kunde,

Es ist wichtig, dass Sie diese Anleitung lesen, um die bestmögliche Leistung mit Ihrem Gerät zu erzielen und dessen Lebensdauer möglichst lange zu erhalten. Bewahren Sie diese Anleitung zur weiteren Verwendung gut auf.

Auf dieses Kochfeld haben Sie eine Herstellergarantie für eine lange Nutzungsdauer. Diese Garantie ist nur dann aufrecht, wenn das Gerät in Übereinstimmung mit den Einbau- und Betriebsanleitungen in dieser Anleitung eingebaut und verwendet wird.

EINZONEN-HEIZELEMENT OVALES HEIZELEMENT TOUCHSCREEN-BEDIENFELD GLASKERAMIK-OBERFLÄCHE KOCHFELDRAHMEN

Hinweis: Auf Grund abweichender Konfigurationen kann Ihr Kochfeld etwas anders aussehen als oben abgebildet.

Sicherheitshinweise

Bitte halten Sie sich unbedingt an diese Hinweise. Andernfalls sind alle Schäden, die sich aus unsachgemäßer, falscher oder fahrlässiger Verwendung oder falschem Einbau und falschem Anschluss des Geräts ergeben, von der Garantie nicht abgedeckt.

• Dieses Gerät darf nur zum Erhitzen oder Garen von Nahrungsmitteln verwendet werden. Jegliche andere Verwendung, zum Beispiel das Heizen von Räumen oder der Einsatz als Arbeits- oder Lagerfläche ist gefährlich und daher unzulässig.
• Änderungen oder Modifikationen des Gerätes sind nicht gestattet.
• Stellen oder lagern Sie keine brennbaren Flüssigkeiten, leicht entzündlichen Materialien oder schmelzbaren Gegenstände auf oder in die/der Nähe des Gerätes.
• Halten Sie kleine Kinder von dem Gerät fern.
• Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es an ein richtig geerdetes Netz unter Einhaltung der elektrischen Sicherheitsstandards angeschlossen wird.
• Einbaugeräte dürfen nur verwendet werden, wenn sie in geeignete Einbaumöbel und Arbeitsplatten eingebaut werden, die alle anwendbaren Normen erfüllen.
• Üben Sie beim Einbau des Kochfelds keinen Druck auf das Elektrokabel aus.
• Aus Gründen der Trennsicherheit sollte die Kabellänge 2 m nicht überschreiten.
• Sollten Fehler am Gerät oder Schäden an der Glaskeramik (Sprünge, Kratzer oder Absplitterungen) auftreten, muss das Gerät abgeschaltet und vom Netz getrennt werden, um die Gefahr von Elektroschocks zu vermeiden.
• Reparaturen am Gerät dürfen ausschließlich von autorisiertem Servicepersonal durchgeführt werden.
• Stellen Sie sicher, dass die gesamte Verpackung vom Gerät entfernt wurde, bevor Sie es in Betrieb nehmen.
• Keine Kabel von Elektrogeräten dürfen die heiße Oberfläche des Geräts oder heißes Kochgeschirr berühren.

. Lassen Sie das Gerät niemals unbeaufsichtigt, wenn Sie mit Fett oder Öl kochen. Diese könnten bei Überhitzung schnell Feuer fangen.
- Schneiden Sie auf der Oberfläche des Glaskeramikfeldes keine Lebensmittel. Die Glasoberflächen dürfen nicht als Arbeitsflächen verwendet werden.
- Seien Sie vorsichtig, wenn Sie kleine Haushaltsgeräte, wie Bügeleisen, in der Nähe der Heizelemente verwenden.
- Verwenden Sie die Kochfelder nicht ohne Töpfe oder mit leeren Töpfen.
. Stellen Sie sicher, dass alle Bedienelemente abgeschaltet sind, wenn Sie das Gerät nicht verwenden.
- Für die Reinigung muss das Gerät abgeschaltet und abgekühlt sein.
- Aus Sicherheitsgründen ist eine Reinigung des Geräts mit Dampf- oder Hochdruckreinigern nicht gestattet.
- Verwenden Sie nur stabiles Geschirr mit flachem Boden.
- Dieses Gerät darf nicht von Personen (oder Kindern) verwendet werden, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten haben, oder die nicht über die nötige Erfahrung und das nötige Wissen verfügen. Solche Personen dürfen zu ihrer eigenen Sicherheit das Gerät nur unter Aufsicht oder nach der erforderlichen Schulung durch eine verantwortliche Person im Umgang mit dem Gerät verwenden.
- Achten Sie stets darauf, dass Kinder niemals mit dem Gerät herumspielen.
- Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.
- WARNHINWEIS: Hat die Oberfläche Sprünge, müssen Sie das Gerät sofort abschalten. Es besteht die Gefahr von elektrischen Schlägen.
- WARNHINWEIS: Während des Betriebs können freiliegende Teile sehr heiß werden. Halten Sie kleine Kinder fern von dem Gerät.
Für Kochfelder: Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.

INSTALLATION

Der elektrische Anschluss dieses Kochfelds muss von autorisiertem Servicepersonal oder einem qualifizierten Elektriker in Übereinstimmung mit dieser Anleitung und den geltenden Vorschriften durchgeführt werden.

• Bevor Sie das Gerät an das Stromnetz zuhause anschließen, sollten Sie genau überprüfen, ob die Angaben des Informationsaufklebers auf der Verpackung und/oder dem Typenschild des Geräts mit den Einsatzbedingungen übereinstimmen.
• Die Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sachgemässes Recycling in Übereinstimmung mit den Vorschriften, usw.).

Platzieren Ihres eingebauten Kochfelds

Nach dem Entfernen des Verpackungsmaterials vom Gerät und des Zubehörs, seien Sie sicher, dass das Kochfeld nicht beschädigt wird. Wenn Sie irgendeinen Fehler vermuten, nehmen Sie das Gerät nicht in Betrieb, sondern kontaktieren Sie umgehend einen autorisierten Servicetechniker oder einen qualifizierten Elektriker.

• Dieses Einbaukochfeld muss in einen ausgeschnittenen Bereich einer Arbeitsplatte eingesetzt werden.

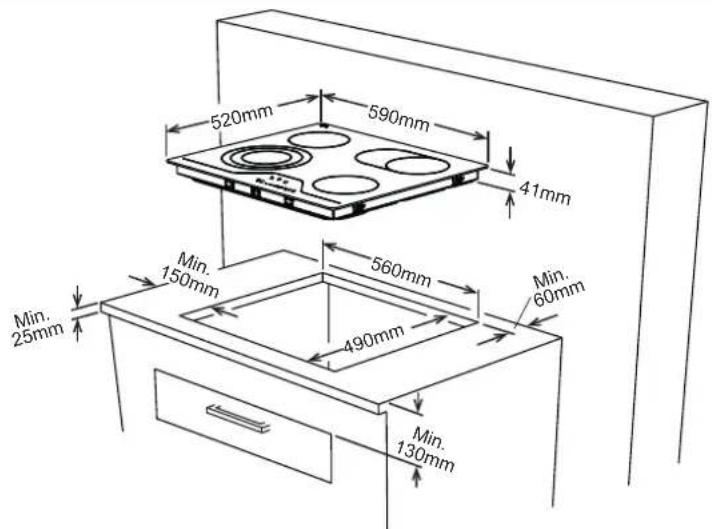

• Schneiden Sie eine Einbauöffnung mit den im untenstehenden Bild angegebenen Maßen aus. Der Abstand zwischen dem hinteren Rand der Kochplatte und der angrenzenden Wand hängt von der Wandoberfläche ab. Bitte verwenden Sie keine leicht brennbaren Materialien wie Vorhang, Papier in der nähe des Herds.

520mm 590mm 41mm 560mm Min. 60mm 490mm Min. 130mm Min. 150mm Min. 25mm

- Bringen Sie das mitgelieferte einseitig klebende Dichtband um den gesamten unteren Rand des Kochfelds entlang der Außenkante des Glaskeramikfelds an. Dehnen Sie das Band nicht aus.

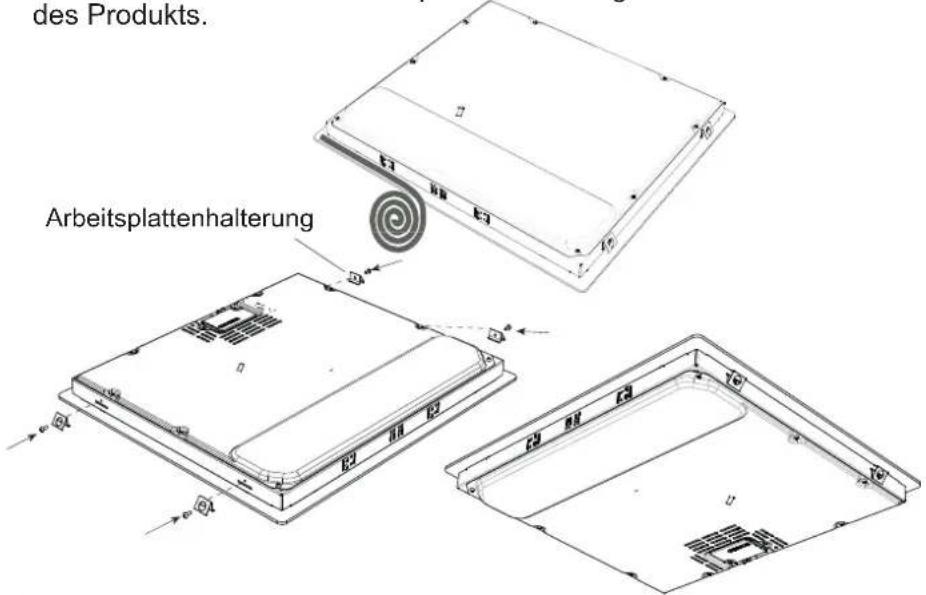

- Schrauben Sie die 4 Arbeitsplattenhalterungen an den Seitenwänden des Produkts.

des Produkts. Arbeitsplattenhalterung

Elektrischer Anschluss Ihres Kochfelds

. Stellen Sie vor dem elektrischen Anschluss sicher, dass die Stromlastkapazität des Systems und der Anschlussdose für die maximale Nennstromangabe des Kochfelds geeignet sind.
- Das elektrische Leitungsnetz am Standort und das Netzkabel müssen geerdet sein und den Sicherheitsbestimmungen entsprechen.
- Wenn es keinen eigenen Stromkreis und Sicherungsschalter für das Kochfeld gibt, muss dies von einem qualifizierten Elektriker hergestellt werden, bevor das Kochfeld angeschlossen wird.
- Der Sicherungsschalter muss einfach zugänglich sein, wenn das Kochfeld eingebaut ist.
- Verwenden Sie keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel.
- Dieses Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien:

1. Glaskeramikkochfeld EEC/73/23 und 93/68, EEC/89/336 über elektromagnetische Verträglichkeit, Funkstörungen,

2. EEC/89/109 über Materialien und Gegenstäde, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen.

- Ein Sicherungsautomat mit einer Kontaktöffnung von mindestens 3 mm und einer Nennbelastung von 20A (mit Verzögerung) muss in den Versorgungskreis eingebaut sein.

3x2.5 mm² 220 V\~

3x2.5 mm² 230 V\~

3x2.5 mm² 240 V\~

* Dieses Gerät muss geerdet werden.

* Für diesen Anschluss ist ein Stromkabel mit dem Litzentyp H05V V-F zu verwenden.

. Für das Glaskeramikkochfeld mit Touchscreenbedienung ist ein Kabel vom Typ H05VV-F 3X2,5 mm2 / 60227 IEC 53 zu verwenden. Das Anschlussdiagramm befindet sich auf der Rückseite des Geräts.
- Stellen Sie sicher, dass beim Einbau nur isolierte Kabel verwendet werden. Ein falscher Anschluss kann das Gerät beschädigen. Dieser Fall ist nicht durch die Garantie gedeckt.
- Alle Reparaturen müssen durch autorisiertes Servicepersonal oder einen qualifizierten Elektriker durchgeführt werden.
- Trennen Sie das Gerät vor jeder Wartungsarbeit vom Netz. Beachten Sie beim Wiederanschluss strikt das Anschlussdiagramm.

VERWENDUNG

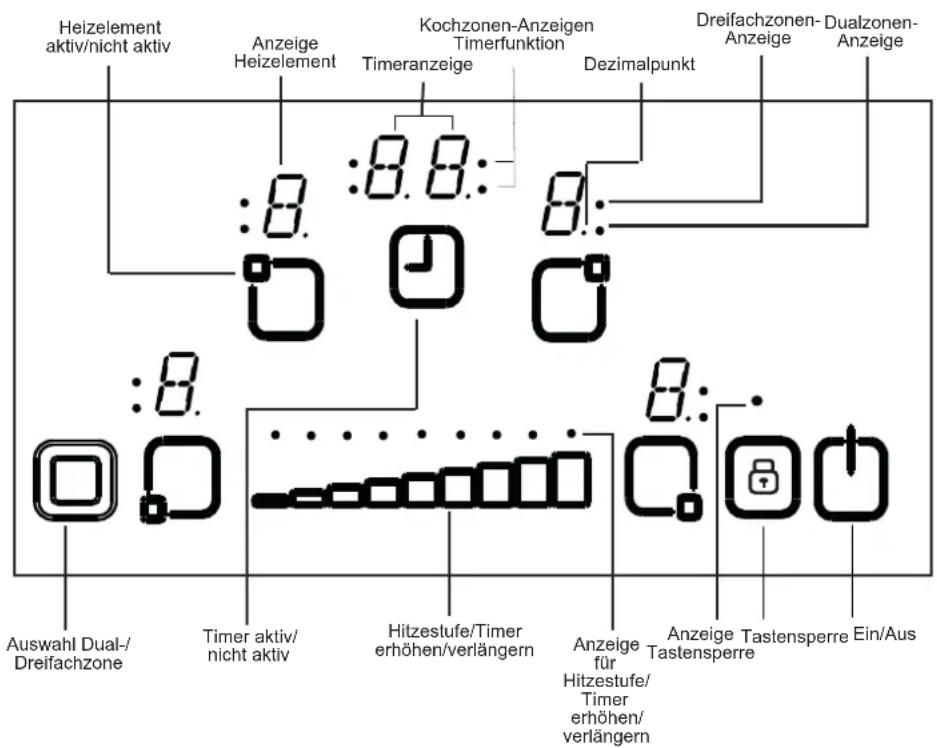

Dieses Gerät wird durch Berühren von Tasten gesteuert, und die Funktionen werden durch Anzeigen und akustische Signale bestätigt.

Heizelement aktiv/nicht aktiv Anzeige Heizelement Kochzonen-Anzeigen Timerfunktion Dezimalpunkt Dreifachzonen- Anzeige Dualzonen- Anzeige :8. :8.8. 8. :8. Auswahl Dual-/ Dreifachzone Timer aktiv/ nicht aktiv Hitzestufe/Timer erhöhen/verlängern Anzeige für Hitzestufe/ Timer erhöhen/ verlängern Anzeige Tastensperre Ein/Aus Tastensperre

Standby-Modus $-Modus		Kochfeldsteuerung ist eingeschaltet, alle Heizelementanzeigen sind aus oder eine Restwärmeanzeige ist aktiv.
Betriebsmodus	B-Modus	Mindestens ein Heizelement ist auf eine Hitzestufe zwischen "0" und "9" eingestellt.
Sperrmodus	VR-Modus	Die Kochfeldsteuerung ist gesperrt.

Beschreibung der Modi

Ein -und ausschalten des Gerätes

Wenn das Gerät sich im Standby-Modus befindet, ^1 wird es durch Drücken der Taste Ein/Aus für zumindest eine Sekunde, in den Betriebsmodus versetzt. Ein Summton zeigt den erfolgreichen Start auch akustisch an.

Auf allen Heizelementen erscheint "0" und alle Dezimalpunkte der Heizelemente blinken (1 Sek. an, 1 Sek. aus).

Wenn innerhalb von 10 Sekunden keine weitere Eingabe erfolgt, erlischt die Anzeige wieder für alle Heizelemente.

Wenn die Anzeigen abgeschaltet werden, wird das Heizelement wieder in den Standby-Modus gesetzt.

Wenn die Taste ^1 für mehr als 2 Sekunden gedrückt wird (im Betriebsmodus), wird das Gerät wieder abgeschaltet und in den S-Modus versetzt. Die Steuerung kann durch Drücken von ^1 jederzeit abgeschaltet werden, auch wenn andere Tasten gleichzeitig gedrückt werden.

Wenn in einem Heizelement noch Restwärme vorhanden ist, wird dies durch die entsprechende Heizelementanzeige angezeigt.

Wählen des Heizelements

Wenn ein einzelnes Heizelement mit der entsprechenden Taste ☐. Heizelement aktiv/nicht aktiv ausgewählt wird, beginnt der Dezimalpunkt der entsprechenden Heizelementanzeige zu blinken. Für das gewählte Heizelement können Sie eine Hitzestufe von 1-9 einstellen, indem Sie die Heizelement-Tasten X oder X berühren.

Diese Tasten müssen innerhalb von 3 Sekunden gedrückt werden, andernfalls wird die Heizelementauswahl zurückgesetzt und der Hitzestufenpunkt (Dezimalpunkt) erlischt wieder. Wenn innerhalb von 10 Sekunden keine weitere Eingabe erfolgt, schaltet das Heizelement zurück in den S-Modus.

Die Hitzestufe kann jederzeit durch Drücken der Tasten X oder X zwischen 1 und 9 verstellt werden.

Jeder Sensortastendruck bzw. jede Anzeigeänderung wird akustisch durch einen Summton quittiert.

Einschalten von Dual- und Dreifachzonen (nur bei einigen Modellen verfügbar)

Schalten Sie die Dual Zone

Die Aktivierung der Dual-Zone wird nach Auswahl der gewünschten Heizung durch Betätigung von ☉ getan. Dieser Vorgang wird durch einen Summton bestätigt. Zur selben Zeit beginnt die entsprechende Dualzonen-Anzeige dauernd zu leuchten. Durch erneutes Drücken der Taste X wird der Status der Dualzone umgeschaltet: von Dualzone ein auf Dualzone aus und ☉ umgekehrt.

Die Erweiterungszone kann nur aktiviert werden, wenn eine Stufe zwischen "1" und "9" für die Basiszone des Heizelements gewählt wurde.

Einschalten von Dreifachzonen

Eine Dual- oder Dreifachzone kann nur eingeschaltet werden, wenn die Basiszone eines Heizelements auf Stufe 1-9 eingestellt und das Heizelement ausgewählt ist, d. h. der Punkt leuchtet.

Wenn ☉ gedrückt wird, ertönt der Summton und die Dualzonen-Anzeige leuchtet ständig. Wenn die Taste ☉ nochmals gedrückt wird, ertönt ein weiteres akustisches Signal und die Dreifachzone wird eingeschaltet. Die Dreifachzonen-Anzeige leuchtet und die Dreifachzone wird aktiviert.

Nach nochmaligem Drücken der Taste ☐ wird die Dreifachzone des Heizelements wieder abgeschaltet. Jeder Druck verändert den Status der Dual-/Dreifachzonen in der folgenden Art (Dualzone ein, Dreifachzone ein, alle erweiterten Zonen aus, Dualzone ein, Dreifachzone ein, Dualzone ein, etc...).

Koch-Stufe mit und ohne Heizung-Boost einstellen

Alle Heizungen sind mit Wärme-Boost-Funktionalität ausgestattet.

Wenn die Schnellhitzefunktion aktiv ist, wird das Heizelement für die eingestellte Schnellhitzezeit mit der maximalen Leistung betrieben, die von der gewählten Hitzestufe abhängt. Dies wird durch ein blinkendes "A" angezeigt, das abwechselnd mit der Hitzestufe in der Heizelementanzeige aufleuchtet (z. B. 0,5 Sek. A und 0,5 Sek. "9"). Wenn die Schnellhitzezeit abgelaufen ist, wird nur die Hitzestufe angezeigt.

Wenn die Hitzeerhöhung für eine Heizung benutzt werden soll, berühren oder schieben Sie die Heizstufe 0, dann berühren Sie nochmals Heizstufe 9. Nach Einstellen der Hitzestufe auf 9 beginnt "A" zu blinken. Dies bedeutet, dass nun Hitzestufe 9 und die Schnellhitze aktiviert sind.

Die Schnellhitze kann abgeschaltet werden, indem Sie die Taste X drücken, bis die Hitzeeinstellung "A" angezeigt wird.

Schalten Sie individual Heizungen

Ein ausgewähltes Heizelement kann auf 3 verschiedene Arten abgeschaltet werden:

. Simultanbetrieb von ____

• Reduzierung der Wärme-Einstellung auf '0 'durch Drücken des rechten und linken Teils der Schieber-Taste
• Verwendung der Timer-Abschaltfunktion des entsprechenden Heizelements

Timer Funktion (nur in einigen Modellen verfügbar)

Der Timer bietet folgende Eigenschaften:

Die Steuerung kann max. 4 einem Heizelement zugewiesene Timer und einen Erinnerungstimer (der keinem Heizelement zugewiesen ist) gleichzeitig verwalten.

Alle Timer können nur im B-Modus verwendet werden. Ein Timer kann nur einem aktiven Heizelement zugewiesen werden (auf einer Stufe zwischen 1 und -9).

Um beide Funktionen zu verwenden, muss die Timerfunktion über die "Timer aktiv/nicht aktiv"-Taste 🚙 aktiviert werden.

Wenn ✉ nach Aktivierung der Heizelemente das erste Mal gedrückt wird, schlägt die Steuerung den Erinnerungstimer vor (keine Kochzonen-Anzeigen blinken, alle sind ein- oder ausgeschaltet).

Beim zweiten Druck der Taste 🍷 schlägt die Steuerung die Zuweisung an eines der aktivierten Heizelemente vor, indem die entsprechende Kochzonenanzeige blinkt. Der Timer kann nun mit dem angezeigten Timer verbunden werden.

Durch erneutes Drücken der Taste ^j wird der nächste Timer in der Reihe für die Zuweisung an das nächste aktive Heizelement vorgeschlagen. usw.

Alarmzeitschalter

Unabhängig davon, ob ein Heizelement aktiv ist oder nicht, kann der Erinnerungstimer durch Drücken der Taste 🚙 eingeschaltet werden. Die Anzeige 00 zeigt an, dass der Timer aktiv ist, und der Punkt in der rechten Timeranzeige zeigt an, dass 🐘 und nun für die Einstellung der Timerzeit verbunden sind.

Der Erinnerungstimer wird ausgewählt, wenn alle Kochzonenanzeigen ständig an oder aus sind (keine Kochzonenanzeige blinkt).

Mit —— und kann nun die Timerzeit eingestellt werden. Nach erfolgreicher Einstellung der Erinnerungstimerzeit beginnt der Timer, die Zeit herunterzuzählen. Der Erinnerungstimer wird durch Ausschalten des Geräts oder durch Aktivieren der Tastensperre nicht deaktiviert; er läuft weiter, bis die Zeit abgelaufen ist.

Nach Erreichen der 00 zeigt der Summton an, das der Timer abgelaufen ist. Um den Summton anzuhalten, müssen Sie den "Ablauf" durch Drücken einer beliebigen Taste bestätigen.

Heizelement-Timer

Die Heizelement-Timer können nur für aktive Heizelemente eingestellt werden (Heizstufe zwischen 1 -9).

Beim ersten Drücken von 🚫 wird der Erinnerungstimer aktiviert. Nach dem zweiten Drücken von 🚫 wird der Timer dem aktivierten Heizelement zugewiesen. Die vorgeschlagene Zusage wird durch die entsprechende blinkende Kochzonen-Anzeige angezeigt.

Beim erneutem Drücken der Taste ⚙, nachdem der erste Heizelement-Timer aktiviert wurde, schlägt die Steuerung das im Uhrzeigersinn nächste Heizelement vor, dem ein Timer zugewiesen werden kann. Die vorgeschlagene Zuweisung wird durch die blinkende Kochzonen-Anzeige angezeigt.

Mit X und X kann nun — die Timerzeit für das Heizelement eingestellt werden.

Der laufende Timer für das erste eingestellte Heizelement wird durch die dauernd leuchtende Kochzonen-Anzeige angezeigt.

Durch nochmaliges Drücken der Taste 🟢 können weitere Timer an andere aktive Heizelemente zugewiesen werden.

10 Sek. nach dem letzten Tastendruck wechselt die Timeranzeige zu dem Timer, der als Nächster ablaufen wird. Die Zuweisung dieses Timers wird immer durch eine blinkende Kochzonen-Anzeige angezeigt. Wie viele Timer laufen, kann durch die Anzahl der dauernd leuchtenden Kochzonen-Anzeigen festgestellt werden.

Durch Umschalten mit der Taste können Sie die Zeitwerte für die Heizelement-Timer und den Erinnerungstimer anzeigen lassen. Die Zuweisung wird immer durch die blinkende Kochzonen-Anzeige angezeigt. Wenn keine Kochzonen-Anzeige blinkt, wird der Erinnerungstimer in der

zweistelligen Timeranzeige angezeigt.

Alle Heizelement-Timer können durch Umschalten der Steuerung mit der Taste ⚙ in den S-Modus gelöscht werden. Der Erinnerungstimer wird nicht gelöscht, er läuft bis zum Ablauf der Zeit weiter.

Um einen Timer im Betriebsmodus zu löschen, müssen Sie zuerst den Timer durch Umschalten (bis er angezeigt wird) der Taste Timer aktiv/nicht aktiv auswählen. Der Wert kann auf 2 verschiedene Arten erfolgen:

- Verringern durch Schieben —— bis '00 'auf der Timer-Anzeige erscheint.

Nach Erreichen der "00" für den Heizelement-Timer wird die dem Heizelement zugewiesene Hitzestufe auf "0" gesetzt. Der Ablauf des Heizelement-Timers oder des Erinnerungstimers wird akustisch mit einem Summton angezeigt. Dieser Summton kann durch Drücken einer beliebigen Taste zur Bestätigung abgestellt werden.

Tastensperre

Die Tastensperrfunktion dient dazu, die Steuerung zu sperren und während des Betriebs in einen sicheren Modus zu schalten. Veränderungen der Tasten wie zum Beispiel Erhöhung der Hitzestufe etc. sollten nicht mehr möglich sein. Nur das Abschalten des Geräts ist möglich.

Die Sperrfunktion ist aktiv, wenn die Taste Tastensperre → für mindestens 2 sek. gedrückt wird. Dieser Vorgang wird durch einen Summton quittiert. Nach erfolgreichem Drücken für mehr als 2 Sekunden beginnt die Tastensperranzeige zu blinken und das Heizelement wird gesperrt.

Das Heizelement kann nur im Betriebsmodus (B-Modus) gesperrt werden.

Wenn das Heizelement gesperrt ist, kann nur die Taste 🔊 betätigt werden. Alle anderen Tasten sind gesperrt. Wenn im Sperrmodus eine andere Taste gedrückt wird, ertönt der Summton und die Tastensperranzeige blinkt, um anzuzeigen, dass die Tastensperrfunktion aktiv ist. Nur das Abschalten durch Drücken der Taste 🔊 ist möglich. Wenn Sie jedoch das Gerät abschalten, können Sie es nicht wieder starten, ohne die Tastensperre aufzuheben.

Nach Drücken der Taste → für 2 sek. erlischt die Tastensperranzeige. Nun ist die Steuerung des Kochfelds wieder frei gegeben und kann ganz normal bedient werden.

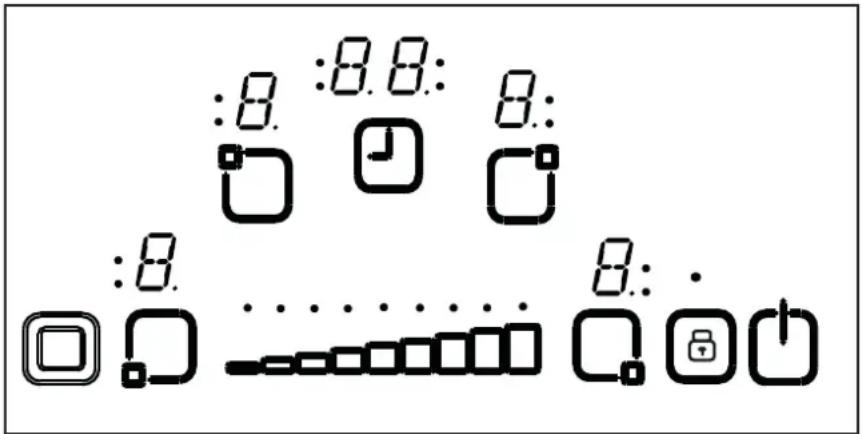

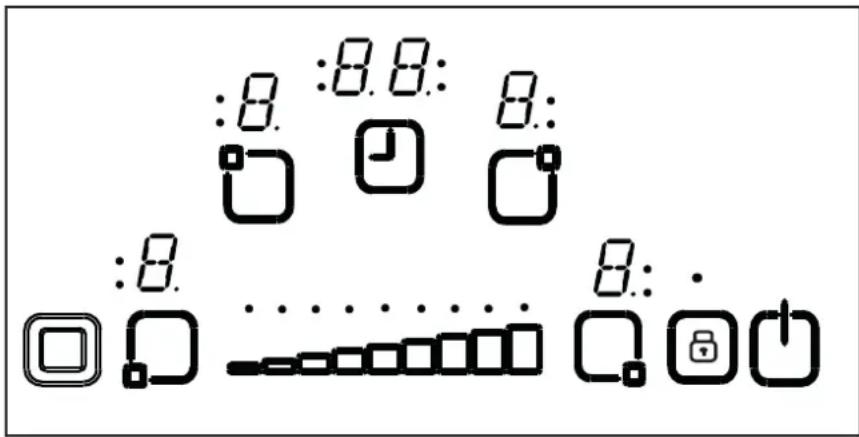

Kindersicherung

Die Funktion Kindersicherung ist dazu vorgesehen, die Steuerung in einem komplizierten mehrstufigen Verfahren zu sperren.

Die Kindersicherung bzw. deren Aufhebung ist nur im S-Modus verfügbar.

Als erstes muss ⚙️ gedrückt werden, bis der Summer ertönt, dann rechts und links des Schiebereglers für mindestens 0,5 sek, aber max 1 sek gleichzeitig. Im Anschluss kann das Gerät rechts neben dem Schieberegler gesperrt werden. Alle 4 Heizelementanzeigen HD zeigen als Bestätigung ein "L" an.

Wenn der Erinnerungstimer noch aktiv ist, läuft er weiter bis "00"; danach ertönt das Timersignal. Nach Bestätigung des Timerablaufs ist das Gerät komplett gesperrt. Keine Taste kann verwendet werden, solange das Gerät gesperrt ist.

Die Kindersicherung wird auf dieselbe Weise deaktiviert, in der sie aktiviert wurde. Nach Drücken von 1 bis zum Summton müssen - und X gleichzeitig für mindestens 0,5 sek. gedrückt werden, danach nochmals nur X. Zur Bestätigung der erfolgreichen Aufhebung der Sperre erlöschen die Anzeigen L sofort.

:8. :8.8: 8.: □ □ □ □ :8. ....... 8.: . □ □ ... □ □ □ □ □

SICHERHEITSFUNKTIONEN TOUCHSCREEN

Die folgenden Sicherheitsfunktionen sind verfügbar, um eine unbeabsichtigte Inbetriebnahme der Kochfeldsteuerung zu verhindern.

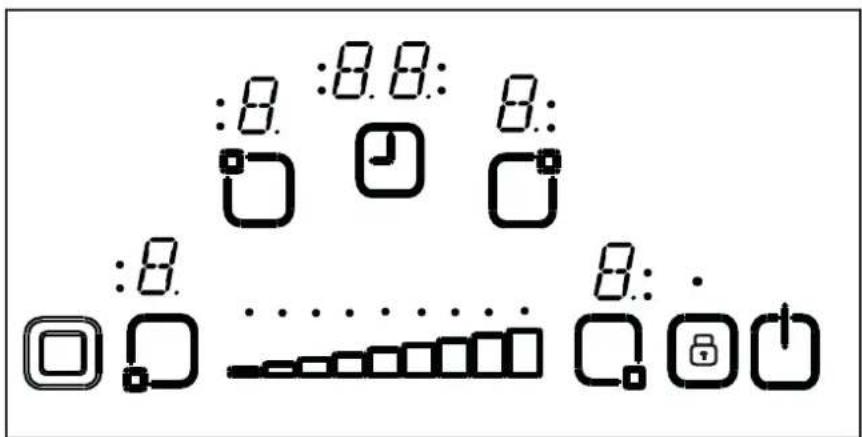

Sensor Sicherheit Abstellung

Um eine unbeabsichtigte oder zufällige Tastenbetätigung zu verhindern, ist eine Tastenüberwachung vorgesehen.

Wenn eine oder mehrere Tasten länger als 12 Sek. gedrückt werden, zeigt die Tastenüberwachung diese Fehlbedienung akustisch an (auf der Taste stehender Topf oder Gegenstand, Tastenfehler etc.) und schaltet das Gerät ab.

Die Sicherheitsabschaltung bewirkt, dass die Kochfeldsteuerung in den S-Modus geschaltet wird. In allen Heizelementanzeigen blinkt ein "F".

:8.:8.8: 8:: □ □ □ :8.: 8:. □ □ ....... □ □ □ □

Wenn Restwärme vorhanden ist, wird dies in allen anderen Heizelementanzeigen angezeigt.

Die Kochfeldsteuerung schaltet dann in den S-Modus. Gleichzeitig ertönt ein Summton. Nach 10 Minuten hört das akustische Signal wieder auf.

Wenn kein Fehlerzustand mehr vorliegt, bricht das akustische Signal ab und das optische Signal erlischt.

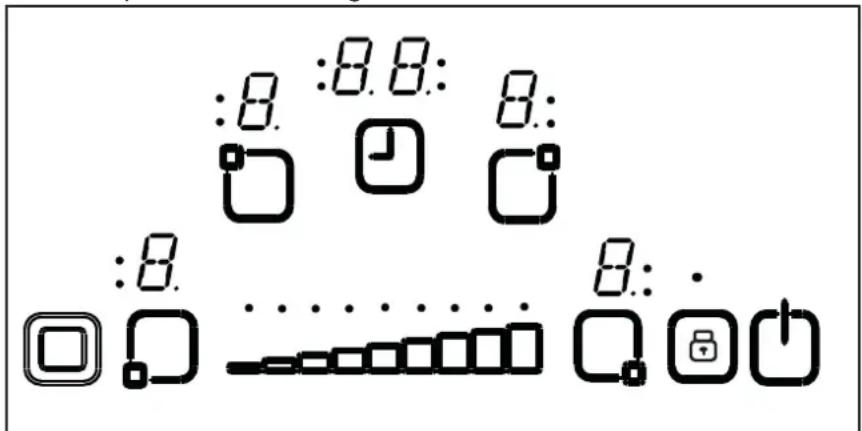

Übertemperatur Abschaltung

Da die Steuerung sehr nahe an dem Heizelement vorne in der Mitte des Kochfelds angeordnet ist, kann es vorkommen, dass ein nicht richtig aufgesetzter Topf halb auf der Steuerung zu stehen kommt und nicht von der Sicherheitsabschaltung für die Tasten erfasst wird (da er keine Taste abdeckt). Dieser Topf kann dann den Bedienbereich sehr stark erhitzen, wodurch das Glas und die Tasten so heiß werden, dass sie nicht mehr mit den Fingern berührt werden können, ohne sich zu verbrennen.

Um eine Beschädigung der Kochfeldsteuerung zu verhindern, überwacht die Steuerung die Temperatur ständig und schaltet im Überhitzungsfall ab. Dies wird in allen 4 Heizelementanzeigen mit dem Buchstaben T angezeigt, bis die Temperatur wieder abgesunken ist.

Nach dem Absinken der Temperatur wird die Anzeige T gelöscht und die Kochfeldsteuerung schaltet in den S-Modus. Dies bedeutet, dass der Benutzer das Gerät mit der Taste 🌐 wieder einschalten kann.

Beschränkung der Arbeitsdauer

Das Kochfeld ist mit einer Beschränkung der Arbeitsdauer ausgestattet. Wenn die Hitzestufe für ein Heizelement für eine bestimmte Zeitdauer nicht verändert wurde, schaltet sich das Heizelement automatisch ab (zuerst wird 10 Sek. "0" angezeigt, dann die Restwärme). Die Beschränkung der Arbeitsdauer ist von der gewählten Hitzestufe abhängig. Wenn dem Heizelement ein Timer zugewiesen war, erscheint in der Timeranzeige für 10 Sek. "00". Dann wird die Timeranzeige abgeschaltet.

Nach einer automatischen Abschaltung des Heizelements (wie oben beschrieben) kann das Heizelement wieder verwendet werden, wobei wieder die max. Arbeitsdauer aktiviert wird.

Restwärmefunktion

Nach jedem Kochvorgang ist in der Glaskeramik noch Wärme gespeichert, die als Restwärme bezeichnet wird. Die Steuerung kann ungefähr berechnen, wie lange das Glas längstenfalls noch heiß bleibt. Wenn die berechnete Temperatur höher als + 60 °C ist, wird dies in der Anzeige des entsprechenden Heizelements angezeigt, nachdem das Heizelement oder die Kochfeldsteuerung abgeschaltet wurden. Die Restwärmeanzeige wird angezeigt, solange die berechnete Heiztemperatur > + 60 °C ist.

Die Anzeige der Restwärme hat die niedrigste Priorität und wird überschrieben von jedem anderen Anzeige-Wert, während die Sicherheitsabschaltungen und Anzeigen eines Fehlercodes.

Nach Wiederkehr der Spannung nach Stromausfällen blinkt die Restwärmeanzeige, falls die Restwärme vor dem Stromausfall größer als +60° war. Die Anzeige blinkt weiter, bis die max. Restwärmezeit abgelaufen ist oder das Heizelement ausgewählt und aktiviert wurde.

REINIGUNG UND PFLEGE

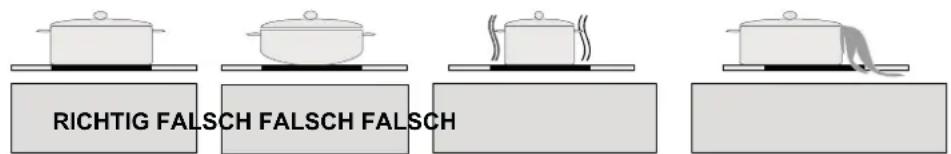

Es sollte kein Geschirr mit rauem Boden verwendet werden, da dieses die Glaskeramikoberfläche zerkratzen könnte. Der Boden von gutem Kochgeschirr sollte möglichst flach und dick sein. Stellen Sie vor der Verwendung sicher, dass der Geschirrboden trocken und sauber ist.

Stellen Sie das Geschirr immer auf die Kochzone, bevor Sie diese einschalten. Geben Sie nach Möglichkeit immer den Deckel auf das Geschirr. Der Geschirrboden darf nicht kleiner oder größer als die Kochzone sein, sondern sollte wie unten angegeben die richtige Größe haben, um keine Energie zu verschwenden.

Vor dem Reinigen des Kochfelds muss zuerst der Stecker aus der Steckdose gezogen werden. Stellen Sie dann sicher, dass keine Restwärme mehr im Gerät vorhanden ist, Glaskeramik ist sehr beständig gegen hohe Temperaturen und Überhitzung. Wenn Restwärme im Gerät vorhanden ist, blinkt H in der Heizelementanzeige. Um Verbrennungen zu vermeiden, muss das Gerät vollständig abgekühlt sein.

Entfernen Sie alle Essensreste und Fettflecken mit einer Fensterspachtel. Wischen Sie dann das Kochfeld mit einer geeigneten Waschflüssigkeit und einem sauberen feuchten Lappen ab. Reiben Sie das Gerät mit einem sauberen, trockenen Tuch trocken.

Wenn Alufolie oder Plastikteile versehentlich auf der Kochfeldoberfläche geschmolzen sind, müssen diese mit einer Spachtel sofort von der heißen Kochzone entfernt werden. Dadurch wird eine mögliche Beschädigung der Oberfläche verhindert. Dies gilt auch für verschüttete Reste von Zucker und Süssspeisen.

Bei anderen verschütteten Nahrungsmittelresten können diese nach dem Abkühlen des Geräts entfernt werden. Verwenden Sie bei der Reinigung der Oberfläche ein Reinigungsmittel für Glaskeramik oder Edelstahl.

Verwenden Sie keine Geschirrreiniger oder Scheuerschwämme zur Reinigung der Glaskeramikoberfläche. Diese Materialien können die Oberfläche beschädigen.

Verwenden Sie keine chemischen Reinigungsmittel, Sprays oder Fleckentferner auf der Glaskeramikoberfläche. Diese Materialien können Feuer verursachen oder zum Verblassen der Farbe der Glaskeramik führen. Reinigen Sie diese nur mit Wasser und Waschflüssigkeit.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können. Für detailliertere Informationen über die Wiederverwertung dieses Produktes kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.

52051242 08/11 R000
