BEDIENUNGSANLEITUNG EB-GK-4R PKM

KAPITEL	THEMA	SEITE
1.	Vorwort	3
2.	Erklärung der Signalworte	4
3.	Sicherheits- und Warnhinweise	4
4.	Aufbau und Anschluss	7
5.	Bedienfeld	13
6.	Bedienung des Geräts	14
7.	Reinigung und Pflege	16
8.	Problembehandlung	17
9.	Technische Daten	19
10.	Entsorgung	19
11.	Garantiebedingungen	21

Technische Änderungen bzw. Druckfehler bleiben vorbehalten..

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen.

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen.
→ Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.

1. VORWORT

Sehr geehrte Kundin/ sehr geehrter Kunde!

Wir möchten Ihnen auf diesem Wege für den Erwerb eines PKM - Produkts aus unserem reichhaltigen Angebot danken.

Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen.

Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft.

Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben.

1. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
2. Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
3. Das Gerät ist ausschließlich zur Verwendung innerhalb geschlossener Räume bestimmt.
4. Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
5. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
6. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an einem sicheren Ort.
7. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften an Ihrem Wohnort.

⚠️WARNUNG!

Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter

⚠️ GEFAHR! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Piktogramme

STROMSCHLAGGEFAHR zeigt an, dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen die Gefahr eines Stromschlags besteht.

BRANDGEFAHR zeigt an, dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen ein Brandrisiko besteht.

3. SICHERHEITS- UND WARNHINWEISE

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
Die in dieser Bedienungsanleitung enthaltenen Anweisungen und Beschreibungen wurden für verschiedene Typen von Kochgeräten entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder

bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Energieversorgung

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.

2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.

3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.

5. Benutzen Sie das Gerät nicht, falls dieses eine Fehlfunktion aufweist. Sämtliche Fehlfunktionen müssen durch eine qualifizierte Fachkraft (Elektrotechniker/-in) behoben werden.

6. Nehmen Sie keine Veränderungen an dem Gerät vor.

7. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer gleichartig qualifizierten Person ausgetauscht werden.

8. Reparieren Sie das Gerät niemals alleine. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen.

Brandschutz

! WARNING!

Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.

1. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.

2. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.

3. Halten Sie das Gerät immer unter Aufsicht, wenn Sie es benutzen. Öle oder Fette können in Brand geraten, wenn sie überhitzt werden oder überkochen/überschwappen.
4. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an.
5. Lagern Sie keine Gegenstände auf dem Kochfeld. BRANDGEFAHR!
6. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals den Ofen oder das Kochfeld berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
7. An dem Gerät angrenzende Möbel oder Einrichtungsgegenstände sowie alle beim Anschluss des Geräts verwendeten Materialien müssen während des Betriebs des Geräts einer Temperatur von mindestens +85°C oberhalb der Umgebungstemperatur des Raums, in dem das Gerät angeschlossen ist, widerstehen können.
8. Schalten Sie das Kochfeld nicht an, bevor Sie ein Kochgeschirr darauf gestellt haben.

Kinderschutz

1. Halten Sie Kinder immer vom Gerät fern. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.

Abschließende Sicherheitsanweisungen

1. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. Stromschlaggefahr.
2. Falls die Oberfläche des Geräts Risse aufweisen sollte, schalten Sie es umgehend aus und trennen Sie es von der Stromversorgung. Stromschlaggefahr!
3. Lassen Sie keine Gegenstände auf die Glaskeramik fallen.
4. Stoßen Sie nicht mit Ihrem Kochgeschirr auf oder gegen den Rahmen des Glaskeramik-Kochfelds.
5. Kochgeschirr aus Gusseisen oder Aluminiumguss oder Kochgeschirr mit einem beschädigten Boden kann die Glaskeramik zerkratzen, besonders, wenn sie über die Glaskeramik geschoben oder gezogen werden.

6. Wenn Sie mit Töpfen oder Pfannen hantieren, halten Sie diese von der Kochoberfläche entfernt. Ziehen oder schieben Sie diese nicht über die Kochoberfläche, um Kratzer zu vermeiden.

7. Zerlegen oder reinigen Sie keine Lebensmittel auf der Kochoberfläche, um Kratzer zu vermeiden.

8. Kochen Sie nie direkt auf der Kochoberfläche.
9. Schmelzbare Gegenstände oder übergekochtes Kochgut können auf der Glaskeramik einbrennen. Entfernen Sie solche Verunreinigungen umgehend.
10. Benutzen Sie die Kochringe nicht ohne oder mit leerem Kochgeschirr.
11. Um Schäden an Ihrem Kochgeschirr oder der Glaskeramik zu vermeiden, dürfen die Inhalte von Kochtopfen oder Pfannen nicht vollständig einkochen oder anbrennen.
12. Die Belüftungsöffnung von 5 mm unterhalb der Einbauplatte an der Vorderseite des Geräts muss immer frei und unbedeckt bleiben.
13. Berühren Sie das Glaskeramik-Kochfeld nicht mit harten oder scharfen Gegenständen, um eine Beschädigung des Feldes zu vermeiden.
14. Dieses Gerät wurde ausschließlich zur Benutzung durch Erwachsene entwickelt.
15. Dieses Gerät darf nicht einer gewerblichen Nutzung zugeführt werden.
16. Dieses Gerät darf nicht beim Camping benutzt werden.
17. Dieses Gerät darf nicht in öffentlichen Verkehrsmitteln benutzt werden.
18. Dieses Gerät darf nur in geschlossenen Räumen benutzt werden.
19. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Geräts während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

4. AUFBAU UND ANSCHLUSS

WARNUNG!

Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in)ausgewechselt werden.

Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.

Einbau des Kochfeld

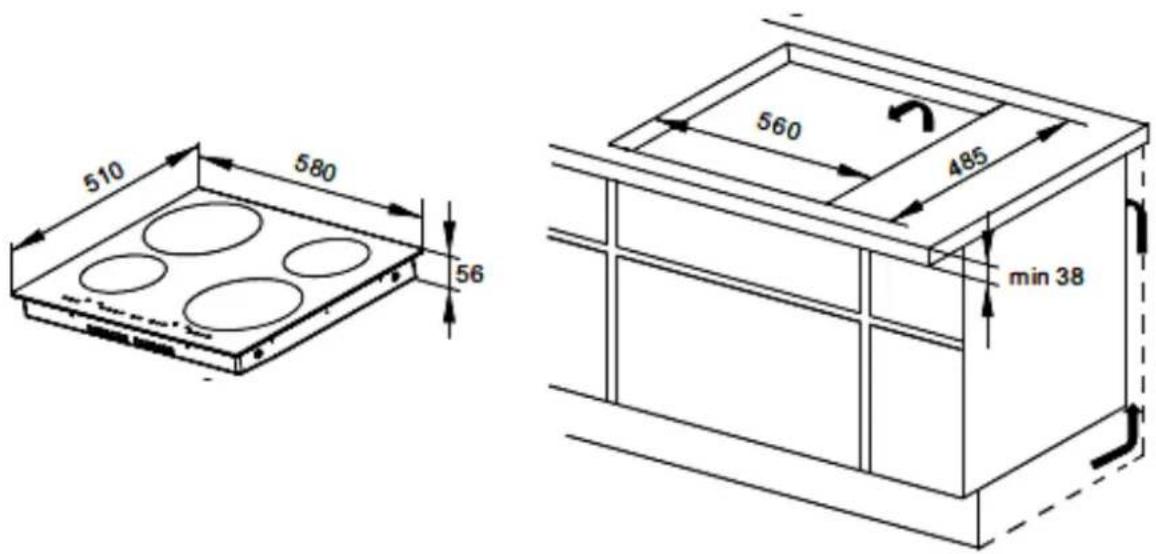

1. Zuschnitt des Schranks

510 580 56 560 485 min 38

Zwischen der Einbauöffnung und der Wand oder einem anschließenden Möbelstück muss ein Mindestabstand von 100 mm bestehen. Falls das Kochfeld mehr als 30 mm stark ist oder es auf einer von den Maßen abweichenden Platte eingebaut wird, muss die Abdeckung der Belüftung wie in Abbildung 1 angebracht werden.

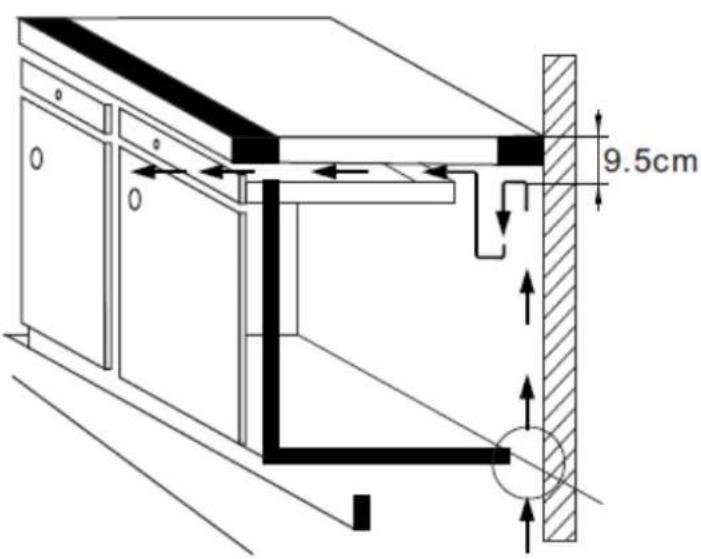

2. Einbau über einer Schublade

Der Stromkreislauf des Geräts muss durch eine andauernde Zirkulation von Frischluft gekühlt werden., wie in der Abbildung dargestellt. Den Angaben der Abbildung muss sorgfältig entsprochen werden. Je größer der Abstand des Geräts zum sich darunter befindlichen Schrank ist, desto besser wird das Gerät funktionieren.

9.5cm

Ihr Gerät benötigt einen Lufteinlass an der Rückseite und einen Luftauslass an der Vorderseite.

3. Einbau über einem Schrank mit Tür

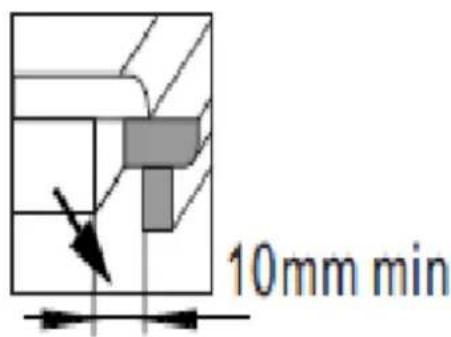

Wenn sich der Luftauslass unterhalb des Geräts befindet:

→ Idealerweise sollte die Luftauslassöffnung zwischen den Kochfeldern und der Schranktür mit einem Abdeckgitter verschen werden. Wenn die Querstrebe klein ist, ist dieser Einbau einfach zu bewerkstelligen.

10mm min

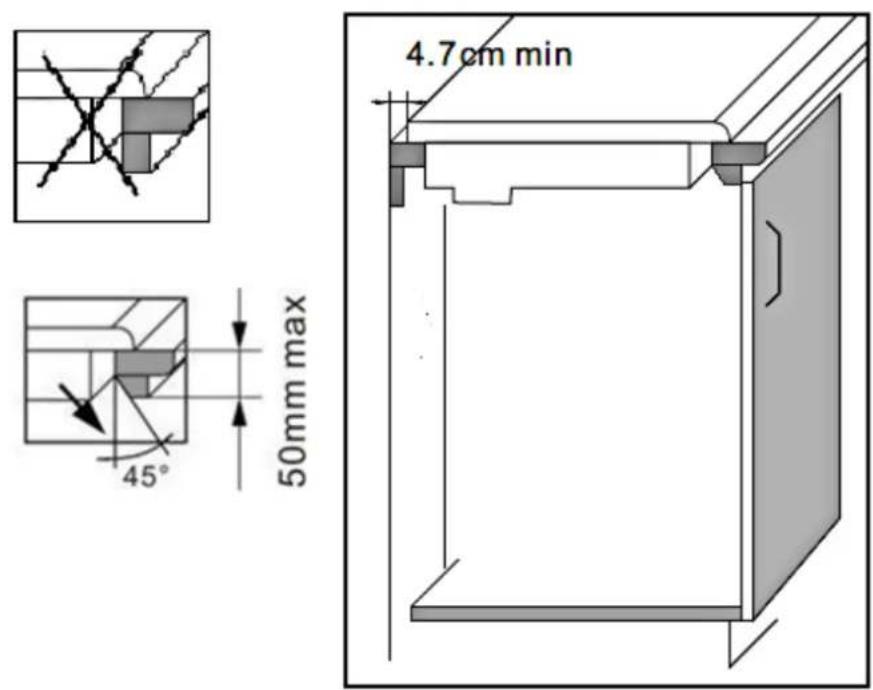

Wenn die Querstrebe rechtwinkelig ist oder die Kochfelder nicht direkt anliegen, setzen Sie einen abgeschrägten Schnitt an, um den Luftauslass zu gewährleisten.

4.7cm min 50mm max 45°

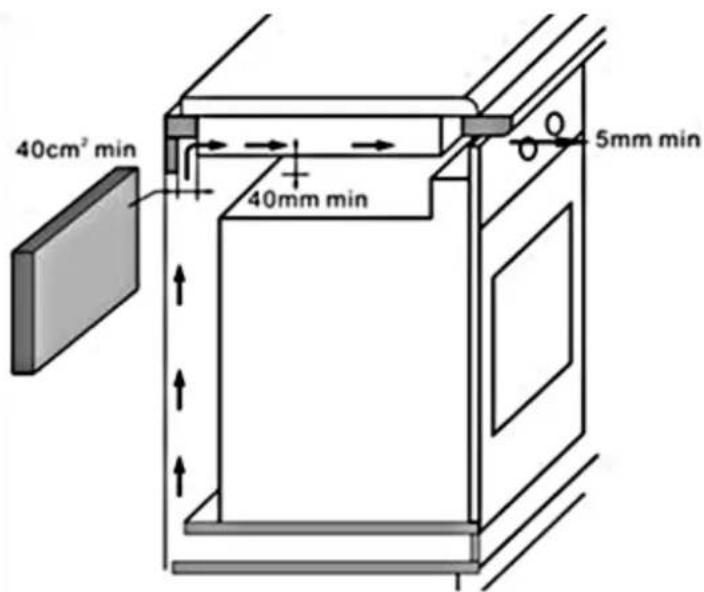

1. Einbau über einem Ofen

Das Kochfeld kann über einem Ofen eingebaut werden. Der entsprechende Ofen muss über eine Gehäusekühlung verfügen. Sorgen Sie unbedingt für eine ordnungsgemäße Belüftung des Geräts. Legen Sie einen Lüftungsschlitz mit einem Auslass von 40cm² an, falls nötig.

40cm² min 40mm min 5mm min

Ihr Gerät darf nicht über einem Geschirrspüler, einer Waschmaschine, einem Kühlschrank oder einem Gefrierschrank installiert werden.

HINWEIS!

Den notwendigen Sicherheitsabstand zu einer Dunstabzugshaube entnehmen Sie bitte der Bedienungsanleitung des Herstellers.

Vorbereitung und Befestigung

1. Entfernen Sie das selbstklebende Papier und befestigen Sie die mit dem Gerät gelieferte Dichtung rund um das Kochfeld.
2. Die Ränder der Einbauöffnung müssen sauber, trocken und fettfrei sein.
3. Platzieren Sie das Gerät in die Einbauöffnung des dafür vorgesehenen Schranks und drücken Sie es fest hinein, sodass es durch die Dichtung abschließt.

Elektrischer Anschluss

⚠️GEFAHR!

Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den in dieser Bedienungsanleitung aufgeführten Anweisungen erfolgen. Ein falscher oder unsachgemäßer Anschluss kann zu ernsthaften Personenschäden führen oder Ihr Eigentum beschädigen. Nehmen Sie keine Modifikationen oder willkürlichen Veränderungen an der elektrischen Versorgung vor.

1. Schalten Sie vor dem Anschluss den Strom ab. Eine ordnungsgemäße Erdung ist notwendig. Ein Sicherheitsschalter mit einem Mindestabstand von 3 mm zwischen den Kontakten zur Abtrennung aller Phasen muss gut zugänglich vorhanden sein.
2. Lesen Sie vor Anschluss des Geräts unbedingt die Informationen auf dem Typenschild sowie im Anschlussdiagramm.

Technische Daten

SPANNUNG GESAMTLEISTUNG STROMSTÄRKE SICHERUNGJE PHASE

400V

6,0 KW

26,1 A

32 A

Die folgenden elektrischen Anschlussarbeiten dürfen ausschließlich von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Das Anschlussdiagramm befindet sich auf der Abdeckung des Anschlusskastens. Das Anschlusskabel muss allen Anforderungen des Geräts entsprechen. Das Anschlusskabel muss mit einer Zugentlastungsklemme gesichert werden.

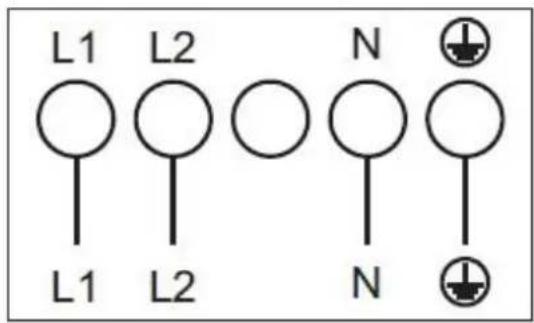

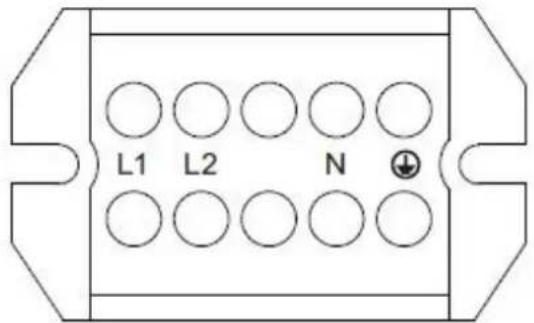

Verbinden Sie den elektrischen Sicherheitsschaltkreis unbedingt mit der Anschlussklemme

1. Wenn Sie die Abdeckung des Anschlusskastens abnehmen, finden Sie die Anschlussstelle und die Aufschrift.

L1 L2 N

1. Verbinden Sie das Stromkabel ordnungsgemäß mit der Anschlussstelle.

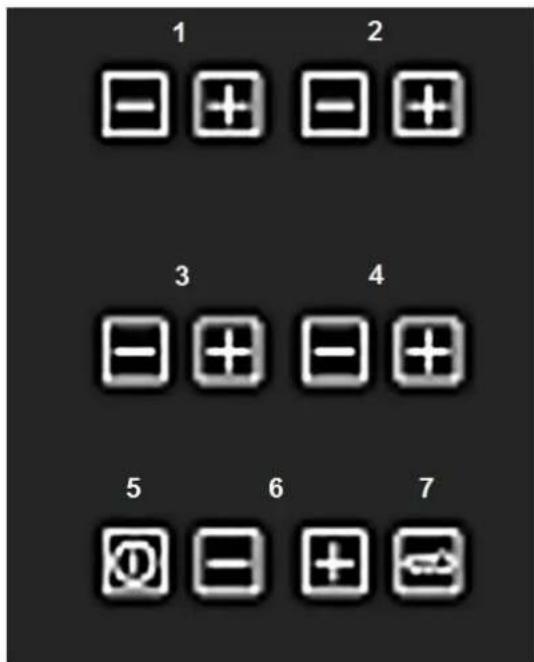

5. BEDIENFELD

1 2 3 4 5 6 7

1. Leistungseinstellung Kochring oben links
2. Leistungseinstellung Kochring oben rechts
3. Leistungseinstellung Kochring unten links
4. Leistungseinstellung Kochring unten rechts
5. Ein-Aus
6. Timer Sensoren +/-
7. Verstellsicherung

Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.

6. BEDIENUNG DES GERÄTS

	Sensor 5	→ Schaltet das Gerät ein oder aus.→ Nach dem Einschalten erscheint 0 über den Leistungseinstellungen.
	Sensor 7	→ Bei aktivierter Verstellsicherung können keine anderen Sensoren benutz werden.→ Deaktivieren durch nochmaliges Berühren.
	Sensoren 1 - 4	→ Leistungseinstellung der einzelnen Kochringe von 0 - 9.→ Die eingestellte Leistungsstärke erscheint auf dem Display.
	Sensoren 6	→ Zum Einstellen einer Kochzeit von 0 bis 99 Minuten für den gewählten Kochring.→ Die gewählte Zeit in Minuten erscheint auf dem Display.

Einstellen des Timers

Sie können Ihr Gerät darauf einstellen, eine bestimmte Zeit mit einer bestimmten Leistungsstärke zu arbeiten.

1. Drücken Sie ☐ oder ☐ des Timersensors, um die Timerfunktion zu starten. Der Buchstabe t leuchtet auf.
2. Drücken Sie ☐ oder ☐ des Timersensors, um die Dauer der Kochzeit einzustellen. Die maximal mögliche Dauer beträgt 99 Minuten.
3. Wählen Sie einen Kochring und stellen Sie die gewünschte Leistungsstärke mit oder des entsprechenden Kochrings ein. Auf dem Display nahe der Leistungsstärkenanzeige leuchtet nun ein Licht auf.
4. Warten Sie ungefähr 5 Sekunden. Das Programm startet nun entsprechend der vorgenommenen Einstellungen.
5. Falls Sie das Kochen bei eingeschalteter Timerfunktion abbrechen wollen, drücken Sie des Timersensors, bis die Anzeige 00 erscheint.

Kochgeschirr

1. Wählen Sie ein angemessen dimensioniertes Kochgeschirr.

Durchmesser Kochring	Mindestdurchmesser Boden des Kochgeschirrs
155 mm	120 mm
190 mm	150 mm

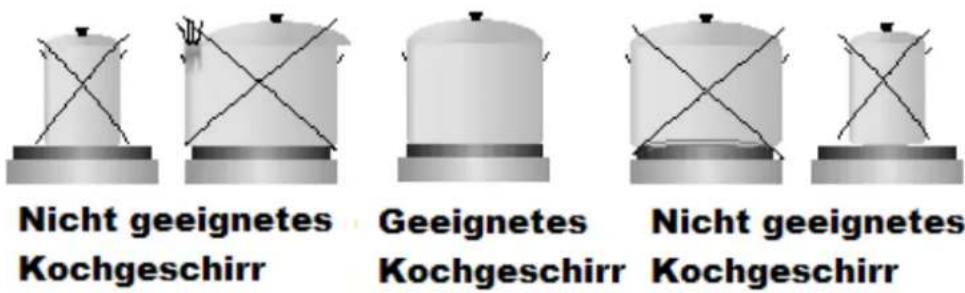

1. Wählen Sie ein Kochgeschirr mit angemessenem Boden.

1. Das Kochgeschirr muss einen flachen Boden aufweisen, der den Kochring komplett abdeckt. Kochgeschirr mit unebenen Böden sind ineffizient, benötigen eine längere Kochzeit und führen zu erhöhtem Stromverbrauch. Benutzen Sie Topfdeckel für eine weitere Verringerung der Kochzeit und somit auch des Stromverbrauchs.

2. Zum Kochen mit elektrischer Energie ist Kochgeschirr aus rostfreiem Stahl als auch aus Aluminium (mit dickem Boden) besonders geeignet. Sie können auch hitzebeständiges Kochgeschirr aus Glas verwenden, vorausgesetzt, dass es genau den Durchmesser des Kochrings abdeckt, da ansonsten das Glas aufgrund des Temperaturunterschieds reißen kann. Vermeiden Sie bei der Verwendung von Kochgeschirr aus hitzebeständigem Glas ebenfalls zu starke oder abrupte Veränderungen der Temperatur. Schütten Sie also kein kaltes Wasser in eine heißes gläsernes Kochgeschirr und stellen Sie kein heißes gläsernes Kochgeschirr auf einen kalten Bereich in Ihrer Küche. Wenn Sie gläsernes Kochgeschirr benutzen, betreiben Sie Hochleistungs-Kochringe nicht höher als auf Leistungsstärke 2.

Nicht geeignetes Kochgeschirr Geeignetes Kochgeschirr Nicht geeignetes Kochgeschirr

⚠ VORSICHT!

Heben Sie Ihr Kochgeschirr an, wenn Sie es auf dem Kochfeld bewegen. Ansonsten verkratzen Sie die Glaskeramik.
Lassen Sie während des Kochens keine Kochutensilien auf dem Gerät.
Erhitzen Sie niemals ein leeres Kochgeschirr.

7. REINIGUNG UND PFLEGE

WARNUNG!

Schalten Sie das Gerät ab und stellen Sie alle Schalter auf die Position 0/AUS/OFF, bevor Sie das Gerät reinigen. Das Gerät muss ebenfalls vollständig abgekühlt sein.

Verschüttete oder verspritzte Lebensmittel verkrusten auf der Glaskeramik-Oberfläche nicht, da diese sich nur wenig aufheizt. Glaskeramik- und Induktionskochfelder sollten dennoch so schnell wie möglich von sämtlichen Verunreinigungen befreit werden.
Leichte Verunreinigungen können mit Küchenpapier oder einem Lappen entfernt werden.
Hartnäckigere Verunreinigungen bedürfen spezieller Produkte zur Reinigung von Glaskeramik. Beachten Sie hierbei die Gebrauchsanweisungen der jeweiligen Reinigungsprodukte.

Küchenpapier

Glaskeramik - Reiniger

Benutzen Sie keine aggressiven Reinigungsmittel und keine Scheuerpulver, da diese Kratzer auf der Oberfläche des Geräts verursachen.

Benutzen Sie keinen Dampfreiniger.

Falls auf der Glaskeramik-Oberfläche Risse entstehen, trennen Sie das Gerät umgehend von der Energieversorgung. Benutzen Sie das Gerät in keiner Art

und Weise mehr, bevor eine neue Glaskeramik-Oberfläche eingebaut worden ist.

Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel! ^1 Benutzen Sie keine ätherischen Öle!

! WARNING!

Benutzen Sie kein Dampfreinigungsgerät.

Der Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!

Austausch des Netzanschlusskabels

GEFAHR!

Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

8. PROBLEMBEHANDLUNG

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Eine Unterbrechung der Stromzufuhr.

Kontrollieren Sie Ihren Haushalts-Sicherungskasten. Ersetzen Sie gegebenenfalls eine durchgebrannte Sicherung.

Die Differenzialschalter des Anschlusses werden ausgelöst, wenn das Gerät eingeschaltet ist.

Der Anschluss des Geräts ist defekt.

Überprüfen Sie den elektrischen Anschluss.

Das Gerät arbeitet nicht. Es werden verschiedene Mitteilungen angezeigt.

Die Elektronik arbeitet nicht ordnungsgemäß.

→ Kontaktieren Sie den Kundendienst.

Buchstabencodes

Code	Mögl. Ursachen	Maßnahmen
H	Der Kochring ist zu heiß.	Eine normale Anzeige, die erlischt, sobald sich
		der Kochring abgekühlt hat.
AlleLeistungsstärkenanzeigen zeigen den Buchstaben C an oder abwechselnd die Buchstaben C und H.	Sensoren wurden länger als 8 Sekunden berührt.Es befindet sich Wasser etc.. auf einem Sensor.	Eine normale Anzeige.Entfernen Sie das Wasser etc. Falls ein Kochring zu heiß ist, werden abwechselnd die Buchstaben C und H angezeigt.
AlleLeistungsstärkenanzeigen zeigen den Buchstaben A oder abwechselnd die Buchstaben A und H.	Das Gerät ist betriebsbereit; falls Sie innerhalb einer bestimmten Zeit keine Einstellungen vornehmen, schaltet sich das Gerät ab und alle Leistungsstärkenanzeigen zeigen A an.	Falls ein Kochring zu heiß ist, werden abwechselnd die Buchstaben A und H angezeigt.
DieLeistungsstärkenanzeigen zeigen den Buchstaben t.	Beim Einstellen des Timers. Drücken Sie + oder - und der Timer zeigt 00 an, die Leistungsstärke den Buchstaben t.	Eine normale Anzeige.

Alle Leistungsstärkenanzeigen zeigen A an:

Leistungsstärke Zeit bis zur automatischen Abschaltung.	8	7	6	5	4	3	2	1
	1,5h	2,0 h	2,5 h	2,5 h	3,0 h	3,0 h	3,5 h	3,5 h

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, setzen Sie sich mit dem Geschäft, in dem Sie das Gerät erworben haben, in Verbindung.

GEFAHR!

VERSUCHEN SIE NIEMALS SELBST, DAS GERÄT ZU REPARIEREN.

Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben.

9. TECHNISCHE DATEN

Modell	EB-Glaskeramikkochfeld
Material	Euro Kera Glas
Touch control	ja
2 Kochringe 155 mm	2*1,2 KW
2 Kochringe 190 mm	2*1,8 KW
Restwärmeanzeige	ja
Verstellsicherung	ja
Nennspannung	400V
Nennleistung	6,0 KW
Geräteabmessungen H/B/T in cm	4,60 / 58,00 / 51,00
Maße der Einbauausschnitt B/T in cm	56,00 / 48,50
Verpackungsabmessungen H/B/T in cm	12,30 / 65,30 / 58,40
Gewicht Netto/Brutto in kg	10,00 11,00

10. ENTSORGUNG

Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden. Bringen Sie Ihr altes Gerät stattdessen zu einer geeigneten Sammel- oder Entsorgungseinrichtung Ihrer Gemeinde.
Die im Gerät verwendeten Materialien sind recyclebar und mit entsprechenden Informationen versehen. Indem Sie Ihr altes Gerät oder dessen Materialien wie auch die Verpackung sachgerecht entsorgen, tragen Sie erheblich zum Schutz unserer Umwelt bei.

Verpackungsmaterial

Das Verpackungsmaterial ist recyclebar. Wir empfehlen die folgende Vorgehensweise:

Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
▶ Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, können Sie diese Materialien mit dem Hausmüll entsorgen oder zu einer entsprechenden Sammelstelle bringen.

⚠️ WARNING!

Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.

Das bedeutet, dass diese Materialien bei einer fachgerechten Entsorgung wiederverwendet werden können, wenn sie in einem entsprechend gekennzeichneten Sammelbehälter entsorgt werden.

Gerät

Entsorgen Sie das Gerät keinesfalls mit dem gewöhnlichen Hausmüll.

Eine Mülltrennung ist hierbei absolut notwendig, damit die einzelnen Bestandteile des Geräts einer entsprechenden Verwendung zugeführt werden können.

Entsorgen Sie elektrische Geräte nicht als unsortierten Hausmüll. Nutzen Sie die zur getrennten Entsorgung vorgesehenen örtlichen Sammeleinrichtungen.

Wenn elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt werden, können gesundheitsgefährdende Stoffe ins Grundwasser gelangen. Somit gelangen solche Stoffe in die Nahrungskette und schädigen Ihre Gesundheit und Ihr Wohlbefinden.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

Sicheres Entsorgen

Bitte unterstützen Sie unsere Umwelt, indem sie die Altgeräte sowie die Verpackungen gemäß den allgemeinen Richtlinien entsorgen.

Altgeräte sind kein unbrauchbarer Abfall. Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen.

Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig!

1. Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen!

Die aufgeführten Wertstoffe sind umweltverträglich und recyclebar.

Daher gilt auch hier, entsorgen Sie die Verpackungen umweltgerecht.

Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden regionalen Entsorgungseinrichtungen.

Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Die Garantie gilt auch unbeschadet zwingender gesetzlicher Haftungsvorschriften, wie zum Beispiel nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch PKM oder seine Erfüllungsgehilfen.

Ein Anspruch auf Garantie besteht nicht, soweit der Kauf zum Zweck der gewerblichen Nutzung erfolgt.

Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und uns oder in der Bundesrepublik Deutschland unserem Kundendienst unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen, werden durch unseren Kundendienst unentgeltlich behoben. Soweit der Mangel innerhalb von 6 Monaten auftritt, wird vermutet, dass ein Material- oder Herstellungsfehler vorliegt.

Im Rahmen der Garantie werden mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt. Geräte, die aufgrund ihrer Größe zumutbar im Pkw transportiert werden können, sind unserem Kundendienst zu übergeben oder zuzusenden.

Wird die Nachbesserung von uns abgelehnt oder schlägt sie endgültig fehl, wird innerhalb der Garantiezeit auf Wunsch das alte Gerät kostenfrei durch ein neues Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist PKM berechtigt, ein ähnliches Gerät zu liefern.

Der Geräteaustausch erfolgt grundsätzlich in dem Geschäft, in dem der erste Verbraucher das Gerät gekauft hat; es sei denn, dass dem Verbraucher der Transport aufgrund der Größe des Geräts dorthin nicht zuzumuten ist.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises).

Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

Sofern sich ein Produktfehler als durch diese Garantie nicht gedeckt erweist, hat der Käufer die Kosten, die bei der Untersuchung des Geräts entstehen einschließlich etwaiger Arbeitskosten, zu tragen.

Sofern nach Information über das Nichteingreifen der Garantie und über die voraussichtlich entstehenden Kosten der Instandsetzung die Ausführung der Instandsetzung gewünscht wird, hat der Garantienehmer die Kosten für die Ersatzteil- und Arbeitslohnkosten zu tragen.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

PKM August 2012

INDEX

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten / Stand November 2013

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
