BEDIENUNGSANLEITUNG AXC25IX Axton

EINBAUANLEITUNG/INSTALLATION GUIDE

Besten Dank und Gratulation zum Kauf dieses AXTON AXC 2-Weg Komponentensystems. Die bei diesen Lautsprechersystemen verwendeten Einzelteile und Baugruppen entsprechen höchsten Qualitäts-Standards! Für hochwertige Car Audio Komponenten ist eine Montage durch einen professionellen Installateur sehr empfehlenswert. Falls Sie jedoch beabsichtigen, dieses System selbst einzubauen, bitten wir Sie, sich eingehend mit den nachfolgend im Detail beschriebenen Montage- und Einstellmöglichkeiten vertraut zu machen. Lesen Sie sich diese Bedienungs-/ Installationsanleitung sorgfältig durch und bewahren Sie diese für vielleicht später auftauchende Fragen auf.

Falls Sie weitere Fragen bezüglich der Einstellmöglichkeiten oder der Installation dieses Lautsprechersystems haben, lassen Sie sich von Ihrem AXTON Fachhändler beraten.

AUSPACKEN DES SYSTEMES

Nehmen Sie die Lautsprecher vorsichtig aus dem Karton und kontrollieren Sie, ob sich alle Teile in einem einwandfreien Zustand befinden. Das System besteht aus folgenden Einzel-Komponenten:

■ 2 AXC Tiefmitteltöner
■ 2 Lautsprecherabdeckungen für die Tiefmitteltöner
■ 2 AXC-T25 Hochtöner
■ 2 Inline-Frequenzweichen mit Kabel für Hochtöner und Tiefmitteltöner
■ 1 Set Installationszubehör mit Montageadaptern für Hochtöner
■ 1 Bedienungsanleitung mit Garantiekarte

Bitte wenden Sie sich an Ihren AXTON Fachhändler, falls der Lieferumfang unvollständig ist, oder Teile dieses Sets einen Transportschaden aufweisen.

VOR DER INSTALLATION

Der erste Schritt bevor Sie mit der Installation beginnen können, ist die akustisch besten Einbauplätze im Fahrzeug auszuwählen. Berücksichtigen Sie für die Tiefmitteltöner falls irgend möglich, die vom Hersteller des Fahrzeugs vorgesehenen Einbauplätze. Diese ermöglichen einen einfachen und schnellen Einbau, der meistens aufgrund der Euro-DIN Körbe der Axton AC-Serie ohne größere Anpassungen, Umbauarbeiten und Arbeitsaufwand bewerkstelligt werden kann. Beachten Sie bitte die Installations-, Anschluss- und auch die Einstellhinweise in den nachfolgenden Kapiteln, um die bestmögliche Klangqualität auszuschöpfen.

MONTAGE DER TIEFMITTELTÖNER

■ Entfernen Sie die Originalabdeckungen aus Kunststoff (Türe oder Fußraum) oder die komplette Türabdeckung und demontieren Sie, falls vorhanden, die ab Werk montierten Tiefmitteltöner oder Breitbandlautsprecher.
■ Überprüfen Sie, ob die vorhandene Einbautiefe für jeden der beiden Tiefmitteltöner am vorgesehenen Einbauort ausreicht. Die Überprüfung der Einbautiefe muss immer bei voll geöffneten Seitenfenstern erfolgen und es sollten beide Türen links und rechts überprüft werden, da diese unterschiedlich in ihrem inneren Aufbau sein können!
■ Suchen Sie einen Ort, wo Sie die Inline-Frequenzweichen unterbringen können, diese aber für nachträgliche Hochton Pegelanpassung zugänglich bleiben. Verlegen Sie nun die Lautsprecherkabel für die Tiefmitteltöner vom Einbauort der Tiefmitteltöner zum beabsichtigten Einbauort der Frequenzweichen. Die Frequenzweichen können z.B. hinter der Türverkleidung, im Fußraum oder unter dem Armaturenbrett untergebracht werden.
■ Schließen Sie die beiden Lautsprecherkabel an den Kabelschuh-Pins der Tiefmitteltöner an. Beachten Sie: Die Membranen und Sicken der Tiefmitteltöner sind zwar 100% feuchtigkeitsunempfindlich, trotzdem sollte darauf geachtet werden, dass Tropfwasser im inneren der Tür nicht direkt auf die Lautsprechersysteme einwirken kann. Gegebenenfalls muss ein Tropfwasserschutz mittels einer eingeklebten PVC Folie angefertigt werden.
■ Befestigen Sie die Tiefmitteltöner in den Lautsprecheröffnungen mit den mitgelieferten Schrauben. Achten Sie auf einen perfekten und satten Sitz jedes Tiefmitteltöners. Wenn der Tiefmitteltöner z.B. direkt auf das Türblech geschraubt werden muss, sollten die mitgelieferten Metallclips verwendet werden. Absolut luftdichter Sitz der Tiefmitteltöner ist für eine gute Basswiedergabe des Systems entscheidend!
■ Bei einigen Fahrzeugen wird ein fahrzeugspezifischer Adapterring zur Tiefmitteltöner-Montage benötigt. Diese Fahrzeugtypen erlauben keine direkte Montage von EURO-DIN Lautsprechern. Für einen Großteil dieser Fahrzeuge gibt es im Fachhandel genau passende Adapterringe aus Kunststoff.
■ Falls die Tiefmitteltöner dieses Komponentensystems nicht in den Werksöffnungen montiert werden, empfehlen wir die Verwendung der mitgelieferten Abdeckgitter.

PLAZIERUNG DER HOCHTÖNER

Die Platzierung der Hochtöner hat einen recht großen Einfluss auf das klangliche Gesam- resultat. Je nach Ausrichtung und der relativen Höhe des Montageplatzes der Hochtöner, resultieren unterschiedliche Lautstärken im Hochtonbereich und es ergeben sich durch die Richtcharakteristik der Hochtöner auch unterschiedliche Frequenzgänge. Zusätzlich hat der Einbauort der Hochtöner auch einen Einfluss auf die räumliche Abbildung der Systeme. Durch die unterschiedlichen Wegstrecken des Schalls kann es zu Differenzen in der Summenbildung der einzelnen Schallanteile von Hochtöner und Tiefmitteltöner um die Trennfrequenz herum kommen. Daher sollte möglichst darauf geachtet werden, das die Abstände zwischen Ohr und Tieftöner/Hochtöner ungefähr gleich sind. Die Lautstärke der Hochtöner kann mittels eines Schiebeschalters auf der Frequenzweiche angepasst werden.

■ Um den klanglich besten Platz für die Hochtöner zu bestimmen, ist es je nach Gegebenheiten im Innern des Fahrzeugs sinnvoll, kurze Hörtests durchzuführen. Zu diesem Zweck können die Hochtöner z.B. mit doppelseitigem Klebeband an den in Frage kommenden Orten provisorisch fixiert werden.
■ Bevor Sie mit den Lautsprechern und Weichen Einstellungen und Abstimmungen durchtesten, müssen sämtliche Klangregler am ihrem Radio in die jeweilige Neutral- oder Nullstellung gebracht werden. Dies betrifft insbesondere EQ-Einstellungen, als auch Bass-Höhen- und Loudness Funktionen.
■ Wichtig: Durch Wahl des Montageortes der Hochtöner resultiert eine bestimmte „Klangcharakteristik“.

Hier ein kleiner Leitfaden:

1 Versenkt in A-Säule (Höhe ca. Mitte Windschutzscheibe oder in Höhe der Ohren) Meist gutes Staging und hohe Bühnenabbildung – aber auch mit hohem Einbauaufwand verbunden!
2 Versenkt oder Aufbau - Armaturenbrett (gegen Windschutzscheibe strahlend)

Recht gutes Staging, aber manchmal diffuser Klang (schlechte Ortung) und wenn die Hochtöner zu weit vorne unter der Scheibe spielen oder zu laut eingepegelt sind, auch aggressiver Hochtonbereich.

3 Versenkt im Spiegeldreieck

Heller Klang mit recht hoher Bühnenabbildung, je nach Ausrichtung / Position und Fahrzeug auch nervig und unruhig

4 Versenkt in der Türverkleidung oben

Ausgeglichener Klang aber oft reduzierte Räumlichkeit und stärkerem „Side Biasing“ (Klang ist seitenlastig)

5 Versenkt in der Türverkleidung unten

Im Hochtonbereich matter Klang mit diffuser Räumlichkeit, mit Beifahrer dumpf und linkslastig

Anmerkung: Beide Hochtöner sollten auf planer Oberfläche zueinander ausgerichtet montiert werden. Es ist nicht immer von Vorteil, die Hochtöner direkt zum Hörer hin anzuwinkeln, speziell wenn man durch Gegebenheiten des Fahrzeugs eher nahe am linken Hochtöner sitzt. Eine stabile räumliche Abbildung mit guter Mittenortung basiert auf gleichen Wegstreckenlängen des Schalls, welche über den Einbauort der Hochtöner maßgeblich beeinflusst werden kann.

MONTAGE DER HOCHTÖNER

Die Hochtöner können auf zwei Arten befestigt werden, dem Set liegen unterschiedliche Gehäuse-Adapter bei.

Aufbaumontage des Hochtöners

Die Aufbaumontage der Tweeter erfolgt typischerweise ohne die beiliegende Blende. Bohren Sie mit Kernbohrer oder Lochsäge ein 30.5 mm großes Loch (mit mind. 11 mm Freiraum nach hinten) in die Oberfläche. Setzen Sie nun den Tweeter nach Durchführung der Anschlusskabel ein und fixieren Sie das Ganze mit der mitgelieferten Klammer, sowie der M3 Schraube.

Versenkte Montage des Hochtöners

Für die versenkte Montage des Hochtöners muss eine Tiefe von mindestens 18 mm hinter der Montageoberfläche zur Verfügung stehen. Mit einem Kernbohrer oder einer Lochsäge wird ein Loch von exakt 42 mm Innendurchmesser in die Oberfläche gebohrt. Setzen Sie nun den Tweeter mit dem Montagadter, nach Durchführung der Anschlusskabel, in die Blende und fixieren Sie das Ganze mit der mitgelieferten Klammer und Schraube.

ANSCHLUSS & MONTAGE DER FREQUENZWEICHEN

Suchen Sie einen geeigneten Montageort für die Frequenzweichen. Die Frequenzweichen können in einem vorhandenen Hohlraum hinter der Türverkleidung, in den vorderen Seitenteilen des Fußraums, oder unterhalb des Armaturenbretts angebracht werden. Vorteilhaft ist für die Hochton-Pegelanpassung zu einem späteren Zeitpunkt, wenn die Weichen leicht zugänglich bleiben. Schließen Sie die Zuleitungskabel zu den Tiefmitteltönern, den Hochtönern und zum Verstärker von den beiden Frequenzweichen an.

Beachten Sie die angegebenen Polaritäten und vergewissern Sie sich, dass hier alles korrekt angeschlossen wurde! Alle Lautsprecherkabel müssen mit korrekter Polung angeschlossen werden, d.h. Plus auf Plus, Minus auf Minus. Die fertig konfektionierten Anschlusskabel erleichtern Ihnen das korrekte Anschliessen. Die Wiedergabequalität von verpolt angeschlossenen Lautsprechern ist oft dramatisch schlecht! Fehlender Bassdruck, quäckige Mitten oder extrem diffuser Klang sind die Folge von unbeabsichtigtem Verpolen von Zuleitungskabeln.

Sofern längere Zuleitungswege zur Frequenzweiche zu überbrücken sind, z.B. wenn sich die Endstufe im Kofferraum befindet, sollten Sie unbedingt auf einen ausreichend hohen Querschnitt der Lautsprecherkabel achten. 2,5 mm² Lautsprecherkabel-Querschnitt sind hier notwendig, dünnere Kabel verschlechtern den Klang hörbar.

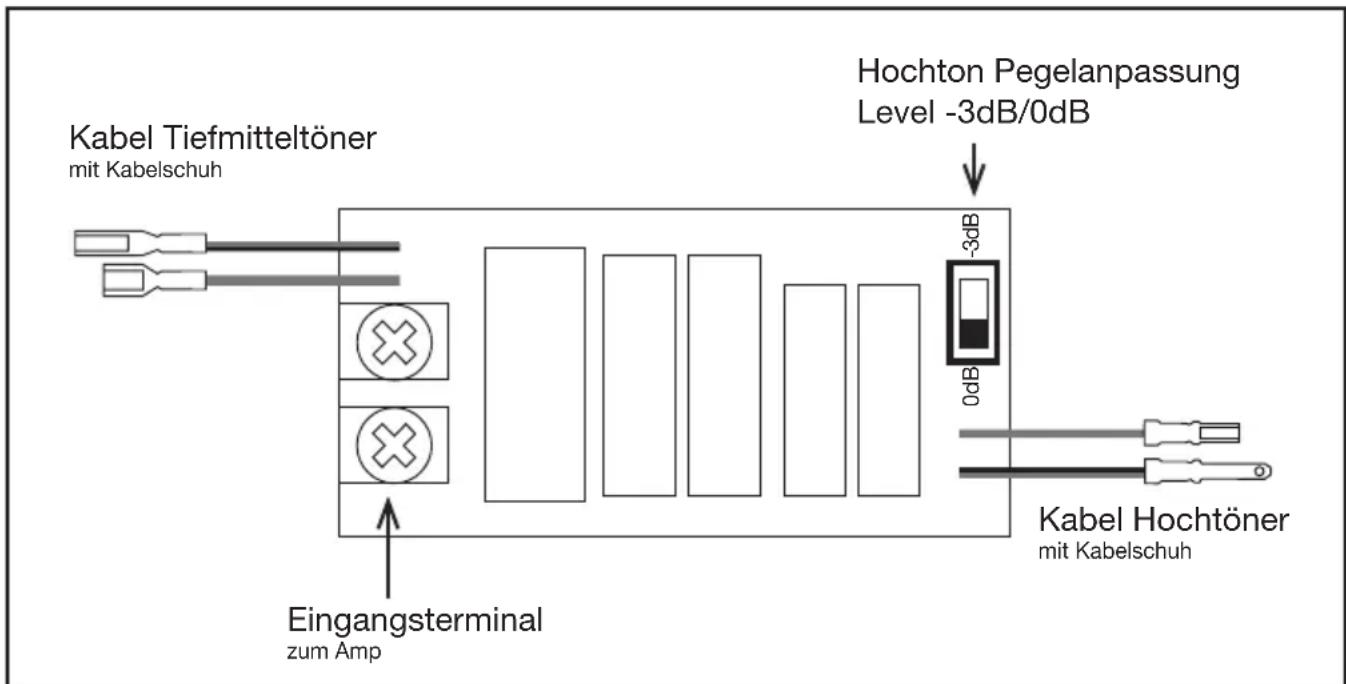

EINSTELLUNGEN AN DER FREQUENZWEICHE

Die AXTON IX-Frequenzweichen verfügen über eine Anpassungsmöglichkeit des Hochtonpegels auf der Platine, mit der auf die in jedem Fahrzeug unterschiedliche Einbausituation der Lautsprecher Einfluss genommen werden kann.

0 dB Bei Hochtöner-Montage im unteren Türbereich, in Kickpanels oder aber wenn ein eher heller, hochtonfreudiger Klang erwünscht ist.

-3 dB Ausgewogene Stellung, geeignet für die meisten Einbaupositionen. Diese Position sollte bei den meisten Anwendungen ausgewogene Klangresultate erzielen.

Kabel Tiefmitteltöner mit Kabelschuh Hochton Pegelanpassung Level -3dB/0dB -3dB 0dB Eingangsterminal zum Amp Kabel Hochtöner mit Kabelschuh

Achtung: Auf beiden Frequenzweichen muss der Schalter für den Hochtonpegel in gleicher Stellung gesetzt werden!

Nach erfolgter Pegeleinstellung kann nun die Frequenzweiche z.B. mit doppelseitigem Klebeband an der Rückseite am vorgesehenen Ort befestigt werden. Danach können alle Abdeckungen, Türverkleidungen etc. wieder montiert werden. Der Einbau ist beendet.

INBETRIEBNAHME DES SYSTEMES

Schalten Sie Ihr Radio oder Ihren Moniceiver ein und erhöhen Sie langsam die Lautstärke. Achten Sie auf erhöhte Verzerrungen oder Störgeräusche. Wenn dies der Fall sein sollte, müssen Sie Ihren Einbau nochmals genau überprüfen, im speziellen die Polaritäten der Anschlüsse am Verstärker und den Frequenzweichen.

WARRANTY CONDITIONS

GARANTIE GEWÄHRLEISTUNG

AXTON gewährt dem Erstbesitzer auf dieses Produkt, bzw. seine Einzelteile eine Garantiezeit von 2 Jahren, gültig ab Kaufdatum im Fachhandel. Diese vollumfängliche Garantieleistung basiert auf korrekter Installation des Sets durch einen autorisierten AXTON Fachhändler. Die Garantie gewährleistet – während der Garantiezeit – den kostenlosen Ersatz von allen mechanisch defekten Einzellautsprechern und Frequenzweichen.

Im Falle eines Schadens bringen Sie dieses Komponentensystem am besten zum autorisierten Fachhandelspartner, wo es gekauft wurde. Senden Sie dieses System auf keinen Fall direkt an die angegebene Adresse des Hauptsitzes, dies könnte große Verzögerungen bei der Garantieabwicklung zur Folge haben. Missbrauch oder elektrische Überlastung dieses Komponenten-Systems in Form von überhöhter Leistungszufuhr, fehler- oder laienhafter Installation, clippendem Verstärker oder auch Fremdeinwirkung durch Manipulation/Modifikation an den Einzelteilen fallen nicht unter die Garantie-Gewährleistung!

WARRANTY CARD

2-WAY IX COMPONENT SYSTEM

Model name: ☐ AXC25IX ☐ AXC26IX

Date of purchase:

Your name:

Your address:

City:
