BEDIENUNGSANLEITUNG 22LE-5100C SCHAUB LORENZ

Bedienungsanleitung Instruction Manual

22L€5100C

Sicherheitsvorkehrungen 2

Inhalt der Verpackungseinheit 4

Umweltinformationen 5

Reparaturinformationen 5

Tasten der Fernbedienung....6

LCD-TV und Bedientasten....7

Ansicht der Anschlüsse – Anschlüsse an der Rückseite 7

Ansicht der Anschlüsse – Anschlüsse an der Seite 8

Netzanschluss 9

Antennenanschluss 9

Verwendung der Multimedia-Anschlüsse ..... 9

Anschluss von USB-Speichern 9

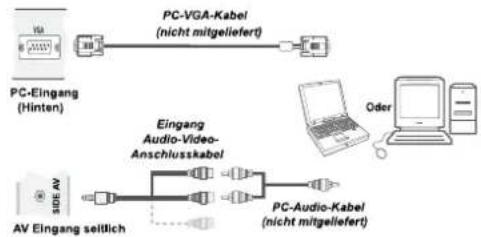

Anschließen des LCD-TVs an einen PC ..... 9

Verwendung der seitlichen Anschlüsse 9

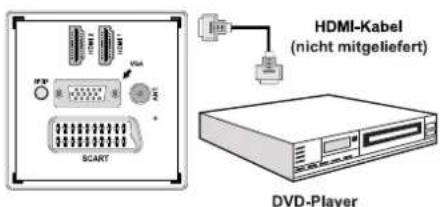

Anschluss eines DVD-Players über HDMI ..... 10

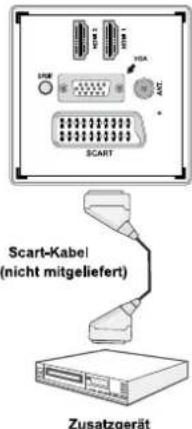

Anschluss eines DVD-Players über die Component-

Anschlüsse (YPbPr) oder ein Scart-Kabel...... 10

Fernbedienung 10

Einsetzen der Batterien 10

Ein-/Ausschalten....11

Einschalten des TV-Geräts 11

TV-Gerät ausschalten ....11

Digitaler Teletext ( ^** nur für UK) .....11

Grundlegende Bedienung.... 12

Bedienung mit den Tasten am TV-Gerät ...... 12

Einstellung der Lautstärke 12

Programmauswahl 12

AV-Modus 12

Bedienung mit den Tasten der Fernbedienung . 12

Einstellung der Lautstärke 12

Programmauswahl (Vorheriges oder nächstes

Programm) 12

Programmwahl (Direktzugriff) 12

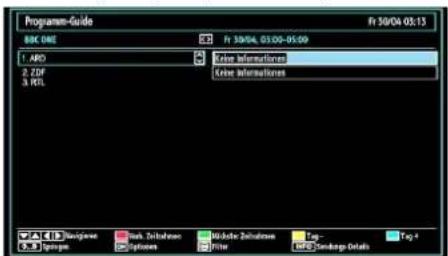

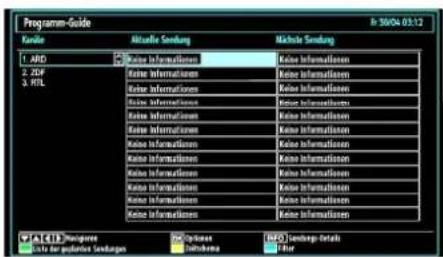

Elektronischer Programmführer (EPG)...... 12

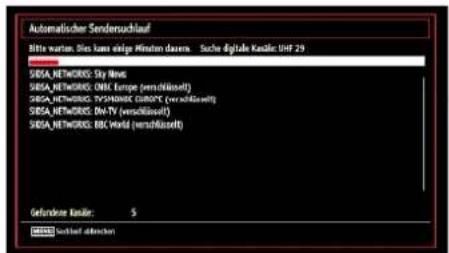

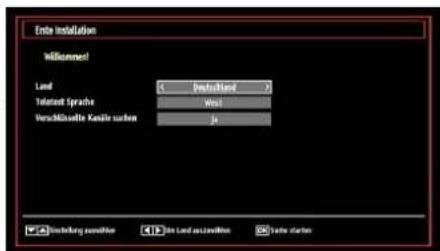

Erste Installation 13

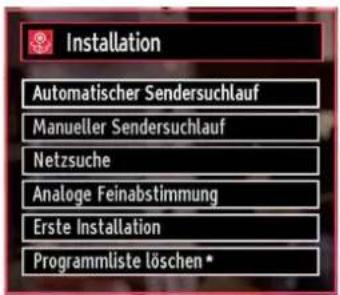

Automatische Sendersuche.... 14

Steuerung des Menüs automatische Sendersuche.... 14

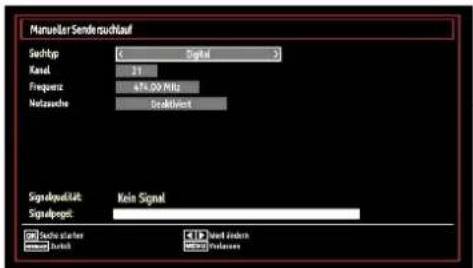

Manuelle Einstellung 15

Manuelle Antenne Digitale Suche .... 15

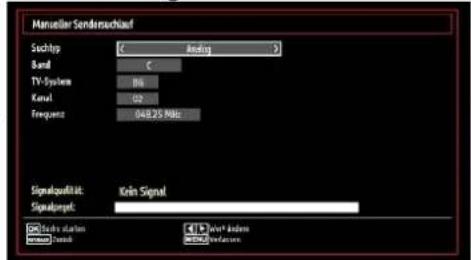

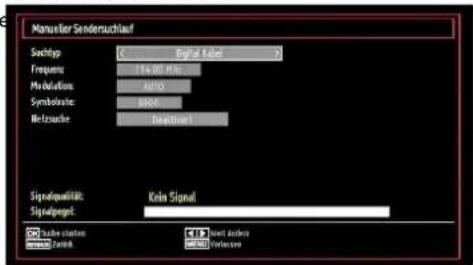

Manuelle Digitale Kabelsuche 15

Manuelle analoge Suche .... 15

Analoge Feineinstellung 15

Netzwerk Kanalsuche 15

Diensteliste löschen (Clear Service List) (*) ..... 16

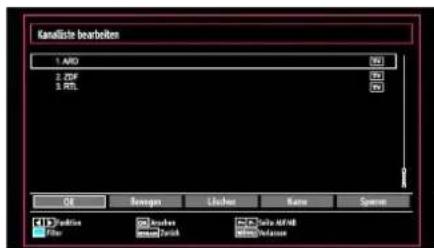

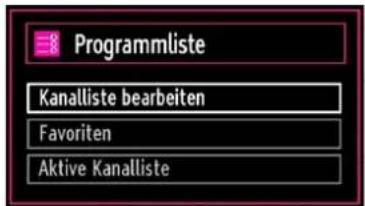

Sender verwalten: Programmliste .... 16

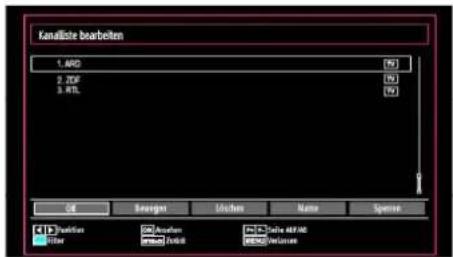

Steuern der Kanalliste 16

Kanäle verschieben 17

Kanäle löschen 17

Kanäle umbenennen 17

Kanäle sperren 17

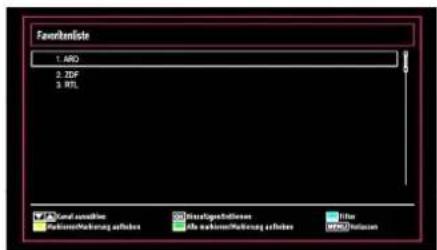

Sender verwalten: Favoriten.... 17

Tastenfunktionen....17

Sender verwalten: Kanalliste sortieren ..... 18

OSD-Informationen.... 18

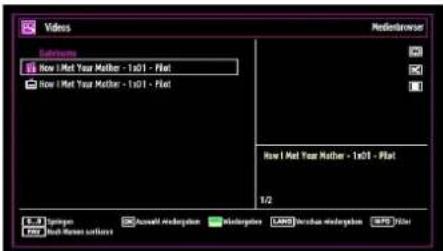

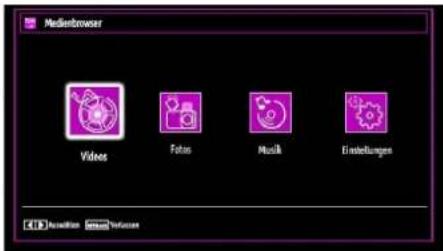

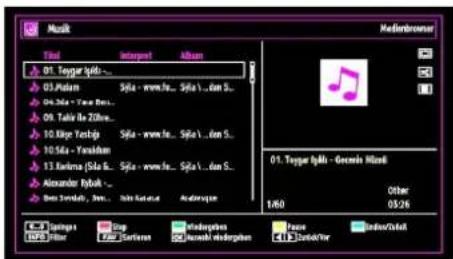

Medien-Wiedergabe durch Benutzen des

Medienbrowsers 18

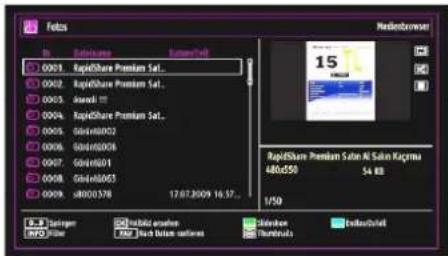

Anzeigen von Fotos über USB 19

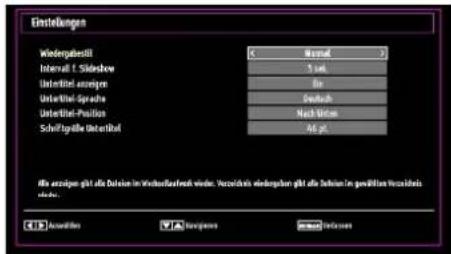

Medienbrowser-Einstellungen 20

Bildgröße ändern: Bildformate 20

Bildeinstellungen konfi gurieren.... 21

Steuerung des Menüs Bildeinstellungen ..... 21

Optionen des Menüs Bildeinstellungen ..... 21

PC-Bildeinstellungen 21

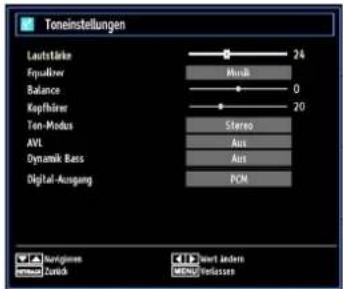

Klangeinstellungen konfi gurieren 22

Steuerung des Menüs Klangeinstellungen ..... 22

Optionen des Menüs Klangeinstellungen ..... 22

Konfi guration der Einstellungen.... 23

Steuerung des Menüs Einstellungen .... 23

Optionen des Menüs Einstellungen 23

Verwendung eines Moduls 23

Anzeigen des Menüs (*) 23

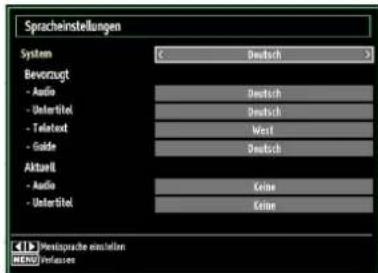

Spracheinstellungen 24

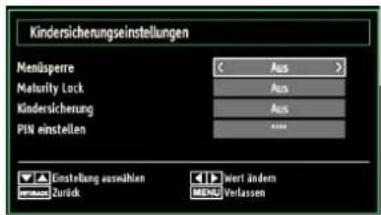

Jugendschutz 24

Steuerung des Menüs Jugendschutz .... 24

Timer 25

Einstellen des Ausschalttimers 25

Einstellen von Programmtimern.... 25

Einen Timer hinzufügen 25

Einen Timer bearbeiten 25

Einen Timer löschen 25

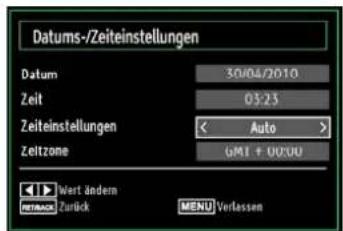

Einstellen von Datum und Uhrzeit 25

Quellen-Einstellungen 26

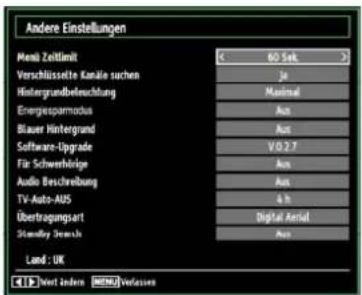

Andere Einstellungen 26

Steuerung 26

Andere Funktionen 27

Teletext 27

Tipps 27

Anhang A: Typische Anzeigemodi PC-Eingang .... 29

Anhang B: AV- und HDMI-Signalkompatibilität

(Eingangssignaltypen) 29

Anhang C: Unterstützte DVI-Auflösungen ..... 30

Anhang D: Im USB-Modus unterstützte

Dateiformate 30

Anhang E: Softwareaktualisierung 31

Technische Daten 32

Digitaler Empfang (DVB-T) 32

Digitaler Empfang (DVB-C) 32

Deutsch - 1 -

Funktionen

LCD-Farbfernsehgerät mit Fernbedienung.

Vollintegriertes terrestrisches Digital-TV (DVB-T/C MPEG-2, MPEG-4)

HDMI-Anschlüsse für Digital-Video und -Audio sind vorhanden. Dieser Anschluss kann außerdem HighDefi nition-Signale empfangen.

USB-Eingang.

1000 Programme (analog + digital).

OSD-Menüsystem.

Integrierter Tuner DVB-T-C HD, MPEG 2-/MPEG • 4-kompatibel.

Scart-Anschluss für externe Geräte (wie Video, • Videospiele, Stereoanlage etc.).

Stereo-Audiosystem (German+Nicam)

Teletext, FasText, TOP text.

Kopfhöreranschluss.

• Autoprogrammierung.
• Manuelle Sendersuche (vorwärts und rückwärts).
  • Ausschalttimer / Kindersicherung.
• Automatische Stummschaltung, wenn keine Übertragung stattfindet.
  • NTSC-Wiedergabe.
  • AVL (Automatische Tonbegrenzung).
  • Automatische Abschaltung.
• PLL (Frequenzsuche).
  • PC-Eingang.
  Plug&Play für Windows 98, Windows 7,ME, 2000, XP, Vista, Windows 7.
• Spielemodus

Einleitung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Geräts ein. Bitte lesen Sie die entsprechende Hinweise in diesem Handbuch, bevor Sie das Gerät in Betrieb nehmen, auch wenn Sie mit dem Gebrauch elektronischer Geräte bereits vertraut sind. Beachten Sie besonders das Kapitel SICHERHEITSHINWEISE Bewahren Sie das Handbuch für die weitere Verwendung gut auf. Bitte geben Sie das Handbuch unbedingt auch weiter, wenn Sie das Gerät verkaufen oder weitergeben.

Dieses Gerät dient zum Empfang und zur Anzeige von TV-Programmen. Die verschiedenen Anschlussmöglichkeiten ermöglichen eine Erweiterung der Empfangs- und Anzeigequellen (Receiver, DVD-Player, DVD-Recorder, VCR, PC etc.) Dieses Gerät ist nur für den Betrieb in trockenen Innenräumen geeignet. Das Gerät dient ausschließlich für den

privaten Gebrauch und darf nicht für industrielle oder gewerbliche Zwecke verwendet werden. Wir lehnen prinzipiell jegliche Haftung ab, wenn das .Gerät nicht bestimmungsgemäß verwendet wird oder unerlaubte Änderungen daran vorgenommen wurden. Ein Betrieb des LCT-TV-Geräts unter extremen Umgebungsbedingungen kann zur Beschädigung des Geräts führen.

Vorbereitung

Halten Sie um das Fernsehgerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie gefährliche Situationen und Defekte, indem Sie keine Gegenstände auf dem Gerät abstellen. Verwenden Sie dieses Gerät nur in gemäßigten Klimabedingungen.

10 cm 10 cm 10 cm

Sicherheitsvorkehrungen

Lesen Sie bitte zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch.

Stromquelle

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung auswählen.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden Stecken Sie das Gerät niemals durch Ziehen am Kabel aus und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals Knoten in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch qualifi zierte Personen erfolgen.

Deutsch -2-

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung (vermeiden Sie das Badezimmer, die Spüle in der Küche oder die Umgebung der Waschmaschine). Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie zum Beispiel Blumenvasen, auf dem Gerät ab. Meide Sie Tropf- und Spritzwasser.

Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät ausstecken und durch eine qualifi zierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Reinigung

Ziehen Sie vor der Reinigung des Geräts den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch.

Belüftung

Die Schlitze und Öffnungen des Empfängers dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden. Stellen Sie sicher, dass keine offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät gestellt werden. Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden.

Gewitter

Trennen Sie das Netzkabel von der Steckdose, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren).

Ersatzteile

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifiziert wurden oder die gleiche Spezifikation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Servicearbeiten

Überlassen Sie alle Wartungsarbeiten dem qualifi zierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann.

Entsorgung

Hinweise zur Entsorgung:•

Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen. Batterien, auch solche die frei von Schwermetallen sind, dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden. Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.

- Versuchen Sie niemals, normale Batterien wieder aufzuladen. Explosionsgefahr! Ersetzen Sie Batterien stets durch den gleichen oder einen gleichwertigen Typ.

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner

Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammel- und Recyclingsysteme. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Trennen des Geräts vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärken von Kopfhörern können zu Gehörschäden führen.

Installation

Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist).

LED / LCD-Bildschirm

Das LED / LCD-Panel ist ein Hochtechnologieprodukt mit etwa einer Million Dünnschicht-Transistoren, die selbst feine Bilddetails aufl ösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt.

Deutsch - 3 -

Dieses Gerät unterliegt der ISO-Norm "ISO-13406-2" (ISO 13406-2:2001(E)) Diese Norm folgend kann kein Garantieanspruch geltend gemacht werden, wenn diese Toleranzgrenzen nicht überschritten werden.

Warnung! Lassen Sie das TV-Gerät nicht im Standby- oder aktiven Modus, wenn Sie weggehen.

Mit dem Standby-Aus-/Ein-Schalter kann das Gerät nicht vollständig vom Netz getrennt werden. Außerdem verbraucht das Gerät auch im Standby-Betrieb Strom. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss das Gerät so aufgestellt werden, dass der ungehinderte Zugang zur Steckdose garantiert ist, damit im Notfall der Netzstecker sofort gezogen werden kann. Um Brandgefahr auszuschließen, sollte das Netzkabel bei längerer Nichtverwendung des Geräts, zum Beispiel im Urlaub, unbedingt von der Steckdose getrennt werden.

Elektrische Geräte nicht in Kinderhand

Lassen Sie Kinder niemals unbeaufsichtigt ein Elektrogeräte verwenden! Kinder können mögliche Gefahren nicht richtig erkennen! Das Verschlucken von Batterien oder Akkus kann lebensgefährlich sein. Bewahren Sie Batterien stets für kleine Kinder unerreichbar auf. Wird eine Batterie verschluckt, müssen Sie sofort ärztliche Hilfe suchen. Bewahren Sie auch Verpackungsfolien für Kinder unerreichbar auf. Es besteht Erstickungsgefahr.

Anschluss an ein TV-Verteilersystem (Kabel-TV etc.) vom Tuner aus:

Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes angeschlossen sind, an ein TV-Verteilersystem über Koaxialkabel kann unter bestimmten Umständen eine mögliche Feuergefahr darstellen.

Der Anschluss an ein Kabel-Verteilersystem muss daher über ein Gerät erfolgen, dass eine elektrische Trennung unter einem bestimmten Frequenzbereich sicherstellt (galvanischer Isolator, siehe EN 60728-11)

Sehr warmes, sehr feuchtes, tropisches oder kaltes Klima

Achten Sie bei Betrieb des Gerätes in sehr warmen, sehr feuchten, tropischen Klima oder sehr kalten Klima, dass keine Feuchtigkeit oder Eis in das Gerät eindringen kann. Dies kann das Gerät beschädigen oder zerstören oder einen elektrischen Kurzschluss auslösen.

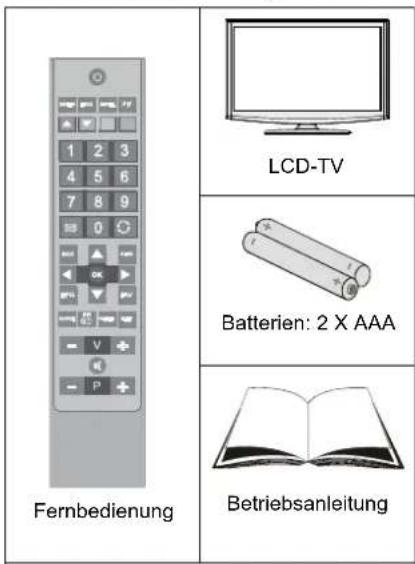

Inhalt der Verpackungseinheit

1 X Video- & Audio-Anschlusskabel

Hinweis: Bitte überprüfen Sie nach dem Kauf die Zubehörteile. Stellen Sie sicher, dass alle vorhanden sind.

Deutsch -4-

Umweltinformationen

Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht. • Sie helfen nicht nur, die Umwelt zu schützen, sondern können auf Grund des geringeren Stromverbrauchs durch die Energiesparfunktion dieses TV-Geräts auch Geld sparen. Um den Energieverbrauch zu verringern, gehen Sie wie folgt vor:

Sie können die Einstellung Energiesparmodus im Menü Funktion nutzen. Wenn Sie den Energiesparmodus • auf Ein setzen, schaltet das TV-Gerät in den Energiesparmodus und der Luminanzpegel des TV-Geräts wird auf den Optimalwert eingestellt. Beachten Sie, dass einige Bildeinstellungen nicht geändert werden können, wenn das TV-Gerät im Energiesparmodus ist.

Energiesparmodus

Aus

Wird das TV-Gerät nicht verwendet, schalten Sie es bitte ab oder trennen Sie es vom Netzstecker. Dadurch wird der Energieverbrauch reduziert.

Trennen Sie das Gerät vom Netz, wenn Sie für längere Zeit Ihr Heim verlassen.

Beachten Sie, dass über das Jahr betrachtet der Energiesparmodus ein größeres Einsparungspotential • bietet, als wenn Sie das TV-Gerät statt in den Standby-Modus zu schalten vom Netz trennen. Daher empfehlen wir, den Energiesparmodus zu aktivieren, um den Jahresstromverbrauch zu reduzieren. Um noch mehr Energie zu sparen, empfehlen wir außerdem, das TV-Gerät vom Netzstecker zu trennen, wenn Sie es länger nicht verwenden.

Bitte helfen Sie uns, die Umwelt zu schützen, indem Sie die folgenden Dinge beachten.

Reparaturinformationen

Überlassen Sie alle Wartungsarbeiten dem qualifi zierten Kundendienstpersonal. Das TV-Gerät darf nur von qualifi zierten Personen repariert werden. Für weitere Informationen wenden Sie sich bitte an den Händler vor Ort, bei dem Sie das TV-Gerät gekauft haben.

Deutsch -5-

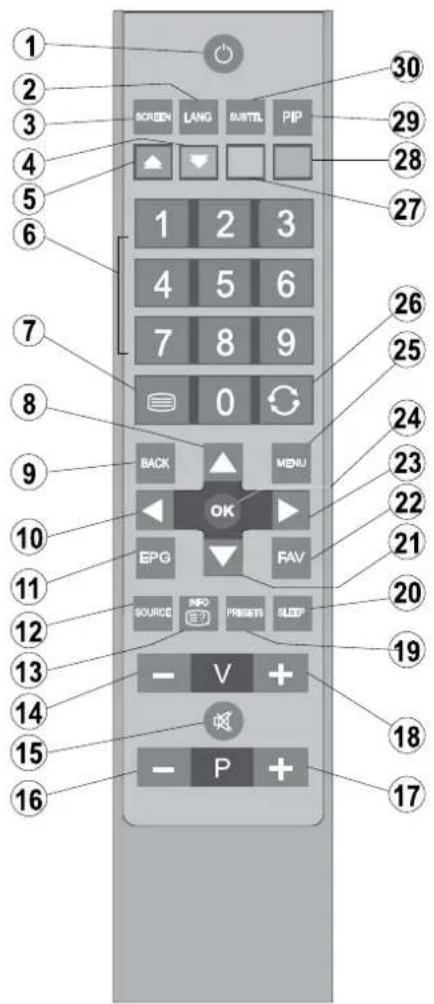

Tasten der Fernbedienung

Standby Ein/Aus1.

Mono/Stereo - Dual I-II / Aktuelle Sprache (*) 2. (bei DVB-Kanälen)

Bildgröße / Videozoom (im Medienbrowser-3. Videomodus)

Taste Grün Listenmodus (im EPG)/ Alle 4. selektieren/deselektieren (in Favoritenliste)/ Diaschau wiedergeben (im Medienbrowser)

Taste Rot/Stop(im Medienbrowser)5. Zifferntasten6.

Teletext/ Mix(im TXT-Modus) 7.

Cursor aufwärts8.

Verlassen / Return / Indexseite (im TXT-Modus)9.

Cursor links10.

Elektronischer Programmführer (bei DVB-11. Kanälen)

AV / Quelle12.

Info / Anzeige (im TXT-Modus)13.

Lautstärke -14.

1. Stummschaltung

2. Programm weiter / Seite zurück (bei DVB-Kanälen)

3. Programm zurück / Seite weiter (bei DVB-Kanälen)

Lautstärke +18.

1. Auswahl Bildmodus / Ändert den Bildmodus (im Medienbrowser-Videomodus)

2. Ausschalttimer

3. Cursor abwärts

4. Auswahl Favoritenmodus (bei DVB-Kanälen)

5. Cursor rechts / Auswahl Untermenü (im TXT-Modus)

6. OK (Bestätigen) / Halten (im TXT-Modus) / Kanalliste bearbeiten

7. Menü

8. Vorheriges Programm

9. Taste Gelb / Pause (im Medienbrowser) / Zeitleistenmodus (im EPG)

10. Taste Blau / Kanalliste bearbeiten/Filter (in Favoritenliste und EPG) / Endlos-Zufallswiedergabe (im Medienbrowser)

11. Keine Funktion

12. Untertitel ein-aus (bei DVB-Kanälen)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 SCREEN LANG SWITCH PIP 1 2 3 4 5 6 7 8 9 0 BACK MENU OK EPG FAV SOURCE INFO PRESENT SLEEP -V + -P + 30 29 28 27 26 25 24 23 22 21 20 19 18 17

Deutsch -6-

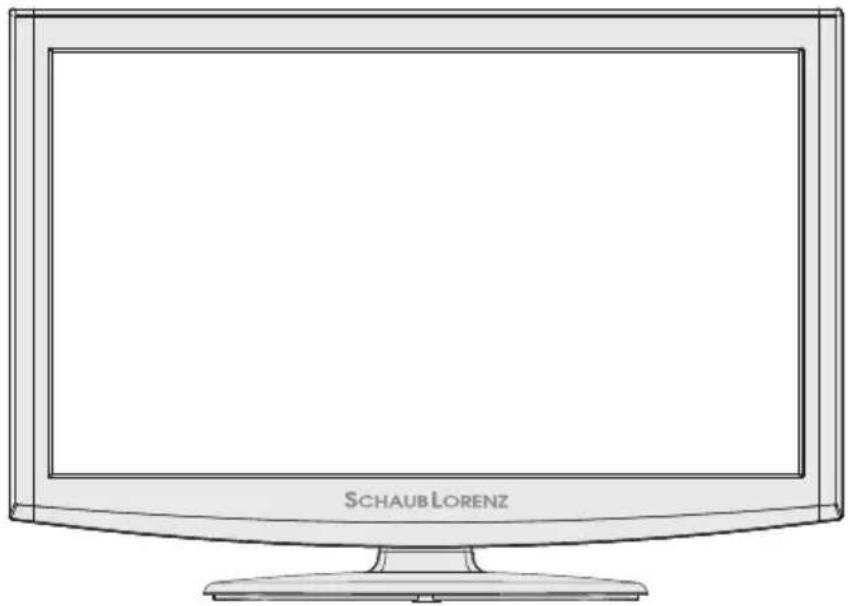

LCD-TV und Bedientasten

VORDER- und RÜCKANSICHT Ansicht Steuertasten Steuertasten

1. Standby- Aus-/ Ein-Taste
2. TV/AV-Taste
3. Tasten Programm weiter zurück- Lautstärke + / -

H i n w e i s :Sie können die

Tasten “+/-” verwenden, um die Lautstärke zu verändern. Wenn Sie den Kanal wechseln wollen, drücken Sie einmal die Taste P/V/AV und dann die Tasten “+/-”. Wenn Sie die Taste P/V/AV einige Sekunden gedrückt halten, wird die Quellen-OSD eingeblendet. Die Hauptmenü-OSD kann nicht über die Steuertasten aufgerufen werden.

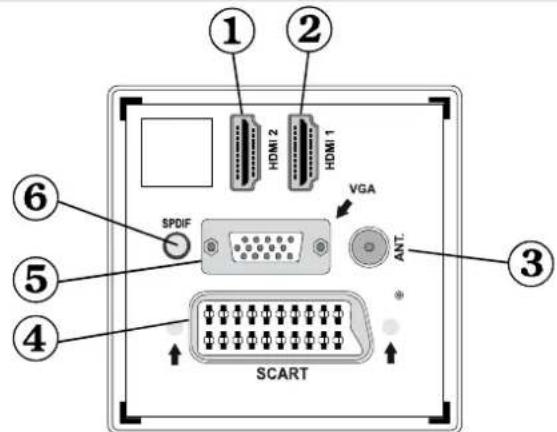

Ansicht der Anschlüsse – Anschlüsse an der Rückseite

① ② HDMI 2 HDMI 1 VGA SPDIF VGA ANT. ③ ⑥ ⑤ ④ SCART

HDMI 2: HDMI-Eingang1.

Die HDMI-Eingänge dienen zum Anschluss eines Geräts mit einer HDMI-Buchse. Ihr LCD TV-Gerät kann High-Defi nition-Bilder von Geräten wie High-Defi nition-Satellitenreceivern oder -DVD-Playern anzeigen. Diese Geräte müssen über die HDMI-Buchse oder die Component-Buchsen angeschlossen werden. Diese Anschlüsse können 720p- oder 1080p-Signale empfangen. Für einen Anschluss von HDMI zu HDMI ist keine Audioverbindung erforderlich.

HDMI 1: HDMI-Eingang2.

An den RF-Eingang 3. wird eine Antenne oder ein Kabelsystem angeschlossen.

Beachten Sie: Wenn Sie einen Decoder oder einen Medienrecorder verwenden, sollten Sie das

Antennenkabel über diesen mit einem geeigneten Antennenkabel an das TV-Gerät anschließen, wie in der Abbildung gezeigt.

Deutsch -7-

1. SCART-Anschluss ür Eingabe und Ausgabe von Zusatzgeräten. Benutzen Sie ein SCART-Kabel um die SCART-Buchse des TV-Geräts mit der SCART-Buchse des Zusatzgeräts (z.B. Decoder, VCR, DVD-Player) zu verbinden.

Hinweis: Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, schaltet das Gerät automatisch in den AV-Modus.

Hinweis: Das S-VHS-Signal wird über den Scart-Anschluss unterstützt.

Der5. PC-Eingang dient zum Anschluss eines PCs an das TV-Gerät.

Verbinden Sie mit einem VGA-Kabel den PC-EINGANG am TV-Gerät mit dem PC-Ausgang des PCs.

1. Über den koaxialen Ausgang S/PDIF wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben.

Verwenden Sie ein koaxiales SPDIF-Kabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen

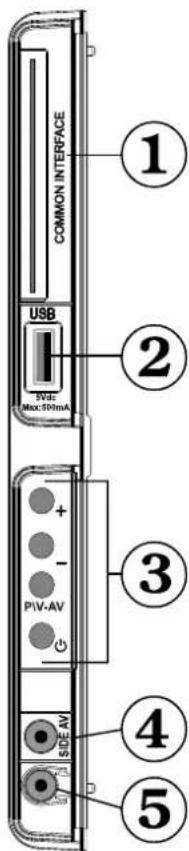

Ansicht der Anschlüsse – Anschlüsse an der Seite

Der CI-Steckplatz dient zum Einsetzen einer CI-Karte. Mit einer CI-1. Karte können Sie alle Kanäle sehen, die Sie abonniert haben. Weitere Informationen finden Sie im Abschnitt "Conditional Access".

Seitlicher USB-Eingang.2.

TV-Steuertasten.3.

Die 4. seitlichen Audio- und Videoeingänge werden zum Anschließen der Audio- und Videosignale von Zusatzgeräten verwendet. Um die Videoverbindung herzustellen, müssen Sie das mitgelieferte AV-Anschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an den seitlichen AV-Anschluss des Fernsehgeräts an. Stecken Sie dann den Anschluss des Videokabels (nicht mitgeliefert) in den GELBEN Eingang (auf der Seite mit mehreren Steckern) des mitgelieferten AV-Anschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Um die Audioverbindung zu ermöglichen, müssen Sie die ROTEN und WEISSEN Eingänge des seitlichen AV-Anschlusskabels verwenden. Stecken Sie dann die Anschlüsse des Audiokabels von Ihrem Gerät in die ROTEN und WEISSEN Eingänge des mitgelieferten AV-Anschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Hinweis: Sie sollten die Audioeingänge des seitlichen AV-Anschlusskabels (ROT & WEISS) verwenden, um eine Audioverbindung für ein Gerät zu ermöglichen, dass Sie über den PC- oder COMPONENT-VIDEO-Eingang an Ihr TV-Gerät anschließen.

Über die Kopfhörer-Buchse wird ein Kopfhörer an das TV-Gerät 5. angeschlossen

COMMON INTERFACE USB SVD: Max:50mA + - PV-AV SIDE AV ① ② ③ ④ ⑤

Deutsch -8-

Netzanschluss

WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240VV Wechselspannung bei einer Frequenz von 50 Hz ausgelegt.

Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Raumtemperatur anzupassen. Danach können Sie es an eine Steckdose anschließen.

Antennenanschluss

Schließen Sie den Antennen- oder Kabel-TV-• Stecker an die Buchse ANTENNENEINGANG an der Rückseite des TV-Geräts an.

SCART Antenne oder Kabel

Verwendung der Multimedia-Anschlüsse

Sie können über den USB-Eingang am TV-Gerät • USB-Geräte anschließen. Mit dieser Funktion können Sie auf einem USB-Gerät gespeicherte JPG-, Video- und MP3-Dateien abspielen bzw. anzeigen.

Unter Umständen sind bestimmte Arten von USB-•Geräten (z. B. MP3-Player) mit diesem TV-Gerät nicht kompatibel.

Machen Sie gegebenenfalls Kopien von Ihren • Dateien, bevor Sie das USB-Gerät an das TV-Gerät anschließen, um mögliche Datenverluste zu vermeiden. Beachten Sie, dass der Hersteller keinerlei Haftung für beschädigte Dateien oder Datenverluste übernimmt.

Entfernen Sie das USB-Gerät nicht, während eine • Datei wiedergegeben wird.

VORSICHT: Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten Diese nicht mehrmals schnell hintereinander ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Player und besonders am USB-Gerät selbst entstehen.

SEITENANSICHT USB-SPEICHER

Anschluss von USB-Speichern

WICHTIG: Das TV-Gerät sollte abgeschaltet werden, wenn Sie ein USB-Gerät anstecken oder trennen. Stecken Sie das USB-Gerät in den

USB-Eingang am TV-Gerät ein. Sie können über den USB-Eingang am TV-Gerät USB-Geräte an das TV-Gerät anschließen.

Hinweis: Unter Umständen werden bestimmte Arten von Festplattenlaufwerken nicht unterstützt.

Anschließen des LCD-TVs an einen PC

Zur Anzeige des Computerbilds auf Ihrem LCD-TV können Sie dieses an einen Computer anschließen. Schalten Sie Computer und Display aus, bevor Sie die Anschlüsse vornehmen. Verwenden Sie ein 15-poliges D-Sub-Monitorkabel, um einen PC an das LCD-TV anzuschließen. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle PC. Siehe dazu den Abschnitt "Eingangsauswahl". Stellen Sie die von Ihnen bevorzugte Auflösung ein. Informationen zur Auflösung fi nden Sie im Anhang.

Verwendung der seitlichen Anschlüsse

Mit den seitlichen Anschlüssen können Sie eine Reihe von Zusatzgeräten an Ihr LCD-TV anschließen.

• Verwenden Sie den seitlichen AV-Anschluss, wenn Sie einen Camcorder oder eine Camera anschließen wollen. Dazu müssen Sie das mitgelieferte Audio-Video-Anschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an die AV IN-Buchse des Fernsehgeräts an. Stecken Sie dann die Anschlüsse des Component-Kabels (nicht mitgeliefert) in den Mehrsteckerteil des Video-Audio-Anschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden. Siehe dazu die Abbildung unten.
• Schalten Sie anschließend auf die Quelle Seiten-AV. Weitere Informationen finden Sie im Abschnitt Eingangsauswahl.

Deutsch -9-

Um den Ton des TV-Geräts über Kopfhörer zu hören, müssen Sie wie in der Abbildung oben angezeigt, einen Kopfhörer an den Anschluss Kopfhörer des TV-Geräts anschließen.

Anschluss eines DVD-Players über HDMI

Bitte sehen Sie im Handbuch Ihres DVD-Players für weiterführende Informationen nach. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen.

Hinweis: Beachten Sie, dass nicht alle in der Abbildung gezeigten Kabel im Lieferumfang enthalten sind.

- Hat Ihr DVD-Player eine HDMI-Buchse, können Sie ihn über HDMI anschließen, um eine bessere Video- und Audioqualität zu genießen.

HDMI NICEL HDMI SCART HDMI-Kabel (nicht mitgeliefert) DVD-Player

- Schalten Sie auf HDMI als Quelle, wenn Sie den DVD-Player wie unten abgebildet anschließen. Weitere Informationen dazu finden Sie im Abschnitt Eingangsauswahl.

Anschluss eines DVD-Players über die Component-Anschlüsse (YPbPr) oder ein Scart-Kabel

Einige DVD-Player werden über die COMPONENT-ANSCHLÜSSE (YPbPr) angeschlossen. YPbPr kann nur verwendet werden, wenn Sie ein Gerät mit YPbPr-Ausgabe über ein YPbPr-PC-Kabel mit dem PC-Eingang verbinden (YPbPr-Kabel wird nicht mitgeliefert)..

Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle YPbPr. Siehe dazu den Abschnitt "Eingangsauswahl".

Für das Audiosignal müssen Sie das mitgelieferte PC/Component-Audio-Kabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an das TV-Gerät an. Stecken Sie dann die Audio-Kabelanschlüsse vom DVD-Player in den Mehrsteckerteil des mitgelieferten PC/Component-Audio-Anschlusskabels (siehe Abbildung unten). Achten Sie darauf, dass Sie die Anschlüsse gleichen Farbe miteinander verbinden (ROT UND WEIß)..

Sie können den Anschluss auch über den • SCART-Eingang vornehmen.

VGA LVM SCART Scart-Kabel (nicht mitgeliefert) Zusatzgerät

Hinweis• : Diese drei Anschlussmethoden haben dieselbe Funktion, aber auf verschiedenen Qualitätsstufen. Sie müssen nicht alle drei Anschlussarten verwenden.

Fernbedienung

Einsetzen der Batterien

Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung, indem Sie den angezeigten Teil leicht nach hinten ziehen.

Benutzen Sie zwei Batterien vom Typ AAA/R3 oder einem gleichwertigen Typ. Legen Sie die Batterien gemäß den Anweisungen mit korrekt ausgerichteten Polen (+ und -) ein und schließen Sie die Batteriefachabdeckung.

Deutsch - 10 -

Hinweis: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden. Die Reichweite beträgt ca. 7 m / 23 ft.

Ein-/Ausschalten

Einschalten des TV-Geräts

Schließen Sie das Netzkabel an ein 220-240V AC-Netz mit 50 Hz an. Die Standby-LED leuchtet auf. (Bei Standby Ein/Aus blinkt die LED)

Um das TV-Gerät aus dem Standby einzuschalten:

Drücken Sie die Taste 🔊", P+ / P- oder eine Zifferntaste auf der Fernbedienung.

Drücken Sie die Taste "oder, - oder + am TV-Gerät. Das TV-Gerät schaltet sich ein.

Hinweis: Wenn Sie Ihr TV-Gerät über die Tasten PROGRAMM AUF/AB auf der Fernbedienung oder am TV-Gerät einschalten, wird das zuletzt gesehene Programm wieder ausgewählt.

In beiden Fällen schaltet sich das TV-Gerät ein.

TV-Gerät ausschalten

- Drücken Sie die Taste "☐" auf der Fernbedienung oder die Taste "☐" am Fernsehgerät. Das Gerät schaltet in den Standby-Modus.

Um das TV-Gerät ganz abzuschalten, ziehen Sie den Netzstecker aus der Steckdose.

Hinweis: Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind.

Digitaler Teletext ( ^** nur für UK)

- Drücken Sie die Taste "☐".

• Die Startseite des digitalen Teletext wird eingeblendet.
- Steuern Sie diese Information über die farbigen • Tasten, die Cursortasten und die Taste OK.

Die Bedienfunktion kann je nach Inhalt des digitalen Teletexts unterschiedlich sein.

Folgen Sie den Anweisungen, die auf dem Bildschirm des digitalen Teletexts angezeigt werden.

• Wenn der Hinweis "Drücken Sie die Taste SELECT" oder eine ähnlich lautende Meldung erscheint, drücken Sie die Taste OK.
• Wenn Sie die Taste ☐ " drücken, schaltet das TV-Gerät auf normalen Fernsehbetrieb zurück.
• Bei einer digitalen Sendung (DVB) verfügen Sie neben Kanälen, die digitalen Teletext und normales Fernsehbild beinhalten, auch solche, die nur digitalen Teletext ausstrahlen.
• Das Bildseitenverhältnis beim Ansehen eines Kanals, der nur über digitalen Teletext verfügt, entspricht dem Bildseitenverhältnis des zuletzt betrachteten Fernsehbilds.
• Wenn Sie erneut die Taste ☐ " drücken, wird der digitale Teletext-Bildschirm angezeigt.

Analoger Teletext

Die Verwendung des Teletexts und seine Funktionen entsprechen jenen des analogen Teletextsystems. •Bitte beachten Sie die Hinweise zum "TELETEXT

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV angeschlossen haben, können Sie dieses auf unterschiedliche Eingabequellen schalten. Drücken Sie mehrmals die Taste "SOURCE" auf der Fernbedienung, um die Quelle direkt zu ändern.

Quellenliste TV SCART SIDE AV SCART-S HDMI1 HDMI2 YPbPr VGA/PC

Deutsch - 11 -

Grundlegende Bedienung

Sie können Ihr TV-Gerät sowohl mit den Tasten auf der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Bedienung mit den Tasten am TV-Gerät

Die Hauptmenü-OSD kann nicht über die Steuertasten aufgerufen werden. Die Tasten "+/-" arbeiten standardmäßig als Lautstärke +/-. Auch wenn Sie andere Funktionen für diese Tasten einstellen, kehren die Tasten "+/-" nach einiger Zeit zur Standardfunktion zurück.

Einstellung der Lautstärke

Drücken Sie einmal die Taste “P/V/AV” und verweit Sie dann die Tasten “+/-”, um die Lautstärke zu erhöhen oder zu vermindern. Am Bildschirm wird ein Schiebebalken für den Lautstärkeregel angezeigt. Ist das TV-Gerät eingeschaltet, kann die Taste +/- standardmäßig als Lautstärke + und - verwendet werden.

Programmauswahl

Drücken Sie einmal die Taste “• P/V/AV” und dann Tasten “+/-”, um den Kanal zu wechseln. Drücken Sie die Taste “+/-”, um das nächste oder vorhergehende Programm auszuwählen.

AV-Modus

Halten Sie die Taste "• P/V/AV" gedrückt. Die Quellen-OSD wird nach einigen Sekunden angezeigt.

Bedienung mit den Tasten der Fernbedienung

Über die Fernbedienung Ihres TV-Geräts können Sie sämtliche Funktionen Ihres gewählten Modells steuern. Die Funktionen werden in Übereinstimmung mit dem Menüsystem Ihres TV-Geräts beschrieben.

Einstellung der Lautstärke

- Drücken Sie die Taste "V+", um die Lautstärke zu erhöhen. Drücken Sie die Taste "V", um die Lautstärke zu verringern. Auf dem Bildschirm wird eine Lautstärkeskala (Schieberegler) eingeblendet.

Programmauswahl (Vorheriges oder nächstes Programm)

• Drücken Sie die Taste "P -", um das vorherige Programm auszuwählen.
• Drücken Sie die Taste "P +", um das nächste Programm auszuwählen.

Programmwahl (Direktzugriff)

Drücken Sie die Zifferntasten auf der Fernbedienung um Programme zwischen 0 und 9 auszuwählen. Das TV-Gerät schaltet dann auf das ausgewählte Programm. Um Programme dazwischen

auszuwählen, drücken Sie der Reihe nach die Zifferntasten. Wenn die vorgegebene Zeit für die Eingabe überschritten wird, wird das der ersten Ziffer entsprechende Programm angezeigt. Drücken Sie die Programmnummer direkt, um erneut Programme mit einer einstelligen Ziffern auszuwählen.

Elektronischer Programmführer (EPG)

Mit dem elektronischen Programmführer (EPG) können Sie Informationen über verfügbare Programme anzeigen lassen. Drücken Sie die Taste GUIDE auf der Fernbedienung, um das EPG-Menü aufzurufen.

• Drücken Sie die Taste "▼"/"▲", um in den Kanälen zu finden navigieren.
• Drücken Sie die Taste "◀"/"▶", um in der Programmliste zu navigieren.

Das EPG-Menü zeigt die verfügbaren Informationen zu allen Kanälen an.

Beachten Sie, dass die Informationen zu Sendungen automatisch aktualisiert werden. Sind keine Sendungsinformationen auf den Kanälen vorhanden, bleibt die EPG-Anzeige leer.

Programm-Guide File 30/04 03:12 Kredite Akquisition Sendung Mächte Sendung 1. ARD 2. ZDF 3. RTL Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder Information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder info. Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information Kinder information

OK (OPTIONEN): Zeigt Programmoptionen einschließlich der Option "Kanal auswählen" an.

INFO (Sendungsdetails): Zeigt Details zu den Programmen an.

Taste Grün: Der Programmplan wird angezeigt.

Taste Gelb: Zeigt die EPG-Daten nach der Zeitleiste an

Taste Blau (Filter): Zeigt die Filteroptionen an.

Programn-Guide BDC ONE Fr 30/04 05:00-05:00 1. APO 2. ZDF 3. PSL Color Information Color Information Back, Sub-Saharan Middle East Information Tag- Sendlog Details Tag *

Tag*.

Taste Rot (Vorherg.Zeitabschnitt): Zeigt die Programme des vorhergehenden Zeitabschnitts an.

Deutsch - 12 -

Taste Grün (Nächster Zeitabschnitt): Zeigt die Programme des nächsten Zeitabschnitts an.

Taste Gelb (Vorherg. Tag): Zeigt die Programme des vorigen Tages an.

Taste Blau (Nächster Tag): Zeigt die Programme des nächsten Tages an.

Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen springen.

OK (OPTIONEN): Zeigt Programmoptionen einschließlich der Option "Kanal auswählen" an.

Taste Text (Filter): Zeigt die Filteroptionen an.

INFO (Details): Zeigt Details zu den Programmen an.

Program Guide R 3004 03:13 R 3004 03:00 04:00 05:00 1.4RD 2. ZDF 3. RTL Top Log Down Filter Sendings Details 6.5 Sporger Options Guide AutoSpindle version prott

Taste Rot (Vorherg. Tag): Zeigt die Programme des vorigen Tages an.

Taste Grün (Nächster Tag): Zeigt die Programme des nächsten Tages an.

Taste Gelb (Zoom): Erweitert die Programminformation.

Taste Blau (Filter): Zeigt die Filteroptionen an.

INFO (Details): Zeigt Details zu den Programmen an.

Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen springen.

OK (OPTIONEN): Zeigt Programmoptionen einschließlich der Option "Kanal auswählen" an.

Text (Suche): Zeigt das Menü "EPG-Suche" an.

SUBTTL: Drücken Sie die Taste SUBTITLE, um das Menü Genre auswählen anzuzeigen. Mit dieser Funktion können Sie die EPG-Datenbank nach einem bestimmten Genre durchsuchen. Die im EPG verfügbaren Informationen werden durchsucht und die Ergebnisse, die zu Ihren Suchkriterien passen, angezeigt.

(Jetzt) : Zeigt das aktuelle Programm an.

Erste Installation

WICHTIG: Stellen Sie sicher, dass die Antenne angeschlossen ist, bevor Sie das TV-Gerät für die erste Installation einschalten.

Wird das TV-Gerät zum ersten Mal eingeschaltet, • führt der Installationsassistent Sie durch den Vorgang. Zuerst wird der Sprachauswahlschirm angezeigt:

First time installation Wärten Sie Mite Ihre Sprache aus! Selestimate la vente lingue! Blemente, selezione un idenna Ing. geladis, lüttes all segnoid yapone! Dehenskä, izbrite veu jok! Vällenmen, sälj dit speik! Dehenskä, kürpit valanzeni hi a nyebett! Bet-vidre, favor selezione ses idama Tennelläa, vallte bilanzi? Vällenmen, vele dit udor! Dolvo delti, melen izbrite veu jok! Deutsch Saraje esatoren Saraje esatoren

Drücken Sie die Tasten "▼" oder "▲", um Ihre Sprache auszuwählen. Bestätigen Sie zur Fortsetzung mit OK.

Nach Auswahl der Sprache wird der "Begrüßungsbildschirm" eingeblendet, wo Sie die Optionen Land,Teletextsprache und Verschlüsselte Kanäle durchsuchen einstellen müssen.

Ente Installation Millionen! Level Installed Translation Sprache Wesl Verschlußte Kessler worden Ja Installung condition On Level as condition Take start

Wählen Sie durch Drücken der Tasten "•

▶" die gewünschte Länderoption und drücken Sie die Taste ▼, um die Option Teletextsprache einzustellen. Wählen Sie die gewünschte Teletextsprache mit den Tasten ◀" oder ▶" aus.

- Drücken Sie nach Einstellen der Option Teletextsprache die Taste " . Die Option Verschlüsselte Kanäle durchsuchen wird markiert. Sie können die Option Verschlüsselte Kanäle durchsuchen auf Ja stellen, wenn Sie diese Kanäle suchen wollen. Wählen Sie anschließend die gewünschte Teletextsprache.

- Drücken Sie die Taste OK auf der Fernbedienung, um fortzufahren. Die folgende Meldung wird auf dem Bildschirm eingeblendet:

Deutsch - 13 -

Um eine "Ja" oder "Nein"-Option auszuwählen, markieren Sie die Option über die Tasten "oder "▶" und drücken Sie die Taste OK.

Danach auf dem Bildschirm erscheint die folgende OSD-Meldung:

Wenn Sie Option KABEL wählen, wird der folgende Bildschirm angezeigt:

Netzusuche Startfrequency 114.000 kHz Endfrequency 148.000 kHz Surchschnitt 98.000 kHz Surchschnitt eingeben 200000000000000000000000000000000000000000000000000000000000000000000000000000000

In diesem Bildschirm können Sie die Frequenzbereich wählen. Zum Markieren der Zeilen verwenden Sie die Tasten "Voder". Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten.

Wenn Sie die Option ANTENNE aus dem Bildschirm Suchtyp auswählen, sucht das DTV nach digitalen terrestrischen TV-Sendern.

Automatischer Sendersuchlauf Bitte warten. Dies kann einige Minuten davon. Suche digitaler Kasile: TRF 29 SOSA_NETWORKS: Sky Name SOSA_NETWORKS: CMK Europe (verschläusoft) SOSA_NETWORKS: TV/SHOWIE CUTOPC (verschläusoft) SOSA_NETWORKS: Dn-TV (verschläusoft) SOSA_NETWORKS: BBC World (verschläusoft) Gefondere Kasile: 5 SOSA Workload Abbrachten

Deutsch

Hinweis: Sie können die Taste MENU drücken, um abzubrechen.

Wenn alle Kanäle gespeichert sind, wird die Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN sortieren möchten, wählen Sie "Ja" und drücken Sie "OK".

Kanallisie bärarbeiten 1. ARD 2. ZDF 3. RTL OK Bezugten Übrücken Name Sperrin Partition Filter Amplien Post Deutsche AF/AFS Verlusten

Drücken Sie die Taste OK, um die Kanalliste zu • schließen und fernzusehen.

Automatische Sendersuche

TIPP: Die Funktion Automatische Sendersuche hilft Ihnen, alle verfügbaren Sender zu Suchen und zu speichern.

Drücken Sie die Taste MENU auf der Fernbedienung und wählen Sie mit den Tasten " " oder " " " Installation" (viertes Symbol). Drücken Sie die Taste OK und der folgende Menübildschirm wird angezeigt.

Installation Automatischer Sendersuchlauf Manueller Sendersuchlauf Netzsuche Analoge Feinabstimmung Erste Installation Programmliste löschen *

Wählen Sie die Option Automatische Kanalsuche mit den Tasten "I" aus und drücken Sie die Taste OK. Die Optionen für die automatische Kanalsuche werden angezeigt. Sie können die Optionen mit den Tasten "I" und OK auswählen.

Steuerung des Menüs automatische Sendersuche

Digital Antenne: Sucht und speichert DVB-Sender von der Antenne.

Digitalkabel: Sucht und speichert DVB-Sender von vom Kabel.

Analog: Sucht und speichert analoge Sender.

Digital Antenne & Analog: Sucht und speichert DVB-Sender von der Antenne und analoge Sender.

-14-

Digital Kabel & Analog: Sucht und speichert DVB-Sender vom Kabel und analoge Sender.

Wenn Sie den automatischen Suchtyp wählen und d Taste OK drücken, wird ein Bestätigungsbildschirm eingeblendet. Um den Installationsvorgang zu starten, wählen Sie Ja. Um es abzubrechen, wählen Sie Nein. Verwenden Sie dazu die Tasten .◀ oder ▶ und OK.

Nach der Einstellung und Bestätigung des • Automatischen Sendersuchtyps wird der Installationsvorgang gestartet. Ein Fortschrittsbalken wird angezeigt. Zum Abbrechen drücken Sie die Taste MENU. In diesem Fall werden die gefundenen Kanäle nicht gespeichert.

Manuelle Einstellung

TIPP: Diese Funktion wird zur direkten Eingabe von Sendern verwendet.

Wählen Sie im Installationsmenü mit den Tastern "▲" und OK die Option "Manueller Sendersuchlauf" Der Bildschirm mit den Optionen für die manuelle Suche wird eingeblendet.

Wählen Sie mit den Tasten “◀▶ gewünschten Suchtyp aus. Die Optionen ändern sich je nach gewähltem Suchtyp. Verwenden Sie die Tasten “▼”/“▲”, um eine Option zu markieren und dann die Tasten ◀ oder “▶, um diese Option festzulegen. Sie können die Taste MENU drücken, um abzubrechen.

Manuelle Antenne Digitale Suche

Manual Sender zuichlauf Sachtop Signal Kabel 31 Frequenz 475.00 MHz Netzusche Sachwert Signakvolläut: Kein Signal Signalpost: Pachstücks Nord Nord extern Nordlast Nordlast

Bei der manuellen Suche wird die Nummer des Multiplexers manuell eingegeben und danach wird nur dieser Multiplexer nach Kanälen durchsucht. Nach Auswahl des Suchtyps Digital können Sie mit den Zifferntasten die Multiplexernummer oder die Frequenz eingeben und um die Suche zu starten, dann die Taste OK drücken.

Manuelle Digitale Kabelsuche

Bei der manuellen Kabelsuche können Sie die Optionen Frequenz, Modulation, Symbolrate und Netzwerk-Kanalsuche eingeben. Nachdem Sie als Suchtyp Digital-Kabel ausgewählt haben, können Sie die gewünschten Optionen einstellen und OK drücken, um die Suche zu starten.

Manual Senderuschlauf Suchtyp: Digital Label Frequencies: 100 MHz Modulation: Airflow Symbolize: Blood Netzusage: Reconstruction Signalqualität: Klein Signal Signalsegment: 500 audio classes 5000000000 5000000000 5000000000 5000000000 5000000000 5000000000 5000000000 5000000000 5000000000 5000000000

Manuelle analoge Suche

Manueller Sendersuchlauf Sachtop: C Reading > Band: C TV-System: B6 Kernel: G2 Frequency: 048.25 MHz Signalquivalität: Klein Signal Signalsegment: Sachtop starten Konzern Wert/Andere Wert/Andere

Wird der Suchtyp Analog gewählt, können Sie die Tasten "▼"/"▲" verwenden, um eine Option zu markieren und dann die Tasten ◀ oder ►" drücken, um diese Option festzulegen.

Geben Sie die Kanalnummer oder -Frequenz über die Zifferntasten ein. Drücken Sie die Taste OK, um die Suche durchzuführen. Alle neu gefundenen Kanäle, die noch nicht in der Liste sind, werden gespeichert.

Analoge Feineinstellung

Wählen Sie im Menü "Installation" mit den Tasten • "▼" oder "▲" und OK die Option "Analoge Feinabstimmung" aus. Der Bildschirm "Analoge Feineinstellung" wird angezeigt. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanäle, digitalen Kanäle oder externen Quellen gespeichert sind.

Drücken Sie OK, um fortzusetzen. Wählen Sie die Option Feinabstimmung durch Drücken der Taste "◀" oder "▶" aus. Wenn Sie fertig sind, drücken Sie OK, um fortzusetzen.

Netzwerk Kanalsuche

Wählen Sie mit den Tasten "▶" und OK die Option Netzwerk Kanalsuche aus dem Installationsmenü. Der Auswahlbildschirm Netzwerk-Kanalsuche wird angezeigt. Wählen Sie Digital Antenne oder Digital Kabel und drücken Sie OK, um fortzusetzen. Die folgende Abfrage wird eingezeigt. Wählen Sie Ja, um fortzusetzen, oder Nein, um abzubrechen.

Deutsch - 15 -

Wollen Sie die Netzsuche starten? Die bestehende Programmliste wird ersetzt. Ja Nein

Wenn Sie den Suchvorgang für Digital Antenne starten, beginnt die automatische Suche. Sie können die Taste MENU drücken, um abzubrechen.

Wenn Sie den Suchvorgang für Digital Kabel starten, wird der folgende Bildschirm angezeigt.

Netzsuche Startfrequency 11000 kHz Endfrequency 8000 kHz Switchrate 8000 kHz Subfrangere stopkete Subfrangere stopkete Subfrangere stopkete

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren der Zeilen verwenden Sie die Tasten "Voder". Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Suchvorgangs wird der Bildschirm Automatische Suche (Automatic Search) eingeblendet.

Hinweis: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange.

Diensteliste löschen (Clear Service List) (\*)

(*) Diese Einstellung ist nur sichtbar, wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist.

Verwenden Sie diese Einstellung, um die gespeicherten Kanäle zu löschen. Drücken Sie die Taste ▼ oder "▲" um die Option Diensteliste löschen auszuwählen, und drücken Sie anschließend OK. Auf dem Bildschirm erscheint die folgende OSD-Meldung:

Sind Sie sicher, dass Sie alle Programme löschen wollen? Ja Nein

Wählen Sie JA und drücken Sie OK, um fortzusetzen, oder wählen Sie NEIN und drücken Sie OK, um abzubrechen.

Sender verwalten: Programmliste

Das TV-Gerät sortiert alle gespeicherten Sender in der Programmliste. Sie können mit Hilfe der Kanallistenoptionen diese Kanalliste bearbeiten, Favoriten festlegen oder Aktive Kanalliste festlegen.

Drücken Sie die Taste MENU, um in das Hauptmenü zu gelangen. Wählen Sie die Option Programmliste mit den Tasten "oder" aus. Drücken Sie OK, um den Menüinhalt anzuzeigen.

Programmliste Kanalliste bearbeiten Favoriten Aktive Kanalliste

Wählen Sie "Kanalliste bearbeiten", um alle gespeicherten Kanäle zu verwalten. Verwenden Sie die Tasten "oder" und OK, um die Option "Kanalliste bearbeiten" auszuwählen.

Steuern der Kanalliste

Kandäste bearbeiten 1 ARO 2 ZDF 3 RTL OK Return Locks Name Spower F50 Position Filter Analyze Shower/Shower Solve All-Off Shower/Shower

Drücken Sie die Taste "▼" oder "▲", um den Kanal auszuwählen, der bearbeitet werden soll. Drücken Sie die Tasten "▲oder "", um eine Funktion im Kanallisten-Menü auszuwählen.

• Verwenden Sie die Tasten P+/P-, um eine Seite nach oben oder unten zu blättern.
• Drücken Sie die Taste BLAU, um die Filteroptionen zu sehen.
• Drücken Sie die Taste MENU, um abzubrechen.

Deutsch - 16 -

Kanäle verschieben

Wählen Sie zuerst den gewünschten Kanal. Wählen Sie die Option Verschieben in der Kanalliste und drücken Sie die Taste OK.

Der Bildschirm Nummer bearbeiten wird angezeigt. Geben Sie die gewünschte Kanalnummer über die Zifferntasten der Fernbedienung ein. Ist bereits ein Kanal unter dieser Nummer gespeichert, wird eine Warnmeldung eingeblendet. Wählen Sie Ja, wenn Sie den Kanal verschieben wollen, und drücken Sie OK.

Drücken Sie • OK, um fortzusetzen. Der gewählte Kanal wird nun verschoben.

Kanäle löschen

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.

Wählen Sie den Kanal, den Sie löschen wollen, und wählen Sie dann die Option Löschen. Drücken Sie die Taste OK, um fortzusetzen.

Eine Warnmeldung wird eingeblendet. Wählen Sie • JA, um zu löschen, und Nein, um abzubrechen. Drücken Sie die Taste OK, um fortzusetzen.

Kanäle umbenennen

Wählen Sie den Kanal, den Sie umbenennen wollen, und wählen Sie dann die Option Namen bearbeiten. Drücken Sie die Taste OK, um fortzusetzen.

Mit den Tasten “◀” oder “▶verschieben Sie den Eingabepunkt zum nächsten/vorhergehenden Zeichen. Über die Tasten “▼” oder “ ”“ können Sie das aktuelle Zeichen ändern. So wird zum Beispiel das Zeichen ‘b’ durch Drücken von “ ”“ zu einem ‘a’ und durch Drücken von “ ▲zu einem ‘c’. Durch Drücken der Zifferntasten „0...9“ können Sie das markierte Zeichen durch das Zeichen, das über der Taste aufgedruckt ist, austauschen.

- Wenn Sie fertig sind, drücken Sie OK, um fortzusetzen: Drücken Sie MENU, um abzubrechen.

Kanäle sperren

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.

Wählen Sie den Kanal, den Sie löschen wollen, und wählen Sie dann die Option Sperren. Drücken Sie die Taste OK, um fortzusetzen.

Sie müssen nun die Kindersicherungs-PIN eingeben Die Standard-PIN ist 0000. Geben Sie die PIN-Zahl ein.

- Drücken Sie die Taste OK, wenn der gewünschte Kanal ausgewählt ist, um den Kanal zu sperren bzw. die Sperre aufzuheben. Das Sperrsymbol wird neben dem gewählten Kanal eingeblendet.

Sender verwalten: Favoriten

^2 Sie können eine Liste mit Favoritenprogrammen erstellen.

• Drücken Sie die Taste MENU, um in das Hauptmenü zu gelangen. Wählen Sie die Option Kanalliste mit den Tasten "◀ oder "▶aus. Drücken Sie OK, um den Menüinhalt anzuzeigen.
• Wählen Sie Favoriten, um die Favoritenliste zu verwalten. Wählen Sie mit den Tasten "▼/" "▲nd OK die Option Favoriten.
• Sie können verschiedene Kanäle als Favoriten markieren, so dass Sie nur noch durch die Favoriten-Kanäle navigieren.

Forderliste 1. ARO 2. ZDF 3. RTL Forderliste Pensionsforderung erfaschen Hastetopositionen Risikonforderung erfaschen Ufes Rifuszen

- Wählen Sie einen Kanal mit den Tasten "▼" oder "▲" aus. Drücken Sie OK, um den gewählten Kanal zur Favoritenliste hinzuzufügen. Drücken Sie nochmals OK, um ihn wieder zu entfernen.

Tastenfunktionen

• OK: Fügt einen Sender hinzu oder entfernt ihn.
  • GELB: Kanal selektieren/deselektieren.
• GRÜN: Alle Kanal selektieren/deselektieren.
• BLAU: Zeigt die Filteroptionen an.

Deutsch - 17 -

Sender verwalten: Kanalliste sortieren

Sie können die Sender auswählen, die in der Kanalliste aufgelistet werden. Um bestimmte Sendertypen anzuzeigen, sollten Sie die Einstellung Aktive Kanalliste verwenden.

Wählen Sie die Option Aktive Kanalliste mit den Taster "oder" aus dem Kanallistenmenü. Drücken Sie die Taste OK, um fortzusetzen.

Aktive Kanalliste ✓ Alle zeigen Digital Aerial only Nur Analog Nur TV Nur Radio Nur Text Favorites

Wählen Sie Option Sendertyp mit den Tasten "▼/" ▲" und OK aus der Liste.

OSD-Informationen

Sie können die Taste INFO drücken, um die OSD-Informationen anzuzeigen. Details zum Sender und zur aktuellen Sendung werden in der Informationszeile angezeigt.

Die Informationszeile bietet eine Reihe von Informationen über den ausgewählten Kanal und die laufenden Programme. Der Name des Kanals wird zusammen mit der Kanallistennummer angezeigt. Hinweis: Nicht alle Kanäle strahlen die Programmdaten aus. Sind Name und Zeitdauer des Programms nicht verfügbar, bleibt die Informationszeile leer.

Wenn der ausgewählte Kanal gesperrt ist, müssen Sie den richtigen vierstelligen Code eingeben, um den Kanal sehen zu können (der Standard-Code ist 0000). In diesem Fall wird auf dem Bildschirm die Meldung "PIN eingeben" angezeigt:

Medien-Wiedergabe durch Benutzen des Medienbrowsers

Wenn der USB-Stick nach Ein-/Ausschalten oder nach der ersten Installation nicht erkannt wird, stecken Sie zuerst das USB-Gerät aus und schalten Sie die Box aus und wieder ein. Stecken Sie das USB-Gerät anschließend wieder ein.

Um das Medienbrowser-Fenster anzuzeigen, drücken Sie entweder die Taste "MENU" auf der Fernbedienung und wählen Sie dann die Option Medienbrowser durch Drücken der Taste ◀ oder ►. Drücken Sie die Taste OK, um fortzusetzen. Die Menüoptionen des Medienbrowsers werden angezeigt.

Außerdem wird der Medienbrowserbildschirm automatisch eingeblendet, wenn Sie ein USB-Gerät einstecken:

MediaBrowser Videos Facts Music Einstellungen

Sie können die Musik-, Bild- und Video-Dateien von dem angeschlossenen USB-Speicherstick wiedergeben. Verwenden Sie die Tasten ◀ oder ▶, um Videos, Fotos, Musik oder Einstellungen auszuwählen.

Anzeigen von Videos über USB

Wenn Sie Videos aus den Hauptoptionen wählen, werden die verfügbaren Videodateien gefi ltert und am Bildschirm angezeigt. Sie können die Tasten▼" oder "▲ verwenden, um eine Videodatei auszuwählen. Drücken Sie OK, um das Video abzuspielen. Wenn Sie eine Untertiteldatei wählen und die Taste OK drücken, können Sie diese Untertiteldatei wählen oder abwählen. Das folgende Menü wird beim Abspielen einer Videodatei angezeigt:

Deutsch - 18 -

How I Met Your Mother - 1x01 - Pilot.ai x1 00m3/s 22m3/s Wingegen Stop Page Rucklauf Virdauf Lack Untertell/Audio Springen Zeikorrektar Untertell Zurück Zurück

Wiedergabe (Taste Rot): Startet Videowiedergabe.

Stop (Taste Blau): Stoppt die Videowiedergabe.

Pause (Taste OK): Pausiert die Videowiedergabe.

Rücklauf (◀Taste): Startet den Rücklauf.

Vorlauf (▶-Taste): Startet den Vorlauf.

Untertitel/Audio (SPRACHE): Stellt Untertitel/Audio ein.

Gelb: Öffnet das Untertitel-Zeitkorrekturmenü

Zeitkorrektur Untertitel Offset: < 0 > seg OK Lischen Abbreven

Drücken Sie die Taste RETURN (Exit), um zum vorhergehenden Menü zurückzuschalten.

Anzeigen von Fotos über USB

Wenn Sie Fotos aus den Hauptoptionen wählen, werden die verfügbaren Fotodateien gefi Itert und am Bildschirm angezeigt.

Fedos In Substrate Export/Well 0001 RapidShare Premium Sat.. 0002 RapidShare Premium Sat.. 0003 Jardell 0004 RapidShare Premium Sat.. 0005 Solorin0002 0006 Solorin0006 0007 Solorin001 0008 Solorin0005 0009 SR000378 17.07.2009 16.17... RapidShare Premium Satin Ni Satin Kajirmu 480x55 54 KB 1/50 D.R. Tenger NPO Filter Initial eraser M2 Tech Driver version Stainer Thermal Indochial

Springen (Zifferntasten): springt zur Datei, die über die Zifferntasten ausgewählt wird.

OK: zeigt das ausgewählte Bild im Vollbildmodus an.

Diaschau (Taste Grün): Startet eine Diaschau mit allen Bildern.

Endlos/Zufallswiedergabe (Taste BLAU):

Drücken Sie einmal, um die Endloswiedergabe zu aktivieren. Drücken Sie nochmals, um Endlos- und Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.

FAV: Sortiert die Dateien nach Datum.

TEXT: Zeigt alle Bilder als Thumbnails an.

INFO: Zeigt die Filteroptionen an.

Optionen für Diaschau

Pause (Taste Gelb) : Pausiert die Diaschau.

Fortsetzen (Taste Grün) : Setzt die Diaschau fort.

Zoom (Taste ROT) : Vergrößert oder verkleinert das Bild.

Vorige/Nächste (Tasten Links/Rechts): springt zur vorherigen oder nächsten Datei der Diaschau

Drehen (Tasten Auf/Ab): Dreht das Bild mit den Tasten Auf/Ab.

Endlos/Zufallswiedergabe (Taste BLAU): Drücken Sie die Taste einmal, um die Endloswiedergabe zu deaktivieren. Drücken Sie sie nochmals, um Endlos- und Zufallswiedergabe zu deaktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.

RETURN (Exit): Zurück zur Dateiliste.

INFO: Zeigt den Hilfebildschirm an.

Wiedergabe von Musik über USB

Wenn Sie Fotos aus den Hauptoptionen wählen, werden die verfügbaren Fotodateien gefi Itert und am Bildschirm angezeigt.

Music Untitled Interpret Album 01. Toyar Itali... 01.Autim Sika - www.iti... Sika 1...dan S... 01.Sika - Tava Das... 09. Table Be Zihre... 10. Ege Testiga Sika - www.iti... Sika 1...dan S... 10.5a - Yadam 13. Kintima (Sika &... Sika - www.iti... Sika 1...dan S... Alexion Rjubk - Bem Jendadi, Dem... Niki Satatad Audiokey 01. Toyar Itali - Genuin Miozil 1:40 Other 05/26 Play Video/Work

0..9 (Zifferntasten): Springt zur gewählten Datei.

Aktuelle Datei (Taste OK) : Gibt die ausgewählte Datei wieder.

Wiedergabe (Taste Grün) : gibt alle Mediendateien im Ordner beginnend mit der ausgewählten Datei wieder.

Stop (Taste Rot) : Stoppt die Wiedergabe.

Pause (Taste Gelb) : Hält die ausgewählte Wiedergabe an.

Vorige/Nächste (Tasten Links/Rechts) : Springt zur vorhergehenden oder nächsten Datei und gibt diese wieder.

Deutsch - 19 -

FAV: Sortiert Dateien nach Titel, Interpret oder Album..

INFO: Zeigt die Filteroptionen an.

Endlos/Zufallswiedergabe (Taste BLAU): Drücken Sie die Taste einmal, um die Endloswiedergabe zu deaktivieren. Drücken Sie nochmals, um Endlos- und Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.

Medienbrowser-Einstellungen

Einstellungen Widergebnisil Interval 1: Slideslow Intermittelt zuzüge Intermittelt-Spreads Intermittelt-Position Schulphygelle Interstitut Normal 5 um. für Endbuch Nach Vision 46 pt. Alle zuzüge nicht alle Definition in Wiederverfrem durch. Versicherliche wiedergemmt nicht alle Definition in gewinnen Versicherheit durch. Anschaffen Nursorge Menslungs

Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen. Drücken Sie die Tasten ▼ oder "▲ um eine Option zu markieren und stellen Sie sie mit den Tasten "◀ oder "▶ ein.

Anzeigestil: Stellt den Standard-Browsermodus ein.

Intervall f. Slideshow: Stellt die Intervallzeit für die Slideshow ein.

Untertitel anzeigen: Legt die Untertitel-Voreinstellung fest.

Untertitelsprache: Legt die Untertitelsprache fest.

Untertitel-Position: Stellt die Untertitel-Position auf oben oder unten.

Schriftgröße Untertitel: Stellt die Schriftgröße für die Untertitel ein (max 54 pt).

Bildgröße ändern: Bildformate

Je nach empfangenem Signal können Sendungen in unterschiedlichen Bildformaten angezeigt werden.

Sie können das Bildseitenverhältnis (Bildformat) des TV ändern, um das Bild in unterschiedlichen Zoommodi anzusehen.

Drücken Sie mehrmals die Taste • SCREEN, um die Bildgröße zu ändern. Die verfügbaren Zoommodi werden unten angeführt.

Auto

Wenn ein WSS-Signal (Breitbildsignal) mit dem Bildseitenformat im Sendesignal oder im Signal von einem externen Gerät enthalten ist, ändert

das TV-Gerät automatisch den ZOOM-Modus in Übereinstimmung mit dem WSS-Signal.

Wenn der • AUTO-Modus wegen schlechter Qualität des WSS-Signals nicht richtig funktioniert, oder wenn Sie den Bildformat-Modus selbst ändern wollen, können Sie händisch zu einem anderen ZOOM-Modus wechseln.

16:9

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.

Für Bilder mit einem Bildseitenverhältnis von 16:9, die zu einem normalen Bild (Bildseitenverhältnis von 4:3) verkleinert worden sind, verwenden Sie zur Wiederherstellung des ursprünglichen Formats den 16:9-Modus.

Untertitel

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) mit Untertiteln auf volle Bildschirmgröße gezoomt.

Hinweis: Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten ▼/“▲” drücken, während als Bildformat Panorama, 14:9, Kino oder Untertitel ausgewählt ist.

14:9

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms gezoomt.

14:9 Zoom

Deutsch - 20 -

Diese Option stellt das 14:9-Bildformat ein.

4:3

Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.

Panorama

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) ausdehnen, um den Bildschirm auszufüllen, ohne dabei das Bild unnatürlich erscheinen zu lassen.

Der obere und der untere Teil des Bildes sind leicht abgeschnitten.

Kino

Mit dieser Funktion wird ein breites Bild (Bildseitenform von 16:9) auf volle Bildschirmgröße gezoomt.

Bildeinstellungen konfi gurieren

Sie können im Detail unterschiedliche Bildeinstellungen verwenden.

Drücken Sie die Taste MENU und wählen Sie das Bild-Symbol mit den Tasten◀" oder ►" aus. Drücken Sie die Taste OK, um das Menü Bildeinstellungen anzuzeigen.

Bildeinstellungen Modus - Kontrast - Helligkeit - Schärfe - Farbe - Colour Shift Farble temperature Rauschreidaktion Bandromat Zurückselzen Systenbach 63 52 24 40 G Kell Mågg Auft OK Navigieren West andersm Zurück

Steuerung des Menüs Bildeinstellungen

Drücken Sie die Tasten ▼" oder ▲", um eine Menüoption zu markieren.

• Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.
• Drücken Sie die Taste MENU, um abzubrechen.

Optionen des Menüs Bildeinstellungen

Modus: Je nach Ihren Wünschen können Sie die entsprechende Option Modus einstellen. Der Bildmodus kann auf eine von drei Optionen eingestellt werden: Kino, Spiel, Dynamisch und Natürlich.

Kontrast: Stellt Helligkeits- und Dunkelheitswerte des Bildschirms ein.

Helligkeit: Stellt die Helligkeit des Bildschirms ein.

Schärfe: Stellt die Schärfe der am Bildschirm dargestellten Objekte ein.

Farbe: Stellt die Farbwerte ein.

Farbverschiebung: Stellt den gewünschten Farbton ein.

Farbton (nur NTSC): Stellt den Farbwert ein.

Farbtemperatur: Stellt den gewünschten Farbton ein.

Die Option Kühl ergibt ein Bild mit leichter Betonung von Blau.

Wählen Sie Normal für normale Farben.

Die Option Warm ergibt ein Bild mit leichter Betonung von Rot.

Rauschreduktion: Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Die Rauschreduktion kann auf eine von drei Optionen eingestellt werden: Niedrig, Mittel, Hoch oder Aus.

Spielemodus: Wenn der Spielemodus auf Ein gestellt ist, werden spezielle Spieleinstellungen, die für eine bessere Videodarstellung optimiert sind, geladen.

Hinweis: Ist der Spielmodus aktiv, können einige Optionen im Menü Bildeinstellungen nicht verändert werden.

Bildzoom: Stellt die Bildgröße auf Auto, 16:9, Untertitel, 14:9, 14:9 Zoom, 4:3, Panorama oder Kino.

Rücksetzen: Setzt die Bildeinstellungen auf die Werksteinstellungen zurück.

Im VGA- oder PC-Modus sind einige Optionen des Bildmenüs nicht verfügbar. Stattdessen werden die VGA-Modus-Einstellungen im PC-Modus zu den Bildeinstellungen hinzugefügt.

PC-Bildeinstellungen

Um die Optionen für das PC-Bild einzustellen, gehen Sie wie folgt vor:

Deutsch - 21 -

Wählen Sie das Bildsymbol mit den Tasten " " oder " " aus. Das Bildmenü erscheint auf dem Bildschirm.

Die Einstellungen für Kontrast, Helligkeits-, Farbe, Farbtemperatur und Bildzoom in diesem Menü sind identisch mit den im "Hauptmenüsystem" unter dem T Bildmenü vorgenommenen Einstellungen.

Die Optionen Ton, Einstellungen und Quelle in diesem Menü entsprechen jenen im Abschnitt "Hauptmenüsystem".

PC-Position: Wählen Sie diese Option aus, um die Menüoptionen PC-Position anzuzeigen.

PC Lage Auto Position OK Bildlage Hori... 0 Bildlage Vert... 0 Pixelfrequenz 0 Phase 0

Auto-Position: Optimiert die Anzeige automatisch. Drücken Sie OK, um die Optimierung durchzuführen.

Bildlage H: Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.

Bildlage V: Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben.

Pixelfrequenz: Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.

Phase: Abhängig von der Auf lös ung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.

Klangeinstellungen konfi gurieren

Sie können die Klangeinstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste MENU und wählen Sie das Bild-Symbol mit den Tasten " oder " aus. Drücken Sie die Taste OK, um das Menü Klangeinstellungen anzuzeigen.

Toneinstellungen Lautstärke Equityver Balance Kopfhiver Ten-Modus AVL Dynamik Bass Digital-Ausgang 24 Flush 0 20 Stereo Aus Aus RVM Nurzglönen Zurück Wert andersen MENU Verlassen

Steuerung des Menüs Klangeinstellungen

• Drücken Sie die Tasten "▼" oder "▲", um eine Menüoption zu markieren.
• Wählen Sie eine Option mit den Tasten "◀ oder "▶" aus.
• Drücken Sie die Taste MENU, um abzubrechen.

Optionen des Menüs Klangeinstellungen

Lautstärke: Stellt die Lautstärke ein.

Entzerrer: Drücken Sie die Taste OK, um das Untermenü Equalizer anzuzeigen.

Equalizer-Einstellungen Modus < Musik > 120Hz —— 4 500Hz —— 2 1.5KHz —— -2 5.0KHz —— 3 10.0KHz —— 5

Im Equalizer-Menü kann die Voreinstellung auf Musik, Film, Sprache, Flat, Klassik und Benutzer eingestellt werden. Drücken Sie die Taste MENU, um zum vorhergehenden Menü zurückzukehren.

Hinweis: Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wenn Benutzer als der Equalizermodus eingestellt ist.

Ausgleich: Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt.

Kopfhörer: Stellt die Lautstärke für den Kopfhörer ein.

Deutsch - 22 -

Ton-Modus: Sie können zwischen den Modi Mono, Stereo, Dual-I oder Dual-II wählen, jedoch nur, wenn der gewählte Kanal die Optionen unterstützt.

AVL: Die Funktion Automatische Lautstärkebegrenzu (AVL) stellt den Klang so ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicher Lautstärke die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke von Werbesendungen oft höher als die von anderen Programmen).

Dynamischer Bass: Die Option Dynamischer Bass wird zum Erhöhen des Basseffekts des TV-Geräts benutzt.

Digitaler Ausgang: Stellt den Audiotyp für den Digitalausgang ein.

Konfi guration der Einstellungen

Sie können die Einstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten "oder " aus. Drücken Sie OK, um das Menü Einstellungen anzusehen.

Einstellungen Conditional Access Spracho Kindersicherung Timer Datum/Zeit Quellen Andere Einstellungen

Steuerung des Menüs Einstellungen

Drücken Sie die Tasten "▼" oder "▲", um eine Menüoption zu markieren.

Drücken Sie die Taste • OKB, um eine Option auszuwählen.

Drücken Sie die Taste •

Optionen des Menüs Einstellungen

Conditional Access: Einstellen der CA-Module, sofern vorhanden.

Sprache: Stellt die Spracheinstellungen ein.

Jugendschutz: Konfiguriert die Jugendschutzeinstellungen.

Timer: Legt die Timer für gewählte Programme fest.

Datum/Zeit: Stellt Datum und Zeit ein.

Quellen: Aktiviert oder deaktiviert die gewünschten Quellenoptionen.

Andere Einstellungen: Zeigt andere Einstellungsoptionen für das TV-Gerät an.

Verwendung eines Moduls

WICHTIG: Sie dürfen nur dann das CI-Modul einsetzen oder herausnehmen, wenn das TV-Gerät ABGESCHALTET ist.

Um bestimmte digitale Kanäle zu sehen, ist u. U. ein CA-Modul (CAM) notwendig. Dieses Modul muss in den CI-Steckplatz Ihres TV-Geräts eingesetzt werden.

• Besorgen Sie sich durch die Anmeldung bei einem Pay-TV-Anbieter das CAM-Modul und die Smartcard und setzen Sie sie wie folgt in das TV-Gerät ein.
• Stecken Sie das CAM-Modul und die SmartCard in den Steckplatz, der sich im Anschlussfach auf der Rückseite des TV-Geräts befindet.

Die CAM-Module sollten korrekt eingesetzt werden. Sie können nicht vollständig eingesetzt werden, wenn sie falsch herum sind. Versuchen Sie nicht, das CAM-Modul mit Gewalt einzuführen, da dies sowohl das Modul als auch den Steckplatz am TV beschädigen kann.

Schließen Sie das TV-Gerät wieder an die Stromversorgung an, schalten Sie ein und warten Sie einen Moment, bis die Karte aktiviert wurde.

- Wenn kein Modul eingesetzt ist, erscheint der Hinweis: "Es konnte kein Common Interface-Modul gefunden werden".

Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls.

Anzeigen des Menüs (\*)

(*) Diese Menüeinstellungen können sich je nach Diensteanbieter ändern.

Drücken Sie die Taste MENU und wählen Sie das Symbol mit den Tasten "Voder" aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Tasten "Voder", um Conditional Access zu markieren, und drücken Sie die Taste OK, um die Menüoptionen

MENUaonuzetigebrechen.

Deutsch - 23 -

Spracheinstellungen

In diesem Menü können Sie die Spracheinstellungen des TV-Geräts steuern.

Drücken Sie die Taste MENU und wählen Sie das fünfte Symbol mit den Tasten "Loder" "aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste "Loder" "um die Option Sprache zu markieren und drücken Sie zum Fortsetzen OK:

Spracheinstellungen System C Deutsch Bevorzugt - Audio Deutsch - Untertitel Deutsch - Teletxt West - Guide Deutsch Aktuell - Audio Keine - Untertitel Keine 12 > Montsprache einstellen MENI 0000000000

Wählen Sie eine Option mit den Tasten " " oder " ▲" aus. Die Einstellungen werden automatisch gespeichert.

Menü: zeigt die Systemsprache an.

Bevorzugt

Sofern verfügbar, werden diese Einstellungen verwendet. Andernfalls werden die aktuellen Einstellungen verwendet.

Audio• : Legt die bevorzugte Audio-Sprache fest.

- Untertitel: Legt die Untertitelsprache fest. Die gewählte Sprache wird für die Untertitel verwendet.

Teletext• : Legt die Teletext-Sprache fest.

Guide• : Stellt die bevorzugte EPG-Sprache aus.

Aktuell (\*)

(*) Diese Einstellungen können nur geändert werden, wenn dies vom Sender unterstützt wird. Ist dies nicht der Fall, können die Einstellungen nicht geändert werden.

Audio: Ändert die Audiosprache für den aktuellen Kanal.

- Untertitel: Legt die Untertitelsprache für den aktuellen Kanal fest.

Jugendschutz

Um das Ansehen bestimmter Programme zu verhindern, können Kanäle und Menüs mit der Jugendschutzoption gesperrt werden.

Diese Funktion aktiviert bzw. deaktiviert das Menü-Schutzsystem und ermöglicht eine Änderung des PIN-Codes.

Drücken Sie die Taste MENU und wählen Sie das Symbol mit den Tasten "oder" aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste "oder", um Jugendschutz zu markieren, und drücken Sie OK, um fortzusetzen:

Um die Jugendschutz-Menüoptionen anzuzeigen, muss die PIN-Zahl eingegeben. Die werksseitige PIN-Zahl ist 0000. Nach Eingabe der richtigen PIN wird das Jugendschutzmenü angezeigt:

Kindersicherungseinstellungen Menüperre Aus Maturity Lock Aus Kindersicherung Aus PIN einstellen Einstellung auswählen Zurück Wert ändern MENU Verlassen

Steuerung des Menüs Jugendschutz

• Wählen Sie eine Option mit den Tasten "▼" oder "▲" aus.
• Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.
• Drücken Sie OK, um weitere Optionen zu sehen.

Menüsperre: Die Einstellung Menüsperre aktiviert oder deaktiviert den Menüzugriff. Sie können den Zugriff auf das Installationsmenü oder auf das gesamte Menüsystem deaktivieren.

Altersbeschränkung: Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt.

Kindersicherung: Wenn Kindersicherung aktiviert wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes mit Ausnahme der Standby/Ein-Taste außer Funktion gesetzt. Ist die Kindersicherung aktiviert, können Sie das TV-Gerät mit der Taste Standby/Ein in den Standby-Modus schalten. Um das TV-Gerät wieder einzuschalten, benötigen Sie die Fernbedienung. Wenn eine Taste gedrückt wird,

Deutsch - 24 -

erscheint die Meldung Kindersicherung Ein auf dem Bildschirm, während das Menü ausgeblendet bleibt.

PIN einstellen: Legt eine neue PIN-Zahl fest. Geben Sie über die Zifferntasten eine neue PIN-Zahl ein Sie müssen den neuen Pin-Code zur Bestätigung nochmals eingeben.

WICHTIG: Der werksseitig eingestellte PIN-Code lautet 0000. Wenn Sie einen neuen PIN einstellen, schreiben Sie diesen bitte auf und bewahren Sie ihn an einem sicheren Ort auf.

Timer

Drücken Sie die Taste MENU und wählen Sie das Symbol Kanalliste mit den Tasten "▲oder" "aus. Drücken Sie die Taste OK, um das Kanallistenmenü anzuzeigen. Verwenden Sie die Taste▼oder" "▲ um die Option Timer zu markieren, und drücken Sie OK, um fortzusetzen:

Einstellen des Ausschalttimers

Diese Einstellung dient dazu, das TV-Gerät nach einer bestimmten Zeit abzuschalten.

Markieren Sie Ausschalttimer mit den Tasten ▼ " oder "▲

Verwenden Sie die Taste- " oder " zur Einstellung Der Timer kann in 30-Minuten-Intervallen zwischen Aus und 2,00 Stunden (120 Minuten) eingestellt werden.

Einstellen von Programmtimern

Sie können mit dieser Funktion Programmtimer für bestimmte Programme festlegen.

Drücken Sie die Taste▼", um für eine Sendung einen Timer festzulegen. Auf dem Bildschirm werden die Funktionstasten für Programmtimer eingeblendet.

Einen Timer hinzufügen

Um einen Timer hinzuzufügen, drücken Sie die Taste GELB auf der Fernbedienung. Auf dem Bildschirm wird das folgende Menü eingeblendet:

Kanal: Ändert den Netzwerktyp durch Drücken der Taste ◀ oder "►.

Timerart: Diese Option kann nicht eingestellt werden.

Datum: Geben Sie über die Zifferntasten ein Datum ein.

Start: Geben Sie über die Zifferntasten eine Startzeit ein.

Ende: Geben Sie über die Zifferntasten eine Endzeit ein.

Dauer: Zeigt die Dauer zwischen Start- und Endzeit an.

Wiederholen: Sie können die Wiederholung für den Timer auf Einmal, Täglich oder Wöchentlich

einstellen. Wählen Sie eine Option mit den Tasten "◀" oder "▶aus.

- Drücken Sie die Taste GRÜN, um den Timer zu speichern. Zum Abbrechen drücken Sie die Taste ROT.

Ändern/Löschen: Stellt die Jugendschutzeinstellungen für Timer ein.

Einen Timer bearbeiten

• Wählen Sie den Timer, den Sie bearbeiten wollen, durch Drücken der Taste ▼ oder " "aus.
• Drücken Sie die Taste GRÜN. Der Bildschirm Timer bearbeiten wird angezeigt.
• Wenn Sie fertig sind, drücken Sie GRÜN, um fortzusetzen: Sie können die Taste MENU drücken, um abzubrechen.

Einen Timer löschen

Wählen Sie den Timer, den Sie löschen wollen, durch Drücken der Taste ▼ oder " " aus.

• Drücken Sie die Taste ROT.
• Wählen Sie über die Tasten "◀" oder "▶" JA aus, um den Timer zu löschen. Wählen Sie NEIN, um den Vorgang abzubrechen.

Einstellen von Datum und Uhrzeit

Wählen Sie im Menü Einstellungen die Option Datum/ Zeit, um diese einzustellen. Drücken Sie die Taste OK.

Datums-/Zeiteinstellungen Datum 30/04/2010 Zeit 03:23 Zeiteinstellungen < Auto > Zeitzone GMI + 00'00' Wert ändern REMARK Zurück MENU Verlassen

- Verwenden Sie die Tasten "▼" oder "▲", um Datum/Zeit zu markieren.

Die Optionen Datum, Zeit, Zeiteinstellungsmodus und Zeitzoneneinstellung sind verfügbar.

Verwenden Sie die Tasten "▲" oder "▼", um Zeiteinstellungsmodus zu markieren. Der Zeiteinstellungsmodus wird mit den Tasten "◀" oder "▶" eingestellt. Sie kann auf AUTO oder MANUELL gestellt werden.

Wenn AUTO gewählt wird, können die Optionen Datum/Zeit und Zeitzone nicht eingestellt werden. Wenn MANUELL ausgewählt wird, kann die Zeitzone geändert werden.

- Wählen Sie die Option Zeitzone durch Drücken der Taste "▲" oder "▼aus.

Deutsch - 25 -

Verwenden Sie die Taster! " oder ", um die Zeitzone Menü Zeitlimit: Ändert die Anzeigezeit für den zwischen GMT-12 oder GMT+12 zu ändern. Die aktuelle Menübildschirm.

Zeit oben im Menü ändert sich dann entsprechend der eingestellten Zeitzone.

Die Einstellungen werden automatisch gespeichert. Drücken Sie MENU, um abzubrechen.

Quellen-Einstellungen

Hier können Sie die gewählten Quellenoptionen aktivieren oder deaktivieren. Das TV kann durch Drücken der Taste QUELLE nicht auf deaktivierte Quellenoptionen geschaltet werden.

Quellen-Einstellungen START SUBF AV SCARTS HDMI1 HDMI2 VPSVY VGA/UPC < Aktiviert > Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Navigativer Start anders Zurich NEUO Pretasten

Wählen Sie im Menü Einstellungen die Option • Quich und drücken Sie OK.

Wählen Sie eine Quelle mit den Tasten "▼" oder "▲" aus.

Verwenden Sie die Tasten “•” oder “”, um die gewä Quelle zu aktivieren oder deaktivieren. Die Einstellur werden automatisch gespeichert.

Andere Einstellungen

Um die allgemeinen Einstellungen anzuzeigen, wählen Sie im Menü Einstellungen die Option Andere Einstellungen und drücken Sie OK.

Andere Einstellungen Metal Zeitlimit 60.5k Verschlüsselte Kanäte suchen Je Hintergrundbezeichnung Maximal Energieosparmodus Aus Blauer Hintergrund Aus Software-Upgrade V0 27 Für Schwerbürge Aus Audio Beschreibung Aus TV-Auto-AUS 4 h Übertragungsart Digital Airial Standby Dewah Aus Land: UK Wort zahlen ⬤️ ⬤️ Verlassen

Steuerung

• Wählen Sie eine Option mit den Tasten "▼" oder "▲" aus.
• Stellen Sie eine Option mit den Tasten "◀ oder "▶" ein.
• Drücken Sie die Taste OK, um ein Untermenü anzuzeigen.

Verschlüsselte Kanäle suchen: Wenn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell auf Aus gesetzt, werden bei der automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt.

Hintergrundbeleuchtung: Diese Einstellung steuert die Hintergrundbeleuchtung. Sie kann auf Auto, Maximal, Minimal, Mittel eingestellt werden.

Energiesparmodus

Drücken Sie die Taste "▼" oder "▲", um den Energiesparmodus auszuwählen.

Drücken Sie die Taste “◀ oder “▶, um den Energiesparmodus auf Ein oder Aus zu stellen.

Weitere Informationen zum Energiesparmodus finden Sie im Abschnitt "Umweltinformation" in diesem Handbuch.

Hinweis: Die Funktion Hintergrundbeleuchtung wird ausgeblendet, wenn der Energiesparmodus auf Ein gestellt ist.

Blauer Hintergrund: Aktiviert oder deaktiviert den blauen Hintergrund bei schwachem oder fehlendem Signal.

Softwareaktualisierung: Um sicherzustellen, dass Ihr TV-Gerät stets auf dem aktuellen Stand ist, hützüssen Sie diese Einstellung verwenden. Damit es gächtig funktioniert, muss das TV-Gerät im Standby-Modus sein.

Sie können durch Einstellen der Option Automatische Suche die automatische Aktualisierung aktivieren oder deaktivieren.

Mit Suche nach Upgrade können Sie manuell nach neuer Software suchen.

Hörgeschädigte: Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung auf Ein setzen, um solche Signale zu empfangen.

Bildbeschreibung: Bei der Bildbeschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Ein Erzähler beschreibt die Darstellung und das Geschehen auf dem Bildschirm in den natürlichen Pausen im normalen Audiokanal (und manchmal falls erforderlich auch während der Dialoge). Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt.

Deutsch - 26 -

TV-Autoabschaltung: Hier können Sie den Zeitwert für die automatische Abschaltung einstellen. Ist dieser Wert erreicht und es wird kein Steuerbefehl an das TV-Gerät übertragen, schaltet sich dieses ab.

Übertragungstyp:

Wenn Sie den gewünschten Übertragungstyp mit den Tasten "◀oder" "Einstellen, zeigt das TV-Gerät die entsprechende Kanalliste an. Gibt es für den gewählten Typ keine gespeicherten Kanäle, wird die Meldung "Keine Kanäle für diesen Typ gefunden" angezeigt.

Standby-Suche (optional)

Wählen Sie mit den Tasten“ oder“ die Einstellung Standby-Suche und drücken Sie die Taste ◀ oder “▶”, um die Option auf Ein oder Aus zu setzen. If you change Standby Search to Off, this function will be unavailable. To use Standby search please make sure that you select Standby Search as On.

Ist die Standbysuche auf Ein eingestellt, werden verfügbare Sender gesucht, wenn das TV-Gerät auf Standbymodus geschaltet ist. Wenn das Gerät neue oder noch nicht vorhandene Sender fi ndet, wird ein Menü eingeblendet, in dem Sie die Änderungen annehmen oder verwerfen können.

Andere Funktionen

Anzeige der TV-Information: Programmnummer, Programmname, Klanganzeige, Zeit, Teletext, Kanaltyp und Auflösungsinformationen werden am Bildschirm angezeigt, wenn ein neues Programm eingegeben wird oder die Taste "INFO" gedrückt wird.

Stumms cha Itun gsf unktion: Dr ück en Sie die Taste "X um den Ton abzuschalten. Die Stummschaltungsanzeige wird im oberen Teil des Bildschirms angezeigt. Um die Stummschaltung wieder auszuschalten, gibt es zwei Alternativen: Sie können die Taste "X drücken oder alternativ dazu einfach den Lautstärkepegel höher oder niedriger stellen.

Auswahl Bildmodus: Durch Drücken der Taste PRESETS können Sie die Einstellungen für den Bildmodus je nach Wunsch vornehmen. Die verfügbaren Optionen sind Dynamisch, Natürlich und Kino.

Anzeigen von Untertiteln: Sie können die Untertitel durch Drücken der Taste SUBTITLE auf der Fernbedienung aktivieren. Drücken Sie nochmals SUBTITLE, um die Untertitel wieder zu deaktivieren.

Teletext

Das Teletext-System überträgt Informationen wie Nachrichten, Sport und Wetter auf Ihr TV-Gerät. Wenn das Signal schwächer wird, zum Beispiel bei schlechten Witterungsbedingungen, können Textfehler auftreten, oder der Textmodus insgesamt deaktiviert werden.

Die Teletext-Funktionstasten werden unten angeführt:

“Teletext / Mix : Aktiviert bei einmaligem Drücken den Teletext. Drücken Sie die Taste nochmals, um den Teletext über dem Programmbild anzuzeigen (Mix). Durch nochmaliges Drücken wird der Teletext-Modus verlassen.

"RETURN" - Indexseite: Dient zur Auswahl der Teletext-Indexseite.

"INFO/?"- Anzeigen: Zeigt verborgene Informationen an (z. B. Lösungen von Rätseln oder Spielen).

"OK" Halten: Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken.

“◀” Unterseiten : Wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist.

P+ / P- und Ziffern (0-9): Zum Auswählen einer Seite drücken.

Hinweis: Die meisten TV-Sender verwenden die Seitennummer 100 für die Indexseite.

Farbtasten (ROT/GRÜN/GELB/BLAU)

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOPtext. Wenn diese Systeme verfügbar sind, werden die Seiten in Gruppen oder Themen unterteilt. Ist das FASTEXT-System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch. Farbiger Text zeigt Ihnen an, welche Farblasten Sie verwenden können, wenn eine Übertragung im TOPtext-System vorhanden ist. Durch Drücken der Tasten ▼ oder “▲” wird die jeweils nächste oder vorhergehende Seite angefordert.

Tipps

Pflege des Bildschirms: Reinigen Sie den Bildschirm mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese Mittel die Bildschirmbeschichtung angreifen können. Stecken Sie zu Ihrer Sicherheit vor der Reinigung den Netzstecker des Geräts aus. Wenn Sie das TV-Gerät bewegen oder transportieren, halten Sie es bitte richtig an der Unterseite.

Zurückbleibendes Bild: Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LCD-TVs

Deutsch - 27 -

verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab.

Um solche Störungen von vornherein zu vermeiden, sollten Sie keine stehenden Bilder lange Zeit anzeigen lassen.

Kein Strom: Wenn das Gerät keinen Strom hat, überprüfen Sie bitte das Netzkabel und dessen Anschluss an der Steckdose.

Schlechte Bildqualität: Haben Sie die richtige Farbnorm ausgewählt? Ist Ihr TV-Gerät oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc. aufgestellt? Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten. Kann das Bild bzw. der Text kaum erkannt werden? Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben. Bitte stellen Sie die Kanäle neu ein. Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild: Ist die Antenne richtig angeschlossen? Sind die Stecker fest mit der Antennenbuchse verbunden? Ist das Antennenkabel beschädigt? Wurden geeignete Stecker verwendet, um die Antenne anzuschließen? Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

Ton: Sie hören keinen Ton. Haben Sie den Ton eventuell durch das Betätigen der Taste unterbrochen? Es funktioniert nur ein Lautsprecher. Ist die Balance auf nur eine Seite eingestellt? Siehe Menü Ton.

Fernbedienung: Das Gerät spricht nicht auf die Fernbedienung an. Vielleicht sind die Batterien leer. In diesem Fall können Sie die Tasten direkt am TV-Gerät verwenden.

Eingabequellen: Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen. Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Deutsch - 28 -

Anhang A: Typische Anzeigemodi PC-Eingang

Die Anzeige hat eine max. Auflösung von 1360x768. In der folgenden Tabelle werden einige der üblichen Video Display-Modi dargestellt. Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen. Die unterstützten Auflösungen werden unten aufgelistet. Wenn Sie Ihren PC mit einer nicht unterstützten Auflösung betreiben, erscheint eine Warnmeldung am Bildschirm.

Index Auflösung Frequenz
1 640x400 70 Hz
2 640x480 60 Hz
3 640x480 75 Hz
4 800x600 60 Hz
5 800x600 75 Hz
6 1024x768 60 Hz
7 1024x768 70 Hz
8 1024x768 75 Hz
9 1152x864 75 Hz
10	1280x768 60 Hz
11	1280x1024	60 Hz
12	1360x768 60 Hz

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen)

Quelle	Unterstützte Signale		Verfügbar
EXT(SCART)	PAL 50/60		O
	NTSC 60		O
	RGB 50		O
	RGB 60		O
Seiten-AV	PAL 50/60		O
	NTSC 60		O
YPbPr	480I	60Hz O
	480P	60Hz O
	576I	50Hz O
	576P	50Hz O
	720P	50Hz O
	720P	60Hz O
	1080I	50Hz O
	1080I	60Hz O
	1080P	50Hz O
	1080P	60Hz O
HDMI1HDMI2	480I	60Hz O
	480P	60Hz O
	576I	50Hz O
	576P	50Hz O
	720P	50Hz O
	720P	60Hz O
	1080I	50Hz O
	1080I	60Hz O
	1080P	50Hz O
	1080P	60Hz O
	1080P 24	HZ	O

(X: Nicht möglich, O : Möglich)

In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem LCD-Schirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts.

Deutsch - 29 -

Anhang C: Unterstützte DVI-Auflösungen

Wenn Sie Zusatzgeräte über DVI-Adapterkabel (nicht mitgeliefert) an die Anschlüsse Ihres TV-Geräts anschließen, können Sie sich an die folgenden Auflösungsinformationen halten:

	24Hz 25Hz 30Hz 50Hz 60Hz
480i					☑
480p					☑
576i				☑
576p				☑
720p				☑	☑
1080i				☑	☑
1080p	☑ ☑	☑ ☑ ☑

Anhang D: Im USB-Modus unterstützte Dateiformate

Unterstützte Formate
Format Stream	Videodecoder (MSVD)	Audiodecoder (MSAD)
Audio MP3	Keine	MP3
Audio	WAV/AIFF	Keine--	LPCM
MPEG1 Program-Stream	MPEG-1	MPEG1	MP3, AC-3 und PCM
MPEG2 Program-Stream	MPEG-2	MPEG2	MP3, AC-3 und PCM
AVI (Xvid)	XVID	MPEG2	MP3, AC-3 und PCM

Deutsch - 30 -

Anhang E: Softwareaktualisierung

• Ihr TV-Gerät kann neue Software-Upgrades über TV-Übertragungskanäle finden und installieren.
• Bei der Suche über TV-Übertragungskanäle durchsucht das TV-Gerät die in den Einstellungen gespeicherten Kanäle. Vor der Upgradesuche sollten daher alle verfügbaren Kanäle eingestellt und aktualisiert werden.

1) Softwareupgrade-Suche über Benutzerschnittstelle

• Sie können eine manuelle Suche nach neuen Softwareupgrades für Ihr TV-Gerät durchführen.
• Navigieren Sie dazu im Hauptmenü. Wählen Sie Einstellungen und dann Weitere Einstellungen. Wählen Sie im Menü Weitere Einstellungen die Option Softwareupgrade und drücken Sie die Taste OK, um das Menü Upgradeoptionen zu wählen.
• Wählen Sie im Menü Upgradeoptionen die Option Suche nach Upgrade und drücken Sie OK.
• Wird ein neues Upgrade gefunden, beginnt das Gerät mit dem Herunterladen. Ein Fortschrittsbalken zeigt die verbleibende Dauer an. Nach Abschluss des Herunterladens wird eine Meldung angezeigt, dass Sie zum Aktivieren der neuen Software das Gerät neu booten müssen. Drücken Sie OKB, um den Bootvorgang fortzusetzen.

2) Upgrademodus Suche um 3 Uhr früh

- Wenn die Option Automatische Suche im Menü Upgradeoptionen aktiviert ist, schaltet sich das Gerät um 3:00 früh ein und sucht auf den Übertragungskanälen nach neuen Softwareupgrades. Wird eine neue Software gefunden und erfolgreich heruntergeladen, arbeitet das TV-Gerät ab dem nächsten Einschaltvorgang mit der neuen Softwareversion.

Hinweis zum Rebootvorgang: Das Rebooten ist der letzte Schritt beim Upgradevorgang, wenn einen neue Software erfolgreich heruntergeladen wurde. Während des Reboots führt das TV-Gerät die letzten Initialisierungen durch. Dabei wird das Panel abgeschaltet und die Front-LED zeigt die Aktivität durch Blinken an. Nach etwa 5 Minuten startet das TV-Gerät neu mit der neu aktivierten Softwareversion.

- Wenn das TV-Gerät nach 10 Minuten noch immer nicht gestartet hat, ziehen Sie den Netzstecker, warten Sie 10 Minuten, und stecken Sie ihn wieder ein. Das TV-Gerät sollte nun mit der neuen Software starten. Funktioniert das Gerät noch immer nicht, wiederholen Sie den Ab-/Ansteckvorgang noch einige Male. Wenn auch dies nichts ändert, wenden Sie sich bitte an den Kundendienst, um das Problem beheben zu lassen.

Vorsicht: Ziehen Sie auf keinen Fall den Netzstecker, solange beim Rebootvorgang die LED noch blinkt. Dies kann dazu führen, dass das TV-Gerät nicht mehr gestartet werden kann. Dies kann dann nur vom Kundendienst behoben werden.

Technische Daten

TV-ÜBERTRAGUNG

ANZAHL DER VOREINGESTELLTEN KANÄLE

1000

KANALANZEIGE

Bildschirmanzeige

RF-ANTENNENEINGANG

75 Ohm (nicht geregelt)

BETRIEBSSPANNUNG

220-240V AC, 50 Hz.

AUDIO

LEISTUNGSAUFNAHME (W)

40 W (max.)

< 1 W (Standby)

PANEL

16:9-Display, 22" Bildschirmgröße

ABMESSUNGEN (mm)

TxLxB (Mit Standfuß): 117 x 532 x 375

Gewicht (Kg): 4,35

TxLxB (Ohne Standfuß): 40 x 532 x 347

Gewicht (Kg): 4,10

Digitaler Empfang (DVB-T)

Übertragungsstandards:

DVB-T, MPEG2,DVB-T, MPEG4 HD

i. DEMODULATION

-Symbolrate: COFDM mit 2K/8K FFT-Modus.

-Modulation: 16-QAM - 64-QAM FEC für alle DVB• Modi (wird automatisch gefunden)

MHEG-5 Engine, erfüllt Engine Profi le 1 (Nur UK)•

Object carousel-Support erfüllt ISO/IEC 135818-6 und UK DTT-Profi I (Nur UK).

Frequenzbereich : 474-850 MHz für UK-Modelle

ii. VIDEO

-H.264 (MPEG-4 p. 10) Main- und High Profi le Level • 4.1/MPEG-2 MP@HL Videodecoder.

-HD-Anzeige kompatibel mit mehreren Formaten • (1080i, 720p, 576p)

-CVBS-Analogausgang. (Ist bei HD-Kanälen nicht verfügbar).

iii. AUDIO

-MPEG-1 layer I/II, MPEG-2 layer II, AAC, HEAAC, AC3, E-AC3

-Unterstützte Abtastfrequenzen 32, 44,1 und 48 kHz

Digitaler Empfang (DVB-C)

Übertragungsstandards:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Symbolrate: 4.0 Msymbole/s bis 7.2 Msymbole/s

-Modulation: 16-QAM, 32-QAM, 64-QAM, 128-QAM und 256-QAM

ii. VIDEO

- Alle MPEG2 MP@ML-Formate mit Aufwärtskonvertierung und Filterung auf CCIR601-Format.

-Analoge CVBS-Ausgabe.

iii. AUDIO

-Alle MPEG1 Layer 1- und 2-Modi

-Unterstützte Abtastfrequenzen 32, 44,1 und 48 kH

Deutsch - 32 -

Hinweise

Sicherheitshinweise

Achtung: um Feuer oder elektrischen Schlag zu vermeiden, nicht das Gehäuse oder die Rückseite öffnen.

Der Blitz mit Pfeilkopf in einem gleichseitigen Dreieck soll den Nutzer auf das Anliegen von nicht isolierter gefährlicher Spannung im Gerätegehäuse aufmerksam machen, die stark genug sein kann, um einer Person einen elektrischen Schlag zu versetzen.

CE Zertifikat Symbol: Wir haben Tests durchgeführt und aufgezeichnet, um das Einhalten aller relevanten EU-Richtlinien und Anforderungen zu gewährleisten.

Das Ausführungszeichen in einem gleichseitigen Dreieck soll den Nutzer auf wichtige Bedienungs,- Wartungs- und Serviceinstruktionen in der dem Gerät beiliegenden Gebrauchsanweisung aufmerksam machen.

Laserprodukt-Symbol auf der Rückseite des Gerätes; zeigt an, dass des sich bei dem Gerät um ein klassifiziertes Laserprodukt handelt. Ausserhalb des Gerätes nur schwache Laser und ungefährliche Strahlung verwenden.

Deutsch - 33 -

Elektrische Geräte nicht in Kinderhände

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Batterien/Akkus können bei Verschlucken lebensgefährlich sein.

Bewahren Sie deshalb das Gerät und die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Feuchtigkeit und Reinigung

Dieses Produkt ist nicht wasserfest! Tauchen Sie das Gerät nicht in Wasser ein und lassen ihn auch nicht mit Wasser in Berührung kommen. In das Gerät eindringende Wasser kann ernsthafte Schäden verursachen. Verwenden Sie keine Reinigungsmittel, die Alkohol,

Ammoniak, Benzen oder Schleifmittel enthalten, da diese das Gerät beschädigen können. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.

Hitze und Wärme

Setzen Sie das Gerät nicht direkter Sonnenstrahlung aus. Achten Sie darauf, das das Gerät keinen direkten Wärmequellen wie Heizung oder offenem Feuer ausgesetzt ist. Achten Sie darauf, das die Lüftungsschlitze des Gerätes nicht verdeckt sind.

Wichtige Hinweise zum Gehörschutz, Vorsicht!

Ihr Gehör liegt Ihnen und auch uns am Herzen.

Deshalb seien Sie bitte vorsichtig beim Gebrauch dieses Gerätes.

Wir empfehlen: Vermeiden Sie hohe Lautstärken!

Sollte das Gerät von Kindern verwendet werden, achten Sie darauf, dass das Gerät nicht zu laut eingestellt wird.

Deutsch - 34 -

Achtung!

Zu hohe Lautstärken können bei Kindern irreparable Schäden hervorrufen.

EINSTELLEN EINES SICHEREN LAUTSTÄRKEPEGELS

• Bei fortwährendem Hören von lauter Musik gewöhnt sich Ihr Gehör allmählich daran und vermittelt
  Ihnen dann den Eindruck, als ob die Lautstärke niedriger wäre.
  •Was Ihnen normal erscheint, kann allerdings in Wahrheit schädlich sein.
• Um sich davor zu schützen, stellen Sie die Lautstärke auf einen niedrigen Pegel ein.
• Erhöhen Sie die Lautstärke langsam, bis Sie problemlos und klar hören können.
• Schäden an Ihrem Gehör sind vielfältig und können nicht rückgängig gemacht werden.
  •Sollten sich Ihnen Beschwerden im Ohr bemerkbar machen, kontaktieren Sie bitte einen Arzt.

Störungen anderer Gerätschaften

Sollten während des Gebrauchs TV- oder Radio-Störgeräusche auftreten, platzieren Sie das Gerät an einem anderen Ort innerhalb des Raumes/Gebäudes.

Deutsch - 35 -

Entsorgung

Fachgerechtes Recycling

Batterien und Verpackungsmaterialien gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Getrenntes entsorgen von Verpackungsmaterialien schont die Umwelt.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Copyright

Jede andere Nutzung ist ohne die Zustimmung von Schaub Lorenz International GmbH strengstens untersagt.

Alle Urheberrechtsvermerke und anderen Eigentumskennzeichen sind bei Nachbildungen beizubehalten.

Urheber- und andere Eigentumsrechte am Inhalt liegen bei Schaub Lorenz International GmbH Alle Rechte am Inhalt verbleiben bei Schaub Lorenz International GmbH.

Soweit nicht ausdrücklich ausgeschlossen, darf der veröffentlichte Inhalt dieser Anleitung in unveränderter Form für den privaten Gebrauch genutzt werden.

Deutsch - 36 -

SCHAUBLORENZ

Landesvertrieb für dieses Schaub Lorenz Produkt Area sales agent for this Schaub Lorenz product

Österreich / Austria

Deutschland / Germany

HB Germany Vertriebs GmbH

Martin-Behaim-Str.12

63263 Neu-Isenburg

GERMANY

www.hb-europe.com

Schweiz / Switzerland

HB Switzerland AG

Oberfeldstrasse 20

CH-8302 Kloten

SWITZERLAND

www.hb-europe.com

Simplify life

Deutsch - 37 -

SCHAUBLORENZ

Garantiekarte

Garantiekarte bitte mit dem Kaufbeleg zwei Jahre aufbewahren!

Sollte es zu einer Störung an Ihrem Gerät kommen, gewährt SCHAUB LORENZ 24 Monate Garantie auf Material- und Herstellungsfehler, beginnend mit dem Kauftag.

Im Falle von Garantieansprüchen wenden Sie sich bitte an folgende Hotline:

A: 0800 255 58 88 (9 cent / Min.)
CH: 0800 563 67 9 (Kosten / Netzabhängig)
D: 0180 344 88 99 (9 cent / Min.)

Damit Sie die volle Garantie in Anspruch nehmen können, sollten Sie bei der Installation unbedingt darauf achten, dass nur original mitgeliefertes Zubehör, wie z.B. Kabel, Stecker usw. verwendet werden. Bei Eingriff in das Gerät durch nicht autorisierte Personen erlöschen jegliche Gewährleistungs- und Garantieansprüche. Leistung aus Garantie- oder Gewährleistung erfolgt nicht bei Schäden welche durch unsachgemäße Installation, fehlerhafte Bedienung sowie durch mechanische Beschädigungen durch Unfall oder Stoß entstanden sind. Anlagen: Kaufbeleg, Rechnung, Kassenbon usw.

Garantie kann nur erfolgen, wenn diese Garantiekarte vollständig ausgefüllt und mit einem Kaufbeleg versehen ist!

Name, Vorname:

Straße:

PLZ / Ort:

Telefon:

Modellbezeichnung + Artikel Nr.:

Kaufdatum: Händler:

Kurze Fehlerbeschreibung:

Unterschrift:

Simplify life

Deutsch - 38 -

Contents

Features 40

Introduction 40

Preparation 40

Jeglliche nicht gestattete Verwendung des Namens/Markenlogos von SCHAUB LORENZ, ohne Genehmigung, ist zu unterlassen.
