BEDIENUNGSANLEITUNG 32LT582CT/WE SCHAUB LORENZ

Bedienungsanleitung Instruction Manual

32LT582CT/WE

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben.

Bei der Entwicklung dieses Gerätes wurde größte Sorgfalt auf Qualität und Bedienerfreundlichkeit gelegt.

Bitte lesen Sie die Anleitung aufmerksam durch, denn Sie erfahren viel Wissenswertes über das Gerät und nur so können Sie alle Funktionen optimal nutzen.

Dies dient auch Ihrer Sicherheit und bewahrt Sie vor möglichen Schäden.

Zur weiteren Unterstützung oder im Falle von Fragen besuchen Sie unsere Webseite: www.schaub-lorenz.com

Wir wünschen Ihnen nun viel Vergnügen mit Ihrem neuen Gerät.

Ihr SCHAUB LORENZ Team

Simplify life

www.schaub-lorenz.com

Deutsch - 1 -

Inhaltsverzeichnis

Funktionen......4

Einleitung....4

Bestimmungsgemäßer Betrieb 4

Vorbereitung 4

Symbole in dieser Bedienungsanleitung .... 5

Wichtige Sicherheitshinweise 5

Außer Betrieb nehmen und lagern 7

Inhalt der Verpackungseinheit 7

Umweltinformationen 8

Reparaturinformationen....8

Tasten der Fernbedienung....9

LCD-TV und Bedientasten.... 10

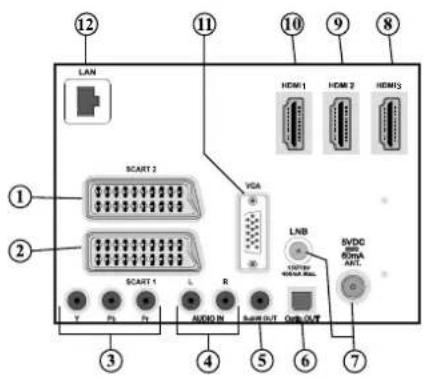

Ansicht der Anschlüsse – Anschlüsse an der

Rückseite....10

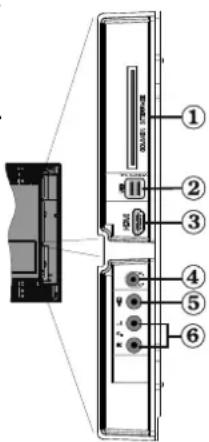

Ansicht der Anschlüsse – Anschlüsse an der

Seite 11

Anschluss der Antenne 12

Anschluss Antenne / Kabel 12

Satellitenverbindung 12

Netzanschluss 12

Seitlicher HDMI-Anschluss 12

Verwendung der Multimedia-Anschlüsse .... 12

Anschluss von USB-Speichern 12

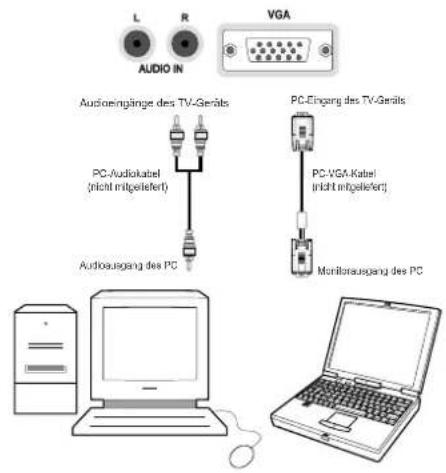

Anschließen des LCD-TVs an einen PC 13

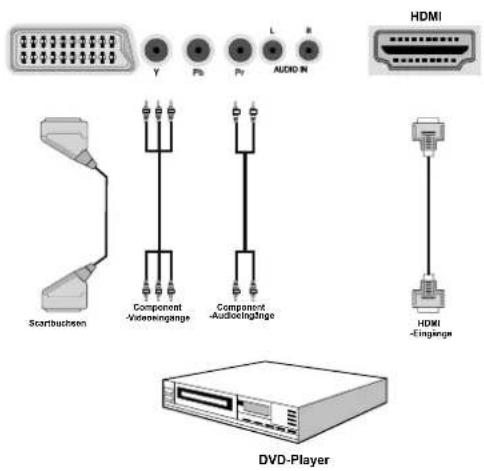

Anschluss eines DVD-Players 13

Verwendung der seitlichen Anschlüsse 14

Verwendung anderer Anschlüsse 14

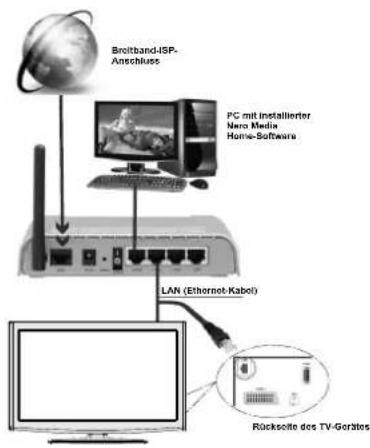

Anschluss an ein kabelgebundenes Netzwerk ..... 15

Fernbedienung 16

Einsetzen der Batterien 16

Ein-/Ausschalten.... 16

Einschalten des TV-Geräts 16

TV-Gerät ausschalten 16

Digitaler Teletext ( ^** nur für UK) 16

Analoger Teletext 16

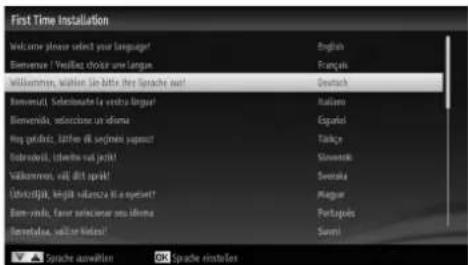

Erstinstallation 17

Digitaler Suchtyp "Kabel" 17

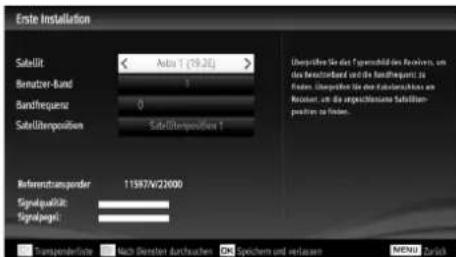

Digitaler Suchtyp "Satellit" 18

Automatischer Sendersuchlauf.... 19

Steuerung des Menüs Automatischer

Sendersuchlauf....19

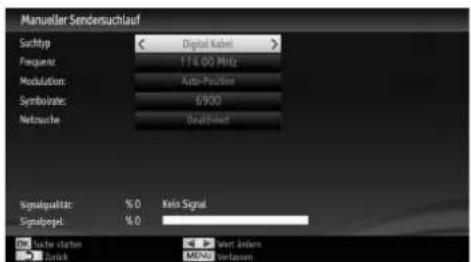

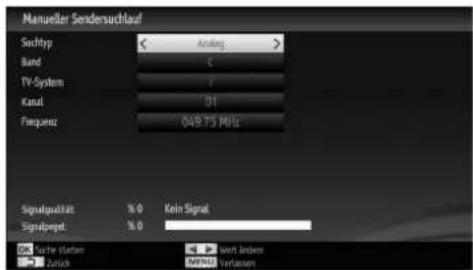

Manueller Sendersuchlauf 20

Netzsuche....21

Analoge Feinabstimmung 21

Eingangsauswahl 21

Bedienung mit den Tasten am TV-Gerät ...... 21

Einstellung der Lautstärke 21

Programmauswahl....21

Ansicht des Hauptmenüs 22

AV Modus 22

Bedienung mit den Tasten der Fernbedienung .... 22

Einstellung der Lautstärke 22

Programmauswahl (Vorheriges oder nächstes

Programm)....22

Programmwahl (Direktzugriff) 22

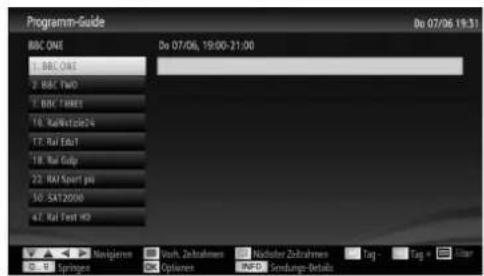

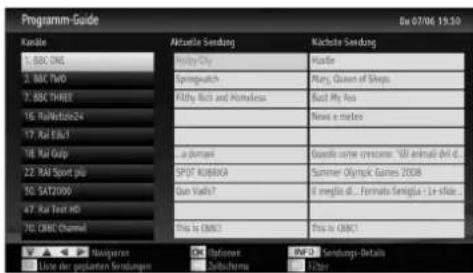

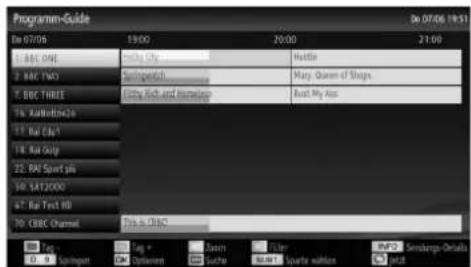

Elektronischer Programmführer (EPG)...... 22

Programmliste 23

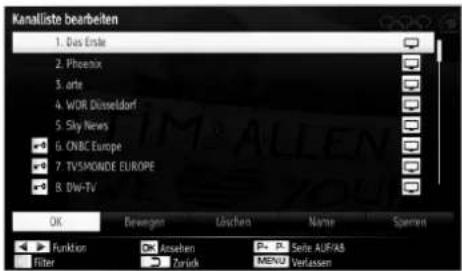

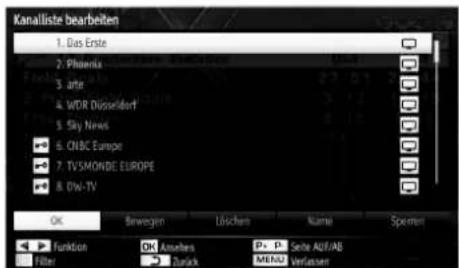

Kanalliste bearbeiten 23

Kanäle bewegen 24

Kanäle löschen 24

Kanäle umbenennen 24

Kanäle sperren 24

Kanallisten-Filter 24

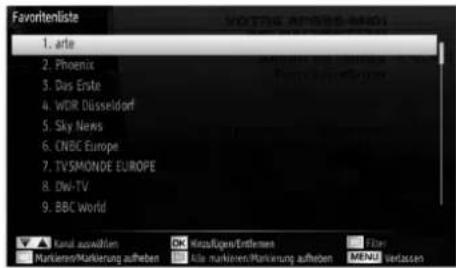

Sender verwalten: Favoriten.... 24

Tastenfunktionen.... 24

Sender verwalten: Kanalliste sortieren 25

OSD-Informationen 25

Verwendung des Medienbrowsers ..... 25

Videos über USB anschauen 26

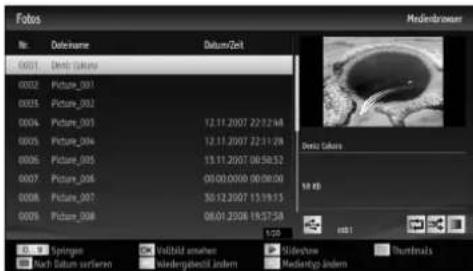

Fotos über USB anschauen.... 26

Optionen für Slideshow.... 26

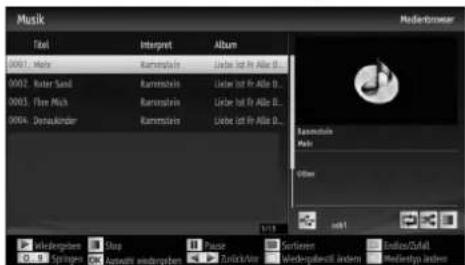

Musik über USB wiedergeben 27

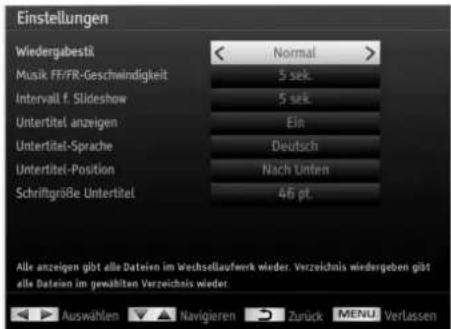

Medienbrowser-Einstellungen 27

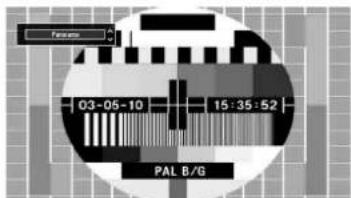

Bildgröße ändern: Bildformate 28

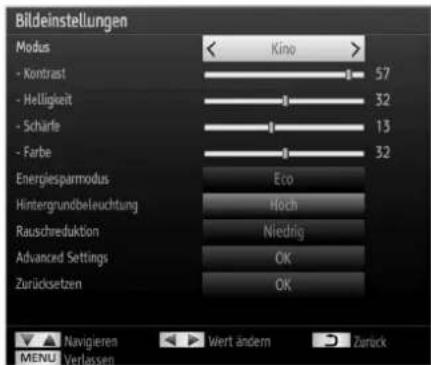

Bildeinstellungen konfigurieren.... 29

Steuerung des Menüs Bildeinstellungen ..... 29

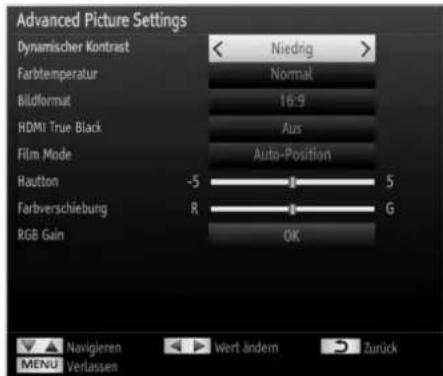

Optionen des Menüs Bildeinstellungen ..... 29

PC-Bildeinstellungen 30

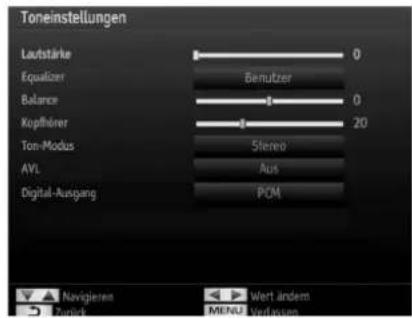

Konfi guration der Toneinstellungen 30

Steuerung des Menüs Toneinstellungen ..... 30

Optionen des Menüs Toneinstellungen ..... 30

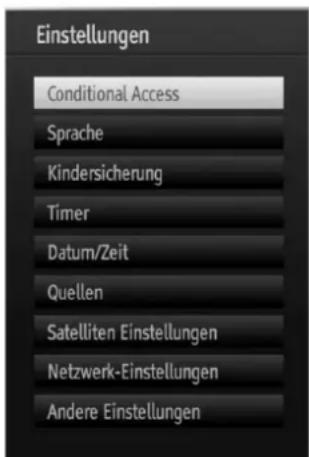

Konfi guration der Einstellungen.... 31

Steuerung des Menüs Einstellungen .... 31

Optionen des Menüs Einstellungen .... 31

Verwenden des Common Interface 31

Anzeigen des Menüs Conditional Access (*) .... 32

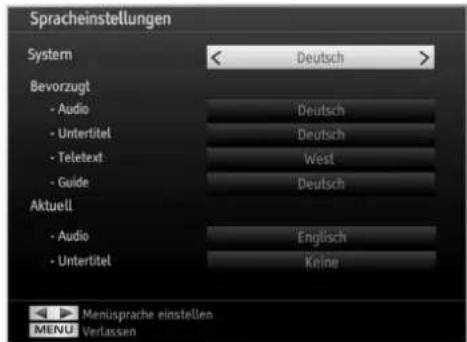

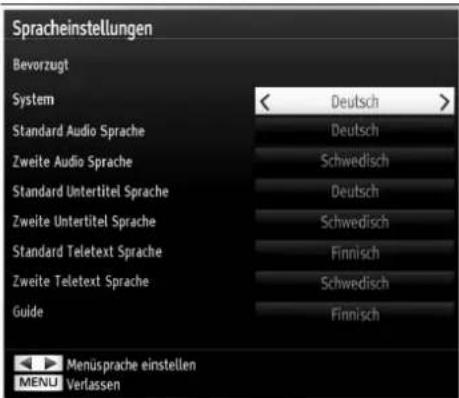

Konfi gurieren der Spracheinstellungen 32

Kindersicherung.... 33

Steuerung des Kindersicherungseinstellungen-

Menüs (*) 33

Timer 33

Einstellen des Ausschalt-Timers 33

Einstellen von Programm-Timer 33

Einen Timer hinzufügen 33

Einen Timer bearbeiten 34

Einen Timer löschen 34

Einstellen von Datum und Uhrzeit 34

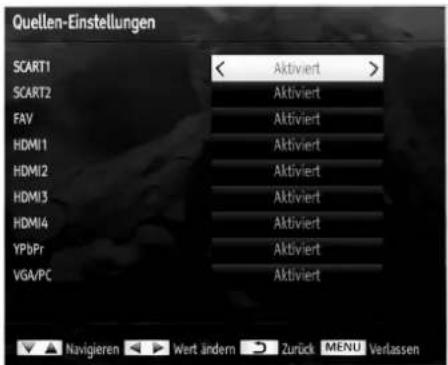

Konfi guration der Quellen-Einstellungen ..... 34

Satelliteneinstellungen konfi gurieren 35

Konfi guration der Netzwerk-Einstellungen ..... 35

Konfi guration der kabelgebundenen Geräte-

Einstellungen 35

Einstellen des Netzwerktyps 35

Einstellung des Konfi gurationsstatus ...... 36

IP-Adresse 36

Konfiguration der kabelgebundenen Netzwerk-

Einstellungen im erweiterten Modus ...... 36

Deutsch - 2 -

Wi-Fi-Einstellungen (Optional) 36

Information....36

Löschen von gespeicherten Wifi-Profilen ..... 37

Verbindung zu Ihrem Handy via WiFi (Optional) ..... 37

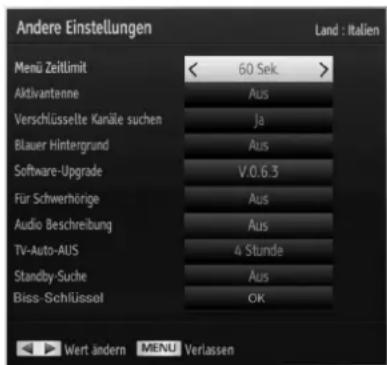

Andere Einstellungen konfi gurieren.... 37

Steuerung 37

Andere Funktionen 38

Teletext 38

Tipps....39

Anhang A: Standarte Anzeigemodi PC-Eingang .. 40

Anhang B: AV- und HDMI-Signalkompatibilität

(Eingangssignaltypen)....40

Anhang C: Unterstützte DVI-Auflösungen 41

Anhang D: Im USB-Modus unterstützte

Dateiformate 41

Anhang E: Softwareaktualisierung 42

Manuelle Aktualisierung der Software ..... 42

Technische Daten 43

Digitaler Empfang (DVB-T) 43

Digitaler Empfang (DVB-C) 43

Digitaler Empfang (DVB-S) 43

Hinweis zur Konformität...... 44

Defi nition der Begriffe 44

Deutsch -3-

Funktionen

LCD-Farbfernsehgerät mit Fernbedienung.

Voll integriertes terrestrisches Digital-TV (DVB-T C, MPEG2/ MPEG4) DVB-Satellit.

DVB-S/-S2 konform.

4 HDMI-Anschlüsse für Digital-Video und -Audio sind vorhanden. Dieser Anschluss kann außerdem HighDefinition-Signale empfangen.

2 USB-Eingänge.

10.000 Programme.

OSD-Menüsystem.

Integrierter Triple Tuner: DVB-T, -C HD, DVB-S/-S2 (MPEG 2 / MPEG4).

2 Scart-Anschlüsse für externe Geräte (wie Video, Videospiele, Stereoanlage etc.).

Teletext, FasText, TOPtext.

Kopfhöreranschluss.

Autoprogrammierung.

Manuelle Sendersuche (vorwärts und rückwärts).

Ausschalttimer / Kindersicherung.

• Automatische Stummschaltung, wenn keine Übertragung stattfindet.
  • NTSC-Wiedergabe.
  • AVL (Automatische Tonbegrenzung).
  • Automatische Abschaltung.
• PLL (Frequenzsuche).
• PC-Eingang
• Plug&Play für Windows 98, ME, 2000, XP, Vista, Windows 7.
• Aktive Antennenversorgung für DVB-T.

Ethernet (LAN) für Internetverbindungen und -dienste.

- Bild-Aus-Funktion.

Einleitung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Gerätes ein. Lesen Sie die entsprechenden Hinweise in diesem Handbuch, bevor Sie das Gerät in Betrieb nehmen, auch wenn Sie mit dem Gebrauch elektronischer Geräte bereits vertraut sind. Beachten Sie besonders das Kapitel "Wichtige Sicherheitshinweise". Bewahren Sie das Handbuch für die weitere Verwendung gut auf. Geben Sie das Handbuch unbedingt auch weiter, wenn Sie das Gerät verkaufen oder weitergeben.

Bestimmungsgemäßer Betrieb

Dieses Gerät dient zum Empfang und zur Anzeige von TV-Programmen. Die verschiedenen Anschlussmöglichkeiten ermöglichen eine Erweiterung der Empfangs- und Anzeigequellen (Receiver, DVD-Player, DVD-Recorder, VCR, PC etc.). Dieses Gerät ist nur für den Betrieb in trockenen Innenräumen geeignet. Das Gerät dient ausschließlich für den privaten Gebrauch und darf nicht für industrielle oder gewerbliche Zwecke verwendet werden. Wir lehnen prinzipiell jegliche Haftung ab, wenn das Gerät nicht bestimmungsgemäß verwendet wird oder unerlaubte Änderungen daran vorgenommen wurden. Wenn Sie Ihr LCD-TV-Gerät unter extremen Umgebungsbedingungen verwenden, kann es zu Schäden am Gerät kommen.

Vorbereitung

Halten Sie um das Fernsehgerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie gefährliche Situationen und Defekte, indem Sie keine Gegenstände auf dem Gerät abstellen. Verwenden Sie dieses Gerät nur in gemäßigten Klimabedingungen.

10 cm 10 cm 10 cm

Deutsch -4-

Symbole in dieser Bedienungsanleitung

Folgende Symbole werden in der Bedienungsanleitung als Markierung für Einschränkungen und Vorsichtsmaßnahmen sowie Sicherheitshinweise verwendet. Bitte beachten Sie solche Hinweise aus Gründen der Sicherheit.

WARNING

Wenn Sie eine so gekennzeichnete Warnung nicht beachten, können ernsthafte Verletzungen oder Tod die Folge sein. Bitte beachten Sie diese Warnungen unbedingt, um den sicheren Betrieb zu gewährleisten.

GEFAHR ELEKTRISCHER SCHLÄGE!

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Gerätes gewarnt werden. Diese kann so hoch sein, dass die Gefahr eines elektrischen Schlages für Personen besteht!

VORSICHT

So wird eine Vorsichtsmaßnahme gekennzeichnet, die Sie ergreifen oder beachten sollten, damit Sie sich nicht verletzen oder Sachschaden entsteht. Bitte beachten Sie diese Hinweise unbedingt, um den sicheren Betrieb zu gewährleisten.

WICHTIG

So werden Warnungen zur Bedienung und Einschränkungen angezeigt. Bitte lesen Sie diese Hinweise unbedingt, damit Sie das System richtig bedienen und Beschädigungen vermeiden.

HINWEIS

So sind Hinweise zur Bedienung und zusätzliche Erläuterungen gekennzeichnet. Das Beachten solcher Hinweise ist empfehlenswert, damit die Funktionen optimal genutzt werden können.

Wichtige Sicherheitshinweise

Lesen Sie bitte zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch.

Elektrische Geräte nicht in Kinderhand

WARNING:

Lassen Sie Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen niemals unbeaufsichtigt ein Elektrogerät verwenden!

Kinder können mögliche Gefahren nicht richtig erkennen! Das Verschlucken von Batterien oder Akkus kann lebensgefährlich sein. Bewahren Sie Batterien stets für kleine Kinder unerreichbar auf. Wird eine Batterie verschluckt, müssen Sie sofort ärztliche Hilfe suchen. Bewahren Sie auch Verpackungsfolien für Kinder unerreichbar auf. Es besteht Erstickungsgefahr.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden. Trennen Sie das Gerät niemals durch Ziehen am Kabel vom Netz und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals Knoten in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch qualifizierte Personen erfolgen.

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung (vermeiden Sie das Badezimmer, die Spüle in der Küche oder die Umgebung der Waschmaschine). Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist, und

stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie zum Beispiel Blumenvasen, auf dem Gerät ab. Meiden Sie Tropf- und Spritzwasser, da dies zu einem Kurzschluss, Stromschlag oder Defekt des Gerätes führen kann.

Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät vom Netz trennen und durch eine qualifi zierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Servicearbeiten

Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärken von Kopfhörern können zu Gehörschäden führen.

Deutsch -5-

Batterien

VORSICHT: Legen Sie Batterien stets polrichtig ein. Versuchen Sie Batterien nicht wieder aufzuladen und werfen Sie sie unter keinen Umständen ins Feuer. Explosionsgefahr!

Wandmontage

Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist).

Ersatzteile

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifiziert wurden oder die gleiche Spezifikation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Stromquelle

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung verwenden, da sonst das Gerät beschädigt werden könnte.

Reinigung

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch, da sonst das Gerät beschädigt werden könnte.

Gewitter

Trennen Sie das Netzkabel von der Steckdose und ziehen Sie das Antennenkabel ab, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren), da sonst das Gerät beschädigt werden könnte.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden. Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern. Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer o. ä. ausgesetzt werden.

Belüftung

Die Schlitze und Öffnungen des Empfängers dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden, da sonst das Gerät beschädigt werden könnte.

Standby / Netzschalter

VORSICHT: Lassen Sie das TV-Gerät nicht im Standby- oder aktiven Modus, wenn Sie für längerer Zeit ausser Haus sind.

Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss das Gerät so aufgestellt werden, dass der ungehinderte Zugang zur Steckdose garantiert ist, damit im Notfall der Netzstecker sofort gezogen werden kann. Um Brandgefahr auszuschließen, sollte das Netzkabel bei längerer Nichtverwendung des Gerätes, zum Beispiel im Urlaub, unbedingt von der Steckdose getrennt werden.

Trennen des Gerätes vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

LCD-Bildschirm

Das LCD-Panel ist ein Hochtechnologieprodukt mit mehreren Millionen Dünnschicht-Transistoren, die selbst feine Bilddetails auflösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt.

Entsorgung

Hinweise zur Entsorgung:•

Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen. Batterien, auch solche die frei von Schwermetallen sind, dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden.

Deutsch -6-

Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammel- und Recyclingsysteme. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Anschluss an ein TV-Verteilersystem (Kabel-TV etc.) über den Tuner

Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes angeschlossen sind, über Koaxialkabel an ein TV-Verteilersystem kann unter Umständen eine mögliche Feuergefahr darstellen.

Außer Betrieb nehmen und lagern

Ziehen Sie den Netzstecker aus der Steckdose und verpacken Sie das TV-Gerät in einer geeigneten Kartonage. Entnehmen Sie die Batterien aus der Fernbedienung und packen Sie die Fernbedienung zum TV-Gerät.

HINWEIS: Das TV-Gerät sollte in einem trockenen und staubfreien Raum gelagert werden.

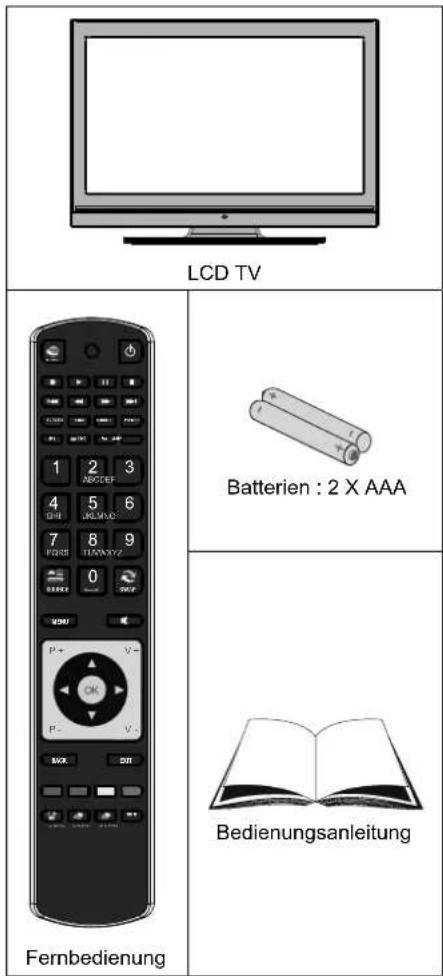

Inhalt der Verpackungseinheit

LCD TV Batterien : 2 X AAA Bedienungsanleitung Fernbedienung

HINWEIS: Bitte überprüfen Sie nach dem f die Zubehörteile. Stellen Sie sicher, dass alle behörteile vorhanden sind.

Deutsch -7-

Umweltinformationen

• Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht. Sie können helfen, die Umwelt zu schonen, und gleichzeitig Geld sparen, indem Sie die Energiesparfunktion des TV-Gerätes verwenden. Um den Energieverbrauch zu senken, gehen Sie wie folgt vor:
• Verwenden Sie die Einstellung Energiesparmodus im Bild-Menü. Wenn Sie den Energiesparmodus auf Eco schalten, schaltet das TV-Gerät auf Energiesparen. Der Luminanzpegel des TV-Gerätes wird auf den optimalen Wert abgesenkt. Beachten Sie bitte, dass einige Bildeinstellungen nicht verfügbar sind, wenn das TV-Gerät im Energiesparmodus ist.

Energiesparmodus

Deaktiviert

- Wenn Sie den Energiesparmodus im Bild-Aus-Modus verwenden, erscheint eine Meldung auf dem Bildschirm und das Bild wird innerhalb von drei Sekunden abgeschaltet. Drücken Sie auf der Fernbedienung irgendeine Taste, um das Bild wieder zu aktivieren.

- Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird. Auch dadurch wird der Energieverbrauch reduziert.

Trennen Sie das Gerät vom Netz, wenn Sie für längere Zeit Ihr Heim verlassen.

- Es wird sehr dazu geraten, den Energiesparmodus zu verwenden, um Ihren jährlichen Stromverbrauch zu senken. Es wird außerdem empfohlen, den Netzstecker Ihres TV-Gerätes aus der Steckdose zu ziehen, um noch mehr Energie zu sparen, wenn Sie das Gerät nicht benutzen.

Reparaturinformationen

Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Das TV-Gerät darf nur von qualifizierten Personen repariert werden. Für weitere Informationen wenden Sie sich bitte an den Händler, bei dem Sie das Gerät gekauft haben.

Deutsch -8-

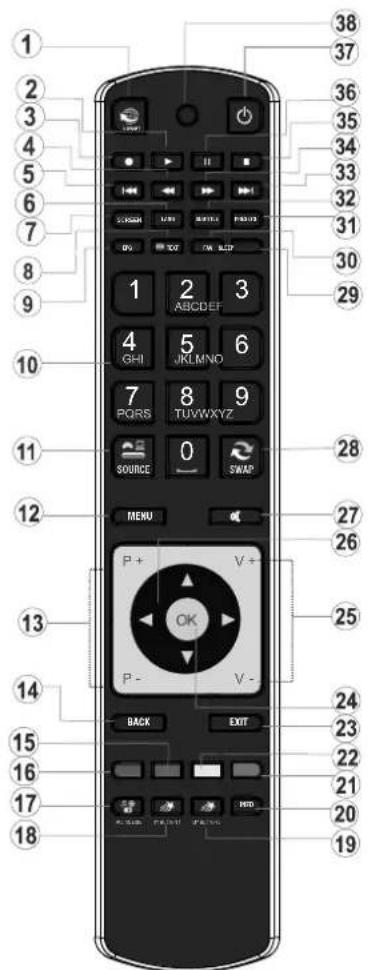

Tasten der Fernbedienung

Keine Funktion1.

Wiedergabe (im Medienbrowser-Modus) 2. Keine Funktion3.

1. Schneller Rücklauf (im Medienbrowser-Modus) Keine Funktion5.

2. Mono-Stereo - Dual I-II / Aktuelle Sprache / Vorschau (im Medienbrowser-Modus)

3. Bildgröße

4. Teletext / Mix

5. Elektronischer Programmführer

6. Zifferntasten

7. AV / Quelle

8. Menü Ein/Aus

9. Programm zurück - Seite nach oben / Programm vorwärts - Programm zurück

10. Zurück zum vorigem Menü

11. Taste Grün

Taste Rot16.

1. Medienbrowser

2. My Button 1(*)

3. My Button 2(**)

4. Info / Anzeige (im TXT-Modus)

5. Taste Blau

6. Taste Gelb

7. Return / Verlassen / Indexseite (im TXT-Modus)

8. OK / Auswahl / Halten (im TXT-Modus) / Kanalliste Lautstärke + / -25.

9. Navigationstasten

10. Stummschaltung

11. Voriges Programm

12. Ausschalttimer

13. Auswahl Favoritenmodus

14. Auswahl Bildmodus / Ändert den Bildmodus (im Medienbrowser-Videomodus)

15. Untertitel ein-aus / TXT unterteil (Der Analoge TV modus) / Untertitel (im Medienbrowser-Modus) Keine Funktion33.

16. Schneller Vorlauf (im Medienbrowser-Modus)

17. Stop (im Medienbrowser-Modus)

18. Pause

19. Standby / EIN/AUS

20. Funktions-LED

(*) My button 1: Auf einer beliebigen Quelle, Kanal oder einem Link, drücken Sie MY BUTTON 1 für 5 Sekunden, bis die "MY BUTTON IS SET" Meldung auf dem Bildschirm angezeigt wird. Dies bestätigt, dass die ausgewählte MY BUTTON Taste jetzt mit der gewählten Funktion verbunden ist. (**) My Button 2: Die Hauptfunktion der Taste ist das Umschalten zwischen DVB-T, DVB-C und DVB-S Sendungen. Wenn Sie jedoch MY BUTTON 2 für fünf Sekunden drücken, können Sie eine Funktion einstellen, die wie in My Button 1 beschrieben ist.

Beachten Sie, dass, wenn Sie eine Erstinstallation durchführen, MY BUTTON 2 auf seine Standard-Funktion, 'Umschalten zwischen DVB-T, DVB-C und DVB-S Sendungen', zurückgesetzt wird.

Deutsch -9-

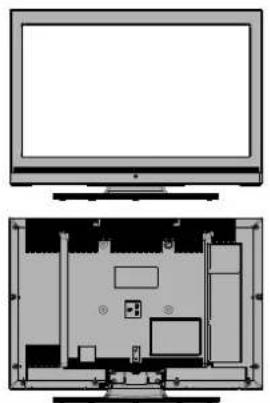

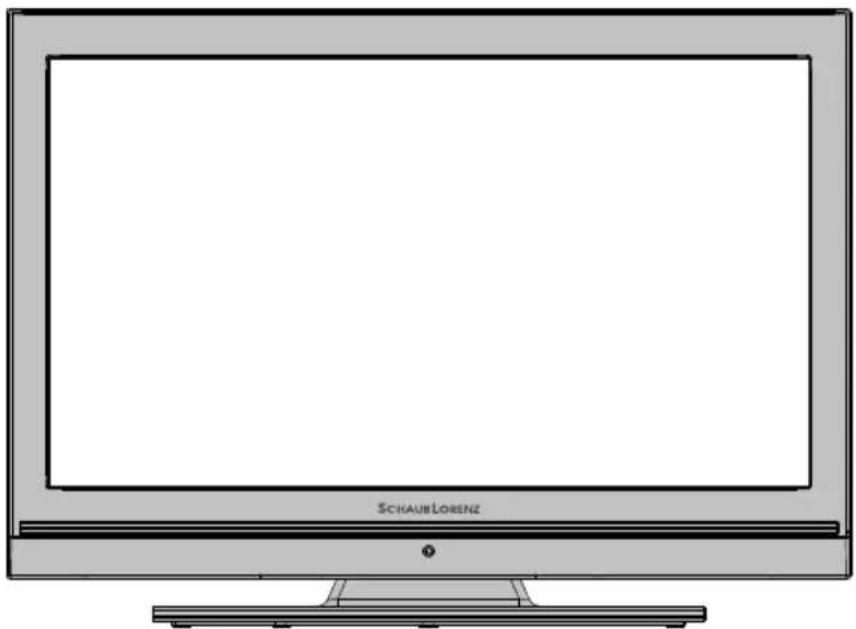

LCD-TV und Bedientasten

VORDER- und RÜCKANSICHT Ansicht Steuertasten Steuertasten

1. Standby- / Ein-Taste
   2.TV/AV-Taste
2. Tasten Programm aufwärts/ abwärts
3. Tasten Lautstärke +/-

HINWEIS: Drücken Sie die Tasten“—▲” und ▲+ gleichzeitig, um das Hauptmenü anzuzeigen.

Ansicht der Anschlüsse – Anschlüsse an der Rückseite

LAN 12 11 10 9 8 HDMI 1 HDMI 2 HDMI3 SCART 2 VGA LNB SVDCC and 80mA ALL SCART 1 L R AUDIO IN USB OUT Ours OUT 3 4 5 6 7

1. Der SCART 2-Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n).
2. Der SCART 1-Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n). Schließen Sie das SCART-Kabel zwischen der SCART-Buchse des TV-Gerätes und der SCART-Buchse des Zusatzgerätes (z.B. Decoder, VCR, DVD-Player) an.
   HINWEIS: Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, schaltet dasät automatisch in den AV-Modus.
3. Die Component Video-Eingänge (YPbPr) dienen zum Anschluss von Geräten mit Component-Video. Sie können hier ein Gerät anschließen, das über Component-Ausgänge verfügt. Schließen Sie das Component-Video-Kabel zwischen den COMPONENT VIDEO-EINGÄNGEN am TV und den Component Video-Ausgängen des Gerätes an. Achten Sie beim Anschließen darauf, dass die Buchsen mit den Buchstaben "Y", "Pb", "Pr" am TV mit den entsprechenden Buchsen am Gerät verbunden werden.
4. Die Audioeingänge PC/YPbPr werden zum Anschließen des Audiosignals eines PCs oder für ein Gerät, das über YPbPr an das TV-Gerät angeschlossen wird, verwendet. Schließen Sie das Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres PCs an, um das PC-Audiosignal zu aktivieren. Schließen Sie das Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres Gerätes an, um das Geräte-Audiosignal zu aktivieren.

Deutsch - 10 -

1. Am Anschluss Subwoofer Out können Sie einen externen aktiven Subwoofer anschließen, um so einen wesentlich tieferen Basseffekt zu erzeugen. Verwenden Sie ein geeignetes Cinch-Kabel, um das Gerät an einen Subwoofer anzuschließen.
2. Über den "Optic. OUT" Ausgang (S/PDIF) wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben. Verwenden Sie ein optisches Digitalkabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen.
3. RF-Eingang/SAT.-Eingang stellt eine Verbindung zu einem terrestrischen, Kabel- oder Satelliten-Antennensystem her Beachten Sie: Wenn Sie einen Decoder oder einen Medienrecorder verwenden, sollten Sie das Antennenkabel über diesen mit einem geeigneten Antennenkabel an das TV-Gerät anschließen, wie in der Abbildung gezeigt HDMI 38. : HDMI-Eingang.

HDMI 29. : HDMI-Eingang.

HDMI 1:10. HDMI-Eingang.

HDMI-Eingang dient zum Anschluss eines Gerätes mit einer HDMI-Buchse. Ihr LCD TV-Gerät kann High-Definition-Bilder von Geräten wie High-Definition-Satellitenreceivern oder -DVD-Playern anzeigen. Diese Geräte müssen über die HDMI-Buchse oder die Component-Buchsen angeschlossen werden. Diese Anschlüsse können 720p- oder 1080p-Signale (optional) empfangen. Für einen Anschluss von HDMI zu HDMI ist keine Audioverbindung erforderlich.

1. Der PC-Eingang dient zum Anschluss eines PCs an das TV-Gerät. Schließen Sie das PC-Kabel zwischen dem PC-EINGANG am TV-Gerät und dem VGA-Ausgang an Ihrem PC an. Ethernet-Eingang (für Internetverbindungen und -dienste).12.

Ansicht der Anschlüsse – Anschlüsse an der Seite

Der CI-Steckplatz dient zum Einsetzen einer CI-Karte. Mit einer CI-Karte können 1. Sie alle Kanäle sehen, die Sie abonniert haben. Weitere Informationen finden Sie im Abschnitt "Conditional Access".

Seitliche USB-Anschlüsse2.

Der Seiten-HDMI-Eingang dient zum Anschluss eines Geräts mit einer HDMI-3. Buchse.

1. Über die Kopfhörer-Buchse wird ein Kopfhörer an das System angeschlossen. Schließen Sie hier einen KOPFHÖRER an, um das TV-Audiosignal mit Kopfhörern zu hören (optional).
2. Der Videoeingang wird zum Anschließen des Videosignals von Zusatzgeräten verwendet. Schließen Sie das Videokabel zwischen der Buchse VIDEO IN des TV-Geräts und der Buchse VIDEO OUT des Zusatzgeräts an.
3. Die Audioeingänge werden zum Anschließen der Audiosignale von Zusatzgeräten verwendet. Schließen Sie das Audiokabel zwischen den AUDIOEINGÄNGEN des TV-Geräts und dem AUDIOAUSGANG des Zusatzgeräts an.

Hinweis: Wenn Sie ein Gerät über den VIDEOEINGANG an das TV-Gerät anschließen, sollten Sie das Gerät auch mit einem Audiokabel an die AUDIOEINGÄNGE des TV-Geräts anschließen, um das Audiosignal zu aktivieren.

Anschluss der Antenne

Anschluss Antenne / Kabel

Schließen Sie den Antennen- oder Kabel-TV-Stecker an die Buchse ANTENNENEINGANG (AERIAL INPUT) an der Rückseite des TV-Geräts an.

Satellitenverbindung

Schließen Sie den Satelliten-VT-Stecker an die Buchse SATELLITENEINGANG an der Rückseite des TV-Geräts an.

Antennaode Kabel Satellit

Netzanschluss

WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240VV Wechselspannung bei einer Frequenz von 50 Hz ausgelegt

Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Raumtemperatur der Umgebung anzupassen, bevor Sie es einstecken. Stecken Sie das Netzkabel in eine Netzsteckdose.

Seitlicher HDMI-Anschluss

Sie können den seitlichen HDMI-Eingang benutzen, um ein Gerät mit HDMI-Anschluss an Ihr TV-Gerät anzuschließen. Verwenden Sie dazu ein geeignetes HDMI-Kabel. Beachten Sie, dass Sie auf die Quelle HDMI schalten müssen, um den Inhalt des angeschlossenen Geräts sehen zu können. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen. Der seitliche HDMI-Eingang unterstützt Anschlüsse von HDMI-Geräten wie z.B. DVD-Playern. Sie können den seitlichen HDMI-Eingang am TV-Gerät verwenden, um ein externes HDMI-Gerät anzuschließen. Verwenden Sie für den Anschluss ein HDMI-Kabel.

HDMI-GERÄT SEITENANSICHT

Verwendung der Multimedia-Anschlüsse

Sie können über den USB-Eingang am TV-Gerät • USB-Geräte an das TV-Gerät anschließen. Mit dieser Funktion können Sie auf einem USB-Stick gespeicherte JPG-, Video- und MP3-Dateien abspielen bzw. anzeigen.

Unter Umständen sind bestimmte Arten von USB-•Geräten (z. B. MP3-Player) mit diesem TV-Gerät nicht kompatibel.

Machen Sie gegebenenfalls Kopien von Ihren • Dateien, bevor Sie ein Gerät an das TV-Gerät anschließen, um mögliche Datenverluste zu vermeiden. Beachten Sie, dass der Hersteller keinerlei Haftung für beschädigte Dateien oder Datenverluste übernimmt.

Ziehen Sie das USB-Modul nicht ab, während eine • Datei wiedergegeben wird.

VORSICHT: Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten insbesondere nicht mehrmals schnell hintereinander das Laufwerk ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Player und besonders am USB-Gerät selbst entstehen.

SEITENANSICHT USB-SPEICHER

USB

Anschluss von USB-Speichern

WICHTIG: Das TV-Gerät sollte abgeschaltet werden, wenn Sie ein USB-Gerät anstecken oder trennen Stecken Sie das USB-Gerät in den USB-Eingang am TV-Gerät ein. Sie können an die USB-Anschlüsse des TV-Geräts zwei USB-Geräte gleichzeitig anschließen.

HINWEIS: Unter Umständen werden bestimmte Arten von Festplattenlaufwerken nicht unterstützt.

Deutsch - 12 -

Anschließen des LCD-TVs an einen PC

Zur Anzeige des Computerbilds auf Ihrem LCD-TV können Sie dieses an einen Computer anschließen. Schalten Sie Computer und Display aus, bevor Sie die Anschlüsse vornehmen. Verwenden Sie ein 15-poliges D-Sub-Monitorkabel, um einen PC an das LCD-TV anzuschließen. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle PC. Siehe dazu den Abschnitt "Eingangsauswahl". Stellen Sie die von Ihnen bevorzugte Auflösung ein. Informationen zur Auflösung finden Sie im Anhang.

L R VGA AUDIO IN Audioengänge des TV-Geräls PC-Audiokabel (nicht mitgeliefert) Audioausgang des PC PC-Eingang des TV-Geräls PC-VGA-Kabel (nicht mitgeliefert) Monitorausgang des PC

Anschluss eines DVD-Players

Wenn Sie einen DVD-Player an Ihr LCD-TV-Gerät anschließen möchten, können Sie dafür die Anschlüsse des TV-Geräts verwenden. DVD-Player können verschiedene Anschlüsse aufweisen. Bitte sehen Sie im Handbuch Ihres DVD-Players für weiterführende Informationen nach. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen.

HINWEIS: Die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten.

Hat Ihr DVD-Player eine HDMI-Buchse, können Sie • ihn über HDMI anschließen. Schalten Sie auf HDMI als Quelle, wenn Sie den DVD-Player wie unten abgebildet anschließen. Siehe dazu den Abschnitt "Eingangsauswahl".

Die meisten DVD-Player werden über die COMPONENT-ANSCHLÜSSE angeschlossen. Verwenden Sie ein Component-Videokabel, um es an den Videoeingang anzuschließen. Um das Audiosignal wiederzugeben, verwenden Sie ein Component-Audiokabel wie unten in der Abbildung gezeigt. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle YPbPr. Siehe dazu den Abschnitt "Eingangsauswahl".

Sie können den Anschluss auch über SCART 1 oder • SCART 2 vornehmen. Verwenden Sie ein SCART-Kabel, wie in der Abbildung unten gezeigt.

HINWEIS: Diese drei Anschlussmethoden en dieselbe Funktion, aber auf verschiedenen altätsstufen. Sie müssen nicht alle drei schlussarten verwenden.

Scarbuchten Component -Wideereingänge Component -Audioingänge HDMI HDMI -Empauge DVD-Player

Deutsch - 13 -

Verwendung der seitlichen Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LCD-TV-Gerät anschließen.

Zum Anschluss eines Camcorders verwenden Sie bitte die VIDEO IN- und die AUDIOANSCHLÜSSE. Schließen Sie den Camcorder nicht gleichzeitig an die Anschlüsse VIDEO IN an, da dies zu Bildstörungen führen kann. Für die Auswahl der entsprechenden Quelle siehe den Abschnitt "Eingangsauswahl" im Folgenden.

Um das Audiosignal über Kopfhörer zu hören, schließen Sie diesen an die Buchse KOPFHÖRER des TV-Geräts an.

Verwendung anderer Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LCD-TV-Gerät anschließen. Die verschiedenen Anschlussmöglichkeiten werden unten gezeigt. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind.

Zum Anschluss eines Geräts mit SPDIF-Unterstützung müssen Sie ein geeignetes optisches SPDIF-Kabel verwenden, um eine Audioverbindung herzustellen.

ExterneLautsprecher EinGerät, dadas SPDIF-Signal unterstützt.

Deutsch - 14 -

Anschluss an ein kabelgebundenes Netzwerk

Für den Anschluss an ein kabelgebundenes LAN-Netzwerk, sollten Sie folgende Schritte durchführen:

Verbinden Sie das Breitband-ISP-Anschluss Ethernet-Kabel an den Ethernet-Eingang Ihres Modems.

• Danach sollten Sie Ihren PC mit einem der LAN-Anschlüsse Ihres Modems (z.B. LAN 1) verbinden, indem Sie ein passendes LAN-Kabel benutzen.
• Verwenden Sie einen anderen LAN-Ausgang des Modems (z.B. LAN 2), um die Verbindung zu Ihrem TV zu ermöglichen. Sie können Ihren Fernseher zu Ihrem LAN hinzuzufügen, indem Sie den LAN-Anschluss an der Rückseite Ihres Fernsehers mit dem LAN-Anschluss des Modem's verbinden (wie unten dargestellt).
• Für den Zugriff und Abspielen der gemeinsam genutzten Dateien, müssen Sie den Medienbrowser auswählen. Drücken Sie die Taste "MENU" und wählen Sie mit den Tasten Links/Rechts und OK die Registerkarte Medienbrowser. Drücken Sie die Taste OK, um fortzusetzen. Wählen Sie den gewünschten Dateityp und drücken Sie die Taste OK. Um zu gemeinsam genutzten Netzwerk-Dateien zuzugreifen und diese abzuspielen, müssen Sie immer den Medienbrowser Bildschirm benutzen.

Um die verkabelten Einstellungen zu konfigurieren, siehe Netzwerk-Einstellungen im Menü Einstellungen.

Broltband-ISP-Anschluss PC mit installierter Nano Media Home-Software LAN (Ethernet-Kabel) Rückseite des TV-Gerätes

- Abhängig von Ihrem Netzwerk, können Sie möglicherweise Ihren Fernseher mit Ihrem LAN-Netzwerk verbinden. In einem solchen Fall, verwenden Sie ein Ethernet-Kabel um Ihren Fernseher direkt mit der Netzwerk-Steckdose.zu verbinden.

Modemausgang anderWand RückseitedesTV-Geräts

Deutsch - 15 -

Fernbedienung

Einsetzen der Batterien

Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung, indem Sie den angezeigten Teil leicht nach hinten ziehen.

- Legen Sie zwei Batterien vom Typ AAA/R3 oder einem gleichwertigen Typ ein. Legen Sie zwei Batterien vom Typ AAA/R3 oder einem gleichwertigen Typ ein. Achten Sie beim Einlegen der Batterien auf die richtige Polung (+/-) und setzen Sie den Batteriefachdeckel wieder ein.

HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden. Die Reichweite beträgt ca. 7 m / 23 ft.

Ein-/Ausschalten

Einschalten des TV-Geräts

• Schließen Sie das Netzkabel an eine 220-240V AC-Steckdose mit 50 Hz an.
  Drücken Sie die Taste STANDBY. Die Standby-LED leuchtet auf.
• Um das TV-Gerät aus dem Standby einzuschalten,.
• Drücken Sie die Taste "○", P+ / P- oder eine Zifferntaste auf der Fernbedienung.
  Drücken Sie die Taste -P/CH oder P/CH+ am TV-Gerät. Das TV-Gerät schaltet sich ein.

HINWEIS: Wenn Sie Ihr TV-Gerät über die Standby-Taste auf Ihrer Fernbedienung einschalten, geht das Programm/die Quelle an, das/die Sie zuletzt ausgewählt hatten. Der Fernseher wird sich mit der letzten gewählten Kanalnummer, unabhängig von der Kanalnummer, die Sie an der Fernbedienung betätigt haben, um das Fernsehgerät einzuschalten, einschalten.

In beiden Fällen schaltet sich das TV-Gerät ein.

TV-Gerät ausschalten

Drücken Sie die Taste "○" auf der Fernbedienung oder die Taste STANDBY am Fernsehgerät. Das Gerät schaltet in den Standby-Modus.

Um das TV-Gerät ganz abzuschalten, ziehen Sie den Netzstecker aus der Steckdose.

HINWEIS: Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind. Die LED kann auch blinken, wenn Sie das TV-Gerät aus dem Standby-Modus einschalten.

Digitaler Teletext ( ^** nur für UK)

- Drücken Sie die Taste

Die Startseite des digitalen Teletext wird • eingeblendet.

Steuern Sie diese Information über die farbigen Tasten, • die Cursorlasten und die Taste OK.

Die Bedienfunktion kann je nach Inhalt des digitalen Teletexts unterschiedlich sein.

Folgen Sie den Anweisungen, die auf dem Bildschirm des digitalen Teletexts angezeigt werden.

Wenn der Hinweis "Drücken Sie OK" (Press OK) oder eine ähnlich lautende Meldung erscheint, drücken Sie die Taste "OK".

Wenn Sie die Taste 📋 drücken, schaltet das TV-Gerät auf normalen Fernsehbetrieb zurück.

Bei einer digitalen Sendung (DVB) verfügen Sie neben Kanälen, die digitalen Teletext und normales Fernsehbild beinhalten, auch solche, die nur digitalen Teletext ausstrahlen.

Das Bildseitenverhältnis beim Ansehen eines Kanals, • der nur über digitalen Teletext verfügt, entspricht dem Bildseitenverhältnis des zuletzt betrachteten Fernsehbilds.

Wenn Sie erneut die Taste 📄 drücken, wird der digitale Teletext-Bildschirm angezeigt

Analoger Teletext

Die Verwendung des Teletexts und seine Funktionen entsprechen jenen des analogen Teletextsystems. Bitte beachten Sie die Hinweise zum "TELETEXT".

Deutsch - 16 -

Erstinstallation

WICHTIG: Stellen Sie sicher, dass die Antenne, das Kabel oder die Satellitenverbindung angeschlossen ist, bevor Sie das TV-Gerät für die erste Installation einschalten.

Stecken Sie während des laufenden Suchvorgangs kein CI-Modul ein.

Wird das TV-Gerät zum ersten Mal eingeschaltet, führt Sie der Installationsassistent durch den Vorgang. Zuerst wird der Bildschirm zur Länderauswahl angezeigt:

First Time Installation Welcome Player select your language! English Eriemence 1 Veriellz choice une langue! French Milliammon, bilien. Si bitte les transche sur! Deutsch Remunzi, Selebonate le versu lingue! Italiano Biemenski, selencione un iderna Español Harg yadiz, lütten il sejmenis japonici Taklçe Sobremdi, telomé vai jest! Kosmenski Vallammon, vai dit spärk! Deutsche Liberitilji, higli valanca si la ayetmet? Magyar Zum-yinla, favor niscener une iderna Portugues Envetada, saar bides! Suvani Apache auwillen Apache einstofes

Drücken Sie die Tasten "▼" oder "▲um Ihre Sprache auszuwählen. Bestätigen Sie zur Fortsetzung mit OK.

Nach der Sprachauswahl wird der Begrüßungsbildschirm eingeblendet. In diesem müssen Sie die Optionen Land, Teletext Sprache, Verschlüsselte Kanäle suchen und Aktivantenne einstellen.

Erste Installation Willkommen! Land < Deutschland > TeleText Sprache West Venschlüsselte Kanäle suchen 34 Aktivanteine Aus Ersinigung auswählen Währen Sie Ihr Land Okt Suche starten

Wählen Sie durch Drücken der Taste "◀" oder ▶" das gewünschte Land und drücken Sie die Taste "▼um die Option Teletextsprache zu markieren. Wählen Sie die gewünschte Teletext Sprache mit den Tasten▼oder " "▲us.

Drücken Sie nach Einstellen der Option • Teletext Sprache die Taste "▼" Die Option Verschlüsselte Kanäle Suchen wird markiert. Wenn Sie verschlüsselte Kanäle ebenfalls durchsuchen möchten, stellen Sie die Option Verschlüsselte Kanäle Suchen auf Ja ein. Wählen Sie nach Einstellen der Option Verschlüsselte Kanäle Suchen die Option Aktive Antenne durch Drücken der Taste "▼" oder "▲aus. Schalten Sie den

Aktiven Antennenmodus durch Drücken der Tasten "◀" oder ► ein oder aus. Ist eine aktive Antenne an Ihr TV-Gerät angeschlossen, können Sie diese Option auf Ein (5V) einstellen. Wenn anstelle einer aktiven Antenne, eine Standardantenne verwendet wird, sollte die Option auf Aus eingestellt werden.

- Drücken Sie die Taste OK auf der Fernbedienung, um fortzufahren. Die folgende Meldung wird auf dem Bildschirm eingeblendet:

Digitaler Suchtyp "Kabel"

Wenn Sie die KABEL-Option auswählen und die Taste OK auf der Fernbedienung drücken um fortzufahren, wird die folgende Meldung auf dem Bildschirm eingeblendet:

Um fortzufahren wählen Sie bitte JA und drücken Sie anschließend OK. Um den Vorgang abzubrechen, wählen Sie NEIN und drücken Sie anschließend auf OK.

Automatischer Sendersuchlauf Startfrequency < [1]06.00 MHz > Endfrequency 858.00 MHz SubSachette 8000 0.00 Autifrequency nötigen OK Sache starten MENU Verlesse

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren der Zeilen verwenden Sie die Tasten "▼ oder " " Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten.

Wenn Sie die Option ANTENNE aus dem Bildschirm Suchtyp auswählen, sucht das DTV nach digitalen terrestrischen TV-Sendern.

Deutsch - 17 -

Automatischer Sendersuchlauf Suche digital Kainin: 114000 Bits WAN2220 - Dachlauf abtreten

HINWEIS: Sie können die Taste "MENU" drücken, um abzubrechen.

Wenn alle Kanäle gespeichert sind, wird die Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN sortieren wollen, wählen Sie "Ja" und drücken Sie dann "OK".

Kanalliste bearbeiten 1. Das Ende 2. Phoenix 3. arte 4. WDR Düsseldorf 5. Sky News 6. CNBC Europe 7. TVSPONDE EUROPE 8. DW-TV OK Bewegren Läschen Name Spramen Funktion Ansehen P- P- Seite AUF/AB Filter Durück MENU Verlassen

- Drücken Sie die Taste OK, um die Kanalliste zu schließen und fernzusehen.

Digitaler Suchtyp "Satellit"

Wenn Sie die Option Satellit am Suchtyp Bildschirm auswählen, können Sie einen Satelliten einstellen und die Kanäle des Satelliten anschauen. Es stehen drei Antennentypen zur Auswahl. Sie können als Antennentyp mit den Tasten "◀" oder "▶" Direkt, Unicable oder DiSEqC auswählen.

Direkt:

Erste Installation Antennaertyp < Direkt > Voise Sie einen Diachweiter und eine Teilmannente bilayer, wähle Sie Antennaertyp auhalten 40% Fortsetzen MEN23 Verfasen

Direkt: Wählen Sie diesen Antennentyp, wenn Sie den LCD-TV direkt an die Satellitenantenne angeschlossen haben. Nach Auswahl von Direkt wird ein weiterer Menübildschirm angezeigt.

Erste Installation Sublit < Astra 1 (19.21) > Referenztransgender 11/07/4/2000 Signafülltat: Signaufgel: Transportbildete: Raft Biersten durchsachen, Abschern und verfasen MENIOL Zürich

Wählen Sie einen verfügbaren Satelliten aus und drücken Sie auf OK, um nach diesem Dienst zu suchen.

Taste GRÜN (Nach Diensten durchsuchen): Sie können die Astra-Programmliste automatisch in Ihr TV-Gerät laden. Stellen Sie Ihren Antennentyp richtig ein und starten Sie den Suchvorgang.

Nach Abschluss des Ladevorgangs, erscheint die Scan-Statistik. Mit der Taste OK, können Sie diese verlassen.

Unikabel:

Erste Installation Antennaetyp Einkubert Volum Si moinen Antenna und ein Einkubiertesink Habe, vihler Si

HINWEIS: Beachten Sie zur Konfiguration der Einstellungen, die Bedienungsanleitung Ihrer Unicable-Anlage.

Unikabel: Wählen Sie diesen Antennentyp, wenn Sie mehrere Receiver und ein Unicable-System verwenden. Drücken Sie die Taste OK, um fortzusetzen. Konfi gurieren Sie die Einstellungen, indem Sie den Anweisungen am Bildschirm folgen. Drücken Sie OK, um nach dem Dienst zu suchen.

Erste Installation Satellite Asia 1 (19.26) Benzter-Kund 1 Bandfrequency 0 Subthresholdposition Subthresholdposition 1 Referentransponder 11587/V/22000 Signalquality: Signallevel: Transportatione Nach Dritten Durchschaften GND Spechern und verkaufen NEUVA Verkauf

Taste Grün (Nach Diensten durchsuchen): Siehe Beschreibung Taste Grün im Kapitel "Direkt".

Deutsch - 18 -

DiSEqC-Schalter:

Este Installation Artemertip D:\log\Schalter Where Six systems Sistellsteuernen and where D:\log\Schalter version, enables file

HINWEIS: Beachten Sie zur Konfiguration Einstellungen, die Bedienungsanleitung Ihres EqC-Schalters.

DiSEqC-Schalter: Wählen Sie diesen Antennentyp, wenn Sie mehrere Satellitenantennen und einen DiSEqC-Schalter verwenden. Nach Auswahl von DiSEqC wird ein weiterer Menübildschirm angezeigt.

Este Installation DISEC (1) < Astra 1 (19.26) > DISEC (2) DISEC (3) DISEC (4) Referentransgender 11507/W/2000 Signaloutput Signalregel: Transgenderlöse Schnellen Sideläter durchsüchen Aire Sideläter durchsüchen OM: Sachan und verkaufen Machim: Sachin

Sie können vier DiSEqC-Optionen (sofern verfügbar) einstellen. Drücken Sie die GRÜNE Taste, um alle Satelliten durchzusuchen oder drücken Sie auf die GELBE Taste, um nur nach dem gekennzeichneten Satelliten durchzusuchen. Um den Vorgang zu sichern und abzuschließen, drücken Sie die Taste OK.

WICHTIG: Bei einem Kurzschluss am LNB die Meldung "Tuner-Überlastung" angezeigt. In dem Fall schrauben Sie sofort das Satellitenkabel Ihrem TV-Gerät ab.

Automatischer Sendersuchlauf

TIPP: Die Funktion Automatische Sendersuche hilft Ihnen, die Sender des TV-Gerätes neu zu suchen und neue Sender zu speichern.

Drücken Sie die Taste "MENU" auf der Fembedienung und wählen Sie mit der Taste "◀" oder "▶" die Option Installation. Drücken Sie die Taste OK. Wählen Sie die Option Automatischer Sendersuchlauf mit den Tasten "▼"/"▲aus und drücken Sie die Taste OK. Die Optionen für Automatischer Sendersuchlauf werden angezeigt. Sie können mit den Tasten "▼" und OK eine Option auswählen.

Automatischer Sendersuchlauf Digital Antenne Digital Kabel Analog Digital Antenne & Analog Digital Kabel & Analog Setellit

Steuerung des Menüs Automatischer Sendersuchlauf

Digital Antenne: Sucht und speichert DVB-Sender von der Antenne.

Digital Kabel: Sucht und speichert DVB-Sender vom Kabelanschluss.

Analog: Sucht und speichert analoge Sender.

Digital Antenne & Analog: Sucht und speichert DVB-Sender von der Antenne und analoge Sender.

Digital Kabel & Analog: Sucht und speichert DVB-Sender vom Kabelanschluss und analoge Sender.

Satellit: Sucht nach Satellitenkanälen und speichert sie.

Wenn Sie den automatischen Suchtyp wählen und die Taste OK drücken, wird ein Bestätigungsbildschirm eingebendet. Um den Installationsvorgang zu starten, wählen Sie Ja. Um abzubrechen, wählen Sie Nein. Verwenden Sie dazu die Tasten oder und OK.

Nach der Einstellung und Bestätigung der Automatischen Sendersuchoption wird der Installationsvorgang gestartet. Ein Fortschrittsbalken wird angezeigt. Zum Abbrechen drücken Sie die Taste "MENU". In diesem Fall werden die gefundenen Kanäle nicht gespeichert.

Deutsch - 19 -

Manueller Sendersuchlauf

TIPP: Diese Funktion wird zur direkten Eingabe von Sendern verwendet. Vor der manuellen Suche sollten Sie einen Satelliten auswählen. Das Satelliten-Einstellmenü befinet sich im Einstellmenü.

Wählen Sie mit den Tasten "▼"/"▲ und OK die Option Manueller Sendersuchlauf aus dem Installationsmenü. Der Bildschirm mit den Optionen für die Manuelle Suche wird eingeblendet.

Wählen Sie mit den Tasten "◀" oder "▶" den gewünschten Suchtyp aus. Die Optionen ändern sich je nach gewähltem Suchtyp. Verwenden Sie die Tasten "▼/"" ▲um eine Option zu markieren, und dann die Tasten "◀" oder "▶" um diese Option festzulegen. Sie können die Taste "MENU" drücken, um abzubrechen.

Manueller Sendersuchlauf Digital Antenne

Manueller Sendersuchlauf Sachtyp Digital Antenna Kanal 4.5 Frequenz 666.00 MHz Netzüche Deutschland Signalqualität: % 80 Sehr gut Signalpass: % 24 Soche starten Verlusten MENAI Verlusten

Bei der manuellen Suche wird die Nummer des Multiplexers manuell eingegeben und es wird nur dieser Multiplexer nach Kanälen durchsucht. Nach Auswahl des Suchtyps Digital Antenne können Sie mit den Zifferntasten die Multiplexernummer oder die Frequenz eingeben und dann OK drücken, um die Suche zu starten.

Manueller Sendersuchlauf Digital Kabel

Bei der manuellen Suche im Kabel können Sie die Optionen Frequenz, Modulation, Symbolrate und Netzkanalsuche eingeben. Nach Auswahl des Suchtyps Digital Kabel, können Sie die gewünschte Option einstellen und die OK Taste drücken, um die Suche zu starten.

Manueller Sendersuchlauf Sachtyp: Digital Kabel Frequenz: 114.00 MHz Modulation: Auto-Position Symbolate: 6900 Netzuache: Deutschland Signalqualität: % 0 Kela Signal Signalsignal: % 0 Del fischer stätigkeit Zurück Wert-Johnen MENI-Verlusten

Manueller Sendersuchlauf Satellit

Manueller Sendersuchlauf Sachtyp: Subsicht Frequency: 1160.2 Polarisation: Standard: 1 Symbolize: 27100 Netzusche: Overweight: Sefall: Norten: 142.000 DOSA(17) Signalvulzeit: Out: Signalcept: Suche Station: Next update → → → → →

Bei der manuellen Satellitensuche können Sie die Optionen Frequenz, Polarisation, Symbolrate, Netzkanalsuche und Satellitenoptionen eingeben. Drücken Sie die Taste OK, um die Suche durchzuführen. Wenn der Kanal gefunden wurde, werden alle neuen Kanäle, die noch nicht in der Liste sind, gespeichert.

HINWEIS: Frequenz, Polarisation und Symbolrate können entsprechend den gewählten Kanälen variieren.

Manueller Sendersuchlauf Analog

Manueller Sendersuchlauf Sachtyp: Analog Band: C TV System: F Kanal: Q1 Frequenz: 049.75 MHz Signalquivalat: % 0 Kein Signal Signalpegel: % 0 OK Suche station → Zurich → Next System → Method Versagen

Wird der Suchtyp Analog gewählt, können Sie die Tasten "▼/ "▲verwenden, um eine Option zu markieren, und dann die Tasten "▲oder "▲drücken, um diese Option festzulegen.

Geben Sie die Kanalnummer oder -Frequenz über die Zifferntasten ein. Drücken Sie die Taste OK, um die Suche durchzuführen. Wenn der Kanal gefunden wurde, werden alle neuen Kanäle, die noch nicht in der Liste sind, gespeichert.

Deutsch - 20 -

Netzsuche

Wählen Sie mit den Tasten "◀ oder " und OK die Option Netzsuche aus dem Installationsmenü. Der Auswahlbildschirm für die Netzsuche wird angezeigt. Wählen Sie Digital Antenne oder Digital Kabel und drücken Sie die Taste OK um fortzufahren. Die folgende Meldung fragt nach: Wählen Sie JA, um die Netzsuche zu starten und Nein, um abzubrechen.

Wollen Sie die Netzsuche starten? Die bestehende Programmliste wird ersetzt. Jä Nein

Wenn Sie die Suche für Digital Antenne starten, beginnt der automatische Suchdurchlauf. Sie können die Taste "MENU" drücken, um abzubrechen.

Wenn Sie die Suche für Digital Kabel starten, wird der folgende Bildschirm angezeigt.

Netzsucher Startfrequency < [1] 14.00 MHz > Endfrequency 858.00 MHz Suchschrifte 1000 OK Cancel frequency ringplan OK Suite startn sulfate Verlauen

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren der Zeilen verwenden Sie die Tasten "▼ oder " " Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie die Suchschritte auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Suchvorgangs wird der Bildschirm Netzsuche eingeblendet.

HINWEIS: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange.

Analoge Feinabstimmung

Wählen Sie im Menü Installation mit den Tasten • "▼" oder "▲" und OK die Option Analoge Feinabstimmung aus. Der Bildschirm Analoge Feinabstimmung wird angezeigt. Diese Funktion ist nur verfügbar, wenn analoge Kanäle, digitalen Kanäle oder externen Quellen gespeichert sind.

- Drücken Sie OK, um fortzufahren. Wählen Sie die Option Feinabstimmung durch Drücken der Taste "◀" oder "▶aus. Wenn Sie fertig sind, drücken Sie OK, um fortzufahren.

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV-Gerät angeschlossen haben, können Sie dieses auf unterschiedliche Eingabequellen schalten. Drücken Sie mehrmals die Taste "SOURCE" auf der Fermedienung, um die Quelle direkt zu ändern.

Quellenliste TV SCART1 SCART2 FAV HDMI1 HDMI2 HDMI3 HDMI4 YPbPr VGA/PC

Sie können Ihr TV-Gerät sowohl mit den Tasten auf der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Bedienung mit den Tasten am TV-Gerät

Einstellung der Lautstärke

Drücken Sie die Taste 🚫️ die Lautstärke zu verringern bzw. die Taste 🔊 + um die Lautstärke zu erhöhen. In der Mitte des unteren Bildschirmrands wird daraufhin ein Lautstärkebalken (Schieberegler) eingeblendet.

Programmauswahl

- Drücken Sie die Taste „P/CH +“, um das nächste Programm aufzurufen bzw. die Taste „P/CH -“, um das vorherige Programm einzuschalten.

Deutsch - 21 -

Ansicht des Hauptmenüs

Drücken Sie die Tasten "T" und " " + gleichzeitig, um das Hauptmenü anzuzeigen. Wählen Sie im Hauptmenü über die Taste "AV" das Untermenü aus und öffnen Sie dieses Untermenü über die Tasten "■" oder " " informationen über die Benutzung der Menüs fi nden Sie im Abschnitt Menüsystem.

AV Modus

- Drücken Sie die Taste "AV" im Bedienfeld am TV-Gerät, um zwischen den AV-Modi umzuschalten.

Bedienung mit den Tasten der Fernbedienung

Über die Fernbedienung Ihres TV-Gerätes können Sie sämtliche Funktionen Ihres gewählten Modells steuern. Die Funktionen werden in Übereinstimmung mit dem Menüsystem Ihres TV-Gerätes beschrieben.

Einstellung der Lautstärke

- Drücken Sie die Taste "V+", um die Lautstärke zu erhöhen. Drücken Sie die Taste "V-", um die Lautstärke zu verringern. Auf dem Bildschirm wird eine Lautstärkeskala (Schieberegler) eingeblendet.

Programmauswahl (Vorheriges oder nächstes Programm)

- Drücken Sie die Taste "P +", um das vorige Programm auszuwählen. - Drücken Sie die Taste "P +", um das nächste Programm auszuwählen.

Programmwahl (Direktzugriff)

- Drücken Sie die Zifferntasten auf der Fernbedienung, um Programme zwischen 0 und 9 auszuwählen. Das TV-Gerät schaltet dann auf das ausgewählte Programm. Um Programme dazwischen auszuwählen, drücken Sie der Reihe nach die Zifferntasten. Wenn die vorgegebene Zeit für die Eingabe überschritten wird, wird das der ersten Ziffer entsprechende Programm angezeigt. Drücken Sie die Programmnummer direkt, um erneut Programme mit einer einstelligen Ziffer auszuwählen.

HINWEIS: Ist der Hintergrund transparent, werden auch die Bildschirmanzeigen leicht transparent dargestellt.

Elektronischer Programmführer (EPG)

Mit dem elektronischen Programmführer (EPG) können Sie Informationen über verfügbare Programme anzeigen lassen. Drücken Sie die Taste EPG auf der Fembedienung, um das EPG-Menü aufzurufen.

• Drücken Sie die Taste "▼"/'▲" um in den Kanälen zu navigieren
• Drücken Sie die Taste "◀/▲" um in der Programmliste zu navigieren
• Das EPG-Menü zeigt die verfügbaren Informationen zu allen Kanälen an.
• Beachten Sie, dass die Informationen zu Sendungen automatisch aktualisiert werden. Sind keine Sendungsinformationen auf den Kanälen vorhanden, bleibt die EPG-Anzeige leer.

Programm-Guide Kanère 1. BBC CNG 2. BBC TWO 3. BBC THREE 4. Rui Nettoz24 5. Rui Rui 6. Rui Golf 7. Rui Sport plus 8. SAAT2000 9. Rui Test HD 10. CRC Channel Aktuelle Sendung Bobby City Springwatch Kitty Rich and Homeless La domy SPOT KUBAVA Gut Valls? This is CRC1 Rückte Sendung Mudie Mun, Queen of Shops Sust My Asia Newel e mules Guarde sowie encorso "Vii animal" del d... Summer Olympic Games 2008 Il meglio d... Ferrato Senigla - Le slide... This is CRC1 Nursparer Löse der geübungen Forderungen Öktafons Schulferme J-1/2017 Sendungs-Details

OK (Optionen) Zeigt die Programmoptionen an, einschließlich der Option "Kanal auswählen".

INFO (Sendungs-Details): Zeigt Details zu den Programmen an.

Taste Grün Der Programmplan wird angezeigt.

Taste Gelb: Zeigt die EPG-Daten nach der Zeitleiste an

Taste Blau (Filter): Zeigt die Filteroptionen an.

—EPG-Zeitplanliste—

Programm-Guide BBC ONE 1. BBC ONE 2. BBC Two 3. BBC Times 4. Rai Netziele 5. Rai Edo1 6. Rai Gulp 7. Rai Sport pu 8. SAT2000 9. Rai Test HD Do 07/06 19:00-21:00 Navigerien Vorh. Zeitrahmen Nichtler Zeitrahmen Tag- Tag - Close

Taste Rot (Vorh. Zeitrahmen): Zeigt die Programme des vorhergehenden Zeitabschnitts an..

Taste Grün (Nächster Zeitrahmen): Zeigt die Programme des nächsten Zeitabschnitts an.

Deutsch - 22 -

Taste Gelb (Tag -): Zeigt die Programme des vorigen Tages an.

Taste Blau (Tag +): Zeigt die Programme des nächsten Tages an.

Taste Text (Filter): Zeigt die Filteroptionen an.

Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen springen.

OK (Optionen) Zeigt die Programmoptionen an, einschließlich der Option "Kanal auswählen".

INFO (Sendungs-Details): Zeigt Details zu den Programmen an.

—Zeitleiste—

Programm-Guide 06/07/06 19:51 Be 07/06 19:00 20:00 21:00 1. BBC ONE 2. BBC TWO 3. BBC THREE 4. Authorised 5. Rat EEA 6. Rat Supp 7. Rat Sport pls 8. SAT2000 9. Rat Text Rd 10. BBC Channel Top Bottom Top Gopt Search Fitz Sunderstand-Details INFO Scanders-Details PCD

Taste Rot (Tag -): Zeigt die Programme des vorigen Tages an.

Taste Grün (Tag +): Zeigt die Programme des nächsten Tages an.

Taste Gelb (Zoom): Erweitert die Programminformation.

Taste Blau (Filter): Zeigt die Filteroptionen an.

INFO (Sendungs-Details): Zeigt Details zu den Programmen an.

Ziffermtasten (Springen): Mit den Ziffermtasten können Sie direkt zu den entsprechenden Kanälen springen.

OK (O) Zeigt die Programmoptionen an, einschließlich der Option "Kanal auswählen".

Text (Suche): Zeigt das Menü "EPG-Suche" an.

SUBTTL (Sparte wählen): Drücken Sie die Taste SUBTITLE, um das Menü Genre auswählen anzuzeigen. Mit dieser Funktion können Sie die EPG-Datenbank nach einem bestimmten Genre durchsuchen. Die im EPG verfügbaren Informationen werden durchsucht und die Ergebnisse, die zu Ihren Suchkriterien passen, angezeigt

© (Jetzt) : Zeigt das aktuelle Programm an.

Programmliste

Mit der Taste "OK" können Sie die Programmliste aufrufen.

OK: Auswahl ansehen.

Taste BLAU: Zeigt die Filteroptionen an.

MENU: Verlassen.

Taste ROT: Listet nur digitale Antennen- und analoge Übertragungen auf.

Taste GRÜN: Listet nur digitale Kabel- und analoge Übertragungen auf.

Taste GELB: Listet nur Satelliten- und analoge Übertragungen auf.

Kanalliste bearbeiten

Das TV-Gerät sortiert alle gespeicherten Sender in der Programmliste. Sie können mit Hilfe der Programmlistenoptionen diese Programmliste bearbeiten, Favoriten festlegen oder aktive Sender festlegen.

- Drücken Sie die Taste "MENU", um in das Hauptmenü zu gelangen. Wählen Sie die Option Programmliste mit den Tasten 🔊 oder "aus. Drücken Sie OK, um den Menüinhalt anzuzeigen.

Programmlüste Kanalliste bearbeiten Favoriten Aktive Kanalliste

Wählen Sie Kanalliste bearbeiten, um alle gespeicherten Kanäle zu verwalten. Verwenden Sie die Tasten "▼ oder " " und OK, um die Option Kanalliste bearbeiten auszuwählen.

Kanaliste bearbeiten 1. Das Erste 2. Phoenix 3. arte 4. WDR Düsseldorf 5. Sky News 6. CHBC Europe 7. TVSMORDE EUROPE 8. DW-TV Ok Funktion Filter Bewegen Übrücken Name Sperien OK Amhlers P+ P- Seite AGT/AB MENU Verlassiert

Drücken Sie die Taste "▼" oder "▲um den Kanal auszuwählen, der bearbeitet werden soll. Drücken Sie die Tasten "◀ oder "▶, um eine Funktion im Kanallisten-Menü auszuwählen.

Verwenden Sie die Tasten P+/P-, um eine Seite nach oben oder unten zu blättern.

Deutsch - 23 -

Drücken Sie die Taste BLAU, um die Filteroptionen zu sehen.

Drücken Sie die Taste MENU, um abzubrechen.

Kanäle bewegen

Wählen Sie zuerst den gewünschten Kanal. Wählen • Sie die Option Bewegen in der Kanalliste und drücken Sie die Taste OK.

Der Bildschirm Nummer bearbeiten wird angezeigt. Geben Sie die gewünschte Kanalnummer über die Zifferntasten der Fernbedienung ein. Ist bereits ein Kanal unter dieser Nummer gespeichert, wird eine Warnmeldung eingeblendet. Wählen Sie Ja, wenn Sie den Kanal verschieben wollen, und drücken Sie OK.

Kanäle löschen

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.

Wählen Sie den Kanal, den Sie löschen wollen, und • wählen Sie dann die Option Löschen. Drücken Sie die Taste OK, um fortzusetzen.

Eine Warnmeldung wird eingeblendet. Wählen Sie JA, um zu löschen, und Nein, um abzubrechen. Drücken Sie die Taste OK, um fortzusetzen.

Kanäle umbenennen

Wählen Sie den Kanal, den Sie umbenennen wollen, und wählen Sie dann die Option Name. Drücken Sie die Taste OK, um fortzusetzen.

Mit den Tasten "◀" oder "▶" verschieben Sie den Eingabepunkt zum nächsten/vorhergehenden Zeichen. Über die Tasten "▼" oder "▲" können Sie das aktuelle Zeichen ändern. So wird zum Beispiel das Zeichen 'b' durch Drücken von "▼" zu einem 'a' und durch Drücken von "▲" zu einem 'c'. Durch Drücken der Zifferntasten „0...9“ können Sie das markierte Zeichen durch das Zeichen, das über der Taste aufgedruckt ist, austauschen.

- Wenn Sie fertig sind, drücken Sie OK, um fortzusetzen: Drücken Sie "MENU", um abzubrechen.

Kanäle sperren

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.

Wählen Sie den Kanal, den Sie sperren wollen, und wählen Sie dann die Option Sperren. Drücken Sie die Taste OK, um fortzusetzen.

Sie müssen nun die Kindersicherungs-PIN eingeben. Die Standard-PIN ist 0000. Geben Sie die PIN-Zahl ein.

Drücken Sie die Taste OK, wenn der gewünschte Kanal ausgewählt ist, um den Kanal zu sperren bzw. die Sperre aufzuheben. Das Sperrsymbol wird neben dem gewählten Kanal eingeblendet.

Kanallisten-Filter

Mit der Blaue Taste können Sie den Kanallisten-Filter auswählen.

Die Filteroption für die Kanalliste kann nach Wunsch eingestellt werden. Sie können nur Satelliten- oder analoge Kanäle auflisten. Verwenden Sie einen Filter, um Kanäle als nur TV, nur Radio und nur Text einzustellen. Mit der Freie/CAS-Funktion können Sie wahlweise verschlüsselte oder freie Kanäle oder beides anzeigen lassen. Sie können zu den entsprechenden Kanälen mit Hilfe der A-Z Option springen. Sie können Kanäle mit der Sortieren Funktion alphabetisch sortieren. Sie können die Kanalliste ganz individuell mit diesen Funktionen einstellen.

Sender verwalten: Favoriten

Sie können eine Liste mit Favoritenprogrammen erstellen.

• Drücken Sie die Taste "MENU", um in das Hauptmenü zu gelangen. Wählen Sie die Option Programmliste mit den Tasten "◀" oder "▶aus. Drücken Sie OK, um den Menüinhalt anzuzeigen.
• Wählen Sie Favoriten, um die Favoritenliste zu verwalten. Wählen Sie mit den Tasten "▼"/"▲und OK die Option Favoriten aus.
• Sie können verschiedene Kanäle als Favoriten markieren, so dass Sie nur noch durch die Favoriten-Kanäle navigieren.

Favoritenliste 1. arle 2. Phoenix 3. Das Erste 4. WDR Düsseldorf 5. Sky News 6. CNBC Europe 7. TVSMONDE EUROPE 8. Diw-TV 9. BBC world

- Wählen Sie einen Kanal mit den Tasten "▼" oder "▲"aus. Drücken Sie OK, um den gewählten Kanal zur Favoritenliste hinzuzufügen. Drücken Sie erneut die Taste OK, um ihn wieder zu entfernen.

Tastenfunktionen

• OK: Fügt einen Sender hinzu oder entfernt ihn.
• Taste GELB: Kanal selektieren/deselektieren.
• Taste GRÜN: Alle Känale selektieren/deselektieren.
• Taste BLAU: Zeigt die Filteroptionen an.

Deutsch - 24 -

Sender verwalten: Kanalliste sortieren

Sie können die Sender auswählen, die in der Kanalliste aufgelistet werden. Um bestimmte Sendertypen anzuzeigen, sollten Sie die Einstellung Aktive Kanalliste verwenden.

Wählen Sie die Option Aktive Kanalliste mit den Tasten "◀" oder "▶" aus dem Programmlistenmenü. Drücken Sie die Taste OK, um fortzusetzen.

Aktive Kanalliste Netzwerk-Typ < Digital Antenne > ✓ Alle zeigen Nur Satelliten Nur Analog Nur TV Nur Radio Nur Text Favorites

Sie können eine aktive Kanalliste mit den Tasten "▼" /" ▲und OK aus der Liste auswählen.

Übertragungsart: Wenn Sie die gewünschte Übertragungsart mit den Tasten "◀" oder "▶" einstellen, zeigt das TV-Gerät die entsprechende Kanalliste an. Hat die entsprechende Quelle keine Kanäle gespeichert, wird die Meldung "Keine Kanäle in dieser Art gefunden" auf dem Bildschirm angezeigt.

OSD-Informationen

Sie können die Taste "INFO" drücken, um die OSD-Informationen anzuzeigen. Details zum Sender und zur aktuellen Sendung werden in der Informationszeile angezeigt.

1 arte Jet: 12-65 Knee Information verfügbare Sensory: 15 V~14'50 Gefangen Ist Kaukaus (Flute/Quint) Q1 Q2B-T

Die Informationszeile bietet eine Reihe von Informationen über den ausgewählten Kanal und die laufenden Programme. Der Name des Kanals wird zusammen mit der Kanallistennummer angezeigt.

HINWEIS: Nicht alle Kanäle strahlen die grammdaten aus. Sind Name und Zeitdauer des ramms nicht verfügbar, bleibt die Informationszeile

Wenn der ausgewählte Kanal gesperrt ist, müssen Sie den richtigen vierstelligen Code eingeben, um den Kanal sehen zu können (der Standard-Code ist 0000). In diesem Fall wird auf dem Bildschirm die Meldung "PIN eingeben" angezeigt:

PIN eingeben

Verwendung des Medienbrowsers

Wenn der USB-Stick nach Ein-/Ausschalten oder nach der ersten Installation nicht erkannt wird, stecken Sie zuerst das USB-Gerät aus und schalten Sie den LCD-Gerät aus und wieder ein. Stecken Sie das USB-Gerät anschließend wieder ein.

Um das Medienbrowser-Fenster anzuzeigen, drücken Sie entweder die Taste "MENU" auf der Fernbedienung und wählen Sie dann die Option Medienbrowser durch Drücken der Taste "◀" oder "▶aus. Drücken Sie die Taste OK, um fortzusetzen. Die Menüoptionen des Medienbrowsers werden angezeigt.

Außerdem wird der Medienbrowserbildschirm automatisch eingeblendet, wenn Sie ein USB-Gerät einstecken:

Sie können die Musik-, Bild- und Video-Dateien von dem angeschlossenen USB-Gerät wiedergeben. Verwenden Sie die Tasten "◀ oder "▶ um Videos, Fotos, Musik, Aufnahmen-Bibliothek oder Einstellungen auszuwählen.

Sie können zwei USB-Geräte an Ihr TV-Gerät anstecken. Wenn beide USB-Geräte Musik, Bilder und Videos enthalten, wird der USB-Auswahl OSD angezeigt. Das erste an das TV-Gerät angeschlossene USB-Gerät wird dabei als USB-1 bezeichnet.

USB-Auswahl USB 1 USB 2

Wählen Sie mit den Tasten "▼ oder " " and OK ein Gerät aus und drücken Sie OK

Deutsch - 25 -

HINWEIS: Sind zwei USB-Geräte angeschlossen, können Sie aus dem Medienbrowser Menü Videos, Fotos oder Musik mit der Taste "Stammliste" zwischen den USB-Geräten wechseln.

Videos über USB anschauen

Videos Nr. Selnname KDD: how I Met Your Mother - KDT - Plot KDD: how I Met Your Mother - KDT - Plot Reduction screen View / View Your Mother - KDT - Plot OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! Ok! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! OK! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Ok! Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Oki Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk Nk

HINWEIS: Beachten Sie den Bedienungshinweis unter "Medinbrowser-Einstellen" Wiedergabestil.

Wenn Sie Videos aus den Hauptoptionen wählen, werden die verfügbaren Videodateien gefi ltert und am Bildschirm angezeigt. Sie können die Tasten "▼" oder "▲ verwenden, um eine Videodatei auszuwählen. Drücken Sie OK, um das Video abzuspielen. Wenn Sie eine Untertiteldatei wählen und die Taste OK drücken können Sie diese Untertiteldatei wählen oder abwählen. Das folgende Menü wird beim Abspielen einer Videodatei angezeigt:

Wiedergeben (▶Taste): Startet die Videowiedergabe.

Stop (■ Taste): Stoppt die Videowiedergabe.

Pause (Taste): Pausiert die Videowiedergabe.

Rücklauf (◀◀ Taste): Startet den Rücklauf.

Vorlauf (▶Paste): Startet den Vorlauf.

Untertitel/Audio (LANG. Taste): Stellt Untertitel/Audio ein.

Grün (Springen): Öffnet das "Springen zu Sek./Gesamtdauer Menü". Sie können zum gewählten Zeitpunkt springen.

Gelb: Öffnet das Untertitel-Zeitkorrekturmenü. Hiermit können Änderungen am Offset-Wert vorgenommen werden, wenn Synchronprobleme zwischen Bild und Ton auftreten.

Zeitkorrektur Untertitel Offset: < 0 > Sek. OK OK Lüchen Abwecken

Mit den Tasten ◀, stellen Sie den Offset-Wert ein und speichern diesen mit der Taste GELB. Die Taste BLAU löscht die Eingabe. Die Taste SWAP bricht den Vorgang ab.

Fotos über USB anschauen

Wenn Sie Fotos aus den Hauptoptionen wählen, werden die verfügbaren Bilddateien gefi ltert und am Bildschirm aufgelistet.

HINWEIS: Beachten Sie den Hinweis unter "Medienbrowser-Einstellen" Wiedergabestil.

Fotos Date/Time Datum/Zeit 0001 Dentz Takura 0002 Picture_001 0003 Picture_002 0004 Picture_003 0005 Picture_004 0006 Picture_005 0007 Picture_006 0008 Picture_007 0009 Picture_008 12.11.2007 22:12:48 12.11.2007 22:11:28 13.11.2007 00:50:32 00:00:00:00 00:00:00 50:12.2007 15:19:15 08:01.2008 19:37:58 1:30 Dentz Takura 18 KB BNT Springen Vollbild annaben Slidershow Thunmals Nach Datum uriwern Wiedergesamt indem Medietyg indem

Springen (Zifferntasten): Springt zur Datei, die über die Zifferntasten ausgewählt wird.

OK: Zeigt das ausgewählte Bild im Vollbildmodus an.

Slideshow (▶ Taste): Startet eine Diaschau mit allen Bildern.

Taste GRÜN: Zeigt alle Bilder als Thumbnails an.

Taste ROT: Sortiert die Dateien nach Datum.

Taste GELB: Ändert den Wiedergabestil.

Taste BLAU: Schaltet zwischen Musik, Foto, Video und allem hin und her.

Optionen für Slideshow

Pause (Itaste): Pausiert die Slideshow.

Weiter (▶ Taste): Setzt die Slideshow fort.

Zurück/Vor (Links/Rechts Taste): Springt zur vorherigen oder nächsten Datei der Slideshow.

Drehen (Auf/Ab Taste): Dreht das Bild mit den Tasten Auf/Ab.

Endlos/Zufall (Taste GRÜN): Drücken Sie die Taste einmal, um die Endloswiedergabe zu aktivieren. Drücken Sie sie nochmals, um Endlos- und Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen aktiviert sind.

BACK (Verlassen): Zurück zur Dateiliste.

Deutsch - 26 -

INFO: Zeigt den Hilfebildschirm an.

Musik über USB wiedergeben

Wenn Sie Musik aus den Hauptoptionen wählen, werden die verfügbaren Audiodateien gefiltert und am Bildschirm aufgelistet.

HINWEIS: Beachten Sie den Hinweis unter dinbrowser-Einstellen" Wiedergabestiel.

Music File Interpret Album 0001.Mate Rammstein/Liebe lost in Altie D... 0002.Retter Sand Rammstein/Liebe lost in Altie D... 0003.Flow Mich Rammstein/Liebe lost in Altie D... 0004.Denaukonder Rammstein/Liebe lost in Altie D... Radio-visual Music Other Weldengaben Stop Grace Sortaken Wiedengaben/Alliant Endless/Zufall 96 Springs OK Options/weldengaben Turück/Air Medien/Top Alliant

Wiedergabe(▶Taste): Gibt alle Mediendateien im Ordner, beginnend mit der ausgewählten Datei wieder.

Stop (■ Taste): Stoppt die Wiedergabe.

Pause (Taste): Pausiert die Wiedergabe.

Sortieren (rote Taste): Sortiert Dateien nach Titel, Interpret oder Album.

Endlos/Zufallswiedergabe (grüne Taste): Drücken Sie die Taste einmal, um die Endloswiedergabe zu aktivieren.

Drücken Sie die Taste ein zweites Mal, um Endlos- und Zufallswiedergabe zu aktivieren.

Drücken Sie die Taste erneut, um nur Zufallswiedergabe zu aktivieren.

Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen aktiviert sind.

0..9 (Zifferntasten): Sie können direkt zu einer Musikdatei springen, indem Sie den Anfangsbuchstaben der gewünschten Datei mit den Tasten 0..9 (Zifferntasten) auswählen.

Auswahl wiedergeben (Taste OK): Gibt nur die ausgewählte Datei wieder.

Zurück/Vor (Tasten◀▶: Springt zur vorhergehenden oder nächsten Datei und gibt diese wieder.

Wiedergabestil ändern (gelbeTaste): Ändert den Wiedergabestil zwischen Normal und Verzeichnis.

Medientyp (blaue Taste): Im Wiedergabestil "Normal/Verzeichnis" können Sie zum Dateityp Fotos wechseln.

Medienbrowser-Einstellungen

Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen. Drücken Sie die Tasten "▼oder" "▲m eine Option zu markieren und stellen Sie sie mit den Tasten "◀oder" "▶ein.

Wiedergabestil: Stellt den Standard-Browsermodus auf Normal oder Verzeichnis ein.

HINWEIS: Zur Bedienung im Wiedergabestil zeichnis".

Im Wiedergabestil "Verzeichnis" wird die Ordnerstruktur und alle Dateien (des ausgewählten Medientyps) die sich im Root-Verzeichnis Ihres USB-Gerätes befin den angezeigt.

Ist ein Ordner (Verzeichnis) gewählt wird folgender Bildschirm angezeigt:

Einstellungen Wiedergabestk Normal > Musik FF/FR-Geschwindigkeit 5 sek. Intervall f. Slideshow 5 sek. Untertitel anzeigen Ein Untertitel-Sprache Deutsch Untertitel-Position Nach Unten Schriftgröße Untertitel 46 pt. Alle anzeigen gibt alle Dateien im Wechselaufwerk wieder. Verzeichnis wiedergeben gibt alle Dateien im gewählten Verzeichnis wieder. Auswählen Navigieren Zurück MENU Verlassen

Tasten ▼ (Navigieren): Durch die Verzeichnis-/ Datenliste navigieren.

Tasten P+ / P- (Seite auf/ab): Bildschirmansicht um eine Seite auf/ab springen.

Taste GELB (Wiedergabestil ändern): Zwischen den Wiedergabestilen wechseln.

Taste ROT: Je nach Medientyp können Sie nach Datum oder Namen sortieren.

Taste OK (Verz. Browser): Öffnet das gewählte Verzeichnis.

0..9 (Zifferntasten) Springen: Sie können direkt zu einer Datei springen, indem Sie den Anfangsbuchstaben (oder Zahl) der gewünschten Datei mit den Tasten 0..9 (Zifferntasten) auswählen.

Taste Blau (Medientyp ändern): Zwischen den Medientypen Video, Foto, Musik und Alle wechseln.

Taste Swap (Stammliste): Sind zwei USB-Geräte angeschlossen, können Sie mit der Taste "Stammliste" zwischen den USB-Geräten wechseln.

Taste RET/BACK (Return): Zum übergeordneten Verzeichnis wechseln. Steht nur zur Verfügung wenn Sie ein Verzeichnis geöffnet haben.

Deutsch - 27 -

Bildgröße ändern: Bildformate

Je nach empfangenem Signal können Sendungen in unterschiedlichen Bildformaten angezeigt werden.

Sie können das Bildseitenverhältnis (Bildformat) des TV ändern, um das Bild in unterschiedlichen Zoommodi anzusehen.

- Drücken Sie mehrmals die Taste "SCREEN", um die Bildgröße zu ändern. Die verfügbaren Zoommodi werden unten angeführt.

Auto

Wird AUTO ausgewählt, so wird das Seitenverhältnis des Bildschirms automatisch durch die von der gewählten Quelle gelieferten Informationen (sofern verfügbar) eingestellt.

Das im AUTO-Modus angezeigte Format ist völlig unabhängig von der WSS-Information, die eventuell mit dem Signal in der Übertragung oder vom externen Gerät geliefert wird.

HINWEIS: Der Auto-Modus ist nur bei HDMI-, Pr- und DTV-Quellen verfügbar.

16:9

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.

Für Bilder mit einem Bildseitenverhältnis von 16:9, die zu einem normalen Bild (Bildseitenverhältnis von 4:3) verkleinert worden sind, verwenden Sie zur Wiederherstellung des ursprünglichen Formats den 16:9-Modus.

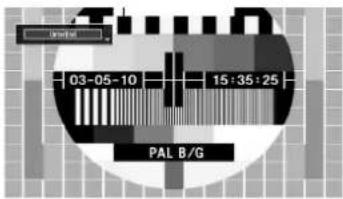

Untertitel

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) mit Untertiteln auf volle Bildschirmgröße gezoomt.

HINWEIS: Sie können den Bildschirminhalt nach n oder unten verschieben, indem Sie die Tasten "

▼" / "▲drücken, während als Bildformat Panorama, 14:9, Kino oder Untertitel ausgewählt ist.

14:9

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms gezoomt.

Diese Option stellt das 14:9-Bildformat ein

4:3

Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.

43 03-05-10 15:35:46 PAL B/G

Panorama

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) ausdehnen, um den Bildschirm auszufüllen, ohne dabei das Bild unnatürlich erscheinen zu lassen.

Der obere und der untere Teil des Bildes sind leicht abgeschnitten.

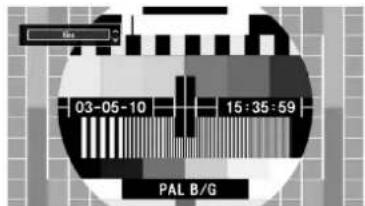

Kino

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) auf volle Bildschirmgröße gezoomt.

Bildeinstellungen konfi gurieren

Sie können im Detail unterschiedliche Bildeinstellungen verwenden.

Drücken Sie die Taste "MENU" und wählen Sie das Bildsymbol mit den Tasten "◀" oder "▶aus. Drücken Sie die Taste OK, um das Menü Bildeinstellungen anzuzeigen.

Bildeinstellungen Modus Kino - Kontrast 57 - Helligkeit 32 - Schärfe 13 - Farbe 32 Energiesparmodus Eco Hintergrundbeleuchtung Höch Rauschreduktion Niedrig Advanced Settings OK Zurücksetzen OK ▲ Navigieren Verlassen ◀ Wert ändern → Zurück

Steuerung des Menüs Bildeinstellungen

Drücken Sie die Tasten "▼" oder "▲" um eine Menüoption zu markieren.

Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.

Drücken Sie die Taste "· MENU", um abzubrechen.

Optionen des Menüs Bildeinstellungen

Modus: Je nach Ihren Wünschen können Sie die entsprechende Option Modus einstellen. Der Bildmodus kann auf eine von drei Optionen eingestellt werden. Natürlich, Dynamisch und Kino (Cinema, Dynamic and Natural).

Kontrast: Stellt Helligkeits- und Dunkelheitswerte des Bildschirms ein.

Helligkeit: Stellt die Helligkeit des Bildschirms ein.

Schärfe: Stellt die Schärfe der am Bildschirm dargestellten Objekte ein.

Farbe: Stellt die Farbwerte ein.

Energiesparmodus: Wählen Sie die Option Energiesparmodus mit den Tasten "▼" oder "▲" aus. Die Taste "◀" oder "▶" drücken, um den Energiesparmodus als Eco, Bild-Aus- oder deaktivierten Modus einzustellen. Weitere Informationen zum Energiesparmodus fi nden Sie im Abschnitt "Umweltinformation" in diesem Handbuch.

Hintergrundbeleuchtung: Mit dieser Einstellung wird der Pegel der Hintergrundbeleuchtung auf Niedrig, Mittel, Hoch oder Auto gestellt.

Rauschreduktion: Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Die Rauschreduktion kann auf eine von vier Optionen eingestellt werden. Niedrig, Mittel, Hoch und Aus.

Erweiterte Einstellungen

Advanced Picture Settings Dynamischer Kontrast Niedrig > Farbtemperatur Normal Bildformat 16:9 HDMI True Black Aus Film Mode Auto-Position Hauton -5 X 5 Farbverschiebung R G RGB Gain OK Navigieren Wert ändern Zurück MENU Verlassen

Dynamischer Kontrast: Sie können die Kontraststärke verändern, indem Sie die Funktion Dynamischer Kontrast verwenden. Die Funktion Dynamischer Kontrast kann auf eine dieser Optionen eingestellt werden. Niedrig, Mäßig, Hoch und Aus.

Farbtemperatur: Stellt den gewünschten Farbton ein.

Bildformat: Stellt die Bildgröße auf Auto,16:9, Untertitel,14:9, 14:9 Zoom, 4:3, Panorama oder Kino.

Film-Modus (Optional): Filme werden mit einer anderen Zahl von Einzelbildern pro Sekunde aufgenommen als normale Fernsehprogramme. Wählen Sie die Option Film-Modus mit den Tasten "▼" oder "▲".

Drücken Sie die Taste "◀" oder "▶", um diese Funktion auf Ein bzw. Aus zu stellen. Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen, um Szenen mit schnellen Bewegungen deutlich zu sehen.

Deutsch - 29 -

Hautton: Stellen Sie die gewünschte Oberflächenfarbe ein.

Farbverschiebung: Stellt den gewünschten Farbton ein.

HDMI True Black (Schwarztinte) (Optional): Sobald das Bildsignal über einen HDMI-Eingang kommt, ist diese Funktion im Bild-Einstellungs-Menü verfügbar. Sie können diese Funktion verwenden, um das Schwarz der Bilder zu verstärken. Sie können diese Funktion auf "Ein" einstellen, um den HDMI-True-Black-Modus zu aktivieren.

HINWEIS: Die HDMI True Black On/Off Funktion, funktioniert nur, wenn das HDMI Ausgabegerät auf RGB festgelegt ist.

RGB Gain: Die Farbtemperaturwerte können Sie über die Funktion "RGB-Grad" einstellen.

Zurücksetzen: Setzt die Bildeinstellungen auf die Werkseinstellungen zurück.

Im VGA- oder PC-Modus sind einige Optionen des Bildmenüs nicht verfügbar. Stattdessen werden die VGA-Modus-Einstellungen im PC-Modus zu den Bildeinstellungen hinzugefügt.

PC-Bildeinstellungen

Um die Optionen für das PC-Bild einzustellen, gehen Sie wie folgt vor:

Wählen Sie das Bildsymbol mit den Tasten "◀" oder "▶" aus. Das Bildmenü erscheint auf dem Bildschirm.

Die Optionen Kontrast, Helligkeit, Farbe, Farbtemperatur und Bildformat und andere Einstellungen in diesem Menü entsprechen jenen im TV-Bildmenü im Abschnitt "Hauptmenüsystem".

Die Einstellungen für Audio, Einstellungen und Quelle sind identisch mit jenen, die im Hauptmenüsystem erklärt werden.

PC Lage: Wählen Sie diese Option aus, um die Menüoptionen PC Lage anzuzeigen.

PC Lage Auto-Position OK Bildlage Horizontal 0 Bildlage Vertical 0 Pixelfrequenz 0 Phase 0

Auto-Position: Optimiert die Anzeige automatisch. Drücken Sie OK, um die Optimierung durchzuführen.

Bildlage Horizontal: Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.

Bildlage Vertikal: Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben.

Pixelfrequenz: Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.

Phase: Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem verzerrten oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.

Konfi guration der Toneinstellungen

Sie können die Toneinstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste "MENU" und wählen Sie das Tonsymbol mit den Tasten "◀" oder "▶aus. Drücken Sie die Taste OK, um das Menü Toneinstellungen anzuzeigen.

Toneinstellungen Laufstärke 0 Equalizer Benutzer Balance 0 Kupfhöre 20 Ton-Modus Stereo AVL Aus Digital-Ausgang POM Navigieren Wert ändern MENI VERASSN

Steuerung des Menüs Toneinstellungen

Drücken Sie die Tasten "▼" oder "▲ um eine Menüoption zu markieren.

Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.

Drücken Sie die Taste • "MENU", um abzubrechen.

Optionen des Menüs Toneinstellungen

Lautstärke: Stellt die Lautstärke ein.

Equalizer (Entzerrer): Drücken Sie die Taste OK, um das Equalizer-Untermenü anzuzeigen.

Equalizer-Einstellungen Modus < Benutzer > 100Hz 0 100Hz 0 10Hz 0 50Hz 0 10kHz 0

Deutsch - 30 -

Im Equalizer-Menü kann die Voreinstellung auf Musik, Film, Sprache, Normal, Klassik und Benutzer eingestellt werden. Drücken Sie die Taste "MENU", um zum vorhergehenden Menü zurückzukehren.

HINWEIS: Die Einstellungen des Menüs alizer können nur dann geändert werden, wennutzer als der Equalizermodus eingestellt ist.

Balance (Ausgleich): Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt.

Kopfhörer: Stellt die Lautstärke für den Kopfhörer ein.

Tonmodus: Sie können, wenn der gewählte Kanal den entsprechenden Modus unterstützt, zwischen Mono, Stereo, Dual I oder Dual II auswählen.

AVL: Die Funktion Automatische Lautstärkebegrenzung (AVL) stellt den Klang so ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicher Lautstärke die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke von Werbesendungen oft höher als die von anderen Programmen).

Digital-Ausgang: Stellt den Audiotyp für den Digital-Ausgang ein.

PCM: Digitaler Stereoton.

Komprimiert (DD, DD+, AC3, AC3-HE).

Konfi guration der Einstellungen

Sie können die Einstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste "MENU" und wählen Sie das Symbol Einstellungen mit den Tasten "◀" oder "▶" aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen.

Einstellungen Conditional Access Sprache Kindersicherung Timer Datum/Zeit Quellen Satelliten Einstellungen Netzwerk-Einstellungen Andere Einstellungen

Steuerung des Menüs Einstellungen

Drücken Sie die Tasten "▼" oder "▲" um eine Menüoption zu markieren.

- Drücken Sie die Taste OK, um eine Option auszuwählen.

Drücken Sie die Taste “• MENU”, um abzubrechen.

Optionen des Menüs Einstellungen

Conditional Access: Einstellen des CI-Moduls*, sofern vorhanden (*Siehe Verwenden des Common Interface auf dieser Seite).

Sprache: Legt die Spracheinstellungen fest.

Kindersicherung: Legt die

Kindersicherungseinstellungen fest.

Timer: Legt die Timer für gewählte Programme fest.

Aufnahme-Konfi guration:

Datum/Zeit: Stellt Datum und Zeit ein.

Quellen: Aktiviert oder deaktiviert die gewünschten Quellenoptionen.

Satelliten Einstellungen: Legt die Satelliteneinstellungen fest.

Netzwerk-Einstellungen: Im Netzwerkeinstellungen-Menü können Sie den Netzwerktyp einstellen.

Andere Einstellungen: Zeigt andere

Einstellungsoptionen für das TV-Gerät an.

Verwenden des Common Interface

WICHTIG: Sie dürfen nur dann das CI-Modul setzen oder herausnehmen, wenn das TV-Gerät SGESCHALTET ist.

Um bestimmte digitale Kanäle zu sehen, ist u. U. ein CI-Modul notwendig. Dieses Modul muss in den CI-Steckplatz Ihres TV-Gerätes eingesetzt werden. Um verschlüsselte digitale Kanäle anzusehen, benötigen Sie ein CI-Modul vom Dienstanbieter Ihrer Wahl. Der Dienstanbieter ist der Programm Händler. Wenn Sie mehr als einen Dienstanbieter verwenden, müssen Sie möglicherweise zwischen verschiedenen CI-Modulen wählen.

Besorgen Sie sich durch die Anmeldung bei einem Pay-TV-Anbieter das CI-Modul und die Smartcard und setzen Sie sie wie folgt in das TV-Gerät ein.

Stecken Sie das CI-Modul und die SmartCard in den Steckplatz, der sich auf der linken Seite des TV-Gerätes befindet.

- Das CI-Modul sollte korrekt eingesetzt werden. Falsch herum kann es nicht vollständig eingeschoben werden. Versuchen Sie nicht, das CI-Modul mit Gewalt einzuführen, da dies sowohl das Modul als auch den Steckplatz am TV beschädigen kann.

Deutsch - 31 -

Schließen Sie das TV-Gerät wieder an die Stromversorgung an, schalten Sie ein und warten Sie einen Moment, bis die Karte aktiviert wurde.

Wenn kein Modul eingesetzt ist, erscheint der Hinweis: "Kein Common Interface-Modul erkannt".

- Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls.

Anzeigen des Menüs Conditional Access (\*)

(*) Diese Menüeinstellungen können sich je nach Diensteanbieter ändern.

Drücken Sie die Taste "MENU" und wählen Sie das Symbol Einstellungen mit den Tasten "◀" oder "▶" aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Tasten "▼" oder " "Am Conditional Access zu markieren, und drücken Sie die Taste OK, um die Menüoptionen anzuzeigen.

Konfi gurieren der Spracheinstellungen

In diesem Menü können Sie die Spracheinstellungen des TV-Gerätes steuern.

Drücken Sie die Taste "MENU" und wählen Sie das Einstellungs-Symbol mit den Tasten "◀" oder "▶" aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste "▼" um Sprache zu markieren und drücken Sie OK, um fortzusetzen.

Spracheinstellungen System Deutsch Bevorzugt - Audio - Untertitel - Teletext - Guide Aktuell - Audio - Untertitel Deutsch Deutsch West Deutsch Englisch Keine Menu Verlassen Menüsprache einstellen

Wählen Sie eine Option mit den Tasten "▼ oder "▲" aus. Die Einstellungen werden automatisch gespeichert.

System: Zeigt die Systemsprache an.

Bevorzugt

Sofern verfügbar, werden diese Einstellungen verwendet. Andernfalls werden die aktuellen Einstellungen verwendet.

Audio: • Legt die bevorzugte Audio-Sprache fest.

Untertitel: Legt die Untertitelsprache fest. Die gewählte Sprache wird für die Untertitel verwendet.

Teletext: • Legt die Teletext-Sprache fest.

Guide: • Legt die bevorzugte EPG-Sprache fest.

Aktuell (\*)

(*) Diese Einstellungen können nur geändert werden, wenn dies vom Sender unterstützt wird. Ist dies nicht der Fall, können die Einstellungen nicht geändert werden.

• Audio: Ändert die Audiosprache für den aktuellen Kanal.
• Untertitel: Legt die Untertitelsprache für den aktuellen Kanal fest.

HINWEIS: Wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist, funktioniert das Menü Spracheinstellungen wie folgt:

Spracheinstellungen

Spracheinstellungen Bevorzugt System < Deutsch > Standard Audio Sprache Deutsch Zweite Audio Sprache Schwedisch Standard Untertitel Sprache Deutsch Zweite Untertitel Sprache Schwedisch Standard Teletext Sprache Finnisch Zweite Teletext Sprache Schwedisch Guide Finnisch Menusprache einstellen MENU Verlassen

Markieren Sie im Menü Einstellungen die Option Spracheinstellungen durch Drücken der Tasten "▼" oder "▲ Drücken Sie OK. Daraufhin wird das Untermenü Spracheinstellungen eingeblendet.

Verwenden Sie die Tasten "▼" oder "▲" um die Menüoptionen zu markieren, und drücken Sie dann die Tasten "◀oder" "um sie einzustellen.

HINWEISE:

• Die Option System legt die Menüsprache auf dem Bildschirm fest..
• Die Option Audiosprache wird zur Festlegung der Audiosprache des Kanals verwendet..

Die primären Einstellungen haben die höchste Priorität, wenn mehrere Auswahlmöglichkeiten in einer Übertragung vorhanden sind. Die sekundären Einstellungen sind die Alternativen, wenn die primären Optionen nicht verfügbar sind.

Deutsch - 32 -

Kindersicherung

Um das Ansehen bestimmter Programme zu verhindern, können Kanäle und Menüs mit der Kindersicherung-Option gesperrt werden.

Diese Funktion aktiviert bzw. deaktiviert das Menü-Schutzsystem und ermöglicht eine Änderung der PIN-Zahl.

Drücken Sie die Taste "MENU" und wählen Sie Einstellungen mit den Tasten "◀" oder "▶" aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste "▼" oder "▲" um Kindersicherung zu markieren, und drücken Sie OK, um fortzusetzen:

PIN eingeben

Um die Kindersicherung Menüoptionen anzuzeigen, muss die PIN-Zahl eingegeben werden. Die standard PIN-Zahl ist 0000. Nach Eingabe der richtigen PIN wird das Kindersicherungseinstellungen-Menü angezeigt.

Kindersicherungseinstellungen Menüspere Maturity Lock Kindersicherung PIN einstellen Aus Alter 18 Aus **** Einstellung auswählen Zurück Wert ändern MENU Verlassen

Steuerung des

Kindersicherungseinstellungen-Menüs (\*)

Wählen Sie eine Option mit den Tasten "▼" oder "▲" aus.

Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.

Drücken Sie• OK, um weitere Optionen zu sehen. (*) Wenn Sie bei der Ersteinstellung UK als Länderoption auswählen, wird die Option Maturity Lock nicht angezeigt. Diese Einstellung ist nur für EU-Länder verfügbar.

Menüsperre: Die Einstellung Menüsperre aktiviert oder deaktiviert den Menüzugriff. Sie können den Zugriff auf das Installationsmenü oder auf das gesamte Menüsystem deaktivieren.

Maturity Lock: Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt.

Kindersicherung: Wenn Kindersicherung aktiviert wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes mit Ausnahme der Standby/Ein-Taste außer Funktion gesetzt. Ist die Kindersicherung aktiviert, können Sie das TV-Gerät mit der Taste Standby/Ein in den Standby-Modus schalten. Um das TV-Gerät wieder einzuschalten, benötigen Sie die Fernbedienung. Wenn eine Taste gedrückt wird, erscheint die Meldung "Kindersicherung Ein" auf dem Bildschirm, während das Menü ausgeblendet bleibt.

PIN einstellen: Legt eine neue PIN-Zahl fest. Geben Sie über die Zifferntasten eine neue PIN-Zahl ein. Sie müssen den neuen PIN-Code zur Bestätigung nochmals eingeben.

WICHTIG: Der werksseitig eingestellte PIN-Code et 0000. Wenn Sie einen neuen PIN einstellen, reiben Sie diesen bitte auf und bewahren Sie ihn einem sicheren Ort auf.

Timer

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten ◀ oder "▶" aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste

"▼oder " "m die Option Timer zu markieren, und drücken Sie OK, um fortzusetzen.

Einstellen des Ausschalt-Timers

Diese Einstellung dient dazu, das TV-Gerät nach einer bestimmten Zeit abzuschalten.

- Markieren Sie Ausschalt-Timer mit den Tasten "▼" oder "▲".

Verwenden Sie die Taste 🔊 oder ➤ zur Einstellung. Der Timer kann in 30-Minuten-Intervallen zwischen Aus (Off) und 2,00 Stunden (120 Minuten) eingestellt werden.

Einstellen von Programm-Timer

Sie können mit dieser Funktion Programm-Timer für bestimmte Programme festlegen.

Drücken Sie die Taste "▼" um für eine Sendung einen Timer festzulegen. Auf dem Bildschirm werden die Funktionstasten für Programm-Timer eingeblendet.

Einen Timer hinzufügen

- Um einen Timer hinzuzufügen, drücken Sie die Taste GELB auf der Fernbedienung.

Netzwerktyp: Diese Option kann nicht eingestellt werden.

Kanal: Ändert den Kanal mit den Tasten "◀" oder "▶".

Timertyp: Diese Option kann nicht eingestellt werden.

Deutsch - 33 -

Datum: Geben Sie über die Zifferntasten ein Datum ein.

Beginn: Geben Sie über die Zifferntasten eine Startzeit ein.

Ende: Geben Sie über die Zifferntasten eine Endzeit ein.

Dauer: Zeigt die Dauer zwischen Start- und Endzeit an.

Wiederholen: Sie können die Wiederholung für den Timer auf Einmal, Täglich oder Wöchentlich einstellen. Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.

Ändern/Löschen: Stellt die Kindersicherungseinstellungen für Timer ein.

- Drücken Sie die Taste GRÜN, um den Timer zu speichern. Zum Abbrechen drücken Sie die Taste ROT.

Einen Timer bearbeiten

Wählen Sie den Timer, den Sie bearbeiten wollen, durch Drücken der Taste ▼ oder " " aus.

• Drücken Sie die Taste GRÜN. Der Bildschirm Timer bearbeiten wird angezeigt.
• Wenn Sie fertig sind, drücken Sie GRÜN, um fortzusetzen: Sie können die Taste "MENU" drücken, um abzubrechen.

Einen Timer löschen

Wählen Sie den Timer, den Sie löschen wollen, durch Drücken der Taste ▼ oder " " aus.

Drücken Sie die Taste • ROT.

- Wählen Sie über die Tasten "◀" oder "▶JA aus, um den Timer zu löschen. Wählen Sie NEIN, um den Vorgang abzubrechen.

Einstellen von Datum und Uhrzeit

Wählen Sie im Menü Einstellungen die Option Datum/ Zeit, um diese einzustellen. Drücken Sie die Taste OK.

Datums-/Zeiteinstellungen Datum 01/09/2009 Zeit 12:51 Wert ändern Zurück MENU Verlassen

- Verwenden Sie die Tasten "▼" oder "▲" um Datum/Zeit zu markieren.

Die Optionen Datum, Zeit, Zeiteinstellungen und Zeitzone sind verfügbar.

Verwenden Sie die Tasten "▲" oder "▼" um Zeiteinstellungen zu markieren.

Die Optionen Datum, Zeit, Zeiteinstellungen und Zeitzone sind verfügbar.

Verwenden Sie die Tasten "▲" oder "▼" um Zeiteinstellungen zu markieren. Die Zeiteinstellungen werden mit den Tasten "◀" oder "▶" eingestellt. Sie kann auf Auto oder Manuell gestellt werden.

Wenn Auto gewählt wird, können die Optionen Datum, Zeit und Zeitzone nicht eingestellt werden. Wenn Manuell ausgewählt wird, kann die Zeitzone geändert werden:

- Wählen Sie die Option Zeitzone durch Drücken der Taste "▲" oder "▼aus.

Verwenden Sie die Tasten "◀" oder "▶" um die Zeitzone zwischen GMT-12 oder GMT+12 zu ändern. Die aktuelle Zeit oben im Menü ändert sich dann entsprechend der eingestellten Zeitzone.

- Die Einstellungen werden automatisch gespeichert. Drücken Sie "MENU", um abzubrechen.

Konfiguration der Quellen-Einstellungen

Hier können Sie die gewählten Quellenoptionen aktivieren oder deaktivieren. Das TV kann durch Drücken der Taste "SOURCE" nicht auf deaktivierte Quellenoptionen geschaltet werden.

Quellen-Einstellungen SCART1 < Aktiviert > SCART2 Aktiviert FAV Aktiviert HDMI1 Aktiviert HDMI2 Aktiviert HDMI3 Aktiviert HDMI4 Aktiviert YPbPr Aktiviert VGA/PC Aktiviert Navigieren Wert ändern Zurück MENU Verlassen

Wählen Sie im Menü Einstellungen die Option • Quellen und drücken Sie OK.

• Wählen Sie eine Quelle mit den Tasten "▼" oder "▲" aus.
• Verwenden Sie die Tasten "◀" oder "▶" um die gewählte Quelle zu aktivieren oder deaktivieren. Die Einstellungen werden automatisch gespeichert.

Deutsch - 34 -

Satelliteneinstellungen konfi gurieren

Wählen Sie Satelliten Einstellungen im Menü Einstellungen, um die Satelliten Einstellungen zu konfi gurieren. Drücken Sie die Taste OK.

Satelliten Einstellungen Satellitenliste Antenneninstallation SatcoDX

Satellitenliste: Um die Liste der verfügbaren Satelliten anzuzeigen, wählen Sie bitte die Option Satellitenliste im Menü Satelliten Einstellungen aus. Wenn Sie neue Satelliteninformationen zufügen möchten, drücken Sie bitte die Taste GELB. Wenn Sie den Satellitennamen ändern möchten, verwenden Sie bitte die Navigationstasten. Um einen Satelliten von der Liste zu löschen, bitte die Taste BLAU oder OK drücken, um die Liste zu bearbeiten.

Antenneninstallation: In diesem Bereich können Sie die Antennen-Einstellungen verändern und Satelliten auf neue Kanäle hin durchsuchen.

SatcoDX: Sie können die SatcoDX-Betriebsvorgänge über die Satelliteneinstellungen durchführen. Im Menü SatcoDX gibt es die folgenden zwei Optionen zur SatcoDX-Funktion:

Sie können SatcoDX-Daten hoch- oder herunterladen. Um diese für die SatcoDX-Funktionalität unterstützten Funktionen ausführen zu können, muss zuerst ein USB-Gerät an das TV-Gerät angeschlossen werden.

Sie können dann aktuelle Dienste und die dazugehörigen Satelliten & Transponder vom TV-Gerät laden in eine Datei mit dem Namen "mb70_sdx.sdx" auf dem USB-Gerät speichern.

Zusätzlich zur Hochlade-Funktion können Sie auch eine der auf dem USB-Gerät gespeicherten SatcoDX-Dateien in das TV-Gerät laden. Wenn Sie die Download-Option wählen, wird eine Liste der auf dem USB-Gerät gespeicherten SatcoDX-Dateien angezeigt:

Wenn Sie eine dieser SatcoDX-Dateien auswählen, werden alle Dienste und die dazugehörigen Satelliten und Transponder in der gewählten Datei im TV-Gerät gespeichert. Alle installierten terrestrischen, Kabel- und/oder Analogdienste werden beibehalten und nur die Satellitendienste entfernt.

Überprüfen Sie anschließend Ihre Antenneneinstellungen und nehmen Sie eventuell erforderliche Änderungen vor. U.U. wird die Fehlermeldung "Kein Signal" angezeigt, wenn die Antenneneinstellungen nicht richtig sind.

Konfi guration der Netzwerk-Einstellungen

HINWEIS: Die Netzwerk-Einstellungen Ihres nsehers beinhaltet die Optionen Drahtgebundene Drahtlose Verbindung. Hat Ihr Fernseher noch kein USB-WiFi-Dongle, müssen Sie denbindungstyp Drahtgebundene Verbindung nutzen. Wenn Sie eine drahtlose Verbindung suchen, obwohl der Fernseher kein USB-WiFi-gle besitzt, wird ein Warnhinweis angezeigt und Fernseher erhält keine IP-Adresse. Schließen Sie nach ein LAN-Kabel an und das TV-Gerät wird eine adresse beziehen können.

WICHTIG : Für einen einwandfreien Betrieb muss Cookie-Filter von Ihren Router-Einstellungen aktiviert werden.

Konfi guration der kabelgebundenen Geräte-Einstellungen

Im Netzwerk-Einstellungs-Fenster können Sie den • Netzwerktyp des TV-Geräles einstellen, welches das TV-Gerät mit dem Internet verbindet. Falls Sie den Fernseher über den Ethernet-Eingang verbinden, zur Konfiguration, wählen Sie Netzwerktyp als Drahtgebundenes-Gerät.

Netzwerk-Einstellungen Netzwerk-Typ Drautgebundenes Gerät Konfigurationsstatus Verbunden IP Adresse 10.0.90.66 OK Ausleihen/Standlsernet Dazak Internet SondereinRigland Test Directierte Logatungen

Einstellen des Netzwerktyps

Als Netzwerktyp können Sie Drahtgebundenes oder • Drahtloses Gerät auswählen, je nach der aktiven Verbindung zum TV-Gerät. Ist der Fernseher über ein LAN-Kabel angeschlossen, wählen Sie hier

Deutsch - 35 -

Drahtgebundenes Gerät. Ist er über den USB-WiFi-Dongle angeschlossen, wählen Sie hier Drahtloses Gerät.

Einstellung des Konfi gurationsstatus

Dieser Abschnitt zeigt den Status der Verbindung.- an. Wählen Sie Verbunden, wenn Sie eine Kabelgebundene oder Drahtlose Verbindung aktivieren möchten. Wählen Sie Nicht Verbunden um eine aktive Verbindung zu verlassen.

IP-Adresse

Ist eine aktive Verbindung vorhanden, wird hier die IP-Adresse angezeigt. Wollen Sie die IP-Adresseinstellungen konfi gurieren, drücken Sie die Taste GRÜN und wählen Sie Erweiterte Netzwerk-Einstellungen.

Konfi guration der kabelgebundenen Netzwerk-Einstellungen im erweiterten Modus

Nach dem Drücken der GRÜNEN Taste, wird der erweiterter Modus aktiviert. Drücken Sie die OK-Taste, um die Einstellungen zu bearbeiten. Im erweiterten Modus, drücken Sie die Taste ROT, um die Einstellungen zu bearbeiten. Wenn Sie fertig sind, drücken Sie auf OK, um zu speichern. Drücken Sie auf RETURN/BACK, um abzubrechen.

Wi-Fi-Einstellungen (Optional)

Die WiFi-Funktion kann für einen drahtlosen Netzwerkanschluss verwendet werden (optional). Diese Funktion wird nur für Infrastrukturzwecke verwendet, wie z. B. den Anschluss an das Web, hbb-Seiten und die Verbindung mit DLNA-Servern (optional). Wählen Sie die Drahtloser Gerät Option um im Netzwerk-Einstellungen-Fenster zur Drahtlose Einstellungen umzuschalten.

Netwerk-Einstellungen Netwerk-Typ Drußloses Gerät Kofigurationstatus Nicht verbunden IP Adresse Netwerk-Name Administrations Zusik Internet Geschäftigkeit Text WIT Profit Status Gewertete Einstellungen WIT Netwerk Status

Drücken Sie die GRÜNE Taste, um zum erweiterten Modus zu wechseln und drücken Sie dann die Taste OK, um die Einstellungen zu bearbeiten.

Um die Wi-Fi-Eigenschaft zu aktivieren, sollten die Profile richtig konfiguriert sein. Bitte stecken Sie den WiFi-Dongle in eines der USB-Eingänge (WICHTIG: Um ein drahtloses Netzwerk zu benutzen wird ein "Veezy 100" USB-Dongle benötigt. Um Ihren Fernseher mit einem drahtlosen Netzwerk verwenden

zu können, benötigen Sie ein "Veezy 100" USB-Dongle.

Drücken Sie die GELBE Taste, um drahtloses Netzwerk vom Menü Netzwerk-Einstellungen zu scannen. Danach wird die verfügbare Netzwerk-Liste angezeigt. Bitte wählen Sie Ihr gewünschtes Netzwerk von der Liste. Ist das gewählte Netzwerk mit einem Passwort geschützt, geben Sie diesen bitte über die Zifferntasten ein. Sie können diese Tastatur durch Benutzen der Navigationstasten (links / rechts / oben / unten) und der OK-Taste auf der Fernbedienung verwenden. Warten Sie, bis die IP-Adresse auf dem Bildschirm angezeigt wird.

Passwort eingeben [1] a b c d e f g h 1 j h l m h:o gSQ r s t s v w x y z O t 2 3 4 5 6 7 B 9 AB/ab Lucke Löschee OK < > $#+=

Dies bedeutet, dass die Verbindung nun hergestellt ist. Um ein drahtloses Netzwerk zu verlassen, sollten Sie Konfi gurationsstatus markieren und die Taste OK drücken.

Netzwerk-Einstellungen Netzwerk-Typ Drehlafes Gerät Kanfügbarencostus Verbunden IP Addresse 192.168.1.100 Netzwerk-Name emre Aktivaateln/Seizhösein Ausch Internet Gesundheitigkeit Test With Profit Dismiss Wachente Verlustungen NET Betwende wassens

Sie können zwischen Menü-Tabs navigieren, indem Sie die links / rechts Tasten drücken. Die Hilfe-Bar an der Unterseite des Dialoges zeigt Funktionen, die Sie verwenden können. Drücken Sie die BLAUE Taste, um die Geschwindigkeit Ihrer Internetverbindung zu überprüfen.

Sie können die Signalstärke durch das Menü Netzwerk-Einstellungen für den Drahtloser-Gerät-Modus prüfen.

Information

Konfigurationsstatus Zeigt den Wi-Fi-Status als Verbunden oder Nicht Verbunden an.

IP-Adresse: Zeigt die aktuell zugewiesene IP-Adresse an.

Netzwerkname: Der Name des verbundenen Netzwerks wird angezeigt.

Deutsch - 36 -

Löschen von gespeicherten Wifi-Profilen

Gespeicherte Profile werden gelöscht, wenn die Drahtloser-Gerät-Auswahl OSD auf dem Bildschirm ist, die rote Taste drücken.

Verbindung zu Ihrem Handy via WiFi (Optional)

Wenn Ihr Handy über die WiFi-Funktion verfügt, können Sie Ihr Handy durch mit einer WiFi-Verbindungn über einen Router mit Ihrem Fernseher verbinden, um Inhalte von Ihrem Handy zu spielen. Dazu muss Sie Ihr Handy über eine geeignete Sharing-Software verfügen.

Um mit Ihrem Router Verbindung aufzunehmen, folgen Sie den oben genannten Schritten im Abschnitt Drahtlose Verbindung.

Danach engagieren Sie Ihr Handy mit dem Router und dann aktivieren Sie die Sharing-Software auf Ihrem Handy. Dann wählen Sie die Dateien, welche Sie mit Ihrem Fernseher teilen möchten.

Wenn die Verbindung korrekt aufgebaut ist, sollten Sie jetzt über den Medienbrowser Ihres Fernsehers Zugriff auf die freigegebenen Dateien von Ihrem Handy haben.

Betreten Sie das Menü Medienbrowser. Wiedergabegerät Auswahl OSD wird angezeigt. Wählen Sie Ihr Handy-Ident und drücken Sie OK, um fortzufahren.

Hinweis: Diese Funktion kann bei einigen Mobiltelefonen nicht unterstützt werden.

Andere Einstellungen konfi gurieren

Um die allgemeinen Einstellungen anzuzeigen, wählen Sie im Menü Einstellungen die Option Andere Einstellungen und drücken Sie OK.

Andere Einstellungen Land : Italien Menu Zeitlimit 60 Sek > Aktivantenne Aus Verschlüsselte Kanäte suchen Ja Blauer Hintergrund Aus Software-Upgrade V.0.6.3 Für Schwerhörige Aus Audio Beschreibung Aus TV-Auto-AUS 4 Stunde Standby-Suche Aus Biss-Schlüssel OK Wert ändern MENU Verlassen

Steuerung

- Wählen Sie eine Option mit den Tasten "▼" oder "▲aus.

Stellen Sie eine Option mit den Tasten "◀" oder "▶" ein.

- Drücken Sie die Taste OK, um ein Untermenü anzuzeigen.

Menü Zeitlimit: Ändert die Anzeigezeit für den Menübildschirm.

Aktivantenne: Mit dieser Option kann die Verwendung aktiver Antennen aktiviert oder deaktiviert werden. Wird für Aktivantenne die Option Ein gewählt, werden +5V an den Antennenausgang geliefert.

WICHTIG: Wenn anstelle einer aktiven eine standardanenne verwendet wird, sollte die Option Aus gestellt werden.

Verschlüsselte Kanäle suchen: Wenn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell auf Aus gesetzt, werden bei der automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt.

Blauer Hintergrund: Aktiviert oder deaktiviert den blauen Hintergrund bei schwachem oder fehlendem Signal.

Software-Upgrade: Um sicherzustellen, dass Ihr TV-Gerät stets auf dem aktuellen Stand ist, müssen Sie diese Einstellung verwenden. Damit es richtig funktioniert, muss das TV-Gerät im Standby-Modus sein.

Upgradeoptionen Automatische Suche < Aktiviert > Satelliten Upgrade bearbei... Auswählen Suche nach Upgrade OK

Sie können durch Einstellen der Option Automatische Suche die automatische Aktualisierung aktivieren oder deaktivieren.

Sie können den Satelliten auswählen, der für den Aktualisierungsprozess verwendet werden soll, indem Sie die Option Edit Upgrade for Satellite einstellen.

Satelliten Upgrade bearbeiten Satellit Frequenz Polarisation Symbolrate Speichern Reset Turksat (42.0E) Horizontal Auswählen Auswählen

Mit Suche nach Upgrade können Sie manuell nach neuer Software suchen.

Deutsch - 37 -

Application Version: Zeigt die aktuelle Software-Version an.

Für Schwerhörige: Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung auf Ein setzen, um solche Signale zu empfangen.

Audio Beschreibung: Bei der Audio Beschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Ein Erzähler beschreibt die Darstellung und das Geschehen auf dem Bildschirm in den natürlichen Pausen im normalen Audiokanal (und manchmal falls erforderlich auch während der Dialoge). Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt.

TV-Auto-Aus: Sie können den Zeitwert für die Autoabschaltung einstellen. Wird dieser Zeitwert erreicht und das TV-Gerät erhält für eine bestimmte Zeitspanne keinen Befehl, schaltet es sich ab.

Standby-Suche (optional): Wählen Sie mit den Tasten "▼" oder "▲ die Einstellung Standby-Suche und drücken Sie die Taste "◀ oder " ▶ am die Option auf Ein oder Aus zu setzen. Wenn Sie die Standby-Suche auf Aus stellen, steht diese Funktion nicht mehr zur Verfügung. Um die Standby-Suche zu verwenden, stellen Sie bitte sicher, dass die Standby-Suche auf Ein eingestellt ist.

Biss-Schlüssel : Biss ist ein Satelliten-Signal Verschlüsselungssystem, das für einige Sendungen verwendet wird. Wenn Sie bei einer Sendung den BISS-Schlüssel eingeben müssen, können Sie die Biss-Schlüssel-Einstellungen im Menü Andere Einstellungen verwenden. Markieren Sie Biss-Schlüssel und drücken Sie die Taste OK um Schlüssel auf der gewünschten Sendung einzugeben.

Andere Funktionen

Anzeige der TV-Information: Programmnummer, Programmname, Klanganzeige, Zeit, Teletext, Kanaltyp und Auflösungsinformationen werden am Bildschirm angezeigt, wenn ein neues Programm eingegeben wird oder die Taste "INFO" gedrückt wird.

Stummschaltung: Drücken Sie die Taste "X", um den Ton abzuschalten. Die Stummschaltungsanzeige wird im oberen Teil des Bildschirms angezeigt. Um die Stummschaltung wieder auszuschalten, gibt es zwei Alternativen: Sie können die Taste "X"drücken oder alternativ dazu einfach den Lautstärkepegel höher oder niedriger stellen.

Bildmodus Wählen: Durch Drücken der Taste PRESETS können Sie die Einstellungen für den Bildmodus je nach Wunsch vornehmen. Die verfügbaren Optionen sind Dynamisch, Natürlich und Spiele.

Anzeigen von Untertiteln: Sie können die Untertitel durch Drücken der Taste SUBTITLE auf der Fernbedienung aktivieren. Drücken Sie nochmals SUBTITLE, um die Untertitel wieder zu deaktivieren.

Wenn "Untertitel" auf EIN gestellt ist, erscheint bei Drücken der Taste 🔔 die folgende Warnmeldung (** nur für UK/GB).

Interaktive Dienste sind nicht verfügbar, wenn Untertitel eingeschaltet sind. Wollen Sie die Untertitel nun abschalten? Ja Nein

Teletext

Das Teletext-System überträgt Informationen wie Nachrichten, Sport und Wetter auf Ihr TV-Gerät. Wenn das Signal schwächer wird, zum Beispiel bei schlechten Witterungsbedingungen, können Textfehler auftreten, oder der Textmodus insgesamt deaktiviert werden.

Die Teletext-Funktionstasten werden unten angeführt.

“” Teletext / Mix : Aktiviert bei einmaligem Drücken den Teletext. Drücken Sie nochmals diese Taste, um den Teletext-Bildschirm über dem Programm anzuzeigen (Mix). Durch erneutes Drücken wird der Teletextmodus beendet.

"EXIT" Indexseite : Dient zur Auswahl der Teletext-Indexseite.

"INFO"Anzeigen : Zeigt verborgene Informationen an (z. B. Lösungen von Rätseln oder Spielen).

"OK" Halten: Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken.

“◀”/“▶Wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist.

P+ / P- und Ziffern (0-9): Zum Auswählen einer Seite drücken.

HINWEIS: Die meisten TV-Sender verwende n die Seitennummer 100 für die Indexseite.

Farbtasten (ROT/GRÜN/GELB/BLAU)

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOP text. Wenn diese Systeme verfügbar sind, werden die Seiten in Gruppen oder Themen unterteilt. Ist das FASTEXT System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch. Farbiger Text zeigt Ihnen an, welche Farbtasten Sie verwenden können, wenn eine Übertragung im TOP text System vorhanden ist. Durch Drücken der Tasten "▼"oden "▲" wird die jeweils nächste oder vorhergehende Seite angefordert.

Deutsch - 38 -

Tipps

Pflege des Bildschirms: Reinigen Sie den Bildschirm mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese Mittel die Bildschirmbeschichtung angreifen können. Ziehen Sie zu Ihrer Sicherheit vor der Reinigung den Netzstecker des Gerätes aus der Steckdose. Wenn Sie das TV-Gerät bewegen oder transportieren, halten Sie es bitte richtig an der Unterseite.

Zurückbleibendes Bild: Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LED-TVs verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab.

Um solche Störungen von vornherein zu vermeiden, sollten Sie keine stehenden Bilder lange Zeit anzeigen lassen.

Kein Strom: Wenn das Gerät keinen Strom hat, überprüfen Sie bitte das Netzkabel und dessen Anschluss an der Steckdose.

Schlechte Bildqualität: Haben Sie die richtige Farbnorm ausgewählt? Ist Ihr TV-Gerät oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc. aufgestellt? Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten. Kann das Bild bzw. der Text kaum erkannt werden? Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben. Bitte stellen Sie die Kanäle neu ein. Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild: Ist die Antenne richtig angeschlossen? Sind die Stecker fest mit der Antennenbuchse verbunden? Ist das Antennenkabel beschädigt? Wurden geeignete Stecker verwendet, um die Antenne anzuschließen? Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

Ton: Sie hören keinen Ton. Haben Sie den Ton eventuell durch das Betätigen der Taste abgestellt? Es funktioniert nur ein Lautsprecher. Ist die Balance nur auf eine Seite eingestellt? Siehe "Ton Menü".

Fernbedienung: Das Gerät spricht nicht auf die Fernbedienung an. Vielleicht sind die Batterien leer. In diesem Fall können Sie die Tasten direkt am TV-Gerät verwenden* (*ist nur möglich wenn diese nicht durch die Kindersicherung gesperrt sind).

Eingabequellen: Wenn Sie keine Eingabequelle wählen können, sind eventuell unter Menü "Quelle" die Eingabequellen deaktiviert oder Sie haben kein Gerät angeschlossen. Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Anhang A: Standarte Anzeigemodi PC-Eingang

Das Display hat eine maximale Auflösung von 1920 x 1080. Die folgende Tabelle illustriert einige der standarten Anzeigemodi. Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen. Die unterstützten Auflösungen werden unten aufgelistet. Wenn Sie Ihren PC mit einer nicht unterstützten Auflösung betreiben, erscheint eine Warnmeldung am Bildschirm.

Index Auflösung FrequenzHz)
1	640x480p - VGA	59
2	640x480p - VGA	72
3	640x480p - VGA	75
4	640x480p - VGA	85
5	800x600p - SVGA 56
6	800x600p - SVGA 60
7	800x600p - SVGA 72
8	800x600p - SVGA 75
9	800x600p - SVGA 85
10	1024x768p - XGA	60
11	1024x768p - XGA	60
12	1024x768p - XGA	66
13	1024x768p - XGA	70
14	1024x768p - XGA	75
15	1024x768p - XGA	84
16	1152x864p	75
17	1280x1024p - SXGA	75
18	1280x1024p - SXGA	85
19	1280x1024p - SXGA	60
20	1280x768p - WXGA	59
21	1280x768p - WXGA	59
22	1280x768p - WXGA	74
23	1280x768p - WXGA	84
24	1280x960 - WXGA	60
25	1280x960p - WXGA	85
26	1360x768p - WXGA	60
27	1360x768p - WXGA	60
28	1400x1050p - SXGA+	74
29	1600x1200p - UXGA	60
30	1920x1080p	59

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen)

Quelle	Unterstützte Signale		Verfügbar
EXT-1(SCART 1)	PAL 50/60 O
	NTSC 60 O
	RGB 50 O
	RGB 60 O
EXT-2(SCART-2)	PAL 50/60 O
	NTSC 60 O
	RGB 50 X
	RGB 60 X
SIDE AV	PAL 50/60 O
	NTSC 60 O
YPbPr	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
HDMI1HDMI2HDMI3HDMI4	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50kHz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
	1080P 24Hz O

(X: Nicht möglich, O : Möglich)

In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem LCD-Schirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts.

Deutsch - 40 -

Anhang C: Unterstützte DVI-Auflösungen

Wenn Sie Zusatzgeräte über DVI-Adapterkabel (nicht mitgeliefert) an die Anschlüsse Ihres TV-Geräts anschließen, können Sie sich an die folgenden Auflösungsinformationen halten:

	24Hz 25Hz 30Hz 50Hz 60Hz
480i p
480p p
576i p
576p p
720p b		b
1080i p		p
1080p p	b	b	b		b

Anhang D: Im USB-Modus unterstützte Dateiformate

Unterstützte Formate
Format Stream	Videodecoder (MS)	VD) Audio Decoder (MSAD)
Audio MP3	Keine		MP3
Audio	WAV/AIFF	Keine--	LPCM
Windows Media (optional)	WMA / ASF	VC1	WMA
MPEG1 Program Stream	MPEG-1	MPEG1	MP3, AC-3 and PCM
MPEG2 Program Stream	MPEG-2	MPEG2	MP3, AC-3 and PCM
MPEG4	MPEG-4/H264 in MP4 container	H264 and MPEG4	AAC
AVI	XVID	MPEG4vbn	MP3, AC-3 and PCM
MKV MKV	H264 and VC-1		MP3-AC-3,AAC

Player	Stream	Audio - Video Decoder (MSAD - MSVD)	Max. Auflösung
PHOTO	JPG	Baseline JPEG Progressive JPEG	WxH = 14592x12288 Bis zu 4 Megapixel

Deutsch - 41 -

Anhang E: Softwareaktualisierung

• Ihr TV-Gerät kann neue Software-Upgrades über das Internet oder über TV-Übertragungskanäle finden und installieren.
• Bei der Suche über TV-Übertragungskanäle durchsucht das TV-Gerät die in den Einstellungen gespeicherten Kanäle. Vor der Upgradesuche sollten daher alle verfügbaren Kanäle eingestellt und aktualisiert werden..

1) Softwareupgrade-Suche über Benutzerschnittstelle

- Sie können eine manuelle Suche nach neuen Softwareupgrades für Ihr TV-Gerät durchführen.

Navigieren Sie dazu im Hauptmenü. Wählen Sie Einstellungen und dann Andere Einstellungen. Wählen Sie im Menü Andere Einstellungen die Option Software-Upgrade und drücken Sie die Taste OK, um das Menü Upgradeoptionen zu wählen.

Wählen Sie im Menü Upgradeoptionen die Option Suche nach Upgrade und drücken Sie OK.

Wird ein neues Upgrade gefunden, beginnt das Gerät mit dem Herunterladen. Ein Fortschrittsbalken zeigt die verbleibende Dauer an. Nach Abschluss des Herunterladens wird eine Meldung angezeigt, dass Sie zum Aktivieren der neuen Software das Gerät neu booten müssen. Drücken Sie OK, um den Bootvorgang fortzusetzen.

2) Hintergrundsuche und Aktualisierungsmodus

- Wenn das TV-Gerät mit dem Internet verbunden ist, sucht es im Hintergrund nach wichtigen Software-Aktualisierungen. Wird eine wichtige Software-Aktualisierung gefunden, wird die Aktualisierung heruntergeladen. Ist das Herunterladen erfolgreich beendet, wird eine Meldung angezeigt, das Gerät aus- und wieder einzuschalten, um die neue Software zu aktivieren. Drücken Sie OK, um den Bootvorgang fortzusetzen.

3) Upgrademodus Suche um 3 Uhr früh

Wenn die Option Automatische Suche im Menü Upgradeoptionen aktiviert ist, schaltet sich das Gerät um 3:00 früh ein und sucht auf den Übertragungskanälen nach neuen Softwareupgrades. Wird eine neue Software gefunden und erfolgreich heruntergeladen, arbeitet das TV-Gerät ab dem nächsten Einschaltvorgang mit der neuen Softwareversion.

Hinweis zum Rebootvorgang: Das Rebooten ist der letzte Schritt beim Upgradevorgang, wenn eine neue Software erfolgreich heruntergeladen wurde. Während des Reboots führt das TV-Gerät die letzten Initialisierungen durch. Dabei wird das Panel abgeschaltet und die Front-LED zeigt die Aktivität durch Blinken an. Nach etwa 5 Minuten startet das TV-Gerät neu mit der neu aktivierten Softwareversion.

Wenn das TV-Gerät nach 10 Minuten noch immer nicht gestartet hat, ziehen Sie den Netzstecker, warten Sie 10 Minuten, und stecken Sie ihn wieder ein. Das TV-Gerät sollte nun mit der neuen Software starten. Funktioniert das Gerät noch immer nicht, wiederholen Sie den Ab-/Ansteckvorgang noch einige Male. Wenn auch dies nichts ändert, wenden Sie sich bitte an den Kundendienst, um das Problem beheben zu lassen.

VORSICHT: Ziehen Sie auf keinen Fall den Netzstecker, solange beim Rebootvorgang die LED noch blinkt. Dies kann dazu führen, dass das TV-Gerät nicht mehr gestartet werden kann. Dies kann dann nur vom Kundendienst behoben werden..

Manuelle Aktualisierung der Software

Stellen Sie sicher, dass das Ethernet-Kabel an das TV-Gerät angeschlossen ist. Ist das Ethernet-Kabel angeschlossen, überprüfen Sie, ob das TV-Gerät eine Verbindung hat. Geben Sie folgenden Menüpfad ein und überprüfen Sie, ob dort GUT angezeigt wird.

Menü -> Einstellungen -> Netzwerk-Einstellungen -> Link-Status -> Gut

Gehen Sie aus dem Hauptmenü zur Registerkarte Einstellungen und wählen Sie dort Andere Einstellungen. Wählen Sie Software-Aktualisierung und drücken Sie OK. Wählen Sie Nach Upgrade suchen und drücken Sie OK.

Unter dem Titel Software-Aktualisierung wird eine OSD mit einem Fortschrittsbalken eingeblendet.

Auf dem Bildschirm wird eine Warnmeldung angezeigt, dass das TV-Gerät neu gebootet wird. Drücken Sie OK, um den Aktualisierungsvorgang abzuschließen und das TV-Gerät neu zu booten.

Deutsch - 42 -

Technische Daten

TV-ÜBERTRAGUNG

ANZAHL DER VOREINGESTELLTEN KANÄLE

10.000

KANALANZEIGE

Bildschirmanzeige

RF-ANTENNENEINGANG

75 Ohm (nicht geregelt)

BETRIEBSSPANNUNG

220-240V AC, 50 Hz.

AUDIO-AUSGANGSLEISTUNG (WRMS.) (10% THD)

2×6

LEISTUNGSAUFNAHME (W)

150 W (max.)

Energieeffi zienzklasse im Auslieferzustand:

D (110W)

PANEL

32" Breitbild

ABMESSUNGEN (mm)

TxLxB (Mit Standfuß): 212 x 776 x 567

Gewicht (kg): 10,40

TxLxB (Ohne Standfuß): 94 x 776 x 524

Gewicht (kg): 9,70

Digitaler Empfang (DVB-T)

Übertragungsstandards:

Symbolrate: COFDM mit 2K/8K FFT-Modus.

Modulation: 16-QAM - 64-QAM FEC für alle DVB-• Modi (wird automatisch gefunden)

MHEG-5 Engine, erfüllt Engine Profi le 1•

Object carousel-Support erfüllt ISO/IEC 135818-6 und UK DTT-Profi I (Nur UK).

Frequenzbereich : 474-850 MHz für UK-Modelle•

ii. VIDEO

• H.264 (MPEG-4 p. 10) Main- und High Profile Level 4.1/MPEG-2 MP@HL Videodecoder.

HD-Anzeige kompatibel mit mehreren Formaten • (1080i, 720p, 576p)

Analoger CVBS-Ausgang. (Ist bei HD-Kanälen nicht verfügbar).

iii. AUDIO

Unterstützte Abtastfrequenzen 32, 44,1 und 48 • kHz

Digitaler Empfang (DVB-C)

Übertragungsstandards:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Symbolrate: 4.0 Msymbole/s bis 7.2 Msymbole/s

-Modulation: 16-QAM, 32-QAM, 64-QAM, 128-QAM und 256-QAM

ii. VIDEO

Alle MPEG2 MP@ML-Formate mit Aufwärtskonvertierung und Filterung auf CCIR601-Format.

-Analoge CVBS-Ausgabe.

iii. AUDIO

Alle MPEG1 Layer 1- und 2-Modi

-Unterstützte Abtastfrequenzen sind 32, 44,1 und 48 kHz.

Digitaler Empfang (DVB-S)

Übertragungsstandards:

• DVB-S / S2, MPEG2 • DVB-S / S2, MPEG4

Demodulation:

Unterstützt das Profil DVB-S2 Broadcast Services

• QPSK-Raten 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

• 8PSK-Raten 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

• Proprietärer QPSK-Demodulator/Decoder

• 1—45 MBaud DVB-S

• 5–30 MBaud DVB-S2

Video:

• Video: MP @ ML, PAL, 4:3/16:9

• MPEG-4 AVC/H.264 HP@L4 Video Decoder

Audio:

• Audio: MPEG-1 Layer I / II / III (MP3), MPEG-2 AAC, MPEG-4 AAC

- Unterstützte Abtastfrequenzen 32 kHz, 44,1 kHz und 48 kHz

Deutsch - 43 -

Hinweis zur Konformität

Das Fernsehgerät entspricht den folgenden Normen:

In Bezug auf die Konformität mit den grundlegenden Anforderungen und den relevanten Vorschriften entspricht dieses Gerät der EMC-Richtlinie 2004/108/EC sowie der Richtlinie 2006/95/EC für Niederspannungsgeräte. Anforderungen für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (Richtlinie 2009/125/EC nach der Durchführungsverordnung Nr. 642/2009).

EN 55013: 2001 + A1:2003 + A2:2006

EN 55020: 2007

EN 61000-3-2:2006

EN 61000-3-3: 1995 + A1:2001 + A2:2005

EN 60065: 2002 + A1:2006 + A11:2008

EN 55022:2006 (Geräteklasse A)

EN 55024:1998 + A1:2001 + A2:2003

Importiert durch: VESTEL GERMANY GmbH, Parkring 6

D-85748 Garching b. München

Deutschland

WARNUNG

Dies ist ein Produkt der Klasse A. Im Hausgebrauch kann dieses Produkt Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen entsprechende Maßnahmen ergreifen.

Defi nition der Begriffe

Bildverhältnis

Dieser Begriff bezieht sich auf das Verhältnis von Bildhöhe und -breite.

AVL

Automatische Lautstärkebegrenzung.

Helligkeit

Diese Steuerung definiert den allgemeinen Helligkeitsgrad des Gesamtbilds.

Kontrast

Damit wird der Bereich der optischen Dichte und der Ton des Gesamtbilds eingestellt.

Component-Audioeingänge

Wird für den normalen analogen Audioanschluss zwischen Geräten verwendet.

Component-Videoeingänge (Y/Pb/Pr)

Dieses Videosignal setzt sich aus den Farbunterschieden und einem Luminanzsignal zusammen.

HDMI

High Definition Multimedia Interface. Dieser Anschluss liefert ein unkomprimiertes digitales Video- und Audiosignal hoher Qualität. Dabei werden Audio- und Videosignale über einen einzigen Anschluss ausgegeben.

NTSC

Der in den USA verwendete Standard für Zeilen-TV-Signale, der auch in einigen anderen Ländern verwendet wird.

OSD

Bildschirmanzeige (On Screen Display). Informationen wie Kanalnummer und Lautstärke, die auf dem Bildschirm des TV-Geräts angezeigt werden.

PAL

Europäische Norm für Zeilen-TV-Signale.

SECAM

Ein in Frankreich und einigen anderen Ländern verwendetes Videoformat, das dem Format PAL ähnlich ist.

Scart

Audio-/Video-Anschluss mit 21 Pins, wird hauptsächlich bei TV-Geräten in Europa verwendet.

Schärfe

Eine Steuerung, die den Effekt einer größeren Auflösung durch Hell-/Dunkelübergänge erzeugt.

System

Definiert die Übertragungsart des TV-Bilds, da das Übertragungssystem nicht in allen Ländern dasselbe ist.

VGA

VGA ist ein verbreiteter Standard für die Grafi kanzeige auf PCs.

LPCM

LPCM steht für Pulse Code Modulation und ist ein digitales Audiosignal.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.

Deutsch - 44 -

Hinweise

Sicherheitshinweise

Achtung: um Feuer oder elektrischen Schlag zu vermeiden, nicht das Gehäuse oder die Rückseite öffnen.

Der Blitz mit Pfeilkopf in einem gleichseitigen Dreieck soll den Nutzer auf das Anliegen von nicht isolierter gefährlicher Spannung im Gerätegehäuse aufmerksam machen, die stark genug sein kann, um einer Person einen elektrischen Schlag zu versetzen.

CE Zertifikat Symbol: Wir haben Tests durchgeführt und aufgezeichnet, um das Einhalten aller relevanten EU-Richtlinien und Anforderungen zu gewährleisten.

Das Ausführungszeichen in einem gleichseitigen Dreieck soll den Nutzer auf wichtige Bedienungs,- Wartungs- und Serviceinstruktionen in der dem Gerät beiliegenden Gebrauchsanweisung aufmerksam machen.

Laserprodukt-Symbol auf der Rückseite des Gerätes; zeigt an, dass des sich bei dem Gerät um ein klassifiziertes Laserprodukt handelt. Ausserhalb des Gerätes nur schwache Laser und ungefährliche Strahlung verwenden.

Deutsch - 45 -

Elektrische Geräte nicht in Kinderhände

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Batterien/Akkus können bei Verschlucken lebensgefährlich sein.

Bewahren Sie deshalb das Gerät und die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Feuchtigkeit und Reinigung

Dieses Produkt ist nicht wasserfest! Tauchen Sie das Gerät nicht in Wasser ein und lassen ihn auch nicht mit Wasser in Berührung kommen. In das Gerät eindringende Wasser kann ernsthafte Schäden verursachen. Verwenden Sie keine Reinigungsmittel, die Alkohol,

Ammoniak, Benzen oder Schleifmittel enthalten, da diese das Gerät beschädigen können. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.

Hitze und Wärme

Setzen Sie das Gerät nicht direkter Sonnenstrahlung aus. Achten Sie darauf, das das Gerät keinen direkten Wärmequellen wie Heizung oder offenem Feuer ausgesetzt ist. Achten Sie darauf, das die Lüftungsschlitze des Gerätes nicht verdeckt sind.

Wichtige Hinweise zum Gehörschutz, Vorsicht!

Ihr Gehör liegt Ihnen und auch uns am Herzen.

Deshalb seien Sie bitte vorsichtig beim Gebrauch dieses Gerätes.

Wir empfehlen: Vermeiden Sie hohe Lautstärken!

Sollte das Gerät von Kindern verwendet werden, achten Sie darauf, dass das Gerät nicht zu laut eingestellt wird.

Deutsch - 46 -

Achtung!

Zu hohe Lautstärken können bei Kindern irreparable Schäden hervorrufen.

EINSTELLEN EINES SICHEREN LAUTSTÄRKEPEGELS

• Bei fortwährendem Hören von lauter Musik gewöhnt sich Ihr Gehör allmählich daran und vermittelt
  Ihnen dann den Eindruck, als ob die Lautstärke niedriger wäre.
• Was Ihnen normal erscheint, kann allerdings in Wahrheit schädlich sein.
• Um sich davor zu schützen, stellen Sie die Lautstärke auf einen niedrigen Pegel ein.
• Erhöhen Sie die Lautstärke langsam, bis Sie problemlos und klar hören können.
• Schäden an Ihrem Gehör sind vielfältig und können nicht rückgängig gemacht werden.
• Sollten sich Ihnen Beschwerden im Ohr bemerkbar machen, kontaktieren Sie bitte einen Arzt.

Störungen anderer Gerätschaften

Sollten während des Gebrauchs TV- oder Radio-Störgeräusche auftreten, platzieren Sie das Gerät an einem anderen Ort innerhalb des Raumes/Gebäudes.

Deutsch - 47 -

Entsorgung

Fachgerechtes Recycling

Batterien und Verpackungsmaterialien gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Getrenntes entsorgen von Verpackungsmaterialien schont die Umwelt.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Copyright

Jede andere Nutzung ist ohne die Zustimmung von Schaub Lorenz International GmbH strengstens untersagt.

Alle Urheberrechtsvermerke und anderen Eigentumskennzeichen sind bei Nachbildungen beizubehalten.

Urheber- und andere Eigentumsrechte am Inhalt liegen bei Schaub Lorenz International GmbH Alle Rechte am Inhalt verbleiben bei Schaub Lorenz International GmbH.

Soweit nicht ausdrücklich ausgeschlossen, darf der veröffentlichte Inhalt dieser Anleitung in unveränderter Form für den privaten Gebrauch genutzt werden.

Deutsch - 48 -

SCHAUBLORENZ

Landesvertrieb für dieses Schaub Lorenz Produkt Area sales agent for this Schaub Lorenz product

Österreich / Austria

Deutschland / Germany

HB Germany Vertriebs GmbH

Martin-Behaim-Str.12

63263 Neu-Isenburg

GERMANY

www.hb-europe.com

Simplify life

Deutsch - 49 -

SCHAUBLORENZ

Garantiekarte

Garantiekarte bitte mit dem Kaufbeleg zwei Jahre aufbewahren!

Sollte es zu einer Störung an Ihrem Gerät kommen, gewährt SCHAUB LORENZ 24 Monate Garantie auf Material- und Herstellungsfehler, beginnend mit dem Kauftag.

Im Folle von Garantieansprüchen wenden Sie sich bitte an folgende Hotline:

A: 0800 255 58 88 (9 cent / Min.)
■ CH: 0800 563 67 9 (Kosten / Netzabhängig)
D: 0180 344 88 99 (9 cent / Min.)

Damit Sie die volle Garantie in Anspruch nehmen können, sollten Sie bei der Installation unbedingt darauf achten, dass nur original mitgeliefertes Zubehör, wie z.B. Kabel, Stecker usw. verwendet werden. Bei Eingriff in das Gerät durch nicht autorisierte Personen erlöschen jegliche Gewährleistungs- und Garantieansprüche. Leistung aus Garantie- oder Gewährleistung erfolgt nicht bei Schäden welche durch unsachgemäße Installation, fehlerhafte Bedienung sowie durch mechanische Beschädigungen durch Unfall oder Stoß entstanden sind. Anlagen: Kaufbeleg, Rechnung, Kassenbon usw.

Garantie kann nur erfolgen, wenn diese Garantiekarte vollständig ausgefüllt und mit einem Kaufbeleg versehen ist!

Name, Vorcome:

Straße:

PUZ/Ort:

Telefon;

Modellbezeichnung + Artikel Nr.:

Kaufdatum: Händler:

Kurze Fehlerbeschreibung:

Unterschrift:

Simplify life

Deutsch - 50 -

SCHAUBLORENZ

INTRODUCTION

Dear customer,

Jegliche nicht gestattete Verwendung des Namens/Markenlogos von SCHAUB LORENZ, ohne Genehmigung, ist zu unterlassen.
