| Produktart | Kühlschrank |
| Modell | OBR 301 A1 |
| Marke | OK |
| Energieeffizienzklasse | A+ |
| Energieverbrauch | 124 kWh/Jahr |
| Nutzinhalt | 136 Liter |
| Bruttoinhalt | 137 Liter |
| Klimaklasse | N (16°C - 32°C) |
| Spannung | 220-240 V / 50 Hz |
| Leistungsaufnahme | max. 89 W |
| Abmessungen (H x B x T) | 875 x 540 x 545 mm |
| Kältemittel | R600a (Isobutan) |
| Anzahl Glasablagen | 4 |
| Anzahl Gemüseschubladen | 2 |
| Anzahl Türablagen | 3 |
| Eierablage | 1 |
| Türanschlag wechselbar | Ja |
| Tauwasserabfluss | Automatisch |
| Beleuchtung | Glühlampe max. 15 W |
| Garantie | 24 Monate |
Häufig gestellte Fragen - OBR 301 A1 OK
Benutzerfragen zu OBR 301 A1 OK
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch OBR 301 A1 - OK und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. OBR 301 A1 von der Marke OK.
BEDIENUNGSANLEITUNG OBR 301 A1 OK
Bestimmungsgemäßer Gebrauch 2
SICHERHEIT....3
Begriffserklärung....3
Sicherheitshinweise....3
Aufstellen und Anschließen des Gerätes....5
LIEFERUMFANG 6
GERÄTEÜBERSICHT......6
MONTAGE ANLEITUNG 7
Wechsel des tueranschlages.... 11
BEDIENUNG DES GERÄTES 12
Einstellung des Thermostates 12
Kühlen von Nahrungsmitteln 13
Tipps für das Kühlen 13
REINIGUNG UND PFLEGE....14
Kühlbereich reinigen....14
Kühlschrank abtauen....15
Auswechseln der Glühlampe 15
TRANSPORT UND STANDORTÄNDERUNG......16
BEVOR SIE DEN KUNDENDIENST RUFEN 16
Entsorgung des Gerätes....18
DATENBLATT FÜR KÜHLGERÄTE 19
Recycling 19
Bestimmungsgemäßer Gebrauch
Das Gerät ist geeignet, um frische Lebensmittel zu kühlen. Das Gerät OBR 301 A1 ist zusätzlich dazu geeignet, frische Lebensmittel.
Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz bestimmt.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und ist ausdrücklich ausgeschlossen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.
Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.
Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.
Bewahren Sie diese Gebrauchsanleitung an einem festen Ort auf, damit Sie auch später immer nachlesen können.
Wenn Sie Ihr Gerät einmal verkaufen oder verschenken, geben Sie bitte diese Gebrauchsanleitung mit, damit auch der nächste Besitzer das Gerät sicher benutzen kann.
SICHERHEIT
Begriffserklärung
Folgende Signalbegriffe finden Sie in dieser Anleitung:
Gefahr!
Hohes Risiko. Missachtung der Warnung kann Schaden für Leib und Leben verursachen.
Achtung!
Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen.
Wichtig!
Geringes Risiko. Sachverhalte, die im Umgang mit dem Gerät beachtet werden sollten.
Sicherheitshinweise
Erstickungsgefahr für Kinder!
Sorgen Sie dafür, dass die Verpackungsfolie nicht zur tödlichen Falle für Kinder wird.
Halten Sie das Montagematerial von Kindern fern. Sie könnten es verschlucken!
Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Lassen Sie Kinder nicht unbeaufsichtigt in die Nähe des Gerätes, egal, ob es ein- oder ausgeschaltet ist. Sie könnten sich einschließen. Deshalb den Verschluss vom ausgedienten Gerät entfernen oder unbrauchbar machen.
Stromschlaggefahr!
Das Gerät arbeitet mit gefährlicher Spannung. Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.
Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen.
Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel defekt ist oder das Gerät sichtbare Schäden aufweist.
Wenn das Netzkabel des Gerätes beschädigt wird, muss ess durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unseren Kundendienst.
Die Instandsetzung des Gerätes darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
Öffnen Sie niemals das Gehäuse und stecken Sie auch keine Gegenstände durch die Öffnungen.
Berühren Sie den Stecker nicht mit feuchten Händen und ziehen Sie ihn nicht am Kabel aus der Steckdose.
Das Gerät nicht über eine Mehrfachsteckdose anschließen.
Ziehen Sie im Störfall, vor dem Abtauen und /oder vor dem Reinigen den Netzstecker. Dabei nicht am Anschlusskabel, sondern am Stecker selbst ziehen.
Der Netzstecker muss nach dem Aufstellen des Gerätes leicht zugänglich sein. Verwenden Sie kein Verlängerungskabel.
Machen Sie das ausgediente Gerät unbrauchbar: Ziehen Sie den Netzstecker und trennen Sie das Anschlusskabel durch. Machen Sie auch die Verriegelungen der Türen bzw. Deckel unbrauchbar. So verhindern Sie, dass spielende Kinder sich einsperren und in Lebensgefahr geraten.
Explosionsgefahr!
Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät, da sie zündfähige Gemische zur Explosion bringen können.
Betreiben Sie keine elektrischen Geräte im Inneren des Kühl-!
Lagern Sie hochprozentigen Alkohol nur fest verschlossen und stehend.
Stellen Sie keine Glas- oder Metallgefäße mit Flüssigkeit in das Gefrierfach/den Gefrierschrank.
Gefahr durch Kältemittel!
Im Kältemittel-Kreislauf Ihres Gerätes befindet sich das umweltfreundliche, aber brennbare Kältemittel R600a (Isobutan). Mechanische Eingriffe in das Kältesystem sind nur autorisierten Fachkräften erlaubt.
Den Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungen usw. Herausspritzendes Kältemittel ist brennbar und kann zu Augenschäden führen. Spülen Sie in diesem Fall die Augen unter klarem Wasser und rufen Sie sofort einen Arzt. Vermeiden Sie offene Flammen und Glut (z.B. Zigarretten). Lüften Sie den Raum gut.
Verletzungsgefahr!
Die Lebensmittel und die Innenwände haben eine sehr tiefe Temperatur. Berühren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich.
Verwenden Sie beschädigte Kühlakkus nicht. Sollte Flüssigkeit aus den Kühlakkus austreten, diese nicht verschlucken!
Abstützen, Sie könnten sich verletzen.
Achtung! Beschädigungsgefahr!
Die Wärmedämmung Ihres Gerätes besteht aus Polyurethan mit umweltverträglichem Pentan-Isolierschaum. Zum Abtauen keine elektrischen Heizgeräte, Schaber, Messer oder sonstige Hilfsmittel mit offener Flamme wie z. B. Kerzen verwenden. Die Wärmedämmung und der Innenbehälter sind hitzeempfindlich und können schmelzen.
Verwenden Sie zum Reinigen des Gerätes keine ätzenden und scheuernden Reinigungsmittel oder -schwämme. Diese können die Oberflächen beschädigen. Halten Sie die Belüftungsöffnungen des Gerätes frei.
Aufstellen und Anschließen des Gerätes
Achtung!
Gerät nach dem Aufstellen 3 Stunden ruhig stehen lassen, damit die Kühflüssigkeit zur Ruhe kommt.
- Nach dem Transport Gerät 3 Stunden stehen lassen, erst dann über eine vorschriftsmäßige geerdete Schutzkontakt-Steckdose anschließen. Ist die Steckdose nicht geerdet, muss das Gerät von einem Elektriker angeschlossen werden.
- Der Kühlschrank wird am Stromnetz mit 220-240V / 50 Hz angeschlossen.
- Nützliche Hilfe zum Aufbau und Inbetriebnahme erhalten Sie kostenlos von unserem Servicepartner.
- Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie die Stromart und Spannung am Aufstellort mit den Angaben auf dem Typenschild des Gerätes.
- Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehler verantwortlich.
- Der Kühlschrank darf weder der direkten Sonneneinstrahlung, noch anderen thermischen Einflüssen ausgesetzt werden.
• Das Gerät darf nicht im Freien stehen.
- Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt werden.
- Der Abstand zur Decke muß mind. 15 cm betragen.
- Stellen Sie keine schweren oder viele Gegenstände auf das Gerät.
- Stellen Sie das Gerät neben einen anderen Kühlschrank oder eine Gefriertruhe, muss zur Vermeidung von Kondensation ein Abstand von 2 cm eingehalten werden.
- Stellen Sie keine sehr heißen Lebensmittel oder Schüsseln auf das Gerät. Die Oberfläche könnte beschädigt werden.
- Montieren Sie die Wandabstandhalter am oberen Teil des Kondensators (Riffelblech auf der Rückseite). Diese vermeiden ein Anlehnen des Gerätes an der Wand.
- Der Kühlschrank ist stabil und waagerecht auf den Boden zu stellen. Durch die zwei vorderen verstellbaren Füße kann das Gerät waagerecht ausgerichtet werden.
- Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser mit einem leicht desinfizierendem Reinigungsmittel (Handspülmittel). Das Gehäuse und Zubehör separat mit Seifenwasser reinigen. Die getrockneten Zubehörteile wieder in das Gerät einsetzen.
- Bei der ersten Inbetriebnahme kann ein Geruch entstehen. Sobald die Kühlung beginnt, verschwindet der Geruch.
LIEFERUMFANG
| Lieferumfang Modell | |
| Einbaugeräte Kühlen | |
| Glasablagen 4 | |
| Gemüse-Schubladen 2 | |
| Türablage 3 | |
| Eierablage 1 | |
| Beutel mit Montagematerial Ja | |
| Garantieunterlagen Ja | |
| Gebrauchsanleitung Ja |

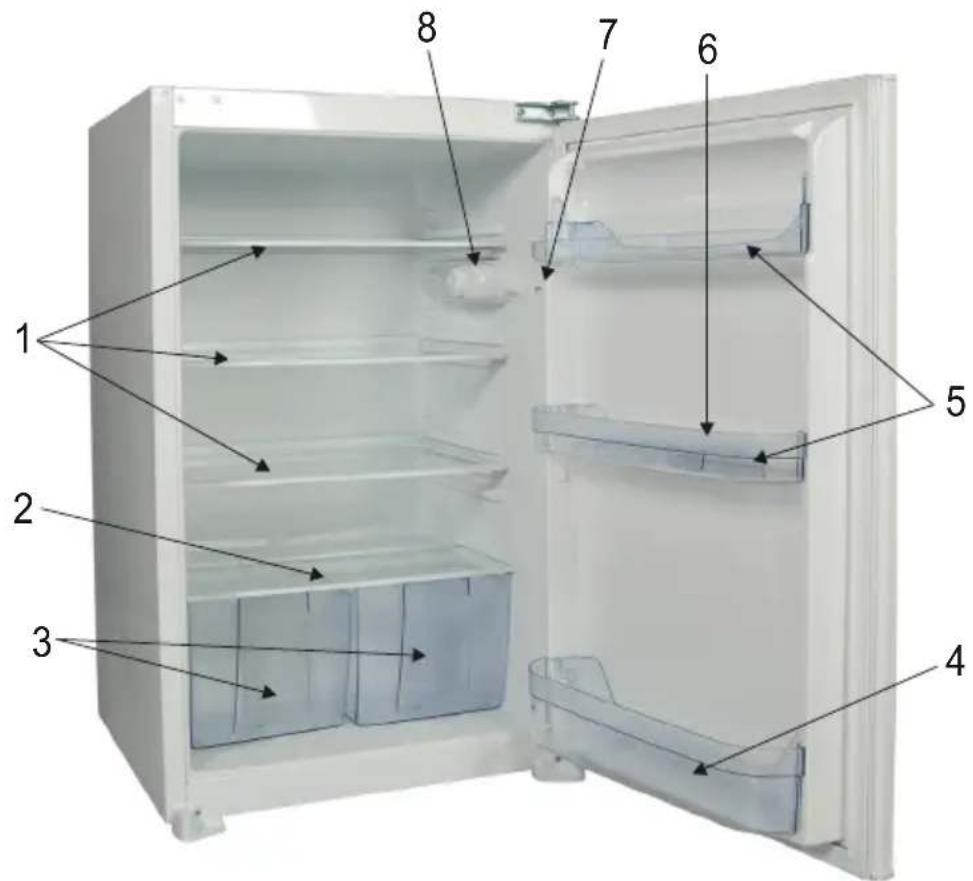

GERÄTEÜBERSICHT
Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch.
Da das Gerät recht gross und schwer ist raten wir Ihnen den Einbau nicht alleine vorzunehmen.
Montieren Sie Ihr Gerät nur in einen dafür vorgesehenen Einbauschrank. Dieser darf nicht beschädigt sein.
Falls notwendig wechseln Sie den Türanschlag vor dem Einbau. Die Beschreibung hierzu finden Sie ab Seite 12.
Um sich die Montage zu erleichtern empfiehlt es sich einen Arbeitstisch vor die eigentliche Einbauöffnung zu stellen und dort die vorbereitenden Schritte durchzuarbeiten. Der Tisch sollte stabil sein und ungefähr so hoch wie die Unterkante der Einbauöffnung sein.

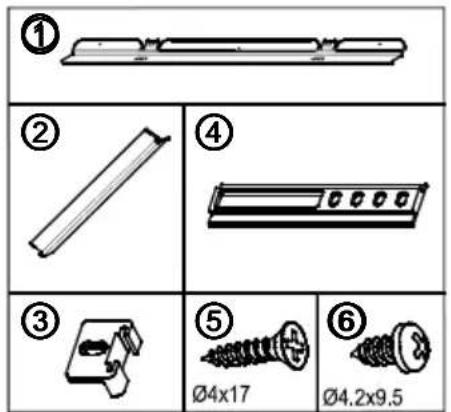

- Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.

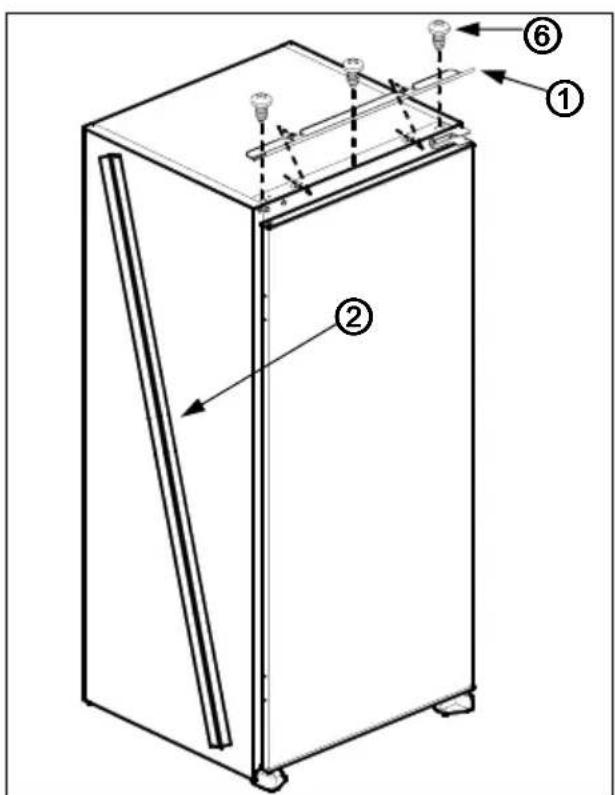

- Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene ^1 in die Führungsschiene an der Oberseite des Kühlgerätes undschrauben Sie diese mit den beiliegenden Schrauben ^6 fest.
- Führen Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur vorgesehenen Stromsteckdose. Achten Sie darauf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder lassen Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.
- Entnehmen Sie die Trimmdichtung ^2 aus dem Seitenpaneel des Geräts und kleben Sie es an die hintere Seite der Türangel am Gerät. (Abb.D - Abb.E)
- Schneiden Sie das beiliegende Dichtungsband auf die Höhe der Einbauöffnung zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die äussere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.
- Heben Sie nun das vorbereitete Gerät an und setzen Sie es vorsichtig in die Einbauöffnung ein.
- Richten Sie das Gerät anhand der Seite mit dem Trimmdichtung ^2 so aus, daß kein Luftspalt mehr zwischen Trimmdichtung ^2 und Einbauschrank zu sehen ist.
- Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füsse mit den beiliegenden Schrauben ^5 am Boden der Einbauöffnung fest.
-
Nach Abbildung G können Sie nun die obere Befestigungsschiene mit den beiliegenden Schrauben ^6 an der Oberseite der Einbauöffnung befestigen.
-

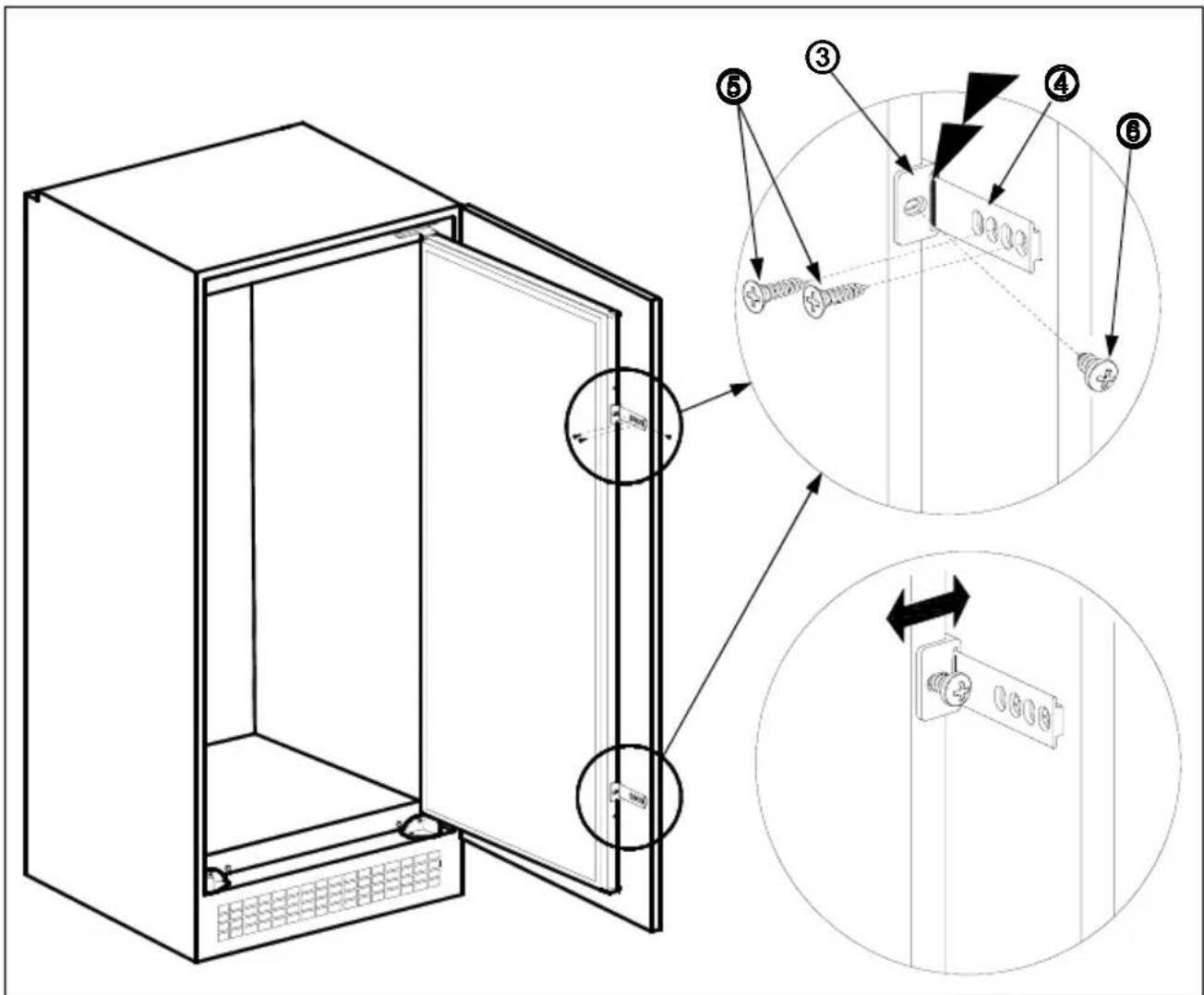

Als nächstes schrauben Sie die beiden Führungen ^3 mit je einer Schraube ^6 auf die Vorderkante der Gerätetür wie in Abbildung H dargestellt.
- Schieben Sie die Schleppschiene ^4 in die Führung ein.
- Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen ^3 einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Gerätetür in einem Winkel von 90°.
- Legen Sie die Schleppschiene ^4 an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene ^4 mit den beiliegenden Schrauben ^5 an der Einbautür fest.
- Schliessen Sie nun die Gerätetür. Prüfen Sie das korekte, vollständige Anliegen der Gerätetürdichtung auf dem Gerätegehäuse. Schliesst die Gerätetürdichtung nicht ordentlich ab, so kann es zu Funktionsstörungen kommen.
- Sie können durch justieren der Führung ^3 den Abstand zwischen Gerätetür und Gehäuse anpassen. Lösen Sie dazu die Befestigungschraube der Führung und justieren sie die Lage der Führungen (Abbildung H).
AbbFigure B Abbildung. C
Abbildige.F
Abflüglung G
Wechsel des tueranschlages
- Setzen Sie die Gefrierfachtür ^11 wie folgt wieder ein. Beginnen Sie, indem Sie den oberen Scharnierzapfen in die Bohrung des Gehäuses einsetzen. Stecken Sie nun das Scharnier des Gefrierfaches ^12 auf den unteren Scharnierzapfen der Gefrierfachtür ^11 und schrauben Sie das Scharnier des Gefrierfaches ^12 im Gerät wieder fest.
- Demontieren Sie nun das obere Scharnier der Gerätetür ^15 und nehmen Sie die Gerätetür nach oben weg. Legen Sie die Tür zur Seite (Abbildung J).
- Schrauben Sie den oberen Scharnierzapfen ^16 ab und schrauben Sie ihn auf der gegenüberliegenden Seite in das obere Scharnier ^15 ein (Abbildung Ja).
- Nehmen Sie den unteren Scharnierzapfen ^18 aus dem Gerätefuß und stecken Sie ihn auf der gegenüberliegenden Seite in den Gerätefuß ein (Abbildung Jb).
- Verschliessen Sie die Schraubenöffnung des oberen Scharniers mit den beiliegenden Stöpseln ^17 (Abbildung Jc).
- Setzen Sie nun die Gerätetür ^14 auf den unteren Scharnierzapfen ^18 auf und stecken Sie das obere Scharnier ^15 in die Bohrung auf der Oberseite der Tür. Jetzt können Sie das obere Scharnier ^15 wieder am Gerätegehäuse festschrauben.
BEDIENUNG DES GERÄTES

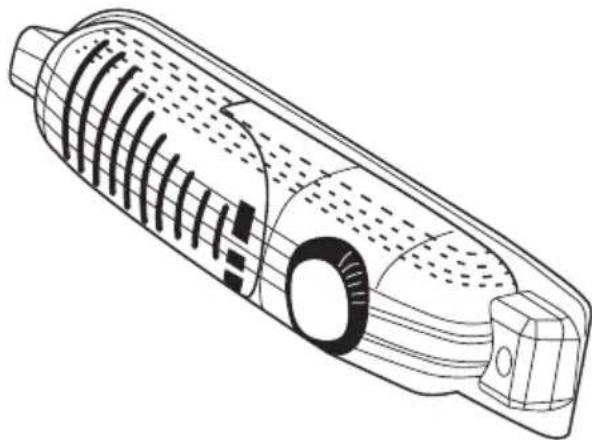

Einstellung des Thermostates
- Der Thermostat reguliert automatisch die Innentemperatur des Kühl-. Durch Drehen des Knopfes von Position 1 nach 5, können Sie kältere Temperaturen erzielen.
- Die Position "0" bedeutet, dass das Thermostat ausgeschaltet ist und dass nicht gekühlt werden kann.
- Für kurzzeitige Lagerung von Lebensmitteln im Kühl- können Sie den Knopf zwischen minimaler und mittlerer Position einstellen (1-3).
- Für langzeitige Lagerung von Lebensmitteln im Kühl- stellen Sie den Knopf auf die mittlere Position (3-4).
- Beachten Sie, dass sich Zimmertemperatur, Temperatur der gelagerten Lebensmittel und das Öffnen und Schließen der Tür auf die Temperatur in den Kühl- auswirken. Falls notwendig, ändern Sie die Temperatureinstellung am Gerät.
- Wenn Sie das Gerät zum ersten Mal einschalten, sollte es idealerweise die ersten 24 Stunden ohne Lebensmittel laufen und die Türe sollte nicht geöffnet werden. Sollten Sie das Gerät sofort benötigen, legen Sie möglichst wenige Lebensmittel hinein.
- Wenn das Gerät ausgeschaltet oder ausgesteckt wird, müssen mindestens 5 Minuten vergehen, bis Sie es wieder in Betrieb nehmen, um den Kompressor nicht zu beschädigen.
- Der Kühlschrank verfügt über kein Gefrierfach, Sie können Ihre Lebensmittel im Kühlteil bei einer Temperatur von bis zu 4 - 6 °C aufbewahren.
Achtung! Beschädigungsgefahr!
Um eine Beschädigung des Kompressors zu vermeiden, muss zwischen An- und Ausschalten des Gerätes eine Zeitspanne von mind. 5 Minuten liegen. Dies gilt auch, wenn Sie den Stecker aus der Steckdose ziehen und wieder einstecken.
Energiespartipp
Schalten Sie Ihr Gerät aus, falls Sie es längere Zeit nicht benutzen.
- Stellen Sie den Temperaturregler auf "0".
- Räumen Sie das Gerät aus und reinigen Sie es.
-
Lassen Sie die Tür leicht geöffnet, damit sich im Innenraum kein Schimmel bildet.
-
Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker aus der Steckdose.
Kühlen von Nahrungsmitteln
Tipps für das Kühlen
- Damit Aroma und Frische der Nahrungsmittel im Kühlgerät erhalten bleiben, legen oder stellen Sie alle zu kühlenden Lebensmittel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder handelsübliche Folien, damit leichter verderbliche Lebensmittel nicht mit anderen Lebensmitteln in Berührung kommen und diese verderben.
-
Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.
• Legen Sie die Lebensmittel -
so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. ä. ab.
- nicht direkt an die Rückwand. Sie können sonst an der Rückwand festfrieren.
- Legen Sie ein Kühlschrankthermometer auf die Ablagen über den Gemüsefächern, um die richtige Temperatur kontrollieren zu können. Optimal sind etwa 6 °C.
- Obst/Gemüse: Frisches Obst und Gemüse in die Gemüseschubladen legen.
- Auf der Glasplatte über den Gemüseschubladen ist es am kältesten. Dies ist günstig für Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch.
- Gekochtes/Gebackenes auf die Ablagen legen.
- In den oberen Bereich und in den Tür-Ablagen ist es am wärmsten, günstig für streichfähige Butter und Käse.
- Flaschen, Getränkekartons: Stellen Sie Flaschen in die Tür-Ablagen.
REINIGUNG UND PFLEGE
Außenwände und Türen reinigen
Stromschlaggefahr!
Ziehen Sie vor dem Reinigen stets den Netzstecker aus der Steckdose.
Achtung! Beschädigungsgefahr!
Verwenden Sie zum Reinigen des Gerätes keine ätzenden und scheuernden Reinigungsmittel oder - schwämme. Diese können die Oberflächen beschädigen. Reinigen Sie die Außenwände und Tür mit einem feuchten Tuch und etwas Allzweckreiniger, trocken nachwischen.
Kühlbereich reinigen
Achtung! Beschädigungsgefahr!
Da die Innenwände kratz- und hitzeempfindlich sind, dürfen keine Hilfsmittel wie Eiskratzer, Heizstrahler oder Ähnliches benutzt werden, um Eisablagerungen zu entfernen.
Die Türdichtung ist empfindlich gegen Öl und Fett; das Gummi wird dadurch porös und spröde. Die Türdichtung kann undicht werden. Reinigen Sie die Türdichtung deshalb nur mit klarem Wasser.
Sand-, soda- oder säurehaltige Putzmittel sind völlig ungeeignet. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
Achten Sie darauf, dass kein Reinigungswasser in die Lüftungsschlitze, in die elektrischen Teile und in die Ablauföffnung eindringt.
- Stellen Sie den Temperaturregler auf "0" und ziehen Sie den Netzstecker.
- Nehmen Sie Ihr Kühlgut heraus und stellen Sie es in einen kühlen Raum.
- Nehmen Sie die Schubladen, Türfächer und Ablagen heraus und reinigen Sie sie in lauwarmem Wasser mit etwas Spülmittel.
- Geben Sie zur Vorbeugung gegen Schimmelpilze etwas Essig dazu. (Reinigungssessig, Haushaltsessig oder Essigessenz).
-
Säubern Sie die Öffnung des Tauwasserablaufes.
-
Wischen Sie alles mit klarem Wasser nach.
-
Wischen Sie alles trocken und lassen Sie die Tür zum Lüften noch einige Zeit offen. Erst dann Ablagen und Schubladen wieder einsetzen und Kühlgut wieder einlagern.
-
Stecken Sie den Netzstecker wieder in die Steckdose und stellen Sie den Temperaturregler für mehrere Stunden zunächst auf die maximale Kühlleistung und dann auf die gewünschte Einstellung.
Kühlschrank abtauen
Während das Gerät läuft, taut es sich automatisch ab. Das Tauwasser wird in der Verdunstungsschale gesammelt und verdampft automatisch.
Tauwasserablaufrinne und Ablaufloch im Kühlraum häufiger reinigen, damit das Tauwasser ungehindert ablaufen kann. Benutzen Sie hierfür einen geeigneten spitzen Gegenstand.
Sie können auch ein 1/2 Glas Wasser in das Ablaufloch gießen.
Türdichtungen kontrollieren und reinigen
Türdichtungen regelmäßig kontrollieren, damit keine warme Luft in das Gerät eindringt.
- Zur Prüfung ein dünnes Stück Papier an verschiedenen Stellen einklemmen. Das Papier muss sich an allen Stellen gleich schwer durchziehen lassen.
- Falls die Dichtung nicht überall gleichmäßig anliegt: Dichtung an den entsprechenden Stellen vorsichtig mit einem Haartrockner erwärmen und mit den Fingern etwas herausziehen.
- Verschmutzte Dichtungen nur mit klarem Wasser reinigen.

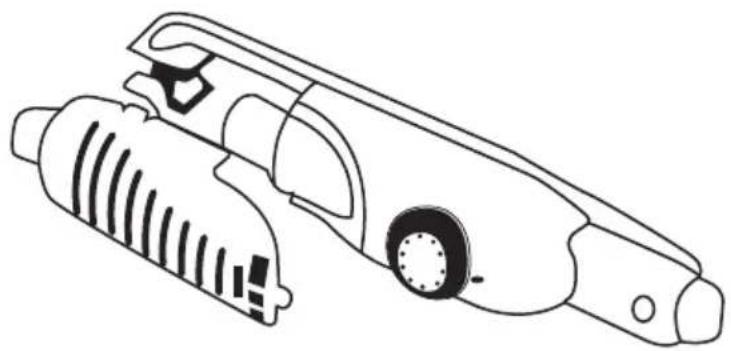

Auswechseln der Glühlampe
Ziehen Sie vor dem Auswechseln der Glühbirne stets den Netzstecker aus der Steckdose.
- Lampenabdeckung durch Drücken der seitlichen Haken entfernen.
- Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W)
- Setzen Sie die Lampenabdeckung wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.
TRANSPORT UND STANDORTÄNDERUNG
Transport und Änderung des Standortes
• Die Orginalverpackung muss nicht verwendet werden.
- Während des Transportes Tür mit einem festen Seil sichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen.
Ihr Gerät ist so konstruiert und hergestellt, daß Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten, so wenden Sie sich bitte an die nächste Kundendienststelle. Prüfen Sie vorher jedoch, ob die Störung evtl. auf Bedienungsfehler zurückzuführen ist, denn in diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kundendienstkosten berechnet werden. Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben :
Das Gerät läuft nicht
- Stromausfall
• Die Hauptsicherung ist ausgefallen
• Das Thermostat steht auf Position « 0 »
• Die Sicherung der Steckdose ist nicht in Ordnung. Prüfen Sie dies, indem Sie ein anderes Gerät an der selben Steckdose anschließen.
Die kühleren Temperaturen sind nicht ausreichend tief
• Das Gerät ist überladen
• Die Türen sind nicht korrekt verschlossen
• Staub auf dem Kondensator
• Die Be- und Entlüftung ist nicht in Ordnung. Das Gerät steht zu nah an einer Wand oder einem Gegenstand.
| Problem Mögliche Ursache Lösungen, Tipps | ||
| Kompressor aus. | Steckdose hat keinen Strom. | Durch Anschluss eines anderen Gerätes prüfen. |
| Netzstecker sitzt nicht fest. | Festen Sitz des Netzsteckers kontrollieren. | |
| Gewünschte Temperatur ist erreicht. | Weiteres Kühlen nicht erforderlich.Wenn die Innen-Temperatur steigt,schaltet sich der Kompressor selbsttätig ein. | |
| Neuaufstellung. | Das Gerät benötigt 2 Stunden, um das Kältemittel zur Ruhe kommen zu lassen. | |
| Umgebungstemperatur zu niedrig | Innenraum-Temperatur mit dem Temperaturregler niedriger einstellen. | |
| Gerät kühlt zu stark. | Innenraum-Temperatur ist auf eine zu hohe Kühlstufe eingestellt. | Innenraum-Temperatur mit dem Temperaturregler höher einstellen. |
| Gerät kühlt nicht ausreichend. | Falsche Temperatur gewählt. | Innentemperatur mit dem Temperaturregler auf eine niedrigere Kühlstufe einstellen. |
| Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf. | Siehe „Türdichtungen kontrollieren und reinigen“. | |
| Gerät steht in der Nähe einer Wärmequelle. | Isolierplatte dazwischen stellen oder Standort wechseln. | |
| Speisen wurden nicht abgekühlt. | Nur abgekühlte Speisen einlegen. | |
| Umgebungstemperatur zu niedrig oder zu hoch. | Umgebungstemperatur an Klimaklasse anpassen (siehe Seite 20, 21). | |
| Gerät erzeugt Geräusche. | Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an. | Rauschen – Kälteaggregat läuft. |
| Fließgeräusche – Kältemittel fließt durch die Rohre. | ||
| Klicken – Motor schaltet ein oder aus. | ||
| Störende Geräusche. | Festen Stand überprüfen. | |
| Gegenstände vom Gerät entfernen. | ||
| Fremdkörper auf der Rückseite entfernen. | ||
Gefahr!
Versuchen Sie niemals, das defekte - oder vermeintlich defekte - Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen. Wenden Sie sich an unseren Kundendienst.
• Die Geräusche sind zu laut
- Strömungsgeräusche im Kältekreislauf sind nicht zu vermeiden. Wenn sich das Geräusch verändern sollte, prüfen Sie folgendes:
- Steht das Gerät fest auf dem Boden ?
- Werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration versetzt ?
- Vibrieren auf der Geräteoberfläche aufgestellte Gegenstände ?
Wasser befindet sich im unteren Teil des Kühlteils
Ablaufloch ist verstopft. Reinigen Sie das Ablaufloch.
Hinweis
Wenn das Gerät für längere Zeit außer Betrieb gesetzt wird (z.B. während der Sommerferien): Gerät ausschalten, Netzstecker ziehen. Gerät reinigen und die Tür geöffnet lassen, um Geruchs- und Schimmelbildung zu vermeiden.
Falls Sie sämtliche Hinweise beachtet haben, das Gerät aber dennoch nicht richtig funktionieren sollte, wenden Sie sich bitte an den autorisierten Kundendienst in Ihrer Nähe.
Die Einsatzdauer des Gerätes (diese entspricht der Zeit, in der wir stets Ersatzteile für das Gerät bereithalten) beträgt 10 Jahre.
Entsorgung des Gerätes
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.
Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.
DATENBLATT FÜR KÜHLGERÄTE
| Hersteller Gerätetyp | OK | |
| Einbaugeräte Kühlen | ||
| Modell OBR 301 A1 | ||
| Energieeffizienzklasse 1) A+ | ||
| Energieverbrauch 2) kWh/Jahr 124 | ||
| Bruttoinhalt Liter 137 | ||
| Nutzinhalt Liter 136 | ||
| Klimaklasse 3) N (16°C - 32°C) | ||
| Spannung V/Hz 220-240 / 50 | ||
| max. Leistungsaufnahme Watt 89 | ||
| Gerätemaße Höhe mm | 875 | |
| Breite | mm | 540 |
| Tiefe mm | 545 |
Recycling
Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:
• Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
• Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).
Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.
- Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC
-
Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:
-
Die Klimaklasse Tropen steht lt. den Normen EN ISO 15502 für Umgebungstemperaturen zwischen 16°C und 43°C.
- Die Konstruktion des Geräts entspricht den Normen EN ISO 15502, IEC 60335-1 / IEC60335-2-24, 2004/108/EC.
- Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/EG
- Schutzvorschriften der EG-Richtlinie 2004/108/EG "EMV" Dieses Gerät entspricht der EG-Richtlinie Niederspannung 2006/95/EG und Elektromagnetische Verträglichkeit 2004/108/EG in der jeweils aktuellen Fassung bei Lieferung, Dichtigkeit geprüft.
Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Landesspezifische Normen und Regeln beachten!
1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh, ermittelt nach DIN EN 153. Im praktischen Betrieb können je nach Nutzung und Standort des Geräts Abweichungen auftreten.
3) Klimaklasse: Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.
| Klimaklasse | Umgebungstemperatur °C |
| T | zwischen 16 und 43 °C |
| ST | zwischen 16 und 38 °C |
| N | zwischen 16 und 32 °C |
| SN | zwischen 16 und 32 °C |
ok.
Garantie Karte o.k. Produkte
Kundendienst-Hotlines
Österreich - Kundendienst-Hotline: 0800 - 677099
(Anruf aus dem Festnetz kostenlos - Mobilfunk gegebenenfalls abweichend)
Deutschland - Kundendienst-Hotline: 01803 - 654287
(0,09 € / Minute aus dem Festnetz - max. 0,42 € aus den Mobilnetzen)
Garantie Karte o.k. Produkte
Für dieses Gerät leisten wir Gar antie gemäß nachstehenden Bedingungen:
- Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden.
Die von uns gewährte Garantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes. Die Garantieleistungen des Gerätes beschränken sich auf das Gebiet des jeweiligen Landes/ Staates in dem es als Erstendabnehmer erworben wurde.
- Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.
Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.
Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.
- Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.
Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
-
Sofern die Nachbesserung des mangelhaften Gerätes von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
-
Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
-
Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.
-
Wir haften ferner ohne Beschränkung nach den gesetzlichen Bestimmungen für Schäden, die von der Haftung nach dem Produkthaftungsgesetz umfasst werden sowie für alle Schäden, die auf vorsätzlichen oder grob fahrlässigen Vertragsverletzungen sowie Arglist von uns, unseren gesetzlichen Vertretern oder unseren Erfüllungsgehilfen beruhen.
-
Die vorstehende Garantieerklärung lässt Ihren gesetzlichen Anspruch auf Gewährleistung unberührt.
- Bestimmungsgemäßer Gebrauch 2
- SICHERHEIT....3
- LIEFERUMFANG 6
- GERÄTEÜBERSICHT......6
- MONTAGE ANLEITUNG 7
- BEDIENUNG DES GERÄTES 12
- REINIGUNG UND PFLEGE....14
- TRANSPORT UND STANDORTÄNDERUNG......16
- BEVOR SIE DEN KUNDENDIENST RUFEN 16
- DATENBLATT FÜR KÜHLGERÄTE 19
- Bestimmungsgemäßer Gebrauch
- SICHERHEIT
- Begriffserklärung
- Gefahr!
- Achtung!
- Wichtig!
- Sicherheitshinweise
- Erstickungsgefahr für Kinder!
- Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!
- Stromschlaggefahr!
- Explosionsgefahr!
- Gefahr durch Kältemittel!
- Verletzungsgefahr!
- Achtung! Beschädigungsgefahr!
- Aufstellen und Anschließen des Gerätes
- Wechsel des tueranschlages
- BEDIENUNG DES GERÄTES
- Einstellung des Thermostates
- Energiespartipp
- Kühlen von Nahrungsmitteln
- Tipps für das Kühlen
- REINIGUNG UND PFLEGE
- Kühlbereich reinigen
- Kühlschrank abtauen
- Türdichtungen kontrollieren und reinigen
- Auswechseln der Glühlampe
- TRANSPORT UND STANDORTÄNDERUNG
- Das Gerät läuft nicht
- Die kühleren Temperaturen sind nicht ausreichend tief
- Hinweis
- Entsorgung des Gerätes
- DATENBLATT FÜR KÜHLGERÄTE
- Recycling
- ok.
- Kundendienst-Hotlines
- Garantie Karte o.k. Produkte
Marke : OK
Modell : OBR 301 A1
Kategorie : Kühlschrank
