SmarT.power - Gps A-Rival - Kostenlose Bedienungsanleitung

Produkttyp	Universelle Spannungsquelle (Powerbank) mit LED-Leuchte
Marke	A-Rival
Modell	SmarT.power
Abmessungen (B × H × T)	120 mm × 66 mm × 17 mm
Gewicht (ohne Adapter)	165 g
Akku-Typ	Li-Polymer, wiederaufladbar, 5400 mAh
Eingangsspannung	DC 5V / 1A (max. 6,5V / 1A)
Ausgangsspannung	DC 5V / 1A (geregelt)
Maximale Effizienz	90 %
LED-Leuchte	Kaltweiß, max. 300 Lumen, USA CREE XPG Serie, Abstrahlwinkel 15°, 3 Modi (100 %, 50 %, rot)
Schutzart	IP65 (staub- und strahlwasserdicht)
Befestigungssystem	HR 4 Quick Fix (4QF) – kompatibel mit TEASI Bike-Mount
Ladezeit	ca. 6 Stunden (bei leerem Akku)
Betriebstemperatur	-20 °C bis +60 °C (optimal 20 °C – 45 °C)
Reinigung	Weiches, nebelfeuchtes Tuch; elektrische Anschlüsse nicht feucht reinigen
Sicherheitshinweise	Nicht öffnen, nicht in Wasser tauchen, Tiefentladung vermeiden, regelmäßig alle 3 Monate aufladen
Reparatur / Service	Keine vom Benutzer reparierbaren Teile; Öffnen macht Garantie ungültig
Lieferumfang	1× smarT.power, 1× USB-Ladekabel, 1× Kabel mit offenen Enden, 4× Lade-Adapter (iPhone 4/4S, iPhone 5/5S, Micro USB mit 90°, Mini USB), 1× wasserdichte Aufbewahrungstasche, 1× Anleitung

Häufig gestellte Fragen - SmarT.power A-Rival

Wie lade ich mein Smartphone oder TEASI mit dem smarT.power?

Drücken Sie den EIN/AUS-Schalter (4) einmal, um den Ladevorgang zu starten. Der Empfänger wird automatisch geladen. Ein erneuter Druck beendet das Laden. Stellen Sie sicher, dass der passende Adapter korrekt aufgesteckt ist.

Wie schalte ich die LED-Leuchte ein und welche Modi gibt es?

Die LED-Leuchte wird über den Schalter (3) bedient: 1× drücken = weißes Licht 100 %, 2× = weiß ca. 50 %, 3× = rotes Licht, 4× = aus. Wenn Sie nicht innerhalb von 5 Sekunden weiterschalten, schaltet der nächste Tastendruck die LED komplett aus.

Was bedeutet die Batterie-Statusanzeige (6)?

Die dreifarbige LED zeigt den Ladezustand an. Im Betrieb: rotes Dauerlicht = 16–30 %, orange = 31–50 %, grün = 51–100 %. Schnelles rotes Flackern = unter 5 % (sofort ausschalten!). Beim Aufladen des smarT.power: rot blinkend = 1–30 %, orange blinkend = 31–50 %, grün blinkend = 51–99 %, grünes Dauerlicht = vollständig geladen.

Kann ich smarT.power im Regen verwenden?

Ja, smarT.power ist nach IP65 staub- und strahlwasserdicht und kann bei starkem Regen eingesetzt werden. Achten Sie jedoch darauf, dass die Gummiabdeckung am Lade-Eingang (8) fest verschlossen ist und der Adapter-Anschluss (5) entweder mit einem korrekt aufgesteckten Adapter oder in der Aufbewahrungsvertiefung geschützt ist. Wechseln Sie Adapter nicht bei Nässe.

Darf ich smarT.power untertauchen?

Nein, smarT.power darf keinesfalls in Wasser eingetaucht werden. Sollte es versehentlich ins Wasser fallen, schalten Sie es sofort aus, trocknen Sie die Anschlüsse und senden Sie es umgehend an den Service. Öffnen Sie das Gerät nicht selbst.

Welche Adapter sind im Lieferumfang enthalten?

Es sind vier Adapter enthalten: iPhone 4/4S, iPhone 5/5S, Micro USB mit 90°-Anschluss und Mini USB. Diese passen auf den grünen Anschluss (5) und ermöglichen das Laden der meisten mobilen Geräte. Verwenden Sie keine anderen Adapter, da dies zu Schäden führen kann.

Wie lange dauert das Aufladen des smarT.power?

Bei vollständig entleertem Akku dauert ein Ladezyklus ca. 6 Stunden mit einem Standard-USB-Lader (5V, 1A). Nutzen Sie das mitgelieferte USB-Kabel und schließen Sie es an den Lade-Eingang (8) an (unter der Gummikappe).

Was muss ich bei der Lagerung beachten?

Um Tiefentladung zu vermeiden, laden Sie smarT.power ca. alle 3 Monate einmal auf. Lagern Sie es bei Raumtemperatur und schützen Sie es vor extremer Hitze oder offenem Feuer. Entsorgen Sie das Gerät gemäß den örtlichen Vorschriften.

Kann ich smarT.power mit dem Bike-Mount von TEASI verwenden?

Ja, smarT.power ist kompatibel mit dem HR 4 Quick Fix (4QF) System, das auch TEASI verwendet. Drücken Sie smarT.power von oben auf den 4QF-Halter, bis es einrastet. Auf der anderen Seite können Sie Ihre Smartphone- oder TEASI-Schale befestigen.

Was tun, wenn die LED-Anzeige rot flackert?

Rotes Flackern zeigt an, dass weniger als 5 % Restkapazität vorhanden sind. Schalten Sie smarT.power sofort aus, um eine Tiefentladung des Lithium-Akkus zu verhindern. Eine Tiefentladung kann den Akku dauerhaft schädigen und ist nicht von der Garantie abgedeckt.

BEDIENUNGSANLEITUNG SmarT.power A-Rival

Schnellstart / Kurzanleitung

Bestimmungsgemäße Nutzung:

smarT.power ist eine universelle Spannungsquelle, um unterwegs (abseits von anderen Lademöglichkeiten) Ihr Mobiltelefon, Ihr TEASI-Navigationssystem, oder andere Geräte mit 5V (USB) Lademöglichkeit, mit Ladespannung zu versorgen. Je nach Akku-Kapazität des zu ladenden Gerätes kann eventuell sogar mehrmals auf- bzw. nachgeladen werden.

Zudem verfügt smarT.power über eine starke LED-Leuchte sowie über mechanische Anschlüsse an das universelle HR 4 Quick Fix System (im folgenden nur 4QF genannt), welches im Handy- und Outdoor-Bereich die größte Verbreitung hat und Ihnen somit die universellsten Anschlussmöglichkeiten bietet.

So kann smarT.power z.B. sehr gut mittels des Bike-Mount-Systems, welches auch TEASI verwendet, am Fahrradlenker gefestigt werden. Das Gegenstück der Halterung nimmt dann z.B. Ihr TEASI oder Ihre Mobiltelefon-Schale auf. Mit der kräftigen LED-Leuchte leuchten Sie problemlos den Weg vor Ihnen aus.

smarT.power ist staub- und wasserdicht nach IP65 Standard, was bedeutet, dass smarT.power im Freien und auch z.B. während starken Regens eingesetzt werden kann. Bitte beachten Sie dazu die Hinweise weiter hinten in dieser Anleitung!

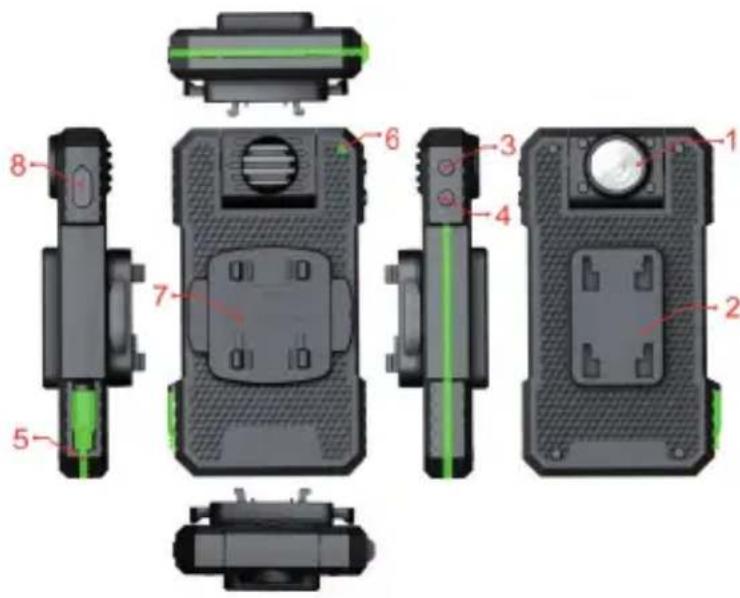

Anschluss- und Bedien-Elemente:

(1) Power-LED Leuchte
(2) Anschluss für HR 4QF Halterung
(3) Schalter für LED-Leuchte
(4) EIN / AUS Schalter für Ladefunktion
(5) Adapter-Anschluss für externe Geräte
(6) Batterie Statusanzeige
(7) HR 4QF Mount für externe Geräte
(8) Lade-Eingang mit Gummikappe

Im Folgenden wollen wir die zu ladenden externen Geräte der Einfachheit halber "Empfänger" nennen, da diese die Ladespannung und den Ladestrom vom "Spender" smarT.power erhalten.

Grundlegende Bedienung:

(4) Empfänger (z.B. Smartphone oder TEASI) laden:

EIN / AUS Schalter (4) 1 x drücken: smarT.power beginnt, den Empfänger zu laden Ein weiterer Druck auf den EIN / AUS Schalter (4) beendet das Laden wieder.

(3) Leuchtfunktionen:

1x drücken: LED-Leuchte einschalten: weißes Licht 100%
2x drücken: LED weiß ca. halbe Stärke
3x drücken: Rotes Licht
4x drücken: LED-Leuchte ausschalten

Wenn nicht innerhalb von 5 Sekunden die Taste (3) nochmals gedrückt wird, um in den nächsten LED-Modus zu wechseln, bewirkt der nächste Tastendruck auf (3) ein direktes Ausschalten aller LED-Funktionen.

(6) Batterie Statusanzeige:

Diese dreifarbige LED Anzeige kann mit 3 Farben (Rot, Gelb und Grün) unterschiedliche Anzeigen darstellen:

1. smarT.power in Funktion

d.h. smarT.power arbeitet als Spender. Ein Empfänger (TEASI oder Handy) wird geladen oder die LED-Leuchte (1) ist eingeschaltet..

Schnelles Flackern rot: weniger als 5% Restkapazität verbleibend

ACHTUNG! Bitte smarT.power umgehend ausschalten, um eine Tiefenladung des eingebauten Akkus zu vermeiden!

Hinweis: Bereits durch nur 1 Tiefentladung kann der eingebaute Lithium-Akku dauerhaft beschädigt werden! Diese Beschädigung ist nicht durch die Garantie abgedeckt.

Rotes Dauerlicht: 16%-30% Restkapazität. smarT.power sollte bald wieder aufgeladen werden.

Oranges Dauerlicht: 31%-50% Restkapazität

Grünes Dauerlicht: 51-100% Restkapazität

2. Der interne Akku von smarT.power wird aufgeladen:

Rot blinkend: 1%-30% Kapazität, smarT.power wird geladen

Orange blinkend: 31%-50% Kapazität, smarT.power wird geladen

Grün blinkend: 51%-99% Kapazität, smarT.power wird geladen

Grünes Dauerlicht: smarT.power ist vollständig aufgeladen. Der Ladevorgang kann beendet werden.

Um smarT.power aufzuladen, benutzen Sie bitte einen Standard USB-Lader mit 5V 1A Ladeanschluss (z.B. von einem Smartphone) sowie das im Lieferumfang befindliche USB-Ladekabel. Dieses wird an den Ladeeingang (8) (unter Gummikappe) angeschlossen. Ein Ladezyklus dauert ca. 6 Stunden bei fast oder vollständig entleertem Akku.

Wasser- und staub dicht nach IP65. Was bedeutet das?

Sie können smarT.power auch bei starkem Regen und im Gelände benutzen.

smarT.power ist entsprechend wasser- und staubdicht. Allerdings gilt es, die folgenden Voraussetzungen zu beachten:

smarT.power darf keinesfalls in Wasser ein- oder untergetaucht werden! Sollte das z.B. bei einem Sturz passieren, ist smarT.power sofort vollkommen auszuschalten, die Anschlüsse sind abzutrocknen und auszublasen. Danach bitte so schnell wie möglich

der Servicestelle einsenden. Weisen Sie in diesem Fall darauf hin, dass smarT.power ins Wasser gefallen ist! Öffnen Sie das Gerät keinesfalls selbst! Lithium-Akkus unterliegen speziellen Sicherheitsvorschriften!

Zum Reinigen nehmen Sie am besten ein weiches Tuch, welches höchstens nebelfeucht sein darf. Die elektrischen Anschlüsse (5) und (8) dürfen keinesfalls feucht gereinigt werden!

Im Regen darf smarT.power nicht nachgeladen bzw. extern mit Spannung versorgt werden, weil die Ladebuchse nur die Dichtigkeit gewährt, wenn sie mit der Gummiabdeckung sicher verschlossen ist.

Der Adapter-Anschluss (5) für Empfänger-Geräte soll bei Nichtbenutzung in die dafür vorgesehene Vertiefung zur sicheren Aufbewahrung eingelegt sein. Der Anschluss ist sonst nicht gegen Wasser und Staub geschützt.

Wenn ein entsprechender Adapter (siehe hinten - z.B. Mini-USB für TEASI) mit dem Anschluss (5) verbunden ist und der Adapter korrekt aufgesteckt wurde, ist diese Verbindung wasser- und staubdicht. Wechseln oder stecken Sie den Adapter jedoch nicht im Regen oder z.B. am Strand da Wasser, Sand oder Schmutz eindringen würde. Eindringendes Wasser oder Sand / Staub kann zu Kurzschlüssen oder mechanischen Beschädigungen führen. Diese sind nicht durch die Garantie abgedeckt.

LED-Leuchte (1):

smarT.power besitzt eine kräftige USA CREE LED LED-Leuchte mit einer zu erwarten- den Lebensdauer von ca. 5.000 Stunden.

Die LED-Leuchte kann bis zu 90° ausgeklappt werden. Eine mechanische Sicherung verhindert einen Winkel von mehr als 90°. Sollte die Rotation schwergängig sein, bitte keinesfalls mit Gewalt versuchen weiter zu drehen. Gegebenenfalls haben Sie den Endanschlag bereits erreicht oder es befindet sich etwas an der Drehachse.

Achtung! Die LED-Leuchte darf keinesfalls mehr als 90 Grad aus geklappt oder in die andere Richtung gedreht werden!

Während der Benutzung wird die eingebaute Batterie entladen. Die LED-Leuchte kann dabei dunkler werden. Das ist normal.

Auf der Rückseite der Leuchte ist ein Metallteil zur Kühlung der LED integriert. Dieses kann sich je nach Benutzungsdauer und Lichtintensität stark erwärmen oder gar erhitzen! Das ist ebenfalls normal. Vermeiden Sie Berührungen mit diesem Teil.

Verbindung mit einem HR 4QF Systemhalter:

Drücken Sie smarT.power von oben auf den 4QF Halter, bis smarT.power sicher eingerastet ist.

Auf der anderen Seite befestigen Sie Ihre Smartphone- oder die TEASI-Schale ebenso. Achten Sie darauf, dass beide Verriegelungen auf beiden Seiten sicher einrasten.

smarT.power wird quasi wie der Belag in einem Sandwich zwischen dem Halter und die Halteschale des Smartphones / TEASIs montiert.

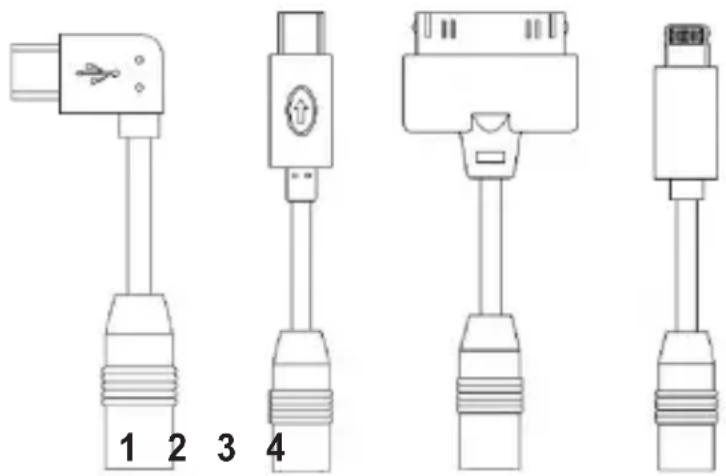

Verbindung der beigefügten Adapter:

Folgende 4 Lade-Adapter für Empfänger-Geräte sind im Lieferumfang von smarT.power:

Damit können Sie fast alle am Markt befindlichen mobilen Geräte (Navis, Mobiltelefone, Tablet PCs, MP3 Player usw.) nach- oder aufladen.

Jeder dieser 4 Adapter kann auf den grünen Anschluss für externe Geräte (5) aufgesteckt werden. Ziehen Sie diesen dazu vorsichtig aus seiner Halterung.

Der grüne Anschluss (5) für Empfänger-Geräte soll in die dafür vorge sehene Vertiefung (zur sicheren Aufbewahrung) bei Nichtbenutzung eingelegt und arretiert werden. Der Adapter anschluss ist sonst nicht gegen Wasser und Staub geschützt.

Wenn ein entsprechender Adapter (s. Abb) mit dem Anschluss (5) korrekt verbunden ist, ist diese Verbindung wasser- und staubdicht. Wechseln oder stecken Sie Adapter nicht im Regen oder z.B. am Strand da Wasser, Sand oder Schmutz eindringen würde. Eindringendes Wasser oder Sand / Staub führt zu Beschädigungen. Diese Beschädigung ist nicht durch die Garantie abgedeckt.

ACHTUNG! Benutzen Sie keinesfalls irgendwelche anderen Adapter, selbst wenn diese vom Anschluss her passen sollten! Die Polarität und Belegung kann abweichend sein, und eine Zerstörung des angeschlossenen Gerätes und/oder von smarT.power wären die Folge.

So sieht z.B. ein richtig verbundener Micro USB Adapter aus.

Der Adapter muss bis zum Anschlag eingesteckt werden.

Schematische Darstellung eines TEASI in Verbindung smarT.power:

Technische Daten:

Eingang: DC 5V / 1A Gleichspannung - Maximal erlaubt 6.5V / 1A Gleichspannung

Ausgang: DC 5V / 1A Gleichspannung. Der Ladestrom wird in Abhängigkeit des angeschlossenen Gerätes geregelt.

Eingebaute Batterie: 5400mah Li-Polymer / wiederauflade Batterie (Akku)

Maximale Effizienz: 90% (Systembedingt können max. ca. 90% der maximalen Kapazität auch wieder entnommen werden)

Leuchtkraft der Power LED: Kaltweiß, max.300 Lumen, USA CREE XPG Serie LED Abstrahlwinkel: 15 Grad

Abmessungen: 120mm x 66mm x 17 mm

Gewicht: 165g (ohne Adapter)

Arbeitstemperatur: -20^ bis +60^ Umgebungstemperatur.

Hinweis: Die optimele Umgebungstemperatur von Lithium-Batterien liegt bei ca. 20°C – 45°C. Bei Temperaturen unter ca. 10°C verringert sich die Betriebszeit von Lithium-Batterien z.T. deutlich. Das ist normal und stellt keinen Mangel oder Defekt dar.

Lieferumfang:

1 x smarT.power
1 x Ladekabel mit USB-Anschluss
1 x Ladekabel mit offenen Enden (z.B. zum Anschluss an einen Radnabendynamo) ⊕ = rot, ⊖ = schwarz
1 x iPhone 4/4S Adapter
1 x iPhone 5/5S Adapter
1 x Micro USB Adapter mit 90° Anschluss
1 x Mini USB Adapter
1 x wasserfeste Aufbewahrungstasche für die Adapter
1 x diese Anleitung

Abschließende Hinweise / Sicherheitshinweise:

1. Um eine Entladung des eingebauten Lithium-Akkus zu vermeiden, empfehlen wir unbedingt smarT.power ca. alle 3 Monate einmal aufzuladen, um vollständige oder gar Tiefentladungen der eingebauten Lithium-Batterie zu vermeiden.
   Tiefentladungen führen zu einer Zerstörung der eingebauten Lithium-Batterie!

2. smarT.power muss entsprechend den gesetzlichen Bestimmungen und Vorschriften entsorgt werden. Keinesfalls einfach in freier Natur oder mit dem Hausmüll entsorgen!

3. smarT.power darf keinesfalls erhitzt oder offenem Feuer ausgesetzt werden.

4. Nach mechanischen Beschädigungen oder Brüchen des Gehäuses unbedingt zur Überprüfung an den Hersteller senden.
5. smarT.power darf keinesfalls in Wasser ein- oder untergetaucht werden!

Garantie / Service:

Sie (der Endverbraucher) erhalten 36 Monate Garantie mit Beginn des Verkaufsdatums. Die Garantie gilt nicht für Schäden, die durch unsachgemäße Behandlung oder durch äußere Einwirkung (Wasser, Sturz, Sonne, Schlag oder Bruch) verursacht wurden.

Durch Öffnen des Gerätes erlischt der Garantieanspruch.

Es gibt im Inneren keine Bauteile oder Baugruppen, die durch den Anwender instand - gesetzt oder getauscht werden könnten.

(Die ausführlichen Garantiebedingungen finden Sie unter www.teasi.eu)

Bei technischen Fragen und/oder Problemen erreichen Sie uns telefonisch unter: +49 (0)511 / 123 83 506 oder per Mail unter [e-mail]
