BEDIENUNGSANLEITUNG DW12-TFE1 HAIER

Wie wird der Salzbehälter gefüllt? 8

Wie wird der Klarspüler gefüllt? - - - - - - - - - - - - - - - - - - - - - - - 9

Reiniger 9

Nicht geeignetes Geschirr - - - - - - - - - - - - - - - - - - - - - - - - - 10

Wartung und Pflege 19

Fehlersuche 20

Technische Daten 25

Hinweise 25

Entsorgung

Das Symbol 📁 auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern nehmen Sie Rücksprache mit Ihrem Lieferanten oder Ihrem Kundendienst.
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
• Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Elektrische Anschlussbedingungen und Angaben auf dem Typenschild des Geschirrspülers müssen übereinstimmen.
• Benutzen Sie zum Anschluss niemals Verlängerungskabel.
• Bauen Sie unterbaufähige oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Das Netzkabel darf bei der Installation niemals zu stark oder in gefährlicher Weise verbogen oder gequetscht werden.

Im täglichen Betrieb

• Der Geschirrspüler ist nur zum Spülen von Haushalts- und Kochgeschirr gedacht und sollte nur von Erwachsenen benutzt werden.
• Das Gerät darf nicht im Freien aufgestellt werden, selbst wenn es unter einem Dach steht; es ist außerdem gefährlich, den Geschirrspüler Witterungseinflüssen einschließlich Regen auszusetzen.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
  • Das Wasser im Spülraum ist kein Trinkwasser.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr. Die Tür während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, dass Wasser aus dem Gerät spritzt.
• Berühren Sie niemals die Heizelemente während oder nach einem Spülzyklus.
• Bitte beachten Sie die folgenden Vorschriften für den Einsatz dieses Gerätes:
• Berühren Sie den Geschirrspüler niemals mit feuchten Händen oder Füßen.
• Verwenden Sie niemals Verlängerungskabel oder Vielfachstecker.
• Trennen Sie das Gerät stets von der Stromversorgung, wenn es nicht vorschriftsmäßig funktioniert oder gewartet werden muss.

Bei Kindern im Haushalt

• Kinder oder behinderte Personen sollten dieses Gerät nicht ohne Beaufsichtigung benutzen.
• Eine Beaufsichtung von Kindern bei der Benutzung des Gerätes ist erforderlich, damit sie nicht mit dem Geschirrspüler spielen.
• Halten Sie Kinder von Spülmitteln und dem offenen Geschirrspüler fern.

Bei auftretenden Schäden

• Bei Störungen am Gerät müssen Sie immer sofort die Wasserversorgung abstellen und den Stecker aus der Steckdose ziehen. Ziehen Sie dann den Abschnitt „Fehlersuche“ zu Rate. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihre Kundendienststelle.
• Der Geschirrspüler darf nur von geschultem Fachpersonal repariert werden.

Wenn die Anschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kun-dendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Zur Erhaltung der alten LEISTUNGSFÄHIGKEIT und SICHERHEIT des Gerätes empfehlen wir folgendes:

- Wenden Sie sich immer nur an die vom Hersteller empfohlenen Kundendienststellen.

- Verwenden Sie immer nur Originalersatzteile.

Bei der Entsorgung

• Geräte, die entsorgt werden sollen, müssen vorher unbrauchbar gemacht werden, indem das Stromkabel abgeschnitten und das Türschloss entfernt wird.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Gefährliche Spannung

Warnung:

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten. Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Aufstellen

Stellen Sie das Gerät an der gewünschten Stelle auf. Das Gerät kann mit den Seitenteilen, oder mit der Rückseite an angrenzende Möbelteile oder an der Wand angelehnt werden. Der Geschirrspüler ist mit Zulauf- und Ablaufschläuchen ausgestattet, die je nach den Installationsgegebenheiten, sowohl nach rechts als auch nach links geleitet werden können.

Waagerechte Aufstellung

Richten Sie das Gerät mittels der Stellfüße eben waagerecht aus. An den Stellfüßen befinden sich Schrauben. Durch Anziehen oder Lösen dieser Schrauben können Sie die Höhe des Gerätes einstellen. Das Gerät darf auf keinen Fall eine Neigung von mehr als 2° aufweisen. Eine richtige Aufstellung gewährleistet eine korrekte Betriebsweise des Gerätes.

Anschluß an die Kaltwasserleitung

Schließen Sie den Zulaufschlauch mittels einer 3/4-

Gewindeverbindung an die Kaltwasserleitung an und ziehen

Sie die Mutter fest an (siehe Abb.A).

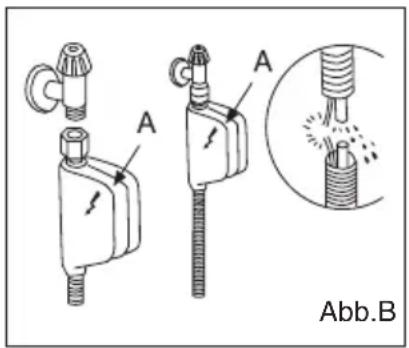

Einige Modelle sind mit einem „Aquastop“ -Wasserschlauch ausgestattet (siehe Abb.B), in dem bereits schon ein Sieb im Gewindeteil untergebracht ist.

Sollte es sich um neue Leitungen handeln, oder um Leitungen, die für längere Zeit nicht benutzt wurden, dann lassen Sie das Wasser so lange laufen, bis es ganz klar ist. Eventuelle

Schmutzreste könnten zu Verstopfung der Zulaufleitung und zu Schäden am Gerät führen.

Das Gerät ist an die Wasserversorgung unter Verwendung neuer Schlauchsätze anzuschließen und alte Schlauchsätze werden nicht wiederverwendet.

Überlaufschutz

Der Geschirrspüler ist mit einem System ausgestattet, dank dessen bei einem eventuellen Schaden am Wasserzulaufschlauch oder bei Leckstellen im Innern des Gerätes sofort die Wasserzufuhr unterbrochen wird. Dadurch werden Schäden in Ihrer Wohnung vermieden. Sollte das Gehäuse „A“ (das stromführende Teile enthält) aus irgendwelchen Gründen beschädigt werden, ist der Netzstecker sofort aus der Steckdose zu ziehen. Um eine ordnungsgemäße Funktionsweise des Überlaufschutzes zu garantieren, muß das Gehäuse „A“ mit dem Wasserzulaufschlauch ausschließlich in der Stellung wie in Abb. B veranschaulicht angeschlossen werden. Der Zulaufschlauch darf auf keinen Fall durchgeschnitten werden, da er stromführende Teile enthält. Sollte der Schlauch zu kurz sein muß er durch einen anderen Schlauch von geeigneter Länge ersetzt werden. Einen solchen Schlauch können Sie bei einem Fachhändler oder Ihrer Kundendienststelle erhalten oder bestellen.

Anschluß des Abwasserschlauches

Führen Sie den Ablaufschlauch in eine Ablaufleitung mit einem Durchmesser von mindestens 4 cm oder legen Sie ihn in das Spülbecken. Falls erforderlich, verwenden Sie das mitgelieferte Kunststoffteil für den Syphonanschluss und um den Schlauch nicht zu knicken oder einzuklemmen (Abb.C). Das Schlauchende muß in einer Höhe von 40 bis 100 cm auslaufen und darf nicht im Wasser eingetaucht sein.

Achtung:

Das mitgelieferte Kunststoffteil muß fest an der Mauer befestigt werden, um zu vermeiden, daß der Ablaufschlauch abrutscht und so das Wasser außerhalb des Ablaufrohres abläuft.

Elektroanschluß

Das Gerät nur an 230V Wechselstrom über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschliessen. Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entnehmen. Das Typenschild ist auf der Innenseite der Tür angebracht.

Falls die Steckdose für den am Gerät befindlichen Netzstecker nicht geeignet ist: Netzstecker geeignet anpassen anstatt Adapterstecker verwenden. Überhitzungs- und Brandgefahr!

Warnung:

Bei unterbaufähigen oder integrierbaren Geräten, muß der Anschlußstecker des Geschirrspülers frei zugänglich sein, so dass die Instandhaltung gefahrlos vorgenommen werden kann.

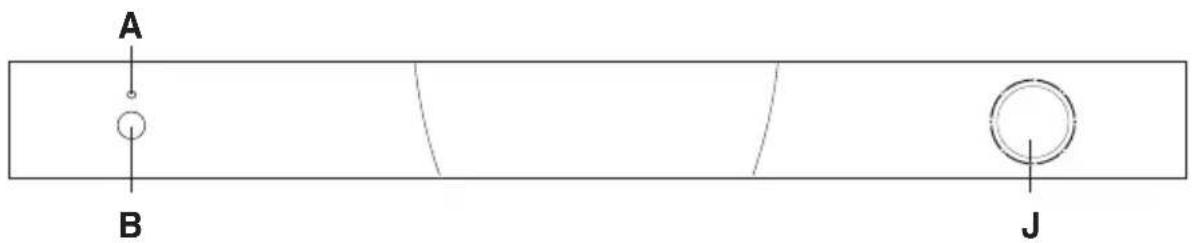

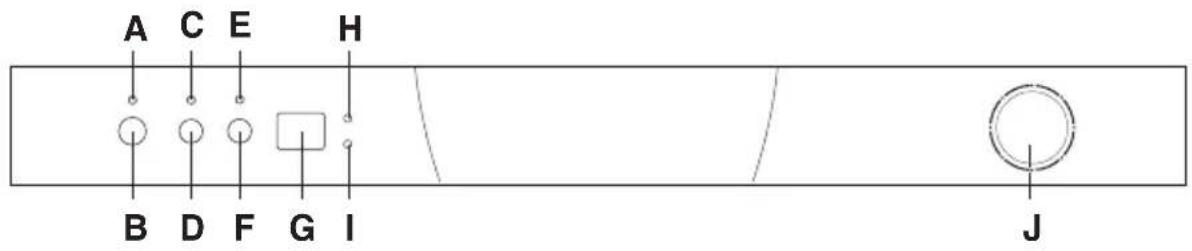

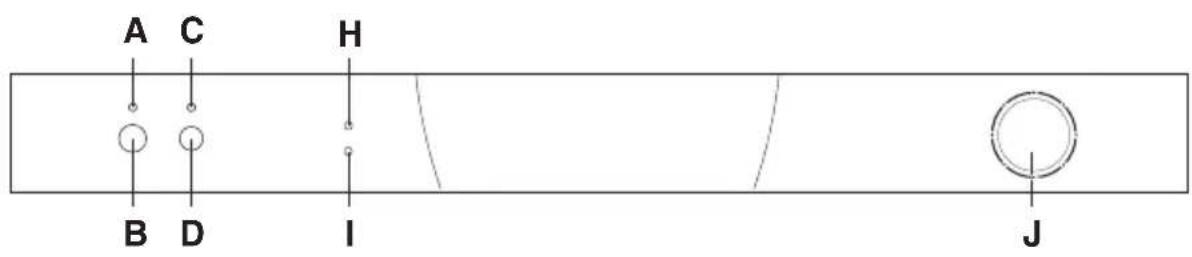

Aus der Nähe betrachtet (Bedienblende)

Modellreihe DW12-TFE3

Modellreihe DW12-TFE2

Modellreihe DW12-TFE1

A Statusanzeige

F Taste Zeitvorwahl

B Taste Ein-Aus

G Anzeige Programmlaufzeit und Dauer der Zeitvorwahl

C "3 in 1" Anzeige

H Anzeige Klarspüler nachfüllen

D Taste "3 in 1"

Anzeige Salz nachfüllen

E Zeitvorwahlanzeige

J Drehknopf

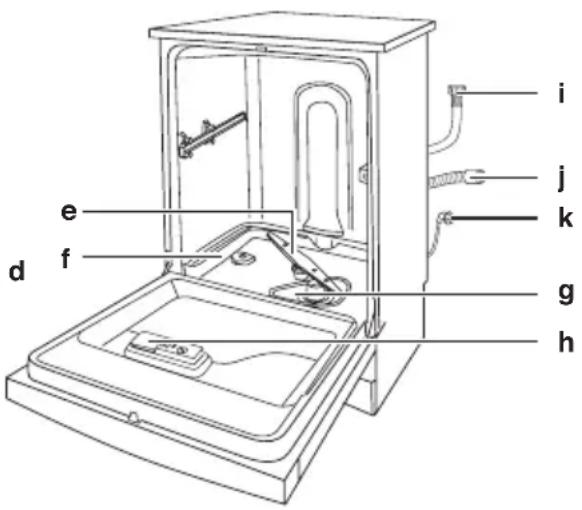

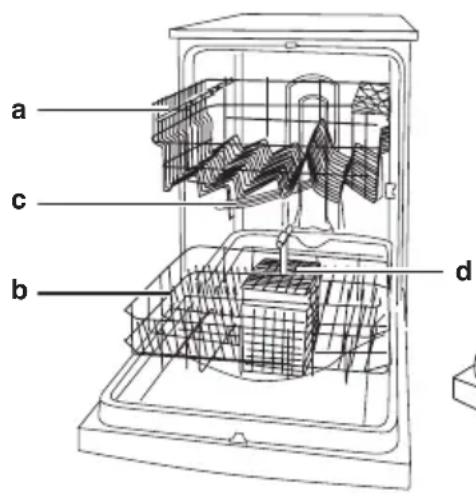

Aus der Nähe betrachtet (Innenraum)

a Oberer Korb
b Unterer Korb
c Oberer Sprüharm
d Besteckkorb
e Unterer Sprüharm
f Salzbehälterdeckel

g Filtereinsatz
h Reiniger- und Klarspülbehälter
i Wasserzulaufschlauch
j Abwasserschlauch
k Netzkabel

Salz

Der Kalkgehalt des Wassers variiert von Ort zu Ort. Je höher der Kalkgehalt, desto höher die Wasserhärte. Würde hartes Wasser in den Geschirrspüler eingelassen werden, käme es zu Ablagerungen auf dem Geschirr. Dank des Entkalkers, in den das Geschirrspüler-Spezialsalz eingefüllt werden muß, wird das Wasser vom Kalk befreit.

Einfüllen des Salzes in den Entkalkerbehälter

Verwenden Sie bitte nur Spezialsalz für Geschirrspüler.

Der Salzbehälter befindet sich unter dem unteren Korb und wird wie folgt gefüllt:

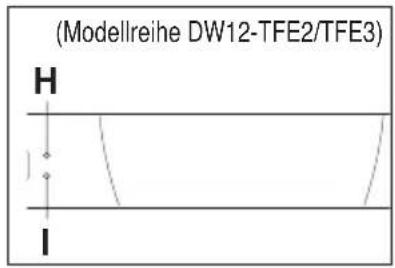

• Wenn die Anzeige „I“ blinkt muss Salz eingefüllt werden (Modellreihe DW12-TFE2/TFE3).
• Nehmen Sie den unteren Korb heraus und schrauben Sie den Deckel des Behälters ab.
• Wenn der Salzbehälter zum ersten Mal gefüllt wird, muß er zuerst mit Wasser gefüllt werden.
• Füllen Sie mit Hilfe des mitgelieferten Trichters ca.2 kg Salz ein. Dabei tritt etwas Wasser aus dem Salzbehälter aus.
• Schrauben Sie den Deckel des Salzbehälters wieder an.

Wichtig:

Um Rostbildung zu vermeiden, füllen Sie das Salz am besten kurz vor einem kompletten Spülgang ein.

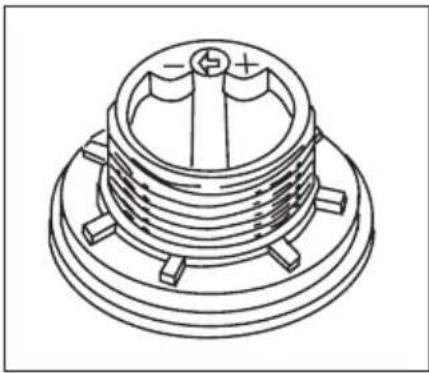

Einstellen des Salzverbrauchs

Der Geschirrspüler ist für das Einstellen des Salzverbrauchs je nach Härtebereich des Wassers vorbereitet, so daß der Salzverbrauch auf ein notwendiges Minimum optimiert und individuell gestaltet werden kann.

Zum Einstellen verfahren Sie bitte wie folgt:

● Schrauben Sie den Deckel des Salzvorratbehälters ab.
- Auf dem Rand des Behälters befindet sich ein Pfeil (siehe nebenstehende Abbildung).
- Drehen Sie den Pfeil entgegen dem Uhrzeigersinn von „-“ nach „+“, je nach Härte des verwendeten Wassers.

Wir empfehlen, das Einstellen nach folgender Tabelle vorzunehmen:

Wasserhärte			Wähler-einstellung	Salzverbrauch (gr/pro Zyklus)	Autonomie (Zyklen/pro 2 kg)
^ dH	^ fH	^ mmol/l
0-10 0-17		0-1,7	/	0	/
		1,8-4,418	-4410-25	20	60
25-5045-894,5-8,9			MED	40	40
	>89>50	>8,9		60"+"	25

Der Entkalker wurde werkseitig auf - eingestellt. Sollten Sie Multifunktionstabs verwenden, empfiehlt es sich, den Salzbehälter doch zu füllen und ihn auf - einzustellen, oder auf +, wenn der Härtegrad Ihres Wassers 60°fHübersteigt.

Wie wird der Klarspüler gefüllt?

Klarspüler

Die Verwendung des Klarspülers fördert das Trocknen und verleiht Ihrem Geschirr strahlenden Glanz. Der Klarspülerbehälter befindet sich im Türinnern und muß nach ungefähr jeweils 80 Spülgängen neu aufgefüllt werden (bei den mit einer Nachfüllanzeige bestückten Modellen wird der Klarspüler eingefüllt wenn die entsprechende Anzeige blinkt).

Wenn die Anzeige „H“ auf der Bedienblende und die mechanische Anzeige „H1“ am Behälter für Klarspüler aufleuchten, muss Klarspüler nachgefüllt werden.

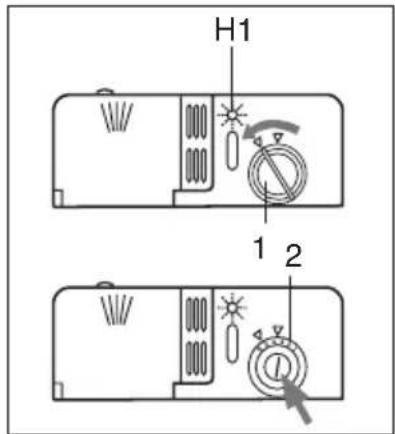

Einfüllen des Klarspülers

Drehen Sie den Deckel „1“ des Klarspülerbehälters ab und füllen Sie Klarspüler ein. Achten Sie beim Einfüllen darauf, daß kein Klarspüler überläuft. Der Klarspüler kann durch Einstellen (mittles eines Schraubenziehers) des unter dem Deckel „1“ sich befindenden Reglers „2“ dosiert werden. Es sind 6 verschiedene Einstellungen möglich. Ab Werk ist der Regler auf Pos. 3 voreingestellt.

Wichtig:

Eine geeignete Klarspüler-Dosierung ermöglicht ein optimales Trocknen. Sollten auf dem Geschirr nach dem Spülen Wassertropfen oder Flecken hinterbleiben, muß der Regler höher eingestellt werden. Sollten auf dem Geschirr weiße Streifen hinterbleiben, muß der Regler niedriger eingestellt werden.

Reiniger

Reiniger

Der Einsatz spezifischer Reiniger für Geschirrspüler garantiert bessere Reinigungsergebnisse. Füllen Sie den Reiniger vor Beginn des Spülgangs gemäß den Anweisungen des Abschnitts „Programmübersicht“ ein. Der Reinigerbehälter befindet sich auf der Innenseite.

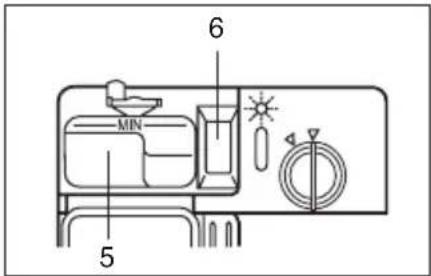

Einfüllen des Behälters

• Drücken sie die Taste „4“, um den Deckel „3“ zu öffnen.
• Füllen Sie den Reiniger für den Spülgang in die Mulde „5“ ein.
• Den Reiniger für Vorspülen füllen Sie in die Mulde „6“ ein.
• Drücken Sie nach dem Einfüllen des Reinigers den Deckel bitte so zu, daß er einrastet.

Achtung:

Um das Einrasten des Deckels zu erleichtern, säubern Sie bitte die Kammerkanten vor dem Verschließen von eventuellen Reinigerresten.

Nicht in Ihrem Geschirrspüler reinigen sollten Sie:

Besteck-und Geschirrteile aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendeten Kleber nicht für die auftretenden Temperaturen geeignet. Empfindliche Dekorgläser und Vasen, spezielles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spülmaschinenfest.

Nicht geeignet sind außerdem heißwasserempfindliche Kunststoffteile, Kupfer- und Zinngeschirr. Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten können nach vielen Spülgängen trüb werden. Weiter gehören sich voll saugende Materialien, wie Schwämme und Tücher, nicht in den Geschirrspüler.

Empfehlung:

Kaufen Sie künftig nur Geschirr, das als spülmaschinenfest gekennzeichnet ist.

Hinweis

Geschirrteile die mit Asche, Wachs, Schmierfett oder Farbe verureinigt sind, dürfen nicht in den Geschirrspüler.

Glas-und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren.
• chemische Zusammensetzung des Reinigers.
- Wassertemperatur und Programmdauer der Geschirrspülmaschine.

Empfehlung:

Gläser und Porzellan verwenden, das vom Hersteller als spülmaschinenfest bezeichnet wird.
- Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
- Programm mit möglichst geringer Temperatur und kurzer Programmdauer wählen.
- Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Bevor Sie das Geschirr einordnen, sollten Sie:

Grobe Speisereste entfernen. Damit bleibt der Filtereinsatz durchlässig und die Betriebseigenschaften Ihres Gerätes erhalten.

Töpfe mit eingebrannten Speiseresten einweichen.

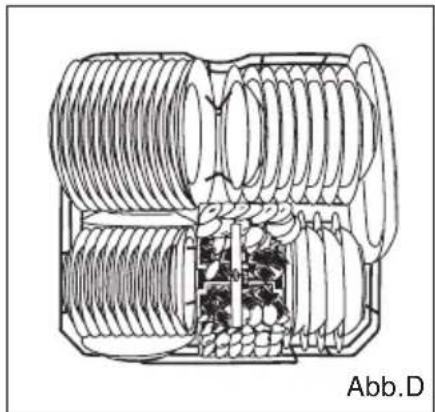

Verwendung des unteren Korbs

Es wird empfohlen das am schwierigsten zu reinigende Geschirr in den unteren Korb einzuordnen: Töpfe, Pfannen und Teller bis zu 29 cm Durchmesser (siehe Abbildung rechts).

Die grossen Geschirrteile an den Rand einordnen, so dass die Drehung des oberen Sprüharmes nicht behindert wird.

• Töpfe, Pfannen, Servierteller usw. immer mit der Öffnung nach unten einordnen, damit sich kein Wasser ansammeln kann (siehe Abb.D).
• Größe Töpfe sollten schräg einsortiert werden, damit das Wasser besser ablaufen kann.
• Der Besteckkorb kann zusammengeklappt werden (siehe Abb.E), so dass bei wenig Besteck nur eine Kammer beladen wird. Auf diese Weise wird mehr Raum für zusätzliche Töpfe gewonnen und passt der zusammen geklappte Besteckkorb auch in den Oberkorb.
• Stecken Sie Besteckteile mit den Griffen nach unten in den Besteckkorb. Falls der Korb über Seitenfächer verfügt, sollten Sie die Löffel einzeln in die entsprechenden Schlitze stecken. Besonders lange Küchengeräte sollten Sie in Längsrichtung vorne in den Oberkorb legen.

Normale Tagesbeladung

Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.

Was gehört in den Oberen Korb

Sortieren Sie in den oberen Korb das empfindliche und leichte Geschirr wie Gläser, Tee-und Kaffeetassen, Untertassen und Teller, flache Schüsseln, leicht verschmutzte flache Töpfe und Pfannen.

• Sortieren Sie das Geschirr so ein, daß es durch den Wasserstrahl nicht umgeworfen wird.

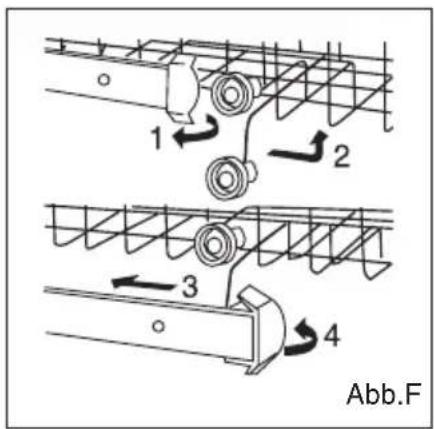

• Der obere Korb ist höhenverstellbar (siehe Abb.F).

Stellen Sie den Oberkorb in die höhere Position ein. Damit haben Sie mehr Raum für das Einordnen höherer Teller und größerem Geschirr im unteren Korb.

Etagere

Stellen Sie Gläser und Glaswaren mit längerem Stiel darauf, um das Berühren mit anderem Geschirr zu vermeiden.

Setzen Sie Glas, Tassen und kleine Schüsseln auf das zusätzliche Tassenregal, das entsprechend dem Bedarf ein-oder ausgeschwenkt werden kann (Siehe Abb.G).

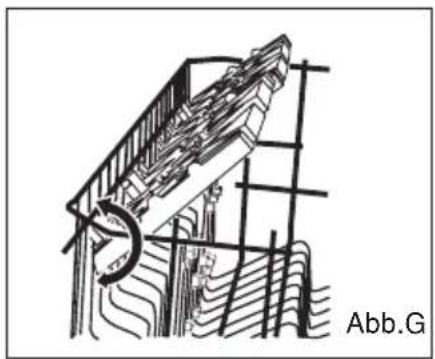

Messerablage

Die Messerablage ist speziell für lange Messer und Gabeln konstruiert.

Bringen Sie die Messerablage in die richtige Position des Obergestells an und legen Sie die langen Messer und Gabeln auf die Messerablage zur Reinigung(Siehe Abb.H).

Spül-programm	Geschirrart z.B. Porzellan, Töpfe, Bestecke, Gläser etc.	Art der Speisereste z.B. von	Menge der Speisereste	Zustand der Speisereste	Programmbeschreibung	3 in 1
Intensiv-programm	Unempfindlich	Suppen,Aufläufen,Soßen,Karttoffeln,Teigwaren,Reis, Eiern,gebratenenSpeisen	viel	Stark haftend	Vorspülen mit warmem Wasser.Verlängerter Spülgang bei 70°C.Nachspülen mit kaltem Wasser.Nachspülen mit heißem Wasser.Trocknen.	—
						●
Normalspül-programm					Vorspülgang mit kaltem Wasser.Verlängerter Spülgang bei 55°C.Nachspülen mit kaltem Wasser.Nachspülen mit heißem Wasser.Trocknen.	—
						●
Leicht-Verschmutzt	Gemischt	Suppen,Kartoffeln,Teigwaren, Reis,Eiern,gebratenenSpeisen	wenig	gering haftend	Vorspülgang mit kaltem Wasser.Verlängerter Spülgang bei 50°C.Nachspülen mit kaltem Wasser.Nachspülen mit heißem Wasser.Trocknen.	—
						●
Glas		Kaffee,Kuchen,Milch, Wurst,kaltenGetränken,Salate	sehr wenig	gering haftend	Spülgang bei 45°C.Spülen mit warmem Wasser.Nachspülen mit heißem Wasser.Trocknen.	—
						●
Schnellspül-programm					Kurzes Spülen bei 40°C.Nachspülen mit kaltem Wasser.	—
						—
Heißes-Spülen		Geschirr, das nur nachgespült und getrocknet werden soll.			Heißes Nachspülen 65°C.Trocknen.	—
						—
Einweichen		Abduschen, wenn das Geschirr über mehrere Tage bis zum Spülen im Geschirrspüler aufbewahrt wird.			Kurzes Kaltspülprogramm,damit Speisereste nicht auf dem Geschirr antrocknen.	—
						—

Zeitvorwahl

-

-

-

-

-

-

-

-

-

-

5g

-

5g

-

5g

Geschirrspulmittel

-

-

-

15g

-

15g

-

15g

-

-

25g

-

25g

-

25g

Klarspüler

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

.24205 NE mroN rehcsiäporue hcan trewssemrobal

Dauer in Minuten
	12	-	54	-	32	92	92	162	162	102	102	112	112
-

Programmauswahl

Anhand der Geschirrrart und der Menge bzw. des Zustands der Speisereste können Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden. Den zugehörigen Programmablauf und die jeweiligen Programmdaten finden Sie im rechten Teil der Programmübersicht. Ein Beispiel:

Für gemischtes Geschirr mit vielen und stark haftenden Speiseresten benötigen Sie das Programm «Normal».

Spartipp

Bei wenig beladener Maschine genügt häufig das nächstschwächere Programm.

Programmdaten

Die angegebenen Programmdaten beziehen sich auf Normalbedingungen.

Durch:

• unterschiedliche Geschirrmenge
• Zulauftemperatur des Wassers
- Wasserleitungsdruck
- Umgebungstemperatur
- Netzspannungstoleranzen
- und den maschinenbedingten Toleranzen

(z.B. Temperatur, Wassermenge,...)

können die Programmlaufzeiten abweichen.

Gerät einschalten

• Den Wasserhahn aufdrehen.
• Schließen Sie die Tür nach der Beladung des Geschirrs.
• Drücken Sie die On-Off Taste „B“ um den Geschirrspüler einzuschalten.
• Drehen Sie den Drehknopf um das gew ünschte Programm auszuwählen.

(Modellreihe DW12-TFE3: Die Restzeitsanzeige zeigt die Restlaufzeit des ausgewählten Programms.)

Nach drei Sekunden gibt der Geschirrspüler ein Signalton und der Spülgang startet. Der Statusanzeige „A“ blinkt.

Modellreihe DW12-TFE3

Modellreihe DW12-TFE2

Modellreihe DW12-TFE1

Am Ende des Spülganges bleibt der Knopf in der Position des letzten Spülprogramms. Um den nächsten Spülvorgang zu beginnen, drehen Sie den Drehknopf zunächst in die Anfangposition/ Reset, danach wählen Sie das gewünschte Programm aus.

Programmende

- Ein akustisches Signal tönt am Ende des Spülprogramms. Die Statusanzeige A leuchtet.

Gerät ausschalten

Einige Minuten nach Programmende:

• Hauptschalter ausschalten.
• Nach Programmende Tür öffnen.
  • Drehen Sie den Wasserhahn zu.
• Geschirr nach dem Abkühlen entnehmen.

Achtung:

Um das bereits laufende Spülprogramm zu unterbrechen, drücken Sie den Knopf B drei Sekunden lang. Somit werden alle Einstellungen abgebrochen.

Das Programm unterbrechen

• Öffnen Sie die Tür. Vorsicht: Es könnte Wasser herausspritzen. Warten Sie, bis der Sprüharm zum Still-stand gekommen ist und öffnen Sie erst dann die Tür vollständig.
• Während die Tür geöffnet ist, ertönen alle dreißig Sekunden 10 akustische Signale.
• Falls die Spülmaschine bereits die Heizphase erreicht hat oder heißes Wasser eingeschaltet war und dann die Gerätetür geöffnet wird, sollten Sie die Tür für einige Minuten offen lassen, bevor Sie sie wieder schließen. Ansonsten könnte sich die Gerätetür aufgrund von Ausdehnung öffnen.

Zeitvorwahl (Modellreihe DW12-TFE3)

Sie können den Programmstart in Stundenschritten bis zu „24“ Stunden verzögern.

• Schließen Sie die Tür nach der Beladung des Geschirrs.
• Schalten Sie den Geschirrspüler ein.
• Drucken Sie die Zeitvorwahltaste „F“ so dass die Zeitvorwahlanzeige „E“ blinkt und die Restzeitanzeige „G“, „Ih“ anzeigt.
• Drucken Sie die Zeitvorwahltaste zwei Sekundenlang bis die gewünschte Startzeitvorwahl angezeigt ist.
• Um die Startzeitvorwahl abzubrechen, drucken Sie die Zeitvorwahltaste bis die Zeitvorwahlanzeige „E“ erlischt.
• Drehen Sie den Drehknopf „J“ um das gewünschte Programm zu wählen.

- Nach drei Sekunden blinkt der Zeitvorwahlanzeige „E“. Die Zeitvorwahlanzeige „G“ blinkt und zeigt die Stunden bis zum Start an. Das Spülprogram startet nach dem der Zeitvorwahl erlischt.

Einen Spülvorgang löschen oder ändern

• Ein laufendes Programm kann nur geändert werden, wenn es erst seit kurzer Zeit läuft. Ansonsten kann sein, dass der Reiniger bereits aufgebraucht ist und das Gerät das Spülwasser bereits abgepumpt hat. In diesem Fall müssen Sie den Reinigerbehälter erneut befüllen (siehe Abschnitt „Reiniger einfüllen“).
• Um das Spülprogramm zu ändern, siehe die Anleitung auf der Seite 19 in dem Kapitel „Rücksetzen-Abpumpen Funktion“. Danach wählen Sie das gewünschte Programm. Siehe auch das Kapitel „Die Waschmaschine einschalten“.

Funktion 3in1 (Modellreihe DW12-TFE2/TFE3)

Der Gebrauch von „3 in 1“ Kombiprodukten ersetzt den Gebrauch von Klarspülmittel und die Salzzugabe. Es ist deshalb sinnvoll, die Klarspülmittelbeigabe auszuschalten. Bitte beachten Sie, dass nur wenige Geschirrspülmaschinen über eine solche Möglichkeit verfügen. Wählen Sie die niedrigste Einstellung der Wasserhärte.

Sollten Sie sich entscheiden, zum Gebrauch eines gewöhnlichen Spülmittelsystems zu wechseln, möchten wir Sie auf Folgendes hinweisen:

1. Füllen Sie erneut die Behälter für Salz und Klarspülmittel.
2. Regulieren Sie die Einstellung der Wasserhärte auf die höchste Stufe und lassen Sie die Maschine unbeladen drei normale Waschphasen durchlaufen.
3. Stellen Sie erneut die Wasserhärte gemäß der Angaben Ihres Wohnortes ein (wie im Handbuch angegeben).

ACHTUNG

Legen Sie die Tabs nicht in das Becken der Abwaschmaschine oder in den Besteckkorb, da sonst das Waschergebnis nicht zufriedenstellend ist. Die Tabs sollten in den Spülmitteldosierer gelegt werden.

Achtung:

Die Nutzung von 3 in 1 oder ähnlichen Tabs ist untersagt, wenn die Programme Kurzwäsche und Einweichen ausgewählt wurden.

Rücksetzen-Abpumpen Funktion

Um ein Spülvorgang abzubrechen drehen Sie den Programmdrehkopf zu der Position „Reset“. Nach einiger

Minuten Abpumpzeit hält der Geschirrspüler an.

J

Nach jedem Spülgang

Drehen Sie nach jedem Spülgang den Wasserhahn zu und lassen Sie die Tür Ihres Geschirrspülers angelehnt, um die Bildung von Feuchtigkeit oder Gerüchen im Geräteinnern zu vermeiden.

Netzstecker aus der Steckdose ziehen

Ziehen Sie vor jeder Reinigung bzw. Wartungsarbeiten den Netzstecker aus der Steckdose.

Keine Lösungs-oder Scheuermittel verwenden

Reinigen Sie die äußeren Gehäuseteile des Gerätes weder mit Lösungs- noch mit Scheuermitteln, sondern mit einer warmen, milden Seifenlauge.

Eventuelle Flecken auf den inneren Gehäuseteilen sind mit einem mit Wasser und etwas Essig angefeuchteten Tuch, oder mit einem Spezialreiniger für Geschirrspüler zu entfernen.

Bei einem Umzug

Bei einem Umzug sollte das Gerät möglichst aufrecht transportiert werden, im Notfall kann es auf die Rüchseite gelegt werden.

Dichtungen

Eine der Ursachen für die Entstehung von Gerüchen im Innern des Gerätes sind Speisereste, die sich in den Dichtungen ansammeln. Die Dichtungen sollten demnach regelmäßig mit einem feuchten Schwamm gereinigt werden.

Die Tür sollte nicht in der geöffneten Stellung belassen werden, da dies eine Gefahr darstellen könnte.

Vor den Ferien

Bei längerer Abwesenheit, empfehlen wir einen Spülgang bei leerem Gerät durchlaufen zu lassen. Danach den Netzstecker aus der Steckdose ziehen und den Wasserhahn abdrehen. Lassen Sie die Gerätetür angelehnt. Sie schonen hierdurch nicht nur die Dichtungen, sondern vermeiden die Bildung von Gerüchen.

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft Fehler zu vermeiden, bevor sie auftreten. Dies spart Zeit und Ärger. Deshalb sollten Sie von Zeit zu Zeit einen aufmerksamen Blick in Ihren Geschirrspüler werfen.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen.
  Finden sich solche Ablagerungen, dann:
• Maschine mit Reiniger gründlich durchspülen.

Spezialsalz(Modellreihe DW12-TFE2/TFE3)

Kontrollieren Sie die Salznachfüllanzeige „I“ in der Blende. Gegebenenfalls füllen Sie Salz auf.

Klarspüler(Modellreihe DW12-TFE2/TFE3)

Kontrollieren Sie die Klarspülernachfüllanzeige „H“ in der Blende. Gegebenenfalls füllen Sie Klarspüler auf.

Siebe

Die Siebe „7, 8“ halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren und gegebenenfalls reinigen.

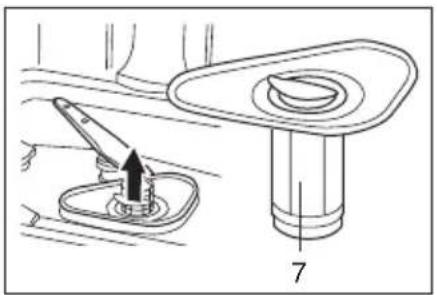

• Nehmen Sie das Grobsieb „7“ heraus und entnehmen Sie das Sieb „8“. Reste entfernen und Siebe unter fließendem Wasser reinigen.
• Sieb „8“ und Grobsieb „7“ wieder einsetzen.

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme „9“ und „10“ blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.
• Gegebenenfalls den unteren Spüharm „10“ nach oben abziehen.
• Oberen Sprüharm „9“ abschrauben.
• Sprüharme unter fließendem Wasser reinigen.
• Sprüharme wieder einrasten bzw. festschrauben.

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen von auftretenden Fehlern zu finden.

Störungen...

...beim Einschalten

Das Gerät läuft nicht an

• Sicherung im Haus ist nicht in Ordnung.
  • Gerätestecker nicht eingesteckt.
• Gerätetür nicht richtig geschlossen.
• Programmtaste nicht gedrückt.
• Wasserhahn nicht geöffnet.
• Sieb am Wasserzulaufschlauch verstopft.

- Das Sieb befindet sich am Anschluss des Aquastops bzw. des Zulaufschlauches.

Achtung

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

...mit dem Gerät selbst

Modellreihe DW12-TFE1/TFE2

Störungsanzeige: die Anzeige „A“ blinkt ständig.

Wenn alle 30 Sekunden ein kurzes Warnsignal ertönt.

Überprüfen Sie, ob:

• die Tür richtig geschlossen ist.

Wenn alle 30 Sekunden 3 kurze Warnsignale ertönen.

Überprüfen Sie, ob:

• der Ablaufschlauch zu niedrig verlegt wurde.

Wenn alle 30 Sekunden 4 kurze Warnsignale ertönen.

Überprüfen Sie, ob:

- der Wasserversorgungsschlauch eingeklemmt oder verbogen ist;

• der Ablaufschlauch zu hoch verlegt wurde.

Wenn alle 30 Sekunden 5 kurze Warnsignale ertönen.

Überprüfen Sie, ob:

- die Wasserversorgung aufgedreht und der Schlauch richtig angeschlossen ist.

● die Wasserversorgung im Haus in Ordnung ist und genügend Druck hat.

- der Wasserversorgungsschlauch eingeklemmt oder verbogen ist.

● der Filter für den Wasserversorgungsschlauch blockiert ist.

● der Ablaufschlauch zu niedrig verlegt wurde.

Wenn alle 30 Sekunden 2 oder 6 kurze Warnsignale ertönen wenden Sie sich bitte an den nähest gelegenen Kundendienst.

Modellreihe DW12-TFE2

Modellreihe DW12-TFE1

Modellreihe DW12-TFE3

Fehleranzeige in der Restzeitanzeige Feld

Wenn der Restzeitanzeige zeigt „E1“ und 10 kurze Warnsignal in 30 Sekundentakt ertönen, überprüfen Sie ob:

• die Tür richtig geschlossen ist.

Wenn der Restzeitanzeige zeigt „E3“ und 10 kurze Warnsignal in 30 Sekundentakt ertönen, überprüfen Sie ob:

• der Ablaufschlauch zu niedrig verlegt wurde.

Wenn der Restzeitanzeige zeigt „E4“ und 10 kurze Warnsignal in

30 Sekundentakt ertönen, überprüfen Sie ob:

• der Wasserversorgungsschlauch eingeklemmt oder verbogen ist;
  ● der Ablaufschlauch zu hoch verlegt wurde.

Wenn der Restzeitanzeige zeigt „E5“ und 10 kurze Warnsignal in

30 Sekundentakt ertönen, überprüfen Sie ob:

• die Wasserversorgung aufgedreht und der Schlauch richtig angeschlossen ist.
• die Wasserversorgung im Haus in Ordnung ist und genügend Druck hat.
• der Wasserversorgungsschlauch eingeklemmt oder verbogen ist.
• der Filter für den Wasserversorgungsschlauch blockiert ist.
• der Ablaufschlauch zu niedrig verlegt wurde.

Wenn Sie alle diese Punkte überprüft haben und der Geschirrspüler immer noch nicht funktioniert, bzw. andere Fehlermeldungen anzeigt, schalten Sie das Gerät ab und warten Sie ein paar Minuten. Schalten Sie dann den Geschirrspüler wieder an und versuchen Sie nochmals, ihn in Betrieb zu nehmen. Wenn dies wiederum nicht gelingt bzw. das Problem weiter besteht, setzen Sie sich mit einem Kundendienst in Ihrer Nähe in Verbindung und geben Sie ihrem Ansprechpartner die folgenden Informationen:

• Art der Störung
• Modellnummer (Mod. ...) Seriennummer (S/N . ...), ersichtlich auf dem seitlich an der Innentür angebrachten Typenschild.

Unterer Sprüharm dreht sich schwer.

- Sprüharm durch Kleinteile oder Speisereste blockiert.

Reinigerdeckel lässt sich nicht schließen.

• Dossierbehälter überfüllt.
- Mechanismus durch verklebte Reinigerreste blockiert.

Reinigerreste kleben nach dem Spülen im Dosierbehälter.

- Dosierbehälter war beim Einfüllen feucht, Reiniger nur in trockenen Behälter einfüllen.

Nach Programmende bleibt Wasser im Gerät stehen

• Der Abwasserschlauch ist verstopft oder geknickt.
  • Die Abwasserpumpe ist blockiert.
• Siebe sind verstopft.
  Das Programm ist noch nicht beendet. Programmende abwarten.

...beim Spülen

Ungewöhnliche Schaumbildung

• Handspülmittel in der Klarspülerzugabe.
• verchütteter Klarspüler kann beim nächsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspülmittel mit einem Lappen entfernen.

Gerät bleibt während des Spülens stehen

• Stromzufuhr unterbrochen.
- Wasserzulauf unterbrochen.

Schlagendes Geräusch beim Spülen

- Sprüharm schlägt an Geschirrteile.

Klapperndes Geräusch beim Spülen

- Geschirrteile nicht richtig eingeordnet.

Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

...am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben

• Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.
  • Der Geschirrkorb war überfüllt.
  • Die Geschirrteile sind aneinander gelegen.
• Zu wenig Reiniger eingefüllt.
• Zu schwaches Spülprogramm gewählt.
• Sprüharmdrehung behindert, weil ein Geschirrteil im Wege stand.
  • Die Sprüharmdüsen sind durch Speisereste verstopft.
• Siebe sind verstopft.
• Siebe falsch eingesetzt.
  • Abwasserpumpe blockiert.

Auf Kunststoffteilen entstehen Verfärbungen

• Zu wenig Reiniger eingefüllt.
• Der Reiniger hat eine zu geringe Bleichwirkung. Reiniger mit Chlorbleiche verwenden.

Es bleiben teilweise weiße Flecken am Geschirr, die Gläser bleiben milchig

• Zu wenig Reiniger eingefüllt.
• Klarspülermenge zu gering eingestellt.
• Trotz hoher Wasserhärte kein Spezialsalz eingefüllt.
• Enthärtungsanlage zu niedrig eingestellt.
• Der Deckel des Salzbehälters ist nicht fest zugedreht.
• Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

Geschirr wird nicht trocken

• Programm ohne Trocknung gewählt.
• Klarspülermenge zu niedrig eingestellt.
• Geschirr zu früh ausgeräumt.

Gläser bekommen stumpfes Aussehen

- Klarspülermenge zu niedrig eingestellt.

Tee oder Lippenstiftreste sind nicht vollständig entfernt

• Der Reiniger hat eine zu geringe Bleichwirkung.
• Zu geringe Spültemperatur gewählt.

Rostspuren am Besteck

• Besteck nicht ausreichend rostbeständig.
• Salzgehalt im Spülwasser zu hoch.
• Deckel des Salzbehälters nicht fest zugedreht.
• Beim Salznachfüllen zu viel Salz verschüttet.

Gläser werden stumpf und verfärben sich, die Beläge sind nicht abzuwischen

• Ungeeigneten Reiniger eingefüllt.
• Gläser nicht spülmaschinenbeständig.

Auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen metallisches Aussehen

- Klarspülerzugabemenge zu hoch eingestellt.

Breite	60 cm
Tiefe	60 cm
Höhe	85 cm
Fassungsvermögen	12 Maßgedecke
Anschluß-Wasserdruck	siehe Typenschild
Betriebsspannung	siehe Typenschild
Maximale Stromstärke	13A
Leistung	siehe Typenschild

Hinweise

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen. Türverschluss zerstören. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ihr neues Gerät wurde auf dem Weg zu ihnen durch die Verpackung geschützt.

Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Allgemeines

- Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

Hinweise für Vergleichsprüfungen nach EN 50242

Einordnung nach Normvorgabe

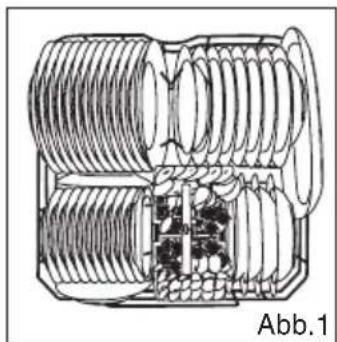

Einordungsbeispiel: siehe Abb. 1, 2

Fassungsvermögen: 12 Maßgedecke

Vergleichsprogramm: Leicht Verschmutzt

Klarspülereinstellung: 5

Geschirrspülmittel: 5g+25g

Bei höhenverstellbarem Oberkorb muß der Oberkorb in die obere Stellung eingesetzt werden. Im Falle von Abweichungen von den Vergleichsprüfungen nach EN 50242, z.B. Anschmutzungen, Geschirr- und Besteckart usw., ist vor Testbeginn mit dem Gerätehersteller Kontakt aufzunehmen.
