BEDIENUNGSANLEITUNG P70 S Remeha

Bedienungsanleitung remeha P70/P70 S

Öl/Gas-Spezialheizkessel für Niedertemperaturbetrieb

Arbeiten vor der Inbetriebnahme

Vor Inbetriebnahme Heizungsanlage vollständig mit Wasser füllen. Anlage prüfen. Prüfen ob Be- und Entlüftung des Heizraumes gemäss den örtlichen Vorschriften gewährleistet sind. Ölvorrat prüfen, bzw. prüfen ob Gas vorhanden ist. Nachfüllen nur bei ausgeschalteter Anlage. Inbetriebnahme frühestens am Tag nach der Öllieferung damit sich der aufgewirbelte Schmutz wieder absetzen kann, anderfalls ist mit Störungen zu rechnen.

Brenner

Vollautomatische Ölbrenner nach DIN 4787. Vollautomatische Gasgebläsebrenner nach DIN 4788. Für die Inbetriebnahme des Brenners ist die Bedienungsanleitung des Brennerherstellers massgebend.

Brennstoffe

Heizöl EL nach DIN 51603. Erdgas, Fern- und Flüssiggas nach DVGW-Arbeitsblatt G260.

Inbetriebnahme

Die erste Inbetriebnahme der Anlage ist durch den Ersteller oder einen von ihm benannten Fachkundigen durchzuführen. Die Einstellwerte und Messergebnisse sind in das Messprotokoll einzutragen. Der Betreiber der Anlage ist mit der Bedienung vertraut zu machen. Absperrventile der Öl-bzw. Gasleitung öffnen. Anlage einschalten. Da Heizungswasser erst nach mehrstündigem Heizbetrieb vollständig entgast ist, ist ein Nachfüllen der Heizungsanlage am Kessel erforderlich. Druck in der Anlage beachten. Keineswegs Heizungswasser entnehmen. Nach 3 bis 4 Wochen ist durch den Betreiber der Wasserstand zu überprüfen. Gegebenenfalls Wasser nachfüllen.

Wartung

Überprüfen der Anlage durch einen Fachmann oder durch den Ersteller. Es wird empfohlen, einen Wartungsvertrag abzuschliessen.

R remeha

Jährliche Überprüfung durch den Schornsteinfeger

Anlage in Betrieb nehmen. Kessel auf 80°C aufheizen. Ist eine rematic® Regelung eingebaut, auf die Schornsteinfegertaste drücken. Messungen durchführen. Abschliessend alle Änderungen rückgängig machen, und auf geregelten Heizbetrieb einstellen.

Brennerstörung

Diese wird am Brenner und am Kesselschaltfeld durch eine Kontrollampe angezeigt. Entstörung durch Eindrücken des Entstörknopfes am Brenner. Notfalls Brennerkundendienst oder Heizungsfirma verständigen.

Reinigung des Kessels

Kessel in regelmäßigen Zeitabständen reinigen, spätestens jedoch nach jeder Heizperiode. Dazu Anlage abschalten. Kesselblock mit mitgelieferter Reinungsbürste gründlich reinigen, besondere Sorgfalt in den Ecken. Die Rückstände unbedingt absaugen.

Entleerung der Heizungsanlage

Anlage abschalten. Entleerungshahn öffnen. Entlüftungsventile der Heizkörper öffnen.

Sicherheitsventil

Die Ausblaseleitung des Sicherheitsventiles muss stets offen bleiben. Die Betriebsbereitschaft des Sicherheitsventiles ist von Zeit zu Zeit durch Anlüften zu überprüfen.

Frostgefahr

Der Kessel darf nur in frostgeschützten Räumen aufgestellt werden. Sollte in Stillstandszeiten Frostgefahr bestehen, Kessel und Heizung entleeren.

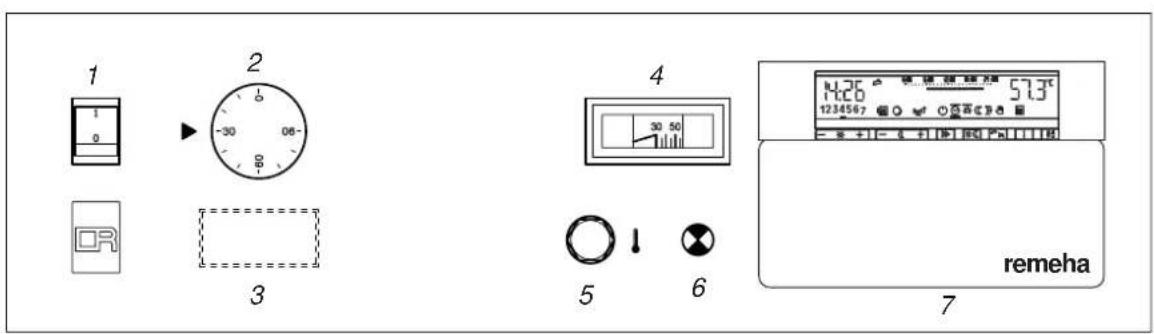

Das Kesselschaltfeld/ die Bedienungselemente

1 2 3 4 5 6 7 remeha

Ausstattung Kesselschaltfeld KSF 101.93

1. Hauptschalter.
2. Kesseltemperaturregler Fabrikat T&G Typ 711 Einstellbereich 35-95°C.
3. Einbaumöglichkeit für einen Betriebsstundenzähler.
4. Kesseltemperaturanzeige.
5. Sicherheitstemperaturbegrenzer Fabrikat L&G Typ 75.4571, eingestellt auf 110°C.
6. Störlampe Brenner.
7. Einbaumöglichkeit für elektronische Regeleinheit rematic®.

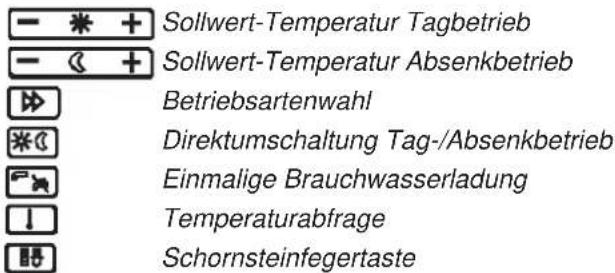

Einstelltasten rematic® Regler 2940/2945

- * + Sollwert-Temperatur Tagbetrieb - < + Sollwert-Temperatur Absenkbetrieb ▶ Betriebsartenwahl *○ Direktumschaltung Tag-/Absenkbetrieb F× Einmalige Brauchwasserladung ↓ Temperaturabfrage H Schornsteinfegertaste

°C= 1 OR TUV 2 A B °C 5 9 6 8/7 D °C≡ 10 11 12 20:05 2°C E F

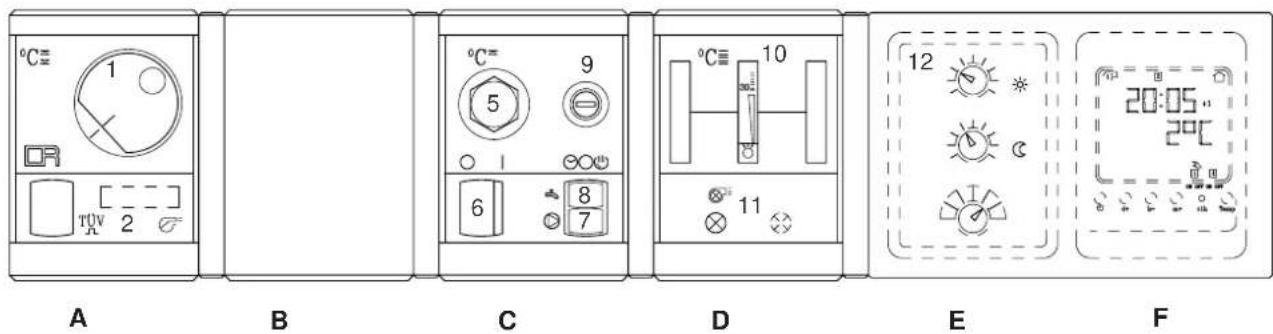

Ausstattung Kesselschaltfeld KSF 101.91

Die Module enthalten:

Modul A:

1. Kesseltemperaturregler Fabrikat T&G Typ 711 Einstellbereich 35-95°C.
2. Einbaumöglichkeit für einen Betriebsstundenzähler.
3. TÜV - Taste.

Modul B: unbestückt.

Modul C:

1. Sicherheitstemperaturbegrenzer Fabrikat L&G Typ 75.4571, eingestellt auf 110°C.
2. Netzschalter Ein/Aus mit optischer Anzeige.
3. Schalter Heizungsumwälzpumpe. Hand/Aus/Automatik.
4. Schalter Ladepumpe. Hand/Aus/Automatik.
5. Sicherungselement 6,3 A MT.

Modul D:

1. Analoge Kesseltemperaturanzeige (30-120°C).
2. Störlampe Brenner.

Modul E+F:

1. Einbaumöglichkeit für elektronische Regeleinheit rematic® (dargestellt 2945).

Alle Bauteile sind einzeln und mit dem Schaltfeld VDEgeprüft.

Remeha Heizgeräte GmbH.

Bischofstrasse 96

47809 Krefeld-Oppum

Telefon [phone]

Telefax 02151 542445
