BEDIENUNGSANLEITUNG Calora Tower Gas 25Si Remeha

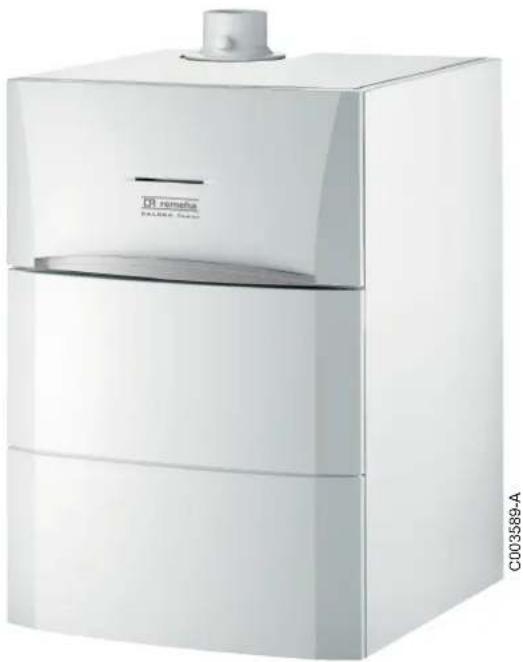

Gas-Brennwert-Standkessel

CALORA TOWER GAS 15S DE - 25S DE - 35S DE

Bedienungs- Anleitung

1 Sicherheitshinweise ....4

1.1 Allgemeine Sicherheitshinweise ....4
1.2 Empfehlungen ....5
1.3 Verantwortlichkeiten ....6

1.3.1 Pflichten des Herstellers ....6

1.3.3 Pflichten des Benutzers ......7

2 Über diese Anleitung ....8

2.1 Benutzte Symbole 8

2.1.1 In der Anleitung verwendete Symbole ....8
2.1.2 An der Ausrüstung verwendete Symbole ....8

2.2 Abkürzungen 9

3 Technische Daten ....10

3.1 Zertifizierungen ....10
3.2 Technische Daten ....10

4 Beschreibung ....12

4.1 Funktionsprinzip ......12

4.1.1 Einstellung Gas/Luft 12
4.1.2 Verbrennung ....12

4.2 Wichtigste Komponenten ....13
4.3 Schaltfeld ....14

4.3.1 Beschreibung der Tasten 14
4.3.2 Beschreibung des Displays ....15

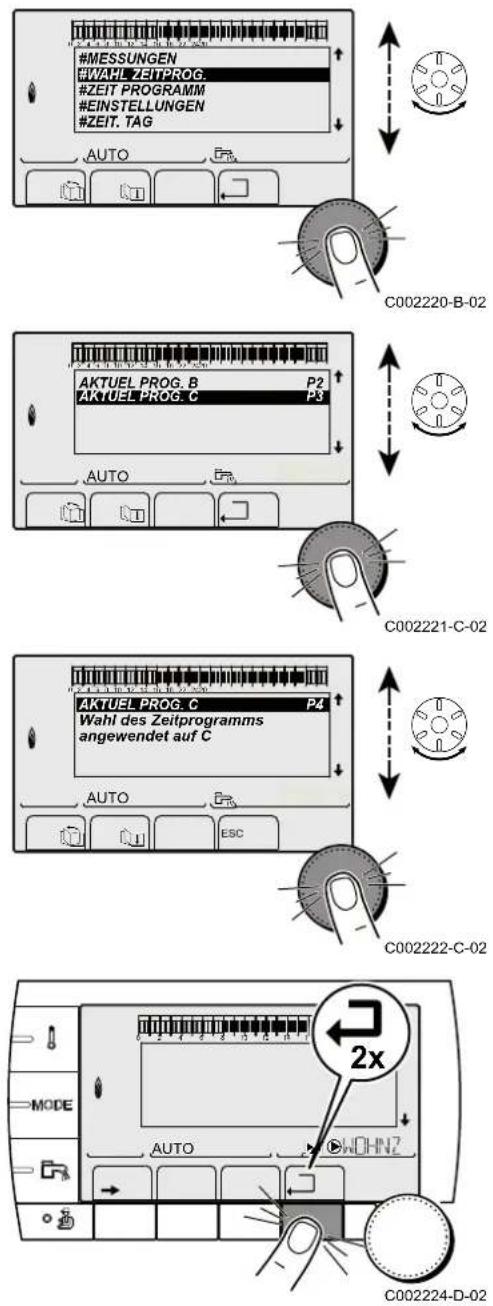

4.3.3 Navigation in den Menüs ....18

5 Bedienung des Gerätes ....19

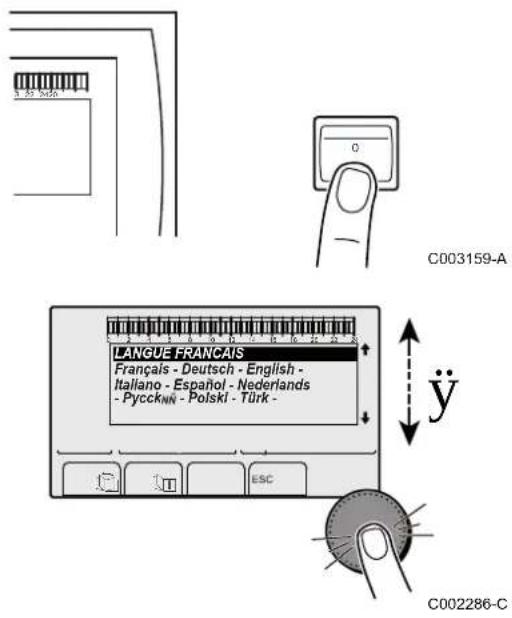

5.1 Inbetriebnahme des Gerätes ....19
5.2 Anzeige der gemessenen Werte .....19
5.3 Änderung der Einstellungen .....21

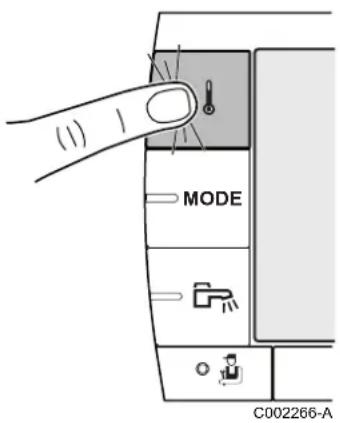

5.3.1 Einstellen der Temperatur-Sollwerte .....21

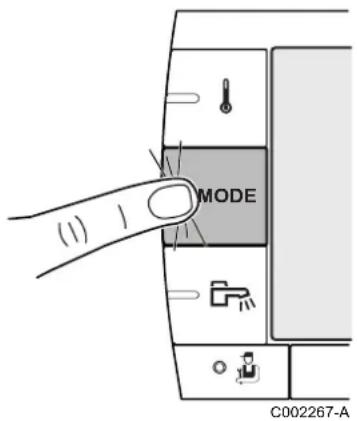

5.3.2 Betriebsart auswählen 22

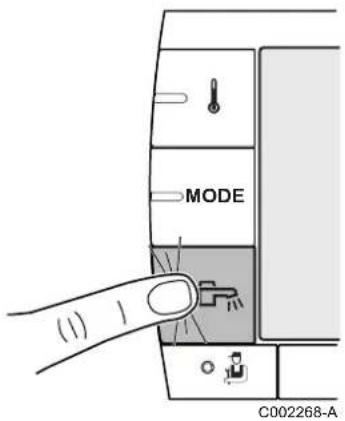

5.3.3 Warmwasserproduktion erzwingen .....23
5.3.4 Einstellung des Kontrasts und der Beleuchtung des Displays 23

5.3.5 Zeit und Datum einstellen ....24

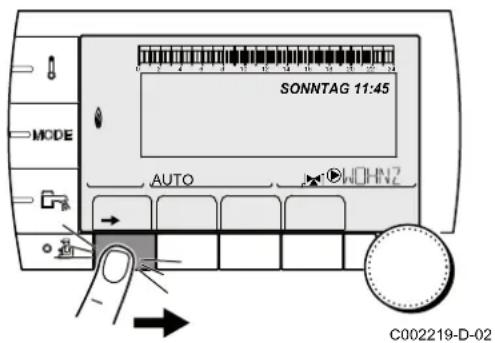

5.3.6 Ein Programm auswählen 24

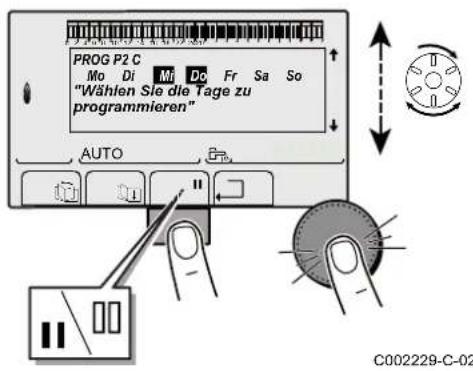

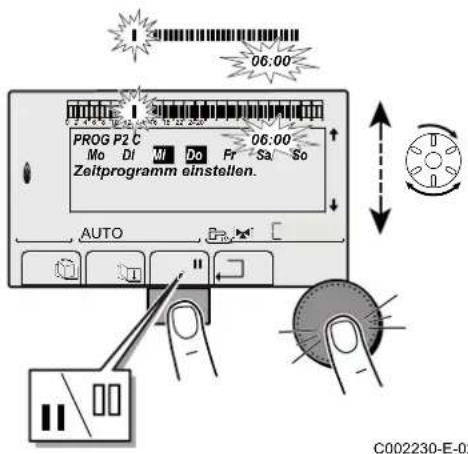

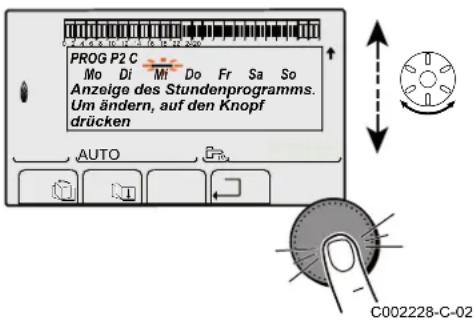

5.3.7 Anpassung eines Programms an die eigenen Wünsche 25

5.4 Ausschalten der Anlage ......27
5.5 Frostschutzfunktion .....27

6 Überprüfung und Wartung 29

6.1 Allgemeine Hinweise ....29

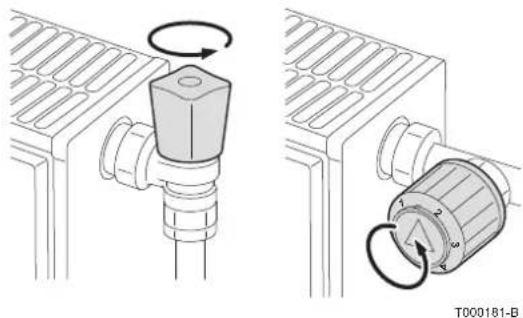

6.2 Regelmäßige Überprüfungen .....29

7 Bei Störungen ....31

7.1 Anti-Kurzzyklus ....31
7.2 Meldungen (Code des Typs Bxx oder Mxx) 31

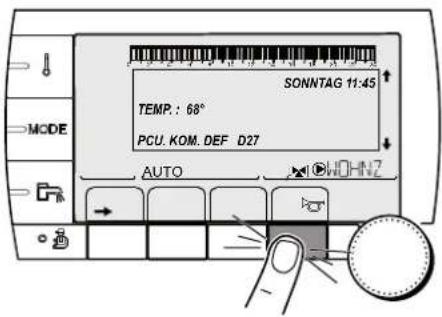

7.3 Fehler (Code des Typs Lxx oder Dxx) .....34

8 Energieeinsparungen ....40

8.1 Empfehlungen zum Energiesparen ....40
8.2 Empfehlungen ....40

9 Garantie ....41

9.1 Allgemeine Angaben ....41
9.2 Garantiebedingungen ....41

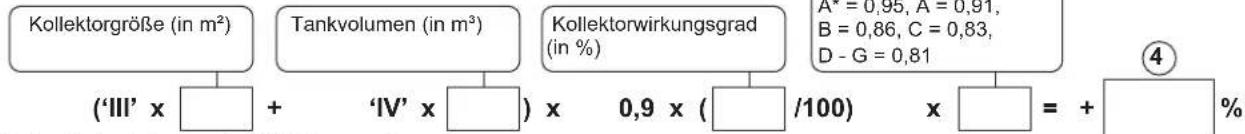

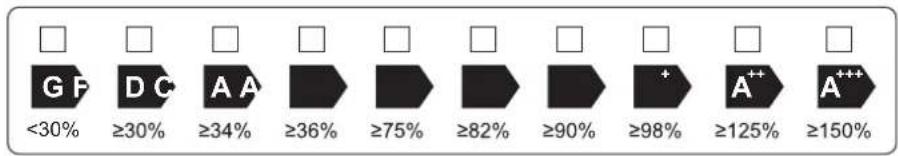

10 Anhang – Informationen bzgl. der Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung ....42

1 Sicherheitshinweise

1.1 Allgemeine Sicherheitshinweise

GEFAHR

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

ACHTUNG

Montage-, Einbau- und Wartungsarbeiten am Gerät oder an der Anlage dürfen nur von qualifizierten Fachkräften durchgeführt werden.

GEFAHR

Bei Gasgeruch:

1. Keine offene Flamme verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter betätigen (Klingel, Licht, Motor, Lift usw.).
2. Gasversorgung unterbrechen.
3. Fenster öffnen.
4. Örtlichkeiten räumen.
5. Installateur benachrichtigen.

GEFAHR

Bei Abgasgeruch:

1. Gerät ausschalten.
2. Fenster öffnen.
3. Örtlichkeiten räumen.
4. Installateur benachrichtigen.

WARNUNG

Je nach den Einstellungen des Gerätes:

Die Temperatur der Abgasleitungen kann 60 °C übersteigen.
Die Temperatur der Heizkörper kann 85 °C erreichen.
Die Temperatur des Warmwassers kann 65 °C erreichen.

ACHTUNG

Das Gerät regelmäßig warten lassen:

Für einen sicheren und optimalen Betrieb müssen Sie Ihren Heizkessel regelmäßig von einem zugelassenen Fachhandwerker kontrollieren lassen.

1.2 Empfehlungen

WARNUNG

Das Gerät und die Anlage dürfen ausschließlich nur von qualifiziertem Fachpersonal gewartet werden.

▶ Regelmäßig den Wasserdruck der Installation überprüfen (Mindestdruck 0.8 bar, empfohlener Druck zwischen 0.8 und 1.5 bar).
Der Zugang zum Gerät muss stets möglich sein.
Keine Aufkleber und Typenschilder von den Geräten entfernen oder abdecken. Die Aufkleber und Typenschilder müssen über die gesamte Lebensdauer des Gerätes hinweg lesbar sein.
Um folgende Funktionen zu gewährleisten, das Gerät möglichst nicht ausschalten, sondern in den Sommer- oder Frostschutzbetrieb schalten:
- Blockierschutz der Pumpen
- Frostschutzfunktion

1.3 Verantwortlichkeiten

1.3.1. Pflichten des Herstellers

Unsere Produkte werden unter Einhaltung der Anforderungen der verschiedenen europäischen geltenden Richtlinien hergestellt. Aus diesem Grund werden sie mit dem C€-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert.

Technische Änderungen vorbehalten.

Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden:

Nichteinhalten der Gebrauchsanweisungen für das Gerät.
Keine oder unzureichende Wartung des Gerätes.
- Nichteinhalten der Installationsanweisungen für das Gerät.

1.3.2. Pflichten des Installateurs

Dem Installateur obliegt die Installation und die erste Inbetriebnahme des Gerätes. Der Installateur muss folgende Anweisungen beachten:

Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.
▶ Installation in Übereinstimmung mit den geltenden Vorschriften und Normen.
▶ Durchführung der ersten Inbetriebnahme und aller erforderlichen Prüfungen.
▶ Die Anlage dem Benutzer erklären.
- Wenn eine Wartung erforderlich ist, den Benutzer auf die Pflicht zur Kontrolle und Wartung des Gerätes aufmerksam machen.
Alle Bedienungsanleitungen dem Benutzer aushändigen.

1.3.3. Pflichten des Benutzers

Um einen optimalen Betrieb des Gerätes zu gewährleisten, muss der Benutzer folgende Anweisungen beachten:

Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.
Für die Installation und die erste Inbetriebnahme muss qualifiziertes Fachpersonal beauftragt werden.
▶ Lassen Sie sich Ihre Anlage vom Installateur erklären.
Die erforderlichen Kontrollen und Wartungsarbeiten durch qualifiziertes Fachpersonal durchführen lassen.
▶ Bewahren Sie die Anleitungen in gutem Zustand in der Nähe des Gerätes auf.

2 Über diese Anleitung

2.1 Benutzte Symbole

2.1.1. In der Anleitung verwendete Symbole

In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen jedes Problem zu vermeiden und die korrekte Funktion des Gerätes sicherstellen.

GEFAHR

Hinweis auf eine Gefahr, die zu schweren Körperverletzungen führen kann.

WARNUNG

Hinweis auf eine Gefahr, die zu leichten Körperverletzungen führen kann.

ACHTUNG

Gefahr von Sachschäden.

Hinweis auf eine wichtige Information.

Kündigt einen Verweis auf andere Anleitungen oder Seiten derung an.

2.1.2. An der Ausrüstung verwendete Symbole

Schutzerde

Wechselstrom

Vor der Installation und Inbetriebnahme des Gerätes die mitgelieferten Bedienungsanleitungen aufmerksam durchlesen.

Beseitigung der Gegenstände bei einer geeigneten Einrichtung für Rückgewinnung und Recycling.

D000241-C

Dieses Gerät muss an die Schutzerde angeschlossen werden.

Vorsicht Gefahr, Teile stehen unter Spannung.

Vor jedem Eingriff von der Netzstromverorgung trennen.

M002628-A

2.2 Abkürzungen

3CE: Mehrfachbelegung
▶ WW: Warmwasser
- Interszenario-Schalter: Schalter für die Gebäudeautomatisierung, mit dem mehrere Szenarios zentral umgeschaltet werden können
▶ Hi: Heizwert
Hs: Brennwert
PPS: Polypropylen schwerentflammbar
PCU: Primary Control Unit - Leiterplatte zur Steuerung des Brennerbetriebs
PSU: Parameter Storage Unit - Speicherung der Parameter der Leiterplatten PCU und SU
SCU: Secondary Control Unit - Leiterplatte des Schaltfelds
SU: Safety Unit - Leiterplatte für Sicherheitsvorrichtung
3WM: 3-Wege-Ventil
HL: High Load - Warmwassererwärmer mit Plattenwärmetauscher
SL: Standard Load - Warmwassererwärmer mit Heizschlange
SHL: Solar High Load - Solar-Warmwassererwärmer mit Plattenwärmetauscher
SSL: Solar Standard Load - Solar-Warmwassererwärmer mit Heizschlange

3 Technische Daten

3.1 Zertifizierungen

EG-Produkt-ID-Nummer	CE-0085CM0178
NOx-Klasse	5 (EN 297 pr A3, EN 483)
Anschlussart (Abgassystem)	B_23P , B_33 , C_13x , C_33x , C_43x , C_53x , C_63x , C_83x , C_93x

3.2 Technische Daten

Heizkesselart			CALORA TOWER GAS 15S DE	CALORA TOWER GAS 25S DE	CALORA TOWER GAS 35S DE
Allgemeine Angaben
Leistungsbereich (Pn) Heizbetrieb (80/60 °C)	minimum-maximum	kW 3,0 - 14,5	5,0 - 24,1 6,3 - 34,0
Leistungsbereich (Pn) Heizbetrieb (50/30 °C)	minimum-maximum	kW 3,4 - 15,8	5,6 - 25,5 7,0 - 35,9
Leistungsbereich (Pn) Heizbetrieb (40/30 °C)	minimum-maximum	kW 3,4 - 16,0	5,6 - 25,9 7,0 - 36,4
Wärmebelastung (Qn) Heizbetrieb (Hi)	minimum-maximum	kW 3,1 - 15,0	5,2 - 25,0 6,5 - 35,1
Wärmebelastung(Qn) Heizbetrieb (Hs)	minimum-maximum	kW 3,4 - 16,7	5,8 - 27,8 7,2 - 39,0
Wärmebelastung (Qnw) WW-Betrieb (Hi)	minimum-maximum	kW 3,1 - 15,0	5,2 - 29,3 6,5 - 35,1
Wärmebelastung (Qnw) WW-Betrieb (Hs)	minimum-maximum	kW 3,4 - 16,7	5,8 - 32,6 7,2 - 39,0
Wirkungsgrad beim Heizen mit Volllast (Hi) (80/60 °C)	-% 96,5 96,3 96	9
Wirkungsgrad beim Heizen mit Volllast (Hi) (50/30 °C)	-% 105,3 102,0	102,2
Wirkungsgrad beim Heizen mit Teillast (Hi) (Rücklauftemperatur 60°C)	-% 94,9 96,1 96	3
Wirkungsgrad beim Heizen mit Teillast (EN 92/42) (Rücklauftemperatur 30°C)	-% 108,5 108,0	108,2
Daten der Gasarten und Abgaswerte
Gasverbrauch - Erdgas E (G20) minimum	um-maximum	m^3/h	0,33 - 1,59 0,55 - 3,10	0,69 - 3,71
Abgasmassenstrom minimum-	maximum	kg/h 5,3 - 25,2	8,9 - 49,3 11,1 - 5	7,3
Abgastemperatur minimum-	maximum	°C 30 - 65 30	- 80 30 - 75
Maximaler Gegendruck		Pa 80	120	140

1. Technische Daten
   CALORA TOWER GAS 15S DE - 25S DE - 35S DE

Heizkesselart CALORA			TOWER GAS15S DE	CALORATOWER GAS25S DE	CALORATOWER GAS35S DE
Eigenschaften des Heizkreises
Wasserinhalt (Ohne Druckausdehnungsgefäß)		Liter 1,9 1,9 2,5
Wasser-Betriebsdruck minimum kPa (bar)		(MPa))	80 (0,8) 80 (0,8) 80 (0,8)
Wasser-Betriebsdruck (PMS) maximum kPa (bar)		(MPa))	300 (3,0) 300 (3,0)	300 (3,0)
Wassertemperatur maximum °C 110 110 110
Betriebstemperatur maximum °C 90 90 90
Elektrische Eigenschaften
Elektroanschluss		VAC 230 230	230
Leistungsaufnahme - Volllast maximum W	101 116 123
Leistungsaufnahme - Teillast	maximum W	25 25	68
Elektrischer Schutzgrad			IP21	IP21	IP21
Weitere Spezifikationen
Gewicht (leer)		kg	56 56 50

4 Beschreibung

4.1 Funktionsprinzip

4.1.1. Einstellung Gas/Luft

Die Luft wird vom Gebläse angesaugt und das Gas am Venturi zugeführt, das am Einlass des Gebläses angebracht ist. Die Gebläsedrehzahl wird durch Modulation der angeforderten Wärmeenergie angepasst, die anhand der von den verschiedenen Fühlern gemessenen Temperaturen ermittelt wird. Das Gas und die Luft werden im Venturi vermischt, was einen Betrieb mit konstantem Mischungsverhältnis ermöglicht. Die vom Venturi erzeugten Geräusche werden von einem Schalldämpfer an seinem Eingang absorbiert. Das Gas/Luft-Gemisch wird durch den Vormischungskanal zum Brenner im oberen Teil des Wärmetauschers transportiert.

4.1.2. Verbrennung

Der Brenner erhitzt das Heizwasser, das durch den Wärmetauscher fließt. Bei Abgastemperaturen unter dem Taupunkt (ca. 55°C) kondensiert der Wasserdampf in den Abgasen im unteren Teil des Wärmetauschers. Die bei diesem Kondensationsvorgang freigesetzte Wärme (die latente Wärme oder Kondensationswärme) wird ebenfalls auf das Heizwasser übertragen. Die abgekühlten Abgase werden durch das Abgasrohr nach außen geleitet. Das Kondensationswasser wird über einen Siphon abgeführt.

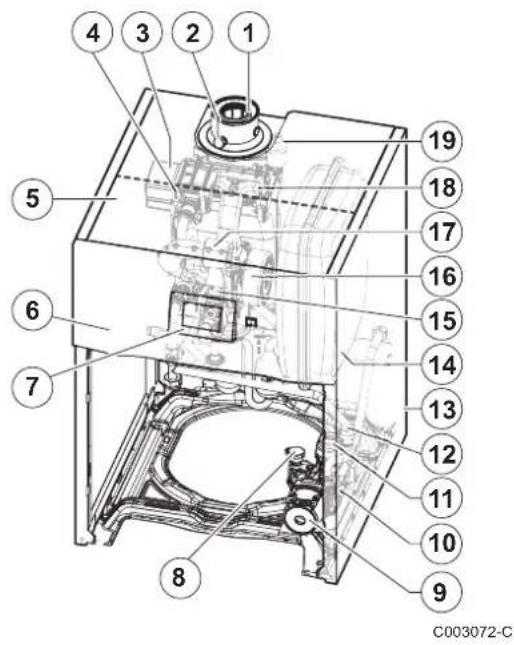

4.2 Wichtigste Komponenten

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 C003072-C

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
Abgasrohr
Abgasmesspunkt
Wärmetauscher
Zünd- und Ionisationselektrode
Gehäuse für die Steuerplatinen
Schaltfeld
Bedienteil
Wasserdrucksensor
Umwälzpumpe
Hydroblock
3-Wege-Ventil
Sicherheitsventil
Verkleidung
Ausdehnungsgefäß
Kombi-Gasarmatur
Gebläse
Ansaugschalldämpfer
Mischkammer
Automatischer Entlüfter

4.3 Schaltfeld

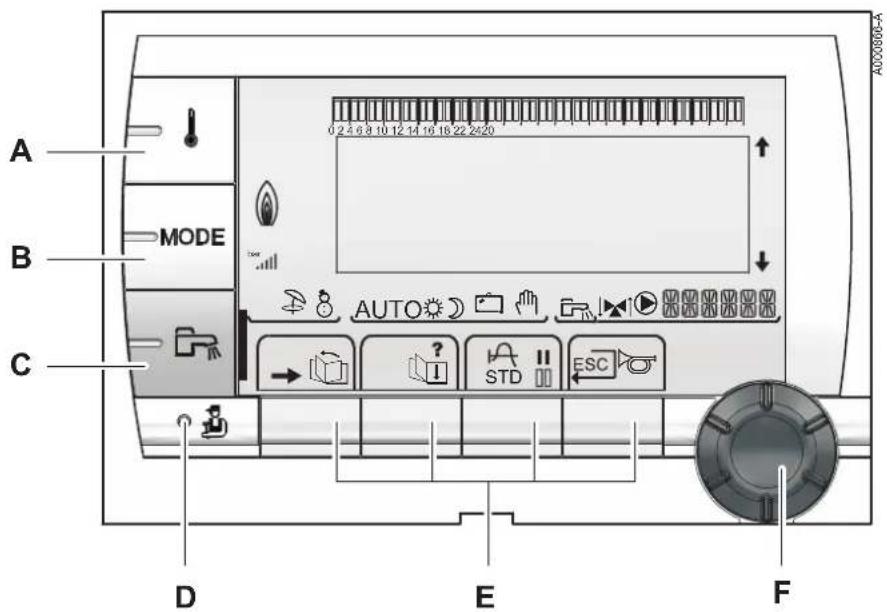

4.3.1. Beschreibung der Tasten

A B MODE C 0 2 4 6 8 10 12 14 16 18 22 24 20 AUTO ? STD ESC D E F AD00800-A

A Einstelltaste für die Temperaturen (Heizung, WWE, Schwimmbad)

B Betriebsartauswahltaste

C Taste für WW-Abweichung

D Zugriff zu Fachmannebene vorbehaltenen Parameter

E Tasten, deren Funktion von vorherigen Auswahlen abhängt

F Dreh-Einstellknopf:

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen

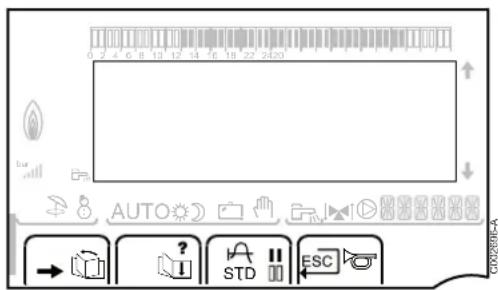

4.3.2. Beschreibung des Displays

0 2 4 6 8 10 12 14 16 18 20 22 24 26 AUTO STD ESC

■ Tastenfunktionen

→ Zugang zu den verschiedenen Menüs
Zum Blättern durch die Menüs
Zum Blättern durch die Parameter
? Das Symbol wird angezeigt, wenn ein Hilfetext verfügbar ist
A Zum Anzeigen der Kurve des ausgewählten Parameters
STD Zurücksetzen aller Zeitprogramme
II Auswahl des Komfortmodus oder Auswahl der zu programmierenden Tage
III Auswahl des Absenkmodus oder Abwahl der zu programmierenden Tage
Rückkehr zur vorherigen Menüebene
ESC Rückkehr zur vorherigen Menüebene, ohne die vorgenommenen Änderungen zu speichern
Manuelle Entstörung

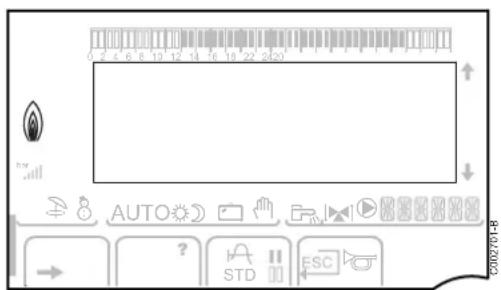

■ Leistungsniveau der Flamme

0 2 4 6 8 10 12 14 16 18 20 AUTO STD ESC C0002701-3B

Das komplette Symbol blinkt: Der Brenner startet, aber die Flamme ist noch nicht da

Ein Teil des Symbols blinkt: Die Leistung wird erhöht

Dauernd angezeigtes Symbol: Die angeforderte Leistung ist erreicht

Ein Teil des Symbols blinkt: Die Leistung wird gesenkt

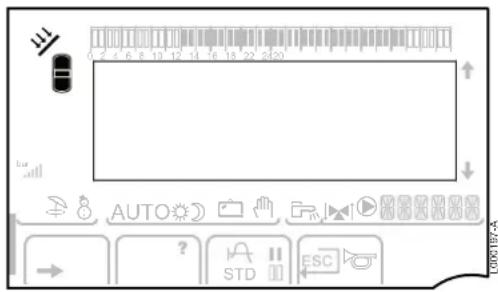

■ Solar (Wenn angeschlossen)

Die Solar-Ladepumpe läuft

Der obere Teil des Speichers wird auf den Speicher-Sollwert aufgeheizt

Der ganze Speicher wird auf den Speicher-Sollwert aufgeheizt

Der ganze Speicher wird auf den Solarspeicher-Sollwert aufgeheizt

Der Speicher wird nicht aufgeladen - Vorhandensein der Solarregelung

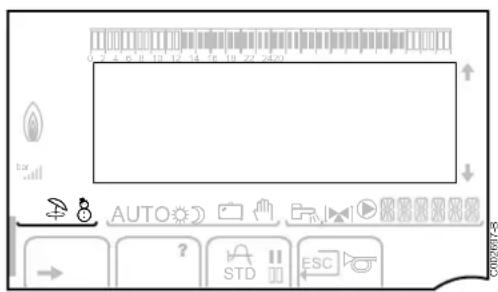

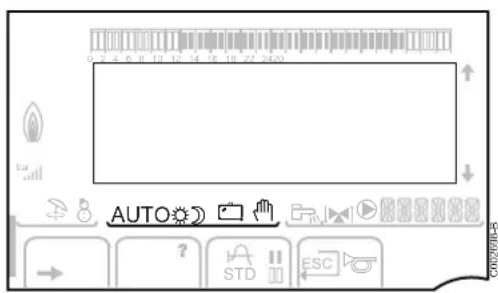

■ Betriebsarten

0 2 6 8 10 12 14 16 18 20 22 24 26 AUTO STD ESC

Sommerbetrieb: Die Heizung wird abgeschaltet. Die Warmwassererwärmung wird weiterhin sichergestellt

WINTER-Modus: Heizung und Trinkwassererwärmung sind freigegeben

0 2 4 6 8 10 12 14 16 18 22 24:20 AUTO STD ESC

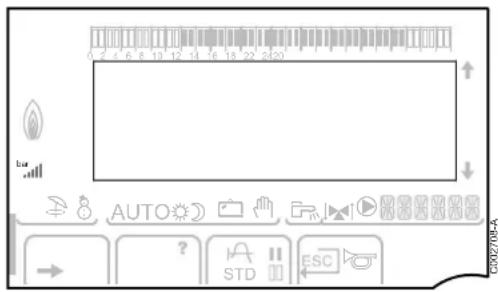

AUTO

Betrieb im Automatikmodus je nach Zeitprogramm

Tagbetrieb (Komfortmodus): Das Symbol wird angezeigt, wenn eine TAG-Abweichung (Komfortprogramm) aktiviert ist

▶ Blinkendes Symbol: Vorübergehende Abweichung
Dauernd angezeigtes Symbol: Permanente Abweichung

Absenkbetrieb: Das Symbol wird angezeigt, wenn eine NACHT-Abweichung (Reduktion) aktiviert ist

▶ Blinkendes Symbol: Vorübergehende Abweichung
Dauernd angezeigtes Symbol: Permanente Abweichung

Ferienmodus: Das Symbol wird angezeigt, wenn eine FERIEN-Abweichung (Frostschutz) aktiviert ist

▶ Blinkendes Symbol: Ferienmodus ist programmiert
Dauernd angezeigtes Symbol: Ferienmodus ist aktiviert

Handbetrieb: Der Heizkessel arbeitet mit dem angezeigten Sollwert. Alle Pumpen laufen. Die 3-Wege-Ventile werden nicht angesteuert.

0 2 4 6 8 10 12 14 16 18 20 22 24 26 bar AUTO STD ESC COXZ7BLA

■ Anlagendruck

bar

Druckanzeige: Das Symbol wird angezeigt, wenn ein Wasserdrucksensor angeschlossen ist.

▶ Blinkendes Symbol: Der Wasserdruck ist unzureichend.
Dauernd angezeigtes Symbol: Der Wasserdruck ist ausreichend.

.

Wasserdruckniveau

■ Warmwasser-Abweichung

0 2 4 6 8 10 12 14 16 18 20 22 24 26 bar AUTO STD ESC OD270-FA

Wenn die WWE-Abweichung aktiviert ist, wird ein Balken angezeigt:

▶ Blinkender Balken: Vorübergehende Abweichung
▶ Feststehender Balken: Permanente Abweichung

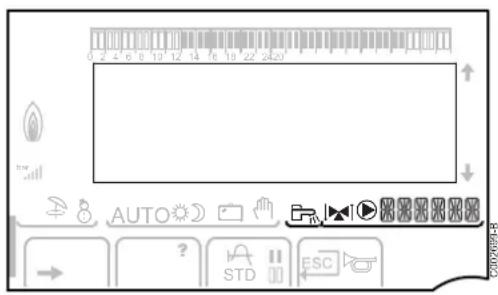

■ Andere Informationen

0 2 4 6 8 10 12 14 16 18 20 22 24 26 AUTO STD ESC

B

Das Symbol wird angezeigt, wenn die Warmwasserproduktion läuft.

↓

Mischventilanzeige: Das Symbol wird angezeigt, wenn ein Dreiwegemischer angeschlossen ist.

▶ ▶: 3-Wege-Ventil öffnet
▶ : 3-Wege-Ventil schließt

©

Das Symbol wird angezeigt, wenn die Pumpe läuft.

Name des Kreises, dessen Parameter angezeigt werden.

4.3.3. Navigation in den Menüs

1. Zur Auswahl des gewünschten Niveaus den Drehknopf drehen.

2. Zum Aufrufen des Menüs den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste drücken.

3. Zur Auswahl des gewünschten Parameters den Drehknopf drehen.

4. Zum Ändern des Parameters den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste □ drücken.

5. Zum Ändern des Parameters den Drehknopf drehen.

6. Zum Bestätigen den Drehknopf drücken.

Zum Annullieren die TasteESC drücken.

1. Zur Rückkehr zur Hauptanzeige 2 Mal die Taste, □ drücken.

Statt des Drehknopfs können auch die Tasten 📁 und 🌐 verwendet werden.

5 Bedienung des Gerätes

5.1 Inbetriebnahme des Gerätes

C003159-A LANGUE FRANÇAIS Français - Deutsch - English - Italiano - Español - Nederlands - PycckNN - Polski - Türk - ESC C002286-C

1. Einschalten mit dem Ein/Aus-Schalter des Heizkessels.

2. Beim ersten Einschalten, wird das Menü SPRACHE angezeigt. Die gewünschte Sprache durch Drehen des Drehknopfs auswählen.

3. Zum Bestätigen den Drehknopf drücken. Der Heizkessel startet einen automatischen Entlüftungszyklus, der ca. 3 Minuten dauert und nach jeder Unterbrechung der Stromversorgung wiederholt wird. Im Falle einer Störung wird der Fehlercode im Display angezeigt.
4. Wasserdruck der Anlage, der am Display des Schaltfeldes ausgewiesen ist, prüfen.

Wenn der Wasserdruck unter 0,8 bar liegt, muss Wasser nachgefüllt werden. Falls erforderlich, den Wasserstand in der Heizungsanlage nachfüllen (empfohlener Wasserdruck zwischen 1,5 und 2,0 bar).

5.2 Anzeige der gemessenen Werte

SONNTAG 11:45 AUTO C002219-D-02

Die verschiedenen vom Gerät gemessenen Größen werden im Menü #MESSUNGEN angezeigt.

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.
2. Menü #MESSUNGEN auswählen.

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 18.

Benutzer-Ebene - Menü #MESSUNGEN
Parameter Beschreibung Einheit
TEMP.AUSSEN	Außentemperatur °C
TEMP.RAUM A (1)	Raumtemperatur von Kreis A °C
TEMP.RAUM B (1)	Raumtemperatur von Kreis B °C
TEMP.RAUM C (1)	Raumtemperatur von Kreis C °C
TEMP.KESSEL	Wassertemperatur im Heizkessel °C
DRUCK	Wasserdruck der Anlage bar (MPa)
TEMP.WW (1)	Temperatur des WW-Speichers °C
WW INST TEMP (1)	Instant-WW-Temperatur °C
PUFFER TEMP (1)	Wassertemperatur im Pufferspeicher °C
T.SCHWIMMBAD B (1)	Wassertemperatur im Schwimmbadkreis B °C
T.SCHWIMMBAD C (1)	Wassertemperatur im Schwimmbadkreis C °C
TEMP.VORLAUF B (1)	Wassertemperatur des Vorlaufs von Kreis B °C
TEMP.VORLAUF C (1)	Wassertemperatur des Vorlaufs von Kreis C °C
TEMP.SYSTEM (1)	Wassertemperatur des Systemvorlaufs bei mehreren Generatoren °C
TEMP.WW UNTEN (1)	Wassertemperatur im Unterteil des WW-Speichers °C
T.SPEICHER AUX (1)	Wassertemperatur im zweiten WW-Speicher, der am AUX-Kreis angeschlossen ist	°C
TEMP.WW A (1)	Wassertemperatur im zweiten WW-Speicher (angeschlossen an Kreis A)	°C
T.SOLARSPEICHER (1)	Durch die Sonnenenergie erzeugte Warmwassertemperatur (TS)	°C
T.SONNENKOLL. (1)	Temperatur der Solarzellen (TC)	°C
SON-ENERGIE (1)	Im Speicher gesammelte Sonnenenergie	kWh
RUCKLAUF TEMP	Wassertemperatur im Heizkesselrücklauf	°C
GEBLAESE	Drehzahl des Gebläses	U/min
LEISTUNG	Aktuelle Relativleistung des Heizkessels (0 %: Brenner ausgeschaltet oder arbeitet mit Minimalleistung)	%
I-STROM (μA)	Ionisationsstromstärke	μA
HEIZ. VER. (2)	Energieverbrauch des Heizkessels im Heizungsmodus (Schätzwert)	kWh
WW VERB. (2)	Energieverbrauch des Heizkessels im WW-Modus (Schätzwert)	kWh
BR.STARTS	Anzahl Brennerstarts (nicht zurückstellbar)Der Zähler wird alle 8 Einschaltungen um 8 erhöht
BR.STUNDEN	Brennerbetriebsstunden (nicht zurückstellbar)Der Zähler wird alle 2 Stunden um 2 erhöht	h
EING.0-10V (1)	Spannung am Eingang 0-10 V	V
SEQUENZ	Regelungssequenz
CTRL	Kontroll-Nummer der Software
(1) Der Parameter wird nur bei den Optionen, Kreisen oder Fühlern angezeigt, die tatsächlich angeschlossen sind.(2) Der Parameter wird nur angezeigt, wenn die Funktion aktiviert ist (Parameter ENERGIEZÄHLER im Menü #KONFIGURATION)

5.3 Änderung der Einstellungen

MODE C002266-A

5.3.1. Einstellen der Temperatur-Sollwerte

Zum Einstellen der verschiedenen Temperaturen für Heizen, WWE oder Schwimmbad wie folgt vorgehen:

1. Die Taste 🚙 drücken.
2. Zur Auswahl des gewünschten Parameters den Drehknopf drehen.
3. Zum Ändern des Parameters den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste □ drücken.
4. Zum Ändern des Parameters den Drehknopf drehen.
5. Zum Bestätigen den Drehknopf drücken.

Zum Annullieren die TasteESC drücken.

Menü ↓
Parameter Einstellbereich Beschreibung Werks-Einstellung
TEMP.TAG A	5 bis 30 °C Gewünschte Raumtemperatur im Tagbetrieb von Kreis A 20 °C
TEMP.NACHT A	5 bis 30 °C Gewünschte Raumtemperatur im Nachtbetrieb von Kreis A 16 °C
TEMP.TAG B (1)	5 bis 30 °C Gewünschte Raumtemperatur im Tagbetrieb von Kreis B 20 °C
TEMP.NACHT B (1)	5 bis 30 °C Gewünschte Raumtemperatur im Nachtbetrieb von Kreis B 16 °C
TEMP.TAG C (1)	5 bis 30 °C Gewünschte Raumtemperatur im Tagbetrieb von Kreis C 20 °C
TEMP.NACHT C (1)	5 bis 30 °C Gewünschte Raumtemperatur im Nachtbetrieb von Kreis C 16 °C
TEMP.WW (1)	10 bis 80 °C	Gewünschte Warmwassertemperatur desWarmwasserkreises	55 °C
T.SPEICHER AUX (1)	10 bis 90 °C Gewünschte Warmwassertemperatur des Zusatzkreises 55 °C
TEMP.WW A (1)	10 bis 90 °C Gewünschte Warmwassertemperatur des A-Kreises 55 °C
T.SOLARSPEICHER (1)(2)	20 bis 80 °C Maximale Ladetemperatur der Solarzone des Speichers 65 °C
T.SCHWIMMBAD B (1)	HG / 0.5 bis 39 °C	Gewünschte Temperatur für Schwimmbad B 20 °C
T.SCHWIMMBAD C (1)	HG / 0.5 bis 39 °C	Gewünschte Temperatur für Schwimmbad C	20 °C
TEMP.WW NACHT	10 bis 80 °C	Gewünschte Warmwassertemperatur desWarmwasserkreises	10 °C
TEMP.WW NACHTAUX	10 bis 90 °C Gewünschte Warmwassertemperatur des Zusatzkreises 10 °C
TEMP.WW NACHT.A	10 bis 90 °C Gewünschte Warmwassertemperatur des Kreises A 10 °C
(1) Der Parameter wird nur bei den Optionen, Kreisen oder Fühlern angezeigt, die tatsächlich angeschlossen sind.(2) Das Menü wird nur angezeigt, wenn die Solarregelung angeschlossen ist

5.3.2. Betriebsart auswählen

(1) MODE C002267-A

Zur Auswahl einer Betriebsart wie folgt vorgehen:

1. Die Taste MODE drücken.
2. Zur Auswahl des gewünschten Parameters den Drehknopf drehen.
3. Zum Ändern des Parameters den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste □ drücken.
4. Zum Ändern des Parameters den Drehknopf drehen.
5. Zum Bestätigen den Drehknopf drücken.

Zum Annullieren die TasteESC drücken.

Menü MODE
Parameter Einstellbereich Beschreibung		g Werks-Einstellung
AUTOMATIK		Die Komfortzeiten werden durch das Zeitprogramm bestimmt.
TAG	7/7, xx:xx Der Tagbetrieb ist bis zur angegebenen Zeit oder permanent (7/7) erzwungen.		Aktuelle Uhrzeit + 1 Stunde
NACHT	7/7, xx:xx Der Nachtbetrieb ist bis zur angegebenen Zeit oder permanent (7/7) erzwungen.		Aktuelle Uhrzeit + 1 Stunde
FERIEN	7/7, 1 bis 364 Der Frostschutzmodus ist in allen Kreisen des Heizkessels aktiv.Anzahl der Ferientage: xx ^(1) Heizung ausgeschaltet: xx:xx ^(1) Neustart: xx:xx ^(1)		Aktuelles Datum + 1 Tag
SOMMER		Die Heizung wird abgeschaltet.Die Warmwassererwärmung wird weiterhin sichergestellt.
HAND		Der Generator arbeitet gemäß der Sollwerteinstellung. Alle Pumpen laufen. Möglichkeit zur Sollwerteinstellung durch einfaches Drehen eines Drehknopfs.
AUTO FORCIEREN ^(2)	JA / NEIN An der Fernbedienung ist eine Abweichung des Betriebsmodus aktiviert (Option).Um in allen Kreisen den Modus AUTOMATIK zu erzwingen JA auswählen.
(1) Die Tage des Anfangs und des Endes sowie die Anzahl der Stunden werden in Bezug aufeinander berechnet.(2) Der Parameter wird nur angezeigt, wenn ein Raumfühler angeschlossen ist.

5.3.3. Warmwasserproduktion erzwingen

MODE C002268-A

Um die Warmwasserproduktion zu erzwingen, wie folgt vorgehen:

1. Die Taste ☐ drücken.
2. Zur Auswahl des gewünschten Parameters den Drehknopf drehen.
3. Zum Ändern des Parameters den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste □ drücken.
4. Zum Ändern des Parameters den Drehknopf drehen.
5. Zum Bestätigen den Drehknopf drücken.

Zum Annullieren die TasteESC drücken.

Menü
Parameter Be	schreibung Werks-Einstellung
AUTOMATIK	Die Komfortzeiten der Warmwasserproduktion werden durch das Zeitprogramm bestimmt.
KOMFORT	Die Trinkwassererwärmung im Komfortmodus ist bis zur angegebenen Zeit oder permanent (7/7) erzwungen.	Aktuelle Uhrzeit + 1 Stunde

5.3.4. Einstellung des Kontrasts und der Beleuchtung des Displays

SONNTAG 11:45 AUTO C002219-D-02

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.

2. Menü #EINSTELLUNGEN auswählen.

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 18.

1. Die folgenden Parameter einstellen:

Benutzer-Ebene - Menü #EINSTELLUNGEN
Parameter Einstell	bereich Beschreibung Werks-Einstellung Kunden-Einstellung
KONTRAST ANZ.		Kontrasteinstellung des Displays.
BELEUCHT. KOMFORT		Das Display ist tagsüber ständig beleuchtet.	ECO
		Das Display ist nach jedem Tastendruck 2 Minuten lang beleuchtet.

5.3.5. Zeit und Datum einstellen

SONNTAG 11:45 AUTO C002219-D-02

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.
2. Menü #ZEIT.TAG auswählen.

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 18.

1. Die folgenden Parameter einstellen:

Benutzer-Ebene - Menü #ZEIT.TAG (1)
Parameter	Einstellbereich Beschreibung Werks-Einstellung Kunden-			Einstellung
STUNDEN	0 bis 23 Stunden einstellen
MINUTEN	0 bis 59 Minuten einstellen
TAG	Montag bis Sonntag Wochentag einstellen
DATUM	1 bis 31 Tag einstellen
MONAT	Januar bis Dezember Monat einstellen
JAHR	2008 bis 2099 Jahr einstellen
SOM.ZEIT AUTO		Automatische Umschaltung auf Sommerzeit am letzten Sonntag im März und auf Winterzeit am letzten Sonntag im Oktober.	AUTO
(1) Je nach Konfiguration

5.3.6. Ein Programm auswählen

SONNTAG 11:45 AUTO C002219-D-02

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.
2. Menü #WAHL ZEITPROG. auswählen.

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 18.

1. Den gewünschten Parameter auswählen.
2. Dem Kreis mit dem Drehknopf das gewünschte Zeitprogramm (P1 bis P4) zuweisen.

Benutzer-Ebene - Menü #WAHL ZEITPROG.
Parameter Einstell	bereich Beschreibung
AKTUEL PROG.A	P1 / P2 / P3 / P4	Programm Aktiv-Komfort (Kreis A)
AKTUEL PROG.B	P1 / P2 / P3 / P4	Programm Aktiv-Komfort (Kreis B)
AKTUEL PROG.C	P1 / P2 / P3 / P4	Programm Aktiv-Komfort (Kreis C)

5.3.7. Anpassung eines Programms an die eigenen Wünsche

SONNTAG 11:45 AUTO C002219-D-02

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.
2. Menü #ZEIT PROGRAMM auswählen.

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 18.

1. Den gewünschten Parameter auswählen.

Benutzer-Ebene - Menü #ZEIT PROGRAMM
Parameter Tagesprogramm Beschreibung
ZEIT PROG.A PROG P2 APROG P3 APROG P4 A		Tagesprogramm von Kreis A
ZEIT PROG.B PROG P2 BPROG P3 BPROG P4 B		Tagesprogramm von Kreis B
ZEIT PROG.C PROG P2 CPROG P3 CPROG P4 C		Tagesprogramm von Kreis C
ZEIT PROG.WW		Zeitprogramm WWE-Kreis
ZEIT PROG.AUX		Tagesprogramm des Zusatzkreises

PROG P2 C Mo Di Mi Do Fr Sa So Anzeige des Stundenprogramms. Um ändern, auf den Knopf drücken AUTO C002228-C-02

1. Das gewünschte Zeitprogramm wählen.
2. Die Tage auswählen, deren Tagesprogramm geändert werden soll:

Den Drehknopf nach links drehen, bis der gewünschte Tag erreicht ist.

Zum Bestätigen den Drehknopf drücken.

PROG P2 C Mo Di Mi Do Fr Sa So "Wählen Sie die Tage zu programmieren" AUTO C002229-C-02

06:00 PROG P2 C Mo Di Mi Do Fr Sa So Zeitprogramm einstellen. AUTO C002230-E-02

6. ||: Auswahl der Tage

Die Taste || / || drücken, bis das Symbol || angezeigt wird.

Den Drehknopf nach rechts drehen, um den (oder die) gewünschten Tag(e) auszuwählen.

III: Abwählen von Tagen

Die Taste || / || drücken, bis das Symbol || angezeigt wird. Den Drehknopf nach rechts drehen, um den (oder die) gewünschten Tag(e) abzuwählen.

1. Wenn die für das Programm gewünschten Tage ausgewählt wurden, zur Bestätigung den Drehknopf drücken.

8. Die Zeiträume für das Heizen im Normalbetrieb und das Heizen im Sparbetrieb auswählen:

Den Drehknopf nach links drehen, bis 0:00 angezeigt wird. Das erste Segment der Balkengrafik des Zeitprogramms blinkt.

9. II: Tagbetrieb (Komfortmodus) auswählen

Die Taste || / || drücken, bis das Symbol || angezeigt wird. Um eine Stundenperiode im Komfortmodus auszuwählen, den Drehknopf nach rechts drehen.

III: Nachtbetrieb (Absenkmodus) auswählen

Die Taste || / || drücken, bis das Symbol || angezeigt wird. Um eine Stundenperiode im Absenkmodus auszuwählen, den Drehknopf nach rechts drehen.

1. Wenn die gewünschten Stunden des Komfortbetreibs ausgewählt sind, zum Bestätigen den Drehknopf drücken.

Benutzer-Ebene - Menü #ZEIT PROGRAMM
	Tag Tagbetrieb / Ladebetrieb freigegeben:
ZEIT PROG.A	Montag 6:00	bis 22:00
	Dienstag 6:00	bis 22:00
	Mittwoch 6:00	bis 22:00
	Donnerstag 6:00	bis 22:00
	Freitag 6:00	bis 22:00
	Samstag 6:00	bis 22:00
	Sonntag 6:00	bis 22:00
ZEIT PROG.B	Montag 6:00	bis 22:00
	Dienstag 6:00	bis 22:00
	Mittwoch 6:00	bis 22:00
	Donnerstag 6:00	bis 22:00
	Freitag 6:01	bis 22:00
	Samstag 6:00	bis 22:00
	Sonntag 6:00	bis 22:00
ZEIT PROG.C	Montag 6:00	bis 22:00
	Dienstag 6:00	bis 22:00
	Mittwoch 6:00	bis 22:00
	Donnerstag 6:00	bis 22:00
	Freitag 6:02	bis 22:00
	Samstag 6:00	bis 22:00
	Sonntag 6:00	bis 22:00
ZEIT PROG.WW	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
ZEIT PROG.AUX	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag

5.4 Ausschalten der Anlage

Wenn das Zentralheizungssystem über einen längeren Zeitraum nicht benutzt wird, wird empfohlen, den Heizkessel von der Stromversorgung zu trennen.

Hauptschalter Ein-/Ausschalter auf OFF stellen.
Heizkessel spannungsfrei schalten.
Gasversorgung unterbrechen.
▶ Frostschutz sicherstellen.

5.5 Frostschutzfunktion

Wenn die Temperatur des Heizungswasser im Heizkessel zu niedrig ist, wird das integrierte Heizkesselschutzsystem aktiviert. Dieser Schutz arbeitet wie folgt:

• Wenn die Wassertemperatur unter 7 °C liegt, schaltet sich die Heizungspumpe ein.
  ▶ Wenn die Wassertemperatur unter 4°C liegt, schaltet sich der Heizkessel ein.
  Wenn die Wassertemperatur über 10°C liegt, schaltet sich der Heizkessel aus, und die Zirkulationspumpe läuft noch kurz weiter.
  ▶ Wenn die Temperatur im Puffer-Warmwasserspeicher unter 4 °C liegt, wird diese auf seinen Sollwert aufgeheizt.

ACHTUNG

Die Frostschutzfunktion arbeitet nicht, wenn das Gerät außer Betrieb genommen wurde.
Das integrierte Schutzsystem schützt nur den Heizkessel, nicht die Installation. Zum Schutz der Anlage das Gerät in den Modus FERIEN schalten.

Der Modus FERIEN schützt:

Die Installation, wenn die Außentemperatur unter 3 °C (Werkseinstellung) liegt.
▶ Den Raum, wenn eine Fernbedienung angeschlossen ist und die Raumtemperatur unter 6 °C liegt (Werkseinstellung).
▶ Den Warmwasserspeicher, wenn die Temperatur des Speichers unter 4 °C liegt (das Wasser wird wieder auf 10 °C aufgewärmt).

Zur Konfiguration der Betriebsart Ferien: 📄 Siehe Kapitel: "Betriebsart auswählen", Seite 22.

6 Überprüfung und Wartung

6.1 Allgemeine Hinweise

Der Heizkessel erfordert nicht viel Wartung. Dennoch wird empfohlen, den Heizkessel in regelmäßigen Intervallen inspizieren und warten zu lassen. Um den besten Zeitpunkt für diese Wartungsarbeiten zu bestimmen, ist der Heizkessel mit einer Funktion ausgestattet, die automatisch die durchzuführenden Wartungsarbeiten signalisiert. Je nach Einsatzbedingungen des Heizkessels erscheint die erste Wartungsmeldung spätestens 1 Jahre nach Installation des Heizkessels.

ACHTUNG

Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen.
Es wird empfohlen, einen Wartungsvertrag abzuschließen.
Es dürfen nur Originalersatzteile verwendet werden.

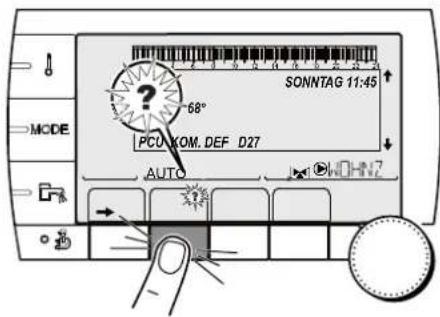

Eine Meldung erscheint auf dem Display des Heizkessels, sobald eine Wartung erforderlich ist.

SONNTAG 11:45 68° PCU KOM. DEF D27 AUTO NOHT7

1. Wenn die Meldung WARTUNG angezeigt wird, auf ? drücken, um die Telefonnummer des Installateurs anzuzeigen (nur wenn der Fachhandwerker diesen Parameter eingetragen hat).
2. Installateur kontaktieren.
3. Die erforderlichen Kontrollen und Wartungsarbeiten durch qualifiziertes Fachpersonal durchführen lassen.

C002302-D-02

6.2 Regelmäßige Überprüfungen

▶ Den Wasserdruck in der Anlage überprüfen (Modus MESSUNG).

Wenn der Wasserdruck unter 0,8 bar liegt, muss Wasser nachgefüllt werden. Falls erforderlich, den Wasserstand in der Heizungsanlage nachfüllen (empfohlener Wasserdruck zwischen 1,5 und 2,0 bar).

▶ Führen Sie eine Sichtprüfung der wasserführenden Teile auf Undichtigkeit durch.

Die Ventile der Heizkörper mehrmals im Jahr öffnen und schließen (dadurch wird ein Festsetzen der Ventile vermieden).
Die Außenflächen des Heizkessels mit einem feuchten Tuch und einem milden Reinigungsmittel reinigen.

ACHTUNG

Der Kessel darf von innen nur durch Fachpersonal gereinigt werden.

7 Bei Störungen

7.1 Anti-Kurzyklus

Wenn der Heizkessel im Modus Anti-Kurzzyklus arbeitet, blinkt das Symbol ?.

1. Die Taste "?" drücken. Die Meldung Betrieb gewährleistet wenn die Start-Temperatur erreicht wird wird angezeigt.

Diese Meldung ist keine Fehlermeldung, sondern eine Information.

7.2 Meldungen (Code des Typs Bxx oder Mxx)

Im Fall einer Störung zeigt das Schaltfeld eine Meldung mit seinem Code an.

1. Notieren Sie den angezeigten Code.
   Der Code ist für die korrekte und schnelle Diagnose der Störungsart und für eine eventuelle technische Unterstützung wichtig.
2. Heizkessel aus- und wieder einschalten.
   Der Heizkessel setzt sich automatisch wieder in Betrieb, wenn die Ursache der Blockierung behoben wurde.
3. Wenn der Code wieder angezeigt wird, gemäß den Anweisungen der folgenden Tabelle vorgehen:

Code	Meldungen Beschreibung	Überprüfung / Lösung
B00 BL.PSU FEHLER		Die Leiterplatte PSU ist falsch konfiguriert	Fehler der Parameter auf der Leiterplatte PSU► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B01 BL.MAX KESSEL		Maximale Vorlauftemperatur überschritten	Die Wasserdurchflussmenge in der Anlage ist unzureichend► Zirkulation überprüfen (Richtung, Pumpe, Ventile)
B02 BL.WÄRME GRAD.		Die Erhöhung der Vorlauftemperatur überschreitet ihren Maximalwert	Die Wasserdurchflussmenge in der Anlage ist unzureichend► Zirkulation überprüfen (Richtung, Pumpe, Ventile)► Wasserdruck überprüfen
			Fühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
Code Meldungen Beschreibung Überprüfung / Lösung
B07 BL.DT	VORL.RÜCKL	Maximaler Temperaturunterschied zwischen Vorlauf und Rücklauf überschritten	Die Wasserdurchflussmenge in der Anlage ist unzureichend► Zirkulation überprüfen (Richtung, Pumpe, Ventile)► Wasserdruck überprüfen
			Fühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B08 BL.RL	AUF	Eingang RL an der Klemmleiste von Leiterplatte PCU ist offen	Parameterfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
			Falscher Anschluss► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B09 BL.IN	V.L/N	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B10 B11	BL.SK E.OFFEN	Eingang BL an der Klemmleiste von Leiterplatte PCU ist offen	Der an Eingang BL angeschlossene Kontakt ist offen► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
			Parameterfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
			Falscher Anschluss► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B13 BL.KOM	PCU	Fehler der Datenübertragung mit der Leiterplatte SCU	Falscher Anschluss► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
			Leiterplatte SCU ist nicht im Heizkessel installiert► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B14 BL.W	ASSER MANG	Der Wasserdruck liegt unter 0,8 bar Wassermangel im Kreis► Wasser an der Anlage nachfüllen
B15 BL.GAS	DRUCK	Gasdruck zu gering Schlechte Einstellung des Gasdruckwächters auf der Leiterplatte SCU► Überprüfen, dass der Gashahn richtig geöffnet ist► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B16 BL.FALSCH	SU	Die Leiterplatte SU wird nicht erkannt F	Falsche Leiterplatte SU für diesen Heizkessel► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B17 BL.FALSCH	PSU	Die auf der Leiterplatte PCU gespeicherten Parameter wurden verändert	Fehler der Parameter auf der Leiterplatte PCU► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B18 BL.FALSCH	PSU	Die Leiterplatte PSU wird nicht erkannt	Falsche Leiterplatte PSU für diesen Heizkessel► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B19 BL.KEINE	KONFIG	Der Heizkessel ist nicht konfiguriert Die	Leiterplatte PSU wurde ausgewechselt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B21 BL.KOM SU		Datenübertragungsfehler zwischen den Leiterplatten PCU und SU	Falscher Anschluss► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B22 BL.FLAMME LOS		Erlöschen der Flamme während des Betriebs	Kein Ionisationsstrom► Überprüfen, dass der Gashahn richtig geöffnet ist► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B25 BL.SU ERROR		Interner Fehler der Leiterplatte SU	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B26 BL.WW F.		Der WW-Speicherfühler ist nicht angeschlossen oder kurzgeschlossen	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B27 BL.WW INST		Der Ausgangsfühler des Plattenwärmetauschers ist nicht angeschlossen oder kurzgeschlossen	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B28 BL.FALSCH.KONFIG		Ein Speicher HL wird erkannt, aber der Heizkessel kann ihn nicht ansteuern. Diese Meldung verschwindet nach 10 Sekunden, wenn der Heizkessel den Speicher HL ansteuern kann	► 10 Sekunden abwarten, um festzustellen, ob die Störung weiterhin besteht► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B29 bis B34	BL.UNBEKANNT Bxx	Falsche Konfiguration der PCU	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
M04 WARTUNG		Anforderung einer Wartung Das für die	Wartung programmierte Datum ist erreicht► Wenn das Symbol ? blinkt, die Taste ? drücken. Die Kontaktdaten des Installateurs werden angezeigt.► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
M05 WARTUNG A		Wartung A, B oder C wird angefordert	Das für die Wartung programmierte Datum ist erreicht► Wenn das Symbol ? blinkt, die Taste ? drücken. Die Kontaktdaten des Installateurs werden angezeigt.► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
M06 WARTUNG B
M07 WARTUNG C
M20 ENTLUFTUNG		Ein Entlüftungszyklus des Heizkessels läuft	Einschalten des Heizkessels► 3 Minuten warten
	EST.AUF B XX TAGE	Die Trocknung des Fußbodenestrichs ist aktivXX TAGE = Verbleidende Anzahl der Tage für die Trocknung des Estrichs.	Eine Trocknung des Fußbodenestrichs findet statt. Die Heizung der nicht betroffenen Kreise is unterbrochen.► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
	EST.AUF C XX TAGE
	EST.AUF B+C XX TAGE
M23 AUSS.F AUSTAUSCHEN		Der Außenfühler ist defekt. Den Funk-A	Außenfühler wechseln.
M30 BL.SYSTEMNETZ		Keine Kommunikation mit der Führungsregelung durch das MODBUS Netz	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
M31 BL.COM MODBUS		Falsche Konfiguration des MODBUS Netzes	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen

7.3 Fehler (Code des Typs Lxx oder Dxx)

SONNTAG 11:45 TEMP.: 68° PCU.KOM.DEF D27 AUTO H0HN7

C002604-A-02

SONNTAG 11:45 68° PCU KOM. DEF D27 AUTO ▶WHN2

C002302-D-02

Bei Betriebsstörungen blinkt das Schaltfeld und eine Fehlermeldung mit seinem Code wird angezeigt.

1. Notieren Sie den angezeigten Code. Der Code ist für die korrekte und schnelle Diagnose der Störungsart und für eine eventuelle technische Unterstützung wichtig.

2. Die Taste ☐ drücken. Wenn der Code wieder angezeigt wird, Heizkessel aus- und wieder einschalten.

3. Die Taste ? drücken. Um das Problem zu lösen, die angezeigten Hinweise beachten.

4. Schlagen Sie die Bedeutung der Codes in der nachstehenden Tabelle nach:

Code	Fehler Ursache	der Störung	Beschreibung Überprüfung / Lösung
L00 PSU DEF.		PCU Leiterplatte PSU nicht angeschlossen Falscher		AnschlussLeiterplatte PSU defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L01 PSU PARAM.DEF.		PCU Die Sicherheitsparameter sind falsch Falscher		AnschlussLeiterplatte PSU defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L02 DEF.VORLAUFF.		PCU Der Heizkessel-Vorlauffühler ist kurzgeschlossen		Falscher AnschlussFühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L03 DEF.VORLAUFF.		PCU Der Stromkreis des Heizkessel-Vorlauffühlers ist unterbrochen		Falscher AnschlussFühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L04	DEF.VORLAUFF.	PCU Kesseltemp. zu tief Falscher Anschluss		Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Keine Wasserzirkulation▸ Heizungsanlage entlüften▸ Zirkulation überprüfen (Richtung, Pumpe, Ventile)▸ Wasserdruck überprüfen
L05	STB VORLAUF	PCU Kesseltemp. zu hoch Falscher Anschluss		Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Keine Wasserzirkulation▸ Heizungsanlage entlüften▸ Zirkulation überprüfen (Richtung, Pumpe, Ventile)▸ Wasserdruck überprüfen
L06	RJCKLAUF F.DEF	PCU Der Rücklauf-Temperaturfühler ist kurzgeschlossen		Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L07	RJCKLAUF F.DEF	PCU Der Schaltkreis des Rücklauf-Temperaturfühler ist offen		Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L08	RJCKLAUF F.DEF	PCU Rücklauftemperatur zu niedrig Falscher Anschluss		Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Keine Wasserzirkulation▸ Heizungsanlage entlüften▸ Zirkulation überprüfen (Richtung, Pumpe, Ventile)▸ Wasserdruck überprüfen
L09	STB RUCKLAUF	PCU Rücklauftemperatur zu hoch Falscher Anschluss		Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Keine Wasserzirkulation▸ Heizungsanlage entlüften▸ Zirkulation überprüfen (Richtung, Pumpe, Ventile)▸ Wasserdruck überprüfen
L10 R	JCK-VOR>MAX	PCU Zu ge	inge Differenz zwischen Vorlauf- und Rücklauftemperatur	Falscher Anschluss Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Keine Wasserzirkulation▸ Heizungsanlage entlüften▸ Zirkulation überprüfen (Richtung, Pumpe, Ventile)▸ Wasserdruck überprüfen
L11 VOR-RUCK>MAX		PCU Differenz zwischen Vorlauf- und Rücklauftemperaturen zu groß		Falscher Anschluss Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Keine Wasserzirkulation▸ Heizungsanlage entlüften▸ Zirkulation überprüfen (Richtung, Pumpe, Ventile)▸ Wasserdruck überprüfen
L12 STB OFFEN		PCU Maximaltemperatur des Heizkessels überschritten (Maximalthermostat STB)		Falscher Anschluss Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Keine Wasserzirkulation▸ Heizungsanlage entlüften▸ Zirkulation überprüfen (Richtung, Pumpe, Ventile)▸ Wasserdruck überprüfen
L14 FEHLER ZUNDUNG		PCU 5 fehlerhafte Zündversuche des Brenners		Fehlen des Zündfunken▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Zündfunken vorhanden, jedoch keine Flammenbildung▸ Überprüfen, dass der Gashahn richtig geöffnet ist▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Vorhandensein einer Flamme, jedoch unzureichende Ionisierung (<3 μA)▸ Überprüfen, dass der Gashahn richtig geöffnet ist▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L16 FEHL.G-VENTIL		PCU Erkenhung von Fremdlicht Ionisationsstrom vorhanden, obwohl keine Flamme brennt Zündtrafo defektGasarmatur defektDer Brenner glüht nach: CO2-Wert zu hoch▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L17 G	VENTIL DEF.	PCU Fehler des Gasventils Leiterplatte SU defekt		▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L34 G	EBLAESE DEF.	PCU Das Gebläse arbeitet nicht mit der richtigen Drehzahl		Falscher AnschlussGebläse defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L35 R	JCK>KESS DEF.	PCU Vorlauf und Rücklauf vertauscht Falscher AnschlussFühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Umgekehrte Richtung der Wasserzirkulation► Zirkulation überprüfen (Richtung, Pumpe, Ventile)
L36 I-$TROM DEF		PCU Die Flamme ist in 24 Stunden mehr als 5-mal erloschen, während der Brenner in Betrieb war		Kein Ionisationsstrom► Überprüfen, dass der Gashahn richtig geöffnet ist► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L37 SU KOM.DEF		PCU Unterbrechung der Datenübertragung mit der Leiterplatte SU		Falscher Anschluss► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L38 PCU KOM.DEF		PCU Unterbrechung der Datenübertragung zwischen den Leiterplatten PCU und SCU		Falscher AnschlussSCU-Leiterplatte nicht angeschlossen oder defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L39 BL OEF.DEF.		PCU Der Eingang BL war einen Moment lang offen		Falscher AnschlussExterne UrsacheParameter falsch eingestellt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L40 DEF.TEST.HRU		PCU HRU/URC Testeinheit-Fehler Falscher AnschlussExterne UrsacheParameter falsch eingestellt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L250 DEF.WASSERMANG		PCU Wasserdruck zu gering Hydraulikkreis schlecht entlüftetWasserleckageFehlerhafte Messung► Falls erforderlich Wasser nachfüllen► Feuerungsautomat entriegeln
L251	MANOMETER DEF.	PCU Wasserdrucksensor-Fehler Verdrahtungsfehler		Das Manometer ist defektFühler-Leiterplatten defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D03 D04	VORL.F.B DEF.VORL.F.C DEF.	SCU Fehler am Vorlauffühler von Kreis B Fehler am Vorlauffühler von Kreis C Bemerkungen:Die Pumpe des Kreises arbeitet.Der Motor des Dreiwegemischers des Kreises wird nicht mehr versorgt, und er kann manuell verstellt werden.		Falscher AnschlussFühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D05 A	USS.F.DEFEKT	SCU Fehler	am AußenfühlerBemerkungen:Der Sollwert des Heizkessels ist gleichT.MAX KESSEL.Die Mischeregulierung ist nicht mehr gewährleistet, die Überwachung der Höchsttemperatur nach dem Mischer bleibt aufrecht erhalten.Die Mischer können von Hand eingestellt werden.Die Warmwasserbereitung bleibt gewährleistet.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D07 A	UX.F.DEFEKT	SCU Fehler	des Zusatzfühlers Falscher Anschluss	Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D09 W	WW.F.DEFEKT	SCU Fehler	des SpeicherfühlersBemerkungen:Die Warmwasseraufwärmung erfolgt nicht mehr.Die Ladepumpe arbeitet.Die Speicherlade-Temperatur entspricht der Kesseltemperatur.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D11 D12 D13	RAUMF.A DEFEKTRAUMF.B DEFEKTRAUMF.C DEFEKT	SCU Fehler	am Raumfühler AFehler am Raumfühler BFehler am Raumfühler CBemerkung:Der betroffene Kreis arbeitet ohne Einfluss des Raumfühlers.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D14 M	MC KOM.DEF	SCU Unterbrechung der Datenübertragung zwischen der Leiterplatte SCU und dem Funkmodul des Heizkessels		Falscher Anschluss▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Fehler des Heizkesselmoduls▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D15 P	JFFER F.DEF	SCU Fehler	des PufferspeicherfühlersBemerkung:Das Erwärmen des Pufferspeichers ist nicht mehr gewährleistet.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D16 D16	SCHWIM.B.F.DEFSCHWIM.C.F.DEF	SCU Fehler	des Schwimmbadfühlers in Kreis BFehler des Schwimmbadfühlers in Kreis CBemerkung:Die Aufheizung des Schwimmbades erfolgt während der Komfortperiode des Kreises ständig.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D17 W	WW 2 F.DEFEKT	SCU Fehler	des Speicherfühlers 2 Falscher Anschluss	Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D18 D	DEF.F.SOL-SP.	SCU Fehler	des Solarspeicherfühlers Falscher Anschluss	Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D19	DEF.F.SO-KOLL.	SCU Fehler	des Sonnenkollektorfühlers Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D20	DEF.KOMM.SOL.	SCU Unterbrechung der Datenübertragung zwischen der Leiterplatte SCU und der Solar-Regelung▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D27	PCU KOM. DEF	SCU Unterbrechung der Datenübertragung zwischen den Leiterplatten SCU und PCU▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D32	5 RESET:ON/OFF	SCU In weniger als einer Stunde wurden 5 Entstörungen vorgenommen▸ Heizkessel aus- und wieder einschalten▸ Sollte der Kessel trotz mehrerer Entstörversuche nicht in Betrieb gehen (5 Startversuche sind zulässig), benachrichtigen Sie bitte Ihren Heizungsinstituteur unter Angabe der angezeigten Fehlermeldung
D37	TA-S KURZ-S	SCU Kurzschluss beim Titan Active System®▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmenBemerkungen:Die Trinkwassererwärmung wurde gestoppt, kann aber mit der Taste wiedereingeschaltet werden.Der Speicher ist nicht mehr geschützt.Wenn am Heizkessel ein Speicher ohne Titan Active System® angeschlossen ist sicherstellen, dass der TAS-Simulationsstecker (geliefert in Kolli AD212) auf der Fühlerplatine montiert ist.
D38	TA-S GETRENNT	SCU Unterbrochener Stromkreis beim Titan Active System®▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmenBemerkungen:Die Trinkwassererwärmung wurde gestoppt, kann aber mit der Taste wieder eingeschaltet werden.Der Speicher ist nicht mehr geschützt.Wenn am Heizkessel ein Speicher ohne Titan Active System® angeschlossen ist sicherstellen, dass der TAS-Simulationsstecker (geliefert in Kolli AD212) auf der Fühlerplatine montiert ist.
D99	DEF.FALSCHE PCU	SCU Die Programmversion der SCU erkennt die angeschlossene PCU nicht▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen

8 Energieeinsparungen

8.1 Empfehlungen zum Energiesparen

▶ Den Raum, in dem der Heizkessel installiert ist, gut belüften.
Belüftungsöffnungen nicht verstopfen.
Heizkörper nicht abdecken. Keine Vorhänge vor die Heizkörper hängen.
▶ Hinter den Heizkörpern Reflektorplatten platzieren, um Wärmeverluste zu vermeiden.
Leitungen in ungeheizten Räumen isolieren (z.B. Keller, Dachböden, etc).
Heizkörper in nicht genutzten Räumen abstellen.
▶ Warm- und Kaltwasser nicht unnötig laufen lassen.
Wasserspar-Duschkopf installieren, um bis zu 40 % Energie zu sparen.
▶ Lieber duschen als baden. Für ein Bad werden bis zu 2-mal mehr Wasser und Energie benötigt.

8.2 Empfehlungen

Die Fernbedienung ist in folgenden Versionen erhältlich:

▶ kabelgebunden
▶ Funkübertragung

Die Einstellung des Schaltfeldes und/oder der Fernbedienung wirkt sich erheblich auf den Energieverbrauch aus.

Empfehlungen:

Es ist nicht zu empfehlen, im Raum, in dem sich der Raumfühler befindet, Heizkörper mit Thermostatventil zu installieren. Falls ein Thermostatventil installiert ist, dieses ganz öffnen.
Das vollständige Öffnen oder Schließen der Thermostatventile der Heizkörper führt zu unerwünschten Temperaturschwankungen. Thermostatventile in kleinen Schritten öffnen und schließen.
Sollwert auf ca. 20°C reduzieren. Dies ermöglicht die Heizkosten und den Energieverbrauch zu verringern.
▶ Sollwerteinstellung beim Lüften reduzieren.
▶ Bei der Einstellung eines Tagesprogrammes Abwesenheiten und Urlaubstage bedenken.

9 Garantie

9.1 Allgemeine Angaben

Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen.

Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können.

Ihr Installateur und unser Kundendienstnetz steht Ihnen selbstverständlich weiterhin zu Diensten.

9.2 Garantiebedingungen

Die rechtsverbindlichen Gewährleistungen sind den aktuellen Verkaufsunterlagen (z.B. gültige Preisliste) zu entnehmen.

WARNUNG

HINWEIS zur Wartungsverpflichtung: Dieses Produkt muss jährlich fachgerecht gewartet werden. Sofern diese Forderung nicht erfolgt, ist die Gewährleistung auf 12 Monate begrenzt.

Anhang

Information über die Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung

Inhaltsverzeichnis

1 Besondere Hinweise 3

1.1 Empfehlungen....3
1.2 Ökodesign-Richtlinie 3
1.3 Technische Daten 3
1.4 Zirkulationspumpe 4
1.5 Entsorgung und Recycling 4
1.6 Produktdatenblatt – Raumheizgeräte mit Heizkessel 4
1.7 Produktdatenblatt – Temperaturregelungen 4
1.8 Anlagendatenblatt – Heizkessel 5

1 Besondere Hinweise

1.1 Empfehlungen

Hinweis:

Montage-, Einbau- und Wartungsarbeiten am Gerät oder an der Anlage dürfen nur von qualifizierten Fachkräften durchgeführt werden.

1.2 Ökodesign-Richtlinie

Dieses Produkt entspricht der Europäischen Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte.

1.3 Technische Daten

Tab.1 Technische Parameter für Raumheizgeräte mit Heizkessel

Modell CALORA			TOWER GAS 15S	CALORA TOWER GAS 25S	CALORA TOWER GAS 35S
Brennwertkessel Ja Ja Ja
Niedertemperaturkessel(1)	Nein	Nein Nein
B1-Kessel Nein Nein Nein
Raumheizgerät mit Kraft-Wärme-Kopplung Nein	Nein Nein
Kombiheizgerät	Nein	Nein Nein
Wärmenennleistung	Prated	kW	15	24 34
Bei Wärmenennleistung und Hochtemperaturbetrieb(2)	P_4	kW 14,5	24,1	34,0
Bei 30 % der Wärmenennleistung und Nieder-temperaturbetrieb(1)	P_1	kW	4,9	8,1	11,4
Jahreszeitbedingte Raumheizungs-Energieeffizienz	_s	%	91	92 92
Bei Wärmenennleistung und Hochtemperaturbetrieb (2)	_4	%	86,9	86,8	87,3
Bei 30 % der Wärmenennleistung und Nieder-temperaturbetrieb (1)	_1	%	97,7	97,3	97,5
Hilfsstromverbrauch
Bei Volllast	elmax	kW	0,034	0,048	0,065
Bei Teillast	elmin	kW	0,024	0,022	0,024
Standby	P_SB	kW	0,007	0,007	0,007
Weitere Spezifikationen
Wärmeverlust im Bereitschaftszustand	P_stby	kW	0,078	0,078	0,085
Energieverbrauch der Zündflamme	P_ign	kW	-	-	-
Jährlicher Energieverbrauch	Q_HE	GJ	47	75	106
Schallleistungspegel in Innenräumen	L_WA	dB	46	51 53
Stickoxidausstoß	NO_X	mg/kWh	30	34 38
(1) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30 °C, für Niedertemperaturkessel von 37 °C und für andere Heizgeräte von 50 °C.(2) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteeinlass und eine Vorlauftemperatur von 80 °C am Heizgeräteauslass.

Verweis:

Kontaktdetails auf der Rückseite.

Der Richtwert für die effizientesten Umwälzpumpen ist EEI ≤0,20.

1.5 Entsorgung und Recycling

Abb.1 Recycling

Warnung

Ausbau und Entsorgung des Heizkessels müssen von einem qualifizierten Installateur unter Einhaltung der örtlichen und nationalen Vorschriften durchgeführt werden.

Wie folgt vorgehen, wenn der Kessel entfernt werden muss:

1. Heizkessel abschalten.
2. Die Stromversorgung zum Kessel unterbrechen.
3. Den Hauptgashahn schließen.
4. Den Hauptwasserhahn schließen.
5. Den Gashahn des Heizkessels schließen.
6. Die Anlage entleeren.
7. Den Entlüftungsschlauch über dem Siphon entfernen.
8. Den Siphon entfernen.
9. Die Luft-/Abgasleitungen entfernen.
10. Alle Leitungen von der Unterseite des Kessels trennen.
11. Den Heizkessel abbauen.

1.6 Produktdatenblatt – Raumheizgeräte mit Heizkessel

Tab.2 Produktdatenblatt für Raumheizgeräte mit Heizkessel

Modell CALORA		TOWER GAS 15S	CALORA TOWER GAS 25S	CALORA TOWER GAS 35S
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz		A	A	A
Wärmenennleistung (Prated oder Psup)	kW 15 24 34
Jahreszeitbedingte Raumheizungs-Energieeffizienz % 91 92 92
Jährlicher Energieverbrauch GJ 47 75 106
Schallleistungspegel L_WA in Innenräumen dB 46 51 53

Verweis:

Für spezifische Vorsichtsmaßnahmen bei der Montage, beim Einbau und bei der Wartung: siehe Kapitel über Sicherheitshinweise.

1.7 Produktdatenblatt – Temperaturregelungen

Tab.3 Produktdatenblatt für die Temperaturregelungen

iSense Pro
Klasse	II
Beitrag zur Raumheizungs-Energieeffizienz	%	2

1.8 Anlagendatenblatt – Heizkessel

Abb.2 Anlagendatenblatt für Heizkessel mit Angabe der Warmwasserbereitungs-Energieeffizienz der Anlage

Jahreszeitbedingte Raumheizungs-Energieeffi zienz des Heizkessels

Temperaturregler

vom Datenblatt desTemperaturreglers

Klasse I = 1 %, Klasse II = 2 %, Klasse III = 1,5 %, Klasse IV = 2 %, Klasse V = 3 %, Klasse VI = 4 %, Klasse VII = 3,5 %, Klasse VIII = 5 %

Zusatzheizkessel

vom Datenblatt des Heizkessels

Jahreszeitbedingte Raumheizungs-Energieeffi zienz (in %)

Solarer Beitrag

vom Datenblatt der Solareinrichtung

Kollektorgröße (in m²) ('III' x Tankvolumen (in m³) Kollektorwirkungsgrad (in %) A⁻ = 0,95, A = 0,91, B = 0,86, C = 0,83, D - G = 0,81 0,9 x (/100) x = + ④ %

(1) Ist der Tank als A eingestuft, 0,95 verwenden

Zusatzwärmepumpe

vom Datenblatt der Wärmepumpe

Jahreszeitbedingte Raumheizungs-Energieeffi zienz (in %)

Solarer Beitrag UND Zusatzwärmepumpe

kleineren Wert auswählen

0,5 x ④ ODER 0,5 x ⑤ = - ⑥ %

Jahreszeitbedingte Raumheizungs-Energieeffi zienz der Verbundanlage

Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse der Verbundanlage

Einbau von Heizkessel und Zusatzwärmepumpe mit Niedertemperatur-Wärmestrahlern (35 °C)?

vom Datenblatt der Wärmepumpe

Die auf diesem Datenblatt für den Produktverbund angegebene Energieeffizienz weicht möglicherweise von der Energieeffizienz nach dessen Einbau in ein Gebäude ab, denn diese wird von weiteren Faktoren wie dem Wärmeverlust im Verteilungssystem und der Dimensionierung der Produkte im Verhältnis zu Größe und Eigenschaften des Gebäudes beeinflusst.

AD-3000743-01

Der Wert der Raumheizungs-Energieeffizienz des Vorzugsraumheizgerätes in %.

II Der Faktor zur Gewichtung der Wärmeleistung der Vorzugs- und Zusatzheizgeräte einer Verbundanlage gemäß der folgenden Tabelle.

III Der Wert des mathematischen Ausdrucks: 294/(11 Prated), wobei sich „Prated“ auf das Vorzugsraumheizgerät bezieht.

IV Der Wert des mathematischen Ausdrucks 115/(11 Prated), wobei sich „Prated“ auf das Vorzugsraumheizgerät bezieht.

Tab.4 Gewichtung von Kesseln

Psup / (Prated + Psup)(1)(2)	II, Verbundanlage ohne Warmwasserspeicher	II, Verbundanlage mit Warmwasserspeicher
0 0 0
0,1 0,3 0,37
0,2 0,55 0,70
0,3 0,75 0,85
0,4 0,85 0,94
0,5 0,95 0,98
0,6 0,98 1,00
≥0,7 1,00 1,00
(1) Die Zwischenwerte werden durch lineare Interpolation aus den beiden benachbarten Werten berechnet.(2) Prated bezieht sich auf das Vorzugsraumheizgerät oder das Vorzugskombiheizgerät.

Tab.5 Wirkungsgrad der Anlage

Remeha - CALORA TOWER GAS CALORA		TOWER GAS 15S	CALORA TOWER GAS 25S	CALORA TOWER GAS 35S
Jahreszeitbedingte Raumheizungs-Energieeffizienz des Heizkes-sels	% 91	92 92
Temperaturüberwachung % + 2 + 2 + 2
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Anlage	% 93	94 94

Remeha GmbH

Rheiner Strasse 151

48282 Emsdetten

Tel: [phone] - 0

Fax: [phone] - 102

Internet: www.remeha.de

E-mail: [e-mail]

OpenTherm®

0085

© Impressum

Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden.

28/05/2015

R remeha
