Produkttyp	Digitaler Videorekorder (DVR) für Sicherheitskameras
Modell	Monacor DMR-152 (4-Kanal / 8-Kanal Variante)
Video-Komprimierung	H.264
Audio-Komprimierung	ADPCM (8 kHz, 16 Bit)
Video-Eingänge	4/8 Kanäle BNC
Video-Ausgänge	2 Kanäle BNC, 1 VGA (optional)
Audio-Eingänge	4/8 Kanäle RCA
Audio-Ausgänge	2/1 Kanäle RCA
Anzeigeauflösung	D1: 704×576 (PAL) / 704×480 (NTSC)
Aufnahmeauflösung	CIF (352×288), HD1 (704×288), D1 (704×576) – PAL
Aufnahme-Bildrate (4-Kanal)	PAL: 50 fps @ D1, 100 fps @ HD1, 200 fps @ CIF
Aufnahme-Bildrate (8-Kanal)	PAL: 400 fps @ CIF
Speicher	1× SATA-Festplatte (nicht im Lieferumfang)
Aufnahmemodi	Dauerhaft, Zeitplan, Manuell, Alarm, Bewegungserkennung, Fernaufnahme
Wiedergabe	Vorwärts/Rückwärts (2× bis 16×), Zeitlupe, Einzelbild, Suche nach Datum/Uhrzeit
Netzwerk	RJ45 10/100M, TCP/IP, DHCP, PPPoE, DDNS, UPnP
Fernzugriff	Über IE-Browser, 3G-Mobiltelefon (Android, iOS, Windows Mobile, Symbian, Blackberry)
PTZ-Steuerung	RS-485, Protokolle Pelco-D/P, einstellbare Baudrate und Adresse
Alarmfunktionen	Videoausfall, Festplattenfehler (voll/fehlt), Bewegungserkennung, externer Alarm
Schnittstellen	2× USB 2.0 (vorne/hinten) für Maus, Backup, Firmware-Update
Fernbedienung	IR-Fernbedienung enthalten
Stromversorgung	DC 12V, 3A (4-Kanal) / 5A (8-Kanal)
Leistungsaufnahme	10–15 W (ohne Festplatte)
Betriebstemperatur	0 °C bis +40 °C
Luftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Abmessungen (ca.)	300 × 250 × 50 mm (B×T×H)
Gewicht (ca.)	2 kg
Lieferumfang	DVR, Netzadapter, IR-Fernbedienung, Bedienungsanleitung
Wartung	Automatische Wartung (Neustart, Formatierung), Firmware-Update über USB

Häufig gestellte Fragen - DMR-152 Monacor

Wie setze ich das Passwort zurück, wenn ich es vergessen habe?

Wenn Sie das Administrator- oder Benutzerpasswort vergessen haben, können Sie es nicht selbst zurücksetzen. Wenden Sie sich bitte an den technischen Support von Monacor. Das Standardpasswort ist 123456. Im Menü System → Password können Sie ein neues Passwort festlegen (maximal 6 Ziffern).

Die Festplatte wird nicht erkannt. Was kann ich tun?

Stellen Sie sicher, dass die Festplatte korrekt an das SATA-Kabel und das Netzteil angeschlossen ist. Überprüfen Sie im Menü Device Manage → HDD, ob die Festplatte als Normal angezeigt wird. Falls der Status No Disk oder No Format lautet, formatieren Sie die Festplatte über die Option HDD Format. Hinweis: Die Festplatte muss vor der ersten Nutzung formatiert werden.

Ich erhalte kein Videobild auf dem DVR. Mögliche Ursachen?

Überprüfen Sie folgende Punkte: 1) Kamera ist eingeschaltet und das BNC-Kabel ist richtig am DVR-Eingang angeschlossen. 2) Der Monitor ist am Videoausgang (BNC oder VGA) angeschlossen. 3) Im Menü Camera → Display ist der Kanal auf Enable gesetzt. 4) Testen Sie die Kamera direkt an einem Monitor, um einen Defekt auszuschließen.

Warum ist der Bildschirm für einige Kanäle leer, obwohl Kameras angeschlossen sind?

Dies kann folgende Ursachen haben: 1) Der Kanal ist im Menü Camera → Display deaktiviert. 2) Die Kamera wird nicht mit Strom versorgt. 3) Das BNC-Kabel ist defekt oder nicht richtig eingesteckt. 4) Die Videoauflösung oder das Videosystem (PAL/NTSC) der Kamera stimmt nicht mit der DVR-Einstellung überein.

Der DVR funktioniert nicht bei hohen Temperaturen. Was tun?

Der DVR ist für einen Betriebstemperaturbereich von 0 °C bis +40 °C ausgelegt. Stellen Sie sicher, dass die Lüftungsschlitze nicht abgedeckt sind und das Gerät an einem gut belüfteten Ort steht. Vermeiden Sie direkte Sonneneinstrahlung und platzieren Sie das Gerät nicht in der Nähe von Wärmequellen.

Die Aufnahmefunktion funktioniert nicht richtig.

Prüfen Sie: 1) Ist die Festplatte formatiert und wird erkannt? 2) Ist der Aufnahmemodus im Menü Record auf Enable gesetzt? 3) Bei zeitgesteuerter Aufnahme: Ist der Zeitplan korrekt konfiguriert? 4) Bei manueller Aufnahme: Drücken Sie die REC-Taste auf der Vorderseite oder Fernbedienung. 5) Stellen Sie sicher, dass die Aufnahme nicht durch die Stop-Taste beendet wurde.

Die Fernbedienung reagiert nicht. Mögliche Ursachen?

1) Überprüfen Sie die Batterien – ersetzen Sie sie bei Bedarf. 2) Richten Sie die Fernbedienung direkt auf den IR-Empfänger an der Vorderseite des DVR. 3) Entfernen Sie Hindernisse zwischen Fernbedienung und DVR. 4) Testen Sie die Fernbedienung mit einer Kamera (Handy), um zu prüfen, ob sie Infrarotlicht aussendet. 5) Falls nichts hilft, könnte die Fernbedienung defekt sein.

Kann ich während der Wiedergabe aufnehmen?

Ja, der DVR unterstützt die gleichzeitige Aufnahme und Wiedergabe. Sie können während der Wiedergabe einer aufgezeichneten Datei manuell eine Aufnahme starten oder die zeitgesteuerte Aufnahme läuft unabhängig weiter. Das System ist für Mehrfachbetrieb ausgelegt (Vorschau, Aufnahme, Wiedergabe, Netzwerk gleichzeitig).

Wie lösche ich aufgenommene Dateien?

Aus Sicherheitsgründen können einzelne Aufnahmen nicht direkt gelöscht werden. Um alle Daten zu löschen, formatieren Sie die Festplatte über Device Manage → HDD → HDD Format. Alternativ können Sie die Option Overwrite aktivieren, sodass der DVR automatisch die ältesten Aufnahmen überschreibt, wenn der Speicher voll ist.

Warum ertönt der Dauer-Summer?

Der Summer kann durch folgende Alarme ausgelöst werden: 1) HDD Loss – Festplatte nicht erkannt. 2) HDD Space – Festplatte voll. 3) Video Loss – Kein Videosignal von einer Kamera. 4) Motion Detection – Bewegung erkannt. Überprüfen Sie die Alarmeinstellungen im Menü Device Manage → Alarm und deaktivieren Sie den Summer bei Bedarf (Buzzer auf Off).

BEDIENUNGSANLEITUNG DMR-152 Monacor

HINWEISE FÜR DEN SICHEREN GEBRAUCH.... 4

KAPITEL 1: AUSSTATTUNG .... 5

KAPITEL 2:ÜBERBLICK 6

2.1 VORDERSEITE 6

2.1.1 VORDERSEITE DES 4-KANAL-DVR 6

2.1.2 VORDERSEITE DES 8-KANAL-DVR....7

2.2 RÜCKSEITE 8

2.2.1 RÜCKSEITE DES 4-KANAL-DVR....8

2.2.2 RÜCKSEITE DES 8-KANAL-DVR....8

2.3 FERNBEDIENUNG 9

2.4 MAUSBEDIENUNG 10

KAPITEL 3: INSTALLATION.... 11

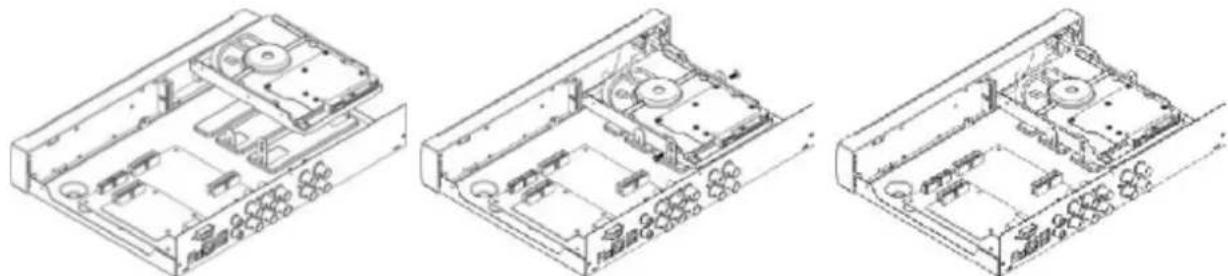

3.1 INSTALLATION DES FESTPLATTENLAUFWERKES.... 11

3.2 KAMERA UND MONITOR ANSCHLIESSEN.... 11

3.3 STROMVERSORGUNG ANSCHLIESSEN 11

KAPITEL 4: INBETRIEBNAHME 12

4.1 SYSTEMINITIALISIERUNG 12

4.2 LIVE-ANSICHT 12

KAPITEL 5: DVR-MENÜ .... 12

5.1 POP-UP-MENÜ 12

5.2 STRUKTUR DES HAUPTMENÜS 13

5.3 HAUPTMENÜ 14

5.3.1 Display-Einstellung.... 14

5.3.2 Aufnahme-Einstellung.... 14

5.3.3 Netzwerk-Einstellung.... 15

5.3.4 Aufnahmesuche.... 17

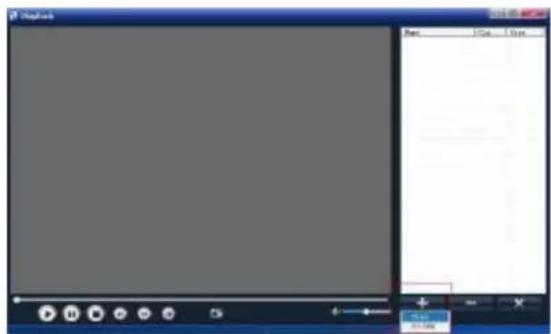

5.3.5 Player zur Wiedergabe 19

5.3.6 Device Manage 20

5.3.6.1 HDD Manage.... 20

5.3.6.2 Alarm-Einstellung.... 21

5.3.6.3 PTZ-Einstellung 23

5.3.6.4 Mobiltelefon-Einstellung.... 24

5.3.6.5 Bewegungserfassung 24

5.3.7 System 24

5.3.7.1 Zeiteinstellung 25

5.3.7.2 Passwort.... 25

5.3.7.3 Video/Audio-Einstellung.... 25

5.3.7.4 Sprachauswahl 26

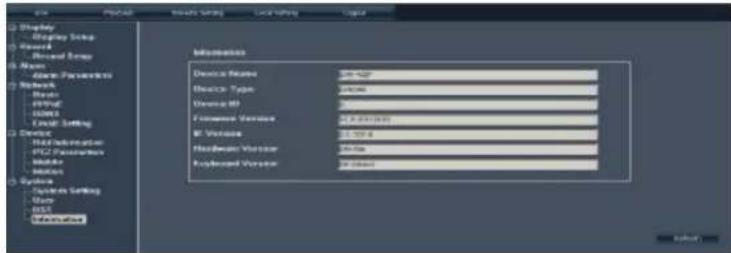

5.3.7.5 Systeminformation 26
5.3.7.6 Wartung 26

5.4 MENÜSPERRE 27
5.5 AUFNAHMESUCHE 27
5.6 PTZ-STEUERUNG.... 28
5.7 AUFNAHME 28
5.8 AUFNAHME STOPPEN 28

KAPITEL 6: WEB-ANWENDUNGSMANAGER 29

6.1 DOWNLOAD UND INSTALLATION VON PLUG-INS 29
6.2 EINLOGGEN ÜBER WEBCLIENT 30
6.3 ANSICHT WEBCLIENT 30

KAPITEL 7: TECHNISCHE DATEN 37

KAPITEL 8: ANHANG....38

8.1 EINSTELLEN DES AUFNAHMEALARMS.... 38
8.2 AUFNAHMEDAUER BEI KONTINUIERLICHER AUFNAHME 38
8.3 MAILBOX-SERVER-LISTE 39
8.4 FEHLERBESEITIGUNG.... 40
8.5 SYSTEMKONFIGURATION.... 41

Hinweise für den sicheren Gebrauch

Die Geräte (Videorekorder und Netzgerät) entsprechen allen erforderlichen Richtlinien der EU und sind deshalb mit CE gekennzeichnet.

WARNUNG Das Netzgerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Netzgerät vor! Es besteht die Gefahr eines elektrischen Schlages!

Beachten Sie auch unbedingt die folgenden Punkte:

• Verwenden Sie die Geräte nur im Innenbereich und schützen Sie sie vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0-40 °C.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z.B. Trinkgläser, auf die Geräte.
• Die im Videorekorder entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.

• Nehmen Sie die Geräte nicht in Betrieb und ziehen Sie sofort den Netzstecker des Netzgerätes aus der Steckdose,

• wenn sichtbare Schäden an einem Gerät oder an der Netzanschlussleitung vorhanden sind,

• wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• wenn Funktionsstörungen auftreten.

Geben Sie die Geräte in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
• Werden die Geräte zweckentfremdet, nicht richtig bedient, falsch angeschlossen oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für die Geräte übernommen werden. Ebenso kann keine Haftung für durch Fehlbedienung oder durch einen Defekt entstandene Datenverluste und deren Folgeschäden übernommen werden.

Sollen die Geräte endgültig aus dem Betrieb genommen werden, übergeben Sie sie zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

Kapitel 1 Ausstattung

Funktion	Kurzbeschreibung
Echtzeit-überwachung	2-Kanal Videoausgang, unterstützt virtuellen Ausgang VGA, Netzbetrachter und mobilen Live-Monitor, Zoom ein/aus, automatische Sequenz und Bild-im-Bild-Display.
Aufnahmefunktion	H.264 Videokompressionsformat; Aufnahmequalität einstellbar, verschiedene Aufnahmemodi (ständig, zeitgesteuert, manuell, Alarm, Bewegungserfassung und Fernaufnahme)
Aufnahmespeicherung	SATA-Festplatte (hohe Speicherkapazität) and Speicherung von Echtzeit-Aufnahmebild auf Festplatte.
Wiedergabe	Suche/Wiedergabe von aufgenommenen Dateien auf einzelnem und mehreren DVR-Kanälen.
Sicherung	Datensicherung des DVR durch USB-Stick, Wechselfestplatte, Rekorder und Netzwerk
Alarmeinstellung	Festplatten- und Videoeingang-Alarmverwaltung.
Netzwerkbetrieb	Fernüberwachung durch autorisierte Benutzer zur Erhöhung der Systemsicherheit.
Mausbedienung	Mausbedienung zur schnelleren Navigation durch das Menü.
PTZ-Steuerung	PTZ-Kamerabetrieb durch RS-485.

Liste 1-1

Features:

• Format H. 264 für Videokompression; Auflösung: D1, HD1 und CIF
• Format ADPCM für Audiokompression
• Windows Benutzeroberfläche; eingebautes Echtzeit-Betriebssystem Linux 2.6
• Mehrfachbetrieb (gleichzeitig: Vorschau, Aufnahme, Wiedergabe, Sicherung, Netzwerk- und 3G-MP-Überwachung)
• Netzwerkübertragung mit doppeltverschlüsseltem Bit
  • Live-Fernbetrachtung via 3G-Mobilfunknetz;
  • Einstellbare Videokompressionszeit;
  • Erinnerung per Menü
  • Verschiedene Alarmaufnahmemodi
• USB2.0 Ports rückseitig für Sicherung, Aufnahme, Aktualisierung und Mausbedienung;
• IR-Fernbedienung;
  • Mehrsprachiges Bildschirmmenü
  • Automatische Wartung

Kapitel 2: Überblick

2.1 Vorderseite

2.1.1 Vorderseite des 4-Kanal-DVR (Tastenausstattung je nach Modell unterschiedlich)

Pos.	Taste oder Anzeige	Bemerkung	Funktion & Beschreibung
1	Ein-/Ausschalter		Stromversorgung ein/aus
2	Betriebsanzeige	PWR	Wenn die grüne LED leuchtet, wird das Gerät mit Strom versorgt
3	IR-Empfänger		Empfängt IR-Signal von der Fernbedienung
4	HDD-Anzeige	HDD	Wenn die rote LED blinkt, wird die Festplatte gelesen oder beschrieben.
5	Kanalwahltaste:CH1 CH2CH3 CH4		Kanalwahltaste
6 QUAD			Bei Live-Display oder Wiedergabemodus auf Quad-Anzeige schalten
7	REW	7	Linke Pfeiltaste, Rücklauftaste;Taste drücken, um PTZ-Drehgeschwindigkeit und Parameterwert zu verringern.Im Vorschau-Modus die Taste gedrückt halten um zum Bedienteil mit grafischer Benutzeroberfläche (GUI) zu schalten.
8	PAUSE	;	manuelles Umschalten Pause / play Bild für Bild
9	PLAY	4	In das [Record Search] Menü gehen;aufgezeichnete Datei wiedergeben.
10	FWD	8	Rechte Pfeiltaste vorwärts;Taste drücken, um PTZ-Drehgeschwindigkeit und Parameterwert zu erhöhen.
11	STOP	<	Wiedergabe und/oder manuelle Aufnahme stoppen.
12	REC	●	Manuelle Aufnahme starten.
13	MENU/ESC	3	Hauptmenü: aufrufen / verlassen.
14	Pfeiltaste	5	nach oben
15	SEL/EDIT	4	In das Pop-up-Menü gehen; Menü: auswählen oder in das Menü gehen; Menü editieren.
16	Pfeiltaste	6	nach unten
17	PTZ:		zur Ansicht PTZ-Steuerung

Liste 2-1

2.1.2 Vorderseite des 8-Kanal-DVR

Pos.	Taste oder Anzeige	Bemerkung	Funktion & Beschreibung
1	Ein-/Ausschalter		Stromversorgung ein/aus
2	Betriebsanzeige	PWR	Wenn die grüne LED leuchtet, wird das System mit Strom versorgt.
3	IR-Empfänger		Empfängt IR-Signal von der Fernbedienung
4	HDD-Anzeige	HDD	Wenn die rote Anzeige blinkt, wird die Festplatte gelesen oder beschrieben.
5	SEARCH		Aufnahmesuche
6	MUTE		Ton ein/aus
7	CH-		Umschalten auf vorhergehenden Kanal
8	CH+		Umschalten auf nächsten Kanal
9	QUAD		Im Live-Modus zur 4- und 8-geteilten Ansicht schalten
10	REW	7	nach links; Rücklauf in verschiedenen Geschwindigkeitsstufen; Parameterwert der Bildeinstellung verringern.
11	PAUSE	;	manuelles Umschalten Pause/play Bild für Bild
12	PLAY	4	In das Pop-up-Menü gehen; aufgezeichnete Datei wiedergeben
13	FWD	8	nach rechts, Wiedergabe vorwärts in verschiedenen Geschwindigkeitsstufen; Parameterwert der Bildeinstellung erhöhen
14	STOP	<	Wiedergabe stoppen, manuelle Aufnahme stoppen
15	REC	●	Manuelle Aufnahme starten
16	MENU/ESC	3	Hauptmenü: aufrufen/verlassen
17	Pfeiltaste	5	nach oben
18	SEL/EDIT	4	In das Pop-up-Menü gehen; ausgewählten Modus bestätigen
19	Pfeiltaste	6	nach unten
20	PTZ:		zur Ansicht PTZ-Steuerung

2.2 Rückseite

2.2.1 Rückseite des 4-Kanal-DVR

2.2.2 Rückseite des 8-Kanal-DVR

Nr.	Anschluss	Anschlussart
1	Videoeingang	Kanal 1-4 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Videoausgang	Monitorausgang anschließen (BNC-Schnittstelle)
3	Audioeingang	Kanal 1-4 Audiosignaleingang anschließen (RCA-Schnittstelle)
4	Audioausgang	Audiosignalausgang anschließen (RCA-Schnittstelle)
5	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
6	VGA-Anschluss	an VGA Monitor, z.B. PC Monitor, anschließen (optional)
7	USB-Anschluss	USB-Maus anschließen
8	USB-Anschluss	USB-Gerät anschließen (USB-Stick, Festplatte und Rekorder etc)
9	RS-485/Sensor/Alarm	RS485/Sensor/Alarm-Schnittstelle (siehe Pinausgänge unten)
10	Netzanschlussbuchse	Netzgerät anschließen - DC12V 3A/5A

Liste 2-3

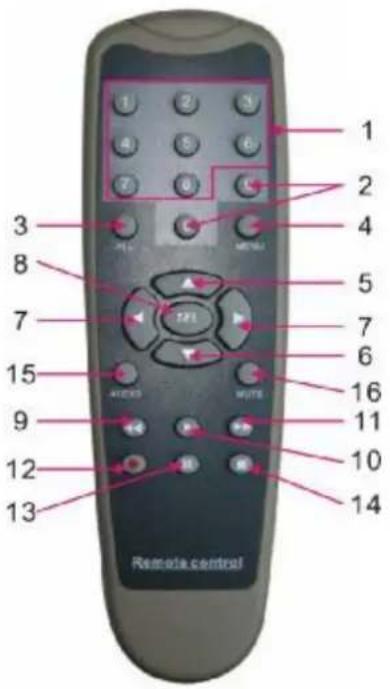

2.3 Fernbedienung

Pos.	Taste	Tastenfunktion
1	1-8	Kanal 1-8 auswählen; Zifferntaste
2	9、0	Zifferntaste; Zifferntaste “0” betätigen, um zur GUI Funktion zu schalten
3	ALL	Mehrfach-Anzeige-Modus
4	Menu	Hauptmenü: aufrufen / verlassen
5	▲	Pfeiltaste nach oben, Lautstärke einstellen
6	▼	Pfeiltaste nach unten, Lautstärke einstellen
7	◀/▶	Taste nach links/unten,Parameterwert der Steuerleiste erhöhen/verringern
8	SEL	Auswahltaste/Editiertaste;Ausgewählten Modus bestätigen.
9	◀◀	Rücklauftaste
10	▶	Aufnahme-Such-Menü aufrufen;Wiedergabetaste
11	▶▶	Vorlauftaste
12	●	Aufnahmetaste
13	II	Pause/Sequenztaste
14	■	Manuelle Aufnahme stoppen, Wiedergabe stoppen
15	Audio	Testen
16	Mute	Ton ein/aus

Liste 2-4

2.4 Mausbedienung

Zusätzlich zu den Tasten auf der Vorderseite oder der Fernbedienung kann auch die Maus zur Bedienung verwendet werden.

TYP	Funktion
Linke Maustaste anklicken	Im Sperrmodus des Menüs in das Pop-up-Menü gehen und ein beliebiges Untermenü anklicken, damit das Log-in-Fenster erscheint; im nicht gesperrten Menümodus in das Pop-up-Menü gehen, dann die linke Taste klicken um direkt in ein Untermenü zu gelangen.
	Nach Eintritt in das Hauptmenü kann man durch Klicken der linken Taste in jedes Untermenü gelangen; im [Einzeldatei]Menü-Modus wird durch Klicken der linken Taste eine Aufnahmedatei wiedergegeben.
	Status des Kontroll-Kästchens und des Bewegungserfassungs-bereiches ändern
	Kombinationsfeld anklicken um in das Pull-down-Menü zu gelangen. Linke Taste klicken um die Verweilzeit-Anzeige zu stoppen, wenn diese aktiviert ist.
	Durch Klicken der linken Taste können Farbleiste und Lautstärkeleiste eingestellt werden.
	Kombinationsfeld anklicken um in das Pull-down-Menü zu gelangen
	Linke Taste klicken zum Auswählen von Werten in Textfeldern oder Pull-down-Menü. Dies unterstützt die Eingabe von chinesischen Zeichen, Sonderzeichen, numerischer Eingabe und Buchstabeneingabe, anstelle der [Eingabe- ] oder [Rücktaste ] verwenden
Rechte Maustaste klicken	Durch Klick auf die rechte Taste in der Live-Ansicht wird das Pop-up-Menü eingeblendet (siehe Abb. 5-1).
	Durch Klick auf die rechte Taste wird im Hauptmenü- oder Untermenü-Modus das aktuelle Menü verlassen.
Doppelklick auf linke Maustaste	Durch Doppelklick auf die linke Taste wird der Bildschirm in der Live-Ansicht oder im Wiedergabemodus maximiert.
Maus bewegen	Menüpunkt auswählen
Maus ziehen	Im Bewegungsmodus den Bewegungsbereich durch Ziehen der Maus auswählen; im [Color set] Menümodus werden Farbleiste und Lautstärkeleiste durch Ziehen der Maus eingestellt.

Liste 2-5

Kapitel 3 INSTALLATION

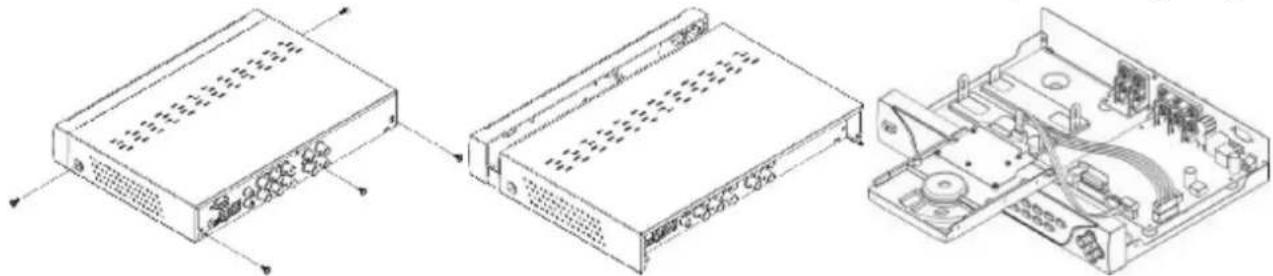

3.1、Installation des Festplattenlaufwerkes

Vorsicht: Bitte das Festplattenlaufwerk nicht installieren oder herausnehmen, wenn der DVR in Betrieb ist!

Zuerst die Schrauben des Gehäuses lösen und den oberen Deckel entfernen, wie unten gezeigt.

Datenkabel und Netzkabel des Festplattenlaufwerkes verbinden, das Festplattenlaufwerk in den Halter stecken und befestigen, wie unten gezeigt.

Zuletzt die Schrauben des oberen Deckels befestigen.

Anmerkung: Falls Benutzer ein Festplattenlaufwerk höherer Leistung benötigen, wird empfohlen, eine spezielle Sicherheits-Festplatte zu verwenden.

3.2、Kamera und Monitor anschließen

Kamerakabel an den Videoeingang des DVR anschließen und Videoausgang des DVR an Monitor über BNC-Anschluss (siehe Abschnitt 2.2 - Rückseite); oder

falls es sich um eine PTZ Speed-Dome-Kamera handelt, kann RS485 A & B jeweils an den entsprechenden DVR-Anschluss angeschlossen werden (siehe Systemkonfiguration, Kapitel 8).

Anmerkung: Je nach Videoeingangsanschluss des Monitors kann der BNC-Anschluss unterschiedlich sein.

3.3、Stromversorgung anschließen

Bitte nur den mitgelieferten Stromadapter verwenden. Nach Einschalten der Stromversorgung Video-Ein/Aus-Anschluss einrichten und Mikrofon und Audiogerät mit RCA-Kabel auswählen.

Kapitel 4: Inbetriebnahme

4.1、Systeminitialisierung

Nach Anschluss des Netzkabels des DVR an eine Steckdose und Drücken der Ein-/Ausschalttaste an der Vorderseite gelangen Sie zur Bildschirmseite Systeminitialisierung, wie in Abb. 4-1 dargestellt.

Anmerkung: Je nach Monitor können die in dieser Bedienungsanleitung gezeigten Abbildungen abweichen.

Nach Beendigung der Initialisierung erscheint die Live-Ansicht. Abb. 4-2 ist die vom System vorgegebene viergeteilte Ansicht ohne Videoeingangsstatus. Bei Videoeingängen zeigt der Bildschirm Live-Bilder der Kameras. Durch Doppelklick der Maus im Live-Modus auf das Live-Bild eines Kanals vergrößert sich das Bild auf Vollbild. Durch erneuten Doppelklick kehrt das Bild zur viergeteilten oder neungeteilten Ansicht zurück. Durch Drücken der rechten Maustaste gelangen Sie ins Pop-up-Menü; durch Drücken der linken Maustaste können Sie Menüpunkte auswählen, und durch Anklicken eines beliebigen Bereiches außerhalb des Menüs wird das Pop-up-Menü verlassen.

Note: Ist die interne Festplatte nicht angeschlossen und ein Fehler tritt auf, erscheint der Buchstabe "H" auf dem ersten Kanal des Live-Bildschirmes und der zugehörige Alarmsummer ertönt. Wenn Sie den Alarmsummer beenden möchten, bitte zu [Device manage‡ Alarm setting] gehen um HDD loss und HDD space der Festplatte auf „off“ zu setzen.

Kapitel 5: DVR-Menü

5.1、Pop-up-Menü

Abb. 5-1a

Abb. 5-1b

Nach Beendigung der Systeminitialisierung im Live-Modus die rechte Maustaste drücken um zum

Pop-up-Menü zu gelangen. Jetzt können Sie die Parameter einstellen und im Hauptmenü, Multi-Pics, PTZ, PIP, Rec. Search, Mute, Manual record, Start Rotate, Start Cruise und GUI bis VGA etc. bedienen.

Anmerkung: Je nach unterschiedlicher Parametereinstellung und der Anwendungsumgebung können die Optionen des Pop-up-Menüs unterschiedlich sein.

5.2 Struktur des Hauptmenüs

5.3 Hauptmenü

Abb.5-2

Nach Klick auf die rechten Maustaste erscheint das Pop-up-Menü auf dem Bildschirm. Sie können [Main menu] Option im Pop-up-Menü-Modus anklicken um zur Hauptmenü-Ansicht zu gelangen wie in Abb. 5-2 gezeigt). Im Hauptmenü-Modus können Sie Einstellungen des Geräte-Managements wie Display, Record, Network, Search, Device und System etc. betätigen

auptmenü

5.3.1 Display-Einstellung

Im [Main menu‡ Camera] Name und Position für jeden Kanal einrichten, wie in Abb. 5-3 gezeigt.

Es kann eingestellt werden, ob in der Live-Ansicht und/oder im Aufnahmemodus jeder Kanal eine Vorschau haben soll, in der Live-Ansicht die Live-Zeit aktiviert und in der Aufzeichnungsliste die Aufnahmezeit eingestellt werden soll.

Jeder Kanalname unterstützt bis zu acht Buchstaben oder vier chinesische Zeichen.

Kopierfunktion: alle Daten eines Kanals können auf einen beliebigen anderen Kanal kopiert werden.

Im [Color] Menü (wie in Abb. 5-4 gezeigt) können Sie die Parameter für Helligkeit, Farbsättigung, Kontrast und Farbton jedes Kanals einstellen.

Die Änderungen stehen nach Anklicken der Schaltfläche [APPLY] unten an den Untermenüfenstern und nach Speichern und Anklicken der Schaltfläche [ok] zur Verfügung.

Falls die Änderung rückgängig gemacht werden soll, die Schaltfläche [Exit] anklicken um das Menü zu verlassen.

Bei Anklicken der Schaltfläche [DEFAULT] werden alle Systemwerte auf die Werkseinstellungen zurückgesetzt.

Der Systemwert ist die Werkseinstellung.

5.3.2 Aufnahme-Einstellung

[Main Menu] ‡ [Record] anklicken um in das [Record Setup] Menü zu gelangen (wie in Abb. 5-6 gezeigt).

ÿ [Record] Option ermöglicht den Aufnahmestatus (Enable/Disable) für jeden Kanal einzustellen.
ÿ [Bit rate] umfasst drei Optionen – Hochwertig, Gut und Normal.
ÿ [Frame rate] umfasst zwei Optionen – Fest und Manuell. Ist “Manuell” eingestellt und die Option [Frame rate setup] angeklickt, können Sie jedem Kanal die Bildfrequenz zuteilen.
ÿ [Audio] Option ermöglicht den Ton auf ein/aus zu stellen.
ÿ [Mode] ermöglicht Aufnahmemodi, einschließlich Always und Scheduled, auszuwählen. Um 24 Stunden pro Tag aufzunehmen [Mode] auf Always einstellen. Um bei Bewegung oder mit bestimmtem Zeitplan aufzunehmen, die [Schedule] Option auswählen.
ÿ [Pack time] zeigt die maximale kontinuierliche Aufnahmezeit an (15, 30, 45 and 60 Min.).
ÿ [Copy to] ermöglicht aktuelle Einstellungen auf einen anderen Kanal zu kopieren

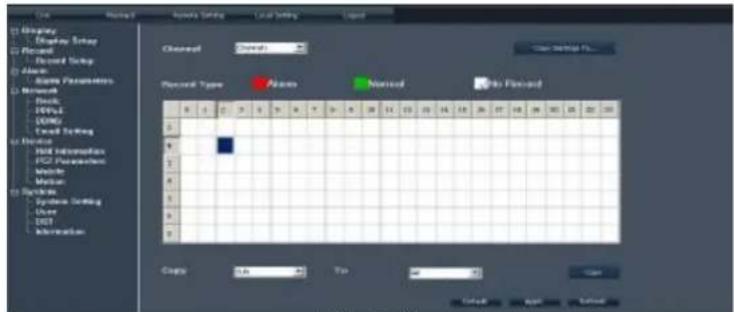

ÿ Wird [Mode] auf Schedule eingestellt, erscheint die "Schedule" Ansicht, wie in Abb. 5-7 gezeigt.
[Record CH] Optionen umfassen All, CH-1, CH-2, CH-3 und CH-4 im Wechsel. Bitte benötigten Kanal anklicken.

Für wöchentliche Ablaufpläne das Kästchen des gewünschten Aufnahmestatus durch Abhaken

auswählen (Alarm, General, oder No Record) und dann jedes Kästchen in der Zeitplanzeile anklicken, das eingesetzt werden soll. Es können [From – To] Pull-down-Menüs and Kopiertaste verwendet werden um Einstellungen eines Tages auf einen anderen Tag oder auf alle Tage zu kopieren.

Nach Vervollständigung des Zeitplanes wird dieser durch Anklicken der Schaltfläche [Apply] aktiviert.

Es kann auch die Schaltfläche [Default] für Werkseinstellungen angeklickt werden.

Erklärung: Im [record] Set und [Search] Modus bedeutet: Originalfarbe = keine Aufnahme, Rot = Alarmaufnahme und Grün = Standardaufnahme.

5.3.3 Netzwerk-Einstellung

In das [Main Menu‡ Network Setup] gehen um die Netzwerkkonfiguration einzurichten (wie in Abb. 5-8 gezeigt):

Nach Auswahl des Netzwerkmodus - wie DHCP, PPPOE oder feste Zuteilung - und Einrichtung von Web-Ports ist Fernzugriff auf den DVR durch Netzwerk oder Internet möglich.

UPnP (Universal Plug and Play) Funktion: Unterstützt der Router die UPnP Funktion und ist auf On gesetzt, sendet das System automatisch vom Port an den Router.

DNS: Der DNS-Server wird im allgemeinen durch lokalen ISP bereitgestellt. Nachstehend bitte die IP-Adresse Ihres DNS eintragen.

Abb.5-8

Abb. 5-9

Bei Auswählen von DHCP wird dem DVR automatisch die IP-Adresse vom Router zugewiesen, nachdem Sie das Menü verlassen haben. Die IP-Adresse des DVR kann sich stets bei Einschalten des Gerätes ändern. Daher müssen Sie jedes Mal die entsprechende IP-Adresse und Web-Port bei Fernzugriff auf den DVR weitersenden.

Vorgehensweise:

1. Netzwerktyp auswählen (DHCP);
2. Eingang Media Port und Web-Port und Media Port entspricht nicht Web-Port;
3. Taste anklicken und neu starten, jetzt erfasst der DVR die IP-Adresse automatisch.

4. Falls Funktion auf "Off" gesetzt ist, können Sie die vom DVR erfasste IP-Adresse an den Router schicken und den jeweiligen Parameter einsetzen, wie in Abb. 5-11 gezeigt. Falls Ihr Router die Funktion unterstützt und auf „on“ gesetzt wird, braucht dieser Schritt 4 nicht durchgeführt zu werden.

5. Zugang zum DVR per Fernzugriff.

http://internet IP: web port (z.B. 8080)

http:// intranet IP: web port (z.B. 8080, nur verfügbar bei gleichem Intranet)

Wird “Static” unter “Type” ausgewählt, kann der Benutzer IP-Adresse, Subnet Mask, Gateway, Web-Port und DNS direkt einstellen, wie in Abb. 5-9 gezeigt.

I Media Port: diesen Port manuell an den Router schicken, Details siehe Abb. 5-12.
I Web port: entspricht der Web-Port-Nr. des Web Application Managers, diesen Port manuell an den Router senden.
IP Address: Eine spezielle IP-Adresse eingeben, die IP-Adresse ist im Full Service-Intranet nur einmal vorhanden.

I Net Mask: übereinstimmend mit Net Mask des Routers

I Gateway: übereinstimmend mit Gateway des Routers

I DNS: Eingang DNS-Server

Schaltfläche anklicken und DVR neu starten, alle o.g. Parameter sind wirksam. Sie haben jetzt Fernzugriff auf den DVR via IP:

http://public IP: web port (z.B. 8080)

http://intranet IP: web port (z.B. 8080)

Abb. 5-10

Abb. 5-11

Wird PPPoE unter "Type" gewählt, kann der Benutzer Benutzernamen und das von ISP bereitgestellte Password eingeben und Media-Port and Web-Port einstellen (Details siehe Abb. 5-10). Sie haben Zugriff auf Ihren DVR via öffentlichem Netz ohne Port-Weiterleitung, wenn der Netzwerktyp auf "PPPoE" gestellt und der Web-Port korrekt ist.

DDNS (Dynamic DNS) ist ein Service, der Domain-Namen und veränderliche IP-Adresse bei dem DDNS-Server registriert, sodass der Domain-Name zur IP-Adresse gesendet werden kann, selbst wenn die IP-Adresse in einem dynamischen IP-System geändert wird.

Am NETWORK SETUP Fenster unten kann mit einer Option der DVR so eingestellt werden, dass man per DDNS-Service Zugriff hat. Klickt man die Schaltfläche DDNS, erscheint das Fenster wie in Abb. 5-11 gezeigt. Es ist möglich auf den DVR durch eine feste oder dynamische IP-Adresse zuzugreifen; jedoch kann sich eine dynamische Adresse von Zeit zu Zeit ändern. Wie oft, hängt von Ihrem

Internetanbieter ab. Bei Änderung müssen Sie auf eine Website wie z.B. www.myipaddress.com von einem Computer gehen, der mit dem gleichen Router wie der DVR verknüpft ist um die neue IP-Adresse herauszufinden.

1、Server: einen dynamischen, von ISP bereitgestellten Domainnamen-Server auswählen;
2、 Host Name: Host Namen eingeben, registriert vom Dynamischen Domain-Benennungssystem, zum Beispiel: DVR2009.3322.org;
3、User Name: Benutzernamen eingeben, registriert vor Beantragung eines Domain-Namens.
4、Password: Passwort eingeben, das Sie bestimmen, wenn ein Benutzername registriert wird. Benutzer hat über Website oder Domain-Name gemäß aktueller PC Netzwerkumgebung Zugriff auf den ferngesteuerten DVR.

http://public IP: Web-Port (z.B. 0080)

http://intranet IP: Web-Port (z.B. 0080) [nur verfügbar bei demselben LAN]

http://superdvr.3322.org: Web-Port (z.B. 0080)

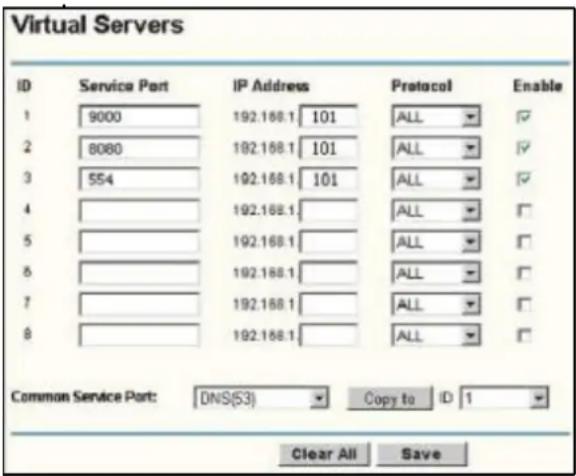

Versenden über Port des Routers

Versenden über den Port ist erforderlich, wenn Sie Zugriff auf den DVR haben möchten, der an den Router außerhalb des Router-Netzwerks angeschlossen ist.

Abb. 5-12

1. IP- Adresse des Routers vom Browser, der auf IE basiert, eingebet um die Router-Konfigurations-Ansicht zu öffnen;
2. [T ransmittal rule] Option anklicken um zu den Anweisungen für die Portweiterleitung für Ihren Router zu kommen.
3. Die entsprechenden Parameter einstellen, wie in Abb. 5-11 gezeigt Wenn Server-Port und Web-Port die IP-Adresse des DVF weiterleiten, hat der Benutzer Fernzugriff auf den DVR.

Erinnerung: Die Ansicht zum Weiterleiten über den Port des Routers kann abweichen; jedoch muss der Benutzer bei Zugang zu einem virtuellen Server immer Port 8080 und Port 9000 des Routers auf die IP-Adresse des zugewiesenen oder automatisch erfassten DVf senden und [All] oder [Both] in der entsprechender Protokollspalt auswählen und die o.g. Einstellung speichern.

Je nach Hersteller können o.g. Schritte vom Router abweichen.

5.3.4 Aufnahmesuche

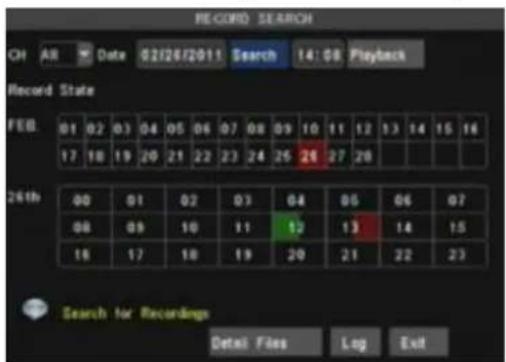

[Main Menu‡ Record Search] anklicken um zur Ansicht zu gelangen, wie in Abb. 5-13 gezeigt.

ÿ Zeitsuche: Im Videosuchbildschirm kann der Benutzer nach einem bestimmten Datum (Zeit) für eine Aufnahme suchen und im Wiedergabemodus ansehen. Dies ist nützlich um eine bestimmte Aufnahme eines Ereignisses zu finden, wenn Datum und Zeit des Ereignisses bekannt ist.
y Datumsuche: Im Videosuchbildschirm kann der Benutzer alle Aufnahmen an einem bestimmten Datum suchen. Für eine Videosuche das numerische Feld des Datums markieren und auswählen, dann einen genauen Zeitraum eines bestimmten Datums anklicken, das System startet die Wiedergabe ab der ersten Aufnahme in diesem Zeitraum.
ÿ Dateiliste: Schaltfläche [File list] anklicken um in den [File List] Bildschirm zu gelangen, wie in Abb. 5-14 gezeigt, die Videoaufnahmen für den Zeitraum erscheinen auf dem Bildschirm.
ÿ Playback Modus: Sie können die Wiedergabeleiste zum Einstellen von Fast Forward (X2, X4 und

X8), Slow play (1/2, 1/4 und 1/8 Geschwindigkeit), Play, Pause/Frame, Rewind (X2, X4 und X8) verwenden. Wenn die Wiedergabe beendet ist, kehrt der DVR zum vorhergehenden Menü zurück.

Abb. 5-13

Sie können ebenfalls die Aufnahmen herausfiltern, die Sie nach Kanal oder Aufnahmemodus, basierend auf Datum/Zeitsuche, ansehen möchten.

I First: gibt die erste Seite der von Ihnen gesuchten Aufzeichnungsliste an. Wenn Sie andere Seiten anschauen, gehen Sie durch Anklicken der Schaltfläche [First] zurück zu Seite eins.
I PREV (Vorhergehende Seite): Ist die Ereignisliste aufgerufen, Schaltfläche [Previous page] anklicken um zur vorhergehenden Seite zu gehen (Ausnahme: erste Seite).
NEXT (Nächste Seite): Ist die Ereignisliste aufgerufen, Schaltfläche [Next page] anklicken um zur übernächsten Seite zu gehen (Ausnahme: die letzte Seite).
LAST (Letzte Seite): gibt die letzte von Ihnen gesuchte Seite der Aufzeichnungsliste an. Sind andere Seiten aufgerufen, durch Anklicken der Schaltfläche [Last page] zu der letzten Seite gehen.
I ALL (alle auswählen): ermöglicht alle Ereignisse der aktuellen Seite auszuwählen

INVERSE (umgekehrt auswählen): ermöglicht andere Ereignisse – außer den gerade ausgewählten - auf der aktuellen Seite auszuwählen.

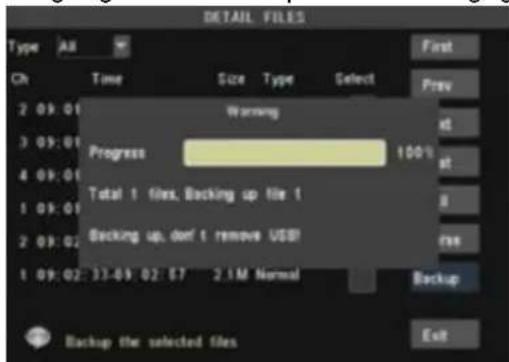

ä Backup: Falls Sie im [File List] Modus Aufnahmen sichern möchten, die den Aufnahmen entsprechenden [Select] Kästchen durch Abhaken auswählen und die Schaltfläche [Backup] anklicken um zu den unten abgebildeten Fenstern zu gehen, wie in Abb. 5-15 gezeigt. Nach Beendigung des Sicherungsvorgangs wird "Backup finished!" angegeben, wie in Abb. 5-16 gezeigt.

Anmerkung: Die Sicherungsdatei wird im H264 Format gespeichert; Sie können die aufgenommenen Dateien unter Verwendung des mit dem DVR gelieferten Multimedia-Player-Programms oder durch das Net-Viewer-Programm wiedergeben. Bitte sicherstellen, dass das Sicherungsgerät, z.B. USB und DVD, vor der Sicherung angeschlossen ist.

ÿ Log Search

In der Ansicht , [Log Search] anklicken um die Ansicht Log Search aufzurufen, wie in Abb. 5-17(a) gezeigt.

Log-Typ auswählen, Anfangsdatum und Enddatum eingeben, dann die Schaltfläche [Search] unten

auf der Ansicht anklicken um alle benötigten Logs zu suchen, wie in Abb. 5-17(b) gezeigt.

Abb. 5-17 (a)

Abb. 5-17 (b)

Der Benutzer kann alle gesuchten Logs auf USB-Stick exportieren und im TXT-Format speichern.

Bevor die Logs exportiert werden, auf korrekten Anschluss des USB-Sticks achten. Details siehe Abb. 5-18.

Nach erfolgreichem Log-Export Schaltfläche [OK] anklicken, wie in Abb. 5-19 gezeigt.

5.3.5 Player zur Wiedergabe

1. Die Sicherungsdatei auf Ihren PC kopieren
2. Den Player öffnen, dann die Schaltfläche [+]anklicken um die Datei zu öffnen, wie in Abb. 5-20 gezeigt.

Anmerkung: Bitte Datei im Format *.264 oder *.nvr auswählen. Die durch USB-Stick oder Festplatte gesicherte Aufnahmedatei ist im *.264 Format, und der DVR-Recorder im *.nvr Format.

1. Die gewünschte Wiedergabedatei aus den Dateien auswählen, wie in Abb. 5-21 gezeigt.

(1) Das Aufnahmeereignis rechts auf dem Bildschirm doppelt anklicken um die Wiedergabe der Aufnahmedatei zu starten, wie in Abb. 5-22 gezeigt.

Abb. 5-22

Die Funktionen der Schaltflächen von links nach rechts sind wie folgt:

[Play] Schaltfläche: startet Wiedergabe der aufgezeichneten Datei

[Pause] Schaltfläche: schaltet Wiedergabe der aufgezeichneten Datei auf Pause

[Stop] Schaltfläche: stoppt Wiedergabe der aufgezeichneten Datei

[Rewind] Schaltfläche: Rückwärtswiedergabe der aufgezeichneten Datei mit einer

Geschwindigkeit X2, X4, X8 und X16.

[Forward] Schaltfläche: Vorwärtswiedergabe der aufgezeichneten Datei mit einer

Geschwindigkeit X2, X4, X8 und X16.

[Frame by frame]: Wiedergabe der aufgezeichneten Datei Bild für Bild.

[Snapshot]: Schaltfläche anklicken zum Erfassen des aufgezeichneten Bildes und zum Speichern des Bildes auf einer bestimmten Position.

[Add]: Schaltfläche anklicken um eine aufgezeichnete Datei hinzuzufügen

[Del]: Schaltfläche anklicken um eine aufgezeichnete Datei zu löschen.

[Del all]: Schaltfläche anklicken um alle aufgezeichneten Dateien in der Ereignisliste zu löschen.

5.3.6 Device Manage

Objekte in umfassen HDD, Alarm, PTZ, Mobile und Motion.

Option [Main Menu‡ Device Management] anklicken um in das Fenster zu gelangen, wie in Abb. 5-23 gezeigt.

5.3.6.1 HDD Manage

In der Ansicht [Device Manage], [HDD] Symbol markieren und anklicken um in das Fernster zu gelangen wie in Abb. 5-24 gezeigt.

Abb 5-24a

Ist der DVR an eine Festplatte angeschlossen, erkennt das System automatisch, ob die Festplatte in Ordnung ist.

Ist das an der Festplatte angeschlossene Kabel lose oder die Festplatte nicht in Ordnung, wird der Festplattenstatus mit "No Disk" angegeben.

Falls die Festplatte formatiert werden muss, wird der Status mit "no format" angegeben, sonst wird der Festplattenstatus mit "Normal" angegeben (siehe Abb. 5-23).

ÿ NO : vom System vorgegebene Festplattennummer
ÿ State : Festplatte verfügbar. Sie können die Festplatte nur verwenden, wenn sie formatiert ist. Status überprüfen.
ÿ TOTAL/AVAIL: gibt den auf der Festplatte verfügbaren Gesamtspeicher an / den nicht verwendeten Speicherplatz auf der Festplatte.
ÿ AVAIL TIME: Das System zeigt die Restaufnahmezeit auf der Festplatte an und legt dabei den aktuellen Bildausschnitt/Qualität und die Bildrate zugrunde.
ÿ OVERWRITE: Wenn Sie "on" auswählen, überschreibt das System automatisch die ältesten Aufnahmen, sobald die Festplatte voll ist. Wenn Sie "off" auswählen, stoppt die Aufnahme, sobald die Festplatte voll ist.
ÿ HDD FORMAT: Wenn Sie diese Option zur Formatierung der Festplatte nutzen, können Sie erst Dateien auf der Festplatte aufzeichnen, wenn diese formatiert ist. Schaltfläche [Format HDD] zum Starten des Formatierens anklicken. Wird die [Format HDD] Option gewählt, fragt das System an – "Format HDD will loss all the data, do you confirm?"; "OK" anklicken, System gibt an – "Is formatting..." und "successful format"; danach startet das System wieder automatisch.
ÿ USB FORMAT: Diese Option zur Formatierung von USB-Geräten verwenden.

Anmerkung: Bei der Konfigurierung Ihres DVR ist es zuerst wichtig sicherzustellen, dass die Festplatten- (HDD) Optionen korrekt eingestellt sind. Es wird empfohlen die Festplatte vor dem Start der ersten Aufnahme zu formatieren.

5.3.6.2 Alarm-Einstellung

[Alarm Config] unten am [Alarm setup] Bildschirm anklicken um in die Ansicht zu gelangen, wie in Abb. 5-26 gezeigt. Jetzt können detaillierte Alarmparameter eingestellt werden.

ÿ HDD Loss: Ist [Buzzer] auf ON eingestellt und es wird keine Festplatte erkannt oder die Festplatte ist nicht formatiert, erscheint ein kleines "H" auf dem Bildschirm und der Summer ertönt. Wird OFF eingestellt, erscheint nur das „H“ auf dem Bildschirm, ohne dass der Summer ertönt.

ÿ HDD Space: Ist [Buzzer] auf ON eingestellt und der DVR hat keinen Speicherplatz mehr, ertönt der Summer. Ist OFF eingestellt, ist kein Alarm zu hören.

y

y

ÿ Video Loss: Videoverlust, wenn [Buzzer] auf ON eingestellt und eine Kamera abgeschaltet ist. Das Symbol "Video Loss" erscheint ebenfalls auf dem Bildschirm bei Summerton. Ist OFF eingestellt, erscheint nur "Video Loss", aber kein Summer ertönt.

y Alarm Manage Summer-Dauer: Sie können einstellen, wie lange der Summer bei Alarmauslösung ertönen soll (0s, 10s, 20, 40s, 60s);

Alarmdauer: Sie können einstellen, wie lange die Alarmaufnahme nach Ende des Alarms dauern soll (0s, 30s, 1m, 2m, 5m);

Zeit vor der Aufnahme: Sie können einstellen, wie lange die Aufnahme vor Alarmeintritt dauern soll (Off, on).

ÿ Full screen Alarm: Die Funktion ist ab Werk auf "On" eingestellt. Wird die Bewegungserfassung oder der externe Alarm ausgelöst, wird der entsprechende Kanal im Vollbildmodus gezeigt.

ÿ Email: Mit der Option kann eingestellt werden, ob die Alarmbilder an eine bestimmte Email-Adresse

gesendet werden sollen oder nicht.

Sie können den Alarm des Summers und die Alarmzeit für alle Alarmtypen beliebig auswählen, für den Bewegungserfassungsalarm und I/O Statusalarm können Sie Email und Vollbild-Erinnerung einstellen.

Alarm-Typ	Funktion
Video Loss	Löst Alarm aus, wenn DVR kein Videosignal empfangen kann (z.B. beschädigte Kamera, beschädigtes Kabel oder Fehlfunktion der Stromversorgung).
Motion Detection	Bewegt sich ein Objekt in den Bewegungserfassungsbereich, wird Alarm ausgelöst. Sie können den Empfindlichkeitsgrad entsprechend der tatsächlichen Anwendungsumgebung einstellen.
HDD loss	Wird die Festplatte nicht erkannt (beschädigte Festplatten, Fehlfunktion der Stromversorgung) oder das automatische Überschreiben der Festplatte ist deaktiviert und der freie Platz reicht nicht aus, wird Alarm ausgelöst.

Liste 5-1

EMAIL-Einstellung

[Email Set] anklicken um in die Ansicht zu gelangen, wie in Abb. 5-26 gezeigt.

Wenn die [Email] Option aktiviert ist, können in der Ansicht [EMAIL] Parameter eingestellt werden, wie in Abb. 5-27 gezeigt.

ÿ SSL: ist ein Sicherheitsprotokoll für die Datenübermittlung. Sie können Ihre Kommunikation mit SSL verschlüsseln (einschl. Email) um zu verhindern, dass Hacker Emails, Datenübertragung und sogar das Passwort abfragen.

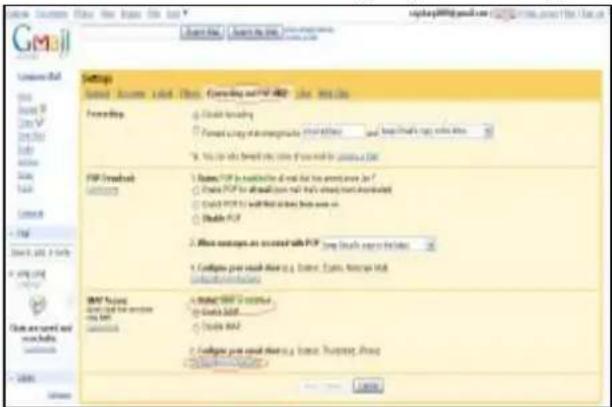

Im allgemeinen wird SSL von Gmail.com-Server auf [On] eingestellt, andere Mailserver werden auf [Off] eingestellt. Falls Ihre Einstellung noch nicht in Ordnung ist, bitte mit der Website Kontakt aufnehmen, bei der Sie SMTP-Port und SSL für das Postfach angemeldet haben.
ÿ SMTP Port: gibt Absender-Port des SMTP-Servers an. Im allgemeinen ist der SMTP-Port-Wert 25, aber es gibt Ausnahmen, z.B. der SMTP-Port des G-mail-Servers sollte 465 sein.
ÿ SMTP Server: gibt die von Ihnen verwendete E-mail-Server-Adresse an.
ÿ Sender email: gibt die E-mail-Adresse des Absenders an. Die E-mail-Adresse sollte mit dem von Ihnen verwendeten Server übereinstimmen, d.h. wenn Sie die E-mail-Adresse – [e-mail] verwenden, sollte der entsprechende Server smtp.gmail.com sein.
- Receiver address: gibt die E-mail-Adresse des Empfängers an. Die E-mail-Adresse wird für den Empfang von Bildern verwendet, die vom Bewegungserfassungsalarm des DVR gesendet werden. Bitte die erhaltenen Bilder so schnell wie möglich löschen um Überlastung Ihres E-mail-Accounts zu vermeiden.
ÿ Email Test: Schaltfläche anklicken um Ihren SMTP-Port, Server, Absender und Empfängeradresse zu prüfen. Sind die Parameter falsch, sendet das System die Falschinformation zurück um den Benutzer zu informieren.

Anmerkung: Die Absender-Email wird benötigt um die IMAP/POP3/SMTP Funktion zu aktivieren [Einzelheiten siehe Abb. 5-28 & Abb. 5-29 (a & b), die IMAP/POP3/SMTP Aktivierungsfunktion für Gmail, QQ und SINA mail zeigen]. Ihr GMAIL ID einloggen und zur Seite der Einstellungen wechseln. Weiterleitung und POP/IMAP-Option herausfinden, [enable IMAP] Option durch Abhaken auswählen.

Falls Sie keine E-mail-Alarminformation erfolgreich empfangen können, die untenstehenden Punkte prüfen:

ÿ Ist der DVR Anschluss in Ordnung?.
ÿ Unterstützen Empfänger- und Absender-Email SMTP-Protokolle?
ÿ Ist die Einstellung des E-Mail-Accounts korrekt?
ÿ Ist die Konfiguration der E-Mail-Alarm-Parameter richtig?
ÿ Befindet sich der DVR im Status I/O-Alarm oder Bewegungserfassung?

Zu [Main menu‡ Device‡ PTZ Setup] gehen, den zu prüfenden Kanal auswählen, und jeweils PTZ Protokoll (Pelco-D oder Pelco-P), Baud-Rate (1200, 2400, 4800, 9600), Data-Bit (8, 7, 6, 5), Stop-Bit (1, 2), Paritätskontrolle (None, Odd, Even, Mark, Space), Adressen-Code and Cruise-Status einstellen.

5.3.6.4 Mobiltelefon-Einstellung

Der DVR ist zur Zeit kompatibel mit Mobiltelefonen, die mit den Betriebssystemen Android, Windows Mobile, Symbian, Iphone und Blackberry auf 3G-Netzwerken laufen. Ausführliche Zugangsverfahren siehe separate Zugangsanweisungen für Mobiltelefon.

[Main menu‡ Device‡ Mobile] anklicken um ins [Mobile] Menü zu gelangen, wie in Abb. 5-31 gezeigt.

User Name: gibt Namen des DVR-Benutzers an, System unterstützt bis zu 15 Zeichen.
I User password: gibt Passwort des DVR-Benutzers an, System unterstützt bis zu 15 Zeichen.
Server port: Mobiler Überwachungs-Port. Wert kann zwischen 1024 und 65535 eingestellt werden.

Erklärung: Bitte DVR an das Internet anschließen, bevor Port-Nummer des DVR eingestellt wird. Die Port-Nummer des Servers entspricht nicht den Netzwerk-Menüs.

5.3.6.5 Bewegungserfassung

[Main menu‡ Device‡ Motion] anklicken um in das [Motion Detection] Menü zu gelangen, wie in Abb. 5-32 gezeigt. Das [Motion detection] Menü hat drei Sektionen, einschließlich Kanalstatus, Empfindlichkeit und Bewegungsbereich.

ÿ Channel: Diese Option ermöglicht Bewegungserfassung auf einem beliebigen Kanal zu aktivieren.
ÿ SENSITIVITY: Diese Option ermöglicht den Empfindlichkeitsgrad der Bewegungserfassung von hoch auf niedrig einzustellen, wobei 8 der empfindlichste ist.

ÿ MD AREA: Diese Option ermöglicht das Gebiet auszuwählen, das am empfindlichsten auf Bewegung reagieren soll.

ÿ Copy to: ermöglicht aktuelle Kanalparameter auf einen beliebigen Kanal oder auf alle Kanäle zu kopieren.

Der Kanal ist für das PAL-System in 15X12 Gitter aufgeteilt und für das NTSC-System in 15X10 Gitter. Wenn sich ein Objekt in den Bewegungserfassungbereich bewegt und dieser Bereich rot angezeigt wird, wird eine Aufzeichnung ausgelöst. Im halbtransparenten Bereich ist die Bewegungserfassung ausgeschaltet.

5.3.7 System

Menü umfasst die Untrmenüs Zeiteinstellung, Benutzerpasswort, A/V-Einstellung, Sprache, Systeminformation und Systempflege.

Nach Eintritt ins Menü können Sie Zeit/Datum, Passwort, Sprache und A/V einstellen, Systeminformation überprüfen und Systempflege durchführen.

5.3.7.1 Zeiteinstellung

[Main menu‡ system] anklicken und in die Ansicht für Zeiteinstellung gehen, wie in Abb. 5-35 gezeigt. Jetzt können Sie Datum/Zeit des Systems, Datum/Zeit Format und Zeitzone einstellen.

NTP: Das Modell liefert NTP-Service. Wenn die NTP-Funktion auf gestellt ist, den entsprechenden NTP-Server auswählen (umfasst: time.windows.com; time.nist.gov oder pool.ntp.org) und anklicken, das System überprüft die Systemzeit und stellt diese stets um 23:50:00 und/oder bei jedem Neustart ein.

DST: anklicken um DST (day saving time) Status and Modus einzustellen, wie in Abb. 5-36 gezeigt.

5.3.7.2 Password

[Main menu‡ System‡ Password] anklicken um in die Ansicht [user manage] zu gelangen, wie in Abb. 5-37 gezeigt.

Abb. 5-37

[Edit user] anklicken um in die Ansicht Passworteinstellung zu gelangen, wie in Abb. 5-38 gezeigt.

Sie können jeweils ein Passwort für Benutzer und Administrator einsetzen, wie in Abb. 5-39 gezeigt. Das Passwort besteht aus den Ziffern 0\~9 und unterstützt bis zu 6 Zeichen.

Die Passwort-Werkseinstellung ist 123456.

5.3.7.3 Video/Audio-Einstellung

[Main Menu‡ System‡ Video/Audio] anklicken um Video- und Audio-Parameter einzustellen, wie in Abb. 5-39 (a) gezeigt.

ÿ Video System: ermöglicht das Kamerasystem einzustellen (PAL, NTSC).
ÿ VGA Resolution: umfasst vier Optionen - 1280×1024、1024×768、800×600 und 1440×900.
ÿ OSD Device: ermöglicht Videoausgangsgerät, Hauptausgang und VGA auszuwählen. Durch Gedrückthalten der [Rew] Taste auf der Vorderseite kann das Ausgangsgerät schnell umgestellt werden.
ÿ Poll time: ermöglicht die Sequenzzeit von 5s bis 300s auszuwählen.

[Volume] und/oder [Margin] Optionen unten rechts am Video/Audio-Bildschirm anklicken um jeweils die Lautstärke und/oder den Rand einzustellen. Einzelheiten siehe Abb. 5-41.

Sie können den maskierten Bereich einstellen, wie in Abb. 5-42 und Abb. 5-43 gezeigt.

5.3.7.4 Sprachauswahl

In das [Language] Menü gehen um die Sprache für den DVR auszuwählen (wie in Abb. 5-40 gezeigt), dann Schaltfläche [APPLY] anklicken. Nach automatischem Neustart des Systems steht die Auswahl zur Verfügung.

5.3.7.5 Systeminformation

In das [System Information] Menü gehen um Systeminformationen zu prüfen, einschließlich Gerätetyp, Software (Firmware)-Version, IE-Version, MAC-Adresse etc.

Werden mehrere DVRs an die gleiche lokale Netzwerkumgebung angeschlossen, müssen Sie die MAC-Adresse für jeden DVR ändern, anderenfalls können Sie diese DVRs nicht an das Netzwerk anschließen.

Abb. 5-44

Abb. 5-45

5.3.7.6 Wartung

Diese Option ermöglicht die DVR-Einstellungen auf die Werkseinstellungen zurückzusetzen, die Systemsoftware (Firmware) zu aktualisieren und die automatische Wartung des Systems einzustellen. [Main menu‡ System‡ Maintain] anklicken um in das [System Maintain] Menü zu gelangen, wie in Abb. 5-42(a) gezeigt.

ä Auto Maintain: Nach Aktivierung der [Auto Maintain] Funktion führt das System regelmäßige Wartungen gemäß dem von Ihnen festgelegten Zeitplan durch. Bitte beachten Sie, dass die [Auto Maintain] Funktion nur verfügbar ist, wenn der DVR auf der Hauptansicht ist und kein Benutzer online ist.

ÿ System Update: Die Datei mit dem Namen "DVR upgrade" auf USB-Stick kopieren; und den USB-Stick am USB-Port des DVR anschließen, dann [System upgrade] Menü klicken.

ÿ Default: Schaltfläche [Load Default] anklicken um alle DVR-Einstellungen auf Werkseinstellung zurückzusetzen, wie in Abb. 5-46(b) gezeigt.

ÿ Reboot: Schaltfläche [Reboot] anklicken um das Gerät manuell neu zu starten.

ÿ Power off: durch Anklicken der Schaltfläche wird der DVR von der Stromversorgung getrennt.

ÿ

Abb. 5-46(a)

Abb. 5-46(b)

1. Vor Systemaktualisierung bitte das aktualisierte Programm bei Ihrem Lieferanten besorgen.
2. Während der Aktualisierung bitte weder die Stromversorgung abschalten noch den USB-Stick entfernen.
3. System startet erneut automatisch nach Beendigung der Systemaktualisierung.
4. Nach Neustart muss der Benutzer die Werkseinstellung manuell wiederherstellen.

5.4 Menüsperre

Zur Sicherheit des Systems das [Menu Lock] Menü anklicken um das Menü bei Verlassen des DVR zu sperren, wie in Abb. 5-44(a) gezeigt. Wenn Sie sich wieder in den DVR einloggen möchten, bitte Gerätecode und Passwort eingeben, wie in Abb. 5-44 (b) gezeigt.

Erklärung: Der normale Benutzer ist nur autorisiert nach Aufnahmen zu suchen, aber der Administrator hat die uneingeschränkte Befugnis für die Funktionen im Hauptmenü.

5.5 Aufnahmesuche

Sie können schnell und bequem in das [Record Search] Menü via Pop-up-Menü gelangen und die Aufzeichnungsliste suchen/wiedergeben. Details über die Aufnahmesuche sind vorne in Abschnitt 5.2.4 beschrieben.

5.6 PTZ Steuerung

Abb. 5-49

Abb. 5-50

Abb. 5-51

Die automatische Cruise-Funktion [= Abfahren einer Überwachungstour einer Kamera] des PTZ-Einstellmenüs öffnen, falls die Cruise Funktion eingerichtet werden soll (Systemwerkseinstellung: on), und Cruise-Kanal, Cruise-Punkt, Gesamtmenge und Stopzeit etc. eingestellt werden sollen.

ÿ Kanal: einen Kanal mit PTZ-Kamera auswählen
ÿ Total: voreingestellte Bitmenge einstellen
ÿ Pre: gibt Cruise-Startpunkt an. Voreinstellung des Systems ist 01.
ÿ STP: setzt die Stopzeit an jedem Punkt
ÿ : ermöglicht zu einem bestimmten voreingestellten Punkt zu gehen.
ÿ : ermöglicht eine Reihe von bestimmten voreingestellten Punkten einer PTZ-Kamera einzustellen.

1. Eine gewünschte Kamera auswählen um einen voreingestellten Punkt einzustellen.
2. Kamera auf die gewünschten Richtung einstellen.
3. [Set] anklicken um den Punkt als voreingestellten Punkt einzustellen.
4. [Save] anklicken um den voreingestellten Punkt zu speichern
5. Um einen weiteren voreingestellten Punkt hinzuzufügen wie oben verfahren.

ÿ : ermöglicht eine ausgewählte Voreinstellung zu löschen.
ÿ : ermöglicht entsprechende Parameter zu speichern.
ÿ : ermöglicht die Ansicht zur PTZ-Steuerung zu verlassen

Anmerkung: Bis zu 255 voreingestellte Bits können für den DVR gespeichert werden. Jedoch weicht die tatsächlich voreingestellte Menge ab, abhängig von der PTZ-Leistung.

5.7 Aufnahme

In das Pop-up-Menü gehen um die [Record] Option auszuwählen. Jetzt können Sie die manuelle Aufnahmefunktion starten, Sie können auch die Schaltfläche [Rec.] auf der Frontseite oder auf der Fernbedienung anklicken um manuelles Aufnehmen zu aktivieren. Bitte Aufnahme manuell stoppen, falls manuelles Aufnehmen aktiviert ist.

5.8 Aufnahme stoppen

Um die Aufnahme schnell zu stoppen gehen Sie bitte in das Pop-up-Menü und wählen die [Stop] Option aus.

Kapitel 6: Web-Anwendungsmanager

6.1 Download und Installation von Plug-Ins

1. Ihren Web-Browser öffnen und IP-Adresse und Web-Port des DVR eingeben.
2. Falls Ihr Computer an das Internet angeschlossen ist, werden Sie zum Download und zur Installation von "ActiveX Control" aufgefordert.
3. "Windows Security Alert", falls vorhanden, wird versuchen dies mit der Windows-Firewall zu blockieren. In diesem Fall klicken Sie die Schaltfläche [Unblock] an um den Installationsvorgang fortzusetzen.
4. Der Benutzer des Systems Vista und Win7 muss evtl. die Benutzerberechtigung einstellen.
   Vista Benutzer: () anklicken um in die nachstehende Abbildung zu gehen:

Win7 Benutzer: Benutzerberechtigung gemäß nachstehenden Abbildungen eingeben.

Erinnerung: Ist der Download des Plug-in-Programms nicht erfolgreich, bitte IE-Browser öffnen und zu ) gehen und überprüfen, ob der Sicherheitsstandard Ihres Browser oder die Firewall-Einstellung zu hoch ist.

Wenn Sie sich zuerst in das System einloggen, werden Sie zum Download und Betrieb von "ActiveX Control" aufgefordert. Das dauert etwa eine Minute.

Soll bei der DVR-Systemaktualisierung die alte IE-Webcamera gelöscht werden, anklicken und die Befehlszeichen: "regsvr32/u HiDvrOcx.ocx. eingeben.

6.2 Einloggen über Webclient

Nach der Plug-in-Installation Passwort eingeben und Schaltfläche [Log-in] anklicken, jetzt ist Fernzugriff auf den DVR über Webclient möglich.

Das voreingestellte Passwort ist nicht eingetragen. Das System ermöglicht dem Admiistrator die Eingabe eines neuen Passwortes gemäß Anweisungen in Abschnitt 6.3.1.3 - [Device Manage] Menü einzusetzen.

Es können jeweils gleichzeitig fünf Benutzer online sein.

Abb. 6-1

6.3 Ansicht Webclient

6.3.1 Menüleiste

Menüleiste: umfasst oben links die Optionen [Live], [Playback], [Remote setting], [Local Setting] und [Logout].

6.3.1.1 Live-Modus

Nach erfolgreichem Einloggen über Webclient in die Live-Ansicht gehen, wie in Abb. 6-3 gezeigt. Gleichzeitig wird automatisch Audio / Video angeschlossen [wie in Abb. 6-2(a) und (b) gezeigt].

Der Benutzer kann das Live-Bild durch die Wiedergabeleiste öffnen oder schließen und den

Anzeigemodus, einschließlich Vollbildschirm, 4-geteilten und 9-geteilten Bildschirm, auswählen.

Symbol jedes Kanals anklicken um das Bild des Kanals anzuzeigen.

Symbol anklicken um manuelle Aufnahme zu starten.

Erfassung: Durch Anklicken der Schaltfläche wird das Live-Bild eines ausgewählten Kanals erfasst

und im *.bmp Format auf dem PC gespeichert.

Aufnahme: Durch Anklicken der Schaltfläche werden die Live-Bilder ferngesteuert aufgenommen

und die Aufnahme automatisch auf einem bestimmten Platz gespeichert.

Kanalanzeigemodus: Die Symbole stehen jeweils für: Einzelkanalansicht, 4-, 9-,

16-geteiltem Bildschirm und Vollbildansicht.

Lautstärkeregler: Symbol anklicken oder die Lautstärkeleiste zum

Einstellen der Lautstärke verschieben.

PTZ-Steuerung

1. PTZ-Richtungssteuerung: mit den Tasten kann die PTZ-Bewegungsrichtung gesteuert werden.
2. Zoom, Fokus und Blendensteuerung: mit den Schaltflächen können die PTZ-Bewegungsrichtung, Zoom, Fokus und Iris gesteuert werden.
3. Voreingestellte Bitsteuerung

Schwenk/Neigeposition: gibt den gewünschten Cruise-Startpunkt an.

: Im Live-Modus die voreingestellte Punktnummer eingeben, die angezeigt werden soll, Symbol anklicken um den letzten voreingestellten Punkt, der von Ihnen gesetzt wurde, zu laden.

: ermöglicht eine Reihe von bestimmten voreingestellten Punkten einer PTZ-Kamera einzustellen, das Symbol [H] anklicken um den voreingestellten Punkt, der von Ihnen gesetzt wurde, zu speichern.

: Im Live-Modus die voreingestellte Punkt-Nr. eingeben, der angezeigt werden soll, das Symbol anklicken, um schnell zu dem voreingestellten Punkt zu gelangen.

× Durch Anklicken des Symbols wird der aktuelle voreingestellte Punkt gelöscht.

: ermöglicht die [Cruise] Funktion zu aktivieren/deaktivieren.

6.3.1.2 Wiedergabe

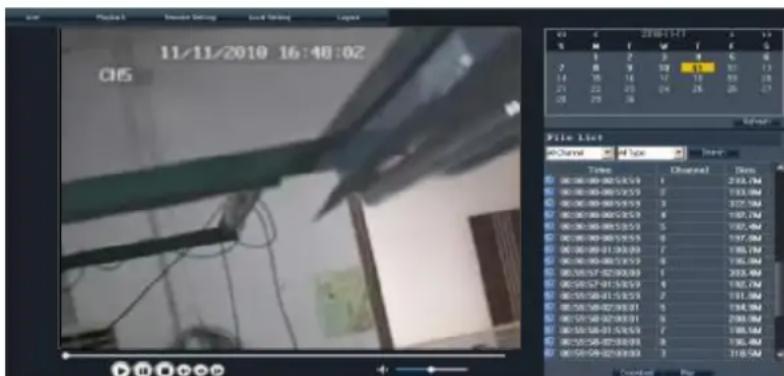

[Playback] Option anklicken um aufgezeichnete Dateien vom ferngesteuerten DVR nach Datum, Kanal und Typ wiederzugeben. Details siehe unter Abb. 6-3.

Eine beliebige Datei in der Liste doppelt anklicken oder markieren und die Schaltfläche anklicken um die gewählte Aufnahmedatei wiederzugeben.

Die Schaltfläche [Download] zum Download anklicken und die gewählte Aufnahmedatei auf einem bestimmten Speicherpfad speichern, wie in Abb. 6-4 gezeigt.

Abb. 6-4

Sie können die [Save Path] Option in dem [Local Setting] Menü einstellen.

Die [Play control] Leiste befindet sich unten in der Ansicht und die Optionen [Play], [Pause], [Stop], [Slow Play], [Fast Play], [Next Frame] und [Volume adjust].

6.3.1.3 Remote Set

[Remote Set] Menü anklicken um in die Ansicht zu gelangen, wie in Abb. 6-5a gezeigt, und das Untermenü zu öffnen: Display, Record, Alarm, Network, Device manage und Parameter etc.

≤ Display set

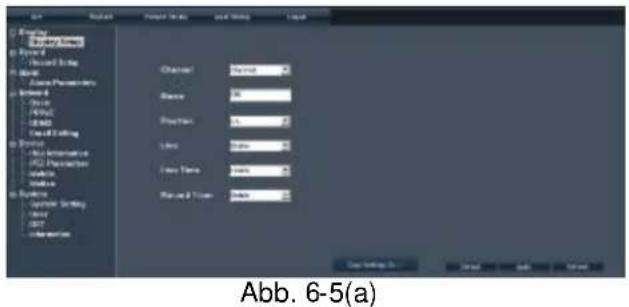

In das [Channel] Menü gehen, wie in Abb. 6-5(a) gezeigt.

[Copy to] Option in der Ansicht unten rechts anklicken um alle per Fernzugriff durchgeführte Eingestellungen auf einen beliebigen Kanal zu kopieren, wie in Abb. 6-5(b).

≤ Record Set

In die [Record Set] Option gehen um die Aufnahmeparameter einzustellen, einschließlich Aufnahmeaktivierung, Audioaktivierung, Kompressionszeit, Aufnahmemodus und Zeitaufnahmeplan, etc. (wie in Abb. 6-6 gezeigt).

Abb. 6-6

Ist die Bildfrequenz auf eingestellt, können Sie Bildqualität, Bildfrequenz, Auflösung und Kompressionszeit wie gewünscht einstellen, wie in Abb. 6-7 gezeigt.

Ist der Aufnahmemodus auf eingestellt, können Sie in die Ansicht gelangen, wie in Abb. 6-8 gezeigt. Details siehe Abschnitt 5.3.2 – .

Abb. 6-8

≤ Alarmparameter

[Alarm Parameters] Option anklicken um in die Alarmansicht zu gelangen, wie in Abb. 6-9 gezeigt. Sie können Summerdauer, Nachalarmaufzeichnungszeit, Alarmendzeit einstellen, und die Voralarm-Aufzeichnungsfunktion für jeden Kanal aktivieren, und durch Abhaken auswählen, ob der Alarm per Email gesendet oder im Vollbildmodus angezeigt wird.

≤ Netzwerk-Konfiguration

[Network Configuration] Option anklicken um in die Ansicht zu gelangen, wie in Abb. 6-10 gezeigt. Sie können die Positionen , , , und einstellen. Details siehe Abschnitt 5.2.3 – .

Abb. 6-10

anklicken zum Einstellen von grundlegenden Netzwerk-Parametern und dem Netzwerktyp, wie in Abb. 6-11 gezeigt.

Abb. 6-11

anklicken um das Protokoll zu aktivieren und Benutzernamen und Passwort einzustellen, wie in Abb. 6-12 gezeigt.

Abb. 6-12

anklicken um das Protokoll zu aktivieren und Domainnamen, Benutzernamen und Passwort einzustellen, wie in Abb. 6-13 gezeigt.

anklicken um Email-Aktivierung, Adresse des Alarm-Absenders und –Empfängers, SSL und Zeit etc. einzustellen, wie in Abb. 6-14 gezeigt.

umfasst Informationen zur Festplatte (Abb. 6-15), PTZ (Abb. 6-16), 3G-Netzwerk (Abb. 6-17) und Bewegungsparameter (Abb. 6-18 und Abb. 6-19) etc.

anklicken und aktuelle Informationen zur Festplatte nachprüfen.

Abb. 6-15

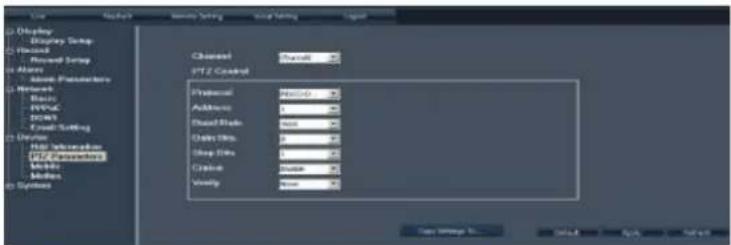

anklicken um PTZ-Parameterwert einzustellen, Details siehe Abschnitt 5.3.6.3 .

Einstellungen für 3G-Netzwerk und Bewegungsparameter, siehe vorhergehenden Abschnitt.

Abb. 6-19

≤ Device Manage

[Device Manage] Option erweitern um in Untermenüs zu gelangen – Systemeinstellung wie in Abb. 6-20 gezeigt.

Abb. 6-20

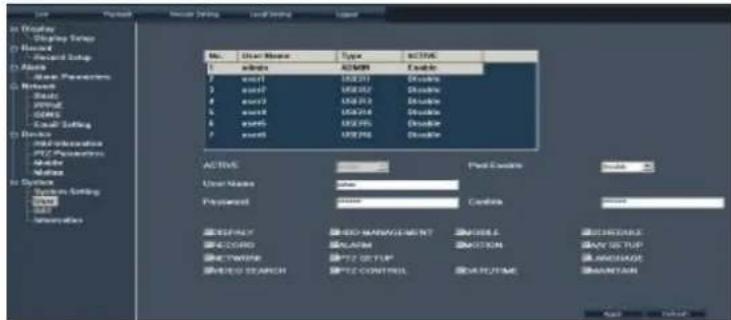

Berechtigungseinstellung, wie in Abb. 6-21 gezeigt.

Abb. 6-21

Sommerzeitumstellung, wie in Abb. 6-22 gezeigt.

Information über die Version, wie in Abb. 6-23 gezeigt.

Die Option ermöglicht die Einstellung von [Record Save Path], [Frame Save Path] und [File Save Path], wie in Abb. 6-24 gezeigt.

Abb. 6-24

Anmerkung: : ferngesteuerte manuelle Aufnahmedatei speichern

: ferngesteuerte manuelle Momentaufnahme speichern

: lokale Aufnahmedatei speichern

6.3.1.5 Logout

[Logout] Option anklicken um zur Log-in-Ansicht zurückzukehren, wie in Abb. 6-2 gezeigt.

Kapitel 7: Technische Daten

Geräteparameter	D9104	D9108
Videosystem	NFSC/PAL(optional)
Video/Audio-Kompressionsformat	Video: H.264 Audio: 8kHz*16bit ADPCM
Video I/O	4-Kanal-BNC-Eingang/2-Kanal-BNC-Ausgang, VGA (optional)	8-Kanal-BNC-Eingang/2-Kanal-BNC-Ausgang, VGA (optional)
Audio I/O	4-Kanal-Eingang/2-Kanal-Ausgang	8-Kanal-Eingang / 1-Kanal-Ausgang
Display-Auflösung	D1: 704× 576 (PAL) 704× 480 (NTSC)
Display-Bildfrequenz	Einzelner Kanal PAL: 25 fps, NTSC: 30 fps
Aufnahmeauflösung	PAL: CIF(352x288) HD1(704x288) D1 (704x576)NTSC:CIF(352x240) HD1(704x240) D1 (704x480)
Gesamt-Bildfrequenz der Aufnahme	PAL: 50 fps@D1、100 fps@HD1、200 fps @CIFNTSC: 60 fps@D1、120 fps @HD1、240 fps @CIF		PAL: 400 fps @CIFNTSC: 480 fps @CIF
Bildqualität	Hochwertig / Gut / Mittel
Festplatte	USB-Wechselfestplatte (HDD) und SATA-Festplatte
Aufnahmemodus	ständig, nach Zeitplan, manuell, Aufnahme.über Webclient
Kompressionszeit	15/30/45/60 min (einstellbar)
Sicherungsfunktion	USB-Stick, Wechselfestplatte, Rekorder- und Netzwerk-Sicherung:Sicherungsdatei ist im *.264 Format und Netzwerkdatei wird automatisch auf AVI-Format gesichert.
Wiedergabemodus	Standardwiedergabe, schneller Vorlauf, Rücklauf und langsame Wiedergabe Bild für Bild.
Alarmmodus	Bildverlust, Festplatte voll, Festplattenfehler
PTZ-Steuerung	Eingebauter RS-485 Port / Protokoll: PELCO-P & PELCO-D
USB-Schnittstelle	für Maus, Wechselfestplatte and USB-Stick zur Datensicherung und Aktualisierung.
Netzwerk-Schnittstelle	Selbst-anpassendes Ethernet Interface RJ-45 10M/100M
Netzwerk-Funktion	Überwachung per Mobiltelefon, IE-Browser, ferngesteuerte Live-Überwachung und Parameter-Einstellung.
Netzwerk-Protokoll	TCP/IP, DHCP, UDP, DDNS, PPPOE und UPNP
IR-Fernbedienung	IR-Fernbedienung.
Netzadapter	DC 12V&5A
Stromverbrauch	10~15W (ohne Festplatte)
Betriebstemperatur	10°C bis +40°C
Betriebsfeuchtigkeit	10% bis 90%

Liste 7-1

Kapitel 8: Anhang

8.1 Einstellen des Aufnahmealarms

Siehe untenstehende Matrix: “⊥ = nur Alarm ohne Aufnahme; AMR = Alarmaufnahme; NLR = Standardaufnahme; NOR = keine Aufnahme”. Sobald der Alarm ausgelöst wird, erscheint das Alarmsymbol, werden viele Alarme ausgelöst, erscheinen Bemerkungen auf dem Bildschirm.

Einstellen des Aufnahmealarms		Alarmsymbol	Aufnahmemodus
			Aufnahme nach Einschalten	zeitgesteuerte Aufnahme			Manuelle Aufnahme
				AMR	NLR	NOR
Alarm-Modus	Bewegungserkennungsalarm	M	AMR AMR		NLR	⊥ NLR
	I/O ausgelöster Alarm	I	AMR	AMR	NLR	⊥ NLR
	HDD Verlust, HDD voll	H	⊥	⊥	⊥	⊥	⊥
	Bildverlust	Bildverlust	⊥	⊥	⊥	⊥	⊥

Liste 8-1
Im Aufnahmemodus erscheint Symbol [R] oder [M] auf dem Bildschirm. Wenn die Symbole [I] und [M] auf dem Bildschirm erscheinen, ist Bewegungsalarm ausgelöst. Erscheint Symbol [H] auf dem Bildschirm, ist Festplattenalarm aufgetreten.

8.2 Aufnahmedauer bei kontinuierlicher Aufnahme

Die Aufnahmedauer bei kontinuierlicher Aufnahme kann abweichen, je nach Auflösung, Parameter, Videoeingang, Bildparameter und Audioeingang etc.

Faktor:

Audio auf ON / 4-Kanal-Videoeingang / 24 Stunden kontinuierliche Aufnahme / 250GB-Festplatte / Einheit: Tag

Auflösung	Qualität (Bildqualität)
	Hoch	Gut	Mittel
D1	6	8	11
HD1	6	8	11
CIF	8	11	14

Liste 8-2

Berechnungsformel:

250·1024

1402·24

Bei Verwendung von 250 GB Festplatte und 4-Kanal-Aufnahme wird 1402 MB Speicherplatz pro Stunde belegt, das System kann fortlaufend 183 Stunden lang aufnehmen.

8.3 Mailbox-Server-Liste

Website	Mailbox	Absender Server (25)	Empfänger Server (110)
www.163.com	@163.com	smtp.163.com	pop3.163.com
	@vip.163.com	smtp.vip.163.com	pop.vip.163.com
	@188.com	smtp.188.com	pop.188.com
	@126.com	smtp.126.com	pop3.126.com
	@netease.com	smtp.netease.com	pop.netease.com
	@yeah.net	smtp.yeah.net	pop.netease.com
www.qq.com	@qq.com	smtp.qq.com	pop.qq.com
163.net		smtp.163vip.net	popx.163vip.net
www.sina.com	@sina.com.cn	smtp.sina.com.cn	pop3.sina.com.cn
www.yahoo.com	@yahoo.com.cn	smtp.mail.yahoo.com.cn	pop.mail.yahoo.com.cn
	@yahoo.com	smtp.mail.yahoo.com	pop.mail.yahoo.com
google.com	@gmail.com	smtp.gmail.com(465/587)	pop.gmail.com(995)
www.china.com	@china.com	smtp.china.com	pop.china.com
www.sohu.com	@sohu.com	smtp.sohu.com	pop.sohu.com
Mail.163.com		smtp.163.net	pop.163.net
Mail.163vip.com		smtp.163vip.net	pop.163vip.net
Mail.tom.com	@tom.com	smtp.tom.com	pop.tom.com
Mail.263.com	@263.net	smtp.263.net	pop3.263.net
x263.net		smtp.x263.net	pop.x263.net
263.net.cn		smtp.263.net.cn	pop.263.net.cn
139 mail box	@139.com	smtp.139.com	pop.139.com
21cn.com		smtp.21cn.com	pop.21cn.com
Vip.21cn.com		vip.21cn.com	vip.21cn.com
etang.com		smtp.etang.com	pop.etang.com
elong.com		smtp.elong.com	pop3.elong.com

Liste 8-3

8.4 Fehlerbeseitigung

1. Frage: Das System erkennt die Festplatte nicht. Was kann man tun?

Antwort: Stellen Sie sicher, dass Stromversorgungssystem und Daten- und Stromkabel angeschlossen sind.

1. F: Wir haben das Passwort geändert, können uns aber nicht an das neue Passwort erinnern, wie können wir ins System kommen?

A: Wenn Sie das Systempasswort vergessen haben, wenden Sie sich bitte an das Servicepersonal.

1. F: Wir bekommen kein Videosignal auf den DVR. Was ist der Grund dafür?

A: Videokabel der Kamera und Anschlüsse oder Videokabel des Monitors und Anschlüsse überprüfen oder Stromversorgung der Kamera sicherstellen und/oder Einstellung des Kameraobjektivs prüfen.

1. F: Warum wird für einige Kanäle nur ein leerer Bildschirm gezeigt, selbst wenn diese Videoquellen empfangen?

A: Prüfen Sie, ob die Kamera richtig an das System angeschlossen ist und mit Strom versorgt wird.

1. F:Kann der DVR bei zu hohen Temperaturen Probleme bekommen? Wie kann man dies verhindern?

A: Bitte stellen Sie den DVR an einen Platz mit guter Luftzirkulation, entfernt von Hitzequellen, um die Stabilität und Lebensdauer des DVR zu erhöhen.

1. F: Die Funktion "Record" arbeitet nicht korrekt.

A: Falls der aktuelle Bildschirm im Wiedergabemodus ist, [Stop] Taste drücken um den Wiedermodus zu verlassen, dann in die [Record] Funktion gehen.

1. F: Warum arbeitet die Fernbedienung nicht?

A: Nachprüfen, ob die Batterie leer ist oder die Fernbedienung beschädigt ist.

1. F: Kann man während der Wiedergabe aufnehmen?

A: Ja, es ist möglich. Das System unterstützt Aufnahmen während der Wiedergabe.

1. F: Können aufgenommene Dateien vom DVR gelöscht werden?

A: Unter Berücksichtigung des Sicherheitsfaktors können Sie die aufgenommene Datei nicht direkt vom Gerät löschen. Wenn Sie alle aufgezeichneten Dateien löschen möchten, bitte die Formatierungsfunktion der Festplatte wählen.

1. Q: Warum ertönt der Summer unaufhörlich?

A: Prüfen Sie, ob die Bewegungserfassung aktiviert ist und das System Bewegung erfasst hat. Stellen Sie sicher, dass die Festplatte erkannt wurde und ausreichend Platz zur Verfügung steht. Bildverlust prüfen, etc.

1. F: Warum wird mit der [Stop] Funktion nicht gestoppt?

A: Durch Drücken der [Stop] Taste können Sie nur manuelle Aufnahmen stoppen. Wenn Sie zeitgesteuerte Aufnahmen stoppen möchten, schalten Sie während dieses Vorgangs auf [No Record] um.

8.5 Systemkonfiguration

4-Kanal - Typ A

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
