BEDIENUNGSANLEITUNG DMR-2860 Monacor

Hinweise für den sicheren Gebrauch 4

Kapitel 1: Ausstattung....5

Kapitel 2: Überblick ....6

2.1 Vorderseite 6

2.1.1 CIF/D1 Vorderseite des 4-Kanal-DVR 6

2.1.2 CIF Vorderseite des des 8-Kanal-DVR....8

2.1.3 D9216H(CIF)/D9016(CIF)/D9608L(D1)/D9616L(D1) Vorderseite des DVR......9

2.1.4 D9216H(33) CIF Vorderseite des DVR....11

2.1.5 D931H(2U) CIF Vorderseite des DVR 12

2.2 Rückseite....13

2.2.1 CIF/D1 Rückseite des 4-Kanal-DVR....13

2.2.2 CIF/D1 Rückseite des 4-Kanal-DVR....14

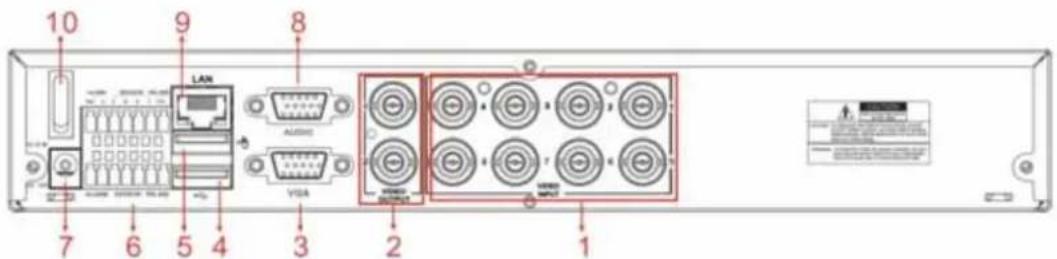

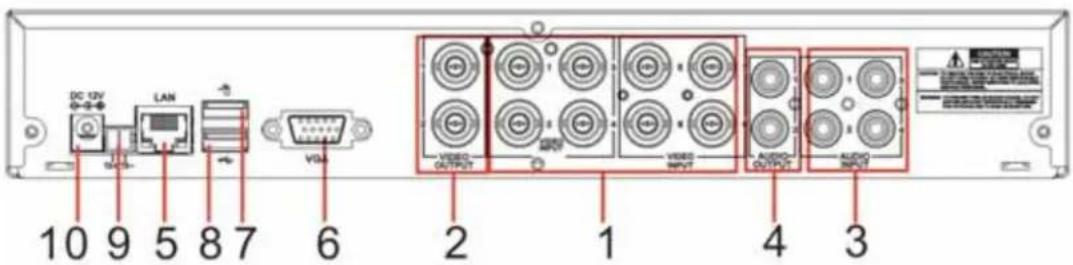

2.2.3 CIF Rückseite des 8-Kanal-DVR 14

2.2.4 CIF Rückseite des 8-Kanal-DVR 15

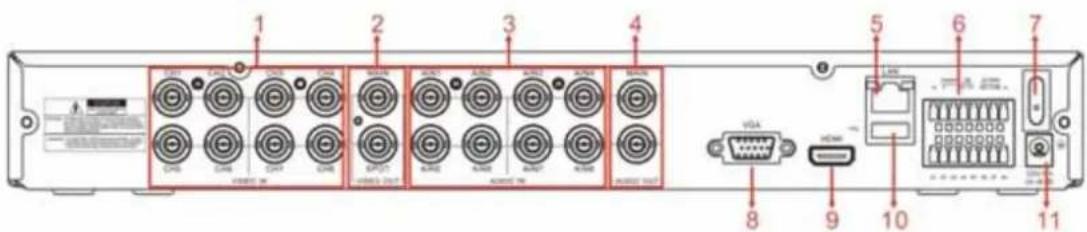

2.2.5 D1 Rückseite des 8-Kanal-DVR 15

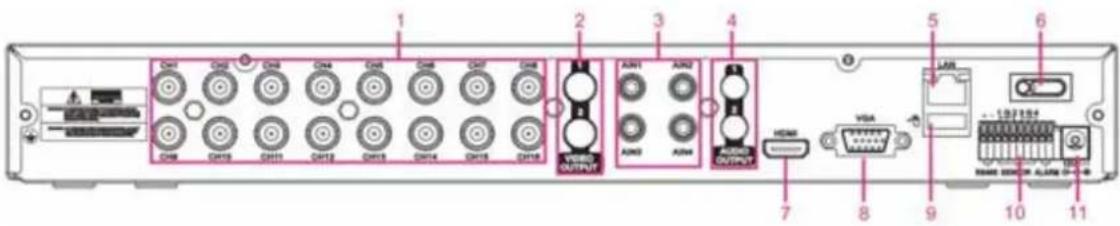

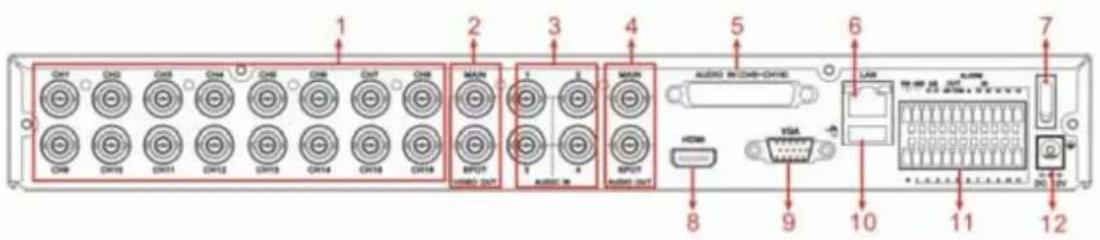

2.2.6 CIF Rückseite des 16-Kanal-DVR 16

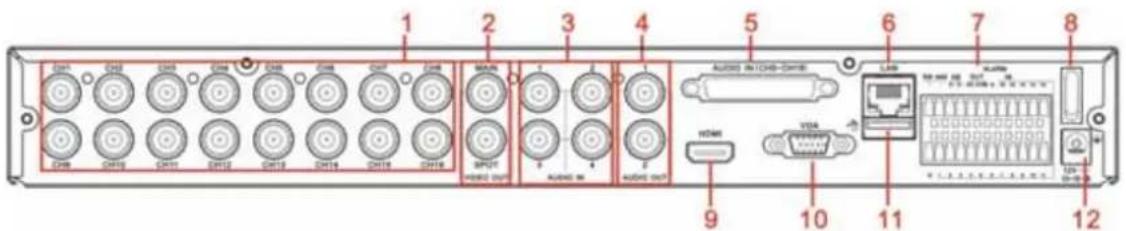

2.2.7 D1 Rückseite des 16-Kanal-DVR 17

2.2.8 (33)-CIF Rückseite des 16-Kanal-DVR....18

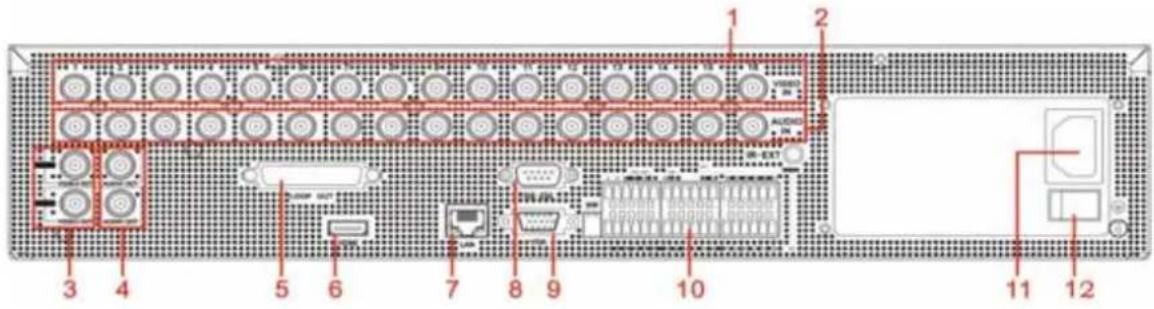

2.2.9 (2U)-CIF Rückseite des 16-Kanal-DVR....19

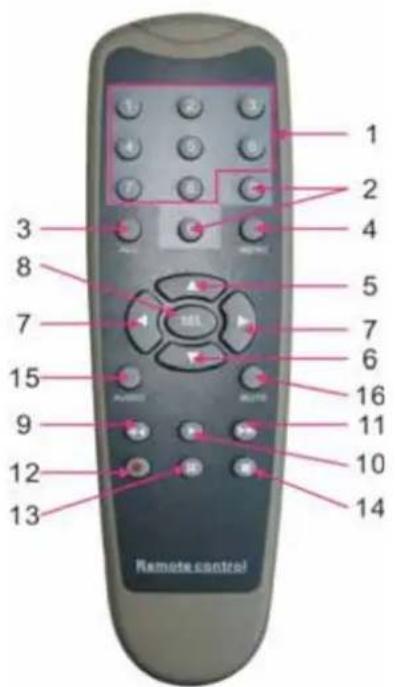

2.3 4/8-Kanal-Fernbedienung ....20

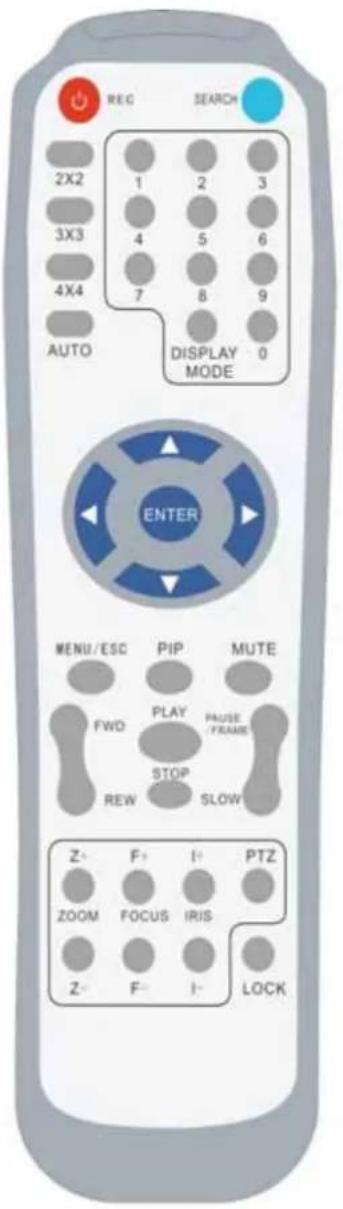

2.4 16-Kanal-Fernbedienung ....21

2.5 Mausbedienung 22

Kapitel 3: Installation....23

3.1 Installation des Festplattenlaufwerks....23

3.2 Kamera und Monitor anschließen 23

3.3 Stromversorgung anschließen 23

Kapitel 4: Inbetriebnahme....24

4.1 Systeminitialisierung ....24

4.2 Live-Ansicht 24

Kapitel 5: Menü ....25

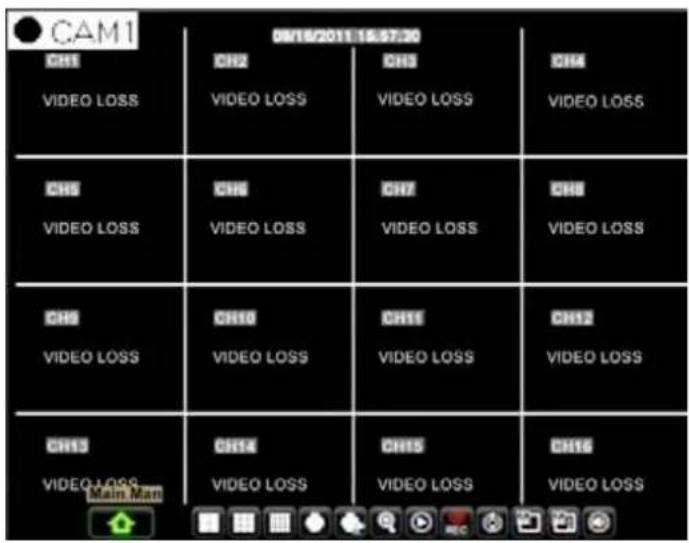

5.1 Pop-up-Menü 25

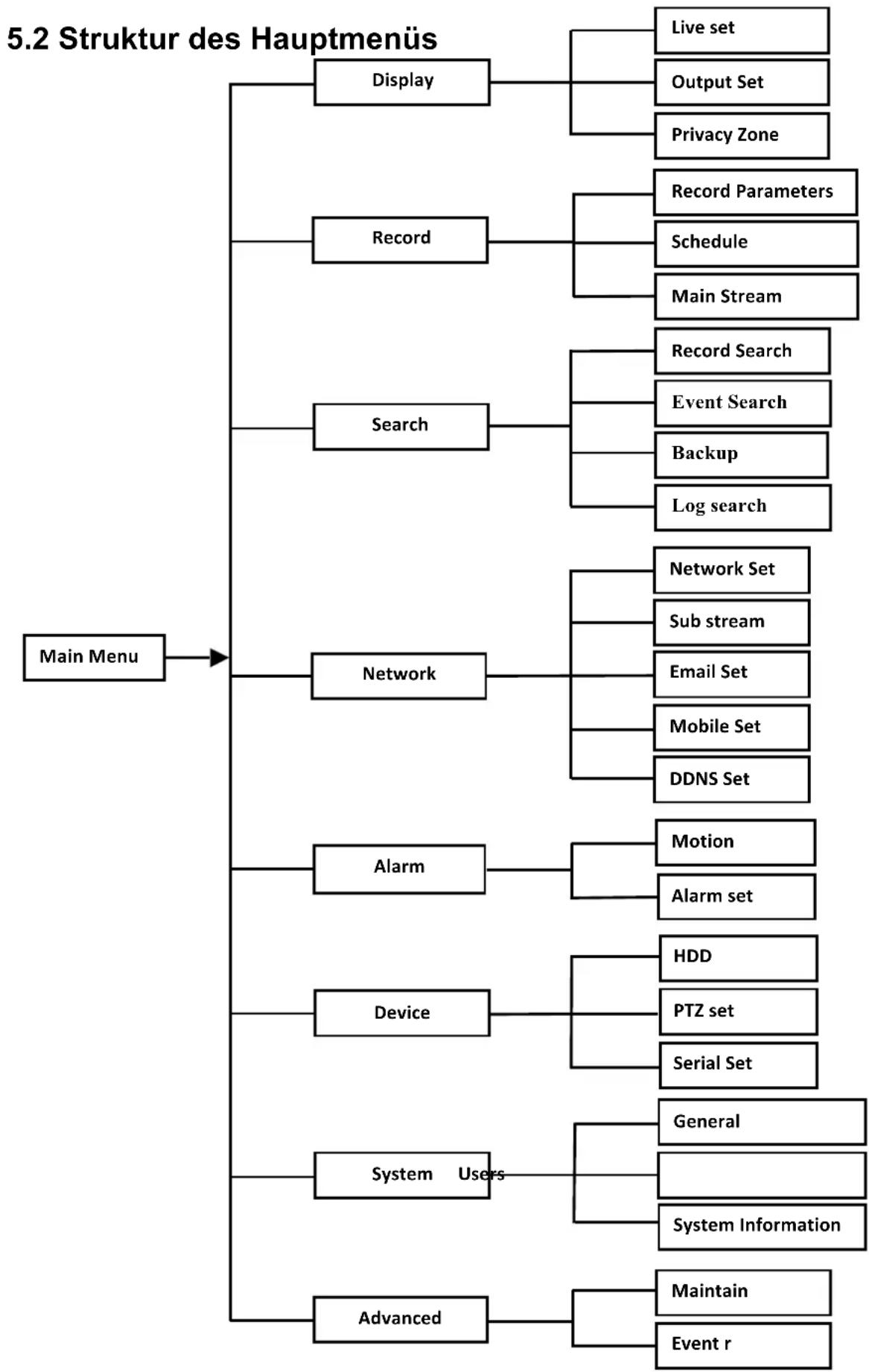

5.2 Struktur des Hauptmenüs 26

5.3 Hauptmenü 27

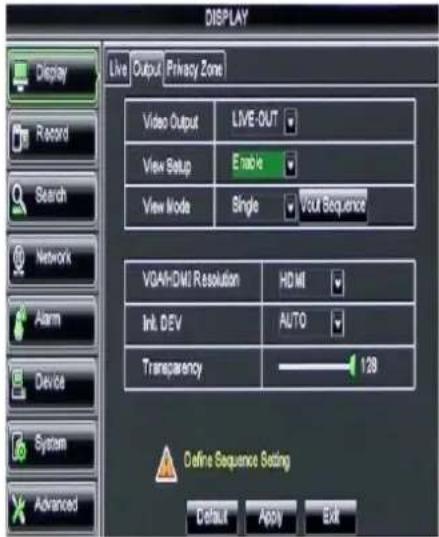

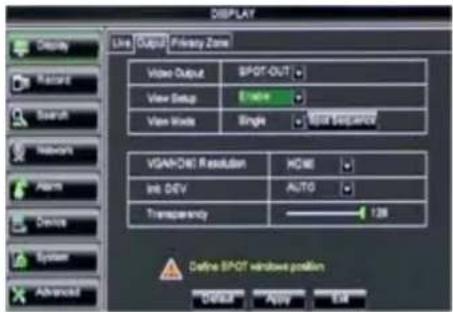

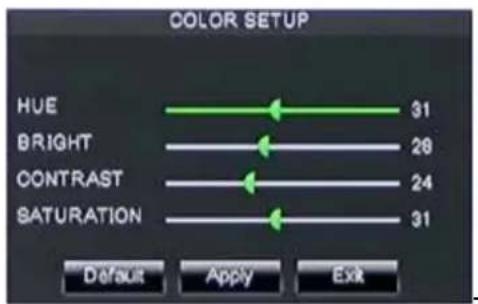

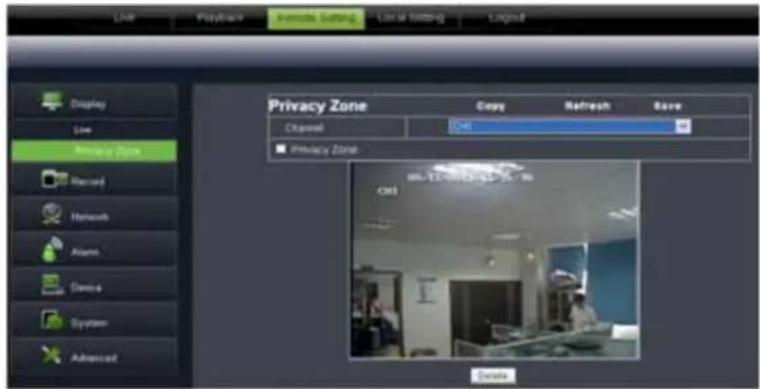

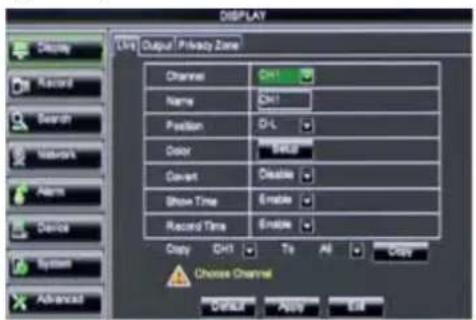

5.3.1 Display 27

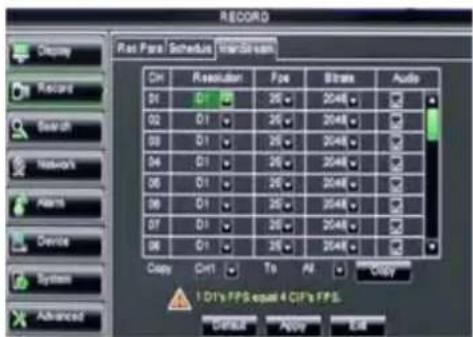

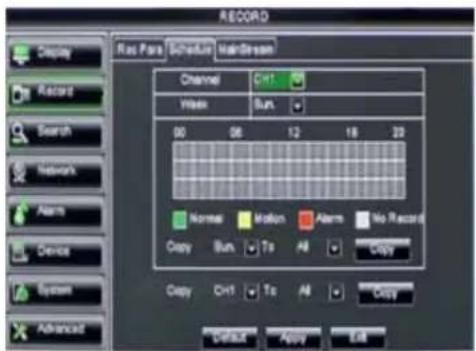

5.3.2 Aufnahme-Einstellung....30

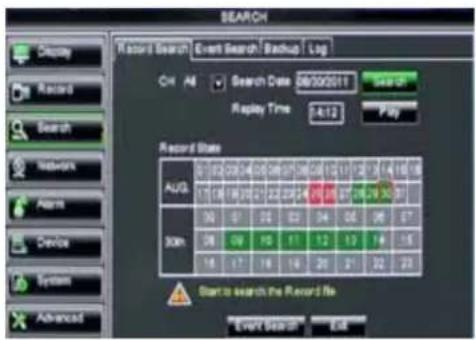

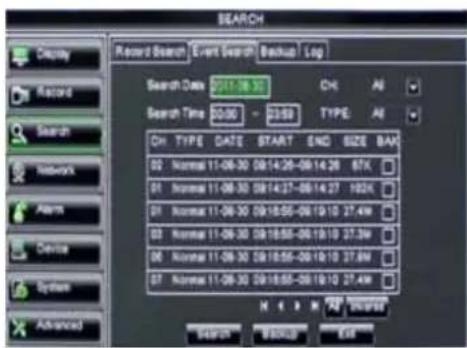

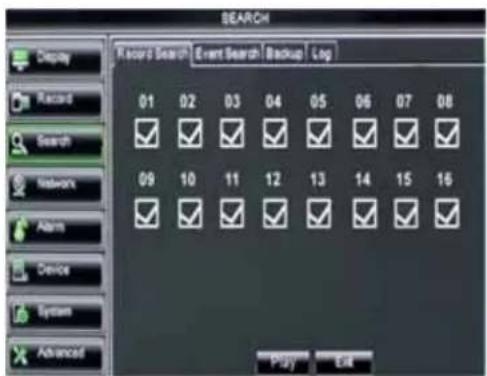

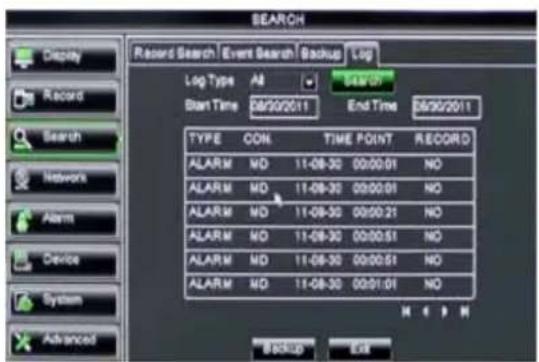

5.3.3 Suche....31

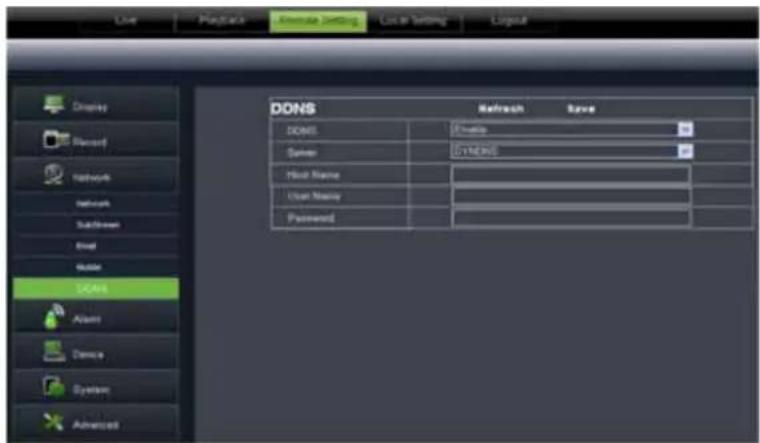

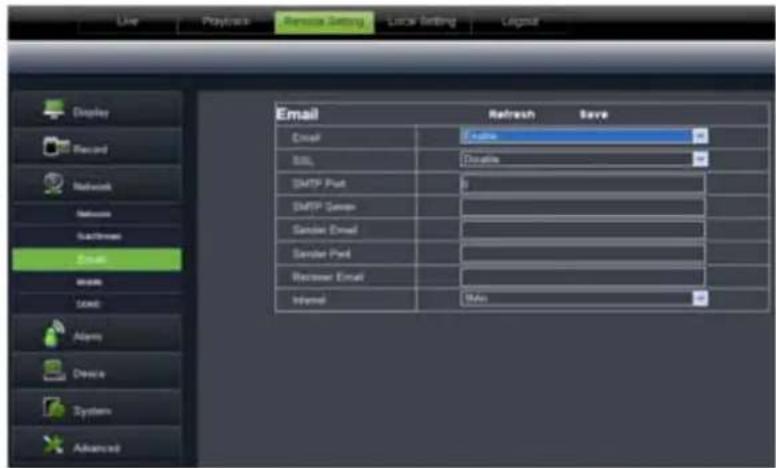

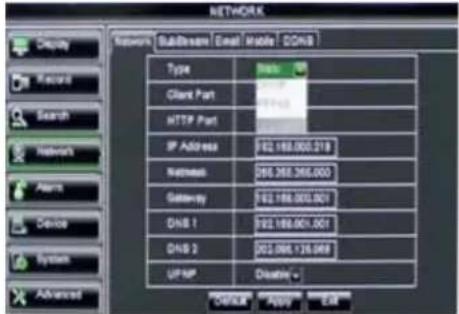

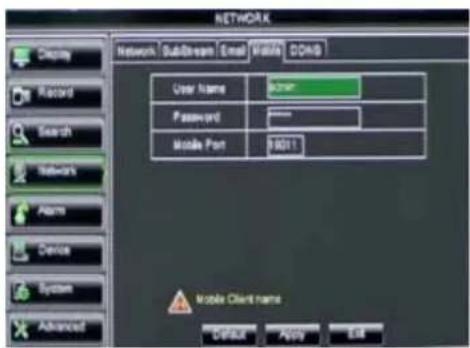

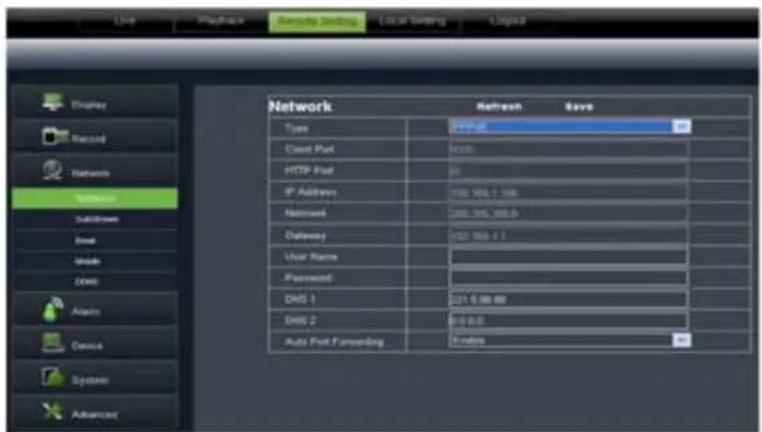

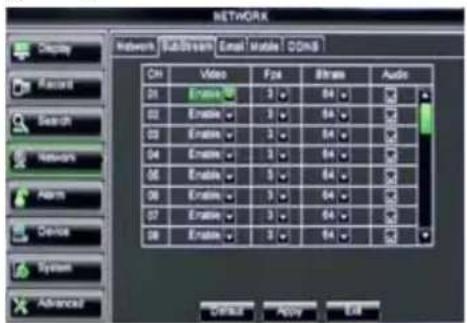

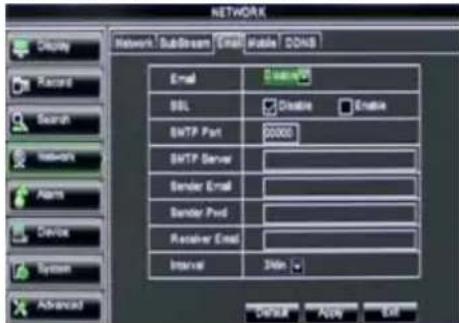

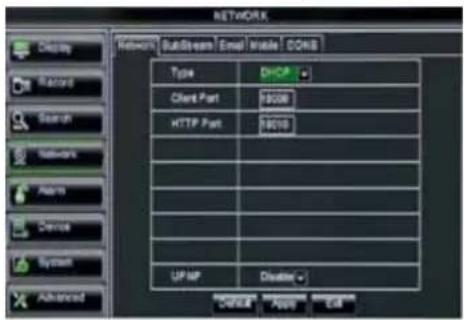

5.3.4 Netzwerk....36

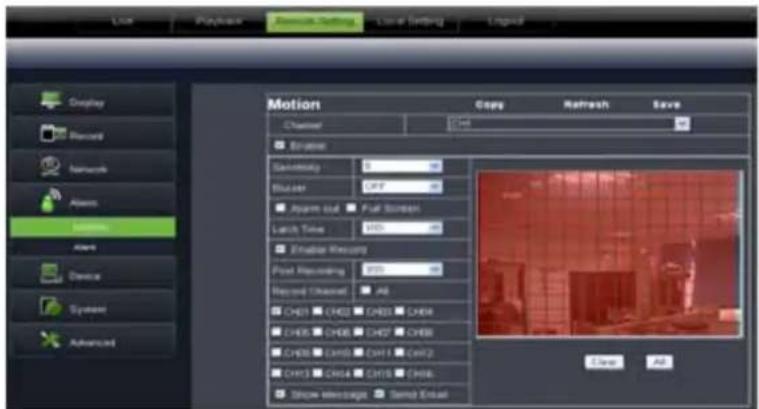

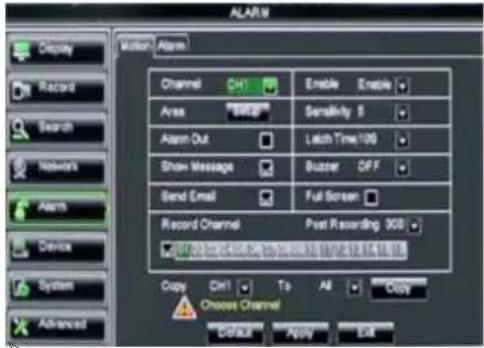

5.3.5 Alarm 40

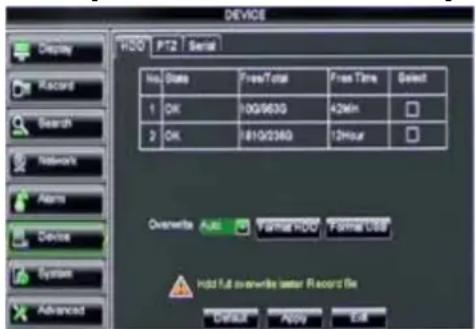

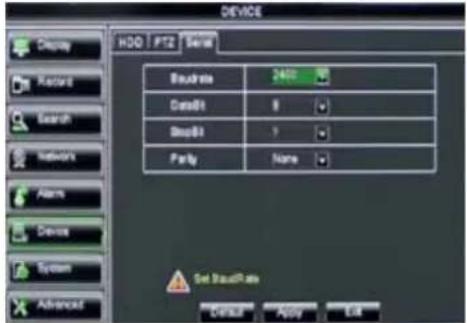

5.3.6 Gerät 42

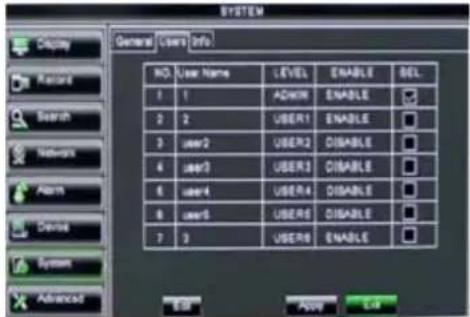

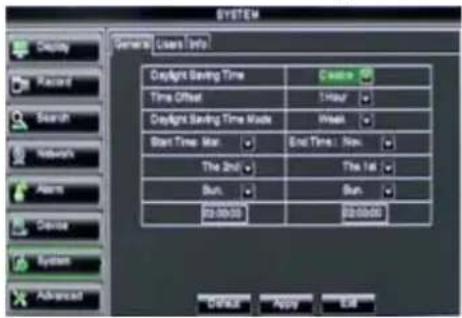

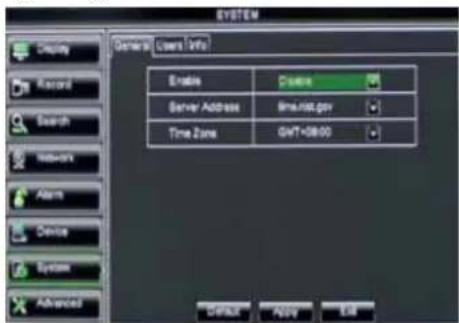

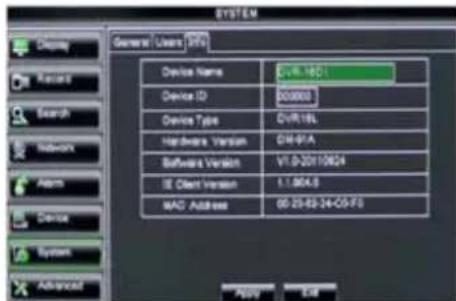

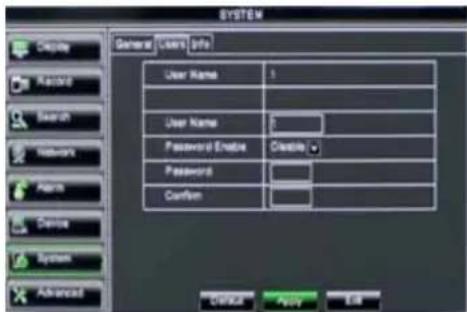

5.3.7 System 44

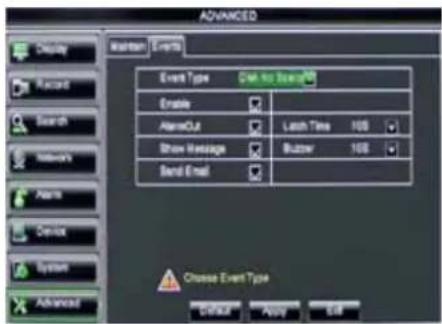

5.3.8 Weitere Punkte 48
5.4 Menüsperre....47
5.5 Geteilter Bildschirmmodus....48

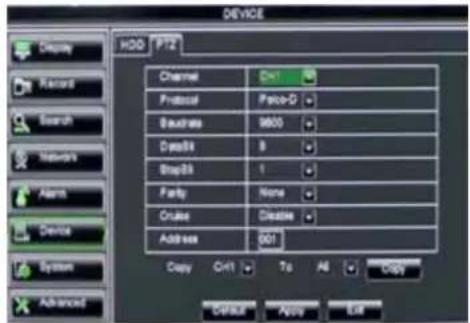

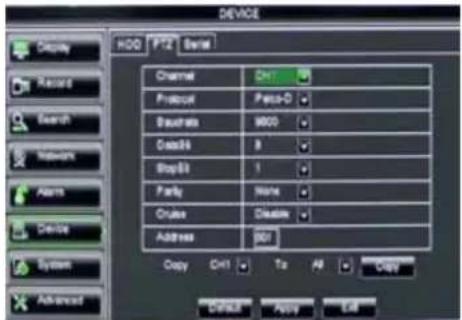

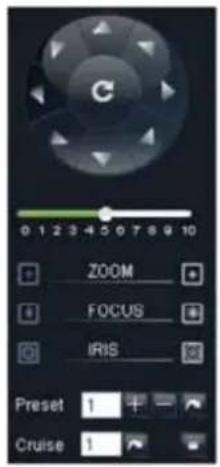

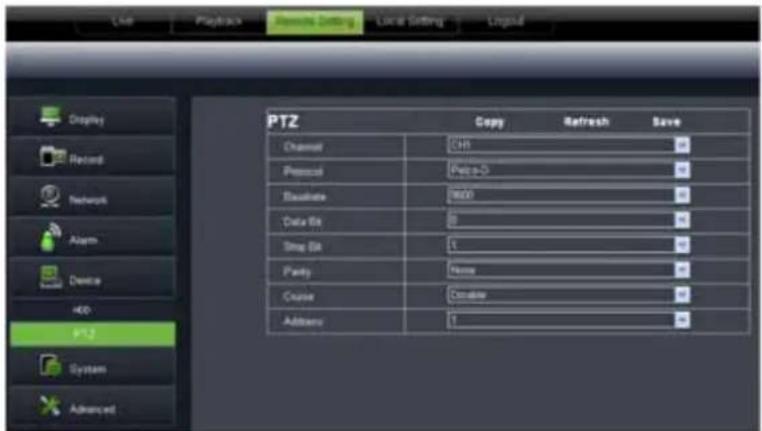

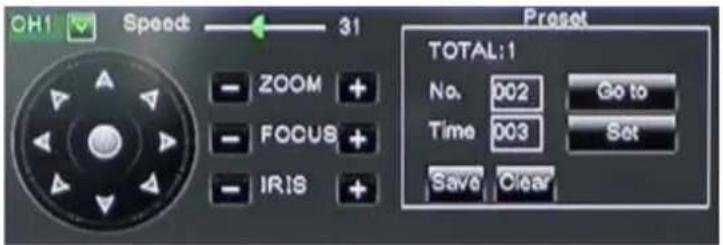

5.6 PTZ-Steuerung 48
5.7 Modus Bild-in-Bild 49
5.8 Aufnahmesuche....49
5.9 Stummschalten 49
5.10 Manuelle Aufnahme 49
5.11 Aufnahme stoppen....50
5.12 Folge starten....50
5.13 Cruise-Funktion starten 50

Kapitel 6: Web-Anwendungsmanager 51

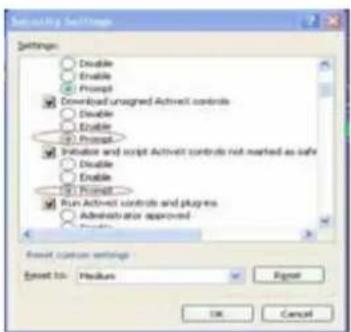

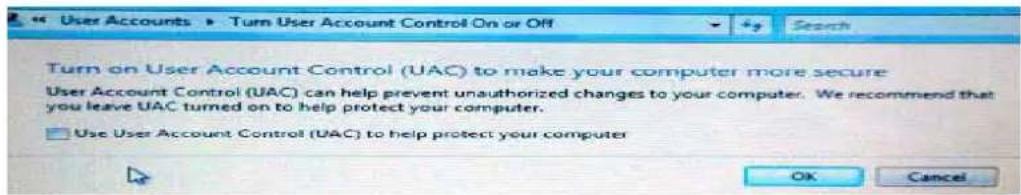

6.1 Download und Installation von Plug-ins....51
6.2 Einloggen in den Web-Anwendungsmanager 52

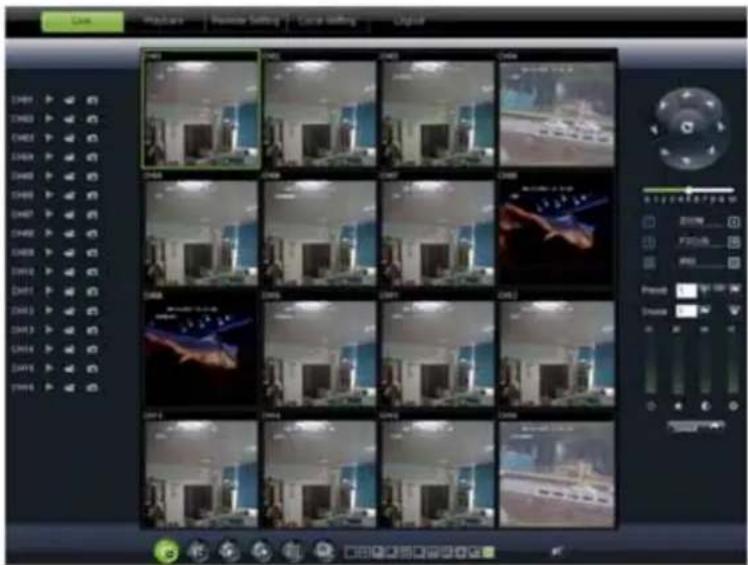

6.3 Live-Ansicht 52
6.3.1 Menüleiste ....53
6.3.2 Wiedergabe ....54

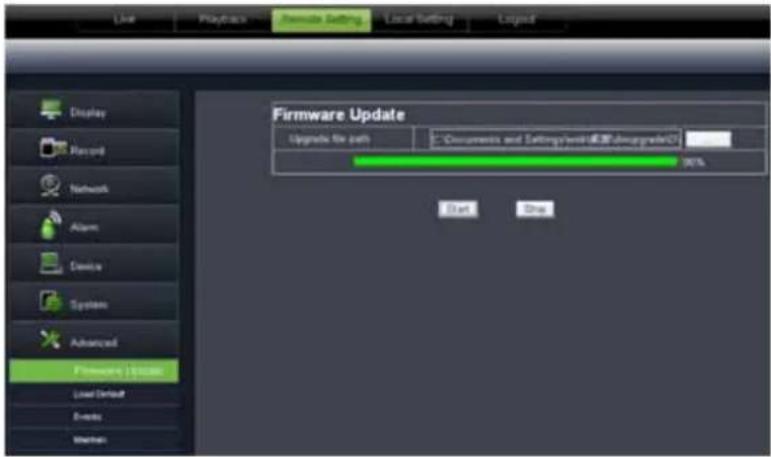

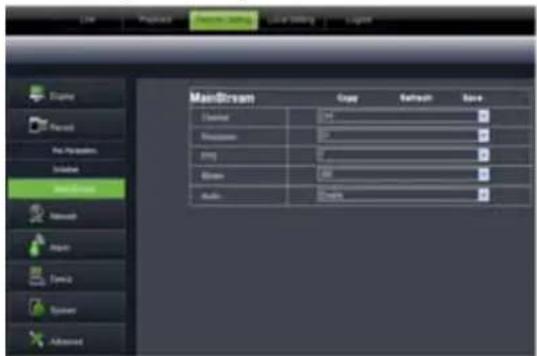

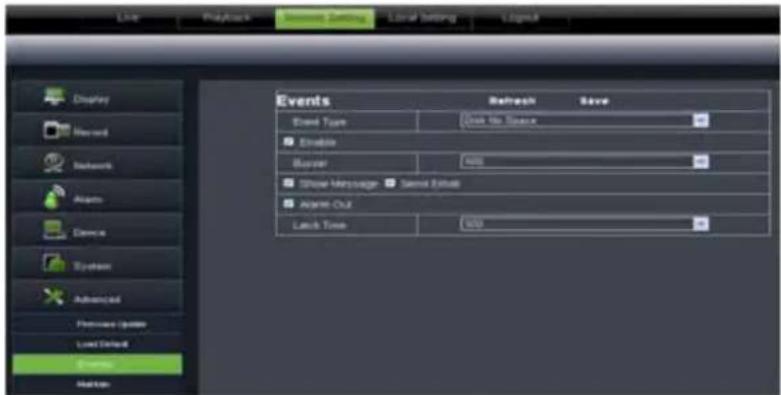

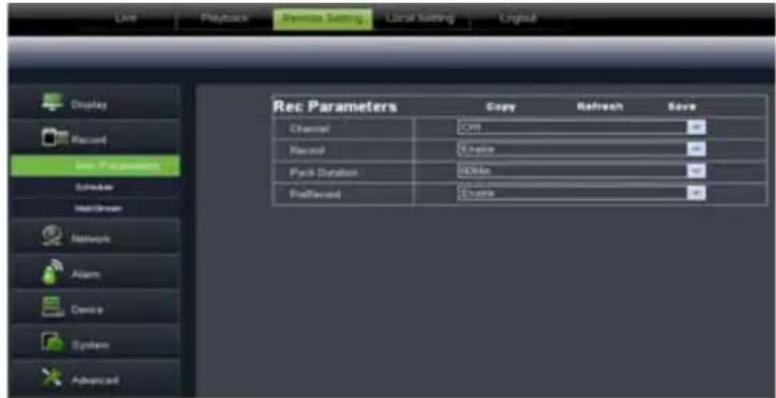

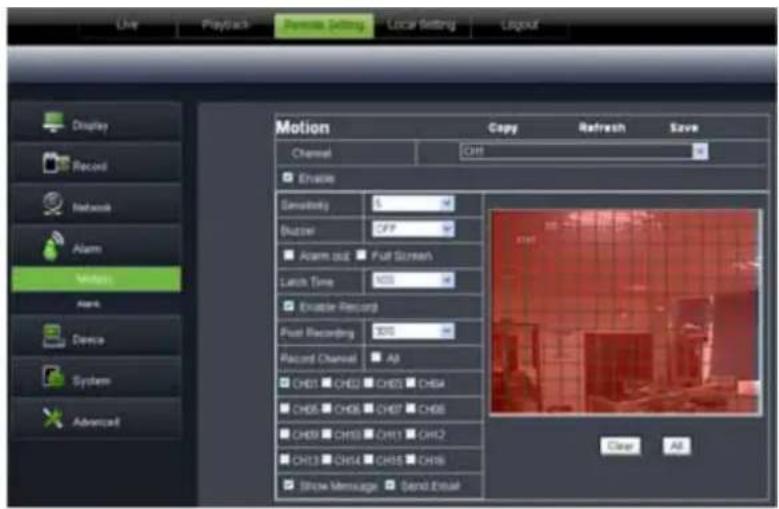

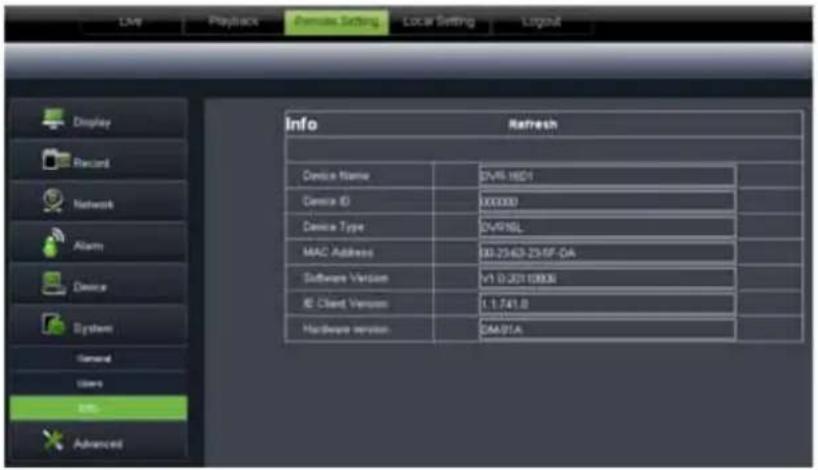

6.3.3 Konfiguration....57

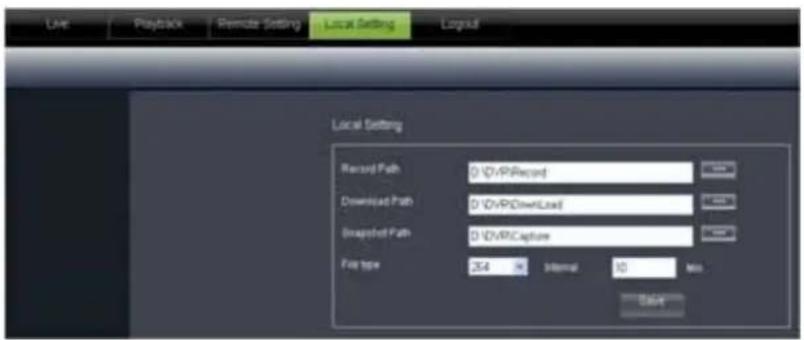

6.3.4 Local Setting 68
6.3.5 Logout....68

Kapitel 7: Anhang 69

7.1 Tabelle Bedienungsfunktionen 69
7.2 Aufnahme-Alarm-Einstellung 71
7.3 Mailbox-Server-Liste 72
7.4 Fehlerbeseitigung 73

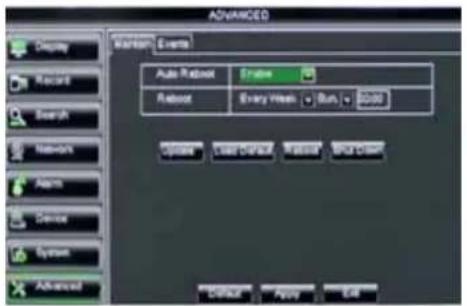

7.5 Wartung 74

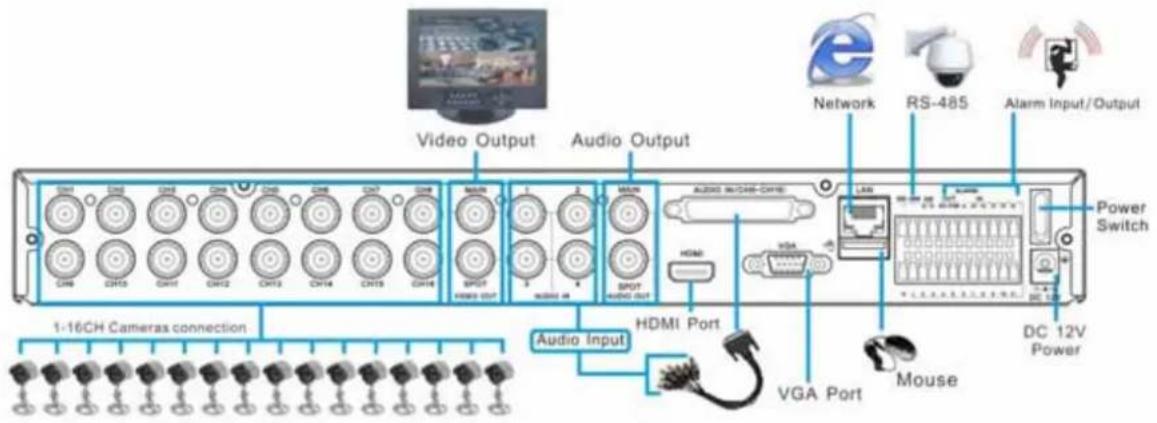

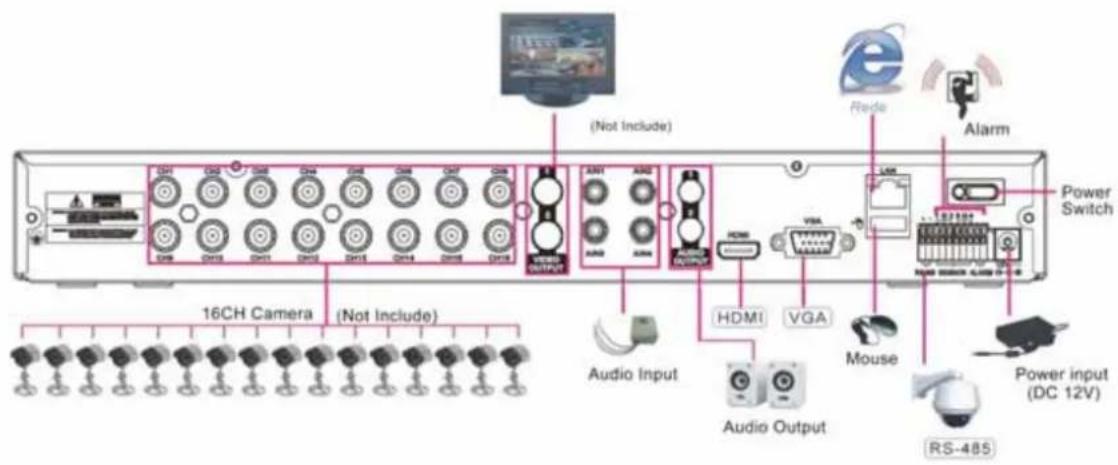

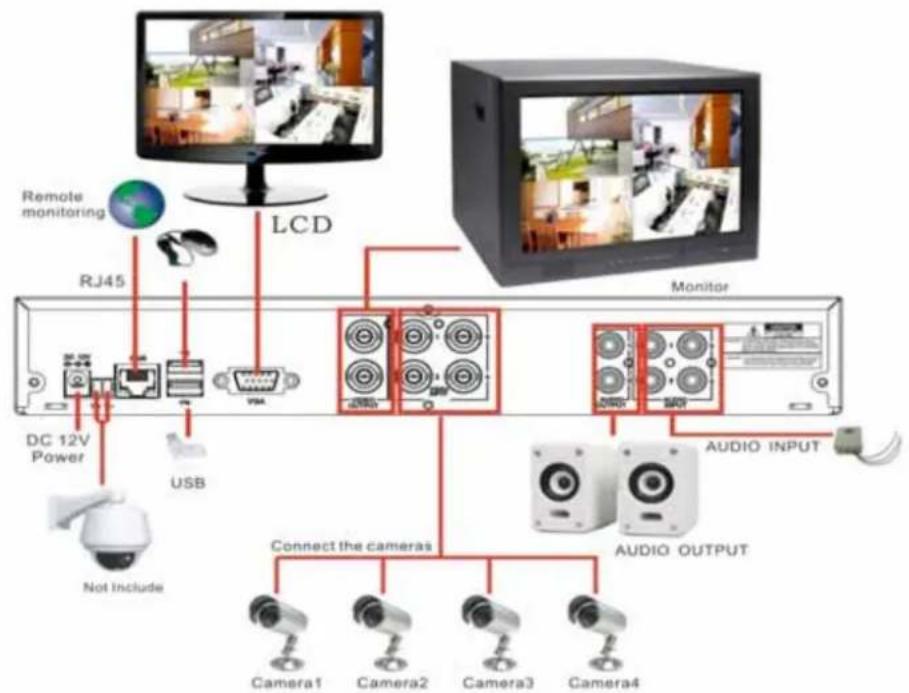

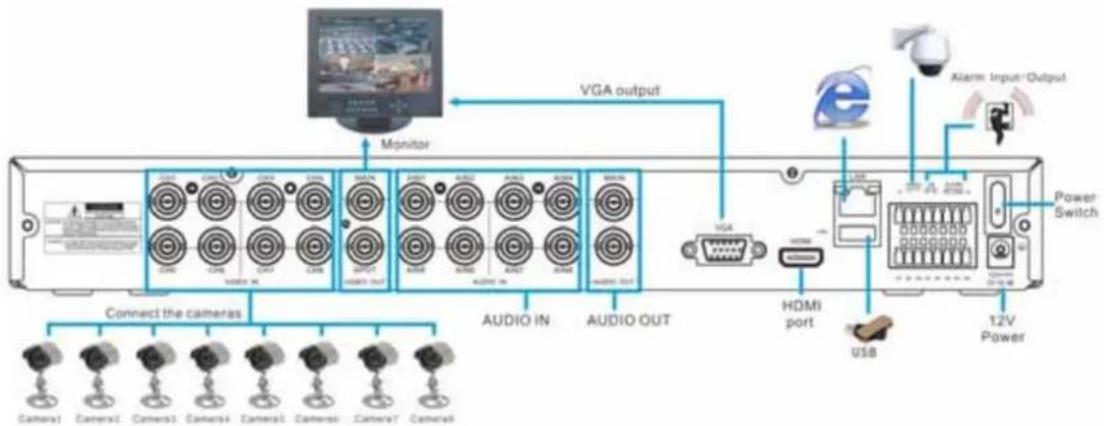

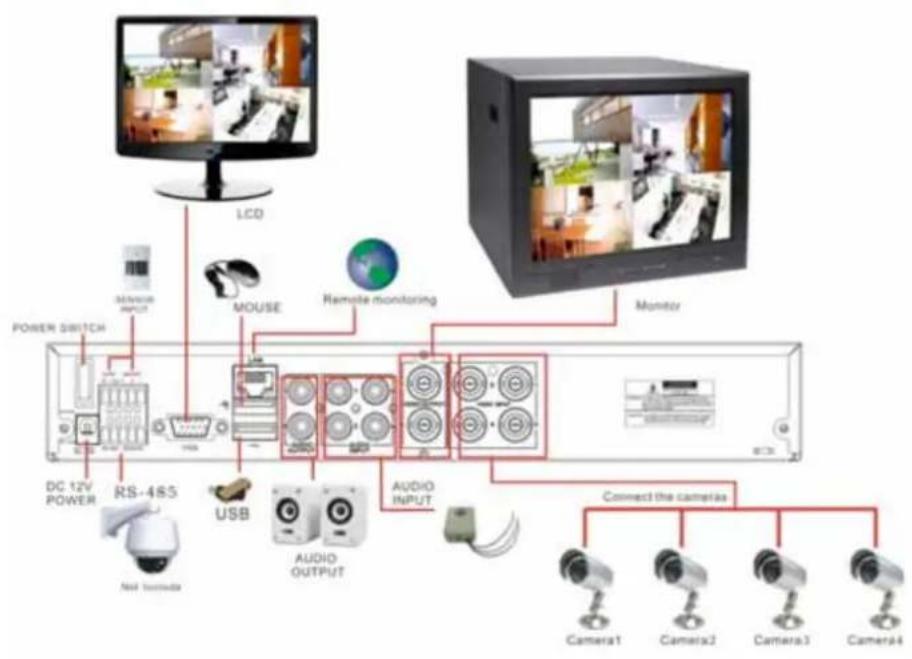

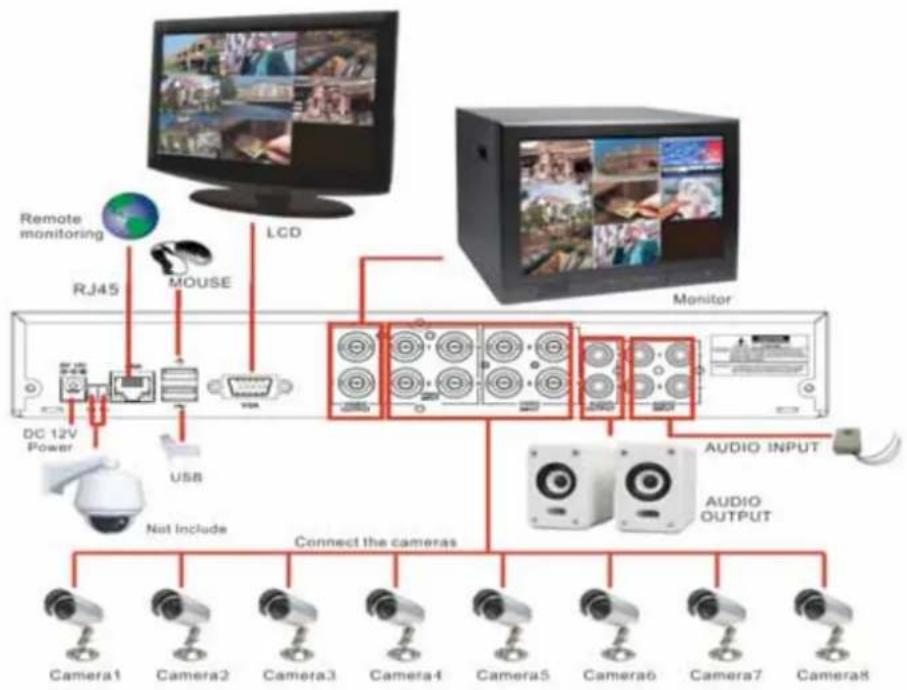

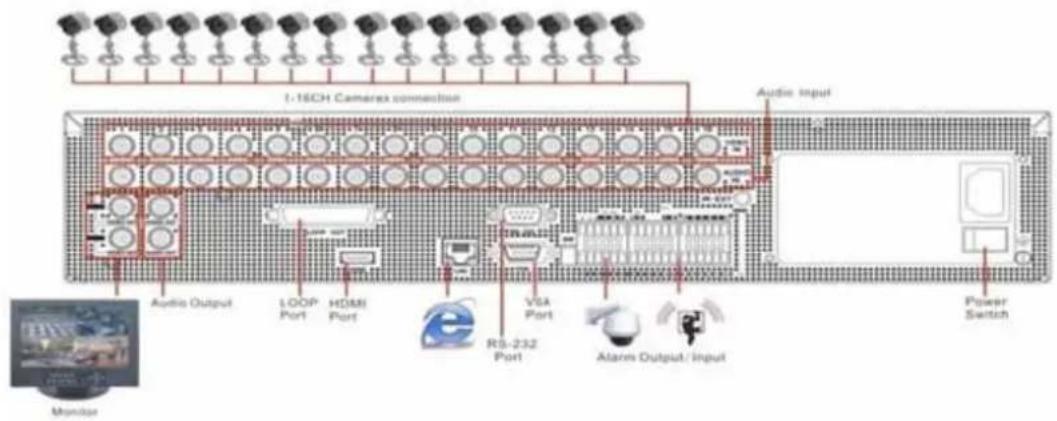

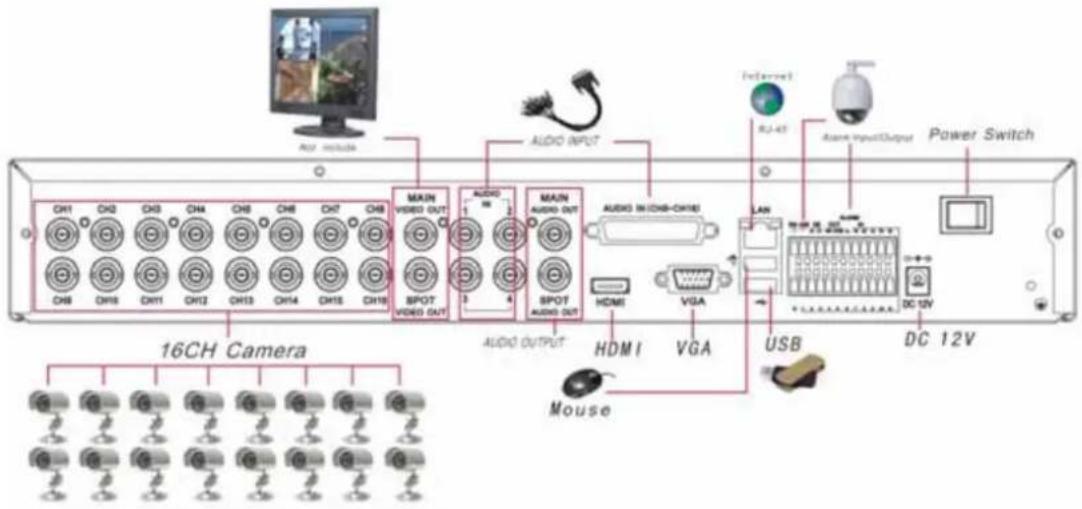

7.6 Konfiguration des Systemanschlusses 74
7.7 Zubehör 79

Hinweise für den sicheren Gebrauch

Die Geräte (Videorekorder und Netzgerät) entsprechen allen erforderlichen Richtlinien der EU und sind deshalb mit CE gekennzeichnet.

WARNUNG Das Netzgerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Netzgerät vor! Es besteht die Gefahr eines elektrischen Schlages!

Beachten Sie auch unbedingt die folgenden Punkte:

• Verwenden Sie die Geräte nur im Innenbereich und schützen Sie sie vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0-40 °C.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z.B. Trinkgläser, auf die Geräte.
• Die im Videorekorder entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.

- Nehmen Sie die Geräte nicht in Betrieb und ziehen Sie sofort den Netzstecker des Netzgerätes aus der Steckdose,

1. wenn sichtbare Schäden an einem Gerät oder an der Netzanschlussleitung vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
3. wenn Funktionsstörungen auftreten.

Geben Sie die Geräte in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
• Werden die Geräte zweckentfremdet, nicht richtig bedient, falsch angeschlossen oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für die Geräte übernommen werden. Ebenso kann keine Haftung für durch Fehlbedienung oder durch einen Defekt entstandene Datenverluste und deren Folgeschäden übernommen werden.

Sollen die Geräte endgültig aus dem Betrieb genommen werden, übergeben Sie sie zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

Kapitel 1: Ausstattung

Funktion Kurzbeschreibung
Echtzeit-überwachung	Doppelter Videoausgang; mit Monitor, virtuellem Ausgangsport VGA oder HDMI-Ausgang; unterstützt Netzbetrachter u. Live-Überwachung per Mobiltelefon u. Zoom Ein/Aus, automatische Sequenz u. Bild-in-Bild-Display.
Aufnahme-funktion	Videokompressionsformat H.264; Aufnahmequalität/Auflösung/Bildfrequenz einstellbar, verschiedene Aufnahmemodi (ständig, zeitgesteuert, manuell, Alarm, Bewegungserfassung und Fernaufnahme)
Aufnahme-speicherung	SATA-Festplatte (hohe Speicherkapazität) und Echtzeit-Aufnahmebild auf Festplatte.
Wiedergabe	Suche/Wiedergabe von aufgezeichneten Dateien auf einzelnem oder mehreren DVR-Kanälen.
Sicherung	Datensicherung des DVR durch USB-Stick, Wechselfestplatte, Rekorder und Netzwerk.
Alarm-einstellung	Festplatten- und Videoeingang-Alarmverwaltung und externe Alarmsignaleingänge
Netzwerk-betrieb	Fernüberwachung durch autorisierte Benutzer zur Erhöhung der Systemsicherheit
Maus-bedienung	Mausbedienung zur schnelleren Navigation durch das Menü
PTZ-Steuerung	PTZ-Kamerabetrieb durch RS-485

Tabelle 1-1

Features :

Format H.264 für Videokompression; Auflösung: D1

Format ADPCM für Audiokompression

Windows Benutzeroberfläche; eingebautes Echtzeit-Betriebssystem Linux 2.6

Erinnerung per Menü

Mehrfachbetrieb (Vorschau, Aufnahme, Wiedergabe, Sicherung, Überwachung per Netzwerk und

Mobiltelefon)

Netzwerkübertragung mit doppeltverschlüsseltem Bit

Live-Fernüberwachung via 3G-Mobilfunknetz

Zoom Ein/Aus und Sequenzfunktion

Einstellbare Videokompressionszeit

Verschiedene Alarmaufnahmemodi

USB 2.0 Ports rückseitig für Sicherung, Aktualisierung und Mausbetrieb

IR-Fernbedienung

Mehrsprachiges Bildschirmmenü

Automatische Wartung

Kapitel 2: Überblick

2.1 Vorderseite

Zur Erinnerung: DVR ist die Abkürzung für Digital Video Recorder Equipment.

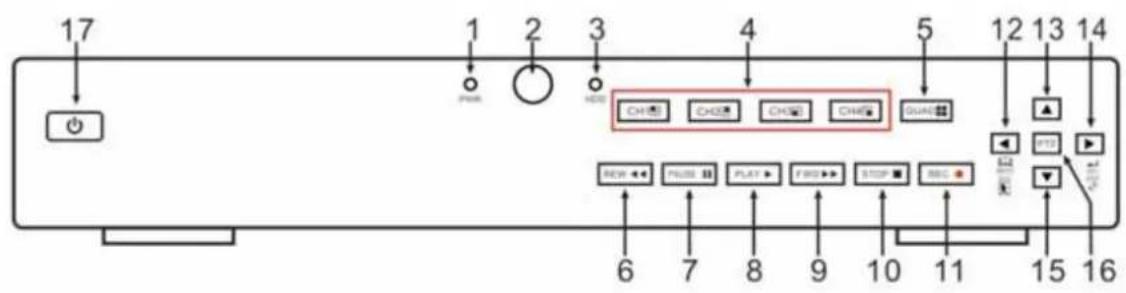

2.1.1 CIF/D1 Vorderseite des 4-Kanal-DVR

17 1 2 3 4 5 12 13 14 PULL HESO CH# CH# CH# QUAD NEW PULL PLAY FIND STOP REC 6 7 8 9 10 11 15 16

DVR 1 2 3 4 5 12 13 14 CH CH2 CH3 CH4 QUAD 6 7 8 9 10 11 15 16

Pos.	Taste oder Anzeige	Bemerkung	Funktion und Beschreibung
1 Betriebsanzeige PWR			Wenn die grüne LED leuchtet, wird das Gerät mit Strom versorgt.
2	IR-Empfänger	●	Empfängt IR-Signal von der Fernbedienung.
3 HDD-Anzeige HDD			Wenn die rote LED blinkt, wird die Festplatte gelesen oder beschrieben.
4	Kanalwahltaste:CH1 CH2CH3 CH4		Kanalwahltaste
5 QUAD		[HOA]	Bei Live-Ansicht oder Wiedergabemodus auf Quad-Anzeige schalten.
6 REW		◀	nach links, Rücklauftaste; um PTZ-Drehgeschwindigkeit und Parameterwert zu verringern.Im Vorschau-Modus Taste gedrückt halten um zum Bedienteil mit grafischer Benutzeroberfläche (GUI) zu schalten
7 PAUSE		II	man. Umschalten Pause/Wiedergabe Bild für Bild
8 PLAY		▸	In das Pop-up-Menü gehen; aufgezeichnete Datei wiedergeben.
9 FWD		▸	Rechte Taste, Vorlauftaste; um PTZ-Drehgeschwindigkeit und Parameterwert zu erhöhen.
10 STOP		■	Wiedergabe oder manuelle Aufnahme stoppen.
11 REC •			Taste drücken um manuelle Aufnahme zu starten
12 MENU/ESC		◀	Hauptmenü aufrufen, verlassen oder Wiedergabe stoppen.
13 Pfeiltaste		▲	nach oben
14 SEL/EDIT		▸	[Enter] / [Edit]-Modus auswählen
15 Pfeiltaste		▼	nach unten
16 PTZ :		zur Ansicht PTZ-Steuerung gehen
17 Ein-/Ausschalter		💡	Stromversorgung ein/aus

Tabelle 2-1

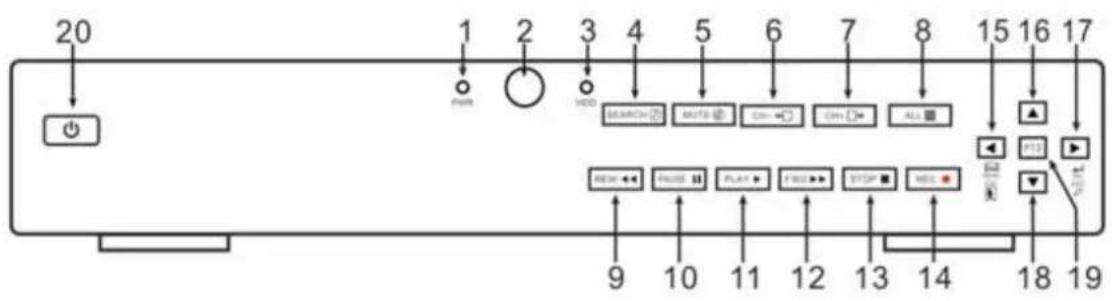

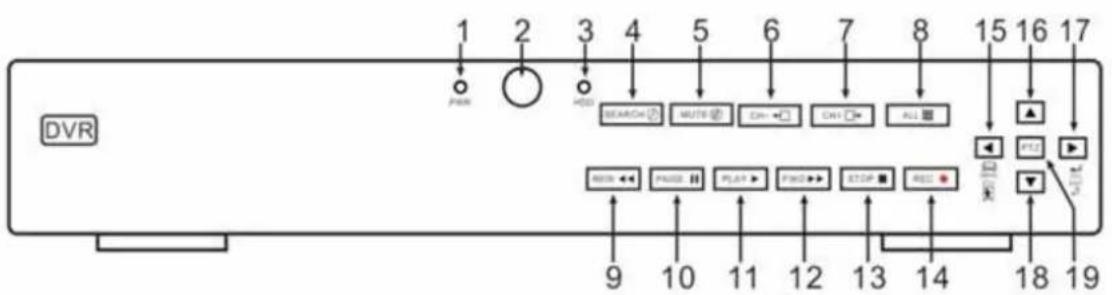

2.1.2 CIF Vorderseite des 8-Kanal-DVR

20 1 2 3 4 5 6 7 8 15 16 17 PWR HDD BEACH MAYB ON- ON+ ALL 9 10 11 12 13 14 18 19 PSS PLAY FREE STOP HDD

1 2 3 4 5 6 7 8 15 16 17 DVR SEARCH MULTI ZIN CHI ALL 9 10 11 12 13 14 18 19

Pos.	Taste oder Anzeige	Bemerkung	Funktion und Beschreibung
1 Betriebsanzeige PWR			Wenn die grüne LED leuchtet, wird das System mit Strom versorgt.
2 IR-Empfänger		●	Empfängt IR-Signal von der Fernbedienung
3 HDD-Anzeige HDD			Wenn die rote Anzeige blinkt, wird die Festplatte gelesen oder beschrieben.
4 SEARCH		∅	Aufnahmesuche
5 MUTE		∅	Ton ein/aus
6 CH-		←□	Umschalten auf vorhergehenden Kanal
7 CH+		→	Umschalten auf nächsten Kanal
8 QUAD		≡	4-geteilte Ansicht
9 REW		«	nach links, Rücklaufmodus; um PTZ-Drehgeschwindigkeit und Parameterwert zu verringern.Im Vorschau-Modus Taste gedrückt halten um zum Bedienteil mit grafischer Benutzeroberfläche (GUI) zu schalten.
10 PAUSE		II	man. Umschalten Pause/Wiedergabe Bild für Bild
11 PLAY		►	In das Pop-up-Menü gehen; aufgezeichnete Datei wiedergeben.
12	FWD	▶	Rechte Taste, Vorlauftaste, um PTZ-Drehgeschwindigkeit und Parameterwert zu erhöhen.
13	STOP	■	Wiedergabe stoppen, manuelle Aufnahme stoppen.
14	REC •		Taste drücken um manuelle Aufnahme zu starten
15	MENU/ESC	◀	Das Hauptmenü aufrufen, verlassen oder Wiedergabe stoppen
16	Pfeiltaste	▲	nach oben
17	SEL/EDIT	▶	[Enter] / [Edit]-Modus auswählen
18	Pfeiltaste	▼	nach unten
19	PTZ :	zur Ansicht PTZ-Steuerung
20	Ein-/Ausschalter	➊	Stromversorgung ein/aus

Tabelle 2-2

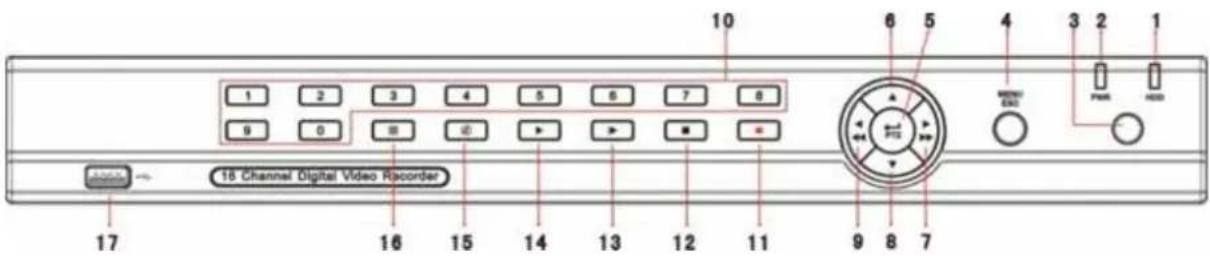

2.1.3 D9216H(CIF)/D9016H(CIF)/D9608L(D1)/D9616L(D1) Vorderseite des DVR

10 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 10 6 5 4 3 2 1 16 Channel Digital Video Recorder 17 16 15 14 13 12 11 9 8 7

Pos.	Art	Taste/Anzeige	Bisierung	Funktion
1	Anzeige	HDD-Anzeige	HDD	Wenn die rote Anzeige blinkt, wird die Festplatte gelesen oder beschrieben.
2		Betriebsanzeige		Wenn die grüne LED leuchtet, wird das PWR System mit Strom versorgt.
3	IR-Empfänger		● Empfängt IR-Signal von der Fernbedienung
4	Mehrfachtaste	Menü	MENU/ESC	Hauptmenü aufrufen/verlassen
5		PTZ		PTZ-Steuerung auPfizen, [Enter] / [Edit] –Modus auswählen
6	Richtungstaste	UP	▲	nach oben
7		RIGHT		nach-erchts / vorwärts
8		DOWN	▼	nach unten
9		LEFT		nach-links / rückspulen
10	Kanalwahl- und Ziffern-eingabetaste	einzelner Kanal und Ziffern-taste	Zifferntaste 0,1-9 und Kanaltaste CH1~9	1. Zahl 1 bis 9 bedeutet Zifferntaste 1 bis 9 und Kanaltaste 1 bis 9.2. Zum Wählen von Kanal 11-16: zuerst Zifferntaste 1, dann andere Zifferntaste drücken, z.B. zum Wählen von Kanal 16 zuerst 1 drücken, dann 6.3. Wenn Taste 0 drei Sekunden lang ge-drückt wird, kann das aktuelle Aus-gangsgerät um-schalten.
11	Rec.	Manuelle Aufnahme	●	Taste drücken um manuelle Aufnahme zu starten.
12	Wiedergabe-kontrolle	Stop	■	Wiedergabe stoppen, manuelle Aufnahme stoppen
13		per	▶ Bild	Wiedergabe Bild für Bild
14		Wiedergabe	▶	zum Wiedergabestatus umschalten
15		Mute	∅	Ton ein/aus
16		Mehrfachdisplay	■	4-, 9- und 16-geteilter Live-Bildschirm
17		USB-Anschluss		an USB2.0-Anschluss anschließen

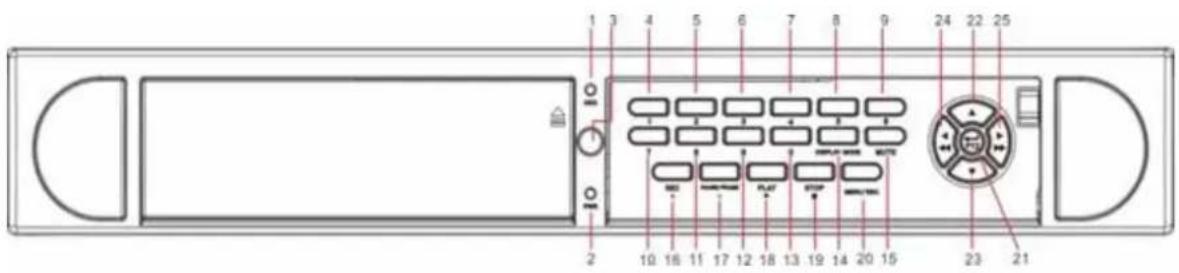

2.1.4 D9216H(33) CIF Vorderseite des DVR

1 3 4 5 6 7 8 9 24 22 25 ID 10 2 10 16 11 17 12 18 13 19 14 20 15 23 21

Pos.	Typ	Taste/Anzeige	Bemerkungen		Funktion
1	Anzeige	HDD-Anzeige	HDD	Wenn die rote Anzeige blinkt, wird die Festplatte gelesen oder beschrieben.
2		Betriebsanzeige		Wenn die grüne LED leuchtet, PWR das System mit Strom versorgt.
3	IR-Empfänger		Empfängt IR-Signal von der Fernbedienung
4	Kanalwahl- und Ziffern-eingabetaste	einzelner Kanal und Zifferntaste	1	CH-1 ; Zifferntaste1	Zum Wählen von CH11-CH16: zuerst Zifferntaste 1 drücken, dann andere Ziffern-taste, z.B. für CH16 zuerst 1 drücken, dann 6.Anmerkung: Wenn die Taste 0 drei Sekunden lang gedrückt wird, kann das aktuelle Ausgangsgerät umschalten.
5			2	CH-2 ; Zifferntaste2
6			3	CH-3 ; Zifferntaste3
7			4	CH-4 ; Zifferntaste4
8			5	CH-5 ; Zifferntaste5
9			6	CH-6 ; Zifferntaste6
10			7	CH-7 ; Zifferntaste7
11			8	CH-8 ; Zifferntaste8
12			9	CH-9 ; Zifferntaste9
13			0	CH-10: Zifferntaste 0
14	Display	Mehrfachkanaldisplay	Display Mode	4-, 9- und 16-geteilter Live-Bildschirm
15	Audio-kontrolle	Stummschalttaste	MUTE	Ton ein/aus
16	Rec.	Manuelle Aufnahme	•	Taste drücken um manuelle Aufnahme zu starten.
17	Wiedergabe-steuerung	Pause	PAUSE/FRAME	II Pause / Wiedergabe Bild für Bild
18		Play		zum Wiedergabestatusumschalten
19		Stop		Wiedergabe der Aufnahmestoppen
20	Mehrfach-taste	Menü	MENU/ESC	das Hauptmenü aufrufen/verlassen
21		PTZ		PTZ-Steuerung aufrufen,Enter] / [Edit] -Modus auswählen
22	Richtungs-taste	UP	▲	nach oben
23		DOWN	▼	nach unten
24		LEFT	◀/◀	nach links/Rücklauf
25		RIGHT	▶/▶	nach rechts/Vorlauf

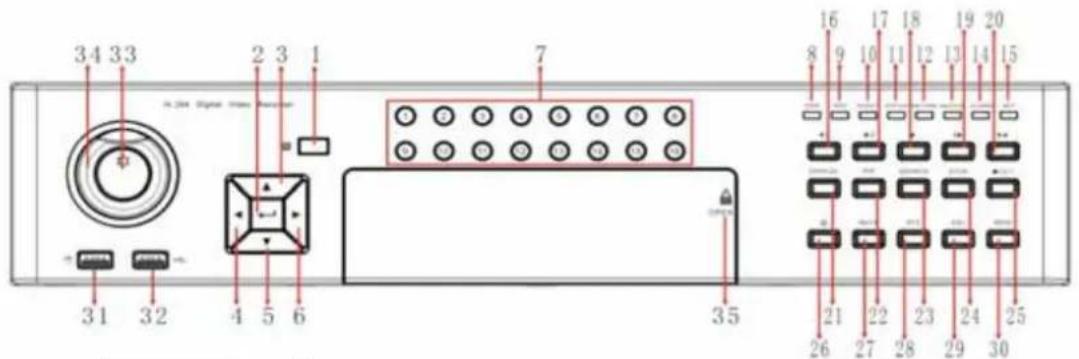

2.1.5 D9316H(2U) CIF Vorderseite des DVR

34 33 2 3 1 7 31 32 4 5 6 35 16 17 18 19 20 8 9 10 11 12 13 14 15 21 22 23 24 25

Pos.	Taste/Anzeige	Funktion
1	IR	Empfängt IR-Signal von der Fernbedienung
2	ENTER	OK auswählen zum Betrieb
3\4\5\6	▲▼◄►	nach oben/unten/links/rechts
7	0~16	Zifferntaste, Anzeige von einzelnem Kanal
8	PWR	Betriebsanzeige
9	HDD	HDD-Anzeige
10	READY	Anzeige der Betriebsbereitschaft
11	STATUS	Statusanzeige
12	RECORD	HDD-Videoanzeige
13	BACKUP	Sicherungsdateianzeige
14	ALARM	Alarmanzeige
15	NET	Netzanzeige
16	◀◀	Rücklauf
17	▶|	schrittweise Bild für Bild
18	▸	Wiedergabe
19 Pause	▸
20	▸	schneller Vorlauf
21	DISPLAY	Mehrfach-Bildschirmdjay; umschalten
22	PIP Bild-in-Bild-Funktion
23	SEARCH	Videosuche
24	STOP	Spotaste
25	REC	Videostarttaste
26	∅	Soft-Umschalttaste
27	MUTE	Stummschalttaste
28	PTZ	PTZ-Betrieb
29	ESC	ESC-Taste
30	MENU	MENÜ-Taste
31\32	USB	USB
33\34	JOYSTICK	zumHin- und Herbewegen
35	OPEN	Schubladeffnen

2.2 Rückseite

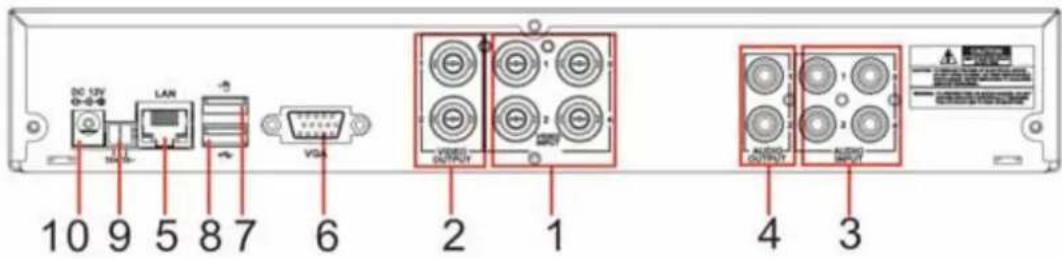

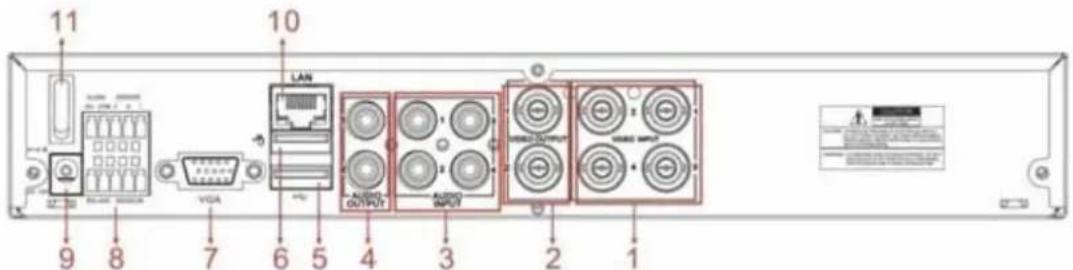

2.2.1 CIF/D1 DVR Rückseite des 4-Kanal-DVR

11 10 LAN VDA 9 8 7 6 5 4 3 2 1 AUDIO OUTPUT AUDIO MIP VIDEO OUTPUT AUDIO MIP DATA

Nr.	Anschluss	Anschlussart
1	Videoeingang	Kanal1-4(virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Videoausgang	Monitorausgang anschließen (BNC-Schnittstelle)
3	Audioeingang	4-Kanal-Audioeingang (BNC-Schnittstelle)
4	Audioausgang	2-Kanalausgang; RCA (Schnittstelle)
5	USB-Anschluss	USB-Gerät anschließen (USB-Stick, Festplatte u. Rekorder etc)
6	USB-Anschluss	USB-Maus anschließen
7	VGA-Anschluss	an VGA-Monitor anschließen, z.B. PC-Monitor (optional)

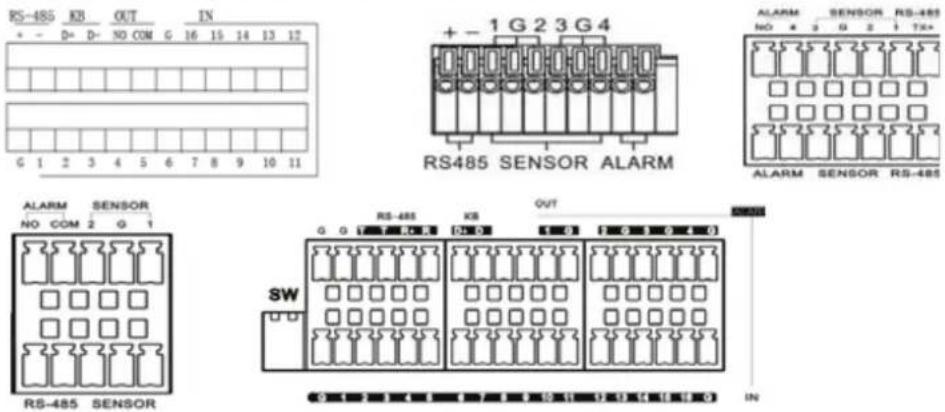

8	RS-485/Sensor/Al	RS485/Sensor/Alarm-Schnittstelle (siehe Pinausgänge unten)
9	Netzanschlussbuchse	Netzgerät anschließen - DC12V 3A
10	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
11	Netzschalter	Stromversorgung ein-/ausschalten

2.2.2 CIF/D1 Rückseite des 4-Kanal-DVR

DC UV VGA 10 9 5 8 7 6 LAN 2 1 4 3

Nr.	Anschluss	Anschlussart
1	Videoeingang	Kanal1-4 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Videoausgang	Monitorausgang anschließen (BNC-Schnittstelle)
3	Audioeingang	4-Kanal-Audioeingang (BNC-Schnittstelle)
4	Audioausgang	2-Kanalausgang; RCA (Schnittstelle)
5	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
6	VGA-Anschluss	an VGA-Monitor anschließen, z.B. PC-Monitor (optional)
7	USB-Anschluss	USB-Maus anschließen
8	USB-Anschluss	USB-Gerät anschließen (USB-Stick, Festplatte und Rekorder etc)
9	RS-485	RS485-Schnittstelle
10	Netzanschlussbuchse	Netzgerät anschließen - DC12V 3A

2.2.3 CIF Rückseite des 8-Kanal-DVR

10 9 8 LAM 7 6 5 4 3 2 1

Nr.	Anschluss	Anschlussart
1	Videoeingang	Kanal1-8 (virtuelles) Videoeingangsgerät anschließen(BNC-Schnittstelle)
2	Videoausgang	Monitorausgang anschließen (BNC-Schnittstelle)
3	VGA-Anschluss	an VGA-Monitor anschließen, z.B. PC-Monitor (optional)
4	USB-Anschluss	USB-Gerät anschließen (USB-Stick, Festplatte u. Rekorder etc)
5	USB-Anschluss	USB-Maus anschließen
6	RS-485/Sensor/Alarm	RS485/Sensor/Alarm-Schnittstelle (siehe Pinausgänge unten)
7	Netzanschlussbuchse	Netzgerät anschließen - DC12V 3A
8	Audioeingang	Audioeingang (BNC-Schnittstelle)
9	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
10	Netzschalter	Stromversorgung ein-/ausschalten

2.2.4 CIF Rückseite des 8-Kanal-DVR

DC UV LAN VGA 10 9 5 8 7 6 2 1 4 3

Nr.	Anschluss	Anschlussart
1	Videoeingang	Kanal1-8 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Videoausgang	Monitorausgang anschließen (BNC-Schnittstelle)
3	Audioeingang	4-Kanal-Audioeingang (BNC-Schnittstelle)
4	Audioausgang	2-Kanal-Ausgang; RCA(Schnittstelle)
5	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
6	VGA-Anschluss	an VGA-Monitor anschließen, z.B. PC-Monitor (optional)
7	USB-Anschluss	USB-Maus anschließen
8	USB-Anschluss	USB-Gerät anschließen (USB-Stick, Festplatte und Rekorder etc)
9	RS-485	RS485-Schnittstelle
10	Netzanschlussbuchse	Netzgerät anschließen - DC12V 3A

2.2.5 D1 Rückseite des 8-Kanal-DVR

1 2 3 4 5 6 7 8 9 10 11

Nr.	Anschluss	Anschlussart
1	Videoeingang	Kanal1-8 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Videoausgang	(oben) Hauptvideoausgang; (unten) Spot-Ausgang (BNC-Schnittstelle)
3	Audioeingang	8-Kanal-Audioeingang (BNC-Schnittstelle)
4	Audioausgang	2-Kanal-Ausgang; BNC (Schnittstelle)
5	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
6	RS-485/Sensor/Alarm	RS485/Sensor/Alarm-Schnittstelle (siehe Pinausgänge unten)
7	Netzschalter	Stromversorgung ein-/ausschalten
8	VGA-Anschluss	an VGA-Monitor anschließen, z.B. PC-Monitor
9	HDMI	HDMI-Ausgang
10	USB-Anschluss	USB-Maus anschließen
11	Netzanschlussbuchse	Netzgerät anschließen - DC12V 5A

2.2.6 CIF Rückseite des 16-Kanal-DVR

Nr.	Anschluss	Anschlussart
1	Videoeingang	Kanal 1-16 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Videoausgang (oben)	Hauptvideoausgang; (unten)Spot-Ausgang (BNC-Schnittstelle)
3	Audioeingang Kanal	1-4 Audiosignaleingang anschließen (BNC-Schnittstelle)
4	Audioausgang	Audiosignalausgang, einschl. Spot-Hauptaudioausgang und Sequenzaudioausgang (BNC-Schnittstelle)
5	Audioeingang Kanal	5-16 Audioeingang anschließen
6	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
7	Netzschalter Stromversorgung ein-/ausschalten
8	HDMI HDMI-Ausgang
9	VGA-Anschluss an VGA-Monitor anschließen, z.B. PC-Monitor
10	USB-Anschluss USB-Maus anschließen
11	RS-485/Sensor/Alarm	RS485/Sensor/Alarm-Schnittstelle (siehe Pinausgänge unten)
12	Netzanschlussbuchse	Netzgerät anschließen - DC12V 5A

1 2 3 4 5 6 7 8 9 10 11 CCH1 CCH2 CCH3 CCH4 CCH5 CCH6 CCH7 CCH8 CCH9 CCH10 CCH11 CCH12 CCH13 CCH14 CCH15 CCH16 CCH1 OUTRANT CCH2 CCH3 CCH4 CCH5 CCH6 CCH7 CCH8 CCH9 CCH10 CCH11 CCH12 CCH13 CCH14 CCH15 CCH16 CCH9 CCH10 CCH11 CCH12 CCH13 CCH14 CCH15 CCH16 CCH9 CCH10 CCH11 CCH12 CCH13 CCH14 CCH15 CCH16 CCH9 CCH10 CCH11 CCH12 CCH13 CCH14 CCH15 CCH16 CCH1 OUTRANT CCH2 CCH3 CCH4 CCH5 CCH6 CCH7 CCH8 CCH9 CCH10 CCH11 CCH12 CCH13 CCH14 CCH15 CCH16 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH9 CCH10 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH8 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH7 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6 CCH6

Nr.	Anschluss Anschlussart
1	Videoeingang	Kanal1-16 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Videoausgang	Monitorausgang anschließen (BNC-Schnittstelle)
3	Audioeingang Kanal	1-4 Audiosignaleingang anschließen (BNC-Schnittstelle)
4	Audioausgang 2-Kanal	AUSgang; BNC (Schnittstelle)
5	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
6	Netzschalter Stromversorgung ein-/ausschalten
7	HDMI HDMI-Ausgang
8	VGA-Anschluss	an VGA-Monitor anschließen, z.B. PC-Monitor
9	USB-Anschluss USB-	Maus anschließen
10	RS-485/Sensor/Alarm	RS485/Sensor/Alarm-Schnittstelle (siehe Pinausgänge unten)
11	Netzanschlussbuchse	Netzgerät anschließen - DC12V 5A

2.2.7 D1 Rückseite des 16-Kanal-DVR

1 2 3 4 5 6 7 8 9 10 11 12

Nr.	Anschluss	Anschlussart
1	Videoeingang	Kanal1-16 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Videoausgang	(oben) Hauptvideoausgang; (unten) Spot-Ausgang (BNC-Schnittstelle)
3	Audioeingang Kanal	1-4 Audiosignaleingang anschließen (BNC-Schnittstelle)
4	Audioausgang 2-Kanal	-Ausgang; RCA (Schnittstelle)
5	Audioeingang Kanal	5-16 Audioeingang anschließen
6	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
7	RS-485/Sensor/Alarm	RS485/Sensor/Alarm-Schnittstelle (siehe Pinausgänge unten)
8	Netzschalter Stromversorgung ein-/ausschalten
9	HDMI HDMI-Ausgang
10	VGA-Anschluss	an VGA-Monitor anschließen, z.B. PC-Monitor
11	USB-Anschluss USB	-Maus anschließen
12	Netzanschlussbuchse	Netzgerät anschließen - DC12V 5A

2.2.8 (33)-CIF Rückseite des 16-Kanal-DVR

Nr.	Anschluss Anschlussart
1	Videoeingang	Kanal 1-16 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Videoausgang (oben)	Hauptvideoausgang; (unten) Spot-Ausgang (BNC-Schnittstelle)
3	Audioeingang Kanal 1	-4 Audiosignaleingang anschließen (BNC-Schnittstelle)
4	Audioausgang Audiosignalausgang, einschl. Spot-Hauptaudioausgang und Sequenzaudioausgang (BNC-Schnittstelle) anschließen
5	Audioeingang Kanal 5	-16 Audioeingang anschließen
6	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
7	Netzschalter Stromversorgung ein-/ausschalten
8	HDMI HDMI-Ausgang
9	VGA-Anschluss	an VGA-Monitor anschließen, z.B. PC-Monitor
10	USB-Anschluss USB-Maus anschließen
11	USB-Anschluss USB-Gerät anschließen (USB-Stick, Festplatte und Rekorder etc)
12	RS-485/Sensor/Alarm	RS485/Sensor/Alarm-Schnittstelle(siehe Pinausgänge unten)
13	Netzanschlussbuchse	Netzgerät anschließen - DC12V 5A

2.2.9 (2U)-CIF Rückseite des 16-Kanal-DVR

1 2 3 4 5 6 7 8 9 10 11 12

Pos.	Anschluss Anschlussart
1	Videoeingang	Kanal 1-16 (virtuelles) Videoeingangsgerät anschließen (BNC-Schnittstelle)
2	Audioeingang	Kanal1-16 (virtuellen) Audioeingang anschließen (BNC-Schnittstelle)
3	Videoausgang	Monitorausgang anschließen (BNC-Schnittstelle)
4	Audioausgang Audioeingang (BNC-Schnittstelle)
5	LOOP-Ausgang	LOOP-Ausgang
6	HDMI HDMI-Ausgang
7	Ethernet: Port	LAN, Ethernet anschließen (RJ45-Schnittstelle)
8	RS-232 RS-232-Ausgang
9	VGA-Anschluss	an VGA-Monitor anschließen, z.B. PC-Monitor
10	RS-485/Sensor/Alarm	RS485/Sensor/Alarm-Schnittstelle (siehe Pinausgänge unten)
11	Netzanschluss Stromversorgung anschließen
12	Netzschalter	Stromversorgung ein-/ausschalten

RS485/Sensor/Alarm-Anschlussfunktionen:

Alarmeingang: Je nach Alarmgerät, Anschluss [-] Ihres Sensors an Pin G (GND) und Anschluss [+] an den Kanaleingang anschließen

Alarmausgang: An die beiden mit "out" markierten Anschlüsse anschließen

PTZ-Anschluss : Kamera an RS-485A und RS485B entsprechend anschließen.

2.3 4/8-Kanal-Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 Remote control

Pos.	Taste Tastenfunktion
1 1-8	Kanal 1-8 auswählen; Zifferntaste
2	9、0	Zifferntaste; Zifferntaste “0” betätigen um zur GUI-Funktion zu schalten (graphische Benutzeroberfläche)
3 ALL	Mehrfach-Anzeigemodus
4 Menu	Hauptmenü: aufrufen/verlassen
5	▲	Pfeiltaste nach oben, Lautstärke einstellen
6	▼	Pfeiltaste nach unten, Lautstärke einstellen
7	◀/▶	Taste nach links/unten, Parameterwert der Steuerleiste erhöhen/verringern
8	SEL	Auswahltaste/Editiertaste; ausgewählten Modus bestätigen.
9	◀◀	Rücklauftaste
10	▶	Aufnahme-Such-Menü aufrufen; Wiedergabetaste
11	▶▶	Vorlauftaste
12 ●	Aufnahmetaste
13	II	Pause/Sequenztaste
14	■	Manuelle Aufnahme stoppen, Wiedergabe stoppen
15 Audio Testen
16 Mute Ton ein/aus

2.4 16-Kanal-Fernbedienung

REC SEARCH 2X2 1 2 3 3X3 4 5 6 4X4 7 8 9 AUTO DISPLAY MODE 0 ENTER MENU/ESC PIP MUTE FWO PLAY PAUSE /FRAME STOP REW SLOW Z- F+ I+ PTZ ZOOM FOCUS IRIS Z- F- I- LOCK

Taste Tastenfunktion
REC Taste drücken um manuelle Aufnahme aufzurufen.
SEARCH	Taste drücken um das Aufnahme-Such-Menü aufzurufen.
2 x 2 4-geteilte Ansicht aufrufen
3 x 3 9-geteilte Ansicht aufrufen
4 x 4 16-geteilte Ansicht aufrufen
AUTO Verweilzeit-Anzeige aufrufen
0~9 Kanal auswählen, Zifferntaste
DISPLAY MODE	Mehrfach-Kanalanzeige (4-, 9-, 16-geteilte Anzeige und Vollbildschirmanzeige)
▲	Pfeiltaste nach oben
▼	Pfeiltaste nach unten
◄/►	Pfeiltaste links/rechts; Parameterwert der Steuerleiste verringern/erhöhen.
ENTER [Enter] / [Edit]-Modus auswählen
Menu/ESC	Hauptmenü aufrufen/verlassen
PIP Bild-in-Bild-Anzeigemodus
MUTE Stummschalttaste
FWD	Vorlauf (x2, x4, x8)
REW	Rücklauf (x2, x4, x8)
PLAY Aufnahmesuche aufrufen, Aufnahme wiedergeben
STOP (manuelle) Wiedergabe stoppen
PAUSE/FRAME	Pause / Wiedergabe Bild für Bild
SLOW	Wiedergabe in Zeitlupe (1/2、1/4、1/8)
Z+ Videobereich weiter weg zoomen
Z- Videobereich heranzoomen
F+ Fokus erweitern
F- Fokus verringern
I+	PTZ-Helligkeit erhöhen
I- PTZ-Helligkeit verringern
PTZ	ermöglicht ein voreingestelltes Bit zu setzen und PTZ zu steuern.
LOCK System sperren

2.5 Mausbedienung

Außer den Tasten auf der Vorderseite oder auf der Fernbedienung kann auch die Maus zur Bedienung verwendet werden.

TYP Funktion
Linke Maustaste klicken	Im Sperrmodus des Menüs in das Pop-up-Menü gehen und ein beliebiges Untermenü anklicken, damit das Log-in-Fenster erscheint; im nicht gesperrten Menümodus in das Pop-up-Menü gehen, dann die linke Taste klicken um direkt in ein Untermenü zu gelangen.
	Nach Aufruf des Hauptmenü kann man durch Klicken der linken Taste in jedes Untermenü gelangen; im [Einzeldatei]-Menümodus wird durch Klicken der linken Taste eine Aufnahmedatei wiedergegeben.
	Status des Kontroll-Kästchens und des Bewegungserfassungs-bereiches ändern.
	Kombinationsfeld anklicken um in das Pull-down-Menü zu gelangen. Linke Taste klicken um die Verweilzeit-Anzeige zu stoppen, wenn diese aktiviert ist.
	Durch Klicken der linken Taste können Farbleiste und Lautstärkeleiste eingestellt werden.
	Kombinationsfeld anklicken um in das Pull-down-Menü zu gelangen.
	Linke Taste klicken zum Auswählen von Werten in Textfeldern oder im Pull-down-Menü. Dies unterstützt die Eingabe von chinesischen Zeichen, Sonderzeichen, Ziffern und Buchstaben, anstelle der Eingabe- [ ] oder Rücktaste [ ] verwenden.
Rechte Maustaste klicken	Durch Klick auf die rechte Taste in der Live-Ansicht wird das Pop-up-Menü eingeblendet (siehe Abb. 5-1).
	Durch Klick auf die rechte Taste wird im Hauptmenü- oder Untermenü-Modus das aktuelle Menü verlassen.
Doppelklick auf linke Maustaste	Durch Doppelklick auf die linke Taste wird der Bildschirm in der Live-Ansicht oder im Wiedergabemodus maximiert.
Maus bewegen	Menüpunkt auswählen
Maus ziehen Im	Bewegungsmodus den Bewegungsbereich durch Ziehen der Maus auswählen; im Menümodus [Color set] werden Farbleiste und Lautstärkeleiste durch Ziehen der Maus eingestellt.

Kapitel 3: Installation

3.1 Installation des Festplattenlaufwerkes

(betrifft das Modell mit Festplattenschublade)

Vorsicht : Bitte das Festplattenlaufwerk nicht installieren oder herausnehmen, wenn der DVR in Betrieb ist!

(1) Das Modell hat eine Festplattenschublade. Bitte mitgelieferten Schlüssel verwenden um die Festplattenschublade herauszunehmen und die Festplatte korrekt in die Schublade legen.
(2) Zuerst Gerät von der Stromversorgung trennen, dann Schrauben entfernen und vorsichtig den Deckel des DVR öffnen.
(3) Netzkabel und Datenkabel fest in Pin der Festplatte stecken.
(4) Die Schrauben am Festplattenhalter entfernen; die Festplatte am Halter befestigen und dann den Halter mit der Festplatte im DVR-Gehäuse befestigen.
(5) Den Deckel vorsichtig wieder aufsetzen, Schrauben wieder befestigen.
Anmerkung: Falls der Benutzer ein Festplattenlaufwerk höherer Leistung benötigt, wird empfohlen eine spezielle Sicherheits-Festplatte zu verwenden.

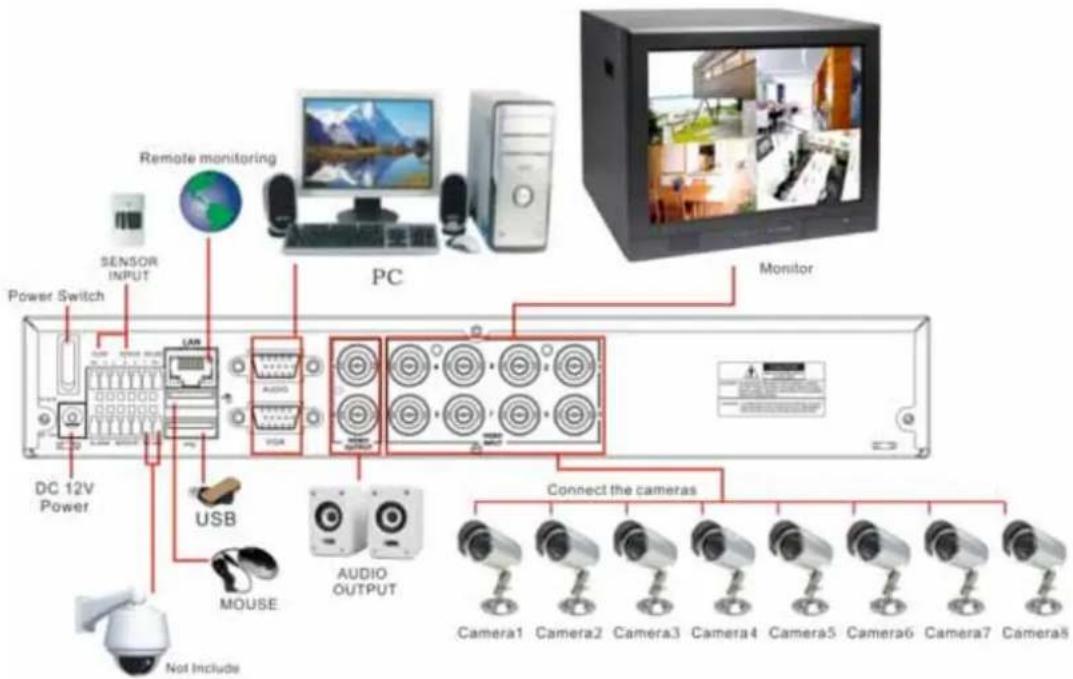

3.2 Kamera und Monitor anschließen

Das Kamerakabel an den Videoeingang des DVR anschließen und den Videoausgang des DVR an den Monitor via BNC-Anschluss (siehe Abschnitt 2.2 - Rückseite); oder falls es sich um eine PTZ-Speed-Dome-Kamera handelt, kann RS485 A + B jeweils an den entsprechenden DVR-Anschluss angeschlossen werden (siehe Systemkonfiguration, Kapitel 8).

3.3 Stromversorgung anschließen

Bitte nur den mitgelieferten Netzadapter verwenden.

Kapitel 4: Inbetriebnahme

4.1 Systeminitialisierung

Nach Anschluss des Netzkabels des DVR an eine Steckdose und Drücken der Ein-/Ausschalttaste an der Vorderseite gelangen Sie zur Bildschirmseite Systemitialisierung, siehe Abb. 4-1.

4.2 Live-Ansicht

Nach Beendigung der Initialisierung erscheint die Live-Ansicht. Abb. 4-2 ist die vom System vorgegebene 16-geteilte Ansicht ohne Videoeingang. Bei Videoeingängen zeigt der Bildschirm Live-Bilder der Kameras. Durch Doppelklick der Maus im Live-Modus auf das Live-Bild eines Kanals vergrößert sich das Bild auf Vollbild. Durch erneuten Doppelklick kehrt man zur 16-geteilten Ansicht zurück. Durch Klicken der rechten Maustaste gelangen Sie ins Pop-up-Menü; durch Drücken der linken Maustaste können Sie Menüpunkte auswählen; und durch Klicken eines beliebigen Bereiches außerhalb des Menüs wird das Pop-up-Menü verlassen.

Anmerkung: Ist die interne Festplatte nicht angeschlossen oder ein Fehler tritt auf, erscheint der Buchstabe "H" auf dem ersten Kanal des Live-Bildschirms, ebenfalls ertönt der Alarmsummer. Wenn Sie den Alarm beenden möchten, bitte zu [Main menu→Alarm] gehen um HDD loss, HDD space not enough und alarm output auf "off" zu setzen.

Kapitel 5: Menü

5.1 Pop-up-Menü

CAM1 CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS CHS VIDEO LOSS

Tabelle 5-1

Nach Beendigung der Systeminitialisierung im Modus Hauptansicht die rechte Maustaste klicken um in das Pop-up-Menü zu gelangen. Jetzt können Sie die Parameter einstellen und im Hauptmenü, Multi-Pics, PTZ, PIP, Rec. Search, Mute, Manual record, Start Rolling, Start Cruise und Vo Switch etc. bedienen.

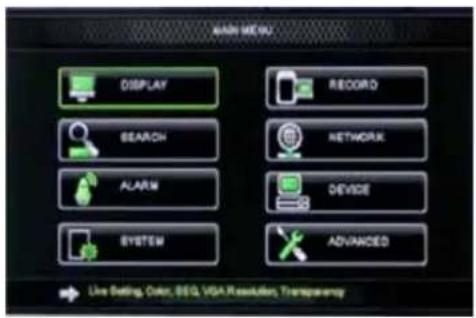

Durch Drücken der Taste [0] auf der Fernbedienung oder Gedrückthalten der Taste [Esc] auf der Vorderseite können Sie das System auf andere Ausgabegeräte schalten.


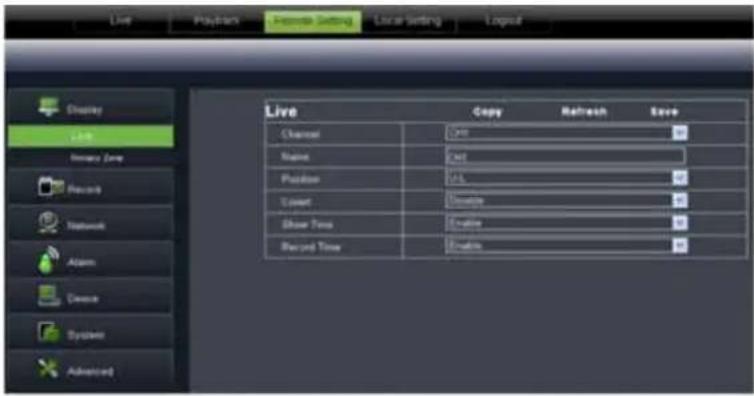

    A["Main Menu"] --> B["Display"]
    A --> C["Record"]

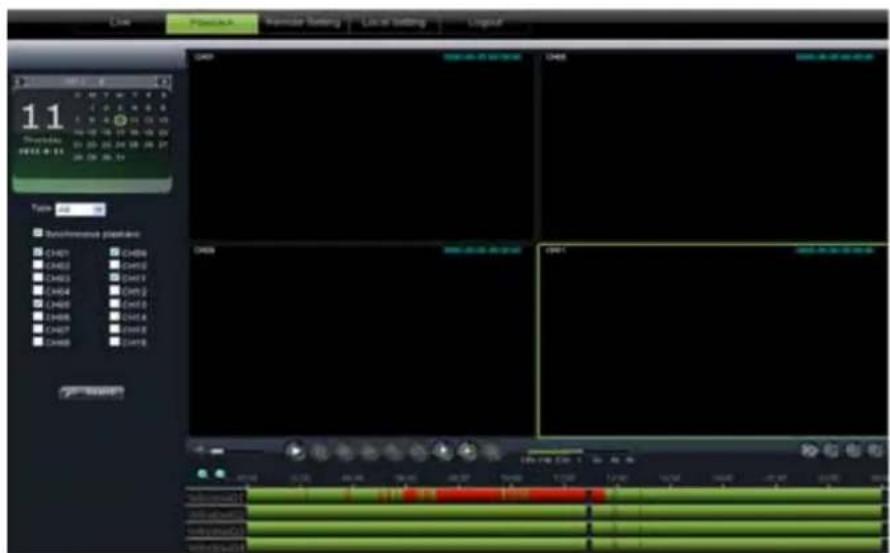

    A --> D["Search"]

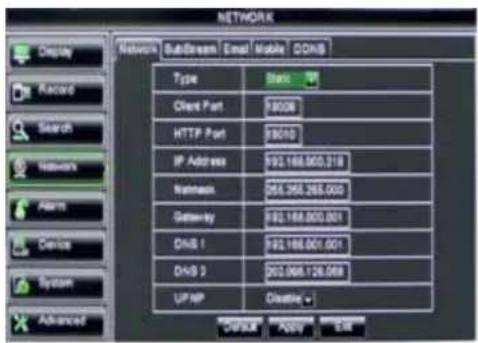

    A --> E["Network"]

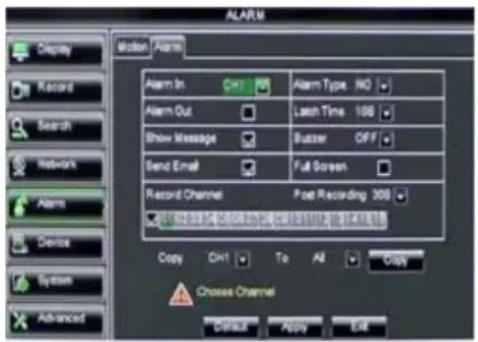

    A --> F["Alarm"]
    A --> G["Device"]
    A --> H["System Users"]
    A --> I["Advanced"]

    B --> J["Live set"]
    B --> K["Output Set"]
    B --> L["Privacy Zone"]

    C --> M["Record Parameters"]
    C --> N["Schedule"]
    C --> O["Main Stream"]

    D --> P["Record Search"]
    D --> Q["Event Search"]
    D --> R["Backup"]
    D --> S["Log search"]

    E --> T["Network Set"]
    E --> U["Sub stream"]
    E --> V["Email Set"]
    E --> W["Mobile Set"]
    E --> X["DDNS Set"]

    F --> Y["Motion"]
    F --> Z["Alarm set"]

    G --> AA["HDD"]
    G --> AB["PTZ set"]
    G --> AC["Serial Set"]

    H --> AD["General"]
    H --> AE["System Information"]

    I --> AF["Maintain"]
    I --> AG["Event r"]

5.3 Hauptmenü

Im Live-Modus die Taste [Menu] auf der Vorderseite oder auf der Fernbedienung drücken um in die Ansicht Hauptmenü zu gelangen, siehe Abb.

5-2. Sie können ebenfalls das Symbol [ ] anklicken um in den Hauptmenübildschirm zu gelangen. Im Modus Hauptmenü können Sie Einstellungen des Gerätemanagements wie Display, Record, Network, Search, Device, System und Advanced setting etc. vornehmen.

5.3.1 Display

5.3.1.1 Live-Modus

Zur Option

und in die Einstellungsansicht

gehen, siehe Abb. 5-3.

DISPLAY Output Privacy Zone Channels Name Position Color Convert Show Time Record Time CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24 CH25 CH26 CH27 CH28 CH29 CH30 CH31 CH32 CH33 CH34 CH35 CH36 CH37 CH38 CH39 CH40 CH41 CH42 CH43 CH44 CH45 CH46 CH47 CH48 CH49 CH50 CH51 CH52 CH53 CH54 CH55 CH56 CH57 CH58 CH59 CH60 CH61 CH62 CH63 CH64 CH65 CH66 CH67 CH68 CH69 CH70 CH71 CH72 CH73 CH74 CH75 CH76 CH77 CH78 CH79 CH80 CH81 CH82 CH83 CH84 CH85 CH86 CH87 CH88 CH89 CH90 CH91 CH92 CH93 CH94 CH95 CH96 CH97 CH98 CH99 Choose Channel

Abb. 5-3

COLOR SETUP HUE 31 BRIGHT 28 CONTRAST 24 SATURATION 31 Default Apply Exit

Abb. 5-4

Channel: ermöglicht den gewünschten Kanal einzurichten.
Name: ermöglicht den Kanalnamen einzurichten, das System unterstützt bis zu acht Buchstaben oder vier chinesische Zeichen.
Position: ermöglicht die Displayposition jedes Kanals einzurichten.
Color: Option [Setup] anklicken um in die Ansicht [Color setup] zu gehen, siehe Abb. 5-4.
➢ Covert: ermöglicht Aktivierung des [Live] Überwachungsbildschirms
Show time: ermöglicht die Aktivierung der System-
➢ zeitanzeige im Bildschirm.
Record time: Wenn "Enable" eingestellt ist, können Sie die Zeit des Systems in die Aufzeichnungsliste aufnehmen.
Copy: ermöglicht alle Daten eines Kanals auf einen anderen zu kopieren.

In der obenstehende Abb. 5-4 Color Menu können Sie die Parameter Bildhelligkeit, Farbsättigung, Kontrast und Farbton jedes Kanals einstellen.

Erklärung : 1、Die Änderungen stehen nach Anklicken der Schaltfläche [APPLY] unten an den Untermenüfenstern und nach der Aufforderung zum Speichern und Anklicken der Schaltfläche [ok] zur Verfügung.

2、Falls die Änderung rückgängig gemacht werden soll, die Schaltfläche [Exit] anklicken um das Menü zu verlassen.
3、Bei Anklicken der Schaltfläche [DEFAULT] werden alle Systemwerte auf die Werkseinstellungen zurückgesetzt.
4、Der Systemwert ist die Werkseinstellung.

5.3.1.2 Ausgabemodus

Zu [Main menu→Display→Output] gehen um in die Ansicht Ausgabemodus zu gelangen, siehe Abb. 5-5.

DISPLAY Live Output Privacy Zone Video Output LIVE-OUT View Setup Enable View Mode Single Your Sequence VDAH-DMI Resolution HDMI Init. DEV AUTO Transparency 128 Define Sequence Setting Default Apply Exit

Abb. 5-5

Die Option [Spot output] anklicken und die entsprechenden Parameter einstellen. siehe Abb. 5-7.

DISPLAY Live Output Privacy Zone Video Output SPOT-OUT View Setup E-mail View Words Single 1200 MHz/2400 VGA/CHI Resolution HOME Init DEV AUTG Transparency 12M Define SPOT windows position Default Apply Exit

Abb. 5-7

DISPLAY Live Output Privacy Zone Video Output LIVE-OUT View Setup Enable View Trade Single VOYA RESOURCES VGAR-ONE Resolution HCM NIL DEV 120 Transparency 120 Once modify VGA resolution system DEFAULT Apply Edit

Abb. 5-9

[Live] anklicken um die Ansicht aufzurufen, siehe Abb. 5-6. Jetzt können Sie die Kanalsequenz-Einstellung vornehmen.

VOUT SEQUENCE SETUP CH1 Default Apply Exit

Abb. 5-6

[Spot sequence] anklicken um zur Ansicht siehe Abb. 5-8 zu gelangen.

SPOT SEQUENCE SETUP CH1 Default Apply Exit

Abb. 5-8

Video output: unterstützt gleichzeitig CVBS-Ausgang Live und Spot Modus. Live ist Hauptausgang und Spot Nebenausgang.
CH Sequence: die Option ist werksseitig auf "Off" gestellt und die Sequenzzeit ist 5 Sekunden. Der Benutzer kann die Option wie erforderlich aktivieren.
Rotate time: ermöglicht die Sequenzzeit einzustellen, Mindestzeit beträgt 3 Sekunden.
VGA/HDMI Resolution: ermöglicht Ausgang VGA oder HDMI auszuwählen, einschl. 800x600, 1024x768, 1280x1024, 1440x900 und HDMI.

➢ Display-Modus:

Live-Ausgang: Display-Fenster umfasst Vollbildschirm, 4-, 9- und 16-geteilter Bildschirm;

Spot-Ausgang: Display-Fenster umfasst Vollbildschirm, 4- und 9-geteilter Bildschirm

Transparency: ermöglicht die Transparenz des Menüs einzustellen, der Bereich ist 1\~128.

Margin: ermöglicht den gesamten Rand des Bildschirms einzustellen. Details siehe Abb. 5-10.
Volume: ermöglicht die Lautstärke des DVR einzustellen, siehe Abb. 5-11.

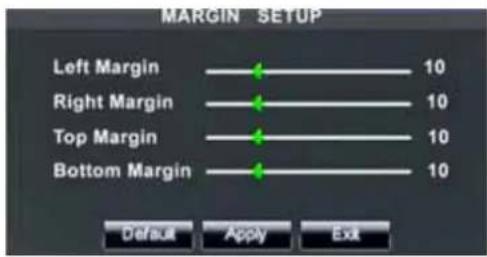

MARGIN SETUP Left Margin 10 Right Margin 10 Top Margin 10 Bottom Margin 10 Default Apply Exit

Abb. 5-10

Abb. 5-11

5.3.1.3 Privatzone

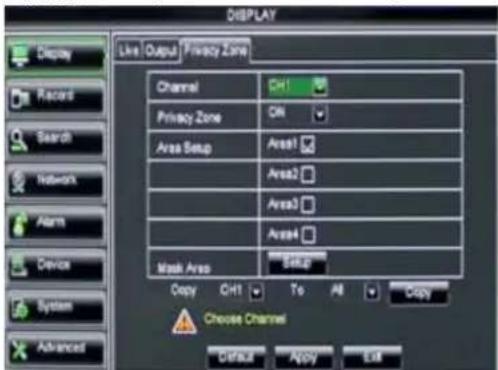

Die Funktion ermöglicht Privatzonenparameter gemäß Abb. 5-12 einzustellen. Jeder Kanal kann bis zu vier Privatzonen einrichten:

1. Die Nr. des Bereiches auswählen (Bereich 1 \~ Bereich 4);
2. [Setup] anklicken um die Position des zu verdeckenden Bereiches einzustellen;

3. Nach Einstellen der Position die rechte Maustaste klicken um zur Ansicht [Privacy zone] zurückzukehren.

4. [Apply] zum Speichern der Einstellung anklicken.

Diese Abb. bezieht sich nur auf das Modell D9016 / CIF

5.3.2 Aufnahme-Einstellung

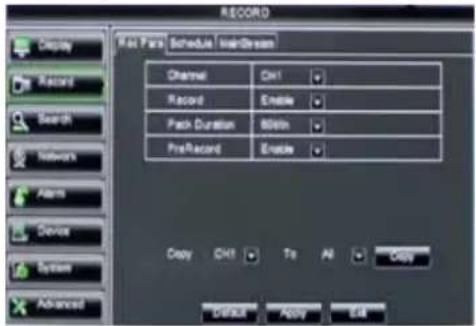

5.3.2.1 Aufnahmeparameter

Zu [Main menu→Record→Record Para] um zur Ansicht siehe Abb. 5-14 zu gelangen.

Channel: ermöglicht den gewünschten Kanal einzurichten.
Record: ermöglicht den Aufnahmestatus (Enable/Disable) jedes Kanals einzurichten
Pack Duration: gibt die maximale kontinuierliche Aufnahmezeit an (15, 30, 45 und 60 Min).
Pre-record: Bewegungserfassung und ein/aus geschaltete Aufnahme unterstützt Voraufnahmefunktion.

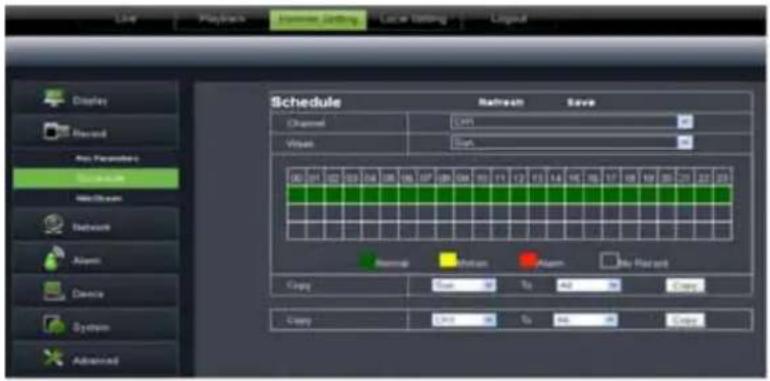

5.3.2.2 Zeitplan

[Main Menu→Record→Schedule] anklicken um in die Ansicht siehe Abb. 5-15 zu gelangen.

RECORD Display Record Search Network Alarm Device System Advanced Red Pairs Schedule MainStream Channel Ctrl Width Run 00 56 12 18 23 Normal Motion Alerts No Record Copy Run To All Copy Copy Ctrl To All Copy Default Apply Add

Abb. 5-15

Option [Channel] ermöglicht einen gewünschten Kanal auszuwählen.

Für wöchentliche Ablaufpläne das Kästchen des gewünschten Aufnahmestatus durch Abhaken auswählen (Alarm, General oder No Record) und dann jedes Kästchen in der Zeitplanzeile anklicken, für das dieser Status gelten soll. Es können die Pull-down-Menüs [Copy – To] und die Schaltfläche Copy verwendet werden um Einstellungen eines Tages auf einen anderen Tag oder auf alle Tage zu kopieren.

Nach Vervollständigung des Zeit- planes wird dieser durch Anklicken der Schaltfläche [Apply] aktiviert.

Es kann auch die Schaltfläche Default angeklickt werden, um die Werkseinstellungen zu verwenden.

Erklärung: Im Menü und

bedeutet: Originalfarbe = keine Aufnahme, Rot = Alarmaufnahme, Gelb = Bewegungsaufnahme und Grün = Standardaufnahme.

5.3.2.3 Main Stream

Zu [Main menu→Record→Main Stream] gehen um zur Ansicht siehe Abb. 5-16 zu gelangen.

RECORD Record Record Search Networks Alarms Device Systems Advanced Post Para Schedule Stream CH Resolution Focus Strains Audio 01 02 03 04 05 06 07 08 Copy To All Copy 1.01's FPS equal 4 CIF's FPS. Default Apply Exit

➢ Resolution: unterstützt D1, HD1 und CIF.
Frame rate: PAL: 1-25 f/s ; NTSC: 1-30 f/s.

Bit rate: der Benutzer kann den relativen Wert mit dem Pull-down-Menü auswählen.
Audio: Wenn die Option durch Abhaken ausgewählt wird, nimmt das System gleichzeitig Video Stream mit Audio auf.

5.3.3 Suche

5.3.3.1 Aufnahmesuche

[Main Menu→Search→Record Search] anklicken um zur Ansicht siehe Abb. 5-17 zu gelangen. ➢ Kanal: ermöglicht den gesuchten Kanal (Kanäle)

SEARCH Record Search Event Search Backup Log CH All Search Date 06/09/2011 Search Replay Time 0:4:12 Pay Record State AUG 07/02/2014 08/03/2015 09/04/2016 10/05/2017 18/08/2018 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 25:00 26:00 27:00 30m 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 1 1 1 1 1 1 1 1 1 1 Start to search the Record file Event Search Edit

Kanal: ermöglicht den gesuchten Kanal (Kanäle) auszuwählen

Datumsuche: Im Videosuchbildschirm kann der Benutzer alle Aufnahmen nach einem bestimmten Datum suchen. Für die Videosuche das numerische Datumfeld auswählen und markieren, dann den genauen Zeitraum eines bestimmten Datums anklicken. Das System startet die Wiedergabe ab der ersten Aufnahme des Zeitraums.

Abb. 5-17

Zeitsuche: Im

kann der Benutzer eine Aufnahme nach einem bestimmten Datum und einer bestimmten Zeit suchen und diese im Wiedergabemodus ansehen. Dies ist nützlich um eine spezielle Aufnahme eines Ereignisses zu suchen, wenn Datum und Zeit des Ereignisses bekannt ist.
Dateiliste: Schaltfläche [File List] anklicken um in den Bildschirm [Event Search] siehe Abb. 5-19 zu gelangen, die Videoaufnahmen für den Zeitraum erscheinen auf dem Bildschirm.
Wiedergabemodus: Sie können die Wiedergabeleiste zum Einstellen von Vorlauf (X2, X4 und X8), Zeitlupe (1/2, 1/4 und 1/8 Geschwindigkeit), Wiedergabe, Pause/Wiedergabe Bild per Bild, Rücklauf (X2, X4 und X8) verwenden. Wenn die Wiedergabe beendet ist, kehrt der DVR zum vorhergehenden Menü zurück, siehe Abb. 5-20.
Wiedergabeleiste: die Wiedergabeleiste zeigt die aktuelle Wiedergabe an, siehe Abb. 5-20. Wenn der Benutzer die Wiedergabeleiste zu einer beliebiger Zeit anklickt und es gibt keine Aufnahmedatei, kehrt das System automatisch zum vorhergehenden Menü zurück.

5.3.3.2 Kanalwahl

[Main Menu→Search→Record search] anklicken um zur Ansicht siehe Abb. 5-18 zu gelangen.

Den für die Wiedergabe gewünschten Kanal durch Abhaken auswählen und die Schaltfläche [Play] anklicken um zum Wiedergabemodus siehe Abb. 5-19 zu gelangen.

5.3.3.3 Ereignis-Suche

[Main Menu→Search→Event Search] anklicken um zur Ansicht siehe Abb.5-20 zu gelangen.

Sie können die für die Wiedergabe gewünschte Aufnahme doppelklicken und markieren.

Sie können die Aufnahmen, die Sie ansehen möchten, auf der Grundlage von Datum, Zeit, Kanal- und Aufnahmemodus-Suche herausfiltern.

SEARCH Record Search Event Search Backup Log Search Date 2011-08-30 CH: All Search Time 00:00 - 03:00 TYPE: All Ch: TYPE DATE START END SIZE BA5 02 Normal 11-06-30 08/14:28-08/14:28 67K 01 Normal 11-06-30 08/14:37-08/14:27 102K 01 Normal 11-06-30 09/18:55-09/19:10 27.4W 02 Normal 11-06-30 09/18:55-09/19:10 27.3W 06 Normal 11-06-30 09/18:55-09/19:10 27.6W 07 Normal 11-06-30 09/18:55-09/19:10 27.4W H K L M N P R S U V SEARCH WIND BAA

Abb. 5-20

(First Page): zur ersten Seite der Liste gehen. Wenn Sie andere Seiten anschauen, gelangen Sie durch Anklicken der Schaltfläche [First] zurück zu Seite eins.

(Previous page): zu den der aktuellen Seite vorhergehenden Seiten gehen. Durch Anklicken der Schaltfläche [Pre] gehen Sie zurück zu den vorhergehenden Seiten der aktuellen Seite (außer der ersten Seite).

(Next page): zu den nächsten Seiten der aktuellen Seite gehen. Durch Anklicken der Schaltfläche [Next] gehen Sie zu den nächsten Seiten der aktuellen Seite (außer der letzten Seite).

(Last page): zur letzten Seite gehen. Durch Anklicken der Schaltfläche [last] gelangen Sie schnell zur letzten Seite.

ALL (Select All): ermöglicht alle Ereignisse der aktuellen Seite auszuwählen.

Inverse (Select Invert): ermöglicht andere Ereignisse – außer den gerade ausgewählten – auf der aktuellen Seite auszuwählen.

5.3.3.4 Dateisicherung

Sie können die Aufnahmedateien auf der Grundlage von Ereignis oder Zeit sichern.

5.3.3.4.1 Ereignis-Sicherungsdatei

Falls Sie im Modus [File List]

Aufnahmen sichern möchten, bitte die die den Aufnahmen entsprechenden BAK-Kontrollkästchen durch Abhaken auswählen und die Schaltfläche [Backup] anklicken um zu den Fenstern siehe Abb. 5-21 zu gelangen.

USB als Sicherungsgerät auswählen und die Schaltfläche [Apply] anklicken, dann in das Fenster siehe Abb. 5-22 gehen.

DVD als Sicherungsgerät auswählen und die Schaltfläche [Apply] anklicken, dann in das Fenster siehe Abb. 5-23 gehen.

USB DVD Apply Add

Abb. 5-21

ach der Sicherung die Schaltfläche [OK] anklicken, siehe Abb. 5-24.

Anmerkung:

• Datei wird als Format *.264 gespeichert.
• Sie können die Aufnahmedateien via DVR Client Player wiedergeben. Wenn der DVR Client installiert wird, installiert das System automatisch den Player.
• Sicherstellen, dass das Sicherungsgerät vor der Sicherung korrekt angeschlossen ist.

5.3.3.4.2 Zeit-Sicherungsdatei

Es ist ebenfalls möglich Aufnahmedateien zu sichern, die auf Zeit basieren. Sicherung dieser Dateien (Details siehe Abschnitt 5.3.4.4.1.) wie folgt:

1. Startzeit und Endzeit im Zeittextfeld eingeben;
2. Schaltfläche [Search] anklicken.
3. Alle zu sichernden Dateien durch Abhaken auswählen.
4. [Backup] anklicken.

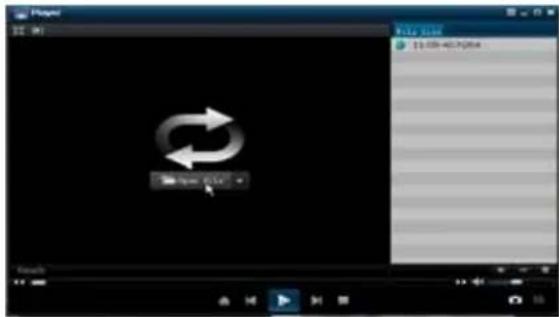

5.3.3.4.3 Media Player-Sicherung

1. Eine Sicherungsdatei auf Ihren PC kopieren.
2. Den Wiedergabe-Player öffnen und Symbol "+" oder Schaltfläche 📄 anklicken um die Sicherungsdatei zu finden/auszuwählen, dann die Schaltfläche [open] anklicken.
3. Die ausgewählte Datei markieren und die Schaltfläche [Play] anklicken.

: Schaltfläche Play: das Symbol anklicken um die Sicherungsaufnahme wiederzugeben.

: Schaltfläche Pause: das Symbol anklicken um die Sicherungsaufnahme auf Pause zu setzen.

: Schaltfläche Stop: das Symbol anklicken um die Sicherungsaufnahme zu stoppen.

: Next: das Symbol anklicken um die nächste Aufnahme wiederzugeben.

: Prev.: das Symbol anklicken um die vorhergehende Aufnahme wiederzugeben

: Schaltfläche Slow: das Symbol anklicken um die Sicherungsaufnahme mit reduzierter Geschwindigkeit (1/2, 1/4, 1/8 und 1/16) wiederzugeben.

: Schaltfläche FF: das Symbol anklicken für schnellen Vorlauf der Sicherungsdatei bei doppelter, 4-facher, 8-facher und/oder 16-facher Geschwindigkeit.

: Open: das Symbol anklicken um eine Aufnahmedatei zu öffnen.

: das Symbol anklicken um in den Vollbildmodus zu gelangen.

: das Symbol anklicken um ein (bestimmtes) Ziel nicht an die Spitze zu setzen.

: das Symbol anklicken um ein Ziel an die Spitze zu setzen.

: das Symbol anklicken um die Aufnahme, die wiedergegeben wird, an die Spitze zu setzen.

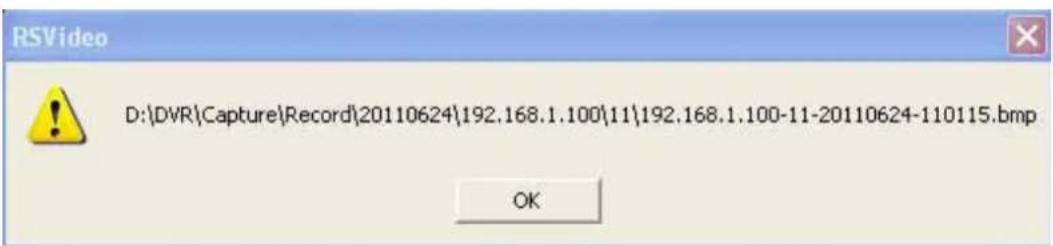

: Schaltfläche Momentaufnahme: die Schaltfläche anklicken um das Live-Bild zu erfassen und das erfasste Bild auf directory:\video client\capture zu speichern.

: Volume Adjust: das Symbol anklicken um die Lautstärke einzustellen.

: Ordner oder Datei zum Player hinzufügen.

: Eine Datei in der Liste löschen

: Alle Dateien in der Liste löschen

: die Listendateien in Ordner sortieren oder nicht.

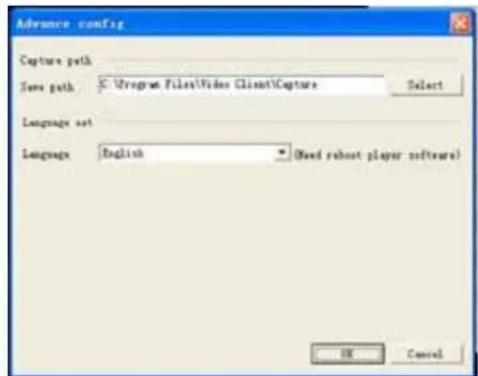

: Advance Configuration: das Symbol anklicken um einen Erfassungspfad und die Sprache einzustellen, siehe Abb. 5-27.

Zur Option [Main menu → Search → Log] gehen um zur Ansicht Log Search zu gelangen, siehe Abb. 5-28.

Hier ist eine Vorschau auf die gesuchte Loginformation möglich. [Backup] anklicken um alle aufgelisteten Loginformationen zu exportieren. Andere Schaltflächenfunktionen siehe vorhergehenden Abschnitt 5.3.3.3-Ereignissuche.

5.3.4.1 Netzwerkeinstellung

[Main menu→ Network→Network] anklicken um zur Ansicht siehe Abb. 5-30 zu gelangen.

NETWORK Capacity Record Search Network Alarm Device System Advanced Network SubStream Email Mobile GONB Type Client Port HTTP Port IP Address 192.168.005.218 Network 298.368.368.000 Gobility 192.168.005.001 DNB 1 192.168.001.001 DNB 2 202.368.128.048 UPMP Default - COMEX FREE EX

Abb. 5-30

Nach Auswählen des Netzwerkmodus - wie DHCP, PPPOE oder feste Zuteilung – und Einrichtung von Web Ports ist ein Fernzugriff auf den DVR durch Netzwerk oder Internet möglich.

UPnP (Universal Plug and Play)-Funktion: Unterstützt der Router die UPnP-Funktion und ist auf "On" gestellt, leitet das System automatisch vom Port an den Router weiter.

DNS: Der DNS-Server wird im allgemeinen durch lokalen Internetdienstanbieter bereitgestellt. Nachstehend bitte die IP-Adresse Ihres DNS eintragen.

NETWORK Display Record Search Networks Alarm Device System Advanced Network SubStream Email Enable COMB Type DHCP Client Part $9206 HTTP Part $9218 UP MP Disable OK/OK Add Add

Abb. 5-31

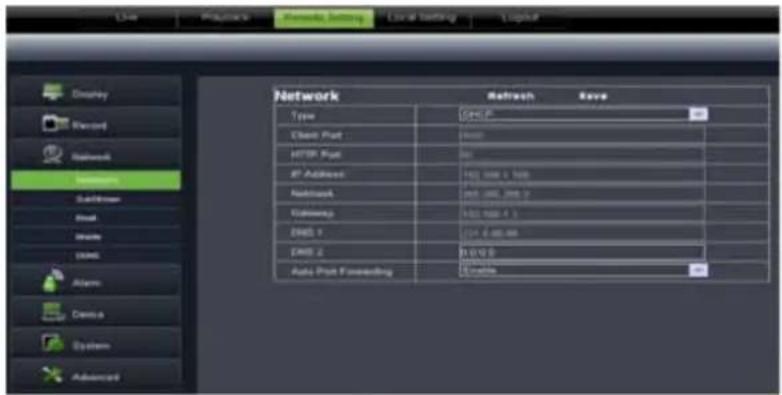

Wird DHCP unter „Type“ ausgewählt, wird dem DVR automatisch die IP-Adresse vom Router zugewiesen. Bei jedem Neustart kann die von Ihrem DVR erfasste IP-Adresse verschieden sein. Daher ist Port-Weitersenden erforderlich, wenn Sie einen DVR per Fernzugriff besuchen.

1. DHCP auswählen und Schaltfläche [Save] anklicken.
2. DVR verlassen und neu starten.
3. Media-Port und Web-Port eingeben.

4 Die vom DVR erfasste IP-Adresse und Web-Port an einen Router schicken.
5 Einen DVR per Fernzugriff besuchen

http://public net IP:web port (z.B. 8080)

http://intranet IP: web port (z.B. 8080 – nur für Intranet verwenden)

6 Die IP-Adresse Ihres Domain-Namen-Servers eingeben.

Erinnerung:

1. Alle von Ihnen gesetzten Parameter sind nur verfügbar, wenn Sie [Apply] anklicken und das System neu starten.
2. Der Benutzer muss die MAC-Adresse ändern, wenn es mehrere DVRs im gleichen lokalen Netzwerk gibt. Einzelheiten siehe Abschnitt 5.6.2.5 – Systeminformation.

NETWORK Display Record Search Network Alarm Device System Advanced Network SubStream Email Mobile DNS Type Static Client Port 19006 HTTP Port 18010 IP Address 192.168.000.318 Network 194.768.268.000 Geometry 192.168.000.001 DNS 1 192.168.001.001 DNS 2 192.068.126.069 UPMP Disaster - OUTPUT ADD EAT

Abb. 5-32

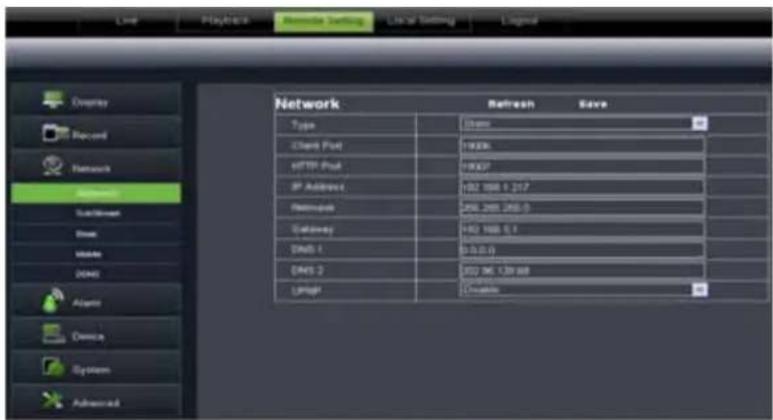

Wird "Static" unter „Type" ausgewählt, kann der Benutzer IP-Adresse, Subnet Mask, Gateway und DNS direkt einstellen, siehe nachstehende Abb. 5-33.

1. Den Netzwerktyp auf "Static" einstellen.
2. Media-Port-Nr. (z.B. 9000) eingeben. Der Port muss an einen Router weitergeleitet werden.

3. Web-Port-Nr. eingeben (z.B. 8080). Der Port muss an einen Router weitergeleitet werden.

4. Eine bestimmte IP-Adresse in die Spalte [IP address] eingeben.

5. Subnet Mask, Gateway und DNS-Server sollten mit den Konfigurationen Ihres Routers übereinstimmen.
6. DNS-Adresse eingeben. Zuerst Router kontrollieren. Die Einstellung sollte mit der Router-Einstellung übereinstimmen.
7. Schaltfläche [Apply] anklicken.
8. Sie können jetzt den DVR per Fernzugriff via IP besuchen

http://public net IP: web port (z.B. 8080)

http://intranet IP: web port (z.B. 8080 – nur zum Gebrauch für Intranet)

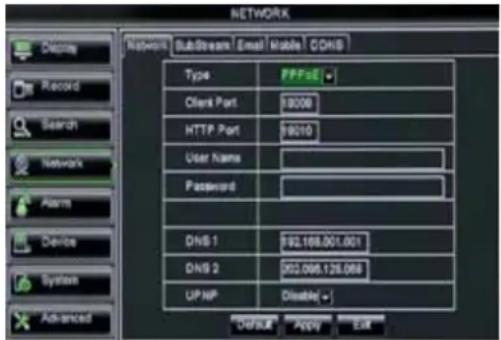

Wird PPPoE unter "Type" gewählt, kann der Benutzer den Benutzernamen und das vom Internetdienstanbieter bereitgestellte Passwort eingeben und Media-Port und Web-Port einstellen. Sie haben jetzt Fernzugriff auf Ihren DVR durch Verwendung der IP-Adresse, die erfasst wurde nach Registrierung eines Domain-Namens und Web-Ports und können über das öffentliche Netz Verbindung zu Ihrem DVR aufnehmen.

5.3.4.2 Portweiterleitung an den Router

Portweiterleitung ist erforderlich, wenn Sie Zugriff auf den DVR haben möchten, der an den Router außerhalb des Router-Netzwerks angeschlossen ist.

Falls PPPoE gewählt wurde, ist Versenden über den Port des Router nicht nötig.

Virtual Servers ID Service Port IP Address Protocol Enable 1 30000 192-198-5 101 PALL 20 2 60000 192-198-5 101 PALL 20 3 1000 192-198-5 101 PALL 20 4 192-198-5 PALL 20 5 192-198-5 PALL 20 6 192-198-5 PALL 20 7 192-198-5 PALL 20 8 192-198-5 PALL 20 9 192-198-5 PALL 20 Constant Service Port: 1998/20% Clear to: 0 - 1 Clear off Save

Abb. 5-34

1. IP-Adresse des Router vom Browser, der auf IE basiert, eingeben um die Router-Konfigurations- Ansicht zu öffnen, siehe Abb. 5-34.
2. Option [Transmittal rule] anklicken um zu den Anweisungen für die Portweiterleitung für den Router zu kommen.
3. Die IP-Adresse des DVR für das Intranet sollte <192.168.1.101> sein, Sie sollten jeweils Server-Port und Web-Port an diese IP-Adresse senden.
4. Jetzt haben Sie Fernzugriff auf den DVR.

Erinnerung: Die Ansicht zur Portweiterleitung des Router kann abweichen, jedoch muss der Benutzer bei Zugang zu einem virtuellen Server immer den Port (Bereich: 1025\~65535) des Router an die IP-Adresse des zugewiesenen oder automatisch erfassten DVR senden, und [All] oder [Both] in der entsprechenden Protokollspalte auswählen und die o.g. Einstellung speichern.

Je nach Hersteller können o.g. Schritte beim Router abweichen.

5.3.4.3 Sub stream

Zu [Main menu→Network→Sub Stream] gehen um in die Ansicht siehe Abb. 5-35 zu gelangen. Video: ermöglicht den Ausgang des

➢ Audio: Wenn die Option durch Ab-
➢ haken ausgewählt wird, nimmt das
System Video und Audio gleichzeitig auf.

Video: ermöglicht den Ausgang des Sub-Datenstroms zu öffnen oder zu schließen. Wenn Sie "Enable" wählen, wird Vorschau des Sub-Datenstroms ausgewählt und Bildqualität garantiert, wenn das Netzwerk instabil ist.
Frame rate: ermöglicht Bildfrequenz der Netzübertragung einzustellen. Der Benutzer kann den relativen Wert durch das Pull-down-Menü auswählen.

Bit rate: ermöglicht Bitrate der Netzübertragung einzustellen. Der Benutzer kann den relativen Wert durch das Pull-down-Menu auswählen.

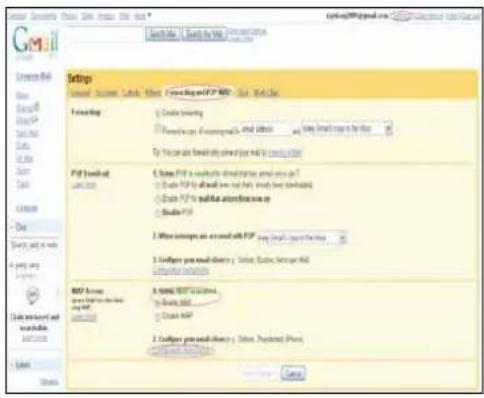

5.3.4.4 Email-Einstellung

Option [Main Menu→Network→Email] anklicken um in die Ansicht Email-Einstellung zu gelangen, siehe Abb. 5-36.

SSL: ist ein Sicherheitsprotokoll für die Datenübermittlung. Sie können Ihre Kommunikation (einschl. Ihrer Email) mit SSL verschlüsseln um zu verhindern, dass Hacker Emails, Datenübertragung und sogar das Passwort abfragen.

SSL auf "On" über Gmail.com server und auf "Off" über einen anderen Mail-Server einstellen.

SMTP-Port: gibt Art des Port zur Mailübertragung an, geöffnet durch Simple Message Transfer Protocol (SMTP). Die Portnummer ist für die meisten Mails ist 25 außer z.B. Gmail server (Port-Nr.: 465).
SMTP-Server: gibt die von Ihnen verwendete Serveradresse an.

Absenderadresse: gibt die Email-Adresse des Absenders an. Die Email-Adresse sollte mit dem von Ihnen benutzten Server übereinstimmen, d.h., wenn Sie die Email-Adresse – [e-mail] verwenden, sollte der entsprechende Server smtp.gmail.com sein.

Empfängeradresse: gibt die Email-Adresse des Empfängers an. Die Email-Adresse wird verwendet um die vom DVR-Alarm übertragenen Bilder zu empfangen. Die empfangenen Bilder so schnell wie möglich löschen um Überlastung Ihres Email-Kontos zu vermeiden.

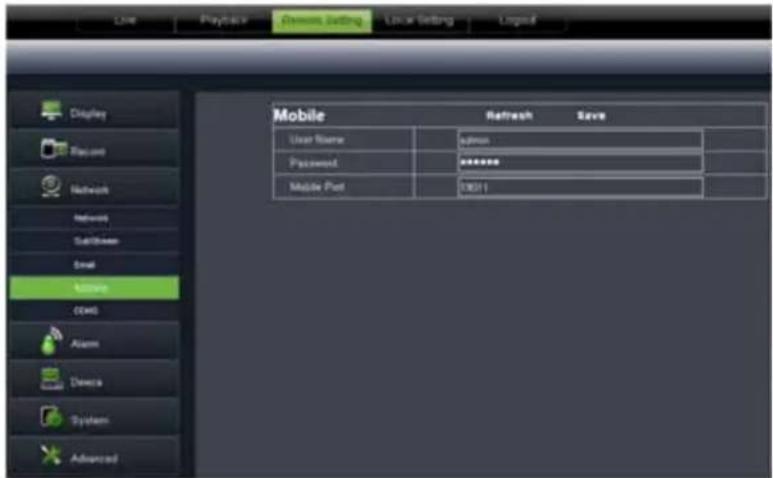

5.3.4.5 Mobiltelefon-Einstellung

Der DVR ist zur Zeit kompatibel mit Mobiltelefonen, die mit den Betriebssystemen Android, Windows Mobile, Symbian, Iphone and Blackberry auf 3G Netzwerken laufen.

NETWORK Display Record Search Network Alarm Device System Advanced Network SubStream Email Mobile DOM User Name: Android Password: Mobile Port: 80011 Mobile Client name Default Apply End

Abb. 5-38

[Main menu→Network→Mobile] anklicken um in die Ansicht [Mobile] zu gelangen, siehe Abb. 5-41.

User Name: gibt den Namen des DVR-Benutzers an und unterstützt Zahlen und Zeichen und 1\~15 Bitlänge

User password: gibt das Passwort des DVR-Benutzers an, unterstützt ebenfalls Zahlen und Zeichen und 1\~15 Bitlänge

Server port: Mobiler Überwachungs-Port. Einstellbereich ist zwischen 1024 und 65535.

Bitte beachten Sie, dass der Server-Port nicht den Port duplizieren kann, den Sie für die Netzwerk-Einstellung eingestellt haben.

DDNS (Dynamic DNS) ist ein Service, der Domain-Namen und veränderliche IP-Adresse bei dem DDNS-Server registriert, sodass der Domain-Name zur IP-Adresse gesendet werden kann, selbst wenn die IP-Adresse in einem dynamischen IP-System geändert wird. Der Benutzer hat Fernzugriff auf einen DVR, wenn DDNS bei o.g. drei Typen (Static, DHCP

und PPPoE) verwendet wird.

NETWORK Network SubStream Email Mobile GONE GONE Create Server OYKONG Host Name: User Name: Password: Database Attach Edit

Abb. 5-39

Sie können kostenlos ein DDNS-Konto im Internet unter www.3322.org oder www.dyndns.org. beantragen.

Sie können sich auf der Internetseite im DVR2009.3322.org oder dyndns.org registrieren lassen und einen Domain-Namen, Benutzernamen und ein Passwort bekommen.

Server: DDNS-Provider auswählen
Host name: Host-Domainnamen eingeben, den Sie beim dynamischen Domainnamensystem registriert

User Name: einen vor Beantragung eines Domain-Namens registrierten Benutzernamen eingeben
Password: ein Passwort eingeben, das Sie bei Registrierung eines Benutzernamens eingesetzt haben.

Schaltfläche [Apply] anklicken und DVR neu starten, dann den Domain-Namen eingeben (z.B.: http://superdvr.3322.org:8080) um Fernzugriff auf Ihren DVR zu haben.

5.3.5 Alarm

5.3.5.1 Bewegung

[Main menu→Alarm→Motion] anklicken um in die Ansicht siehe Abb. 5-40 zu gelangen

ALARM Display Record Search Network Alarm Device System Advanced Motion Alarm Channel C:1 Enable Enable Area 5000 Sensitivity 5 Alarm Out Latch Time:100 Show Message Buzzer OFF Send Email Full Screen Record Channel Post Recording 300 Choose Channel Copy DH1 To All Copy 确定 Apply End

Abb. 5-40

Channel: ermöglicht die Bewegungsfunktion für jeden Kanal zu aktivieren/deaktivieren
Area: Schaltfläche [Setup] anklicken um in die Ansicht Bereichseinstellung zu gelangen, siehe Abb. 5-41.
Sensitivity: ermöglicht den Empfindlichkeitsgrad der Bewegungserfassung von hoch auf niedrig einzustellen, wobei 8 der empfindlichste ist.
Alarm out: ermöglicht den Anschluss eines externen Alarmsensors.

Latch time: Sie können einstellen, wie lange der Summer ertönen soll, wenn das sich bewegende Objekt erfasst wird (10s, 20s, 40s, 60s);
Show Message: Sie können einstellen, dass bei Bewegungsalarm eine Meldung auf dem Bildschirm erscheint.

Buzzer time: Sie können einstellen, wie lange der Summer bei Erfassung von Bewegung ertönen soll (10s, 20s, 40s, 60s).
Send Email : Sie können einstellen, dass die Alarmbilder an eine bestimmte Email-Adresse gesandt werden..
Full screen Alarm: Die Funktion ist vom Werk aus auf "On" eingestellt. Wenn Bewegung erfasst wird, wird der entsprechende Kanal auf Vollbildmodus geschaltet.
Record Channel: der Aufnahmekanal wird aktiviert, wenn die Objektbewegung erfasst wird.
Post Recording: Sie können einstellen, wie lange die Alarmaufnahme dauern soll, wenn der Alarm endet (30 Sek., 1 Min., 2 Min., 5 Min.).
Copy: ermöglicht die aktuellen Kanalparameter auf einen beliebigen Kanal oder alle Kanäle zu kopieren.

Der Kanal wird in 15X12 Gitter (PAL-Modus) oder 15X10 Gitter (NTSC-Modus) aufgeteilt. Bewegt sich ein Objekt in den Bewegungserfassungsbereich und wird der Bereich, in dem sich das Objekt befindet, rot angezeigt, wird Bewegungserfassung ausgelöst. Im halbtransparenten Bereich wird die Bewegungserfassung nicht aktiviert.

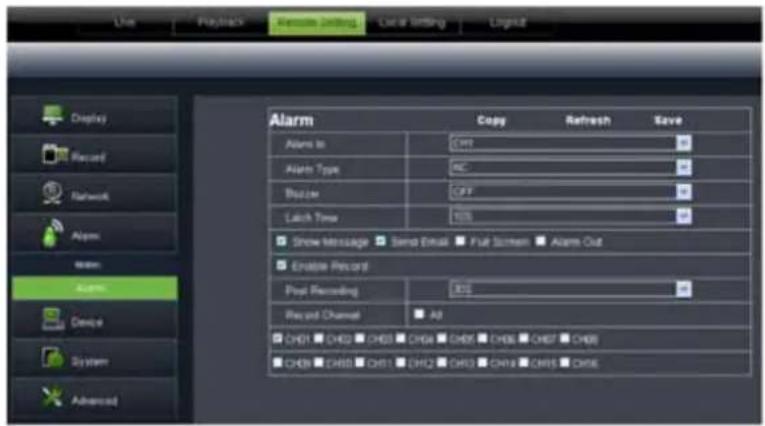

5.3.5.2 Alarm-Einstellung

[Main Menu→Alarm→Alarm] anklicken um in das Fenster siehe Abb. 5-42 zu gelangen. Jetzt können Sie eine Alarmeinstellung vornehmen, die auf einem anderen Status basiert Details siehe Liste 5-1. ➢ No: ermöglicht gewünschten Kanal auszuwählen

ALARM Display Motion Alarm Record Search Network Alarm Device System Advanced Motion Alarm Alarm In CHT Alarm Type NO Alarm Out Latch Time 198 Show Message Buffer OFF Send Email Full Screen Record Channel Post Recording 308 Copy CHT To All Copy Choose Channel Default Apply Add

No: ermöglicht gewünschten Kanal auszuwählen
I/O Status: ermöglicht drei Optionen auszuwählen – NO (Normal Open), NC (Normal Close) und OFF. Bei der Einstellung "Normal Open" wird der Ein/Aus-Status-Alarm aktiviert, während der Sensor auf ON ist. Bei "Normal Close" wird der Ein/Aus-Status-Alarm aktiviert, während der Sensor auf OFF ist. Bei "OFF" wird der Ein/Aus-Status-Alarm nicht ausgelöst.
Alarm out: ermöglicht Anschluss eines externen Alarmsensors.

Abb. 5-42

Latch time: Sie können einstellen, wie lange der Summer ertönen soll, wenn der externe Sensoralarm erfasst wird (10s, 20s, 40s, 60s);
Show Message: Sie können einstellen, dass bei Bewegungsalarm eine Meldung auf dem Bildschirm erscheint.

Buzzer time: Sie können einstellen, wie lange der Buzzer bei Sensoralarm ertönen soll (Off, 10s, 20s, 40s, 60s);
Send Email : Sie können einstellen, dass die Alarmbilder an in eine bestimmte Email-Adresse ausgegeben werden.
Full screen Alarm: Die Funktion ist vom Werk aus auf "On" eingestellt. Wenn Bewegung erfasst oder externer Alarm ausgelöst wird, wird der entsprechende Kanal auf Vollbildmodus geschaltet.
Record Channel: ermöglicht Kanäle auszuwählen, die Sie aufzeichnen möchten.
Post Recording: Sie können einstellen, wie lange die Alarmaufnahme dauern soll, wenn der Alarm endet (30 Sek., 1 Min., 2 Min., 5 Min.).
Copy: ermöglicht die Einstellungen eines Kanals auf andere Kanäle zu kopieren.

Alarmtyp Funktion
Video Loss	löst Alarm aus, wenn DVR kein Videosignal empfangen kann (z.B. beschädigte Kamera, beschädigtes Kabel oder Fehlfunktion der Stromversorgung).
Motion Detection	Bewegt sich ein Objekt in den Bewegungserfassungsbereich, wird Alarm ausgelöst. Sie können den Empfindlichkeitsgrad entsprechend der tatsächlichen Anwendungsumgebung einstellen.
I/O Status	System kann das von externem Sensor ausgelöste Alarmsignal in ein Signal konvertieren, das vom System erkannt wird.
HDD loss	Wird die Festplatte nicht erkannt (beschädigte Festplatte, Fehlfunktion der Stromversorgung), oder das automatische Überschreiben der Festplatte ist deaktiviert und der freie Platz reicht nicht aus, wird Alarm ausgelöst.

Tabelle 5-1

5.3.6 Gerät

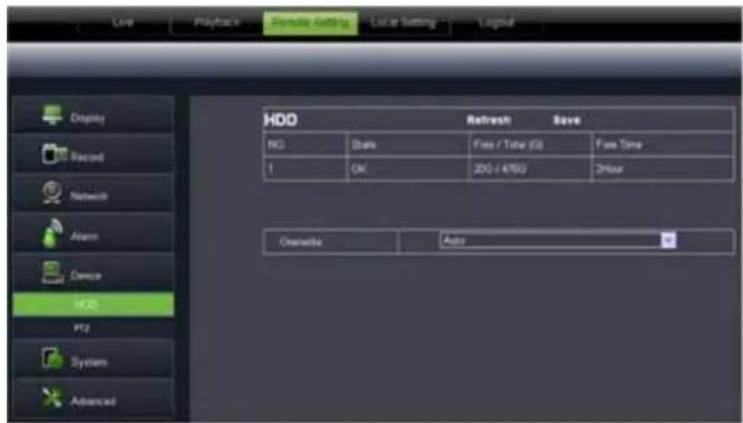

5.3.6.1 Festplatten-Einstellung

[Main menu→Device→HDD] anklicken um in die Ansicht siehe Abb. 5-43 zu gelangen.

Diese Abb. dient nur als Referenz für Modell D9016 / CIF

Ist der DVR an eine Festplatte angeschlossen, erkennt das System automatisch, ob die Festplatte in Ordnung ist.

Ist das an der Festplatte angeschlossene Kabel lose oder die Festplatte nicht in Ordnung, wird der Festplattenstatus mit "No Disk" angegeben. Falls die Festplatte formatiert werden muss, wird der Status mit "no format" angegeben, sonst wird der Festplattenstatus mit "Normal" angegeben.

Diese Abb. dient nur als Referenz für Modell D9016 / CIF

NO: Festplatte vom System nicht voreingestellt
Status: : Es ist nur verfügbar, wenn die Festplatte formatiert ist.
Total Space – Gesamtgröße der aktuell installierten Festplatte

Free Space – Gesamter freier Platz, der auf der aktuell installierten Festplatte zur Verfügung steht
Useable Rec. Time – Freier Platz, der gegenwärtig in Stunden zur Verfügung steht.
Auto-overwrite – Wenn Sie ENABLE auswählen, überschreibt der DVR die ältesten Dateien auf der Festplatte. Der DVR kann immer Ereignisse aufnehmen, wie sie auftreten. Es bedeutet jedoch, dass Sie wichtige Ereignisse von der Festplatte entfernen müssen, bevor sie überschrieben werden. Wenn Überschreiben auf DISABLE eingestellt ist, nimmt der DVR nicht mehr auf, sobald er voll ist. Wenn Sie nicht möchten, dass alten Aufnahmen verloren gehen, dann riskieren Sie, dass Sie neu auftretende Ereignisse nicht mitbekommen. Überlegen Sie sich vor Auswählen der Funktion, was Sie möchten.
HDD Format – Formatierung der Festplatte löscht alle darauf gespeicherten Daten (d.h. Videomaterial) und erstellt die FAT (file allocation table = Tabelle zur Dateizuweisung) neu.
USB Format – Falls Sie einen USB-Stick an den DVR angeschlossen haben, können Sie diesen ebenfalls formatieren. Hierzu die Schaltfläche [USB Format] und [OK] anklicken.
Anmerkung: Bei der Konfiguration Ihres DVR ist der erste wichtige Schritt die korrekte Einstellung der Festplattenoptionen (HDD). Daher wird dringend empfohlen, dass Sie die Festplatte vor Beginn der ersten Aufnahme formatieren.

5.3.6.2 PTZ- Einstellung

[Main Menu→Device→PTZ] anklicken um in das Fenster siehe Abb. 5-45 zu gelangen.

DEVICE HDD P72 Bank Channel DHY Protocol P###-D Baudate 9000 Grade B Stop Bit 1 Parity None Cruise Disable Address 001 Copy DH1 To All Copy Default Apply Exit

Abb. 5-45

Diese Abb. dient nur als Referenz für Modell D9016 / CIF

Sie können den gewünschten Kanal auswählen um jeweils PTZ-Protokoll (Pelco-D oder Pelco-P), Baud-Rate (1200, 2400, 4800, 9600), Data-Bit (8, 7, 6, 5), Stop-Bit (1, 2), Paritätskontrolle (None, Odd, Even, Mark, Space), Adressen-Code and Cruise-Status zu überprüfen und einzustellen. PTZ kann nur aktiviert werden, wenn ein Kanal zusammen mit der PTZ-Kamera ausgewählt ist.

5.3.6.3 Serieneinstellung

Zur Ansicht [Main menu→Device→Serial Set] gehen, siehe Abb. 5-46

DEVICE HDD | PTZ | Save Default 2400 Default 8 Default 7 Parity Name Set StatusRate Default Apply End

Abb. 5-46

Wenn der DVR über die Tastatur bedient wird, ist es erforderlich ein Kommunikations-Protokoll einzurichten.

Baud rate: Baud-Rate der Serienkommunikation einstellen.
Data bit: Data-Bit der Serienkommunikation einstellen.
➢ Stop bit: Stop-Bit einstellen.
Parity Check: Paritätskontrolle auf oder anderweitig einstellen.

5.3.7 System

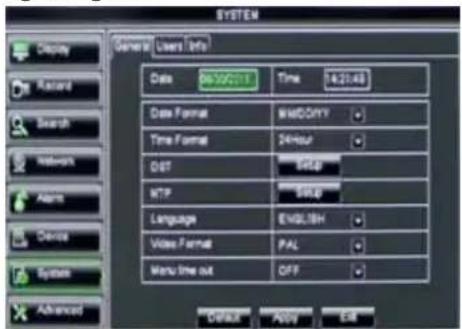

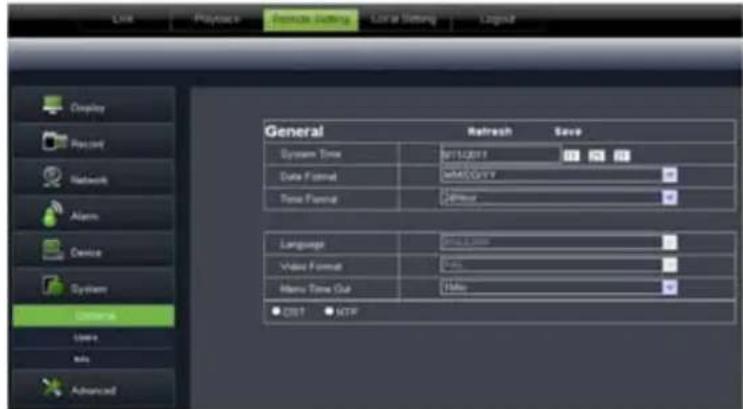

5.3.7.1 Allgemein

[Main Menu→System→General] anklicken um zur Ansicht siehe Abb. 5-47 zu gelangen.

SYSTEM General Users Info Data 06:10:11 Time 14:21:45 Date Format MACDYY Time Format 24Hour DIST SUD MTP SUD Language ENGLISH Video Format PAL Menu line out OFF CREATE Apply Edit

Abb. 5-47

Sie können Datum, Zeit, Datum/Zeitformat, Sprache, Videoformat und automatischen Logout des Systems ändern.

Schaltfläche [DST Setup] anklicken um zur Ansicht siehe Abb. 5-48 zu gelangen.

5.3.7.2 DST-Einstellung

Zur Ansicht siehe Abb. 5-48 gehen, Sie können DST-Status und Modus einstellen.

5.3.7.3 Service Network Time Protocol (NTP)

[Main menu→System→General→NTP] anklicken um zur Ansicht siehe Abb. 5-49 zu gelangen.

SYSTEM Options Users Info Enable Cancel Server Address Email:msc.gov Time Zone GMT-08:00 Default Apply OK

Abb. 5-50

NTP Service : Sie können die NTP-Funktion aktivieren/deaktivieren.
Server Address: unterstützt gegenwärtig drei Server, einschl. time.windows.com, time.nist.gov und pool.ntp.org.
Time Zone: das System unterstützt 30 Zeitzonen.
Update now: Schaltfläche [Update Now] anklicken um die o.g. NTP-Einstellung zu ändern.

Anmerkung: Die Änderung steht nur zur Verfügung, wenn das System an das Internet angeschlossen ist. Ist die NTP-Funktion auf "Enable" eingestellt, kalibriert das System die Zeit immer um 00:07:50 und bei jedem Neustart.

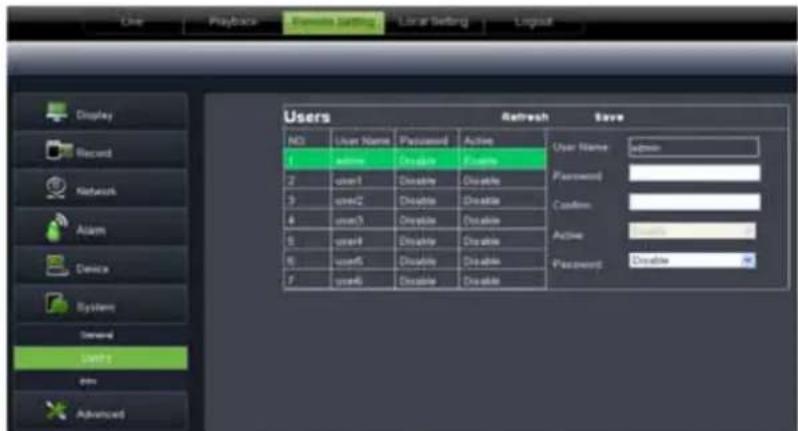

5.3.7.4 Benutzer

Option [Main Menu→System→users] anklicken und zur Ansicht siehe Abb. 5-51 gehen.

Das Modell unterstützt bis zu sieben Benutzer mit einem Administrator.

Schaltfläche [Edit] anklicken um zur Ansicht [User Edit] siehe Abb. 5-52 zu gelangen.

Der Benutzername besteht aus acht Zeichen, das Passwort aus 0\~9, die festeingestellte Länge ist 6 Bit.

[Admin] berechtigt, die allgemeine Benutzerberechtigung einzustellen.

Log Search: ermöglicht das gesamte Systemprotokoll zu kontrollieren.
Parameter: ermöglicht alle Parameter einzustellen.
Maintain: ermöglicht die Version zu aktualisieren, Rücksetzung auf die Werkseinstellung, Gerät neu zu starten und herunterzufahren.
Disk Manage: ermöglicht Verwaltung und Kontrolle der Festplatten.
Remote Login: ermöglicht den DVR per Fernzugriff einzuloggen.
Rotate Control: ermöglicht Folge von Live-Bildschirmen für alle Kanäle

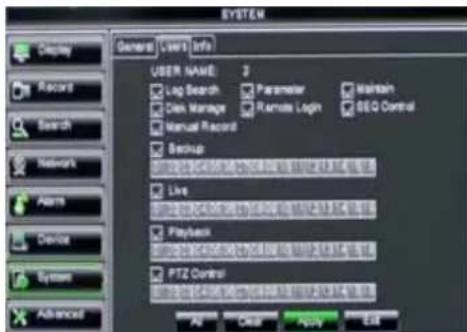

SYSTEM General User Info USER NAME: 2 Log Search Parameter Maintain Class Manage Remote Login SEQ Control Manual Record Backup Live Playback PTZ Control Advanced API CABB Apply EM

Abb. 5-53

Manual record: ermöglicht Aufnahme manuell zu starten/stoppen.
Backup: Die Option durch Abhaken auswählen, der Benutzer kann die Aufnahme auf allen Kanälen sichern.
Live: Die Option durch Abhaken auswählen, der Benutzer kann alle Live-Bilder für alle Kanäle anschauen.

Playback: Die Option durch Abhaken auswählen, der Benutzer kann die ausgewählte Aufnahme abspielen lassen.
PTZ control: Die Option durch Abhaken auswählen, der Benutzer kann die PTZ-Bedienung für den ausgewählten Kanal durchführen.

5.3.7.5 Information

[Main Menu→System→Info] anklicken und dann zur Ansicht siehe Abb. 5-54 gehen.

SYSTEM General Users (DVI) Device Name: DVI-1851 Device ID: 000000 Device Type: DVI-18L Hardware Version: D4-9A Software Version: V1.0-2011/0624 IE Client Version: 1.1.004.8 MAC Address: 00-23-82-34-CG-F3 Advanced Auto EVR

Abb. 5-54

Der Benutzer kann jetzt den aktuellen Gerätenamen, Geräte-ID, Gerätetyp, Geräte-S/N, MAC-Adresse, IE-Version, Software-version, Version des Bedienfeldes etc. überprüfen.

5.3.8 Weitere Punkte

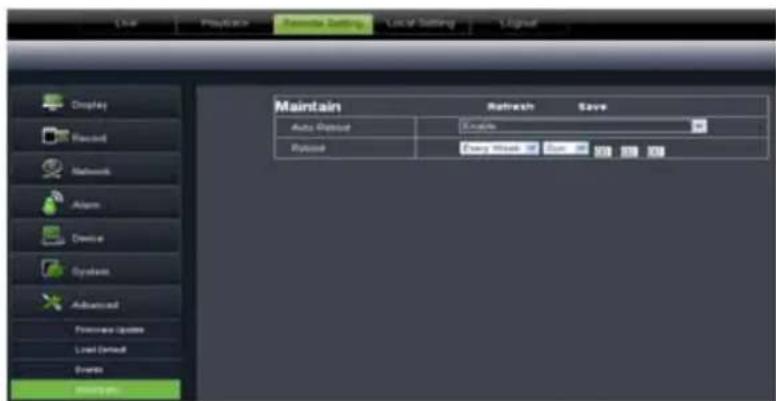

5.3.8.1 Wartung

[Main menu→Advanced→Maintain] anklicken um zur Ansicht Wartung siehe Abb. 5-55 zu gelangen.

Auto Maintain: Sie können die automatische Wartungs-

ADVANCED Display Record Search Networks Assets Service System Advanced Marker Elements Auto Retrosat Erase Retrosat Every Mesh Run: $0.00 OK Cancel Apply Help

Abb. 5-55

Auto Maintain: Sie können die automatische Wartungsfunktion regelmäßig nach Bedarf aktivieren.
Auto Reboot: Sie können ebenfalls den automatischen Neustart des Systems regelmäßig (täglich/wöchentlich/monatlich) gemäß Bedarf des Benutzers einstellen.

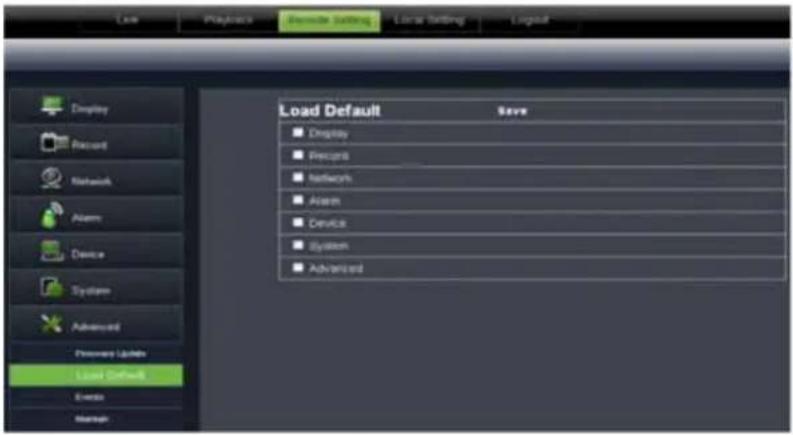

Load Default: Ist [Load Default] gewählt, können Sie das System auf die Werkseinstellung zurückstellen.
Reboot: Schaltfläche [Reboot] anklicken um das DVR-System manuell neu zu starten.

Shutdown: Schaltfläche [Shutdown] anklicken um das Gerät herunterzufahren.

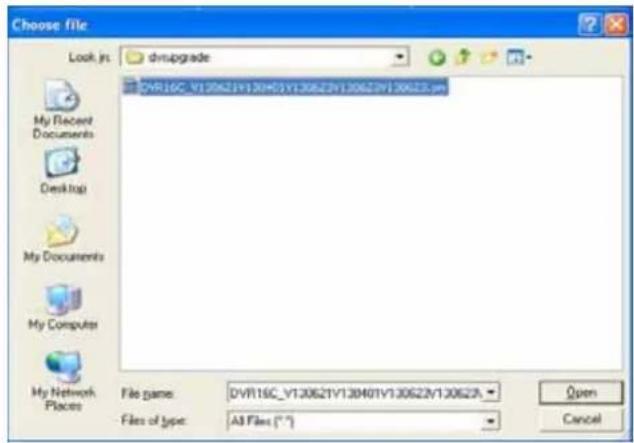

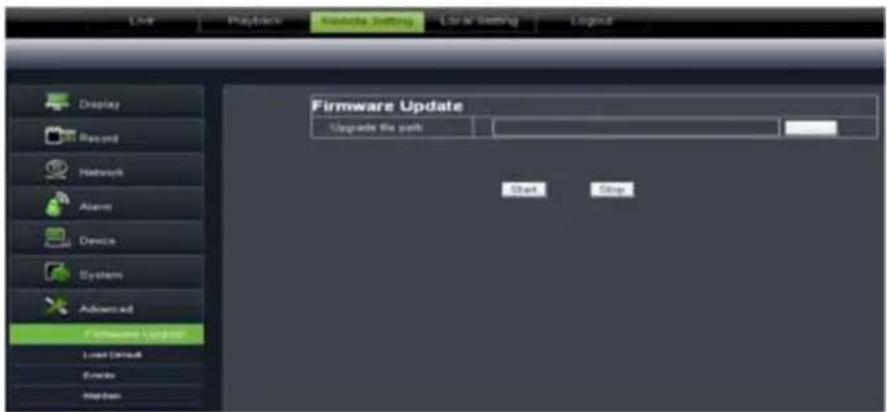

System Upgrade:

1. Sie können zur Aktualisierung einen USB-Stick in den USB-Port einsetzen.

2. Während der Aktualisierung nicht den USB-Stick entfernen oder die Stromzufuhr unterbrechen.

3. Nach Beendigung der Aktualisierung wird das System automatisch neu gestartet.

4. Nach Neustart des Systems die Werkseinstellung manuell wiedereinsetzen.

dvrupgrade

Abb. 5-56

5.3.8.2 Ereignis

[Main menu→Advanced→Event] anklicken um zur Ansicht siehe Abb. 5-57 zu gelangen. Event Type: unterstützt die drei Fehlermeldungen: Disk No

Event Type: unterstützt die drei Fehlermeldungen: Disk No Space, Disk Error und Video Loss.
Enable: ermöglicht besonderen Alarm zu aktivieren.
Alarm out: [Enable] oder [Disable] auswählen
Latch time: Sie können einstellen, wie lange der Summer ertönen soll, wenn Alarm durch externen Sensor erfasst wird (10s, 20s, 40s, 60s);
Show Message: Sie können einstellen, dass bei Sensoralarm eine Meldung auf dem Bildschirm erscheint.

Buzzer time: Sie können einstellen, wie lange der Summer ertönen soll, wenn besonderer Alarm ausgelöst wird (Off, 10s, 20s, 40s, 60s).
Send Email : ermöglicht, dass Alarmbilder an eine bestimmte Email-Adresse gesandt werden.

5.4 Menüsperre

Zur Sicherheit des Systems das Symbol [1]enklicken um das Menü bei Verlassen des DVR zu sperren. Wenn Sie sich wieder in den DVR einloggen möchten, Gerätecode und Passwort eingeben um die Ansicht zu entsperren, siehe Abb. 5-58.

USER LOGIN DEVICE ID: 000000 (000000) USER: PASSWORD: Input the Device ID Apply Exit

Abb. 5-58

Erinnerung: Der Administrator hat uneingeschränkte Befugnis für die Funktionen im Hauptmenü und die Befugnis, die Bedienung des normalen Benutzers zu begrenzen.

5.5 Geteilter Bildschirmmodus

Das Modell zeigt 4/8 Live-Bilder in der Folge von Einzelbild, 4-geteiltem und 9-geteiltem Bildschirm.

Wenn Sie in den 4-geteilten Bildschirmmodus gehen, werden die Live-Bilder der Reihe nach von Kanal 1\~4, Kanal 5\~8...und Kanal 13\~16 gezeigt.

Wenn Sie in den 9-geteilten Modus gehen, werden die Live-Bilder der Reihe nach von Kanal 1\~9→ Kanal 10\~16 gezeigt.

5.6 PTZ-Steuerung

OH1 Speed 31 Preset ZOOM + FOCUS + IRIS + TOTAL:1 No. 002 Go to Time 003 Set Save Clear

Abb. 5-59

Wir haben bereits in Abschnitt 5.3.6.2 – PTZ-Einstellung vorgestellt, wie PTZ-Parameter eingestellt werden. An dieser Stelle erläutern wir, wie die PTZ-Steuerungen bedient werden.

Das Symbol [icon] anklicken um in das Menü [PTZ control] zu gelangen, siehe Abb. 5-59. Jetzt kann der Benutzer die Kamera durch Dreh- und Neigebewegung und Zoomen steuern.

Schaltfläche [Zoom-/+] anklicken um das Bild heran/weiter weg zu zoomen. Schaltfläche [Focus -/+] anklicken um die Schärfe des Bildes einzustellen. Schaltfläche [Iris -/+] anklicken um Blende zu öffnen oder zu schließen.

Cruise-Einstellung

Die automatische Cruise-Funktion [= Abfahren einer Überwachungstour einer Kamera] des PTZ-Einstellmenüs öffnen, falls Sie die Cruise-Funktion (Systemwerkseinstellung: off) und Cruise-Kanal, Cur-Punkt, Gesamtmenge und Stopzeit etc. einrichten möchten.

Einstellen eines voreingestellten Punktes

Total: Menge der voreingestellten Punkte einstellen
Cur Point: gibt Cruise-Startpunkt an. Voreinstellung des Systems ist 01. Das Modell unterstützt bis zu 255 voreingestellte Punkte.
➢ Stop time: setzt die Stopzeit an jedem Punkt
GOTO: ermöglicht zu einem bestimmten voreingestellten Punkt zu gehen.
Set: ermöglicht eine Reihe bestimmter voreingestellter Punkte einer PTZ-Kamera zu setzen.

1. Gewünschte Kamera auswählen um einen voreingestellten Punkt zu setzen.
2. Kamera auf die gewünschte Richtung einstellen.
3. [Set] anklicken um den Punkt als voreingestellten Punkt zu setzen.
4. [Save] anklicken um den voreingestellten Punkt zu speichern.
5. Für einen weiteren voreingestellten Punkt wie oben verfahren.

Save: speichert alle voreingestellten Punkte.
Clean: ermöglicht einen ausgewählten voreingestellten Punkt zu löschen.
Anmerkung: Bis zu 254 Voreinstellungen können pro Kamera gespeichert werden. Jedoch hängt die tatsächliche voreingestellte Menge von der PTZ-Kapazität ab.

5.7 Modus Bild-in-Bild

Im Live-Modus kann ein Bild im Bild angezeigt werden. Bild-in-Bild hat zwei Anzeigemodi: 1X1 und 1X2.

Ch1 Ch2

1x1 Anzeigemodus

Ch1 Ch2 Ch3

1x2 gemodus
Anzei

5.8 Aufnahmesuche

Sie können vom Pop-up-Menü komfortabel und schnell in das Menü [Record Search] gelangen und die Aufnahmelisten suchen/wiedergeben. Wir haben bereits Details über die Aufnahmesuche in Abschnitt 5.3.3.1 vorgestellt.

5.9 Stummschalten

Symbol [☐] anklicken oder Taste auf der Vorderseite und der Fernbedienung drücken um den DVR stumm zu schalten.

5.10 Manuelle Aufnahme

Sie können die manuelle Aufnahmefunktion starten, oder Sie können die Taste [REO] auf der Frontseite oder der Fernbedienung drücken um manuelle Aufnahme zu aktivieren. Bitte Aufnahme manuell stoppen, falls Sie manuelle Aufnahme aktivieren.

5.11 Aufnahme stoppen

Um die Aufnahme schnell zu stoppen Symbol [1] oder Taste [Stop] auf der Frontseite oder auf der Fernbedienung drücken.

5.12 Folge starten

Wenn Sie im Einzelbildmodus in das Menü [Start sequence] gehen, wird die automatische Folge zu einem festgelegten Zeitintervall durchgeführt. Details siehe Abschnitt 5.3.1.2.

5.13 Cruise-Funktion starten

Falls mehrere Voreinstellungen festgelegt sind, bewegt sich die PTZ-Kamera automatisch zur ersten Voreinstellung, während der Benutzer die Optionen [Start Cruise]

aktiviert. Falls Sie die Cruise-Funktion stoppen möchten, Symbol [▶] in der Spalte [Tool] anklicken.

Kapitel 6: Web-Anwendungsmanager

6.1 Download und Installation von Plug-Ins

Ihren Web-Browser öffnen und IP-Adresse und Web-Port des DVR eingeben, z.B. : http://172.18.6.202:8080/. Falls Ihr Computer an das Internet angeschlossen ist, wird er automatisch Download und Installation von "ActiveX" Plug-in durchführen. Falls Ihr Computersystem Vista ist, müssen Sie evtl. die Benutzerberechtigung einrichten. Details siehe folgende Abb.: Start → setup → control panel Start → Einstellungen→ Systemsteuerung.

Vista-System:

Erinnerung: Ist der Download des Plug-in-Programms nicht erfolgreich, überprüfen Sie, ob der Sicherheitsstandard Ihres Browser oder die Firewall-Einstellung zu hoch ist. IE →Extras→Internet -optionen→Internet Stufe anpassen→Aktivieren laufen lassen (Details siehe Abb. 6-2).

Wenn die Web-Anwendung zum ersten Mal verwendet wird, dauert es etwa eine Minute um Download und Installation von Plug-in zu beenden.

Anmerkung: Falls Sie die nicht datierte Webcam an einem Computer benutzen möchten, in den Sie sich bereits vorher eingeloggt haben, die alte IE-Webcam löschen und [Start→Run] anklicken um die Befehlzeichen: "regsvr32/u HiDvrOcx.ocx" einzugeben, dann wieder einloggen.

6.2 Einloggen in den Web-Anwendungsmanager

Nach Installation von Plug-ins, Benutzername, Passwort und Client-Port eingeben und

oder _{auswählen, dann durch Abhaken auswählen.}

User login User Name Password Client Port 19006 Bitrate Sub stream Language English Remember Pwd Open All Channels Preview Login Reset

Abb. 6-2

Jetzt die Schaltfläche [Log-in] anklicken. Sie haben Fernzugriff auf den DVR und können Live-Videobilder überwachen und dabei jederzeit den Web-Browser von fast überall benutzen.

Bitte beachten Sie, dass werkseitig kein Passwort eingesetzt ist. Das System ermöglicht dem Administrator ein neues Passwort gemäß Anweisungen in Abschnitt 6.3.3 – Menü [System set→User Configuration] einzusetzen.

6.3 Live-Ansicht

Nach erfolgreichem Einloggen in den Web-Manager gelangen Sie in die Live-Ansicht siehe Abb. 6-3.

Lock Playbox Render Setting Circal Setting Digital 0000 0001 0002 0003 0004 0005 0006 0007 0008 0009 0010 0011 0012 0013 0014 0015 0016 0017 0018 0019 0020 0021 0022 0023 0024 0025 0026 0027 0028 0029 0030 0031 0032 0033 0034 0035 0036 0037 0038 0039 0040 0041 0042 0043 0044 0045 0046 0047 0048 0049 0050 0051 0052 0053 0054 0055 0056 0057 0058 0059 0060 0061 0062 0063 0064 0065 0066 0067 0068 0069 0070 0071 0072 0073 0074 0075 0076 0077 0078 0079 0080 0081 0082 0083 0084 0085 0086 0087 0088 0089 0199

Abb. 6-3

6.3.1 Menüleiste

Die Menüleiste umfasst die Optionen [Live], [Replay], [Configuration], [Path Configuration] und [Logout].

6.3.1.1 Live-Display

Nachdem der Web-Anwendungsmanager auf Ihrem lokalen PC funktioniert, wird vom System vorgegeben zur Ansicht zu gehen, siehe Abb. 6-3. Sie können die Schaltfläche [Play] anklicken um Live-Bilder zu öffnen/zu schließen und zu einer Sofortaufnahme zu gehen und durch Bedienung der Steuerleiste unten am Bildschirm 4-, 9- oder 16-geteilte Ansicht einzustellen.

: Lautstärkeregler

: Aufnahmesymbol: Aufnahme wird nach dem Aufnahmestart auf einer bestimmten

Position gespeichert.

Momentaufnahmefunktion: ermöglicht die Live-Bilder zu erfassen und auf einer

bestimmten Position zu speichern. Das Bild sollte im *.bmp format gespeichert werden.

Anklicken des Symbols schließt/öffnet den Live-Modus des aktuellen Kanals.

oder die rechte Maustaste an jedem Fenster klicken um in die Ansicht siehe Abb.

6-4 zu gelangen.

Abb. 6-4

Show bit rate: zeigt aktuelle Bitrate

Original Proportions: zeigt Original-Größenverhältnis

: Ermöglicht alle -Kanäle zu öffnen.

: Ermöglicht alle -Kanäle zu schließen.

: Zeigt vorhergehende Kanäle an

: Zeigt nächste Kanäle an

: Symbol anklicken um das aktuelle Fenster auf Vollbild zu vergrößern; rechte

Maustaste klicken damit die Menüoptionen erscheinen. Jetzt können Sie auswählen.

6.3.1.2 PTZ-Steuerung

C 0 1 2 3 4 5 6 7 8 9 10 ZOOM FOCUS IRIS Preset 1 Cruise 1

Abb. 6-5

① PTZ-Bewegungsrichtungsteuerung: ermöglicht die PTZ-Richtungssteuerung der Kamera. Die mittlere Schaltfläche ist die Schaltfläche [Auto-cruise].

PTZ-Geschwindigkeits-Steuerleiste

④ : Einstellung voreinstellen/löschen, Cruise starten/stoppen

6.3.1.3 Video-Steuerung

31 28 24 31 Default

Abb.6-6

: Farbton einstellen;
■ : Helligkeit einstellen;
: Kontrast einstellen;
: Sättigung einstellen;

: Werkseinstellung wieder herstellen

6.3.2 Wiedergabe

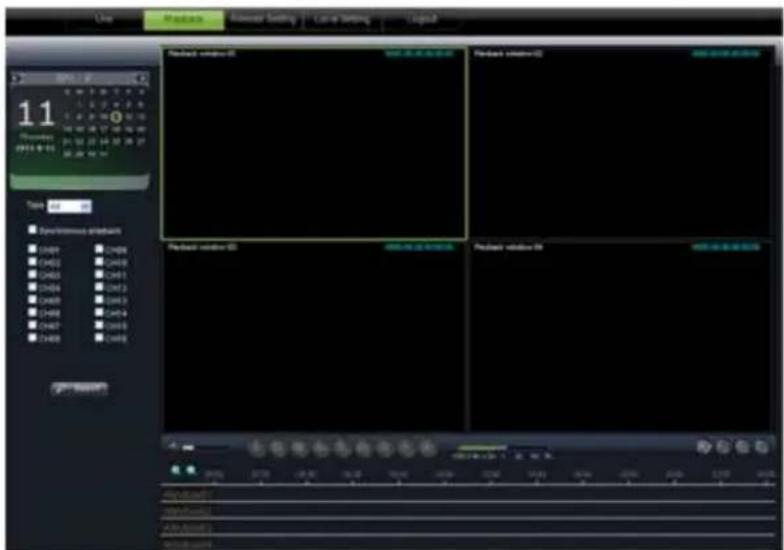

Symbol [.] anklicken um in die Ansicht < playback> siehe Abb. 6-7 zu gelangen.

Der Web-Anwendungsmanager unterstützt die gleichzeitige Wiedergabe von 4 Kanälen.

6.3.2.1 Aufnahmesuche

Zuerst einen Tag auswählen, den Sie prüfen möchten. Durch Abhaken und die Kanäle, die wiedergegeben werden sollen, auswählen, siehe Abb. 6-8.

Line PhotoLink Animation Setting List of Settings Circuit 1.1 Chandra: 23.25-26.24 28.26 27 26.29 26.13 C400 C401 Transformers platforms C4001 C4002 C4003 C4004 C4005 C4006 C4007 C4008 C4009 C4010 C4011 C4012 C4013 C4014 C4015 C4016 C4017 C4018 C4019 C4020 C4021 C4022 C4023 C4024 C4025 C4026 C4027 C4028 C4029 C4030 C4031 C4032 C4033 C4034 C4035 C4036 C4037 C4038 C4039 C4040 C4041 C4042 C4043 C4044 C4045 C4046 C4047 C4048 C4049 C4050 C4051 C4052 C4053 C4054 C4055 C4056 C4057 C4058 C4059 C4060 C4061 C4062 C4063 C4064 C4065 C4066 C4067 C4068 C4069 C4070

Abb. 6-8

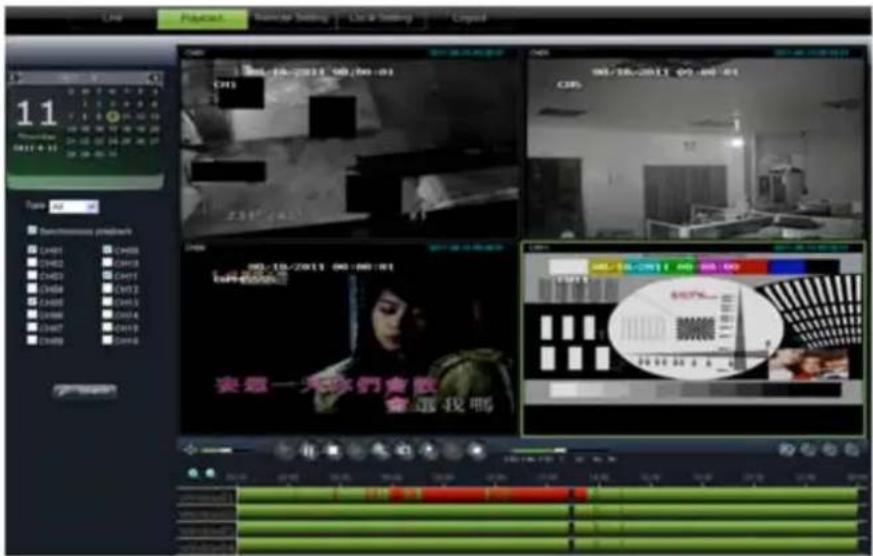

Danach den Aufnahmetyp auswählen (Normal record, Alarm record und All), dann die Schaltfläche <> anklicken, siehe Abb. 6-9. Auf der Zeitachse bedeutet: roter Teil = Alarmaufnahme, gelb = normale Aufnahme, Original = keine Aufnahme während dieses Zeitraums.

11 2017-0-11 Tany: 60 ■ Performance products CH01 CH02 CH03 CH04 CH05 CH06 CH07 CH08 安遠一天我們會發 會選我嗎

Abb. 6-9

Falls Sie die Option < img src=""> durch Abhaken auswählen, bedeutet dies, dass der ausgewählte Kanal gleichzeitig wiedergegeben wird, anderenfalls können Sie die Wiedergabe der Kanäle getrennt steuern.

Schließlich das Symbol [▶] anklicken um die Wiedergabe der Aufnahme zu starten. Wenn sich der Mauszeiger auf der Zeitachse bewegt, erscheint die aktuelle Zeit auf dem Bildschirm.

Symbol [v] e klicken um das Verhältnis der Zeitleistenanzeige heran oder weiter weg zu zoomen, siehe Abb.

6.3.2.2 Wiedergabesteuerung

Folgende Abb. 6-10 zeigt die Wiedergabesteuerleiste

18:14:12x 1 2x 4x 8x

Abb. 6-10

Nachstehende Liste zeigt eine Kurzbeschreibung der Elemente

Taste		Beschreibung	Taste	Beschreibung
		Wiedergabe		Audio öffnen/schließen
		Pause		Lautstärkeeinstellung
		Stop		Wiedergabesteuerleiste(x1/2,1/4,1/8, normal, x2, x4, x8)
		per Bild		Wiedergabe stoppen
		Ausschnitt		Einzelkanalmodus
		erfassen		4-geteilter Modus
		herunterladen		Vollbild
		alle Kanäle öffnen
		alle Kanäle stoppen

Aufnahmedatei ausschneiden

Nach Öffnen der Wiedergabe, Symbol [☐] anklicken um die ausgewählte Datei auszuschneiden, erneut anklicken um diese Funktion zu beenden. Aufnahmedatei zum Ausschneiden wird als Format *.264 gespeichert.

Momentaufnahmefunktion

Den Mauszeiger zum Kanal bewegen, den Sie erfassen möchten und das Symbol [☐] anklicken um die Live-Bilder per Fernzugriff zu erfassen. Nach erfolgreichem Erfassen der Bilder können Sie die Bilder auf einem bestimmten Pfad speichern, siehe Abb. 6-11. Die erfasste Datei wird als Format *.bmp gspeichert.

D:\{DVR\Capture\Record\20110624\192.168.1.100\11\192.168.1.100-11-20110624-110115.bmp OK

Abb. 6-11

Download einer Aufnahmedatei

Symbol [icon] anklicken um zur Ansicht siehe Abb. 6-12 zu gelangen.

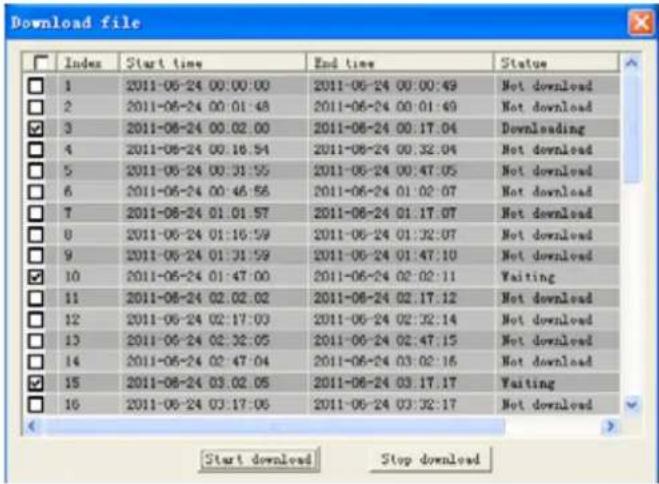

Die Aufnahmedatei, die heruntergeladen werden soll, durch Abhaken auswählen und [Start download] anklicken.

Die Aufnahmedateien werden der Reihe nach heruntergeladen und auf dem lokalen PC gespeichert.

6.3.3 Konfiguration

Option [Configuration] anklicken um zur Ansicht [Config] zu gelangen, siehe Abb. 6-13. Dies ermöglicht das Einstellen von Display-Konfiguration, Record, Network, Alarm, Device, System-Parameter und Advance entsprechend Ihrem aktuellen Bedarf.

6.3.3.1 Display-Konfiguration

Option [Display] für die Unteroptionen öffnen: Live- und Privatzone

1、Live: ermöglicht Änderung von Kanalnamen, Position, Anzeige- und Aufnahmezeit. Falls die Anzeigezeit auf eingestellt ist, erscheint im Live-Modus die aktuelle Systemzeit nicht auf dem Bildschirm. Falls die Aufnahmezeit auf eingestellt ist, erscheint die Systemzeit nicht in der Aufnahmedatei.

2、Privatzone: Jeder Kanal kann bis zu vier Privatzonen einrichten, siehe Abb. 6-14. Details über Parameter siehe Abschnitt 5.3.1.3. Falls Sie eine Privatzone löschen möchten, zuerst eine Zone auswählen, die Schaltfläche und in der rechten Ecke anklicken.

Option anklicken um die Unteroptionen öffnen: Aufnahmeparameter, Zeitplan und Main Stream.

Aufnahmeparameter: Unter der Option [Record parameters] können Channel, Record enable, Pack time und Pre-record-Status eingestellt werden, siehe Abb. 6-15.

Zeitplan: Detaillierte Parameter siehe lokale DVR-Einstellung.

Grün = normale Aufnahme; Gelb = Bewegungserfassung; Rot = durch ein/aus ausgelöste Aufnahme.

Display Record Run Parameters Schedule Network Alarm Dennis Systems Advanced Schedule Refresh Save Channel LHS Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Length 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 800 mm 900 mm 1000 mm 1100 mm 1200 mm 1300 mm 1400 mm 1500 mm 1600 mm 1700 mm 1800 mm 1900 mm 2000 mm 2100 mm 2200 mm 2300 mm 2400 mm 2500 mm 2600 mm 2700 mm 2800 mm 2900 mm 3000 mm 3100 mm 3200 mm 3300 mm 3400 mm 3500 mm 3600 mm 3700 mm 3800 mm 3900 mm 4000 mm 4100 mm 4200 mm 4300 mm 4400 mm 4500 mm 4600 mm 4700 mm 4800 mm 4900 mm 5000 mm 5100 mm 5200 mm 5300 mm 5400 mm 5500 mm 5600 mm 5700 mm 5800 mm 5900 mm 6000 mm

Abb. 6-16

Main Stream: Einstellung der Details siehe lokale DVR-Einstellung. Hier kann der Benutzer Auflösung, Bildfrequenz, Bitrate und Audio des Aufnahmekanals ändern.

Diese Abb. dient nur als Referenz für Modell D9016 / CIF

6.3.3.3 Netzwerk-Parameter

Option öffnen um in die Unteroptionen zu gelangen: Netzwerk, Substream, Email, Mobiltelefon- und DDNS-Konfiguration.

Das Modell unterstützt drei Netzwerktypen: Static, DHCP und PPPoE

Static: Werkseinstellung als Netzwerktyp. Der Benutzer kann IP zuweisen und Port-Weiterleitung für DVR entsprechend unterschiedlichem Router durchführen. Wenn auf "On" eingestellt ist, muss der Benutzer keine Port-Weiterleitung durchführen. Sobald Sie die Netzwerkparameter erfolgreich geändert haben, startet der DVR automatisch neu.

Live PlayAnd Remote Setting Local Setting Logmic Display Record Network Administrator Server Home Video DNG Algmt Device System Advanced Network Refresh Save Type Class Client Port 19006 HTTP Pack 19007 IP Address 192 198.4 217 Networks 296 298.266.0 Gateway 192 198.5.1 DNS-1 3.5.0.0 DNS-2 202 96.139.68 LinkP Create

Abb. 6-18

DHCP: Netzwerktyp auf "DHCP" einstellen, siehe Abb. 6-19. Die Parameter sollten mit der lokalen DVR-Einstellung übereinstimmen.

Line Playstack Networks Setting Local setting Logpath Network Type GND 2 Access Port HDD HTTP Port IP Address TCP 100 3 bits Network TCP 100 2 bits Pathway TCP 100 4 bits DNS 1 TCP 4 bits DNS 2 Auto Port Forwarding Enable

Abb. 6-19

Netzwerktyp auf "PPPoE" einstellen, siehe Abb. 6-20. Benutzername und Passwort sollten mit der lokalen DVR-Einstellung übereinstimmen.

Sub stream (siehe Abb. 6-21): Die Parameter sollten mit der lokalen DVR-Einstellung über-einstimmen.

Email-Einstellung: Option [Email setting] anklicken um Parameter für die Alarm-Email-Konfiguration einzustellen, siehe Abb. 6-22. Detaillierte Parameter sollten mit der lokalen DVR-Einstellung übereinstimmen.

Mobiltelefon: Benutzername, Passwort und Port-Nr. sollten mit der lokalen DVR-Einstellung übereinstimmen. siehe Abb. 5-23.

Live Playback Preview Setting Local Setting Legend Display Request Network Referral Send/Down Email Adder Add Alarm Device System Advanced Mobile Refresh Save User Name admin Password ****** Mobile Port 19031

Abb. 6-23

DDNS-Einstellung: Nachdem der Benutzer den DDNS-Service beantragt hat, siehe Abb. 6-24, kann die Funktion unter einem beliebigen Netzwerktypmodus (Static, DHCP und PPPoE) aktiviert werden. Jetzt ist Fernzugriff auf den DVR durch den Domain-Namen (http://domain name: port No) möglich. Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen.

6.3.3.4 Alarm-Einstellung

Option anklicken um die Unteroptionen zu öffnen: Motion, I/O Alarm siehe Abb. 6-25.

Use Playback Resource Settings List of Setting Logically Display Record Networks Alarm Internet Alarm Device System Advanced Motion Copy Refresh Save Channel: 100 ■ Enable Sensitivity: 5 dB Cluster: CHF7 dB ■ Joaam out ■ Full Screen Latch Time: 100 dB ■ Emblation Breakup Post Recurring: 100 dB Record Channel: AB □ CHD1 □ CHD2 □ CHD3 □ CHD4 □ CHD5 □ CHD6 □ CHD7 □ CHD8 □ CHD9 □ CHD10 □ CHD11 □ CHD12 □ CHD13 □ CHD14 □ CHD15 □ CHD16 ■ Show Eventages □ Send Event Close All

Abb. 6-25

Motion Detection: ermöglicht , , und etc. zu konfigurieren. Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen (siehe Abb. 6-26).

Live Playback Premise Setting Local Setting Layout Display Record Rebuild Alarm Motion Alarm Device System Advances Motion Copy Refresh Save Channel CH1 Enable Sensitivity 5 Buffer OFF Alarm out: Full Screen Latch Time KOS Enable Record Foot Recording KOS Record Channel All CH01 CH02 CH03 CH04 CH05 CH06 CH07 CH08 CH09 CH10 CH11 CH12 CH13 CH14 CH15 CH16 Show Message Send Email Clear All

Abb. 6-26

I/O Alarm: ermöglicht , , und etc. zu konfigurieren. Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen (siehe Abb. 6-27).

anklicken um die Unteroptionen zu öffnen: HDD und PTZ.

HDD: ermöglicht Festplattenstatus und überschriebene Zeit zu überprüfen, siehe Abb. 6-28. Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen.

Live Playback Shuttle Setting List or Setting Logpath Display Record Networks Alarm Device HDD PT2 System Advanced HDD Refresh Save NO. Status Free / Totor (0) Free Time 1 OK 200 (-476U) 2Hour Overwrite Auto

Abb. 6-28

PTZ-Konfiguration (siehe Abb.6-29): Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen.

Option anklicken um die Unteroptionen zu öffnen: General, Users und Information. General: Der Benutzer kann Sprache und Videosystem des DVR überprüfen. Ebenfalls können die Systemzeit, Datumsformat, DST and NTP eingestellt werden, siehe Abb. 6-30. Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen.

Live Playback Resource Settings Local Setting Legend Display Record Network Alpom Device System General Users Info Advanced General Refresh Save System Time MILU017 Data Format mMUCVY Time Framing 24MHz Language MILU017 Value Format MIL Macro Time Out 1MHz • 25T • Update

Abb. 6-30

Users: ermöglicht Benutzernamen und Passwort zu konfigurieren, siehe Abb. 6-31. Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen.

User Playback Console Setting Local Setting Layout Display Record Network Alarm Device System General Listing pub Advanced Users Refresh Save NO User Name Password Active Password: admin 1 admin Disable Disable Password: Password: 2 user1 Disable Disable Password: 3 user2 Disable Disable Password: 4 user3 Disable Disable Password: 5 user4 Disable Disable Password: 6 user5 Disable Disable Password: 7 user6 Disable Disable

Abb. 6-31

Information: ermöglicht Gerätenamen, Nummer, Typ, MAC-Adresse, Softwareversion, IE-Version und Hardware-Version zu prüfen, siehe Abb. 6-32.

Live Playback Remote Setting Local Setting Layout Display Record Network Alarm Device System General Users Info Advanced Info Refresh Device Name DV46 180D1 Device ID XXXXXXX Device Type DV4916L MAC Address $0.25/629-25/16F-DA Software Version v1 0:201 100000 ID Client Version 1.1.741.0 Hardware version DAMS1A

Abb. 6-32

6.3.3.7 Advanced

anklicken um die Unteroptionen zu öffnen: System update, Load default, Events und System maintain etc.

System update: ermöglicht das DVR-System per Fernzugriff zu aktualisieren, siehe Abb. 6-33.

Folgende Schritte ausführen um das System zu aktualisieren:

a. Den Pfad der Upgrade-Datei auswählen, siehe Abb. 6-34. Das Format der Upgrade-Datei ist *.sw.

Choose file Look in: dnuupgrade My Recent Documents Desktop My Documents My Computer My Network Places DVR16C_V120621V130401V130622V130623.pm File name: DVR16C_V120621V130401V130622V130623. Files of type: All Files (*.*) Open Cancel

Abb. 6-34

b. anklicken, die Bearbeitungsleiste zeigt jetzt den aktuellen Upgrade-Status, siehe Abb. 6-35.

Load Default: ermöglicht die Standardparameter des DVR per Fernzugriff wiederherzustellen, siehe Abb. 6-36. Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen.

Load Default Save ■ Display ■ Recovers ■ Network ■ Assets ■ Devices ■ System ■ Advanced

Abb. 6-36

Events: ermöglicht ungewöhnlichen Typ, Ausgabezeit des Summers und Alarm-Email- und Anzeigemeldung zu konfigurieren, siehe Abb. 6-37. Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen.

Live Playback Session Setting Local Setting Logo Display Record Network Alarm Device System Advanced Preview Update Live Default Events Makeup Events Refresh Save Show Type Check No Search Enable Browse 400 Show Message Send Default Begin Out Lunch Time 400

Abb. 6-37

Maintain: ermöglicht automatische Systemwartung für den DVR per Fernzugriff einzustellen, siehe Abb. 6-38. Einstellung der Details sollte mit der lokalen DVR-Einstellung übereinstimmen.

Display Record Network Alpen Device Systems Advanced Performance Updates Load Devul Events Winning pin Auto Offset Playback Playback Playback Auto Offset Playback Playback Playback Playback Playback

Abb. 6-38

6.3.4 Local setting

Unter der Option kann der Benutzer Aufnahmepfad der Aufnahmedatei (Live-Aufnahme und Wiedergabedatei zum Ausschneiden), Download-Pfad der Fernzugriff-Datei, Momentaufnahme-Pfad, Dateityp (H.264 und AVI) und Intervall einstellen, siehe Abb. 6-39.

Live Playback Remote Setting Local Setting Layout Local Setting Record Path 0 VDrPRecord Download Path 0 VDrPDownload Snapshot Path 0 DVRCapture File type 25.4 Internal 10 Min Save

Abb. 6-39

6.3.5 Logout

Symbol [] anklicken um zur Log-in-Ansicht zurückzukehren.

Kapitel 7: Anhang

7.1 Tabelle Bedienungsfunktionen

Typ Titel Beschreibung
Grundeinstellung	Zeiteinstellung Datum/Zeit und Display-Format des Systems und Sommer-/Winterzeit einstellen
	Sprachauswahl Sprache des Systems einstellen
	Kanaleinstellung	Kanaltitel und -position, Parameterwert der Bildfarbe, Kanalanzeige auf ON / Off und Zeitanzeige/Aufnahmezeitüber-schneidung auf On/Off einstellen.
	Aufnahmeeinstellung	Bildqualität, Auflösung, Lautstärke, Auf-nahmemodus und Packzeit einstellen
	Aufnahmesuche	Suche unter Zugrundelegung von Zeit, Kanal und Aufnahmemodus.
	Aufnahmewiedergabe	Wiedergabe nach bestimmter Zeit, Wiedergabe nach Zeitplan, Dateilistenwiedergabe
	Wiedergabemodus	Wiedergabe, Wiedergabe Bild per Bild, Vorspulen und Rückspulen mit mehreren Geschwindigkeiten
	Dateisicherung	Sicherung über USB-Stick und Wechselfestplatten, DVD-Rekorder-Sicherung und Netzwerk-Download
	Festplattenverwaltung	Festplattenstatus und verwendeten Platz nachprüfen, Festplatte auf automatisches Überschreiben einstellen
	VID/AUD-Einstellung	VGA-Auflösung einstellen, System und Lautstärkeregelung wählen, Intervall und Kanalanzeige einstellen
Erweiterte Einstellung	Benutzerpasswort Benutzer passwort einstellen oder ändern
	Alarmeinstellung	Festplattenverlust, Festplattenspeicherplatz, Bildverlust, Ein/Aus- Status, Alarmmanagement u. Email-Alarm einstellen.
	Bewegungserfassung	Ein/Aus-Status der Bewegungserfassung einstellen, Empfindlichkeit wählen, Bewegungserfassungsbereich einstellen
	PTZ-Einstellung	Kanal auswählen und PTZ-Protokoll, Baudrate und PTZ-Adresse für den Kanal einstellen
	Überwachung per Mobil-telefon	Benutzername, Passwort und Server-Port einstellen.
	Systemwartung	Automatische Systemwartung, regelmäßige Wartungszeit, System-aktualisierung, Wiederherstellen der Werkseinstellung und manuellen Neustart des Systems einstellen.
	Anzeigemodus	Bild-in-Bild-Anzeige, Zoom ein/aus, geteilter Modus, automatische Folge, Cruise-Anzeige
Netzwerk-Einstellungg	Netzwerk- und Porteinstellung	Netzwerkmodus auswählen und Net-Viewer-Port, Web-Port, DNS- und DDNS-Parameter einstellen.
Netzwerk-Funktion	Live-Display	Echtzeit-Videoüberwachung per Fernzugriff
	Fernaufnahme	Aufnahmemodus und Status des DVR per Fernzugriff einstellen.
	Fernwiedergabe lokale Aufnahmeliste via Netzwerk prüfen
	PTZ-Steuerung PTZ-Kamera	a, Position, Fokus, Zoom und Blende etc. per Fernzugriff steuern
	Parameter-Ferneinstellung des DVR	lokale Kanalanzeige, Aufnahme, Alarm, PTZ- Steuerungs-Parameterwert via Netzwerk einstellen
	Netzwerk-Download Aufnahmedatei via Netzwerk sichern
Zusätzliche Funktion	System-Info	Geräte-ID, Software-Version und MAC-Adresse prüfen
	( )	Zusätzlich zu Bildern zeigen Klammern allgemein den optionalen Parameterwert des vorhergehenden Menüs an.
Menü-Schaltfläche	Enter Durch Anklicken der Schaltfläche wird der aktuelle Parameter gespeichert.
	Wiederherstellen der Schaltfläche werden die aktuellen Parameter auf die Werks-einstellung des Systems zurückgesetzt.		Die Option wird nach Anklicken der Schaltfläche [Enter] wirksam.
	ESC Durch Anklicken der Schaltfläche wird das aktuelle Menü verlassen.
Leitfaden für die Grundanwendung	○,1 Zeiteinstellung	Systemzeit einstellen
	○,2HDD Manage	Festplattenformatierung	Die Option wird nach Neustart wirksam
	○,3Netzeinstellung	Netzwerktyp und Web-Port einstellen (außer PPPoE, bei anderem Typ muss Web-Port an den Router des DVR weiterleiten).
	○,4System Info	MAC-Adresse ändern
	○,5Überwachung per Mobiltelefon	Entsprechenden Parameter setzen
	Anderes	PTZ-Einstellung, Aufnahme einstellen, Sprache auswählen etc

Tabelle 8-1

7.2 Aufnahme-Alarm-Einstellung

Siehe untenstehende Matrix: = nur Alarm ohne Aufnahme; AMR = Alarmaufnahme; NLR = Standardaufnahme; NOR = keine Aufnahme. Sobald der Alarm ausgelöst wird, erscheint das Alarmsymbol. Werden viele Alarme ausgelöst, erscheinen Bemerkungen zum Alarm auf dem Bildschirm.

Einstellen des Aufnahmealarms		Alarmsymbol	Aufnahmemodus
			Aufnahme nach Einschalten	zeitgesteuerte Aufnahme			Manuelle Aufnahme
				AMR	NLR	NOR
Alarm-Modus	Bewegungserkennungsalarm	M	AMR	AMR		NLr	NLR
	I/O ausgelöster Alarm	I	AMR	AMR		NLr	NLR
	HDD Verlust, HDD voll	H	⊥	⊥	⊥	⊥	⊥
	Bildverlust	Bildverlust	⊥	⊥	⊥	⊥	⊥

Tabelle 8-2

Im Aufnahmemodus erscheint Symbol [R] oder [M] auf dem Bildschirm. Wenn die Symbole [I] und [M] auf dem Bildschirm erscheinen, ist Bewegungsalarm ausgelöst. Erscheint Symbol [H] auf dem Bildschirm, ist Festplattenalarm ausgelöst.

7.3 Mailbox-Server-Liste

Web site Mailbox		Absender-Server (25)	Empfänger-Server(110)
www.163.com	@163.com smtp	163.com pop3.163.com
	@vip.163.com sm	smtp.vip.163.com pop.vip.163.com
	@188.com smtp	188.com pop.188.com
	@126.com smtp	126.com pop3.126.com
	@netease.com sm	smtp.netease.com pop.netease.com
	@yeah.net smtp	yeah.net pop.netease.com
www.qq.com @qq.com smtp.qq.com pop.qq.com
163.net smtp.163vip.net popx.163vip.net
www.sina.com	@sina.com.cn	smtp.sina.com.cn	pop3.sina.com.cn
www.yahoo.com	@yahoo.com.cn	smtp.mail.yahoo.com.cn	pop.mail.yahoo.com.cn
	@yahoo.com	smtp.mail.yahoo.com	pop.mail.yahoo.com
google.com	@gmail.com	smtp.gmail.com(465/587)	pop.gmail.com(995)
www.china.com	@china.com	smtp.china.com	pop.china.com
www.sohu.com	@sohu.com	smtp.sohu.com	pop.sohu.com
Mail.163.com		smtp.163.net	pop.163.net
Mail.163vip.com		smtp.163vip.net	pop.163vip.net
Mail.tom.com	@tom.com	smtp.tom.com	pop.tom.com
Mail.263.com	@263.net	smtp.263.net	pop3.263.net
x263.net		smtp.x263.net	pop.x263.net
263.net.cn		smtp.263.net.cn	pop.263.net.cn
139 mail box	@139.com	smtp.139.com	pop.139.com
21cn.com		smtp.21cn.com	pop.21cn.com
Vip.21cn.com		vip.21cn.com	vip.21cn.com
etang.com		smtp.etang.com	pop.etang.com
elong.com		smtp.elong.com	pop3.elong.com

Tabelle 8-3

7.4 Fehlerbeseitigung

1. Frage: Das System erkennt die Festplatte nicht.

Antwort: Sind Stromversorgungssystem und Daten- und Stromkabel sicher angeschlossen?

1. F: Wir haben das Passwort geändert, können uns aber nicht an das neue Passwort erinnern. Wie können wir ins System kommen?

A: Wenn Sie das Systempasswort vergessen haben, fragen Sie bitte das Service-personal um Rat.

1. F: Wir bekommen kein Videosignal auf den DVR.

A: Videokabel der Kamera und Anschlüsse oder Videokabel des Monitors und Anschlüsse nachprüfen oder Stromversorgung der Kamera sicherstellen und/oder Einstellung des Kameraobjektivs prüfen.

1. F: Warum wird für einige Kanäle nur ein leerer Bildschirm gezeigt, selbst wenn diese Videoquellen empfangen?

A: Nachprüfen, ob die Kamera richtig an das System angeschlossen und mit Strom versorgt ist.

1. F: Kann der DVR bei zu hohen Temperaturen Probleme bekommen? Wie kann man dies verhindern?

A: Der DVR hat zwei Lüfter, mit denen die Wärme abgeleitet wird, wenn er in Betrieb ist. Bitte stellen Sie den DVR an einen Platz mit guter Luftzirkulation, entfernt von Hitzequellen, um die Stabilität und Lebensdauer des DVR zu erhöhen.

1. F: "Record" arbeitet nicht korrekt.

A: Falls der aktuelle Bildschirm im Wiedergabemodus ist, [Stop] Taste drücken um den Wiedergabemodus zu verlassen, dann in die [Record] Funktion gehen.

1. F: Warum arbeitet die Fernbedienung nicht?

A: Nachprüfen, ob die Batterie ohne Strom oder die Fernbedienung beschädigt ist.

1. F: Kann man während der Wiedergabe aufnehmen?

A: Ja, es ist möglich. Das System unterstützt Ihre Aufnahmen während der Wiedergabe.

1. F: Können aufgenommene Dateien vom DVR gelöscht werden?

A: Unter Berücksichtigung des Sicherheitsfaktors können Sie die aufgenommene Datei nicht direkt vom Gerät löschen. Wenn Sie alle aufgenommenen Dateien löschen möchten, bitte die Funktion HDD Format wählen.

1. F: Warum tönt der Summer unaufhörlich?

A: Prüfen, ob die Bewegungserfassung aktiviert ist und das System Bewegung erfasst hat. Stellen Sie sicher, dass die Festplatte erkannt wurde und ausreichend Speicherplatz zur Verfügung steht. Bildverlust prüfen, etc.

1. F: Warum wird mit der [Stop] Funktion nicht gestoppt?

A: Durch Drücken der [Stop] Taste können Sie nur manuelles Aufnehmen stoppen. Wenn Sie planmäßiges Aufnehmen stoppen möchten, während dieser Zeitdauer [No Record] ändern.

7.5 Wartung

1. Stellen Sie sicher, dass sich der DVR nicht in der Nähe von Wärmequellen befindet.
2. Den Staub im Innern regelmäßig entfernen, die DVR-Belüftung kontrollieren und Wärmeableitung ermöglichen.
3. RS-232 und RS-485 nicht anschließen, wenn Strom eingeschaltet ist um Schäden am Anschluss zu vermeiden.
4. Das Festplattenkabel und Datenkabel prüfen um Kabelalterung zu vermeiden.
5. Bitte vermeiden, dass andere Elektronikgeräte das Video/Audio-Signal des DVR stören, oder es zu statischer Elektrizität oder Schäden am DVR durch induzierte Spannung kommen kann.

7.6 Konfiguration des Systemanschlusses

4-Kanal-CIF/D1

8-Kanal-CIF

8-Kanal-D1

16-Kanal CIF

Video Output Audio Output Network RS-485 Alarm Input/Output Power Switch 1-16CH Cameras connection Audio Input HDMI Port VGA Port Mouse DC 12V Power

16CH Camera (Not Include) Audio Input HDMI VGA Mouse Power input (DC 12V) RS-485 (Not Include) AUX1 AUX2 AUX3 AUX4 AUX5 AUX6 AUX7 AUX8 AUX9 AUX10 AUX11 AUX12 AUX13 AUX14 AUX15 AUX16 AUX17 AUX18 AUX19 AUX20 AUX21 AUX22 AUX23 AUX24 AUX25 AUX26 AUX27 AUX28 AUX29 AUX30 AUX31 AUX32 AUX33 AUX34 AUX35 AUX36 AUX37 AUX38 AUX39 AUX40 AUX41 AUX42 AUX43 AUX44 AUX45 AUX46 AUX47 AUX48 AUX49 AUX49 AUX51 AUX52 AUX53 AUX54 AUX55 AUX56 AUX57 AUX57 AUX59 AUX59 AUX61 AUX61 AUX63 AUX63 AUX65 AUX65 AUX67 AUX67 AUX69 AUX69 AUX71 AUX71 AUX73 AUX73 AUX75 AUX75 AUX77 AUX77 AUX79 AUX79 AUX81 AUX81 AUX83 AUX83 AUX85 AUX85 AUX87 AUX87 AUX89 AUX89 AUX91 AUX91 AUX93 AUX93 AUX95 AUX95 AUX97 AUX97 AUX99 AUX99

Audio module AUDIO INPUT RJ-4T Audio InputOutput Power Switch MAIN VIDEO OUT SPOT VIDEO OUT AUDIO MAIN AUDIO OUT HDMI VGA LAW 16CH Camera AudiO OUTPUT HDMI I VGA USB DC 12V Mouse

□ Bedienungsanleitung

□ USB-Maus

□ Fernbedienung

□ Garantiekarte

□ Software-CD

Windows ist ein registriertes Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
