BEDIENUNGSANLEITUNG PVR-SL80 Comag

mit integrierter Festplatte

DEUTSCH

Version 1.1, Stand 26.04.2007

Inhalt

Inhalt 2

Allgemeines....3

Sicherheits- und Aufstellhinweise 4

Anschließen des Receivers 5

Bedienelemente, Anzeigen und Anschlüsse ....6

Fernbedienung 7

Erstinstallation....9

Bedienung des Receivers....10

Einstellungen....12

Einstellungen – Geräte-Setup....13

Einstellungen – OSD-Darstellung....14

Einstellungen – Ton....15

Einstellungen – Untertitel....15

Einstellungen – Kindersicherung 16

Kindersicherung - Gerätesperre 16

Kindersicherung – PIN ändern....16

Installation....17

Installation – LNB-Konfiguration 18

Installation – Sendersuche .... 19

Installation – Werkszustand....20

Senderliste – Manuell sortieren ....25

Senderliste – Favoriten bearbeiten....25

Senderliste – Satelliten löschen....26

Timer....27

Timer – Sleep-Timer....27

Timer – Aufnahme-Timer....28

Information 29

Videotext 29

Festplatte verwalten 30

Festplatte verwalten - Festplatteninformation ....30

Festplatte verwalten - Festplattenwartung ....30

Festplatte verwalten – Festplatte ausschalten ....31

Aufnahmeliste....31

Festplattenbetrieb....33

Aufnahme....33

Timeshift-Funktion....33

Wiedergabe....34

Festplattenbetrieb – Schneller Vor- und Rücklauf....34

Aufnahmen verwalten....34

Festplattenbetrieb – Marken setzen und verwalten....35

EPG – Elektronischer Programmführer....36

Audio-Sprache des Begleittons....36

DOLBY DIGITAL - AC 3-Betrieb 36

Nutzung der USB Schnittstelle 36

Nutzung der seriellen Schnittstelle (DATA) 36

Fehlersuche....38

Leisten Sie einen Beitrag zum Umweltschutz ....39

Technische Daten....40

Allgemeines

CE

Das Gerät ist mit dem CE-Zeichen gekennzeichnet und entspricht damit den wesentlichen Anforderungen der Europäischen Richtlinie 89/336 EWG, elektromagnetische Verträglichkeit.

Hinweis zum Urheberrecht:

Nach dem Urheberrechtsgesetz dürfen Kopien von aufgenommenen Sendungen nur zum privaten Gebrauch und weder für unmittelbare noch mittelbare kommerzielle Zwecke hergestellt werden.

Entsorgungshinweis für Verpackungen

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände.

Sicherheits- und Aufstellhinweise

Lesen Sie bitte vor Inbetriebnahme die Sicherheitsvorschriften aufmerksam durch. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Umgebungsbedingungen

Schützen Sie das Gerät vor Feuchtigkeit und Hitze. Stellen Sie das Gerät auf eine ebene, harte Unterlage und stellen Sie sicher, dass die Lüftungsschlitze an Gerätedeckel und -boden nicht abgedeckt sind z. B. durch daraufliegende Zeitungen, Tischdecken oder Gardinen. Halten Sie einen Freiraum von mindestens 10 cm oberhalb und seitlich des Gerätes ein, und sorgen Sie dafür, dass die entstehende Gerätewärme ungehindert entweichen kann und ein Wärmestau bzw. Überhitzung vermieden wird.

Stellen Sie keinen mit Flüssigkeiten gefüllten Gegenständen, wie z.B. Vasen, auf das Gerät. Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät. Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Stellen Sie keine offene Feuerquellen, wie z.B. brennende Kerzen, auf das Gerät oder in dessen Nähe. Betreiben Sie das Gerät nur in gemäßigtem Klima (nicht in tropischem Klima).

Satellitenanschluss

Verbinden Sie den Receiver erst mit dem Stromnetz nachdem Sie ihn komplett verkabelt haben. Beachten Sie bitte, dass die Gesamtstromaufnahme der am IF-Input angeschlossenen Komponenten (LNB, Multischalter, Drehanlage usw.) 500mA nicht überschreiten darf. Die angeschlossene Satellitenempfangsanlage muss vorschriftsmäßig geerdet sein. Beachten Sie die einschlägigen VDE-Vorschriften.

Netzanschluss

Schließen Sie das Netzkabel nur an eine gut erreichbare Netzsteckdose 230 V\~ 50 Hz an. Um Störungen im Bild zu vermeiden, darf das Netzkabel nicht um das Scartkabel gewickelt werden. Bei längeren Betriebspausen oder Gewitter sollten Sie das Gerät vom Netz trennen.

Störungen

Ziehen Sie bei Beschädigungen des Netzkabels oder des Gerätes sofort den Netzstecker aus der Netzsteckdose. Versuchen Sie auf keinen Fall das Gerät selber zu öffnen oder zu reparieren. Wenden Sie sich an eine geeignete Fachwerkstatt.

Bildstörungen bei Programmen mit einer Frequenz von etwa 12480 MHz (SAT.1, ProSieben, Kabel1 etc.) können eventuell durch Funktelefone (DECT), die in der Nähe des Receivers oder des Antennenkabels aufgestellt sind, hervorgerufen werden. In diesem Fall sollte der Abstand zwischen Receiver und Telefon soweit vergrößert werden, bis die Störungen nicht mehr auftreten.

Reinigung und Pflege

Verwenden Sie zum Reinigen ein trockenes weiches Tuch. Verwenden Sie keine Reinigungslösungen, welche die Oberfläche des Gerätes angreifen. Sprühen Sie den Reiniger niemals direkt auf das Gerät.

Aufstellung

Die Gummifüße des Receivers können in Verbindung mit Möbeloberflächen Farbveränderungen hervorrufen. Stellen Sie deshalb das Gerät auf eine geeignete Unterlage.

Anschließen des Receivers

Die folgenden Anschlüsse des Receivers müssen zur Inbetriebnahme verbunden werden. Die entsprechenden Beschriftungen finden Sie an der Geräterückseite (siehe Zeichnung auf der folgenden Seite). Führen Sie die beschriebenen Schritte zum Anschluss des Receivers durch:

TV(6)	Verbinden Sie über ein SCART-Kabel die TV-SCART-Buchse des Receivers mit der SCART-Buchse Ihres Fernsehgerätes.
IF-INPUT DIGITAL(4)	Verbinden Sie das Koaxial-Kabel von Ihrer Satellitenanlage mit dieser Buchse.Achtung: Wird, nach dem Anschluss des Receivers ans Netz, am Bildschirm „Kurzschluss oder Überlast am Antenneneingang!“eingeblendet, dann ist ein Kurzschluss im Koaxial-Kabel oder im LNB vorhanden. In diesem Fall muss der Receiver sofort vom Netz getrennt werden, bis der Kurzschluss beseitigt ist.
AUDIO L/R(5)	Sofern Sie eine Musik- oder Stereoanlage anschließen wollen, verbinden Sie diese mittels eines Stereo-Cinch-Kabels mit den AUDIO L/R-Buchsen am Receiver. Achten Sie dabei auf die richtige Zuordnung des rechten und des linken Audiokanals.
VCR(7)	An der VCR-Scartbuchse können Sie einen Videorecorder anschließen. Wird der Videorecorder auf Wiedergabefunktion geschaltet, dann werden Bild- und Tonsignal des Videorecorders über den Receiver an das Fernsehgerät weitergegeben (Durchschleifbetrieb).
DATA(8)	An die Buchse DATA können Sie einen PC anschließen, um zusätzliche PC-gestützte Funktionen des Receivers zu nutzen.
230 V~ 50Hz25 W max.(9)	Verbinden Sie das Netzkabel mit der Netzbuchse. Nach dem Anschließendes Receivers ans Netz befindet sich der Receiver im Standby-Betrieb(Displayanzeige: -).
DIGITAL OUT(10)	Der Receiver verfügt über einen optischen Anschluss für das DOLBY DIGITAL Signal. Sollte Ihr HiFi-Verstärker über einen entsprechenden Eingang verfügen, dann können Sie diesen Eingang mit der entsprechenden Buchse DOLBY DIGITAL des Receivers verbinden.

HINWEIS:

- Bitte passen Sie, nachdem die Erstinstallation abgeschlossen ist, die aktuelle Zeitverschiebung im Menü Einstellungen entsprechend der Beschreibung auf Seite 13 an, damit Timer-gesteuerte Aufnahmen genau zum gewählten Zeitpunkt erfolgen.

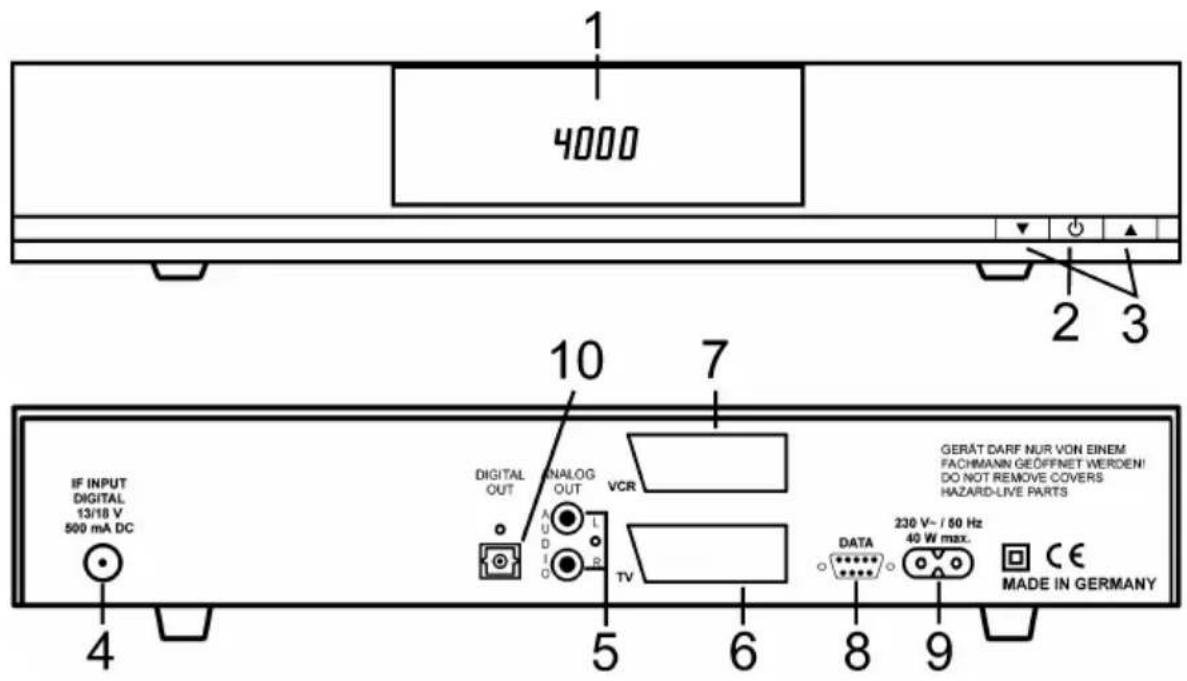

Bedienelemente, Anzeigen und Anschlüsse

Gerätevorderseite

1 Displayanzeige:

- Receiver im Standby-Betrieb. Programmanzeige Receiver ist eingeschaltet.

FAIL Kurzschluss oder Überlast am Antenneneingang

rEC. Aufnahme

PLAY Wiedergabe von Festplatte

End. Das Ende der Wiedergabe ist erreicht

FF Schneller Vorlauf

rE Schneller Rücklauf

PAUS Pause

2 EIN-/AUS Taste (Standby)

3 Tasten zur Programmumschaltung: ▼ Programm abwärts, ▲ Programm aufwärts

1 4000 2 3 10 7 IF INPUT DIGITAL 13/18 V 500 mA DC DIGITAL OUT ANALOG OUT VCR A L D I O P TV GERÄT DARF NUR VON EINEM FACHMANN GEÖFFNET WERDENI DO NOT REMOVE COVERS HAZARD-LIVE PARTS DATA 230 V~ / 50 Hz 40 W max. CE MADE IN GERMANY 4 5 6 8 9

Geräterückseite

4 IF Input Digital - Anschluss für den LNB Ihrer Satellitenantenne.
5 AUDIO L/R Cinchbuchsen zum Anschluss des Receivers an einen Verstärker.
6 TV-Scartbuchse zum Anschluss des Receivers an ein Fernsehgerät.
7 VCR-Scartbuchse zum Anschluss eines Videorecorders.
8 Serielle Schnittstelle zum Anschluss an einen PC um zusätzliche PC-gestützte Funktionen des Receivers zu nutzen.
9 Netzbuchse zum Anschluss des Netzkabels.
10 Optische Ausgangsbuchse für DOLBY DIGITAL Signal

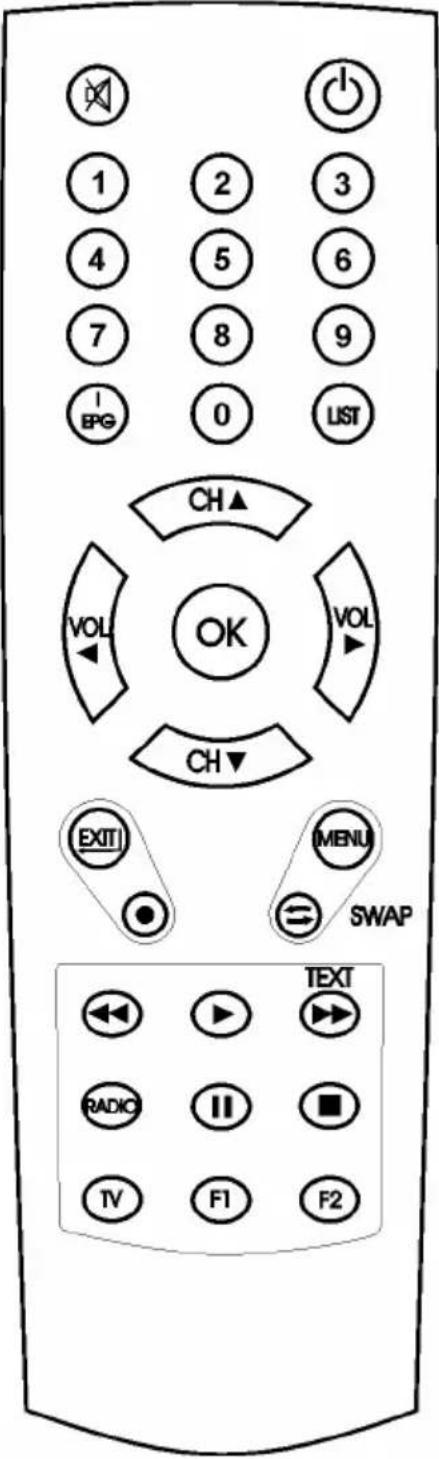

Fernbedienung

Ein-/Aus-Taste

Tonstopp (MUTE)

0-9 Direkteingabe von Programmplatznummern Im Menü: Eingabe von Programmparametern

i/EPG Aufruf des elektronischen Programmführers (EPG)

LIST Anzeige der Senderliste

VOL◀▶ Lautstärke regeln Im Menü: In Listen blättern oder Eingabewerte ändern

CH▲▼ Programmwechsel Im Menü: Auswahl der Menüzeile

OK Kurzeinblendung der Programminformationen Im Menü: Öffnen, Bestätigen oder Bearbeiten des gerade markierten Eintrags

EXIT Verlassen des gerade aktiven Menüs oder der OSD-Einblendung

- rote Aufnahmetaste, Startet die Aufnahme auf Festplatte

MENU Aktiviert das Hauptmenü. (Zurück mit EXIT).

SWAP Schaltet zwischen den beiden zuletzt gewählten Programmen um Im Menü: Programme verschieben und Listen wechseln.

Rote Bewegt den Cursor in den Menüs Video- und

Taste Ton-Option nach unten Bei Festplattenbetrieb: Schneller Rücklauf Im Menü: Löschfunktion

Blaue Zeigt den Videotext an. Taste Bei Festplattenbetrieb: Schneller Vorlauf

Grüne Zeigt die Liste der Aufnahmen an, Taste startet die Wiedergabe

Gelbe Wechselt zwischen den Menüs Video- u. Ton-Option. Taste Öffnet das Informations-Menü. Bei Festplattenbetrieb:

graue Stopptaste, Hält die aktuelle Aufnahme oder Wiedergabe an

RADIO Umschaltung zwischen TV- und RADIO-Modus

TV Umschaltung zwischen TV- und RADIO-Modus Bei Timeshiftbetrieb: Umschaltung zu normalem TV-Bild

F1, F2 Marken bei der Wiedergabe setzen, Markenliste anzeigen bzw. ausblenden

1 2 3 4 5 6 7 8 9 IPG 0 LIST CH▲ VOL OK VOL CH▼ EXIT MENU SWAP TEXT RADIO TV F1 F2

Einsetzen der Batterien

Öffnen Sie den Batteriefachdeckel an der Unterseite der Fernbedienung und setzen Sie die beiden Batterien 1,5 V (Typ: AAA, LR03) ein. Achten Sie dabei auf richtige Polung!

HINWEIS:

Wenn einzelne Fernbedienbefehle nicht mehr oder nicht richtig ausgeführt werden, sollte der Batteriesatz erneuert werden. Batterien dürfen nicht übermäßiger Wärme ausgesetzt werden. Trockenbatterien dürfen nicht geladen werden.

Erstinstallation

Nachdem Sie die Sicherheitshinweise durchgelesen haben, und die im Kapitel Anschließen des Receivers beschriebenen Schritte erfolgreich durchlaufen wurden, schalten Sie das Gerät ein. Bei der ersten Inbetriebnahme des Gerätes erscheint das Willkommen-Fenster des Installationsassistenten. Mit Hilfe des Installationsassistenten können Sie auf einfachste Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen.

Menüsprache

Im ersten Installationsschritt wählen Sie mit den Tasten CH ▲ oder CH ▼ die gewünschte Sprache aller Menüs aus und bestätigen dies mit OK.

Willkommen

Menüsprache [1/8]

Deutsch English Italiano Polski Fran çais Čeština Türkçe

Land

Im nächsten Schritt legen Sie fest in welchem Land Ihr Digital-Receiver betrieben wird. Die Auswahl des Landes erfolgt mit den Tasten CH ▲ oder CH ▼ und wird mit OK bestätigt. Mit der Taste EXIT gelangen Sie wieder in den ersten Installationsschritt und können somit jederzeit Fehleingaben korrigieren.

HINWEIS:

Die Auswahl des Landes beeinflußt die Sortierung der Senderliste.

Willkommen

Land [1/9]

Deutschland Österreich Frankreich Spanien Italien Schweiz Polen

Satellit

Im letzten Schritt des Installationsassistenten wählen Sie mit den Tasten CH ▲ oder CH ▼ den Satelliten aus der am Anfang der Senderliste stehen soll und schließen die Installation mit OK ab. Eine Korrektur kann ebenfalls mit der Taste EXIT erfolgen.

Willkommen

Satellit

HINWEIS:

Wird der Installationsassistent nicht abgeschlossen (z. B. durch einen Netzausfall) oder der Receiver wird in den Werkszustand zurückgesetzt, startet der Receiver wieder mit dem Willkommen-Fenster.

Astra 19.2 Hot Bird Turksat 1C Sirius 2/3 Amos 1 Helas Sat 2

Beim Betrieb mit DiSEqC-Schaltern muss evtl. die voreingestellte Konfiguration im Menü Installation - LNB-Konfiguration entsprechend Ihrer Anlage angepasst werden.

Bedienung des Receivers

Ein- und Ausschalten

• Sie können den Receiver mit den Tasten, OK, den Programmwechseltasten oder mit einer der Zifferntasten einschalten. Der zuletzt aktive Programmplatz wird angezeigt. (z. B. 0015)
• Der Digital-Receiver wird mit der Taste in Bereitschaft (Standby) geschaltet.
  Displayanzeige: -

HINWEIS:

Nur durch Ziehen des Netzsteckers ist der Digitalreceiver vollständig vom Stromnetz getrennt.

ACHTUNG:

Das Ziehen des Netzsteckers bei laufendem Betrieb kann die Lebensdauer der eingebauten Festplatte beeinträchtigen. Bitte schalten Sie deshalb immer den Receiver vorher in Standby-Modus.

Betriebsart wählen

Sie können zwischen den Betriebsarten TV (Fernsehprogramme) und RADIO (Radioprogramme) wählen.

- Die gewünschte Betriebsart mit RADIO oder TV wählen.

Lautstärke ändern

Im Menübetrieb kann die Lautstärke nicht geändert werden.

- Gewünschte Lautstärke mit VOL◀ oder VOL ▶ einstellen.

Am Bildschirm des Fernsehgerätes wird eine Lautstärkeskala einblendet.

HINWEIS:

Lautstärkeänderungen regeln die Tonsignale an den Buchsen TV, VCR und AUDIO L R des Digitalreceivers.

Ton stumm schalten (Mute)

• Taste dücken: Der Ton ist stumm geschaltet. Es erscheint ein Symbol in der rechten unteren Ecke des Bildschirmes.
• Taste nochmals drücken: Der Ton ist wieder eingeschaltet.

Programmwahl

1. Normales Umschalten:

Programme schrittweise vor- und zurückschalten, dazu CH▲ oder CH▼ entsprechend oft drücken. Um Programmplätze schnell „durchzublättern“ die Tasten CH▲ oder CH▼ entsprechend lange gedrückt halten.

2. Umschalten durch Direkteingabe:

Ein- und mehrstellige Programmplatznummern mit 1-0 an der Fernbedienung eingeben und mit OK direkt aufrufen. Nicht belegte Programmplätze werden ignoriert.

3. Auswahl der Programme aus den Senderlisten:

Durch Drücken der LIST-Taste wird die zuletzt aktivierte Senderliste oder Favoritenliste eingeblendet. Senderliste mit VOL◀▶ „durchblättern“. Mit CH▲ oder CH▼ das gewünschte Programm wählen und mit OK aufrufen.

Durch zweimaliges Drücken der Taste LIST wird folgendes

Menü angezeigt:

Favoritenliste: Persönliche Liste Ihrer Lieblingsprogramme.

Radioliste: Liste der gespeicherten Radioprogramme.

TV-Liste: Liste der gespeicherten TV-Programme.

Alphabet: Liste der gespeicherten TV- bzw. Radioprogramme in alphabetischer Reihenfolge

Mit CH ▲ oder CH ▼ die gewünschte Liste wählen und mit OK aktivieren.

Danach mit CH ▲ oder CH ▼ das gewünschte Programm wählen und mit OK aktivieren.

In der Alphabet-Liste sind alle Programme alphabetisch geordnet. Um ein Programm zu suchen wechseln Sie mit SWAP in das Fenster mit den Buchstaben. Mit CH ▲ ▼ und VOL◀▶ den Anfangsbuchstaben des gesuchten Programmes wählen und mit OK bestätigen. Nun wird die Seite der Senderliste angezeigt, auf der die Programme mit den entsprechenden Anfangsbuchstaben gespeichert sind. Mit SWAP wechseln Sie nun wieder in die Senderliste und wählen das gesuchte Programm mit CH ▲ ▼ und OK.

4. Vom aktuellen zum zuletzt aktiven Programm schalten:

Der Digitalreceiver merkt sich das zuletzt aktive Programm.

- Mit SWAP vom aktuellen zum zuletzt aktiven Programm schalten.

- Mit SWAP zum aktuellen Programm zurückschalten.

Bei jedem Programmwechsel werden Titel und Sendezeit des laufenden und folgenden Programmes eingeblendet. An der Verlaufsanzeige unter der Programmnummer können Sie den zeitlichen Fortschritt der aktuellen Sendung erkennen.

Sie können diese Informationen auch durch Drücken der Taste OK aufrufen.

Einstellungen

Im Menü Einstellungen wird die Grundfunktionalität des Receivers festgelegt.

Mit den gespeicherten Einstellungen ist beim Anschluss des Receivers an eine funktionsfähige, digitaltaugliche ASTRA-Satellitenanlage der Empfang von ASTRA-Programmen sofort möglich. Lediglich die Abweichung der Ortszeit muss evtl. korrigiert werden, damit die eingeblendete Uhrzeit und die Sendezeiten korrekt angezeigt werden.

HINWEIS:

Die verschiedenen Möglichkeiten der Bedienung werden in einer Einblendung am unteren Bildschirmrand erklärt.

Mit den Tasten VOL ◀▶ können die Einstellungen verändert werden. Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die vorgenommenen Änderungen zu speichern (Ja) oder die vorherigen Einstellungen beizubehalten (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten VOL ◀▶ und bestätigen dies mit der Taste OK.

Digitalreceiver mit ⏻einschalten.

Drücken Sie die Taste MENU.

Das Hauptmenü wird angezeigt:

Die erste Menüzeile Einstellungen ist markiert.

Hauptmenü

Einstellungen

Installation

Senderliste

Timer

Information

Festplatte verwalten

Drücken Sie die Taste OK.

Es erscheint folgendes Menü:

Einstellungen

Geräte-Setup

OSD-Darstellung

Ton

Untertitel

Mit den Tasten CH ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

Einstellungen – Geräte-Setup

Geräte-Setup

Scart-Ausgang Ortszeit Menüsprache Signal-Format Justage

RGB +1.00 Std. Deutsch 4:3 Letterbox

1) Scart-Ausgang

Zur Anpassung an Ihr Fernsehgerät kann mit den Tasten VOL◀▶ das Ausgangssignal (FBAS, RGB, YUV oder Y/C) für die Scartbuchse gewählt werden.

2) Ortszeit

Nach dem ersten Einschalten sollten Sie die Abweichung der Ortszeit von der empfangenen GMT-Zeit einstellen. Die Einstellung erfolgt mit den Tasten VOL◀▶. Für Mitteleuropa gilt Winterzeit: +1.00 Std. und Sommerzeit: +2.00 Std. Diese Einstellung müssen Sie nach dem Sommerzeitwechsel jeweils aktualisieren.

3) Auswahl der Menüsprache

Mit den Tasten VOL ◀▶ wählen Sie die gewünschte Menüsprache.

4) Signalformat

Zur Anpassung an Ihr Fernsehgerät kann mit den Tasten VOL◀▶ das Signal-Format (4:3 oder 16:9) gewählt werden.

5) Justage

Mit den Tasten VOL ◀▶ wird der Scart-Ausgangssignal-Mode, abhängig vom Signalformat, gewählt: Pan & Scan, Letterbox, Pillarbox oder Zentrum.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – OSD-Darstellung

Bewegen Sie den Cursor im Menü Installation mit den Tasten CH ▲ ▼ auf die Zeile OSD-Darstellung und drücken Sie die Taste OK. Es erscheint folgendes Menü:

OSD-Darstellung
OSD-TransparenzEinblendauerOSD-Farbe	10%6sblau

1) OSD-Transparenz:

Mit den Tasten VOL ◀▶ kann die Transparenz der OSD-Darstellung eingestellt werden.

2) Einblenddauer:

Mit den Tasten VOL◀▶ kann die Einblenddauer der Programminformationen beim Umschalten verändert werden (1-10 Sekunden).

3) OSD-Farbe:

Mit den Tasten VOL ◀▶ kann die Farbe der OSD-Darstellungen gewählt werden.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Ton

Ton

Startlautstärke Soundeinstellung Tonkanal TV Tonkanal Digital

93% Stereo deu Wie Tonkanal TV

1) Startlautstärke

Mit den Tasten VOL ◀▶ kann die Startlautstärke des Receivers eingestellt werden.

2) Soundeinstellung

Mit den Tasten VOL◀▶ können Sie zwischen Stereo, Mono links bzw. Mono rechts wählen.

3) Tonkanal TV

Mit den Tasten VOL ◀▶ können Sie für den aktuellen Programmplatz den Tonkanal für den SCART Ausgang wählen, falls das gesendete Programm mehrere Optionen ausstrahlt.

4) Tonkanal Digital

Mit den Tasten VOL ◀▶ können Sie für den aktuellen Programmplatz den Tonkanal am digitalen Ausgang des Receivers wählen.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Untertitel

Untertitel

Untertitel Untertitelsprache

Ein deu

1) Untertitel

Mit den Tasten VOL ◀▶ können Sie die Anzeige von Untertiteln ein- bzw. ausschalten.

2) Untertitelsprache

Mit den Tasten VOL ◀▶ können Sie die Sprache auswählen, die als Untertitel angezeigt werden soll. Wenn keine Untertitel gesendet werden, wird ein „-“ Zeichen angezeigt.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Kindersicherung

Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch kann der Receiver vor unbefugter Benutzung gesichert werden. Bei aktivierter Kindersicherung kann der Receiver nur noch durch die Eingabe eines vierstelligen PIN-Codes eingeschaltet werden.

Bewegen Sie den Cursor im

Hauptmenü mit den Tasten

CH▲▼ auf die Zeile

Kindersicherung und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Kindersicherung

Gerätesperre PIN ändern

Kindersicherung - Gerätesperre

Um die Gerätesperre zu aktivieren bzw. zu deaktivieren, bewegen Sie den Cursor auf die Zeile Gerätesperre und drücken OK. Es erscheint folgendes Menü:

Gerätesperre

Gerät sperren

Nein

Schalten Sie mit den Tasten VOL◀▶ die Gerätesperre ein oder aus. Bei eingeschalteter Gerätesperre muss beim Einschalten des Receivers der PIN-Code eingegeben werden.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Kindersicherung – PIN ändern

Um den PIN-Code zu ändern bewegen Sie den Cursor auf die Zeile Pin ändern und drücken OK. Es erscheint folgendes Menü:

PIN ändern

Neue PIN PIN bestätigen

* * * * * * * *

Der PIN-Code ist ab Werk auf 0000 eingestellt. Mit dem Code 9976 kann der Receiver immer eingeschaltet werden, unabhängig vom eingestellten PIN-Code.

Bewegen Sie den Cursor mit CH▲▼ auf die Zeile Neue PIN und drücken Sie die Taste OK. Geben Sie mit den Tasten 0-9 einen 4-stelligen PIN-Code ein. Drücken Sie dann OK. Bewegen Sie den Cursor mit CH▼ auf die Zeile PIN bestätigen und drücken Sie die Taste OK. Geben Sie jetzt zur Bestätigung den von Ihnen gewählten PIN-Code nochmals ein. Drücken Sie danach OK.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

ACHTUNG

Sie dürfen den PIN-Code keinesfalls vergessen. Ist dieses doch einmal der Fall, wenden Sie sich bitte an Ihren Fachhändler!

Installation

Dieser Digital-Receiver wurde im Werk so voreingestellt, dass er an den meisten Satellitenanlagen und LNB-Konfigurationen – ohne Anpassen – sofort betriebsbereit ist. Änderungen in diesem Menü wirken sich unmittelbar auf die Empfangseigenschaften des Receivers aus und sollten deshalb nur von Fachleuten vorgenommen werden!

Im Hauptmenü die Zeile Installation mit CH ▲▼ wählen und mit OK bestätigen. Es erscheint folgendes Menü:

Installation

LNB-Konfiguration

Sendersuche

Werkszustand

Softwaredownload

Motor-Einstellungen

Mit den Tasten CH ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

Installation – LNB-Konfiguration

Gewünschte Zeile mit CH ▲▼ wählen und mit VOL◀▶ oder 1-0 die entsprechende Einstellung vornehmen.

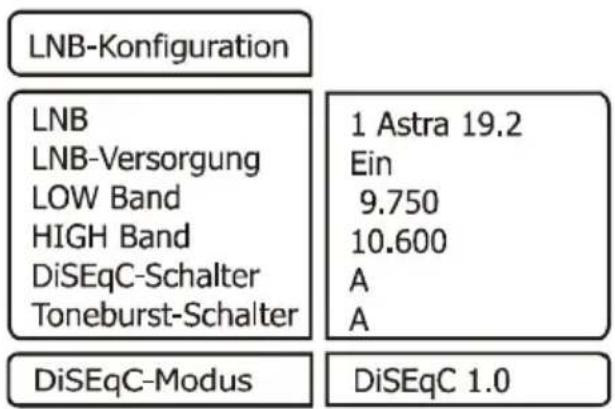

LNB-Konfiguration LNB LNB-Versorgung LOW Band HIGH Band DiSEqC-Schalter Toneburst-Schalter 1 Astra 19.2 Ein 9.750 10.600 A A DiSEqC-Modus DiSEqC 1.0

1) LNB:

Name des Satelliten.

2) LNB-Versorgung

Mit den Tasten VOL◀▶ kann die Versorgungsspannung für das LNB ein- oder ausgeschaltet werden.

3) LOW Band

Oszillatorfrequenz für das LOW-Band. Einstellbar mit den Tasten VOL◀▶ oder nachdem die Taste OK gedrückt wurde direkt mit den Tasten 1-0.

4) HIGH Band

Oszillatorfrequenz für das HIGH-Band. Einstellbar mit den Tasten VOL◀▶ oder nachdem die Taste OK gedrückt wurde direkt mit den Tasten 1-0.

5) DiSEqC-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Menüzeile 1) seinen Eingang mit den Tasten VOL ◀▶ am DiSEqC-Schalter zu.

6) Toneburst-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Menüzeile 1) seinen Eingang mit den Tasten VOL ◀▶ am Toneburst-Schalter zu.

7) DiSEqC-Modus

Mit den Tasten VOL ◀▶ können Sie den DiSEqC-Modus wählen. Wählen Sie DiSEqC 1.0 für fest installierte und DiSEqC 1.2 für motorgesteuerte Anlagen. Wenn Sie DiSEqC 1.2 ausgewählt haben, erscheint im Menü Installation der Menüpunkt Motor-Einstellungen.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Installation – Sendersuche

Dieser Digital-Receiver wurde bereits im Werk mit den meisten digitalen TV- und RADIO-Programmen der Satelliten

• Astra 19,2° Ost,
• Hot Bird 13° Ost,
• Türksat 1C 42° Ost,
• Sirius 2/3 5° Ost,
• Amos 1 4° West,
• Hellas Sat 2 39° Ost
  vorprogrammiert.

Welche Satellitenprogramme schon vorprogrammiert sind, lesen Sie, wenn Sie die Senderliste im TV- oder RADIO-Betrieb mit der Taste LIST aufrufen.

Es werden immer wieder „neue“ Satellitenprogramme ausgestrahlt oder Satellitenparameter werden geändert. Deshalb empfehlen wir Ihnen, von Zeit zu Zeit eine Sendersuche durchzuführen.

Bewegen Sie den Cursor im Menü Installation mit den Tasten CH ▲ ▼ auf die Zeile Sendersuche und drücken Sie die Taste OK. Es erscheint folgendes Menü:

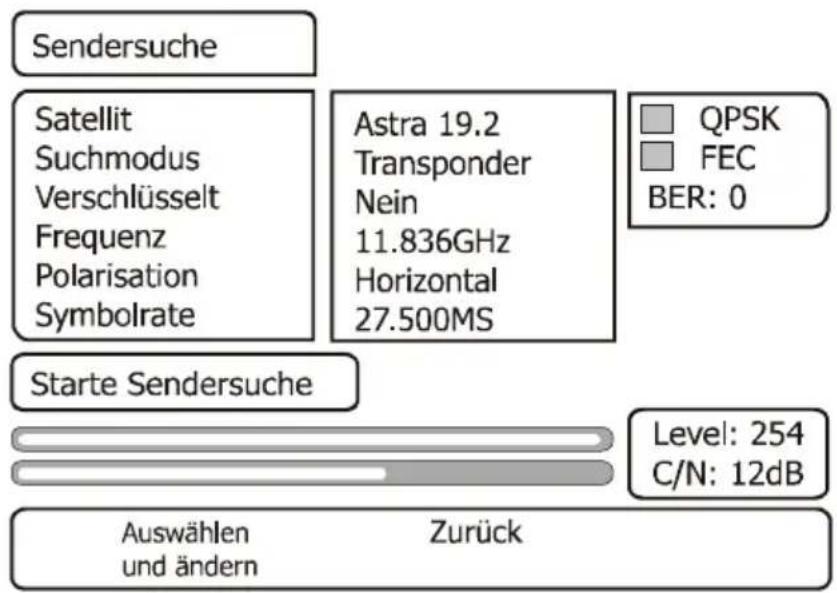

Sendersuche Satellit Suchmodus Verschlüsselt Frequenz Polarisation Symbolrate Astra 19.2 Transponder Nein 11.836GHz Horizontal 27.500MS QPSK FEC BER: 0 Starte Sendersuche Level: 254 C/N: 12dB Auswählen und ändern Zurück

Sendersuche

1. Bewegen Sie den Cursor mit den Tasten CH▲▼ auf die Zeile Satellit und stellen Sie mit den Tasten VOL◀▶ den gewünschten Satelliten ein.

2. Zeile Suchmodus mit CH▲▼ wählen und mit den Tasten VOL◀▶ den gewünschten Such Modus auswählen.

Transponder: In diesem Modus wird nur ein Transponder durchsucht. Dazu müssen die Frequenz, die Polarisation und die Symbolrate des Transponders eingegeben werden.

Satellit: In diesem Modus werden die Transponder der in der Senderliste gespeicherten Programme nach neuen Sendern durchsucht.

1. In der Zeile Verschlüsselt wählen Sie mit den Tasten VOL◀▶ ob bei der Sendersuche auch verschlüsselte Sender mit gesucht werden sollen.

Nein = verschlüsselte Sender werden ignoriert.

Ja = verschlüsselte Sender werden ebenfalls in die Liste aufgenommen.

Die nachfolgenden Einstellungen werden nur im Suchmodus Transponder vorgenommen.

1. Bewegen Sie den Cursor mit den Tasten CH▲▼ auf die Zeile Frequenz, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die 5-stellige Frequenz des Kanals ein und bestätigen Sie die Eingabe mit OK.

2. Bewegen Sie den Cursor mit den Tasten CH▲▼ auf die Zeile Polarisation und stellen Sie mit den Tasten VOL◀▶ die Polarisation (Vertical oder Horizontal) ein.

3. Bewegen Sie den Cursor mit den Tasten CH▲▼ auf die Zeile Symbolrate, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die Symbolrate ein und bestätigen Sie die Eingabe mit OK.

Bewegen Sie den Cursor mit den Tasten CH▲▼ auf die Zeile Starte Sendersuche und starten Sie den Sendersuchlauf durch Drücken der Taste OK.

Nun werden zwei Fenster angezeigt in denen die neu gefundenen TV- und Radioprogramme aufgelistet werden.

Im Fenster Status: wird angezeigt, wie weit der Suchlauf fortgeschritten ist.

- Anzeige: Scannen => Suchlauf ist aktiv

- Anzeige: Beendet => Suchlauf ist beendet.

Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die neuen Programme zu speichern (Ja) oder wieder zu löschen (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten VOL ◀▶ und bestätigen dies mit der Taste OK.

Die neu gefundenen Programme werden am Ende der Senderliste eingefügt.

Installation – Werkszustand

Mit diesem Menüpunkt wird der Receiver auf die Werksparameter zurückgesetzt. Anschließend erfolgt die Menüführung wie bei der Erstinstallation durch die drei Startmenüs.

Diese Funktion ermöglicht es Ihnen, die Betriebssoftware des Receivers sowie die Menü-Texte und die Programmliste über den Satelliten Astra 19.2° Ost zu aktualisieren.

Voraussetzung ist jedoch, dass Ihre Satellitenanlage für den Empfang dieses Satelliten installiert ist.

ACHTUNG:

Bei einem Software-Update wird die aktuelle Betriebssoftware Ihres Receivers gelöscht und eine neue Version der Software installiert.

Bei einem Update der Senderliste wird die aktuelle Kanalprogrammierung gelöscht und eine neue Senderliste installiert. Die Programmreihenfolge kann sich dabei verändern.

Bei einem Update der OSD-Texte werden die aktuell abgespeicherten Texte gelöscht und aktualisiert.

Der Updatevorgang ist in folgende Teilschritte untergliedert:

1. Update-Menü öffnen:

Wählen Sie im Menü Installation mit den Tasten CH ▼▲ die Zeile Softwaredownload aus und bestätigen Sie mit OK.

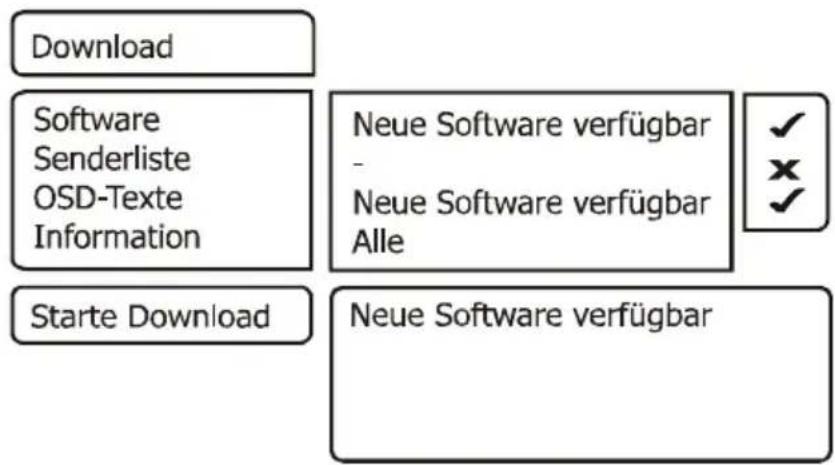

Download Software Senderliste OSD-Texte Information Neue Software verfügbar - Neue Software verfügbar Alle ✓ × ✓ Starte Download Neue Software verfügbar

Für die Steuerung des Updatevorganges wird das Menü Download geöffnet und dabei automatisch die Suche nach dem Download-Kanal des Receivers gestartet. Warten Sie bis diese Suche abgeschlossen ist, dies kann einige Minuten dauern. Anschließend überprüft der Receiver selbständig, ob in dem gefundenen Datenstrom neuere Daten verfügbar sind als die aktuell auf dem Gerät programmierten. Das Ergebnis wird im Menü Download hinter den zugehörigen Elementen dargestellt.

Sind keine neuen Daten verfügbar, dann wird „-“ eingeblendet. Das Menü wird mit EXIT verlassen.

2. Auswahl der verfügbaren Daten:

Je nach Verfügbarkeit der Download-Dateien (Neue Software verfügbar) können Sie mit CH▲▼ zwischen folgenden Daten wählen:

a.) Software: Betriebssoftware des Digitalreceivers
b.) Senderliste: Programmliste des Digitalreceivers
c.) OSD-Texte: Alle auf dem Bildschirm dargestellten Menütexte des Digitalreceivers
d.) Information: Informationen über die zum Download bereitstehenden Dateien,
z.B. Versionsnummer, Neuerungen, Beachtenswertes etc.

Bei a.) bis c.) wählen Sie mit OK aus, ob Sie die entsprechenden Daten aktualisieren wollen (√) oder nicht (✗). Es ist möglich, dass bei der Auswahl automatisch ein weiterer Punkt aktiv wird, weil das Update die zusätzlichen Daten benötigt.

In der Zeile Informationen wählen Sie mit VOL ◀ oder ▶ aus, zu welchen der verfügbaren Daten Sie nähere Informationen empfangen möchten:

Alle: Zu allen verfügbaren Dateien

Keine: Zu keiner der verfügbaren Dateien

Software: Zur Software.

OSD-Texte: Zu den Menü-Texten

Senderliste: Zur Programmliste.

HINWEIS:

Wenn Sie vor dem Update die Informationen dazu lesen möchten, lassen Sie die Punkte a.) bis c.) inaktiv (✗) und stellen bei d.) die gewünschten Information ein, danach starten Sie den Download der Information.

Nach dem die Informationen geladen wurden können Sie unter a.) bis c.) mit der gelben Taste die Information einblenden. Das Fenster wird mit EXIT wieder geschlossen.

3. Starten des Updatevorganges:

Der eigentliche Update-/Downloadvorgang wird schließlich wie folgt gestartet:

• Wählen Sie die gewünschten Daten unter a.), b.) oder c.) mit OK aus. (Anzeige √)
• Stellen Sie die Zeile Information mit VOL ◀ oder VOL ▶ auf keine.
• Zeile Starte Download mit den Tasten CH▲▼ auswählen und mit OK bestätigen.

Der Fortschritt des Downloads wird nach dem Empfang der ersten Daten im Statusfenster angezeigt. Da der Empfang der Daten blockweise erfolgt, können zwischen den einzelnen Empfangsblöcken mehrere Minuten vergehen. Sobald der erste unter 2. ausgewählte Datenblock zu 100% empfangen wurde, speichert der Receiver sofort die Daten ab. Der Speichervorgang ist am Blinken der Displayanzeige erkennbar. Warten Sie, bis alle Datenblöcke empfangen wurden. Am Ende des Update-Vorganges schaltet sich der Receiver in den StandBy-Modus.

ACHTUNG:

Solange der Speichervorgang noch nicht begonnen hat, kann der Download jederzeit mit EXIT abgebrochen werden. Sobald jedoch die ersten Daten abgespeichert werden, ist ein Abbruch nicht mehr möglich.

Eine Unterbrechung des Downloads (z.B. durch Ziehen des Netzsteckers) kann zu einer Beschädigung des Receivers führen!

HINWEIS:

Beinhaltete der Download eine neue Senderliste, muss der Receiver in den Werkszustand zurückgesetzt werden, um die Liste zu aktivieren.

Installation – Motoreinstellungen

Ihr Digital-Receiver ist für den Betrieb an einer Drehanlage (DiSEqC-Level 1.2) geeignet. Mit Hilfe der DiSEqC-Steuerung haben Sie die Möglichkeit, einen entsprechenden Motor über die vorhandene Koaxialleitung zu steuern.

Wählen Sie zunächst im Menü LNB-Konfiguration den DiSEqC-Modus 1.2 aus. Verlassen Sie dann das Menü mit EXIT und wählen Sie mit den Tasten CH ▼▲ Motor-Einstellungen, drücken Sie OK.

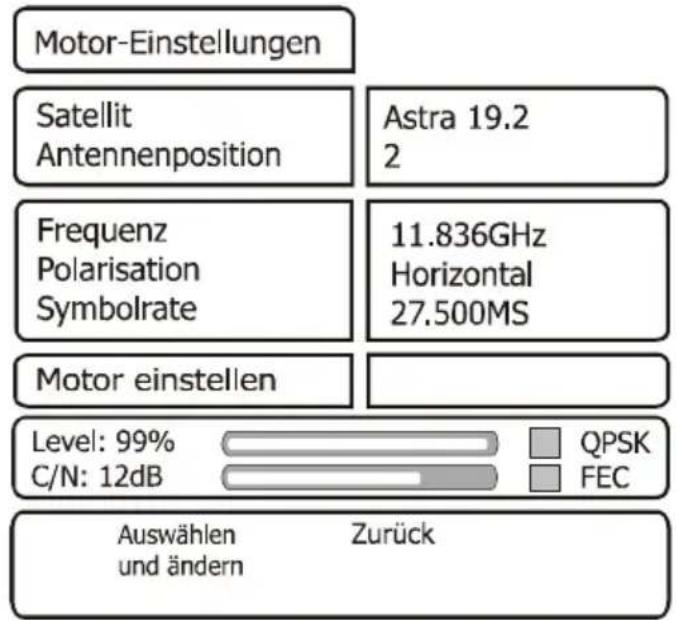

Motor-Einstellungen Satellit Antennenposition Astra 19.2 2 Frequenz Polarisation Symbolrate 11.836GHz Horizontal 27.500MS Motor einstellen Level: 99% C/N: 12dB QPSK FEC Auswählen und ändern Zurück

1) Satellit:

Mit den Tasten VOL◀▶ wird ein Satellitenname ausgewählt um die entsprechende Antennenposition zu identifizieren.

2) Antennenposition

Mit den Tasten VOL◀▶ wird die Antennenposition ausgewählt, die dem DiSEqC-Motor übermittelt wird.

3) Frequenz

Frequenz eines starken Transponders, um den Satelliten zu lokalisieren. Einstellbar mit den Tasten VOL◀▶ oder nachdem die Taste OK gedrückt wurde direkt mit den Tasten 1-0.

4) Polarisation

Mit den Tasten VOL◀▶ wird die Polarisationsebene des Transponders (Horizontal oder Vertikal) gewählt.

5) Symbolrate

Die Symbolrate des Transponders wird mit den Tasten VOL◀▶ oder nachdem die Taste OK gedrückt wurde, direkt mit den Tasten 1-0 eingegeben.

6) Motor einstellen

Nachdem Sie die Auswahl in den Menüpunkten 1) bis 5) getroffen haben können sie hier die Befehle zum Einrichten der Motorpositionen absenden.

Motorbefehle:

Taste VOL◀: Dreht die Antenne nach Osten

Taste VOL▶: Dreht die Antenne nach Westen

Taste OK: Hält den Motor an

Taste 1: Setzt den Ostanschlag der Antenne

Taste 2: Setzt den Westanschlag der Antenne

Taste 3: Löscht die Anschläge der Antenne

Taste 4: Dreht auf die eingestellte Antennenposition

Taste 5: Feinjustage des Motors in östlicher Richtung

Taste 6: Feinjustage des Motors in westlicher Richtung

Taste 7: Berechnet die Antennenposition neu

Taste 8: Speichert die momentane Antennenposition unter den gewählten Satelliten ab

Grüne Taste: Startet den Sendersuchlauf

Grundeinstellung der Drehanlage:

Installieren Sie zuerst den Motor und die Antenne nach den Angaben des Herstellers. Im Menü Einstellungen – Installation – LNB-Konfiguration muss der Menüpunkt DiSEqC-Modus auf DiSEqC 1.2 eingestellt werden. Ist dies geschehen, muss zunächst im Menü Motor-Einstellungen die Begrenzung der Drehbereiche in östlicher und westlicher Richtung erfolgen. Es ist wichtig, dass die Schüssel und das LNB nicht gegen Hindernisse wie z. B. eine Hauswand oder ein Dach stoßen kann. Wenn sich kein Hindernis im gesamten Drehbereich der Antenne befindet, legen Sie die Grenzen so fest, dass sich die Antenne ein wenig über den jeweils äußersten zu empfangenden Satelliten drehen lässt. Nachdem die Auswahl in den Menüpunkten 1) bis 5) getroffen ist, kann der Motor solange nach Osten oder Westen gedreht werden bis ein Bild am angeschlossenem TV-Gerät erscheint oder die Signalpegelanzeigen einen Empfang anzeigen. Eine optimale Antennenausrichtung erfolgt mit der Feinjustage. Ist die Antenne richtig eingestellt wird die Antennenposition abgespeichert (Taste 8) und die Schritte für weitere Satelliten wiederholt.

Senderliste

Sie können die Reihenfolge der vorprogrammierten Sender nach Ihren eigenen Wünschen gestalten bzw. nicht benötigte Programme löschen. Diese Funktionen können für TV- und Radioprogramme angewendet werden.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten CH ▲ ▼ auf die Zeile Senderliste und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Senderliste

Manuell sortieren Favoritenliste bearbeiten Satelliten löschen

Senderliste – Manuell sortieren

Ermöglicht das gezielte Löschen und Verschieben von Programmen in der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten CH ▲ ▼ auf die Zeile Manuell sortieren und drücken Sie die Taste OK.

a) Programme löschen

Zu löschendes Programm mit CH ▲ ▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit CH ▲ ▼ gewählt und mit OK markiert werden. Zum Löschen der markierten Programme die rote Taste drücken.

b) Programme sortieren

Zu verschiebendes Programm mit CH ▲ ▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit CH ▲ ▼ gewählt und mit OK markiert werden. Mit CH ▲ ▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. Zum Verschieben der Programme die gelbe Taste drücken.

Senderliste – Favoriten bearbeiten

Sie können Ihre Lieblingsprogramme in einer Favoritenliste abspeichern. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten CH ▲ ▼ auf die Zeile Favoritenliste bearbeiten und drücken Sie die Taste OK.

Nun werden zwei Tabellen angezeigt:

• Die Gesamtliste, in der alle gespeicherten Programme aufgeführt werden (max. 4000).
• Die Favoritenliste, in die ausgewählte Programme kopiert werden können (max. 4000).

Sie wählen in der Gesamtliste Ihre Lieblingsprogramme aus und kopieren diese in die Favoritenliste: Zu verschiebendes Programm mit CH ▲ ▼ wählen und mit OK markieren. Es können jetzt weitere Programme mit CH ▲ ▼ gewählt und mit OK markiert werden. Mit SWAP wird in die Favoritenliste gewechselt. Mit CH ▲ ▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. OK drücken um die Programme in die Favoritenliste einzufügen. Mit SWAP können Sie wieder in die Gesamtliste wechseln.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Für Radioprogramme kann im Radiomodus eine eigene Favoritenliste erstellt werden.

Senderliste – Satelliten löschen

Ermöglicht das Löschen aller TV- und Radio-Programme der ausgewählten Satelliten aus der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten CH▲▼ auf die Zeile Satelliten löschen und drücken Sie die Taste OK.

Programme einzelner Satelliten löschen

Zu löschende Satelliten mit CH▲▼ wählen und mit OK markieren, es können jetzt noch weitere Satelliten mit CH▲▼ gewählt und mit OK markiert werden. Zum Löschen der markierten Satelliten die rote Taste drücken.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Timer

Sie können Ihren Digital-Receiver zu einer vorher gewählten Zeit ausschalten lassen oder eine Aufnahme auf Festplatte oder für einen angeschlossenen Videorecorder programmieren. Es stehen insgesamt 10 Aufnahmetimer zur Verfügung.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten CH ▲ ▼ auf die Zeile Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Timer

Sleep-Timer Aufnahme-Timer

HINWEIS:

Die Ortszeit des Receivers muss korrekt eingestellt sein. Bei Aufnahme auf einen Videorecorder muss dieser entsprechend programmiert werden. Wird der Receiver vom Stromnetz getrennt, werden alle Timereinstellungen gelöscht.

Timer – Sleep-Timer

Bewegen Sie den Cursor im Menü Timer mit den Tasten CH ▲ ▼ auf die Zeile Sleep-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Sleep-Timer

Ausschalten um Status

00:00 Uhr Aus

Ausschaltzeit eingeben:

1. Zeile Ausschalten um mit OK bestätigen.
2. Mit 0-9 die gewünschte Ausschaltzeit eingeben und OK bestätigen.
3. Zeile Status mit CH ▲▼ wählen.
4. Mit VOL◀▶ Ausschalttimer aktivieren (Ein) oder deaktivieren (Aus).
5. Drücken Sie EXIT, um das Menü zu verlassen und bestätigen Sie die folgende Meldung mit OK.

Neue Timer-Einstellungen aktiv! Ok

Drücken Sie anschließend EXIT, um die Menüs vollständig auszublenden. Der Digital-Receiver schaltet sich zur voreingestellten Zeit aus (Standby).

Timer – Aufnahme-Timer

Bewegen Sie den Cursor im Timer mit den Tasten CH ▲ ▼ auf die Zeile Aufnahme-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Aufnahme-Timer

Timer-Platz (1...10)

Startzeit

Stoppzeit

Datum der Aufnahme

Programm

Aufnehmen auf

Status

1

00:00 Uhr

00:00 Uhr

30.03.05

1 Das Erste

Festplatte

Aus

Aufnahmetimer programmieren:

1. Zeile Timer-Platz (1...10) mit CH ▲▼ wählen.
2. Mit VOL◀▶ den Timerplatz wählen.
3. Zeile Startzeit, Stoppzeit oder Datum der Aufnahme mit CH ▲▼ wählen und mit OK bestätigen.
4. Mit 0-9 die gewünschte Zeit bzw. das Datum eingeben.
5. Eingaben bestätigen, dazu OK drücken.
6. Zeile Programm mit CH ▲▼ wählen und mit OK bestätigen.

TV-Liste

1 | Das Erste
2 | ZDF
3 | RTL Television
4 | SAT.1
5 | KABEL1
6 | RTL2
7 | ProSieben
8 | Super RTL
9 | VOX
10 KiKa

Astra 19.2

1. Programm mit CH ▲▼ und VOL◀▶ aus der Programmliste wählen und mit OK bestätigen.
2. Zeile Aufnehmen auf mit CH ▲▼ wählen. Wählen Sie, ob die Aufnahme auf Festplatte oder auf den angeschlossenen Videorecorder (über VCR-Buchse) erfolgen soll.
3. Zeile Status mit CH ▲▼ wählen.
4. Mit VOL ◀▶ Aufnahmetimer aktivieren (Ein) oder deaktivieren (Aus).
5. Einstellung beenden, dazu EXIT und anschließend OK drücken.

Drücken Sie die Taste EXIT, um die Menüs auszublenden. Der Digital-Receiver schaltet sich zur voreingestellten Zeit ein. Im Display wird dann „rEC.“ angezeigt. Ist ein Timer aktiviert, dann läßt sich der Receiver nicht mehr bedienen. Sie können aber das Menü Aufnahme-Timer aufrufen und den Timer deaktivieren.

Information

Bewegen Sie den Cursor im Hauptmenü mit den Tasten CH▲▼ auf die Zeile Information und drücken Sie die Taste OK. Es werden nun die Empfangseigenschaften des aktiven Programms angezeigt.

Sie können das Menü auch im normalen TV- oder Radiobetrieb über die gelbe Taste der Fernbedienung aktivieren.

Im oberen Abschnitt des Menüs werden die Programmparameter und das aktivierte Programm dargestellt.

Im unteren Abschnitt des Menüs werden die Signaleigenschaften dargestellt.

• Level: Je weiter der Balken nach rechts ausschlägt, desto besser ist das empfangene Signal.
• Qualität (C/N): Je weiter der Balken nach rechts ausschlägt und je höher der dB-Wert ist, desto besser ist die Signal-Qualität.

HINWEIS:

Die Signalstärke hängt nicht nur von der Einstellung ihrer Empfangsanlage, sondern auch von dem gerade aktivierten Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren.

Mit VOL◀▶ oder mit der gelben Taste werden zwei weitere Fenster mit Programm- sowie Software- und Hardwareinformationen nacheinander eingeblendet. Mit Programm CH▲▼ und SWAP kann das Programm gewechselt werden.

Das Menü wird mit EXIT verlassen.

Videotext

Schalten Sie das Programm ein, von dem Sie Videotext empfangen möchten. Drücken Sie dann die blaue Taste, um den Videotext einzuschalten. Als Startseite wird die Seite 100. dargestellt.

Geben Sie mit den Tasten 0-9 die dreistellige Seitennummer ein, die Sie sehen möchten. Ihre Eingabe wird in der linken oberen Bildschirmecke angezeigt. Nachdem die Seitennummer vollständig eingegeben wurde, sucht das Gerät die gewünschte Seite. Da Videotextseiten nacheinander gesendet werden, kann es einige Sekunden dauern, bis die Seite gefunden wurde.

Mit den Tasten CH▲▼ können Sie vor- oder zurückblättern.

Durch erneutes Drücken der blauen Taste schalten Sie in den Mixbetrieb. Dabei wird der Hintergrund der Videotextseite transparent dargestellt und Sie können das laufende Programm und den Videotext gleichzeitig sehen. Mit der blauen Taste schalten Sie wieder zurück auf Normalbetrieb.

Um den Videotext zu verlassen, drücken Sie EXIT.

Festplatte verwalten

Im Hauptmenü die Zeile Festplatte verwalten mit CH ▲▼ wählen und mit OK bestätigen. Es erscheint folgendes Menü:

Festplatte verwalten

Festplattinformation Festplattenwartung Aufnahmeliste

Festplatte verwalten - Festplatteninformation

Bewegen Sie den Cursor im Menü Festplatte verwalten mit den Tasten CH ▲ ▼ auf die Zeile Festplatteninformation und drücken Sie die Taste OK. Im eingeblendeten Fenster sehen Sie Angaben zur eingebauten Festplatte:

• Festplattentyp
• Seriennummer der Festplatte
• Firmware der Festplatte
• Gesamtkapazität
• Zugriffszeiten

Die Einblendung wird mit EXIT verlassen.

Festplatte verwalten - Festplattenwartung

Ermöglicht das Formatieren der Festplatte. Mit dem Formatiervorgang wird die Festplatte vollständig gelöscht. Danach steht Ihnen wieder die volle Aufnahmekapazität wie bei der Werksauslieferung zur Verfügung.

Bewegen Sie den Cursor im Menü Festplatte verwalten mit den Tasten CH ▲ ▼ auf die Zeile Festplattenwartung und drücken Sie die Taste OK.

Aufnahmen: 2 von 999

Freier Speicher 70512Mbyte

Festplatte formatieren?

Ja

Nein

Wählen Sie mit VOL◀▶ ob Sie die Festplatte formatieren möchten (ja) oder nicht (nein). Nach der Formatierung wird die Anzahl der Aufnahmen auf Null zurückgesetzt. Bei Freier Speicher wird die maximal verfügbare Aufnahmekapazität der Festplatte angezeigt. Das Fenster wird mit EXIT verlassen.

ACHTUNG:

Wenn Sie die Festplatte formatieren, gehen alle Aufnahmen unwiederbringlich verloren.

Festplatte verwalten – Festplatte ausschalten

Der Receiver kann die eingebaute Festplatte im normalen Fernseh-Betrieb ausschalten, wenn keine Aufnahme oder Wiedergabe erfolgt. Dies trägt zur Energiekostensenkung bei, reduziert die Abwärme und die Lebensdauer der Festplatte wird erhöht. Außerdem sinkt die Geräuschentwicklung des Receivers.

Wenn Sie eine Sendung aufnehmen oder wiedergeben möchten, schaltet sich die Festplatte dann automatisch wieder ein. Bitte beachten Sie, dass dann erst einige Sekunden vergehen, bis die Festplatte betriebsbereit ist und deshalb die betreffenden Funktionen, wie Aufnahme, Wiedergabe und die Anzeige der Festplatten-Menüs am Anfang etwas verzögert sind.

Sie können die Zeit einstellen, nach der sich die Festplatte bei Nichtbenutzung ausschalten soll. Bewegen Sie den Cursor im Menü Festplatte verwalten mit den Tasten CH▲▼ auf die Zeile Festplatte ausschalten.

Wählen Sie, mit den Tasten VOL ◀▶ die Zeit, nach der sich die Festplatte bei Nichtbenutzung ausschalten soll.

HINWEIS:

Die Festplatte schaltet sich nicht aus, wenn Sie die Einstellung “ – “ wählen.

Aufnahmeliste

Bewegen Sie den Cursor im Menü Festplatte verwalten mit den Tasten CH ▲ ▼ auf die Zeile Aufnahmeliste und drücken Sie die Taste OK.

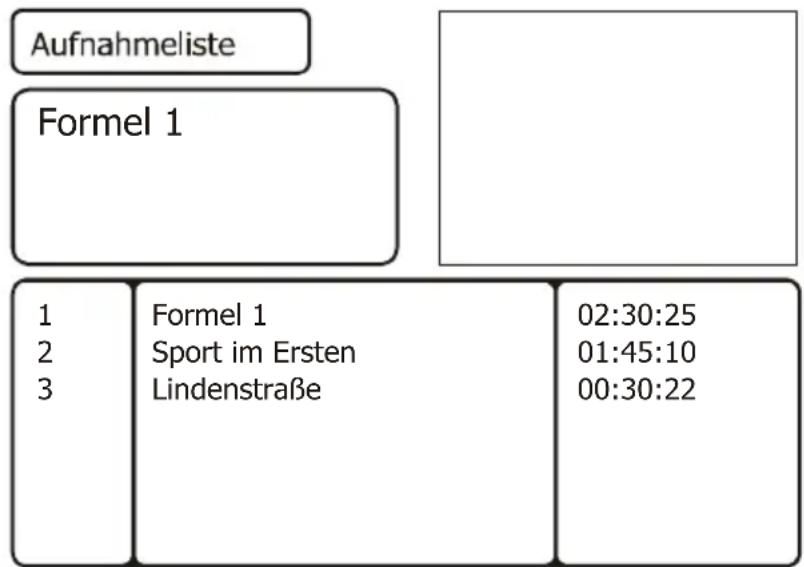

Aufnahmen löschen

Nicht mehr benötigte Aufnahmen können von der Festplatte gelöscht werden.

Wählen Sie mit CH ▲ ▼ die Sendung aus, die Sie löschen möchten.

Drücken Sie anschließend die gelbe Taste. Es erscheint eine Sicherheitsabfrage, ob die Aufnahme endgültig gelöscht werden soll. Wählen Sie mit den Tasten VOL◀▶, ob Sie die Aufnahme endgültig löschen wollen (Ja) oder nicht (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Aufnahmeliste Formel 1 1 Formel 1 02:30:25 2 Sport im Ersten 01:45:10 3 Lindenstraße 00:30:22

Aufnahmen umbenennen

Bei der Aufnahme wird der Name automatisch aus den gesendeten Informationen gebildet. Sie können aber die Aufnahmen manuell umbenennen.

Drücken Sie im Normalbetrieb die grüne Wiedergabetaste. Es erscheint die Aufnahmeliste.

Wählen Sie mit CH ▲ ▼ die Sendung aus, die Sie umbenennen möchten.

Drücken Sie dann die blaue Taste. Es erscheint folgendes Menü:

Aufnahmeliste

Formel 1

0123456789ABCDE

FGHIJKLMNOPQRST

U V W X Y Z [ ] ! ? < > = _ -

; . # " 0 % & / ( ) = ^ ∅ ,

Im unteren Fenster sehen Sie in der ersten Zeile den Namen der ausgewählten Sendung. Darunter sind die verfügbaren Zeichen eingeblendet. Mit der grünen Taste kann zwischen Klein- und Großbuchstaben umgeschaltet werden.

Wählen Sie im Namen mit der roten und der blauen Taste das Zeichen aus, das Sie ändern wollen. Die aktuelle Position, die bearbeitet werden kann, ist farblich hervorgehoben.

Wählen Sie nun mit den Tasten CH ▲ ▼ und VOL◀▶ das Zeichen aus, das Sie einfügen möchten. Drücken Sie dann OK, um das Zeichen in den Namen zu übernehmen.

Um den neuen Namen zu übernehmen drücken Sie EXIT. Dabei wird der neue geänderte Name in der Aufnahmeliste angezeigt.

Festplattenbetrieb

Ihr Digital-Receiver ist mit einem integrierten Festplattenlaufwerk ausgestattet, so dass Sie zur Aufzeichnung kein externes Speichermedium (z.B. einen Videorecorder) mehr benötigen. Die Aufzeichnungskapazität ist dabei von der Größe der Festplatte und vom Datenvolumen des Sendematerials abhängig.

Aufnahme

Um Sendungen auf die Festplatte aufzunehmen, stehen Ihnen verschiedene Aufnahmemodi zur Verfügung.

1. Sofortaufnahme

Schalten Sie das Programm ein, auf dem die Sendung ausgestrahlt wird, die Sie aufzeichnen möchten.

Drücken Sie die Taste Aufnahme um die laufende Sendung aufzuzeichnen. Während die Aufnahme läuft, wird die Sendung weiterhin auf dem Bildschirm wiedergegeben.

Um eine Sofortaufnahme zu beenden drücken Sie die graue Stopptaste

2. Timer-Aufnahme

In Ihrer Abwesenheit können Sie Sendungen auf die integrierte Festplatte mit Hilfe des Aufnahme-Timers aufzeichnen. Programmieren Sie dazu einen Aufnahme-Timer wie auf Seite 28 beschrieben. Wählen Sie bei Menüpunkt Aufnehmen auf die Festplatte aus.

Timeshift-Funktion

Bei der Timeshift-Funktion wird die Möglichkeit ausgenutzt, dass Aufnahme und Wiedergabe gleichzeitig erfolgen können. Dadurch ergeben sich folgende Möglichkeiten:

1. Zeitversetztes Fernsehen. So können Sie sich den Beginn der Aufzeichnung ansehen und dabei bereits aufgenommene Passagen (z.B. Werbeblöcke) überspringen.

Drücken Sie die rote Aufnahmetaste ● um eine Timeshiftaufnahme zu starten.

Um die bereits zum Teil aufgenommene Sendung zu sehen, drücken Sie die grüne

Wiedergabe-Taste. Die Sendung wird jetzt ab dem Zeitpunkt der Aufnahme

wiedergegeben während die laufende Sendung im Hintergrund weiter aufgezeichnet wird.

Möchten Sie die Wiedergabe beenden und zum normalen TV-Betrieb zurückkehren, dann drücken Sie die TV-Taste.

Um eine Timeshiftaufnahme zu beenden drücken Sie die graue Stopptaste

1. Auf der Festplatte gespeicherte Aufnahmen können während der Timeshiftaufnahme wiedergeben werden.

Drücken Sie während der Timeshiftaufnahme die grüne Wiedergabe-Taste 2mal um die Liste der Aufnahmen zu öffnen. Wählen Sie mit CH ▲ ▼ die Aufnahme aus, die Sie sehen möchten. Drücken Sie OK, um die Wiedergabe zu starten. Es erscheint kurzzeitig die Einblendung der Wiedergabe-Informationen.

Möchten Sie die Wiedergabe beenden und zum normalen TV-Betrieb zurückkehren, dann drücken Sie die TV-Taste.

Um eine Timeshiftaufnahme zu beenden drücken Sie die graue Stopptaste

Wiedergabe

Drücken Sie im Normalbetrieb die grüne Taste um die Liste der Aufnahmen zu öffnen. Wählen Sie mit CH ▲ ▼ die Aufnahme aus, die sie sehen möchten. Drücken Sie OK, um die Wiedergabe zu starten. Es erscheint kurzzeitig die Einblendung der Wiedergabe-Informationen.

Die Wiedergabe wird mit der grauen Stopptaste beendet.

Festplattenbetrieb – Schneller Vor- und Rücklauf

Betätigen Sie während der Wiedergabe die blaue Taste Vorlauf bzw. die rote Taste Rücklauf. Es erscheint die Einblendung “▶▶” bzw. “◀◀”. Die Aufnahme wird schneller in der gewählten Richtung wiedergegeben. Drücken Sie die blaue bzw. rote Taste erneut, steigert sich die Geschwindigkeit weiter. Es erscheint die Einblendung ▶▶▶ bzw. ◀◀◀ Drücken Sie die blaue bzw. rote Taste noch einmal, steigert sich die Suchlaufgeschwindigkeit auf das Maximum. Es erscheint die Einblendung ▶▶▶▶ bzw. ◀◀◀◀. Ist die gesuchte Stelle der Aufnahme erreicht, gelangen Sie durch Drücken der grünen Taste in den normalen Wiedergabebetrieb.

Übersicht über die angezeigten Symbole:

Anzeige Bedeutung
► Wiedergabe
►► Schneller Vorlauf
►►►	Schneller Vorlauf beschleunigt
►►►►	Schneller Vorlauf maximal
●	Aufnahme
●►	Timeshift-Funktion
◄◄ Schneller Rücklauf
◄◄◄	Schneller Rücklauf beschleunigt
◄◄◄◄	Schneller Rücklauf maximal

Aufnahmen verwalten

Drücken Sie im Normalbetrieb die grüne Wiedergabetaste. Es erscheint die Aufnahmeliste. Die Menüs und die Bedienung erfolgt analog zur Beschreibung Festplatte verwalten – Aufnahmeliste auf Seite 31

Festplattenbetrieb – Marken setzen und verwalten

Sie haben die Möglichkeit während der Timeshift-Funktion oder bei der Wiedergabe Stellen der Aufnahme zu markieren. Eine so genannte Marke wird im Fortschrittsbalken als farbiges Dreieck dargestellt. Drücken Sie an der aktuellen Wiedergabeposition die Taste F1, um eine Marke zu setzen.

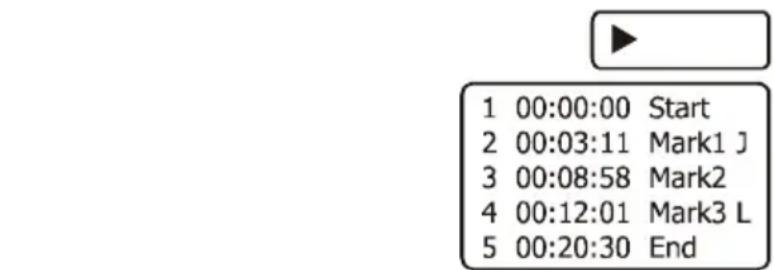

Mit der Taste F2 können Sie die Liste aller Marken anzeigen. Die Marken Start und End sind bei einer Aufnahme immer vorhanden.

Sie können jetzt mit CH▲▼ eine einzelne Marke anwählen. Drücken Sie die Taste OK, um die Wiedergabe an der Stelle der gewählten Marke fortzusetzen.

Mit der Taste F1 können Sie einer Marke bei geöffneter Markenliste eine Funktion zuweisen, die dann bei der Wiedergabe beim Erreichen dieser Marke automatisch ausgeführt wird.

Folgende Funktionen können Sie den Marken zuweisen:

- Taste F1 einmal drücken – Die Marke wird als Schleife interpretiert. Ist die Wiedergabe an einer Schleifenmarke angelangt, wird zur vorhergehenden Marke gesprungen Eine Schleifenmarke wird in der Markenliste mit L gekennzeichnet. Im Fortschrittsbalken wird ein gelber senkrechter Strich dargestellt.

- Taste F1 zweimal drücken – die Marke wird zur Sprungmarke. Ist die Wiedergabe an einer Sprungmarke angelangt, wird zur nächsten Marke gesprungen. Eine Sprungmarke wird in der Markenliste mit J gekennzeichnet. Im Fortschrittsbalken wird ein weißer senkrechter Strich dargestellt. Benutzen Sie Sprungmarken, um z.B. Werbeblöcke zu überspringen.

- Taste F1 dreimal drücken – Die Marke hat keine Spezialfunktion. Die Marke wird aber bei der Wiedergabe als Ziel für eine Schleife oder einen Sprung verwendet.

Drücken Sie die rote Rücklauftaste, um die ausgewählte Marke in der Liste zu löschen. Die Marken Start und End können nicht gelöscht werden.

Im Wiedergabebetrieb können Sie mit der Taste SWAP zur jeweils nächsten Marke springen. Mit der roten Aufnahmetaste gelangen Sie zur vorhergehenden Marke.

Drücken Sie die Taste F2 oder EXIT, um die Liste zu schließen.

EPG – Elektronischer Programmführer

DVB-konforme Sender bieten zu ihrem Programm Informationen wie den Titel, die Sendezeit und eine Beschreibung der Sendungen an.

Durch Drücken der Taste i/EPG wird die Programmtabelle aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten. Die aktuelle Sendung ist markiert.

Mit CH ▲ ▼ und VOL◀▶ wählen Sie die Sendung über die Sie sich informieren wollen. Durch Drücken der Taste OK erhalten Sie ausführliche Informationen zu dieser Sendung. Mit EXIT oder mit der Taste i/EPG werden die Einblendungen verlassen.

Audio-Sprache des Begleittons

Wird ein Programm in mehreren Sprachen gesendet, dann wird dies beim Programmwechsel auf dem Bildschirm eingeblendet. Mit der roten und der grünen Taste auf der Fernbedienung können Sie die gewünschte Sprache auswählen und mit OK aktivieren. Mit OK können Sie die Einblendung jederzeit aufrufen und die Sprache wechseln.

[1/2] Deutsch Englisch

DOLBY DIGITAL - AC 3-Betrieb

Wird eine Sendung im DOLBY DIGITAL Format ausgestrahlt, dann wird dies beim Programmwechsel eingeblendet (AC-3). Mit der roten und der grünen Taste auf der Fernbedienung können Sie den AC-3 Betrieb auswählen und mit OK aktivieren. Mit OK können Sie die Einblendung jederzeit aufrufen und das Tonformat ändern.

Sollten Sie über einen DOLBY DIGITAL 5.1 Kanal-Verstärker verfügen, können Sie, falls gesendet, entsprechende Filme in diesem Audio-Format hören. Dazu müssen Sie den DOLBY DIGITAL-Ausgang Ihres Receivers mittels eines geeigneten Kabels mit dem entsprechenden Anschluss Ihres HIFI-Verstärkers verbinden.

Nutzung der USB Schnittstelle

Die USB 2.0 Schnittstelle bietet die Möglichkeit zum Anschluss an einen PC. Dazu benötigen Sie einen PC mit einem Betriebssystem mit USB-2.0-Unterstützung (z.B. Windows XP) sowie ein USB-Kabel mit A-B Steckern. Um auf die Aufnahmen der Festplatte zuzugreifen, wird zusätzliche herstellerspezifische Software benötigt. Diese können Sie von der Homepage des Herstellers beziehen:

Nutzung der seriellen Schnittstelle (DATA)

Die serielle Schnittstelle bietet die Möglichkeit zum Anschluss an einen PC. Dazu benötigen Sie einen PC und ein serielles Kabel mit 1:1-Pin-Zuordnung. D. h. alle Pins sind direkt verbunden. Auf der PC-Seite hat das Kabel eine 9- oder 25polige SUB-D-Buchse, je nachdem, welchen seriellen Anschluss Ihr PC besitzt. Auf der Receiverseite ist ein 9poliger SUB-D-Stecker erforderlich.

Über diese Verbindung können Sie nun z. B. Software-Updates oder Senderlistenuploads bzw. –downloads durchführen. Die Vorgehensweise hierfür entnehmen Sie der Beschreibung

die Sie im Zusammenhang mit dem ebenfalls benötigten Programm von der Homepage des Herstellers oder Ihres Lieferanten beziehen können.

Fehlersuche

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt am Gerät handeln. Meist liegt die Ursache der Störung an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss. Bevor Sie also Ihr Gerät zum Service bringen, prüfen Sie bitte folgende Punkte:

Problem mögliche Ursachen Abhilfe, Tipps
Gerät lässt sich nicht einschalten	Gerät ist vom Netz getrennt Sitz des Netzsteckers prüfen, Steckdose mit einem anderen elektrischen Gerät ausprobieren
	Die Batterien der Fernbedienung sind leer	Batterien austauschen
Kein bzw. schlechtes Bild	Am Fernsehgerät ist der falsche Eingangskanal gewählt	Anschluss und Einstellung des Fernsehgerätes prüfen
	Anschlusskabel ist möglicherweise defekt oder nicht richtig eingesteckt	Anschlusskabel ersetzen bzw. korrekt einstecken
	Lautstärke zu niedrig eingestellt Lautstärke erhöhen Kein Ton
	Kabel defekt oder nicht richtig angeschlossen	Kabel und Anschlüsse prüfen
Fernbedienung funktioniert nicht	Entfernung zu groß Näher an das	Gerät gehen, direkt auf den Receiver zeigen
	Batterien verbraucht oder nicht korrekt eingelegt	Batterien korrekt einlegen
	Fernbedienungsempfänger verdeckt	Hindernisse zwischen Fernbedienung und Receiver entfernen
	Timer ist aktiviert Timer deaktivieren
Uhrzeit wird falsch angezeigt	Abweichung von Ortszeit nicht richtig eingestellt	Abweichung von Ortszeit korrekt einstellen
Timer wird zur falschen Uhrzeit aktiviert	Abweichung von Ortszeit nicht richtig eingestellt	Abweichung von Ortszeit korrekt einstellen
Menüeinblendung: „Kurzschluss oder Überlast am Antenneneingang“	Koaxialkabel beschädigt Koaxialkabel und F-Stecker überprüfen bzw. erneuern
	LNB beschädigt oder defekt LNB überprüfen bzw. austauschen
Bildstörungen bei Programmen mit einer Frequenz von etwa 12480 MHz	Störung wird evtl. durch Funktelefone (DECT) in der Nähe des Receivers hervorgerufen.	Funktelefon an einem weiter entfernten Ort platzieren.
Einblendung “Fehlerhaftes Signal”	Sender hat den Transponder gewechselt	Sendersuche durchführen
	Satellitenantenne verdreht Satellitenantenne justieren
	Einstellungen im Menü LNB-Konfiguration fehlerhaft	Einstellungen korrigieren oder Werkszustand herstellen
	Kabel defekt oder nicht richtig angeschlossen	Kabel und Anschlüsse prüfen

Leisten Sie einen Beitrag zum Umweltschutz

Batterien/Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien bei öffentlichen Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Hinweise zum Umweltschutz

Wenn dieses Gerät eines Tages ausgedient hat, sollten Sie es nicht einfach in den Hausmüll werfen. Sicher gibt es in Ihrer Gemeinde einen Wertstoff- oder Recyclinghof, über den Altgeräte angenommen und einer Verwertung zugeführt werden.

Allgemein	4000 Programmspeicherplätze30 Satelliten (einzeln aktivierbar)Videotext und Videotextgenerierung (für Wiedergabe auf TV)
Fast-OSD	Schnelle Senderumschaltung für ZappingKeine Verzögerungen beim MenüaufbauGroße Schrift für bessere LesbarkeitÜbersichtliche Hilfe zu allen MenüsMenütexte in 8 SprachenOSD-Transparenz und OSD-Einblenddauer einstellbar
EPG	Electronic Programme Guide = elektronischer Programmführer
Senderlisteneditor	Kopieren, Verschieben, LöschenBlockweise Operationen
Sendersuchlauf	Vollautomatischer SendersuchlaufErkennung unverschlüsselter ProgrammeManueller Transponder-Suchlauf
Weiteres	DiSEqC Steuerung (Level 1.2) für motorgesteuerte AntennenAnzeige für Signalstärke und SignalqualitätGetrennte Einstellung der Audioausgänge für SCART und DigitalRücksprung zum vorherigen Sender mit einer TastePlug & Play durch vorprogrammierte Senderliste für Astra 19,2° Ost, Hot Bird 13° Ost, Turksat 1C 42° Ost, Sirius 2/3 5° Ost, Amos 1 4° West und Hellas Sat 2 39° OstDVB-UntertitelanzeigeSoftwareupdates über SatellitSeriielle Schnittstelle für Updates und Senderlisten, Updates über Website erhältlich
Hardware
Festplatte	80GB, 3,5"
Video	2 × SCART mit Y/C -Unterstützung16:9-Signalisierung
Audio	24bit-Audio-DACStereo-Cinch-Ausgang32-stufige LautstärkeregelungVCR-Durchleitung zum TV (FBAS, Y/C, YUV oder RGB)
Empfang	2 – 45 MSym/s SymbolratenbereichDiSEqC 1.0 und DiSEqC 1.2 Steuerung
Bedienung	Fernbedienung, Frontbedienung
Spannungsversorgung	230V AC, 50 Hz, ca. 20W (ohne LNB)Standby-Modus ca. 6W
Batterien für die Fernbedienung	2x1.5V (Größe AAA, LR03)
Umgebungstemperatur	+5°C bis +40°C
Abmessung	B x H x T: 370 x 75 x 150 mm
Gewicht	ca. 2700g

Technische Änderungen und Irrtümer vorbehalten.

Comag Handels AG

Zillenhardtstrasse 41

D – 73037 Göppingen / Voralb

Garantie:

Die Gewährleistung für den digitalen Satelliten-Receiver SL 80/1 entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Jede Änderung am Gerät führt zum Erlöschen jeglicher Garantie oder Gewährleistung. Eine Abstürzen der Betriebssoftware (bei Dauerbetrieb z.B. einmal in der Woche) stellt keinen Garantieanspruch dar.

Sehr geehrter Kunde,

unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen.

Sollten Sie Probleme mit dem Gerät haben, kontaktieren Sie bitte erst unsere Service-Hotline. Diese Vorgehensweise erspart Ihnen Zeit und eventuellen Ärger.

Unter unserer Service-Hotline erfahren Sie auch die genaue Vorgehensweise, falls Sie Ihr Gerät wirklich einschicken müssen.

Service-Hotline: [phone]

Service E-Mail : [e-mail]

Internet : www.comag-ag.de

Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

Niederspannungsrichtlinie 73/23/EWG

- EN 60 065

Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG

- EN 55 013

• EN 55 020

- EN 61000-3-2

- EN 61000-3-3

Gerätetyp/Type: Digitaler Satelliten-Receiver mit integrierter Festplatte SL80/1
