BEDIENUNGSANLEITUNG SL 3512 Comag

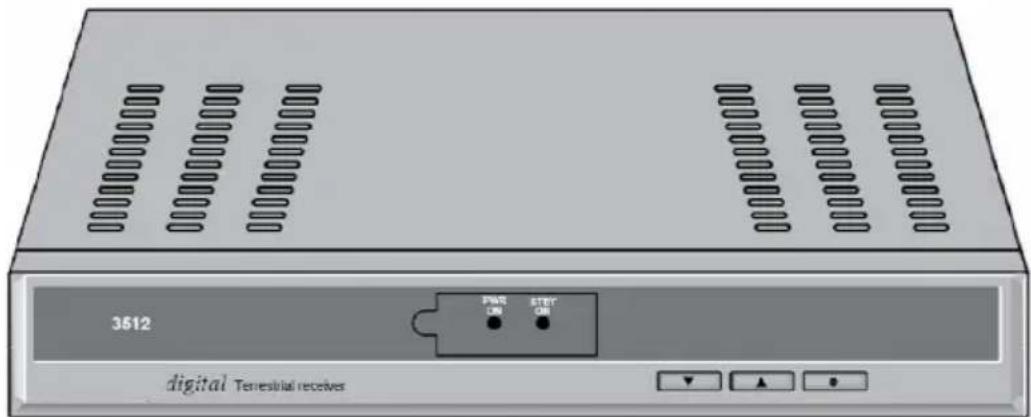

Digitaler terrestrischer Receiver 3512

Bedienungsanleitung

Änderungen und Irrtümer vorbehalten.

Für Druckfehler übernehmen wir keine Haftung.

Geräteübersicht 3512

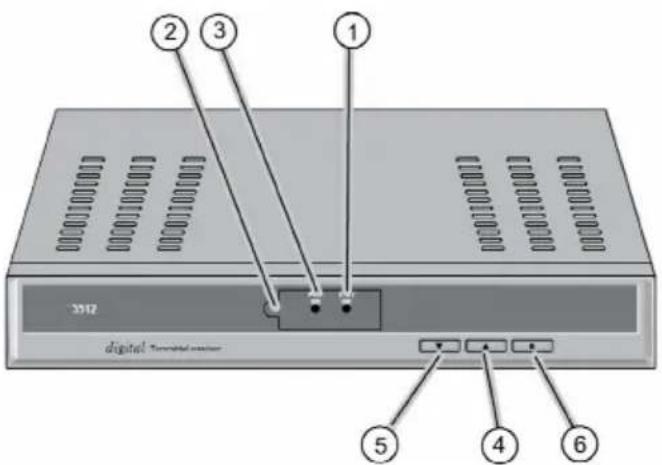

Receiver Vorderseite

2 3 1 2012 digital Terminal version 5 4 6

Receiver Rückseite

Die Receiver Vorderseite

1	LED-Standby LED leuchtet grün, wenn der Receiver im Standby-Betrieb ist.
2	- ▶ nfrarotempfänger für das Signal der ▲ ernbedienung
3	LED POWER LED leuchtet rot, wenn der Receiver eingeschaltet oder im Standby-Betrieb ist
4	C◀+ Wechsel zum nächst höheren Programmplatz
5	C◀- Wechsel zum nächst niedrigeren Programmplatz
6	Standby Einschalten und auf Standby-Betrieb schaltenHalten Sie diese Taste länger als 10 Sekunden gedrückt, werden die Werkseinstellungen wieder hergestellt.Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren.

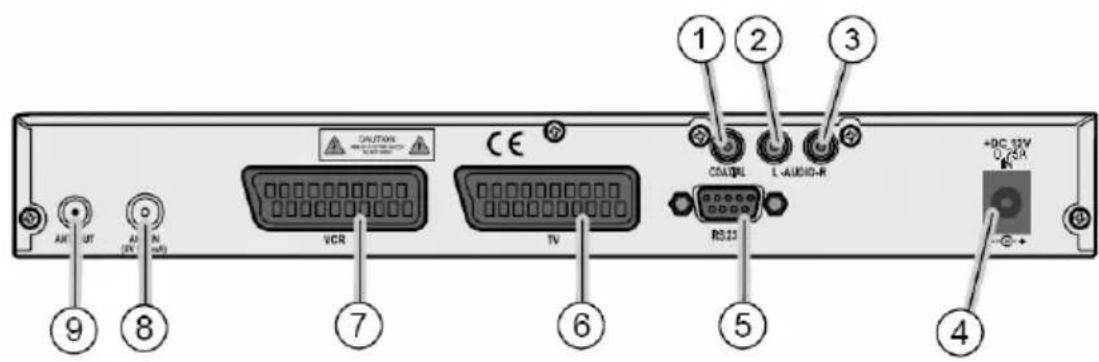

Die Receiver Rückseite

1	COAX▶ AL Digitaler Koaxialer Audio-Ausgang
2	AUD▶ O L Stereo Audio-Anschluss Links
3	AUD▶ O R Stereo Audio-Anschluss Rechts
4	12 Volt DC ▶ N Anschluß für externes Netzteil oder 12 Volt-Kabel
5	RS 232 Serielle Schnittstelle
6	TV SCART-Anschluss TV-▼ erät Ausgang
7	VCR SCART-Anschluss Video-▼ erät Ausgang/Eingang
8	ANT-▶ N Koaxial-Anschluss für Antennen-Kabel
9	ANT- OUT Koaxial-Anschluss für einen zweiten Receiver

Die Fernbedienung

1 Standby Einschalten und Standby-Betrieb
2 L► ST Zeigt die TV-Programmliste an
3 ◀ELP ◀ilfefunktion aufrufen
4 T► MER Aufrufen der Timer-▲ unktion
5 TEXT Teletext aufrufen
6 MUTE Ton-Stummschaltung
7 M/P Multi-Picture-▲ unktion, Bildvorschau aufrufen
8 V+ Lautstärke anheben/Cursor-Bewegung rechts
9 OK ► m Normalbetrieb: aktuelle Programmliste aufrufen ► m Menü: Menüpunkt bestätigen
10 C ◀▼ Wechsel zum nächst niedrigeren Programmplatz/Cursor-Bewegung abwärts
11 ▲ AV Eigene ▲ avoritenliste aufrufen
12 RECALL Wechsel auf das zuvor gewählte Programm
13 PAUSE Standbild
14 ► N▲ O	Anzeige der Empfangsdaten des aktuellen Programms
15 0-9 Programm direkt auswählen, Zifferneingabe
16 P- ► m Normalbetrieb: Programmgruppen-Wechsel ► n TV-Programmliste: Zehnerblock-Umschaltung
17 P+ ► m Normalbetrieb: Programmgruppen-Wechsel ► n TV-Programmliste: Zehnerblock-Umschaltung
18 V- Lautstärke senken/Cursor-Bewegung links
19 C ◀▲ Wechsel zum nächst höheren Programmplatz/Cursor-Bewegung aufwärts
20 MENU ◀auptmenü aufrufen
21 EX► T	Menü oder Menüpunkt verlassen
22 Audio Audio-Modus ändern
23 EP▼ Elektronischen Programm-Zeitschrift (wenn vom Sender angeboten)
24 TV/Radio Wechsel zwischen TV-Modus und Radio-Modus
25 ZOOM Bild vergrößern

Vorwort

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen
• sicheren
• vorteilhaften

Gebrauch des digitalen terrestrischen Receivers, kurz Receiver genannt.

Wir setzen voraus, dass Bediener des Receivers über allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik verfügen.

Jede Person, die diesen Receiver

• montiert
• anschließt
• bedient
• reinigt
• entsorgt

muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf.

Gestaltungsmerkmale

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es sich um

normalen Text,

- Aufzählungen, oder

→ Handlungsschritte

handelt.

Inhaltsverzeichnis

Geräteübersicht 3

Die Fernbedienung 4

Vorwort ....5

Gestaltungsmerkmale 5

Inhaltsverzeichnis....6

Sicherheitshinweise 8

Grundlegende Sicherheitshinweise....8

Erläuterung der Sicherheitshinweise 10

Bestimmungsgemäßer Gebrauch....11

Lieferumfang 12

Beschreibung....13

In den Menüs navigieren ....13

Receiver anschließen 15

Receiver an Antenne anschließen.... 15

Anschluss mit SCART-Kabel....16

Anschluss mit YUV–Kabel (YCbCr).... 18

Anschluss eines Audio-Digital-Receivers.... 20

Anschluss mit Cinch-Kabel....22

Receiver ans Stromnetz anschließen......23

In Betrieb nehmen 24

Fernbedienung....24

Ein- und Ausschalten....25

Erstinbetriebnahme....25

Menü-Aufbau....26

In den Menüs navigieren 27

Programme....28

Empfang 30

Systemeinstellungen....31

Diverses....34

Bedienen....35

Bildschirm-Einblendungen bei einem Programm-Wechsel ......35

Benutzer-Oberfläche auf dem TV-Bildschirm....36

Tasten mit Sonderfunktionen....37

TV/Radio....37

ZOOM 37

M/P....37

HELP....38

Audio....38

EPG 38

PAUSE....38

TEXT....39

INFO 39

P+ 39

P- 40

RECALL....40

FAV....40

Sleeptimer....40

Demontieren....41

Reinigen....41

Fehlfunktionen beseitigen 42

Technische Daten 43

Hersteller 45

Konformitätserklärung......46

Glossar....47

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen.

Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

Grundlegende Sicherheitshinweise

Elektrischer Anschluss

• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle.
• Um Feuergefahr und die Gefahr eines Stromschlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines Stromschlags.
• Schließen Sie das Netzteil nur an eine fachgerecht installierte Netz-Steckdose von 100–240 V, 50–60 Hz an.
• Ziehen Sie den Netzteil aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzteil, nicht am Kabel.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines Stromschlags.
• Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.
• Knicken oder quetschen Sie das kein Kabel.
• Wenn das Netzteil beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.

• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen.

• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.

Richtiger Standort

• Stellen Sie den Receiver auf eine feste, ebene Unterlage.
  • Vermeiden Sie die Nähe von:

• Wärmequellen, wie z. B. Heizkörpern.

• offenem Feuer, wie z. B. Kerzen.
• Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.

• Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf den Receiver.

• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers.
• Stellen Sie keine schweren Gegenstände auf den Receiver.
• Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie alle Kabel so, dass niemand darauf treten oder darüber stolpern kann.

Richtiger Umgang mit Batterien

• Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken.
• Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
• Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Entsorgen

Werfen Sie den Receiver und die Batterien keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Geben Sie verbrauchte Batterien bei einer Sammelstelle ab.

Erläuterung der Sicherheitshinweise

In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

Gefahr!

Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.

Achtung!

Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.

Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.

Bestimmungsgemäßer Gebrauch

Der Receiver dient dem Empfang von unverschlüsselten Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Garantieverlust.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

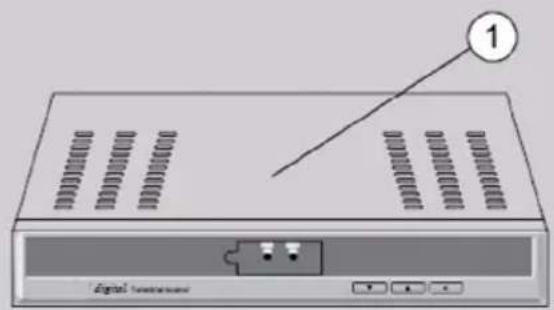

Lieferumfang

→ Kontrollieren Sie nach dem Kauf den Lieferumfang.

Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung.

④

1 Digital Ethernet

③ 2x

1 1 Receiver
2 1 ▲ ernbedienung
3 2 Batterien Typ LR 03/AAA/1,5 V
4 1 Externes Netzteil
- 1 Bedienungsanleitung (nicht abgebildet)

Beschreibung

Mit dem Receiver können Sie unverschlüsselte digitale terrestrische Programme (free-to-air) über eine Haus- oder Zimmer-Antenne empfangen.

Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen:

• Deutsch
• Englisch
• Französisch
• Italienisch
• Portugiesisch
• Spanisch
• Tschechisch
• Türkisch

In den Menüs navigieren

In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden in weiteren Untermenüs die Zahlentasten benötigt.

In jedem Menü wird Ihnen unten eine Hinweis-Zeile angezeigt, die auch alle Auswahl-Möglichkeiten bietet.

Bei der Erst-Inbetriebnahme wird das Menü automatisch aktiviert. Drücken Sie die MENU-Taste. Das Hauptmenü wird angezeigt. Mit der EXIT-Taste oder erneutem Drücken auf MENU-Taste können Sie dieses wieder verlassen. Wählen Sie über die V- / V+ Tasten das Menüverzeichnis „Systemeinstellungen“ (Symbol Zahnrad) aus. Unter dem Menüpunkt Empfang finden Sie das weitere Vorgehen.

Weitere Ausstattungsmerkmale:

• Software-Update über den RS 232-Anschluss auf der Geräterückseite.
• Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten
• Speichern des zuletzt gesehenen Programms (Last Channel Memory)
• Symbolrate 1–35 MS/s und Frequenzeingang 146–860 MHz
  • 3 Tasten an der Frontblende
• Plug and Play
• Externes Netzteil AC 100–240 V, 50/60 Hz DC 12 Volt 0,75 A
  • Installationsassistent, komfortable Erstinstallation mit Hilfen
• Kindersicherung
  • Automatischer Sender-Suchlauf
• Analoger Tonausgang über Cinch-Stecker (Stereo), Lautstärkeregelung über Fernbedienung möglich
  • AC3 Koaxial Ausgang (Digital-Audio)
• 2 Euro-SCART-Anschlüsse, jeweils einen für TV– bzw. Videogerät
  • TV SCART mit CVBS, RGB und YUV (YCbCr).
• Durchschleif-Funktion für die terrestrische Antenne
• Super-Fast-Videotext mit einem Speicher von 800 Seiten
• digitaler Radio-Empfang, Radio-Hintergrundbild (Background-Display)
• Beim Programmwechsel erhalten Sie in einer Anzeige weitere Programminformationen.
• LAST-CHANNEL-MEMORY-Funktion
• Bildschirm-Formateinstellung erfolgt automatisch, oder zusätzlich einstellbar auf 4:3, 16:9
• Multi-Funktionstimer, 8-fach und an EPG gekoppelt
• Elektronische Programmzeitschrift EPG (bis zu 16 Tage im voraus, programmabhängig)
• Automatische Wahl der Fernseh-Norm von NTSC/PAL mit Videoumwandler

Receiver anschließen

Receiver an Antenne anschließen

Achtung!

Entfernen Sie vor dem Anschließen alle Folien vom Receiver. Andernfalls kann der Receiver beschädigt werden. Überhitzungsgefahr.

⇒ Verbinden Sie den Receiver über ein Antennen-Kabel mit der Antenne.

Achtung!

Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Andernfalls kann der Receiver beschädigt werden. Das Drahtgeflecht und der innere Leiter des Koaxial-Kabels führen während des Betriebs Strom.

Camping- oder Wohnwagen-Betrieb:

Der Receiver kann auch an 12 Volt (d.h. 11-15Volt, z.B. Solarpanel) betrieben werden. Benützen Sie dazu ein 12-Volt-Kabel (optional).

Fahrzeuge mit 24 Volt Bordspannung (z.B. LKW)

Bitte verwenden Sie einen 24V / 12V DC/DC-Wandler. Bei Nichtverwendung besteht die Gefahr der Beschädigung des Receivers.

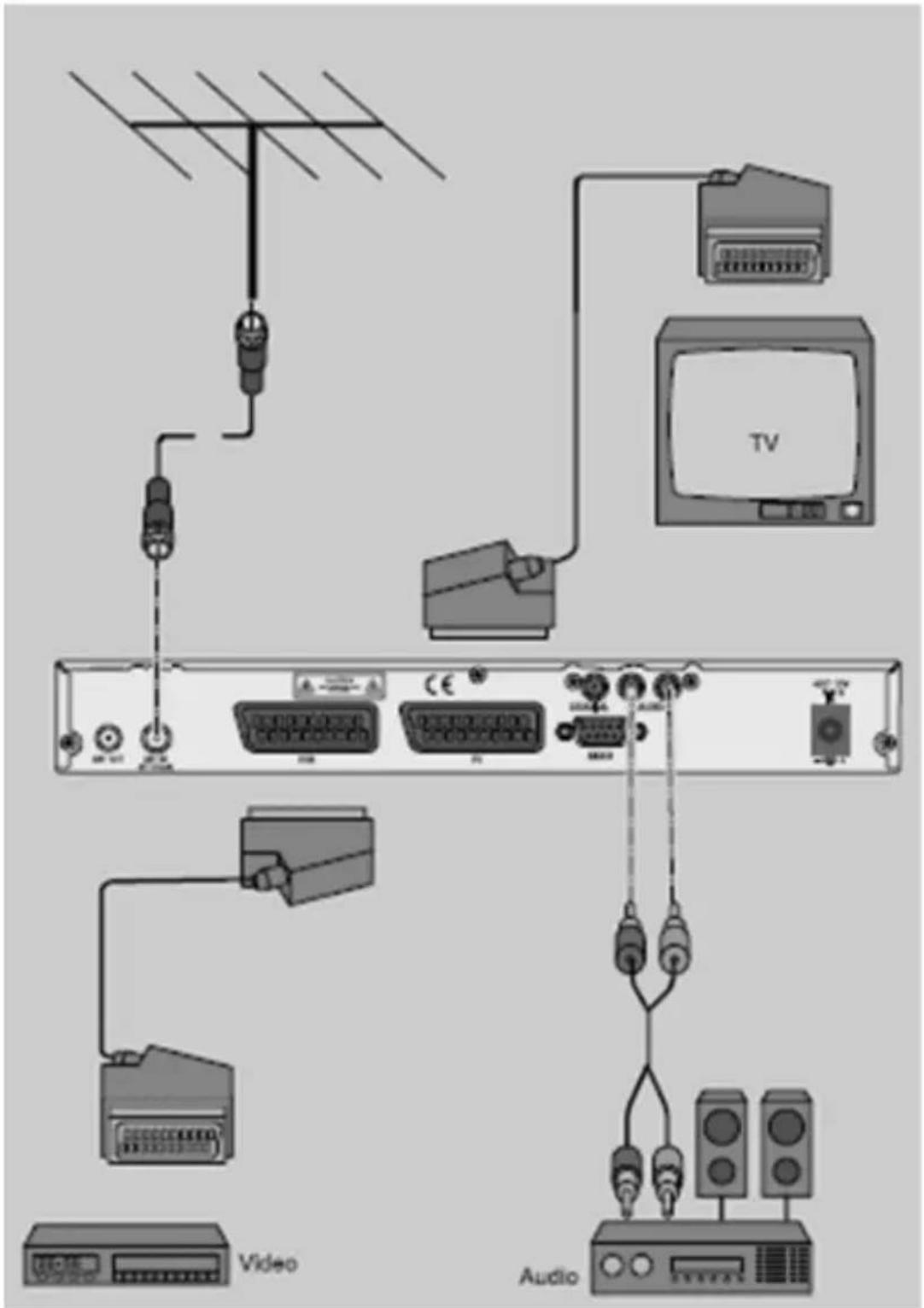

Anschluss mit SCART-Kabel

⇒ Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver.
⇒ Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts.
→ Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver.
⇒ Verbinden Sie das SCART-Kabel mit dem Video-Gerät. Beachten Sie die Bedienungsanleitung des Video-Geräts.
Wenn Sie eine Stereo-Anlage anschließen möchten, stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers

Beachten Sie die Hinweise in der Bedienungsanleitung des TV-Geräts.

Wenn Sie einen Video-Recorder anschließen möchten, verbinden Sie das SCART-Kabel mit dem SCART-Anschluss „VCR“ am Receiver.

Beachten Sie die Hinweise in der Bedienungsanleitung des Video-Recorders.

Anschluss-Schema

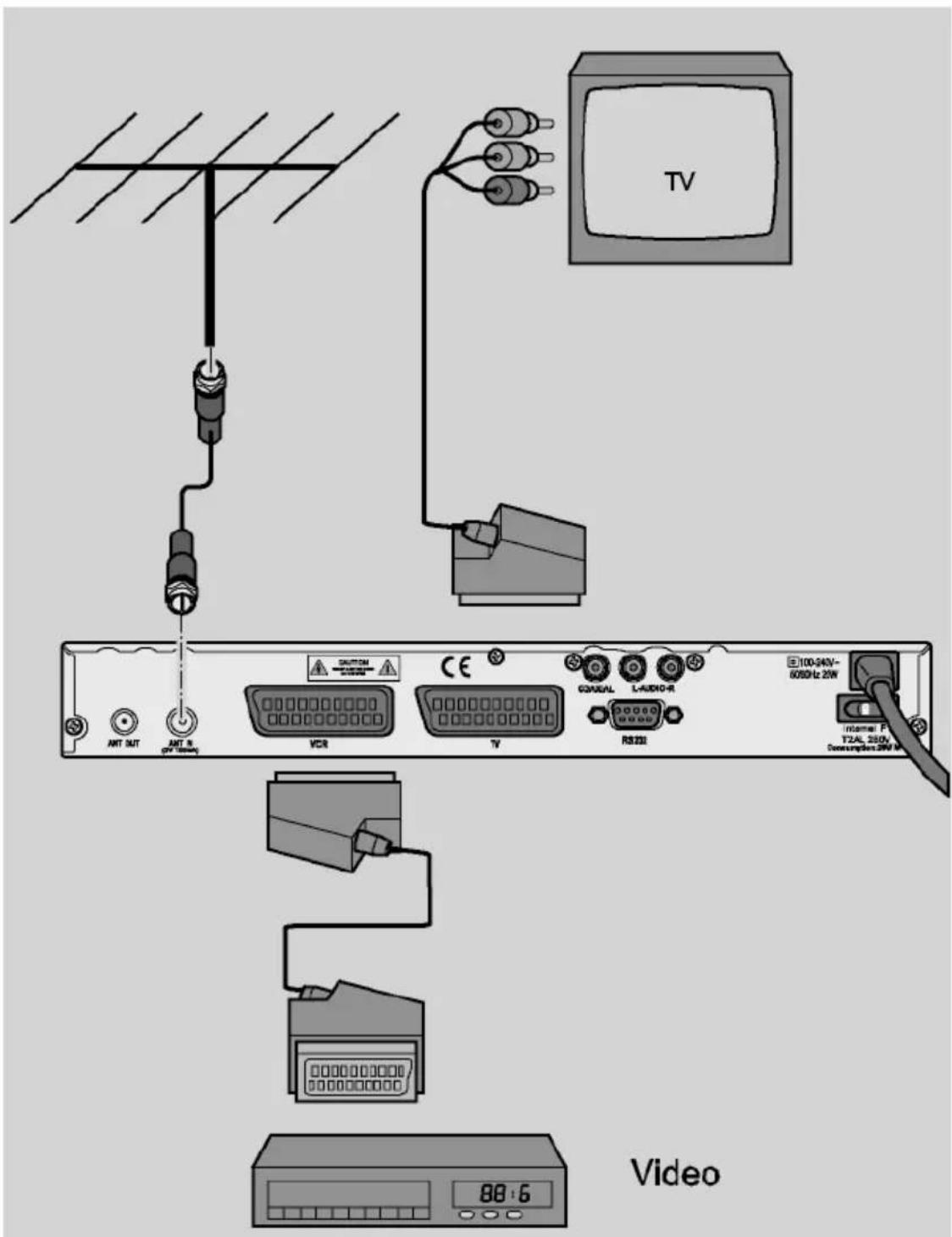

Anschluss mit YUV–Kabel (YCbCr)

Wenn Sie ein TV-Gerät mit YUV-Anschlüssen besitzen, können Sie dieses über den SCART-Anschluss „TV“ am Receiver anschließen. Dazu benötigen Sie ein YUV-Kabel mit YUV-Steckern am einen und einem SCART-Stecker am anderen Ende.

⇒ Verbinden Sie das YUV-Kabel (nicht im Lieferumfang) mit den YUV-Anschlüssen am TV-Gerät.
⇒ Verbinden Sie den SCART-Stecker des YUV-Kabels mit dem SCART-Anschluss „TV“ am Receiver.

Beachten Sie die Hinweise in der Bedienungsanleitung des TV-Geräts.

Das YUV-Kabel gehört nicht zum Lieferumfang.

Wenn Sie einen Video-Recorder anschließen möchten, verbinden Sie das SCART-Kabel mit dem SCART-Anschluss „VCR“ am Receiver.

Beachten Sie die Hinweise in der Bedienungsanleitung des Video-Recorders.

Unter dem Menüpunkt TV-Einstellungen können Sie (u.a.) zwischen den Videoausgangssignalen CVBS, RGB und YUV (YCbCr) wählen.

Anschluss-Schema

TV INT OUT INT R (24V/100Hz) VCR CE TV GCAUAL L-AUDIO-R RS231 100-240V- 6050Hz 2W T2AL 280V Doverings: 2W Name: F Video

Anschluss eines Audio-Digital-Receivers

Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem optischen oder koaxialen Ausgang des Receivers verbinden.

Achtung!

Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

Achtung!

Beachten Sie unbedingt die Angaben zum Anschluss in der Bedienungsanleitung Ihres Audio-Digital-Receivers.

Das optische Kabel und das Koaxial-Kabel gehören nicht zum Lieferumfang.
Zum Radio-Empfang muss Ihr TV-Gerät nicht eingeschaltet sein.

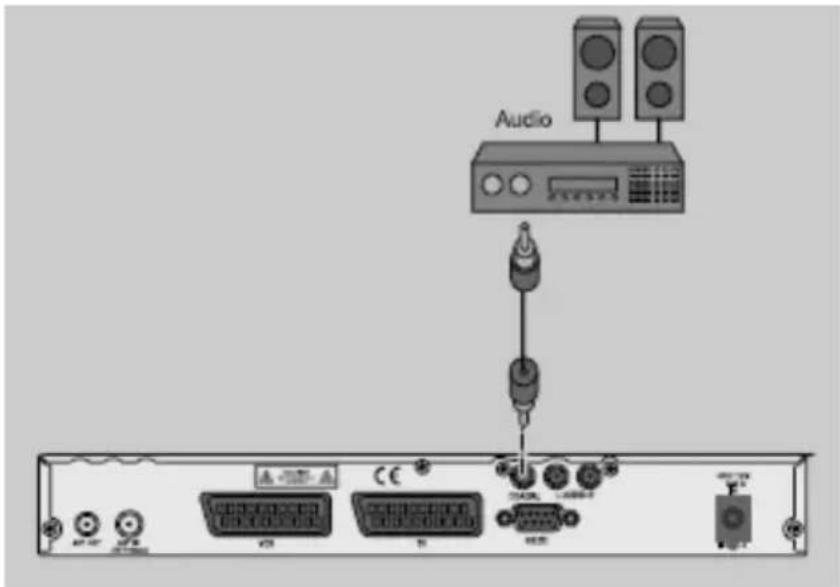

Anschluss koaxialer Digitalausgang

⇒ Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver.

⇒ Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver.

Anschluss-Schema

Audio

Anschluss mit Cinch-Kabel

⇒ Wenn Sie eine Stereo-Anlage anschließen möchten, verbinden Sie die Cinch-Stecker des Cinch-Kabels mit den Buchsen „AUDIO R“ und „AUDIO L“ des Receivers.

Achtung!

Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

Das Cinch-Kabel gehört nicht zum Lieferumfang.

Receiver ans Stromnetz anschließen

Achtung!

Kontrollieren Sie den ordnungsgemäßen Anschluss alle Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden.

→ Zuerst verbinden Sie das externe Netzteil mit dem Receiver. Erst dann stecken Sie das Netzteil in die Netz-Steckdose.
Das Gerät befindet sich im Standby-Modus (Bereitschaft). Rote LED und grüne LED leuchten.
→ Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie diese bei Bedarf ein.
→ Schalten Sie den AV-Kanal am TV-Gerät ein.

Fahrzeuge mit 24 Volt Bordspannung (z.B. LKW)

Bitte verwenden Sie einen 24V / 12V DC/DC-Wandler.

Bei Nichtverwendung besteht die Gefahr der Beschädigung des Receivers.

In Betrieb nehmen

Fernbedienung

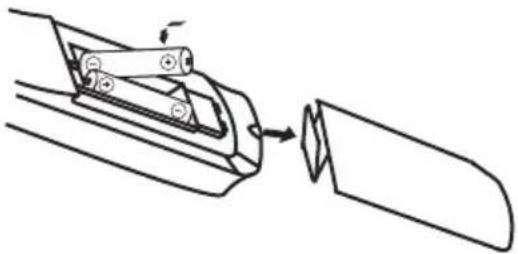

Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V (im Lieferumfang)

→ Öffnen Sie das Batteriefach.

→ Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein. Und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet.
⇒ Tauschen Sie schwächer werdende Batterien rechtzeitig aus.
⇒ Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
→ Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutzhandschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

Achtung!

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend den geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie der Übersicht der Fernbedienung.

Richten Sie die Fernbedienung auf die Vorderseite des Receivers und drücken Sie einmal kurz die entsprechende Taste.

Ein- und Ausschalten

⇒ Um zwischen Standby-Modus und Betriebsmodus zu wechseln, drücken Sie die „Taste am Receiver oder an der Fernbedienung.

Im Betriebs-Modus leuchtet die rote LED. Im Standby-Modus leuchtet zusätzlich die grüne LED.

Erstinbetriebnahme

Nach Einschalten des Receivers gelangen Sie automatisch auf das Willkommen-Menü.

Bitte führen Sie zunächst die Punkte 1, 2 und 3 aus.

Punkt 1 (OSD-Sprache): Bitte drücken Sie die 1-Taste und wählen Sie die gewünschte Menü- und Audiosprache aus.
Punkt 2 (Land): Bitte drücken Sie die 2-Taste und wählen Sie das Land, in dem der Receiver betrieben werden soll.
Punkt 3 (Antennenspannung): Bitte drücken Sie die 3-Taste und aktivieren bzw. deaktivieren Sie die Stromversorgung für die angeschlossene Antenne. Bei einer aktiven Antenne muss die Stromversorgung aktiviert sein, bei einer passiven Antenne deaktiviert. Bitte beachten Sie die Bedienungsanleitung der angeschlossenen Antenne.

Die Installations-Routine schließen Sie mit Punkt 4 (Autom. Suche) ab. Dazu drücken Sie die 4-Taste, die automatische Sendersuche beginnt. Der Vorgang endet mit erreichen der 100%-Marke. Die gefundenen Programme werden in Ihrem Receiver abgespeichert, es erscheint das Hauptmenü.

Sie können die Installations-Routine überspringen, indem Sie sofort die 5-Taste bei Erscheinen des Willkommen-Menü drücken.

Menü-Aufbau

Hauptmenü Untermenü Erläuterung
Programme(Symbol:▲ ernseher)	TV-Programmliste siehe folgenden Text
	Radio-Programmliste siehe folgenden Text
	Alle ▲ avoriten löschen siehe folgenden Text
	Alle Programme löschen siehe folgenden Text
Empfang(Symbol:Antenne)	Autom. Suche siehe folgenden Text
	Kanalsuchlauf siehe folgenden Text
	Kanaleinstellung siehe folgenden Text
	Antennenausrichtung siehe folgenden Text
System-einstellungen(Symbol:Zahnrad)	OSD-Sprache siehe folgenden Text
	TV-Einstellungen siehe folgenden Text
	Einschaltprogramm siehe folgenden Text
	Region und Zeit siehe folgenden Text
	Timereinstellung siehe folgenden Text
	OSD-Einstellung	siehe folgenden Text
	Kindersicherung	siehe folgenden Text
Diverses(Symbol:Werkzeuge)	► nformation	siehe folgenden Text
	Spiele	siehe folgenden Text
	Werkseinstellung siehe folgenden Text
	Software Upgrade siehe folgenden Text
	▲ ernbedienungshilfe	siehe folgenden Text

In den Menüs navigieren

In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden in weiteren Untermenüs die Zahlentasten benötigt.

In jedem Menü wird Ihnen unten eine Hinweis-Zeile angezeigt, die auch alle Auswahl-Möglichkeiten bietet.

Beispiel: Receiver auf Sommerzeit einstellen.

Taste MENU, Systemeinstellungen auswählen, Region und Zeit auswählen, Taste OK, Sommerzeit einschalten, Taste OK.

Einstellung für Mitteleuropa:

Sommerzeit: GMT+02:00

Winterzeit: GMT+01:00

So können Sie sich in den Menüs orientieren

Oben: Menü-Name

(dazu werden unten Funktions-Symbole angezeigt)

Nachfolgend: Untermenü oder Menüpunkte

Unten: Die Informationsleiste zeigt Ihnen die Tasten, mit denen Sie sich im aktuellen Menü bewegen können.

Programme

• TV-Programmliste

Bearbeiten der TV-Programmliste mit folgenden Werkzeugen:

1 Favorit

Durch Drücken der 1-Taste legen Sie Ihre Favoriten fest. Ihnen stehen acht Favoritenlisten zur Verfügung. Neben den Programmen erscheint jeweils ein Herz-Symbol.

2 Beweg.

Nach Drücken der 2-Taste erscheint hinter dem markierten Programm das Verschieben-Symbol. Mit den CH▲ und CH▼ Tasten wird das Programm an den gewünschten Platz geschoben. Der Vorgang muss mit OK bestätigt werden.

3 Suchen

Programm-Suchfunktion. Durch Eingabe von Buchstaben auf der sich öffnenden Tastatur ist ein gefiltertes Auffinden von Sendern möglich.

4 Sortiere(n)

Sortieren der kompletten Programmliste nach den angebotenen Möglichkeiten. Die Liste muss mit OK bestätigt werden. Solange nicht bestätigt wurde, kann mit „Voreinst.“ der letzte Zustand vor der Bestätigung zurückholt werden.

5 Bearb.

Nach Passworteingabe (Werkseinstellung 0000) erscheinen neue Auswahlmöglichkeiten.

Untermenü Beschreibung
Ändern	1 Löschen, 2 Überspri(ngen), 3 Sperre(n), 4 Bearb.,5 Alle lösc(hen), ▲ ▼ Wählen, ◀► Gruppe, P+P- Seite,MENU Zurück

1 Löschen

Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen markieren. Bitte Auswahl mit OK-Taste bestätigen.

2 Überspr(ingen)

Durch Markierung über die 2-Taste lassen sich ausgewählte Sender zum Überspringen markieren. Bitte Auswahl mit OK-Taste bestätigen. Ausgewählte Sender werden dann beim Zappen (Durchschalten der Programme) übersprungen. Eine Direkteingabe ist weiterhin möglich.

3 Sperre(n)

Durch Markierung über die 3-Taste lassen sich ausgewählte Sender zum Sperren markieren. Bitte Auswahl mit OK-Taste bestätigen. Ausgewählte Sender verlangen dann ein Passwort (Kinderschutz).

4 Bearb.

Über die 4-Taste gelangt man zum Editier-Modus. Hier können Sie die einzelnen Parameter nach Wunsch verändern. Bitte Auswahl mit OK-Taste bestätigen.

5 Alle(s) lösc(hen)

Über die 5-Taste können Sie alle Programme zum Löschen markieren. Danach lassen sich über die 1-Taste einzelne Programme wieder aus der Auswahl zurücknehmen. Bitte Auswahl mit OK-Taste bestätigen.

• Radio-Programmliste
Menüführung wie bei TV-Programmliste.
- Alle Favoriten löschen
Nach Passworteingabe werden alle von Ihnen festgelegten Favoritenlisten gelöscht.
- Alle Programme löschen
Nach Passworteingabe werden alle Programme gelöscht.

Empfang

○ Autom. Suche

Einfachste Möglichkeit, um Ihre Programme zu installieren.

Wählen Sie im Punkt „Suchmodus“ freie oder komplette

Programmpalette. Starten Sie den Suchvorgang über den Punkt „Suche“.

Achtung!

Dieser Vorgang löscht alle zuvor gespeicherten Programme und speichert die neu gefundenen Programme.

○ Kanalsuchlauf

Über diesen Modus können Sie gezielt nach Programmen suchen, falls Ihnen der Sendekanal oder die Frequenz bekannt sind.

Staren Sie den Suchvorgang über den Punkt „Suche“.

○ Kanaleinstellung (Nur für Profis!)

Wenn Sie bei gefundenen Programmen manuelle Änderungen vornehmen wollen, wählen Sie den gewünschten Kanal und drücken die OK-Taste.

- Antennenausrichtung

○ Kanal

Bei diesem Punkt besteht die Möglichkeit, Signalstärke und Signalqualität an Ihrem Standort zu prüfen. Wählen Sie hierfür über V- / V+ Tasten einzelne Kanäle aus und überprüfen Sie die Werte.

- Antennenspannung

Einspeisung der Spannung für aktive Antenne ein- oder ausschalten.

Systemeinstellungen

Punkte in diesem Menüverzeichnis:

- OSD-Sprache

○ OSD-Sprache

Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen:

• Deutsch
• Italienisch
• Portugiesisch
• Spanisch
• Türkisch
• Tschechisch
• Englisch

• Französisch

• Erster Audiokanal
  ○ Zweiter Audiokanal

Bei diesen beiden Punkten wird die bevorzugte Audiosprache eingestellt.

- TV-Einstellungen

○ TV-Norm

Bitte stellen Sie die in Ihrem Land geltende Fernsehnorm ein (Deutschland: PAL-BG).

○ Bildschirmformat

Bitte stellen Sie Ihr bevorzugtes Bildschirmformat ein (Deutschland: 4:3 LB).

○ Dolby-Digital

Dolby-Digital Übertragung automatisch aktivieren (falls vom Sender unterstützt).

○ Video-Ausgang: CVBS, RGB, YUV (YCbCr)

Bitte stellen Sie Ihr bevorzugtes Video-Ausgang Signal ein.

o LCN-Modus

Hier können Sie den LCN-Modus ein- oder ausschalten (Standard-Einstellung „aus“, bei Einstellung „ein“ wird die Programmreihenfolge durch den Sender festgelegt.)

- Einschaltprogramm

Wenn Sie diese Funktion aktivieren, wird Ihr Receiver beim Einschalten immer auf das von Ihnen bevorzugte Programm geschaltet.

- Region und Zeit

o Region

Wählen Sie das Land aus, in dem Sie den Receiver verwenden.

o GMT-Nutzung

Wählen Sie aus, ob Sie automatische oder manuelle Zeiteinstellung nutzen möchten (Standard-Einstellung „Nach Region“)

o Zeitanzeige

Aktivieren / Deaktivieren der Zeitanzeige im TV- und Radio-Betrieb.

- Timereinstellung

o Programm-Timer

Tabelle zur Timer-Einstellung

Untermenü Beschreibung
Timer-Nummer Auswahl der Timernummer 1-8.
Timer-Wiederholung	Art der Wiederholung (einmal, täglich, wöchentlich, monatlich, jährlich, aus). Bei der Einstellung „aus“ wird der Timer deaktiviert.
Timer-Dienst Umschalten zwischen Programm-Timer und Erinnerungs-▲ unktion.
Einschalt-programm	Bei Timer-Dienst-Einstellung „Meldung“. Wahlmöglichkeiten sind: ▼ eburtstag, Jahrestag, ▼ eneralBei Timer-Dienst-Einstellung „Programme“.Programm-Auswahl
Erinnerungs-datum	Datums-Eingabe
Erinnerungszeit Uhrzeit-Eingabe
Dauer Dauer der Einschaltzeit

○ Schlaftimer
Ausschaltzeit festlegen zwischen 10 und 120 Minuten
o Lade Timer-Voreinstellungen
Timereinstellungen zurücksetzen

- OSD-Einstellung

Hier können Sie Ihr OSD-Menü personalisieren.

Wenn Sie zur Werkseinstellung zurückkehren möchten, aktivieren Sie den Punkt „Voreinstellungen wiederherstellen“.

- Kindersicherung

Über diesen Punkt lässt sich die Menüführung oder einzelne Programme sperren.

Werkseitiges Passwort lautet 0000.

Bitte notieren Sie sich bei Änderung des Passwortes Ihr neues Passwort! Nach Änderung ist nur noch dieses gültig.

Diverses

- Information

Unter diesem Menüpunkt erhalten Sie technische Informationen zum aktuell empfangenen Programm.

○ Spiele

Die Spiele Tetris, Snake und Othello stehen zu Ihrer Unterhaltung zur Verfügung. Wir wünschen Ihnen viel Spaß!

○ Werkseinstellung

Unter diesem Menüpunkt können Sie die Werkseinstellungen wiederherstellen. Bitte geben Sie bei Aufforderung der Passworteingabe den aktuellen Code ein (werkseitig 0000).

Hinweis:

Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt.

Achtung!

Dieser Vorgang löscht alle zuvor gespeicherten Programme.

- Software Upgrade

Dieser Punkt dient lediglich für Service-Zwecke.

- Fernbedienungshilfe

Als besonderes Highlight dieses Receivers steht Ihnen unter diesem Punkt eine Illustration der Fernbedienung zur Verfügung, welche Ihnen nach Drücken der jeweiligen Taste deren Funktion beschreibt. Zum Schließen dieser Funktion zweimal die EXIT-Taste drücken.

Bedienen

Bildschirm-Einblendungen bei einem Programm-Wechsel

Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar) eine Informationsleiste eingeblendet.

In dieser Informationsleiste finden Sie folgende Hinweise:

Programm –Name
Aktuelles Datum
Aktuelle Uhrzeit
Speicherplatz
TXT-Symbol	Wird angezeigt, wenn der gewählte Sender Teletext anbietet.
EPG-Symbol	Wird angezeigt, wenn der gewählte Sender die Programm-Zeitschrift anbietet.
Herz-Symbol	Das ◀erz-Symbol wird angezeigt, wenn Sie das Programm in ▶hre ▲avoritenliste aufgenommen haben.
Programm-Gruppen-Symbol	Das entsprechende Programm-▼ruppen-Symbol wird angezeigt, wenn Sie das Programm in ▶hre Programmliste aufgenommen haben.
Info ▲ür aktuelle und nachfolgende Sendung
Info Über gerade aktive Programmliste

Benutzer-Oberfläche auf dem TV-Bildschirm

Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und entsprechend der Bedienungsanleitung verbunden sein.

Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können Sie dieses wieder verlassen.

Tasten mit Sonderfunktionen

TV/Radio

Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten.

Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild an.

⇒ Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die TV/RADIO-Taste.

ZOOM

Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern.

⇒ Drücken Sie zweimal auf die ZOOM-Taste.

Wählen Sie mit den CH▼ und CH▲ und den V- und V+-Tasten den Bildausschnitt.

Mit jedem Druck auf die ZOOM-Taste wird der Bildausschnitt in maximal sechs Stufen vergrößert. Beim siebten Tastendruck hat das Bild wieder die Ausgangsgröße. Mit der EXIT-Taste können Sie diesen Modus verlassen.

M/P

Drücken Sie die M/P-Taste um in den Multipicture-Modus zu gelangen. Auf Ihrem Bildschirm erscheinen nun 9 Programme parallel, beginnend mit dem aktuellen Programm.

Mit den CH▲, CH▼, V- und V+ Tasten können Sie die gelbe Markierung navigieren. Das markierte Programm ist in Echtzeit, die nichtmarkierten Programme sind Standbilder.

Um das gewünschte Programm zu aktivieren, markieren Sie dieses und drücken anschließend die OK-Taste oder die EXIT-Taste.

Durch Drücken der EXIT-Taste verlassen Sie den Multipicture-Modus. Das zuletzt markierte Programm erscheint als Vollbild auf Ihrem Bildschirm.

HELP

Diese Taste hilft Ihnen während Sie sich im Menü befinden bei auftretenden Fragen weiter.

Audio

Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL-Buchse).

EPG

Elektronische Programmzeitschrift (electronic program guide). Um die Funktion zu aktivieren drücken Sie bitte die EPG-Taste. Die Programmliste erscheint.

Mit den CH▲ und CH▼ Tasten können Sie ein Programm auswählen. Auf der rechten Seite werden die aktuelle und nachfolgende Sendung angezeigt. Für Zusatz-Informationen drücken Sie bitte die 1-Taste. Die komplette Ereignisliste wird angezeigt. Mit den V+ und V-Tasten können Sie die Tage vorblättern. Mit den CH▲ und CH▼ Tasten können Sie die Ereignisse vor- und zurückblättern.

Detaillierte Informationen für ein ausgewähltes Ereignis (Sendung) erhalten Sie durch die 1-Taste.

Eine direkte Übernahme in den Timer erfolgt durch die 2-Taste.

PAUSE

Durch drücken dieser Taste „frieren“ Sie das aktuelle Bild ein. Durch erneutes Drücken der Taste verlassen Sie den Pause-Modus.

TEXT

Teletext ist ein Informationssystem, das Teletext auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das TXT-Symbol angezeigt. Beim Vergleich mit anderen Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist.

⇒ Um den Teletext einzuschalten, drücken Sie die TEXT-Taste.
⇒ Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT-Taste.

EXIT

Verlassen von Menüs bzw. Menüpunkten.

MENU

Aufrufen des Menüs.

INFO

Durch drücken dieser Taste werden Ihnen die Empfangsdaten des aktuellen Programms gezeigt.

MUTE

Stummschaltung. Zurück durch erneutes drücken der Taste.

P+

Im Normalbetrieb wechseln Sie mit dieser Taste zur nächsten Programmgruppe. In der TV-Programmliste wechseln Sie in Zehnerschritten die Programme.

P-

Im Normalbetrieb wechseln Sie mit dieser Taste zur davor liegenden Programmgruppe. In der TV-Programmliste wechseln Sie in Zehnerschritten die Programme.

RECALL

Durch drücken dieser Taste gelangen Sie zum zuvor gesehenen Programm.

FAV

⇒ Drücken Sie die FAV-Taste.

Der Bildschirm zeigt die von Ihnen festgelegten Favoriten an (siehe oben).

Wählen Sie ein Programm aus der Favoritenliste.
→ Zum Auswählen drücken Sie die OK-Taste.
⇒ Mit den V+ und V-Tasten können Sie zwischen den Programmgruppen hin- und herschalten.

Sleeptimer

Den Sleeptimer erreichen Sie im Normalbetrieb über die 0-Taste.

Sie haben folgende Einstellmöglichkeiten: ausgeschaltet, 10, 30, 60, 90 und 120 Minuten. Nach dieser Zeit wird der Receiver automatisch ausgeschaltet.

Demontieren

⇒ Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung.
⇒ Entfernen Sie das Antennen-Kabel vom Receiver.
→ Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen.
⇒ Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton.
→ Lagern Sie den Receiver und alle Zubehör-Teile an einem trockenen und staubfreien Ort.
→ Schützen Sie den Receiver vor Frost.

Reinigen

Achtung!

Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen.

⇒ Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.

Fehlfunktionen beseitigen

Symptom Mögliche	Ursache und Abhilfe
▲ rontanzeige dunkel	Das Stromkabel ist nicht angeschlossen.Schließen Sie das Netzteil an die Netz-Steckdose an.◀auptschalter einschalten.
Rote und grüne LED leuchten	Der Receiver ist im Standby-Betrieb.Drücken Sie die Standby-Taste an der ▲ ernbedienung oder am Receiver
aberMenüanzeigen des Receivers vorhanden	Ändern Sie den Standort der Antenne. Kein Ton oder Bild,Kein oder nur ein schwaches Signal.Prüfen Sie die Kabelverbindung von der Antenne zum Receiver und vom Receiver zu den angeschlossenen▼ eräten. Richten Sie die Antenne aus.
Rote LED leuchtet, TV-▼ erät zeigt kein Bild an.	Das System ist nicht korrekt angeschlossen.Prüfen Sie den Anschluss des SCART-Kabels
	Das TV-▼ erät ist nicht im AV-Modus.Schalten Sie das TV-▼ erät auf den jeweiligen AV-Eingang.
Schlechtes Bild, Blockierfehler, Klötzchenbildung, Tonstop	Die Antenne ist nicht genau ausgerichtet.Richten Sie die Antenne genauer aus.Die Antenne ist defekt. Ersetzen Sie die Antenne.
Die ▲ ernbedienung funktioniert nicht	Die Batterien sind verbraucht.Ersetzen Sie die Batterien durch neue.
	Die ▲ ernbedienung ist falsch ausgerichtet.Richten Sie die ▲ ernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen ▲ ernbedienung und Receiver steht.
Programm hat eine neue ▲ requenz erhalten	TV-Kanal löschen, dann automatischen Suchlauf durchführen.

Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.

Technische Daten

Receiver
Maße in mm (B × T × ◀) 228 × 165 × 44
▼ ewicht in ▼ ramm Receiver 880 g	▲ ernbedienung 80g (ohne Batterien)
Eingangsfrequenzbereich 174 ... 230 M◀Z470 ... 860 M◀Z
▲ requenzbereich Tuner-Eingang bis Tuner-Ausgang	146 ... 860 M◀z
Tuner-Eingang ▶ EC - Kupplung
Eingangs-/ Ausgangsimpedanz 75 Ohm
Tuner-Ausgang ▶ EC - Stecker
TV-Norm Auto, Pal, NTSC
Antenneneinspeisung 5 V / 100 mA
Demultiplexierung gemäß ▶ SO 13818-1
Videodecodierung:
Videostandard PAL / 25 ◀z
Aktiver Bildbereich 720 x 576 (Pal), 720 x 480 (NTSC)
Bildformat 4:3, 16:9
Videoauflösung 720 x 576 (Pal), 720 x 480 (NTSC)
Audiodecodierung:
Audiomodus Dual (main/sub), Stereo
Samplingfrequenzen 32k◀z, 44,1k◀z, 48k◀z
Ausgangsniveau L/R 2 Vss (nominal)
Ausgangsimpedanz	600 Ohm
T◀D	>60 dB (1 k◀z)
Nebensprechen	<- 65 dB
Lautstärke beim Einschalten	speichert zuletzt eingestellte Lautstärke
Videoparameter, Ausgang :
Ausgangsniveau CVBS	1 Vss an 75 Ohm
Receiver
Teletext:
Teletextfilter gemäß dem ETS 300 472 -Standard
Empfang von Teletextdaten (CVBS) gemäß ► TU-R BT.653-2 Zeilen: 6-22 und 320-335
Anschlußmöglichkeiten
TV-SCART (Ausgang) CVBS, R▼ B, YUV (YCbCr), Audio L, R
VCR-SCART (Ausgang und Eingang)	CVBS, Audio L, R
RCA Video, Audio L,R
COAX► AL Digital Audio Ausgang
Antenne ► N V ◀▲ /U ◀▲ , 5V/100mA
Antenne OUT V ◀▲ /U ◀▲
RS232 9pin D-Sub, bidirektional, 115 kBit/sSoftware-Update
Stromversorgung
Netzteil-EingangsspannungStecker-Netzteil 12 VOLTAusgang	100-240 V ~, 50/60 ◀z12 Volt / 0,75 A
Leistungsaufnahme ca. 7 W im Normalbetriebca. 2 W ( Bereitschaft )
Betriebstemperatur 0	°C ~ +40 °C
Lagerungstemperatur – 40	°C ~ + 65 °C

Hersteller

Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers.

Konformitätserklärung

Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

Niederspannungsrichtlinie 73/23/EWG

- EN 60 065

Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG

• EN 55 013

• EN 55 020

- EN 61000-3-2

- EN 61000-3-3

Gerätetyp/Type: Digitaler terrestrischer Receiver 3512

Glossar

AC Alternating Current - Anschluss für Wechselstrom
DC Direct Current - Anschluss für ▼ leichstrom
Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-▼ erät oder Stereoanlage.
EPG Electronic Programm ▼ uideElektronische Programmzeitschrift
FTA ▲ ree-to-air services▼ ebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können.
Mute Taste der ▲ ernbedienung zur Ton-Stummschaltung.
OSD On Screen DisplayAuf dem Bildschirm sichtbare Menüsteuerung.
PID Kennnummer eines empfangenen DatenstromesDie P▶ D’s sorgen dafür, dass ein Sender vollständig empfangen werden kann.
Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt.
SCART 21-polige Steckverbindung zum Anschluss des▲ ernsehgerätes an den Receiver.
Last-Channel-Memory-Funktion	Wechsel zwischen aktuellem und letztgesehenem Programm
VCR Abkürzung für Video Cassette Recorder.
YUV (YCbCr) YUV ist ein Signal, das aus einem ◀elligkeits- (Y) und zwei▲ arbdifferenz-Signalen (UV) gebildet wird. Dieses Signal wird über drei einzelne Kabel übertragen.
