Wir gratulieren Ihnen zum Kauf des MAXIMUM XO-30 S FTA PVR.

Bitte lesen Sie das Handbuch sorgfältig bevor Sie das Gerät in Betrieb nehmen.

Sollten Sie Probleme beim Betrieb des Gerätes haben, konsultieren Sie die entsprechende Sektion des Handbuchs oder wenden Sich an Ihren Händler.

Copyright

Der Inhalt dieses Handbuchs darf nicht kopiert, ganz oder teilweise übersetzt werden wenn keine ausdrückliche, schriftliche Genehmigung des Urhebers dazu erteilt wurde.

Garantie

Wir behalten uns vor Änderungen an der Hard- oder Software vorzunehmen um das Gerät zu verbessern. Spätere Änderungen in der Software sind möglicherweise nicht im Handbuch berücksichtigt.

Die Garantie denkt keine Schäden ab die durch missbräuchliche Benutzung des Receiver entstanden sind oder wenn das Gerät nicht entsprechend des Handbuches betrieben wird.

DEUTSCH

1.1 Wichtige Sicherheitshinweise.

Sicherheitsvorkehrungen

Bitte lesen Sie diese Hinweise bevor Sie den Receiver in Betrieb nehmen.

Der Receiver wurde in Übereinstimmung mit internationalen Sicherheitsstandards hergestellt.

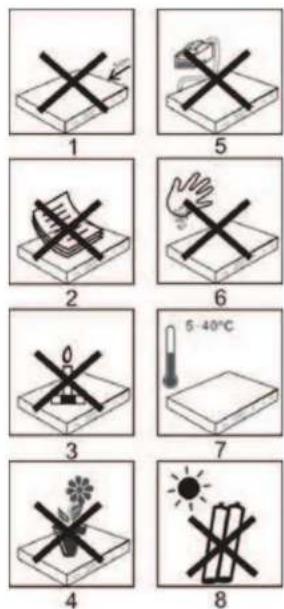

1. Stellen Sie eine ausreichende Belüftung des Receivers sicher um Überhitzung vorzubeugen.
2. Decken Sie die Ventilationsöffnungen des Receivers niemals ab. Stellen Sie das Gerät nicht in geschlossenen Regalen o.ä.
3. Stellen Sie keine Kerzen oder sonstige offenen Feuerquellen auf dem Gerät ab.
4. Der Receiver sollte weder Feuchtigkeit noch Spritzwasser ausgesetzt sein. Stellen Sie keine Behälter mit Flüssigkeiten auf dem Gerät ab.
5. Der Hauptschalter dient dazu das Gerät komplett stromlos zu machen.
6. Das Netzkabel sollte sorgfältig verlegt und während des Betriebs nicht berührt.

DEUTSCH

1. Die Betriebsumgebung sollte mit 5°C bis 40°C temperiert sein. Das Gerät ist für gemäßigtes Klima konzipiert und sollte nicht in den Tropen betrieben werden.
2. Die Batterien sollten keiner Hitze oder Sonnen ausgesetzt werden. Bitte entsorgen Sie die Batterien umweltfreundlich.

Achtung!

Beugen Sie dem Risiko von elektrischem Schlag vor indem Sie nie das Gehäuse öffnen. Der Receiver enthält keine Baugruppen die vom Verbraucher repariert werden könnten. Der Service sollte nur von qualifiziertem Personal durchgeführt werden.

DEUTSCH

Konformitätserklärung

Wir Kjaerulff 1 Digital A/S

C.F. Tietgens Boulevard 19

5220 Odense S∅

Erklären das unser Produkt: MAXIMUM XO-30 S FTA PVR (Artikel 7975),

Mit folgenden Richtlinien konform ist:

RoHS 2005/95/CE

Der Receiver wird empfohlen vom Danish Electricity Saving Trust

Der Receiver wird empfohlen da er im Betrieb eine Stromaufnahme von 6 Watt nicht übersteigt und im Standby nur max. 1 Watt konsumiert.

Wenn Sie ein Gerät mit dem Energy Saving Siegel kaufen ist garantiert dass, das Gerät eine geringe Stromaufnahme aufweist. Damit schützen Sie die Umwelt und sparen bares Geld.

anbefalet of Go'Energi

DEUTSCH

2 Allgemeine Informationen

MAXIMUM XO-30 S FTA PVR dient zum Empfang von unverschlüsselten Satellitenkanälen.

2.1 Hauptfunktionen

• MPEG-4 HD Receiver für unverschlüsselte Satellitensignale.
• DVB-S2
  • Vorprogrammierte Astra TV Kanalliste
  • 2 Scart Ausgänge
  • 1 HDMI Ausgang
  • DiSEqC : 1.0, 1.1 und 1.2

2.2 Lieferumfang

Packen Sie den Receiver aus und überprüfen den Paketinhalt auf Vollständigkeit:

• MAXIMUM XO-30 S FTA PVR
• Fernbedienung
• Batterien (2 x AAA)
• Benutzerhandbuch

DEUTSCH

2.3 Gerätefront

1 HAUPTSCHALTER: Dient zum Ein und Ausschalten des Receivers.
2 STANDBY INDIKATOR: Zeigt den Betriebsstatus des Receivers. Im Standby leuchtet die LED rot.
3 LED DISPLAY: Zeigt die Uhrzeit oder die Kanalnummer an.
4 INFRAROTSENSOR: Empfängt die Signale der Fernbedienung.
5 USB: Daten von USB abspielen
6 CHANNEL UP/DOWN: Dient zum Hoch oder Runter schalten der Kanäle.

2.4 Geräterückseite

1 LNB IN: Anschluss zum LNB.
2 LOOP OUT: Diese Buchse dient zur Weiterleitung des Satsignal zu einem zweiten Receiver.
3 COAXIAL: Digitaler Audio SPDIF Ausgang.
4 HDMI OUT: Digitaler Audio/Video Ausgang für TV/DVD etc.
5 TV SCART: Analoger Videoausgang für TV.
6 VCR SCART: Analoger Videoausgang für VCR/DVD.
7 MAINS CABLE: Dieses Kabel dient zum Anschluss an das Stromnetz.

① ② ③ ④ ⑤ ⑥ ⑦

DEUTSCH

2.5 Fernbedienung

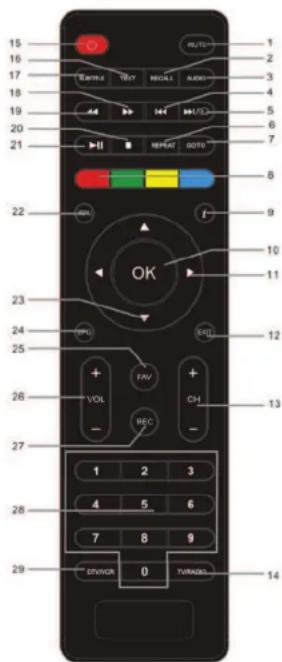

MUTE: Stummschaltung Ein/Aus.

RECALL: schaltet auf die 2 zuletzt geschauten Kanäle zurück.

AUDIO: Auswahl von Audiosprachen oder Todmüdes.

PREV: Springt zur vorherigen Datei bei Medienwiedergabe.

NEXT/INDEX: Springt zur nächsten Datei bei Medienwiedergabe.

REPEAT: Wiederholung bei Medienwiedergabe Ein/Aus.

GOTO: Öffnet die Satellitenliste oder wählt die Wiedergabezeit bei Medienwiedergabe.

FARBTASTEN: ①Rot: Kanal finden; ②Grün: Auflösung ändern; ③Gelb: Ändert Bildformat; ④Blau: Timmer setzen;

i: Zeigt erweiterte Infos zum Programm.

OK: Bestätigung, Öffnen oder Auswahl. Ruft die Kanalliste auf.

RECHTS / LINKS: Navigation durch Menüs. Lautstärkeregelung.

EXIT: Beendet ein Menü oder kehrt zum vorherigen Menü zurück.

CH +/-: Kanalumschaltung Auf / Ab.

TV/RADIO: Schaltet zwischen TV und Radiomodus

STANDBY: Schaltet das Gerät in Standby.

TEXT: Videotext Ein/Aus.

SUBTITLE: Zum wählen der Untertitelsprache.

FWD: Vorlauf bei Medienwiedergabe.

REV: Rücklauf bei Medienwiedergabe.

STOP: Stoppt Medienwiedergabe.

PLAY/ PAUSE: Startet oder Fortsetzen von Medienwiedergaben/Pausiert Medienwiedergabe.

MENU: Öffnet das Hauptmenü.

UP / DOWN: Navigation in Menus. Kanalumschaltung Auf / Ab.

EPG: (Elektronischer Programm Führer) Öffnet/Schließt den EPG.

FAV: Öffnet das Favoritenmenü.

VOL + /- : Lautstärkeregelung Auf / Ab.

REC: Startet eine Aufzeichnung.

0-9 (Numerische Tasten): Zur Kanalwahl oder Einstellungen in Menüs.

DTV/VCR: Schaltet den Videoausgang auf VCR und zurück.

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 1 2 3 4 5 6 7 8 9 10 11 12 13 14 ENVOR 0 TWADN OK

DEUTSCH

2.5.1 Einsetzen der Batterien

Entfernen Sie die Schutzfolie der Batterien und setzen sie in das Batteriefach der Fernbedienung.

Eine Grafik im Batteriefach zeigt die Anordnung der Batterien.

2.5.2 Benutzung der Fernbedienung

Richten Sie die Fernbedienung zum Receiver um diesen zu bedienen.

Die Reichweite der Fernbedienung beträgt ca. 7 m in einem Winkel von 60 Grad.

Die Fernbedienung kann nicht arbeiten wenn der Weg zum Gerät blockiert ist. Sonnenlicht oder sehr helles Licht mindern die Leistungsfähigkeit der Fernbedienung.

DEUTSCH

2.6 Anschlüsse

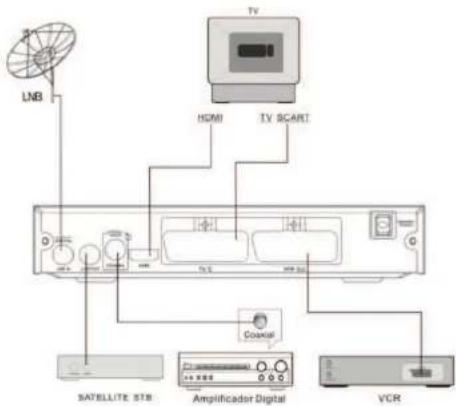

ACHTUNG: Informieren Sie sich ob Ihre Stromnetz den Spezifikationen des Receivers entspricht, bevor Sie den Receiver an das Stromnetz anschließen.

LNB HDMI TV SCART Satellite STB Amplificador Digital VCR

HINWEIS: Wenn Sie den Receiver mit anderem Equipment wie TV, VCR oder Verstärker verbinden, lesen Sie bitte im entsprechenden Handbuch nach. Sie sollten Geräte nur stromlos verbinden.

DEUTSCH

3 Erstinstallation

Nachdem alle Anschlüsse vorgenommen wurden schalten Sie das TV Gerät ein, stellen sicher das der Receiver am Stromnetz angeschlossen ist und drücken die Power Taste um den Receiver zu starten. Sollten Sie den Receiver das erste Mal starten oder nach einem Werks-reset, erscheint das Installationsmenü.

(1) Wählen Sie [Menü-Sprache] und wählen Ihre Sprache mit Rechts/Links aus.
(2) Bestätigen Sie die Auswahl mit der OK Taste.
(3) Der Receiver ist mit einer Astra Kanalliste vorprogrammiert und lädt diese automatisch.

4 Programmverwaltung

Um das Menü zu erreichen drücken Sie die Menütaste und wählen [Program]. Das Menü bietet verschiedene Optionen zur Programmverwaltung. Wählen Sie die gewünschte Option aus und benutzen Sie mit der OK oder Rechts Taste. Mit der EXIT Taste verlassen Sie das Menü.

DEUTSCH

Programmbearbeitung

Sie können Ihre Programmliste mit den folgenden Funktionen bearbeiten: Sperren, Überspringen, Favoriten, Umbenennen, Verschieben oder Löschen. Dazu öffnen Sie das Programmbearbeitungsmenü. Dieses Menü erfordert die Eingabe des Pin Codes. Das Voreingestellte Passwort lautet: '000000'.

Favoriten Programme wählen

Sie können eine Liste von Favoritenkanälen schnell und einfach erstellen. Erstellen von Favoritenlisten für TV oder Radio Programme:

1. Wählen Sie das gewünschte Programm und drücken dann die FAV Taste. Eine Liste von Favoritenlisten wird angezeigt, wählen Sie eine der Listen und drücken Ok zur Bestätigung. Ein Sternensymbol zeigt an der Kanal als Favorit abgelegt wurde.
2. Wiederholen Sie den Vorgang für alle gewünschten Programme.
3. Zum bestätigen und verlassen drücken Sie die Exit Taste.

Um Kanäle aus einer Favoriten-Liste zu entfernen, drücken Sie die FAV Taste und wählen aus der Liste „Entfernen“.

Program Program Edit EPS Sort Default Return Cancel

Program Edit ALL TV 0008 CANAL - 0010 TPR STAR 0017 CANAL / 0012 PLANETE 0013 CANAL - SPORT 0014 CANAL - CREAMA 0015 CANAL / 0016 PLANETE SAR: ASTRRA VA 90% NC TP: 4001A V8CB PES: A 50.1 V 90A FNL: Disable

Ansehen von Favoritenkanälen

1. Rufen Sie die Favoriten-Listen mit der FAV Taste auf.
2. Wählen Sie mit den Auf/Ab Tasten das Wunschprogramm.
3. Schalten Sie zu dem Programm indem Sie die Ok Taste drücken.

DEUTSCH

Löschen von TV oder Radio Programmen

1. Wählen Sie ein Programm und drücken die Blaue Taste. Eine Einblendung erscheint. Bestätigen Sie das Löschen mit der OK Taste.
2. Wiederholen Sie den Vorgang für alle unerwünschten Programme.

Überspringen von TV oder Radio Programmen

1. Wählen Sie ein Programm das übersprungen werden soll und drücken die Grüne Taste. Ein Symbol zeigt an das der Kanal zum überspringen markiert wurde.
2. Wiederholen Sie den Vorgang für weitere Programme.
3. Zum bestätigen und verlassen drücken Sie die Exit Taste.

Zum deaktivieren drücken Sie erneut die Grüne Taste auf einem Programm.

Verschieben von TV oder Radio Programmen

1. Wählen Sie ein Programm das bewegt werden soll und drücken die Rote Taste. Ein Verschieben Symbol wird angezeigt.
2. Wählen Sie die neue Position in der Kanalliste mit dem Auf/ Ab Tasten.
3. Mit der OK Taste legen Sie den Kanal an der gewünschten Position ab.
   Wiederholen Sie den Vorgang für weitere Programme.

DEUTSCH

Sperren von Programmen

Sie können Kanäle sperren um den Zugang dazu einzuschränken. Sperren von TV oder Radio Programmen:

1. Wählen Sie ein Programm und drücken die Gelbe Taste. Ein Schlosssymbol wird angezeigt. Das so markierte Programm ist als gesperrt.
2. Wiederholen Sie den Vorgang für weitere Programme.
3. Zum bestätigen und verlassen drücken Sie die Exit Taste.
4. Mit nochmaligem betätigen der gelben Taste wird der Kanal entsperrt.
5. Um gesperrte Kanäle ansehen zu können, müssen Sie den Pin Code '000000' (Voreinstellung) eingeben.

4.1 EPG (Elektronische Programmzeitschrift)

Der EPG ist ein Bildschirm Programmführer der über laufende und kommende Sendungen informiert(je nach Sender bis zu 7 Tage im Voraus). Drücken Sie die EPG Taste um den EPG auf zu rufen. Mit den Auf/Ab Tasten können Sie die Sendungen auswählen. Mit den Rechts/Links Tasten wählen Sie den Kanal.

Bei mehr als einer Seite an Informationen können Sie mit der Blauen und Gelben Taste blättern.

Program Guide Sum: 26 jan 2008 11:25 Volume 1: 05-11: 3000 copies articles Volume 1: 05-11: 3000 copies articles Volume 1: 04-11: 2200 copies articles Volume 1: 02-11: 3000 copies articles Volume 1: 09-11: 3000 copies articles Volume 1: 08-11: 3000 copies articles Volume 1: 03-11: 3000 copies articles Volume 1: 02-11: 3000 copies articles Volume 1: 01-11: 3000 copies articles Volume 1: 00-11: 3000 copies articles Volume 1: 00-11: 3000 copies articles Volume 1: 00-11: 3000 copies articles Volume 1: 00-11: 3000 copies articles Volume 1: 00-11: 3000 copies articles Volume 1: 00-11: Volume 1: 00-11: Volume 1: 00-11: Volume 1: 00-11: Volume 1: 00-11: Volume 1: 00-11: Volume 1: 00-11: Volume 1: 00-11: Volume 1: 00-11: Volume 1, 7

DEUTSCH

Sortieren

Sie können die Kanäle nach den folgenden Optionen sortieren lassen:

[Verschlüsselt]: Nach Verschlüsselungssystem(unverschlüsselte zuerst)

[Sendername]: Alphabetische Sortierung.

[Freq]: Nach Frequenz. (Die niedrigste Frequenz wird zuerst angezeigt).

5 Bildeinstellungen

Um das Menü aufzurufen drücken Sie die MENU Taste und wählen [Picture].

Dieses Menü bietet Möglichkeiten die Videoausgabe zum TV einzustellen. Mit den Auf/Ab Tasten wählen Sie die gewünschte Option und ändern die Einstellungen mit den Rechts/Links Tasten. Mit Exit verlassen Sie das Menü.

Picture Aspect Ratio 16:9 Wide Screen Resolution 10800 TV Format PAL Video Output CVBS Return Confirm

Bildformat

Hier können Sie das Bildschirmformat festlegen: entweder 4:3 Full, 4:3 Pan Scan, 4:3 Letter Box, 16:9 Wide Screen oder Auto um die beste Bildschirmdarstellung zu erhalten.

DEUTSCH

Auflösung

Wenn die Bilddarstellung nicht korrekt ist ändern Sie hier die Einstellung. Das betrifft in erste Linie den HDMI Ausgang.

[480i]: für NTSC System TV.

[480P]: für NTSC System TV.

[576i]: für PAL System TV.

[576P]: für PAL System TV.

[720P]: für NTSC oder PAL System TV.

[1080I]: für NTSC oder PAL System TV.

[1080P]: für NTSC oder PAL System TV.

TV System

Wenn das Bild nicht korrekt dargestellt wird ändern Sie hier die Einstellung. Die Optionen decken die Möglichkeiten in Europa ab.

[NTSC]: für NTSC System TV.

[PAL]: für PAL System TV;

[Auto]: Wählt die Einstellung automatisch

Die Voreinstellung ist PAL.

DEUTSCH

Video Ausgang

Dieser Menüpunkt ist nur bei Benutzung des Scart Ausgangs relevant. RGB bietet hier die beste Ausgabe.

[CVBS]: CVBS Ausgang( FBAS, Komposite).

[RGB]: RGB Ausgang.

6 Kanalsuche

Um das Menü aufzurufen drücken Sie die MENU Taste und wählen [Kanalsuche]. In diesem Menü können Sie Parameter zur Kanalsuche wählen. Mit den Auf/Ab Tasten wählen Sie die gewünschte Option und ändern die Einstellungen mit den Rechts/Links Tasten. Mit Exit verlassen Sie das Menü.

6.1 Satelliteneinstellungen

Legen Sie die Einstellungen für Satelliten fest.

Satellitenliste: Wählen Sie einen Satelliten mit den Auf/Ab Tasten. Die Daten des Satelliten werden auf der rechten Bildschirmseite angezeigt.

LNB Typ: Drücken Sie Links/Rechts/OK um die verfügbaren LNB Typen nach Frequenz und LOF auszuwählen. Sie können unter User Single eigene Frequenzen festlegen, selbes gilt für User Dual unten in der Liste. Die Voreinstellung lautet 09750/10600 (universal LNB).

Channel Search Dish Setup Return Confirm

Dish Setup Satellite 001 013 1E Ku ASTRA 1E, 16R, 1L 1M 002 014 2E Ku ASTRA 2A 003 015 2E Ku ASTRA 2A 004 023 5E Ku ASTRA 5E 005 027 5W Ku NLELAT 5W 006 037 5W Ku ELTEAT 5W 007 018 5E Ku ELTEAT 008 029 5E Ku ELTEAT Ku ASTRA 1E, 16R, 1L 1M LNB Type: 09750-106CD LNB Power: 13.18V T24Hz: Auto Tuneburst: None DISEqC1: 0 None DISEqC1: 1 None Motor: None Quality: TransPointer Select Edit Scan Add Delete

DEUTSCH

LNB Power: Auswahl mit Links/Rechts. Voreinstellung ist '13/18V'.

22kHz: Auswahl mit Links/Rechts, An/Aus oder Auto. Voreinstellung ist 'auto'.

Toneburst: Wählen oder deaktivieren Sie ein toneburst Kommando.

DiSEqC1.0: Wählen Sie den passenden DiSEqC Befehl (1-4).

DiSEqC1.1: Wählen Sie den passenden DiSEqC Befehl (bis zu 16) Für

Optionsschalter.

Motor: Aktivieren/Deaktivieren der DiSEqC 1.2 Steuerung. Danach drücken Sie Okum in die Positionseingabe zu wechseln.

DiSEqC1.2: Bewegen Sie den Motor in die richtige Position um das Signal zu sperren.

Move Auto: Drehen Sie die Antenne mit Links/Rechts nach West/Ost. Die Antenne stoppt automatisch wenn ein Signal erkannt wird.

Move Continue: Drehen Sie die Antenne mit Links/Rechts nach West/Ost. Die Antenne dreht bis Sie sie anhalten.

Move Step [1]: drücken Sie Links/Rechts um die Antenne einen Schritt zu bewegten.

Store Position: Speichert die aktuelle Position des Motors.

Goto Position: Drücken Sie Links/Rechts um zur gespeicherten Position zu fahren.

Goto Reference: Setzt alle Positionen zurück.

Dish Setup Selective LNB Type 00/750-10630 9750 10630 8150 51730 00150 05750 04750 10600 14750 Quality EXIT Confirm

Dish Setup Date Set Position SL 1M HOLD 03:03:25 08 03:03:25 08 03:03:25 08 03:03:25 08 03:03:25 08 03:03:25 08 03:03:25 08 03:03:25 08 03:03:25 08 03/03/06 08 03/03/06 08 03/03/06 08 03/03/06 08 03/03/06 08 03/03/06 08 03/03/06 08 03/03/06 08 03/03/06 08 Multi-Mode Move Auto Stop Move Continue STOP Move Step1 Stop Store Position Goto Position Goto Reference Cutoff Duality: OK Confirm

DEUTSCH

6.2 Satellitenliste

Satelliten hinzufügen: Drücken Sie die Rote Taste um einen Satelliten hinzuzufügen. Sie müssen eine Längengradangabe und einen Namen vergeben.

Satelliten bearbeiten: Drücken Sie die Grüne Taste um den Satelliten zu bearbeiten.

Satelliten löschen: Mit der Gelben Taste können Sie Satelliten entfernen. Mit OK bestätigen Sie die Änderung.

Dish Setup No 002 Latitude Name 40.05A 131 Longitude Direction East Longitude Angle 019.2 Band Ku Quality EXIT Confirm

Einzel Satellitensuche: Mit der Blauen Taste öffnen Sie das Kanalsuchmenü.

Such Modus: Mit Links/Rechts wählen Sie ob die Option Network genutzt werden soll. Bei aktivierter Netzwerksuche werden neue Transponder gefunden. Die Voreinstellung durchsucht nur die vorprogrammierten Transponder.

Verschlüsselt: Mit Links/Rechts wählen Sie 'Alle Kanäle' oder 'FTA Kanäle'. „Alle Kanäle“ sucht verschlüsselte und unverschlüsselte Kanäle. FTA Kanäle sucht ausschließlich unverschlüsselte Sender.

Serviceart: Mit Links/Rechts wählen Sie 'ALLE', 'DTV' oder 'Radio'. Alle wird sowohl TV als auch Radiokanäle suchen. DTV nur TV Sender und Radio nur Radioprogramme.

Mit OK starten Sie den Kanalsuchlauf.

Dish Setup Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode Scan Mode

DEUTSCH

Multi-Satellitensuche: Mit der OK Taste markieren Sie die zu durchsuchenden Satelliten mit einem Häckchen" √", dann drücken Sie die Blaue Taste um das Suchmenü zu öffnen. – Das Menü entspricht dem der Einzel Sat Suche (siehe oben)

Mit OK starten Sie die Multi-Satellitensuche.

Transpondersuche: Drücken Sie die GOTO Taste um die Liste der Transponder aufzurufen. Erneutes drücken der GOTO taste führt Sie zurück zur Satellitenliste.

Transponder hinzufügen: Drücken Sie die Rote Taste um einen neuen Transponder anzulegen. Sie können keinen Transponder anlegen der bereits in der TP Liste vorhanden ist.

Transponder bearbeiten: Mit der Grünen Taste können Sie Transponder bearbeiten. Hier treffen die gleichen Beschränkungen wie beim Anlegen von Transpondern zu.

Transponder löschen: Mit der Gelben Taste können Sie Transponder entfernen. Bestätigen Sie die Eingabe mit OK.

Transpondersuche: Mit der Blauen Taste öffnen Sie das Suchmenü. – Das Menü entspricht dem der Einzel Sat Suche (siehe oben)

Nach dem festlegen der Parameter starten Sie die TP Suche mit der OK Taste.

Dish Setup TransPunch USB 10000 V 20000 USB 10000 V 20000 USB 10000 V 20000 USB 10000 V 20000 USB 10000 V 20000 USB 10000 V 20000 USB 10000 V 20000 USB 10000 V USB 10000 V USB 10000 V USB 10000 V USB 10000 V USB 10000 V USB 10000 V USB 10000 V USB 10000 V USB 10000 V USB 10000 V USB 10000 V

Dish Setup TransPonder 01 10128 02 11343 ✓ 03 11471 04 11513 05 11554 06 11595 07 11627 08 11678 Quality EXIT OK Confirm

DEUTSCH

Multi-Transpondersuche: Mit der OK Taste markieren Sie die zu durchsuchenden Transponder mit einem Häkchen " √ ", dann drücken Sie die Blaue Taste um das Suchmenü zu öffnen. – Das Menü entspricht dem der Einzel Sat Suche (siehe oben).

Mit OK starten Sie die Multi-Transpondersuche

6.3 Unicable

Unicable ermöglicht die Verteilung der Programme auf mehrere Nutzer über ein einziges Koaxialkabel. Der Receiver ist kompatibel für Unicable-LNB oder SatCR LNB

Stellen Sie die Unicable ON, und wählen Sie einen Kanal, der von anderen Benutzern nicht belegt ist.

Satelliten Antennen Setup mit Unicable

Wenn Unicable aktiviert ist, werden die DiSEqC1.0, DiSEqC1.1, DiSEqC1.2

deaktiviert. Fixieren sie die Pos A / B für Satelliten, wenn das Gerät es unterstützen kann. "

DEUTSCH

7 Zeiteinstellung

Um das Menü aufzurufen drücken Sie die MENU Taste und wählen [Time]. In diesem Menü legen Sie die Einstellungen zur Systemzeit fest.

Wählen Sie mit Auf/Ab die gewünschte Option und ändern die Werte mit Links/Rechts. Mit Exit verlassen Sie das Menü.

Zeit Auto: Auf AN lädt der Receiver die Uhrzeit vom Satelliten, auf AUS muss die Uhrzeit manuell eingegeben werden.

Zeitzone: Wählen Sie die Zeitabweichung von der GMT. – Voreinstellung ist +1. Datum: Stellen Sie das Datum ein – Nur wenn Auto AUS gewählt wurde.

Uhrzeit: Stellen Sie die Lokale Zeit ein – Nur wenn Auto AUS gewählt wurde. Sleep: Sleepfunktion. Der Receiver wird nach Ablauf der eingestellten Zeit in Standby schalten. Sie können von 30-180 Minuten wählen. Die Voreinstellung ist 180 Minuten.

Kurz vor dem herunterfahren des Receivers werden Sie mit einer Bildschirmmeldung informiert und können den Vorgang noch abbrechen.

Time Time Auto On Time Zone GMT +9 Data 01/01/2000 Time 05:05 Sleep Off Return Confirm

DEUTSCH

8 Einstellungen

Um das Menü aufzurufen drücken Sie die MENU Taste und wählen [Option]. In diesem Menü können Sie die Menüsprache, Untertitelsprache, Audio Sprache und Andere einstellen. Mit den Auf/Ab Tasten wählen Sie die gewünschte Option und ändern die Einstellungen mit den Rechts/Links Tasten. Mit Exit verlassen Sie das Menü.

Menüsprache: Wählen Sie Ihre Sprache aus.

Audio Sprache: Wählen Sie ihre bevorzugte Audiosprache aus. Sofern diese auf dem Kanal verfügbar ist wird automatisch diese gewählt.

Untertitelsprache: Wählen Sie ihre bevorzugte Untertitelsprache aus.

Digital Audio: Wählen Sie den Digital Audiomodus. – Sie können zwischen 'PCM', 'RAW' und 'AUS' wählen.

Einblendezeit: legt fest wie lange Infoeinblendungen angezeigt werden.

DEUTSCH

9 System

Um das Menü aufzurufen drücken Sie die MENU Taste und wählen [System]. Dieses Menü gibt die Möglichkeit einige Systemparameter festzulegen. Mit den Auf/Ab Tasten wählen Sie die gewünschte Option und ändern die Einstellungen mit den Rechts/Links Tasten. Mit Exit verlassen Sie das Menü.

Passwort: Erstellen oder ändern Sie Ihr Passwort (benötigt in Menüs und gesperrten Kanälen). Geben Sie das alte Passwort ein oder beim ersten Mal das Voreingestellte '000000'. Geben Sie nun das neue Passwort und bestätigen Sie es durch nochmalige Eingabe.

Werkseinstellungen: Mit dieser Funktion führen Sie einen Werksreset durch bei dem Alle Einstellungen zurückgesetzt und auf Auslieferungszustand gesetzt werden. Bstätigen Sie mit dem Passwort '000000' und drücken OK.

Hinweis! Diese Funktionn setzt alle Einstellungen zurück inklusive der Kanalliste.

Information: Zeigt Infos zum Gerät, Hardware und Software an.

Recall Liste: Wenn 'EIN' zeigt der Receiver eine Liste der zuletzt gesehenen Kanäle an. Beim Ausschalten wird die Liste gelöscht.

Drücken Sie die 'recall' Taste der Fernbedienung um die Liste aufzurufen.

System Set Password Restore Factory Default Information Recall List Software Update OFF Return Confirm

DEUTSCH

Wenn 'AUS' gewählt wurde ist die Liste nicht verfügbar und die Taste dient zum zurückschalten auf den vorherigen gesehenen Kanal.

10 USB

Um das Menü aufzurufen drücken Sie die MENU Taste und wählen [USB]. Das Menü ermöglicht Einstellungen zur Wiedergabe von Musik(MP3, WMA), Bildern (JPEG, BMP) sowie Videodateien (AVI). Der Receiver unterstützt nur USB Medien die FATZ oder FAT 32 formatiert sind. NTFS formatierte Medien werden nicht unterstützt.

Multimedia: Hier wählen Sie aus welche Art von Mediendateien Sie nutzen wollen: Musik, Foto, Film oder PVR( Aufzeichnungen).

Foto Konfiguration: Wählen Sie wie Fotos angezeigt werden sollen:

Slide Zeit: Legt den Intervall fest nachdem zum nächsten Bild gewechselt wird.

Slide Modus: Wählen Sie aus 59 verschiedenen Bildwechselmodi. – Wählen Sie eine bestimmten Effekt oder Wählen Sie „zufällig“ um verschieden Effekte zu nutzen.

Seitenverhältnis: beibehalten- zeigt das Bild im Original Seitenverhältnis an. Verwerfen- Zeigt das Bild im Vollbildmodus an.

USB Multimedia Photo Configure Movie Configure PVR Configure Return Confirm

Untertitel Ansicht: Ändert die Untertitelanzeige zwischen, Klein, Normal oder Groß.

Untertitel HG: Ändert die Hintergrundfarbe der Untertitel zwischen: 'weiß', 'transparent', 'grau' und 'gelbgrün'.

Untertitelfarbe: Ändert die Schriftfarbe der Untertitel zwischen: 'rot', 'blau', 'grün', 'weiß' und 'schwarz'.

Allgemeine Informationen zu USB Medien

Wir können keine Garantie für die Kompatibilität von USB Speichern geben. Es gibt eine Vielzahl von verschiedenen Produkten mit unterschiedlichen Anforderungen an Stromversorgung und Kommunikationstiming. Wir übernehmen keinerlei Haftung für eventuellen Datenverlust beim Betrieb von USB Speichern am Gerät.

Große Datenmengen auf dem USB Speicher können die Zugriffszeit zum Speicher verlängern.

Einige USB Speichermedien werden vom Receiver nicht erkannt selbst wenn das korrekte Datenformat vorliegt.

C:\WINDOWS Track Name PUBRECORD WIT: MOUTRIZE OLEDSI AF Select More Live Finder

DEUTSCH

Sie können auf unserer Internetseite www.kjaerulff1.com aktuelle Softwareversionen herunterladen. Entpacken Sie die Datei und kopieren sie auf einen USB Stick.

In der ZIP Datei ist eine Anleitung zum Ablauf des Updates enthalten.

DEUTSCH

11 Fehlerbeseitigung

Problem Mögliche Ursache Lösung
Kein Bild Netzkabel	nicht verbunden Netzkabel anschließen
	Der Netzschalter ist aus Netzschalter einschalten
Bildschirm: Kein Signal	Satkabel nicht angeschlossen Satkabel anschließen
	falsche Einstellungen Einstellungen korrigieren
Kein Ton vom Lautsprecher	Audiokabel nicht oder falsch verbunden	Audiokabel korrekt verbinden
	Mute Taste gedrückt Mute erneut drücken
	Falsche Tonspur Andere Tonspur wählen
Nur Ton , kein Bild AV-Kabel nicht oder falsch verbunden		AV-Kabel korrekt verbinden
		Radio Modus ist aktiv Drücken Sie ‘TV/RADIO’ um zum TV Modus zu gelangen
Fernbedienung arbeitet nicht	Die Batterien sind schwach Batterien wechseln
	Die Fernbedienung ist nicht auf das Gerät gerichtet oder zu fern	Korrigieren Sie Richtung und Abstand
Standbild und Mosaikbildung	Das Signal ist zu schwach	Verbessern Sie das Signal

DEUTSCH

12 Technische Spezifikationen

Bereich S	pezifikation
Tuner F	requenzbereich 950MHz bis 2150MHz
	Eingangswiderstand 75Ohm
	Eingangssignalpegel -65 ~ -25dB M
	Symbolrate 2-45Mbps
	LNB Versorgung 13/18V,Max 500mA
Demodulation Demodulato r		QPSK/8PSK
		FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Anschlüsse LNB EIN F Buchse
		LOOP AUS F Buchse
		TV SCART	Komposite TV(FBAS),RGB, Audio L/R
		VCR SCART	Komposite Video, Audio L/R
		KOAXIAL	Cinch, für SPDIF digital Audioausgang
		HDMI	Für Anschluss von HDMI Geräten
Netzteil	Eingang	100-240V ~ 50/60Hz
	Stromverbrauch	Max 6W
Bildausgabe	Dekodermodul	PAL,NTSC
	Auflösung	720X576(PAL),720X480(NTSC),720P,1080i480i, 480P, 576i, 576P
Dekodierung	Seitenverhältnis	4:3(Letterbox, Pan& Scan)16:9
	Video	MPEG2 Transport [e-mail]
		MPEG4 AVC/H.264 HP@L4
	Audio	MPEG2 Audio Layer I&II
Sonstiges	Konformität	ETSI/EN 300421 DVB-S konform
	Sound Modi	Rechts, Links, Stereo

13 WEEE Information

Richtige Entsorgung des Produktes (Elektroschrott & Elektrogeräteabfall)

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennsystemen) Diese auf dem Produkt oder in den Unterlagen zu ihm zu findende Kennzeichnung zeigt an, dass es nach Ablauf seiner Betriebszeit nicht mit dem übrigen Hausmüll entsorgt werden darf. Um möglichen Schäden für die Umwelt oder die Gesundheit von Menschen durch eine unkontrollierte Abfallentsorgung vorzubeugen, trennen Sie das Produkt bitte von anderen Abfallarten und übergeben Sie es verantwortungsbewusst der Wiederverwertung, um die nachhaltige Wiederverwendung der Materialvorräte zu fördern. Privatbenutzer sollten sich entweder mit dem Händler, bei dem sie dieses Produkt erworben haben oder mit kommunalen Regierungsstellen in Verbindung setzen, um zu erfahren, wohin und wie sie dieses Gerät zur umweltschonenden Wiederverwertung bringen können. Unternehmenskunden sollten ihren Lieferanten kontaktieren und die Geschäftsbedingungen des Kaufvertrages überprüfen. Dieses Produkt darf zur Entsorgung nicht mit anderen Gewerbeabfällen vermengt werden.
