1 Wichtige Sicherheitshinweise

1) Lesen Sie diese Hinweise.
2) Beachten Sie diese Hinweise.
3) Beachten Sie alle Warnhinweise.
4) Befolgen Sie alle Hinweise.
5) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser.
6) Reinigen Sie das Gerät nur mit einem weichen Tuch.
7) Blockieren Sie nicht die Lüftungsöffnungen und installieren Sie das Gerät nur entsprechend der Bedienungsanleitung.
8) Installieren Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizkörpern, Heizgeräten, Herden oder sonstigen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9) Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.
10) Schützen Sie das Netzkabel, damit nicht darauf getreten oder es eingeklemmt wird. Achten Sie insbesondere auf den Stecker und den Bereich, in welchem das Netzkabel aus dem Gerät kommt.
11) Benutzen Sie ausschließlich von Hersteller empfohlene Zubehörteile.
12) Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung bitte den Netzstecker.
13) Wenden Sie sich mit Wartungsarbeiten nur an einen autorisierten Kundendienst. Wenden Sie sich an einen Kundendienst, wenn das Gerät in irgendeiner Weise beschädigt wurde, wenn beispielsweise Netzkabel oder -stecker beschädigt sind, Feuchtigkeit oder Fremdkörper in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn das Gerät nicht richtig funktioniert oder heruntergefallen ist.
14) Das Gerät wird durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Die Steckdose muss während des Betriebs jederzeit frei zugänglich sein.
15) Blockieren Sie nicht die Lüftungsöffnungen mit Zeitungen, Tischtüchern, Gardinen usw.
16) Stellen Sie keine nackten Flammen (wie Kerzen) auf dem Gerät ab.
17) Entsorgen Sie Batterien stets umweltgerecht.
18) Das Gerät ist zur Benutzung in moderatem Klima ausgelegt.
19) Setzen Sie das Gerät nicht Spritzwasser oder Tropfwasser aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.

WARNHINWEIS: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät bitte weder Regen noch Feuchtigkeit aus.

WARNHINWEIS: Setzen Sie die Batterien weder Hitze (direkte Sonneneinstrahlung) noch Feuer und dergleichen aus.

WARNHINWEIS: Der USB-Stick muss direkt am Gerät angeschlossen werden. Benutzen Sie kein USB-Verlängerungskabel, um Datenverlust und Störungen während der Übertragung zu vermeiden

CAUTION RISK OF ELECTRIC SHOCKI DO NOT OPEN! ATTENTION RISQUE DE CHOC ELECTRIQUE! NE PAS OUVRIR!

Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.

Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.

Das Symbol zeigt an, dass dieses Gerät doppelt isoliert ist. Bitte benutzen Sie ausschließlich Original-Ersatzteile.

DYON PHOENIX

VORSICHT:

Bei elektrostatischer Aufladung kann es zu Fehlfunktionen kommen und das Gerät muss zurückgestellt werden.

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Entsorgungshinweise für Batterien

Bitte werfen Sie defekte und entladene Batterien nicht in den normalen Hausmüll. Bringen Sie verbrauchte Batterien zu Ihrem Fachhändler oder zu einer entsprechenden Sammelstelle. Damit ermöglichen Sie eine umweltgerechte Entsorgung. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“.

Support

URL: http://www.dyon.eu

Auf unserer Website finden Sie neueste Informationen über dieses Gerät, über andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Falls Sie Fragen oder Probleme haben, lesen Sie die FAQs auf unserer Website oder wenden Sie sich an unseren Kundendienst [e-mail]

Bestimmungsgemäße Benutzung

Dieser Empfänger ist zum Empfang verschlüsselter und unverschlüsselter digitaler SD- und HD-Satellitenkanäle für den privaten Gebrauch konzipiert. Er ist ausschließlich für diesen Gebrauch bestimmt. Bitte beachten Sie diese Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede abweichende Benutzung wird als nicht bestimmungsgemäß angesehen und kann zu Schäden oder Verletzungen führen. Weiterhin verlieren Sie in diesem Fall Ihre Garantieansprüche. Der Hersteller übernimmt keine Haftung für Schäden aufgrund nicht bestimmungsgemäßer Benutzung.

2 Bedienelemente und Anschlüsse

1. Frontblende

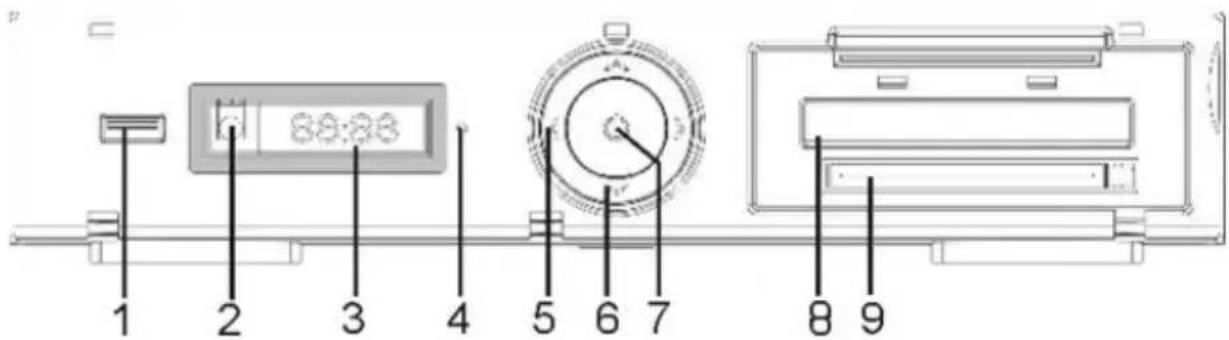

1 2 3 4 5 6 7 8 9

1. USB-Port: Externes USB 2.0 Speichermedium anschließen.
2. Sensor Fernbedienung: Empfang des Signals von der Fernbedienung.
3. LED-Display: Anzeige von Kanalinformationen.
4. Stand-by-Anzeige: Statusanzeige Satellitenempfänger, die grüne LED leuchtet, wenn der Satellitenempfänger eingeschaltet ist, die rote LED leuchtet, wenn der Satellitenempfänger im

Stand-by-Modus ist.

1. VOL +/-: Zum navigieren in den Menüs oder zu Lautstärke veränderung.
2. Kanal aufwärts/abwärts: Kanal ohne Fernbedienung umschalten.
3. Standby Taste: Schaltet das Gerät Ein oder versetzt es in den Stand-By Modus.
4. Festplatten Einschub Einschub für eine 2,5Zoll SATA/SATA II Festplatte
5. Cl+ Kartenslot Einschub für ein Cl/Cl+ Kartenmodul

Vorsicht:

Schließen Sie USB-Speichermedien möglichst direkt am USB-Port an.

Falls das nicht möglich ist, benutzen Sie kein USB-Verlängerungskabel von mehr als 25 cm.

2. Rückseite

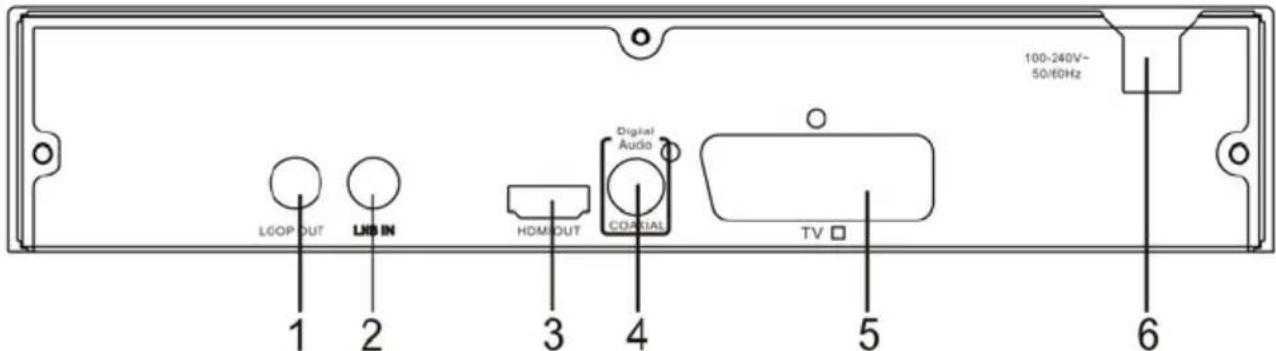

100-240V~ 50/60Hz LOOP OUT LHD IN HDMI OUT Digital Audio COCKIAL TV 1 2 3 4 5 6

1. Loop Out: Dieser Anschluss schleift das RF-Signal entweder zu einem anderen Fernseher oder einem Videosystem durch.
2. LNB In: Hier wird Ihre Sat-Antenne angeschlossen.
3. HDMI-Ausgang: Hier schließen Sie den HDMI-Eingang von Geräten an.
4. Koaxial: Hier schließen Sie den Koaxialeingang Ihres Surround-Soundsystems an.
5. Scart: Hier schließen Sie Ihren Fernseher an.
6. Netzkabel: Stecken Sie den Netzstecker in eine Steckdose.

3 Fernbedienung

3.1 Tastenbelegung

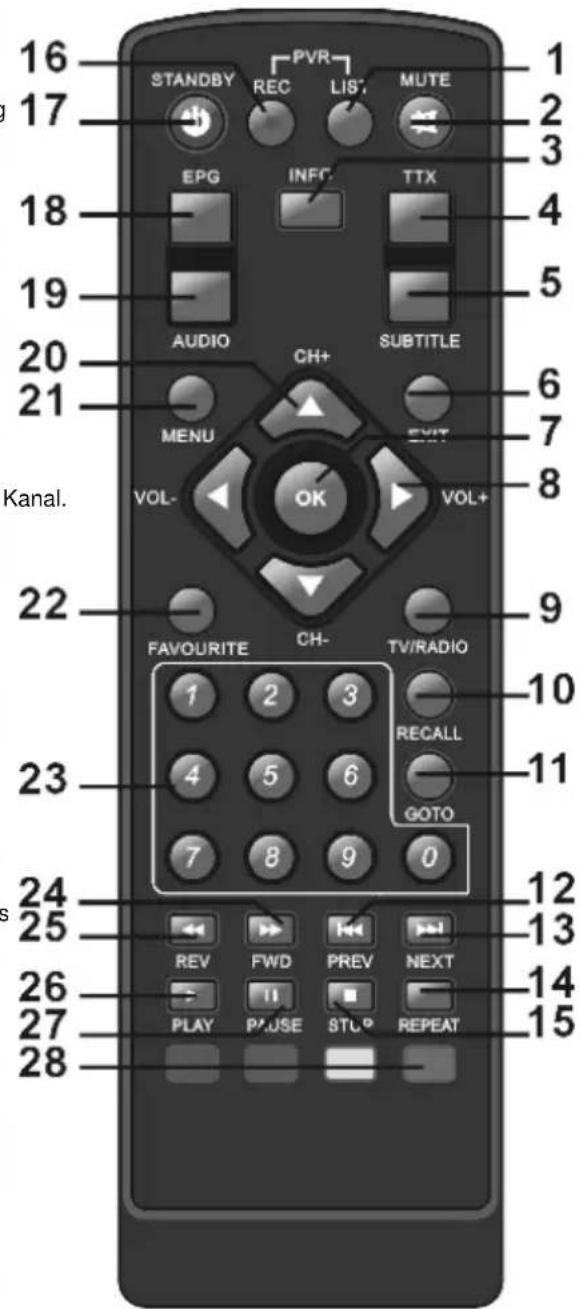

Nr.	Taste	Funktion
1 LIST	Öffnet die Übersicht der aufgenommenen Programme.
2	MUTE	Stummschaltung, Stummschaltung aufheben.
3	INFO	Zusätzliche Kanalinformationen anzeigen.
4	TTX	Videotext anzeigen.
5	SUBTITLE	Untertitelsprache wählen.
6 EXIT	Menü verlassen oder in das vorherige Menü zurückkehren.
7 OK	Bestätigung einer Auswahl oder Eingabe. Kanalliste anzeigen.
8	◀/▶	Navigation in den Menüs. Lautstärke erhöhen und verringern.
9 TV/RADIO Umschalten zwischen TV- und Radiomodus.
10	RECALL	Umschalten zum letzten
11	GOTO	Bestimmten Zeitpunkt in der Medienwiedergabe aufrufen.
12	◀ (PREV)	In der Medienwiedergabe Sprung zum vorherigen Track/Kapitel.
13	▶ (NEXT)	In der Medienwiedergabe Sprung zum nächsten Track/Kapitel.
14	REPEAT	Wiederholungsmodus aktivieren/deaktivieren.
15	■ (STOP)	Medienwiedergabe beenden.
16	REC	Aufnahme starten
17	STANDBY Gerät ein- und ausschalten (Stand-by-Modus).
18	EPG	Elektronische Programmzeitschrift aufrufen.
19	AUDIO	Audiosprache oder Audiomodu wählen.
20	▼/▲	Navigation in den Menüs. Nächsten oder vorherigen Kanal aufrufen.
21	MENU	Hauptmenü aufrufen.
22	FAVOURITE	Favoritenmenü aufrufen.
23	0-9(Zifferntasten)	Kanal direkt aufrufen oder Zahlenwert für Einstellung eingeben.
24	▶ (FWD)	In der Medienwiedergabe schneller Vorlauf.
25	◀ (REV)	In der Medienwiedergabe schneller Rücklauf.
26	▶ (PLAY)	Medienwiedergabe starten oder fortsetzen.
27	II (PAUSE)	Medienwiedergabe unterbrechen (Pause).
28	FARBTASTEN	Videotextfunktionen.Zusätzliche Tastenfunktionen:

16 STANDBY PVR REC LIST MUTE 1 17 EPG INFC TTX 2 3 18 AUDIO CH+ SUBTITLE 4 5 20 21 MENU EXIT 6 7 VOL- OK VOL+ 8 Kanal. 22 FAVOURITE CH- TV/RADIO 9 10 23 1 2 3 RECALL 11 4 5 6 GOTO 7 8 9 0 24 s 25 REV FWD PREV NEXT 12 13 26 PLAY PHUSE STC REPEAT 27 28

Bitte beachten Sie:

Die Tasten SUBTITLE / TEXT / AUDIO stehen möglicherweise nicht für alle Kanäle zur Verfügung.

DYON PHOENIX

3.2 Batterien einsetzen

Öffnen Sie das Batteriefach der Fernbedienung und setzen Sie 2 AAA-Batterien ein.

Die Polarität ist im Batteriefach aufgedruckt.

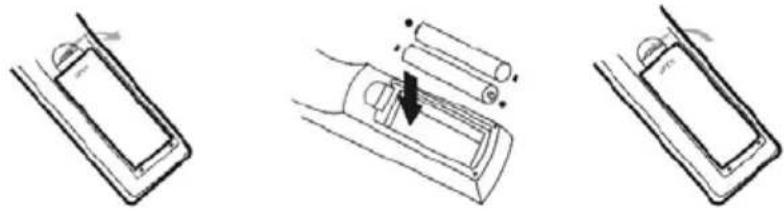

1. Batteriefach öffnen 2. Batterien einsetzen 3. Batteriefach schließen

Hinweise zu Batterien

Bei längerer Nichtbenutzung der Fernbedienung entnehmen Sie bitte die Batterien.

Erhitzen und verbrennen Sie Batterien nicht.

Zerlegen, deformieren und modifizieren Sie Batterien nicht.

3.3 Fernbedienung benutzen

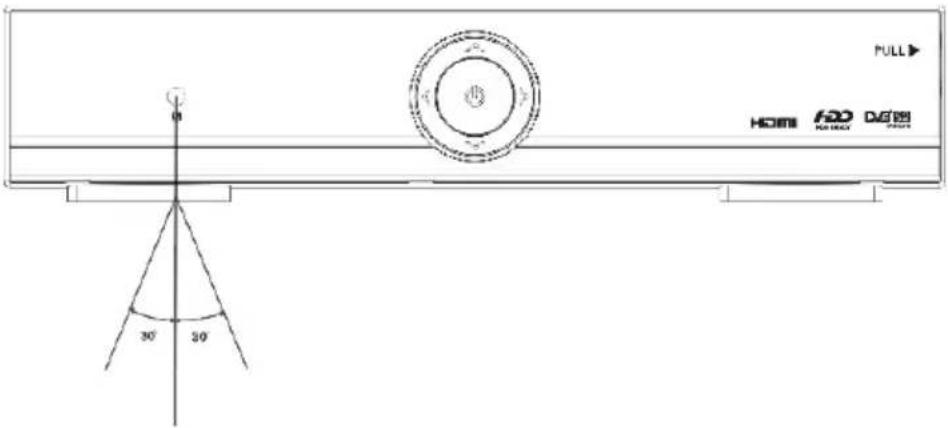

Richten Sie die Fernbedienung auf die Frontblende des Satellitenempfängers aus. Die Fernbedienung hat eine Reichweite von bis zu 6 m in einem Winkel von bis zu 60 Grad.

FULL HDMI F2D DG通 30° 30°

Die Fernbedienung muss freie Sicht auf den Sensor haben.

Bitte beachten Sie:

Direkte Sonneneinstrahlung und grelles Licht verringern Die Empfindlichkeit der Fernbedienung.

Trennen Sie Speichermedien nicht während der Datenübertragung ab (Musik/Album/Film, PVR Timeshift/Aufnahme/Wiedergabe. Folgen Sie den Anleitungen zum sicheren Abtrennen und beenden Sie die Funktion oder verlassen Sie das Menü vor dem Abtrennen.

4 Anschlüsse

Vorsicht:

Vergewissern Sie sich zunächst, dass Ihre Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Zur Vermeidung von Stromschlag öffnen Sie das Gerätegehäuse nicht.

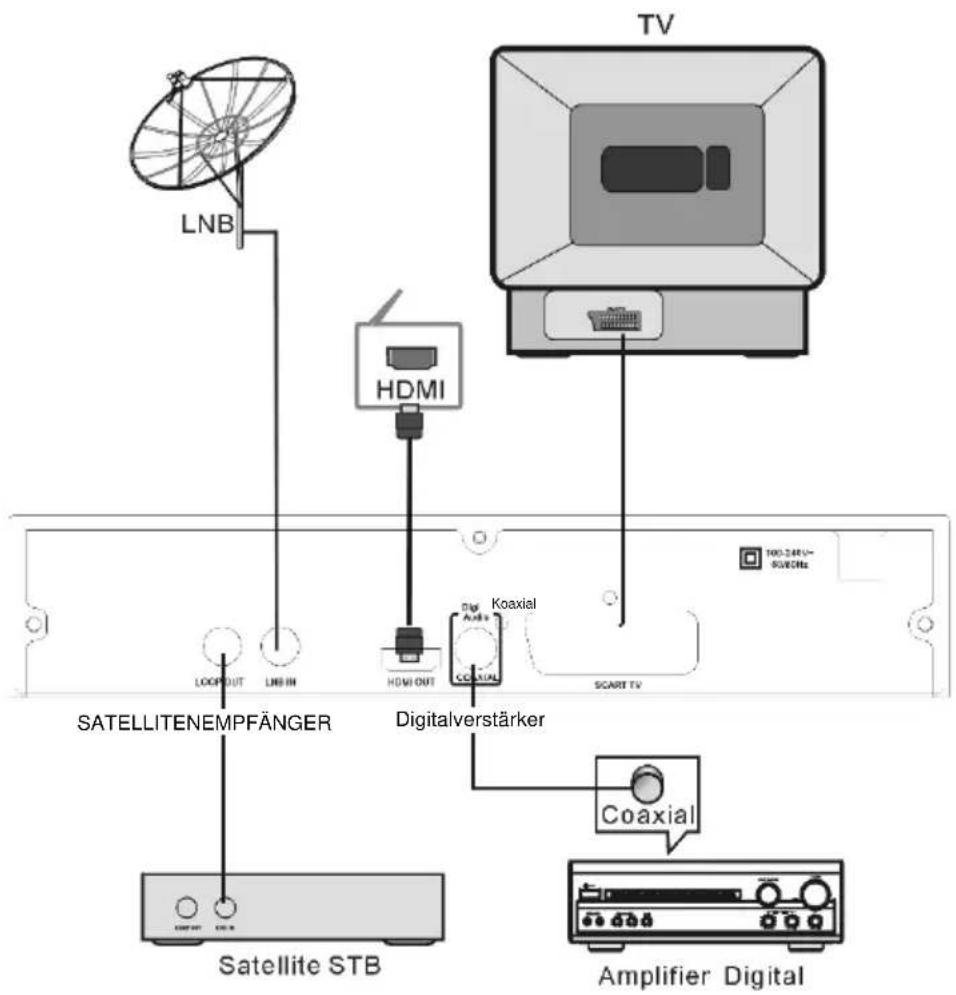

TV LNB HDMI SATELLITENEMPFÄNGER Digitalverstärker Coaxial COAXIAL Satellite STB Amplifier Digital

Bitte beachten Sie:

Beim Anschluss des Geräts an andere Geräte wie Fernseher, Videorekorder oder Verstärker beachten Sie auch die Bedienungsanleitungen der jeweiligen anderen Geräte. Ziehen Sie die Netzstecker aller Geräte vor dem Anschluss ab.

5 Erstinstallation

Nachdem alle Anschlüsse vorgenommen wurden, schalten Sie den Fernseher ein. Drücken Sie Ein/Aus zum Einschalten des Satellitenempfängers. Bei Erstbenutzung und nach einer Rückstellung zu den Werkseinstellungen wird der Installationsführer angezeigt.

(1) Wählen Sie die [OSD-Sprache] mit hilfe der ◀ / ▶ / ▲ / ▼ Tasten.

Bestätigen Sie die Auswahl mit OK

Eine Vorinstallierte Senderliste vom Satelliten 19.2 Astra wird Ihnen angezeigt.

Benutzen Sie mehr als einen Satelliten, so müssen Sie den Satelliten den korrekten DiSEqC-LNB zuordnen, der in Ihrer Satelliteninstallation benutzt wird.

6 Systemeinstellungen

6.1 Kanal

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Kanal]. Das Menü bietet verschiedene Optionen.

Manueller Suchlauf – Satelliten Setup – Programm bearbeiten – CI Inforamtionen – Software Update – System Informationen

Wählen Sie eine Option und drücken Sie OK um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.

Manual Channel Search Satellite Setup Program Edit CI Information Software Update (OAD) Software Update (OAD) System Information

6.1.1 Satelliten Einstellungen

Hier konfigurieren Sie die Einstellungen der Satelliten.

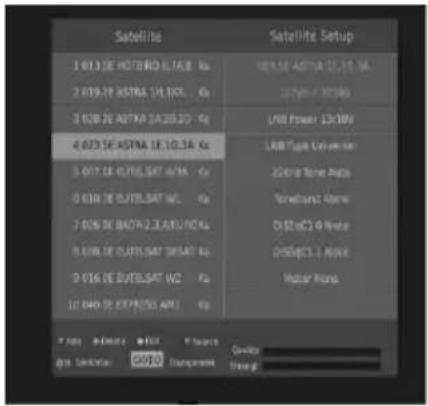

Satellitenliste: Drücken Sie ▲/▼ zur Auswahl eines Satelliten, dessen Einstellungen auf der rechten Seite angezeigt werden. Um in die andere Spalte zu gelanden drücken Sie ◀/►. Um einen Wert in der Rechten Spalte zu veränden, makieren sie den Punkt und bestätigen Sie mit OK.

Satellite Setup 1 013 DE HOTBRO ULTA8 Ka 2 019 DE ASTRA 14.110L Ka 3 028 DE ASTRA 24.20.20 Ka 4 073 DE ASTRA 16.25 Ka 5 007 DE BUTISAT W/SA Ka 6 014 DE BUTISAT W/SA Ka 7 016 DE BADY-2.3A/NO Ka 8 018 DE BUTISAT S/SAT Ka 9 016 DE BUTISAT W/2 Ka 10 040 DE ESPRESS AP/1 Ka SPS: 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Satellite Satellite Setup 1 001.00 HUSTRIATE SA.B. No USB.00 ASTRA SA.276/79 2 008.01 ASTRA 28 LNB Power 45.77 MHz 5 003.01 ASTRA 12 QAV 1.5 V/NAV 4 007.00 BUTTEL.SA 1.5 V/NAV 5 010.00 BUTTEL.SA 1.5V 4 016.01 BACOM 2.3 1.5V 5 008.01 BUTTEL.SA 1.5 V/NAV 6 014.01 BUTTEL.SA 1.5 V/NAV 6 042.01 EXPRESS QAV 4 MHz 5 042.01 PUMBERGALY (PPT) * Normal Quantity Transporter Standard

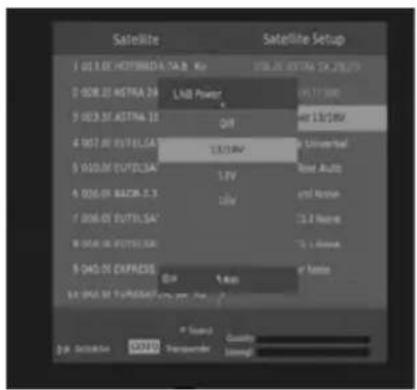

LNB-Leistung: Drücken Sie OK um Einstellung der LNB-Leistung vorzunehmen. 13V – 18V – 13/18V – Aus

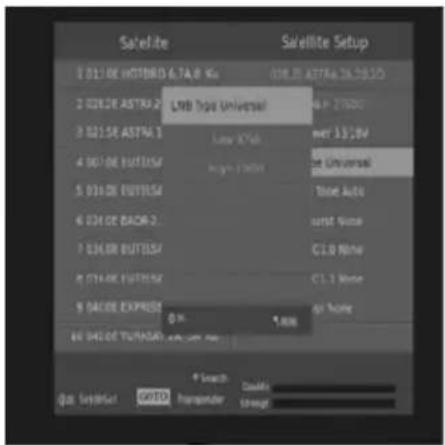

LNB-Typ: Drücken Sie OK zur Anzeige einer Liste von LNB-Typen, die als Frequenzen lokaler Oszillatoren angezeigt werden. Sie können die Frequenz ebenfalls als Einzel- oder Doppelnutzer unten in der Liste eingeben.

Satellite Satellite Setup 2 011 DE HISTORID 6.7A 8 Ku 018.21 ASTRA 24.10.10 2 021 DE ASTRA 2 LNB Type Universal 5 P 27000 3 021 SE ASTRA 1 Low X796 net 13.2V 4 00 DE BUTTERSE High 3000 set Universal 5 010 DE BUTTERSE Total Auto 6 024 CE BACK 2 start None 7 034 DE BUTTERSE C1.0 None 8 034 CE BUTTERSE C1.1 None 9 DACE EXPRESS up None up Start 0 K 4 MHz WE DACE BUTTERSE, net up to 100 MHz + Search Cancel Qoq Forward GND Transmitter Start

22KHz Tone: Drücken Sie OK zum Ein- oder Ausschalten von 22K, die Einstellung erfolgt automatisch, wenn der LNB-Typ dualer lokaler Oszillator ist.

DYON PHOENIX

Toneburst: Toneburst-Umschaltung aktivieren oder deaktivieren.

DiSEqC1.0: Wählen Sie den korrekten Port bis zu 4 für den korrekten LNB.

DiSEqC1.1: Wählen Sie den korrekten Port bis zu 16 für den korrekten LNB.

Motor: Mit den Navigationstasten links/rechts wählen Sie DiSEqC1.2 oder DiSEqC1.3. Mit OK zeigen Sie das Menü zur Positionseinstellung an.

DiSEqC1.2: Motor in korrekte Position zum Arretieren des Signals fahren.

DiSEqC1.3: Motor entsprechend lokaler und Satellitenpositionen fahren.

Motoreinstellungen: (Wählen Sie DiSEqC und drücken Sie OK)

Auto: Mit den Navigationstasten links/rechts bewegen Sie die Antenne in West/Ost-Richtung. Der Motor stoppt automatisch, wenn das Signal empfangen wird.

Kontinuierlich: Mit den Navigationstasten links/rechts bewegen Sie die Antenne in West/Ost-Richtung. Der Motor stoppt erst, wenn Sie ihn manuell anhalten.

Schrittweise [1]: Mit den Navigationstasten links/rechts gehen Sie nur jeweils einen Schritt weiter.

Position speichern: Aktuelle Position des Motors speichern.

Position aufrufen: Mit den Navigationstasten links/rechts rufen Sie die gespeicherte Position auf.

Referenz aufrufen: Alle Positionen zurückstellen.

X aufrufen: Position aufrufen, die für lokale und Satellitenpositionen berechnet wurde.

Satellit

Satellit hinzufügen:

Drücken Sie die ROTE Taste, um einen neuen Satelliten hinzuzufügen. Geben Sie den Längengrad ein und bearbeiten Sie den Namen des Satelliten mit der virtuellen Tastatur.

Satellit löschen:

Drücken Sie die GRÜNE Taste, um einen Satelliten zu löschen. Drücken Sie OK zur Bestätigung.

Satellit bearbeiten:

Drücken Sie die GELBE Taste, um einen Satelliten zu bearbeiten.

Einzelnen Satelliten suchen:

Drücken Sie die BLAUE Taste, um das Menü der Scaneinstellungen anzuzeigen.

Scanmodus:

Drücken Sie ◀ / ▶ zur Auswahl des Standards zum Scannen der Transponder, Blinder Scan und Netzwerk, die mit NIT scannen.

Verschlüsselt:

Drücken Sie ◀ / ▶ zur Auswahl von Alle Kanäle oder FTA (frei empfangbare) Kanäle.

Diensttyp:

Drücken Sie ◀ / ▶ zur Auswahl von ALLE, DTV oder Radio. Drücken Sie OK, um den Scan mit obigen Einstellungen zu starten.

Mehrere Satelliten suchen:

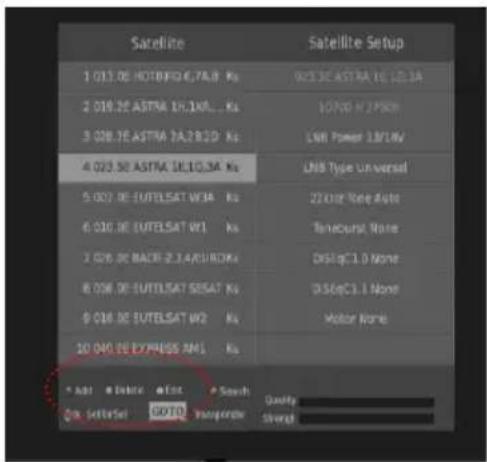

Drücken Sie OK zur Auswahl der Satelliten mit Markierung „√“, dann drücken Sie die BLAUE Taste zur Anzeige des Menüs der Scaneinstellungen. Nach der Konfiguration wie einzelnen Satelliten suchen drücken Sie OK, um den Scan nach mehreren Satelliten zu starten.

Satellite 1 013.0E HOTRIFID 4,7A,B Ka 2 019.2E ASTRA 1K,1M,... Ka 3 028.7E ASTRA 2A,2B,2D Ka 4 023.5E ASTRA 3H,1G,3A Ka 5 002 DE SUTELSAT W1A Ka 6 010 DE SUTELSAT W1 Ka 7 026 DE BACH-2,3,4/DRDA Ka 8 036 DE SUTELSAT SESAT Ka 9 018 DE SUTELSAT W2 Ka 10 040 NE EXPISS AM1 Ka * Add ▲ Reduce ▲ Exit ▲ Search ▲ Quality ▲ Speed ▲ Speed

DYON PHOENIX

Transponder

Drücken Sie GOTO, um zur Liste der Transponder des eingestellten Satelliten umzuschalten. Drücken Sie erneut GOTO, um zur Satellitenliste zurückzuschalten.

Transponder hinzufügen:

Drücken Sie die ROTE Taste, um einen neuen Transponder hinzuzufügen. Ein bestehender TP kann nicht unter dem gleichen Satelliten gespeichert werden.

Transponder löschen:

Drücken Sie die GRÜNE Taste, um einen Transponder zu löschen. Drücken Sie OK zur Bestätigung.

Transponder bearbeiten:

Drücken Sie die GELBE Taste, um einen Transponder zu bearbeiten. Ein bestehender TP kann nicht unter dem gleichen Satelliten gespeichert werden.

Einzelnen Transponder suchen:

Drücken Sie die BLAUE Taste, um das Menü der Scaneinstellungen anzuzeigen. Nach der Konfiguration der Einstellungen drücken Sie OK, um den Scan zu starten.

Mehrere Transponder suchen:

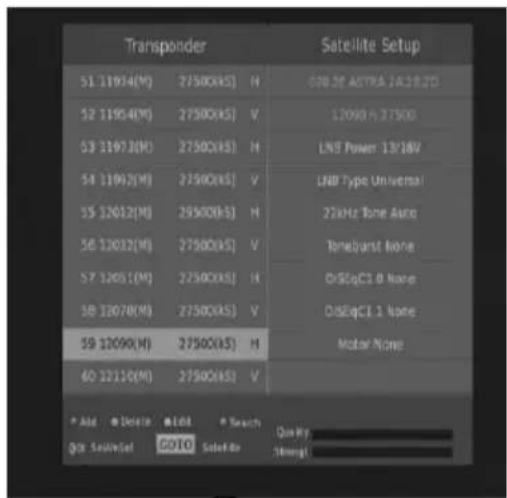

Drücken Sie OK zur Auswahl der Transponder mit Markierung „√“, dann drücken Sie die BLAUE Taste zur Anzeige des Menüs der Scaneinstellungen. Nach der Konfiguration der Einstellungen drücken Sie OK, um den Scan nach mehreren Transpondern zu starten.

Transponder 51 11904(M) 27500(KS) H 52 11904(M) 27500(KS) V 53 21903(M) 27500(KS) H 54 11902(M) 27500(KS) V 55 12012(M) 29500(KS) H 56 12012(M) 27500(KS) V 57 12051(M) 27500(KS) H 58 12078(M) 27500(KS) V 59 12090(M) 27500(KS) H 60 12110(M) 27500(KS) V Satellite Setup GOS SATE/SAT GOTO Satellite Quality Strength

Suchlauf Modien:

Standart Sucht Transponder ab die im eigenen Transponderpool vorhanden sind. Blind Scan Sucht alle möglichen Transponder ab, ob ein Signal anliegt und speichert diese im Transponderpool.

Netzwerk Scan Sucht Transponder ab die im eigenen Transponderpool vorhanden sind und sucht parallel nach vorhandenen Transponderpoollisten von Anbietern und fügt diese dem eigenen Pool hinzu

Alle Alle möglichen Sender werden gesucht.

FTA Nur kostenlos empfangbare Programme werden gesucht.

6.1.2 Manuelle Suche

Hier können Sie einen bestimmten Tranpsonder direkt absuchen.

Wählen Sie den Satelliten aus und tragen die jeweiligen Transponderdaten ein. Im unteren Bereich können Sie erfahren ob Signal am eingestellten Transponder vorhanden ist. Wählen Sie Suchen aus und drücken OK um die Suche zu starten.

Manual Channel Search Satellite Setup Program Icon: CI Information Software Update (ISAD) Software Update (ISIR) System Information

Manual Channel Search DTS SE ASTRA 16.35.34 Frequency 20700 Symbol 27508 Pulsification microphone bus Network Search Off Scan Mode Pres+Scramble Service Type OTV=Radio DTV Radio Search Freq Normal Good Query String

6.1.3 Programm bearbeiten

Zur Bearbeitung der Kanäle (Sperren, Überspringen, Favoriten, Verschieben oder Löschen) drücken Sie Menü und wählen Programm bearbeiten aus. Bestätigen Sie mit OK.

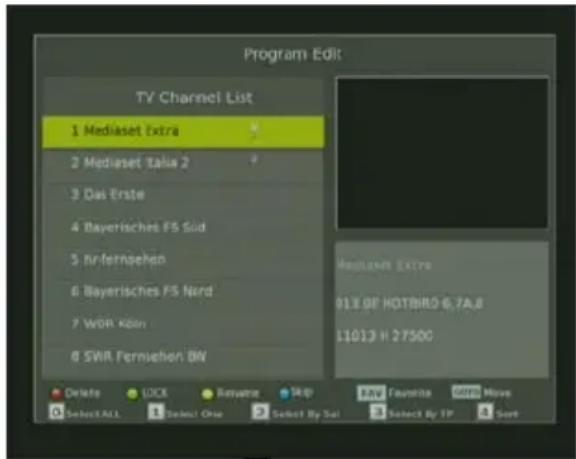

Program Edit: TV Channel List 1 Mediaset Extra 2 Mediaset Toka 2 3 Das Erste 4 Bayerisches FS Sod 5 Nrfernsehen 6 Bayerisches FS Nord 7 WDR Köln 8 SWR Ferniehen BW Delete LOCK Remate Help 100 Favorites Follows Move Select ALL Select One Select By Sel Select By EP Sort

Fernseh- oder Radiokanal löschen

1. Wählen Sie den gewünschten Kanal drücken Sie die ROTE Taste, eine Mitteilung wird angezeigt. Drücken Sie OK, um den Kanal zu löschen.
2. Wiederholen Sie diesen Schritt zum Löschen weiterer Kanäle.

Fernseh- oder Radiokanal sperren

1. Wählen Sie den gewünschten Kanal drücken Sie die Grüne Taste, ein Schloss Symbol wird neben dem Sender angezeigt.
2. Wiederholen Sie diesen Schritt zum Sperren weiterer Kanäle.
3. Zur Anzeige eines gesperrten Kanals müssen Sie entweder das Standard-Passwort „0000“ oder Ihr eigenes Passwort eingeben.

Fernseh- oder Radiokanal Umbenennen

1. Wählen Sie den gewünschten Kanal drücken Sie die GELBE Taste um den Programm Namen zu ändern.

Fernseh- oder Radiokanal überspringen

1. Wählen Sie den gewünschten Kanal und drücken Sie die BLAUE Taste. Das Symbol zum Überspringen wird angezeigt und der Kanal ist nun zum Überspringen markiert.
2. Wiederholen Sie diesen Schritt zum Überspringen weiterer Kanäle.

Favoritenkanäle einstellen

Erstellen Sie eine Liste Ihrer Favoritenkanäle für leichteren Zugang.

1. Wählen Sie den gewünschten Kanal und drücken Sie FAVOURITE. Wählen Sie eine der acht Favoritenlisten und bestätigen Sie die Auswahl mit OK. Ein Herzsymbol wird Ihnen als bestätigung angezeigt. Verlassen Sie die Favoritenenlistenauswahl mit Exit.
2. Wiederholen Sie diesen Schritt zur Auswahl weiterer Favoritenkanäle.

Favoritenkanal aufrufen

1. Drücken Sie FAVOURITE zur Anzeige der Favoritenlistenübersicht.
2. Drücken Sie ▲/▼ und wählen eine Favoritenliste aus.

Drücken Sie die OK Taste für die Programmübersicht, es wird Ihnen ausschließlich die Sender von der ausgewählen Favoritenliste angezeigt.

Um sich alle Sender anzeigen zu lassen drücken Sie erneut FAVORITE und

wählen Sie FAV. AUS aus.

Fernseh- oder Radiokanal verschieben

1. Wählen Sie den gewünschten Kanal und drücken die GOTO Taste. Der Sender wird makiert.
2. Drücken Sie ▼/▲ zum Verschieben des Kanals.
3. Drücken Sie GOTO erneut zur Bestätigung. Die änderung wird sofort abgespeichert.
4. Wiederholen Sie diesen Schritt zum Verschieben weiterer Kanäle.

Alle Fernseh- oder Radiokanäle löschen

1. Drücken Sie die Nummerntaste 0 um alle Sender zu makieren.
2. Drücken Sie die Taste Rot um alle Sender zu löschen.

6.1.4 CI Information

In diesem Menüpunkt wird Ihnen das sehen bestimmter Informationen und das ändern verschiedener Einstellungen ermöglicht.

6.1.5 Software Update

Wählen Sie diesen Punkt aus, falls eine neue Firmware für das Gerät bereit steht. Kopieren Sie die Update Datei auf einen USB Stick und schließen diesen an.

6.1.6 System Information

Hier wird Ihnen bestimmte Informationen zu dem Gerät Typen angezeigt. Model Nummer, Software Version und Datum des Updates.

6.2 Bild

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Bild]. Das Menü bietet verschiedene Optionen zur Bildeinstellung.

TV System – Scart Modus – TV Format – Format - Auflösung

Wählen Sie eine Option und drücken Sie OK um die Einstellung vorzunehmen.

Drücken Sie EXIT zum Verlassen des Menüs.

TV System Wählen Sie TV System an und drücken OK um im Scart Betrieb das Ausgangssignal zwischen PAL und NTSC umzuschalten.

Scart Modus Wählen Sie Scart Modus an und drücken OK um im Scart Betrieb das Ausgangssignal zwischen RGB und Composite umzuschalten.

TV Format Wählen Sie TV Format an und drücken OK um das Ausgangssignal zwischen 4:3 Format und 16:9 Format umzuschalten.

Format Wählen Sie Format an und drücken OK um eine Auswahlliste der Automatischen 4:3 Anpassung zu öffnen. Sie können zwischen Letterbox –

Pan Scan - Just

Scan wäh

Auflösung Wählen Sie Auflösung an und drücken OK um eine Auswahlliste der verfügbaren HDMI Ausgangsauflösungen auszuwählen. Wählen Sie eine Auflösung die über HDMI wiedergegeben werden soll ein und bestätigen

S i e m i t

6.3 Ton

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Ton]. Das Menü bietet verschiedene Optionen zur Toneinstellung.

Balance – Lautstärke Modus – Ausgans Modus – Digitaler Audio Ausgang – HDMI Audio Ausgang – SPDIF verz.

Wählen Sie eine Option und drücken Sie OK um die Einstellung vorzunehmen.

Drücken Sie EXIT zum Verlassen des Menüs.

Balance 50 Volume Mode Output Mode Digital Audio Output HDMI Digital Audio SPDI Delay

Balance Wählen Sie Balance aus und drücken OK um die

Lautstärkenverteilung

zwischen

linken

und

m ◀/▶ zu verändern. t

Lautstärke Modus Wählen Sie Lautstärke Modus aus um zwischen Tiefen Höhen und Standart Tönen mit OK in der Auswahlliste zu wechseln.

Ausgangs Modus Wählen Sie Ausgangs Modus an und drücken OK um zwischen L+L, R+R, L+R umzuschalten.

Digitaler Audio Ausgang Wählen Sie Digitaler Audio Ausgang aus und drücken OK um den

Ausgang

Ein

oder

Auszuschalten.

HDMI Audio Ausgang Wählen Sie HDMI Audio Ausgang aus und drücken OK um den

Ausgang

Ein

oder

Auszuschalten.

SPDIF verzögerung Wählen Sie SPDIF verzögerung aus und drücken OK um die

Tonverzögerung

einzustellen.

6.4 Zeit

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Zeit]. Das Menü bietet verschiedene Optionen zur Zeiteinstellung.

Auto Sync – Zeit Zone – Sommer Zeit – Uhrzeit – Sleep Timer – Auto Sleep – Timer Liste

Wählen Sie eine Option und drücken Sie OK oder ◀/▶, um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.

Auto Sync Off Time Zone Summer Time Clock 00:05 Sleep Timer Auto Sleep Timer List

Autom. Uhrzeit: Aktivierung oder Deaktivierung der automatischen Zeiteinstellung durch den Sender. Das Gerät bezieht sich bei Signal die aktuellen Daten.

Zeitzone: Hier wählen Sie Ihre Zeitzone.

Sommerzeit: +1 Stunde An/Aus

Uhrzeit: Hier stellen Sie die Systemzeit ein.(Auto Sync Aus)

Sleeptimer: Bei Aktivierung wird zum Ablauf des eingestellten Zeitraums eine Mitteilung angezeigt, dass sich das Gerät nun ausschaltet (Stand-by-Modus).

Auto Sleep: Wenn das Gerät längere Zeit nicht bedient wird, schaltet es sich automatisch nach max. 3Stunden ab.

Timer Programmierliste: Öffnet die Programmierliste (Timerliste) der zu Aufnehmenden Sendungen.

• Drücken Sie ROT um zwischen der EPG Übersicht und der Timer Liste zu wechseln.
• Drücken Sie GRÜN um eine makierte Programmierung aus der Liste zu entfernen.
• Drücken Sie GELB um eine makierte Programmierung zu bearbeiten und zu verändern.
• Drücken Sie BLAU um eine Manuelle neue Programmierung hinzuzufügen.

6.5 Optionen

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Optionen]. Das Menü bietet verschiedene Optionen.

OSD Sprache – Audio Sprache – Untertitel Sprache – Hörgeschädigte – PVR Datei System - Werkseinstellungen

Wählen Sie eine Option und drücken Sie OK, um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.

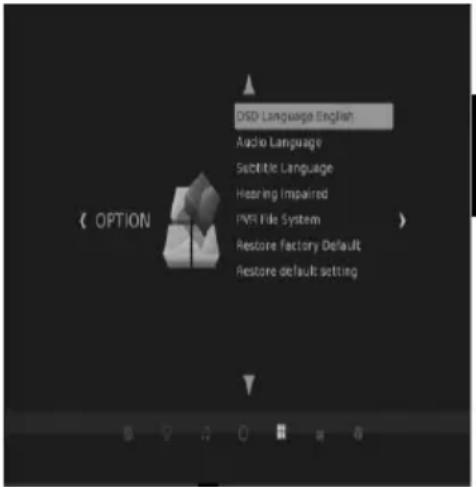

OSD Language English Audio Language Satellite Language Hearing Impaired PWR File System Restore factory Default Restore default setting

OSD-Sprache: Wählen Sie eine OSD-Sprache.

Audiosprache: Wählen Sie die bevorzugte Audiosprache für die Fernsehkanäle. Ist die Sprache nicht verfügbar, so wird die Standard-Programmsprache benutzt.

Untertitelsprache: Wählen Sie die bevorzugte Untertitelsprache.

Hörgeschädigte: Schaltet den Gehörlosen Modus ein. Untertitel werden Automatisch eingeblendet falls vorhanden.

PVR Datei System: Hier haben Sie die Möglichkeit die angeschlossenen USB Speicher zu formatieren. Dies hat zur folge das sämtliche Daten unwiederruflich vom Datenträger entfernt werden. Mit den Tasten ◀/▶ wählen Sie den USB Speicher oder die ggf. angeschlossene Festplatte aus. Gehen Sie mit den Taste ▲/▼ zum Punkt Formatiere zu um zwischen den Dateiformaten FAT oder NTFS zu wählen. Drücken Sie OK um die Einstellungen zu bestätigen. Wählen Sie Ja bei der Sicherheitsabfrage um die Formatierung zu beginnen.

Werkseinstellungen: Versetzt das Gerät in Auslieferungszustand.

Zurücksetzten der Werte

6.6 Sperren

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Sicherheit]. Das Menü bietet verschiedene Optionen zu Sperrungen von Sendern.

System Sperren – Passwort Einstellen – Elterliche Freigabe

Wählen Sie eine Option und drücken Sie OK um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.

Standart Passwort: 0000

Universal Passwort: 8888

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Anwendungen]. Hier finden Sie den Medien Player zur wiedergabe von Musik- Video- Foto und Dateien. Zudem haben Sie die Möglichkeit Einstellungen für die Abspielmodien Foto und Video vorzunehmen sowie Vorhandene Senderlisten abzuspeichern oder aufzuspielen.

Wiedergabe von Dateien

Ist kein USB-Speichermedium angeschlossen, so wird „Kein Gerät gefunden“ unten rechts angezeigt. Anderenfalls wählen Sie Video, Musik, Foto oder Datei und drücken Sie OK zum Aufrufen des Dateibrowsers.

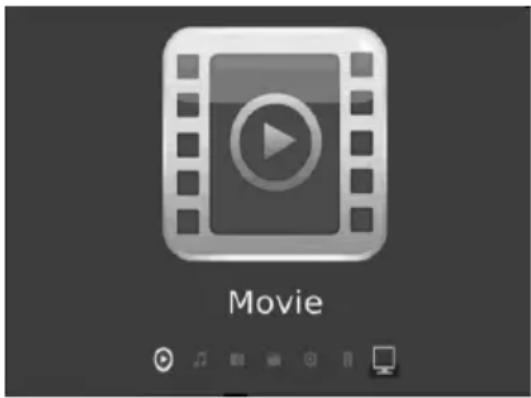

Movie

Dateibrowser

Mit den Navigationstasten ◀/▶ wählen Sie die gewünschte Datei oder den Ordner aus der geöffnet werden soll. Mit OK starten Sie die Wiedergabe oder öffnen den Ordner um das Unterverzeichnis anzuzeigen. Mit der Taste EXIT gehen Sie einen Ordner zurück. Mit MENÜ verlassen Sie den Abspielmodi und gelangen zur Auswahlübersicht.

Video Wählen Sie einen Datei aus und drücken OK um das Video im Vorschaufenster sich anzeigen zu lassen. Drücken Sie ROT oder erneut OK so wird das Video im Vollbild dargestellt. Drücken Sie GOTO um zu einer bestimmten Zeitstelle des Videos zu gelangen. Mit EXIT verlassen Sie die wiedergabe und gelangen zurück zur Dateiübersicht.

Musik Wählen Sie eine Datei aus und drücken OK um die Wiedergabe zu starten. Drücken Sie GOTO um zu einer bestimmten Zeitstelle im Titel zu gelangen.

Foto Wählen Sie eine Datei aus und drücken OK um die Slide Show des Ordners zu starten.

Datei Hier haben Sie die Möglichkeit sich alle Dateien die auf dem Speicher vorhanden sind sich anzeigen zu lassen.

DYON PHOENIX

Senderliste

abspeichern

Sie haben die Möglichkeit im Medien Player unter der Modie Datei Ihre vorhandene Senderliste auf den ausgewählten Datenträger abzuspeichern. Wechsel Sie in den Modus Datei und drücken die GELBE Taste. Eine Information wenn die Datenbank abgespeicher wurde wird Ihnen bei Fertigstellung angezeigt.

Senderliste

wiederherstellen

Gehen Sie hierfür in die Modie Datei und wählen die wählen die vorhandene DBM Datei aus. Drücken Sie OK um die Senderliste auf das Gerät aufzuspielen. Eine Meldung bei Fertigstellung wird Ihnen angezeigt.

Setup

System

• Vorschau stellt die Vorschau an oder aus.
• Seitenverhältnis stellt die Automatische anpassung ein.

Video

- Untertitel Spezifikationen stellt die Untertitel große im Video ein. Normal – Mittel – Groß

• Untertitel Hintergrund stellt die Hintergrundfarbe des Untertitels ein.
• Untertitel Schrift Farbe stellt die Schriftfarbe ein.
• Wieder aufnehmen des abspielens stelle die wiederaufnahme an bzw aus.

Foto

-Slide Time stellt den Slide Show interval ein 0,5, 10, 15, 20 oder 30 Sekunden.
-Slide Mode stellt den Slide Show Effekt ein 0-59.

Device Falls Sie eine Festplatte und einen USB Speicher angeschlossen haben, wählen Sie bitte einen der beiden Quellen über den Menüpunkt DEVICE aus welcher angezeigt werden soll.

DTV Wählen Sie diesen Menüpunkt an und drücken OK um den Medien Player zu verlassen und in den Fernseh Modus zurück zu gelangen.

7 Allgemeine Funktionen

7.1 EPG (Elektronische Programmzeitschrift)

EPG ist eine elektronische Programmzeitschrift, welche die Programme der Kanäle für die kommenden 7 Tage aufführt. Drücken Sie EPG auf der Fernbedienung, um die Funktion aufzurufen.

Mit ◀ / ▶ wählen Sie den gewünschten Kanal. Steht mehr als eine Seite Informationen zur Verfügung, so blättern Sie mit der GELBEN Taste vorwärts um, mit der BLAUEN Taste blättern Sie rückwärts um.

Mit ▼/▲ wählen Sie die Sendung aus worüber Sie Informationen sich anzeigen lassen wollen.

7.1.1 Aufnahme über EPG Programmieren

Möchten Sie ein Programm über EPG aufnehmen, drücken Sie nach der auswahl der gewünschten Sendung die GRÜNE Taste und bestätigen Sie das Einstellungsfenster mit OK. Eine Bestätigungsanzeige wird Ihnen angezeigt. Die Programmierung wird in die Timerliste übernommen.

ROT: Öffnet die Timerlistenübersicht

PROGRAMME GUIDE CH 264 Jokuyika 01 Jan. 1970 00:01 01 Jan. 00:00 00:00 01:03 No information. Schedule Reminder Page Up Page Down

7.2 Aufnahme

Drücken Sie wärend einer laufenden Sendung die Sie aufnehmen möchten die REC Taste um eine Aufnahme zu starten. Drücken Sie EXIT um die Steuerungsinformationen auszublenden. Die Rekord anzeige wird nach 5 Sekunden ausgeblendet.

Sie können wärend der Aufnahme andere Programme, die im gleichen Transponderpacket gesendet werden, anschauen ohne die Aufnahme zu unterbrechen. Drücken Sie die Tasten ▼/▲ um zwischen den verfügbaren Sendern umzuschalten.

Aufgenommen Sendungen können im Medien Player wiedergegeben werden! Drücken Sie STOP um die Aufnahme zu beenden.

7.3 Timeshift

Drücken Sie wärend Sie eine Sendung schauen die Pause Taste um das laufende Programm anzuhalten. Das Gerät fängt automatisch an die Sendung bei anzeige eines Standbildes aufzunehmen. Möchten Sie das angehaltene Programm weiterschauen so drücken Sie die Play Taste. Sie können in der Zeitspanne wo aufgenommen wurde vor und zurückspulen. Das Gerät nimmt die fortlaufende Sendung weiterhin auf.

7.4 OK Liste

Öffnen Sie mit der OK Taste die Programm übersicht. Dort können Sie gezielt nach Sendern mit ▼/▲ suchen. Ein umblättern ganzer Seiten können Sie mit den Tasten ◀/▶.

GRÜN: Drücken Sie GRÜN um einen Sender zu suchen.

GELB: Drücken Sie GELB um zwischen den Senderlisten (Favoritenlisten) zu wechseln.

7.5 Teletext

Teletext ist ein Rundfunk Informationssystem der einzelnen Sender in welchem man wie in einer Zeitung nachschlagen kann. Es bietet zudem noch Untertitel für Zuschauer mit schlechtem Hörvermögen oder die der gesprochen Sprache nicht mächtig sind an. (Kabelanschluss, Satellitenkanäle, etc.)

1. Drücken Sie die TXT Taste.
2. Drücken Sie CH ▼/▲ um eine Seite vor oder zurück zu blättern.
3. Drücken Sie die Numern-Tasten um eine Seite direkt anzuwählen.

7.6 Programm Informationen

Sie können sich bestimmte Informationen zu dem Aktuellen Sender aufrufen.

Drücken Sie die INFO Taste für Name des Senders, Platznummer, Akutelle Sendung, darauf folgende Sendung, Uhrzeit und Datum. Drücken Sie die Taste erneut um sich Detailinformationen anzeigen zu lassen.

7.7 Audio Spur ändern

Um bei einem Sender die Audiospur zu ändern gehen Sie wie folgt vor:

Drücken Sie die „Audio“ Taste.

Wählen Sie die Audiosprache und bestätigen Sie mit „Ok“

Wählen Sie den Audiomodus (Stereo, Links, Rechts) mit Vol+/Vol-.

Mit „Exit“ verlassen Sie das Menü“

7.8 Untertitel einrichten

Falls verfügbar können Sie sich einen Untertitel in verschiedenen Sprachen anzeigen lassen.

Drücken Sie die „SUBTITLE“ Taste.

Wählen Sie eine Sprache für den Untertitel aus und bestätigen Sie dies mit „Ok“. Der Untertitel wird Ihnen in der ausgewählten Sprache angezeigt.

7.9 Cl + Kartenslot für verschlüsselte Programme

Um verschlüsselte Programme schauen zu können, benötigen Sie vom Betreiber die jeweilige

Entschlüsselungs Karte und das entsprechende CAM Modul um die Karte mit dem Gerät zu verbinden.

Schieben Sie das CAM Modul mit der jeweiligen Karte in den CI+ Kartenslot im Gerät.

Eine Meldung der Authentifizierung wird Ihnen angezeigt. Beachten Sie bitte das der Vorgang einige

Minuten dauern kann. Bei erfolgreicher Authentifizierung bekommen Sie eine Meldung angezeigt.

Das Gerät ist dafür ausgelegt HD+ sowie Sky Programme zu entschlüsseln.

7.10 Festplatten Einschub

Das Gerät verfügt über die Möglichkeit eine 2,5 Zoll SATA/SATA II Festplatte über einen Einschub ans Gerät anzuschließen. Dies wird empfohlen bei HD Aufnahmen sowie mehrfach Programmierung.

Schieben Sie die Festplatte in das vorgesehen Einschubfach über dem Cl+ Kartenslot bis diese vollständig einrastet. Eine Meldung bei verbindung wird angezeigt.

8 Glossar

DiSEqC Digital Satellite Equipment Control; Digitalsystem, mit dem der Empfänger unterschiedliche Komponenten des externen Geräts steuern kann. Wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen benutzt (z.B. Astra und Eutelsat).
EPG	Elektronische Programmzeitschrift
RF-Anschluss Koaxialanschluss für LNB-Antennenkabel.
FTA Free to Air-Dienste (frei empfangbar). Diese Kanäle können ohne Decoder empfangen werden.
LNB Low Noise Block Verstärker / Konverter; Gerät in der Mitte der Antenne, welches die eingehenden Hochfrequenzsignale von Satelliten in den Niederfrequenzbereich umwandelt und gleichzeitig verstärkt.
Mute Taste auf der Fernbedienung, mit welcher der Ton vorübergehend stummgeschaltet wird.
OSD On-Screen Display; Bildschirmmenü zur Steuerung der Funktionen.
PID Identifizierungsnummer eines empfangenen Datenstreams. Die PIDs gewährleisten, dass ein Kanal vollständig empfangen wird.
Receiver Empfänger, der Signale von der Antenne in Video- und Audiosignale umwandelt.
SCART 21-poliger Anschluss für Satellitenempfänger und Fernseher.
Transponder Satellitenfrequenz. Mehrere Digitalkanäle können gleichzeitig auf einem Transponder übertragen werden.
HDMI High Definition Multimedia Interface. Anschluss zur Übertragung von Bild und Ton in HD-Qualität.
Koaxial Digitaler Audioausgang zum Anschluss an einem Audioverstärker.

DYON PHOENIX

9 Störungserkennung

Bei Problemen mit diesem Gerät oder seiner Installation sehen Sie sich bitte noch einmal genau den entsprechenden Abschnitt in dieser Bedienungsanleitung an und lessen Sie Einzelheiten in der nachstehenden Tabelle.

Problem	Mögliche Ursache	Lösun
Kein Bild	Netzstecker nicht in der Steckdose. Stecken Sie den Netzstecker in die Steckdose.
	Gerät ist nicht eingeschaltet. Schalten Sie das Gerät ein.
Anzeige „Kein Signal“	DVB-S-Kabel ist nicht angeschlossen. Schließen Sie das DVB-S-Kabel an.
	Falsche Einstellung. Stellen Sie die LNB Parameter korrekt ein.
	Kurzschluss im Antennekabel Setzten Sie die F-Stecker neu an
Kein Ton	Audiokabel nicht oder nicht korrekt angeschlossen.	Schließen Sie das Audiokabel korrekt an.
	Ton ist stummgeschaltet. Stellen Sie die Lautstärke ein.
	Falscher Soundtrack gewählt. Wählen Sie einen anderen Soundtrack.
Ton, jedoch kein Bild	AV-Kabel nicht oder nicht korrekt angeschlossen	Schließen Sie das AV-Kabel korrekt an.
	Dies ist ein Radiokanal. Drücken Sie TV/RADIO zum Umschalten in den TV-Modus.
Kanal kann nicht gesehen werden	Kanal ist verschlüsselt.	Wählen Sie einen alternativen Kanal.
		Legen Sie das entsprechende CI Modul in den Schacht ein.
Kanalsperrcode vergessen	Geben Sie das Universal	Passwort ein (8888)
Fernbedienung funktioniert nicht	Gerät ist ausgeschaltet. Stecken Sie den Netzstecker in die Steckdose und schalten Sie das Gerät ein.
	Fernbedienung ist nicht auf den Sensor ausgerichtet.	Richten Sie die Fernbedienung auf die Frontblende des Geräts aus.
	Frontblende ist nicht in freier Sicht. Entfernen Sie Behinderungen.
	Batterien der Fernbedienung nicht korrekt eingesetzt.	Überprüfen Sie die Polarität.
	Batterien der Fernbedienung erschöpft. Tauschen Sie die Batterien der Fernbedienung aus.
Bild bleibt stehen oder Mosaik	Das Signal ist zu schwach.	Verstärken Sie das Signal.
		Richten Sie Ihre Sat Anlage korrekt aus.
	Antenne Kabel ist nicht abgeschirmt	Verwenden Sie ein abgeschirmtes Antennen Kabel

Hersteller

Axdia International GmbH

Formerweg 9

E-Mail: [e-mail]

Tel: [phone] / 8826-0

Fax: [phone]

Web: www.dyon.eu

Support-Hotline: [phone]

10 Spezifikationen

Komponente	Spezifikationen
Tuner	Frequenzbereich 950 MHz bis 2150 MHz
	Eingangsimpedanz 75 Ohm asymmetrisch
	Signaleingangspegel -65 ~ -25 dBm
	Symbolrate	2-45 Mbit/s
	LNB-Leistung 13/18 V, max. 350 mA
	Demodulator	QPSK/8PSK Demodulation
	FEC 1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10
Anschlüsse	LNB-Eingang	F-Anschluss
	LOOP-Ausgang	F-Anschluss
	SCART	Scart Ausgang
	USB	USB 2.0
	KOAXIAL	RCA, für
	HDMI Anschluss an H DMI im Gerät
	Eingang 100-240 V~ 50/60 Hz Spannungsversorgung
	Leistungsaufnahme	Max. 25 W
Display	Decodermodul	PAL, NTSC
	Auflösung	720x576 (PAL), 720x480 (NTSC), 720P, 1080i, 1080p, 480i, 480P, 576i, 576P
Decodierung	Bildformat	4:3 (Letterbox, Pan&Scan) 16:9
	Video	MPEG2 Transport MP bei ML.HL
		MPEG4 AVC/H.264 HP bei L4
	Audio MPEG2 Audio L layer I & II
Sonstiges	Konformität	ETSI/EN 300421 DVB-S-konform
	Klangmodus	Rechts, Links, Stereo

* Änderung der Spezifikationen vorbehalten.

Konformitätserklärung

Wir erklären, dass dieses Produkt den Anforderungen nachstehender Normen und Richtlinien entspricht:

Europäische Richtlinie 2004/108/EC

EN 55013: 2001 +A1:2003 +A2:2006, EN 55020 :2007

(EN 61000-3-2:2006, EN 61000-3-3:1995+A1+A2)

Europäische Richtlinie 2006/95/EC

EN 60065:2002 +A1:2006 +A11:2008

Europäische Richtlinie 2009/125/EC + Regelung der Kommission 107/2009

Willich, 17.09.2010

Axdia International GmbH

11 Garantiebedingungen

Die nachstehenden Bedingungen beinhalten die Voraussetzungen und den Umfang unserer Garantieleistungen und lassen unsere gesetzlichen und vertraglichen Gewährleistungsverpflichtungen unberührt.

Für unsere Produkte leisten wir Garantie gemäß nachfolgenden Bedingungen:

1. Wir geben 24 Monate-Gewährleistung für DYON-Produkte. Innerhalb von 12 Monaten ab Kaufdatum beheben wir unentgeltlich nach Massgabe der folgenden Garantiebedingungen Schäden oder Mängel am Produkt. Bei einem Mangel oder Defekt, der später als 12 Monate nach dem Kaufdatum festgestellt wird, muß für eine Garantiereparatur ein Fabrikationsfehler nachweislich vorliegen.

Die Garantie erstreckt sich nicht auf Batterien und andere Teile, die zu den Verbrauchsgütern zählen, leicht zerbrechliche Teile, wie z.B. Glas oder Kunststoff sowie Defekte aufgrund des normalen Verschleißes. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für die Wert- und Gebrauchstauglichkeit des Produkts unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen, von Wasser sowie allgemein aus anormalen Bedingungen.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden. AXDIA behält sich das Recht auf Austausch gegen ein gleichwertiges Ersatzgerät vor, falls das eingesandte Produkt innerhalb eines angemessenen Zeit- und Kostenrahmens nicht instand gesetzt werden kann. Ebenso kann das Produkt gegen ein anderes gleichwertiges Modell ausgetauscht werden. Instandsetzungen vor Ort können nicht verlangt werden. Ersetzte bzw. getauschte Teile gehen in unser Eigentum über.
2. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Produkte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Produkte abgestimmt sind.
3. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Produkt.
4. Weitergehende und andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Produkts entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Wir haften also nicht für zufällige, indirekte oder sonstige Folgeschäden aller Art, die zu Nutzungseinschränkungen, Datenverlusten, Gewinneinbußen oder Betriebsausfall führen.

Geltendmachung eines Garantiefalles

1. Um den Garantieservice in Anspruch zu nehmen, müssen Sie Kontakt mit AXDIA Service-Center über Email, per Fax oder Telefon aufnehmen (Kontaktdaten siehe unten). Ebenso steht Ihnen dafür unser Serviceformular auf unserer Webseite oder auf der Rückseite der Garantiebedienungen zur Verfügung.
2. AXDIA Service-Center wird versuchen, Ihr Problem zu diagnostizieren und zu lösen. Wird ein Garantiefall festgestellt, erhalten Sie eine RMA Nummer (Return Material Authorization) und werden gebeten, das Produkt zu AXDIA einzusenden.

ACHTUNG: AXDIA nimmt nur Sendungen an, die mit einer RMA-Nummer versehen sind.

Für die Einsendung des Produktes ist folgendes zu beachten:

1. Die Sendung ist ausreichend frankiert, versichert und transportgerecht einzusenden. Dem Produkt darf kein Zubehör beigefügt sein (keine Kabel, CD's, Speicherkarten, Handbücher, etc.), wenn nicht von AXDIA Service-Center anders bestimmt.
2. Die RMA-Nummer ist sichtbar und lesbar von außen auf der Verpackung zu vermerken.
3. Eine Kopie des Kaufbelegs muss als Garantienachweis beigefügt werden.
4. Nach Eingang des eingesandten Produkts leistet AXDIA Garantie gemäß Garantiebedienungen und sendet das Produkt frei Haus versichert zurück.

Außerhalb der Garantie

AXDIA kann einen Serviceanspruch außerhalb der Garantie ablehnen. Willigt AXDIA in einen Service außerhalb der Garantie ein, so werden alle Instandsetzungs- und Transportkosten in Rechnung gestellt. AXDIA nimmt keine Sendungen an, die nicht zuvor von AXDIA durch RMA (Return Material Authorization) genehmigt wurden.
