Produkttyp	Satellitenempfänger (DVB-S/S2)
Marke	Finlux
Modell	FS2-7100 HD
Abmessungen (B x T x H)	307 x 210 x 46 mm
Gewicht	1300 g
Stromversorgung	12 V DC über Netzadapter (220-240 V AC, 50 Hz)
Leistungsaufnahme	max. 23 W, Standby < 1 W (Energiesparmodus)
Empfangsfrequenz	950 - 2150 MHz (Ku-Band)
Kanäle	5000 TV- und Radioprogramme
Videoauflösungen (HDMI)	576p, 720p, 1080i
Anschlüsse	HDMI, SCART (TV), optischer Audioausgang, USB 2.0, Ethernet (LAN), CI+ Slot, LNB-Eingang
Medienwiedergabe	USB: MP3, JPEG, AVI, MPG, MKV; DLNA-Mediaserver
Zusatzfunktionen	HbbTV, Timeshift, Aufnahme auf USB, EPG (7 Tage), Kindersicherung, DiSEqC 1.2
Fernbedienung	IR, Reichweite ca. 7 m, 2 x AAA-Batterien
Betriebstemperatur	5 °C bis +40 °C
Lagertemperatur	-20 °C bis +70 °C
Luftfeuchtigkeit	25% bis 75% relative Feuchte
Garantie	2 Jahre (Herstellergarantie für Privatgebrauch in Deutschland)
Entsorgung	Elektrogeräte nicht im Hausmüll; Altbatterien getrennt entsorgen
Reinigung	Vor Reinigung Netzstecker ziehen; nur trockenes Tuch verwenden
Reparatur	Nur durch autorisiertes Fachpersonal; Gehäuse nicht öffnen

Häufig gestellte Fragen - FS2-7100 HD Finlux

Wie kann ich die Senderliste aktualisieren?

Gehen Sie zu Einstellungen > Installation > Kanallisten-Aktualisierung. Wenn Sie bei der Erstinstallation die Astra-Diensteliste gewählt haben, können Sie hier die Senderliste aktualisieren.

Was tun, wenn die Fernbedienung nicht funktioniert?

Prüfen Sie, ob der Receiver im Standby-Modus ist, die Batterien leer sind oder die Reichweite (max. 7 m) überschritten ist. Ersetzen Sie die Batterien bei Bedarf und richten Sie die Fernbedienung direkt auf den Receiver.

Wie nehme ich eine Sendung auf?

Schließen Sie eine USB-Festplatte bei ausgeschaltetem Receiver an. Schalten Sie den Receiver ein. Drücken Sie während der Sendung die AUFNAHME-Taste (●). Zum Stoppen drücken Sie STOP (■). Die Aufnahme wird auf der Festplatte gespeichert.

Wie kann ich das Passwort zurücksetzen?

Wenn Sie das Passwort vergessen haben, führen Sie eine Erstinstallation durch. Dadurch wird das Passwort auf die Werkseinstellung 0000 zurückgesetzt.

Welche Videoformate werden über USB unterstützt?

Der Receiver unterstützt die Formate AVI, MPG und MKV für Video. Für Musik werden MP3 und für Fotos JPEG unterstützt.

Warum wird kein Bild angezeigt?

Überprüfen Sie die Signalqualität und den Antennenanschluss. Stellen Sie sicher, dass der Receiver korrekt mit dem Fernseher verbunden ist (HDMI oder SCART). Gegebenenfalls die Ausgabeeinstellungen (Auflösung, RGB) überprüfen.

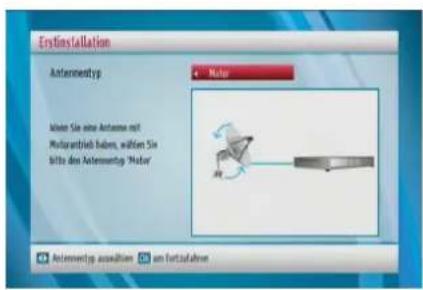

Wie schließe ich eine motorisierte Antenne an?

Wählen Sie bei der Erstinstallation als Antennentyp Motor aus. Konfigurieren Sie die Motoreinstellungen nach den Anweisungen auf dem Bildschirm. Die verfügbaren Optionen können je nach Motortyp variieren.

Kann ich den Receiver mit einem Unicable-System verwenden?

Ja, wählen Sie bei der Erstinstallation den Antennentyp Unicable. Folgen Sie den Bildschirmanweisungen zur Konfiguration. Der Receiver unterstützt Unicable.

Was bedeutet die Fehlermeldung 'LNB-Kurzschluss'?

Die Satellitenschüssel ist nicht korrekt installiert oder die Kabelverbindungen sind falsch. Überprüfen Sie die Anschlüsse. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie formatiere ich die USB-Festplatte für Aufnahmen?

Gehen Sie zu Einstellungen > Aufnahme-Konfiguration > Harddisk formatieren. Geben Sie den PIN ein (Standard 0000). Bestätigen Sie mit Ja. Achtung: Alle Daten auf der Festplatte werden gelöscht und sie wird mit FAT32 formatiert.

BEDIENUNGSANLEITUNG FS2-7100 HD Finlux

D Bedienungsanleitung

Inhaltsverzeichnis

Funktionen 2

Bestimmungsgemäßer Betrieb 3

Vorbereitung 3

Stromversorgung 4

Netzkabel 4

Kopfhörer-Lautstärke 4

Außer Betrieb nehmen und lagern 5

Übersicht über die Fernbedienung 6

Bedienelemente / Anschlüsse .... 7

Fernbedienung 9

Anschließen am Fernsehgerät 9

Netzanschluss 10

Ein-/ Ausschalten / Standbymodus 10

LNB-Anschluss 10

Kopfhöreranschluss 10

USB-Anschluss....11

Anschluss einer USB-Festplatte ....11

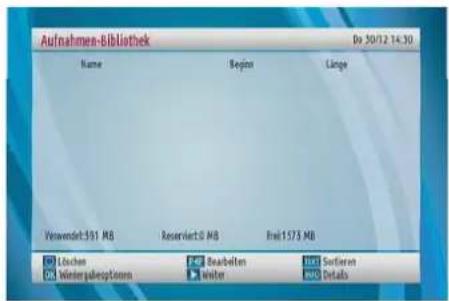

Programm-Aufnahme 11

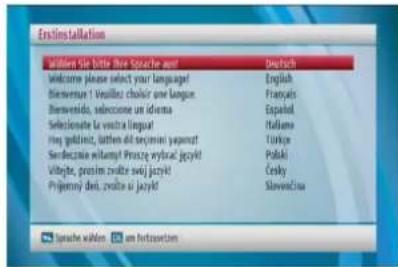

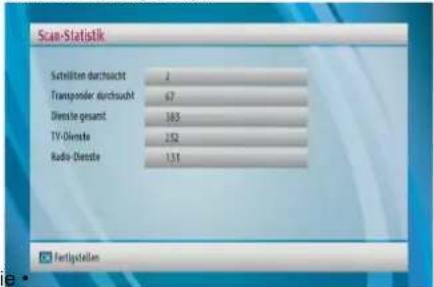

Menüführung / Erstinstallation 12

Sofort-Aufnahme 13

Menüsystem 15

Kanalliste 15

Auswählen in der Kanalliste 15

Sperren (Kanäle sperren) 15

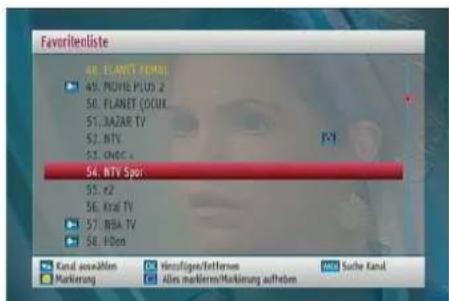

Favoriten (Favoriten einrichten) 15

Kanal zu einer Favoritenliste hinzufügen:.....16

Kanal aus der Favoritenliste entfernen:......16

Verschieben (Verschieben von Kanälen) ..... 16

Löschen (Löschen von Kanälen) 16

Name (Kanäle umbenennen) 16

Einstellungen 17

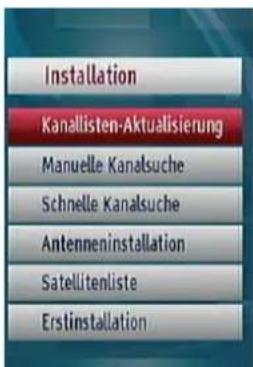

Installation.... 17

Kanallisten-Aktualisierung (Astra-Diensteliste):17

Manuelle Kanalsuche: 17

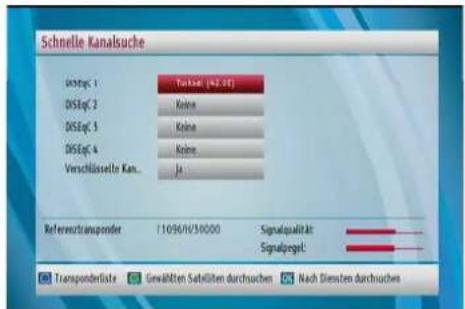

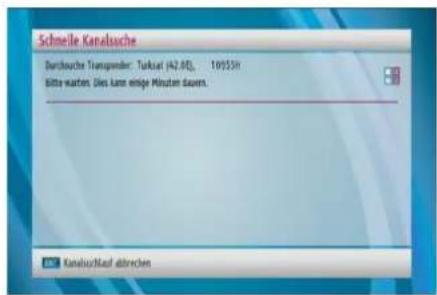

Schnelle Kanalsuche: 18

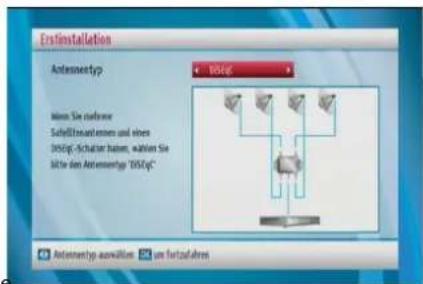

Antenneninstallation: 18

Satellitenliste: 18

Erstinstallation: 18

Konfi guration.... 18

Land: 18

Ausgabeeinstellungen: 18

Automatische Abschaltung: 20

Aufnahme-Konfi guration 20

Automatisches Löschen: 20

Harddisk formatieren 21

Internet-Einstellungen 21

Werkseinstellungen laden 21

Benutzereinstellungen als Werkseinstellung

speichern 21

Medienbrowser 22

USB-Gerät 22

Medienbrowser USB-Wiedergabe 23

Wiedergabe von MP3-Dateien 23

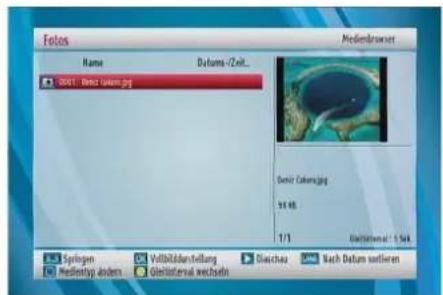

Anzeige von JPEG-Dateien 23

Optionen für Diaschau 23

Videodateien wiedergeben 23

ALLE Dateien anzeigen 24

DLNA-Netzwerkdenst verwenden 24

HbbTV 26

Fernbedienung 28

Digitale Funktionen 28

TV Scart....28

Garantiehinweis 31

Deutsch - 1 -

FINLUX

Funktionen

5000 Kanäle für TV- und Radioprogramme Medienbrowser (USB 2.0) unterstützt

• DLNA® Medienserver unterstützt (*)
• DVB-S2/S-kompatibel

HDMI-Ausgabe (Unterstützte Auflösungen: 576p, 720p und 1080i)

• HbbTV unterstützt
• Zeitversetztes Fernsehen (Timeshift)

• 9-sprachiges Menüsystem (Englisch, Deutsch, Französisch, Spanisch, Italienisch, Türkisch, Polnisch, Tschechisch, Slowakisch)
• Kindersicherung
• Sendungsinformationen Jetzt/Nächste (7-TAGE-EPG)
  • Verschiedene Timer für Aufnahme oder als Ausschalttimer
• Kindersicherung für Menü
  • Mehrsprachiger Audioempfang
  • Digitaler Audioausgang (optisch)
  • Teletextunterstützung (DVB)
• Option Zurücksetzen auf Werkseinstellungen
  • TV-Scart
• Empfangsbereich im Ku-Band: 10,7 – 12,7 GHz
• LNB-Steuerung: Horizontal-/Vertikalpolaritätsumschaltung (13V / 18V), Umschaltung 0-22 kHz, Toneburst A/B-Umschaltung zur Antennenauswahl, DiSEqC 1.2

Wählbare Satelliteneinstellungen (Voreinstellungen: ASTRA, HOTBIRD, TURKSAT 2A/3A etc. sowie benutzerdefi nierte Einstellungen)

• Anzeige der Signalstärke und -qualität zur Antenneneinstellung
  • Verschiedene Optionen zur Kanalsuche:
• Automatische Satellitensuche für voreingestellte Transponder
• Transpondersuche
• Netzwerksuche

- Automatische Suche nach neu hinzugefügten Transpondern - Euchoption FTA (Free- to- Air) für die Suchmodi Satellitensuche und Automatische Suche

• Auto-FEC-Suche (Vorwärts-Fehlerkorrektur)
- Automatische PID-Korrektur (außer benutzerdefinierte PIDs)
• Digitaldecoder-Eigenschaften:
• Videoausgabe: PAL

32-bit Farb-OSD, 720x576 Pixel für PAL•

Speicherung des zuletzt gesehenen Kanals•

LNB-Kurzschluss- und Überlastschutz über die Software

IR-Fernbedienung•

(*) Abspielen / Anzeigen von Inhalten, die zwischen vernetzten DLNA-zertifi zierten Geräten gestreamt oder übertragen werden, hängt von den Medien-Formaten ab, die von den DLNA-zertifi zierten Geräten unterstützt werden.
(*) Wenn Sie mehr über DLNA erfahren möchten oder weitere Informationen benötigen, wie ein DLNA-zertifi ertes Produkt mit anderen ergänzenden Produkten verwendet werden kann, besuchen Sie bitte die DLNA Verbraucher-Website: www.dlna.org

Deutsch - 2 -

FINLUX

Einleitung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres Satellitenreceivers ein. Lesen Sie die entsprechenden Hinweise in diesem Handbuch, bevor Sie den Satellitenreceiver in Betrieb nehmen, auch wenn Sie mit dem Gebrauch elektronischer Geräte bereits vertraut sind. Beachten Sie besonders das Kapitel Wichtige Sicherheitshinweise. Bewahren Sie das Handbuch für die weitere Verwendung gut auf. Geben Sie das Handbuch unbedingt auch weiter, wenn Sie den Satellitenreceiver verkaufen oder weitergeben.

Bestimmungsgemäßer Betrieb

Dieser Satellitenreceiver dient zum Empfang von TV-Programmen und ist nur für den Betrieb in trockenen Innenräumen geeignet. Der Satellitenreceiver dient ausschließlich für den privaten Gebrauch und darf nicht für industrielle oder gewerbliche Zwecke verwendet werden. Wir lehnen prinzipiell jegliche Haftung ab, wenn der Satellitenreceiver nicht bestimmungsgemäß verwendet wird oder unerlaubte Änderungen daran vorgenommen wurden. Wenn Sie Ihren Satellitenreceiver unter extremen Umgebungsbedingungen verwenden, kann es zu Schäden am Satellitenreceiver kommen.

Vorbereitung

Stellen Sie den Satellitenreceiver auf eine feste, eben Oberfl äche. Halten Sie um das Gerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie gefährliche Situationen und Defekte, indem Sie keine Gegenstände auf dem Satellitenreceiver abstellen. Verwenden Sie diesen Satellitenreceiver nur in gemäßigten Klimabedingungen. Betriebstemperatur und Betriebsluftfeuchtigkeit: 5 °C bis +45 °C, 85 % rel. Feuchte max.

Symbole in dieser Bedienungsanleitung

Folgende Symbole werden in der Bedienungsanleitung als Markierung für Einschränkung en und Vorsichtsmaßnahmen sowie Sicherheitshinweise verwendet. Bitte beachten Sie solche Hinweise aus Gründen der Sicherheit.

WARNING

Wenn Sie eine so gekennzeichnete Warnung nicht beachten, können ernsthafte Verletzungen oder Tod die Folge sein. Bitte beachten Sie diese Warnungen unbedingt, um den sicheren Betrieb zu gewährleisten.

GEFAHR ELEKTRISCHER SCHLÄGE!

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Satellitenreceivers gewarnt werden. Diese kann so hoch sein, dass die Gefahr eines elektrischen Schlages für Personen besteht!

VORSICHT

So wird eine Vorsichtsmaßnahme gekennzeichnet, die Sie ergreifen oder beachten sollten, damit Sie sich nicht verletzen oder Sachschaden entsteht. Bitte beachten Sie diese Hinweise unbedingt, um den sicheren Betrieb zu gewährleisten.

WICHTIG

So werden Warnungen zur Bedienung und Einschränkungen angezeigt. Bitte lesen Sie diese Hinweise unbedingt, damit Sie das System richtig bedienen und Beschädigungen vermeiden.

HINWEIS

So sind Hinweise zur Bedienung und zusätzliche Erläuterungen gekennzeichnet. Das Beachten solcher Hinweise ist empfehlenswert, damit die Funktionen optimal genutzt werden können.

Deutsch - 3 -

FINLUX

Wichtige Sicherheitshinweise

Stromversorgung

Der Satellitenreceiver darf nur an einer Netzsteckdose 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung verwenden, da sonst der Satellitenreceiver beschädigt werden könnte.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder den Satellitenreceiver selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Steckernetzteil darf nur am Steckernetzteil gehandhab werden Stecken Sie den Satellitenreceiver niemals durch Ziehen am Kabel aus und berühren Sie das Steckernetzteil niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals Knoten in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Die Netzkabel müssen so verlegt werden, dass niemand darauf treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Überprüfen Sie das Netzkabel gelegentlich auf seine Unversehrtheit. Sollte es beschädigt sein, wenden Sie sich bitte an den Kundendienst in Ihrer Nähe. Sollte es erforderlich sein, das Netzkabel auszutauschen, darf dies nur in einer qualifi zierten Werkstatt erfolgen.

Der Satellitenreceiver nimmt im Standby-Betrieb Strom auf. Um den Satellitenreceiver vollständig vom Netz zu trennen, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Daher sollte der Satellitenreceiver so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit das Steckernetzteil in einer Notsituation sofort abgezogen werden kann.

⚠️ WARNUNG: Um Brandgefahr auszuschließen, sollte das Steckernetzteil vor einem längeren Nichtgebrauch des Satellitenreceivers, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

Elektrische Geräte nicht in Kinderhand

WARNING:

Lassen Sie Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen niemals unbeaufsichtigt ein Elektrogerät verwenden!

Kinder können mögliche Gefahren nicht richtig erkennen! Das Verschlucken von Batterien oder Akkus kann lebensgefährlich sein. Bewahren Sie Batterien stets für kleine Kinder unerreichbar mit auf. Wird eine Batterie verschluckt, müssen Sie sofort ärztliche Hilfe suchen. Bewahren Sie auch Verpackungsfolien für Kinder unerreichbar auf. Es besteht Erstickungsgefahr.

Feuchtigkeit und Wasser

Verwenden Sie diesen Satellitenreceiver nicht in feuchter oder dunstiger Umgebung (vermeiden Sie das Badezimmer, die Spüle in der Küche oder die Umgebung der Waschmaschine). Achten Sie darauf dass dieser Satellitenreceiver niemals Regen oder Wasser ausgesetzt ist, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie zum Beispiel Blumenvasen, auf den Satellitenreceiver ab. Meiden Sie Tropf- und Spritzwasser, da dies zu einem Kurzschluss, Stromschlag oder Defekt des Satellitenreceivers führen kann.

Sollte ein harter Gegenstand auf den Satellitenreceiver fallen oder Flüssigkeit in den Satellitenreceiver eindringen, müssen Sie den Satellitenreceiver vom Netz trennen und durch eine qualifi zierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Servicearbeiten

Überlassen Sie alle Wartungs- arbeiten dem qualifi zierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärken von Kopf- oder r Ohr h örem können zu Gehörschäden führen.

Batterien

⚠ VORSICHT: Legen Sie Batterien stets polrichtig ein. Versuchen Sie Batterien nicht wieder aufzuladen und werfen Sie sie unter keinen Umständen ins Feuer Explosionsgefahr!

Ersatzteile

Falls Ihr Satellitenreceiver ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifi ziert wurden oder die gleiche Spezifikation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Deutsch -4 -

FINLUX

Reinigung

Ziehen Sie vor der Reinigung des Satellitenreceivers das Steckernetzteil aus der Steckdose. Verwenden Sie keine flüssigen oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch, da sonst der Satellitenreceiver beschädigt werden könnte.

Gewitter

Trennen Sie das Netzkabel von der Steckdose und ziehen Sie das Antennenkabel ab, falls es Sturm oder Gewitter gibt oder der Satellitenreceiver längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren), da sonst der Satellitenreceiver beschädigt werden könnte.

Hitze und offenes Feuer

Der Satellitenreceiver darf weder offenem Feuer noch anderen Quellen intensiver Hitz estra hlung, wie e lektrische n Radiatoren, ausgesetzt werden. Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten weden, um das Ausbreiten von Feuer zu verhindern. Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden.

Belüftung

Die Schlitze und Öffnungen des Satellitenreceivers dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden, da sonst der Satellitenreceives beschädigt werden könnte.

Trennen des Geräts vom Netz

Das Steckernetzteil wird verwendet, um den Satellitenreceiver vom Netz zu trennen und muss daher stets gut zugänglich sein.

Entsorgung

Hinweise zur Entsorgung:•

Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich wiederverwertet werden. Ver pa c kun gsm a ter i al, wie z .B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen. Batterien, auch solche die frei von Schwermetallen sind, dü mit dem normalen Haushaltsmüll entsorgt w

Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammel- und Recyclingsysteme. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Anschluss an ein TV-Verteilersystem (Kabel-TV etc.) über den Tuner

Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes angeschlossen sind, über Koaxialkabel an ein TV-Verteilersystem kann unter Umständen eine mögliche Feuergefahr darstellen.

Außer Betrieb nehmen und lagern

Ziehen Sie den Steckernetzteil aus der Netzsteckdose und verpacken Sie den Satellitenreceiver in einer geeigneten Kartonage. Entnehmen Sie die Batterien aus der Fernbedienung und packen Sie die Fernbedienung zum Satellitenreceiver.

HINWEIS: Der Satellitenreceiver sollte in einem kenen und staubfreien Raum gelagert werden.

Deutsch - 5 -

FINLUX

Übersicht über die Fernbedienung

* Keine Funktion
Die Reichweite der Fernbedienung beträgt ca. 7 m.

Deutsch - 6 -

FINLUX

Bedienelemente / Anschlüsse

FRONTANSICHT

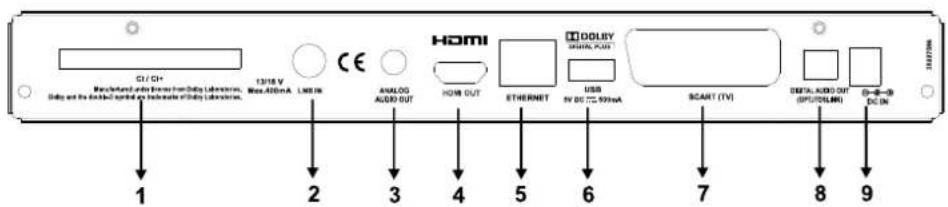

RÜCKSEITE

1. CI+ STECKPLATZ: Zum Anschluss eines CI+ Modules.
2. LNB IN: Eingang für den Anschluss eines Satellitenantennenkabels.
3. ANALOGER AUDIOAUSGANG
4. HDMI-AUSGANG: Zum Anschluss eines TV-Geräts mit HDMI-Unterstützung für HighDefi nition-Auflösung und -Audioausgabe.
5. ETHERNET : LAN-Anschluss, Netzwerkanschluss.
6. USB-EINGANG: Anschluss von USB-Geräten.
7. SCART-AUSGANG: TV-SCART-Anschluss.
8. OPTISCHER AUDIOAUSGANG: Optischer Digitaler Audioausgang.
9. STROMVERSORGUNGSBUCHSE: DC IN (12V).

Deutsch - 7 -

FINLUX

Lieferumfang

Fernbedienung

Satellitenreceiver

Batterien : 2 X AAA

Betriebsanleitungen : 3 X (DE, GB, FR)

Kurzanleitung

HINWEIS: Bitte überprüfen Sie nach dem Kauf die Zubehörteile. Stellen Sie sicher, dass alle Zubehörteile anden sind.

Deutsch - 8 -

FINLUX

Fernbedienung

Öffnen Sie zunächst die Batteriefachabdeckung auf der Unterseite der Fernbedienung. Legen Sie die beiden 1,5-V-Batterien (RO3/AAA) in das Batteriefach ein. Beachten Sie dabei die aufgedruckten Polaritätsmarkierungen (+/-), und setzen Sie anschließend die Batteriefachabdeckung wieder ein. Wenn Sie die Fernbedienung verwenden, halten Sie diese auf die Vorderseite des Satellitenreceivers gerichtet. Wenn die Fernbedienung nicht funktioniert oder die gewählte Funktion nicht anspricht, sind vermutlich die Batterien leer und sollten ersetzt werden. Wenn Sie die Fernbedienung längere Zeit nicht verwenden, nehmen Sie die Batterien aus dem Batteriefach heraus. Sollten die Batterien doch einmal ausgelaufen sein, benutzen Sie Handschuhe und reinigen Sie das Gerät gründlich mit einem trockenen Tuch.

Anschließen am Fernsehgerät

HDMI-Anschluss (empfohlen): Sie können den HDMI-Anschluss verwenden, um den Satellitenreceiver an ein TV-Gerät mit HDMI-Unterstützung anzuschließen. Dadurch können Sie eine hohe Bildauflösung und Audioausgabe erzielen. Der Satellitenreceiver kann über den HDMI-Anschluss ein HDMI-Signal in drei verschiedenen Auflösungen ausgeben. Um die bestmögliche Bild- und Audioqualität zu erzielen, überprüfen Sie bitte die von Ihrem TV-Gerät unterstützten HDMI-Auflösungen und wählen Sie dann aus diesem Menü die am besten geeignete Auflösung aus

Scart-Anschluss: Schließen Sie Ihren digitalen Satellitenreceiver mit einem Scart-Kabel über den TV-Scart-Anschluss an den Scart-Anschluss Ihres TV-Geräts an. Der digitale Satellitenreceiver gibt ein RGB- oder CVBS-Signal aus. Möchten Sie das Bild über den Scart-Anschluss übertragen und Ihr TV-Scart-Anschluss benötigt ein RGB-Eingangssignal, können Sie den digitalen Satellitenreceiver in den RGB-Modus schalten, indem Sie das Menü TV-Ausgang im Menü Einstellungen auf RGB-Modus einstellen. Dadurch erzielen Sie mit dem digitalen Satellitenreceiver eine gute Bildqualität. Sie können den Scart-Anschluss verwenden, um Ihren Satellitenreceiver an TV- und VCR-Geräte anzuschließen.

HINWEIS: Diese beiden Anschlussarten dienen demselben Zweck, haben aber unterschiedliche Qualität.

Sie müssen nicht beide Anschlussarten gleichzeitig verwenden.

Deutsch - 9 -

FINLUX

Netzanschluss

WICHTIG: Der digitale Satellitenreceiver ist nur für den Betrieb mit 12V Gleichstrom ausgelegt. Dafür wird ein Adapter mit 12 V Ausgangsspannung verwendet. Schließen Sie dieses Netzteil an ein Stromnetz mit 220-240V AC / 50 Hz an.

Geben Sie Ihrem digitalen Satellitenreceiver nach dem Auspacken genug Zeit, sich der Raumtemperatur • der Umgebung anzupassen, bevor Sie es an das Stromnetz anschließen.

Ein-/ Ausschalten / Standbymodus

Stellen Sie sicher, dass alle Kabelanschlüsse richtig vorgenommen wurden. Nachdem Sie den Steckernetzteil des digitalen Satellitenreceivers in die Netzsteckdose gesteckt haben, leuchtet auf der Vorderseite eine LED auf (Standby-Modus). Wenn der digitale Satellitenreceiver zum ersten Mal eingeschaltet wird, warten Sie bitte einige Sekunden, bevor Sie den Satellitenreceiver aktivieren, da das Booten der Software etwas Zeit braucht. Schalten Sie dann Ihren digitalen Satellitenreceiver ein, indem Sie die Standby-Taste auf der Fernbedienung drücken. Sie sehen, dass das Licht im Display nun Grün leuchtet (Modus Eingeschaltet).

Dieses Produkt entspricht den aktuellen Stromverbrauchsrichtlinien der EU und verfügt über einen Standbymodus mit geringer Leistungsaufnahme. 4-5 Sekunden nachdem Sie den Satellitenreceiver mit der Standby-Taste abgeschaltet haben, geht der Satellitenreceiver in den Standbymodus mit geringer Leistungsaufnahme. Solange der Standbymodus mit geringer Leistungsaufnahme nicht aktiviert ist, wird die Uhrzeit im Display angezeigt. Ist der Standbymodus mit geringer Leistungsaufnahme aktiviert, wird die Anzeige abgeschaltet. Wenn Sie in diesem Modus die Standby-Taste drücken, dauert es einen Moment, bis der Satellitenreceiver initialisiert wird. Ist der Standby-Modus nicht aktiviert und Sie drücken die Standbytaste, wird der Satellitenreceiver in wenigen Sekunden initialisiert (aktiver Standbymodus). Sie können den Standbymodus mit geringer Leistungsaufnahme über das Einstellungenmenü deaktivieren; wir empfehlen jedoch, dies nicht zu tun.

LNB-Anschluss

Kopfhöreranschluss

Sie können über dem 3,5 mm-Klinkenanschluss einen Kopfhörer an Ihren Satellitenreceiver anschließen.

Deutsch - 10 -

FINLUX

USB-Anschluss

• Über den USB-Eingang des Satellitenreceivers können Sie eine USB-Festplatte oder einen USB-Gerät anschließen. Mit dieser Funktion können Sie auf einem USB-Laufwerk gespeicherte Dateien wiedergeben oder TV/Radio Sendungen darauf aufnehmen.
• Es werden 2,5"- und 3,5"-Laufwerke (Festplatten mit eigener Stromversorgung) unterstützt.
• Um ein Programm aufzunehmen, sollten Sie zuerst eine USB-Festplatte an den Satellitenreceiver anschließen, wenn dieser ausgeschaltet ist. Schalten Sie dann den Satellitenreceiver ein, um die Aufnahmefunktion zu aktivieren. Andernfalls ist die Aufnahmefunktion nicht verfügbar.

WICHTIG:

• Machen Sie gegebenenfalls Kopien von Ihren Dateien, bevor Sie Geräte an den Satellitenreceiver anschließen, um mögliche Datenverluste zu vermeiden. Beachten Sie, dass der Hersteller keinerlei Haftung für beschädigte Dateien oder Datenverluste übernimmt.
• Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) oder USB-Festplattenlaufwerke/Geräte nicht mit diesem Satellitenreceiver kompatibel.

WICHTIG: Der Satellitenreceiver unterstützt u.U. nicht alle Diskformate. Wenn Sie ein in einem nicht unterstützten Format formatiertes USB-Laufwerk anschließen, fragt der Satellitenreceiver, ob Sie den Inhalt natieren möchten. Siehe dazu den Abschnitt "Festplatte formatieren" auf den folgenden Seiten. Beachten dass beim Formatieren alle auf dem USB-Laufwerk gespeicherten Daten verloren gehen und das Laufwerk mit FAT32 formatiert wird.

Anschluss einer USB-Festplatte

- Stecken Sie das USB-Gerät in den USB-Eingang des Satellitenreceivers ein.

HINWEIS: Die USB-Festplatte sollte nur dann angeschlossen oder entfernt werden, wenn der eilitenreceiver ausgeschaltet ist.

HINWEIS: Das verwendete Kabel für den Anschluss einer USB-Festplatte an den Satellitenreceiver muss USB-Logo tragen und sollte so kurz wie möglich sein.

HINWEIS: Beim Formatieren von USB-Festplatten mit 1 TB (Terabyte) Speicher oder mehr können unter ständen Probleme auftreten. Formatieren Sie die Festplatte in diesem Fall über einen PC. Das gewählte -Format muss FAT32 sein

VORSICHT:

- Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten insbesondere nicht mehrmals schnell hintereinander das Laufwerk ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Player und besonders am USB-Gerät selbst entstehen.

Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben oder aufgenommen wird.

Programm-Aufnahme

WICHTIG: Wenn Sie ein neues USB-Festplattenlaufwerk verwenden, sollten Sie dieses zuerst mit der on "Festplatte formatieren" des Satellitenreceivers formatieren

• Um die Aufnahmefunktion verwenden zu können, müssen Sie eine USB-Festplatte oder ein externes Festplattenlaufwerk mit dem USB 2.0-Standard und einer Kapazität von mindestens 1 GB an den Satellitenreceiver anschließen. Unterstützt das angeschlossene Gerät nicht den 2.0-Standard, wird eine Fehlermeldung angezeigt. Zur Aufnahme von Programmen und für die Timeshift-Aufnahme empfehlen wir die Verwendung einer externen Festplatte.
• Eine einstündige Aufnahme benötigt ungefähr 2 GB Speicherplatz.
• Weitere Informationen zur Aufnahme von Programmen finden Sie in den Abschnitten "Sofortaufnahme", Elektronischer Programmführer", "Aufnahmebibliothek" und "Timer".
  • Die aufgenommenen Programme werden im folgenden Verzeichnis der angeschlossenen USB-Festplatte gespeichert: \DVR\RECS. Für jede Aufnahme wird eine *.ifo-Datei erstellt. Diese enthält Informationen zu Sender, Programm und Aufnahmezeit.

Deutsch - 11 -

FINLUX

Menüführung / Erstinstallation

Wenn Sie den Satellitenreceiver aus dem Standby-Modus einschalten und noch kein Kanal gespeichert ist, wird das Menü Erstistallation am Bildschirm angezeigt. Im ersten Menübildschirm wird nach der Menüsprache gefragt:

Wählen Sie die gewünschte Menüsprache, indem Sie die gewünschte Sprache mit den Tasten▼ oder "▲ markieren und mit OK bestätigen. Als Nächstes wird der Auswahlbildschirm für Land, Zeitzone, TV-Format und HD-Ausgabeauflösung angezeigt:

Wählen Sie die gewünschten Einstellungen für Land, Zeitzone, TV-Format, Anzeigeformat und HD-Ausgabeauflösung mit den Tasten ◀ oder "aus und drücken Sie OK, um fortzufahren. Nachdem Sie Ihre Auswahl mit OK bestätigt haben wird der Antennentyp angezeigt. Wählen Sie Ihren Anschlusstyp mit den Tasten "oder "aus und drücken Sie OK, um fortzusetzen.

Es stehen vier Antennentypen zur Auswahl. Sie können als Antennentyp mit den Tasten oder Direkt, Unicable, DiSEqC oder Motor auswählen.

Direkt: Wählen Sie diesen Antennentyp, wenn Sie einen Einzelreceiver mit Direktanschluss an die Satellitenantene haben. Nach Auswahl von Direkt wird ein weiterer Menübildschirm angezeigt. Wählen Sie einen verfügbaren Satelliten aus und drücken Sie auf OK, um nach diesem Dienst zu suchen.

Unicable: Wählen Sie diesen Antennentyp, wenn Sie mehrere Satellitenreceiver und ein Unicable-System verwenden. Drücken Sie die Taste OK, um fortzusetzen. Konfi gurieren Sie die Einstellungen, indem Sie den Anweisungen am Bildschirm folgen. Drücken Sie OK, um nach dem Dienst zu suchen

DiSEqC: Wählen Sie diesen Antennentyp, wenn Sie mehrere Satellitenantennen und einen DiSEqC-Schalter verwenden. Nach Auswahl von DiSEqC wird ein weiterer Menübildschirm angezeigt. Sie können vier DiSEqC-Optionen (sofern verfügbar) einstellen

Motor: Wählen Sie diesen Antennentyp, wenn Sie eine raptorbetriebene Antenne verwenden. Konfi gurieren Sie die Einstellungen für die Motoreinstellung nach Ihren Vorstellungen. Anweisungen dazu erhalten Sie auf diesem Menübildschirm. Die verfügbaren Optionen können je nach Motortyp variieren. Wenn Sie fertig sind, drücken Sie OK, um nach dem Dienst zu suchen.

Deutsch - 12 -

FINLUX

Nachdem Sie die Antenne eingestellt haben, drücken Sie die OK Taste um fortzufahren.

Sie werden gefragt welche Installationsart Sie • bevorzugen.

Normale Suche starten: • scannt den ausgewäh Satelliten.

Astra Service Liste suchen:• lädt die Kanallisteninformationen über den Satelliten herunter und sortiert die Kanäle nach den LCN-Daten. Wenn Sie diese Option verwenden, können Sie die Kanäle nicht verschieben.

- Vorprogrammierte Liste laden: holt sich eine vorbereitete Kanalliste. Anschließend können Sie die Installation mit der Kanalsuche abschließen.

Der Satellitenreceiver startet die Kanalsuche. Dieser Vorgang dauert einige Minuten. Der Suchfortschritt kann den Anzeigebalken verfolgt werden. Nach der Suche

Erstinstallation abgeschlossen. Die Suchergebnisse werden am Bildschirm angezeigt.

Sofort-Aufnahme

WICHTIG: Um ein Programm aufzunehmen, sollten Sie zuerst eine USB-Festplatte an den Satellitenreceiver anschließen, wenn diese ausgeschalte t is t. Schalt en Sie dan n den Satellitenreceiver ein, um die Aufnahmefunktion zu aktivieren. Andernfalls ist die Aufnahmefunktion nicht verfügbar. Zur Aufnahme von Programmen und für die Timeshift-Aufnahme empfehlen wir die Verwendung einer externen Festplatte

- Drücken Sie auf die ● (AUFNAHME) Taste, um die Aufnahme einer Sendung beim Ansehen sofort zu starten.

• Die Aufnahme-OSD wird dann für kurze Zeit eingeblendet und die aktuelle Sendung wird aufgezeichnet ■. Drücken Sie die Taste (STOP), um die Sofortaufnahme zu stoppen. Die folgende OSD-Meldung wird eingeblendet:

Wählen Sie mit den Tasten "◀" oder "▶" Ja aus, um ndi.e. Sofortaufnahme abzubrechen.

st die HINWEIS: Während der Aufnahme ist es nicht möglich, den Sender zu wechseln oder den Medienbrowser aufzurufen.

Deutsch - 13 -

FINLUX

Timeshift-Aufnahme

WICHTIG: Um ein Programm aufzunehmen, sollten Sie zuerst eine USB-Festplatte an den digitalen Satellitenreceiver anschließen, wenn dieser ausgeschaltet ist. Schalten Sie dann den Satellitenreceiver ein, um die Aufnahmefunktion zu aktivieren. Andernfalls ist die Aufnahmefunktion nicht verfügbar. Zur Aufnahme von Programmen und für die Timeshift-Aufnahme empfehlen wir die Verwendung einer externen Festplatte.

- Drücken Sie die Taste III (PAUSE) während Sie eine Sendung ansehen, um in den Timeshift-Modus zu schalten.

- Im Timeshift-Modus wird das Programm angehalten und gleichzeitig auf dem angeschlossenen USB-Laufwerk (*) gespeichert. Drücken Sie nochmals die Taste ▶(WIEDERGABE) um das Programm vom Zeitpunkt der Unterbrechung an weiter anzusehen.

• Die Wiedergabe erfolgt in der normalen Wiedergabegeschwindigkeit x1. Die Zeitdifferenz zwischen Echtzeit und Timeshift-Programm wird in der Infozeile angezeigt

- Verwenden Sie die Tasten "\"oder\"" (PREVIOUS/NEXT), um in der Timeshift-Wiedergabe nach vor oder zurück zu gehen

- Drücken Sie die Taste ■ (STOP) um den Timeshift-Modus zu verlassen

(*) Die Dauer der max. Timeshift-Aufnahme hängt von der Kapazität des angeschlossenen USB-Laufwerks und Ihrer Angabe in der Option Max. Timeshift-Zeit im Menü Aufnahmekonfiguration ab. Siehe den Abschnitt "Aufnahmen" für weitere Informationen zur Einstellung der Max. Timeshift-Zeit.

HINWEIS: Während des Timeshifting können Sie nicht auf einen anderen Sender oder eine andere Quelle umschalten oder das Hauptmenü aufrufen.

Elektronischer Programmführer (EPG)

Einige, aber nicht alle Kanäle senden Information enüber die laufende sowie nachfolgende Sendungen. Drücken Sie die Taste GUIDE, um das Menü EPG aufzurufen. Falls ein Sender EPG nicht unterstützt, bleibt das Feld mit den Programminformationen leer. Im EPG können Sie Programminformationen über den jeweiligen Kanal in der 7-TAGE-EPG erhalten. Alle Sendungen eines Kanals werden angezeigt. Am unteren Bildschirmrand wird die Infozeile mit allen verfügbaren Befehlen angezeigt.

PR-: Zeigt die Programme des vorigen Tages an. Eine Anzeige von Sendeinformationen vergangener Tage ist nicht möglich. Es kann max. bis zum aktuellen Tag zurückgeblättert werden.

PR+: Zeigt die Programme des nächsten Tages an Taste Gelb (Zoom): verkleinert/vergrößert die Info-Boxen

Taste Blau (Kanal suchen): Zeigt verschiedene Kanalsuchoptionen an.

Taste Rot: Seite nach oben.

Taste Grün Seite nach unten.

OK: Öffnet das Menü Programm-Optionen. Zeigt aktuelle Sendungen an / Legt Erinnerungen / Aufnahmen für Programme fest.

Info (Details): Zeigt Details zu den Sendungen an Jetzt (▶) : springt zur aktuellen Sendung.

Sparte wählen (subt): Option zur Auswahl des Sprate.

Seite Links (◀): Geht eine Seite zurück

Seite Rechts▶): Geht eine Seite vor.

Suche (Text): Mit dieser Funktion können Sie den Programmführer durchsuchen. Drücken Sie die Taste Text auf der Fernbedienung, um das Menü Suche einzublenden.

HINWEIS: Um die Aufnahmefunktion verwenden zu können, muss ein USB-Laufwerk oder eine Festplatte angeschlossen sein.

Deutsch - 14 -

FINLUX

Menüsystem

Das Hauptmenü wird durch Drücken der Taste MENU auf der Fernbedienung aufgerufen. Navigieren Sie mit den Tasten "Voder" in den Menüs und drücken Sie OK, um ein Menü zu aktivieren. In einigen Menüs können Sie mit der Taste CANCEL zum vorhergehenden Menü zurückkehren, ansonsten können Sie mit dieser Taste das Menü einfach verlassen. In allen Menüs fi nden Sie eine Infozeile an unteren Bildschirmrand. Diese zeigt die Funktionen an, die im aktuellen Menü zur Verfügung stehen.

Kanalliste

Markieren Sie mit den Tasten "▼ oder " " auf der Fernbedienung die erste Option Kanalliste und drücken Sie die Taste OK. Durch Drücken der EXIT Taste gelangen Sie zum gewählten Programm.. Oder drücken Sie die Taste OK, während Sie eine Sendung ansehen und rufen Sie so direkt die Kanalliste auf.

Auswählen in der Kanalliste

Drücken Sie die Tasten " "ode▲" " um den vorherigen bzw. nächsten Kanal auszuwählen. Die ausgewählte Sendung wird im Hintergrund angezeigt. Sie können die Tasten "ROT" oder "GRÜN" drücken, um eine Seite weiter nach oben oder unten zu blättern.

Um einen bestimmten Kanal anzusehen, markieren Sie ihn mit den Tasten ▼ oder " und drücken Sie dann die Taste "OK", während über die Tasten " " oder " in der Option Kanalliste das Symbol "Auswählen" markiert wird.

Nun werden Name und Nummer des ausgewählten Kanals angezeigt. Drücken Sie die Taste WIDE, um die Kanallisten-Filterfunktion zu aktivieren und die Taste "▼" oder "▲um die gewünschte Option einzustellen. Wenn Sie den Filtermodus nicht deaktivieren, sind nur die gefi Iterten Kanäle zur Ansicht verfügbar.

Sperren (Kanäle sperren)

Das Sperren von Kanälen bietet die Möglichkeit, bestimmte Kanäle nur mit Passwort zugänglich zu machen. Um einen Kanal zu sperren, müssen Sie zunächst das Kindersicherungs-Passwort kennen. Es ist werksseitig auf 0000 gesetzt und kann nur im Menü / Einstellungen / Konfiguration / Menüsperre geändert werden.

Wählen Sie den Kanal, den Sie sperren möchten, indem Sie ihn markieren, und wählen Sie dann die Option Sperren durch Drücken der Taste " oder ". Drücken Sie zur Bestätigung die Taste OK. Danach wird ein Dialogfenster zur Abfrage des Passworts angezeigt.

Geben Sie das Passwort über die Zifferntasten der Fernbedienung ein. Das Sperrsymbol wird neben dem ausgewählten Kanal angezeigt. Wiederholen Sie den gleichen Vorgang, um die Sperre aufzuheben.

Favoriten (Favoriten einrichten)

Um einen Favoriten einzustellen, markieren Sie im unteren Teil des Menüs Kanalliste die Option "Favoriten". Drücken Sie dann "OK", und das Menü Favoritenliste bearbeiten wird eingeblendet.

Deutsch - 15 -

FINLUX

Kanal zu einer Favoritenliste hinzufügen:

Markieren Sie durch Drücken der Tästen"• ▲oder" den Kanal, den Sie zur Favoritenliste hinzufügen möchten.

Drücken Sie die Taste "OK", um den markierten Kanal zu der Favoritenliste hinzuzufügen.

Das Favoriten-Symbol zeigt an, dass ein Kanal zur Favoritenliste hinzugefügt wurde.

Kanal aus der Favoritenliste entfernen:

Markieren Sie den Kanal, den Sie aus der Favoriten entfernen wollen, und drücken Sie dann OK, um ihn zu entfernen. Drücken Sie die Taste OK erneut, um diesen Kanal wieder der Favorienliste hinzuzufügen

HINWEIS: Um die Favoritenliste zu aktivieren,cken Sie die FAV. Taste. Um sie wieder zu aktivieren, drücken sie erneut die FAV. Taste.

Verschieben (Verschieben von Kanälen)

Drücken Sie die Taste ▼ " oder ▲ " um den Kana auszuwählen, der verschoben werden soll.

- Drücken Sie die Tasten "◀" oder "▶" um im Kanallisten-Menü die Option "Verschieben" auszuwählen.

Geben Sie die Kanalnummer ein, auf welche Sie • den ausgewählten Kanal verschieben möchten und bestätigen Sie mit der Taste OK.

- Drücken sie Taste OK zur Bestätigung Ihrer Auswahl.

Löschen (Löschen von Kanälen)

- Drücken Sie die Taste "▼" oder "▲" um den Kanal auszuwählen, der gelöscht werden soll.

- Drücken Sie die Tasten "◀" oder "▶" um im Kanallisten-Menü die Option "Löschen" auszuwählen.

- Drücken Sie die Taste OK, um den in der Kanalliste markierten Kanal zu löschen. Der folgende Hinweis erscheint auf dem Bildschirm:

- Drücken Sie die Tasten "◀" oder "▶" um die gewünschte Option zu markieren. Markieren Sie JA und drücken Sie OK, um den gewählten Kanal zu löschen. Um abzubrechen, wählen Sie NEIN und drücken Sie die Taste OK.

HINWEIS: Der aktuelle Sender kann nicht scht werden.

Name (Kanäle umbenennen)

Um einen bestimmten Kanal umzubenennen, muss dieser durch Drücken der Taste "▼ oder "▲" markiert werden. Markieren Sie dann die Option Namen durch Drücken der Taste "◀ oder " " wie oben gezeigt. Drücken Sie die Taste OK, um die Umbenennungsfunktion zu aktivieren.

Mit den Tasten “◀” oder “▶” können Sie den Eingabepunkt zum nächsten/vorigen Zeichen verschieben. Über die Tasten “▼” oder “▲” können Sie das aktuelle Zeichen ändern. So wird zum Beispiel das Zeichen ‘b’ durch Drücken von ▼” zu einem ‘a’ und durch Drücken von “▲” zu einem ‘c’. Durch Drücken der Zifferntasten “0...9“ können Sie das markierte Zeichen mit dem Zeichen, das über der Taste aufgedruckt ist, ersetzen.

- Drücken Sie die Taste MENU, um die Bearbeitung abzubrechen oder die Taste OK, um den neuen Namen zu speichern.

Deutsch - 16 -

FINLUX

Einstellungen

In diesem Menü finden Sie folgen Einstellmöglichkeiten:

Installation

Das Menü Installation dient hauptsächlich dazu, einen neuen Kanal anzulegen. Wählen Sie die Option Installation aus dem Menü Einstellungen durch Drücken der Tasten ▼ oder " und bestätigen Sie Ihre Auswahl mit der Taste OK. In diesem Menü sind folgende Punkte enthalten:

Kanallisten-Aktualisierung (Astra-Diensteliste):

Wenn Sie bei der Erstinstallation die Option Astra-Diensteliste gewählt haben, können Sie mit dieser Einstellung die Senderliste aktualisieren.

Manuelle Kanalsuche:

Dieses Menü wird mit Hilfe der Tasten ▼"/"▲ im Menü Installation aufgerufen. Drücken Sie dann die OK-Taste

Im Menü Manuelle Suche haben Sie die folgenden Optionen

1. Satellit
2. DiSEqC
3. Frequenz.
4. Polarisation
5. Symbolrate
6. Netzwerksuche
7. Verschlüsselte Kanäle suchen (Scan Encrypted)

Satellitenname, Polarisation und Netzwerksuche werden durch Umschalten eingestellt.

Symbolrate und Frequenz werden direkt über die Zifferntasten "0, 1, 2..., 9" eingegeben

Nach Eingabe der Transponderfrequenz werden • Signalpegel und -qualität in der Signalstärkeanzeige (Balken für Signalpegel und Signalqualität) am unteren Rand des Menübildschirms angezeigt. Der Signalpegel-Balken zeigt die Stärke des Satellitensignals an. Der Anzeigebalken Signalqualität zeigt die Empfangsqualität des Gerätes für die eingegebenen Werte

Wird die Option Netzwerksuche auf JA eingestellt, • werden nach Einstellung des entsprechenden Transponders die Parameter anderer Transponder über die NIT-Tabelle (NIT steht für Network Information Table) abgefragt und die Einstellung der anderen Transponder vorgenommen

Durch Drücken der Taste • gespeichert. Wurde bei der Suche ein neues Programm gefunden, wird es am Ende der Programmliste angefügt.

OK werden die Werte

Deutsch - 17 -

FINLUX

Schnelle Kanalsuche:

Mit diesem Menü können Sie nur ausgewählte oder alle Satelliten suchen. Wählen Sie dazu im Menü Installation mit den Tasten "▼" die Option "Automatische Kanalsuche". Wenn Sie die OK-Taste drücken, wird das Menü "Automatische Kanalsuche" eingebendet. Je nachdem, welchen Antennentyp Sie bei der Erstinstallation festgelegt haben, können auf diesem Bildschirm die möglichen Einstellungen variieren. Sie können die Satellitenwerte nach Ihren Wünschen einstellen. Drücken Sie die Taste GRÜN, um den gewählten Satellit zu suchen. Drücken Sie die Taste BLAU, um die Transponderliste anzuzeigen. Sie können die Taste OK verwenden, um alle Satelliten zu durchsuchen.

Antenneninstallation:

Je nachdem, welchen Antennentyp Sie bei der Erstinstallation festgelegt haben, können auf diesem Bildschirm die möglichen Einstellungen variieren. Sie können die Satellitenwerte über die Navigationstaster nach Ihren Wünschen einstellen.

Satellitenliste:

Verwenden Sie die Tasten ▼ oder " "um die Satellitenliste zu wählen, und drücken Sie die Taste C um die in Ihrem digitalen Satellitenreceiver gelisteten Kanäle zu sehen. Wenn Sie einen neuen Satelliten hinzufügen wollen, drücken Sie die Taste GELB und geben Sie die Informationen zu dem gewünschten Satelliten ein.

HINWEIS: Weiterhin haben Sie hier die Möglichketi, mit der Taste BLAU einen Satelliten zu löschen und mit der Taste OK den ausgewählten Satelliten zu bearbeiten.

Erstinstallation:

Dieser Abschnitt entspricht dem Abschnitt Erstinstallation. Bitte lesen Sie dazu den Abschnitt Menüführung/Erstinstallation.

Konfi guration

Hier können Sie die Einstellungen Ihres digitalen Satellitenreceiver s vornehmen. Wählen Sie die Option Konfi guration aus dem Menü Einstellungen und drücken Sie dann OK, um dieses Menü aufzurufen. Drücken Sie die Taste EXIT auf der Fernbedienung, um das Menü zu verlassen.

Land :

Die Länderauswahl wird in diesem Abschnitt angezeigt. Beachten Sie, dass diese Einstellung nicht geändert werden kann.

Ausgabeeinstellungen:

Wählen Sie die Ausgabeeinstellungen aus dem Menü Konfi guration durch Drücken der Tasten "Voder" ▲ und drücken Sie die Taste OK, um dieses Menü aufzurufen.

TV-Format

Mit dieser Funktion kann das Bildschirmformat des angeschlossenen TV-Gerätes geändert werden, damit die Sendungen richtig angezeigt werden. Markieren Sie die Zeile TV-Format im Menü Konfi guration, und verwenden Sie die Tasten“ oder“ um 4:3 zu wählen, wenn Sie ein normales TV-Gerät angeschlossen haben, oder 16:9, wenn es ein Breitbild-TV-Gerät ist. Diese Funktion entspricht jener bei der ersten Installation, und kann verwendet werden, wenn Sie Ihr TV-Gerät austauschen.

Deutsch - 18 -

FINLUX

Anzeige Format

Verwenden Sie die Tasten ▼ oder “▲um das Anzeigeformat auszuwählen und drücken Sie dann “◀ oder “▶ um dieses auf Auto, Säulenbox oder Zoom einzustellen.

TV-Ausgabe (SCART)

Der Receiver kann Videosignale im Format RGB und CVBS über den TV-SCART-Ausgang ausgeben. Obw das RGB-Format die beste Bildqualität ermöglicht, kö nicht alle Geräte dieses RGB-Signal verarbeiten. Um zwischen RGB und CVBS eine Wahl zu treffen, benut Sie die Tasten◀" oder◀".

Dolby Digital bevorzugen

Verwenden Sie die Tasten▼" oder ▲" um die Option Dolby Digital auszuwählen, und drücken Sie dann die Taste ◀ oder ►um die Einstellung auf Ja oder Nein zu ändern.

HDMI-Auflösung

Durch Drücken der Tasten "◀ oder " " auf der Fernbedienung können Sie die Bild-Auflösung über H auf 576P, 720P oder 1080i einstellen.

AUDIO-Verzögerung

Sie können die Audioverzögerung auf den gewünscht Wert einstellen, indem Sie zuerst OK und dann die Ta "oder" auf der Fernbedienung drücken. Sie könne diese Einstellung verwenden, wenn bei der empfange Sendung ein Synchronisationsproblem besteht. Drück Sie "oder" um die Verzögerung einzustellen.

HINWEIS: Diese Funktion ist nur verfügbar, wenn Optische Audioausgang verwendet wird.

Diese Funktion stellt sicher, dass Ihr digitaler Satellitenreceiver immer auf dem neuesten Stand ist. Damit der Satellitenreceiver ein automatisches Update ausführen kann, muss er sich im Standby-Modus befinden.

- Drücken Sie die Taste MENU, wählen Sie mit den Tasten "▼ oder "▲" Einstellungen und drücken Sie wieder OK.

- Markieren Sie mit den Tasten ▼ oder ▲ das Menü Konfi guration und drücken Sie OK.

- Verwenden Sie die Tasten“” oder▲“ um “Receiver-Update“ auszuwählen und drücken Sie OK.

- Mit den Tasten ◀ oder "▶ können Sie die Option d'Automatische Suche" auf Aktiviert oder Deaktiviert restellen.

- Markieren Sie das Menü "Suche nach Update" mit den Tasten ▼ oder " " und drücken Sie OK, um die Aktualisierung zu starten.

- Markieren Sie das Menü "Upgrade editieren" mit den Tasten ▼ oder " und drücken Sie OK, um die Aktualisierungsoptionen zu ändern. Geben Sie die vorhandenen Satelliteninformationen ein und speichern Sie alle Werte.

Menüsperre:

Nachdem Sie mit den Tasten“” oder ▲” diese Option Mswgewählt haben, drücken Sie zur Bestätigung die Taste OK. Sie werden aufgefordert den PIN-Code einzugeben. Der werksseitig eingestellte PIN-Code lautet 0000.

PIN einstellen

dier kann der PIN-Code für den Satellitenreceiver geändert werden. Verwenden Sie die Taster " oder " um die Option "PIN erstellen" aufzurufen. Drücken Sie die Taste OK, zum das Fenster "PIN erstellen" aufzurufen. Geben Sie über die Zifferntasten einen neuen PIN-Code ein. Sie müssen den neuen PIN-Code zur Bestätigung nochmals eingeben. Wenn beide PINs vierstellig und identisch sind, wird der PIN -Code geändert. Der werksseitig eingestellte PIN-Code lautet 0000. Wenn Sie einen neuen PIN-Code erstellen, schreiben Sie diesen bitte auf und bewahren Sie ihn an einem sicheren Ort auf.

Menüsperre

In der Option Menüspere können Sie die Sperre für alle Menüs oder das Menü Installation einstellen, um den Zugriff auf diese Menüs zu blockieren. Ist die Menüspere de aktiviert, ist der Zugriff auf das Menüsystem nicht eingeschränkt. Verwenden Sie die Tasten ▼ oder ▲ um die Option Menüspere aufzurufen. Verwenden Sie die Tasten " " oder " " um den Menüsperr-Modus auszuwählen.

DEAKTIVIERT: Alle Menüs sind frei zugänglich

ALLE MENÜS: Alle Menüss sind nur mit dem richtigen Sperrcode zugänglich. Der Benutzer kann ohne Code nicht das Menü öffnen.

INSTALLATION : Das Installationsmenü ist gesperrt. Der Benutzer kann keine Kanäle hinzufügen. Die Änderungen

Deutsch - 19 -

FINLUX

werden übernommen, nachdem das 'Menü Konfigurat Untertitel: Ändem Sie die Untertitelsprache mit den Tasten verlassen wurde.. "◀ oder "▶Die gewählte Sprache wird für die Untertit

Zeiteinstellungen (optional):

Markieren Sie im Menü Konfi guration mit den Taste "▲oder " "Die Option Zeiteinstellungen.

Drücken Sie "OK". Daraufhin wird das Untermenü Zeiteinstellungen eingeblendet. Verfügbar sind Aktuelle Zeit und Zeitzone.

Wählen Sie die Option Zeitzone durch Drücken der Taste oder "Aus. Verwenden Sie die Tasten" oder um die Zeitzone zwischen GMT-12 oder GMT+12 zu ändern. Die aktuelle Zeit oben im Menü ändert sich dann entsprechend der eingestellten Zeitzone.

Niedrigenergie (Energiesparmodus):

Verwenden Sie die Tasten▼" oder ▲" um die Option Niedrigenergie auszuwählen, und drücken Sie dann die Taste ◀ oder ▶" um die Einstellung auf Ja oder Nein zu ändern. Um Energie zu sparen, muss für diese Option Ja ausgewählt werden.

Im Energiesparmodus beträgt die Leistungsaufnahme weniger als 1W (im Standbymodus). Auf dem Frontdisplay wird keine Zeitinformation angezeigt (im Standbymodus). Wird der Stromsparmodus deaktiviert, werden alle Funktionen reaktiviert.

Automatische Abschaltung:

Drücken Sie die Taste ▼ oder "▲um Automatische Abschaltung auszuwählen und drücken Sie dann die Taste ◀ oder "▶ um die Einstellung auf Ja oder Nein zu ändern. Wenn Sie den Satellitenreceiver länger ni betätigen, schaltet er sich ab (nach vier Stunden).

Spracheinstellungen

System: zeigt die aktuell eingestellte Menüsprache an Mit den Navigationstasten " oder ►" können Sie die Auswahl der Sprachen verändern. Ihre Auswahl bestät Sie mit der Taste OK.

HINWEIS: Sofern verfügbar, werden diese Einstellungen verwendet. Andernfalls werden die aktuellen Einstellungen verwendet.

Audio: Ändem Sie durch Drücken der Tasten "◀" oder "▶" die Audiosprache.

"◀oder "▶Die gewählte Sprache wird für die Untertitel verwendet.

Guide: Ändern Sie durch Drücken der Tasten "◀" oder "▶" die EPG-Sprache.

Aufnahme-Konfiguration

Um die Aufnahmeeinstellungen festzulegen, wählen Sie die Option Aufnahme-Konfiguration im Menü Einstellungen. Zur Konfiguration der Aufnahmen wird das folgende Menü eingeblendet.

HINWEIS: Informationen über wie man eine Aufnahme macht, fi nden Sie auf Seite 13.

In diesem Menü fi nden Sie die folgenden Optionen:

Automatisches Löschen:

Löschen

Wenn das USB-Laufwerk voll ist und ein Aufnahmetimer programmiert ist, löscht der Satellitenreceiver automatisch ältere Aufnahmen in Übereinstimmung mit dieser Einstellung. Folgende Optionen stehen zur Auswahl:

Keine Signal: Der Satellitenreceiver löscht keine Aufnahmen und der programmierte Aufnahmetimer wird nicht ausgeführt.

Älteste: Die Aufnahmen werden beginnend mit der ältesten Aufnahme gelöscht, um Platz für den programmierten Timer zu schaffen.

Längste: Die Aufnahmen werden beginnend mit der längsten Aufnahme gelöscht, um Platz für den programmierten Timer zu schaffen.

Kürzeste: Die Aufnahmen werden beginnend mit der kürzesten Aufnahme gelöscht, um Platz für den .programmierten Timer zu schaffen.

Nicht wiedergegeben

Ist diese Option auf 'Hindern' gestellt, werden noch nicht wiedergegebene Aufnahmen NICHT gelöscht. Ist sie auf 'Eingeschlossen' gestellt, werden auch solche Aufnahmen gelöscht.

Deutsch - 20 -

FINLUX

Harddisk formatieren

WICHTIG: Beachten Sie, dass beim Formatieren E auf dem USB-Laufwerk gespeicherten Datenoren gehen und das Laufwerk neu mit FAT32 natiert wird.

Wenn Sie alle Dateien auf dem angeschlossenen • USB-Laufwerk oder Gerät löschen möchten, können Sie die Option Festplatte formatieren verwenden.

Auch bei Störungen des USB-Laufwerks können Sie versuchen, dieses neu zu formatieren. In den meisten Fällen kann dadurch die normale Funktion der USB-Laufwerk erreicht werden. Allerdings gehe dabei ALLE auf der USB-Festplatte gespeicherten Daten verloren.

Drücken Sie die Taste • OK, während die Option Harddisk formatieren markiert ist. Ein Menü wird eingeblendet und verlangt die Eingabe eines PIN-Codes. Wenn Sie den PIN-Code noch nicht geändert haben, gilt die Werkseinstellung 0000. Nach Eingabe des PINs erscheint ein Popup-Menü und fragt, ob die Festplatte wirklich formatiert werden soll. Um das USB-Laufwerk zu formatieren, wählen Sie "JA" und drücken Sie die Taste OK. Um abzubrechen, wählen Sie "NEIN" und drücken Sie die Taste OK. Achten Sie darauf, Sicherheitskopien von wichtigen Aufnahmen zu machen, bevor Sie das USB-Laufwerk formatieren.

Internet-Einstellungen

Im Fenster Internet-Einstellungen können Sie die IP-Adresse des Satellitenreceiver's einstellen. Die IP-Adresse kann entweder statisch oder dynamisch sein. Bei der Option Statisch wird die Adresse von Hand eingegeben. Auch die Subnet-Maske und die IP-Adresse des DNS-Servers müssen korrekt eingegeben werden.

Ist die IP-Adresse nicht bekannt oder soll eine spezifi sche IP nicht verwendet werden, können Sie die Taste Blau (Dynamisch) drücken. Durch diese Auswahl wird eine neue IP-Adresse des Dienstleister genommen und die Adressen werden in diesem Menü angezeigt.

Wird die Option Dynamisch gewählt, werden die IP-Informationen über das Netzwerk bezogen. Bei der Option Statisch müssen Sie die Adresse von Hand eingeben. Dieses Menü ist verfügbar, wenn eine Internetverbindung vorhanden ist und das Ethernet-Kabel angeschlossen ist. Wenn ein Verbindungsproblem vorliegt oder der Satellitenreceiver keine Verbindung herstellen kann, zeigt der Menüschirm den Verbindungsstatus als Schlecht an.

Werkseinstellungen laden

Mit dieser Funktion können Sie den Satellitenreceiver in die Werkseinstellung zurücksetzen. Alle Einstellungen werden dann rückgängig gemacht. Bestätigen Sie die Ausführung mit der Taste OK. Nach einer Sicherheitsabfrage und erneutem Bestätigen durch die Taste OK wird die voreingestellte Programmtabelle wieder hergestellt sowie alle Einstellungen in den Auslieferungszustand zurückgesetzt. Ein Abbrechen dieser Funktion ist durch Drücken von „Nein“ möglich.

Benutzereinstellungen als Werkseinstellung speichern

Mit dieser Funktion können Sie für den Sattelitenreceiver Ihre eigene Voreinstellung abspeichern. Alle Einstellungen sowie die Programmtabelle, welche von Ihnen vorher festgelegt wurde, werden dann gesichert. Bestätigen Sie die Ausführung mit der Taste OK. Nach einer Sicherheitsabfrage und erneutem Bestätigen durch die Taste OK, wird die voreingestellte Programmtabelle sowie alle Einstellungen der vorherigen Werkseinstellung überschrieben. Ein Abbrechen dieser Funktion ist durch Drücken von „Nein“ möglich.

Deutsch - 21 -

FINLUX

Aufnahmen-Bibliothek

WICHTIG: Um die Aufnahmebibliothek zu sehen, sollten Sie zuerst eine USB-Festplatte an den digitalen Satellitenreceiver anschließen, wenn dieser ausgeschaltet ist. Schalten Sie dann den Satellitenreceiver ein, um die Aufnahmefunktion zu aktivieren. Andernfalls ist die Aufnahmefunktion nicht verfügbar.

Drücken Sie die Taste MENU, um das Hauptmenü anzuzeigen, und markieren Sie die Zeile "Aufnahmen-Bibliothek" über die Tasten ▼ oder "▲ und zur Bestätigung, drücken Sie anschließend die Taste OK. Die Aufnahmenbibliothek mit den verfügbaren Aufnahmen wird angezeigt.

Alle Aufnahmen werden in der Aufnahmebibliothek in einer Liste geführt.

Taste BLAU (Löschen): Löscht die gewählte Aufnahme.

Taste P<P (Bearbeiten): Ausgewählte Aufnahme bearbeiten.

Taste TEXT (Sortieren): Reihenfolge der Aufnahmen ändern. Sie können aus einer ganzen Reihe von Sortieroptionen wählen.

OK-Taste: Aktiviert das Menü Wiedergabeoptionen.

• Vom Anfang wiedergeben: Gibt die Aufnahme vom Beginn weg wieder.
• Wiedergabe ab letztem Stop: setzt die Aufnahme fort.
• Wiedergabe nach Minuten: gibt einen bestimmten Wiedergabepunkt an.

HINWEIS: Während der Wiedergabe ist das Betrachten des Hauptmenüs und der Menüoptionen nicht möglich.

•Kapitelverwalten: Zur Verwaltung von Kapitelmarkierungen

(Fortsetzen): Setzt Aufnahmen fort.

INFO (Details): zeigt die erweiterte Kurzbeschreibung im Detail an.

Deutsch - 22 -

Medienbrowser

Um das Medienbrowser-Fenster anzuzeigen, • drücken Sie entweder die Taste MENU auf der Fernbedienung und wählen Sie dann die Option Medienbrowser durch Drücken der Taste "▼oder

"▲ Drücken Sie die Taste OK, um fortzusetzen. Die Menüoptionen des Medienbrowsers werden angezeigt.

USB-Gerät

Sie können Musik, Bild -und Video-Dateien von einem USB-Gerät wiedergeben.

HINWEIS: Bestimmte USB-Geräte werden unter ständen nicht unterstützt.

HINWEIS: Wenn das USB-Gerät nach Ein-/ schalten oder nach der ersten Installation nicht annt wird, stecken Sie zuerst das USB-Gerät aus schalten Sie den digitalen Satellitenreceiver und wieder ein. Stecken Sie das USB-Gerät schließend wieder ein..

- Wählen Sie USB-Gerät mit den Tasten Auf oder Ab im Menü Medienbrowser und drücken Sie OK.

FINLUX

Medienbrowser USB-Wiedergabe Wiedergabe von MP3-Dateien

Wählen Sie im Menü Medienbrowser die Registerkarte USB-Gerät. Wählen Sie die Option MUSIK mit den Tasten "▼ oder " " und drücken Sie OK. Alle verfügbaren Musikdateien werden angezeigt.

Springen (Buchstabentasten): springt zur Datei, die über die Zifferntasten ausgewählt wird.

Taste OK (Auswahl wiedergeben) Gibt die ausgewählte Datei wieder

(Taste): Stoppt die Wiedergabe der Datei.

Wiedergeben ▶Taste): gibt alle Mediendateien im Ordner beginnend mit der ausgewählten Datei wieder

Pause/Fortsetzen (Taste): Pausiert und setzt die Wie d ergabe der Datei fort.

LANG: Sortiert die Dateien.

INFO: Aktiviert die Endlos/Zufallswiedergabe.

BLAU: Ändert den Medientyp.

Vorherige/Nächste (◀ Fasten): Springt zur vorhergehenden oder nächsten Datei und gibt diese wieder.

Anzeige von JPEG-Dateien

Wählen Sie im Menü Medienbrowser die Registerkarte USB-Gerät. Wählen Sie die Option FOTOS mit den Tasten "▼ oder " " und zur Bestätigung, drücken Sie die Taste OK. Alle verfügbaren Foto-Dateien werden angezeigt.

Springen (Zifferntasten): springt zur Datei, die über die Zifferntasten ausgewählt wird.

OK-Taste): zeigt das ausgewählte Bild im Vollbildmodus an

Diaschau (▶Taste): startet die Diaschau mit allen Dateien im Ordner

LANG: Sortiert die Dateien nach Datum.

GELB: Wechselt den Anzeigestil.

BLAU: Ändert den Medientyp..

Optionen für Diaschau

Wählen Sie im Menü Medienbrowser die Registerkarte USB-Gerät. Wählen Sie die Option FOTOS mit den Tasten "▼oder" und zur Bestätigung, drücken Sie die Taste OK. Alle verfügbaren Foto-Dateien werden angezeigt. Drücken Sie die Taste ▶ am die Diaschau zu starten

Pause (Taste): Pausiert die Diaschau.

Stop (■aste) : Stoppt die Wiedergabe der Datei. GRÜN: Aktiviert die Endlos/Zufallswiedergabe.

Vor/Zurück (◀▶ Tasten): Springt zurvorhergehenden oder nächsten Datei der Diaschau.

Drehen (▼ Tasten): Drehen des Bildes mit den Auf/Ab Tasten.

EXIT (Verlassen): Zurück zur Dateiliste INFO (Hilfe): Aktiviert die Funktionsleiste.

Videodateien wiedergeben

Wählen Sie im Menü Medienbrowser die Registerkarte USB-Gerät. Wählen Sie die Option VIDEOS mit den Tasten "Voder" und zur Bestätigung, drücken Sie die Taste OK. Alle verfügbaren Video-Dateien werden angezeigt.

A...Z: Zu einer Datei springen.

OK: Aktuelle Datei wiedergeben.

LANG: Sortiert die Dateien nach Namen.

BLAU: Ändert den Medientyp.

Deutsch - 23 -

FINLUX

Während der Wiedergabe wird der folgende Bildschirm eingeblendet:

Wiedergeben (▶Taste): Dateien wiedergeben.

Pause/Fortsetzen (Taste): Pausiert und setzt die Wiedergabe fort.

Stopp (■aste): Stoppt die Wiedergabe der Datei.

Rücklauf (◀Faste): Startet den Rücklauf.

Vorlauf (◀ Taste ): Startet den Vorlauf.

LANG: Stellt Untertitel/Audio ein.

GRÜN: Springt zum ausgewählten Zeitpunkt.

GELB: Stellt die Untertitelzeitkorrektur ein.

ROT: Stellt die Untertitelposition ein.

EXIT : Video beenden.

MENU: Kehrt zum vorhergehenden Menü zurück

Unterstützte Videoformate: .avi / mpg / mkv

ALLE Dateien anzeigen

Wählen Sie im Menü Medienbrowser die Registerkarte USB-Gerät. Wählen Sie die Option ALLE mit den Tasten Auf oder Ab und drücken Sie OK. Alle verfügbaren Dateien werden angezeigt.

DLNA-Netzwerkdienst verwenden

DLNA (Digital Living Network Alliance) ist eine Norm, die die Benutzung von digitalen Elektronikgeräten vereinfacht und deren Verwendung in Heimnetzwerken erleichtert. Weitere Informationen finden Sie unter www.dlna.org.

Mit dem DLNA-Standard können Sie auf einem im Heimnetzwerk angeschlossenen DLNA-Medienserver gespeicherte Fotos und Videos ansehen und Musikdateien anhören.

- Schließen Sie das LAN-Netzwerkkabel an den ETHERNET-EINGANG Ihres digitalen Satellitenreceiver s an.

Wählen Sie Medienserver im Menü Medienbrowser durch Benutzen der Tasten "Voder" und zur Bestätigung, drücken Sie die Taste OK.

Kann der Medienbrowser keinen Medienserver oder kein Netzwerk fi nden, wird die folgende Meldung angezeigt: Wählen Sie SUCHE und drücken Sie OK, um die Suche zu starten.

Alle verfügbaren Netzwerke werden aufgelistet.

Wählen Sie den gewünschten Medienserver bzw. das gewünschte Netzwerk mit den Tasten"▼ oder "▲und drücken Sie die Taste OK.

Weitere Informationen zur Wiedergabe von Dateien • finden Sie im Abschnitt Medienbrowser USB-Wiedergabe.

HINWEIS:

Bei unzureichender Netzwerkgeschwindigkeit kann es zu Problemen mit dem DLNA-Medienserver und der Dateiwiedergabe kommen, wie z.B. ruckartiges Funktionieren. Um dies zu verhindern, wird ein Internetanschluss mit 8 mbit empfohlen.

Deutsch - 24 -

FINLUX

Timer

Um das Timerfenster einzublenden, aktivieren Sie diese Option im Hauptmenü. Wählen Sie im Hauptmenü Timer und drücken Sie dann die Taste OK. Um einen Timer hinzuzufügen, drücken Sie die Taste GELB auf der Fernbedienung. Das Fenster "Timer hinzufügen" wird eingeblendet.

Kanal: Mit den Tasten◀ " " oder " " können Sie durch die TV- oder Radioliste navigieren

Aufnahmetyp: Der Aufnahmetyp wird angezeigt.

Datum: Das Beginndatum wird über die Tasten Links, Rechts und die Zifferntasten eingegeben.

Start: Die Startzeit wird über die Tasten Links/Rechts und die Zifferntasten eingegeben.

Ende: Die Endzeit wird über die Tasten Links/Rechts und die Zifferntasten eingegeben.

Dauer: Dauer zwischen Beginn- und Endzeit.

Wiederholen: Sie können die Wiederholung für den Timer auf Einmal, Täglich oder Wöchentlich einstellen

Wiedergabe: Sie können die

Jugendschutzeinstellungen verwenden oder zu deren Einstellung Erlauben oder Verbieten auswählen.

Ändern / Löschen: Damit können alle Änderungen für andere Benutzer erlaubt oder gesperrt werden.

Sie können die Einstellungen durch Drücken der Taste GRÜN speichern oder den Vorgang durch Drücken der Taste ROT abbrechen. Sie können die Liste mit der Ta OK bearbeiten und mit der Taste BLAU löschen.

Conditional Access

- Drücken Sie die Taste MENU, um das Hauptmenü anzuzeigen, und markieren Sie die Zeile "Conditional Access" über die Tasten ▼"oder" ▲ Drücken Sie anschließend die Taste OK.

Einige Kanäle arbeiten auf Pay-per-View-Basis. Für diese benötigen Sie ein Abonnement und ein externes Gerät.

Besorgen Sie sich durch die Anmeldung bei einem Pay-TV-Anbieter die CI-Module und die Smartcard und setzen Sie sie wie folgt in den digitalen Satellitenreceiver ein:

Schalten Sie den digitalen Satellitenreceiver aus und •ziehen Sie den Steckernetzteil.

Das CI-Modul sollte korrekt eingesetzt werden. In der falschen Orientierung kann das Modul nicht eingesetzt werden.

WICHTIG: Versuchen Sie nicht, das CI-Modul mit Gewalt einzuführen, da dies sowohl das Modul als auch den Steckplatz des digitalen Satellitenreceivers beschädigen kann.

Schließen Sie den digitalen Satellitenreceiver wieder an die Stromversorgung an, schalten Sie ihn ein und warten Sie einen Moment, bis die Karte aktiviert wurde.

Bei manchen CI-Modulen kann folgende Einstellung • notwendig sein: Richten Sie das CI-Modul ein, indem Sie das Hauptmenü, Option Conditional Access aufrufen und die Taste OK drücken (Das Menü CI-Einstellungen wird nicht angezeigt, wenn es nicht erforderlich ist).

Um die Vertragsinformationen zu sehen, drücken Sie die Taste "MENU", markieren Sie die Option Conditional Access und drücken Sie die Taste "OK".

Deutsch - 25 -

FINLUX

Wenn kein Modul eingesetzt ist, erscheint der Hinweis: "Es konnte kein Conditional Access-Modul gefunden werden".

Weitere Informationen über die Einstellungen finden in der Bedienungsanleitung des Moduls.

HINWEIS: Sie dürfen das CI-Modul nur einsetzen entfernen, wenn der digitale Satellitenreceiver im NDBY-Modus oder vom Netz getrennt ist.

HbbTV

Mit Hbb-TV wird die Funktionalität, die Sie bereits vom Videotext kennen, in die Moderne befördert. Durch Drücken der Taste ROT auf der Fernbedienung, werden Ihnen vom aktuellem Sender Zusatzinfos angezeigt. Auch Interaktivität ist denkbar. Die Möglichkeiten mit diesem Standard sind enorm. Derzeit bieten noch nicht alle Sender HbbTV an. Die Bedienung funktioniert grundsätzlich mit Farbtasten (ROT/GRÜN/GELB/BLAU). Die dahinterstehenden Funktionen sind abhängig vom Sender, werden aber meist am Bildschirm angezeigt.

HINWEIS:

Bei unzureichender Netzwerkgeschwindigkeit kann es zu Problemen mit der HbbTV-Anwendung und der Dateiwiedergabe kommen, wie z.B. ruckartiges Funktionieren. Um dies zu verhindern, wird ein Internetanschluss mit 8 mbit empfohlen.

Weitere Optionen

Aktive Kanäle (Optional)

Wird die Taste "MODE" auf der Fernbedienung gedrückt, ändert der Receiver den Modus (Nur TV oder Nur Radio). Wird der Modus geändert, stellt sich der Receiver auf den ersten Dienst im gewählten Modus ein.

Kanalliste (Taste ROT)

Wird die Taste ROT gedrückt, die HbbTV-Anwendung wird gestartet (wenn vorhanden). Ist HbbTV nicht vorhanden, die Kanalliste wird angezeigt, wenn Sie dir rote Taste drücken.

Auswahl Audio-Modus (Taste Gelb)

Mit der Taste GELB (LRS) schalten Sie den • Audiomodus um. Als Standardmodus ist die Stereo-Wiedergabe aktiviert. Will der Benutzer nur den linken oder rechten Stereokanal hören, kann mit dieser Taste der Audiomodus geändert werden

Bei Modi mit nur einem Tonkanal (links oder rechts) wird der gleiche Tonkanal auf beide Ausgänge (links und rechts) geschaltet. Wenn der Modus geändert wird, wird für kurze Zeit eine entsprechende Meldung angezeigt und die Einstellung für dieses Programm dann gespeichert, um beim nächsten Mal wieder auf den entsprechenden Audiomodus zu schalten

Info / Hilfe

Die Info-Leiste gibt Ihnen Informationen zum aktuellen Programm. Diese Informationen sind Programmnummer, Programmname, Programm-Modus (TV oder Radio), Favoriten-Symbol (wenn das Programm eines der Favoriten ist) oder verschlüsselt / unverschlüsselt, Audio-Modus, ob das Programm Videotext hat oder nicht und kurze Ereignisbeschreibung, Sender-Auflösung (dh 576p, 720p oder 1080i).

Sprachauswahl (LANG.)

Mit der Taste LANG. können Sie eine andere Sprache für den Ton des aktuellen Programms auswählen. Wenn die Sprachentaste gedrückt wird, wird ein Menü angezeigt, das die verfügbaren Audiosprachen des aktuellen TV-Programms oder die verschiedenen Kanäle des aktuellen Radioprogramms anzeigt. Sie können mit den Tasten "▼oder " " ▲larin navigieren und mit OK eine Auswahl treffen. Unterstützt eine Audiosprache die Ausgabe über Dolby Digital, erscheint das Symbol "Dolby D" neben dem Namen der Audiosprache. Wenn das Programm

Deutsch - 26 -

FINLUX

nicht in mehreren Sprachen verfügbar ist, wird ein Warnhinweis eingeblendet.

Guide (Elektronischer Programmführer)

Drücken Sie die Taste GUIDE, um den elektronischen Programmführer (EPG) anzuzeigen, wo Sie die Sendungsinformationen (Start- und Endzeit für aktuelle und folgende Sendungen, Programmnummer, Programmname, Sendungsname für die Programme im gerade eingestellten Transponder) ansehen und Timer für Sendungen setzen können. Weitere Informationen fi nden Sie im Abschnitt Elektronischer Programmführer.

Favoritenprogramm (FAV.)

Sie können durch Drücken der Taste FAV in den Favoritenkanälen navigieren (sofern verfügbar). Im Menü Programmtabelle kann jedes Programm als Favorit ausgewählt werden.

Stummschaltung

Wird die Taste MUTE gedrückt, erscheint ein Symbol für die Stummschaltung am Bildschirm. Dieses Symbol bleibt eingeblendet, bis die Taste MUTE erneut gedrückt wird. Wird ein anderes Menü auf dem Bildschirm angezeigt, ist das Stummschaltungssymbol nicht zu sehen.

Untertitel (SUBT.)

Einige Kanäle können Untertitel für Schwerhörige senden, die auf dem Bildschirm angezeigt werden. Mit dieser Funktion können Sie die gewünschte Untertitelsprache auswählen und die automatische Anzeige von Untertiteln aktivieren, wann immer Untertitelinformationen verfügbar sind. Drücken Sie die Taste Subtitle, um das Menü Untertitel zu aktivieren.

Vorhergehender Kanal (WIDE)

Sie können den zuletzt gesehenen Kanal mit der Taste WIDE wieder aufrufen.

Teletext (TEXT)

Mit der Fernbedienung des Satellitenreceivers können Sie den Teletext aufrufen. Drücken Sie die Taste TEXT um die Teletext-Übertragung zu aktivieren. Im Menü TEXT können Sie die Tasten ROT, GRÜN, GELB und BLAU verwenden. Um den Teletext zu verlassen, drücken Sie MENU. Drücken Sie die TEXT Taste um Teletext zu verlassen.

Deutsch - 27 -

FINLUX

Technische Daten

ALLGEMEINES

• Stromversorgung: 12 V DC Adapter
• Eingangsfrequenz: 950 - 2150 MHz
• Maximale Leistungsaufnahme: 23 W
• Betriebstemperatur: 5 °C bis +40 °C
• Lagerungstemperatur: -20 °C bis +70 °C
- Luftfeuchtigkeit 25 bis 75 % relative Luftfeuchtigkeit
- Abmessungen: 307 x 210 x 46 mm
• Gewicht: 1300 g

• Hauptprozessor: BROADCOM BCM7325
- Flashspeicher: 32 Mbyte
• DDRAM: 256 Mbyte

Fernbedienung

Betriebsabstand : Maximal 7m

Batterien : 2x1,5V (R-03/AAA)

Digitale Funktionen

Übertragungsstandards:

• DVB-S / S2, MPEG2
• DVB-S / S2, MPEG4
Unterstützt das Profi I DVB-S2 Broadcast Services
• QPSK-Raten 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
• 8PSK-Raten 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
- Proprietärer QPSK-Demodulator/Decoder
• 1–45 MBaud DVB-S
• 5–30 MBaud DVB-S2

Demodulation:

Video:

• Video: MP @ ML, PAL, 4:3/16:9
• MPEG-4 AVC/H.264 HP@L4 Video Decoder

Audio:

• Audio: MPEG-1 Layer I / II / III (MP3), MPEG-2 AAC, MPEG-4 AAC
- Unterstützte Abtastfrequenzen 32 kHz, 44,1 kHz und 48 kHz
- Programmierbare Ausgabe als STEREO, nur LINKS und nur RECHTS (beide Ausgänge). Nützlich bei Dual-Monokanälen, um die richtige Audiospur auszuwählen.
• Breiter Dynamikbereich (16-Bit-Auflösung)

LNB-SPANNUNGSVERSORGUNG

• Vertikal: 13/14 Volt
• Horizontal: 17/18 Volt
• Max. Ausgangsstrom: 400mA (Kurzschlussschutz)
• 22 kHz Ton: Frequenz 22KHz ± 2 KHz
: Amplitude 0,6 Vpp ± 0,2 Vpp

USB-STROMVERSORGUNG

5V @ 500mA max

TV Scart

Videoausgang: Composite-Videosignal; 1 Vp-p±3dB/75 W

Audioausgang : 2 Vrms / Z = 10k ohm

Funktionsumschaltung : 12V / 6V für 4:3 / 16:9 / Z = 10k

Deutsch - 28 -

FINLUX

Fehlersuche und -behebung

Problem Mögliche Ursachen	Behebung des Problems
Die LED-Anzeige leuchtet nicht.	Das Steckernetzteil oder der AC-Adapter ist nicht angeschlossen.	Prüfen Sie, ob das Steckernetzteil mit einer Netzsteckdose verbunden ist. Prüfen Sie die Verbindung des AC-Adapters zum Satellitenreceiver .
Kein Bild oder Ton	Kein Signal oder Signal zu schwach.	Überprüfen Sie die Antennen- und Videoanschlüsse (Scart/ HDMI).
Die Einstellungen, die Sie in den Menüs vorgenommen haben, wurden nicht übernommen.	Der digitale Satellitenreceiver wurde vom Netz getrennt und vorher nicht in den Standby-Modus geschaltet.	Warten Sie, bis der Satellitenreceiver in den Standby-Modus gewechselt hat, bevor Sie ihn vom Netz trennen.
Auf dem Bildschirm wird eine Fehlermeldung über einen LNB-Kurzschluss angezeigt.	Die Satellitenschüssel ist nicht korrekt installiert, oder die Kabelverbindungen sind falsch angeschlossen.	Überprüfen Sie die Anschlüsse. Bleibt das Problem bestehen, wenden Sie sich bitte an den nächstgelegenen Kundendienst.
Die Fernbedienung funktioniert nicht.	Der digitale Satellitenreceiver ist im Standby-Modus.Fernbedienung befinet sich außerhalb der Reichweite.Batterien sind leer	Drücken Sie die Taste STANDBY.Stellen Sie sicher, dass die Fernbedienung innerhalb der Reichweite liegt und nichts den Signalweg blockiert.Stellen Sie sicher, dass die Fernbedienung innerhalb der Reichweite liegt und nichts den Signalweg blockiert.
Sie haben das Passwort oder den Kanalsperrcode vergessen.		Wenn Sie das Passwort vergessen haben, können Sie die Erstinstallation erneut durchführen. Dabei wird das Passwort auf den Standardwert "0000" zurückgesetzt.
Aufnahme nicht verfügbar	USB-Festplatte wird nicht erkannt.	Um ein Programmaufzunehmen, sollten Sie zuerst eine USB-Festplatte an den Satellitenreceiver anschließen, wenn diese ausgeschaltet ist. Schalten Sie dann den Satellitenreceiver ein, um die Aufnahmefunktion zu aktivieren. Andernfalls ist die Aufnahmefunktion nicht verfügbar. Wenn die Aufnahme nicht funktioniert, versuchen Sie, den Satellitenreceiver abzuschalten und das USB-Gerät nochmals anzuschließen, während der Satellitenreceiver abgeschaltet ist.

Deutsch - 29 -

FINLUX

Hinweis zur Konformität

Der Satellitenreceiver entspricht den folgenden Normen:

In Bezug auf die Konformität mit grundlegenden Anforderungen und den relevanten Vorschriften entspricht dieses Gerät der EMC-Richtlinie 2004/108/EC sowie der Richtlinie 2006/95/E C für Nie der sp an nu ng s ger ä te Anforderungen für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (Richtlinie 2009/125/EC nach der Durchführungsverordnung Nr. 642/2009).

EN 55013: 2001 + A1:2003 + A2:2006

EN 55020: 2007

EN 61000-3-2: 2006

EN 61000-3-3: 2008

EN 60065: 2002 + A1:2006 + A11:2008

Importiert durch: VESTEL GERMANY GmbH

Parkring 6

D-85748 Garching b. München

Deutschland

WARNING

Dies ist ein Produkt der Klasse A. Im Hausgebrauch kann dieses Produkt Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen entsprechende Maßnahmen ergreifen.

Deutsch - 30 -

Defi nition der Begriffe

DLNA

Digital Living Network Alliance. ist eine Norm, die die Benutzung von digitalen Elektronikgeräten vereinfacht und deren Verwendung in Heimnetzwerken erleichtert. Weitere Informationen finden Sie unter www.dlna.

HbbTV

Hybrid Broadcast Breitband TV, ist eine paneuropäische Initiative, die unter Verwendung offener Standards Fernsehprogramme und Mehrwertangebote aus dem Internet verbindet..

HDMI

High Definition Multimedia Interface. Dieser Anschluss liefert ein unkomprimiertes digitales Video- und Audiosignal hoher Qualität. Dabei werden Audio- und Videosignale über einen einzigen Anschluss ausgegeben.

OSD

Bildschirmanzeige (On Screen Display). Informationen wie Kanalnummer und Lautstärke, die auf dem Bildschirm des TV-Geräts angezeigt werden.

Scart

Audio-/Video-Anschluss mit 21 Pins, wird hauptsächlich bei TV-Geräten in Europa verwendet.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.

FINLUX

Garantiehinweis

Herstellergarantie

D

Wir freuen uns, dass Sie sich für den Kauf einer SET-TOP-BOX unseres Hauses entschieden haben, und wünschen Ihnen viel Spaß mit diesem hochwertigen Produkt. Unsere strenge Fertigungskontrolle gewährleistet die hohe Qualität unserer Geräte. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von

2 Jahren

ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie lässt Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer des Gerätes unberührt. Diese Rechte werden durch die von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Garantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und beschränkt sich auf das Gebiet Deutschland
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Unsere Garantieleistung umfasst während der Garantiedauer nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, Materialkosten und die Transportkosten des Gerätes innerhalb von Deutschland.
5. Zur Geltendmachung Ihrer Beanstandung bitten wir Sie, zunächst unsere Hotline anzurufen.

HOTline... [phone]\*

*0,09 €/Min aus dem Festnetz der T-Com, Mobilfunk max. 42ct/Min.

Dort wird man dann gemeinsam mit Ihnen abstimmen, welche Schritte zur Instandsetzung des Gerätes eingeleitet werden oder schreiben Sie an: [e-mail].

Über eine Bewertung unseres Service, würden wir uns sehr freuen. www.bewertemich-online.de

1. Sie müssen weiter den Kaufnachweis führen. Hier zu genügt das Original des Kassenzettels, den Sie dem Gerät beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir

Deutsch - 31 -

FINLUX

das Gerät an Sie zurück und berechnen Ihnen eine Pauschale für Transport und Ausarbeitung des Kostenvoranschlags.

1. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

2. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

3. Kein Garantieanspruch besteht:

4. bei unsachgemäßer Behandlung

5. bei mechanischer Beschädigung des Gerätes von außen
6. bei Transportschäden
7. bei Verschleiß
8. bei Bedienungsfehlern
9. bei Aufstellung des Gerätes in Feuchträumen oder im Freien
10. bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
11. bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
12. bei Missachtung der Bedienungsanleitung

13. wenn das Gerät keinen technischen Defekt aufweist

14. Zur Validisierung Ihres Anspruches und um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte immer den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Kabel usw...)

15. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingskosten, etc.). Hierdurch wird jedoch unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, nicht eingeschränkt oder ausgeschlossen.

16. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

WAR_DE-01803448899STB_2J_V190710

D

Die folgenden Informationen betreffen ausschließlich EU-Mitgliedsstaaten:

Die Verwendung des Symbols weist darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Indem Sie eine ordnungsgemäße Entsorgung dieses Produkts sicherstellen, tragen Sie dazu bei, potenzielle negative Auswirkungen auf Mensch und Umwelt zu vermeiden, die bei einer unsachgemäßen Entsorgung auftreten könnten. Genauere Informationen zum Recycling dieses Produkts erhalten Sie bei den kommunalen Behörden, den Entsorgungsdienstleistern für Haushaltsabfälle oder dem Händler, bei dem Sie das Produkt erworben haben.
