Gerätetyp	Dunstabzugshaube
Modell	DI-RG (auch DW-RG989, DI-RG995)
Marke	V-ZUG
Betriebsarten	Abluft, Umluft (mit Aktivkohlefilter)
Leistungsstufen	4 (Stufen 1–3 und Intensivstufe für 5 Minuten)
Nachlaufzeit	Einstellbar 5–20 Minuten
Beleuchtung	Halogenlampe, max. 20 W, wechselbar
Fettfilter	Metall-Fettfilter, spülmaschinengeeignet, Sättigungsanzeige
Aktivkohlefilter	Standard oder Longlife (optional), Sättigungsanzeige
Steuerung	Touch-Tasten mit Signalton
Anzeige	Sättigungsanzeige für Fettfilter und Aktivkohlefilter
Spannung	Siehe Typenschild (typ. 230 V)
Frequenz	Siehe Typenschild (typ. 50 Hz)
Zubehör	Halogenlampe, Metall-Fettfilter, Standard-/Longlife Aktivkohlefilter
Sicherheit	Kindersicherung (Hinweise), Überhitzungsschutz durch Fettfilter
Reinigung	Gehäuse feucht, Fettfilter 1x Monat, Aktivkohlefilter je nach Typ

Häufig gestellte Fragen - DI-RG V-ZUG

Wie reinige ich den Fettfilter?

Den Fettfilter können Sie im Geschirrspüler reinigen (Programm Intensiv/Stark) oder im heissen Spülwasserbad einweichen und bürsten. Nach der Reinigung den Filter wieder einbauen und die Sättigungsanzeige zurücksetzen, indem Sie die Taste mindestens 3 Sekunden gedrückt halten.

Wie ersetze ich den Standard Aktivkohlefilter?

Schalten Sie die Sicherung aus. Entfernen Sie die Fettfilter, drehen Sie die beiden Verriegelungsknöpfe um 90° und nehmen Sie den alten Filter heraus. Setzen Sie den neuen Filter ein, sichern Sie ihn mit den Knöpfen und setzen Sie die Fettfilter wieder ein. Schalten Sie die Sicherung ein und halten Sie die Taste 3 Sekunden gedrückt, um die Anzeige zurückzusetzen.

Wie aktiviere ich die Sättigungsanzeige für den Aktivkohlefilter?

Bei Umluftbetrieb muss die Anzeige aktiviert werden. Schalten Sie das Gerät aus und halten Sie die Taste mindestens 3 Sekunden gedrückt, bis ein Signalton ertönt. Die Taste leuchtet nun dauernd – der Umluftbetrieb ist aktiviert. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie stelle ich die Nachlaufzeit ein?

Wählen Sie die gewünschte Lüfterstufe (1–3) und halten Sie die Taste mindestens 3 Sekunden gedrückt. Ein Signalton bestätigt die Aktivierung. Die Nachlaufzeit beträgt je nach Taste 5, 10, 15 oder 20 Minuten, danach schaltet das Gerät automatisch aus.

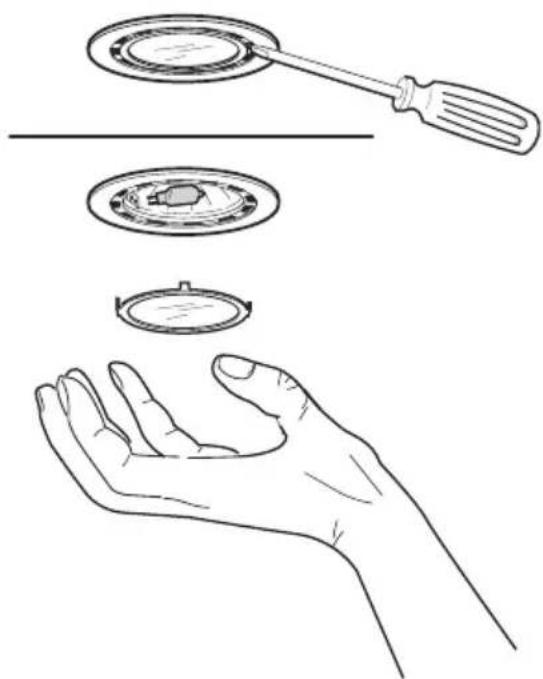

Wie wechsle ich die Halogenlampe?

Schalten Sie die Sicherung aus und lassen Sie die Lampe abkühlen. Heben Sie den Lampenring mit einem feinen Schraubenzieher an. Ersetzen Sie die Lampe durch eine Halogenlampe desselben Typs (max. 20 Watt). Berühren Sie die Lampe nicht mit blossen Händen, verwenden Sie ein trockenes Tuch. Setzen Sie den Ring wieder ein und schalten Sie die Sicherung ein.

Was bedeutet blinkende Taste und wie setze ich sie zurück?

Blinkende Taste zeigt an, dass der Fettfilter gereinigt werden muss (nach 40 Betriebsstunden) oder der Longlife Aktivkohlefilter gereinigt werden muss. Nach der Reinigung halten Sie die Taste mindestens 3 Sekunden gedrückt, bis sie erlischt.

Was tun, wenn das Gerät nicht mehr saugt?

Prüfen Sie zuerst den Fettfilter auf Verschmutzung und reinigen Sie ihn gegebenenfalls. Bei Umluftbetrieb kann ein verbrauchter Aktivkohlefilter die Ursache sein – ersetzen Sie ihn. Stellen Sie sicher, dass die Abluftleitung nicht verstopft ist und dass genügend Frischluft zugeführt wird.

Wie benutze ich die Intensivstufe?

Die Intensivstufe ist für kurzzeitigen, starken Abzug gedacht. Drücken Sie die Taste Intensiv (Symbol „li“). Das Gerät läuft 5 Minuten auf höchster Stufe und schaltet danach automatisch zurück auf die vorherige Stufe oder aus, wenn vorher ausgeschaltet war. Sie können die Stufe vorzeitig beenden, indem Sie eine andere Stufe wählen.

Kann ich das Gerät auch ohne Aktivkohlefilter betreiben?

Ja, im Abluftmodell ist kein Aktivkohlefilter erforderlich. Im Umluftbetrieb muss jedoch ein Aktivkohlefilter eingesetzt werden, um Gerüche zu reduzieren. Wenn das Gerät ohne Filter betrieben wird, funktioniert die Umluft nicht richtig.

Wie reinige ich den Longlife Aktivkohlefilter?

Der Longlife Aktivkohlefilter kann im Geschirrspüler bei 65 °C (Programm Intensiv) gereinigt werden. Danach muss er ohne Rahmen im Backofen bei 100 °C (Ober-/Unterhitze) für 60 Minuten getrocknet werden, um die Aktivkohle zu reaktivieren. Nach etwa 3 Jahren sollte der Filter ersetzt werden.

BEDIENUNGSANLEITUNG DI-RG V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen.
- Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt.
■Markiert eine Aufzählung.

Kennzeichnet nützliche Anwenderhinweise.

Gültigkeitsbereich

Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle:

Typ Modell-Nr.

DW-RG989
DI-RG995

Ausführungsabweichungen sind im Text erwähnt.

Inhalt

Sicherheitshinweise 5

Vor der ersten Inbetriebnahme 5

Bestimmungsgemässe Verwendung 6

Bei Kindern im Haushalt 6

Zum Gebrauch 7

Gerätebeschreibung 9

Abluftmodell 9

Umluftmodell 9

Ausrüstung 10

Aufbau 10

Bedienungs- und Anzeigeelemente 11

Bedienung 12

Betrieb 12

Nachlaufzeit 13

Intensivstufe 13

Beleuchtung 14

Pflege und Wartung 15

Gehäuse reinigen 15

Fettfilter reinigen 16

Standard Aktivkohlefilter ersetzen 17

Longlife Aktivkohlefilter reinigen und ersetzen ..... 18

Halogenlampe wechseln 20

Störungen selbst beheben 21

Was tun, wenn ... 21

Zubehör und Ersatzteile 22

Technische Daten 23

Entsorgung 24

Stichwortverzeichnis 25

Reparatur-Service 27

Kurzanleitung 28

Sicherheitshinweise

Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.

Gemäss IEC 60335-1 gilt vorschriftsgemäss:

■ Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für die Sicherheit verantwortliche Person benutzen.

Vor der ersten Inbetriebnahme

■ Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.

■Entsorgen Sie das Verpackungsmaterial gemäss den örtlichen Vorschriften.

Bestimmungsgemässe Verwendung

■Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haushalt vorgesehen.
■ Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel 'Reparatur-Service'. Wenden Sie sich bei Bedarf an unseren Kundendienst.
■ Es dürfen nur Original-Ersatzteile verwendet werden.
■Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen. Der neue Besitzer kann sich so über die richtige Bedienung des Gerätes und die diesbezüglichen Hinweise informieren.

Bei Kindern im Haushalt

■ Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.
Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom Inhalt dieser Bedienungsanleitung haben. Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. Sorgen Sie für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen – es besteht die Gefahr, dass Kinder sich verletzen.

Zum Gebrauch

■Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst.
■ Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden.
■ Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.
■ Flambieren unter dem Gerät ist nicht erlaubt. Fettbeladene Fettfilter könnten dadurch entzündet werden und einen Brand auslösen.
■Beim Frittieren auf der Kochstelle ist das verwendete Gerät während des Betriebes dauernd zu beaufsichtigen. Das im Frittiergerät verwendete Öl kann sich bei Überhitzung selbst entzünden und einen Brand verursachen. Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu halten. Achten Sie auch auf die Sauberkeit des Öls, verschmutztes Öl kann sich leichter selbst entzünden.
■ Die Reinigungsintervalle sind einzuhalten. Bei Nichtbefolgung dieser Anweisung kann Feuergefahr bestehen infolge zu starker Fettbeladung der Fettfilter.
■ Die einzelnen Kochzonen der Kochstelle dürfen nur mit aufgesetztem und gefülltem Kochgeschirr betrieben werden, damit das Gerät und die Küchenmöbel nicht durch zu starke Hitzeeinwirkung beschädigt werden. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas-, Holz- und Kohle-Kochherden.
■ Während des Betriebes des Absauggebläses muss eine ausreichende Frischluftzufuhr gewährleistet sein, um störenden Unterdruck im Küchenraum zu vermeiden und um die optimale Abluftförderung zu ermöglichen.
■ Vermeiden Sie querströmende Zugluft, welche den Dunst über der Kochstelle wegblasen könnte.

• Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frischluftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte.
  ■ Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffnungen in Türen oder Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
  ■ Bei Wartungsarbeiten am Gerät, auch beim Ersetzen von Lampen, ist das Gerät stromlos zu machen (Schraubsicherungen ganz aus den Fassungen herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ausziehen).
  ■ Bei Reinigungsarbeiten ist darauf zu achten, dass kein Wasser in das Gerät eindringen kann. Verwenden Sie ein nur mässig feuchtes Tuch. Niemals das Gerät innen oder aussen mit Wasser oder mit einem Dampfreinigungsgerät abspritzen. Eindringendes Wasser kann Schäden verursachen.

Gerätebeschreibung

Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haushalt vorgesehen.

Das vorliegende Modell kann im Abluft- oder Umluftbetrieb eingesetzt werden.

Abluftmodell

Die über der Kochstelle anfallenden Dünste werden durch ein Gebläse abgesogen. Durch den Metall-Fettfilter wird die Abluft gereinigt und über einen Stutzen mit integrierter Rückstauklappe und die Abluftleitung ins Freie geführt.

Während des Betriebes muss eine ausreichende Frischluftzufuhr gewährleistet sein. Abluft braucht Zuluft.

Umluftmodell

Die über der Kochstelle anfallenden Dünste werden im Anschluss an den Metall-Fettfilter über einen Aktivkohlefilter weitgehend von störenden Gerüchen befreit und über die seitlich im Abzug angebrachten Luftschlitze in den Raum zurückgeführt.

Sollte das Gerät nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor der Inbetriebnahme einzusetzen. Ausserdem muss die Sättigungsanzeige für den Aktivkohlefilter aktiviert werden.

Ausrüstung

■1 Absauggebläse
■Beleuchtung
■2 Metall-Fettfilter
■1 Aktivkohlefilter (nicht im Lieferumfang inbegriffen)

Das Absauggebläse besitzt 4 Leistungsstufen

■ 1 = geringe, 2 = mittlere, 3 = starke Förderleistung und die Intensivstufe.
■ Die Stufen 1–3 sind für Dauerbetrieb geeignet.
■ Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. B. beim Anbraten. Die Intensivstufe ist für 5 Minuten verfügbar.

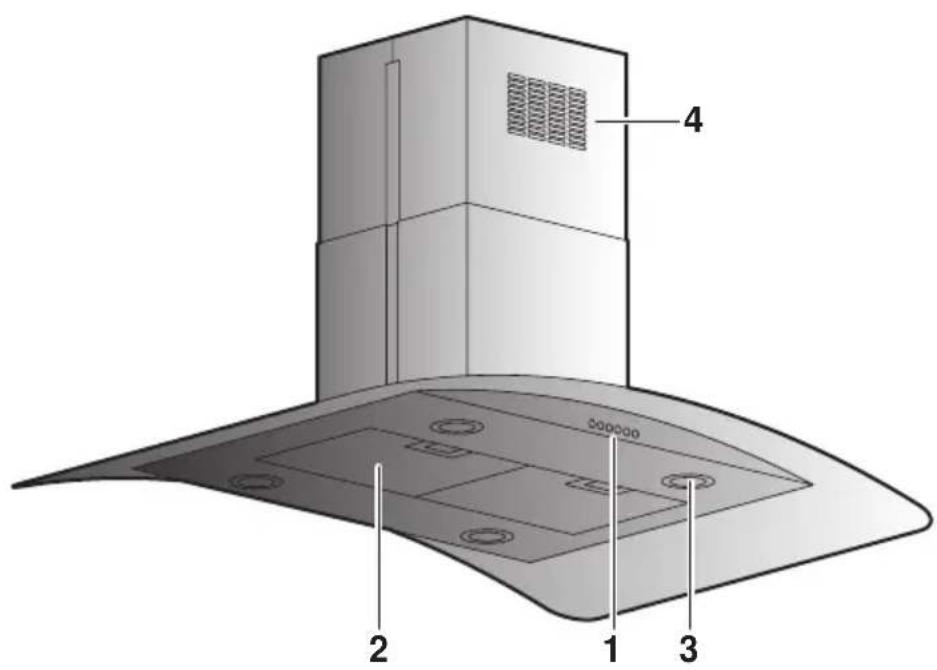

Aufbau

1 Bedienungselemente
2 Metall-Fettfilter
3 Halogenlampe
4 Luftrückführung bei Umluftmodell

Bedienungs- und Anzeigeelemente

Beleuchtung EIN/AUS

Lüfterstufe 1 / Ausschalten

Lüfterstufe 2

Lüfterstufe 3

Lüfterstufe Intensiv

Sättigungsanzeige Filter

• Blinkend: Fettfilter reinigen
  Longlife Aktivkohlefilter reinigen (falls vorhanden)
  – Leuchtend: Standard Aktivkohlefilter ersetzen (falls vorhanden)

Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen.

Bedienung

Betrieb

Gerät einschalten

▶ Durch Antippen der Taste Ⓤ / „/ „ oder „schaltet das Gerät auf Lüfterstufe 1, 2, 3 oder Intensiv ein.

- Die aktuelle Lüfterstufe wird durch Leuchten der entsprechenden Taste angezeigt.

Wir empfehlen, das Gerät 5 Minuten vor Kochbeginn auf Lüfterstufe 1 einzuschalten. Bei normalen Kochdünsten sollen die niedrigen Lüfterstufen, bei sehr starker Dunst- und Geruchsbildung die höheren Stufen gewählt werden.

Gerät ausschalten

▶Lüfterstufe 1 wählen.
▶Durch wiederholtes Antippen der Taste schaltet das Gerät aus.

Das Gerät nach dem Kochen noch ca. 15 Minuten in Betrieb lassen, damit die Gerüche abgezogen werden.

Nachlaufzeit

▶Durch Antippen der Taste Ⓤ / oder „gewünschte Lüfterstufe wählen.

▶ Taste ⏻ / „/ „ oder „mindestens 3 Sekunden gedrückt halten um die Nachlaufzeit zu aktivieren.

- Ein Signalton ertönt.

– Die Taste blinkt und die Nachlaufzeit ist aktiviert.

Bei der Nachlaufzeit läuft das Gerät entsprechend der untenstehenden Tabelle weiter und schaltet anschliessend aus.

Taste Nachlaufzeit

i	20 Minuten
..	15 Minuten
..ll	10 Minuten
..li	5 Minuten

Intensivstufe „li

Die Intensivstufe kann bei ein- oder ausgeschaltetem Gerät gewählt werden.

▶Durch Antippen der Taste schaltet die Intensivstufe für 5 Minuten ein.

- Die Taste leuchtet.

■Falls zuvor eine Lüfterstufe ausgewählt wurde, schaltet das Gerät nach 5 Minuten wieder auf diese Stufe zurück.

■ Falls die Intensivstufe bei ausgeschaltetem Gerät angewählt wurde, schaltet das Gerät nach 5 Minuten ab.

▶ Durch Antippen der Taste 🙏 / 📁 oder 📃 kann die Intensivstufe vor Ablauf der 5 Minuten beendet werden.

Beleuchtung

▶Durch Antippen der Taste schaltet die Beleuchtung ein.
▶ Durch wiederholtes Antippen der Taste 🍼 schaltet die Beleuchtung aus.

Die Beleuchtung kann unabhängig vom Lüfterbetrieb betätigt werden.

Sättigungsanzeige Fettfilter

Nach 40 Betriebsstunden blinkt die Taste ☐ Der Sättigungsgrad ist erreicht, der Fettfilter muss gereinigt werden.

Sättigungsanzeige Standard Aktivkohlefilter

Nach 160 Betriebsstunden leuchtet die Taste ☐ Der Sättigungsgrad ist erreicht, der Standard Aktivkohlefilter muss ausgewechselt werden.

Die Sättigungsanzeige ist werkseitig deaktiviert. Beim Einsatz des Gerätes als Umluftmodell muss die Sättigungsanzeige zuerst aktiviert werden.

Aktivieren:

▶Gerät ausschalten.
▶ Taste : (leuchtet nicht) mindestens 3 Sekunden gedrückt halten.

• Ein Signalton ertönt.
  – Die Taste : leuchtet, solange sie gedrückt bleibt.
  – Der Umluftbetrieb ist aktiviert.

Deaktivieren:

▶Gerät ausschalten.
▶ Taste : (leuchtet) mindestens 3 Sekunden gedrückt halten.

• Ein Signalton ertönt.
• Die Taste erlischt.
• Der Umluftbetrieb ist deaktiviert.

Pflege und Wartung

Gehäuse reinigen

Darauf achten, dass kein Wasser in das Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen.

Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt.

Aussenseite / Innenseite reinigen

▶Aussenseiten mit einem leicht feuchten Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

Auf den Innenseiten kann sich Fett und Kondenswasser neben den Fettfiltern ablagern.

▶Mit einem leicht feuchten Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen.

... Pflege und Wartung

Fettfilter reinigen

Der Fettfilter muss bei normalem Gebrauch mindestens einmal im Monat, oder immer, wenn die Taste blinkt, gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer des Fettfilters unbegrenzt.

Ausbau

▶ Griff 1 nach hinten drücken.
▶Fettfilter vorsichtig nach unten aus Halterung ziehen.

Fettfilter nicht beschädigen.

1

Reinigung

▶Fettfilter in Geschirrspüler reinigen.
▶ Bei Geschirrspüler Programm «Intensiv» bzw. «Stark» mit warmem Vorspülen wählen.
Fettfilter können sich durch die Reinigung verfärben. Dies beeinträchtigt ihre Filterwirkung in keiner Weise.

Falls kein Geschirrspüler vorhanden ist:

▶Fettfilter im Spülwasserbad reinigen.
▶Fettfilter während ca. 2 Stunden in heissem Spülwasserbad einweichen und anschliessend mit Abwaschbürste reinigen.

Einbau Fettfilter

▶ Griff 1 nach hinten drücken.
▶Fettfilter in Halterung einführen und einrasten.
▶Taste mindestens 3 Sekunden gedrückt halten.
- Die blinkende Taste erlischt.

Standard Aktivkohlefilter ersetzen

Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsautomat ausschalten.

Standard Aktivkohlefilter werden nur beim Umluftmodell eingesetzt.

Die Reinigungswirkung eines Standard Aktivkohlefilters baut sich im Laufe des Betriebes ab. Ein Standard Aktivkohlefilter muss bei normalem Gebrauch mindestens alle 4 Monate oder immer, wenn die Taste :euchtet, ersetzt werden. Er ist weder wasch- noch regenerierbar.

Ein verschmutzter Standard Aktivkohlefilter kann im Haushaltkehricht entsorgt werden.

▶Fettfilter herausnehmen und reinigen.

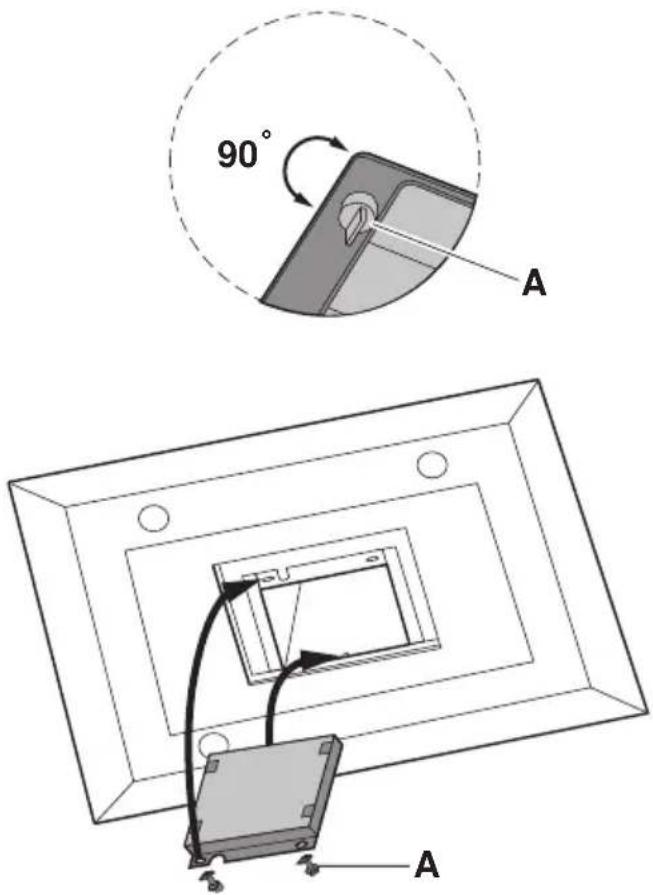

▶ Beide Verriegelungsknöpfe A um 90° drehen und Standard Aktiv-kohlefilter nach unten entnehmen.
▶Neuen Standard Aktivkohlefilter hinten einrasten und vorne mit Verriegelungsknöpfen sichern.
▶Fettfilter wieder einsetzen.
▶Sicherung einschrauben bzw. Sicherungsautomat einschalten.
▶Taste mindestens 3 Sekunden gedrückt halten. – Die leuchtende Taste erlischt.

Longlife Aktivkohlefilter reinigen und ersetzen

Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsautomat ausschalten.

Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt.

Im Unterschied zum Standard Aktivkohlefilter kann der Longlife Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung des Gerätes sollte der Longlife Aktivkohlefilter jeden Monat, oder immer, wenn die Taste blinkt, gereinigt werden. Er kann im Geschirrspüler bei 65 °C (Programm «Intensiv» bzw. «Stark») gereinigt werden. Er sollte separat gereinigt werden, damit sich keine Speisereste am Filter festsetzen können. Wenn nicht anders möglich, kann der Filter auch im Spülbecken bei 60 °C mit handelsüblichem Spülmittel während einer Stunde eingelegt werden. Anschliessend gut spülen. Um die Aktivkohle wieder zu aktivieren, muss der Filter ohne Rahmen im Backofen getrocknet werden.

▶ Ober-/Unterhitze oder Heissluft 100 °C wählen und den Filter 60 Minuten auf dem Gitterrost trocknen lassen.

Nach etwa 3 Jahren muss der Longlife Aktivkohlefilter ersetzt werden, da die Geruchsaufnahmefähigkeit reduziert wird. Der verschmutzte Longlife Aktivkohlefilter kann im Haushaltkehricht entsorgt werden.

▶Fettfilter herausnehmen und reinigen.
▶Beide Verriegelungsknöpfe um 90° drehen und Longlife Aktivkohlefilter nach unten entnehmen.

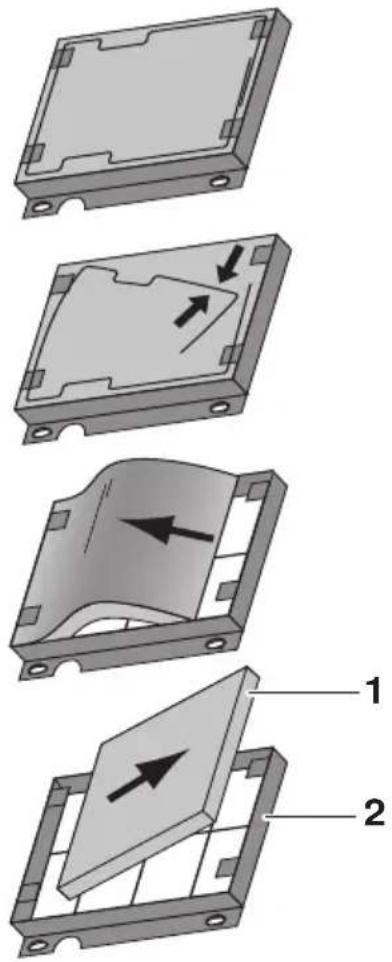

▶ Filter 1 herausnehmen, reinigen, reaktivieren und wieder in Rahmen 2 einsetzen. Dabei Filter nicht beschädigen. Wenn nötig, verbrauchten Longlife Aktivkohlefilter durch neuen ersetzen.
▶Longlife Aktivkohlefilter wieder einsetzen, hinten einrasten und vorne mit Verriegelungsknöpfen sichern.
▶Fettfilter wieder einsetzen.
▶Sicherung einschrauben bzw. den Sicherungsautomaten einschalten.
▶Taste mindestens 3 Sekunden gedrückt halten. - Die blinkende Taste erlischt.

Halogenlampe wechseln

Die Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten.

Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen.

▶Den Lampenring mit einem feinen Schraubenzieher vorsichtig anheben.
▶Die defekte Halogenlampe durch eine Halogenlampe desselben Typs (max. 20 Watt) ersetzen.

Die Halogenlampe nicht mit blossen Händen anfassen. Verwenden Sie ein feines, trockenes und fettfreies Tuch.

▶Den Lampenring und das Glas reinigen.
▶Den Lampenring und das Glas in die dafür vorgesehenen Aussparungen aufstecken.
▶Die Schraubsicherung wieder hineindrehen bzw. den Sicherungsautomaten wieder einschalten.

Störungen selbst beheben

Was tun, wenn ...

... die Beleuchtung nicht funktioniert

Mögliche Ursache Behebung
■Sicherung oder Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	►Sicherung auswechseln.►Sicherungsautomat wieder einschalten.
■Unterbruch in der Stromversorgung.	►Stromversorgung überprüfen.
■ Halogenlampe ist defekt.	►Halogenlampe auswechseln.

... das Gerät ungenügend entlüftet

Mögliche Ursache Behebung
■ Fettfilter ist verschmutzt.	► Fettfilter reinigen.
■Der Aktivkohlefilter (bei Geräten mit Umluftbetrieb) ist abgebaut.	►Aktivkohlefilter wechseln.

Zubehör und Ersatzteile

Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben.

Halogenlampe

Metall-Fettfilter

Standard Aktivkohlefilter

Longlife Aktivkohlefilter

Die Halogenlampe kann auch im Fachhandel bezogen werden.

Technische Daten

Elektrischer Anschluss

▶Siehe Typenschild.

▶Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des G

Entsorgung

Verpackung

■ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden.

Deinstallation

■ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen!

Sicherheit

■ Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen.

■Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.

Entsorgung

■ Das Altgerät ist kein wertloser Abfall. Durch sachgerechte Entsorgung werden die Rohstoffe der Wiederverwertung zugeführt.

■Auf dem Typenschild des Gerätes ist das Symbol abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.

■ Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.

Stichwortverzeichnis

A

Abluftmodell 9

Aktivkohlefilter...... 9

Anfragen 27

Anzeigeelemente.... 11

Aufbau.... 10

Ausrüstung 10

Ausschalten.... 12

B

Bedienung 12

Bedienungselemente...... 10, 11

Beleuchtung 14

Bestellungen 27

Betriebsstörungen...... 27

D

Deinstallation.... 24

E

Einschalten.... 12

Elektrischer Anschluss...... 23

Entsorgung...... 24

Ersatzteile 22

Bestellen.... 27

F

Fettfilter Reinigen 16

Sättigungsanzeige 14

G

Gültigkeitsbereich 2

H

Halogenlampe.... 10, 20

|

Inbetriebnahme 5

Intensivstufe.... 13

K

Kinder im Haushalt...... 6

Kurzanleitung.... 28

L

Longlife Aktivkohlefilter Reinigen und ersetzen ...... 18

Luftrückführung 10

M

Metall-Fettfilter 10

Modell-Nr.... 2

N

Nachlaufzeit 13

P

Pflege.... 15

R

Reinigung.... 15

Fettfilter 16

Longlife Aktivkohlefilter ..... 18

Reparatur-Service...... 27

S

Sättigungsanzeige

Fettfilter.... 14

Standard Aktivkohlefilter ..... 14

Service-Center 27

Servicevertrag 27

Sicherheit 24

Sicherheitshinweise

Bei Kindern im Haushalt...... 6

Bestimmungsgemässe

Verwendung 6

Vor der ersten

Inbetriebnahme...... 5

Zum Gebrauch.... 7

Standard Aktivkohlefilter

Ersetzen 17

Sättigungsanzeige...... 14

Störungen...... 21

Symbole.... 2

T

Technische Daten 23

Typ 2

Typenschild 23

U

Umluftmodell.... 9

V

Verpackung.... 24

W

Wartung.... 15

Z

Zubehör...... 22

Bestellen.... 27

Reparatur-Service

Das Kapitel 'Störungen selbst beheben' hilft Ihnen, kleine Betriebsstörungen selbst zu beheben.

Sie ersparen sich die Anforderung eines Servicemonteurs und die damit entstehenden Kosten.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

FN

Gerät

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

▶Fettfilter entfernen.

- Das Typenschild befindet sich an der Innenseite des Ger.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

Beleuchtung EIN/AUS

Lüfterstufe 1 / Ausschalten

Lüfterstufe 2

Lüfterstufe 3

Lüfterstufe Intensiv

Sättigungsanzeige Filter

• Blinkend: Fettfilter reinigen
  Longlife Aktivkohlefilter reinigen (falls vorhanden)
  – Leuchtend: Standard Aktivkohlefilter ersetzen (falls vorhanden)
