Produkttyp	Glaskeramik-Kochfeld
Modell	GK45TEBS
Marke	V-ZUG
Typenbezeichnung	GK45TEBS/C/F/U
Anzahl Kochzonen	4
Bedienung	Touch-Slider (Toptronic)
Leistungsstufen	1 – 9 (ohne PowerTronic)
Zweikreis-Kochzone	Ja
Bräterzone	Ja
Ankochautomatik	Ja, zuschaltbar
Einschaltdauer	1–99 Minuten
Timer (Eieruhr)	1–99 Minuten
Kindersicherung	Ja
Kochpause	Ja, bis 10 Minuten
Wischschutz	Ja
Restwärmeanzeige	Ja
Wiederherstellfunktion	Ja, innerhalb 6 Sekunden
Automatische Sicherheitsabschaltung	Ja, abhängig von Leistungsstufe
Reinigung	Nur milde Reiniger und Glaskeramik-Schaber
Stromversorgung	230 V / 400 V (gemäss Installationsanleitung)
Einbau	Gemäss separater Installationsanleitung, durch konzessionierten Installateur

Häufig gestellte Fragen - GK45TEBS V-ZUG

Wie schalte ich das Kochfeld ein?

Drücken Sie die Taste Ⓞ für ca. 1 Sekunde. Alle Anzeigen blinken kurz und das Gerät ist betriebsbereit.

Wie stelle ich eine Kochzone ein?

Tippen Sie die Taste der gewünschten Kochzone an. Der Auswahlpunkt leuchtet. Dann tippen oder gleiten Sie auf dem Slider, um die gewünschte Leistungsstufe (1–9) einzustellen.

Wie schalte ich die Kindersicherung ein?

Schalten Sie das Gerät ein. Achten Sie darauf, dass keine Kochzone in Betrieb ist. Drücken Sie gleichzeitig die Tasten ⏻ und . Ein Signalton ertönt. Drücken Sie dann erneut die Taste ⏻. In allen Anzeigen erscheint 10 Sekunden lang ein Symbol.

Was bedeutet die Anzeige "H"?

Das H zeigt die Restwärme einer Kochzone an. Solange die Anzeige leuchtet, besteht Verbrennungsgefahr.

Wie reinige ich das Kochfeld richtig?

Reinigen Sie das Kochfeld am besten noch warm (nicht heiss!) mit einem weichen Tuch und einem milden Reinigungsmittel. Für eingebrannte Reste verwenden Sie einen Glaskeramik-Reinigungsschaber. Keine scheuernden Schwämme oder Metallwolle.

Was tun, wenn die Anzeige "H" blinkt?

Das Blinken weist auf einen ausgelösten Übertemperaturschutz hin. Lassen Sie die Kochzone vollständig abkühlen. Überprüfen Sie das Kochgeschirr und setzen Sie den Kochvorgang auf einer anderen Zone fort.

Kann ich die Einschaltdauer nachträglich ändern?

Ja. Tippen Sie die Taste der gewünschten Kochzone an. Drücken Sie dann die Taste 88. Mit dem Slider können Sie die Minutenwerte (zweite Ziffer, dann erste Ziffer) ändern. Bestätigen Sie mit 88.

Wie schalte ich die Kindersicherung aus?

Gehen Sie genauso vor wie beim Einschalten: Gerät einschalten, gleichzeitig die Tasten ⏻ und drücken. Ein Signalton ertönt. Drücken Sie dann erneut die Taste ⏻. Ein doppelter Signalton bestätigt die Deaktivierung.

Was ist die Kochpause?

Die Kochpause schaltet alle aktiven Kochzonen für maximal 10 Minuten auf eine niedrige Stufe (/). Drücken Sie die Taste ⏻. Zum Fortkochen drücken Sie die Taste erneut; die vorherigen Einstellungen werden wiederhergestellt.

Warum schaltet das Gerät automatisch aus?

Bei langer Betriebsdauer ohne Bedienung löst die automatische Sicherheitsabschaltung aus. Die Abschaltzeit hängt von der eingestellten Leistungsstufe ab (z. B. 8:30 h bei Stufe 1, 1:20 h bei Stufe 9).

BEDIENUNGSANLEITUNG GK45TEBS V-ZUG

Glaskeramik-Kochfeld

Toptronic Einfach-Slider

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Gültigkeitsbereich

Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für:

Typ Modell-Nr.
GK45TERSC/F/U 31005
GK45TESC/F/U 97A, 31024
GK45TEBS/C/F/U 039, 31025
GK45TEXSC/F 040, 31027
GK35TESC/F/U 31004

Ausführungsabweichungen sind im Text erwähnt.

Inhalt

1 Sicherheitshinweise 4

1.1 Verwendete Symbole 4
1.2 Allgemeine Sicherheitshinweise 5
1.3 Gerätespezifische Sicherheitshinweise 6
1.4 Gebrauchshinweise 8

2 Entsorgung 10

3 Erste Inbetriebnahme 11

3.1 Wo ist das Typenschild? 11

4 Ihr Gerät 12

4.1 Geräteübersicht 12
4.2 Bedien- und Anzeigeelemente 15
4.3 Kochgeschirr 17

5 Bedienung 18

5.1 Gerät ein- und ausschalten 18
5.2 Kochzone einstellen 18
5.3 Übersicht Leistungsstufen 19
5.4 PowerTronic (gilt nur für Typ GK35TES) 19
5.5 Kochzone ausschalten 20
5.6 Restwärmeanzeige 20
5.7 Zweikreis-/Bräterzone ein- und ausschalten 21
5.8 Ankochautomatik 22
5.9 Einschaltdauer 23
5.10 Timer 25
5.11 Kindersicherung 27
5.12 Wiederherstellfunktion 28
5.13 Kochpause 28
5.14 Wischschutz 29

6 Pflege und Wartung 30

6.1 Reinigung 30

7 Störungen und Fehlermeldungen 31

7.1 Was tun, wenn ... 31

8 Notizen 34

9 Stichwortverzeichnis 37

10 Reparatur-Service 39

1 Sicherheitshinweise

1.1 Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Informationen und Hinweise, die zu beachten sind.

Informationen zur Entsorgung.

Informationen zur Bedienungsanleitung.

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen.
- Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt.
• Markiert eine Aufzählung.

1.2 Allgemeine Sicherheitshinweise

- Gerät erst nach dem Lesen der Bedienungsanleitung in Betrieb nehmen!

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschliesslich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Beaufsichtigen Sie Kinder, damit sie nicht mit dem Gerät spielen.

- Falls die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

1.3 Gerätespezifische Sicherheitshinweise

• WARNUNG: Ist die Oberfläche gerissen, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden.
• WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Verwenden Sie niemals ein Dampfreinigungsgerät.

• Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel, Deckel und Aluminiumfolie, sollten nicht auf dem Kochfeld abgelegt werden, da sie heiss werden können.

• WARNUNG: Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

• WARNUNG: Aufgrund Brandgefahr niemals Gegenstände auf dem Kochfeld lagern.
• Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betrieben werden.

1.4 Gebrauchshinweise

Vor der ersten Inbetriebnahme

- Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.

Bestimmungsgemässe Verwendung

- Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden. - Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel REPARATUR-SERVICE. Wenden Sie sich bei Bedarf an unseren Kundendienst.

• Es dürfen nur Original-Ersatzteile verwendet werden.
• Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen.
• Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.
• Die aufgeheizte Oberfläche bleibt auch nach dem Ausschalten noch längere Zeit heiss und kühlt nur langsam auf Raumtemperatur ab. Warten Sie genügend lange, bevor Sie beispielsweise Reinigungsarbeiten vornehmen.

Vorsicht Verbrennungsgefahr

• Das aufgeheizte Gerät bleibt nach dem Ausschalten noch längere Zeit heiss und kühlt nur langsam auf Raumtemperatur ab. Warten Sie, bis das Gerät abgekühlt ist, bevor Sie beispielsweise Reinigungsarbeiten vornehmen.
• Überhitzte Fette und Öle entzünden sich leicht. Versuchen Sie niemals, brennendes Öl oder Fett mit Wasser zu löschen. Explosionsgefahr! Ersticken Sie Brände mit einer Feuerlöschdecke und halten Sie Türen und Fenster geschlossen.

Vorsicht Verletzungsgefahr

- Halten Sie Haustiere vom Gerät fern.

Vorsicht, Lebensgefahr!

- Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.

Geräteschäden vermeiden

• Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr darauf stellen. Keinesfalls mit kaltem Wasser abschrecken.
• Nicht auf das Gerät steigen.
• Kein heisses Kochgeschirr auf den Rahmen stellen um die Silikonfugen nicht zu beschädigen.
• Vermeiden Sie auf der Oberfläche Schneide- oder Rüstarbeiten und das Aufprallen von harten Gegenständen. Kochgeschirr nicht über die Oberfläche ziehen.
• Achten Sie darauf, dass keine zuckerhaltigen Speisen oder Säfte auf heisse Kochzonen gelangen. Die Oberfläche kann dadurch beschädigt werden. Falls doch zuckerhaltige Speisen oder Säfte auf heisse Kochzonen gelangen, diese sofort mit einem Glaskeramik-Reinigungsschaber (im noch heissen Zustand) entfernen.
• Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt.
• Töpfe mit Aluminiumböden dürfen nicht verwendet werden.

2 Entsorgung

Verpackung

Erstickungsgefahr! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsteile von Kindern fern halten.

Das Verpackungsmaterial ist gekennzeichnet und soll dem Recycling zugeführt und umweltgerecht entsorgt werden.

Deinstallation

▶Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.
▶ Nach der Deinstallation das Gerät unbenutzbar machen.

Gerät entsorgen

• Auf dem Typenschild des Gerätes ist das Symbol abgebildet. Es weist darauf hin, dass eine Entsorgung des Gerätes im normalen Haushaltsabfall nicht zulässig ist.
• Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.

3 Erste Inbetriebnahme

• Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.
• Während den ersten Betriebsstunden einer Kochzone können sich störende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fabrikneuen Geräten. Achten Sie auf gute Raumlüftung.

3.1 Wo ist das Typenschild?

Das Typenschild und das Anschlussschild befinden sich auf der Rückseite des Kochfeldes.

1 Typenschild mit Fabrikationsnummer (FN)
2 Anschlussschild

Ein zweites Typenschild ist beigelegt und sollte im Einbaumöbel unter dem Kochfeld aufgeklebt werden.

Notieren Sie die Fabrikationsnummer (FN) Ihres Gerätes auf der letzten Seite dieser Bedienungsanleitung.

4 l h r G e r ä t

4.1 Geräteübersicht

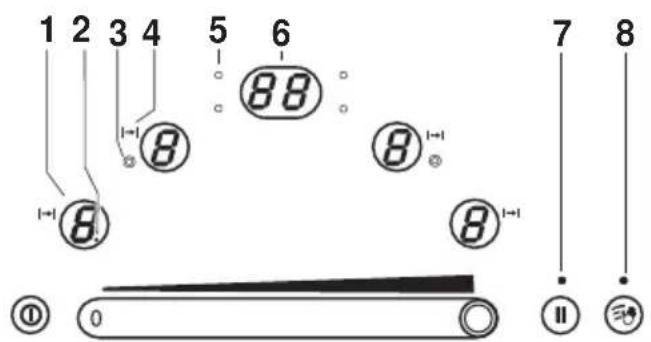

4.2 Bedien- und Anzeigeelemente

GK45TE..

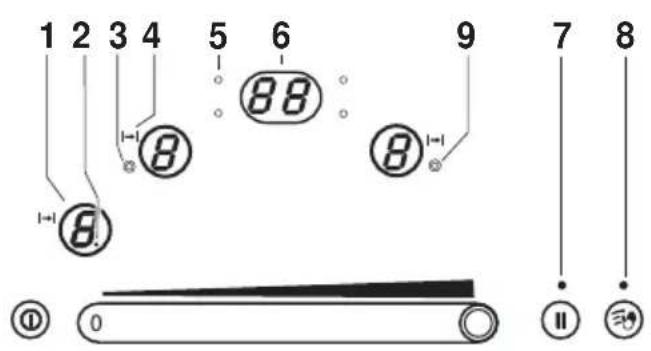

GK35TE

Tasten

Gerät EIN/AUS

Slider (Einstellen Leistungsstufe)

Zweikreis-Kochzone EIN/AUS, Bräterzone EIN/AUS, PowerTronic EIN/AUS

Kochpause EIN/AUS und Wiederherstellfunktion

Wischschutz EIN/AUS

Kochzone anwählen

Einschaltdauer/Timer

Anzeigen

1 Leistungsstufe der Kochzone
2 Auswahlpunkt: Kochzone angewählt
3 Bräterzone/Zweikreis-Kochzone aktiviert
4 Einschaltdauer aktiviert
5 Kochzonenzuordnung für die Einschaltdauer
6 Einschaltdauer/Timer
7 Pause aktiviert/Wiederherstellung gepeicherter Einstellungen möglich
8 Wischschutz aktiviert
9 PowerTronic aktiviert

4.3 Kochgeschirr

Geeignetes Kochgeschirr

Das Kochgeschirr soll einen stabilen Boden aufweisen. Der Kochgeschirrboden muss im erhitzten Zustand eben auf der Kochzone aufliegen.

Kochgeschirr aus Metall eignet sich besser als solches aus Glas oder Keramik, da die Wärme bei Metall schneller gleichmäßig verteilt wird.

Kochgeschirrböden aus Aluminium oder Aluminium-Legierungen können hartnäckige Abriebspuren auf der Glaskeramik-Oberfläche hinterlassen, die nur schwierig entfernt werden können.

Energiesparendes Kochen

Für eine möglichst effiziente Energieaufnahme und gleichmässige Wärmeverteilung Folgendes beachten:

• Boden des Kochgeschirrs muss sauber, trocken und darf nicht rauh sein.
• Kochgeschirr zentriert auf die Kochzone stellen.
  • Gut schliessende Deckel verwenden.
• Kochgeschirr-Durchmesser an die Füllmenge anpassen.

5 Bedienung

Die Bedienung ist für alle Kochzonen sinngemäss gleich. Im ausgeschalteten Zustand sind alle Anzeigen dunkel (Stand-by-Modus), ausser die Restwärme-anzeige, wenn eine Kochzone noch heiss ist.

5.1 Gerät ein- und ausschalten

▶Gerät einschalten: Taste ☐ 1 Sekunde gedrückt halten.

- In allen Anzeigen der Leistungsstufen blinkt 0. - Falls keine weitere Eingabe erfolgt, schaltet das Gerät nach 10 Sekunden aus Sicherheitsgründen aus.

▶Gerät ausschalten: Taste Antippen.

5.2 Kochzone einstellen

▶Taste der gewünschten Kochzone antippen.

- In der entsprechenden Anzeige der Leistungsstufe blinkt - Der Auswahlpunkt dieser Kochzone leuchtet.

▶ Slider antippen oder darauf gleiten, um die Leistungsstufe einzustellen.

Einstellungen zu einer Kochzone können nur verändert werden solange der dazugehörige Auswahlpunkt leuchtet.

Sobald der Auswahlpunkt erlischt, muss die Kochzone erneut angewählt werden.

5.3 Übersicht Leistungsstufen

Leistungsstufe Garverfahren praktische Anwendung

1	Schmelzen, vorsichtiges Erwärmen	Butter, Schokolade, Gelatine, Saucen
2
3 Quellen Reis
4	Fortkochen, Reduzieren, Dünsten	Gemüse, Kartoffeln, Saucen, Obst, Fisch
5
6 Fortkochen, Schmoren Teigwaren, Suppen, Schmorbraten
7	schonendes Braten	Rösti, Omeletten, paniertes Bratgut, Bratwürste
8 Braten, Frittieren	Fleisch, Pommes frites
9	scharfes Braten, schnelles Erhitzen	Steaks, Aufkochen von Wasser
P(nur GK35TES)	schnelles Aufheizen	Schnelles Aufheizen, Aufkochen von Wasser

5.4 PowerTronic (gilt nur für Typ GK35TES)

Beim Typ GK35TESC/U/F ist die rechte Kochzone ( 230 mm) mit der Leistungsverstärkung PowerTronic ausgestattet. Ist PowerTronic zugeschaltet, arbeitet diese Kochzone mit einer extra hohen Leistung. Mit PowerTronic kann z. B. eine grosse Menge Wasser schnell erhitzt werden.

PowerTronic einschalten

▶Taste der rechten Kochzone antippen.
▶Auf Slider 2 x antippen.

- In der Anzeige leuchtet P.

- Der Punkt neben der Anzeige leuchtet.

PowerTronic ausschalten

▶Taste der rechten Kochzone antippen.
▶ Auf dem Slider die gewünschte Leistungsstufe antippen.

5.5 Kochzone ausschalten

▶Taste der gewünschten Kochzone antippen.
- Der Auswahlpunkt dieser Kochzone leuchtet.
▶Auf Slider antippen.
- Falls keine weitere Eingabe erfolgt und die anderen Kochzonen ausgeschaltet sind, schaltet das Gerät nach 10 Sekunden aus.

5.6 Restwärmeanzeige

Solange die Gefahr für eine Verbrennung besteht, leuchtet nach dem

Ausschalten in der Anzeige H

5.7 Zweikreis-/Bräterzone ein- und ausschalten

Beim Einschalten der Zweikreis-/Bräterzone ist zuerst nur die innere Kochzone A bzw. C eingeschaltet. Der äussere Heizkreis B bzw. der Zusatzheizkörper D kann bei Bedarf zugeschaltet werden.

Äusseren Heizkreis/Zusatzheizkörper zuschalten

▶Gewünschte Zweikreis-/Bräterzone anwählen.

- Der Auswahlpunkt dieser Kochzone leuchtet.

▶Auf Slider 2×antippen.

- Das Symbol leuchtet.

– Die Leistungsstufe ist eingestellt.

▶ Mit Slider die gewünschte Leistungsstufe einstellen.

Äusseren Heizkreis/Zusatzheizkörper ausschalten

▶Gewünschte Zweikreis-/Bräterzone anwählen.

- Der Auswahlpunkt dieser Kochzone leuchtet.

▶Auf Slider 2×antippen.

- Der äussere Heizkreis B bzw. der Zusatzheizkörper D wird ausgeschaltet.

- Das Symbol erlischt.

- Bei der inneren Kochzone ist die Leistungsstufe eingestellt.

▶ Mit Slider die gewünschte Leistungsstufe einstellen.

5.8 Ankochautomatik

Überwachen Sie während der Dauer der Ankochautomatik das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden!

Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion arbeitet eine Kochzone für eine bestimmte Dauer (siehe Tabelle) mit Leistungsstufe 9. Nach dieser Dauer wird automatisch auf die eingestellte Leistungsstufe zurückgeschaltet.

Die Ankochautomatik muss bei jedem Einschalten einer Kochzone wieder neu aktiviert werden.

Leistungsstufe 1	2	3	4	5	6	7	8
Ankochdauer in min:s	1:00	3:00	4:45	6:30	8:30	2:30	3:30	4:30

Wird während der Ankochautomatik eine höhere Leistungsstufe gewählt, wird automatisch die neue Dauer gültig.

Ankochautomatik einschalten

▶Taste der gewünschten Kochzone antippen.
▶ Auf Slider die gewünschte Leistungsstufe 3 Sekunden gedrückt halten.

- Solange die Ankochautomatik aktiv ist, leuchtet in der Anzeige abwechselnd und die Leistungsstufe.

- Nach Ablauf der Ankochdauer wird die Heizleistung wieder auf die gewählte Leistungsstufe reduziert.

Ankochautomatik vorzeitig ausschalten

▶Taste der gewünschten Kochzone antippen.
▶Mit Slider eine tiefere Leistungsstufe einstellen.

5.9 Einschaltdauer

Überwachen Sie während der Einschaltdauer das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden!

Die Einschaltdauer ermöglicht, dass eine Kochzone nach einer eingestellten Dauer (1–99 Minuten) automatisch ausgeschaltet wird.

Einschaltdauer einstellen

▶Gewünschte Kochzone einstellen.
▶Taste der gewünschten Kochzone antippen.
▶Taste 88 antippen.

• In der Anzeige steht . Die zweite Ziffer blinkt.
• Der Leuchtpunkt der Kochzonenzuordnung blinkt.
• Das Symbol Heuchtet.

▶Mit Slider die zweite Ziffer der Einschaltdauer einstellen.
▶Taste 88 antippen.

– Die erste Ziffer blinkt.

▶Mit Slider die erste Ziffer der Einschaltdauer einstellen.
▶Taste 88 antippen.

– Die Einschaltdauer startet.

Einschaltdauer verändern

▶Taste der gewünschten Kochzone antippen.

- Die verbleibende Einschaltdauer der angewählten Kochzone wird angezeigt.

▶Taste 88 antippen.
▶Mit Slider die zweite Ziffer der Einschaltdauer verändern.
▶Taste 88 antippen.
▶Mit Slider die erste Ziffer der Einschaltdauer verändern.
▶Taste 88 antippen.

– Die veränderte Einschaltdauer startet.

Einschaltdauer vorzeitig ausschalten

▶Taste der gewünschten Kochzone antippen.
▶Taste 88 antippen.
▶Mit Slider die zweite Ziffer der Einschaltdauer auf stellen.
▶Taste 88 antippen.
▶Mit Slider die erste Ziffer der Einschaltdauer auf stellen.
▶Taste 88 antippen.

– Die Kochzone bleibt weiter in Betrieb.

Einschaltdauer abgelaufen

Nach Ablauf der Einschaltdauer

- wird die zugeordnete Kochzone automatisch angewählt

- schaltet die zugeordnete Kochzone aus

- ertönt ein Signalton

- blinken, das Symbol und die Leistungsstufe.

▶Signalton und Anzeigen durch Antippen einer beliebigen Taste ausschalten.

Mehrere Einschaltdauern

Sind bei mehreren Kochzonen Einschaltdauern eingestellt,

– leuchtet die kürzeste Einschaltdauer in der Anzeige, solange keine Kochzone angewählt ist
– leuchtet der entsprechende Leuchtpunkt der Kochzonenzuordnung
– leuchtet das Symbol I→I für jede Kochzone mit eingestellter Einschalt-dauer.

Um eine andere Einschaltdauer anzuzeigen:

▶Taste der gewünschten Kochzone antippen.

5.10 Timer

Der Timer funktioniert wie eine Eieruhr (1–99 Minuten). Er kann nur genutzt werden, falls keine Kochzone in Betrieb ist.

Bei laufendem Timer kann eine Kochzone in Betrieb genommen werden.

Es kann aber keine Einschaltdauer eingestellt werden.

Timer einstellen

▶Gerät einschalten.
▶Taste 88 antippen.
- In der Anzeige steht . Die zweite Ziffer blinkt.
▶Mit Slider die zweite Ziffer des Timers einstellen.
▶Taste 88 antippen.
- Die erste Ziffer blinkt.
▶Mit Slider die erste Ziffer des Timers einstellen.
▶Taste 88 antippen.
- Der Timer startet.

Timer verändern

▶Gerät einschalten.
▶Taste 88 antippen.
– Die verbleibende Timerdauer wird angezeigt.
▶Mit Slider die zweite Ziffer des Timers verändern.
▶Taste 88 antippen.
▶Mit Slider die erste Ziffer des Timers verändern.
▶Taste 88 antippen.
- Der veränderte Timer startet.

Timer vorzeitig ausschalten

Falls keine Kochzone in Betrieb ist:

▶Gerät ein- und wieder ausschalten.

Falls eine Kochzone in Betrieb ist:

▶Taste 88 antippen.
▶Mit Slider beide Ziffern nacheinander auf stellen.

5.11 Kindersicherung

Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern.

Kindersicherung einschalten

▶Gerät einschalten.

Keine Kochzone darf in Betrieb sein.

▶Tasten und gleichzeitig antippen.

- Ein Signalton ertönt.

▶Taste erneut antippen.

- Ein Signalton ertönt.

- In allen Anzeigen der Leistungsstufe leuchtet 10 Sekunden lang

Bedienung bei aktiver Kindersicherung

▶Gerät einschalten.
▶Tasten und gleichzeitig antippen.

- Ein Signalton ertönt.

- Die Kindersicherung ist überwunden. Die weitere Bedienung kann wie gewohnt erfolgen.

Nach dem Ausschalten des Kochfeldes wird die Kindersicherung automatisch wieder aktiviert.

Kindersicherung ausschalten

▶Gerät einschalten.

Keine Kochzone darf in Betrieb sein.

▶Tasten und gleichzeitig antippen.

- Ein Signalton ertönt.

▶Taste erneut antippen.

- Ein doppelter Signalton ertönt.

- In allen Anzeigen der Leistungsstufe blinkt 10 Sekunden lang .

5.12 Wiederherstellfunktion

Falls das Gerät versehentlich ausgeschaltet wurde, können innerhalb von 6 Sekunden die Einstellungen wiederhergestellt werden.

▶Gerät einschalten.

- Der Leuchtpunkt bei Taste blinkt.

▶Taste ⏻ antippen.

5.13 Kochpause

Mit dieser Funktion können alle eingeschalteten Kochzonen bis zu 10 Minuten temporär auf Leistungsstufe / geschaltet werden. Der Betrieb kann nach einer Kochpause mit den vorherigen Einstellungen fortgesetzt werden.

▶Taste ⏻ antippen.

- Der Leuchtpunkt der Taste leuchtet.

- Die Leistungsstufen der eingeschalteten Kochzonen ändern auf

– Die Einschaltdauer wird angehalten.

- Der Timer läuft weiter.

- Alle Tasten ① ausser und sind inaktiv.

Wird die Kochpause nicht innerhalb von 10 Minuten beendet, schaltet das Gerät ganz aus.

▶Zum Weiterkochen Taste erneut antippen.

- Die Kochzonen werden mit den vorherigen Einstellungen weiterbetrieben.

5.14 Wischschutz

Diese Funktion verhindert ein unbeabsichtigtes Ändern der Leistungsstufe, wenn z. B. mit einem Tuch über das Bedienfeld gewischt wird.

▶Taste 📋 antippen.

- Der Leuchtpunkt der Taste leuchtet.

▶Durch erneutes Antippen der Taste oder automatisch nach 30 Sekunden schaltet der Wischschutz aus.

Durch Antippen der Taste 📂 kann das Gerät jederzeit ausgeschaltet werden.

6 Pflege und Wartung

Das Gerät vorzugsweise erst im warmen Zustand reinigen, ansonsten besteht Verbrennungsgefahr.

6.1 Reinigung

Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen.

Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden.

Keinesfalls die Glaskeramik-Oberfläche mit scheuernden Reinigungsmitteln, kratzenden Allzweck-Scheuerschwämmen, Metallwatte usw. reinigen. Die Oberfläche kann dadurch beschädigt werden.

Zum Reinigen von alltäglichen Verschmutzungen nur weiches Tuch oder Schwamm mit Wasser und einem geeigneten Reinigungsmittel verwenden. Die Herstellerhinweise der Reinigungsmittel beachten. Die Anwendung von Reinigungsmitteln mit Schutzwirkung wird empfohlen.
▶Starke Schmutzkrusten z. B. von übergekochter Milch im warmen Zustand mit einem Glaskeramik-Reinigungsschaber entfernen. Die Herstellerhinweise des Reinigungsschabers beachten.
▶Übergekochte stark zuckerhaltige Speisen wie z. B. Marmelade im heissen Zustand mit einem Glaskeramik-Reinigungsschaber entfernen. Ansonsten kann die Glaskeramik-Oberfläche beschädigt werden.
▶ Geschmolzener Kunststoff noch im warmen Zustand mit einem Glaskeramik-Reinigungsschaber entfernen. Ansonsten kann die Glaskeramik-Oberfläche beschädigt werden.
Kalkflecken im abgekühlten Zustand mit geringen Mengen kalklösender Mittel (z. B. Essig, Zitronensaft, Entkalker) entfernen. Anschliessend mit einem feuchten Tuch nachreinigen.

7 Störungen und Fehlermeldungen

7.1 Was tun, wenn ...

... das Gerät nicht funktioniert und alle Anzeigen dunkel sind

Mögliche Ursache Behebung
Die Sicherung oder der Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	Sicherung ersetzen.Sicherungsautomaten wieder einschalten.
Die Sicherung oder der Sicherungsautomat löst mehrfach aus.	Service anrufen.
Unterbruch in der Stromversorgung.	Stromversorgung überprüfen.

... in den Anzeigen leuchtet

Mögliche Ursache Behebung
• Die Kindersicherung ist aktiviert.	►Bedienung mit Kindersicherung beachten, siehe Kapitel BEDIENUNG.►Kindersicherung ausschalten.

... ein Dauersignalton ertönt, in einer Anzeige blinkt und das Gerät abschaltet

Mögliche Ursache Behebung

• Eine Taste oder ein Slider wurde länger als 10 Sekunden berührt.
  • Gegenstand (Pfanne, Schüssel usw.) wurde auf dem Bedienfeld abgestellt.
• Übergelaufenes Kochgut auf dem Bedienfeld.

▶Gegenstand oder übergelaufenes Kochgut entfernen.
▶Gerät wie gewohnt wieder in Betrieb nehmen.

... in der Anzeige abwechselnd und blinkt

Mögliche Ursache Behebung

• Die automatische Sicherheitsabschaltung wurde ausgelöst.

Kochzone bei Bedarf wieder einschalten.

Wenn eine Kochzone längere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, schaltet das Gerät die Kochzone automatisch aus. Die Abschaltung erfolgt abhängig von der eingestellten Leistungsstufe.

Leistungsstufe 1 2	3	4	5	6	7	8	9
Sicherheitsabschaltung nach h:min	8:30	6:30	5:30	4:30	3:30	3:00	2:30	2:00	1:30

... in der Anzeige blinkt

Mögliche Ursache Behebung

- Der Übertemperaturschutz einer Kochzone wurde ausgelöst.

▶Kochzone abkühlen lassen.
▶Kochvorgang auf einer anderen Kochzone fortsetzen.
▶Kochgeschirr kontrollieren.

... in der Anzeige blinkt

Mögliche Ursache Behebung

- Unterbruch in der Stromversorgung.

▶Anzeige durch Antippen einer beliebigen Taste quittieren.
▶Gerät wie gewohnt wieder in Betrieb nehmen.

... in der Anzeige oder und eine Zahl leuchtet

Mögliche Ursache Behebung

- Interner Fehler aufgetreten.

▶Fehlernummer notieren.
▶FN-Nummer des Gerätes notieren, siehe Typenschild.
▶Service anrufen.

8 N o t i z e n

9 Stichwortverzeichnis

A

Anfragen 39
Ankochautomatik. 22
Anzeigen 15
Äusseren Heizkreis 21

B

Bedienelemente.... 15
Bedienung 18
Bestellungen 39
Bestimmungsgemässe Verwendung 8
Betriebsstörungen 39
Bräterzone 21

E

Einschaltdauer.... 23
Energiesparendes Kochen ..... 17
Entsorgung 10
Deinstallation 10
Gerät entsorgen. 10
Ersatzteile Bestellen 39

F

Fabrikationsnummer (FN) .... 11, 39
Fehlermeldungen.... 31

G

Gerät Ausschalten. 18, 40
Einschalten 18,40
Geräteinformationen 12
Geräteschäden vermeiden.....9
Geräteübersicht 12
Gültigkeitsbereich 2

|

Inbetriebnahme 8, 11

K

Kindersicherung 27
Kochgeschirr 17
Kochpause 28
Kochzone 18,40
Kurzanleitung. 40

L

Leistungsstufen Übersicht. 19

M

Modell-Nr. 2

P

Pflege 30
PowerTronic.... 19

R

Reinigung 30
Reparatur-Service 39
Restwärmeanzeige 18,20

s

Service-Center 39
Servicevertrag 39
Sicherheitsabschaltung Übersicht. 32

Sicherheitshinweise 4
Allgemeine 5
Gerätespezifische 6
Vor der ersten Inbetriebnahme . . . 8

Störungen 31

Symbole 4

T

Tasten 15
Typ 2
Typenschild 11,39

V

Vor der ersten Inbetriebnahme ..... 8

Vorsicht Verbrennungsgefahr ..... 9

Vorsicht Verletzungsgefahr ..... 9

W

Wartung 30

Wiederherstellfunktion. 28

Wischschutz 29

Z

Zubehör

Bestellen 39

Zusatzheizkörper.... 21

Zweikreis-Kochzone 21

10 Reparatur-Service

Das Kapitel Störungen und Fehlermeldungen hilft Ihnen, kleine Betriebsstörungen selbst zu beheben.

Sie ersparen sich die Anforderung eines Service-Technikers und die damit entstehenden Kosten.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

FN

Gerät

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

Gerät einschalten

▶Taste Ⓞ 1 Sekunde gedrückt halten.

Kochzone einstellen

▶Taste der gewünschten Kochzone antippen.
- Der Auswahlpunkt dieser Kochzone leuchtet.
▶ Slider antippen oder darauf gleiten, um die Leistungsstufe einzustellen.

Kochzone ausschalten

▶Taste der gewünschten Kochzone antippen.
▶Auf Slider antippen.

Gerät ausschalten

▶Taste Ⓑ antippen.
