Produkttyp	Glaskeramik-Kochfeld mit Induktion (Teppan Yaki)
Modell	GK26TIYSF (Typ 86A, Modell-Nr. 31009)
Anzahl Kochzonen	2 separat beheizbare Bratzonen
Gesamtkochfläche	479 x 334 mm
Steuerung	Touch-Slider mit digitaler Anzeige
Brattemperaturbereich	70 °C (Warmhalten) bis 240 °C (scharfes Braten)
Funktionen	Brückenfunktion, Einschaltdauer (1 min - 1 h 59 min), Timer (1 min - 9 h 59 min), Kindersicherung, Wischschutz, Temperaturvorauswahl (Fisch 180 °C, Gemüse 160 °C, Fleisch 200 °C)
Sicherheit	Restwärmeanzeige (H), Überhitzungsschutz, automatische Abschaltung, Kindersicherung
Benutzereinstellungen	Lautstärke Signalton (P0), Signalton bei Ende (P1), Vorgabedauer Einschaltdauer/Timer (P4), Signalton bei Tastenbetätigung (P5), Werkeinstellungen wiederherstellen (P6)
Reinigung	Mit Wasser und Spülmittel, weichem Tuch oder Schwamm; Eiswürfel zur Entfernung von eingebrannten Speiseresten; keine Scheuermittel oder Dampfreiniger
Zubehör	2 Wender, Garglocke (Durchmesser 250 mm)
Installation	Gemäß separater Installationsanleitung durch konzessionierten Installateur/Elektriker
Spannung / Frequenz	230 V / 50 Hz (typisch, nicht explizit angegeben)
Leistung	Ca. 3,7 kW (Schätzung für Induktionskochfeld dieser Größe)
Entsorgung	Nicht im Hausmüll; gemäß örtlichen Bestimmungen entsorgen

Häufig gestellte Fragen - GK26TIYSF V-ZUG

Wie schalte ich das Gerät ein und aus?

Einschalten: Taste ☐ ca. 1 Sekunde gedrückt halten. In der Temperaturanzeige blinkt 000. Ausschalten: Taste ☐ kurz antippen.

Wie stelle ich die Brattemperatur ein?

Slider der gewünschten Bratzone antippen oder darauf gleiten. Die Temperatur wird in der Anzeige dargestellt. Alternativ können Sie die Temperaturvorauswahl für Fisch (180 °C), Gemüse (160 °C) oder Fleisch (200 °C) nutzen.

Was bedeutet die Restwärmeanzeige?

Nach dem Ausschalten leuchtet in der Anzeige H, solange die Bratzone noch heiß ist und Verbrennungsgefahr besteht.

Wie verwende ich die Brückenfunktion?

Einschalten: Taste antippen. Beide Bratzonen werden gemeinsam reguliert. Ausschalten: Taste antippen; die vorherigen Einstellungen bleiben erhalten.

Wie stelle ich den Timer ein?

Gerät einschalten, Taste antippen. Mit einem beliebigen Slider die gewünschte Timerdauer (1 min - 9 h 59 min) einstellen. Timer mit Taste starten.

Wie aktiviere ich die Kindersicherung?

Gerät einschalten (keine Bratzone in Betrieb). Die Tasten ☐ und gleichzeitig antippen – ein Signalton ertönt. Dann Taste erneut antippen – ein weiterer Signalton bestätigt die Aktivierung. In den Anzeigen leuchtet L.

Was tun bei einer Fehlermeldung?

Bei blinkenden Symbolen oder Fehlernummern notieren Sie die Fehlernummer und die Fabrikationsnummer (FN) vom Typenschild. Schalten Sie das Gerät aus und kontaktieren Sie den V-ZUG Kundendienst (Tel. [phone]). Oft hilft ein kurzes Abkühlen oder Entfernen von Gegenständen unter dem Gerät.

Wie reinige ich die Bratfläche?

Reinigen Sie die Bratfläche am besten noch warm (nicht heiß). Geben Sie einige Eiswürfel oder kaltes Wasser auf die Oberfläche (60-80 °C), dann mit dem Wender grob reinigen. Anschließend mit Wasser und Spülmittel, klarem Wasser nachspülen und trocknen. Verwenden Sie keine Scheuermittel oder Dampfreiniger.

Kann ich auf der Bratfläche schneiden?

Schneiden mit einem Messer ist zwar möglich, aber nicht empfehlenswert, da Kratzer entstehen können. Verwenden Sie die mitgelieferten Wender zum Wenden der Speisen. Keramikmesser können die Oberfläche ebenfalls beschädigen.

Wie ändere ich die Signaltöne?

Bei ausgeschaltetem Gerät die Tasten ☐ und gleichzeitig 3 Sekunden gedrückt halten. Dann beide Slider gleichzeitig antippen. Mit den Tasten ☐ (höher) und (tiefer) die gewünschte Einstellung (P0-P6) wählen und mit dem Slider den Wert verändern. Speichern durch Gedrückthalten der Taste für 2 Sekunden.

BEDIENUNGSANLEITUNG GK26TIYSF V-ZUG

Glaskeramik-Kochfeld

Induktion Teppan Yaki

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Gültigkeitsbereich

Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für:

Typ Modell-Nr.

GK16TIYSF 85A, 31008

GK26TIYSF 86A, 31009

Ausführungsabweichungen sind im Text erwähnt.

Inhalt

1 Sicherheitshinweise 4

1.1 Verwendete Symbole 4
1.2 Allgemeine Sicherheitshinweise 5
1.3 Gerätespezifische Sicherheitshinweise 6
1.4 Gebrauchshinweise 8

2 Entsorgung 11

3 Erste Inbetriebnahme 12

3.1 Wo ist das Typenschild? 12

4 Ihr Gerät 13

4.1 Geräteübersicht 13
4.2 Zubehör 14
4.3 Bedienungs- und Anzeigeelemente 15

5 Bedienung 16

5.1 Restwärmeanzeige 16
5.2 Gerät ein- und ausschalten 16
5.3 Bratzone einstellen 16
5.4 Übersicht Brattemperaturen 17
5.5 Bratzone ausschalten 17
5.6 Restwärmeanzeige 17
5.7 Brückenfunktion 18
5.8 Einschaltdauer 19
5.9 Timer 21
5.10 Kindersicherung 22
5.11 Wischschutz 23

6 Benutzereinstellungen 24

6.1 Benutzereinstellungen ändern 25
6.2 Benutzereinstellungen vorzeitig ausschalten 25

7 Pflege und Wartung 26

7.1 Reinigung 26

8 Störungen und Fehlermeldungen 27

8.1 Was tun, wenn ... 27

9 Notizen 31

10 Stichwortverzeichnis 34

11 Reparatur-Service 35

1 Sicherheitshinweise

1.1 Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen.

Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Informationen und Hinweise, die zu beachten sind.

Informationen zur Entsorgung.

Informationen zur Bedienungsanleitung.

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen.
- Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt.
• Markiert eine Aufzählung.

1.2 Allgemeine Sicherheitshinweise

- Gerät erst nach dem Lesen der Bedienungsanleitung in Betrieb nehmen!

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschliesslich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Beaufsichtigen Sie Kinder, damit sie nicht mit dem Gerät spielen.

- Falls die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

1.3 Gerätespezifische Sicherheitshinweise

• WARNUNG: Ist die Oberfläche gerissen, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden.
• WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

• Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Verwenden Sie niemals ein Dampfreinigungsgerät.

• Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel, Deckel und Aluminiumfolie, sollten nicht auf dem Kochfeld abgelegt werden, da sie heiss werden können.
• WARNUNG: Unbeaufsichtigtes Braten auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
• WARNUNG: Aufgrund Brandgefahr niemals Gegenstände auf dem Kochfeld lagern.
• Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betrieben werden.

1.4 Gebrauchshinweise

Vor der ersten Inbetriebnahme

- Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.

Bestimmungsgemässe Verwendung

• Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden.
• Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel Reparatur-Service. Wenden Sie sich bei Bedarf an unseren Kundendienst.
• Es dürfen nur Original-Ersatzteile verwendet werden.
• Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen.
• Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.
• Die aufgeheizte Oberfläche bleibt auch nach dem Ausschalten noch längere Zeit heiss und kühlt nur langsam auf Raumtemperatur ab. Warten Sie genügend lange, bevor Sie beispielsweise Reinigungsarbeiten vornehmen.

Zum Gebrauch

• Induktions-Kochfelder erzeugen im Bereich der Bratzonen ein hochfrequentes elektromagnetisches Feld. Bei unmittelbarer Annäherung an die Bratzonen können dadurch unter ungünstigen Umständen Herzschrittmacher, Hörgeräte oder auch metallische Implantate negativ beeinflusst oder in ihrer Funktion gestört werden.
• Versuche haben ergeben, dass für Träger von Herzschrittmachern unter normalen Bedingungen keine Risiken bestehen. Wenn Sie als Träger eines Herzschrittmachers (oder eines Hörgerätes oder eines anderen Implantates) volle Gewissheit darüber haben möchten, dass der Umgang mit dem Gerät für Sie problemlos ist, sollten Sie sich von der dafür zuständigen, kompetenten ärztlichen Fachstelle eingehend informieren lassen.
• Verwenden Sie zum Wenden der Speisen die beiden Wender. Das Schneiden auf der Bratfläche mit einem Messer ist zwar möglich aber nicht zu empfehlen, da Kratzer auf der Bratfläche entstehen können. Schneiden Sie nicht mit Keramikmessern auf der Bratfläche.
• Schlagen Sie nie mit dem Wender oder der Messerspitze auf die Bratfläche, da dies zu Kerben auf der Bratfläche führen kann.
• Mit der Zeit bekommt die Bratfläche Gebrauchsspuren, dies beeinträchtigt die Funktion oder die Qualität des Gerätes nicht.

Vorsicht Verbrennungsgefahr

- Überhitzte Fette und Öle entzünden sich leicht. Versuchen Sie niemals, brennendes Öl oder Fett mit Wasser zu löschen. Explosionsgefahr! Ersticken Sie Brände mit einer Feuerlöschdecke und halten Sie Türen und Fenster geschlossen.

Vorsicht Verletzungsgefahr

- Halten Sie Haustiere vom Gerät fern.

Vorsicht, Lebensgefahr!

- Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.

Geräteschäden vermeiden

• Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr darauf stellen. Keinesfalls mit kaltem Wasser abschrecken.
• Nicht auf das Gerät steigen.
• Kein heisses Kochgeschirr auf den Rahmen stellen um die Silikonfugen nicht zu beschädigen.
• Vermeiden Sie auf der Oberfläche Schneide- oder Rüstarbeiten und das Aufprallen von harten Gegenständen. Kochgeschirr nicht über die Oberfläche ziehen.
• Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt.

2 Entsorgung

Verpackung

Erstickungsgefahr! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsteile von Kindern fern halten.

Das Verpackungsmaterial ist gekennzeichnet und soll dem Recycling zugeführt und umweltgerecht entsorgt werden.

Deinstallation

▶Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.
▶Nach der Deinstallation das Gerät unbenutzbar machen.

Gerät entsorgen

• Auf dem Typenschild des Gerätes ist das Symbol abgebildet. Es weist darauf hin, dass eine Entsorgung des Gerätes im normalen Haushaltsabfall nicht zulässig ist.
• Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.

3 Erste Inbetriebnahme

- Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.

- Während den ersten Betriebsstunden einer Bratzone können sich störende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fabrikneuen Geräten. Achten Sie auf gute Raumlüftung.

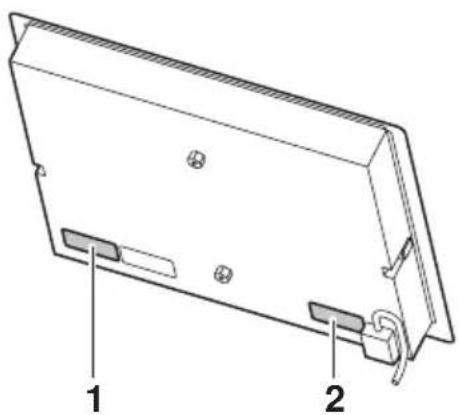

3.1 Wo ist das Typenschild?

Das Typenschild und das Anschlussschild befinden sich auf der Rückseite des Kochfeldes.

1 Typenschild mit Fabrikationsnummer (FN)
2 Anschlussschild

Ein zweites Typenschild ist beigelegt und sollte im Einbaumöbel unter dem Kochfeld aufgeklebt werden.

Notieren Sie die Fabrikationsnummer (FN) Ihres Gerätes auf der letzten Seite dieser Bedienungsanleitung.

4 l h r G e r ä t

4.1 Geräteübersicht

GK16TIYSF

- Bratfläche mit 2 separat beheizbaren Bratzonen, Gesamtfläche 316 x 334 mm

- Bratfläche mit 2 separat beheizbaren Bratzonen, Gesamtfläche 479 x 334 mm

• Garglocke mit Durchmesser 250 mm
• 2 W e n d e r

4.3 Bedienungs- und Anzeigeelemente

GK16TIYSF/GK26TIYSF

Tasten

Gerät EIN/AUS Wischschutz EIN/AUS

Slider

(Einstellen Brattemperatur)

Brückenschaltung

Einschaltdauer Temperaturvorauswahl

Timer

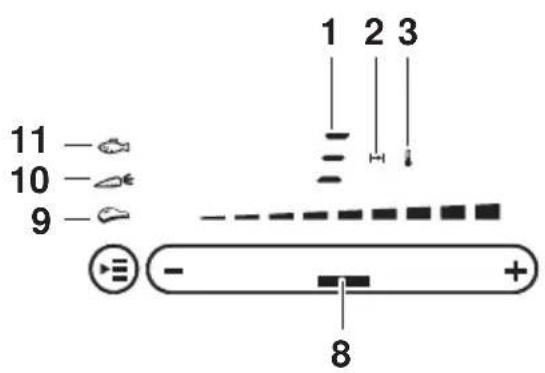

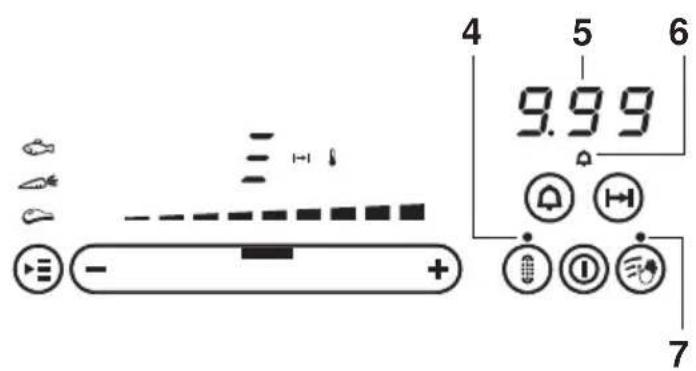

Anzeigen

1 Aufheiz-/Abkühl-/Restwärmeanzeige
2 Einschaltdauer aktiviert
3 Bratzonenzuordnung zur Temperaturanzeige
4 Brückenfunktion aktiviert
5 Einschaltdauer/Timer bzw. Temperaturanzeige
6 Timer aktiviert
7 Wischschutz aktiviert
8 Zuordnung Slider zur Bratzone
9 Temperaturvorauswahl Fleisch
10 Temperaturvorauswahl Gemüse
11 Temperaturvorauswahl Fisch

5 Bedienung

5.1 Restwärmeanzeige

Die Bedienung ist für alle Bratzonen sinngemäss gleich. Im ausgeschalteten Zustand sind alle Anzeigen dunkel (Stand-by-Modus), ausser die Restwärme-anzeige, wenn eine Bratzone noch heiss ist.

5.2 Gerät ein- und ausschalten

▶Gerät einschalten: Taste ☐ 1 Sekunde gedrückt halten.

• In der Temperaturanzeige blinkt 000
• Falls keine weitere Eingabe erfolgt, schaltet das Gerät nach 10 Sekunden aus Sicherheitsgründen aus.

▶Gerät ausschalten: Taste antippen.

5.3 Bratzone einstellen

▶ Slider der gewünschten Bratzone antippen oder darauf gleiten, um die Brattemperatur einzustellen.

• Die Bratzonenzuordnung zur Temperaturanzeige leuchtet über dem entsprechenden Slider.
• In der Temperaturanzeige leuchtet die gewählte Brattemperatur.

- Solange das Gerät aufheizt, wird in der Anzeige über dem Slider _=≡ angezeigt.

- Sobald die Brattemperatur erreicht ist erlischt die Aufheizanzeige.

Falls eine tiefere Brattemperatur gewählt wird, wird angezeigt, solange die Bratzone deutlich zu heiss ist.

Bei Verwendung von nur einer Bratzone kann die ganze Bratfläche heiss werden. Keine Gegenstände auf der Bratfläche ablegen, da sie schmelzen oder heiss werden können.

Die Brattemperatur für Fisch (180 °C), Gemüse (160 °C) und Fleisch (200 °C) kann auch direkt über die Taste Temperaturvorauswahl eingestellt werden.

5.4 Übersicht Brattemperaturen

Brattemperatur Garverfahren praktische Anwendung

70 Warmhalten zubereitete Speisen unter der Glocke
160 sanftes	Braten Gemüse
170 Früchte
180 Braten	Fisch, Meeresfrüchte, Bratwürste	Tofu, Grillkäse
190		Omelette, Eierspeisen, gebratener Reis bzw. Nudeln
200		Poulet
210		Burger
220 scharfes	Braten	Fleisch (Steak)
240		Fleisch (Geschnetzeltes, Hackfleisch)

5.5 Bratzone ausschalten

▶Auf Slider antippen.

- Falls keine weitere Eingabe erfolgt und die andere Bratzone ausgeschaltet ist, schaltet das Gerät nach 10 Sekunden aus.

5.6 Restwärmeanzeige

Solange die Gefahr für eine Verbrennung besteht, leuchtet nach dem Ausschalten in der Anzeige H

5.7 Brückenfunktion

Mit der Brückenfunktion können die beiden einzelnen Bratzonen zusammen geschaltet und gemeinsam reguliert werden.

Brückenfunktion einschalten

▶Taste 🔒 antippen.

- Der Leuchtpunkt der Taste leuchtet.

Falls beim Einschalten der Brückenfunktion bereits eine Bratzone in Betrieb ist, werden die Brattemperatur und die Einschaltdauer dieser Bratzone für beide Zonen übernommen.

Falls bereits beide Bratzonen in Betrieb sind, werden die Einschalt-dauern gelöscht und in der Temperaturanzeigen blinkt 800

Brückenfunktion ausschalten

▶Taste 📋 antippen.

– Die vorherigen Einstellungen werden für beide Bratzonen übernommen.
- Jede Bratzone kann wieder einzeln reguliert werden.

5.8 Einschaltdauer

Überwachen Sie während der Einschaltdauer das Gargut. Gefahr von Anbrennen und Entzünden!

Die Einschaltdauer ermöglicht, dass eine Bratzone nach einer eingestellten Dauer (1 min. – 1 h 59 min.) automatisch ausgeschaltet wird.

Einschaltdauer einstellen

▶Gewünschte Bratzone einstellen.
▶Taste ⏻ antippen.

- In der Anzeige blinkt 00

▶ Slider der gewünschten Bratzone antippen und darauf gleiten, um die Einschaltdauer einzustellen.

- Das Symbol teuchtet.

Die Einschaltdauer kann schnell erhöht werden, indem lange auf gedrückt wird.

▶Taste Antippen um die Einschaltdauer zu starten.

- In der Anzeige wird wieder die Brattemperatur angezeigt.

Einschaltdauer anzeigen/verändern

▶Taste ⏻ antippen.

- In der Anzeige blinkt 30

▶Slider der gewünschten Bratzone antippen.

- Die verbleibende Einschaltdauer der angewählten Bratzone wird angezeigt.

▶Mit Slider die Einschaltdauer verändern.

Einschaltdauer vorzeitig ausschalten

▶Taste ⏻ antippen.
▶Auf Slider der gewünschten Bratzone antippen.
- In der Anzeige Einschaltdauer/Timer blinkt
– Die Bratzone bleibt weiter in Betrieb.

Einschaltdauer abgelaufen

Nach Ablauf der Einschaltdauer

- schaltet die zugeordnete Bratzone aus

- ertönt ein Signalton

- blink → und .

▶Signalton und Anzeigen durch Antippen der Taste oder ausschalten.

5.9 Timer

Der Timer funktioniert wie eine Eieruhr (1 min. – 9 h 59 min.). Er kann immer und unabhängig von allen anderen Funktionen genutzt werden.

Timer einstellen

▶Gerät einschalten.
▶Taste 🔒 antippen.

- In der Anzeige blinkt 00

▶Mit beliebigem Slider die gewünschte Timerdauer einstellen.

Die Timerdauer kann schnell erhöht werden, indem lange auf gedrückt wird.

Wird das Kochfeld ausgeschaltet, bleibt ein aktiver Timer erhalten.

▶Taste antippen um den Timer zu starten.

- Falls eine Bratzone in Betrieb ist, wird in der Anzeige wieder die Brattemperatur angezeigt.

Timer anzeigen/verändern

Falls keine Bratzone in Betrieb ist, zuerst Gerät einschalten.

▶Taste 🔒 antippen.

– Die verbleibende Timerdauer blinkt.

▶Mit beliebigem Slider die Timerdauer verändern.

Timer vorzeitig ausschalten

Falls keine Bratzone in Betrieb ist, zuerst Gerät einschalten.

▶Taste 🔒 antippen.
▶Auf beliebigem Slider antippen.

- In der Anzeige blinkt 00

5.10 Kindersicherung

Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern.

Kindersicherung einschalten

▶Gerät einschalten.

Keine Bratzone darf in Betrieb sein.

▶Tasten und gleichzeitig antippen.

- Ein Signalton ertönt.

▶Taste erneut antippen.

- Ein Signalton ertönt.

- In allen Anzeigen der Leistungsstufe leuchtet 10 Sekunden lang

Bedienung bei aktiver Kindersicherung

▶Gerät einschalten.

▶Tasten und gleichzeitig antippen.

- Ein Signalton ertönt.

- Die Kindersicherung ist überwunden. Die weitere Bedienung kann wie gewohnt erfolgen.

1 Minute nach Ausschalten der Bratfläche wird die Kindersicherung automatisch wieder aktiviert.

Kindersicherung ausschalten

▶Gerät einschalten.

Keine Bratzone darf in Betrieb sein.

▶Tasten und gleichzeitig antippen.

- Ein Signalton ertönt.

▶Taste erneut antippen.

– Ein doppelter Signalton ertönt.

- In der Temperaturanzeige blinkt 000

5.11 Wischschutz

Diese Funktion verhindert ein unbeabsichtigtes Ändern der Brattemperatur, wenn z. B. mit einem Tuch über das Bedienfeld gewischt wird.

▶Taste 📋 antippen.

- Der Leuchtpunkt der Taste leuchtet.

▶Durch erneutes Antippen der Taste oder automatisch nach 30 Sekunden schaltet der Wischschutz aus.

Durch Antippen der Taste 📂 kann das Gerät jederzeit ausgeschaltet werden.

6 Benutzereinstellungen

Folgende Benutzereinstellungen können individuell eingestellt und gespeichert werden.

Benutzereinstellung Einstellwert Werkeinstellung				21mittel
P0	Lautstärke Signalton	0	I e i s e
		2	I a u t
P1	Signalton bei Ende Einschaltdauer/Timer	0 kein Signalton		21 nach 10 s automatisch
		2 nach 1 min automatisch aus
P4	Vorgabedauer Einschaltdauer/Timer	0 Vorgabedauer 0 min		3
		1-9 stufenweise einstellbar von 10-90 min
P5*	Signalton bei Tastenbetätigung	0	S i g n a l t o n	a u s1e i n
		1	S i g n a l t o n
P6	Wiederherstellen der Werkeinstellungen	0	Werkeinstellungen wiederherstellen: Taste 2 s gedrückt halten.

* Bei Ende Einschaltdauer, Timer oder Fehlermeldungen ertönt der Signalton in der eingestellten Lautstärke P0.

6.1 Benutzereinstellungen ändern

▶Bei ausgeschaltetem Kochfeld Tasten und gleichzeitig 3 Sekunden gedrückt halten.

- Es ertönt ein Signalton.

▶Die beiden Slider gleichzeitig antippen.

- Es ertönt ein Signalton.

- In der Anzeige 3 steht die Benutzereinstellung z. B. PO.

- In der Anzeige 2 steht der aktuelle Einstellwert der Benutzereinstellung.

▶Mit Taste wird die nächst höhere und mit Taste die nächst tiefere Benutzereinstellung ausgewählt.

▶ Auf Slider 1 wird mit + ein höherer und mit - ein tieferer Einstellwert ausgewählt.

Eingaben speichern: Taste 2 Sekunden lang gedrückt halten.

- Ein Signalton ertönt.

- Der Modus «Benutzereinstellungen» wird beendet.

6.2 Benutzereinstellungen vorzeitig ausschalten

▶Taste Ⓐ drücken.

- Keine veränderten Einstellwerte werden gespeichert.

- Der Modus «Benutzereinstellungen» wird beendet.

7 Pflege und Wartung

Das Gerät vorzugsweise erst im warmen Zustand reinigen, ansonsten besteht Verbrennungsgefahr.

7.1 Reinigung

Die Bratzone nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen.

Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden.

Zum Reinigen nur die Wender, ein weiches ggf. hitzebeständiges Tuch oder Schwamm, Wasser und ein geeignetes Reinigungs- bzw. Pflegemittel verwenden. Dabei die Herstellerhinweise der Reinigungsmittel beachten.

• Einige Eiswürfel oder kaltes Wasser auf die warme Bratfläche (60-80 °C) geben.
• Vorsicht, dabei steigt Dampf auf!
  ▶Die Bratfläche mit dem Wender grob reinigen.
  ▶Danach die Bratfläche mit Wasser und Spülmittel reinigen, mit klarem Wasser nachspülen und anschliessend trocknen.
  Kalkflecken im abgekühlten Zustand mit geringen Mengen kalklösender Mittel (z. B. Essig, Zitronensaft, Entkalker) entfernen. Anschliessend mit einem feuchten Tuch nachreinigen.

8 Störungen und Fehlermeldungen

8.1 Was tun, wenn ...

... das Gerät nicht funktioniert und alle Anzeigen dunkel sind

Mögliche Ursache Behebung
Die Sicherung oder der Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	Sicherung ersetzen.Sicherungsautomaten wieder einschalten.
Die Sicherung oder der Sicherungsautomat löst mehrfach aus.	Service anrufen.
Unterbruch in der Stromversorgung.	Stromversorgung überprüfen.

... in den Anzeigen leuchtet

Mögliche Ursache Behebung
• Die Kindersicherung ist aktiviert.	▸Bedienung mit Kindersicherung beachten, siehe Kapitel Bedienung.▸Kindersicherung ausschalten.

... ein Dauersignalton ertönt, in einer Anzeige blinkt und das Gerät abschaltet

Mögliche Ursache Behebung

• Eine Taste oder ein Slider wurde länger als 10 Sekunden berührt.
• Gegenstand (Pfanne, Schüssel usw.) wurde auf dem Bedienfeld abgestellt.

▶Gegenstand entfernen.
▶Gerät wie gewohnt wieder in Betrieb nehmen.

... in der Anzeige abwechselnd und blinkt

Mögliche Ursache Behebung

• Die automatische Sicherheitsabschaltung wurde ausgelöst.

▶Bratzone bei Bedarf wieder einschalten.

Wenn eine Bratzone längere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, schaltet das Gerät die Bratzone automatisch aus. Die Abschaltung erfolgt abhängig von der eingestellten Leistungsstufe.

Temperatureinstellung °C

Sicherheitsabschaltung nach min

|70 160 | 170 180 190 | 200 210 220 | 240

120 120 120 120 120 120 120 120 60

... in der Anzeige blinkt

Mögliche Ursache Behebung

- Der Übertemperaturschutz einer Bratzone wurde ausgelöst.

- Bratzone abkühlen lassen. - Bratvorgang auf einer anderen Bratzone fortsetzen.

... in der Anzeige blinkt

Mögliche Ursache Behebung

- Unterbruch in der Stromversorgung.

- Anzeige durch Antippen einer beliebigen Taste quittieren. - Gerät wie gewohnt wieder in Betrieb nehmen.

... in der Anzeige und leuchtet

Mögliche Ursache Behebung

- Ein Gegenstand unterhalb der Bratzone behindert die Luftansaugung, z. B. Papier.

- Gegenstände in der Schublade unterhalb der Bratzone entfernen. - Fehler durch Antippen einer beliebigen Taste quittieren. - Gerät nach 10 Minuten wie gewohnt wieder in Betrieb nehmen. - Fehlernummer notieren - FN-Nummer des Geräts notieren, siehe Typenschild. - Service anrufen.

- Lüftung defekt.

... in der Anzeige oder und eine Zahl leuchtet

Mögliche Ursache Behebung

- Interner Fehler aufgetreten.

▶Fehlernummer notieren.
▶FN-Nummer des Gerätes notieren, siehe Typenschild.
▶Service anrufen.

9 N o t i z e n

10 Stichwortverzeichnis

A

Anfragen 35

Anzeigen 15

B

Bedienung.... 16

Bedienungselemente ..... 15

Benutzereinstellungen ..... 24

Bestellungen 35

Bestimmungsgemässe Verwendung . 8

Betriebsstörungen. 35

Brattemperaturen

Übersicht. 17

Bratzone 16,36

Ausschalten 17

Brückenfunktion

Ausschalten 18

Einschalten 18

E

Einschaltdauer 19

Entsorgung 11

Deinstallation 11

Gerät entsorgen ..... 11

Ersatzteile

Bestellen 35

Erste Inbetriebnahme ..... 12

F

Fabrikationsnummer (FN) ..... 12, 35

Fehlermeldungen 27

G

Gebrauchshinweise. 8

Gerät

Ausschalten 16,36

Einschalten 16,36

Geräteschäden vermeiden ..... 10

Geräteübersicht. 13

Gültigkeitsbereich 2

|

Inbetriebnahme 8

K

Kindersicherung 22

Kurzanleitung 36

M

Modell-Nr. 2

P

Pflege 26

R

Reinigung 26

Reparatur-Service 35

Restwärmeanzeige ..... 16, 17

S

Service-Center. 35

Servicevertrag. 35

Sicherheitshinweise. 4

Allgemeine 5

Gerätespezifische 6

Vor der ersten Inbetriebnahme .... 8

Störungen 27

Symbole 4

T

Tasten 15

Timer. 21

Typ 2

Typenschild. 12, 35

V

Vor der ersten Inbetriebnahme ..... 8

Vorsicht Verbrennungsgefahr ..... 9

Vorsicht Verletzungsgefahr ..... 10

W

Wartung 26

Wischschutz 23

Z

Zubehör

Bestellen. 35

Zum Gebrauch 9

11 Reparatur-Service

Das Kapitel Störungen und Fehlermeldungen hilft Ihnen, kleine Betriebsstörungen selbst zu beheben.

Sie ersparen sich die Anforderung eines Service-Technikers und die damit entstehenden Kosten.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

FN

Gerät

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

Gerät einschalten

▶Taste ca. 1 Sekunde gedrückt halten.

Bratzone einstellen

▶ Slider der gewünschten Bratzone antippen oder darauf gleiten, um die Brattemperatur einzustellen.

Bratzone ausschalten

▶Auf Slider antippen.

Gerät ausschalten

▶Taste Ⓐ antippen.
