Produkttyp	Induktions-Wok-Kochfeld
Modell	GK16TIWSF
Marke	V-ZUG
Wok-Kochzone Durchmesser	300 mm
Mitgeliefertes Zubehör	Original-Wok-Pfanne mit Deckel, Abtropfgitter und Stehhilfe
Anschluss an das Stromnetz	230 V / 50 Hz (gemäss Installationsanleitung)
Anzahl Leistungsstufen	9 (L, 1–9, P)
Schmelzfunktion	Ja, bei ca. 40 °C
Simmerfunktion	Ja, bei ca. 90 °C (unter dem Siedepunkt)
Warmhaltestufe	Ja, bei ca. 65 °C
PowerPlus (Leistungsverstärkung)	Ja, 10 Minuten mit extra hoher Leistung
Timer	Ja, 1 Minute bis 9 Stunden 59 Minuten
Einschaltdauer	Ja, 1 Minute bis 1 Stunde 59 Minuten
Kindersicherung	Ja
Kochpause	Ja, bis zu 10 Minuten
Wischschutz	Ja
Wiederherstellfunktion	Ja, innerhalb von 6 Sekunden nach versehentlichem Ausschalten
Topferkennung	Ja, nur mit Original-Wok-Pfanne
Restwärmeanzeige	Ja, H-Symbol
Reinigung	Glaskeramik-Oberfläche; milde Reinigungsmittel, keine Scheuermittel; Glaskeramik-Schaber für eingebrannte Rückstände
Sicherheitsabschaltung	Ja, automatisch je nach Leistungsstufe (1:30 h bis 8:30 h)
Übertemperaturschutz	Ja
Reparatur-Service	Kundendienst V-ZUG AG, Tel. [phone] (CH) oder [phone]
Energieeffizienz	Induktionsprinzip – sehr energieeffizient

Häufig gestellte Fragen - Wok V-ZUG

Welche Pfanne darf ich auf dem V-ZUG Induktions-Wok verwenden?

Es darf ausschliesslich die mitgelieferte Original-Wok-Pfanne verwendet werden. Andere Pfannen können zu Betriebsstörungen oder Beschädigungen führen.

Wie schalte ich die Kindersicherung ein und aus?

Zum Einschalten: Gerät einschalten, dann die Tasten und gleichzeitig antippen. Ein Signalton ertönt. Danach die Taste erneut antippen. Zum Ausschalten: Gerät einschalten, die Tasten und gleichzeitig antippen, dann die Taste erneut antippen. Ein doppelter Signalton bestätigt die Deaktivierung.

Was bedeutet das blinkende Symbol 'P' und wie verwende ich PowerPlus?

PowerPlus (P) ist die Leistungsverstärkung. Sie aktivieren sie, indem Sie auf dem Slider auf P tippen. Die Kochzone arbeitet dann 10 Minuten mit extra hoher Leistung – ideal zum schnellen Erhitzen grosser Wassermengen. Nach 10 Minuten wird automatisch auf Leistungsstufe 9 zurückgeschaltet.

Wie reinige ich die Glaskeramik-Oberfläche des Kochfelds?

Reinigen Sie das Kochfeld am besten im noch warmen Zustand, aber nicht heiss. Verwenden Sie ein weiches Tuch oder einen Schwamm mit Wasser und einem geeigneten Reinigungsmittel. Keine scheuernden Mittel, kratzenden Schwämme oder Metallwolle verwenden. Für eingebrannte Rückstände benutzen Sie einen Glaskeramik-Reinigungsschaber.

Was tun, wenn die Anzeige 'H' oder eine Fehlermeldung erscheint?

'H' zeigt die Restwärme an – Vorsicht, Verbrennungsgefahr. Bei Fehlermeldungen (z. B. blinkende Symbole) schalten Sie das Gerät aus und lassen es abkühlen. Notieren Sie die Fehlernummer und die Fabrikationsnummer (FN) und rufen Sie den Service unter 0800 850 850 an.

Kann ich die Einschaltdauer nutzen, um die Kochzone automatisch ausschalten zu lassen?

Ja. Stellen Sie die gewünschte Kochzone ein, tippen Sie auf die Taste ⏻, stellen Sie mit dem Slider die Dauer ein (1 Minute bis 1 Std. 59 Min.) und bestätigen Sie mit . Nach Ablauf schaltet die Zone aus und ein Signalton ertönt.

Wie verwende ich die Schmelzfunktion?

Halten Sie auf dem Slider die Stufe 2 Sekunden gedrückt. Das Symbol o leuchtet auf. Die Funktion schmilzt z. B. Butter, Schokolade oder Honig schonend bei ca. 40 °C. Zum Beenden stellen Sie eine beliebige Leistungsstufe ein.

Was ist die Simmerfunktion und wie aktiviere ich sie?

Die Simmerfunktion gart Speisen wie Würste oder Knödel bei ca. 90 °C unter dem Siedepunkt. Halten Sie auf dem Slider die Stufe 4 Sekunden gedrückt. In der Anzeige erscheinen drei Querbalken. Zum Beenden stellen Sie eine beliebige Leistungsstufe ein.

Wie stelle ich den Timer ein?

Schalten Sie das Gerät ein. Tippen Sie auf die Taste (Timer). Im Display blinkt '00'. Mit dem Slider stellen Sie die gewünschte Dauer ein (1 Min. bis 9 Std. 59 Min.). Bestätigen Sie mit der Taste . Der Timer läuft auch, wenn das Kochfeld ausgeschaltet wird.

Was mache ich, wenn das Kochfeld nicht reagiert oder alle Anzeigen dunkel sind?

Überprüfen Sie zuerst die Stromversorgung (Sicherung/Sicherungsautomat). Falls der Fehler mehrfach auftritt, rufen Sie den Service. Entfernen Sie auch Gegenstände auf dem Bedienfeld, die versehentlich Tasten blockieren könnten.

BEDIENUNGSANLEITUNG Wok V-ZUG

Glaskeramik-Kochfeld

Induktion Wok

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Gültigkeitsbereich

Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für:

Typ Modell-Nr.

GK16TIWSF 87A, 31010

Ausführungsabweichungen sind im Text erwähnt.

Inhalt

1 Sicherheitshinweise 5

1.1 Verwendete Symbole 5
1.2 Allgemeine Sicherheitshinweise 6
1.3 Gerätespezifische Sicherheitshinweise 7
1.4 Gebrauchshinweise 9

2 Entsorgung 12

3 Erste Inbetriebnahme 13

3.1 Wo ist das Typenschild? 13

4 Ihr Gerät 14

4.1 Geräteübersicht 14
4.2 Bedienungs- und Anzeigeelemente 15
4.3 Funktion von Induktions-Kochfeldern 16
4.4 Topferkennung 17
4.5 Original-Wok-Pfanne 17

5 Bedienung 19

5.1 Gerät ein- und ausschalten 19
5.2 Kochzone einstellen 19
5.3 Übersicht Leistungsstufen 19
5.4 Kochzone ausschalten 20
5.5 Restwärmeanzeige 20
5.6 Warmhaltestufe 20
5.7 Schmelzfunktion 20
5.8 Simmerfunktion 21
5.9 PowerPlus 21
5.10 Einschaltdauer 22
5.11 Timer 24
5.12 Kindersicherung 25
5.13 Wiederherstellfunktion 26
5.14 Kochpause 26
5.15 Wischschutz 27

6 Benutzereinstellungen 28

6.1 Benutzereinstellungen ändern 29
6.2 Benutzereinstellungen vorzeitig ausschalten 29

7 Pflege und Wartung 30

7.1 Reinigung 30
7.2 Reinigung Original-Wok-Pfanne 31

8 Störungen und Fehlermeldungen 32

8.1 Was tun, wenn ... 32

9 N o t i z e n 3 6

10 Stichwortverzeichnis 37
11 Reparatur-Service 39

1 Sicherheitshinweise

1.1 Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Informationen und Hinweise, die zu beachten sind.

Informationen zur Entsorgung.

Informationen zur Bedienungsanleitung.

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen.
- Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt.
• Markiert eine Aufzählung.

1.2 Allgemeine Sicherheitshinweise

- Gerät erst nach dem Lesen der Bedienungsanleitung in Betrieb nehmen!

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschliesslich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Beaufsichtigen Sie Kinder, damit sie nicht mit dem Gerät spielen.

- Falls die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

1.3 Gerätespezifische Sicherheitshinweise

- WARNUNG: Ist die Oberfläche gerissen, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden.

- WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

- Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Verwenden Sie niemals ein Dampfreinigungsgerät.
• Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel, Deckel und Aluminiumfolie, sollten nicht auf dem Kochfeld abgelegt werden, da sie heiss werden können.
• Nach dem Gebrauch ist die Kochplatte durch ihre Regel- und/oder Steuereinrichtungen auszuschalten und nicht allein durch die Topferkennung.
• Es darf nur die mitgelieferte Wokpfanne verwendet werden.
• WARNUNG: Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
• WARNUNG: Aufgrund Brandgefahr niemals Gegenstände auf dem Kochfeld lagern.
• Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betrieben werden.

1.4 Gebrauchshinweise

Vor der ersten Inbetriebnahme

- Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.

Bestimmungsgemässe Verwendung

- Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden.

- Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel REPARATUR-SERVICE. Wenden Sie sich bei Bedarf an unseren Kundendienst.

- Es dürfen nur Original-Ersatzteile verwendet werden.

- Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen.

- Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.

- Die aufgeheizte Oberfläche bleibt auch nach dem Ausschalten noch längere Zeit heiss und kühlt nur langsam auf Raumtemperatur ab. Warten Sie genügend lange, bevor Sie beispielsweise Reinigungsarbeiten vornehmen.

Zum Gebrauch

- Versuche haben ergeben, dass für Träger von Herzschrittmachern unter normalen Bedingungen keine Risiken bestehen. Wenn Sie als Träger eines Herzschrittmachers (oder eines Hörgerätes oder eines anderen Implantates) volle Gewissheit darüber haben möchten, dass der Umgang mit dem Gerät für Sie problemlos ist, sollten Sie sich von der dafür zuständigen, kompetenten ärztlichen Fachstelle eingehend informieren lassen.

Vorsicht Verbrennungsgefahr

- Überhitzte Fette und Öle entzünden sich leicht. Versuchen Sie niemals, brennendes Öl oder Fett mit Wasser zu löschen. Explosionsgefahr! Ersticken Sie Brände mit einer Feuerlöschdecke und halten Sie Türen und Fenster geschlossen.

Vorsicht Verletzungsgefahr

- Halten Sie Haustiere vom Gerät fern.

Vorsicht, Lebensgefahr!

- Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.

Geräteschäden vermeiden

• Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr darauf stellen. Keinesfalls mit kaltem Wasser abschrecken.
• Nicht auf das Gerät steigen.
• Kein heisses Kochgeschirr auf den Rahmen stellen um die Silikonfugen nicht zu beschädigen.
• Vermeiden Sie auf der Oberfläche Schneide- oder Rüstarbeiten und das Aufprallen von harten Gegenständen. Kochgeschirr nicht über die Oberfläche ziehen.
• Achten Sie darauf, dass keine zuckerhaltigen Speisen oder Säfte auf heisse Kochzonen gelangen. Die Oberfläche kann dadurch beschädigt werden. Falls doch zuckerhaltige Speisen oder Säfte auf heisse Kochzonen gelangen, diese sofort mit einem Glaskeramik-Reinigungsschaber (im noch heissen Zustand) entfernen.
• Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt.
• Töpfe mit Aluminiumböden dürfen nicht verwendet werden.

2 Entsorgung

Verpackung

Erstickungsgefahr! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsteile von Kindern fern halten.

Das Verpackungsmaterial ist gekennzeichnet und soll dem Recycling zugeführt und umweltgerecht entsorgt werden.

Deinstallation

▶Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.
▶ Nach der Deinstallation das Gerät unbenutzbar machen.

Gerät entsorgen

• Auf dem Typenschild des Gerätes ist das Symbol abgebildet. Es weist darauf hin, dass eine Entsorgung des Gerätes im normalen Haushaltsabfall nicht zulässig ist.
• Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.

3 Erste Inbetriebnahme

• Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.
• Während den ersten Betriebsstunden einer Kochzone können sich störende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fabrikneuen Geräten. Achten Sie auf gute Raumlüftung.

3.1 Wo ist das Typenschild?

Das Typenschild und das Anschlussschild befinden sich auf der Rückseite des Kochfeldes.

1 Typenschild mit Fabrikationsnummer (FN)
2 Anschlussschild

Ein zweites Typenschild ist beigelegt und sollte im Einbaumöbel unter dem Kochfeld aufgeklebt werden.

Notieren Sie die Fabrikationsnummer (FN) Ihres Gerätes auf der letzten Seite dieser Bedienungsanleitung.

•

4 l h r G e r ä t

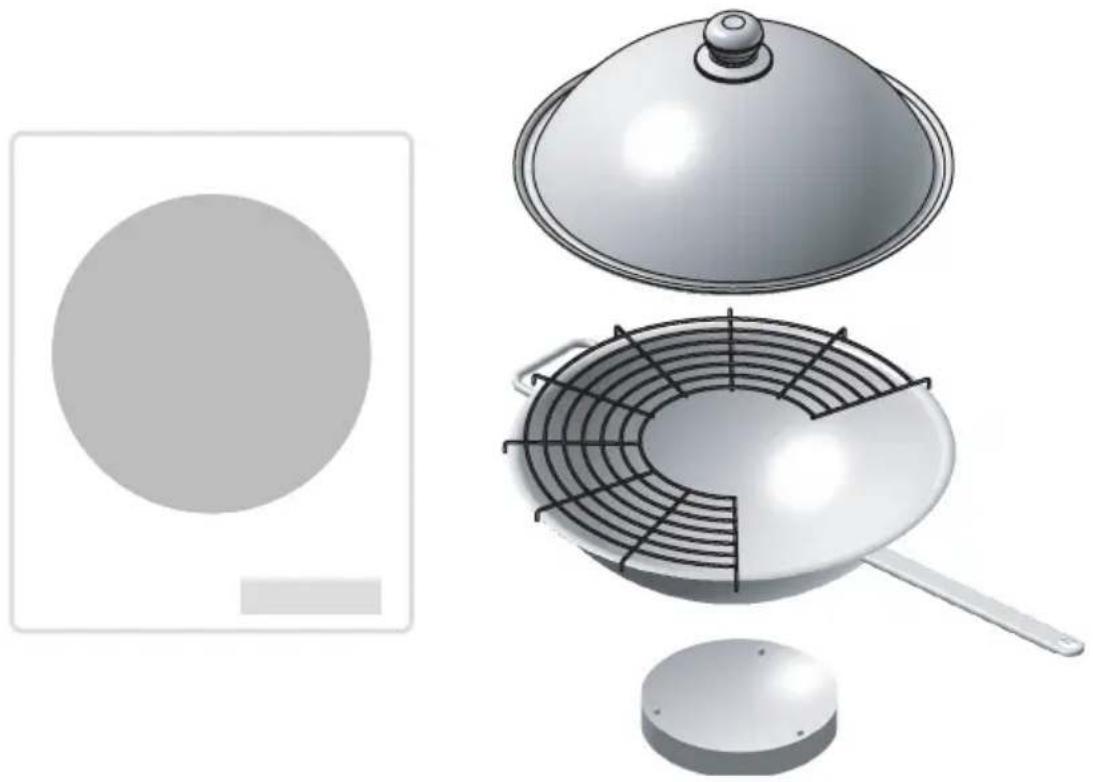

4.1 Geräteübersicht

GK16TIWSF

• Wok-Kochzone ø 300 mm
• Original-Wok-Pfanne mit Deckel, Abtropfgitter und Stehhilfe

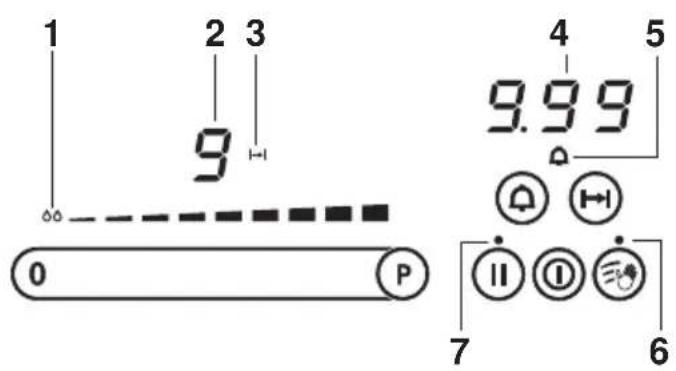

4.2 Bedienungs- und Anzeigeelemente

Tasten

① Gerät EIN/AUS

0 Slider (Einstellen Leistungsstufe)

PowerPlus

Kochpause EIN/AUS und Wiederherstellfunktion

Einschaltdauer

Timer

Wischschutz EIN/AUS

Anzeigen

1 Schmelzfunktion aktiviert

2 Leistungsstufe der Kochzone

3 Einschaltdauer aktiviert

4 Einschaltdauer/Timer

5 Timer aktiviert

6 Wischschutz aktiviert

7 Pause aktiviert/Wiederherstellung gespeicherter Einstellungen möglich

4.3 Funktion von Induktions-Kochfeldern

Induktions-Kochfelder unterscheiden sich in ihrer Wirkungsweise wesentlich von konventionellen Kochfeldern oder Kochplatten. Die unter der Glaskeramik liegende Induktionsspule erzeugt ein schnell wechselndes Magnetfeld, welches direkt den magnetisierbaren Boden des Kochgeschirrs erhitzt.

Die Glaskeramik wird nur durch das heisse Kochgeschirr erwärmt.

Wird das Kochgeschirr von der Kochzone entfernt, unterbricht die Leistungs-zufuhr sofort.

Induktions-Kochfelder sind:

• sehr reaktionsschnell
• fein regulierbar
• leistungsstark
• energieeffizient
• sicher

Voraussetzung für das Arbeiten mit einem Induktions-Kochfeld ist die Benutzung von Kochgeschirr mit magnetisierbarem Boden.

4.4 Topferkennung

Die Kochzone ist mit einer Topferkennung ausgestattet. Damit die Kochzone eingeschaltet werden kann, muss die Original-Wok-Pfanne in die Kochzone gestellt werden.

• Wird die Original-Wok-Pfanne während des Betriebs entfernt,
• blinkt die gewählte Leistungsstufe abwechselnd mit
• Wird während der Topferkennungsdauer von 10 Minuten die Original-Wok-Pfanne nicht verwendet,
• schaltet die Kochzone aus
• wechselt die Anzeige von auf 0
• schaltet das Gerät nach 10 Sekunden aus.

4.5 Original-Wok-Pfanne

Nur die mitgelieferte Original-Wok-Pfanne verwenden. Andere Pfannen können zu Betriebsstörungen oder Beschädigung des Gerätes führen.

Die Original-Wok-Pfanne wurde speziell für dieses Gerät entwickelt. Sie wurde aus einem speziellen Material gefertigt, welches bezüglich der induktiven Leistungsaufnahme besondere Eigenschaften aufweist. Somit werden die Original-Wok-Pfanne und die Lebensmittel, die darin zubereitet werden, nicht überhitzt. So ergibt sich im täglichen Gebrauch eine zusätzliche Sicherheit bezüglich Handhabung und Brandschutz.

▶ Die Aussenseite der Original-Wok-Pfanne muss bei Gebrauch sauber und trocken sein.
▶Die Original-Wok-Pfanne immer vorsichtig in die Mulde setzen.
- Beim Herausheben die Original-Wok-Pfanne immer hochheben und nicht über den Muldenrand ziehen.

Aufgrund des gewölbten Pfannenbodens kann keine stabile Standsicherheit gewährt werden.

▶ Beim Servieren die Original-Wok-Pfanne in der Mulde lassen und die zubereiteten Lebensmittel auf die Teller verteilen.

Geräusche während des Betriebs

Das Kochgeschirr kann während des Betriebs Geräusche erzeugen. Dies ist kein Anzeichen für eine Störung. Die Funktion des Gerätes wird in keiner Weise beeinträchtigt.

5 Bedienung

Im ausgeschalteten Zustand sind alle Anzeigen dunkel (Standby-Modus), ausser die Restwärmeanzeige, wenn die Kochzone noch heiss ist.

5.1 Gerät ein- und ausschalten

▶Gerät einschalten: Taste ☐ 1 Sekunde gedrückt halten.

• In allen Anzeigen der Leistungsstufen blinkt
• Wenn vor dem Einschalten bereits ein oder mehrere Töpfe auf dem Gerät platziert wurden, blinkt nur in den Leistungsanzeigen der belegten Zonen ^0 .
• Falls keine weitere Eingabe erfolgt, schaltet das Gerät nach 10 Sekunden aus Sicherheitsgründen aus.

▶Gerät ausschalten: Taste antippen.

5.2 Kochzone einstellen

▶ Slider antippen oder darauf gleiten, um die Leistungsstufe einzustellen.

5.3 Übersicht Leistungsstufen

Leistungsstufe Garverfahren praktische Anwendung

	Schmelzen Butter, Schokolade, Honig schmelzen bei ca. 40 °C
L Warmhalten Saucen, fertige Speisen bei ca. 65 °C
1	Schmelzen,vorsichtiges Erwärmen	Butter, Schokolade, Gelatine, Saucen
2
3 Quellen Reis
4	Fortkochen,Reduzieren, Dünsten	Gemüse, Kartoffeln, Saucen, Obst, Fisch
5
6 Fortkochen	Teigwaren, Suppen
7	schonendes Braten	Rührbraten
8	Braten, Frittieren Fleisch, Pommes frites, Tempura
9	scharfes Braten	Geschnetzeltes
P	schnelles Erhitzen	Aufkochen von Wasser

5.4 Kochzone ausschalten

▶Auf Slider antippen.

- Falls keine weitere Eingabe erfolgt, schaltet das Gerät nach 10 Sekunden aus.

5.5 Restwärmeanzeige

Solange die Gefahr für eine Verbrennung besteht, leuchtet nach dem Ausschalten in der Anzeige H

5.6 Warmhaltestufe

Die Warmhaltestufe hält fertig gegarte Speisen bei ca. 65 °C warm. Diese befindet sich zwischen den Leistungsstufen und .

5.7 Schmelzfunktion

Mit der Schmelzfunktion kann z.B. Butter, Schokolade oder Honig bei 40 °C schonend geschmolzen werden.

Schmelzfunktion einschalten

▶Auf Slider die Stufe 2 Sekunden gedrückt halten.

- Das Symbol oleuchtet.

- Die Leistungsstufe erlischt.

Schmelzfunktion ausschalten

▶Mit Slider beliebige Leistungsstufe einstellen.

5.8 Simmerfunktion

Mit der Simmerfunktion können z. B. Würste, Knödel oder gefüllte Teigwaren bei ca. 90°C unter dem Siedepunkt gargezogen werden.

Simmerfunktion einschalten

▶Auf Slider die Stufe 4 Sekunden gedrückt halten.

- In der Leistungsstufenanzeige leuchten drei Querbalken .

Simmerfunktion ausschalten

▶Mit Slider beliebige Leistungsstufe einstellen.

5.9 PowerPlus

Die Kochzone ist mit der Leistungsverstärkung PowerPlus ausgestattet. Ist PowerPlus zugeschaltet, arbeitet die Kochzone für eine Dauer von 10 Minuten mit einer extra hohen Leistung. Mit PowerPlus kann z. B. eine grosse Menge Wasser schnell erhitzt werden.

PowerPlus einschalten

▶Auf Slider antippen.

- In der Anzeige leuchtet P

- Nach 10 Minuten wird automatisch auf Leistungsstufe zurückgeschaltet.

Wird das Kochgeschirr entfernt, unterbricht PowerPlus. PowerPlus wird fortgesetzt, sobald das Kochgeschirr wieder auf die Kochzone gestellt wird.

PowerPlus vorzeitig beenden

▶Auf Slider gewünschte Leistungsstufe antippen.

5.10 Einschaltdauer

Überwachen Sie während der Einschaltdauer das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden!

Die Einschaltdauer ermöglicht, dass die Kochzone nach einer eingestellten Dauer (1 min. – 1 h 59 min.) automatisch ausgeschaltet wird.

Einschaltdauer einstellen

▶Kochzone einstellen.
▶Taste ⏻ antippen.

- In der Anzeige blinkt 00

▶ Slider antippen und darauf gleiten, um die Einschaltdauer einzustellen.

- Das Symbol leuchtet.

Die Einschaltdauer kann schnell erhöht werden, indem lange auf gedrückt wird.

▶Taste 🟢antippen um die Einschaltdauer zu starten.

Einschaltdauer verändern

▶Taste ⏻ antippen.

- In der Anzeige blinkt die verbleibende Einschaltdauer.

▶Mit Slider die Einschaltdauer verändern.

Einschaltdauer vorzeitig ausschalten

▶Taste ⏻ antippen.
▶Auf Slider antippen.

- In der Anzeige Einschaltdauer/Timer blinkt

00

– Die Kochzone bleibt weiter in Betrieb.

Einschaltdauer abgelaufen

Nach Ablauf der Einschaltdauer

• schaltet die Kochzone aus
• ertönt ein Signalton
• blinken und die Leistungsstufe.

▶Signalton und Anzeigen durch Antippen einer beliebigen Taste ausschalten.

5.11 Timer

Der Timer funktioniert wie eine Eieruhr (1 min. – 9 h 59 min.). Er kann immer und unabhängig von allen anderen Funktionen genutzt werden.

Timer einstellen

▶Gerät einschalten.
▶Taste 🔒 antippen.

- In der Anzeige blinkt 80

▶Mit Slider die gewünschte Timerdauer einstellen.

Die Timerdauer kann schnell erhöht werden, indem lange auf gedrückt wird. Wird das Kochfeld ausgeschaltet, bleibt ein aktiver Timer erhalten.

▶Taste antippen um den Timer zu starten.

Timer verändern

Falls die Kochzone nicht in Betrieb ist, zuerst Gerät einschalten.

▶Taste 🔒 antippen. - Die verbleibende Timerdauer blinkt.

▶Mit Slider die Timerdauer verändern.

Timer vorzeitig ausschalten

Falls die Kochzone nicht in Betrieb ist, zuerst Gerät einschalten.

▶Taste 🔒 antippen. ▶Auf Slider antippen.

- In der Anzeige blinkt 80

5.12 Kindersicherung

Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern.

Kindersicherung einschalten

▶Gerät einschalten.

Die Kochzone darf nicht in Betrieb sein.

▶Tasten und gleichzeitig antippen.

- Ein Signalton ertönt.

▶Taste erneut antippen.

- Ein Signalton ertönt.

- In der Anzeige der Leistungsstufe leuchtet 10 Sekunden lang

Bedienung bei aktiver Kindersicherung

▶Gerät einschalten.

▶Tasten und gleichzeitig antippen.

- Ein Signalton ertönt.

- Die Kindersicherung ist überwunden. Die weitere Bedienung kann wie gewohnt erfolgen.

1 Minute nach Ausschalten des Kochfeldes wird die Kindersicherung automatisch wieder aktiviert.

Kindersicherung ausschalten

▶Gerät einschalten.

Die Kochzone darf nicht in Betrieb sein.

▶Tasten und gleichzeitig antippen.

- Ein Signalton ertönt.

▶Taste erneut antippen.

– Ein doppelter Signalton ertönt.

- In der Anzeige der Leistungsstufe blinkt 10 Sekunden lang

5.13 Wiederherstellfunktion

Falls das Gerät versehentlich ausgeschaltet wurde, können innerhalb von 6 Sekunden die Einstellungen wiederhergestellt werden.

▶Gerät einschalten.

- Der Leuchtpunkt bei Taste blinkt.

▶Taste ⏻ antippen.

5.14 Kochpause

Mit dieser Funktion kann die Kochzone bis zu 10 Minuten temporär auf Leistungsstufe / geschaltet werden. Der Betrieb kann nach einer Kochpause mit den vorherigen Einstellungen fortgesetzt werden.

▶Taste ⏻ antippen.

- Der Leuchtpunkt der Taste leuchtet.

- Die Leistungsstufe der Kochzonen ändert auf .

– Die Einschaltdauer wird angehalten.

- Der Timer läuft weiter.

- Alle Tasten ① ausser und sind inaktiv.

Wird die Kochpause nicht innerhalb von 10 Minuten beendet, schaltet das Gerät ganz aus.

Zum Weiterkochen Taste erneut antippen.

- Die Kochzone wird mit den vorherigen Einstellungen weiterbetrieben.

5.15 Wischschutz

Diese Funktion verhindert ein unbeabsichtigtes Ändern der Leistungsstufe, wenn z. B. mit einem Tuch über das Bedienfeld gewischt wird.

▶Taste 📋 antippen.

- Der Leuchtpunkt der Taste leuchtet.

▶Durch erneutes Antippen der Taste oder automatisch nach 30 Sekunden schaltet der Wischschutz aus.

Durch Antippen der Taste kann das Gerät jederzeit ausgeschaltet werden.

6 Benutzereinstellungen

Folgende Benutzereinstellungen können individuell eingestellt und gespeichert werden.

Benutzereinstellung		Einstellwert Werkeinstellung		21mittel
P0	Lautstärke Signalton	0	I e i s e
		2	I a u t
P1	Signalton bei Ende Einschaltdauer/Timer	0 kein Signalton		21 nach 10 s automatisch
		2 nach 1 min automatisch aus
P2	Einschaltzeit PowerPlus	0 Ende nach 5 min		11 Ende nach 10 min
		2 Ende nach 15 min
P4	Vorgabedauer Einschaltdauer/Timer	0 Vorgabedauer 0 min		3
		1-9 stufenweise einstellbar von 10-90 min
P5*	Signalton bei Tastenbetätigung	0	S i g n a l t o n	a u s
		1	S i g n a l t o n	e i n
P6	Wiederherstellen der Werkeinstellungen	0	Werkeinstellungen wiederherstellen: Taste 2 s gedrückt halten.

* Bei Ende Einschaltdauer, Timer oder Fehlermeldungen ertönt der Signalton in der eingestellten Lautstärke P0.

6.1 Benutzereinstellungen ändern

▶Bei ausgeschaltetem Kochfeld Tasten und gleichzeitig 3 Sekunden gedrückt halten.

- Es ertönt ein Signalton.

▶Den Slider antippen.

- Es ertönt ein Signalton.

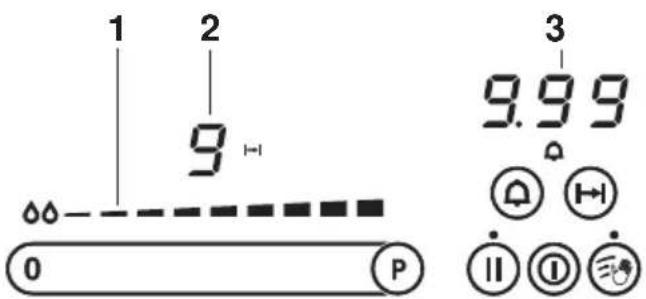

- In der Anzeige 3 steht die Benutzereinstellung z. B. PO.

- In der Anzeige 2 steht der aktuelle Einstellwert der Benutzereinstellung

▶Mit Taste wird die nächst höhere und mit Taste die nächst tiefere Benutzereinstellung ausgewählt.

▶ Auf Slider 1 wird mit Ⓓ ein höherer und mit Ⓞ ein tieferer Einstellwert ausgewählt.

Eingaben speichern: Taste ⑪ 2 Sekunden lang gedrückt halten.

- Ein Signalton ertönt.

- Der Modus «Benutzereinstellungen» wird beendet.

6.2 Benutzereinstellungen vorzeitig ausschalten

▶Taste Ⓐ drücken.

- Keine veränderten Einstellwerte werden gespeichert.

- Der Modus «Benutzereinstellungen» wird beendet.

7 Pflege und Wartung

Das Gerät vorzugsweise erst im warmen Zustand reinigen, ansonsten besteht Verbrennungsgefahr.

7.1 Reinigung

Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen.

Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden.

Keinesfalls die Glaskeramik-Oberfläche mit scheuernden Reinigungsmitteln, kratzenden Allzweck-Scheuerschwämmen, Metallwatte usw. reinigen. Die Oberfläche kann dadurch beschädigt werden.

Zum Reinigen von alltäglichen Verschmutzungen nur weiches Tuch oder Schwamm mit Wasser und einem geeigneten Reinigungsmittel verwenden. Die Herstellerhinweise der Reinigungsmittel beachten. Die Anwendung von Reinigungsmitteln mit Schutzwirkung wird empfohlen.
▶Starke Schmutzkrusten z. B. von übergekochter Milch im warmen Zustand mit einem Glaskeramik-Reinigungsschaber entfernen. Die Herstellerhinweise des Reinigungsschabers beachten.
Übergekochte stark zuckerhaltige Speisen wie z. B. Marmelade im heissen Zustand mit einem Glaskeramik-Reinigungsschaber entfernen. Ansonsten kann die Glaskeramik-Oberfläche beschädigt werden.
▶ Geschmolzener Kunststoff noch im warmen Zustand mit einem Glaskeramik-Reinigungsschaber entfernen. Ansonsten kann die Glaskeramik-Oberfläche beschädigt werden.
Kalkflecken im abgekühlten Zustand mit geringen Mengen kalklösender Mittel (z. B. Essig, Zitronensaft, Entkalker) entfernen. Anschliessend mit einem feuchten Tuch nachreinigen.

7.2 Reinigung Original-Wok-Pfanne

▶Ein Spültuch oder einen nicht kratzenden Schwamm, Wasser und ein geeignetes Reinigungsmittel verwenden.

Keinesfalls scheuernde Reinigungsmittel, kratzende Scheuerschwämme, Metallwatte usw. verwenden. Diese Produkte beschädigen die Oberfläche.

▶ Hartnäckige Rückstände – z. B. von Reis – einige Zeit in Wasser einweichen, so lässt sich die Pfanne besser reinigen.

8 Störungen und Fehlermeldungen

8.1 Was tun, wenn ...

... das Gerät nicht funktioniert und alle Anzeigen dunkel sind

Mögliche Ursache Behebung

Die Sicherung oder der Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	Sicherung ersetzen.Sicherungsautomaten wieder einschalten.
Die Sicherung oder der Sicherungsautomat löst mehrfach aus.	Service anrufen.
Unterbruch in der Stromversorgung.	Stromversorgung überprüfen.

... in der Anzeige abwechselnd mit der Leistungsstufe blinkt

Mögliche Ursache Behebung

Das Kochgeschirr ist nicht für den Induktions-Wok geeignet.

►Nur die Original-Wok-Pfanne verwenden.

... in den Anzeigen leuchtet

Mögliche Ursache Behebung

• Die Kindersicherung ist aktiviert.

►Bedienung mit Kindersicherung beachten, siehe Kapitel Bedienung.►Kindersicherung ausschalten.

... ein Dauersignalton ertönt, in einer Anzeige blinkt und das Gerät abschaltet

Mögliche Ursache Behebung

• Eine Taste oder ein Slider wurde länger als 10 Sekunden berührt.
• Gegenstand (Pfanne, Schüssel usw.) wurde auf dem Bedienfeld abgestellt.
• Übergelaufenes Kochgut auf dem Bedienfeld.

▶Gegenstand oder übergelaufenes Kochgut entfernen.
▶Gerät wie gewohnt wieder in Betrieb nehmen.

... in der Anzeige abwechselnd und blinkt

Mögliche Ursache Behebung

• Die automatische Sicherheitsabschaltung wurde ausgelöst.

Kochzone bei Bedarf wieder einschalten.

Wenn eine Kochzone längere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, schaltet das Gerät die Kochzone automatisch aus. Die Abschaltung erfolgt abhängig von der eingestellten Leistungsstufe.

Leistungsstufe L	1	2	3	4	5	6	7	8	9
Sicherheitsabschaltung nach h:min			2:00	2:00	8:30	6:30	5:30	4:30	3:30	3:00	2:30	2:00	1:30

... in der Anzeige blinkt

Mögliche Ursache Behebung

- Der Übertemperaturschutz wurde ausgelöst.

▶Kochzone abkühlen lassen.
Kochgeschirr kontrollieren.

... in der Anzeige blinkt

Mögliche Ursache Behebung

- Unterbruch in der Stromversorgung.

▶Anzeige durch Antippen einer beliebigen Taste quittieren.
▶Gerät wie gewohnt wieder in Betrieb nehmen.

... in der Anzeige und leuchtet

Mögliche Ursache Behebung

- Ein Gegenstand unterhalb des Kochfelds behindert die Luftansaugung, z. B. Papier.

▶Gegenstände in der Schublade unterhalb des Kochfeldes entfernen.
▶Fehler durch Antippen einer beliebigen Taste quittieren.
▶Gerät nach 10 Minuten wie gewohnt wieder in Betrieb nehmen.
▶Fehlernummer notieren
▶FN-Nummer des Geräts notieren, siehe Typenschild.
▶Service anrufen.

- Lüftung defekt.

... in der Anzeige oder und eine Zahl leuchtet

Mögliche Ursache Behebung

- Interner Fehler aufgetreten.

▶Fehlernummer notieren.
▶FN-Nummer des Gerätes notieren, siehe Typenschild.
▶Service anrufen.

9 N o t i z e n

10 Stichwortverzeichnis

A

Anfragen 39

Anzeigen 15

B

Bedienung 19

Bedienungselemente ..... 15

Benutzereinstellungen ..... 28

Bestellungen 39

Bestimmungsgemässe Verwendung 9

Betriebsstörungen 39

E

Einschaltdauer.... 22

Entsorgung 12

Deinstallation 12

Gerät entsorgen. 12

Ersatzteile

Bestellen 39

Erste Inbetriebnahme. 13

F

Fabrikationsnummer (FN) ..... 13, 39

Fehlermeldungen.... 32

Funktion von Induktions-

Kochfeldern 16

G

Gerät

Ausschalten. 19, 40

Einschalten 19,40

Geräteschäden vermeiden..... 11

Geräteübersicht 14

Geräusche während des Betriebs. 18

Gültigkeitsbereich 2

|

Inbetriebnahme 9

K

Kindersicherung. 25

Kochpause 26

Kochzone. 19, 40

Kurzanleitung. 40

L

Leistungsstufen

«L». 20, 21

«P» 21

Übersicht. 19

M

Modell-Nr. 2

0

Original-Wok-Pfanne ..... 17

P

Pfanne 17

Pflege 30

PowerPlus 21

R

Reinigung 30

Original-Wok-Pfanne ..... 31

Reparatur-Service 39

Restwärmeanzeige 20

s

Schmelzfunktion 20

Service-Center 39

Servicevertrag 39

Sicherheitsabschaltung

Übersicht. 33

Sicherheitshinweise .... 5

Allgemeine 6

Gerätespezifische 7

Vor der ersten Inbetriebnahme . . . 9

Simmerfunktion 21

Störungen 32

Symbole 5

T

Tasten 15

Timer 24

Topferkennung 17

Typ 2

Typenschild 13, 39

V

Vor der ersten Inbetriebnahme ..... 9

Vorsicht Verbrennungsgefahr .... 10

Vorsicht Verletzungsgefahr ..... 10

W

Warmhaltestufe 20

Wartung 30

Wiederherstellfunktion. 26

Wischschutz 27

Wok-Pfanne.... 17

Z

Zubehör

Bestellen. 39

Zum Gebrauch ..... 10

11 Reparatur-Service

Das Kapitel Störungen und Fehlermeldungen hilft Ihnen, kleine Betriebsstörungen selbst zu beheben.

Sie ersparen sich die Anforderung eines Service-Technikers und die damit entstehenden Kosten.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

FN

Gerät

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

Gerät einschalten

▶Taste da 1 Sekunde gedrückt halten.

Kochzone einstellen

▶ Slider antippen oder darauf gleiten, um die Leistungsstufe einzustellen.

Oder

▶ anflippen, um grosse Mengen Wasser schnell zu erhitzen.

Kochzone ausschalten

▶Auf Slider antippen.

Gerät ausschalten

▶Taste Ⓐ antippen.
