BEDIENUNGSANLEITUNG BU 5150 BLOMBERG

Elektro - Einbauherd

MODELL:HE 5030

HE 4020

HE 4120

BU 5150

60x60

Sehr geehrter Kunde,

es ist uns sehr wichtig, dass Sie mit unserem Produkt, das in einem modernen Werk hergestellt und strengsten Qualitätskontrollen unterworfen wurde, beste Ergebnisse erzielen.

Wir möchten Ihnen daher empfehlen, die gesamte Bedienungsanleitung gut durchzulesen und zum Nachschlagen bereit zu halten, ehe Sie das Produkt in Betrieb nehmen.

Beachten Sie bitte, daß diese Bedienungsanleitung für mehrere Modelle konzipiert ist und daher nicht alle hier genannten Ausstattungen auf Ihr Gerät zutreffen.

INHALT

Teil 1: Sicherheitsvorkehrungen und wichtige Hinweise

Teil 2: Aufstellung und Anschluss

Tell 3: Technische Spezifikation

Teil 4: Aufbau des Schrankgehäuses 4.1. Einbau des Backofens 4.2. Einbau des Kochfeldes

Tell 5: Bedienung der Kochflächen 5.1 Bedienung der Kochplatten 5.2 Bedienung der Glaskeramikfelder

Teil 6: Bedienung des Backofens 6.1 Bedienung der Uhr/Programmierung

Teil 7: Bedienung des Grills

Tell 8: Wichtige Hinweise – Bitte beachten!

Teil 9: Wartung und Reinigung

Teil 10: Späterer Transport

Teil 1: Sicherheitsvorkehrungen und wichtige Hinweise

Die in Ihrem Haushalt verwendeten Sicherungen müssen für die von Ihrem Herd benötigte Stromstärke geeignet sein.
- Unser Unternehmen übernimmt keine Haftung für Schäden, die durch Benutzung des Herdes ohne Erdung entstehen.
- Kontrollieren Sie bitte noch vor dem Anschließen des Geräts an die Hauptstromversorgung, ob die auf dem Leistungsschild angegebenen Volt- und Spannungsangaben mit Ihrer Stromversorgung übereinstimmen.
Ehe Sie sich an den autorisierten Kundendienst wenden, stellen Sie bitte sicher, dass die Stromkabel in Ihrem Heim für den Anschluss geeignet sind.

Entfernen Sie bitte das gesamte Verpackungsmaterial ehe Sie das Produkt in Betrieb nehmen. Vergessen Sie bitte nicht, die Kartons bei den Blechen und Grillrosten sowie den Styroporstab bei der gläsernen Fronttüre zu entfernen.

Das Verpackungsmaterial kann für Kinder gefährlich sein.

Halten Sie Kinder vom Herd fern, wenn dieser in Benutzung oder noch nicht abgekühlt ist. Einige zugängliche Teile können sehr heiß werden

* Stellen Sie keine schweren Gegenstände auf die offene Fronttüre, und gestatten Sie Kindern nicht, sich auf diese zu setzen.

Warnung!

Sollten Sie einen Sprung in der Ceranplatte entdecken, schalten Sie das Gerät sofort ab, um einen elektrischen Schock zu vermeiden.

Um einen Stromschlag zu vermeiden, versichern Sie sich, dass das Gerät ausgeschaltet ist, ehe Sie die Lampe austauschen.

- Während des Betriebs wird das Gerät heiß. Lassen Sie Vorsicht walten und vermeiden Sie es, die Heizelemente im Inneren des Ofens zu berühren.

- Schalten Sie den Hauptstromschalter des Gerätes immer aus, wenn Sie das Gerät nicht benutzen, es reinigen möchten, und auch in dem unwahrscheinlichen Fall, dass das Gerät einen Produktfehler aufweisen sollte.

Die Hauptleitung darf niemals mit irgend einem Teil des in Betrieb befindlichen Gerätes in Berührung kommen.

Niemals das Stromkabel in das Innere des Gerätes schieben und mit der Fronttüre einklemmen! Die Kabelisolierung könnte so beschädigt werden

Versuchen Sie nicht, das Gerät zu bewegen indem Sie an der Tür und/oder den Handgriffen ziehen.
- Dieser Herd darf nur für den vorgesehenen Zweck - das Kochen im Privathaushalt verwendet werden.
- Wenn Ihr Gerät mit einer Zeitschaltuhr ausgestattet ist, schalten Sie diese immer vor dem ersten Bedienungsschritt oder nach einer Unterbrechung der Stromzufuhr ein. Andernfalls wird Ihr Herd nicht funktionieren.

Während des Grillens muss die Backofentür geschlossen sein.

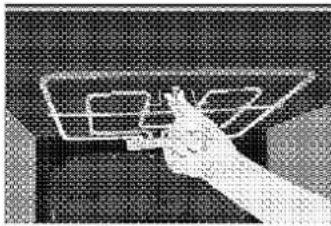

Verwenden Sie immer Kochhandschuhe, wenn Sie den Grillrost entfernen und Speisen aus dem Ofen nehmen möchten, während dieser in Betrieb ist.
Jene Oberflächenstücke der Edelstahlmodelle (je nach Modell), die nahe an den Kochflächen liegen, können wegen der starken Hitze mit der Zeit ihre Farbe verändern.

Wenn der während des Kochens entstehende Dampf auf kühle Oberflächen auf der Außenseite des Geräts trifft, kondensiert er und es kommt zu Tröpfchenbildung. Dies ist normal und bedeutet keine Fehlfunktion. Wischen Sie diese bitte mit einem trockenen Tuch ab.

Erste Inbetriebnahme

Wichtig für Asthmapatienten

Ehe Sie das Gerät das erste Mal in Betrieb nehmen, müssen die Schutzschichten abgebrannt werden. Es werden dabei Dämpfe frei, was ganz normal ist. Stellen Sie sicher, dass der Raum während des Abbrennens gut belüftet wird. Vermeiden Sie direktes Einatmen der während dieses Prozesses entstehenden Dämpfe.

Kochplatten

Stellen Sie die Kochplatten auf mittlere Hitze und lassen diese für 8 Minuten eingeschaltet. Stellen Sie während dieses Prozesses kein Kochgeschirr auf die Kochplatten.

Teil 2: Aufstellung und Anschluss

Elektrischer Anschluss

Falls der Herd auf einen Sockel gestellt wird, müssen Maßnahmen ergriffen werden, um zu verhindern, daß der Herd vom Sockel gleitet.

- Kontrollieren Sie bitte noch vor dem Anschließen des Geräts an die Hauptstromversongung, ob die auf Leistungsschild angegebenen Spannungsangaben mit Ihrer Stromversorgung übereinstimmen. Das Leistungsschild befindet sich auf der Rückwand des Herdes oder an der Innenseite des Backrohres.

Warnung!

Dieses Gerät muss geerdet werden.

- Dieses Produkt muss entsprechend den IEE-Vorschriften von einem konzessionierten Elektriker oder Ihrem örtlichen Elektrizitätswerk an eine geeignete, Kontrolleinheit mit einem Mindestkontaktabstand von 3 mm allpolige Trennung, installiert werden. Ein Nichtbeachten dieser Anweisung kann zu Betriebsproblemen und Garantieverlust für das Produkt führen. Wenn das Gerät durch eine vorschriftsmäßig installierte Steckdose an die Stromzufuhr angeschlossen ist, muß diese nach der Installation leicht erreichbar, jedoch nicht oberhalb des Kochfelds, sein.

Die Kabellänge sollte aus Isolationssicherheitsgründen nicht über 2 m betragen.

Falls der Herd auf einen Sockel gestellt wird, müssen Maßnahmen ergriffen werden, um zu verhindern, das der Herd vom Sockel gleitet.

Unser Unternehmen übernimmt keine Haftung für Schäden, die durch Benutzung des Herdes ohne Erdung entstehen.

Ehe Sie sich an den autorisierten Service wenden, stellen Sie bitte sicher, dass die Stromkabel in Ihrem Haus für den Anschluss vorbereitet sind.

Bei Einbaubacköfen wird mit Ihrem Ofen ein Kabel mit Stecker mitgeliefert (H05 V V-F 3G 1.5 mm2)

Elektrische Installation für alle Einbauherde

- Wenn Ihr Herd mit einem Kabel ohne Stecker geliefert wird

Verbinden Sie:

Braun an die Phase
Blau an den Nullleiter
Gelb/Grün an die Erdung

- Wenn Ihr Gerät ohne Anschlußleitung geliefert wurde, benutzen Sie das Schema II für den Einbaubacköfen, und das Schema I für den Einbauherd.

• Öffnen Sie die Anschlussleistenabdeckung.
  Verbinden Sie das Stromkabel entsprechend dem Schaltplan an der hinteren Abdeckung.
• Verbinden Sie das Stromkabel mit der Stromzufuhr mittels der integrierten Schraube der Kabelklemme.
  Schließen Sie die Anschlussleistenabdeckung Ihr Herd ist sowohl für ein-als auch dreiphasigen Anschluss geeignet.

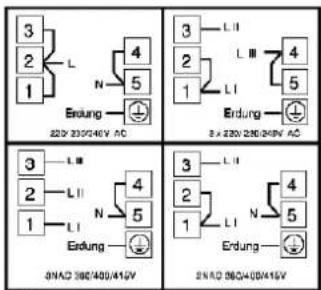

Anschlussart	Einphasig AC	Dreiphasig 3 AC	Dreiphasig mit Nullleiter -3NAC	Zweiphasig mit Nullleiter -2NAC
Elektrische Spannung	220/230/240 V	220/230/240 V	380/400/415 V	380/400/415 V
Stromkabeltyp (max 2m lang)	3x4,0 mm2H05 V V-F	4x2,5 mm2H05 V V-F	5x2,5 mm2H05 V V-F	4x2,5 mm2H05 V V-F

3 2 1 L 4 N 5 Endung 220V 230V/40V AC 3 2 1 L II 4 2 1 L III 4 5 Endung 2×220/230/240V AC 3 2 1 L II 4 2 1 L III 4 5 Endung 2NAD 380V/400/410V 3 2 1 L II 4 2 1 L III 4 5 Endung 2NAD 380V/400/415V

Schema II

Schema I

Anschluss und erste Inbetriebnahme

• Verpackungsmaterial und Zubehör vom bzw. aus dem Gerät entfernen.
• Stromversorgung zur Geräteanschlussstelle unterbrechen.
  (Leitungsschutzschalter, Sicherungen).

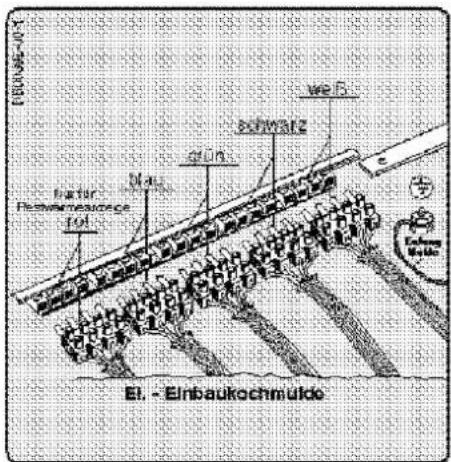

• Bei Herden zuerst das Kochfeld gemäß dessen Einbauanleitung einbau en.
  Erst danach den Herd anschließen. Die Netzanschlußdose an der Ge räterückseite kann mit einem 5 mm-Schraubenzieher geöffnet werden.
• Herd in die Einbaunische soweit einschieben, dass man noch die Leitungen des Kochfeldes an die zugehörigen Anschlussstellen bzw. den Schutzleiteranschluss an der Herdoberseite anschließen kann.
• Den grün-gelb gekennzeichneten Schutzleiter des Kochfeldes am Herd anschließen.
• Stecker der Kochfeldleitungen an den entsprechend farblich gekenn- zeichneten Buchsen am Herd anstecken (siehe Bild unten).
• Den Herd ganz in das Möbel einschieben und dabei darauf achten, dass keine Leitungen eingequetscht oder auf Zug belastet werden.
• Gerät mit den Schrauben befestigen.
• Bei Backöfen wird sinngemäss vorgegangen.

Achtung: Der Berührungsschutz ist erst durch den vollständigen Einbau des Gerätes und eines zugehörigen Kochfeldes gegeben! Das Gerät darf nur mit angeschlossenem Schutzleiter betrieben werden!

- Stromversorgung installationsseitig einschalten und das Gerät probeweise in Betrieb nehmen: Alle Backrohrbetriebsarten bzw. Kochstellen auf Funktionstüchtigkeit überprüfen.

- Dem Kunden diese Bedienungsanleitung zur Verwendung übergeben.

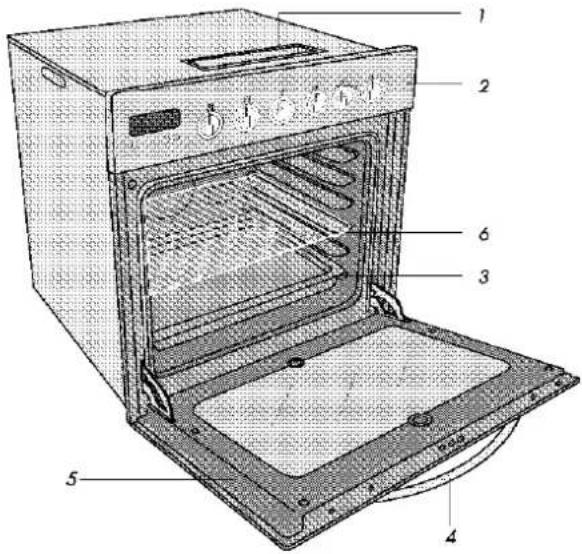

Mau dün we B dün Mau dün EI - Einbauochmulde

1. Anschlusselemente
2. Bed enungstafel
3. Hülle
4. Hebel
5. Fordere Türe
6. Stahlgitter
7. Faecher
8. Turboheizer (Hinter der Stahlplatte)

9. Untere Herdheizungselemente (Hinter der Stahlplatte)

10. Turbo-Motor (Hinter der Stahlplatte)

11. Luftausgaenge
12. Lampe
13. Obere Heizugselemente

		Die statiSche Backöfen	Multifunktional
Außenmaße	Breite	594 mm	594 mm
	Tiefe	550 mm	550 mm
	Höhe	595 mm	595 mm
Innenmaße	Breite	445 mm	445 mm
	Tiefe	423 mm	410 mm
	Höhe	332 mm	332 mm
Einbaumaße
	Breite	600 mm	600 mm
	Tiefe	560 mm	560 mm
	Höhe	600 mm	600 mm
Herdvolumen		62 lt.	61 lt.
Nettogewicht		35 kg.	37 kg.
Anschlußwerte		230 V AC 400 V 3N AC, 50 Hz	230 V AC 400 V 3N AC, 50 Hz
Statische Heizleistung		2400 W	2400 W
Grill Heizleistung		1100/2300 W	1100/2300 W
Turbo Heizleistung			1800 W
Turboleistung			+
Turbogeschwindigkeit			2800 Drehzahl/minute
Lüftungsmotor		15 W (H-typ)	15 W (H-typ)
Lampe		15/25 W	15/25 W
Zeitschaltuhr		Mit einer elektronischen Zeitzschaltuhr ausgerüstet programmiertes oder unprogrammiertes Kochen ist möglich..	Mit einer elektronischen Zeitzschaltuhr ausgerüstet programmiertes oder unprogrammiertes Kochen ist möglich.
Thermostat		Elektronisch einstellbar bis 275°C	Elektronisch einstellbar bis 275°C

3.2. Technische Daten für Einbau-Kochfelder

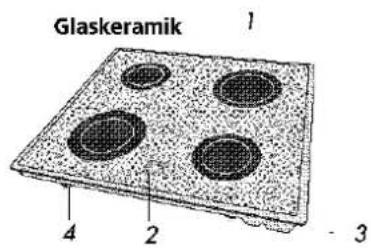

Glaskeramik 1 4 2 3

1. Kochplatte
2. Temperatur-Anzeigeleuchte
3. Schutzkappe
4. Halteklammer

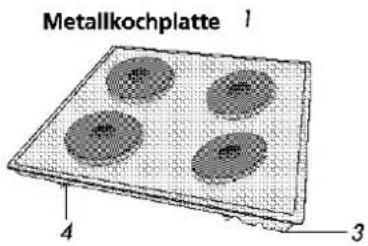

Metallkochplatte 1 4 3

Die Kochflächen können auch anders angeordnet sein als dies in der Zeichnung angegeben ist.

Speed Ligt, erweiterte und Doppelkochflächen leuchten sehr intensiv, wenn sie zum ersten Mal eingeschaltet werden.

Blitzkochplatten sind durch einen roten Punkt in der Mitte der Kochplatte gekennzeichnet. Sehen Sie in der nachstehenden Tabelle die Spannung Netzfrequenz und maximale Leistung, welche auf den jeweiligen Leistungsschildern zu finden sind.

Außenabmessungen
	Breite	580 mm
	Tiefe	510 mm
	Höhe	43 mm
Abmessungen des Einsatzes
	Breite	560 mm
	Tiefe	490 mm

1	∅ 140 - 1200 W Strahlungsplatte
2	∅ 180 - 1800 W Strahlungsplatte
3	∅ 210/120 - 2200 W Großkochplatte
4	∅ 210 - 2300 W Strahlungsplatte
5	∅ 140/240 - 2000 W Großkochplatte
6	∅ 145 - 1000 W Metallkochplatte
7	∅ 145 - 1500 W Metallkochplatte
8	∅ 180 - 1500 W Metallkochplatte
9	∅ 180 - 2000 W Metallkochplatte
10	∅ 170/265 - 2400 W Großkochplatte

1 2 3 1 1 2 4 1

Vor dem öffnen des Deckels mus eventuell Übergelafenes von der Oberfläche entfernt werden. Der Deckel darf erst geschlossen werden, nachdem die Kochzone abgekühlt ist.

Teil 4: Aufbau des Schrankgehäuses

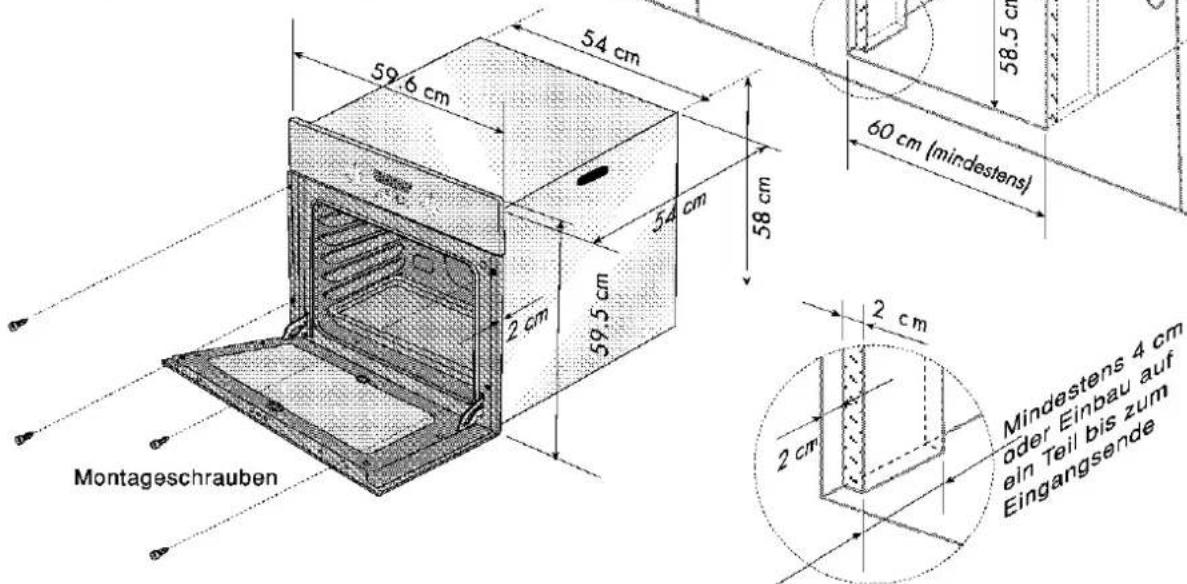

4.1. Einbau des Backofens

Nach der Montage muss der Berührungsschutz der elektrischen Einrichtung sichergestellt sein

59.6 cm 54 cm 58 cm 60 cm (mindestens) 2 cm 59.5 cm 2 cm Montageschrauben Mindestens 4 cm oder Einbau auf ein Teil bis zum Eingangsende

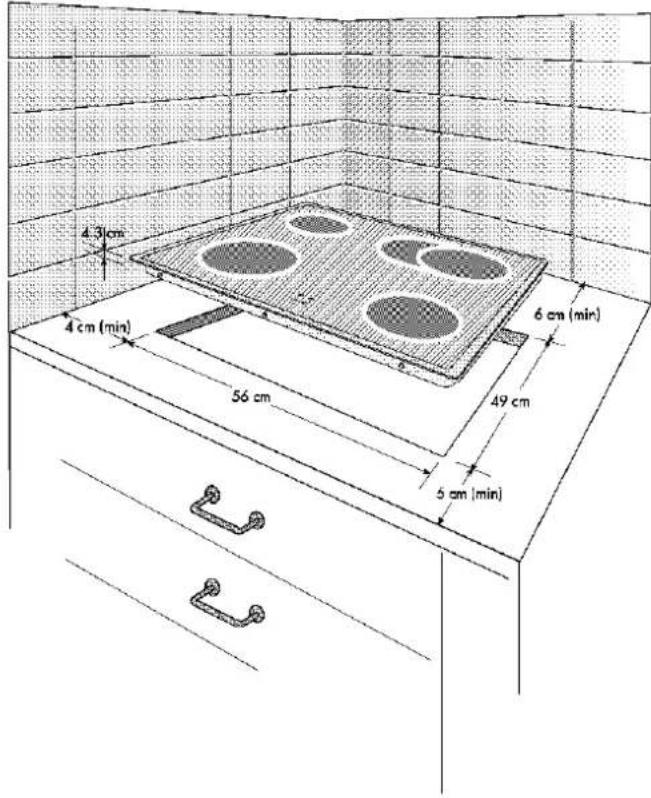

4.2. Einbau des Kochfeldes

4.3 cm 4 cm (min) 56 cm 6 cm (min) 49 cm 5 cm (min)

1. Entnehmen Sie das als Dichtung vorgesehene Klebeband der Packung und kleben Sie damit den Rahmen von unten ab.
2. Bauen Sie ihr Kochfeld in die Öffnung der Arbeitsplatte ein, welche nach den angegebenen Maßen eingeschnitten ist. Beachten Sie bitte, dass die Restwärmeanzeigen sich vorne befirden.
3. Befestigen Sie das Kochfeld mit den Halteklammern in der Arbeitsplatte
4. Nach der Montage muss der Berührungsschutz der elektrischen Einrichtung sichergestellt sein

Wichtig! Falls Sie das Kochfeld über einen Küchenschrank einbauen wollen, achten Sie darauf dass eine Trennung (wie unten abgebildet) vorhanden ist.

25 mm min.

Teil 5: Bedienung der Kochflächen

5.1 Bedienung der Kochplatten

Wärmezufuhregler für die Kochflächen	Entsprechende Kochwerte
	1	2	3	4	5	6
Einstellung	Aufwärner/Warmhalten	leicht kochend		Kochen-Braten-Sieden

Blitzkochplatten sind durch einen roten Punkt in der Mitte der Kochplatte gekennzeichnet:

Drehknöpfe zur Kochfeldbedienung Die Drehknöpfe für die einzelnen Kochfelder können in beide Richtungen gedreht werden, und ermöglichen so eine komplett variable Wärmezufuhrkontrolle. Sobald eines der Kochfelder eingeschaltet ist, leuchtet das rote Kontrolllicht auf der Schaltblende auf. Um ein Kochfeld abzuschalten, drehen Sie den entsprechenden Drehknopf in die Position OFF - 0 (Null).

Stellen Sie sicher, dass nach Benutzung alle Kochfelder abgedreht sind.

Schalten Sie alle Kochplatten auf mittlere Hitze (Position 3) ein und lassen Sie diese für etwa 8 Minuten aufgedreht um die Schutzschicht der Kochfelder abzubrennen. Während dieses Prozesses stellen sie kein Kochgeschirr auf die Kochplatten. Während der oben genannten Prozedur werden Dämpfe frei, was ganz normal ist.

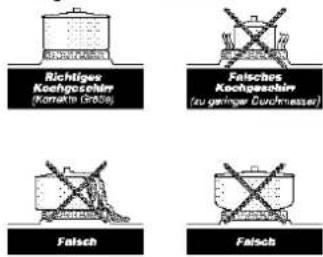

Qualitätskochgeschirr

- Verwenden Sie ausschließlich Kochgeschirr guter Qualität mit stabilem Boden, wie nachfolgend gezeigt. Nur so nutzen Sie die Energie maximal aus.

- Verwenden Sie immer Kochgeschirr mit dem korrekten Durchmesser. Bei Kochgeschirr mit zu geringem Durchmesser wird Energie verschwendet. - Stellen Sie kein Kochgeschirr mit nassem Boden oder Deckel auf die Kochfelder. Dies kann zu Schäden und Sicherheitsrisiken führen.

Durchmesser der Kochfläche (mm) Empfohlener Durchmesser des Kochgeschirrs (mm) Ø 180 mm → 180-200 Ø 145 mm → 150-170 Ø 80 mm → 80-100

- Trocknen der Kochflächen (max 5 min)

Sobald die Kachzonen abgekühlt sind:

reinigen Sie die Kochplatten mit einem feuchten Tuch und etwas cremigem Haushaltsreiniger. Nach der Reinigung schalten Sie die Kochplatten zur Trocknung kurz ein. Tragen Sie hin und wieder eine dünne Speiseölschicht auf.

- Wenn Sie die Kochplatten mit einem feuchten Tuch abwischen, folgen Sie dem Rillenmuster der Kochplatte.

Kochanleitung

Auswahl des Kochgeschirrs

Um beste Ergebnisse zu erzielen, empfehlen wir die Verwendung von qualitativ hochwertigen Kochgeschirr mit ebenen und glatten Böden. Aluminiumgeschirr mit Emailböden absorbiert Wärme und ist daher effizienter in seiner Verwendung. Verwenden Sie niemals Kochgeschirr mit unebenen Böden. Idealerweise sollte das verwendete Kochgeschirr den selben Durchmesser wie das Kochfeld haben. Verwenden Sie Kochgeschirr, das groß genug ist, die gewünschte Speisenmenge bequem aufzunehmen. Sie vermeiden so durch Überlaufen entstehende Verschmutzungen.

Sicherheitshinweise zu Frittieren

1. Verwenden Sie Kochgeschirr mit hohem Rand, dessen Durchmesser der Größe des jeweiligen Kochfeldes entspricht.
2. Es darf nur ein Drittel des Kochgeschirrvolumens mit Fett oder Öl befüllt werden.
3. Lassen Sie Fett oder Öl während des Erhitzens oder Kochens niemals unbeaufsichtigt auf dem Herd stehen.
4. Frittieren Sie niemals zu große Mengen, speziell Tiefkühlkost, auf einmal. Dies verringert nur die Temperatur des Fetts oder Öls und der Speisen.
5. Zu frittierende Speisen sollten vor dem Frittieren gut abgetrocknet und langsam in das heiße Fett odel Öl getaucht werden. Speziell Tiefkühlware schäumt und spritzt sehr stark, wenn Sie zu schnell eingetaucht wird.
6. Wenn Sie Fett erhitzten oder Speisen frittieren, verwenden Sie niemals einen Deckel auf dem

Kochgeschirr.

1. Halten Sie die Außenseite des Kochgeschirrs sauber und frei von Öl-oder Fettschlieren.

Sollte es zu dem unglücklichen Fall eines Brandes im oder am Kochgeschirr kommen:

1. Schalten Sie die Stromzufuhr ab.
2. Ersticken Sie die Flammen mit einer Feuerdecke oder einem feuchten Tuch. Wenn Sie das brennende Kochgeschirr anlass and/oder ins Freie bringen mödte, werden Sie sich höchstwahrscheinlich Verbrennungen und Verletzungen zuziehen.

Warnung: Verwenden Sie kein Wasser um das Feuer zu löschen. Lassen Sie das Kochgeschirr mindestens 30 Minuten lang abkühlen.

4.2 Benutzung der Glaskeramikfelder

Die Temperatur der Glaskeramikfelder wird mit Hilfe des Energiezufuhrreglers reguliert. Diese reguliert die Leistungen der Kochzonen stufenlos zwischen 1 und 9.

Kochfeld-Kontrolleuchten

Diese zeigen, welches Kochfeld in Betrieb und/oder heiß ist. Die Kontrolleuchten leuchten solange das entsprechende Feld heiß ist. Sobald die Temperatur eines Kochfeldes unter 64°C fällt, schaltet sich die entsprechende Kontrolleuchte aus.

Bitte halten Sie Kinder vom Gerät fern.

Entsprechende Kochwerte
Energiereglerstufe	1 → stufenlos → 9
Einstellung	Warmhalte-position	leicht köcheln	braten, sieden

Die Ceranfelder sind energiereguliert und können stufenlos zwischen 1 und 9 eingestellt werden. Die Zweilereis Kochzonen können in zwei Stufen erhitzt werden. Erhitzen Sie die 1. Stufe für kleines Kochgeschirr und die 1. und die 2. Stufe für größeres Kochgeschirr. Dies bringt Energie- und Zeitersparnis. Wenn Sie den Reglerknopf im Uhrzeigersinn drehen, wird der innere Teil des Kochfeldes erhitzt. Verwenden Sie die Stufen entsprechend der Anwendungshinweise in der Tabelle. Drehen Sie den Knopf weiter im Uhrzeigersinn nach der Position 9 und achten Sie auf das „Klicken“. Ab diesem „Klicken“ werden beide, das innere und das äußere Feld des Kochfeldes, gleichzeitig erhitzt. Es sind dann beide Stufen der kochzone in Betrieb. Nach dem Kochen setzen Sie den Regelknopf durch Drehen gegen den Uhrzeigersinn auf „0“.

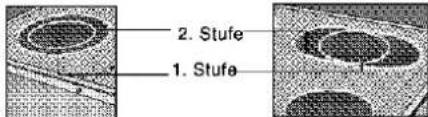

Vorsicht: Es ist nicht möglich nur die 2. Stufe einzuschalten.

2. Stufe 1. Stufe

Bedienung der Glaskeramikfelder

Glaskeramikflächen sind äußerst resistent gegen Hitze und große Temperaturunterschiede.
Um eine Verschmutzung der Glaskeramikfläche zu vermeiden, achten Sie darauf, dass der Boden Ihres Kochgeschirrs und die Kochfelder vor Benutzung sauber und trocken sind.
Wenn ein Kochfeld eingeschaltet wird, kann ein leichtes Summen hörbar werden. Dies ist normal und bedeutet keine Fehlfunktion.
Verwenden Sie die Glaskeramikfläche weder zur
Speisenvorbereitung, noch zur Lagerung oder anderen nicht mit dem eigentlichen Kochen in Zusammenhang stehenden Aktivitäten.
Vermeiden Sie das Erhitzen von leerem Emailgeschirr.
Wenn Sie Kochgeschirr mit scharfen Kanten auf die Glaskeramikfläche fallen lassen oder auf dieser schieben, kann die Oberfläche beschädigt werden.

- Optimale Ergebnisse können nur erzielt werden, wenn das verwendete Kochgeschirr die richtigen Durchmesser für die jeweiligen Kochfelder hat.

Kochgeschirr mit gewölbtem Boden ist ungeeignet.

- Bei Kochgeschirr mit zu geringem Durchmesser wird Energie verschwendet.

Spritzer können die Glaskeramikfläche beschädigen und einen Brand verursachen.

• Halten Sie Kinder von in Betrieb befindlichen und daher heißen Kochflächen fern.
  Da helbes Öl Feuer langen kann, sollte die Zubereitung lettiger Speisen (wie z.B. Pommes Frites) in Friteusen erfolgen.
  Verwenden Sie kein Kochgeschirr mit nach innen oder nach außen gewölbten Böden.
  Schneiden Sie weder Brot nach Gemüse, Früchte, usw. auf der Herdoberfläche.
• Verwenden Sie kein Kochgeschirr mit Aluminiumböden. (Dies führt zu einer Qualitätsminderung der Glaskeramikfläche).
  Verwenden Sie Kochgeschirr aus Stahl oder hitzebeständigem Glas. Verwenden Sie kein Kochgeschirr aus Bromglas oder Pyrex. Diese sind üblicherweise nur zur Verwendung in Backöfen geeignet.

Der Durchmesser des verwendeten Kochgeschirrs sollte weder kleiner noch größer sein als jener des Kochfeldes.

Stellen Sie keine Materialien wie Plastik, Aluminium, usw. auf die Glaskeramikfläche.

Sollten Materialien wie Plastik oder Aluminium auf der Glaskeramikfläche geschmolzen sein, sind diese sofort mit einem geeigneten Schaber zu entfernen.

- Verwenden Sie zur Reinigung der Glaskeramikfläche niemals ein Geschirrluch oder einen Schwamm, da diese eine Schicht von verschmutztem Reinigungsmittel hinterlassen könnten und so bei der nächsten Verwendung der Kochflächen Verfärbungen hervorrufen können.

Wichtige Warnung! Sollten Sie einen Sprung in der Glaskeramikplatte entdecken, schalten Sie sofort die Stromzufuhr zum Gerät ab um einen möglichen elektrischen Schlag zu verhindern.

Teil 6: Bedienung des Backofens

(Wenn Ihr Backofen mit einer Zeitschaltuhr ausgestattet ist - je nach Modell)

6.1. Bedienung der Uhr/Programmierung

Programmieren Sie zuerst die elektronische Zeitschaltuhr die Uhrzeit ehe Sie den Backofen benutzen. Andernfalls wird Ihr Herd nicht funktionieren.

Die Stromspannung für die Heizelemente fließt durch die elektronische Zeitschaltuhr. Die Heizelemente können nur in Betrieb genommen werden, wenn die Zeitschaltuhr eingestellt ist.

12.00

:Programmiertaste für akustische Warnungen

: Taste für die Einstellung der Kochzeit

: Taste zur Veränderung der Kochzeit

- + : Taste zur Zeiteinstellung

Die elektronische Zeitschaltuhr Ihres Ofens arbeitet ähnlich wie eine normale Zeitschaltuhr. Die Einstellung der elektronischen Zeitschaltuhr Ihres Ofens wird gelöscht, wenn die Stromzufuhr unterbrochen wird. Die elektronische Zeitschaltuhr wird zurückbleiben, wenn die Stromfrequenz unter 50 Hz liegt. (Diese Fehlfunktion wird nicht von Ihrer Zeitschaltuhr verursacht. In solchen Fällen müssen Sie die Zeitschaltuhr nur wieder einstellen.)

Die Zeitschaltuhr Ihres Herdes:

1. Sie können Kochzeiten in einer Dauer von 00.00 - 24.00 Stunden einstellen.
2. Sie können Sie als Alarmglocke zwischen 00.00 - 24.00 Uhr verwenden.
3. Sie können ohne Programmierung (manuell) kochen. Die Heizelemente im Backofen sind mit der elektronischen Zeitschaltuhr verbunden und programmierbar.

Die folgenden Funktionen Ihrer programmierbaren Zeitschaltuhr stehen zur Verfügung.

* Automatischer, halbautomatischer und manueller Modus,
* Uhrzeitanzeige im 24-Stunden-Format,
* Die Zeitschaltuhr kann als Küchenwecker verwendet werden.

Beachten Sie bitte!

* Die Zeitschaltuhr kontrolliert ausschließlich die Heizelemente des Backofens, und der Backofen funktioniert nur, wenn die Tageszeit eingestellt ist.
* Wenn die Zeitschaltuhr auf ein automatisches oder halbautomatisches Programm eingestellt ist, kann die Tageszeiteinstellung nicht geändert werden. Möchten Sie die Tageszeit ändern, müssen Sie erst das automatische oder halbautomatische Programm stornieren. Sehen Sie dazu "Stornierung automatischer Programme".

Einstellung der aktuellen Tageszeit

Die Uhr verwendet eine 24-Stunden-Anzeigeform, d.h. 8:30 (abends) = 20:30

* Drücken und halten Sie die STOP Tasten gleichzeitig.
* Drücken Sie die "+" Taste um die Zeit zu erhöhen, oder die "-" Taste, um die Zeit zu vermindern.
* Wenn „Auto“ blinkt, sehen Sie dazu unter
"Stornierung automatischer Programme" nach.
* Lassen Sie alle Tasten los – die Uhr wird nun arbeiten.

Manuelles Kochen (oder Stornierung eines Programms)

* Drücken Sie die 📌 Taste, drücken Sie die "-" Taste bis 0:00 angezeigt wird.

* Stellen Sie den Temperaturwähler des Backofens auf die gewünschte Temperatur und drehen Sie den Backofen-Funktionsschalter auf die gewünschte Position. * Der Backofen schaltet sich ein. Die Backofenleuchte leuchtet auf. * Nachdem Sie mit dem Kochen fertig sind, schalten Sie ab, indem Sie den Backofen-Funktionsschalter in die Position “•” (0) zurückdrehen.

ANMERKUNG:

Die Zeitschaltuhr schaltet den Backofen nicht vollständig ab. Um den Backofen abzuschalten, drehen Sie den Backofen-Funktionsschalter und den Temperaturwähler in die Position “•” (0).

Halbautomatisches Backprogramm

Dieses Modell gestattet einen manuellen Start und eine automatische Abschaltung, was sehr nützlich ist, um ein Überkochen der Speisen zu vermeiden.

* Drücken Sie die 📊 Taste. Drücken Sie die "+" (oder die "-") Taste, stellen Sie die Kochdauer in Minuten ein ("Auto" und 📊 werden angezeigt).
* Stellen Sie den Temperaturwähler auf die gewünschte Temperatur und drehen Sie den Funktionsschalter auf die gewünschte Position.
* Der Backofen schaltet sich ein und der Kochvorgang beginnt.
* Das Programm schaltet den Backofen nach Ablauf der eingegebenen Kochzeit ab. "Auto" leuchtet auf und die Zeitschaltuhr piept. Um den Alarm abzuschalten, drücken Sie auf die Taste.
* Drehen Sie die Temperaturschalter in die “•” (0) Position.

12.00

Automatisches Backprogramm

Die Programmierung schaltet den Backofen zu den gewünschten Zeiten ein und aus.

Kontrollieren Sie, dass die Backofentemperatur auf “•” (0) geschaltet ist, und die richtige Zeit angezeigt wird.

* Drücken Sie die 📄Taste und die "+" (oder "-" ) Taste, um den gewünschten Stopzeitpunkt einzugeben.
( "Auto" leuchtet auf)
* Drücken Sie die 🚗 Taste und die “-” Taste um die gewünschte Kochzeit (Dauer) einzugeben.
* Stellen Sie den Temperaturschalter auf die gewünschte Temperatur und stellen Sie die Speisen in den Backofen.
* Der Backofen wird sich zum gewünschten Zeitpunkt einschalten, die Speisen kochen, und zur vorgegebenen Zeit wieder abschalten.
* Nach Beendigung des Kochvorgangs wird der Alarm piepen und "Auto" blinken. Um den Alarm abzuschalten, drücken Sie auf die TVT Taste.

* Drehen Sie den Backofentemperaturknopf und den Funktionsauswahlknopf in die "l" (0) Position.

Anmerkung: Falls Sie Fertigprodukte kochen, halten Sie sich an die Anweisungen der Hersteller bei.

* Drücken Sie die Taste, um die noch verbleibende Kochzeit zu sehen.

Zeitschaltuhralarm

Der Alarm der Zeitschaltuhr kann zwischen 0 und 23 Stunden 59 Minuten eingestellt werden, um Sie an das Abdrehen der Kochfelder zu erinnern.

* Drücken Sie die ☐ Taste und die "+" oder "-" Taste, um die gewünschte Alarmzeit einzugeben.

* Die Zeitschaltuhr wird nach Ablauf der eingegebenen Zeitspanne piepen.

* Um den Alarm abzuschalten, drücken Sie die Taste.

Sehen Sie dazu "Stornierung automatischer Programme".

* Drücken Sie die 📌 Taste, drücken Sie die
“-” Taste bis 0:00 angezeigt wird.
* Sodann kann die aktuelle Zeit eingestellt werden.

6.2 Bedienung des Backofens

Backofen-Temperaturkontrollknopf

Dieser Knopf wird gemeinsam mit dem „Funktionsauswahlknopf“ verwendet. Wahlen Sie die mit dem „Funktionsauswahlknopf“ die gewünschte Stufe. Drehen Sie sodann den "Backofentemperaturkontrollknopf" im Uhrzeigersinn. Es werden sich die Lampe und die der gewählten Stufe entsprechenden Heizelemente oder das Gebläse einschalten. Die Temperatur im Backofen wird durch ein Thermostat gemessen. Das Thermostat schaltet die Heizelemente und die Thermostatleuchte aus, sobald die eingestellte Temperatur im Backofen erreicht wird, fällt die Temperatur, schaltet das Thermostat wieder ein und die Thermostatleuchte scheint wieder auf. Auf diese Weise wird während der gesamten Kochzeit die Temperatur auf gleichem Niveau gehalten.

Funktionsauswahlknopf

Mit diesem Knopf können Sie Funktionen auswählen und Kontrollen durchführen.

Die Funktionen und ihre Stufen werden im Folgenden erklärt.

Um die einzelnen Stufen einzuschalten, müssen sie den „Funktionsauswahlknopf“ gemeinsam mit dem „Backofentemperaturkontrollknopf“ auf die gewünschte Temperatur einstellen und, so eine Zeitschaltuhr vorhanden ist, diese entsprechend einstellen. Wenn Ihr Backrohr mit einer Zeitschaltuhr ausgestattet ist, sehen Sie in der Beschreibung der Verwendung der Zeitschaltuhr nach.

Stellen Sie sicher, dass Sie nicht zu nahe am Gerät stehen, wenn Sie die Backofentür öffnen; entstandener Dampf oder Hitze können austreten. Wenn der während des Kochens entstehende Dampf auf kühle Oberflächen auf der Außenseite des Gerätes trifft,

kondensiert er und es kommt zu Tröpfchenbildung.

Dies ist normal und bedeutet keine Fehlfunktion. Wischen Sie diese bitte mit einem trockenen Tuch ab.

Die verschiedenen Spelsearten, die Sie zubereiten möchten, Thermostatpositionen, die Rost-positionen und empfohlenen Kochzeiten finden Sie in der Kochtabelle.
- Bringen Sie die Backofen temperaturkontrolle und die Funktionsauswahlknöpfe in die gewünschten Positionen.
Heizen Sie das Backofen bei geschlossener Türe 10 Minuten vor.
Stellen Sie nach dem Vorheizen die Speisen, welche Sie kochen möchten, in das Backolen.
Nach dem Kochen stellen Sie den Knopf in die Position „0“.
Zum Vorheizen können Sie die Booster-Funktion verwenden um die gewünschte Backofentemperatur schneller zu erzielen. Sehen Sie hierzu das Kapitel Verwendung der Booster-Funktion.

Booster-Funktion

1. Stellen Sie den "Temperaturkontrollknopf" auf die gewünschte Temperatur ein.
2. Stellen Sie den "Funktionsauswahlknopf" auf die Stufe Booster.
3. Ihr Backofen beginnt sofort zu arbeiteten und die Thermostatleuchte schaltet sich ein.
4. Sobald das Backofen die gewünschte Temperatur erreicht hat, schaltet sich die Thermostatleuchte ab.
5. Nachdem sich die Thermostatleuchte abgeschaltet hat sollten Sie den „Funktionsauswahlknopf“ dem gewünschten Kochmodus entsprechend einstellen.

Vergessen Sie nicht, dass der Booster nur der Vorheizmodus ist. Verwenden Sie diesen Modus nicht zu Kochzwecken.

Die Stufen des Funktionsauswahlknopfes

HE 5030

HE 4020 / HE 4120

Auftauen

Umluft-Grill

Unterhitze

Ober/Unterhitze

Heißluft Plus

Heißluft

Ober/ Unterhitze

Unterhitze

Umluft Grill

Grill

Booster Funktion

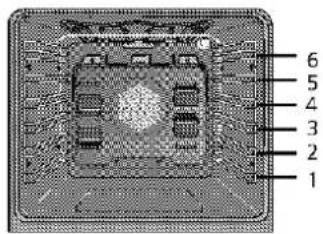

Rostpositionen für Multifunktions Backofen

6 5 4 3 2 1

(je nach Modell)

*Bei gebratenem Fleisch beginnen Sie mit der höchsten

Thermostatposition und reduzieren nach 15 Minuten auf 150°C.

- Die in der Tabelle angeführten Werte sind die Ergebnisse von Labortests. - Die Speisen können unterschiedlichen Geschmack haben, je nach Ihren Koch- und Anwendungspraktiken.

- So Sie dies wünschen, können Sie die Vorheizzelt zu den in der Tabelle angeführten Werten hinzurechnen.

Rostposition (bei Modellen

mit Gebläse und Rundum

Beheizung)

Bei 3 Blechen : 2 - 4 - 6

Bei 2 Blechen : 4 - 6

Bei 1 Blech :4

Heißluft Plus

Ober- und Unterhitze

Heßluft

SO VORHANDEN

Teil 7: Bedienung des Grills -und Drehspießfunktionen

Während des Grillens sollte die Backofentür geschlossen sein.

Heizen Sie den Grill mit ☐ (Grilleinstellung) für ungefähr 5 Minuten vor. Während dieser Zeit sollte die Temperatur auf Max. gestellt und die Türe geschlossen sein.
Die Kontrolleuchte leuchtet, um zu zeigen, dass der Grill aufgedreht ist.
- Ölen Sie den Grillrost, um zu vermeiden, dass das Fleisch an den Stäben festklebt.
- Platzieren Sie ein Backblech unter dem Rost, um das Fett aufzufangen. Geben Sie etwas Wasser darauf, um es danach leichter reinigen zu können.
Gestatten Sie Kindern nicht, auf der offenen Backofentüre zu sitzen oder zu stehen.
- Zugängliche Teile können während des Grillens heiß werden; Kinder sollten außer Reichweite bleiben.

Backofen mit Drehspießfunktion

Der Drehspießmotor kann in beide Richtungen drehen.
Nach Einstellung der Grillfunktion schieben Sie das Hähnchen auf den Grillspieß und setzen Sie den Spieß in das Grillgehäuse ein.

• Stellen Sie sicher, dass die Speisen korrekt unter dem Grillelement positioniert sind.
• Speisen, die nur einer Bräunung bedürfen, sollten unter dem Grill mit starker Hitze positioniert werden; entweder in der Fettpfanne oder am Boden des Grillabteils – je nach der Größe des Gerichts.

Der Grillrost kann entfernt werden.

• Legen Sie die Fettpfanne nicht mit Alufolie aus, da die so erzielte Hitzesteigerung eine Feuergefahr darstellt.
• Auf dem Boden des Grillabteils abgestellte Platten und Geschirr werden erhitzt, wenn der Backofen in Verwendung ist.

Teil 8: Wichtige Hinweise – Bitte beachten!

Was Sie unterlassen sollten:

- Lassen Sie Kinder nicht unbeaufsichtigt in der Nähe des Herdes, da die Oberflächen heiß werden, wenn das Gerät in Betrieb ist.

- Verwenden Sie keine übergroßen Pfannen oder Fischbräter über zwei Kochfelder, da dies Ihren Herd beschädigen kann.

Gegenstände, die Kinder unter Umständen erreichen möchten, sollten keinesfalls über dem Herd aufbewahrt werden.

- Verwenden Sie kein Wasser, um Fett- oder Ölfeuer zu löschen.

- Verwenden Sie den Herd nicht als Heizung oder Trockner.

- Erhitzen Sie keine verschlossenen Speisebehälter, da Druck entstehen kann, der solche Behälter zum Bersten bringen kann.

Entflammbare Gegenstände oder Plastik niemals in die Nähe der Kochfelder stellen, und niemals feuchte Tücher zum Trocknen über die Kochfelder legen.

Zur Reinigung des Backofens keine biologischen Waschpulver, scharfe Scheuermittel oder chemische Reiniger verwenden.

- Lagem Sie keine leicht entflammbaren Gegenstände wie Spraydosen in anliegenden Schränken.

Die Belüftungsöffnungen dürfen keinesfalls abgedeckt werden.

- Verwenden Sie die Handgriffe nicht, um an diesen Hand- und Geschirrtücher aufzuhängen.

- Keine (traditionellen) Woks mit gewölbtem

Boden verwenden. Verwenden Sie Typen mit flachem Boden.

- Stellen Sie Tisch- und Kochgeschirr sowie Bleche nicht direkt im Herd ab.

- Legen Sie Backbleche nicht mit Alufolie aus, da dies die Luftzirkulation im Backofen störl.

Legen Sie die Grillpfanne nicht mit Alufolie aus.

Grillen Sie nicht bei offener Backofentüre.

- Verwenden Sie den Grill nicht zum Erwärmen von Tellern.

Was Sie tun sollten:

- Lassen Sie Ihr Gerät von einem qualifizierten Techniker anschließen.

- Stellen Sie sicher, dass Sie die Einstellungen kennen, ehe Sie das Gerät verwenden.

- Stellen Sie sicher, dass keine leicht entflammbaren Gegenstände in der Nähe des Geräts sind, da die Seiten des Geräts während des Betriebes heiß werden.

- Halten Sie Kinder vom Herd fern, wenn dieser in Betrieb ist.

- Schalten Sie immer die Stromzufuhr mit dem Wandschalter ab, ehe Sie das Gerät reinigen.

- Kontrollieren Sie nach dem Kochen, ob alle Kontrollschalter ausgeschaltet sind.

- Halten Sie alle Belüftungsschlitze frei.

- Vergessen Sie nicht, dass der Ofen und die Utensilien bei Verwendung sehr heiß werden.

Beachten Sie bitte, dass die in dieser Broschüre angegebenen Temperaturen und Zeiten nur Richtlinien darstellen.

- Fleisch und Geflügel sollten komplett aufgetaut sein, ehe Sie diese kochen.

- Lassen Sie Vorsicht walten, wenn sie Utensilien vom Grill entfernen möchten – diese können sehr heiß sein.

- Lassen Sie Vorsicht walten, wenn sie die Backofentüre aufmachen. Lassen Sie erst Dampf und heiße Luft entweichen ehe Sie die Speisen herausnehmen.

- Verwenden Sie Kochhandschuhe von guter Qualität, wenn Sie heiße Spoisen und Utensilien aus dem Backofen oder vom Grill entfernen möchten.

Wählen Sie die korrekte Rostposition ehe Sie den Backofen oder den Grill einschalten.

Reinigen Sie Ihren Herd regelmäßig; Idealerweise nach jeder Verwendung.

- Lassen Sie das Gerät vor der Reinigung abkühlen.

Jeder Service sollte von einem qualifizierten Servicetechniker durchgeführt werden.

Teil 9: Wartung und Reinigung

Schalten Sie vor der Reinigung den Hauptschalter aus.

- Stellen Sie sicher, dass alle Kontrollfunktionen in der OFF Position stehen, ehe Sie wieder einschalten.

• Kontrollieren Sie, ob die Uhr im manuellen Modus ist, und dass alle aktiven Programme storniert wurden.
• Es wird empfohlen, säurehaltige Verschmutzungen wie z.B. von Öl, Zitronen, usw. sofort zu beseitigen.
  ■ Verwenden Sie zur Reinigung der Innen- und Außenflächen ein feuchtes Tuch. Verwenden Sie niemals scharte Gegenstände, Scheuer- oder Waschmittel zur Reinigung. Bei hartnäckigem Schmutz verwenden Sie eine geeignete Reinigungsflüssigkeit.

Zur Reinigung dürfen keine Dampfreiniger benutzt werden!

Kochplatten

Kochplatten sollten im kalten Zustand mit einer nicht scheuernden Reinigungsmilch gereinigt werden, wobei

den Rillen zu folgen ist. Wischen Sie mit einem feuchten Tuch nach, und stellen Sie sicher, dass alle Spuren des Reinigungsmittels entfernt werden. Danach drehen Sie die Kochplatten für einige Minuten auf leichte Hitze auf und bedecken diese mit einer dünnen Ölschutzschicht.

Emaillackoberfläche des Herdes

Reinigen Sie diese mit einem feuchten Tuch, das sie zuvor in Seifenwasser getaucht haben. Hartnäckiger Schmutz kann mit Reinigungsmilch, -Paste oder einem Flüssigreiniger entfernt werden.

Reinigen Sie die Herdoberflächen niemals mit harten Bürsten, Stahlschwämmchen oder Messern; diese können das Email und die Nirostaoberfläche leicht zerkratzen. Allgemein übliche Spezialreingier können nach eingehendem Studium der Warnhinweise auf der jeweiligen Packung verwendet werden. Keine Reinigungsmittel mit Säure- oder Chlorinhalten verwenden.

Die Reinigung kann mit einem weichen Tuch, das mit Seifenwasser befeuchtet wurde, durchgeführt werden, oder mit einem weichen Tuch und einem allgemein üblichen Spezial-oberflächenreiniger. Verwenden Sie vorrangig entweder eine Reinigungsmilch oder –Paste.

Schalterblende

Reinigen Sie die Schalterblende mit einem feuchten Tuch und polieren Sie mit einem trockenen Tuch nach. Verwenden Sie zur Reinigung der Knebel keine Sprays, Scheuerschwämmchen oder Scheuerpulver, da diese sonst zerstört werden. Versuchen Sie nicht, die Kontrollknöpfe von der Blende zu entfernen, da dies zu Schäden führen könnte und ein Sicherheitsrisiko darstellt.

Reinigung der Glaskeramik-kochfelder:

Für den Zeitraum der Reinigung ziehen Sie den Stecker aus der Steckdose.
Warten Sie mit der Reinigung bis die Glaskeramikplatte komplett ausgekühlt Ist.
- Verwenden Sie nur Reiniger, die keine Partikel und Körnchen enthalten, welche die Ceran- oder Glaskeramik zerkratzen könnten. Verwenden Sie entweder eine Reinigungscreme oder
-Flüssigkeit. Verwenden Sie keine Reiniger in Pulverform oder Reiniger auf Bleichbasis.
Stahlwolle und Bürsten können die Ceranglasoberfläche beschädigen.
Staub kann von der Glaskeramikoberfläche mit einem feuchten Tuch entfernt werden.
- Wenn Sie die Glaskeramik- oberfläche sorgfältig pflegen wird

sie Ihnen jahrelang gute Dienste leisten.

• Farbliche Veränderungen der Glaskeramikoberfläche haben keinen Einfluss auf die Funktionalität oder die Haltbarkeit.
  Die Glaskeramikoberfläche muss mit kaltem Wasser gereinigt und mit einem weichen Tuch getrocknet werden.
  Um hartnäckigen Schmutz (Essensreste und -Spritzer) von der Oberfläche zu entfernen, können Sie einen Schaber verwenden.
  Speisen auf Zuckerbasis, wie z.B. Marmelade, sollten unter Verwendung des Schabers sofort entfernt werden, und nicht auf das Abkühlen des Kochfeldes warten.

Stahlwolle Scheuerpulver Harte Scheuerschwämme

Verwenden Sie die oben gezeigten Materialien nicht zur Reinigung von Glaskeramik- und Nirostaoberflächen.

Farbliche Veränderungen liegen nicht am Material sondern an ungenügender Reinigung eingebrannter Reste, die sich auf der Oberfläche ansammeln, und an Ablagerungen von Kochgeschirr auf den Kochflächen, gemeinsam mit der Verwendung ungeeigneter Reinigungsmittel.

Backofeninnenausstattung

Stellen Sie sicher, dass alle Kontrollfunktionen in der (Aus) Position stehen. Entfernen Sie alle Bleche aus dem Backofen. Reinigen Sie den Innenraum mit einem in Seifenwasser angefeuchteten Tuch. Reinigen Sie dann mit einem feuchten Tuch nach und lassen Sie es trocknen.

Verwenden Sie zur Reinigung kein Scheuerpulver. Allgemein übliche Spezialreinigier können nach eingehendem Studium der Wamhinweise auf der jeweiligen Packung verwendet werden.

Warnung!

Verwenden Sie zur Reinigung des Backofeninneren niemals eine harte Bürste, Stahlwolle oder ein Messer.

Allgemein übliche Spezialreiniger können nach eingehendem Studium der Warnhinweise auf der jeweiligen Packung verwendet werden.

Katalytisch emaillierte Modelle (je nach Modell): Der Innenraum solcher Modelle ist mit einer katalytischen Emailschicht überzogen. Da solche katalytischen Emailflächen selbstreinigend sind, müssen Sie diese Modelle nach dem Kochen nicht extra reinigen.

Wenn Ihr Backofen mit einer Stahlhalterung ausgestattet ist, entfernen Sie diese durch Abschrauben der 4 Schrauben. Fixieren Sie die Stahlhalterung nach der Reinigung wieder im Backofen.

Abklappbares Grillelement Warnung!

Stellen Sie sicher, dass das Heizelement genügend abgekühlt ist, ehe Sie mit der Reinigung beginnen.

1. Entsichern Sie das Heizelement durch drehen der Schraube in der Mulde der Backofendecke.

Warnung!

Niemals die Heizelemente einschalten oder etwas darauf legen, wenn sich dieses in abgesenkter Position befindet.

1. Nach der Reinigung heben Sie das Heizelement an und schrauben es in der Mulde der Backofendecke wieder fest.

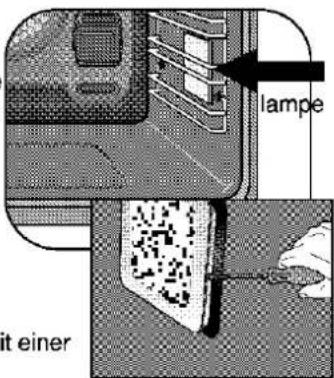

AustauschderQuadratförmigen Backofenlampe (je nach Modell)

1. Vor dem Auswechseln der Backofenlampe sicherstellen, dass das Gerät ausgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.

2. Entfernen Sie die Stahlhalterung, falls anweserd.

3. Nehmen Sie das Schutzglas mit einem Schracbenzieher.

4. Schrauben Sie Die Lampe gegen der Uhrzeigersinn heraus und ersetzen Sie es mit einer neven Lampe.

5. Montieren Sie das Schutzglas und die Stahlhalterung wieder ein.

lampe it einer

Austausch der Backofentüre

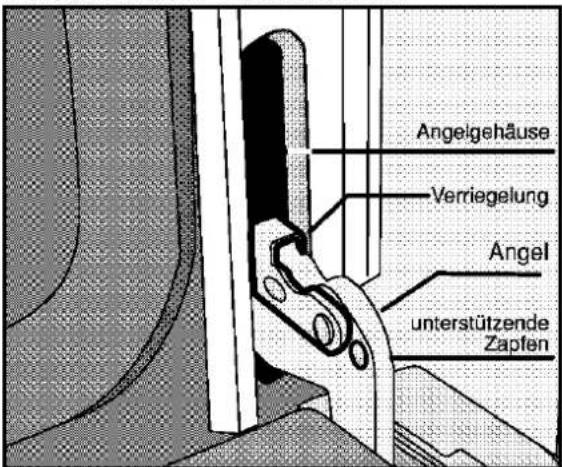

Angelgehäuse Verriegelung Angel unterstützende Zapfen

Austausch der Backofenlampe (je nach Modell)

1. Vor dem Auswechseln der Backofenlampe sicherstellen, dass das Gerät ausgeschaltet ist, um einen möglichen elekt

2. Danach entfernen Sie das Schutzglas an der Innenseite Ihres Backofens indem Sie dieses gegen den Uhrzeigersinn drehen.

3. Jetzt schrauben Sie die Lampe gegen den Uhrzeigersinn heraus.
4. Nachdem Sie eine passende Lampe, die Sie bei einem autorisierten Händler erworben haben, eingeschraubt haben, bringen Sie das Schutzglas über der Lampe wieder in Position.

1. Öffnen Sie die Türe in einen 90° Winkel

Verriegelung

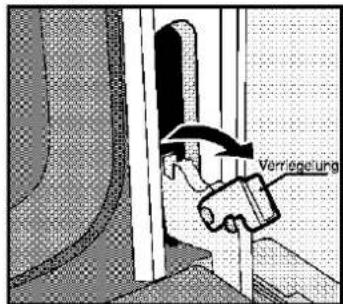

1. Öffnen Sie an beiden Seiten der Türe die an den Türangeln befindlichen Riegel bis diese die unterstützenden Zapfen berühren.
2. Schließen Sie die Backofentüre bis zur Berührung der Riegel.

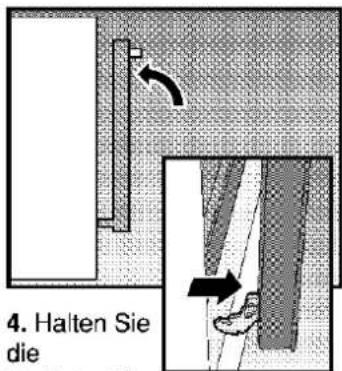

4. Halten Sie die

Backofentüre am Handgriff leicht fest. Schließen Sie die Tür und ziehen sie nach oben bis eine wenige Zentimeter große Öffnung verbleibt. Nun können Sie die Angeln aus dem Angelgehäuse herausnehmen.

Montieren der Backofentüre:

Wiederholen Sie die oben angeführten Anweisungen in umgekehrter Reihenfolge. Vorsicht: Stellen Sie sicher, dass die Angeln korrekt im Gehäuse platziert werden. Kommen Sie nicht zu nahe an die Verriegelungen.

Transport des Herdes:

Heben Sie die Originalverpackung des Herdes auf. Transportieren Sie den Herd in der Originalverpackung. Befolgen Sie die auf dem Karton aufgedruckten Richtlinien.

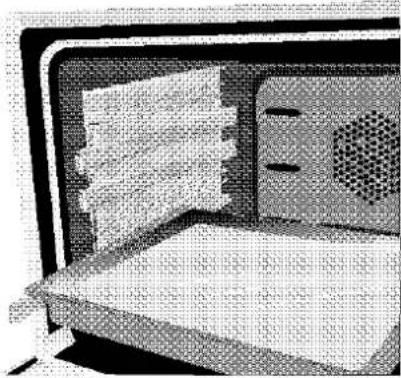

Um eine Beschädigung der Backofentüre durch die Grillroste oder die Bleche im Ofen zu verhindern, legen Sie in der Höhe der Bleche einen Karton- oder Papierstreifen von 1-1,5 cm Stärke über die Innenseite der Türe. Kleben Sie die Backofentüre an den Innenwänden fest.

Sollten Sie die

Originalverpackung nicht mehr besitzen:

Gehen Sie mit der notwendigen Vorsicht ans Werk, um eine Beschädigung der Außenflächen und der Glasoberflächen des Herdes zu verhindern.

Verpacken Sie den Herd in Luftpolsterfolie oder dicken Karton und verwenden Sie Klebestreifen zur Befestigung, um Transportschäden zu vermeiden.

Der Herd muss in aufrechter Position transportiert werden. Stellen Sie keine anderen Gegenstände auf den Herd.
