BEDIENUNGSANLEITUNG MO-70 M-SYSTEM
Wij danken u dat u heeft gekozen voor de MO-70. ovenmodule. De ovenmodule is zeer veilig en gemakkelijk in gebruik. Om de ovenmodule te leren kennen moet het langdurig en zo goed mogelijk gebruikt worden. Wij raden u aan deze gebruiksaanwijzing te lezen. Dank u en veel kook- en bakplezier.
ALGEMENE AANWIJZINGEN
DEZE GEBRUIKSAANWIJZING IS UITSLUITEND VAN TOEPASSING IN DE LANDEN WAARVAN HET SYMBOOL OP DE GEBRUIKSAANWIJZING EN HET TYPEPLAATJE VAN HET APPARAAT ZIJN AFGEBEELD.
- Dit apparaat is uitsluitend geschikt voor hulshoudelijk gebruik.
De aanwijzingen in deze gebruiksaanwijzing aandachtig doorlezen daar zij belangrijke informatie bevatten met betrekking tot de veiligheid tijdens de installatie, het gebruik en het onderhoud. Deze gebruiksaanwijzing zorgvuldig opbergen om later te kunnen raadplegen.
De accessoires van de oven die met etenswaren in aanraking kunnen komen zijn gemaakt van materiaal dat in overeenstemming is met hetgeen bepaald wordt door de Europese Richtlijn EEG 89/109 van 21/12/88 en de geldende normen.
Na de verpakking te hebben verwijderd controleren of het apparaat onbeschadigd is. In geval van twijfel het apparaat niet in gebruik nemen maar contact opnemen met de leverancier.
Alle handelingen met betrekking tot de installatie dienen in overeenstemming met de geldende normen door een erkend installateur te worden uitgevoerd. De hierop betrekking hebbende instructies staan beschreven in de aanwijzingen voor de installateur.
De aansluitkabel van dit apparaat mogen niet door de gebruiker zelf worden vervangen. In geval van beschadiging mag de eventuele vervanging ervan uitsluitend door een erkend installateur of de Servicedienst worden uitgevoerd.
^18 Controleren of de capaciteit van de elektrische installatie en de stopcontacten overeenstemmen met het maximum vermogen van het apparaat zoals vermeld op het plaatje. In geval van twijfel dient een erkend installateur te worden geraadpleegd.
Sommige delen van het apparaat zijn met een verwijderbare krasvaste folie bedekt. Alvorens het apparaat in werking te stellen moet de folie worden verwijderd en het onderliggende gedeelte met een doek en een niet krassend huishoudelijk schoonmaakmiddel schoongemaakt. Wij raden aan om de oven de eerste keer 30 minuten lang op de maximum temperatuur te laten branden om eventueel achtergebleven verontreinigingen als gevolg van het productieproces te verwijderen.
Als de oven in werking is wordt het apparaat ter hoogte van het glas van de ovendeur en de gedeelten daaromheen heet. Let er daarom op dat kinderen niet in de buurt komen met de bedoeling ermee te gaan spelen.
Sommige onderdelen van het apparaat zullen nog lang na het gebruik warm blijven. Erop letten ze niet aan te raken.
Geen ontvlambare vloeistoffen in de nabijheid van het in werking zijnde apparaat gebruiken.
Het apparaat niet onnodig aan laten staan.

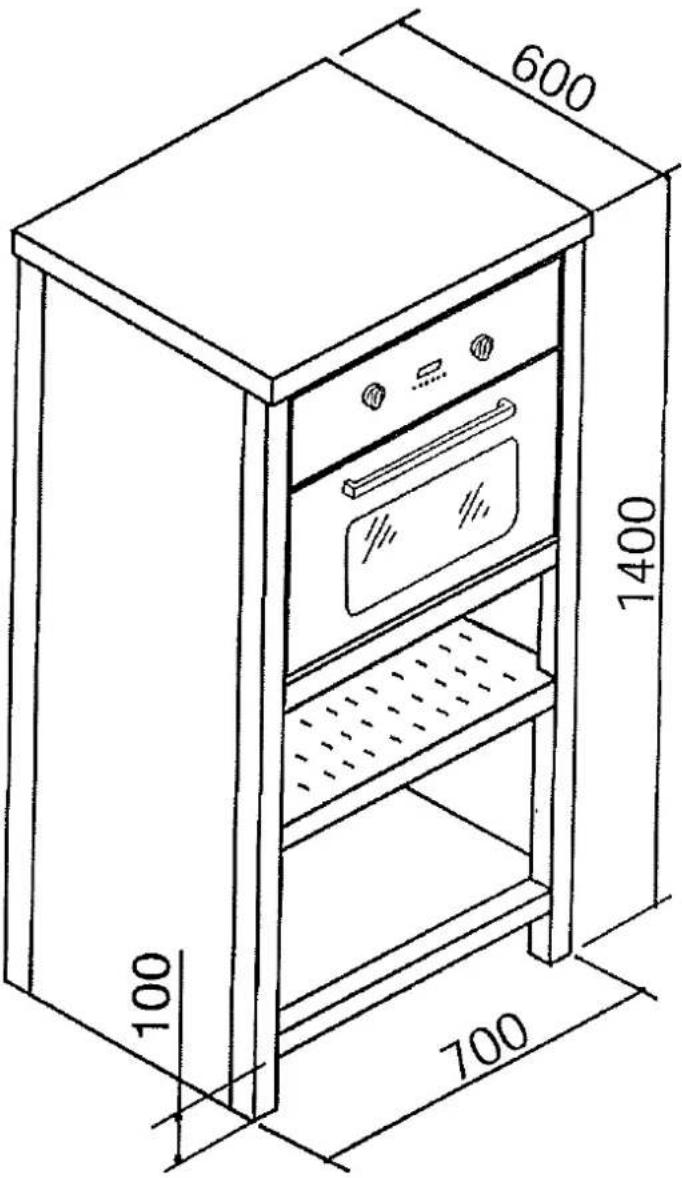

Technische tekening van de ovenmodule
• Ovenmodule 70 cm breed
• Uitvoering: roestvrijstaal
• 1 Bakplaat + 1 bakrooster
• Programmeerbare LED klok
• Inhoud oven: 50 liter
- Easy clean email
- Multifunctieoven met de volgende functies:
Onderwarmte
Bovenwarmte
Onder- en bovenwarmte
Onderwarmte + grill
Ventilatiegrilleren
Heteluchtverwarming
Bovenwarmte + ventilator
Snel ontdooien
• Maximum temperatuur : 250 graden
• Aansluitwaarde: 2,3 kW

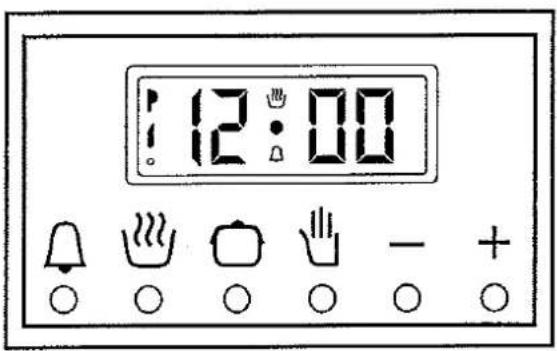

De functies van de MO-70 ovenmodule
U kunt de klokfunctie inschakelen door tegelijkertijd op de toets vande duur van de bereidingstijd en de toets van het einde van de bereidingstijd te drukken. U kunt de tijd instellen door daarna Op de toetsen +/- te drukken. Eventuele programma's die daarvoor zijn ingesteld worden automatisch gewist.
De display
Symbolen die de functies aangeven die op dat moment worden uitgevoerd: duur van de bereidingstijd en handbediende functie = Symbol met de pan ⚙ Automatisch programma = Auto Kookwekker symbool met de klok 📁
Halfautomatische functie met duur van de bereidingstijd
Kies de functie van de duur van de bereidingstijd (toets 🎨) en stel door middel van de toetsen +/- de tijd in. Dan zal het symbool "Auto" en het symbool met de pan 🎨 verschijnen. De oven gaat aan. Als de huidige tijd overeenstemt met de tijd van het einde van de bereiding, die u kunt zien door op de toets van het einde van de bereiding, die u kunt zien door op de toets van het einde van de bereiding □ te drukken, dan gaat de oven uit en dan zal het symbool met de pan verdwijnen. Er zal een geluidsignaal worden afgegeven en het symbool "Auto" zal gaan knipperen. Druk op het handje 🎨 voor stop Pieptoon.
Halfautomatische functie met einde van de bereidingstijd
Kies de functie van het einde van de bereidingstijd (toets □) en stel door middel van de toetsen +/- de tijd in. Dan zal het symbool "Auto" en het symbool met de pan ⚪ verschijnen. De oven gaat aan. Als de huidige tijd overeenstemt met de tijd van het einde van de bereiding dan gaat de oven uit en dan zal het symbool met de pan verdwijnen. Er zal een geluidssignaal worden afgegeven en het symbool "Auto" zal gaan knipperen.
Automatische functie met duur van de bereidingstijd en einde van de bereidingstijd
Kies de functie van de duur van de bereidingstijd en stel door middel van de toetsen +/- de gewenste tijd in. Dan zal het symbool "Auto" verschijnen. De oven gaat aan en het symbool met de pan zal verschijnen. Wacht enkele seconden totdat de huidige tijd verschijnt. Stel het einde van de bereidingstijd in door op de toets van het einde van de bereidingstijd te drukken. Op de display verschijnt een tijd die bij benadering het eind van de bereidingstijd aangeeft. Stel door op de toetsen +/- te drukken de tijd in waarop u wilt dat de bereidingstijd inderdaad eindigt. De oven gaat uit en het symbool met de pan verdwijnt. Het symbool met de pan zal opnieuw verschijnen als de huidige tijd overeenstemt met de tijd van het einde van de bereiding min de duur van de bereidingstijd. Na afloop van het automatische programma zal het symbool "Auto" gaan knipperen. Dan zal er een geluidssignaal worden afgegeven waarna de oven en het symbool met de pan uitgaan.
Vaststelling van een fout in de programmering
Er is een fout in de programmering opgetreden als de door de klok aangegeven tijd tussen de tijd van het begin van de bereiding en de tijd van het einde van de bereiding staat. De fout wordt gesignaleerd doordat er een geluidssignaal afgegeven zal worden en doordat het symbool "Auto" intermitterend gaat knipperen.
Een programma wissen
U kunt een programma wissen door de handbediende functie te kiezen. Symbol met de hand 📋 = correctie knop.
Na afloop van het ingestelde programma wordt het pro- gramma Automatisch gewist.
Onmiddelijk gebruik
A) Als de display knippert lees dan punt B, ga anders door naar punt C.
B) Als de display knippert dan Betekent dat dat de huidige tijd nog niet is ingesteld of dat de stroom is uitgevallen. In dat geval moet u de huidige tijd instellen (zie de klokfunctie) en daarna doorgaan naar punt C
C) Druk gelijktijdig op de toetsen 📊 □ en stel door middel van de betreffende bedieningsknoppen van dit huishoudelijk apparaat de temperatuur (thermostaat-knop) en de functie (keuzeknop) in.
INSTRUCTIES VOOR HET GEBRUIK
Elektrische oven
De oven biedt negen combinatiemogelijkheden voor de elektrische warmie-elementen; als voor het le koken gerecht de meest geschikte combinatie wordt gekozen zullen uiterst precieze resultaten mogelijk zijn.
De verschillende functies worden verkregen door de knop op de volgende standen te draaien:
| Symbol | Functie | Vermogen |
| [X40T] | 0) Uit | - |
 | 1) Lamp | - |
 | 2) Boven-en onderwarmte | 2350 W |
 | 3) Onderwarmte | 1300 W |
 | 4) Bovenwarmte | 1050 W |
 | 5) Vlakgrill | 2000 W |
 | 6) Maxigrill + ventilator | 3050 W |
 | 7) Boven-en onderwarmte + ventilator | 1300 W |
 | 8) Ventileren |
Na instelling van de gewenste verwarmingsmethode, de gewenste temperatuur instellen.
Voor het op normale wijze conventionele koken (roosteren, biscuits, enz.) de functie [☐] gebruiken (hoven- en onderwarmte).
De te bereiden gerechten pas in de oven plaatsen als de vooraf ingestelde temperatuur is bereikt en bij voorkuur slechts één nlvcau gebruiken.
Schoonmaken en onderhoud
Om ervoor te zorgen dat het apparaat lang mee gaat moet het apparaat regelmalig grondig schoongemaakt worden, waarbij u rekening moet houden met het volgende:
- Voordat u het apparaat schoon gaat maken moet u eerst de stroomtoevoer naar het apparaat uitschakelen.
- Het schoonmaken van nog warme delen van het apparaat moet worden vermeden.
- De geëmaillaerde, verchroornde en de glazen delen kunt u met een vochtige doek, lauw water en een gewoon huishoudelijk reinigingsmiddel, dat niet schuurt, schoonmaken.
- de binnenkant van de oven wordt, liefst na gebruik, gereinigd als hij nog lauw is. Gebruik een warm sop en spoel en droog daarna nauwkeurig.
- de slalen delen en vooral die met de opgedrukte symbolen niet met oplosmiddelen of schuurmiddelen mogen worden gereinigd. Na ze le hebben gewassen moeten ze zorgvuldig met een zachte doek worden afgedroogd.
- zure vloeistoffen (azijn, citroensap, bijtende schoonmaakmiddelen enz.) moelen onmiddelijk van de geëmailleerde of gelakte delen worden verwijderd.
Opmerking: Dit moet worden uitgevoerd door een door de fabrikant erkende installateur.

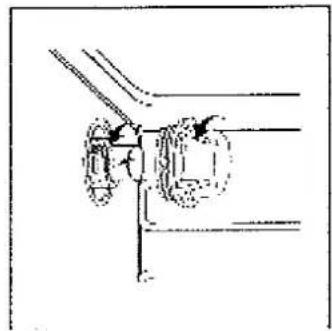

Vervanging van de ovenlamp
Controleren of het apparaat niet op het elektriciteitsnet is aangesloten.
Vanuit de binnonkant van de oven de glazen bescher mkap losschroeven, de lamp losdraaien on vervangen door een vergelijkbare uitvoering bestand tegen hoge temperaturen (300°C) en met do volgende eigenschappen:
-Spanning 230 V
-Vermogen15 W
-Fitting E 14.
De bereidingstijden kunnen vanieren afhankelijk van de aard van de gerechten, het feit of zij gelijkmatig gaar moeten worden en de omvang ervan. In eerste instantie moet dan ook voor de kortste kooktijden worden gekozen om later, indien nodig voor langere tijden te kiezen.
CONVENTIONELE OVEN
| Soort gerecht | Temperatuur°C | Bereidingstijd (minuten) | Soort gerecht | Temperatuur°C | Bereidingstijd (uren) |
| Gebak | Vlees | ||||
| Vruchtentaart | 130 | 60-70 | Kalkoen (4-8 kg.) | 160 | 3-4 12 |
| Schuirmgebak | 130 | 30-40 | Ganzenvlees (4-5 kg.) | 160 | 4-4 12 |
| Cake van biscuitdeeg | 150 | 20-30 | Eend (2-4 kg.) | 170 | 1 12 -2 12 |
| Luchtig biscuitgebak | 160 | 40-50 | Kapoen (2 12 -3 kg.) | 170 | 2-2 12 |
| Cake-faart | 160 | 40-50 | Rundvlees- goulash (1-1 12 kg.) | 160 | 3-3 12 |
| Chocoladelaart | 170 | 30-40 | Lamsbout | 160 | 1-1 12 |
| Italiaans zout brood *locaccia* | 170 | 40-50 | Gebraden haas (2 kg.) | 160 | 1-1 12 |
| Beignets | 200 | 15-20 | Gebraden fazant | 160 | 1-1 12 |
| Koekjes van bladerdeeg | 200 | 15-20 | Kip (1-1 12 kg.) | 170 | 1-1 12 |
| Tempoezen | 200 | 15-20 | |||
| Kruimeldeeg | 200 | 15-20 | Vis | 200 | 15-25 minuten |
GRILL
| Soort gerecht | Bereidingstijd (minuten) | Rooslerstanden |
| Karbonade (0.5 kg.) | 60 | 3* geleider |
| Worstjes | 15 | 2* geleider |
| Gegrilde kip (1 kg) | 60 | 1* geleider |
| Kalfsvlees gebraden aan het spit (0.6 kg.) | 60 | - |
| Kip aan het spit (1 kg.) | 60 | - |
Ma! 1 ^e geleider wordt de laagste geleides bedoeld ten opziale van de overbaren.
HETELUCHT OVEN
| Soort gerecht | Geloider vanaf de bodem | Hoeverheid kg. | Temperatuur °C | Bereidingsstijd (minuten) |
| Gebak | ||||
| * Met geklopt deeg, in bakvorm | 1-3 | 1 | 175 | 60 |
| * Met geklopt deeg, zonder bakvorm | 1-3-4 | 1 | 175 | 50 |
| Kruimeldeeg, laarlobodem | 1-3-4 | 0.5 | 175 | 30 |
| Kruimeldeeg met vochtige vulling | 1-3 | 1.5 | 175 | 70 |
| KKruimeldeeg met droge vulling | 1-3-4 | 1 | 175 | 45 |
| * Mel natuurlijk gerezen deeg | 1-3 | 1 | 175 | 60 |
| Klein gebak | 1-3-4 | 0.5 | 160 | 30 |
| Vlees | ||||
| Op het rooster bereid vlees | ||||
| Kalfsvlees | 2 | 1 | 180 | 60 |
| Rundvlees | 2 | 1 | 180 | 70 |
| Engelse rosbief | 2 | 1 | 220 | 50 |
| Varkensvlees | 2 | 1 | 180 | 70 |
| Kip | 2 | 1-1.5 | 200 | 70 |
| In de braadslede bereid vlees | ||||
| Kalfsvlees | 1-3 | 1 | 160 | 80 |
| Rundvlees | 1-3 | 1 | 160 | 90 |
| Varkensvlees | 1-3 | 1 | 160 | 90 |
| Kip | 1-3 | 1-1.5 | 180 | 90 |
| Kalkoon in stukken | 1-3 | 1.5 | 180 | 120 |
| Eend | 1-3 | 1-1.5 | 180 | 120 |
| Stoofschotels | ||||
| Rundvicossloofschotel | 1 | 1 | 175 | 120 |
| Kalfsvleesstoofschotel | 1 | 1. | 175 | 110 |
| Vis | ||||
| Visflet, vislapjes, kabeljauw. wijting. long | 1-3 | 1 | 180 | 30 |
| Lakreel, barhot zalm | 1-3 | 1 | 180 | 45 |
| Deslers | 1-3 | 180 | 20 | |
| Dvengerechten | ||||
| Dvengerecht met deegwaren | ||||
| Dvengerecht met groentien | 1-3 | 2 | 185 | 60 |
| Zoete en hartige soufflés | 1-3 | 2 | 185 | 50 |
| Gewone pizza's en dubbelgevouwen | 1-3 | 0.75 | 180 | 50 |
| izza's | 1-3-4 | 0.5 | 200 | 30 |
| boast | 1-3-4 | 0.5 | 190 | 15 |
| Antdooien | ||||
| ant-on-klaar maaltijden | 1-3 | 1 | 200 | 45 |
| lees | 1-3 | 0.5 | 50 | 50 |
| lees | 1-3 | 0.75 | 50 | 70 |
| lees | 1-3 | 1 | 50 | 110 |
Opmarkingen:
1) Koken zonder voorverwarming van de even met uitzondering van de gevochten waar een starratie voor staat
2) De in de tabel aangegrven geleider geniet de voorkeur als op meordere roosterstanden wordt gekonkt
4.10. De fegewen tyden hohen herrekking op het knken op één roosterstand, bij het knken op moerdene moesterstanden more u 5-10 minuten hij de tijden optilon
4) Voor het bradnen van niewtvoers, kalkovloes vankensvines en kalkonavloes met bot of rollados monten 20 minuten bij de jorden worden agreseld
