BEDIENUNGSANLEITUNG Tiros 63 METZ

Vielen Dank Inhaltsverzeichnis

Sehr geehrte Kundin,

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein Metz Produkt entschieden haben.

Wir haben in diesem TV-Gerät eine Menüführung mit Karteikarten geschaffen, mit der wir glauben, Ihnen eine leicht verständliche Bedieneroberfläche bereitzustellen.

Mit der Taste „INFO“ können Sie jederzeit eine Bedienhilfe aufrufen, die Ihnen bei den Einstellungen weiterhilft.

Vor der ersten Inbetriebnahme sollten Sie jedoch auf jeden Fall die Kapitel 1 bis 7 der Bedienungsanleitung studieren.

Ihre METZ-WERKE

1. Aufstellhinweise....3

2. Sicherheitshinweise 4

3. Die Fernbedienung ....6

4. Generelle Bedienung 8

5. Alltägliche Handhabung ..... 10

5.1 Betriebsart einstellen. 11

5.2 Bedienumfang einstellen ..... 11

1. Sprache/Land einstellen. 13

2. Sender einstellen ..... 14

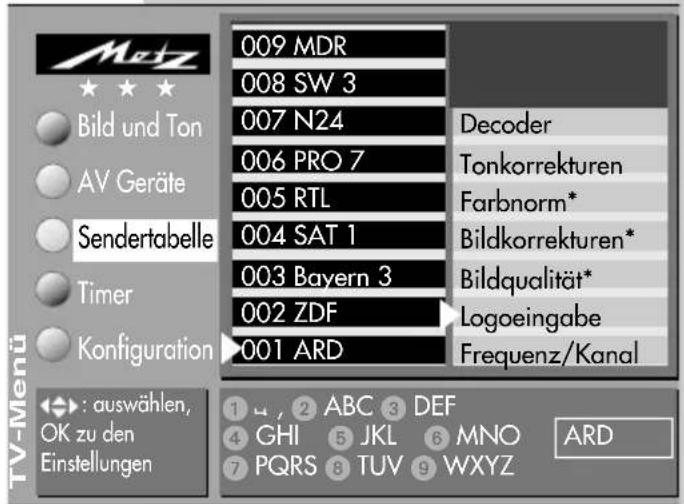

3. Sender-Logo 17

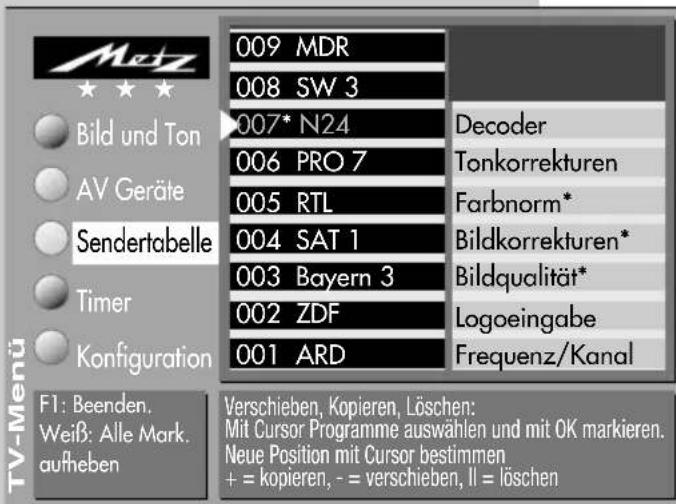

4. Sender sortieren ..... 18

5. Programmwahl 19

6. Bildeinstellungen generell. . . . . . . . . . . . 20

11.1 Bildeinstellungen für einen bestimmten Programmplatz 21

1. Toneinstellungen generell ..... 22

12.1 Toneinstellungen für einen bestimmten Programmplatz 23

1. Farbnorm 24

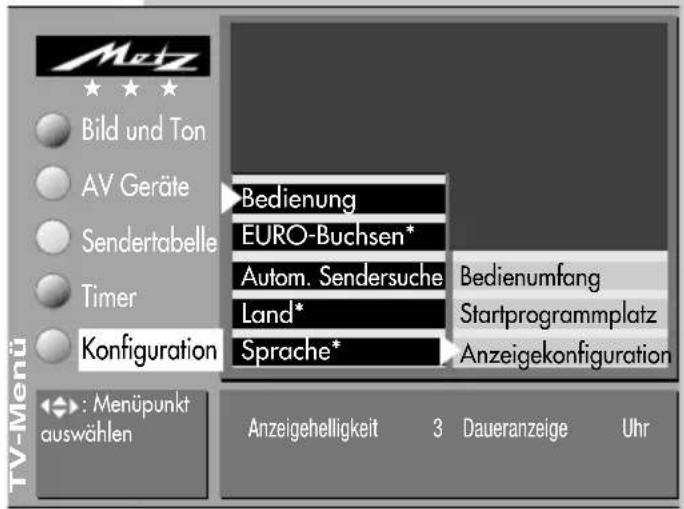

2. Anzeigekonfiguration ..... 25

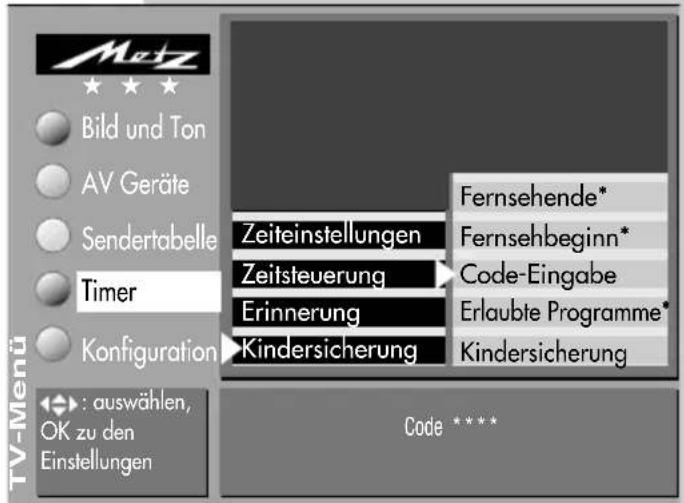

3. Kindersicherung 26

4. Erinnerung 28

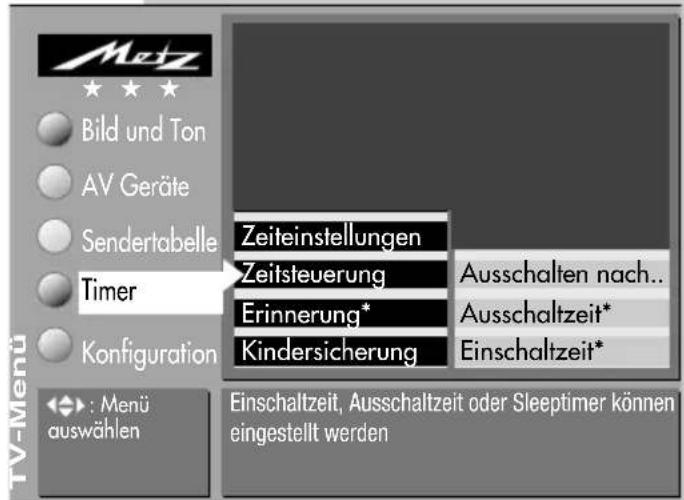

5. Zeitsteuerung 29

6. Zeiteinstellungen 30

7. Funktionstasten 31

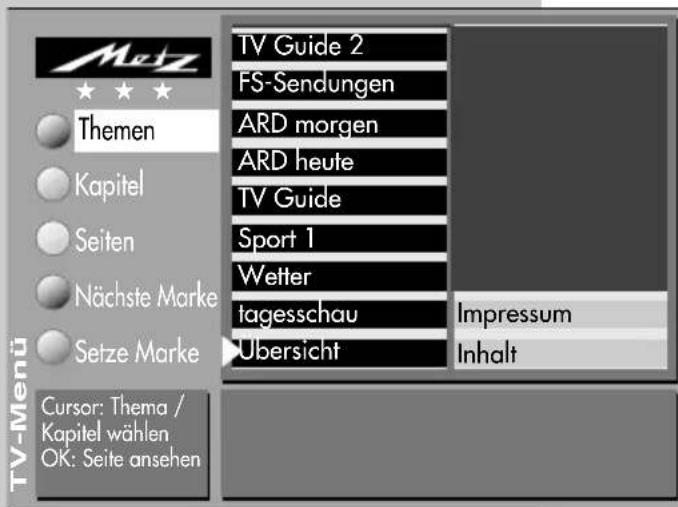

8. Videotext 32

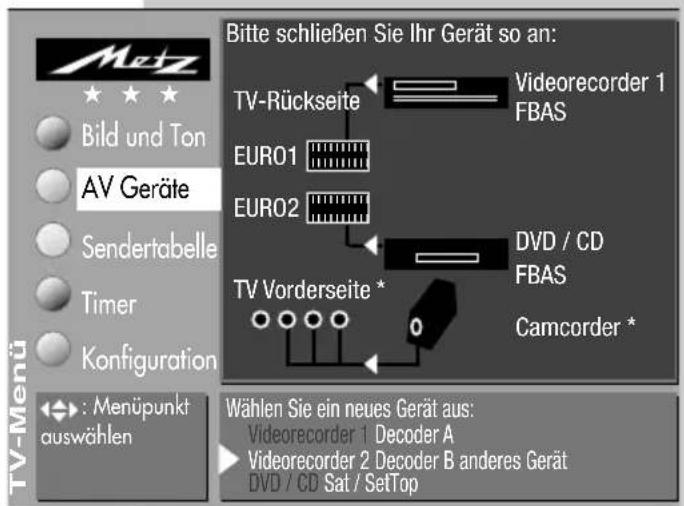

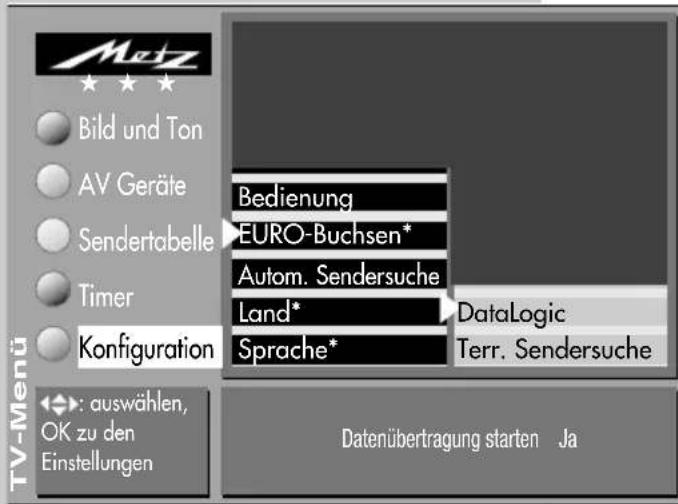

9. AV Geräte 35

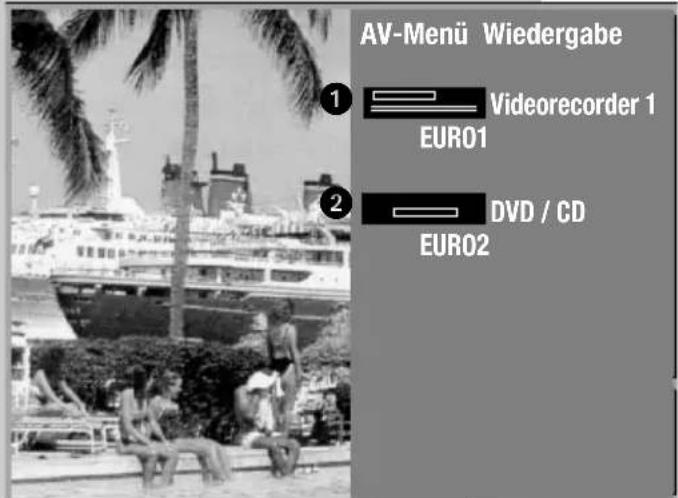

21.1 AV Wiedergabe 37

21.2 Überspielen mit AV-Geräten. . . . . . . . 39

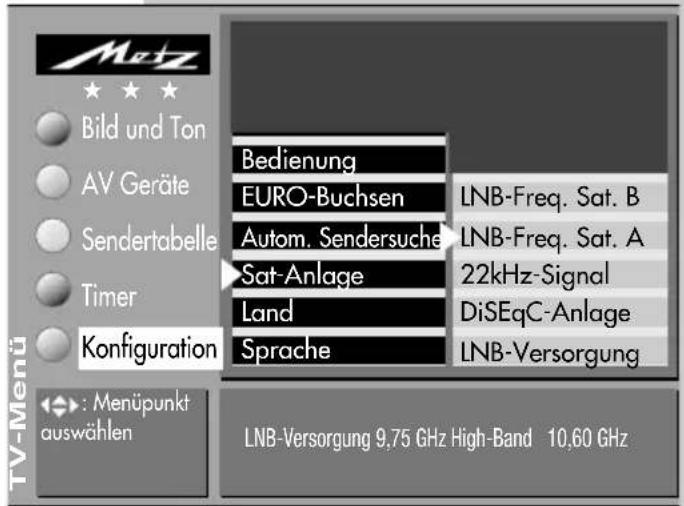

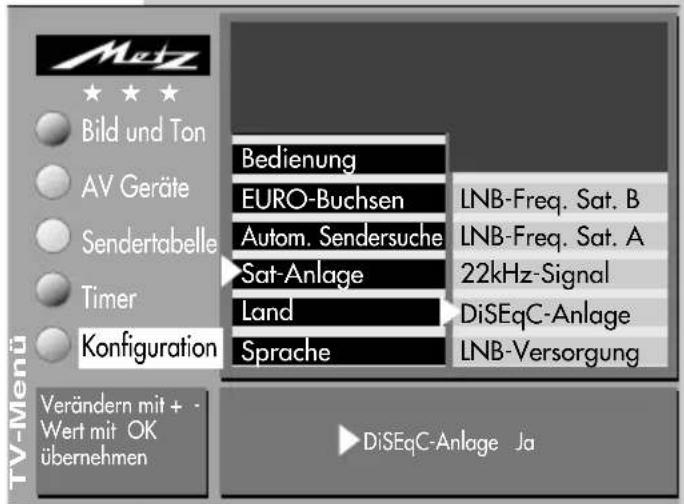

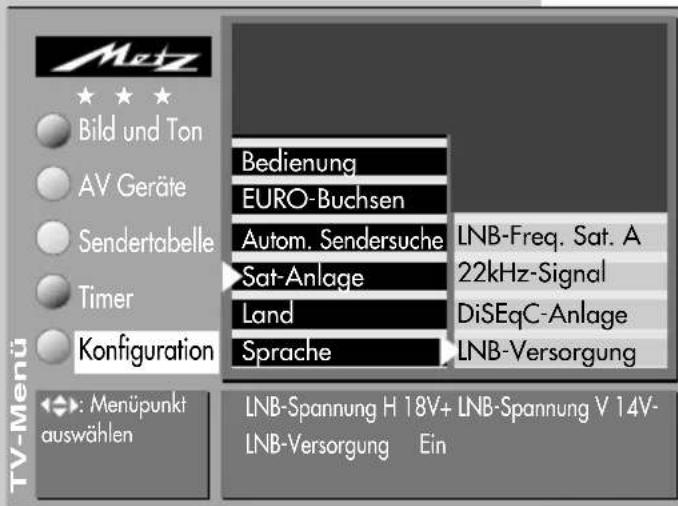

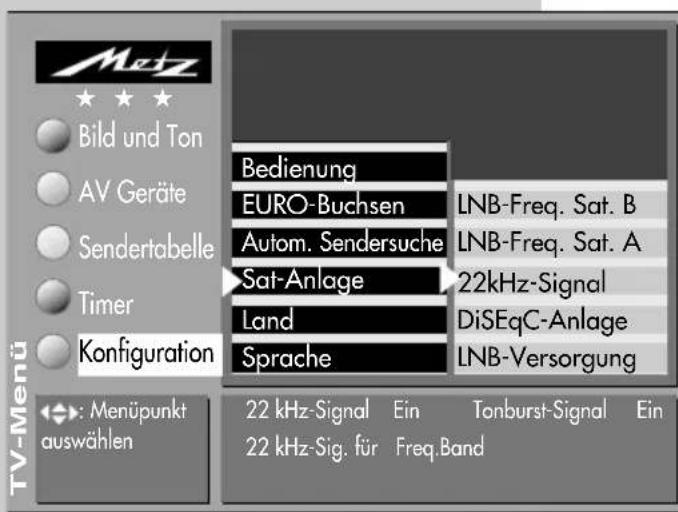

1. Sat-Anlage (nur bei Nachrüstung) ..... 40

2. Autom. Sat-Sendersuche 44

3. Einzelne Sat-Sendersuche ..... 45

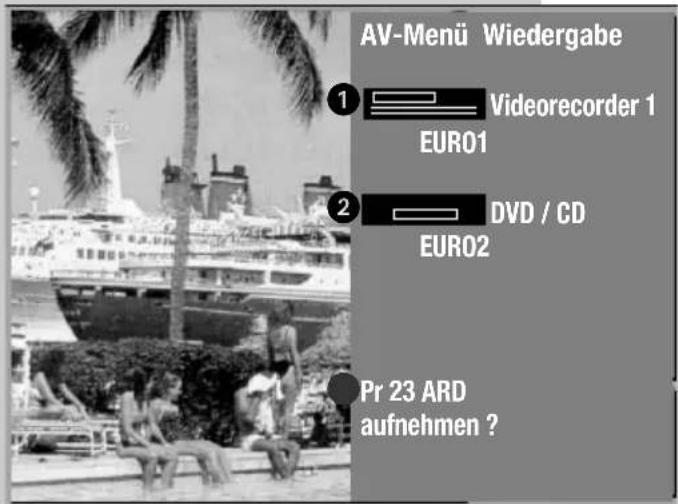

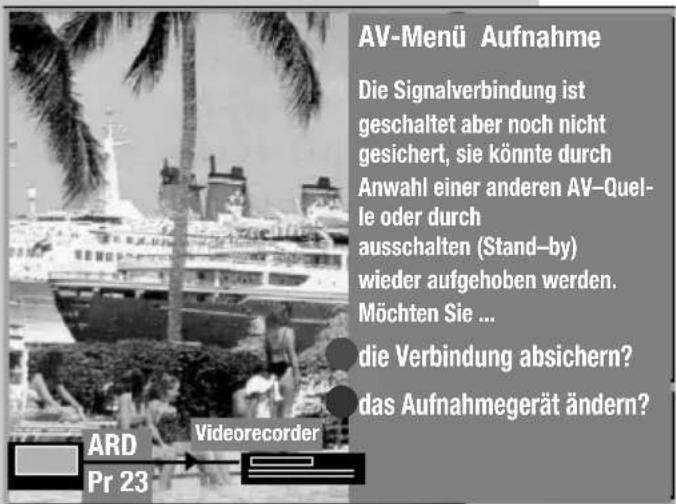

4. Sat-Sofortaufnahme. 46

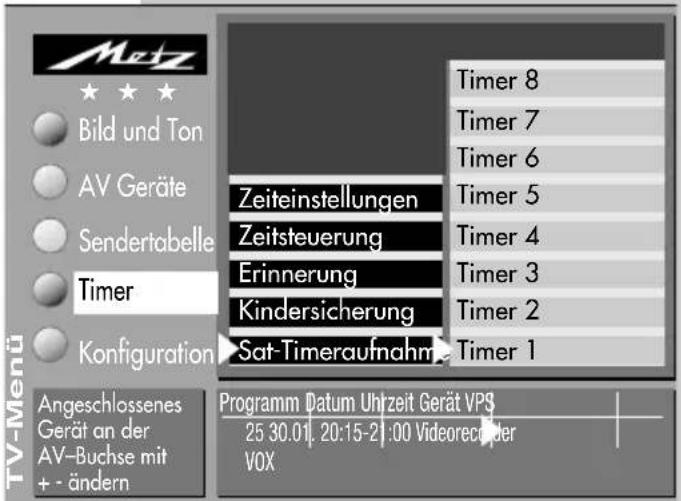

5. Sat-Timeraufnahme 47

6. Startprogrammplatz ..... 48

7. Betrieb ohne Fernbedienung. . . . . . . . . 49

8. Technische Daten. 50

9. Nachrüstmöglichkeiten. . . . . . . . . . . . . . . 51

10. Kopfhörer anschliessen . . . . . . . . . . . . . . . 52

11. Reinigung des Gerätes. 52

12. Fachbegriffe 53

Batterie-Entsorgung 56

Störungen und Abhilfe. 58

Stichwortverzeichnis 61

1. Aufstellhinweise

• Achten Sie darauf, daß kein helles Licht oder Sonnenschein direkt auf den Bildschirm fällt. Es können Spiegelungen entstehen, die die Brillanz des Bildes beeinträchtigen.

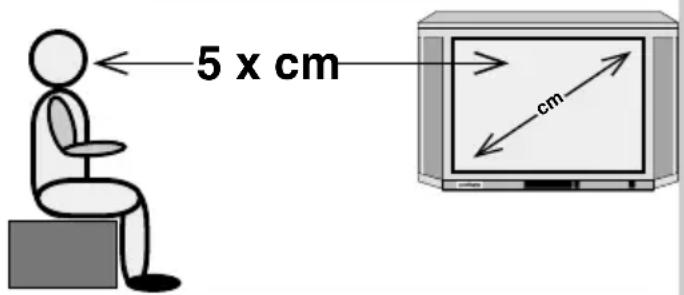

• Der günstigste Betrachtungsabstand ist die 5-fache Bildschirmdiagonale, bei Geräten mit 70 cm Bildschirm also ca. 3,5 m.
• Antennenanschlußkabel und sonstige Bauteile zwischen der fest eingebauten Antennen-/Breitbandsteckdose und dem Rundfunkempfänger (z. B. TV-Gerät, Videorecorder) müssen der Euro-Norm EN 60966-2-4 entsprechen.
• In unmittelbarer Nähe des TV-Gerätes darf sich kein Magnetfeld befinden. Externe Lautsprecher in entsprechenden Abstand aufstellen.
• Das verwendete Antennenanschlußkabel sollte ein Schirmungsmaß von mindestens 75 dB besitzen.
• Bei Verwendung nicht zugelassener Kabel und Bauteile erlischt die Betriebserlaubnis des Rundfunkempfängers.
• Zum Anschließen von externen bzw. AV-Geräten wie Videorecorder, DVD etc. rufen Sie bitte mit der Taste „INFO“ die Bedienhilfe auf und wählen mit dem Cursor „AV-Geräte anschliessen“ und bestätigen mit der Taste „OK“.

5 x cm cm

2. Sicherheitshinweise

• Stellen Sie das Fernsehgerät auf eine feste, stabile Unterlage!
• Ein kaltes Gerät darf in einem warmen Raum erst in Betrieb genommen werden, wenn ein eventuell vorhandener Feuchtigkeitsbeschlag auf der Bildschirmfläche verdunstet ist.
• Ihr Gerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie ausnahmsweise das Gerät im Freien betreiben, so sorgen Sie bitte dafür, daß es vor Feuchtigkeit (Regen, Wasserspritzer, Betauung) geschützt ist.

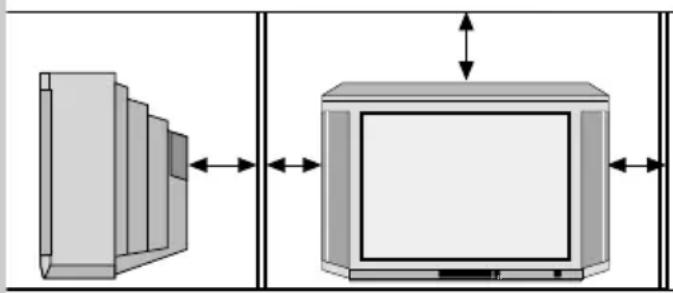

• Fernsehgeräte benötigen eine ausreichende Kühlung. Die Öffnungen in der Rückwand dürfen nicht durch Gardinen, Deckchen, Zeitungen o. ä. verdeckt werden. Die Lüftungsschlitze an der Geräteunterseite müssen frei zugänglich bleiben, denn darüber saugt das Gerät die Kühlluft an.

• Sorgen Sie für einen ausreichenden Kühlluftstrom, wenn Sie Ihr Gerät in einen Einbauschrank stellen.
• Stellen Sie Ihr Gerät nicht direkt neben einer Heizung auf; die Gerätekühlung könnte beeinträchtigt werden.

- Auf oder über das TV-Gerät gehören keine

• brennenden Kerzen
• Gefäße mit Flüssigkeit.

Heißes Wachs und Flüssigkeiten, die ins Geräteinnere gelangen, zerstören die elektrischen Bauteile Ihres TV-Gerätes.

Die elektrische Sicherheit des Gerätes ist in solchen Fällen nicht mehr gewährleistet.

- Gewitter sind eine Gefahr für elektrische Geräte. Bei einem Blitzschlag in die Netzleitung oder die Antenne kann das Gerät beschädigt wer-

2. Sicherheitshinweise

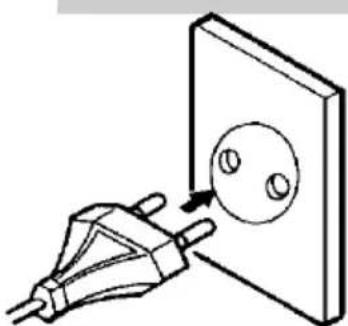

den, auch dann, wenn es ausgeschaltet ist. Ziehen Sie bei Gewitter Netzstecker und Antennenstecker aus der Steckdose bzw. aus dem Fernsehgerät.

- Öffnen des Gerätes und Durchführen von Reparaturen sind dem Fachmann vorbehalten. ACHTUNG ! LEBENSGEFAHR. Wenden Sie sich bitte bei erforderlicher Reparatur an Ihren Fachhändler.

- Vor dem Reinigen das Gerät mit dem Netzschalter ausschalten!

- Fernbedienung nicht direkt vor die Augen halten und eine Taste drücken! Infrarot-Licht!

- In das Batteriefach der Fernbedienung dürfen keine Akkus eingelegt werden. Es dürfen nur 2 Stück Batterien LR03/AM4/AAA 1,5V Micro verwendet werden.

- Das TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

- Das Fernsehgerät darf nur mit einer Netzspannung von 230V\~ 50/60Hz betrieben werden.

- Netzkabel so verlegen, dass keine Gegenstände darauf stehen oder Personen darüber stolpern können!

- Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, dass Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden. Eingriffe dürfen nur durch Fachpersonal durchgeführt werden.

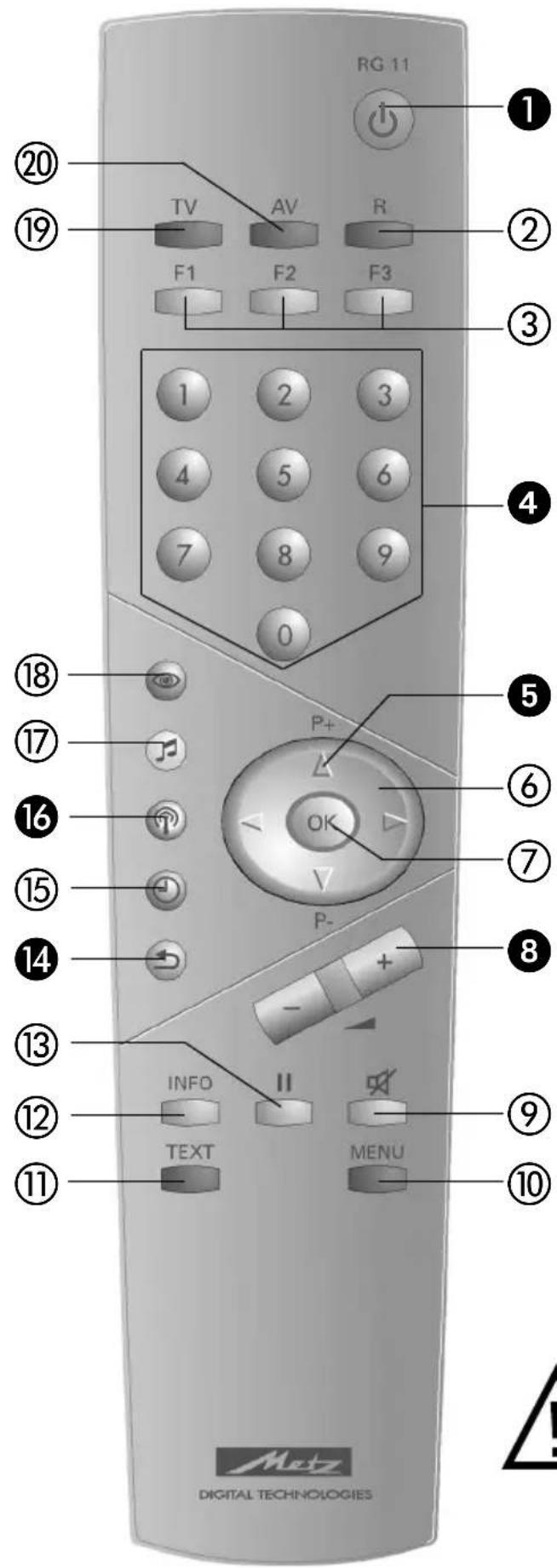

3. Die Fernbedienung

RG 11 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉴ ㉵ ㉶ ㉇ ㉍ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟A DIGITAL TECHNOLOGIES

Die Fernbedienung übermittelt die Steuerbefehle per Infrarotlicht zum TV-Gerät. Die Fernbedienung muss immer zum TV-Gerät gerichtet sein. Andere infrarotgesteuerte Geräte oder Systeme (z.B. Infrarot-Kopfhörer) im Wirkungsbereich können u.U. gestört werden.

Direkte Sonneneinstrahlung auf das TV-Gerät kann u.U. zu Störungen führen, weil das TV-Gerät die Infrarotsignale der Fernbedienung nicht erkennt. Um das TV-Gerät mit der Fernbedienung steuern zu können, darf es nicht mit der Netztaste ausgeschaltet sein.

Die wichtigsten Tasten für den normalen Gebrauch

① EIN auf den Programmplatz vor dem Ausschalten, oder auf den Startprogrammplatz AUS (Stand-by Stellung)

④Zifferntasten (direkte Programmwahl)
⑤P+ /P- Programmfortschaltung
⑧ Lautstärkeverstellung Verändern der Einstellung im Menü
14zurück zum letzten Programm
16 Sendertabelle einblenden

In das Batteriefach der Fernbedienung dürfen keine Akkus eingelegt werden.

Es dürfen nur 2 Batterien vom Typ LR03/ AM4/AAA 1,5V Micro verwendet werden.

3. Die Fernbedienung

Die Tastenfunktionen im Überblick

②Umschalten auf Rundfunkbetrieb ^1)
Einschalten aus dem Stand-by in den Rundfunkbetrieb ^1)
(¹)nur bei nachgerüstetem Sat-Modul)
③Funktionstasten F1 ... F3

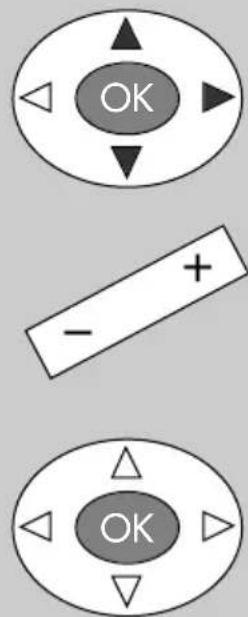

⑥Cursorsteuertaste in der „Information“ und im TV-Menü
⑦OK Bestätigungstaste
⑧Wertverstellung im TV-Menü
⑨Tonstopp
⑩TV-Menü aufrufen Im Menü, zurück zum Menühauptpunkt
⑪Videotext aufrufen
⑫„Information“ aufrufen in der „Information“ zurück zum Inhaltsverzeichnis
⑬Standbild Löschtaste im Menü „AV-Geräte“
14zurück zum letzten Programm im TV-Menü „Konfiguration“ aufrufen
⑮Datum, Uhrzeit einblenden im TV-Menü „Timer“ aufrufen
16im TV-Menü „Sendertabelle“ bzw. Senderattribute aufrufen
⑰Tonfunktionen aufrufen Im TV-Menü „AV-Geräte“ aufrufen
⑱Bildfunktionen aufrufen im TV-Menü „Bild und Ton“ aufrufen
⑲zurück zum TV-Bild Umschalten von Sat-Radiobetrieb ^1) auf TV-Betrieb Einschalten aus dem Stand-by in den TV-Betrieb ( ^1) nur bei nachgerüstetem Sat-Modul)
⑳AV-Menü Wiedergabe/Aufnahme Einschalten aus dem Stand-by in den AV-Betrieb

Info aufrufen

4. Generelle Bedienung

Wir haben bei der Konzeption des TV-Gerätes versucht, einen möglichst einfachen und komfortablen Weg zu gestalten, der Ihnen als Anwender Spaß macht, das Gerät kennen zu lernen.

Auf die vielen Fragen, die nach dem Aufstellen und Einschalten des TV-Gerätes entstehen, kann das Gerät mit dem Menü „Information“ selbst Anworten geben.

Dazu einfach die Taste „INFO“ drücken. Auf dem Bildschirm erscheint das Inhaltsverzeichnis der „Information“.

Das Menü „Information“ bzw. die Bedienhilfe

Information Inhaltsverzeichnis (1/2)

Stichwortverzeichnis

Programmwahl

Bildeinstellungen

Toneinstellungen

AV Wiedergabe / Aufnahme / Sat-Aufnahme

Videotext

Funktionstasten

Sat-Radiobetrieb

Im Inhalts- oder Stichwortverzeichnis können Sie den Punkt, der für Sie interessant ist, mit der Cursorsteuertaste anwählen.

Cursorsteuertaste ▶ nach rechts, nächste Seite des Verzeichnis ...

Cursorsteuertaste ◀ nach links, Verzeichnis rückwärts blättern ...

Cursorsteuertaste ▲nach oben, der letzte unterstrichene Text bzw. Pfeil --> wird angewählt ...

Cursorsteuertaste ▼nach unten, die Menüzeilen werden angewählt ...

Wählen Sie mit dem Cursor unterstrichenen Text aus.

OK: Weitere Information INFO: Inhaltsverzeichnis

Besuchte Seiten: ● rückwärts ● vorwärts

... anschließend die Taste „OK“ drücken, damit Sie den erklärenden Text lesen können.

Alle unterstrichenen Wörter, egal ob in Inhalts- oder Stichwortverzeichnis oder im erklärenden Text, können mit dem Cursor angewählt werden. Nach dem Drücken der Taste „OK“ wird die Erklärung angezeigt.

Die besuchten Seiten können mit der roten und grünen Taste gezielt vorwärts oder rückwärts geblättert werden.

4. Generelle Bedienung Menü aufrufen

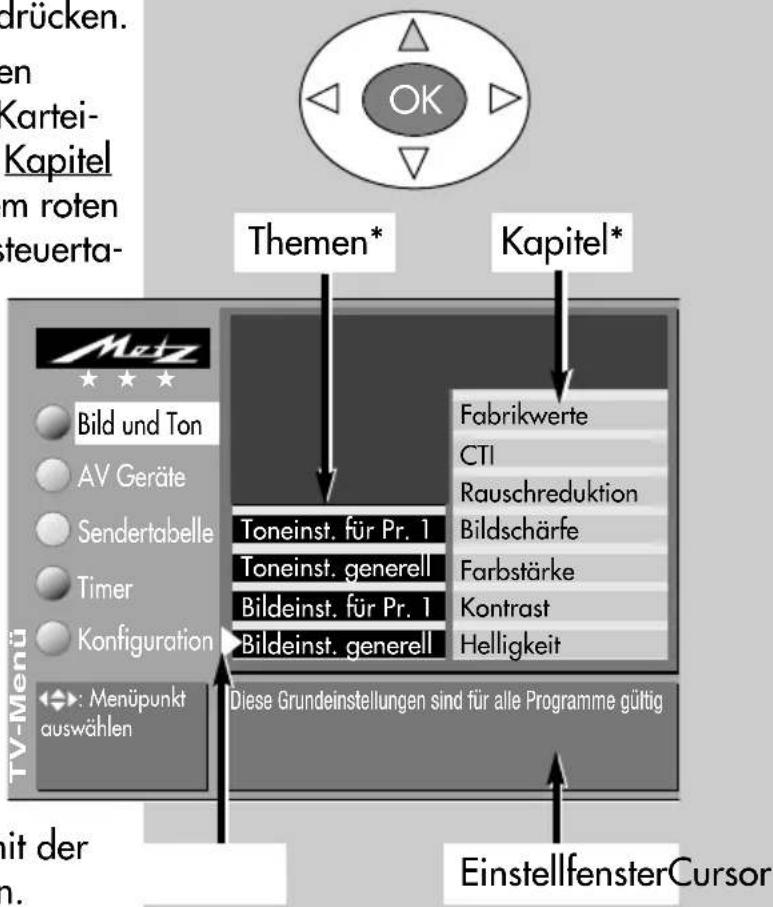

Die Menüsteuerung

Mit dem „TV-Menü“ geben wir Ihnen eine Hilfestellung, damit Sie sich in der Vielseitigkeit der Möglichkeiten zurechtfinden.

Haben Sie keine Berührungsängste, in den verschiedenen Menüs etwas zu verändern. Jede Veränderung muss mit der Taste „OK“ gespeichert werden. Wenn Sie sich einer getätigten Einstellung nicht sicher sind, können Sie mit der Taste „TV“ jederzeit aus dem Menü aussteigen, ohne etwas zu verändern.

Im TV-Menü kann mit der Taste „MENU“ immer zum entsprechenden „Startmenü-Hauptpunkte“ zurückgesprungen werden. Wenn ein Menüpunkt unklar ist, drücken Sie die Taste „INFO“.

Ins Menü zurück - zweimal Taste „INFO“ drücken.

Die 5 Hauptpunkte können mit den farbigen Tasten geöffnet werden. Die angezeigten Karteikästen gliedern sich in Themen (blau) und Kapitel (gelb). Die Themen/Kapitel können mit dem roten dreieckigen Cursor über die ovale Cursorsteuertaste angesteuert werden.

Mit der Taste „OK“ gelangen Sie in das Einstellfenster unterhalb der Karteikästen. Die momentan gültige Einstellung wird angezeigt und kann mit der + Taste verändert werden.

Die Veränderung kann durch Drücken der Taste „OK“ gespeichert werden und Sie gelangen wieder zurück zur gelben Kapitelkartei. Wenn Sie nicht speichern möchten, können Sie mit der Taste „MENU“ zurückspringen zum entsprechenden „Startmenü-Hauptpunkte“ oder mit der Taste „TV“ aus dem Menü ganz aussteigen.

Eingaben können Sie mit der Taste II löschen.

Hilfe- der erschie- MENU Startmenü-Hauptpunkte Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Farbige Tasten: Menü aufrufen TV: Zurück zum Fernsehbild

drücken. en Kartei- Kapitel m roten steuerta- Themen* Kapitel* Bild und Ton AV Geräte Sendertabelle Timer Konfiguration TV-Menü : Menüpunkt auswählen Fabrikwerte CTI Rauschreduktion Bildschärfe Farbstärke Kontrast Helligkeit Diese Grundeinstellungen sind für alle Programme gültig EinstellfensterCursor

* Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang.

5. Alltägliche Handhabung

Einschalten

Das TV-Gerät mit dem Netzschalter am Gerät in den Stand-by Zustand einschalten. Die rote Stand-by Anzeige leuchtet.

Mit den Zifferntasten der Fernbedienung einen beliebigen Programmplatz auswählen oder mit der Taste auf den Startprogrammplatz einschalten, siehe auch Seite 48.

Aus dem Stand-by Zustand kann mit der Faste auf den Programmplatz eingeschaltet werden, der vor dem Ausschalten in den Stand-by Zustand aktiv war.

Ausschalten

Mit der Taste der Fernbedienung in den Stand-by Zustand schalten oder den Netzschalter am TV-Gerät drücken.

Programmwahl

Die Programme können mit den Zifferntasten, der „P+/P-“ Wippe oder über die Programmtabelle ausgewählt werden.

Die Programmtabelle mit der weißen Taste aufrufen. Mit der „P+/P-“ Wippe den gewünschten Sender auswählen und mit der Taste „OK“ bestätigen.

Lautstärke einstellen

Mit der _ + Taste kann die Lautstärke verstellt werden.

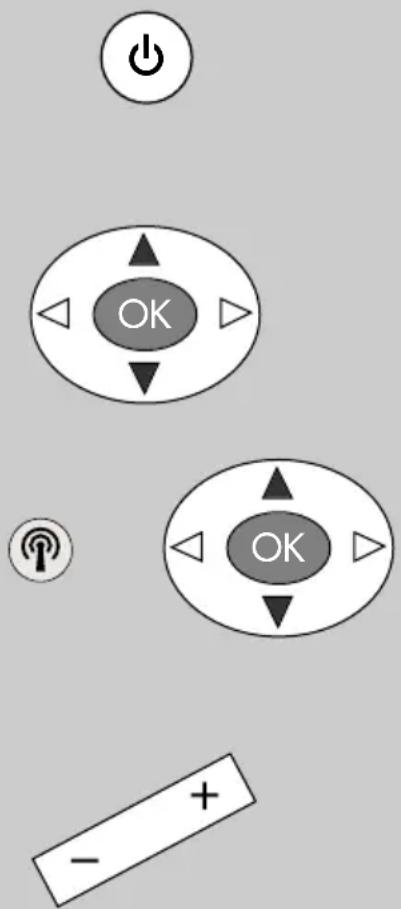

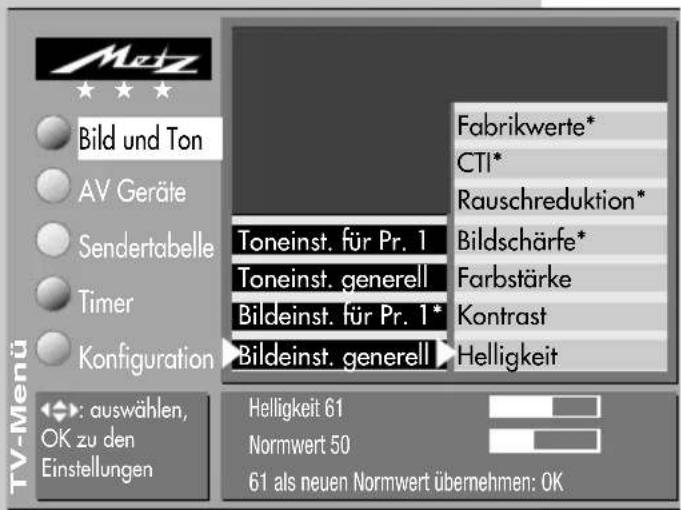

Bild- und Toneinstellungen verändern

Die Bildeinstellungen mit der blauen Taste oder die Toneinstellungen mit der gelben Taste aufrufen.

Unten links auf dem Bildschirm erscheint die Einstellbox mit den einzelnen Funktionen. Mit der „P+/P-“ Wippe die gewünschte Funktion anwählen und mit der + Taste verstellen.

Menü aufrufen5.1 Bet

Das TV-Gerät kann mit den Tasten „TV“, „AV“ und „R“ auf die gewünschte Bedienebene ein- oder umgeschaltet werden.

Beim Einschalten mit diesen Tasten wird der zuletzt eingeschaltete Sender der jeweiligen Bedienebene eingeschaltet.

$$ \mathrm{TV} = \text { F e r n s e h b e t r i e b } $$

$$ \begin{array}{c} \text { AV } = \text { Fernsehbetrieb im AV - Modus mit } \ \text { AV - Geräten } \end{array} $$

$$ R = \text { Rundfunkbetrieb } ^ {1)} $$

(1) nur bei nachgerüstetem Sat-Modul)

TV AVR

5.2 Bedienumfang einstellen

Der Bedienumfang des TV-Gerätes ist durch Sterne gekennzeichnet und kann in zwei Stufen reduziert werden, sodass eine versehentliche Verstellung von Menüpunkten nicht möglich ist.

Bedienumfang programmieren

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste „Bedienung“ anwählen.

- Taste „OK“ drücken und mit der Cursorsteuertaste „Bedienumfang“ anwählen.

- Taste „OK“ drücken und im Einstellfenster mit der . +Taste den gewünschten Bedienumfang einstellen.

★★★ TV-Menü vollständig vorhanden.

★★ TV-Menü in einfacher Form vorhanden - folgende Funktionen sind nicht mehr einstellbar:

- Bildspezialeinstellungen (z.B. Panorama, CTI, Rauschreduktion, Bildschärfe etc.

MENU

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen Sendersuche Land Sprache Bedienumfang Startprogrammplatz auswählen, OK zu den Einstellungen Bedienumfang voll

5.2 Bedienumfang

• Tonspezialeinstellungen (z.B. Basisbreite, Raumklang, Balance, Klangeinstellungen etc.)
• programmplatzbezogen Bild- und Toneinstellungen.
• Funktionstastenprogrammierung.
• EURO-Buchsen Einstellungen.
• Spezialfunktionen im Menü „Bedienung“.

★TV-Menü kann nicht aufgerufen werden. Es sind nur die Funktionen der Fernbedienung anwendbar.

- Die veränderte Einstellung mit der Taste „OK“ speichern.

Wenn bei einem eingestellten 1 Stern-Menü später wieder ein Menü aufgerufen werden soll, dann:

• „MENU“ Taste min. 5 Sekunden lang drücken um das TV-Menü zu öffnen.
• Der Menüpunkt „Bedienung“ wird automatisch angesteuert.
• Mit der - + Taste den gewünschten Bedienumfang einstellen und die Einstellung mit der Taste „OK“ speichern.

6. Sprache/Land einstellen

Menü aufrufen

Bei einem 2 ** Menü sind die Menüpunkte „Sprache“ und „Land“ nicht einstellbar.

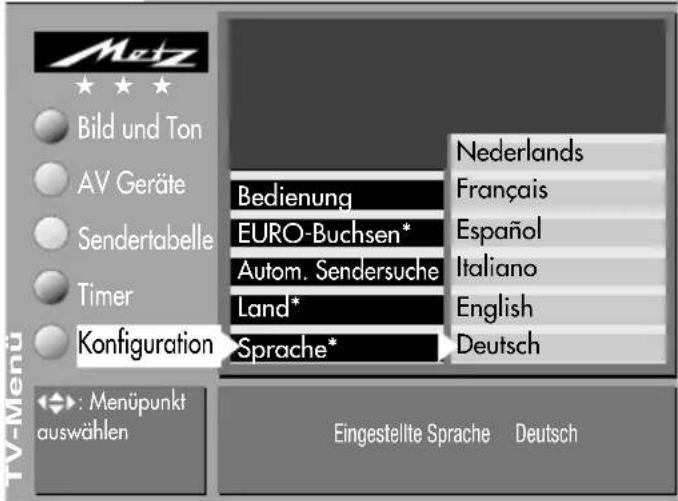

Sprachwahl im TV-Menü

Dem TV-Menü kann eine Sprache entsprechend der angebotenen Auswahl zugeteilt werden. Alle Texte im Menü und in der Bedienhilfe (Information) werden in der gewählten Sprache angezeigt.

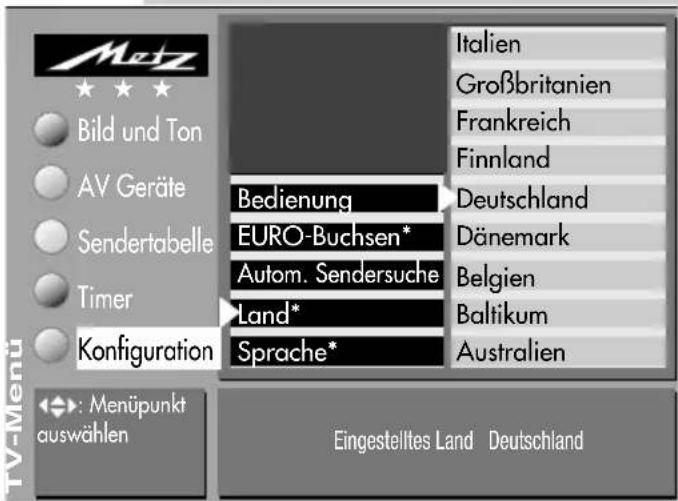

Land einstellen

Nach dem Aufstellen muss der Aufstellort bzw. das Land (z.B. Deutschland) eingegeben werden. Damit wird dem Gerät eine Grundeinstellung (z.B. Kanalraster, Reihenfolge der Senderablage etc.) zugewiesen.

Sprache/Land einstellen:

• TV-Menü mit der Taste „MENU“ aufrufen.
• Mit der roten Taste das Menü „Konfiguration“ öffnen.
• Mit der Cursorsteuertaste „Sprache“ bzw. „Land“ anwählen.
• Taste „OK“ drücken und mit der Cursorsteuertaste die gewünschte Sprache oder das Land einstellen.
• Einstellung mit der Taste „OK“ bestätigen.
• „TV-Menü“ mit der Taste „TV“ ausblenden.

Die Menüsprache kann auch in der Bedienhilfe (Information) durch anwählen der entsprechenden Landesflagge eingestellt werden.

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen* Autom. Sendersuche Land* Sprache* Nederlands Français Español Italiano English Deutsch ←: Menüpunkt auswählen Eingestellte Sprache Deutsch

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen* Autom. Sendersuche Land* Sprache* Italien Großbritannien Frankreich Finnland Deutschland Dänemark Belgien Baltikum Australien : Menüpunkt auswählen Eingestelltes Land Deutschland

* Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang.

Menü aufrufen

MENU


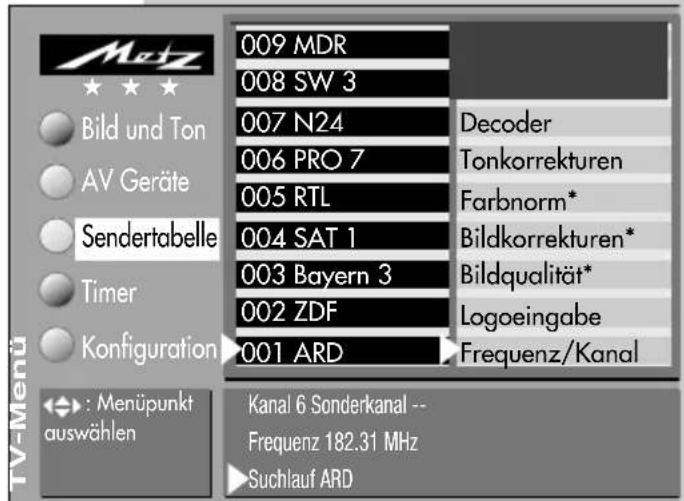

7. Sender einstellen

Fernsehsender können auf drei verschiedene Arten eingestellt werden:

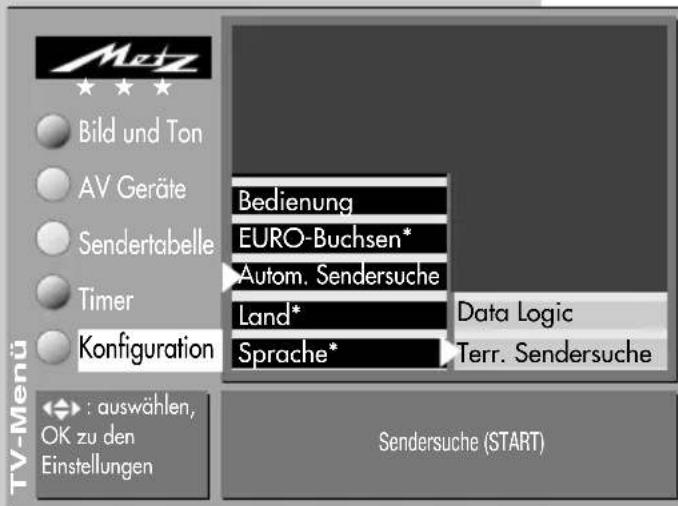

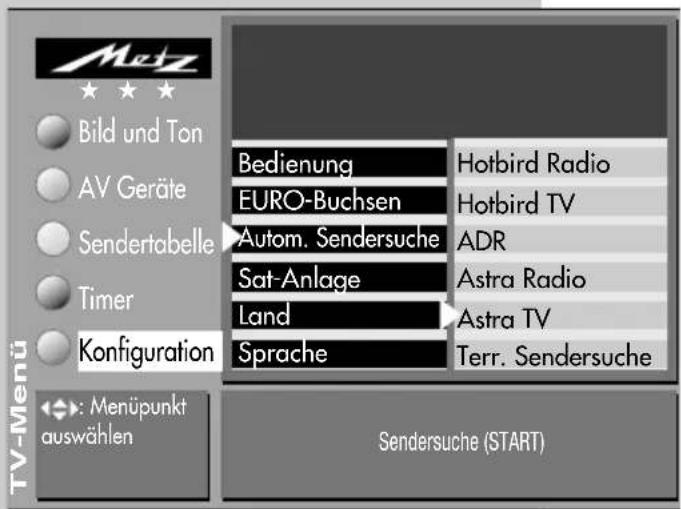

a) Automatische Sendersuche

Bei der Automatischen Sendersuche wird der gesamte Empfangsbereich automatisch durchsucht. Die gefundenen Sender werden in einer Sendertabelle abgelegt, die am Ende des Suchvorgangs präsentiert wird. Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „9. Sender sortieren“.

Automatische Sendersuche durchführen

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen* Autom. Sendersuche Land* Sprache* Data Logic Terr. Sendersuche : auswählen, OK zu den Einstellungen Sendersuche (START)

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste „Autom. Sendersuche“ anwählen.
- Taste „OK“ so oft drücken, bis die Meldung „Sender werden gesucht“ erscheint.
- Eine Sendertabelle wird, entsprechend der gefundenen Sender, in der linken Bildhälfte angezeigt.

• Wenn der Suchlauf beendet ist, werden alle gefundenen Sender sortiert.
• In der Sendertabelle können nicht gewünschte Sender mit der Cursorsteuertaste angesteuert und mit der Taste II gelöscht werden.
• Taste „OK“ drücken und die gefundenen Sender können, ab einem mit den Zifferntasten wählbaren Programmplatz, gespeichert werden.

b) Sendersuchlauf

Mit dem Suchlauf können einzelne Sender mit unbekanntem Kanal bzw. unbekannter Frequenz gesucht werden.

Menü aufrufen7. Senc

Sendersuchlauf durchführen

• TV-Menü mit der Taste „MENU“ aufrufen.
• Mit der weißen Taste die Sendertabelle aufrufen.
• Mit der Cursorsteuertaste einen Programmplatz ansteuern, der überschrieben werden soll oder auf dem kein Sender gespeichert ist.
• Mit der Cursorsteuertaste „Frequenz/Kanal“ anwählen.
• Taste „OK“ drücken.
• Im Einstellfenster mit der Cursorsteuertaste „Suchlauf“ ansteuern.
• Mit der _ + Taste den Suchlauf starten.
• Wenn ein Sender gefunden wird, bleibt der Suchlauf stehen.
• Wenn der Sender gespeichert werden soll, die Taste „OK“ drücken.
• Wenn der Sender nicht gespeichert werden soll, nochmals die . + Taste drücken und mit dem Suchlauf fortfahren.

c) Direkte Kanaleingabe

Die direkte Kanaleingabe bietet die Möglichkeit, einen Sender direkt zu programmieren. Bei dieser Art der Sendereinstellung muss die Kanalnummer des Senders bekannt sein.

Direkte Kanaleingabe durchführen

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der weißen Taste die Sendertabelle aufrufen .
- Mit der Cursorsteuertaste einen Programmplatz ansteuern der überschrieben werden soll oder auf dem kein Sender gespeichert ist.
- Mit der Cursorsteuertaste „Frequenz/Kanal“ anwählen.

009 MDR 008 SW 3 007 N24 006 PRO 7 005 RTL 004 SAT 1 003 Bayern 3 002 ZDF 001 ARD Decoder Tonkorrekturen Farbnorm* Bildkorrekturen* Bildqualität* Logoeingabe Frequenz/Kanal Manüpunkt auswählen Kanal 6 Sonderkanal -- Frequenz 182.31 MHz Suchlauf ARD

- + OK

* Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang.

7. Sender einstellenMenü aufi

MENU

• Taste „OK“ drücken.
• Im Einstellfenster mit der Cursorsteuertaste „Kanal“ oder „Sonderkanal“ ansteuern.
• Mit den Zifferntasten die gewünschte Kanal bzw. Sonderkanalnummer eingeben.
• Taste „OK“ drücken und den Sender speichern.
• „TV-Menü“ mit der Taste „TV“ ausblenden.

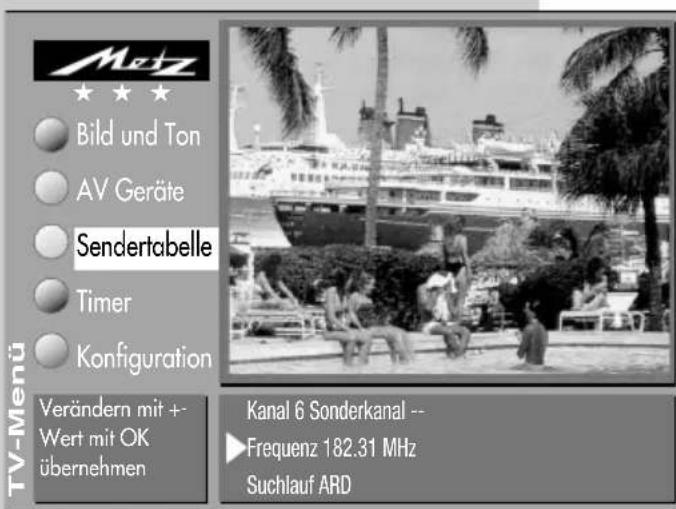

Feinabstimmung (Frequenz)

Bei der Sendereinstellung werden die einzelnen Sender auf Kanalmitte abgestimmt. In der Regel reicht diese Abstimmung aus. Sollte diese Automatik zu keinem befriedigenden Ergebnis führen, kann eine Feinabstimmung durchgeführt werden.

Feinabstimmung durchführen

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Verändern mit +- Wert mit OK übernehmen TV-Menü Kanal 6 Sonderkanal -- Frequenz 182.31 MHz Suchlauf ARD

• Den Programmplatz einstellen, der abgestimmt werden soll.
• Taste „MENU“ drücken.
• Mit der weißen Taste die Sendertabelle aufrufen.
• Mit dem Cursor die Kapitelkarte „Frequenz/Kanal“ ziehen.
• Mit der Taste „OK“ bestätigen und im Einstellfenster „Frequenz“ wählen.

• Mit der - + Taste den Frequenzwert solange verändern, bis das Bild bestmöglich eingestellt ist.

• Einstellung mit Taste „OK“ speichern.

• „TV-Menü“ mit der Taste „TV“ ausblenden.

8. Sender-Logo

Jedem Sender wird über das VPS-Signal ein Senderlogo mit max. 8 Stellen automatisch zugewiesen. Wenn diese Automatik nicht funktioniert oder Sie ein anderes Logo möchten, kann es manuell geschrieben werden.

Sender-Logo einstellen

• Den gewünschten Programmplatz einstellen.
• Taste „MENU“ drücken.
• Mit der weißen Taste die „Sendertabelle“ aufrufen.

- Mit dem Cursor die Kapitelkarte „Logoeingabe“ ziehen.

- Mit Taste „OK“ bestätigen und im Einstellfenster mit den Zifferntasten das gewünschte Logo eingeben.

Solange die rote Schreibmarke angewählt ist, können ohne Wartezeit die jeweiligen Buchstaben und Zahlen angewählt werden (z.B. Taste 5: J-K-L-5). Bei einer fehlerhaften Eingabe können einzelne Zeichen, die links neben der roten Schreibmarke stehen, mit der roten Taste gelöscht werden. Ganze Logos mit der Taste II löschen.

- Einstellung mit Taste „OK“ speichern.

- „TV-Menü“ mit der Taste „TV“ ausblenden.

Menü aufrufen

MENU

009 MDR 008 SW 3 007 N24 006 PRO 7 005 RTL 004 SAT 1 003 Bayern 3 002 ZDF 001 ARD Decoder Tonkorrekturen Farbnorm* Bildkorrekturen* Bildqualität* Logoeingabe Frequenz/Kanal TV-Mentü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration auswählen, OK zu den Einstellungen 1 2 ABC 3 DEF 4 GHI 5 JKL 6 MNO ARD 7 PQRS 8 TUV 9 WXYZ

* Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang.

Menü aufrufen

9. Sender sortieren

In der Sendertabelle können einzelne oder mehrere Sender verschoben, kopiert oder gelöscht werden.

Sender kopieren, verschieben, löschen

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der weißen Taste die Sendertabelle aufrufen.
- Mit der Taste „F1“ die Sendertabelle zur Bearbeitung freigeben.
- Mit der Cursorsteuertaste einen Programmplatz ansteuern, der kopiert, verschoben oder gelöscht werden soll.

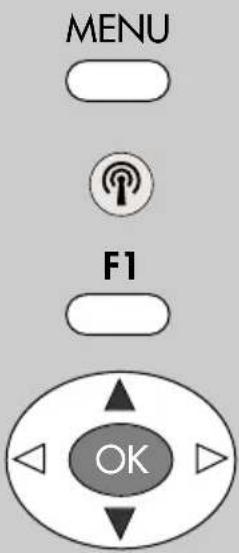

MENU F1 OK

009 MDR 008 SW 3 007* N24 006 PRO 7 005 RTL 004 SAT 1 003 Bayern 3 002 ZDF 001 ARD Decoder Tonkorrekturen Farbnorm* Bildkorrekturen* Bildqualität* Logoeingabe Frequenz/Kanal F1: Beenden. Weiß: Alle Mark. aufheben Verschieben, Kopieren, Löschen: Mit Cursor Programme auswählen und mit OK markieren. Neue Position mit Cursor bestimmen + = kopieren, - = verschieben, II = löschen

- Taste „OK“ drücken und den Programmplatz markieren. Die Schriftfarbe wird orange und hinter der letzten Ziffer der Prog-Platznummer erscheint ein Stern (im Bildbeispiel Prog. 007).

- Beim Verschieben und Kopieren anschließend mit dem Cursor den Programmplatz wählen, vor oder nach dem die Sender wieder eingefügt werden sollen. Wenn der oder die Sender vormals niedrige Prog.-Plätze waren, werden sie vor dem gewählten Prog.-Platz eingesetzt, vormals höhere werden nachher eingesetzt.

• Mit der - + Taste den Sender kopieren (+) oder verschieben (-).
• Wenn ein Sender gelöscht werden soll, die Taste II drücken.
• Wenn der Vorgang gespeichert werden soll, die Taste „F1“ drücken.

10. Programmwahl Menü aufrufen

Programmwahl u. Programmplatzverwaltung

Das TV-Gerät kann max. 999 Programmplätze in der Sendertabelle verwalten. Diese Programmplätze können Sie mit den Zifferntasten, der ovalen „P+/P-“ Wippe oder über die Programmtabelle anwählen.

Bei der Anwahl über die Zifferntasten steht die erste gedrückte Zifferntaste für die Hunderterstelle. Sind weniger als 100 Prog. Plätze vorhanden, rückt die Eingabe automatisch auf die Zehnerstelle vor.

Sind weniger als zehn Prog. Plätze vorhanden, rückt die Eingabe automatisch auf die Einerstelle vor.

Nach dem Drücken einer Zifferntaste haben Sie ein Zeitfenster von 3 Sek. um weitere Ziffertasten zu drücken.

Programmwahl über die Programmtabelle

Im normalen Fernsehbetrieb kann die Programmtabelle mit der weißen Taste

aufgerufen werden. In der eingeblendeten Tabelle können die Programme mit der ovalen „P+/P-“ Wippe angesteuert

werden. Das angesteuerte Programm mit der Taste „OK“ einblenden.

Wenn mehr als 20 Programme gespeichert sind, kann mit der ovalen Cursorsteuertaste ein Sprung zu den nächsten 10 Programmen durchgeführt werden.

Zurück zum letzten Programm

Mit der roten Taste kann zwischen den zwei zuletzt gewählten Programmplätzen hin- und hergeschalten werden.

11. Bildeinstellungen generellMenü

MENU

Bei einem 2 \*\* Menü sind verschiedene Menüpunkte nicht einstellbar.

Die Bildeinstellungen (Helligkeit, Kontrast, Farbstärke etc.) können generell für alle Programme eingestellt und als Normwerte gespeichert werden. Die Normwerte können bei Bedarf mit der Taste „OK“ wieder aufgerufen werden.

Bildeinstellungen aufrufen:

• TV-Menü mit der Taste „MENU“ aufrufen.
- Menü „Bild und Ton“ mit der Taste „OK“ öffnen.

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration TV-Menü : auswählen, OK zu den Einstellungen Fabrikwerte* CTI* Rauschreduktion* Bildschärfe* Farbstärke Kontrast Helligkeit Toneinst. für Pr. 1 Toneinst. generell Bildeinst. für Pr. 1* Bildeinst. generell Helligkeit 61 Normwert 50 61 als neuen Normwert übernehmen: OK

• Mit der Cursorsteuertaste können die einzelnen Bildmerkmale angesteuert werden.
• Taste „OK“ drücken und im Einstellfenster mit der . + Taste die Einstellung verändern.
• Mit der Cursorsteuertaste die 3. Zeile „... als neuen Normwert übernehmen: OK“ ansteuern.
  • Die veränderte Einstellung mit der Taste „OK“ als Normwert speichern.

- „TV-Menü“ mit der Taste „TV“ ausblenden.

OK - +

Wenn die Einstellung der Normwerte auf einzelnen Programmplätzen zu keinen befriedigenden Ergebnis führt, kann auch eine von den Normwerten abweichende Einstellung getroffen werden. Siehe nächste Seite.

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

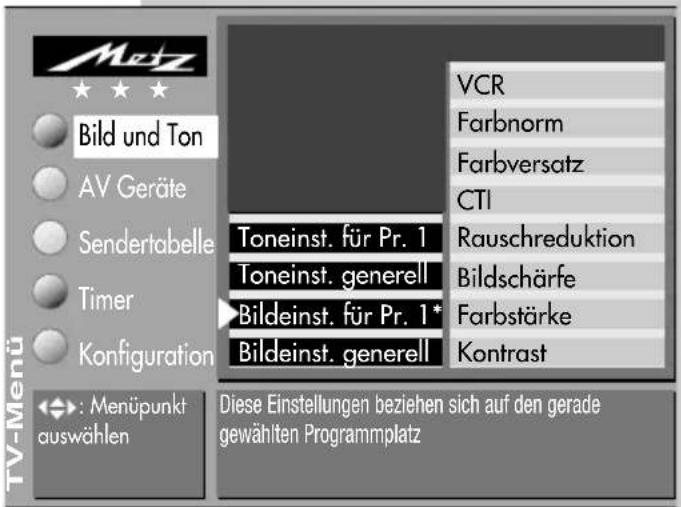

11.1 Bildeinstellungen für Programmplatz ..

Bei einem 2 ** Menü sind die Bildeinstellungen für einen bestimmten Programmplatz nicht möglich.

Sollten die Normwerte für einzelne Programmplätze zu keinen zufriedenstellenden Ergebnis führen, kann eine abweichende „Bildeinstellung für Pr...“ vorgenommen werden. Diese abweichende Einstellung gilt nur für den angewählten Programmplatz und kann durch die eingestellten Normwerte nicht überschrieben werden.

Abweichende Bildeinstellungen für Pr.

xy:

• Programmplatz anwählen, dessen Bildeinstellungen angepasst werden sollen.
• TV-Menü mit der Taste „MENU“ aufrufen.
• Menü „Bild und Ton“ mit der Taste „OK“ öffnen.

- Mit der Cursorsteuertaste „Bildeinst. für Pr. xy“ ansteuern.

- Taste „OK“ drücken und Bildmerkmal(e) ansteuern, die angepasst werden sollen.

- Taste „OK“ drücken und im Einstellfenster mit der . + Taste die Einstellung verändern.

- Die veränderte Einstellung mit der Taste „OK“ speichern.

- „TV-Menü“ mit der Taste „TV“ ausblenden.

Die abweichenden Einstellungen können auch in der Menü-Sendertabelle eingestellt bzw. abgerufen werden.

Menü aufrufen

MENU

Mezz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration : Menüpunkt auswählen Toneinst. für Pr. 1 Toneinst. generell Bildeinst. für Pr. 1* Bildeinst. generell VCR Farbnorm Farbversatz CTI Rauschreduktion Bildschärfe Farbstärke Kontrast Diese Einstellungen beziehen sich auf den gerade gewählten Programmplatz

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

Menü aufrufen 12. Toneinstellungen generell

Bei einem 2 \*\* Menü sind verschiedene Menüpunkte nicht einstellbar.

Die Toneinstellungen (Lautstärke, Höhen, Bässe ...) können generell für alle Programme eingestellt und als Normwerte gespeichert. Die Normwerte können bei Bedarf mit der Taste „OK“ wieder aufgerufen werden.

Toneinstellungen aufrufen:

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der blauen Taste das Menü „Bild und Ton“ anwählen und mit Taste „OK“ öffnen.

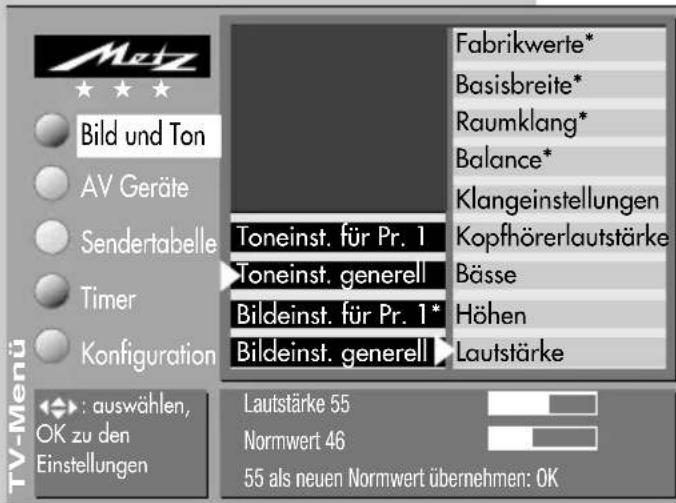

Motz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Toneinst. für Pr. 1 Toneinst. generell Bildeinst. für Pr. 1* Bildeinst. generell Fabrikwerte* Basisbreite* Raumklang* Balance* Klangeinstellungen Kopfhörerlautstärke Bässe Höhen Lautstärke : auswählen, OK zu den Einstellungen Lautstärke 55 Normwert 46 55 als neuen Normwert übernehmen: OK

• Mit der Cursorsteuertaste „Toneinst. generell“ ansteuern.
• Taste „OK“ drücken und die einzelnen Tonmerkmale ansteuern
• Taste „OK“ drücken und im Einstellfenster mit der - + Taste die Einstellung verändern.
• Mit der Cursorsteuertaste die 3. Zeile „... als neuen Normwert übernehmen: OK“ ansteuern.
  • Die veränderte Einstellung mit der Taste „OK“ als Normwert speichern.

- „TV-Menü“ mit der Taste „TV“ ausblenden.

Wenn die Einstellung der Normwerte auf einzelnen Programmplätzen zu keinen befriedigenden Ergebnis führt, kann auch eine von den Normwerten abweichende Einstellung getroffen werden. Siehe nächste Seite.

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

12.1 Toneinstellungen für Programmplatz . .

Bei einem 2 \*\* Menü sind verschiedene Menüpunkte nicht einstellbar.

Sollten die Normwerte für einzelne Programmplätze zu keinem zufriedenstellenden Ergebnis führen, kann eine abweichende „Toneinstellung für Pr...“ vorgenommen werden. Diese abweichende Einstellung gilt nur für den angewählten Programmplatz und kann durch die eingestellten Normwerte nicht überschrieben werden.

Abweichende Toneinstellungen für Pr. xy :

• Programmplatz anwählen, dessen Toneinstellungen angepasst werden sollen.
• TV-Menü mit der Taste „MENU“ aufrufen.
• Mit der blauen Taste das Menü „Bild und Ton“ anwählen und mit Taste „OK“ öffnen.
• Mit der Cursorsteuertaste „Toneinst. für Pr. xy“ ansteuern.

- Taste „OK“ drücken und Tonmerkmal(e) ansteuern, die angepasst werden sollen.

- Taste „OK“ drücken und im Einstellfenster mit der - + Taste die Einstellung verändern.

- Die veränderte Einstellung mit der Taste „OK“ speichern.

- „TV-Menü“ mit der Taste „TV“ ausblenden.

Die abweichenden Einstellungen können auch in der Menü-Sendertabelle eingestellt bzw. abgerufen werden.

Menü aufrufen

MENU

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration : Menüpunkt auswählen Toneinst. für Pr. 1 Toneinst. generell Bildeinst. für Pr. 1* Bildeinst. generell Zwangsmono* Klangeinstellungen* Lautstärke Korrektur Diese Einstellungen beziehen sich auf den gerade gewählten Programmplatz

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

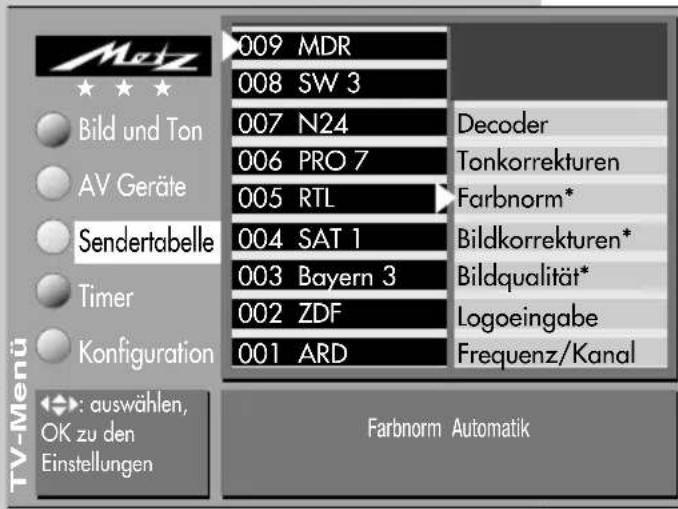

Menü aufrufen 13. Farbnorm

Bei einem 2 \*\* Menü ist der Menüpunkte „Farbnorm“ nicht einstellbar.

Im Normalfall erkennt das TV-Gerät die Farbnorm (PAL, SECAM, NTSC, NTSC44, PAL60, PAL M und Pal N) automatisch. Sollte die Farbnorm nicht erkannt werden, so kann diese auch manuell eingestellt werden.

Werkseitig ist die Farbnorm auf „Automatik“ eingestellt.

Farbnorm einstellen:

- Programmplatz anwählen, bei dem die Farbnorm verändert werden soll.

009 MDR 008 SW 3 007 N24 006 PRO 7 005 RTL Decoder Tonkorrekturen Farbnorm* 004 SAT 1 003 Bayern 3 002 ZDF Logoeingabe Frequenz/Kanal 001 ARD Bildkorrekturen* Bildqualität* Auswählen, OK zu den Einstellungen Farbnorm Automatik

• TV-Menü mit der Taste „MENU“ aufrufen.
• Mit der weißen Taste die „Sender-tabelle“ anwählen.
• Mit der Cursorsteuertaste „Farbnorm“ ansteuern.
• Taste „OK“ drücken und im Einstellfenster mit der . + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste „OK“ speichern.

• TV-Menü mit der Taste „TV“ ausblenden.

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

Menü aufrufen14. An:

Bei einem 2 \*\* Menü ist der Menüpunkte „Anzeigekonfiguration“ nicht einstellbar.

Die grüne 7-Segment-Anzeige kann wahlweise zur Anzeige der Uhrzeit oder des Programmplatzes verwendet werden.

Anzeigekonfiguration einstellen

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.

- Mit der Cursorsteuertaste „Bedienung“ und „Anzeigekonfiguration“ anwählen.

- Taste „OK“ drücken.

- Mit der Cursorsteuertaste im Einstellfenster „Anzeigehelligkeit“ bzw. „Daueranzeige“ anwählen.

- Mit der - + Taste die jeweilige Einstellung verändern

• Die veränderte Einstellung mit der Taste „OK“ speichern.

- „TV-Menü“ mit der Taste „TV“ ausblenden.

MENU

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen* Autom. Sendersuche Land* Sprache* Bedienumfang Startprogrammplatz Anzeigekonfiguration : Menüpunkt auswählen Anzeigehelligkeit 3 Daueranzeige Uhr

\* Anzeigekonfiguration

Nur bei TV-Geräten möglich, die mit 7-Segment-Anzeige ausgestattet sind!

Menü aufrufen 15. Kindersicherung

MENU

Mit der Kindersicherung können Sie bestimmen ob das TV-Gerät eingeschaltet werden kann oder nicht und welche Programme in welchem Zeitraum gesehen werden dürfen. Die Kindersicherung kann:

a) generell eingestellt werden,
b) so eingestellt werden, dass ein bis sechs Programme (Prog A ... Prog F) von der Sperre ausgenommen sind (Erlaubte Programme).
c) so eingestellt werden, dass alle bzw. nicht gesperrte Programme in einem freigegebenen Zeitraum gesehen werden dürfen (Fersehbeginn - Fernsehende).

Die Kindersicherung muss einmal mit einem 4 stelligen „Code“ gespeichert werden.

Kindersicherung einstellen

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration : auswählen, OK zu den Einstellungen Zeiteinstellungen Zeitsteuerung Erinnerung* Kindersicherung Fernsehende* Fernsehbeginn* Code-Eingabe Erlaubte Programme* Kindersicherung Aktivierung Ein

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der grünen Taste das Menü „Timer“ öffnen.

a) Kindersicherung generell einstellen: Mit der Cursorsteuertaste „Kindersicherung“ ansteuern und Taste „OK“ drücken. Im Einstellfenster mit der . + Taste die Kindersicherung auf „Aktivierung Ein“ einstellen.

• Die veränderte Einstellung mit der Taste „OK“ speichern.

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

b) Erlaubte Programme*: Kindersicherung wie unter a) einschalten. Mit der Cursorsteuertaste die Karteikarte „Erlaubte Programme“ ziehen und Taste „OK“ drücken. Im Einstellfenster mit den Ziffertasten die Programmplätze oder mit der Taste „AV“ den AV-Programmplatz freigeben.

• Die veränderte Einstellung mit der Taste „OK“ speichern.

c) Fersehbeginn* - Fernsehende* Mit der Cursorsteuertaste die Karteikarte „Fernsehbeginn u. Fernsehende“ ziehen und jeweils

mit der Taste „OK“ bestätigen.

Im Einstellfenster mit den Ziffertasten die Start- und Endzeit eingeben.

Kindersicherung mit Code-Eingabe absichern

- Mit der Cursorsteuertaste die Karteikarte „Code-Eingabe“ ziehen und Taste „OK“ drücken. Im Einstellfenster mit den Ziffertasten die persönliche Geheimzahl (Code) eingeben.

Diese Geheimzahl unbedingt merken! Nur mit dieser Nummer kann das TV-Gerät wieder freigeschaltet werden.

• Die Einstellung mit der Taste „OK“ speichern.
- „TV-Menü“ mit der Taste „TV“ ausblenden.
• TV-Gerät mit der Taste ausschalten.

Erst nach dem Ausschalten des TV-Gerätes wird die Kindersicherung aktiv.

Kindersicherung ausschalten

Wenn die Kindersicherung aktiv ist, erscheint nach dem Einschalten des TV-Gerätes die Einblendung der Kindersicherung. Durch die Eingabe der persönlichen Geheimzahl wird das Gerät freigegeben. Jetzt kann das Gerät für die gesammte Einschaltdauer „normal“ bedient werden. Soll die Kindersicherung ganz ausgeschaltet werden, dann:

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der grüne Taste das Menü „Timer“ öffnen.
- Mit der Cursorsteuertaste „Kindersicherung“ ansteuern.
- Taste „OK“ drücken und im Einstellfenster mit der . + Taste die Kindersicherung auf „Aktivierung Aus“ einstellen.
• Die veränderte Einstellung mit der Taste „OK“ speichern.

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration : auswählen, OK zu den Einstellungen Zeiteinstellungen Zeitsteuerung Erinnerung Kindersicherung Fernsehende* Fernsehbeginn* Code-Eingabe Erlaubte Programme* Kindersicherung Code ****

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

Menü aufrufen

16. Erinnerung

Bei einem 2 ** Menü ist der Menüpunkt „Erinnerung“ nicht einstellbar.

Wenn Sie während des Fernsehbetriebs an etwas erinnert werden möchten, können Sie eine Erinnerungszeit programmieren. Wenn diese Zeit erreicht ist, erscheint am Bildschirm eine Einblendung.

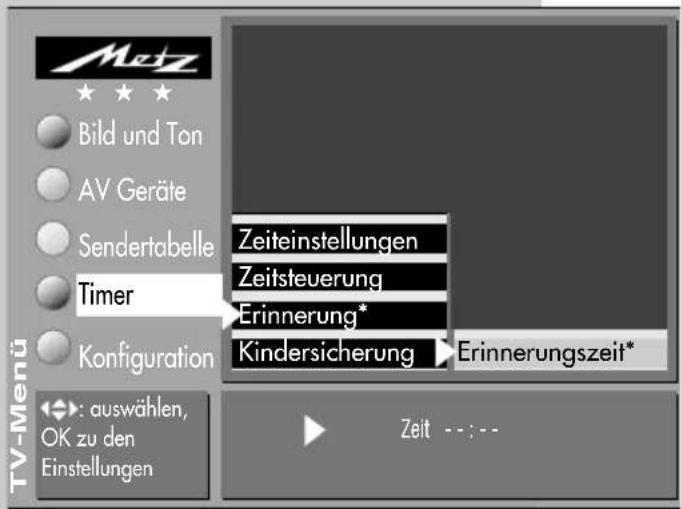

Erinnerungszeit einstellen

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der grünen Taste das Menü „Timer“ öffnen.

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Teiteinstellungen Zeitsteuerung Erinnerung* Kindersicherung Erinnerungszeit* auswählen, OK zu den Einstellungen Zeit ---

• Mit der Cursorsteuertaste „Erinnerung“ ansteuern.
• Taste „OK“ zweimal drücken und im Einstellfenster mit den Ziffertasten die Uhrzeit 4 stellig eingeben.
  • Die Einstellung mit der Taste „OK“ speichern.
• „TV-Menü“ mit der Taste „TV“ ausblenden.

Wenn der Zeitpunkt der „Erinnerung“ erreicht ist, erscheint am Bildschirm eine

Einblendung. Die Einblendung kann mit einer beliebigen Taste gelöscht werden.

- + OK

Die programmierte Erinnerungszeit muss im Menü mit der Taste II wieder gelöscht werden, wenn der Vorgang nicht jeden Tag wiederholt werden soll.

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

17. Zeitsteuerung

Bei einem 2 ** Menü sind die Menüpunkte „Einschaltzeit“ und „Ausschaltzeit“ nicht einstellbar.

Im Menüpunkt „Zeitsteuerungen“ kann eine Einschaltzeit, eine Ausschaltzeit und ein Sleeptimer (Ausschalten nach...) eingestellt werden.

Die Einschaltzeit schaltet das TV-Gerät zu einen von Ihnen eingegebenen Zeitpunkt automatisch ein.

Die Ausschaltzeit schaltet das TV-Gerät zu einen von Ihnen eingegebenen Zeitpunkt automatisch aus.

Der Sleoptimer (Ausschalten nach...) schaltet das TV-Gerät nach einer von Ihnen eingegebenen Zeitdauer (15 min. Stufen) ab.

Menü aufrufen

MENU

Einschaltszeit, Ausschaltzeit einstellen

• TV-Menü mit der Taste „MENU“ aufrufen.
• Mit der grüne Taste das Menü „Timer“ öffnen.
• Mit der Cursorsteuertaste „Einschaltzeit“ oder „Ausschaltzeit“ ansteuern.
• Taste „OK“ zweimal drücken und im Einstellfenster mit den Ziffertasten die Uhrzeit 4 stellig eingeben.
  • Die Einstellung mit der Taste „OK“ speichern.
• „TV-Menü“ mit der Taste „TV“ ausblenden.

Wenn der Zeitpunkt der „Einschaltzeit“ erreicht ist, wird das TV-Gerät aus dem Stand-by Zustand (rote LED leuchtet) eingeschaltet. Die Automatische Einschaltung muss mit einer beliebigen Taste der Fernbedienung bestätigt werden, sonst schaltet das TV-Gerät nach ca. 10 min wieder in den Stand-by Betrieb. Damit ist sichergestellt, dass das TV-Gerät nicht eingeschaltet bleibt, wenn Sie nicht zu Hause sind.

Die programmierte Einschaltzeit/Ausschaltzeit muss im Menü mit der Taste II wieder gelöscht werden, wenn der Vorgang nicht jeden Tag wiederholt werden soll.

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration : Menü auswählen Zeiteinstellungen Zeitsteuerung Erinnerung* Kindersicherung Ausschalten nach.. Ausschaltzeit* Einschaltzeit* Einschaltzeit, Ausschaltzeit oder Sleeptimer können eingestellt werden

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

18. ZeiteinstellungenMenü auf

Normalerweise wird das TV-Gerät Uhrzeit und Datum aus den Daten der laufenden Sendung ermitteln, sofern ein Sender eingeschaltet ist, der auch Videotext ausstrahlt.

Sollte hierbei ein Übertragungsfehler auftreten, oder der Sender überträgt diese Daten nicht, dann können Sie Datum und Uhrzeit von Hand einstellen.

Im allgemeinen sind diese Einstellungen nicht nötig, selbst die Umstellung auf Sommer- bzw. Normalzeit erfolgt automatisch.

Zeiteinstellungen aufrufen:

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Teineinstellungen Zeitsteuerung Erinnerung* Kindersicherung Aktuelles Datum Aktuelle Uhrzeit auswählen, OK zu den Einstellungen Zeit 21:15:45

- + OK

• TV-Menü mit der Taste „MENU“ aufrufen.
• Mit der grünen Taste das Menü „Timer“ öffnen.
• Mit der Cursorsteuertaste die Karteikarte „Zeiteinstellungen“ ziehen.
• Taste „OK“ zweimal drücken.
• Im Einstellfenster mit den Ziffertasten die Uhrzeit eingeben.

• Die Uhrzeit kann mit der Taste „OK“ sekundengenau gestartet werden.

• Mit der Cursorsteuertaste die Karteikarte „Aktuelles Datum“ ziehen.

• Taste „OK“ drücken.
• Im Einstellfenster mit den Ziffertasten das Datum eingeben.
  • Die Einstellung mit der Taste „OK“ speichern.
• „TV-Menü“ mit der Taste „TV“ ausblenden.

19. Funktionstasten

Die Fernbedienung ist mit drei Funktionstasten F1, F2, F3 versehen. Die Funktionstasten sind bereits werksseitig programmiert.

Im TV-Betrieb:

Variables Zoom (F1)

Im normalen Fernsehbetrieb ist die Taste „F1“ mit „Variables Zoom“ belegt. Wenn Sie Taste „F1“ drücken erscheint unten links im Bild das Zoomlogo. Mit der + Taste kann die Zoomeinstellung verändert werden. Der Zoomfaktor bleibt bis zur nächsten Veränderung erhalten.

Sprache-Normal (F2)

Die Taste „F2“ ist die Umschaltung von „Sprache“, die Einstellung bei Sendern die überwiegend Nachrichten senden (z.B. N24) auf „Normal“, die Einstellung von gemischten Sendern. Taste „F2“ zum Umschalten wiederholt drücken.

Im Videotextbetrieb-Betrieb:

Doppelte Schriftgröße (F1)

Im Videotext ist die Taste „F1“ mit „Doppelte Schriftgröße“ programmiert. Taste „F1“ zum Umbzw. Fortschalten wiederholt drücken.

Rätseltaste (F2)

Die Funktionstaste „F2“ ist programmiert zum Einblenden von verborgenen Texten, z.B. Rätselauflösungen.

Marken (F3)

Die Taste „F3“ zeigt alle im Videotext gesetzten Marken an, die mit den Zifferntasten direkt angewählt werden können.

20. VideotextMenü aufrufe

TEXT

i

Der Videotext ist ein zusätzlicher, kostenloser Infoservice der Sendeanstalten. In dieser elektronischen Zeitung kann auf verschiedene Arten geblättert werden.

Videotext aufrufen:

- Taste „TEXT“ drücken.

TV-Menü Themen Kapitel Seiten Nächste Marke Setze Marke Cursor: Thema / Kapitel wählen OK: Seite ansehen TV Guide 2 FS-Sendungen ARD morgen ARD heute TV Guide Sport 1 Wetter tagesschau Ubersicht Impressum Inhalt

Bei allen TOP-Sendern (z.B. ARD, ZDF) erscheinen die Karteikästen (siehe Bild). Bei nicht „TOP-Sendern“ erscheint die Seite 100 (siehe Bild unten).

• Bei Top-Sendern können die Karteikarten mit der Cursorsteuertaste angesteuert werden.
  • Die angesteuerten Karteikarten mit der Taste „OK“ öffnen.


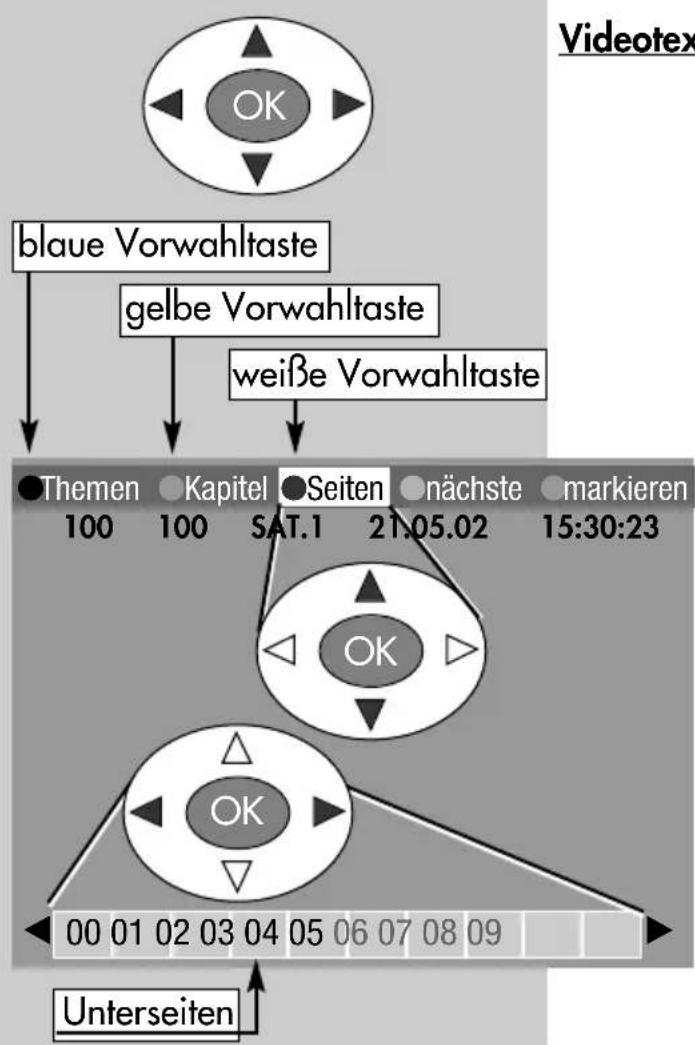

Videotext steuern bei angezeigten Seiten:

Die blaue Taste client als Vorwahl zur Themenauswahl.

Die gelbe Taste dient als Vorwahl zur Kapitelauswahl.

Die weiße Taste 🔊dient als Vorwahl zur Seitenauswahl.

Nach dem Drücken der Vorwahltaste kann mit der „P+/P-“ Wippe weitergeschaltet werden.

Wenn bestimmte Seiten angesteuert werden sollen, geben Sie die Seitennummer mit den Ziffertasten ein.

Wenn Unterseiten vorhanden sind, werden die Seitenzahlen schwarz dargestellt, im Bildbeispiel sind 5 Unterseiten vorhanden.

Diese Unterseiten können mit der Cursorsteuertaste weitergeblättert werden.

20. Videotext

Doppelte Schriftgröße

Im Videotext kann mit der Taste „F1“ die Schriftgröße verdoppelt werden. Erster Druck auf die Taste „F1“ vergrößert das obere Drittel der Textseite. Zweiter und dritter Druck schalten auf mittleres und unteres Drittel der Textseite. Der vierte Druck schaltet auf die Ganzseitenansicht zurück.

Rätseltaste bzw. Antwortfreigabe

Die Funktionstaste „F2“ ist programmiert zum Einblenden von verborgenen Texten, z.B. Rätselauflösungen.

Zurück zur letzten Inhaltsübersicht

Mit der Zifferntaste Ⓞkönnen Sie zur letzten Inhaltsübersicht zurückspringen.

Seite stopp

Mit der Taste II oder der Taste „OK“ kann eine sich automatisch weiterschaltende Seite gestoppt und wieder gelöst werden.

Cursor Seitenwahl

Mit Drücken der Taste „OK“ wird die Seite gestoppt und der Cursor ▶ erscheint in der linken oberen Bildecke. Mit der Cursorsteuertaste ◀ ▲ ▶ ▼ kann der Cursor auf der angezeigten Seite verschoben werden. Sinnvoll ist diese Funktion für Inhaltseiten (z.B. Seite 100, 200 ..usw.) um bestimmte Schlagzeilen anzusteuern. Wenn der Cursor auf der gewünschten Seitennummer steht, kann mit der Taste „OK“ die Seite geöffnet werden.

Videotext, Marken setzen ^3)

Als Videotextanwender werden Sie bestimmte Seiten z.B. Börse, Nachrichten, Wetter etc. immer wieder lesen wollen.

Zum schnellen Auffinden dieser Seiten können Sie, entsprechend Ihrer persönlichen Auswahl, Marken setzen.

Rufen Sie die Seite auf, die mit einer Marke versehen werden soll.

- Drücken Sie die rote Taste für „Setze Marke“. Die Videotextseite wird mit einer Marke versehen. In der linken oberen Ecke der Videotextseite erscheint ein Symbol in Form einer Büroklammer. Bei Mehrfachseiten wird die Marke immer auf die entsprechende Unterseite gesetzt und angezeigt.

Auf einen Programmplatz können max. 10 Marken gesetzt werden. Die Summe aller Marken beträgt 128 Stck.

Videotext, Markenweise blättern ^3)

Im geöffneten Videotext können die mit Marken versehenen Videotextseiten mit der grünen Taste der Reihe nach durchgeblättert werden.

Noch einfacher geht's vom laufenden Programm mit der Taste „TEXT“. Durch wiederholtes Drücken der Taste „TEXT“ können die Videotextseiten mit Marken abgerufen werden. Nach der letzten Videotextseite mit Marke erscheint wieder das Fernsehbild.

3) Mit externen Sat-Receiver nicht möglich!

20. Videotext

Videotext, Markenübersicht ^3)

Wenn auf einem Programmplatz Marken gesetzt wurden, kann mit der Taste „F3“ eine Markenübersicht ein- und ausgeblendet werden. Diese Markenübersicht gibt Ihnen einen Überblick, wo sich die Marken befinden.

Mit den Zifferntasten können die Marken gezielt angewählt werden.

Videotext, Marken löschen ^3)

Videotextseite aufrufen, deren Marke gelöscht werden soll. Mit der roten Taste „Lösche Marke“ kann die Marke gelöscht werden.

Videotext, Untertitel

Das TV-Gerät bietet die Möglichkeit Untertitel einzublenden. Wenn eine mit Untertitel versehene Sendung beginnt, wird vom Sender die Information, auf welcher Tafel der Untertitel zu finden ist, eingeblendet.

• Öffnen Sie mit der Taste „TEXT“ den Videotext.
• Bei „Top-Sendern“ erscheint der Karteikasten, drücken Sie die Taste „OK“ und öffnen eine beliebige Seite.
• Geben Sie mit den Zifferntasten die Seitennummer ein, auf der die Untertitel gesendet werden.

3) Mit externen Sat-Receiver nicht möglich!

21. AV Geräte Menü aufrufen

i AV-Geräte (Audio/Video) sind Zusatzgeräte, die Bild- oder/und Tonsignale ausgeben (z.B. Videorecorder, DVD-Player etc.) und an ein TV-Gerät angeschlossen werden können.

Im Menü „AV-Geräte“ sind im Einstellfenster alle üblichen AV-Geräte aufgeführt.

AV-Geräte nur so anschließen, wie es das Anschlussschema im TV-Menü des Fernsehgerätes anzeigt!

SVHS/Hi8- und Data Logic Videorecorder müssen als Videorecorder 1 angemeldet werden. Ein „normaler“ VHS-Vidoerec. kann als Videorecorder 1 oder 2 angemeldet werden.

AV-Gerät im TV-Gerät anmelden

• TV-Menü mit der Taste „MENU“ aufrufen.
• Mit der gelben Taste das Menü „AV Geräte“ öffnen. Werkseitig sind bereits an der EURO1-Buchse ein Videorecorder und an der EURO2-Buchse ein DVD-Player programmiert. Wenn Sie diese Belegung ändern wollen, können die AV-Geräte mit der Cursorsteuertaste im Bild anwählen und mit der Taste II löschen.

- Mit der Cursorsteuertaste das AV-Gerät anwählen, welches angeschlossen werden soll.

- Taste „OK“ drücken und im Einstellfenster die für das AV-Gerät geltenden Signal-OUT und Signal-IN Werte einstellen (siehe dazu auch Bed. Anleitung des entsprechenden AV-Gerätes)

- Taste „OK“ drücken und im Anschlussschema wird das AV-Gerät eingetragen.

Achtung! Unter Umständen kann ein bereits bestehendes Anschlussbild verändert werden. Dementsprechend müssen auch die AV-Geräte umgesteckt werden.

MENU

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration TV-Menü Bitte schließen Sie Ihr Gerät so an: TV-Rückseite Videorecorder 1 FBAS EURO1 EURO2 DVD / CD FBAS TV Vorderseite * 0 Camcorder * Wählen Sie ein neues Gerät aus: Videorecorder 1 Decoder A Videorecorder 2 Decoder B anderes Gerät DVD / CD Sat / SetTop : Menüpunkt auswählen

\* TV Vorderseite

Anschlussmöglichkeit nur bei TV-Geräten möglich, die entsprechend ausgestattet sind!

Menü aufrufen

Bei einem 2 **Menü ist dieser Menüpunkt nicht einstellbar.

MENU

21. AV Geräte

i „Data Logic“ ist ein Dialogsystem zwischen TV-Gerät und Videorecorder. Dieses „intelligente“ System ermöglicht z.B.:

• autom. Übernahme der terrestrischen bzw. Kabel TV-Sender auf den Videorecorder.
• Sofortaufnahme - der Videorecorder nimmt auf, was der Bildschirm anzeigt.
• autom. Umschalten auf den AV-Programmplatz.
• Direkte Aufnahmesteuerung des Videorecorders über das Timermenü des TV-Gerätes.
• autom. Ausschalten des Videorec., wenn das TV-Gerät in „Stand-by“ geschaltet wird.

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen* Autom. Sendersuche Land* Sprache* DataLogic Terr. Sendersuche : auswählen, OK zu den Einstellungen Datenübertragung starten Ja

Stellen Sie bei der Eingabe im Menü „AV-Geräte“ unter „Videorecorder 1“ das Abfragefeld „Data Logic“ auf „Ein“ und schließen Sie den Videorecorder an der EURO1-Buchse an.

Nur die Verbindung AV-1 nach EURO 1 gewährleistet Data Logic.

Vergleichbare Dialogsysteme: QLink (Panasonic), EasyLink (Philips), Megalogic (Grundig), SMARTLINK (Sony).

Data Logic, Sendertabelle übernehmen

- + OK

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste „Autom. Sendersuche“ anwählen.
- Taste „OK“ drücken und mit der Cursorsteuertaste „DataLogic“ anwählen.
- Taste „OK“ drücken und im Einstellfenster mit der - + Taste „Datenübertragung starten Ja“ einstellen.
- Taste „OK“ drücken und die Programmplätze werden vom TV-Gerät auf den Videorecorder übertragen.
• TV-Menü mit der Taste „TV“ ausblenden.

21.1 AV Wiedergabe

Menü aufrufen

AV-Wiedergabe

(Geräte mit Schaltspannung)

Das Abspielen einer Videokassette, DVD etc. durch ein angeschlossenes AV-Gerät wird auch als AV-Wiedergabe bezeichnet.

Um das Bild sehen zu können, müssen Sie am TV-Gerät einen automatischen Programmwechsel an der EURO-Buchse programmieren, an der das abspielende AV-Gerät angeschlossen ist.

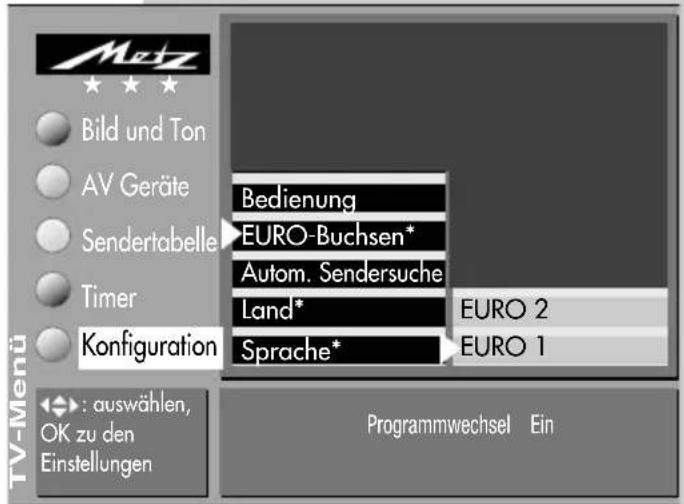

Programmwechsel programmieren

Bei einem 2 ** Menü ist dieser Menüpunkt nicht einstellbar.

Werkseitig ist bei beiden EURO-Buchsen der Programmwechsel auf „Ein“ programmiert.

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste „EURO-Buchsen“ anwählen.
- Mit der Cursorsteuertaste „EURO 1“ bzw. „EURO 2“ anwählen.
- Taste „OK“ drücken und im Einstellfenster mit der . + Taste „Programmwechsel Ein“ einstellen.
• Die veränderte Einstellung mit der Taste „OK“ speichern.
- TV-Menü mit der Taste „TV“ ausblenden.

Wenn am angeschlossenen AV-Gerät eine Wiedergabe gestartet wird, wechselt das TV-Gerät, egal von welchem Programmplatz, in den Wiedergabemodus.

Dieser Modus bleibt solange erhalten, bis das TV-Gerät auf einen anderen Programmplatz umgeschaltet wird.

MENU

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen* Autom. Sendersuche Land* Sprache* EURO 2 EURO 1 : auswählen, OK zu den Einstellungen Programmwechsel Ein

* Die Anzahl der Themen und Kapitel sind abhängig vom eingestellten Bedienumfang.

Menü aufrufen

21.1 AV Wiedergabe

AV

AV-Wiedergabe

(Geräte ohne Schaltspannung)

Um das Bild sehen zu können müssen Sie am TV-Gerät den Wiedergabemodus wählen.

• Beliebigen Programmplatz einstellen.
• Taste „AV“ drücken.

AV-Menü Wiedergabe ① Videorecorder 1 EUR01 ② DVD / CD EUR02

• Zur Auswahl des AV-Gerätes die entsprechende Ziffertaste drücken.
• Das TV-Gerät schaltet vom laufenden Programm auf das angewählte Wiedergabegerät.
• Am AV-Gerät die Wiedergabe starten. Diese AV-Schaltung ist so lange wirksam, bis wieder ein anderer Programmplatz angewählt wird.

Bei einem 2 **Menü ist der Menüpunkte „VCR“ nicht einstellbar.

Bildqualität bei Bildeinspielung von Bandgeräten

Die VCR-Funktion sorgt bei Bildeinspielungen von Bandgeräten z.B. Camcorder und Videorecordern für eine optimale Bildqualität.

VCR-Funktion einstellen

• Entsprechende AV-Ebene einstellen.
• TV-Menü mit der Taste „MENU“ aufrufen.
- Menü „Bild und Ton“ mit der Taste „OK“ öffnen.
- Mit der Cursorsteuertaste „Bildeinst. für Pr. xy“ ansteuern.
- Taste „OK“ drücken und mit der Cursorsteuertaste „VCR“ anwählen
- Mit der Taste „OK“ bestätigen und mit der - + Taste „Opt.1“ einstellen. Sollte diese Einstellung zu keinem zufriedenstellenden Ergebnis führen, so kann auf „Opt.2“ ausgewichen werden.
- Einstellung mit der Taste „OK“ speichern.

21.2 Überspielen mit AV-Geräten

• Beliebigen Programmplatz einstellen.
• Taste „AV“ drücken.
  Am Bildschirm erscheint das „AV-Menü Wiedergabe“.
• Zur Auswahl des abspielenden AV-Gerätes die entsprechende Ziffertaste drücken.
• Das TV-Gerät schaltet vom laufenden Programm auf das angewählte Wiedergabegerät.
• Nochmals die Taste „AV“ drücken.
• Zur Auswahl des aufnehmenden AV-Gerätes die rote Taste drücken.
• Die gewählte Signalverbindung mit der grünen Taste absichern. Ein Data Logic Videorecorder beginnt sofort mit der Aufnahme, sofern eine Videokassette mit Löschschutzlasche eingelegt ist.
• Am aufnehmenden AV-Gerät eine Aufnahme starten.
• Am abspielenden AV-Gerät die Wiedergabe starten.

Menü aufrufen

MENU

Im Menü „Sat-Anlage“ müssen die Einstellungen der Sat-Antennenanlage dem TV-Gerät mitgeteilt werden.

Die Einstellungen sollten unbedingt in der aufsteigenden Reihenfolge LNB-Versorgung, DiSEqC-Anlage ... usw. wie im gelben Karteikasten dargestellt, durchgeführt werden.

LNB-Versorgung

Die LNB-Spannungen zur Auswahl der Polarisation (Horizontal H = 18V, Vertikal V = 14V) sind fest eingestellt. Im Normalfall brauchen Sie hier keine Veränderung durchführen.

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen Autom. Sendersuche Sat-Anlage Land Sprache LNB-Freq. Sat. A 22kHz-Signal DiSEqC-Anlage LNB-Versorgung Menüpunkt auswählen LNB-Spannung H 18V+ LNB-Spannung V 14V- LNB-Versorgung Ein

- +

Sollten Änderungen erforderlich sein, so beachten Sie die folgenden Einstellschritte.

Einstellungen verändern

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste „SAT-Anlage“ anwählen.
- Mit der Cursortaste „LNB-Versorgung“ anwählen und mit Taste „OK“ bestätigen. Der Cursor steht nun im Einstellfenster vor „LNB-Spannung H“.

• Mit der _ + Taste kann nun die Spannung leicht nach oben (+) oder unten (-) korrigiert werden.
• Geänderte Einstellungen mit der Taste „OK“ übernehmen.

Wenn das TV-Gerät an einer Gemeinschaftsanlage angeschlossen ist, muss die LNB-Versorgung immer auf „Aus“ programmiert werden.

Nur mit nachgerüstetem Sat-Modul möglich!

22. Sat-Anlage

Menü aufrufen

DiSEqC-Anlage

„DiSEqC“ bietet die Möglichkeit einer digitalen Steuerung der Satellitenanlage über das vorhandene Antennenkabel und ist Voraussetzung für den Empfang von mehr als zwei Satelliten (z. B. Astra, Eutelsat, Hotbird). Sat-Anlagen die ausschließlich ASTRA empfangen, müssen derzeit noch nicht umgerüstet werden. Ab drei Satelliten (z. B. ASTRA 19,2°, Eutelsat 16°, Hotbird 13°) ist eine Steuerung der Sat-Anlage ohne „DiSEqC“ nicht mehr möglich.

OK - +

DiSEqC-Anlage ein- ausschalten

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste „SAT-Anlage“ anwählen.
- Mit der Cursorartaste „DiSEqC-Anlage“ anwählen und mit Taste „OK“ bestätigen. Der Cursor steht nun im Einstellfenster vor „DiSEqC-Anlage“.
- Mit der _ + Taste „Ja“ oder „Nein“ einstellen.
- Geänderte Einstellungen mit der Taste „OK“ übernehmen.
- „TV-Menü“ mit der Taste „TV“ ausblenden.

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Verändern mit + Wert mit OK übernehmen Bedienung EURO-Buchsen Autom. Sendersuche Sat-Anlage Land Sprache LNB-Freq. Sat. B LNB-Freq. Sat. A 22kHz-Signal DiSEqC-Anlage LNB-Versorgung DiSEqC-Anlage Ja

Nur mit nachgerüstetem Sat-Modul möglich!

22. Sat-AnlageMenü aufruf

22kHz-Signal / Toneburst-Signal

Diese beiden Einstellungen werden nur bei Multiswitch-fähigen Sat-Anlagen benötigt. Das 22kHz-Signal sollte als Umschalter für das Frequenzband (Highband - Lowband) verwendet werden. Der Toneburst sollte als Umschalter für die Satellitenposition (z.B. Astra, Eutelsat) verwendet werden.

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen Autom. Sendersuche Sat-Anlage Land Sprache LNB-Freq. Sat. B LNB-Freq. Sat. A 22kHz-Signal DiSEqC-Anlage LNB-Versorgung 22 kHz-Signal Ein Tonburst-Signal Ein 22 kHz-Sig. für Freq.Band TV-Menü : Menüpunkt auswählen

Die Einstellungen sind abhängig von den verwendeten Bauteilen der Sat-Anlage und können auch umgekehrt verwendet werden.

22 kHz-Signal / Toneburst ein- ausschalten

• Mit der Cursorartaste „22kHz-Signal“ anwählen und mit Taste „OK“ bestätigen. Der Cursor steht nun im Einstellfenster vor „22kHz-Signal“.
• Mit der _ + Taste „Ein“ oder „Aus“ einstellen.

OK - +

• Wenn „Ein“ eingestellt wird, so muss in der zweiten Zeile auch festgelegt werden, ob das 22kHz-Sig. für das „Freq.Band“ oder die „Position“ bestimmt ist.
• der Toneburst wird, abhängig von der Verwendung des 22kHz-Signals, für den entsprechend anderen Zweck verwendet.
• Geänderte Einstellungen mit der Taste „OK“ übernehmen.

Nur mit nachgerüstetem Sat-Modul möglich!

22. Sat-Anlage

Menü aufrufen

LNB-Freq. Sat. A, Sat. B etc.

Die LNB-Frequenz dient als Umschalter für das Frequenzband (Highband - Lowband). Werkseitig sind die Standardeinstellungen Low-Band 9,75 GHz und High-Band 10,60 GHz eingestellt.

Die Einstellungen sind abhängig von den verwendeten Bauteilen der Sat-Anlage. Welche Werteinstellungen nötig sind, entnehmen Sie bitte dem Datenblatt bzw. Aufkleber des (der) verwendeten LNBs.

OK - +

LNB-Frequenz einstellen

• Mit der Cursorartaste „LNB-Freq. Sat. A“ anwählen und mit Taste „OK“ bestätigen. Der Cursor steht nun im Einstellfenster vor „Low-Band“.
• Mit der _ + Taste den zu verwendeten Wert einstellen.
• Mit der Cursortaste auf „High-Band“ wechseln und wieder mit der . + Taste den zu verwendeten Wert einstellen.
• Geänderte Einstellungen mit der Taste „OK“ übernehmen.

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen Autom. Sendersuche Sat-Anlage Land Sprache LNB-Freq. Sat. B LNB-Freq. Sat. A 22kHz-Signal DiSEqC-Anlage LNB-Versorgung Menüpunkt auswählen LNB-Versorgung 9,75 GHz High-Band 10,60 GHz

Nur mit nachgerüstetem Sat-Modul möglich!

23. Autom. Sat-SendersucheMenü

MENU

Die gebräuchlichsten Sat-Programme sind in diesem TV-Gerät gespeichert. Die Sat-Programme sind in Gruppen aufgeteilt, wie im Bild links, rechte Spalte, ersichtlich. Jede einzelne Gruppe kann nur als Ganzes eingelesen werden.

Sendersuche starten

• Mit der Cursortaste die gewünschte Sat-Senderkarte anwählen (im Beispiel Astra TV) und mit der Taste „OK“ bestätigen.
• Nochmals die Taste „OK“ drücken und die gewählten Sat-Sender werden geladen.

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Bedienung EURO-Buchsen Autom. Sendersuche Sat-Anlage Land Sprache Hotbird Radio Hotbird TV ADR Astra Radio Astra TV Terr. Sendersuche Menüpunkt auswählen Sendersuche (START)

• Wenn der Ladevorgang beendet ist, werden die Sat-Sender in einer Sendertabelle präsentiert.
• Mit der Cursortaste können nun einzelne, nicht erwünschte Sender angewählt und mit der Taste II gelöscht werden.
  • Die verbleibende Sendertabelle mit der Taste „OK“ zum Speichern freigeben.

• Mit den Zifferntasten einen Programmplatz eingeben, ab dem die Sat-Sender gespeichert werden sollen. ACHTUNG! Alle nach dem eingegebenen Programmplatz befindlichen Sender werden überschrieben und gehen verloren!

• Wenn Sie sich über die Einstellung nicht sicher sind, können Sie den Vorgang mit der Taste „TV“ abbrechen.

• Wenn Sie die Einstellungen der Sat-Sendersuche speichern möchten, drücken Sie die Taste „OK“.

Sie sind mit der Reihenfolge der gespeicherten Sat-Sender nicht zufrieden - siehe Kapitel „Sender sortieren“.

Nur mit nachgerüstetem Sat-Modul möglich!

24. Einzelne Sat-Sendersuche

In der Menü-Sendertabelle können einzelne Sender gesucht oder direkt eingegeben werden.

Direkte Frequenzeingabe oder Suchlauf durchführen

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der weißen Taste die Sendertabelle aufrufen .
- Mit der Cursorsteuertaste einen Programmplatz ansteuern, der überschrieben werden soll oder auf dem kein Sender gespeichert ist.

- Taste „OK“ zweimal drücken und mit der . + Taste die Empfangsart auf „TV-Sat.“ einstellen.

- Taste „OK“ drücken. Der Cursor steht auf „Empfangsart“.

- Mit der Cursorsteuertaste „Frequenz“ anwählen.

- Taste „OK“ drücken und mit der Cursorsteuertaste „Suchlauf“ anwählen und mit der . + Taste einen Suchlauf starten

- oder - mit der Cursorsteuertaste die einzelnen Menüpunkte anwählen und mit der + Taste bzw. den Ziffertasten die jeweiligen Parameter einstellen

• Taste „OK“ drücken und den Sender speichern.
• „TV-Menü“ mit der Taste „TV“ ausblenden.

Menü aufrufen

MENU

Mez Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Verändern mit + Wert mit OK übernehmen Polarisation V AFC Ein Band Low Frequenz 11.348 GHz Satellit A Suchlauf 3 SAT

Nur mit nachgerüstetem Sat-Modul möglich!

Menü aufrufen

25. Sat-Sofortaufnahme

AV

Videorecorder besitzen meist keinen eigenen Sat-Receiver und können daher keine Sat-Sendung vom eigenen Empfangsteil aufzeichnen. Es besteht jedoch die Möglichkeit, mit einer Sofortaufnahme (OTR=One-Touch-Recording) eine Sat-Sendung aufzunehmen.

AV-Menü Wiedergabe ① Videorecorder 1 EUR01 ② DVD / CD EUR02 Pr 23 ARD aufnehmen ?

• Schalten Sie am TV-Gerät das aufzunehmende Sat-Programm ein.
• Taste „AV“ drücken. Am Bildschirm erscheint das „AV-Menü Wiedergabe“.
• Rote Taste drücken und das Sat-Programm für die Aufnahme bereitstellen.
• Die Signalverbindung wird so angezeigt wie sie zuletzt gebraucht wurde - oder - mit den Zifferntasten das Aufnahmegerät auswählen.

• Die grüne Taste drücken und die Verbindung absichern.

Bei einem Data Logic-Videorecorder startet die Aufnahme automatisch, sofern eine Kassette im Gerät eingelegt ist.

Bei Standard-Videorecordern auf den AV-Programmplatz umschalten und eine Sofortaufnahme (OTR=One-Touch-Recording) starten.

- „TV-Menü“ mit der Taste „TV“ ausblenden.

AV-Menü Aufnahme Die Signalverbindung ist geschaltet aber noch nicht gesichert, sie könnte durch Anwahl einer anderen AV-Quelle oder durch ausschalten (Stand-by) wieder aufgehoben werden. Möchten Sie ... die Verbindung absichern? das Aufnahmegerät ändern?

Das TV-Gerät kann auf keinen anderen Sat-Programmplatz umgeschaltet werden, weil sonst die Aufnahme gestört wird.

Nur mit nachgerüstetem Sat-Modul möglich!

26. Sat-Timeraufnahme

Mit Hilfe des Menüs „Sat-Timeraufnahme“ können Sat-Sendungen über den nachgerüsteten Sat-Empfänger in Ihrem TV-Gerät zeitgesteuert aufgenommen werden.

• TV-Menü mit der Taste „MENU“ aufrufen.
- Mit der grünen Taste das Menü „Timer“ öffnen.
- Mit der Cursorsteuertaste die Karteikarte „Sat-Timeraufnahme“ ziehen.
- Taste „OK“ drücken, mit der Cursorsteuertaste einen der Timerplätze anwählen.
- Taste „OK“ drücken und im Einstellfenster mit den Ziffertasten den Programmplatz, Datum, Uhrzeit* (Start u. Ende) und mit der . + Taste das Aufnahmegerät eingeben.
• Die Einstellung mit der Taste „OK“ speichern.
- „TV-Menü“ mit der Taste „TV“ ausblenden.

Wenn Sie einen Data Logic Videorecorder benutzen, wird zur gegebenen Zeit das TV-Gerät die Aufnahme am Videorecorder automatisch steuern, wenn die Timerdaten eingetragen sind. Bei Standard-Videorecordern müssen Sie die Aufnahme zusätzlich auch am Videorecorder programmieren. Als Programmquelle geben Sie bitte den AV-Programmplatz (z.B. AV1) ein, an dem Ihr TV-Gerät angeschlossen ist.

Bei VPS-Aufnahmen geht das TV-Gerät eine Stunde vor Sendungsbeginn in den Aufnahmezustand, um eventuelle Programmverschiebungen berücksichtigen zu können. Schalten Sie bei einer erwarteten Aufnahme das AV-Gerät bitte nicht mit dem Netzschalter aus.

Menü aufrufen

MENU

Metz Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Angeschlossenes Gerät an der AV-Buchse mit + - ändern Zeiteinstellungen Zeitsteuerung Erinnerung Kindersicherung Sat-Timeraufnahme Timer 8 Timer 7 Timer 6 Timer 5 Timer 4 Timer 3 Timer 2 Timer 1 Programm Datum Uhrzeit Gerät VPS 25 30.01, 20:15-21:00 Videorecider VOX

* Bitte beachten Sie, dass bei einer VPS-Aufnahme als Startzeit die VPS-Zeit eingegeben werden muss.

Nur mit nachgerüstetem Sat-Modul möglich!

Menü aufrufen

MENU

27. Startprogrammplatz

In diesem TV-Gerät können Sie einen Startprogrammplatz festlegen. Der Startprogrammplatz dient vorzugsweise bei Verwendung eines externen Sat-Receivers dazu, auf den AV-Programmplatz zu schalten.

Startprogrammplatz einstellen

Im Menü „AV Geräte“ einen Sat-Receiver (SAT/SetTop) auswählen und anschliessen. (siehe dazu auch Kap. „21. AV Geräte“)

• Taste „AV“ drücken.
• Mit den Zifferntasten im „AV-Menü Wiedergabe“ den Platz „Sat/SetTop“ wählen.
  • TV-Menü mit der Taste „MENU“ aufrufen.
• Mit der roten Taste das Menü „Konfiguration“ öffnen.
• Mit der Cursorsteuertaste „Bedienung“ und „Startprogrammplatz“ anwählen.
• Taste „OK“ drücken und im Einstellfenster die Frage mit der . + Taste mit „Ja“ beantworten.

• Die veränderte Einstellung mit der Taste „OK“ speichern.

Wenn nun das TV-Gerät mit der Netztaste am Gerät eingeschaltet wird und anschließend die Taste ☐ der Fernbedienung gedrückt wird, erscheint der AV-Programmplatz.

28. Betrieb ohne Fernbedienung

Diese Betriebsart ist nur als Notbedienung gedacht, wenn die Batterien Ihrer Fernbedienung leer sind oder die Fernbedienung nicht zur Hand sein sollte.

Die Ortsbedienung finden Sie an der Vorderseite des TV-Gerätes. Je nach Typ hinter einer Klappe, die mit einem Druck auf die Markierung geöffnet werden kann.

Einschalten

Netztaste am TV-Gerät drücken - der Stand-by Betrieb ist eingeschaltet. Zum Einschalten auf Programmplatz 1 die Taste F bzw. Soange drücken bis die grüne LED leuchtet.

Ohne Fernbedienung können Sie folgende Funktionen auch am Gerät bedienen. Die Vorwahl der Funktion ist 10 Sek. gültig.

Programmwahl:

Tasten -/+ drücken.

Lautstärke:

Drücken Sie die Vorwahltaste F bzw. auf dem Bildschirm die Balkenanzeige für die Lautstärke erscheint. Drücken Sie dann die „-“ oder „+“ Taste, um die Lautstärke zu ändern.

Kontrast:

Drücken Sie die Vorwahltaste F bzw. 7, bis auf dem Bildschirm die Balkenanzeige für den Kontrast erscheint. Drücken Sie dann die „-“ oder „+“ Taste, um den Kontrast zu ändern.

- P + P

nur bei Astral und Spectral

29. Technische Daten

Netzspannung:

230 V \~ 50 / 60 Hz

Antenneneingang:

75 Ohm asymmetrisch

DIN 45325

Empfangsbereich:

Standardkanäle 2 - 12, 21 - 69

Sonderkanäle S1 - S20, S21 - S41,

S42 ... S46 (Belgien Kanäle OIR)

Leistungs- aufnahme:

stungs-fnahme:	Leistungsaufnahme(nach CENELEC / TC 59 X)	Musikleistung nach DIN 45324 an 4 Ωbei 1 kHz (Sinusleistung)
Magnum-70	ca. 110 W	2 x 12 W(2 x 8 W)
Morea-70Nordkap-70	ca. 110 W	2 x 12 W(2 x 8 W)
Crystal-70	ca. 108 W	2 x 12 W(2 x 8 W)
Kreta-63Tiros-63	ca. 100 W	2 x 12 W(2 x 8 W)

Energieverbrauch pro Stunde (Wh):

siehe Leistungsaufnahme in W x 1 Stunde

Stand-by: ca. 1,7 W

30. Nachrüstmöglichkeiten

• Sat-Nachrüstsatz 081 NH 1017
für den Empfang von Satellitensendern ohne zusätzlichen Receiver.
• Sat-Nachrüstsatz 083 NH 1014
SAT-Receiver, der zusätzlich auch unverschlüsselte ADR-Sender (Astra-Digital-Radio) empfangen kann.
• DVB-S Nachrüstsatz 024 NH 1025 (CI)
für den Empfang von analogen und digitalen Satellitensendern für TV und Radio ohne zusätzlichen Receiver.
• DVB-T Nachrüstsatz 056 NH 1114 (CI)
für den Empfang von digitalen terrestrischen Sendern für TV und Radio ohne zusätzlichen Receiver.
Fragen Sie nach weiteren Nachrüstsätzen Ihren Fachhändler.

31. Kopfhörer anschliessen

Der Kopfhöreranschluss befindet sich an der Vorderseite des TV-Gerätes. Bei vielen Geräten muss dazu die Frontklappe mit einem Fingerdruck geöffnet werden.

Wir empfehlen Kopfhörer mit einer Impedanz von nicht weniger als 32 Ω. Bei Kopfhörer mit kleinerer Impedanz (ca. 8 Ω), verringert sich der Aussteuerbereich.

Die Kopfhörerlautstärke kann als Normwert gespeichert werden. Bei 2-Ton-Sendungen kann, unabhängig von den Gerätelautsprechern, Ton 1 oder Ton 2 über den Kopfhörer wiedergegeben werden.

32. Reinigung des Gerätes

Vor dem Reinigen ist das Gerät mit dem Netzschalter auszuschalten!

Für das Gehäuse verwenden Sie bitte nur ein weiches, trockenes oder nur ganz leicht mit Wasser angefeuchtetes Tuch. Die Anwendung von scharfen Reinigungsmitteln ist nicht erlaubt. Diese könnten den Lack und die Bedruckung beschädigen. Für den Bildschirm verwenden Sie ein feuchtes Fensterleder.

33. Fachbegriffe

AV-Programmplatz

AV-Geräte haben eine oder mehrere Buchsen, je nach Type. Diese Buchsen sind am Gerät selbst bezeichnet z.B. AV1.

Am AV-Gerät können diese Buchsen angewählt werden. Im AV-Gerätedisplay wird die angewählte Buchse entsprechend angezeigt z.B. A1 für die AV1-Buchse.

Bandbreite (nur bei Sat-Nachrüstung)

Die Bandbreite wird für Tonunterträger eingestellt. Bei ASTRA-Sender in der Regel immer 130 kHz einstellen.

Basisbreite

Bei Stereosendungen kann die Basisbreite (= räumlicher Abstand zwischen den Lautsprechern) künstlich erweitert werden, um ein größeres Stereodreieck zu erreichen.

Code

Die Einstellungen der Kindersicherung sind mit einem 4 stelligen Nummercode gesichert den Sie bestimmen können. Eingegebene Codenummer merken. Wenn Sie die Codenummer vergessen haben, fragen Sie Ihren Fachhändler.

CTI

Die CTI-Schaltung (Color Transient Improvement) ist eine elektronische Schaltung, die bei einem Fernsehbild für eine exakte Trennung von Farbflächen sorgt und störende Farbschlieren verhindert. Die Wirksamkeit des Bildfilters ist sowohl für Fernsehprogramme als auch für ein Bildsignal von AV-Geräten gegeben.

Deemphasis (nur bei Sat-Nachrüstung)

Verfahren zur Verminderung des Tonrauschens bei Sat-Sendern. Die nötige Einstellung entnehmen Sie bitte der Fachpresse.

Bei ASTRA-Sender immer „Panda“ einstellen.

33. Fachbegriffe

Klangeinstellungen

Die Klangeinstellung kann auf „Normal“ oder „Sprache“ eingestellt werden.

Lautstärke Korrektur

Die Sendeanstalten strahlen in verschiedenen Lautstärken aus. Dieser Lautstärkenunterschied kann zu den anderen Sement angepasst werden. Die Anpassung bleibt auch beim Aufrufen der Normwerte erhalten.

Normwerte

Normwerte oder Grundwerte sind Einstellungen (z.B. Helligkeit, Lautstärke, Farbe etc.), die für alle Programme gleich sind.

Raumklang

Bei Sendungen die in Mono ausgestrahlt werden, kann ein künstlicher Stereoeffekt erzeugt werden.

Rauschreduktion

Einstellmöglichkeit zur Verbesserung der Bildqualität von optisch verrauschten „Schneebildern“ bei ungünstigen Empfangsverhältnissen. Je nach Störungsgrad sind unterschiedliche Korrekturmöglichkeiten geboten, die für jeden Programmplatz einzeln eingestellt werden können.

VCR

Die VCR-Funktion sorgt bei Bildeinspielungen von Bandgeräten z.B. Camcorder und Videorecordern für eine optimale Bildqualität.

Videopegel (nur bei Sat-Nachrüstung)

Mit dem Videopegel kann der Kontrast auf die unterschiedliche Modulation der Sat-Sender eingestellt werden. Die Einstellung wirkt sich jedoch nur auf die EURO-Buchsen aus und kann nur durch eine Probeaufnahme kontrolliert werden.

33. Fachbegriffe

Zwangsmono

Unter Umständen kann es vorkommen, dass Ihr TV-Gerät während einer Sendung unerwünscht von Mono auf Stereo schaltet, obwohl kein Stereo-sender empfangen wird. In der Regel hängt das von den örtlichen Empfangsverhältnissen ab. Wenn für den angewählten Programmplatz „Zwangsmono“ eingestellt wird, werden alle Sendungen entsprechend der Einstellung in Mono wiedergegeben.

Batterie-Entsorgung

Batterien/Akkus gehören nicht in den Hausmüll! Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahmesystems.

Bitte geben Sie nur entladene Batterien/Akkus ab. Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät

• abschaltet und signalisiert „Batterien leer“
• nach längerem Gebrauch der Batterien nicht mehr einwandfrei funktioniert.

Zur Kurzschlußsicherheit sollten die Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien überall dort unengeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei Cd = Batterie enthält Cadmium Hg = Batterie enthält Quecksilber Li = Batterie enthält Lithium

Problem Mögliche Ursache Abhilfe
TV-Gerät reagiert nicht auf Fernbedienung	Kein Sichtkontakt zwischen Fernbedienung zum TV-Gerät.Direktes Sonnenlicht scheint auf des Infraroffenster des TV-Gerätes.Batterien der Fernbedienung leer.TV-Gerät ist mit der Netztaste ausgeschaltet.Störung am Prozessor	Sichtkontakt herstellen.Sonnenlichteinstrahlung vermeiden.Batterien erneuern.TV-Gerät mit der Netztaste einschalten.TV-Gerät mit der Netztaste aus- und wieder einschalten
falsche Farben, Farbflecken am Bildrand	starkes Magnetfeld durch Lautsprecher o.ä.	Abstand Lautsprecher zum TV-Gerät erweitern.Bei bleibenden Farbflekken das TV-Gerät mit der Netztaste ausschalten und nach einiger Wartezeit wieder einschalten
Nach dem Einschalten erscheint auf dem Bildschirm die Meldung „Code-Eingabe“	Die Kindersicherung wurde programmiert und alle Programme wurden gesperrt.	Code-Nummer eingeben mit der die Kinder-sicherung von Ihnen programmiert wurde
Das TV-Gerät schaltet nicht auf den gewählten Programmplatz und eine Einblendung mit Teddy erscheint.	Die Kindersicherung wurde programmiert und nur die in der Liste neben dem Teddy stehenden Programme sind freigegeben	Code-Nummer eingeben mit der die Kinder-sicherung von Ihnen programmiert wurde
Problem Mögliche Ursache Abhilfe
Die Sofortaufnahme eines terrestrischen Senders (über nor-male Hausantenne oder Kabel zu emp-fangen) mit Data Logic funktioniert nicht	Der Data Logic Videorecorder ist nicht mit einem Antennenka-bel an der Hausantenne ange-schlossen.	Data Logic Videorecor-der mit einem Anten-nenkabel an die Haus-antenne anschließen.
allgemeine Probleme mit den angeschlos-senen externen AV-Gerät	Das AV-Gerät wurde im TV-Gerät nicht richtig ange-meldet.	Im Menü „AV Geräte“ das entsprechende AV-Gerät mit dem Cur-sor auswählen, Signal-OUT/-IN entsprechend dem AV-Gerät einstell- len und Taste „OK“ drücken.AV-Gerät nur so anschließen, wie es das Anschlußbild zeigt.
Data Logic funktio-niert nicht	Der verwendete Data Logic Videorecorder mit Datenaus-tausch wurde im TV-Gerät nicht richtig angemeldet.Der Data Logic Videorecorder ist nicht an der EURO 1-Buchse angeschlossen.Das verwendete Euro-AV-Kabel (Scart-Kabel) ist nicht voll bestückt.	Am TV-Gerät das Menü „AV Geräte“ aufrufen und den Data Logic Videorecorder als Videorecorder 1 mit „Datalogic Ein“ anmelden.Data Logic Videorecor-der an der EURO1-Buchse mit einem Scart-Kabel anschließen.Vollständig bestücktes Euro-AV-Kabel (Scart-Kabel) verwen-den.

Stichwortverzeichnis

22kHz-Signal 42

Anzeigekonfiguration 25

Ausschaltzeit 29

Automatische Sendersuche 14

Automatische Sat-Sendersuche ..... 44

Antwortfreigabe 33

AV-Geräte anschließen 35

AV-Programmplatz ..... 26, 36, 46, 48, 53

AV-Wiedergabe, Geräte mit Schaltspannung . 37

AV-Wiedergabe, Geräte ohne Schaltspannung 38

Bandbreite 53

Basisbreite 53

Batterien für Fernbedienung. 5

Bedienhilfe 8

Bildeinstellungen. 10, 20, 21

Bildnormwerte 20

Bildschärfe 20, 21

Bildqualität bei Videorecorder ..... 38

Bedienhilfe 8

Camcorder anschließen. 35

Code für Kindersicherung ..... 27

CTI 53

Cursor 8,9

Decoder anschließen (D-Box)....35

Deemphasis 53

DiSEqC-Anlage 41

Doppelte Schriftgröße 33

DVD-Player anschließen 35

Einschaltzeit 29

Einstellfenster 9

Erinnerung 28

EURO-Buchsen 37

Externe Geräte anschließen 35

Externe Geräte (Wiedergabe) ..... 37

Fachbegriffe 53

Farbnorm. 24

Feinabstimmung 16

Funktionstasten 31

Gewitter....5

Stichwortverzeichnis

Kanal- Frequenzeinstellung ..... 15

Kindersicherung 26

Klangeinstellungen ..... 22, 23

Kopfhörer. 52

Land 11

Lautstärke Korrektur 23

LNB-Frequenz. 43

LNB-Versorgung 40

Lowband 43

Marken im Videotext. 33

Marken setzen, Marken löschen. . . . . . . 33, 34

Markenweise blättern 33

Markenübersicht. 31, 34

Mehrfachseiten, Unterseiten. 32

Menü, Menüsteuerung. 9

Menüsprache 11

Normwerte. 20, 22

Normalzeit. 30

Numerische Seitenwahl 32

Premiere-Decoder - siehe AV Geräte ..... 35

Programme verschieben, kopieren, löschen. . . 18

Programmwahl. 19

Rätseltaste 33

Raumklang. 54

Rauschreduktion 54

Reinigen. 52

Rotation (nur Astral-63)....57

Sat-Anlage. 40

Sat-Sender einstellen. 44, 45

Sat-Sendung aufnehmen ..... 46, 47

Schaltspannung, Geräte mit. 37

Schaltspannung, Geräte ohne ..... 38

Schriftgröße, doppelt ..... 31

Sender-Logo. 17

Sender verschieben. 18

Sender löschen 18

Sendersuche, automatisch ..... 14

Sendersuchlauf 14, 15

Signalart (Eurobuchsen) 37

Sleeptimer 29

Stichwortverzeichnis

Sommerzeit 30

Sprache im TV-Menü. 11

Standbild 5

Startprogrammplatz 48

TV-Menü 9

Timer 47

Timeraufnahme. 47

Timermenü 47

Toneburst 42

Toneffekte, siehe Basisbreite oder Raumklang . 53

Ton 1, Ton 2 .... 10

Tonnormwerte. 22

Überspielen 39

Untertitel 34

Variables Zoom 31

VCR-Funktion 38

Videokassette abspielen ..... 37, 38

Videorecorder-Programmwechsel....37

Videopegel....54

Videorecorder anschließen ..... 35, 36

Videotext 32

Videotext, Schriftgröße 33

Wiedergabe externer Geräte. . . . . . . . . 37, 38

Winterzeit 30

Zeitsteuerung 29

Zoom. 31

Zusatzgeräte, siehe externe Geräte ..... 35

Zwangsmono 55

Geräte-Pass

Bundesrepublik Deutschland

Nur gültig, wenn ordnungsgemäß und vollständig ausgefüllt. Durch Änderungen verliert der Geräte-Paß seine Gültigkeit. Sorgfältig aufbewahren. Verlorene Urkunden werden nicht ersetzt. Typ:

Verkaufsdatum:

Gerätecode:

Anschrift des Käufers:

Unterschrift des Käufers Stempel und Unterschrift des Fachhändlers

Fachhändler und Käufer bestätigen durch ihre Unterschrift die Richtigkeit der vorstehenden Angaben.

1. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
2. Die Garantiezeit - 24 Monate - beginnt mit dem Abschluß des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).

3. Garantieansprüche können nur unter Nachweis des Kaufdatums durch Vorlage des durch den Fachhändler vollständig ausgefüllten Geräte-Passes und des maschinell erstellten Kaufbeleges geltend gemacht werden.

4. Gegen Vorlage dieser Unterlagen erhält der Fachhändler innerhalb der Garantiezeit diejenigen Teile, die infolge eines nachgewiesenen Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos nachgebessert oder ersetzt.

Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet wird. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch wird für die nachgebesserten oder ersetzten Teile eine neue Garantiezeit begründet.

1. Unsachgemäße Behandlung und Eingriffe durch den Käufer oder Dritte schließen die Garantieverpflichtungen sowie alle weiteren Ansprüche aus. Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, mechanische Beschädigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind. Ferner sind natürlicher Verschleiß, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen, bei Bildröhren zusätzlich insbesondere durchgebrannte Heizfäden, Schäden durch Betrieb außerhalb der veröffentlichten Grenzdaten, Glasbruch, Einbrennen des Bildschirms und sonstige Mängel, die nicht auf Fabrikationsmängel zurückzuführen sind.

2. Der Garantieanspruch aus diesem Geräte-Paß besteht nur in Deutschland und ist ab 01.01.2002 gültig.

3. Durch diesen Geräte-Paß werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkäufer nicht berührt.
