BEDIENUNGSANLEITUNG HTL 2230D XORO

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D'EMPLOI

Inhaltsangabe

Sicherheitshinweise

Elektronische Sicherheit 5

Hinweise

Kompatibilität USB 7

Recycling Informationen 7

Verpackungsinhalt 9

Merkmale 9

Montage des Standfuß 10

Schnellstart 11

Anschlüsse

Rückseite 12

Tasten der oberen Seite 13

Vorderseite 13

Fernbedienung

Einlegen der Batterien in die Fernbedienung 14

Reichweite 14

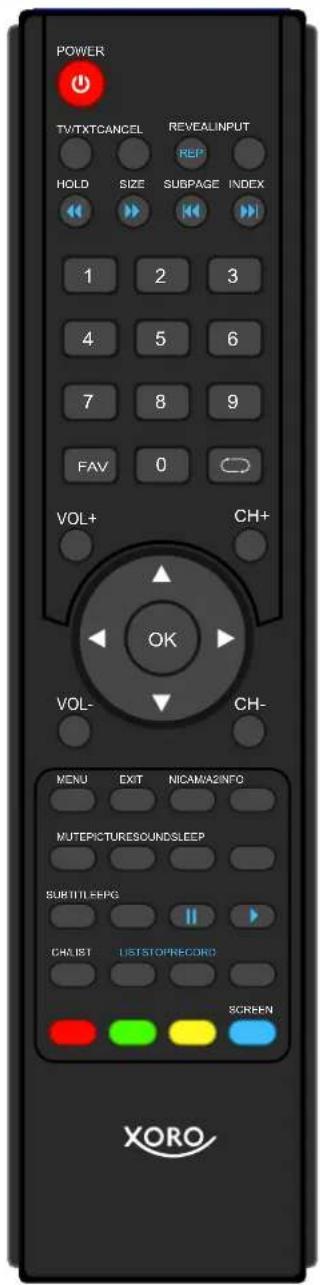

Tastenbelegung 15

Verbinden

Strom 17

Antenne 17

SCART 17

HDMI 17

Y Pb Pr 18

USB für PVR 18

CVBS 18

VGA (PC-RGB) 19

Kopfhörer 19

Digitaler Tonausgang bei Koaxial 19

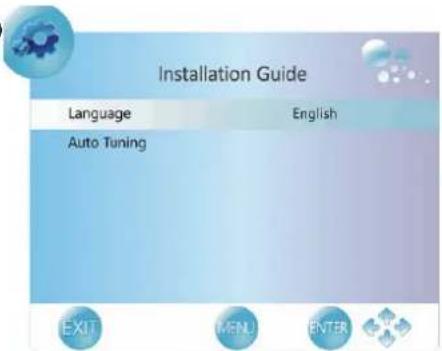

Erstinstallation

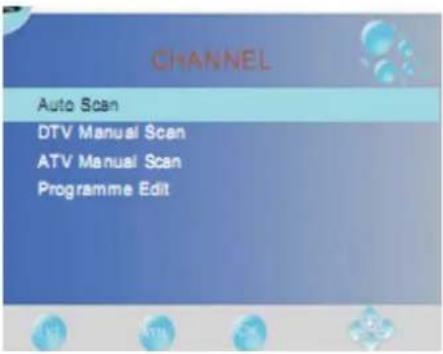

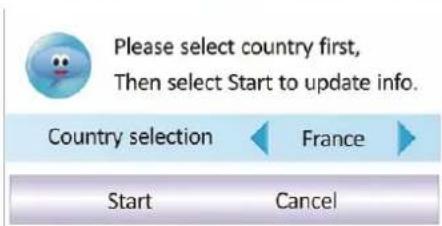

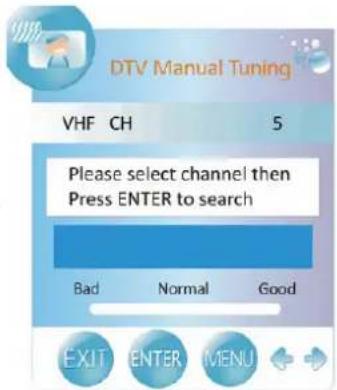

Suchlauf für analoge und digitale TV Sender 20

Quellenauswahl

Auswahl der unterschiedlichen Eingänge, TV Tuner 21

DVB-T

DVB-T Aktivieren 22

Wichtige Tasten und Funktionen 22

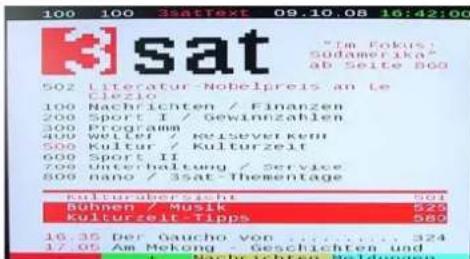

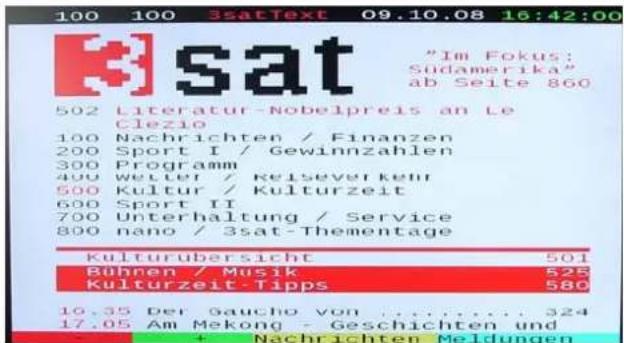

Videotext 23

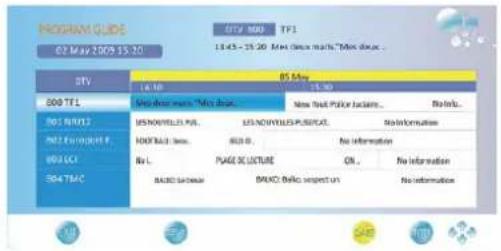

Elektronischer Programmführer (EPG) 25

ATV

Wichtige Tasten und Funktionen 26

Videotext 26

Inhaltsangabe

Deutsch

PVR Funktion

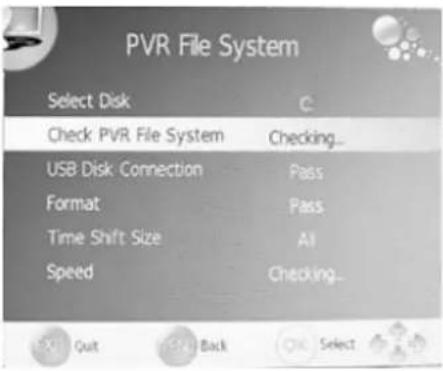

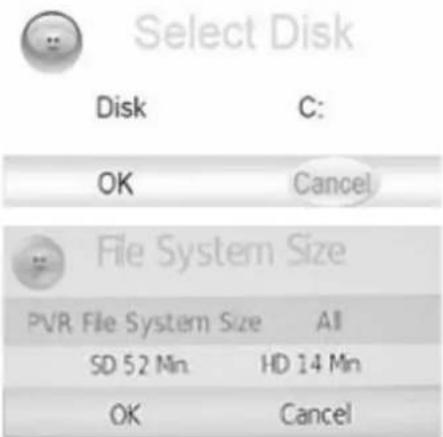

Vorbereitung des USB Speichers 27

PVR Dateisystem 27

Format des Speichers 28

Time-Shift einrichten 29

Rekorder

Direkte Aufnahme 29

Aufnahmeprogrammierung durch EPG.... 29

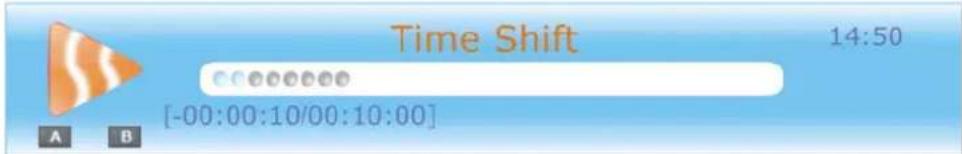

Time-Shift 30

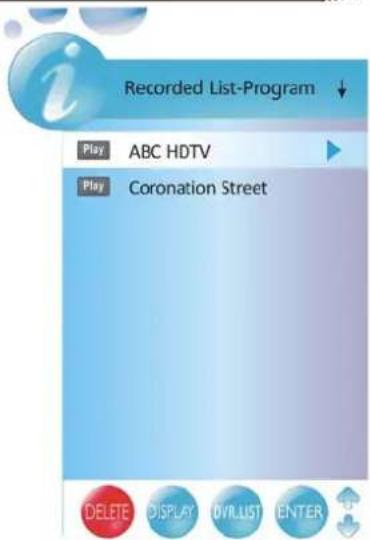

Aufnahmeliste 31

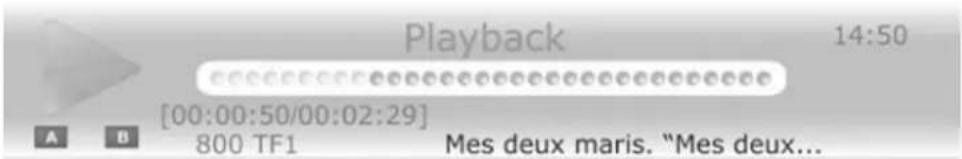

Abspielen von Aufnahmen 31

LCD Einstellungen

Allgemein 32

Kanaleinstellungen....33

Bildeinstellungen 37

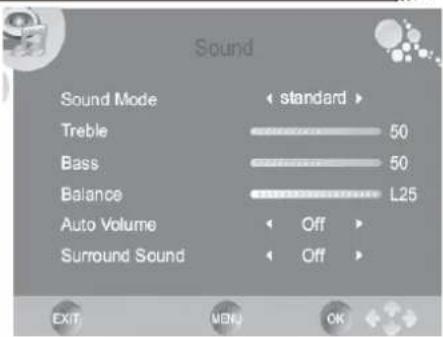

Toneinstellungen....39

Zeiteinstellungen 40

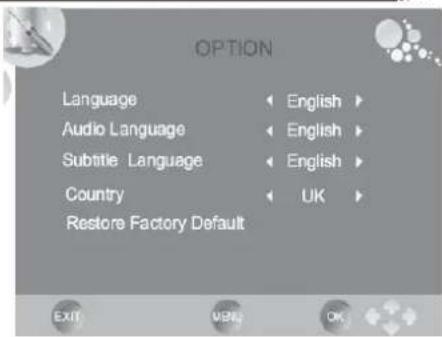

Optionen....42

Problembehandlung LCD / DVB-T / ATV 44

Spezifikationen......46

Glossar 47

SICHERHEITSHINWEISE

Das Dreieckszeichen mit Blitzsymbol verweist auf gefährliche Spannungen im Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden.

Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktions- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

DIESES GERÄT ERFÜLLT DIE ANFORDERUNGEN DES PARAGRAFEN 15 DER FCC-VERORDNUNG. ZUM BETRIEB DES GERÄTS MÜSSEN FOLGENDE BEDINGUNGEN ERFÜLLT SEIN: (1) DIESES GERÄT DARF KEINE SCHÄDLICHE INTERFERENZ VERURSACHEN, UND (2) DIESES GERÄT MUSS SÄMTLICHE EMPFANGENDE INTERFERENZ AUFNEHMEN, MIT EINGESCHLOSSEN INTERFERENZ DIE MÖGLICHERWEISE FUNKTIONSSTÖRUNGEN VERURSACHEN KÖNNTE.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Verwendung

1. Empfangen von TV Fernsehprogrammen mit analog oder digital (DVB-T) TV Tuner.
2. Aufnahme von DVB-T Sendungen auf USB-Speicher
3. Zeitversetztes Fernsehen mit USB Speicher - Time-Shift Funktion.
4. Wiedergabe von Aufnahmen von USB-Speicher.
5. Anschluss externe Geräte über HDMI, VGA, YUV mit progressive Scan, SCART und CVBS.
6. Jede andere Verwendung ist nicht gestattet.

Antenne

Der analoge oder der digitale TV Tuner wird an der Antenne angeschlossen.

1. Wenn Sie die Antenne anschließen oder entfernen möchten, bitte schalten Sie das Gerät vorher aus und ziehen Sie die Stecker aus der Steckdose. Andernfalls könnte es zu Rückkoppelungen und Schädigungen der angeschlossen Geräte kommen.
2. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.
3. Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie unbedingt das Antennen-kabel ab.

USB Anschluss

Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.

SICHERHEITSHINWEISE

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.

3. Um eine Überlastung zu vermeiden, betreiben Sie nicht zu viele weitere Geräte an der gleichen Steckdose.

4. Verlegen Sie Stromkabel unbedingt immer so, dass niemand darüber stolpern kann.

5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

7. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.

8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

9. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

10. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

11. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

12. Entfernen Sie nie die Abdeckung - es befinden sich keine Teile im Inneren, die vom Benutzer selbst repariert werden können.

13. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

Betrieb und Aufstellung

1. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
2. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopp, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.
3. Das Gerät muss mindestens 5 cm (2 Zoll) von der Wand entfernt aufgestellt werden. Das Gerät muss mindestens 10 cm zur Seite und mindestens 20 cm zur Decke/Regalbogen entfernt aufgestellt werden.
4. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
5. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
6. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden. Vermeiden Sie Hitzestau am Gerät.
7. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

HINWEISE

1. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
2. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.
3. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
4. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.
5. Der Medien-Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Schalten Sie das Gerät aus.
6. Entfernen Sie während der Wiedergabe von Medieninhalten mit dem integrierten Medien-Player nicht den USB-Speicher.
7. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

Kompatibilität des USB Anschluss

1. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB-Speicher können bis zu 8 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB-Speicher und nicht alle können unterstützt werden.
3. Für Aufnahmen von DVB-T werden die USB-Speicher speziell vorbereitet. Der USB Speicher wird formatiert.
4. Bitte beachten Sie das bei jeglichen Speichermedium nur FAT 32 unterstützt wird. Falls ein Medium mit NTFS formatiert ist, dann wird diese nicht erkannt.

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

HINWEISE

Servicefall

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlem:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Flüssigkeiten in Berührung gekommen oder in das Gerät einge- drungen ist.
d. Wenn eine Substanz oder ein Gegenstand versehentlich in die Belüftungsschlitze eindringt.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungs- schwankungen aufweist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
2. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.
3. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
4. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Empfangs-Antenne anders aus.
  • Vergrößem Sie den Abstand zwischen den Geräten.
  • Stecken Sie den Netzstecker des Gerätes in eine andere Steckdose als das gestörte Gerät.
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Pixelfehler

Die in den Spezifikationen definierten Pixelfehler (Helle, Dunkle Pixel, Liniendefekte und Helligkeitsunterschiede) beschreiben die maximal erlaubten Defekte in Art und Anzahl, welche von der Garantie ausgeschlossen sind.

Macrovision

Folgende Bestandteile sollte sich in der Verpackung befinden:

• Xoro HTL HTL 2230D LCD-TV Fernsehgerät
• Fernbedienung mit Batterien
• Anleitung
- Garantiekarte

Falls eines dieser Teile fehlen sollte, wenden Sie sich schnellstmöglich an Ihren Händler.

Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät an den Händler zurückgeschickt werden muss.

Merkmale

• Qualitativ hochwertiger Full-HD Bildschirm
• LED Hintergrundbeleuchtung
• Auflösung 1920 x 1080 Pixel im 16:9 Seitenverhältnis
- Vielfältige Anschlussmöglichkeiten wie VGA, Antenne (RF), Komponenteneingang mit progressive Scan, CVBS, SCART und HDMI
- Unterstützt bei HDMI Videoeingangssignale bis zu 1080p
- Stereo-Audio-Eingänge
- Integrierter analoger TV Tuner mit Teletext
- Integrierter digitaler TV Tuner (DVB-T) mit Teletext und EPG
- PVR Ready - Nimmt DVB-T Sendungen auf USB Speicher auf
• Time-Shift Funktion - Ermöglicht zeitversetztes Fernsehen
• Automatische und manuelle Kanalsuche
- Automatische Abschaltung als Stromsparfunktion, wenn kein Signal-eingang vorliegt
• Farbe: Schwarz mit Klavierlackveredelung

MONTAGE DES STANDFUSSES

Die TV Geräte werden ohne montierten Standfuß geliefert. Die Montage kann in vier Schritten einfach durchgeführt werden.

Deutsch

1. Packen Sie das TV Gerät vorsichtig aus. Der Standfußhalter ist schon vormontiert. An der Unterseite enthält der Halter zwei Steckverbindungen. Diese dürfen während des Auspackens nicht beschädigt werden.
2. Legen Sie den LCD Fernseher auf eine feste Unterlage wie zum Beispiel einen Tisch. Nutzen Sie für den Fernseher eine Unterlage wie Handtuch, Decke oder Folie. Die Vorderseite ist mit einem Klavierlack versehen.

1 A B

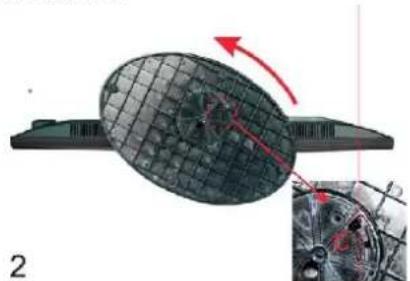

1. Positionieren Sie den Standfuß am Fernseher mit einem kleinen Winkel und verbinden Sie vorsichtig den Standfuß mit dem Halter (siehe folgende Abbildung). Drehen Sie vorsichtig den Standfuß gegen den Uhrzeigersinn.

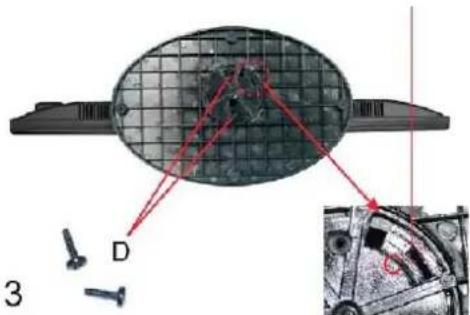

1. Montieren Sie vorsichtig die Schraube am Standfuß mit einem Schraubendreher.

3 D

Hinweis:

Überprüfen Sie nach der Montage vorsichtig den Halt des Standfußes.

Schnellstart

1. Montieren Sie den Standfuß gemäß der Beschreibung auf der vorherigen Seite.
2. Schließen Sie die Antenne bzw. Eingangsquelle am entsprechenden Eingang (z.B. HDMI, SCART ect.) auf der Rückseite des Geräts an.
3. Stecken Sie den kleinen, runden Stecker des Stromadapterkabels in den Stromeingang auf der Rückseite des Geräts.
4. Verbinden Sie das Stromkabel mit dem Stromadapter und der Steckdose.
5. Schalten Sie das Gerät ein, indem Sie bei den Bedienelementen direkt am Gerät oder auf der Fernbedienung die Taste POWER drücken. Die LED fängt daraufhin an, grün zu leuchten.

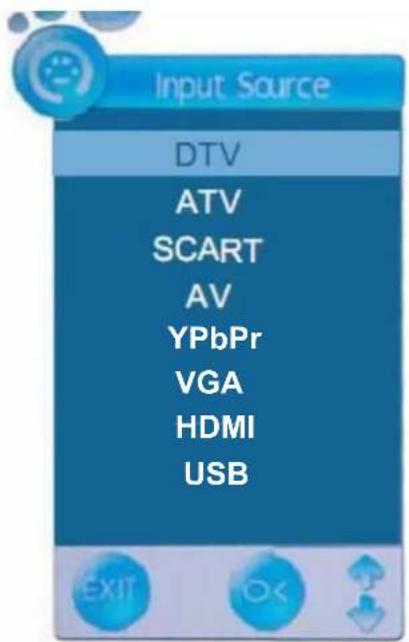

6. Drücken Sie die SOURCE Taste am Gerät bzw. auf der Fernbedienung und ein Auswahlmenü der Quellen wird eingeblendet. Zur Auswahl stehen: TV, SCART, YUV, CVBS, VGA, HDMI, DVB-T. Navigieren Sie mit den Pfeiltasten OBEN oder UNTEN zu der gewünschten Option und bestätigen Sie mit der OK Taste. Sie können sowohl mit den Bedienelementen auf der Vorderseite des Geräts als auch mit der Fernbedienung die Lautstärke anpassen oder einen Kanal auswählen.

A. DVB-T Modus:

Schalten Sie das Gerät an und drücken sie die SOURCE-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „DVB“ angezeigt wird und bestätigen Sie die Auswahl mit der OK Taste. Nun befindet sich der HTL 2230D im DVB-T Modus. Bei der ersten Inbetriebnahme werden Sie zu dem Programmsuchlauf weitergeleitet. Der Suchlauf wird auf Seite 21 beschrieben.

B. Analoger TV Tuner (z.B. Kabelnetz):

Schalten Sie das Gerät an und drücken sie die SOURCE-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „ATV“ angezeigt wird und bestätigen Sie die Auswahl mit der OK Taste. Nun befindet sich der HTL 2230D im TV Modus. Bei der ersten Inbetriebnahme werden Sie zu dem Programmsuchlauf weitergeleitet. Der Suchlauf wird auf Seite 21 beschrieben.

1. Um das Gerät für kurze Zeit auszuschalten, drücken Sie die Taste POWER. Daraufhin wechselt es in den Bereitschaftsmodus (Stand-By), und die LED leuchtet rot. Falls Sie das Gerät über einen längeren Zeitraum nicht nutzen, schalten Sie es komplett aus, indem Sie das Stromkabel abziehen.

Anschlüsse

Rückseite Unten

Bezeichnung	Funktionsbeschreibung
POWER	DC Stromeingang
HDMI	HDMI Audio/Video Eingang
USB	USB Anschluss für PVR Ready Funktion
VGA	VGA-Signal vom Computer
PC-In	Audio Eingang für VGA
SCART	EuroAV (SCART) Eingang
Headphone	Audio-Ausgang für Kopfhörer
Coax	Digitaler Tonausgang

Rückseite Links

Bezeichnung	Funktionsbeschreibung
Y	Y Video Eingang für Komponente
Pb	Pb Video Eingang für Komponente
Pr	Pr Video Eingang für Komponente
Video	FBAS Video Eingang (CVBS)
R-in	Rechter Audiokanal für FBAS- und Komponenten-Eingang
L-In	Linker Audiokanal für FBAS- und Komponenten-Eingang
RF	Antenneneingang für DVB-T und analoges Signal (z.B. Kabel)

Bedienelemente

Tasten der Oberseite

MENU CH- CH+ VOL- VOL+ INPUT POWER

Taste	Funktion
Menu	LCD Einstellungen
CH- Kanal	unten Taste
CH+ Kanal	auf Taste
VOL- Lautstärke verringern Taste
VOL+ Lautstärke erhöhen Taste
INPUT	Quellen Taste
POWER An /	Aus Taste für Stand-By

Deutsch

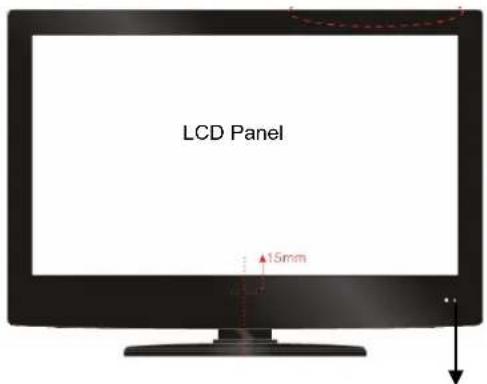

Vorseite

LED

Die LED signalisiert den Status des Gerätes. ROT = Stand-By Modus und GRÜN = Eingeschaltet.

IR

Infrarotempfänger

Lautsprecher

Die Lautsprecher befinden sich Unten auf rechten und linken Seite des Gerätes

LCD Panel

LCD Bildschirm

IR = Empfänger für Fernbedienung

Einlegen der Batterien in die Fernbedienung

Um die Fernbedienung verwenden zu können, legen Sie die Batterien in das Batteriefach.

1. Öffnen Sie das Batteriefach
2. Legen Sie die mitgelieferten Batterien ein und achten Sie auf die richtige Ausrichtung der Polung.
3. Schließen Sie das Batteriefach.

Hinweise zu den Batterien:

Falsche Behandlung der Batterien kann dazu führen, dass Batteriesäure austritt. Dies führt zu schädlicher Korrosion und möglicherweise zu einem dauerhaften Defekt an der Fernbedienung.

Beachten Sie daher folgende Regeln:

• Achten Sie immer auf eine korrekte Polung der Batterien. Legen Sie diese nur so ein, wie im Batteriefach anhand der Symbole + und - dargestellt
• Verwenden Sie nie zwei verschiedene Batterietypen und mischen Sie nie alte und neue Batterien. Benutzen Sie ausschließlich AAA 1,5 V Batterien.
• Sollten Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie bitte die Batterien aus dem Batteriefach. So beugen Sie möglichen Korrosionsschäden vor.
• Arbeitet die Fernbedienung nicht korrekt oder nimmt Ihre Reichweite ab, tauschen Sie die Batterien gegen neue aus.
• Sollten Batterien auslaufen, wischen Sie das Batteriefach aus und legen neue ein.
• Verbrauchte Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei autorisierten Sammelstellen (im Handel oder an Servicestationen) ab.

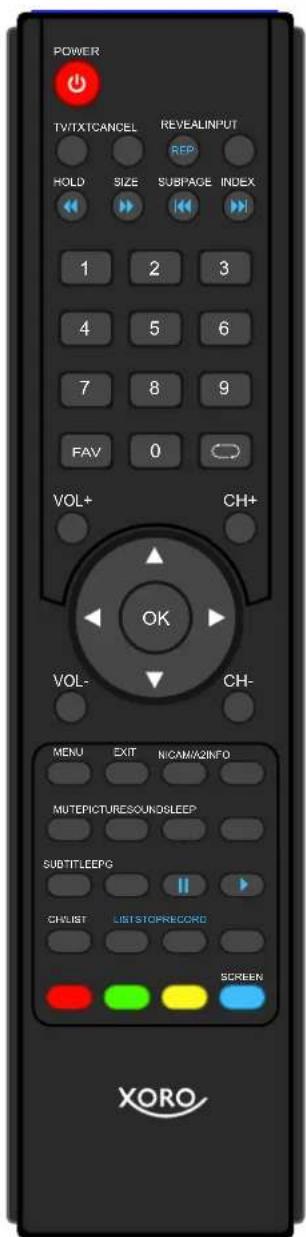

Reichweite der Fernbedienung

Zeigen Sie mit der Fernbedienung auf den Infrarotsensor des Fernsehers und drücken Sie die gewünschte Taste. Der maximale Abstand sollte nicht mehr als 5 Meter und der maximale Winkel nicht mehr als etwa 30° Grad in beiden Richtungen betragen.

Hinweise zur Fernbedienung

• Richten Sie die Fernbedienung auf den Infrarotempfänger des Gerätes.
  • Vermeiden Sie eine Beschädigung der Fernbedienung durch Herunterfallen oder heftige Stöße.
• Legen Sie die Fernbedienung niemals an einen sehr heißen oder feuchten Platz.
• Schütten Sie keine Flüssigkeiten über die Fernbedienung. Öffnen Sie nie das Gehäuse der Fernbedienung
• Achten Sie darauf, dass der Infrarotempfänger sich nicht im Einstrahlbereich direkten Sonnenlichts oder einer starken Lampe befindet. Das Gerät könnte möglicherweise sonst nicht mehr auf die Signale Ihrer Fernbedienung reagieren.

POWER TVITXTCANCEL REVEALINPUT HOLD SIZE SUBPAGE INDEX 1 2 3 4 5 6 7 8 9 FAV 0 VOL+ CH+ OK VOL- CH- MENU EXIT NICAMA2INFO MUTEPICTURESOUNDSLEEP SUBTITLELEPG CHLIST LIST STOPRECORD SCREEN XORO

Tasten der Fernbedienung:

ATV: Analoger TV Tuner

DTV: Digitaler TV Tuner

Rek: Rekorder (PVR Funktion)

1. An/Aus Schalter (STANDBY)
2. Teletext starten (TV/TXT)
3. Teletext verkleinern (CANCEL)
4. ATV + DTV: Teletext anhalten (HOLD); Rek: Schneller Rücklauf (<<)
5. ATV + DTV: Teletext vergrößern (SIZE); Rek: Schneller Vorlauf (>>)
6. Numerische Tasten (0 ... 9)
7. Favoriten Taste (FAV)
8. Lautstärke erhöhen (VOL+)
9. Navigationskreuz (Oben, Unten, Links, Rechts)
10. Lautstärke verringem (VOL-)
11. LCD Menü Taste (MENU)
12. Beenden Taste (EXIT)
13. Stummschaltung (MUTE)
14. Bildeinstellungstaste (PICTURE)
15. DTV: Untertitel Taste (SUBTITLE)
16. DTV: EPG Taste
17. Kanalliste Taste (CH LIST)
18. Rek: Aufnahmeliste Taste (LIST)
19. Farbtaste mit unterschiedlichen Funktionen

Weitere Beschreibungen auf der nächsten Spalte!

Fernbedienung

Deutsch

POWER TV/TXTCANCEL REVEALINPUT HOLD SIZE SUBPAGE INDEX 1 2 3 4 5 6 7 8 9 FAV 0 VOL+ CH+ OK VOL- CH- MENU EXIT NICAMA2INFO MUTEPICTURESOUNDSLEEP SUBTITLESPEED CHAUST LISTSTOPRECORD SCREEN XORO

Tasten der Fernbedienung:

ATV: Analoger TV Tuner

DVB-T: Digitaler TV Tuner

Rek: Rekorder (PVR Funktion)

1. ATV + DTV: Anzeigen versteckter Teletextseiten (REVEAL): Rek: Wederholungsfunktionstaste (REP)

2. Quelle Taste (SOURCE)

3. ATV + DTV: Teletext Unterseiten (SUBPAGE); Rek: Sprung um 30 Sekunden zurück

4. ATV + DTV: Teletext Indexseite (INDEX); Rek: Sprung um 30 Sekunden vorwarts

5. Letzter TV-Kanal Taste

6. Kanal auf Taste (CH+)

7. Bestätigen Taste (OK)

8. Kanal unter Taste (CH-)

9. ATV + DTV: Audio Taste (NICAM/A2)

10. Informationstaste (INFO)

11. Tonmodus Taste (SOUND)

12. Schlaftimer Taste (SLEEP)

13. Rek: Abspielen Taste

14. Rek: Pause Taste; Aktiviert Time-Shift

15. Rek: Aufnahme Taste (RECORD)

16. Rek: Stoppen der Wiedergabe oder Time-Shift

17. Bildschirm abschalten Taste (SCREEN)

VERBINDEN

Stromverbindung

Verbinden Sie das Stromkabel mit dem kleinen Stecker an dem Stromeingang des Fernsehers (POWER). Verbinden Sie den Stromstecker des AC/DC Stromadapters mit der Steckdose.

An der Vorderseite leuchtet dann eine rote LED. Der Fernseher befindet sich nun im Stand-By Modus. Drücken Sie entweder die POWER Taste auf der Fernbedienung oder auf der Oberseite des Gerätes. Die rote LED wechselt zu einer grünen LED Anzeige.

Antenne

Der HTL Fernseher verfügt über einen analogen und einen digitalen TV Tuner. Für den analogen TV Empfang schließen Sie das Antennenkabel entweder mit der VHF/UHF Dachantenne oder mit dem analogen Kabelanschluss an.

Für den digitalen terrestrischen (DVB-T) TV Empfang schließen Sie den Fernseher entweder an die Dachantenne (für den besten DVB-T Empfang) oder an eine DVB-T Zimmerantenne an.

Drücken Sie mit der SOURCE Taste und wählen Sie im Auswahlmenü „ATV“ für analo-gen TV Empfang oder zu „DTV“ bei digitalen terrestrischen TV Empfang.

Hinweis:

Den besten Empfang für DVB-T erhalten Sie mit einer Dachantenne. Falls Sie nur eine Zimmerantenne benutzen können, achten Sie hier auf die Ausrichtung der Antenne und nutzen Sie ggf. eine aktive Zimmerantenne.

SCART Eingang

Audio- und Videosignale können Sie z.B. von einem Videorekorder oder einer Setupbox via der SCART Schnittstelle übertragen. Verbinden Sie ein entsprechendes Endgerät mit einem SCART Kabel an dem SCART Eingang des HTL Fernseher an.

Drücken Sie mit der SOURCE Taste und wählen Sie im Auswahlmenü „SCART“.

SCART

HDMI

Wenn Sie ein Endgerät mit HDMI, wie z.B. eine PS3 Spielekonsole an dem HTL 2230D nutzen möchten, verbinden Sie den Fernseher mit einem HDMI Kabel an dem HDMI Eingang und dem HDMI Ausgang des entsprechenden Endgerätes.

Drücken Sie mit der SOURCE Taste und wählen Sie im Auswahlmenü „HDMI“.

POWER

RF

HDMI

Sie können auch über HDMI den Fernseher als Monitor verwenden. Schließen Sie ein HDMI Kabel an die Graphikkarte es Computers (PC) und das andere Ende mit dem HDMI Eingang des Fernsehers.

Wählen Sie am Computer die optimale Auflösung von 1920 x 1080 Pixel aus.

VERBINDEN

Komponenten Videoeingang und Stereo Audioeingang

Sie können ein weiteres Endgerät (welches einen YUV Videoausgang besitzt) über den Komponenteneingang verbinden. Verbinden Sie das entsprechende Endgerät mit dem dreipoligen Videokabel mit dem „Y Pb Pr“ Eingang des Fernsehers. Achten Sie auf die Farbbelegung zwischen dem Endgerät und dem HTL 2230D, so dass z.B. der Grüne

Kabelstrang jeweils mit dem Stecker „Y“, der Blaue Kabelstrang mit dem Stecker „Pb“ und der Rote Kabelstrang mit dem Stecker „Pr“ beidseitig verbunden wird.

Um auch den Ton zu übertragen, müssen Sie eine Tonverbindung etablieren. Verbinden Sie dazu den weiß und rot markierten Kabelstrang mit dem entsprechenden Audio-Ausgang „L“ und „R“ mit dem Endgerät und den Cinch-Stecker „L“ und „R“ mit dem „AUDIO IN“ Eingang des Fernsehers.

Drücken Sie mit der SOURCE Taste und wählen Sie im Auswahlmenü „YPbPr“.

CVBS Videoeingang und Audioeingang

Sie können ein weiteres Endgerät (welches einen CVBS Videoausgang besitzt) über den Video Eingang verbinden. Verbinden Sie das entsprechende Endgerät mit dem Videokabel (Gelbe Cinch-Stecker) mit dem „VIDEO“ Eingang des Fernsehers.

Video

L-in

R-in

Verbinden Sie dazu den weiß und rot markierten Kabelstrang mit dem entsprechenden Audio-Ausgang „L“ und „R“ mit dem Endgerät und den Cinch-Stecker „L“ und „R“ mit dem „AUDIO IN“ Eingang des Femsehers.

Drücken Sie die SOURCE Taste und wählen Sie im Auswahlmenü „Video“.

USB Anschluss

Der USB Anschluss hat unterschiedliche Funktionen:

1. Nach dem Anschluss eines USB Massenspeichers kann auf diesem DVB-T Sendungen aufgenommen werden.
2. Zum Abspielen aufgenommener DVB-T Sendungen.
3. Zu dem Einspielen neuer Firmwareversionen.

USB

Hinweis:

Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.

VERBINDEN

VGA

Sie können den HTL 2230D auch als PC Monitor betreiben. Verbinden Sie Ihren Computer (PC) per VGA Kabel mit dem VGA Eingang des Fernsehers.

Drücken Sie die SOURCE Taste und wählen Sie im Auswahlmenü „VGA“.

VGA

PC-IN

Deutsch

Hinweise:

1. Bitte wechseln Sie die Auflösung des Computers zu einer der folgenden Auflösungen, bevor Sie die Verbindung herstellen: 640 x 480, 800 x 600 oder 1024 x 768.
2. Verbinden Sie die beiden Geräte und aktivieren Sie nun den PC-VGA Eingang des Fernsehers.
3. Sie können nun die optimale Auflösung via HDMI des Fernsehers an Ihrem Computer einstellen. Diese ist 1920 x 1080 Pixel

Kopfhörer Ausgang

Sie haben die Möglichkeit am dem Fernseher auch einen Kopfhörer anzuschließen. Verbinden Sie den Kopfhörer mit einen 3,5 mm Klinkenstecker an dem Kopfhörerausgang.

Headphone

Digitaler Tonausgang

Sie haben die Möglichkeit den Fernseher durch ein koaxiales Kabel mit einem externen Dolby Digital Verstärker zu verbinden.

Coax

Erstinstallation

Wenn Sie den HTL 2230D zum ersten Mal benutzen, dann startet der Installationsführer. Mit dieser Hilfe können Sie alle Programme - analog und digital - suchen. Der Suchlauf beinhaltet sowohl die analogen Frequenzen wie auch die Frequenzen des digitalen Free-to-Air DVB-T Programms.

Deutsch

1. Wählen Sie die Sprache des OSD (Language) aus. Die einzelnen Sprachen können Sie mit den Pfeiltasten ◀ oder ▶ weiterklicken. Wenn Sie die entsprechende Sprache gefunden haben, bestätigen Sie die Auswahl mit der OK Taste.
2. Drücken Sie die dann die Pfeiltaste ▼ und navigieren Sie zu der Option Auto Tuning. Starten Sie den automatischen Suchlauf mit der ▶ Taste.
3. Es wird ein weiteres Popup Fenster eingeblendet. Dort sollten Sie das entsprechende Land, in dem der Fernseher betrieben werden soll (z.B. Deutschland) auswählen, damit während des Suchlaufs die richtigen Parameter verwendet werden und die TV Programme gefunden werden. Mit der Pfeiltaste ▶ können Sie die Länder weiterklicken.
4. Nach der Auswahl der Landes, drücken Sie die Pfeiltaste ▼ damit Sie den Suchlauf starten können. Das Startfeld sollte blau markiert sein. Dann starten Sie den Suchlauf mit der OK Taste.
5. Jetzt wird ein neues Fenster eingeblendet, wo der Fortschritt des Suchlaufes dokumentiert wird. Dort werden dann die Anzahl der gefundenen analogen, der digitalen und der Radio Programmen aufgelistet.
6. Nach Beenden des Suchlaufes werden alle gefundenen TV- und Radio-Programme gespeichert.
7. Sie können die Kanalliste mit der CH/LIST Taste aufrufen.

Hinweis:

Der komplette Suchlauf dauert einige Minuten.

Installation Guide Language English Auto Tuning EXIT MENU ENTER

Die einzelnen Quellen des Fernsehers können mit Hilfe der SOURCE Taste anwählen. Drücken Sie die SOURCE Taste auf der Fernbedienung oder die SOURCE Taste am oberen Bedienfeldes des Geräte, dann erscheint auf dem Bildschirm ein Fenster mit den unterschiedlichen Quellen. Die Optionen sind:

DTV	DVB-T TV Tuner
ATV	Analoger TV Tuner
SCART	SCART Video/Audio-Eingang
AV	CVBS (FBAS) Videoeingang
YPbPr	Video-Komponenteneingang
VGA	VGA Anschluss
HDMI	HDMI Video/Audio-Eingang
USBUSB	Anschluss

Input Source DTV ATV SCART AV YPbPr VGA HDMI USB

Die unterschiedlichen Quellen können Sie mit den ▲/▼ Tasten ansteuem. Bestätigen Sie die Auswahl mit der OK Taste.

DVB-T

Wenn Sie das terrestrische digitale Fernsehen (DVB-T) nutzen möchten, dann müssen Sie den HTL Fernseher in den DVB-T Modus schalten. Drücken Sie dazu die SOURCE Taste, wählen Sie mit den ▲/▼ Tasten „DTV“ aus und bestätigen Sie die Auswahl mit der OK Taste.

Deutsch

Wichtige Tasten und deren Funktionen

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der CH/LIST Taste auf. Die Kanalliste wird durch Drücken der EXIT Taste beendet.

Senderwechsel

Mit den Tasten CH+/CH- können Sie den TV Sender wechseln.

Senderanwahl

Über die Zifferntasten 1 bis 9 können Sie direkt auf die TV Sender zugreifen und wechseln. Mit der 10 Taste wechseln Sie zu der zweistelligen Anzeige und Sie können dann z.B. 20 eingeben. Danach wird der 20te TV Sender (wie in der Senderliste gespeichert) angezeigt.

Letzter TV Sender

Durch Drücken der RECALL Taste auf der Fernbedienung gelangen Sie zu dem vorherigen (aktiven) TV Sender zurück.

Lautstärke

Mit den Tasten VOL+ / VOL- ändern Sie die Lautstärke des DVB-T Empfängers.

EPG

Mit Drücken der EPG Taste wird der elektronische Programm Führer aktiviert. Bitte lesen Sie dazu den Abschnitt EPG.

Favoritenliste

Wenn Sie im Vorfeld Favoriten definiert haben, dann können Sie durch das Drücken der FAV Taste einen direkten Zugriff zu den Favoriten erhalten.

Untertitel

Wenn Sie zu einem TV Programm Untertitel anzeigen wollen, drücken Sie die SUB-T Taste. Falls Untertitel angeboten werden, dann erscheint ein Auswahlfenster. Mit der OK Taste können Sie die entsprechenden Untertitel auswählen.

Subtitle Languages EXIT ENTER

Hinweis:

In Deutschland werden keine Untertitel bei DVB-T übertragen.

DVB-T

Wichtige Tasten und deren Funktionen

Tele- / Videotext

Videotext aktivieren Sie über die TV/TEXT Taste. Der Videotext wird nun geladen.

1. Mit den Zifferntasten können Sie gezielt bestimmte Seiten anwählen.
2. In dem unteren Bereich des Tele-/Videotext Fenster werden vier farbliche Felder (Rot / Grün / Gelb / Blau) angezeigt. Diese ermöglichen eine Schnellnavigation zu den nächsten oder vorherigen Seiten. Drücken Sie dazu die entsprechende farbliche Taste auf der Fernbedienung.
3. Mit der Roten Taste können Sie zu der vorherigen Seite blättern.
4. Mit der Grünen Taste können Sie zu der nächsten Seite blättern.
5. Mit der Gelben Taste können Sie zu von dem TV Sender definierten Seiten blättern.
6. Mit der Blauen Taste können Sie zu von dem TV Sender definierten Seiten blättern.
7. Mit der CANCEL Taste wird das Videotext Fenster ausgeblendet. Erneutes Drücken der Taste blendet das Fenster mit der letzt angezeigten Seite wieder ein.
8. Mit der TV/TXT Taste können Sie das Teletext Fenster transparent schalten, somit auch das Livebild sichtbar wird. Erneutes Drücken schaltet das Fenster ab.
9. Mit der INDEX Taste springen Sie in der Regel zu der ersten Videotextseite (Seite 100) zurück.
10. Mit der SIZE Taste können Sie die Videotext Seite auf doppelte Vollbildgröße verändern. Erneutes Drücken der SIZE Taste zeigt dann die untere Hälfte der Seite vergrößert an. Beim dritten Drücken der Taste wird die Normalgröße wieder angezeigt.
11. Das Videotext Fenster schließen mit der EXIT oder zweimal TV/TEXT Taste.

100 100 SsatText 09.10.08 16:42:00 Sat "Im Fokus: Südamerika" ab Seite 860 502 Literatur-Nobelpreis an Le Clezio 100 Nachrichten / Finanzen 200 Sport I / Gewinnzahlen 300 Programm 400 Wetter / Reiseverken 500 Kultur / Kulturzeit 600 Sport II 700 Unterhaltung / Service 800 nano / 3sat-Thementage Kulturubersicht 501 Bühren / Musik 525 Kulturzeit-Tipps 580 16.35 Der Gaucho von .... 324 17.05 Am Mekong - Geschichten und + Nachrichten Meldungen

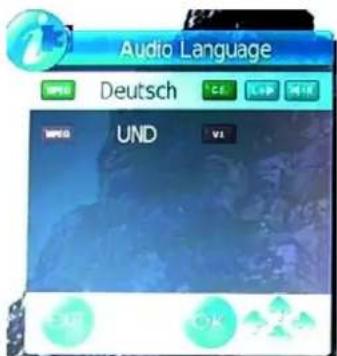

Audiosprache

Wenn Sie die Audiosprache oder ggf. zu einer digitalen Mehrkanaltonspur wechseln möchten, dann drücken Sie die NICAM/A2 Taste. Es erscheint ein Popup-Fenster, wo Sie die Sprache oder ggf. Mehrkanaltonspur auswählen. Benutzen Sie dazu die ▲/▼ Tasten und bestätigen Sie die Auswahl mit OK.

Hinweis:

In Deutschland wird nur bei nur ausgewählten TV Programmen ein Mehrkanalton angeboten.

Audio Language Deutsch UND

DVB-T

Wichtige Tasten und deren Funktionen

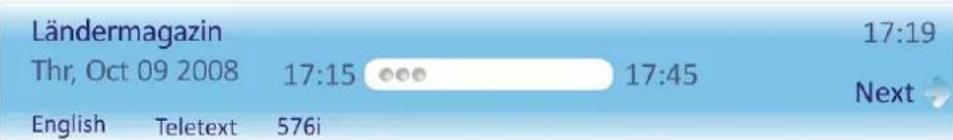

Kurzinformationsanzeige

Drücken Sie die OK Taste während des Live-Bildes, dann erscheint ein Popup-Fenster mit der TV Programmtitel, Datum, aktuelle Uhrzeit, Laufzeit der aktuellen Sendung, Auflösung der Sendung (z.B. 576i) und ob Videotext (Teletext) verfügbar ist.

Auf der rechten Seite befindet sich ein Hinweis zu der nächsten Sendung. Wenn Sie nun die ▶ Taste drücken, dann wird der Programmtitel der nächsten Sendung, Laufzeit etc. angezeigt.

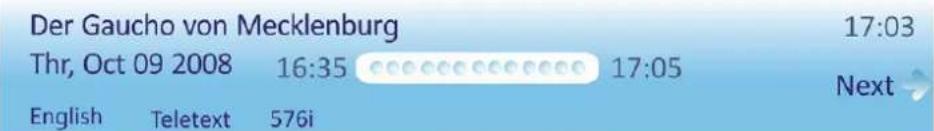

Drücken Sie die INFO Taste während einer Sendung, dann werden detaillierte Informationen eingebendet.

Der Gaucho von Mecklenburg Thr, Oct 09 2008 16:35 17:05 Next English Teletext 576i

Heino Graf Bassewitz ist ein passionierter Landwirt und Visionar. Nach der

Wende kehrten er und seine Frau aus Uruguay auf den ehemaligen Stammsitz

Aufbau des Fensters

Das Fenster ist mit folgenden Informationen aufgebaut:

• TV Programmtitel
- Datum
- aktueller Uhrzeit
• Laufzeit der aktuellen Sendung
• Auflösung der Sendung (z.B. 576i)
• Videotext (Teletext) verfügbar ist,
• EPG Information zur aktuellen Sendung

Die EPG Informationen können Sie mit den Pfeiltasten ▲/▼ weiterblättern. Mit der ▶ Taste haben Sie die Möglichkeit, die EPG Informationen der nächsten Sendung zu lesen.

DVB-T

Elektronischer Programmführer (EPG)

Der Elektronische Programmführer (EPG) wird durch die EPG Taste gestartet. Es wird ein großes Popup-Fenster eingeblendet.

Das EPG Fenster ist wie folgt aufgebaut:

Oben Programmnummer (z.B. DTV 1) und Programmname (3Sat)

Datum, Laufzeit der aktuellen Sendung und Programmtitel

Mitte EPG Listenübersicht

Unten Tasten für die Navigationshilfe

Der jeweils aktive TV Sender und TV Programm ist durch eine Markierung hervorgehoben. Sie können innerhalb des TV Senders die EPG Informationen der einzelnen TV Programme mit den ◀ oder ▶ Tasten ansteuern. Mit den ▲ oder ▼ Tasten wechseln Sie den TV Sender. Folgende Tasten stehen zur Verfügung:

EXIT Beenden der EPG Anzeige

INFO Detaillierte EPG Informationsanzeige

GELB Schaltet von täglichem Modus in den wöchentlichen Modus um

RECORD Drücken Sie die REC Taste zu dem programmieren einer Aufnahme

Im wöchentlichen Modus wird das Datum gelb markiert. Mit den ◀ oder ▶ Tasten können Sie zu den nächsten Tagen navigieren.

Mit der Gelben Taste gelangen Sie zur Tagesübersicht zurück.

Hinweis:

Der HTL Fernseher unterstützt eine 7-Tage-Vorschau.

PROGRAM GUIDE 02 May 2009 15:30 DTV 800 TFL B01: B01/2 B02: European F. B03: LCL B04: TRAC 05 May 16:30 Mets deses marks "Mets deses." New first Police Jakarta... No info... USNOMYELIS PRL USNOMYELIS PRL/SQL No information HONDAI Iles... BLOD No information BRL PULSE DE LECTURE ON... No information BALDO LAUDAD BALDO BAIDOSPECT ON No information

Analoger TV Tuner

Wenn Sie den analogen TV Tuner (z.B. Kabel) nutzen möchten, dann müssen Sie den HTL Fernseher in den TV Modus schalten. Drücken Sie dazu die SOURCE Taste und wählen Sie mit den ▲/▼ Tasten „TV“ aus und bestätigen Sie die Auswahl mit der OK Taste.

Mit der Erstinstallation wurden die analogen TV Sender schon gefunden. Falls nicht, dann müssen Sie gemäß der Anleitung (Seite 21 oder Seite 31) den Suchlauf wiederholen.

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der CH.LIST Taste auf. Die Kanalliste wird durch das Drücken der EXIT Taste geschlossen.

Senderwechsel

Mit den Tasten CH+/CH-) können Sie den TV Sender wechseln.

Senderanwahl

Über die Zifferntasten 1 bis 9 können Sie direkt auf die TV Sender zugreifen und wechseln. Mit der 10 Taste wechseln Sie zu der zweistelligen Anzeige und Sie können dann z.B. 20 eingeben. Danach wird der 20te TV Sender (wie in der Senderliste) angezeigt.

Letzter TV Sender

Drücken Sie die RECALL Taste auf der Fernbedienung und Sie gelangen zu dem vorherigen (aktiven) TV Sender zurück.

Lautstärke

Mit den Tasten VOL+ / VOL- ändern Sie die Lautstärke an dem DVB-T Empfänger.

Tele- / Videotext

Videotext aktivieren Sie über die TV/TEXT Taste. Der Videotext wird nun geladen.

1. Mit den Zifferntasten können Sie gezielt bestimmte Seiten anwählen.
2. In dem unteren Bereich des Tele-/Videotext Fenster werden vier farbliche Felder (Rot / Grün / Gelb / Blau) angezeigt. Diese ermöglichen eine Schnellnavigation zu den nächsten oder vorherigen Seiten. Drücken Sie dazu die entsprechende farbliche Taste auf der Fernbedienung.

100 100 3satText 09.10.08 16:42:00 Sat "Im Fokus: Sudamerika" ab Seite 800 502 Literatur-Nobelpreis an le Clezio 100 Nachrichten / Finanzen 200 Sport I / Gewinnzahlen 300 Programm 400 Weiter / reiseverkern 500 Kultur / Kulturzeit 600 Sport II 700 Unterhaltung / Service 800 nano / 3sat-Thementage Kulturübersicht 501 Bühnen / Musik 525 Kulturzeit-Tipps 560 16.35 Der Gaucho von ... 324 17.05 Am Mekonge Gesellschaften und

Nachrichten Beldungen

1. Mit der Roten Taste können Sie zu der vorherigen Seite blättern.

2. Mit der Grünen Taste können Sie zu der nächsten Seite blättern.

3. Mit der Gelben Taste können Sie zu von dem TV Sender definierten Seiten blättern.

4. Mit der Blauen Taste können Sie zu von dem TV Sender definierten Seiten blättern.

5. Mit der CANCEL Taste wird das Videotext Fenster ausgeblendet. Erneutes Drücken der Taste blendet das Fenster mit der letzt angezeigten Seite wieder ein.

6. Mit der TV/TXT Taste können Sie das Teletext Fenster transparent schalten, somit auch das Livebild sichtbar wird. Erneutes Drücken schaltet das Fenster ab.

7. Mit der INDEX Taste springen Sie in der Regel zu der ersten Videotextseite (Seite 100) zurück.

8. Mit der SIZE Taste können Sie die Videotext Seite auf doppelte Vollbildgröße verändern. Erneutes Drücken der SIZE Taste zeigt dann die untere Hälfte der Seite vergrößert an. Beim dritten Drücken der Taste wird die Normalgröße wieder angezeigt.

9. Das Videotext Fenster schließen mit der EXIT oder zweimal TV/TEXT Taste.

Rekorder

Vorbereitung des USB Speichers

Der Rekorder arbeitet ausschließlich im DVB-T Modus. Bitte beachten folgenden Regeln:

1. Schließen Sie einen USB Massenspeicher an dem USB Anschluss auf der linken Seite an.
2. Während der Aufnahme entfernen Sie nicht die Stromverbindung des Fernsehers.
3. Bereiten Sie den USB Speicher vor der Aufnahme vor. Folgen Sie den nachstehenden Anweisungen.

Vorbereitung des USB Speicher zur Aufnahme

Schließen Sie einen leeren USB Speicher an dem USB Anschluss an. Drücken Sie die MENU Taste auf der Fernbedienung und wählen Sie mit den Pfeiltasten das Menü Kanal aus. Drücken Sie Pfeiltaste UNTEN solange, bis die zweite Seite des Optionsmenü angezeigt wird. Wählen Sie die Option PVR Dateisystem aus und bestätigen Sie mit der OK Taste.

Mit diesen Optionen bereiten Sie den USB Speicher für die Aufnahmen vor. Wählen Sie die Disk (Select Disc) und drücken Sie die OK Taste. Falls der USB Speicher nur eine Partition enthält, dann bestätigen die Auswahl mit der OK Taste auf dem OK-Feld.

Select Disk Disk C: OK Cancel File System Size PVR File System Size All SD 52 Min.HD 14 Min OK Cancel

Überprüfen Sie nun den USB Speicher, in dem Sie die Option Test PVR Dateisystem (Check PVR File System) auswählen und mit der OK Taste starten. Der USB Speicher wird nun überprüft. Falls der USB Speicher schon einmal vorbereitet wurde, dann erscheint die Meldung „PASS“ und der Speicher kann zu der Aufnahme genutzt werden.

Andernfalls erscheint sofort ein Popup Fenster wo Sie aufgefordert werden den Speicher zu formatieren. Ohne diese Formatierung können keine Aufnahmen gespeichert werden.

Hinweis:

Bitte beachten Sie, dass bei der Formatierung alle Daten des USB Speicher gelöscht werden.

Rekorder

Vorbereitung des USB Speichers

Bestätigen Sie die Formatierung mit der OK Taste auf dem OK-Feld. Die Formatierung startet dann sofort. Der USB Speicher wird mit einem eigenen Dateisystem versehen. Wenn Sie sich den Speicher am PC anschauen, werden Sie feststellen, dass der Speicher voll ist und mit vielen kleinen Dateien belegt ist.

Während der Aufnahme an dem Fernseher werden dann jeweils pro Aufnahme die finale Datei erzeugt. Diese finale Datei könnte dann am PC mit den bekannten Programmen bearbeitet werden und ist in der Regel kompatible.

Nach dem Formatierung abgeschlossen ist, wird ein Informationsmenü eingeblendet.

Die Option PVR Dateisystem Größe ist markiert, drücken Sie die ◀▶ Taste, um eine Größe wählen. Der maximale Wert ist 8G. Drücken Sie die Taste ▼, um das OK-Feld zu markieren und drücken Sie die OK Taste zur Bestätigung.

Hinweise:

• Es werden eine Vielzahl von USB Speichermedien und Größen unterstützt. Aufgrund der Vielzahl von unterschiedlichen Marken kann es zu Inkompatibilitäten vorkommen und diese werden dann nicht erkannt.
• Achten Sie darauf, dass Sie nur leere USB Speicher anschließen und diese entsprechend der Anweisungen „vorbereiten“.
• Bei Anwesenheit vieler Aufnahmen kann es zu längeren Lesezeiten bei dem USB Speicher vorkommen.
• USB Speicher müssen USB 2.0 High Speed unterstützten
• Der USB Speicher sollte mit dem FAT 32 Dateisystem haben, ansonsten wird dieser nicht erkannt.
• Kopierte Filmdateien mit der gleichen Endung bzw. MPEG-2 Dateien werden nicht unterstützt.

Der Fernseher unterstützt an dem Rekorder die Time-Shift Funktion. Um diese Funktion zu nutzen, müssen Sie die Größe definieren. Gehen Sie zu der Option Time-Shift Size in dem PVR Dateisystem Menüs und starten Sie diese mit der OK Taste.

Mit den Pfeiltasten RECHTS und LINKS können Sie die Time-Shift Größe verändern. Die maximale Größe ist hier 8 GB. Bestätigen Sie die Auswahl mit der OK Taste auf dem OK-Feld.

Time Shift Size Allocate Disk Size 512 MB SD 14 Min. HD 4 Min. OK Cancel

Mit den weiteren Optionen wie Geschwindigkeit, Restliche Diskgröße und maximale Aufnahmezeit können Sie die Geschwindigkeit des USB Speichers überprüfen, sich die freiverfügbare Restgröße anzeigen lassen und auch die maximale Aufnahmezeit definieren. Im letzteren Fall wird die Aufnahmezeit durch den definierten Wert begrenzt und bricht die Aufnahme automatisch an diesem Grenzwert ab.

Rekorder

Funktionen des Rekorders

Um die Aufnahme- oder Time-Shift-Funktionen zu nutzen, schließen Sie einen USB Speicher an dem USB Anschluss an und bereiten Sie das Speichermedium vor. Wechseln Sie zu DVB-T.

Direkte Aufnahme

Drücken Sie die REC Taste während des Livebildes und die Aufnahme startet unmittelbar. Es wird für ca. 10 Sekunden ein solches Informationsfenster angezeigt: Nach 10 Sekunden wird das Popupfenster automatisch ausgeblendet. Die Aufnahme wird beendet, wenn Sie die STOP Taste auf der Fernbedienung drücken.

Recording

14:49

[00:00:02]

1 TF1

Unmittelbar nach der Aufnahme können Sie diese mit der PLAY (▶II) Taste abspielen. Andernfalls drücken Sie die AUDIO Taste und die aufgenommenen Sendungen werden in einer Liste angezeigt.

Aufnahmeprogrammierung durch EPG

Drücken Sie während des Livebildes die EPG Taste und das EPG Fenster erscheint auf dem Bildschirm. Wählen Sie dort eine Sendung aus und drücken Sie die REC Taste. In dieser Programmierung werden dann die Informationen der Sendung übernommen. Sie können die Einstellungen verändern. Ratsam ist eine Anpassung der Start- und Endzeit.

Auch haben Sie die Möglichkeit den Aufnahmemodus zu ändern, wenn Sie zum Beispiel Serien aufnehmen möchten, die immer zur gleichen Zeit (täglich oder wöchentlich) erfolgen.

Bestätigen Sie die Einstellungen mit der OK Taste.

Es erscheint nun auf dem Bildschirm eine Aufnahme- liste mit den programmierten Parameter.

Sie können ggf. auch diese aus der Liste entfernen. Drücken Sie dazu die ROTE Taste auf der Fernbedienung.

Hinweise:

1. Die programmierte Aufnahme findet auch im Stand-By Modus statt. Dabei startet der Fernseher nicht vollständig. Es wird kein Bild anzeigt und es ist auch kein Ton hörbar.

2. Die Aufnahme endet zu den vorgegebenen Zeitpunkt und der Fernseher verbleibt im Stand-By Modus.

Recorder

02 May 2009 15:20

Program

800 TF1

Start Date

2009/05/03

Start Time

15:20

End Date

2009/05/03

End Time

16:15

Mode

Once

Funktionen des Rekorders

Time-Shift

Die Time-Shift Funktion ermöglicht die Aufnahme während des Livebildes zu pausieren oder den schnellen Rücklauf bzw. Vorlauf zu nutzen. Die Time-Shift Funktion wird durch die PAUSE Taste aktiviert.

Deutsch

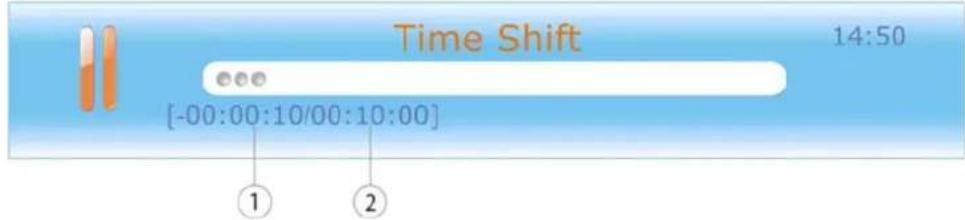

Das Time-Shift Fenster zeigt die abgelaufene Zeit währen der Time-Shift Funktion an (1) und die definierte Gesamtzeit der Time-Shift Funktion (2). Rechts sehen Sie die akteulle Uhrzeit.

Weitere Operationen während des Time-Shift Modus sind:

Livebild pausieren

Drücken Sie die || Taste und das Livebild pausiert. Es wird ein Statusbanner angezeigt. Nach 10 Sekunden wird das Banner automatisch ausgeblendet.

Fortsetzen der Pause

Drücken Sie die PLAY (▶II) Taste und die Pause wird beendet. Das Abspielen erfolgt an der pausierten Stelle.

Drücken Sie die >> Taste zum Beispiel solange, bis Sie das Livebild erreichen. Sie haben hiermit auch die Möglichkeit Werbeunterbrechungen zu überspringen.

Mit den Tasten |<< oder >>| können Sie jeweils 30 Sekunden rück- oder vorwärts springen.

Time-Shift beenden

Drücken Sie die STOP Taste und die Time-Shift Funktion wird sofort beendet.

Rekorder

Funktionen des Rekorders

Liste der aufgenommen Sendungen

Wenn Sie schon Sendungen auf dem USB Speicher aufgenommen haben, dann können Sie diese Liste mit der LIST Taste aktivieren. Die Liste erscheint auf dem Bildschirm.

Mit den Pfeiltasten ▲/▼ können Sie die einzelnen Aufnahmen auswählen. Wählen Sie eine Aufnahme aus und drücken Sie die ▶ Taste. Sie erhalten einen Informationsüberblick über diese Aufnahme.

Recorded List-Program Play ABC HDTV Play Coronation Street DELETE DISPLAY OVR LIST ENTER

Deutsch

Abspielen

Wählen Sie eine Aufnahme aus und drücken Sie die OK Taste zum Abspielen. Während des Abspielens stehen Ihnen folgenden Tasten zur Verfügung:

<< / >> Schneller Rück- bzw. Vorlauf

|<</>>| Sprung um 30 zurück bzw. vorwärts

STOP Beenden des Abspielens

PAUSE Pausieren des Abspielens

Playback 14:50 [00:00:50/00:02:29] 800 TF1 Mes deux maris. "Mes deux...

LCD Einstellungen

Deutsch

Drücken Sie die MENU Taste und Sie bekommen Zugang zu den unterschiedlichen LCD Einstellungen. Das nebenstehende Bild zeigt den prinzipiellen Aufbau. Die LCD Einstellungen sind in die Hauptkategorien „Zeit“, „Kanal“, „Lock“, „Optionen“, „Ton“ und „Bild“ unterteilt. Die Hauptkategorien werden auch durch ein dazugehörendes Symbol charakterisiert.

Zeit

Uhr, Anschaltzeit, Abschaltzeit, Sleeptimer, Zeitzone und Auto Stand-By

Ton

Soundmodus, Höhen, Bass, Balance, Auto-Lautstärke, Surround Modus


Bildmodus, Kontrast, Helligkeit, Farbe, Schärfe, Sättigung, Farbtemperatur, Seitenverhältnis, Rauschreduzierung und Bildschirm (nur bei VGA)

Kanal

Automatische Suche, DTV Manuelle Suche, ATV Manuelle Suche, Programm-Bearbeitung und PVR Einstellungen

Lock

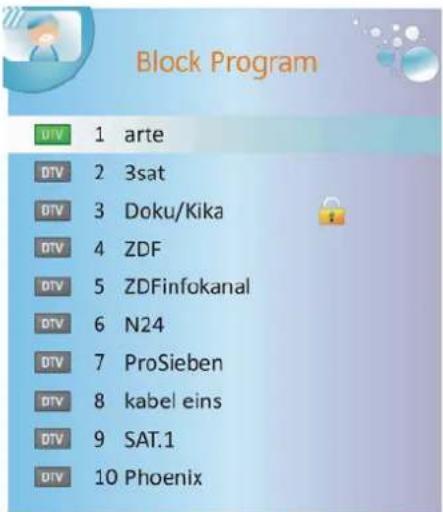

Kanal sperren, Passwort, Programme blockieren, Kindersicherung

Optionen

Sprache, Audiosprache, Untertitelsprache, Land, Werkseinstellungen

Die einzelnen Hauptkategorien werden mit den ◀/▶ Tasten in den Vordergrund gedreht. Zugriff zu den Kategorien erhalten Sie, wenn Sie die ▼ Taste drücken. Die entsprechende Hauptkategorie ist nun aktiv.

Die Unteroptionen innerhalb einer Kategorie werden mit den Pfeiltasten ▲/▼ angesteuert und mit den ◀/► Tasten geändert.

Verlassen können Sie die Hauptkategorie, indem Sie mehrmals die ▲ Taste drücken, bis die Markierung einer Option wegfällt.

Mit der EXIT oder der MENU Taste werden die LCD Einstellungen beendet.

Die Kanaleinstellungen enthalten die Optionen Automatische Suche, DTV Manuelle Suche, ATV Manuelle Suche, Programmbearbeitung.

Automatischer Suchlauf

Mit dieser Option können Sie den Suchlauf für analoges und digitales Fernsehen durchführen. Aktivieren Sie die Option mit ▼ Taste, so dass die Option markiert ist.

1. Danach erscheint ein weiteres Popupfenster, wo Sie das gewünschte Land auswählen können. Mit der Pfeiltaste ▶ können Sie die Länder weiterklicken.
2. Nach der Auswahl der Landes, drücken Sie die Pfeiltaste ▼ damit Sie den Suchlauf starten können. Das Startfeld sollte blau markiert sein und starten Sie den Suchlauf mit der OK Taste.
3. Jetzt wird ein neues Fenster eingeblendet, wo der Fortschritt des Suchlaufes dokumentiert wird. Dort werden dann die Anzahl der gefundenen analogen, der digitalen und der Radio Programmen gelistet.
4. Nach dem beenden des Suchlaufes werden alle gefundenen TV- und Radio-Programme gespeichert.

CHANNEL Auto Scan DTV Manual Scan ATV Manual Scan Programme Edit

Der komplette Suchlauf dauert einige Minuten.

DTV Manuelle Suche

Mit der Pfeiltaste ▶ können Sie die manuelle DTV Suche starten.

1. Mit den ◀/▶ Tasten wird der Kanal geändert, an dem Suche durchgeführt werden soll.
2. Starten Sie die Suche nach Auswahl des Kanals mit der OK Taste.

Mit der EXIT oder der MENU Taste verlassen Sie die manuelle Suche.

Mit der Pfeiltaste ▶ können Sie die manuelle ATV Suche starten. Die Unteroptionen sind:

• Speichern zu Kanal (Storage TO)
• Audiosystem (B/G für Westeuropa, I für England, D/K für Osteuropa, L oder LL für Teile Frankreichs)

• Aktueller Kanal (Current CH)

- Suche (SEARCH)

• Feinsuche (Fine-Tuning)

- Überspringen (Skip)

1. Mit den Pfeiltasten ▲/▼ werden die einzelnen Unteroptionen angesteuert.

2. Wählen Sie mit den ◀/▶ Tasten den Kanalplatz aus, den der TV Sender erhalten soll.

3. Wählen Sie mit den ◀/▶ Tasten das Audio-system aus.

4. Navigieren Sie zur Option Suche, und starten Sie den Suchlauf mit ▶ Taste.

ATV Manual Tuning

Storage To

1

System

BG

Current CH

1

Search

Fine-Tune

Yes

Skip

Frequency

470.00 MHz

Feineinstellung (Fine Tune):

Sie können mit den ◀/▶ Tasten die Frequenz fein einstellen, wenn der aktuelle Kanal ein schwaches Signal aufweist.

Überspringen (Skip):

Mit den Tasten ◀/▶ kann der Kanalsprung aktiviert werden:

• YES - der Kanal wird übersprungen, wenn Kanäle mit den CH-Tasten gewechselt werden.
• NO - der Kanal wird beim Wechseln von Kanälen mit den CH-Tasten berücksichtigt.

Mit der ROTEN Taste können die Änderungen der Einstellungen (z.B. Audiosystem und ähnliches) speichern.

Mit der EXIT oder der MENU Taste verlassen Sie die manuelle Suche.

LCD Einstellungen

Kanaleinstellungen

Die Programmbearbeitung enthält Optionen zum Sortieren und Überspringen von einzelnen TV Sendern, sowie die Definition von TV Sendern in der Favoritenliste.

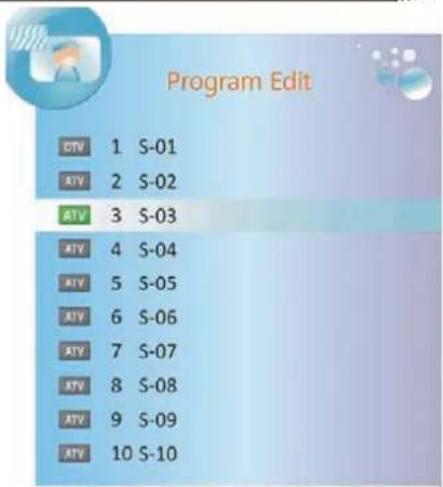

Bewegen von TV Sender (Move)

Mit dieser Option können Sie einzelne TV Sender eine neue Position in der Kanalliste zuweisen. Die Vorgehensweise:

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die Gelbe Taste auf der Fernbedienung und am ausgewählten TV Sender erscheint ein Pfeilsymbol.
3. Mit den ▲/▼ Tasten wählen Sie die neue Position des TV Senders aus.
4. Drücken Sie die MENU Taste um die Verschiebung auszuführen.
5. Mit der EXIT Taste verlassen Sie die grammbearbeitung.

Program Edit CTV 1 S-01 ATV 2 S-02 ATV 3 S-03 ATV 4 S-04 ATV 5 S-05 ATV 6 S-06 ATV 7 S-07 ATV 8 S-08 ATV 9 S-09 ATV 10 S-10

Einteilung in Favoriten

Hiermit können Sie einzelne TV Sender in einer Favoritenliste einteilen. Diese Liste können Sie später mit der FAV Taste aufrufen.

Die Vorgehensweise ist::

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die FAV Taste auf der Fernbedienung und am ausgewählten TV Sender erscheint ein Herzsymbol. Der TV Sender wird nun in die Favoritenliste einsortiert.
3. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden gespeichert. Eine Meldung wird angezeigt, dass das System aktualisiert wird.

Hinweis:

Wenn Sie einen TV Sender wieder aus der Favoritenliste entfernen möchten, dann steuern Sie den TV Sender in der Programmbearbeitung an (markiert mit einem Herzsymbol) und drücken Sie erneut die FAV Taste. Das Herzsymbol wird nun entfernt und der TV Sender erscheint nicht mehr in der Favoritenliste.

Kanal überspringen (Skip)

Mit dieser Option können Sie einzelne TV Sender zum Überspringen markieren, so dass diese nicht mehr direkt mit den numerischen Tasten angewählt werden können. Die Vorgehensweise ist:

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die BLAUE Taste auf der Fernbedienung und am ausgewählten TV Sender erscheint ein blaues Symbol.
3. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden gespeichert.

LCD Einstellungen

Kanaleinstellungen

Kanal umbenennen (Rename) — Nur bei analogen TV Sendern möglich

Mit dieser Option können Sie einzelne analoge TV Sender umbenennen und so einen neuen Namen zuweisen können. Die Vorgehensweise ist:

Program Edit

1 S-01

2 S-02

3 S-03

4 S-04

5 S-05

6 S-06

7 S-07

8 S-08

9 S-09

10 S-10

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die GRÜNE Taste auf der Fernbedienung und am ausgewählten TV Sender erscheint ein grünes Symbol.
3. Mit den ▲/▼ Tasten können Sie auf der einzelnen Position das Zeichen ändern.
4. Mit den Tasten ◀/▶ wechseln Sie von einer Position zur anderen.
5. Speichern Sie die Änderung des Namens mit der MENU Taste.
6. Mit der EXIT Taste verlassen Sie de ganisator und die neuen Einstellungen werden gespeichert.

TV Sender entfernen (Löschen)

Mit dieser Option können Sie einzelne TV Sender aus der Kanalliste löschen. Die Vorgehensweise ist:

1. Mit den ▲/▼ Tasten wählen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die rote Taste auf der Fernbedienung und am ausgewählten TV Sender erscheint ein rotes Symbol.
3. Bestätigen Sie den Löschvorgang, in dem erneut die ROTE Taste drücken.
4. Drücken Sie solange die EXIT Taste auf der Fernbedienung, bis Sie wieder das laufende Programm sehen. Eine Meldung wird angezeigt, dass das System aktualisiert wurde.

LCD Einstellungen

Bildeinstellungen

Die Bildeinstellungen enthalten die Optionen Bildmodus, Kontrast, Helligkeit, Farbe, Schärfe, Farbtemperatur, Seitenverhältnis und Rauschunterdrückung.

Bildmodus

Mit den Tasten ◀/▶ wird der Bildmodus und somit die Darstellung des Bildes eingestellt. Die voreingestellten Unteroptionen sind:

• Dynamisch
• Standard
• Mild

Sie haben auch die Möglichkeit eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption.

Mit den Tasten ◀/▶ wird die Helligkeit des Bildes eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Kontrast (Contrast)

Mit den Tasten ◀/▶ wird der Kontrast des Bildes eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Farbe (Colour)

Mit den Tasten ◀/▶ wird die Farbe des Bildes eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Schärfe (Sharpness)

Mit den Tasten ◀/▶ wird die Bildschärfe eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Farbton (Hue)

Mit den Tasten ◀/▶ wird der Farbton eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Farbtemperatur (Color Temperature)

Mit den Tasten ◀/▶ wird die Farbtemperatur und somit die Darstellung des Bildes eingestellt. Die vor- eingestellten Unteroptionen sind:

• Kalt
- Warm
• Mittel

Sie haben auch die Möglichkeit eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption. Danach haben Sie Zugriff auf die separaten Farben Rot (RED), Grün (Green) und Blau (Blue).

PICTURE Color Temperature Medium Red 50 Green 50 Bule 50 Aspect Ratio 16:9 Noise Reduction On EXIT MENU OK

LCD Einstellungen

Bildeinstellungen

Seitenverhältnis (Aspect Ratio)

Mit den Tasten ◀/▶ wird das Seitenverhältnis und somit die Darstellung des Bildes auf dem Bildschirm eingestellt. Die Unteroptionen sind:

• 16:9 — Das Bild wird immer als Vollbild dargestellt, unabhängig von dem vorgegebenen Seitenverhältnis
• 4:3 — Das Bild wird immer als 4:3 Bild mit schwarzen Balken rechts und links dargestellt, unabhängig von dem vorgegebenen Seitenverhältnis
• Auto — Passt das Bild immer automatisch an. Liegt ein 16:9 Bild vor, dann erscheint ein Vollbild, liegt ein 4:3 Bild vor, dann erscheint das Bild als 4:3 Bild mit seitlichen Balken.
- Zoom 1 — Diese Option kann bei einem 4:3 Bild verwendet werden. Das Bild wird dann auf Vollbild vergrößert unter Beibehaltung des Seitenverhältnisses. Jedoch gehen bei dieser Zoomstufe Bildinhalt verloren.
- Zoom 2— Diese Option kann bei einem 16:9 Widescreenbild verwendet werden. Das Bild wird dann unter Beibehaltung des Seitenverhältnisses auf Vollbild vergrößert . Jedoch gehen bei dieser Zoomstufe Bildinhalte verloren.

Rauschunterdrückung (Noise Reduction)

Mit den Tasten ◀/▶ wird das Rauschunterdrückungssystem aktiviert:

• ON (Ein) Reduziert das Rauschen, wenn der Empfang schlecht ist
• OFF (Aus) Rauschunterdrückung wird ausgeschaltet.

Im VGA Modus enthalten die Bildeinstellungen noch zusätzliche Optionen. Sie sind für die vertikale und horizontale Ausrichtung und die Bildgröße zuständig. Diese weiteren Unteroption befinden sich

im SCREEN Menü.

Mit der Pfeiltaste ▶ können Sie die weiteren Unteroptionen auf dem Bildschirm darstellen.

Autom. Konfiguration (Auto Adjust)

Mit der Taste ▶ können Sie die folgenden Einstellungen automatisch konfigurieren.

Horizontale und vertikale Position

Mit den Tasten ◀/▶ können Sie die Position des Bildes auf dem Bildschirm in der Höhe, wie auch in der Breite einstellen.

PICTURE Auto Adjust Horizontal Pos. 50 Vertical Pos. 50 Size 0 Phase 60 EXIT MENU OK

Größe (Size)

Mit den Tasten ◀/▶ können Sie die Größe des Bildes auf dem Bildschirm einstellen.

Phase

Mit den Tasten ◀/▶ wird die Phase der ADC-Sampling-Uhr im Verhältnis zum H-Sync-Signal eingestellt, bis ein stabiles, klares und schärferes Bild erreicht wird.

Speichern Sie die Änderung mit der MENU Taste. Mit der EXIT Taste verlassen Sie die Bildeinstellungen und die neuen Einstellungen werden gespeichert.

LCD Einstellungen

Toneinstellungen

Die Toneinstellungen enthalten Optionen für Soundmodus, Höhen, Bass, Balance, Auto Lautstärke und Surround.

Soundmodus

Mit den Tasten ◀/▶ wird der Soundmodus und somit die Tonausgabe eingestellt. Die voreingestellten Unteroptionen sind:

• Musik
• Film
• Sport
• Standard

Sound Sound Mode standard Treble 50 Bass 50 Balance L25 Auto Volume Off Surround Sound Off EXIT MENU OK

Sie haben auch die Möglichkeit, eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption. Danach haben Sie Zugriff auf die Höhen- und Basseinstellungen.

Höhe (Treble) und Bass

Mit den Tasten ◀/▶ lässt sich die Klang ändern. Diese Optionen sind nur dann aktiv, wenn im Soundmodus die Benutzereinstellung gewählt wurde.

Balance

Mit den Tasten ◀/▶ können Sie die Links-/Rechtsbalance des Tons einstellen.

Auto Lautstärke (Auto Volume)

Diese Option ermöglicht die automatische Dämpfung der Lautstärke, wenn Passagen mit sehr lautem Ton vorkommen. Dies ist eine Art von Nachtmodus. Mit den Tasten ◀/▶ wird dies Option verändert.

• ON (Ein) Schaltet die Option an
• OFF (Aus) Schaltet die Option aus

Surround Sound

Diese Option aktiviert die Tonausgabe mit Surroundeffekten. Mit den Tasten ◀/► wird diese Option verändert.

• ON (Ein) Schaltet die Option an
• OFF (Aus) Schaltet die Option aus

LCD Einstellungen

Zeiteinstellungen

Die Zeiteinstellungen enthalten Optionen für Uhr/Datum, automatische Ausschaltzeit, automatischen Anschaltzeit, Schaltuhr, automatischer Stand-By und die Zeitzone.

TIME Clock 19/Apr 04:43 Off Time Off On Time Off Sleep Timer Off Auto Standby Off Time Zone London GMT EXIT MENU OK

Deutsch

Uhr/Datum (Clock)

Wählen Sie mit der Pfeiltaste die Option an und drücken Sie die OK Taste zum Bearbeiten der Uhrzeit und des Datums. Ein weiteres Popupfenster erscheint auf dem Bildschirm.

Mit den Tasten ◀/▶ wird die jeweils aktive Option geändert. Mit den ▲/▼ Tasten navigieren zu der nächsten Unteroption. Diese sind:

• Tag (Date)
• Monat (Month)
• Jahr (Year)
• Stunde (Hour)
• Minute (Minute)

Navigieren Sie mit den Pfeiltasten zu „CLOSE“ und bestätigen Sie die Änderung mit der OK Taste.

Automatischer Ausschalzeit (Off Time)

Mit dieser Option können Sie den HTL Fernseher automatisch zu einer bestimmten Zeit ausschalten lassen. Aktivieren Sie die Option mit der ▶ Taste und ein neues Popupfenster erscheint auf dem Bildschirm. Dort definieren Sie den Modus und die dazugehörende Uhrzeit.

• Wiederholen (Repeat)
Diese Option enthält die möglichen Einstellungen für Einmal (Once), Täglich (every day), Montag-Freitag (Mon.-Fri), Montag-Samstag (Mon.-Sat.), Samstag-Sonntag (Sat.-Sun.), Sonntag (Sun) oder Aus.

• Stunde (Hour)
  Hier definieren Sie die Uhrzeit in Stunden.
• Muniten (Minute)
  Hier definieren Sie die Uhrzeit in Minuten.

Eine Einstellung könnte zum Beispiel lauten: Montag-Freitag, 18:05 Uhr Zu diesem Zeitpunkt würde der HTL Fernseher immer automatisch abgeschaltet.

LCD Einstellungen

Zeiteinstellungen

Automatische Einschalzeit (On Time)

Mit dieser Option können Sie den HTL Fernseher automatisch zu einer bestimmten Zeit einschalten lassen. Aktivieren Sie die Option mit der ▶ Taste und ein neues Popupfenster erscheint auf dem Bildschirm. Dort definieren Sie den Modus und die dazugehörende Uhrzeit.

Activate	Off
Hour	0
Minute	00
Volume	30
Mode	DTV
Close

• Wiederholen (Repeat)

Diese Option enthält die möglichen Einstellungen für Einmal (Once), Täglich (every day), Montag-Freitag (Mon.-Fri), Montag-Samstag (Mon.-Sat.), Samstag-Sonntag (Sat.-Sun.), Sonntag (Sun) oder Aus.

• Stunde (Hour)

Hier definieren die Uhrzeit in Stunden.

• Minute (Minute)

Hier definieren Sie die Uhrzeit in Minuten.

• Lautstärke (Volume)

Hier definieren Sie den Lautstärkepegel.

• Quelle (Mode)

Hier definieren Sie die Quelle, mit welcher der HTL Fernseher gestartet werden soll. Zur

Auswahl stehen DTV, ATV und Radio.

Eine Einstellung könnte zum Beispiel lauten: Montag-Freitag, 8:05 Uhr, Lautstärke 40 und DTV.

Somit würde der HTL Fernseher immer automatisch mit dem zuletzt aktiven digitalen TV Sender bei einer Lautstärke von 40 eingeschaltet.

Schaltuhr (Sleeptimer)

Mit dieser Option programmieren Sie die Schaltuhr in vorgegebenen Minutenschritten, wann der HTL Fernseher automatisch ausgeschaltet werden soll.

Hinweis:

Diese Funktion können Sie auch mit der SLEEP Taste auf der Fernbedienung einstellen.

Automatischer Stand-By (Auto StandBy)

Mit dieser Option schaltet sich der HTL Femseher immer automatisch nach einigen Minuten ab, wenn kein aktives Signal an der Quelle (HDMI, VGA etc.) anliegt.

Mit dieser Option definieren Sie die Zeitzone, in der sich der HTL Fernseher befindet. Wenn Sie schon bei dem Suchlauf das entsprechende Land gewählt haben, dann ist in der Regel die zugehörige Einstellung richtig.

LCD Einstellungen

Optionen

Das Optionsmenü enthält Spracheinstellungen, das Land und das Laden der Werkseinstellungen.

Deutsch

Sprache (Language)

Hier definieren Sie die OSD Sprache.

Audiosprache (Audio Language)

Hier definieren Sie im DVB-T Betrieb die aktive Sprache, bei mehrsprachigen TV Sender bzw. Sendungen.

Untertitelsprache (Subtitle Language)

Hier definieren Sie im DVB-T Betrieb die aktive Untertitelsprache, falls diese übertragen werden.

Hinweis:

In Deutschland gibt es keine Untertitel bei DVB-T.

Land (Country)

Hier definieren Sie im DVB-T Betrieb das Land, in dem sich der HTL Fernseher befindet. Diese Einstellung hat auch direkten Einfluss auf die Zeitzone bei den Zeiteinstellungen.

Werkseinstellungen laden (Restore Factory Default)

Mit dieser Option laden Sie die Werkseinstellungen. Alle persönlichen Einstellungen werden gelöscht und müssen ggf. neu eingestellt werden.

LCD Einstellungen

Sperren Menü

Das LOCK Menü enthält diverse Einstellungen zum beschränkten Zugriff auf TV Programme oder zur Definition des Kindersicherungslevels. Die Unteroptionen sind Kanal sperren, Passwort ändern, Programme blockieren und Kindersicherung.

Sie können nur dann die Optionen ändern, wenn Sie das voreingestellte Passwort eingeben. Geben Sie nach der Passwortabfrage das vierstellige Passwort 0 0 0 0 ein.

Wenn diese Option aktiviert ist, dann können Sie einzelne Kanäle sperren.

Passwort ändern (Set Password)

Mit dieser Option können Sie das vordefinierte Passwort ändern und ein neues Passwort eingeben.

Programme blockieren (Block Program)

Mit dieser Option können Sie einzelne TV Sender sperren. Nach dem Aktivieren dieser Option erscheint auf dem Bildschirm die Senderliste. Wählen Sie mit

▲/▼ Tasten den TV Sender aus, den Sie sperren möchten. Drücken Sie dann die grüne Taste und es erscheint beim ausgewählten TV Sender ein Schlosssymbol. Speichern Sie die Einstellung mit der MENU Taste.

Der gesperrte TV Sender kann nicht mehr aufgerufen werden.

Block Program DTV 1 arte DTV 2 3sat DTV 3 Doku/Kika DTV 4 ZDF DTV 5 ZDFinfokanal DTV 6 N24 DTV 7 ProSieben DTV 8 kabel eins DTV 9 SAT.1 DTV 10 Phoenix

Kindersicherung (Parental Guidance)

Mit dieser Option können Sie die Stufe der Kindersicherung definieren, wenn diese von dem TV Sender unterstützt wird. Je höher der Wert ist, desto größer ist auch der Kindersicherungsschutz.

Hinweis:

In Deutschland werden keine Level zur Kindersicherung bei DVB-T oder ATV unterstützt.

Problembehandlung

Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszufinden, bevor Sie sich an den Kundendienst wenden.

• Technischer Kundendienst von Xoro/MAS: Tel.: [phone]
- Internet: www.xoro.de/support.htm

Deutsch

Problem Lösung
TV lässt sich nicht einschalten	Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Stromadapter angeschlossen ist.Überprüfen Sie, ob das Kabel des Stromadapters korrekt am TV-Gerät angeschlossen ist.Der elektronische Schaltkreis wurde evtl. zurückgesetzt. Ziehen Sie den Stecker heraus, warten Sie 1 Minute, und schließen Sie dann den Stecker wieder an.
Kein Bild	Überprüfen Sie, ob das Antennenkabel korrekt angeschlossen ist.Überprüfen Sie, ob der richtige Eingang ausgewählt wurde; verwenden Sie die Taste SOURCE.Überprüfen Sie die Helligkeit- und Kontrasteinstellungen im Bildeinstellungen.
Kein Ton	Überprüfen Sie, ob der Ton ausgeschaltet oder die Stummschaltung aktiviert ist (MUTE).Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen angeschlossen sind.
Bild weist falsche Farben auf	Prüfen Sie, ob der korrekte Eingang ausgewählt ist; verwenden Sie die Taste SOURCE.
Das Bild ist instabil bei Nutzung mit einem PC	Überprüfen Sie, ob die Einstellungen bei den Bildeinstellungen mit den Video-Ausgangseinstellungen des PCs übereinstimmen.
Es gibt einige farbige Punkte auf dem Bildschirm	Hochauflösende LCD-Bildschirme weisen häufig einige, wenige fehlerhafte Pixel auf. Achten Sie bei den Spezifikationen auf die erlaubten Pixelfehler.Dies ist normal und innerhalb der Grenzen unserer Qualitätskontrollen.
Bild falsch gestreckt	Der LCD befindet sich im falschen Anzeigemodus. Bitte betätigen Sie die ASPECT Taste um das Anzeigeformat von 16:9 auf 4:3 zu ändern.
Kein Strom	Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein.
Kein Suchlauf möglich	Richten Sie die Antenne neu aus.Kontrollieren Sie die Suchparameter.
Audio oder Untertitel ohne Funktion	Drücken Sie die NICAM Taste. Keine weitere Tonspur verfügbar.Drücken Sie die SUBTITLE Taste. Oder keine Untertitel verfügbar.
Kein DVB-T Empfang / Bildstörungen mit starken Mosaiken oder Artefakten / Eingefrorene Bilder	Kein DVB-T Empfang in Ihrer Gegend.Richten Sie die Antenne neu aus. Achten Sie auf die Richtung des Sendemastes.Bitte benutzen Sie eine aktive Zimmerantenne oder eine Dachantenne.Wiederholen Sie den Suchlauf.

Hinweise für den DVB-T Empfang

Bildqualität

Die Bildqualität bei DVB-T ist in den einzelnen Ländern unterschiedlich. Im wesentlichen wird die Qualität durch die verwendete Bitrate und den Sendeempfang beeinflusst.

Die gesendete Bitrate wird von den einzelnen TV Stationen festgelegt und kann auch nur von diesen geändert werden. Falls Sie starke Mosaicke, Artefakte oder ein unscharfes Bild empfangen, können Sie ggf. versuchen, die Position der Antenne zu ändern, um einen besseren Empfang zu gewährleisten. Jedoch ist es z.B. selbst bei optimalen Empfangsbedingungen nicht möglich, bei einigen TV Stationen eine bessere Qualität zu gewährleisten, denn die gesendeten Bitraten sind zu niedrig.

Hier einige Beispiele für Deutschland der unterschiedlichen Bitraten:

ZDF 2700 bis 4500 kbps

ARD 2000 bis 4500 kbps

Dritte Programme 1800 bis 3500 kbps

Private TV Sender 1800 bis 2700 kbps

Je höher die gesendete Bitrate ist, desto besser kann die Bildqualität sein und das Bild beinhaltet weniger Artefakte, Mosaike oder Störungen.

Die Schärfe des Bildes ist neben der Bitrate auch von der gesendeten Auflösung und vom Quellmaterial abhängig. Verallgemeinert kann gesagt werden: je höher die Auflösung ist, desto schärfer ist das Bild. Manche TV Stationen senden mit kleineren Auflösungen als andere.

Hier einige Beispiele für Deutschland der unterschiedlichen Auflösungen:

Öffentlich Rechtliche TV Sender 720x576 oder 704x576

Einzelne Private TV Sender 544x576 oder 528x576

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z.B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben verschiedene Möglichkeiten, den Empfang zu verbessern. Es gibt drei verschiedene Antennenarten: die passive, die aktive oder die Dachantenne.

Die passive oder aktive Antennen sind so genannte Zimmerantennen. Richten Sie die Antenne immer so aus, dass Sie den besten Empfang haben. Achten Sie ggf. auch auf die Positionen der Sendemasten. Verwenden Sie nach Möglichkeit immer hochwertige Antennen.

Der beste Empfang ist durch eine Dachantenne gewährleistet, wie sie für den Empfang von analogen terrestrischen Programme installiert war. Hier können Sie auch durch die Ausrichtung der Dachantenne ein besseres Bildergebnis erzielen.

Informationen zum Sendegebiet und den Positionen der Sendemasten erhalten Sie im Internet unter: http://www.ueberallfernsehen.de. Dort finden Sie auch eine Übersicht der TV Sender, die digital empfangen werden können.

Spezifikationen
Deutsch

Modell	HTL
Bildschirmgröße 54,8 cm (21,6 Zoll)
Auflösung 1920 x 1080 Pixel
Seitenverhältnis 16:9
Helligkeit 300 cd/qm
Kontrast 1000:1
Reaktionszeit 5 ms
Hintergrundbeleuchtung LED Edge
Blickwinkel 170° / 160°
TV System PAL BG / DK / I oder SECAM BG / DK / L / L'
Audio System MICAM / A2
Anschlüsse
HDMI Standard TMDS max. 1080p
Y Pb Pr Y: 1 V p-p // Pb und Pr: 0,7 V p-p
CVBS Y: 1,0 V p-p +/- 3 dB
SCART	RGB: 1,0 V p-p 75 Ohm
VGA Auflösung	640 x 480 / 800 x 600 / 1024 x 768 bei 60 Hz
Antenne Eingang	RF Antennenanschluss, 75 Ohm
Lautsprecher	2 x 3 Watt
Strom	AC 100 - 240 V bei 50/60 HzDC 12 V bei max. 5 A
Stromverbrauch Max. 38 Watt / < 1 Watt Stand-By
Maße	597 x 145 x 468 mm mit Standfuss
Gewicht	4,3 kg mit Standfuss
Pixelfehler
Helle Pixel	≤ 2
Dunkle Pixel (Dark Dot)	≤ 3
Helle + Dunkle Pixel	≤ 4
Liniendefekte	Nein
Helligkeitsunterschiede (Mura)	Nein

2230D

GLOSSAR

5.1 Kanal / AC-3

5.1-Mehrkanalcodierung bedeutet, dass sowohl fünf Kanäle mit voller Bandbreite (Links, Center, Rechts, Surround links, Surround rechts) als auch ein Tieftonkanal vorhanden sind (für diesen steht das ".1" er sorgt für das dröhnende Bassgrollen, das Sie auch in einem gut ausgestatteten Kinosaal hören und spüren). Sowohl Dolby Digital® als auch DTS® unterstützen 5.1-Codierung und -Decodierung.

CVBS

Composite Video Schnittstelle. Das Videosignal wird über eine einzige Leitung übertragen. Diese Schnittstelle sollten Sie nur dann verwenden, wenn Ihr Wedergabegerät keine andere von ihrem Xoro Fernseher unterstützte Schnittstelle hat, da die Übertragung über CVBS prinzipiell ein deutlich schlechteres Bild liefert als andere Übertragungsarten. Zu erkennen ist die CVBS-Schnittstelle an der gelben Farbe des Cinch-Steckers.

DSP

Digital Signal Processor. Abkürzung für Mikrochips, die Signale (z.B. den Ton) digital weiterverarbeiten (z.B. wird Virtual Surround durch einen DSP erzeugt).

GUI

Graphic User Interface Siehe OSD.

Helligkeit

Das Wort Helligkeit wird meist für die subjektive Lichtempfindung benutzt. Diese Sinnesempfindung ist physikalisch etwa dem Logarithmus des Reizes proportional, kann aber bei verschiedenen Personen etwas unterschiedlich sein. Sie hängt insbesondere von der spektralen Empfindlichkeit der Sehzellen ab, die bei den meisten Menschen in der Wellenlange 0,47 μm (gelb-grün) am höchsten ist. Das menschliche Auge arbeitet in einem sehr großen Helligkeitsbereich, der Lichtintensitaten von 1 : 10 Milliarden entspricht (Sehschwelle 10 ^-13 Lumen). Dennoch können wir verschiedene Helligkeiten als unterschiedlich wahrnehmen, sobald sich ihre Lichtmenge um mehr als 10 % unterscheidet.

HUE

engl. Farbton. Mit HUE kann man den Farbton einstellen.

Interlaced

Bildaufbauverfahren im Zeilensprungverfahren. Hierbei werden nacheinander zwei um eine Bildzeile versetzte Halbbilder erzeugt. Dies ist das übliche Verfahren bei herkömmlichen 50 Hz TV Geräten.

GLOSSAR

Deutsch

JPEG

JPEG ist die gebräuchliche Bezeichnung für die 1992 vorgestellte Norm ISO/IEC 10918-1 bzw. CCITT Recommendation T.81, die verschiedene Methoden der Bildkompression beschreibt. Die Bezeichnung „JPEG“ geht auf das Gremium Joint Photographic Experts Group zurück, das die JPEG-Norm entwickelt hat. JPEG schlägt verschiedene Komprimierungs- und Kodierungsmethoden vor, darunter verlustbehaftete und verlustfreie Komprimierung, verschiedene Farbtiefen sowie sequenzielle oder progressive Modi (normaler Bildaufbau bzw. allmähliche Verfeinerung). Weithin verbreitet ist nur die verlustbehaftete Komprimierung bei sequenziellem oder progressivem Modus und 8-Bit-Farbkanälen.

Kontrast

Kontrast bezeichnet den Unterschied zwischen hellen und dunklen Bereichen, präziser die Steilheit der Tonwertkurve einer visuellen Darstellung. Der Kontrast ist ein Unterscheidungsmerkmal für den Helligkeitsverlauf eines Bildes, oder zwischen zwei Bildpunkten. Der Kontrastumfang oder die Dynamik beschreiben den Intensitätsunterschied zwischen dem hellsten und dunkelsten Punkt eines Bildes.

Seitenverhältnis: 4:3 und 16:9

"Vollbildformat" ("Full Frame") bezieht sich auf Inhalte, die für die Darstellung auf TV-Geräten mit einem Seitenverhältnis von 4:3 entwickelt wurden. "Breitbildformat" ("Widescreen") bezieht sich auf Inhalte, die für die Darstellung auf Bildschirmen mit einem Seitenverhältnis von 16:9 (wie z. B. Breitbild-Fernsehgeräte) entwickelt wurden.

Werden Inhalte im Breitbildformat auf einem 4:3-Bildschirm angezeigt, so erscheinen im entstehenden Leerraum am oberen und unteren Bildrand schwarze Streifen.
