BEDIENUNGSANLEITUNG 1092 Continental De Luxe FALCON

Continental-Ausfallsicherung Elektro-Gas-Herd

Benutzerhandbuch

und

Installations- und Wartungsanleitung

U108712 - 01

English

Kochstellenbrenner 33

Wok-Ring für mittleren Brenner 34

Kochen mit dem Wok 34

Die Backöfen 35

Schublade 38

Reinigen Ihres Herdes 39

Versetzen Ihres Herdes 41

Problembeseitigung 42

Allgemeine Sicherheitshinweise 43

Reparatur und Ersatzteile 45

Einbau 46

Reparatur 50

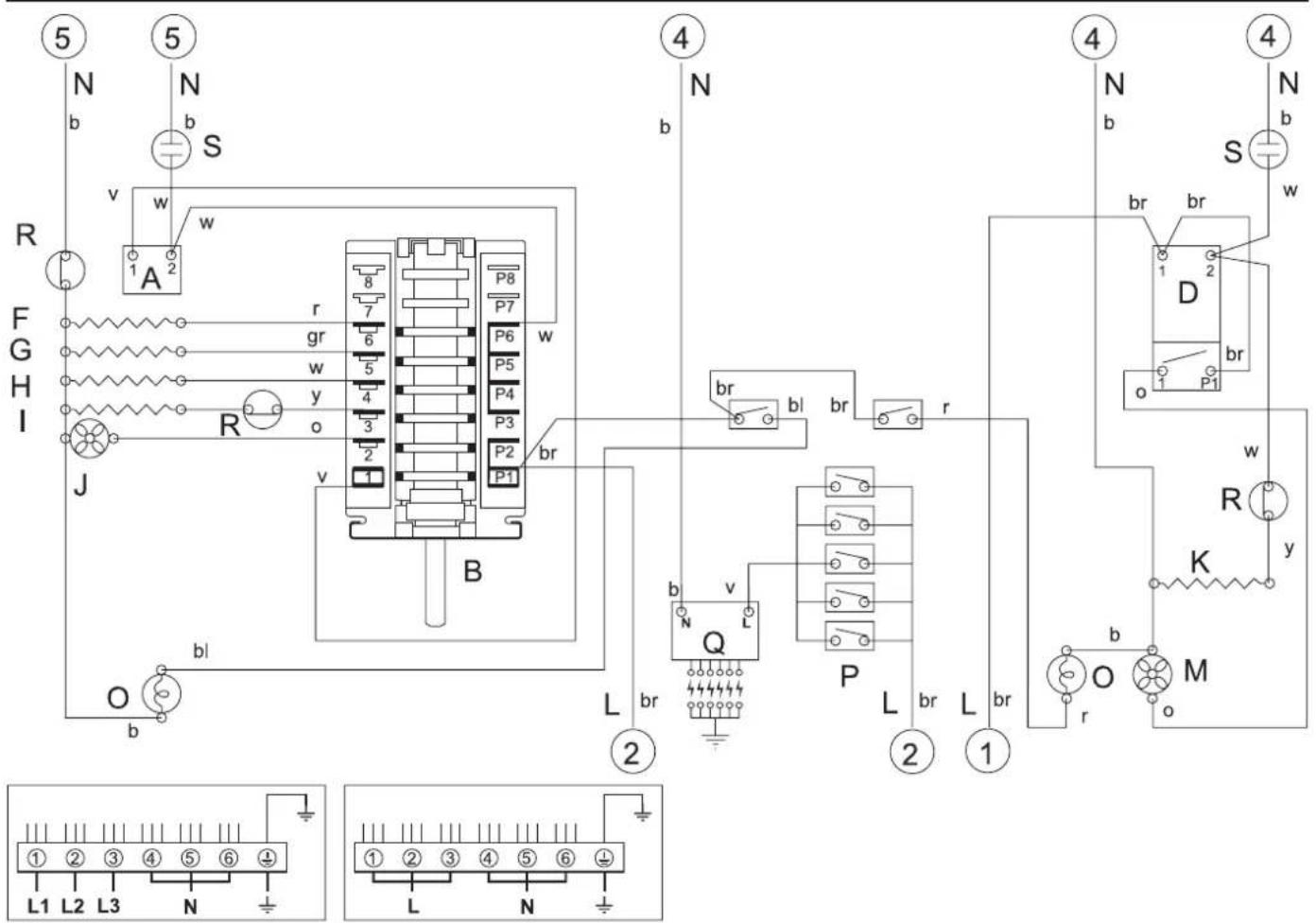

Schaltplan 54

Technische Daten 55

Sicherheitshinweise

Sie benötigen saubere, frische Luft – genau wie Ihr Herd. Gasbrennerfl ammen erzeugen Abgase, Hitze und Feuchtigkeit. Stellen Sie sicher, dass die Küche gut belüftet ist: halten Sie natürliche Belüftungsöff nungen off en oder sehen Sie eine elektrische Lüftungseinrichtung (z. B. eine Dunstabzughaube) vor, die nach außen entlüftet. Wenn Sie mehrere Gasbrenner eingeschaltet haben oder den Herd eine lange Zeit benutzen, öff nen Sie ein Fenster oder schalten Sie das Abzuggebläse ein. Weitere Einzelheiten enthält die Montageanweisung.

Falls Sie einen Gasherd zum ersten Mal benutzen, empfehlen wir Ihnen das Lesen des Abschnitts „Allgemeine Sicherheitshinweise“.

Hier beschreiben wir einige grundsätzliche Richtlinien über den sicheren Gebrauch eines Gasherdes.

Gas und Strom eingeschaltet

Stellen Sie sicher, dass die Gasversorgung eingeschaltet und der Herd angeschlossen und eingeschaltet ist. Der Herd benötigt Strom.

Seltsame Gerüche

Beim ersten Gebrauch des Herdes kann ein leichter „Neugeruch“ auftreten. Dieser sollte nach einiger Zeit des Gebrauchs aufhören.

Vor dem ersten Gebrauch des Herds die Backöfen auf 240 °C einstellen und eine Stunde lang heizen, um den Neugeruch zu beseitigen.

Der Raum muss gut zur Außenluft belüftbar sein, zum Beispiel durch Öff nen von Fenstern oder durch Einschalten einer Dunstabzugshaube.

Kochstellenbrenner

Die Zeichnung unter jedem Regler gibt an, welchen Gasbrenner dieser Regler regelt. Es ist eine Funkenzündung vorhanden, die funktioniert, wenn der Regler gedrückt wird.

Jeder Gasbrenner hat eine spezielle Sicherheitsvorrichtung, die den Gasstrom unterbricht, falls die Flamme erlischt.

Regler hineindrücken und auf das große Flammensymbol (▲) drehen.

Halten Sie den Regler einige Sekunden lang gedrückt, damit das Gas zum Brenner strömen kann. Durch die Funken der Zündung wird das Gas entzündet.

Falls der Brenner beim Loslassen des Reglers erlischt, funktioniert die Sicherheitsvorrichtung nicht. Den Regler auf Aus stellen. Den Vorgang nach einer Minute wiederholen und diesmal den Regler etwas länger und evtl. fester eindrücken.

Regulieren Sie die Flammenhöhe durch Drehen des Reglers auf die gewünschte Kochstufe.

Bei diesem Herd befin det sich die niedrige Einstellung hinter der hohen, nicht zwischen Hoch und Aus. Die kleine Flamme markiert die „untere Stellung“. Drehen Sie den Regler auf diese zu, nachdem der Inhalt eines Topfes gesiedet hat.

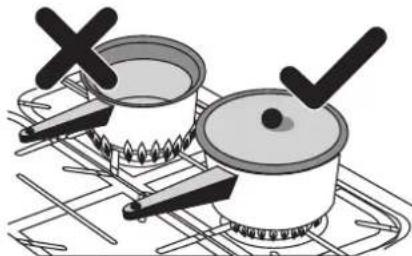

Stellen Sie sicher, dass Flammen unter den Töpfen sind. Aufsetzen eines Deckels hilft, den Inhalt schneller kochen zu lassen.

Töpfe und Kessel mit konkaven Böden oder nach unten gedrehten Bodenrändern sollten nicht benutzt werden.

Hilfen zum Kochen auf kleiner Flamme, wie Asbest- oder Gittermatten werden NICHT empfohlen. Sie verringern die Gasbrennerleistung und können die Pfannenträger beschädigen.

Vermeiden Sie, unstabile oder verformte Töpfen zu verwenden, da diese leicht kippen, sowie Töpfe mit sehr geringem Bodendurchmesser, wie z. B. Milchtöpfe, Einzeleierkocher.

Empfohlene Mindesttopfdurchmesser Der empfohlene Mindesttopfdurchmesser ist 120mm für die äußeren Brenner und 160mm für den mittleren Brenner.

Wenn der Kochstellenregler gedrückt gehalten wird, entstehen bei allen Brennern Funken – dies ist völlig normal.

Wenn nach dem Entzünden die Flamme eines Kochstellenbrenners erlischt, drehen Sie den Regler aus und warten Sie eine Minute ab, bevor Sie die Flamme erneut entzünden.

Sie können den Brennerkopf zum Reinigen entfernen; Hinweise dazu finden Sie unter „Reinigen Ihres Herdes“.

Sie sollten die Oberfl äche des Herdes rund um die Kochstellenbrenner nach Spritzern so bald wie möglich abwischen. Versuchen Sie, diese abzuwischen, während die Kochstelle noch warm ist.

Hinweis:

Aluminiumtöpfe können Metallspuren auf den Pfannenträgern hinterlassen. Diese beeinträchtigen die Haltbarkeit der Emaille nicht und können mit einem speziellen Metallreiniger entfernt werden.

Deutsch

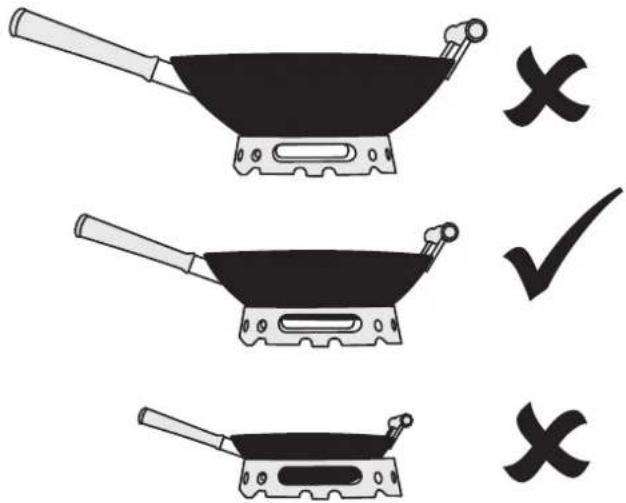

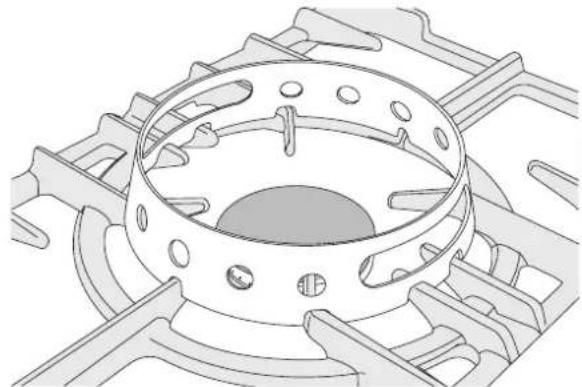

Wok-Ring für mittleren Brenner

Der Wok-Ring passt auf den mittleren Brenner. Er passt auf keine der anderen Brenner-Pfannenträger.

Er sollte so platziert werden, dass die Ausschnitte des Rings direkt auf den vorstehenden Brenner-Trägern sitzen.

x ✓ x

Woks können in Größe und Form stark variieren. Es ist wichtig, dass der Wok fest steht, doch wenn der Wok zu groß oder zu klein ist, wird er nicht richtig im Ring sitzen.

Damit der Wok richtig aufgeheizt werden kann, muss er sich nahe am Brenner befinden. Aus diesem Grund wird die Verwendung des Wokrings bei einem Wok mit fl achem Boden nicht empfohlen.

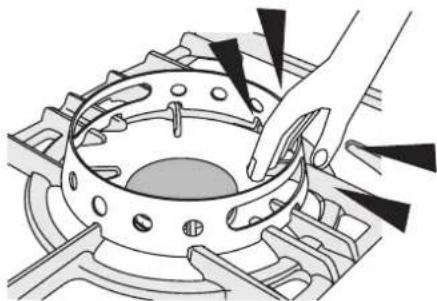

Wenn Sie den Ring anbringen, ist darauf zu achten, dass er richtig auf den Fingern des Pfannenträgers sitzt.

Stellen Sie sicher, dass er stabil sitzt und der Wok waagerecht im Ring sitzt.

Das Gestell wird während des Gebrauchs sehr heiß, lassen Sie viel Zeit zum Abkühlen, bevor Sie es abnehmen.

Kochen mit dem Wok

Ein Wok kann für 5 traditionelle asiatische Zubereitungsmethoden verwendet werden. -

■ Unter Rühren schnell braten
■ Braten mit wenig Öl
Frittieren
■ Dünsten
Schmoren

Das schnelle Braten unter Rühren ist die bekannteste und populärste asiatische Zubereitungsmethode. Bei dieser Methode werden die einzelnen Nahrungsmittel fortlaufend in den Wok gegeben. Aufgrund der relativ schnellen Zubereitungszeit bleiben Farbe und Nährwert erhalten, während die Zutaten knackig bleiben.

Bei den anderen 4 Zubereitungsmethoden im Wok muss nicht ständig gerührt werden. Bei diesen Methoden muss der Wok besonders standfest sein, da er sehr heißes Wasser oder Öl enthält. Der Wok-Ring sorgt für größere Stabilität bei diesen Zubereitungsmethoden, dennoch ist Vorsicht angebracht.

Bei Gebrauch wird das Gerät heiß. Seien Sie vorsichtig und berühren Sie die Heizelemente im Ofen nicht.

Vor dem ersten Gebrauch des Herds die Backöfen auf 230 °C einstellen und eine Stunde lang heizen, um den Neugeruch zu beseitigen. Dazu muss der Raum gut zur Außenluft belüftbar sein, zum Beispiel durch Öffnen von Fenstern oder durch Einschalten einer Dunstabzugshaube.

Der linke Backofen Der rechte Backofen

Der linke Ofen ist ein Multifunktionsofen. Neben dem Ofengebläse und Gebläseelement besitzt er zwei Heizelemente, eines, das oben im Backofen zu sehen ist und das zweite unter dem Ofenboden. Achten Sie beim Einschieben oder Herausnehmen von Dingen aus dem Backofen darauf, nicht das obere Element und den Elementdefl ektor zu berühren. Weitere Hinweise zu diesem Ofen fi nden Sie im Abschnitt „Multifunktionsofen“.

Die zwei Funktionsregler für den Multifunktionsofen, der Funktionswahlregler und der Temperaturstellregler befinden sich am rechten Ende des Bedienfelds.

Drehen Sie den Funktionswahlregler auf eine Backfunktion.

220° 180° 140° 100°

Drehen Sie den Temperaturregler auf die gewünschte Temperatur.

Die Backofenkontrollleuchte leuchtet, bis der Ofen die gewählte Temperatur erreicht hat. Er schaltet sich dann während des Kochens ein und aus.

Das Gebläse im rechten Backofen zirkuliert ständig die heiße Luft und erlaubt damit schnelleres und gleichmäßigeres Braten und Backen.

Die empfohlenen Back- und Brattemperaturen für einen Umluftbackofen sind im Allgemeinen niedriger als für einen normalen Backofen.

220° 180° 140° 100°

Der rechte Umluftofenregler befindet sich auf der rechten Seite der Bedienblende.

270° 180° 40° 100°

Drehen Sie den Temperaturregler auf die gewünschte Temperatur.

Die Backofenkontrollleuchte leuchtet, bis der Ofen die gewählte Temperatur erreicht hat. Er schaltet sich dann während des Kochens ein und aus.

Deutsch

Funktionen des Multifunktionsofens

Der Multifunktionsofen lässt sich auf viele verschiedene Arten benutzen. Wir empfehlen, dass Sie besonders sorgfältig auf Ihr Kochgut achten, bis Sie mit jeder Funktion vertraut sind. Denken Sie bitte daran: Nicht alle Funktionen eignen sich für alle Lebensmittelarten.

Auftauen

Diese Funktion betätigt das Gebläse nur zum Zirkulieren von Kaltluft. Es wird keine Hitze eingesetzt. Hiermit können kleine Speisen, wie Desserts, Cremetörtchen und Fleisch-, Fisch- und Gefl ügelstücke aufgetaut werden.

Auftauen auf diese Weise beschleunigt den Vorgang und schützt die Speisen vor Fliegen. Fleisch-, Fisch- und Gefl ügelstücke sollten auf einen Backrost über einem Blech gesetzt werden, um Tropfen aufzufangen. Rost und Blech müssen nach dem Auftauen gespült werden.

Beim Auftauen die Ofentür geschlossen halten.

Große Speisen wie ganze Hühner und Fleischbraten sollten nicht auf diese Weise aufgetaut werden. Wir empfehlen, dies in einem Kühlschrank zu machen.

Auftauen sollte nicht in einem warmen Ofen erfolgen oder wenn ein benachbarter Ofen in Gebrauch oder noch warm ist.

Vor der Zubereitung kontrollieren, ob Milchspeisen, Fleisch und Gefl ügel vollkommen aufgetaut sind.

Heißluftbackofen

Diese Funktion betätigt das Gebläse und das Heizelement rund um das Gebläse. Es wird eine gleichmäßige Hitze im ganzen Ofen erzeugt, sodass Sie große Mengen schnell zubereiten können.

Die Zubereitung im Heißluftofen eignet sich besonders zum Backen auf mehreren Backblechen gleichzeitig und ist eine gute „Allround“-Funktion. Es kann notwendig sein, die Temperatur um etwa 10°C für Rezepte zu senken, die bisher in einem konventionellen Ofen zubereitet wurden.

Falls Sie den Ofen vorheizen wollen, warten Sie, bis die Anzeigeleuchte erloschen ist, bevor Sie die Speisen einschieben.

Heißluftgrillen im Ofen

Diese Funktion betätigt das Gebläse, während das obere Element eingeschaltet ist. Sie erzeugt eine gleichmäßigere, weniger starke Hitze als ein konventioneller Grill. Um beste Ergebnisse

zu erzielen, das Grillgut auf den Rost im Deluxe-Ofenblech setzen. Dicke Fleisch- oder Fischstücke sind ideal zum Grillen auf diese Weise geeignet, da die zirkulierte Luft die Stärke der Hitze des Grills verringert. Die Ofentür sollte geschlossen gehalten werden, während das Grillen stattfindet, um Energie zu sparen. Sie werden ebenfalls bemerken, dass die Speisen weniger beobachtet und umgedreht werden müssen als beim normalen Grillen. Heizen Sie diese Funktion vor der Zubereitung vor.

Umluftofen

Diese Funktion betätigt das Gebläse, der von den Elementen aufgeheizte Luft oben und unten im Backofen zirkuliert. Die Kombination aus Umluft und konventioneller Zubereitung (Ober- und Unterhitze) macht diese Funktion ideal zur Zubereitung großer Speisen, die gründlich gekocht werden müssen, wie ein großer Fleischbraten. Es ist ebenfalls möglich, auf zwei Einschubleisten gleichzeitig zu backen, obwohl diese während der Backzeit gewechselt werden müssen, da die Hitze oben im Ofen größer als unten ist, wenn diese Funktion benutzt wird.

Dies ist eine schnelle, intensive Form des Backens: behalten Sie die Speisenzubereitung im Auge, bis Sie sich an diese Funktion gewöhnt haben.

Konventioneller Backofen (Ober- und Unterhitze)

Diese Funktion kombiniert die Hitze der oberen und unteren Elemente. Sie eignet sich besonders zum Braten und Backen von Feingebäck, Kuchen und Keksen. Speisen, die auf dem oberen Einschub gebacken werden, werden schneller als auf dem unteren Einschub braun und knusprig, da die Hitze, wie bei der Funktion „Umluftofen“, oben im Ofen größer als unten ist. Einige Speisen, die zubereitet werden, müssen für gleichmäßige Zubereitung umgetauscht werden. Dies bedeutet, dass Speisen, die verschiedene Temperaturen benötigen, zusammen zubereitet werden können, da die kühlere Zone in der unteren Hälfte und der heißere Bereich oben im Ofen genutzt werden kann.

Bräunungselement

Diese Funktion verwendet nur das Element oben im Ofen. Es ist eine nützliche Funktion zum Bräunen oder Fertigstellen von Nudelgerichten, Gemüse in Soße und Lasagne, da die zu bräunende Speise bereits heiß ist, bevor zum oberen Element gewechselt wird.

Deutsch

Unterhitze

Diese Funktion verwendet nur das untere

Element. Es macht Ihren Pizza- oder Quicheboden knusprig oder backt die Unterseite eines Tortenbodens auf einem unteren Einschub fertig. Es ist ebenfalls eine langsame Hitze, die gut zur langsamen Zubereitung von Kasserollen in der Mitte des Ofens oder zum Tellerwärmen geeignet ist.

Die Bräunungs- und Unterhitzefunktionen sind nützliche Ergänzungen für Ihren Ofen und geben Ihnen die Flexibilität, Speisen perfekt zuzubereiten. Im Laufe der Zeit werden Sie schon bald merken, wie diese Funktionen kombiniert werden können, um Ihre Kochkünste zu erweitern.

Der rechte Backofen

Das Gebläse im rechten Backofen zirkuliert ständig die heiße Luft und erlaubt damit schnelleres und gleichmäßigeres Braten und Backen.

Die empfohlenen Back- und Brattemperaturen für einen Umluftbackofen sind im Allgemeinen niedriger als für einen normalen Backofen.

Beide Backöfen

Vor dem ersten Gebrauch des Herds die Backöfen auf 230 °C einstellen und eine Stunde lang heizen, um den Neugeruch zu beseitigen. Dazu muss der Raum gut zur Außenluft belüftbar sein, zum Beispiel durch Öff nen von Fenstern oder durch Einschalten einer Dunstabzugshaube.

Denken Sie bitte daran, dass alle Herde verschieden sind: Die Temperaturen in Ihren neuen Falcon-Backöfen können sich von denen in Ihrem früheren Herd unterscheiden.

Die Drahtroste sollten immer fest an die Rückseite des Backofens geschoben werden.

Backbleche, Fleischschalen usw. sollten waagerecht und mittig auf die Drahtroste des Backofens gesetzt werden. Halten Sie alle Schalen und Behälter von den Seiten des Backofens fern, da übermäßiges Bräunen der Speisen auftreten kann.

Für gleichmäßiges Bräunen ist die maximal

empfohlene Größe eines Backblechs 340mm mal 340mm.

Beim Kochen von Speisen mit hohem Feuchtigkeitsgehalt kann ein „Dampfstoß“ auftreten, wenn die Backofentür geöff net wird. Beim Öff nen des Backofens zurückstehen und eventuellen Dampf austreten lassen.

Wenn der Ofen eingeschaltet ist, die Tür nicht länger als notwendig geöff net lassen, da sonst die Regler sehr heiß werden können.

Lassen Sie immer eine „Fingerbreite“ zwischen Speisen auf dem gleichen Rost, da hierdurch die Wärme unbehindert um sie herum zirkulieren kann.

Die Cook & Clean-Backofenauskleidungen (siehe Reinigen Ihres Herdes) funktionieren besser, wenn Fettspritzer vermieden werden. Fleisch beim Kochen abdecken.

Um Fettspritzer zu verringern, wenn Sie Gemüse in heißes Fett rund um einen Braten legen, das Gemüse gründlich abtrocknen oder es mit einer dünnen Schicht Öl bestreichen.

Wenn Sie den Boden eines Teiggerichts bräunen wollen, heizen Sie ein Backblech 15 Minuten lang vor, bevor Sie das Gericht in die Mitte des Bleches setzen.

Wenn Speisen während des Kochens überkochen können, setzen Sie sie auf ein Backblech.

Dampf

Beim Kochen von Speisen mit hohem Wassergehalt (z. B. Backofen-Pommes frites) ist ggf. ein wenig Dampf am Gitter hinten an der Kochstelle zu sehen. Dies ist ganz normal.

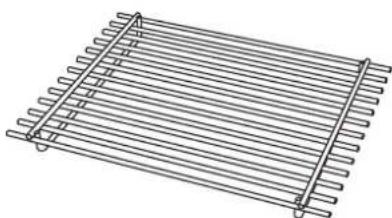

Ofenroste

Der Herd wird mit einem Deluxe-Ofenblech geliefert.

Ein Deluxe-Ofenblech

Das Deluxe-Ofenblech verfügt über einen Einlegerost oder Halter und kann somit zum Grillen sowie zum normalen Backen und Braten im Ofen verwendet werden.

Deluxe-Blecheinlegerost

Jeder Ofen wird darüber hinaus mit zwei verschiedenen Ofenblechen geliefert.

Deutsch

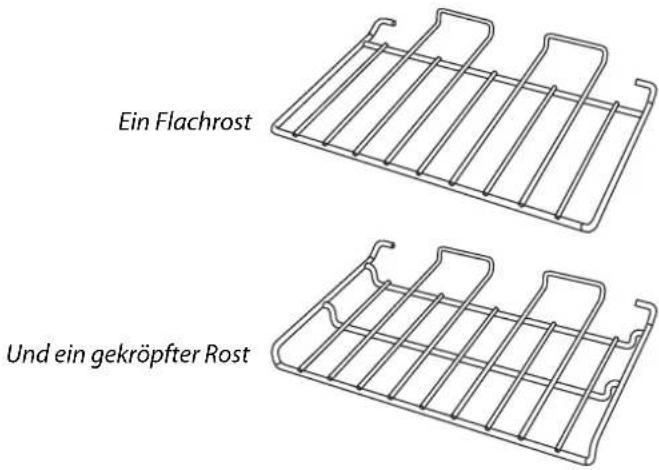

Ein Flachrost Und ein gekröpfter Rost

Der gekröpfte Rost bietet mehr Möglichkeiten zum Einsetzen anderer Bleche und Roste.

Das Deluxe-Blech gleitet einfach herein und heraus - passen Sie auf, wenn Sie es nach vorne ziehen, damit es nicht unstabil wird oder aus den Rillen in der Seite des Ofens herausrutscht.

Die anderen Ofenroste haben einen Endanschlag und können daher nicht versehentlich herausgezogen werden, sie lassen sich jedoch einfach entfernen und wieder einsetzen.

Den Rost nach vorne ziehen, bis die Rückseite des Rostes durch die Schiebeleistenanschläge in den Ofenseiten gestoppt wird.

Die Vorderseite des Rostes anheben, sodass die Rückseite des Rostes unter dem Schiebeleistenanschlag hindurchgeht, und dann den Rost nach vorne ziehen.

Um den Rost wieder einzusetzen, den Rost mit einer Rille in der Ofenseite ausrichten und den Rost nach hinten schieben, bis das Ende an den Schiebeleistenanschlag stößt. Den vorderen Teil anheben, sodass die Rostenden über die Schiebeleistenanschläge gehen und dann den vorderen Teil absenken, sodass der Rost waagerecht ist und ihn ganz nach hinten schieben.

Schublade

Die Schublade unten dient zum Aufbewahren von Ofenblechen und anderen Kochutensilien.

Sie kann sehr warm werden, bewahren Sie daher nichts darin auf, das schmelzen oder Feuer fangen kann.

Die Schublade kann zum Reinigen usw. vollständig herausgenommen werden.

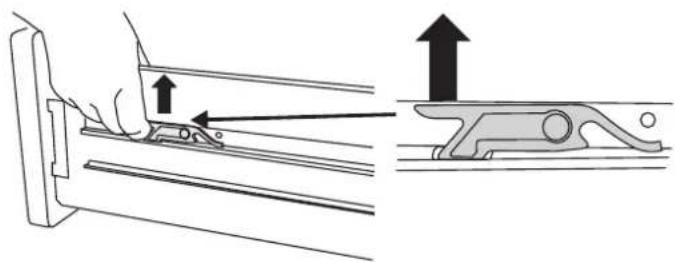

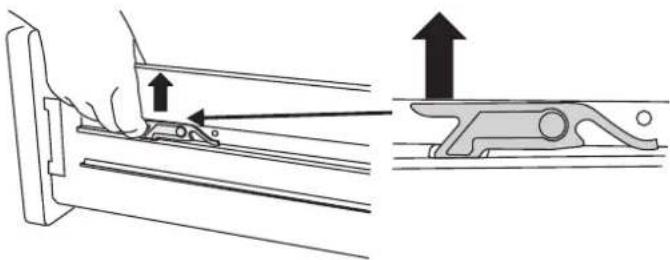

Schublade entfernen

Die Schublade nach vorne ziehen. Die Enden der Kunststoff clips (einer auf jeder Seite) anheben, um die Anschläge, die die Schublade an den Seitenleisten halten, zu lösen und gleichzeitig die Schublade nach vorne und von den Seitenleisten abziehen.

Aus Sicherheitsgründen sollten Sie die Schubladenleisten wieder einschieben.

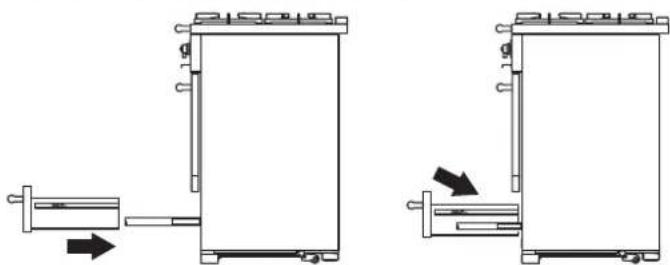

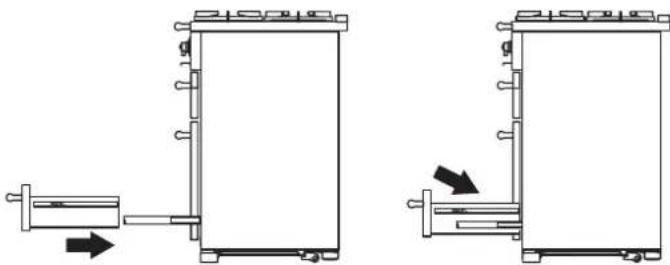

Einsetzen der Schublade

Um die Schublade wieder in den Herd einzusetzen, ziehen Sie die seitlichen Laufl eisten ganz heraus.

Schieben Sie die Schublade vorsichtig zwischen die Laufl eisten und setzen Sie sie auf diese auf.

Halten Sie die Schublade von vorn fest und ziehen Sie auf beiden Seiten die seitliche Laufl eiste so nach vorn, dass die Halteklammern einrasten und die Schublade an den Laufl eisten befestigen.

Deutsch

Reinigen Ihres Herdes

Vor der gründlichen Reinigung von der Stromversorgung trennen. Daran denken, die Stromversorgung vor dem Gebrauch wieder einzuschalten.

Niemals Lösungsmittel, Bleichsoda, Ätzmittel, biologische Pulver, Bleichmittel, Bleichen auf Chlorbasis, grobe Scheuermittel oder Salz verwenden. Keine unterschiedlichen Reinigungsprodukte mischen. Sie können miteinander mit gesundheitsschädlichen Ergebnissen reagieren. Verwenden Sie zur Reinigung des Herds keinen Dampfreiniger.

Wenn Sie Ihren Herd vor dem Reinigen bewegen wollen, lesen Sie dazu im Abschnitt „Versetzen Ihres Herdes“ nach.

Alle Teile des Herdes können mit heißer Spülmittellauge gereinigt werden. Achten Sie jedoch darauf, dass kein überschüssiges Wasser in das Gerät eindringt.

Edelstahlkochfeld

Nehmen Sie Töpfe und Pfannen vom Kochfeld herunter. Entfernen Sie Pfannenträger aus dem verschmutzten Bereich und legen Sie diese vorsichtig in ein Spülbecken mit warmer Seifenlauge. Wischen Sie lose Reste vom Kochfeld ab.

Vermeiden Sie die Verwendung von scheuernden Reinigungsmitteln, wie Reinigungsmilch, z. B. Scheuermilch auf polierten Edelstahlfl ächen. Beste Ergebnisse erzielen Sie mit einem fl üssigen Reinigungsmittel.

Spülen Sie mit kaltem Wasser nach und trocknen Sie das Kochfeld gründlich mit einem sauberen weichen Tuch. Alle Teile müssen trocken sein, bevor sie wieder angebracht werden.

Kochstellenbrenner

Die großen Aluminiumringe an den Brennern müssen regelmäßig gereinigt werden, damit sie in gutem Zustand bleiben. Die Reinigung sollte möglichst nach jedem Gebrauch erfolgen und idealerweise so lange die Ringe noch warm sind.

Sollte es zu Ablagerungen auf diesen Ringen kommen, wenden Sie die folgende Reinigungsmethode an:

1. Entfernenn Sie Essensablagerungen vorsichtig mit einem feuchten Tuch und einer Scheuermilch wie Astonish oder Cif.
2. Wischen Sie mit einem sauberen, weichen Tuch nach und trocknen Sie den Ring.

Achten Sie darauf, nicht an die Zündelektrode oder die Sicherheitsvorrichtung für den Kochplattenbrenner zu kommen.

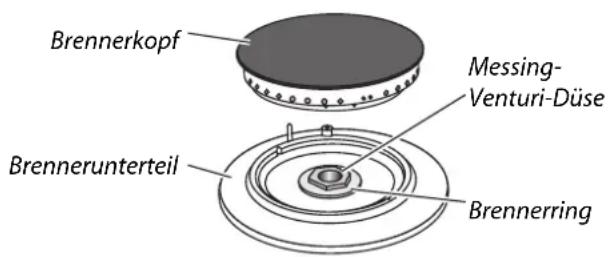

Die Brennerköpfe können zur Reinigung herausgenommen werden. Vergewissern Sie sich, dass diese absolut trocken sind, bevor Sie sie wieder anbringen.

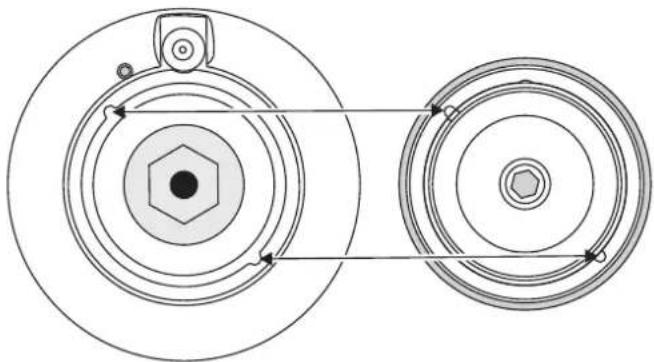

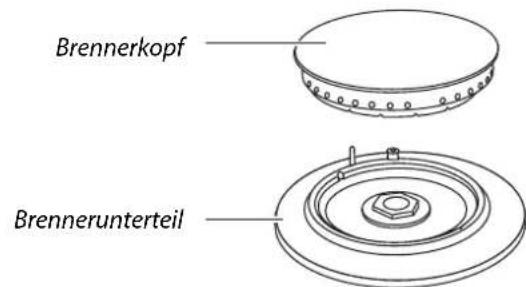

Brennerkopf Brennerunterteil

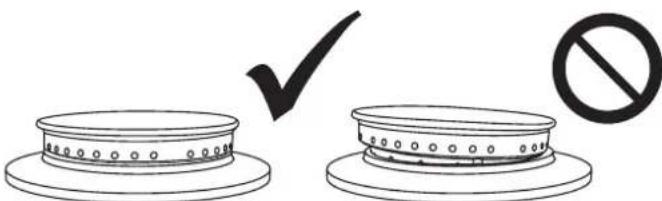

Bei Anbringung des Brennerkopfes ist darauf zu achten, dass dieser richtig im Unterteil sitzt.

Boden des Brenneroberteils Unterseite des

Gasbrennerkopfes

Die Brennerauslässe dürfen nicht blockiert sein. Bei Blockierungen entfernen Sie hartnäckige Partikel mit einem Stück feinem Draht.

Deutsch

Bedienblende und Ofentüren

Beste Ergebnisse erzielen Sie mit einem fl üssigen Reinigungsmittel.

Die Bedienblende und die Regler sollten nur mit einem weichen Tuch, ausgewrungen in sauberer, heißer Spülmittellauge, gereinigt werden. Dabei jedoch darauf achten, dass kein überschüssiges Wasser in das Gerät gelangt. Mit einem sauberen, feuchten Tuch abwischen und dann mit einem trockenen Tuch polieren. Die Ofentüren sollten nur mit einem weichen Tuch, das in sauberer und heißer Spülmittellauge ausgewrungen wurde, gereinigt werden.

Messingkomponenten reinigen

Unbeschichtetes natürliches Messing wird als rustikales Dekorelement verwendet und kann im Laufe der Zeit anlaufen.

Um diese Bereiche wieder zum Glänzen zu bringen, sollten sie mit einem speziellen Reiniger gereinigt werden. Hartnäckige Flecken auf den Aluminiumbrennerringen können ebenfalls mit einem ähnlichen Reinigungsmittel entfernt werden. Dadurch wird der Glanz wiederhergestellt.

Die Backöfen

Um Schäden an der Emailleschicht im Innenraum zu vermeiden, sollten Sie KEINE Alufolie auf den Boden des Ofens legen.

Die Backöfen verfügen über Abdeckungen, die mit spezieller Emaille beschichtet wurden, die sich teilweise selbst reinigt. Dies verhindert nicht alle Markierungen an der Auskleidung, hilft aber dabei, einen Großteil des erforderlichen Reinigens von Hand zu verringern.

Die Cook & Clean-Auskleidungen funktionieren besser über 200°C. Wenn Sie das meiste Braten und Backen unter dieser Temperatur ausführen, nehmen Sie gelegentlich die Abdeckungen heraus und wischen sie mit einem fuselfreien Tuch und heißer Spülmittellauge ab. Die Abdeckungen sollten dann getrocknet und wieder eingesetzt und der Ofen etwa 1 Stunde lang bei 200°C geheizt werden. Dies stellt sicher, dass die Cook & Clean-Abdeckungen effektiv arbeiten.

Keine Stahlwolle, mit Seife gefüllte Stahlwollreinigungspads, Topfkratzer oder andere Materialien, die die Oberfl ä che verkratzen können, verwenden. Keine Ofenreinigungsschwämme verwenden.

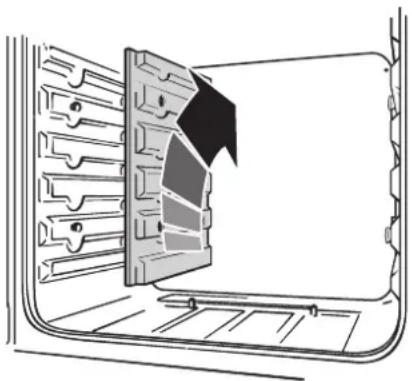

Entfernen der Ofenauskleidungen

Einige der Auskleidungsbleche können zum Reinigen entfernt werden. Zuerst Roste herausnehmen.

Der rechte Umluftbackofen hat ein abnehmbares Ofendach

– schieben Sie die Dachauskleidung nach vorne und ziehen Sie sie heraus.

FRONT

Die Seitenabdeckungen jedes Ofens können herausgenommen werden. Jede Seite des Ofens ist mit vier Befestigungsschrauben befestigt. Sie müssen die Schrauben nicht herausnehmen, um die Ofenauskleidungen zu entfernen. Wird jede Seitenabdeckung nach oben angehoben, gleitet sie von den Schrauben. Diese dann nach vorne ziehen.

Sobald die Auskleidungen entfernt sind, kann das Emailleinnere des Backofens gereinigt werden.

Beim Wiedereinsetzen der Auskleidungen zuerst die Seitenauskleidungen anbringen.

Deutsch

Versetzen Ihres Herdes

Die Stromversorgung ausschalten.

Der Herd ist schwer, daher sind u.U. zwei Leute notwendig, um ihn zu versetzen.

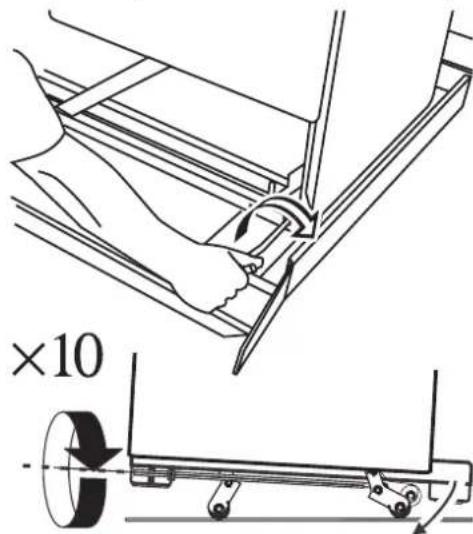

Der Herd hat eine Rolle vorne und zwei Rollen hinten. Es befinden sich ebenfalls zwei schraubbare Nivellierfüße an der Vorderseite.

Die vordere Rolle, die zum Bewegen des Herdes bestimmt ist, kann heruntergeschraubt werden. Das Nivellierwerkzeug für diese Rolle sollte sich im Staufach der Schublade befinden. Wenn Sie das Verstellwerkzeug nicht fi nden können, wenden Sie sich an Ihren Installateur. Gehen Sie dazu zum Beginn des Abschnitts „Installation“ dieser Anleitung, wo der Installateur seine Adresse aufgeschrieben haben sollte.

Schublade entfernen

Die Schublade nach vorne ziehen. Die Enden der Kunststoff clips (einer auf jeder Seite) anheben, um die Anschläge, die die Schublade an den Seitenleisten halten, zu lösen und gleichzeitig die Schublade nach vorne und von den Seitenleisten abziehen.

Aus Sicherheitsgründen sollten Sie die Schubladenleisten wieder einschieben.

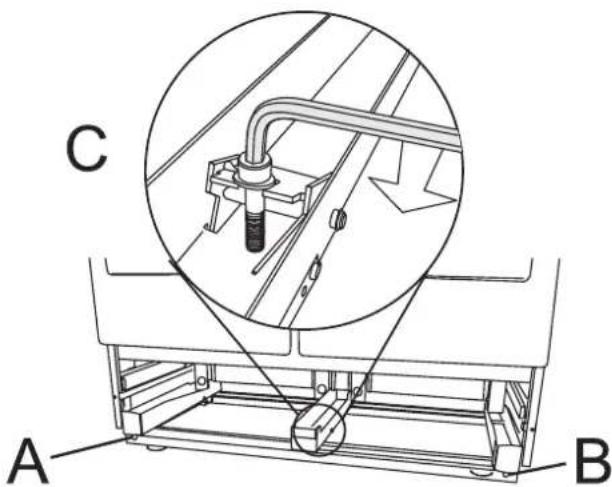

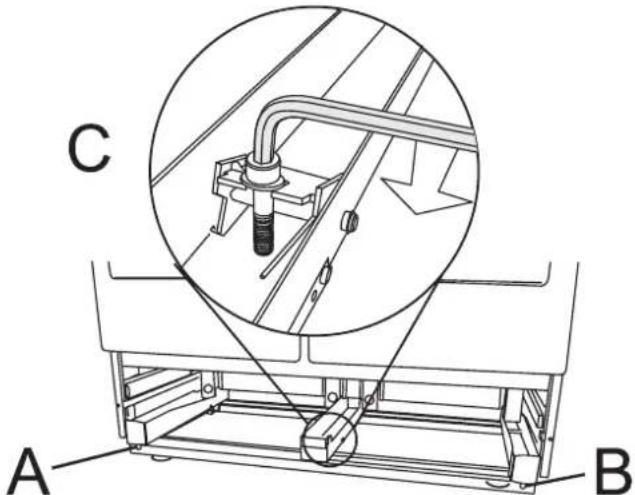

C A B

A linke, hintere Rolle, B rechte, hintere Rolle, C mittlere Rolle Setzen Sie den Innensechskantschlüssel wie gezeigt an.

Das Nivellierwerkzeug im Uhrzeigersinn um zwei vollständige (180°) Drehungen drehen. Es wird

schwergängig sein. Der Vorderteil des Herdes wird leicht angehoben, wenn die Rolle herausgedreht wird.

Beide Ofentüren öff nen, sodass sich die Unterseite der Bedienblende gut greifen lässt, während Sie den Herd bewegen.

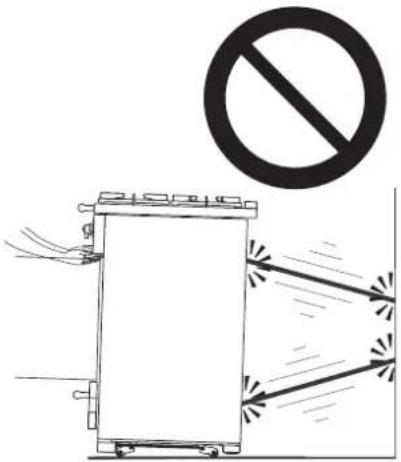

Den Herd nicht bewegen, indem Sie am Haltegriff, den Türgriff en oder den Reglern ziehen.

Den Herd immer nur ein Stück bewegen und hinter dem Herd kontrollieren, dass sich der Gasschlauch nicht verfangen hat. Sicherstellen, dass das Stromkabel und der Gasschlauch lang genug sind, um den Herd nach vorne zu bewegen.

Wenn eine Stabilitätskette angebracht ist, diese lösen, während Sie den Herd vorsichtig herausziehen.

Wenn Sie den Herd wieder aufstellen, schrauben Sie die Rollen wieder ein, indem Sie das Nivellierwerkzeug gegen den Uhrzeigersinn drehen. Dies ist wichtig. Es verhindert, dass sich der Herd beim Gebrauch versehentlich bewegt.

Einsetzen der Schublade

Um die Schublade wieder in den Herd einzusetzen, ziehen Sie die seitlichen Laufl eisten ganz heraus.

Schieben Sie die Schublade vorsichtig zwischen die Laufl eisten und setzen Sie sie auf diese auf.

Halten Sie die Schublade von vorn fest und ziehen Sie auf beiden Seiten die seitliche Laufl eiste so nach vorn, dass die Halteklammern einrasten und die Schublade an den Laufl eisten befestigen.

Deutsch

Problembeseitigung

Dampf kommt aus dem Backofen

Beim Kochen von Speisen mit hohem Wassergehalt (z. B. Backofen-Pommes frites) ist ggf. ein wenig Dampf am hinteren Luftschlitz zu sehen. Beim Öff nen der Ofentür vorsichtig sein, da es einen kurzen Dampfstoß geben kann, wenn die Ofentür geöff net wird. Zurückstehen und den Dampf austreten lassen.

Das Backofengebläse ist laut

Der Ton des Gebläses kann sich ändern, während sich der Backofen aufheizt – dies ist ganz normal.

Die Regler werden heiß, wenn ich den Backofen benutze. Kann ich dies vermeiden?

Ja, dies wird durch Hitze verursacht, die aus dem Ofen steigt und sie aufheizt. Die Backofentür stets geschlossen lassen.

Wenn es ein Problem mit der Installation gibt und mein ursprünglicher Installateur nicht kommen kann, wer zahlt?

Sie zahlen. Kundendienste berechnen Gebühren, wenn sie Arbeiten korrigieren, die von Ihrem ursprünglichen Installateur ausgeführt wurden. Es ist in Ihrem Interesse, Ihren ursprünglichen Installateur zu fi nden.

Fehlerstrom-Schutzschalter (FI-Schalter)

Soll die Herdinstallation durch eine Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit 30 mA geschützt werden, kann der kombinierte Gebrauch Ihres Herdes und anderer Haushaltsgeräte gelegentlich zu ungewolltem Auslösen führen. In diesen Fällen muss der Herdschaltkreis ggf. durch den Einbau einer 100 mA-Schutzeinrichtung geschützt werden. Diese Arbeit sollte von einem qualifi zierten Elektriker ausgeführt werden.

Speisen kochen zu langsam, zu schnell oder verbrennen

Kochzeiten können anders als bei Ihrem vorherigen Herd sein. Je nach individuellem Geschmack kann die Temperatur geändert werden, um das gewünschte Ergebnis zu erzielen. Versuchen Sie, mit einer anderen Temperatureinstellung zu kochen.

Der Backofen backt oder brät nicht gleichmäßig

Verwenden Sie keine Backform oder kein Backblech, das größer als 340 mm x 340 mm ist.

Wenn Sie größere Lebensmittel braten, sollten Sie diese während des Kochens umdrehen.

Wenn zwei Schubleisten verwendet werden, kontrollieren, ob genug Platz zwischen beiden gelassen wurde, damit die Hitze zirkulieren kann. Wenn ein Backblech in den Ofen gesetzt wird, vergewissern Sie sich, dass es mittig auf der Schubleiste sitzt.

Kontrollieren Sie, ob die Türdichtung beschädigt und die Türverriegelung so eingestellt ist, dass die Tür fest an der Dichtung sitzt.

Eine Schale mit Wasser, die auf die Schubleiste gesetzt wird, sollte überall die gleiche Tiefe haben. (Wenn sie zum Beispiel hinten tiefer ist, sollte der hintere Teil des Herdes angehoben oder die Vorderseite abgesenkt werden.) Wenn der Herd nicht waagerecht steht, lassen Sie Ihren Lieferanten den Herd für Sie waagerecht stellen.

Backofentemperatur wird heißer, wenn der Herd älter wird

Wenn das Herunterdrehen des Reglers nicht funktioniert hat oder nur für eine kurze Zeit funktioniert hat, benötigen Sie eventuell ein neues Thermostat. Dies sollte von einem Kundendienstvertreter eingebaut werden.

Defekte Kochstellenzündung oder Kochstellenbrenner Ist die Stromversorgung eingeschaltet?

Sind die Zündelektroden oder Gasbrennerschlitze durch Schmutz blockiert?

Sind die Brennerköpfe richtig aufgesetzt?

Kochplattenbrenner zünden nicht

Wenn nur eine oder alle Kochplattenbrenner nicht zünden, vergewissern Sie sich, dass die Teile nach dem Wischen oder Entfernen zur Reinigung richtig wieder angebracht worden sind.

Kontrollieren Sie, ob es ein Problem mit Ihrer Gasversorgung gibt. Dies ist möglich, indem Sie sich vergewissern, dass alle anderen Gasgeräte, die Sie haben, korrekt funktionieren.

Sehen Sie einen Funken an den Gasbrennern, wenn Sie den Regler gedrückt halten? Wenn dies nicht der Fall ist, prüfen Sie, ob der Strom eingeschaltet ist.

Allgemeine Sicherheitshinweise

Dieses Gerät muss von einem Fachmann gemäß den Montageanweisungen installiert werden. Die Installation muss den einschlägigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen entsprechen.

Bei Gasgeruch

Elektrische Schalter nicht ein- oder ausschalten.

Nicht rauchen!

Keine offenen Flammen verwenden.

Das Gas am Gaszähler oder Zylinder ausschalten.

Türen und Fenster öffnen, um das Gas loszuwerden.

Das Gasversorgungsunternehmen anrufen.

Dieses Gerät ist nur zum Haushaltsgebrauch ausgelegt. Verwendung für einen anderen Zweck kann zum Verfall der Garantie oder der Haftungsansprüche führen.

Die Verwendung eines Gaskochgerätes führt zu Wärme- und Feuchtigkeitsbildung im Aufstellraum. Deshalb immer auf eine gute Belüftung der Küche achten: halten Sie die Belüftungsöff nungen geöff net oder sehen Sie eine mechanische Lüftungseinrichtung (z. B. eine mechanische Dunstabzughaube) vor.

Die besonders intensive oder lang anhaltende Benutzung des Gerätes kann eine zusätzliche Belüftung, wie z. B. das Öff nen eines Fensters erforderlich machen. Verwenden Sie Abzuggebläse oder Dunstabzughauben, wenn vorhanden.

Der Herd sollte von einem qualifi zierten Wartungstechniker repariert und nur geprüfte Ersatzteile verwendet werden. Lassen Sie sich die Lage des Herdkontrollschalters vom Installateur zeigen. Markieren Sie ihn, um ihn leichter fi nden zu können. Lassen Sie den Herd stets abkühlen und schalten Sie ihn dann an der Netzversorgung aus. Dies gilt auch vor der Reinigung oder vor der Durchführung von Wartungsarbeiten, wenn in dieser Anleitung nicht anders angegeben.

Alle Teile des Herdes werden bei Gebrauch heiß und bleiben auch nach dem Kochen noch eine Zeitlang heiß.

Seien Sie beim Berühren des Herdes vorsichtig, um Verbrennungen zu vermeiden. Versichern Sie sich ebenfalls immer, dass die Regler in der AUS-Stellung und kühl sind, bevor Sie versuchen, den Herd zu reinigen.

Verwenden Sie trockene Ofenhandschuhe. Feuchte Handschuhe können zu Dampfverbrennungen beim Berühren einer heißen Oberfl äche führen. Betreiben Sie den Herd niemals mit nassen Händen.

Verwenden Sie kein Geschirrtuch oder ein anderes großes Tuch statt eines Handschuhs. Sie können Feuer fangen, wenn sie eine heiße Oberfl äche berühren.

Lassen Sie beim Reinigen Vorsicht walten. Wenn ein nasser Schwamm oder ein nasses Tuch zum Aufwischen von Spritzern auf einer heißen Oberfl äche verwendet werden, seien Sie vorsichtig, um Dampfverbrennungen zu vermeiden. Einige Reinigungsmittel können bei Anwendung auf einer heißen Oberfl äche schädliche Dämpfe entwickeln.

Verwenden Sie keine unstabilen Töpfe und halten Sie die Griff e vom Rand der Kochstelle entfernt.

Es darf Babys und kleinen Kindern niemals erlaubt werden, in der Nähe des Herdes zu sein. Sie dürfen keinesfalls auf irgendeinem Teil des Geräts sitzen oder stehen. Bringen Sie ihnen bei, nicht an den Reglern oder anderen Teilen des Herdes zu spielen.

Bewahren Sie niemals etwas in Schränken über einem Herd auf, das für Kinder von Interesse ist. Kinder, die auf den Herd klettern, um sie zu erreichen, können ernsthafte Verletzungen erleiden.

Reinigen Sie nur die in dieser Anleitung aufgeführten Teile.

Im Interesse von Hygiene und Sicherheit sollte der Herd jederzeit sauber gehalten werden, da sich ansammelnde Fette oder andere Lebensmittelreste zu einem Feuer führen können.

Brennbare Wandbehänge oder Vorhänge usw. sollten im sicheren Abstand zu Ihrem Herd angebracht sein.

Versprühen Sie keine Aerosole in der Nähe des Herdes, während er eingeschaltet ist.

Lagern oder verwenden Sie keine brennbaren Materialien oder entzündliche Flüssigkeiten in der Nähe dieses Geräts.

Verwenden Sie bei Fettbränden kein Wasser. Heben Sie niemals einen brennenden Topf hoch. Schalten Sie die Regler aus. Ersticken Sie das Feuer in einem brennenden Topf auf einer Fläche durch vollständiges Abdecken mit einem gut passenden Deckel oder Backblech. Verwenden Sie einen

Deutsch

Trockenchemikalien- oder Schaumfeuerlöscher, falls verfügbar.

Lassen Sie die Kochplatte niemals unbeaufsichtigt auf einer hohen Einstellung. Überkochende Töpfe können zu Rauch führen und Fettspritzer können Feuer fangen.

Tragen Sie niemals lose oder hängende Kleidung während der Benutzung des Gerätes. Seien Sie vorsichtig, wenn Sie nach Gegenständen greifen, die in Schränken über der Kochstelle aufbewahrt werden. Brennbares Material kann sich entzünden, wenn es in Kontakt mit einer heißen Oberfl äche gelangt und kann schwere Verbrennungen verursachen.

Lassen Sie beim Erwärmen von Fetten und Ölen große Vorsicht walten, da sich diese entzünden können, wenn sie zu heiß werden.

Benutzen Sie, wenn möglich, ein Frittierthermometer, um das Überhitzen von Fett über den Rauchpunkt hinaus zu verhindern.

Lassen Sie eine Friteuse niemals unbeaufsichtigt. Erwärmen Sie Fett immer langsam und beobachten Sie es, während es sich erhitzt. Frittierpfannen sollten nur zu einem Drittel mit Fett gefüllt sein. Füllen der Pfanne mit zu viel Fett kann zu Spritzern führen, wenn Nahrungsmittel hinzugegeben werden. Wenn Sie eine Kombination aus Ölen oder Fetten zum Braten verwenden, rühren Sie diese vor dem Erwärmen oder während das Fett schmilzt zusammen.

Bratgut sollte so trocken wie möglich sein. Frost an Gefriergut oder Feuchtigkeit an frischen Lebensmitteln kann zu Überkochen von heißem Fett über den Rand der Pfanne führen. Achten Sie beim Braten mit hohen oder mittelhohen Temperaturen sorgfältig auf Spritzer oder Überhitzen von Nahrungsmitteln. Versuchen Sie niemals, eine Pfanne mit heißem Fett zu bewegen, vor allem eine Friteuse. Warten Sie, bis das Fett abgekühlt ist.

Verwenden Sie nicht die Oberseite des Abzugs (der Schlitz entlang der Rückseite des Herdes) zum Vorwärmen von Platten, Tellern, Trocknen von Geschirrtüchern oder Erweichen von Butter.

Bei Gebrauch eines elektrischen Geräts nahe der Kochplatte sollten Sie sich vergewissern, dass die Schnur des Geräts die Kochplatte nicht berühren kann.

Achten Sie darauf, dass kein Wasser in das Gerät eindringt.

Nur bestimmte Arten von Glas, Glaskeramik, Tonwaren oder anderen glasierten Behältern eignen sich zum Kochen auf der Kochstelle. Andere können aufgrund der plötzlichen Temperaturänderung zerbrechen.

Sorgen Sie dafür, dass niemand auf einen Teil des Herdes klettert, sich auf ihn stellt oder sich daran hängt.

Verwenden Sie keine Aluminiumfolie zum Abdecken von Rosten, Auskleidungen oder Ofendach.

Um Schäden an der Emailleschicht im Innenraum zu vermeiden, sollten Sie die Ofenpfanne oder die Backbleche nicht auf den Boden des Ofens stellen und keine Aluminiumfolie auf den Boden des Ofens legen.

Erwärmen Sie niemals ungeöff nete Speisebehälter. Druckaufstauung kann zum Platzen des Behälters und damit Verletzungen führen.

Der Herd ist nur zum Zubereiten von Speisen bestimmt und darf nicht für einen anderen Zweck benutzt werden.

Der Ofen sollte NICHT zum Heizen der Küche verwendet werden. Dies verschwendet Energie und die Regler können sich überhitzen.

Wenn der Backofen eingeschaltet ist, die Ofentür nicht länger als notwendig off en halten.

Die technischen Daten dieses Herdes sollten nicht geändert werden.

Dieses Gerät ist schwer und beim Umsetzen sollte Vorsicht walten gelassen werden.

Wenn der Herd nicht in Gebrauch ist, stellen Sie sicher, dass die Regler in der Aus-Stellung sind.

Reparatur und Ersatzteile

Füllen Sie bitte die Geräteinformationen unten aus und bewahren Sie diese an einem sicheren Ort auf. Diese Angaben helfen uns, Ihr Gerät genau zu identifizieren und helfen uns, Ihnen zu helfen. Füllen Sie die Karte bitte jetzt aus, um Zeit und Ungelegenheiten zu sparen, wenn später ein Problem mit Ihrem Gerät auftreten sollte. Es kann ebenfalls nützlich sein, Ihren Kaufzettel zusammen mit dieser Broschüre aufzubewahren. Sie könnten aufgefordert werden, die Kaufbestätigung vorzulegen, um die Gültigkeit einer Garantiereparatur zu prüfen.

Kraftstofftyp: Gas/Elektrizität

Name des Geräts:Falcon Continental 1092 FSD

Farbe des Geräts*:

Seriennummer*:

Händlername und -anschrift:

Kaufdatum:

Name und Anschrift des Installateurs:

Installationsdatum:

* Diese Informationen befin den sich auf dem Geräteschild.

Bei einem Problem

Falls Sie wider Erwarten ein Problem mit Ihrem Gerät haben sollten, schauen Sie sich bitte zunächst den Rest dieser Anleitung an, vor allem den Abschnitt zur Problemlösung, um sicherzustellen, dass Sie das Gerät korrekt benutzen.

Wenn Sie danach noch immer Schwierigkeiten haben, wenden Sie sich bitte an Ihren Händler.

Bitte beachten

Ist der Garantiezeitraum für Ihr Gerät abgelaufen, erhebt unser Kundendiensttechniker für diesen Besuch ggf. eine Gebühr.

Wenn Sie einen Ingenieurbesuch anfordern und der Fehler nicht Verantwortung des Herstellers ist, behält sich unser Kundendiensttechniker das Recht zur Berechnung einer Gebühr vor.

Nicht wahrgenommene Termine können ebenfalls in Rechnung gestellt werden.

Außerhalb des Garantiezeitraums

Wir empfehlen, dass unsere Geräte regelmäßig über ihre gesamte Lebensdauer gewartet werden, um beste Leistung und Wirtschaftlichkeit zu erhalten.

Wartungs- und Reparaturarbeiten sollten nur von sachkundigem und ausreichend qualifi ziertem Personal ausgeführt werden.

Ersatzteile

Um optimale und sichere Leistung zu erhalten, nur Originalersatzteile verwenden. Keine erneuerten oder unzulässigen Gasregler verwenden. Wenden Sie sich an Ihren Händler.

Deutsch

Einbau

Dieses Gerät ist nur zum Haushaltsgebrauch ausgelegt. Verwendung für einen anderen Zweck kann zum Verfall der Garantie oder der Haftungsansprüche führen.

Stellen Sie vor der Installation sicher, dass der Herd für Ihre Gasart und Versorgungsspannung geeignet ist. Entnehmen Sie diese dem Leistungsschild des Geräts.

Schauen Sie auf dem Leistungsschild nach, für welches Gas der Herd eingestellt ist.

Umstellung

Dieses Gerät wird geliefert als: -

G 20 20 Millibar CAT II2E3+

Ein Umstellsatz für andere Gasarten ist im Lieferumfang des Herds enthalten. Soll das Gerät auf die Verwendung einer anderen Gasart umgestellt werden, empfehlen wir, dies vor der Installation zu tun. Informationen hierzu finden Sie in der Anleitung zur Gasumstellung, die in diesem Umstellsatz enthalten ist. Kleben Sie nach der Umstellung den Umstellungsaufkleber an der entsprechenden Position auf das Leistungsschild. Dadurch wird anzeigt, für welches Gas das Gerät nun eingestellt ist.

Sicherheitsanforderungen/Vorschriften und Richtlinien

Dieses Gerät muss von einer Fachkraft installiert werden. Die Installation muss den einschlägigen Vorschriften und Richtlinien sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen entsprechen. Lesen Sie vor der Installation oder dem Gebrauch dieses Geräts die Anleitung.

In Ihrem eigenen und dem Interesse der Sicherheit ist es gesetzlich vorgeschrieben, dass alle Gasgeräte von Fachleuten installiert werden müssen. Bei unkorrekter Installation des Geräts können Garantie- oder Haftungsansprüche nichtig werden und zu Strafverfolgung führen.

Stellen Sie vor der Installation sicher, dass der Herd für Ihre Gasart und Versorgungsspannung geeignet ist. Entnehmen Sie diese dem Leistungsschild.

Stellen Sie es in einem gut belüfteten Raum auf.

Belüftungsmaßnahmen

Dieses Gerät wird nicht an eine Abgasleitung angeschlossen. Es muss nach den geltenden Installationsbedingungen aufgestellt und angeschlossen werden. Besonders zu beachten sind geeignete Belüftungsmaßnahmen.

Örtliche Richtlinien zur Be- und Entlüftung müssen beachtet werden, mindestens ist jedoch folgendes notwendig:

Alle Räume benötigen ein Fenster, das geöff net werden kann, oder vergleichbares, für einige Räume ist zusätzlich zu einem Fenster ein permanenter Abzug erforderlich. Der Herd darf nicht in einer kombinierten Wohnküche mit einem Rauminhalt von weniger als 20 m3 installiert werden. Soll er in einem Raum mit einem Rauminhalt von unter 5 m3 installiert werden, ist ein Luftabzug mit einer Wirkfl äche von 100 cm2 erforderlich. Soll er in einem Raum mit einem Rauminhalt von 5 m3 bis 10 m3 installiert werden, ist ein Luftabzug mit einer Wirkfl äche von 50 cm2 erforderlich. Überschreitet der Rauminhalt 11 m3 ist kein Luftabzug erforderlich. Hat der Raum jedoch eine Tür, die direkt ins Freie geöff net werden kann, ist selbst bei einem Rauminhalt zwischen 5 m3 und 10 m3 kein Luftabzug erforderlich.

Befi nden sich andere kraftstoff verbrennende Geräte im gleichen Raum, ist ggf. mehr Belüftung notwendig.

Position der Kochplatte

Die Kochplatte kann in einer Küche bzw. Küche mit Esszimmer installiert werden, jedoch NICHT in einem Raum mit einer Badewanne oder Dusche.

HINWEIS:

Ein Gerät für fl üssiges Propangas darf nicht in einem Zimmer oder internen Raum unter Erdgeschossebene wie z. B. in einem Keller installiert werden.

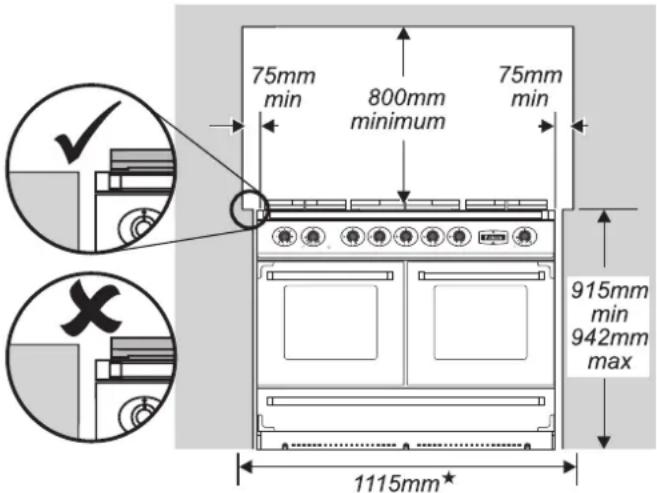

Aufstellen des Herdes

Die Abbildungen zeigen den empfohlenen Mindestabstand des Herdes zu benachbarten Flächen.

Der Herd sollte nicht auf einen Sockel gestellt werden.

*Breite bei geöff neter Tür

Die Kochstelleneinfassung sollte auf einer Ebene mit oder über jeder benachbarten Arbeitsfl ä che liegen. Über der Kochstellenhöhe sollte eine Lücke von 75 mm an jeder Seite des Herdes und zu jeder benachbarten senkrechten Fläche gelassen werden.

Für nicht entzündliche Flächen (wie unlackiertes Metall oder Keramikfl iesen) kann dies auf 25 mm verkleinert werden.

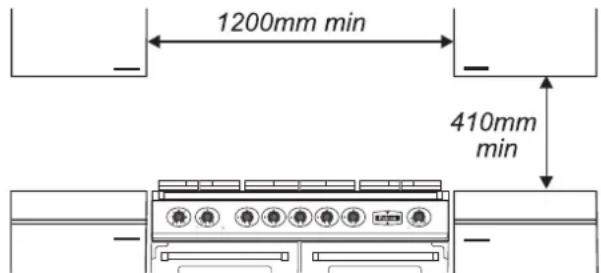

Ein Mindestraum von 800mm ist zwischen der Oberseite der Kochstelle und einer horizontalen entzündlichen Fläche erforderlich.

1200mm min 410mm min

*Jede Dunstabzugshaube sollte gemäß den Anweisungen des Dunstabzughaubenherstellers installiert werden.

Möbel- und Wandfl ächen auf beiden Seiten und hinter dem Gerät sollten wärme-, spritz- und dampfbeständig sein. Bestimmte Arten von vinyl- oder laminatbeschichteten Küchenmöbeln sind besonders anfällig für Hitzeschäden und Verfärbungen. Wir übernehmen keinerlei Haftung für Schäden wie das Lösen von Laminatbeschichtungen oder Verfärbungen

Deutsch

bei Temperaturen unter 65 °C über Raumtemperatur, die durch die normale Verwendung des Herdes verursacht werden.

Aus Sicherheitsgründen dürfen keine Vorhänge direkt hinter dem Herd angebracht werden.

Wir empfehlen eine Lücke von 1.115mm zwischen Einheiten, um Bewegen des Herdes zu berücksichtigen. Den Herd nicht einklemmen. Es muss noch immer möglich sein, den Herd zur Reinigung und Wartung hereinzuschieben und herauszuziehen.

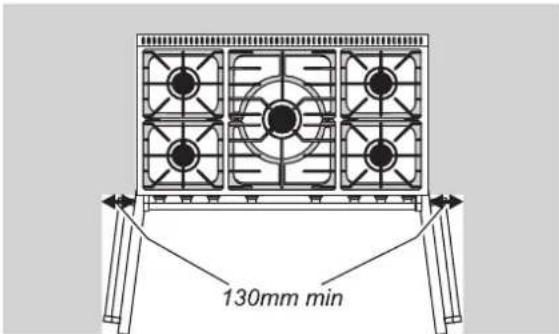

Ein Abstand von 130 mm ist erforderlich, wenn der Herd nahe einer Ecke der Küche steht, damit sich die Backofentüren öff nen lassen.

130mm min

Auspacken des Herdes

Entfernen Sie keine Verpackung vom Herd, bis er sich direkt vor dem Aufstellort befinndet (es sei denn, er passt in seiner Außenverpackung nicht durch eine Tür).

Durchtrennen Sie die Schnüre und heben Sie den Karton vom Herd ab. Lassen Sie den Herd auf der Bodenverpackung stehen. Siehe loses Auspackblatt.

Versetzen des Herdes

Der Herd ist sehr schwer. Seien Sie sehr vorsichtig.

Wir empfehlen, dass zwei Personen den Herd bewegen. Sorgen Sie dafür, dass der Bodenbelag fest angebracht ist oder entfernt wurde, um Beschädigungen beim Bewegen des Herds zu vermeiden. Sie werden das Nivellierwerkzeug benötigen.

Kippen Sie den Herd von der Rückseite nach vorne und entfernen Sie die hintere Hälfte der Polystyrol-Verpackung.

Wiederholen Sie dies an der Vorderseite und entfernen Sie die vordere Hälfte des Verpackungsbodens. Ziehen Sie die Schublade bis zum Anschlag heraus.

Die Enden der Kunststoff clips (einer auf jeder Seite) anheben, um die Anschläge, die die Schublade an den Seitenleisten halten, zu lösen und gleichzeitig die Schublade nach vorne und von den Seitenleisten abziehen. Aus Sicherheitsgründen sollten Sie die Schubladenleisten wieder einschieben. Legen Sie die Schublade an einen sicheren Ort, sie wird erst wieder eingesetzt, wenn die Installation abgeschlossen ist.

Senken Sie die Rollen ab.

Den Innensechskantschlüssel an der mittleren Rollenabsenkvorrichtung (C in der Abb. unten) anbringen.

C A B

A linke, hintere Rolle, B rechte, hintere Rolle, C mittlere Rolle SENKEN SIE DIE VORDERE ROLLE AB, indem Sie 14 ganze (360°) Drehungen ausführen.

Senken Sie jetzt DIE ZWEI HINTEREN ROLLEN AB.

Legen Sie das Nivellierwerkzeug wie unten abgebildet an die Stellmutter an.

Führen Sie 10 ganze (360°) Drehungen aus. (Dazu müssen Sie das Nivellierwerkzeug 20 mal drehen und neu anlegen.)

×10

Deutsch

Senken Sie unbedingt BEIDE DER HINTEREN ROLLEN AB. An den vorderen unteren Ecken des Herdes befi nden sich zwei Stellmuttern - je eine pro Rolle.

Klappen Sie den hinteren Rand des Verpackungsbodens auf. Schieben Sie den Herd vorsichtig nach hinten in Position. Achten Sie dabei auf das Stromkabel. Schieben Sie den Herd nah an seine endgültige Position und lassen Sie nur genug Platz, um hinter ihn greifen zu können.

Umstellung auf Flüssiggas

Wenn das Gerät auf Flüssiggas umgestellt werden soll, nehmen Sie die Umstellung an dieser Stelle vor. Informationen dazu finden Sie im Abschnitt „Gasumstellung“ dieser Anleitung.

Höheneinstellung

Es wird empfohlen, eine Wasserwaage auf einem Einschubblech in einem der Backofen zu benutzen, um zu prüfen, ob er waagerecht steht.

Den Herd in seine gewünschte Position stellen und dabei darauf achten, ihn nicht in der Lücke zwischen Kücheneinheiten zu verdrehen, da dies den Herd oder die Einheiten beschädigen könnte.

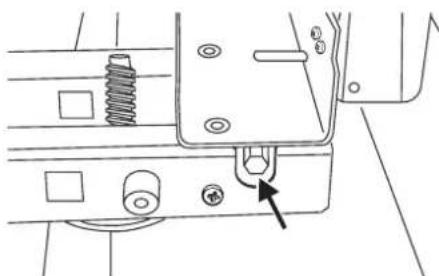

Die Rollen können eingestellt werden, um den Herd waagerecht zu stellen. Um die Höhe der Rückseite des Herdes einzustellen, das im Lieferumfang enthaltene Nivellierwerkzeug benutzen, um die Stellmuttern an den vorderen Ecken des Herdes zu drehen.

Die Höhe der vorderen Rolle einstellen, um den Herd waagerecht zu stellen. Im Uhrzeigersinn drehen, um den Herd anzuheben, gegen den Uhrzeigersinn, um ihn zu senken.

Wenn Sie mit der Höhe und waagerechten Position zufrieden sind, heben Sie die Vorderseite des Herdes um eine Drehung der vorderen Einstellrolle. Die Vorderfüße auf den Boden herunterschrauben. Die vordere Einstellrolle gegen den Uhrzeigersinn rollen, um die vordere Rolle anzuheben, sodass die Vorderseite des Herdes auf den Füßen, nicht der vorderen Rolle ruht, um versehentliches Bewegen des Herdes zu verhindern.

Gasanschluss

Haltevorrichtung

Eine Haltevorrichtung sollte angebracht sein, wenn der Herd an eine fl exible Gasversorgung angeschlossen ist. Eine Haltevorrichtung sollte am Bauwerk befestigt werden und sollte gelöst werden können, damit der Herd zur Reinigung oder Wartung herausgezogen werden kann.

Flexibler Gasschlauch

Zwischen Gasversorgung und Anschlussschlauch muss ein Gasabsperrventil angebracht werden. Der fl exible Schlauch (nicht im Lieferumfang des Herdes enthalten) muss den einschlägigen Normen entsprechen. Wenden Sie sich im Zweifelsfall an Ihren Lieferanten.

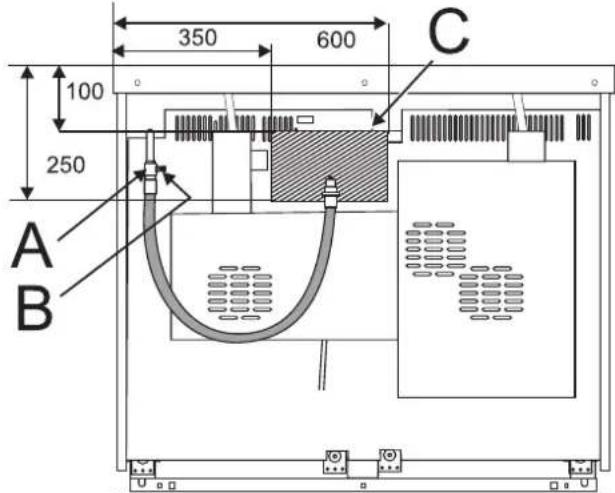

350 600 100 250 A B C

Ansicht von hinten

A Position der Druckprüfpunktschraube.

B Gerätegaseinlass

C Position für Gasversorgungsanschluss

Der Einlassanschluss für den Herd ist ISO 7-1 Innengewinde. Wenn Sie einen Anschluss ISO 228-1 benötigen, fi nden Sie den Adapter im Umstellsatz. Tragen Sie ein geeignetes Gewindedichtmittel auf das ISO 7-1-Ende auf.

ISO 7-1 ISO 228-1

Schrauben Sie den Steckverbinder in den Herdeinlass, bis er fi genderdicht sitzt. Mittels zweier geeigneter Werkzeuge (eines am Einlass des Herds, um sicherzustellen, dass er ruhig gehalten wird und einem am Steckverbinder) den Steckverbinder im Einlass am Herd festziehen.

Min. 15 Nm.

Max 20 Nm.

Den Schlauch an den Steckverbinder anschließen.

Der Schlauch sollte so angebracht werden, dass Ein- und Auslassanschlüsse senkrecht sind, so dass der Schlauch u-förmig nach unten hängt.

Da die Höhe des Herdes verstellt werden kann und jeder Anschluss anders ist, ist es schwierig, genaue Abmessungen zu geben. Idealerweise sollte der Hausversorgungsanschluss im schraffierten Bereich in der Abbildung auf der Rückseite des Herdes sein („A“ in der Abbildung). Anderenfalls von der Seite aus anschließen.

Kontrollieren Sie nach Herstellung des Gasanschlusses mit einer Druckprüfung, ob der Herd gasdicht ist. Verwenden Sie bei Prüfung auf Gasaustritte kein Spülmittel – dies kann zu Rost führen. Verwenden Sie ein Produkt, das speziell für Leckerkennung hergestellt wurde.

VORSICHT: BEI DER SUCHE NACH LECKS KEINE OFFENEN FLAMMEN VERWENDEN.

Druckprüfung

Der Gasdruck kann am Druckprüfpunkt am Gasanschlussblock gemessen werden. Schalten Sie einen Kochplattenbrenner ein und zünden Sie ihn an.

Das Brenneroberteil wieder zusammensetzen und dabei sicherstellen, es korrekt auf dem Brennergehäuse zu montieren.

Elektrischer Anschluss

Dieses Gerät muss von einem qualifi zierten Elektriker gemäß einschlägigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen installiert werden.

ACHTUNG: DIESES GERÄT MUSS GEERDET WERDEN

Hinweis

Der Herd muss über eine geeignete Herdsteuerung mit einem doppelpoligen Schalter mit einer Kontakttrennung von mindestens 3 mm in allen Polen an die korrekte Stromversorgung angeschlossen werden, wie auf dem Spannungsschild am Herd angegeben. Dieser Herd darf nicht an eine normale Haushaltssteckdose angeschlossen werden.

Die gesamte elektrische Belastung des Geräts beträgt etwa 7,2 kW. Die verwendete Kabelgröße sollte für diese Belastung geeignet sein und alle örtlichen Anforderungen erfüllen.

Zugriff auf den Netzanschluss erhalten Sie durch Entfernen des elektrischen Klemmenanschlusskastens an der Rückwand.

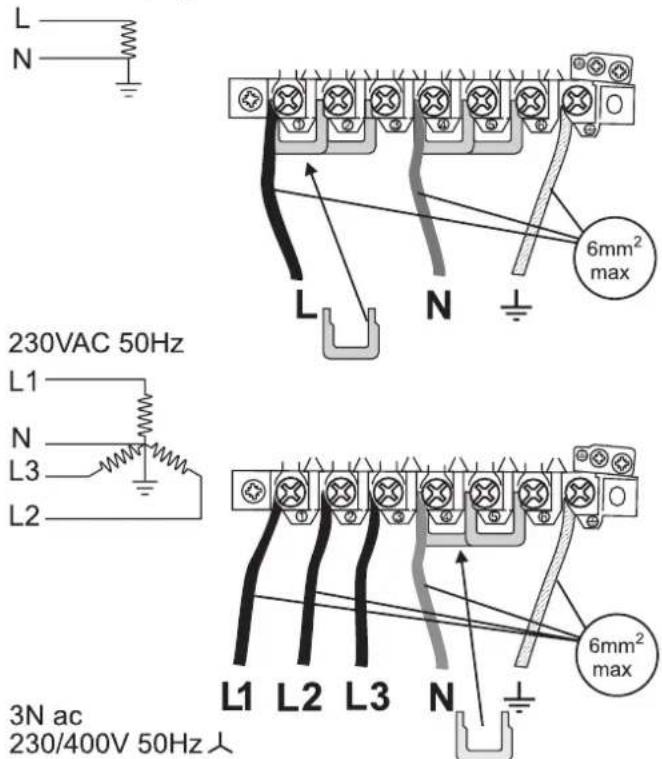

Das Netzkabel an die korrekten Anschlüsse für Ihre Stromversorgungsart anschließen.

L N 230VAC 50Hz L1 N L3 L2 3N ac 230/400V 50Hz 6mm² max 6mm² max

Kontrollieren, ob die Verbindungen korrekt angebracht und die Klemmschrauben fest angezogen sind.

Das Netzkabel über die Kabelschelle befestigen.

Fehlerstrom-Schutzschalter (FI-Schalter)

Soll die Installation durch eine Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit 30 mA geschützt werden, kann der kombinierte Gebrauch Ihres Herdes und anderer Haushaltsgeräte gelegentlich zu ungewolltem Auslösen führen. In diesen Fällen muss der Herdschaltkreis ggf. durch den Einbau

einer 100 mA-Schutzeinrichtung geschützt werden. Diese Arbeit sollte von einem qualifi zierten Elektriker ausgeführt werden.

Kochstelle

Alle Brenner nacheinander kontrollieren. Eine Flammensich erheitsvorrichtung stoppt die Gaszufuhr zum Brenner, wenn die Flamme erlischt. Außerdem ist eine Funkenzündung vorhanden, die funktioniert, wenn der Regler gedrückt wird.

Für jeden Brenner den Regler drücken und auf das große Flammensymbol () drehen.

Durch die Funken der Zündung wird das Gas entzündet. Halten Sie den Regler einige Sekunden lang gedrückt, damit das Gas zum Brenner strömen kann.

Falls der Brenner beim Loslassen des Reglers erlischt, funktioniert die Sicherheitsvorrichtung nicht. Den Regler auf Aus stellen. Den Vorgang nach einer Minute wiederholen und diesmal den Regler etwas länger und evtl. fester eindrücken.

Backofenprüfung

Die Backöfen einschalten und kontrollieren, ob sie sich erwärmen. Die Öfen ausschalten.

Anbringen des Sockels

Die drei Schrauben für die Sockelhalterungen entlang der vorderen Unterkante des Herds entfernen. Den Sockel mit diesen Schrauben anbringen (andersfarbige Schrauben finden Sie im losen Zubehör).

Einsetzen der Schublade

Ziehen Sie die Laufl eisten ganz heraus.

Schieben Sie die Schublade vorsichtig zwischen die Laufl eisten und setzen Sie sie auf diese auf.

Halten Sie die Schublade von vorn fest und ziehen Sie auf beiden Seiten die seitliche Laufl eiste so nach vorn, dass die Halteklammern einrasten und die Schublade an den Laufl eisten befestigen.

Das Nivellierwerkzeug in der Schublade lassen, damit der Kunde es benutzen kann, wenn er den Herd versetzen möchte.

Kundendienst

Bitte informieren Sie den Benutzer über die Bedienung des Herdes und übergeben Sie ihm diese Anleitung.

Vielen Dank.

1 REPARATUR

Bei Reparatur oder Austausch gasführender Bauteile den Herd vor Beginn der Arbeiten vom Gas trennen.

Nach Abschluss der Reparatur prüfen, ob das Gerät gasdicht ist. Verwenden Sie bei Prüfung auf Gasaustritte kein Spülmittel – dies kann zu Rost führen. Verwenden Sie ein Produkt, das speziell für Leckerkennung hergestellt wurde.

Keine erneuerten oder unzulässigen Gasregler verwenden.

Vor Aufnahme der Reparatur von der Stromzufuhr trennen, vor allem bevor folgende Teile entfernt werden: - Bedienblende, Seitenabdeckungen, Kochplattenblech oder elektrische Komponenten oder Abdeckungen.

Vor dem Wiederanschluss an die Stromversorgung ist sicherzustellen, dass das Gerät elektrisch sicher ist.

Anmerkung – Hinweise auf den linken und rechten Ofen beziehen sich auf die Ansicht von vorn.

VOR ALLEN WARTUNGSARBEITEN AN GASFÜHRENDEN KOMPONENTEN MUSS DIE GASZUFUHR UNTERBROCHEN WERDEN.

2 Kochplatte entfernen

Das Gerät von der Stromversorgung trennen.

Das Gerät nach vorne ziehen, um Zugang zu erhalten.

a) Pfannenträger/Kochplattenzubehör und Brennerköpfe entfernen.
b) Die Messing-Venturi-Düse in der Mitte aller Kochplattenbrennereinfassungen entfernen.

Brennerkopf Messing- Venturi-Düse Brennerunterteil Brennerring

c) Die Einfassung von der Kochplatte entfernen und die Funkenzündungsleitung von der Funkenelektrode trennen.
d) Die Kochplatte vom Gerät abheben.
e) In der umgekehrten Reihenfolge zusammensetzen.

3 Bedienblende entfernen

Das Gerät von der Stromversorgung trennen.

a) Pfannenträger/Kochplattenzubehör und Brennerköpfe entfernen.
b) Die Messing-Venturi-Düsen in der Mitte der einzelnen Brenner lockern.
c) Die Regler von allen Hähnen entfernen.
d) Beide Ofentüren öff nen. 3 Befestigungselemente an der oberen Vorderseite und 3 Befestigungselemente an der Unterseite der Bedienblende entfernen.
e) Die Bedienblende nach vorne ziehen. Die Anschlüsse hinten an den drei Leuchten entfernen. Die Erdleitung trennen und die Blende vom Gerät abheben.
f) In der umgekehrten Reihenfolge zusammensetzen.
g) Beim Ersetzen elektrischer Anschlüsse ziehen Sie bitte den Schaltplan zu Hilfe.

4 Eine äußere Abdeckung entfernen Das Gerät von der Stromversorgung trennen.

a) Die Bedienblende wie in Abschnitt 3 beschrieben entfernen.
b) Die Sicherungsschraube an der oberen Vorderkante sowie die beiden Befestigungselemente an der Rückseite oder an der Seitenabdeckung entfernen. Die untere Sicherungsschraube lösen, die sich unterhalb der Kante an der vorderen Ecke der Bedienblende befindet.
c) Die Abdeckung vom Gerät abheben. Bei Problemen kann es erforderlich sein, die beiden nächstliegenden Brenner und beide Messing-Venturi-Düsen wie in Abschnitt 2 beschrieben zu lösen.
d) In der umgekehrten Reihenfolge zusammensetzen. Kontrollieren, ob beide Venturi-Düsen fest angezogen sind.

5 Eine Ofenneonleuchte entfernen Das Gerät von der Stromversorgung trennen.

a) Die Bedienblende wie in Abschnitt 3 beschrieben entfernen.
b) Den entsprechenden Leuchtenanschluss entfernen und die Mutter, mit der die Leuchte an der Bedienblende befestigt ist, lösen.
c) In der umgekehrten Reihenfolge zusammensetzen. Kontrollieren, ob die Ersatzleuchte richtig funktioniert.

6 Einen Thermostat entfernen Das Gerät von der Stromversorgung trennen.

Die Kochplatte entfernen (siehe 2). Das Bedienfeld entfernen (siehe 3). Die entsprechende Ofentür öff nen und die Ofenroste herausnehmen. Den Herd nach vorne ziehen, um Zugriff auf den Abdeckkasten zu erhalten. Die Schrauben lösen und die Abdeckung abheben.

Rechter Backofen

Die beiden Befestigungselemente entfernen, mit denen die Abdeckung des Thermostatglases befestigt ist. Das Thermostatglas aus den Clips an der hinteren Ofenabdeckung herausnehmen.

Linker Backofen

Die beiden Schrauben entfernen, mit denen das Thermostatglas an der Gebläseabdeckung hinten im Ofen befestigt ist. Das Gerät nach vorne ziehen, um Zugriff auf den hinteren Bereich des Herds zu erhalten. Die Abdeckkästen abheben, nachdem die Befestigungsschrauben entfernt wurden. Die Thermostatkapillare vom Ofen entfernt zuführen. Die Drähte vom Thermostat trennen und die beiden Befestigungselemente lösen, mit denen die Kontrollvorrichtung an der Befestigungsplatte befestigt ist.

Das Ersatzthermostat einsetzen und in umgekehrter Reihenfolge zusammenbauen. Kontrollieren, ob das Glas hinten im Ofen mittig zwischen den Clips befestigt ist. Kontrollieren, ob das Thermostat richtig funktioniert.

7 Ein Ofensicherungsthermostat entfernen Das Gerät von der Stromversorgung trennen.

a) Das Gerät nach vorne ziehen, um Zugriff auf den Abdeckkasten zu erhalten. Die Schrauben lösen und die Abdeckung abheben.
b) Der Regler befindet sich auf der Erdungsplatte neben den Ofenelementanschlüssen.
c) Die Thermostatverdrahtung trennen. Die Befestigungselemente lösen, mit denen das Thermostat an der Erdungsplatte befestigt ist, und das Thermostat entfernen.
d) Den Ersatzregler einsetzen und die Teile in umgekehrter Reihenfolge zusammenbauen.

8 Einen Kochplattenhahn entfernen Das Gerät von der Stromversorgung trennen.

a) Die Kochplatte wie in Abschnitt 2 beschrieben entfernen.
b) Die Bedienblende wie in Abschnitt 3 beschrieben entfernen.
c) Die Rohrverschraubung hinten am Hahn lösen. Die Befestigungselemente entfernen, mit denen der Hahn an der Gasringleitung befestigt ist. Die Zündschalterverdrahtung trennen.
d) Den Hahn entfernen. Die Dichtung entfernen und wegwerfen. Den Ersatzhahn mit einer neuen Dichtung versehen.
e) In umgekehrter Reihenfolge wieder zusammenbauen. Kontrollieren, ob das Gerät gasdicht ist. Die Kochplattenzündung prüfen.

9 Einen Zündschalter auswechseln

Den Gashahn wie in Abschnitt 9 beschrieben auswechseln.

10 Eine Kochplattenbrennerdüse entfernen

a) Die Kochplatte wie in Abschnitt 2 beschrieben entfernen.
b) Die Düse direkt vom Brennerkörper entfernen.
c) Die entsprechende Düse anbringen.
d) In umgekehrter Reihenfolge wieder zusammenbauen. Kontrollieren, ob das Gerät gasdicht ist.

11 Eine Kochplattenfunkenelektrode entfernen

a) Pfannenträger, Kochplattenzubehör und Brennerköpfe entfernen.
b) Die Einfassung der Venturi-Düse lösen und von der Kochplatte entfernen. Der Funkenzündungsdraht wird durch das Elektrodenloch gezogen.
c) Die Funkenelektrode vom Zündungsdraht trennen. Hinweis

Darauf achten, dass der Zündungsdraht nicht durch das Loch fällt.

d) Die Funkenelektrode von der Einfassung entfernen, indem die Federklemme und die Feder entfernt werden.
e) Die Ersatzelektrode in die Brennereinfassung einsetzen. Dafür sorgen, dass Feder und Klemme richtig befestigt sind.
f) In umgekehrter Reihenfolge zusammensetzen und kontrollieren, ob der Brenner richtig zündet.

12 Einen Kochplattenbrenner entfernen

a) Pfannenträger, Kochplattenzubehör und Brennerköpfe entfernen.
b) Die Kochplatte wie in Abschnitt 2 beschrieben entfernen.
c) Die Mutter entfernen, mit der der Brenner an der Trägerschiene befestigt ist.
d) Die Befestigungselemente entfernen, mit denen die Trägerschiene am Gestell befestigt ist. Heben Sie die Schiene vom Gerät.
e) Die Rohrverschraubung lösen, mit der der Brenner mit der Gasleitung verbunden ist. Den Brenner vom Gerät entfernen.
f) In der umgekehrten Reihenfolge zusammensetzen. Kontrollieren, ob das Gerät gasdicht ist und ob der Brenner zufrieden stellend funktioniert.

13 Ofentür entfernen

a) Die Ofentür öff nen.
b) Die Tür festhalten und die beiden Schrauben entfernen, mit denen das obere Scharnier am Vorderrahmen des Geräts befestigt ist.
c) Die Tür vom unteren Scharnier entfernen, indem sie leicht angehoben und nach außen bewegt wird.
d) In umgekehrter Reihenfolge wieder zusammenbauen.

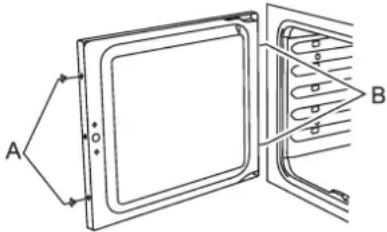

14 Äußere Verkleidung der Ofentür entfernen

a) Die Ofentür öff nen.
b) Die beiden Schrauben „A“ und die beiden Schrauben „B“ von der Tür entfernen.
c) Die äußere Türverkleidung entfernen.
d) Die Muttern lösen, mit denen der Handgriff an der Türabdeckung befestigt ist. Den Handgriff an der Ersatztürabdeckung anbringen.
e) Die Ersatzverkleidung an der Ofeninnentür anbringen.
f) In umgekehrter Reihenfolge wieder zusammenbauen.

A B

15 Schließhaken der Tür entfernen

a) Die äußere Abdeckung der Ofentür wie in Abschnitt 15 beschrieben entfernen.

b) Die Befestigungselemente entfernen, mit denen die Schließhakenvorrichtung an der inneren Türverkleidung befestigt ist.
c) Den Ersatzschließhaken einsetzen und in umgekehrter Reihenfolge zusammenbauen.
d) Die Türfunktion prüfen.

Deutsch

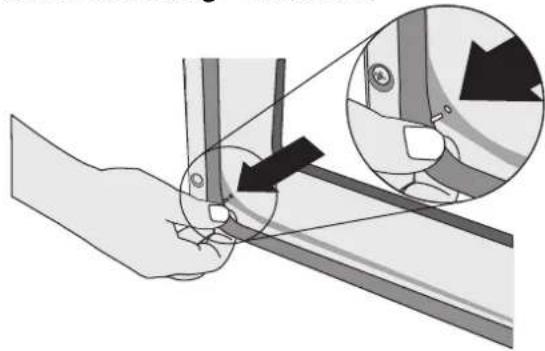

16 Ofentürdichtung entfernen

a) Die Ofentür öff nen. Die Dichtung wird an der hinteren Fläche durch kleine Häkchen gehalten. Die Dichtung an der Ecke diagonal von der Türmitte abziehen, bis dieses Häkchen gelöst wurde.

b) Das nächste Häkchen ähnlich lösen und dies für alle Häkchen wiederholen. Falls die Haken schwer zu lösen sind, kann Kraft angewendet werden, da die alte Dichtung weggeworfen wird.

c) Beim Anbringen einer neuen Dichtung die Verbindungsstelle der Dichtung unten platzieren. Die neue Dichtung in eines der Ecklöcher der Tür einhaken und nacheinander alle Häkchen um die Tür herum einhaken.

17 Sperrklinke der Ofentür verstellen

a) Die Ofentür öff nen und die Sicherungsmutter im unteren Bereich der Sperrklinke lösen.

b) Die Sperrklinke nach innen oder außen verstellen, bis die gewünschte Türfunktion erzielt wurde.

c) Die Sicherungsmutter wieder anziehen.

18 Herdplattenfunkengeber entfernen Das Gerät von der Stromversorgung trennen.

a) Das Gerät nach vorne ziehen, um Zugriff auf die Abdeckkästen hinten am Gerät zu erhalten. Die Befestigungselemente der Abdeckung entfernen und die Abdeckung abheben.

b) Die Anschlüsse lösen und ihre Position notieren.

c) Die Befestigungselemente lösen, mit denen der Funkengeber befestigt ist, und die Vorrichtung entfernen.

19 Elektrodenleitungen der Herdplatte entfernen Von der Stromversorgung trennen.

Das Gerät nach vorne ziehen, um Zugriff auf den hinteren Bereich des Geräts zu erhalten.

a) Pfannenträger, Kochplattenzubehör und Brennerköpfe entfernen. b) Die Kochplatte wie in Abschnitt 2 beschrieben entfernen.

c) Den Abdeckkasten entfernen und alle Hochspannungsleitungen am Funkengeber trennen. d) Die untere hintere Abdeckung entfernen und die Leitung an der Elektrode trennen.

e) Das isolierte Bündel Hochspannungsleitungen durch die hintere Leiste ziehen.

f) Die entsprechende Leitung aus der Isolierung ziehen und die Ersatzleitung hineinschieben.

g) Die Leitungen wieder in die hintere Leiste einsetzen.

h) Die Leitungen wieder mit dem Funkengeber und der Ofenelektrode verbinden.

j) In umgekehrter Reihenfolge wieder zusammenbauen und die Zündung kontrollieren.

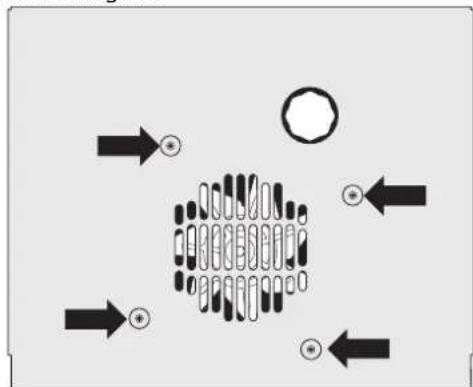

20 Innere Ofenabdeckung entfernen

a) Die Ofentür öff nen. Am linken Ofen die 2 Befestigungsschrauben lösen, mit denen das Thermostatglas befestigt ist. Die Befestigungselemente entfernen, mit denen die innere Rückwand hinten am Ofen befestigt ist.

b) Die Abdeckung abnehmen.

c) In umgekehrter Reihenfolge wieder zusammenbauen. Sicherstellen, dass die Befestigungselemente fest angezogen sind.

21 Ein Ofengebläse ersetzen Das Gerät von der Stromversorgung trennen.

a) Das Gerät nach vorne ziehen, um Zugriff auf die Abdeckkästen hinten am Gerät zu erhalten. Die Befestigungselemente der Abdeckung entfernen und die Abdeckung abheben.

b) Die Gebläseverdrahtung entfernen und die Anschlusspositionen notieren.

c) Die innere Rückwand wie in Abschnitt 20 beschrieben entfernen.

d) Die Gebläselamellen festhalten und die mittlere Mutter (Linksgewinde), Messingunterlegscheiben, Gebläselamelle und Sprengring lösen.

e) Die Befestigungselemente des Gebläses lösen und hinten aus der Vertiefung nehmen.

f) Das Ersatzgebläse einsetzen und die Teile in umgekehrter Reihenfolge zusammenbauen. Sicherstellen, dass der Ofen zufrieden stellend funktioniert.

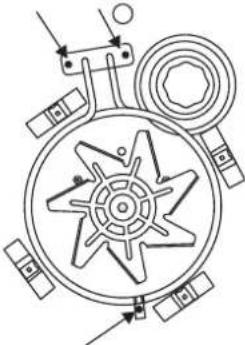

22 Ein Ofengebläseelement entfernen Das Gerät von der Stromversorgung trennen.

a) Innere Ofenrückwand entfernen (siehe 20).

b) Zwei Schrauben von der Oberseite und eine Schraube von der Unterseite des Elements im Ofen entfernen.
c) Das Element vorsichtig abnehmen. Die Anschlüsse vom Element trennen und ihre Positionen notieren. Sollte es nicht möglich sein, die Leitungen auf diese Weise zu trennen, den Herd nach vorne ziehen, um Zugriff auf die Rückseite zu erhalten. Dann die Schrauben, mit denen die Stromabdeckung am hinteren Blech befestigt ist, entfernen. Die Abdeckung abnehmen und die Anschlüsse von der Hinterseite trennen.
d) Das neue Element anbringen und in umgekehrter Reihenfolge zusammenbauen.
e) Sicherstellen, dass der Ofen richtig funktioniert.

23 Unteres und oberes Element des linken Ofens entfernen

Das Gerät von der Stromversorgung trennen.

Unteres Element

Den Herd nach vorne ziehen, um Zugriff auf die Abdeckkästen hinten am Gerät zu erhalten. Die Befestigungselemente der Abdeckung entfernen und die Abdeckung abheben.

Die 2 Schrauben „A“ entfernen und die Platte herunterfallen lassen. Die 2 Schrauben „B“ entfernen, die obere Platte absenken und durch den Schlitz in der Herdrückseite entfernen.

Die Anschlüsse lösen und ihre Position notieren.

Die Befestigungsmittel des Herdelements entfernen und das Element herausnehmen. Das Element ersetzen und die Teile in umgekehrter Reihenfolge zusammenbauen.

Oberes Element

Die linke Ofentür öff nen und die Befestigungselemente lösen, mit denen der Hitzeschutz befestigt ist. Die Befestigungsteile der oberen Elementhalterung entfernen und das Element herausnehmen. Das Element ersetzen und die Teile in umgekehrter Reihenfolge zusammenbauen. Sicherstellen, dass der Ofen zufrieden stellend funktioniert.

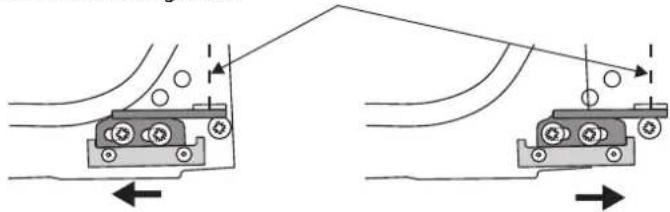

24 Anpassen des Ofentürwinkels

Das Scharnier an der Unterseite der Tür kann angepasst werden, um den Winkel der Tür zu ändern.

Lösen Sie die Bestigungsschrauben der Scharniere an der Unterseite und versetzen Sie mit Hilfe des Lochs und eines fl achkantigen Schraubenziehers die Position des Scharniers.

Ziehen Sie die Scharnierschrauben dann wieder fest an.

Auswirkung der Scharnieranpassung – zur besseren Illustration übertrieben dargestellt

Mittellinie des Scharnierbolzens

Zur besseren Illustration ohne Ofentür dargestellt.

Deutsch

Schaltplan

5 N b N b S R 1 A 2 w w r gr 6 w 5 4 y 3 o 2 1 F G H I J O b bl B 4 N b N b S br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br br 2 L br Q L P L br L br L1 L2 L3 N ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

Nennwerte sind für 230 V 50 Hz

Legende:

A Thermostat linker Multifunktionsofen
B Funktionsregler Multifunktionsofen
C Ofenlichtschalter
D Thermostat Backofen rechts
F Unteres Element Multifunktionsofen
G Oberes Element Multifunktionsofen (äußeres Paar)
H Bräunungselement Multifunktionsofen (inneres Paar)
I Gebläseelement Multifunktionsofen
J Multifunktionsofengebläse
K Element rechter Umluftofen
M Ofengebläse rechts
O Backofenleuchte
P Zündschalter
Q Zündfunkengeber
R Sicherung
S Neon

Farbcode

b Blau
br Braun
or Orange
r Rot
v Lila
w Weiß
y Gelb
bl Schwarz

Dieser Herd gehört der Kategorie: -

Cat II 2H3B/P; Cat II 2H3+; Cat II 2E+3+; Cat II 2E3B/P; Cat II 2L3B/P; Cat II 2ELL3B/P

Es wird eingestellt auf Erdgas Gruppe H geliefert.

DATENSCHILDBEFESTIGUNG: Unter der Schublade. Ziehen Sie die Schublade heraus (siehe „Auspacken des Herds“).

INSTALLATEUR: Bitte legen Sie diese Anleitung in den farbigen CornuFé-Ordner im Anleitungspack und übergeben Sie ihn dem Benutzer.

Testdrücke siehe Gerätedatenschild

Abmessungen

Gesamthöhe	minimum 910mm maximum 937mm
Gesamtbreite	1092mm Siehe „Aufstellung des Herdes“
Gesamttiefe mit Griffen	720mm
Gesamttiefe ohne Griffe	650mm
Platz zur Befestigung	Siehe „Aufstellung des Herdes“
Mindestraum über Kochplatte	800mm

Brennerleistungen

Die Backöfen Der linke	Backofen Der rechte	Backofen
Gebläseelement	2.5kW 2.5kW
Oberes Element	1.2kW
Bräunungselement	1.15kW
Unteres Element	1.0kW

Die gesamte elektrische Belastung des Geräts beträgt etwa 5.1 kW.

Die Backöfen	MultifunktionsofenUmluft/Heißluft
Energieeffizienzklasse auf einer Skala von A (niedriger Verbrauch) bis G (hoher Verbrauch)	B	A
Energieverbrauch Bei Standardbeladung	0.90kWh 0.85Wh
Nettovolumen (Liter)	62 67
Typ	Mittel Groß
Kochzeit bei Standardbeladung (Minuten)	41 Minuten 38 Minuten
Backfläche	1400cm2 1400cm2

AGA FOODSERVICE GROUP
