BEDIENUNGSANLEITUNG Kitchener 100 FALCON

Gebrauchsanleitung & Installations Anleitung

Classic / Professional+ / Kitchener / Hi-LITE

100 Elektro-Gas-Herd

LACHS MIT KRÄUTERPANADE

• 4 frische Lachsfilets ohne Haut und Gräten
• 1 Ei
• 1 EL Zitronensaft
• 25 g Semmelmehl
• 2 EL getrocknete Petersilie
• 1 EL getrockneter Estragon
• 1 TL gehackter frischer Dill
• Salz
• Pfeffer
• abgeriebene Schale von 1 Zitrone
- 20 g Butter

ZUBEREITUNG

1. Ofen auf 200°C vorheizen. Backblech mit Alufolie auslegen und leicht einölen. Die Lachsfilets darauf legen.
2. In einer Schüssel das Ei mit Zitronensaft verschlagen. In einer zweiten Schüssl Semmelmehl, Kräuter, Salz und Pfeffer mischen.
3. Den Lachs mit etwas von der Eimischung bepinseln, mit Zitronenschale bestreuen und dann die Panade darauf verteilen. Mit Butterflöckchen belegen und im vorgeheizten Ofen 10 Minuten backen (wenn die Filets dicker sind, dauert es etwas länger).

MANDELTORTE MIT APFELSAHNE

• Für den Teig:
  • 100 g weiße Schokolade
• 180 g Butter

• 150 g Zucker
  • 4Eier
  • 2 EL Kirschwasser
  • 250 g gemahlene geschälte Mandeln
  • 1 EL Mehl
  • 1 TL Backpulver
  • 1 Prise Salz

• Fett für die Form
  • Für die Füllung und die Garnitur:
  • 3 EL Eierlikör
  • 6 Blatt weiße Gelatine
  • 1 TL abgeriebene Zitronenschale

• 500 g Apfelkompott
  • 400 g Schlagsahne
  • 4 EL Zucker
  • Haselnusskrokant

ZUBEREITUNG

1. Die Form ausfetten, den Backofen auf 200°C (Umluft 180°C, Gas Stufe 3-4) vorheizen.
2. Die Schokolade schmelzen, abkühlen lassen. Aus Butter, Zucker, Eiern, Kirschwasser, Mandeln, Mehl, Backpulver und Salz einen Rührteig zubereiten, dann die abgekühlte geschmolzene Schokolade zufügen. Den Teig in die Form geben, 30-35 Minuten backen, auskühlen lassen.
3. Den Tortenboden quer halbieren. Den unteren Boden mit Eierlikör bestreichen und anschließend einen Tortenring herumlegen.
4. Die Gelatine in kaltem Wasser einweichen und tropfnass in einem kleinen Topf bei schwacher Hitze auflösen. Mit der Zitronenschale unter das Apfelkompott mischen und das Kompott bis zum Gelieren kühlen.
5. Die Sahne mit dem Zucker steif schlagen. Die Hälfte unter das Kompott mischen und die Masse auf dem Tortenboden verteilen. Den zweiten Boden darauf legen und andrücken. Die Torte kühl stellen, bis die Apfelsahne vollständig geliert ist. Die Mandeltorte mit der restlichen Sahne bestreichen und mit Krokant bestreuen.

Inhalt

1. Vor der Inbetriebnahme... 1

Wichtig! 1

Installation und Wartung 1

Seltsame Gerüche 1

Bei Gasgeruch 1

Belüftung 1

Persönliche Sicherheit 1

Herdpflege 2

2. Der Herd im Überblick 3

Kochstellenbrenner 3

Wok-Brenner 4

Das Wok-Gestell (Sonderzubehör) 5

Die Grillplatte (Sonderzubehör - Kitchener) 5

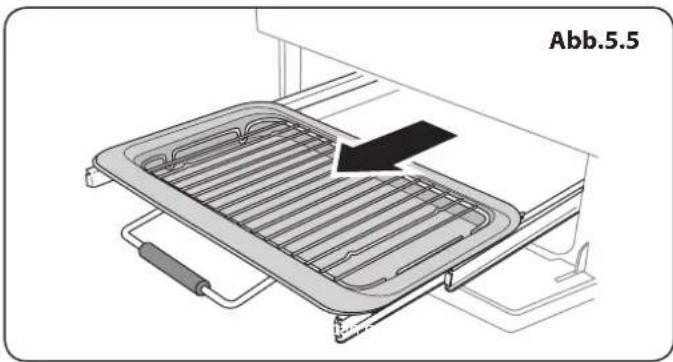

Der Grill / Der Gleitgrill (Sonderzubehör) 6

Die Backöfen 6

Backofenleuchte 7

Frontbeleuchtung (Hi-LITE) 7

Zusätze 8

Einstellen der Uhr 9

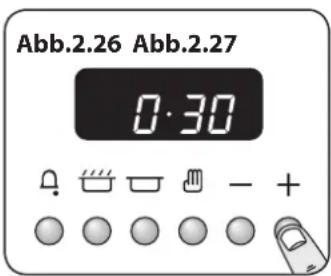

Uhr mit Sechs Tasten (Kitchener) 12

3. Hinweise zum Kochen 14

Hinweise zum Kochen mit dem Timer 14

Allgemeine Hinweise zum Ofen 14

4. Tabelle des Kochens 15

5. Reinigen Ihres Herdes 16

Kochstellenbrenner 16

Das Wok-Gestell (Sonderzubehör) 16

Griddleplatte (Sonderzubehör) 17

Der Gleitgrill 17

Bedienblende und Ofentüren 18

Ofens 18

Der Hohe Ofen 19

Reinigungsübersicht 19

6. Problembeseitigung 20

7. Installation 23

Sicherheitsanforderungen und

Vorschriften 23

Belüftungsmaßnahmen 23

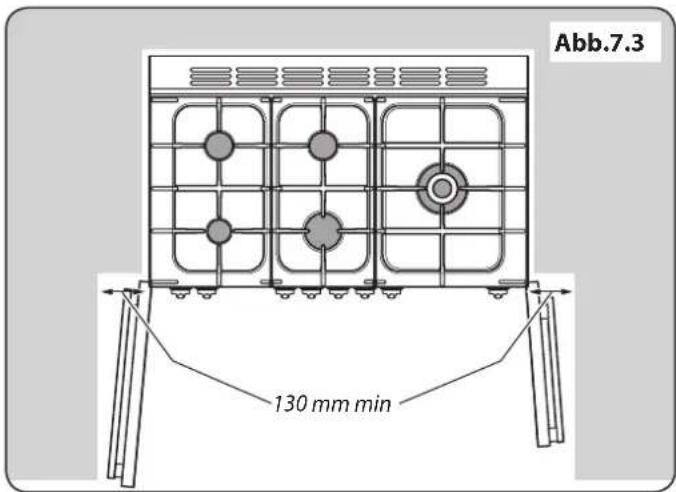

Aufstellung des Herdes 23

Umstellung 23

Aufstellen des Herdes 25

Versetzen des Herdes 26

Anbringung eines Stütz 26

Ausrichten des Herdes nach dem

Anschluss 27

Umstellung auf eine andere Gasart 27

Höheneinstellung 27

Gasanschluss 27

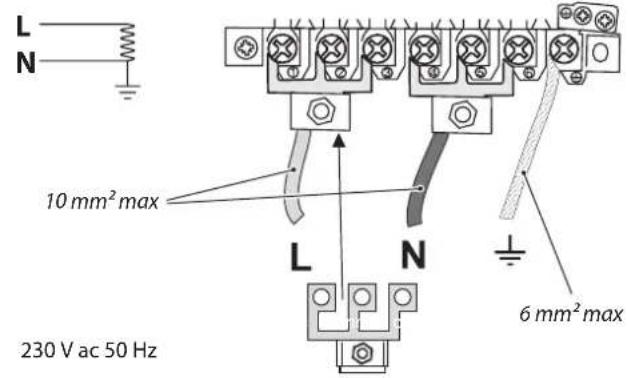

Elektrischer Anschluss 28

Anbringen des Sockels 29

Kundendienst 29

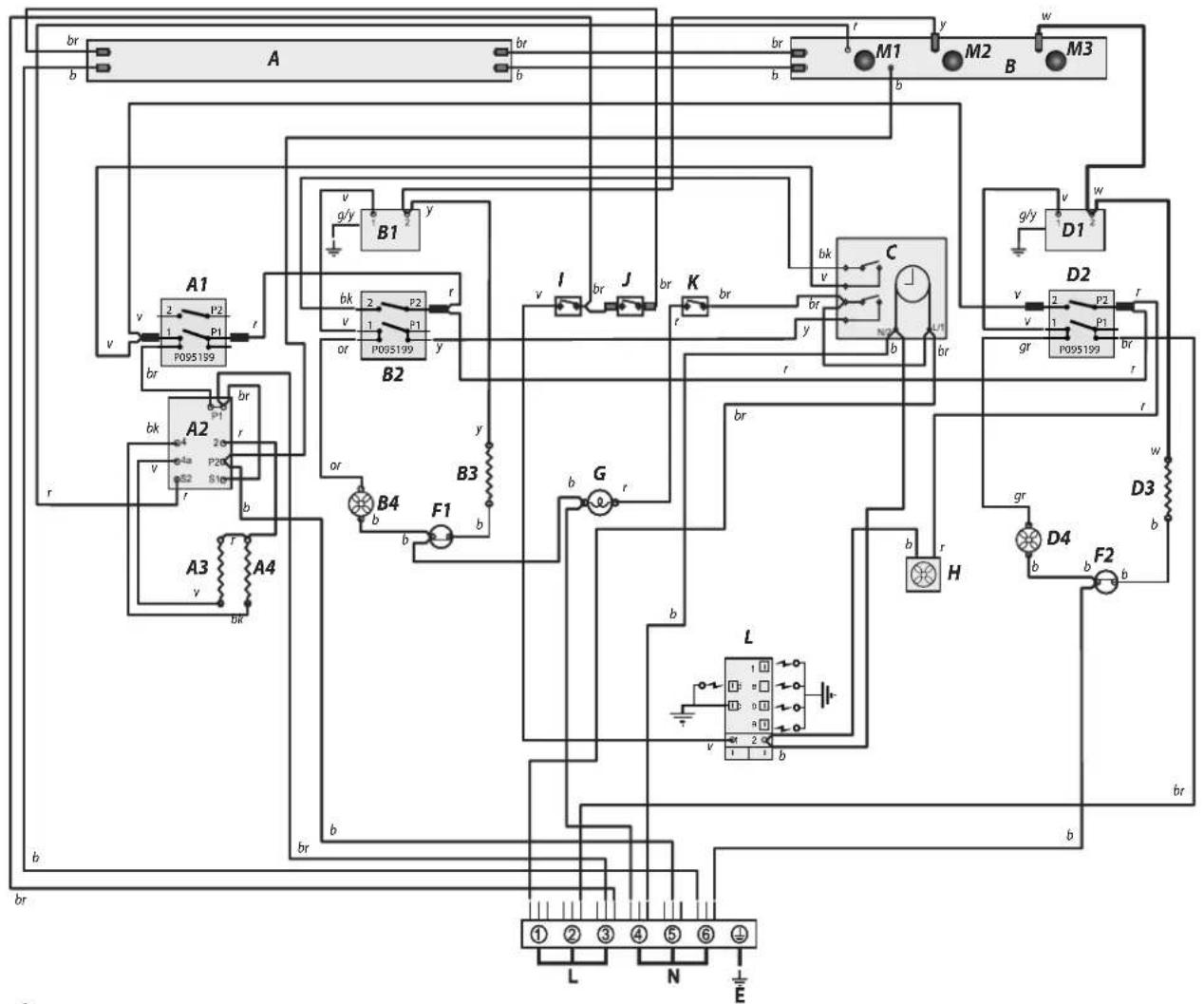

8. Schaltplan 30

Classic 30

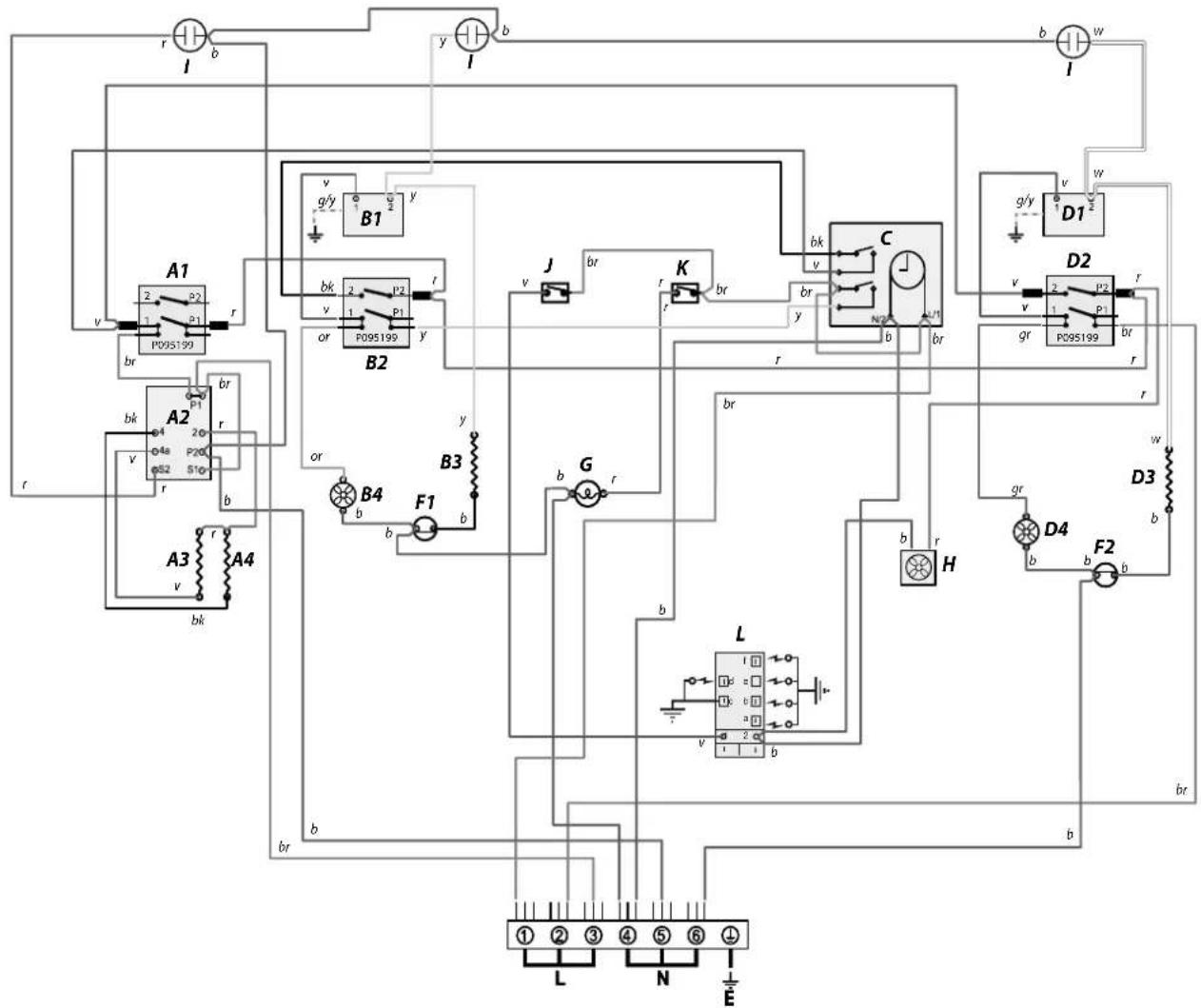

Professional+ und Kitchener 31

Hi-LITE 32

9. Technische Daten 33

Classic 33

Hi-LITE 34

Kitchener 35

Professional+ 36

Leistungsdaten Heizplatte 37

Ofendaten 38

1. Vor der Inbetriebnahme...

In dieser Gebrauchsanleitung werden verschiedene Modelle beschrieben. Ihr Modell sieht vielleicht nicht so aus, wie in manchen der Abbildungen dargestellt, doch sind die Funktionen gleich. Wir hoffen, dass klar wird, was wir meinen.

Danke, dass Sie sich für den herd entschieden haben. Bei richtiger Installation und Bedienung bietet er Ihnen viele Jahre unbeschwerten Kochens. Lesen Sie diesen Abschnitt durch, bevor Sie das Gerät benutzen, im Besonderen, wenn Sie zuvor noch keinen Gas-Elektro-Herd benutzt haben.

Wichtig!

Dieses Gerät ist nur zum Haushaltsgebrauch ausgelegt. Die Verwendung für einen anderen Zweck kann zum Verfall der Garantie oder der Haftungsansprüche führen. Vor allem sollte der Backofen NICHT zum Heizen der Küche benutzt werden – neben dem Verfall der Garantie ist dies Energieverschwendung und die Regler können sich überhitzen.

Installation und Wartung

Dieser Herd muss gemäß der entsprechenden Anleitung in diesem Heft, den einschlägigen nationalen und lokalen Vorschriften sowie den Anforderungen lokaler Gas- und Elektrizitätsversorgungsunternehmen entsprechend installiert werden.

Stellen Sie sicher, dass die Gasversorgung eingeschaltet und der Herd angeschlossen und eingeschaltet ist (der Herd benötigt Strom).

Stellen Sie die Uhr ein, um sicherzustellen, dass alle Öfen funktionieren- siehe dazu den entsprechenden Abschnitt in diesem Handbuch.

Für dieses Gerät wird eine jährliche Wartung empfohlen.

Der Herd sollte ausschließlich von einem qualifizierten Wartungstechniker repariert und nur geprüfte Ersatzteile verwendet werden. Lassen Sie den Herd stets abkühlen und schalten Sie ihn dann an der Netzversorgung aus. Dies gilt auch vor der Reinigung oder vor der Durchführung von Wartungsarbeiten, wenn in dieser Anleitung nicht anders angegeben.

Seltsame Gerüche

Beim ersten Gebrauch kann Ihr Herd einen unangenehmen Geruch verströmen. Dieser verfliegt nach der Benutzung.

Entfernen Sie vor dem ersten Gebrauch Ihres Herdes alle Verpackungsmaterialien. Stellen Sie alle Öfen für mindestens eine Stunde auf 200 °C ein, um herstellungsbedingte Gerüche zu beseitigen.

Vor dem ersten Gebrauch des Grills sollten Sie auch den Grill einschalten und 30 Minuten laufen lassen. Dabei muss die Grillpfanne eingesetzt sein, ganz nach hinten geschoben werden und die Grilltür geöffnet sein.

Der Raum muss gut zur Außenluft belüftbar sein (siehe „Belüftung“). Personen mit Atmungsschwierigkeiten oder Allergien sollten den Bereich für diesen kurzen Zeitraum verlassen.

Bei Gasgeruch

• Schalten Sie elektrische Schalter nicht ein oder aus
• NICHT rauchen
• KEINE offenen Flammen verwenden
  • Das Gas am Gaszähler oder Zylinder AUSSCHALTEN
• Türen und Fenster ÖFFNEN, um das Gas loszuwerden
• Andere Personen unbedingt aus dem betroffenen Bereich FERN HALTEN
  • Das Gasversorgungsunternehmen anrufen

Belüftung

VORSICHT: Die Verwendung eines Gaskochgerätes führt zu Wärme- und Feuchtigkeitsbildung im Aufstellraum. Achten Sie deshalb auf eine gute Belüftung der Küche: Halten Sie natürliche Belüftungsöffnungen offen oder sehen Sie eine elektrische Lüftungseinrichtung (z. B. eine Dunstabzugshaube) vor, die nach außen entlüftet. Wenn Sie mehrere Gasbrenner eingeschaltet haben oder den Herd eine lange Zeit benutzen, öffnen Sie ein Fenster oder schalten Sie das Abzuggebläse ein.

Persönliche Sicherheit

Nehmen Sie KEINE Änderungen an diesem Gerät vor.
Dieses Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, Sinnes- oder psychischen Fähigkeiten und von Personen ohne bisherige Erfahrung mit einem solchen Gerät benutzt werden, sofern sie eine Einweisung zur sicheren Bedienung des Geräts und zu den möglichen Gefahren erhalten. Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.

ACHTUNG: Das Gerät und alle zugänglichen Bereiche werden beim Gebrauch heiß. Achten Sie darauf, die Heizelemente nicht zu berühren. Kinder unter 8 Jahren dürfen sich nur unter Aufsicht in der Nähe des Geräts aufhalten.

VORSICHT: Ein langer Kochvorgang muss von Zeit zu Zeit überwacht werden. Ein kurzer Kochvorgang muss durchgehend überwacht werden.

Feuergefahr: Lagern Sie KEINE Gegenstände auf den Kochfeldern.

Um Überhitzung zu vermeiden, montieren Sie den Herd NICHT hinter einer Dekortür.

⚠️ Verwenden Sie zur Reinigung des Herds KEINEN Dampfreiniger.

Deutsch

Zugängliche Teile werden beim Gebrauch heiß und bleiben auch nach dem Kochen noch eine Zeit lang heiß. Halten Sie Babys und Kinder vom Herd fern und tragen Sie niemals lose oder hängende Kleidung während der Benutzung des Gerätes.

Vergewissern Sie sich immer, dass sich die Regler in der AUS-Stellung befinden, wenn der Ofen nicht benutzt wird und bevor Sie versuchen, den Herd zu reinigen.

Wenn der Ofen eingeschaltet ist, lassen Sie die Backofentür NICHT LÄNGER als notwendig geöffnet, die Regler können sonst sehr heiß werden.

Bei Verwendung des Grills darauf achten, dass die Grillpfanne richtig und vollständig eingesetzt ist. Andernfalls können die Regler sehr heiß werden.

- ✉ Beachten Sie, dass das Gerät über ein Kühlgebläse verfügt. Wenn ein Ofen oder der Grill in Betrieb ist, läuft das Kühlgebläse, um die Herdblende und die Bedienknöpfe zu kühlen.

Verwenden Sie KEINE scharfen scheuernden Reinigungsmittel oder scharfen Metallkratzer zur Reinigung der Backofentür, da sie die Oberfläche verkratzen können, was wiederum zum Splittern des Glases führen kann.

Brennbare Materialien wie etwa Vorhänge und entzündliche Flüssigkeiten sollten im sicheren Abstand zu Ihrem Herd angebracht oder aufgestellt sein.

Versprühen Sie keine Aerosole in der Nähe des Herdes, während er eingeschaltet ist.

Verwenden Sie trockene Ofenhandschuhe. Feuchte Handschuhe können zu Dampfverbrennungen beim Berühren einer heißen Oberfläche führen. Verwenden Sie kein Geschirrtuch oder ein anderes großes Tuch statt eines Handschuhs – es kann Feuer fangen, wenn es eine heiße Oberfläche berührt.

Betreiben Sie den Herd niemals mit nassen Händen.

Verwenden Sie keine Aluminiumfolie zum Abdecken von Rosten, Auskleidungen oder Ofendach.

Verwenden Sie KEINE Herdplattenabdeckungen oder Folie jeglicher Art. Diese können die sichere Verwendung Ihrer Herdplattenbrenner beeinträchtigen und stellen potentielle Gesundheitsrisiken dar.

Erwärmen Sie niemals ungeöffnete Speisebehälter. Druckaufstauung kann zum Platzen der Behälter und damit Verletzungen führen.

Verwenden Sie keine unstabilen Töpfe und stellen Sie sicher, dass Sie die Griffe vom Rand der Kochstelle entfernt halten.

Verwenden Sie KEIN Kochgeschirr auf der Kochstelle, das an den Kanten übersteht.

Lassen Sie die Kochstelle niemals unbeaufsichtigt auf einer hohen Einstellung. Überkochende Töpfe können zu Rauch führen und Fettspritzer können Feuer fangen. Benutzen Sie,

wenn möglich, ein Frittierthermometer, um das Überhitzen von Fett über den Rauchpunkt hinaus zu verhindern.

⚠️ WARNUNG! Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und Feuer auslösen.

Lassen Sie eine Fritteuse niemals unbeaufsichtigt. Erwärmen Sie Fett immer langsam und beobachten Sie es, während es sich erhitzt. Frittierpfannen sollten nur zu einem Drittel mit Fett gefüllt sein. Füllen der Pfanne mit zu viel Fett kann zu Spritzern führen, wenn Nahrungsmittel hinzugegeben werden. Wenn Sie eine Kombination aus Ölen oder Fetten zum Braten verwenden, rühren Sie diese vor dem Erwärmen oder während das Fett schmilzt, zusammen.

Bratgut sollte so trocken wie möglich sein. Frost an Gefriergut oder Feuchtigkeit an frischen Lebensmitteln kann zu Überkochen von heißem Fett über den Rand der Pfanne führen. Achten Sie beim Braten mit hohen oder mittelhohen Temperaturen sorgfältig auf Spritzer oder Überhitzen von Nahrungsmitteln. Versuchen Sie niemals, eine Pfanne mit heißem Fett zu bewegen, vor allem eine Fritteuse. Warten Sie, bis das Fett abgekühlt ist.

Verwenden Sie nicht die Oberseite des Abzugs (der Schlitz entlang der Rückseite des Herdes) zum Vorwärmen von Platten, Tellern, Trocknen von Geschirrtüchern oder Erweichen von Butter.

Verwenden Sie bei Fettbränden kein Wasser und heben Sie niemals einen brennenden Topf hoch. Stellen Sie die Regler aus und ersticken Sie dann das Feuer in einem brennenden Topf auf einer Fläche durch vollständiges Abdecken mit einem gut passenden Deckel oder Backblech. Verwenden Sie einen Trockenchemikalien- oder Schaumfeuerlöscher, falls verfügbar.

Beim Zubereiten von Speisen mit hohem Feuchtigkeitsgehalt kann ein „Dampfstoß“ auftreten, wenn die Backofentür geöffnet wird. Treten Sie beim Öffnen des Backofens zurück und lassen Sie eventuell vorhandenen Dampf austreten.

Achten Sie darauf, dass kein Wasser in das Gerät eindringt.

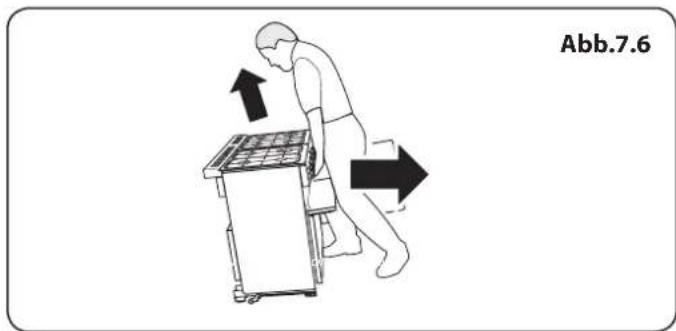

Dieses Gerät ist schwer und beim Umsetzen sollte Vorsicht walten gelassen werden.

Das Gerät ist nicht für den Betrieb mit einem externen Timer oder einer getrennten Fernbedienung ausgelegt.

Herdpflege

Da Dampf an der kühlen äußeren Ofenverkleidung zu Wassertropfen kondensieren kann, muss die Feuchtigkeit möglicherweise während des Kochens mit einem weichen Tuch weggewischt werden. Dies vermeidet ebenfalls Verschmutzungen und Verfärbungen am Äußeren des Ofens durch Kochdünste.

2. Der Herd im Überblick

Abb.2.1

Der 100 „Dual-Fuel“-Herd (Abb.2.1) hat die folgenden Eigenschaften:

A. 5 Kochstellenbrenner einschließlich 1 Wok-brenner

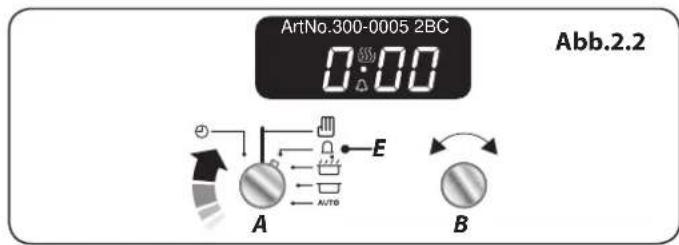

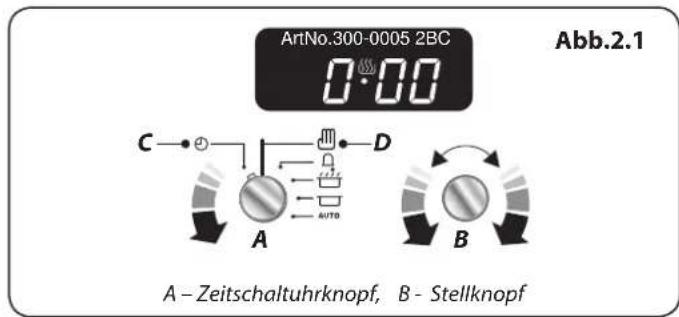

B. Ein Bedienfeld mit integrierter Zeitschaltuhr
C. Ein separater Grill oder ein Gleitgrill (je nach Modell)
D. Hauptufluftofen
E. Hoher Umluftofen

Kochstellenbrenner

Die Zeichnung an jedem der mittleren Regler gibt an, welchen Gasbrenner dieser Regler regelt. Jeder Gasbrenner hat eine Flammensicherung, die den Gasstrom unterbricht, falls die Flamme erlischt.

Wenn der Regler gedrückt gehalten wird, entstehen bei allen Brennern Funken – dies ist völlig normal. Nehmen Sie nie einen Brenner auseinander und putzen Sie nie um einen Brenner herum, während ein anderer Brenner eingeschaltet ist, andernfalls kann dies zu einem Stromschlag führen.

Drücken Sie den Zündknopf, um den Brenner zu zünden, und drücken und drehen Sie den jeweiligen Regler auf die höchste Position, die mit einem großen Flammensymbol gekennzeichnet ist (▲), (Abb.2.2).

Durch die Funken der Zündung wird das Gas entzündet. Halten Sie den Regler einige Sekunden lang gedrückt, damit das Gas zum Brenner strömen kann.

Erlischt der Gasbrenner, wenn der Regler losgelassen wird, hat die Flammensicherung nicht gehalten. Den Regler auf Aus stellen. Den Vorgang nach einer Minute wiederholen und diesmal den Regler etwas länger und evtl. fester eindrücken.

Regulieren Sie die Flammenhöhe durch Drehen des Reglers im gegen den Uhrzeigersinn auf die gewünschte Kochstufe (Abb.2.3). Bei diesem Herd liegt die kleinste Einstellung hinter der Maximum-Position und nicht zwischen Maximum und AUS.

Wenn eine Gasbrennerflamme erlischt, drehen Sie den Regler auf aus und lassen Sie ihn eine Minute aus, bevor Sie den Gasbrenner neu anzünden.

Stellen Sie sicher, dass Flammen unter den Töpfen sind. Aufsetzen eines Deckels hilft, den Inhalt schneller kochen zu lassen (Abb.2.4).

Zwischen größeren Töpfen sollte genügend Abstand gelassen werden.

Töpfe und Kessel mit konkaven Böden oder nach unten gedrehten Bodenrändern sollten nicht benutzt werden (Abb.2.5).

Hilfen zum Kochen auf kleiner Flamme, wie Asbest- oder Gittermatten werden NICHT empfohlen (Abb.2.6). Sie verringern die Gasbrennerleistung und können die Pfannenträger beschädigen.

Vermeiden Sie nach Möglichkeit, unstabile oder verformte Töpfen zu verwenden, da diese leicht kippen, sowie Töpfe mit sehr geringem Bodendurchmesser, wie z. B. Milchtöpfe, Einzeleierkocher (Abb.2.7).

Der empfohlene Mindesttopfdurchmesser ist 120 mm. Der größte zulässige Topfbodendurchmesser ist 260 mm.

Verwenden Sie KEIN Kochgeschirr auf der Kochstelle, das an den Kanten übersteht.

Wok-Brenner

Der Wok-Brenner ist ausgelegt, gleichmäßige Hitze über eine große Fläche zu liefern. Er ist ideal für große Töpfe und zum Schnellbraten (Abb.2.8).

Zum Erwärmen kleinerer Töpfe sind die bereits erwähnten Kochstellenbrenner ggf. wirtschaftlicher.

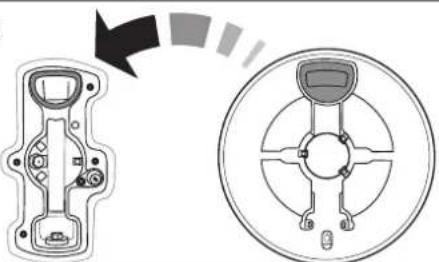

Sie können die Brennerteile zum Reinigen entfernen Hinweise dazu finden Sie unter „Reinigen Ihres Herdes“.

Sie sollten die Emailleoberfläche des Herdes rund um die Kochplattenbrenner nach Spritzern so bald wie möglich abwischen. Versuchen Sie, diese abzuwischen, während die Emaille noch warm ist.

Hinweis: Aluminiumtöpfe können Metallspuren auf den Pfannenträgern hinterlassen. Diese beeinträchtigen die Haltbarkeit der Emaille nicht und können mit einem speziellen Metallreiniger entfernt werden.

Das Wok-Gestell (Sonderzubehör)

Das Wok-Gestell ist passend für einen 35 cm Wok konstruiert. Falls Sie einen anderen wok benutzen, vergewissern Sie sich, dass er auf das Gestell passt. Woks können in Größe und Form stark variieren. Es ist wichtig, dass der Wok gut auf dem Pfannenträger aufliegt-ist der Wok jedoch zu klein, stützt ihn das Gestell nicht korrekt ab (Abb.2.9).

Das Gestell sollte nur auf dem Dreiring-Wok-Brenner benutzt werden. Beim Anbringen des Rings überprüfen, dass der Wok an der richtigen Stelle ist und dass er von einer Pfannenhalterung ordnungsgemäß getragen wird. Stellen Sie sicher, dass das Gestell stabil ist und der Wok waagerecht im Ring sitzt (Abb.2.10).

Das Gestell wird während des Gebrauchs sehr heiß, lassen Sie viel Zeit zum Abkühlen, bevor Sie es abnehmen.

Die Grillplatte (Sonderzubehör - Kitchener)

Die Grillplatte passt längs auf einen einzelnen Pfannenträger (Abb.2.11). Sie dient zum direkten Kochen von Speisen. Keine Töpfe oder Pfannen jeder Art darauf stellen. Die Grilloberfläche ist teflonbeschichtet und Küchenutensilien aus Metall (z. B. Schaber) beschädigen die Oberfläche. Wärmebeständige Plastik- oder Holzutensilien verwenden.

Die Platte nicht quer aufsetzen – sie passt nicht richtig und wird dadurch unstabil (Abb.2.12).

LEGEN SIE SIE NICHT auf einen anderen Brenner – sie ist nicht für die Verwendung mit den anderen Pfannenträger vorgesehen.

Setzen Sie die Grillplatte auf die Kochmuldenbrenner und lassen Sie die Platte auf dem Pfannenträger aufliegen. Kontrollieren Sie, ob sie fest sitzt.

Die Grillplatte kann vor dem Gebrauch leicht mit Kochöl bestrichen werden (Abb.2.13). Die Kochstellenbrenner anzünden und die Flammenhöhe auf die passende Kochstufe regulieren.

Die Grillplatte maximal 5 Minuten vorheizen, bevor Sie Speisen darauf legen. Bei längerem Vorheizen kann sie beschädigt werden. Drehen Sie die Regler in Richtung der „unteren Stellung“, die durch das kleine Flammensymbol gekennzeichnet ist, um die Brennerflamme zu verringern.

Immer genügend Platz zum Entweichen der Gase rund um die Grillplatte lassen.

Niemals zwei Grillplatten nebeneinander aufsetzen (Abb.2.14).

Die Grillplatte nach dem Kochen abkühlen lassen, bevor Sie die Platte reinigen.

Der Grill / Der Gleitgrill (Sonderzubehör)

Öffnen Sie die Tür und ziehen Sie den Grillpfannenauszug (Abb.2.15) oder den Träger (Abb.2.16) am Griff nach vorne.

Der Grill hat zwei Elemente, mit denen entweder die gesamte Fläche der Grillpfanne oder nur die rechte Hälfte erhitzt werden kann.

Die Temperatur durch Drehen des Reglers passend einstellen. Drehen Sie den Regler im Uhrzeigersinn, um den gesamten Grill zu heizen (Abb.2.17).

Um die rechte Hälfte zu erhitzen, drehen Sie ihn gegen den Uhrzeigersinn. Die Neonleuchte am Grillregler leuchtet auf.

Um ein besseres Ergebnis zu erzielen, das Grillblech wieder in die Grillkammer schieben und den entsprechenden Teil bzw. die entsprechenden Teile des Grills zwei Minuten vorheizen. Der Grillhalter kann herausgenommen und die Speisen darauf gelegt werden, während Sie auf das Vorheizen des Grills warten.

Lassen Sie den Grill NICHT mehr als ein paar Augenblicke ohne eine Grillpfanne darunter eingeschaltet, da die Regler heiß werden können.

Ist der Grill einmal vorgeheizt, den Auszug wieder herausziehen. Ist der Grillhalter mit den darauf platzierten Speisen wieder in Position, den Grillauszug wieder in den Grillraum schieben. Stellen Sie sicher, dass er vollständig hinein geschoben wurde.

VORSICHT! Frei zugängliche Teile können heiß sein, wenn der Grill in Gebrauch ist. Von Kleinkindern fern halten.

Der Grillpfannenrost kann umgedreht werden, um zwei Grillstellungen zu erhalten (Abb.2.18).

Niemals die Grilltür schließen, während der Grill eingeschaltet ist.

Die Backöfen

Die Uhr muss auf die Uhrzeit eingestellt sein, bevor die Backöfen funktionieren. Zu den Schritten zur Einstellung der Uhrzeit siehe folgenden Abschnitt „Die Uhr“.

Hinweise auf den linken und rechten Ofen beziehen sich auf die Frontansicht des Gerätes.

Die beiden Öfen sind Konvektionsöfen. In Umluftofen wird ständig heiße Luft zirkuliert, was ein schnelleres und gleichmäßigeres Braten und Backen ermöglicht.

Die empfohlenen Back- und Brattemperaturen für einen Umluftbackofen sind im Allgemeinen niedriger als für einen normalen Backofen.

Hinweis: Denken Sie bitte daran, dass alle Herde verschieden sind: Die Temperaturen in Ihren neuen Backöfen können sich von denen in Ihrem früheren Herd unterscheiden.

Deutsch

Betrieb der Ofen

Drehen Sie den Temperaturregler auf die gewünschte Temperatur (Abb.2.19). Die Backofenkontrollleuchte leuchtet, bis der Ofen die gewählte Temperatur erreicht hat (Abb.2.20). Sie schaltet sich dann während des Kochens ein und aus.

Backofenleuchte

Drücken Sie den Schalter, um das Licht einzuschalten (Abb.2.21). Bei Ausfall einer der Leuchten des Backofens vor dem Auswechseln der Glühlampe die Netzversorgung ausschalten. Genaueres zum Auswechseln der Glühlampe siehe Abschnitt „Problembeseitigung“.

Frontbeleuchtung (Hi-LITE)

Zum Einschalten der Frontbeleuchtung einfach die Taste drücken (Abb.2.22). Zum Ausschalten der Beleuchtung die Taste erneut drücken.

Ofenroste (Hauptofen)

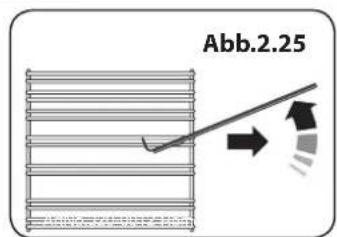

Die Ofenroste lassen sich einfach entfernen und wieder anbringen (Abb.2.23).

Den Rost nach vorne ziehen, bis die Rückseite des Rostes durch die Einschubleistenanschläge in den Ofenseiten gestoppt wird (Abb.2.24).

Die Vorderseite des Rostes anheben, sodass die Rückseite des Rostes unter dem Einschubleistenanschlag hindurchgeht, und dann den Rost nach vorne ziehen (Abb.2.25).

Um den Rost wieder einzusetzen, den Rost mit einer Rille in der Ofenseite ausrichten und den Rost nach hinten schieben, bis das Ende an den Einschubleistenanschlag stößt. Heben Sie das Vorderteil an, so dass die Rostenden über die Schiebeleistenanschläge gehen und senken Sie dann das Vorderteil ab, so dass der Rost waagerecht ist und schieben Sie ihn ganz nach hinten (Abb.2.26).

Ofenroste - Rechter (Hoher) Ofen

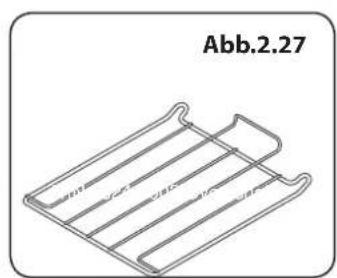

Der hohe Backofen wird mit vier normalen Ofenrosten (Abb.2.27) und einem Geschirrwärmer geliefert (Abb.2.28).

Bitte beachten: Der Hi-LITE besitzt keinen Tellerwärmer, er ist jedoch mit drei flachen Kochblechen ausgestattet.

Bei Gebrauch des hohen Ofens können Sie auf allen vier Rosten gleichzeitig backen. Stellen Sie jedoch sicher, dass Sie genügend Abstand voneinander haben, damit die heiße Luft zirkulieren kann.

Das „Handyrack“ (Hauptofen)

Das „Handyrack“ (Abb.2.29) passt in die linke Hauptofentür. Braten und Backen auf ihm ist einfach zu überwachen, da es sofort zugänglich ist, wenn die Tür geöffnet ist. Das Höchstgewicht, das vom Handyrack getragen werden kann, ist 5,5 kg. Es sollte nur zusammen mit der im Lieferumfang enthaltenen, genau passenden Bratform benutzt werden. Jedes andere Behältnis könnte instabil werden.

Es kann auf zwei verschiedenen Höhen angebracht werden. Einer der Ofenroste muss herausgenommen und der andere passend eingeschoben werden. Wenn das Handyrack in seiner höheren Position verwendet wird, können andere Gerichte auf der unteren Einschubleiste oder mit direkt auf dem Boden des Ofens platziertem Blech gekocht werden. Wenn das Handyrack in seiner niedrigeren Position verwendet wird, können andere Gerichte direkt auf dem Boden des Ofens gekocht werden. Zur Anbringung des Handyracks eine Seite in die Türhalterung einsetzen (Abb.2.30). Danach die andere Seite herausbiegen und an die andere Halterung anklemmen (Abb.2.31).

Die Uhr

Die Uhr muss auf die Uhrzeit eingestellt sein, bevor der Ofen funktioniert.

Einstellen der Uhr

1. Sobald der Herd angeschlossen wurde und eingeschaltet wird, beginnt die Anzeige zu blinken.
2. Zur Einstellung der Uhrzeit richten Sie bitte den Timer-Knopf (A) auf das Uhrensymbol (C) und drehen gleichzeitig den Einstellknopf (B) im oder gegen den Uhrzeigersinn (Abb.2.1).
3. Nachdem die Uhrzeit eingestellt ist, endet das Blinken des Punktes und die Uhrzeit wurde übernommen.

Einstellen der Eieruhr

Ein Kurzzeitmesser (E) ist eine Funktion, bei der Sie eine bestimmte Anzahl von Minuten festlegen können und bei der ein Warnsignal ertönt, wenn die angegebene Zeit abgelaufen ist.

1. Richten Sie den Timer-Knopf (A) auf das Kurzzeitmesser-Symbol (E) (Abb.2.2).
2. Drehen Sie den Einstellknopf (B) auf die gewünschte Zeitdauer. Die Mindestdauer ist 1 Minute (Abb.2.3).
3. Drehen Sie den Einstellknopf Timer (A) in die Stellung Manuell (D), wenn Sie die aktuelle Uhrzeit und das Alarm-Symbol im Display sehen möchten.

Abstellen des Alarms auf Seite

Sobald die angegebene Zeit abgelaufen ist, ertönt ein Signalton. Es gibt zwei Möglichkeiten, um den Alarm zu löschen:

1. Drehen Sie den Einstellknopf (B) gegen oder im Uhrzeigersinn (Abb.2.4).
2. Drehen Sie den Timer-Knopf (A) entweder auf das Uhrensymbol (C) oder auf das Kurzzeitmesser-Symbol (E). Kehren Sie danach zum Normalmodus 'Manuell' (D) (Abb.2.4) zurück.

HINWEIS:

Der Alarm stoppt nach ungefähr 2 Minuten, wenn er nicht manuell abgeschaltet wird

Wenn der Kurzzeitmesser aktiv ist, wird die Uhrzeitanzeige zwischen 22 Uhr und 6 Uhr nicht gedimmt.

Deutsch

Ausschalten des Multifunktionsofens zu einem vorbestimmten Zeitpunkt

Sie haben die erforderliche Temperatur und Funktion am Multifunktionsofen eingestellt und möchten, dass der Multifunktionsofen automatisch abschaltet?

TIPP

Merken Sie sich die aktuelle Zeit auf einer Notiz.

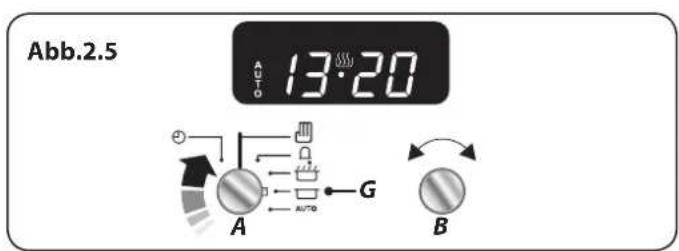

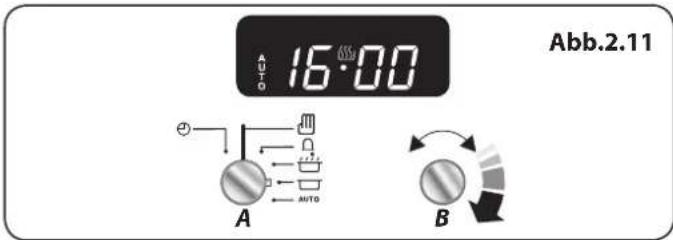

1. Richten Sie den Timer-Knopf (A) auf das Abschaltsymbol (G) (Abb.2.5).
2. Drehen Sie den Einstellknopf (B) auf die gewünschte Zeitdauer. Das Display zeigt nun die aktuelle Uhrzeit sowie die gewünschte, eingestellte Zeitdauer an (Abb.2.6).
3. Richten Sie den Timer-Knopf (A) auf Auto (H). Das Display zeigt nun die aktuelle Uhrzeit, das Kochsymbol und die 'AUTO'-Anzeige an (Abb.2.7).
4. Sobald die vorgegebene Zeit abgelaufen ist, ertönt ein Signalton und der Multifunktionsofen schaltet ab. Das Kochsymbol auf dem Display verschwindet und die 'AUTO'-Anzeige blinkt (Abb.2.8).
5. Wenn Sie zurückkehren, drehen Sie den Einstellknopf Timer (A) in die Stellung Manuell (D), um den Kochvorgang manuell fortzuführen (Abb.2.8).

TIPP

Sie können die verbleibende Zeit bis zum Ende der programmierten Kochdauer abrufen, indem Sie den Einstellknopf Timer (A) von Auto (H) auf Abschaltzeit (G) und zurück zu Auto (H) drehen

Starten und Stoppen des Backofens mit dem Timer

Durch das Kombinieren der Garzeitdauer und der der Stoppzeit können Sie den Multifunktionsofen automatisch ein- und ausschalten lassen. So bleiben Sie auch während Ihrer Abwesenheit flexibel und können trotzdem Aufläufe etc. zubereiten. Die eigentliche Startzeit können Sie nicht einstellen.

1. Stellen Sie den Timer-Knopf (A) auf Garzeit-Einstellung (F). Drehen Sie den Einstellknopf (B) nach rechts, um die gewünschte Garzeit einzustellen (Abb.2.9).
2. Stellen Sie den Timer-Knopf (A) auf die Ausschaltzeit (G) (Abb.2.10). Das Display zeigt nun die aktuelle Uhrzeit sowie die „Garzeit“ an, die Sie soeben eingestellt haben.
3. Drehen Sie den Einstellknopf (B) auf die Uhrzeit, zu der der Herd abschalten soll (Abb.2.11).
4. Stellen Sie den Herd auf die gewünschte Kochtemperatur und den Funktionsmodus.

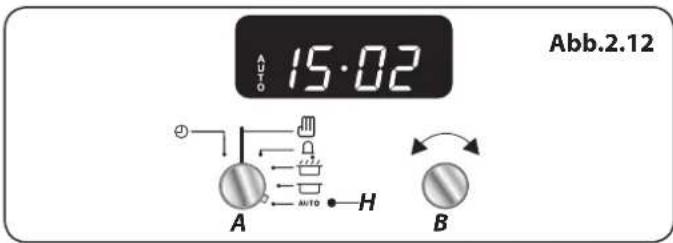

5. Drehen Sie den den Einstellknopf Timer (A) in die Stellung Auto (H) (Abb.2.12). Wenn die aktuelle Uhrzeit und das Wort „AUTO“ auf dem Display angezeigt ist, schaltet sich der Herd ein bzw. aus.
6. Sobald das Programm den Ofen startet, erscheint das Kochsymbol auf dem Display. Wenn die vorgegebene Zeit abgelaufen ist, ertönt ein Signalton und der Multifunktionsherd schaltet sich ab. Das Kochsymbol auf dem Display verschwindet und die „AUTO“-Anzeige blinkt (Abb.2.13).
7. Sobald die angegebene Zeit abgelaufen ist, ertönt ein Signalton. Zum Abstellen des Alarmtons gibt es zwei Möglichkeiten, siehe Abstellen des Alarms auf Seite 13.

- Die „Kochzeit“ – der Zeitraum, über den das Gericht kochen soll.

- Die „Stoppzeit“ – die Uhrzeit, zu der der Backofen stoppen soll.

Grundeinstellung für normalen Kochvorgang

Hinweis: Dieser Vorgang löscht alle automatischen Programmeinstellungen mit Ausnahme des Kurzzeitmessers.

Einstellung des Piepstons

Der Piepston kann auf drei verschiedene Stufen eingestellt werden.

Drehen Sie den Einstellknopf Timer (A) in die Stellung Uhr (C). Drehen Sie den Einstellknopf (B) gegen den Uhrzeigersinn, bis die Klangstäbe angezeigt werden (Abb.2.15).

Zum Einstellen des Alarmtons, lassen Sie den Einstellknopf (B) los und drehen Sie ihn gegen den Uhrzeigersinn (Abb.2.16). Der Alarmton hat sich nun geändert. Wiederholen Sie diese Schritte, bis der gewünschte Alarmton eingestellt ist.

Deutsch

Abb.2.17

A - Minutentimer, B - „Kochzeit“, C - „Stoppzeit“, D - Manuell, E & F - Zeiteinstellungsknöpfe

Symbol	Funktion Hinweise
[∅]	Kurzzeitmesser ist aktiv
[∅]	Backofen ist (Backöfen sind) einsatzbereit	Wird das Kochsymbol [∅] nicht angezeigt:ist das Programm entweder abgelaufen und der Backofen ist (die Backöfen sind) nicht einsatzbereitwird der Backofen (werden die Backöfen) von einem automatischen Programm gesteuert, das noch nicht begonnen hat
[AUTO]	Backofen befindet (Backöfen befinden) sich im halbautomatischen oder automatischen Modus
[P]	Selbstreinigungsmodus (pyrolytisch) ist aktiviert	Ihr Herd verfügt evtl. nicht über diese pyrolytische Funktion
[dot]	Blinkt bei Einstellung der Tageszeit auf

Tabelle 2.1

Uhr mit Sechs Tasten (Kitchener)

Mit der Uhr können Sie die Backöfen ein- und ausschalten (Abb.2.17). Die Uhr muss auf die Uhrzeit eingestellt sein, bevor der Ofen funktioniert.

Tabelle 2.1 beschreibt die Symbole, die auf der Digitalanzeige zu sehen sind.

Einstellen der Uhrzeit

Nach erstmaligem Anschluss des Herds an die Stromversorgung oder nach einer längeren Stromunterbrechung blinken auf der Uhranzeige [0.00] und [AUTO] auf.

Bei der Einstellung der Uhrzeit blinkt der Punkt in der Mitte auf. Nach Abschluss des Prozesses blinkt der Punkt nicht mehr auf und das Symbol [☐] erscheint.

Die Uhrzeit kann auf zweierlei Weise eingestellt werden:

• Drücken und halten Sie die Taste [m] nieder. Drücken Sie nun die Tasten [+] oder [-], um die Uhrzeit vor- oder zurückzustellen (Abb.2.18). Halten Sie die Tasten [+] oder [-] länger als 2 Sekunden gedrückt, um die Uhrzeit schneller vor- oder zurück zu schalten. Lassen Sie die Tasten los, um die Tageszeit einzustellen.

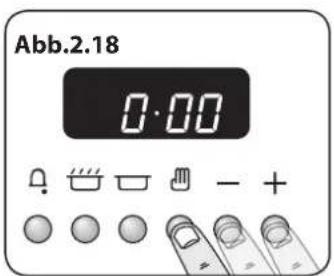

• Drücken Sie die Knöpfe [☐] und [☐] wie gezeigt (Abb.2.19) und halten Sie sie gedrückt. Gleichzeitig (-) oder (+) drücken, bis die korrekte Zeit zu sehen ist.

Vergessen Sie nicht, dass es eine 24-Stunden-Uhr ist.

Wenn Sie einen Fehler machen oder die falsche Taste drücken, die Stromversorgung eine oder zwei Minuten lang ausschalten und den Vorgang wiederholen.

Automatisches Dimmen

Solange keine automatischen Programme eingestellt wurden und der Kurzzeitmesser nicht aktiviert ist, wird Ihre Uhr zwischen 22:00 und 06:00 automatisch gedimmt.

Minutentimer

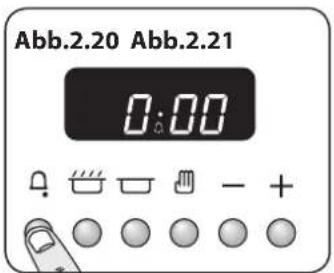

Drücken und halten Sie die Taste [☐] nieder (Abb.2.20) und drücken Sie dann die Taste [+] (oder die Taste [-]), bis die gewünschte Kochzeit angezeigt wird (Abb.2.21).

Sie können die verbleibende Kochzeit durch Drücken der Taste [☐] anzeigen. Wenn der Piepser ertönt, stellen Sie ihn durch Drücken einer beliebigen Taste ab.

• Die „Kochzeit“ – der Zeitraum, über den das Gericht kochen soll.
- Die „Stoppzeit“ – die Uhrzeit, zu der der Backofen stoppen soll.

Einstellen der Kochzeit

Halten Sie die Taste „Garzeit“ [☐] gedrückt. Gleichzeitig (−) oder (+) drücken, bis Ihre gewünschte „Kochzeit“ zu sehen ist (Abb.2.22).

Sobald die „Kochzeit“ abgelaufen ist, ertönt der Piepser und das Symbol [AUTO] blinkt auf. Drehen Sie den Drehregler des Backofens auf 0 und drücken Sie dann eine beliebige Taste, um den Piepser abzustellen. Drücken Sie [☐], um zum manuellen Kochmodus zurückzukehren.

Einstellen der Kochendzeit

Dies ist möglich, wenn Sie den Ofen manuell gestartet haben. Halten Sie die Taste „Stoppzeit“ [☐] gedrückt (Abb.2.23). Gleichzeitig (−) oder (+) drücken, bis Ihre gewünschte „Stoppzeit“ zu sehen ist (Abb.2.24). Die Symbole [☐] und [AUTO] sind auf der Anzeige zu sehen.

Sobald die „Endzeit“ erreicht ist, ertönt der Piepser und das Symbol [AUTO] blinkt auf. Drehen Sie den Drehregler des Backofens auf 0 und drücken Sie dann eine beliebige Taste, um den Piepser abzustellen. Drücken Sie [☐], um zum manuellen Kochmodus zurückzukehren.

Starten und Stoppen des Backofens mit dem Timer

Bevor Sie die Uhr einstellen, entscheiden Sie sich für die „Kochzeit“, den Zeitraum, über den das Gericht gekocht werden soll und die „Stoppzeit“, die Uhrzeit, zu der der Backofen stoppen soll.

Hinweis: Sie können die Startzeit nicht direkt einstellen – diese wird automatisch durch eine Kombination der „Kochzeit“ und „Stoppzeit“ eingestellt.

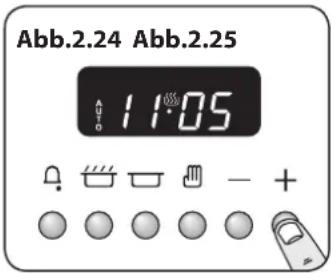

Halten Sie die Taste „Garzeit“ [☐] gedrückt (Abb.2.25). Gleichzeitig (−) oder (+) drücken, bis Ihre gewünschte „Kochzeit“ zu sehen ist (Abb.2.26).

Halten Sie die Taste „Stoppzeit“ [—] gedrückt (Abb.2.27). Gleichzeitig (−) oder (+) drücken, bis Ihre gewünschte „Stoppzeit“ zu sehen ist (Abb.2.28).

Die Anzeige zeigt AUTO (Abb.2.29).

Stellen Sie den Backofen (die Backöfen) auf die gewünschte Temperatur ein. Nach Ablauf der Kochzeit, blinkt [AUTO] auf und der Piepser ertönt. Drehen Sie den (die) Backofenregler zuerst in die Position OFF und drücken Sie dann einmal eine beliebige Taste, um den Piepser abzustellen. Drücke Om vanuit een automatische instelling terug te keren naar handmatig bakken, drukt u de [+]- en [-]-knoppen tegelijkertijd in, hiermee wordt het automatische programma gewist en keert het toestel terug naar handmatige modus.n Sie die Taste [☐], um zum manuellen Kochmodus zurückzukehren.

Wenn Sie aus dem Haus gehen, brauchen Sie sich keine Sorgen um den Warnton machen – er stoppt nach einer Weile. Wenn Sie zurückkehren, zuerst den ofenregler auf 0 drehen und dann zweimal [☐] drücken, um zum manuellen Kochen zurückzukehren.

AUTO wird angezeigt. Sie wollen jedoch zum manuellen Garen zurückkehren

Um nach dem automatischen Modus zum manuellen Kochmodus zurückzukehren, drücken Sie gleichzeitig die Tasten [+] und [-] . So verlassen Sie das automatische Programm; der manuelle Kochmodus wird wiederhergestellt.

Dieser Vorgang hebt auch die Einstellung [Kurzzeitmesser] auf.

Ein Überblick über die Funktionen ist Tabelle 2.2 zu entnehmen.

Symbol	Funktion Hinweise
[∅]	Stellt den Kurzzeitmesser ein	Mit den Tasten [+] und [-] verwendet
[∅∅]	Stellt die Dauer / Kochzeit ein	Mit den Tasten [+] und [-] verwendet
[∅]	Stellt das Ende / die Kochendzeit ein	Mit den Tasten [+] und [-] verwendet
[∅∅] or [∅∅] & [∅]	Ermöglicht die Einstellung der Tageszeit, wenn AUTO nicht aktiv ist	Mit den Tasten [+] und [-] verwendet
[∅∅]	Stellt die Kochregelung auf manuell zurück
[-]	Verringert das Zeitintervall	Niederhalten dieser Taste ermöglicht Schnelleinstellung
[+]	Erhöht das Zeitintervall	Niederhalten dieser Taste ermöglicht Schnelleinstellung
[+] & [-]	Hebt alle AUTO- und Kurzzeitmessprogramme auf

Tabelle 2.2

3. Hinweise zum Kochen

Hinweise zum Kochen mit dem Timer

Wenn Sie mehr als ein Gericht zubereiten wollen, wählen Sie Speisen, die etwa die gleiche Garzeit haben. Gerichte können jedoch ein wenig „verlangsamt“ werden, indem Sie kleine Behälter verwenden und diese mit Aluminiumfolie abdecken oder „beschleunigt“ werden, indem Sie kleinere Mengen zubereiten oder sie in größere Behälter setzen.

Schnell verderbende Speisen wie Schweinefleisch oder Fisch sollten vermieden werden, wenn eine lange Verzögerungszeit geplant ist, vor allem bei warmem Wetter.

Keine warmen Speisen in den Ofen mit Timer stellen.
A Einen Ofen, der bereits warm ist, nicht mit Timer benutzen.
Den Timer des Ofens nicht benutzen, wenn der Ofen daneben warm ist.

Den Timer des Ofens nicht benutzen, wenn der Ofen daneben warm ist. Vor dem Servieren kontrollieren, ob Fleisch und Geflügel gar sind.

Allgemeine Hinweise zum Ofen

Die Drahtroste in einem Ofen sollten immer fest an die Rückseite des Backofens geschoben werden.

Backbleche, Bratformen usw. sollten waagerecht und mittig auf die Drahtroste des Backofens gesetzt werden. Andere Behälter sollten mittig gesetzt werden. Halten Sie alle Schalen und Behälter von den Seiten des Backofens fern, da übermäßiges Bräunen der Speisen auftreten kann.

Für gleichmäßiges Bräunen ist die maximal empfohlene Größe eines Backblechs 340 mm mal 340 mm für den linken (Haupt-) Backofen und 232 mal 32 mm für den rechten (hohen) Backofen.

Wenn der Ofen eingeschaltet ist, die Tür nicht länger als notwendig geöffnet lassen, da sonst die Regler sehr heiß werden können.

• Immer eine „Fingerbreite“ zwischen Gerichten auf dem gleichen Einschub lassen. Damit kann die heiße Luft frei um sie zirkulieren.
• Um Fettspritzer zu verringern, wenn Sie Gemüse in heißes Fett rund um einen Braten legen, das Gemüse gründlich abtrocknen oder es mit einer dünnen Schicht Öl bestreichen.
• Wenn Speisen während des Garens überkochen können, setzen Sie sie auf ein Backblech.
• Die „Cook & Clean“-Backofenverkleidungen (siehe „Reinigen Ihres Herdes“) funktionieren besser, wenn Fettspritzer vermieden werden. Fleisch beim Garen abdecken.
• Der Backofen gibt während des Bratens genügend Hitze ab, um Teller im Grillfach zu erwärmen.
• Wenn Sie den Boden eines Teiggerichts bräunen wollen, heizen Sie ein Backblech 15 Minuten lang vor, bevor Sie das Gericht in die Mitte des Bleches setzen.

4. Tabelle des Kochens

Die in der nachstehenden Tabelle angegebenen Einstellungen und Garzeiten für den Backofen sollen NUR ALS EINE RICHTLINIE DIENEN. Je nach individuellem Geschmack kann die Temperatur geändert werden, um das gewünschte Ergebnis zu erzielen.

Speisen werden in einem Umlufbacktofen mit niedrigeren Temperaturen gegart als in einem konventionellen Backofen. Wenn Sie nach Rezept arbeiten, senken Sie die Umluftofentemperatur um 10 °C und kürzen Sie die Garzeit um 5-10 Minuten. Die Temperatur im Umluftofen hängt nicht von der Höhe im Ofen ab – Sie können daher jede Einschubleiste benutzen.

O - Obers; M - Mitte; U - Unteres

Spelse	Ofenventilators		Regal Positionen	Herkömmlichen Funktion	Ungefähre Garzeit
	Funktion	Temperatur °C		Temperatur °C
Fleisch
Rind mit Knochen	150	M	160	20-25 minuten pro 500g +20-25 minuten.	Gefüllt und gerollt - etwa 10 Min.pro 500 g zu den obigenGarzeiten hinzufügen oder 20Min. lang bei 200°C, danach bei160°C für den Rest der Zeit.
	190	M	200	15-20 minuten pro 500g +15-20 minuten.
Rind ohne Knochen	150	M	160	30-35 minuten pro 500g +30-35 minuten.
	190	M	200	20-25 minuten pro 500g +20-25 minuten.
Lamm	150	M	160	30-35 minuten pro 500g +30-35 minuten.	Gefülltes Geflügel - Bei 200°Cbraten oder 20 Min. lang bei 200°Cund dann 160°C für den Rest derZeit braten.
	190	M	200	25-30 minuten pro 500g +25-30 minuten.
Schwein	150	M	160	35-40 minuten pro 500g +35-40 minuten.
	190	M	200	25-30 minuten pro 500g +25-30 minuten.	Bei verpacktem Geflügel (frischoder gefroren) den Garzeiten aufder Verpackung folgen.
Geflügel
Hühnchen (2,3 kg)	150	M	160	20-25 minuten pro 500g +20-25 minuten.	Gefrorene geflügel vor dem bratengrundlich auftauen.
	190	M	200	15-20 minuten pro 500g +15-20 minuten.
Truthahn (4,5 kg)	150	M	160	25-30 minuten pro 500g +25-30 minuten.	Im konventionellen Backofen:Lassen Sie beim Garen auf zweiEinschüben mindestens eineEinschubleiste Abstand zwischenRosten oder Blechen.
	190	M	200	20 minuten pro 500g +20 minuten.
Truthahn (rüber 4,5 kg)	150	M	160	20 minuten pro 500g +20 minuten.
	190	M	200	15 minuten pro 500g +15 minuten.
Ente / Entlein	150	M	160	25-30 minuten pro 500g.	Platzieren Sie das Backblech mitder Vorderkante an derVorderseite des Ofeneinschubs.
Kasserole	130-140	M	140-150	2-4 Std. je nach Rezept.
Fisch	180	M/U	190	Filets 15-20 minuten.	Bei Zubereitung auf zweiEinschüben sollten die Blechenach etwa der Hälfte derZubereitungszeit gegeneinanderausgetauscht werden.
	180	M/U	190	Steaks je nach Dicke.
	180	M/U	190	Ganze fische 10 minuten 500g +10minuten.
Kuchen
Sehr schwerer Englischer kuchen	130	M/U	140		In einem Umluftbackofen kannauf bis zu drei Einschubebenenübereinander gearbeitet werden,lassen Sie jedoch mindestenseine Einschubleiste Abstandzwischen jedem Rost oder Blech,auf dem zubereitet wird.
Englischer kuchen	140	M/U	150	45-50 minuten pro 500g Mischung.
Licht cake	160	M	170	212 -3 Std.
Gebäck
Fruchttorte	190	M	200	20-30 minuten.
Törtche	190	M	200	35-40 minuten.
Blätterteig	220	M	230	10-20 minuten je nach große.
Brot	210	M/O	220	20-40 minuten je nach große.
Meringue	100	M	110	20-30 minuten.

Deutsch

5. Reinigen Ihres Herdes

Abb.5.1

A-Deckel, B-Kopf, C-Stichloch, D-Unterteil, E-Elektrode

Abb.5.2

A –Innerer Brennerdeckel, B – Äußerer Brennerdecke, C –Innerer Gasbrennerkopf, D – Äußerer Gasbrennerkopf, E – Wok-Brennerunterteil

Abb.5.3

A – Elektrodenloch, B – Zündelektrode

Vor der Durchführung einer größeren Reinigung die Netzversorgung trennen. Dann den Herd abkühlen lassen.

Niemals Lösungsmittel, Bleichsoda, Ätzmittel, biologische Pulver, Bleichmittel, Bleichen auf Chlorbasis, grobe Scheuermittel oder Salz verwenden.
Keine unterschiedlichen Reinigungsprodukte mischen. Sie können miteinander mit gesundheitsschädlichen Ergebnissen reagieren.

Alle Teile des Herdes können mit heißer Spülmittellauge gereinigt werden – achten Sie jedoch darauf, dass kein überschüssiges Wasser in das Gerät eindringt.

Vor dem erneuten Verwenden des Herds die Stromversorgung einschalten.

Kochstellenbrenner

Die Gasbrennerköpfe und-deckel können zum Reinigen entfernt werden.

Die Brennerhauben nicht in der Spülmaschine reinigen.

Vergewissern Sie sich, dass diese absolut trocken sind, bevor Sie sie wieder anbringen.

Die Brenner mit Einzelring

Wenn Sie den Gasbrennerkopf wieder aufsetzen, vergewissern Sie sich, dass das Stichloch auf die Elektrode oder das Loch im Unterteil passt. Kontrollieren Sie, ob der Gasbrennerkopf waagerecht ist und der Deckel mittig auf dem Gasbrennerkopf sitzt (Abb.5-1).

Der Wok-Brenner

Der Wok-Brenner ist ein wenig komplizierter, kann jedoch ebenfalls zur Reinigung auseinander genommen werden.

Beim Zusammenbau des Wok-Brenners (Abb.5-2), drehen Sie den größeren, unteren Ring um und suchen Sie den D-förmigen Bereich (Abb.5-3). Drehen Sie den Kopf, bis das 'D' dem auf dem Brennerunterteil gegenüberliegt. Drehen Sie den Kopf um und setzen Sie ihn auf das Brennerunterteil.

Um den kleineren, inneren Gasbrenner anzubringen, suchen Sie das größere Elektrodenloch im Gasbrennerrand. Setzen Sie dies auf die weiße Zündelektrode und setzen Sie den inneren Gasbrenner auf den großen, unteren Ring (Abb.5-4).

Setzen Sie nun die beiden Brennerdeckel auf und vergewissern Sie sich, dass sie fest sitzen.

Überprüfen Sie, ob die Brenneröffnungen nicht blockiert sind. Bei einer Blockierung entfernen Sie die hartnäckigen Partikel mit einem Stück Sicherungsdraht.

Das Wok-Gestell (Sonderzubehör)

Empfohlene Reinigungsmaterialien sind heiße Spülmittellauge, ein angefeuchtetes Seifenkissen, sanfte Scheuermilch oder ein Nylontopfkratzer.

Griddleplatte (Sonderzubehör)

Die Griddleplatte nach dem Gebrauch immer reinigen. Lassen Sie sie vollständig abkühlen, bevor Sie sie abnehmen. Die Griddleplatte in heiße Spülmittellauge tauchen. Ein weiches Tuch oder für hartnäckige Flecken eine Nylon-Spülbürste verwenden.

Hinweis: Wenn die Grillplatte in der Spülmaschine gereinigt wird, können sich auf der Rückseite Spülmittelreste absetzen. Dies ist normal und beeinträchtigt die Funktion der Grillplatte nicht.

Der Gleitgrill

Stellen Sie sicher, dass die Grillteile abgekühlt sind, bevor Sie diese zur Reinigung entfernen, oder benutzen Sie dazu Ofenhandschuhe.

Grillpfanne und Grillpfannenträger lassen sich zum Reinigen leicht herausnehmen.

Die Grillpfanne und den Grilleinsatz können für die Reinigung einfach herausgenommen werden.

Nach dem Grillen von Fleisch oder Speisen, die den Grill verschmutzen, die Grillschale sofort nach dem Gebrauch einige Minuten im Spülbecken einweichen lassen. Hartnäckiger Schmutz kann vom Rost mit einer Nylonbürste entfernt werden.

Die Grillpfanne kann auch in der Geschirrspülmaschine gereinigt werden.

Die Grillpfanne lässt sich zum Reinigen leicht herausnehmen. Ziehen Sie die Grillpfanne nach vorne, um das Grillpfannengestell zu entfernen (Abb.5-5).

Heben Sie die Grillpfanne vom Gestell ab. Das Gestell ist mit zwei Clips an jeder Seite an den zwei Seitenschienen befestigt (Abb.5-6).

Stützen Sie für jede Seite die Seitenschiene mit einer Hand und heben Sie mit der anderen das Gestell nach oben und aus den Seitenclips heraus (Abb.5-7).

Drücken Sie aus Sicherheitsgründen die Seitenschienen wieder zurück in den Grillraum.

Wenn Sie zum einfacheren Reinigen des Grillraums die Seitenschienen entfernen müssen, können Sie diese an den Grillraumseiten (Abb.5-8) aushaken und sie mit einem weichen Tuch und mildem Reinigungsmittel sauber wischen.

Geben Sie die Seitenleisten NICHT in eine Geschirrspülmaschine.

Haken Sie zum Schluss die Seitenschienen wieder an den Seiten der Kammer ein. Ziehen Sie zum Einsetzen des Gestells die Seitenschienen nach vorne, stützen Sie auf jeder Seite die Seitenschiene ab und drücken Sie das Gestell nach unten in die Seitenschienen. Setzen Sie die Grillpfanne wieder ein. Beim Wiedereinbau der Grillpfanne sicherstellen, dass der breite Rand vorne ist (Abb.5-9).

Bedienblende und Ofentüren

Die Verwendung von scheuernden Reinigungsmitteln wie auch Reinigungsmilch auf polierten Edelstahlflächen vermeiden. Beste Ergebnisse erzielen Sie mit einem flüssigen Reinigungsmittel.

Die Bedienblende und die Regler sollten nur mit einem weichen Tuch, ausgewrungen in sauberer, heißer Spülmittellauge, gereinigt werden. Dabei jedoch darauf achten, dass kein überschüssiges Wasser in das Gerät gelangt. Mit einem sauberen, feuchten Tuch abwischen und dann mit einem trockenen Tuch polieren. Die Ofentüren sollten nur mit einem weichen Tuch, das in sauberer und heißer Spülmittellauge ausgewrungen wurde, gereinigt werden.

Türverkleidungen mit Glasfront

Die Vorderverkleidungen der Ofentüren lassen sich abnehmen, sodass die Glasfelder gereinigt werden können. Bewegen Sie den Herd nach vorne, um Zugang zu den Seiten zu erhalten (siehe Abschnitt „Versetzen des Herdes“ unter „Installation“).

Öffnen Sie die Ofentür etwas und entfernen Sie die Befestigungsschrauben der Vorderabdeckung von den Türseiten (zwei pro Seite) (Abb.5-10).

Heben Sie die äußere Türverkleidung vorsichtig ab. Die Innenfläche der Glasscheiben kann nun gereinigt werden. Achten Sie darauf, die Türisolierung nicht zu stören oder nass zu machen.

Hinweis: Besitzt die Tür eine Dreifachverglasung, sind die beiden inneren Scheiben fest und sollten nicht getrennt werden.

Bringen Sie nach dem Reinigen die äußere Türverkleidung vorsichtig wieder an und setzen Sie die seitlichen Befestigungsschrauben wieder ein.

Verwenden Sie KEINE scharfen scheuernden Reinigungsmittel oder scharfen Metallkratzer zur Reinigung der Backofentür, da sie die Oberfläche verkratzen können, was wiederum zum Splittern des Glases führen kann.

Ofens

„Cook & Clean“- Verkleidungen

Der Hauptbackofen hat seitliche „Cook & Clean“-Verkleidungen, die mit spezieller Emaille beschichtet wurden, die sich teilweise selbst reinigt.

Dies verhindert nicht alle Markierungen an der Auskleidung, hilft aber dabei, einen Großteil des erforderlichen Reinigens von Hand zu verringern.

Diese Verkleidungen funktionieren besser über 200 °C. Wenn Sie das meiste Braten und Backen unter dieser Temperatur ausführen, nehmen Sie gelegentlich die Verkleidungen heraus und wischen sie mit einem fuselfreien Tuch und heißer Spülmittellauge ab. Die Verkleidungen sollten dann getrocknet und wieder eingesetzt und der Ofen etwa 1 Stunde lang bei 200 °C geheizt werden. Dies stellt sicher, dass die Verkleidungen effektiv arbeiten.

Keine Stahlwolle, Ofenreinigungsschwämme oder andere Materialien, die die Oberfläche verkratzen können, verwenden.

Entfernen der Bleche zur Reinigung des Emaille-Inneren

Zur Reinigung des Emaille-Inneren des Ofens müssen Sie zunächst die Bleche und anschließend die Blechhalterungen entfernen. Zum Entfernen der Blechhalterungen müssen Sie nicht die Träger für die Halterungen entfernen. Heben Sie jede Blechhalterung an und schieben Sie sie nach vorn vom Träger (Abb.5-11). Sobald die Bleche entfernt wurden, können Sie das Emaille-Innere reinigen.

Bringen Sie die Halterungen und Bleche in umgekehrter Reihenfolge wieder an.

Der Hohe Ofen

Schieben Sie zum Reinigen des Ofens die Roste heraus, haken Sie die Leisten von den Ofenseiten ab und heben Sie sie heraus (Abb.5-12).

Reinigungsübersicht

Die aufgelisteten Reinigungsmittel sind im Supermarkt oder in Elektrofachgeschäften erhältlich (Tabelle 5-1).

Für emailierte Flächen verwenden Sie einen Reiniger, der für die Verwendung auf Emaille bestimmt ist.

Eine regelmäßige Reinigung wird empfohlen. Die Reinigung wird vereinfacht, wenn alle Spritzer sofort abgewischt werden.

Kochstelle
Teil Beschichtung Empfohlene Reinigungsmethode
Kochmulde (einschließlich Brennerhauben und Flammenkränze)	Emaille, Edelstahl, aluminium	Heiße Spülmittellauge, weiches Tuch. Hartnäckige Flecken vorsichtig mit einem Nylontopfkratzer entfernen.
Keramik-/Induktionskochfeld	Sicherheitsglas	Heiße Spülmittellauge, ggfs. Scheuermilch/Topfkratzer.
Griddleplatte (nur einige Modelle)	Teflonbeschichtet	Lassen Sie die Platte abkühlen. Waschen Sie sie mit heißer Spülmittellauge ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Topfkratzer. Geschirrspülmaschine.
Wärmeplatte (nur einige Modelle)	Sicherheitsglas	Heiße Spülmittellauge, ggfs. Scheuermilch/Topfkratzer.
Außenseite des Herdes
Teil Beschichtung Empfohlene Reinigungsmethode
Tür, Türeinfassung und Außenseite der Schublade	Emaille oder lackiert	Heiße Spülmittellauge, weiches Tuch.Entfernen Sie hartnäckige Flecken vorsichtig mit einem flüssigen Reinigungsmittel.
	Edelstahl Mikrofaser- plus Allzwecktuch (Supermarkt).
Seiten und Sockel Lackierte Oberfläche	Heiße Spülmittellauge, weiches Tuch.
Spritzschutz/hinterer Luftschlitz Emaille oder Edelstahl		Heiße Spülmittellauge, weiches Tuch. Reinigen Sie, falls erforderlich, vorsichtig mit Scheuermilch.
Bedienblende Lackiert, Emaille oder	Edelstahl	Warme Spülmittellauge. Verwenden Sie auf den Beschriftungen keine scheuernden Reinigungsmittel.
Regler/Griffe und Verkleidungen	Kunststoff/Chrom oder Kupfer oder lackierter Messing	Warme Spülmittellauge, weiches Tuch.
	Messing Messingpolitur.
Türscheibe/Glasdeckel	Sicherheitsglas	Heiße Spülmittellauge, ggfs. Scheuermilch/Topfkratzer.
Ofen und Grill
Teil Beschichtung Empfohlene Reinigungsmethode
Seiten, Boden, Trennwand und Backofendach NICHT DIE „COOK & CLEAN“-OFENABDECKUNGEN (siehe unten)	Emaille	Alle Markenofenreiniger, die sich für Emaille eignen.VORSICHT: ÄTZENDE OFENREINIGER: BEFOLGEN SIE DIE ANWEISUNGEN DES HERSTELLERS GENAU.Vermeiden Sie unbedingt Kontakt mit den Ofenelementen.
„Cook & Clean“-Ofenabdeckungen (nur einige Modelle)	Spezialemaille, die sich teilweise selbst reinigt	Diese Oberfläche reinigt sich ab 200°C selbst. Alternativ können die Abdeckungen entfernt und in heißer Spülmittellauge mit einer Nylonbürste abgewaschen werden.
Ofenroste, Handyrack, Grildreifuß, Handygrillgestell	Chrom	Spezieller Backofenreiniger, der sich für Chrom eignet.Seifenkissen. Geschirrspülmaschine.
Grillrost/Fleischschale (nur einige Modelle)	Emaille	Heiße Spülmittellauge. Seifenkissen. Geschirrspülmaschine.

Tabelle 5-1

Deutsch

6. Problembeseitigung

Defekte Kochstellenzündung oder Kochstellenbrenner

Ist die Stromversorgung eingeschaltet? Ist die Uhr beleuchtet?

Wenn nicht, kann es etwas falsch mit der Stromversorgung sein.

Sind die Zündelektroden oder Gasbrennerschlitze durch Schmutz blockiert?

Sind Brennerschutzring und- deckel richtig aufgesetzt (siehe Abschnitt „Reinigung“)?

Kochstellenbrenner zünden nicht

Wenn nur eine oder alle Kochstellenbrenner nicht zünden, vergewissern Sie sich, dass die Teile nach dem Wischen oder Entfernen zur Reinigung wieder richtig angebracht worden sind.

Kontrollieren Sie, ob ein Problem mit Ihrer Gasversorgung besteht. Dies ist möglich, indem Sie sich vergewissern, dass alle anderen Gasgeräte, die Sie haben, korrekt funktionieren.

Sehen Sie einen Funken an den Gasbrennern, wenn Sie den Regler gedrückt halten?

Falls nicht, kontrollieren Sie, ob die Stromversorgung eingeschaltet ist, indem Sie überprüfen, ob die Uhr leuchtet.

Dampf kommt aus dem Backofen

Beim Kochen von Speisen mit hohem Wassergehalt (z. B. Backofen- Pommes frites) ist ggf. ein wenig Dampf am hinteren Luftschlitz zu sehen.

Passen Sie auf, wenn Sie die Ofentür öffnen, da es einen kurzen Dampfstoß geben kann, wenn die Ofentür geöffnet wird. Zurückstehen und den Dampf austreten lassen.

Welche Reinigungsmittel sind für den Herd empfohlen?

Informationen zu empfohlenen Reinigungsmaterialien finden Sie im Abschnitt „Reinigung“.

Niemals ätzende oder scheuernde reiniger verwenden, da diese die oberfläche beschädigen werden.

Lautes Ofengebläse

Der Ton eines Gebläses kann sich ändern, während sich der Backofen aufheizt – dies ist ganz normal.

Die Regler werden heiß, wenn ich den Backofen oder den Grill benutze. Kann ich dies vermeiden?

Ja, dies wird durch Hitze verursacht, die aus dem Ofen oder Grill steigt und sie aufheizt. Die Backofentür stets geschlossen lassen.

Stellen Sie sicher, dass die Grillpfanne beim Grillen ganz nach hinten an den „Anschlag“ gedrückt ist.

Immer mit geöffneter Grillfachtür grillen.

Das Bedienfeld wird heiß, wenn ich den Ofen oder Grill benutze

Der Herd wird durch ein Gebläse gekühlt. Wenn das Bedienfeld während des Betriebs des Herdes übermäßig heiß wird, könnte das Gebläse ausgefallen sein. Falls dieses Problem auftritt, kontaktieren Sie Ihren Installateur, einen qualifizierten Servicetechniker oder den Kundendienst, um die Reparatur zu veranlassen.

Wenn es ein Problem mit der Installation gibt und mein ursprünglicher Installateur nicht kommen kann, wer zahlt?

Sie zahlen. Kundendienste berechnen Gebühren, wenn sie Arbeiten korrigieren, die von Ihrem ursprünglichen Installateur ausgeführt wurden. Daher ist es in Ihrem Interesse, die Kontaktdaten dieses Installateurs aufzubewahren, damit Sie ihn bei Bedarf hinzuziehen können.

Stromausfall

Im Falle eines Ausfalls der Stromversorgung denken Sie daran, die Uhr zurückzustellen, um sicherzustellen, dass der Timer des Ofens weiterhin funktioniert.

Frontbeleuchtung schaltet sich nicht ein (Hi-LITE)

Das Gerät hat eine Störung, die nicht vom Bediener behoben werden kann. Wenden Sie sich an Ihren Monteur oder einen qualifizierten Reparaturtechniker.

Speisen garen zu langsam, zu schnell oder verbrennen

Garzeiten können anders als bei Ihrem vorherigen Herd sein.

Kontrollieren Sie, ob Sie die empfohlenen Temperaturen und Einschubleistenpositionen verwenden- siehe Backofenkochbuch. Die Einstellungen des Backofens und die Zubereitungszeiten dienen lediglich als Richtlinien. Je nach individuellem Geschmack kann die Temperatur geändert werden, um das gewünschte Ergebnis zu erzielen.

Der Backofen backt oder brät nicht gleichmäßig

Verwenden Sie kein Backblech, das größere Dimensionen als die im Abschnitt „Allgemeine Hinweise zum Ofen“ aufgeführten Maße aufweist.

Wenn Sie größere Lebensmittel zubereiten, sollten Sie diese während der Zubereitung umdrehen.

Wenn zwei Einschubleisten verwendet werden, kontrollieren, ob genug Platz zwischen beiden gelassen wurde, damit die Hitze zirkulieren kann. Wenn ein Backblech in den Ofen gesetzt wird, vergewissern Sie sich, dass es mittig auf der Einschubleiste sitzt.

Kontrollieren Sie, ob die Türdichtung beschädigt und die Türverriegelung so eingestellt ist, dass die Tür fest an der Dichtung sitzt.

Eine Schale mit Wasser, die auf die Einschubleiste gesetzt wird, sollte überall die gleiche Tiefe haben. (Wenn sie zum Beispiel hinten tiefer ist, sollte der hintere Teil des Herdes angehoben oder die Vorderseite abgesenkt werden.) Wenn der Herd nicht waagerecht steht, lassen Sie Ihren Lieferanten den Herd für Sie waagerecht stellen.

Der Timer des Backofens geht beim manuellen Einschalten nicht an

Ist die Stromversorgung eingeschaltet? Ist die Uhr beleuchtet?

Ist die Sicherung für den Herd in Ordnung?

Haben Sie die Tageszeit eingestellt?

Wird das Schlüsselsymbol [♀] im Display angezeigt, um zu signalisieren, dass der Ofen blockiert ist? Weitere Informationen zur Schlüsselsperrfunktion der Uhr finden Sie im Abschnitt „Uhr“ in der Anleitung.

Der Timer des Backofens geht beim automatischen Backen und Braten nicht an

Steht der Ofenregler vielleicht versehentlich auf AUS?

Ist der Ofen blockiert (siehe oben)?

Backofentemperatur wird heißer, wenn der Herd älter wird

Wenn das Herunterdrehen der Temperatur mit dem Ofenregler nicht funktioniert hat oder nur für eine kurze Zeit funktioniert hat, benötigen Sie eventuell ein neues Thermostat. Dies sollte von einem Kundendienstvertreter eingebaut werden.

Deutsch

Die Ofenbeleuchtung funktioniert nicht

Die Glühlampe ist wahrscheinlich durchgebrannt. Sie können eine Ersatzglühlampe (die nicht unter die Garantie fällt) in den meisten Elektrofachgeschäften kaufen. Sie benötigen eine 15 Watt, 230 V Glühlampe mit Edisongewinde FÜR BACKÖFEN. Es muss eine spezielle Glühlampe sein, die bis 300 °C wärmebeständig ist (Abb.6.1).

Schalten Sie den Strom über den Schutzschalter aus.

Bevor Sie die alte Glühbirne entfernen, stellen Sie die Stromversorgung ab und stellen Sie sicher, dass der Backofen kühl ist. Die Ofentür öffnen und die Ofenroste und -bleche herausnehmen.

Ist die Glühlampenabdeckung zugänglich, kann Sie durch Schrauben gegen den Uhrzeigersinn gelöst werden (sie ist ggf. schwergängig) (Abb.6.2).

Jetzt die vorhandene Glühlampe gegen den Uhrzeigersinn lösen und Ihre Finger mit einem Handschuh schützen, falls die Glühlampe splittern sollte.

Die neue Glühlampe im Uhrzeigersinn einschrauben und dann die Lampenabdeckung wieder aufschrauben. Die Stromversorgung einschalten und kontrollieren, ob die Glühlampe aufleuchtet.

Einstellen des Ofentürwinkels

Das Scharnier an der Unterseite jeder Ofentür kann eingestellt werden, um den Winkel der Tür zu ändern (Abb.6.3). Die Befestigungsschrauben der Scharniere an der Unterseite lösen und mithilfe des Lochs und eines flachkantigen Schraubenziehers die Position des Scharniers versetzen (Abb.6.4).

Die Scharnierschrauben wieder fest anziehen.

INSTALLATION

Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.

7. Installation

Lieber Installateur

Bevor Sie die Installation beginnen, füllen Sie bitte die Informationen unten aus. Falls Ihr Kunde ein Problem mit der Installation hat, kann er einfach mit Ihnen in Kontakt treten.

Sicherheitsanforderungen und Vorschriften

Dieser Herd muss gemäß der entsprechenden Anleitung in diesem Heft, den einschlägigen nationalen und lokalen Vorschriften sowie den Anforderungen lokaler Gas- und Elektrizitätsversorgungsunternehmen entsprechend installiert werden.
Stellen Sie vor der Installation sicher, dass der Herd für Ihren Gastyp und Ihre Versorgungsspannung geeignet ist. Entnehmen Sie diese dem Leistungsschild.
Dieses Gerät muss gemäß geltenden Richtlinien und nur in einem gut belüfteten Raum installiert werden.
Lesen Sie vor der Installation oder dem Gebrauch dieses Geräts die Anleitung.
In Ihrem eigenen und dem Interesse der Sicherheit ist es gesetzlich vorgeschrieben, dass alle Gasgeräte von Fachleuten installiert werden müssen. Bei unkorrekter Installation des Geräts können Garantie- oder Haftungsansprüche nichtig werden und zu Strafverfolgung führen.
Dieses Gerät kann für den Einsatz auf einem anderen Gas umgewandelt werden.

Belüftungsmaßnahmen

Dieses Gerät wird nicht an eine Abgasleitung angeschlossen. Besonders zu beachten sind deshalb geeignete Belüftungsmaßnahmen.

Alle Räume benötigen ein Fenster, das geöffnet werden kann, oder Vergleichbares; für einige Räume ist zusätzlich zu einem Fenster ein permanenter Abzug erforderlich.

Aufstellung des Herdes

Der Herd kann in einer Küche bzw. Küche mit Esszimmer installiert werden, jedoch NICHT in einem Raum mit einer Badewanne oder Dusche.

Dieses Gerät ist nur zum Haushaltsgebrauch ausgelegt. Die Verwendung für einen anderen Zweck kann zum Verfall der Garantie oder der Haftungsansprüche führen.

Hinweis: Ein Gerät für flüssiges Propangas darf nicht in einem Zimmer oder internen Raum unter Erdgeschossebene wie z. B. in einem Keller installiert werden.

Umstellung

Dieses Gerät wird geliefert als G25 20mbar.

- Kat II 2ELL3B/P

Ein Umstellsatz für andere Gasarten ist im Lieferumfang des Herds enthalten.

Soll das Gerät auf die Verwendung einer anderen Gasart umgestellt werden, empfehlen wir, dies vor der Installation zu tun. Siehe dazu der Abschnitt Gasumstellung dieser Anleitung.

Kleben Sie nach der Umstellung den Umstellungsaufkleber an der entsprechenden Position auf das Leistungsschild. Dadurch wird anzeigt, für welches Gas das Gerät nun eingestellt ist.

INSTALLATION

Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.

Zur zufrieden stellenden Installation des Herdes wird die folgende Ausrüstung benötigt:

- Stützwinkel: Wird der Herd durch einen Schlauch mit Gas versorgt, muss ein Stützwinkel oder eine Stabilitätskette angebracht werden. Diese sind nicht im Lieferumfang des Herds enthalten, sind aber in jedem Baumarkt erhältlich.

• Gasdruckprüfgerät / manometer.
• Gasschlauch: Muss einschlägigen Normen entsprechen.
• Vielfachmessgerät: Für elektrische Prüfungen.

Sie benötigen ebenfalls die folgenden Werkzeuge:

1. Elektrobohrer
2. Mauerbohrer (nur benötigt, wenn der Herd auf einem Stein- oder Betonfußboden aufgestellt wird)
3. Dübel (nur benötigt, wenn der Herd auf einem Stein- oder Betonfußboden aufgestellt wird)
4. Stahlbandmaß
5. Kreuzschlitzschraubendreher
6. Flachschraubendreher
7. Wasserwaage
8. Bleistift
9. Verstellbarer Schraubenschlüssel
10. Schrauben zur Befestigung des Stützwinkels
11. Innensechskantschlüssel (4 mm und 3 mm)
12. 13-mm-Schraubenschlüssel

3 Pfannenträger Griddleplatte (Sonderzubehör)
Sockel(Abbildung:1-teiliges Modell)	Grillpfanne und halter
2 flachroste Fleischschale
Handyrack	Hohe ofenroste und einschubleisten

INSTALLATION

Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.

Aufstellen des Herdes

Abb.7.1 zeigt den empfohlenen Mindestabstand des Herdes zu benachbarten Flächen.

Der Herd sollte nicht auf einen Sockel gestellt werden.

Die Kochstelleneinfassung sollte auf einer Ebene mit oder über jeder benachbarten Arbeitsfläche liegen.

ÜBER der Kochstellenhöhe sollte eine Lücke von 75 mm an jeder Seite des Herdes und zu jeder benachbarten senkrechten Fläche gelassen werden.

Für nicht entzündliche Flächen (wie unlackiertes Metall oder Keramikfliesen) kann dies auf 25 mm verkleinert werden.

Ein Mindestraum von 650 mm ist zwischen der Oberseite des Kochfeldes und einer waagerechten, entzündlichen Fläche erforderlich.

Abb.7.2 zeigt die empfohlenen Abstände über dem Herd.

* Jede Dunstabzugshaube sollte gemäß den Anweisungen des Dunstabzugshaubenherstellers installiert werden.

** Die Anbringung eines Spritzschutzes darf nur nach Anweisung des Herstellers erfolgen. Für den Abzug, der an das Kochfeld angebracht wird, sollte zusätzliche Höhe eingeplant werden.

Möbel- und Wandflächen auf beiden Seiten und hinter dem Gerät sollten wärme-, spritz- und dampfbeständig sein. Bestimmte Arten von vinyl- oder laminatbeschichteten Küchenmöbeln sind besonders anfällig für Hitzeschäden und Verfärbungen.

Wir übernehmen keinerlei Haftung für Schäden wie das Lösen von Laminatbeschichtungen oder Verfärbungen bei Temperaturen unter 65 °C über Raumtemperatur, die durch die normale Verwendung des Herdes verursacht werden.

Wir empfehlen eine Lücke von 1020 mm zwischen Einheiten, um Bewegen des Herdes zu berücksichtigen. Den Herd nicht einklemmen. Es muss möglich sein, den Herd zur Reinigung und Wartung hereinzuschieben und herauszuziehen.

Ein Abstand von 130 mm ist erforderlich, wenn der Herd nahe einer Ecke der Küche steht, damit sich die Backofentüren öffnen lassen (Abb.7.3). Die tatsächliche Öffnungsweite der Türen ist etwas geringer, doch dies schützt Ihre Hand beim Öffnen der Tür.

Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.

Versetzen des Herdes

Versuchen Sie niemals den Herd zu bewegen, während er an die Stromversorgung angeschlossen ist.
Der Herd ist sehr schwer, also seien Sie sehr vorsichtig.

Wir empfehlen, dass zwei Personen den Herd bewegen. Sorgen Sie dafür, dass der Bodenbelag fest angebracht ist oder entfernt wurde, um Beschädigungen beim Bewegen des Herds zu vermeiden. Als Hilfestellung hat er zwei Verstellrollen an der Rückseite und eine Verstellrolle und zwei schraubbare Verstellfüße an der Vorderseite.

Entfernen Sie die Polystyrol-Verpackung. Kippen Sie den Herd von der Rückseite nach vorne und entfernen Sie die vordere Hälfte der Polystyrol-Verpackung (Abb.7.4). Wiederholen Sie dies an der Rückseite und entfernen Sie die hintere Hälfte des Verpackungsbodens.

Absenken der Hinteren Rollen

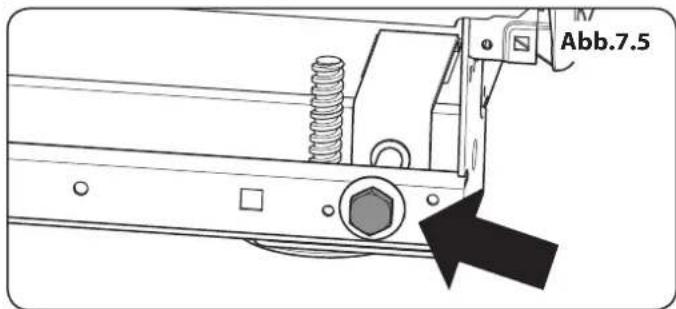

Um die Höhe an der Rückseite des Ofens einzustellen, führen Sie zuerst einen 13 mm Schraubenschlüssel oder Steckschlüssel in die hexagonale Verstellmutter ein (Abb.7.5). Drehen Sie die Mutter-im Uhrzeigersinn zum Heben und gegen den Uhrzeigersinn zum Senken.

Das Versetzen Abschließen

Anbringung eines Stütz

Sofern nicht anders angegeben, muss ein Herd mit flexiblem Gasanschluss mit einer geeigneten Befestigungsvorrichtung gesichert werden.

Geeignete Befestigungsvorrichtungen sehen Sie auf Abb.7.7, Abb.7.8 und Abb.7.9.

Falls Sie eine Kettenhalterung (Abb.7.7) verwenden, sollte die Kette möglichst kurz sein und sicher an der Rückseite des Herdes befestigt werden.

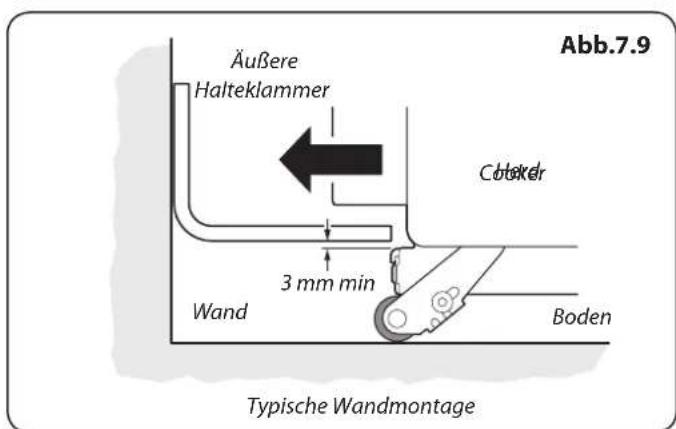

Falls Sie eine Konsolenhalterung verwenden (Abb.7.8 und Abb.7.9), bringen Sie die Konsole so an, dass sie den kleinstmöglichen Abstand zwischen der Konsole und dem Befestigungsschlitz an der Rückseite des Herdes lässt.

Montieren Sie die Konsole so, dass sie möglichst weit über das Herdgehäuse hervorsteht.

INSTALLATION

Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.

Ausrichten des Herdes nach dem Anschluss

Wenn Sie den Herd nach dem Anschluss bewegen müssen, trennen Sie die Stromversorgung und stellen Sie sicher, dass sich der Gasschlauch nicht verfangen hat, indem Sie unter die Bedienblende greifen und das Vorderteil des Herdes (Abb.7.6) leicht anheben. Stellen Sie beim weiteren Vorgehen sicher, dass das Stromkabel und der Gasschlauch immer lang genug sind, um den Herd zu bewegen.

Wenn eine Stabilitätskette angebracht ist, diese lösen, während Sie den Herd vorsichtig herausziehen. Vergessen Sie nicht, sie nach dem Wiederanschieben des Herdes wieder anzubringen.

Beim Wiederanschieben des Herdes erneut dahinter kontrollieren, um sicherzustellen, dass Stromkabel und Gasschlauch sich nicht verfangen haben.

Umstellung auf eine andere Gasart

Wenn das Gerät auf eine andere Gasart umgestellt werden soll, nehmen Sie die Umstellung an dieser Stelle vor. Siehe dazu den Abschnitt Gasumstellung dieser Anleitung und die Anleitungen des Umstellsatzes.

Höheneinstellung

Es wird empfohlen, eine Wasserwaage auf einem Einschubblech in einem der Backofen zu benutzen, um zu prüfen, ob er waagerecht steht.

Die Vorderfüße und hinteren Rollen können eingestellt werden, um den Herd waagerecht zu stellen. Um die Höhe der Rückseite des Herdes einzustellen, das im Lieferumfang enthaltene Verstellwerkzeug benutzen, um die Stellmuttern an den vorderen Ecken des Herdes zu drehen. Drehen Sie zum Einstellen der Vorderfüße die Unterteile, um sie zu heben oder zu senken.

Gasanschluss

Dieser muss einschlägigen Normen entsprechen.

Der flexible Schlauch (im Lieferumfang des Herdes nicht enthalten) muss mit den entsprechenden Normen übereinstimmen. Schläuche sind in den meisten Baumärkten erhältlich.

Die Gasversorgung muss mit einem Rohrbogen zugewandten Seite und einer nach unten weisenden Bajonett-Pipe-Verbindung beenden.

Der Anschluss befindet sich direkt unter Kochplattenhöhe an der Rückseite des Herdes. Wenden Sie sich im Zweifelsfall an Ihren Lieferanten.

Die hinteren Abdeckkästen beschränken die Position des Versorgungsanschlusses.

Da die Höhe des Herdes verstellt werden kann und jeder Anschluss anders ist, ist es schwierig, genaue Abmessungen anzugeben.

Ein 900 mm langer Schlauch kann zwar verwendet werden, ein 1100 mm langer Schlauch lässt jedoch etwas mehr Flexibilität bei der Positionierung des Hahnes und macht Umsetzen des Herdes einfacher.

INSTALLATION

Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.

Fehlerstrom-Schutzschalter (FI-Schalter)

Der kombinierte Einsatz Ihres herdes und anderer Haushaltsgeräte kann gelegentlich zu ungewolltem Auslösen führen. Deshalb empfehlen wir, den Herd durch einen eigenen FI-Schalter oder FI-Schalter mit Leitungsschutzschalter zu schützen.

WENDEN SIE SICH IM ZWEIFELSFALL AN EINEN QUALIFIZIERTEN ELEKTRIKER.

Abb.7.12

Abb.7.13

Der Schlauch sollte so angebracht werden, dass Ein- und Auslassanschlüsse senkrecht stehen und der Schlauch U-förmig nach unten hängt.

Idealerweise sollte sich der Hausversorgungsanschluss im schraffierten Bereich in der Abbildung befinden („A“ in der Abbildung) (Abb.7.10 oder Abb.7.11 des Hi-LITE / Classic-Modells).

Schrauben Sie den Gewindeteil des Schlauches in den Gaseinlass.

Kontrollieren Sie nach Herstellung des Gasanschlusses mit einer Druckprüfung, ob der Herd gasdicht ist.

Druckprüfung

Der Gasdruck kann an der Gasdüse eines der mittleren Kochstellenbrenner gemessen werden (nicht dem Wok-Brenner).

Den Brennerkopf abheben. Das Manometer an der Düse anbringen. Einen der anderen Kochplattenbrenner einschalten und entzünden.

Den Regler für den Brenner einschalten. Dabei muss das Manometer befestigt sein, um Gas durchzulassen.

Elektrischer Anschluss

Dieses Gerät muss von einem qualifizierten Elektriker gemäß einschlägigen Elektrotechnikvorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen installiert werden.

Hinweis: Der Herd muss über eine geeignete Herdsteuerung mit einem doppelpoligen Schalter mit einer Kontakttrennung von mindestens 3 mm an allen Polen an die korrekte Stromversorgung angeschlossen werden, wie auf dem Spannungsschild am Herd angegeben.

Der Herd darf nicht an eine normale Haushaltssteckdose angeschlossen werden.

Zugriff auf den Netzanschluss erhalten Sie durch Entfernen des elektrischen Klemmenanschlusskastens an der Rückwand. Das Netzkabel an die korrekten Anschlüsse für Ihre Stromversorgungsart anschließen (Abb.7.12 und Abb.7.13). Kontrollieren, ob die Verbindungen korrekt angebracht und die Klemmschrauben fest angezogen sind. Das Netzkabel über die Kabelschelle befestigen.

INSTALLATION

Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.

Endkontrolle

Kochplattenkontrolle

Alle Brenner nacheinander kontrollieren (siehe Abschnitt „Kochplattenbrenner“ am Anfang dieser Anleitung).

Grillkontrolle

Schalten Sie den Grillregler ein und kontrollieren Sie, ob sich der Grill erhitzt.

Backofenprüfung

Die Uhr wie weiter vorne in der Anleitung beschrieben einstellen und dann die Öfen einschalten. Sicherstellen, dass die Backenofengebläse sich einschalten und die Öfen sich erwärmen.

Hinweis: Die Glühlampe des Ofens ist nicht Bestandteil der Garantie.

Die Öfen ausschalten.

Anbringen des Sockels

Anbringen den Einteiligen Sockel Montieren (Professional+)

Die drei Schrauben an der vorderen Unterkante des Herdes lösen. Das mittlere Schlüsselloch über die mittlere Schraube haken. Jedes Endschlüsselloch verdrehen und auf seine jeweiligen Schrauben setzen. Drehen Sie jede Blendenaussparung über die entsprechende Schraube und passen Sie sie ein. Die Befestigungsschrauben anziehen (Abb.7.14).

Anbringen den Zweiteiligen Sockel Montieren (Kitchener und Hi-LITE)

Den inneren Sockel mit den vier / fünf mitgelieferten Schrauben vorne an der Unterseite des Herds anbringen (Abb.7.15).

Kitchener: Den äußeren Sockel (zwei Schrauben, eine auf jeder Seite) am inneren Sockel anbringen. Die Höhe des äußeren Sockels kann angepasst werden, indem er über das geschlitzte Loch hoch- oder heruntergeschoben wird (Abb.7.16).

Hi-LITE: Die Schlüssellochschlitze am äußeren Sockel mit den Positionierungspunkten am inneren Sockel ausrichten (Abb.7.17).

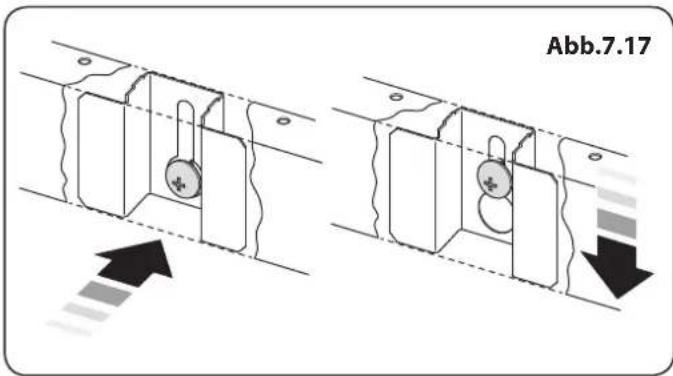

Der äußere Sockel sollte sich automatisch an die Bodenhöhe anpassen (Abb.7.17).

ACHTUNG: Beim Verschieben des Herdes sicherstellen, dass der äußere Sockel entfernt wird. Bei Nichtbeachtung könnten Schäden am Sockel und Boden entstehen.

Kundendienst

Installateur: Bitte tragen Sie Ihre Kontaktdaten vorne in diesem Abschnitt ein. Bitte informieren Sie den Benutzer über die Bedienung des Herdes und übergeben Sie ihm den Anleitungs.

8. Schaltplan

Classic

Der im Schaltplan gezeigte Anschluss gilt für eine Phase. Nennwerte sind für 230 V 50 Hz.

Code	Bezeichnung
A1	Vorderer Grillschalter
A2	Grillenergieregler
A3	Linke Grillelemente
A4	Rechte Grillelemente
B1	Linke Backofen Thermostat
B2	Linken vorderen Schalter Backofen
B3	Linke Ofenventilators Element
B4	Linke Ofenventilators
C	Uhr

Code	Bezeichnung
D1	Rechter Backofen Thermostat
D2	Rechter Ofen Frontschalter
D3	Rechter Ofen Element
D4	Rechter Ofenventilators
F1	Thermowächter des linken Ofens
F2	Thermowächter des rechten Ofens
G	Linke Ofenbeleuchtung
H	Kühlgebläse
I	Neon
J	Zündschalter
K	Ofenlichtschalter
L	Zündfunkengeber

Code	Farbe
b	Blau
br	Braun
bk	Schwarz
or	Orange
r	Rot
v	Voilett
w	Weiß
y	Gelb
g/y	Grün / gelb
gr	Grau

Professional+ und Kitchener

Legende

Der im Schaltplan gezeigte Anschluss gilt für eine Phase. Nennwerte sind für 230 V 50 Hz.

Code	Bezeichnung
A1	Grillenergieregler
A2	Rechtes Grillelement
A3	Linkes Grillelement
B1	Linkes Umluft-Thermostat
B2	Linkes Umluft-Ofenregler
B3	Element linker Umluftofen
B4	Ofengebläse links
CUhr
D1	Rechtes Umluft-Thermostat
D2	Rechtes Umluftofenregler
D3	Element rechter Umluftofen
D4	Ofengebläse rechts

Code	Bezeichnung
F1	Ofenlichtschalter
F2	Backofenglühlampen
G1	Zündschalter
G2	Zündfunkengeber
H	Neon
I	Thermischer Auslöser
J	Kühlgebläse

Code Farbe

b Blau

br Braun

bk Schwarz

or Orange

r Rot

v Vollett

w Weiß

y Gelb

g/y Grün / gelb

gr Grau

Deutsch

Hi-LITE

Der im Schaltplan gezeigte Anschluss gilt für eine Phase. Nennwerte sind für 230 V 50 Hz.

Code	Bezeichnung
A	Linke Beleuchtungstafel
A1	Vorderer Grillschalter
A2	Grillenergieregler
A3	Linke Grillelemente
A4	Rechte Grillelemente
B	Rechte Beleuchtungstafel
B1	Linke Backofen Thermostat
B2	Linken vorderen Schalter Backofen
B3	Linkes Ofenelement
B4	Linke Ofenventilators
F1	Thermowächter des linken Ofens
C	Uhr
D1	Rechter Backofen Thermostat

Code	Bezeichnung
D2	Rechter Ofen Frontschalter
D3	Rechter Ofen Element
D4	Rechter Ofenventilators
F2	Thermowächter des rechten Ofens
G	Backofenglühlampen
H	Kühlgebläse
I	Zündschalter
J	Beleuchtungsschalter
K	Ofenlichtschalter
L	Zündschalter
M1	Grilltemperaturanzeige
M2	Temperaturanzeige des linken Ofens
M3	Temperaturanzeige des rechten Ofens

Code Farbe
b	Blau
br	Braun
bk Schwarz
or	Orange
r	Rot
v	Voilett
w	Weiß
y	Gelb
g/y Grün / gelb
gr	Grau

9. Technische Daten

Classic

DIESER HERD GEHÖRT ZUR KATEGORIE: Kat II2ELL3B/P.

Er wird eingestellt auf Erdgas Gruppe H geliefert (G25-Erdgas mit 20 mbar). Für den Herd ist ein Umbausatz von Erdgas zu einem andern Gas erhältlich.

INSTALLATEUR: Bitte lassen Sie diese Anleitung im Anleitungspack und übergeben Sie ihn dem Benutzer.

DATENSCHILDBEFESTIGUNG : Innenseite Schubladenboden – Schublade entfernen. Zum Entfernen der Schublade siehe Einbauanleitung.

BESTIMMUNGSLAND: GB, IE, FR, NL, DE, SE, IT, AT, CH, LU, BE.

Anschlüsse

Gas (Rp 1⁄2" hinten rechts) Strom
Erdgas	20 mbar	230/400V50Hz
Butan / Propan 50 mbar

Testdrücke siehe Gerätedatenschild.

Abmessungen

Modellbezeichnung Classic 100 Elektro-Gas-Herd
Gesamthöhe minimum 905 mm maximum 930		mm
Gesamtbreite 994 mm
Gesamttiefe 605	mm ohne Griffen, 667 mm mit Griffen
Platz für Herdplatte (min.) 650 mm

Nennwerte

Kochstelle	Bypass-Schrauben*	Erdgas 20 mb Flüssiggas
			Injektor		Injektor
Wok Brenner	57	3.5 kW	Innen 78	3.5 kW (246 g/h)	Innen 53
			Außen 126		Außen 82
Schnelle Kochstelle/Große Flamme (EE-Gasflamme)	40	3 kW	134	3.0 kW (210 g/h)	87
Halbschnelle Kochstelle/Mittlere Flamme (EE-Gasflamme)	32	1.7 kW	109	1.7 kW (119 g/h)	68
Zusatzflamme/Kleine Flamme (EE-Gasflamme)	28	1 kW	75	1.0 kW (70 g/h)	51

* Die Ventile in diesem Kocher sind mit einstellbaren Bypass-Schrauben ausgestattet. Die Bypass-Schrauben dieses Kochers sind für Erdgas eingestellt. Für eine Umstellung auf Propangas müssen die Schrauben vollständig nach unten gedreht werden.

Heizplatte energiespartipps:

Verwenden Sie Kochgeschirr mit flachem Boden.

Verwenden Sie Kochgeschirr in der richtigen Größe.

Verwenden Sie Kochgeschirr mit Deckel.

Minimieren Sie die Flüssigkeitsmenge bzw. Menge an Fett.

Reduzieren Sie die Energiezufuhr, sobald die Flüssigkeit zu kochen begonnen hat.

Verbrauch basiert auf G30.

Ofen energiespartipps:

Kochen Sie Speisen gleichzeitig, wenn möglich.

Beschränken Sie das Vorheizen auf ein Minimum.

Verlängern Sie die Kochzeit möglichst nicht.

Vergessen Sie nicht, das Gerät am Ende auszuschalten.

Öffnen Sie die Backofentür während des Backvorgangs nicht.

Deutsch

Hi-LITE

DIESER HERD GEHÖRT ZUR KATEGORIE: Kat II2ELL3B/P.

Er wird eingestellt auf Erdgas Gruppe H geliefert (G25-Erdgas mit 20 mbar). Für den Herd ist ein Umbausatz von Erdgas zu einem andern Gas erhältlich.

INSTALLATEUR: Bitte lassen Sie diese Anleitung im Anleitungspack und übergeben Sie ihn dem Benutzer.

DATENSCHILDBEFESTIGUNG : Innenseite Schubladenboden – Schublade entfernen. Zum Entfernen der Schublade siehe Einbauanleitung.

BESTIMMUNGSLAND: GB, IE, FR, NL, DE, SE, IT, AT, CH, LU, BE.

Anschlüsse

Gas (Rp 1⁄2" hinten rechts) Strom
Erdgas	20 mbar	230/400V50Hz
Butan / Propan 50 mbar

Testdrücke siehe Gerätedatenschild.

Abmessungen

Modellbezeichnung Hi-LITE 100 Elektro-Gas-Herd
Gesamthöhe minimum 905 mm maximum 930		mm
Gesamtbreite 994 mm
Gesamttiefe 604	mm ohne Griffen, 650 mm mit Griffen
Platz für Herdplatte (min.) 650 mm

Nennwerte

Kochstelle	Bypass-Schrauben*	Erdgas 20 mb Flüssiggas
			Injektor		Injektor
Wok Brenner	57	3.5 kW	Innen 78	3.5 kW (246 g/h)	Innen 53
			Außen 126		Außen 82
Schnelle Kochstelle/Große Flamme (EE-Gasflamme)	40	3 kW	134	3.0 kW (210 g/h)	87
Halbschnelle Kochstelle/Mittlere Flamme (EE-Gasflamme)	32	1.7 kW	109	1.7 kW (119 g/h)	68
Zusatzflamme/Kleine Flamme (EE-Gasflamme)	28	1 kW	75	1.0 kW (70 g/h)	51

* Die Ventile in diesem Kocher sind mit einstellbaren Bypass-Schrauben ausgestattet. Die Bypass-Schrauben dieses Kochers sind für Erdgas eingestellt. Für eine Umstellung auf Propangas müssen die Schrauben vollständig nach unten gedreht werden.

Heizplatte energiespartipps:

Verwenden Sie Kochgeschirr mit flachem Boden.

Verwenden Sie Kochgeschirr in der richtigen Größe.

Verwenden Sie Kochgeschirr mit Deckel.

Minimieren Sie die Flüssigkeitsmenge bzw. Menge an Fett. Reduzieren Sie die Energiezufuhr, sobald die Flüssigkeit zu kochen begonnen hat.

Verbrauch basiert auf G30.

Ofen energiespartipps:

Kochen Sie Speisen gleichzeitig, wenn möglich.

Beschränken Sie das Vorheizen auf ein Minimum.

Verlängern Sie die Kochzeit möglichst nicht.

Vergessen Sie nicht, das Gerät am Ende auszuschalten.

Öffnen Sie die Backofentür während des Backvorgangs nicht.

Kitchener

DIESER HERD GEHÖRT ZUR KATEGORIE: Kat II2ELL3B/P.

Er wird eingestellt auf Erdgas Gruppe H geliefert (G25-Erdgas mit 20 mbar). Für den Herd ist ein Umbausatz von Erdgas zu einem andern Gas erhältlich.

INSTALLATEUR: Bitte lassen Sie diese Anleitung im Anleitungspack und übergeben Sie ihn dem Benutzer.

DATENSCHILDBEFESTIGUNG : Innenseite Schubladenboden – Schublade entfernen. Zum Entfernen der Schublade siehe Einbauanleitung.

BESTIMMUNGSLAND: GB, IE, FR, NL, DE, SE, IT, AT, CH, LU, BE.

Anschlüsse

Gas (Rp 1⁄2" hinten rechts) Strom
Erdgas	20 mbar	230/400V50Hz
Butan / Propan 50 mbar

Testdrücke siehe Gerätedatenschild.

Abmessungen

Modellbezeichnung Kitchener 100 Elektro-Gas-Herd
Gesamthöhe minimum 905 mm maximum 930		mm
Gesamtbreite 994 mm
Gesamttiefe 605	mm ohne Griffen, 653 mm mit Griffen
Platz für Herdplatte (min.) 650 mm

Nennwerte

Kochstelle	Bypass-Schrauben*	Erdgas 20 mb Flüssiggas
			Injektor		Injektor
Wok Brenner	57	3.5 kW	Innen 78	3.5 kW (246 g/h)	Innen 53
			Außen 126		Außen 82
Schnelle Kochstelle/Große Flamme (EE-Gasflamme)	40	3 kW	134	3.0 kW (210 g/h)	87
Halbschnelle Kochstelle/Mittlere Flamme (EE-Gasflamme)	32	1.7 kW	109	1.7 kW (119 g/h)	68
Zusatzflamme/Kleine Flamme (EE-Gasflamme)	28	1 kW	75	1.0 kW (70 g/h)	51

* Die Ventile in diesem Kocher sind mit einstellbaren Bypass-Schrauben ausgestattet. Die Bypass-Schrauben dieses Kochers sind für Erdgas eingestellt. Für eine Umstellung auf Propangas müssen die Schrauben vollständig nach unten gedreht werden.

Heizplatte energiespartipps:

Verwenden Sie Kochgeschirr mit flachem Boden.

Verwenden Sie Kochgeschirr in der richtigen Größe.

Verwenden Sie Kochgeschirr mit Deckel.

Minimieren Sie die Flüssigkeitsmenge bzw. Menge an Fett. Reduzieren Sie die Energiezufuhr, sobald die Flüssigkeit zu kochen begonnen hat.

Verbrauch basiert auf G30.

Ofen energiespartipps:

Kochen Sie Speisen gleichzeitig, wenn möglich.

Beschränken Sie das Vorheizen auf ein Minimum.

Verlängern Sie die Kochzeit möglichst nicht.

Vergessen Sie nicht, das Gerät am Ende auszuschalten.

Öffnen Sie die Backofentür während des Backvorgangs nicht.

Deutsch

Professional+

DIESER HERD GEHÖRT ZUR KATEGORIE: Kat II2ELL3B/P.

Er wird eingestellt auf Erdgas Gruppe H geliefert (G25-Erdgas mit 20 mbar). Für den Herd ist ein Umbausatz von Erdgas zu einem andern Gas erhältlich.

INSTALLATEUR: Bitte lassen Sie diese Anleitung im Anleitungspack und übergeben Sie ihn dem Benutzer.

DATENSCHILDBEFESTIGUNG : Innenseite Schubladenboden – Schublade entfernen. Zum Entfernen der Schublade siehe Einbauanleitung.

BESTIMMUNGSLAND: GB, IE, FR, NL, DE, SE, IT, AT, CH, LU, BE.

Anschlüsse

Gas (Rp 1⁄2" hinten rechts) Strom
Erdgas	20 mbar	230/400V50Hz
Butan / Propan 50 mbar

Testdrücke siehe Gerätedatenschild.

Abmessungen

Modellbezeichnung Professional+ 100 Elektro-Gas-Herd
Gesamthöhe minimum 905 mm maximum 930		mm
Gesamtbreite 994 mm
Gesamttiefe 604	mm ohne Griffen, 645 mm mit Griffen
Platz für Herdplatte (min.) 650 mm

Nennwerte

Kochstelle	Bypass-Schrauben*	Erdgas 20 mb Flüssiggas
			Injektor		Injektor
Wok Brenner	57	3.5 kW	Innen 78	3.5 kW (246 g/h)	Innen 53
			Außen 126		Außen 82
Schnelle Kochstelle/Große Flamme (EE-Gasflamme)	40	3 kW	134	3.0 kW (210 g/h)	87
Halbschnelle Kochstelle/Mittlere Flamme (EE-Gasflamme)	32	1.7 kW	109	1.7 kW (119 g/h)	68
Zusatzflamme/Kleine Flamme (EE-Gasflamme)	28	1 kW	75	1.0 kW (70 g/h)	51

* Die Ventile in diesem Kocher sind mit einstellbaren Bypass-Schrauben ausgestattet. Die Bypass-Schrauben dieses Kochers sind für Erdgas eingestellt. Für eine Umstellung auf Propangas müssen die Schrauben vollständig nach unten gedreht werden.

Heizplatte energiespartipps:

Verwenden Sie Kochgeschirr mit flachem Boden.

Verwenden Sie Kochgeschirr in der richtigen Größe.

Verwenden Sie Kochgeschirr mit Deckel.

Minimieren Sie die Flüssigkeitsmenge bzw. Menge an Fett. Reduzieren Sie die Energiezufuhr, sobald die Flüssigkeit zu kochen begonnen hat.

Verbrauch basiert auf G30.

Ofen energiespartipps:

Kochen Sie Speisen gleichzeitig, wenn möglich.

Beschränken Sie das Vorheizen auf ein Minimum.

Verlängern Sie die Kochzeit möglichst nicht.

Vergessen Sie nicht, das Gerät am Ende auszuschalten.

Öffnen Sie die Backofentür während des Backvorgangs nicht.

Leistungsdaten Heizplatte

Marke Falcon
Modellbezeichnung	Classic
	Professional+
	Kitchener
	Hi-LITE
Größe 100
Typ Elektro-Gas-Herd
Art des Kochfelds GAS
Anzahl der Kochfelder 5
Zusatzflamme/Kleine Flamme (EE-Gasflamme) -
Halbschnelle Kochstelle/Mittlere Flamme (EE-Gasflamme) 58%
Halbschnelle Kochstelle/Mittlere Flamme (EE-Gasflamme) 58%
Schnelle Kochstelle/Große Flamme (EE-Gasflamme) 56%
Schnelle Kochstelle/Große Flamme (EE-Gasflamme) -
Wok (EE-Gasflamme) 53%
Wok (EE-Gasflamme) -
Heizplatte EE-Gaskochfeld (*) 56%

Mit (*) markierte Informationen gelten nicht bei unterschiedlichen Brennstoffen

Deutsch

Ofendaten

Marke Falcon
Modellbezeichnung		Classic
		Professional+
		Kitchener
Masse kg 118
Modellbezeichnung HI-LITE
Masse kg 110
Ofentyp Electric
Anzahl der Kammern 2
Wirkungsgrad links
Kraftstoffart Strom
Art des Kammern Heißluft
Leistung - Heißluft -
Leistung - Gebläseumluft 2.5
Volumen Liter 73
Energieverbrauch (Strom) - konventionell kWh / cycle -
Energieverbrauch (Strom) - Gebläseumluft	kWh / cycle	0.88
Energieeffizienzindex - konventionell		-
Energieeffizienzindex - Gebläseumluft		102.7
Energieklasse		A
Wirkungsgrad rechts
Kraftstoffart Strom
Art des Kammern		Umluftofen
Leistung - Heißluft -
Leistung - Gebläseumluft 2.5
Volumen Liter 82
Energieverbrauch (Strom) - konventionell kWh / cycle -
Energieverbrauch (Strom) - Gebläseumluft	kWh / cycle	0.79
Energieeffizienzindex - konventionell		-
Energieeffizienzindex - Gebläseumluft		88.3
Energieklasse		A

Zusätzliche Information
Dieser Herd erfüllt die Regelung EN 60350-1
Max. Leistung bei 230 V 50 Hz
Heißluft	2.2 kW
Multifunktion	-
Multifunktions-Ofenvariante (mit Rapid Response)	-
Gebläseumluft	2.5 kW
Grill	2.3 kW
Backofen mit Ober- und Unterhitze	-
Brotofen	-

Maximale elektrische Gesamtlast bei 230 V (Ca.-Wert insgesamt, einschließlich Backofenleuchten, Backofenlüfter usw.): 7.4 kW

AGA RANGEMaster
